Точка росы. Определение точка росы расчет, точка росы таблица, температура точки росы.

Точка Росы определяет то соотношение температуры воздуха, влажности воздуха и температуры поверхности, при котором на поверхности начинает конденсироваться вода.

Производство и продажа материалов, выполнение работ: Полимерные полы Наливные полы

Точка росы определение

Определение точки росы является чрезвычайно важным фактором при устройстве любых полимерных полов, покрытий и наливных полов по любым основаниям: бетон, металл, дерево и т.д. Возникновение точки росы и, соответственно, конденсата воды на поверхности основания в момент укладки полимерных полов наливных полов и покрытий может вызвать появление самых разных дефектов: шагрень, вздутия и раковины; полное отслоение покрытия от основания. Визуальное определение точки росы – появление влаги на поверхности – практически невозможно, поэтому для расчета точки росы применяется технология, приведенная ниже.

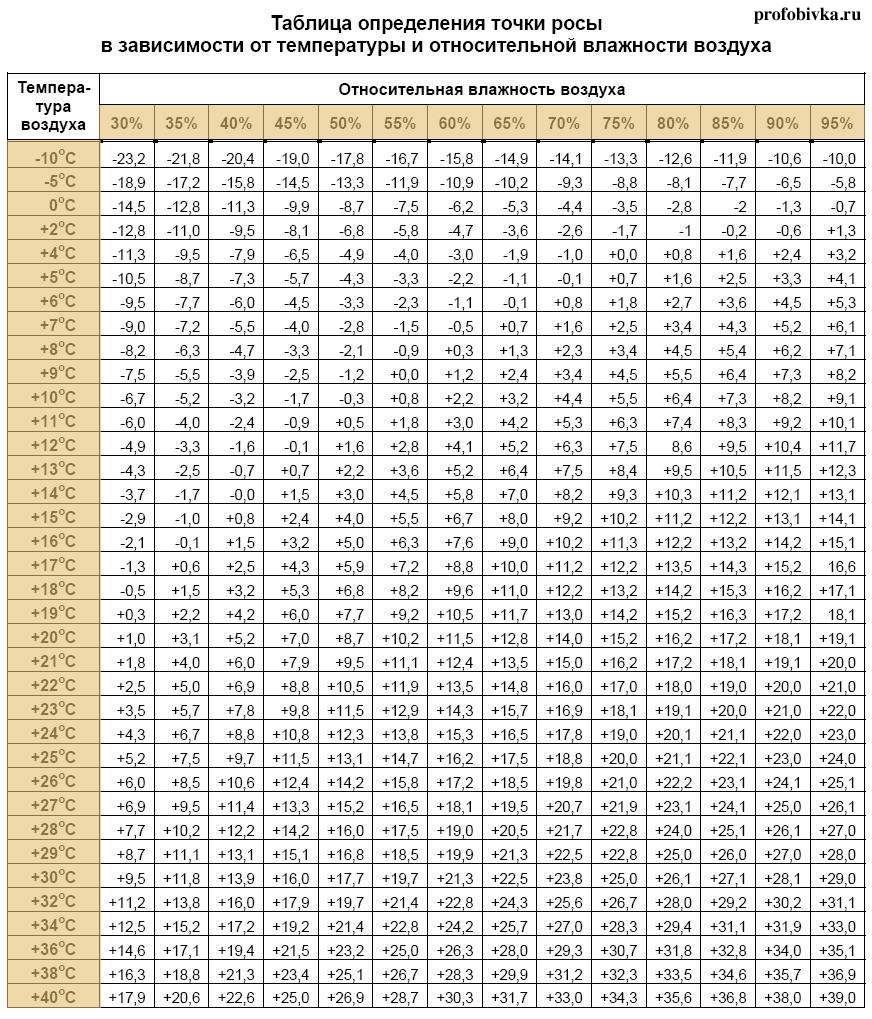

Точка росы таблица

Таблица точки росы используется очень просто – наведите на неё мышку… Точка Росы таблица — скачать

Например: температура воздуха +16°С, относительная влажность воздуха 65%.
Найдите ячейку на пересечении температуры воздуха +16°С и влажности воздуха 65%. Получилось +9°С – это и есть Точка росы.
Это значит, что если температура поверхности будет равна или ниже +9°С – на поверхности будет конденсироваться влага.

Для нанесения полимерных покрытий температура поверхности должна быть не менее чем на 4°С выше точки росы!

Темпе-
ратура
воздуха
Температура точки росы при относительной влажности воздуха (%)
30%35%40%45%50%55%60%65%70%75%80%85%90%95%
-10°С-23,2-21,8-20,4-19-17,8-16,7-15,8-14,9-14,1-13,3-12,6-11,9-10,6-10
-5°С-18,9-17,2-15,8-14,5-13,3-11,9-10,9-10,2-9,3-8,8-8,1-7,7-6,5-5,8
0°С-14,5-12,8-11,3-9,9-8,7-7,5-6,2-5,3-4,4-3,5-2,8-2-1,3-0,7
+2°С-12,8-11-9,5-8,1-6,8-5,8-4,7-3,6-2,6-1,7-1-0,2-0,61,3
+4°С-11,3-9,5-7,9-6,5-4,9-4-3-1,9-100,81,62,43,2
+5°С-10,5-8,7-7,3-5,7-4,3-3,3-2,2-1,1-0,10,71,62,53,34,1
+6°С-9,5-7,7-6-4,5-3,3-2,3-1,1-0,10,81,82,73,64,55,3
+7°С-9-7,2-5,5-4-2,8-1,5-0,50,71,62,53,44,35,26,1
+8°С-8,2-6,3-4,7-3,3-2,1-0,90,31,32,33,44,55,46,27,1
+9°С-7,5-5,5-3,9-2,5-1,201,22,43,44,55,56,47,38,2
+10°С-6,7-5,2-3,2-1,7-0,30,82,23,24,45,56,47,38,29,1
+11°С-6-4-2,4-0,90,51,834,25,36,37,48,39,210,1
+12°С-4,9-3,3-1,6-0,11,62,84,15,26,37,58,69,510,411,7
+13°С-4,3-2,5-0,70,72,23,65,26,47,58,49,510,511,512,3
+14°С-3,7-1,701,534,55,878,29,310,311,212,113,1
+15°С-2,9-10,82,445,56,789,210,211,212,213,114,1
+16°С-2,1-0,11,53,256,37,6910,211,312,213,214,215,1
+17°С-1,30,62,54,35,97,28,81011,212,213,514,315,216,6
+18°С-0,51,53,25,36,88,29,61112,213,214,215,316,217,1
+19°С0,32,24,267,79,210,511,71314,215,216,317,218,1
+20°С13,15,278,710,211,512,81415,216,217,218,119,1
+21°С1,8467,99,511,112,413,51516,217,218,119,120
+22°С2,556,98,810,511,913,514,8161718192021
+23°С3,55,77,89,811,512,914,315,716,918,119,1202122
+24°С4,36,78,810,812,313,815,316,517,81920,121,12223
+25°С5,27,59,711,513,114,716,217,518,82021,122,12324
+26°С68,510,612,414,215,817,218,519,82122,223,124,125,1
+27°С6,99,511,413,315,216,518,119,520,721,923,124,12526,1
+28°С7,710,212,214,21617,51920,521,722,82425,126,127
+29°С8,711,113,115,116,818,519,921,322,522,825262728
+30°С9,511,813,91617,719,721,322,523,82526,127,128,129
+32°С11,213,81617,919,721,422,824,325,626,72829,230,231,1
+34°С12,515,217,219,221,422,824,225,72728,329,431,131,933
+36°С14,617,119,421,523,22526,32829,330,731,832,83435,1
+38°С16,318,821,323,425,126,728,329,931,232,333,534,635,736,9
+40°С17,920,622,62526,928,730,331,73334,335,636,83839

Точка росы расчет

Чтобы сделать расчет точки росы, необходимы приборы: термометр, гигрометр.

  1. Измерьте температуру на высоте 50-60см от пола (или от поверхности) и относительную влажность воздуха.
  2. По таблице определите температуру «точки росы».
  3. Измерьте температуру поверхности. Если у Вас нет специального бесконтактного термометра, положите обычный термометр на поверхность и накройте его, чтобы теплоизолировать от воздуха. Через 10-15 минут снимите показания.
  4. Температура поверхности должна быть не менее чем на 4 (четыре) градуса выше точки росы.
    В противном случае производить работы по нанесению полимерных полов и полимерных покрытий НЕЛЬЗЯ!

Существуют приборы, которые сразу выполняют расчет точки росы в градусах C.
В этом случае термометр, гигрометр и таблица точки росы не требуется – они все совмещены в этом приборе.

Разные полимерные покрытия по разному «относятся» к влаге на поверхности при нанесении. Наиболее «чувствительны» к возникновению точки росы полиуретановые материалы: окрасочные покрытия, полиуретановые наливные полы, лаки и т. п. Это связано с тем, что вода для полиуретана является отвердителем, и при избытке влаги реакция полимеризации идет очень быстро. В результате появляются самые разные дефекты покрытия. Особенно неприятным дефектом является уменьшение адгезии, которое сразу определить невозможно, а со временем это приводит к частичному или полному отслоению покрытия или полимерного пола.

Важно учитывать, что точка росы опасна не только в момент нанесения покрытия, но и во время его отверждения. Особенно это опасно для наливных полов, так как время их начального отверждения достаточно большое (до суток).

Эпоксидные наливные полы и покрытия «менее чувствительны» к влаге, но, тем не менее, определение точки росы – это залог качества при устройстве любых полимерных полов и лакокрасочных покрытий.

6мар18

Расчет температуры точки росы


Низкотемпературной коррозией называется коррозия хвостовых поверхностей нагрева, газоходов и дымовых труб котлов, под действием конденсирующих на них из дымовых газов паров серной кислоты.


Конденсация паров серной кислоты, объемное содержание которых в дымовых газах при сжигании сернистых топлив составляет лишь несколько тысячных долей процента, происходит при температурах, значительно превышающих температуру конденсации водяных паров (на 50-1000С).


Максимальная температура стенки поверхности нагрева, при которой происходит конденсация паров серной кислоты, определяется как температура точки росы дымовых газов.


Для предупреждения коррозии поверхностей нагрева в процессе эксплуатации температура их стенок должна превышать температуру точки росы дымовых газов при всех нагрузках котла.


Для поверхностей нагрева, охлаждаемых средой с высоким коэффициентом теплоотдачи (экономайзеры и т.п.), температуры среды на входе в них должны превышать температуру точки росы примерно на 100С.


Для поверхностей нагрева водогрейных котлов условия полного исключения низкотемпературной коррозии не могут быть реализованы. Для ее уменьшения необходимо обеспечить температуру воды на входе в котел, равную 105-110 0С.


Для защиты от низкотемпературной коррозии всего газового тракта за котлом (газоходы, золоуловители, дымососы, дымовые трубы) и предупреждения коррозионно-опасных выбросов частичек золы и сажи с сернистой кислотой температура уходящих газов должна выбираться не ниже температуры точки росы дымовых газов.


Для твердых топлив с учетом значительной опасности коррозии золоуловителей температура уходящих газов должна выбираться выше точки росы дымовых газов на 15-20 0С.


Для сернистых мазутов температура уходящих газов должна превышать температуру точки росы при номинальной нагрузке котла примерно на 100С.


Температура точки росы дымовых газов зависит от температуры конденсации влаги при парциальном ее давлении в газах и приведенного содержания серы в рабочем топливе и равна величина в зависимости от приведенных содержаний золы и серы топлива определяется по формуле:


где  – доля золы топлива, уносимая газами.


ПРИМЕР: Рассчитать температуру точки росы при сжигании бурого угля Райчихинского месторождения марки 2БР. Исходные данные смотри в таблице 1 (ниже).


Определим приведенные значения содержаний золы и серы топлива :


Определим объемную доли водяных паров, равному парциальному давлению газов при общем давлении в :


где  – избыток воздуха в газовом тракте.


Следовательно температура конденсации влаги при парциальном ее давлении в газах при 0,13 составляет (определяем по таблице – удельные объемы и энтальпии сухого насыщенного пара и воды на кривой насыщения, см. ТЕПЛОВОЙ РАСЧЕТ (Нормативный метод)).


Теоретический объем воздуха, необходимого для полного сгорания 1 кг твердого топлива или жидкого, при избытке α=1 и нормальных условиях


Объемы продуктов сгорания, получающиеся при полном сгорании топлива с теоретически необходимым количеством воздуха (α=1):


− азота


− трехатомных газов


− водяных паров


Действительный объем дымовых газов при избытке воздуха α˃1:


Определяем температуру точки росы для дымовых газов при избытке воздуха α=1,6 и  (для твердых топлив):


Температура точки росы с учетом рекомендации равна:


Исходя из выше указанного, температура уходящих газов при эксплуатации котла на данном топливе не должна быть ниже


Таблица №1 – Расчетные характеристики топлива



Литература

1. Тепловой расчет котлов: (Нормативный метод). 3-е изд., перераб. и доп. – СПб.: Издательство НПО ЦКТИ, 1998. -256с.

2. МУ 34-70-118-84 Методические указания по предупреждению низкотемпературной коррозии поверхностей нагрева и газоходов котлов, 1986 -12с.

Расчеты точки росы — Справочник химика 21





    Методика расчета точки росы такая же, как и методика определения условий начала кипения, только вместо уравнения (43) расчет ведется по уравнению (44). [c.64]

    Программы расчета фазовых состояний охватывают такие задачи, как расчет точки росы, температуры кипения и т. д. (рис. 10.4). При этом используются самые различные модели как для идеальных, так и неидеальных смесей. [c.564]










    Аналогично этому для расчета точки росы при применении способа Ньютона или интерполирования рекомендуется использовать следующую форму уравнения (11,15)  [c. 29]

    Ошибки, допускаемые при расчетах точки росы. Степень отклонения расчетной точки росы от фактической определить невозможно, так как унос жидкости из сепаратора наблюдается всегда. Можно дать две практические рекомендации, которые позволяют уменьшить эту разницу  [c.75]

    Д. Катц допускает, что равновесная константа гидратообразования К для я-бутана такая же, как и для этана, если концентрация последнего невелика. Константа К для азота и тяжелых углеводородов неопределенна, так как они или вообще не образуют гидратов или образуют их с большим трудом. Метод расчета температуры гидратообразования аналогичен методу расчета точки росы газа с той лишь разницей, что вместо константы равновесия для системы пар—жидкость берется константа равновесия для системы пар—твердое тело из рис. 142, д, е. Метод применим для давлений, которые широко используются [c.217]

    С использованием данной методики была создана программа для расчета точки росы различных смесей углеводородов как основного показателя качества подготовки газа.[c.210]

    При оценке точности результатов расчета важно оценить не только достоверность исходных данных, но и чувствительность результатов к изменению этих данных. Например, при расчете точки росы очень тяжелый компонент (т. е. компонент с низким значением приведенной температуры) будет присутствовать в основном в жидкой фазе, его концентрация будет рассчитываться по следам в паровой фазе. Таким образом, незначительная ошибка в определении состава паровой фазы приведет к значительной ошибке определения состава жидкой фазы. Соответственно при расчете температуры кипения небольшая ошибка, допущенная при определении содержания легколетучего компонента в жидкой фазе, приведет к значительным ошибкам в определении состава паровой фазы. [c.89]

    Аналогично уравнению (11,22) можно легко получить следующее выражение для расчета точки росы  [c.30]

    Систематический ход расчета точек росы или давления насыщения посредством графиков иллюстрируется табл. 3. В этом примере заданными величинами являются мольные доли жидкой фазы  [c.39]

    Для определения К по номограммам требуется меньше времени, но значения К сравнительно неточны. Влияние недостатков, присущих каждому виду графиков, в значительной степени устраняется, если использовать при предварительных расчетах для оценки значений неизвестных переменных номограммы, а для окончательных расчетов графики Р — Т — N. Этот прием следует применять в расчетах всех процессов для легких углеводородов, если расчеты основаны на применении коэффициентов распределения. В качестве типичных примеров ниже рассматриваются расчеты точек росы, температур кипения и процесса однократного испарения. [c.128]










    При расчетах точек росы или температур кипения известны состав одной фазы и либо температура, либо давление. Неизвестные величины (температура или давление) и состав второй фазы рассчитываются методом последовательных приближений.[c.128]

    Для расчета точки росы по углеводородам сухого газа, выходящего из низкотемпературного сепаратора, и газа деэтанизатора при давлениях от 5,0 до 6,0 МПа (давление в магистральном газопроводе), константы фазового равновесия определяют при = = 1500 фунт/дюйм . [c.61]

    Для расчета точки росы по углеводородам газа, выходящего из абсорбера, константы равновесия определяют при тех же давлениях сходимости, при которых определяли КФР в абсорбере. [c.61]

    О при расчете точки росы и — /С — 1 = 0 при расчете температуры кипения, где с,- — мольный состав исходной смеси. [c.293]

    Пример 6.7. Расчет точки росы по методике Чао — Сидера [c.336]








    Расчет точки росы сложной парообразной смеси. Допустим, что смесь углеводородов того же состава, что и в предыдущем примере, а именно пропана 0,108, бутана 0,674 и пентана 0,218, все выраженные в молекулярных долях, полностью испарилась. Желательно рассчитать температуру, при которой имеет место начальная конденсация жидкости, а также состав первой образовавшейся капли. [c.699]

    Расчет точки росы парообразной смеси углеводородов  [c.700]

    В табл. 1-3 приведены расчеты точек росы для чистого метана при трех реперных значениях давления 5,0 7,5 и 10,0 МПа. [c.97]

    Приведены некоторые результаты расчетов точек росы газа по влаге, льду и гидратам в зависимости от температуры, давления и состава газа, которые позволяют более корректно определить требуемую глубину осушки газа. [c.124]

    В настоящем разделе рассмотрены различные варианты щриме-нения уцра БЛЯющих вычислительных машин общецелевого назначения, а также некоторые частные модели, необходимые для того, чтобы общие модели процесса, пригодные для повседневного пользования, были полными, адекватными и гибкими. Эти модели включают в себя входные данные, уравнения для расчета констант паро-жидкостного равновесия и теплосодержания уравнения для расчета точки росы, температур начала кипения и вспышки методы определения теплосодержания потоков и их температуры по теплосодержанию модели теплообменной и фракционирующей аппаратуры итерационные процедуры для метода проб и ошибок уравнения химических реакций экономические расчеты методы оптимизации выходные данные.[c.207]

    Блок-схема программы расчета точки росы представлена на рис. V-2. Вначале подпрограмма INPUT вводит в память машины исходные данные, затем задается начальное приближение по тёмпературе и все коэффициенты активности полагаются равными единице. Основная программа вводит независимые переменные — давление и состав паровой фазы. [c.62]

    В принципе задача расчета равновеспя жидкость — пар для любой смеси легких углеводородов может быть решена с помощью этих уравнений. На практике, однако, использование их для расчета точек росы, давления насыщения или составов сосуществующих фаз сопряжено с трудоемким расчетом систем степенных, нелинейных уравнений методод-1 последовательных приближений. [c.23]

    Использование графиков для расчета точки росы и давления насыщения. Предлагаемые графики коэффициентов летучести и констант равновесия имеют основное практическое применение для расчетов точек росы, давлений насыщения и однократного испарения. Расчеты этих величин проводятся методом последовательного приближения, как и в том случае, когда эти расчеты ведутся по обычным графикам констант равновесия. Однако использование предлагаемых графиков связано с усложнением, вызванным зависимостью коэффициентов ле-тучости от состава, вследствие чего при расчете по этим графикам необходимо задаться предполагаемым значением искомого давления или температуры кипения фазы, состав которой неизвестен. [c.39]

    Схема расчета, приведенная в табл. 9, типична для всех расчетов точек росы и температур кипения. Подобный же метод, видопзмепепный для решения данной проблемы, применим для расчета давления, при котором кипит жидкость при заданной температуре, для расчета температуры точки росы при известном давлении и давления точки росы нри известной температуре. [c.131]

    Некоторые способы оценки АГ, по уравнениям (6.19) —(6.22) будут рассмотрены отдельно. Исчерпывающая оценка многих методов дана в работе Доберта и др. [31] некоторые выводы этих авторов суммированы в разд. 6.2.6. Константа фазового равновесия Ki будет применена для расчета точки росы, температуры начала кипения и температуры испарения. [c.310]










    Маури [471]. Решена система уравнений, включающая уравнения материальных балансов и равновесия трех сосуществующих фаз. Описаны расчеты точки росы, точки начала кипения и испарения. [c.399]


Расчет точки росы: факторы влияния, порядок определения точки росы

Каталог

Прочее

Точкой росы называют охлаждённый воздух до определённой температуры, в состоянии которого пар начинает конденсировать и переходить в росу. В целом параметр точки росы зависит от давления воздуха в помещении и на улице. Определить точку росы не всегда легко, но сделать это необходимо обязательно, так как это один из самых важных факторов при строительстве и для комфортной жизни и существования человека в помещении.

При завышенной точке росы бетон, металл, дерево и многие другие строительные материалы не дадут нужного эффекта при строительстве или ремонте дома и не прослужат долго. Во время настилания полимерных полов при попадании конденсата на поверхность материала в будущем возможно возникновение таких дефектов как: вздутие пола, шагрень, отслоение покрытия и многое другое. Визуально определить точку росы в помещении невозможно, для этого необходимо использовать бесконтактный термометр и таблицу, подробнее описано в главе под названием «Определение точки росы в стене здания и её расчёт».

Какие факторы влияют на точку росы

  • Во-первых — толщина стены в помещении и то, какие материалы использовались для утепления.
  • Во-вторых — температура, в разных частях мира она разная и температурный коэффициент севера от юга сильно отличается.
  • В-третьих — влажность, если воздушное пространство содержит влагу, точка росы будет больше.

Чтобы яснее понимать, что такое точка росы и как на неё могут повлиять те или иные факторы рассмотрим наглядный пример:

  1. Неутеплённая стена в помещении.Точка росы будет сдвигаться в зависимости от того, какие погодные условия вне помещения. В случае стабильной погоды без резких колебаний точка росы расположится ближе к наружной стене, в сторону улицы. Вредных показателей в этом случае для самого помещения нет. Если же наступит резкое похолодание, точка росы медленно переместится ближе к внутренней части стены — это может привести к насыщению комнаты конденсатом и медленному намоканию поверхности стен.
  2. Утеплённая снаружи стена.Точка росы имеет положение внутри стен (утеплителя). Во время выбора материала для утепления следует рассчитывать на этот фактор и правильно рассчитать толщину выбираемого материала.
  3. Утеплённая изнутри стена.Точка росы находится между центром стены и утеплителем. Это не лучший вариант, если погодные условия слишком влажные, так как при резком похолодании в этом случае точка росы резко сдвинется на стык между утеплителем и стеной, а это в свою очередь может привести к губительным последствиям для самой стены дома. Утеплять стену изнутри при влажном климате возможно, если в доме присутствует хорошая система отопления, которая способна поддерживать равномерную температуру в каждой комнате.

В случае если ремонт дома сделан без учёта погодных условий, устранить возникшие проблемы будет практически невозможно, единственный выход заново начинать работы и убирать всё сделанное, что влечёт за собой большие траты денег.

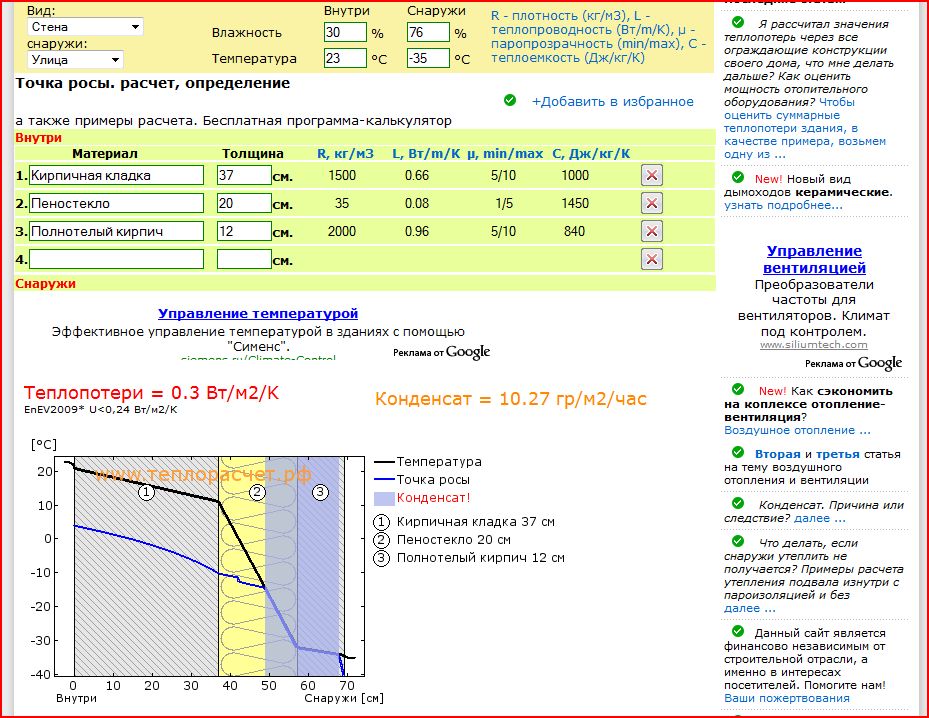

Определение точки росы в стене здания и её расчёт

Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.

Для того чтобы этого не случилось, следует произвести расчёт точки росы и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте. Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями.

Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы. При вызове специалиста для измерения точки росы в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.

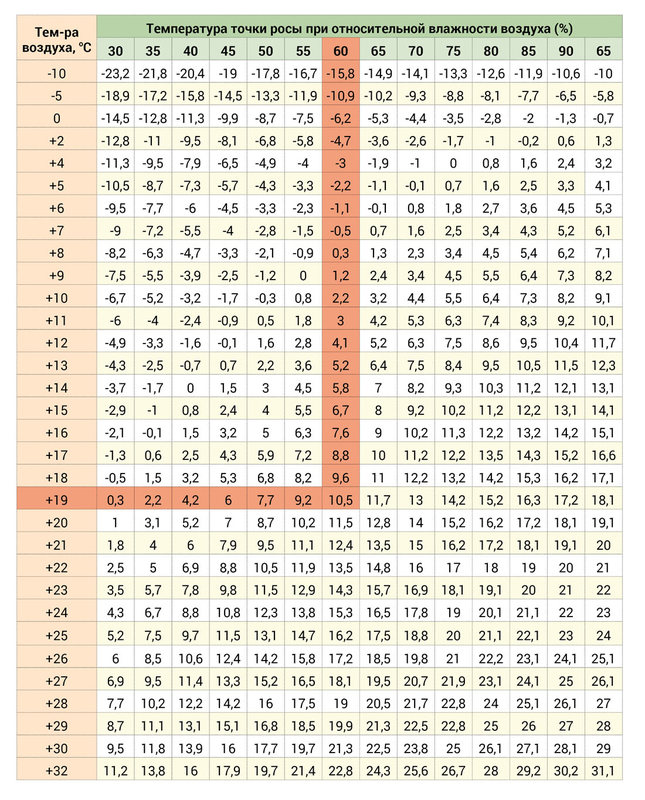

Расчёт точки росы по таблице

Точка россы VS в CO при относительной влажности воздуха в %
30%35%40%45%50%55%60%65%70%75%80%85%90%95%
3010,512,914,916,818,42021,422,723,925,126,227,228,229,1
299,7121415,917,51920,421,72324,125,226,227,228,1
288,811,113,11516,618,119,520,82223,224,225,226,227,1
27810,212,214,115,717,218,619,921,122,223,324,325,226,1
267,19,411,413,214,816,317,618,920,121,222,323,324,225,1
256,28,510,512,213,915,316,71819,120,321,322,323,224,1
245,47,69,611,312,914,415,81718,219,320,321,322,323,1
234,56,78,710,41213,514,816,117,218,319,420,321,322,2
223,65,97,89,511,112,513,915,116,317,418,419,420,321,1
212,856,98,610,211,612,914,215,316,417,418,419,320,2
201,94,167,79,310,71213,214,415,416,417,418,319,2
1913,25,16,88,39,811,112,313,414,515,316,417,318,2
180,22,34,25,97,48,810,111,312,513,514,515,416,317,2
170,61,43,356,57,99,210,411,512,513,514,515,316,2
161,40,52,44,15,678,29,410,511,612,613,514,415,2
152,20,31,53,24,76,17,38,59,610,611,612,513,414,2
142,910,62,33,75,16,47,58,69,610,611,512,413,2
133,71,90,11,32,84,25,56,67,78,79,610,511,412,2
124,52,810,41,93,24,55,76,77,78,79,610,411,2
115,23,41,80,412,33,54,75,86,77,78,69,410,2
1064,22,61,20,11,42,63,74,85,86,77,68,49,2
Для промежуточных показателей не указанных в таблице определяется средняя величина

Пошаговая инструкция для определения точки росы по таблице

Инструменты:

  • Термометр.
  • Гигрометр.
  • Бесконтактный термометр (можно заменить обычным).

Последовательность действий:

  1. В помещении, котором необходимо измерить точку росы отмерьте примерно 60 см от пола, но не более. Измерьте на этой высоте, положив градусник, к примеру, на стол температуру воздуха при помощи термометра.
  2. Затем в этом же месте при помощи гигрометра измерьте влажность в помещении.
  3. На таблице выше найдите своё значение и тем самым определите точку росы.
  4. Теперь следует узнать, можно ли в помещении с такой относительной влажностью проводить строительные работы, к примеру: утеплять стены или стелить полимерные полы. Для этого при помощи специального бесконтактного термометра измерьте в этом же месте на расстоянии 60 см от пола температуру поверхности. Если же такого прибора нет, обверните обычный градусник тонкой тряпкой и через 15 минут снимите с него показания.
  5. На последнем этапе сравните 2 температуры. Если температура поверхности отличается от точки росы более чем на 4 градуса, в доме повышенная влажность и присутствует точка росы, в этом случае утепление стен должно проводиться под контролем специалиста с расчётами правильной толщины материала которым будет проводиться утепление.

Решаем проблему появления точки росы

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

  • Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
  • Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
  • В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Возможно, Вас заинтересует:кабель канал dkc 100х60

Точка росы в деле мокрых стен

Что такое точка росы? Где она в стене? И где появляется точка росы при утеплении балкона изнутри? Преднамеренно или по незнанию ответы на эти вопросы иногда искажаются или выдёргиваются из контекста. Возникают мифы и, что гораздо опасней, ошибки монтажа, а отсюда растут ноги неприятностей для хозяев квартиры и самого ремонта. Мы решили разложить всё по полочкам, чтобы читатель получил чёткую картину этого процесса.

Что такое роса и где её точка

Природа росы на луговой траве и влаги на отделке, окнах либо, что ещё хуже, внутри строительных конструкций – одна. Роса конденсируется из водяного пара в воздухе, когда он охлаждается до температуры точки росы.

Где искать точку росы? Представим упрощённую структуру воздуха (рис. 1). При обычном атмосферном (комнатном) давлении молекулы воздуха находятся достаточно далеко друг от друга. Между ними остаётся много свободного пространства, в котором может разместиться некоторое количество молекул воды (тот самый водяной пар).

Рисунок 1

Теперь представим, что воздух охлаждается. Известно, что объём любого остывающего тела уменьшается. Молекулы воздуха сближаются, места между ними всё меньше. В микромире становится тесно. Наступит момент, когда молекулы воды начнут «выдавливаться» из объёма воздушной смеси. Что им остаётся? Дружно объединяться в крупные капли – росу – или мелкие – туман.

Достигнута температура точки росы воздуха – когда из воздуха «сливается» лишняя вода – выпадает конденсат (рис. 2).

Рисунок 2

Другими словами, каждой температуре соответствует определённый максимум растворённых в воздухе паров (рис. 3). Меньше их может быть, тогда воздух суше и конденсат невозможен. Больше – нет, так как избыток воды из невидимого пара сконденсируется в капельную влагу. Это важный момент, основа для понимания, как проектируется и собирается толковое утепление балкона, да и утепление любого помещения вообще.

Воздух можно сравнить с пористой губкой. Пока вода внутри – мы её не видим. Если сжать губку (охладить воздух), то часть воды вытечет, а часть останется. Прижмём сильнее – вытечет ещё чуть-чуть.

Рисунок 3. График точки росы в воздухе

Например, если при +20 °С в 1 м3 (в кубометре) воздуха квартиры содержится 15 г воды, то никакой конденсат нам не грозит (рис. 4). Ведь при этой температуре воздух способен растворить до 17,3 г водяного пара. Охлаждаем помещение до +10 °С. В точке росы при этой температуре воздух может содержать максимум 9,4 г воды. Значит, теперь в каждом кубометре воздушной смеси 5,6 г жидкости лишние (15–9,4=5,6). Она соберётся каплями конденсата на плотных предметах или в виде сырости на впитывающих материалах.

Рисунок 4

Расследуем дело мокрых стен

Структура большинства строительных материалов состоит из многочисленных капилляров – пор, микротрещин, по которым перемещается растворённая в воздухе влага. Количество и размеры таких «дырок» влияют на показатель паропрозрачности.

Представьте два муравейника. Один со множеством крупных ходов (паропрозрачный материал), а в другом ходов мало и они узкие (непаропрозрачный материал). В первом толпы букашек (молекул воды) могут свободно бегать вглубь и обратно. Во втором – лишь единицы.

Паропрозрачность выражается через коэффициент паропроницаемости либо величину сопротивления паропроницанию:

1. Коэффициент паропроницаемости зависит от самого материала. Грубо говоря, от того, насколько он пористый. Чем больше коэффициент (табл. 1), тем легче пару проходить сквозь материал.

2. Сопротивление паропроницанию – обратная величина, учитывающая ещё и толщину слоя. Например, чем толще стена, чем длиннее и запутанней в ней капилляры, тем труднее молекулам пара протискиваться через них.

У толстого слоя плотного материала сопротивление паропроницанию будет выше, чем у тонкого и пористого.

Таблица 1.

Коэффициент и величину сопротивления используют для расчёта точки росы в стене и утеплителе. Расчёты требуют определённых инженерных знаний, но для общего понимания расшифруем:

1. Коэффициент паропроницаемости показывает, сколько миллиграмм (мг) пара пройдёт через образец материала толщиной 1 метр за 1 час, если разница давлений пара между противоположными поверхностями образца – один паскаль (Па, 100 000 Па=1 бар?1 атм) – рис. 5. Обозначение коэффициента «мг/(м*ч*Па)» можно найти на упаковках некоторых строительных материалов. Например, его указывают для пенопласта или газобетона.

2. Сопротивление паропроницанию ((м2*ч*Па)/мг) находят, разделив толщину слоя материала в метрах (м) на коэффициент паропроницаемости. Таким образом, сопротивление, в отличие от коэффициента, уже показывает паропрозрачность не 1 м, а слоя материала конкретной толщины.

В расчётах паропрозрачности многослойной конструкции, например «стена + утеплитель + отделка», общее сопротивление паропроницанию определяют с учётом сопротивления каждого из слоёв.

Рисунок 5

Почему пар хочет на улицу?

Рассмотрим простую (неутеплённую) стену из кирпича или бетона. Пусть в помещении +20 °С при -20 °С снаружи. Дома теплее и фактической влаги в воздухе больше, чем на улице.

Источники пара в квартирах – санузлы, кухни, сохнущее бельё, дыхание человека и растений.

Чем больше влаги, тем она тяжелей – выше её давление. Имеем систему с перепадом давлений и паропрозрачной прослойкой (стеной) внутри (рис. 6). Что произойдёт? Пар будет выравнивать давление. Поэтому зимой направление его потоков всегда направлено из помещения на улицу.

Рисунок 6

Откуда в стене или на стене появляется вода?

Температура в стене постепенно снижается от её внутренней поверхности к внешней. Вода появится там, где воздушная влага остынет до температуры точки росы. Это может произойти во внутреннем слое пористой стены, а также на её поверхности.

Место конденсации зависит от паропрозрачности материала, его толщины, температуры и влажности в помещении и на улице.

Росу на холодной стене можно увидеть, если:

1. Поверхность окрашена масляной краской. Масляные покрытия практически непаропроницаемы, поэтому весь конденсат на них собирается снаружи. Если его много, то он стекает ручьями.

2. Паропроницаемый материал (кирпич, бетон) остыл настолько, что конденсат выпадает уже как внутри, так и на поверхности. В первую очередь это происходит там, где холоднее всего – в углах помещения, на оконных откосах или за мебелью, придвинутой к внешним стенам. В подобных местах появляются сырые пятна, капли росы или даже иней со льдом.

Не всегда точка росы заявляет о себе столь очевидно. Бывает, она незаметно прячется внутри стеновой конструкции.

А сухая ли стена внутри?

К сожалению, сухие на вид стены не всегда таковы внутри. Зимой в наружных неутеплённых стенах капельная влага не редкость. В этом легко убедиться, приложив ладонь к стеновой поверхности в типовой квартире застройки прошлого столетия.

Ощущение стылости – это и есть сочетание холода и высокой влажности.

Получается, что хотя конденсат и не стекает ручьями, но он всё же есть. Почему мы его не видим?

1. Воздух вблизи стены подсушивается за счёт проветривания или хорошей вентиляции.

2. Сильные морозы держатся недолго, роса не успевает проступать на поверхность.

3. Днём достаточно солнца, которое дополнительно прогревает стены с улицы.

4. Точка росы глубоко в стене. Из мокрого слоя вода уходит по капиллярам в соседний сухой, где в основном успевает испариться и выветриться (рис. 7).

Примерно так происходит, если положить пористую губку на мокрый стол: губка втянет в себя воду и подсушит поверхность.

Рисунок 7

Чем же опасна точка росы в строительных конструкциях?

Роса в любом количестве может стать причиной серьёзных проблем:

  • Сырые стены холоднее, так как вода в капиллярах остывает быстрее, чем воздух. Результат: либо мёрзнуть в квартире, либо тратить больше денег на отопление.
  • Если роса на стенах/в стенах постоянно, то появится плесень. Результат: испорченные отделка и настроение. Кроме того, споры плесени опасны для здоровья — они причина многих лёгочных заболеваний.
  • Там, где в стене минус и есть конденсат, появится лёд. Результат: замерзая, вода расширяется и постепенно ломает даже сверхпрочный железобетон — он трескается, расслаивается и крошится.

Очевидно, что даже немного конденсата в строительных материалах – уже плохо. Как же с ним бороться?

Мокрому месту в стенах не место

Устраните хотя бы одну из причин появления конденсата, и проблема точки росы внутри и снаружи строительных конструкций исчезнет сама собой. Для этого можно выбрать одно из трёх:

1. Не дать стенам замёрзнуть.

2. Закрыть влажному воздуху дорогу в стеновые поры и микротрещины.

3. Сделать и то и другое одновременно.

В строительстве и ремонтах для этого используются различные технологии. Но нас, прежде всего, интересует, как не допустить точку росы в стене при утеплении балкона изнутри, ведь именно таким утеплением мы и занимаемся. Почему оно должно быть внутренним, читайте здесь (скоро), а о подробностях его устройства – здесь (скоро).

Мы собираем практически непаропроницаемый многослойный теплоизоляционный барьер – своеобразный термос (рис. 8).

Через него способно просочиться столь незначительное количество пара из квартиры, что в стене за утеплителем просто нечему конденсироваться. Внешняя стена остаётся холодной, но в её капиллярах не остывающий комнатный воздух, а уличный, и влаги в нём меньше точки росы. В результате на балконе тепло, сухо и комфортно!

Рисунок 8

Паропроницаемость и теплоизоляционные свойства нашей системы были рассчитаны по соответствующей инженерной методике. Одна из главных задач таких расчётов – избавление от точки росы.

Для проектирования конструкции балконной теплоизоляции мы использовали:

  • методику проектирования СП 23-101-2004;
  • актуальную редакцию СНиП 23-02-2003 – СП 50. 13330.2012;
  • актуальную редакцию СНиП 23-01-99 – СП 131.13330.2018.

Подведём итоги

1. Точка росы в строительстве – это определённое сочетание температуры и влажности. Для выпадения конденсата в стене или утеплителе одной низкой температуры недостаточно.

2. Если внутренняя теплоизоляция балкона правильно рассчитана, грамотно и аккуратно собрана, то в такой конструкции никакой точки росы не будет, ведь на пути водяных паров стоит многослойная паронепроницаемая система утепления.

____________________________

• Дизайн-проект

• Реализация

• Комплектация объекта под ключ

Присоединяйтесь к нам в соцсетях ВКонтакте и Instagram!

Оставьте заявку на ремонт или дизайн проект без переделок здесь!

💦 Что такое точка росы в строительстве: как рассчитать

Определение точки росы – непременное условие правильной теплоизоляции дома. Именно с этого этапа начинается подбор изолирующих материалов, стратегии и технологии проведения работ. Точные расчеты, которые основываются на определении точки росы в строительстве, позволят избежать возникновения конденсата во время эксплуатации дома.

Правильное определение точки росы — залог долголетия вашего дома

Содержание статьи

Что такое точка росы

Точка росы – это температура, до которой должен охладиться воздух, чтобы конденсироваться в пар, а затем в росу. В холодное время года возрастает парциальное давление, тёплый воздух, под действием разницы давлений устремляется в более холодную зону, параллельно превращаясь в пар, а затем и в росу.

Разница температур в холодное время года внутри помещения и снаружи может достигать 30 ˚С и более

Значение точки росы напрямую связано с концентрацией водяного пара в воздухе. Чем она выше, тем выше температура точки росы.

Определить влажность в помещении можно с помощью специального прибора – гигрометра

К сведению! В жилом помещении нормальным уровнем влажности считается показатель от 40-60%.

Определить точку росы помогают специальные теплотехнические таблицы. Для правильного измерения вам потребуется лишь определить влажность помещения и температуру.

Таблица для определения точки росы

Обычно средним показателем точки росы является значение от 6ºС до 12ºС. Следовательно, все поверхности, в том числе и стены, имеющие температуру равную температуре точки росы или ниже её, будут образовывать конденсат.

Простой пример того, как проявляется конденсат – капли росы на окнах

От чего зависит возникновение точки росы

Точка росы – физическое явление, которое существует в любом помещении. Важно правильно научиться ею управлять: не допускать перепадов температур, сквозняков, избыточной влажности помещения.

Параметры влияющие на показатели точки росы:

  • качество утепления дома, в том числе и межпанельных швов;
  • адекватные и своевременные работы по снижению влажности в помещении, в случае её избыточности;
  • технология, которая была использована при утеплении дома, в частности выбор правильной толщины теплоизолирующих материалов.

Ситуации, которые могут возникнуть:

Недостаточное утепление дома, в частности, тонкий теплоизолятор. В этом случае точка росы может влиять на возникновение конденсата, как внутри теплоизолятора, так и на внутренней поверхности стены.

Если у стены отсутствует утепление, то место расположения точки росы может быть таковым:

  • смещена ближе к наружной поверхности стены – сооружение сухое;
  • на внутренней стене – конструкция в морозное время мокрая;
  • приблизительно среднее расположение в плоскости стены – внутренняя конструкция сухая, но при резком температурном перепаде может мокнуть.

Возникновение точки росы при разных вариантах утепления стен и без него

Для того, чтобы процесс стал более понятным, посмотрите это видео:

Как же правильно утеплить дом: изнутри или снаружи

Если опираться на «золотое» правило строительства – утеплитель дома должен быть снаружи. При проектировании наружной конструкции слои должны быть расположены с уменьшением их пароизолирующей и увеличением теплоизолирующей способности в направлении изнутри наружу.

Вариант утепления брусового дома

Статья по теме:

Утеплитель для стен дома снаружи: цена, преимущества использования, критерии выбора, разновидности материала, расчет необходимо количества, нюансы правильного монтажа своими руками — читайте в нашей статье.

Как вывести точку росы наружу

При правильной теплоизоляции точка росы будет располагаться ближе к наружному слою утеплителя. Причём, чем толще слой теплоизоляции, тем дальше точка росы будет находиться от несущей стены.

Важно! Прежде, чем принимать решение относительно варианта теплоизоляции дома, посмотрите, как ведёт себя строение в зимний период.

На что необходимо обращать внимание прежде всего:

  • если в зимний период стена дома стабильно сухая – утеплять изнутри можно;
  • стена обычно сухая, но при резких температурных перепадах может стать влажной – желательно не рисковать и внутреннее утепление не делать;
  • если стена постоянно мокрая – следует делать утепление только с внешней стороны, изнутри — нельзя.

Условия, которые необходимо учитывать

Кроме того, выбор варианта утепления зависит от особенностей самого строения и его функций.

Изучите следующие важные моменты:

  • как работает система отопления здания, есть ли она вообще;
  • строение используется в течение года или сезонно;
  • количество жильцов;
  • качество работы вентиляционной системы;
  • насколько качественно проведены работы по утеплению здания;
  • материал и толщину стен;
  • микроклимат помещения: температурный режим, влажность;
  • климат и место расположения дома.

Только после тщательно изучения «входных данных» принимается решение о способе и технологии утепления дома и работе с точкой росы.

Какому теплоизоляционному материалу отдать предпочтение

Знание места расположения точки росы в стене позволяет лучше понять и представить физические процессы, связанные с потерей тепла через плоскость стены и правильно выбрать теплоизоляционный материал, определив при этом способы его монтажа.

Выбирайте те теплоизолирующие материалы, которые либо не пропускают влагу, либо не боятся её

Если смотреть с точки зрения бюджетной составляющей, то можно остановить свой выбор на изолирующих материалах на основе минеральной ваты. Они отличаются паропроницаемостью и, при нахождении точки росы в их массиве, не препятствуют движению пара и его выходу наружу, в атмосферу.

Теплоизоляционные материалы из базальтового и стекловолокна устойчивы к воздействию влаги, не подвержены влиянию плесени и отлично переносят многократные циклы оттаивания и замерзания. Так что положение точки росы в слое теплоизоляции вреда ей не причинит.

Пенополистирол паронепроницаем

В этом случае важно помнить, что влага скапливается на его внутренней поверхности. Для вывода влаги нужно использовать специальные пазы-направляющие.

Плачевные последствия

Как понять, что всё плохо? Иногда вам приходится сталкиваться с ошибками, которые возникают при несоблюдении строительных технологий. Какие признаки могут говорить о том, что возникли проблемы:

  • в доме пахнет сыростью, на стенах возникают следы грибка и плесени;
  • облицовочный материал местами отслаивается;
  • нарушается целостность строительных конструкций.

Проблемы неправильного утепления стен

Расчёт точки росы

На практике произвести измерения точки росы не сложно. Главное, обзавестись необходимыми инструментами.

Потребуется запастись:

  • рулеткой;
  • обычным термометром;
  • бесконтактным термометром — пирометром;
  • гигрометром.

Пирометр – прибор для дистанционного измерения температуры поверхности

Совет! Для того, чтобы сэкономить на покупке приборов, можно взять их напрокат.

Последовательность работ:

  • примерно на высоте 60 см от пола по стене ставится метка;
  • с помощью термометра измеряется температура и влажность;
  • находится полученный показатель в вышеуказанной таблице;
  • измеряется температура поверхности стены пирометром;
  • сравниваются два показателя;
  • определяется результат: если температура поверхности отличается от точки росы более, чем на 4ºС, значит, в комнате повышенная влажность. Ввиду чего, утепление надо выполнять под контролем специалиста.

Определение точки росы – важнейший момент в строительстве дома, а также при его правильном утеплении. Если не отслеживать все вышеназванные показатели, можно получить массу проблем, как с обслуживанием дома, так и со здоровьем ваших близких.



Предыдущая

СтроительствоДом из шлакоблоков: технология возведения, характеристики материала

Следующая

СтроительствоИз чего лучше строить дом — секреты использования разных материалов

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Точка росы в каркасном доме – как рассчитать параметр для стен с утеплением и без?

Кроме пожара, как страшного бедствия, не менее губительной для деревянного дома оказывается излишняя влага. Стремясь обезопасить собственное жилье от сырости и последствий, связанных с ней, владельцы гидро- и пароизолируют внутренние поверхности объекта. И если для «цельных» домов (бревенчатых и брусовых) этого оказывается достаточно, то каркасные конструкции требуют тщательного расчета и подбора защитных материалов. В противном случае точка росы окажется высокой, что как минимум грозит дискомфортом проживания семьи.

Что такое точка росы и зачем ее определять?

Роса – конденсат – образуется в результате соединения пара с холодным воздухом. Точка росы – это величина температуры, при которой влага начинает оседать на стенах дома. Провоцируя, таким образом, образование промерзших участков стен зимой и покрытых плесенью в межсезонье. Исключить губительный недостаток для древесины в частности и комфорта в целом поможет тщательный расчет вентиляционной системы каркасного дома и толщины используемого утеплителя.

Уровень, на котором находится точка росы, зависит от следующих факторов:

  • Комнатная температура. Слишком душная или, наоборот холодная атмосфера приведет к тому, что конденсат начнет образовываться в утепляющих плитах, вызывая слеживание и негодность материала. Если утеплитель стоек к влаге, скопление влаги будет происходить на деревянных стенах – стойках, обшивке – вызывая гниль и разрушения.
  • Уличный климат. Неправильно выбранный тонкий утеплитель для северных регионов страны или, наоборот слишком толстый материал для южных, вызовет аналогичную ситуацию.
  • Влажность – внутренняя и наружная.
  • Надежность защитных слоев каркасного дома – гидро- ветро-, тепло и пароизоляции.

Самостоятельно подбирая вышеперечисленные материалы, доморощенный строитель, возможно, не подозревает о важности соблюдения баланса в отношении каждого. Последствия не заставят долго ждать.

Как рассчитать точку росы?

Непреложное правило для обывателей – обратиться к профессионалам-проектировщикам, если первоначальный документ не дал ясности или был неверен в расчетах по системе вентиляции, используемому утеплителю, и другим слоям. Ошибку заметно по образованию конденсата на стенах и потолке, промерзающих углах и даже по плохому самочувствию домочадцев.

Специалисты пользуются следующими методами определения точки росы:

  1. Таблицы СНиП в части проектирования тепловой защиты объектов. Используются реальные параметры жилого дома – внутренняя температура и влажность помещений.
  2. Метод расчетов по формулам. Результаты ненамного отличаются от табличных показателей.
  3. Использование специального прибора – термогигрометра, автоматически определяющего точку росы.

В итоге, специалист определит, как и чем утеплять, гидро- и пароизолировать стены таким образом, чтобы сместить точку росы к наружной обшивке, оставляя древесину и многослойную защиту сухими, а, следовательно, долговечными.

Зависимость точки росы от утепленных и неутепленных стен

Нестабильный климат регионов диктует условия при подходе к выбору утеплителя и других слоев. Можно ли обойтись без утепления стен, если наружная температура это позволяет? Нужно ли использовать дополнительное утепление, если запланированная толщина материала недостаточная для тепла? Разберем подробно:

  • Неутепленные стены при стабильном климате остаются сухими круглый год. Тем не менее резкие похолодания способны вызывать движение точки росы внутрь дома. И если такое положение задержится минимум на неделю, это закономерно вызовет конденсат на стенах.
  • Слишком толстый утеплитель ведет к образованию конденсата под обшивкой. Отчего древесина каркаса гниет, а материал слеживается, теряя свойства. При этом такой дефект нельзя заметить сразу.

Вывод: тщательный расчет точки росы – залог долговечности каркасного дома.

Таблицы температуры, относительной влажности и точки росы

  1. Полный набор PDF
  2. Высота над уровнем моря 0–500 футов (0–300 футов на Аляске), 30 дюймов 29 дюймов
  3. высота 1901-3900 футов (1701-3600 футов на Аляске), 27 дюймов
  4. высота 3901-6100 футов (3601-5700 футов на Аляске), 25 дюймов
  5. высота 6,5 -7 900 футов на Аляске), 23 дюйма
  6. Высота над уровнем моря 8 501–11 000 футов (более 7 900 футов на Аляске), 21 дюйм.

В следующих таблицах вычисляются точка росы и относительная влажность на основе наблюдаемых температур по влажному и сухому термометрам и высоты над уровнем моря в месте наблюдения. Их можно рассчитать автоматически с помощью бесплатных приложений Wildland Fire RH Calculator для iOS и Android.

Полный набор таблиц в формате PDF

Нажмите здесь, чтобы получить полный набор таблиц в формате PDF. Еще одним доступным инструментом является онлайн-калькулятор точки росы.

Высота над уровнем моря 0–500 футов (0–300 футов на Аляске), 30 дюймов.

Сухойка Temp 41-60

Сушат 1700 футов на Аляске), 29 in.

сухой лампочку Temp 41-60

сухой лампочки Temp 81-100

сухой лампочку Temp 101-119

Высота над уровнем моря 1 901–3 900 футов (1 701–3 600 футов на Аляске), 27 дюймов.

Сухой лампочка Temp 41-60

сухой лампочки Temp 81-100

TEMP сухой лампы 101-119

высота 3,901-6,100 футов (3,601- 5,700 футов на Аляске), 25 в.

Сухой лампочку Temp 41-60

сухой лампочку Temp 81-100

сухой лампочку Temp 101-119

Высота над уровнем моря 6 101–8 500 футов (5 701–7 900 футов на Аляске), высота 23 дюйма.

Сухой лампочку Temp 31-50

Сухой лампочку Temp 51-70

Сухой лампочку Temp 71-90

Температура сухой лампы 91-110

Высота 8,501-100 футов (выше 7 900 Ноги на Аляске), 21 в.

Сухой лампочку Temp 31-50

сухой лампочки Temp 71-90

Print FBFRG TEMP, RH и REW Таблицы точек



Что такое точка росы и как ее рассчитать

Все, наверное, слышали термин «точка росы», о котором говорили, особенно на метеоканалах.Однако важно знать, что это такое. После того, как вы это сделали, вы хотите понять, как рассчитать его, чтобы знать, как это может повлиять на вас .

Информация, которую вы получите сегодня, очень ценна. В нем содержится все, что вам нужно знать, поэтому вам следует продолжить его чтение, чтобы извлечь из него максимальную пользу.

Ваши друзья, вероятно, тоже должны знать о точке росы . Как только вы закончите читать его для себя, поделитесь им, чтобы ваши друзья могли научиться правильно его измерять.

Определение точки росы

По данным NWS (Национальной метеорологической службы), точка росы — это просто температура, при которой воздух должен быть охлажден для достижения насыщения . Чем выше точка росы, тем больше влаги в воздухе .

Характеристики точки росы

Температура точки росы может сказать вам, насколько комфортно будет снаружи . Когда точка росы выше, поту труднее испаряться с кожи.Это означает, что на улице будет душно и жарко.

Температура точки росы ниже 50 градусов считается сухой, а от 50 до 68 — комфортной . Если она колеблется между 69 и 76 градусами, вы будете чувствовать себя некомфортно, поэтому, когда она поднимается еще выше, вам становится крайне неудобно.

Условия образования росы

Предпочтительные условия для образования росы обусловлены структурными характеристиками и погодными факторами.

Предпочтительные погодные условия включают :

  • Ясное ночное небо после теплого дня
  • Очень мало водяного пара в атмосфере
  • Спокойная ночь без сильного ветра
  • Высокая влажность в нижних слоях воздуха

Предпочтительные структуры для образования росы включают :

  • Хорошо изолированный от земли
  • Плохая теплопроводность и хорошие радиаторы
  • Тонкие открытые предметы, такие как лепестки, травинки и листья

Температура точки росы

Температура точки росы говорит вам, каково это снаружи. Будет душно и жарко или будет прохладно и сухо ?

Как вы это измеряете?

Вы можете измерить и рассчитать точку росы. Измеряется непосредственно гигрометром. Для такого устройства есть разные комплектующие. У вас есть камера с зеркалом, детектором света и лучом света. Когда воздух внутри камеры охлаждается до точки росы, на зеркале образуется роса.

Роса состоит из мельчайших капелек воды и блокирует падающий свет .Затем датчик света обнаруживает блокировку света, чтобы указать, что воздух достиг точки росы. Когда роса образуется на зеркале и блокирует свет, это температура точки росы для воздуха .

Размеры современных гигрометров точки росы примерно равны размеру ноутбука.

Как это вычислить?

Можно рассчитать точку росы, используя температуру воздуха и значение относительной влажности . Это измеряется пращевым психрометром.

Это металлический стержень длиной примерно 6 дюймов. Сверху есть термометр. Чтобы получить меру, возьмитесь за основание и перебросьте этот кусок термометра. Он измеряет относительную влажность путем измерения температуры по влажному и сухому термометрам.

Температура паутинной колбы — это температура, при которой воздух охлаждается до насыщения за счет испарения . Это похоже на точку росы.

Если бы был контейнер с воздухом, эта температура по влажному термометру была бы такой, какой мог бы быть воздух, если бы водяной пар исчез.Испарение — это процесс охлаждения, поэтому людям становится холодно, когда они выходят из бассейна или душа. Вода испаряется с кожи.

Этот смоченный термометр психрометра включает в себя влажную губку. Когда вы поворачиваете его, вода испаряется из-за движения. Это охлаждает термометр до показаний температуры на смоченном термометре.

Чем быстрее испаряется вода, тем ниже температура по влажному термометру. Это говорит о том, что воздух сухой. Эти температуры по влажному и сухому термометру можно использовать для определения влажности и расчета точки росы.Когда вы это сделаете, вы можете использовать диаграмму, чтобы найти температуру точки росы по значению относительной влажности.

Интересные факты о Росе

  • Теоретическое максимальное количество росы за каждую ночь составляет 0,8 мм, но редко превышает 0,5 мм.
  • В некоторых жарких регионах роса является важным источником воды. Большинство пустынных растений получают 50 процентов необходимой им воды из росы.
  • Иногда росу путают с гуттациями. Если растения получают слишком много воды, образуются капли на краю и кончике.Он полон калия и сахара, поэтому, если они высохнут, на поверхности может остаться белая корка.

Заключение

Спасибо за чтение этого руководства. Теперь вы знаете, как рассчитать точку росы и что это такое. Поделитесь этим руководством с друзьями, чтобы они тоже узнали о погоде !

Расчет точки росы и относительной влажности

Поиск по городу или почтовому индексу. Нажмите клавишу ввода или выберите кнопку «Перейти», чтобы отправить запрос

.
Местный прогноз по
«Город, ул»
или почтовый индекс



Поиск WPC


Ежеквартальный информационный бюллетень NCEP

Дом ВПК
Анализы и прогнозы
Национальный прогноз
Графики
National High & Low
   Обсуждения WPC
   Поверхностный анализ
   Дни ½–2½ CONUS
   Дни 3–7 CONUS
   Дни 4–8 Alaska
   QPF
   PQPF
Чрезмерное количество осадков

Мезомасштабный осадок
Обсуждение
Прогноз наводнений
   Погода зимой
   Сводки штормов
   Тепловой индекс
   Тропические продукты
   Ежедневная карта погоды
   Продукты ГИС

Текущие часы/
Предупреждения
Спутниковые и радиолокационные изображения
  Спутник GOES-East
  Спутник GOES-West
  National Radar
Архив продуктов
Проверка WPC
   QPF
   Средний диапазон
   Диагностика модели
   Обзоры событий
   Зимняя погода
Международные столы
Развитие и обучение
Испытательный стенд WPC HydroMet

Развитие
Экспериментальные продукты

Обзор WPC
   О WPC
Миссия и Видение
Персонал
   История WPC
О наших продуктах
Другие сайты
   Часто задаваемые вопросы

Метеорологические калькуляторы

Свяжитесь с нами
   О нашем сайте
О наших продуктах

Модельный анализ и прогнозы Atl

Метеорологические преобразования и
Расчеты


Калькулятор относительной влажности
Введите температуру и точку росы в 90 256 градусов по Фаренгейту или по Цельсию. Затем нажмите Рассчитать.

Температура

Точка росы

Ф
С

Ф
С

Относительная влажность

%

Дополнительные метеорологические расчеты


НОАА/
Национальная служба погоды
Национальные центры прогнозирования окружающей среды
Центр прогнозирования погоды
5830 Университетский исследовательский суд
Колледж-Парк, Мэриленд 20740
Веб-группа Центра прогнозирования погоды
Отказ от ответственности
Кредиты
Глоссарий
Политика конфиденциальности
О нас
Карьерные возможности
Последнее изменение страницы: Четверг, 01 марта 2007 г. , 18:20:20 UTC

Как преобразовать точку росы в относительную влажность?

Установки для насыщения и конденсации

Точка росы, или  температура точки росы , — это температура, при которой при охлаждении газа образуется роса или конденсат.Если конденсат представляет собой лед, это известно как точка замерзания.

Относительная влажность  является отношением количества водяного пара,  e , в воздухе к количеству водяного пара,  e s , которое было бы в воздухе, если бы он был насыщенным при той же температуре и давление. Можно выразить

относительная влажность (в %) = e / e с × 100    (Уравнение 1)

К сожалению, не существует простой прямой формулы для преобразования точки росы в относительную влажность.Преобразование между этими двумя параметрами должно выполняться на промежуточном этапе оценки как фактического давления пара над водой, так и давления насыщенного пара при преобладающей температуре.

Для преобразования точки росы или инея в относительную влажность

  • Преобразование температуры точки росы и температуры окружающей среды в давление водяного пара с помощью уравнения 2 или 3 ниже (или уравнения 4 или 5 для большей точности)
  • Используйте эти значения давления пара в уравнении 1, чтобы найти относительную влажность

Для преобразования относительной влажности и температуры окружающей среды в точку росы

  • Используйте уравнение 2 или 3 ниже (или уравнение 4 или 5 для большей точности), чтобы найти давление насыщенного пара по температуре окружающей среды
  • Используйте уравнение 1 для расчета давления водяного пара по давлению насыщенного пара и известной относительной влажности
  • Используйте приведенное ниже уравнение 2 или 3 (или уравнение 4 или 5) для расчета температуры точки росы или инея по давлению пара (требуется повторение при использовании уравнений 4 или 5).

Давление пара можно рассчитать по формуле Магнуса.  В нем указано, что при температуре t  (в °C) давление насыщенного пара e w (t) в паскалях (Па) над жидкой водой составляет

ln e w (t)  = ln 611,2 + (17,62  t )/(243,12+ t )        (Уравнение 2)

Для информации, 100 Па = 1 миллибар (мбар)

Для диапазона от -45 °C до +60 °C значения, полученные по этому уравнению, имеют погрешность < ±0.6 % значения при доверительном уровне 95 %.

Над льдом,  e i (t)  есть

ln e i (t)  = ln 611,2 + (22,46  t )/(272,62+ t )          (Уравнение 3)

Для диапазона от -65 °C до +0,01 °C значения, полученные по этому уравнению, имеют неопределенность < ±1,0 % значения при доверительном уровне 95 %.

А подробнее…

Это более точная, но сложная альтернативная формула для определения давления пара (в паскалях) относительно точки росы (в кельвинах) для воды:

ln e w (T)  = -6096. 9385 T T -1 + 21.2409642 — 2.711193 × 10 -2 T + 1.673952 × 10 -5 T 2 + 2.433502 LN T (Уравнение 4)

и для льда:

LN E I (T) = -6024.5282 T -1 -1 + 29.32707 + 1.0613868 × 10 -2 T — 1.3198825 × 10 -5 T 2 — 0.49382577 ln  T           (уравнение 5)

(Формулы Sonntag, 1990, обновлены на основе формул, данных Wexler, 1976 и 1977.)

Неопределенности, связанные с этими уравнениями:

  • < 0,01 % значения, для воды от 0 °C до +100 °C
  • < 0,6 %, для переохлажденной воды от 0 °C до -50 °C
  • < 1,0 % для льда до -100 °C

при доверительном уровне 95%.

Точность этих расчетов незначительно зависит от давления и температуры рассматриваемого газа. Для воздуха, близкого к комнатной температуре и атмосферному давлению, коэффициент усиления водяного пара влияет на результат примерно на 0. 5 % от стоимости.

Вам также может понравиться

Наши исследования в области измерения влажности и влажности

Калькулятор точки росы

Важно знать и измерять точку росы при окраске стали в холодных или влажных условиях. Вот руководство по установлению точки росы и минимальной температуры для успешной покраски.

При окраске стали в холодных или влажных условиях помните о точке росы. Это температура, при которой на стали образуется конденсат.Как только это произойдет или может произойти, вы не можете рисовать: никаких «если» или «но», просто ПРЕКРАТИТЕ рисовать, пока вы не предпримете корректирующих действий.

Температура стали должна быть не менее на 3 градуса по Цельсию выше точки росы. Заданной температуры нет – это случай установления точки росы в текущий момент времени.


Конденсат – верный путь к катастрофе при покраске металла.

Расчет точки росы

Для расчета точки росы вам необходимо знать следующую информацию:

  • Температура окружающей среды в месте, где вы красите.
  • Относительная влажность (RH). Это можно измерить с помощью гигрометра или взять из приложения погоды, установленного в вашем регионе.

Зная температуру и относительную влажность, вы можете воспользоваться онлайн-калькулятором точки росы на сайте http://dpcalc.org/ или использовать приложение для определения точки росы на своем телефоне. Введите температуру и относительную влажность, и точка росы будет рассчитана автоматически.

В качестве альтернативы можно приобрести универсальный измеритель точки росы, который измеряет температуру и относительную влажность и рассчитывает для вас точку росы.

Решение о возможности окрашивания

Теперь, когда вы знаете точку росы, приложите магнитный термометр к окрашиваемой стали:

  • Если температура стали не менее на 3 градуса по Цельсию или более выше точки росы , можно красить.
  • Если сталь недостаточно теплая, не красьте, пока она не прогреется!

Вы можете обогревать рабочую зону до тех пор, пока температура стали и температура окружающей среды не поднимутся. ОДНАКО, большинство источников тепла могут образовывать конденсат, поэтому отопление не всегда возможно.Решением является использование инфракрасных обогревателей, которые создают «сухое тепло» и предотвращают образование конденсата. Инвестиции в инфракрасное излучение — отличная идея, если вам просто необходимо рисовать в холодных и влажных условиях.

Следует продолжать регулярно проверять температуру во время и после покраски. Температуру следует поддерживать в течение нескольких часов после покраски, чтобы способствовать успешному высыханию и отверждению краски.

Калькулятор точки росы | Американские промышленные производители строительных материалов

Точка росы: Условия, при которых происходит конденсация

При определенных условиях влага из воздуха может конденсироваться на поверхности крыши во время или после нанесения покрытия, вызывая плохую адгезию, образование пузырей или препятствуя правильному отверждению. Если ограничения по точке росы упоминаются в технических описаниях продуктов AIM, пожалуйста, используйте следующую ссылку.

Это просто физика, что все строительные материалы идеально подходят для применения в определенном диапазоне температур и индекса влажности. Одним из наиболее важных расчетов, которые необходимо определить перед нанесением продукта, является точка росы, а именно точка, при которой происходит конденсация. Важно понимать, что температура точки росы и температура окружающего воздуха не совпадают…

Температура точки росы — это всего лишь температура.Но температура воздуха и температура точки росы — это две большие разницы. Температура точки росы – это точка, при которой воздух должен охладиться, чтобы воздушная масса стала насыщенной.

Точка росы используется потому, что это отличный показатель содержания влаги в воздухе или влажности. Чем выше температура точки росы; чем выше влажность.

Температура точки росы представляет собой пересечение температуры окружающего воздуха и относительной влажности. Например, на приведенной ниже диаграмме , если температура воздуха составляет 60°F и относительная влажность составляет 50%, точка росы составляет 40°F .

Таблица, используемая для расчета точки росы

  20° 30° 40° 50° 60° 70° 80° 90° 100° 110° 120°
90% 18 28 37 47 57 67 77 87 97 107 117
85% 17 26 36 45 55 65 75 84 95 104 113
80% 16 25 34 44 54 63 73 82 93 102 110
75% 15 24 33 42 52 62 71 80 91 100 108
70% 13 22 31 40 50 60 68 78 88 96 105
65% 12 20 29 38 47 57 66 76 85 93 103
60% 11 19 27 36 45 55 64 73 83 92 101
55% 9 17 25 34 43 53 61 70 80 89 98
50% 6 15 23 31 40 50 59 67 77 86 94
45% 4 13 21 29 37 47 56 64 73 72 91
40% 1 11 18 26 35 43 52 61 69 78 87
35% -2 8 16 23 31 40 48 57 65 74 83
30% -6 4 13 20 28 36 44 52 61 69 77

Ограничения для покрытий AIM: Покрытие нельзя наносить, если температура поверхности не ниже 40° и не выше 125°F. Некоторые покрытия AIM могут иметь разные требования для применения при высоких и низких температурах. Подробности смотрите в Техническом паспорте продукта.

Относительная влажность

Осторожно! В этих распространенных утверждениях об относительной влажности есть опасности и возможные неправильные представления.

Относительная влажность — это количество влаги в воздухе по сравнению с тем, что воздух может «удерживать» при данной температуре.Когда воздух не может «удержать» всю влагу, он конденсируется в виде росы.

Из всех утверждений об относительной влажности, которые я слышал в повседневном разговоре, приведенное выше, пожалуй, самое распространенное. Это может отражать понимание явления и иметь некоторую пользу для здравого смысла, но может отражать полное непонимание того, что происходит физически. Воздух не «удерживает» водяной пар в том смысле, что обладает какой-то силой притяжения или захватывающим влиянием.Молекулы воды на самом деле легче и имеют более высокую скорость, чем молекулы азота и кислорода, составляющие основную часть воздуха, и уж точно они не прилипают к ним и никоим образом не удерживаются ими. Если вы исследуете тепловую энергию молекул в воздухе при комнатной температуре 20°C, вы обнаружите, что средняя скорость молекулы воды в воздухе составляет более 600 м/с или более 1400 миль/ч! Вы не собираетесь «удерживать» эту молекулу!

Другой, возможно, полезной точкой зрения было бы рассмотрение пространства между молекулами воздуха в нормальных атмосферных условиях.Зная атомные массы и плотности газа и моделируя длину свободного пробега молекул газа, мы можем заключить, что расстояние между молекулами воздуха при атмосферном давлении и 20°C примерно в 10 раз больше их диаметра. Обычно они проходят примерно в 30 раз больше расстояния между столкновениями. Таким образом, молекулы воды в воздухе имеют много места для перемещения и не «удерживаются» молекулами воздуха.

Когда кто-то говорит, что воздух может «удерживать» определенное количество водяного пара, имеется в виду тот факт, что определенное количество водяного пара может находиться в воздухе как составная часть воздуха.Молекулы воды с высокой скоростью действуют, в хорошем приближении, как частицы идеального газа. При атмосферном давлении 760 мм рт. ст. количество воды в воздухе можно выразить через парциальное давление в мм рт. ст., которое представляет собой давление пара, создаваемое молекулами воды. Например, при 20 °C давление насыщенного пара для водяного пара составляет 17,54 мм рт.ст., поэтому, если воздух насыщен водяным паром, преобладающие атмосферные компоненты азот и кислород создают большую часть других 742 мм рт.ст. атмосферного давления.

Но водяной пар — это составляющая воздуха совсем другого типа, чем кислород и азот. Кислород и азот всегда являются газами при земных температурах с температурами кипения 90К и 77К соответственно. Практически они всегда ведут себя как идеальные газы. Но необыкновенная вода имеет температуру кипения 100°С=373,15К и может существовать на Земле в твердом, жидком и газообразном состояниях. По существу всегда происходит процесс динамического обмена молекулами между этими фазами. На воздухе при 20°C, если давление пара достигло 17.54 мм рт. ст., то в жидкую фазу входит столько же молекул воды, сколько уходит в газовую фазу, поэтому говорят, что пар «насыщен». Это не имеет ничего общего с воздухом, «удерживающим» молекулы, но обычное использование часто предполагает это. Когда воздух приближается к насыщению, мы говорим, что приближаемся к «точке росы». Молекулы воды полярны и будут проявлять некоторую результирующую силу притяжения друг к другу и, следовательно, начнут отклоняться от поведения идеального газа. Собираясь вместе и переходя в жидкое состояние, они могут образовывать капли в атмосфере, образуя облака, или вблизи поверхности, образуя туман, или на поверхности, образуя росу.

Другой подход, который может помочь прояснить тот факт, что воздух на самом деле не «удерживает» воду, состоит в том, чтобы отметить, что относительная влажность на самом деле не имеет ничего общего с молекулами воздуха (т. е. N 2 и O 2 ). Если бы в закрытой колбе при 20°С была жидкая вода, но совсем не было воздуха, то она достигла бы равновесия при давлении насыщенного пара 17,54 мм рт. В этот момент он будет иметь плотность пара 17,3 г/м 3 чистого водяного пара в газовой фазе над поверхностью воды.Но если бы вы только что удалили воздух и запечатали контейнер с жидкой водой, у вас могла бы получиться ситуация, когда в этот конкретный момент в газовой фазе находилось бы только 8,65 г/м 3 . Мы бы сказали, что относительная влажность в колбе в этот момент составляет 50 %, потому что резидентная плотность водяного пара составляет половину его плотности насыщения. Это точно то же самое, что мы сказали бы, если бы воздух присутствовал — 8,65 г/м 3 водяного пара в воздухе при 20°C представляет относительную влажность 50%.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
