Принцип работы термоголовки радиатора отопления: назначение, принцип работы + установка

принцип работы, стоит ли ставить, монтаж, отзывы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении. Возможность установки термостата предусмотрена у всех моделей радиаторов последних лет.

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

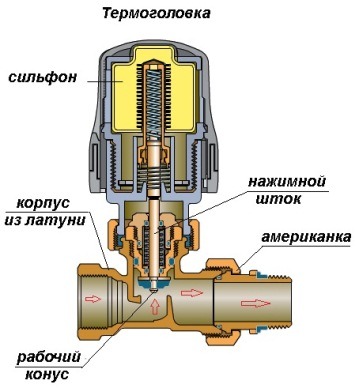

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении. Порядок работы у всех автономных термоголовок основан на внутреннем устройстве. Внутри корпуса прибора расположен сильфон — гофрированная емкость с теплочувствительным веществом.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Контроль работы устройства у разных типов моделей отличается. У каждого вида своя точность регулировки термоголовки радиатора, удобство использования и стоимость.

Деления определяют границу движения штока

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Какие термоголовки лучше для радиаторов

При покупке прибора нужно обратить внимание на несколько параметров.

1. Метод соединения с клапаном — резьбовой или клипсовый.
2. Корпус. Большинство моделей оборудовано защитным колпаком, скрывающим рабочую поверхность. С ним термоголовка служит дольше и выглядит опрятнее.
3. Материал. Для экономии некоторые производители выпускают устройства в дешевом пластике. Под воздействием температуры он постепенно покрывается желтизной. Также он менее прочен, чем металлический корпус.
4. Теплочувствительный элемент. Если чуть большая скорость работы не критична, покупка термоголовки газоконденсатного типа себя не оправдывает. Некоторые производители пользуются фактором для накручивания стоимости.
5. Точность регулировки. Чем больше температурный диапазон на шкале — тем тоньше настройка. Лучше, если деления расположены близко — уменьшается износ подвижных деталей.

Если клапан и термоголовка подбираются отдельно, обращают внимание на тип резьбового соединения. Готовый комплект избавит от лишней работы и возможных ошибок. Также перед покупкой устройства учитывают особенности подключения модели.

Как правильно установить термоголовку на радиатор отопления

Перед монтажом термоголовки на радиатор выбирают место для ее размещения. Принцип работы подразумевает реагирование на колебания температуры. Если этот показатель отличается от общего во всем помещении, термостат будет неправильно работать. Особенно часто встречается несколько ошибок:

1. Размещение параллельно ребрам радиатора отопления в целях экономии места. Тепло от клапана, на который монтируется термоголовка, поднимается. Устройство реагирует на воздушный поток, происходит охлаждение — независимо от температуры в помещении. Правильная установка — горизонтальная.
2. Установка за плотными шторами или вблизи подоконника. Тепло от радиатора вместо помещения циркулирует в ограниченном пространстве, зона которого и становится подконтрольным микроклиматом.
3. Расположение на пути воздушных потоков из окна. Вызывает срабатывание термоголовки при малейшей попытке проветрить помещение.

Если такая установка обусловлена отсутствием альтернатив, оправдывает себя покупка выносного термодатчика. Он крепится на любой удобной поверхности на расстоянии в 1-2 м от радиатора отопления, считывает реальную температуру в помещении и передает данные на регулирующий клапан.

Правильная установка термоголовки — перпендикулярно радиатору

Внимание! Стрелка на корпусе должна смотреть по направлению потока теплоносителя, иначе система работать не будет.

Как настроить термоголовку на радиаторе отопления

После установки термоголовки на батарею выполняют первичную настройку. Для этого включают отопление, закрывают помещение, готовят термометр. После этого:

• регулятор поворачивают до полной проходимости;
• ждут нагрева комнаты на несколько градусов — от 5 и выше;
• закрывают клапан подачи до восстановления изначального значения;
• постепенно открывают вентиль, до нагревания радиатора отопления.

У некоторых устройств предусмотрены свои алгоритмы настройки от производителя.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Эргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Как работает термоголовка на радиаторе отопления. Danfoss терморегулятор

Термостатическая головка принцип работы

• В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Эргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Термоголовки Oventrop имеют эргономичный дизайн и высокое качество

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.

Есть и дорогие электронные модели HONEYWELL, однако на рынке их пока малоВажно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца.

Danfoss терморегулятор – инструкция по эксплуатации

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

• RTS — сильфон жидкостный;
• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

• автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
• механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

• отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
• конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
• на корпус устройства попадают прямые солнечные лучи;
• нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
• горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Распространенные ошибки

Правильный монтаж требует внимательности от мастера на каждом этапе работы, чтобы избежать ошибок. Самая распространенная проблема – вертикальное положение головки. Приводит к тому, что комната перестает обогреваться, так как от поступающего воздуха греется сам терморегулятор.

Часто выбирают неправильное место установки. Нельзя ставить регулятор в точке, где температура воздуха сильно отличается от средней по помещению. Из-за неправильного выбора места монтажа применение термоголовки теряет свой смысл.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

• Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
• Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
• Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
• Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
• Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
• Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый.
  Термоголовка Danfoss
• Плавность поворота рукоятки. Влияет на точность выставления характеристик.
• Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
• Градуировка, длина шкалы.
• Имеется ли антивандальная защита.
• Внешний вид.

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

Заключение

Для того, чтобы получить от термоголовок удовольствие и экономию, к ним нужно привыкнуть, сжиться с ними, буквально с каждой по отдельности. В процессе этого привыкания нужно быть терпеливым, настойчивым и никогда не сдаваться (точно как в семейной жизни). Только после этого вы сможете подружиться со своими головками и хорошо экономить с их помощью.

Я подтверждаю! Головки работают! Так, например, холодный радиатор раскаляется, если над ним открыть окно. И напротив, если на улице февраль и солнце, то радиаторы в солнечной комнате выключаются в ноль. Вот она реальная альтернативная энергетика!

С другой стороны, если ночью дует сильный ветер, то в комнате становится прохладно. Такое ощущение, что мои даже очень хорошие головки не могут открыться на 100%! Приходится в эти дни приоткрывать головки на четверть или даже на пол-деления. Но согласитесь! Если бы головки работали идеально, не нужно было бы изобретать компьютеры «Умный дом» и котлы с компьютерным управлением!

Видео

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Источники

• https://prof-kirpich.ru/otoplenie/radiatory/kak-rabotaet-termogolovka-na-radiatore-otopleniya.html
• https://vdome.club/remont/santehnika/ustanovka-termogolovki-na-radiator-otopleniya-printsip-raboty-montazh-reyting.html
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html
• https://soyuzpolimer.com/kak-snyat-termogolovku-danfoss/
• https://principraboty.ru/termogolovka-dlya-radiatora-otopleniya-princip-raboty/
• https://StrojDvor.ru/otoplenie/dlya-chego-nuzhna-i-kak-rabotaet-termogolovka-na-radiatore-otopleniya/
• https://bph-saratov.ru/otoplenie/kak-snyat-termogolovku-danfoss.html

Как выбрать термоголовку для радиатора отопления

В настоящее время вопрос энергосбережения стоит достаточно актуально, так как происходит постоянное повышение стоимости энергоносителей.

Одним из решений, позволяющих экономить тепловую энергию в доме, является терморегулятор для радиатора, при установке которого можно получить уменьшение расхода тепла до 25%, а и при правильном регулировании, и до 50%.

Правильно подобранные термоголовки (термостатические регуляторы), позволяют не только получить отопительную систему экономной и энергоэффективной по расходу теплоносителя, но что немало важно получить максимальный комфорт в конкретном помещении в холодное время года. Для этого целесообразно правильно выбрать термоголовки с учетом Вашей системы отопления и расположения радиаторов, о чем и пойдет речь в этой статье.

1. по резьбе клапана
2. для какого радиатора
3. по внешнему виду
4. по цвету

Назначение термоголовки

Термоголовки (термостатические регуляторы) — это термостатические контролирующие механизмы автоматического действия в современных системах отопления для поддержания необходимой комнатной температуры в помещениях. Работая в комплекте с термостатическим клапаном термоголовки позволяют значительно увеличить энергоэффективность квартиры, коттеджа или всего здания в целом.

Первые радиаторные термостаты, предназначенные для поддержания постоянной комнатной температуры, начали производится еще в 1943 году фирмой Danfoss, и со временем многие европейские производители только постоянно улучшают технические параметры, дизайн термостатических головок, внедряют инновационные технологии и выпускают очень эффективные изделия.

Основная задача термоголовки – воспринимать температуру окружающей среды и посредством воздействия на регулирующий механизм термостатического клапана, ограничивать или увеличивать поток теплоносителя, который поступает в отопительный прибор. Такой метод регулирования называется количественным, поскольку термостатический клапан определяет количество поступающего в радиатор теплоносителя, регулируя таким образом теплоотдачу непосредственно радиатора.

Устройство термоголовки. Термостатический регулятор имеет корпус, специальный сильфон с наполнителем, реагирующим на изменения температуры воздуха, шток термостатического элемента, присоединительный механизм, позволяющий зафиксировать термоголовку на термостатическом клапане. В середине корпуса термоголовки находится специальный сильфон, который заполнен средой термочувствительной к изменениям окружающей температуры воздуха.

Работа термоголовки заключается в следующем, нагретый комнатный воздух воздействует на термочувствительный наполнитель, который находится в замкнутом пространстве, в результате он начинает расширяться. При этом сам сильфон увеличивается в объеме и через шток термоголовки воздействует на шток термостатического клапана.

Наполнитель в современных термоголовках бывает двух видов: жидкостной или газоконденсатный.

При производстве жидкостных терморегуляторов применяют специальные наполнители – ацетон, толуол или их производные, в газовых– используется газоконденсатный заполнитель. Жидкостные термоголовки являются более распространёнными, так как процесс производства таких терморегуляторов проще, а газоконденсатные комнатные терморегуляторы довольно новое направление.

Отличаются они скоростью срабатывания, жидкостные уступают по времени регулирования комнатной температуры газоконденсатным.

(С более детальной информацией про работу термоголовок Вы можете ознакомиться в нашей статье Устройство и принцип работы термоголовки для радиаторов).

Виды термоголовок

Термоголовки бывают различных типов, и многие производители предлагают их в таких модификациях:

Термоголовки с встроенным термоэлементом. Это обычные терморегуляторы для радиаторов отопления, которые устанавливаются в большинстве случаев. Так как обычно имеется возможность установить терморегулятор горизонтально по отношению к полу, ч

Расчет поверхностей теплообмена в сосудах с мешалкой

2.1. Стационарный режим

Передача тепла в резервуарах с мешалкой осуществляется через поверхности теплообмена, такие как рубашки, спиральные змеевики, спиральные змеевики и вертикальные трубчатые перегородки [5]. Поверхности теплообмена проектируются в зависимости от площади, необходимой для нагрева или охлаждения, на основе общего коэффициента теплопередачи, который является функцией безразмерных групп Рейнольдса, Прандтля и Нуссельта.Классическое проектное уравнение площади теплообмена для стационарного режима показано в формуле. (1).

, в котором общий коэффициент теплопередачи ( U ) является функцией местных коэффициентов внутренней конвекции, связанных с площадью внешней поверхности или коэффициентом внутренней и внешней конвекции ( h _i и h _o ) для горячей и холодной жидкости соответственно.

Ур. В (2) показана зависимость общего коэффициента U от коэффициентов конвекции (внутренней и внешней), сопротивления теплопередаче, представленного поверхностью теплообмена (теплопроводность), и сопротивлений внутреннего и внешнего загрязнения по отношению к трубопроводы.

1 / UA = 1 / hiAi + Rdi / Ai + Rc + Rd0 / A0 + 1 / hoAoE2

Тепловым сопротивлением, представленным проводимостью, можно пренебречь, когда толщиной поверхностной стенки можно пренебречь по отношению к внутреннему и внешнему диаметру и когда он сделан из материала с высокой теплопроводностью. Следовательно, термин R _c (относящийся к тепловому сопротивлению, представленному теплопроводностью) в формуле. (2) можно не принимать во внимание [6]. Условиями, касающимися устойчивости к засорению, также можно пренебречь, если используемые трубопроводы новые или со сроком эксплуатации менее 5 лет.Уравнение (2) можно записать, как показано в формуле. (3), поскольку общий коэффициент теплопередачи зависит только от внутренней и внешней конвекции.

Коэффициент внутренней пленки по определению связан с потоком жидкости внутри поверхности теплообмена, в то время как внешний коэффициент, в случае поверхности резервуара, относится к смеси жидкостей, которая будет перемешиваться. Если смесь, которая будет взбалтываться, будет нагретой, то теплопередача происходит на внешней поверхности контакта горячего источника с холодной жидкостью; следовательно, коэффициент внутренней конвекции должен быть скорректирован и помещен как функция этой внешней площади, называемой затем скорректированным внутренним коэффициентом ( h _io ), рассчитываемым из отношения между внутренним и внешним диаметром трубопровода как показано в формуле. (4).

Добавление уравнения. (4) к формуле. (3) и указав площади как функцию диаметров, уравнение. (5) получается.

1 / UπDeL = 1 / De / DihioπDiL + 1 / hoπDeLE5

Это можно увидеть в уравнении. (5) что площадь теплопередачи A ( πD _e L ) соответствует внешней площади поверхности трубки A _e . Группировка общих терминов в формуле. (5), общий коэффициент теплопередачи U можно рассчитать как функцию скорректированного коэффициента внутренней конвекции и коэффициента внешней конвекции, как показано в формуле.(6).

Определение коэффициента выпрямленной внутренней конвекции ( h _io ) подразумевает определение коэффициента h _i , который является функцией физических свойств жидкости (вязкость, плотность, удельная тепла и теплопроводности), геометрию поверхности теплопередачи (диаметр трубы), вид потока (ламинарный или турбулентный), скорость потока и градиент температуры [7].

Аналитическое определение уравнения, которое связывает коэффициент внутренней пленки с вышеупомянутыми переменными, может быть выполнено путем применения теории гидродинамического и теплового пограничного слоя на поверхности теплопередачи, подверженной воздействию горячей и холодной жидкости.После использования анализа размерностей и некоторых уравнений, аналогичных уравнениям неразрывности, импульса и энергии, можно заметить, что число Нуссельта является функцией числа Рейнольдса и Прандтля. Однако этот аналитический метод может быть трудно решить из-за неоднородных уравнений в частных производных, которые будут зависеть от конкретных граничных условий как функции геометрии поверхности теплопередачи. Чтобы избежать этой ситуации, можно использовать теорему Пи Бэкингема, которая связывает переменные, которые могут влиять на переменные ответа, в данном случае коэффициент пленки, через безразмерные группы [8].При размерном анализе коэффициент внутренней пленки может быть связан со многими вышеупомянутыми переменными с функцией, в которой h _i является зависимой переменной, как показано в уравнении. (7).

Функция, выраженная в формуле. (7) можно записать, приводя зависимые переменные в показатель степени, добавляя константу пропорциональности K и размерную константу K _h , которая будет уменьшена до 1,0, если все другие переменные измерения, когда вместе взятые, приводят к тепловым величинам, как показано в уравнении.(8).

Системы распределения тепла | Министерство энергетики

Вы здесь

Радиаторы используются в паровом и водяном отоплении.| Фото любезно предоставлено © iStockphoto / Jot

Тепло распределяется по вашему дому различными способами. В системах с принудительной подачей воздуха используются воздуховоды, которые также могут использоваться для систем центрального кондиционирования и тепловых насосов. Системы лучистого отопления также имеют уникальные системы распределения тепла. Остается две системы распределения тепла — паровые радиаторы и радиаторы горячей воды.

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей природе менее эффективен, чем в более современных системах, к тому же он обычно страдает значительной задержкой между включением котла и поступлением тепла в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техобслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитое вентиляционное отверстие будет препятствовать нагреву парового радиатора. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стуки при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают либо в открытом, либо в закрытом положении, нарушая баланс системы. Если вам кажется, что одни радиаторы вырабатывают слишком много тепла, а другие слишком мало, это может быть причиной.Лучшим подходом часто является простая замена всех конденсатоотводчиков в системе.

Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше радиатора.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Водяные радиаторы — одна из самых распространенных систем распределения тепла в новых домах, уступая только системам с приточным воздухом. Обычно они представляют собой радиатор типа плинтуса или вертикальную конструкцию, напоминающую паровые радиаторы. Самая распространенная проблема в системах горячего водоснабжения — нежелательный воздух в системе.В начале каждого отопительного сезона, когда система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый спускной клапан, затем закрывайте его, когда вода начинает выходить через клапан. Для многоуровневых домов начните с верхнего этажа и постепенно спускайтесь вниз.

Одним из способов экономии энергии в системах горячего водоснабжения является их переоборудование для обеспечения отдельного зонального контроля для разных частей больших домов. Зональный контроль наиболее эффективен, когда большие участки дома не используются часто или используются по графику, отличному от графика других частей дома.Специалист в области отопления может установить автоматические клапаны на водяные радиаторы, контролируемые термостатами в каждой зоне дома. Использование программируемых термостатов позволит вам автоматически нагревать и охлаждать части вашего дома в соответствии с вашими привычками использования.

Зональный контроль лучше всего работает в домах, спроектированных для работы в разных отопительных зонах, где каждая зона изолирована от других. В домах, не предназначенных для зонального контроля, оставление одной секции с более низкой температурой может вызвать проблемы с комфортом в соседних комнатах, поскольку они будут терять тепло в более прохладные части дома. Зональный контроль также будет работать лучше всего, когда более прохладные части дома можно изолировать от других, закрыв двери. В некоторых случаях могут потребоваться новые двери, чтобы изолировать одну зону от другой. В более прохладных частях дома следует поддерживать температуру около 50 ° F, чтобы предотвратить замерзание водопроводных труб. Никогда не отключайте отопление полностью в неиспользуемой части дома.

Системы распределения тепла

Система терморегулирования.Три механизма теплопередачи — передача тепла через твердое тело — межфазные теплообменники — холодные пластины.

Презентация на тему: «Система терморегулирования. Три механизма теплопроводности — Передача тепла через твердое тело — Интерфейсные теплообменники — Холодные пластины» — стенограмма презентации:

1

Система терморегулирования

2

Три механизма теплопередачи — Передача тепла через твердое тело — Межфазные теплообменники — Холодные пластины Конвекция — Передача через жидкости, как жидкости, так и газы Излучение — Передача через вакуум или пустое пространство — Не нужен вакуум для излучения тепла — Радиаторы

3

Обзор системы Разделены на внутренние и внешние контуры, а также по модулям. Разделены на контуры 35 и 62 градусов. -35-градусный контур охлаждает все критические системы. -62-градусный контур охлаждает все второстепенные системы. Поддерживает комфортную температуру для жизни и работы на станции.

4

Внутренняя система TCS Холодные пластины, LCA, насосы, теплообменники интерфейса Все системы используют воду в случае утечки, так как она нетоксична и очень хорошо проводит тепло.

5

Холодные пластины Алюминиевый корпус проводит тепло к водяному трубопроводу в пределах Не требуется мощность, весь поток контролируется насосом. Электромагнитный клапан может обводить поток, если необходимо

6

Внутренний насос Циркулирует воду через холодные пластины. Питание от распределительной сети EPS. Состояние, скорость потока, давление, температура, напряжение, сила тока.

7

Узел кроссовера контура (LCA) Позволяет соединять петли с температурой 35 и 62 градусов в одном модуле.
