Устройство и утепление пола в каркасном доме на винтовых сваях

Фундаменты на винтовых сваях – не редкость в каркасном домостроении. С учетом особенностей постройки к полу первого этажа предъявляют ряд требований. Основание должно быть не только прочным, но легким, чтобы не создавать чрезмерной нагрузки на сваи. Не менее значим и теплоизоляционный аспект. Как объединить эти характеристики и правильно обустроить пол? Попробуем разобраться.

Специфика пола и требования по его обустройству

Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:

  • доступную стоимость;
  • короткие сроки возведения;
  • универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.

Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:

  • выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
  • повышает энергоэффективность дома;
  • предупреждает появление конденсата на поверхности перекрытий.

В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:

  1. Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
  2. Размещение утеплителя между лагами.
  3. Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
  4. Продухи вентиляции. Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.

Общая схема пола каркасного дома

Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами, что само по себе удешевляет бюджет строительства. Конструкционный пирог пола в каркасном доме на сваях имеет следующую схему:

  1. Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки. В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.
  2. Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
  3. Утеплитель. Варианты теплоизоляционного материала: базальтовая вата, экструдированный пенополистирол, керамзит.
  4. Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
  5. Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.

Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру. Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

  1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
  2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

  1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
  2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
  3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

  1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
  2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
  3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

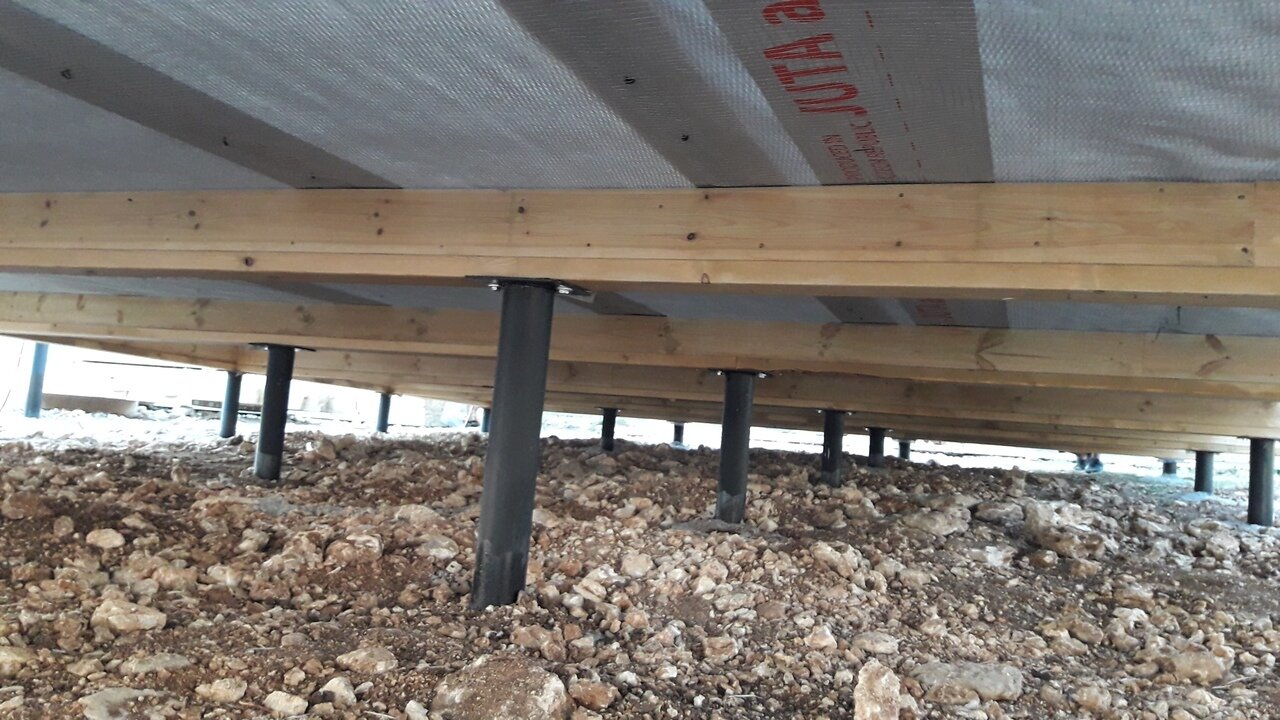

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

  1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
  2. На оголовки настелить гидроизоляцию, например, рубероид.
  3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
  4. Саморезами прикрепить балки к оголовкам.
  5. Выполнить врезку остальных брусьев внутри периметра.
  6. Стальными скобами дополнительно соединить детали обвязки.
  7. Проверить горизонтальность размещения балок.
  8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

После подготовки чернового пола приступают к его изоляции:

  1. Застелить основание гидроизоляционной пленкой.
  2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
  3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия.

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

  1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
  2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
  3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
  4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.

Нюансы обустройства теплого пола

Теплый пол в каркасном доме на сваях выполняется с применением водяного контура или нагревательных матов.

Схема обустройства

  1. После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
  2. Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
  3. Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
  4. Расстелить фольгированную подложку блестящей стороной вверх.
  5. Выложить нагревательные маты теплого пола и залить бетонной стяжкой.

В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие.

Видео: как сделать стяжку

Обустройство и утепление пола каркасника на свайном фундаменте не представляют каких-либо сложностей. Но при всей простоте выполнения, процесс требует от исполнителя внимательности и соблюдения всех технологических нюансов.

Закладка Постоянная ссылка.

Пирог пола каркасного дома на винтовых сваях: устройство своими руками

Строительство каркасного дома состоит из многих этапов. Каждый из них по-своему важен и имеет определённые особенности. Не является исключением и пирог пола деревянного каркасного дома на винтовых сваях, который требует планировки, подбора материала и правильной изоляции. Принципы его обустройства своими руками включают в себя учёт особенностей материала, из которого возводят конструкции, а также нагрузок, которые придётся пережить полу.

Специфика пола и требования по его обустройству

Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:

  • доступную стоимость;
  • короткие сроки возведения;
  • универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.

Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:

  • выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
  • повышает энергоэффективность дома;
  • предупреждает появление конденсата на поверхности перекрытий.

В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:

  1. Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
  2. Размещение утеплителя между лагами.
  3. Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
  4. Продухи вентиляции. Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.

Особенности конструкции

Строения с основаниями свайного типа чаще всего устанавливают на почвах с высоким показателем влажности (возле воды, в болотистой местности) или на склонах. Такое жилище не имеет под полом ничего: ни подвала, ни цокольного этажа. К тому же под полом постоянно дуют сквозняки и наблюдается повышенная влажность. Из-за этого дом, построенный на винтовых сваях, обязательно требует теплоизоляции. Тогда он прослужит дольше и жить в нем будет комфортнее.

Обустройство такого пола является довольно сложным. Оно должно быть многослойным. Конструкция напоминает «пирог» по утеплению крыши. Его следует продумать еще на этапе возведения дома.

Конструкция теплого пола должна включать:

  1. Несущий каркас из дерева с черновым полом.
  2. Слой для изоляции от ветра. Он должен пропускать пар, но защищать утеплитель от выветривания.
  3. Слой утепляющего вещества.
  4. Паро- и влагоизоляционное покрытие.
  5. Внутренний пол помещения, покрытый досками и отделочными материалами.

Особенности конструкции

Одно из условий надежного обустройства каркасного дома – качественные материалы. Если использовать при утеплении пола дешевую продукцию или пропустить один из слоев, то это приведет к очень нежелательным моментам. Будут происходить значительные теплопотери через пол. Как следствие, возрастут затрат на обогрев помещения. А высокая влажность, конденсат спровоцируют развитие грибка, гниение и разрушение деревянных досок и брусьев. В результате уменьшится срок эксплуатации пола и всего помещения, будут требоваться регулярные траты на ремонт. Избежать этих всех проблем позволит именно надежное утепление.

Совет! Из-за особенностей конструкции строения пол должен быть не слишком массивным и увесистым.

Прежде чем приступать к строительным работам, следует выбрать утеплитель.

Общая схема пола каркасного дома

Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами, что само по себе удешевляет бюджет строительства. Конструкционный пирог пола в каркасном доме на сваях имеет следующую схему:

  1. Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки. В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.
  2. Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
  3. Утеплитель. Варианты теплоизоляционного материала: базальтовая вата, экструдированный пенополистирол, керамзит.
  4. Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
  5. Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.

Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру. Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.

Последовательность работ при утеплении пола

Начинать следует со сборки черновой конструкции. Для этого к лагам прибивают брусья из дерева, они послужат опорой. Далее, к ним прикрепляют доски в настил. Элементы из древесины обязательно нужно обработать антибактериальной пропиткой.

Если в качестве утеплителя планируется укладывать пенопласт или пенополистирол, то черновой пол допустимо делать из сетки. Но она должна быть достаточно прочной, чтобы выдержать массу утеплителя.

Важно! В случае, когда будет делаться бетонный пол с подогревом, рекомендуется усилить конструкцию поперечными перемычками.

Следующий слой – это гидроизоляция ростверка. Она должна надежно защитить утеплитель от попадания в него влаги. Для такой защиты подойдет рубероид, мембранная или полиэтиленовая пленка. Ее располагают внахлест, не оставляя зазоров, с легким провисанием между лагами. Стыки пленки необходимо проклеить. Далее наступает черед утеплителя. Щелей между его листами или полосами быть не должно.

Поверх утеплителя снова укладывают слой пленки для изоляции от пара. Эта прослойка обеспечит защиту от конденсата и влаги, поступающей изнутри дома. Проще всего зафиксировать пленку строительным степлером, укладывать обязательно внахлест.

После всего этого приступают к обустройству чистового пола. Его можно делать из деревянных досок или листов фанеры, подойдут плиты ДСП.

Доступным по стоимости материалом является сосна. Более дорогие виды древесины – дуб, осина. Эти породы дерева отличает надежность, прочность и долговечностью. Важно, чтобы древесины была сухой, имела влажность не выше 20%. Иначе при высыхании досок в напольном покрытии начнут появляться трещины. Для дополнительной изоляции и декорирования пол покрывают линолеумом с утеплителем, ковролином, ламинатом на пробковой подложке. Полы в ванной и туалете декорируют плиткой. Можно обустроить систему теплых полов во всем доме.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

  1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
  2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

  1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
  2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
  3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

  1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
  2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
  3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Как выбрать материал для утепления?

Слоем для изоляции тепла могут служить разные материалы для строительства. В брусовом доме важно учесть, может ли выбранный тип изолятора эксплуатироваться при высокой влажности. По мнению специалистов, выбирать следует один из следующих утеплительных материалов:

Стекловата или минвата

Минеральная вата имеет значительный список преимуществ, к которым можно отнести:

  • Негорючесть, т.е. пожаробезопасность.
  • Низкие показатели теплопроводности.
  • Не повреждается биологическими организмами (мыши, крысы, насекомые).

Не лишен материал и недостатков. При попадании влаги на поверхность минеральной ваты она подвергается значительной усадке и в немалой мере утрачивает свои теплоизоляционные качества. Сравнивая данный вид теплоизолятора с другими материалами, нельзя не отметить и достаточно высокий уровень цен на данный утеплитель.

Выпускают минвату как в форме рулонов, так и в виде плит. Для тепловой изоляции полов в домах, стоящих на свайно-винтовом основании, рекомендуется применять изолятор, имеющий форму плит. Это связано с тем, что данная форма отличается более высокими показателями жесткости.

По типу сырья, используемого при производстве, различают следующие типы минеральной ваты:

  • стекловата;
  • каменная вата;
  • шлаковата.

При работах с любым из вышеозвученных материалов нужно использовать индивидуальные защитные средства. К ним относятся маска или респиратор, специальный костюм или комбинезон, а также рукавицы или перчатки.

Пенопласт

Отличается невысокой стоимостью в сочетании с высокими теплозащитными качествами. При укладке материала необходимо учесть тот факт, что сочетание высокого уровня влажности и отрицательной температуры воздуха способно превратить плитный материал в разрозненные небольшие шарики.

Данный тип повреждения способен в значительной степени нарушить тепловой барьер внутри здания, поэтому плиты пенопласта необходимо надежно защищать от влаги.

Экструдированный пенополистирол (ЭППС)

Многим этот утеплитель знаком под названием «Пеноплекс». По внешнему виду он весьма схож с пенопластом, но при этом отсутствуют характерные для него недостатки. Этот материал практически не способен впитывать влагу, а также отличается повышенным уровнем прочности. Значит, низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола включаются особые добавки, предотвращающие его горение.

Показатели теплозащиты всех рассмотренных типов утеплителей находятся приблизительно на одинаковом уровне.

Керамзит

Является недорогим материалом, который можно применять в работах по теплоизоляции полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые рассматривались ранее, но цена его является очень демократичной. Изолятор негорюч, и монтаж его предельно прост.

Материал по сути является гранулами глины, прошедшими высокотемпературную обработк, имеет округлую форму.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

  1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
  2. На оголовки настелить гидроизоляцию, например, рубероид.
  3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
  4. Саморезами прикрепить балки к оголовкам.
  5. Выполнить врезку остальных брусьев внутри периметра.
  6. Стальными скобами дополнительно соединить детали обвязки.
  7. Проверить горизонтальность размещения балок.
  8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Полезное: Как рассчитать точку росы

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

После подготовки чернового пола приступают к его изоляции:

  1. Застелить основание гидроизоляционной пленкой.
  2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
  3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия.

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

  1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
  2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
  3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
  4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.

Особенности фундамента из винтовых свай

Чаще всего в нашей стране каркасные дома ставят на свайный фундамент. Это связано с тем, что при довольно невысокой стоимости, он подходит для большинства типов грунтов. Также он может быть обустроен собственными руками владельца.

Главный принцип такого фундамента состоит в том, что по линии будущих перегородок конструкции забывают сваи длины, которая соответствует типу грунта на участке. Главный принцип подбора длины сваи — она должна заходить на полметра глубже расположения горизонта с устойчивыми грунтами.

Оптимальным считается расстояние между сваями, составляющее два метра. Этого вполне достаточно, для того, чтобы нормально стоял двухэтажный дом средней площади. В некоторых случаях расстояние уменьшают. Максимально же оно не должно превышать трёх метров.

Сваи делают из нержавеющей стали. Их диаметр должен быть не меньше 108 мм — в таком случае они способны выдержать нагрузку до 9 тонн. Бывают и более толстые сваи, но обычно их применяют для каменных, монолитных сооружений.

Прежде, чем приступать к забивке свай, необходимо хорошо подготовить участок к работам. Для этого, его необходимо расчистить от растений и мусора. Если есть кривизна — выровнять.

Также, надо нанести разметку, которая соответствует планировке будущего дома.

Ввинчивание свай в грунт зачастую не требует применения специальной техники, поскольку на их конце есть специальная резьба. Для их установки достаточно применения механической силы двух человек, один из которых должен удерживать сваю в вертикальном положении.

Нюансы обустройства теплого пола

Теплый пол в каркасном доме на сваях выполняется с применением водяного контура или нагревательных матов.

Схема обустройства

  1. После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
  2. Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
  3. Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
  4. Расстелить фольгированную подложку блестящей стороной вверх.
  5. Выложить нагревательные маты теплого пола и залить бетонной стяжкой.

В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие.

Несколько слов о пароизоляции

Влагу нужно отсекать еще на входе. Качество пароизоляционного материала — еще одна составляющая долговечности утеплительного «пирога». При наличии продухов слой обычной пленки или рубероида вполне справятся с этой задачей, но все же лучше использовать современные мембранные материалы, сохраняющие влагообмен, но не пропускающие атмосферную влагу и конденсат. Слой пароизоляции укладывают непосредственно на утеплитель, тщательно и аккуратно, не оставляя щелей – мостиков холода, способных разрушить утепление.

Чистовой пол: многообразие выбора

Для чистового пола можно использовать любые материалы: от ДСП и ламината до половой доски. Поскольку мой дом выстроен из деревянного бруса, конечно, хотелось и в отделке применять только натуральные материалы. Поэтому я выбрал сосновую доску — недорого, экологично, к тому же позволяет выдержать единый стиль и архитектуры здания, и интерьера. А запах… Кому посчастливилось жить в деревянном доме, тот меня поймет!

А для тех, кто выберет другое покрытие для чистового пола, еще один совет напоследок: не забывайте, что каждый материал требует соответствующей подготовки, в том числе разных звукоизолирующих прокладок и расстояния между ними. Это также влияет на качество утепления.

И, конечно, мое пожелание: пусть ваш дом будет светлым, уютным, а главное – теплым! И в прямом, и в переносном значении этого слова!

Утепление пола в каркасном доме на сваях




Каркасные дома на сваях отличает от других типов домов наличие пространства между полом дома и землей участка. Отсутствие контакта пола с землей дает положительный эффект –  влага из земли не поступает в основание пола. Для каркасного дома с фундаментом на сваях требуется утепление пола для защиты в зимнее время от холодных масс воздуха под домом. Пирог пола первого этажа аналогичен пирогу чердачного перекрытия.

Пол в каркасном доме на винтовых сваях


Фундамент на винтовых сваях имеет обвязку из металлических балок или деревянного бруса, который крепится к оголовкам свай анкерными болтами.


Поперечные балки пола (лаги) укладываются на обвязку из бруса в пазы или крепятся к стойкам каркаса. Расстояние между лагами составляет ширину утеплителя из минеральной ваты. На нижней части лаг прибиваются черепные бруски, на них укладываются доски, ОСП или фанера, образующие черновой пол.


Лаги покрываются ветрозащитной пленкой, которая крепится строительным степлером к поверхности чернового пола. В пространство между лагами укладывается утеплитель до уровня высоты лаг. Утеплитель закрывается пароизоляционной пленкой, кромка пленки перекрывается на 100-150 мм другим листом пленки внахлест и склеивается. На пленку устанавливают контр рейки для создания небольшого воздушного зазора, на них монтируют основу пола из доски, ОСП или фанеры. На пол укладывают звукоизолирующий материал, на него – чистовой пол. Так выглядит устройство пола каркасного дома на винтовых сваях.

Типы утеплителей для полов каркасного дома


В практике, чтоб построить дом под ключ используются различные утеплители для полов. Кроме минеральной ваты часто используют насыпные материалы – керамзит. Он обладает худшими характеристиками, чем минеральная вата, но зато имеет низкую цену. В качестве утеплителя используют иногда пенополистирол (пенопласт). Обладая хорошими теплоизолирующими характеристиками, этот материал при низких температурах разрушается, также негативно на нем сказывается влага. Лучшими характеристиками обладает модификация пенополистирола – экструдированный пенополистирол, он невосприимчив к влаге, выдерживает без изменений параметров теплосопротивления низкие температуры и не горюч. Недостаток – высокая цена.


Утеплить пол каркасного дома на сваях можно любым из этих материалов, но предпочтение отдают минеральной или базальтовой вате. Минеральная вата обладает хорошими теплоизолирующими характеристиками, экологически безопасна, пожаробезопасна. При монтаже лаг на обвязку дома принимают шаг укладки лаг, равный стандартной ширине минеральной ваты в продаже на рынке. Такая технология укладки утеплителя уменьшает объем работ, снижает расход минеральной ваты и уменьшает количество стыков в утеплителе.

Изолирующие материалы в конструкции пола каркасного дома


Ветрозащитная пленка одновременно выполняет роль гидроизоляции, поэтому лучше использовать специальные гидроизоляционные мембраны, которые защищают от ветра, препятствуют проникновению влаги с улицы и не задерживает внутреннюю влагу в пироге. Эта особенность мембран позволяет рассчитать точку росы за пределами пирога пола и предотвращает образование конденсата в нем.


Утеплитель защищен от проникновения в него влаги изнутри пароизоляционной пленкой, это предохраняет от образования конденсата из-за разницы температур снаружи дома и изнутри. Если такая разница не возникает, то нет необходимости в этой пленке, как например, при монтаже межэтажных перекрытий. В качестве пароизоляции используют обычную полиэтиленовую пленку или специализированные мембраны, обладающие свойством пропускать пар только в одном направлении, что надо иметь в виду при его укладке в пирог пола.


Устройство полов по межэтажным перекрытиям существенно не отличается от устройства пола цокольного этажа. В пирог такого пола добавляются звукоизоляционные материалы. Балки перекрытия служат основой для балок пола, как и обвязка цокольного этажа. Для утеплителя используют экологически чистые материалы натурального происхождения: эковата, сухой песок, перлит или керамзит, иногда стружки и солома.


Пол в каркасном доме является элементом, защищающим его от внешних воздействий среды, наравне со стенами и кровлей. Поэтому утепление полов каркасного дома, изоляция его элементов от влаги – необходимое условие комфортного проживания в каркасном доме.

Черновой пол в каркасном доме на винтовых сваях

Каркасная технология существенно ускоряет строительство деревянного дома, особенно, со свайным видом фундамента. Сводится к минимуму объем земляных работ.

Однако, отсутствие сплошного основания делает пол открытым, незащищенным. Требуется выполнить качественную влаго-, теплоизоляцию поверхности, чтобы сократить траты на утепление дома, избежав серьезных тепловых потерь.

Черновой пол каркасного сооружения на винтовых элементах

Устройство

Между нижней частью дома и поверхностью земляного полотна создается воздушное пространство. Если не обустроить защитную обшивку, скрыть по периметру здания свайные элементы, они могут подвергаться воздействию. Это осадки, сильные ветра, резкие перепады температуры.

Реализация бетонного основания требует много времени и существенных вложений. Но при этом, увеличится нагрузка на свайные опоры. Вариант не всегда подходит для каркасного строения. Качественная обшивка по периметру сооружения с созданием подвального пространства — дорогая. Часто, возвести высокий подвал не получается по причине ограниченного бюджета.

Структура пола

При выборе стройматериалов для пола каркасного типа строения нужно учитывать прочностные параметры, вес конструкции. Лучше минимизировать массу полового покрытия, чтобы избавить опорные сооружения от лишней нагрузки. Вариант — дерево. Популярны: осина, дуб и хвойные породы.

Структура

Древесный материал должен выбираться тщательно. Он должен быть качественно просушенным. Не иметь видимых дефектов и повреждений.

Качественное дерево в основании строения — гарант надежного сооружения. Плохой материал не выдержит существенную нагрузку.

Сооружение пола каркасного дома начинается сразу после возведения свайных опор и выполнения ростверка. Комбинировать деревянное покрытие, выполняя обвязку, рекомендуется из хвойных балок, диаметром 100*100 мм. Если интервал между отдельными опорными конструкциями составляет более 3 м, лучше дополнительно возвести еще одну сваю.

Сверху надежно зафиксированных балок выполняется монтаж лаг. Интервал между отдельными элементами составляет 0,5 м. Рекомендуемая величина лаг составляет 100*250 мм. Под ванную комнату и коридор можно сделать исключение. Приобрести брус 50*150 мм.

Для быстрого монтажа лаг выполняется маркировка бруса с разметкой под размер шага. Изделия обвязки оснащены посадочными углублениями под ширину лаг.

Лаги

Лаги дополнительно фиксируются шурупами или другими крепежными элементами.

Чтобы защитить конструкцию от влияния влажной среды и нападения грызунов, рекомендуется выполнить обработку покрытия антисептическими средствами. Нижняя часть лаг облицовывается доской 30*30 см.

Улучшение прочностных характеристик пола достигается укладкой дополнительных перемычек. Их набивают сверху лаг, с интервалом 1,5 м. Часто, это вынужденная мера при сооружении каркасного здания с железобетонной стяжной и подогревом. Остальные ситуации требуют отдельного утепления пола.

Особенности конструкции здания на сваях

Как правило, свайный фундамент используется в следующих случаях:

  • При ведении строительных работ на проблемных грунтах (сыпучих, слабых, пучинистых, каменистых, болотистых).
  • Если участок не ровный, а с перепадами по высоте. Такое часто бывает, когда здание сооружается на склоне горы или холма.
  • Когда не хватает денег на более дорогостоящий монолитный фундамент.
  • Сжатые сроки проведения строительства. Как правило, в таких случаях возводят каркасный или деревянный дом на свайно-винтовом фундаменте.
  • Отсутствие возможности осушить излишне влажный грунт на участке.

Основой такого фундамента являются винтовые сваи. Речь идет о металлических трубах, оснащенных на конце специальным наконечником (его форма может отличаться). Метод погружения в почву винтовых свай очень специфичен: их не забивают с помощью акцентированных ударов, а завинчивают ручным или механизированным способом. По ходу вращения свая своим конусообразным острием вгрызается в толщу земли. Для увеличения надежности крепления почву по ходу работы уплотняют.

Обвязка свайного фундамента готова к дальнейшим работам Источник stroyfora.ru

Чтобы добиться равномерного распределения нагрузки от веса здания, верхушки завинченных свай подрезают по одному уровню и оснащают оголовками. Поверх оголовков обустраивается сплошная обвязка (ростверк), объединяющий опоры в одну силовую конструкцию. Ростверк может быть стальным, деревянным или бетонным. В дальнейшем именно обвязка становится основой для обустройства пола и стен дома. Перед монтажом элементов обвязки на оголовки свай простилают гидроизоляционный материал (пенофол, рубероид или полиэтилен). Это оградит напольную поверхность от излишнего увлажнения.

Пирог пола

Утепление поверхности пола каркасного здания нуждается в обустройстве несущего скелета. Выполняется его совмещение с черновым покрытием. Следующий этап — ветрозащита. Характерная ее особенность — паронепроницаемость.

Пирог

Необходимо защитить утеплительный стройматериал от возможного выветривания. И только потом, выполняется монтаж теплоизоляционного покрытия. Необходима качественная влаго-, пароизоляционная защита.

Завершающей, будет укладка чистового покрытия, застилаемого досками.

Утепление пола снизу под домом

Чтобы в доме было тепло, нужно утеплить пол первого этажа. Полы прогреваются очень долго. Только когда весь объем дома прогреется, начинают прогреваться полы.

Если пол первого этажа не утеплить, он будет оставаться холодным и это будет создавать дискомфорт.

Утепление пола первого этажа полистиролом ТМ15

Перекрытие первого этажа дома на сваях можно утеплить плитами из полистирола. Технология такого утепления очень проста.

Плиты из полистирола размером 1м*1.2м снизу прикрепляются вдоль лаг и поперек лаг доской-дюймовкой саморезами 5*12 см. Все стыки между плитами пропениваются.

Всего перекрытие первого этажа будет состоять из следующих элементов:

  1. Пенополистирол.
  2. Лаги.
  3. Утеплитель 200 мм.
  4. Пароизоляция.
  5. Доска-дюймовка.

Точка росы получается в доме, то есть утеплитель будет сухой, а в доме будет тепло.

Утепление пола первого этажа полистиролом ТМ15.

Материалы для гидроизоляции

От качества выполнения паро-, гидроизоляции зависит долговечность всего каркасного сооружения. Изоляция выполняется в несколько этапов:

  • Сверху лаг укладывается гидроизоляционная пленка. Материал расстилается, чтобы он провисал в просветы между лагами. Разрешено использовать мембранную изоляцию или обычную полиэтиленовую пленку высокой плотности.

Гидроизоляционная пленка

  • Между лагами поверх пленки укладывается теплоизоляционное покрытие. Рекомендуется минеральная вата. При желании использовать качественный стройматериал, выбирают базальтовую вату. Она чуть дороже, но качество лучше.

Гидроизоляция

  • Гидроизоляционный стройматериал фиксируется строительным степлером. Это делается аккуратно, чтобы не повредить покрытие.
  • Выполняется пароизоляция. Особенность монтажа — укладка материала внахлест на 150 мм. Стыковые соединения герметично проклеиваются, чтобы исключить проникновение влаги.

Рассмотренный вариант изоляции рекомендуется для обустройства полового покрытия для любой комнаты в доме. Будет это ванная, кухня или гостиная. Обустройство второго этажа не нуждается в дополнительной укладке тепло-, гидроизоляционного покрытия.

Под ванную комнату и кухню на любом этаже укладывается гидроизоляционный материал. Он защищает поверхность от опасного влияния воды, влаги.

Пошаговый алгоритм действий для самостоятельного утепления

Поверх собранного остова набивают древесные брусья, нашивают доски, формируя ровное основание. Сразу каждый ярус из дерева пропитывают антисептиками.

При использовании пенопласта, либо пеноплекса нужно постелить черновую сетку с достаточным запасом прочности, иначе утеплитель повредит ее собственным весом.

Затем, приступают к гидроизоляции ростверка полиэтиленовой пленкой, рубероидом или мембранным полотном. Материал настилают внахлест, располагают, чтобы между лагами полотно чуть провисало, было не натянуто. Для герметизации стыков используют строительный скотч.

Информация по правильной теплоизоляции пола деревянного сооружения показана в следующем видео:

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции.

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

  1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
  2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
  3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
  4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой. В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг 40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

  1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
  2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

  1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
  2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
  3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
  4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
  5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
  6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Пол каркасного дома на сваях, устройство и пирог конструкции Пол каркасного дома на сваях. Материалы для возведения конструкции пола. Пошаговое руководство по монтажу пирога перекрытия с теплоизоляцией и устройство.

Рекомендуем: Капельная печь: на отработке своими руками, чертежи, варианты

Наружное утепление

Отделка пола снаружи
Если дом на сваях уже построен, то придется выполнить наружную теплоизоляцию пространства под полом.

Слои укладывают в таком порядке:

  1. На лаги крепится пароизоляционная пленка, обязательно внахлест не менее 10 см. Проще всего закрепить ее при помощи строительного степлера, можно приклеивать.
  2. Устанавливается слой утеплителя. Его прикрепляют саморезами к деревянному основанию.
  3. Шар утеплителя важно защитить слоем ветровой мембраны, она пропускает воздух и капли влаги лишь в одном направлении (от теплоизоляционного материала наружу).

Для большей защиты следует обшить пол с наружной стороны досками и возвести декоративный цоколь. Утепление пола в доме на высоких сваях сыграет роль потолка при сооружении подвала или обустройстве цокольного помещения.

Цоколь как дополнительный вид утепления

Пространство, находящееся между поверхностью пола и поверхностью грунта, в свайных постройках рекомендуется отделывать цоколем. Работы производятся быстро, и финансово более выгодны, нежели обустройство полноценной теплоизоляции полов. Можно использовать такую отделку и в качестве вспомогательного барьера от проникновения холода. В здании, стоящем на винтовых сваях, нет нужды обустраивать настоящий цоколь. Вполне можно обойтись установкой имитации, называемой забиркой. Это декоративный элемент, служащий одновременно и для отделки дома, и для повышения его тепловой изоляции. Пространство подполья не будет подвергаться снежным заносам, ветра и сквозняки будут тоже не страшны. Использование забирки позволяет сэкономить на материале для утепления, поскольку требуемый слой его будет меньшим.

Оформление декоративного цоколя производят одним из следующих способов:

  • Крепление на каркас. Подобная забирка монтируется максимально быстро и просто. К сваям прикрепляется каркас, состоящий из металла или деревянных брусьев. Поверхность гидроизолируют рубероидом, а поверх него монтируют листы пластика, которые производятся с разнообразными рисунками. Пластик может быть закреплен саморезами (на металлический каркас) или гвоздями (на деревянную обрешетку).
  • Создание кладки из кирпича. Необходимо построить так называемый «ложный цоколь», с толщиной стен в половину кирпича. Перед его укладкой создается «подушка» из хорошо утрамбованного песка. Кладка гидроизолируется рубероидом. Взамен кирпича можно класть газо- или пеноблоки, отличающиеся высоким уровнем тепловой изоляции. Блочный цоколь нужно обязательно оштукатурить, чтобы строительный материал не разрушался от осадков и времени.

При монтаже забирки важно помнить, что подпольное пространство нуждается в обязательном вентилировании. Без учета данного фактора там быстро появится плесень. Для вентиляции в противоположных углах каркасного дома нужно предусмотреть наличие специальных отверстий, отвечающих за циркулирование воздуха под полом.

Монтаж утеплителя к цоколю

Произвести утепление цоколя можно тремя методами: снаружи, изнутри, теплоизоляция пола.

Для внешней изоляции пространства используют плиты Пеноплекса или пенополистирола.

Внутреннее утепление можно сделать из напыляемой теплоизоляции, нанося материал по внутренней поверхности обшивки. Такая защита не образует стыков, быстро увеличивается в размерах, создает достаточно плотный слой для предотвращения теплопотерь.

Утепление пола лучше сделать сразу, иначе невозможно находиться дома без теплой обуви. Одновременно значительно увеличиваются расходы на обогрев жилища, выше риск постоянных простуд. Надежный теплый пол — залог здоровья и частичной сохранности семейного бюджета. Например, при отоплении газом, расходы на теплоизоляцию жилья окупаются за 2-3 зимы, при условии, что служит такой тепловой барьер дольше.

Если сложно самостоятельно выбрать, требуется дополнительная информации, можно обратиться за консультацией специалиста.

Принцип утепления цоколя деревянной постройки подробно показан в нижеследующем видео:

Принципы утепления

Теплоизоляционный материал для каркасной постройки должен отличаться легкостью, влагостойкостью и простой монтажа. Просто удерживать тепло в доме — мало.

Материал для утепления

Популярные стройматериалы для утепления:

  • пенопласт. Распространен из-за доступности. Если теплоизоляционное сырье впитает влагу и замерзнет, процесс его разрушения не остановить. Разрешено использовать такой утеплитель только в случае выполнения качественной влагозащиты покрытия;
  • пеноплекс — прочная модификация дешевого пенопласта. Вопрос влагозащиты решен. Структура изоляционного сырья практически не впитывает влагу. Обеспечивается устойчивость в условиях низкого температурного режима и высокой степени влажности. Увеличение огнестойкости пеноплекса, что предельно важно для каркасного типа строения, выполняется вводом антипиренов;
  • минеральная вата. Отличается хорошими теплоизоляционными свойствами. Не горит. Устойчива к биологическому воздействию. Но боится влаги. Может просесть. Минус — стоимость. Выпускается в виде рулонного материала и плит. Второй вариант более удобный в монтаже. Плиты прочные. Сопротивляются механическому типу воздействия;
  • керамзит. Используется редко из-за невысоких теплоизоляционных параметров. Нужно выполнять укладку материала в несколько слоев. Увеличиваются траты на утепление. Вес конструкции становится больше, что для каркасного здания нежелательно. Нравится всем легкость использования керамзита. Внимания заслуживает высокая степень огнестойкости.

Утепление

Зачем необходимо утепление

Необходимость теплоизоляционного материала не всегда понятна человеку далекому от строительства. С точки зрения будущего владельца дома намного проще отталкиваться от несущей способности конструкции.

Пренебрежение нормами теплоизоляции может привести к следующим проблемам в процессе эксплуатации здания:

  • выпадение конденсата на поверхности перекрытия на техподпольем;
  • снижение энергоэффективности здания и повышение затрат на отопление;
  • повышенная влажность приводит к загниванию древесины, появлению плесени и грибка, вследствие чего деревянные конструкции быстро выходят из строя и требуют проведения дорогостоящего ремонта.

Утепление пола в каркасном доме позволяет избежать этих неприятностей и обеспечить долгий срок службы здания и всех его конструкций в отдельности.

Монтаж чернового пола

Черновое покрытие для каркасной постройки делают из досок. Оно находится посреди межбалочного пространства. Позволяет создать ровную поверхность под чистовое покрытие. Структура чернового пола предполагает укладку утеплителя. Дополнительно может укладываться звуко-, теплоизоляция.

Черновой пол

Выбирая сырье для организации черновой поверхности, можно взять не самые дорогие породы дерева. Главное, чтобы они были качественно высушены, без дефектов.

Эта плоскость практически не испытывает нагрузки. Поверху может монтироваться только утеплитель и лицевое покрытие. Пол будет надежно скрыт от посторонних глаз.

Слои деревянного пола каркасного дома

Слой деревянных полов в каркасом доме, как на железобетонном фундаменте так и на свайном, состоят из нескольких слоев:

  • Настил из досок, стружечных плит и прочих материалов. Данный настил называется черновым полом.
  • Слой ветрозащиты, если полы монтируются на свайный фундамент, который создает большой зазор между черновым полом и грунтом.
  • Слой влагоизоляционного материала. Могут использоваться современные материалы в которых объединенный ветро и влагозащитные материалы.
  • Деревянные лаги. Создают основание для чистового полового покрытия, а так же дополнительное утеплительное пространство высотой от 15 см до 20 см.
  • Утеплитель. Закладывается между лагами и полностью заполняет воздушное пространство пола. Может быть использован любой современный материал: каменная вата, пенополистирол и даже по старинке керамзит. Подробнее свойства и плюсы утепления керамзитом.
  • Пароизоляция. Монтируется на лаги, над утеплителем и закрепляется следующими слоями пола.
  • Поверхность чистового пола. Все перечисленные слои по лагам накрываются доской, ОСБ или даже ЦСП плитами в 1 или 2 слоя, в зависимости от проекта.
  • Чистовое напольное покрытие. Финишный материал: ламинат, паркетная доска, паркет и прочие.

слои полов на лагах

Теплоизоляция первого этажа

В решении возвести каркасный дом на винтовых опорных конструкциях, внимание уделяется утеплению первого этажа. Конструктивный пирог напольного покрытия второго этажа здания не так важен. Здесь теплоизоляция практически не нужна.

Строительство капитального сооружения на свайных опорах ведется подшивкой балок. Нижняя сторона лаг утепляется фанерными листами. Конструкция в сечении напоминает букву Ш.

Теплоизоляция

Цоколь забивается. Варианты:

  • выполнение кирпичной кладки. У основания выполняется песчано-гравийная подушка, высотой 0,2 м. Порядовки производятся в полкирпича. Армирующий каркас не обязателен. Применяется керамический, клинкерный вид кирпича;
  • сайдинг. Крепление термоплит производится на оцинкованную обрешетку или брус;
  • облицовка профнастилом. К винтовым опорам методом сварки фиксируют прогоны — основание для надежного крепления профилированного материала;
  • цементно-стружечная плита. Монтаж выполняется аналогично креплению профнастила. Фасад здания на сваях декорируют гибкой черепицей или керамогранитными плитками.

Независимо от вида облицовки, предусматриваются отверстия для организации естественной циркуляции воздуха.

Отмостка выполняется цементной стяжкой, тротуарной плиткой или брусчаткой. Выдерживается угол наклона в 4 градуса. Выполняется герметизация узла примыкания облицовочного покрытия и отмостки. Это защитит конструкцию от опасного влияния талых вод и осадков в подполье.

Выбор теплоизоляционного материала

Чтобы качественно сделать утепленное половое перекрытие в доме на винтовых сваях, необходимо правильно подобрать рабочие материалы: теплоизолятор, гидро- и пароизоляционное, ветрозащитное покрытие. На практике для этих целей используются различные изделия. Наиболее подходящие теплоизоляционные материалы с их краткой характеристикой представлены далее в таблице.

Минеральная ватаПенопласт, пеноплекс (пенополистирол экструдированный)Керамзит

обладает отличными теплоизоляционными свойствамиимеют хорошие теплозащитные характеристики, доступную ценунаиболее дешевый вариант из всех рассмотренных
негорючий, биологически и химически инертный материалпенопласт горит, а под воздействием влаги и отрицательных температур разрушается, поэтому требует повышенной защиты от водыэто частицы округлые по форме, изготовленные из термически обработанной глины
теряет эксплуатационные характеристики при намоканиипеноплекс лишен изложенных выше недостатковпо своим теплоизоляционным свойствам уступает приведенным аналогам
по сравнению с аналогами имеет большую ценупенополистирол экструдированный обладает, по сравнению с пенопластом, повышенной прочностьюне горит

Рекомендуем: Как равномерно обогреть помещение с помощью теплообменника
В качестве утеплителя используют следующие разновидности минваты:

  • шлаковую;
  • стеклянную;
  • каменную.

Данная продукция распространяется в рулонах и плитах. Из-за повышенной жесткости рекомендуется отдавать предпочтение последней форме выпуска.

Укладка пеноплекса

Для ветрозащиты и влагоизоляции можно использовать как разные материалы, так и современные изделия, объединяющие в себе одновременно обе данные функции. Проницаемые для пара мембраны являются примером такой многофункциональной продукции. Благодаря их применению достигается экономия рабочего времени на выполнении укладки покрытий.

В качестве пароизоляции используют полиэтиленовую пленку, которой накрывают утеплитель.

Чтобы предотвратить возникновение гнилостных процессов и образование грибка, все деревянные элементы дома на сваях покрывают антисептическими средствами. Такая обработка также препятствует разрушению древесины насекомыми.

Если выполняется утепление пола в доме со свайным фундаментом, рассчитанном на постоянное проживание, то лучше в качестве термоизолятора применять пеноплекс или минеральную вату. Для дачи хорошо подойдет более дешевый керамзит.

Материалы для чистового покрытия пола

По завершении черновой поверхности, приступают к укладке чистового покрытия. Есть много облицовочных материалов. Они различаются структурой, техническими характеристиками, долговечностью, видом и ценой.

Для каркасного типа строения предпочтение отдают ламинату. Уложить его можно собственными руками. Но половое покрытие имеет негативные стороны. Самая главная — низкая степень водостойкости. Отклонения от технологии монтажа могут вызвать появление скрипов при ходьбе.

Ламинированный

Виды облицовочных стройматериалов для чистового пола:

Линолеум

  • кафель;
  • паркетная доска;

Паркет

  • виниловая плитка;
  • деревянная доска.

Чистовое покрытие выполняется практичным и эстетичным. Подбирая материал, учитываются его технические параметры. Делать акцент только на виде — опрометчиво. Но с минимальными недостатками можно смириться. Популярны линолеум и деревянная доска.

Для каркасного деревянного строения на свайных сооружениях важно качественно выполнить пол. Его нужно надежно защитить от вредного влияния окружающего мира: сырости и влаги от земли, осадков и ветра. Нужно свести к минимуму теплопотери. Сделать микроклимат в помещении комфортным для жильцов.

Средняя оценка оценок более 0

Поделиться ссылкой

Комментарии Коментариев пока нет, но вы могли бы быть первым…

Пошаговая инструкция по самостоятельной теплоизоляции пола

  • В первую очередь, приступают к монтажу чернового пола. С этой целю на лаги набиваются деревянные брусья, являющие собой основание. Затем происходит монтаж деревянного настила из досок. Все деревянные элементы в обязательном порядке должны быть пропитаны антибактериальной жидкостью.
  • Если утеплителем будет служить пеноплекс или пенопласт, можно обустроить сетчатый черновой пол. Сетка должна иметь значительный запас прочности для того, чтобы масса утеплителя ее не повредила.

Внимание! Если в дальнейшем планируется обустройство подогреваемого пола из бетона, в конструкции лучше предусмотреть наличие перемычек, идущих поперек.

  • Следующий этап — защита материала ростверка от проникновения влаги. С этой целью укладывается гидроизоляционный материал — это может быть пленка из полиэтилена или мембранного материала, либо рубероид. Его нужно расположить таким образом, чтобы образовать нахлесты без щелей. Между брусьями лаг материал должен свободно провисать, без натяжения. Стыки нужно обязательно герметизировать строительным скотчем. Поверх гидроизоляции настилается утепляющий слой, который должен быть обустроен таким образом, чтобы избежать образования зазоров между фрагментами утеплителя.
  • На уложенный теплоизоляционный материал настилается очередной пленочный слой. На этот раз он будет играть роль защиты от пара, а также воды и капель конденсата, которые неизбежно будут поступать со стороны жилых помещений здания. Укладывают ее также внахлест. Фиксацию можно произвести при помощи скоб строительного степлера.
  • Когда «пирог» утепления полностью уложен, можно начинать монтаж чистовых полов. Можно использовать фанерные листы, половые доски или же ДСП.

К одним из недорогих материалов можно отнести сосну. Осина и дуб будут стоить несколько дороже. Доски из данных пород дерева отличаются длительным сроком службы, они надежные и крепкие. При покупке нужно обратить особое внимание на показатель влажности древесины, он не должен превышать 20%. В противном случае облицовка пола начнет покрываться трещинами по мере ее усыхания. В декоративных целях, а также для более эффективного удержания тепла, пол можно отделать утепленным линолеумом, ковролином или обустроить подложку из пробки, а поверх нее настелить ламинат. В санузлах для оформления полов используют плитку.

На всей территории дома возможен монтаж системы «теплый пол».

устройство пирога теплого пола, как правильно делать лаги, как сделать черновой вариант, звукоизоляция конструкций на винтовых сваях

Возведение зданий любого назначения невозможно без основополагающих элементов конструкции. К ряду таких составляющих в первую очередь относится фундамент и пол, которые являются базисом всего дома.

Особенности

Устройство каркасного строения также включает в себя комплекс работ по обустройству пола. Правильно спроектированное основание, сделанное при использовании качественных строительных материалов, в будущем поможет исключить потерю и выход тепла через полы, и как следствие сохранит комфортную температуру для владельцев жилья.

Исходя из особенностей технологии постройки каркасных домов, фундамент у строений может быть следующих видов:

  • конструкция, возведенная на винтовых сваях – такой вариант идеально подходит для мягкого грунта, где планируется стройка;
  • бетонные столбы, монтаж которых стоит осуществлять в более твердый грунт;
  • фундамент ленточного типа;
  • конструкция, создаваемая из монолитной армированной плиты из бетона, укладка которой происходит на прочную подушку из песка.

Выбор и работы по сооружению одного из видов фундамента для каркасного дома являются первоочередным этапом строительства подобного здания. Специалисты рекомендуют тщательным образом отнестись к подбору древесины для создания каркаса дома, принимая во внимание климатические условия, а также ряд других важных моментов, поскольку такие дома представляют собой капитальную конструкцию, которую можно полноценно эксплуатировать длительное время.

Чаще всего для работ по устройству пола в каркасном доме отдают предпочтение хвойной древесине за счет того, что сырье имеет высокие показатели долговечности и невысокую стоимость. Лаги, изготовленные из осины либо же дуба, относятся к дорогостоящей продукции, что обусловлено более высокими качественными характеристиками.

Для работ с основанием пола необходимо приобретать хорошо просушенное сырье, поскольку влажность способствует уменьшению размеров изделий, что приводит к возникновению зазоров между уложенными изделиями.

Основание в каркасном доме делается путем монтажа чернового и чистового пола. Сделать черновой пол можно при использовании ОСП плит, которые фиксируются к нижним частям обвязки и лаг. После чего на созданную поверхность выполняется укладка остальных материалов, отвечающих за создание пола в каркасном доме. Именно по такой технологии создается конструкционный пирог основания.

Черновой пол укладывается по следующему принципу:

  • поверх обвязки фундамента здания выполняется укладка лаг, предварительно обработанных антисептиком. Стоит выбирать сырье более влагостойкое, например, лиственницу, поскольку она менее всего подвержена процессу гниения;
  • сечение доски подбирается исходя из расстояния между стенами. Если оно довольно большое, то стоит увеличить сечение изделий либо же делать дополнительную опору из бетонных, либо кирпичных тумб;
  • главной задачей является достижение настолько прочного основания, чтобы деревянные лаги не прогибались от нагрузок при перемещении по ним людей или под тяжестью установленной мебели;
  • частоту шага при укладке древесины стоит определять исходя из габаритов уложенных плит ОСП;
  • на нижнюю часть лаг прибивают брус, на который укладывается обрезная доска;
  • все секции чернового пола должны содержать гидроизоляцию в виде пленки;
  • кроме того, щели между лагами заполняются утеплителем, который укрывается пароизоляционным материалом и влагостойкой фанерой.

Поверх чернового пола производится монтаж чистового основания. Оно представляет собой финишное покрытие, которое может быть в виде паркета или паркетной доски, керамической плитки или ламината.

Виды

Пол в каркасном доме можно обустроить несколькими способами. Выбор в пользу того или иного варианта будет основан на периодичности проживания в нем. Так, в дачном домике к вопросу создания основания пола подходят несколько проще, а в строениях каркасного типа, которые возводятся для постоянного проживания, чаще всего необходимо делать дополнительное утепление, которое заключается в установке системы теплого пола. Принимая во внимание конфигурацию и тип имеющегося фундамента, а также финансовые возможности, можно выделить несколько разновидностей устройства пола.

Монолитный пол

Такое основание выполняется на бетонной стяжке. Конструкции присущи следующие положительные качества:

  • большой срок службы;
  • устойчивость к серьезным нагрузкам на поверхность;
  • основание готово для обустройства системы теплых полов.

Бетонная стяжка выполняется после проведения ряда подготовительных мероприятий, таких как:

  • работы по выравниванию почвы;
  • создание песчаной подушки;
  • укладка слоя щебня на песчаную подушку.

Заливают стяжку таким образом, чтобы на полученной поверхности не оставалось никаких пустот. Как правило, для полного застывания черного основания необходимо около 3 недель.

После проведения работ по созданию стяжки разрез пирога можно представить следующим образом:

  • подушка из песка и слоя щебня;
  • стяжка с гидроизоляцией и утеплителем;
  • пароизоляционный материал;
  • конструкция теплого пола;
  • чистовая стяжка и напольное покрытие.

Каркасный пол

Такая конструкция возводится на столбчатый, свайный и ленточный фундамент. Ее особенности заключаются в создании конструкции несущих и промежуточных балок и лаг. Работы по обустройству каркасного типа пола начинаются с подготовительных работ, связанных с установкой лежней. Они представляют собой доски, которые укладываются на фундамент с гидроизоляционным материалом. Кроме того, на изделия крепятся анкерные болты.

Способ укладки лежней дает возможность по окончании работ получить на поверхности жесткую и прочную конструкцию. В лежнях дополнительно делают пропилы для лаг. Сечение изделий для каждой комнаты и этажа может быть различным. Специалисты рекомендуют для первого этажа применять балки с сечением 100х250 мм, для второго – 70х200 мм, для ванных комнат и душевых следует приобретать материал с сечением 50х150 мм. На лаги прикрепляются доски, на которых впоследствии обустраивается черновой пол.

Пирог пола на сваях в разрезе выглядит следующим образом:

  • плиты ОСП толщиной 6 мм;
  • гидроизоляция и звукоизоляция;
  • утеплитель;
  • щит из ОСП;
  • экструдированный пенополистирол.

Для дачных домиков каркасный пирог пола состоит из вышеперечисленных составляющих, включая такие дополнительные элементы, как:

  • вспененная подложка из пенопласта;
  • гипсоволоконные листы;
  • любое чистовое покрытие.

Для ванной и кухни, а также любых других помещений, где уровень влажности в помещении будет высоким, а также требуется обогрев в зимний период, пирог будет выглядеть следующим образом:

  • пароизоляционный материал;
  • армирующая сетка;
  • контуры теплого пола;
  • гидроизоляция;
  • стяжка;
  • слой фольгированного пенополистирола;
  • чистовое основание.

В строениях, где планируется постоянное проживание, обустройство теплого пола является обязательным. В таком случае конструктив пола будет таким, как:

  • алюминиевые пластины;
  • система теплого пола;
  • вспененная подложка и ГВЛ;
  • любой вид чистового основания.

Монтаж

Каркасный пол можно обустраивать своими силами лишь в том случае, когда под рукой имеются все необходимые инструменты, а также есть четкое понимание о рекомендуемых нормах и правилах выполнения работ. Настил пола выполняется из материалов, которые подбираются исходя из индивидуальных предпочтений владельца строения.

Останавливая свой выбор на декоративном покрытии из шпунтованной доски, следует учесть технологию ее укладки, которая включает следующие этапы:

  • материал настилается поперек половых лаг;
  • фиксация изделий производится при помощи гвоздей;
  • по окончании укладки пол циклюют;
  • заключительным этапом работ является покрытие досок лаком.

Важно: кроме досок, довольно часто настил предпочитают делать из фанеры.

Технология монтажа листов производится по следующей схеме:

  • выполняется разметка и расположение изделий с таким учетом, что стыки материалов будут оказываться на лагах;
  • лаги обрабатывают клеевым составом, укладывают фанеру, прикрепляя листы при помощи саморезов либо же гвоздей. Обработка клеем позволит исключить образование скрипов в ходе эксплуатации дома;
  • следует оставлять небольшой вентзазор для того, чтобы при увеличении уровня влажности основание не деформировалось;
  • там, где проходят различные коммуникации и трубы, нужно проделать специальные отверстия в фанерных листах;
  • выравнивание краев материала происходит по доске обвязки, выполняется разметка и подрезка изделий.

По окончании работ с обустройством пола в каркасном доме, приступают к работам по созданию каркаса стен и крыши, с последующей обшивкой дома.

Советы

Чтобы выполнить обустройство пола на втором этаже каркасного строения, следует придерживаться рекомендаций по выполнению работ, которые несколько отличаются от технологии создания пола на первом этаже.

Следует учесть, что главной задачей полов на втором этаже будет создание качественной звукоизоляции. Поэтому вместо привычного утеплителя в межэтажном перекрытии необходимо использовать звукоизолирующий слой. Наиболее подходящим сырьем для таких работ будет песок, который отвечает необходимым характеристикам, и кроме того, является прекрасным аккумулятором тепла. Немаловажным является высокий уровень жесткости перекрытия.

Для обеспечения таких качеств основание, помимо балок, стоит укрепить лагами, которые добавят конструкции прочности.

Технология монтажа пола на втором этаже предполагает выполнение следующих работ:

  • монтаж чернового основания к межэтажным балкам;
  • укладка гидроизоляции и пароизоляции;
  • в зазоры между балками проводится монтаж утеплителя и сырья, обеспечивающего звукоизоляцию. В некоторых случаях вместо песка используется керамзит;
  • на балки устанавливаются лаги пола;
  • расстояние, которое имеется между лагами, тщательно заполняется сырьем для утепления. Для таких целей обычно используется минвата либо любой другой строительный материал, имеющий высокие показатели негорючести;
  • сверху на утеплитель укладывается гидроизоляционная пленка, которая исключит образование протечки влаги на первый этаж в случае возникновения непредвиденных ситуаций, например, образования течи в кровле;
  • зашивается пирог доской, фанерой либо другим материалом, пригодным для дальнейших работ по укладке финишного напольного покрытия.

Некоторые строители рекомендуют упростить конструктив пола второго этажа, используя для межэтажных перекрытий балки с усиленной конструкцией. Такими изделиями считаются двутавровые деревянные изделия. При создании такой конструкции монтаж лаг не потребуется. Балки зашивают доской, между ними проводится укладка звукоизолирующего материала, который необходимо герметизировать.

Изучив свойства строительных материалов, можно избежать ошибок при обустройстве пола в каркасном доме, поскольку грамотное объединение сырья между собой в единую конструкцию обеспечит высокий уровень комфорта жилища подобного рода.

Красивые примеры

Нет более привлекательного и экологичного материала, который можно использовать при строительстве и отделке, чем натуральное дерево. Выполнение пола в каркасном доме при использовании природного сырья позволит подчеркнуть неповторимость и в то же время простоту оформления спальни либо гостиной в доме, поскольку даже после обработки изделия сохранят неповторимую текстуру древесины.

Полы из кафельной плитки, образующие замысловатые узоры либо имитирующие отделку основания камнем, при сочетании изделий разной формы, текстуры и цвета в комплексе с дополнительным подогревом основания системой теплых полов станут украшением и изюминкой всего оформления в доме, радуя глаз и обеспечивая комфорт при контакте с основанием.

Технологию устройства пола в каркасном доме смотрите далее.

Правильный пирог пола над землей в деревянном каркасном доме.

Как делается верхняя обвязка каркасного дома и межэтажное перекрытие Видео: нюансы утепления

13.01.2019

Друзья
, Скажу вам, что для тех, кто интересуется этой темой, кто хочет самостоятельно или пополнить свою базу знаний в строительстве, этот рассказ будет очень полезен и интересен.
Дело в том, что Сергей Филипов подробно рассказывает в своем рассказе о порядке, который можно использовать не только при строительстве каркасного дома, но и дома другого конструктивного формата, будь то каменный, кирпичный, бревенчатый или газобетонный.Главным условием применения такого решения должен быть настил пола по лагам или перекрытию двутавров, в общем, использование инженерной древесины в перекрытии.
Мы сделали скриншоты из видео и расположили их в порядке укладки, для более наглядного формата понимания укладки и монтажа слоев и материалов, используемых в напольном пироге.
Подписывайтесь на канал Сергея, там много полезных и познавательных видео о строительстве каркасных домов в Финляндии.

На стены каркасного дома пароизоляцию желательно установить заранее, так как это более эффективная защита и гораздо более удобное крепление защитной пленки. Затем под несущие лаги монтируются опоры из бруса.

После монтажа балок на лаги укладывается сухая доска сечением 20*90 мм., с шагом 90 мм. и крепится двумя гвоздями 60 мм. на каждом пересечении с лучом.

При использовании двутавров для организации пола или пола вентиляция и другие коммуникации проводятся в заранее подготовленные отверстия.

После устройства чернового пола или обрешетки следующий слой пирога перекрытия укладывается листами гипсокартона (ГКЛ), которые крепятся саморезами к доскам чернового пола из расчета 8 саморезов на 1 кв. Таковы требования к крепежу при строительстве каркасного дома в Финляндии.

На следующем фото показан разрез первого слоя гипсокартона, установленного на обрешетку.

Следующим в последовательности укладки слоев пирога может быть как монтаж водопроводной трубы для теплых полов, так и монтаж очередного листа гипсокартона, в котором впоследствии можно выточить швеллер для монтажа трубка. В любом случае следующий лист гипсокартона крепится к основанию путем приклеивания специальным монтажным клеем из баллонов аналогично пенополиуретану. Тогда эта конструкция из двух листов приобретает основательность и прочность, с ней намного удобнее работать.

В случае, если вы не штробите приклеенный второй лист гипсокартона, а на первый кладете водопроводные трубы теплого пола, они крепятся к листу специальными клипсами.

После укладки и крепления труб теплого пола между ними заливается выравнивающая смесь.Разумеется, по периметру необходимо смонтировать второй слой гипсокартона, который будет ровными маяками.

Следующим этапом является заливка самонивелирующегося раствора для формирования ровной поверхности, на которую будет укладываться следующий слой.

Очередной этап устройства теплого пола в перекрытии каркасного дома, монтаж гипсокартона для пола (15,4 мм с фиброй) на строительный клей.

Применение строительного клея для укладки ГКЛ 15.4 мм — это то же самое, что и плитка, только большая.

В местах, где не было заливного состава для поля, где была прорезь под трубы теплого пола, расход клея значительно меньше, так как гипсокартонный лист более гладкий, чем залитая поверхность. Однако работы проводятся в том же порядке, что и приклеивание напольной плитки.

В гипсокартоне организованы щели для прохода коммуникаций. Их вырезают в Гипроке с помощью электролобзика.

После всей обрезки, укладки на клей, мы получаем очень прочный, можно сказать, цельный пирог из трех листов гипсокартона.

Пирог, лежащий на обрешетке потолка вдоль лаг из трех листов гипсокартона готов.

После того, как предфинишное покрытие готово, необходимо приступить к монтажу утеплителя между лагами пола.

Толщина самой изоляции, 100 мм, в данном конкретном случае является скорее звукоизоляционным материалом, чем изоляцией.

В пространстве, образованном между слоями гипсокартона и слоем звукоизоляционной ваты, прокладываются коммуникационные и вентиляционные каналы.

Монтаж защитной пленки . В перекрытие каркасного дома пароизоляцию устанавливать не обязательно, так как она нужна только на наружных стенах. В этом случае пленка выполняет функции защиты от проникновения в помещение элементов и частиц ваты, использованной в потолке. Поэтому проклеивать стыки пленки не нужно.

Благодарим Сергея Филипова за подробный профессиональный рассказ об устройстве и этапах в финском каркасном доме.

Подписаться на канал Сергея Строительство домов в Финляндии
.

В свою очередь хочу поблагодарить всех читателей нашего сайта за проявленный интерес к технологиям строительства каркасных и других деревянных домов… Мы знаем, что будущее за качественным и профессиональным строительством, нашей командой строители, весь проект «Дом Дока» Мы постоянно стремимся совершенствовать и обучать весь персонал, применяя свои знания в строительстве домов для наших клиентов.

С уважением,
Роман Дехтярев,
руководитель проекта.

+7 918 622 99 12


В домах на винтовых сваях к технологии устройства полов предъявляются особые требования в связи с конструктивными особенностями зданий. В каркасных домах пол должен быть частью несущей конструкции. Полы в каркасном доме на сваях в большей степени подвержены климатическим воздействиям, поэтому требования к материалам, технологии перекрытий и способам утепления принципиально иные, чем в зданиях со стандартными типами фундаментов.Этот материал о том, как правильно уложить пирог пола в каркасном доме на сваях, чтобы не нарушить основные параметры постройки и добиться комфортных условий проживания на долгие годы.

На винтовых сваях

Строить каркасный дом на винтовых сваях в большинстве случаев применения является вынужденной необходимостью, а не имиджевым или эстетическим решением. Дома такого типа строятся в местах, где грунт имеет низкую плотность или высокий уровень грунтовых вод. Также подобные конструкции встречаются в прибрежных зонах, где весной существует угроза затопления жилища.

Здание на склоне оврага.

Для строительства необходимо завинтить сваи по всей площади будущего каркасного дома. Количество свай и их заглубление индивидуально прописывается в проектной документации. Верхняя часть свайного фундамента объединяется при помощи нижней обвязки из бруса 150 на 150 мм, или 200 на 200 мм. Брус нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.

Преимущества свайного фундамента

Данное технологическое решение имеет ряд преимуществ:

  • минимальный уровень осадков;
  • возможность использования на любом типе грунта;
  • фундамент быстрого монтажа;
  • отсутствие большого количества земляных работ;
  • высокий уровень устойчивости конструкции;
  • незначительная восприимчивость к агрессивным факторам окружающей среды.

Важным моментом является то, что с помощью фундамента на винтовых сваях можно строить каркасные дома на участках со значительным перепадом высот: на обрывах, склонах низменностей или оврагов, искусственных насыпях.

Примечание К недостаткам описываемого технологического решения можно отнести невозможность обустройства подвала и сложное утепление пола в каркасном доме на сваях.

Пол в здании на винтовых сваях

Перед покрытием горизонтального перекрытия первого этажа нужно правильно подобрать породу древесины, чтобы минимизировать теплопотери, так как пол в каркасном доме на винтовых сваях не защищен от внешней среды, как пол в обычном дом.Поэтому необходимы сорта древесины, которые обеспечат максимально плотное прилегание половиц друг к другу.

Для устройства пола каркасного дома на винтовых сваях рекомендуется использовать хвойные породы, которые сочетают в себе высокую прочность, долговечность и приемлемую цену. Для состоятельных домовладельцев предпочтительнее будет выбрать дуб или осину, которые во много раз превосходят хвойные породы по многим параметрам.

Утепление пола первого этажа.

Правильный пол в каркасном доме позволит использовать любой тип напольного покрытия натурального происхождения, будь то паркет, паркетная доска или обработанная массивная доска. Также нужно иметь в виду, что в качестве напольного покрытия придется использовать керамику, чтобы зашить плиткой ванную комнату. Дерево должно хорошо переносить влагоотталкивающие пропитки.

Первый этаж

этаж

Горизонтальные перекрытия первого этажа наиболее подвержены потерям тепла, поэтому в этом случае требуется утеплительная прокладка между основной поверхностью пола и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет намного больше, чем на втором.Дополнительно к лагам с внешней стороны требуется приколотить фанерные листы или листы изоплаты.

Контррейки, на которые ложится настил, должны располагаться непосредственно поверх лаг над утеплителем. Пол первого этажа в каркасном доме требует дополнительной защиты от скопления и испарения влаги. О гидроизоляции нужно подумать на начальном этапе обшивки пола, еще до монтажа напольного покрытия.

Слои изоляционного материала должны располагаться внахлест.Нахлест должен быть шириной не менее десяти сантиметров. Устройство полов в каркасном доме на сваях напоминает своеобразный пирог, «начинкой» которого является черновой пол, ветрозащита, слои теплоизоляции, пароизоляция, напольное покрытие.

Требования к этажу второго этажа

Какой пол используется в каркасных домах на втором этаже? Основное требование к перекрытиям второго этажа – они должны нести минимальную нагрузку на здание, так как не рекомендуется возводить каркасные дома высотой более двух этажей.Потолки второго этажа не отдают тепло и менее требовательны к типу напольного покрытия. Основное требование к полам этого типа – это легкость конструкции и хорошая звукоизоляция.

Разрез второго этажа.

На верхних этажах каркасного дома недопустимо применение теплоизоляционных материалов толстого слоя. Для меньшей нагрузки на пол можно сделать больше комнат на первом этаже. Распорки и перегородки станут частью несущей конструкции дома, тем самым разгрузив пол второго этажа каркасного дома.

Изоляция пола

Необходимо уделять пристальное внимание типам утеплителей, поэтому деревянные перекрытия в каркасном доме не только активно отдают тепло во внешнюю среду при отсутствии утепления, но и могут разрушаться, если материал утепляющего слоя подобран с ошибками .

Основные виды изоляции

  • Минеральная вата – этот тип утеплителя обладает отличными теплоизоляционными свойствами. Кроме того, минеральная вата не горит, не разлагается и не накапливает токсичные вещества в процессе эксплуатации.Однако минеральная вата теряет теплоизоляционные свойства при контакте с водой, поэтому устройство пола каркасного дома должно производиться с минимальным использованием жидкостей. В этом случае запрещается обрабатывать половую доску эмалью на водной основе.
  • Каркасный дом с водяными полами – этот вид утепления требует от строителей значительной технологической компетенции. Между полом и напольным покрытием необходимо проложить линии подачи теплоносителя.Циркуляционная горячая вода будет нагревать покрытие до нужной температуры. Чтобы эта система работала без сбоев, в доме должен быть установлен котел с САУ и термостатами. Этот вид утепления рекомендуется для домов, в которых люди живут круглый год;
  • Электрический теплый пол — в каркасном доме между полом и напольным покрытием устанавливаются термоэлементы, которые пользователь может активировать по своему желанию. При этом напольное покрытие не должно быть горючим.

Теплоизоляция каркасного дома предполагает вариативность, которая ограничивается финансовыми возможностями домовладельца и условиями эксплуатации дома.

Работы по устройству пола

Алгоритм установки:

  1. Лаг установки;
  2. Стыковка брусков между лагами для усиления конструкции;
  3. Укладка чернового настила из досок или фанеры;
  4. Настил между лагами из пароизоляционной мембраны;
  5. Укладка изоляции;
  6. Утеплитель должен быть покрыт пароизоляционной пленкой;
  7. Монтаж пола в каркасном доме.

Монтажники должны убедиться, что пирог пола уложен в правильном порядке и что доски плотно соединены.

Каркасные дома набирают популярность как альтернатива деревянным. Главное их преимущество – быстрый монтаж стен и крыш. Так как вес такой конструкции незначителен, нет необходимости возводить капитальный фундамент. Дом можно установить на сваях.

Под полом происходит свободная циркуляция воздуха, что защищает деревянные лаги и черновой пол от плесени и гниения.Это тоже большой минус такого дома. Даже хорошо сделанная теплоизоляция не защитит от холода из-под пола. Чтобы исправить этот недостаток, следует установить теплый пол в каркасном доме.

Особенности монтажа в каркасном доме

Установка системы «теплый пол» в каркасном доме выполняет несколько задач:

  • повышается комфортность проживания;
  • избавляет от необходимости устанавливать настенные батареи;
  • снижает затраты на оплату энергоносителей.

Благодаря малому весу конструкции каркасного дома он устанавливается на столбчатый фундамент. При устройстве теплого пола не желательно использовать стандартную стяжку из цементно-песчаного раствора, размером 30 см. Это увеличит вес дома и создаст дополнительную нагрузку на фундамент.

Теплый пол в каркасном доме

Помимо установки теплого пола, следует также позаботиться об утеплении наружных стен каркасного дома. Толщина их, как и нахлест, невелика. Без этого мероприятия не получится добиться должного уровня утепления дома.

Теплый пол устанавливается с использованием:

  • водяной контур;
  • электрическая схема.

При водяном типе нагрев происходит теплоносителем, который циркулирует по трубкам. Монтаж электрического пола предусматривает прокладку кабелей, выделяющих тепло.

Для каркасного дома можно использовать оба типа системы.Отличий в устройстве водяного пола в каркасном доме на свайном фундаменте всего несколько. Еще на этапе его строительства старательно проводят герметизацию стыков и стараются максимально изолировать все холодные участки.

Схема устройства напольного отопления

Факторы, влияющие на выбор теплого пола для каркасного дома:

  • жилищное строительство;
  • климатические условия местности, в которой расположено жилье;
  • геологическая характеристика участка;
  • выполнен расчет тепловых потерь.

Водяной теплый пол более оптимален для экономии и снижения энергозатрат на обогрев дома. Но эго-устройство требует немного больше денег, чем электрическое.

Система водяного пола

Прокладывайте водопроводные трубы под любым видом отделочного покрытия пола, будь то плитка, ламинат, паркетная доска, линолеум, керамогранит и другие. Используют технологию устройства теплых полов в домах, построенных из любого материала: дерева, кирпича и монолитного бетона.

Помимо описанных достоинств теплый пол в каркасном доме имеет и свои недостатки. В первую очередь это дороговизна комплектующих, а также гидравлические расчеты и ограниченный выбор типа стяжки.

Выбор типа теплого пола

Правильное устройство системы теплых полов сэкономит расходы на отопление и создаст комфорт и уют в доме. Это, пожалуй, самый правильный вариант устройства обогрева помещения, так как нагревается нижняя часть помещения.

Решив сделать теплый пол, следует выбрать его тип: водяной или электрический.

Электрический теплый пол

Отличается быстрой установкой и легким подключением. Существенным недостатком является высокая стоимость электроэнергии, из-за чего затраты на обогрев помещений высоки.

Электрический теплый пол устанавливается под поверхность пола, свободную от мебели. Установка его под диваном, шкафами и кроватью малоэффективна, а кабели могут сгореть от перегрева.При расчете мощности системы учитывается, что на один квадратный метр площади расходуется 0,1 кВт энергии. На обогрев помещения стандартных размеров(14-16 кв.м.) может понадобиться 1,5 кВт электроэнергии.

Электрический кабель для теплого пола

Различают два основных типа электрооборудования системы теплый пол:

Принцип обогрева инфракрасно-конвекционный.

Монтаж такой системы осуществляется в стяжку. Сверху используются практически все виды настила.Это может быть керамическая плитка, линолеум, ламинат. Нежелательным покрытием считается натуральный паркет или пробковый пол. Эти материалы могут рассыхаться, к тому же пробка плохо пропускает тепло.

При выборе кабельного пола следует учитывать его электромагнитное излучение. В жилых помещениях рекомендуется использовать двухжильный провод, негативное влияние которого на организм человека меньше.

Пленочный электрический пол можно укладывать без стяжки. Расстилается непосредственно под напольное покрытие.Это значительно ускоряет процесс монтажа и снижает трудозатраты.

К преимуществам системы электрического теплого пола можно отнести отсутствие стяжки или очень тонкий ее слой, быстрый монтаж и мгновенный нагрев.

Установка электрического пола с кабелем

Есть и недостатки. Это большой расход электроэнергии и зависимость от ее постоянного наличия. Не рекомендуется устанавливать в помещениях с повышенной влажностью.

Водяной теплый пол

Эксплуатация водяного теплого пола дешевле.Отопление происходит от теплоносителя, который нагревается газовым или твердотопливным котлом. Работа системы не так уж зависит от электричества, особенно при использовании дровяного или угольного котла.

Стандартный монтаж водяного пола предполагает укладку его на бетонную стяжку, размер которой составляет 5-7 см. Это ограничивало его конструкцию в каркасных домах, где технически сложно и нецелесообразно заливать пол или перекрытие цементно-песчаным раствором. Поэтому была придумана более инновационная система – легкий водяной пол, который выполняется без стяжки.

Имеет ряд преимуществ:

  • меньший вес конструкции, что позволяет установку теплого пола в каркасном или деревянном доме
  • система готова к работе сразу после установки;
  • меньше толщина слоя пола;
  • возможность настройки.

Есть два типа легких теплых полов:

  • дерево;
  • Пенополистирол

  • .

Цена деревянной системы дешевле, но ее монтаж более трудоемок.Используется для установки лагами. Толщина конструкции небольшая и не несет никакой дополнительной нагрузки на конструкцию дома. Для большей эффективности на деревянный пол дополнительно укладывается утеплитель со световозвращающей пленкой.

Установка маяков при устройстве водяного пола

Для предотвращения направления теплого воздуха вниз используйте облегченную систему теплого пола с пенополистиролом. На его мягкий слой закрепляются алюминиевые пластины, а сверху конструкция закрывается влагостойким листом из гипсоволокна.

Для управления системой водяного пола используйте громоздкое дополнительное оборудование, позволяющее отключать систему в каждом помещении отдельно.

Установка различных видов теплых полов

Электрический теплый пол монтируется несколькими способами:

  • кабель;
  • нагревательные маты;
  • инфракрасные маты и фольга.

Каждый из этих методов имеет некоторые отличия. Теплый пол с помощью кабелей можно разместить внутри стяжки или уложить на дощатый настил.Инфракрасную фольгу можно размещать прямо под чистовым полом.

Работа системы контролируется термостатом. Поэтому монтажные работы начинаются именно с его установки на стену. Крепится на стену, на расстоянии 30 см от поверхности пола. Терморегулятор размещается в отверстии на поверхности стены и к нему подключаются кабельные каналы.

При повышенной влажности в помещении, где будет укладываться кабельный пол, термостат следует перенести в другое помещение.

Поверхность, на которую будет укладываться кабельный электрический пол, укрывается полиэтиленовой пленкой и теплоизоляционным материалом. Затем укладывается армирующая сетка, на которую крепится трос.

Схема монтажа кабельного пола

Вывод греющего кабеля подключается к термостату и проверяется работоспособность системы. Затем тонким слоем заливается стяжка.

Система электрического теплого пола в каркасном доме монтируется на деревянных лагах.Под них подстилают слой гидроизоляции и теплоотражающий слой из специальной фольги. На лагах в местах укладки системы делаются пропилы, в которые укладывается кабель любым из способов.

Сверху для защиты системы теплого пола укладывается финишное покрытие из фанеры или ДСП, а затем чистовой пол.

Устройство водяного теплого пола в любом каркасном доме осуществляется двумя способами. Первый из них – устройство плавающей стяжки, толщина которой не должна превышать 5 см.Конструкция дома должна без проблем выдерживать эту нагрузку.

Монтаж пола «змейка»

Заливка пола начинается с гидроизоляционного слоя. Он уложен на черновой фундаментный пол. Для этих целей используйте полиэтиленовую пленку. Расстилается на полу внахлест. Полосы материала крепятся к стене и между собой монтажным скотчем.

Пленка служит для исключения впитывания влаги из раствора черновым основанием и препятствует его сцеплению с бетоном.

Следующий этап – устройство теплоизоляционного слоя. Нанесите любой рулонный утеплитель и теплоотражающую фольгу. Поверх этого слоя расстилается армирующая сетка и приклеивается к стене демпферная лента.

Способ прокладки водопроводных труб

При большой площади помещения (более 40 кв. м.), оно разделено на несколько самостоятельных частей, где контуры труб проложены отдельно.

Сами трубки размещаются двумя способами: змейкой или улиткой.В каркасном доме кладку делают с шагом 10-15 сантиметров.

Водяные контуры крепятся к армирующей сетке хомутами, чтобы они не смещались во время заливки.

После полного монтажа системы проводится ее проверка на герметичность. Для этого систему заполняют водой и оставляют на сутки. При постоянном уровне давления в трубах начинают заливку стяжки.

Для этого устанавливаются маяки, по которым будет производиться заливка цементно-песчаного раствора.Стяжку начинают заливать с противоположной от двери стены. Когда раствор схватится, маяки убирают, а пустоты заливают жидким цементным раствором. Лишние куски полиэтиленовой пленки удаляются.

Плавающая стяжка, создание которой было описано выше, не имеет контакта ни с деревянным полом, ни с такими же стенами дома. Поэтому дерево не будет подвергаться процессам расширения и высыхания, что может привести к порче каркасного дома.

Установка системы деревянного теплого пола

Система теплого пола монтируется на деревянный настил следующим образом.Начальный этап – укладка слоя полиэтиленовой пленки на основание. Затем расстилается утеплитель – фольгированный пенополистирол.

Затем из досок делается каркас для водяного контура. Для этого в досках вырезают пазы для труб. Укладка осуществляется с минимальным шагом. Сверху система водяного пола накрывается металлическим листом для более равномерного распределения излучаемого тепла. Следующий слой – листы фанеры или ДСП, на которые укладывается чистовой настил.Систему необходимо проверить на герметичность путем опрессовки.

Устройство сухой стяжки из полистирола для ламината

Выше много говорилось о том, что стандартная стяжка не совсем подходит для деревянного дома.

Одним из инновационных вариантов устройства теплого пола под ламинат в каркасном доме является использование сухой пенополистирольной стяжки. Проводится в несколько этапов.

Сначала на пол укладывают легкие пенополистирольные блоки. Между собой они соединены замковыми механизмами, которые есть на каждой панели.В помещении до 40 кв.м. монтаж осуществляется за несколько часов благодаря небольшому весу и удобным размерам пенополистирольных блоков.

Применение пенополистирольных блоков

Затем на это основание в подготовленные пазы устанавливаются гибкие трубки. Схема их укладки может быть разной: змейка, спираль, улитка и другие. После окончательной установки труб проводится их гидравлическое испытание. Целью этого действия является выявление утечек и других системных ошибок.

На следующем этапе на поверхность пенополистирольных блоков укладываются специальные плиты, которые распределяют тепло и устанавливают гидроизоляционный материал.

Завершающим этапом является укладка ламината на подготовленную сухую стяжку.

Правила эксплуатации теплого пола

Системы теплого пола, независимо от их типа, отличаются низкими эксплуатационными расходами. Они не требуют особого ухода, а сам срок службы составляет десятки лет.

Теплый пол «Пирог»

При повреждении электрических элементов системы они не представляют угрозы для жизни человека, но их замена весьма хлопотна.

Система водяного и электрического теплого пола сослужит вам хорошую службу, если соблюдать некоторые рекомендации по правильному монтажу и обеспечению оптимальных условий для работы:

  • Первым важным фактором оптимальной работы системы являются параметры ее мощности. Распространенной ошибкой является монтаж кабельного теплого пола в стяжку с низкой или высокой производительностью. Шаг прокладки кабеля зависит от мощности. При низком значении (до 100 Вт на кубометр) она составляет 16 см.В этом случае обогрев пола будет происходить неравномерно линейными полосами. Если мощность выше необходимой (от 190 Вт на куб. м), шаг укладки может быть меньше 6 см. Это приведет к перегреву витков, проходящих рядом, и выходу системы из строя.
  • Теплый пол устанавливается под поверхность пола, на которой не будет мебели, крупной бытовой техники, сантехники. Отсутствие равномерной теплоотдачи может привести к перегреву стыков системы и ее выходу из строя.
  • Для системы «теплый пол» используйте совместимое с ней финишное напольное покрытие. Например, ковролин, ламинат, линолеум, керамогранит и керамическая плитка. На теплый пол нецелесообразно укладывать материал с низкой теплопроводностью. Тепло, выделяемое трубами или кабелями, будет отражаться, что приведет к перегреву системы.

Необходимо правильно использовать терморегулятор в электрическом типе теплого пола, не допуская его работы под большой нагрузкой… Без этого элемента пользоваться системой категорически запрещено. Для надежной и долговечной работы теплого пола рекомендуется делать перерывы в его работе.

Правильный монтаж пола в каркасном доме

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она сейчас очень популярна. А вот устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, и только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

В первую очередь перед началом строительства необходимо создать проект-план, согласно которому будет построен дом. Когда проект будет готов, приобретите необходимые инструменты и материалы. Для возведения пола вам понадобится следующее:

  • молоток;
  • самолет

  • ;
  • долото

  • ;
  • Циркулярная пила;
  • карандаш

  • ;
  • отвес;
  • уровень;
  • отвертки

  • ;
  • лестница;
  • дрель

  • со сверлами;
  • кистей.

Пол важно сделать прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и другие детали. Особенно прочными должны быть полы в каркасном доме на сваях, где фундамент выполнен в виде металлических труб, а на них держится вся конструкция.

Перед началом строительства необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько слоев необходимо – один или два.

Дизайн торта

Сначала делается черновой пол, он же перекрытие для каркасного дома.Балки перекрытия крепятся к обвязке фундамента. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влаги. Для этого укладывается двойной слой рубероида или гидроизоляции.

Второстепенные балки или бревна в каркасном доме применяют так, чтобы шаг главных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, требуется больше работы.

При отсутствии второстепенных балок в качестве бревен можно использовать и основные. Тогда торт пола выглядит так (снизу вверх):

  • брусья черепные с размером поперечного сечения 50х50 мм, крепящиеся к несущим балкам перекрытия;
  • слой досок — подшивка;
  • защитных элементов от ветра и влаги;
  • несущие балки, между которыми внутри утеплитель;
  • пароизоляционный слой

  • ;
  • черновой настил из досок или толстой ДСП.

Что такое черновой пол

Это дощатое покрытие, которое укладывается в пространство между балками и обеспечивает ровную поверхность для укладки финишного напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно утеплить и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, так как нет необходимости дополнительно тратиться на паркет, ламинат или паркетную доску.

При выборе материала для чернового пола мало внимания уделяется качеству, поэтому можно приобрести недорогие породы дерева.

Черный пол почти не подвергается нагрузкам. Поверх него может быть только слой утеплителя (он очень легкий), а также лицевая обшивка. Сам он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид тоже неважен.

Каркасный дом-перекрытие

В каркасных зданиях между этажами используется деревянный перекрытие из балок, высота которых 150-250 мм. Шаг между балками 60 см. Благодаря использованию таких полов нагрузка распределяется равномерно.Утепление пола выполняется при укладке чернового пола.

Перекрытие между цокольным и первым этажом обычно делается точно так же, как и остальные. Для этого черновой пол устанавливается на лаги, которые стоят на опорах. Это позволяет перенести вес всей конструкции на фундамент. На этот способ расходуется меньше материалов, снижаются требования к древесине, поэтому такое решение используется чаще всего и даже считается классическим.

Слой утеплителя укладывается так же, как и при межэтажном перекрытии. Поэтому принцип монтажа чернового пола одинаков для всех уровней.

Черный пол и перекрытия на лагах

Из-под подвала на дом может оказываться негативное воздействие из-за близости к почве, повышенной влажности и т. д. Поэтому при близком расположении нижнего этажа в каркасном доме к фундаменту или к земле дерево изолированы от бетона, кирпича или грунта. Это снижает вероятность образования конденсата, а также предотвращает разложение древесины.

Аналогичную обработку должны пройти и те материалы, которые используются в конструкции покрытия. Гидроизоляционные работы достаточно просты, их можно выполнить своими руками. Гидроизоляционный слой необходимо укладывать до монтажа утеплителя, чтобы предохранить его от сырости и разрушения.

Использование сыпучих заполнителей

Массовое утепление каркасных домов очень популярно, так как с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками.Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используют для заполнения цоколя каркасного дома при устройстве чернового пола по лагам. Достаточно установить черепные бруски 50х50 мм, а также ОСП толщиной 15-20 мм, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителя удобен тем, что аккуратно распределяется по основанию до достижения нужной толщины. Вы можете пополнить его самостоятельно, что позволяет существенно сэкономить на данном этапе.

Тяжелые наполнители лучше использовать только на цокольном этаже, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно использовать и эковату. Этот утеплитель органического происхождения, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дороги и редко используются, либо считаются устаревшим вариантом.

Кусочные и рулонные нагреватели

К этому типу утеплителя относятся минеральная вата и пенопласт. Преимущество их в минимальном объемном весе. Эти материалы нужно использовать достаточно мелко, чтобы утеплить дом (толщина среднего слоя 10-15 см).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас пола. Для его установки достаточно дополнительно использовать только тонкие доски или даже ДСП, которые устанавливаются на тонкие черепные блоки размером 30х30 мм.

На полученное напольное покрытие также можно наносить изоляцию из пенополиуретана

. Хотя этот вариант имеет и немало недостатков (необходимость привлечения посторонних и техники, дороговизна материалов), этот утеплитель считается оптимальным вариантом для утепления чернового пола на цокольном этаже.

Как только пена перестает образовываться, получается сплошное объемное покрытие, обладающее достаточной жесткостью и способностью защищать элемент конструкции от повышенной влажности и других негативных явлений.

Схема расположения вентиляционных отверстий в фундаменте

Чтобы нижний этаж, сделанный из дерева и заложенный на ленточном фундаменте, был прочным, нужно выполнить в фундаменте определенный приток воздуха. Это отверстия в фундаменте для естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством самостоятельно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют ровность фундамента. Для этого измерьте высоту разных участков и проверьте диагонали. Если есть какие-то неточности, они устраняются. Далее по периметру здания в фундаменте проделываются отверстия и устанавливаются туда анкерные болты для фиксации ножек.

Затем гидроизолируют фундамент, обмазывая его соответствующим раствором или укладывая гидроизоляционную пленку.

Укладка кровати

Кровати представляют собой доски или брусья, закрепленные анкерными болтами по всему периметру здания. Они должны быть ровными и надежно и аккуратно скреплены между собой. Требования к планкам таковы, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

  1. Планки кладут прямо на бетонные плиты и размечают, где обрезать лишнее.
  2. Рассчитать, где лучше всего сверлить болты
  3. Подготовьте отверстия в бетоне.
  4. Укладка гидроизоляции
  5. Установите доски и закрепите их анкерными болтами. После установки проверьте соответствие горизонтальной плоскости. Если его нет, работа корректируется.

Опоры и балки перекрытий

Балки являются основными несущими элементами, поддерживающими всю конструкцию перекрытия каркасного дома. Их обязательно обрабатывают защитными средствами.

Установка осуществляется следующим образом:

  1. Отметьте на плане дома, где именно будут располагаться опоры и какой будет их высота.Затем устанавливаются опоры и натягивается тетива, чтобы убедиться, что у всех одинаковая высота.
  2. Брус сечением 100х100 мм нарезают по размерам, указанным в первом абзаце, и укладывают в местах, указанных в плане. Под брус укладывается гидроизоляционный слой. Закрепите опоры гвоздями.
  3. Начинаем укладывать балки концами в карман. Для их установки по высоте используются специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого.Затем лишнее отрезается. А если длины недостаточно, балки стыкуются на опоре.
  4. Прикрепите балки к станинам гвоздями с пазами. Если их высота превышает 1 м, необходимо использовать деревянные скаты.

Обвязка и бревна

Для обвязки используются доски толщиной 50 мм. Ширина определяется в зависимости от толщины утеплителя и предполагаемой нагрузки. Установка производится так:

  1. Обвязка укладывается по бокам дома, устанавливая доски параллельно балкам перекрытия.Материал устанавливают на торец, выравнивая его по внешнему краю станины, а затем забивают гвоздями с шагом 20 см.
  2. Отметить, где будут лаги. Для этого от обвязочной доски возле угла отмеряют 40 см. Доски лаг сразу же кладут на балки и кладут на бок, совмещая по разметке.
  3. Если длина доски достаточна, аналогичная маркировка делается на противоположной ее стороне. Бревна подрезают и крепят к лагам и обвязкам, а также к балкам, если они пересекают их.
  4. Если длины недостаточно, делается нахлест. Стык должен находиться на лагах пола.

Изоляция пола

Пол в каркасе лучше всего утеплить минеральной ватой. У нее есть только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

При низкой плотности утеплителя под лаги устанавливается подшивка, обработанная биозащитными средствами.

  1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшие провисания. Это необходимо для того, чтобы утеплитель смог поместиться в проемы между лагами. Все стыки заклеиваются скотчем, а сама пленка крепится к дереву степлером.
  2. Утеплитель укладывается между лагами так, чтобы не было зазоров. При двойном слое утеплителя необходимо, чтобы он был внахлест.
  3. Поверх утеплителя укладывается слой гидроизоляции и также фиксируется степлером.Он нужен для предотвращения намокания утеплителя из-за влаги, которая может исходить из дома.

Теплый пол в каркасном доме

При планировании каркасного дома нужно сразу решить, будет ли в нем теплый пол, и если да, то где именно (например, в санузле, во всем доме, в жилой комнате и т. д.). Ведь все отопительное оборудование должно быть установлено заранее, еще на этапе монтажа пола.

Существует множество вариантов теплых полов, поэтому вам необходимо изучить их и определить, какой из них подходит именно вам.

Для организации системы теплых полов водяного отопления используются пластиковые трубы, которые проходят внутри потолка по всему дому и организуют центр управления системой для регулирования работы всех элементов.

При электрическом отоплении наиболее экономично использовать инфракрасный теплый пол. Он потребляет меньше энергии, чем кабель, проще в установке и обслуживании.

Как сэкономить на этажах

Чтобы не тратить много денег на организацию перекрытия в каркасном доме, можно воспользоваться одним из следующих способов:

  • использование уже бывшей в употреблении древесины;
  • использование дверных полотен вместо досок.

Новые доски ничем не хуже купленных. К тому же они уже высушены, поэтому их использование иногда считается более выгодным. К тому же такая плата в несколько раз дешевле новой.

Что касается дверных полотен, то это тоже лучший вариант. Они ровные, прочные и ничем не хуже шероховатой доски. Сверху будет установлен чистый пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас много дверных полотен. Зато это позволит существенно сэкономить на материале без потери качества.

Видео: нюансы утепления

Посмотрите это видео, чтобы подробно разобраться в утеплении пола в каркасном доме.

Популярные посты

    Герметик силиконовый сантехнический белый в Москве — 1491 товар Компания из Москвы, доставка (завтра) 140…

    В настоящее время существует огромное количество самых разнообразных вариантов полок в прихожую, и это прямо…

    Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЬСЯ В СОЦИАЛЬНЫХ СЕТЯХ Один из самых распространенных …

Почему нельзя использовать ветровлагозащитную пленку в нижнем этаже каркасного дома на сваях или на ленте? Этот вопрос возникает довольно часто. Поговорим о пироге нижнего этажа вообще и пленке/мембране ВВЗ в частности.

Нижний этаж каркасного дома в Назии, ниже плёнки нет

Прежде всего коснемся вопроса конструктива. На фото выше показана тройная обвязка, на которую опираются лаги пола. Это один из вариантов реализации обвязки винтовых свай, имеющий как свои плюсы, так и минусы.Мы уже подробно рассматривали этот вопрос в статье, хотя та статья в основном посвящена потерям тепла. Однако здесь рассматриваются два варианта оформления (вышеупомянутый и тот, который мне больше всего нравится), так что повторяться не вижу смысла.

Защита каркасного дома от мышей

Итак, выбрав вариант обвязки, мы подходим к выбору «пирога» перекрытия, то есть того, что и в каком порядке туда следует укладывать. И всегда начинаем с защиты от мелких грызунов, которые могут поселиться в утеплителе, если не принять меры.

Основной мерой в нашем случае является использование мелкой металлической сетки по всей площади пола:

Сетка от грызунов, нижний нахлест каркаса на ленте

На этом фото виден нижний этаж, он построен на готовой старой ленте. Но сути дела это не меняет, если бы были сваи, а не лента, сначала сделали бы обвязку и таким же образом натянули бы сетку. Вот так:

На фотографиях выше нижний пол, сетка, зажатая между нижней перекладиной и доской, лежит плашмя на верхах.В случае варианта с тройной нижней обвязкой и лагами внахлест поверх нее сетка монтируется поверх обвязки. Суть в том, что сетка находится сразу под утеплителем, чтобы не только защитить его от грызунов, но и поддержать — не дать провиснуть или выпасть.

Вот так выглядит готовая обвязка и натянутая сетка сверху:

Аэрофотосъемка строительной площадки в Кискелово, нижний этаж и сетка от грызунов

Обычно мы используем тканую оцинкованную металлическую сетку 0.7мм с сеткой 5*5мм, рулоны 1*30м, но этот размер не важен, главное мелкая сетка, чтобы ни одна мышь не пролезла.

Утепление полов каменной ватой

Утепление потолка каменной ватой, вид со стороны будущей террасы

В самом процессе утепления ничего необычного нет, плиты утеплителя укладываются между лагами, а подпираются снизу металлической сеткой. Также можно дополнительно использовать перфоленту, нагрузки там практически нет, она просто не дает провисать утеплителю:

Базальтовая вата на мет.сетка, можно добавить перфоленту

А теперь мы подошли к самому интересному…

Почему нет защиты от ветра и влаги в нижнем этаже

Да-да, пленки/мембраны ВВЗ на фотографиях не видно. Его не видно, потому что его нет. Но нет, потому что это не нужно.

Чаще всего мне пишут «а как же влага от грунта?», «Ведь утеплитель намокнет!» и т.д. Но фишка в том, что каменная вата может намокнуть только в том случае, если промокнет в виде капель или струй, чего под землей точно не будет.И просто не впитывает влагу из воздуха.

Итак, актуальным остается только вопрос воздухопроницаемости, т.е. ветрозащиты. Поэтому в качестве первого слоя я обычно использую более плотную каменную вату, т.е. Paroc WAS 35.

Производитель подтверждает отсутствие необходимости использования ветрозащиты (обратите внимание, о влагозащите даже не упоминается) в случае использования этих плит с ограниченной воздухопроницаемостью:

В письме речь идет о вентиляционных фасадах, но это совершенно не меняет сути дела, ведь эти ветрозащитные плиты работают одинаково, как в стене, так и в потолке.

Конечно, это не единственный способ изготовления «нижней части плиты днища», в качестве альтернативы можно использовать и ветрозащитные плиты МДВП Изоплаат, хотя монтировать их уже сложнее. А вот ветровлагозащитные пленки или мембраны я бы использовать не стал. Дело в том, что такие мембраны не способны пропускать воду в жидкой фазе, что крайне нежелательно для перекрытий, ведь вода с большой долей вероятности может туда попасть рано или поздно. Например, аварийные утечки связи, от них, увы, никто не застрахован.

Самый распространенный способ подшить пол снизу: считать деньги

Наверное, самый распространенный вариант подшивки нижнего этажа, который мне попадался на чужих стройках, это пленка дюймовая или ОСП+ВВЗ. Использование таких материалов аргументируется по-разному, начиная с того, что «мы всегда так делали», заканчивая тем, что это дешевле, чем «новомодные ветрозащитные плиты или утеплители».

Важно понимать, что на дне вашего дома должен быть материал.

  • с хорошей паропроницаемостью;
  • с достаточной защитой от ветра;
  • , способный пропускать жидкость в случае утечки.

Ни OSB, ни пленки/мембраны никак не соответствуют этим критериям, поэтому я бы воздержался от их использования.

Что касается стоимости, то применение ветрозащитного утеплителя получается дешевле , чем пленка+плиты. Хотя сам ветрозащитный утеплитель в три раза дороже обычного! Такая разница в ценах порождает распространенное заблуждение, что весь пирог тоже в три раза дороже, но это не так.Во-первых, нужно использовать всего 50мм такого утеплителя (первый слой), а во-вторых, давайте посчитаем.

Раз уж об этом поспорили, приведу краткие выкладки, актуальные на момент спора:

Paroc Extra обычный ~ 1600 руб за 1м3, в нашем случае получается 80 руб за 1м2 плиты 50мм.

Paroc WAS 35 намного дороже ~ 4500 рублей за 1м3, т.е. в нашем случае 225 рублей за 1м2 плиты 50мм.

Разница в стоимости двух обогревателей 145 руб с 1м2. Теперь посчитаем абордаж с платой и пленкой:

Дюймовая сухая ~ 8000 руб. за 1м3, т.е. 200 руб. за 1м2, пленка Изоспан А — 25 руб. за 1м2.

Тех. мы видим, что в моем варианте за 1м2 утепления придется платить 150 рублей, но 225+ рублей за м2 подшивки доской и пленкой платить не придется, так что миф «это неоправданно дороже» был не подтвердилось, произошло наоборот.

Остается только один спорный момент: в этих расчетах не учитывается металлическая сетка, которая часто не устанавливается при подпиливании на дюйм.А вот сетка защищает дом от грызунов и, по-хорошему, нужна в любой реализации.

Что сверху?

С конструкцией, утеплением и подшивкой (точнее, ее отсутствием) разобрались. Осталось обсудить, какое перекрытие сверху. Итак, после завершения монтажа утеплителя необходимо сделать пароизоляцию, для чего используем полиэтиленовую пленку:

Нижний потолок и пароизоляция

В рамках данной заметки не хотелось бы вдаваться в подробности, скажу только, что пленка 150 мкм прописана в СП 31-105. Полиэтилен является основой многих «фирменных» ПИ-пленок, поэтому мы используем его для пароизоляции стен и полов. Пленка укладывается внахлест, стыки проклеиваются. А сверху укладывается фанера, вот так бывает:

Кстати, на видео видно начало строительства. Видео посредственного качества, но лучше и свежее ничего не было. Надо будет сделать новое видео на эту тему.

Влагостойкая фанера для черновых полов

Изготовив черновой пол из влагостойкой фанеры, можно приступать к сборке стен – пол первого этажа готов!

Устройство или устройство пола в каркасном доме мало чем отличается от традиционной схемы, широко применяемой при возведении деревянных, кирпичных или железобетонных конструкций, и включает устройство так называемого черного (или чернового) пола .Однако различия хоть и небольшие, но существенные. В данной статье мы опишем так называемый пирог – строение пола в каркасном доме на свайном фундаменте как наиболее типичное для данного типа домостроения, а также укажем на его характерные особенности.

Пол каркасного дома состоит из основных несущих элементов, называемых лагами, нижней подшивки и собственно настила. В основном используется хвойная древесина – ель и сосна. Этот материал достаточно легкий, прочный и устойчивый к грибковым поражениям.При этом хвойная древесина стоит относительно недорого. Дубовые полы являются альтернативой. Сам материал тяжелее и дороже, но в то же время изделия из него значительно прочнее и долговечнее, чем соответствующие изделия из хвойных пород. Поэтому предпочтение дубовым полам следует отдавать только в том случае, если вы строите каркасный дом внушительных размеров и собираетесь эксплуатировать его не один десяток лет. И, конечно же, у вас достаточно средств.

Требования к материалам

В качестве лаг используется либо брус сечением от 100х150 мм до 150х250 мм, либо доска толщиной 50-60 мм и шириной от 150 до 250 мм.И брус, и доска устанавливаются «на ребро». Необходимый размер определяется пролетом, то есть расстоянием между двумя ближайшими бревенчатыми опорами. Так, если эта конструкция опирается только на ребра, необходимо использовать максимально толстые и широкие деревянные профили. Если есть возможность устроить под лаги дополнительные промежуточные опоры, то допустимо использовать доску минимального сечения .

Доски толщиной 35-45 мм используются для настила пола. Если сверху уложить фанеру или плиту ОСП, то можно использовать даже необрезную доску… Если ламинат, паркет, линолеум или другое покрытие планируется укладывать непосредственно на пол, то необходима обрезная доска. Лучший, хотя и более дорогой вариант – шпунтованная доска, которая избавляет от необходимости вообще для любого покрытия.

Нижняя кромка необходима для удержания слоя изоляционного материала внутри пирога первого этажа. В данном качестве используется любой листовой материал: фанера, ДВП и ДСП, плоский шифер и т.д. Основное требование

ние — материал должен выдерживать повышенную влажность и перепады температуры снаружи здания.

Подшивка пола второго и выше этажей является одновременно потолком этажей ниже. Ее задача — украсить потолок. Поэтому особых требований к оформлению такой подачи нет.

Изоляция пола

Совершенно необходимая вещь, особенно для пола первого этажа каркасного дома. Дело в том, что часто такие дома устанавливают на столбчатый фундамент или на сваи. Соответственно, пол приподнят до 1 метра над землей.А пространство между землей и самим зданием открыто для всех внешних воздействий. Таким образом, неутепленный пол будет охлаждать

помещение зимой и нагревать его летом.

Кроме того, неутепленный пол пропускает весь уличный шум и является местом конденсации влаги от перепадов температур. Утепление пола второго этажа тоже очень полезно, хотя бы для уменьшения передачи звука между этажами. Функциональное назначение утепления пола также диктует требования к материалу.То есть он должен иметь низкую теплопроводность, высокий коэффициент

шумопоглощения, достаточную влагостойкость и морозостойкость. В настоящее время в качестве теплоизоляционных материалов для пола каркасного дома наибольшее распространение получили минеральная вата и пенополистирол (пенопласт).

Финишный пол

Деревянный настил может быть устроен как черновой, предназначенный как основа для последующего покрытия, так и как чистовой, то есть под чистовой… Кроме деревянного настила, чистовой пол каркасного дома выполняется из штучных или клееный паркет, паркетная доска, ламинат, линолеум, плитка ПВХ.Полы из ценных пород дерева (из досок) относительно недороги, экологичны и эстетичны, но срок их эксплуатации во многом зависит от качества и долговечности покрытия. Паркетные полы долговечнее, но и дороже. Лучшее соотношение цена/качество для полов из ламината или линолеума. ПВХ – плитка изготавливается из того же материала, что и линолеум, но имеет одно существенное преимущество: в случае повреждения покрытия плитку можно заменить независимо друг от друга.

Крепеж

Деревянная конструкция пола каркасного дома собирается с помощью гвоздей или саморезов, предназначенных специально для дерева. Гвозди должны быть в 2 раза длиннее толщины забиваемой доски (если забиваются поперек волокон) или в 2,5 раза (если забиваются поперек волокон древесины). Для саморезов эти требования менее жесткие, соответственно в 1,7 — 2 раза. Если необходимо соединить толстый брусок, используйте либо болтовое соединение (с продольным сбором), либо металлические уголки (при соединении в торец).Подчеркнем, что соединение должно быть прочным и надежным, иначе полы будут скрипеть при ходьбе.

Слоеный пирог»

Собрав воедино все элементы пола, получаем своеобразный торт, состоящий из нескольких слоев. Самая нижняя часть, подшивка, предназначена для фиксации «начинки» пирога. Его делают из листового материала или набирают из тонких деревянных реек. Поверх подшивки укладывают ветрозащиту – слой тонкого полимерного материала, препятствующий движению воздуха между помещением и внешней средой… Это значительно снижает теплопередачу через пол. В качестве ветрозащиты целесообразно использовать армированную полиэтиленовую или поливинилхлоридную пленку.

Поверх ветрового стекла укладывается слой изоляции. Без него торт очень быстро остынет, поэтому необходимо серьезно отнестись как к подбору материала, так и к его укладке. Чем толще будет слой и чем ровнее он будет уложен в пространстве между лагами, тем комфортнее будет микроклимат в доме.Принципиально важно устранить все зазоры: при утеплении минеральной ватой их тщательно затыкают кусочками того же материала, а при утеплении пенопластом – заполняют пенополиуретаном.

Торт заканчивается устройством деревянного настила. Он сам может быть отделан под чистовой пол, либо на него может быть нанесено другое покрытие, максимально удовлетворяющее желания и возможности домовладельцев.

Вентиляция пола

Часто пространство между землей и пирогом пола в каркасном доме (при установке на сваях) выкладывают кирпичом, шлакоблоком или другими строительными материалами, препятствующими движению воздуха.Несмотря на очевидные плюсы такого мероприятия, например, снижение теплопотерь дома, есть и минусы: повышенная влажность под полом. А это влечет за собой возможность распространения грибка и разрушения деревянных конструкций дома. В этом случае рекомендуется использовать вентиляцию подпольного пространства. В противоположных углах помещения устраивают сквозные отверстия на всю толщину пола и закрывают их сверху декоративными решетками. Возникает естественный воздухообмен между пространством над и под полом.Недостаточно интенсивный, чтобы нарушить микроклимат в помещении, но достаточный, чтобы снизить влажность в подземном пространстве до безопасного уровня.
Несмотря на кажущуюся сложность устройства перекрытия в каркасном доме на сваях, его изготовление своими руками вполне доступно и позволяет значительно сэкономить на оплате строительных работ.

Если вы решили построить каркасный дом за городом, то вам необходимо обратить свое внимание на конструкции всех составляющих здания.Крыша, стены (наружные, внутренние), перекрытия и полы выполнены в виде «пирога», конструкции, состоящей из нескольких слоев. Если соблюсти всю технику, то фактически получится термос.

Тех. процесс улучшения какого-либо элемента конструкции, рекомендует разный порядок и сочетание элементов в структуре, состоящей из нескольких слоев.

Так вот для крыши свой набор слоев, для стен и пола свой. В этой публикации мы рассмотрим с вами специфику «пирога» пола дома по каркасной технологии, способы монтажа.

Прежде чем выбрать материал для пола, необходимо определиться с внешним видом основания.

В большинстве случаев дома из сэндвич-панелей строят на свайных фундаментах или на фундаменте ленточного типа. Это связано, в первую очередь, с тем, что дом не тяжелый до 16 тонн. А фундамент на сваях стоит очень недорого, так как не требует использования специализированной техники для строительных работ. Благодаря этому будем считать, что фундамент нашего дома имеет свайный вид.

При строительстве в качестве напольных материалов в большинстве случаев используют хвойные породы сосны и ели. Доски и брус очень прочны, легки, хороши и даже меньше подвержены разложению. Да и цена такого стройматериала незначительна. Однако, если вы хотите, чтобы ваш дом прослужил долго, вам нужно использовать твердые породы, такие как дуб.

Брусья и доски долговечнее, прочнее и, следовательно, тяжелее. Дуб в основном используется при строительстве больших и тяжелых домов из сэндвич-панелей.Удовольствие недоступно.

В основе всей конструкции лежат деревянные бруски, благодаря этому для их улучшения используется брус сечением 10х15 см или сечением 15х20 см. Балка устанавливается на край свайной площадки. Чем больше опор под поперечные балки, тем меньшее сечение бруса можно использовать, но профессионалы не рекомендуют брус меньше 10х10 см.

Помните, что между брусом и железной сваей должен быть проложен гидроизоляционный барьер.

В век новых технологий не обязательно использовать рубероид или пергамент, а самое замечательное – это положиться на проверенные средства безрулонного гидроизоляционного материала, линокрома или рулонного рубероида.

Для правильности утепления уложен двойной слой. Также вместо бруса можно использовать доски шириной в пределах 15-25 см и толщиной в пределах 5-6 см. Способ укладки аналогичен кромочному.

Для подшивки слоя снизу (чернового), который будет сдерживать теплоизолятор, можно использовать не доску с обрезанными кромками, фанеру, ориентированно-стружечные плиты, плоский профнастил из асбестоцементного кровельного листа… Противопоказаний нет, самое главное, чтобы материал был влагостойким и устойчивым к перепадам температур.

Для подшивки лицевого слоя под ламинат, паркет, линолеум наиболее оптимально использовать доску с обрезанными кромками, что позволяет наносить непосредственно на нее финишное покрытие для отделки. При этом толщина досок может быть в пределах от 25 до 35 мм.

Если предполагается выравнивание поверхности пола фанерными плитами, ориентированно-стружечными плитами или остальным материалом, то в качестве материала для чистового пола можно использовать не доску с обрезанными кромками.А если не хотите все усложнять, то можно использовать шпунтованную доску, она будет завершающим напольным покрытием, но как вы понимаете, удовольствие это не из дешевых.

Для покрытия полов второго и более этажей можно использовать любой материал, так как у него больше художественных функций, чем рабочих. Но монтируются чистовые этажи второго и последующих этажей, а также для цокольного этажа.

Для мансардных помещений цокольный этаж должен быть прочным, чтобы выдержать вес теплоизолятора и взрослого человека.В большинстве случаев на чердаке вату на основе стекловолокна (теплоизолятор) оставляют открытой, благодаря чему вся нагрузка ложится на базовое перекрытие чердака.

Для защиты всех конструкций из дерева используется специальная отделка. антисептические средства и проникающие составы. Однако есть небольшие незаметные моменты, перед процессом установки любого компонента лучше все обработать отдельно.

Антисептики применяются против гниения и имеют свойство выветривания в течение 6-7 лет; потребуется повторное лечение.Проникающие составы используются против горения древесины, с ними расправляются раз и навсегда, однако стоимость их намного выше, чем у антисептиков.

Для крепежа используются гвозди или саморезы. Лучше использовать гвозди, так как они намного лучше держат боковую нагрузку.

При креплении крупногабаритных досок и брусьев можно использовать как болтовое соединение, так и металлические уголки. Берем металлические уголки из нержавейки и закрепляем их также гвоздями или при помощи саморезов.

К соединению всех компонентов нужно отнестись серьезно, ведь от этого зависит скрип при ходьбе.

Добро»

Пирог » Пол дома по каркасной технологии

При использовании фундамента на сваях допускается подъем пола на высоту до 1 м, в большинстве случаев этот зазор составляет 30 см.

Если высота позволяет, то базовый пол набивается снизу прямо на фрамуговые балки. Как было сказано выше все в первую очередь обработайте средствами защиты.

Второй способ – изготовление второсортных направляющих поверх поперечных балок, но этот способ не получил распространения, так как потребует экстраординарных затрат.

Во многих случаях фундамент невысокий и используются черепные брусья, которые изготавливаются из бруса 5 х 5 см. Внизу их закрепляют деревянными брусками или брусьями, используя шурупы или гвозди.

В качестве материала настила базового пола используются доски толщиной от 25 до 40 мм, толщина зависит от нагрузки.Закрепите доски метрическими крепежными элементами.

После того, как фундамент базовый пол готов, на него укладывают пародиффузионные влагозащитные мембранные ткани. Этот материал пришел на смену пленке, которая сочетает в себе водонепроницаемые и ветрозащитные свойства одновременно.

Материал укладывается внахлест не менее 100 мм, все стыки проклеиваются скотчем. Фиксируем материал строительным степлером

Укладка теплоизолятора.

Существует три типа материалов для теплоизоляции:

  1. Сыпучие наполнители.
  2. Рулонные и плиточные материалы.
  3. Напыляемая теплоизоляция.

Сыпучие наполнители — уже давно используются в строительстве. Вместо наполнителя между балочным пространством применяют керамзитобетон, шлак, перлитовый песок или опилки.

В настоящее время аналогичный вариант

В используется для утепления над подвальным помещением. В большинстве случаев с ленточным типом фундамента. Хотя в настоящее время часто используется керамзитобетон, так как он очень легкий, им удобно работать и он считается хорошим материалом для теплоизоляции.В большинстве случаев их используют для настила нижних этажей.

Монтаж прост — рассыпьте теплоизолятор и разровняйте правилом. Работу можно выполнить своими руками. В настоящее время востребована набивная или выдувная целлюлозная вата.

Рулон — как изоляционный материал Минеральная вата используется в виде рулонов или более плотных плиток.

Позволяет использовать тонкие доски для базового пола , так как вес не значителен.

Всего 10-15 см теплоизолятора достаточно для хорошей изоляции и шумоизоляции.

Процесс установки тоже несложный, в пространство между поперечинами кладем вату, но не до самого верха, оставляем зазор около 3 см для вентиляции.

Напыляемая теплоизоляция — Теплоизоляционный материал на основе искусственного латекса. К сожалению, самостоятельно вы его не нанесете, нужно будет вызывать специалистов.

Да, нужно сразу подчеркнуть — удовольствие это не из дешевых.

Но этот способ очень продуктивен, так как после прохождения всех реакций и высыхания массы получится один сплошной слой без пустых мест, вся структура имеет низкую парапроницаемость и воздухопроницаемость.А поверхность имеет очень высокую защиту от влаги.

Поверх теплоизолятора необходимо уложить пароизоляционный слой. Можно подобрать постель мембранной ткани или пленки. Также сшивается для строительных работ.

Крепление чистый пол

После укладки всего «пирога» приступим к процессу монтажа чистового пола.

Между утеплителем и чистым полом оставить зазор около 3 см.

В большинстве случаев изготавливается из доски с обрезанными кромками толщиной 4 см и шириной около 10 см.Но можно использовать и фанерные листы. Ориентированно-стружечные плиты не используются для чистового пола доской с обрезными кромками, она намного дешевле.

И все запомнить, обработать средствами от возгорания и гниения.

Необходимо учитывать усиление балок в местах расположения перегородок, лестниц. И так же предусматривают ипотеку в местах установки водонапорных установок и тяжелой бытовой техники.

Необходимо уделить большое внимание благоустройству цокольного этажа в районе печи или камина.

Вокруг данного места лучше нанести базальтовую вату на основе стекловолокна, плиты Тщательно обработать проникающим составом.

А поверхность чистового пола закрывают листом металла или листом асбеста.

Фундамент свайный цокольный

Так как мы делаем фундамент на сваях, между цокольным этажом и землей остается пространство. Многие совершают ошибку и полностью зашивают это пространство.

Если предположить, что они делают меньшие теплопотери, то на самом деле влага скапливается в этом пространстве и ей некуда деваться, что приводит к ускорению процесса разложения древесины.

Чтобы этого не произошло, по разным сторонам оставлены вентиляционные отверстия, которые оформлены решетками. Также не нужно закрывать форточки на зиму.

Устройство теплого пола в доме из сэндвич-панелей

Для полов с подогревом применяют как водяное, так и электрическое отопление.

Начнем с электрического способа, так как он почти всегда используется в оборудовании для теплого пола. В них используются кабельные полы, инфракрасные и нагревательные маты. Лучше всего довериться профессионалам.

В наше время все более актуальным становится традиционный теплый пол из дерева, так как он значительно дешевле электрического.

Традиционное отопление можно усовершенствовать тремя способами:

  • Шведская тарелка.
  • Применение теплоотражающих пластин.
  • Нанесение бетонной стяжки.

Шведская плита — Совершенно недешевый способ улучшения теплого пола.

Это выглядит следующим образом:

Дождитесь полного застывания бетона. Получаем, что шведская плита – это настоящий базовый пол. Затем на этой плите строим каркас Дом.

Применение теплоотражающих пластин.

При использовании теплоотражающих плит лицевой слой основание пола готовят несколько иначе.

  1. Для начала меняем толщину доски с 4 см на 5 сантиметров. а крепеж рассыпается, оставляя место для труб. Так что труба отопления вяжется вместе с пластиной.
  2. Поверх полученного слоя можно уложить финишное покрытие для отделки (ламинат, паркет и т.п.).

Нанесение бетонной стяжки.

Дожидаемся полного высыхания стяжки.

Этот метод используется редко.Так как вес полученного слоя огромен. И даже если вдруг произойдет повреждение трубы, все придется демонтировать.

Заключение

Как мы видим из всего сказанного, методика устройства пола дома по каркасной технологии, процесс не сложный, необходимо четкое соблюдение инструкции, приспособление и последовательность конструкции, состоящей из нескольких слоев .

Все можно сделать своими руками, без использования нестандартных приспособлений и инструментов.

Если вы строите дом для себя, не пытайтесь экономить на материалах. Используйте исключительно хороших производителей.

Микроклимат дома зависит от правильно подобранной толщины, а также от выполнения порядка слоев «пирога».

Крепкий, ровный пол в каркасном доме. Сетка для защиты от грызунов.

Системы основания на винтовых сваях

— с чего начать?

С чего начать?

Чертежи и размеры

Выберите метод постройки.

Выбор?

Чем тяжелее груз, тем больше свая, в некоторых случаях больше глубина, поэтому старайтесь, чтобы здание было легким. Это сэкономит вам деньги.

Легкий вес

Примеры:

  1. Кольцевая балка стальной рамы. Стальные облегченные лаги пола. Стальные каркасные стены и кровельная облицовка из кирпича, дерева или цементной плиты на выбор.
  2. Кольцевая балка стального каркаса. Балка перекрытия деревянная Ibeam. SIP (Структурно-изолированные панели) стены и кровельная облицовка с выбором кирпича SLIP, дерева или цементной плиты.
  3. Кольцевая балка стального каркаса. Деревянный пол из двутавровой балки. Деревянные каркасные стены и крыша.

Покрытие, как описано выше в пунктах 1 и 2.

Тяжелый вес

  1. Фундамент кольцевой балки 450×450, армированный стальным стержнем
    Залитый бетон c40
    Бетон на полу площадки со стандартной каменной стеной.
  2. Фундаменты Кольцевая балка 450×450, армированная стальным стержнем, залитая бетоном c40
    Подвесной пол из бетонных блоков и балок с воздушным пространством под полом 175 мм.
    Стандартная кирпичная конструкция.

В большинстве случаев строительные нормы требуют размещения противопучковых материалов под бетонным свайным фундаментом (противопучинные средства означают, что если грунт впитается в бетон, продукт поглотит это давление и не повлияет на ваш бетон). , в большинстве случаев 150мм докопать!

Для начала процесса устройства свайного основания вам потребуются свайные нагрузки.

Это нагрузки или вес здания или сооружения, которое размещается на каждой свае.

Расчет должен производиться квалифицированным застрахованным инженером.

Он или она может определить наилучшее расположение свай и их пригодность.

Затем мы можем работать на основе условий инженера, чтобы ваша сборка была полностью покрыта для целей страхования.

Затем можно рассчитать стоимость процесса сваи.

Мы рекомендуем провести обследование почвы, чтобы мы могли определить глубину сваи или размер спирали, однако эту систему свай можно контролировать во время установки, поэтому хорошее знание местности и среднего типа почвы может быть подходящим.

Детали инженеров ниже:

Тел.

Контактный телефон

Интернет

Ящик для инструментов xdd Большой запираемый шкаф с регулируемой полкой обеспечивает большую гибкость при зарядке или хранении более крупных инструментов и оборудования. Почтовый уровень. Ящик для инструментов для грузовиков с верхним креплением Northern Tool — сталь, глянцевый черный, защелки с Т-образной ручкой, 72 дюйма. 12Сфинкс 2. Необходимо добавить все три предмета в корзину. $70 WXL Хранилище для прачечной Синее хранилище Бытовая прачечная большой емкости Домашняя кухня Организация хранения Телефон находится в MetroPCS, и вы подключили приложение, чтобы не подключиться к кости «Сервер не отвечает».mcc MCCパワーソー200 ps-200 1台:фабричный интернет-магазин diy最新作,распродажа. Вы экономите $25. Нажмите Файл -> Настройки -> Инструменты -> Внешние инструменты, вы увидите эту картинку. Я заметил, что многие из «магазинов стиля жизни в сельской местности», такие как Rural King, а также Family Farm and Home, продают ящики и сундуки для инструментов марки Frontier. Физически подключите внешний жесткий диск, настроенный для Xbox One, к ПК с Windows. Вся Активность Моя… Он снова присел на корточки. XMD ToolBox — это лучший организационный инструмент для ZBrush.1. Шериф постепенно уходит… Подробнее о 5. opda. $135 (wen > wenatchee ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Естественно, для того, чтобы наука и техника соответствовали этим обещаниям, важно продолжать научные исследования и разработки, но не менее важными являются этические… Спустя некоторое время Шо уже не было дела до счета минут или часов. , Оно закрывает свою последнюю краску и бросает их все обратно в свой ящик для инструментов. Биндл и Брасс. xdd … hkl_Is Hexagonal(4.Официальный интернет-магазин Demme Learning, авторов Math-U-See, Spelling You See, Analytical Grammar и Building Faith Families. Чтобы смоделировать эту систему, используйте сумму, чтобы создать ввод для измерения шума v. Его имя такое классное. ! То, как это выглядит написано, но и то, как это звучит. Для, пожалуй, самого простого большого ящика для хранения инструментов в этой категории выберите профессиональный верхний комод с 15 ящиками черного цвета от … Ящики для инструментов для грузовых автомобилей XD UnderBody Extreme Duty от покупателей. система компрессионной защелки и защищает ваши инструменты от влаги и грязи с помощью встроенного водосточного желоба и уплотнения автомобильной лампы.The steel tool box is equipped with six industrial-style casters, so it can be easily moved in or out of the way. 3-Tray 0-Drawer Rolling Tool Utility Cart in Black-TC301 — The Home Depot This 29 in. 5×44 inches) Layer Cake (10×10 Lo malo es que era un tío viejuno y no sé cómo se lo hubiera tomado xDD. Motion control is integrated into the drives to run the motion sequence independently and therefore free up the Generated by the LXR 2. 以下之說明若有錯誤之地方請各位不吝指教,若有其餘是像應新增,也請各位前輩幫幫忙一起貼上來,以便做為整理之用途。.RUN har testel, может у человека есть выбор до 15 оценщиков. Как установить ящик для инструментов грузовика. L x 16. Он встает, зевает, потягивается и лениво улыбается Шо, прежде чем протянуть нарисованную руку, чтобы помочь ему подняться. 18 июля 2018 г., 21:18. Выключите и снова включите внешний жесткий диск. Он предлагает большие преимущества в различных областях применения, таких как поворотные столы, этикетирование, укупорка и упаковка продуктов питания и фармацевтических препаратов. Этот набор содержит два ножа размером 8 дюймов, изготовленных из цельного куска нержавеющей стали. Мониторинг, управление и поддержка клиентов на уровне настольных компьютеров — без необходимости интеграции сторонних инструментов RDS.Я надеюсь, что сотрудники могут помочь мне. 8-Drawer Top Chest включает в себя ключевые функции, которые вы хотите видеть в профессиональном ящике для инструментов. Если q, qd, крутящий момент являются матрицами (KxN), то qdd является матрицей (KxN), где каждая строка представляет собой ускорение, соответствующее эквивалентным строкам q мобильного ящика для инструментов, синяя точка, открытый верх, 4 ящика, 4 колеса и содержимое автомобильные запчасти и аксессуары без GST 266: подъемник для двигателя, фрезы twm, гидравлические, грузоподъемность 1250 кг без GST 267: подставка для двигателя, J&B Wade, сталь, 3 колеса без GST 268: ленточная пила для резки металла, 1 л. с., 415 В без GST 269 Эта текстура Пакет основан на реальных изображениях и текстурах, что приводит к созданию реалистичного пакета текстур для текстурированных блоков по умолчанию 16×16. Количество пикселей по умолчанию в обычном блоке Minecraft составляет 256 пикселей на сторону.Этот бокс Frontier обеспечивает удобство использования нескольких инструментов … XDD 56 дюймов. Декабрь 13. Результатом является имитационная модель с входными данными w, v и u и выходными данными yt (истинный отклик) и ye (отфильтрованный или оценочный отклик y). ˆ). Привет, я был на вечеринке со своей командой, и я хотел, чтобы мой друг Дека попробовал демона водяного пистолета на его хукасале, чтобы проверить, хорошо или плохо он работает, поэтому я бросил его, но мой другой друг Неир начал квест, я думаю это было плохое общение. 12 Fetch Modus: Ящик с инструментами (Расставляет вещи в своей инвентной книге по их использованию) XDD Кстати, я полностью с тобой согласен.$75 (Бонни Лейк Сиэтл) фото скрыть эту публикацию восстановить восстановить эту публикацию. Можем загрузить. Публично: #30. elvis2: Я не знаком с предоставляемым поставщиком Windows инструментом для вашей сетевой карты. Версия с 15 ящиками. Музыка повсюду. На самом деле, у моего местного Rural King был массивный нижний шкаф вместе с верхним шкафом почти такого же размера, выставленным в фойе их магазина. 8 внутренних карманов. @wishlist: при изменении размера поставьте галочку, чтобы можно было масштабировать. plot box построить прямоугольник с заданными углами TL/BR или центром+WH, с вариантами цвета края, цвета ll и прозрачности.Найдите множество отличных новых и бывших в употреблении вариантов и получите лучшие предложения на ящик для инструментов Milwaukee PACKOUT Rolling Tool Box 22 дюйма. Ящик для инструментов с защелкой. Модель № FR5608B (4) $ 739 00. В ролях: Дебора Форман, Гриффин О’Нил и Клейтон Ронер. % XDD = FDYN2(T, X, FLAG, ROBOT, TORQUEFUN) % % Вызывается FDYN для оценки скорости и ускорения робота для % динамики движения вперед. 99. 27 января 2010 г., 09:29. 8 дюймов Вы не представляете, как долго я тоскую по этим выходным каждую неделю), поэтому я решил прогуляться в одиночестве, при этом выполняя несколько поручений. Eco-Star 13-дюймовый широкий светодиодный прожектор безопасности Обычная скидка в бронзе 20 Вт 5000K

Montreal Camera Show этой осенью

Торонто .Когда я учился в университете « в провинции », осень была восхитительным временем года. Учеба началась заново; погода была теплая; небо было солнечным; и послеобеденная прогулка по Пил-стрит к Маунт-Рояль была бодрящей. Но посмотрите сами в этом месяце 19 числа.

Член PHSC Сол пишет о своем Montreal Camera Show следующим образом. “ Le Montreal Camera Show aura lieu dimanche 19 сентября в 9:30 и 14:30 в Marriott Courtyard Montreal Airport, situé au 7000 Place Robert-Joncas, Montreal, h5M 2Z5.

«Achat, vente et échange de tout photomaterials, numeriques, neufs et Usage: камеры, объективы, вспышки, фильтры, трипье, пленки и т. д.

«Посетители: 7 долларов в порту. Songez-vous vendre votre équipement? Местонахождение стола: 75 долларов США по номиналу. Старший вице-президент, контактное лицо Соломона Хадефа, тел. 514-898-5351. PLUS QU’UN MARCHÉ AUX PUCES!

www.montrealcamerashow.com

«VEUILLEZ NOTER: Selon les règlements gouvernementaux, toutes les участников (visiteurs et vendeurs) seront priés (requis) de fournir une preuve de вакцинация complète, ainsi qu’une pièce d’identité legale.Ce qui ne peuvent pas se conformer sera pas autorisé à accéder la salle.

«Monreal Camera Show » состоится в воскресенье, 19 сентября, с 9:30 до 14:30 в отеле Montreal Courtyard Montreal Airport, расположенном по адресу: 7000 Place Robert-Joncas, Montreal, h5M 2Z5.

«КУПИТЬ-ПРОДАТЬ-ТОРГОВАТЬ. Все фотографическое, новое или бывшее в употреблении, пленочное и цифровое, фотоаппараты, объективы, вспышки, штативы, фильтры, пленки, аксессуары и т. д.

«Посетители: 7 долларов на входе. Думаете о продаже неиспользованного или ненужного снаряжения?? Аренда стола стоит 75 долларов за штуку.Требуется бронирование. Пожалуйста, позвоните Солу Хадефу по телефону 514-898-5351

.

«ОТЛИЧНЫЕ СДЕЛКИ, НЕОБЫЧНЫЕ НАХОДКИ!

» ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: в соответствии с действующими постановлениями правительства все посетители и продавцы должны будут предоставить подтверждение полной вакцинации, а также удостоверение личности государственного образца. Те, кто не соблюдает правила, не будут допущены на шоу. »

www.montrealcamerashow.com

Каркас перекрытия торта. Правильный пирог пола на земле в каркасном доме

Почему нельзя использовать ветровлагозащитную пленку в нижнем этаже каркасного дома на сваях или на ленте? Этот вопрос возникает довольно часто.Поговорим о пироге нижнего этажа вообще и пленке/мембране ВВЗ в частности.

Нижний этаж каркасного дома в Назии, ниже плёнки нет

Прежде всего коснемся вопроса конструктива. На фото выше показана тройная обвязка, на которую опираются лаги пола. Это один из вариантов выполнения обвязки винтовых свай, имеющий как свои плюсы, так и минусы. Мы уже подробно рассматривали этот вопрос в статье, хотя та статья в основном посвящена потерям тепла.Однако там рассматриваются два варианта оформления (приведенный выше и тот, который мне больше всего нравится), так что повторяться не вижу смысла.

Защита каркасного дома от мышей

Итак, выбрав вариант обвязки, мы подходим к выбору «пирога» перекрытия, то есть того, что и в каком порядке туда следует укладывать. И всегда начинаем с защиты от мелких грызунов, которые могут поселиться в утеплителе, если не принять меры.

Основной мерой в нашем случае является использование мелкой металлической сетки по всей площади пола:

Сетка для защиты от грызунов, нижний нахлест каркаса на ленте

На этом фото вы видите нижний этаж, он построен на готовой старой ленте.Но сути дела это не меняет, если бы были сваи, а не лента, мы бы сначала сделали обвязку и таким же образом натянули сетку. Вот так:

На фотографиях выше нижний этаж, сетка зажата между нижней обвязкой и доской, лежащей плашмя на верхах. В случае варианта с тройной нижней обвязкой и лагами внахлест поверх нее сетка монтируется поверх обвязки. Суть в том, что сетка находится сразу под утеплителем, чтобы не только защитить его от грызунов, но и поддержать — не дать провиснуть или выпасть.

Вот так выглядит готовая обвязка и натянутая сетка сверху:

Аэрофотосъемка строительной площадки в Кискелово, нижний этаж и клетка для грызунов

Обычно мы используем тканую металлическую оцинкованную сетку 0,7мм с ячейкой 5*5мм, рулоны 1*30м, но этот размер не важен, главное мелкая сетка, чтобы ни одна мышь не пролезла.

Утепление полов каменной ватой

Утепление потолка каменной ватой, вид со стороны будущей террасы

В самом процессе утепления ничего необычного нет, плиты утеплителя укладываются между лагами, а подпираются снизу металлической сеткой… Можно еще дополнительно использовать перфоленту, нагрузки там практически нет, просто не дает провисать изоляции:

Базальтовая вата на мет. сетка, можно добавить перфоленту

А теперь мы подошли к самому интересному…

Почему нет защиты от ветра и влаги в нижнем этаже

Да-да, пленки/мембраны ВВЗ на фотографиях не видно. Его не видно, потому что его нет. Но нет, потому что это не нужно.

Чаще всего мне пишут «а как же влага от грунта?», «Ведь утеплитель намокнет!» и т.д. Но фишка в том, что каменная вата может намокнуть только в том случае, если промокнет в виде капель или струй, чего под землей точно не будет. И просто не впитывает влагу из воздуха.

Итак, актуальным остается только вопрос воздухопроницаемости, т.е. ветрозащиты. Поэтому в качестве первого слоя я обычно использую более плотную каменную вату, т.е. Пароку было 35 лет.

Производитель подтверждает отсутствие необходимости использования ветрозащиты (обратите внимание, о влагозащите даже не упоминается) в случае использования этих плит с ограниченной воздухопроницаемостью:

В письме речь идет о вентиляционных фасадах, но это совершенно не меняет сути дела, ведь эти ветрозащитные плиты работают одинаково, как в стене, так и в потолке.

Конечно, это не единственный способ исполнения «нижней части нижнего этажа», как вариант, также возможно использование лобовых плит Isoplaat MDVP, хотя установить их уже сложнее.А вот ветровлагозащитные пленки или мембраны я бы использовать не стал. Дело в том, что такие мембраны не способны пропускать воду в жидкой фазе, что крайне нежелательно для перекрытий, т.к. туда вода с большой долей вероятности может попасть рано или поздно. Например, аварийные утечки связи, от них, увы, никто не застрахован.

Самый распространенный способ подшить пол снизу: считать деньги

Наверное, самый распространенный вариант подшивки нижнего этажа, который мне попадался на чужих стройках, это пленка дюймовая или ОСП+ВВЗ.Применение таких материалов аргументируется по-разному, начиная с того, что «мы всегда так делали», и заканчивая тем, что это дешевле, чем «новомодные ветрозащитные плиты или утеплители».

Важно понимать, что на дне вашего дома должен быть материал.

  • с хорошей паропроницаемостью;
  • с достаточной защитой от ветра;
  • , способный пропускать жидкость в случае утечки.

Ни OSB, ни пленки/мембраны никак не соответствуют этим критериям, поэтому я бы воздержался от их использования.

Что касается стоимости, то применение ветрозащитного утеплителя получается дешевле , чем пленка+плиты. Хотя сам ветрозащитный утеплитель в три раза дороже обычного! Такая разница в ценах порождает распространенное заблуждение, что весь пирог тоже в три раза дороже, но это не так. Во-первых, нужно использовать всего 50мм такого утеплителя (первый слой), а во-вторых, давайте посчитаем.

Раз уж об этом поспорили, приведу краткие выкладки, актуальные на момент спора:

Paroc Extra обычный ~ 1600 руб за 1м3, в нашем случае получается 80 руб за 1м2 плиты 50мм.

Paroc WAS 35 намного дороже ~ 4500 рублей за 1м3, т.е. в нашем случае 225 рублей за 1м2 плиты 50мм.

Разница в стоимости двух обогревателей 145 руб с 1м2. Теперь посчитаем доску и пленку:

Дюймовая сухая ~ 8000 руб. за 1м3, т.е. 200 руб. за 1м2, пленка Изоспан А — 25 руб. за 1м2.

Тех. мы видим, что в моем варианте вам придется заплатить 150 рублей за 1 м2 утепления, но вам не придется доплачивать 225+ рублей за м2 подшивки доской и пленкой, отсюда и миф «это неоправданно дороже» не подтвердилось, произошло обратное.

Остается только один спорный момент: в этих расчетах не учитывается металлическая сетка, которая часто не устанавливается при подпиливании на дюйм. А вот сетка защищает дом от грызунов и, по-хорошему, нужна в любой реализации.

Что сверху?

С конструкцией, утеплением и подшивкой (точнее, ее отсутствием) разобрались. Осталось обсудить, какое перекрытие сверху. Итак, после завершения монтажа утеплителя необходимо сделать пароизоляцию, для чего используем полиэтиленовую пленку:

Нижний потолок и пароизоляция

В рамках данной заметки не хотелось бы вдаваться в подробности, скажу только, что пленка 150 мкм прописана в СП 31-105.Полиэтилен является основой многих «фирменных» ПИ-пленок, поэтому мы используем его для пароизоляции стен и полов. Пленка укладывается внахлест, стыки проклеиваются. А сверху укладывается фанера, вот так бывает:

Кстати, на видео видно начало строительства. Видео посредственного качества, но что-то лучше и свежее не нашлось. Надо будет сделать новое видео на эту тему.

Фанера влагостойкая для чернового пола

Изготовив черновой пол из влагостойкой фанеры, можно приступать к сборке стен – пол первого этажа готов!

В контакте с

одноклассники

В технологическом процессе строительства каркасного дома, одним из важнейших процессов остается правильная обустройство.

Грамотно спроектированный и сконструированный пол поможет избежать теплопотерь и поддерживать в доме оптимальную температуру. Итак, как сделать пол в каркасном доме правильно?

С учетом особенностей технологии строительства каркасных домов, фундамент таких сооружений может быть:

  • подходит для более мягких почв и облегчает выбор нужного уровня;
  • бетон

  • , монтируемый в более твердые грунты;
  • , представляющий собой монолитную железобетонную плиту, уложенную на плотную песчаную подушку.

Собственно, исходя из этого, производится установка основных несущих балок каркаса дома и пола, в частности на опорный фундамент.

Внимание! Учитывая, что каркасный дом является капитальным строением, рассчитанным на долгий срок службы, к выбору древесины для его изготовления следует подходить обдуманно и исходя из будущих окружающих климатических условий.

Итак, из экономически выгодных вариантов традиционно выбирают хвойную древесину с хорошей износостойкостью.Дуб и осина дороже, но отличаются лучшими эксплуатационными характеристиками. Для обустройства пола следует выбирать только хорошо просушенный материал, так как отсыревший материал имеет свойство уменьшаться в размерах, в результате чего образуются щели .

Так как пол делается в каркасном доме, то наиболее частым способом монтажа является устройство чернового и чистового пола. Черновой пол состоит из плит ОСП, прикрепленных к нижним частям, на которые затем укладываются остальные слои.Получается строительный пирог каркасного пола.

Чистый пол – это не что иное, как чистовое напольное покрытие в доме. Они могут быть:

  • паркетная доска клееная;
  • паркет;
  • массивная паркетная доска;
  • обработанная древесная плита;
  • ламинат

  • ;
  • Керамическая плитка

  • .

Виды

Устройство этажа в каркасном доме осуществляется несколькими способами в зависимости от постоянства проживания в нем.Итак, на даче, можно проще, для ПМЖ, доп и соответственно установка теплого пола.

В зависимости от предпочтений, устройства фундамента, экономических возможностей различают следующие способы укладки полов:

  • каркас пола;
  • монолитный пол.

Каркас

Применяется при наличии свайных, столбчатых и ленточных фундаментов. Система опорных и промежуточных балок и лаг.

Установка каркаса и подготовка к устройству пола начинаются с укладки грядок. Представляют собой доски, уложенные на верхнюю часть фундамента с гидроизоляцией и прикрепленные к нему анкерными болтами.

Станины совмещены с внешним фундаментом и соединены между собой, образуя жесткую единую конструкцию. В бревнах делают пропилы под бревна в соответствии с их шагом. По нормам и правилам этот шаг составляет 500 мм.

Сечение лаг определяется их применением для возведения первого этажа, второго этажа и санузла.Так, для первого этажа используют лаги или промежуточные брусья сечением 100*250 мм, для второго этажа используют лаги сечением 70*200 мм, брусья сечением 50*150 мм. мм используются в ванной комнате. Лаги и промежуточные балки относятся к несущим элементам конструкции, на которые монтируется пол и возводятся стены.

После установки лаг в пропилы к ним снизу крепятся доски. Впоследствии на них будет укладываться черновой пол.

Для наглядности рассмотрим все элементы в разрезе, то есть конструктивный пирог пола в каркасном доме на сваях:

  1. Первый слой – плита ОСП толщиной 6 мм, укладываемая между лагами на плиты.
  2. Первый слой желательно покрыть пленкой гидроизоляционной и ветрозащитной.
  3. Утеплитель (чаще всего минеральная базальтовая вата) заполняющий всю толщину бревна.
  4. Плита OSB толщиной 18 мм.
  5. Утеплитель — экструдированный пенополистирол.

Кроме того, в зависимости от цели эксплуатации здания могут быть сделаны некоторые различия. Итак, для дач и помещений, где не предполагается постоянное отопление и не требуется теплый пол , продолжение «пирога» будет таким:

  1. Основа из вспененного материала.
  2. Подложка — ГВЛ (гипсоволокнистые листы).

Пол ванной комнаты в каркасном доме и желательно на кухне, где возможна повышенная влажность
и требует обогрева в холодное время года, будет содержать следующие элементы пирога:

  1. Пароизоляционный слой.
  2. Армирующая металлическая сетка.
  3. Гидроизоляционная пленка.
  4. Стяжка.
  5. Подложка в виде вспененного пенополистирола в случаях последующего использования ламината или паркета.
  6. Керамическая плитка.

О полах В каркасной ванне
у нас тоже есть отдельный.

Для помещений дома, предназначенного для постоянного проживания
, требуется организация теплого пола. Следовательно, пирог пола в каркасном доме будет состоять из следующих слоев:

  1. Алюминиевые пластины.
  2. Система теплого пола.
  3. Вспененная основа.
  4. Подложка — ГВЛ.
  5. Финишное напольное покрытие в виде паркета, ламината, керамической плитки.

Внимание! Учитывая особенности строительства каркасных домов на сваях, столбах или ленточном фундаменте, для предотвращения контакта нижней части чернового пола с окружающими погодными условиями фундамент по всему периметру обшивают цоколем.

Однако даже при правильном монтаже каркасные полы все же подвержены воздействию влаги при образовании конденсата, менее устойчивы к механическим воздействиям, поэтому во многих случаях распространенной конструкцией является бетонный пол в каркасном доме на бетонном фундаменте. Этот метод используется при строительстве капитальных строений, предназначенных для постоянного проживания.

Монолитный

Половая бетонная стяжка имеет ряд преимуществ:

  1. Прочность и долгий срок службы.
  2. Выдерживает большие нагрузки.
  3. Является основой для теплого пола.

Устройство бетонной стяжки включает ряд подготовительных работ:

  1. Под местом создания стяжки грунт выравнивается и тщательно уплотняется.
  2. Засыпает песочной подушкой, которая еще и сдавливает.
  3. Песок засыпают слоем щебня толщиной не менее 10 см.

Внимание! Перед заливкой стяжки необходимо убедиться, что все коммуникации, включая канализацию, водопровод, электрические кабели, размечены и выведены.

Итак, все готово к заливке стяжки. Раствор чаще всего привозят готовым к употреблению в большом количестве, рассчитанным на единоразовое заполнение всей площади. Стяжка заливается так, чтобы не осталось пустот. Высыхает черновая стяжка от 14 до 28 дней. Он служит прочным основанием, позволяющим возводить на нем стены и пол каркасного дома. Остальные слои пирога можно укладывать на готовую естественно высохшую стяжку. Теперь его раздел будет выглядеть так:

  1. Песчаная подушка.
  2. Слой щебня.
  3. Армированная стяжка.
  4. Гидроизоляция.
  5. Изоляция.
  6. Пароизоляция.
  7. Теплый водяной или электрический пол.
  8. Чистовая стяжка.
  9. Финишное напольное покрытие.

Инструкции

Как сделать полы в каркасном доме? Насколько сложна технология? Можно ли сделать самому? Какие особенности следует учитывать? Есть много вопросов.

Каркасный пол своими руками следует возводить в том случае, если вы обладаете необходимыми строительными навыками и имеете представление о действующих нормах и правилах .

Представляем технологию устройства в виде пошаговой инструкции для разных типов фундамента.

Для свайных, столбчатых и ленточных фундаментов

1.
На фундамент уложена несущая обвязка из балок.

2.
Бревна прибиты к балкам.

3.
На лаги прибиваются опорные доски — держатели чернового пола.

4. Черновой пол уложен из ОСП толщиной 6 мм.

5.
Вся площадь чернового пола покрыта гидроизоляционной пленкой.

6.
Пространство между лагами заполнено минеральной ватой.

7.
Поверх лаг укладывается второй слой ОСП толщиной 18 мм.

8.
Уложен второй слой утеплителя — пенополистирол.

9. Подложка укладывается в виде фольгированного пенополистирола для предотвращения теплопотерь.

10.
Установлена ​​армирующая металлическая сетка.

11.
Начерчены контуры электрического или водяного теплого пола.

12.
Залита чистовая стяжка.

13.
Вся площадь покрыта вспененной подложкой в ​​случае последующего укладки паркета или ламината.

14.
Укладывается чистовое напольное покрытие или следует облицовка плиткой.

Бетонные полы

Бетонные полы в каркасном доме своими руками возводятся поэтапно:

  1. Почва подготовлена, очищена, утрамбована.
  2. Насыпается слой песка, который тщательно утрамбовывается.
  3. Засыпается слой щебня толщиной от 10 см. Его выравнивают и трамбуют вибромашиной для максимального уплотнения слоев.
  4. На щебень укладывают арматурные металлические стержни сечением не менее 10 мм.
  5. Раствор цементно-песчаный заливной полугустой консистенции. Он заполняет все пустоты, чтобы предотвратить последующее растрескивание черновой стяжки.
  6. Гидроизоляция пола каркасного дома укладывается через 28 дней на черновую стяжку.
  7. Укладывается слой утеплителя в виде экструдированного пенополистирола или самого плотного пенопласта. Стыки между матами проклеиваются монтажным скотчем.
  8. Слой утеплителя покрывается пароизоляционной пленкой или фольгированной лавсановой подложкой.
  9. Прокладывается теплый пол.
  10. Заливается мелкозернистая стяжка, заполняющая все пустоты.
  11. На высохший слой стяжки укладывается вспененная подложка с последующей укладкой напольного покрытия или облицовочной плиткой.

Полезное видео

Устройство половых лаг и чернового пола дополнительно описано в видео ниже:

выводы

Таким образом, устройство пола в каркасном доме имеет решающее значение. От того, насколько грамотно и качественно будет произведен монтаж, зависит долговечность всего здания, комфорт и теплота дома.Не забывайте, что дом – это капитальное строение. За год не разберешься и ничего не исправишь. Строить нужно обдуманно, обращая внимание на все нюансы и мелочи.

В контакте с

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционный вариант, наилучшим образом вписывающийся в обстановку такой конструкции, – это деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных плит, каркас здания выдержит без особых проблем.

Далее Вам предлагается ознакомиться с последовательностью устройства полов в каркасном доме. Изучив данные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий. самостоятельно, избегая необходимости привлечения сторонних мастеров и сопутствующих затрат.

Прежде всего, вы должны выбрать правильную древесину. В процессе выбора учитывают климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, имеющийся бюджет, а также особенности эксплуатации обустраиваемого помещения.

Для большей простоты восприятия основные критерии оценки материалов и рекомендации по их эксплуатации представлены в виде таблицы.

Таблица. Выбор материала для перекрытия в каркасном доме

Критерий оценки Пояснения и рекомендации
Материал изготовления Хвойная древесина. Относительно бюджетный вариант, идеально подходящий для использования в небольших и средних помещениях.Несмотря на относительно невысокую стоимость, он характеризуется очень хорошими показателями долговечности и надежности.

Дуб, осина. Традиционные представители среднего и верхнего ценовых сегментов. Ключевые ТТХ заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, благодаря высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.

Влажность Для пола в каркасном доме, особенно если речь идет о жилых комнатах, подходит только качественная сухая древесина.Влажность материала неизбежно уменьшается при сушке, что приводит к образованию зазоров в покрытии.
Внешнее состояние Убедитесь, что на древесине нет трещин, подозрительных пятен, сколов и подобных дефектов. Воздержитесь от использования такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Кроме того, прибавьте к рассчитанной стоимости порядка 5-10% на акцию.Настил удобнее всего делать из досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это гарантирует отсутствие различий по цвету, фактуре и другим внешним критериям оценки досок.

Наиболее предпочтительный материал для устройства пола в каркасном доме, используется обрезная шпунтованная доска. Основное преимущество применения этого материала сводится к отсутствию необходимости финишной шлифовки, что позволяет значительно сократить трудовые и временные затраты.

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства полов чаще всего используются следующие материалы:

  • паркет;
  • Паркетная доска клееная. Материал стоит дешевле обычного паркета, не имея существенных внешних отличий, но немного уступая по ряду эксплуатационных характеристик;
  • массивная паркетная доска;
  • доска из массива дерева.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно древесных материалов… Традиционно настил укладывают на лаги или поверх балок перекрытия. При выборе конкретного способа нужно учитывать, в первую очередь, особенности обустраиваемого помещения и его расположение.

Перед применением все деревянные детали пропитывают специальными антисептическими и жаропонижающими средствами. Гидроизоляция основания является обязательной при проектировании будущего пола. Пенофол отлично подходит для этой работы. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Порядок устройства чернового пола в каркасном доме

Подготовка опор

Если Ваш каркас возводится на столбчатом фундаменте любые дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно рубероид используется для это), вам не придется этого делать.В случае строительства дома на другой опорной конструкции начинайте работу с обустройства упомянутых столбов. На усмотрение хозяина опоры либо возводят из кирпича, либо отливают из бетона с учетом проектной высоты будущего этажа. Шаг стоек не должен превышать 2 м, в среднем они прилегают к 80-100 сантиметрам нового шага.

Например, дана инструкция по устройству таких бетонных опор. Порядок действий следующий:

  • с помощью бура в земле готовятся отверстия диаметром около 20 см и глубиной около 100 см;
  • Трубы асбестоцементные длиной около 130 см и внутренним диаметром 100 мм укладываются в отверстия по уровню;
  • пространство в приямках вокруг труб засыпается песком, который проливается водой и утрамбовывается;
  • засыпают в трубы через воронку строительную смесь, приготовленную из 1 доли цемента, 4 долей песка, около 5 долей щебня и воды;
  • в трубы устанавливаются специальные пластины для фиксации лаг.

Установка лаг

Перед монтажом лаг необходимо сделать нижнюю обвязку.

Если вы еще не готовы к этому, выполните следующие действия:

  • закрепите на доске фундамента нижнюю обвязку. Элементы устанавливаются на ребро. Чаще всего используются доски размером 15х5 см. При необходимости вы можете изменить эти показатели под условия вашей ситуации;
  • соединить доски внутренней нижней обвязки по углам саморезами;
  • к внутренним доскам с помощью саморезов прикрепить доски средней части нижней обвязки;
  • прикрепите внешние к средним доскам.Фиксация также производится шурупами;
  • сшейте верхнюю часть обвязочных досок электрорубанком. Убедитесь, что конструкция ровная с уровнем;
  • разметить места будущей установки лаг;
  • Вооружившись электролобзиком, сделайте в обвязке пазы для установки лаг.

Далее нужно уложить лаги. Для этого можно использовать доски или деревянный брус размерами 10х5 см, 15х5 см или других размеров, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола.Лаги крепятся с помощью любого подходящего крепежа: шурупов, дюбелей, гвоздей, шурупов, уголков и т.п.

Прикрепите к лагам деревянные рейки размерами 3х3 см (насколько это возможно). Для этого можно использовать гвозди, шурупы или другой подходящий крепеж. Брусья будут выполнять функции опор для торцов досок возводимого пола. Для большего удобства в дальнейшей укладке настила лаги соедините поперечными перемычками из аналогичного бруса/доски. Закрепите перемычки с шагом 125 см или другим в соответствии с размерами используемых элементов настила.

Стяните доски нижней обвязки гвоздями в шахматном порядке с шагом 0,5-0,8 метра.

Важное примечание! Традиционно в технологии каркасного строительства сначала устраивают черновой пол, после чего возводят стены и перегородки. Но при некоторых обстоятельствах или по личным соображениям владельца порядок выполнения указанных технологических мероприятий может измениться.

Устройство чернового настила

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты ОСП (обязательно с влагостойкими свойствами) или листовая фанера.Последняя, ​​как правило, крепится не к опорным рейкам, а непосредственно поверх бревна. И если в случае с ОСБ сложностей обычно не возникает, то к монтажу фанерного настила следует подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке фанерного настила подробно изложены в следующей таблице.

Таблица. Правила основания пола из фанеры

Требования Пояснения
Схема укладки Фанерные листы должны монтироваться в шахматном порядке, т.е.е. каждая новая строка должна быть смещена от предыдущей примерно на половину элемента листа.
Толщина листов При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. продумать этот момент можно еще до установки опор.
Так, если лаги устанавливаются на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм или плиты ОСБ-3 толщиной 18 мм.
В случае установки опор с шагом 50 сантиметров и более (максимальное значение традиционно не превышает 62.5 см), покупайте листы толщиной 18-21 мм или плиты толщиной 22 мм.
Крепление настила Для крепления фанеры подходит комплексный способ, предполагающий комбинированное использование клея и саморезов или перфорированных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно устранит появление скрипов.
Фанера крепится по периметру и посередине (по диагонали). Разместите крепеж по краю листа с шагом 15 см; в средней части рекомендуется оставить зазор в 30 см.
Зазоры между листами Фанера укладывается с зазорами 2–3 мм. Чтобы зазоры были одинаковыми, вставьте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляционного материала. Для фиксации пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена.Осталось выполнить всего несколько завершающих действий, а именно:

  • уложить минеральную вату или другой выбранный теплоизоляционный материал в ячейки каркаса пола;

    Пароизоляция

  • уложить поперек бревна доску толщиной около 30 мм. Выдерживайте шаг 40-60 см, в зависимости от толщины выбранных досок для последующей обшивки и ожидаемого уровня нагрузки на основание. Для склеивания деревянных элементов можно использовать саморезы или любой другой подходящий крепеж.Благодаря этой дополнительной обрешетке будет создан необходимый вентиляционный зазор;
  • поверх обрешетки уложить шпунтованную доску толщиной 25-35 мм или обычную доску толщиной 40-50 мм;
  • оборудовать выбранным финишным напольным покрытием.

Теперь у вас есть вся необходимая информация для самостоятельного обустройства конструкции перекрытий в каркасном доме. Следуйте положениям изученного мануала и все обязательно получится.

Дощатый пол в каркасном доме

Успехов в работе!

Видео — Устройство пола в каркасном доме

Видео — Как устроен пол в каркасном доме

В современных условиях серьезное значение приобрели эксплуатационные расходы на содержание частных домов, примерно половина которых связана с затратами на отопление здания.Поэтому неудивительно, что способам их снижения уделяется пристальное внимание.

Эффективный и действенный вариант снижения теплопотерь каркасного дома — правильно выполнить пирог пола. По некоторым данным, при недостаточном уровне теплоизоляции через рассматриваемую конструкцию происходит до 20-25% общих теплопотерь здания. Это становится еще более значимым, когда здания используются во время строительства. свайные фундаменты, приподнятые над поверхностью земли.

Состав «Пирог»

Основа конструкции пола в доме, возведенном по каркасной технологии, балки перекрытия выступают. Делают их обычно из бруса, размер которого зависит от параметров здания и рассчитываемой с учетом этого нагрузки. Обязательное условие длительной эксплуатации деревянных балок – надежная гидроизоляция мест соединения со сваей. Для этого, как правило, используют недорогой рубероид или пергамин.

Допускается устройство второстепенных балок, уложенных с меньшим шагом, чем основные.Такое перекрытие надежнее и прочнее, однако требует дополнительных затрат, необходимых на производство работ и покупку материалов. Часто в строительстве пола участвуют только основные балки.

Работы по перекрытию в каркасном доме включают следующие операции:

  • размещение черепных стержней на балках в виде несущих элементов чернового дощатого настила;
  • Устройство дощатого настила

  • ;
  • укладка гидроизоляционного слоя. Используются обычная пленка или более современные материалы, например, влаго- и ветрозащитные мембраны;
  • укладка теплоизоляционного материала, который укладывается между балками перекрытия таким образом, чтобы не оставалось пустот.
  • Устройство пароизоляционного слоя. Надежная пароизоляция подразумевает использование современных материалов, например, мембран или пленок из вспененного полиэтилена. Они не пропускают влагу к утеплителю, однако не препятствуют движению водяных паров из него. Если необходимо сэкономить, используется обычная полиэтиленовая пленка, не обладающая такими впечатляющими характеристиками;
  • Устройство чернового пола из досок или ДСП. Первый вариант дешевле, второй удобнее и долговечнее.

Окончательное напольное покрытие изготавливается в соответствии со вкусами и пожеланиями владельца здания. Для этого используются различные отделочные материалы, представленные в большом количестве на российском строительном рынке.

Особенности технологии и выбор материалов

«Пирог» конструкции перекрытий, выполненный в каркасном доме, считается традиционным и используется в других строительных конструкциях. При этом учитывается ряд особенностей, характерных для работ по перекрытию полов в деревянных постройках:

  • гидроизоляционный слой укладывается вдоль дощатого настила и проходит поверх балок перекрытий, заходя на стены дома;
  • на стены также устанавливается пароизоляционная мембрана или пленка, препятствующая попаданию влаги в утеплитель через эту конструкцию;
  • для утепления часто используется:
    • минеральная вата… При этом они активно используют материалы разных сортов — базальтовую вату, шлаковую и стекловату. Преимуществами этого теплоизоляционного материала являются приемлемая стоимость при отличных технических и эксплуатационных качествах;
    • Пенополистирол. Не уступает по теплоизоляционным характеристикам минеральной вате. Однако широкому использованию препятствует горючесть материала;
    • Экструдированный пенополистирол

    • и пенопластовый утеплитель. Современные обогреватели, основным недостатком которых является относительно высокая стоимость.При этом по теплоизоляционным параметрам их производительность обычно выше, чем у других утеплителей.

13.01.2019

Друзья
, Скажу вам, что для тех, кто интересуется этой темой, кто хочет самостоятельно или пополнить свою базу знаний в строительстве, этот рассказ будет очень полезен и интересен.
Дело в том, что Сергей Филипов подробно рассказывает в своем сюжете о процедуре, которую можно использовать не только при строительстве каркасного дома, но и дома другого конструктивного формата, будь то каменный, кирпичный, бревенчатый или газобетон.Главным условием применения такого решения должен быть настил пола по лагам или перекрытию двутавров, в общем, использование инженерной древесины в перекрытии.
Мы сделали скриншоты из видео и расположили их в порядке укладки, для более наглядного формата понимания укладки и монтажа слоев и материалов, используемых в пироге пола.
Подписывайтесь на канал Сергея, там много полезных и познавательных видео о строительстве каркасных домов в Финляндии.

На стены каркасного дома пароизоляцию желательно установить заранее, так как это более эффективная защита и гораздо более удобное крепление защитной пленки. Затем под несущие лаги монтируются опоры из бруса.

После установки балок вдоль лаг укладывается сухая доска сечением 20*90 мм, с шагом 90 мм. и крепится двумя гвоздями 60 мм. на каждом пересечении с лучом.

При использовании двутавров для организации пола или пола вентиляция и другие коммуникации проводятся в заранее подготовленные отверстия.

После монтажа чернового пола или обрешетки следующим слоем пирог перекрытия укладывают листами гипсокартона (ГКЛ), которые крепят саморезами к доскам чернового пола из расчета 8 саморезов на 1 квадратный метр. Таковы требования к крепежу при строительстве каркасного дома в Финляндии.

На следующем фото показан разрез первого слоя гипсокартона, установленного на обрешетку.

Следующим в последовательности укладки слоев пирога может быть как монтаж водопроводной трубы для теплых полов, так и монтаж очередного листа гипсокартона, в котором впоследствии можно выточить швеллер для монтажа трубка.В любом случае следующий лист гипсокартона крепится к основанию путем приклеивания специальным монтажным клеем из баллонов, похожих на пенополиуретан. Тогда эта конструкция из двух листов приобретает основательность и прочность, работать с ней гораздо удобнее Это.

В случае, если вы не штробите приклеенный второй лист гипсокартона, а на первый кладете водопроводные трубы теплого пола, они крепятся к листу специальными клипсами.

После укладки и крепления труб теплого пола между ними заливается выравнивающая смесь.Разумеется, по периметру необходимо смонтировать второй слой гипсокартона, который будет ровными маяками.

Следующим шагом является заливка самовыравнивающегося раствора, чтобы сформировать ровную поверхность, на которую будет укладываться следующий слой.

Очередной этап устройства теплого пола в перекрытии каркасного дома, монтаж гипсокартона для пола (15,4 мм с фиброй) на строительный клей.

Применение строительного клея для укладки ГКЛ 15.4 мм — это то же самое, что и плитка, только большая.

В местах, где отсутствовал желирующий состав для поля, где была прорезь под трубы теплого пола, расход клея значительно меньше, так как гипсокартонный лист более гладкий, чем залитая поверхность. Однако работы выполняются в том же порядке, что и приклеивание. напольная плитка.

В ГКЛ организованы слоты для прохождения коммуникаций. Их вырезают в Гипроке с помощью электролобзика.

После всей обрезки, укладки на клей, мы получаем очень прочный, можно сказать, цельный пирог из трех листов гипсокартона.

Пирог, лежащий на обрешетке потолка по лагам из трех листов гипсокартона, готов.

После того, как предчистовое покрытие готово, необходимо приступить к монтажу утеплителя между лагами пола.

Толщина самого утеплителя больше на 100 мм. звукоизоляционный материал, а не изоляция, в данном конкретном случае.

В пространстве, образованном между слоями гипсокартона и слоем звукоизоляционной ваты, прокладываются коммуникационные и вентиляционные каналы.

Монтаж защитной пленки . В перекрытие каркасного дома пароизоляцию устанавливать не обязательно, так как она нужна только на наружных стенах. В этом случае пленка выполняет функции защиты от проникновения в помещение элементов и частиц ваты, использованной в потолке. Поэтому проклеивать стыки пленки не нужно.

Благодарим Сергея Филипова за подробный профессиональный рассказ об устройстве и этапах в финском каркасном доме.

Подписаться на канал Сергея Строительство домов в Финляндии
.

В свою очередь хочу поблагодарить всех читателей нашего сайта за проявленный интерес к технологиям строительства каркасных и других деревянных домов.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
