Какой фундамент выбрать под дом из газобетона, сравнение вариантов

Дом из газобетона является относительно легким строением, так как его плотность, в среднем, составляет всего 500 кг/м3. Такая легкость дает преимущества при строительстве фундаментов. Передаваемая на грунт нагрузка от веса здания будет меньше, значит площадь опоры некоторых видов фундаментов тоже можно уменьшить, существенно сэкономив.

Газобетонные дома можно строить на любых типах фундаментов, всё зависит от геологии и архитектурного решения.

Виды фундаментов

  • Мелкозаглубленная лента.
  • Заглубленная лента.
  • Свайный фундамент.
  • Плитный фундамент.
  • Утепленная шведская плита.

В зависимости от условий грунта и архитектурных решений дома, будут целесообразны разные типы фундаментов. Основание, подходящее для одного грунта, может быть совершенно непригодным для другого грунта. В данном обзоре мы постараемся объяснить, как выбрать фундамент для газобетонного дома.

На выбор фундамента влияет следующее:

  1. Вес дома.
  2. Тип грунта.
  3. Однородность грунта.
  4. Глубина промерзания.
  5. Уровень грунтовых вод.

Как выбрать фундамент в зависимости от грунта

Грунты обладают несколькими основными параметрами, которые влияют на выбор типа фундамента, а именно: несущая способность, пучинистость, глубина промерзания, однородность и водонасыщенность.

Несущая способность грунтов – значение, которое показывает, какую нагрузку можно передать на грунт. К примеру, суглинок может выдержать 3.5 кг/см2, а крупный песок 6 кг/см2. То есть, на крупнозернистый песок можно передать вдвое большую нагрузку, что уменьшает требование к площади опоры фундамента.

Таблица расчетного сопротивления грунтов

Крупный песок и щебень являются непучинистыми материалами и обладают высокой несущей способностью. Потому их используют в качестве подушки для фундамента, заменяя ими прочие грунты.

Пучение грунта – способность расширяться при влажном состоянии и отрицательных температурах. Чем грунт мокрее, тем сильнее он расширяется, и тем хуже для фундамента, так как силы морозного пучения могут поднимать и деформировать фундамент.

Описание грунтов

Морозное пучение грунтов

К примеру, в мороз, суглинок пылеватый может расширяться до 10%, а песок расширяется всего на 1%. Таким образом, если глубина промерзания составляет метр, то суглинок вспучится до 10 см, а песок вспучится всего на 1 см.

Также необходимо учитывать расположение грунтовых вод и глубину промерзания.

Карта глубины промерзания грунтов

Так как газобетон обладает низкой прочностью на изгиб, то любые деформации от фундамента могут образовать в стенах трещины. Потому, основание должно быть максимально неподвижное и жесткое.

Чтобы обеспечить неподвижность фундамента, необходимо произвести одно или несколько условий, в зависимости от типа фундамента а именно:

  1. Заложением фундаментов ниже глубины промерзания.
  2. Создание непучинистой подушки из песка и щебня.
  3. Обустройство дренажной системы по периметру здания.
  4. Уменьшение промерзания, за счет утепления фундамента и отмостки.

Разность осадки фундамента должна составлять не более 2 мм на метр. Такая деформация не создаст трещин в неармированной кладке из газобетона.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Данный тип фундамента является самым распространенным и недорогим для дома из газобетона. МЗЛФ применяют на нормальных слабопучинистых грунтах. Смысл такого фундамента в том, что он закладывается выше глубины промерзания грунта, что существенно экономит деньги на бетоне. От сил морозного пучения спасает утепленная отмостка и утепленный цоколь, которые не позволяют морозу пройти под фундамент и уменьшают глубину морозного пучения.

Достоинства и недостатки МЗЛФ:

  1. Простота и невысокая стоимость.
  2. Достаточная прочность для двухэтажного дома.
  3. Хорошая площадь опоры фундамента.
  4. Справиться с его возведением может один человек.
  5. Нельзя использовать на пучинистых и мерзлых грунтах.
  6. Сложность возведения на неровных участках (склонах).

Под мелкозаглубленной лентой устраивают песчаную подушку толщиной 20-50 см и слой щебня 10-20 см.

Подземная часть фундамента может составлять от 30 до 50 см, а цоколь – от 30 до 60 см. Высота цоколя может быть в принципе любой, но не меньше 30 см. Чем высота ленты больше, тем жестче получается фундамент.

  • Для длинных стен нужно применять более высокую ленту фундамента.
  • Для МЗЛФ делаются полы по грунту с предварительной засыпкой цоколя песком и трамбовкой.
  • Отмостка делается шириной около метра, обязательно утепленная пенополистиролом толщиной 5-10см.
  • Также нужно соблюдать наклон отмостки для отвода воды от фундамента.
  • Цоколь фундамента тоже необходимо утеплять, чтобы мороз не смог пройти по ленте фундамента.  Смотрите схему.

Заглубленный ленточный фундамент для газобетона

Заглубленная лента – фундамент, установленный ниже глубины промерзания грунта, которая может составить от 100 до 250 см.

Данный вид фундамента является очень затратным в плане расхода бетона. Оправдан такой выбор только в том случае, если требуется цокольный этаж.

Давайте посчитаем, сколько бетона потребуется для фундаментной ленты дома 10х10 метров с толщиной 40 см и высотой ленты 200 см.

Длина всей ленты с учетом периметра и центральной балки составит 50 метров.

Площадь опоры фундамента – 50х0.4 =20м2.

Объем бетона — 50х2х0.4 = 40 кубометров бетона.

Вес такого заглубленного фундамента составит 100 тонн + еще потребуется заливать бетоном пол цокольного этажа.

Давление фундамента на грунт – 100/20 = 5 тон на м2 или 0,5 кг на см2.

При слабых грунтах, для увеличения площади опоры, на ленточных и свайных фундаментах делают пятку. Пятка представляет из себя уширение, которое распределяет нагрузку от фундамента по большей площади.

Свайные фундаменты для газобетона

Данный тип фундамента является нечастым решением для газобетонных домов, но бывают случаи, когда он просто незаменим.

Достоинства и недостатки:

  1. Возможность возведения на крутых склонах;
  2. На рыхлых пучинистых грунтах с высоким уровнем грунтовых вод;
  3. На грунте с большой глубиной промерзания выше 1,5 м;
  4. Низкая несущая способность за счет небольшой площади опоры.
  5. Касательные силы морозного пучения могут приподнять сваи.

Стоит отметить сваи “Тисэ”, которые имеют уширение внизу, создающее дополнительную анкеровку в грунте и большую опору, в сравнении с другими видами свай.

Существуют следующие виды свай:

  1. Винтовые (вкручиваются как шурупы).
  2. Набивные (трубы заполняются бетоном).
  3. Забивные (в вырытые ямы вставляются готовые столбы).
  4. Бурозабивные(спецтехникой забиваются бетонные столбы).

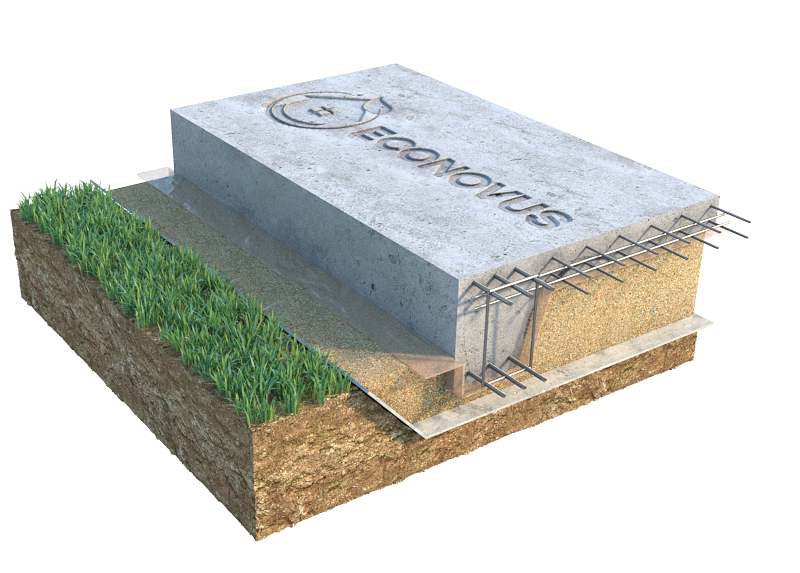

Плитный(монолитный) фундамент для газобетона

Такой тип фундамента часто применяют на слабых грунтах, и в местах с высоким уровнем грунтовых вод.

Плитный фундамент бывает с ребрами жесткости и без них. Ребра увеличивают жесткость плиты, что уменьшает возможные деформации при подвижках грунта.

Плита обладает большой площадью опоры, что равномерно распределяет нагрузку на грунт.

В зависимости от грунта и веса дома, толщина монолитной плиты может составлять от 25 до 50 см.

Под плитой обязательно должна быть песчаная утрамбованная подушка толщиной 30 см. В некоторых случаях, на песок укладывают еще и слой щебня, который предотвращает капиллярный подсос влаги из песка в фундамент.

Достоинства и недостатки:

  1. Большая несущая способность.
  2. Применимость на любых грунтах.
  3. Высокая устойчивость к деформациям.
  4. Готовый черновой пол.
  5. Невозможность построить подвал.
  6. Большие затраты на земляные и дренажные работы.
  7. Низкий уровень пола относительно земли.
  8. Сложность возведения на неровных участках (склонах).

Утепленная шведская плита (УШП)

УШП – хорошо утепленный со всех сторон монолитный фундамент, в котором до заливки бетона закладывается водопровод, канализация, электрика и теплые водяные полы.

УШП обладает хорошей несущей способностью и может применяться на слабых, водонасыщеных и пучинистых грунтах.

УШП решает сразу несколько задач:

  1. Фундамент.
  2. Утепление цоколя.
  3. Гидроизоляция фундамента.
  4. Черновой пол.
  5. Отопительная система.

Достоинства и недостатки:

  1. Хорошая несущая способность.
  2. Применимость на любых грунтах.
  3. Плита изначально утеплена пенополистиролом.
  4. Не нужно делать стяжку для теплых полов.
  5. Отсутствие мостиков холода.
  6. Плита является хорошим аккумулятором тепла.
  7. Быстро возводится.
  8. Большая экономия на отоплении.
  9. Отличная гидроизоляция фундамента.
  10. Довольно выгодное решение в перспективе.

Ширина фундамента для дома из газобетона с облицовкой кирпичом

Фундамент — несущая конструкция, воспринимающая нагрузку от дома из газобетонных блоков. Требования к основаниям зданий и сооружений, а также нормы их проектирования и расчетов содержат СП 50-101-2004. Газобетон — относительно легкий стеновой материал, поэтому несущая способность фундамента в целом на 30% меньше, чем для аналогичного по площади строения из кирпича. Основные параметры любого основания: глубина залегания и геометрические размеры. Глубина заложения подошвы основания под газоблочный дом в Москве и Московской области, как правило, принимается равной уровню промерзания грунта +0.1 метр. Размеры конструкции в каждом случае рассчитываются индивидуально.

Для коттеджа, стены которого выполнены из газоблока и облицованы керамическим кирпичом или оштукатурены, применяют три типа фундаментных конструкций: ленточная, плитная, свайно-ростверковая. Каждый тип имеет свою сферу применения, конструктивные особенности, преимущества и недостатки.

Представляет собой бетонную армированную ленту, которая проходит под несущими стенами. По глубине залегания может быть мелкозаглубленным — подошва располагается ниже уровня земли на 0.2 метра, среднезаглубленным — до уровня промерзания грунта. Выбор глубины заглубления зависит от типа грунта: чем стабильнее, тем меньше заглубление, от этажности дома: чем меньше масса дома, тем меньше фундамент требует заглубления. Глубокозаглубленные основания, залегающие ниже глубины промерзания, под газоблоковый дом делают только в исключительных случаях.

По конструктивному исполнению ленточное основание под газобетон может быть:

  • монолитным — бетонируется непосредственно на стройплощадке путем заливки арматурного каркаса бетонной смесью;
  • сборным — собирается на стройплощадке из готовых ж/б блоков по ГОСТ 13580-85, связанных между собой цементированием.

Такой тип основания может применяться на среднестабильных и стабильных грунтах. Под фундаментной лентой обязательно делается гравийно-песчаная подсыпка. При необходимости обустраивается дренажная система. Для снижения сил морозного пучения конструкцию следует теплоизолировать.

Достоинства:

  • простота монтажа;
  • высокая несущая способность;
  • низкая себестоимость;
  • прогнозируемая усадка;
  • возводится на любых стабильных грунтах.

Недостатки:

  • бетонные и земляные работы.

Представляет собой плиту из железобетона, на которой возводится строение из газоблока. Такой тип основания под газоблоковый дом применяется на нестабильных грунтах и плывунах. Для других типов грунтов делать плиту нецелесообразно. Для предотвращения появления трещин от действия сил морозного пучения под монолитной плитой обязательно устраивается эффективный дренаж. Бетонирование плиты выполняется на подготовленную подушку из песка и щебня. По конструктивному исполнению фундаментная плита бывает:

  • плавающая — незаглубленная ж/б плита, расположенная на поверхности грунта;
  • «шведская плита» — мелкозаглубленная плита, которая бетонируется на слой утеплителя для предотвращения морозного пучения;
  • заглубленная — подошва плиты заглубляется ниже уровня промерзания земли.

Достоинства:

  • высокая несущая способность;
  • возможность устройства на нестабильных грунтах;
  • равномерное распределение нагрузки;
  • устойчивость к деформациям.

Недостатки:

  • большой объем бетонных и земляных работ;
  • высокая себестоимость;
  • требует сложного расчета.

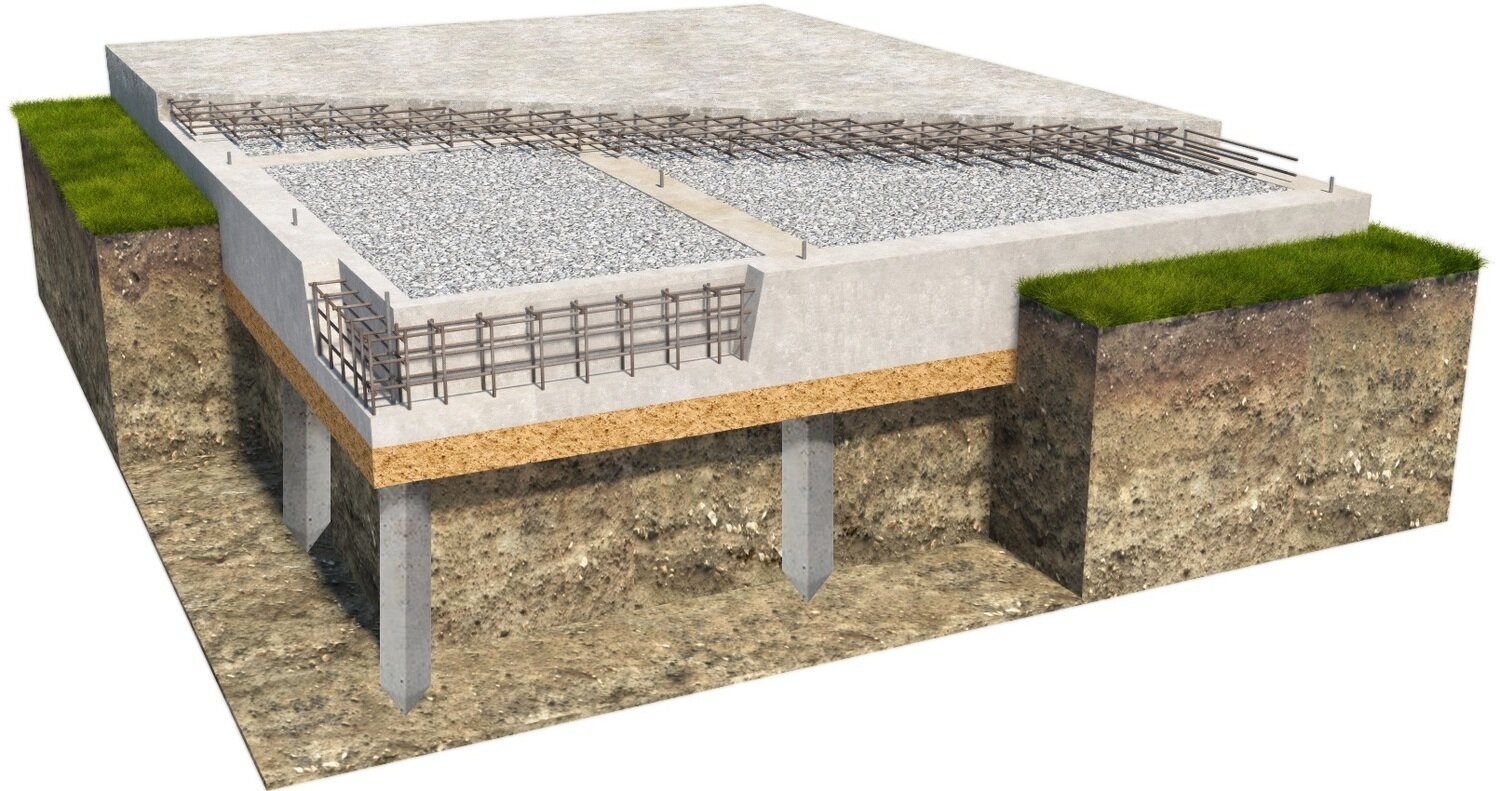

Состоит из двух конструктивных частей: 1) свайного поля; 2) железобетонного ростверка. Применяется на плавучих, илистых грунтах, а также в районах с сильными перепадами высот. Для свайного поля выбираются винтовые или буронабивные сваи. Лента ростверка — монолитно-бетонная.

Достоинства:

  • небольшой объем земляных работ;
  • устойчивость к деформациям;
  • высокая сейсмическая устойчивость.

Недостатки:

  • высокая себестоимость;
  • обязательно нужна связка между сваями и ростверком.

Тип основания для газобетонного коттеджа или дачи выбирается на этапе проектирования. При выборе учитывается:

  1. Планируемая нагрузка на фундамент, в том числе снеговая.
  2. Геологические и гидрогеологические сведения, полученные в ходе инженерных изысканий.
  3. Наличие подвала, цокольного технического этажа.
  4. Условия на строительной площадке и в районе застройки.
  5. Технико-экономическое обоснование.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

В большинстве случаев для дома из газобетона выбирается монолитный плитный фундамент.

С плитным фундаментом все понятно: его ширина, длина и высота рассчитываются, сходя из нагрузок, которые будут на него действовать и условий эксплуатации.

Для ленточного основания ширина определяется в соответствии с СП 22.13330.2011. Норматив указывает, что для предотвращения чрезмерного давления сооружения на фундаментную конструкцию ширина ее стенок должна быть не меньше ширины несущих стен строящегося здания. Для тяжелых зданий лента фундамента всегда шире, чем несущая стена, например для дома из кирпича – минимум на 10 см.

Газобетон — легкий стройматериал, оказывающий небольшую нагрузку на монолитную ленту, поэтому ширина основания определяется так:

Ширина ленточного фундамента = ширина несущей стены + ширина облицовочного слоя.

Пример: Ширина блока газобетона 375мм + ширина облицовочного кирпича 120мм + 40мм — вентиляционный зазор. Итого ширина ростверка (ленты) должна быть 535мм.

Если газобетонные стены не планируется облицовывать кирпичом, то ширина основания будет равна ширине несущей стены. Для одноэтажных домов на стабильных грунтах допускается даже делать фундаментную ленту по ширине меньше, чем несущая стена. В этом случае блоки свешиваются с внешней стороны основания, но не более чем на 1/3 от своей ширины.

При ленточном основании кладку газоблоков рекомендуется выполнять по цоколю. Это защитит газобетон от намокания, так как газоблок относится к материалам с высоким влагопоглощением.

Для расчета минимальной ширины фундамента под газоблок используется формула:

B = 1. 3хР/(LхRо)

где: 1.3 — коэффициент запаса прочности по СНиП; Р — веса дома из газобетонных блоков (кг) с учетом снеговой нагрузки; L — длина монолитной ленты (см), Rо — сопротивление грунта (кг/см2) по ГОСТ 19912-2012.

Пример: одноэтажный дом из газобетонных блоков с нагрузкой на фундамент 360 тонн, с пятью несущими стенами длиной 10 метров возводится на песчаном грунте. Используя формулу, рассчитаем ширину фундамента: В = 1.3 х 360 000/(5000 х 4.0) = 25 см. Это минимальная ширина фундамента под конкретный дом из газобетона без облицовки кирпичом.

Аналогично выполняется расчет для ростверка свайно-ростверкового фундамента. Так как ростверк берет на себя только часть нагрузки, а остальную воспринимают сваи, то расчет проводится для обеих частей: сначала общий, потом для свай. Разность полученных значений и будет нагрузкой, которая действует на монолитный ростверк. Расчет ширины выполняется именно для этой частичной нагрузки.

Межкомнатные перегородки из газобетона — кладка перегородок своими руками

Как делать перегородки из газобетона?

Газобетонные блоки – популярный материал для устройства внутренних стен и перегородок. Они подходят для малоэтажных домов из газобетона и для многоэтажных новостроек со свободными планировками.

В чём секрет популярности перегородок из газобетона?
  • Блоки относительно дешёвые, отличный вариант для бюджетного обустройства жилья.
  • Блоки лёгкие (весят в несколько раз меньше, чем кирпич) и потому удобные в транспортировке, разгрузке и монтаже. Возводить кладку из газобетонных блоков по силам одному человеку. Благодаря малому весу перегородок снижается нагрузка на перекрытия и фундамент, а значит, уменьшаются расходы на конструктив здания.
  • Блоки легко режутся ручной или электрической ножовкой. Можно без проблем сверлить их, вырезать из них элементы сложной формы, делать скосы и т.п.
  • Блоки укладывают на тонкослойный цементный раствор или полиуретановый пеноклей. Эти способы укладки в сочетании с малым весом блоков и удобством их обработки обусловливают высокую скорость монтажа перегородок.
  • В линейках ведущих производителей газобетона (например, Xella Россия, бренд YTONG) есть продукты, которые позволяют реализовать самые необычные архитектурные решения. В частности, есть дугообразные блоки для создания полукруглых перегородок. Или О-блоки для устройства шумозащитных и теплоизоляционных оболочек для вентиляционных каналов или дымовых труб, проходящих через стены дома. Такие блоки просто встраиваются в стеновую кладку.
Толщина перегородки

Обычно внутренние стены и перегородки возводят из блоков толщиной 100-150 мм, реже – 200 мм. Марка по плотности D500. Лучше не использовать менее плотный газобетон, так как у него хуже звукоизоляционные свойства. Из блоков D500 толщиной 100-200 мм можно сооружать стены высотой до 3 м и длиной до 7 м (без проёмов) без дополнительного усиления в виде армирования.

Если же нужны более габаритные перегородки (например, в коттедже со вторым светом, с большим числом дверных проёмов и пр. ), то потребуется расчёт конструкции на устойчивость, согласно СП*. И может понадобиться усиление кладки. Для этого существуют стандартные решения:

  • Армирование каждого третьего ряда блоков стальным или композитным прутком диаметром 8-10 мм. Пруток размещают в штробе сечением 20х20 мм, выполненной на верхней поверхности кладки, а затем заливают клеевым раствором. Также можно армировать перфорированными металлическими пластинами, утапливаемыми в клеевой шов.
  • Крепление стены к верхнему перекрытию. Этот способ подходит в том числе тогда, когда есть опасность опрокидывания стены под нагрузкой. Или когда по тем или иным причинам не было выполнено армирование кладки. Но закрепить газобетонную стену можно только к перекрытию из бетона (в случае перекрытия по деревянным балкам эта технология неосуществима). Есть два варианта крепления:
  1. Металлическими уголками. Их фиксируют к перекрытию обычными дюбелями, а к блокам – специальным крепежом для газобетона. Уголки устанавливают по одному на каждый блок, стандартный шаг между ними – 625 мм. При последующей отделке уголки закрывают штукатуркой.
  2. Гибкими связями. Это перфорированные ленты из нержавеющей стали, которые одним концом размещают в вертикальном клеевом шве (обычно забивают в стенку блока гвоздями), а другим – крепят дюбелями к перекрытию. Расход связей такой же – 1 шт./ блок.
Кладка: быстро и легко!

Как уже говорилось, блоки укладывают с помощью тонкослойного цементного клея или полиуретанового пеноклея. Оба варианта обходятся примерно в одну и ту же сумму, но у пеноклея есть ряд преимуществ:

  • Она удобнее для ремонта в многоэтажном доме или обустройства коттеджа, где уже закончены черновые работы. Цементный клей – это пыль, грязь, повышенная влажность в помещении. Пеноклей позволяет избежать всего этого.
  • Укладывать блоки на пеноклей быстрее, чем на цементный клей. Берём строительный пистолет, вставляем баллон с пеной, наносим одну полоску на горизонтальную и вертикальную поверхности кладки – и фиксируем блок. Через 10 минут пена затвердевает, прочно удерживая блок. Быстро и легко!
  • Швы из пеноклея обладают небольшой эластичностью и потому предотвращают появление трещин при прогибе перекрытия.

Акция от YTONG: пеноклей к перегородкам толщиной 50-200 мм в подарок!

Несколько слов о технологии укладки блоков. Первый ряд обязательно монтируют на обычный цементно-песчаный раствор, чтобы обеспечить жёсткость всей стены. Если работы ведутся на первом этаже коттеджа, то между кладкой и нижним перекрытием предусматривают отсечную гидроизоляцию из рулонных или обмазочных битумных материалов. Это защита от капиллярного проникновения влаги.

Между стеной и верхним перекрытием оставляют зазор 30-50 мм, который заполняют монтажной пеной или другим эластичным материалом. Дело в том, что плита перекрытия может слегка прогибаться при осадке здания. Для газобетонной стены в этом нет ничего критичного, а вот отделка может повредиться. Чтобы этого не произошло, предусматривают зазор.

К несущим стенам из газобетона не несущие крепят с помощью гибких связей – металлических перфорированных лент: по одной на каждый третий ряд. Такие связи компенсируют неравномерную осадку наружных и внутренних конструкций дома. Один конец ленты монтируют в несущую стену, другой – в клеевой шов перегородки. Кроме того, между перегородкой и наружной стеной оставляют небольшой зазор, который заполняют монтажной пеной или демпферной лентой из вспененного полиэтилена. Это нужно, чтобы по углам помещения штукатурка не растрескалась при колебаниях здания, вызванных, например, сильным ветром. Притом демпферная лента ещё и улучшает звукоизоляцию стены.

Крупноформатные плиты Jumbo

Для ускорения монтажа можно выполнять перегородки из крупноформатных газобетонных плит Jumbo от YTONG. Их длина и ширина — 750 х 625 мм, толщина — 75 или 100 мм.  У плит Jumbo есть ряд преимуществ над стандартными блоками из газобетона:

  • Можно возводить перегородки в два раза быстрее.

  • Расход клей-пены или тонкослойного клея для кладки — в два раза меньше.

  • Плиты удобно монтировать благодаря их малому весу — до 32 кг.

Осторожно: штроба!

Вертикально штробить газобетонные стены толщиной 100 мм и более вполне допустимо, а вот горизонтально – нет, поскольку штробы снижают их устойчивость. Европейские нормы разрешают горизонтально штробить стены толщиной свыше 175 мм, но есть ряд оговорок**. Штробы могут быть длиной не более 125 см и глубиной не более 25 мм. Высота от пола – 40 см. Расстояние до ближайшего проёма – не менее 49 см.

В тех случаях, когда нужна горизонтальная прокладка электропроводки, её выполняют в слое черновой отделки, например, штукатурке.

Правильная штукатурка

Тяжёлая цементная штукатурка может отслаиваться, поскольку у неё и у стены разные упругость и степень осадки. Отсюда рекомендация: применять лёгкие штукатурки – гипсовые, цементно-известковые. Максимальная плотность – 1300 кг/ м3***.

Чем крепить к стене тяжёлые предметы?

Чтобы навесить на перегородку из газобетона тяжёлые предметы (котёл, кухонную мебель, радиаторы отопления и пр.), не нужно предварительно устанавливать закладные элементы. Хотя блоки не очень прочные при растяжении, они вполне способны удерживать большую нагрузку при использовании специального крепежа. Его самые распространённые варианты:

  • Нейлоновые дюбели для газобетона в сочетании с металлическими шурупами. В зависимости от производителя и модели (формы, размера) дюбели могут выдерживать вес от 50 до 700 кг. Если предполагается навешивать на дюбель особо тяжёлые предметы, не стоит забывать о том, что сама стена должна обладать достаточной устойчивостью. Возможно, придётся закрепить её к перекрытию во избежание опрокидывания.
  • Химические анкеры: металлические шпильки в сочетании с полимерным клеем. Главный элемент такого анкера – клей, который глубоко проникает в поры газобетона и после отверждения надёжно удерживает шпильку. Химические анкеры рассчитаны на значительную нагрузку (до 1,5 тонн), но они сложнее в монтаже и намного дороже обычного механического крепежа. Если предполагается закрепить таким анкером на стене что-то очень тяжёлое, имеет смысл предварительно зафиксировать стену к перекрытию.

 Чаще всего встречаются химические анкеры двух видов:

  1. Ампула, рассчитанная на определённые глубину и диаметр отверстия. Необходимо заранее знать, какие именно отверстия понадобятся.
  2. Картридж большого объёма: клей подаётся из него с помощью специального пистолета.

Подробную информацию о возведении дома из газобетона можно получить на курсе по строительству из YTONG

* СП 15.13330.2012 «Каменные и армокаменные конструкции»

** DIN 1053, часть 1, таблица 10

*** СТО НААГ 3.1-2013 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства», приложение Б3.

Какой фундамент лучше для дома из газобетона, бруса и кирпича

Виды фундаментов под дом из газобетона

Перед началом строительства, нужно знать, что для создания цокольного или подвального этажа, потребуется сделать ленточный заглубленный фундамент. Если территория, на который должен располагаться дом имеет большие перепады высот — более 1,5 м, тогда необходимо возводить свайно-винтовой ростверк.

Давайте более подробно разберем возможные варианты фундамента.

Плитный фундамент

Если дом предстоит строить на “сложной” земле, где грунтовые воды близки к поверхности, следует сделать выбор в пользу монолитной плиты. Они делятся на 2 разновидности: с ребрами жесткости и без.

Плита без ребер жесткости подойдет только для мелких построек. Дом или дачу на ней возводить нельзя. Для газобетонного дома потребуется сделать мелкозаглубленный фундамент с плитой, имеющей ребра жесткости. Арматура обеспечит такие свойства:

  • хорошая несущая способность;
  • сопротивление промерзанию грунта;
  • стойкость к движениям грунта и устойчивость.

Монолитный фундамент с ребрами жесткости дает возможность строить 2-3 этажные дома из газобетона. Плиты могут применяться и для песчаного грунта, где отсутствует пучинистость.

К недостаткам такого фундамента следует отнести:

  • отсутствие возможности сделать подвал в доме, поскольку плита будет лежать под всем основанием постройки;
  • стоимость такого основания будет высокой, за счёт большого объема раствора и арматуры.

Ленточный фундамент

Это самый популярный вид фундамента не только для газобетонных домов. Он может использоваться для 2-3 этажных построек. Для создания такого основания применяется качественный бетон и арматура 120 мм.

Если вы хотите сделать фундамент блочным, для этого отлично подойдут блоки ФБС (фундаментный блок сплошной). Это большие прямоугольные блоки, весом в 300 кг. Их преимущество в том, что они очень быстро монтируются (с использованием специальной техники). Недостатком ФБС является наличие технических швов между блоками. Лучше всего они подходят для возведения цокольного этажа или подвала.

Главными параметрами при создании ленточного фундамента, являются: ширина траншеи, ее глубина и диаметр.

Для мелкозаглубленного фундамента, глубина составляет 50 — 70 см. Если вы планируете делать в доме подвал, тогда потребуется делать заглубленный фундамент в 1,5 м.

Нужно также учитывать глубину промерзания грунта. Определить ширину траншеи можно с помощью расчетов. Она зависит от веса всей конструкции.

Свайный и столбчатый фундамент

Такие типы фундаментов отличаются высокой скоростью возведения и экономией материалов. Помимо этого сваи и столбы дают возможность вести стройку на сложных грунтах. Сваи и столбы устанавливают точечно по всему периметру будущего дома. Для установки столбов потребуется заранее приготовленные углубления.

Поверх них устанавливается ростверк, соединяющий все столбы, либо сваи в единую платформу. Вес будущей постройки равномерно распределяется по всем опорам.

Какими преимуществами обладает такой тип оснований?

  • работать можно в любое время года;
  • снижение и равномерное распределение веса и осадки дома;
  • замкнутый контур ростверка позволяет увеличить устойчивость всей конструкции.

Дом из газобетона: на что обратить внимание

Распространенное мнение о том, что строение из газобетона можно устанавливать на облегченный фундамент, ошибочно. Небольшой вес блока действительно уменьшает общую массу наземной части дома, но не настолько, чтобы экономить на подземной конструкции.

Сам по себе газобетон обладает низкой сопротивляемостью к изгибающим нагрузкам, он восприимчив к деформациям и обладает определенной степенью хрупкости. Поэтому при строительстве дома из газобетонных блоков фундамент требуется выбирать с особой тщательностью, учитывая в большей степени грунтовые условия и этажность дома, нежели облегченный, по сравнению с бетонными и каменными стенами, вес сооружения.

Стены из газобетона устанавливают на фундамент:

  • из железобетонных монолитных плит;
  • железобетонный ленточный;
  • свайный с армированным ростверком.

Чтобы избежать неприятных сюрпризов впоследствии, необходимо на площадке под строительство определиться с грунтовыми условиями, проанализировать сезонные поднятия подземных вод и глубину промерзания толщи грунта, а также выполнить определенные расчеты. В каждом конкретном случае производится индивидуальный анализ и разрабатывается проект фундамента под конкретные требования.

К сожалению, малоэтажные строения часто страдают от неправильно заложенных подземных конструкций, отвечающих за распределение нагрузки от дома на грунт.

Подготовку расчетной и проектной документации следует доверить специалисту-конструктору, а не надеяться на советы «знатоков» или собственный опыт. Иначе результат самостоятельных умозаключений может оказаться плачевным.

Какой фундамент лучше возвести для газобетонного дома?

Перед установкой фундамента для дома из газобетона учитывают такие факторы:

газобетон имеет низкую прочность и применяется для строительства невысоких зданий в 1-3 этажа. Это учитывают при выборе фундамента, так как тогда нет необходимости тратиться на массивное монолитное основание;

Фундамент под дом из газобетона

учитывают геологию участка, уровень подземных вод и глубину промерзания;
берут во внимание необходимость помещения под погреб.

Монолитный плитный фундамент

Монолитная плита универсальна, она подходит для любого типа грунта с ровным рельефом. Он считается самым дорогостоящим, так как потребуется большое количество материалов на его заливку, однако обеспечивает надежность и прочность основанию.

Монолитный фундамент устанавливают по всему периметру здания:

  • подходит для любого типа грунта;
  • качественно выдержит газобетонные стены 1-2 этажного здания;
  • не боится деформаций грунта и подземных вод.

Такой фундамент стойкий к перепадам температуры и его не нужно углублять до уровня промерзания земли.

Монолитный плитный фундамент

Ленточный монолитный каркас

Ленточный фундамент для дома имеет форму ленты и заливается по периметру дома и под всеми несущими стенами здания. Если газобетонный дом будет без подвального помещения, то выбирают мелкозаглубленный ленточный фундамент. При необходимости подвала и возведении основания на глиняной и пучинистой почве потребуется заглубленный тип такого фундамента.

Легкий газобетон подходит для ленточного фундамента под дом, однако перед его установкой требуется провести качественный анализ грунта

Перед заливкой важно:

  • установить прочную и надежную опалубку для фундамента;
  • засыпать подушку из песка и щебеня и надежно её утрамбовать;
  • провести армирование арматурой периодического профиля.

Фундамент столбчатый монолитный

При устройстве столбчатого фундамента можно сэкономить на материалах в сравнении с предыдущими видами фундаментов. Такой фундамент подходит для легких построек и устанавливается на грунты с невысоким уровнем грунтовых вод. Такое основание часто выбирают, если в проекте дома не предусмотрен подвал.

Устройство столбчатого монолитного фундамента

Столбчатый фундамент подходит:

  • непучинистым и глиняным грунтам;
  • слишком пластичные грунты требуют дополнительного укрепления фундамента;
  • на склонах укрепляют дополнительными упорами.

Свайный фундамент

На почве с высоким уровнем подземных вод и в случае если грунт на участке плывучий, целесообразно устанавливать свайный фундамент под газобетон. Тогда сваи будут передавать нагрузку от здания глубоко залегающему прочному грунту. Буронабивные сваи пользуются высокой популярностью из-за возможности не применять спецтехнику.

Свайное основание под газобетон связывается железобетонным ростверком на который будут установлены стены газобетонных блоков. К преимуществам фундамента из свай относят:

  • высокая скорость монтажа;
  • имеет качественные несущие способности;
  • применяются на неровных участках со значительной глубиной промерзания почвы.

Свайный фундамент технология

Монолитная конструкция

Если выбор остановился на монолитной плите, заливка фундамента под дом из газобетона включает такие этапы:

  1. Подготовительные работы. Расчищается и выравнивается стройплощадка, вырывается котлован. Мелкозаглубленному фундаменту для дома из газобетона снимают 50-70 см грунта.
  2. Установка опалубки. Возводится по всему периметру котлована с помощью древесных досок и листов фанеры.
  3.  Засыпка песчано-щебневой подушки. Она достигает 25-35 см и каждый из материалов максимально трамбуется.
  4. Армирование. Перед армированием проводят гидроизоляцию подушки с помощью рулонов рубероида. Арматуру вяжут специальной проволокой и устанавливают на подставки чтобы она оказалась внутри бетонного основания.
  5. Заливка бетонного раствора.

Выгодная альтернатива — сваи и столбы

Многие специалисты считают эти виды фундаментов для газобетонного дома наиболее подходящими. Их отличительными преимуществами является:

  • бюджетность;
  • сваи легко и быстро монтируются;
  • длительный срок службы основания.

Фундаменты из столбов или свай потребуют от хозяина дома меньших денежных и силовых затрат. Такие основания легче устанавливаются, а свайный фундамент подходит для проблемных грунтов. Винтовые сваи можно устанавливать в любое время года. Они не требуют бурения скважин и гидроизоляции.

Бетонные столбы для фундамента

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Когда возможно возведение?

При выборе вида фундамента принимают в расчёт следующие факторы:

  • тип грунта;
  • уровень грунтовых вод;
  • глубина промерзания;
  • высота и вес.

Тип грунта

Определение типа грунтового основание важно для расчёта МЗЛФ. Типы грунтов, на которых возводят ленточные фундаменты — это:

  1. Скалистый грунт представляет собой одно из самых прочных оснований. Он не даёт просадки и не подвержен пучению. МЗЛФ выдерживает здание в несколько этажей.
  2. Хрящеватая почва насыщена гравием и каменными обломками различных размеров. Грунт практически не подвержен пучению и не сжимается под нагрузкой.
  3. Песчаное основание не задерживает воду, не вспучивается. Песок может незначительно проседать под весом тяжёлых зданий. МЗЛФ, возведённый на песчанике, надёжно выдерживает вес дома из газоблоков высотой в 2 этажа.
  4. Суглинок представляет собой промежуточный тип между песчаными и глинистыми почвами. Суглинистый грунт с содержанием глины не более 10% вполне пригоден для строительства дома из газобетона на мелкозаглублённом ленточном фундаменте.

Определить состав грунтового основания можно, взяв справочные данные из вертикальной съёмки в местном отделении архитектуры и землеустройства. В другом случае можно обратиться за помощью к геологам, которые проведут исследования на стройучастке и дадут своё заключение.

Если будущее здание небольшого объёма, то проводят исследования грунта самостоятельно, взяв образцы почвы с помощью бура.

Уровень грунтовых вод

Глубину залегания грунтовых вод нетрудно определить, если рядом находится колодец. Уровень воды в нём относительно поверхности земли будет соответствовать искомому параметру.

Глубина промерзания

Сезонная кристаллизация влаги в почве вызывает её пучение

Важно, чтобы подошва МЗЛФ была расположена ниже промерзающего слоя грунта. Его толщину определяют опытным бурением в зимнее время или оперируют данными вертикальной съёмки

Высота и вес

Высота фундаментной ленты определяется суммой двух величин – это глубина заложения подошвы и высота цоколя над уровнем земли.

Отметка низа МЗЛФ устанавливается расчётным путём, а верхняя поверхность фундамента должна быть выше уровня земли на 150 – 200 мм.

Вес фундамента учитывают при подсчёте общей нагрузки на грунт от дома. В эту величину включают вес монолита и арматуры.

Ленточный фундамент под всю площадь дома

Монолитная лента считается наиболее экономичной конструкцией. Выбор ее заглубления зависит от особенностей строения. Если вы планируете двухэтажный особняк с подвалом или цокольным этажом, то ленту нужно заглубить на 1-1,5 м. Для одноэтажного домика малой площади вполне достаточно мелкозаглубленной конструкции.

Внимание! Работы по монтажу ленточной конструкции можно проводить только в теплое время года. При необходимости заливки фундамента зимой, используют бетон, нагретый тепловыми пушками, и основательно утепляют опалубку.. Этапы возведения мелкозаглубленного основания:

Этапы возведения мелкозаглубленного основания:

  • по периметру зданию и под все перекрытия, указанные в проекте, копается траншея глубиной 70-80 см.;
  • засыпается песчаная подушка глубиной 40-50 см.;
  • сколачивается деревянная опалубка, а в ней крепится арматура с расстоянием между прутьями не более 30 см.;
  • конструкция заполняется бетоном.

Ленточное основание для здания из газобетона отлично подходит для возведения даже на мелко и среднепучинистых почвах.

Какие факторы влияют на выбор типа фундамента

Сначала учитываются характеристики грунта на стройплощадке. Для их определения следует выкопать несколько ям. Впрочем, можно и просто узнать у ближайших жителей результаты их геологических изысканий.

Таблица 1. Типы грунта.

Типы грунтаОсобенности
Скальные и каменистыеСами по себе являются хорошим основанием и не изменяют свойств при любых сезонных климатических явлениях
ХрящеватыеВысокопрочные грунты из обломков камней. При расчете глубины фундаментов на таком грунте можно не брать в расчет глубину промерзания
ПесчаныеСлабо промерзающие на глубину не больше метра максимум
ГлинистыеСильно пучатся, так как прекрасно держат влагу. Меньше вспучивается уплотненная глина
Суглинки и супесиСмеси в разных соотношениях глины и песка. Их свойства зависят от того, что преобладает в составе
ТорфяныеОсушенные грунты, для которых характерен высокий УГВ

Воздействие сил морозного пучения

Так как скальный и полу-скальный грунты имеют высокую несущую способность, на них можно устраивать любые фундаменты, кроме свайного, который сделать на каменистой земле практически невозможно. Остальные типы почв относятся к пучинистым и выбор конструкции основания для них зависит от разных факторов:

глубины залегания слоя: это можно выяснить, пробурив несколько ямок в разных точках предполагаемого строительства;
УГВ: чем ближе влага к поверхности, тем больше ограничивается выбор конструкции основы. Если она расположена на глубине около одного метра, стоит отдать предпочтение плите или сваям

Если воды располагаются ниже, можно принять во внимание малозаглубленные ленты;
глубины промерзания почвы.

При морозных температурах вода в почве замерзает и становится льдом. При этом она существенно растет в объеме. Этот процесс носит название морозного пучения. Пучение вызывает перемещение почв и сильнейшее их воздействие на конструкционные элементы дома, приводящее к их деформации и постепенному разрушению. На глубину промерзания почвы оказывают влияние следующие факторы:

  • тип грунта: песчаные промерзают больше и быстрее, чем, например, глинистые;
  • климат: чем холоднее, тем сильнее промерзает земля;
  • УГВ: чем выше этот показатель, тем сильнее воздействие.

Основные типы грунтов

На выбор типа постройки оказывает влияние и суммарная нагрузка, оказываемая предполагаемым строением на будущую подошву основания. Вычисление расчета площади подошвы проводится с учетом всех видов нагрузок:

  • веса конструкции включающего вес стен, перекрытий,кровли, лестниц, каминов и пр. Все эти данные, с учетом строительного материала можно найти в специализированных источниках;
  • веса предполагаемого максимального количества людей, которые будут находиться в доме;
  • веса мебели и оборудования, если оно также будет размещено в пределах дома;
  • снеговой нагрузки, характерной для данного региона. Для средней полосы берется 100кг на кв.м. площади кровли, для южной – 50кг, ну а для северной – уже 190кг.

Полученное в результате данных расчетов значение применяют при составлении проекта: для ленты — для выбора ее ширины, для столбчатого и свайного — для площади башмака.

Впрочем, всех этих расчетов можно избежать, если построить наиболее дорогостоящий тип фундамента — плиту. Это решение нельзя назвать экономичным, так как плитное основание достаточно дорогостоящее, однако подошвы залитой под всю площадь дома хватит для решения всех проблем, которые когда либо могут возникнуть с этим домом.

Удельный вес некоторых стройматериалов

Вопрос экономичности строительства основания для дома важен. Фундамент — достаточно дорогостоящая конструкция. Если есть выбор между несколькими вариантами, стоит рассчитать расходы на строительные материалы (бетон, трубы, арматуру и пр.) и непосредственно на рабочий процесс: возможно придется заказывать бетономешалку, бригаду рабочих, брать вибратор и вибропресс в аренду. Любой финансовый перерасход в этой области не обоснован.

Как расставить сваи с учетом воздействия на фундамент разных величин нагрузок

Разные части сооружения передают на фундамент нагрузки разной величины:

  • под ответственными несущими узлами и конструкциями сооружения;
  • под несущими и самонесущими стенами;
  • под ненесущими перегородками, лагами пола и т. д.

При этом запас прочности будет равномерно распределен по всему фундаменту, увеличивая его надежность и срок службы.

Говоря о многолопастных модификациях, стоит отметить, что они не «уходят в срыв» при передаче критических нагрузок, так как благодаря особенностям конструкции в их работу включается максимальный объем околосвайного массива грунта. В то же время расстояние между лопастями, шаг и угол наклона лопастей таких конструкций должны быть рассчитаны с учетом конкретных грунтовых условий площадки строительства, только тогда не возникнет «обратный эффект» – снижение несущей способности, к примеру, при восприятии горизонтальных нагрузок даже относительно дезаксиальных однолопастных конструкций (подробнее «Особенности расчета многолопастных свай»).

Виды фундаментов и их преимущества

Решая, какой фундамент лучше для газобетона, можно остановиться на ленточном мелкозаглубленном или монолитном основании небольшой толщины. Потому что газоблоки не создают на него большой нагрузки, обладая массой в несколько раз меньшей, чем у кирпича.

Ещё более экономичными по финансовым и трудовым затратам станут столбчатые или свайные фундаменты с ростверком. Но выбор любого из них должен ориентироваться на тип грунта.

Вы не уточнили этот момент в своем вопросе, поэтому давайте рассмотрим все возможные виды фундаментов и приоритеты их устройства.

Лента и монолитная плита

Ленточный или монолитный фундамент под газобетонные блоки – наиболее затратные варианты. Причем, как по расходу материалов (бетон, арматура), так и по трудозатратам и себестоимости. Их целесообразно устраивать только под здания малой площади.

Если вы решили остановиться на одном из этих вариантов, имейте в виду, что:

Лента должна быть монолитной, а не сложенной из фундаментных блоков. Технологические швы между ними в местах стыковки не настолько прочны, чтобы целостность ленты сохранилась при проседании грунта.

Монолитный ленточный фундамент

  • Делать фундамент из газобетона тем более нельзя, так как этот материал очень гигроскопичен и под воздействием грунтовых вод теряет прочность.
  • Для дома с вашими параметрами достаточно мелкозаглубленного фундамента глубиной 60-70 см. Под одноэтажное здание его можно заглубить всего на полметра.
  • Ширина фундамента под газобетон зависит от толщины стен с наружной и внутренней отделкой. Обычно она составляет не более 40-50 см.
  • Высота монолитной плиты для двухэтажных строений – 50 см, для одноэтажных – 40 см.

Монолитная плита

Столбы и сваи

Более экономичными, но от того не менее надежными, являются столбчатые или свайные основания с ростверком. Отвечая на вопрос, какой фундамент лучше для газобетона, многие строители называют именно эти варианты. Потому что, по сути, ростверк – это та же монолитная железобетонная или металлическая лента, расположенная под всем зданием по его периметру, и равномерно распределяющая нагрузку от него на основание.

Схема устройства столбчатого фундамента

К преимуществам таких фундаментов так же можно отнести:

Возможность строительства на сложных грунтах;

  • Возможность устройства фундамента в любое время года;
  • Экономный расход материалов;
  • Простота и скорость возведения своими руками;
  • Хорошая устойчивость;
  • Усадка газобетона происходит равномерно, не приводя к напряжению в толще стен и их разрушению.

Монолитные армированные столбы или сваи устанавливают по периметру будущего строения на глубину, превышающую уровень промерзания грунта.

Инструкция гласит, что они обязательно должны располагаться:

  • Под углами дома;
  • В точках с повышенной нагрузкой;
  • В местах пересечения перегородок со стенами фасадов;
  • Расстояние между соседними элементами 1,5-2,5 метра.

На фото винтовые сваи с ростверком из стального швеллера

Для устройства железобетонного ростверка, раствор заливается в опалубку с установленным в ней арматурным каркасом. Его высота делается не менее 50 см.

Для фундамента под небольшое одноэтажное строение берут бетон М150, для более массивных и высоких зданий больше подходит бетон марок М200 и М250. Цена такого фундамента ощутимо ниже, чем у ленточного или монолитного, поэтому он и более популярен.

Когда лучше всего использовать?

Свайно-ленточный фундамент устраивают в двух вариантах – это когда ростверк находится на расстоянии от поверхности земли и когда монолитная лента возводится, как мелкозаглублённый фундамент. В обоих случаях горизонтальная часть основания дома опирается на сваи.

Если на участке большая глубина промерзания почвы и толстый пучинистый слой грунта, то для достижения подошвой фундамента твёрдого грунтового основания придётся строить монолитную ленту большой высоты, а это будет экономически невыгодно.

СРФ является наилучшим вариантом выхода из сложного положения, когда приходится заниматься строительством на спусках или в низине, где есть всё время угроза подтопления здания во время паводков или обильных дождей.

Приподымая на сваях дом над землёй, строители тем самым предохраняют его от разрушительных проявлений стихии.

Нужна ли пароизоляция под бетонную плиту с пенопластовым утеплением и если да, то куда?



В сети есть противоречивые мнения по этому поводу, но мы поделимся тем, что знаем, насколько сможем. Тем не менее необходимо проконсультироваться с местным инспектором по строительству, чтобы убедиться, что вы соответствуете региональным требованиям к строительству.

4-дюймовая жесткая изоляция из пенополистирола может соответствовать требованиям норм в качестве пароизоляции только в том случае, если она уложена внахлест, чтобы влага не проходила через стыковые соединения, если вы устанавливаете только одиночные листы.

Некоторые программы сертификации зданий, такие как пассивный дом, будут иметь более высокие стандарты, чем строительные нормы и правила, и потребуют, чтобы вы добавили пароизоляционную плиту, а для получения сертификата LEED для домов обязательна дымовая труба для удаления радона.

Продолжим о радоне. Воздействие радона в жилых помещениях является второй по значимости причиной рака легких. Невозможно проверить уровень радона в доме до того, как он будет построен, и нет возможности установить барьер после заливки плиты, поэтому я бы обязательно установил радоновый барьер на вашем месте, поскольку вы строите в высоком зона риска.

Из относительно небольшого числа строителей, которые, кажется, осведомлены о проблемах со здоровьем, связанных с радоном, многие будут просто использовать стандартный 6-миллиметровый пароизоляционный слой из полипропилена в качестве защиты от радона, что лучше, чем ничего, но я бы хотел более толстый для защиты от радона. мой дом.

Существует барьер под названием «Радон Блок», который представляет собой, прежде всего, гораздо более толстую и устойчивую к проколам мембрану, а производители утверждают, что она в 100 раз менее проницаема по сравнению со стандартным поли той же толщины.

Если барьер из радонового блока больше, чем вы можете себе позволить в своем бюджете, я бы, по крайней мере, рассмотрел более толстую полимембрану толщиной 10 или 15 мил.Имея всего лишь 6 мл, почти предрешено, что вы проткнете его, наступив на него, уронив инструменты, проткнув его арматурой и арматурной сеткой, сетчатыми стульями и т. д., поэтому для обеспечения защиты от радона я бы выбрал дополнительную защиту из у меня более толстая мембрана. А для установки, если есть возможность, положите перегородку МЕЖДУ слоями пенопласта, так вы пройдёте по ней один раз, а потом накроете. Единственная проблема заключается в том, что вам нужна стратегия удаления или слива воды, если идет дождь, прежде чем вы зальете бетон.

В нашем демонстрационном доме LEED V4 Platinum Edelweiss мы установили пароизоляцию под плитой толщиной 10 мил от WR Meadows, мы обнаружили, что она чрезвычайно устойчива к проколам, и наш окончательный тест показал уровни радона ниже 20 беккерелей, что намного ниже уровня 200 беккерелей, установленного Министерством здравоохранения. Канада считает небезопасным для длительного воздействия.

В заключение помните, что радон не только попадает в дома из почвы, но и газ радон в воде является еще одним потенциальным источником, который следует учитывать для обеспечения безопасного качества воздуха в помещении дома.

что лучше выбрать? Деревообработка, лента черная и другие породы для одноэтажного и двухэтажного дома

Перед конкретным фундаментом определитесь, для чего предназначено здание, какие задачи оно будет выполнять при эксплуатации. Высшая цель – сохранить целостность и неприкосновенность конструкции на долгие десятилетия.

На что обратить внимание при выборе фундамента?

Основание конструкции должно обеспечивать устойчивость формы и компоновки последней. Фундамент равномерно распределит удельную весовую нагрузку по всей площади участка, используемого под данное сооружение – с учетом массы всех его составных частей и модулей, а также находящихся в нем людей и предметов. Фундамент сдерживает заземление грунта, не давая стенам потерять ровность, форму, отчего бы здание рухнуло максимум за несколько лет. Давление на основание и основные части конструкции также должно быть уменьшено.

При закладке фундамента учитывают, насколько глубоко промерзает земля зимой, и как близко к поверхности грунта проходит ближайший водоносный горизонт.Благодаря этим параметрам рассчитывается максимально допустимая глубина траншеи, которая засчитывается под фундамент. Если на данном участке грунтовые воды в верхних слоях отсутствуют, то промерзание грунта не играет никакой роли. Фундамент нельзя продувать ниже минимально допустимой границы, определенной на карте промерзания Земли (в зависимости от региона).

Наконец, примите во внимание, какая почва находится в этом районе. Глинистая земля при промерзании истощается: одиночный слой приподнимается хотя бы на несколько сантиметров, но, как правило, не более чем на 10 см.Способность впитывать влагу имеет решающее значение для промерзания: чем больше воды впитывается в землю, тем выше она выдувается на морозе. Загон (или траншеи) копают ниже средней районной отметки. Так, в окрестностях Ростова-на-Дону средний отмыв 90 см, значит, сушить надо глубже, например, до 120 см.

Для предохранения фундамента от растрескивания, к которому приводят замерзание поверхностных вод в порах фундамента и загрунтовка грунта, используют железобетон.Это бетон, в который заливается стальной каркас из арматуры. Места, выбранные для окон, дверей или арочных проходов, армируются значительно сильнее – количество стержней арматуры увеличивается на несколько дополнительных.

Не имеет значения наличие цокольного этажа и подтопления дома – учитывается наклонная площадь к действию землетрясений, вес всего дома (с перекрытиями и крышами), рельеф местности, глубина заложения фундамента, геология участка и всей местности. Глубина фундамента и надежность основания дома, который будет на нем построен, прямо пропорциональны друг другу.

Однако затраты на строительные материалы и общая стоимость увеличиваются с глубиной его залегания.

Цель расчета не умножать денежный поток без надобности. Выровнять толстые стены подвала, толстый потолок и пол придадут конструкции дополнительный вес.Долговечность – несомненное преимущество, но срок службы более нескольких десятков лет практического значения может и не иметь, т.к. К. Ближайшие потомки хозяина могут просто продать дом другим людям – а те просто перестроят под свои нужды, возможно, разрушив до основания.

Глубина заложения фундамента рассчитывается исходя из климатических особенностей, геологии, веса конструкции и состояния грунта. Глубина заделки не менее полуметра от поверхности земли.Продувание менее 15 см невозможно вообще ни при каких условиях. Даже если перед вами каменный грунт, минимальное углубление все равно нужно, чтобы дом не сместился ни в одну из сторон. Фундамент не должен опускаться ниже уровня грунтовых вод. Подвал включает высоту ниже полуметра – от уровня пола с учетом песчано-гравийной подушки и гидроизоляции.

Все расчеты произведены предельно точно – в интересах высшей цели, а именно: построить один раз и на всю жизнь.

Сравнение разных видов

Для домов из газобетона мелкопористый ленточный фундамент (МЗЛФ), плитный, столбчатый, ленточно-ярусный, кирпичный и кирпично-свайный. Какой тип и вид использовать, зависит от параметров грунта на участке и будущего строения.

Кирпич

Простой, не засыпанный грунт, отсутствие работ с железобетонным фундаментом и связанные с последним дополнительные капитальные затраты – наилучшие предпосылки для кладки кирпичного основания.Благодаря кирпичной основе можно придать любую планировку. Сложить кирпичное перекрытие такого типа может даже новичок, впервые допустивший такую ​​работу. Недостаток конструкции в том, что ее сложно использовать для домов этажностью более одноэтажной.

Достоинства – Кирпичный фундамент заметно дешевле, чем каркасно-монолитно – ленточный плитный.

Плитный

Плитный фундамент применяется на слабом грунте и при повышенном уровне водоносного горизонта. Такую печь рекомендуется дополнить ленточными ребрами – надежность и долговечность постройки заметно повысятся.К. Печь выдерживает подвижки грунта. Максимальная опорная площадь Земного слоя снижает давление – а вместе с ним и отправку дома. Толщина плиты – 25…50 см, требуется песчаный слой от 30 см, тщательно утрамбованный. Щебень, уложенный слоем 10 см на песок, снижает влагопоглощение фундамента.

Печь ценится за высокую несущую способность – по законам физики. Наносится на любой грунт, эффективно противостоит растрескиванию за счет использования армирующего каркаса. Кроме того, это практически готовый черновой пол — стяжка здесь не нужна.

Но под такую ​​печь нельзя строить подвал: стоит начинать раскапывать, как строение начинает видеть, что чревато аварией – можно забрать и/или засыпать.

Поэтому для любителей строить подвалы предусмотрен Ленточный плитный фундамент в виде литой коробки, в которой присутствует пол. Расходы на водоотведение и низкий уровень пола – практически не закручивается с территорией вокруг дома, а сложность монтажа на склоне может напрочь отбить желание отливать эту печь.

Подвальные полы – Как изолировать бетонный пол

Тодд Фратцель на Подвалы, фундаменты, изоляция

Изоляция бетонных полов

Если вы живете в холодном климате, зимой вам не привыкать к холодным бетонным полам. Если вы планируете отделку подвала или части вашего дома с бетонным полом, может быть хорошей идеей изолировать его перед установкой цокольного этажа. Бетонные полы холодные и полные влаги, что может стать проблемой в долгосрочной перспективе.

Методы изоляции бетонного пола

Существует множество методов изоляции бетонных полов и плит. Выбранный вами метод действительно зависит от стоимости и доступного запаса. Если вы заканчиваете цокольный этаж, большинство строительных норм и правил требуют минимальной готовой верхней комнаты 7 футов-6 дюймов. Таким образом, любой выбор утепленного чернового пола должен учитывать эту минимальную высоту, включая готовую конструкцию потолка. Ниже приведены два метода, которые мы использовали в прошлом с большим успехом.

Теплоизолированные панели чернового пола

В настоящее время продается множество продуктов, которые обычно представляют собой комбинацию жесткой пенопластовой изоляции и какого-либо типа материала чернового пола, такого как OSB. Их довольно много на рынке, включая плитку для пола Barricade. Плитка для пола действительно отлично подходит для людей с небольшим опытом самостоятельной работы и проблемами с зазорами, поскольку она обеспечивает один из самых тонких вариантов изоляции.

Изолированный черновой пол

Если у вас есть достаточная высота и мало помех, то этот метод нам нравится больше всего.Этот метод отлично работает, если у вас не так много дверей и вы можете справиться с более высоким черновым полом у лестницы. Метод довольно прост и состоит из слоя изоляции из пенопластовых плит, шпал и фанерного чернового пола (см. схему выше).

  • Сначала нужно убедиться, что пол чистый. Обязательно устраните любые проблемы с бетонным полом, такие как трещины, сколы и проблемы с водой.
  • Установите слой жесткой пенопластовой изоляции, такой как Styrofoam Tongue and Groove или Styrofoam Brand Highload 40 (в зависимости от нагрузок, которые у вас есть, первый обеспечивает 25 фунтов на квадратный дюйм, а второй — 40 фунтов на квадратный дюйм).Мы рекомендуем по крайней мере 1 дюйм пенопласта. Используйте клей для пенопласта хорошего качества, чтобы приклеить пенопласт к бетону. Если вам интересно узнать больше об изоляционных свойствах пенопластовых плит, ознакомьтесь с нашей статьей R Values ​​of Foam Board Insulation.
  • Загерметизируйте все швы пенопластовой изоляции. Мы рекомендуем проклеивать швы лентой Tyvek (или аналогичной). Вы можете запечатать стены монтажной пеной из баллончика (Great Stuff или аналогичной).
  • Установка шпал, обработанных давлением.Мы рекомендуем использовать настил толщиной 3/4″, обработанный давлением. Используйте клей для пенопласта вдоль нижней части шпал, а также прикрепите шпалы к бетону с помощью каменных гвоздей или гвоздезабивного пистолета.
  • Уложите слой шпунта AdvanTech толщиной 3/4 дюйма (или другого материала для основания пола). Мы рекомендуем вам прикрутить черновой пол к шпалам с помощью шурупов из нержавеющей стали и клея для чернового пола. Мы настоятельно рекомендуем вам рассмотреть возможность использования AdvanTech из-за его отличных свойств во влажной среде.
  • Наконец, уложите чистовой пол. Вы можете установить любой тип напольного покрытия в этой точке из-за прочного чернового пола.

Заключительные мысли по изоляции бетонного пола

Единственная проблема, на которую следует обратить внимание в этой ситуации, — это высота. Скорее всего, вы получите пенопласт толщиной 1 дюйм, шпалы 3/4 дюйма и 3/4 дюйма для основания пола, всего 2-1/2 дюйма. Для этого, скорее всего, потребуется поднять двери и изменить конфигурацию лестницы.Зато у вас будет очень теплый комфортный пол и гораздо меньше влаги в подвале.

Хотите нанять профессионала?

Если вы чувствуете себя немного подавленным полной реконструкцией подвала, вы можете подумать о найме подрядчика. Хорошим местом для начала является использование проверенных в отрасли рекомендательных компаний. Такие компании, как ServiceMagic, предлагают отличный реферальный сервис. Просто перейдите по следующей ссылке:

Owens Corning Commercial Insulation — Часто задаваемые вопросы

Компания Owens Corning использует нашу команду экспертов в области строительства для разработки лучших в отрасли решений по энергосбережению и управлению влажностью.Опираясь на более чем 70-летний подтвержденный опыт исследований и разработок, наша команда специалистов по строительству предоставляет передовые технические знания, знания о применении продуктов, а также местные и государственные строительные нормы и правила нашим клиентам, занимающимся коммерческой изоляцией из пенопласта.

Не видите свой вопрос ниже? Спроси нас.

Просмотрите весь список или выберите категорию из этого списка:

Приложения, Общие

Приложения, фундаменты, ниже класса

Применение под бетонной плитой

Приложения, Стены

Приложения, Крышные системы

Клеи, ленты, герметики и краски

Сельскохозяйственные и животноводческие постройки

Стандарты, материалы, испытания

Энергетические стандарты, сертификаты

ЛЕЕД

Коды и классы огнестойкости

Окружающая среда

Свойства и гарантии



Приложения, Общие

В: Каковы типичные области применения изоляции из жестких пенопластовых плит FOAMULAR®?

A: Изоляция FOAMULAR® используется во многих жилых и коммерческих зданиях.Диапазон его применения варьируется от основания под бетонными плитами до всех типов стеновых конструкций (стальные и деревянные стойки, кирпичная кладка и бетон) и в коммерческих кровельных системах.

A: Изоляция FOAMULAR® предлагает превосходные характеристики для широкого спектра применений, включая:

  • стены подвалов и другие подземные сооружения, особенно там, где присутствуют грунтовые воды
  • защищенные от мороза мелкозаглубленные фундаменты
  • бетонные полы , включая полы с высокой нагрузкой и/или места хранения, такие как промышленные полы и полы холодильных камер
  • стены , включая стальной и деревянный каркас, и каменные стены
  • крыши с малым уклоном, включая балластные, механически закрепленные и полностью скрепленные системы, системы защищенных кровельных мембран, террасы на крыше, зеленые крыши и парковочные площадки
  • скатные крыши с покрытием из металла или гонта
  • энергия ветра, сердцевины лопастей ветряных мельниц
  • сельскохозяйственные и животноводческие постройки
  • защита от замерзания для дорог, железных дорог и других строительных сооружений
  • наполнители из композитных панелей , например, для холодильных и холодильных витрин

В: Как я могу получить образец изоляции FOAMULAR®?

A: Есть несколько источников. Свяжитесь с местным агентом по продажам FOAMULAR® Insulation, используя функцию «Найти торгового представителя» на этом веб-сайте, или используйте функцию «Связаться с нами», чтобы отправить электронное письмо или позвонить по телефону 1-800-GET-PINK™.

В: Какие крепежные детали рекомендуются для FOAMULAR®?

О: Это зависит от приложения. При обшивке используются шурупы для стальных или деревянных стоек с пластиковыми шайбами ​​или большими головками со стеклярусом для удержания пенопласта. В стенах с полостью каменной кладки кирпичные стяжки часто имеют зажимы или крючки как часть конструкции, которые удерживают плиту из пенопласта на месте в полости.В системах отделки внешней изоляции (EIFS) часто используются шурупы со специальными пластиковыми шайбами, закрывающими головку стального шурупа. Пластиковая крышка сводит к минимуму тепловое замыкание или «двоение» головки винта через покрытие EIFS. В кровельных системах плита из пенопласта крепится к стальному настилу с помощью винтов с 2-дюймовыми или 3-дюймовыми нагрузочными пластинами. Для кровельных систем количество и размещение крепежных элементов часто определяется перечнем характеристик кровельной системы, предоставленным Underwriters Laboratories или Factory Mutual.На бетонном настиле крыши, а не на крепежных элементах, часто используются малоэтажные полиуретановые клеи для крепления FOAMULAR® Insulation.

Вернуться к началу


Приложения, фундаменты, ниже класса

В: Можно ли использовать FOAMULAR® в коммерческих наружных основаниях?

А: Да. FOAMULAR® обеспечивает превосходную водостойкость и сохранение R-значения при использовании ниже уровня земли. Он также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при обратной засыпке. Если используется обработка основы на основе растворителя, дайте покрытию полностью высохнуть, а растворители испарятся, прежде чем наносить FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется при использовании эмульсий на водной основе.

В: Можно ли использовать FOAMULAR® поверх гидроизоляции фундамента?

А: Да. FOAMULAR® обеспечивает превосходную водостойкость и сохранение R-значения при использовании ниже уровня земли. Он также защищает гидроизоляцию и гидроизоляцию фундамента от повреждений при обратной засыпке. Если используется обработка основы на основе растворителя, дайте покрытию полностью высохнуть, а растворители испарятся, прежде чем наносить FOAMULAR®.Материалы на основе растворителей могут повредить полистирол. Это предостережение не требуется при использовании эмульсий на водной основе.

В: Производит ли Owens Corning дренажную доску для фундамента?

А: Да. Изоляция из экструдированного полистирола INSUL-DRAIN® FOAMULAR® изолирует стену фундамента и улучшает дренаж через сеть поверхностных каналов, защищенных ламинированной фильтрующей тканью, а также обеспечивает гидроизоляцию или гидроизоляцию стены во время обратной засыпки.

В: Можно ли использовать FOAMULAR® в качестве сердцевины фундаментной панели?

А: Да. Некоторые производители используют FOAMULAR® в качестве сердцевины конструкционных теплоизоляционных панелей (SIP), которые чаще всего используются для надземных стен. Использование ниже уровня земли в качестве фундаментной панели требует надлежащего проектирования конструкции и защиты от воды. Проконсультируйтесь с производителем SIP о доступных вариантах.

В: Можно ли оставить FOAMULAR® на стене подвала?

A: Нет. В соответствии со строительными нормами все пенопласты должны быть покрыты 15-минутным термобарьером.Обычно используется гипсокартон толщиной ½ дюйма.

В: Можно ли использовать FOAMULAR® в качестве внутренней изоляции стен подвала?

A: Да, но в соответствии со строительными нормами все пенопласты должны быть покрыты 15-минутным термобарьером. Обычно используется гипсокартон толщиной ½ дюйма.

В: Можно ли использовать FOAMULAR® под стеной подвала?

A: Не рекомендуется, если в этом не участвует профессиональный архитектор или инженер. Хотя FOAMULAR® обладает значительной прочностью на сжатие, при использовании FOAMULAR® в этом конструкционном применении необходимо учитывать строительные нагрузки, коэффициенты безопасности и долгосрочную ползучесть при сжатии и движение здания.

В: Можно ли использовать FOAMULAR® для изоляции неглубоких фундаментов?

А: Да. FOAMULAR®, изоляция из экструдированного полистирола (XPS), разрешена для использования в стандарте проектирования ASCE 32 «Проектирование и строительство защищенных от мороза мелкозаглубленных фундаментов». В отличие от изоляции из пенополистирола, XPS разрешен в как для горизонтальных створок , так и для вертикальных стен в ASCE 32.

В: Что рекомендует Owens Corning для решения проблем с термитами?

A: Соблюдайте действующие в вашем регионе строительные нормы и правила, которые были разработаны для сведения к минимуму риска заражения.Заражение в первую очередь вызывает озабоченность в Калифорнии и на юго-востоке США, которые были определены как имеющие «очень высокую» вероятность заражения. См. раздел 2603.8 Международного строительного кодекса 2006 г. и раздел R320.5 Международного жилищного кодекса 2006 г. для получения полной информации об обработке почвы, системах приманки, стойкой древесине, смотровых площадях, физических барьерах и щитах, а также исключениях для недеревянных или находящихся под давлением здания из обработанного дерева, а также для утепления внутри стен фундамента/цокольного этажа.

Будьте осторожны с панелями из пенопласта, которые утверждают, что они «устойчивы к насекомым». Многие методы лечения устойчивости к насекомым основаны на водорастворимых добавках, которые становятся неэффективными со временем и после длительного воздействия грунтовых вод. Также термиты могут перемещаться за обработанными досками, между доской и стеной фундамента. В этом случае обработка доски не работает, а доска закрывает путь передвижения насекомых. Соблюдение норм и правил в отношении обработки земли, зазоров и физических барьеров является лучшей защитой.

Вернуться к началу


Применение под бетонной плитой

В: Можно ли использовать FOAMULAR® под коммерческими бетонными плитами перекрытий?

А: Да. FOAMULAR® доступен в широком диапазоне прочности на сжатие, который подходит практически для всех коммерческих применений плит. Имеются данные о модуле сжатия и фундамента, позволяющие согласовать подложку FOAMULAR® со структурными свойствами плиты, чтобы вместе слои пола могли адекватно выдерживать нагрузки при использовании в коммерческих зданиях.

В: Может ли FOAMULAR® использоваться для обогрева полов?

A: Да, FOAMULAR® обычно используется под плитами, содержащими системы лучистого отопления. Это отличный выбор благодаря высокому значению R, водостойкости и прочности на сжатие, которые подходят для использования под плитой.

Вернуться к началу


Применение, стены

В: Можно ли укладывать FOAMULAR® непосредственно на стальные шпильки?

А: Да. FOAMULAR® — отличный выбор для использования в качестве непрерывной изоляции (ci) непосредственно против стальных шпилек.При использовании FOAMULAR® или любого другого типа ненесущей обшивки (пенопласт, гипс) каркас из стальных стоек должен быть независимо растянут от боковых и вращательных сил. См. стеновые сборки V414 и V434 Underwriters Laboratories для получения подробной информации о степени огнестойкости с FOAMULAR®, нанесенным непосредственно на стальные стойки.

В: Какие продукты Owens Corning рекомендует использовать в конструкции стены, состоящей из облицовочного кирпича и стального каркаса?

A: Полости стальных стоек следует изолировать стекловолоконными плитами Owens Corning, либо изоляцией Thermal Batt, либо изоляцией Flame Spread 25 в зависимости от типа конструкции здания и типа облицовки, необходимой для соответствия требованиям строительных норм и правил по распространению пламени.Облицовка из войлока имеет различные рейтинги проницаемости, которые следует учитывать в зависимости от конкретных условий строительства. Кроме того, поверх стальных стоек следует установить изоляционную оболочку FOAMULAR®, чтобы создать слой непрерывной изоляции. FOAMULAR® 150 или 250 можно использовать в качестве обшивки. Также обратите внимание на оболочки FOAMULAR® INSULPINK® и PRO PINK®, обе из которых усилены облицовкой для повышения прочности.

В: Можно ли использовать FOAMULAR® между деревянными стойками?

A: Можно, но обычно это не предпочтительный метод установки.FOAMULAR® не производится в размерах, которые легко помещаются между деревянными стойками. Поэтому он должен быть обрезан в полевых условиях, чтобы соответствовать размеру. Существуют и другие изоляционные материалы, такие как изоляция Owens Corning Thermal Batt Insulation, которая более эффективно используется между деревянными стойками.

В: Создает ли пенопласт FOAMULAR®, используемый в качестве обшивки на внешней стороне стены, двойной пароизолятор?

A: Может показаться, что да, потому что он воспринимается как «непроницаемый пластик», но, если рассматривать его в контексте стены, как правило, это не так.Все материалы обшивки в той или иной степени противостоят проникновению паров влаги. Таким образом, в этом отношении все покрытия представляют собой «замедлитель парообразования», который часто используется напротив внутреннего замедлителя пара, создавая таким образом «двойной замедлитель испарения». Чтобы действительно оценить, важно различать пару ключевых свойств, рейтинг проницаемости и R-значение. Обшивка FOAMULAR® толщиной 1 дюйм на самом деле имеет паропроницаемость (1,1 проницаемость), которая выше (пропускает больше водяного пара), чем общепринятое определение пароизолятора (1,1).0 пром.) и выше ½” OSB (0,70 пром.), обычно воспринимается как приемлемая обшивка. Таким образом, только с этой точки зрения FOAMULAR® пропускает больше водяных паров (является меньшим замедлителем пара), чем общепринятая обшивка OSB. Затем примите во внимание тот факт, что FOAMULAR® представляет собой изоляционную оболочку , имеющую значение R 5 на дюйм. Изолирующая обшивка поддерживает тепло в полости стенной стойки. Более теплый воздух и поверхности менее подвержены конденсации, чем более холодный воздух/поверхности при любом заданном уровне влажности.Таким образом, изоляционная оболочка FOAMULAR®, которая также является полупроницаемой, не является проблемой «двойного пароизолятора».

В: Как можно контролировать влажность в сборке стены из стальных стоек?

A: непрерывная изоляция FOAMULAR® 250 и изоляция из стекловолокна Owens Corning являются важными элементами управления влажностью в сборках стен из стальных стоек. Влага может проникать как минимум тремя различными способами: 1) инфильтрация воздуха, 2) жидкая влага под давлением, поступающая извне, и 3) проникновение пара и конденсация снаружи или внутри в зависимости от условий.Обшивка FOAMULAR® с хорошо герметизированными стыками очень устойчива к проникновению воздуха и находящейся под давлением жидкой влаги извне. FOAMULAR® также сохраняет тепло в полости стойки, так что температура точки росы смещается в точки на стене, где конденсат не будет образовываться или где он может безвредно стекать. Хорошо герметизированные облицовочные панели на изоляции из стекловолокна помогают ограничить проникновение воздуха и проникновение пара изнутри.

В: Можно ли укладывать изоляцию FOAMULAR® с полосами Z-образной обрешетки?

А: Да.FOAMULAR® INSULPINK® состоит из каналов, в которые вставляются полоски деревянной обшивки, а FOAMULAR® INSULPINK®-Z плотно прилегает к стальной Z-образной обшивке с интервалом 24 дюйма по центру.

В: Как долго FOAMULAR® можно оставлять на открытом воздухе?

A: FOAMULAR® может подвергаться воздействию внешней среды во время обычных строительных циклов. В течение этого времени может начаться некоторое выцветание из-за воздействия УФ-излучения, а при длительном воздействии может начаться некоторая деградация или «пыление» поверхности полистирола.Лучше всего, если продукт будет покрыт в течение 60 дней, чтобы свести к минимуму деградацию. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и все еще являются полезной изоляцией.

В: Можно ли использовать FOAMULAR® снаружи?

A: FOAMULAR® может подвергаться воздействию внешней среды во время обычных строительных циклов. В течение этого времени может начаться некоторое выцветание из-за воздействия УФ-излучения, а при длительном воздействии может начаться некоторая деградация или «пыление» поверхности полистирола. Лучше всего, если продукт будет покрыт в течение 60 дней, чтобы свести к минимуму деградацию. После покрытия разрушение прекращается, и повреждение ограничивается тонкими верхними поверхностными слоями клеток. Ячейки ниже, как правило, не повреждены и все еще являются полезной изоляцией.

В: Можно ли оставлять FOAMULAR® открытым для внутренних работ?

A: Нет. В соответствии со строительными нормами все пенопласты должны быть покрыты 15-минутным термобарьером. Обычно используется гипсокартон толщиной ½ дюйма.

В: Могу ли я использовать изоляцию FOAMULAR® на кирпичном выступе для поддержки кирпичной стены?

О: Не рекомендуется.Все пенопластовые материалы обладают долговременными характеристиками ползучести, которые могут превышать пределы прогиба, необходимые для надлежащей поддержки кирпичных стен.

В: Какие продукты Owens Corning рекомендует для многослойных бетонных стен?

A: Изоляция из экструдированного полистирола FOAMULAR® 250, ASTM C578, тип IV. FOAMULAR® 250 имеет прочность на сжатие максимум 25 фунтов на квадратный дюйм, что является достаточным для некомпозитных изолированных бетонных многослойных стеновых панелей. Композитная стеновая конструкция может нуждаться в изолирующей сердцевине разной прочности.Проконсультируйтесь с инженером-строителем для получения рекомендаций.

Вернуться к началу


Применение, кровельные системы

В: Какие продукты Owens Corning FOAMULAR® Insulation рекомендуются для коммерческих кровель?

A: FOAMULAR® THERMAPINK® (18, 25 или 40) используется в традиционных коммерческих крышах с небольшим уклоном, где изоляция размещается под кровельной мембраной. FOAMULAR® 404 и 604 используются в защищенных кровельных мембранах (PRMA), где изоляция размещается над кровельной мембраной для изоляции и защиты от экстремальных условий окружающей среды.FOAMULAR® 404Rb и 604RB с ребрами на верхней поверхности используются в крышах PRMA, где используется бетонная брусчатка. Ребра обеспечивают дренажные каналы под брусчаткой.

В: Можно ли использовать FOAMULAR® в сборной крыше (BUR)?

А: Да. Из-за температур, при которых устанавливаются слои BUR, FOAMULAR® необходимо покрыть слоем защитной плиты перед установкой слоев BUR. Обычные защитные плиты включают гипс и древесное волокно высокой плотности, обычно с проклеенными стыками, чтобы предотвратить просачивание горячего асфальта в слои полистирола.

В: Каковы типичные методы получения кровельного покрытия класса А для изоляции FOAMULAR®?

A: Рейтинг огнестойкости класса A (наилучший) основан на испытаниях ASTM E108 на распространение огня, а в случае деревянных настилов — на проникновение через верхнюю сторону крыш. Оценки основаны на полной производительности сборки и зависят от таких переменных, как тип настила, тип мембраны и уклон крыши. Обычно перед установкой кровельной мембраны на изоляционные материалы из экструдированного полистирола накладывается какое-либо покрытие. Материалы покрытия включают в себя плитные материалы, такие как гипс или древесное волокно высокой плотности. Или, в зависимости от типа мембраны, можно использовать прокладочный лист.

В: Что такое ПМР?

A: Защищенная мембранная крыша. Также известен как PRMA или IRMA.

В: Что такое IRMA? Что такое ПРМА

A: IRMA — торговая марка Dow Chemical, которая относится к концепции защищенной мембранной крыши. PRMA — это общая ссылка на тот же тип крыши. IRMA = Мембранная сборка перевернутой кровли.PRMA = защищенная кровельная мембрана в сборе.

В: В чем основное отличие защищенной кровельной мембраны (PRMA) от обычной кровли?

A: В обычных крышах изоляция размещается под гидроизоляционной мембраной , сохраняя изоляцию сухой, но подвергая мембрану воздействию экстремальных температур и атмосферных воздействий. Крыши PRMA укладывают изоляцию поверх гидроизоляционной мембраны , чтобы защитить ее от экстремальных температур, воздействия ультрафиолетового света, пешеходного движения и других физических воздействий. Поскольку крыши PRMA подвергают изоляцию воздействию воды, используются только изоляционные материалы из экструдированного полистирола, такие как FOAMULAR® 404, 604, 404RB и 604RB, из-за их превосходной устойчивости к водопоглощению и сохранения значения R при воздействии воды и циклов замораживания / оттаивания. .

Вернуться к началу


Клеи, ленты, герметики и краски

В: Какие клеи рекомендуются для FOAMULAR®?

A: Используйте легкодоступные клеи, которые помечены как пригодные для использования с плитами из пенопласта или, в частности, пригодными для использования с плитами из пенополистирола.Следует избегать клеев, содержащих растворители, так как они растворяют изоляционные плиты из полистирола.

В: Нужно ли герметизировать или проклеивать швы изоляции FOAMULAR®?

A: Это зависит от приложения и плана профессионального дизайнера. Причины для герметизации швов включают создание барьера для проникновения воздуха или создания барьера для проникновения влаги. Если FOAMULAR® предназначен для создания барьера для воздуха и/или влаги, то стыки должны быть герметизированы.Тем не менее, из-за проникновения и других практических соображений часто более эффективно установить слои барьера для воздуха/влаги в другом месте сборки, чем пытаться герметизировать стыки FOAMULAR®.

В: Какой герметик или герметик рекомендуется использовать с FOAMULAR®?

A: Герметики на силиконовой или латексной основе совместимы с полистиролом. Следует избегать использования герметиков или герметиков, содержащих растворители. Проверьте на этикетке или у производителя совместимость отдельного герметика/герметика с полистиролом.

В: Какие краски или покрытия можно использовать с изоляцией FOAMULAR®?

A: Обычно существует два типа красок: латексная и алкидная. Оба совместимы с полистиролом. Алкидная краска также известна как масляная краска. Латексные краски содержат более мягкие виниловые смолы (связующие) и больше воды. Прежде чем приступить к покраске поверхностей из пенопласта, помните, что строительные нормы и правила требуют, чтобы все пенопласты были покрыты огнезащитным барьером, таким как гипсокартон.

В: Какие изоляционные ленты рекомендуются для изоляции FOAMULAR®?

A: Используйте ленты, рекомендованные производителем для желаемого применения.Выполните поиск в Интернете, используя ключевые слова «строительная лента» или «строительная лента», чтобы получить рекомендации.

Вернуться к началу


Сельскохозяйственные и животноводческие постройки

В: Каким строительным нормам должны соответствовать сельскохозяйственные постройки?

A: Сельскохозяйственные здания обычно освобождаются от строительных норм и правил из-за малоопасного характера их использования. Например, в разделе 312.1 Международного строительного кодекса 2006 г. говорится: «…(сельскохозяйственные постройки) должны строиться, оснащаться и обслуживаться в соответствии с требованиями этого кодекса, соизмеримыми с пожаром и опасностью для жизни, связанной с их пребыванием…». Это заявление дает некоторую свободу действий, чтобы отказаться от требований кода, которые не подходят для использования, но всегда проверяйте планы с местными официальными лицами, прежде чем продолжить.

Вернуться к началу


Стандарты, материалы, испытания

В: Что такое ASTM C578?

A: ASTM C578, Стандартные технические условия для теплоизоляции из жесткого ячеистого полистирола, является общепринятым отраслевым стандартом, определяющим минимальные свойства изоляционных материалов из жесткого полистирола, как из экструдированного полистирола (XPS), так и из пенополистирола (EPS).

В: Какие продукты FOAMULAR® соответствуют стандартам ASTM C578?

A: Все изоляционные материалы из жестких плит FOAMULAR® производятся в соответствии со стандартом ASTM C578. В случае изделий, ламинированных облицовочными материалами, сердцевина соответствует требованиям, но стандарт не распространяется на дополнительные свойства ламинированных/облицованных изделий.

В: Какова классификация ASTM C578 для изоляционных материалов FOAMULAR®?

A: в целом FOAMULAR® 150, ASTM C578, тип X.FOAMULAR® 250, Тип IV. FOAMULAR® 400, тип VI. FOAMULAR® 600, тип VII. Изоляция FOAMULAR® 1000, тип V. Owens Corning производит множество вариантов продуктов FOAMULAR®. Полный список продуктов FOAMULAR® и их типовое обозначение ASTM C578 см. в Руководстве по спецификации на нашем веб-сайте под названием «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола».

В: Каковы требования к физическим свойствам для различных типов ASTM C578, связанных с изоляцией из экструдированного полистирола?

A: см. ASTM C 578, таблица 1, где приведен полный список всех свойств и всех минимальных или максимальных значений в зависимости от конкретного свойства.Также см. Руководство по спецификации на нашем веб-сайте под названием «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола» для копии ASTM C578, таблица 1.

В: Что такое CAN/ULC S102.2?

A: CAN/ULC S102.2 — это канадский стандарт, озаглавленный «Характеристики горения поверхности полов, напольных покрытий и прочих материалов». Основная цель испытания состоит в том, чтобы определить сравнительные характеристики горения данного материала путем оценки распространения пламени по его поверхности при воздействии испытательного огня, установив основу, на которой можно сравнивать характеристики поверхностного горения различных материалов или сборок, без конкретные соображения по всем параметрам конечного использования, которые могут повлиять на эти характеристики.Этот метод применим к готовой поверхности или покрытию пола. Он также может быть применен к материалам, которые не могут быть удобно испытаны в потолочной конфигурации. В эту категорию могут быть включены термопластичные и сыпучие наполнители.

Вернуться к началу


Энергетические стандарты, сертификаты

В: Какие продукты Owens Corning соответствуют требованиям Energy Star®?

A: Owens Corning производит изоляцию из стекловолокна, изоляцию из экструдированного полистирола FOAMULAR® и кровельную черепицу, соответствующие требованиям ENERGY STAR. Продукты ENERGY STAR потребляют меньше энергии, экономят деньги и помогают защитить окружающую среду. Для получения дополнительной информации посетите сайты www.energystar.gov и www.owenscorning.com.

В: Где взять карту климатических зон?

A: Карту климатических зон, используемую в действующих энергетических нормах, таких как ASHRAE 90.1, 90.2 и IECC, можно загрузить из Ресурсного центра строительных энергетических норм по телефону http://resourcecenter.pnl.gov/cocoon/morf/ResourceCenter/ статья/1420.

В: Что такое ASHRAE 90.1?

A: Стандарт ASHRAE 90.1, «Стандарт энергопотребления для зданий, кроме малоэтажных жилых зданий», является стандартом, широко используемым в США для определения минимальных критериев энергоэффективности для новых и существенно измененных коммерческих зданий. Национальный добровольный согласованный стандарт, публикуемый каждые 3 года и часто принимаемый в качестве местного законодательства, разработан под эгидой ASHRAE, Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc. См. множество описательных технических бюллетеней, касающихся ASHRAE 90.1, в разделе «Техническая информация и литература» на этом веб-сайте.

В: В чем разница между ASHRAE 90.1 2004 и ASHRAE 90.1.2007 в отношении требований к изоляции стен ниже уровня земли?

A: см. в таблице нормативные требования к изоляции для двух редакций стандарта ASHRAE 90.1.

ASHRAE 90.1 Предписывающие требования R для
«Ниже стены»

Климатическая зона

Издание 2004 г.

Издание 2007 г.

Нежилое

Жилой

Нежилое

Жилой

1

NR

NR

NR

NR

2

NR

NR

NR

NR

3

NR

NR

NR

NR

4

NR

NR

NR

7. 5

5

NR

NR

7,5

7,5

6

NR

7,5

7,5

7,5

7

7.5

7,5

7,5

10,0

8

7,5

7,5

7,5

12,5

В: В чем разница между ASHRAE 90. 1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен из стальных стоек?

A: см. таблицу с нормативными требованиями к изоляции из двух редакций ASHRAE 90.1 стандарт.

ASHRAE 90.1 Предписывающие требования R для
«Стальные каркасные стены выше уровня земли»

ЗОНА

АШРАЭ 90.1 — 2004

АШРАЭ 90.1 — 2007

Нежилое

Жилой

Нежилое

Жилой

1

13

13

13

13

2

13

13

13

13 + 7. 5

3

13

13 + 3,8

13 + 3,8

13 + 7,5

4

13

13 + 7,5

13 + 7,5

13 + 7.5

5

13 + 3,8

13 + 7,5

13 + 7,5

13 + 7,5

6

13 + 3,8

13 + 7,5

13 + 7,5

13 + 7. 5

7

13 + 7,5

13 + 7,5

13 + 7,5

13 + 15,6

8

13 + 7,5

13 + 10,0

13 + 7,5

13 + 18.8

В таблице со стальным каркасом первым номером указано заданное значение R полости шпиля, а вторым номером — R непрерывной изоляции. (Пример: 13 + 7,5)

Для целей ASHRAE 90.1 под «жилыми» понимаются многоквартирные строения высотой более трех (3) этажей. «Нежилые помещения» определяются как все помещения, не являющиеся жилыми. 90.1 также предоставляет нормативные значения изоляции для «полуотапливаемых» зданий, которые не показаны.

В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции стен с деревянными стойками?

A: См. таблицу с нормативными требованиями к изоляции из двух редакций стандарта ASHRAE 90.1.

ASHRAE 90.1 Предписывающие требования R для
«Деревянные каркасные и другие стены выше уровня земли»

Климатическая зона

АШРАЭ 90.1 — 2004

АШРАЭ 90.1 — 2007

Нежилое

Жилой

Нежилое

Жилой

1

13

13

13

13

2

13

13

13

13

3

13

13

13

13

4

13

13

13

13 + 3. 8

5

13

13

13 + 3,8

13 + 7,5

6

13

13 + 3,8

13 + 7,5

13 + 7.5

7

13

13 + 7,5

13 + 7,5

13 + 7,5

8

13 + 7,5

13 + 7,5

13 + 15,6

13 + 15. 6

В таблице с деревянным каркасом первым номером указано заданное значение R полости для стоек, а вторым номером — сплошная изоляция R. (Пример: 13 + 7,5)

Для целей ASHRAE 90.1 под «жилыми» понимаются многоквартирные строения высотой более трех (3) этажей. «Нежилые помещения» определяются как все помещения, не являющиеся жилыми. 90.1 также предоставляет нормативные значения изоляции для «полуотапливаемых» зданий, которые не показаны в этих таблицах.

В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к массовой изоляции стен?

A: См. таблицу с нормативными требованиями к изоляции из двух редакций стандарта ASHRAE 90.1.

ASHRAE 90.1 Предписывающие требования R для

«Массовые стены выше уровня земли»

ЗОНА

АШРАЭ 90. 1 — 2004

АШРАЭ 90.1 — 2007

Нежилое

Жилой

Нежилое

Жилой

1

NR

5.7

NR

5,7

2

NR

5,7

5,7

7,6

3

5,7

7,6

7. 6

9,5

4

5,7

9,5

9,5

11,4

5

7,6

11,4

11,4

13.3

6

9,5

11,4

13,3

15,2

7

11,4

13,3

15,2

15,2

8

13. 3

15,2

15,2

25,0

Массивные стены определяются как «стены с НС (теплоемкостью), превышающей:

(1) 7 БТЕ/фут² x ºF, или

(2) 5 БТЕ/фут² при условии, что удельный вес материала стены не превышает 120 фунтов/фут³.

Теплоемкость определяется как «количество тепла, необходимое для повышения температуры данной массы на 1ºF.Численно HC на единицу площади поверхности (Btu/ft² x ºF) представляет собой сумму произведений массы на единицу площади каждого отдельного материала на поверхности крыши, стены или пола, умноженных на его индивидуальную удельную теплоемкость.

В: В чем разница между ASHRAE 90.1-2004 и ASHRAE 90.1-2007 в отношении требований к изоляции крыши?

A: См. таблицу с нормативными требованиями к изоляции из двух редакций стандарта ASHRAE 90. 1.

АШРАЕ 90.1 Директивные требования R для
«Изоляция крыши полностью над палубой»

Климатическая зона

Издание 2004 г.

Издание 2007 г.

Нежилое

Жилой

Нежилое

Жилой

1

15

15

15

20

2

15

15

20

20

3

15

15

20

20

4

15

15

20

20

5

15

15

20

20

6

15

15

20

20

7

15

15

20

20

8

20

20

20

20

Вернуться к началу


LEED®

В: Что такое LEED

A: Лидерство в энергетическом и экологическом проектировании (LEED) — это рейтинговая система экологически чистых зданий, разработанная Университетом США. С. Совет по экологическому строительству. Это ведущий национальный стандарт для определения зеленого строительства.

В: Что такое сертификация LEED?

A: Сертификация LEED распространяется на весь строительный проект, включая коммерческое строительство, капитальный ремонт и высотные жилые дома. LEED не сертифицирует продукцию. Сертификация строительного проекта достигается путем накопления баллов на основе соответствия определенным критериям концепции дизайна LEED. Всего в системе подсчета очков доступно 69 баллов по 6 категориям дизайна.Уровни сертификации: Сертифицированный 26–32 балла, Серебряный 33–38, Золотой 39–51 и высший уровень сертификации Платиновый 52–69.

В: Каково общее количество категорий и баллов по рейтинговой системе LEED для нового строительства и капитального ремонта?

A: Баллы для сертификации можно получить в шести категориях: Экологически безопасные объекты (14 возможных баллов), Эффективность использования воды (5), Энергия и атмосфера (17), Материалы и ресурсы (13), Качество окружающей среды в помещении (15), и Процесс инноваций и дизайна (5). Как правило, каждая категория имеет несколько кредитов в 1 балл, каждая из которых имеет уникальную направленность на экологически безопасный дизайн . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности, достигнутого зданием. Изоляция обычно играет важную роль в достижении этого конкретного кредита.

В: Как рейтинговая система LEED работает в разных зданиях?

A: Баллы для сертификации можно получить в шести категориях: Экологически безопасные объекты (14 возможных баллов), Эффективность использования воды (5), Энергия и атмосфера (17), Материалы и ресурсы (13), Качество окружающей среды в помещении (15), и Процесс инноваций и дизайна (5).Как правило, каждая категория имеет несколько кредитов в 1 балл, каждая из которых имеет уникальную направленность на экологически безопасный дизайн . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности, достигнутого зданием. Изоляция обычно играет важную роль в достижении этого конкретного кредита.

В: Как проект получает сертификат LEED?

A: Баллы для сертификации можно получить в шести категориях: Экологически безопасные объекты (14 возможных баллов), Эффективность использования воды (5), Энергия и атмосфера (17), Материалы и ресурсы (13), Качество окружающей среды в помещении (15), и Процесс инноваций и дизайна (5).Как правило, каждая категория имеет несколько кредитов в 1 балл, каждая из которых имеет уникальную направленность на экологически безопасный дизайн . В категории «Энергия и атмосфера» один балл за оптимизацию энергоэффективности оценивается в 10 баллов в зависимости от уровня энергоэффективности, достигнутого зданием. Изоляция обычно играет важную роль в достижении этого конкретного кредита.

В: Как продукты FOAMULAR® способствуют получению баллов LEED?

A: Изоляция из экструдированного полистирола FOAMULAR® играет важную роль в реализации концепций устойчивого проектирования зданий. Самый большой вклад сделан в области энергосбережения за счет изоляции. В категории «Энергия и атмосфера» оценка за оптимизацию энергоэффективности может достигать 10 баллов в зависимости от уровня энергоэффективности, достигнутого зданием. Изоляция имеет неоценимое значение для достижения целей энергоэффективности. Кроме того, среднее содержание переработанного полистирола FOAMULAR® в 15 % может внести свой вклад в общее требование проекта, необходимое для получения 1 балла, если расстояние до производства и сырья не превышает 500 миль от рабочей площадки.А водостойкость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «растительные» кровельные системы, которые помогают управлять ливневыми стоками с участков, помогая получить балл в категории «Устойчивые участки».

В: Как продукция Owens Corning проходит сертификацию LEED?

A: LEED не сертифицирует продукцию. Сертификация LEED распространяется на весь строительный проект, включая коммерческое строительство, капитальный ремонт и многоэтажные жилые дома.

В: Как «зеленая крыша» с изоляцией FOAMULAR® способствует получению кредитов LEED?

A: Водонепроницаемость FOAMULAR® в кровельных системах PRMA позволяет проектировать «зеленые» или «растительные» кровельные системы, которые помогают управлять ливневыми стоками с участков, потенциально получая балл в категории «Устойчивые участки».

В: Каково повторное содержание изоляции FOAMULAR®?

A: 20% переработанного полистирола. Изоляция из экструдированного полистирола FOAMULAR® ежегодно сертифицируется независимой третьей стороной Scientific Certification Systems на предмет содержания «не менее 20% переработанного полистирола до потребления».Сертификацию FOAMULAR® можно просмотреть в Интернете по адресу www.scscertified.com/ecoproducts/products/.  FOAMULAR® иногда производился с содержанием вторичного сырья до 50%. Тем не менее, Owens Corning предпочитает делать только заявления, которые являются последовательными и поддающимися проверке, а не заявления «до» определенного процента. Owens Corning считает важным делать заявления о переработанном содержании, которые реалистично представляют наши продукты, являются надежными для указания архитектором, а также непротиворечивыми и поддающимися проверке.Вот почему мы предпринимаем беспрецедентный ежегодный шаг, добровольно представляя наш продукт и записи в системы научной сертификации для их независимой оценки последовательного и надежного содержимого вторичной переработки. Ни один другой производитель экструдированного полистирола не оценивал свою продукцию таким образом.

Вернуться к началу


Коды и классы огнестойкости

В: Что означает сборка крыши класса A, B и C?

A: Классы A, B и C являются показателями способности кровельного покрытия (мембраны и изоляционных слоев) сопротивляться распространению пламени по внешней поверхности, класс A является лучшим.Если настил крыши является горючим (деревянным), то испытание также включает два разных типа испытаний на проникновение для оценки риска попадания внешних источников огня на горючий настил и воспламенения. Классы A, B и C определяются путем испытаний в соответствии с AASTM E108 «Методы испытаний кровельных покрытий на огнестойкость».

В: Что такое кровельные элементы из FOAMULAR®, предназначенные для прямого монтажа настильной кровли?

A: кровельные конструкции «непосредственно к стальному настилу» имеют изоляцию из экструдированного полистирола FOAMULAR®, установленную непосредственно над стальным настилом крыши без слоя гипсокартона, отделяющего изоляцию от настила.Для получения полной информации о системе, представленной Underwriters Laboratories, посетите веб-сайт www.ul.com и см. раздел «Конструкция настила крыши» № 457. Испытания для этой категории проводятся в соответствии со стандартом UL 1256 «Испытание конструкции кровельного настила на огнестойкость», которое проверяет ограниченное распространение пламени под кровельными настилами, подверженными воздействию внутренних источников огня.

В: Каковы показатели распространения пламени и образования дыма для FOAMULAR®?

A: Для всех необлицованных изоляционных материалов из экструдированного полистирола FOAMULAR® характеристики поверхностного горения составляют 5 баллов по распространению пламени и 45–175 по дымообразованию в зависимости от толщины. Характеристики поверхностного горения определяются в соответствии со стандартом ASTM E84 «Методы испытаний характеристик поверхностного горения строительных материалов». Типичные максимумы строительных норм составляют 75 единиц распространения пламени и 450 единиц образования дыма.

В: Какова потенциальная теплоемкость изоляции из экструдированного полистирола FOAMULAR®?

A: Потенциальная теплоемкость любой полистироловой изоляции определяется количеством полистирола, содержащегося в плите, которое зависит от толщины и плотности.Полистирол обычно содержит от 16 000 до 17 000 БТЕ на фунт. Так, например, если предположить, что 17 000 БТЕ на фунт, плита FOAMULAR® толщиной 2 дюйма и плотностью 1,6 фунта на кубический фут содержит примерно 4533 БТЕ на квадратный фут. Испытания для определения потенциальной теплоты проводятся в соответствии с NFPA 259 «Метод испытаний строительных материалов на потенциальное тепловыделение».

В: Какой тип испытаний использует Owens Corning для измерения теплостойкости изоляции Foamular XPS?

A: Изоляция из вспененного экструдированного полистирола прошла испытания в соответствии со стандартом ASTM D1929 (NFPA 259) «Стандартный метод испытаний на потенциальное тепловыделение строительных материалов». Испытание измеряет потенциальное тепло сырой полистирольной смолы. Результаты испытаний варьируются от образца к образцу, но обычно они находятся в диапазоне 17 500 БТЕ/фунт. Фактическая потенциальная теплоемкость пенопластового изоляционного материала зависит от плотности и толщины, а также от потенциальной теплоты необработанного полистирола. Предполагая минимальную плотность продукта, как указано в ASTM C578, «Стандартные технические условия для жесткой теплоизоляции из ячеистого полистирола», и толщину, как показано, потенциальная теплота продукта Foamular XPS в британских тепловых единицах на квадратный фут оценивается в следующей таблице.

  Вспененный продукт
Потенциальная теплота, БТЕ/фунт по NFPA 259 17500 150 250 400 600 1000
Минимальная плотность, фунт/фут по ASTM C578   1,30 1,55 1,80 2,20 3,0
  Потенциальная теплоемкость пеноматериала, БТЕ/кв. фут
  150 250 400 600 1000
Толщина пенопласта, дюйм 0.5 дюймов 948 1130 1313 1604 2188
  1″ 1896 2260 2625 3208 4375
  1,5 дюйма 2844 3391 3938 4813 6563
  2 дюйма 3792 4521 5250 6417 8750
  2.5 дюймов 4740 5651 6563 8021 10938
  3 дюйма 5688 6781 7875 9625 13125
  3,5 дюйма 6635 7911 9188 11229 15313
  4 дюйма 7583 9042 10500 12833 17500

Вернуться к началу


Защита окружающей среды

В: Как продукты FOAMULAR® помогают окружающей среде?

A: Owens Corning производит FOAMULAR® и другие строительные материалы, которые экономят энергию, снижают зависимость от ископаемого топлива и сокращают выбросы парниковых газов во всем мире. Изоляция зданий является одной из самых экономически эффективных технологий по сокращению потребления энергии и выбросов парниковых газов в мире.

Owens Corning имеет хорошие возможности для решения проблемы глобального изменения климата за счет повышения энергоэффективности, достигаемой за счет использования многих продуктов, которые она производит, и сокращения выбросов парниковых газов (ПГ), которые происходят, когда потребители используют эти продукты, включая FOAMULAR®.

В: Какой вспениватель используется для производства продуктов FOAMULAR®?

A: Все заводы Owens Corning Foamular в США.S. и Канада производят продукты Foamular с использованием запатентованной смеси пенообразователей, что позволяет Owens Corning производить продукты Foamular с нулевым потенциалом разрушения озонового слоя и примерно на 70% меньшим потенциалом глобального потепления, чем пенообразователи, использовавшиеся до перехода на наш пенообразователь в 2009 году.

В: Где я могу найти паспорта безопасности материалов для FOAMULAR®?

A: Паспорта безопасности материалов (MSDS) доступны на этом веб-сайте. Нажмите «Продукты» в главном меню слева, а затем нажмите на любой «Продукт FOAMULAR®» в таблице.Найдите ссылку MSDS в нижней части каждой страницы продукта.

В: Классифицируются ли какие-либо продукты FOAMULAR® как опасные вещества?

А: №

В: Какие данные доступны для уровней выделения летучих органических соединений для изделий из полистирола FOAMULAR®?

A: FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, сертифицированным GREENGUARD® Indoor Air Quality Institute Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов.Полную информацию см. в разделе «Устойчивое развитие» на этом веб-сайте и в сертификате качества воздуха в помещении GREENGUARD.

В: Содержит ли FOAMULAR® формальдегид?

A: Формальдегид не входит в состав рецептуры продуктов FOAMULAR®. FOAMULAR® в настоящее время является единственным изоляционным продуктом из экструдированного полистирола, сертифицированным GREENGUARD® по качеству воздуха в помещении Институтом окружающей среды GREENGUARD в соответствии со стандартом GREENGUARD для продуктов с низким уровнем выбросов. Полную информацию см. в разделе «Устойчивое развитие» на этом веб-сайте и в сертификате качества воздуха в помещении GREENGUARD.

Вернуться к началу


Свойства и гарантии

В: Почему я должен выбрать изоляцию FOAMULAR®?

A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Изоляция из экструдированного полистирола FOAMULAR® также ценится за превосходную устойчивость к влаге во многих формах, присутствующих в конструкции и вокруг нее, а также за способность сохранять свои свойства в присутствии влаги.

В: Каковы долгосрочные характеристики FOAMULAR® в строительстве?

A: FOAMULAR® известен своим долгосрочным стабильным значением R, равным 5 на дюйм толщины. Изоляция из экструдированного полистирола FOAMULAR® также ценится за превосходную устойчивость к влаге во многих формах, присутствующих в конструкции и вокруг нее, а также за способность сохранять свои свойства в присутствии влаги.

В: Предоставляется ли гарантия на изоляционные материалы FOAMULAR®?

А: Да.Гарантируется, что FOAMULAR® не будет иметь дефектов материала и/или изготовления, а также будет соответствовать требованиям к физическим свойствам ASTM C578 и CAN/ULC S701. Гарантируется сохранение физических свойств, заявленных при покупке, в течение 20 лет с даты изготовления. Кроме того, гарантируется сохранение 90 процентов (%) рекламируемого значения R в течение 20 лет с даты изготовления.

В: Что такое значение R?

A: Значение R — это мера сопротивления тепловому потоку для отдельного материала, такого как изоляция, или для сборки материалов, таких как стена или крыша.Чем выше значение R (сопротивление), тем больше изолирующая способность. Значение R выражается в единицах ºF·ft²·ч/Btu (K·м²/Вт). Для сборок сумма R-значений компонентов в сборке, общая R = 1/U.

В: Каково значение R теплоизоляции FOAMULAR®?

A: Изготовлено в соответствии с категориями типов ASTM C578, минимальное значение R* составляет 5 на дюйм толщины,

* Термическое сопротивление, толщина 1,00 дюйма (25,4 мм), минимум, ºF·ft²·ч/Btu (K·м²/Вт), измерено при средней температуре 75 + или — 2 ºF (24 + или — 1 ºC). Значение R на дюйм толщины при других средних температурах: 5,6 при 25 ºF, 5,4 при 40 ºF. Измерено в соответствии с ASTM C518.

В: Что такое U-значение?

A: Значение U — это мера фактической теплопередачи через строительный блок , такой как стена или крыша. Более низкое значение U указывает на более низкую теплопередачу или лучшую теплоизоляционную способность. U = 1/Р. Значение U выражается в единицах БТЕ/час-квадратный фут ºF. (Вт/м²ºC)

В: Что такое «коэффициент R отражения» в изоляции?

A: «Reflective R» относится к методу, который изоляция может использовать для сопротивления передаче тепла.Это работает только в том случае, если изоляция 1) имеет отражающую поверхность и 2) если в конструкции созданы условия, позволяющие работать «отражающему R». Условия таковы: отражающая поверхность должна примыкать к мертвому воздушному пространству, ограниченному гладкими параллельными поверхностями , и отражающая поверхность должна оставаться чистой и неповрежденной с течением времени. Теплопередача происходит тремя способами: проводимостью (молекула к молекуле через твердые тела), конвекцией (воздушные потоки) и излучением (инфракрасные «лучи»).Поскольку перенос излучения распространяется как «пучок» энергии, его можно свести к минимуму, если множество поверхностей прерывают «четкий обзор» пути, например, волокна в изоляционном материале из стекловолокна или стенки ячеек в пенопластовой изоляции. Или перенос излучения можно свести к минимуму за счет поверхностей с высокой отражающей способностью по обе стороны от соседнего воздушного пространства, которые отражают лучистую энергию от поверхности или уменьшают излучение излучения с другой стороны. Это «отражающее R-значение».Количественная характеристика «отраженного R» является предметом некоторых споров и путаницы в строительной отрасли из-за факторов, которые могут свести к минимуму его эффективность в реальном строительстве.

В: Заявлено ли FOAMULAR® о светоотражающих показателях R?

A: Нет. Заявки на отражающую способность не делаются, потому что 1) FOAMULAR® не производится с отражающей лицевой поверхностью и 2) обычно FOAMULAR® и пенопласты в целом используются в приложениях, где реальные условия строительства не соответствуют лабораторным условиям, необходимым для эффективности «отражающего R».

В: Почему оценка долговременного теплового сопротивления (LTTR) или «метод тонкого среза» (CAN/ULC S770), используемый Ассоциацией производителей полиизоциануратов (PIMA), не является предпочтительным методом для проверки тепловых характеристик?

A: CAN/ULC S770 не является предпочтительным, поскольку в нескольких исследованиях было показано, что он завышает значение R-фактора старения или LTTR. Некоторые пенопластовые изоляционные материалы имеют структуру с закрытыми порами, заполненную газообразным вспенивающим агентом, специально выбранным из-за его низкой теплопроводности для улучшения тепловых характеристик пенопластовой изоляционной плиты. В течение длительного периода времени (от 50 до 75 лет) часть пенообразователя диффундирует через толщу пенопласта, замещаясь воздухом, диффундирующим в ячеистую структуру. Из-за этого движения газа общее тепловое сопротивление (значение R) изоляционного материала со временем снижается. Это явление обычно называют «старением».

Точное определение коэффициента сопротивления старению всех пенопластовых изоляционных материалов важно, потому что: 1) проектировщикам нужны точные долгосрочные данные о тепловых характеристиках для определения нагревательных и охлаждающих нагрузок для зданий и бытовых приборов, и 2) изоляционные материалы сравниваются с одним другой в зависимости от цены и тепловых характеристик.

В: Какова прочность на сжатие изоляции FOAMULAR®?

A: Изготовлено в соответствии с категориями типов ASTM C578, минимальная прочность на сжатие в фунтах на квадратный дюйм (psi) указана ниже для каждого продукта/типа:

FOAMULAR®150 Тип Х 15 фунтов на кв. дюйм мин.
FOAMULAR® 250 Тип IV 25 фунтов на кв. дюйм мин.
FOAMULAR® 400 Тип VI 40 фунтов на кв. дюйм мин.
FOAMULAR® 600 Тип VII 60 фунтов на кв. дюйм мин.
FOAMULAR® 1000 Тип V 100 фунтов на кв. дюйм мин.

В: Какова плотность изоляционных материалов FOAMULAR®?

A: Изготовлено в соответствии с категориями типов ASTM C578, минимальная плотность в фунтах на кубический фут (pcf) указана ниже для каждого продукта/типа:

FOAMULAR® 150 Тип Х 1.30 фунтов на фут мин.
FOAMULAR® 250 Тип IV 1,55 фунта на фут мин.
FOAMULAR® 400 Тип VI 1,80 фунта на фут мин.
FOAMULAR® 600 Тип VII 2,20 фунта на фут мин.
FOAMULAR® 1000 Тип V 3,00 фунта/фут мин.

В: Каков вес квадратного фута изоляции FOAMULAR®?

A: На основе минимальной плотности, предписанной ASTM C578, типичный вес в фунтах на квадратный фут (psf) на доску-фут (12 дюймов x 12 дюймов x 1 дюйм) для продуктов FOAMULAR® показан ниже:

FOAMULAR® 150 0.12 пс
FOAMULAR® 250 0,13 фунтов на квадратный фут
FOAMULAR® 400 0,15 фунтов на квадратный фут
FOAMULAR® 600 0,18 фунтов на квадратный фут
FOAMULAR® 1000 0,25 фунтов на квадратный фут

В: Какова максимальная температура использования продуктов FOAMULAR®?

A: FOAMULAR® не рекомендуется использовать там, где устойчивые температуры превышают 165 ºF. Не используйте его в контакте с такими поверхностями, как трубы или дымоходы, температура которых превышает 150 ºF.

В: Какие методы резки рекомендуются для нанесения FOAMULAR®?

A: FOAMULAR® можно резать несколькими способами. С помощью бритвенного ножа и линейки можно слегка надрезать доску, а затем защелкнуть по линии надреза. Также плиты FOAMULAR® можно резать ручной или циркулярной пилой. Или термопласт FOAMULAR® можно разрезать кусачками для горячей проволоки.При резке FOAMULAR® всегда используйте защитные очки для защиты от мелких частиц, которые могут быть выброшены во время резки.

В: Можно ли FOAMULAR® резать раскаленной проволокой?

А: Да. FOAMULAR® – продукт из экструдированного полистирола. Полистирол термопластичен, его можно резать горячими кусачками.

В: Какова паропроницаемость изоляции FOAMULAR®?

A: Изготовлено в соответствии с типовыми категориями ASTM C578, максимальная паропроницаемость (WVP) равна 1. 1 перм. для толщины 1 дюйм. Фактические значения WVP уменьшаются по мере увеличения толщины. Для FOAMULAR® 150 и 250 толщиной 2 дюйма WVP = 0,70. Для FOAMULAR® 150 и 250 толщиной 3 дюйма WVP = 0,60 пром. WVP измеряется в соответствии с ASTM E96.

В: Способствует ли FOAMULAR® росту плесени или грибка?

A: Нет. Необработанный FOAMULAR® без покрытия был протестирован в соответствии с методами ASTM C665-98 и C1338-00. Это 28-дневный сравнительный тест, чтобы определить, поддерживают ли изоляционные материалы рост грибков не выше, чем окружающие материалы изолируемой конструкции.Для метода ASTM C1338-00 используют пять грибковых культур: Aspergillus niger (Американская коллекция типовых культур 9642), Aspergillus versicolor (ATCC 11730), Chaetomium globosum (ATCC 6205), Aspergillus flavus (ATCC 9643) и Penicillium funiculosum (ATCC 11 797). ). Микроскопическое исследование изоляционного материала после 28 дней инкубации не выявило роста грибка.

Тем не менее, плесень и грибок могут расти на любой поверхности, если присутствуют споры плесени (их много в окружающей среде), соответствующая температура (от 40º до 100º F), пища (например, пылевые пленки) и влага. Споры плесени, температура и пыль находятся вне нашего контроля. Таким образом, важно выбрать изоляционные материалы, такие как экструдированный полистирол FOAMULAR®, которые устойчивы к поглощению и накоплению воды.

В: Что такое стандартный грузовой автомобиль FOAMULAR®?

A: количество FOAMULAR®, перевозимого на грузовике, зависит от размера и толщины продукта. Для получения полной информации см. публикацию Owens Corning «Packaging and Truck Loading Data Sheet», Pub. № 23501-D доступен на странице «Продукты» этого веб-сайта.

В: Каковы требования к хранению FOAMULAR®?

A: Единичная упаковка FOAMULAR® разработана таким образом, чтобы свести к минимуму проникновение воды и ультрафиолетового излучения. Хранение на открытом воздухе допускается при условии, что FOAMULAR® остается в заводской упаковке. FOAMULAR® имеет настоящую закрытоячеистую структуру и состоит из гидрофильного полистирола, что делает его очень устойчивым к водопоглощению. Однако FOAMULAR® (полистирол) чувствителен к длительному воздействию УФ-излучения, поэтому до установки он должен оставаться в оригинальной упаковке.Длительное хранение на открытом воздухе может привести к скоплению влаги в складках упаковки устройства. Хотя FOAMULAR® сам по себе не повреждается влагой, скопившаяся со временем влага в сочетании с грязью и пылью на стройплощадке может привести к росту плесени и грибка на обертке или на FOAMULAR®. FOAMULAR® не поддерживает рост плесени/плесени, но скопление грязи на стройплощадке, влажность и более высокие температуры будут способствовать росту плесени/плесени внутри или на упакованном продукте.

Некоторые изоляционные материалы из жесткого пенопласта очень восприимчивы к водопоглощению, и на них может распространяться гарантия, если они хранятся на открытом воздухе или подвергаются воздействию влаги.Проверьте и сравните с гарантией FOAMULAR®, в которой нет таких исключений.

Вернуться к началу


Не видите свой вопрос выше? Спроси нас.

Как установить трубу PEX в бетонную плиту

Затрагиваются следующие темы:

  • Типы бетонных плит с лучистым подогревом пола
  • Распространенные ошибки при установке панельного лучистого отопления и как их избежать
  • Типовой процесс установки PEX в перекрытии
  • Основные материалы для устройства лучистого теплого пола в плите

Помните, , так как у вас будет только 1 шанс залить бетонную плиту, у вас будет только 1 шанс поместить в нее трубку PEX .Таким образом, даже если нет планов на теплый пол или систему снеготаяния, установка труб PEX может оказаться хорошим решением.

Типы бетонных плит с теплым полом

Толстые плиты
Толстые плиты представляют собой бетонные плиты общей толщиной 4-6 дюймов или более и могут быть как на уровне земли (плита на уровне земли), так и ниже уровня земли (например, фундаменты подвала). Все толстые плиты можно разделить на:

  • Армированные плиты – где для усиления плиты используется сварная проволочная сетка или арматура.
  • Неармированные плиты – без добавления армирования.

Хотя армирование само по себе не влияет на систему лучистого обогрева пола, оно определяет расположение труб PEX в плите, что само по себе является важным фактором. Если особые конструктивные соображения не требуют иного, трубка всегда должна располагаться поверх арматуры , чтобы оставаться ближе к поверхности плиты.

Если вы используете сварную сетку, вы можете выбрать листы, а не рулоны, когда это возможно.Они заметно проще в установке и обеспечивают более ровную поверхность. Главный недостаток заключается в том, что листы должны быть связаны между собой.

Оптимальная глубина трубы PEX в толстой плите считается в диапазоне 1-2 дюйма и, по возможности, не должна быть глубже 4 дюймов по следующим причинам:

  1. Слишком глубокое размещение труб в плите увеличит время отклика, а это означает, что для достижения желаемой температуры пола потребуется больше времени, что приведет к увеличению нагрузки БТЕ, потребует больше энергии и, возможно, потребует труб большего диаметра.
  2. Высота бетона выше PEX добавляет дополнительное значение R, и, хотя в большинстве случаев оно минимально, для нагрева самой верхней поверхности потребуется больше энергии.

Поскольку в неармированных плитах трубы, как правило, располагаются внизу (крепятся скобами для пенопласта или рейками PEX), их толщина не должна превышать 4-5 дюймов, иначе система не будет работать эффективно. для установки арматуры и размещения труб PEX сверху, ближе к поверхности.

Тонкие плиты
Тонкие плиты обычно заливают поверх чернового пола, которым может быть фанера или другая плита. Подходящей минимальной толщиной тонкой плиты считается 2 дюйма без учета изоляции.

Распространенные ошибки при установке панельного лучистого отопления и как их избежать

Планируйте заранее

  1. Рассчитайте надлежащую нагрузку в БТЕ, чтобы определить такие факторы, как размер и общая длина необходимой трубы PEX, тип и толщина изоляции и т. д.
  2. Сделайте компоновку труб PEX — это необходимо независимо от размера проекта.
  3. По желанию, используя краску из баллончика, вы можете нарисовать контуры труб PEX на изоляции в соответствии с масштабом. Лучше всего использовать (2) или более цветов для разных контуров трубок, так как это поможет визуализировать фактическую компоновку трубок. Отметьте прогоны стрелками, указывающими направление потока воды.
  4. Подготовьте коллекторные станции — в большинстве случаев достаточно простой стойки, сделанной из 2×4 с куском фанеры. Заранее установите коллектор (или, если он недоступен, используйте временную версию) для проведения испытаний под давлением.
  5. Рассчитайте все материалы заранее. Мы предлагаем основной список в конце этого текста.
  6. Спланируйте любые водопроводные или дренажные трубы, которые могут мешать размещению труб PEX.
  7. Отметьте места стен или несущих колонн – под ними нельзя укладывать PEX.

Как избежать случайных трещин и провисания плит

  1. Обеспечьте хорошо утрамбованное и правильно выровненное (при необходимости наклонное) основание. Конкретные рекомендации по толщине и типу материалов, используемых в основании, будут различаться в зависимости от региона и наличия материалов. Два основных эмпирических правила: он должен обеспечивать устойчивость и адекватный отвод воды.
  2. Используйте арматуру или проволочную сетку с добавлением стекловолокна. Глубина размещения арматуры также напрямую влияет на устойчивость конструкции и несущие свойства плиты.
  3. Предусмотрите выполнение швов для контроля трещин, особенно для плит большой площади и неармированных плит.

Как предотвратить потери тепла в плите лучистого обогрева
На неизолированные плиты может приходиться до 70% потерь энергии. Используйте соответствующую изоляцию как под плитой, так и по периметру/стене. 2-дюймовая пенопластовая плита XPS является популярным выбором для толстых плит (выше и ниже уровня земли) и чаще всего рекомендуется для изоляции плит с системами лучистого отопления PEX.

Как предотвратить преждевременный износ плиты

  1. Используйте пароизоляцию. Толщина 6 мил – абсолютный минимум, рекомендуется 10-15 мил в зависимости от типа и абразивности материала, используемого для основания (тоньше для речного камня и толще для щебня). Без пароизоляции бетон будет впитывать влагу, как губка. Если вы не используете пузырчатую/полиэтиленовую изоляцию или водонепроницаемый брезент, оба из которых также действуют как пароизоляция, требуется пароизоляция. Он должен быть расположен под изоляцией, должным образом проклеен лентой по швам и перекрыт по краям для максимальной защиты.
  2. Используйте герметики для бетона (на открытом воздухе – например, подъездная дорога с системой снеготаяния PEX). Хороший герметик для бетона защищает поверхность плиты от поглощения воды, которая в противном случае замерзала бы и оттаивала внутри микропор, вызывая небольшие трещины и преждевременный износ верхней части плиты.
  3. Если не используется солеустойчивый герметик для бетона, не солить плиту в первую зиму – вместо этого используйте песок.

Избегайте дорогостоящего ремонта плит и труб PEX

  1. Заранее убедитесь, что любые химические добавки, используемые в бетонной смеси, не будут вступать в реакцию с трубами PEX.
  2. Не наступайте на трубы PEX. Хотя PEX является прочной трубой, ее можно повредить куском камня или другим абразивом, застрявшим в подошве обуви.
  3. Испытайте систему PEX под давлением до, во время и после заливки. Это поможет выявить и устранить любые возможные утечки в трубах PEX на ранних стадиях. Более подробную информацию о тестировании под давлением можно найти здесь.
  4. Используйте рукав поверх PEX там, где он проходит через температурный шов/трещину. A b предпочтительнее устойчивые к растрескиванию полипропиленовые трубы, которые должны покрывать (накрывать) трубу PEX как минимум 1-1.5 футов с обеих сторон сустава. Для труб PEX 1/2″ или 5/8″ в качестве рукава можно использовать куски PEX диаметром 1″ длиной 3-4 фута. Концы рукавов следует заклеить липкой лентой, чтобы предотвратить попадание бетонной смеси внутрь. по длине), также проклейте шов
  5. .

  6. Имейте под рукой пару комплектов для сращивания/ремонта PEX и инструмент. Помните, что при ремонте PEX-трубы с любым фитингом ее необходимо изолировать электроизоляционной лентой во избежание химической реакции. Если система находится под давлением во время заливки, место утечки в большинстве случаев можно четко увидеть и быстро устранить.
  7. Не оставляйте PEX на солнце слишком долго (максимум 5-7 дней). В то время как различные производители PEX могут иметь предел воздействия 30-60 дней, а в некоторых случаях даже больше (PEX, стабилизированный УФ-излучением), более безопасной альтернативой является покрытие PEX полиэтиленовым брезентом или другим неабразивным покрытием до тех пор, пока плита не будет отлита.

Типовой процесс установки PEX в плиту

После установки плитного основания, пароизоляции, изоляции, армирования (если используется) и коллектора лучистого тепла можно приступать к установке труб PEX.

1. Начните установку PEX. Определите контур (контур), который необходимо установить в первую очередь, и выберите подходящую длину катушки PEX из списка материалов. Вы можете подсоединить PEX к коллектору или рядом с ним, но всегда оставляйте запас в 5-10 футов на случай, если расположение коллектора сместится (а часто так и будет).
Если вы используете отводы кабелепровода (и мы настоятельно рекомендуем вам это делать), наденьте отвод на трубу, прежде чем подсоединять ее к коллектору. Закрепите колено на арматуре или, если его нет, непосредственно под коллекторной станцией.
Постепенно разматывайте и закрепляйте трубу с помощью стяжек-молний, ​​хомутов из проволочной сетки, скоб для пенопласта или других разрешенных средств. Не используйте металлические арматурные стяжки для крепления PEX. При использовании направляющих PEX их необходимо установить до установки труб.
При установке вдвоем один разматывает трубу, а другой закрепляет ее с интервалом ~3 фута.
Установка одним человеком может быть сложной задачей, если только вы не используете разматыватель PEX или направляющие PEX. Стоимость разматывателя может варьироваться от 280-300 долларов за базовую модель до 400-500 долларов и выше за профессиональную модель.Рельсы PEX будут стоить около 75 долларов США за каждые 250 квадратных футов (#PXR12-16 на расстоянии 3 фута) или около 300 долларов США за 1000 квадратных футов отапливаемой плиты.
Также учтите, что меньшие рулоны (300 футов против 1000 футов) весят меньше, с ними легче обращаться, а разница в цене за фут значительно меньше.
Используйте стальные опоры для изгиба PEX везде, где трубка поворачивается на 90 градусов. Никогда не используйте фитинги PEX любого типа (латунные или полипропиленовые) в бетонной плите, за исключением случаев, когда это необходимо для устранения утечки.
Там, где трубка проходит над компенсатором/деформационным швом, используйте рукав, как описано выше.
Следуя схеме, протяните трубу PEX обратно к коллектору, завершив контур. Действуйте таким же образом для всех других цепей PEX.

2. Испытайте систему под давлением. Если вы не хотите тестировать каждую линию PEX по отдельности, подсоедините трубку к коллектору (пока не обрезайте трубу — оставьте длину 5–10 футов, выступающую из плиты). Откройте все контуры, закройте один из главных запорных клапанов на радиационном коллекторе (подача или обратка) и подсоедините комплект для проверки давления (манометр с клапаном Шредера или переходник для компрессионного шланга).Так как испытание под давлением в лучистом отоплении всегда ниже 100 фунтов на квадратный дюйм, манометр на 0-100 фунтов на квадратный дюйм является адекватным. Мы также предлагаем предварительно собранный комплект здесь (#TESTKIT).
Требуется минимум 30-минутное испытание в диапазоне давлений 40-100 фунтов на квадратный дюйм. Требования к продолжительности могут меняться в зависимости от местных правил.

3. Залить цемент. Лучше всего использовать тележку с подвесным насосом, поскольку она сводит к минимуму движение по установленным трубам PEX и снижает вероятность повреждения. Обязательно держите систему PEX под давлением и следите за ней при заливке бетона.Если трубка PEX повреждена, манометр отобразит падение давления, а в месте утечки лопнут/образуются пузырьки, что упрощает определение места. Затем бетон можно отделывать обычным способом.

Основные материалы для устройства лучистого теплого пола в плите

1. Трубка PEX
Выберите между типами трубок PEX с кислородным барьером и PEX-AL-PEX. Барьер PEX встречается гораздо чаще и, как правило, является предпочтительным выбором.

Чтобы рассчитать общую длину трубопровода , вам необходимо знать нагрузку в БТЕ.Используя приведенную ниже таблицу, нагрузку в БТЕ можно использовать для определения размера, интервала и средней длины контура труб PEX, которые будут использоваться. Когда доступно расстояние между трубками, его можно использовать для определения общей длины, необходимой для плиты:

Длина = (Обогреваемая площадь плиты, кв. фут) x 12 x 1,05 / (Расстояние между трубками, дюймы)

Например, плита размером 20 т x 80 футов ( 1600 кв. футов) с PEX, расположенным на расстоянии 10 дюймов от центра:
1600 х 12 х 1,05 / 10 = 2016 футов
(множитель x1,05 учитывает дополнительную длину, необходимую для провисания)

Определите оптимальное количество цепей PEX , чтобы соответствовать средней рекомендуемой длине цепи.Например, в случае PEX 1/2 дюйма оптимальное количество контуров равно (7), поскольку 2016/7 = 288 футов, что очень близко к стандартной рекомендуемой длине контура 300 футов для трубок 1/2 дюйма.
Таким образом, для проекта потребуется 7 x 300 = 2100 погонных футов трубы, что соответствует:
(7) 300-футовые рулоны
(3) 600-футовых и (1) 300-футовых рулонов
(2) 600-футовые и (1) 900-футовые рулоны и так далее.
Оставшаяся длина 12 футов (300 — 288 = 12) используется для соединения трубок с коллектором.

Размер и расстояние между трубами PEX в зависимости от нагрузки в БТЕ

Размер трубки Длина контура
(Лучистое тепло/Таяние снега)
BTU Нагрузка (BTUh/кв. фут) и расстояние между трубами OC (по центру)
50-75 75-100 100-125 125-150 150-200
1/2 дюйма 300-350 футов / 200 футов 12 дюймов 10 дюймов 8 дюймов 6 дюймов Не рекомендуется
5/8 дюйма 400-500 футов / 250 футов   12 дюймов 10 дюймов 8 дюймов 6 дюймов
3/4 дюйма 500-600 футов / 300 футов   12 дюймов 12 дюймов 9 дюймов
1″ 750 футов / 500 футов Не рекомендуется 12 дюймов

Кислородный барьер 1/2 дюйма PEX — самый популярный размер, используемый для лучистого обогрева полов как в толстых, так и в тонких плитах.Этот размер подходит для всех малых и средних работ как в жилых, так и в коммерческих проектах.
5/8-дюймовый барьер PEX может использоваться для более крупных проектов, где присутствует высокая нагрузка BTU из-за отсутствия надлежащей изоляции, большей, чем обычно, толщины плиты или особых соображений проекта.
3/4-дюймовый барьер PEX не является типичным выбором для пола применения в системах отопления (если тепловая нагрузка не высока) и, как правило, более распространен в системах таяния снега/льда.
1-дюймовый барьер PEX предназначен для использования в крупных коммерческих проектах, которые выходят за рамки данной статьи.

2. Коллекторы
Коллектор — это центральная распределительная станция для всех ваших контуров труб PEX. Размер коллектора должен соответствовать количеству контуров в вашей системе лучистого отопления .
Коллекторы лучистого тепла — предназначены для использования с трубками PEX 3/8″, 1/2″ и 5/8″ PEX и PEX-AL-PEX. Они продаются парами (подача и обратка) и включают индикаторы расхода, регулирующие клапаны расхода и другие основные компоненты.
Медные коллекторы – разработаны для использования с трубой PEX 3/4″ и доступны с диаметром ствола медной трубы 1-1/4″, 1-1/2″ или 2″.Для установки циркуляционных насосов или зональных клапанов можно использовать медные выпускные патрубки диаметром 3/4 дюйма. Каждый медный коллектор продается отдельно.

3. Изоляция
Изоляция является обязательной для всех систем плиты на уровне. Это предотвращает потери тепла и позволяет быстрее прогревать плиту. Среди нескольких вариантов, доступных на рынке и перечисленных в порядке от самого высокого значения R до самого низкого:

  • Пенопластовая плита из экструдированного полистирола (XPS) (толщиной 1-1/2–2 дюйма)
  • EPS (пенополистирол) брезент в рулонах
  • Пузырьково-пленочная изоляция в рулонах

Пароизоляция, устанавливаемая под утеплителем, также необходима для защиты плиты от влаги.Отдельные типы изоляции (пузырьковая пленка и брезент) могут выступать в качестве пароизоляции, в то время как для других (XPS) может потребоваться отдельная пароизоляция.

4. Принадлежности для установки
Скобы и инструменты для пенопласта – для крепления труб PEX или PEX-AL-PEX к пенокартону или брезенту толщиной 1–2 дюйма или больше. В случаях, когда труба располагается непосредственно над изоляцией, скобы PEX являются единственным способом ее закрепления.
Рельсы PEX — отличный аксессуар, рекомендуемый как для тонких (ненесущих), так и для толстых (армированных) плит.Они могут быть установлены непосредственно на фанерный черный пол, изоляцию из пенокартона или на арматуру/сетку. Рельсы PEX также допускают установку одним человеком и значительно сокращают время установки.
Зажимы для проволочной сетки — используются для крепления 1/2″ PEX поверх проволочной сетки, используемой для усиления плиты. Эти зажимы являются съемными и могут скользить вдоль проволоки, чтобы при необходимости отрегулировать расстояние между трубками.
Опоры изгиба PEX — используются для обеспечения гладкости 90-градусные изгибы трубы PEX, где это необходимо.Металлические опоры изгиба наиболее распространены для бетонных плит.
Нейлоновые стяжки на молнии — быстрый, простой и экономичный способ связать/закрепить трубы PEX на арматуре или проволочной сетке. Подходит для всех размеров PEX размером до 1″.

Вышеуказанные (4) категории включают в себя основной список материалов, необходимых для любой установки системы поверхностного отопления PEX или снеготаяния внутри плиты. Некоторые из компонентов, перечисленных ниже, также могут потребоваться, в зависимости от по характеру проекта:

  • Циркуляционные насосы
  • Реле переключения
  • Смесительные клапаны
  • Зональные клапаны
  • Блок управления зональным клапаном
  • Термостаты
  • и т.д.

Плитная экранирующая изоляция Low-E™| ESP Low-E, северо-восточная распределительная изоляционная продукция

Low-E™ SlabShield

Изоляция

SlabShield была разработана специально для использования под бетонными плитами. Мы также разработали более тонкую версию SlabShield для применения в легком бетоне. Оба продукта обеспечивают пароизоляцию и значительные тепловые характеристики в одном удобном для пользователя продукте.Изделия имеют слой вспененного полиэтилена с закрытыми порами, нанесенный на обе стороны отражающего слоя. Пена с закрытыми порами является пароизоляцией и защищает алюминий от химической реакции, которая может произойти с незатвердевшим бетоном. Все, что вам нужно для нанесения SlabShield, — это бритвенный нож и лента (лента необходима для достижения полной пароизоляции). Просто сверните изделие до нужной длины и обрежьте. Сравните это с работой с изоляцией плит размером 4 x 8 футов, и вы скоро увидите экономию времени при работе с SlabShield.Еще одно различие между плитами SlabShield и пенопластовыми панелями заключается в их способности формировать контуры вашего сорта. SlabShield достаточно гибок, чтобы приспосабливаться к высоким и низким областям, помогая создать более прочную готовую бетонную заливку. SlabShield также не трескается и не рассыпается, когда сталкивается с обычными злоупотреблениями, которые ему подвергают на рабочем месте.

Описание продукта

    НАЗВАНИЕ ПРОДУКТА: ESP® LOW-E Slab Shield

  • КОДЫ ПРОДУКЦИИ: 4МСМБ-1/4, 4ФСФБ-3/8)
  • КОНЕЧНЫЕ РАЗМЕРЫ: 4 фута в ширину, 63 фута в длину или 4 фута в ширину и 100 футов в длину
  • ТОЛЩИНА ИЗДЕЛИЯ: 125’ (стандартный размер 4’ ширина)

SlabShield гибкий и прочный!

Почему Low-E™?

Зеленое строительство — это не просто тенденция, это волна будущего, поскольку все больше и больше домовладельцев и строителей требуют энергоэффективных домов и продуктов.Продукты ESP® Low-E Insulation разработаны для максимальной энергоэффективности и экономичности. Будь то под плитой, под крышей, вокруг воздуховодов или вокруг всего дома, светоотражающая изоляция ESP® Low-E позволяет сэкономить больше денег на отоплении и охлаждении, чем обычная изоляция и домашняя пленка.



Автоклавный газобетон Aercon AAC

Вертикальные стеновые панели AERCON

Инструменты, необходимые для установки

Имеется полный набор инструментов, специально разработанных для облегчения установки стеновых панелей Aercon и повышения производительности на стройплощадке.Для установки Aercon также потребуются следующие стандартные отраслевые инструменты:

Шаг 1

Проверьте компоновку панелей по утвержденным заводским чертежам Aercon и доставьте панели на строительную площадку соответствующим образом.

Шаг 2

Надлежащим образом разгружайте пачки панелей, используя утвержденное разгрузочное приспособление. Защитите панели Aercon от дождя и воды, оставив их на поддонах вдали от стоячей воды. Избавьтесь от чрезмерной обработки, храня панели Aercon ближе всего к тому месту, где они будут установлены.Защищайте панели Aercon при движении по неровной поверхности.

Шаг 3

Разметить линии стен на строительной плите по контрольным линиям, а также проверить в полевых условиях все размеры и проемы.

Шаг 4

Прикрепите деревянную линейку (2×4) к плите так, чтобы она находилась заподлицо с внутренней линией стены панели. Это будет ориентиром для установки панелей Aercon.

Шаг 5

Перед установкой панелей Aercon переместите кран на рабочей площадке в оптимальное место, чтобы избежать чрезмерного простоя из-за слишком частого его перемещения.Прикрепите утвержденное подъемное устройство к тросу крана и начните установку.

Монтаж следует начинать с угла, следя за тем, чтобы панели Aercon плотно прилегали друг к другу. Стеновая панель поднимается с помощью зажима для стеновой панели WKV, который крепится к панели и опускается на крупнозернистый раствор Aercon. См. шаг 13 для альтернативного подъемного устройства.

Шаг 6

В самом высоком углу плиты нанесите на всю ширину крупнозернистый раствор Aercon с помощью зубчатого шпателя.При необходимости используйте пластиковые прокладки вместе с крупнозернистым раствором, чтобы правильно выровнять плиту или фундамент до нужной высоты. Не используйте тонкослойный, только крупнозернистый раствор для выравнивания фундаментной плиты.

Шаг 7

Как только панель будет отрегулирована по отвесу и уровню, прикрепите временную распорку от верхней трети панели до пола. Следуйте рекомендациям OSHA в отношении требований к временным креплениям.

Шаг 8

Смешайте тонкослойный раствор Aercon в чистой емкости для смешивания (5-галлонное ведро или ведро) в соответствии с указаниями производителя.Консистенция замешанного тонкослойного раствора должна быть такой, чтобы он легко проходил через зубья зубчатого шпателя, оставляя форму зубьев в слое раствора. Не следует использовать тонкослойный строительный раствор. Перед смешиванием каждой новой партии вымойте ведро или ведро, чтобы старый тонкослойный раствор не ускорил время высыхания новой смеси

.

Шаг 9

Плотно прижмите вторую угловую панель к ранее установленной первой угловой панели, используя следующие
действия

Первый

С помощью зубчатого шпателя нанесите раствор с тонким слоем между головками стыков вертикальных панелей.Либо нанесите тонкослойный раствор на устанавливаемую панель, пока она находится в положении покоя на земле, либо нанесите тонкослойный раствор на ранее установленную панель перед установкой следующей.

Второй

Инструкции по установке подъемного механизма. Всегда проверяйте подъемное устройство с помощью калибровочного устройства, сопряженного с подъемным устройством, каждый день перед началом работы и после каждого перерыва, который делает бригада. Переместите зажим к концу стеновой панели, которую нужно поднять. Достаточно открыть зажим, в зависимости от толщины панели, повернув маховик против часовой стрелки.Поверните зажим на рукоятке на 90 градусов так, чтобы губки зажима оказались в центре стеновой панели. Полностью прижмите внутреннюю сторону зажима к стеновой панели. Приложите давление к зажиму, повернув маховик зажима по часовой стрелке до щелчка и появления зеленых окон (дальше не поворачивайте). Аккуратно поднимите стеновую панель и переместите ее в место, где она должна быть установлена. Когда стеновая панель установлена ​​правильно, зажим можно снять, повернув маховик против часовой стрелки.Вертикальный шов между каждой панелью следует зачистить, а затем очистить, ожидая следующей панели.

Третий

Поднимите панель и установите ее, переместив ее вбок как можно ближе к ранее установленной панели, а затем опустив ее на крупнозернистый раствор.

Шаг 10

Прикрепите отвертку Helifix к ударной дрели или
к перфоратору в соответствии с инструкциями производителя и загрузите анкер. В углу установите анкеры «Helifix» через лицевую сторону одной панели в конец панели, который находится в перпендикулярном направлении.Отцентрируйте анкер Helifix так, чтобы он проходил через середину перпендикулярной панели. Установите, как указано на
Утвержденный компанией Aercon заводской чертеж.

Шаг 11

Вставьте оцинкованные рифленые гвозди в вертикальные швы один на расстоянии 2 фута 0 дюймов от верхней части стены и один на расстоянии 2 фута 0 дюймов от нижней части стены вертикально или по мере необходимости. С помощью молотка (при необходимости можно использовать больше)

Шаг 12

Просверлите и закрепите стальные дюбели эпоксидной смолой в существующей плите в центре радиуса панели Aercon.Продолжайте устанавливать арматуру во всех местах в соответствии со структурным чертежом.

Шаг 13

Повторите шаг 9 для последующих панелей.
Следите за тем, чтобы между панелями был плотный стык. Используйте тонкослойный раствор Aercon для стыков вертикальных панелей.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
