Номинал и токовые характеристики автоматических выключателей

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.

Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

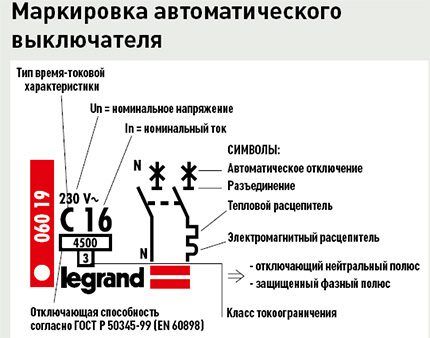

Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.

Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.

Ряд значений номинального тока автоматических выключателей стандартизован и составляет:

6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.

Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.

Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы «подогревают» друг друга) и снижению величины коммутируемого ими тока.

Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.

Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.

В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.

Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.

Таким образом, следующая основная характеристика:

время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.

Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,

Рассмотрим типы время-токовых характеристик:

Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.

Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.

Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.

Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.

Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.

Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.

В быту обычно используются автоматические выключатели с характеристиками B,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.

Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.

Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.

Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).

На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).

Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.

При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.

При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).

В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.

В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей:



Рекомендую прочитать:



Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

ток отключения и виды расцепителей

На вводе в любую квартиру в обязательном порядке устанавливается устройство для защиты от перегрузки и токов короткого замыкания. Как правило, эти задачи выполняют автоматические выключатели. Для правильной их установки необходимо уметь отличать номиналы автоматических выключателей.

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросетиАвтоматы для защиты электросетиАвтоматы для защиты электросети

Автоматы присутствуют практически в каждом квартирном электрощите. Не реже они встречаются в щитах защиты промышленного оборудования, электрических двигателей и различных передвижных установках.

к содержанию ↑

Номинальный ток автомата

У разных электроприборов потребляемая мощность способна отличаться в тысячи раз. Соответственно неодинаков и рабочий ток. К примеру, обычная квартира в жилом доме потребляет до 16-32 А. Поэтому автомат защиты квартирной сети подбирается на аналогичный номинал. Мощные промышленные печи способны потреблять от энергосистемы сотни ампер. Соответственно автомат для них требуется на больший номинал.

Номиналы автоматических выключателейНоминалы автоматических выключателейНоминалы автоматических выключателейк содержанию ↑

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

Расшифровка маркировки автомата ABBРасшифровка маркировки автомата ABB

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Дополнительная информация. В маркировке скрыта и другая информация об устройстве. Например, номер серии, номинальное рабочее напряжение, отключающая способность и количество полюсов.

к содержанию ↑

Временная характеристика автоматических выключателей

В автоматических выключателях используется 2 вида расцепителей:

  1. Электромагнитный. Обладает мгновенным срабатыванием. При превышении тока электромагнитного расцепителя устройство защиты отключается без каких-либо временных задержек. Этот узел приводит к срабатыванию автомата при КЗ.
  2. Тепловой расцепитель. Срабатывает через некоторое время. Применяется для защиты от перегрузок. Причем, чем сильнее превышена допустимая мощность потребителя, тем быстрее сработает защита.

Устройство автоматических выключателей Устройство автоматических выключателей

В некоторых автоматах применяется 1 расцепитель, в других оба. Различные комбинации этих узлов наделяют выключатель одной из вышеописанных характеристик B, C или D.

Ниже приведена таблица с временными характеристиками автоматов, их током отключения и сферой применения. In — номинальный ток, который указан на корпусе после буквы (16, 25, 32).

Временная характеристика При каком токе произойдет отключение Где применяются автоматы с данными характеристиками
B 3-5 In Сети освещения и линии с большой длиной
C 5-10 In Розетки и потребители с малыми пусковыми токами
D 10-20 In Потребители с большими пусковыми токами (двигатели, трансформаторы)
L, Z, K свыше 8-12 In Промышленность, редко

к содержанию ↑

Примеры использования автоматов

Если заглянуть в квартирный электрощит, там наиболее вероятно будут установлены автоматы C16 или C25. В старых домах предусмотрена отдельная линия питания мощной электроплиты на кухне. Для нее предусмотрен автомат на 25 А.

Автоматы C16 в щитеАвтоматы C16 в щите

к содержанию ↑

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Мини-автомат TPN-32Мини-автомат TPN-32

Дополнительная информация. В дорогих моделях предусмотрен регулятор для корректировки тока срабатывания. Данная процедура проводится в электротехнических лабораториях. Автомат подключается к специальному стенду. Затем ток плавно повышается. Это необходимо, чтобы выяснить при каком значении тока отключается каждое конкретное устройство защиты. А далее, внести корректировки в электромагнитный расцепитель.

к содержанию ↑

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Воздушный выключатель-разъединительВоздушный выключатель-разъединительВоздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

к содержанию ↑

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Герметичный автоматГерметичный автомат

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

к содержанию ↑

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

УЗО не предназначено для защиты кабелей от коротких замыканий. Вместо этого оно сравнивает токи, протекающие в фазном и нулевом проводах. Если разница превышает определенное значение, значит, где-то нарушена изоляция или человек коснулся фазного провода. В таком случае электропитание квартиры аварийно отключается.

Конструкция автомата защитыКонструкция автомата защиты

к содержанию ↑

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

Трехфазный дифавтоматТрехфазный дифавтоматТрехфазный дифавтоматк содержанию ↑

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Четырехполюсный выключатель IEKЧетырехполюсный выключатель IEK

Дополнительная информация. Если под рукой нет двухполюсного автомата, допустимо собрать его из 2 однополюсных. Устройства должны обладать одинаковыми временными и нагрузочными характеристиками. Аналогичным способом собираются выключатели на 3 и 4 полюса.

к содержанию ↑

Выбор провода и автомата по току

Главный критерий выбора проводки и выключателя для защиты — это максимальный допустимый ток в линии. Он определяется поперечным сечением жилы питающего кабеля.

Для медного провода сечением 6 кв. мм длительный допустимый ток равен 46 А. Автоматический выключатель для защиты такой линии выбирается на меньший номинал. Например, 32 или 40 А. Если установить автомат на больший ток, то скорее сгорят провода, чем сработает защита. Поэтому устройство защиты подбирается на меньший ампераж, чем способна выдержать линия.

Другие распространенные номиналы автоматических выключателей по току указаны в таблице.

Сечение провода, кв. мм Наибольший допустимый ток, А Ток автоматического выключателя, А
1,5 19 10-16
2,5 27 16-20
4 38 25-32
6 46 32-40
10 70 50-63

Номинал автомата защиты — это самое важное, что учитывается при его подборе. Если поставить устройство на слишком малый ток, то оно будет постоянно выключаться без перегрузок проводки. Если на слишком большой, то отключится уже после того, как на проводах обгорит изоляция.

Номинал выключателя указан в его маркировке (C25). Его значение подбирается из расчета на 1-2 порядка меньше, чем предельный допустимый ампераж в линии. Это правило свойственно и для других защитных устройств (УЗО, дифференциальный автомат).

Номиналы автоматических выключателей: ток отключения и виды расцепителей

Номиналы автоматических выключателей: расчет по таблице

В последние десятилетия бытовые и промышленные низковольтные сети претерпели серьезные изменения в части отказа от устаревших пробок в пользу более современных и эффективных автоматов. В них больше не требуется заменять перегоревшие предохранители и производить длительные манипуляции, теперь достаточно устранить причину срабатывания и перевести рубильник во включенное положение. Однако начинающие электрики и обыватели часто испытывают сложность с выбором конкретной модели под конкретные условия работы. Поэтому в данной статье мы рассмотрим основные номиналы автоматических выключателей и принципы их применения на практике.

Шкала номинальных токов

В соответствии с положениями  п.5.3.2 ГОСТ Р 50345-2010 устанавливается предпочтительный ряд номинального тока, на который должен производиться тот или иной автоматический выключатель: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А. Эти значения являются обязательными для производителей отключающих агрегатов, поэтому какую бы фирму вы не выбрали, номинал будет соответствовать.  Хотя некоторые компании охватывают не весь ряд или вносят некоторые коррективы.

Обозначение номинала автоматаРисунок 1: обозначение номинала автомата

Вышеприведенная шкала стандартна для бытовых потребителей, но в промышленности могут использоваться и другие автоматические выключатели, номинал которых значительно больше. Так, в соответствии с п. 5.3.4.1 и 5.3.4.2  ГОСТ Р 50345-2010 выделяют следующие номиналы для силовых цепей:

  • 1500, 3000, 4500, 6000 и 10000 А – как стандартные величины международного образца;
  • 1000, 2000, 2500, 5000, 7500 и 9000 А – номиналы, применяемые в ограниченном круге государств;
  • 20 000 А для линий с ограничением по прочности до 25 000 А.

Силовые автоматыРис. 2. Силовые автоматы

Данная величина показывает, какой номинал тока способен пропускать автоматический выключатель длительно в рабочем режиме, без перегрева или разрушения контактов. Номинал тока указывается на корпусе автомата в цифровом обозначении конкретного ампеража.

Однако следует отметить, что для автоматических выключателей в соответствии с требованиями п. 5.2.2  ГОСТ Р 50345-2010 номинальный ток стандартизируется при температуре окружающей среды в + 30°С. Поэтому на этапе монтажа необходимо учитывать данный фактор. В большинстве случаев автомат располагается в шкафу или щитке на DIN рейку, где температура может существенно отличаться от погодных условий на открытой части.

Время-токовая характеристика

Все автоматические выключатели имеют определенную зависимость времени, в течении которого он будет отключен от величины протекающего через  него тока. Такая зависимость получила название время-токовой характеристики, на которой в соответствии с п.4.8 ГОСТ Р 50345-2010 по оси абсцисс откладывается величина тока кратного номиналу, а по оси ординат время, что указывается в паспорте изделия.

Замечали ли вы, что номинал автоматического выключателя не показывает то значение, при котором  защита отключит питание электрической сети. Все дело в том, что отключающие функции в автомате возложены на тепловой и электромагнитный расцепитель. Первый из которых реагирует на токи перегрузки, которые долго нагревают элемент, второй срабатывает при токах короткого замыкания. Это обусловлено необходимостью пропускать кратковременные перегрузки в виде пусковых токов, которые не несут существенной угрозы электрической проводке. Поэтому автомат с номиналом в 16 А не отключит нагрузку в 17 А, а продолжит работу в том же режиме, что детально отображается на время-токовой характеристике.

Время-токовые характеристики B C DРис. 3. Время-токовые характеристики B C D

Как видите, кривая не приближается к оси ординат, поэтому отключение возможно только при значении нагрузки от 1,13  номинала автоматического выключателя, то есть для номинала в 16 А это значение составит 18,08 А, да и то отключение произойдет только через час. В соответствии с п.4.5 ГОСТ Р 50345-2010 выделяют три основных категории автоматических выключателей с время-токовой характеристикой B, C и D, приведенные на рисунке выше. Именно они являются наиболее актуальными в бытовых цепях. Как видите на изображении, все три категории отличаются зоной срабатывания, поэтому они применимы в таких ситуациях:

  • B – при кратности в 3 – 5 раз, для бытовых цепей с классической линейной нагрузкой;
  • C – при кратности в 5 – 10 раз, в сетях с плавным пуском электродвигателя, где присутствуют некоторые скачки тока;
  • D – при кратности в 10 – 20 раз, для электроустановок с большим коэффициентом перегрузки, с асинхронными короткозамкнутыми электрическими машинами, мощными трансформаторами и т.д.

Помимо этого на практике вы можете встретить автоматические выключатели с характеристиками A, K и Z. Но на рынке они скорее редкость, чем постоянный товар. Такие время-токовые характеристики являются специфическими и используются только в узкоспециализированных отраслях. Принципиальное отличие номиналов приведено на рисунке ниже.

Сравнение характеристикРис. 4. Сравнение характеристик

Номиналы автоматов (подбор по таблице)

При выборе конкретного номинала автоматического выключателя для дома или производственного цеха можно руководствоваться допустимыми токовыми ограничениями. К примеру, для конкретного типа электрического провода или кабеля, использованного в качестве проводки или питающей линии. Чтобы предотвратить перегрев с возможной утратой диэлектрических свойств в дальнейшем, номинал автоматического выключателя выбирается с запасом по электрической прочности. Достаточно удобным способом подбора является таблица:

Таблица: выбор номинала выключателя по току
Сила тока (А) Мощность сети с 1 фазой (кВт) Мощность 3- фазной сети (кВт) Cечения медных проводов (мм2) Сечения алюминиевых проводов (мм2)
1 0,2 0,5 1 2,5
2 0,4 1,1 1 2,5
3 0,7 1,6 1 2,5
4 0,9 2,1 1 2,5
5 1,1 2,6 1 2,5
6 1,3 3,2 1 2,5
8 1,7 5,1 1,5 2,5
10 2,2 5,3 1,5 2,5
16 3,5 8,4 1,5 2,5
20 4,4 10,5 2,5 4
25 5,5 13,2 4 6
32 7 16,8 6 10
40 8,8 21,1 10 16
50 11 26,3 10 16
63 13,9 33,2 16 25
80 17,6 52,5 25 35
100 22 65,7 35 50

К примеру, для проводки с медными жилами сечением в 2,5 мм2 подойдет автоматический выключатель номиналом в 20А. Помимо этого в таблице приведена графа с указанием мощности, помимо токового значения можно воспользоваться и ею, но для этого вам потребуется перевести амперы в ватты.

Как перевести номинальные амперы автоматического выключателя в мощность?

Данный прием необходим в том случае, когда вам известна мощность всех бытовых приборов, которые будут включаться в сеть под автоматический выключатель. Производители указывают ее в ваттах (Вт), поэтому рабочие характеристики автоматического выключателя и параметры сети приводятся к единой системе измерений. Для этого используется формула:

P = U*I , где

  • P – значение мощности;
  • U – номинал питающего напряжения;
  • I – величина тока.

В случае, если расчет производится для автоматического выключателя трехфазной сети, где присутствует сразу три фазы, то значение  мощности рассчитывается по измененной формуле, так как величина возрастет на константу:

Формула мощности для 3 фазной сети

Список использованной литературы

  • Г.В. Зевеке, П.А. Ионкин, А.В. Нетушил «Основы теории цепей» 1989
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  • Пищур А. П. «Современные автоматические выключатели»  2012
  • А.В. Кабышев, Е.В. Тарасов «Низковольтные автоматические выключатели» 2011

Автоматические выключатели (автоматы)

Содержание

Устройство модульного автомата

Автоматический выключатель (на языке электриков «автомат») является основой защиты в силовых электрических цепях низкого (до 1000 Вольт) напряжения. Это комбинированный электроприбор, сочетающий в себе функции выключателя и защитного устройства. Практически вся система распределения и защиты бытовой электропроводки построена на автоматах. Хочу сразу заметить, что основное применение автомата — это защита того участка электропроводки, который находится между выходом из автомата и потребителем. Если далее по линии находится другой автомат, то наш автомат должен защищать участок между этими двумя автоматами. При возникновении перегрузки или короткого замыкания на каком-то участке цепи, должен сработать только один автомат, защищающий конкретно данный участок цепи.

На фото выше представлен классический модульный автомат со снятой крышкой. По центру видна мощная токовая катушка электромагнитнго расцепителя, защищающего электропроводку от токов короткого замыкания. Справа от него — дугогасительная камера, под ним — биметаллическая пластина теплового расцепителя, защищающего цепь от длительных перегрузок.

Если нужна более подробная информация, посмотрите короткий видеоролик:


Как подобрать автомат?

Возьмем классический пример. Делаем ремонт в квартире (или в частном доме), меняем электропроводку и хотим ее защитить от перегрузок и коротких замыканий. Обычная в наши дни практика — разделение проводки на несколько ветвей с защитой каждой из них отдельным автоматом. В квартирах часто разделяют на отдельные линии освещение и розетки. Помимо этого, отдельная линия может быть выделена под электроплиту, еще одна под кухонные розетки и розетки хозблока, в которые обычно включают самые мощные в квартире электроприборы: электрочайник, микроволновая печь, стиральная машина и т.д. Надо заметить, что стандартные электророзетки, применяемые в наших домах, обычно рассчитаны на максимальный ток 10 или 16А, и зачастую являются самым слабым звеном электропроводки. Поэтому и номинал автомата, защищающего линию с такими розетками, не может быть выше 16А, какой бы толстый провод ни был.

О материале и толщине провода — это отдельная тема, здесь лишь скажу кратко: медь и только медь, для квартир и частных домов берем сечение 1.5 кв.мм на освещение, 2.5 кв.мм — на стандартные розетки. Соответственно, номиналы автоматов для линий освещения 10А, для линий, питающих розетки, 16А (при условии, что розетки тоже 16-амперные). При этом возникает ряд вопросов. Получается, что каждая розетка может одна выдержать 16 Ампер, но при этом суммарный ток всей группы розеток также не должен превышать те же самые 16 Ампер.

Некоторым такой расклад не нравится, и они ставят автоматы на больший ток — 25А и даже выше. По некоторым соображениям, этого не стоит делать, даже если сечение провода будет позволять пропускать такой ток длительное время. Представим ситуацию, что в одну из розеток воткнули какой-то мощный электроинструмент, который потребляет ток до 25-30А. Понятно, что при таком токе в розетке могут пойти неприятные процессы, вплоть до возгорания, а 25-амперный автомат этой перегрузки не почувствует. Ну или почувствует, но тогда, когда все уже будет гореть синим пламенем. Кто-то может возразить, что нет стандартного электроинструмента с таким током потребления, но ведь инструмент может быть и нестандартным, и неисправным. А может случиться и такое, что через удлинитель к розетке подключат несколько мощных электроприборов одновременно, с таким же результатом.

Поэтому, если предполагается, что суммарный ток оборудования, одновременно включенного в розетки, будет больше 16А, то правильным решением будет разделить розетки на несколько групп и запитать каждую группу через отдельный автомат. Надо иметь в виду, что в продаже имеются как 16-ти, так и 10-амперные розетки. Я не скажу, что те, которые на 10А, плохого качества — просто они рассчитаны на максимальный ток нагрузки, равный 10 А. Для таких розеток допустимо прокладывать проводку сеченим 1.5 мм2, но и автомат в данном случае должен быть 10-амперный. По поводу удлинителей. Очень часто можно встретить дешевые варианты, сечение шнура такого удлинителя 1 мм2, бывает и меньше. Сами удлинители обычно никакой защиты не имеют. Поэтому используйте такие удлинители с особой осторожностью, понимая то, что автомат их может и не защитить.

Маркировка автоматических выключателей

На корпусе автомата мы можем увидеть некоторые загадочные надписи. Ниже обозначены цифрами главные из них:

Расшифровка:

  1. Номинальный ток автомата
  2. Характеристика срабатывания
  3. Максимальный ток отключения
  4. Класс отключения.

Помимо вышеперечисленных надписей, на корпусе обычно находится логотип производителя и тип автомата, номинальное напряжение, а также краткое схематическое обозначение, показывающее, где находится неподвижный контакт (при вертикальном расположении его принято располагать сверху) и как расположены расцепители относительно контактов. Зажимные контактные винты могут закрываться шторками (см. крайний слева автомат), это удобно для опломбирования. Корпус обычно делается из полистирола — на мой взгляд, не самый подходящий материал для устройства, которое может прилично нагреваться. Наиболее распространенное название таких автоматов ВА47-29 (ВА47-63), ВА47-29М (BA47-125). Почему 47 и почему 29? Это еще идет из советских времен, в одном из проектировочных институтов придумали кодировку серий автоматических выключателей: ВА означало выключатель автоматический, далее шел номер серии. Существует множество серий: ВА51, ВА52, ВА55, ВА60, ВА61, ВА66, ВА88… А вторые две цифры обозначали максимальный номинал автоматов данного типа: 25 – 50А, 29 – 63А, 31 – 100А, 35, 36 – 400А, 38 – 500А, 39 – 630А, 41 – 1000А, 43 – 2000А. И хотя модульные автоматы появились намного позже, маркировка пошла по наследству. Так их маркируют IEK, TDM и многие другие производители. У ульяновского «Контактора» они называются ВА47-063Про и ВА47-100Про. У курского КЭАЗа они же называются OptiDin BM63 и OptiDin BM125, а у дивногорского ДЗНВА соответственно ВА61F29M и ВА61F31M. Что касается всяческих леграндов и иже с ними, то там у каждого своя система и так часто меняются названия, что и не уследишь.

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений:
1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д.

Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды
R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8) и
R20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9).

При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Характеристика срабатывания

Чувствительность электромагнитных расцепителей регламентируется параметром, называемым характеристикой срабатывания, иногда ее называют группой срабатывания, обозначается одной латинской буквой, на корпусе автомата ее пишут прямо перед его номиналом, например надпись C16 означает, что номинальный ток автомата 16А, характеристика С (наиболее, кстати, распространенная). Менее популярны автоматы с характеристиками B и D, в основном на этих трех группах и строится токовая защита бытовых сетей. Но есть автоматы и с другими характеристиками.

Это усредненные графики, на самом деле допускается некоторый разброс по времени срабатывания тепловой защиты. Если вас интересуют подробности, то жмите сюда.


Класс токоограничения

Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ.

Селективность защит

Эта тема вынесена в отдельную статью

Максимальный ток отключения

Очень важный параметр — максимальный ток отключения. Этот параметр в большой степени отражает качество силовой части автомата. Обычно в розничной сети нам предлагаются автоматы с током отключения до 4.5 или 6 кА. Иногда попадаются дешевые модели с отключающей способностью в 3 кА. И хотя в бытовых условиях ток КЗ редко достигает таких величин, все-таки я не советую использовать автоматы с отключающей способностью менее 4.5 кА. Потому что, если отключающая способность мала, то следует ожидать и контакты меньшей площади, и дугогасительные камеры похуже и т.д.

Номинальное (максимальное) напряжение автомата

Обычно на автомате имеется надпись, указывающая номинальное напряжение сети,для которой он предназначен. На однополюсных автоматах обычно указывается фазное и линейное напряжения примерно так: 230/400V~ , это означает, что основное назначение автомата в цепях с номинальным фазным напряжением 220-230В, соответственно линейным 380-400В. Конечно, автомат способен разомкнуть цепь при любых перенапряжениях в этих сетях, предусмотренных ГОСТ 32144-2013. При напряжениях ниже номинального автоматы работают нормально, т.е. автомат, на котором указано напряжение 400В, будет без проблем работать в цепях напряжением 110 или 12 Вольт. Как показала практика, автоматические выключатели, предназначенные для сетей переменного напряжения, нормально работают в цепях постоянного напряжения, причем ток и характеристики срабатывания будут при этом не сильно отличаться.

Ток короткого замыкания

Для правильного выбора автомата — в частности, его характеристики срабатывания — нам желательно знать ток короткого замыкания в конце линии, защищаемой этим автоматом. При проектировании токи короткого замыкания рассчитывают, исходя из параметров питающей сети, сечения проводов и т.д. Электрику-практику обычно трудно добыть эти данные, но он может провести некоторые измерения, которые позволят вычислить ток КЗ. Я не призываю это делать обязательно, но покажу, как это можно сделать. По понятным причинам мы не можем просто устроить КЗ и измерить его силу тока. Поэтому будем делать косвенно. Представим питающую сеть в виде некого генератора, обладающего каким-то внутренним сопротивлением. Тогда ток КЗ будет равен ЭДС генератора, деленной на его внутреннее сопротивление. ЭДС генератора считаем равной напряжению сети без нагрузки, его мы легко можем измерить вольтметром.

Рассмотрим левый рисунок. Пусть точки a и b — это розетка, в районе которой мы хотим узнать ток короткого замыкания. G — некий эквивалент генератора, подающего напряжение в сеть, Z1 — его внутреннее сопротивление. Z2 — это включенная в сеть нагрузка, которая при коротком замыкании будет равна нулю. Переходим к правой схеме. В цепь включили амперметр и подключили вольтметр. Для удобства добавили выключатель (рубильник или автомат). Теперь, подключая вместо Z2 разную нагрузку (желательно активную — нагреватели и т.д.), снимаем показания амперметра и вольтметра, после чего рисуем график зависимости напряжения от тока. Для хорошего результата нужно сделать не меньше пяти замеров, причем максимальное значение тока взять как можно больше, чтобы напряжение ощутимо просело. Конечно же, при большом токе у вас может сработать защита по перегрузке, поэтому нужно быстро снять показания и сразу же отключить S1. Осталось только продолжить график до нулевого значения напряжения и узнать ожидаемый ток короткого замыкания. В качестве вольтметра и амперметра можно применить мультиметр и токоизмерительные клещи.

Автоматы в цепях постоянного тока

При использовании обычных автоматов в цепях постоянного тока следует учитывать несколько факторов. В первую очередь это связано с гашением дуги. Переменный ток 100 раз в секунду уменьшается до нуля, поэтому его дуга не так устойчива, как дуга постоянного тока. Хуже всего, когда автомат разрывает цепь с большой индуктивностью — например, электромагнит. Контактная система может не справиться с дугой, серебро на контактах быстро выгорит, и автомат выйдет из строя раньше срока. Бывает, когда контакты привариваются друг к другу. Для предотвращения подобного принимаются дополнительные меры по гашению ЭДС самоиндукции (конденсаторы, RС-цепочки, варисторы и т.д.), а также последовательное соединение полюсов для увеличения суммарной длины дуги. Что касается токов и характеристик срабатывания автоматов, то они будут такими же, как и на переменном токе. Испытания подтверждают, что на постоянном токе отсечка становится более грубой примерно в 1.41 раза (связано с отношением максимального значения к действующему).

Где купить автоматы?

Автоматический выключатель с характеристикой C обычно купить не проблема — они в достаточном ассортименте представлены в строительных и хозяйственных магазинах и на рынках. Автоматы с характеристиками B, D тоже встречаются в этих местах, но достаточно редко. Их можно заказать на фирмах или в небольших специализированных магазинах. А можно купить в интернет-магазине АВС-электро. В этом магазине в разделе «Аппараты и устройства защиты» есть практически все автоматы всех номиналов и характеристик. Приятно, что есть не только привычные нам номиналы 6, 10, 16, 25, но и 8, 13, 20 Ампер, которых зачастую так не хватает для обеспечения хорошей селективности.

Зависимость срабатывания от окружающей температуры

Еще один момент, о котором часто забывают — это зависимость тепловой защиты автомата от температуры окружающей среды. А она очень существенная. Когда автомат и защищаемая линия находятся в одном помещении, то обычно ничего страшного: при понижении температуры чувствительность автомата уменьшается, но зато увеличивается нагрузочная способность провода, и баланс более-менее сохраняется. Проблемы могут быть тогда, когда провод в тепле, а автомат на холоде. Поэтому, если такая ситуация имеет место, то нужно сделать соответствующую поправку. Примеры таких зависимостей показаны ниже на графике. Более точную информацию по конкретной модели нужно смотреть в паспорте от завода-изготовителя.

Испытания автоматических выключателей

Эта тема вынесена в отдельную статью


Количество полюсов. Когда следует применять 2-х и 4-х полюсные автоматы?

У автоматического выключателя может быть от 1 до 4 полюсов. Каждый полюс имеет свой как тепловой, так и электромагнитный расцепитель. При срабатывании одного из них отключаются одновременно все полюса. Включить также можно только все полюса вместе одной общей рукояткой. Существует еще одна разновидность автоматов — так называемые 1p+n. Этот автомат синхронно коммутирует 2 провода: фазный и нулевой, но расцепитель в нем один — только на фазном контакте. При срабатывании расцепителя оба контакта размыкаются.

В большинстве случаев нет необходимости размыкать нулевой провод. Поэтому самыми популярными являются однополюсные автоматы для однофазных и трехполюсные для трехфазных цепей. Но в некоторых случаях вместе с фазными нужно отключать нулевой провод. Например, согласно ПУЭ-7 п.7.3.99 это необходимо во взрывоопасных зонах класса В-I. Также двухполюсный автомат нужно обязательно ставить там, где оба питающих проводника — фазные. Следует отметить, что категорически нельзя пускать через автомат нулевой защитный (PE) или совмещенный нулевой (PEN) провод. Разрывать можно только рабочий нулевой провод (N).

Последовательное и параллельное соединение полюсов и автоматов

Можно ли соединять полюса параллельно или последовательно? Можно. Но для этого нужно иметь веские причины. Например, при отключении индуктивной нагрузки или просто в случаях перегрузки или короткого замыкания — то есть тогда, когда приходится разрывать большой ток, возникает электрическая дуга. Для ее разрыва имеются дугогасительные камеры, но все равно это не проходит бесследно — контакты могут подгорать, может появляться копоть. Если мы соединим полюса последовательно, то дуга разделится между ними, она будет быстрее погашена, износ контактов будет меньше. К недостаткам данного способа можно отнести повышенные потери — все-таки какое-то падение напряжения на контатках есть, и чем выше ток, тем больше на них теряется мощности (в пределах нескольких ватт на токах 10-100А, обычно изготовитель включает данную информацию в паспорт). Параллельное соединение полюсов обычно применяют тогда, когда нет автомата нужного номинала, но есть автомат меньшего номинала, но с «лишними» полюсами. При этом обычно, для подсчета суммарного номинального тока, рекомендуют для 2-х параллельных полюсов умножать номинальный ток одного полюса на 1.6, для 3-х — на 2.2, для 4-х — на 2.8. Возможно, в некоторых аварийных случаях это выход из положения, но при первой же возможности нужно заменить такой суррогат на автомат нужного номинала. Понятно, что вышесказанное относится к автоматам с одинаковыми полюсами и не относится к автоматам типа 1p+n и т.п.

Еще сложней дело обстоит при параллельном и последовательном соединении автоматов. Конечно, можно придумать ситуацию и как-то даже обосновать параллельное соединение двух или нескольких автоматов, но я бы не советовал даже рассматривать такой вариант. Как распределятся токи, что будет после отключения одного из автоматов — все это сомнительно и трудно предсказуемо. Последовательно включать автоматы более разумно. Например, это можно рассматривать как повышение надежности защиты: в случае неисправности одного из автоматов другой его подстрахует. Но обычно так не делают, а в качестве страховки рассматривается групповой автомат. К тому же сам автоматический выключатель потребляет некоторое количество электроэнергии, поэтому дополнительный автомат — это еще и дополнительные потери.

Мощность рассеивания автоматических выключателей

Рассеивание — это потери электроэнергии, которые в виде тепла уходят в окружающую среду. Для примера приведу паспортные значения рассеиваемой мощности для автоматов ВА 47-63 (для новых автоматов при значениях тока, равных номинальному):




















Номинальный ток In, A Мощность рассеивания, Вт
1-полюсные 2-полюсные 3-полюсные 4-полюсные
1 1,2 2,4 3,6 4,8
2 1,3 2,6 3,9 5,2
3 1,3 2,6 3,9 5,2
4 1,4 2,8 4,2 5,6
5 1,6 3,2 4,8 6,4
6 1,8 3,6 5,5 7,2
8 1,8 3,6 5,5 7,33
10 1,9 3,9 5,9 7,9
13 2,5 5,3 7,8 10,3
16 2,7 5,6 8,1 11,4
20 3,0 6,4 9,4 13,6
25 3,2 6,6 9,8 13,4
32 3,4 7,5 11,2 13,8
35 3,8 7,6 11,4 15,3
40 3,7 8,1 12,1 15,5
50 4,5 9,9 14,9 20,5
63 5,2 11,5 17,2 21,4

Как видим, автоматический выключатель тоже хочет есть. Поэтому не стоит увлекаться и втыкать автоматы везде, где это возможно. Где же происходят потери? Основная часть приходится на тепловой расцепитель. Но не надо излишне драматизировать ситуацию. Эти потери пропорциональны протекающему току. Поэтому, если например нагрузка в 2 раза меньше номинальной, то и потери будут соответственно в 4 раза меньше, а при отсутствии нагрузки не будет и потерь. Если их представить в процентном виде, то будут величины порядка 0,05-0.5%, причем наименьший процент у самых мощных автоматов. В самих контактах, пока автомат новый, потери незначительны. Но в процессе эксплуатации контакты будут подгорать, переходное сопротивление будет расти, а с ним будут расти и потери. Поэтому у старого автомата потери могут быть заметно больше. Как измерить потери — читайте здесь

Выбор автомата по мощности (току) нагрузки

Хотя основное назначение автомата — это защита электропроводки, при определенных условиях целесообразно рассчитывать автомат по току нагрузки. Это возможно в тех случаях, когда отходящая от автомата линия предназначена для питания одного конкретного электроприбора. В бытовых сетях это может быть электроплита или кондиционер, какой-либо станок, электрокотел и т.д. Как правило, нам известен номинальный ток электроприбора, либо мы можем вычислить его, зная мощность нагрузки. Так как проводка выбирается с определенным запасом, то в данном случае номинал автомата обычно меньше того, который мы бы получили, рассчитывая по допустимому току провода. Поэтому при каких-либо замыканиях внутри электроприбора или его перегрузках наша защита сработает, защитив его от дальнейшего разрушения.

Выбор автомата для электропривода (электродвигатель, электромагнитный клапан и т.д.)

Если нагрузкой в цепи является электродвигатель, то нужно помнить, что пусковой ток двигателя в несколько раз больше номинального, поэтому в данном случае нужно использовать автоматы с характеристикой C, а в отдельных случаях (не бытовых) даже D. Номинал автомата выбираем по номинальному току двигателя. Его можно прочитать на табличке или измерить вышеупомянутыми клещами. Измерять ток нужно при нагруженном двигателе, не забывайте. Понятно, что точного соответствия автомата току двигателя не получится, выбирайте ближайшее значение. Некоторые производители заявляют автоматы с особыми характеристиками, специально для электродвигателей. Хотя, при детальном рассмотрении, эти характеристики обычно являются чем-то средним между C и D. Конечно, такой автомат не защитит двигатель должным образом и, если, к примеру, заклинит вал, то произойдет следующее: отсечка не сработает, т.к. ток не будет выше пускового, а тепловая защита может не успеть — перегрев обмоток в двигателе идет очень быстро. Поэтому электродвигателю необходима дополнительная защита в виде специального быстродействующего теплового (или электронного) реле. Таких же правил следует придерживаться и при выборе автомата для электромагнитного привода (различные клапаны, шторки и т.д.).

Производители автоматических выключателей

Большие автоматы — это отдельная тема, здесь рассматриваем производителей исключительно в контексте модульной продукции. На постсоветском пространстве хорошо зарекомендовали себя такие бренды, как ABB, Legrand, Shneider Electric. Обычно продукцию этих фирм вам порекомендуют, когда вы попросите что-то понадежней. Из российских производителей вполне приличные аппараты изготавливают КЭАЗ, Контактор, DEKraft. Больше всего нелестных отзывов собрал IEK — наверное, справедливо, хотя в продаже они, пожалуй, самые покупаемые, благодаря низкой цене.

Модули, расширяющие возможности автоматов

К автоматам можно «пристегивать» дополнительные модули. Это могут быть контактные группы, расцепители минимального напряжения или электропривод, дающий возможность дистанционного управления автоматическим выключателем. Для наглядности приведу небольшой видеоролик, показывающий совместную работу автомата и моторного привода к нему.


Автоматические выключатели АП-50

Стандарты для автоматических выключателей

ГОСТ Р 50031— 2012 (МЭК 60934:2007) — Автоматические выключатели для электрооборудования. Серьезный, большой документ. Очень много интересной информации для углубленного изучения данной темы.
ГОСТ Р 50345-2010(МЭК 60898-1:2003) — Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения.

Усенко К.А., инженер-электрик,

[email protected]

Номиналы автоматических выключателей по току для грамотного подбора

Устройства для отключения электричества при перегрузках и коротких замыканиях устанавливают на входе в любую домашнюю сеть. Необходимо правильно рассчитать номиналы автоматических выключателей по току, иначе их работа будет неэффективной. Согласны?

Мы расскажем, как производится расчет параметров автомата, согласно которым подбирают это защитное устройство. Из предложенной нами статьи вы узнаете, как выбрать прибор, требующийся для защиты электросети. С учетом наших советов вы приобретете вариант, четко срабатывающий в опасный для проводки момент.

Содержание статьи:

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

  • Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это “тепловая защита” от перегрузки.
  • Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это “токовая защита” от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

Маркировка автоматического выключателяМаркировка автоматического выключателя

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа “C” или, значительно менее распространенные – “B”. Особенной разницы между ними при бытовом применении нет.

Тип “D” используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / In.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа “B” это происходит при значении от 3 до 5 единиц, а для типа “D” – от 10 до 20.

График время-токовых характеристикГрафик время-токовых характеристик

График показывает зависимость диапазона времени срабатывания автоматов типа “C” от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Правила выбора номинала

Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует. Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде “дерева” – графа без циклов. Соблюдение такого принципа построения называется , согласно которой оснащаются защитными устройствами все виды электрических цепей.

Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

Пример разводки электричества по квартиреПример разводки электричества по квартире

У основания графа находится вводной автомат, а сразу после разветвления для каждой отдельной электрической цепи размещают групповые выключатели. Это проверенная годами стандартная схема

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки. Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям.

В функции групповых автоматов входит контроль силы тока по отдельным линиям. Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат.

Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение. При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Суммарная мощность электроприборов

Максимальная нагрузка на цепь возникает при одновременном включении всех электроприборов. Поэтому обычно, суммарную мощность вычисляют простым сложением. Однако в ряде случаев этот показатель будет меньше.

Для некоторых линий, одновременная работа всех подключенных к ней электроприборов маловероятна, а порой и невозможна. В домах иногда специально устанавливают ограничения на работу мощных устройств. Для этого нужно помнить о недопущении их одновременного включения или использовать ограниченное число розеток.

Офисное помещение с электроприборамиОфисное помещение с электроприборами

Вероятность одновременной работы всей офисной оргтехники, освещения и вспомогательного оборудования (чайники, холодильники, вентиляторы, обогреватели и т.д.) очень низка, поэтому при расчете максимальной мощности используют поправочный коэффициент

При электрификации офисных зданий для расчетов часто используют эмпирический коэффициент одновременности, значение которого берут в диапазоне от 0,6 до 0,8. Максимальная нагрузка вычисляется умножением суммы мощностей всех электроприборов на коэффициент.

В расчетах существует одна тонкость – необходимо учитывать разницу между номинальной (полной) мощностью и потребляемой (активной), которые связаны коэффициентом (cos (f)).

Это означает, что для работы устройства необходим ток мощности равной потребляемой деленной на этот коэффициент:

Ip = I / cos (f)

Где:

  • Ip – сила номинального тока, которую применяют в расчетах нагрузки;
  • I – сила потребляемого прибором тока;
  • cos (f) <= 1.

Обычно номинальный ток сразу или через указание величины cos (f) указывают в техническом паспорте электрического прибора.

Так, например, значение коэффициента для люминесцентных источников света равно 0,9; для LED-ламп – около 0,6; для обыкновенных ламп накаливания – 1. Если документация утеряна, но известна потребляемая мощность бытовых устройств, то для гарантии берут cos (f) = 0,75.

Таблица для определения коэффициента мощностиТаблица для определения коэффициента мощности

Указанные в таблице рекомендуемые значения коэффициента мощности можно использовать при расчете электрических нагрузок, когда отсутствуют данные о номинальном токе

О том, как подобрать автоматический выключатель по мощности нагрузки, написано в , с содержанием которой мы советуем ознакомиться.

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Производители проводов сопровождают выпускаемую продукцию подобными справочными материалами. Если они отсутствуют, то ориентируются на данные из справочника “Правила устройства электрооборудования” или производят .

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Таблица для выбора сечения медных жилТаблица для выбора сечения медных жил

Справочная таблица, представленная в ПУЭ, позволяет выбрать необходимое сечение из стандартного ряда для различных условий эксплуатации медного кабеля

Это бывает оправдано по следующим причинам:

  • Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.
  • Запас пропускной способности позволяет беспроблемно подключать к ветви сети новые электроприборы. Так, в кухню можно добавить дополнительную морозильную камеру или переместить туда стиральную машину из ванной комнаты.
  • Начало работы устройств, содержащих электродвигатели, дает сильные стартовые токи. В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ.

Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах.

Отличие кабелей, выполненных по ГОСТ и ТУОтличие кабелей, выполненных по ГОСТ и ТУ

Эта фотография показывает отличия между кабелями, выполненными по ГОСТ (слева) и согласно ТУ (справа). Очевидна разница в сечении жил и плотности прилегания изоляционного материала

Расчет номинала выключателя для защиты кабеля

Устанавливаемый в щитке автомат должен обеспечить отключение линии при выходе мощности тока за пределы диапазона, разрешенного для электрического кабеля. Поэтому для выключателя необходимо провести расчет максимально допустимого номинала.

По ПУЭ допустимую длительную нагрузку проложенных в коробах или по воздуху (например, над натяжным потолком) медных кабелей, берут из приведенной выше таблицы. Эти значения предназначены для аварийных случаев, когда идет перегрузка по мощности.

Некоторые проблемы начинаются при соотнесении номинальной мощности выключателя длительному допустимому току, если это делать в соответствии с действующим ГОСТ Р 50571.4.43-2012.

фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012.фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012.

Приведен фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012. В формуле “2” допущена неточность, а для правильного понимания определения переменной In нужно учесть Приложение “1”

Во-первых, в заблуждение вводит расшифровка переменной In, как номинальной мощности, если не обратить внимания на Приложение “1” к этому пункту ГОСТа. Во-вторых, в формуле “2” существует опечатка: коэффициент 1,45 добавлен неправильно и этот факт констатируют многие специалисты.

Согласно п. 8.6.2.1. ГОСТ Р 50345-2010 для бытовых выключателей с номиналом до 63 A условное время равно 1 часу. Установленный ток расцепления равен значению номинала, умноженного на коэффициент 1,45.

Таким образом, согласно и первой и измененной второй формулам номинальная сила тока выключателя должна рассчитываться по следующей формуле:

In <= IZ / 1,45

Где:

  • In – номинальный ток автомата;
  • IZ – длительный допустимый ток кабеля.

Проведем расчет номиналов выключателей для стандартных сечений кабелей при однофазном подключении с двумя медными жилами (220 В). Для этого разделим длительный допустимый ток (при прокладке по воздуху) на коэффициент расцепления 1,45.

Выберем автомат таким образом, чтобы его номинал был меньше этого значения:

  • Сечение 1,5 мм2: 19 / 1,45 = 13,1. Номинал: 13 A;
  • Сечение 2,5 мм2: 27 / 1,45 = 18,6. Номинал: 16 A;
  • Сечение 4,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 6,0 мм2: 50 / 1,45 = 34,5. Номинал: 32 A;
  • Сечение 10,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 16,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A;
  • Сечение 25,0 мм2: 115 / 1,45 = 79,3. Номинал: 63 A.

Автоматические выключатели на 13A в продаже бывают редко, поэтому вместо них чаще используют устройства с номинальной мощностью 10A.

Таблица для выбора сечения алюминиевых жилТаблица для выбора сечения алюминиевых жил

Кабели на основе алюминиевых жил сейчас редко используют при монтаже внутренней проводки. Для них тоже есть таблица, позволяющая выбрать сечение по нагрузке

Подобным способом для алюминиевых кабелей рассчитаем номиналы автоматов:

  • Сечение 2,5 мм2: 21 / 1,45 = 14,5. Номинал: 10 или 13 A;
  • Сечение 4,0 мм2: 29 / 1,45 = 20,0. Номинал: 16 или 20 A;
  • Сечение 6,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 10,0 мм2: 55 / 1,45 = 37,9. Номинал: 32 A;
  • Сечение 16,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 25,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A.
  • Сечение 35,0 мм2: 105 / 1,45 = 72,4. Номинал: 63 A.

Если производитель силовых кабелей заявляет иную зависимость допустимой мощности от площади сечения, то необходимо пересчитать значение для выключателей.

Формулы зависимости силы тока от мощностиФормулы зависимости силы тока от мощности

Формулы зависимости силы тока от мощности для однофазной и трехфазной сети отличаются. Многие люди, которые имеют приборы, рассчитанные на напряжения 380 Вольт, на этом этапе допускают ошибку

Как определить технические параметры автоматического выключателя по маркировке, подробно . Рекомендуем ознакомиться с познавательным материалом.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Распределительный щит с большим числом автоматовРаспределительный щит с большим числом автоматов

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

  • Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  • Две морозильные камеры, мощностью 200 Вт;
  • Духовка, мощностью 3,5 кВт;
  • При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

Розетки на кухнеРозетки на кухне

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Выводы и полезное видео по теме

Устройство выключателя. Выбор вводного автомата в зависимости от подключаемой мощности. Правила распределения питания:

Выбор выключателя по пропускной способности кабеля:

Расчет номинального тока выключателя – сложная задача, для решения которой необходимо учесть множество условий. От установленного автомата зависит удобство обслуживания и безопасность работы локальной электросети.

В случае возникновения сомнений в возможности сделать правильный выбор необходимо обратиться к опытным электрикам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в подборе автоматических выключателей. Поделитесь полезной информацией и фото по теме статьи, задавайте вопросы.

Номиналы автоматических выключателей по току: таблица

Чтобы понимать основы электродинамики, сделать дома качественную, пожаробезопасную электрическую разводку, нужны минимальные знания в этой области. Не последнюю роль в этом играют номиналы автоматических выключателей по току. О том, какие они бывают и в чем заключается принцип их работы, рассказано в этой статье.

Номиналы автоматических выключателей по току

Автоматическими выключателями называются устройства, которые защищают электрические сети от перегруза, блуждающих токов, короткого замыкания. Поскольку они надежны и просты в использовании, их используют повсеместно в бытовой электросети.

 Что такое номиналы

Поскольку все электрические приборы потребляют разную мощность, то их рабочий ток неодинаковый. Поэтому автоматический защитный выключатель подбирается под номинал.

 Автоматические выключатели нужны в каждой сети

Обратите внимание! Мощные промышленные оборудования потребляют множество ампер, поэтому для них есть свои показатели.

Какая стандартная линейка автоматических выключателей по току

По ПУЭ в каждом аппарате есть надпись, которая указывает на номинальное значение электрической энергии. Чтобы получить такую информацию, нужно просто рассмотреть корпус устройства. На нем есть буква и число. Всего для маркировки используются обычно три буквы — В, С и D. Числа обозначают количество заряда. Буква показывает временную характеристику или период, за который срабатывает прибор.

 Маркировка оборудования

Для дома используются аппараты с первыми двумя буквами. В промышленности нужны защитные устройства D. Также применяются более мощные агрегаты, обозначенные буквами L, Z и K. У них номинальные значения выше, чем в бытовых, квартирных устройствах.

Стандартная линейка включает в себя мини-автоматы, воздушные автоматы, закрытые выключатели, устройства защитного отключения и дифференциальные автоматы.

Обратите внимание! В маркировке указываются также серия, рабочее напряжение, полюса и отключающая способность.

Показатели номинального тока на автоматических выключателям

В мини-моделях стандартные номиналы автоматов 25-32 А, поскольку они имеют минимальный функционал работы. Они оцениваются в низкую стоимость и не могут быть настроены вручную. Воздушные автоматы обладают большими размерами, открытым негерметичным корпусом и повышенной номинальной мощностью от 400 А. Закрытые выключатели используются для силовых потребителей. У них закрытый герметичный корпус, сравнительно небольшие габариты. Они работают с сетями до 3,2 кА. Их можно использовать в экстремальном влажном климате.

 Значения на корпусе аппаратов

К сведению! УЗО — самые популярные защитники бытовых электрических сетей. Они защищают квартирную электропроводку и жильцов от удара током. Они имеют номинальный ток от 10 А. Как и ряд других устройств, УЗО бывает однофазным, двухфазным и трехфазным.

Дифавтомат — гибридный аппарат, имеющий свойства УЗО. Им защищается проводка и обеспечивается защита от перегрузки. Его номинальное токовое значение 6-63 А.

Таблица номиналов автоматических выключателей

Главным критерием выбора электропроводки и защитного выключателя — номинальное и предельно допустимое значение тока в линии. Его можно определить как по конструкции оборудования, так и по таблице.

 Таблица номиналов

Номиналы автоматических выключателей по току более 100 А или менее указанного значения — это допустимые показатели коммутационных электронных аппаратов, способных включать, проводить и отключать электричество при нормальном условии в цепи. Согласно таблице, значения отличаются в зависимости от устройств, параметров сети. На них нужно обязательно опираться при покупке автоматов, чтобы надежно обезопасить сеть.

Как рассчитать номинальный ток автоматического выключателя?

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В предыдущей серии статей мы подробно изучили назначение, конструкцию и принцип действия автоматического выключателя, разобрали его основные характеристики и схемы подключения, теперь, используя эти знания, вплотную приступим к вопросу выбора автоматических выключателей. В этой публикации мы рассмотрим, как рассчитать номинальный ток автоматического выключателя.

Эта статья продолжает цикл публикаций Автоматические выключатели УЗО дифавтоматы — подробное руководство. В следующих публикациях планирую подробно разобрать, как выбрать сечение кабеля, рассмотреть расчет электропроводки квартиры на конкретном примере с расчетом сечения кабеля, выбором номиналов и типов автоматов, разбивкой проводки на группы. В завершении серии статей по автоматическим выключателям будет подробный пошаговый комплексный алгоритм их выбора.

Хотите не пропустить выхода этих материалов? Тогда подписывайтесь на новости сайта, форма подписки справа и в конце этой статьи.

Итак, приступим.

Электропроводка в квартире или доме обычно разделена на несколько групп.

Групповая линия питает несколько однотипных потребителей и имеет общий аппарат защиты. Другими словами — это несколько потребителей, которые подключены параллельно к одному питающему кабелю от электрощита и для этих потребителей установлен общий автоматический выключатель.

Проводка каждой группы выполняется электрическим кабелем определенного сечения и защищается отдельным автоматическим выключателем.

Для расчета номинального тока автомата необходимо знать максимальный рабочий ток линии, который допускается для ее нормальной и безопасной работы.

Максимальный ток, который кабель может выдержать не перегреваясь, зависит от площади сечения и материала токопроводящей жилы кабеля (медь или алюминий), а так же от способа прокладки проводки (открытая или скрытая).

Также необходимо помнить, что автоматический выключатель служит для защиты от сверхтоков электропроводки, а не электрических приборов. То есть автомат защищает кабель, который проложен в стене от автомата в электрическом щите к розетке, а не телевизор, электроплиту, утюг или стиральную машину, которые подключены к этой розетке.

Поэтому номинальный ток автоматического выключателя выбирается, прежде всего, исходя из сечения применяемго кабеля, а затем уже берется в расчет подключаемая электрическая нагрузка. Номинальный ток автомата должен быть меньше максимально допустимого тока для кабеля данного сечения и материала.

Расчет для группы потребителей отличается от расчета сети одиночного потребителя.

Начнем с расчета для одиночного потребителя.

1.А. Расчет токовой нагрузки для одиночного потребителя

В паспорте на прибор (или на табличке на корпусе) смотрим его потребляемую мощность и определяем расчетный ток:

В цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому мощность нагрузки характеризуется двумя параметрами: активной мощностью и реактивной мощностью.

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Холодильники, кондиционеры, электродвигатели (например, погружной насос), люминисцентные лампы и др. вместе с активной составляющей имеют также и реактивную, поэтому для них необходимо учитывать cos φ.

1.Б. Расчет токовой нагрузки для группы потребителей

Общая мощность нагрузки групповой линии определяется как сумма мощностей всех потребителей данной группы.

То есть для расчета мощности групповой линии необходимо сложить мощности всех приборов данной группы (все приборы, которые Вы планируете включать в этой группе).

Берем лист бумаги и выписываем все приборы, которые планируем подключать к этой группе (т.е. к этому проводу): утюг, фен, телевизор, DVD-проигрыватель, настольную лампу и т.д.):

При расчете группы потребителей вводится так называемый коэффициент спроса Кс, который определяет вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени. Если все электроприборы группы работают одновременно, то Кс=1.

На практике обычно все приборы одновременно не включаются. В общих расчетах для жилых помещений коэффициент спроса принимается в зависимости от количества потребителей из таблицы, приведенной на рисунке.

Мощности потребителей указываются на табличках электроприборов, в паспортах к ним, при отсутствии данных можно принимать согласно таблицы (РМ-2696-01, Приложение 7.2), или посмотреть на похожие потребители в интернете:

По расчетной мощности определяем полную расчетную мощность: Определяем  расчетный ток нагрузки для группы потребителей:

Ток, рассчитанный по приведенным формулам, получаем в амперах.

2. Выбираем номинал автоматического выключателя.

Для внутреннего электроснабжения жилых квартир и домов в основном применяют модульные автоматические выключатели.

Номинальный ток автомата выбираем равным расчетному току или ближайший больший из стандартного ряда:

6, 10, 16, 20, 25, 32, 40, 50, 63 А.

Если выбрать автомат меньшего номинала, то возможно срабатывание автоматического выключателя при полной нагрузке в линии.

Если выбранный номинальный ток автомата больше величины максимально возможного тока автомата для данного сечения кабеля, то необходимо выбрать кабель большего сечения, что не всегда возможно, или такую линию необходимо разделить на две (если понадобится, то  и более) части, и провести весь приведенный выше расчёт сначала.

Необходимо помнить, что для осветительной цепи домашней электропроводки используются кабели 3×1.5 мм2, а розеточной цепи — сечением 3×2.5 мм2. Это автоматически означает ограничение потребляемой мощности для нагрузки, питаемой через такие кабели.

Из этого также следует, что для линий освещения нельзя применять автоматы с номинальным током более 10А, а для розеточных линии — более 16А. Выключатели освещения выпускаются на максимальный ток 10А, а розетки на максимальный ток 16А.

Смотрите подробное видео Как рассчитать номинальный ток автоматического выключателя

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Какие рейтинги у автоматического выключателя? — Типы номиналов автоматического выключателя

Номинальные характеристики автоматического выключателя указаны в зависимости от выполняемых им функций. Полную спецификацию можно получить в стандартных номинальных характеристиках и различных испытаниях выключателей и автоматических выключателей. Помимо нормальной работы автоматических выключателей, автоматический выключатель должен выполнять следующие три основных функции в условиях короткого замыкания.

  • Способен вывести из строя неисправный участок системы.Это называется отключающей способностью автоматического выключателя.
  • Автоматический выключатель должен обеспечивать замыкание цепи при наибольшем несимметричном токе в волне тока. Это относится к включению мощности автоматического выключателя.
  • Он должен быть способен безопасно переносить неисправность в течение короткого времени, пока другой выключатель устраняет неисправность. Это относится к кратковременной способности выключателя.

В дополнение к вышеуказанному номиналу автоматические выключатели должны быть указаны в единицах

  1. Количество полюсов
  2. Номинальное напряжение
  3. Номинальный ток
  4. Номинальная частота
  5. Рабочее напряжение

Эти условия подробно описаны ниже.

Номинальное напряжение — Номинальное максимальное напряжение автоматического выключателя — это максимальное действующее значение напряжения, превышающее номинальное напряжение, на которое рассчитан автоматический выключатель, и верхние пределы срабатывания. Номинальное напряжение выражается в KVrms и используется между фазными напряжениями для трехфазной цепи.

Номинальный ток — Номинальный нормальный ток автоматического выключателя — это действующее значение тока, с которым автоматический выключатель должен постоянно выдерживать номинальную частоту и номинальное напряжение при определенных условиях.

Номинальная частота — Номинальная частота автоматического выключателя — это частота, на которой он рассчитан на работу. Стандартная частота 50 Гц

Рабочий режим — Рабочий режим автоматического выключателя состоит из предписанного количества единичных операций с установленными интервалами. Последовательность операций относится к размыканию и замыканию контактов выключателя.

Размыкающий контакт — Термины, выражающие наибольшее значение тока короткого замыкания, которое автоматические выключатели способны отключить при определенных условиях переходного восстанавливающегося напряжения и напряжения промышленной частоты.Выражается в KA RMS при разъединении контактов. Отключающие способности делятся на два типа.

  • Симметричная отключающая способность выключателя
  • Несимметричная отключающая способность автоматического выключателя.

Включающая способность — Всегда существует вероятность включения автоматического выключателя в условиях короткого замыкания. Включающая способность автоматического выключателя — это его способность выдерживать воздействие электромагнитных сил, которые прямо пропорциональны квадрату пикового значения тока включения автоматического выключателя.

Включающий ток автоматического выключателя при замыкании на короткое замыкание — это пиковое значение максимальной волны тока (включая составляющую постоянного тока) в первом цикле тока после замыкания цепи автоматическим выключателем.

Ток короткого замыкания — Ток короткого замыкания автоматического выключателя — это среднеквадратичное значение тока, которое выключатель может выдерживать в полностью замкнутом состоянии без повреждений в течение указанного интервала времени при заданных условиях.Обычно это выражается в терминах КА за 1 секунду или 4 секунды. Эти характеристики основаны на тепловом ограничении.

Выключатель низкого напряжения

не имеет такого тока короткого замыкания, потому что он обычно оборудован последовательными расцепителями перегрузки прямого действия.

.

Основные характеристики выключателя

Основные характеристики автоматического выключателя:

  • Его номинальное напряжение Ue
  • Его номинальный ток In
  • Диапазон регулировки уровня тока срабатывания для защиты от перегрузки (Ir [1] или Irth [1] ) и для защиты от короткого замыкания (Im) [1]
  • Его номинальный ток отключения при коротком замыкании (Icu для промышленных выключателей; Icn для выключателей бытового типа).

Номинальное рабочее напряжение (Ue)

Это напряжение, при котором автоматический выключатель рассчитан на работу в нормальных (невозмущенных) условиях.

Автоматическому выключателю также присваиваются другие значения напряжения, соответствующие возмущенным условиям, как указано в разделе «Другие характеристики автоматического выключателя».

Номинальный ток (In)

Это максимальное значение тока, которое автоматический выключатель, оборудованный указанным реле максимального тока, может выдерживать неопределенное время при температуре окружающей среды, указанной производителем, без превышения указанных температурных пределов токоведущих частей.

Пример

Автоматический выключатель, рассчитанный на In = 125 A для температуры окружающей среды 40 ° C, будет оснащен соответствующим образом откалиброванным реле максимального тока (настроено на 125 A). Однако тот же автоматический выключатель можно использовать при более высоких значениях температуры окружающей среды, если он соответствующим образом «понижен». Таким образом, автоматический выключатель при температуре окружающей среды 50 ° C может выдерживать только 117 A в течение неограниченного времени или, опять же, только 109 A при 60 ° C, при соблюдении указанного температурного предела.

Таким образом, снижение номинальных характеристик автоматического выключателя достигается за счет уменьшения уставки тока отключения его реле перегрузки и соответствующей маркировки выключателя.Использование отключающего устройства электронного типа, разработанного, чтобы выдерживать высокие температуры, позволяет автоматическим выключателям (со сниженными номинальными характеристиками) работать при температуре окружающей среды 60 ° C (или даже 70 ° C).

Примечание. In для автоматических выключателей (в IEC 60947-2) обычно равно Iu для распределительного устройства, Iu — это номинальный непрерывный ток.

Типоразмер рамы

Автоматическому выключателю, который может быть оснащен расцепителями максимального тока с различными диапазонами настройки уровня тока, присваивается номинал, который соответствует максимальному устройству отключения с настройкой уровня тока, которое может быть установлено.

Пример

Автоматический выключатель Compact NSX630N может быть оснащен 11 электронными расцепителями от 150 до 630 А. Номинал автоматического выключателя 630 А.

Уставка тока срабатывания реле перегрузки (Irth или Ir)

Помимо небольших автоматических выключателей, которые очень легко заменяются, промышленные автоматические выключатели оснащены съемными, т. Е. Заменяемыми, реле максимального тока. Более того, чтобы адаптировать автоматический выключатель к требованиям цепи, которую он контролирует, и избежать необходимости прокладки кабелей слишком большого размера, реле отключения обычно регулируются.Уставка тока срабатывания Ir или Irth (обычно используются оба обозначения) — это ток, выше которого сработает автоматический выключатель. Он также представляет собой максимальный ток, который автоматический выключатель может выдерживать без отключения. Это значение должно быть больше максимального тока нагрузки IB, но меньше максимально допустимого тока в цепи Iz (см. Главу «Размеры и защита проводов»).

Реле теплового срабатывания обычно регулируются в пределах от 0,7 до 1,0 от In, но когда для этого используются электронные устройства, диапазон регулировки больше; обычно 0.4 к 1 разу В.

Пример

(см. рис. h37)

Выключатель NSX630N, оборудованный реле максимального тока Micrologic 6.3E на 400 А, установленным на 0,9, будет иметь уставку тока отключения:

Ir = 400 x 0,9 = 360 А

Примечание: Для автоматических выключателей, оборудованных нерегулируемыми реле максимального тока, Ir = In. Пример: для автоматического выключателя iC60N на 20 А,

Ir = In = 20 А.

Рис. H37 — Пример автоматического выключателя Compact NSX630N с номиналом 400 А от Micrologic, настроенным на 0.9, чтобы получить Ir = 360 A

Уставка тока срабатывания реле короткого замыкания (Im)

Реле отключения при коротком замыкании (мгновенного действия или с небольшой выдержкой времени) предназначены для быстрого отключения выключателя при возникновении высоких значений тока повреждения. Их порог срабатывания Im равен:

  • Либо фиксируется стандартами для отечественных выключателей, например IEC 60898 или
  • Указано производителем для автоматических выключателей промышленного типа в соответствии с соответствующими стандартами, в частности, IEC 60947-2.

Для последних автоматических выключателей существует большое количество отключающих устройств, которые позволяют пользователю адаптировать защитные характеристики автоматического выключателя к конкретным требованиям нагрузки (см. Рис. h38, Рис. h39 и Рис. h40).

Рис. H38 — Диапазоны тока отключения устройств защиты от перегрузки и короткого замыкания для выключателей низкого напряжения

Тип реле защиты Защита от перегрузки Защита от короткого замыкания
Бытовые выключатели IEC 60898 Термомагнитный Ir = In Низкое значение
тип B
3 In ≤ Im ≤ 5 In
Стандартная настройка
тип C
5 In ≤ Im ≤ 10 In
Цепь высокой уставки
тип D
10 In ≤ Im ≤ 20 In [a]
Модульные промышленные автоматические выключатели [b] Термомагнитный Ir = In
фиксированный
Низкая настройка
тип B или Z
3.2 In ≤ фиксированный ≤ 4,8 дюйма
Стандартная настройка
тип C
7 In ≤ фиксированный ≤ 10 In
Высокая уставка
тип D или K
10 In ≤ фиксированная ≤ 14 In
Промышленные выключатели [b]

IEC 60947-2

Термомагнитный Ir = фиксированный Фиксированное: Im = от 7 до 10 дюймов
Регулируемый:
0,7 In ≤ Ir ≤ In
Регулируемый:

  • Низкое значение: от 2 до 5 дюймов
  • Стандартная настройка: от 5 до 10 дюймов
Электронный Длительная задержка
0. 1 2 Для промышленного использования стандарты IEC не определяют значения. Вышеуказанные значения даны только как общеупотребительные.

Рис. H39 — Кривая отключения термомагнитного выключателя

Ir : Уставка тока срабатывания реле перегрузки (тепловая или с большой задержкой)
Im : Уставка тока срабатывания реле короткого замыкания (магнитная или короткая задержка)
Ii : Мгновенное срабатывание реле короткого замыкания- текущая настройка.
Icu : Отключающая способность

Рис. H40 — Кривая отключения автоматического выключателя с усовершенствованным электронным расцепителем

Автоматический выключатель с изоляцией

Автоматический выключатель пригоден для разъединения цепи, если он соответствует всем условиям, предписанным для разъединителя (при его номинальном напряжении) в соответствующем стандарте. В таком случае он называется выключателем-разъединителем и маркируется на его лицевой стороне символом

К этой категории относятся все распределительные устройства Acti 9, Compact NSX и Masterpact LV линейки Schneider Electric.

Номинальная отключающая способность при коротком замыкании (Icu или Icn)

Отключающая способность низковольтного выключателя по току короткого замыкания связана (приблизительно) с cos φ петли тока короткого замыкания. Стандартные значения для этих отношений установлены в некоторых стандартах.

Номинальный ток отключения при коротком замыкании выключателя — это наибольшее (ожидаемое) значение тока, которое выключатель способен отключать без повреждения. Величина тока, указанная в стандартах, представляет собой действующее значение переменной составляющей тока повреждения, т.е.е. переходная составляющая постоянного тока (которая всегда присутствует в наихудшем случае короткого замыкания) предполагается равной нулю для расчета стандартизированного значения. Это номинальное значение (Icu) для промышленных выключателей и (Icn) для выключателей бытового типа обычно выражается в кА, действующее значение.

Icu (номинальная предельная отключающая способность sc) и Ics (номинальная рабочая отключающая способность sc) определены в IEC 60947-2 вместе с таблицей, связывающей Ics с Icu для различных категорий использования A (мгновенное отключение) и B (с выдержкой времени). отключение), как описано в разделе Другие характеристики автоматического выключателя.

Испытания для подтверждения номинальных значений н.у. Отключающая способность автоматических выключателей регулируется стандартами и включает:

  • Рабочие последовательности, состоящие из последовательности операций, т.е. замыкание и размыкание при коротком замыкании
  • Сдвиг фаз тока и напряжения. Когда ток находится в фазе с напряжением питания (cosφ для цепи = 1), прерывание тока легче, чем при любом другом коэффициенте мощности. Прерывание тока при малых значениях запаздывания cosφ значительно труднее; схема с нулевым коэффициентом мощности (теоретически) является наиболее обременительным случаем.

На практике все токи короткого замыкания энергосистемы имеют (более или менее) отстающие коэффициенты мощности, и стандарты основаны на значениях, которые обычно считаются репрезентативными для большинства энергосистем. Как правило, чем выше уровень тока повреждения (при заданном напряжении), тем ниже коэффициент мощности петли тока повреждения, например, вблизи генераторов или больших трансформаторов.

На рисунке h41 ниже, взятом из IEC 60947-2, приведены стандартизованные значения cos φ для промышленных автоматических выключателей в соответствии с их номинальным значением Icu.

  • После последовательности открытия — выдержки времени — замыкания / размыкания для проверки емкости Icu выключателя проводятся дальнейшие испытания, чтобы убедиться, что:
    • Устойчивость к диэлектрику
    • Отключение (изоляция) исполнения и
    • Тест не повлиял на правильную работу защиты от перегрузки.

Рис. H41 — Icu, связанное с коэффициентом мощности (cosφ) цепи тока короткого замыкания (IEC 60947-2)

Icu cosφ
6 кА 0. 1 2 3 Значения уставки уровня тока, которые относятся к токовым тепловым и «мгновенным» магнитным расцепителям для защиты от перегрузки и короткого замыкания.

.

Выбор автоматического выключателя — Руководство по электрическому монтажу

Выбор ряда автоматических выключателей определяется: электрическими характеристиками установки, окружающей средой, нагрузками и потребностью в дистанционном управлении, а также типом предполагаемой системы связи.

Выбор выключателя

Выбор CB производится по:

  • Электрические характеристики (переменный или постоянный ток, напряжение …) установки, для которой предназначен выключатель
  • Окружающая среда: температура окружающей среды, в помещении киоска или распределительного щита, климатические условия и т. Д.
  • Предполагаемый ток короткого замыкания в месте установки
  • Характеристики защищаемых кабелей, сборных шин, шинопроводов и область применения (распределение, двигатель …)
  • Координация с вышестоящим и / или последующим устройством: селективность, каскадирование, координация с выключателем нагрузки, контактором …
  • Эксплуатационные характеристики: требования (или нет) к дистанционному управлению и индикации и соответствующим вспомогательным контактам, вспомогательным катушкам отключения, соединению
  • Правила монтажа; в частности: защита от поражения электрическим током и теплового воздействия (см. Защита от поражения электрическим током и электрического пожара)
  • Нагрузочные характеристики, такие как двигатели, люминесцентное освещение, светодиодное освещение, трансформаторы низкого / низкого напряжения

Следующие примечания относятся к выбору автоматического выключателя низкого напряжения для использования в распределительных сетях.

Выбор номинального тока в зависимости от температуры окружающей среды

Номинальный ток автоматического выключателя определяется для работы при заданной температуре окружающей среды, как правило:

  • 30 ° C для выключателей бытового типа в соответствии с IEC 60898 серия
  • 40 ° C по умолчанию для автоматических выключателей промышленного типа в соответствии с серией IEC 60947. Однако может быть предложено другое значение.

Характеристики этих выключателей при различной температуре окружающей среды в основном зависят от технологии их расцепителей (см. Рис. х47).

Рис. H47 — Температура окружающей среды

Некомпенсированные термомагнитные расцепители

Автоматические выключатели с некомпенсированными тепловыми расцепителями имеют уровень тока отключения, который зависит от температуры окружающей среды.

Автоматические выключатели с некомпенсированными тепловыми отключающими элементами имеют уровень тока отключения, который зависит от окружающей температуры. Если выключатель установлен в кожухе или в горячем месте (котельная и т. Д.), Ток, необходимый для отключения выключателя при перегрузке, будет значительно снижен.Когда температура, при которой находится выключатель, превышает его эталонную температуру, его номинальные характеристики будут «снижены». По этой причине производители выключателя предоставляют таблицы, в которых указаны факторы, которые следует применять при температурах, отличных от эталонной температуры выключателя. Из типичных примеров таких таблиц (см. Рис. h49) можно заметить, что более низкая температура, чем эталонное значение, приводит к повышению номинальной мощности автоматического выключателя. Более того, небольшие выключатели модульного типа, устанавливаемые рядом, как обычно показано на рис. h34, обычно устанавливаются в небольшой закрытый металлический корпус.В этой ситуации взаимный нагрев при прохождении нормальных токов нагрузки обычно требует их уменьшения в 0,8 раза.

Пример

Какой рейтинг (In) следует выбрать для iC60 N?

  • Защита цепи, максимальный ток нагрузки которой оценивается в 34 А
  • Устанавливается бок о бок с другими выключателями в закрытой распределительной коробке
  • При температуре окружающей среды 60 ° C

Автоматический выключатель iC60N с номиналом 40 А будет снижен до 38.2 А в окружающем воздухе при 60 ° C (см. Рисунок h49). Однако, чтобы обеспечить взаимный нагрев в замкнутом пространстве, необходимо использовать указанный выше коэффициент 0,8, так что 38,2 x 0,8 = 30,5 A, что не подходит для нагрузки 34 A.

A, автоматический выключатель на 50 A, поэтому номинальный ток (пониженный) составляет 47,6 x 0,8 = 38 A.

Компенсированные термомагнитные расцепители

Эти расцепители включают биметаллическую компенсирующую полосу, которая позволяет регулировать уставку тока срабатывания при перегрузке (Ir или Irth) в пределах указанного диапазона независимо от температуры окружающей среды.

Например:

  • В некоторых странах система TT является стандартной для низковольтных распределительных систем, а бытовые (и аналогичные) установки защищены на рабочем месте автоматическим выключателем, предоставленным энергоснабжающим органом. Этот выключатель, помимо защиты от опасности косвенного прикосновения, срабатывает при перегрузке; в этом случае, если потребитель превышает текущий уровень, указанный в его договоре поставки с энергетическим органом. Автоматический выключатель (≤ 60 A) рассчитан на диапазон температур от — 5 ° C до + 40 ° C.
  • Выключатели

  • НН на номинальные токи ≤ 630 A обычно оборудуются компенсированными расцепителями для этого диапазона (от -5 ° C до + 40 ° C)

Примеры таблиц, в которых указаны значения пониженного / повышенного тока в зависимости от температуры для цепи -выключатели с некомпенсированными тепловыми расцепителями

Тепловые характеристики выключателя

приведены с учетом сечения и типа проводника (Cu или Al) в соответствии с IEC60947-1, таблицы 9 и 10 и IEC60898-1 и 2, таблица 10.

iC60 (МЭК 60947-2)

Рис.h48 — iC60 (IEC 60947-2) — значения пониженного / повышенного тока в зависимости от температуры окружающей среды

Рейтинг Температура окружающей среды (° C)
(А) 10 15 20 25 30 35 40 45 50 55 60 65 70
0,5 0,58 0,57 0.56 0,55 0,54 0,53 0,52 0,51 0,5 0,49 0,48 0,47 0,45
1 1,16 1,14 1,12 1,1 1,08 1,06 1,04 1,02 1 0,98 0,96 0,93 0,91
2 2.4 2,36 2,31 2,26 2,21 2,16 2,11 2,05 2 1,94 1,89 1,83 1,76
3 3,62 3,55 3,48 3,4 3,32 3,25 3,17 3,08 3 2,91 2,82 2,73 2,64
4 4.83 4,74 4,64 4,54 4,44 4,33 4,22 4,11 4 3,88 3,76 3,64 3,51
6 7,31 7,16 7,01 6,85 6,69 6,52 6,35 6,18 6 5,81 5,62 5,43 5,22
10 11.7 11,5 11,3 11,1 10,9 10,7 10,5 10,2 10 9,8 9,5 9,3 9
13 15,1 14,8 14,6 14,3 14,1 13,8 13,6 13,3 13 12,7 12,4 12,1 11,8
16 18.6 18,3 18 17,7 17,3 17 16,7 16,3 16 15,7 15,3 14,9 14,5
20 23 22,7 22,3 21,9 21,6 21,2 20,8 20,4 20 19,6 19,2 18,7 18,3
25 28.5 28,1 27,6 27,2 26,8 26,4 25,9 25,5 25 24,5 24,1 23,6 23,1
32 37,1 36,5 35,9 35,3 34,6 34 33,3 32,7 32 31,3 30,6 29,9 29,1
40 46.4 45,6 44,9 44,1 43,3 42,5 41,7 40,9 40 39,1 38,2 37,3 36,4
50 58,7 57,7 56,7 55,6 54,5 53,4 52,3 51,2 50 48,8 47,6 46,3 45
63 74.9 73,5 72,1 70,7 69,2 67,7 66,2 64,6 63 61,4 59,7 57,9 56,1

Compact NSX100-250 с расцепителями TM-D или TM-G

Рис. H49 — Compact NSX100-250, оборудованный расцепителями TM-D или TM-G — номинальные / пониженные значения тока в зависимости от температуры окружающей среды

Рейтинг Температура окружающей среды (° C)
(А) 10 15 20 25 30 35 40 45 50 55 60 65 70
16 18.4 18,7 18 18 17 16,6 16 15,6 15,2 14,8 14,5 14 13,8
25 28,8 28 27,5 25 26,3 25,6 25 24,5 24 23,5 23 22 21
32 36.8 36 35,2 34,4 33,6 32,8 32 31,3 30,5 30 29,5 29 28,5
40 46 45 44 43 42 41 40 39 38 37 36 35 34
50 57.5 56 55 54 52,5 51 50 49 48 47 46 45 44
63 72 71 69 68 66 65 63 61,5 60 58 57 55 54
80 92 90 88 86 84 82 80 78 76 74 72 70 68
100 115 113 110 108 105 103 100 97.5 95 92,5 90 87,5 85
125 144 141 138 134 131 128 125 122 119 116 113 109 106
160 184 180 176 172 168 164 160 156 152 148 144 140 136
200 230 225 220 215 210 205 200 195 190 185 180 175 170
250 288 281 277 269 263 256 250 244 238 231 225 219 213

Электронные расцепители

Электронные расцепители очень стабильны при изменении температурных уровней.

Важным преимуществом электронных расцепителей является их стабильная работа в изменяющихся температурных условиях.Однако само распределительное устройство часто налагает эксплуатационные ограничения при повышенных температурах, поэтому производители обычно предоставляют рабочую диаграмму, связывающую максимальные значения допустимых уровней тока срабатывания с температурой окружающей среды (см. , рис. h50).

Более того, электронные расцепители могут предоставлять информацию, которая может использоваться для лучшего управления распределением электроэнергии, включая энергоэффективность и качество электроэнергии.

Рис. H50 — Снижение номинальных характеристик автоматического выключателя Masterpact MTZ2 в зависимости от температуры

Тип выдвижения Masterpact МТЗ2 Н1 — х2 — х3 — х4 -L1 -х20
08 10 12 16 20 [а] 20 [b]
Температура окружающей среды (° C)
Спереди или сзади по горизонтали 40 800 1000 1250 1600 2000 2000
45
50
55
60 1900
65 1830 1950
70 1520 1750 1900
Задняя вертикальная 40 800 1000 1250 1600 2000 2000
45
50
55
60
65
70
  1. ^ Тип: h2 / h3 / h4
  2. ^ Тип: L1

Выбор мгновенного или кратковременного порога срабатывания

На рисунке h51 ниже приведены основные характеристики расцепителей мгновенного действия или с кратковременной задержкой.

Рис. H51 — Различные устройства отключения, мгновенные или с кратковременной задержкой

Тип Расцепитель Приложения
Низкое значение

тип B

  • Источники, вырабатывающие низкие уровни тока короткого замыкания (резервные генераторы)
  • Длинные отрезки линии или кабеля
Стандартная настройка

тип C

  • Защита цепей: общий
Высокая установка

типа D или K

  • Защита цепей с высокими начальными уровнями переходного тока (например,г. двигатели, трансформаторы, резистивные нагрузки)
12 дюймов

типа МА

  • Защита двигателей в сочетании с контакторами и защита от перегрузки

Выбор автоматического выключателя в соответствии с предполагаемым током короткого замыкания

Установка низковольтного выключателя требует, чтобы его отключающая способность при коротком замыкании (или отключающая способность автоматического выключателя вместе с соответствующим устройством) была равна или превышала расчетный ожидаемый ток короткого замыкания в точке его установки.

Установка автоматического выключателя в установке низкого напряжения должна соответствовать одному из двух следующих условий:

  • Либо иметь номинальную отключающую способность при коротком замыкании Icu (или Icn), которая равна или превышает ожидаемый ток короткого замыкания, рассчитанный для точки установки, либо
  • Если это не так, быть связанным с другим устройством, расположенным выше по потоку и имеющим требуемую отключающую способность при коротком замыкании

Во втором случае характеристики двух устройств должны быть согласованы таким образом, чтобы энергия, разрешенная для прохождения через вышестоящее устройство, не должна превышать ту, которую может выдержать последующее устройство и все связанные с ним кабели, провода и другие компоненты без какого-либо повреждения.Этот метод с успехом применяется в:

  • Объединения предохранителей и автоматических выключателей
  • Объединения токоограничивающих автоматических выключателей и стандартных автоматических выключателей.

Метод известен как «каскадирование» (см. «Согласование между автоматическими выключателями»).

Автоматические выключатели для IT-систем

В системе IT автоматические выключатели могут столкнуться с необычной ситуацией, называемой двойным замыканием на землю, когда второе замыкание на землю происходит в присутствии первого замыкания на противоположной стороне автоматического выключателя (см. Рисунок h52).

В этом случае автоматический выключатель должен устранить короткое замыкание с помощью межфазного напряжения на одном полюсе вместо напряжения между фазой и нейтралью. В такой ситуации отключающая способность выключателя может быть изменена.

Приложение H стандарта IEC60947-2 рассматривает эту ситуацию, и автоматический выключатель, используемый в системе IT, должен быть испытан в соответствии с этим приложением.

Если автоматический выключатель не был испытан в соответствии с данным приложением, на паспортной табличке должна использоваться маркировка с помощью символа.

Правила некоторых стран могут добавлять дополнительные требования.

Рис. H52 — Ситуация двойного замыкания на землю

Выбор автоматических выключателей в качестве главных вводов и фидеров

Установка с питанием от одного трансформатора

Если трансформатор расположен на подстанции потребителя, согласно определенным национальным стандартам требуется автоматический выключатель низкого напряжения, в котором разомкнутые контакты четко видны, например:
выкатной автоматический выключатель.

Пример

(см. рис. х53)

Какой тип автоматического выключателя подходит для главного автоматического выключателя установки, питаемой от трехфазного трансформатора среднего / низкого напряжения (400 В) 250 кВА на подстанции потребителя?

В трансформаторе = 360 А

Isc (3 фазы) = 9 кА

Compact NSX400N с регулируемым диапазоном отключающих устройств от 160 до 400 А и отключающей способностью при коротком замыкании (Icu) 50 кА будет подходящим выбором для этой работы.

Рис. H53 — Пример трансформатора на подстанции потребителя

Установка с питанием от нескольких трансформаторов параллельно

(см. рис. х54)

  • Каждый выключатель фидера CBP должен быть способен отключать полный ток повреждения от всех трансформаторов, подключенных к шинам: Isc1 + Isc2 + Isc3
  • Главные автоматические выключатели CBM должны быть способны выдерживать максимальный ток короткого замыкания (например) Isc2 + Isc3 только для короткого замыкания, расположенного на стороне входа CBM1.

Из этих соображений будет видно, что автоматический выключатель наименьшего трансформатора будет подвергаться наибольшему уровню тока короткого замыкания в этих обстоятельствах, в то время как автоматический выключатель наибольшего трансформатора пройдет наименьший уровень короткого замыкания. — ток цепи

  • Номиналы CBM должны выбираться в соответствии с номинальными значениями кВА соответствующих трансформаторов.

Рис.h54 — Трансформаторы параллельно

Примечание: Существенные условия для успешной работы трехфазных трансформаторов, включенных параллельно, можно резюмировать следующим образом:

1. фазовый сдвиг напряжений от первичного к вторичному должен быть одинаковым во всех параллельно включенных блоках.

2. Соотношение напряжения холостого хода между первичной и вторичной обмотками должно быть одинаковым во всех блоках.

3. Напряжение полного сопротивления короткого замыкания (Zsc%) должно быть одинаковым для всех блоков.

Например, трансформатор 750 кВА с Zsc = 6% будет правильно разделять нагрузку с трансформатором 1000 кВА с Zsc 6%, т.е.е. трансформаторы будут загружены автоматически пропорционально их номинальной мощности в кВА. Для трансформаторов, имеющих коэффициент мощности более 2, параллельная работа не рекомендуется.

На рисунке h56 для наиболее обычного расположения (2 или 3 трансформатора с одинаковой мощностью кВА) указаны максимальные токи короткого замыкания, которым подвергаются основные и главные выключатели (CBM и CBP соответственно, на рис. Рисунок h55). Он основан на следующих гипотезах:

  • Мощность трехфазного короткого замыкания на стороне СН трансформатора составляет 500 МВА
  • Трансформаторы стандартные 20/0.Распределительные устройства 4 кВ в соответствии с перечнем
  • Кабели от каждого трансформатора до его выключателя низкого напряжения состоят из 5 метров одножильных проводов
  • Между каждым CBM входящей цепи и каждым CBP исходящей цепи имеется 1 метр сборной шины
  • Распределительное устройство устанавливается в закрытом распределительном щите на полу, при температуре окружающего воздуха 30 ° C

Пример

(см. рисунок h55)

  • Выбор автоматического выключателя для режима CBM :
Для трансформатора 800 кВА In ​​= 1155 A; Icu (минимум) = 38 кА (из Рисунок h56), CBM, указанный в таблице, представляет собой Compact NS1250N (Icu = 50 кА)
  • Выбор автоматического выключателя для режима CBP :
с.c. Отключающая способность (Icu), необходимая для этих автоматических выключателей, указана на рис. h56 как 56 кА.
Рекомендуемым выбором для трех исходящих цепей 1, 2 и 3 будут токоограничивающие автоматические выключатели типов NSX400 L, NSX250 L и NSX100 L. Номинальное значение Icu в каждом случае = 150 кА.
Эти автоматические выключатели обладают следующими преимуществами:

  • Полная селективность с выключателями на входе (CBM)
  • Использование «каскадного» метода с связанной с ним экономией на всех последующих компонентах

Рис.h55 — Трансформаторы параллельно

Рис. H56 — Максимальные значения тока короткого замыкания, прерываемые автоматическими выключателями ввода и фидера (CBM и CBP соответственно) для нескольких трансформаторов, включенных параллельно

Количество и номинальная мощность трансформаторов 20 / 0,4 кВ Минимальная отключающая способность основных выключателей (Icu) кА Главные автоматические выключатели (CBM), полная селективность с исходящими автоматическими выключателями (CBP) Минимальная отключающая способность основных выключателей (Icu) кА Номинальный ток In главного автоматического выключателя (CPB) 250A
2 х 400 14 МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н 28 NSX100-630F
3 х 400 28 МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н 42 NSX100-630N
2 х 630 22 МТЗ1 10х2 / МТЗ2 10Н1 / НС1000Н 44 NSX100-630N
3 х 630 44 МТЗ1 10х3 / МТЗ2 10Н1 / НС1000Н 66 NSX100-630S
2 х 800 19 МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н 38 NSX100-630N
3 х 800 38 МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н 57 NSX100-630H
2 х 1000 23 МТЗ1 16х2 / МТЗ2 16Н1 / НС1600Н 46 NSX100-630N
3 X 1000 46 МТЗ1 16х3 / МТЗ2 16х2 / НС1600Н 69 NSX100-630H
2 х 1250 29 МТЗ2 20Н1 / НС2000Н 58 NSX100-630H
3 X 1250 58 МТЗ2 20х2 / НС2000Н 87 NSX100-630S
2 х 1600 36 МТЗ2 25Н1 / НС2500Н 72 NSX100-630S
3 х 1600 72 МТЗ2 25х3 / НС2500Х 108 NSX100-630L
2 х 2000 45 МТЗ2 32х2 / НС3200Н 90 NSX100-630S
3 X 2000 90 МТЗ2 32х3 135 NSX100-630L

Выбор выключателей фидера и выключателей конечного контура

Уровни тока короткого замыкания в любой точке установки можно узнать из таблиц.

Использование таблицы G42

Из этой таблицы можно быстро определить значение трехфазного тока короткого замыкания для любой точки установки, зная:

  • Значение тока короткого замыкания в точке перед током, предназначенным для соответствующего выключателя
  • Длина, гр.s.a., а также состав проводников между двумя точками

Затем можно выбрать автоматический выключатель, рассчитанный на отключающую способность при коротком замыкании, превышающую табличное значение.

Детальный расчет уровня тока короткого замыкания

Для более точного расчета тока короткого замыкания, в частности, когда отключающая способность выключателя по току короткого замыкания немного меньше значения, указанного в таблице, необходимо использовать метод, указанный в разделе Ток короткого замыкания. .

Двухполюсные выключатели (для фазы и нейтрали) только с одним защищенным полюсом

Эти выключатели обычно снабжены устройством защиты от перегрузки по току только на фазном полюсе и могут использоваться в схемах TT, TN-S и IT. Однако в ИТ-схеме должны соблюдаться следующие условия:

  • Условие (B) таблицы в Рисунок G68 для защиты нейтрального проводника от перегрузки по току в случае двойного замыкания
  • Номинальное значение отключения по току короткого замыкания: 2-полюсный выключатель фаза-нейтраль должен быть способен отключать на одном полюсе (при межфазном напряжении) ток двойного замыкания
  • Защита от непрямого прикосновения: эта защита обеспечивается согласно правилам для ИТ-схем

.

Прочие характеристики выключателя

Номинальное напряжение изоляции (Ui)

Это значение напряжения, к которому относятся испытательное напряжение диэлектрика (обычно больше 2 Ui) и длина пути утечки.

Максимальное значение номинального рабочего напряжения никогда не должно превышать номинального напряжения изоляции, то есть Ue ≤ Ui.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Эта характеристика выражает в пиковом кВ (заданной формы и полярности) значение напряжения, которое оборудование способно без сбоев выдерживать в условиях испытания.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, а для бытовых типов Uimp = 6 кВ.

Категории селективности и номинальный кратковременный выдерживаемый ток (Icw)

МЭК 60947-2 определяет два типа автоматических выключателей, определяемых их «категорией селективности»:

  • Категория селективности B включает автоматические выключатели, обеспечивающие селективность за счет номинального кратковременного выдерживаемого тока и соответствующей кратковременной задержки. Для этой категории выключателей производитель должен указать значение тока короткого замыкания (Icw), которое может выдерживаться в течение определенного времени.

Можно отложить отключение автоматического выключателя этого типа, если уровень тока короткого замыкания ниже, чем этот номинальный кратковременный выдерживаемый ток (Icw) (см. Рисунок h42).

Обычно применяется к силовым выключателям открытого типа или «воздушным» выключателям, а также к некоторым типам тяжелых выключателей в литом корпусе. Icw — это максимальный ток, который автоматический выключатель категории B может выдержать термически и электродинамически без повреждений в течение периода времени, указанного производителем.

Рис. H42 — Автоматический выключатель категории B

  • Категория селективности A включает все остальные автоматические выключатели. Автоматические выключатели этой категории не имеют преднамеренной задержки срабатывания «мгновенного» магнитного расцепителя короткого замыкания (см. , рисунок h43). Обычно автоматические выключатели в литом корпусе или модульные автоматические выключатели относятся к категории А. Эти автоматические выключатели могут обеспечивать селективность в условиях короткого замыкания другими способами. Но производитель не предоставляет значение Icw.

Рис. H43 — Автоматический выключатель категории A

Номинальная включающая способность (Iсм)

Icm — это максимальное мгновенное значение тока, которое автоматический выключатель может установить при номинальном напряжении в указанных условиях. В системах переменного тока это мгновенное пиковое значение связано с Icu (т. Е. С номинальным током отключения) коэффициентом k, который зависит от коэффициента мощности (cos φ) токовой петли короткого замыкания (как показано на , рисунок h44). .

Рис.h44 — Соотношение между номинальной отключающей способностью Icu и номинальной включающей способностью Icm при различных значениях коэффициента мощности тока короткого замыкания, как стандартизовано в IEC 60947-2

Icu cosφ Icm = kIcu
6 кА 0,5 1,7 x Icu
10 кА 0,3 2 x Icu
20 кА 0.25 2,1 x Icu
50 кА ≤ Icu 0,2 2,2 x Icu

Пример: Выключатель Masterpact NW08h3 имеет номинальную отключающую способность Icu, равную 100 кА. Пиковое значение его номинальной включающей способности Icm будет 100 x 2,2 = 220 кА.

Номинальная рабочая отключающая способность при коротком замыкании (Ics)

Номинальная отключающая способность (Icu) или (Icn) — это максимальный ток короткого замыкания, который автоматический выключатель может успешно прервать без повреждения.Вероятность возникновения такого тока чрезвычайно мала, и в нормальных условиях токи короткого замыкания значительно меньше номинальной отключающей способности (Icu) выключателя. С другой стороны, важно, чтобы высокие токи (с малой вероятностью) прерывались в хороших условиях, чтобы выключатель был немедленно доступен для АПВ после ремонта неисправной цепи. Именно по этим причинам была создана новая характеристика (Ics), выраженная в процентах от Icu, а именно: 25, 50, 75, 100% для промышленных автоматических выключателей.Стандартная последовательность испытаний следующая:

  • O — CO — CO [1] (при Ics)
  • Испытания, выполняемые в этой последовательности, предназначены для проверки того, что выключатель находится в хорошем состоянии и доступен для нормальной работы.

Для внутренних выключателей Ics = k Icn. Значения коэффициента k приведены в таблице XIV IEC 60898.

В Европе промышленная практика использует коэффициент k, равный 100%, так что Ics = Icu.

Ограничение тока короткого замыкания

Многие конструкции низковольтных автоматических выключателей имеют возможность ограничения тока короткого замыкания, в результате чего ток уменьшается и предотвращается достижение его (в противном случае) максимального пикового значения (см. , рисунок h45).Характеристики ограничения тока этих выключателей представлены в виде графиков, типичных для которых показан на Рисунок h46, диаграмма (a)

Способность автоматического выключателя ограничивать ток короткого замыкания связана с его более или менее эффективной способностью предотвращать прохождение максимального ожидаемого тока короткого замыкания, позволяя протекать только ограниченному количеству тока, как показано на Рис. h45.

Рис. H45 — Ожидаемые и фактические токи

Характеристики ограничения тока указаны производителем выключателя в виде кривых (см. Рис. х46).

  • Диаграмма (a) показывает ограниченное пиковое значение тока в зависимости от действующего значения переменного тока предполагаемого тока повреждения («предполагаемый» ток повреждения относится к току повреждения, который протекал бы, если бы выключатель не имел токоограничивающая способность)
  • Ограничение тока значительно снижает термические напряжения (пропорционально I 2 t), что показано кривой на диаграмме (b) из Рисунок h46, опять же, в зависимости от действующего значения переменной составляющей переменного тока предполагаемый ток короткого замыкания.

Автоматические выключатели низкого напряжения для бытовых и аналогичных установок классифицируются в соответствии с определенными стандартами (особенно европейским стандартом EN 60 898). Автоматические выключатели, принадлежащие к одному классу (ограничителей тока), имеют стандартизованные ограничивающие пропускные характеристики I 2 t, определенные этим классом.

В этих случаях производители обычно не предоставляют характеристические кривые производительности.

Рис. H46 — Рабочие характеристики типичного выключателя с ограничением тока низкого напряжения

Преимущества ограничения тока

Ограничение тока снижает как тепловые, так и электродинамические нагрузки на все элементы схемы, через которые проходит ток, тем самым продлевая срок службы этих элементов.Кроме того, функция ограничения позволяет использовать «каскадные» методы (см. «Координация между автоматическими выключателями»), что значительно снижает затраты на проектирование и установку.

Использование токоограничивающих выключателей дает множество преимуществ:

  • Лучшая защита монтажных сетей: токоограничивающие выключатели значительно ослабляют все вредные воздействия, связанные с токами короткого замыкания
  • Снижение теплового воздействия: значительно снижается нагрев проводников (и, следовательно, изоляции), что соответственно увеличивает срок службы кабелей
  • Снижение механических воздействий: силы из-за электромагнитного отталкивания ниже, с меньшим риском деформации и возможного разрыва, чрезмерного обгорания контактов и т. Д.
  • Снижение воздействия электромагнитных помех:
    • Меньшее влияние на измерительные приборы и связанные с ними цепи, телекоммуникационные системы и т. Д.

Таким образом, эти автоматические выключатели способствуют более эффективному использованию:

  • Кабели и проводка
  • Сборные кабельные каналы
  • Распределительное устройство, уменьшающее старение установки

Пример

В системе с предполагаемым током короткого замыкания 150 кА (действ.) Автоматический выключатель Compact L ограничивает пиковый ток до менее 10% от расчетного ожидаемого пикового значения, а тепловые эффекты — до менее 1% от рассчитанного.

Каскадирование нескольких уровней распределения в установке после ограничивающего выключателя также приведет к значительной экономии.

Метод каскадирования позволяет, по сути, существенно сэкономить на распределительных устройствах (более низкая допустимая производительность после ограничивающего автоматического выключателя) и проектных исследованиях до 20% (в целом).

Селективные схемы защиты и каскадирование совместимы в диапазоне Compact NSX до полной отключающей способности распределительного устройства при коротком замыкании.O представляет собой операцию открытия.
CO представляет собой операцию закрытия, за которой следует операция открытия.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
