Подробно о применении клапанов на батарее

Без преувеличения каждому из нас хоть раз доводилось сталкиваться с такой проблемой: отопление уже включили, а батарея холодная. В большинстве случаев виной тому – воздушная пробка.

Конечно же, батареи могут быть холодными и по вине теплоснабжающей организации. Что делать в таком случае мы писали в этом материале.

Откуда в отопительной системе взяться воздуху?

Вариантов несколько:

1. В процессе нагревания воды содержащийся в ней кислород выделяется в виде пузырьков, которые, поднимаясь наверх, «забивают» трубу, создавая воздушные пробки.
2. При неправильном (слишком быстром) заполнении системы теплоносителем могут также образоваться пробки. Поэтому систему нужно заполнять медленно, и чем более она обширная, разветвленная – тем медленнее. Более подробно читайте в этой статье: http://kvarremontnik.ru/zapolnenie-sistemy-otopleniya-vodojj/
3. Пробка может возникнуть при незначительном нарушении герметичности – слишком маленьком, чтобы образовалась протечка (горячая вода успевает испариться), однако достаточном для того, чтобы в систему засосался воздух.

При использовании старых чугунных батарей эта проблема была практически неразрешимой.

Из чего состоит кран Маевского

Современные радиаторы снабжают специальным краном Маевского – так называется клапан на батарее, задачей которого является стравливание воздуха. Также могут использоваться другие виды воздухоотводчиков.

Кстати сказать, завоздушивание – это не только проблема некачественного обогрева помещения, но и проблема достаточно быстрого выхода из строя насосного оборудования системы (из-за наличия воздуха возникает эффект «сухого трения», который приводит к поломке скользящих колец и вала насоса).

Такие краны бывают автоматические и ручные.

Автоматический

Такой клапан на батарее отопления работает автоматически. Они бывают разных типов: одни устанавливаются вертикально, другие – горизонтально. Изготавливаются такие краны из бронзы и нержавейки.

Производительность автоматического крана выше, чем у ручного, однако такие устройства обладают более высокой чувствительностью к загрязнению теплоносителя.

Автоматический воздухоотводчик можно использовать сам по себе, а можно в комплекте со специальным отсекающим клапаном, который дает возможность заменить воздухоотводчик в случае поломки без отключения всей системы отопления.

Радиаторный автоматический воздухоотводчик особенно желателен в том случае, если  система собрана с некоторыми нарушениям (в этом случае в ней будет постоянно скапливаться воздух, а пользоваться ручным клапаном слишком часто – несколько утомительно).

Автоматические воздухоотводчики устанавливают не только на радиаторы: их также ставят в самом вероятном месте скопления воздуха: в самом высоком месте системы отопления.

Ручной вариант

В качестве ручного воздухоотводчика чаще всего используют кран Маевского.

Почему?

Потому что использование его не сопряжено с дополнительными трудностями (в частности, не нужно подставлять ведро и, помимо воздуха, выпускать часть теплоносителя).

Его устанавливают непосредственно на радиатор (на каждый!).

В случае завоздушивания в нем слегка приоткрывают винт (с помощью отвертки), и через специальное отверстие воздух стравливается из батареи.

Читайте – как спустить воздух и сливать воду из батареи.

Чтобы кран Маевского работал эффективно, при монтаже батарей нужно соблюдать простое правило: тот край радиатора, на котором устанавливается кран, должен быть чуть-чуть выше.

Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь ею в социальных сетях со своими друзьями. Кнопки для этого ниже.

Клапан для радиатора отопления: основные разновидности, назначение

На чтение 5 мин. Просмотров 21 Опубликовано 11.12.2019 Обновлено 30.11.2019

Системы отопления, которые в качестве теплоносителя используют жидкость, оборудуют приспособлениями для увеличения или уменьшения подачи воды в трубах и нагревательных элементах. Регулирующими устройствами здесь выступают различные краны и клапан для радиатора отопления. С их помощью достигается плавность изменения температуры в обогреваемом помещении.

Функции клапана для отопительной батареи

Клапаны для регулировки температуры на батареи отопления

Необходимость применения вентилей обусловлена двумя причинами:

• Достижение комфортной температуры в комнате невозможно без контроля нагрева радиаторов.
• Системы, в которых отсутствует какая-либо регулировка, являются энергозатратными.

В первом случае за счет встроенного внутрь термостата удается в автоматическом режиме включать и выключать нагревательные элементы. Экономия достигается благодаря тому, что котел разогревает не весь объем теплоносителя, а только ту его часть, которая в данный момент циркулирует.

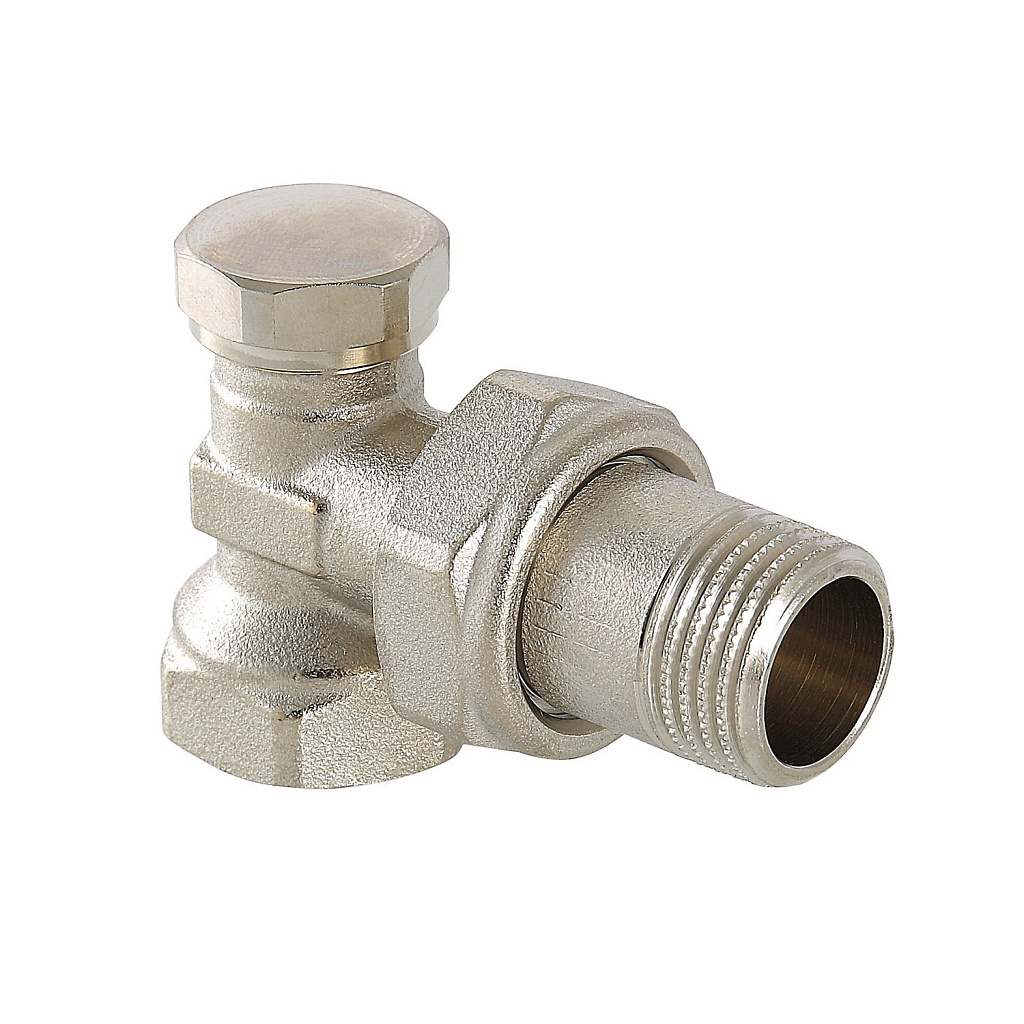

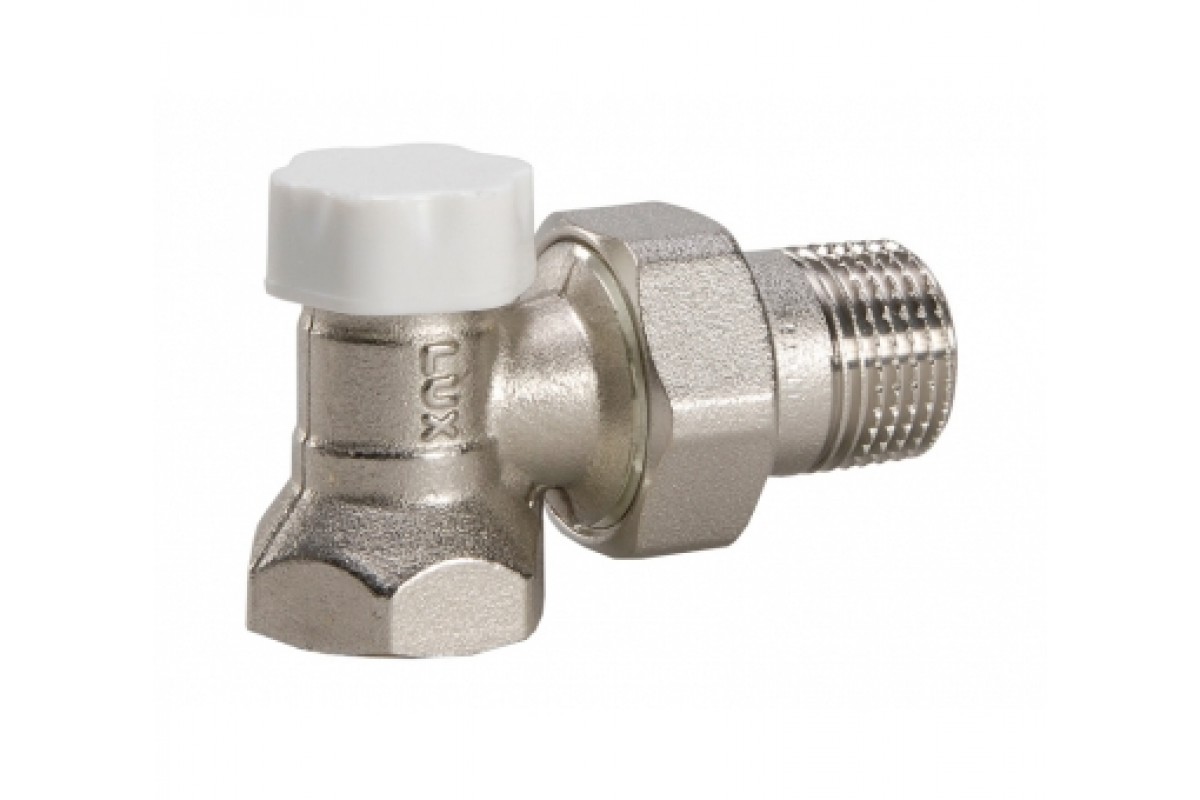

Разновидности запорной арматуры

Система отопления вне зависимости от вида котла предполагает оборудование ее магистралей несколькими типами вентилей для батарей отопления. Это обусловлено тем, что такого рода изделия не являются универсальными. Поэтому желание сэкономить и поставить более дешевый шаровый кран вместо специального регулировочного приводит к неэффективной работе оборудования и лишним трудозатратам на его обслуживание.

Нужно знать четыре принципа построения отопительного контура, чтобы стал понятен смысл применения в каждом его звене определенного элемента:

• Линии должны быть сбалансированы между собой – иметь приблизительно одинаковое сопротивление теплоносителю.
• Отдельные нагревательные элементы необходимо снабдить регулировочным механизмом.
• При аварийных ситуациях или проведении техобслуживания батарей нужно обеспечить возможность оперативно их снять.
• Должна быть предусмотрена возможность удаления воздуха из контура.

Полуоборотные краны шарового типа

При резком закрытии полуоборотный клапан может привести к гидроудару

Самые простые по конструкции изделия, которые состоят из запорного механизма шарообразной формы со сквозным протоком. Управление осуществляется при помощи рукояти, воздействующей на шар через шток. Полуоборотными устройства называются, так как для полного перекрытия водяного потока достаточно повернуть ручку на 90 градусов. Краны могут быть изготовлены из стали, покрытой никелем, либо бронзы и ее сплавов.

Полуоборотная запорная арматура шарового типа имеет один существенный недостаток – при быстром перекрытии потока в оборудовании с высоким внутренним напором происходит гидроудар, который может привести к разрушению линии. Во избежание аварий конструктивно должен быть предусмотрен гидроаккумуляторы для гашения удара.

Клапаны ручной регулировки для развоздушивания отопителей

Кран Маевского для стравливания воздуха из батареи

Кран Маевского – это устройство механического действия, которое призвано выводить воздух из батарей. Для решения проблемы вентиль встраивают вверху батареи напротив подающей трубы.

Изделие состоит из таких частей:

• корпус в латунном исполнении;
• задвижка игольчатого типа, имеющая шлиц под отвертку и шестигранную головку под ключ;
• пластиковый кожух с отверстием для отвода воздуха.

Удаление воздуха проводят путем откручивания игольчатой задвижки до момента просачивания сквозь отверстия воды.

Вентили балансировочные

Регулирующие элементы этого типа разработаны для создания равномерной пропускной способности в линиях сложной отопительной системы. Как пример можно привести многоэтажные здания. Без балансировочных кранов теплоноситель будет циркулировать по закону наименьшего сопротивления и прогревать, в основном, батареи на нижних этажах. По правилам такую запорную арматуру устанавливают на входе подающей трубы и на выходе обратки.

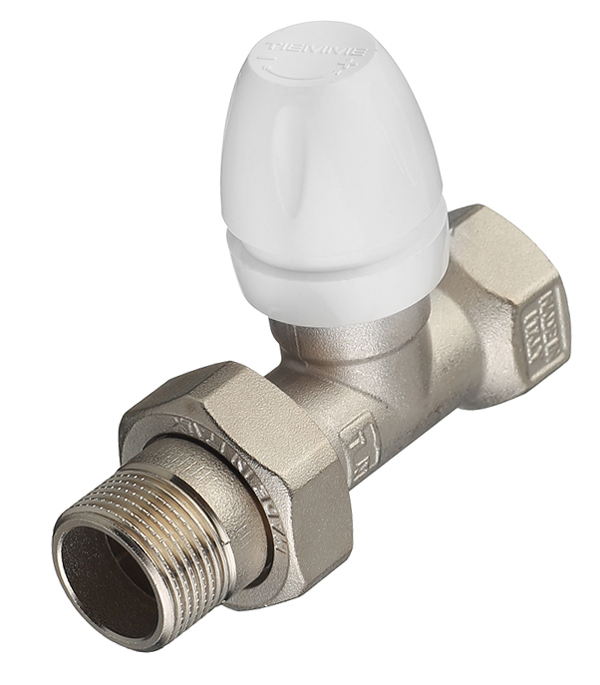

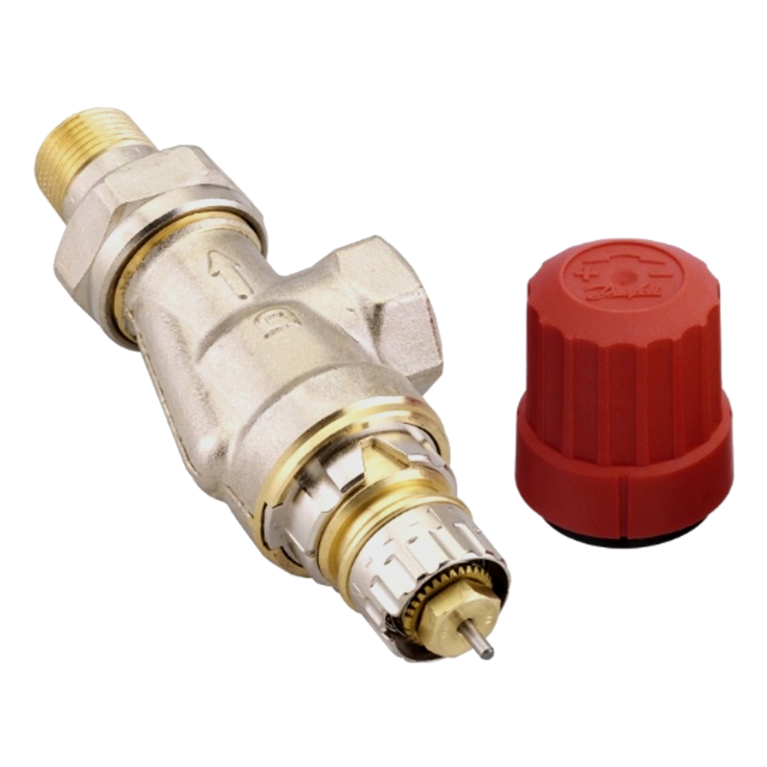

Вентили термостатические для радиаторов

Приборы этого типа в конструкции имеют два основных модуля – головку термостатического действия и механический клапан. Изделия могут быть исполнены из бронзы и ее сплавов, а также нержавейки. Внутри устройства происходят следующие процессы:

• Температура в комнате воздействует на рабочую среду, в которой присутствует чувствительный компонент.
• Последний имеет свойство изменять свои линейные размеры.
• При расширении элемент он давит на шток и перекрывает канал движения теплоносителя.
• При сжатии происходит обратный процесс.

Терморегулятор прямого действия с возможностью установки температуры

Клапаны бывают однотрубной и двухтрубной конструкции. Также по типу управления различают:

• конусные термовентили для радиатора отопления ручного регулирования, в которых поток теплоносителя перекрывают и отпускают ручкой регулятором;
• полуавтоматические устройства прямого действия – в них оператор задает температуру срабатывания на механической шкале, а механизмом управляет термоголовка;
• автоматические приборы со встроенным электронным терморегулятором, где можно заложить определенную программу работы.

В качестве сливных кранов можно применять любые вентили – шаровые, барашковые и заслонки. Чтобы удалить воду из нагревательного элемента, допустимо слить ее через клапан нижнего подключения радиатора.

Правила применения и монтажа термоклапанов для отопления

Для обычных систем отопления применяются двухтрубные термостатические краны

При выборе типа регулировочного вентиля для системы отопления и способа его установки отталкиваются от следующих условий:

• Для систем обычного построения, где используются две трубы и циркуляционные насосы, применяют простые двухтрубные термостатические краны для радиатора.
• Для гравитационных контуров с одной трубой – однотрубные устройства с повышенным пропускным каналом.
• Учитывают направление поступления теплоносителя – сверху или с нижнего канала.
• Клапан запорный для радиатора монтируют на расстоянии 60-40 см от нижней точки комнаты.
• Направление подключения запорной арматуры выбирают в соответствии с маркировкой движения потока на корпусе.

Для обеспечения герметичности резьбового соединения в труднодоступных местах, где сложно применить ФУМ-ленту, можно использовать специальные трубные термостабильные силиконы.

Среди известного на рынке продукта для регулировки отопителей можно назвать: итальянские изделия RBM и ICMA, устройства немецкой компании PROFACTOR, китайские термовентили UNO New.

Клапан для батареи отопления | Всё об отоплении

Клапан радиатора

В современных конструкциях радиаторов отопления используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

• установлено большее количество секций радиатора. чем требуется для помещения;
• экономия на отоплении, когда температура за окном нестабильна;
• вне зависимости от температуры теплоносителя, можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть является продолжением нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка, чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент. который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка). на которой нанесена шкала режимов работы. Также, для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Как следствие, уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же. только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя по личным ощущениям.

Поворачивая регулятор или устанавливая необходимое значение на электронной панели, устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требуется соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.

По типу наполнителя сильфона терморегуляторы делят на: жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные — более современные, работают за счет давления газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения: прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы, трубы подачи горячей воды к радиатору подводят по-разному, и, соответственно, заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система. где горячая вода идет по одной трубе и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас — трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе. где для притока теплоносителя — одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления, но в централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого, включается отопление, клапан должен быть в полностью поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Похожие статьи:

Расчет количества секций биметаллического радиатора Трехходовой и термостатический смесительный клапан для котла Решетка радиатора отопления Конструкция термоголовки для радиатора отопления

Клапан на батарее отопления – его назначение

Без преувеличения каждому из нас хоть раз доводилось сталкиваться с такой проблемой: отопление уже включили, а батарея холодная. В большинстве случаев виной тому – воздушная пробка.

Конечно же, батареи могут быть холодными и по вине теплоснабжающей организации. Что делать в таком случае мы писали в этом материале .

Откуда в отопительной системе взяться воздуху?

1. В процессе нагревания воды содержащийся в ней кислород выделяется в виде пузырьков, которые, поднимаясь наверх, «забивают» трубу, создавая воздушные пробки.
2. При неправильном (слишком быстром) заполнении системы теплоносителем могут также образоваться пробки. Поэтому систему нужно заполнять медленно, и чем более она обширная, разветвленная – тем медленнее. Более подробно читайте в этой статье: http://kvarremontnik.ru/zapolnenie-sistemy-otopleniya-vodojj/
3. Пробка может возникнуть при незначительном нарушении герметичности – слишком маленьком, чтобы образовалась протечка (горячая вода успевает испариться), однако достаточном для того, чтобы в систему засосался воздух.

При использовании старых чугунных батарей эта проблема была практически неразрешимой.

Из чего состоит кран Маевского

Современные радиаторы снабжают специальным краном Маевского – так называется клапан на батарее, задачей которого является стравливание воздуха. Также могут использоваться другие виды воздухоотводчиков.

Кстати сказать, завоздушивание – это не только проблема некачественного обогрева помещения, но и проблема достаточно быстрого выхода из строя насосного оборудования системы (из-за наличия воздуха возникает эффект «сухого трения», который приводит к поломке скользящих колец и вала насоса).

Такие краны бывают автоматические и ручные.

Автоматический

Такой клапан на батарее отопления работает автоматически. Они бывают разных типов: одни устанавливаются вертикально, другие – горизонтально. Изготавливаются такие краны из бронзы и нержавейки.

Производительность автоматического крана выше, чем у ручного, однако такие устройства обладают более высокой чувствительностью к загрязнению теплоносителя.

Автоматический воздухоотводчик можно использовать сам по себе, а можно в комплекте со специальным отсекающим клапаном, который дает возможность заменить воздухоотводчик в случае поломки без отключения всей системы отопления.

Радиаторный автоматический воздухоотводчик особенно желателен в том случае, если система собрана с некоторыми нарушениям (в этом случае в ней будет постоянно скапливаться воздух, а пользоваться ручным клапаном слишком часто – несколько утомительно).

Автоматические воздухоотводчики устанавливают не только на радиаторы: их также ставят в самом вероятном месте скопления воздуха: в самом высоком месте системы отопления.

Ручной вариант

В качестве ручного воздухоотводчика чаще всего используют кран Маевского.

Потому что использование его не сопряжено с дополнительными трудностями (в частности, не нужно подставлять ведро и, помимо воздуха, выпускать часть теплоносителя).

Его устанавливают непосредственно на радиатор (на каждый!).

В случае завоздушивания в нем слегка приоткрывают винт (с помощью отвертки), и через специальное отверстие воздух стравливается из батареи.

Чтобы кран Маевского работал эффективно, при монтаже батарей нужно соблюдать простое правило: тот край радиатора, на котором устанавливается кран, должен быть чуть-чуть выше.

Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь ею в социальных сетях со своими друзьями. Кнопки для этого ниже.

Читайте также:

Кран на батарею отопления — зачем он нужен? Краны для батарей отопления – какие бывают и зачем нужны Биметаллические батареи – сравнение их с другими Накладка на батарею отопления – когда она нужна? Где установить балансировочный клапан в системе отопления?

Какие краны лучше ставить на радиаторы

В современных системах отопления частных домов или квартир на подводках к радиаторам практически всегда устанавливают запорно-регулировочную арматуру. Раньше батареи обычно подключались к стоякам напрямую и никого этот факт не расстраивал. Однако, с тех пор приоритеты изменились, необходимостью энергосбережения проникся каждый домовладелец. Зачем ставить краны для радиаторов отопления, как связана установка арматуры с экономией и какие изделия лучше выбрать для этой цели, будет рассказано в нашем материале.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

• отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
• закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
• ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Источники: http://poluchi-teplo.ru/radiatoryi/zashhita/klapan-radiatora.html, http://kvarremontnik.ru/klapan-na-bataree-otopleniya/, http://cotlix.com/kakie-krany-luchshe-stavit-na-radiatory-otopleniya

игольчатый, терморегулирующий клапан для батареи

Любая отопительная система, в принципе, может работать и без дополнительных кранов и вентилей. Но при первой же поломке владелец рискует остаться без отопления. Запорная арматура понадобится, в первую очередь, при возникновении различных чрезвычайных ситуаций, а именно протечки, засорения труб, возникновения воздушных пробок и планового ремонта отопительной системы.

Наличие запорной арматуры или, как ее еще называют, обвязки радиатора, значительно продлит срок эксплуатации отопительной системы и намного облегчит жизнь хозяина дома.

Задачи

Краны и вентили называют запорно-регулирующей арматурой. Чтобы правильно подобрать комплект вентилей, нужно принять во внимание, какие задачи выполняют те или иные устройства.

При эксплуатации радиатора вследствие конвекции в верхней части отопительной системы собирается воздушная пробка. Она препятствует нормальному течению теплоносителя: верхняя часть труб остается холодной, нижняя разогревается до немыслимых температур. Специально для выпуска ненужного воздуха в системе должны быть краны Маевского.

В случае внезапной протечки или при засорении радиатора настоятельно рекомендуется снять поврежденный сектор, не сливая при этом всю систему. Для того чтобы снять проблемный участок системы, на подводящей и отводящей трубе устанавливается запорное оборудование. Вентиля функционируют в двух рабочих положениях: открыто и закрыто. Кран, находящийся в открытом положении, не мешает потоку воды в системе, а в положении «закрыто» поток полностью блокируется. Для выполнения этой задачи более всего подходят простые шаровые краны.

Если в комнатах становится очень жарко, приходится внепланово проветривать помещение, чтобы привести температуру воздуха в приемлемые рамки. Но в таком случае тепло выходит на улицу. Чтобы сэкономить топливо для котла и не выбрасывать деньги на ветер, используют регулирующую арматуру – термостат или ручной терморегулирующий кран.

Перечень

Для качественного обслуживания радиаторов в системе отопления должны быть:

• элеваторный узел;
• стояки и отсекающая арматура;
• вентиля и краны различного назначения.

Этот комплект запорной арматуры существенно облегчит работу системы и увеличит срок ее эксплуатации.

Рассмотрим каждый из элементов подробнее.

Элеваторный узел

Стандартная схема любого отопительного контура представляет собой трубы с прямым током горячей воды (подача) и обратным током воды остывшей (обратка). Работать такая система будет лишь в разрешенном диапазоне температур. Если вода в системе нагрета выше значения в 95С, то такая вода в радиатор подаваться не может.

Для того чтобы охладить теплоноситель в системе отопления до допустимых значений и используется элеваторный узел. Он представляет собой емкость, в которой смешивается вода с подачи и вода с обратки, сопло, диффузор и обвязка, которая включает в себя измерители температуры и давления. Наиболее эффективная работа элеваторного узла наблюдается при:

• точном расчете каждого его параметра;
• между подачей и обраткой должен существовать перепад давления до 25 Бар.

К сожалению, элеваторный узел не может гарантировать, что в подающей магистрали вода будет какой-либо определенной температуры. Все зависит от того, насколько верно подобрано сечение сопла. В последнее время производители предлагают элеваторные котлы, в которых раствор сопла можно изменить в ту или иную сторону. Таким образом, регулируется процесс смешения воды в элеваторном узле и оптимизируется температура воды в подающей магистрали.

Запорные краны и отсекающая арматура

Запорная и отсекающая арматура выполняет несколько важных функций:

• помогает отсечь поврежденный или засоренный участок тепловой магистрали без ущерба для дальнейшей работы системы;
• краны запорной арматуры помогают регулировать проходимость воды в теплотрассе и сбрасывать воздушные пробки.

Процесс регулировки движения воды в теплотрассе осуществляется с помощью различной запорной арматуры. В основном к таким элементам причисляют задвижки, вентили, краны и затворы для радиатора.

Задвижка

Задвижка — вид запорной арматуры, при помощи которого можно остановить движение теплоносителя в системе. В конструкции задвижки предусмотрен элемент, расположенный перпендикулярно направлению потока теплоносителя. С помощью регулирующего механизма можно увеличивать или уменьшать зазор в задвижке, тем самым влияя на скорость движения вод в системе.
Фланцевые и муфтовые шаровые краны

Свое название этот вид запорной арматуры получил из-за формы клапана. Чаще всего эта деталь имеет форму шара, в котором имеется сквозное отверстие. В качестве запорного механизма в систему отопления врезаются краны с прямым отверстием. Поворачивая рычаг, мы меняем расположение шара, тем самым открывая или закрывая путь потоку теплоносителя.

Шаровые краны делятся на полнопроходные и стандартные. Вентили стандартной комплектации пропускают, не задерживая, до 80% потока воды в системе. Полнопроходной шаровый кран имеет практически стопроцентную пропускную способность, поэтому для радиаторов следует выбрать именно этот вариант. Также следует обратить внимание на другую особенность конструкции шарового вентиля.

Фланцевые

Фланцевые устройства могут работать только в двух положениях – открыто или закрыто. Такая конструкция не сможет обеспечить половинчатую проходимость потока воды в системе, поэтому для радиаторов шаровые краны не подходят. Зато они прекрасно справляются с напором воды внутри трубопровода.

Поэтому фланцевые шаровые краны устанавливают только на трубопроводах. Благодаря простой и эффективной конструкции такие краны просты в использовании и долговечны.

Муфтовые

Муфтовые шаровые краны имеют по краям резьбу, которая обеспечивает этому устройству надежную фиксацию. Такой кран способен пропускать через себя жидкость и регулировать ее поток. Таким образом, муфтовые краны оптимально подходят для установки на радиатор.

При покупке этого устройства следует внимательно ознакомиться с его техническими характеристиками. Как правило, эта информация содержится в документации завода-изготовителя.

Материал и тип соединения

Запорная арматура может изготавливаться из различных материалов. Корпуса современных кранов могут быть выполнены из стали, бронзы или латуни, встречаются также и полимерные вентили. В классической системе отопления трубы и батареи выполнены из металла, поэтому в такую теплотрассу ставят латунные или бронзовые вентили.

Следует обратить внимание и на вид труб в трубопроводе. В каждом отдельном случае определяют наиболее подходящий тип соединения – с накидными или обжимными гайками, с внутренней или наружной резьбой.

Большое внимание уделяется герметичности перекрытия потока теплоносителя в системе. Для этого устанавливают специальные прокладки, а металлические шары в кране шлифуют, добиваясь абсолютной гладкости. Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки.

Установка запорной арматуры

Запорную арматуру устанавливают в следующих узлах отопительной системы:

• на вводе тепломагистрали в здание;
• на всех стояках отопительной системы;
• на месте выхода трубы из элеваторного узла;
• в верхних точках отопительного контура.

Регулировка системы отопления при помощи дополнительной арматуры поможет быстро и эффективно наладить ее стабильную работу, выполнять терморегулирующую функцию — выключить подачу тепла в экстренных случаях или демонтировать ту или иную секцию с целью ремонта или замены. Таким образом, применение запорной арматуры существенно повышает безопасность всей отопительной системы и облегчает ее ремонт и регулярное обслуживание.

Как установить кран на батарею

Для того чтобы иметь возможность перекрыть воду в системе, следует установить по одному шаровому крану на подаче и обратке. Если не предусмотрена установка другой терморегулирующей аппаратуры, имеет смысл подсоединить вентили непосредственно к входу радиатора.

Сначала на трубу накручивают вентиль, после этого в радиатор монтируется сгон, после этого кран подводится к радиатору и система скрепляется при помощи накидной гайки.

Кран Маевского

Кран Маевского – это механический воздухоотводчик, предназначенный для спуска воздуха в отопительной системе. Обычно ставится вверху радиатора, в любом свободном месте. Кран представляет собой небольшую шайбу с резьбой, внутри которой имеется игольчатый клапан.

Кран Маевского устанавливается в противоположном конце от входа воды в радиатор. Приоткрывая игольчатый клапан, можно легко удалить воздух из радиатора. Этот механизм просто поворачивают несколько раз против часовой стрелки до появления шипения воздуха. Как только звук прекратится, игольчатый вентиль заворачивают в обратную сторону и плотно закрывают.

Отверстие для выхода воздуха расположено или в корпусе крана, или в его пластиковой прокладке. Если вода в системе засорилась, а трубы изнутри покрылись ржавчиной, отверстие может засориться, а игольчатый механизм – выведен из строя. Поэтому отверстие для воздуха нужно регулярно прочищать при помощи обычной швейной иглы.

Термостат

Около 30 лет назад появились современные приборы для контроля за температурой воды в системе, которые получили название «термостат». Внешне этот терморегулирующий прибор похож на вентиль, который доработали и установили на него табло с показателями температуры.

Термостат нужно устанавливать между батареей и подачей. Прибор должен быть выставлен горизонтально, чтобы ограничить влияние посторонних источников тепла. Конструкция терморегулирующего прибора позволяет смешивать горячую воду с подачи с охлажденной водой в обратке. Таким образом, достигается оптимальная температура, и экономятся ресурсы для отопления.

Как выбрать и установить вентиль для радиатора отопления?

“Умная” термоголовка.

Вентиль для радиатора отопления – это запорный механизм, при помощи которого регулируют количество подаваемого в нагревательный элемент теплоносителя. Многие люди не придают большого значения вентилям, хотя специалисты настаивают на их присутствии в любом контуре отопления. Пусть это будет централизованная подача тепла, автономная система отопления частного дома или котельная на несколько квартир. Установка крана на батарею отопления поможет с решением многих проблем, связанных с функционированием отопительной разводки и экономным потреблением энергоносителя.

Современный рынок предлагает большой ассортимент кранов для батареи:

• шаровые полноходные;
• кран Маевского;
• клапан термостатический с ручной или автоматической регулировкой.

Каждое из вышеописанных устройств отличается своими преимуществами и недостатками, применяется для решения разных задач. Однако их присутствие в любом отопительном контуре обязательно.

Для чего устанавливают краны на батарею отопления?

Вентиль для радиатора отопления нужен в следующих случаях:

• произвести ремонт отдельного нагревательного элемента, не прибегая к сливу теплоносителя со всего контура отопления. Перекрыв кран на входе теплоносителя в батарею, существенно сократится время ее ремонта;
• прекратить подачу теплоносителя во временно непосещаемые помещения. Это может быть гараж, дом для гостей или даже отдельная комната в доме;
• регулировать подачу теплоносителя в радиатор, тем самым регулируя температуру воздуха в помещении;
• удалить воздух из части контура отопления при его завоздушивании.

Правильная установка крана на батарею отопления поможет не только ускорить процесс ремонта оборудования, но и приведет к существенной экономии денежных средств. Ведь при помощи термостатических клапанов можно регулировать температурный режим в помещении, увеличивая или уменьшая количество подаваемого в нагревательный элемент теплоносителя. Чем меньше в контуре отопления нагревательных приборов, тем меньше нужно энергоносителя на обогрев всего дома.

Что такое плэн? Отзывы пользователей и экспертов.



Все про ик обогреватели для отопления теплиц здесь.

Шаровой кран и его устройство

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

В продаже имеются шаровые краны, корпус которых выполняется из сулуминовых сплавов. Они не отличаются повышенной прочностью и долговечностью. Хотя цена на данное оборудование ниже, по сравнению со стоимостью за латунный аналог.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

Во-вторых, перед тем как установить кран на батарею отопления, трубу, подающую теплоноситель, и обратку соединяют между собой байпасом. Он обеспечит постоянную циркуляцию теплоносителя в системе, в тот момент, когда радиатор будет полностью изолирован от контура. Читайте также про байпас в системе отопления.

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Любой монтаж или замена крана на батарее отопления проводят после полного удаления теплоносителя из отопительной системы.

Ход проведение работ:

1. Спускают весь теплоноситель с контура отопления. При необходимости – монтируют байпас.
2. Выбирают место для крана. В данном случае обязательно изучают документацию, которая сопровождает покупку. Рукоятка крана должна поворачиваться свободно. Она не должна мешать другим приборам.
3. В случае с муфтовым краном необходимо использовать ФУМ-ленту. Она наматывает по часовой стрелке, если резьба у запорного механизма открытая. При правильной намотке кран вкручивается в трубу с определенным усилием.
4. После установки следует проверка конструкции на предмет течи. Для этого контур отопления заполняют водой. Если теплоноситель не прокапывает, то все работы выполнены правильно. В противном случае все работы проводятся повторно. При этом большое внимание уделяется герметичности соединения. Читайте также про оборудование для опрессовки системы отопления.

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Однако специалисты рекомендуют перед началом отопительного сезона закрывать оба крана. Ведь качество теплоносителя в централизованном контуре подачи тепла в начале отопительного сезона остается очень низким. Ржавчина и другие загрязнения могут причинить вред радиатору. Читайте также: «Почему не работает батарея».

Байпас – труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Как сделать водяное отопление теплицы своими руками.



Методика того, как сделать отопление в зимней теплице здесь.

Регулируем температуру батарей

Конусный вентиль перекрывает поток не так резко, как шаровой кран.

Шаровые краны практичны и надежны. Однако с их помощью можно лишь только либо прекратить подачу теплоносителя в нагревательный элемент, либо возобновить. Но в большинстве случаев люди стремятся не отключить радиатор от контура обогрева, а регулировать его температуру. Для этого существуют регулируемые краны на батареи отопления. Они делятся на два типа:

• с ручным механизмом управления или конусный вентиль – человек с помощью крана может устанавливать нужную ему температуру батареи, увеличивая или уменьшая интенсивность потока теплоносителя в нагревательный элемент. Управлять прибором приходится вручную путем поворота вентиля со шкалой градации;
• полностью автоматические – в кране присутствует терморегулятор с термоголовкой. Реагируя на изменения температуры, термоголовка передает команды терморегулятору, который в автоматическом режиме увеличивает или уменьшает поток теплоносителя в батарею.

Установка любого регулирующего температуру устройства в систему отопления уменьшает ее проходимость.

Шкала градации термоголовки.

Конусный вентиль может монтироваться на входе теплоносителя в радиатор либо горизонтально, либо вертикально, но никак не регулирующим механизмом вниз. Как отрегулировать краны на батареях отопления данного типа? Для этого на головке крана имеется шкала, состоящая из шести отметок. Поворачивая головку на нужную отметку, можно контролировать поступление теплоносителя в батарею, а следовательно, и ее температуру. Если вентиль стоит в положении «ноль» – радиатор полностью отрезан от системы отопления. Положение «шесть» указывает на максимальную производительность нагревательного элемента.

Они практически не уменьшают проходимость системы отопления, так как диаметр их сечения равнозначен диаметру труб контура обогрева. Вентиль отличается простым устройством, а потому недорогой в техническом обслуживании. Положение крана на батарее отопления не меняется, в зависимости от температуры воздуха в комнате. Поддерживать нужный микроклимат в помещении при помощи данного устройства неудобно.

Что собой представляет терморегулятор для батареи? Терморегулятор позволяет автоматизировать процесс управления температурой радиатора, благодаря встроенному термостату. Терморегулятор может быть механическим и электронным. В первом случае человеку ежедневно самостоятельно приходится выставлять нужный диапазон температур на устройстве. Во втором – устройство можно запрограммировать на несколько дней вперед. При этом для каждого времени суток можно выставить свои температурные параметры.

Механический регулятор температуры.

Механический терморегулятор состоит клапана и термостата. Они соединяются между собой специальной гайкой. Как работают краны на батареях отопления данного типа? Термостат представляет собой сифон, заполненный либо газом, либо жидкостью. Рабочая жидкость или газ способны реагировать на изменения температуры окружающей среды. Они при снижении температуры уменьшаются в объеме, при повышении – увеличивают свой объем. В сифон встраивается шток. Он может свободно двигаться.

Итак, при увеличении температуры рабочая среда в сифоне расширяется, выталкивая, таким образом, шток. Последний соединяется с клапаном. Клапан частично или полностью перекрывает сечение трубы, сокращая или полностью прекращая поступление теплоносителя в радиатор. Задавать нужный температурный режим на термостате, а следовательно, чувствительность сифона, можно при помощи шкалы. Она наносится на ручку вентиля. Диапазон настройки лежит в пределах от -6°C до +30°C.

Электронный регулятор температуры.

Зачем кран на батарее отопления с электронной термоголовкой? Он позволяет не только экономить на потреблении энергоносителя, контролируя поступление теплоносителя в нагревательный элемент. С его помощью нужный микроклимат помещения поддерживается полностью в автономном режиме.

Запирающий механизм в данном случае может выполняться, как в виде конусного вентиля, так и в форме клапана. Терморегулятор оснащается полупроводниковым термоэлементом, который можно монтировать за пределами самого регулирующего механизма. Здесь также имеется дисплей. С его помощью легче настраивать нужный диапазон температур и программировать устройство на автономную работу в течение нескольких дней.

Как правильно открывать краны батарей отопления с электронной термоголовкой? Процедура запуска в работу механизма с электронной термоголовкой и обычного шарового крана ничем не отличается. В первом случае нужно лишь настроить клапан на правильную работу, в зависимости от желаемого температурного режима в помещении.

Какой запорный механизм для батареи выбрать?

Современный рынок предлагает следующие виды кранов на батарее отопления:

• обычный шаровой
• запорный механизм с ручным и электронным управлением.

Первый покупается в том случае, если радиатор просто нужно временно отрезать от поступления теплоносителя. Вторые два варианта прекрасно подходят для регулировки температуры в помещении.

Устройство крана батареи отопления с терморегулятором ручного типа позволяет контролировать температуру воздуха в пределах от -6°C до +30°C. Электронный механизм характеризуется большими возможностями. Так, он регулирует температуру воздуха с большей точностью, в то же время может работать без вмешательства человека до нескольких дней. Разобраться с работой термостатического клапана для радиаторов отопления поможет видео:

Свинцово-кислотные аккумуляторы с клапанной регулировкой (VRLA)

Свинцово-кислотная батарея с клапанным регулированием ( VRLA ) — это тип перезаряжаемой батареи. Они также широко известны как герметичные батареи или необслуживаемые батареи.

Как они сделаны?

Конструкция необслуживаемой батареи

Свинцово-кислотная батарея состоит из ряда свинцово-кислотных элементов, соединенных последовательно в одном контейнере. Свинцово-кислотные элементы имеют две свинцовые пластины, подвешенные в жидком растворе электролита серной кислоты.

При использовании батарея генерирует энергию за счет уменьшения свинцовых пластин, превращая их в оксид свинца-серы. Когда аккумулятор заряжен, этот процесс меняется на противоположный — это означает, что оксид свинца-серы разрушается, превращая его в чистый свинец и серную кислоту. Поскольку этот обратный процесс не идеален, газообразный водород выделяется до того, как он полностью смешается с водой внутри контейнера батареи. Чтобы предотвратить накопление газообразного водорода (который может вызвать взрыв батареи), используется вентиляционное отверстие для сброса давления.

Чтобы избежать этих проблем, свинцово-кислотные батареи с регулируемым клапаном ( VRLA ) предотвращают движение электролита внутри контейнера, задерживая водород рядом с пластинами, что делает их легко доступными для повторной комбинации при подзарядке аккумулятора. Такая конструкция значительно снижает потери воды во время цикла разрядки / подзарядки, тем самым делая батарею необслуживаемой (не нужно добавлять воду), а батарею можно герметично закрыть. Из-за этого мы можем использовать этот тип батареи в любом положении / ориентации, которое нам нравится, не опасаясь утечки.

Вид батареи VRLA в разрезе

Когда зарядка завершена, могут произойти две вещи: 1. электролит может закипеть и создать слишком высокое давление и / или 2. накопление газа может быть слишком быстрым для рекомбинации с водой. Для регулирования этих событий в корпус батареи встроен односторонний отрывной клапан, который открывается только при повышении давления. Иммобилайзер, используемый в этих батареях, гарантирует, что не будет пролива или утечки жидкости внутри.

Типы батарей VRLA

Существует двух типов батарей VRLA : гелевый элемент и абсорбирующий стеклянный мат (AGM).

Гелевый аккумулятор — Как следует из названия, гелевый аккумулятор имеет неподвижный гелеобразный электролит, в котором серная кислота смешана с коллоидным (пирогенным) диоксидом кремния, используемым в качестве загустителя.Благодаря этому неподвижному гелеобразному электролиту гелевый элемент может быть установлен в любом положении, демонстрирует большую устойчивость к экстремальным температурам и устойчив к ударам и вибрации. Гелевые аккумуляторы в основном используются в электрических инвалидных колясках, некоторых транспортных средствах для отдыха, генераторах и т. Д.

Аккумулятор AGM Образец

Батарея из абсорбированного стекломата (AGM) — В этом типе батареи кислота абсорбируется и фиксируется очень тонкими матами из стекловолокна между пластинами.Такая конструкция делает кислоту доступной для пластин и обеспечивает быструю реакцию между кислотой и материалом пластины. Пластины в аккумуляторе AGM могут иметь любую форму, что делает их конструкцию очень гибкой. Аккумуляторы AGM обладают преимуществом очень низкого внутреннего электрического сопротивления и более быстрого движения кислоты между волокном и пластинами, что позволяет аккумуляторам AGM отдавать и принимать более высокие значения силы тока по сравнению с другими герметичными аккумуляторами во время циклов зарядки / зарядки.

Аккумуляторы

AGM — идеальный выбор для мотоциклов и квадроциклов.AGM с глубоким циклом также обычно используются в автономных солнечных и ветроэнергетических установках в качестве накопителя энергии и в крупномасштабной любительской робототехнике, такой как соревнования FIRST и IGVC.

См. Также:

Гелевый аккумулятор

Гель по сравнению с AGM

Герметичный свинцово-кислотный аккумулятор

Электролит в аккумуляторе

Металлы, используемые в батареях

спринклерные клапаны с батарейным питанием | PlumberStock

О спринклерных клапанах с батарейным питанием

На складе

PlumbersStock есть все изделия для спринклерных клапанов , необходимые для обеспечения оптимального состояния вашего двора и сада.Мы предлагаем спринклерных клапанов с батарейным питанием по сниженным ценам. Благодаря опциям быстрой доставки мы можем быстро доставить деталь прямо к вашей двери. PlumbersStock с лучшими ценами в Интернете и непревзойденным уровнем обслуживания клиентов — это ваше место №1 по поставкам сантехники и спринклерных систем.

Просмотрите, исследуйте скидки Спринклер поставьте продуктов и найдите необходимую информацию о спринклерной трубе , ландшафтных инструментах, и многом другом, чтобы завершить свой проект по улучшению газона.

Преимущества спринклерных клапанов с батарейным питанием

Этот тип запорной арматуры может быть очень полезно, если у вас есть сад, который находится далеко от любого источника питания . Это позволяет вашей системе орошения работать автоматически, так что вам не нужно вручную поливать или запускать спринклерную систему. Расширение источника питания на любое значительное расстояние может быть очень дорогостоящим. Лучшее решение, если вам нужен автоматический клапан, — это использовать таймер спринклера с батарейным питанием.Очевидно, что они немного дороже, чем стандартные электрические клапаны, но вы экономите, поскольку вам не нужно изменять структуру электроснабжения вашего дома.

Предупреждаем, что клапаны с батарейным питанием — не самое надежное решение . Из-за особенностей технологии они выходят из строя гораздо чаще, чем стандартные электрические клапаны. Надежный источник питания обеспечит надежные результаты. Чтобы получить наиболее надежное решение, мы рекомендуем домовладельцам устанавливать ручные запорные клапаны , когда нет источника питания.Если вы просто не можете найти время, чтобы управлять своей системой вручную, то аккумуляторная система — ваш лучший вариант, но обязательно проверяйте ее часто, чтобы гарантировать бесперебойную работу.

Спринклерные клапаны Производители

Чтобы обеспечить повышенную надежность вашего контроллера полива с питанием от батареи, PlumbersStock заключает контракты с известными производителями, которые производят качественные детали. В наш инвентарь включены лучшие клапаны батареи Dig , а также спринклерный клапан Orbit , который намного дешевле.Если вам нужны все навороты, то клапан Irritrol невозможно превзойти. Помните, что обычно вы получаете то, за что платите, поэтому повышение цен, вероятно, свидетельствует об улучшении качества и дополнительных функций.

Новичку очень сложно понять, какой спринклерный клапан лучше всего подходит для его газона или сада. Вот почему мы поощряем наших клиентов изучать особенности продукта и сравнивать их. Если у вас возникли проблемы с пониманием значения этих функций и их полезности для вас, пожалуйста, свяжитесь с нашими сотрудниками.Один из наших представителей службы поддержки ответит на ваш звонок или электронное письмо и предоставит полезную информацию, чтобы вы могли найти нужную деталь для покупки. Не покупайте вслепую таймер оросителя с батарейным питанием. Вы можете пожалеть о покупке, если вам не хватает ключевых функций или если вы доплатили за функции, которые не используете.

Купить Таймеры для дождевателей на батарейках оптом

Для дисконтных спринклерных клапанов нет лучшего решения, чем PlumbersStock.Воспользуйтесь нашими оптовыми ценами, делая оптовые закупки. Мы предлагаем бесплатную доставку квалифицированных заказов, чтобы дополнительно сэкономить. Неудивительно, что наши клиенты выбирают нас для удовлетворения своих потребностей газонов и садов .

Сэкономьте время и деньги, получив бесплатно спринклер конструкции .

выпускной клапан для аккумулятора, выпускной клапан для аккумулятора Поставщики и производители на Alibaba.com

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и долговечных. выпускной клапан для батареи для различных типов коммерческого и личного использования. Доступные в нескольких вариантах и ​​моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. Выпускной клапан для аккумулятора. Разновидности , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют длительному сроку службы продуктов и не имеют себе равных, когда речь идет о безупречном, постоянном потоке топлива в двигатели. Возьмите эти уникальные и надежные.Выпускной клапан для аккумулятора от ведущих мировых производителей и производителей по умопомрачительной цене.

Ищете ли вы идеальное. Вентиляционный клапан для аккумулятора для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для установки в оросительную систему, машины для тяжелых условий эксплуатации, вы можете найти на сайте несколько категорий продуктов. Широкий ассортимент. Выпускной клапан для аккумулятора , доступный на Alibaba.com, совместим как с бензиновыми, так и с дизельными вариантами автомобилей и может создавать постоянное противодавление для безупречного впрыска топлива.Эти. Выпускной клапан для аккумулятора — это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать сложные нагрузки.

Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. Вентиляционный клапан для аккумулятора — действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков. Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам.Файл. Вентиляционный клапан для батареи может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива, обеспечивая повышенную производительность. Вы также можете настроить их. Выпускной клапан для аккумулятора в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Оцените разные. Выпускной клапан для аккумуляторной батареи на сайте Alibaba.com и покупайте эти продукты в рамках своей доступности и бюджета.Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. выпускной клапан для аккумулятора поставщиков для интересных сделок.

Valve Exerciser — Deluxe Valve Exerciser Package

USSAWS Valve Exerciser

USSAWS VEX-400 — это переносная машина для поворота клапана с высоким крутящим моментом с батарейным питанием, предназначенная для безопасного открытия, закрытия или проверки клапанов с меньшими затратами. ручной труд.VEX-400 используется муниципальными управлениями водоснабжения, водоочистными сооружениями и другими объектами, где требуется постоянный поворот клапана. VEX-400 снижает утомляемость и снижает риск травм. Коробка передач с умножением крутящего момента — ключевой компонент в достижении такого высокого крутящего момента при использовании только источника питания с батарейным питанием. Существует несколько мер безопасности для защиты оператора в случае замерзания клапана. Счетчик оборотов обеспечивает полное открытие и закрытие клапанов.VEX-400 изготовлен из высококачественного сплава алюминия и внутренних компонентов из закаленной стали, а в качестве источника питания используется дрель Metabo.

• Без удлинителей Deluxe Valve Exerciser достигает глубины от 8 до 36 дюймов
• Со всеми включенными удлинителями Deluxe Valve Exerciser достигает глубины от 8 до 108 дюймов
• Пользовательские размеры доступны по запросу.

В комплект входит: силовая головка и жесткий футляр для хранения, приводной вал Deluxe с ключом / гнездом клапана, сумка для хранения ножек и удлинителей, (3) удлинители вала: (1) 1 фут, (1) 2 фута, (1) 3 фута, (3) 18 В аккумуляторы и зарядное устройство

Часто задаваемые вопросы:

В: На сколько хватает заряда батареи?

A: Это зависит от обстоятельств.Насколько старые и корродированные клапаны будут играть большую роль в сроке службы батареи, однако одна батарея должна иметь возможность работать полный цикл на (30) 12-дюймовых клапанах, если они в хорошем состоянии. Старые клапаны уменьшат это количество.

Трех батарей обычно более чем достаточно на полный рабочий день.

В: Могу ли я использовать свою дрель?

A: Нет, редуктор специально адаптирован к электродвигателю дрели Metabo.

Q: Какие функции безопасности у него есть?

A: Защитная скоба спускового крючка, устойчивая опора для ног, защита от перегрузки, срезной ключ, который сломается раньше, чем коробка передач.

Rotork: IQT — Неполнооборотный блокирующий аккумуляторный электрический привод клапана

Опция отключения аккумуляторной батареи IQT обеспечивает функцию аварийного переключения приводов IQT в случае отключения электропитания во взрывоопасных и безопасных средах. Опция отключения аккумуляторной батареи IQT является частью линейки приводов IQT (вариант с неполным оборотом в нашей флагманской линейке интеллектуальных электрических приводов).Встроенный аккумуляторный блок обеспечивает компактное взрывозащищенное решение для отключения.

В случае пропадания сетевого напряжения аккумуляторная батарея отключения может продолжать работать автоматически в безопасном положении. Режим отказа может меняться в зависимости от требований заказчика. Это положение при отказе может быть закрытым при отказе, открытием, остановкой или переходом на процентное положение, в зависимости от того, что необходимо для обеспечения перехода процесса в безопасное рабочее состояние. Это предотвращает любые проблемы с безопасностью и позволяет избежать денежных последствий из-за потери контроля.

Батарея отключения IQT также имеет режим источника бесперебойного питания (ИБП). Это гарантирует непрерывное управление и работу привода при потере питания от сети до тех пор, пока не разрядится аккумулятор. Пока батарея заряжается, работа может продолжаться в обычном режиме, что снижает риск потери дохода или безопасности.

Батарея выключения IQT имеет множество потенциальных применений; он идеально подходит для приложений без обслуживающего персонала, которые требуют дополнительных отказоустойчивых функций при отключении питания.он подходит для применений на клапанах PSD / ESD, таких как устья скважин, продувочные и дроссельные клапаны на устье скважины, разрывы трубопроводов и сценарии высокого / низкого давления. Батарея отключения также идеально подходит для перекачки сырой нефти и клапанов на часто не обслуживаемых станциях коммерческого учета природного газа. Это компактная альтернатива отказоустойчивым приводам с пружинным возвратом.

Литий-ионный аккумулятор обеспечивает резервное питание внутри корпуса привода. Размещение батареи в корпусе привода означает сохранение степени защиты привода и классификации опасных зон (ATEX, ICEx, CSA и CSAus).Аккумулятор автоматически заряжается от сети электропитания привода во время нормальной работы, что позволяет сэкономить время и повысить эффективность. Когда аккумулятор заряжается, простоев не будет.

Обеспечиваются те же функции, что и у существующих приводов IQT, включая частичный ход, беспроводную связь Bluetooth®, настраиваемую настройку скорости на месте и герметичный корпус с двойным уплотнением IP68.

Дополнительные сведения см. На странице литературы по линейке IQ3.

7001 Однопозиционный контроллер с батарейным питанием и линейным клапаном 3/4

Около

Этот контроллер с батарейным питанием можно установить двумя способами.Он имеет вход и выход 3/4 дюйма с внутренней трубной резьбой, поэтому его можно установить непосредственно на фитинги с наружной резьбой из ПВХ 3/4 дюйма как часть вентильного коллектора системы капельного орошения или спринклерной системы или как автономный блок. Его также можно прикрепить к садовому шлангу или крану / патрубку с помощью двух переходников «шланг-труба», которые входят в комплект контроллера. Установите контроллер так, чтобы оранжевая рукоятка на стороне контроллера была обращена от крана, и убедитесь, что стрелка направления потока, выгравированная на стороне контроллера, направлена ​​в сторону от источника воды.
Рекомендации: Оберните все фитинги ТЕФЛОНОВОЙ лентой. Не используйте клей для труб (растворитель) или смазку для труб на клапане, так как это повредит резьбу клапана и аннулирует гарантию. Не затягивайте слишком сильно.

Контроллер 7001 с батарейным питанием имеет ЖК-дисплей и шесть кнопок программирования; Четыре верхние кнопки контроллера используются для программирования, кнопка в нижнем левом углу используется для ручного включения / выключения, а кнопка в правом нижнем углу используется для отключения дождя или для остановки полива во время дождя.

Аккумулятор

Для этого контроллера с батарейным питанием требуется одна батарея на 9 В (рекомендуется щелочная батарея)

1. Чтобы установить аккумулятор, снимите синий контроллер с юбки или рукава, в котором он находится, и с усилием приподнимите крышку отсека для аккумулятора в задней части устройства.
2. Вставьте новую 9-вольтовую батарею и зафиксируйте батарею на месте. Полярность обозначена для направления.
3. Установите крышку батарейного отсека на место, убедившись, что на нижней стороне контроллера образовался треугольник.
4. Вставьте контроллер обратно в его юбку или рукав.
   Подробные сведения см. В руководстве по эксплуатации, прилагаемом к устройству.

Установка в трубу ПВХ или на трубную резьбу

1. При установке в трубу из ПВХ сначала отключите подачу воды.
2. Мы рекомендуем установить шаровой кран 3/4 ”или задвижку перед контроллером с батарейным питанием. Этот шаровой кран может быть очень полезен в качестве аварийной резервной копии для отключения системы. Такой тип устройства используют профессиональные установщики.
3. Включите подачу воды на промывку линию, а затем закрыть подачу воды с помощью нового шара или задвижку.
4. Установите контроллер, обернув ТЕФЛОНОВОЙ лентой все используемые фитинги с наружной резьбой.
5. Снова включите подачу воды, чтобы создать давление в системе. Устройство на мгновение откроется, а затем выключится.
6. Проверьте контроллер с помощью кнопки ручного включения / выключения, расположенной в правом нижнем углу. Нажми на кнопку. Раздастся щелчок, указывающий на то, что клапан на мгновение откроется.В нижней части экрана появится значок ручного запуска. Убедитесь, что оросители или капельные системы работают правильно. Нажмите кнопку еще раз, и контроллер выключится.
7. Запрограммируйте контроллер.
8. Если агрегат установлен с системой капельного орошения, обязательно установите фильтр с сеткой 150 меш или выше для защиты капельной системы, затем добавьте регулятор давления на 15, 25 или 30 фунтов на квадратный дюйм, чтобы снизить давление, после чего установите вертлюг переходник на капельную трубку или переходник с резьбой ¾ ”ПВХ x скользящий переходник на трубопровод из ПВХ.

Установка в кран или шланговую резьбу

1. Если установка осуществляется в кран, прикрепите поворотную внутреннюю резьбу шланга с помощью переходника с наружной трубной резьбой к входной стороне контроллера, навинтив наружную часть адаптера на вход контроллера. Направление потока воды указано стрелкой. Обязательно оберните переходник со стороны наружной резьбы ТЕФЛОНОВОЙ лентой. Подключите контроллер к крану с помощью поворотного адаптера.
2. При необходимости прикрепите наружную резьбу шланга с помощью переходника с наружной трубной резьбой к выпускной стороне контроллера.
3. Если агрегат установлен с системой капельного орошения, обязательно установите фильтр с сеткой 150 меш или выше для защиты капельной системы, затем добавьте регулятор давления на 15, 25 или 30 фунтов на квадратный дюйм для снижения давления, а затем установите вертлюг переходник к капельнице

Подробные сведения см. В руководстве по эксплуатации, прилагаемом к устройству.

Свинцово-кислотные батареи с регулируемым клапаном

— Промышленные устройства и решения

* Производство этого продукта планируется прекратить.Перейдите к списку запланированных продуктов EOL по ссылке ниже.

Преимущества по применению

Свинцово-кислотные батареи

с регулируемым клапаном используют в своих сетях сплав на основе свинца, олова и кальция, и их конструкция не требует доливки воды, что позволяет им поддерживать информационное общество, полагающееся на такие устройства, как телекоммуникационное оборудование.
Батареи обладают высокой устойчивостью к суровым условиям эксплуатации, таким как перезаряд, чрезмерная разрядка, вибрации и удары, а также обладают отличными характеристиками хранения.Panasonic предлагает линейку продуктов, которая позволяет клиентам использовать наши батареи в широком спектре приложений, таких как ИБП, электроинструменты, электромобили и трехколесные велосипеды.
Мы также активно занимаемся разработкой продуктов, в том числе аккумуляторных батарей непрерывного действия / цикла с длительным сроком службы, на основе технологий, накопленных нами за многие годы разработки, для быстрого реагирования на рыночный спрос.

Серия

О выборе аккумулятора

Технические требования по выбору аккумулятора

* Исследование технических требований (проект): Руководство по выбору наиболее подходящей аккумуляторной батареи для используемого оборудования

Сравнивая требования и условия использования при эксплуатации аккумуляторной батареи с критериями выбора батареи, изучите и создайте спецификации требований (проект) для вашей целевой аккумуляторной батареи.
Для справки ниже приведены технические требования к выбору аккумулятора.

【Технические требования для выбора аккумулятора】

■ Выбор аккумуляторной батареи

Сузьте потенциальные батареи для выбора до нескольких типов батарей на основе такой информации, как каталоги и справочники. Среди этих батарей выберите тот, который максимально соответствует идеальному уровню требований.
На практике есть несколько случаев, в которых вы можете выбрать удовлетворительную батарею, как упомянуто выше.Поэтому следующие основные процедуры должны составлять: выяснить, можно ли пропустить или смягчить некоторые пункты в спецификациях требований (проект), а затем выбрать батарею, которая в настоящее время производится и продается на рынке в соответствии с условиями. Этот вид исследования позволяет экономно подобрать аккумулятор. Если на этом этапе у вас возникнут какие-либо вопросы, отправьте подробный запрос инженеру по аккумуляторным батареям. Могут быть случаи, когда мы сможем удовлетворить ваши требования за счет улучшения или развития наших батарей.Обычно на этом этапе также определяются спецификации требований.

■ Спрос на усовершенствование или развитие аккумуляторных батарей

Если вы не можете найти аккумулятор, который соответствует вашим требованиям в необходимых и особых условиях эксплуатации, с помощью процедур выбора, описанных слева, вам следует обратиться в наш технический отдел с просьбой улучшить существующую модель или разработать новую. Это дело требует от нас выделить период расследования. Поэтому, пожалуйста, отправьте нам запрос как можно скорее.Обычно нам требуется от 6 до 12 месяцев на такое расследование, которое проводится в индивидуальном порядке в зависимости от деталей.
Если Вам нужна более подробная информация по выбору аккумуляторной батареи, то обращайтесь в нашу компанию.

Если аккумулятор используется в условиях зарядки и разрядки, которые выходят за рамки рекомендованного диапазона, это может привести к сокращению срока службы аккумулятора и другим формам ухудшения характеристик.
