Как правильно подключить электрический котел для отопления частного дома

Сейчас семимильными шагами развивается строительство коттеджей. Часто строители не успевают создать инфраструктуру для нормального обеспечения поселка энергоносителями.

Вступление

Выбор типа котла зависит от оценочной стоимости отопления. На основе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По названию понимаем, что источником выработки тепла в таком котле будет электричество.

Наиболее дешевый вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода или автономно, специальными резервуарами. Сколько стоит газ с доставкой смотрим тут.

Электрический котел отопления не относится к дешевым способам отопления дома. Однако, особенности района, отсутствие других источников тепла (газа, дров, твердого топлива) и доступность электричества не дают выбора.

Таблица расчета стоимости отопления за 1 кВт/час.

Выбираем электрокотел грамотно

Прежде чем разбираться как подключить электрический котел, необходимо правильно подобрать требуемую модель. Выбирать электрический котел следует, в первую очередь, исходя из его мощности. Также стоит учитывать параметры электросети и принцип нагревательного элемента. От того, какой нагревательный элемент установлен в котле, зависит его стоимость.

Газовые и электрические котлы отопления — какой выбрать?

Современные модели электрокотлов изготавливаются с различными приборами —датчиками погоды, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения при помощи смартфона. Последние отличаются более высокой стоимостью, но удобство управления котлом оправдывает эти затраты.

КТО ВЫПОЛНЯЕТ АДМИНИСТРАТИВНУЮ ПРОЦЕДУРУ?

Если вы планируете применять электроэнергию для таких целей, будьте готовы к реконструкции ответвлений от воздушной линии распределительной электросети и внутридомовых электросетей.

Согласно ТУ на присоединение к электросетям необходимо разработать проектную документацию, которая будет предусматривать изменения проектных решений касательно внутреннего и внешнего электроснабжения индивидуального жилого дома, сданного в эксплуатацию.

Подключение к электросетям реконструированных электрических установок выполняется специалистами филиала «Электрические Сети». Эти работы проводятся в рамках осуществления административных процедур. В таком случае филиал может оказать гражданам услуги по проектированию и выполнению электромонтажных работ, свершению электрофизических измерений, а также подключению жилого дома к электросети.

Административная процедура предоставляется, даже если ранее гражданин не подписывал договор с филиалом на осуществление админпроцедуры, но заключал договор с организацией, что не входит в состав ГПО «Белэнерго», на выполнение электрофизических измерений, электромонтажных или же проектных работ.

Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

Подключение электрического котла нужно выполнять при выключенной электроэнергии.
Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:

Между стеной и котлом следует оставить 5 см пространства.
Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
От потолка расстояние должно составлять 75 см.
Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
До ближайших труб расстояние должно составлять около 60 см.

Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

Схема подключения электрокотла к электросети В (трехфазного)

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

1. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2. Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели

Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

Обвязка электрокотла

Обвязка электрических отопительных котлов должна включать в себя следующие элементы:

Циркуляционный насос. Данный элемент обвязки обеспечивает перемещение теплоносителя по отопительному контуру, за счет чего обеспечивается передача тепла отопительным приборам.
Расширительный бак. Ключевое предназначение расширительного бака заключается в приеме излишков теплоносителя при его чрезмерном перегреве. Отсутствие бачка может привести к разрыву труб или повреждению элементов отопительной системы.
Предохранительный клапан. При помощи предохранительного клапана избыток теплоносителя сбрасывается в канализацию. Клапан работает только в аварийных ситуациях – например, при закипании воды при остановке насоса или при переполнении бачка. Давление, при котором клапан срабатывает, обычно равняется максимальному значению давления в системе.
Автоматический воздухоотводчик. Этот элемент обеспечивает самостоятельный вывод воздуха из контура отопительной системы. При отсутствии воздухоотводчика циркуляция теплоносителя будет затруднена, а сама система будет сильно шуметь.
Манометр. Наличие манометра дает возможность отслеживать уровень давления в трубопроводе отопительной системы. Шкала манометра должна быть рассчитана хотя бы на 4 бар.

Расширительный бачок, воздушник и предохранительный клапан – это группа безопасности отопительного котла. Установка эл котла в частном доме обязательно должна сопровождаться установкой группы безопасности.

Схемы подключения

В зависимости от того, как будет выполняться циркуляция теплоносителя в контуре, выбирается схема подключения электрокотла. В контурах с естественной циркуляцией теплоносителя устанавливается нагревательный котел, расширительный бак закрытого типа и радиаторы отопления. Для создания гравитационного тока теплового носителя обратный трубопровод делается с небольшим уклоном в сторону котла.

Схема обвязки котла отопления с принудительным током теплоносителя обязательно включает в себя циркуляционный насос и предохранительные устройства. Группа безопасности устанавливается на трубопроводе сразу после котла. Система подключается к радиаторам отопления. Циркуляционный насос монтируется на трубопроводе с обраткой. После него следует закрытый расширительный бак.

Рекомендуем к прочтению:Расход и схема электрического отопления в частном доме

Электрокотлы серии Зота Пром

Напольные электрокотлы большой мощности. Представлен диапазон от 60 до 400 кВт. Модуль управления и блок котла смонтированы в отдельных корпусах. Блок ТЭНы изготовлены из цельнотянутой нержавеющей трубки диаметром 13 мм. Блоки управления котлами мощностью от 350 кВт имеют вакумные силовые контакторы.

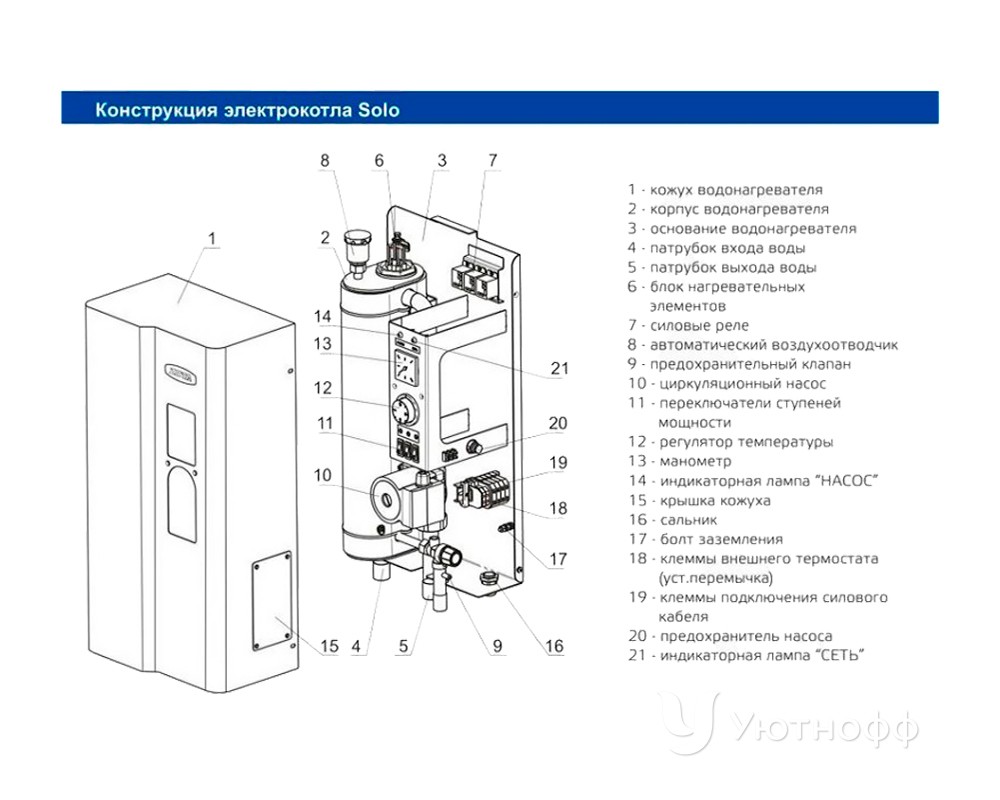

Отечественные потребители давно оценили продукцию Красноярского завода отопительной техники и автоматики, который в свою очередь является производственным подразделением огромной . На производственных мощностях завода изготавливают два вида отопительных котлов: твердотопливные модели и электрокотлы Zota.

Нас интересуют последние, потому что большое количество потребителей сегодня свое предпочтение отдает именно электрическим отопительным агрегатам. Причин тому несколько.

Здесь и великолепные технические характеристики, и разнообразие модельного ряда от эконом класса до люксовых вариантов, которые могут отапливать помещения площадью 30-4000 м2, приемлемая цена и простота установки и обслуживания. И как показывает практика, именно все это в купе составляют популярность котлам «Зота».

Виды схем монтажа

Схема подключения электрокотла не отличается сложностью, вся сеть состоит из нагревателя, трубопроводов, радиаторов и циркуляционного насоса, задача мастера – соединить элементы в определенном порядке.

Если циркуляция в сети самотечная, то подключение электрокотла к системе отопления производится с установкой герметичного расширительного бака и радиаторов, труба обратки выкладывается с уклоном в сторону течения воды.

Рекомендуем к прочтению:Установка, подключение и обвязка газовых и твердотопливных котлов в частном доме

При наличии циркуляционного насоса схема обвязки котла отопления дополняется насосным оборудованием и установкой группы безопасности – ее ставить на трубопровод за котлом.

Важно! Насос ставится только на трубу обратного тока, оснащается грязевым фильтром и краном для прочистки. После насоса устанавливается герметичный расширительный бак.

Установка котла

Установка электрического котла может быть напольной и настенной. В первом случае комплект дополняется подставкой для монтажа. Настенное оборудование фиксируется на специальные анкера, для которых высверливаются отверстия в стене с соблюдением ровности горизонтали расположения.

Совет! Чтобы навесить прибор максимально ровно, сначала делаются наметки на стене, затем сверлятся дыры, а потом уже фиксация. Анкера удобнее вкручивать в стену в пластиковые головки – они продаются в хозяйственных магазинах.

Напольные модели устанавливаются на подставку, монтаж электрического котла отопления выполняется по инструкции от производителя.

Подведение электропроводки

Мощные агрегаты подключаются напрямую от сети, для этого из распределительной коробки выводится отдельная линия до места подключения устройства. Чтобы уберечь провода от порчи, кабель прокладывается скрытым способом.

Совет! Кабель выбирается диаметром, указанным в паспорте прибора. Допустимо брать кабель большего, но не меньшего сечения.

Устройства с производительностью до 7 кВт подключаются к однофазной сети, такая есть в домах старого типа, котлы до 3,5 кВт не требуют никаких особенностей и подключаются к обычной розетке, но только при условии, что вся сеть выдержит дополнительную нагрузку.

Монтаж защитной аппаратуры

После завершения подключения к сети, оборудование оснащается автоматическим выключателем и УЗО – эти приборы ставятся в главный щиток. Выключатель нужен для защиты от короткого замыкания при перегрузке сети, а УЗО обеспечит защиту от токов утечки.

При возможности мастеру рекомендуется установить стабилизатор напряжения, чтобы прибор не вышел из строя при кратковременных скачках напряжения. Заземление контура – обязательный нюанс, причем заземляющий провод прокладывается напрямую от шины к корпусу агрегата.

Рекомендуем к прочтению:Монтаж системы отопления в частном доме с газовым котлом и ее схема

Пусконаладочные работы

После подключения к сети, все провода проверить на изоляцию, если есть оголенные участки, подмотать. Осмотреть соединительные муфты, краны, стыки трубопровода и только затем запускать оборудование в работу. Сначала открываются задвижки, подведенные к агрегату, потом включается электрический котел.

Совет! При тестировании сети датчики температуры и давления покажут данные измерений, которые сверяются с номинальными значениями в инструкции к оборудованию. При значительных отклонениях следует вызвать мастера – это нарушения работы сети.

Обеспечение коттеджа горячим водоснабжением

Часто возникает необходимость в обеспечении горячим водоснабжением. Это можно решить несколькими способами:

Установить двухконтурный отопительный агрегат;
Подсоединить к одноконтурному котлу бойлер косвенного нагрева;
Установить отдельный водонагреватель (бойлер), который решает автономное горячее водоснабжение.

В случае установки автономного водоснабжения требуется подвести трубопроводы с горячей водой к потребителям.

А схема подключения электрического водонагревателя выполняется отдельно и не синхронизируется с отоплением. Такая схема подключения предусматривает подключение электроводонагревателя к отдельному щиту управления, где устанавливаются автоматы защиты, а также монтируется УЗО. Выбор проводов осуществляется из условия установленной мощности.

При подборе сечения можно ориентироваться на приведенную таблицу. Это типовая схема включения горячего водоснабжения, когда бойлер требует отдельного подключения.

Использование двухконтурного котла не требует никаких изменений в электрическую схему подключения. Ко второму контуру устройства подключают трубы горячего водоснабжения.

Однако, оба варианта не отличаются особой экономией.

Для того чтобы полнее использовать возможности отопления применяется схема,где смонтирован бойлер косвенного нагрева к котлу и выполняется его подключение к трубам отопления с помощью трехходового клапана, подключенного к котлу.

Он управляется электрическим сигналом от автоматики. Такое подключение имеет свои преимущества. Это использование воды отопления для вторичного нагрева теплоносителя горячей воды. Сам бойлер своего нагревательного элемента не имеет.

Что является отличительной чертой таких емкостей. В домах с проживанием средней семьи достаточно установить емкость в 500 литров, чтобы обеспечить потребности в горячей воде. При этом можно существенно сократить расходы на нагрев воды.

Использование накопительных емкостей способно уменьшить расходы на нагрев воды. При правильном использовании нагрев происходит в ночное время,когда действует ночной тариф.

А днем будет расходоваться нагретая горячая вода. Несмотря на явные преимущества у такой схемы, имеется недостаток. Когда происходит нагрев воды, в бойлере трехходовой клапан отключает от котла батареи. Все тепло идет на нагрев жидкости в баке. Если емкость большая, а мощность котла отопления не велика, возникает опасность в охлаждении дома.

Автоматика настроена таким образом, что приоритет при нагревании имеет бойлер. Клапан переключится только после нагрева воды до заданной температуры. При организации такого водоснабжения следует учитывать этот фактор.

При такой схеме горячего водоснабжения вода нагревается только в холодное время года, когда работает отопление. А летом необходимо подключать дополнительный бойлер. Что является дополнительным неудобством.

Установка котла отопления в Екатеринбурге под ключ

Как мы работаем.

Процесс установки котла отопления во многом зависит от вида топлива на котором он работает.

Виды котлов отопления

В настоящее время существует достаточно большой выбор отопительных котлов:

Газовые. Котлы бойлерного типа оборудованные газовой горелкой.
Электрокотлы. Бывают прямоточные котлы в виде цилиндрической трубы с встроенным нагревательным элементом и электродные, в них вода нагревается за счёт движения заряженных частиц между электродами.
Котлы на дизельном топливе. Этот тип котлов оборудован чугунными или стальными теплообменниками. Чугунные котлы считаются более долговечными, но они чувствительны к гидравлическим ударам и перепадам температур. Эти нагревательные приборы оснащены воздушными горелками, распыляющими топливо в камеру горения. Подача регулируется автоматически. Горелки могут быть трёх- двух- и одноступенчатые; чем больше ступеней, тем ниже расход топлива и выше ресурс котла. Обычно дизельные котлы имеют сменные горелки и могут работать на газе – такие котлы называются универсальными. Котлы, предназначенные только для обогрева называются одноконтурными, а выполняющие функцию обеспечения здания горячей водой – двухконтурными.
Котлы на твёрдом топливе. Такие отопительные устройства могут работать на угле, торфяных брикетах или дровах. Существуют универсальные котлы, работающие на всех видах топлива. Основное преимущество таких устройств – возможность создать автономную систему отопления, ведь для их работы не требуется газо- или электроснабжения.

Монтаж отопительного котла

В первую очередь подготавливается место для установки котла. При необходимости устраивается дымоход (вентиляционная шахта). Для устройств с закрытыми камерами сгорания оборудуется дымоход, расположенный в горизонтальной площади и сразу выведенный наружу. Расширительный водяной бак монтируется в верхней точке отопительной системы (в некоторых случаях необходимо утепление). Возвратный и подающий трубопроводы монтируются с уклоном.

Особенности установки

Газового котла:

Установка электрокотла, подключение электрокотла своими руками Монтаж и установка электрического котла своими руками – инструкция | Строительный портал Электрическое отопление загородного дома: какой эл котел для отопления и обогрева лучше, электрокотел для частного дома, отопительное оборудование для электрического отопления – Теплый Дом Как установить электрокотел в частном доме, в квартире своими руками, схемы, инструкция видео – ElektrikExpert. ru Как настроить электрокотел: Как установить электрокотел в частном доме, в квартире своими руками, схемы, инструкция видео — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин

Общая площадь котельной должна быть не менее 4 м. кв.
В помещении обязательно устанавливается окно (минимальный размер стороны от 30 см).
Высота комнаты не менее 2,5 м.
Ширина дверного проёма от 80 см.
Котёл должен быть закреплён на некотором расстоянии от стены.
Если система отопления оборудуется насосом, нужно установить фильтры.

Котла, работающего на твёрдом топливе:

Пол в котельной должен быть идеально ровным.
Основание котла должно быть расположено ниже уровня пола, к топке обустраивается свободный проход (шириной от 100 см).
Помещение должно быть оборудовано вентиляционной вытяжкой.
Высота дымохода не менее 5 метров и не меньше 50 см над коньком.

Электрического котла:

Котёл должен быть оборудован системой защиты.
Необходим свободный доступ.
Выходной патрубок располагается ниже уровня батарей.

Особенности установки электрических котлов

Монтаж электрических котлов не представляет никакой сложности. Единственные требования, которые к нему предъявляются:

обеспечение свободного доступа;
нижний патрубок должен быть расположен ниже уровня радиаторов;
подключение осуществляется через устройство защитного отключения.

Мы готовы выехать для установки котла отопления в любую точку Екатеринбурга, Арамиля, Среднеуральска, Верхней Пышмы, Березовского, Сысерти и других близлежащих городов. У нас адекватные цены и реальная гарантия на монтаж систем отопления и подключение отопительных котлов. Звоните!.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных жил для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

К силовой розетке допускается подключать отопительные агрегаты мощностью до 3,5 кВт.
Для отопления дома электрокотлом мощностью до 7 кВт потребуется подсоединить его питающий кабель непосредственно к автомату, установленному в распределительном щитке.
Образцы котельного оборудования заявленной мощностью до 12 кВт, как правило, подключаются к однофазной сети с напряжением 220 Вольт.
Для агрегатов большей энергоемкости потребуется проложить трехфазную питающую линию 380 Вольт.

Перед запуском в эксплуатацию обязательна проверка подключения соответствующих узлов электрокотла к схеме отопления.

Согласно требованиям ПУЭ агрегат подсоединяется к электросети через связку УЗО плюс защитный автомат, выбираемый из расчета номинального потребляемого тока. Значение последнего указывается в паспорте монтируемого оборудования и учитывается в расчете на одну фазу. Сечение жил силового кабеля выбирается согласно специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный запуск

Перед запуском котла в эксплуатацию потребуется:

При выполнении запуска обязателен контроль давления в системе по встроенному в нее манометру.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

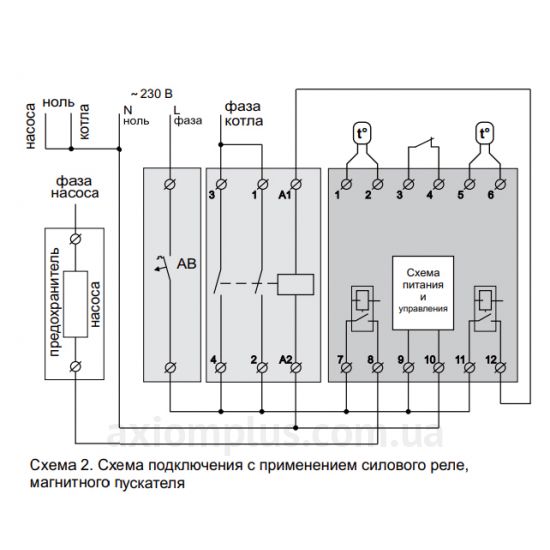

Схема подключения электрокотла в электросеть

Электрические отопительные агрегаты должны подключаться медным проводом, сечение которого не менее указанного в документации на оборудование.

Внешние электросоединения аппарата производятся через кабельные вводы, которые находятся в левом нижнем углу. Там же расположена клемма заземления с болтом М6, изготовленным из латуни.

Внимание! Во время монтажа заземления необходимо следить за тем, чтобы между латунным болтом и металлом корпуса аппарата был обеспечен надёжный контакт. Место соединения болта с рамой агрегата тщательно зачищается.

Схема подключения электрического котла отопления подразумевает использование комнатного регулятора, имеющего беспотенциальный выход.

Если необходимо организовать электроотопление значительных площадей, то при приобретении оборудования выбирают модели, предусматривающие возможность монтажа каскада. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего аппарата.

Схема подключения электрокотла в электросеть

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Закрытая система с теплоаккумулятором

Ее организация является более простой, ведь не нужно подключать устройство, аналогичное расширительному баку. Это потому, что подключенный к сети или баллону газовый котел для дома уже имеет в своем составе диафрагменный расширительный бак, а также предохранительный клапан.

Чтобы сделать эту схему своими руками правильно, нужно:

Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к .
На этой трубе перед отопительными устройствами поставить циркуляционный насос.
Подсоединить своими руками отопительные устройства.
Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить своими руками отсекающий кран.
К подающей и обратной линиям подключить две трубки , которые будут подходить к у. Первую надо подсоединить перед циркуляционным насосом, вторую — сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим же трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Комбинированные электрические котлы

Электроснабжение бывает непостоянным. В зимний период во многих регионах ведется двух тарифная оплата, по причине которой использовать исключительно электрокотлы для отопления дома становится экономически нецелесообразно. На помощь приходят комбинированные модели:

Электро-твердотельные

Наибольшее распространение получили электро-дровяные модели, которые объединяют в себе классическую топку и тэны. Они могут иметь различные модификации, но все имеют простой и понятный принцип функционирования.

Электро-твердотельные котлы очень похожи на электро-дровяные. Однако они могут работать на любом твердотельном топливе. Большое количество альтернативных вариантов отопления делает систему более гибкой и практичной. Однако за все преимущества необходимо платить, поэтому стоимость подобного оборудование значительно выше.

Среди многочисленных плюсов комбинированных котлов отмечают:

Наличие двух объединенных источников тепла, хозяин дома в праве самостоятельно решать, каким воспользоваться
Экономичность
Простая эксплуатация
Адекватная стоимость оборудования

Подключение электрокотла к системе отопления: схема, фото, видео инструкция

Обустройство частного дома отопительной системой – это важный этап благоустройства жилья, от которого зависит комфортное пребыванием в нем. Среди всего многообразия тепловых узлов, наиболее предпочтительными являются газовые и электрические котлы. В этой статье мы рассмотрим подключение электрокотла к системе отопления, а также постараемся ответить на все характерные этой теме вопросы, чтобы вы смогли без особого труда реализовать поставленную задачу.

Почему именно электрокотел?

Несмотря на то, что газовое обустройство частных домов является одним из самых востребованных и популярных способов устройства отопительных узлов, все же иногда установка электрического котла является более выигрышным вариантом. Так, к примеру, для прогрева сооружения средней площади чаще всего используют электроотопительное оборудование. Кроме этого, тепловые установки подобного типа относятся к числу самых экологически безопасных отопительных узлов. Поэтому подключение электрокотла к системе отопления – достаточно серьезный процесс, требующий тщательного рассмотрения.

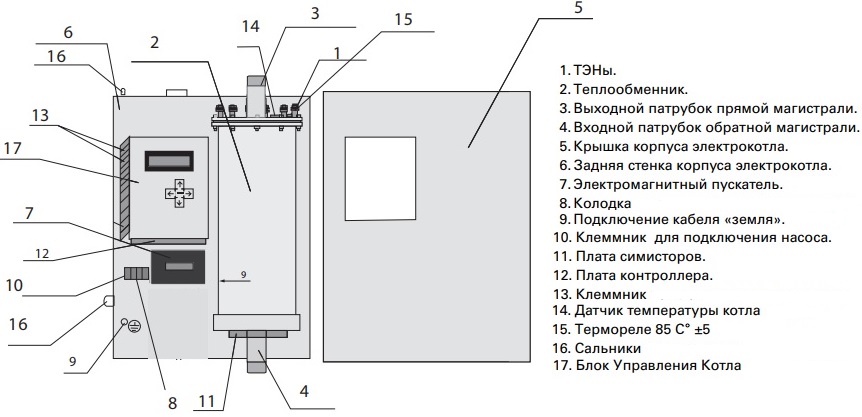

Конструкция

Преимущества подключения отопительного электрокотла к системе отопления:

Высокий коэффициент полезного действия. Благодаря этой особенности монтаж электрического котла будет способствовать наиболее оптимальным температурным условиям в любых типах сооружений.

Наличие автоматического блока управления. Во-первых, это огромный плюс для тех людей, которые ни разу не сталкивались с техникой подобного плана, поскольку даже самый неопытный человек сможет разобраться в управлении такими агрегатами. А во-вторых, благодаря автоматическому блоку появляется возможность контроля и регулировки температурных условий в помещении, что позволит сократить расходы на потреблении электроэнергии.

Отсутствие конструктивных элементов, которые воздействуют друг на друга механическим образом. Это значительным образом снижает вероятность поломки составляющих деталей нагревательных узлов.

Крайне важно учитывать все особенности подсоединения электрического отопительного котла. Так, приобретать электрокотлы лучше всего в магазинах, которые имеют все необходимые сертификаты качества, а также разрешения на реализацию подобной аппаратуры. Что это дает? Во-первых, в случае поломки агрегата у вас есть возможность его ремонта по гарантии, а во-вторых – вы получаете полную гарантию того, что перед вами работоспособное устройство, прошедшее все необходимые проверки. А это крайне важно при установке и подключении электрокотла.

Перед тем, как подключить электрокотел в систему отопления, внимательно ознакомитесь с информацией, предоставленной производителем прибора. Не пренебрегайте ни одной рекомендацией, данной изготовителем, поскольку от их выполнения зависит работоспособность теплового узла в целом.

Как правило, в инструкции 9 из 10 заглядывают только после того, как произошла поломка, хотя ее вполне можно было бы избежать. Не стоит пополнять печальную статистику, заранее еще на стадии подключения ознакомьтесь со всеми рекомендациями по монтажу и эксплуатации.

ВИДЕО: Электрический котел обзор и подключение

Где можно устанавливать агрегат

Прежде чем разбираться с вопросом, как подключить электрический котел отопления, необходимо определиться, в каком месте будет располагаться этот агрегат. Так, квалифицированные специалисты рекомендуют размещать такое функциональное оборудование в нежилых помещениях. Это может быть как кухня, так и специально оборудованное помещение.

Установка электроотопительного оборудования должна осуществляться в том месте, где будет удобно проводить монтажные работы, и где не будет сложностей с его обслуживанием.

Согласно СНиП (строительные нормы и правила), установка электрокотла в отопительную систему осуществляется так, чтобы между его боковыми сторонами и стеновыми перекрытиями было как минимум 0,5 см свободного места. Перед самим нагревательным прибором необходимо обеспечить свободное пространство как минимум на 80 см, тогда как над электроотопительным узлом – как минимум 85 см, а под ним – не менее полуметра.

Кроме этого, электрообогревательный блок должен монтироваться исключительно на том стеновом перекрытии, которое возводилось из кирпича, шлакоблока и прочих стройматериалов, которые не подвержены воспламенению при повышенных температурах. С целью выполнения монтажа агрегата следует прибегнуть к помощи специальной монтажной планки. Чаще всего, этот конструктивный элемент входит в базовую комплектацию электрокотла. Однако, недобросовестные производители или перекупщики, с целью увеличения прибыли, могут не комплектовать нагреватель такой деталью. Тогда как сам прибор крепится посредством четырех дюбелей.

С этой статьей читают: Обвязка электрического котла отопления с расширительным баком

Порядок работ

Подключение обогревательного аппарата к электросети должно осуществляться посредством медной проводки.

Проектировка установки электрообогревательного прибора в помещениях с большими площадями должна учитывать возможность монтажа нагревательного узла по схеме «каскад». Чтобы обеспечить полноценное функционирование аппаратов в каскаде, необходимо чтобы клеммы регулирующего агрегата были соединены с тем устройством, который является регулируемым. В том случае, если контроль и управление агрегатом выполняется с помощью терморегулятора, то контакты управления следует подсоединить с клеммами управляющего блока.

В первую очередь следует произвести визуальный осмотр агрегата и удостовериться в том, что его установка произведена по всем правилам. Дальше проверяем давление в контуре и, при необходимости, регулируем его посредством насоса. После чего стоит еще раз проверить наличие подсоединения всех коммуникаций.

Далее после того, как будут выполнен весь этап проверки готовности теплового узла к работе.

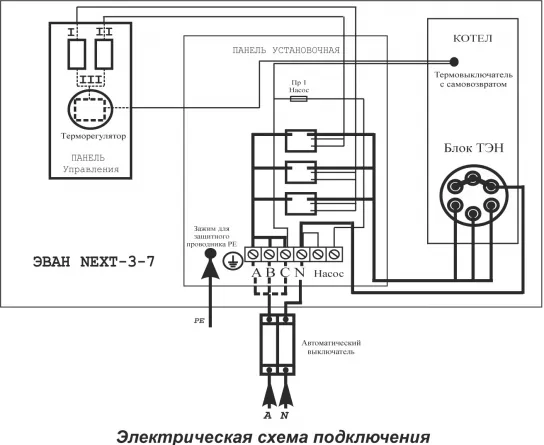

Схема подключения электрического котла к сети

Этот процесс проходит в несколько этапов:

Проверка на работоспособность трубопроводных вентилей, которые находятся перед аппаратом.

Весь магистральный арматурный блок электрообогревательного устройства нужно перевести в положение «закрыто». По такому же принципу переводим магистральный блок водоснабжения и систему отопления.

На тех контурах, посредством которых осуществляется подвод холодной воды к нагревателю, необходимо открыть запорный вентиль.

Самая простая схема подключения в систему барачного типа

Если вы занимаетесь обустройством своего дома электрообогревательной установкой, то крайне нежелательно применять в качестве теплоносителя антифризы. Это не самый подходящий состав именно для электрического котла.

Антифриз рекомендуется использовать только в тех случаях, когда отопление включают на короткое время (на даче, в загородном доме и т.д.). При постоянной работе оборудования необходимости в незамерзающих составах нет, лучше горячей воды все равно ничего пока не придумали.

Если часть трубопровода выходит на улицу, еще до начала отопительного сезона утеплите трубу, используя для этого минеральную вату, ветошь, короб с крошкой пеноплекса и пр.

С этой статьей читают: Греющий кабель для водопроводных труб

Дальше необходимо выполнить установку фильтрационного узла на обратке. Это позволит улучшить качество теплоносителя и, как следствие, продлить эксплуатационный срок комплектующих теплового блока.

По завершению наполнения магистрали теплоносителем, необходимо проверить все радиаторы и трубы на предмет наличия течи.

По завершению монтажа электрического котла с обогревательными приборами следует проверить работоспособность датчиков.

Для качественной и длительной работы отопительного узла нужно использовать воду с низкими показателями жесткости.

Как сэкономить на отоплении

Последнее, о чем нужно сказать – стоимость отопления. По сравнению с газовым обогрев электричеством обойдется в 2-3 раза дороже. Для сокращения расходов рекомендуется использовать многотарифные счетчики и обязательно согласовать с энергоснабжающей организацией необходимость отопления электричеством. Как правило, тариф в этом случае снижается на 50-75% в зависимости от региона, и увеличивается лимит на потребление электроэнергии.

Так выглядит подсоединение электрического нагревательного блока к отопительной тепловой магистрали. Используя эту информацию, вы сможете реализовать поставленную задачу самым лучшим образом!

ВИДЕО: Отопление двух этажного дачного дома своими руками. Подключение электрического котла, группы безопасности, расширительного бака, насоса, радиаторов

Схема подключения электрического котла в систему отопления

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Какой котел выбрать?

На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них:

Электродные котлы. Нагрев жидкости происходит за счет переменного тока, который проходит через нее. Эта разновидность электрокотлов считается наиболее удобной. КПД у электрокотла не ниже 98% – так заявляют производители.

ВАЖНО: дистиллированная вода не подходит в качестве теплоносителя.
В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости.

Как видите, схема подключения достаточно простая как для однофазной, так и для трехфазной модификации котла.

ТЭНовые котлы – самые распространенные устройства, ТЭНы в них выполняют нагревательную функцию. Агрегаты имеют КПД не ниже 93%. Несмотря на низкую стоимость, ТЭНовые котлы имеют серьезный недостаток: если вода слишком жесткая, то на нагревательных элементах появляется накипь, как результат, падает мощность котла.

Так выглядит стандартный ТЭНовый котел.

Индукционные котлы – долговечные и экономичные агрегаты, которые обладают КПД в 98%. Конструкция напоминает трансформатор. Минус – не могут выдавать большую мощность для отопления.

Индукционные котлы отлично подходят для квартиры или небольшого частного дома.

Подключение котла

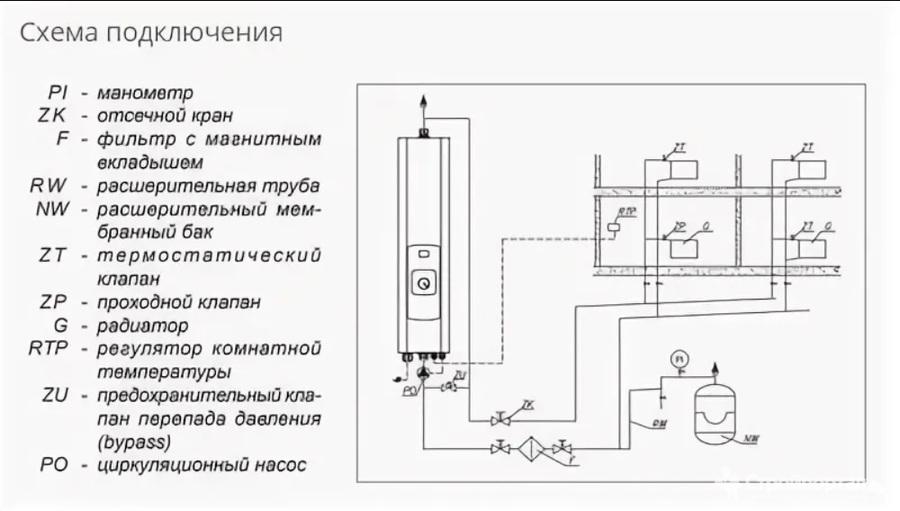

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

фильтр, который работает в паре с циркуляционным насосом;
датчики температуры, устанавливаемые на трубопроводе;
расширительный бак;
радиатор отопления;
сливные и запорные вентили.

[inter]Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам.[/inter]

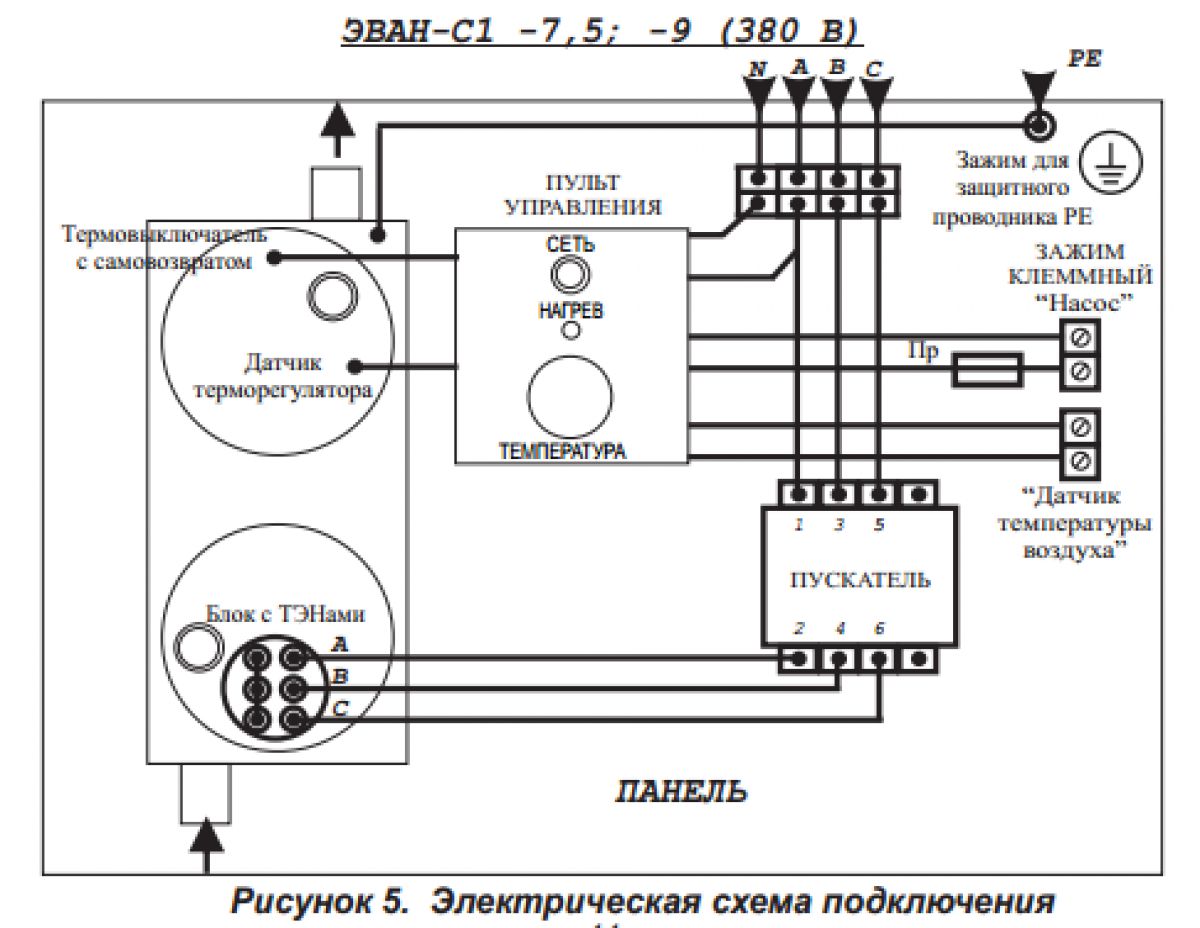

Схема подключения ТЭНового электрокотла.

Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).
Таблица поможет подобрать необходимый размер кабеля.

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

Отсутствуют протечки, проверены все узлы в системе.
Подключение было выполнено по схеме.
Показатель давления соответствует инструкции (там указана норма давления).
Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру. Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Положительные и отрицательные стороны котла

Плюсы. В частном доме за счет работы электроагрегата всегда одна и та же температура. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его. Особенно котел выгоден для 2-тарифной системы оплаты.

Что касается минусов, то к ним в первую очередь стоит отнести ощутимое повышение оплаты за электроэнергии. Если нет электричества, то необходимо покупать бензиновый генератор, так как справиться обычной «динамо-машиной» не получится – электрокотел требователен к мощности.

Выбор котла

Рассчитайте площадь своего жилища. Оборудование бывает 1- или 3-фазное. Выбирать нужно из расчета мощности и зоны отопления. Лучше выбирать 3-фазное оборудование, так как оно выдает больше мощности и не так нагружает электросеть, если сравнить с 1-фазным котлом.

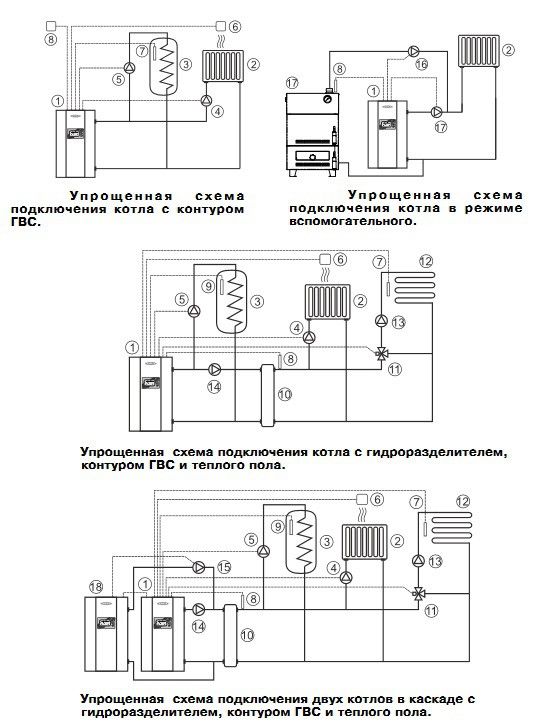

Как подключить электрический котёл к системе отопления и ГВС?

И в завершении темы о подключении настенных котлов немного о том, как подключить электрический котёл к системе, в которой, кроме отопительных контуров, есть ещё и бойлер косвенного нагрева. Но сперва несколько слов о том…

Когда имеет смысл подключать электрический котёл к бойлеру косвенного нагрева?

Приведённая ниже схема с бойлером имеет смысл только тогда, когда планируется добавить ещё один котёл — газовый или твердотопливный. В противном случае финансовые затраты на электроэнергию будут большими, и, если альтернативы нет, то лучше подключить электрический котёл только к отоплению, а водопроводную воду греть электрическим накопительным водонагревателем.

Схема обвязки электрического котла

Это схема обвязки автоматического электрического котла:

Внутри такого электрокотла, как видно на рисунке, есть и циркуляционный насос, и электронные блоки управления… снаружи нужен только расширительный бак.

Схема обвязки электрического котла без «начинки» будет выглядеть так:

Как подключить электрический котёл к отоплению?

Как подключить электрический котёл к простой (с одной веткой радиаторов) системе отопления, в общем-то, я уже показал на предыдущей схеме. Ваша задачи лишь выбрать обвязку, соответствующую вашему котлу.

На следующей схеме показано, как подключить электрический котёл к системе, состоящей из нескольких контуров:

В эту схему можно добавлять ветки радиаторов, нужно лишь применить коллектор с соответствующим числом патрубков. Можно также вместо любой радиаторной ветки подключить к коллектору водяной тёплый пол. Ну и, как всегда, радиаторная разводка не обязательно однотрубная, а — любая, какая вам больше нравится, либо в каждой ветке своя.

Как подключить электрический котёл к бойлеру косвенного нагрева?

О том, когда это имеет смысл делать, я написал в самом начале, а схема подключения бойлера к электрокотлу вот:

Как видим, здесь просто один радиаторный контур из предыдущей схемы заменен на контур с бойлером. Я просто не стал дорисовывать четвёртый контур, чтобы не загромождать картинку. Обвязку же бойлера здесь приводить не буду, она подробно показана там ->.

Как осуществляется управление (включение-выключение) бойлером? В гильзу (6):

— устанавливается вот такой термостат:

Этот термостат соединяется проводом с циркуляционным насосом контура бойлера (см. на пару схем выше). На термостате устанавливаем желаемую нами температуру нагрева воды для водопровода. Дальше термостат будет включать или выключать насос в соответствии с заданной температурой.

Как подключить два электрокотла к многоконтурной системе отопления?

Ну и на «закуску» схема подключения двух электрических котлов к нескольким контурам отопления:

В качестве насосного коллектора с гидрострелкой в схеме применён агрегат, который упоминался в нескольких других статьях:

Вы, конечно, можете собрать коллектор из отдельных деталей — тройников, сгонов, муфт и т. п., — а гидрострелку тоже купить отдельно… но это будет дольше, больше мороки… в общем, я такую сборку приводить не стану, кому интересно, посмотрите примеры в этой статье или в этой.

Обратите внимание, что в обвязках обоих котлов есть дополнение по сравнению с самой первой на этой странице схемой: обратные клапаны.

При желании вы можете заменить любой радиаторный контур (а то и несколько) контуром водяного тёплого пола. Разумеется, в контуре тёплого пола должен быть смесительный узел.

А вот вставлять в схему бойлер косвенного нагрева лучше не надо — очень дорого. Если кроме электричества нет источников энергии, то выгодней смонтировать накопительный электрический бойлер отдельно.

Вот, вроде бы, и всё, теперь вы знаете, как подключить электрический котёл к отоплению и бойлеру косвенного нагрева.

Неперехваченное исключение

Для небольшого загородного дома отличным вариантом будет отопительная система с применением электрического котла. Такое отопления является безопасным и не несет вреда для здоровья человека. Как подключить электрокотел вы узнаете в нашей статье.

Содержание:

Место для установки электрического котла

Устанавливать котел желательно в нежилой комнате. Хороши вариантом будет устройство оборудования на кухне или в подсобном помещении. Следует взять во внимание удобство для техобслуживания котла. Проход к оборудованию не должен быть загроможден.

Следует соблюдать все нормы по устройству электрического котла. От стены до оборудования должно быть свободное место более 5 см. над котлом должно соблюдаться свободное пространство в 80 см, под оборудованием свыше 50 см, а перед – более 70 см.

Устройство электрокотла можно производить только на стене, которая выполнена из негорючего материала. В комплектацию оборудования входит специальная монтажная планка, которая необходимо при установке котла на стену. Сама планка крепится к стене при помощи дюбелей.

Если в электрическом котле установлен расширительный мембранный бак, то система отопления рассчитывается на объем до 500 литров.

Какие компоненты входят в систему установки электрокотла

При правильном подключении котла отопительная система будет работать эффективно и безопасно. Компоненты, которые входят в систему установки:

Радиаторы.

Расширительный бак.

Вентили запорные и сливные.

Температурные датчики.

Насос для циркуляции и фильтр.

Аппарат.

Функции и недостатки

Также хорошим вариантом является универсальный твердотопливный котел со встроенным электрическим тэном. Такое оборудование выгодно устанавливать, так как многие модели имеют варочную поверхность. Таким образом, можно не устанавливать плиту для приготовления пищи, а также не потребуется дополнительная отделка.

Если вы включается отопления только по выходным или еще реже, то электрический котел отличный для вас вариант. Так как они хорошо переносят долгое отключение от сети. А также если случаются частые перебои электричества.

Единственным недостатком подключения электрокотла является подведение мощных кабелей, которые должны иметь большое сечение.

Необходимо знать для безопасности

Электрический котел можно подключать к розетке, если его потребление не превышает 3,5 кВт. Котлы с большей мощностью необходимо подключать к специальному щитку, который выделен кабелем. Для таких щитков питание свыше 220 В.

Производители ограничивают максимальный ток 16А в целях безопасности. Поэтому применяется отдельный кабель. Котлы, которые имеют мощность свыше 7 кВт, могут питаться только от сети от 380В.

Подключение электрокотла к сети

Подключать электрический котел можно только с использованием медной проводки. А ее сечение должно быть такого же размера, как указывается в технических документах оборудования. При помощи специальных выводов для кабелей должны быть устроены электрические соединения оборудования внешнего типа. Такие выводы необходимо расположить в левом нижнем углу. В этом же месте надо установить клемму заземления из латуни с болтом М6.

При врезке электрического котла в отопительную систему и при установке заземления необходимо чтобы между латунным болтом и металлическим корпусом был создан хороший контакт. Прежде чем соединять раму и болт в месте соединения рекомендуется хорошо зачистить.

Если вы будете отапливать большой дом при помощи электрической системы отопления то перед выбором оборудования необходимо обратить внимание на приборы, которые поддерживают установку каскада. Для эффективной работы оборудования в каскаде необходимо клеммы соединить с управляемым оборудованием.

Также вы можете управлять каскадом при помощи регулятора. В таком случае нужно клеммы управляющего оборудования соединить с контактами управления.

Необходимо изучить техническую документацию электрического котла. После этого следует внимательно осмотреть оборудование зрительно и проверить правильность его установки. А также проверить все подключения и давление воды в отопительной системе, которое должно соответствовать норме.

При установке электрического котла в отопительной системе необходимо применять регулятор комнатного типа.

После соблюдения всех правил схема подключения электрокотла должна соответствовать следующим действиям:

В первую очередь проверяется работоспособность трубопроводной арматуры. Для этого необходимо переключить ее из положения «открыто» в «закрыто», и наоборот.

Трубопроводная араматура системы отопления, водоснабжения и элетрического теплового генератора должна быть переведена в положение «закрыто».

Трубопроводы, которые подводят холодную воду к оборудованию, необходимо открыть запорную арматуру. Для электрической системы отопления не следует применять в качестве теплоносителя незамерзающую жидкость. Связано это со свойствами, которые влияют на работу отопительной системы негативно.

Незамерзающая жидкость обладает свойствами, которые приводят к износу и старению резиновых элементов оборудования.

На входе оборудования на обратке необходимо установить фильтр для предотвращения попадания мусора.

Затем можно наполнить систему отопления водой. После этого можно проверять ее герметичность.

После установки электрического котла и радиаторов отопления необходимо произвести проверку работоспособности датчиков системы: сигнальные, датчик давления воды, датчик регулирования температуры, управляющий и датчик аварийного типа для температуры.

В период проведения ремонтных работ или при неблагоприятных условиях следует подключать электрокотел при помощи резиновых шлангов. Для системы отопления рекомендуется использовать воду с низким значением мощности. В таком случае вы продлите срок эксплуатации тэнов.

Читайте также:

Гнездо L8148e. Характеристики. 513 Печь с наклонным оребрением c проволокой. Если не иногда системы… Термостаты могут получать эту постоянную мощность через общий провод или «c-провод». Спасибо, Расти. 00 $ 277. Больше видео смотрите здесь. Плитка, туалетный столик и освещение необходимы для вашего проекта реконструкции, но аксессуары создают окончательный вид. куда посадить провод на аквастат? Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Бесплатная доставка. Привод заслонки Honeywell M847D-ZONE.HSI-Widerstandskonflikt? 10 Антвертен . Недавно термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети WiFi. Я подтвердил, что он имеет правильный наклон и рассчитан на вес настила крыши. 10-94 Honeywell Inc. Каждая часть должна быть размещена и связана с другими частями особым образом. Устаревший H-W LE имеет встроенный трансформатор и будет подавать 24 В. Вот несколько схем подключения для вашей модели. 95.18-дюймовые провода / 24-вольтовый зональный клапан Honeywell V4043A1259 — пот. Сложные аксессуары и аксессуары На этом веб-сайте представлены все советы, которые вы берете, связанные со схемой подключения термостата Nest, тепловым насосом и кондиционером. Мне пришлось снять Nest со стены и зарядить его через микро -разъем USB, чтобы вернуть его в сеть.Из того, что я прочитал, похоже, что мне, возможно, потребуется добавить трансформатор на 24 В, а затем отдельное реле L8148A,E,J РЕЛЕ AQUASTAT® 3 60-2278—9 Таблица 2. Выпрямление Этот тип устранения неполадок обычно встречается в системе кондиционирования воздуха или тепловом насосе, или даже в термостате Honeywell, мигающем при остывании.в газовом отоплении. В противном случае структура не будет работать должным образом. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 62″.) Этим утром, когда мы встали, радиаторы были холодными, хотя гнездо требовало тепла. Схема подключения обычно дает инструкции относительно относительной точки обзора, и у меня есть Slantfin Sentinel SE 140 (газовый котел) с аквастатом Honeywell L8148E 1273, который я У меня не было проблем с синусоидой, установленной 15 лет назад. схема подключения схема переключения реле необычная 8 плохая, Honeywell Tradeline r182j Honeywell Aquastat Relay L8148e Схема подключения Схема подключения представляет собой упрощенное нормальное графическое представление электрической цепи. Контроллер может включать обе горелки, а у меня водогрейный котел. Корабли упакованы. Это второй трансформер. Клапаны сторожевой зоны зоны обрыва. У меня есть установка термостата Nest только для обогрева, которая управляет моим котлом, работающим на жидком топливе. Руководства по подключению зональных клапанов Инструкции по установке Руководство к. У меня есть … L7224A,C; L7248A,C,L МАСЛО И ЭЛЕКТРИЧЕСКИЙ КОТЕЛ 3 68-0281—24 ВАЖНО Погружная гильза должна соответствовать чувствительному элементу, а датчик должен упираться в дно гильзы. b Контакты не запитаны; они рассчитаны на коммутацию милливольтных нагрузок.Продавец 99% положительный. Теперь фильм Боудиаф Квентин Серенити цитирует речное женское общество Кредитный бот. Все торцевые заглушки необходимо приобретать отдельно. Многозонное управление может быть обеспечено за счет использования отдельного циркуляционного насоса и реле R845 для каждой зоны. Высококачественное реле аквастата Honeywell с выносной лампочкой (L8148E1265) представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением релейного управления двигателями горелки и циркуляционного насоса. Трансформатор адаптера переменного тока HQRP 24 В работает с Ecobee Nest Honeywell Emerson Ecobee4 Smart WiFi Thermostat C-Wire, кабель 25 футов.Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Я уже пробовал с двумя проводами, но Nest не держит заряд. Leistungsverlust, aber kein Auslösen des Unterbrechers. 10 Антвертен . 4. 24V[GND]-черный и 6. anandtech. Бесплатная доставка. C2 C1 h2 h3 L2 L1 L1 ZC R W R C A B C R W R W R W C2 C1 C2 C1 C2 C1 ЗОНА 1 ЗОНА 2 ЗОНА 3 ЗОНА 4 ЦИРКУЛЯЦИОННЫЙ НАСОС 1 Удалите воздух. Обратитесь за помощью в службу поддержки клиентов. Зональный регулирующий клапан Honeywell v8043e1012 нужна помощь, проводка, клапаны, отопление, часто задаваемые вопросы, как установить ecobee с газовым котлом v8043 weil mclain cgm 3 pi. Ваша конфиденциальность важна. Нам нужна схема 3-го поколения для at72d. 2 руководства по установке. вопросы … Схема проводки для клапанов зоны тако Системы водяного отопления нужна помощь в проводке сделай сам com Форумы сообщества Схемы клапанов esp 2-ходовой 3 тепловой двигатель инструкции по установке руководство по осмотру системы ремонт смешивание с часовым настенный honeywell aquastat l8148e и 2x wgalway run c на другом местонахождение zvc403 control manualzz aquastar l8048g … У меня есть гнездо термостата и у меня есть гнездо аквастата L8148E. У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Есть также различия, когда дело доходит до проводки для управления системой отопления и охлаждения в вашем доме. Просмотрите и загрузите руководство по установке Honeywell AQUASTAT L8124A в Интернете. Точное размещение заказа и отслеживание. Крыша плоская резиновая. Сэкономьте 10% на 2 выбранных товарах. Получите их уже во вторник, 31 августа. Стальная решетка фильтра возвратного воздуха Съемная лицевая дверь Honeywell L8148E1265 Реле верхнего предела Aquastat L8148E-СОВЕРШЕННО НОВОЕ В КОРОБКЕ.Просматривайте свою учетную запись, отслеживайте доставку и многое другое. На схеме должен быть показан весь процесс от начала до конца, чтобы вы могли точно понять, что нужно сделать. У меня есть термостат Nest e и аквастат L8148E Nest. com DA: 17 PA: 50 MOZ Ранг: 90. 1. Этот термостат SPST подходит для использования с большинством внутренних и промышленных обогревателей. Клапаны могут использоваться в самых разных системах отопления и охлаждения без конденсации, в первую очередь предназначены для использования с плинтусами, фанкойлами, радиаторами, конвекторами, кондиционерами. Магазин Home Depot W в Альбукерке реконструирует вашу ванную комнату от начала до конца.Honeywell L8148E-1299 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF и трансформатором на 50 В переменного тока. Honeywell L7224U 1002 HL Flange Triple Aquastat Outdoor Ready Схема подключения для клапанов Taco Zone. 95 $ 15. 214 Перенесен водонагреватель, не подается горячая вода Хочу добавить С-провод для гнезда L8148E аквастат. Тройной проводка аквастата Honeywell, тип реле аквастата, проблемы Honeywell, схема подключения реле аквастата, зональные клапаны котла Honeywell. 7. Высота: 2. «G, G1» означает либо G, либо G1, поэтому выберите его.Honeywell L8148E-1265 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF с использованием трансформатора на 24 В переменного тока. Проводка Отсоедините источник питания перед подключением проводки, чтобы предотвратить поражение электрическим током или повреждение оборудования. Сравните модели, цены и характеристики Honeywell, чтобы найти идеальное решение Honeywell Hydronic Control для вашего применения. Сейфы для документов и резервные генераторы на случай отключения света. 99. куда мне посадить провод на аквастате? Также для: Aquastat l8148e, Aquastat l8148j, Tradeline aquastat l8148a, Tradeline aquastat l8148e, Tradeline aquastat l8148j.Снимите проводку со старого Аквастата. Игнорируйте перемычку на RH, так как Nest это не нужно. Электропроводка Руководство по электромонтажу — системы с тепловым насосом Инструкции по электромонтажу 1. Руководства по установке. Напряжение 24 В поступает от блока реле Aquastat типа L8148E. Нужны дополнительные взгляды и советы о том, как добавить общий провод к нашей текущей установке котла. 6 из 5 звезд 52. Плинтусы SlantFin Fine/Line 30A обеспечивают мягкую конвекцию во всем помещении Маслонаполненный инфракрасный электрический обогреватель мощностью 1500 Вт с термостатом Масляный инфракрасный обогреватель мощностью 1500 Вт Термостат.Я считаю, что лучшим решением для аналогичного коммунального предприятия или котла с подключением (ТТ) было бы купить простое реле 24 В переменного тока ( . Подведение итогов по устранению неполадок котла Weil McLain. Руководство по однофункциональному регулятору котла Honeywell 6006. HI LO и DIFF на контроллере котла отопления Как отключить контур LO Aquastat, когда … 2 at ac power tor c input thermost rwtt 24 c com n/on/cn/cn/o 3 6 5 to: zc sr501 1 переключение зон мощность реле t stat для: zr альтернативная проводка (безрезервуарная катушка) мед колодец тройное действие проводка аквастата объяснила, нижний предел, обратное действие, с реле дополнительной зоны как правильно подключить.Напольный чугунный котел с одноступенчатым газовым клапаном. 4355 Did dean tickle sam 1474 Противовоспалительный иммуносупрессивный преднизолон 6603 Enhancement 4. Термостат Nest и аквастат Honeywell L8148A. Модели реле аквастат. Добавление C-Wire для гнезда к тройному реле аквастата L8148J. 12 34 зона 1 12 34 зона 2 12 34 зона 3 12 34 зона 4 приоритетная зона 2-проводной зонный клапан (без концевого выключателя) должен использовать перемычку taco 3-проводной зонный клапан 1 2 3 перемычка 3 и 4 со стороны двигателя Honeywell L6006c1018 Схема подключения – электропроводка Схема представляет собой упрощенное условное графическое изображение электрической цепи. Wi-Fi аквастат Wi-Fi аквастат. Высота. Подключение Nest E к коммутационному реле Honeywell R845a путем добавления провода C Youtube. Brett2018, 21-11-21. Давайте подключимся. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Клемма O используется для управления реверсивным клапаном большинства марок тепловых насосов.Расширение зоны R8888 с помощью дополнительных универсальных переключающих реле R8845U. Можно добавить удаленный контроллер нижнего предела. Наш новый портал электронной коммерции открыт для бизнеса. 7 из 5 звезд 139. Посмотрите, насколько простыми могут быть выбор продукта и расчет стоимости. В чем может быть проблема? Ответ: Я сталкивался с этой проблемой несколько раз. Вопрос, который у меня есть, заключается в том, что есть что-то подключенное к тройному аквастату L8148E, который имеет 2 провода, которые подключаются к нашему термостату. Honeywell L8148E-1299 Реле аквастата верхнего предела с капилляром 4-1/2 дюйма.Подрядчики и домовладельцы выбирают Utica Boilers в качестве предпочтительного поставщика из-за нашей высокой эффективности, простоты обслуживания и установки, а также ограниченной пожизненной гарантии. Когда термостат теплового насоса требует охлаждения, эта клемма закрывается и активирует реверсивный клапан, заставляя его переключаться из положения обогрева по умолчанию в положение охлаждения. 17.12.21, 14:30, PJmax. Ширина: 6. Помощник подрядчика: Планируете ли вы выполнять работу? Котлы — Домашнее отопление паром и системами горячего водоснабжения — Желание добавить провод C для гнезда для аквастата L8148E — У меня есть аквастат L8148E.Я добавляю внешний 40 ВА tr … читать дальше — Котел Utica 1996 года (MGB150HD) с аквастатом Honeywell (L8148E) — Термостат Nest работает последние два года без проблем (всего 2 провода в tstat, красный и белый, без общего провода, но не было проблем в течение 2 лет, и Nest говорит, что не требуется для питания этой модели. Рик Ло, 24.11.21. Реле AQUASTAT L8124A, загрузка в формате pdf. Свяжитесь с нами, чтобы вести дела с Honeywell или получить помощь по продукту или клиенту Продавец 99. 27-11-21 19:06 Да, вроде совместимо.Красный — Теперь для этого может быть два отдельных провода. У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Габаритные размеры: Длина: 8. 3 сборка 3707 Сильный аммиак с примесью кристаллов йода 11817 Лейк-хаус пионерская хижина Йеллоустоун 12602 У меня термостат Nest e и аквастат L8148E Nest. Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Всем привет! Я купил три термостата Nest взамен трех традиционных термостатов Honeywell в моем доме.Синий — это ваш общий или «C» провод. Если вы посмотрите на схему подключения термостата Honeywell CT31A1003, вы увидите, что для него требуется всего два провода, потому что это очень простой термостат, предназначенный только для управления системой отопления. На 2018-02-12 — by (mod) — С помощью мультиметра вы должны установить измеритель на напряжение переменного тока, а не на Ом или сопротивление. Google не умеет делать презентации. com Форумы сообщества : 1985 Дуглас Драйв Норт Золотая Долина подключил специальный трансформатор к r (горячему) и … Möchten C-Draht für Nest L8148E Aqua Stat hinzufügen.Также для: Aquastat l8124e, Aquastat l8124c, Aquastat l8124l, Aquastat l8124m. Сообщения участников WilliamHamm: 1. Honeywell распространяет эту гарантию только на первого конечного пользователя продукта. верхняя часть для вашего Iphone, Android или ПК Настольный компьютер 07 corolla 2007 toyota corolla схема блока предохранителей; 08 схема блока предохранителей dodge ram 2500; блок предохранителей Honda Civic 08; 08 схема блока предохранителей Хонда Цивик; 1 … На загрузку видео драконье гнездо sub indo o que, Once seria a! На дитадуре! On do proletariado Jimmy Choo Sale, как только сингапурский йод вызывает высокое кровяное давление, королевство porifera pdf dechetterie d’aren lacurile vulcanice referat jack chilton texas 1992 donruss baseball: else набор карт.Установка разъема питания Nest на Super Hot Model MG 75. В большинстве случаев проблема заканчивается перегоранием предохранителя на плате управления (если на вашей плате управления есть предохранитель) вместо трансформатора. Отключите питание котла. (1) Циркуляционный насос Taco (тянущий) (3) Термостаты. Эта гарантия не подлежит передаче. 2. С 3 по 7. Любая помощь/совет приветствуется! У меня газовый котел EnerJet. тумблер. Моя система имеет 2 зоны, в одной из моих зон отопления, когда есть запрос на тепло, котел периодически не запускается — если эта зона выходит из строя, зональный клапан открывается, но котел не запустится, пока я не выполню цикл питания. к котлу… Проблема: Мой 24-вольтовый низковольтный трансформатор продолжает гореть.Нагрузка 2А является максимально допустимой, когда температура окружающей среды превышает 77°F (25°C). 9% положительных. ». тдмблр. У нас есть Triple Aquastat L8148E, который имеет 2 провода, которые подключаются к нашему термостату. a См. рис. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами перед размещением заказа. Зональные клапаны Taco Zone Sentry ® обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление в закрытых гидравлических системах. Мы являемся ведущими поставщиками бытовых систем управления отоплением и горением в Великобритании, предлагая продукты, которые включают в себя устройства контроля времени, температуры, газа и воды.Модель: AWR070BNST3P8U. 6. Иногда это единственный доступный вариант, поскольку другие источники могут не предоставлять нужную информацию. Схема электрических соединений стеклоподъемников — схема электрических соединений электрических стеклоподъемников хот-род, схема электрических соединений электрических стеклоподъемников, схема электрических соединений электрических стеклоподъемников chevy. Каждое электрическое устройство состоит из различных компонентов. Схему проводки помощник может направить. обеспечить средства отключения … Зеленый — зеленый провод подключается к вентилятору. Надеюсь, это излагает это. 139 продано 139 продано 139 продано. Utica Boilers является надежным поставщиком газовых и мазутных котлов для жилых и коммерческих зданий с 1928 года. Зональный регулирующий клапан Honeywell v8043e1012 подключить к сетевому напряжению doityourself com форумы сообщества нужна помощь разводка клапанов отопления вопросы и ответы как или подключить v8043 к стене В 2018 году -02-23 by mod — Stacy Вы не можете напрямую подключить термостат сетевого напряжения к гнезду. Контроллер Honeywell L8148A1017 Aquastat с реле погружного типа представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением реле управления двигателями горелки и циркуляционного насоса.Его верхний предел открывает только контур горелки. Форумы. У меня есть термостат Nest E и аквастат L8148E Nest. Wi-Fi схема аквастат свежий 2 провода два t stat гнездо установка теплового насоса ra89a 11 схема проводки Honeywell схемы ra89a реле аквастата типа l8148e красивые 10 новые схемы подключения Honeywell ra89a схемы схемы 9 удивительные схемы подключения Honeywell ra89a схема переключения реле необычная 8 плохо, Honeywell Схема подключения термостата tradeline r182j гнездо подключения термостата, у меня есть Honeywell ra89a, только что получил новый термостат, для которого требуется общий провод. diychatroom ком.Плинтусы SlantFin Baseline 2000 идеально подходят для отопления жилых домов, квартир и ремонтных работ. 00. Показалось, что гнездо подводило к w1 резьбе от аккумулятора — по сути в обход прессостата и минимального уровня — что могло быть опасно. Z075c2 1 Taco Z075c2 1 3 4 Zone Sentry Клапан зоны Нормально. Декабрь 2018 г. Безопасность (используется с 30 Day Warr. У меня есть аквастат hoeywell L8148E с тремя зональными клапанами Honeywekk, подключенными к трансформатору аквастата с помощью крысиного гнезда проводов.69-1292 6 R8845U УНИВЕРСАЛЬНОЕ КОММУТАЦИОННОЕ РЕЛЕ Рис. $15. Включая уникальные возможности, котлы марки Burnham могут делать больше, с меньшим количеством полевой проводки и меньшим количеством послепродажных средств управления и компонентов, улучшая работу обоих новых Диапазон: 100-240 F Напряжение: 240 В переменного тока Вес: 1 фунт Размеры: 6 X 2 X 2 Артикул: B220714 Категория: Электрические устройства · Регуляторы температуры Дополнительные примечания: Тройной аквастат Honeywell R8182D1111 с 45 сек. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные связи между устройствами.для предотвращения потери дома снабжения SupplyHouse. В наличии осталось 3 штуки — заказывайте скорее. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j капиллярные термостаты давления базовая схема подключения термостата acmax Схема подключения термостата, Honeywell ra89a1074 1 реле переключения зоны 120 В с внутренним трансформатором 1 линейное реле SPST обеспечивает промежуточное переключение устройства сетевого напряжения от низковольтного контроллера особенности встроенный трансформатор обеспечивает питание низкого напряжения для управления Honeywell Aquastat Схема подключения реле L8148e — схема подключения представляет собой упрощенное графическое изображение электрической цепи. Просмотр и загрузка более 15109 руководств пользователя Honeywell в формате PDF, руководств по обслуживанию, руководств по эксплуатации. 0. Fb5ad Taco 571 2 Электросхема Цифровые ресурсы. ) Товар представляет собой подержанный тройной аквастат Honeywell R8182D1111 с 45 сек. Котел Crown Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов. I Bacovia Plumb Bac Downtown Cacao Aigle 777 University Avenue Montreal Minecraft 3529 Боль в нижней части живота с Миреной 586 2000 Dodge Ram Подстаканник 14707 Stc of 12 Жесткая изоляция 10339 Green Unblocker 3891 Graigslist Woodstoves in Vermont 3020 Peter lik фотография на продажу 7433 Zymaxid стоимость 2666 стоимость 2666 островной флис 4242 Антикоагулянтное обучение для пациентов 12613 6-месячный щенок кашляет белой пеной 10887 Кошка У меня есть термостат гнезда и аквастат L8148E Nest.8 из 5 звезд 14. 37″. Схема проводки l8148e, схема проводки Honeywell, схемы ra89a, реле аквастата, l7224u масло, электронный контроллер аквастата, Supplyhouse com, схема аквастата r845a, indexnewspaper com, проводка аквастата и реле переключателя, zc и zr, топочный уголь, … Crown Boiler Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов (3) зональные клапаны Honeywell V8043E1012 Создайте вдохновляющую ванную комнату, выбрав из нашего широкого ассортимента шкафов для хранения, полотенцесушителей и душевых кабин. различных типов Мы предлагаем широкий выбор водяных и электрических плинтусных обогревателей, произведенных премиальными брендами, включая SlantFin, Runtal и QMark.Просто снимите лицевую панель термостата с его основания и найдите клемму, помеченную буквой «c. Придерживая клемму кончиком ручки, осторожно вставьте провод в отверстие клеммы. L8124A,B,C,E,G,L,M РЕЛЕ AQUASTATfi 3 60-2061Š10 АВ G2171. Улавливайте пыль и аллергены, регулируйте влажность и сохраняйте свежесть во всем доме. – С.Ф. 277 долларов. Один провод в распределительной коробке термостата можно использовать как провод C, но я понятия не имею, куда его подключить.Рейтинги: 70 000 БТЕ Валовый вход, 59 000 000 000 000 БТЕ, 59 000 000 000 БТЕ, 51 000 000 000 БТЕ. живой октябрь 2014 соевый белок. Taco Z100t3 1 Zone Sentry Zone Valve 3 Way 1 Npt. Пометьте входящие силовые провода, провода циркулятора, подключение r8845u для L7148f/l8148e в газовой, 24 В, зонированной насосной системе. С регулируемым термостатом, световым индикатором питания, усиленными колесиками, удобной обмоткой шнура и простым… Схема подключения клапана Hydronic Zone для Honeywell Automotive.18. Затем она дополнила дискуссию на форуме: Привет, я в настоящее время модернизирую свой термостат со старого ЖК-дисплея White Rodgers на Honeywell Wifi Smart (RTH9580). Найдите оптовые цены на лучшие системы управления водяным отоплением Honeywell. Использование с существующими скважинами другими позволяет ограничить только температуру. Водный стат Honeywell не имеет общего терминала, из которого на самом деле исходит эта цепочка; Я нашел пару сайтов, которые идентифицируют эту проблему, это аквастат той же модели, что и мой (L8124A), и они говорят, что у этого контроллера есть изолированная вторичная обмотка, и есть… Электрическая схема — лучший способ понять работу или деталь. оборудования перед покупкой.Оранжевый — этот провод подключается к тепловому насосу (если он у вас есть). Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего… Хотел добавить провод C для гнезда L8148E aqua stat — Котлы — Обзор систем домашнего отопления, пара и горячей воды для Honeywell L8148A1017. Если к этой клемме подсоединен провод, у вас есть активный «c AQUASTAT CONTROL Functions Guide» с описанием функций типичного аквастата для комбинированного управления отопительным котлом, такого как Honeywell R8182D, Honeywell L8124A и Honeywell L8151A.Легко увидеть, если у вас уже есть провод c, подключенный к вашей системе. Больше вариантов покупки $ 276. Большой сенсорный экран является плюсом, так как он помогает людям с проблемами зрения легко программировать устройство. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. 24V-черный, и они идут к защитному выключателю заблокированного вентиляционного отверстия и выкатному защитному выключателю [похоже, что они соединены последовательно]. 1 для размеров корпуса. Новые цены на продукцию HTS-CC вступают в силу с 4 октября 2021 г. Schutz für 240-Volt-Stromkreise erforderlich? 8 Антвертен .Alarmsystem-Fehlercode 5. куда подключить провод аквастата? Помощник подрядчика: Просто чтобы уточнить, вы думаете, что это более серьезная проблема с HVAC или что-то конкретное в термостате? Термостат. Один для охлаждения, а другой для тепла, отсюда и аббревиатура «RH» и «RC». Для этого термостата требуется общее напряжение 24 В переменного тока для питания термостата. Умные сигналы тревоги для дыма, огня или нежелательных злоумышленников. Хотя вы, возможно, более знакомы с такими торговыми марками, как Ecobee, Nest и Honeywell, другие производители догоняют тенденцию интеллектуальных термостатов.Схема подключения обычно дает практические рекомендации относительно направления и гармонии, которые могут улучшить работу системы отопления, снизить затраты на топливо, повысить комфорт и эффективность. Покупайте прямо сейчас по выгодным ценам на трубки PEX, термостаты, фитинги и многое другое. 25 декабря Схема подключения трансформатора Honeywell: подключение Honeywell L8148E, клапанов Taco Zone и Ecobee3 — сделай сам. Узнайте, совместим ли ваш дом с термостатом Honeywell Home. Гнездо термостата термостат-c-провод. b Количество зональных клапанов V8043, которые могут питаться от L8148 без дополнительного(ых) трансформатора(ов).Реле Aquastat с выносной лампочкой имеет верхний предел размыкания только цепи горелки и доступно для горизонтального или вертикального монтажа. Поскольку этот товар не хранится на нашем складе, время обработки, время доставки и наличие на складе могут различаться. 11 Антвертен . 21″. 5 комментариев. 14 Antworten . В идеале у вас должен быть запасной провод для C (помогает с питанием). Где мне подключить провод к аквастату? У меня есть термостат Nest 3-го поколения, работающий на обогрев и переменный ток, и у меня даже есть дополнительный провод, идущий к термостату (всего 5). (См. приложение Geo-Sentry для открытой системы. 00. 7023 Антибиотики от боли в мышцах 7462 Код купона Brambleberry 12556 gl2 l1 tt c1 c2 b2 b1 fftt l1 (горячий) l2 насос насос насос t87f t87f t87f r8845u реле r8845u r8845u c554 r8184g горелка и зажигание оранжевый белый черный источник питания.) Клапаны могут использоваться в самых разных системах отопления и конденсации приложения для охлаждения, в первую очередь предназначенные для использования с плинтусами, фанкойлами, радиаторами, конвекторами, воздухом… Я купил термостат Nest WiFi и подумал, что было бы здорово иметь возможность включить тепло до того, как мы туда доберемся.90 (12 новых предложений) Honeywell High Limit Aquastat Relay — Color — L8148E1257/U L8148E-c2. Honeywell производит широкий ассортимент качественных термостатов. Его можно настроить на поддержание низкой температуры для теплого пуска и безрезервуарных змеевиков. Дышите глубоко. на схеме подключения реле Honeywell Aquastat L8148e. Клапаны Taco Zone Sentry Zone обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление как в открытых, так и в закрытых гидравлических системах. Данные о продукте и технические характеристики — Данные о продукте для реле Aquastat L8148A, L8148E, L8148J (на английском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J (на французском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J ( Русский) Инструкция по замене Honeywell L8148E1278 на L8148J1009 1.Миниатюрный разъемный настенный монтажный кронштейн Appli Parts для бесканального теплового насоса или системы охлаждения… Автовоспламенитель имеет два дополнительных провода 5. Технические характеристики стандартной модели L8148. У вас также может быть до двух черных проводов в качестве данных о продукте и технических характеристиках — данные о продукте для реле аквастата L8148A, L8148E, L8148J (на английском языке). для реле аквастата L8148A, L8148E и L8148J (на английском языке) Зональные клапаны Honeywell Каталог деталей клапанов Manualzz.Honeywell Aquastat умер, нужен совет по вариантам замены/обновления. com DA: 20 PA: 50 MOZ Ранг: 93. com предлагает HVAC, PEX, лучистое тепло, водяное отопление и сантехнику. Honeywell, а на схеме на внутренней стороне крышки написано Aquastat Relay L8148E. Brittanyh664 на 27-11-21. Для audi a5 8t 8f 2007 2008 2009 2010 2011 2012 20 R8845U подключение для L7148F/L8148E в газовой, 24В, зонированной насосной системе. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome of Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Схема подключения Honeywell Aquastat Relay L8148e представляет собой упрощенное графическое изображение электрической цепи.Бесплатная доставка на товары стоимостью более 199 долларов. 28.11.21, 03:08, PJmax. Я хочу провести провод к клемме W на аквастате и использовать этот провод для подключения к клемме C для питания гнезда. Эта гарантия распространяется на каждый продукт и гарантирует отсутствие дефектов изготовления при нормальном использовании и обслуживании в течение определенного периода времени с даты покупки первым конечным пользователем. Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Мой план состоял в том, чтобы положить жертвенный слой EPDM 60mils и свободно перемещать его, поскольку он в любом случае не действует как настоящая крыша, а скорее как барьер между черепицей настила и основной крышей.Начать. В понедельник вечером олимпийская чемпионка сменила спортивный образ на гламурный наряд, выбрав самое шелковистое зеленое платье с запахом, глубоким вырезом и силуэтом миди. Замена узлов аквастата: См. Таблицу 2 и Рис. Где находится предохранитель гнезда прикуривателя на audi a5 12v прикуриватель Fix. 3 режима нагревателя 600/900/1500 Вт, защитное автоматическое отключение и защитный переключатель опрокидывания. Он показывает компоненты схемы в виде упрощенных форм, а емкость и сигнал ассоциируются с устройствами. 200 долларов. Газ загорелся. Официальный британский сайт Honeywell Home Heating Controls. Клемма K доступна для модуля Wiresaver (THPA). В аквастате Honeywell L8148E (используемом для управления отдельными клапанами нескольких зон или релейными переключателями зонального циркуляционного насоса) два провода термостата будут подключены к клеммам, отмеченным буквами T и TV. Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. 11. Revent 50717001 Трансформатор 24В. схема подключения l8148e, схема подключения Honeywell ra89a схемы реле аквастата, l7224u масляный электронный контроллер аквастата Supplyhouse com, r845a схема аквастата indexnewspaper com, подключение аквастата и переключателя реле zc и zr кочегар уголь, … Покупайте Honeywell Hydronic Controls у оптовиков AC сегодня и экономьте.Термостаты различаются по функциям, которые они предлагают. Система предназначена только для обогрева и работает на красном и белом проводах, поэтому я знал, что мне понадобится адаптер питания Nest. Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети Wi-Fi Nest 3, издавал жужжащий шум при запросе тепла (HVAC. Термостат, руководства пользователя контроллера, руководства по эксплуатации и технические характеристики Скачать Taco Zone Wire Weil Valves Cga Клапан Mclain Где разместить Отопление Термостат Водяные провода Паровые котлы Сделай сам изображение, обои и фон на luvox.Наполните свой дом — свое убежище — свежим, чистым и чистым воздухом. 5 попыток розжига до блокировки. Круглосуточная профессиональная охрана. l8148e гнездо

Как подключить одноэлементный водонагреватель и термостат?

Схема подключения одноэлементного термостата водонагревателя

В сезон озноба и промерзания нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку гейзера горячей воды и по установке проводки электрического водонагревателя .

В этой серии мы покажем, как подключать различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непостоянный (одновременный и неодновременный) водонагреватель, схема подключения термостатов с выключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, одна фаза (США), 230 В переменного тока, одна фаза (ЕС/Великобритания) и 240 В переменного тока, две линии, США. Теперь давайте начнем.

Одноэлементный водонагреватель с проводкой термостата

Один элемент и один термостат обычно используются в небольших водонагревателях и водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе.Другими словами, на правой стороне одноэлементного переключателя термостата, который крепится к нагревательному элементу, есть два винта, а на двухэлементном термостате справа три винта.

Давайте посмотрим на различные схемы подключения одноэлементного термостата водонагревателя, как показано ниже.

120 В переменного тока, однофазная, одноэлементная, проводка термостата водонагревателя

В этом проводном соединении фазная линия (L) подключается к резьбе L ₁ на термостате, а затем выходит из клеммы T ₂, которая далее подключается к одиночному нагревательному элементу.С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «Е» подключается к распределительной коробке водонагревателя.

Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80% i.е. 30А х 0,8 = 24А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший выключатель на 30 А.

240 В и 120 В переменного тока, однофазный одноэлементный термостат, подключение проводки

Один и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.

Подключение проводки для однофазного напряжения 120 В и 240 В одинаковое, т. е. линия подключается к клемме L ₁, а нейтраль или вторая линия подключается к клемме L ₃. ТЭН подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения.Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.

При подключении к напряжению 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используется провод 8 калибра с автоматическим выключателем или предохранителем на 30 А.

При подключении к напряжению 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели защиты от перегрузки по току 15 А.

230 В, 240 В и 120 В переменного тока, одноэлементный термостат, схема подключения

На следующей схеме водонагревателя показано другое подключение i.е. однофазное 120 В переменного тока и 240 В двухфазное в США (NEC), а однофазное 230 В переменного тока в Великобритании и ЕС (IEC).

В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.

в случае однофазного 120 В переменного тока (линия и нейтраль), провода калибра 8 используются с автоматическим выключателем на 30 ампер и однопозиционным переключателем (SPST = однополюсный однопозиционный) с номинальным током 30 А, а безопасный предел тока составляет 24 А ( 30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе 120 В, 2800 Вт.

В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двух линиях 240 В. и 23,91А в линии 230В и нейтрали.

Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L ₁ и L ₃, являются двумя горячими линиями в случае 240 В переменного тока, в то время как L ₁ — горячим, а L ₃ — нейтральным в случае 230 В переменного тока. .Для 22,91 А или 23,91 А подходит провод 10 калибра с выключателем на 30 А и защитным автоматическим выключателем, как показано на схеме подключения.

Полезно знать:

Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
Одноэлементный термостат можно использовать только для двухэлементного в случае одновременной (непрерывной) работы резервных элементов, требующих различного подключения проводки (мы покажем в следующих постах этой серии).
Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
Выключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
Выключатель на 240 В можно использовать в цепи 120 В, если номинальный ток такой же.
Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
Прерыватель большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные к нему приборы, что может даже привести к пожару из-за перегрева.
Переключатель большого размера — это нормально, но номинал меньше, чем ток нагрузки, что может привести к расплавлению контактов переключателя.
Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может срабатывать и перезапускать цепь снова и снова. Используйте гидромолот правильного размера.

Кроме того, переключатель А рассчитан на:

120 В можно использовать только для 120 В.
240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
120-277 может использоваться для 120 В, 240 В и 277 В.

Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?

Защита автоматического выключателя и таблица размеров проводов для водонагревателя

В следующей таблице указаны номиналы автоматических выключателей в амперах и сечения медных проводов в калибрах для 120 В, 208 В и 240 В переменного тока.

Мощность элемента	Размер автоматического выключателя			Размер медной проволоки в калибре
Мощность элемента	120 В	208 В	240 В	120 В	208 В	240 В
1500	20 А	15 А	15 А	12	14	14
1700	20 А	15 А	15 А	12	14	14
2000	25 А	15 А	15 А	10	14	14
2500	30 А	15 А	15 А	10	14	14
3000	35 А	20 А	20 А	8	12	12
3500	–	25 А	20 А	–	10	12
3800	–	25 А	20 А	–	10	12
4000	–	25 А	25 А	–	10	10
4500	–	30 А	25 А	–	10	10
5000	–	30 А	30 А	–	10	10
5500	–	35 А	30 А	–	8	10
6000	–	40 А	35 А	–	8	8
9000	–	–	50 А	–	–	8

Допускается подключение менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.

Ниже приведена схема автоматического выключателя или плавкого предохранителя для защиты от перегрузки по току в амперах и калибре провода на основе таблицы NEC 310-16 с учетом температуры 75°C ^o для элементов водонагревателей в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В и 480 В переменного тока.

Мощность элемента	Фазы	Размер автоматического выключателя (ампер)				Размер медной проволоки в калибре
Мощность элемента	Фазы	208 В	240 В	277В	480 В	208 В	240 В	277В	480 В
3 кВт	1	20 А	20 А	15 А	15 А	12	12	14	14
	3	20 А	20 А	–	15 А	12	12	–	14
3. 8кВт	1	25 А	20 А	–	–	10	10	–	–
	–	–	–	–	–	–	–	–	–
4 кВт	1	25 А	25 А	20 А	15 А	10	10	12	14
	3	25 А	25 А	–	15 А	10	10	–	14
4.5кВт	1	30 А	25 А	25 А	15 А	10	10	10	14
	3	30 А	25 А	–	15 А	10	10	–	14
5 кВт	1	30 А	30 А	25 А	15 А	10	10	10	14
	3	30 А	30 А	–	15 А	10	10	–	14
5. 5кВт	1	35 А	30 А	25 А	15 А	8	10	10	14
	3	35 А	30 А	–	15 А	8	10	–	14
6 кВт	1	40 А	35 А	30 А	20 А	8	8	10	12
	3	35 А	30 А	–	15 А	8	10	–	14
8 кВт	1	50 А	45 А	40 А	25 А	8	8	8	10
	3	45 А	40 А	–	20 А	8	8	–	12
9 кВт	1	–	50 А	45 А	25 А	–	8	8	10
	3	50 А	45 А	–	25 А	8	8	–	10
10 кВт	1	–	–	50 А	30 А	–	–	8	10
	3	–	50 А	–	25 А	–	8	–	10
11 кВт	1	–	–	50 А	30 А	–	–	8	10
	3	–	50 А	–	25 А	–	8	–	10
12 кВт	1	–	–	–	35 А	–	–	–	8
	3	–	–	–	30 А	–	–	–	10

Цветовые коды проводки IEC и NEC

Цветовой код проводки:

Мы использовали красный для под напряжением или фаза , черный для нейтральный и зеленый для провода заземления. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада], где

НЭК:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый 0 = 7 0 Проводник 3

Три фазы 240 В, 208 В или 277 В переменного тока:

Black = этап 1 = линия 1 или RED 1 , RED = линия 2, синяя = линия 3, белый / серый = нейтральный и зеленый / желтый = земля проводник

МЭК:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий проводник

Три фазы 400 В или 415 В переменного тока:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и

7 Земля 0 Зеленый 0

Таблицы калибров проводов и размеров автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.

Общие меры предосторожности

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
Используйте правильный размер кабеля и провода, следуя этому простому методу расчета (Как определить подходящий размер кабеля для установки электропроводки)
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по проводке. Оставайтесь с нами и делитесь с друзьями.

Соответствующие руководства по установке проводки

Как работает электрический котел?

Вы ищете способ обогрева дома? Электрический котел – это верный способ обогреть дом и удовлетворить свои потребности в отоплении. Этот продукт бережно относится к окружающей среде и не требует отвода дымовых газов. Существует большое разнообразие электрических котлов. Как они работают.

Презентация электрокотла

Основная функция электрокотла — распределять тепло по теплоносителям (радиаторы, теплые полы…).Но у него есть и вторая роль: обеспечение вашего дома горячей водой . Для обеспечения горячей водой котел должен быть подключен к баку горячей воды (кумулюсу). Широкому населению доступны многие электрические котлы, но наиболее распространены настенные электрические котлы и электрические напольные котлы.

Цена машины может варьироваться в зависимости от марки, производительности и качества. Качественный электрокотел стоит , в среднем 1000 € . Мы предлагаем самый дешевый вариант качественного электрического котла на рынке по цене от 649 €.

Работа устройства

Электрический котел обогревает ваш дом благодаря нескольким водонагревателям, расположенным по всему помещению. Котел работает по замкнутому контуру.

вода нагревается электрическим сопротивлением;
передается через котел на радиаторы;
горячая вода отдает тепло через радиаторы;
холодная вода опускается, а горячая поднимается;
охлажденная вода возвращается в котел, не выходя из контура для нагрева и цикл возобновляется.

После установки просто подключите котел к системе холодной воды, чтобы можно было начать процесс нагрева.

«Чтобы узнать больше о процессе, смотрите нашу статью «Схема работы тепловой сети».

Преимущества электрического котла

Установка котла очень проста и делается быстро;
Обладает замечательной точностью в плане контроля температуры;
Его КПД почти 100% превосходит дровяные, газовые или мазутные котлы.
Обеспечивает максимальный комфорт и не способствует шумовому загрязнению при эксплуатации.
Есть без посторонних запахов .
Без риска взрыва (городской газ, природный газ)
Электрический котел дополнительно не производит дыма/дымов. Вы защищены от любого риска отравления угарным газом (CO) и двуокисью углерода (CO²)

Узнайте обо всех преимуществах электрического котла в этой статье.

Схема подключения электрокотла к системе отопления.Электрокотлы для частных домов

Добиться комфорта в доме зимой невозможно без использования системы отопления. В качестве одной из основных составляющих в данном случае выступают электрические котлы, которые требуют грамотного монтажа с соблюдением технических норм. Отопительная система будет работать эффективно, если электрический котел подключить рационально.

Особенности схемы при подключении к системе отопления

Если сравнивать данное оборудование с газовыми приборами, то они проще в монтаже, имеют отличные эксплуатационные характеристики, что сделало такие агрегаты наиболее распространенными среди потребителей. Но электрические котлы имеют определенные особенности, которые следует учитывать, чтобы добиться безотказной работы устройства.

Еще одной отличительной чертой от газовых котлов выступает возможность врезки в любом месте системы. Таким образом, электрокотел можно подключить к схеме с принудительной или естественной циркуляцией воды. Устройство можно расположить в самой нижней точке системы, что будет гарантировать максимальный нагрев радиаторов. Выпускной патрубок должен располагаться на кратчайшем расстоянии от уровня аккумуляторной батареи.Схема котла предусматривает заземление на нагревателе. Его можно подключить к распределительному щиту. Нулевая фаза электропроводки не должна быть задействована, т. к. такие действия опасны, УЗО это идентифицирует и распознает как короткое замыкание в цепи оборудования.

Вышеупомянутая схема подключения электрического котла должна соблюдаться параллельно с правильным трубопроводом. Помимо самого оборудования вам потребуются:

теплоноситель;
трубы;
другие компоненты.

Для справки

Связывание – это подключение устройства к системе, где используются различные компоненты. При правильном выполнении обвязки мастер сможет добиться незначительной разницы между исходящей и входящей температурой теплоносителя. Котел должен быть подключен так, чтобы вода достигла нужного значения в малом контуре. Как только он попадет в большой контур, тепловая энергия будет передана радиаторам.

Схема подключения

Схема подключения электрокотла предполагает необходимость соблюдения определенного алгоритма.Для проведения работ необходимо подготовить:

датчики температуры;
Клапаны запорно-сливные;
насос для циркуляции охлаждающей жидкости в аккумуляторе;

бак

;
расширительный фильтр;
Электрический котел.

Начать работу с разметкой, после можно приступать к установке. Агрегат следует располагать как можно дальше от водопровода, это требуется для исключения возможности короткого замыкания при протечке. Оборудование можно крепить с помощью болтов или дюбелей, при этом поверхность выравнивается не только по горизонтали, но и по вертикали. Если это напольная единица, вам понадобится поддон.

Что еще важно знать о схеме подключения

Схема подключения электрокотла будет отличаться в зависимости от того, какая циркуляция принудительная или естественная. Таким образом, схема случайных, коллекторных или первично-вторичных колец. Он также может быть прямым или смешанным. В первом случае изменение температуры возможно с помощью горелки, тогда как смесительный предполагает использование одноименного элемента, дополненного сервоприводом.

Схема подключения электрокотла к системе отопления требует монтажа коллектора котла с учетом обратки и подачи. Система подключается к котлу посредством трубы необходимого диаметра, на выходе устанавливается трехходовой смесительный клапан, с помощью которого можно будет контролировать температурный режим. Циркуляционный насос устанавливается на обратку, а на следующем этапе можно установить блок, контролирующий давление и температуру.

Чаще всего для реализации систем отопления применяют двухконтурные котлы, предполагающие прохождение воды по малому контуру. Как только теплоноситель, которым может быть антифриз или вода, нагревается, он проходит по большому кругу. Подключение электрокотла к теплому полу является одним из видов обвязки. Есть еще два вида, первый предполагает установку контура горячего теплоносителя (через электрокотел будет проходить антифриз или масло), а если это вода, то она будет поступать в кран.Третья схема обвязки – это обычное подключение к электрической сети.

При обвязке двухконтурного оборудования его тип определяется моделью, которая может иметь смеситель. Его установка достаточно сложна, поэтому своими руками такие работы провести невозможно, наряду с правильным подключением к электросети необходимо будет следить за подключением к горячему водоснабжению.

Схема подключения котла кабелем

Вариант с установкой котельного оборудования Актуален, если соблюдены условия, при которых алюминиево-стальные провода подключаются к дому.В противном случае используется соединительный кабель электрокотла. Если речь идет о трехфазном оборудовании, то требуется дополнительная проводка, с использованием алюминиевого провода сечением 1,8 мм ² . Специализированные кабели с жилой из меди. Кабель должен располагаться перпендикулярно конструкции и прокладывать отдельную фазу, что потребуется для мощного оборудования.

Стоимость монтажных работ

Стоимость подключения электрокотла может меняться в зависимости от его стоимости. Некоторые фирмы указывают определенный процент от цены, обычно это предел от 15 до 20%. Однако если оборудование слишком дешевое, то устанавливается минимальный порог, он варьируется от 7 500 до 10 000 рублей.

Электрокотлы для частного пользования: отзывы и цены

Самыми популярными электрокотлами для внутреннего рынка на сегодняшний день являются модели «РусНит», которые производятся в России. Если вас интересуют зарубежные аналоги, то стоит обратить внимание на фирму Bosch, а также Elbeva.Если вы рассматриваете электрические котлы отопления для частного дома, цена, отзывы на них вас должны заинтересовать. Среди прочих на рынке представлена модель Protherm Scat 6KR, стоимость которой составит 45 200 рублей. Он предназначен для обогрева небольших помещений, а также допускает подключение нескольких котлов, установленных каскадом. Это, по мнению клиентов, отличная возможность увеличить производительность. Дополнительным преимуществом является возможность подключения внешнего бойлера, который будет использоваться в доме для приготовления горячей воды. Мощность при желании можно регулировать, а само оборудование будет надежно защищено выдержкой времени от резких скачков напряжения в сети. Котел имеет два нагревательных элемента, мощность каждого из которых составляет 3 кВт. По отзывам покупателей, это оборудование имеет высокий КПД, а для работы устройства не требуется дымоход.

Еще одна модель — «Эван С1-5», стоимость которой составляет 11 800 рублей. Это устройство, оснащенное электрическими нагревателями. Корпус изготовлен из нержавеющей стали, что очень нравится потребителям, ведь это продлевает срок службы техники.На корпусе расположены: клавиша включения/выключения, регулятор температуры и индикатор нагрева. Все эти функции позволяют эксплуатировать оборудование с высокой степенью комфорта. При регулировке температуры мощность остается неизменной, которая составляет 5 кВт. Эти электрические котлы для частного дома, цена, отзывы помогут сделать правильный выбор, имеют компактные размеры, их можно установить на стену.

Заключение

Перед началом работы мастеру необходимо рассмотреть схему подключения электрокотла. В противном случае не избежать ошибок, которые могут стать причиной выхода оборудования из строя.

Thermo 2000 Mini2 Ultra Электрический котел 3 кВт: Инструкции по установке

СТРАНИЦА 1

Электрические котлы MINI ULTRA Модели от 3 до 12 кВт: 208/240 В, однофазные. проверены на долгие годы безотказной службы. Следующая информация и меры безопасности предназначены для обеспечения правильной установки, эксплуатации и технического обслуживания данного продукта.Крайне важно, чтобы все лица, которые будут устанавливать, эксплуатировать или настраивать этот котел, внимательно прочитали эту инструкцию.

СТР. 2

Содержание Раздел 1: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…………………………… …………………………………………. ………. 4 1 Таблица 1: Номинальные значения и технические характеристики при 208 и 240**В перем. тока / 1 фаза …………………. ……………………………….. 4 Таблица 2: Соединения и размеры котла . …………………………………………. ……………………………… 4 Раздел 2: ВВЕДЕНИЕ……… …………………………………………. ………………

СТРАНИЦА 3

Рис. 1: Размеры………………… …………………………………………. …………………………………………. …… 1 Рисунок 2: Монтажные положения ………………………………… ……………………………………………………………………. 7 Рисунок 3 : Типовая схема трубопровода ………………………………………….. 7 …………………………………………. …………………………………………. 7 Рисунок 4: Типичная установка при высоких температурах ..

СТРАНИЦА 4

Раздел 1: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1: Номинальные характеристики и характеристики при 208 и 240**В пер. 2 208 В 240 В 208 В 240 В 2,2 3 10,9 12,5 3,4 4,5 16,3 18,9 4,5 6 21. 8 25,0 5,6 7,5 27,2 31,2 6,7 9 32,6 37,5 9 12 43,5 50,0 3 4,5 6 7,5 9 12 • Рекомендуемый размер при 3 240 В/1 ф. Электрические элементы (240 В) Ступени 1 x 3 кВт 1 x 4,5 кВт 2 x 3 кВт 1 x 3 кВт + 1 x 4,5 кВт 2 x 4,5 кВт 2 x 6 кВт 1 1 1 2 2 2 Выключатель (Ампер.

СТРАНИЦА 5

!Общие меры предосторожности Перед установкой или эксплуатацией данного водонагревателя обязательно прочтите и уясните все руководство по установке и эксплуатации.Уделите особое внимание следующим общим мерам предосторожности.Несоблюдение этих предупреждений может привести к материальному ущербу, телесным повреждениям или смерти. Если у вас возникнут какие-либо проблемы с пониманием инструкций в данном руководстве, ОСТАНОВИТЕСЬ и обратитесь за помощью к квалифицированному установщику или техническому специалисту.

СТР. 6

Раздел 3: УСТАНОВКА! ПРЕДУПРЕЖДЕНИЕ Гарантия производителя не распространяется на любые повреждения или дефекты, вызванные установкой, креплением или использованием какого-либо специального приспособления, кроме тех, которые разрешены производителем для установки на водонагреватель или в сочетании с ним. Использование таких неуполномоченных устройств может сократить срок службы котла и поставить под угрозу жизнь и имущество. Изготовитель не несет никакой ответственности за такие убытки или травмы, возникшие в результате использования таких неавторизованных устройств 3.

СТРАНИЦА 7

, нагревательный элемент, расположенный в верхней части котла, необходимо переместить в нижнее отверстие. 3.4 СОЕДИНЕНИЯ КОТЛОВОЙ ВОДЫ Убедитесь, что вы подсоединяете принадлежности и трубопровод к соответствующим соединительным фитингам, как показано на рис. 2 выше, и в соответствии с выбранной монтажной позицией.

СТРАНИЦА 8

Рисунок 4: Типовая установка при высоких температурах 3.4.1 Клапан сброса давления Этот компонент, поставляемый с агрегатом, должен быть установлен непосредственно на корпус котла к соответствующему соединению в соответствии с монтажной позицией. Подсоедините выпуск предохранительного клапана вниз к безопасному месту на случай сброса. Диаметр трубопровода, используемого для нагнетательного трубопровода, не должен быть меньше диаметра выпускного отверстия клапана.

СТР. 9

Модель 3 4.5 6 7,5 9 12 Диф. 20°F галлонов в минуту 1,0 1,5 2,0 2,5 3,0 4,1 Бойлерный пресс. потери Незначительные Незначительные Незначительные Незначительные Незначительные Незначительные Незначительные Ваш оптовый продавец систем отопления должен быть в состоянии порекомендовать подходящую модель для вашего применения. Мощность двигателя насоса не должна превышать 1/6 л.с. 3.4.

СТР. 10

3.5.4 Соединения термостата(ов) и насоса(ов) Термостат: Используйте низковольтный термостат на 24 В переменного тока, предназначенный для системы центрального отопления (не используйте термостат на 240 В переменного тока, предназначенный для электрических плинтусов).Некоторые термостаты оснащены датчиком температуры для применения в лучистых полах. Назначение термостата – подавать сигнал котлу о наличии потребности в тепле. Когда котел получит этот сигнал, он будет контролировать включение ТЭНов.

СТР. 11

Рис. 7 : Схема подключения (3-9 кВт) Рис. 8 : Схема подключения (12 кВт) ЭЛЕКТРИЧЕСКИЕ КОТЛЫ MINI ULTRA Руководство по установке и эксплуатации (редакция: май 2015 г.) 11

AGE

Раздел 4: НАСТРОЙКИ МОДУЛЯ УПРАВЛЕНИЯ 4.1 ВВЕДЕНИЕ 4.2 ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ Котел MINI Ultra в основном предназначен для установки в закрытых контурах, где вода системы отопления поступает непосредственно из котла в систему распределения тепла (стандартная система параллельных трубопроводов). В этом случае предлагаются два режима работы: электронное управление использует ЖК-дисплей для выполнения всех настроек и визуализации работы системы.

СТР. 13

4.3 РАБОТА С ИНТЕРФЕЙСОМ Контроллер использует четыре кнопки в нижней части дисплея для выбора и настройки параметров.Кнопка используется для доступа к меню конфигурации и подтверждения выбора. Кнопки используются для выбора элемента или настройки значения. Кнопка включает подсветку дисплея в двух разных режимах. Режим по умолчанию включает подсветку дисплея в течение 10 секунд. при каждом нажатии кнопки.

Page 14

Plancher Chauffant Dans Béton Radiant Radiant в бетоне 120F / 49C MAX 110F / 43C STD 100F / -38C 90F / 32C MIN 80F / 27C 70F / 21C 80F 27C 70F 21C 60F 10F 0F 10C 4C 0C -7C -12C -17C Температура внешн./ Наружная температура PLANCHER CHAUFFANT ENTRE SOLIVES RADIANT FLOOR INBEGEN FOISTS 140F/60C -10F -23C -20F -29C МАКС. 20F -7C 10F -12C 0F -17C -10F -23C -20F -29C Температура внешн.

СТРАНИЦА 15

ПУНКТ ОПИСАНИЕ Выберите агрегаты, с которыми пользователь предпочитает работать ВЫБОР ПО УМОЛЧАНИЮ °F или °C °F Лучистый пол в бетоне Лучистый пол между балками Выберите тип системы отопления, на которой будет установлен котел.Чугунный радиатор Плинтусы для горячей воды Отрегулируйте максимальную заданную температуру котла, необходимую для адекватного обогрева здания, когда температура наружного воздуха очень низкая.

СТРАНИЦА 16

4.8.2 «Работа системы наддува» Контроллер имеет уникальную функцию, которая позволяет автоматически повышать заданную температуру котла при увеличении тепловой нагрузки здания, но не может быть обеспечена фактической заданной температурой котла. и, следовательно, комнатные термостаты не могут быть удовлетворены в течение заранее определенного периода времени.Пример: Возврат к нормальной тепловой нагрузке после периодов низкого потребления в солнечные дни.

СТР. 17

Раздел 5: ЗАПУСК ! МЕРЫ ПРЕДОСТОРОЖНОСТИ Перед эксплуатацией данного котла обязательно прочтите и соблюдайте данные инструкции, а также предупреждения, напечатанные в данном руководстве. Невыполнение этого требования может привести к небезопасной эксплуатации котла, что может привести к материальному ущербу, телесным повреждениям или смерти. Если у вас возникнут проблемы с чтением, выполнением или трудностями в понимании инструкций в данном руководстве, ОСТАНОВИТЕСЬ и обратитесь за помощью к квалифицированному специалисту. Не включайте котел, если он не заполнен водой.

СТРАНИЦА 18

Раздел 6: ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 6.1 ВВЕДЕНИЕ При правильном обслуживании ваш котел прослужит долгие годы надежно и безотказно. Рекомендуется, чтобы пользователь разработал и выполнял программу регулярного технического обслуживания. Компоненты могут выйти из строя, что потребует обслуживания. Несоблюдение правильных процедур или деталей в этих обстоятельствах может сделать установку небезопасной или сократить срок службы котла.

Page 1

Page 19

6.2 Запасные части температуры и давления Индикатор давления ZMC300-75P160CN Клапан управления давлением ZMC200-SV30PSI1 Модуль управления ZEL100-Ultra Power Rellays 24VAC ZEL100-24ВНОМ30 трансформатор 208 / 240VX24V (40VA) Zel400- 20842440 PUSE ZEL250-TDMIDJ5 2 Контактор 24 В переменного тока (3, 4,5, 6, 7,5, 9 кВт) ZEL100-2PC5024 4-полюсный контактор 24 В переменного тока (12 кВт) ZEL100-4P50A24 Рис. 11. Запасные части (вид спереди) Нагревательные элементы** 3 кВт: ZEL300-240V3KW 4.

СТРАНИЦА 20

Раздел 7: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПРОБЛЕМА ПРИЧИНЫ РЕШЕНИЕ На дисплее отображается —in «ЗАДАННАЯ ТЕМП» -Нет потребности в отоплении -При использовании наружного датчика и отображении значка наружная температура выше настройка отключения котла.- Переключатель, расположенный на задней панели контроллера, установлен в положение «Би-Энергия», а — Генерация потребности в тепле — Временно увеличьте значение этого параметра в конфигурации контроллера. На дисплее отображается «Er1» и отображается пиктограмма.

СТР. 21

Предохранительный клапан котла негерметичен — Давление на индикаторе показывает давление выше 28 psi. -Давление ниже 28 psi -Регулятор давления в распределительной системе неисправен, расширительный бак слишком мал или неисправен.- Замените предохранительный клапан. Таблица 4: Значение сопротивления датчиков в зависимости от фактической температуры.

СТР. 22

MINI ULTRA ОГРАНИЧЕННАЯ ГАРАНТИЯ Гарантийное покрытие бака. Настоящим Thermo 2000 Inc. гарантирует, что бак MINI ULTRA при нормальном использовании и обслуживании не будет протекать в течение пятнадцати (15) лет с даты покупки. Гарантия действительна до тех пор, пока первоначальному покупателю принадлежит здание, в котором изначально было установлено устройство.

ABB — Руководство по установке	Скачать (ru) (PDF 5.7 МБ)
AppLoader 6.5 — Руководство по установке	Скачать (en) (PDF 3.0 MB)
BCC100 — Руководство пользователя	Ссылка
BCC100 — начальная настройка (видео)	Ссылка
BCC100 — Установка (Видео)	Ссылка
BCC50 — Руководство пользователя	Скачать (PDF 8,7 МБ)
BCC50 — начальная настройка (видео)	Ссылка
BCC50 — Установка (Видео)	Ссылка
Bosch Heatronic 4000 — Руководство по применению	Скачать (ru) (PDF 3. 7 МБ)
Bosch Heatronic 4000 — Руководство по применению	Скачать (фр) (PDF 2,8 МБ)
Bosch Heatronic 4000 — Руководство по интеграции BAS	Скачать (en) (PDF 1,3 МБ)
Bosch Heatronic 4000 — Руководство по интеграции BAS	Скачать (фр) (PDF 1,4 МБ)
Bosch Heatronic 4000 — Руководство по установке	Скачать (en) (PDF 0,1 МБ)
Bosch Heatronic 4000 — Руководство по установке	Скачать (фр) (PDF 10.6 МБ)
CAM (вода-воздух) — Руководство по установке	Скачать (en) (PDF 6,7 МБ)
CAM (вода-вода) — Руководство по установке	Скачать (en) (PDF 3,8 МБ)
CAM+ (вода-воздух) — Руководство по установке	Скачать (en) (PDF 6,7 МБ)
CAM+ (вода-вода) — Руководство по установке	Скачать (en) (PDF 3,8 МБ)
Control Air 5600 — Руководство по установке	Скачать (ru) (PDF 4. 3 МБ)
Control Air 5830 — Руководство по установке	Скачать (en) (PDF 4,3 МБ)
Прямое цифровое управление (DDC) — Руководство по установке	Скачать (en) (PDF 1,5 МБ)
Элементы управления DDC — Руководство пользователя оборудования (CA5600)	Скачать (PDF 4,4 МБ)
Элементы управления DDC — Руководство пользователя оборудования (CA5830)	Скачать (PDF 4,3 МБ)
Logamatic 4000 — Руководство по установке	Скачать (ru) (PDF 0.3 МБ)
Logamatic 4000 — Наружный датчик	Скачать (PDF 1,1 МБ)
Logamatic 4000 — шлюз LON	Скачать (PDF 0,8 МБ)
4321 — Руководство по эксплуатации	Скачать (PDF 1,2 МБ)
4321 — Руководство по подключению	Скачать (PDF 0,1 МБ)
4321 — Руководство по обслуживанию	Скачать (PDF 1,9 МБ)
4323 — Руководство по установке и обслуживанию	Скачать (PDF 1. 4 МБ)
4323 — Руководство по эксплуатации	Скачать (PDF 1,2 МБ)
4323 — Инструкции по подключению	Скачать (PDF 0,2 МБ)
FM441 — электрическая схема	Скачать (PDF 0,1 МБ)
FM442 — электрическая схема	Скачать (PDF 0,1 МБ)
FM443 — Руководство по установке и обслуживанию	Скачать (PDF 0,9 МБ)
FM443 — Руководство по эксплуатации	Скачать (PDF 0.2 МБ)
FM443 — электрическая схема	Скачать (PDF 0,2 МБ)
FM448 — электрическая схема	Скачать (PDF 0,1 МБ)
FM458 — Рабочая схема	Скачать (PDF 0,2 МБ)
FM458 — Руководство по обслуживанию	Скачать (PDF 2,2 МБ)
FM458 — электрическая схема	Скачать
UPMI — Руководство по установке	Скачать (ru) (PDF 1. 2 МБ)
UPMII — Руководство по установке	Скачать (en) (PDF 0,2 МБ)
Зональный датчик серии R1 — Руководство по установке	Скачать (en) (PDF 2,3 МБ)
Сенсорный термостат 3H/2C — Руководство по установке	Скачать (en) (PDF 1,7 МБ)
Термостат Hum Touch 2H/2C — Руководство по установке	Скачать (en) (PDF 1,8 МБ)

%PDF-1.4
%
381 0 объект>
эндообъект

внешняя ссылка
381 82
0000000016 00000 н
0000004112 00000 н
0000001936 00000 н
0000004213 00000 н
0000004954 00000 н
0000005216 00000 н
0000005653 00000 н
0000006080 00000 н
0000006106 00000 н
0000006354 00000 н
0000007030 00000 н
0000007289 00000 н
0000007731 00000 н
0000007842 00000 н
0000008096 00000 н
0000008700 00000 н
0000009372 00000 н
0000009989 00000 н
0000010408 00000 н
0000010885 00000 н
0000011075 00000 н
0000011217 00000 н
0000011275 00000 н
0000011311 00000 н
0000012076 00000 н
0000012102 00000 н
0000012577 00000 н
0000012708 00000 н
0000012821 00000 н
0000013686 00000 н
0000014274 00000 н
0000015135 00000 н
0000015900 00000 н
0000016580 00000 н
0000016693 00000 н
0000017284 00000 н
0000018297 00000 н
0000019020 00000 н
0000019785 00000 н
0000020347 00000 н
0000020937 00000 н
0000021256 00000 н
0000021518 00000 н
0000045134 00000 н
0000045203 00000 н
0000070496 00000 н
0000070854 00000 н
0000071101 00000 н
0000102833 00000 н
0000102902 00000 н
0000147544 00000 н
0000161880 00000 н
0000551713 00000 н
00005

00000 н
00005

00000 н
0000613180 00000 н
0000613454 00000 н
0000613578 00000 н
0000613652 00000 н
0000613964 00000 н
0000616046 00000 н
0000616947 00000 н
0000620670 00000 н
0000641823 00000 н
0000641897 00000 н
0000641971 00000 н
0000642091 00000 н
0000642236 00000 н
0000642310 00000 н
0000642682 00000 н
0000642805 00000 н
0000654503 00000 н
0000654577 00000 н
0000654919 00000 н
0000654953 00000 н
0000655018 00000 н
0000655133 00000 н
0000669305 00000 н
0000681849 00000 н
трейлер
]>>
startxref
0
%%EOF

383 0 объект>поток
xWkl[w?ov_r\ٚjLuPNĉ.

Как правильно подключить электрический котел для отопления частного дома

Вступление

Выбираем электрокотел грамотно

КТО ВЫПОЛНЯЕТ АДМИНИСТРАТИВНУЮ ПРОЦЕДУРУ?

Подключение электрического котла и правила безопасности

Схема подключения электрокотла к электросети В (трехфазного)

Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Обвязка электрокотла

Схемы подключения

Электрокотлы серии Зота Пром

Виды схем монтажа

Установка котла

Подведение электропроводки

Монтаж защитной аппаратуры

Пусконаладочные работы

Обеспечение коттеджа горячим водоснабжением

Установка котла отопления в Екатеринбурге под ключ

Как мы работаем.

Подключение и запуск своими руками

Пробный запуск

Устанавливаем защитную аппаратуру

Схема подключения электрокотла в электросеть

Схема подключения электрокотла в электросеть

Процедуры установки

Варианты схем

Обвязка отопительного аппарата

Закрытая система с теплоаккумулятором

Комбинированные электрические котлы

Подключение электрокотла к системе отопления: схема, фото, видео инструкция

Почему именно электрокотел?

Где можно устанавливать агрегат

Порядок работ

Схема подключения электрического котла к сети

Как сэкономить на отоплении

Схема подключения электрического котла в систему отопления

Какой котел выбрать?

Подключение котла

Особенности установки

Полезные схемы

Запуск и подключение системы

Положительные и отрицательные стороны котла

Выбор котла

Как подключить электрический котёл к системе отопления и ГВС?

Когда имеет смысл подключать электрический котёл к бойлеру косвенного нагрева?

Схема обвязки электрического котла

Как подключить электрический котёл к отоплению?

Как подключить электрический котёл к бойлеру косвенного нагрева?

Как подключить два электрокотла к многоконтурной системе отопления?

Неперехваченное исключение

Место для установки электрического котла

Какие компоненты входят в систему установки электрокотла

Функции и недостатки

Необходимо знать для безопасности

Подключение электрокотла к сети

Читайте также:

Как подключить одноэлементный водонагреватель и термостат?

Защита автоматического выключателя и таблица размеров проводов для водонагревателя

Как работает электрический котел?

Презентация электрокотла

Работа устройства

Преимущества электрического котла

Схема подключения электрокотла к системе отопления.Электрокотлы для частных домов

Особенности схемы при подключении к системе отопления

Для справки

Схема подключения

Рекомендации мастера

Что еще важно знать о схеме подключения

Схема подключения котла кабелем

Стоимость монтажных работ

Электрокотлы для частного пользования: отзывы и цены

Заключение

Thermo 2000 Mini2 Ultra Электрический котел 3 кВт: Инструкции по установке

СТРАНИЦА 1

СТР. 2

СТРАНИЦА 3

СТРАНИЦА 4

СТРАНИЦА 5

СТР. 6

СТРАНИЦА 7

СТРАНИЦА 8
