Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки150 Вт/м2220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

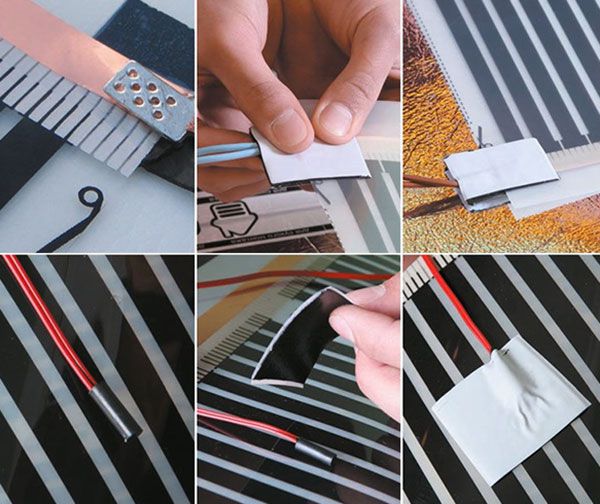

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м2 подходит более мощный пленочный пол (220 Вт/м2), для площади более 20 м2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

  1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
  2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
  3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
  4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
  5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
  6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
  7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
  8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
  9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
  10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
  11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Пленочный теплый пол своими руками


Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.


Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками


Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.


Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.


Комплект пленочного теплого пола своими руками


Бесплатный расчет комплекта теплого пола


Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected] ru.


1.

Теплоизоляционный слой


Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.


Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.


Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.


Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя


количество подложки = площадь помещения


2.

Инфракрасная нагревательная пленка


Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.


В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.


Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.


В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки


Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.


количество пленки = площадь помещения * 0,7


3.

Наборы для подключения


Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.


Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения


количество наборов = количество греющих полос


4.

Провод установочный


Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм. кв.


5.

Полимерная изоляция


Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.


1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)


6.

Теплораспределяющий слой


Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя


количество = площадь помещения


7.

Терморегулятор для теплого пола


Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.


Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.


Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.


На заметку!


Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.


Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51. 716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.


Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог


Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.


Остались вопросы?


Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.


Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

Как провести монтаж пленочного теплого пола самостоятельно

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция

— Расчеты и подготовка

— Подготовка основания

— Раскладка полотен

— Подключение оборудования

— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

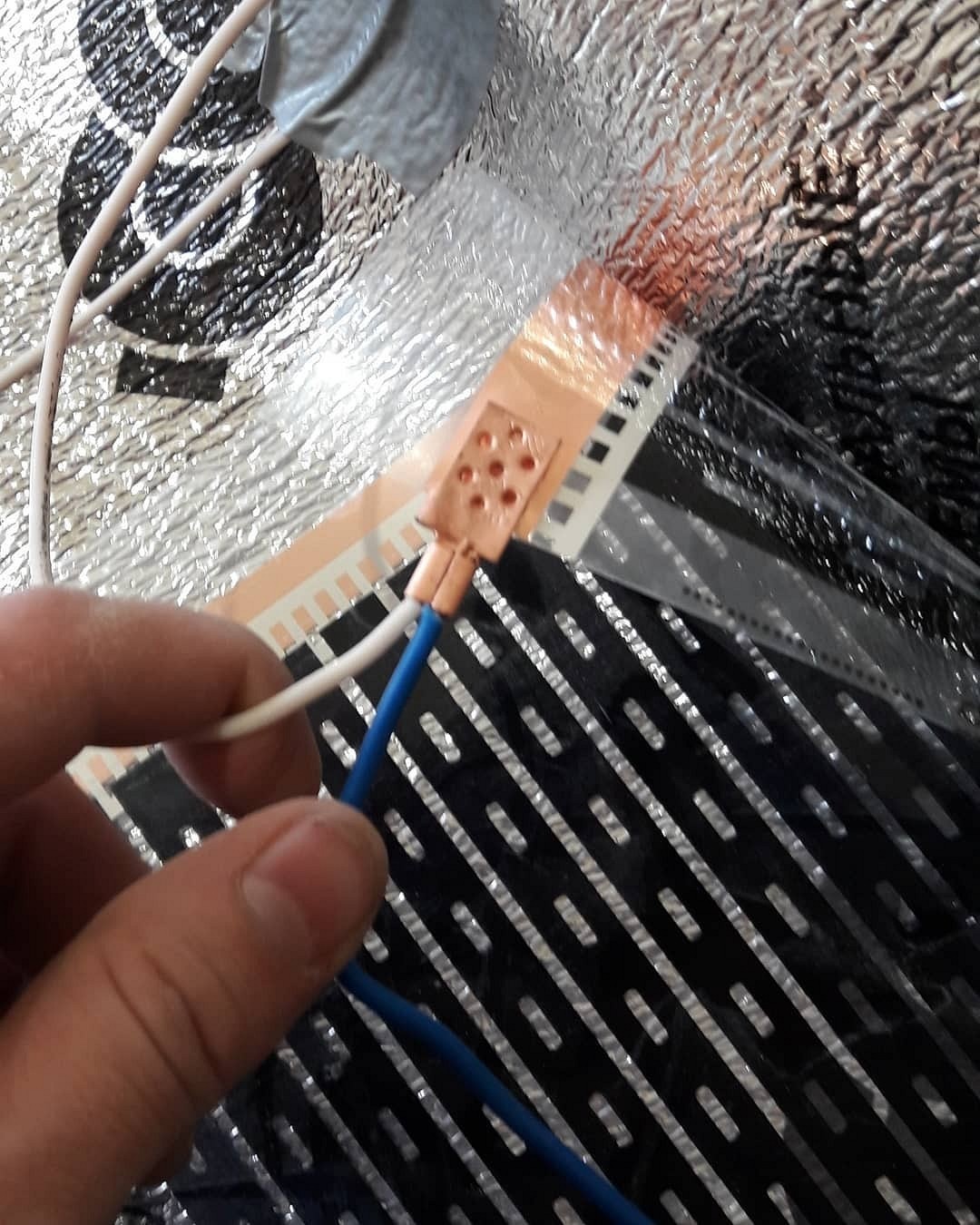

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Пленочный теплый пол своими руками

Как по разному люди относятся к своим жилищам! Для кого-то дом — это крепость, для кого-то — дворец, но все-таки большая часть рачительных хозяев предпочитает видеть свой дом полной чашей. Однако прежде чем приступать к заполнению дома всем необходимым, стоит сделать его красивым и функциональным, способным не только радовать глаз, но и согревать в непогоду. И для этого нам нужно сделать ремонт — такой, после которого отпадет множество мелких бытовых проблем, свойственных стандартным квартирам. Внимательно просмотрите статьи на нашем сайте. Здесь вы найдете всю нужную информацию о преобразовании своих «жилищных условий» в комфортное гнездышко, где вам и вашей семье будет действительно удобно жить. А конкретно сейчас разговор пойдет о том, как сделать теплый пол.

  1. Инфракрасный теплый пол — пленочный
  2. Устройство теплых полов из пленки
  3. Установка пленочного теплого пола под различное напольное покрытие
  4. Схема монтажа пленочного теплого пола

Инфракрасный теплый пол — пленочный

О «подпольной» системе обогрева известно достаточно давно, но именно сейчас мы можем установить в собственном доме новейшие достижения нашей цивилизации в деле утепления. Причем сюда входят и проверенные временем водяные системы отопления (водяной теплый пол), и более новые — электрические, и самая последняя разработка — пленочный теплый пол. У каждого проекта есть свои достоинства, но последний вариант значительно превосходит любую другую модель теплого пола. В качестве доказательства посмотрите на наиболее характерные отличия пленочного пола от остальных разновидностей теплого пола:

  • самое главное — тип обогрева помещения, ведь в отличие от водяной и чисто электрической систем согревание происходит не за счет повышенной температуры кабеля или труб с водой, а в результате инфракрасного излучения, свойственного, в частности, живым телам и половине спектра нашего солнышка и являющегося наиболее комфортным для человеческого организма
  • толщина нагревательного элемента (меньше миллиметра) несопоставима даже с наиболее тонкой системой из электроматов
  • из-за наиболее щадящего типа прогревания теплый пол пленка может эффективно использоваться под абсолютно любым финишным напольным покрытием
  • монтаж теплого пола из пленки своими руками намного легче, чем в остальных системах, так как стяжку делать не придется в любом случае
  • супертонкие панели из пленки можно устанавливать не только как систему теплого пола, например, прикрепить пленку к ковру, используемому лишь в зимнее время, или к стене рядом с кроваткой ребенка, или даже просто под днище кроватки или любого другого предмета меблировки, нуждающегося в дополнительном обогреве

Как мы знаем, все системы теплого пола помогают сберечь наше здоровье, но все-таки инфракрасный обогрев более полезен, ведь такое излучение наиболее близко к природному и успешно применяется во многих областях нашей жизни, в том числе и в медицине. Да и остальные позиции существенно увеличивают привлекательность пленочного теплого пола. Конечно, его расценки нас не слишком радуют, но и ничего особо страшного в них нет, ведь купить правильный теплый пол из пленки могут позволить себе достаточно многие люди, и не обязательно для этого быть самым богатым человеком на планете. Возможно, что у тех, кто собирается установить теплый пол своими руками, вызывает некоторые вопросы подключение теплого пола, но вот с этим мы вполне можем вам помочь.

Устройство теплых полов из пленки

Давайте сначала более подробно рассмотрим строение пленочного теплого пола.

Из самого названия уже понятно, что основной частью этой системы является тонкая пленка из полиэстера, в которую полосами, а в наиболее дорогом варианте — сплошняком, запаяна углеродная паста (ее еще называют карбоновой). Именно эта паста под воздействием электрического тока испускает инфракрасные лучи. Для подведения электротока в пленке есть специальные медно-серебряные проводники, к которым и подсоединяются провода от источника питания.

В систему подключения обязательно входит терморегулятор для теплого пола, благодаря которому вы можете регулировать степень нагрева пола. Он действует на основании показателей, снимаемых датчиками температуры, подключаемыми с изнаночной стороны пленки. Кстати, если поставить автоматический термостат для теплого пола, самостоятельно определяющий оптимальное время включения-выключения режима обогрева, можно добиться значительной экономии электроэнергии, а при наших расценках на нее это будет отнюдь не лишним.

Вдобавок в комплект теплого пола входит еще и парочка прокладок:

  • теплоотражающая подложка под теплый пол, чтобы все тепло доставалось именно нам, а не грело потолок соседям снизу
  • вкладыш между пленкой и собственно самим полом, его выбор зависит от вида финишного напольного покрытия

Вот в основном и весь комплект, без учета мелких деталей вроде контактных зажимов и скотча для фиксации прокладок.

Установка пленочного теплого пола под различное напольное покрытие

Как уже упоминалось, инфракрасный режим обогрева позволяет использовать карбоновую пленку под любое напольное покрытие. В принципе, основные позиции комплекта пленочного теплого пола остаются неизменными в любом случае. Однако следует принимать во внимание, что для каждого варианта финишного настила применяются соответствующие материалы для подложки под чистовую обшивку. Это и понятно — разница между мягкими (линолеум, ковролин), твердыми деревянными (ламинат, паркет) и твердыми каменными (керамическая и каменная плитка) покрытиями требует различного подхода для образования действительно качественного пола. А качество для нас стоит во главе угла, вряд ли кому-то хочется делать ремонт теплого пола слишком часто.

Переходим к конкретике и рассмотрим, какой материал используется для каждого из указанных вариантов напольного покрытия:

  • перед настилом деревянного пола любой разновидности на нагревательную пленку укладывается полиэтиленовая пленка
  • в случае мягкого напольного покрытия необходимо позаботиться о защите пленочного теплого пола от различных повреждений, то есть на пленку нужно постелить твердый вкладыш — это может быть фанера, древесно-стружечные или ориентировано-стружечные плиты
  • с плиткой придется потрудится — сверху на пленку теплого пола настилаем полиэтиленовую пленку, малярную сетку (материал сетки не должен проводить электрический ток) крепим к основному полу дюбелями так, чтобы не повредить полосы углеродной пасты и медного проводника и укладываем плитку на специальный клей для теплого пола

Казалось бы, ничего сложного. Единственно стоит упомянуть, что теплый пол, уложенный под плитку, несмотря на несколько большие сложности в монтаже, будет более экономичным. Дело в том, что материал плитки дольше сохраняет тепло, поэтому на поддержание оптимального режима отопления будет расходоваться меньше электроэнергии, чем для деревянных покрытий, которые придется подогревать чаще.

Схема монтажа пленочного теплого пола

Уже изложенная информация дает достаточное представление о монтаже пленочного теплого пола. Но все-таки стоит более подробно рассказать как о схеме установки, так и о важных мелочах. Начнем:

  • заранее подготавливаем место для установки терморегулятора — вырезаем отверстие для распредкоробки и штробуем канал под проводку
  • пленочный теплый пол можно укладывать и на черновую бетонную стяжку, и на старое покрытие, главное, чтобы базовый пол был ровным и чистым
  • в качестве подложки настилаем надежное теплоотражающее покрытие (использовать алюминиевую фольгу крайне нежелательно) отражающей стороной вверх
  • если финишное напольное покрытие планируется достаточно тяжелым (чаще всего речь идет о плитке), лучше на бетонную основу под теплоотражатель установить еще и слой теплоизоляционного материала, обладающего малой усадкой, например, пробковую подложку
  • фиксация любых подложек осуществляется строительным скотчем
  • и подложки, и пленку укладываем стык в стык или с небольшим расстоянием между полосами, внахлест их накладывать нельзя
  • при монтаже основного обогрева нагревательной пленкой должно быть покрыто от 60 до 80% пола, если же теплый пол будет дополнительной системой отопления, тогда под пленку можно отвести и меньшую площадь
  • определяя площадь обогрева и ее конфигурацию, стараемся не раскладывать нагревательную пленку под тяжелой массивной мебелью
  • участки пленки нужной длины отрезаем по специальным линиям, чтобы не нарушить карбоновый слой
  • нагревательная пленка располагается медной полосой вниз, к отражателю
  • контакты должны быть направлены к стене, на которой будет устанавливаться терморегулятор
  • подсоединяем контактные зажимы на полосы медного проводника, к ним подключаем монтажный провод
  • изолируем выходы медных полос
  • производим подключение терморегулятора теплого пола и датчика температуры
  • проводим пробное включение теплого пола для определения правильности подключения
  • устанавливаем прокладку, подходящую под финишное напольное покрытие
  • делаем чистовой пол

Схема весьма несложная, минимальное время монтажа занимает порядка 2 часов. Однако временные рамки могут сильно раздвинуться при монтаже пола под плитку или в том случае, когда у вас недостаточно опыта в проведении ремонтных работ. Помните, одно из самых главных правил гласит: устанавливая пленочный теплый пол, инструкция всегда должна быть под рукой. А еще лучше воспользуйтесь советами специалиста, например, для подсоединения контактов и проводов. Особенно актуальным присутствие профессионала-электрика становится при проведении отдельной линии для питания теплого пола от распределительного щитка.

Ну что, испугались? Не переживайте, дело действительно нехитрое. Правильно уложить финишное напольное покрытие и то посложнее будет. Однако, как говорится, не боги горшки обжигают, так что засучиваем рукава и принимаемся за работу. Удачи вам в создании домашнего уюта собственными руками!

Монтаж пленочного теплого пола

Дополнительным элементом отопления жилища может стать теплый пол. Система теплого пола поддержит установленную температуру воздуха в помещении в автоматическом режиме. Поэтому даже в зимнее время года можно ходить по полу босиком.

Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов. Из статьи вы узнаете как самостоятельно выполнить расчет и монтаж теплых полов

Расчет мощности пола под квадратуру комнаты

Электрический или инфракрасный теплый пол – это пленка, заполненная карбоновой пастой, через которую проходят медные проводники. При прохождении электричества через проводники активизируются излучатели и генерируется тепловая энергия. Инфракрасная пленка может быть различной тепловой мощности.

Оптимальная мощность рассчитывается для каждого помещения индивидуально, при этом учитывается площадь помещения и его тепловые потери. Но существует упрощенный метод подбора: на каждый 1 м2 площади помещения должно приходиться 200 Вт тепловой нагрузки пленки.

Подготовительные работы

Теплый инфракрасный пол укладывается на выровненную поверхность с максимальным перепадом по высоте не более 3 мм на 1 м2 площади. В качестве выравнивания можно использовать бетонную стяжку или наливной пол. Монтаж пленки производится непосредственно под декоративным покрытием: кафельная плитка, ламинат, ковролин, паркет. Для устройства теплого пола в стяжке лучше использовать кабельный теплый пол.

После завершения выравнивания поверхности необходимо подсчитать количество инфракрасной пленки. При расчете нужно учитывать, что пленка не укладывается под стационарной тяжелой мебелью и вблизи отопительных приборов (минимальный отступ 1 м). Для наглядности создается подробный чертеж.

Если планируется установка пленочного теплого пола под кафельную плитку, то следует заранее узнать о рекомендациях от производителя, касательно эксплуатации отопительного оборудования в подобных условиях.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

На теплоизоляционный слой укладывается инфракрасная пленка. Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

  • Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.
  • Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
  • Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.
  • В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
  • Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
  • Подключение теплого пола к сети лучше доверить квалифицированным электрикам.
  • Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

Системы обогрева полов и потолков — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, генерируемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов.Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе системы отопления LARX CARBON-FILM.COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на этапе проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных полов с подогревом на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос. Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределены по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
  2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, нашу систему отопления можно применять под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем, нашу систему обогрева LARX CARBON-FILM.COM можно использовать в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является локальным источником тепла — тепло вырабатывается непосредственно в месте необходимости, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в хорошо изолированном семейном доме нормального размера (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, потребность в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепловой энергии от электроприборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли карбоновая пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц.
Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменника или другого крупного оборудования в вашем доме — вы получите не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Можно ли положить пол с подогревом под ламинат?

С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев.Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.

Полы с подогревом под ламинатом

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов. Итак, ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло.Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.

Просмотреть продукты

Типы электрических лучистых полов

Кабели

Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать местоположение нагрева.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты представляют собой кабель и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а вот мембрану можно для L-образных комнат.

Пленка

Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.

Go for Floors рекомендует тихие теплые полы

Система теплого пола QuietWarmth очень удобна для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.

Вот преимущества:

Доступная стоимость

Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.

Обрезка по длине

Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему мата, 1 случайный удар или порез может вывести из строя всю систему.

Простая установка

Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подстилке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по полу обеспечивается равномерное тепло по сравнению с кабельной системой.


Отсутствие обслуживания и улучшенная гарантия

Без механических частей, обеспечивающих тепло, QuietWarmth поставляется с 25-летней гарантией.


Большая рентабельность инвестиций

Когда придет время продавать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и быстрее продаются из-за первых впечатлений.

* Примечание — если вы устанавливаете ламинат с подогревом, QuietWalk
Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.

27 сен 2019

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасный свет, подкладка, термостаты, теплые полы в Ирландии, стоимость теплых полов, система теплых полов, маты для теплых полов, установка теплых полов

Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы, изоляция, инфракрасное излучение, подкладка, термостаты, теплые полы в Ирландии, стоимость теплых полов, система теплых полов, теплые полы, установка теплых полов Нагревательная пленка, нагревательный мат, электрическое отопление, теплые полы , изоляция, инфракрасный, подкладка, термостаты, теплые полы в Ирландии, стоимость теплого пола, система теплого пола, маты для теплого пола, установка теплого пола

УМНАЯ ТЕХНОЛОГИЯ ИНФРАКРАСНОГО ОБОГРЕВА

Коврики для теплого пола

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро устанавливается и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Разработаны для общего обогрева вашего пола или альтернативного обогрева теплого пола. Наши коврики имеют выходную мощность 150 Вт на квадратный метр и обеспечивают очень удобный способ обогрева вашего помещения.

Монтаж нагревательного кабеля

Схема установки нагревательного мата

Наши коврики для теплого пола очень просты в установке, их можно разрезать по размеру для любой комнаты, они доступны в различных размерах, чтобы соответствовать маленькому и большому пространству, и идеально подходят для установки под керамическую плитку или натуральный камень в вашей ванной комнате или кухне.Это уникальный тип теплого пола, который очень быстро согреет ваше пространство. Это нагревательный мат нового поколения, обеспечивающий отличные результаты благодаря использованию материалов (тефлон и полиамид), а также современных технологий производства.

Благодаря клейкой основе, вы можете точно установить напольное покрытие, прежде чем делать какие-либо разрезы. Этот коврик можно легко изменить, чтобы он всегда находился именно там, где вы хотите. Установка нагревательного мата под полом — это простая задача: раскатать коврик по полу и затем разрезать стекловолоконную сетку, чтобы она соответствовала контуру комнаты.Наша самоклеящаяся сетка из стекловолокна надежно удерживает коврик на месте, нет риска движения при установке этого теплого пола, а это означает, что при укладке пола будут торчать грязные концы. Нагревательный мат устанавливается непосредственно под керамическую плитку в слое эластичного клея для плитки.

Техническая информация Нагревательные маты TERMOFOL

  • Выходная мощность 150 Вт / м²
  • Электропитание 230 В +/- 15% В переменного тока 50/60 Гц
  • Ширина 50 см
  • Размеры 1 квадратный метр (50см x 2 метра)
  • Коврики для блока питания Односторонние
  • Степень защиты IPX7
  • Толщина нагревательного провода 3.6 мм
  • Опора Самоклеящаяся сетка из стекловолокна
  • Материалы Тефлон и полиамид
  • Гарантия 25 лет

Часто задаваемые вопросы

  • Вызывает ли мощность 150 Вт / м2 более высокие эксплуатационные расходы?

    Более высокая мощность влияет ТОЛЬКО на более короткое время, необходимое для достижения ожидаемой температуры пола.

  • Можно ли разрезать, укоротить мат?

    Нагревательный мат НЕ МОЖЕТ быть обрезан (отрезание нагревательного провода ЗАПРЕЩЕНО).Нагревательный кабель прикреплен к липкой сетке из стекловолокна, которую мы можем разрезать, а затем подогнать коврик под размеры комнаты.

  • Могут ли нагревательные кабели перекрываться?

    Запрещается перекрывать или пересекать нагревательный мат. В любом случае расстояние между проводами должно быть не менее 8 см.

  • Можно ли установить коврик под ванну, душевой поддон?

    Под душевым поддоном ванны запрещается монтировать нагревательные маты.

  • Может ли сборка мата производиться только специалистом?

    Нет, при сборке будьте осторожны, чтобы не повредить нагревательный кабель. Li>

  • Должен ли электрик выполнять подключение коврика?

    Подключение нагревательного мата должно производиться электриком с действующей лицензией.

  • Могу ли я установить нагревательный мат под мебель или стационарную установку?

    Нет, мы не устанавливаем нагревательный мат при стационарной установке и на мебель без ножек.У мебели должны быть ножки высотой не менее 3 см.

  • Могу ли я установить обогревающий мат под ламинат?

    Нет, под ламинатные панели устанавливаем нагревательную пленку, их можно купить в нашем интернет-магазине.

  • Какой клей использовать для керамической сборки?

    Для керамической плитки необходимо использовать эластичный клей для полов с подогревом.

ЧЕМ МЫ ДЕЛАЕМ?

Termofol Group использует только новейшие экологические технологии. Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЗАТЬСЯ С НАМИ

Oldbridge Station, Naas
Osberstown, Co. Килдэр


Сайт сторонний

Оценка /

на основе отзывов покупателей

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Полы с подогревом — наше важное руководство по утеплению вашего дома

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Узнайте все, что вам нужно знать о теплых полах

    Когда погода прохладная, ничто не сравнится с роскошью тепла под ногами, особенно с утра. Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы могли подумать.

    Прочтите, чтобы получить дополнительную информацию о том, какие типы полов с подогревом доступны, и о том, как их установить.

    Дополнительные советы по отоплению: эти полезные советы помогут избежать рождественских бедствий, связанных с отоплением дома

    Почему выбирают теплые полы?

    Изображение предоставлено: Лиззи Орм

    Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах. Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене.Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

    Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный уровень комфорта за счет равномерного и бережного распределения тепла. Здесь нет холодных пятен, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

    Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить отопление на кухне, но оставить его включенным во всем доме. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше для притяжения жира и пыли, а полы с подогревом также уменьшат движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

    Знайте свои типы полов с подогревом — влажные или сухие системы

    Существует два типа полов с подогревом — электрические или «сухие» системы и системы на водной основе или «мокрые» системы.

    Электрические системы более просты в установке и менее трудны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.

    Системы горячего водоснабжения (или мокрого)

    Изображение предоставлено: Worcester Bosch

    Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.

    Вода перекачивается по пластиковым трубам, проложенным к черновому полу, до того, как будет установлена ​​новая окончательная поверхность.Большинство пластиковых водопроводных труб, установленных в современных системах, являются непрерывными, поэтому нет опасности утечки, поскольку нет соединений, и система обычно считается необслуживаемой.

    По своей природе они более дорогостоящие и трудоемкие в установке (особенно, если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на нагрев воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).

    Если вы хотите обогреть большую площадь, это лучший вариант.

    Электрические матовые (или сухие) системы

    Изображение предоставлено: Система электрического теплого пола от Warmup

    Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладывают, соединяют вместе, а затем подключают к термостату и электросети. Затем поверх укладывается ваш пол.

    Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система матов из фольги разработана специально для ламината.

    В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.

    Где использовать теплые полы

    Изображение предоставлено: Дэвид Джайлс

    Полы с подогревом в основном используются в помещениях на первом этаже, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы или там, где строятся новые этажи, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонь с жилыми зонами открытой планировки.

    Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее размещения. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.

    Можно ли укладывать теплый пол с деревянным настилом?

    Как правило, полы из массивной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных таким образом, чтобы волокна центрального слоя проходили под прямым углом к ​​внешним слоям, менее подвержены движению, и большинство из них можно использовать для полов с подогревом.

    «Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор The Natural Wood Flooring Company. «Прочная и надежная инженерная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится под воздействием изменений температуры и уровня влажности»

    Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (его легко скрыть плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и было бы неплохо прислушаться к их советам.

    А как насчет других типов полов?

    Полы вашего типа могут способствовать прохождению тепла — или уменьшать его. Толстый ковер уменьшает преимущества, но плитка, ламинат, а также полы из массивной и искусственной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).

    Ковер

    UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тог. Показания показывают, что для большинства стилей ковров тепловое сопротивление составляет менее 1 тг.

    Камень, керамика, сланец и терракота

    По мере того, как эти напольные покрытия становятся все более модными, увеличилось количество домов, в которых используется УФГ. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.

    Винилы и ламинаты

    UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.

    Полы с подогревом — правильный выбор времени

    Для обогрева комнаты с помощью UFH требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пары часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.

    Сколько стоит установка и запуск полов с подогревом?

    Изображение предоставлено: Холли Джолифф

    Установка влажной UFH-системы в новом здании будет стоить около 5 000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и того, сколько требуется подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за квадратный метр без учета фитингов.

    В любом случае установка такой системы значительно дороже, чем установка сухой УВГ-системы. Однако хорошая новость заключается в том, что после установки влажный UFH может быть на 30 процентов эффективнее традиционных радиаторов и намного экономичнее в использовании. Кроме того, он значительно дешевле в эксплуатации, чем сухой UFH.

    Электрооборудование имеет экономический смысл, если разместить его в одном помещении. Цены на выкатываемые маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а комплекты свободной формы — примерно от 100 фунтов стерлингов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.

    Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.

    Как установить теплый пол

    Изображение предоставлено: Дэвид Пармитер

    1. Прежде чем начинать работу, обратитесь за советом к специалисту.

    Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и тип необходимого напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.

    «Начните с контактов по крайней мере с двумя уважаемыми и опытными поставщиками», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На веб-сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и напольных покрытий с потенциальными поставщиками ».

    2. Планируете ли вы ремонт или переоборудование?

    Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо заменить существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, влияет на плинтусы и означает, что двери придется перевешивать. Одно из решений — использовать очень неглубокие трубы диаметром менее 20 мм.

    При ретроспективном монтаже низкопрофильные и легкие супертонкие системы можно применять на черновых поверхностях.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.

    «Если ваш пол с подогревом будет установлен в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости в дополнительном отоплении».

    3.Учитывать изоляцию

    Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться объединить пол с подогревом с радиаторами, чтобы создать достаточно тепла.

    4. Подумайте, куда пойдут элементы управления

    Для влажных систем убедитесь, что у вас есть место для размещения элементов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет свой собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.

    5. Могу я сам?

    Наборы

    DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.Они проверит, достаточно ли мощность котла, чтобы поддерживать систему, и настроят таймеры и управление клапанами.

    Другое дело

    Электрические сухие системы. Если вы будете следовать инструкциям, это достаточно просто, чтобы установить сухие системы в качестве самостоятельного продукта. Однако вам следует воспользоваться услугами квалифицированного электрика для подключения кабелей или матов к электросети. Любая бытовая установка электрического отопления также должна быть подписана электриком в соответствии с Частью P Строительных норм от 2005 года.

    6. Определитесь с установщиком

    Наконец, подумайте, кто будет выполнять установку за вас. У вас есть местный сантехник, который может установить эту систему? В противном случае у вашего поставщика тепла должна быть сеть монтажников, к которым они могут направить вас.

    Оставайтесь поджаренными людьми!

    Что такое теплый пол из углеродной пленки? —

    Мы все слышали о полах с подогревом — модификациях, появившихся еще в 5000 году до нашей эры! С тех пор, как он был впервые использован, он был адаптирован и усовершенствован для удовлетворения потребностей современных покупателей на протяжении 7000 лет в соответствии с развитием технологий.

    У современного покупателя есть много вариантов, когда дело доходит до теплого пола, когда на рынке имеются как водяные, так и электрические системы. Мы в Flooring Village продаем полы с подогревом Varme, которые подходят для дома, и специальную систему, подходящую для зимних садов.

    Что такое теплые полы с углеродной пленкой Varme?

    Подходящая для ламината и деревянных полов, система Varme Carbon Film представляет собой экономичное и ненавязчивое решение для обогрева полов. Менее полмиллиметра (<0.5 мм) и прилагаемая подложка Depron толщиной 6 мм (общая высота составляет примерно 6,5 мм), она не отличается от обычной подложки (часто 3 или 5 мм в высоту).

    Углеродная пленка — это тонкий слой, который находится между подложкой Depron и диэлектрической мембраной (пластиковый лист) толщиной 200 микрон. Подложка Depron гарантирует, что тепло распространяется вверх в ваш дом, а не вниз на черный пол, а диэлектрическая мембрана толщиной 200 микрон действует как влагозащитный барьер, не позволяющий воде попадать на полы с подогревом, что не только повредит вашу систему отопления, но также может вызвать искры, возгорание и в некоторых случаях поражение электрическим током.

    Этот продукт произведен на заводе в Великобритании, одобренном BEAB.

    Как это работает

    При установке системы электрического теплого пола, такой как напольное отопление Varme Carbon Film, углеродная пленка укладывается поверх подложки (например, подложки Depron, поставляемой с этим напольным покрытием). Это гарантирует, что тепло будет уходить вверх, а не на черновой пол.

    Затем квалифицированный электрик подключает нагревательные провода к электросети. В пол будет установлен датчик, который поможет контролировать и регулировать температуру пола.Поставляемый термостат регулирует температуру как пола, так и общую температуру в помещении. Вы можете установить программы таймера, чтобы контролировать, когда система автоматически включается или выключается, и какая температура должна быть в вашей комнате или на полу.

    В отличие от радиаторов отопления или камина / очага, теплые полы Varme нагревают комнату равномерно. Помещение с хорошей изоляцией и деревянным черным полом обычно нагревается до оптимальной температуры в течение от 30 минут до 1 часа; на бетонном полу это займет больше времени.Однако бетонные полы остывают медленнее, так как сохраняют тепло. Системы напольного отопления из углеродной пленки Varme поставляются с тонким изоляционным слоем, поэтому на любой черный пол не потребуется больше 1 часа.

    Что мне делать: 130 Вт / м² или 160 Вт / м²?

    Полы с подогревом из углеродной пленки Varme имеют 2 различных варианта мощности — 130 Вт / м² и 160 Вт / м². Углеродная пленка 130 Вт / м² предназначена для любой комнаты в доме, тогда как пленка 160 Вт / м² разработана специально для помещений с более высокими потерями тепла, таких как зимние сады.

    Важно не использовать мощность 160 Вт / м² в помещениях с нормальными условиями отопления, поскольку пропущенное дополнительное тепло может вызвать повреждение пола, например потерю влаги (высыхание), что может привести к растрескиванию, деформации или расколу пола. .

    Стоит?

    Один из факторов, который вы захотите принять во внимание, думая о том, стоит ли того, стоит ли теплый пол, — это стоимость. Многие спрашивают, насколько дорого или недорого стоит использовать теплый пол, но это действительно уникальная стоимость для каждого человека.По оценке компании Varme, их электрическое напольное отопление из углеродной пленки стоит примерно 3–4 фунта стерлингов за м² в год при использовании в качестве основного отопления и примерно 8 фунтов стерлингов за м² в год в зимнем саду, хотя это зависит от огромного ряда факторов. .

    На полы с подогревом из углеродной пленки Varme

    предоставляется пожизненная гарантия как для дома, так и для зимнего сада. На прилагаемый термостат предоставляется 5-летняя гарантия со дня покупки.

    Общие вопросы и ответы

    Инфракрасная пленочная система углеродного обогрева пола.

    Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

    Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания. Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей. Углеродная термопленка — это экономичное и качественное решение для обогрева любого здания.Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.

    Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены. Черновой пол Ecosource чрезвычайно тонкий и прочный.В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером. В полупроводниковой технологии нет движущихся частей в машине — она ​​не требует никакого обслуживания.

    Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

    Что касается деревянных полов, у вас есть два рекомендуемых варианта: паркетный пол из паркетной доски.Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.

    Обогреваемый черный пол имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на наш 6-миллиметровый утеплитель пола (который заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола — менее 6,5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола.Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.

    Heat Production — Пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.

    Поставляемая в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

    Простота установки — установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком.С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.

    Качество — Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора. Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!

    Цифровое управление — управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата с 7-дневным / 24-часовым сроком службы батареи со встроенным таймером.Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.

    Примечание: для других напольных покрытий пленка может быть покрыта фанерой, а затем самим напольным покрытием (керамическим, ковровым или виниловым)

    Как уложить пол на теплый пол

    Различные типы теплого пола и теплого пола

    Полы

    Quick-Step можно сочетать с низкотемпературными полами .В зависимости от выбранного этажа возможны два варианта:

    • Горячая вода или электрические нагревательные элементы , которые устанавливаются в черный пол. Это работает со всеми полами Quick-Step: ламинатом, паркетом и винилом.
    • Нагревательная пленка : последнее поколение систем теплого пола. Нагревательная пленка укладывается на стяжку или цоколь пола. Он совместим с нашими ламинатными и паркетными полами.

    Все полы Quick-Step совместимы также с системой охлаждения пола .Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная.

    Важность термического сопротивления и изоляции

    Чтобы пользоваться преимуществами полов с подогревом, вам нужен пол с низким термическим сопротивлением , который позволяет теплу проходить. Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.

    Кроме того, важно уложить изоляционный слой под теплый пол .Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

    Виниловые полы

    Quick-Step имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеальным выбором для полов с подогревом. Тем не менее, наша серия ламинатных полов и паркетных полов также предлагает подходящие и экономичные варианты.

    Установка теплого пола и теплого пола

    При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
