Печь ракета своими руками чертежи, видео

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.
Простая печи из труб

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.

Печь на основе квадратного короба

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.
Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

  1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
  2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.
Печь с утепленным райзером

На схеме:

  1. Наружный корпус.
  2. Труба, которая служит топкой.
  3. Канал для выхода воздуха в камеру сгорания.
  4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

  1. Принудительный канал для поддува воздуха при закрытой топочной дверце.
  2. Область активного горения.
  3. Сгоревшие газы.

Усовершенствованная печь

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

  1. Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
  2. В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
  3. Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

Схема работы усовершенствованной печи

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.
Схема комбинированной печи

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

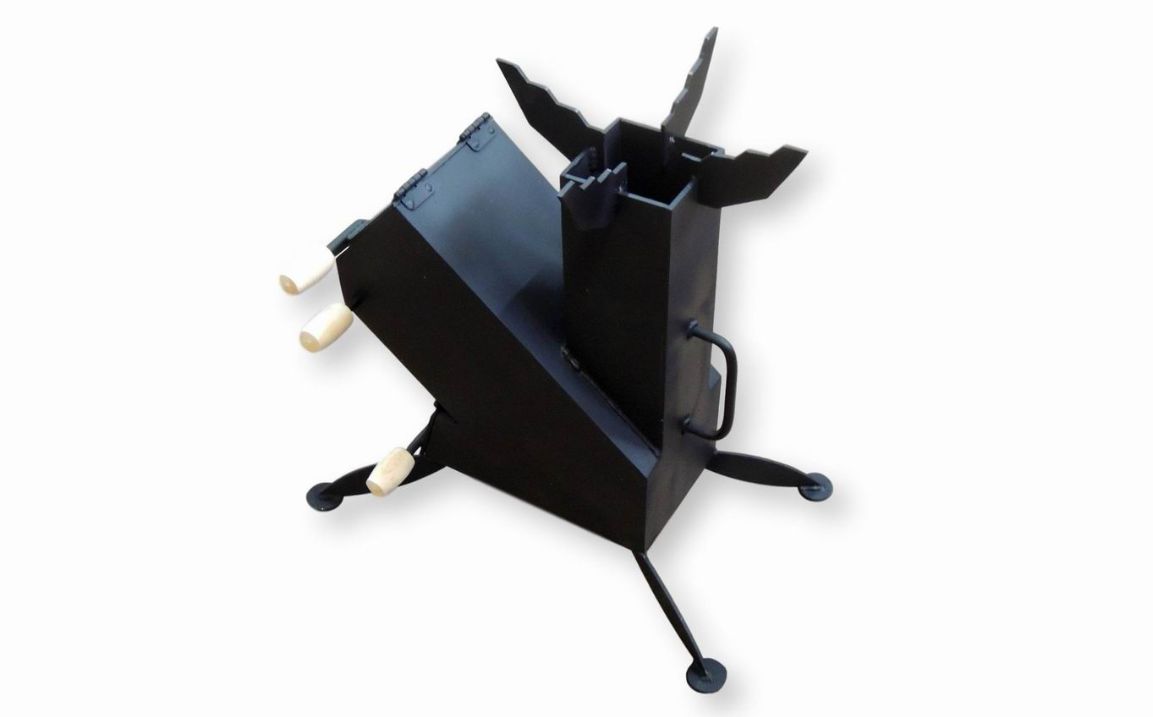

Печь «Робинзон»

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.
Устройство реактивной печи «Робинзон»

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.
Стационарная реактивная печка

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

  1. Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
  2. Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
  3. Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.
Порядовка кирпичной печи-ракеты

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.
Печь с лежаком из горизонтальных ходов

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.
Промышленная мобильная модель «Робинзон»

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.
Печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».
Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

  1. Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
  2. Каждые 2-3 часа нужно загружать новую порцию дров.
  3. Железный колпак нагревается до опасных температур.

Советы по изготовлению печи

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.
Любительская схема печи

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.
Реактивная печка из металлической бочки

Печь из железного баллона

  1. Баллон – газовый, кислородный, из-под углекислого газа.
  2. Труба ≥ 150 мм под топливную и загрузочную камеры.
  3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
  4. Трубы 150 мм – для выходного дымохода.
  5. Утеплитель любого типа, обязательно негорючий.
  6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.
Как сложить печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.
Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

  • свободное перетекание древесных газов по каналам;
  • пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

  • на ракетную печь устанавливается водяной контур;
  • газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

  • добавлять топливо можно во время процесса;
  • КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
  • естественная тяга дымохода не является обязательным условием;
  • доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

  1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
  2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
  3. Конструкции с варочной панелью, их называют отопительно-варочными.
  4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
  5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Турбо печь ракета для дачи и дома — делаем своими руками

Не у каждого на даче имеется электричество или газ, и готовить еду приходится старым дедовским способом — на костре.

Однако можно использовать для приготовления пищи самодельную турбо печь ракету.

Существует множество конструкций ракетной печки. В данном обзоре рассмотрим классический вариант, который очень популярен.

Необходимые материалы:

  • профильная труба;
  • листовой металл;
  • металлическая полоса.

Классная идея для дачи! Самодельная печь 2 в 1 — с варочной поверхностью и духовым шкафом.



Основные этапы работ

Первым делом кусок квадратной профтрубы с толщиной стенки 3 мм необходимо разрезать на три части.

Один из краев каждой заготовки с помощью болгарки срезаем под углом 45 градусов.

В вертикальной части печки необходимо прорезать отверстие нужного размера, чтобы затем можно было приварить наклонную загрузочную камеру для дров.

Выставляем все три заготовки из профтрубы, фиксируем их с помощью магнитных уголков, после чего обвариваем в месте стыка.

Изготовление крышки

На следующем этапе нужно изготовить крышку на загрузочную камеру. Без нее горение печки будет слабеньким.

Чтобы сделать крышку, свариваем квадрат из полос металла, и привариваем кусок пластины. Затем изготавливаем П-образную ручку из полос металла и куска профиля. Привариваем ее к крышке.

Изготовление опорных ножек

Далее приступаем к изготовлению ножек. Для этого используем профильную трубу 20х20 мм.

Каждая ножка состоит из трех частей — горизонтального основания и двух параллельных стоек, установленных вертикально.

Свариваем две опорных ноги, после чего привариваем их к нижней части печки, как показано на фотографии.

Изготовление подставки

Чтобы можно было устанавливать на ракетную печку разную посуду — кастрюлю, сковороду или небольшой казан, необходимо изготовить подставку.

Свариваем ее из металлической полосы и кусочков листового металла, после чего привариваем сверху вертикальной трубы.

На последнем этапе к торцу нижней горизонтальной части печки с помощью петли крепится дверца, изготовленная из листового металла. В завершении останется зачистить и покрасить металл. Для этого потребуется использовать жаростойкую краску в баллончике.

Пошаговый процесс изготовления турбо печки ракета можно посмотреть на видео. Своим опытом поделился автор YouTube канала Bars.

Печь Ракета своими руками diy rocket stoveМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

чертежи, фото и видео инструкция


Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.


Фото 1 Ракетная печь в интерьере


Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.


Принцип работы


Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.


Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 10000С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.


Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.


Фото 2 Ракетная печь в интерьере


В числе основных преимуществ ракетных печей можно отметить следующее:


  • высокий коэффициент полезного действия – 85%;

  • очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;

  • отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;

  • возможность использовать любое твердое топливо;

  • минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.


Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.


Самая простая конструкция из бочки или газового баллона


Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.


Фото 3 Печь-ракета походная


Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.


Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.


Фото 4 Схема походной ракеты


Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.



Видео 2 Делаем печь-ракету своими руками

Печь-ракета своими руками

В прошлом номере мы опубликовали материал о печке-ракете своими руками, который вызвал живой интерес у наших читателей. Петра Коломийцева из г. Таганрога Ростовской области интересует вопрос, какие еще есть варианты таких печей:

– Я рыбак со стажем, часто мы с друзьями выезжаем на ночную рыбалку. Естественно, встает вопрос о костерке, приготовлении еды на скорую руку. Бывает, этому мешает сырая погода, да и долго возиться с костром не хочется. Можно ли принцип такой печки использовать в походных условиях?

Отвечая Петру Коломийцеву, сегодня мы рассказываем о первом варианте печи-ракеты своими руками: легком переносном очаге из жестяных ведер. Изготовить такую печь можно всего за пару часов. Пригодится она практически везде: в походе, на рыбалке, при строительстве дома, станет незаменимой помощницей на даче или пикнике. Такую печь при желании можно сделать из консервных банок или стальных бочек.



О печке-ракете у нас узнали совсем недавно. Благодаря прямоточной конструкции температура горения в ней достигает 900-1200 С, сгорает даже сажа. В качестве топлива используется все, что горит: шишки, ветки, стебли. За счет сгорания газов и сажи печь-ракета своими руками  экономнее в сравнении с обычной печью в 2-4 раза.

Печи-ракеты известны в трех видах:

  • переносной очаг. Изготавливается из легких консервных банок и жестяных ведер;
  • стационарная печь-ракета. Строится из кирпича-шамота и перевернутой бочки;
  • печь-ракета, «специализирующаяся» на подогреве пола.



Нам понадобятсяятся:

  • два жестяных цилиндрических ведра разного диаметра из-под химикатов, одно из них – с крышкой;
  • два уголка для дымохода из нержавейки;
  • отрезок трубы для дымохода из нержавейки;
  • мелкий щебень или песок;
  • инструменты: болгарка, ножницы по металлу;
  • стальной хомут большого диметра (100 мм и более) (фото 1) .

Делаем крышку для печи: в крышке ведра вырезаем отверстие для трубы дымохода, загибая металл внутрь для лучшей фиксации трубы. Нижнюю часть у этого ведра отрезаем болгаркой (фото 2).

Во втором ведре прорезаем отверстие для трубы топливника. Нарезаем металл на лепестки и загибаем внутрь ведра (фото 3). Собираем из двух уголков и трубы прямоток.

Закрепляем детали внутри печи-ракеты хомутом к отогнутым лепесткам металла (фото 4).

Засыпаем в ведро мелкий щебень или песок – он будет работать и теплоизолятором, и теплоаккумулятором в печи-ракете своими руками (фото 5).

Надеваем ведро-крышку на трубу печи-ракеты (фото 6). Из проволоки изготавливаем «конфорку», устанавливаем ее на печь (фото 7).

Печь можно покрасить термостойкой краской. Растапливаем печь-ракету через топливник. Запуск печи-ракеты требует интенсивного раздутия огня (фото 8). Как только дымоход нагреется, печка запоет.

Все получилось! Печь-ракета своими руками приготовит еду быстро и вкусно.

Ракетная печь своими руками – чертежи, фотографии и видео

Тот, кого интересуют печи длительного горения, должен обязательно ознакомиться с совершенно уникальной конструкцией. Это так называемая дровяная ракетная печь. Странное название, но все специалисты уверяют, что данный тип отопительных приборов один из самых эффективных. В ней дрова сгорают медленно, сгорают до конца, практически не оставляя сажи, золы и копоти. При этом выделяется большое количество тепловой энергии. Известны эти печки давно, во всяком случае, о них упоминается в истории древней Греции, в истории Китая и Кореи. Сегодня эти агрегаты стали пользоваться возрастающей славой, ведь многим хочется в своем доме иметь отопительный прибор, который бы работал хорошо и «съедал» мало топлива. Итак, ракетная печь своими руками – чертежи можно раздобыть в Интернете.

Сразу же оговоримся, что этот тип печей длительного горения один из самых простых. Моделей на самом деле немало. К примеру, китайская печка «кан» — это прибор с лежанкой. Корейская «ондоль» или «кудури» — это агрегат, связанный с отоплением пола. Греческая «гипокауст» практически повторяет корейский вариант.

В этой статье хотелось бы поговорить о печке с лежанкой. Она и по конструкции проще, и по затратам дешевле. Но, по сути, это все та же печь длительного горения с вытекающими для нее последствиями.

Принципиальная схема ракетной печки

Конструктивные особенности

Сверху мы поместили рисунок, по которому отчетливо видно, как должна работать ракетная печь. Она состоит из:

  • Небольшого размера топки.
  • Камеры первичного горения.
  • Вторичного горения.
  • Дымохода, который собой представляет длинную трубу, проходящую под лежаком.

Принцип работы

Как работает ракетная печь? В процессе сгорания дров в камере первичного горения выделяется большое количество тепловой энергии, которая нагревает камеру вторичного горения. Температура настолько большая, что она становится причиной воспламенения всех газов, которые в нее поступают. В ней происходят все те процессы, которые мы видим в пиролизных моделях и моделях длительного горения современного вида.

Но и это еще не все. Дымоход устроен достаточно интересно (см. фотографию). Он, по сути, является каналом, который соединяет вторую топку, при этом спускается вертикально вниз, затем проходит горизонтально и выходит в нижней части печи. Горизонтальная часть обогревает лежак. Но даже эту конструкцию дымохода можно изменить, увеличив функциональность самого агрегата. Его можно проложить под полом в виде змейки, тем самым соорудив воздушный теплый пол, который так давно использовали и древние греки, и древние римляне.

Необычный дизайн

А вот воздушный поток из дымоходной трубы выходит практически холодным. О чем это говорит? О практически 100% использовании топлива, то есть, такая печь обладает стопроцентным КПД или близким к нему.

С достоинствами разобрались, теперь немного о недостатках. В принципе, он всего лишь один – небольшая топка, а, значит, нет возможности закладки большого количества дров. Хотя современные мастера все время над этим колдуют, так что на рынке все время появляются новые разработки. К примеру, можно просто удлинить саму топочную камеру, сделав ее в виде горизонтальной камеры, без вертикальных участков. Это, как вариант.

Обратите внимание, что камера вторичного сгорания выкладывается только из кирпича. Чтобы усилить эффект сгорания топочных газов, многие мастера снаружи проводят утепление, и это помогает.

Кирпичная часть печки

Ракетная печь своими руками

Сложно иногда объяснить, как проводится тот или другой строительный процесс. Мы поэтому не будем вдаваться в детали, просто чисто схематически покажем, как возводится печь-ракета своими руками по чертежам и схемам.

  • В первую очередь определяется глубина закладки отопительной установки.
  • Выкапывается котлован, дно которого выравнивается по горизонту.
  • Теперь проводится кирпичная кладка. Процесс этот непростой, требует определенных знаний и навыков. Самое важно, чтобы в одну конструкцию поместились и две камеры горения, и топочная часть. Все выкладывается из шамотного кирпича, вот почему эти печи такие дорогие.
  • Когда все кирпичные части готовы, можно переходить к устройству дымохода. Для этого вам потребуется двухсотлитровая металлическая бочка, в которой надо вырезать дно.
  • Надеваем ее на камеру вторичного горения так, чтобы между ними образовался равномерный со всех сторон зазор. Это и есть ваш дымоход, который теперь необходимо соединить с дымоходом лежака.
    Теплоизоляция камеры вторичного горения
    Помните, мы говорили, что некоторые мастера проводят утепление дымохода? Так вот, чтобы это сделать, вам потребуется еще одна бочка, только меньшего диаметра. Процесс здесь немного видоизменяется. Сначала на вторичную камеру сгорания надевается меньшего размера бочка, в которой заранее вырезается дно и крышка. То есть, по сути, надевается труба. После чего между стенками трубы и камеры засыпается вермикулит. Далее, все по предыдущему плану – сверху малой бочки надевается большая, как это было сделано раньше. Обратите внимание, что зазор между стенками двух бочек должен быть не меньше 5 см.
  • Теперь вам потребуется глина, которую можно смешать с соломой для придания ей повышенных прочностных характеристик. Ею необходимо обмазать все кирпичные плоскости нашей отопительной установки. Это касается и лежака. Кстати, глина в данном случае будет выполнять функции своеобразной теплоизоляции.
  • И последний этап – нужно к камере первичного горения подвести подачу воздуха извне. Для этого можно использовать гофрированную дымоходную трубу. Она не подвергается тепловому воздействию, поэтому прослужит долго. Плюс ко всему с ней работать одно удовольствие.

Все, отопительный агрегат ракетного действия готов, можно проводить растопку. В процессе протопки металлическая бочка обязательно обгорит. Это хорошо. Впоследствии ее можно покрасить термостойкой краской, которую применяют для покраски мангалов. Здесь же глина хорошо просохнет, после чего ее можно как-то украсить. Посмотрите фотографию ниже, на ней вы можете увидеть печь-ракету для бани в окончательном виде.

Банная ракетная печь

Интересные факты

Американцы по непонятным причинам пальму первенства присвоили себе, назвав эту конструкцию ракетной. Но история говорит об обратном и американцам этого не утаить. Большое количество разновидностей ракетных печек существует по всему миру. Вспомните хотя бы турецкие хаммамы, принцип практически тот же.

Нас интересует вот какой факт. В настоящее время многие производители отопительного оборудования выпускает печи по точно такому же принципу работы. Наши умельцы их давно выпускают в большом количестве, собирая в небольших мастерских. Правда, металлические печки отличаются от кирпичных, но принцип сгорания дров в них заложен тот же. Так кому же отдавать пальму первенства?

Бюджетная ракетная печь для дачи своими руками

Печь ракета, другое название «ракетная печь» – компактная и очень экономичная по всем показателям варочная плита. На ней можно разогревать и готовить еду, варить самогон, греть воду, варить варенье и т. д.  Почему я остановился именно на этой печи, ведь существует много других вариантов дровяных печей? Давайте более детально разберёмся, в чём

Преимущества ракетной печи

  • Во-первых, для изготовления печи используются обычные материалы, которые есть практически в каждом доме, или их можно приобрести за символическую плату на блошиных рынках, или чуть дороже – в хозяйственных магазинах.
  • Во-вторых, использование в виде топлива сухих веток, шишек, травы и т. д., буквально подножного материала, делает эту печь бесценной, т. к. можно обойтись без дорогостоящего топлива. Более того, расход топлива для такой печи – минимальный.
  • В третьих, никакой копоти! Ваши чайники и кастрюли останутся практически чистыми, сколько бы вы не готовили на данной печи.

История возникновения и принцип действия

Прежде чем рассказать, как можно сделать печь ракету своими руками, давайте немного познакомимся с историей ее возникновения и принципом действия. Такая печь только недавно стала известна в Европе, по некоторым данным её придумали американские любители активного отдыха в экстремальных условиях, а по другим источникам они её просто модернизировали, скопировав у нубийцев или африканцев.

Эта печь самая простая прямоточного типа, у неё совмещён загрузочный дровяной бункер с поддувалом. Выходная дымовая труба тоже играет двойную роль, она же и труба, и пиролизная камера сгорания дровяного газа. Когда печь ракета разогревается, за счёт высоких температур в камере сгорания происходит пиролизный процесс разложения древесины на горючие газы. При этом сгорание происходит с высоким кпд без выделения дыма, поэтому дополнительные дымовые трубы ей не нужны, на выходе из печи выделяется только углекислый газ и пар. Что ещё замечательно в этой печи, как уже было сказано выше, – она не закоптит ваши чайники и кастрюли.

Как сделать ракетную печь своими руками

Для постройки печи я использовал те материалы, которые были под рукой на дачном участке. Мне понадобилась труба 100-150 мм и кожух корпуса от старой стиральной машинки.

В качестве кожуха можно использовать всё что угодно, даже кирпич. Без кожуха и утепления печь не работает. В качестве дровяного отсека и камеры можно использовать квадратный профиль 150-150 мм. Выходную трубу не старайтесь делать длиной, нам это конечно не привычно для понимания, но на две третьих длины происходит дожигание древесного газа, и, чем выше труба, тем ниже температура будет для приготовления пищи и время растянется на приготовления дольше.   Пропорции поддувала и вертикальной трубы брались произвольно 1 к 2. Трубу следует нарезать под углом 45*.

Поддувало и вертикальную трубу следует сварить под углом 90*. Проверить по уровню.

Для устойчивости конструкции можно приварить «ушки» и ножки:

Затем следует установить трубы в печи и закрепить:

В качестве утеплителя многие используют перлит, но с успехом его может заменить песок или суглинок.

В этой печи я использовал обычную землю из-под вырытого фундамента.

Закладка дров в ракетную печь происходит вот таким образом:

Вот и все! Накрываем нашу печь ракету крышкой и можно приступать к приготовлению еды.

Для растопки печи можно использовать сухие веточки, палочки, сучки, и т. д. Как видите, ничего сложного. Для дачников, рыбаков, туристов такая печь – просто находка. См. так же бубафоня своими руками: печь длительного горения.

Посмотреть мастер-класс создания ракетной печи из старой стиральной машины можно на видеоролике, а в описании к видео посмотреть, как печь работает.



Автор: Алекс Олейник

Хотите иметь всегда под рукой удобный лунный календарь, в котором указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей? Представляем вашему вниманию приложение Лунный календарь комнатных растенийкоторое можно совершенно бесплатно СКАЧАТЬ в Play market по ССЫЛКЕ.

Лунный календарь по уходу за комнатными растениями содержит точное время Новолуний, Полнолуний, начала лунных дней и вхождения Луны в знаки зодиака. Указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей.

Ракетная печь DVD – Собери свою собственную ракетную печь

Привет! Меня зовут Дарон, и мы с женой являемся людьми, стоящими за Growing with Nature. Когда я впервые услышал о ракетных нагревателях, ракетных печах и ракетных печах, я был настроен скептически.

Я имею в виду, как сжигание дров может быть лучшим для окружающей среды?

Все, кто заботится об окружающей среде в моем районе, пытаются заставить людей отказаться от сжигания древесины.

Но я продолжал слышать все эти заявления о том, насколько они замечательны, от людей, которые, как я знал, заботятся об окружающей среде и хотят быть более самостоятельными.

Я слушал подкасты, читал статьи и смотрел несколько видео на YouTube.

Со временем я узнал, что ракетные печи (плюс ракетные печи и ракетные нагреватели массы) отличает от традиционного дровяного сжигания то, что они предназначены для сжигания всего, даже дыма.

Это означает, что загрязнение практически отсутствует, а ракетные печи предназначены для работы с небольшими кусками дерева.

Я был убежден, что ракетные печи — это круто, и хотел такую, но понятия не имел, как сделать свою собственную и с чего начать.Я никогда раньше не строил что-то вроде ракетной печи, и работать с огнем новичку казалось плохой идеей.

Но потом я посмотрел этот DVD, и хотя я все еще немного нервничаю по поводу сборки собственной ракетной печи, DVD дал мне достаточно информации, чтобы начать чувствовать, что да, я могу это сделать.
Я имею в виду, что мы, производители, привыкли к проектам «сделай сам».

Мне просто нужна была помощь, чтобы начать работу, и DVD Rocket Oven предоставил мне эту помощь.

Но в DVD есть несколько дыр, и мне пришлось провести дополнительные исследования, чтобы действительно почувствовать себя готовым построить свою собственную ракетную печь.Результатом моего исследования стало сопутствующее руководство, которое я теперь бесплатно предоставляю вам при покупке DVD.

Значит ли это, что после просмотра DVD и прочтения сопутствующего руководства вы будете знать все, что вам нужно знать, чтобы построить собственную ракетную печь?

Нет, но это означает, что у вас будет достаточно информации, чтобы начать работу, и я знаю, что с небольшим количеством устранения неполадок и смазкой локтя вы справитесь. Разве не так проходят все эти типы проектов?

На самом деле, это не так уж и сложно, и ракетная печь — отличное место для начала, прежде чем вы займетесь более крупными проектами, такими как ракетный нагреватель массы.

Итак, чего же вы ждете?

Купите DVD-диск Rocket Oven сегодня, чтобы построить собственную ракетную печь, которая будет превращать ветки и ветки с вашей собственности во вкусные обеды для вас и вашей семьи!

Наша самодельная ракетная печь!

Будучи западной девушкой, переехавшей в Индию, я очень скучала по духовке! Большинство индийских домохозяйств готовят все средства на газовой плите или чуле (дровяной печи). Я страстно желал жарить овощи, печь хлеб и поджаривать мюсли.

Как и многие, думая о дровяной печи, мы остановились на стиле COB OVEN . Глыбовые печи — это гигантские земляные звери, которые часами топят тяжелую древесину и накапливают тепловую массу, чтобы испечь вашу еду. Они довольно невероятны; достигая невероятно высоких температур для выпечки пиццы и удерживая их тепло более 12 часов, что позволяет вам постепенно выпекать хлеб, затем печенье, затем мюсли и, наконец, использовать тепло для сушки сохраненных семян или жареных в духовке нарезанных помидоров.

Недостатки початка? МНОГО ДЕРЕВА. МНОГО ВРЕМЕНИ. Отлично подходит для приготовления пиццы раз в месяц в субботу вечером, но не для выпечки хлеба трижды в неделю, как мы планировали.

Подумав позже, мы подошли к РАКЕТНОЙ ПЕЧИ. Эта «подходящая технология» пермакультуры представляет собой сверхэффективную нагревательную машину, использующую простые растопки/маленькие палочки для приготовления цельных блюд . Технология, которая охватывает нагреватели ракетной массы; ракетные печи; ракетные печи; даже в ракетных джакузи и водонагревателях используется камера сгорания J-TUBE формы и суперизолированный нагревательный стояк для сжигания топлива со 100% эффективностью использования топлива.Это означает, что любая «ракета» горит абсолютно чисто и БЕЗ ДЫМА. Дым – это просто несгоревшее топливо; эта технология использует весь потенциал древесины, сжигая древесину и весь ее дым, не выпуская из дымохода ничего, кроме горячего воздуха.

КАБАРНАЯ ПЕЧЬ против РАКЕТНОЙ ПЕЧИ

Давайте рассмотрим некоторые плюсы и минусы обоих стилей —

Пропустите голову, чтобы сразу перейти к процессу сборки.

Початковая печь ПЛЮСЫ:

-Горит супер-супергорячо (отлично подходит для пиццы) и долго сохраняет тепло; что означает много потенциальной выпечки за один сеанс!

— Меньшее техническое обслуживание при медленной выпечке — вы можете положить хлеб/торт/жаркое и т. д. и отойти от духовки, пока она выпекается.

— Все на вкус «на дровах»

Глыбовая печь МИНУСЫ:

— Требуется МНОГО красивых больших бревен, чтобы получить хороший огонь

— Заканчивается тем, что на то, чтобы включить духовку, уходит целый день

— Все на вкус «на дровах» (тоже афера! Что, если вы хотите испечь там свадебный торт?)

— Производит дым. Дым на любом уровне по-прежнему является загрязнителем. Дым также означает потенциал несгоревшего топлива.

Ракетная печь ПЛЮСЫ:

— Испеките тонну еды, используя только растопку, маленькие веточки, палочки! В большинстве мест вы сможете разжечь огонь; прогуляйтесь по своему району, окрестностям, паркам и соберите упавшие палочки.

— предварительный разогрев занимает 30 минут по сравнению с часами в клановой печи

— Вы можете испечь что угодно! В еде нет ощущения дровяной печи, что делает ее универсальной и для выпечки.

-БЕЗдымный. Этот ребенок сгорает полностью.Это действительно нужно увидеть, чтобы поверить! Это прекрасная вещь.

Ракетная печь Минусы:

— Вы должны БЫТЬ ТАМ у духовки в течение всего времени выпекания. Кормление маленькими палочками означает почти постоянное кормление. Максимальный перерыв, который вы можете сделать во время его работы, составляет 5/10 минут.

-Если вы находитесь в месте с большим количеством больших бревен для дров, это означает, что вам нужно больше времени на топор, чтобы разрезать большие бревна на более мелкие части.

ИЗ ЧЕГО ЭТО СДЕЛАНО?

Вот готовое изделие.

Материалы:

кирпичи для основания

саманные материалы т.е. песок, глина и солома (в нашем случае измельченное кокосовое волокно)

опилки

— листы из нержавеющей стали для строительства стояка тепла и дымохода

2x 200 л металлические транспортировочные бочки . Если вы можете получить едва использованные, это лучше всего! Те, что у нас есть, были выброшены в кучу мусора, и мы заставили их работать.

сварочный пруток (нам посчастливилось иметь на ферме нашего двоюродного брата с некоторым опытом сварки.Вы также можете сделать это с гайками и болтами вместо сварки)

металл для изготовления подставки

петли для дверцы духовки

куриная сетка

много-много початка. (початок = песок, глина и солома)

Мы купили наши планы за 10 австралийских долларов у легенд в Very Edible Gardens в Мельбурне, Австралия. Они часто проводят семинары по изготовлению ракетных печей и действительно являются в этом профессионалами.Я бы не стал пытаться это сделать без тщательного планирования.

Требуется некоторое время, чтобы понять все это; и наша небольшая команда прочитала эту электронную книгу от корки до корки пару раз в ходе этого процесса. Но не переживайте; ты получишь это. Купить электронную книгу Тима Баркера The Rocket Powered Oven здесь.

НАШ ПРОЦЕСС

Наш двоюродный брат Рохан гостил у нас, у него есть опыт сварки .Мы решили сварить наши стволы вместе, а не использовать гайки и болты , заклепки и заклепки , к которым у нас нет качественного доступа здесь, в Панчгани.

Другим отклонением от плана Баркера, которое мы сделали, была изоляция всей внешней части печи с использованием только початка (в разных стилях и слоях). В его планах использовать изоляционных плит из стекловолокна и внешнее покрытие из гофрированного железа. Изоляционные плиты очень распространены в магазинах Home Depots и Bunnings, но мы не смогли найти их нигде в этом районе.Этот вариант был бы проще, но я вполне доволен нашей работой.

В остальном мы следовали планам Т.

По сути, вы делаете основу для ракетной печи с J-образной трубой и прикрепляете эту переработанную печь-бочку сверху.

Горячий воздух поднимается по теплоизоляционному стояку печной части ракеты в отверстие в дне печи-бочки. Он вращается в полой части между двумя стволами (один внешний, один внутренний с зазором в пару дюймов по всему периметру).Горячий воздух в конце концов выходит из трубы сзади.

Изготовление J-образной трубки и нагревательного стояка выполняется просто и понятно.

Основание сделано из кирпича, самана и опилок. Легко и весело делать. Тепловой стояк представляет собой два цилиндра из нержавеющей стали. В обоих случаях вкладки обрезаны сверху и снизу, чтобы закрепить меньшую часть внутри большей и сохранить зазор между ними. Этот зазор заполняется початком с обоих концов и компактными опилками посередине.Опилки сгорают, создавая воздушный вакуум для изоляции. Позже весь стояк тепла был покрыт проволочной сеткой и еще больше початка.

Безусловно, самой сложной частью было разрезание стволов с помощью угловой шлифовальной машины и ножниц по металлу, вырезание «язычков» и сварка их обратно. Вы должны отрезать верх и низ обеих бочек и проделать безумную работу, чтобы собрать их вместе. Внешний ствол также имеет прорези по всему животу, чтобы открыть его, чтобы его можно было обернуть вокруг внутреннего ствола, создавая полый 2-дюймовый зазор между двумя стволами — , это для циркуляции горячего воздуха. Наши бочки были в довольно грубой форме, так что, вероятно, этот процесс был бы проще с более свежими бочками.

Чтобы увидеть весь прогресс, включая короткие видеоролики , перейдите на нашу страницу в Instagram в разделе основных моментов ‘ракетная печь’.

РЕЗУЛЬТАТ

Мы сжигаем этого ребенка уже 4 месяца или около того и уже испекли десятки и десятки замечательных тортов, пирожных, пиццы, хлеба на закваске, запеченных овощей, клубничного пирога, мюсли и т. д.и т. д. и т. д.

Это была забавная задача построить, и мы чувствуем себя выполненными для этого. Я бы не стал пытаться это сделать без электронной книги The Rocket Oven, о которой я упоминал ранее.

Надеюсь, вам понравилось, и мы надеемся, что вы сами соберете его. Он работает так эффективно, эффективно и чисто. Это действительно подходящая технология в лучшем виде.

Всем вам большой привет!

Конструкции ракетной печи своими руками — Новости Матери-Земли

1 / 9

На создание этой ракетной печи у Мухаммета Селя ушло несколько часов, но она доводит воду до кипения менее чем за 10 минут!

Фото Мухаммета Селя

2 / 9

Эта сверхпортативная ракетная печь просто идеальна для кемпинга.

Фото Джона Фишера

3 / 9

Зазор между внутренней стенкой дымохода и наружной стеной следует заполнить землей, песком или другим жаростойким материалом.

Фото Мухаммета Селя

4 / 9

Мухаммет Сель называет свой готовый проект «Спейс шаттл» из-за его цвета, а также из-за его впечатляющего тепловыделения.

Фото Мухаммета Селя

5 / 9

Центральная буква «Н» в этой конструкции ракетной печи создает камеру сгорания, когда сверху находится другой блок.

Фото Attainable-Sustainable.net

6 / 9

Готовый продукт прост, но он может выделять удивительное количество тепла.

Фото Attainable-Sustainable.net

7 / 9

Металлическая решетка позволяет разделять загрузочную камеру на свежую древесину и угольный пласт.

Фото Рави Део

8 / 9

Готовый продукт Deo является привлекательным фокусом на заднем дворе.

Фото Рави Део

9 / 9

Эта ракетная печь, сделанная из банки из-под попкорна, демонстрирует широкую применимость конструкции ракетной печи.

Фото Фреда Эрдманна


Свою первую ракетную печь я смастерил из трех шлакоблоков, пары кусков тротуарной плитки, ржавой банки и кирпича, которые выкопал на промышленной свалке у реки Каламазу. Это было бесплатно, сделано своими руками и настолько безобразно, насколько это возможно. Моя вторая ракетная печь была сделана из тех же материалов и была ненамного красивее. Но когда пришло время кормить голодную бригаду партизан-садовников, обе печи легко зажигались, горели жарко, и на каждую из них уходило всего несколько поленьев!

Мой опыт не удивителен, потому что разработчики ракетных печей стремятся не меньше, чем к радикальной эффективности — лучшие из этих печей сжигают минимальное количество дров и производят мало золы, дыма и избыточного тепла.Ракетные печи достигают своей эффективности за счет простоты изготовления своими руками, а не сложной инженерии или дорогого изготовления. Это тоже намеренно: Янто Эванс и Ларри Виниарски разработали первую ракетную печь в 1980-х годах для поваров с дровяными печами в развивающихся странах, где неэффективное использование топливной древесины часто способствует массовому обезлесению и загрязнению.

Центральный «локтевой» дизайн ракетной печи имеет основополагающее значение для ее эффективности. Подобно традиционным каминам, дымоход ракетной печи, часто называемый «камерой сгорания», создает тягу, но колено перемещает варочную поверхность вверх (от огня и углей) на вентиляционное отверстие дымохода.Хотя такое размещение может вызвать проблемы для традиционных печей, ракетная печь производит минимальное количество дыма. Ракетные печи тянут обильную, богатую кислородом тягу из-под топливной полки в горизонтальную часть колена, через горячие угли, через горящие палки и вверх по камере сгорания к поверхности для приготовления пищи. В то время как все конструкции ракетных печей используют один и тот же базовый шаблон колена, творческие производители продолжают раздвигать границы производительности и эффективности с улучшенной изоляцией камеры, более эффективным использованием топлива и более высокими температурами горения.Вы хотели узнать, как построить ракетную печь для своей усадьбы или заднего дворика? Вот пять конструкций ракетных печей, которые может сделать любой, у кого есть базовые навыки самоделки.

Самодельная ракетная печь для кемпинга

Джон Фишер упаковывает свою портативную ракетную печь каждый раз, когда отправляется на прогулку за пределы немецкого города Штутгарт. Спроектировав съемную трубку для кормления, камеру сгорания и решетку для гриля, он создал ракетную походную печь, которая складывается так же, как его палатка.

Материалы: Большая герметичная канистра; 4 куска металлолома для шахты подачи; вставить лоток; 2 металлические ножки; 2 гайки, шайбы и болты; болт с остроконечной головкой; короткий кабель.

• Полностью опорожнить канистру под давлением и измерить ее длину и диаметр.

• Изготовьте квадратный подающий вал из металлолома таким образом, чтобы «изгиб» колена позволял иметь от 1/4 дюйма до 1/2 дюйма с каждой стороны, и чтобы вал составлял примерно 1/4 общей длины канистры.

• Отрежьте верхнюю часть канистры и вырежьте сбоку отверстие размером с вал подачи древесины.

• Изготовьте вставку шахты подачи, например, вырезанную крышку вентиляционного отверстия системы отопления, вентиляции и кондиционирования воздуха или противень для гриля, и поместите ее в вентиляционное отверстие в нижней части шахты, чтобы обеспечить беспрепятственный поток воздуха.

• С помощью гаек и болтов прикрепите 2 опорные стойки к концу питающего вала, чтобы создать небольшой угол подачи и скорректировать неровности местности.

• Приварите длинный болт с заостренной головкой ко дну бака для дополнительной устойчивости.

• Сформируйте решетку для гриля, надрезав 2 куска уголка так, чтобы они соединялись под углом 90 градусов.

• Обрежьте нижние углы решетки, чтобы она поместилась в камере сгорания.

• Покрасьте всю печь жаропрочной краской.

• Для дополнительной устойчивости добавьте выемку в верхней части питательной трубки и на соответствующей стороне камеры сгорания. Отмерьте короткий кабель, чтобы пересечь этот зазор, и закрепите обжатыми концами кабеля.

См. подробные шаги с поддержкой фото и видео.

Кухонная плита «Спейс Шаттл»

Имея немного больше, чем сварщик и немного металлолома, Мухаммет Сель смастерил в Турции красивую ракетную печь. Он назвал готовый проект «Спейс шаттл» из-за его цвета, а также из-за его впечатляющего тепловыделения. Конструкция этой дровяной кухонной плиты включает 1-дюймовый изоляционный рукав, который Sel заполняет землей.

Материалы: труба длиной 60 дюймов и размером 4 на 4 дюйма; 29 на 4 дюйма, листовой металл 16 калибра.

• Разрежьте квадратную трубу размером 4 на 4 дюйма на 2 равные части под углом 45 градусов. Один из них будет служить подводящим валом, а другой — камерой сгорания.

• Отрежьте плоскую полку для подводящего вала, которая проходит по длине трубы до короткой стороны уголка.

• Приварите полку к приточному валу, чтобы отгородить примерно 1/4 трубы для потока воздуха.

• Приварите вал подачи к камере сгорания под углом 90 градусов.

• Прикрепите нижнюю пластину, выступающую на 1–2 дюйма за края трубы сгорания.

• Отрежьте переднюю пластину вокруг вала подачи и прикрепите.

• Вырежьте заднюю пластину и 2 боковые пластины, которые полностью закроют камеру сгорания. Прикреплять.

• Заполните зону изоляции между камерой сгорания и пластинами землей или песком.

• Отрежьте верхнюю часть, закрывающую изоляционное пространство, но оставляющую камеру сгорания свободной.

• Выровняйте все сварные швы с помощью угловой шлифовальной машины.

• Прикрепите 3 или 4 сплошных стержня с плоским верхом для поддержки приготовления пищи. Эти стержни должны обеспечивать достаточный поток воздуха под варочной поверхностью, чтобы поддерживать сквозняк.

• Нанесите слой термостойкой краски.

Найдите дополнительную информацию и фотографии о космическом челноке.

Ракетная печь из шлакоблоков

Модель

Colleen Codekas представляет собой простую печь из шлакоблоков с прочным основанием, которое подойдет для любого заднего двора, места для рыбалки или кемпинга.Чтобы готовить в этой утилитарной конструкции, загрузите дрова в верхнюю сердцевину вертикального блока (отверстие) и готовьте на передней сердцевине горизонтального блока.

Материалы: 4 бетоноукладчика; 2 шлакоблока; кирпич; решетка для гриля.

• Сложите 2 бетонных брусчатки буквой «Т», чтобы образовать основу вашей печи.

• Положите 1 шлакоблок горизонтально, а другой поставьте вертикально на брусчатку. Поставьте кирпич дыбом поверх средней части горизонтального шлакоблока. Выровняйте сустав.

• Поставьте 2 брусчатки на края поверх боковых стенок фундаментного шлакоблока. Это должно образовать букву «H», если смотреть сверху (фото слева).

• Покройте букву «Н» последним шлакоблоком (фото слева).

• Поместите сверху решетку для гриля.

Узнайте больше о ракетной печи из шлакоблоков.

1-часовая британская кирпичная печь

Рави Део около часа строил эту прочную ракетную печь на заднем дворе своего пригорода Лондона, но только потому, что хотел, чтобы она была абсолютно ровной.Если вы не настолько разборчивы, вы могли бы жарить на гриле через полчаса. Эта постоянная установка обязательно станет хитом на кухне на заднем дворе.

Материалы: Бетонная тротуарная плитка; кирпичи; металлическая рейка; решетка для гриля или духовки.

• Установите бетонную тротуарную плитку (17 дюймов с каждой стороны или больше) так, чтобы верхняя часть находилась на уровне земли.

• Разложите кирпичи в форме подковы на плите, а сверху положите металлическую рейку.

• Добавьте второй слой подковы, вставив края планки между слоями.

• Добавьте четырехсторонний слой кирпичей поверх второй подковы для основания дымохода.

• Продолжайте добавлять слои, чередуя швы, чтобы построить дымоход на полную высоту.

• Положите сверху старый гриль или решетку для духовки.

Узнайте больше о британской кирпичной печи.

Усадебная печь для попкорна

Ракетная печь Фреда Эрдманна — настоящая находка. Сборка начинается с банки из-под попкорна, которая при заполнении песком, гравием или землей обеспечивает более чем достаточную изоляцию для полного сгорания.Ракетная печь Эрдманна производит достаточно тепла, чтобы варить овощи или морепродукты холодными влажными ночами в его прибрежной усадьбе в штате Вашингтон.

Материалы: Большая металлическая банка для попкорна с крышкой; металлический отвод диаметром 6 дюймов; печная труба диаметром 6 дюймов; металлические шурупы или термостойкая эпоксидная смола; решетка для гриля; 3 или 4 ноги.

• Вырежьте два 6-дюймовых отверстия в банке для попкорна — одно сбоку для колена и одно сверху для трубы печи.

• Прикрепите колено к трубе печи с помощью металлических винтов или термостойкой металлической эпоксидной смолы.

• Наполните емкость изоляционным материалом (песком или землей).

• Закрепите крышку на банке с помощью металлических винтов или термостойкой металлической эпоксидной смолы.

• Соберите решетку для гриля, чтобы положить ее на отверстие в крышке.

• Отрежьте полосу металла, оберните верхнюю крышку и закрепите, чтобы получился ветрозащитный блок. (опционально)

Чтобы узнать больше о создании этой уникальной недорогой плиты, следуйте этим инструкциям.

Опубликовано 29 сентября 2016 г.

РОДСТВЕННЫЕ СТАТЬИ

Взгляните на советы этих читателей о посеве семян, защите растений, чистоте вокруг кур и садовом инвентаре.

Целью нашего усадьбы было накопить 150 000 долларов на покупку ветхого имущества за наличные и его ремонт. В итоге мы перевыполнили эту цель.

Возможно ли выращивание орехового сада для вас? Эти советы по выращиванию орехового дерева помогут вам определить, является ли ответ убедительным «да».

Сборка ракетной печи своими руками

Ракетные печи довольно хороши. Ракетные печи, распространенные среди туристов и любителей пеших прогулок, являются относительно новыми для городских жителей или тех, кто не проводит много времени на открытом воздухе.Но подождите — вот и выживальщики, которые ищут экономичные способы приготовления пищи на открытом воздухе, когда сеть выходит из строя. Чтобы не осветить ситуацию, пять лет назад я понятия не имел, что такое ракетная печь, и не знал, как они работают.

Как изменились времена.

Несмотря на то, что существует множество коммерческих ракетных печей (у меня есть две, включая Solo Stove и EcoZoom Versa), эффективную ракетную печь можно приобрести всего за пару долларов, если вы готовы немного поработать.

Но сначала, что такое ракетная печь?

Согласно Википедии, ракетная печь — это эффективная кухонная плита, использующая древесное топливо небольшого диаметра, которое сжигается в простой высокотемпературной камере сгорания с изолированным вертикальным дымоходом, обеспечивающим полное сгорание до того, как пламя достигнет поверхности для приготовления пищи.

Кажется достаточно простым, особенно если учесть, что ракетные печи чаще встречаются в странах третьего мира, где не хватает источников древесного топлива, поэтому для приготовления пищи необходима эффективная система преобразования веток, веток, сосновых шишек, листьев и других кусочков биомассы в топливо. .

Теперь, когда я хорошо разбираюсь в кухне, в саду и домашнем хозяйстве, строить вещи дается не так просто. Поэтому я попросил Рона Брауна, спонсора Backdoor Survival, инженера на пенсии, отлично разбирающегося в этом деле, помочь мне с подробными инструкциями по сборке самодельной ракетной печи. Он убедил меня, что этот процесс прост и дешев даже для таких, как я!

Немного предыстории

Рон сказал мне, что много лет назад он делал кленовый сироп.Не имея никакого руководства, он построил кипящую установку, состоящую из простого костра под чайником. Для приготовления одного галлона сиропа требуется 13 галлонов древесного сока, а он сделал несколько галлонов. Это было восхитительно, но в процессе он сжег ошеломляющее количество дров. Совсем неэффективно и не то, что вы хотели бы сделать в ситуации выживания.

Самодельные ракетные печи, распространенные во всем мире, бывают самых разных конструкций и конфигураций. Их общее преимущество проистекает из принципа, согласно которому огонь окружают три стороны, а одна сторона остается открытой.Это облегчает сгорание топлива и, в конечном счете, выделение тепла. Конечно, «настоящие» ракетные печи имеют двойные стенки и утеплитель между стенками.

То, что мы будем описывать здесь, использует только большую жестяную банку институционального размера с одной стенкой. Купить эй, это работает. И кроме того, 80% повышения эффективности по сравнению с открытым костром (оценка Рона) происходит за счет базовой трехсторонней функции, и только 20% — за счет изоляции.

Почти бесплатная ракетная печь своими руками

Для начала вам понадобится следующее:

Материалы:

1    №Стальная банка размера 10 (размер учреждения) Вы также можете использовать 3-фунтовую банку. банки из-под кофе или галлонная банка из-под краски
1    чугунная подставка (проверьте ее в долларовом магазине)
1½ чашки мрамора, мелких камней или гравия
1    петля
1   «дверная защелка с кнопкой поворота»
2   болты для дверных ножек (размер 8/32 x 3) с 4 гайками
5 шурупов для листового металла для дверных петель и дверных защелок

Инструменты:

Универсальный нож
Молоток
Консервный нож
16-пенсовый гвоздь (заточенный) для пробойника
Отвертка
Плоскогубцы
Тиски
Короткая длина 2 x 4 (для зажима в тисках и использования в качестве опоры при резке/пробивке банок)

1.Отрежьте верхнюю часть банки и сохраните ее. Вылейте содержимое, промойте банку, затем вырежьте прямоугольное отверстие, чтобы сделать дверцу в боковой части банки. Показанная здесь банка имеет диаметр 6 дюймов и высоту 7½ дюймов. Дверь имеет ширину 5 дюймов и высоту 4 ½ дюйма. Нижний край дверцы находится на 1½ дюйма выше нижнего края банки.

Чтобы вырезать дверь, я подпираю нижнюю часть металла деревянной палкой, зажатой в тисках, и просто разрезаю листовой металл канцелярским ножом (со сменным лезвием). Правда, этот метод требует изрядной силы и не каждый сможет сделать это таким образом.



Альтернативный метод — использовать заостренный гвоздь и пробить ряд небольших отверстий по периметру того места, где вы хотите разместить дверь. Проделайте отверстия как можно ближе друг к другу. Затем используйте нож или ножовочное полотно, чтобы разрезать только лямки между отверстиями. Это немного медленно и утомительно, но это работает.

Ножницы по металлу не подходят для этой работы. Ножницы по металлу имеют губки шириной с палец. Нам нужна узкая щель плюс четыре квадратных угла.

2.Поместите одну маленькую петлю внизу по центру двери. Прикрепите его к банке с помощью небольших гаек и болтов или винтов для листового металла.



3. Установите 2 болта в верхней части дверцы, чтобы они служили ножками, когда дверца открыта. При использовании дверь остается открытой большую часть времени и служит мини-столом для поддержки дров, которые мы подаем в пламя.

4. Установите небольшую металлическую «дверную защелку с кнопкой поворота», чтобы держать дверь закрытой, когда она не нужна. Как показано на картинках, я смастерил защелку из «ремня сантехника».

5. Проделайте ряд отверстий вокруг дна банки, чтобы впустить воздух. Или вырежьте треугольные отверстия с помощью консервного ножа в стиле церковного ключа. Эти отверстия находятся внизу рядом с нижней кромкой банки, но в ее боковых стенках, а не в дне банки.

6. Насыпьте на дно банки гравий, мелкие камни или стеклянные шарики. Вам понадобится примерно полтора стакана. (Мрамор лучше всего подходит, потому что природный камень содержит влагу, которая может превратиться в пар и расколоть камень пополам, когда он расширится.ВОУ! Это случается не всегда, но если случается, то гарантированно привлечет ваше внимание.)



7. Проделайте множество отверстий в верхней крышке банки, которую мы удалили в шаге №1. Поместите его внутрь банки поверх мрамора или гравия. Дырявая крышка — это пол, на котором мы разводим огонь.

Воздух для горения поступает через отверстия, которые мы проделали в шаге №5, циркулирует между шариками, поднимается вверх через отверстия в полу и питает огонь кислородом.

8. О! Чтобы я не забыл. Подставка для долларового магазина придет к вам раскрашенной. Эта краска будет пузыриться и обгорать при первом использовании. Соскребите все, что осталось.

9. При использовании подложите под печь плоский камень или слой огнеупорного кирпича. Светящиеся кусочки дерева будут просачиваться время от времени.

10. Подумайте о безопасности! Это живой, горящий огонь, с которым нечего шутить. Кожаные перчатки, плоскогубцы для использования в качестве щипцов, огнетушитель или ведро с водой. . . все отличные идеи.

Несколько дополнительных советов по кредитам

При использовании в качестве верхней части ракетной плиты переверните подставку вверх дном, если вы готовите в большой кастрюле или сковороде. Ножки подставки, направленные вверх, поддерживают сковородку. Вы не можете полностью заблокировать верхнюю часть банки (то есть дымоход). Вокруг дна кастрюли или сковороды должно быть пространство для выхода дыма.

Эту печь можно использовать как небольшой угольный гриль. Несмотря на грубый внешний вид и очевидные ограничения, работает хорошо.После запуска вода закипает быстрее, чем газовая плита на кухне.

Кстати, ни Рон, ни я так и не выяснили, откуда взялась «ракета» в названии. Возможно, это просто звучит сексуально. Возможно, куда более актуальным является вопрос «Что на ужин?».



Последнее слово

Заводские ракетные печи великолепны, но они обойдутся вам примерно в сотню долларов на Amazon и в других местах. Они очень эффективны и выглядят «красиво». Но как говорит Рон:

За мои деньги, учитывая, как мы сжигаем сосновые шишки, ветки и обрезки пиломатериалов.. . и учитывая, что это для использования в экстренных случаях, а не для ежедневного приготовления пищи на всю жизнь. . . и видя, что заводская модель так же грязна, как и эта. . . и так же быстро нагарит дно ваших кастрюль и сковородок. . . Я выберу импровизированную/бесплатную версию. Бесплатно это хорошо.

Обратите внимание на следующее предупреждение: Используйте эту ракетную печь снаружи. Если вы не хотите разводить костер посреди кухонной столешницы, не используйте эту плиту посередине кухонной столешницы.Не кладите голую руку на подставку, чтобы убедиться, что она горячая и готова к приготовлению. Не подливайте бензина в пламя, чтобы посмотреть, что произойдет. Не поджаривайте петарды на сковороде. И будьте осторожны с необработанными краями на двери из листового металла; они тебя порежут. Этот последний бит реален.

Наслаждайтесь своим следующим приключением благодаря здравому смыслу и тщательной подготовке!

Гей

Если вы еще этого не сделали, не забудьте поставить лайк Backdoor Survival на Facebook , чтобы получать обновления каждый раз, когда на Amazon появляется потрясающая новая статья, новостной байт или бесплатная книга по выживанию, подготовке или ведению домашнего хозяйства. Кроме того, когда вы подпишитесь на получение обновлений по электронной почте , вы получите бесплатную загружаемую копию моей электронной книги The Emergency Food Buyer’s Guide.

PS – Моя искренняя благодарность Рону за помощь с этой статьей и особенно за фотографии. Его остроумие и чувство юмора постоянно поражают меня. Обязательно посетите веб-сайт Рона Lanterns, Lamps & Candles. Его электронная книга на компакт-диске также потрясающая!

Корзина для покупок: Готовите на открытом воздухе? Тогда наверняка вам нужны какие-то чугунные вкусности.Попробуйте эти — у меня их все

12-дюймовая предварительно приправленная сковорода Lodge Logic: эта покупка изменила мой способ приготовления пищи. Я использую свою чугунную посуду для всего: от лосося до бекона, яиц и печенья. Не забудьте набор из 2 скребков для кастрюль Lodge, необходимый для очистки чугунной посуды от остатков пищи.

Жаровня/походная плита в домике: изначально я купил эту жаровню, потому что она была чертовски милой. Но со временем я научился любить его за его универсальность.Помните, походная печь сконструирована таким образом, что вы можете выпекать в ней, разложив древесный уголь поверх крышки, а также под самой жаровней.

Перчатки Ove’ Gloves для работы с горячими поверхностями: Я не могу сказать достаточно об этих защитных средствах для рук и рук. У меня постоянные шрамы от удара рукой о полку духовки. Я могу только представить, как бы я выглядел, если бы не использовал их со своей чугунной посудой. Забудьте о разноцветных силиконовых грелках. Эти в 1000 раз лучше!

Четыре силиконовые щетки: я называю их «швабрами».Отлично подходит для нанесения красивого тонкого слоя масла на чугунные сковороды.

Лодж 5-квартовая двойная жаровня и запеканка с крышкой для сковороды: это еще одна крутая штука. Эта голландская печь не имеет ножек и предназначена для использования в помещении, но ее можно использовать и на открытом воздухе. Только не забудьте Ove Gloves.

Предварительно приправленная 15-дюймовая чугунная сковорода Lodge Logic: похожа на 12-дюймовую сковороду, только больше. На самом деле, довольно большой (и да, он у меня наконец-то есть!).

НАЖМИТЕ ЗДЕСЬ, чтобы посетить Backdoor Survival на Facebook.И НАЖМИТЕ ЗДЕСЬ, чтобы подписаться на Survival Woman в Твиттере.

Расскажите своим друзьям: Поделитесь Backdoor Survival со своими друзьями. Все, что вам нужно сделать, чтобы отправить им короткое электронное письмо. Теперь это было легко!

Я получаю небольшую комиссию от покупок, сделанных, когда вы начинаете совершать покупки на Amazon здесь.

Магазин Amazon Tactical — большой выбор оптики, ножей, чехлов, снаряжения
Самые популярные товары Amazon для спорта и активного отдыха

Помогите поддержать Backdoor Survival. Покупки зарабатывают небольшую комиссию и за это спасибо!

Основы ракетных печей

Эта статья впервые появилась в шестом выпуске журнала Pip; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из VEG App-Tech Workshops

Большинство наших бытовых потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, что составляет значительную часть нашего ежемесячного счета.Ракетные печи являются примером подходящей технологии, которая может удовлетворить все эти потребности, почти ничего не стоит вам построить и всего несколько палок для запуска.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

  1. они обеспечивают почти полное сгорание древесины, что означает, что они сверхэффективны и сгорают сверхчисто
  2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать для
  3. .

  4. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
  5. легко строятся из обычных материалов.

Правильно: вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы умеете собирать мусор, их строительство может практически ничего не стоить, а когда вы подрезаете свои фруктовые деревья, вы можете получить топливо, необходимое для приготовления ужина, обогрева дома и приятного горячего душа.

ЧЕМ РАКЕТНОЕ ГОРЕНИЕ ОТЛИЧАЕТСЯ ОТ ОБЫЧНОГО ГОРЕНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью заключается в том, что горение ракеты близко к полному.Когда древесина горит, она выделяет летучие соединения, которые мы распознаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горелочный туннель» устройства, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного пожара, когда они выдуваются в дымоход.

Это характерное засасывание пламени в горящий туннель и возникающий в результате «рев» — вот что дало название ракетным печам. Это тоже часть их магии.Ракетные печи открыты там, где подается древесина, что позволяет втягивать в устройство много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух устремляется вверх по нагревательному стояку, увлекая за собой большое количество воздуха. Этот поступающий воздух поступает в подающую трубу и проходит через горящую древесину, создавая такой же эффект, как если бы вы направили большую воздуходувку на огонь. Становится очень жарко, дрова красиво горят, и вы слышите, как воздух ревет, когда он проходит через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода подавляет горение, что приводит к холодным ожогам, неполному сгоранию и большому количеству дыма и креозота. Когда сгорание завершено, из дымохода выходит в основном только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; а с ракетными печками иногда когда нет дыма, все равно есть огонь!

Обеспечив полное сгорание, а значит, и максимальное выделение тепла, только тогда мы думаем о использовании результирующего тепла.Обычные дровяные печи забирают тепло из камеры сгорания для приготовления пищи, обогрева помещений или водонагревателей с «мокрой спиной», а это означает, что устройство просто не может нагреться до полного сгорания, что приводит к образованию дыма. Камера сгорания ракетной печи хорошо изолирована, чтобы предотвратить преждевременную потерю тепла, а в результате эффективного процесса сгорания выделяется огромное количество тепла.

Ракетная печь барабанного типа не только функциональна, но и красива

ЧТО ДЕЛАТЬ СО ВСЕМ ЭТИМ ТЕПЛОМ

Когда сгорание завершено, мы можем отводить тепло от печи наверху теплового стояка.И здесь ваше воображение и внутренний изобретатель могут разгуляться: с этого момента можно сделать все, что вы можете придумать с очень горячим воздухом.

Вот несколько вещей, которые можно использовать с помощью ракетной печи.

  • Печь — либо переделанная обычная печь с ракетой под ней, либо специально построенная печь-бочонок из старых бочек на 44 галлона (около 200 литров).
  • Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные пластины радиатора, на которые можно ставить кастрюли и сковородки, или просто готовить над потоком горячего воздуха.
  • Системы горячего водоснабжения – мы изготовили различные системы, от тех, которые нагревают большой вентилируемый бак с водой, через который проходит медный змеевик, до термосифонных теплообменников, нагревающих солнечную горячую воду.
  • Космические обогреватели — часто можно увидеть с перевернутым барабаном на 44 галлона, являющимся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (ракетные обогреватели).

Температура зашкаливает

Будьте осторожны! Хорошо сложенная ракетная печь может работать так хорошо, что может быть опасной. Ракетная печь Дэна однажды разогрелась до 180 °C за шесть минут, 230 °C за семь минут и 325 °C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя поверхность подающей трубы светилась красным, как и дно внутри духовки: термометр показывал 350 °C, а жареные овощи были довольно обуглены ( с тех пор он приручил ее до 200 °C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они относительно редко встречаются в австралийских системах пермакультуры.Они являются отличным примером подходящей технологии, альтернативной традиционным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.


Чтобы прочитать эту и другие статьи об альтернативных технологиях, ознакомьтесь с шестым выпуском журнала Pip Magazine.

Ракетная печь: как собрать собственную суперэффективную плиту от Тима Баркера и Джоэла Медоуза в иллюстрациях теперь доступна в виде электронной книги в нашем интернет-магазине.






Электронная книга содержит инструкции по переоборудованию обычной духовки в ракету – следите за соответствующими технологическими семинарами с помощью VEG здесь.

Соберите ракетную печь из цементных блоков (видео)

Итак, вы знаете, что такое ракетная печь?

Будь то самодельная или коммерчески разработанная и изготовленная, кемпинговая или уличная ракетная печь сжигает небольшое количество небольших кусочков дерева, чтобы создать и направить много тепла… быстро. Они могут быть отличными кухонными плитами для таких вещей, как кипячение воды или жарка на сковороде, если вы сконструируете их таким образом, чтобы контролировать количество воздуха, втягиваемого в огонь и поднимающегося через дымоход.Чем больше воздуха, тем горячее горит огонь. Чем меньше воздуха, тем холоднее он горит.

Ее называют «ракетной» печью, потому что, если ее расположить так, чтобы сильный ветер гнал воздух через дверцу подачи в камеру сгорания и вверх по дымоходу, она будет рычать, как ракетный двигатель. И вы будете вырабатывать невероятное количество тепла с небольшим количеством топлива.

Если вам нужна ракетная печь для кемпинга , который вы регулярно используете, или даже для кухни на заднем дворе, вот способ построить ее быстро и недорого из цементных блоков, тротуарной плитки и кирпичей.Хотя вы можете быстро собрать и разобрать эту версию ракетной печи, вы не захотите носить ее с собой в рюкзаке! Для этого лучше подходят коммерческие проекты.

Материалы для ракетной печи своими руками

Материалы, которые вам понадобятся, — это три цементных блока (также известных как шлакоблоки или бетонные блоки), две плитки для тротуарной плитки и кирпич. Если они у вас есть, несколько дополнительных кирпичей помогут с приготовлением пищи и контролем воздушного потока.

ПОСМОТРЕТЬ ВИДЕО: В этом видео показано, как собрать ракетную печь «4 блока»

Пошаговые инструкции по сборке ракетной печи для приготовления пищи на открытом воздухе

Нажмите здесь, чтобы распечатать пошаговые инструкции по сборке собственной ракетной печи

10 шагов к ракетной печи своими руками

1. Очистите место, где можно безопасно гореть. Помните, что конструкция ракетной печи направляет много тепла вверх, поэтому вам необходимо убедиться, что расстояние не менее восьми футов. Чем больше, тем лучше.

2. Положите один цементный блок в центр расчищенного участка одной плоской стороной вниз, другой вверх.

3. Затем поставьте кирпич торцом, на одной линии и по центру на центральной опоре цементного блока под ним.

4. Установите тротуарную брусчатку на ребро с обеих сторон кирпича так, чтобы их края были на одном уровне с лицевой стороной цементного блока под ним.Это создает вашу камеру сгорания.

5.  Поставьте другой цементный блок дыбом перед этой камерой сгорания так, чтобы верхнее отверстие в блоке входило в нее. Здесь вы будете подливать масла в огонь.

6. Наконец, установите третий цементный блок сверху штабеля так, чтобы отверстие на конце, обращенном к передней части печи, служило дымоходом.

7. Поместите трут, растопку и маленькие сухие палочки в камеру сгорания и вверх в дымоход, затем подожгите их через загрузочную дверцу.Для этого очень хорошо работает паяльная лампа.

8. После того, как первоначальная загрузка сгорит, при необходимости добавьте еще топлива через загрузочную дверцу.

9. Поставьте сковороду или чайник на дымоход, но не закрывайте отверстие полностью, иначе огонь погаснет. Если у вас есть еще пара кирпичей, вы можете приподнять на них емкость для приготовления пищи над дымоходом, чтобы вода продолжала течь.

10. Отрегулируйте количество воздуха, поступающего в огонь, частично заблокировав дверцу другим кирпичом или камнем.Это то, что будет контролировать, насколько жарко горит огонь.

В этом видео показано, как построить ракетную печь «4 блока»

Как сделать ракетную плиту

Когда ваш холодильник полон, но электричество отключено, вам придется найти альтернативный способ приготовления пищи. В такой ситуации одной из лучших альтернатив будет создание и использование ракетной печи своими руками.

Ракетная печь — это очень эффективная печь для приготовления пищи, которая сжигает дрова в камере сгорания, направляя тепло и пламя через дымоход, чтобы обеспечить полное сгорание до того, как пламя достигнет поверхности для приготовления пищи над дымоходом.

Почему ракетная печь?

Ракетная печь — это не только очень энергоэффективный способ приготовления пищи, нагрева воды или обогрева помещения, но и очень дешевый, и его можно собрать за очень короткий период времени. При желании вы можете использовать и другое кухонное оборудование. Строительство ракетной печи может быть первой частью строительства всей летней кухни с системой мытья посуды, раковиной и местом для хранения.

Прелесть ракетной печи, которую часто упускают из виду, заключается в том, что ее не нужно использовать в условиях выживания или отключения сети.Он может так же легко служить походной дровяной печью вместо открытого огня или в качестве резервного варианта, если ваша текущая кухонная плита сломалась.

Сборка ракетной печи из кирпичей

Чтобы изготовить кирпичную версию ракетной печи, вам понадобится как минимум две дюжины нецементных кирпичей, причем два из этих кирпичей будут более плоскими и большими, чем другие, а еще два будут вдвое меньше остальных. Вы можете либо найти два кирпича меньшего размера, либо сделать их самостоятельно, используя долото и молоток.У вас должно получиться два маленьких кирпича, два больших кирпича и около двадцати кирпичей обычного размера.

Вам также понадобятся две проволочные пластины, немного трута и растопки, несколько камней и желаемая кухонная утварь и оборудование.

Шаг №1: Выберите плоскую поверхность и будьте осторожны при выборе местоположения. Это должно быть место, где вам удобно готовить и есть.

Шаг #2: После того, как вы выбрали свою площадку, соберите все свои части, а затем возьмите два больших кирпича и поместите их рядом на ровной поверхности.

Шаг №3: Возьмите три кирпича обычного размера и один поменьше. Расположите их над двумя большими кирпичами так, чтобы с одной стороны было отверстие. Это должно создать U-образную форму с двумя большими, служащими основой.

Шаг № 4: Возьмите проволочный экран и поместите его на U-образную форму. Именно над этим экраном будет отдыхать ваш огонь. Пепел упадет под проволочный экран. Если вам нужно обрезать проволочный экран так, чтобы он подходил к U-образной форме, сделайте это.

Шаг № 5: После того, как вы установили экран провода над U-образной формой, создайте еще одну U-образную форму над первой и непосредственно над экраном провода. Опять же, используйте три обычных кирпича и один маленький кирпич.

Шаг № 6: Посмотрите, что у вас есть до сих пор, чтобы убедиться, что это правильно. Два самых больших плоских кирпича должны быть внизу, а затем две U-образные формы должны располагаться непосредственно друг над другом с проволочным экраном между слоями. На открытой стороне U-образной формы должно быть отверстие с проволочным экраном, прорезающим его середину.

Шаг № 7: Соберите остальные кирпичи обычного размера и сложите их поверх существующей конструкции. Этими кирпичами можно закрыть букву «U», за исключением отверстия в нижней части с проволочным экраном. Это должно быть оставлено открытым, иначе это лишает ракетную печь всего смысла. Продолжайте укладывать кирпичи до желаемой длины. Двадцать кирпичей обычного размера — хорошее эмпирическое правило, так как вы не хотите, чтобы ваша ракетная печь была слишком короткой, чтобы она не работала должным образом, или такой высокой, что она рискует опрокинуться.

Шаг №8: Посмотрите, что у вас уже есть. Если ваша конструкция напоминает наружный дымоход с проволочной сеткой, прорезающей дно (видно через нижнее отверстие, созданное буквой U), и отверстием посередине, ведущим вниз к этой проволочной сетке, то вы определенно находитесь на верном пути. правильном пути.

Шаг №9: Теперь пришло время добавить крышу. Возьмите еще один кусок проволоки и установите его поверх дымохода. Закрепите этот проволочный экран либо плоскими камнями, либо большим количеством кирпичей.

Шаг №10: Еще раз просмотрите всю структуру. Это безопасно? Похоже, он собирается опрокинуться? Если он наклонен или некоторые кирпичи слишком длинные и выступают за пределы конструкции, вам необходимо исправить это, чтобы устранить обе эти проблемы.

Шаг № 11: Как только вы убедились, насколько это возможно, что ваша ракетная печь надежна и готова к использованию, возьмите немного трута и растопки и положите их поверх проволочного экрана в отверстии U в база.Не забудьте запастись еще большим количеством топлива, чтобы вы могли поддерживать огонь, как только он начнется.

Шаг #12: Теперь подожгите эту растопку с помощью устройства для разжигания огня. Дым должен подниматься по дымоходу и выходить через проволочную сетку, которую вы разместили наверху. Тем временем пепел будет собираться под проволочным экраном в самом низу.

Поздравляем ! Ваша ракетная печь готова! Теперь пришло время проверить вашу ракетную печь, чтобы убедиться, что она работает.На плиту можно поставить сковородки, кастрюли или кастрюли. Вы можете делать все, от простого кипячения воды до полноценного приготовления пищи или даже обеспечения себя теплом, сохраняя при этом огонь в идеальном состоянии и избегая опасностей, которые представляет собой открытый огонь.

Перейдите по любой из этих ссылок для визуальной демонстрации того, как сделать ракетную печь своими руками:

Сборка ракетной печи из банок

Чтобы собрать ракетную печь из банок, вам понадобится стандартная жестяная банка, четыре банки из-под супа (банка №1, банка №2, банка №3, банка №4), молоток и гвозди, изоляционные материалы, такие как песок или пена, перчатки, напильник, трут и растопка, а также плоскогубцы.С банок должны быть удалены все этикетки.

Шаг №1: Возьмите одну из банок с супом (банка №1) и обведите ее форму на жестяной банке.

Шаг № 2: Вырежьте такое же отверстие на той же высоте в банке № 1, чтобы банка № 2 могла проходить через жестяную банку и напрямую в банку № 1. Это сформирует «локоть» этой ракетной печи. Банки с супом должны входить плотно, но аккуратно. Не должно быть больших зазоров.

Шаг № 3: Снимите дно с банки № 2 с помощью ножниц или консервного ножа.Нижняя часть банок открывается не так легко, как верхняя, поэтому действуйте медленно и осторожно. Суповая банка № 2 будет служить горизонтальной камерой сгорания для этой ракетной печи.

Шаг № 4: Соедините банки № 1 и № 2 вместе, чтобы быть уверенными, что они подойдут друг к другу, когда будете собирать их вместе внутри жестяной банки. Вы можете собрать их вместе внутри жестяной банки, как только они хорошо подойдут.

Шаг № 5: Банка № 1 должна иметь отверстие внутри. Поместите его в центр консервной банки так, чтобы отверстие в банке № 1 совпадало с отверстием, которое вы прорезали в консервной банке. Открытый конец банки № 1 должен быть направлен вверх, чтобы внутрь можно было поместить банку № 3, которая будет служить дымоходом.

Шаг № 6: Теперь можно поместить банку № 2 через отверстие в консервной банке, а затем в отверстие банки № 1, чтобы сформировать колено.

Шаг № 7: Возьмите банку № 3 и снимите с нее нижний и верхний концы. Разрежьте эту банку вертикально снизу вверх. Эта банка должна служить стопкой дымохода, вставив ее в банку № 1, которая в настоящее время находится внутри консервной банки.Если вам нужно обрезать лишнее на банке № 3, чтобы она хорошо подходила, вы можете это сделать. Банка должна подходить аккуратно и плотно, и опять же не должно быть больших зазоров.

Шаг № 8: Этот следующий шаг часто избегают люди, которые строят ракетные печи из консервных банок, но вам настоятельно не рекомендуется этого делать. Вырежьте небольшую арку в банке № 3, где она и банка № 2 пересекаются сбоку. Если вы этого не сделаете, дымоход может оказаться слишком высоким, когда весь проект будет завершен. Дымоход может быть застрял слишком высоко, чтобы вы могли положить на него что-нибудь.Дымоход должен быть примерно на четверть дюйма ниже верхней части обода, расположенного на жестяной банке, чтобы его можно было использовать правильно. Если вы разрежете арку, она должна идеально подойти и работать нормально.

Шаг № 9: Возьмите банку № 3, которая является дымоходом, и затем обведите ее форму на крышке жестяной банки. Дымоход должен проходить через верхнюю часть печи. Он также должен быть правильно подобран, прежде чем вы сможете двигаться дальше.

Шаг № 10: На этом этапе все компоненты вашей печи установлены и обрезаны должным образом.Пришло время собрать камеру сгорания (Банка №1) с коленом (Банка №2) и дымоход (Банка №3) внутри жестяной банки.

Шаг № 11: После того, как вы собрали это, вам нужно будет заполнить пустое пространство между внешней стороной банки № 1 и внутренней частью жестяной банки изоляционным материалом. Чаще всего рекомендуется использовать песок или грязь, но также хорошо подойдут перлит, зола, глина, пена, вермикулит или подобные материалы.

Шаг № 12: Все, что вам нужно сделать дальше, это вырезать топливную полку, и вы будете готовы проверить ее.Топливная полка будет сделана из банки № 4, и она должна поместиться внутри горловины печи. Дрова будут лежать на этой полке, одновременно позволяя воздуху проходить внутри вашей печи с самого низа.

Шаг № 13: Вырежьте Т-образную форму такой же ширины, как банка № 1, только немного шире вверху, чтобы она не скользила внутри печи. Банку нужно будет вставить внутрь печи, оставив зазор в нижней и верхней части. Если этого зазора нет, ракетная печь работать не будет.

Поздравляем! Ваша ракетная печь собрана и готова к испытаниям. Используйте любой трут или растопку, которые у вас есть, поместите в дымоход и разожгите огонь; держите больше топлива в резерве, чтобы он продолжал работать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
