Чертежи твердотопливных котлов длительного горения своими руками
Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.
Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.
Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.
Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.
Преимущества и особенности конструкций длительного горения
От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.
Основные элементы котлов отопления продолжительного горения
Из достоинств агрегатов следует отметить:
- минимальное количество закладок топлива;
- высокую эффективность работы;
- использование различных видов твердого топлива;
- небольшое количество сажи в трубах при эксплуатации;
- надежность конструкции.

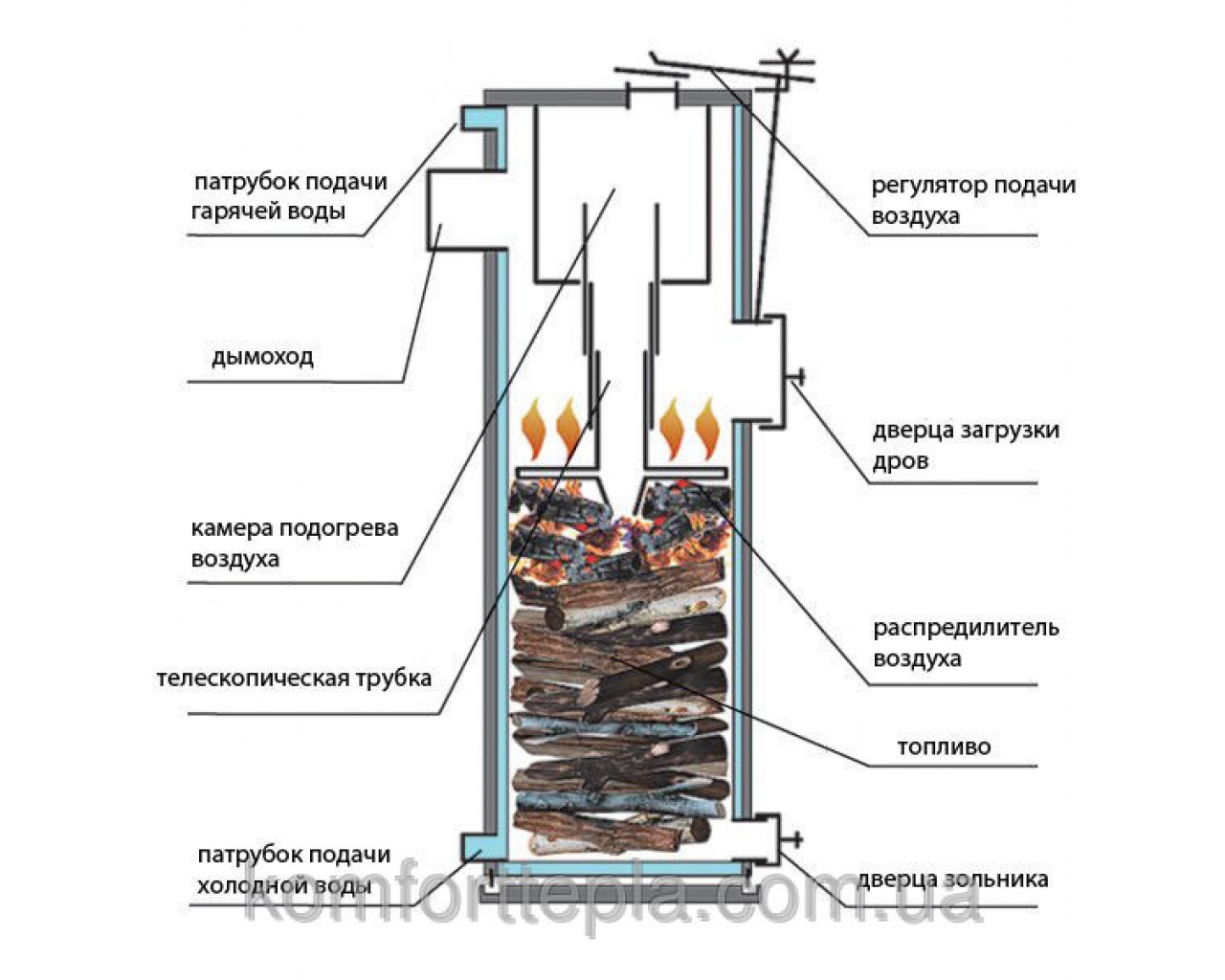

Принцип действия современной модели
Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.
Применение канальных кондиционеров и тепловых насосов
Зачастую электрическое воздушное отопление дополняют такими элементами, как:
- многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
- антипылевые фильтры;
- фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
- приточно-вытяжные вентиляционные системы.
В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.
Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.
Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.
Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.
Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.
Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.
Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.
Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка
Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

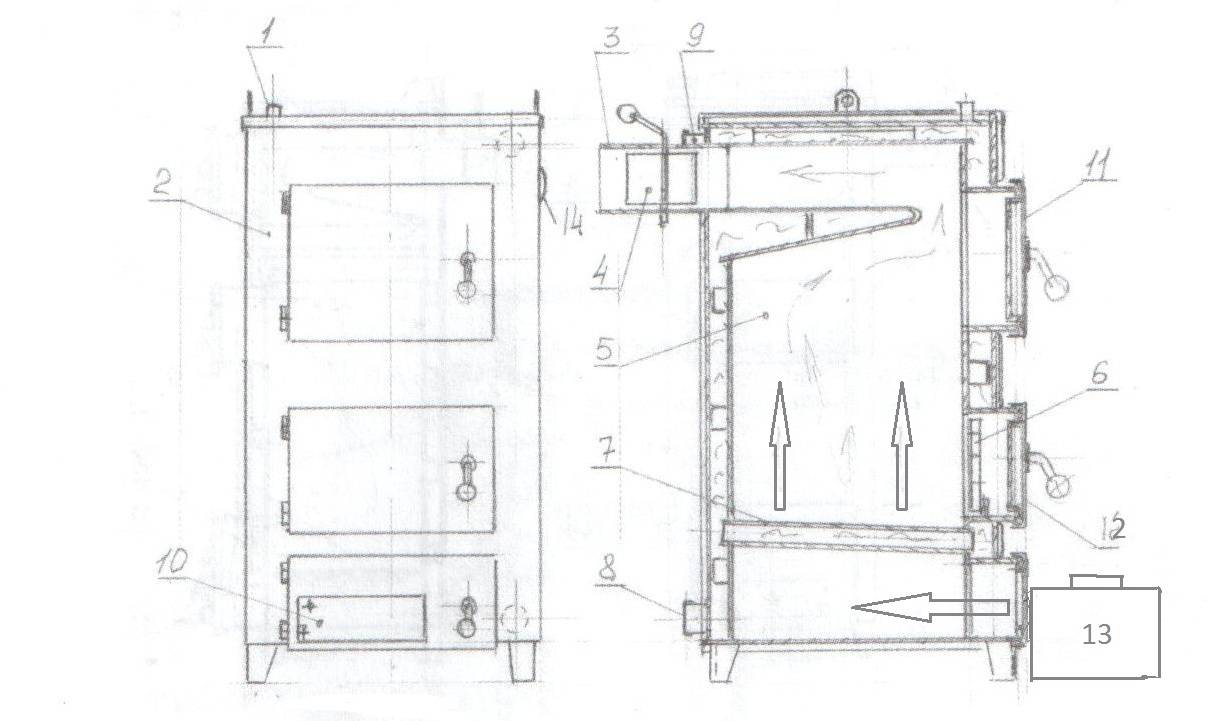

Чертежи конструкции для самостоятельного изготовления
Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.
Пример пошагового изготовления самодельного агрегата
Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.
Применяемые элементы
Для изготовления конструкции потребуются:
- труба сечением 500 мм и длиной 1300 мм;
- труба с диаметром 450 мм и длиной 1500 мм;
- труба сечением 60 мм и протяженностью 1200 мм;
- два кольца шириной 25 мм и диаметром 500 мм;
- металлические уголки и куски швеллера;
- лист металла;
- асбестовое полотно;
- петли и ручки.
Корпус конструкции можно изготовить из такой трубы
Порядок сборки корпуса
В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.
Для конструкции можно использовать обычный газовый баллон
Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.
В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.
Расположение патрубка для дымоходной трубы
Устройство воздушного распределителя
Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.
Распределитель воздуха со стабилизатором
К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.
Распределение воздуха при помощи приваренных уголков
Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

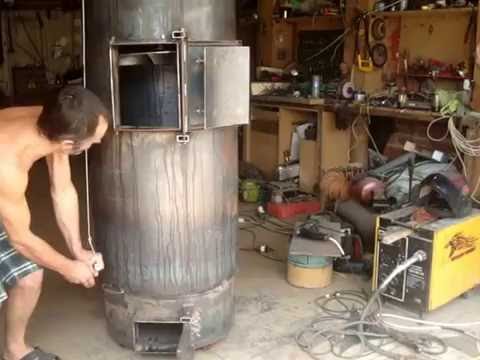

Вид собранной конструкции
Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.
Как правильно выбрать схему подключения котла
Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:
- Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.
- Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
- Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
- Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
- Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.
- Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
- В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.
Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах
Николай Авраменко, 51 год, г. Энергодар
Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.
Антон Абрамов, 29 лет, г. Омск
В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.
Никита Карпенко, 37 лет, г. Архангельск
Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.
Твердотопливный котел длительного горения своими руками: видео для ознакомления
Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.
Внешний вид самодельной конструкции с теплообменником
Есть ли о твердотопливном котле длительного горения отрицательные отзывы?
Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.
Допускается использовать различные виды топлива
Выделить можно следующие недостатки:
- для хранения топлива приходится использовать специальные помещения или сооружения;
- топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
- при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
- регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.
Схема установки котла в водяной системе отопления
Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.
Загрузка топлива не может быть автоматизирована
Воздушный обогрев, комбинированный с вентиляцией
Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.
Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.
В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.
О стоимости готовых моделей для отопления твердым топливом
Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.
Можно оценить стильный дизайн котла Stropuva
Таблица 1. Расценки на котлы Stropuva
Модель | Мощность в киловаттах | Стоимость в рублях |
S-8U | 8 | 70 000 |
Stropuva S-8U | ||
S-15U | 15 | 116 000 |
Stropuva S-15U | ||
S-20U | 20 | 123 000 |
Stropuva S-20U | ||
S-40U | 40 | 142 000 |
Stropuva S-40U |
Stropuva S-40U
Статья по теме:
Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.
Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.
Основные преимущества продукции Stropuva
Рекомендации по размещению и установке
Монтаж котла производят в соответствии со строительными нормами. Здесь главное — соблюдение правил пожарной безопасности.
Место для теплогенератора выбирают в частном доме из следующих соображений:
- котёл должен находиться в центре здания, в углу стен, соседствующих с другими помещениями;
- агрегат располагают близко к домовому дымоходу;
- место установки теплогенератора (пол и стены) покрывают металлом или другим материалом, защищающим от возгорания.
Эти рекомендации сходны с теми, которые учитывают при установке дровяных печей.
Приведённые инструкции доказывают, что сделать твёрдотопливный котёл своими руками не так уж и сложно. Главное, необходима некоторая сноровка в слесарных делах. Также нужно уметь обращаться со сварочным аппаратом. В то же время сооружённый по всем правилам твёрдотопливный котёл практически не требует ухода. Достаточно лишь раз в сезон очищать его от золы.
Твердотопливные котлы длительного горения с водяным контуром
Чтобы в доме было тепло, необходимо постоянно контролировать степень нагрева теплоносителя в системе отопления. Для тех, кто проживает в собственном доме и много работает за его пределами, постоянное подкладывание дров может доставить определенные неудобства. Чтобы добиться максимальной теплоотдачи от закладываемого топлива, стоит обратить внимание на твердотопливные котлы длительного горения с водяным контуром. Такое оборудование имеет некоторые особенности, которые следует учитывать в процессе выбора.
Твердотопливные котел длительного горения позволит поддержать температуру воздуха на оптимальном уровне
Содержание статьи
Преимущества и недостатки твердотопливных котлов длительного горения
Любой котел отопления на твердом топливе длительного горения имеет ряд преимуществ:
- высокий уровень теплоотдачи, достигающий 90%;
- простота обслуживания и монтажа. Закладка производится намного реже;
- возможность повсеместной установки, в том числе в домах, не подключенных к системе электроснабжению или газовому трубопроводу;
- использование одного агрегата для обогрева дома и подогрева воды при выборе подходящей модели котла длительного горения;
- допустимость использования различных видов твердого горючего;
- экологичность;
- наличие автоматизации позволяет отказаться от постоянного контроля за процессом.
К недостаткам отдельных моделей следует отнести:
- повышенные требования к характеристикам используемого твердого горючего и условиям его хранения;
- зависимости автоматизированных устройств от системы электроснабжения;
- высокая стоимость пиролизных устройств и котлов шахтного типа;
- необходимость выделения большой площади при монтаже оборудования оснащенного топливным бункером.
Для хранения топлива следует предусмотреть место
Принцип работы твердотопливного котла длительного горения
Отопительное оборудование длительного горения имеет особое конструктивное исполнение. Производители используют один из возможных вариантов:
- увеличивают объем камеры сгорания;
- используют пиролизную схему горения топлива;
- предусматривают автоматическую подачу горючего в камеру сгорания.
Увеличение объемности камеры сгорания позволяет добиться того, что время сгорания одной порции топлива составит 5÷6 часов. Пиролизные котлы с водяным контуром используют газогенераторную схему: при сгорании древесины выделяются горючие продукты, которые затем поступают в специальную камеру дожигания. Это способствует медленному сгоранию топлива и интенсивному сгоранию продуктов пиролиза с образованием большого количества тепла.
Автоматический котел на твердом топливе отличается сложным конструктивным исполнением. В процессе его работы происходите непрерывная подача пеллетного горючего, загружаемого в специальный вместительный бункер. Оказавшись в топке, топлива сгорает по пиролизной либо простой схеме, выделяя большое количество тепла. Производители предлагают модели, оснащенные бункером объемом несколько кубов. Такой котел с водяным контуром способен вырабатывать тепло на протяжении нескольких недель при одной загрузке.
Схема работы обычного и пиролизного котла
Как выбрать котел на твердом топливе длительного горения
Выбирая котел долгого горения, стоит обратить внимание на:
- Мощность заинтересовавшей модели. Если предпочтение отдается двухконтурному агрегату, стоит выбрать котел с водяным контуром, способный нагреть объем воды, достаточный для нужд семьи.
- Производительность контура горячей воды. Его характеристики должны соотноситься с потребностью в горячей воде.
- Периодичность и удобство обслуживания. Стоит убедиться, что при загрузке дров или очистке зольника не будут возникать трудности. При наличии выбора стоит отдать предпочтение модели, оснащенной объемным бункером. В этом случае очистка зольника будет производиться раз в три месяца, длительность горения может достигать пяти дней.
- Материал корпуса и змеевика. Для первого предпочтителен чугун. Для второго – медь или сталь.
Совет! Если в семье много человека, стоит обратить внимание на модель со встроенным бойлером. Не лишним будет установка теплового аккумулятора.
При выборе котла с водяным контуром следует учитывать особенности будущей эксплуатации
Классификация котлов длительного горения на твердом топливе
При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.
Большой ассортимент создает трудности при выборе
По способу сжигания топлива
Современные котлы длительного горения реализуют два основных способа горения:
- за счет пиролиза;
- верхнего горения топлива.
В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.
Способ сжигания топлива выбирается индивидуально
По материалу изготовления
Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.
Внимание! Чугунные изделия способны прослужить намного дольше, чем стальные.
Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.
Совет! Если сложно выбрать между сталью и чугуном, стоит обратить внимание на комбинированный вариант. Такие модели демонстрируют лучшие характеристики, характерные для обоих сплавов.
Чугунные агрегаты способны прослужить дольше
По типу используемого топлива
При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:
- угле;
- древесине любого вида;
- торфяных брикетах.
Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.
Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.
Внимание! Некоторые модели допускают использование различных видов.
Тип используемого топлива в агрегатах длительного горения может отличаться
По количеству контуров
Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.
Двухконтурные подогреют воду
По мощности котла
Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.
Мощность агрегата зависит от площади здания
Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.
Калькулятор расчета необходимой мощности твердотопливного котла
По объему загрузочной камеры
В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.
Объем камеры определяет возможности котла с водяным контуром
По коэффициенту полезного действия
Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.
Чем выше КПД, тем ниже затраты на эксплуатацию
Виды котлов
Реализация принципа длительного горения может осуществлять по-разному. Каждый вид котлов имеет свои отличительные особенности. Предлагаем познакомиться с существующими разновидностями твердотопливных котлов, чтобы было проще сделать выбор.
Принцип работы и внешний вид котла может отличаться
Пиролизный котел длительного горения
Пиролизные котлы с водяным контуром комплектуются двумя топливными камерами. В первой происходит сгорания твердого топлива. Вторая предназначена для сгорания газа, выделяющегося в первой (пиролиза древесины). Такое конструктивное исполнение позволяет повысить КПД устройства до 80%, учитывая, что топливо сгорает практически без остатка. К преимуществам таких котлов с водяным контуром стоит отнести высокую температуру сгорания, повышенную теплоотдачу, минимизацию отходов и экологичность процесса.
Внимание! Топливо, предназначенное для пиролизных котлов длительного горения должно иметь влажность не более 20%.
К преимуществам стоит отнести возможности загрузки топлива раз в сутки, длительный срок службы, достигающий 20 лет. Достаточная толщина стенки устройства делает его эксплуатацию безопасной при значительном разогреве топки.
Из недостатков стоит отметить высокую стоимость, которая полностью компенсируется за счет низкой стоимости используемого топлива. Повышенные требования к мощности монтируемого пиролизного котла с водяным контуром. Если агрегат будет работать вполовину мощности, дымоходная труба быстро забьется.
Производители предлагают котлы с водяным контуром, имеющие ряд дополнительных функциональных возможностей. Например, предусмотрена возможность использования различных видов топлива.
Внимание! Специалисты рекомендует приобретать пиролизные котлы для домов, имеющих площадь более 100 квадратов.
Схема работы пиролизного котла
Котлы с принципом верхнего горения
Занимают промежуточное положение между обычными и пиролизными котлами. Нагрев теплоносителя осуществляется за счет сгорания дров и угарных газов. Закладка топлива производится внутрь высокой узкой вертикальной емкости, по внешнему контуру которой проходит водный контур. Сгорание топлива осуществляется сверху вниз, с догоранием выделяемых газов в верхней жаровой камере. Закладка очередной партии топлива осуществляется после полного выгорания предыдущей.
Схема работы агрегата с принципом верхнего горения
Пеллетные
Твердотопливный котел работает на специальных гранулах – пеллетах. Для их изготовления используются торф, древесные и сельскохозяйственные отходы, что способствует значительно снижению стоимость пеллет. Они бывают нескольких категорий: премиум (белые), стандарт (темные) и предназначенные для использования в промышленном производстве. Они гипоаллергены, имеют высокий КПД. Отличаются малой зональностью, что позволяет производить чистку котла раз в месяц. Для их хранения следует выделить сухое помещение, чтобы не допустить отсыревания пеллет.
Пеллетный котел может иметь компактные размеры
Рейтинг лучших производителей твердотопливных котлов
Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.
Оборудование выпускается под различными товарными знаками
Гейзер
Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.
Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:
Модель «Гейзер» | Мощность, кВт | Масса, кг |
ВП-6 | 10 | 170 |
ВП-15 | 15 | 210 |
ВП-50 | 50 | 650 |
ВП-65 | 65 | 750 |
ВП-100 | 100 | 900 |
Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.
Гейзер – надежное оборудование от отечественного производителя
Буржуй-К от завода «ТеплоГарант»
Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:
- Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;
«Буржуй-К Эксклюзив» – стильное решение для любого интерьера
- Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;
«Буржуй-К Стандарт» – надежность и простота обслуживания
- ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;
«Буржуй-К ТА»: работа автоматизирован
- Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.
«Буржуй-К Модерн» – агрегат пиролизного типа
Buderus
Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.
Buderus – отменное немецкое качество
Viessmann
Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.
Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.
Vitoligno 100-S тип VL1A – длительный срок службы гарантирован
Твердотопливные котлы длительного горения с водяным контуром своими руками — чертежи, видео
Высокая стоимость отопительного оборудования заставляет задуматься о том, чтобы изготовить твердотопливный котел длительного горения своими руками. Соблюдая рекомендации специалистов и используя проверенные чертежи, можно собрать агрегаты с высокими эксплуатационными характеристиками. Предлагаем познакомиться с одной из возможных моделей.
Чертеж котла, который можно изготовить своими руками
Котел твердотопливный длительного горения своими руками: чертежи и подробное описание
Если решили изготовить котел твердотопливный длительного горения своими руками, чертежи позволят оценить геометрические параметры будущего агрегата и требования к материалу, используемому в процессе его изготовления. Предлагаем познакомиться с последовательностью изготовления устройства из старого газового баллона:
Где купить твердотопливный котел длительного горения, цены, каталоги
Прежде чем оформить заказ на конкретный котел, стоит ознакомиться с ориентировочной стоимостью на наиболее популярные модели. Особое внимание стоит уделить их функциональным возможностям. Средняя цена твердотопливных котлов по состоянию на январь 2018 года представлена в таблице:
Таким образом, производители предлагают отопительного оборудование в большом ассортименте. Если вы решили купить твердотопливный длительного горения котел, делитесь в комментариях, какой модели и почему было отдано предпочтение.
Предыдущая
ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих
Следующая
ИнженерияНасосная станция для частного дома: критерии выбора и особенности эксплуатации
Понравилась статья? Сохраните, чтобы не потерять!
ТОЖЕ ИНТЕРЕСНО:
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
видео котел длительного горения
Котел длительного горения
Поиск
Твердотопливные котлы длительного горения.Твердотопливные котлы длительного горения SWaGКотёл длительного горения. В чём отличие от обычного котла?Твердотопливный котел длительного горения Viadrus. Пиролизный котёлКотел длительного горения на дровах. Разовая загрузка 12часов.1-ячасть.Твердотопливный котел длительного горения Heiztechnik Q Hit Plusт. 0502824506 . 0983343082 Котел длительного горения . по чертижам Василия ПустовойченкоШахтный Котел длительного горения 25 кВт на опилках ВСЕ от РОЗЖИГА до ЗАТУХАНИЯ. Видео 1 / 2Котел длительного горения Буран У/У+ГВСКак сделать котел длительного горения в домашних условиях затратив до 30 дол!Котел длительного горения на дровах.3-часть.Поршеньобзор котла длительного горения шахтного типа з дожиганием газов.котел длительного горения своими руками построениеКотел длительного горения STROPUVA — котел №1 в РоссииИспытание котла длительного горения ECO Long, 30 кВт. ТМ «ProTech».Правильное подключение твердотопливного котла длительного горения ДТМКотлы длительного горения Stropuva — лучший вариант для отопленияМонтаж твердотопливного котла длительного горения ПрометейКотел длительного горения на дровах.2-Часть.Схема и детали.Котел длительного горения «Коралл».7-й год эксплуатации. Отзыв.котел длительного горения (монтаж рубашки ) Тел.095 191 67 34…096 337 52 65Котел длительного горения на дровах — простой, дешевый, экономный Кордикотел длительного горения по чертежам ВАСИЛИЯ ПУСТОВОЙЧЕНКОЧасть 2. 500-ый котел длительного горения, сборка — Part 2 500th long burning boiler assemblyКотел длительного горения. Авторская разработка.Видео обзор твердотопливного котла длительного горения Донтерм ДТМКотёл длительного горения ПрометейУгольный котел длительного горения Энергия ТТ 40 кВт .wmvПринцип работы твердотопливного пиролизного котла длительного горения «Траян»самодельный котел длительного горения 1 вид
Котел длительного горения на дровах. Разовая загрузка 12часов.1-ячасть.
Нередко люди, поверхностно знакомые с темой твердотопливных котлов, считают, что эти агрегаты по собственной конструкции стопроцентно подобны обыкновенной печи и отличаются от нее только материалом корпуса. Такая точка зрения не соответствует реальности. Производители отопительного оборудования существенно усовершенствовали обычное печное отопление, представив миру дровяные котлы долгого горения.
До определенного времени котлы отопления на жестком горючем особенным спросом у населения не воспользовались, так как их эксплуатация была делом достаточно хлопотным: горючее необходимо было подкладывать через каждые три часа. Длительность работы без дозаправки можно продлить методом внедрения систем автоматической подачи горючего, состоящих из бункера и шнекового либо поршневого питателя, но такие устройства могут работать только с мелкофракционным горючим: угольной крошкой, стружкой, пеллетами, шелухой и т.д.
Подавать в топку большие кусочки они пока неспособны, потому топить котел отопления на дровах можно только вручную. Такое положение дел побудило изготовителей твердотопливного оборудования подойти к решению трудности с другой стороны. Если дрова нельзя закладывать в котел автоматом, то, может быть, их получится вынудить дольше пылать? Так и были выдуманы термические котлы долгого горения.
По принципу деяния все агрегаты этого типа делятся на три разновидности:
Это самый обычный дровяной котел длительного горения. В отличие от традиционных твердотопливных котлов, его топка имеет вытянутую форму. В процессе работы котла осуществляется дозированная подача воздуха в камеру сгорания. За счет внедрения данного принципа время работы котла на одной закладке горючего удалось продлить до 6 – 8 часов.
котел бубафоня
Подробнее www.kotly.co.ua
Твердотопливный котел длительного горения Viadrus. Пиролизный котёл
Котел на угле своими руками чертежи. Принцип работы котла длительного горения, изготовленного своими руками с использованием чертежей
На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.
Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:
- 1. Классические;
- 2. Пиролизные.
Технология производства
По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:
- Дымоход — необходим для создания тяги, а также отвода угарного газа;
- Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
- Система заслонок — используется в качестве регулятора воздушной тяги;
- Бак — его основная задача нагрев воды для системы отопления.
Инструменты и материалы
Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:
- Речной просеянный песок;
- Стальной лист толщиной не менее 5 мм;
- Две дверцы;
- Чугунная колосниковая решетка;
- Лист нержавеющей стали;
- Металлический уголок;
- Печные дроссельные заслонки;
- Отопительные трубы;
- Измерительные приборы: уголок, строительный уровень, рулетка;
- Сварочный аппарат инверторного типа;
- Электрическая дрель с набором сверл;
- Пассатижи.
Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.
Подготовка деталей корпуса
Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.
Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.
Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.
В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.
Бак для воды и теплообменник
Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.
Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.
Сборка котла
Из-за высокой металлоемкости готовый котел,
выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.
Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.
В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котелпочти готов, остается только смонтировать наружные стенки и верхнюю плиту.
Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.
На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.
Пиролизный котел
Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.
Чтобы изготовить котел потребуется:
- Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
- Сварочный аппарат;
- Труба диаметром 60 и 100 мм;
- Металлический лист толщиной 4 мм.
Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.
Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.
Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.
Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.
Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.
Заключение
Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.
Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.
Устройство котла фабричного производства
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура . Аналогичные функции выполняют полые стенки корпуса.
Статья по теме:
Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
Обратите внимание!
Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.
Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий
Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.
Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.
К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.
Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки
Обратите внимание!
Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.
Твердотопливный котел длительного горения своими руками: видео инструкция и выводы
Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.
Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.
Изготовление котла длительного горения своими руками (видео)
Возможно Вам также будет интересно:
Коаксиальный дымоход для газового котла: нюансы монтажа и особенности конструкции
При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.
Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах (исключительно твердого, разумеется).
Как устроен самодельный котел длительного горения
Принцип работы
Схема работы таких котлов основывается на особенности тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.
Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.
Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).
Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.
Основные преимущества
Выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:
Устройство прибора
Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.
Вне зависимости от модификации котел состоит из трех основных зон:
- загрузочной зоны;
- зоны тления и теплообразования;
- зоны окончательного сжигания, где горит зола и выводятся дымные газы.
Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.
Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.
Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.
Воздух может подаваться одним из двух способов:
- прямо из атмосферы;
- из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.
Для регулировки используется специальная воздушная заслонка.
Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.
Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.
Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.
Способ №1.
К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.
Способ №2
. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.
Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.
Цены на модельный ряд твердотопливных котлов
Твердотопливные котлы
Изготовление котла длительного горения
Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки и четкая инструкция.
Этап 1. Подготовка всего необходимого
Для изготовления котла потребуются:
После подготовки оборудования и расходных материалов можно приступать к работе.
Этап 2. Сборка конструкции
Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).
Последовательнос ть действий при сборке следующая.
Шаг 1.
Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.
Шаг 2.
Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.
К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.
Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).
Сверху труба оборудуется заслонкой для регулировки подачи кислорода.
Шаг 3.
Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.
Шаг 4.
Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).
Шаг 5.
Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.
Все, теплогенератор длительного горения готов к использованию.
Особенности загрузки топлива и эксплуатации
От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.
Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.
Топливо загружается в такой последовательнос ти.
Шаг 1.
Снимается верхняя крышка конструкции.
Шаг 2.
Извлекается воздушный регулятор.
Шаг 3.
Котел загружается топливом по уровень дымоходной трубы.
Шаг 4.
Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).
Шаг 5.
Воздушный регулятор устанавливается обратно, сверху надевается крышка.
Шаг 6.
Воздушная заслонка открывается до предела.
Шаг 7.
Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.
О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.
В качестве заключения
Описанные котлы используются не только для , но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.
Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.
Видео – Котел длительного горения своими руками
ТОП-11 лучших твердотопливных котлов
Фото | Название | Рейтинг | Цена | |||
---|---|---|---|---|---|---|
Лучшие твердотопливные котлы длительного горения | ||||||
#1 | Stropuva S40U | ⭐ 99 / 100 | ||||
#2 | Candle S-18kW | ⭐ 98 / 100 | ||||
Лучший пиролизный твердотопливный котел | ||||||
#1 | Buderus Logano S171-50 W | ⭐ 100 / 100 | ||||
Лучшие классические твердотопливные котлы | ||||||
#1 | ZOTA Optima 20 | ⭐ 99 / 100 | ||||
#2 | Sime SOLIDA EV 5 | ⭐ 98 / 100 | ||||
#3 | Protherm Бобер 40 DLO | ⭐ 97 / 100 1 — голос | ||||
#4 | Bosch Solid 2000 B SFU 27 | ⭐ 96 / 100 | ||||
#5 | Kentatsu ELEGANT-03 | ⭐ 95 / 100 | ||||
Лучший двухконтурный твердотопливный котел | ||||||
#1 | Kiturami KRM 30R | ⭐ 99 / 100 | ||||
Лучшие комбинированные твердотопливные котлы | ||||||
#1 | ZOTA Mix 20 | ⭐ 98 / 100 | ||||
#2 | Теплодар Куппер ПРО 22 | ⭐ 98 / 100 | ||||
Stropuva S40U
Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.
- высокий коэффициент полезного действия — 90%;
- экономия топлива и электричества;
- есть возможность использования различного сырья;
- легок и прост в обслуживании;
- полностью безопасен;
- длительный срок службы.
- выполнен из стали, а не из чугуна;
- яркий окрас.
Твердотопливный котел Stropuva S40U
Candle S-18kW
Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.
- энергонезависим;
- имеет высокий коэффициент полезного действия;
- экономичен;
- компактный.
- высокая стоимость.
Buderus Logano S171-50 W
Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.
- наличие инновационной системы управления с множеством встроенных функций;
- экологичен;
- наличие трубчатого теплообменника с коэффициентом до 90%;
- удобный в очистке.
- нужен крепкий пол для установки;
- энергозависимый.
ZOTA Optima 20
Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.
- наличие бункера подачи, обеспечивающий длительную работу;
- цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.
- неидеальная механика;
- энергозависим;
- необходимо внимательно изучать инструкцию.
Sime SOLIDA EV 5
Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.
- длительный срок службы;
- удобно загружать и чистить котел.
- для установки нужно усилить пол.
Protherm Бобер 40 DLO
Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.
Твердотопливный котел Protherm Бобер 40 DLO
Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.
Котлы отопления для дома
Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.
Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают , как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.
Электричество и газ, как традиционные виды топлива
Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.
Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.
Альтернативные источники тепла и сухой остаток
Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?
- Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
- Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
- Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
- Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
- Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.
Котлы отопления на дровах
Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.
В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.
Пиролизный котел своими руками
Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.
Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.
Котел на жидком топливе своими руками
Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.
Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!
Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.
В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.
Виды устройства, которые можно создать самому
Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:
- Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
- Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.
Котлы с нижним направлением горения можно разделить на два вида:
Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. З
десь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.
Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.
Материал для монтажа теплообменника
Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.
Чугун
Именно потому современные строители редко используют чугун
. Причин этому много и основными считаются:
Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2 . Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.
также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.
Сталь
Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.
Единственным вариантом становится создание теплообменника котла из стали
, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.
Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:
- Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
- В случае увеличения мощности, необходимо создать специальный элеваторный узел . В этом случае работа котла будет подразумевать перегрев воды постоянно.
Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию
, то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.
Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия
. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.
Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.
Выбор материала
зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.
Создание дымохода в твердотопливном котле
Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи
. Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.
Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.
Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности
во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.
Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.
Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода
, а именно:
- лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
- соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
- если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.
Фундамент под чугунную конструкцию
Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента
. Соорудить его не составит особого труда, если ранее подобные работы проводились.
Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.
Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом
.
Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.
Котел своими руками — 109 фото безопасных самодельных котлов и нагревателей
В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.
Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.
В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.
Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?
Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.
Содержимое обзора:
Разновидности
Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.
Разновидности моделей делят на:
Газовые
Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.
Но имея акт проверки лаборатории, разрешение вам выдадут.
Электрические
Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.
Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.
Твердотопливные
Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.
Жидкотопливные
Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.
От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.
Сооружение твердотопливного котла собственными силами
Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.
Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.
И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.
Обратите внимание!
Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.
Подготовка к сооружению корпуса
Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.
Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.
От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.
Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.
Обратите внимание!
Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.
Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.
Сбор конструкции котла
К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.
Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.
Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.
С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.
Обратите внимание!
В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.
Проверка работоспособности котла
Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.
Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.
Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.
Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.
Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.
Принцип действия
Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.
Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.
Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.
Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.
В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.
Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!
Фото котла своими руками
youtube.com/embed/KyA-Z8h8N_s» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Древесная щепа в качестве топлива — преимущества использования котла на древесной щепе
Все больше и больше людей ищут безопасные, гибкие и экономичные способы обогрева своего дома или коммерческого здания, при этом снижая выбросы углекислого газа. Наружные котлы на биомассе — не такая уж новая технология, которая набирает популярность благодаря своим экологическим преимуществам и низким эксплуатационным расходам.
Поскольку деревья и другие растения являются легкодоступными возобновляемыми источниками топлива, печи на биомассе также обеспечивают гибкость и энергобезопасность.Древесная щепа является распространенным источником топлива из биомассы, который обеспечивает высокую прибыль по низкой цене.
Давайте рассмотрим, что это такое и какие преимущества они предлагают.
Что такое щепа?
Древесная щепа считается самым дешевым видом топлива для отопления вашего дома или бизнеса, поскольку она представляет собой остаточную древесину, полученную из устойчивых древесных отходов.
Изготовление древесной стружки путем пропускания небольших кусков древесины через измельчитель представляет собой высокоавтоматизированный процесс, который можно осуществить довольно дешево и без особых усилий.Сухая древесная щепа имеет большую топливную ценность на тонну, поскольку из нее удаляется больше воды и она более устойчива к плесени и другим проблемам хранения.
Древесная щепа классифицируется по качеству, начиная с сорта А, который соответствует самому высокому качеству, и класса D, который соответствует самому низкому качеству. Каждый сорт отличается энергоемкостью, влажностью, зольностью, однородностью и содержанием мусора.
Сжигание щепы в открытом котле
Котлы на древесной щепе работают так же, как и другие наружные печи с газификацией, эффективно сжигая топливо для обогрева больших помещений с помощью систем лучистого отопления или принудительной вентиляции.Он также может нагревать воду для горячего душа, бассейнов, джакузи или коммерческого применения. Древесная щепа воспламеняется, а затем сгорает с небольшим количеством кислорода, образуя дым, который затем сгорает при высоких температурах. Энергия этого двухступенчатого процесса затем нагревает воду во внешней рубашке котла. Нагретая вода передается в вашу систему горячего водоснабжения или печь, где тепло распределяется через ряд систем обмена.
Древесная щепа и бревна
Древесина, будь то дрова, древесные гранулы или щепа, является отличным источником топлива для отопления вашего дома или бизнеса.Традиционные дрова являются наиболее распространенным способом отопления наших домов, но они могут иметь свои недостатки. У древесной щепы есть несколько явных преимуществ, особенно если у вас есть большие площади для обогрева. Легко найти и использовать
Производство бревен для дров — это большой труд. Если только вы не платите дополнительные расходы за то, чтобы кто-то другой рубил, таскал и укладывал, все это время и энергия ложатся на вас. Кроме того, котлы на дровах требуют более регулярного заполнения вручную. В зависимости от того, где вы живете, древесную щепу часто легче найти в вашем районе.Фактически, вы можете обеспечить себя, если у вас есть доступ к полученной древесине и измельчителю.
Комфорт и удобство
Дрова требуют места и времени, чтобы высохнуть и приправиться. Для приложений, требующих большого количества энергии — сараев, хозяйственных построек или коммерческих помещений — наличие достаточного количества дров для производства необходимой энергии требует много места. Плюс бревна нужно чаще загружать.
С автоматизированной системой щепы вам не нужно постоянно беспокоиться о доливке топлива.Можно настроить автоматическую загрузку древесной щепы в печь для сжигания биомассы и удаленный контроль.
Экономичный
Поскольку древесная щепа производится из оставшихся ветвей, верхушек деревьев или отходов лесопиления, она не зависит от капризов изменчивого рынка топлива. Он также легко доступен и дает больше энергии при меньших затратах. Наружные печи на древесной щепе имеют низкие эксплуатационные расходы и обеспечивают эффективность до 90 процентов, а это означает, что вы получаете больше от покупаемого топлива.
Тепловые мастера
нерж. сталь Преимущество
HeatMaster ss Инженеры знают, что беззаботная система отопления бесценна.Производство доступного высококачественного продукта – цель всего, что мы делаем. Наша многотопливная печь на биомассе серии B предназначена для обеспечения неограниченного количества тепла и горячей воды в больших помещениях по низкой цене.
Наша высокоэффективная конструкция гарантирует, что каждая наружная печь производит максимальное количество тепла при меньшем количестве топлива, чем обычные системы. Изготовленные из титановой нержавеющей стали, наши уличные печи на биомассе устойчивы к коррозии и выдерживают более высокие постоянные температуры, что обеспечивает непревзойденную долговечность.
Благодаря полной автоматизации HeatMaster ss B Series сделает вашу жизнь проще. Автоматический запальник топлива создает очень горячее горение, что позволяет печи HeatMaster ss быстро реагировать на ваши потребности. А автоматическая подача топлива и движущаяся колосниковая решетка обеспечивают бесперебойную подачу топлива из биомассы.
Поговорите с нашей командой о преимуществах наружной печи на щепе, чтобы понять, подходит ли она вам и вашей семье — найдите ближайшего к вам местного дилера HeatMaster ss .
Назад ко всем сообщениям
Многотопливные печи и дровяные печи (объяснение различий)
В этом сообщении блога мы обсудим различия между многотопливной печью и дровяной печью. Какой лучше? Каковы преимущества каждого из них? Сэкономите ли вы деньги в долгосрочной перспективе, выбрав тот или иной вариант? На все эти вопросы будут даны ответы! Независимо от того, хотите ли вы сэкономить деньги на счетах за отопление или просто хотите убедиться, что у вас есть несколько способов обогреть дом, эта статья должна предоставить ценную информацию для вашего процесса принятия решений.
Дровяные печи и многотопливные печи кажутся двумя совершенно разными вещами. Первая — это печь, в которой в качестве основного топлива используется древесина, а вторая может использовать любой тип твердого, жидкого или газообразного горючего материала, который вы хотите. Что у них общего? Им обоим требуется вентиляция для эффективного горения, и им обоим требуется регулярное техническое обслуживание, чтобы поддерживать их в рабочем состоянии. В этом сообщении блога мы обсудим различия между этими типами печей, чтобы вы могли решить, какая из них лучше подойдет для ваших нужд!
Что такое многотопливная печь?
Термин «многотопливные» относится к печам, способным сжигать дрова, уголь и другое твердое топливо.Они часто имеют контролируемую тепловую мощность, что означает, что они могут гореть слабо или сильно в зависимости от потребностей вашего дома. Хотя большинство многотопливных печей также можно использовать для приготовления пищи, некоторые модели предназначены только для производства тепла без каких-либо дополнительных функций.
youtube.com/embed/7Ij76JZAFyU?feature=oembed&wmode=opaque&enablejsapi=1&origin=https://fireplacetown.com» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Многотопливная печь
и дровяная печь Между этими двумя типами нет большой разницы, так как обоим потребуется пространство в комнате, в которой вы собираетесь их использовать для целей вентиляции, однако все становится немного сложнее, если учесть вопросы безопасности, связанные с выбросами дыма из дровяной печи. продуктов по сравнению с продуктами, производимыми газовыми приборами, такими как котлы и т. д.
Как это работает?
Дрова — не единственное топливо, которое можно использовать для многотопливной печи. Уголь, древесный уголь и бездымное топливо также используются для питания этого типа приборов. Конструкция многотопливной печи означает, что она будет сжигать все, что поместится в ее топку, которая обычно находится в верхней части основного корпуса — вместо этого у некоторых моделей есть боковые дверцы.
Многотопливная печь против дровяной печи Поскольку большинство печей являются твердотопливными приборами, за ними необходимо регулярно следить во время работы, поэтому не оставляйте их без присмотра на длительное время в любое время дня и ночи! Важно отметить, что если не ухаживать за включенными приборами, это может привести к отравлению угарным газом.
Кроме того, установив многотопливный прибор, вы будете меньше контролировать тепловую мощность по сравнению с электрическими или газовыми моделями, поэтому их не рекомендуется использовать, если вам требуется постоянное отопление в определенное время дня/ночи.
Преимущества многотопливной печи
Многотопливная печь имеет ряд преимуществ перед дровяными печами, поэтому становится все более популярной. Во-первых, вы можете использовать больше, чем просто древесное топливо с этим типом устройства.На самом деле, вы можете сжигать все, что угодно, от бумаги до сосновых шишек и даже энергосберегающих пеллет!
Они также легкие, поэтому они не занимают много места в вашем сарае или гараже, когда они не используются — идеально подходит для тех, у кого мало места для хранения их между зимними месяцами. Еще одним преимуществом является то, что их можно легко перемещать, если это необходимо, что идеально подходит для семей, где могут быть разные условия для сна в зависимости от того, в какое время люди выходят на улицу и т. д.; возможно, кто-то предпочитает спускаться в подвал или подниматься на чердак.Они также гораздо более экономичны с точки зрения расхода топлива, и это верно для всех типов многотопливных плит: для кипячения воды требуется намного меньше времени, чем при использовании неэлектрических приборов, таких как кастрюли на газовой плите. (газовые духовки — совсем другое дело, в зависимости от того, насколько они мощны).
Еще одним преимуществом перед дровяными печами является то, что вы можете использовать их с другими источниками энергии, поэтому, если у вас дома установлены солнечные батареи, но вы не хотите использовать электрическую систему отопления или подключаемые обогреватели, тогда, возможно, современный мульти- Топливная печь была бы идеальной, потому что она позволяет вам использовать солнце в летние месяцы и снова переключаться на ископаемое топливо с наступлением зимы.
Недостатки многотопливной печи
Хотя многотопливная печь имеет много преимуществ, она также имеет некоторые недостатки, о которых домовладельцам следует помнить. Прежде всего, это более высокая начальная стоимость многотопливной печи по сравнению с дровяной.
Система трубопроводов, которую вы должны установить, если вы идете по этому маршруту, может более чем удвоить ваши расходы в зависимости от того, где вы живете, по отношению к линиям природного газа или другим источникам для баллонов с пропаном.Кроме того, люди, которые чаще используют свои печи, обнаружат, что у них меньше денег, сэкономленных на более низких счетах за отопление.
Это связано с тем, что хотя эти типы печей в целом могут быть дешевле при нечастом использовании в течение длительных периодов времени, на самом деле они обходятся намного дороже в час по сравнению с тем, что любой домовладелец получил бы от электрического источника тепла.
Многотопливные плиты нуждаются в обслуживании, как и любой другой прибор в вашем доме, и это может еще больше увеличить общие расходы, если вам придется нанять профессионала для установки или ремонта.
Если вас не смущают все эти недостатки, то многотопливная печь по-прежнему способна предложить эффективное решение для отопления, которое со временем сэкономит вам деньги по сравнению с использованием только стандартного электрического нагрева.
Что такое дровяная печь?
Дровяная печь — это устройство, которое сжигает бревна и другие виды дров для обеспечения тепла, света или того и другого. Эти печи также могут выглядеть как декоративные элементы, а также могут быть встроены в любой каминный проем.Хотя это был первый созданный тип отопительного прибора, он до сих пор остается одним из самых популярных типов из-за простоты в эксплуатации и конструкции.
Для тех, кто хочет сделать свои дома более энергоэффективными и уменьшить выбросы углекислого газа на нашу планету Земля, доступны различные варианты. [
com» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Дровяные печи — это простой и традиционный способ производства тепла, при этом нельзя отрицать, что они обеспечивают тепло ценой более высокого уровня загрязнения.
Как это работает?
Многотопливная печь — это тип дровяной печи, в которой можно использовать более одного типа полностью горящего твердого топлива, такого как газ пропан и этанол. Это означает, что у вас есть выбор между дровами или другим топливом из биомассы в дополнение к желаемому источнику тепла. Многотопливные печи также могут сжигать жидкое биотопливо, такое как белый бензин (Coleman Fuel) и керосин Jet-A, JP-I и дизельное топливо #.
Основное различие между многотопливной печью и дровяной печью заключается в том, что первая может питаться дополнительными видами топлива, помимо дров, такими как газ пропан или биотопливо, такое как этанол, тогда как последняя обычно сжигает только дрова. Выбор печи зависит от ваших личных предпочтений, а также от того, какие источники топлива доступны в вашем регионе.
Однако, если вы хотите стать более экологичным, лучше всего остановиться на экологически чистой дровяной печи. Это дает гораздо меньше загрязнения по сравнению с печами, использующими жидкое или твердое топливо, потому что они не содержат никаких токсинов и не производят выбросов угарного газа при правильном использовании.
Преимущества дровяной печи
Факт сжигания древесины, большинство экспертов рекомендуют вам использовать этот тип, если вы планируете сократить свой углеродный след и в то же время тратить меньше денег на ежемесячные счета за коммунальные услуги.
Еще одним преимуществом является простота установки, поскольку все модели поставляются с инструкциями по установке, поэтому в процессе не возникнет никаких проблем. Кроме того, некоторые устройства могут даже использоваться в качестве каминов, что делает их действительно универсальными приборами! Еще один важный фактор, который стоит упомянуть об этих типах печей, заключается в том, что они распределяют тепло, печь предлагает ряд преимуществ по сравнению с многотопливной печью.
Одним из них является то, что он не требует электричества или других форм энергии, что делает его энергоэффективным выбором для людей, которые хотят сэкономить на счетах за отопление.Кроме того, они бывают самых разных форм и размеров, что позволяет выбрать идеальный вариант для вашего дома.
Наиболее важным преимуществом является его универсальность, поскольку его можно использовать на дровах или угле, что означает, что вам не нужно будет покупать еще один прибор в будущем, когда эти типы устареют. Это подводит нас к следующему пункту: в отличие от других печей, этот тип использует возобновляемые источники энергии, такие как дрова, что делает их экологически чистыми.
Недостатки дровяной печи
Их покупка стоит дорого.Сумма денег, которую вы потратите только на печь, будет больше, чем на многотопливную печь, которая может работать на нескольких видах топлива. Дровяная печь хороша только при использовании дров или другого вида твердого топлива, вписывающегося в ее интерьер. Это означает, что вам придется выйти, срубить дерево или найти какой-либо другой способ добыть древесину для топлива.
Дымоход необходимо чистить не реже одного раза в год, так как невозможно очистить огнеупорные кирпичи внутри вашей печи.Если вы не позаботитесь об этой работе самостоятельно, то есть компании, которые могут приехать и тщательно почистить ваш дымоход, чтобы обеспечить его надлежащую работу. Они могут взимать довольно небольшую плату в зависимости от размера вашего дома, но их стоит заплатить, если вы хотите, чтобы ваша система работала должным образом в течение всего зимнего сезона, пока снова не наступит следующая осень.
Разница между многотопливной печью и дровяной печью
Когда дело доходит до покупки печи, существует множество различных типов печей. В то время как дровяные печи существуют уже много столетий, многотопливные печи были разработаны только в прошлом веке. Так в чем же разница между этими двумя видами отопительных приборов? Давайте взглянем! Во-первых, давайте определимся с некоторыми терминами. «Дровяная печь» — это печь, которая может сжигать бревна или дрова в качестве основного основного источника тепла, а также работать на других видах топлива, таких как уголь и, в последнее время, современные пеллеты из биомассы, изготовленные из переработанных опилок.
Многотопливные печи могут использоваться с любым горючим материалом, что делает их действительно универсальными.Если вы хотите, чтобы ваш камин или очаг служил в качестве аварийного источника тепла, если у вас отключили электричество, или вы хотите использовать его во время резкого похолодания, когда может не хватать дров, то это отличный выбор.
Решетка топки
Колосниковая решетка – это место, где будут храниться дрова в многотопливной печи. Он также может поставляться с сетчатыми листами, расположенными друг над другом, чтобы обеспечить лучший поток воздуха при сжигании дров в вашем камине.
Некоторые топочные решетки регулируемые, другие имеют фиксированную конструкцию.Решетка должна обеспечивать достаточный приток воздуха для дров, сжигаемых в вашем камине, чтобы они не тлели и не дымили.
Отсек для золы
В дровяной печи под колосниковой решеткой расположен зольник. Эта секция предназначена для хранения золы, образующейся при сжигании дров в вашем камине.
Лучший способ удалить золу из отсека зольника — использовать металлическую кочергу после того, как поленья полностью прогорят.
Вы можете просто просунуть кочергу под золу, пока не поднимете ее и не вытащите из отсека для золы.
com» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Если в вашей печи нет зольника, важно регулярно вычищать остатки пепла, если они остаются там слишком долго. Невыполнение этого требования может привести к повреждению или даже пожару при сжигании дров в камине.
Вентиляционное отверстие первичного контура
Всем печам требуется свежий воздух, чтобы разжигать огонь и поддерживать его горение.Вентиляционное отверстие предназначено для подачи кислорода извне в печь, которая питает пламя внутри. Он также избавляется от дыма, «вытягивая» или создавая тягу, которая вытягивает эти выбросы через выхлопную трубу.
Прочная дверь над основным вентиляционным отверстием поможет сохранить тепло в вашем доме, не давая проникнуть холодным сквознякам в более прохладные дни и ночи.
Это относится ко всем дровяным приборам; вам нужна какая-то форма вентиляции (даже если она только пассивная). Необходимое количество зависит от того, насколько хорошо утеплен и изолирован ваш дом, а также от того, какие материалы использовались при его строительстве. Пассивные вентиляционные отверстия обычно располагаются на верхних этажах или вентиляционных отверстиях на крыше, но также могут включать в себя отверстия типа воздуховодов, которые обеспечивают приток воздуха без необходимости открывать окно.
Пассивная вентиляция
Внешние стены домов часто изготавливаются из таких материалов, как штукатурка и цемент, предназначенных для отталкивания воды; однако они не обеспечивают надлежащего барьера против инфильтрации/потери воздуха.Правильно установленные прокладки вокруг дверей и окон помогут предотвратить потерю нагретого (или охлажденного) воздуха в вашем доме, поэтому важно обеспечить надежную герметизацию этих областей при защите вашего дома от атмосферных воздействий в холодные месяцы.
Некоторые дровяные печи могут поставляться со встроенным теплообменником, который предназначен для повышения эффективности и сокращения выбросов. Если в вашей печи нет ни одного из них, вам следует обратить внимание на признаки того, что дымоход соответствует действующим стандартам (например, UL 103 HT или ASTM E 84).
Теплообменник работает путем передачи части тепла, производимого внутри вашего устройства, в поступающий холодный воздух, поступающий снаружи, прежде чем он попадет обратно в помещение через выпускное отверстие в верхней части устройства. Этот процесс оставляет примерно вдвое меньше выбросов окиси углерода по сравнению со старыми моделями приборов без этой функции.
Удлинитель очага/площадка
Эта деталь обеспечивает как защиту от возгорания, так и изоляцию между этажами под плитой, повышая эффективность использования энергии в вашем доме.Он также сохраняет дно печи в чистоте, избегая контакта с горючими материалами, которые в противном случае могут быть повреждены или деформированы под воздействием тепла и пламени с течением времени.
Запас топлива
Дровяные печи бывают нескольких размеров (в зависимости от их рейтинга БТЕ) для удовлетворения потребностей в больших домах/комнатах, а также в небольших помещениях, таких как квартиры и автофургоны. Это включает в себя емкости от 60 до 100 тысяч БТЕ, которые могут вмещать бревна от 14 до 20 дюймов в зависимости от их размера и от того, нужна ли вам помощь, чтобы установить их на место через более широкие дверные проемы во внутренней камере вашего устройства.Средний размер топки составляет около 16 дюймов в глубину, 13 дюймов в ширину и 11 дюймов в высоту.
Эффективность сжигания топлива
Более новые модели с теплообменником (см. выше) позволят вам сжигать меньше дров для получения того же количества тепла, что и старые неизолированные приборы без встроенной этой функции. Это связано с тем, что вашей печи легче поддерживать и передавать внутреннюю температуру в окружающий воздух, где они могут быть высвобождены в виде полезного тепла / холода, а не застревать внутри ее металлической конструкции, что снижает общую эффективность нагрева, удерживая остаточное тепло внутри себя после горения. топливо.
Использование многотопливной печи в качестве дровяной
- Если вы ищете многотопливную печь, возможно, это означает, что вы также любите разбивать лагерь или ходить на охоту. Если это то, что подразумевается в ваших планах, возможно, будет полезно узнать о разнице между мультипечами и дровяными печами. При выборе одного из этих типов отопительных приборов читайте дальше, чтобы узнать, чем они отличаются друг от друга при использовании разных видов топлива.
- Если вы ищете многотопливную печь, возможно, это означает, что вы также любите разбивать лагерь или ходить на охоту.Если это то, что подразумевается в ваших планах, возможно, будет полезно узнать о разнице между мультипечами и дровяными печами. При выборе одного из этих типов отопительных приборов читайте дальше, чтобы узнать, чем они отличаются друг от друга при использовании разных видов топлива.
Многотопливная печь против дровяной печи. Многотопливные печи существуют гораздо дольше, чем их более современные аналоги, поэтому у них было время усовершенствовать свою конструкцию, а также производительность при использовании различных горючих материалов.Типичная многотопливная печь не только работает на дровах, но и обычно может работать с углем или даже биомассой, которые являются ингредиентами, которые можно найти в дикой природе. Поскольку дровяные печи появились на рынке совсем недавно, они еще не могут похвастаться таким же уровнем полезности.
- Многотопливные печи существуют намного дольше, чем их более современные аналоги, поэтому у них было время усовершенствовать свою конструкцию, а также производительность при использовании различных горючих материалов.Типичная многотопливная печь не только работает на дровах, но и обычно может работать с углем или даже биомассой, которые являются ингредиентами, которые можно найти в дикой природе. Поскольку дровяные печи появились на рынке совсем недавно, они еще не могут похвастаться таким же уровнем полезности.
Можно ли превратить дровяную печь в многотопливную?
Нет, вы не можете легко превратить дровяную печь в многотопливную печь. Эти две печи предназначены для разных целей и поэтому имеют много различий в своей конструкции, дизайне и функциях.Кроме того, может потребоваться значительная работа или замена дымохода, если он не подходит для использования с несколькими видами топлива или типами твердого топлива. Всегда должен быть установщик от производителя, который посоветует, какой тип устройства лучше всего соответствует вашим потребностям, прежде чем будет произведена установка.
Советы по безопасности для печей
- Всегда читайте инструкции производителя перед использованием печи. Если вы не знакомы с использованием печей, попросите кого-нибудь помочь вам зажечь их или отрегулировать элементы управления.
- Держите детей подальше от открытого огня и никому не позволяйте играть с огнем вблизи открытого огня. Самое безопасное место для ребенка находится на расстоянии не менее 30 футов (около девяти метров) от любого камина, дровяной печи, газового обогревателя или другого отопительного прибора, где ребенок не может случайно до него дотянуться и намеренно не приближается слишком близко. .
- Перед заправкой всегда сначала выключайте многотопливную печь – затем делайте это только тогда, когда она полностью остынет – это снизит риск получения травм в случае разлива.
- Убедитесь, что помещение хорошо проветривается при использовании печи или камина, особенно в ограниченном пространстве. Отравление угарным газом может быть смертельным и чаще всего происходит, когда люди спят.
- Используйте только сухие выдержанные дрова, нарезанные на короткие куски (менее 50 см), которые удобно помещаются на решетке вашей многотопливной печи; оставьте достаточно места для воздушного потока вокруг каждого куска дерева — это поможет уменьшить чрезмерное дымление, а также убедиться, что вы не перегружаете его слишком большим количеством дерева за один раз, что снижает теплоотдачу.Помните, печи работают лучше всего, если они горят чисто, без клубов дыма!
Часто задаваемые вопросы
Каковы преимущества многотопливных печей перед дровяными печами?
Несмотря на то, что между обоими типами есть много общего, у них есть несколько ключевых отличий. Ниже приведены несколько примеров, которые помогут вам решить, какой тип лучше всего подходит для ваших нужд!
Каковы преимущества дровяных печей перед многотопливными печами?
Производители многотопливных плит, которые используют газ, нефть или уголь в своих кухонных приборах, должны соблюдать множество правил. Помимо этого, им также необходимо поддерживать постоянное давление во всем устройстве, что может привести к таким проблемам, как засорение и утечка, если это не сделано правильно. Это снижает безопасность этих типов печей по сравнению с традиционными моделями, такими как дровяные печи. Несколько других преимуществ включают в себя; нет необходимости в электроснабжении (поэтому затраты на установку меньше), они лучше сохраняют тепло после выключения и производят больше лучистого тепла, чем некоторые многотопливные модели! Хотя использование многотопливной печи, безусловно, имеет некоторые преимущества, важно не забывать о затратах и опасностях, которые они могут принести!
Какой тип печи мне следует установить?
Большим преимуществом обоих типов (многотопливных печей и дровяных печей) является то, что большинство моделей спроектированы таким образом, чтобы они подходили к существующим очагам.Это означает, что вам не обязательно заменять старый камин, если он уже установлен в вашем доме. Тем не менее, при рассмотрении того, какой вариант подойдет вам лучше всего, мы рекомендуем посмотреть, какой источник топлива соответствует вашим потребностям, прежде чем принимать какие-либо окончательные решения.
Заключение
Несмотря на то, что многотопливные печи и дровяные печи имеют некоторые сходства, чтобы определить, какой тип лучше всего соответствует вашим потребностям, важно рассмотреть преимущества каждого из них. Как указано выше, между обоими типами также есть некоторые ключевые различия, поэтому мы рекомендуем тщательно обдумать, какая печь подойдет вам лучше всего, прежде чем принимать какие-либо окончательные решения!
Канистровые печи против.Туристические печи на жидком топливе
На этот вопрос нет простого ответа — многое зависит от планируемых вами поездок и ваших личных предпочтений. Канистровые печи имеют значительные преимущества в некоторых ситуациях, а новые, более эффективные конструкции сделали различия в производительности менее очевидными, чем раньше. Печки на жидком топливе остаются лидерами в дальних поездках, условиях полной зимы и путешествиях, где канистры могут быть недоступны. Давайте подробнее рассмотрим печи с канистрами и канистры.походные печи на жидком топливе.
Фото: @Lasting Adventures
Вес плиты
Канистровые печи
являются явным победителем в этой категории — они почти всегда легче и компактнее, чем их аналоги на жидком топливе. Цифры легко сравнивать, и они часто являются определяющим фактором при принятии решения о покупке. К сожалению, эти цифры не говорят всей истории, когда речь идет об общем весе, который вы будете нести в полевых условиях, включая топливо и контейнеры.
Вес топлива
Здесь сравнение веса становится интересным.Одна канистра с топливом весит меньше, чем бутылка с жидким топливом, но связка канистр может весить значительно больше, чем бутылка с жидким топливом. В короткой поездке, требующей лишь небольшого приготовления пищи, канистра — король. Если вы отправляетесь в долгую поездку или планируете часто включать печь, лучше всего взять с собой большую бутылку с жидким топливом. Вес, который вы сэкономите по сравнению с канистровым топливом, также компенсирует более легкий вес канистровой печи. Очевидно, что мы говорим о двух совершенно разных сценариях, между которыми находится множество поездок.Учитывайте, сколько раз вы планируете готовить, условия и ваши личные привычки использования топлива. Кроме того, помните, что вам придется нести канистры до конца поездки — даже после того, как они будут израсходованы.
Температура
В большинстве случаев жидкотопливные печи лучше всего работают в холодных условиях. Фактически, первая жидкотопливная печь с выносной горелкой MSR Model 9 была разработана для альпинистов, которым нужна была надежная печь на высоте.
Низкие температуры создают низкое давление в канистре, что делает большинство печей с канистрами бесполезными в очень холодных условиях.Некоторые альпинисты могут использовать их в холодных высоких местах, тщательно контролируя температуру канистры, но эти печи по-прежнему сталкиваются с огромной проблемой. Печи с канистрами с регулируемым давлением, такие как MSR Reactor, обеспечивают лучшую производительность в этих условиях благодаря базовому управлению температурой канистры.
Воздействие на окружающую среду
В этом нет никаких сомнений: жидкое топливо требует меньше энергии и предлагает более экологичный способ приготовления пищи на открытом воздухе. Ключом является многоразовая топливная бутылка.
Канистры с отработавшим топливом могут быть переработаны как смешанный металл (не алюминий), но не так много программ по переработке принимают эти металлы, и еще меньшее количество распознает канистры и перерабатывает их. В рамках программы утилизации топливных канистр MSR в настоящее время осуществляется сбор пустых канистр в нашей ремонтной мастерской в Сиэтле. Принесите канистру с топливом любой марки, и мы позаботимся о том, чтобы она была правильно переработана для вас.
Техническое обслуживание
Канистровые печи
не требуют особого ухода. Они практически не требуют обслуживания, чтобы надежно работать десятилетиями.Жидкостные плиты также славятся своей надежностью, но требуют большего ухода.
В зависимости от условий и топлива, которое вы используете, вы можете выполнять техническое обслуживание каждые пару лет или пару раз в год. К счастью, с печами легко работать, а процесс очистки прост.
Эконом
В большинстве случаев канистровые печи стоят меньше, чем печи на жидком топливе. В то же время канистровое топливо часто стоит значительно дороже, чем жидкое топливо.Для справки, один час приготовления пищи на канистровой топливной плите обойдется вам примерно в 6 долларов, в то время как час времени приготовления на белом газе ближе к 1,50 долларам, а на другом жидком топливе может быть даже меньше. Если вы собираетесь часто пользоваться печью, низкие эксплуатационные расходы на жидкое топливо — единственный выход. Большинство профессиональных гидов и экскурсионных программ используют исключительно жидкотопливные печи. Если вы используете печь только в коротких поездках несколько раз в год, вполне подойдет канистровое топливо.
Наличие топлива
Топливо
Канистра доступно во многих местах, но не везде.Если вы планируете путешествовать по странам и регионам, далеким от проторенных дорог, жидкое топливо будет более безопасным выбором. Где бы вы ни находились, вы сможете найти топливо для жидкотопливной печи, такой как XGK или WhisperLite International.
Канистровое топливо можно найти в следующих регионах:
- Северная Америка
- Патагония
- Гималаи
- Пакистан
- Европа
- Южная Африка
Как видите, выбор между канистровой печью и печью на жидком топливе во многом зависит от того, чем вы занимаетесь, куда направляетесь и что предпочитаете.Это не всегда легко принять решение, но есть много отличных вариантов для всех.
Фото Скотта Ринкенбергера.
Контейнерные печи и печки на жидком топливе. Сценарии для рассмотрения
Эти четыре сценария иллюстрируют функциональные различия между канистрами и жидким топливом:
Weekend Backpacker:
Обычно походы длятся от 2 до 3 дней, и первоочередной задачей является меньший вес рюкзака. Иногда ваши дни в пути затягиваются, и вам нужна плита, которая делает приготовление пищи быстрым и легким.Температура почти всегда выше нуля, а блюда, которые вы готовите, обычно просты — например, сублимированные обеды, макароны или рис быстрого приготовления.
Канистровая печь, такая как PocketRocket® 2 Stove, — отличный выбор для такого использования. Печь весит очень мало, и вы будете сжигать только одну или (возможно) две канистры топлива за среднюю поездку. Общий вес, который вы берете с собой в поле, будет очень низким, намного меньше, чем у любых вариантов жидкого топлива. В качестве дополнительного бонуса сама плита настолько компактна, что поместится в большинстве кухонных наборов.
Увеличенный Backpacker:
Вы часто проводите неделю или больше в пути без пополнения запасов. Уменьшение веса рюкзака является приоритетом, но это также делается на время поездки. Блюда, которые вы готовите, варьируются от простых сублимированных до более сложных многоэтапных обедов. Временами температура опускается ниже нуля, а иногда тает снег.
WhisperLite был разработан специально для такого использования. Несмотря на то, что она тяжелее канистровой печи, она обеспечивает топливную экономичность, которая снижает общий вес, который вы несете в длительных поездках.Эти печи также могут быть полезны для больших групп туристов, которые хотят больше готовить на одной плите. Многотопливные версии идеально подходят для поездок в регионы, где белый газ может быть недоступен.
Альпинист:
Ваши походы короткие, быстрые и требуют хорошей физической подготовки. Небольшой легкий рюкзак — ключ к вашему успеху в горах. Температуры колеблются от летних условий до чуть ниже нуля. Когда вы используете плиту, вы растапливаете снег, кипятите воду и готовите очень простые блюда.Вы часто готовите в открытых местах, где ветер и холод могут повлиять на производительность. Быстрая, компактная и эффективная печь чрезвычайно важна.
Печь типа Reactor — лучший выбор для такого путешествия. Печные системы быстрые, эффективные и очень компактные. Они удобны в использовании и могут быть быстро настроены для заваривания за считанные секунды. Самое главное, Reactor очень хорошо работает в ветреную погоду, поэтому вы можете рассчитывать на него в открытых местах и в ненастную погоду.
Печи
не такие легкие, как обычные канистровые печи, такие как MicroRocket, но они обеспечивают повышенную эффективность использования топлива, что позволяет снизить общий вес. В поездке, требующей таяния снега и приготовления пищи в ветреных местах, экономия веса может быть значительной.
Альпинист:
Вы поднимаетесь на большие горы и разбиваете лагерь на возвышенностях в холодных условиях. Эти восхождения часто длятся более трех дней, и в вашей веревочной команде обычно три или более альпинистов.Температура регулярно ниже нуля, и вы используете свою плиту, чтобы приготовить воду для группы. Вы также можете планировать экспедиции на большие хребты или в холодные регионы, такие как Антарктида.
Печи на жидком топливе, такие как XGK-EX, были созданы для работы в этих условиях. Эта печь имеет скорость и мощность, чтобы растопить снег на любой высоте и при любой температуре. Его эффективность жидкого топлива позволяет снизить вес во время длительных поездок. Превосходная надежность и простота обслуживания в полевых условиях позволяют этой печи продолжать готовить воду и еду в длительных экспедициях.Как и многие наши печи на жидком топливе, XGK может работать на различных видах топлива, что делает его идеальным выбором для поездок в развивающиеся страны. Эти качества сделали MSR XGK опорой для гидов и альпинистов, направляющихся в Денали, Южную Америку и Гималаи.
Дровяные печи или многотопливные печи?
Главная » Бытовая техника » Печи » Дровяные печи » Покупка дровяной печи » Дровяные печи или многотопливные печи?
Во время поиска вы обнаружите, что многие твердотопливные печи (включая модели Stovax) предназначены либо для использования в качестве дровяных печей, либо как многотопливные печи; хотя между двумя категориями есть определенное пересечение, полезно знать о различиях, прежде чем решить, какая из них лучше всего соответствует вашим потребностям.
Дровяные печи
Хантингдон 40 горящих дров
Дровяная печь обычно строится без фиксированной колосниковой решетки, но с плоским дном: по мере сгорания дров собирается зола, а когда огню требуется больше топлива, сверху кладут свежие поленья. Эффект чрезвычайно положительный для сжигания дров, потому что поленья сгорают более эффективно и равномерно, когда лежат на подушке из золы, что дает вам максимальную эффективность и теплоотдачу от вашей дровяной печи.
В сочетании с технологией Cleanburn, от которой выигрывает большинство печей Stovax, эффект еще больше усиливается.Подача воздуха в топку печи для сжигания газов и углеводородных частиц обеспечивает максимально эффективное использование топлива, что означает лучшее соотношение цены и качества и прекрасное пламя, которым можно любоваться.
Стоит также учитывать экологические преимущества сжигания древесины. Он считается практически углеродно-нейтральной формой энергии, так как во время своего роста дерево будет поглощать примерно такое же количество углекислого газа, которое выделяется при сжигании в дровяной печи или огне. Таким образом, он является поставщиком «зеленого» тепла. Для получения дополнительной информации о выборе правильного типа дров и о том, как построить эффективную дровяную или многотопливную печь, посмотрите наши обучающие видеоролики на Stovax.tv.
Stovax также имеет список дровяных печей, которые одобрены для использования в зонах дымоудаления. Пожалуйста, посетите вашего местного продавца, чтобы узнать больше.
Многотопливные печи
Многотопливная печь Huntingdon 30
Многотопливные печи — это устройства, способные сжигать различные материалы, кроме дерева.Помимо бревен, многотопливная печь может работать на бездымном топливе (ищите разрешенные виды топлива, разрешенные для использования в зонах дымоудаления), антраците и торфяных/торфяных брикетах. Конструкция этих печей оптимизирована для приема большего количества видов топлива и их максимально эффективного сжигания. Многотопливные приборы имеют приподнятую решетку с подвижными решетками или центральную колосниковую решетку и зольник. Оба эти варианта позволяют обеззолить горящее топливо для поддержания эффективных условий горения.Зола затем содержится в зольнике под решеткой, чтобы обеспечить безопасное удаление.
Многие многотопливные печи Stovax включают в себя «AMS» (решение для управления золой), чтобы облегчить более быстрое и чистое удаление избыточной золы из внешнего зольника. Они также включают первичный воздухозаборник, который вводит воздух из-под решетки. Обе эти особенности способствуют эффективному сгоранию в многотопливных печах.
Тепловая мощность многотопливного прибора будет аналогична, если не идентична, тепловой мощности дровяной печи, и оба типа очень эффективны.Многие также имеют Airwash и Cleanburn в стандартной комплектации и, как и в случае с дровяной печью, просты в использовании.
Итак, вы вполне можете спросить себя: почему я должен предпочесть многотопливное сжигание дров? Основным преимуществом является удобство: поскольку многотопливная печь может работать на различных одобренных видах топлива, вы сможете выбирать из большего числа поставщиков и, следовательно, выбирать ближайшего. Но если вы видите, что сжигаете только дрова, то вам обязательно стоит подумать о специальном дровянике.Поскольку в специальных дровяных печах не требуется колосниковая решетка, у них часто есть окно большего размера, которое обеспечивает лучший обзор пламени.
Что бы вы ни выбрали, стоит отметить, что некоторые специальные дровяные печи и многотопливные печи могут быть оснащены комплектом для сжигания всех видов твердого топлива, что дает вам лучшее из обоих миров с точки зрения доступность топлива. Они четко определены в наших брошюрах и на страницах наших продуктов в Интернете. Также стоит иметь в виду визуальные различия между многотопливными и дровяными печами; для получения дополнительной информации обратитесь к местному продавцу за квалифицированным советом и руководством.
Наш ассортимент дровяных и многотопливных печей
Советы по выбору, достоинства и недостатки.
Как купить твердотопливный котел длительного горения. Как купить твердотопливный котел длительного горения
Отопление частного дома оптимальнее осуществлять с помощью отопительной системы, а не печи.КПД котлов и систем на их основе намного выше этого показателя у простой печи. Также такая система дает возможность расширить площадь дома с возможностью обогрева новых помещений. Самая оптимальная система отопления для частного дома – газовая. Газовые котлы отличаются высоким уровнем автоматизации, простотой эксплуатации, низким уровнем газообразных и твердых отходов горения. Однако ситуация с газификацией большого количества населенных пунктов и ее стоимость заставляют владельцев частных домов искать альтернативу голубому топливу.Наиболее оптимальной при отсутствии природного газа является система на базе твердотопливных котлов. Современные модели таких отопительных приборов позволяют увеличить время между загрузками топлива за счет автоматической регулировки процесса горения. Этот факт делает использование твердотопливного котла более привлекательным.
Какие твердотопливные котлы бывают, и как их правильно выбрать и монтировать, то.
Что такое твердотопливный котел
Принципиальное отличие твердотопливного котла от газового или электрического заключается в том, что он способен работать на твердом топливе, таком как: дрова (древесина), древесные пеллеты, пеллеты из сухой соломы или травы, каменный уголь, щепа и др.Словом, в таком котле можно сжечь все, что горит.
Наиболее популярными моделями твердотопливных котлов являются установки длительного горения. Благодаря их использованию владельцу не приходится разыгрывать топливо каждые 4 часа, что более удобно, чем при использовании обычных твердотопливных котлов. Такие агрегаты оснащены автоматическими клапанами, способными регулировать интенсивность сгорания топлива, за счет уменьшения или увеличения тяги. Это дает возможность регулировать температуру в помещении.
Преимущества твердотопливных котлов:
- Использование большого спектра топлива, что позволяет диверсифицировать его закупки в зависимости от цен на рынке. Если цена на дрова вырастет, их легко заменить каменным углем.
- Долгий срок службы. По сравнению с газовыми котлами, имеющими высокий уровень автоматизации, схема твердотопливных установок намного проще, а потому и эксплуатация их намного выше.
- При отсутствии принудительной циркуляции теплоносителя такой котел может работать без наличия электричества, что позволяет использовать его в выключенном состоянии, однако стоит отметить, что КПД его в этом случае заметно снижается.
Недостатки твердотопливных котлов:
- Необходимость регулярных физических усилий для загрузки твердого топлива и очистки котла от зольной массы.
- Невозможность точно контролировать температурный режим. Даже автоматические котлы вполне серьезно отреагировали на изменение температурного режима, что делает необходимой ручную регулировку подачи теплоносителя.
- Необходимость использовать качественное топливо. Чем выше автоматика котла, тем качественнее должно быть топливо.
- Низкий низкий КПД по сравнению с газовыми или электрическими котлами. Даже у самых последних моделей этот показатель не превышает 70%.
- Большие габариты. В сравнении даже с газовыми котлами твердотопливные довольно большие, а про электродные и говорить нечего. Если газовый двухконтурный котел для отопления частного дома можно легко повесить на стену, то для установки твердотопливного котла придется заливать отдельный фундамент.
- Необходимость построить большой дымоход.Процесс сжигания твердого топлива требует большей тяги, чем при сжигании газа. Поэтому для нормального процесса необходим достаточно высокий дымоход, несмотря на то, что некоторые модели газовых котлов могут обходиться без него.
- Необходимость установки отдельной системы водяного отопления. Если двухконтурный газовый котел может работать как проточный водонагреватель, то для твердотопливного котла необходима установка бойлера косвенного нагрева, который будет нагревать воду, используя теплоноситель системы отопления. Это влечет за собой дополнительные расходы на установку и необходимость подсветки места.
Типы твердотопливных котлов длительного горения
Все твердотопливные котлы можно разделить на несколько признаков.
По материалу изготовления топки котла по:
По виду горючего:
- Дрова, предназначенные для сжигания дров.
- Уголь, горючее топливо антрацит.
- Пеллеты, предназначенные для сжигания пеллет, представляющих собой гранулы из прессованного топлива (щепки, жмых или соломка).
По типу загрузки:
- Котлы с ручной загрузкой.
- Автоматическая загрузка котлов. Такие установки можно использовать только с сыпучим видом топлива, как правило, таким топливом являются пеллеты. Стоимость этого котла достаточно высока, а из-за конструкции бункера для засыпки топлива он занимает большое количество площадей.
По схеме сжигания топлива:
- Котлы с естественной тягой.
- Котлы с дополнительной принудительной меткой.
- Пиролизные котлы. Этот тип котлов состоит из двух камер.В первом топливо медленно сгорает, выделяя пиролизный газ, который уходит во вторую камеру и там окаймляется, повышая КПД котла. Такие котлы, несмотря на их достаточно высокую цену, с лихвой это оправдывают, так как имеют длительное время горения и небольшой расход топлива.
По типу теплоносителя:
- Котел твердотопливный длительного горения с водяным контуром.
- Для воздушного отопления.
Выбор твердотопливного котла
Купить твердотопливный котел длительного горения, учитывая большое количество предложений на рынке, не совсем просто.
При выборе котла необходимо обратить внимание на:
- Тип топлива, которое использует котел. Это зависит от того, какое топливо наиболее доступно в регионе. Естественно, покупать антрацитовый котел, если много леса и нет угольных шахт, не логично.
- Площадь комнаты. Ориентировочную мощность котла следует рассчитывать в пропорции 1 кВт на 10 м 2 Для стандартного кирпичного дома с высотой потолков не более 3м. Для более точных расчетов необходимо учитывать потери тепла через стены, крышу, остекление.При их снижении мощность котла может быть меньше. Однако необходимо помнить, что его мощность рассчитывается в идеальных условиях: калорийность топлива, его влажность, редко встречающаяся в реальности нормальная тяга. Поэтому лучше брать котел «С запасом» мощности.
- Различные дополнительные опции котла. Они могут значительно облегчить процесс использования, однако необходимо взвесить их «полезность» и стоимость.
Лучшее решение этой проблемы будет доверено решению профессиональных монтажников.Они смогут подобрать наиболее оптимальный вариант котла в зависимости от конкретных требований, в том числе и возможностей покупателя.
Требования к установке твердотопливного котла длительного горения
Для установки оборудования данного типа необходимо выделить отдельное помещение. Идеальным вариантом может стать строительство небольшой котельной, в которой будут сосредоточены все приборы системы отопления.
Помещение, в котором должна быть установлена твердотопливная котельная длительного горения:
- Иметь бетонную стяжку толщиной не менее 80 мм.В противном случае под тяжестью оборудования (которое тоже работает при высоких температурах) бетон рассыплется. Если у котла нет ножек, его необходимо установить на стальной лист толщиной не менее 4 мм.
- Имеют гладкую поверхность. Оборудование должно быть установлено в плане без перекосов, которые могут негативно сказаться на его работе.
- Посещение должно быть оборудовано подводом электричества, воды.
- Должна присутствовать экспресс-вентиляция, которая будет источником кислорода для поддержания горения топлива.
- Площадь помещения должна быть не менее 7 м 2 .
- В нем должно быть место для хранения минимального количества топлива.
- Посещение должно быть оборудовано средствами пожаротушения и газоанализатором.
При покупке твердотопливного котла длительного горения для дома необходимо помнить, что он за редким исключением не включает систему дымоудаления, поэтому о нем необходимо позаботиться заранее.
Полноценная работа твердотопливного котла зависит от:
- Нормальная тяга.
- Правильно установленный дымоход.
- Величины теплопотерь внутри помещения.
Наконечники для установки твердотопливного котла длительного горения
Установку котла в системе отопления дома лучше доверить профессионалам, ведь от этого зависит не только правильность работы, но и безопасность проживающих в доме людей.
Весь процесс ввода в эксплуатацию можно разделить на несколько этапов:
- Подготовка инструментов и оборудования.
- Установка котла.
- Обвязка и ее врезка в систему отопления.
- Установить дымоход.
- Беги.
Особое внимание следует уделить дымоходу, так как от этого устройства больше всего зависит правильная работа котла.
Дымоход должен быть хорошо изолирован, особенно часть, выходящая на чердак
На дымоход устанавливается защитный колпак, а также сборник конденсата.
Обязательно в дымовой трубе должны быть предусмотрены технологические отверстия для проведения профилактических работ, так как горение ферротоплива на ее стенках будет отсрочено.
При установке котла необходимо четко продумать всю систему. В необходимых местах устанавливаются запорные краны, чтобы котел можно было отключить от системы в случае проведения профилактических или аварийных работ.
Твердотопливный котел: видео
Как чистить бойлер и зачем это нужно
Есть ли в вашем доме бойлер? Если он есть, вы знаете, насколько это важно для вашего дома. Котел нагревает жидкость , которую он перекачивает в устройства, обогревающие ваш дом.
Чтобы поддерживать тепло в вашем доме, ваш котел должен работать эффективно. Чтобы он работал безопасно, его нужно периодически чистить, чтобы он работал без проблем и служил дольше.
Читайте дальше, чтобы узнать, как очистить бойлер, следуя пошаговой инструкции, которой легко следовать.
Зачем чистить бойлер
Чистый бойлер работает лучше, чем грязный. Грязные котлы неэффективны и могут увеличить ваши счета за электроэнергию.
Грязный котел также может сделать дом холоднее.Это связано с тем, что котел не может правильно обслуживать систему отопления, когда она загрязнена. Вы также можете обнаружить, что система чаще выходит из строя.
Очистка котла крайне важна для его службы. Наличие сажи в котле может привести к проблемам, увеличивая вероятность того, что ваш котел сломается. Нет никаких сомнений в том, что замена котла стоит дорого.
Будьте осторожны и чаще чистите котел. Очистка улучшит его работу.
Как чистить бойлер
Вы должны очищать бойлер ежегодно.Вот советы, которым вы должны следовать, чтобы почистить котел самостоятельно:
1. Перед разборкой отключите электричество и топливо
Перед тем, как начать разборку котла, отключите как электропитание, так и подачу топлива. Не забудьте сделать это. Забыть опасно и может привести к поражению электрическим током или пожару.
Отключите электропитание главным выключателем. Затем обратите внимание на клапан отсечки топлива.
Возможно, вам удастся отсоединить линии питания и топлива от котла.Если вы сделаете это, поместите топливопровод в контейнер на случай, если топливо вытечет из трубопровода. Это поможет поймать его.
Подождите не менее трех часов, чтобы котел остыл. Как только он перестанет быть горячим на ощупь, вы можете приступить к открытию вентиляционного отверстия. Используйте отвертку для этой части работы.
После этого вы можете открыть дверцу камеры сгорания. Вы найдете эту дверь перед котлом. Снимите гайку на двери с помощью гаечного ключа, чтобы открыть ее.
2. Очистка котла
Теперь, когда электричество и подача топлива отключены, пришло время почистить котел.Для этой задачи вам понадобится проволочная щетка. Этот тип щетки достаточно силен, чтобы удалить даже самую стойкую сажу со стенок камеры сгорания.
Копоть – побочный продукт топливно-воздушной смеси. Накопление сажи может вызвать коррозию стенок этой камеры.
Соберите кистью как можно больше. Затем вы можете удалить оставшуюся сажу с помощью пылесоса. Если у вас есть средства, подумайте об аренде промышленного пылесоса в местном хозяйственном магазине.
У вас есть котел, работающий на жидком топливе? Если вы это сделаете, вам нужно будет заменить воздушный фильтр.Чтобы заменить грязный воздушный фильтр, закройте масляный клапан.
Открутите масляный фильтр и замените грязный фильтр на новый, чистый. Этот фильтр должен быть чистым, чтобы задерживать примеси. Загрязнения могут засорить форсунку для сжигания масла и привести к пропуску зажигания.
Пропуски зажигания могут привести к отключению системы. Это приведет к необходимости замены котла. Вы не хотите проходить через это.
3. Сборка бойлера
Теперь, когда бойлер чист, пора его собрать.Закройте дверцу камеры сгорания, навернув на нее гайку. Используйте гаечный ключ, чтобы затянуть гайку на месте.
Затем снова подсоедините электрические и топливные линии к котлу. Затем включите электроэнергию и подачу топлива.
Сначала вам нужно оставить топливный клапан открытым. Закройте топливный клапан после того, как топливо потечет внутрь. Вы делаете это для того, чтобы любой воздух, попавший туда, вышел.
4. Техническое обслуживание котла
Чтобы убедиться, что ваш котел работает на оптимальном уровне, требуется надлежащее техническое обслуживание.Часто проверяйте показания температуры и давления. Посмотрите на датчики, чтобы узнать, находятся ли показания в правильных пределах.
Это частое выполнение может помочь вам определить возможные проблемы с котлом.
Циркуляционный насос в котле. Он перемещает нагретую воду к радиаторам. Вы должны смазать его, чтобы предотвратить серьезный сбой системы.
Также проверьте уровень воды в расширительном бачке. Он должен быть заполнен наполовину. Если вы заметили, что уровень воды не находится на соответствующем уровне, вы должны открыть резервуар и слить его, чтобы он находился на нужном уровне.
Профессионалы могут почистить котел
Вам не нужно быть ученым-ракетчиком, изучите, как работает котел, и почистите его. Но если вы обнаружите, что не можете сделать это самостоятельно (или не хотите делать это самостоятельно), просто вызовите мастера по котлам.
Профессионалы знают, как очистить все части котла. Вы можете быть спокойны, зная, что с вашим котлом будет работать лицензированный профессионал.
Пришло время почистить домашний бойлер
Следуйте приведенным выше советам, чтобы почистить бойлер.Поддержание бойлера в чистоте помогает поддерживать его в рабочем состоянии. .
Позвоните нам сегодня по телефону (402) 731-2727, чтобы получить дополнительную информацию или назначить встречу с одним из наших специалистов.
Отзыв скептика о BioLite CampStove: она красивая, но непрактичная
Мой опыт использования дровяных печей показывает, что они гораздо менее удобны в использовании, чем можно предположить на этом рисунке. (И я неплохо умею разводить костер.) Фото любезно предоставлено BioLite.
Особое внимание на Летнем рынке розничной торговли (ORSM) на прошлой неделе привлекла BioLite CampStove, уникальная печь, работающая на биомассе, которая будет кипятить воду. и заряжают вашу электронику через USB.CampStove был представлен многими из самых популярных онлайн-СМИ, включая Outside, GearJunkie и TrailSpace; Брайан Грин тоже несколько раз писал об этом.
Я сам не видел и не пользовался этой плитой, поэтому, возможно, я что-то упускаю, но я был удивлен ажиотажем вокруг этого продукта. Честно говоря, я скептик. Основываясь на моем обширном опыте работы с обычными походными печами (например, на жидком топливе, газовом баллоне, спирте и эсбите), с другими дровяными печами (а именно с уважаемой Bushbuddy) и с костром, я сомневаюсь, что популярность CookStove в бэккантри печь прослужит долго.Две простые причины:
1. Он очень тяжелый.
Печь весит 33 унции, не считая горшка и принадлежностей для розжига; предположим, что вся система CampStove будет весить около 40 унций или 2,5 фунта. Его вес очень трудно оправдать для похода с рюкзаком, который влечет за собой даже умеренное количество пеших прогулок, поскольку вес упаковки должен быть важным фактором.
«Но я могу нагреть бесконечное количество воды». Да, можно. Но во всех приложениях, кроме самых экстремальных (например,г. вы месяцами живете за счет земли) есть более легкие и удобные варианты. Например, моя любимая система спиртовки Fancy Feast весит около 6 унций, что делает ее легче на 34 унции. Если бы я взял с собой в поездку 34 унции топлива, мне хватило бы топлива примерно на 45 приемов пищи . Даже если бы я шел в поход с большой группой, которая по своей природе будет потреблять много топлива, я бы все равно выбрал более эффективную систему, чем CampStove: разбил бы группу на небольшие группы поваров и дал бы каждой группе поваров по плите (вероятно, спирт или канистра).
«Но я могу бесконечно перезаряжать свою электронику». Да, опять же, можно. Но лично я лучше возьму дополнительные аккумуляторы, которые не потребуют от меня прекращения похода и разведения костра, чтобы их можно было подзарядить — я хожу в поход в поход, а не для подзарядки электрических батарей. Даже если бы я носил с собой тяжелую плиту, такую как JetBoil PCS (15 унций без топливной канистры), я мог бы нести специальный GPS и специальную камеру (вместо того, чтобы использовать для этих целей iPhone), а также резервный налобный фонарь и, возможно, дополнительные батареи. без превышения системного веса CampStove в 40 унций.
Кроме того, если вы планируете использовать BioLite для подзарядки своих устройств, я надеюсь, вы планируете достаточное время простоя — Филипу Вернеру из SectionHiker потребовалось два часа сжигания дров, чтобы зарядить пустой Android-смартфон до 50 %.
2. Огонь для приготовления пищи и дровяные печи по своей природе
не удобны в использовании.
Люди полагались на костры из биомассы гораздо дольше, чем на современные походные печи — навыки, необходимые для разведения костра, хорошо известны. Тем не менее, большинство туристов предпочитают печи, не работающие на биомассе.Почему? Потому что они:
- Надежнее — мокрая древесина или нет? Без проблем!
- Очиститель — никаких кастрюль и рук, покрытых копотью, и никакой золы в вашей еде
- Более эффективное время — не нужно собирать дрова, строить вигвам, а затем ухаживать за огнем
- Защита от дурака. Предположим, вы впервые путешествуете пешком. Вы бы предпочли иметь печь, которая требует от вас разжечь огонь, или печь, которая работает как ваш пропановый гриль на заднем дворе?
Более того, большинство землевладельцев предпочитают — или даже предписывают — печи в отдаленных районах, поскольку частое сжигание биомассы в интенсивно используемых отдаленных районах истощает этот важный ресурс.Уже достаточно кемпингов, где люди сожгли все близлежащие горючие материалы, из-за чего территория выглядит так, как будто ее пропылесосили.
