Дымоход для булерьяна: «живые» фото, устройство, конструкция и утепление дымохода

Булерьян установка дымохода: дымоход для булерьяна своими руками, высота дымохода, правила монтажа

Дымоход для печи булерьян

Грамотная конструкция дымохода является основой правильной работы любой печи на дровах. Если же говорить, про печь длительного горения по типу булерьяна, то устройству дымохода необходимо уделить особое внимание.

Булерьян — это двухкамерная воздухогрейная печь, которая работает по принципу конвекции. Практически все тепло, которое выделяется в результате горения дров, расходуется для прогрева помещения. В связи с этим фактом температура печных газов у булерьяна невысокая, так как основной режим работы печи экономичный — тление топлива. Низкая температура дыма неспособна прогреть кирпичный дымоход, в результате чего образовывается конденсат.

Чтобы избежать негативного явления образования конденсата для печи булерьян необходимо установить стальной дымоход или использовать вставные металлические трубы — гильзы. Гильзовка кирпичного канала предотвратит появление налета внутри и обеспечит тягу дымохода. Так как для любой твердотопливной печи или котла тяга дымохода, является первоочередным фактором бесперебойной эксплуатации, то гильзовка кирпичного канала или использование стальных труб — обязательное условие. Металлический дымоход быстро нагревается и всегда сухой.



Какой материал для дымохода выбрать?

Долгим сроком службы отличается такой материал для дымохода, как нержавейка. Труба для дымохода из нержавейки отличается не только стойкостью к коррозии и термоустойчивостью, а и долговременной эксплуатацией в условиях воздействия агрессивных кислот, которые неизбежно возникают в результате соединения продуктов горения топлива и влаги.

Для долговечного использования, а также с целью пожаробезопасности стоит обращать внимание на марку нержавеющей стали. Кислотостойкие марки нержавейки с содержанием в достаточных количествах хрома и никеля, а в некоторых жаропрочных марках (AISI 321) и титана, хорошо справляются с термической нагрузкой, не разрушаются под воздействием кислот, и продолжают служить верой и правдой, не подвергаясь коррозии.



Противопожарная разделка перекрытия

Особое внимание при установке дымохода для булерьяна стоит уделить разделке перекрытия. Для прохождения перекрытия с целью пожаробезопасности необходимо установить такой элемент, как проходка.

Проходка через перекрытие предусматривает наличие негорючего уплотнителя, который необходимо уложить между трубой и стенками проходки. Для дополнительной безопасности место прохождения проходки через перекрытие также обкладывают слоем негорючего материала.



Крыза или мастер-флеш или как недопустить попадание осадков в помещение?

Еще одним ключевым участком конструкции дымохода является проход дымовой трубы через крышу. Во избежание попадания осадков в дымоотводящую систему на дымоход одевается крыза. Крыза может быть выполнена из нержавеющей или оцинкованной стали. Для дополнительной безопасности крыза может быть изготовлена с проходкой.

Аналогом крызы может стать силиконовый кровельный уплотнитель польского производства Мастер-флеш. В продаже представлены две модели кровельного уплотнителя: прямой — для крыши с углом наклона до 20 градусов и угловой — для крыш с наклоном свыше 20 градусов.



Утепление дымовой трубы

Наружным участкам устройства дымохода для буллерьяна необходимо уделить особое внимание — здесь трубы обязательно должны быть утеплены (утеплять дымоход нет нужды только в случае гильзовки кирпичного канала, здесь кирпичная кладка сама является утеплением).

Утепление дымохода также является основным фактором хорошей тяги. Как было сказано выше, низкая температура печных газов приводит к появлению конденсата. По мере прохождения дыма по дымоходу, его температура постепенно падает. Неутепленный дымоход способствует еще большему снижению температуры дымовых газов и соответственно, появлению конденсата и как следствие ухудшению тяги.

Утепленние дымохода осуществляется за счет прокладки на улице дымовых труб-сэндвич. Труба-сэндвич представляет собой двойную трубу со слоем изоляции. Внутренняя труба изготавливается из нержавейки, кожух может быть выполнен из оцинкованной или нержавеющей стали. В качестве изоляции используется негорючий материал (вермикулит). Такая вермикулитовая термо-труба не позволяет остывать дымовым газам, обеспечивает безопасность в месте прохода через крышу и перекрытие, экранирует жесткое излучение в бане (для бани выпускаются специальные трубы с усиленной толщиной изоляции 50 мм).



Вопрос чистки или безопасность отопительной системы

Еще одним важным моментом в установке дымохода для булерьяна является наличие доступа к очистке сажи. Сажа — самый опасный враг дымоходной системы, поэтому ее обязательно нужно содержать в чистоте. Накопление сажи в трубе может привести к негативным последствиям — ухудшению тяги, снижению эффективности отопительного прибора и даже возгоранию в дымоходе.

Как правило, для очистки дымохода от сажи в нижней точке дымохода предусматривают ревизию или тройник с лейкой для стока конденсата. Такое нехитрое приспособление открывает доступ к вертикальному участку трубы и позволяет произвести очистку с помощью щетки и гибких ручек. Для очистки горизонта (участка от печи до поворота на вертикаль) предусмотрены специальные колени или тройники с ревизией.



Диаметр дымовой трубы

Сечение дымохода для булерьяна должно соответствовать рекомендуемым по паспорту изделия параметрам. Соблюдение этого показателя важно для обеспечения нормальной тяги.



Высота трубы над крышей

Высота дымовой трубы для нормальной работы булерьяна должна быть не ниже наивысшего участка кровли — конька. В зависимости от места прохода, высота может незначительно колебаться.

Соблюдая вышеперечисленные рекомендации можно смонтировать надежную конструкцию дымохода, что обеспечит бесперебойную, надежную работу отопительного прибора, как на твердом топливе, так и на газе.

В разделе статьи можно ознакомиться с информацией по растопке печи буллерьян, чистке дымохода.

Монтаж дымохода | Дымоход своими руками вместе с Тепло очага

Как правильно сделать дымоход? Помощь в установке печи, котла, булерьяна

Покупка твердотопливного оборудования тесно взаимосвязана с монтажом дымохода, и многие, не понимают, как сделать дымоход своими руками. Мы поможем вам ответить на все вопросы в этой статье. Основным критерием правильного выбора трубы, является правильный выбор материала, из которого будет выполнен дымоход.

В качестве бюджетных вариантов используют обычные стальные трубы, которые дополнительно утепляются. Многие устанавливают асбестовую трубу, и это тоже является вариантом. При этом долговечностью этот материал не славиться, по нему может пойти трещина. И это следствие воздействия высоких температур.

Стальные трубы и оцинковка подвержены коррозийному разрушению, дымоход может прослужить вам несколько лет. При условии своевременного и регулярного ухода – может прослужить дольше.

Дымоход из нержавейки является самым стойким и долговечным материалом, при этом его стоимость приравнивается к стоимости отопительного прибора. Если вы рассчитываете на 5000 грн – стоимость печки, будьте готовы к тому, что дымоход обойдется вам в 4500 и выше гривен.

Приобретение всех модульных частей, специальных креплений поможет вам самостоятельно обустроить дымоход.

На что обратить внимание при обустройстве дымохода?

Над крышей труба дымоходной трубы должна быть не менее 0,5 метра. При расположении трубы отдаленно от конька, дымоход можно монтировать на уровне с коньком или ниже на 10 градусов.

Участок трубы, который размещен на улице обязательно должен быть утеплен для исключения возникновения конденсата. А также быстрого загрязнения дымохода. Загрязненный дымоход негативно отражается на работоспособности оборудования, а также может привести к отсутствию тяги.

Вертикальные участки дымаря необходимо собирать по конденсату. Каждая труба должна заходить в предыдущий отрезок. При возникновении конденсата он будет стекать по внутренним стенам в специальный отвод (который также должен быть предусмотрен в конструкции).

Ревизионное отверстие или отвод конденсата необходим для осуществления чистки дымохода. Проход через кровлю обязательно необходимо обустроить правильно, для этого необходимо купить специальные элементы или сделать перекрытие самостоятельно. Это гарантия вашей безопасности. Температура дымовых газов очень большая, в зависимости от материала, из которого изготовлена кровля и отделка в доме, зависит материал дымоходного элемента.

Крыза из нержавеющей стали защищает место выхода дымоотвода на крыше от осадков и других негативных последствий.

Специальные скобы, хомуты и разгрузочные установки (платформы) помогут вам надежно закрепить дымоход.

Правильная организация дымохода подразумевает исключение горизонтальных участков размером более полтора метра. Обжимные хомуты помогут надежно соединить дымоход между собой. При посадочном месте трубы менее 7-10 сантиметров, необходимо использовать специальные крепежные элементы. Трубы смонтировать очень просто одна в другую, они просто надеваются одна на другую.

Схемы дымоходов:

Технология установки дымохода для Булерьяна

Широкой популярностью среди современных домовладельцев пользуются печи конвекционного типа. Наиболее простой моделью подобных отопительных приборов считается печь Булерьян. Она функционирует при сгорании твердого топлива.

В процессе горения образуется большое количество горячего воздуха, за короткий срок нагревающего помещение. Печь Булерьян считается изобретением канадских инженеров. Изначально её использовали лесорубы для обогрева и приготовления пищи.

Печь Булерьян способна за сравнительно небольшой промежуток времени качественно и экономно обогреть небольшое помещение. Она представляет собой цилиндрическую конструкцию, к верхней и нижней части которой подходят трубы. Для изготовления корпуса конвекционной печи используется оцинкованная сталь.

Материал обладает высокой устойчивостью к процессам коррозии и горения. Одним из основных элементов любой конвекционной печи считается дымоход. Он позволяет обеспечить максимальную эффективность работы устройства. Кроме того, через дымоход ликвидируются токсические продукты горения. Даже кратковременное пребывание в помещении, загрязнённом угарным газом, чревато возникновением тяжёлых форм отравлений.







Выбор материала для установки дымохода под печь Булерьян



Правильная установка дымохода для печи Булерьян предполагает выбор качественного материала. Чаще всего используется кирпич, сталь, керамика. Самым распространенным материалом считается кирпич. Он имеет длительный эксплуатационный срок и высокое качество. Несколько реже используют оцинкованную сталь. При выборе данного материала возникнет необходимость дополнительного утепления дымохода. Дело в том, что под воздействием высокой температуры, оцинкованная сталь может изменить свою форму. Самым качественным и долговечным материалом считается керамика.

Основное преимущество материала заключается в устойчивости к резким перепадам температуры и скоплению конденсированной жидкости. Однако установка керамического дымохода для печи Булерьян предполагает сложный монтаж. Домовладельцу потребуются защитные блоки. Эксплуатационный срок керамического дымохода составляет не менее 40 лет. Иногда можно встретить в дымоход, сделанный из асбеста. Это дешёвый, но не долговечный материал. На внутренней поверхности дымохода, сделанного из асбеста, будет скапливаться большое количество конденсированной жидкости. В специализированных отопительных магазинах продаются готовые дымоходы для печей Булерьян. Выбор модели должен основываться на наличие теплоизоляционного слоя, длительности эксплуатационного периода, особенностях монтажа, производителе.





Особенности установки



Самостоятельная установка дымохода для печи Булерьян предполагает наличие специальных заглушек, разделителей, хомутов, строительных инструментов. Высота дымохода для печи Булерьян должна быть не менее 3 метров. В данной ситуации внутрь конструкции не будет проникать воздух. При установке дымохода обязательно соблюдать достаточное расстояние до горючих материалов. Кроме того, должна быть оборудована система, которая позволит ликвидировать избыточное количество конденсированной воды.

Диаметр дымохода должен точно соответствовать мощности печи. Контроль тяги в дымоходе осуществляется при помощи специальной заслонки. Не стоит забывать, что трубу необходимо систематически очищать от скопившейся сажи. Как правило, чистку проводят не реже 1 раза в полгода. Иногда можно встретить дымоходы для печи Булерьян, оснащенные дополнительными функциями. К примеру, внутри трубы может быть установлен датчик, показывающий количество токсических продуктов горения. При превышении допустимой концентрации угарного газа он будет подавать соответствующий сигнал.

устройство, преимущества, принцип работы, как сделать своими руками

Печь булерьян своими руками может быть сделана без проблем.

Варианты конструкции печи Булерьян

  • Обычный вид, применяемый для обогрева помещения. В ее конструкции предусмотрен отсек для загрузки дров, пеллет или гранулированного топлива. После сгорания этого материала воздух, нагреваемый внутри нее, выходит через верхние трубки наружу.
  • Вариант с подогревом воды. В печи имеется водяной контур. Для работы этого вида предусмотрена установка специального прибора, который распределяет тепло. Булерьян такого вида направлен большей частью на подогрев воды, и только 10% его мощности работает на обогрев помещения.
  • гаражей;
  • мастерских и подсобных помещений;
  • производственных цехов;
  • саун и бань;
  • дач и загородных коттеджей, даже деревянных их разновидностей;
  • теплиц;
  • общественных заведений, расположенных за чертой города.

Булерьян может обеспечить быстрое прогревание помещения за счет конвекционного теплообмена, экономно расходуя запас дров.

Универсальный солдат

Автономное отопление вашего помещения дровами с минимальными затратами и максимальной отдачей – это Булерьян или Бренеран. Дача, гараж, стройка, цех, СТО, склад, теплицы, мастерские, торговые и общественные помещения, а главное, что свойства Булерьяна позволяют устанавливать его даже в жилых домах в качестве постоянного отопления.

Единственный нюанс, который необходимо учесть это выбор подходящего размера и типа печи, чтобы помещение было равномерно отапливаемо. Также важно правильно выбрать место для печи, и ответственно подойти к установке дымохода и не забывать о его прочистке. Тогда вы сможете избежать основных проблем, с которыми сталкиваются пользователи Bullerian.

Столярные цеха просто идеальное место для Булерьяна – топливо в виде обрезков дерева, к тому же отлично просушенного, предостаточно.

Схема устройства Булерьяна

Сделать печь Булерьян своими руками вполне возможно. Но для этого придется детально изучить ее конструкцию.

Итак, Булерьян состоит из цельнометаллического корпуса, в состав которого входит топка, а также полотно прилегающих к ней нескольких металлических трубок. Впереди топки установлена дверца для загрузки топлива и, конечно же, устройство регулировки, благодаря которому можно устанавливать режим горения печи. Непосредственно в топке есть камера вторичного сгорания, из которой в дымоход выведен патрубок.

Для повышения эффективности использования подобной печи рекомендуется тщательно изолировать дымоход. Сделать это можно, например, при помощи минваты, толщина ее должна составлять как минимум 3 миллиметра.

Несомненно, не обойтись без поддувала, через которое в топку попадает свежий воздух. Без него никакого сгорания топлива происходить не будет. Конечно же, можно устроить еще и небольшую емкость для золы, но не стоит забывать о том, что в процессе длительного горения никаких отходов практически не образуется.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

  1. Быстрый обогрев — за считанные минуты обогревает помещение.
  2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Какая труба подходит для дымохода

Перед непосредственными монтажными работами следует определиться, из какой трубы будет выполнен дымоход

Следует помнить, что булерьян является печкой длительного горения, поэтому для нее важно подбирать самые высококачественные элементы. В ином случае в процессе использования конструкции можно ожидать, что в доме будет постоянная задымленность

Если работы реализуются своими руками, то обычно и выбор осуществляется самостоятельно.

Наиболее популярными элементами для дымоходной трубы являются:

Керамические изделия, которые идеально подходят именно для данного вида печей. По внешнему виду дымоход выглядит как сэндвич-трубы. Керамика отличается великолепной устойчивостью к высокой температуре или к ее перепадам. Также именно этот материал снижает вероятность возникновения на стенках конструкции конденсата

Установить такую трубу своими руками будет достаточно просто, однако важно не повредить ее во время данной работы. Дымоход, созданный из нержавейки, так же хорошо подходит для булерьяна. Однако такая конструкция в любом случае нуждается в дополнительном утеплении

В процессе эксплуатации очень часто металл деформируется от высоких температур или под воздействием других факторов. Установка такой трубы считается простой, поскольку она уже изначально продается в комплекте с различными фитингами, тройниками и другими нужными деталями. Асбестовая труба не считается подходящей для выбранной печи. Она изначально нуждается в качественном и полноценном утеплении, однако даже такие работы не могут гарантировать того, что на внутренних стенках не будет образовываться конденсат. Его постоянное наличие будет негативно сказываться на сроке службы всей печки в целом. Дополнительно асбест отличается неприятным и резким запахом, который будет присутствовать и в помещении. Кирпич считается неплохим выбором для дымохода. Он проверен временем, а также считается традиционным материалом для формирования печек и каминов. Однако важно помнить, что конструкция из него не будет мобильной, поэтому переносить ее из одного места в другое в помещении не получится.

При выборе материала важно учитывать, что работы будут реализовываться своими руками, а также следует брать во внимание место расположения самой печи, частоту ее использования и другие важные моменты

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Схема устройства

Строение печи длительного горения Булерьян

В бочкообразном стальном корпусе печи Булерьян располагаются две топки (одна над одной). Сквозь топку (утоплены на 2/3 диаметра) проходят вертикальные изогнутые трубы (или их аналоги в модификациях печи). Количество труб может быть от 7 шт.

Поддувало в Булерьяне имеет вид патрубка с дросселем (заслонкой), регулирующим мощность печи. На рукоятках некоторых дросселей есть градуированная шкала температур и упорный ограничитель.

В конце работы, когда печь нужно загасить или перекрыть тягу, чтобы не выхолаживать помещение, дроссель закрывается наглухо.

70% тепла Булерьян отдаёт воздуху в трубах. А по корпусу печки распределяется ещё 10%.

¼ размера топки занимает камера догорания. Перегородка, разделяющая две камеры, не достаёт до передней стенки печи на пятую часть длины топки. Из камеры догорания продукты горения попадают в 1-метровый горизонтальный участок трубы. Горение газов здесь приостанавливается и немного понижается температура. Дальше поворот вверх и экономайзер. Если он есть – КПД печи становится примерно 80%.

Как изготовить самостоятельно

В качестве примера рассмотрим печь для небольшой комнаты площадью 10 – 20 м2 с высотой потолка 2,5 – 3 м. Такого прибора будет достаточно для отопления помещения в осенний и зимний период. Обычно топку делают в форме цилиндра, однако проще будет придать ей шестиугольную форму. Так нам не придется использовать трубогиб. Чтобы добиться максимального контакта пламени с теплоносителем, мы изготовим топку из труб, по которым он движется.

Какую печь Булерьян используете Вы?СамодельнуюПокупную

Пошаговая инструкция

  • Из труб нарезаем семь заготовок длиной по 880 мм. На каждой заготовке болгаркой делаем по два выреза, которые позволят нам согнуть деталь вручную. Для этого укладываем трубу на верстак плоской стороной, закрепляем ее и делаем разметку. По бокам заготовки вырезы будут образовывать равнобедренные треугольники, обращенные вершинами вниз. Ширина верхней грани выреза – 40 мм. Расстояние между вершинами – 240 мм. Расстояние от вершин до ближайших к ним краев трубы – 320 мм.
  • Трубы сгибаем на срезах внутрь под углом 120 градусов. Места сгибов завариваем. Чтобы избежать перекосов при сварке, трубы можно вставлять в пазы из брусков, прибитых к верстаку.
  • Свариваем заготовки попарно так, чтобы внутри каждая пара образовывала шестиугольник с одинаковыми гранями. Длина каждой грани – 200 мм. В итоге получаем каркас, одну сторону которого образуют три трубки, другую – четыре. Концы трубок должны выступать за пределы шестиугольника на одинаковую величину.
  • Из стальных листов нарезаем пластины 880х60 мм, сгибаем их и завариваем свободное пространство между трубами на поверхности каркаса.
  • Заднюю сторону топки завариваем стальным листом, вырезанным по ее периметру. На высоте верхней камеры делаем отверстие под дымоход. Хорошим решением будет приварить к отверстию трубу, подходящую по диаметру к основному дымоходу.
  • Делим внутреннее пространство топки на две камеры. Из стального листа вырезаем пластину и сгибаем ее пополам под углом 120 градусов. Снизу на сгибе проделываем 2 – 3 отверстия диаметром 5 – 10 мм. Они нужны для того, чтобы пламя поступало к сжигаемым газам. Перегородку крепим вплотную к задней стенке. Пластина должна упираться в боковые стенки и образовывать с потолком топки симметричный ромб. Расстояние между перегородкой и передней стенкой – 5 – 10 см.
  • Делаем переднюю стенку. Вырезаем по периметру топки стальной шестиугольник и проделываем в нем отверстие для дверцы. По периметру отверстия с наружной стороны привариваем стальной уголок высотой от 2 см. Таким же уголком обрамляем периметр внутренней поверхности створки – ее вырезаем из того же листа, что и стенку. Длина и ширина прямоугольника, образованного уголками на внутренней поверхности створки, должна быть больше на 1 см, чем соответствующая длина и ширина на передней стенке. При закрывании прямоугольник на стенке должен входить в прямоугольник на дверце.
  • Заслонку, позволяющую воздуху проникать в топку, расположим на уровне нижней камеры для твердого топлива. Ее можно разместить на дверце. Один из вариантов – стальная труба диаметром 5 – 8 см и длиной около 10 см с круглой вращающейся пластиной внутри. Пластина жестко закреплена на вращающемся стержне. Длинный конец стержня загнут вперед, чтобы его было удобно брать рукой и поворачивать пластину. В створке прорезаем отверстие. Его диаметр должен быть меньше диаметра трубы на 1 – 2 см. Труба крепится к дверце под углом 90 градусов таким образом, чтобы ее стенки находились на одинаковом расстоянии от центра отверстия. Заслонка должна прилегать к внутренним краям трубы максимально плотно, но так, чтобы это не мешало ей свободно проворачиваться.
  • К дверце и корпусу крепим петли. На дверцу можно повесить готовый замок либо изготовить защелку самостоятельно.
  • Корпус устанавливаем на подставку из негорючих материалов. К его дну можно приварить ножки, вырезанные из стального листа, либо подложить вниз металлическую пластину.
  • Швы и другие неровности шлифуем болгаркой.

Печь готова! Конечно, ее внешний вид оставляет желать лучшего, но по эффективности она не уступает фабричным булерьянам. Главное преимущество самодельной печи – ее низкая стоимость. Если повезет, и в хозяйстве найдутся все необходимые материалы и инструменты, тратить деньги не придется.

Самодельный булерьян прекрасно подходит для дачи, гаража, мастерской. Он удобен, безопасен. Булерьян занимает меньше места, чем камин. Он создает непрерывный поток воздуха в помещении и прогревает его быстрее и равномернее, чем обычная «буржуйка». Единственная сложность, с которой придется столкнуться при изготовлении топки – необходимость использования сварочного аппарата. Все остальные работы можно выполнить самостоятельно при помощи обычных инструментов.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

  • Дымоходы из нержавеющей стали.

    Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

    Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

  • Дымоходы из керамики.

    Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

    Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

  • Дымоход из кирпича.

    Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

    Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

    Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

  • Дымоход из асбеста.

    Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

    Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
  2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
  3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т. д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
  4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

На что обратить внимание при выборе

Перед покупкой печи необходимо определить объем помещения, для отопления которого она будет использоваться. Лучше приобрести изделие, мощность которого превышает минимально необходимый показатель.

При выборе следует учитывать ряд факторов:

  • тип люка для загрузки топлива. Дверца печи может быть выполнена в 3 вариантах – цельнометаллическая, чугунная, со встроенным стеклом. С эстетической стороны лучше выбрать изделие, люк которого оборудован смотровым окном. Производители используют термостойкое стекло. Благодаря этому окно не разрушается даже при сильном нагреве;
  • тип рычага заслонки регулирующей тягу. Некоторые производители оснащают ручку управления заслонкой удлинителем. В таких моделях для регулировки не требуется подходить к задней стенке печи;
  • наличие варочной панели. Печь может быть изготовлено в 2 вариантах – классическом или со встроенной поверхностью для приготовления пищи. Варочный Булерьян по своим характеристикам не отличается от классической модели. Если печь будет использоваться не только для обогрева помещения, но и для приготовления пищи, можно выбрать модель со встроенной поверхностью;
  • способ регулировки количества воздуха, подаваемого в топку. Люк поддувала может быть выполнен заслонкой или задвижкой, расположенной на корпусе дверцы в виде бабочки. Выбор осуществляется исходя из личных предпочтений человека;
  • защитный экран. Некоторые модели имеют кожух на боковых поверхностях. Он используется для защиты от ожогов при прикосновении к Булерьяну. Если печь будет использоваться в жилом помещении, лучше выбрать модель с защитным экраном.

Облицовка и установка печи

Печь можно установить на каркас из металлических уголков или сделать подставку из кирпичей.

Теперь нужно при помощи оставшегося листового материала сделать облицовку печи. Так как листы довольно легко можно согнуть, обварить ими всю внешнюю части не составит практически никакого труда. В идеальном порядке у вас получится два одинаковых куска листа, приваренных по краям печи, а один круглый лист приварите к задней части. При этом передняя часть с крышкой останется открытой.

Вся печь будет находиться в металлической «коробке», которая будет служить дополнительной мерой безопасности при работе печи. Теперь дело остается за малым — нужно сделать небольшие отверстия для вентиляции. Для этого болгаркой прямо на облицовочном приваренном листе вверху печи вырежьте отверстие, диаметр которого составляет 1 см. Такое же отверстие проделайте по диагонали в нижней части печки.

Теперь вам останется только поставить печь в безопасное место, чтобы не спровоцировать пожар. Идеальным вариантом для этого будет служить бетонная поверхность, на которую устанавливается металлический лист, а на него — непосредственно уже печка булерьян. Можете смело начинать ею пользоваться. В случае скопления золы нужно дождаться остывания печи, открыть поддувало и лопатой оттуда убрать все остатки, после чего загружайте новые дрова и продолжайте обогревать помещение.

Видео по теме

Подробные чертежи печи булерьян и пошаговое изготовление своими руками.

Булерьян — это печь работающая на твёрдом топливе, имеет высокую теплоотдачу и экономичность. Конструкция печи состоит из конвекционных труб , что позволяет увеличить скорость прогрева помещения, а применение процесса пиролиза, существенно уменьшает расход топлива и увеличивает теплоотдачу.

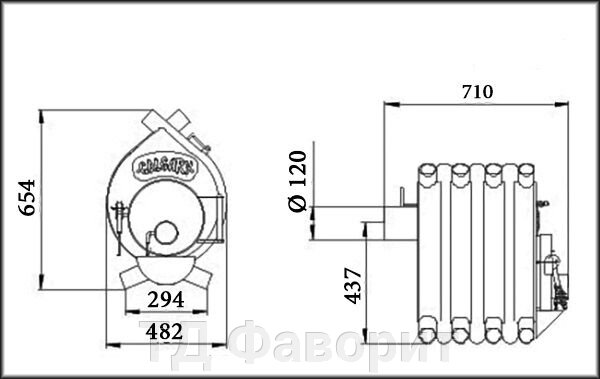

Габаритные размеры печи.

Процесс изготовления Булерьяна следующий: нужно подготовить трубы нужного количества и длины. С помощью трубогиба, придать трубам нужную конфигурацию. При этом форма и радиус кривизны у всех труб делаем одинаковыми, на концах должен быть прямолинейный участок.

По виду А, показанному на чертеже, вырезаем листовую заготовку верхней части топки и сгибаем её посередине под углом 160° – 175° градусов.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру.

Затем нужно изготовить листовые детали корпуса печи.

Привариваем боковые стенки к трубам.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром не менее 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод, ввариваем трубу дымоотвода в отверстие задней стенки печи.

Провариваем все стыки деталей и щели между ними.

Дверца топки сделана из листа листа металла. В нижней его части дверцы приваривается труба с заслонкой, регулирующей интенсивность горения в печи.

Чертежи топливной дверцы.

Одним из эффективнейших способов отопления гаражного помещения является использование специальной печи, известной в народе как «булерьян». Подобная конструкция во многом превосходит традиционные «буржуйки», т. к. греет, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и подается в таком виде в отапливаемую зону.

Внимание! Ввиду длительного горения такая печь функционирует в двенадцатичасово м цикле, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки.

Печи подобного типа зачастую производятся в виде монолитной конструкции, которая состоит из энного количества сообщенных между собой металлических трубок. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые и приводят к быстрому обогреву помещения.

Параллельно холодный воздух втягивается нижними концами трубок, прогревается в топочной камере и направляется обратно в помещение. Даже самые малогабаритные варианты «булерьяна» могут прокачивать по пять кубометров воздуха в течение минуты. Очевидно, что для обычного гаража такой эффективности вполне достаточно.

Технология растопки

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

Принцип работы печи

Далее мы рассмотрим принцип работы Булерьяна. Традиционные печи сжигают дрова прямым способом – внутри топки бушует пламя, отдающее тепловую энергию через корпус в окружающее пространство. Причем дикое количество тепла просто улетает в атмосферу – дымоходы у них раскаленные. Что касается Булерьяна, то он работает по-другому, используя процесс газогенерации.

В школьных учебниках физики опубликован весьма любопытный эксперимент – в стеклянную колбу поместили древесные опилки, с другой стороны колбы сделали отводящую трубку. Колба устанавливалась над горелкой, внутри нее начинался процесс пиролиза – древесина, подвергаясь воздействию тепла, начинала выделять горючие газы. Эти газы выходили через отводящую трубку, при поднесении спички здесь появлялось устойчивое пламя.

Дрова отличаются неплохой теплотворностью, особенно, если они достаточно сухие – каждый лишний процент влаги будет затруднять горение и приводить к образованию конденсата. Но теплотворность их можно поднять с помощью реакции пиролиза – именно этот принцип работы и реализован в печи Булерьян. Она обладает большой камерой сгорания, обеспечивает генерацию продуктов пиролиза и эффективно прогревает помещения.

Печка-буржуйка канадская под названием Булерьян работает следующим образом:

  • В ее топку загружаются поленья и разжигаются традиционным способом;
  • После охватывания пламенем всего загруженного топлива, подача кислорода в печь Булерьян ограничивается;
  • Начинается процесс пиролиза – его продукты попадают в камеру дожиганию, смешиваются со вторичным воздухом и воспламеняются;
  • Тепло, образованное от тления и сгорания древесины, а также от сжигания продуктов пиролиза, отправляется в воздушный теплообменник.

Здесь начинается самое интересное. Теплообменник печи Булерьян представляет собой сборку труб большого диаметра. Они начинаются у самого пола, охватывают по полукругу камеру сгорания и заканчиваются в верхней части. Причем снизу и сверху они скрещиваются, образуя топку симметричной каплевидной формы. Фактически воздушный теплообменник печи Булерьян – это и есть ее корпус.

Для обеспечения герметичности камеры сгорания, трубы теплообменника свариваются между собой небольшими отрезками листового железа.

Тепловыделение печи так велико, что при правильно построенном дымоходе Булерьян сможет отапливать не только помещение, в котором находится сам, но и комнату, через которую проходит только лишь труба дымохода.

Получившийся теплообменник и является сердцем печи Булерьян. Благодаря ему она и получила свою высокую эффективность. Раскаленные газы отдают тепловую энергию в изогнутые трубы, которые играют роль самого обычного конвектора. За счет закругленной формы и максимальной площади соприкосновения с источником жара, они создают мощную конвекцию – каждая труба пропускает через себя гигантское количество воздуха, быстро прогревая жилые и нежилые постройки.

Конструкция отопительной печи «Булерьян»

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Особенности конструкции

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

КПД печи в пределах 60-80%. При наличии специального экономайзера КПД достигает максимума. На вертикальном отрезке трубы происходит вторичный дожиг. Причем процесс горения пульсирующий.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.

Установка булерьяна в деревянном доме, гараже, цехе и других помещениях

Содержание статьи



Булерьян имеет много преимуществ. К ним относятся почти полное сгорание топлива, при котором не требуется никаких катализаторов или фильтров, высокий КПД > 83% и многое другое:

  • привлекательность, благодаря деревенскому внешнему виду;
  • быстро отдаёт тепло;
  • легко монтируется в любом помещении;
  • не требует тяжёлых бетонных фундаментов;
  • впечатляет отличными характеристиками и тепловой мощностью;
  • высокоэффективный;
  • обеспечивает длительное горение;
  • при сгорании топлива образуется мало золы.

Советы:

  • Выбирайте конвекционную печь с выхлопной трубой, которая может быть подключена сверху или сзади с поворотным соединением дымохода.
  • Покупайте булерьян с двойными стеклянными стенками, что делает его менее восприимчивым к отложению сажи.
  • Старайтесь приобрести печь с внешней подачей воздуха в камеру сгорания. Это позволит сэкономить топливо и увеличить КПД.

Особенность булерьянов для мастерских — это работа по принципу теплопередачи и поэтому их называют конвекционными. Конвекция или тепловой поток — важный механизм передачи тепла.

Эти дровяные печи действительно показывают свои сильные стороны в больших залах, гаражах или мастерских. Даже в помещениях с умеренной теплоизоляцией можно получить огромную выгоду от мощности конвекционной печи.

Булерьян для мастерской, цеха, деревянного дома или гаража имеет относительно простую и чётко структурированную конструкцию. Центральным элементом является большая камера сгорания, от которой отходят открытые трубы как вверху, так и внизу. В конвекционной печи этого типа холодный воздух всасывается через нижние трубы или отверстия. Он отбирает тепло от камеры сгорания, нагревается и выходит через верхние отверстия тёплым.

Информация к размышлению

Конвекционную печь можно использовать в любое время в мастерских, больших помещениях или даже на складах. Вряд ли какой-либо другой источник тепла может так быстро и комплексно обогреть большие площади. Конвекционные булерьяны имеют тепловую мощность от 5 до 30 кВт. В зависимости от размера помещения или отапливаемой площади такая печь всегда развивает мощность, точно соответствующую помещению, обеспечивает надёжное и эффективное отопление.

Установка булерьяна и монтаж дымохода

Благодаря тому, что печь имеет относительно небольшой вес (до 200 кг) она не требует сооружения тяжёлых бетонных фундаментов. Её можно установить прямо на деревянном или бетонном полу. Однако необходимо позаботиться о теплоизоляции. Внешняя поверхность булерьяна нагревается до 120 градусов по Цельсию. То же самое касается дымохода. Для обеспечения пожарной безопасности необходимо применять коаксиальный дымоход с внутренней теплоизоляцией (суперизол, каменная вата, базальто картон)

В большом нагреве внешней поверхности кроется один недостаток — это горение пыли. Из-за этого в помещении может появляться неприятный запах.

Удаление дымовых газов происходит через перекрытие или внешнюю стену дома. Конструкция этого обогревателя по сравнению с изразцовыми печами даёт дизайнеру большую свободу действий. И они всё чаще используются, особенно в случае отдельно стоящих моделей.

Предварительную стоимость монтажа булерьяна вместе с дымоходной трубой можно узнать по этим телефонам: 096 764 85 23 или 050 323 22 81.

Пожарная безопасность

Какие расстояния до легковоспламеняющихся компонентов необходимо соблюдать при монтаже конвекционных печей типа булерьян?

Строительные нормы и правила регулируют расстояния между выхлопными системами и горючими компонентами.

Дымоходные трубы должны быть удалены от стен и перекрытий, сделанных из легковоспламеняющихся строительных материалов, или должны быть защищены таким образом, чтобы упомянутые материалы при нагреве от печи не нагревались выше 85 °C.

Если дымоходы примыкают к конструкциям с горючих строительных материалов на большой площади, а не только полосами, расстояние между ними должно быть не менее 5 см. Пространство между трубами должно постоянно хорошо вентилироваться или быть защищено негорючей изоляцией.

Проходы дымохода через стены и перекрытия из горючих строительных материалов

Если соединительные элементы дымоходов проходят через стены из легковоспламеняющихся материалов, то проход дымоходной трубы через перекрытие должен быть заполнен строительными материалами с низкой теплопроводностью. Например, лёгким бетоном или суперизолом, каменной ватой, базальто картоном, керамзитом, шлаком.

Потолки из деревянных балок, деревянные балки крыши и аналогичные элементы из горючих строительных материалов, примыкающие к дымоходам полосами, должны иметь зазор не менее 2 см от внешних поверхностей дымоходов, в противном случае расстояние между балками и дымовой трубой должно быть заполнено негорючей теплоизоляцией — каменной ватой.

Расчёт дымохода и справочные материалы по ним смотрите на этой странице.

Преимущества двухстенных дымоходов

Применение двухстенного дымохода даёт много преимуществ и с позиции энергоэффективности, и охраны окружающей среды, и эстетики. Он:

  • способствует более полному сгоранию топлива;
  • состоит из готовых точно подогнанных элементов, позволяющих строить дымоотводы с разными углами наклона;
  • имеет эстетичный вид;
  • поддерживает высокую пожарную безопасность;

Сэндвич дымоход имеет такие элементы:

  • трубы;
  • колена;
  • оголовок;
  • конденсатоуловитель;
  • тройник.

Производители конвекционных печей в технической документации помимо устройства печи на схеме указывают предельно допустимые расстояния дымоходов от окон, дверей, балок.

Поскольку размеры выходных отверстий для дымоходов стандартизированы, то собрать отопительную конвекционную печь типа Булерьян вместе с дымоходной системой вполне возможно своими руками. Но лучшее обратиться к профессионалам, т.к. есть много нюансов, особенно в перекрытиях.

Печь Булерьян (Бренеран) своими руками (чертеж, фото, инструкция)

Никто не будет спорить с тем, как же важно иметь хорошую печь для отопления дома, гаража, мастерской, да неважно чего.  Здесь определяющими все же являются слова — иметь печь, а не для чего. Особенно это актуально в холодный период года, кто в курсе как неприятно мерзнуть, тот поймет.  А вот как стать обладателем такой печи и что для этого надо мы и поговорим в данной статье.

  На самом деле, на нашем сайте уже довольно много альтернативных вариантов печей, это и обычные печи на дровах и газогенераторные печи (пиролизные котлы), работающие по принципу пиролиза. Но все же  еще имеются альтернативы,  а именно печь Булерьян (Bullerjan ) или как ее еще называют Бренеран. Фактически такую печь еще можно назвать конвекционной. Все дело в том, что в печь по ее бокам вмонтированы проходные трубы, у которых захват холодного воздуха организован внизу трубы, а выход вверху трубы. Трубы прогреваются из топочной камеры печи, в итоге, как известно, горячий воздух имеет свойство подниматься вверх. Воздух начинает циркулировать по трубам снизу вверх, забирая тепло из труб и нагревая помещение. Затем воздух снова затягиваясь снизу и так далее, то есть в помещении появляется искусственно созданный без активных элементов (вентилятора и т.д.) конвекционных поток теплого воздуха. За счет такого потока помещение с печью Булерьян прогревается намного быстрее и интенсивнее, то есть КПД у такой печки очень высокий.
 Окончательно вы поймете принцип работы печи  Булерьян, взглянув на рисунок.

Сколько стоит печка Булерьян

На настоящее время на рынке представлено множество печек подобного типа. Цена на печку начинается примерно с планки в 200$ в принципе это не так уж дорого, но все же. Далее с увеличением размеров топочной камеры, диаметра труб, применяемого материала, бренда, амбиций продавца, печки могут быть и гораздо дороже. Но как мы уже говорили, наша статья не об этом. Для тех, кто решился все же сделать такую печь своими руками, мы и продолжим повествовать далее.

Что надо для того, чтобы сделать печку Булерьян своими руками

 Еще немного до того как вы решились начать делать Булерьян своими руками мы расскажем о трудностях которые перед вами встанут. Во-первых, это инструменты и материалы. Если с инструментами все понятно (болгарка, дрель, диски, сверла, струбцины, сварочник и т.д.) то вот с материалами придется сложнее. Самой большой проблемой здесь станет поиск котловой жаропрочной стали. Именно такая сталь должна применяться при изготовлении печек из металла, именно она обеспечит длительную и безпроблемную эксплуатацию вашего Булерьяна. И, во-вторых, это ваше мастерство, умение, терпение, место производства  и что немаловажно время. Если мы вас не отговорили, то продолжим.

Как сделать Булерьян своими руками

И так для печки вам потребуется все то, о чем мы говорили выше, плюс листовая сталь 4 мм (1*2 м), лист толщиной 6мм размером 0,4х0,7м,  труба 110 мм (4м), труба наружным диаметром 57*4 мм (10м), металл для фурнитуры печки (запоры, петли, ручки), отрезки трубы 350 мм, другое железо (по месту).
 Прежде всего если у вас труба 57 мм прямая, что скорее всего, то необходимо загнуть ее трубогибом.  Трубу обрезаем в размер 1,2 м, далее гнем с радиусом 225 мм. В итоге, получаем 8 трубок, по 4 с каждой стороны в шахматном порядке, то есть глубина печки составит 456 мм.

 Далее делаем Т-образный отвод, который будет стоять за печкой. Это и дымовая труба для вытяжки газов от горения и коллектор для сбора конденсата. Вверх идет дым, вниз стекает вода (конденсат).

Внизу установлен кран, когда конденсат накопится, то его достаточно открыть и слить из дымохода, при постоянно открытом кране возможна излишняя тяга, которая ни к чему.

 В отводе печки установлен заслонка, при помощи нее можно регулировать тягу и соответственно горение в печке.

 Аналогичная, но глухая заслонка установлена в поддувале на входной дверке.

Для фиксации заслонок на их ось установлен пружина, которая более поджимает заслонки внутри трубы и более надежно фиксирует их в определенном положении. Ход заслонок 90 градусов.
 Из трубы 350*4 мм отрезаем два отрезка по 40 мм. Один из отрезков разрезаем и растягиваем, разворачиваем трубу наружу. Вставляем в получившийся зазор шинку 40*40 мм. В итоге имеем два кольца, одно диаметром 350 мм и второе диаметром порядка 360 мм. Смысл это всего, чтобы одно кольцо входило в другое, так как одно будет на крышке Булерьяна,

второе на самой лицевой стенке печки.

Привариваем кольца на свои места. Большое кольцо используется для дверки. Далее, из шинки в 40 мм (толщина 2мм) изготавливаем третье, внутренне кольцо на дверке. Оно в итоге должно встать внутрь кольца на дверке  и на стенке печки. В зазор между кольцами на дверки вставим уплотнитель, асбестовый шнур.

 Плотность дверки будет обеспечивать возможность процесса газогенерации. Да, конечно основным достоинством Булерьяна является наличие конвекционных труб, но плотная дверь и контролируемая, дозируемая подача кислорода позволит добиться режимов газогенерации, то есть еще на порядок повысить эффективность печки. Именно поэтому есть резон делать дверку с должным уплотнением.
 К дверце на трех проставках, привариваем тепловой экран, а  к нему уголок. Уголок будет равномерней распределять воздух, при его подаче и не допустит прохождение дров в крышку при закрытии.
 В первых двух трубах «скелета» делаем прорези и вставляем в них инжекционные трубки. (длиной 150мм, диаметром 14мм) Такие трубки будут постоянно сообщаться с пространством топливной камеры, через конвекционные трубы, тем самым обеспечивая процесс горения.

Варим каркас из труб, как мы уже говорили первые трубы с инжекционными трубками, далее без них.

 Далее делаем перегородку. Лучше всего брать очень толстое железо (от 6 мм), т.к. оно будет подвергаться очень высоким температурам непосредственно в камере горения печи и может быстро сгореть, в случае, если будет тонким. Для лекала используйте картон, подогнанный по месту.



После, провариваем пространство между конвекционных трубок. Лекала также лучше первоначально делать из картона, а после вырезать детали из металла.

 Замок дверки печи представляет из себя эксцентрик, который захватывается за петлю на стенке печки и при прокручивании дожимает дверку к стенке.

Замок не легок в изготовлении, так как потребует токарный и фрезерный станок, но эффективен в применении. Петли дверки сделаны из старых токарных резцов, в принципе подойдет любой аналогичный материал.
 В верхнюю часть передней стенки вставляем воздушный инжектор. Фактически это еще один способ регулировки процесса горения в топочной камере Булерьяна. Инжектор открывается и закрывается за счет смещения (поворота) сквозного отверстия в двух трубках.

Привариваем к печке ножки, на которых она будет стоять.

 Производим монтаж дымохода. Более подробно о монтаже дымохода можно узнать из статьи «Монтаж дымохода своими руками». Загружаем печку Булерьян дровами,

затапливаем и пользуемся.

Вот в принципе и все о том, как можно сделать печку Булерьян своими руками. Конечно процесс не легкий и не быстрый, но печка получается, как мы уже говорили с высоким КПД (порядка 70-80% против буржуек не более 10 %), что позволяет очень эффективно обогревать площади в любом помещении, где она установлена.

Изготовление печи булерьян своими руками из профильной трубы и газового баллона. Булерьян печь своими руками

Сделать печь своими руками для обогрева небольших хозяйственных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете изготовить булерьян самостоятельно. В этой статье сайт предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж.Вот только популярность и эффективность этого отопительного прибора явно отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно изготовить самостоятельно, имея навык работы со сваркой и необходимые инструменты.

Материалы и инструменты, необходимые для работы

Инструменты:

  1. Угловая шлифовальная машина.
  2. Дрель.
  3. Различные подручные средства (плоскогубцы, молоток, напильник и др.).

Необходимые материалы:

  1. Труба квадратная 50x50x4.0 — 27 м.
  2. Труба профильная 30х20х2,0 — 0,76 м.
  3. Труба профильная 40х25х2,0 — 2 м.
  4. Трубка ∅ 15 мм — 60 см.
  5. Листовой металл 5 мм — 3 м 2.
  6. Листовой металл 100 мм — 0,1 м2.
  7. Труба ∅ 95х5,0 — 1 м.
  8. Проволока ∅ 10 мм — 0,5 м.
  9. Петли гаражные — 2 шт.

Изготовление каркаса

Профильную трубу делим на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук.Четыре из них должны быть немного разными: из каждого нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка ∅ 15 мм

Полученные заготовки укладываем друг на друга стопкой так, чтобы они образовывали каркас в виде правильного шестигранника, слегка схватывая сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру дожигания газов.

Полученный каркас аккуратно провариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырежьте две заготовки из листовой стали 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Нарезаем полосы стальные 400х50 (18 шт.) и 350х50 (36 шт.) из листового металла (3 мм). Им обвариваем боковины нашего булерьяна. Следите за качеством работы — любой оставленный зазор — это «лазейка» для дыма. В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным разделителем в соотношении 1:3.

Начнем делать переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы для обшивки каркаса.

С помощью болгарки вырезаем два правильных шестигранника со стороной 40 см.В той части, которая будет служить задней стенкой, вверху одного из углов будет отверстие для дымохода ∅ 85 мм, которое после монтажа должно полностью оказаться в меньшей камере — в камере дожигания.

В лобовой плите делаем отверстие по центру нижнего отсека в виде квадрата размерами 250х250 мм. Именно через него в топку будут подаваться дрова.

Когда техотверстия вырезаны, обе заготовки привариваем к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой обтачивать все сварочные швы. Во-первых, в дальнейшем стачивать во многих местах будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество.

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (∅ 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет регулировать скорость движения выходящих газов.Для этого вырезаем из листового металла круг, соответствующий внутреннему диаметру дымохода (∅ 85 мм) согласно схеме. Также нам понадобится проволока ∅ 10 мм.

Перед установкой дымохода к печи на расстоянии 70-100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см. Продеваем имеющуюся у нас проволоку, предварительно согнутую буквой «Г». И к нему прямо в дымоходе прихватываем сам лепесток вентиля.

Важно! В процессе работы следите за тем, чтобы случайно не приварить его к стенке трубы, а также не оставить внутри накипи.

После установки задвижки аккуратно привариваем дымоход к задней стенке булерьяна, по краю ранее проделанного отверстия.

Изготовление печного люка

Приступаем к установке дверцы топки. «Затягиваем» топочное отверстие на передней крышке по периметру профилированной трубой 40х25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отступаем от края плиты 42 мм, рисуем на ней второй, чуть меньший квадрат со сторонами 246 мм и также обвариваем его профилированной трубой 40х25. Свариваем получившийся каркас с крышкой из стали толщиной 5 мм. Дверь готова.

Поддувал или организация подачи воздуха в топку

К установке поддувала приступаем по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круга, без вырезанной четверти, а длина трубы ∅ 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него поддувал. С его помощью удобно регулировать подачу воздуха в топку, а значит, поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к двери, ее необходимо установить и зафиксировать, приварив в 2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали за периметр люка на 50 мм со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если навесные петли не достают до лицевой плиты топки, то к ней можно еще приварить пару обрезков профильной трубы.

Установка замка

Для изготовления замка нужен токарный станок, либо, при его отсутствии, можно заказать замок для печи и потом приварить его к люку печи. Только после того, как замок будет приварен, можно срезать точки сварки, обездвиживающие дверцу, и окончательно зашлифовать болгаркой все сварочные швы готовой печи.

По желанию печи для лучшей устойчивости монтируются 4 опорные стойки из профилированной трубы или металлического уголка.

Как видите, ничего сложного в технологии изготовления булерьяна нет. При наличии терпения, желания и необходимого инструмента печь может сделать каждый человек, имеющий минимальный опыт работы с металлом.

Похожие видео

Одним из самых эффективных способов обогрева гаража является использование специальной печи, известной в народе как «булерьян».Эта конструкция во многом превосходит традиционные «буржуйки», поскольку обогревает, но не перегревает помещение, к тому же для работы ей не нужно много кислорода. Проходя через «булерьян», воздух нагревается до 100-150ᵒС и в таком виде подается в отапливаемое помещение.

Внимание! Из-за длительного времени горения такая печь работает по двенадцатичасовому циклу, то есть для поддержания необходимой температуры топливо нужно загружать всего два раза в сутки.

Печи этого типа чаще всего изготавливаются в виде монолитной конструкции, которая состоит из определенного количества соединенных между собой металлических труб. При сгорании топлива в трубках образуются конвекционные потоки воздуха, которые приводят к быстрому прогреву помещения.

Параллельно нижними концами труб всасывается холодный воздух, подогревается в камере сгорания и направляется обратно в помещение. Даже самые маленькие версии «Булерьяна» могут за минуту перекачать пять кубометров воздуха. Очевидно, такой эффективности вполне достаточно для обычного гаража.

Функционирование топочного агрегата в такой конструкции отдаленно похоже на работу газового котла.Топка состоит из пары камер. В первой камере топливо медленно тлеет, образуя в итоге несгоревшие газы. Они догорают уже в соседней камере, которая обеспечивает принудительную подачу воздуха через установленные форсунки.

Благодаря «двойному» сжиганию практически не остается отходов, а КПД превышает 80%.

Внимание! В связи с тем, что в помещении гаража нет необходимости в высокой температуре (чем оно отличается от жилого), печь целесообразно оборудовать терморегулятором.

Существует три возможных способа регулировки температуры:

Как уже отмечалось в начале статьи, одной из конструктивных особенностей Булерьяна являются специальные трубы, утопленные в камеру сгорания на две трети своего диаметра. Это обеспечивает быстрый прогрев помещения.

Такие печи выполняют сразу две функции:

  • быстро прогреть воздух до необходимой температуры;
  • поддерживают эту температуру в течение длительного времени.

При этом они не сушат воздух и не нагреваются во время работы.

Внимание! Специалисты не советуют использовать древесный уголь, так как он может быстро прожечь трубы, которые, как известно, занимают большую часть корпуса. Если правильно соблюдать режимы работы и загружать только то топливо, которое можно использовать, то срок эксплуатации «Булерьяна» будет неограничен.

Видео — Печь Булерьян обзор

Прежде чем приступить к изготовлению, следует подготовить все необходимое.

Плита «Булерьян» чертеж

Этап 1. Материалы и оборудование

Для создания печи вам потребуются следующие материалы:

  • листовая сталь толщиной 6 мм;
  • металлические трубы ø55-60 мм.

Вам также потребуются соответствующие инструменты, в том числе:

  • Аппарат сварочный, электроды к нему;
  • уровень воды;
  • зажимы

  • ;
  • узоров;
  • труборез;
  • маркер

  • ;
  • трубогиб

  • ;
  • болгарка

  • ;
  • уголок;
  • линейка

  • .

Подготовив все необходимое, можно приступать к вырезанию заготовок.

Этап 2. Резка заготовок

Шаг 1. Сначала трубы нарезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезаются заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа нарезаются ленты, с помощью которых закрываются щели между трубками.

Шаг 3.Выкраивается заготовка для поддона V-образной формы, формируются створки. Все, что осталось от металла, используется для входных/выходных труб и двери.

Шаг 4. Трубочки и полоски сгибаются. Изгиб для корпуса происходит по дуге, калибр периодически проверяют (длина каждой трубки должна быть 120 см, а радиус 22,5 см). Для этого потребуется трубогиб.

Впускной и выпускной патрубки сгибаются с помощью одного и того же приспособления в кольцо. Если это невозможно по каким-либо причинам, то их вырезают из трубы большего диаметра.

Этап 3. Сборка конструкции

Сначала изготавливается корпус. Для этого выполните следующие действия.

Шаг 1. На ровную поверхность укладывается трубка (первая сзади), рядом с ней деревянный брусок толщиной, равной диаметру согнутой трубки.

Шаг 2. На брус укладывается следующая труба – ее края должны лежать поверх предыдущей. Рядом с ней укладывается вторая балка с нахлестом относительно первой.

Шаг 3.В этой последовательности трубки располагаются в шахматном порядке до тех пор, пока не будет достигнут уровень передней стенки.

Этап 4. Трубы выравниваются и «захватываются» сваркой в ​​местах их контакта.

В готовый корпус вваривается V-образный поддон, который будет разделять камеры №1 и 2. Сначала «прихватываются» точки соприкосновения наружной поверхности камеры с поддоном, после чего выполняется сплошной шов формируется по всей плоскости. Над входным патрубком (вентилятором) оборудована перфорированная полка.

Этап 5. Далее зазоры между трубами закрывают металлическими полосами, нарезанными на предыдущем этапе работ. Конструкцию можно поворачивать из вертикального положения в горизонтальное, все стыки сварены неразъемными швами. Осталось только сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1. Одна из овальных заготовок нанесена на переднюю часть туловища. Точки обрезки указаны для точной подгонки.

Шаг 2. Затем в стене проделывается отверстие для поддувала и приваривается патрубок для заслонки.

Внимание! Для изготовления такого затвора стенки патрубка разрезаются в осевом направлении, в полученное отверстие вставляется металлический штифт с предварительно приваренным плоским диском. Важно, чтобы диаметр этого диска полностью соответствовал диаметру сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «хомут». Сама дверь должна представлять собой короткий цилиндр с двойными стенками. Дверь надевается на «хомут», для лучшей герметичности место сопряжения с кузовом обито асбестовым канатом.

Шаг 4. Дверь фиксируется с помощью эксцентриковой защелки. Защелка закрепит штифт, приваренный к внешней стороне пластины. С другой стороны двери привариваются металлические петли.

После сборки конструкция крепится к кузову с помощью сварочного аппарата.

Что касаемо задней двери, то это должен быть металлический круг с отверстием, сделанным под выходную трубу (дымоход). Дверца приварена к задней части корпуса.

Осталось только приварить к днищу печи четыре Г-образных опоры.

Этап 4. Как установить Булерьян своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента – плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вставляется в патрубок с помощью муфты, стык дополнительно герметизируется асбестом. Трубу от выпускного патрубка выводят за пределы отапливаемого помещения в соответствии с требованиями к устройству дымоходов. Вот и все, печь готова к использованию.

Типичные проблемы печи «Булерьян»

Сначала духовка будет работать нормально — быстрый нагрев, длительное время горения и другие преимущества, описанные в начале статьи.Но со временем плавить «Булерьян» будет все труднее, тяга будет ухудшаться, а ворота перестанут закрываться. Это может означать только одно – пришло время первой уборки.

В этом случае возможны два варианта.

  1. Можно некоторое время обжигать осиновыми дровами, хотя особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
  2. Можно и сжечь. При этом важно, чтобы зольный ящик был полностью открыт.Каналы очень горячие («раскалены»), в результате чего выгорает вся смола.

Внимание! Иногда к зольнику для разогрева подводят шланг от кислородного баллона, но это крайне опасно.

закрыть ×

Преобразовательные печи пользуются большим спросом, так как позволяют отапливать помещение с минимальным расходом топлива. Одной из таких конструкций является печь Булерьян с высокой топливной экономичностью и компактными габаритами. Эта печь была разработана в Канаде и предназначалась для мобильных бригад лесорубов, и только потом канадская печь Булерьян завоевала популярность у нас.У этого типа обогревателя есть как преимущества, так и недостатки.

Выгодные характеристики печи:

  • Быстро и равномерно прогревает помещение.
  • Простота установки, эксплуатации и обслуживания.
  • Высокий КПД — 85%.
  • Минимальный расход нагревательного материала.
  • Максимальный период работы на одной закладке топлива.
  • Универсальное назначение. Печь можно использовать для любых помещений и теплиц.

Как ни хороши достоинства отопительной печи Булерьян, но есть у нее и недостатки:

  • Этот тип печи может работать только на одном виде топлива — дровах.
  • Модель нужна для снижения пожароопасности, для чего необходимо утеплить трубу дымохода.
  • Горящая пыль на корпусе печи вызывает очень неприятный запах.
  • При топке печи в дымоходе скапливается едкий конденсат, который необходимо регулярно удалять.

Конденсацию можно уменьшить, используя только сухую древесину.

Как уже было сказано, котел Бурелян работает только на древесном топливе, но к этому типу можно отнести и торф и древесные брикеты, а также пеллеты. Предпочтительно использовать грубое топливо, даже массивные куски. Если правильно отрегулировать дымовую заслонку, топливо будет гореть медленно, отдавая тепло и не требуя дополнительных доливок.

Печь длительного горения Булерьян считается самым выгодным вариантом для обогрева помещений. Конструкция печи очень проста, и если проявить желание, то ее можно сделать кустарным способом.

Устройство и принцип работы печи

На схеме устройство печи Булерьян выглядит так:

Конструкция печи достаточно проста.Внешне это стальной цилиндр, из которого выходят изогнутые трубы, квадратные или круглые. Само устройство похоже на печку – воздухонагреватель, на базе которого изначально и была сделана печка.

Вся работа печи Булерьян основана на принципе конвекции воздушных потоков. Корпус конструкции выполнен из стали в виде котла, за что некоторые называют топку котлом. Толщиной от 4 до 10 мм и покрыты термостойкой краской. Трубы изогнуты к центру и «утоплены» на 2/3 в корпус, составляя часть основного механизма печи. Внутри корпуса находится двухъярусная топка, которая ничем не защищена и ее объем напрямую зависит от объема главного цилиндра. С помощью перфорированного стального листа камера сгорания разделена на два яруса: нижний и верхний.

Общую площадь камеры, около 8%, занимает верхняя часть, в которой осуществляется дожигание летучих соединений, поступающих из нижней камеры (топки).

Дверца для камеры сгорания, как и сам корпус, выполнена из прочной стали, а в некоторых моделях в дверце имеется вставка из термостойкого стекла.Сама дверца большая, что позволяет положить в печь большие дрова, а также плотно закрывается и имеет надежный замок, который не позволит дверце открыться во время топки. Регулятор воздуха, расположенный на дверце с подвижным дросселем (дымовой заслонкой), позволяет регулировать силу тяги и выбирать подходящий режим работы печи, которых в данной модели два:

  • Режим растопки.
  • Режим медленного горения.

Первый режим позволяет быстро разогреть духовку. В камере сгорания задается температура, а вырабатываемое тепло равномерно распределяется по всей отапливаемой площади.

Во втором режиме камера заполняется большим объемом дров, которые тлеют в результате установки дымовой заслонки на минимальную подачу воздуха. В таком режиме одна закладка может тлеть 10-12 часов и при этом обогревать помещение.

Принцип работы канадской печи заключается в следующем: при розжиге корпус печи нагревается и провоцирует осушку холодного воздуха через буллерные трубы.Проходя по трубам, воздух нагревается до высокой температуры и выходит через вытяжные патрубки наверх, за счет чего помещение быстро нагревается.

Схема принципа работы печи Булерьян

Охлажденный воздух снова оседает на пол и снова поступает в трубы. Говоря простым языком, круговорот воздуха происходит постоянно и, тем самым, полностью прогревает воздух в помещении.

Движение воздушных масс происходит за счет естественной условности и не соприкасается с огнем, проходя по трубам, благодаря чему поддерживается насыщение кислородом и комфортная влажность.

Типы печей

Печь Булерьян, как и многие другие печи, имеет несколько видов в зависимости от назначения:

  • Генератор.
  • С варочной панелью.
  • Для бани.
  • Водогрейные печи.

Конструкция всех типов печей немного отличается, но принцип работы одинаков. Различаются модели и по мощности, позволяя отапливать помещения от 100м3 до 1100м3.

Как сделать печь своими руками

На чертеже указаны размеры самодельной печи булерьян, от чего необходимо отталкиваться при изготовлении

Для изготовления печи булерьян своими руками вам понадобится следующие материалы:

  • Листы стальные толщиной 6 мм для изготовления корпуса печи.
  • Металлические трубы диаметром 6 см.
  • Труба дымоходная диаметром 130 мм.
  • Труба для изготовления нагнетателя (дросселя).
  • Дверные петли, ручка и замок.
  • Труба 15 мм для изготовления инъекционных труб.
  • Материалы для изготовления шибера: ручка и небольшой кусок листовой стали для закрытия просвета дымохода.
  • Асбестовый шнур для уплотнения дверей.

В первую очередь нужно подготовить трубы в количестве 10 штук, которые необходимо согнуть в виде дуги.Длина труб должна быть 1,4 метра и иметь радиус закругления 23 см. Трубы должны быть согнуты таким же образом, и их нужно будет сложить в шахматном порядке, как указано на фото. Затем сварите их между собой металлическими полосами, чтобы основание для печи было устойчивым. Трубы должны быть сварены очень качественно, чтобы не было дырок, иначе печь будет пропускать через них дым.

Далее делаем форсаж. Берем листовой металл, делаем из него перегородки и вырезаем в них отверстия для воздушного теплообменника.Чтобы было проще вырезать из металла, можно заранее подготовить шаблоны, так вы сэкономите время и силы.

Затем привариваем перегородки с внутренней стороны трубной конструкции. Сваривать нужно так, чтобы отделить четверть внутреннего объема.

Затем в первые две трубы ввариваются форсунки вторичного воздуха так, чтобы конец форсунки находился внутри трубы.

Далее вырезаем из листового железа заднюю и переднюю стенки печи.В задней стенке вырежьте отверстие по диаметру трубы для дымохода. Дымоход будет располагаться вверху стены, и там следует сделать отверстие.

На передней стене нужно сделать отверстие вдоль двери. Дверь должна располагаться прямо над решеткой. Диаметр двери должен быть достаточно большим, чтобы пропускать толстые бревна. К краю отверстия под бортик необходимо приварить металл толщиной 10 мм, который обеспечит герметичность двери. В качестве бортов можно использовать отрезок трубы, подходящий по диаметру отверстия, высотой 15 см.

Затем собираем двухслойную дверь. Внутренняя часть будет заходить внутрь, а внешняя будет прикрывать ее снаружи. Для внутренней части нужно вырезать кольцо меньшего размера, чем сама дверь. Затем ввариваем это кольцо во внутреннюю часть двери, а оставшееся пространство уплотняем асбестовым шнуром.

В двери делаем отверстие под дроссель, размеры которого указаны на чертеже. Дроссель представляет собой небольшой отрезок трубы, в котором на металлической петле вращается заслонка.Затвор необходимо сделать так, чтобы он полностью закрывал просвет. А чтобы петля не проворачивалась под собственным весом, ее надо подтянуть пружиной.

Далее изготавливаем Т-образный дымоход с задвижкой. Для изготовления дымохода нужна труба. В нем необходимо вырезать отверстие и приварить к нему кольцо, которое также отрезается от трубы того же диаметра. Отверстие должно быть сделано в верхней части трубы. Кольцо нужно приваривать очень аккуратно, чтобы не осталось зазоров. Далее переходим к демпферу.

Заслонка в дымоходе должна перекрывать просвет только на 3/4 максимального диаметра трубы, и именно такую ​​заслонку необходимо изготовить. Для его изготовления потребуется взять трубу подходящего диаметра. Сделайте одинаковые отверстия в трубе с обеих сторон. В эти отверстия вставляем металлический прут, который будет служить ручкой. Загибаем одну ее сторону для удобства, это ручка дроссельной заслонки. Теперь нужно вырезать металлический круг чуть меньшего диаметра, чем сама труба.Это будет затвор, который нужно вставить внутрь трубы и приварить к ручке. Регулируемый демпфер готов.

Это скребковая заслонка, которая должна быть на выходе из топки.

Затем устанавливаем дверь. Для этого нужно приварить навесы на дверь. Чтобы сделать это правильно, сначала нужно прихватить навесы в двух-трех местах, затем обездвижить их и только потом сваривать полностью. Далее петли привариваются к самой печи.

Самодельная печь булерьян готова.Теперь осталось его расплавить и проверить качество работы.

Чтобы печь была удобной в эксплуатации, для нее нужно сделать подставку.

Как сделать подставку для духовки

Среди функциональных особенностей подставки можно отметить следующие:

  • Улучшает циркуляцию воздуха в помещении.
  • Повышенное удобство при разжигании и закладке дров.
  • Легче будет убрать золу в духовке.
  • Уровень пожарной безопасности повышается.

Кроме того, подставка потребуется, если печь будет установлена ​​в помещении. С его помощью сделать дымоход будет проще.

Чтобы получить подставку необходимого размера, необходимо измерить длину и ширину духового шкафа и прибавить к этим параметрам 3 см. Высота подставки может быть совершенно разной.

Приступаем к изготовлению подставки. На чертеже указаны размеры подставки, которая изготовлена ​​из труб и уголков.

С помощью бруска и круга по металлу отрезаем 4 отрезка от трубы одинаковой длины.Это будут ножки конструкции. Верх ножек необходимо срезать наискось так же, чтобы было легче приваривать к ним балки.

Косые срезы должны быть выполнены одинаковыми во всех срезах, чтобы не возникло проблем при сварке конструкции.

Угловые планки будут служить горизонтальными перекладинами.

Теперь приступим к сварке конструкции. Все детали должны быть сварены между собой качественно и надежно.

Это самый простой и распространенный способ сделать подставку.

Решетка для духовки готова. Теперь осталось только установить на него духовку.

Как правильно топить Булерьян

Топка этой модели практически ничем не отличается от топки обычной печи. Для того, чтобы правильно растопить печь, необходимы сухие дрова. Необходимо заложить столько топлива, сколько требуется для прогрева дымохода и образования угля. Если печь чистится перед растопкой, то полностью удалять старые угли и золу не следует. Необходимо оставить такое количество остатков топлива, чтобы оно покрывало металл, тем самым защищая его от выгорания.

После закладки дров нужно полностью открыть заслонку дымохода, и поддувал, ориентируясь на сухость дров, ветреную погоду или исходя из необходимой скорости. Когда первая партия дров прогорит, можно производить основную закладку крупных и сухих дров. После этого нагретый дымоход обеспечит розжиг и дальнейшее горение дров в нужном режиме.

Самый экономичный режим работы печи с закрытым поддувалом и заслонкой. Процесс горения начнет включать эффект дожигания пиролизных газов.Если уменьшить доступ воздуха, закрыв поддувал, то образующиеся газы из-за недостатка кислорода будут дополнительно гореть в верхней камере, отделенной перегородкой. Через форсунки всасывается горячий воздух. С его помощью газы будут отдавать больше энергии, когда древесина будет медленно тлеть.

Более холодный воздух снизу под печью подхватывается тягой, создаваемой уже нагретым потоком в конвекторах, и поднимается вверх. Этот процесс заставляет воздушные массы циркулировать в помещении, за счет чего нагрев происходит довольно быстро.Но при этом поверхность самой печи остается низкой, что снижает пожароопасность и возможность обжечься.

Как самостоятельно установить купленную духовку

Место для духовки нужно выбрать правильно. От этого зависит эффективность обогрева помещения. Лучше всего установить печь в самой большой комнате дома, это позволит воздуху лучше функционировать во всех имеющихся комнатах.

Чтобы печь Булерьян была установлена ​​по всем правилам, необходимо учесть некоторые нюансы:

  1. Духовка должна располагаться вдали от стен.
  2. Духовке необходим свободный приток воздуха.
  3. Конструкция должна располагаться так, чтобы ее было удобно топить и чистить.
  4. Пол под печью должен быть покрыт листом железа для защиты от пожара.
  5. Печь следует устанавливать на расстоянии 70 см от легковоспламеняющихся поверхностей.
  6. Трубопровод должен быть не менее чем на 0,5 м выше конька крыши.

Перед установкой покупной печи Булерн необходимо сделать дымоход. Дымоход бывает двух видов: внутренний и наружный.Возможна установка дымохода снаружи, если печь расположена у несущей стены. Внутренняя установка дымохода осуществляется при расположении печи возле внутренней перегородки.

Чтобы правильно сделать дымоход под печь самостоятельно, необходимо придерживаться следующих рекомендаций:

Используются трубы толщиной 3 мм или из аналогичных элементов из нержавеющей стали с толщиной стенки 1 мм как материал для дымохода. Высота дымохода должна быть от 5 до 7 м, в зависимости от размера печи.Трубы необходимо брать немного большего диаметра, чем внешний диаметр выпускного отверстия. Это поможет при соединении трубы и патрубка, но диаметр должен быть таким, чтобы при соединении не было видимых зазоров. Более плотное соединение можно создать с помощью хомутов.

Если делается двухконтурная конструкция дымохода, то необходимо соблюдать правильный порядок соединения элементов. Если дымоход делается внутри помещения, то порядок должен быть следующим: каждая следующая часть должна заходить внутрь нижней.Если делается наружный дымоход, то верхние части следует надевать на нижние. Эта процедура предназначена для защиты дымохода от попадания влаги.

Весь дымоход должен быть изготовлен из частей одинакового сечения. Если уменьшить размер, то вся работа дымохода нарушится и потребует переделки.

Для установки дымохода необходимо проделать в стене отверстие, через которое будет выходить специальная проходная труба. Отверстие должно располагаться напротив патрубка духовки.Ввод должен быть защищен специальным слоем теплоизоляции, который защитит стены от высоких температур.

Части дымохода, выходящие наружу, необходимо утеплить минеральной ватой. Толщина утеплителя должна быть не менее 25 мм. Утепленные места необходимо закрыть трубой большего размера, чтобы они не промокли и не испортились от погодных условий.

Самую верхнюю часть трубы необходимо закрыть «зонтиком» или элементом в виде грибка, чтобы в нее не попадали осадки, и тяга была сильнее.
После изготовления дымохода устанавливаем печь, подсоединяем печь к дымоходу и изолируем стык печными герметиками.

На этом этапе установка завершена и можно приступать к проверке конструкции на работоспособность.

Внешне печь Булерьян напоминает печь с причудливой конструкцией. Но эффективность этого устройства намного выше, а сфера применения шире.

Довольно популярны модели промышленного производства, но, изготовив печь булерьян своими руками, можно обеспечить теплом гараж, хозяйственную постройку или даже небольшой дом. Согласитесь, идея интересная, а экономия на покупке нового агрегата весьма ощутимая.

В подготовленной статье вы найдете всю необходимую информацию для сборки отопительного агрегата. Мы расскажем вам, как устроена и работает печь булерьян, опишем, какие материалы и инструменты потребуются в ходе работы, а также дадим пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье даны практические советы по обустройству дымохода и обслуживанию системы отопления.Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Принцип действия Булерьяна по-своему гениален. В нем сочетаются черты печи длительного горения и конвекции воздушных масс по специальным трубкам. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, что топливо сгорает медленно.

Изюминкой дизайна являются воздуховоды.Они встроены в корпус камеры сгорания и являются его частью. Верх и низ этих труб остаются открытыми.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла для снижения теплопотерь

Холодный воздух поступает в воздуховоды снизу, достаточно быстро нагревается и выходит через верхние отверстия в комнате. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.

Использование трубок в качестве корпуса устройства имеет еще одно несомненное преимущество: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате обжечься, прикоснувшись к печи Булерьян, гораздо труднее, чем при соприкосновении с поверхностью печи.

Таким способом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

Сделать печь своими руками для обогрева небольших хозяйственных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете изготовить булерьян самостоятельно. В этой статье сайт предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора явно отражается на его цене, а это в среднем около 15 тысяч рублей.При желании такую ​​печь можно изготовить самостоятельно, имея навык работы со сваркой и необходимые инструменты.

Материалы и инструменты, необходимые для работы

Инструменты:

  1. Угловая шлифовальная машина.
  2. Дрель.
  3. Различные подручные средства (плоскогубцы, молоток, напильник и др.).

Необходимые материалы:

  1. Труба квадратная 50х50х4,0 — 27 м.
  2. Труба профильная 30х20х2,0 — 0,76 м.
  3. Труба профильная 40х25х2,0 — 2 м.
  4. Трубка ∅ 15 мм — 60 см.
  5. Листовой металл 5 мм — 3 м 2.
  6. Листовой металл 100 мм — 0,1 м2.
  7. Труба ∅ 95х5,0 — 1 м.
  8. Проволока ∅ 10 мм — 0,5 м.
  9. Петли гаражные — 2 шт.

Изготовление каркаса

Профильную трубу делим на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны быть немного разными: из каждого нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка ∅ 15 мм

Полученные заготовки укладываем друг на друга стопкой так, чтобы они образовывали каркас в виде правильного шестигранника, слегка схватывая сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру дожигания газов.

Полученный каркас аккуратно провариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырежьте две заготовки из листовой стали 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Нарезаем стальные полосы 400х50 (18 шт.) и 350х50 (36 шт.) из листового металла (3 мм). Им обвариваем боковины нашего булерьяна. Следите за качеством работы — любой оставленный зазор — это «лазейка» для дыма.В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным разделителем в соотношении 1:3.

Начнем делать переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы для обшивки каркаса.

С помощью болгарки вырезаем два правильных шестигранника со стороной 40 см. В части, которая будет служить задней стенкой, вверху одного из углов у нас будет отверстие под дымоход ∅ 85 мм, которое после примерки следует полностью в камеру меньшего размера — в камеру форсажа.

В лобовой плите делаем отверстие по центру нижнего отсека в виде квадрата размерами 250х250 мм. Именно через него в топку будут подаваться дрова.

Когда техотверстия вырезаны, обе заготовки привариваем к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой обтачивать все сварочные швы. Во-первых, в дальнейшем стачивать во многих местах будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество.

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (∅ 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет регулировать скорость движения выходящих газов. Для этого вырезаем из листового металла круг, соответствующий внутреннему диаметру дымохода (∅ 85 мм) согласно схеме. Также нам понадобится проволока ∅ 10 мм.

Перед установкой дымохода к печи на расстоянии 70-100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см. Продеваем имеющуюся у нас проволоку, предварительно согнутую буквой «Г». И к нему прямо в дымоходе прихватываем сам лепесток вентиля.

Важно! В процессе работы следите за тем, чтобы случайно не приварить его к стенке трубы, а также не оставить внутри накипи.

После установки задвижки аккуратно привариваем дымоход к задней стенке булерьяна, по краю ранее проделанного отверстия.

Изготовление печного люка

Приступаем к установке дверцы топки.«Затягиваем» топочное отверстие на передней крышке по периметру профилированной трубой 40х25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отступаем от края плиты 42 мм, рисуем на ней второй, чуть меньший квадрат со сторонами 246 мм и также обвариваем его профилированной трубой 40х25. Свариваем получившийся каркас с крышкой из стали толщиной 5 мм. Дверь готова.

Поддувал или организация подачи воздуха в топку

К установке поддувала приступаем по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круга, без вырезанной четверти, а длина трубы ∅ 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него поддувал. С его помощью удобно регулировать подачу воздуха в топку, а значит, поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к двери, ее необходимо установить и зафиксировать, приварив в 2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали за периметр люка на 50 мм со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если навесные петли не достают до лицевой плиты топки, то к ней можно еще приварить пару обрезков профильной трубы.

Установка замка

Для изготовления замка нужен токарный станок, либо, при его отсутствии, можно заказать замок для печи и потом приварить его к люку печи. Только после того, как замок будет приварен, можно срезать точки сварки, обездвиживающие дверцу, и окончательно зашлифовать болгаркой все сварочные швы готовой печи.

По желанию печи для лучшей устойчивости монтируются 4 опорные стойки из профилированной трубы или металлического уголка.

Как видите, ничего сложного в технологии изготовления булерьяна нет. При наличии терпения, желания и необходимого инструмента печь может сделать каждый человек, имеющий минимальный опыт работы с металлом.

Похожие видео

Котел

Булерьян с водяным контуром – особенности конструкции, его преимущества и недостатки. Плита-котел Булерьян

Печь Булерьян может работать на любом виде твердого топлива.В том числе отходы бумажной и картонной продукции. Но лучше всего греется на длинных оцилиндрованных бревнах, занимающих всю длину топки печи.


Представляет собой цельнометаллическую конструкцию, напоминающую бочку, к поверхности которой приварены отрезки труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем догорают в верхней камере, как и в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь от поверхности печи она поднимается вверх, обогревая помещение.

Изначально такие печи проектировались для обогрева воздухом. Но их не хватало. Они плохо справлялись с обогревом помещений с разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип работы и область применения

Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха вверх будет подниматься горячая вода.

Это свойство позволяет в короткие сроки прогреть помещение объемом несколько десятков кубометров воздуха.Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Поэтому он не выжигает воздух в помещении.

Расход топлива снижен благодаря использованию камеры , в которой происходит дожигание древесных газов, полученных на стадии сжигания в первичной камере сгорания.

Теплообменник представляет собой трубы, расположенные внутри кожуха, окружающего топку. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи поступает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижний патрубок. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева – теплопередачи, теплообмена и конвекции.

Печь можно использовать в различных постройках. Это могут быть жилые дома, склады или бытовки.

При его установке необходимо выполнить несколько условий:

  1. Для работы котла необходим хороший дымоход. Так как при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в помещение может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности установка Булерьяна допускается на расстоянии не менее 0,5 метра от стены.
  3. Для подключения водяного контура рекомендуем армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не подвержены деформации от высоких температур.

Достоинства и недостатки


Такие системы отопления имеют ряд положительных свойств:

  1. Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
  2. Позволяют быстро и равномерно прогреть помещение. , в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печь экономична. При теплом помещении одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко установить самостоятельно. Здесь следует отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как бы кто не хвалил такие котлы, но у них есть ряд мелких недостатков:

  1. Главный недостаток — наличие топлива. В качестве топлива используются сухие дрова несмолистых пород.В районах с дефицитом древесины такие утеплители экономически невыгодны.
  2. Такие обогреватели необходимо регулярно очищать от нагара и известкового налета.
  3. Дымоход должен быть изолирован во избежание образования конденсата. Конденсат снижает эффективность обогревателя.
  4. Металлический корпус — источник тепла , нагревается до высокой температуры. Чтобы не получить ожогов и пожаров, необходимо вокруг Булерьяна установить защитный периметр, не менее полуметра.Если места мало, то утеплитель можно обложить специальным кирпичом, либо листами металла с внутренней обшивкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для изготовления в основном используют сталь и чугун. Булерьяны из чугуна обладают большой надежностью и долговечностью. В то же время они более массивны, и их сложно использовать в небольших помещениях. Стальные обогреватели хорошо подходят для небольших помещений, но при этом их КПД ниже по сравнению с чугунными.

Вторым важным параметром является количество водяных контуров в системе отопления. Одноконтурная система предназначена только для обогрева помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливных котлов.В этом выборе можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и потолка, высота дымохода.

Цена и отзывы

С каждым годом набирают популярность печи длительного горения булерьян. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом вам не придется оплачивать работы по подключению к магистральному газу и выработке разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 куб. Для помещений от 250 и более кубометров цена будет начинаться от 20 000 рублей.

Следует отметить, что многие производители украшают некоторые свои изделия различными элементами, в том числе и художественной ковкой.Это также влияет на его стоимость.

Отзывы:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с трубами из нержавейки за 16 000 руб. Я сделал установку сам. Дымоход был сделан из металла высотой 5 метров. Сначала мне не хватало работы. Потом печка начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Выяснилось, что хотя труба была хорошо утеплена, в верхней ее части образовывался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, помогло от конденсата. »

Алексей.

Пользуюсь третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Затруднительно регулировать температуру нагрева заслонкой. Получается чтобы было прохладно, но чаще слишком жарко.

Печь своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком.Для работы в первую очередь понадобится сварочный аппарат, трубогиб, болгарка , ножницы по металлу, а также комплект чертежей.

Схема:

Далее выполняем работы в определенной последовательности:

  1. Отрезаем трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделать контур из листового металла необходимой формы.
  4. Точечная сварка труб с металлическим листом. Количество труб должно быть парным. В итоге у вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки. с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее установите переднюю часть с открывающейся дверью. Внизу передней части установлена ​​труба с заслонкой.
  7. Зачистите швы и проверьте качество выполненной работы.

При выборе размера печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное правильно выбрать место установки. Это можно сделать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра от ближайшей стены.

Духовка должна прочно стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте он подключается к системе отопления.

Основным преимуществом печи Булерьян (буллер, бренеран) является мгновенный прогрев помещения при низком экономичном расходе топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные печи.


Какие особенности есть у буллеров?

Агрегаты устанавливаются в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа и электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов, на древесине, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами по теплоснабжению была поставлена ​​задача разработать печь для лесозаготовительных бригад, работающих на отходах: ветках, шишках, палках.

Топка должна была вмещать дрова нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

По требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, простое в использовании.

Структура

Конструктивно печь медленного горения Булерьян представляет собой овальный герметичный бочкообразный котел. Главной особенностью является наличие в корпусе двух рядов воздуховодов, между которыми приварены металлические (обычно стальные) полосы. Трубки изогнуты в форме параболы и погружены в камеру сгорания на две трети диаметра.

Большая круглая дверь оснащена регулятором подачи воздуха в виде патрубка с дымовым клапаном (дросселем). Окно с термостойким стеклом позволяет контролировать горение. Рукоятка дроссельной заслонки имеет шкалу с градусами и подвижный упор-ограничитель.

Подавив сквозняк, можно изменить мощность буллера, погасить огонь и предотвратить охлаждение помещения.

Нагревательная камера разделена на три части. Внизу расположена решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожигания. Золоуловителя нет за ненадобностью. Частицы золы выбрасываются через дымоход.

На задней стенке имеется выход с заслонкой. Зазоры на нем предотвращают попадание угарных газов в помещение даже при открытой двери. Патрубок соединяется с дымовой трубой горизонтальным участком, в котором остывают несгоревшие пиролизные газы.

Как идет отопление

Работа устройства основана на принудительной конвекционной теплопередаче. После розжига через нижние отверстия воздуховодов всасывается холодный воздух, быстро нагревается и горячей интенсивной струей выходит из верхнего отверстия. Он плавно, равномерно распределяется по комнате, остывает, спускается вниз. Агрегат, объединяющий в себе сразу три устройства: собственно печь булерьян, обогреватель, газогенератор, работает в двух режимах:

  1. Растопка, обеспечивающая быстрый нагрев до 120-150°С.
  2. Газификация, поддерживающая тление дров на уровне 50-55°С.

Агрегатные свойства

Если посчитать стоимость газификации объекта, затраты на оформление необходимой документации, экономическая эффективность канадского изобретения становится очевидной. При правильном использовании ваше оборудование будет служить вечно.

профи

Простота использования обусловлена ​​тем, что для работы не требуется специальной подготовки. Закрытая пожарная система имеет следующие преимущества по сравнению с печами и каминами:

  • котел не греет, не «ест» кислород;
  • двухкамерная топка

  • и подача вторичного воздуха обеспечивают высокий КПД до 80%;
  • для системы с водяным контуром разрешений не требуется;
  • длительный период работы на одной полной закладке;
  • имеет несколько типоразмеров мощностью 6-35 кВт;
  • способен равномерно прогреть от 100 до 1000 м³;
  • можно установить печь булерьян своими руками.

При монтаже не требует дополнительного усиления пола. Его можно перевозить с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного обслуживания, чистки дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме того:

  • требуется обязательная изоляция труб;
  • тело должно быть далеко от стены;
  • требует много места;
  • производит много дыма на выходе;
  • накапливает конденсат.

В помещениях, разделенных перегородками, эффективность данного вида отопления снижается. Есть необходимость обустроить водную «рубашку».

Радиаторная система

Конструкция котла с водяным контуром идентична конструкции буллера. Только нагревается здесь не воздух, а вода или антифриз. Тираж осуществляется естественным или принудительным путем. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен сливной кран.

При устройстве такой системы агрегат можно установить в любом месте здания, откуда можно убрать дымоход. Важно соблюдать минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед пуском необходимо провести опрессовку и регулировочные работы.

Самодельные котлы: реальная ли экономия

Для того чтобы собрать печь Булерьян своими руками, не нужно дорогостоящее оборудование и специальные сплавы. Его можно сделать из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производится по чертежам, схемам.

Схема устройства:

Чертежи

Буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно взять в аренду в ремонтной мастерской за небольшую плату:

  • сварочный аппарат;
  • электроды

  • ;
  • болгарка

  • ;
  • ножницы по металлу;
  • трубогиб

  • ;
  • УШМ

  • .

Молоток, линейка, уголок, выкройки, уровень, бруски, толщина которых равна диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

От качества швов зависит герметичность камеры, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи небольшой печки для небольших подсобных помещений и увеличить до необходимых размеров.

Вырезание деталей, формирование заготовок

От трубы длиной от 1 до 1,5 м отрезаем 8 штук. Из листов вырезаем ленты с полукруглыми надрезами на концах.

Изгибаем воздуховоды под углом примерно 80º. Металлические полоски сгибаем в одинаковой степени.

Сборка и сварка

Трубы конвекционные криволинейные укладываем выходной частью наружу в шахматном порядке, начиная от задней стенки до выхода на передний уровень.Для устойчивости между ними кладем деревянные бруски. Выравниваем структуру. Прихватываем его пунктирными швами в узлах стыковки.

Ввариваем поддон горизонтально во внутреннюю часть корпуса корпуса. Для отвода продуктов горения колосники лучше сделать из двух половинок, соединенных под углом. Сначала прихватываем точечно, затем проходимся по всей плоскости сплошным швом. Вставить согнутые стальные полосы между трубами, приварить.

Сначала нужно сделать шаблон.Прикладываем картон к боковине и обводим карандашом. Вырежьте деталь из листового металла по контуру. На нем вырезаем загрузочное окно диаметром в половину стенки, смещая центр чуть ниже оси. Привариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Таким же образом делаем заднюю стенку. В верхней части круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в него Т-образный кусок от трубы 100 – 110 мм с вентилем, соединяем с корпусом.Ставим стены на свои места.

Дверь

Противопожарная дверь представляет собой короткий цилиндр, который должен ровно сидеть на «воротнике», попадая в зазор между наружным и внутренним кольцами. Для увеличения уплотнения между кольцами нужно вбить асбестовый канат.

В заготовке вырезаем отверстие под поддувал, привариваем патрубок с дроссельной заслонкой. Демпфер можно изготовить, разрезав стенки трубы по осям. Берем шпильку, привариваем к ней плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлические распорки. Вешаем дверь на петли, оборудуем замок. Делаем их из листовых обрезков. Вы можете купить готовые детали.

Для того, чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После очистки и косметической шлифовки поверхности конструкция готова к монтажу.

Любой частный жилой дом нуждается в системе отопления .

Иногда подача газа в дом технически неосуществима, а установка котла с документацией сложна и затратна по расходам.

Использование обогревателей-обогревателей неэффективно , если необходимо обогреть несколько смежных помещений, так как обогреватели предназначены для обогрева неразделенного помещения.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов , которую затем воплотила в жизнь инженерная мысль энергетиков. Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т.е. несущим тепло и уют.

Принцип действия

Эта конструкция не только удачна гибридные буржуйки с обычной печью Если раньше они не могли отапливать отдельные помещения, то соединение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

По форме печь булерьян напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров. Там образуется высокая температура и концентрируется тепло.

После прогорания дров газы поднимаются в верхний отсек корпуса. По центру печи в нее вварены криволинейных труб, или, как их еще называют, радиусных патрубков.

Обеспечивают принудительную конвекцию, т.е.е. движение тепла для нагревания воздуха и его равномерного распределения по пространству.

Конструкция печи такова, что трубы плотно облегают топку с дровами, « накрутка » Ее на 70%
. Они играют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплообмен, теплообмен и конвекция. В отличие от известной духовки поверхность не нагревается, а значит экономится кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб к системе водяного отопления сверху — к водопроводу, а снизу — к коллектору обратки.

Таким образом, печь, как нагревательный элемент, получает гидрораспор или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, опоясывающим жилое помещение.

Булерьян можно сравнить с твердотопливным котлом , но без системы автоматики. Конструкция печи позволяет подключить несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах отлично подойдет , дача или дача.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка повышает эффективность работы. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления лишней нагретой воды.

Вода в своем движении проходит через радиаторы, после остывания возвращается в дымоходы.

Подключение плиты к системе отопления

General Scroll Элементы всей нагревательной системы с плитой следующие:

  • 2 Buleryan печь ,

  • 2 разряда ,

  • возвратный коллектор ,
  • радиаторы ,
  • кран для слива воды ,
  • расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то установка Печи Булерьян можно изготовить самостоятельно. Ему достаточно , простого и в наличии .

Для обеспечения безопасности печь необходимо устанавливать на прочное, жаростойкое, негорючее основание с учетом расстояния до стен не менее 70
см. Соединение водяного контура и дымохода трубами сваркой или резьбовыми соединениями.

Прогрев вода может достигать 90
градуса, поэтому помещение с установленным котлом следует размещать отдельно, с ограничением доступа детей.

Выход дымохода

Особого внимания требует выполнение дымохода … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не выгорает.

Здесь требуется консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

  • установка на высоте не менее 3 м над печью, в соответствии с правилами пожарной безопасности;
  • периодическая очистка от копоти, оседающей на стенах.

Может использоваться для теплоизоляции слоя минеральной ваты.

Расход топлива

Замечательной особенностью печи является экономичный расход топлива.Используйте только сухую древесину, которая не образует смолы при сгорании.

Древесная щепа или древесная сжигающая эффективная зола практически не оставляет золы. Две полные загрузки топки обеспечивают обогрев помещения на сутки в 60
кв.м.

Дверца или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Печной котел позволяет долго сохранять тепло , а период теплоотдачи увеличивается.

Важно: теплопроизводительность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным достоинством печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

  • 223
  • 22 ,
  • Транспортируемость на разные этажи здания,
  • Простота использования
  • 3,

    2

  • 2 высокая эффективность

    9,

  • 2 Экономика топлива ,

  • Быстрая окупаемость расходов
  • 3 для покупки и установки,

  • возможность изготовления топки и крепления своими руками.

Недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации размещения мини-котельной. Следует предусмотреть отдельное расположение котла и вслед за :

  • в небольших домах потребуется обшить стены листами металла, чтобы установить печь как можно ближе к ним,
  • если вы не топите печку в мороз , есть риск замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи доказана временем от изобретения до наших дней. Потребители обращают внимание, что при эксплуатации :

  • помещение в котором находится печь необходимо ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
  • нельзя топить печь без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Дровяные отопительные приборы не славятся высочайшим КПД. Разработчики усердно работают над тем, чтобы сделать печи более эффективными и способными обогревать сразу несколько помещений. Так родилась печь Булерьян с водяным контуром.

Является модернизированной версией одноименной воздушной печи, повторяющей ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Конструкция и принцип работы

Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо разобраться в принципе работы оригинальной печи.Первоначально она появилась в Канаде. Целью его создания является создание высокоэффективного агрегата, способного за считанные минуты обогреть помещения в суровом климате. Так родилась печь Булерьян, изначально без водяного контура. Это разновидность пиролизной печи длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя эффективный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первого розжига в помещении становится заметно теплее. Помимо воздушного конвектора, в конструкцию агрегата входят:

Пусть этот вид печи и не отличается особым изяществом, но со своими прямыми обязанностями справляется отлично.

  • Внушительная камера сгорания — в ней помещается большое количество дров, что гарантирует длительное горение;
  • Внутренняя перегородка для формирования камеры дожигания — здесь происходит дожигание продуктов пиролиза;
  • Дверь загрузочная с дроссельной заслонкой — через нее загружаются дрова и выгружается зола;
  • Дымоход — через него удаляются продукты горения.

Булерьян Дровяные печи с водяными контурами могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется аккумулирование и дожигание газообразных продуктов, не сгоревших в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обычный пиролизный агрегат, то сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образовавшиеся в первой камере. Полученное тепло отдается в отапливаемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения своего корпуса, то Булерьян греет без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и поступает в помещения.Эта схема обеспечивает очень быстрый обогрев помещения.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД топки.

  • Высокий КПД — достигает 80%;
  • Возможность обогрева сразу нескольких помещений – для этого организуются воздуховоды с разводкой по всему помещению;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Мгновенный нагрев за счет мощного эффекта конвекции;
  • Низкая температура корпуса во время работы — обеспечивает безопасную работу.

Печи Булерьян выпускаются многими производителями. Они имеют небольшие конструктивные отличия, но в целом устроены примерно одинаково.

Модели с водяным контуром

Традиционные печи Булерьян, не оборудованные водяными контурами, могут быть приспособлены для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховодами для отвода тепла в другие помещения. Такая схема отличается исключительной простотой и позволяет без труда организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печки, чтобы минимизировать потери тепла в воздуховодах.

Водяной контур является более эффективным решением для отопления многоквартирных домов и других зданий. Вода остывает намного медленнее, чем воздух, из-за ее высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов легко реализовать схему с длинными трубопроводами.Давайте посмотрим, как работает Булерьян с водяным контуром и как он работает.

Аква Булерьян – это слегка модифицированная версия традиционной воздушной печи. Мы уже говорили, что изогнутые трубы окружают его камеру сгорания, образуя эффективный конвектор. Поработав непродолжительное время сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое проделываем с верхними патрубками, от которых отходит выходной патрубок — вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу достоинств:

Такое расположение обеспечивает лучший дымоудаление. Кроме того, для улучшения характеристик тяги на головку дымохода устанавливается дефлектор.

  • Эффективное отопление нескольких помещений — это загородные домовладения и многокомнатные дачи;
  • Высокая скорость нагрева – за это отвечает эффективный водяной контур с большим теплообменником;
  • Нет необходимости часто подбрасывать дрова — система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром имеют хорошие технические характеристики.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно, используя традиционный воздушный агрегат. Для изготовления самодельного варианта необходимо соорудить контуры подающей и обратки. После этого устанавливаем агрегат на штатное место – монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа — с естественной или принудительной циркуляцией. В первом случае трубы прокладывают с небольшим уклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за прокачку теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой — по выбору потребителя.

С помощью печи Булерьян с водяным контуром 7-9 кВт можно обеспечить теплом даже небольшое двухэтажное домовладение, используя системы открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяными контурами. Первый этап – пуск, то есть первоначальный розжиг системы без пиролизного горения. В камеру сгорания помещается мелкая стружка и осколки, минут 20-30 все это горит собственным пламенем. Затем кладем внутрь дрова потолще, закрываем камеру сгорания, регулируем процесс горения дросселем и шиберной заслонкой.

После закрытия дросселя дрова начнут гореть с выделением продуктов пиролиза.Из основной камеры они пойдут в камеру дожигания, где сгорят с образованием большого количества тепла — для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается на теплообменник, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяными контурами

Компактным Булерьян однозначно назвать нельзя. Для его установки потребуется много места, к тому же его нельзя ставить впритык к стене.

В плане обогрева помещений печи Булерьян с водяным контуром не имеют недостатков – они эффективно сжигают топливо, выделяя от него максимум тепла. Засада кроется в удалении золы — убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обгоревшие куски топлива должны быть удалены через загрузочную камеру. Кроме того, печи Булерьян достаточно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить – это характерно для всех твердотопливных отопительных агрегатов.

Популярные модели печей Булерьян

Отопительных печей Булерьян с водяными контурами не так много. Их основной ассортимент представлен отечественными агрегатами от бренда Бренеран Булерьян.

Типичным примером является мощная печь Breneran Aquathen AOTV-19. Он может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на 12 часов горения. Область его применения – отопление загородных домовладений и помещений другого назначения. Аппарат изготовлен из стали, его тепловая мощность составляет 19 кВт, что достаточно для обогрева помещений до 190 кв.м. Цена варьируется в пределах 52-55 тысяч рублей.

Модельный ряд данных печей Булерьян представлен множеством агрегатов, отличающихся своей тепловой мощностью и габаритами.

Булерьян АКВА-Сибирь – это печи с водяным контуром, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем составляет до 1000 куб. Агрегаты изготовлены из стали и могут работать до 20 лет. Примерное время прогрева всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива можно использовать опилки, щепу, евродрова или брикеты. Главным преимуществом модели является ее превосходный округлый дизайн.

Аква-Бренеран – комбинированная печь Булерьян, оборудованная водовоздушным контуром. Она отапливает не только помещения с установленными в них водогрейными радиаторами, но и помещение, в котором она сама стоит.Максимальная отапливаемая кубатура – ​​600 куб.м. м, время горения на одной закладке до 9 часов. Печь может работать на любом виде топлива, но топить в ней углем не рекомендуется – велика вероятность того, что ее металл просто сгорит. Производитель – компания Бренеран.

Видео


Способов обогреть частный дом много: воздух, вода, конвекция. Каждый метод имеет свои преимущества и недостатки. Одним из обогревательных устройств для воздушной системы является так называемый булерьян.Этот отопительный агрегат представляет собой гибрид буржуйки и печи длительного горения. Благодаря этому булерьян способен работать как печь, то есть быстро прогревать помещение и поддерживать эту температуру длительное время на одной закладке дров. Общий вид Булерьяна представлен на рисунке ниже.

Булерьян с водяным контуром в интерьере дома

Конструкция

Схема устройства булерьяна для отопления дома

Как видно из рисунка, Булерьян представляет собой конструкцию из нескольких изогнутых труб (обычно более шесть) (1), сваренных таким образом, что внутри образуется камера сгорания (2) и (6).Чтобы разделить камеру сгорания на две зоны, в конструкцию вварена специальная перегородка. Дрова сначала сжигаются в первичной камере (6), а затем догорают во вторичной камере (2), обеспечивая при этом максимальную эффективность. Воздух постоянно циркулирует по трубам снизу вверх, обеспечивая оптимальный теплообмен в помещении. В качестве топлива для печи в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря уплотнителям и специальной конструкции замка (10) может герметично закрываться.К дверце приварен нагнетатель (8) для регулирования подачи воздуха в первичную камеру. Для подачи воздуха во вторичную камеру на патрубках (14) установлены форсунки. Зола собирается в зольник (7). Для регулирования процесса горения на дверце и на выхлопной трубе, расположенной на задней стенке (9), имеются регуляторы тяги.

Для нормальной работы булерьяна и меньшего накопления сажи в дымоходе его необходимо утеплить.

Преимущества и недостатки

Отопительная печь типа Булерьян имеет ряд преимуществ:

  1. Быстрый нагрев помещения, что обеспечивается специальной конструкцией изделия.
  2. Высокий КПД — более 80%. Это обеспечивается наличием двух камер сгорания топлива и особой герметичной конструкцией топки.
  3. Возможность работы в режиме длительного горения. Булерьян способен работать от одной закладки дров до 12 часов, что упрощает процесс содержания и ухода.
  4. Недорогая стоимость печи.

К недостаткам Булерьяна можно отнести:

  1. Для отопления использовать только дрова и брикеты.Использование угля в этих печах не допускается.
  2. Прогрев происходит только в одной комнате — той, где находится эта печь. Для устранения этого недостатка была разработана конструкция булерьяна с водяным контуром.
  3. Неприглядный внешний вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьяна отличается от традиционного тем, что из труб булерьяна создается водяная рубашка, и по ним начинает циркулировать не воздух, а вода, подобно работе котла отопления.Такой булерьян показан на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб сварены между собой, причем к верхним гребням приварена подающая труба, а к нижним – обратка.

Стенки булерьяна сильно нагреваются во время работы, поэтому возле него нужно быть максимально осторожным, чтобы не обжечься. По этой же причине минимальное расстояние до стен и близлежащих предметов при монтаже должно быть не менее 0.5 метров.

Булерьян с водяным контуром: преимущества и недостатки

По сравнению с обычным булерьяном с водяным контуром имеет ряд преимуществ:

  1. Возможность подключения к существующей системе водяного отопления дома, тем самым обеспечивая отопление во всем доме, а не только в одной комнате.
  2. Быстрый нагрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
  3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть и недостаток. — работа только с самотечной системой водяного отопления.

Вариант привязки булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается вверх по стояку к расширительному бачку и только потом идет к радиаторам.

Изготовление своими руками

Хотя цена на булерьян не так высока, все же можно сэкономить приличную сумму, сделав его дома своими руками. Для этого не требуется большого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Из материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Все в порядке. Для начала труба разрезается на куски длиной 1,2 м и сгибается трубогибом до радиуса 225 мм.По краям оставлены прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками показан на рисунке ниже.

Чертеж булерьяна для изготовления своими руками

После того, как трубы подготовлены, их нужно сварить, как показано на рисунке. В этом случае обязательно нужно сделать швы герметичными.

Как видно из рисунка, в первую пару труб от топочной дверки вварены трубы меньшего диаметра для подачи воздуха во вторичную камеру.При переделке воздушного контура на водяной нужно либо не подключать эти трубы к акваконтуру, либо обеспечить приток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем делается перегородка из листового металла, чтобы отделить верхнюю камеру от нижней. После этого изготавливаются передняя и задняя стенки по чертежу.

Все швы на изделии должны быть герметичными, чтобы исключить выделение угарных газов из булерьяна.После изготовления передней и задней стенок по чертежам необходимо изготовить двери и приварить их к передней стенке. Главное условие при изготовлении дверей – они должны быть герметично закрыты, чтобы обеспечить оптимальный режим работы булерьяна. Для этого по периметру двери устраивается уплотнитель из асбестового шнура и изготавливается затвор специальной конструкции. Конструкция такого затвора показана на рисунке ниже.

Дверной затвор булерьяна

После того, как все смонтировано, начинается устройство аквакультуры.Для этого соедините нижний и верхний выходы труб в две гребенки.

Испытание

По окончании работ по изготовлению печи проводится испытание на герметичность. Для этого один патрубок водяной рубашки заглушается, а в другой заливается вода под давлением, которое контролируется с помощью манометра. Если изделие выдерживает давление более 3 атмосфер, его можно смело использовать.

К эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и к эксплуатации водогрейного котла.

Следует учитывать, что приточный стояк нагревается до температуры 90°С, поэтому при эксплуатации духовки необходимо соблюдать осторожность, чтобы не обжечься.

Булерьян может работать в двух режимах:

  1. Быстрый прогрев. В таком режиме работы топливо максимально быстро сгорает, прогревая помещение. После этого булерьян тушат и разжигают только тогда, когда температура в помещении падает. При этом топливо для работы печи расходуется экономно, но температура в помещении не остается на постоянном уровне, а постоянно повышается и понижается.
  2. Длительное горение. В этом режиме топка загружается по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении. Этот режим хорош тем, что в помещении постоянная температура, но при этом есть небольшой перерасход топлива.
  3. одноклассников

Отопление печь булерьян. Печи булерьян: цены, отзывы, особенности, недостатки

Печь булерьян (bullerjan, буллер, буллер, брандеран) придумали вовсе не простые канадские парни, как кое-где говорят, а достаточно грамотные специалисты по отоплению.Остальное в истории буллера правда: действительно изобрели его в Канаде для нужд лесорубов и дальше по наитию, не мудрствуя лукаво. Получилось неплохо, выглядит эффектно, а желающих сделать буллер самостоятельно хоть отбавляй. В этой статье написано о некоторых препятствиях и тонкостях, которые могут встретиться на этом пути.

Немного истории

Лес в Канаде вырубают не блоками, а выборочно, и бригады лесорубов ведут кочевой образ жизни.Лесопилка производится больше в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге еще суровее, чем в сибирской, и даже при 4-х часовой смене рабочие мерзли сосульками. Комфорта и цивилизации в глуши — ноль. Поэтому нужны были лесорубы, которых можно было бы возить с собой, не загромождая кузов, а руками заносить в живой вагончик.А жилье на 20-30 кубов эта печка должна была прогреть максимум за 20 минут. Отходы топлива: ветки, щепа. Топка большая, чтобы можно было втыкать куски толстых корявых хребтов. Время работы от одной топливной закладки не менее 8 часов. Куда вставать и флудить ночью, когда ломятся от боли в костях день.

В зависимости от погоды и времени года необходимо регулировать тепловую мощность. Регулировка должна быть простой, чтобы ее мог выполнить неподготовленный человек или после разового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной. Электроника, требующая электропитания, да и вообще автоматика были исключены: малейшая поломка в тайге могла стоить жизни целой бригаде. Также исключалось использование дорогих и специальных сплавов, требующих специального оборудования: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Выдвинуты дополнительные требования по безопасности эксплуатации.Во-первых, должно быть исключено образование дыма при любом режиме топки и при любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно встретив ее спящей и «с похмелья», не обжечься до потери работоспособности. Говорят, канадские лесорубы умеют гонять самогон из сосновых шишек. Называется стерно.

Буллер устройство

Канадские инженеры

взяли за основу давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии — обогреватель-нагреватель. Так возникла конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде трубы с поворотной заслонкой — дросселем. Индуктор регулирует мощность печи. Иногда его ручка снабжена шкалой, градуированной в градусах внешней температуры, и подвижным упором-ограничителем. При этом дроссель можно закрыть наглухо, если топку нужно потушить или подавить тягу, чтобы помещение не остыло.

Далее следует обширная топка с изогнутыми стенками.Батареи труб теплообменника утоплены в них на 2/3 диаметра. В этих 2/3 первая изюминка Буллера. При таком соотношении 70 % тепла, выделяющегося в топке в режиме тления, обеспечивается воздухом в трубах. Еще 10% распределяются по металлическому сварному корпусу печи и кроме них нагревают воздух. При комнатной температуре 20-25 градусов и тепловой мощности 10-20 кВт для этого необходим температурный градиент 40-45 градусов, т.е. корпус печи будет нагрет до 60-65 градусов.5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна расположена горизонтальная решетка под из толстой, не менее 4 мм стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже сверху, в топку вваривается неполная горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки . В перегородке были сделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% площади очага).

Воздух для дожигания забирается из камеры сгорания. Отдельные дефлекторы вторичного воздуха не предусмотрены. Доля воздуха, забираемая камерой дожигания из топки, автоматически изменяется в зависимости от свойств топлива и режима топки. Это второе отличие буллера от классических конструкций с комбинированными или раздельными потоками воздуха.

Пространство, ограниченное верхней перегородкой, образует камеру дожигания при работе в режиме тления. Дымовые газы из камеры дожигания поступают в «кабанчик» или «слиток» — горизонтальную часть дымовой трубы 0.8-1 м длиной. Кабанчик обязателен для булерьяна, он несколько замедляет сгорание выхлопных газов. Зачем это нужно, будет рассмотрено ниже.

Сразу после переворачивания дымохода в него устанавливается шибер (дымовой дроссель), с помощью которого переключается режим горения. Т.к. теплоемкость тела буллера, напротив, невелика и почти не влияет на теплоотдачу в помещение, то вид, полностью закрывающий дымоход (и создающий риск обгорания при неосторожном или неквалифицированном обращении), не обеспечивается .

Диаметр дымохода равен или на 10-20% больше диаметра трубы поддувала, а в задвижке вырезана четверть (см. рис.) Поэтому как ни крути дроссель с задвижкой , сквозняк не прекратится и отходы, даже если они и образуются, в помещение не попадут, а полетят в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25 % площади холостого отверстия в шибере буллер безопасен, даже если вы забудете закрыть топочную дверку.Правда, в этом случае улетит практически все тепло.

Над воротами находится третий по важности элемент буллера — экономайзер. По сути, экономайзер — это устройство, нагревающее рабочее тело — воду, воздух — поступающее в котел остаточным теплом дымовых газов. Но в этом случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошо утепленный для теплоизоляции: 40-50 мм асбестового или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита.В экономайзере дымовые газы окончательно догорают: ядро ​​газового потока в борове не успевает слишком сильно остыть, отраженное от стенок экономайзера ИК увеличивает концентрацию тепловой энергии в потоке, и газ вспыхивает. Пожарные знают этот эффект как пламенный прыжок.

Вспыхнувший в экономайзере газ стремится расшириться, но ограниченно ему некуда деваться. Образуется газовая пробка, которая также хорошо известна строителям и владельцам печей безграмотной конструкции.Горение в топке затихает, пробка остывает, проскальзывает, горение снова усиливается — булерьян, то пыхтя то реже, то автоматически подстраивается под качество топлива и положение воздушной заслонки.

Говорят, что эта идея пришла в голову одному из разработчиков, глядя на коллегу, усиленно попыхивавшего трубкой. Команда конструкторов попыталась решить проблему стабильности режима горения при низкой температуре в топке. Оставаться на грани тления и пламени было невозможно, пока не был введен автоколебательный режим горения.Так каноэ, если грести поочередно одним веслом, то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него — от силы 60% с чем-то.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых будет рассказано далее) его эксплуатируют без экономайзера, увеличивая горение и мирясь с пониженным, но все же хорошим КПД. Но зато хорошая брендовая печка живет всего 2-3 года.Почему? Это также дополнительно обсуждается.

О трубных батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис. При этом диаметр труб составляет 60-100 мм, а их количество 3-4 на батарею.

При большей тепловой мощности нельзя пропорционально увеличивать диаметр труб, из-за низкой теплопроводности воздуха упадет КПД. Нужно увеличить «трубчатость» аккумуляторов. Но при батареях из 6 и более труб КПД тоже снижается, на заправку уже действует закон квадрата-куба.

До мощности 100-120 кВт конструкторы выходят из положения, делая трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. В этом случае топка в сечении приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности уже требуется компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогая операция не гарантируется.

Как греется булерьян

В первое время, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, даже бумагу или картон. С тех пор, как в продаже появились пеллеты, канадцы, отправляясь в очередной лесозаготовительный рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссель и заслонка полностью открываются, поджигают топливо, закрывают дверцу топки. При этом горение пламенное, с «буржуйским» КПД 20-40% (а не 5-7%, как пишут для сравнения рекламщики булерьянов). При этом из 4-х ламповых батарей выбрасывается 4-6 кубометров воздуха в минуту, нагревается до 130-140 градусов, и помещение быстро прогревается.

Закладка форсированного топлива такая, что догорает до углей за 3-4 минуты до окончания нагрева, тогда нужен некоторый опыт. Если в пулевую дверцу встроено термостойкое стекло, через него контролируют горение. Но можно, просто неудобно, делать это просто заглянув в поддувал.

Как только он прогорит дотла, на них кладут большие бревна.Чем больше, тем лучше. Вы можете иметь один, просто чтобы попасть в печь. Можно заложить торфяные брикеты или те же пеллеты, они универсальное топливо. Дроссельный обдув теперь прикрыт до нужного положения или до подвижного ограничителя шкалы мощности. Ворота закрываются до упора, т.е. на 3/4.

Buller одновременно переходит в режим тления с частичным пиролизом и газификацией. Воздух выходит из батарей при температуре 60-70 градусов, а корпус печи остывает до 50-55.Даже упав ночью на буллера в костюме Адама, ты ругаешься, но не обожжешься.

Часто неправильно называть буллер печью или газогенератором. Соотношение теплоты, передаваемой воздуху непосредственно от тлеющей массы топлива и дожигаемого пиролизного газа, непрерывно изменяется при сгорании одной закладки при открытой дроссельной заслонке и заслонке.

Характеристики топки

Во-первых, теплопроводность воздуха мала даже по сравнению с его тоже малой теплоемкостью.Поэтому нет смысла «разоблачать» буллера: воздух не успевает впитать в себя лишнее тепло, и ему ничего не остается, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, сваренной с их обычной конструкционной сталью толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам.Далее мы поговорим о них подробнее.

Если поднять температуру в печи до 800 градусов и выше, то упадет не только КПД. А сталь корпуса будет не только выгорать, но и подвергаться термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и камеру дожигания, но это будет уже не буллер, а другая топка. Труден в эксплуатации и может быть опасен.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Углерод не горит, если охлаждается ниже 800-900 градусов. А дать побольше воздуха, чтобы не погасло — не только КПД упадет, но и дорогая печка из спецстали прогорит дотла за сезон-два. Претензия не принимается, случай не гарантийный.

Сделай сам?

Прежде чем перейти к особенностям монтажа и эксплуатации булерьянов, их усовершенствованиям и разновидностям, необходимо остановиться на вопросе: стоит ли делать буллер своими руками? Причина, прежде всего, в цене продажи сборных домов.Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары гибочных шаблонов и сварки кондукторов. Материал изделия — минимум лом.

Очень хороший булерьян на 10-15 кВт можно приобрести за 200-250$. В то же время привычное для выездной ремонтной мастерской оборудование не хранится дома, в гараже или на даче хотя бы из-за отсутствия подходящих площадей. А заказ кусочно гнутых достаточно крупных деталей из толстого металла обойдется намного дороже.

Пожалуй, единственное исключение, если мастер-ремесленник работает на провинциальном провинциальном заводе, где большая часть технологического оборудования до сих пор простаивает. А руководство «по-советски» разрешит ему пользоваться машинным парком в свободное время, и даже позволит порыться на свалке, набрать заготовок. Хотя при нынешних ценах на лом вряд ли.

В таком случае дадим совет: не соблазняйтесь на батареи с узкими водопроводными трубами. Минимальный диаметр воздуховодов 60 мм; определяется соотношением теплоемкости и вязкости воздуха.Буллер с частоколом вряд ли будет экономичнее любой другой медленногорящей печи, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции показан на рис. ниже, а пример правильно выполненного самодельного буллера — на рис. в самом начале раздела.

Видео: обзор самодельного булерьяна

Готовый

Установка буллера в отапливаемом помещении также имеет некоторые особенности. Посмотрите на картинку. Слева — вариант не совсем удачный.И не только потому, что нужно забивать бетонные перекрытия, для чего нужен проект с разрешением, несущие конструкции.

Во-первых, для устройства дымохода, проходящего через чердак и крышу, потребуется собрать много бумаг, чтобы получить разрешение пожарных. А потом еще и выполнить все требования пожарной безопасности, что будет сложно и дорого.

Во-вторых, конденсат, выпадающий из дымовых газов буллера (иловый конденсат), обладает удивительными физико-химическими свойствами.Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества не существует, для себя лучше держаться от него подальше. И в этом случае иловый конденсат остается в помещении.

Вариант справа уже хорош тем, что нужно сверлить не бетонную, а кирпичную стену. Конечно, он тоже несущий, но нагруженный меньше внахлест. На проем в нем диаметром до 150 мм контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера составляет 100 мм. А получить пожарное разрешение на наружный дымоход намного проще. И шлак будет снаружи.

В любом случае фундамент для Булерьяна не нужен, достаточно пожаробезопасной подставки. Другие общие условия следующие:

  • Расстояние от обычной стены не менее 1000 мм.
  • Если стена покрыта огнеупорной штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллера до нее можно отойти на 800 мм.
  • В радиусе 1200 мм от центра топочной дверцы огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход клети за контур печи не менее 300 мм во всех направлениях.
  • Если буллер аттестован пожарной охраной для работы без подставки, оснащен штатными несъемными противопожарными ножками и карманом-уловителем перед дверцей зольника, можно ставить его без подставки прямо на пол, за исключением деревянная или фанерная доска. На ламинате или мармолеуме можно.

Буллеры для воды

Но можно ли приспособить такую ​​действительно хорошую печь для нагрева воды? Можно и водные булерьяны, выпускаемые промышленностью. Но глядя на этот (см. рис.), невольно вспоминается высказывание выдающегося советского подводника о проекте гигантского атомного подводного ракетоносца типа «Акула», он же «Тайфун»: «Это яркое пример победы техники над здравым смыслом.

Авторы «водяных буллеров» забывают или игнорируют, исходя из требований рынка, что булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем воздуха. Чтобы выхлопные газы передали ему свое тепло, они должны запутаться в лабиринтах водогрейного регистра. Но в Булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Единственный способ нагреть воду для отопления буллером – это интенсифицировать горение в топке.Но при этом, как было сказано выше, эффективность неизбежно будет падать.

Однако приспособить любой булерьян для ГВС очень просто. Предположим, у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом изображении (см. рисунок слева внизу), а при интенсивном нагреве для быстрого нагрева температура воздуха в патрубках батарей не выше 160 градусов.

Теперь наденем на две трубы самые обычные металлофоры и соединим их с трубами, проходящими через водогрейный котел.По горизонтали, по вертикали — все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л утеплить ЭППС толщиной 40-50 мм, то через полчаса вода в нем нагреется до 60-70 градусов, а затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-литровые электрические котлы ставят ТЭНы на 3,5-5 кВт.

Такая система хороша еще и тем, что без какой-либо автоматики абсолютно исключается кипячение воды. Вспомним школьную задачку по физике для особо одаренных и сообразительных (без кавычек): как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите горшок, положите в него деревянные бруски для теплоизоляции. Поставьте на них еще одну кастрюлю, поменьше. В обе кастрюли налить воду, поставить на огонь. Вода во внешнем поддоне закипит, но температура ее не поднимется выше 100 градусов, потому что теплота огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутреннем поддоне также нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и тепло, необходимое для испарения воды, не сможет пройти во внутренний поддон. Вода в нем будет нагреваться ровно до 100 градусов без каких-либо признаков кипения.

Применительно к случаю с «водяным ускорителем» в воздухе с температурой 140 градусов отсутствует запас тепла, обеспечивающий кипение воды. Когда ее температура приблизится к 100 градусам, воздух в теплообменнике будет быстро охлаждаться, градиент температуры будет приближаться к 0, а вода никогда не закипит.

Об отоплении частного дома

Ну, может сказать читатель, а греть надо! Да, но печное отопление используется в основном в частных хозяйствах, а есть водяное — чистый предрассудок, стереотип «централизованного» мышления. Для КПД ЦТЭ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он будет остывать, пока не дойдет до абонентов.

А ? Что, тянуть ствол от кухни или печи по всему участку в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, который буллер дает, как говорится, с верху? Судите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жесть, гипсокартон, фанера, просто из картона, а трубы дорожные, их нужно согнуть, проварить, спаять.
  2. Регистры не нужны, расширительный бак, комплектующие, автоматика.
  3. Вы сможете раз и навсегда забыть о свищах и негерметичностях.
  4. Воздуховоды с вентиляторами и жалюзи не требуют проекта или разрешения. Достаточно разобраться, какую секцию к какому помещению вывести.
  5. Теплоотдача стенкам (что составляет до 15% теплопотерь на воду) равна нулю; тут на руку плохая теплопроводность воздуха.
  6. На выходы поставить регулируемые жалюзи — вот вам и простая и быстрая регулировка температуры в комнатах. С настройкой водяного отопления лучше не сравнивать.
  7. Если разместить выходные жалюзи у самых дальних от окна стен над полом, то воздух, пока не дойдет до места, где он может обогреть улицу, будет отдавать свое тепло помещению. А как все увеличивают энтропию Вселенной батареек в подоконниках, все знают.
  8. Эта же техника даст теплый пол без дополнительных затрат и труда.
  9. Стены ровные, безобразия нет и в помине — оформляйте интерьер как хотите.

Видео: булерьян и отопление гаража

Булеры без труб

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессор, но юрист) в 20-х годах прошлого века фактически изобрел булерьян, прикрепив сверху форсажную камеру с теплозащитным экраном. В настоящее время печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами.Технические характеристики и принцип действия у них похожи, как однояйцевые близнецы, но сделать самого «Бутакова» гораздо проще, как видно из рисунка.

Компьютер булерьян

Первый буллер рассчитывался чуть ли не по логарифмической линейке. Как ни странно, первыми догадались, как это смоделировать на компьютере и оптимизировать в Новосибирске, в Термофоре. Теперь их печи Fire Battery различных размеров являются одним из хитов рынка. И неудивительно: правильно рассчитав все процессы, удалось разместить контур ГВС для ГВС и варочную панель с горелкой в ​​одном пуле, см. рис.

Пожарная батарея

Печи

Fire Battery сразу вызвали шквал критики. Но тут вспоминаются жалобы классиков литературы: «Все те же мелкие наезды на шрифт, виньетки, опечатки…»

«Она не соответствует моему представлению о печах…» Извините-с, о вкусах не спорят. «Вредно для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не печь, а какой-то котел для эсминца.Сэр, вы льстите разработчикам. Уже над котлами для эсминцев и крейсеров работали лучшие умы теплотехники. 70 000 кВт в объеме 8 куб.м. с КПД 97% — если это не совершенство, то что вообще совершенство?

А что в нем плохого?

Да, видимых недостатков у буллеров нет. Их так и называют: печь без изъянов. Но одно скрытое все же есть, и серьезное.

Любое органическое топливо сгорает, выделяя т.н.реакционная вода. Это полный аналог метаболической воды, вырабатываемой в живых организмах: она выделяется при распаде органических молекул. Из-за низкой температуры в топке реакционной воды булерьяна в выхлопе больше, чем в других медленногорящих печах; в них эта вода частично участвует в пиролизе.

Второй момент – это минеральные составляющие древесины. Продавцы буллер преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже пепла.Но зола в дереве изначально есть, а у буллер частицы золы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки органических молекул, не разложившиеся до конца. Все это вместе взятое снижает КПД буллера всего на 5-7% и по объему составляет такую ​​же долю его выхлопа. А вот для бытовых булерьянов эти проценты поистине убийственны.

Вспомните формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 в выхлопе, то он покажет КПД 80%.У булерьяна те же 80% получается на 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымовой трубе и полностью рассеивается в атмосфере. Зола оседает под топкой. Откуда приходит время от времени разгребать. В его составе чисто минеральные соли, пригодные для удобрения. Котел также образует органические радикалы в небольших количествах, но они уже на 1-2 м от устья дымовой трубы окисляются кислородом воздуха до углекислого газа и воды, т.к. образуются при высокой температуре и очень легкие, малой молекулярной массы

В пуле не так.Реакционная вода сразу после экономайзера попадает в конденсат. Каждая его капля представляет собой свернутую в комок тонкую пленку, и физико-химия тонких пленок сильно отличается от таковой для массивных агрегатов вещества. А здесь — частицы золы, тяжелые органические радикалы. В результате в отстойнике оседает не просто грязная вода, а коктейль из чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить. Оставив открытым конец «трубы, уходящей в землю», вы будете постепенно промывать фундамент, а овощи с грядки есть нельзя.Потихоньку вынимай и выливай — свойства булерьянового илового конденсата таковы, что это не скрыть от СЭС и экологов, со всеми вытекающими.

Поэтому буллеры еще называют тепличными печами. Их чаще всего высаживают в теплицах без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи — высокодоходная продукция, не дорого выставить не только худший КПД, но и всю печку за год, два или три.

Правда, выхлоп такого буллера воняет и так, но сами парники с теплицами выделяют метан, этилен и так далее в том же духе.Поэтому по санитарным правилам их нельзя строить рядом с жилыми домами, поэтому дым от буллера даже не требует отдельного «решения проблемы».

Некоторые хитрые цветоводы, особенно в местах бедных водой, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветками ядовиты сами по себе, ставят буллеры по полной схеме, а конденсат осаждают, слегка отфильтровав , столкнуться с системами капельного орошения. Однако такого рода томатно-клубничные эксперименты всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Методы утилизации шламового конденсата еще не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя в законодательстве и санитарных правилах про печной шлам ничего конкретно не оговаривается, тепличную печь лучше ставить в теплице. А дома для себя подтянуться и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи Булерьян

Печь Булерьян часто называют печкой без недостатков. И это действительно так. За одним исключением, которое не относится к дизайну, производительности или рентабельности. Единственный недостаток: выделяется очень едкий конденсат, который нельзя утилизировать и сложно придумать, куда девать. Все. Больше недостатков нет.

Устройство и принцип действия «Булерьяна»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, кочующих с места на место в сезон (зимой). Поэтому изначально предъявлялись высокие требования к безопасности и экономичности: печь должна обогреть помещение за считанные минуты.

При этом никаких сложных настроек и регулировок, возможность обжечься должна быть сведена к минимуму, попадание угарного газа в помещение должно быть исключено. Все остальное — небольшой вес. Вот такой набор.

И надо сказать, что «Булер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. Трубы, изогнутые по синусоиде, встроены в корпус. Они большей частью расположены внутри корпуса, выступая из него лишь на 1/3.

Это сделано для оптимальной теплоотдачи: холодный воздух засасывается в нижние патрубки, двигаясь по патрубкам нагревается и выходит уже горячим.В фазе активного горения выход может быть 120°С или чуть выше.

В минуту перекачивается от 4 до 6 кубометров, поэтому помещение прогревается очень быстро.

Печь разделена на 3 части. Верх и низ разделены на ¼: внизу решетки из чугуна или решетки из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть топки отделена стальным листом с отверстиями, занимающими около 7% ее площади.

Эта перегородка устанавливается горизонтально и не доходит до двери примерно на ¼ части длины.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при горении дров. Воздух для этого процесса поступает из печи через отверстия в перегородке. Поэтому сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, оставшаяся часть газов догорает в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверца широкоформатная, прилегание плотное, на ней имеется насадка с интегрированным поворотным дросселем, играющим роль поддувала.Регулируя его положение, меняется интенсивность горения. Некоторые производители снабжают этот дроссель градуированной шкалой.

Но это еще не все возможности. Основной из них заключается в том, что часть продуктов сгорания древесины происходит в трубе. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымовой трубы длиной до 1 метра. Этот участок обязателен для Булерьяновых, он замедляет сгорание газов, они немного остывают.

Потом труба поднимается.А вот у оригинального Булерьяна есть экономайзер – устройство, завершающее процесс сжигания пиролизных газов. С ним КПД топки в районе 80%, а без него — около 60%, что тоже неплохо, но… На участке трубы дымохода длиной 15-30 см, происходит вторичное сгорание газов.

Горение не постоянное, а периодическое: то вспыхивает, то затухает.

Марка Блерьян с экономайзером. Устанавливается на заводе и дает подробные рекомендации по установке дымохода, так что ничего выдумывать не нужно

Для получения такого эффекта трубу тщательно изолируют.Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и др., слоем 3-5 см в зависимости от характеристик материала).

Не полностью охлажденные на горизонтальном участке трубы газы попадают в этот участок, где за счет хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Сжигаемый газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубы.Образуется газовая пробка. Все газы выгорают, остывают и рассасываются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки. «Булерьян» сам подстраивается под эти параметры без дополнительных регулировок.

Задвижка на выходе из печи

На выходе из топки установлена ​​шиберная заслонка для регулирования интенсивности тяги. Диаметр шибера меньше диаметра дымохода примерно на 10-20%.Из диска заслонки вырезан сектор размером примерно в четверть окружности.

Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно крепится к трубе. Вот этим шибером и дросселем режим горения выставляется на люке. Как часто топка «пыхтит», зависит от топлива и их положения.

Стоит согласиться, что устройство Булерьянова оригинально и целесообразно во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность.

Более того, даже без последнего дожигания в трубе прибор эксплуатируется, и не жалуйтесь: его КПД намного выше воздухонагревателя других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, обжечься невозможно.

Как и ожоги на раскаленном корпусе: в нормальном режиме работы его температура составляет всего 50-60°С, чего для ожога явно недостаточно.

Как нагреть

Основной режим работы «Булерьян» — режим тления (дрова, пеллеты, щепа, брикеты).Интенсивное горение – только вначале для быстрого прогрева помещения. Если горение будет постоянно активным, металл быстро выгорит: он не создан для такого режима.

Сначала нужно разжечь печь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. Основное требование – горение сухого топлива на высокой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно приноровиться: топливо должно превратиться в уголь в то время, когда помещение почти полностью прогрето.

Сначала закладывается сухое быстрогорящее топливо.

Огонь горит, когда заслонка и дроссель открыты, дверь закрыта. Топливо горит активно и помещение быстро прогревается: в это время через четыре трубы проходит от 4 до 6 кубометров воздуха в минуту, а температура на выходе находится в районе 140°С. Так что даже приличному помещению много не надо время.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен.Когда топливо превращается в уголь, в топку подбрасывают крупно порубленные дрова. Можно хоть бревна целые, только продавить… Можно брикеты уложить. Что нельзя использовать, так это уголь. Духовка не рассчитана на такие температуры. Буллерьяны — чисто дровяная печь.

Теперь дроссель поставить в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (от сечения дымохода остается ¼). В этом положении топливо тлеет, и процесс идет ступенчато.Из труб выходит воздух, нагретый до 60-70°С, при этом корпус печи имеет температуру около 50°С.

Как не надо топить: не надо «разгонять» печь до сверхвысоких температур. И дело не только в том, что металл сгорит. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена.

И все лишнее просто улетит через дымоход на улицу.

Поэтому производитель категорически не рекомендует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а претензии завод не примет — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо соблюдать расстояния до стен, которые рекомендованы пожарной службой. Примеры ограждения стен и расстояния до печи в зависимости от материала:

  • деревянные неоштукатуренные — не менее 1000 мм;
  • слой теплоизолятора 7 мм, сверху металл 1 мм — расстояние 500 мм;
  • негорючая штукатурка слоем 25 мм и керамическая плитка – 700 мм;
  • кладка одинарная (55 мм) – 500 мм;
  • двойная кирпичная кладка (110 мм) – 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранных с применением негорючих вставок, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции – расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это может быть четыре ряда кирпичей, уложенных ровно. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючей основы – металлическая подставка для «Булерьяна» из труб. Его высота составляет 150-300 мм.

При любом способе монтажа на сгораемом полу перед печью должен лежать металлический лист: его ширина 500 мм, длина 700 мм.

Правила установки Булерьянов на сгораемый пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (разве что все это надо утеплить, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

  • Кирпич. Толщина стенки 120 мм.
  • Бетон со стенкой 60 мм.
  • Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей Булерьян типов 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечение от 150 мм. Дымоход необходимо загерметизировать, стыки заделать термостойким герметиком.

Допускаются оба вида выхода дымохода: через крышу или в стену

Допускаются оба способа выведения дымохода — через стену и потолок. Вывод к стене проще, особенно если этажей несколько.При выводе через перекрытие требуется оборудовать узел прохода через перекрытие и крышу, с соблюдением всех противопожарных мер. Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи Булерьян своими руками – дело возможное.

Модели

Отопительные печи

«Булерьян» производятся различными заводами в разных странах.Есть завод в Украине. Выпускают отопительные «Буллеры» и печи для бани, также есть теплоаккумуляторы, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печей конвекционного типа «Булерьян »
этого производителя сведены в таблицу.

Технические характеристики «Булерьянов» украинского производства (нажмите для увеличения изображения)

Аккумуляторы тепла применяются в основном в теплицах, где почти нет стен, которые в обычных постройках аккумулируют тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому для каждой модификации предусмотрен свой теплоаккумулятор. Устройство навешивается сверху на трубы теплообменника и упирается их нижними концами.

Могут быть заполнены любым твердым жаростойким материалом: битым кирпичом, крупным щебнем, галькой и т.п.

Канадский Булерьян. Модели различной мощности

Канадские печи Булерьян также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность разная, а характеристики одинаковые.

Канадский Булерьян. Технические характеристики (нажмите, чтобы увеличить изображение)

Как обогреть несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для обогрева нескольких помещений. Для этого не обязательно как-то переделывать или модернизировать агрегат. Возможна установка воздуховодов и тепловой камеры. Такая система воздушного отопления не менее эффективна, чем водяная, а средств и времени на ее организацию уходит в разы меньше.

Соберите термокамеру, как показано на рисунке. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Из профиля соберите каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, после чего прикрепите их к раме. Снаружи покрыть оцинковку теплоизоляцией (матами из минеральной ваты). Далее камеру можно украшать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. Из него уже можно разводить воздуховоды по помещениям

Воздуховоды присоединяются к верхним выходам нагретого воздуха.Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение гораздо эффективнее, чем надевание гофры на теплообменные трубы. В термокамере вы собираете все тепло от печи, а затем распределяете его по воздуховодам. В общем, при проектировании или планировании системы имейте в виду, что чем короче воздуховоды, тем эффективнее обогрев.

Есть один нюанс: некоторым очень хочется приспособить эту печь для нагрева воды.Breneran и некоторые другие производители таких печей даже имеют варианты Aqua.

Но по принципу работы не подходит для нагрева воды: у нее большая теплоемкость, чем у воздуха. КПД таких агрегатов не будет большим.

Хотите водяное отопление — покупайте обычный водогрейный котел длительного горения или пиролизный. Это будет более эффективно.

Отзывы о «Булерьяны»

С отзывами все очень просто: все, кто пользуется печкой, довольны, очень довольны или «ужасно довольны» (последняя поговорка — цитата из одного сообщения).Единственное, что активно обсуждают люди, это эффективная схема теплораспределения для обогрева большого количества помещений.

С чем сталкиваются в процессе эксплуатации: зарастание сажей дымоходов, которые необходимо время от времени прочищать.

Еще стоит помнить (опять же из опыта эксплуатации): нельзя сужать дымоход, тогда настроить булерьян будет либо очень сложно, либо невозможно (именно отрегулировать положение заслонки и индуктора для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс затрагивает все сферы жизни. Не остаются без внимания и системы отопления, использующие для работы твердое топливо.

Канадские печи типа Булерьян пользуются спросом, так как есть возможность подобрать вариант, оптимальный для определенных размеров помещения. Мощность и функциональность, внешний вид и устройство зависят от модели.

Необходимо знать принцип работы и устройство устройства, чтобы с максимальной эффективностью использовать отопительные печи Булерьян.

Конструкция печей Булерьян рассчитана на использование твердого топлива — дров, реже применяют уголь или прессованные древесные отходы. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь-буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и/или снизу конструкции.Он сочетает в себе пиролизный тип горения и функции конвектора. Тепло, образующееся при сгорании топлива, сразу уходит в трубы (воздуховоды), что повышает его производительность до 80-85 %.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

  • В самой крупной части конструкции — отсеке для сжигания размещенного твердотопливного элемента (занимает 85% объема) — происходят первичные процессы воспламенения и образования продуктов пиролиза.
  • Отсек для дожигания топлива (25 % внутреннего объема установки) — происходит прием продуктов пиролиза, после чего остаточное топливо дожигается с образованием пламени, процесс сопровождается выделением высокой температуры.
  • Форсунки — трубки для подачи воздуха в камеру дожигания (необходимы для проведения реакции горения продуктов пиролиза).
  • Трубы для конвекционного процесса — этот элемент пиролизной печи Булерьян изготавливается из толстых труб из металла.Они получают выделяющееся при сгорании тепло, которое поступает в помещение через отверстие в трубах в виде потоков теплого воздуха.
  • Регуляторы — эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха в камеру дожигания. Температура выбрасываемого воздуха контролируется.
  • Дымоход (с баком для сбора конденсата или без него) — функция отвода продуктов сгорания.
  • Зольник (находится внизу строения).

Современная буржуйка Булерьян используется в различных сферах — для обогрева жилого дома, производственных или садово-огородных построек. Сложное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимое количество дров (можно добавить немного бумаги или запальной смеси для облегчения процесса охвата пламенем).
  • После того, как огонь уверенно разгорится, необходимо ограничить приток воздуха.
  • Происходит процесс пиролиза — воспламенение под действием вторичного притока воздуха.

Схематическое изображение принципа действия

Тепло, образующееся при активном процессе тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности топочной камеры, патрубки в основании теплообменника, если печь собирается своими руками, нужно сварить листовой металл между собой.

Важно! Количества тепла, вырабатываемого агрегатом, достаточно для создания полноценно функционирующей разводки труб, обогревающей другие помещения или помещения.

Нагретые огнем газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность печи и площадь отапливаемого ею помещения, то подкладывать топливо нужно 2-3 раза в день.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

  • Рост — 71-96 см.
  • Ширина — 49-75 см.
  • Глубина — 69-150 см.

По группам:

  • Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
  • Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
  • Группа 02 — 85 см, ширина — 85 см, глубина — 99 см.
  • Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян Тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей строения, где предполагается реализация устройства.Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

  • Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
  • Группа 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Также необходимо учитывать мощность. В зависимости от модели они выдают 6-45 кВт. Объем помещения, которое можно отапливать с помощью агрегата (м3) -100-1300. Количество труб 7-16.Самый маленький булерьян способен обогреть небольшую дачу (до 100 м3) или теплицу.

О водных буллерах

Булерьян также может быть способен одновременно нагревать и нагревать воду. Котлы, оборудованные водяным контуром, используются в быту и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству похожа на обычную модификацию, в которой для полноценного обогрева используется конвекция воздуха.

Пример водного булерьяна

Характеристики устройства:

  • Трубы вокруг камеры сгорания.
  • Основной принцип работы – химические процессы: пиролиз или газогенерация.
  • Трубы заполнены не горячим воздухом, а подогретым жидким теплоносителем.

Работа печи системы Булерьян с водяным контуром выполняется следующим образом:

  • Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
  • На нижнем из коллекторов специально смонтирован патрубок, необходимый для возврата жидкости в систему.
  • На верхнем элементе имеется патрубок, необходимый для подачи теплоносителя в систему.
  • Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит во время процесса печи.
  • Создается необходимое давление (выбирается настройкой).
  • Происходит циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
  • Жидкий теплоноситель движется по трубам и поступает в отопительные приборы (батареи, конвекторы), которые расположены в помещениях (жилых, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается обратно в систему через дренаж на нижнем коллекторе.

При этом в процессе нагрева принимает участие газ, образующийся при сгорании твердого топлива. Для этого в конструкции печи предусмотрено две, а не одна камеры сгорания – в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газа.

Схема подключения водяного буллера

После прогрева отсека для сжигания дров котел рекомендуется перевести в режим генерации газа.В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время теплоотдачи, но при этом система будет функционировать автономно.

Особенность — КПД остается таким же, как при сжигании дров или другого твердого топлива. Домашняя печь Булерьян с водяной системой отопления позволяет получать горячую воду для бытовых нужд, если трубы подсоединить к специальному баку.

Вода нагревается до 100 градусов за 30-40 минут в зависимости от выбранной для использования модели, на что требуется около 2.5 кВт энергии.

Булеры без труб

Какая печь Булерьян без труб? Это модификация обычной печки с тепловым экраном, к которому добавлена ​​камера дожигания. Изобретатель — профессор И. Бутаков. Система устройства и принцип работы печей Бутакова аналогичны обычным булерьянам, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое эффективность и можно ли ее повысить?

КПД Булерьяна в зависимости от размера и мощности, а также правильности настроек составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на блок.

Важно: КПД может быть снижен, если мощность печи меньше максимально допустимой площади дома или другого строения для выбранной модели.

Печь Булерьян

имеет следующие недостатки, которые могут негативно сказаться на этом показателе:

  • Использование угля снижает производство тепла.
  • Эффективность соответствует обещанной только при использовании сухой древесины.
  • 60% газов уходит в дымоход.
  • Необходимо правильно настроить процесс подачи-ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то КПД возрастет. Установка стекла для печи Булерьян (в дверцу топочной камеры) создаст в доме эффект камина.

Заключение

Канадская технология, по которой изготавливают отопительные котлы и их аналоги в других странах, является эффективным источником тепла при низкой стоимости твердого топлива.Правильно настроенная система позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и площади помещения так, чтобы КПД был оптимальным. Для обогрева сразу нескольких помещений и/или воды для бытовых нужд рекомендуется выбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс генерации газа.

Кроме того, печь Булерьян для теплицы или дома с водяным контуром отопления использует в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь булерьян — особенности конструкции и монтажа, преимущества и недостатки, как правильно топить

Печь способна поддерживать тепло и уют в доме при любых погодных условиях. Многие из владельцев домов и дач знают, как важно подобрать оптимальный способ отопления.

Печь Булерьян

поможет обогреть жилье в отопительный сезон, она легко выдерживает даже суровый канадский климат.Такой способ воздушного отопления предпочитают владельцы одноэтажных домов, производственных помещений.

Агрегат считается самым надежным, экономичным, простым в эксплуатации.

Что такое Булерьян печь

История гласит, что прибор разрабатывался технологами, и предназначался он для мобильных бригад лесозаготовителей. Печь булерьян представляет собой твердотопливный прибор конвекционного типа для автономного отопления. Печь Bullerjan производится в Германии.

Есть и российский аналог — печь Бренерана.Функциональной разницы нет, их структура идентична. Существуют вариации печи с варочной поверхностью для приготовления пищи, что делает ее еще более удобной для домашнего использования.

Прибор подходит для обогрева жилых частных домов, бань, гаражей.

Широкая герметичная дверца топки имеет поддувал (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых на 2/3 диаметра размещены батареи труб (трубы могут быть круглыми, квадратными). Такое устройство Булерьяна обеспечивает высокую теплоотдачу в режиме тления.

В нижней части печи имеется поддон в виде решетки из чугуна или стали. Верхняя перегородка имеет отверстия.

Пространство над верхней перегородкой — камера дожигания в режиме тления. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боровы.

Дымоход для булерьяна имеет шибер; устанавливается там, где трубы загнуты вверх. Этот дымовой индуктор может управлять режимом горения.

Прогар всегда вылетает через трубу и не попадает в помещение из-за того, что дроссель и заслонка не способны перекрыть тягу.

Экономайзер кондиционера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, предназначена для сжигания дымовых газов. В экономайзере газ вспыхивает и образует пробку – интенсивность пламени в топке затухает.

Когда пробка остывает, проскальзывает — горение снова усиливается. Наличие экономайзера увеличивает КПД печи до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно сделать печь из баллона самостоятельно.

Принцип работы

Печь способна работать в двух режимах: растопка и газификация. Принцип работы Булерьяна напрямую зависит от режима. В первом режиме печь быстро прогревается до максимальной температуры при минимальном количестве топлива.

Помещение прогревается быстро, так как печь способна производить 4 кубометра горячего воздуха в минуту. В режиме газификации воздух прогревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а затвор закрывается по минимуму.

В этом режиме духовка может работать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые приборы для отопления. Печь Булерьян с водяным контуром актуальна на дачах и в производственных помещениях. Основные характеристики аква булерьяна:

  1. Поверхность печи с водяным контуром сильно не нагревается, поэтому ее можно установить в небольшом помещении.
  2. Котел можно использовать при условии естественной циркуляции теплоносителя.
  3. Для большинства моделей изготавливается бетонное основание для монтажа.
  4. Внутри корпуса находится камера сгорания. Трубы с жидкостью плотно прилегают к камере, за счет этого происходит быстрый прогрев.

Преимущества и недостатки

Преимущества булерьяна:

  • Воздух быстро прогревается и распространяется по воздуховодам.
  • Помещение прогревается равномерно.
  • Простота эксплуатации и монтажа, минимальный расход топлива.
  • Высокоэффективные печи.
  • Печь способна работать на полную закладку до 12 часов.
  • Корпус печи нагревается меньше, чем другие типы печей.

Минусы булерьяна:

  • Обязательное наличие утепленной трубы.
  • Требования пожарной безопасности усложняют размещение. От корпуса до стены должно быть не менее 1 метра.
  • На трубах образуется конденсат от сажи, воды и смолы.При горении в помещение проникает неприятный запах.

Преимущества и недостатки Булерьяна говорят о том, что нужно следить за эффективным устройством. Трубы необходимо очищать от конденсата не реже одного раза в год.

Особенности размещения печи конвекционного типа не вызовут особых сложностей при монтаже. Благодаря быстрому прогреву помещения и невысокой цене купить печь булерьян готовы многие.

Канадская печь – недорогой вариант, подходящий к любому интерьеру.

Как утопить булерьян

В качестве топлива производитель рекомендует использовать топливо из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого прогрева.

На первом этапе воздух прогревается до 120°С и происходит интенсивный обогрев помещения. После начала тления корпус конструкции остывает до 55°С, а из батарей выходит воздух с температурой до 70°С.

Не пытайтесь повысить температуру горения углем или коксом, это не только навредит металлу, но и снизит КПД.

Нагрев Булерьяна производить по инструкции:

  1. Разжигаем печь с помощью легковоспламеняющегося топлива: картон, бумага, щепки. Объема закладки должно хватить на 15-20 минут. Топливо должно превратиться в уголь за 2-3 минуты до полного прогрева помещения, здесь нужна сноровка.
  2. При горении нужно закрыть дверь, но дроссель и ворота остаются открытыми.
  3. Дрова уложены до углей. Можно ставить целые логи.
  4. Выставляем дроссельную заслонку в нужное положение, а ворота должны быть закрыты до упора.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году впервые была изобретена печь, которая была одной из лучших в мире по экономичности и производительности. В принципе, и по сей день печь Булерьян практически не имеет конкурентов.

Печь Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения.Можно сказать, что устройство взяло элементы от них обоих.

Работа печи основана на принципе конвекции. Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс сжигания древесины. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже подогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян.Для большой площади нагрева печь принимает каплевидную форму. Трубы размещаются на конструкции снаружи. Для максимальной теплоотдачи они впаяны в конструкцию и выступают только на одну треть.

Топка топочная состоит из трех частей. На дне топки имеется колосник или огнеупорная сетка. Они могут быть изготовлены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части печи есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист.Этот отсек также называют вторичной камерой. В ней догорают газы, которые выделяются при горении древесины. Сгорание топлива в самой топке не полное. Выбрасываемые продукты сгорания проходят в дымоход. Длина дымохода около 1 метра. Процесс горения благодаря этой части топки становится медленнее, продукты горения остывают. Дымоход выполнен изогнутым, в нем есть экономайзер. Благодаря такому устройству происходит вторичное сжигание газов.Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс сжигания дров регулируется с помощью ворот. Шлюз представляет собой заслонку возле выхода топки, регулирующую интенсивность тяги. Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение шибера, можно регулировать интенсивность топки.

Печей булерьян достаточно для обогрева помещения объемом 100 м3. Это займет не более 3 часов. Крупные конструкции печи Булерьян подходят даже для обогрева больших помещений, до 400 м3.Не каждая печь способна справиться с такой задачей.

Поддерживать тепло тоже не сложно. Булерьян – экономичная печь, требующая подкладки дров всего два раза в день.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые использовали лесники канадской тайги. Им нужно было носить с собой компактную печь, в которую редко приходилось подбрасывать дрова, а также очень быстро согреваться от ее тепла. Печь булерьян легко справилась с этой задачей.Преимущества печи Булерьян:

  • Компактность. Печь, способная нагреть 100 м3, весит всего 50 кг.
  • Быстрый обогрев помещения. Небольшое помещение в 30 м3 можно обогреть печью Булерьян менее чем за полчаса.
  • Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому часто нет необходимости подбрасывать в топку новый горючий материал. Достаточно один раз натопить помещение, чтобы забыть о подбрасывании дров на 10-12 часов.

Несмотря на то, что печь имеет очень продуманную конструкцию, все же есть несколько недостатков:

  • Копоть.Из-за того, что не все продукты горения остаются в топке, сажа уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться не менее чем на 3 метра. Также из-за этого при растопке может возникать неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Горение пыли.Теплопередача в модели Булерьяна происходит с поверхности топки. Металл нагревается, тем самым сгорает оседающая на нем пыль. Из-за этого воздух становится спертым, а также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то все же недостатки Булерьяна не существенны. Если научиться правильно пользоваться конструкцией и устанавливать печь согласно рекомендациям, она будет эффективно обогревать любое помещение.

Популярные модели печей Булерьян

Воздуховодные печи выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое организованное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться в России. Приобрести печь Бренеран можно с 2005 года. В этом году официальный производитель печей, российская компания Лаотерм, приняла решение о переименовании печей Булерьян. Это произошло за счет усовершенствования конструкции печей и увеличения гарантийного срока до 2,5 лет. На данный момент существует множество популярных печей известного бренда.

Бренеран АОТ-14

Данная модель является одной из самых громоздких, но способна обогреть большое помещение объемом до 400 м3. Модель Breneran AOT-14 весит соответственно 130 кг. Хотя стоит отметить, что многие печи, предназначенные для небольших помещений, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Продолжительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше 80 сантиметров.Дымоход подключается к задней части печи.

Такая печь подойдет для обогрева целого коттеджа.

Аква Бренеран

Модель Аква-Бренеран является усовершенствованным вариантом печи, так как нагрев происходит за счет нагрева циркулирующей жидкости.

Печка подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и мастерских. Такая печь может обогреть помещение объемом 600 м3. Правда, полную укладку горючих материалов следует проводить каждые 6-8 часов.

Конструкция изготовлена ​​из стали и покрыта термостойкой краской. В отличие от классических печей, имеет дополнительный резервуар для воды. Печка имеет два регулятора. Один находится на двери и регулирует интенсивность тепла. Второй — на трубу дымохода. Это регулятор газификатора.

Aqua Breneran – отличное решение для обогрева самых больших помещений.

Бренеран АОТ-08 тип 005

Печи булерьян можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания запустила линейку плит с варочной панелью.

Это газогенераторная печь, которая выручит, если в комнате нет плиты. Он подходит для обогрева помещения объемом 100 м3. При этом совместить две функции – приготовление пищи и обогрев помещения – к сожалению, невозможно. В режиме тления Бренеран АОТ-08 обогреет помещение в течение получаса. А во время горения следует пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровый резервуар для воды закипит за 30 минут.

Бренеран-АКВАТЕН

Модель АКВАТЕН — уникальная печь, аналогов которой не найти. Печь по устройству схожа с другими моделями Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи соединены с радиаторами, по которым проходит вода. Строение труб такое же, как и в воздушных вариантах печи Булерьян. Вода поднимается по сливу к трубам самотеком.Напорный коллектор собирает жидкость до 8 метров.

Как и другие модели Breneran, АКВАТЕН имеет несколько регуляторов интенсивности нагрева в печи. Печь изготовлена ​​из высокопрочной стали, которая защищена слоем специальной краски от коррозии.

Зимой, если нет возможности разместить в топочном баке твердые горючие материалы, для обогрева можно использовать электронагреватель мощностью 1 кВт.

Можно ли сделать печь булерьян самостоятельно?

Уже более 20 лет секреты создания печей Булерьян держатся в секрете.Производители не раскрывают чертежи и параметры используемых материалов. Но специалисты печного дела давно измерили печь, чтобы сделать аналог известной марки. Вы можете купить печь Булерьян других производителей, не только Лаотерм. Правда, такие печи будут сильно уступать по качеству. Сконструировать печь булерьян можно и самостоятельно.

Топка изготовлена ​​из трубы для конвекционных теплообменников и стальных листов. Делать печь булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметров. Все трубы должны быть одинаково согнуты.
  2. В двух трубах нужно сделать прорези и вставить в каждую из них небольшую трубку длиной 20 сантиметров. Большая часть трубы должна быть снаружи. Соединение следует тщательно заварить. Эти трубы нужно будет использовать на дверце печи.
  3. Трубы внахлест одна на одну, причем первая труба заканчивается влево, вторая вправо, третья влево и т.д.Внизу конструкции делается и устанавливается стальная стенка, оставляя низ труб снаружи. Расстояние между трубами заделывают листами металла. Передняя и задняя стенки с проемами для дымохода и дверей соответственно также выполнены из этого материала.
  4. Дымоход нужно делать с учетом устройства для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также поддув, который будет крепиться к двери. Все эти детали можно изготовить самостоятельно из листового металла.

При самостоятельном изготовлении печи следите за тем, чтобы все детали конструкции идеально подходили один к одному. Необходимо предварительно рассчитать размеры топки и обязательно подключить ее к дымоходу перед проверкой работы.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире – он достигает до 80%.

Отопительная система Булерьян представляет собой цельносварную стальную конструкцию с множеством труб по бокам.С пола поступает холодный воздух, он проникает через нижние патрубки и нагревается. А затем движется по трубам, прижатым к топке каменки.

Из верхних труб выходит уже нагретый воздух, который равномерно распределяется по помещению. Уже через 15 минут после растопки печи воздух достигает температуры 120°С.

Основные преимущества Отзывы

Отзывы пользователей о печи Булерьян позволят вам понять, что собой представляет описываемая конструкция.Он достаточно компактен, но легко справляется с обогревом помещения площадью до 100 м 2 . Если приобрести оборудование большей мощности, то оно сможет обогреть помещение до 400 м 2 . Период между закладками дров в этом случае достигает 12 часов. По словам пользователей, во время работы необходимо лишь несколько раз в день подкладывать дрова в топку, чтобы печь поддерживала в помещении постоянную температуру.

Если вы хотите купить отопительную печь Булерьян, вам обязательно стоит прочитать отзывы о ней.Из них можно узнать, что дрова прогорают с определенной скоростью, на которую влияет установленная мощность. На это также влияет порода дерева. Всего за 3 часа после начала работы устройства помещение прогревается, а воздух в нем достигает приемлемой температуры.

Если площадь внушительная, рекомендуется установить несколько печей или приобрести одну, размер которой будет удовлетворять вашим требованиям. Такая печь, по мнению пользователей, не только удобна, но и универсальна.Он не образует дыма и копоти в помещении, экономит дрова, а также имеет удобную дверцу для закладки дров, что упрощает эксплуатацию.

Основные недостатки

Если вы решили установить печь Булерьян в гараже, специалисты рекомендуют ознакомиться с отзывами о ней. Среди них следует выделить способность оборудования работать исключительно за счет дров. Нельзя не отметить тот факт, что большой объем генераторного газа не сгорает, улетая в дымоход.

Дрова не прогорают полностью, при этом печь дымит, а сажа уходит в трубу дымохода. Это влечет за собой необходимость удаления трубы на 3 м от высоты топки. Все это дополнительные расходы, к которым необходимо добавить еще и то, что труба нуждается в теплоизоляции. Неважно, из металла или кирпича сделана конструкция.

Отзывы о печи длительного горения Булерьян также свидетельствуют о том, что в дымоходе в процессе эксплуатации скапливается конденсат из воды, сажи и смолы.Это связано с тем, что топливо полностью не сгорает. Труба закоксовывается, а при растопке образуется неприятный запах, что особенно актуально после длительного простоя.

Потребители выделяют еще один минус, который выражается в том, что на раскаленном металле конструкции пригорает пыль. Атмосфера в помещении не улучшается. К таким последствиям приводит принцип работы отопительного прибора: конструкция рассчитана на передачу тепла с поверхности. На одной закладке длительное горение и максимальную теплоотдачу обеспечить не так просто.Для этого вам придется освоить навыки регулировки закрылков. Отзывы о печи для дачи «Булерьян» говорят о том, что горение тлением вызывает множество побочных эффектов.

Отзывы об аналоге «Булерьяна»

Когда читаешь отзывы о отопительной печи Булерьян, самое время изучить Бренеран. Это оборудование является аналогом конвектора и является разработкой профессора Бутакова. Агрегат идентичен Булерьяну, но последний является результатом немецкой разработки, тогда как Бренеран впервые был выпущен в России.

Конструкция отличается от «Булерьяна» большим сечением воздуховодов и внушительным их количеством. Они спрятаны в корпусе, а забор воздуха происходит под прямым углом. По словам пользователей, корпус выполнен в виде параллелепипеда. Дымоход вводится в верхнюю плоскость.

Для золы в конструкции предусмотрен встроенный ящик, система дополнена решеткой. Именно место входа дымохода делает использование печи не очень удобным. При изменении положения заслонки на трубе можно легко обжечься о верхнюю часть корпуса или основание трубы.Как подчеркивают потребители, поворотная заслонка не имеет защелки, и при попытке самостоятельной установки поддувала она смещается под тяжестью ручки.

В топке дрова прогорают почти полностью, остается минимальное количество. В аэрогрилях российского производства, по отзывам потребителей, можно найти недостатки, они выражаются в отсутствии элементов, а также некачественно выполненных швах. Если почитать отзывы о дровяной печи Булерьян, то можно понять, что таких недостатков у нее нет.Самые маленькие модели агрегатов стоят около 9000 рублей.

Отзывы об особенностях эксплуатации «Булерьяна» в жилом доме

Для домов временного проживания и загородных домов «Булерьян» является идеальным решением. Однако многие потребители, с их слов, сомневаются, стоит ли устанавливать такое оборудование в жилых помещениях. Здесь мнения покупателей расходятся, поэтому стоит более серьезно подойти к изучению этого вопроса.

Прочитав отзывы о печи Булерьян, вы сможете понять, что такая установка может негативно сказаться на здоровой атмосфере дома.С порцией воздуха внутрь конструкции втягивается обычная пыль, которая сначала нагревается, а затем начинает гореть. Термическое разложение не требует слишком высокой температуры. Покупатели подчеркивают, что продукты горения пылевых частиц присутствуют в воздухе и могут оказывать негативное воздействие.

Чтобы выйти из этой ситуации, необходимо приобрести «Булерьян» и обычную духовку. Первый будет обогревать дом, а второй будет поддерживать постоянную температуру. Специалисты подчеркивают, что при правильном расположении «Булерьяна» и соблюдении элементарных правил и периодичности использование подобной установки в жилом доме допустимо.

Отзывы пользователей

Вы останетесь довольны использованием печи, если будете аккуратны в ее эксплуатации. Производители утверждают, что описанная конструкция универсальна. Иногда его даже сравнивают с твердотопливным котлом. Однако это убеждение не совсем верно.

Лучшее топливо для печи — дрова. Рекомендуются несмолистые породы. Сюда должны входить:

Поддоны и брикеты — это здорово. Растопку, по мнению потребителей, лучше всего делать поленьями, а вот для процесса горения прекрасно подходят брикеты.Не используйте легковоспламеняющиеся вещества при розжиге. Отзывы о печи Булерьян свидетельствуют о том, что перед закладкой дров рекомендуется просушить их на печи, тогда их горение будет более эффективным.

Вышеупомянутый период работы на одной закладке топлива будет актуален только при полной загрузке топки. Не делайте трубу дымохода короче рекомендуемой. Для обеспечения успешного горения необходима хорошая тяга, которая возможна только при общей высоте дымохода 5 м и более.

Потребители подчеркивают, что труба должна собираться против, а не по ходу движения газа. Это предотвратит попадание на пол смолы, которая вытекает из печных отверстий. При правильном монтаже дымохода смола вернется и сгорит. Владельцы частных домов, успешно использующие Булерьян, отмечают, что коптильню следует проверять два раза в год. Это избавит от проблем с отопительным оборудованием.

Особенности установки Отзывы

Печь Булерьян 100, отзывы о которой вы могли прочитать выше, по мнению потребителей, следует устанавливать на некотором расстоянии от легковоспламеняющихся предметов и материалов.Расстояние должно быть 1 м. Если поверхности покрыты штукатуркой, то этот параметр можно уменьшить до 75 см.

«Булерьян» обычно устанавливается на тумбу, выполняющую роль украшения и играющую роль функционального элемента. Внутри потребители советуют сделать нишу для дров. Обычно основание делают из свай.

Отзывы об особенностях уборки

Прочитав отзывы и недостатки печи Булерьян, вы сможете решить, стоит ли вам приобретать такое оборудование для дачи или дома.Но если вы уже сделали выбор, то вам необходимо узнать больше о том, как делается уборка. Каким бы качественным ни было отопительное оборудование, время от времени оно требует профилактического обслуживания. «Булерьян» со временем начнет проявлять признаки загрязнения. По отзывам потребителей они выражаются в следующем:

  • отсутствие тяги;
  • слабоплавкие;
  • трудности с закрытием ворот.

Вы можете использовать одну из нескольких технологий очистки. Главное, чтобы она была в безопасности.Отзывы и недостатки печи Булерьян свидетельствуют о том, что такое оборудование может стать источником повышенной опасности. Потребителям не рекомендуется использовать такое популярное средство для очистки от ожогов. Этот метод опасен, хотя и эффективен. Некоторые смельчаки решаются на этот экстремальный ход.

Суть его в том, чтобы нагреть трубу до температуры, когда металл станет красным. В таких условиях смола просто выгорает, а дымоход прочищается. Чистка, по мнению покупателей печи, может быть и механической.Для этого используется специальный стержень, которым нужно попасть в трубу с крыши.

Длина дымохода над поверхностью должна быть примерно 3 м, поэтому такой подход без использования страховки не менее опасен. Зимой такие манипуляции делать не стоит. Прочитав отзывы владельцев о печи Булерьян, вы выделите для себя еще один способ – через стекло. Если коптильня забита основательно, а прочистить ее сверху невозможно, то можно постучать по трубе.Однако при этом часть смолы все равно останется на своем месте.

Коптильню иногда чистят изнутри, хотя этот вариант достаточно сложен. Из подручных материалов следует сделать нечто вроде складного метра с ершом на конце. Можно использовать алюминиевый уголок или трубу. Конструкция должна быть достаточно легкой. Высота трубы приличная, а если устройство тяжелое, то чистка, по словам владельцев Булерьяна, будет достаточно сложной.

Экономичнее и проще использовать жесткий, но гибкий провод или кабель.Его конец нужно загнуть кольцом по диаметру трубы и прочистить дымоход через чашу для конденсата. По словам домовладельцев, где установлен Булерьян, у этой процедуры есть один минус. Выражается она в том, что в процессе образуется много грязи, но на уборку приходится тратить не более часа.

4276

0

0

Металлическую печь Булерьян видели многие, но не все знают, что это такое, как работает и почему она такая диковинная. Я решил исправить это досадное недоразумение и далее мы подробно разберем устройство печки и принцип ее действия.А для тех, кто собирается покупать такой агрегат, будет дан обзор цен и советы по эксплуатации своими руками.

Характеристики печей Bullerjan

Такие печи часто называют передовыми современными печами. Это правда лишь отчасти, т.к. от предшественников взяли только металлический корпус и дымоход,

Несколько слов об истории создания

Считается, что канадские лесорубы сконструировали Bullerjan, проводя долгие вечера на зимовке в лесу, но это лишь красивая легенда, придуманная для увеличения продаж.

На самом деле конструкция была создана американским изобретателем Эриком Дарнеллом в 1975 году. Произошло это в штате Вермонт на самой границе с Канадой. Печка делалась для дома и первые серийные экземпляры действительно вышли в Канаде под маркой «Free Flow».

Примерно в 1982 году немецкий бизнесмен Эрхард Кнофлер, путешествуя по Канаде, увидел в Дарнелле печь и договорился о выкупе прав на нее. После этого немец регистрирует торговую марку Bullerjan и начинает под ней серийное производство таких печей.

Как работает дизайн

Принцип работы здесь основан на элементарных законах физики:

  • Корпус печи сварен из гнутых труб диаметром около 50 мм;
  • Нижняя часть такой трубы находится недалеко от пола, а верхняя возвышается над плитой;
  • Холодный воздух засасывается снизу и, проходя по трубам, нагревается до температуры 100–150 ºС.

Чем больше таких труб сварено, тем выше производительность печи.Кроме того, трубы можно подключить к вентиляции и отапливать одной печью несколько помещений одновременно.

Отчасти эту конструкцию можно сравнить с пиролизным твердотопливным котлом длительного горения. Дело в том, что помимо самой печи монтируется еще и камера, в которой происходит сгорание газов, в результате КПД печи значительно возрастает.

Подсчитано, что при хорошем топливе КПД такой конструкции может достигать 80%, что до сих пор остается рекордом для автономных металлургических печей без турбонаддува.

Булерьян позиционируется как печь, работающая исключительно на дровах, но это скорее рекомендация, если положить в нее уголь, то она будет работать еще эффективнее, однако при регулярных угольных «атаках» металл печи быстро прогорает.

Температура в топке и камере дожигания регулируется двумя вентилями, один из которых установлен на дверце, а второй на дымоходе.

Печь может работать в 2-х режимах:

  1. Быстрый нагрев  — это когда открываются все заслонки и топка доводится до максимального прогрева.В результате за считанные минуты температура воздуха, выходящего из верхних труб, достигает 150ºС, что позволяет обогревать помещение максимум в течение часа;
  2. Стабильная газификация   — при достижении необходимого максимума в помещении печь переводится в режим стабильной газификации. Для этого топку полностью заполняют сухими дровами, а заслонки частично перекрывают. В режиме газификации Булерьян дает температуру 60–80 ºС.

Такая печь хорошо подходит для дачи, к тому же сейчас есть модели, предназначенные именно для бани с водяным контуром, т. к. отопление каменкой по КПД намного ниже, с булерьяном в парилку можно занести температура до максимума менее чем за час.

Обзор цен

Если говорить о настоящих немецких печах Bullerjan, то цена там начинается от 50 тысяч рублей, а стоимость элитных моделей доходит до четверти миллиона. Однако из этой ситуации есть прекрасный выход, наши предприимчивые люди скопировали принцип Bullerjan и выпустили на рынок целую линейку печей под маркой Breneran.

Поверьте, если прикрыть логотип, то немецкую «буржуйку» от отечественного аналога не отличишь, плюс качество наших аппаратов не хуже немецкого, а главное цена начинается от 12600 руб. .

Стоимость печей варьируется в зависимости от объема помещения, в котором планируется установка агрегата, а также от наличия дополнительных опций, например, таких как варочная панель или водяной контур. Цены в статье актуальны на лето 2017 года.

Фото Характеристики отечественного аналога Bullerjan
АОТ-06 .

Самая популярная модель, рассчитанная на 100 м³, сварена из стали и стоит 14 100 руб.
Точно такая же модель, но без стеклянной вставки в двери стоит 12 600 руб.

  • Объем 200 м³ — 19 350 руб.;
  • Объем 400 м³ – 24 300 руб.;
  • Объем 600 м³ – 36 350 руб.;
  • Объем 1000 м³ — 44 850 руб.
AOT-06 с жарочной поверхностью .

Модель, рассчитанная на помещения 100 м³ с одной горелкой, стоит 17 250 руб., на объем 120 м³ с двумя конфорками стоит 18 750 руб.

Печь Breneran с водяным контуром .

  • Акватин 100 м³ — 18 900 руб.;
  • Акватин 200 м³ — 27 900 руб.;
  • Акватен 400 м³ — 32 350 руб.;
  • Акватен 600 м³ – 54 450 руб.;
  • Акватен 1000 м³ — 65 850 руб.
Каменка для бани .

В этой модели сверху предусмотрена сетка, в которую укладываются камни.Цена на него обычно колеблется в районе 14 300 рублей.

При выборе в первую очередь смотрите на толщину металла печи, ни один уважающий себя производитель не поставит на корпус такой конструкции железо тоньше 5 мм.

  • Для таких конструкций лучше всего устанавливать дымоходы из утепленных сэндвич-труб, они изготавливаются из гладкой нержавейки, поэтому и чистить придется гораздо меньше;
  • Если говорить о недостатках Буллерджана и его аналогов, то их всего 2: во-первых, нежелательно постоянно топить печь углем, а во-вторых, любую «буржуйку» можно спалить, поэтому любой парапет вокруг точно не будет лишним;
  • Печь должна быть установлена ​​на асбестовый или аналогичный щит, а по периметру агрегата должно быть не менее 1 м свободного пространства на случай выпадения горящего полена из топки;
  • Теоретически в печь можно закладывать любые дрова, но если постоянно топить свежеспиленными сырыми дровами, особенно хвойных пород, то раз в месяц придется чистить и саму печь, и дымоход.

Заключение

Печь Bullerjan

и ее аналоги действительно очень удобная и эффективная «буржуйка», из описанных выше моделей вы наверняка сможете выбрать подходящую. Видео в этой статье дает практический обзор работы такого агрегата. Если возникнут вопросы, смело стучите в комментарии, буду рад помочь.

Особенности монтажа с водяным контуром. Плита-котел Булерьян

Любой частный жилой дом нуждается в системе отопления .

Иногда подача газа в дом технически неосуществима, а установка котла с документацией сложна и затратна по расходам.

Использование обогревателей-обогревателей неэффективно , если необходимо обогреть несколько смежных помещений, так как обогреватели предназначены для обогрева неразделенного помещения.

В таких случаях печь Булерьян в сравнении с аналогами — незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов , которую затем воплотила в жизнь инженерная мысль энергетиков.Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т.е. несущим тепло и уют.

Принцип работы

Эта конструкция не только удачна гибридные буржуйки с обычной печью Если раньше они не могли отапливать отдельные помещения, то подключение с водяным контуром открыло возможность обогрева целых домов, а не отдельных номера.

По форме печь булерьян напоминает большую круглую бочку , разделенную внутри на две части.Нижний отсек корпуса печи предназначен для розжига и сжигания дров. Там образуется высокая температура и концентрируется тепло.

После прогорания дров газы поднимаются в верхний отсек корпуса. По центру печи в нее вварены криволинейных труб, или, как их еще называют, радиусных патрубков.

Обеспечивают принудительную конвекцию, т. е. движение тепла для нагревания воздуха и его равномерного распределения по помещению.

Конструкция печи такова, что трубы плотно облегают топку с дровами, « накрутка » Ее на 70%
. Они играют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплообмен, теплообмен и конвекция.В отличие от известной духовки поверхность не нагревается, а значит экономится кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб к системе водяного отопления сверху — к водопроводу, а снизу — к коллектору обратки.

Так печь, как и нагревательный элемент, получает гидрораспределитель или дополнительные функции распределения тепла за счет движения горячей воды по трубам, окружающим жилище.

Булерьян можно сравнить с твердотопливным котлом , но без системы автоматики. Конструкция печи позволяет подключить несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах отлично подойдет , дача или дача.

Булерьян аква — модификация хорошей печи Булерьян, в которой водяная рубашка повышает эффективность работы. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода в своем движении проходит через радиаторы, после остывания возвращается в дымоходы.

Подключение плиты к системе отопления

General Scroll Элементы всей системы отопления с духовкой следующим образом:

  • 2 Buleryan духовка ,

  • 2 Разрядное многообразие ,

  • 2 возвратный коллектор ,

  • радиаторы ,
  • кран для слива воды ,
  • расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то установка Печи Булерьян можно изготовить самостоятельно. Ему достаточно , простого и в наличии .

Для обеспечения безопасности печь необходимо устанавливать на прочное, жаростойкое, негорючее основание с учетом расстояния до стен не менее 70
см. Соединение водяного контура и дымохода трубами сваркой или резьбовыми соединениями.

Прогрев вода может достигать 90
градуса, поэтому помещение с установленным котлом следует размещать отдельно, с ограничением доступа детей.

Выход дымохода

Особого внимания требует выполнение дымохода … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не выгорает.

Здесь требуется консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные условия правильный монтаж и эксплуатация дымохода:

  • установка на высоте не менее 3 м над печью, в соответствии с правилами пожарной безопасности;
  • периодическая очистка от копоти, оседающей на стенах.

Может использоваться для теплоизоляции слоя минеральной ваты.

Расход топлива

Замечательной особенностью печи является экономичный расход топлива.Используйте только сухую древесину, которая не образует смолы при сгорании.

Древесная щепа или древесная сжигающая эффективная зола практически не оставляет золы. Две полные загрузки топки обеспечивают обогрев помещения на сутки в 60
кв.м.

Дверца или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Печной котел позволяет долго сохранять тепло , а период теплоотдачи увеличивается.

Важно: теплопроизводительность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным достоинством печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

  • 223
  • 22 ,
  • Транспортируемость на разные этажи здания,
  • Простота использования
  • 3,

    2

  • 2 высокая эффективность

    9,

  • 2 Экономика топлива ,

  • Быстрая окупаемость расходов
  • 3 для покупки и установки,

  • возможность изготовления топки и крепления своими руками.

Недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации размещения мини-котельной. Следует предусмотреть отдельное расположение котла и учитывать следующие :

  • В небольших домах вам потребуется обшить стены листами металла для того, чтобы установить печь как можно ближе к ним,
  • если вы не топить печку в холодную погоду , есть риск замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи доказана временем от изобретения до наших дней. Потребители обращают внимание, что при эксплуатации :

  • помещение в котором находится печь необходимо ежедневно проветривать из-за образования заряженных ионов, притягивающих пыль,
  • нельзя топить печь без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Отопление дома или любого другого помещения – очень важная задача, особенно зимой. Отопление должно быть стабильным, безопасным и доступным.

Существует множество отопительных агрегатов, но одним из лучших вариантов является конвектор Булерьян.

Печь-котел Булерьян — твердотопливный теплогенератор для воздушного отопления помещений.

Конструкция котла следующая:

  • Цилиндрический корпус, состоящий из двух камер сгорания, из стали или чугуна.
  • Нижняя камера сгорания заполнена топливом.
  • Верхняя камера сгорания нужна для дожигания топлива.
  • Воздушный теплообменник выполнен в виде изогнутых труб, проходящих через камеру сгорания. Агрегат работает по принципу естественной конвекции – горячий воздух поднимается вверх, а на его место поступает холодный поток.
  • Люк загрузки топлива.
  • Заслонка для контроля температуры.

Естественная конвекция и принудительная продувка

Конвекция воздуха возникает из-за разницы температур.Котел создает постоянный восходящий поток горячего воздуха. Этот поток вытесняет холодный воздух, поступающий в трубы теплообменника. Так происходит постоянная циркуляция воздуха в помещении.

Форсированный впрыск осуществляется путем установки нагнетательных вентиляторов. Но этот способ требует дополнительных затрат на оборудование и агрегат становится энергозависимым.

Принцип работы котла Булерьян

Основным топливом для котла является любой древесный материал: дрова, брикеты, торф, пеллеты, картон и другие.



Сжигание других видов топлива в котлах Булерьян не рекомендуется, так как нужными физико-химическими свойствами обладает только древесина.

Котел Булерьян имеет высокий КПД 85%. Этот показатель достигается за счет эффективного сжигания топлива.

  • Быстрый прогрев
    Топливо загружается в нижнюю камеру сгорания, воспламеняется — это режим быстрого прогрева. Воздух в помещении нагревается за 15 минут.
  • Газификация
    После создания в топке достаточной температуры котел переходит в режим газификации.Это значит, что в нижней топке прекращается горение, и топливо просто тлеет. В результате тления выделяется пиролизный газ, который скапливается во второй камере сгорания и воспламеняется там, выделяя тепловую энергию.

Температурный режим

Для регулирования температуры воздуха предусмотрена специальная воздушная заслонка. Его закрытие снижает интенсивность горения, поэтому температура воздуха снижается. Этот процесс регулируется вручную или автоматически.

Для установления и поддержания постоянного температурного режима предусмотрена автоматическая система, состоящая из датчика температуры и исполнительного механизма, воздействующего на заслонку.

Преимущества котлов Булерьян:

  • Эффективная работа агрегата — КПД 85%.
  • Дешевое и доступное топливо.
  • Энергетическая независимость.
  • Простота обслуживания.
  • Большой выбор мощностей.
  • Простой процесс установки.

Недостатки котлов Булерьян:

  • Работают только на древесном топливе.
  • В процессе работы некоторые части печи нагреваются до 1200С.
  • Остатки продуктов сгорания в воздухе.

Типы котлов Булерьян

Отопительные конвекционные котлы Булерьян представлены шестью моделями различной мощности, позволяющими отапливать помещения от 100 м3 до 1100 м3. Котлы Булерьян стали использоваться в системах жидкостного теплообмена.

В зависимости от назначения котлы Булерьян бывают:



Печь Бренеран представляет собой модифицированный котел Булерьян.

Контур теплоносителя

Теплообменник жидкого теплоносителя представляет собой трубчатую рубашку, перекрывающую 70% камеры сгорания котла, что позволяет достаточно эффективно нагревать теплоноситель.Однако использование котлов Булерьян допустимо только в системах водяного отопления с естественной циркуляцией теплоносителя.

Котел марки Булерьян

Канадские производители: «CALGARY», «VANCOUVER», «QUEBEC», «TORONTO», «MONTREAL», «ONTARIO». Мощность котла: 6-45 кВт, способный обогреть помещение до 1300 м3. Цена от 9000 руб. КПД до 85%.

Laotherm — российский производитель котлов Breneran. Мощность агрегата: 11-35 кВт, отапливаемая площадь до 1000 м3.Цена от 9000 руб.

АКВАТЕН АОТВ-14/02 — агрегаты для нагрева воды. Цена от 23 000 руб. КПД до 90%.

Использование котлов Булерьян очень удобно, эффективно, а главное безопасно. Важным фактором является доступная цена и длительный срок службы (от 15 лет).

Выбор котлов для отопления помещений в настоящее время достаточно велик. У каждого из отопительных приборов есть свои положительные и отрицательные моменты. Поэтому к этому выбору нужно отнестись достаточно серьезно, ведь от этого будут зависеть затраты, которые будут потрачены в будущем и температура в помещении, которую вы сможете поддерживать с помощью котла.

Рис. один

Основные характеристики, по которым можно разделить водогрейный котел

Первые характеристики, на которые необходимо обратить внимание при выборе водогрейных котлов:

Мощность водогрейного котла на отопление прямо пропорциональна размеру само здание. В этом случае нужно рассчитать не только площадь квартиры или дома, но и обратить внимание на высоту потолков. Это основные моменты, на которые следует обратить внимание при выборе обогревателя.Но есть и дополнительные факторы, на которые следует обратить внимание.

Это толщина стен, прочность и размер окон, материалы, используемые для покрытия потолка. Если вы планируете максимально точно рассчитать мощность, необходимую для вашего дома, то вы можете воспользоваться дополнительными программами, которые разрабатывались многими инженерами в сфере отопления, и максимально учесть все затраты тепла в помещении и необходимая мощность для поддержания комфортной температуры для жизни и расчета стоимости отопительных работ.

Если нет возможности воспользоваться такими услугами, то можно самостоятельно рассчитать требуемую мощность, однако эти расчеты будут не такими точными.

Эти коэффициенты общеприняты для отопительных приборов:

  • При выборе отопительного оборудования для дома без теплоизоляции нужна мощность от 130 до 200 Вт/м2;
  • Старые дома, построенные около 20 лет назад и при этом применявшие теплоизоляцию тех времен, нуждаются в мощности от 90 до 110 Вт/м2;
  • Если ваш дом утеплен по всем новым технологиям, то для систем отопления будет достаточно мощности от 50 до 70 Вт/м2.

Вторая характеристика, на которую необходимо обратить внимание, это вид топлива и период горения.

Существует несколько видов топлива, на котором могут работать системы отопления:

  • Жидкое топливо – таким топливом может быть бензин или дизельное топливо, период горения которого достаточно короткий, а мощность нагрева нестабильна;
  • Электрика. Длительный период горения, который возможен только при непрерывной подаче электроэнергии;
  • Газовые котлы, в свою очередь, изготавливаются двух подтипов.Во-первых, это использование магистральных газовых магистралей. И второе, если у вас есть воздушный шар. Длительного периода горения котла, работающего при наличии баллона, быть не может, либо нужен постоянный контроль и замена баллонов;
  • Использование твердого топлива . Твердотопливный отопительный котел может иметь разную продолжительность горения и теплопроизводительность.

Дополнительные характеристики, которые используются при выборе оборудования

Дополнительные характеристики при выборе котла имеют такое же большое значение и напрямую зависят от самого здания, в котором они будут размещены.А также основные и дополнительные функции, которые необходимы владельцам помещений.

1. Материал изготовления

Материалы, из которых изготовлены устройства: чугун и сталь. Способ использования может различаться в зависимости от материала. Чугунные устройства Булерьян достаточно надежны, но они также массивны и не могут использоваться в небольших постройках.

Такие устройства могут работать на твердом топливе и иметь длительный период горения. Стальной аппарат Булерьян более удобен для небольших помещений, но при этом его коэффициент теплопередачи ниже и жесткий материал для него не подходит.

Рис. 2

2. Способ установки оборудования

В зависимости от здания, в котором вы будете устанавливать устройство, стоит его выбрать. Котлы делятся на: напольные и настенные. Напольные стойки, как правило, больше по размеру и могут использоваться для больших комнат. Они также имеют длительный период горения и хорошую мощность нагрева. Одним из самых качественных устройств такого типа является котел Булерьян с водяным контуром.

Для такого котла часто требуется отдельное помещение, поэтому он хорошо подойдет для большого дома, в котором можно выделить это помещение.Такое устройство может быть твердотопливным и иметь хорошие характеристики, что необходимо для большой комнаты в частном доме.

Для небольших строений можно использовать навесное устройство Булерьян. Мощность, габариты, отдача тепловой энергии у таких приборов немного меньше, поэтому они идеально подходят для небольших помещений. Также такие котлы не требуют для своего размещения дополнительных, отдельных помещений и могут иметь длительный период горения. Для такой постройки можно использовать водогрейный котел Булерьян.

3. Отводящие контуры системы водяного отопления

По этим характеристикам котел может быть одноконтурным или двухконтурным. Одноконтурные устройства в основном используются только для одной цели, отопления помещений с помощью водяной системы. Двухконтурный водонагреватель создан для экономии места и помимо обогрева дома используется еще и для нагрева воды.

4. По способу удаления выхлопа из камеры сгорания

По способу удаления выхлопа из устройства можно выделить два типа.Оно вынужденное и естественное. Здесь также нужно отталкиваться от помещения, в котором будет размещаться котел.

Если у вас есть отдельное помещение, в котором можно разместить технику, то можно выбрать естественное выведение продуктов горения. А вот если отопительный прибор будет находиться в жилом помещении, то лучше использовать принудительный способ вывода продуктов горения.

Выбор производителя, Котлы Булерьян

Рис. 3

На рынке твердотопливных котлов довольно много производителей, которые делают много разной продукции, для разных нужд и для разных строений.Одним из таких котлов является Булерьян. Их производство осуществляется на новейшем оборудовании и по соотношению цена-качество они являются наиболее удачными вариантами. Отопительные приборы Булерьян лидеры рынка среди производителей.

Может использоваться в различных условиях. Котлы длительного горения Булерьян, такие как водогрейный котел Булерьян, обладают хорошим уровнем теплоотдачи. Возможность использования твердого топлива. Работает на одном контуре или на двух контурах вытяжки.

Среди них можно найти котлы длительного горения Булерьян.Такие котлы делятся на множество вариантов, среди них можно найти отопительные котлы, буржуйки, бойлеры и множество других вариантов отопления дома. Такие устройства могут иметь мощность от десяти до ста Вт/м2. Кроме того, они обладают хорошими эксплуатационными характеристиками, длительным периодом горения на малом количестве топливных материалов.

Если вы выбрали твердотопливный котел Булерьян, то одной полной загрузки твердого топлива вам хватит на срок от четырех до восьми часов, в зависимости от размера здания, также у вас будет хороший уровень тепла перечислить.

Техническая база компании, в которой производятся котлы Булерьян, помимо качественного изготовления и постоянного контроля, также может предложить своим клиентам расчет требуемой мощности для максимизации теплоотдачи и улучшения отопительных возможностей. Так вы сможете подобрать устройство максимально точно, удовлетворит все потребности и прослужит максимально долго.

Если помещение достаточно большое и превышает размер тысячи квадратных метров, то рекомендуется приобрести несколько устройств Булерьян, которые достаточно просто подключить в одну систему отопления, с выходом на один контур.Рекомендуется использовать твердотопливный котел Булерьян, мощность такой системы будет увеличена и она сможет качественно отапливать жилье, используя систему водяного отопления.

Для этого необходимо рассчитать площадь, определить, какой вид топлива вам подходит, и установить систему отопления при использовании котлов Булерьян, которые работают на твердом топливе.

Наибольшей популярностью у потребителей в последнее время на заводе Булерьян пользуются твердотопливные котлы, которые имеют длительный период горения на твердом топливе.По мощности такой прибор не уступает обычным газовым котлам Булерьян. Первое, что нужно сделать, если вы планируете поставить такой котел, это рассчитать требуемую мощность системы отопления.

Далее проведите правильную установку системы отопления и выберите топливо, которое подходит вам больше всего. Твердотопливный котел Булерьян может работать как на один контур, так и на два контура и использовать разное топливо.

Котлы Булерьян имеют хороший уровень теплоотдачи, длительный период горения при небольшом количестве топлива.Котел Булерьян создан для экономии средств и времени.

В настоящее время для обогрева жилых помещений используются различные виды установок. Одним из новых видов оборудования является булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к ней трубами.

Главная особенность этого устройства в том, что оно не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции.В результате разные части помещения прогреваются равномерно.

По внешнему виду данное оборудование представляет собой котел , работающий на дровах и другом древесном топливе. Так как данная установка может работать только на древесных материалах, перед ее приобретением необходимо хорошо подумать, насколько выгодно будет использовать данное оборудование для отопления в вашем доме. В крупных городах дрова – довольно дорогой вид топлива. Для того чтобы приобрести его в необходимом количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.


Принцип работы

Эта печь работает по известному закону физики. Основной принцип сводится к тому, что горячий пар стремится вверх, а холодный – вниз. Благодаря этому даже печи небольшого размера, оснащенные водяной рубашкой, способны обеспечить прогрев до 5 куб.м. воздуха … При этом оборудование не светится. То есть выгорание кислорода в помещении исключено.

Специалисты считают Булерьян одной из экономичных печей, так как, используя ее в домашних условиях, можно сократить расходы на топливо.Это обеспечивается наличием в его конструкции специальной камеры дожигания. В нем сжигается весь газ, который образовался в процессе горения. Кожух выполняет роль теплообменника в конструкции такой печи. Внутри корпуса можно найти не менее 6 патрубков , которые примыкают к накладной камере. Это обеспечивает лучшую теплопередачу в воде.

Теплоноситель подается в самую высокую точку всей системы. Потом идет прямо к радиаторам, а от них обратно в печь.Именно там находится кран, через который осуществляется слив охлаждающей жидкости. Такой простой принцип работы этой печи, оснащенной водяным контуром, обеспечивает при ее использовании быстрый прогрев помещения любой площади без пересыхания кислорода.

Особенности оборудования с водяным контуром

Ряд неоспоримых преимуществ, характерных для любой духовки. Булерьян не исключение. Эффективность использования данного оборудования во многом зависит от:

  • в каком помещении оно будет установлено;
  • какие расходы собственник готов оплатить.

Стоит понимать, что цены на такие установки довольно высокие. Кроме того, во время эксплуатации приходится нести серьезные расходы.

Основные особенности Булерьяна с водяным контуром:

  • в конструкции топки имеется газовая камера дожигания, которая расположена сверху камеры сгорания;
  • печь оборудована герметичными дверцами;
  • кожух, поставляемый с этим оборудованием, увеличивает конвекцию горячих воздушных масс;
  • зольник в таких печах не предусмотрен.

Булерьян отличается от других видов печей тем, что имеет особое расположение труб. Это увеличивает тепловыделение при использовании данного оборудования. Холодный воздух поступает в самый нижний патрубок. Когда он нагревается до определенной температуры, он распространяется по всему помещению.

Стоит отметить, что в отличие от других видов оборудования для отопления помещений, работающих на дровах, конструкция Булерьяна детально продумана … В топочной камере при работе печи сжигаются не только дрова , но и продукты горения.Поэтому для создания комфортной температуры в помещении хозяин может использовать природное топливо по минимуму.

Установка печи

Установка этого оборудования не представляет особой сложности. Для выполнения монтажных работ необходимы доступные материалы, а используемые для монтажа способы не представляют особой сложности даже для новичков. Прежде чем приступить к установке, следует выбрать место, где будет располагаться печь. Следует отметить, что его установка может осуществляться в любой точке конструкции.Единственное требование, которое необходимо соблюдать, это то, что оборудование должно быть расположено на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высоких температур. Кроме того, они лучше всего подходят для такой системы отопления.

Когда монтаж элементов системы отопления завершен, выполняется такая процедура, как опрессовка … Затем вся система заполняется водой. После этого духовку можно запустить, а затем следует понаблюдать за ее работой. Если при установке не было допущено ошибок, то оборудование будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, возле которой будет установлена ​​печь, следует обработать негорючим материалом. Наносится на поверхность стены на 1 м выше верха топки.

Эффективность Булерьяна по сравнению с газовым отоплением

Перед покупкой любого отопительного оборудования необходимо убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах предлагается большое количество котлов , которые имеют отличный дизайн , но достаточно дороги в эксплуатации. Поэтому необходимо найти модель установки, которая имеет эстетичный вид, стоит недорого, не требует от владельца больших денежных затрат при эксплуатации.

Положительные характеристики

Популярность этой печи связана с достоинствами, поэтому в первую очередь с ними необходимо ознакомиться потенциальному покупателю.

  • Применение печей Булерьян обеспечивает быстрый и равномерный обогрев помещений большой площади. Если установка оснащена водяным контуром, то созданная тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
  • Эта модель небольшого размера.
  • После установки владельцу предоставляется простота использования. Процесс установки не очень сложен. Однако необходимо устройство дымохода, для чего лучше пригласить профессионального печника.
  • Если сравнивать эту печь с традиционными, то при работе она потребляет меньше топлива … Одной полной загрузки хватит на 12-часовую установку.

Такие преимущества, которыми обладают эти печи, наверняка подтолкнут многих владельцев частных домов к покупке булерьяна.Однако эти настройки не лишены недостатков, о которых необходимо осведомиться перед походом в магазин.

При использовании данной печи допускается использование только дров с низким процентом влажности … Целесообразно использовать те породы деревьев, которые при горении не образуют смолы.

В процессе эксплуатации вырабатываемые генераторные газы в таких моделях утилизируются не полностью. В топочной камере их сгорание происходит в объеме менее 70%, поэтому такую ​​печь нельзя назвать идеальной.Выполняя работы по сооружению дымохода, особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то при работе оборудования будет образовываться конденсат, что снизит КПД Булерьяна.

В большинстве случаев эти печи изготовлены из металла … Поэтому соответствующую защиту следует размещать на расстоянии одного метра от установки. Если расположение котла угловое на стыке двух стен, то необходимо подумать об их защите.Их нельзя размещать вплотную к стенам. Это большая проблема для помещения. небольшая площадь . 20 см – максимально допустимое расстояние от этих установок до стены.

Если вы хотите сэкономить место и разместить печь как можно ближе к стене, то вам придется накрыть их длинными металлическими листами, превышающими высоту печи. Базальтовый утеплитель целесообразно устанавливать между стеной и листом. Когда это будет сделано, металлический экран будет выполнять сразу две функции – защищать систему от нагрева и выступать в роли дополнительного источника тепла.

Есть еще одна вещь, о которой следует помнить. Это касается конструктивных особенностей печи. При работе установки в отверстия труб будет попадать пыль … При работе печи возникает высокая температура, которая выжигает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе возле топки появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, которые попадают внутрь человеческого тела.Если в помещении преобладают вирусы простуды, то высок риск заболевания. здоровые люди. Поэтому во избежание этого необходимо регулярно проветривать помещение, а также проводить влажную уборку 2 раза в день.

Заключение

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду данный котел имеет свои особенности эксплуатации и монтажа … Прежде чем приобретать его в качестве основного компонента вашей системы отопления, необходимо ознакомиться с его преимуществами и недостатками.

Следует понимать, будет ли выгодно использовать данную установку в вашем доме. После покупки нужно подумать о качественном монтаже. Если вы сомневаетесь, что сможете правильно установить эту духовку и правильно подключить ее к водяному контуру, то в этом случае лучше всего обратиться за помощью к специалистам.

Газогенераторные печи длительного горения завоевали большую популярность в странах с суровым климатом, где минусовая температура держится несколько месяцев.Недорогой, надежный и экономичный. А если такая печь имеет еще и встроенный водяной контур, то она становится незаменимой во многих отношениях. Ведь его можно использовать как для обогрева воздуха в жилом или производственном помещении, так и для отопления дома, дачи или гаража.

Рассмотрим основные виды, представленные на российском рынке, на примере печей Бренеран-Акватен или Аква-Бренеран, которые имеют разные отзывы владельцев и печников. А также рассмотрим их технические характеристики, принцип работы, модельный ряд и цены.

Пожалуй, это самая известная и популярная печь этого типа. За основу был взят его прототип — это (Булерьян). Затем инженеры немного модифицировали его и, установив в него теплообменник, дали возможность использовать его не только для нагрева окружающего воздуха, но и для подогрева теплоносителя в системе отопления.

Устройство печи Бренеран-Акватен (рис. 1)

Устройство печи Бренеран-Акватен

Корпус печи сварен из стали и покрыт термостойкой эмалью черного цвета.Внутри этой печи есть две камеры сгорания: верхняя и нижняя. В нижней камере происходит процесс образования газов из твердого топлива, а в верхней камере происходит дожигание этих газов с последующим выделением тепла.

По бокам 2 коллектора со встроенными форсунками. Для регулировки мощности и режима работы на печи устанавливаются две заслонки: спереди на дверце (4 — рис. 1) и сзади на дымоходе (3,5 — рис. 1).На корпусе агрегата имеются два резьбовых коллектора для подвода и отвода теплоносителя (1, 2 — рис. 1).
Диаметр дымохода может быть разным, в зависимости от типа Аква-Бренеран: от 120 до 180 мм.

Печи АОТВ Бренеран-Акватин бывают нескольких типов:

— АОТВ-6 тип 00
— АОТВ-11 тип 01
— АОТВ-14 тип 02
— АОТВ-16 тип 03
— АОТВ-19 тип 04

Отличаются друг от друга размерами, мощностью, объемом камеры сгорания, массой.Его подбирают по площади отапливаемого помещения. Самый маленький будет обогревать до 100 м3, самый большой до 1000 м3.

Технические характеристики печи длительного горения с водяным контуром Бренеран-Акватен

Технические характеристики Бренеран-Акватин

Какое топливо лучше использовать

Для печи Бренеран-Акватен актуально практически любое твердое топливо: дрова, торф, картон, щепа и опилки, кроме угля и кокса.Необходимо помнить, что для правильной работы такой печки необходимо следить за тем, чтобы нижняя камера при розжиге полностью заполнялась топливом. При этом производитель гарантирует работу на одной закладке твердого топлива до 8-10 часов.

Использование водяного контура печи Бренерана

Такая печь длительного горения может работать как в открытых, так и в закрытых системах отопления. Для закрытой системы необходимо дополнительно купить и установить в систему следующее оборудование:

— циркуляционный насос
— мембранный расширительный бак
— группа безопасности (предохранительный клапан и, а также манометр)

Для правильного применения печей в системах с естественной циркуляцией необходимо соблюдать определенный уклон труб системы отопления.А также расширительный бак открытого типа, который нужно будет разместить в самой высокой точке системы.

Подробнее все показано на фото-схеме ниже.

Схема установки печи Бренеран-Акватен в открытой системе отопления

Преимущества печи Breneran-Aquatine с водяным контуром

— высокая эффективность работы в режиме длительного горения
— возможность работы в открытых и закрытых системах отопления
— возможность совмещения без переделки старой системы под пластик (полипропилен)
— доступная цена от 15 000 рублей

Недостатки печи Бренеран-Акватен

Итого

Печь длительного горения с водяным контуром Бренеран может подойти для помещений разной площади.Но дома такая печь будет смотреться не очень эстетично. Для него идеально подойдет специальная котельная, также можно использовать для обогрева производственного цеха или гаража и т.д.

Для отопления частного дома я бы все же посоветовал рассмотреть другие, более современные варианты печи длительного горения с водяным контуром . Например, хорошо зарекомендовали себя отечественные. Или рассмотреть импортные аналоги, но в этом случае цена печи будет выше, причем значительно.Так что вам придется выбирать. И, напоследок, небольшой видео обзор.

Сделай сам или найми профессионала, но прочисти дымоход

Как и каждую весну в течение последних 35 лет, 73-летняя Сьюзан Браун однажды открыла окно своей спальни и забралась на скатную крышу своего двухэтажного бревенчатого дома в Уортингтоне, чтобы почистить дымоход.

Используя остроконечную металлическую щетку и соединительные стержни, она потратила около 15 минут, показывая, как чистит щеткой дымоход, который тянется от крыши прямо вниз к чугунной дровяной печи на первом этаже.

«В 73 года это немного сложнее, чем когда я была моложе», — говорит Браун, благополучно вернувшись в дом.

Чтобы сделать тщательную работу, ей требуется около двух часов, включая время, которое она тратит на сгребание мусора, сброшенного в дымоход во время чистки.

За три десятилетия владения домом Браун, выросший в пригороде к северу от Нью-Йорка, научился в одиночку выполнять основные задачи по обслуживанию, включая чистку дымохода. Поскольку она отапливает свой дом дровами, это работа, которую нужно делать не реже одного раза в год, обычно весной после сезона зимних пожаров, чтобы предотвратить пожар.

«Это определенно угроза безопасности, если в дымоходе больше мусора и скоплений», — сказал Кори МакГилл, капитан пожарной охраны Вильямсбурга, а также владелец службы дымоходов Done Right в Вильямсбурге. «Как и в ваших артериях, когда немного застревает, большему легче зацепиться по пути».

В среднем, Макгилл, который также продает дровяные печи, древесные гранулы и грили в своем магазине на шоссе 9, оценивает, что он чистит около 675 дымоходов, до пяти в день, во время пикового сезона, который длится примерно с августа по октябрь.Он открыл свой бизнес в 2012 году после чистки дымоходов для семьи и друзей в старшей школе,

В то время как многие домовладельцы ждут до осени, чтобы убедиться, что их дымоходы чистят — иногда на случай, если какое-нибудь животное летом построит в нем гнездо, — говорит Макгилл. есть преимущества чистки дымохода весной.

«Прямо когда вы закончите использовать его, самое время подмести его и все убрать», — сказал он. «Таким образом, все выходит из печи и дымохода, сводя к минимуму запах, если есть нисходящие потоки.”

Делать это самостоятельно

Многие домовладельцы, такие как Браун, любят браться за работу самостоятельно.

Когда она купила свой дом в Уортингтоне в 1984 году, она мало что знала об уходе за дровяной печью. Свои знания она приписывает соседям, которые терпеливо обучали ее основам. Вначале она чистила дымоход с помощью своего сына Ноя Брауна, который стоял у основания дымохода, пока она смотрела вниз с крыши. Вместе они работали, пока она тянула щетку через дымоход на длинной веревке.

Чтобы скоординировать усилия, «мне пришлось кричать в трубу, а мы живем в тихом месте», — сказал Браун. — Он не был очарован.

В конце концов, она обрела уверенность и начала самостоятельно выполнять работу, используя металлическую щетку с длинными секциями навинчивающихся ручек для упрощения работы. По мере того как щетка вдавливается в дымоход, добавляются секции рукояток, чтобы увеличить ее досягаемость.

Браун может это сделать, потому что у нее прямой дымоход. Если у вас есть склонность, возможно, лучше нанять профессионала, такого как Макгилл, который сертифицирован Американским институтом безопасности дымоходов.

Душевное спокойствие и многое другое

Копоть, по словам Макгилла, может вызвать отложения на изгибе, и ее трудно полностью удалить.

Он отмечает, что некоторые из его клиентов, которые, как и Браун, предпочитают сами чистить свои дымоходы, нанимают его раз в два года или раз в три года для тщательной чистки. Как минимум, говорит он, домовладельцы должны проверить безопасность своих печей и дымоходов для «дешевого спокойствия». Он берет 100 долларов за базовую проверку, 160 долларов за трубочиста одного дымохода и дополнительно 125 долларов за каждый дополнительный дымоход.

Постоянное техническое обслуживание дымохода не только решает проблемы безопасности, но и предотвращает повреждение труб пеплом, который, по его словам, «слегка вызывает коррозию». Очистка также повышает эффективность дровяной печи, позволяя воздуху легче проходить, обеспечивая достаточное количество кислорода для огня. По словам Макгилла, без надлежащей вентиляции огонь горит слабо, образуя густой дым, который может быстро забить дымоход, что в конечном итоге требует больших затрат на техническое обслуживание.

Способствующие факторы

Существуют и другие факторы, влияющие на частоту чистки дымохода.Влага в древесине также может привести к задымлению огня. По словам Макгилла, в Массачусетсе высокая влажность, что влияет на влажность древесины.

«Мы не можем сделать нашу древесину суше, чем воздух. Все лето, когда дерево сохнет, даже если оно находится под металлической крышей в милом деревянном сарае с хорошей циркуляцией воздуха, как только оно до определенного момента высыхает, оно более или менее превращается в губку», — сказал он. Чтобы дрова были как можно более сухими перед сезоном сжигания, он рекомендует складывать дрова в сухом месте и ждать год или два, прежде чем их сжигать.

Еще одна переменная, которую домовладельцы могут контролировать для повышения эффективности отопления, – это размер дровяной печи по сравнению с домом. Если печь слишком большая, домовладелец может уменьшить огонь, чтобы поддерживать комфортную для жизни температуру, непреднамеренно создавая много дыма. Но если размер печи соответствует пространству, огонь может гореть жарко и эффективно, сводя к минимуму количество образующегося дыма, говорит Макгилл.

Современные дровяные печи, многие из которых имеют сложную систему внутренних труб, отводящих сажу и газы обратно в огонь для повторного горения, требуют специальной очистки для обеспечения максимальной эффективности нагрева, говорит он.Но как только они правильно очищены, они имеют тенденцию меньше засоряться и обеспечивают гораздо более длительное время горения при том же количестве древесины, по словам Макгилла.

С момента открытия Done Right Chimney Services в 2012 году компания McGill наблюдала за колебаниями рынка дровяных печей и дровяного отопления в зависимости от цен на нефть.

Поскольку зеленая энергия становится все более популярной, говорит он, домовладельцы обращаются к дровяным печам, чтобы сократить потребление энергии.

«Если вы срежете его на своей территории, разделите, сложите, приправьте и сожжете в своем доме, ваше отопление станет настолько углеродно-нейтральным, насколько это возможно», — сказал он.«Это действительно зеленая жара. Это возобновляемый ресурс Америки».

Но, несмотря на преимущества дровяного отопления, Браун говорит, что чем старше она становится, тем труднее становится труд, который для этого требуется. Таким образом, она выставила на продажу свой дом и шесть акров леса, которые соединены с сотнями акров природоохранной земли. Она намерена переехать во Флоренцию.

Однако перед отъездом она сказала: «Чистка дымохода была одним из способов попрощаться».

С Энди Кастильо можно связаться по адресу acastillo@gazettenet.ком.

Духовка булерьян: чертежи, отзывы

Печь — универсальное средство для отопления, использующее твердое топливо. Хотя раньше они были представлены только в виде неподвижных конструкций, со временем появилось более удобное и мобильное решение. Среди них печь буллерьян, которая считается одним из самых практичных, экономичных и надежных вариантов отопления. Благодаря своей конструкции он обладает отличными характеристиками, что делает его идеальным для многих задач.

Преимуществом этой печи по сравнению с другими вариантами является система принудительной конвекции.Он оснащен многочисленными патрубками, конструкция которых позволяет создать внутри них постоянный приток воздуха. Это приводит к тому, что время, необходимое для разогрева, значительно сокращается по сравнению с обычными печами.

Среди основных преимуществ этого варианта отмечают:

  • Высокоскоростной нагрев;
  • Использование любого твердого топлива;
  • Эффективность и высокая эффективность;
  • Возможность использования в любом помещении.

Также стоит отметить, что многие конструкции печей булерьян поддерживают возможность контроля горения.Это делается за счет управления тягой воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам эта печь пользуется большим успехом. Даже самая компактная модель легко обогреет несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любой вид твердого топлива. Могут использоваться как обычные дрова, так и уголь, торфяные брикеты, бумага и многое другое. Конечно, у мощного двигателя скорость горения будет высокой, поэтому для экономии топлива рекомендуется регулировать тягу.

Важно! Коксующийся уголь – единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основой этой печи является газогенератор. Именно благодаря ему мы достигаем высокой эффективности работы. При сгорании топлива выделяется газ высокой температуры. Процесс сгорания происходит в нижней камере, а газ поднимается в инжектор. В процессе они испаряются и выходят через дымоход, существенно повышая за счет конструкции температуру воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов чрезвычайно много.

Идея циркуляции воздуха проста. В нижней части печи есть отверстия, в которые поступает холодный воздух. Он проходит по трубам, нагревается и поднимается вверх, что создает тягу. В результате через печь проходит огромное количество воздуха, за короткий срок прогревающегося до высоких температур.

Для повышения эффективности системы используется форсажная камера. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжигать их остатки и получать больше тепла от той же порции топлива.Эта печь также позволяет ускорить обогрев помещений.

Особенность таких печей – наличие практичного люка. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить печь под подходящий уровень нагрева.

На основе этого контроллера предусмотрено два режима работы:

  1. Быстрый нагрев;
  2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет быстро сжечь топливо и за считанные минуты обогреть помещение средних размеров. Второй вариант, газификация, позволяет продлить эффект. Заслонка размещена в таком положении, что создается медленный поток воздуха. Для большего пламени просто не хватает воздуха, поэтому топливо выгорает постепенно, нагревая помещение. В этом режиме печь может работать до суток, сохраняя температуру.

Совет! Оба режима можно активно использовать для обогрева дома.Эта опция позволяет небрежно оставлять работающую плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба с помощью рукавов выводится в соседнее помещение, благодаря чему теплый воздух распределяется по всему дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян можно сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на этот товар крайне высока, поэтому лучше договориться со знакомым сварщиком и сделать самому.

Совет! Сварщику-новичку лучше этого не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому ошибка в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

  1. Ножницы по металлу;
  2. болгарский;
  3. Сварочный аппарат;
  4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадь. Толщина листа должна превышать 0,75 мм. Корпус будет сформирован из труб и листов в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все детали в готовое изделие. Процесс достаточно сложный, поэтому может понадобиться помощь.

Можно выделить следующие этапы изготовления печи:

  1. Подготовка материалов;
  2. Формирование каркаса и каркаса;
  3. Крепление боковых стенок;
  4. Создание зоны для дожигания газов;
  5. Крепление к задней и передней стенке с дверью;
  6. Сварка дымохода и окончательная проверка.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от размера будущей печи. Углы срезаны для дальнейших рамок.

Далее идет формирование каркаса и каркаса. Уголки стыкуются под рамой, а сами трубки образуют будущую форму изделия. Рекомендуется укладывать их друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу сваривать их между собой.

Далее идет монтаж боковых стенок. Вариантов принципиально два: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает сварку полос металла между отверстиями трубок для образования цельного герметичного корпуса. Второй вариант формирует корпус из листов, закрывающих трубу внутри. Оба варианта хороши, но второй может затруднить очистку топки от золы.

Совет! На фото задняя стенка уже приварена, но до создания верхней зоны лучше этого не делать. Так будет легче работать.

Далее идет создание зоны для дожигания газов. Он изготовлен из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют отверстие дымохода так, что газ к нему может проходить только через узкое пространство. Перед листами придется немного пройтись до стены, хватит места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Предварительно рекомендовал тщательно проверить весь кузов на наличие дырок и зазоров, т.к. устранить их будет сложно. Если все пойдет хорошо, мы сможем продолжить работу.

Сзади должно быть отверстие под дымоход, размещенный на секции, отделенной металлическими листами. На фасаде уже предварительно подготовьте дверь. Делать его не стоит, лучше купить в магазине. Так будет надежнее и практичнее.Для регулировки мощности на дверце духовки или рядом с ней рекомендуется установить регулируемый вентиль.

Совет! Поскольку проход для газов находится прямо над входной дверцей, некоторые делают заслонку в задней части топки. Это позволяет повысить его эффективность.

Затем сварил дымоход и раму. После этого проводят тщательный осмотр перед первым запуском и подготавливают к нему помещение. Держите печь на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе нагрева конструкция будет расширяться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
