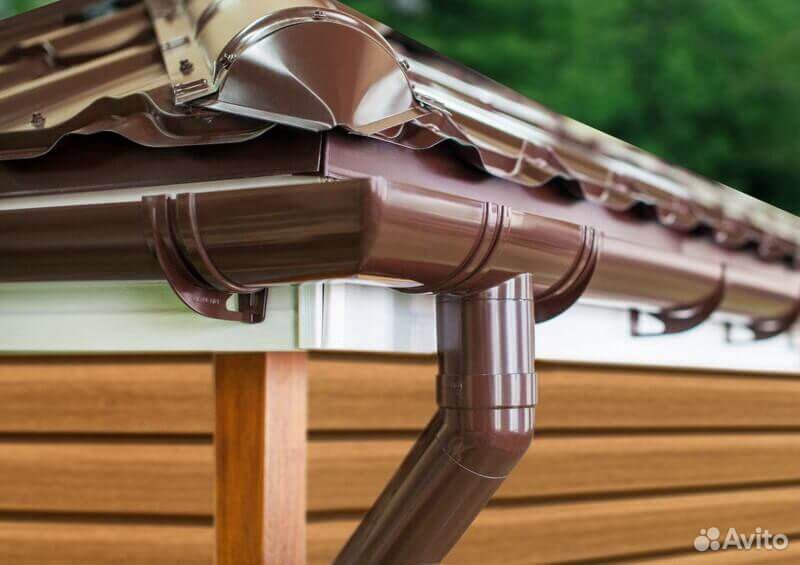

Водосточная система фото на домах: D0 b2 d0 be d0 b4 d0 be d1 81 d1 82 d0 be d1 87 d0 bd d0 b0 d1 8f d1 81 d0 b8 d1 81 d1 82 d0 b5 d0 bc d0 b0 d0 b4 d0 be d0 bc картинки, стоковые фото D0 b2 d0 be d0 b4 d0 be d1 81 d1 82 d0 be d1 87 d0 bd d0 b0 d1 8f d1 81 d0 b8 d1 81 d1 82 d0 b5 d0 bc d0 b0 d0 b4 d0 be d0 bc

Содержание

установка водостоков своими руками с нуля

Монтаж водосточной системы своими руками требует применения кронштейнов и хомутов. Рассмотрим подробнее, как правильно установить водостоки на крыше на металлические и пластиковые подвесы.

Требования к монтажу водосточных систем

Установка водостоков – хоть своими руками, хоть силами приглашенных специалистов – должна выполняться по рекомендациям производителя водосточной системы.

Для крепления желобов могут использоваться только штатные, входящие в комплектацию системы кронштейны и хомуты. Изготовлены они могут быть из ПВХ (пластика) или оцинкованной стали.

Металлическими кронштейнами крепятся водостоки для крыши металлические – монтаж их предполагает, что крепежные элементы устанавливаются на стропильные ноги кровли дома.

Пластиковыми кронштейнами крепятся водостоки для крыши пластиковые – их монтаж осуществляется на кровельную фронтонную доску.

Крепежные элементы могут крепиться и непосредственно к настилу. Этот способ монтажа подходит и для ПВХ, и для оцинкованной стали.

Правила монтажа водостоков для крыши

Существует ряд правил, по которым устанавливаются сливы для крыши (имеется в виду установка водостока для крыши своими руками).

  1. Правило первое: для обеспечения эффективного стока воды при укладке желоба предусматривается небольшой уклон в сторону воронки; величина уклона составляет порядка 3 мм на погонный метр длины желоба.
  2. Правило второе: расстояние между кронштейнами не должно превышать 0,6 м для пластиковой и 1 м для металлической системы, а воронки и углы должны иметь крепление с обеих сторон. Несоблюдение этого правила грозит провисанием желоба и появлением нарушений в работе системы.
  3. Правило третье: между крайним кронштейном и заглушкой на торце желоба должно быть выдержано расстояние 25-30 см. Эта мера также способствует повышению жесткости системы.
  4. Правило четвертое: для обеспечения защиты от плесени водосточная труба должна располагаться на расстоянии около 5 см от стены; при этом каждое ее соединение должно иметь крепление к стене хомутом.
  5. Правило пятое: водосточные трубы устанавливаются в местах приема атмосферной воды; при этом нижние их сливы располагаются на высоте 20-30 см от грунта.

Установка водостока для крыши своими руками

Теперь о том, как монтируются водостоки для крыши – монтаж водосточной системы выполняется одинаково для пластика и металла.
Перечень необходимых инструментов:

  • рулетка, линейка и карандаш – для выполнения разметочных мероприятий;
  • шнур, ватерпас и шланговый уровень – для установки кронштейнов;
  • дрель, шуруповерт и отвертка – для крепления кронштейнов;
  • ножовка и пила – для распилов.

Порядок монтажа:

  1. Определение мест установки воронок.
  2. Разметка мест установки кронштейнов (сначала крайних, затем всех остальных).
  3. Закрепление кронштейнов на линии желоба.
  4. Сборка и монтаж желоба.
  5. Установка воронок.
  6. Сборка и монтаж вертикальной трубы.
  7. Установка слива в нижней части трубы.
  8. Ревизия установленных элементов.

На этом установка водостоков своими руками считается завершенной.

Водосточные системы в Санкт-Петербурге



















Фото изделия

Наименование изделия

Антивандальная труба

Изготавливаем из цельного листа стали
методом гофрирования

(D 216, длина трубы 1500 мм,

толщина стали 0,8 мм).



Шов – фалец
сформирован на технологичном оборудовании, что не позволяети раскрыться от
наледи.

Преимущество –
в отличии от комплекта из двух изделий (труба + отлив) – более надежное
изделие.



Возможно
окрашивание по палитре RAL.

Труба водосточная

D 216, 180, 150, 120, 100

Длина 1250 мм

Толщина стали 0,55 мм, 0,5 мм

Труба
водосточная предназначена для отвода воды от воронки желоба вдоль фасада
вниз. Шов – фалец
сформирован на технологичном оборудовании, что не позволяет раскрыться от
наледи.

Возможно
окрашивание по палитре RAL.

Воронка водосборная с проволочным
крепежом (отожжённая мягкая  d 2,5 мм)

D 216, 180, 150, 120, 100 мм

Толщина стали 0,55 мм, 0,5 мм



Состоит из трех частей: патрубок, конус и ободок
(обечайка). Эти три сегмента соединяются между собой и составляют один
элемент – воронка. Соединения этих элементов производятся на специальном
станке Zig-машина,
на котором формируются замок одинарный и двойной, далее производится
наклон и обкатка соединений специальными роликами шестерёнками, что не
позволяет раскрыться от наледи в неблагоприятные погодные условия.  На обечайке воронки установлена
проволока, с помощью которой воронку устанавливают к сливному лотку.

Возможно
окрашивание по палитре RAL.



Колено гофра

D 216, 180, 150, 100 мм

Толщина стали 0,55 мм, 0,5 мм

Колено
обеспечивает переход от воронки к водосточной трубе, а также для обхода
рельефа фасадов.



Возможно
окрашивание по палитре RAL.

Колено фальц

D 216, 180, 150, 120, 100 мм

Толщина стали 0,55 мм, 0,5 мм

Колено
обеспечивает переход от воронки к водосточной трубе, а также для обхода
рельефа фасадов.



Возможно
окрашивание по палитре RAL

Отлив /
отмет / колено стока



Отлив
обеспечивает водоотвод от фасада



Возможно
окрашивание по палитре RAL



Костыль кровельный



Для поддержания
карнизного свеса

горячекатаная полоса

толщина металла: 4 мм.

ширина полосы: 25 мм.

длина: Полка 200 мм, ножка 400 мм

количество отверстий: 3 шт.

диаметр отверстий: 6 мм.

Расстояние между отверстиями:
40мм, 90мм, 90мм



Сварной шов выполнен с двух
сторон





Возможно
покрытие грунт-эмалью

Крюк кровельный

Предназначен для крепления
водосточных желобов на кровлях из листового металла.



Толщина металла: 4 мм.

Ширина полосы: 25 мм.

Габаритный размер при обжиме: ножка -
325 мм, загиб — 122мм, хвостик — 55мм,

Количество отверстий: 3 шт.

Диаметр отверстий: 6 мм.

Расстояние между отверстиями: 15 мм,
90 мм, 90 мм

Кровельный снегозадержатель трубчатый
для фальцевой кровли



Состоит

Трехметровая
трубатрубчатая = 2шт. D 25мм

И три комплекта
опор (кронштейн)

Толщина труб
(стенка 1,2мм)

Толщина опор
(2мм и 1,8мм)

По краям труб
устанавливаются заглушки




В комплекте:

Крепёж – 3
комплекта

Заглушки – 4
шт. пластиковые (на две трубы)



RAL 7004, грунт

Кровельное ограждение:

г/к, 4х25мм на фальц,

L=1,65м, Н=1,20м

в комплекте с крепежом, укосина

(в комплекте болты, гайки)



4х20 мм L=1,65м х Н 0,8 м

4х20 мм L=1,65м х Н 1,2 м





грунт

Воронка выпускная

D 216, 180, 150, 120, 100

Длина 1250 мм

Толщина металла 0,55 мм, 0,5 мм



Воронка
выполнят роль накопителя и проводника сточной воды из желоба в водосточную
трубу.



Возможно
окрашивание по палитре RAL

Заглушка желоба

D 216, 180, 150, 120, 100



Заглушка
закрывает торцевую часть желоба в конце водосточной конструкции, предотвращая
неправильное вытекание воды.

Возможно
окрашивание по палитре RAL





Желоб водосточный

L 1250 мм, 1500 мм

Соединение желоба — устанавливается
внахлест

Крепится с помощью крюка (кронштейна) и
промазывается герметиком



Возможно
окрашивание по палитре RAL



Кронштейн желоба

г/к

Толщина металла: 4 мм.

Ширина полосы: 25 мм.




Грунт

RAL



Охват на площадке

 Охват на площадке изготавливается из
пластины (опора на стену)

Предназначено
для фиксации трубы на деревянную стену или сэндвич панель.

Размер 100 х 75
мм

Четыре
отверстия по краям пластины

Толщина
пластины 2,5 мм.

К пластине
приваривается сам охват со штырем длиной 120мм и отбивной частью.

В комплекте –
болты, гайки.



Грунт

RAL



Охват

Крепление
предназначено для фиксации трубы на кирпичную, бетонную или каменную стену.

В комплекте –
болты, гайки



г/к Полоса 2,5
х 25 мм

                   4 х 25 мм

Дина прутка
300, 350, 400, 500 мм

Диаметр прутка
12 мм





Усиленный
охват

Длина прутка
300 мм

Диаметр прутка
16 мм



Грунт

RAL



Охват под воронку



г/к 4х25

ножка 30 см
+ 30см = 60см



Расстояние между отверстиями: 10мм, 75мм, 75мм



Грунт

RAL


монтаж водосточной системы кровли своими руками и фото водостоков для крыши

Основная функция системы водостока крыши – отвод дождевой воды от фундамента здания. Кроме защитной функции, водосточная система кровли, смонтированная нужным способом, будет позволять накапливать влагу в дождевые бочки, что позволит экономить воду при поливе огорода. Перед тем как сделать водосток с крыши, продумайте, будет ли уходить вода в грунт или же скапливаться в специальных резервуарах. В зависимости от этого устройство водосточной системы крыши будет несколько разниться.

Виды водостоков для крыши (с фото)

В зависимости от принципа организации различают два вида водостоков для крыши: естественные и организованные. Организованные системы водостока кровли бывают внутренними и наружными.

Внутренняя водосточная система обычно состоит из водосборной воронки, стояка, отводной трубы и выпуска. При этом стояк и отводные трубы располагаются внутри здания, обычно в отдалении от наружных стен. Такой тип водостока для крыши можно использовать во всех климатических зонах.

В индивидуальном строительстве наибольшее распространение получила наружная водосточная система. Несмотря на относительную простоту устройства, она обладает рядом недостатков. Основная проблема — обмерзание карниза и стыка скатов, а также образование ледяных «пробок» в отводных трубах системы. Поэтому такую систему рекомендуется применять лишь в тех климатических зонах, где вода в наружных водосточных трубах практически не замерзает. Но на практике наружный водосток используется повсеместно.



Обратите внимание на фото: водостоки для крыши в большинстве частных домов — это, как правило, краевые оцинкованные желоба или планки, которые отводят воду по всему периметру крыши. Однако такой способ сбора воды лишь в определенной степени решает проблему осадков: вода хоть и не попадает на стены, но бесконтрольно льется вниз, неблагоприятно воздействуя на фундамент. По этой причине конструктивные элементы дома все равно остаются в опасности. Чтобы избежать этого, необходимо сосредоточить систему слива таким образом, чтобы вода стекала в отведенное место через водосточную трубу.

Материалы для системы водостока кровли

Как считают специалисты, все элементы водосточной системы должны быть изготовлены из более надежного и долговечного материала, чем оцинкованная сталь.

В наши дни на строительных рынках широко представлены водосточные системы, изготовленные из металлических сплавов (титан-цинковые, алюминиево-цинковые), меди, оцинкованной стали с полимерным покрытием и пластика.

Медные водостоки считаются наиболее надежными и долговечными. Так, по сравнению со стальными системами, они в меньшей степени подвержены коррозии. Однако медные системы значительно дороже пластиковых и стальных конструкций. Пожалуй, использование «благородных» металлов для изготовления элементов водостока будет оправданно лишь в том случае, когда их подводят под медные или черепичные крыши и для придания оригинального внешнего вида искусственно «старят».

На изготовление элементов водостоков, выполненных из оцинкованной стали с полимерным покрытием, идет горячеоцинкованная сталь толшичой 0,6—0,7 мм. В качестве полимерного материала чаще всего используется пластизоль. О свойствах этого покрытия рассказывалось в разделе «Кровельные материалы». В данном случае толщина слоя составляет 100 мкм. В отличие от кровельного материала, при изготовлении элементов водосточной системы полимер наносится на обе стороны листа. Из стали с полимерным покрытием можно получать изделия всевозможных расцветок. Впрочем, наибольшей популярностью пользуются темно-коричневый, кирпично-красный, темно-серый, белый и черный цвета.

В отличие от металлически-пластиковые водосточные системы более дешевые. Кроме того, они устойчивы к ржавчине, что особенно важно для северных регионов, а также к атмосферным и механическим воздействиям. К тому же, они устойчивы к ультрафиолетовому излучению, со временем не выгорают, легче транспортируются и проще в монтаже. У пластика есть еще одно очень серьезное преимущество по сравнению с любыми металлами — «молекулярная память». После деформации изделия из пластика принимают первоначальную форму и им не страшны практически никакие изменения формы. Как утверждают специалисты, при правильной эксплуатации такие водостоки могут функционировать более 50 лет.

Главный минус пластика — линейное расширение от температурных перепадов и относительно небольшая прочность, что делает изделия из него менее износостойкими. Поэтому использование пластиковых водостоков нежелательно там, где наблюдаются сильные осадки, и в регионах с большими суточными температурными перепадами. Специалисты все-таки советуют приобретать металлические водостоки с полимерным покрытием, что является самым разумным решением, когда речь идет о соотношении цены и качества.

Устройство водосточной системы крыши: размеры элементов

Современные системы водостоков имеют очень обширный диапазон типоразмеров, а каждый из них — более 30 наименований разнообразных элементов. Такая широт номенклатура изделий позволяет домовладельцу легко, словно он играет с детским конструктором «Лето», собрать самые разнообразные водоотводные системы даже для сложных крыш.



Как видно на фото, водосточная система кровли в наружном исполнении состоит из горизонтального настенного или подвесного желоба, вертикальных водосточных труб и сливов, а также соединительных элементов, посредством которых вертикальные и горизонтальные элементы соединяются.

Размер каждого элемента рассчитывается в соответствии с требованиями нормативных документов. При этом можно комбинировать размеры, получая оптимальный вариант по стоимости комплекта. При расчете учитываются уклон и площадь крыши, а также количество и расположение точек стока воды. Для небольших домов и дач, беседок и навесов из профнастила достаточно установить желоба сечением 70— 115 мм и использовать трубы диаметром 50—75 мм. Для домов среднего размера понадобятся комплектующие увеличенного сечения: желоба сечением 115—130 мм и трубы диаметром 75—100 мм. А для домов с большей площадью поверхности кровли необходимы желоба сечением 140—200 мм и трубы диаметром 100—160 мм.

Монтаж водосточной системы кровли (с фото)

При монтаже водостоков для крыши желоб устраивается по периметру крыши и в сечении может иметь полукруглую, квадратную или трапециевидную форму. Через него вода с крыши попадает в водоприемник, а оттуда непосредственно в водосток. В торце (торцах) желоба обычно устанавливают заглушку для того, чтобы вода не выходила. Желоб необходимой длины составляют из отдельных фрагментов, скрепляя их между собой переходниками и муфтами. При изгибе желоба используют внутренние и наружные угловые элементы на 90,120 или 135°.

Во время монтажа водостоков для крыши своими руками специалисты рекомендуют укладывать элементы водосточной системы вместе с крышей. Особенно это касается установки желоба. Кронштейны для его крепления привинчивают, как правило, к ровно установленной лобовой доске. Если она отсутствует, кронштейны закрепляют к стропилам или непосредственно на стене. При этом необходимо учитывать, что желоб должен быть расположен так, чтобы край крыши приходился приблизительно на его середину. В противном случае при сильном дожде будет происходить перехлестывание воды через край. Уклон желоба должен составлять 2—5°.



При монтаже водосточных систем кровли расстояние между кронштейнами зависит от материала, из которого изготовлен желоб. Для пластиковых систем оно должно быть 500—600 мм, а для металлических может быть увеличено до 100 мм. Дополнительные кронштейны устанавливаются в местах соединения желоба с воронкой (по обе стороны) и на углах крыши.



Водосточные трубы крепятся непосредственно к наружным стенам здания с помощью хомутов. При расчете их количества следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем с 10 погонных метров желоба.

Крепежные хомуты при монтаже водостока кровли устанавливают напротив каждого места соединения труб, но не более чем через 100— 150 мм (в зависимости от нагрузки на желоб). При этом расстояние от трубы до стены дома должно быть не менее 40 мм.



Для соединения трубы с воронкой служит колено. Оно же применяется для того, чтобы обогнуть выступ фасада. Для сбора воды из разных участков крыши используют тройники-разветвители. В нижнем конце трубы монтируется слив. Между ним и грунтом оставляют расстояние около 200 мм (в случае наличия водоотвода — около 150 мм), так как при большей высоте вода будет разбрызгиваться.

В качестве доборных элементов к водосточным системам выпускается великое множество полезных «мелочей», например, таких как ливне-приемники для соединения водосточной трубы с ливневой канализацией, защитные сетки для воронки, препятствующие попаданию сучьев и листьев в трубы.

Водосточная система 125×90 для домов и коттеджей от Grand Line в Минске



















изображениеописание
чертежПолукруглый желоб, 3 м. Основное предназначение — сбор воды с кровли. Фиксируется на крюках, которые устанавливаются на расстоянии 600-900мм друг от друга и обеспечивают уклон 5 мм на погонный метр.
чертежСоединитель желоба. На внутренней части имеется резиновый уплотнитель, благодаря которому обеспечивается герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.
чертежЗаглушка желоба. Устанавливается на торцах желоба и обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.
чертеж внутр.
чертеж внеш.		Угол желоба, внутренний и внешний, 90°. Обеспечивает изменение направления водяного потока на углах кровли. Бесшовный способ изготовления (посредством глубокой вытяжки металла), обеспечит  отличную гидродинамику, высокую жесткость и герметичность, а так же привлекательный внешний вид.
чертеж внутр.
чертеж внеш.		Угол желоба, внутренний и внешний, 135°. Применяется в случаях невозможности применения угла на 90° для эркеров, в условиях сложной кровли и прочих нестандартных вариантах, монтируется так же как и угол 90°. Воронка желоба.
чертежВоронка желоба. Используется как переходное звено обеспечивающие слив воды в водосточную трубу из желоба.
чертежВоронка водосборная. Обеспечивает сбор воды в отсутствии желоба для организации водостока. Применяется в основном при сложных формах крыш, при отсутствии желоба когда сток осуществляется по ендовым.
чертежКрюк длинный. Предназначается для надежного крепления желоба водостока на стропила. Материал изготовления – высококачественная оцинкованная сталь с защитным покрытием из полиуретана Granite® HDX. Расположение фиксатора с внешней стороны крюка значительно упрощает монтаж водосточной системы и позволяет производить установку желоба даже после завершения монтажа кровельного материала.
чертежКрюк длинный (полоса). Этот крюк отличается отсутствием пластичных фиксаторов, в место которых предусмотрены технологические гибы, выполненные посредством штамповки, которые повторяют форму желоба, что позволяет без дополнительных усилий зафиксировать его в крюке. Материал изготовления – горячеоцинкованная сталь с полимерным покрытием, обеспечивающим высокий уровень защиты от коррозии. Высокотехнологичный, автоматизированный процесс нанесения покрытия обеспечивает его максимальную стойкость к различным негативным воздействиям окружающей среды и механическим повреждениям.
чертежКрюк короткий (125х90). Обеспечивает крепление желоба водостока к торцевой части стропил или лобовой доске без демонтажа кровельных листов. Материал изготовления – высококачественная оцинкованная сталь (толщина 1 мм).
чертежТройник трубы. Обеспечивает слияние двух водосточных труб в одну.
чертежКруглая труба, 3 м. Предназначается для вертикального стока воды. За счет внешнего шва обеспечивается гладкая внутренняя поверхность трубы, способствующая отсутствию заторов и замусоривания.
чертежКруглая труба соединительная, 1м. Предназначена для использования в качестве дополнительного элемента водосточной системы если применение трехметровой трубы нерационально, а так же как соединяющий между коленами трубы. Двух сторонний «обжим» позволяет использование по 0,5 метра трубы.
чертежКолено трубы, 60°. Изменяет направление стока. Легко монтируется, обеспечивает высокую плотность соединения. Отсутствие складок, гофр, поперечных швов повышает надежность и долговечность изделия.
чертежКолено стока. Используется для организации водоотвода от фасада дома в том числе в систему ливневой канализации. Гладкое формование способствует беспрепятственному выводу мусора, а так же обеспечивает привлекательный внешний вид и долговечность изделия.
чертежКронштейн трубы (на дерево). Надежно фиксирует трубы посредством саморезов на легкие (в том числе деревянные) стены.
чертежКронштейн трубы (на камень). Фиксирует трубы на стенах из бетона, камня и кирпича. В комплект поставки входят дюбель и метиз (L=120 мм).

Minisol — Водосточные системы Технониколь

Описание

Сайт для запуска и продвижения продуктового направления водосточных систем и софитов под торговой маркой Технониколь.
Корпорация Технониколь — ведущий международный производитель надежных и эффективных строительных материалов и систем.
Исторически Технониколь является B2B компанией, но в этом направлении нужно было объединить B2B и B2C аудитории.

A website for the launch and promotion of the product line including drainage systems and lighting under the Technonikol trademark.

Technonikol is a leading international manufacturer of reliable and efficient construction materials and systems.

Historically Technonikol has been a B2B company, but to develop in this direction it was necessary to combine the B2B and B2C audiences.

Поставленная задача и ее решение

Ключевые задачи проекта:

— презентовать обновленную линейку водосточных систем

— привлечь разные сегменты ЦА и показать преимущества водосточных систем Технониколь.

— сделать сайт удобным и для B2B, и для B2C, помочь пользователям выбрать нужную продукцию

— выделиться среди других производителей за счет качественного продуктового контента.

Начали с аналитики. На одном ресурсе нам предстояло объединить розничных клиентов, дистрибьюторов, строительные компании и частных мастеров.

Провели анализ конкурентов, изучили результаты исследований опыта пользователей и опросов. Определили фокус проекта — минимализм, 3D-визуализация и качественный продуктовый контент.

Дизайн сайта создавали с учетом корпоративного стиля Технониколь, опыта пользователей и результатов аналитики.

Сайт отвечает потребностям всех ЦА на разных этапах путей пользователя.

Сортировка разделов в меню сделана согласно приоритетам производителя, компании Технониколь.

Ключевые разделы, относятся непосредственно к продукту или влияют на конверсию:

1. Каталог продукции — подробные карточки с 3D-моделями и преимуществами.

2. Монтаж — инструкции для монтажа с видео и подробной документацией, которую можно скачать или распечатать в 1 клик.

3. Гарантия — сертификаты для скачивания.

4. Калькулятор — расчет элементов водосточной системы в пару кликов для повышения конверсии в покупку

5. Фото и видео — галерея профессиональных фото домов с использованием продукции и полезных видеоматериалов.

6. Производство — подробная информация о процессе производства с описанием каждого этапа.

7. Контакты — для оперативной связи.

Вспомогательные разделы создают дополнительную ценность для клиента.

1. Статьи — полезный контент по тематике.

2. Сотрудничество — информация для партнеров.

3. Рекламные материалы — продуктовые презентации, брошюры, буклеты.

4. Заявить претензию — поддержка клиентов с понятной формой заявки.

5. Предложить идею — для предложений по улучшению.

Сайт отличается от большинства других ресурсов компании облегченной стилистикой — много пространства, тонкие линии, минимальное использование заливки фона или фоновых фотографий.

Ключевой акцент сайта — 3D модели водосточных систем. Подготовили более 250 фотореалистичных элементов в 6 цветах для эффектной презентации продукции. При создании моделей ориентировались на чертежи каждого элемента, а затем сравнивали с готовой продукцией каждый элемент.

Модели в одном ракурсе позволили реализовать идеальное переключение цвета — без смещения элементов и без перезагрузки, а это удобно и наглядно для пользователя.

Сайт работает на базе 1С-Битрикс, frontend написан с использованием vue.js.

Для ускорения взаимодействия пользователя с сайтом фотографии продуктов в каталоге подгружаются асинхронно — такой подход позволил сделать, например, переключение цветов мгновенным для пользователя без ожидания загрузки фотографий других цветов.

На сайте представлена самая необходимая информация для потребителя. Нет никаких препятствий на пути к покупке или поиску важных опций, информационных разделов.

Key objectives:

– Present an updated line of drainage systems

– Attract different segments of the targeted audience and demonstrate the advantages of Technonikol drainage systems

– Make the website convenient for both B2B and B2C clients, help users choose relevant products

– Stand out among other manufacturers with the help of high-quality products.

The key focus of the site is 3D models of drainage systems. We prepared over 250 photorealistic elements in 6 colours to present the products with great effect. The site offers the most useful information for the consumers. It is a streamlined process whether buying or finding important options and information.

Скриншоты

Достигнутые цели и KPI по итогам запуска

Реферальный трафик с сайта tn-vodostok. ru на сайт интернет-магазина показывает самый высокий процент конверсии относительно других продуктовых сайтов производителя или средней по интернет-магазину.
После запуска русскоязычной версии сайта были адаптированы и запущены украинская и белорусская версии, добавлен новый ассортимент, запущена промо-страница о влиянии пластика на экологию PRO.Пластики и выполнено еще 50+ небольших задач по развитию ресурса.

Referral traffic from tn-vodostok.ru to the online store website has the highest conversion rate relative to other manufacturer’s product sites or to the average indicators of online stores.

After the launch of the Russian version of the site, the Ukrainian and Belarusian versions were optimised and launched. New products were added and then a promo page about the impact of plastic in the PRO.Plastics ecosystem was launched. More than 50 other small development tasks were also completed.

Янки-желоба, желоба типа K, встроенные или коробчатые желоба

Встроенные желоба являются частью классического дизайна.

В классическом стиле желоба были частью архитектуры здания. Позвольте мне попытаться сделать это как можно проще. В классической архитектуре верхней частью здания является антаблемент. Карниз является верхней частью антаблемента. Карниз состоит из ложа на дне, короны посередине и циматия наверху. Cymatium представляет собой желоб, похожий на желоб K-стиля.Корона представляет собой фасцию.

Изображение выше взято из статьи Брента Халла, опубликованной на сайте This is Carpentry.
Вот полная статья с более подробной информацией https://www.thisiscarpentry.com/2012/11/23/the-magical-entablature/
