Утепление каркасного дома пенополистиролом изнутри и снаружи


Все большой популярностью в сфере загородного домострения пользуются каркасные дома. Легкие, экономичные, быстро возвозимые, они делают реальной мечту о загородоном доме практически для каждой семьи.


    На данный момент выделяют два технологических направления в каркасном домостроении:

  • канадская технология;
  • финская технология.

Канадская технология


В связи с особенностью региона строительства (Канада и США) при реализации данной технологии применяются местные распространенные материалы — клееные стружечные плиты (ОСП), полимерная теплоизоляция (например, экструзионный пенополистирол), SIP-панели заводского изготовления. В качестве внешней отделки чаще всего используется виниловый сайдинг. В связи с применением ОСП (практически паронепроницаемый материал), остро не стоит проблема защиты от влагонакопления.

Скандинавская (финская) технология


Особенностью технологии является применение местных высококачественных пиломатериалов, несущий каркас выполняется из балок более крупного сечения. В качестве утеплителя зачастую применяется минеральная вата. Для внешней отделки наиболее распространена фасадная доска под покраску. В качестве дополнительного утепления применяется полимерная теплоизоляция (например, экструзионный пенополистирол). Для обшивки каркаса практически не применяется ОСП, чаще — фасадный и влагостойкий гипсокартон. В процессе проектирования и строительства соблюдается очередность слоев в конструкции – увеличение коэффициентов паропроницаемости используемых материалов по направлению – во внешнюю среду (предотвращение влагонакопления).


В целом, технология строительства каркасных домов практически одинакова для обоих технологических направлений, основные отличия из-за доступности тех или иных материалов, а также культуры местного строительства.


Применение дополнительного утеплителя ПЕНОПЛЭКС® для каркасных домов на территории РФ позволит сократить объем древесины, используемой для устройства каркаса в среднем на 25-35%, благодаря уменьшению сечения несущего бруса, а также значительно повысить энергоэффективность сооружения.


Преимущества применения плит ПЕНОПЛЭКС® для теплоизоляции каркасного дома:

  • Низкий коэффициент теплопроводности (λ = 0,034 Вт/м-К). Для утепления наружной стены любого здания требуется слой материала ПЕНОПЛЭКС® в 1,5 раза тоньше, нежели другого утеплителя;
  • Практически нулевое водопоглощение, поэтому при отрицательных температурах воздуха на улице, когда точка росы находится в утеплителе, в нем не образуется конденсат, материал не увлажняется и не теряет своих теплозащитных свойств.
  • Долговечность более 50-ти лет и высокая прочность на сжатие (не менее 20 тонн на 1 кв.метр), что обеспечивает продолжительный безремонтный срок эксплуатации конструктивов.
  • Экологическая безопасность — материал изготавливается из безопасного сырья, не содержит мелких волокон и пыли, фенолформальдегидных смол и других вредных химических веществ.


Сотрудниками компании «ПЕНОПЛЭКС» разработана техническая карта, которая содержит поэтапное описание процесса строительства каркасного дома с дополнительным утеплением плитами ПЕНОПЛЭКС®. Документ включает в себя схемы всех конструктивов, технические характеристики используемых материалов, рекомендации по монтажу. Техническая карта доступна для скачивания.

Сравнительные характеристики применения различных видов утеплителей для каркасных домов


Стены каркасных домов с ватой обладают термическим сопротивлением в 1/3 раза хуже, чем у домов со стенами из утеплителя ПЕНОПЛЭКС®, т.к. вата расположена между стоек, которые являются «мостами холода». Если снаружи стоек закрепить ПЕНОПЛЭКС® толщиной 30 мм, то приведенное сопротивление теплопередаче увеличится на 30%, а если вместо ватного утеплителя выбрать утеплитель для каркасного дома от ПЕНОПЛЭКС снаружи стоек, то мы получим улучшение теплозащиты здания на 50%!!!


Вариант №1 (только вата):

  • Имитация бруса;
  • Пароизоляция;
  • Стойка ЛВЛ 150 х 50 мм;
  • Межстоячное пространство вата парок экстра 150 мм;
  • ОСП 9 мм;
  • Влаго- ветро- защита;
  • Имитация бруса.


Коэффициент термической неоднородности 0,663


Приведенное сопротивление теплопередачи = 2,7 м2хград/Вт


Приведенное сопротивление теплопередачи конструкции R=2,674 м2 оС/Вт (соответствует примерно 80 мм ПЕНОПЛЭКС®).


Дополнительно потребуется не менее 20мм минеральной ваты (коэфф.теплопроводн. 0,042Вт/мК).


Вариант №2 (минеральная вата + ПЕНОПЛЭКС®):

  • Имитация бруса;
  • Пароизоляция;
  • Стойка ЛВЛ 150 х 50 мм;
  • Межстоячное пространство минеральная вата 100 мм;
  • По стойкам сверху ПЕНОПЛЭКС КОМФОРТ® 30 мм с проклейкой швов скотчем строительным;
  • Имитация бруса;


Коэффициент термической неоднородности 0,857


Приведенное сопротивление теплопередачи = 3,43 м2хград/Вт


Вариант №3 (ПЕНОПЛЭКС® 100 мм):

  • Имитация бруса;
  • Пароизоляция;
  • Стойка ЛВЛ 150 х 50 мм;
  • Межстоячное пространство без утеплителя с электрической разводкой + вентиляция;
  • По стойкам сверху ПЕНОПЛЭКС КОМФОРТ® 100 мм с проклейкой швов скотчем строительным + пластиковые грибки с металлическим сердечником 4 штуки на 1 м2;
  • Имитация бруса;


Коэффициент термической неоднородности 0,977


Приведенное сопротивление теплопередачи = 4,0 м2хград/Вт – лучший вариант по термическому сопротивлению


Стены каркасного дома с ватой и ПЕНОПЛЭКС® на 42% дешевле, чем просто с ватой при том же термосопротивлении.


Ориентировочная стоимость 1м2 для конструкций:
Вариант 1. Примерно 936 руб/м2 по материалам (с учетом доутепления ватой 20мм: +33р/кв.м., т.е. итого: 903,5+33=936,5р./м2.)
Вариант 2. Примерно 658 руб/м2 лучший вариант утеплителя для каркасных домов по цене
Вариант 3. Примерно 808 руб/м2

Зачем утеплять стены каркасного дома PIR плитами?  I Статьи ОСТ+

Каркасный дом утепляем PIR плитами фольга или алюминий

Какая изоляция способна лучше других держать и изолировать тепло перепада с сохранением параметров цена-качество. Вопрос задают собственники дачных домиков, котеджных посёлков и бытовых гаражей. Замечания требований Заказчика к утеплителю заметим сохранение пространства внутри дома и термоизоляции. Комфортное житьё длилось в спокойном микроклимате с защитой стен знойного периода времени и холодного времени суток в зимний период, снизит материальную статью затрат в зимнюю пору.

Где минус а где плюс разбираемся

Дерево бруса балок зашивается с фасадной части декоративными материалами, при чём не важна геометрия расположения дерева — вертикально или горизонтально. Каркасный дом изнутри утепляется посредством фиксации вложения термоизолированной плиты между балками. Дерево и пир по теплопроводности уровняем и видим — показатель древесный в четыре раза превышает цифру PirroMembrane,  на толщину плиты в 80мм потребуется брус величиной в 320 мм, когда сечение бруса по факту не больше, чем 200-150мм. Деревянная балка в диаметре сечение 100 х 100 мм. Мостик холода это 10 — 15 процентов поля, тут и происходят теплопотери.

Контур — слой без теплопотерь

  • Состоит в том, чтоб установить беспрерывно слой изолятора во внутренней части каркасного помещения. Это даст исключения мостов холода за счёт непрерывности бесшовного контура в 100 процентов, алюминиевый скотч поможет для склейки стыка.
  • PirroMembrane и  PirroUniversal — свойства и физико-химические показатели жесткости которые исключат нагрузку легкостью — облицовка с двух сторон отразит холод и сохранит тепло, проницаемость пара и воздуха.  Герметичность плит без временна. Чтоб произвести фиксацию нужен зазор между плитами на 15-20 мм,  фиксировать зазор клиньми, клинья вытащить, тщательно запенить щели, выбросить клинья.

Два слоя в каких случаях монтажа

Пребывание дома только в сезон

Утепление не требуется

Пребывание дома круглый год

Установить второй уровень 30мм плиты в порядке шахмат сверху каркаса с помощью механической стяжки

Пароизоляция изнутри

В сезонное пребывание дома

Слой не требуется



Постоянное пребывание круглый год

Стыки закрыть скотчем из алюминия



Дом из каркасного решения с утеплением стен — алюминий или фольга

предлагаем к заказу купить так же холодильные агрегаты на раме, моноблоки и строительные сэндвич панели с глухими двери в  морозильные помещениях

Разрез по вертикали стен

Разрез по горизонтали стен

Как правильно утеплять стены каркасного дома

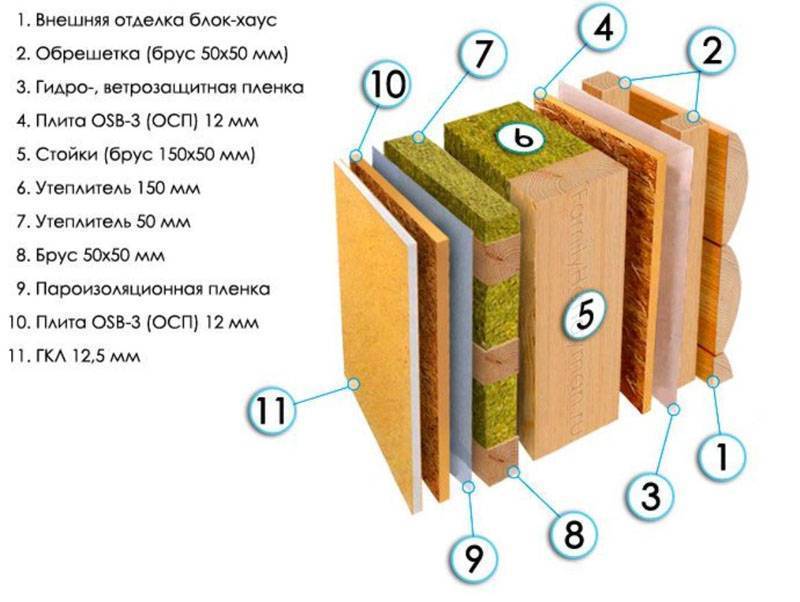

Пирог стены каркасного дома

Каркасное домостроение, несмотря на очевидные достоинства, пока не получило в России должного признания. Отчасти это обусловлено традициями, а отчасти – новизной некоторых материалов и недостатком информации об их применении.

В этой статье пойдет речь об устройстве каркасных стен, но общие принципы применимы и к другим внешним ограждающим конструкциям.

Каркас

Самый популярный материал для каркасных домов – древесина, а точнее – деревянные доски прямоугольного сечения с толщиной 50 мм и шириной 100, 150 или 200 мм. Доски монтируются вертикально, так, что их широкая сторона располагается перпендикулярно плоскости стены. Жесткость доски в направлении торцов в основном определяет поперечную жесткость стены. Устойчивость каркаса обеспечивается горизонтальными и диагональными связями, в том числе и обшивкой, которая способна взять на себя значительные нагрузки.

В ответственных местах, где требуется усиление, из досок составляются угловые, тавровые и другие подобные комбинации, обеспечивающие получившейся конструкции жесткость, которая может превысить жесткость цельной балки такой же толщины.

Стена каркасного дома, конструкция которой в полной мере учитывает все возможные нагрузки, по несущей способности не уступит стене из кирпича или стене дома из профилированного бруса, а ее стойкость к сосредоточенным и неравномерным нагрузкам будет намного выше.

Устойчивость каркаса к грибкам и насекомым обеспечивается обработкой антисептиком, а пропитка антипиренами устранит потенциальную опасность пожара.

Утепление стен каркасного дома

Каркасное домостроение предполагает использование комплекса материалов с различными свойствами, что вполне соответствует современным тенденциям применения композитов в строительстве. Каждый материал выполняет свою функцию, для которой он приспособлен лучше всего, а вместе они дают набор качеств, характерных для современной каркасной стены:

  • легкость,
  • прочность,
  • долговечность,
  • технологичность,
  • высокое тепловое сопротивление,
  • хорошее поглощение звука.

Для утепления стен каркасных конструкций чаще всего используется минеральная вата. Она вкладывается между балками, заполняя собой все пустоты. С двух сторон эту каменную «шубу» закрывает обшивка каркасного дома. Утеплитель должен быть достаточно плотным и не проседать под действием собственного веса. В таких случаях обычно используем материал с плотностью не меньше 30 кг/куб.м.

Такая вата имеет вид плит и сохраняет форму при монтаже в вертикальные конструкции высотой до 4 м. При большей высоте необходимо выбрать более плотный материал или добавить в каркас промежуточные перемычки, снимающие нагрузку с нижних рядов утеплителя.

Слой минеральной ваты толщиной 15 см имеет коэффициент сопротивления теплопередаче около 3,75 кв.м/К*Вт, а это чуть больше, чем требуемое тепловое сопротивление стен жилого дома, находящегося где-нибудь в районе Новосибирска. Впрочем, расчет полного теплового сопротивления стен довольно сложен и должен как минимум учитывать влияние других слоев, например, обшивки.

Внимание, влага!

То, как устроена обшивка каркасного дома, оказывает большое влияние на влажностно-тепловой режим стен, на их тепловую эффективность, на комфорт в доме и на его долговечность. Большинство строительных материалов в той или иной мере проницаемы для газов, в том числе и для водяного пара. Неприятности доставляет именно вода, поскольку она может испаряться и конденсироваться при сравнительно небольших колебаниях температуры.

Обычно в помещении влажность воздуха выше, чем на улице, и водяной пар диффундирует сквозь стены наружу, в сторону меньшей его концентрации. Если на улице холоднее, чем в доме, то в стене могут возникнуть условия для появления конденсата, и чем более насыщен пар, тем при большей температуре он становится водой.

Намокание стены приводит к тому, что ее теплопроводность увеличивается, вездесущий грибок получает условия для роста, а при понижении температуры ниже нуля замерзающая вода начинает разрушать материал изнутри.

Для того, чтобы предотвратить отсыревание стен, необходимо уменьшить количество проникающего из помещения пара и обеспечить как можно более свободный вывод его наружу. Для этого нужно с внутренней стороны использовать материалы с высоким сопротивлением диффузии пара, а снаружи – наоборот, должны применяться легко проницаемые материалы.

Общий принцип, который необходимо использовать, сооружая каркасные дома, – пирог стен должен быть сформирован из слоев, паропроницаемость которых увеличивается в направлении изнутри наружу.

Подбор материалов

Зашивая в полости каркаса дома утеплитель, нужно позаботиться о правильном сочетании материалов с точки зрения их паропроницаемости. Приведенное далее описание процессов, происходящих в стене, и вариантов «пирога» основывается на предположении, что в доме теплее, чем на улице, а каркас заполнен минеральной ватой. Если же на улице стоит жара, а в доме прохладно, то такая ситуация не вызывает проблем

Вариант с жесткой внешней обшивкой

В качестве внешней обшивки каркаса часто применяется ориентированно-стружечная плита (OSB). Это отличный конструкционный материал, обладающий высокой прочностью, устойчивостью к влаге, насекомым, он прекрасно удерживает крепеж. Обшивка OSB придает каркасу дополнительную жесткость.

Однако OSB (ОСП) довольно плохо пропускает пар. Влага, практически свободно проходя через слой минеральной ваты, будет «упираться» в обшивку и накапливаться в утеплителе. При этом с высокой вероятностью пар будет конденсироваться на внутренней поверхности обшивки и на волокнах минеральной ваты.

Применение более проницаемых материалов, таких как ЦСП, имитация доски (блокхаус) или вагонка в этом случае не меняет ситуацию, поскольку их паропроницаемость все равно намного ниже, чем у минваты.

Для предотвращения накопления влаги изнутри нужно уложить паробарьер, который будет пропускать водяной пар медленнее, чем его выводит наружу внешняя облицовка. В качестве паробарьера используется специальная пленка с нормированной паропроницаемостью.

Может возникнуть закономерный вопрос: «А не лучше ли применить в качестве пароизоляции обычную полиэтиленовую пленку? И дешевле, и эффективнее!» Эффективнее. Дешевле. Но не лучше. Полностью непроницаемые стены способны создать в доме неприятную атмосферу, с которой не всегда может справиться вентиляция, применяемая для жилых помещений.

Итак, правильная стена каркасного дома в этой версии, чередование слоев в направлении изнутри наружу должно выглядеть так:

  • внутренняя обшивка и отделка,
  • паробарьер,
  • утеплитель,
  • внешняя обшивка и облицовка.

Некоторые отделочные материалы с успехом выполняют роль пароизоляции, например, виниловые обои или керамическая плитка. Снаружи такой дом можно облицевать штукатуркой по стеклосетке, покрасить, обшить блокхаусом или фасадными панелями.

Вариант с вентилируемым фасадом

Наиболее эффективна с точки зрения выведения влаги из стены обшивка каркасного дома навесным вентилируемым фасадом. Такой фасад крепится при помощи несущей подсистемы из вертикальных досок или специальных профилей так, чтобы между ним и утеплителем оставался воздушный зазор не менее 20 мм.

Навесной фасад надежно защищает стену от осадков, а благодаря устойчивой тяге, возникающей в вентиляционном зазоре, лишняя влага эффективно удаляется из утеплителя воздушным потоком. В результате создаются наилучшие условия и для утеплителя, и для каркаса.

Один из положительных эффектов навесного фасада – защита стены от солнечных лучей. Благодаря этой защите в доме легче сохранить прохладу в жаркую погоду.

Однако минеральная вата требует защиты от воздушного потока, который возникает в вентиляционном зазоре. Этот поток «выдувает» из минеральной ваты волокна, что приводит к снижению срока ее службы. Фильтрация воздуха в утеплитель и обратно усиливает теплоперенос через теплоизоляцию и снижает ее эффективность.

Ветрозащита для стен каркасного дома

Для защиты утеплителя используются ветрозащитные мембраны – специальные рулонные материалы с высоким паропропусканием, так называемые, супердиффузионные пленки. Такая пленка кардинально ограничивает поперечную фильтрацию воздуха и даже способна задерживать воду, если она вдруг попадет в вентзазор, но при этом не препятствует выводу пара наружу. Ветрозащитная пленка должна крепиться вплотную к утеплителю и не перекрывать воздушный зазор.

Если именно с таким фасадом строится каркасный дом, пирог стены выглядит так:

  • внутренняя обшивка,
  • паробарьер,
  • утеплитель,
  • ветрозащита,
  • воздушный зазор,
  • навесной фасад.

Несмотря на интенсивное «проветривание» утеплителя отказываться от паробарьера не следует. Паробарьер препятствует образованию на волокнах минеральной ваты росы или инея, которые трудно удаляются вентилированием фасада. Именно сочетание парозащиты и вентиляции максимально снижает насыщенность водяного пара и не дает образовываться конденсату.

Ветрозащитная мембрана не нужна, если для внешнего слоя утепления применяются плотные материалы. Например плиты Isoplaat служат одновременно дополнительной теплоизоляцией, ветрозащитой, а некоторые из них имеют плотную фактурную поверхность и могут применяться в качестве внутренней финишной отделки.

Некоторые производители минеральной ваты предлагают плиты, внешний слой которых имеет плотность 80 кг/куб. м и более. Теплоизоляция из таких плит при правильном монтаже (уплотненным слоем наружу) не требует ветрозащиты.

В приведенном списке слоев «пирога» отсутствует внешняя обшивка каркаса, но она может оказаться необходимой как для фиксации плит утеплителя, так и для усиления каркаса. Если такая обшивка необходима с конструктивной точки зрения, нужно позаботиться о том, чтобы она не создавала препятствий для диффузии пара.

Внешнюю «силовую» обшивку можно выполнить из досок, нашитых на каркас диагонально с достаточными зазорами. Можно использовать и OSB, но эти плиты нужно перфорировать для обеспечения их проницаемости, иначе вентилируемый фасад станет лишь дорогим украшением.

Для навесного фасада могут применяться самые разные материалы:

  • виниловый или металлический сайдинг,
  • профнастил,
  • OSB,
  • вагонка,
  • блокхаус.

Горючие материалы для вентилируемого фасада следует обязательно обрабатывать антипренами, поскольку вертикальная тяга в вентиляционном зазоре усиливает и распространяет горение.

Внутренняя отделка

Внутренняя отделка каркасного дома базируется на плитных материалах или на обшивке типа «вагонка». Особенный интерес неизменно вызывает деревянная облицовка. В случае каркасного дома она хороша еще и тем, что кроме декоративной функции может выполнять роль внутренней обшивки каркаса. Дощатая обшивка, вагонка, имитация доски (блокхаус) обязательно создадут в доме особенную атмосферу близости к природе.

Более современный и материал – гипсокартон. Его можно крепить прямо на вертикальные доски каркаса, если между ними выдержано необходимое для гипсокартона расстояние – 60 или 40 см. Если же каркас не соответствует требованиям обшивки гипсокартоном, то вначале нужно зашить его плитным материалом: ЦСП, ДСП, OSB или другим, а затем крепить на эту обшивку гипсокартон или любую другую облицовку.

Применять для внутренней отделки ДСП и OSB нужно очень осторожно, убедившись, что материал соответствует классу эмиссии не выше E1 и разрешен для применения в жилых помещениях.

Какова бы ни была внутренняя отделка каркасного дома, перед жильцами наверняка возникнет вопрос крепления на стены приборов, шкафов, полок и т.д. Наилучшее решение – располагать точки крепления так, чтобы они приходились на элементы каркаса. Если же «привязаться» к каркасу не удается, придется учитывать способность обшивки держать нагрузки и другие ее особенности.

Наиболее аккуратного и грамотного подхода требует гипсокартон. Для него обязательно нужно использовать специальный крепеж. Для легких предметов можно использовать пластиковый винт, который закручивается в отверстие диаметром 9 – 10 мм. После фиксации винта в него можно ввернуть обычный саморез.

Для более надежного крепления используют разнообразные крепежи «зонтики». Такой крепеж заводится в просверленное в гипсокартоне отверстие, винтом раскрывается за ним вроде зонта и упирается «лапками» с обратной стороны, распределяя нагрузку на площадку диаметром около 4 – 5 см. «Зонтики» могут быть пластиковые или металлические, иметь два, четыре или пять «лепестков». Для крепления нужно использовать зонтик только определенной длины. Они выпускаются в двух вариантах: для обшивки толщиной 12,5 и 25 мм.

При креплении лучше распределить нагрузку на несколько точек и разнести опорные точки по высоте. Таким образом можно уменьшить нагрузку «на отрыв» в верхних точках.

«Зонтики» можно использовать и на обшивке из других материалов подходящей толщины, но уже вагонка вполне прилично «держит» саморез. Нужно лишь позаботиться, чтобы на одну дощечку не приходилась слишком большая нагрузка, распределить ее на соседние ламели при помощи дополнительных точек крепления или опорных шин, например, из деревянных брусков.

Обшивка из OSB вообще вряд ли доставит хлопоты, но и в этом случае нужно соотносить нагрузку с держащей способностью крепежа и с жесткостью плиты.

Чем утеплять каркасную дачу

Утепление каркасной дачи необходимо по многим причинам. Это — отсутствие сквозняков летом и тепло зимой, чистые от грибка и плесени стены и уменьшение расходов на отопление. Теплоизоляция — важный этап строительства каркасной дачи, чем утеплять стены, пол, потолок, расскажем в нашей статье.

Зачем утеплять каркасные дома

Дома ранней постройки не утепляли, что приводило к большим потерям тепла, до 40%. Наибольшие теплопотери происходили через щели в окнах, чердачные помещения, мостики холода, образованные в стенах. Сделать микроклимат в каркасном доме благоприятным позволяет утепление.

Причины, почему стоит произвести теплоизоляцию:

  • снижение затрат на отопление;
  • повышение звукоизоляция стен;
  • предотвращение деформации стен, связанных с температурными колебаниями, и увеличение срока эксплуатации дома;
  • повышение гидрофобных качеств материалов при фасадном утеплении;
  • правильное удаление влаги, противостоящее образованию грибка.

Каркасные дома представляют собой конструкцию из несущего каркаса, выполненного из бруса, внутренней и наружной обшивки. Внутреннее пространство заполняют теплоизоляционные плиты. Чем они толще, тем ниже теплопотери. К снижению потребляемой энергии в дачных каркасных домах приводят работы по внешнему утеплению ограждающих конструкций.

Как произвести утепление: снаружи или внутри

Вопрос, с какой стороны лучше утеплять стены каркасного дома, волнует многих владельцев деревянных строений. Чтобы внутри дома было максимально комфортно, следует произвести утепление в комплексе: утеплить стены, потолок, пол, оконные, дверные проемы, причем утеплить стены с двух сторон. На стадии проектирования следует произвести экономическую оценку разных вариантов каркасного утепления, оценить их все плюсы и минусы.

Если бюджет не позволяет произвести полноценную теплоизоляцию, можно остановиться на одном из вариантов: установить теплоизоляционный материал только на наружной стороне стены или утеплить дом внутри.

Преимущества и недостатки внутренней теплоизоляции стен

Решая вопрос, с какой стороны утеплить дачный каркасный дом, по законам физики лучше сделать фасадное утепление. В правилах строительства есть принцип расположения материалов по их теплопроводности: снаружи устанавливают теплоизоляционные материалы с максимально низким коэффициентом теплопроводности и высоким параметром пароизоляции.

При установке теплых материалов внутри помещений каркасного строения нарушаются эти два правила. Хотя в комнатах и будет тепло, но повышается вероятность образования сырости, что влечет появление грибка. Если вы остановились на утеплении стен каркаса внутри дома, вы можете самостоятельно установить гипсокартонные конструкции, расположив между стеной и гипсокартоном утеплитель. Ключевым условием, ведущим к повышению теплоизоляционных качеств стены и уменьшению образования сырости, является плотное примыкание теплоизоляции к стене и в стыках. Зазоры при понижении температуры ведут к образованию мостиков холода. Остывать будет не только наружная отделка каркасного дачного дома, но и гипсокартонные стены внутри помещений, на которых спустя некоторое время появится конденсат, и будет проступать плесень.

Для того, чтобы избежать этих проблем, следует придерживаться таких рекомендаций:

  1. Выбрать для утепления каркасной дачи фольгированный утеплитель, еще лучше установить теплоизолятор с двухсторонним фольгированием.
  2. Использовать для обшивки внутренних стен гипсокартон толщиной не менее 5 см.

Плюсы и минусы утепления стен снаружи

Фасадное утепление каркаса — лучший способ утеплить каркасную дачу. Главное преимущество этого варианта утепления в том, что стабилизируется микроклимат внутри дома. Это значит:

  • уменьшаются расходы на отопление каркасного дома в зимний период и охлаждение воздуха летом;
  • перестанут отклеиваться обои, отшелушиться штукатурка и краска;
  • не будет сырости и грибка.

К дополнительным преимуществам надо отнести защиту металлоконструкций от коррозии и бетона от разрушения. Улучшаются звукоизоляционные показатели, облагораживается фасад вашего дачного каркасного домика. Если внутренние работы по теплоизоляции уменьшают общую площадь примерно на 5%, то при наружном утеплении площадь «не страдает». Недостатки фасадного каркасного утепления тоже есть, но они связаны с неправильным выбором утеплителя и нарушениями в технологии.

Выбор каркасного утеплителя

Каркасные строения в виду конструктивных особенностей отличаются большими теплопотерями. Зимой расходы на оплату теплоносителей обходятся слишком дорого, поэтому на качественном теплоизоляционном материале экономить не стоит.

Для создания благоприятного микроклимата в каркасном доме, утеплитель должен соответствовать следующим требованиям:

  • обладать низкой теплопроводностью, это свойство напрямую влияет на расходы в период отопления;
  • не впитывать влагу, если каркасный материал будет обладать гигроскопичностью, он быстро разрушится;
  • обладать огнеупорностью, каркасный утеплитель не должен поддерживать процесс горения;
  • быть экологичным, этот фактор актуален, если в каркасном доме утепление установлено внутри;
  • обладать высокой звукоизоляцией, качественные теплоизоляторы препятствует проникновению звука.

Хороший теплоизоляционный каркасный материал должен сохранять свои эксплуатационные характеристики на протяжении всего срока эксплуатации.

Какие материалы предлагают производители

На современном рынке представлены следующие виды каркасных утеплителей:

  • Пенопласт. Достоинства: недорогой, легко монтируется, хорошо удерживает тепло. Недостатки: крошится, его любят мыши, звукоизоляция на невысоком уровне, может загореться.
  • Минеральная вата. Мягкий вариант — стекловата: огнеупорна, не разрушается, с высокими теплоизоляционными параметрами. Минус: для фиксации материала его необходимо устанавливать на деревянную обрешетку каркасного дома, через время образуются мостики холода.
  • Каменная вата (базальтовая). Имеет хорошие теплоизоляционные показатели, не разрушается, не горит, легкая по весу. Недостаток: впитывает влагу. Требуется защита гидроизоляционным материалом.
  • Пенополистирол. Плотный материал с высокими прочностными характеристиками. Не впитывает воду, не горит, обеспечивает высокую звукоизоляцию, стоит недорого.
  • Теплоизоляционные плиты PIR. Отличается наилучшими показателями по теплопроводности, водопоглощение — менее 1%, не горит. Не гниет, устойчив к образованию плесени, срок эксплуатации — 50 лет.

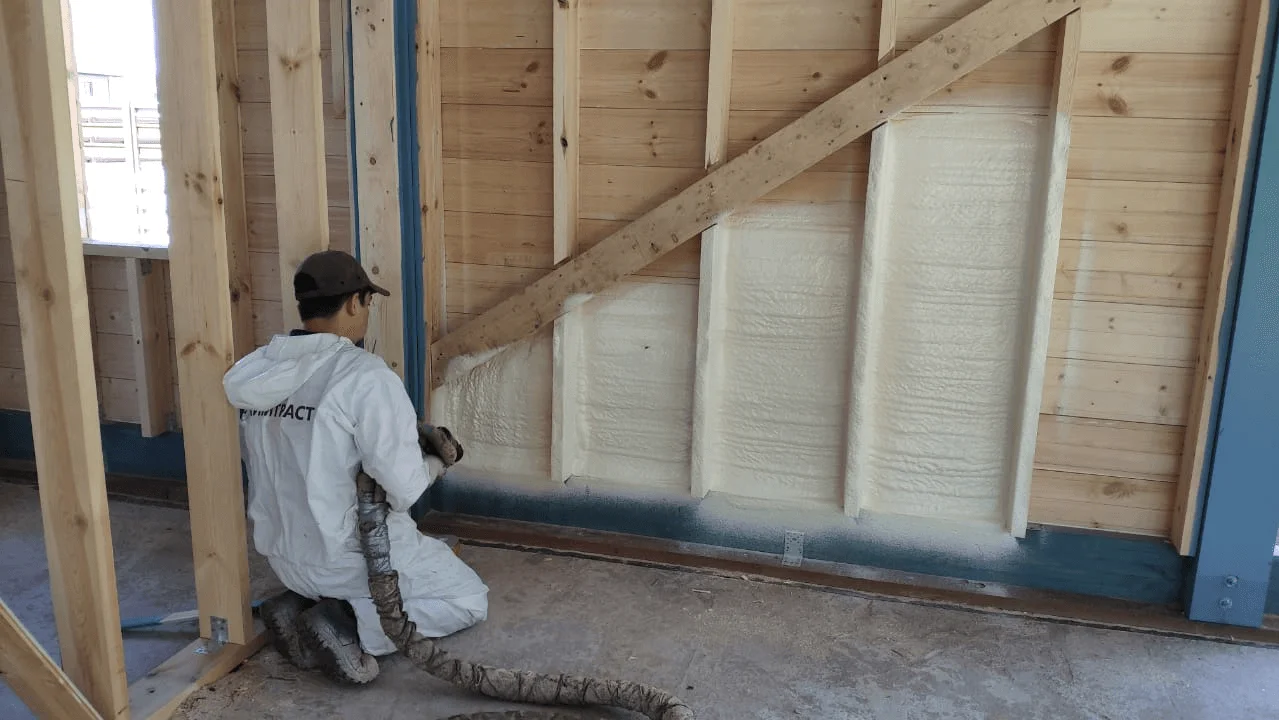

  • Технология напыления пенополиуретана. Нанесение ППУ обходится дешевле, чем монтаж плит. Не подвергается гниению, стойкий к агрессивным веществам, температурным перепадам, обладает низким весом, применяется для утепления потолков.
  • Эковата. Состоит из целлюлозных волокон с воздушной прослойкой. Является хорошим теплоизолятором, защищает от шума, не горит. Сухой вариант используется для утепления потолка, пола, плит перекрытия. Для нанесения на вертикальные поверхности в порошок добавляют воду, смесь напыляют специальным оборудованием.

Остались еще и «дедовские» способы утепления каркасных дачных домов, которые сегодня не используются, это — глина и опилки.

Какой утеплитель выбрать

При выборе материала для утепления каркасной дачи решающими факторами являются цена и климатические условия региона.

Поскольку в каркасном доме необходимо утеплять все зоны, к этому процессу можно подойти разнопланово. Пол утеплить опилками, но стоит учесть, что этот материал легко возгораемый и при «благоприятных условиях» быстро поддается гниению. Для чердака каркасного дома лучше купить легкий утеплитель, минеральную вату или плиты PIR. Стены утеплить плотными материалами, пенопластом, каменной ватой.

Чтобы понять, сколько материала потребуется для утепления каркасного дачного дома, рекомендуем ознакомиться с техническими характеристиками.

Материалы по теме

Утепление каркасного дома: виды утеплителей.

Утепляем дом пенопластом, правила монтажа. Утепление каркасного дома снаружи и изнутри.. Утепляем каркасный дом самостоятельно. В статье рассказывается какие материалы подходят для утепления каркасного дома

Строительство каркасных домов стало очень популярным, тем более, что существуют сайты строительных организаций, где можно заказать строительство такого дома, например www.karkas-na-veka.ru/.Данная технология позволяет возвести жилье в короткие сроки. При строительстве дома своими руками, не надо забывать об утеплении. Если стены имеют плохую теплоизоляцию в доме будет холодно. О том как утеплять стены каркасного дома, и какие материалы подойдут для этого расскажем в данной статье.

Чем утеплять стены каркасного дома

Каркасные дома очень популярны и практичны. Кроме того они имеют привлекательный внешний вид. Сердцевиной каркасного дома по праву можно считать утеплитель. К выбору теплоизоляции надо подходить тщательно и серьезно. Он должен быть надежным и иметь длительный срок службы.

Все материалы для теплоизоляции можно разделить на две группы:

  1. органические;
  2. синтетические.

Первая группа материалов используется испокон веков, и к ней относятся:

  • опилки;
  • солома;
  • стружка и др.

Их засыпают в пустоты стен. Недостатком данных материалов является проседание со временем, и их необходимо досыпать.

Вторая группа это современные материалы:

  • пенопласт;
  • минеральная вата;
  • пенополистирол.

Они больше подходят для утепления каркасного дома, да и срок службы у них больше.

Виды утеплителей

Как уже говорилось ранее существует разделение на органические и синтетические утеплители. Каркасные стены удобнее утеплять материалами второй группы. Самыми популярными из них являются пенопласт, минеральная и эковата.
Пенопласт имеет ряд неоспоримых преимуществ:

  • низкая стоимость;
  • малый вес;
  • удобство в работе;
  • долговечность.

Еще одним из положительных качеств пенопласта, он не впитывает влагу. Поэтому многие выбирают именно его для утепления стен. Без минусов тоже не обошлось. Пенопласт горюч, и при этом способен выделять ядовитые пары, опасные для здоровья человека. Работать с материалом надо осторожно, т.к. пенопласт хрупкий. И при покупке обязательно просмотрите листы на наличие трещин.

Минеральная вата тоже очень популярный утеплитель. Производится она из горных пород, которые расплавляются при большой температуре и вытягиваются в волокна. Также на рынке можно найти стекловату, которая содержит частички стекла. Данный материал является хорошей тепло и звукоизоляцией, не горит. Срок службы данного материала составляет около 50 лет. К недостаткам минеральной ваты можно отнести наличие формальдегидов и мелких частиц стекловолокна. Они вредны для здоровья человека. Поэтому при утеплении данным материалом внутренней части дома его обычно закрывают пароизоляционной пленкой, которая препятствует проникновению частиц в жилое помещение. Так же этот материал при попадании влаги теряет свои свойства, поэтому при проведении утеплительных работ тщательно делают гидроизоляцию.

Эковата является наиболее современным теплоизолятором. Ее производят из волокон целлюлозы, прошедших обработку антисептиком. Данные вещества не летучи и безопасны для здоровья человека. Эковата хорошо заполняет все свободное пространство без швов и щелей. Проводить работы по утеплению данным материалом должны специалисты, т.к. это требует определенных навыков и знаний.
Какой бы материал вы не выбрали, он поможет сохранить тепло в доме.

Как утеплить каркасную стену

Процесс монтажа утеплителя в каркасных стенах одинаков для всех материалов, поэтому для примера рассмотрим утепление минеральной ватой. С внутренней стороны каркас обшивают древесно – стружечными плитами, в дальнейшем его тоже можно утеплить или сразу сделать косметическую отделку. После этого с пространства каркаса укладывают утеплитель. Количество слоев зависит от климата региона, чем холоднее, тем больше слоев необходимо. Причем материал необходимо класть внахлест на предыдущие листы, чтобы не образовался мостик холода, через который будет происходить теплопотеря. Далее поверх утеплителя степлером крепят ветрозащитную мембрану. Далее делают обрешетку, которая обеспечит вентиляцию между слоем материала и внешней обшивкой. На обрешетку монтируются древесно-стружечные плиты, которые можно обшить вагонкой или сайдингом. Технология утепления каркасных стен довольно проста и при желании с ней можно справиться самостоятельно.

утеплить каркасные стены пенопластом

Пенопласт является хорошим вариантом для утепления каркасных стен. При правильном монтаже вы получите очень теплый и безопасный дом.

Утепление стен пенопластом делится на несколько этапов:

  1. Очистка каркаса. Это необходимо сделать чтобы материал плотно прилегал и не было щелей. Все торчащие предметы необходимо удалить, неровности зашлифовать. Если имеются трещины или зазоры их заполняют монтажной пеной. В конечном итоге конструкция должна быть гладкой и сухой.
  2. Крепление гидроизоляции. Хоть пенопласт и не впитывает влагу деревянный каркас все равно нуждается в защите. С наружной стороны стены необходимо закрепить гидроизоляцию (полиэтилен, мембранные материалы) с напуском в 10 см на предыдущий ряд материала.
  3. Монтаж пенопласта. Материал закладывается в промежутки между стойками. Если готова наружная или внутренняя часть стены, то крепят к ней. Если каркас не обшит крепят к стойкам. Рекомендуют укладывать материал в три слоя, причем следующий слой должен перекрывать стыки предыдущего.

При утеплении стен изнутри сначала необходимо закрепить на стенах пароизоляцию, у затем укладывать утеплитель. Это поможет защитить каркас и сам материал от влаги.

чем утеплить стены каркасного дома изнутри

Для внутреннего утепления каркасных стен отлично подойдет минеральная вата. Материал обладает хорошими физическими показателями, легок и удобен в работе. Утеплить им стену можно и самостоятельно. Для этого очистите поверхность от пыли и грязи, после чего прикрепите к ней гидроизоляцию. После этого необходимо сделать обрешетку из деревянных или металлических профилей. Расстояние между направляющими должно быть немного меньше ширины листа. Благодаря этому вата будет прочно закреплена. Когда монтаж утеплителя окончен его закрывают пароизоляционным материалом. После этого поверхность можно зашить листами гипсокартона и произвести финишную отделку. Вот так, довольно просто можно утеплить стены своего каркасного дома.

утеплить каркасные стены снаружи

Для утепления стен снаружи можно использовать те же материалы, что и для внутренних работ:

  • минеральная вата;
  • эковата;
  • пенопласт.

Еще одним вариантом является напыление пенополиуретана, он обеспечит лучшую теплоизоляцию по сравнению с остальными материалами. Нанести его самостоятельно не получится, здесь нужны специальные приспособления и навыки. Как и в других случаях поверхность необходимо очистить, а если имеются отсыревшие места просушить их строительными фенами. После этого необходимо закрепить пароизоляционный материал. После чего следует монтаж выбранного утеплителя. Чтобы защитить стены дома от продувания поверх материала настилают ветрозащиту. После этого можно приступать к декоративной отделке фасада. Его можно обшить вагонкой и покрыть сверху лаком или краской. Утеплить каркасные стены не трудно. Надо подобрать подходящий вам по цене и характеристикам материал и проводить работы поэтапно.

В данной статье рассказывается как утеплить каркасные стены, и какие материалы для этого подходят. Приводятся описания работ по утеплению стен внутри и снаружи. Воспользовавшись советами стать, вы сможете подобрать необходимый материал и утеплить каркасный дом самостоятельно. Удачной работы.

Утеплитель для стен каркасного дома

Чтобы не замерзнуть, в каркасном доме устанавливают теплоизоляцию — утеплитель. В нашем обзоре расскажем о характеристиках утеплителя и разберемся, какой утеплитель лучше всего подойдет для стен каркасного дома.


Качество утеплителя зависит от его характеристик. Рассмотрим основные.



Теплопроводность


Это главная характеристика утеплителя. Теплопроводность показывает, как материал проводит тепло. Выбирайте утеплитель с низким показателем теплопроводности: такой материал не даст теплу выходить наружу в холода, а летом не пустит жару внутрь дома.


Чем хуже теплопроводность, тем лучше утеплитель.


Теплопроводность некоторых материалов, Вт/м*С:


Железо — 92


Бетон на песке — 0,7


Силикатный кирпич — 0,8


Газобетон — 0,2


Клееный брус — 0,1


Пенополистирол — 0,04


Стекловата — 0,032


Каменная вата — 0,034


Теплопроводность железа высокая, поэтому из него утеплителя не получится. Железо плохо сохраняет тепло. Бетон, кирпич и газобетон сохраняют тепло лучше.


Но для утеплителей используют материалы, чья теплопроводность на порядок ниже — пенополистирол, стекловату и каменную вату.



Класс горючести


Класс горючести показывает, как ведет себя материал, если его поджечь.


Основные классы горючести: НГ, Г1, Г2, Г3 и Г4.


НГ — негорючий материал. Материалы этого класса не горят на воздухе.


Г1, Г2, Г3 и Г4 — классы горючих материалов.


Г1 — слабогорючий;


Г2 — умеренногорючий;


Г3 — нормальногорючий;


Г4 — сильногорючий.


Утеплитель для каркасных стен деревянного дома берите классов НГ или Г1.



Гигроскопичность


Это способностью материала поглащать влагу. Чем ниже эта способность, тем хуже материал впитывает воду.


Вода хорошо проводит тепло, поэтому чем ее меньше в утеплителе, тем лучше. Для утепления выбирайте негигроскопичные материалы — те, которые не поглощают воду.


Плотность


Выбор плотности утеплителя для каркасного дома — вопрос неоднозначный.


Воздух плохо проводит тепло. Чем плотность меньше, тем больше воздуха в утеплителе, тем его теплопроводность меньше, и тем лучше он сохраняет тепло.


С другой стороны, если плотность утеплителя слишком маленькая, утеплитель плохо сохраняет тепло в доме. Такой утеплитель лучше не использовать для внешних стен.


Для наружных стен берите утеплитель средней плотности, от 45 кг/куб.м.

Какие бывают утеплители


Рассмотрим, как можно утеплять стены каркасного дома.



Утепление каркасного дома каменной ватой



Каменная вата — утеплитель на основе горной породы. Чаще всего используют базальт, поэтому иногда каменную вату называют базальтовой.


Каменная вата — хорошая тепло- и шумоизоляция каркасного дома. Она пожаробезопасна, но некоторые ее виды хорошо впитывает воду. Поэтому, если используете каменную вату, укрывайте ее гидоветрозащитными мембранами. Этот недостаток устраняется с помощью добавок, которые снижаю гигроскопичность.



Утепление каркасного дома стекловатой



Стекловату делают из сырья для производства стекла и из отходов такого производства. По свойствам похожа на каменную вату. Стекловата эластична, но в процессе эксплуатации может терять форму. Гигроскопична, поэтому ее также нужно укрывать гидроветрозащитой.



Утепление каркасного дома эковатой



В основе материала — целлюлоза. Эковата поглощает шум лучше каменной и стеклянной ваты. Материал пропитан антипиренами, поэтому почти не горит, а при горении не выделяет токсинов. Полностью заполняет пространство между балками дома и не допускает появления мостиком холода.


Ее минус: стоит дороже каменной и стеклянной ваты.



Утепление каркасного дома пенополистиролом



Пенополистирол — пластмасса с ячеистой структурой. Хороший теплоизолятор, так как в порах содержится много воздуха, запертого в ячейках утеплителя. Это легкий материал, который не впитывает влагу.


Нужно смотреть на группу горючести пенополистирола, так как у разных марок она разная. Помните, что для теплоизолятора подходят материалы классов НГ и Г1.


Пенополистирол — плохой шумоизолятор, поэтому на внутренние стены его не ставят.


Также материал плохо проводит влагу: на стенах будет возникать конденсат. Пенополистирол не “дышит”, поэтому хорошая вентиляция в домах с таким утеплителем обязательна, иначе в помещении будет душно.


Утепление каркасного дома пенополиуретаном



Хороший пожаробезопасный теплоизолятор, который не впитывает влагу. Его быстро монтирую, просто распыляя на стены. Материал застывает и образует монолитный утеплитель без мостиков холода. Минус пенополиуретана — высокая стоимость материала и монтажа.


В домах с таким утеплением без хорошей вентиляции душно, а на стенах выступает конденсат.

Толщина утеплителя для стен каркасного дома


Толщина утепления для хорошего каркасного дома — 200 мм. Это несколько слоев утеплителя меньшей толщины. При использовании нескольких слоев стыки одного слоя перекрываются вторым слоем. Так исключают появление мостиков холода.



Видео об утеплении стен каркасного дома


Какой утеплитель лучше для стен каркасного дома


Лучший утеплитель для каркасного дома — тот, который отвечает вашим потребностям.


Эковата лучший вариант для теплоизоляции. Ее минус — высокая цена материала и монтажа. Поэтому обычно используют базальтовые утеплители. Другие материалы либо слишком дорогие, либо хуже сохраняют тепло по сравнению с другими утеплителями.

Утепление каркасных стен | К-ДОМ

Способность сберегать тепло — одно из важнейших факторов жилища. Можно потратить много усилий, времени и средств, чтобы растопить очаг, но если тепло будет улетучиваться из дома слишком быстро, все эти усилия будут напрасны. Главное — чтобы дом мог удерживать тепло — тогда достаточно может быть и пламени свечи.

1. Роль теплосбережения в создании комфортных условий жизни

Древние люди издавна грелись у костра. Но, чтобы не замерзнуть, огонь нужно было постоянно поддерживать. Только перебравшись в пещеры люди смогли оценить роль сбережения тепла. После того, как огонь гас, жилище еще долгое время сохраняло тепло.
Развитие цивилизации состояло в том чиcле и в усовершенствовании этого процесса. Стены дома выполняли не только функцию защиты от зверей и непогоды, но и создавали нормальные температурные условия проживания круглый год.

Как оказалось, не столько толщина стен решает эту задачу, сколько материалы, из которых они изготовлены. Так кирпичные дома с толстыми стенами были не столь теплы зимой, как деревянные срубы — при одинаковом отоплении.

А какое-нибудь современное жилище, выстроенное из специальных материалов, имеет способность удерживать и сохранять нужную температуру, при этом имея совсем легкие и тонкие стены.

2. Каркасный дом-термос

Среди современных зданий лидерами по теплосбережению являются дома, построенные по каркасным технологиям. Это не случайно — они начали строиться в местах с суровым климатом — в Скандинавии, Канаде, где ограничение в сырьевых материалах требовало конструкторских решений, связанных в том чиcле и с теплосбережением. Судите сами — каркасные дома лучше держат тепло, чем традиционные из кирпича или из бруса, при одинаковой толщине стен.
Каркасный дом еще называют «дом-термос», по аналогии с привычным бытовым устройством.

Именно по типу термоса и устроены его стены — две прочные легкие и тонкие перегородки, с заложенным между ними толстым слоем утеплителя.

Разве что, внутренние стенки термоса сделаны из зеркального материала, который лучше отражает тепло. Впрочем, в некоторых видах домов используют и такие — например, в парилках финской бани, обтянутой изнутри светоотражающей фольгой.

Деревянный каркас дома до утепления

3. Конструкция стены каркасного дома

В данной статье мы затронем подробно только особенности утепления стен «каркасника», хотя не менее важна теплоизоляция дома снизу и сверху, от пола до кровли, впрочем, общий принцип утепления примерно одинаков.
Итак, в самом простом варианте стена каркасного дома состоит из листов обшивки и проложенного между ними теплоизоляционного материала. К ним добавляются еще и необходимые для гидро- и пароизоляции соответствующие мембраны и, при необходимости — вентиляционные зазоры. Сложенную таким образом конструкцию образно называют «пирогом».

Конструкция каркасных стен состоит из:

  • внешней обшивки
  • деревянного (металлического) каркаса
  • ветрозащиты
  • гидроизоляции
  • утеплителя
  • пароизоляции
  • внутренней обшивки

Конструкция каркасной стены

4. Классификация утеплителей

Подробнее о видах утеплителей можно прочитать здесь.
Перечислим их и остановимся на основных свойствах каждого.
В общем утеплители можно разделить на два основных типа по происхождению —

  • органические материалы
  • неорганические материалы

К органическим относятся издревле используемые для утепления деревянных жилищ пакля, пенька, лен, торф, мох и так далее. Сегодня чаще используют более современные материалы, которые дает нам химическая промышленность:

  1. пенопласт
  2. пеноизол
  3. каменные минеральные ваты
  4. стекловата
  5. эковата
  6. пергамин

Возможно утепление и просто насыпным материалом, например, керамзитом, засыпанным в полости между перегородками стены, но в не очень ответственных зданиях.
Мы остановимся на наиболее распространенных сегодня материалах.

Базальтовая (каменная) вата — материал, образованный при высокотемпературной обработке горных пород. Она имеет очень высокую стойкость к огню, что делает его самым пожаробезопасным среди строительных материалов. К сожалению, каменная вата очень хорошо впитывает водяные пары, и для ее пароизоляции требуются дополнительные меры.
Эковата — создана из целлюлозы. Имеет вид сыпучего материала, из-за очень мелких волокон, что затрудняет монтаж. Его нужно проводить либо насухо — просто засыпая эковату между перегородками каркаса, либо влажным методом, перемешивая с мельчайшими каплями воды. Эта процедура сложна и требует использования соответствующего оборудования, зато эковата изначально самый дешевый материал из перечисленных.
Стекловата — в ней волокна создаются из расплавленного стекла. Помимо отличной стойкости к огню и термоизолирующих свойств, она характеризуется не очень хорошей экологичностью. Стекловолокна очень хрупки и легко попадают на кожу строителей при монтаже, попадают в воздух при транспортировке и резке.
Пергамин — тонкий материал, хорошо удерживающий стены от проникновения тепла и влаги, но его использование — не лучший вариант из-за плохой паропроницаемости.

Отметим, что часто во внешнем утеплении каменных домов используется такой материал, как пенопласт и его разновидности, но в каркасном домостроении его практически не применяют— так как он не пластичен, в отличие от материалов стен, и при усадке дерева может крошиться. К тому же, в случае пожара при горении пенопласт выделяет ядовитые газы.
Популярно в последнее время использование такого материала, как пеноизол, аналогичного монтажной пене. Он дает хорошие результаты, но для его выработки и нанесения требуется
специальное оборудование.

Самым распространенным вариантом утепления каркасного дома считается использование минеральной ваты.

Именно ее мы рассмотрим в описании работы по утеплению стен.

Минвата в листах

5. Подготовка стен к монтажу утеплителя

Утеплитель в общем случае укладывается после построения каркаса здания. В случае сборки каркаса из готовых панелей, маты утеплителя заранее проложены между листовым материалом. Примером могут служить так называемые СИП-панели.

Типовая СИП-панель

В других случаях материал закладывается в полости после установки каркаса здания.
Перед закладкой изоляционного материала поверхность досок тщательно очищается от пыли и грязи. Выступающие наружу гвозди вбиваются — все это способствует более плотному прилеганию утеплителя к основе.
Если есть какие-то дополнительные зазоры в каркасном основании, желательно заполнить их монтажной пеной.
Увлажненные участки следует просушить, дав отлежаться или воспользоваться для ускорения процесса строительным феном.

6. Монтаж теплоизоляции

Рассмотрим общий случай, когда утеплитель устанавливают в полости каркаса. Способов установки существует несколько. Как правило, ячейки каркаса подогнаны под размеры плит утеплителя. Если теплоизоляция производится изнутри, сначала на торцевые доски каркаса набивается внешняя обшивка, чаще из плит ОСБ. К ней уже крепится утеплитель. Крепление его производят с помощью специальных дюбелей с широкими шляпками — чтобы материал лучше примыкал к обшивке.

Монтаж утеплителяДюбеля для крепления минваты

Далее каркас обивается внутренним слоем листового материала. Поверх листов изнутри производят пароизоляцию — прикреплением соответствующих пленок, а снаружи — пленкой ветрозащиты. Этого обычно бывает достаточно для приемлемого качества паро-, гидро- и теплоизоляции стен дома.
Излишки утеплителя обрезаются и используются для заделки мелких отверстий.

Если утеплитель используется в виде рулонов, лучше заранее разрезать их на куски, соответственно полостям, куда они будут укладываться. Обычно рулонная минвата хорошо режется обычным ножом.

Остановимся немного на вопросе о необходимости вентиляционных зазоров. Поскольку теплоизоляторы очень чувствительны к влаге, вентзазоры выполняют функцию аккумуляторов водяных паров. Здесь вода остается в воздушной прослойке и постепенно испаряется, а не накапливается в толще теплоизоляционного материала или деревянных стойках. Вентзазоры создаются путем крепления дополнительной обрешетки на плиты обшивки — после чего на них монтируются элементы внешней и внутренней отделки.

Для работы по установке утеплителя потребуется не такой уж широкий набор инструментов:

  • молоток
  • шуруповерт
  • строительный степлер
  • ножовка с мелкими зубьями (для разрезания матов утеплителя)
  • строительный нож
  • рулетка.

Самое главное в проведении теплоизоляции — правильно выбирать материалы и проводить все работы с особой тщательностью. Чтобы не пришлось потом разбирать стены, если дом вдруг начнут продувать сквозняки.

7. Заключение

Новый дом, таким образом, будет прекрасно теплоизолирован и не потеряет этого качества в процессе длительной эксплуатации — при условии правильного выбора материалов и их монтажа. Расчет теплоизоляции каркасного дома производится еще на стадии планирования. Специалисты фирмы «К-дом» окажут вам услуги в проектировани будущего жилья, обратив особое внимание на все его функции, в том числе, на отличное теплосбережение. Наш опыт в каркасном каркасном домостроении позволяет быстро и качественно проводить не только строительство, но и ремонт «каркасников». В частности мы поможем устранить недостатки предыдущего строительства и изъяны его теплоизоляции. Кроме того, мы можем соорудить дополнительную теплоизоляцию уже существующих строений.

Обрамление толстых стен для скорости, цены и лучшей изоляции

Хотя энергетический кодекс Вермонта требует стен R-23–R-25 (в зависимости от метода изоляции), строители Vermont FHB House построили стены R-45. Два распространенных способа построить хорошо изолированную стену с минимальными тепловыми мостами — это обернуть обшивку стены с традиционным каркасом внешней изоляцией или упаковать толстые стены с двойными стойками целлюлозной изоляцией. Решение использовать метод стены с двойными стойками для дома FHB было связано с вопросом стоимости.Когда они посмотрели на стоимость материалов и труда, Пол и Тим обнаружили, что стена R-40 2×6, изолированная напыляемой пеной с закрытыми порами в полостях и 2-дюймовым жестким пенопластом снаружи, будет на 14% дороже. чем их стена из двойных стоек R-45.

Стены FHB Houses с двойными стойками обрамлены 2×4 с шагом 4-1/4 дюйма. зазор между ними, соединенный фанерными косынками шириной 5 дюймов и толщиной 1/2 дюйма, закрепленными на расстоянии 32 дюйма по центру. Эти косынки — 1⁄2 дюйма. фанерные рейки, выстилающие каждый оконный и дверной проем, и верхняя пластина 2×12 — единственные тепловые мосты в каркасе стены.Энергосберегающие строители уже давно строят стены с двойными стойками таким образом, но несколько лет назад Пол добавил свой вариант. Он обрамляет стены, используя непрерывные шпильки от нижней плиты первого этажа до верхней плиты второго этажа. Это была обычная техника сто лет назад, и Пол использует ее сегодня, чтобы удалить балки пола из полости стены. Вместо того, чтобы устанавливать балки второго этажа на верхнюю плиту стен первого этажа, балки подвешиваются к ригелю, прикрепленному к внутренней стене.Это позволяет использовать полные 11-1/4 дюйма. глубина изоляции, чтобы работать непрерывно за лагами пола. Если бы Пол возводил стены размером 2×6 с платформой, у него было бы меньше изоляции в местах крепления системы перекрытий, поскольку верхняя и нижняя пластины, краевая балка и балка перекрытия встречаются в полости стены.



Сборка наружной стены с двумя стойками является несущей стеной, поскольку нижняя пластина внутренней стены опирается на плиту. Соответственно, конструкционные заголовки используются во внешней стене.Однако для упрощения и ускорения обрамления каждый проем в каждой стене оформляется перемычкой. Тим считает, что строительство каждого отверстия одинаковым образом экономит достаточно времени, чтобы компенсировать небольшие дополнительные затраты на пиломатериалы.

Дом обшит обшивкой Zip System и лентой. Проклеенные швы и обработка поверхности панелей действуют как воздушный барьер. В этом доме они являются вторичным воздушным барьером, так как непрерывный барьер от стены до потолка второго этажа будет проходить внутри. Однако панели Zip System представляют собой водостойкий барьер, который устраняет необходимость установки домашней пленки.Хубер утверждает, что ухабистая внешняя поверхность создает достаточно непрерывного пространства за сайдингом, чтобы служить дренажной плоскостью. Этот путь для воды соответствует требованиям производителя сайдинга к дренируемой обертке, поэтому Bibels не нужно накладывать вторичную обертку или прикреплять обвязку, чтобы создать пространство за сайдингом.

Для обшивки и ленты Zip System не требуется упаковочная пленка или войлок; водостойкий барьер (WRB) встроен непосредственно в панель. Проклеивание швов обеспечивает непрерывный WRB и эффективно герметизирует панели.Обшивка и лента Zip System паропроницаемы (12-16 пром) для того, чтобы влага из стенового узла высыхала наружу. Акриловая лента работает в широком диапазоне температур.

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

Расширенный каркас дома | Министерство энергетики

Усовершенствованный каркас дома, иногда называемый проектированием оптимальной стоимости (OVE), относится к методам каркаса, разработанным для уменьшения количества используемой древесины и отходов, образующихся при строительстве дома с деревянным каркасом.Эти методы повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома. Усовершенствованный каркас улучшает значение R всей стены за счет уменьшения теплового моста (теплового потока, который возникает, когда материалы с плохими изоляционными свойствами вытесняют изоляцию) через каркас и максимизирует изолированную площадь стены.

Передовые методы кадрирования включают:

  • Конструкция двухфутовых модулей позволяет наилучшим образом использовать стандартные размеры листов и сократить количество отходов и трудозатрат.
  • Расстояние между стенными стойками до 24 дюймов по центру.
  • Расстояние между лагами пола и стропилами крыши до 24 дюймов по центру.
  • Использование углового каркаса с двумя стойками и недорогих зажимов для гипсокартона или обрезков пиломатериалов для поддержки гипсокартона вместо стоек.
  • Устранение перемычек в ненесущих стенах.
  • Использование линейного каркаса, при котором элементы каркаса пола, стены и крыши располагаются вертикально на одной линии друг с другом, а нагрузки передаются непосредственно вниз.
  • Использование одиночных бревенчатых коллекторов и верхних пластин, когда это необходимо.

Этот подход приводит к структурно прочному дому с более низкими материальными и трудовыми затратами, чем дом с традиционным каркасом. Передовые методы кадрирования могут быть реализованы по отдельности или в виде полного пакета. Полное внедрение передовых технологий каркаса может привести к экономии затрат на материалы до 500 или 1000 долларов США (для дома площадью 1200 и 2400 квадратных футов соответственно), экономии затрат на рабочую силу от 3% до 5% и ежегодных затрат на отопление и охлаждение. экономия до 5%.

В начале процесса проектирования проконсультируйтесь с местными строительными властями, чтобы убедиться, что передовые технологии каркаса соответствуют ветровым, сейсмическим и другим нормам в вашем регионе. Кроме того, выберите подрядчика, знакомого с этим подходом. В противном случае процесс обучения каркасных плотников может замедлить вашу работу.

Изоляция деревянных каркасных стен: какая изоляция лучше?

Изоляция является одной из самых важных проблем в Квебеке. Учитывая значительные колебания температуры, вызванные сезонным циклом, крайне важно, чтобы все здания были оснащены соответствующей теплоизоляцией.Дома и другие каркасно-деревянные постройки не являются исключением из этого правила и должны быть должным образом утеплены.

В этой статье наши специалисты по сборным деревянным стенам представляют краткое руководство по изоляции стен с деревянным каркасом, содержащее несколько важных сведений. Среди прочего, вы узнаете, почему необходимо утеплять стены, о двух методах утепления и о том, какие изоляционные материалы подходят для этих типов наружных стен.

Зачем утеплять наружные стены?

В районах с резко меняющимся климатом правильная изоляция наружных стен здания является ключом к поддержанию соответствующей температуры внутри.Летом в помещении сохраняется прохлада, а зимой тепло.

Помимо повышения уровня комфорта в любое время года, надлежащая изоляция также помогает экономить энергию. Меньшее воздействие внешних условий часто приводит к экономии затрат на отопление и охлаждение.

Стандарты Квебека для изоляции наружных стен

В дополнение к различным преимуществам изоляция наружных стен новых зданий также требуется по закону. На самом деле, согласно Строительному кодексу Квебека, значение изоляции R-24.5 требуется для наружных стен.

Значение R представляет собой тепловое сопротивление слоя материала и выражается в м2K/Вт или фут² °F·ч/БТЕ для тех, кто использует британскую систему измерения. Чем выше значение R, тем больше сопротивление теплопередаче и лучше изолирующий материал.

Различные способы изоляции деревянных каркасных стен

Сборные деревянные каркасные стены имеют полости (между стойками), которые значительно облегчают их изоляцию.

Однако, поскольку каждый проект уникален, вы должны знать, что существует два варианта изоляции стен с деревянным каркасом.

Утепление стен изнутри

В строящемся доме, наружные стены которого еще не обшиты гипсокартоном, утепление изнутри является наиболее простым методом применения.

Стены с деревянным каркасом очень легко изолировать изнутри. Фактически, их несущая конструкция, состоящая из стоек, расположенных на расстоянии нескольких десятков сантиметров друг от друга, вмещает щедрый слой изоляционного материала, не вторгаясь в жилое пространство.Кроме того, многие производители изоляции обрезают материал так, чтобы он легко помещался между стойками.

Вы также можете добавить изоляцию перед стойками или за ними, чтобы еще больше повысить производительность и не получить слишком толстую стену после ее закрытия.

Теплоизоляция стен снаружи

Хотя теплоизоляция стен снаружи не является несовместимой с деревянными каркасными конструкциями, обычно она лишь дополняет изоляцию стен изнутри.Это связано с тем, что этот метод требует вторжения на земельный участок, тогда как изоляция изнутри позволяет максимально использовать доступное пространство.

Тем не менее, утеплить стены снаружи и добиться хороших результатов вполне возможно. Этот вариант следует рассматривать, когда нет возможности вскрыть стены здания для улучшения изоляции.

Какой тип изоляции следует использовать для деревянных каркасных стен?

Как упоминалось выше, деревянные каркасные стены, используемые во многих проектах, могут быть изолированы различными материалами.Но какой утеплитель лучше всего подходит для этого типа стен?

La réponse va dépendre de plusieurs facteurs, dont le Budget disponible. Cependant, il est recommandé de baser son choix d’un isolant sur des caractéristiques telles que :

Ответ будет зависеть от нескольких факторов, включая доступный бюджет. Тем не менее, мы рекомендуем вам основывать свой выбор изоляции на таких характеристиках, как:

  • Огнестойкость
  • Поддержание температуры (значение R)
  • Свойства шумоподавления
  • Прочность
  • Долговечность
  • Водонепроницаемость
  • Адаптируемость к архитектурному дизайну и простота установки

Естественно, наиболее часто используются изоляционные материалы, обеспечивающие наилучшие общие характеристики.Вот они:

Шерстяной утеплитель для деревянных каркасных стен

Шерстяная изоляция, обычно продаваемая в виде предварительно сформированных войлоков, которые легко вставляются между стойками стен деревянного каркаса, замедляет распространение тепла, холода и шума в конструкциях, удерживая воздушные карманы.

Изоляция из стекловолокна

Стекловолокно, изготовленное из очень тонких стеклянных волокон, продается с различной плотностью. Он обычно используется для изоляции наружных стен из-за его значения R, которое может варьироваться от низкого до очень высокого.

Минеральная вата

Минеральная вата образуется путем прядения или волочения расплавленных минеральных или каменных материалов, таких как шлак и керамика. Его волокна расположены случайным образом по отношению друг к другу. Его R-значение также варьируется, и его иногда называют «каменной ватой».

Целлюлоза: экологически чистая альтернатива изоляции стен

Изоляция из целлюлозы

— экологически безопасное, эффективное и нетоксичное тепловое решение, заслуживающее внимания. Профессионалы чаще всего распыляют его внутри стен и достигают плотности около 3.5 фунтов за куб.

Целлюлоза — «зеленая». Среди прочего, он состоит из переработанной газетной бумаги, бывшей в употреблении. Волокно химически обработано нетоксичными боратными соединениями для защиты от огня, насекомых и плесени.

Жесткие изоляционные панели для сборных стен

Жесткие теплоизоляционные панели можно использовать для изоляции практически любой части вашего дома, от крыши до фундамента. Однако они особенно эффективны для изоляции сборных стеновых панелей. Их тепловое сопротивление в 2 раза выше, чем у большинства других изоляционных материалов той же толщины.Кроме того, они снижают теплопроводность через конструктивные элементы, такие как дерево. Наиболее распространенными видами материалов, используемых при изготовлении пенопластовых панелей, являются полистирол и полиуретан.

Напыляемая пенополиуретановая пена

Напыляемый пенополиуретан не только является теплоизолятором с очень высоким значением R, но и действует как барьер для воздуха и пара при нанесении на внутреннюю часть стены деревянного каркаса. Он идеально повторяет форму стены и устойчив к влаге.

Однако этот метод утепления дороже, чем шерстяной утеплитель и целлюлоза с насыпным наполнителем. Кроме того, желательно, чтобы пенополиуретан наносился квалифицированными специалистами для достижения наилучших результатов.

Меры предосторожности при изоляции деревянных каркасных стен

Утепление наружных стен — это работа, к которой нужно относиться очень серьезно, поскольку может быть довольно сложно исправить любые проблемы, выявленные после того, как стены закрыты и покрыты краской или сайдингом.

Вот на что следует обратить внимание на данном этапе.

Не оставляйте свободного места

Тепловые мосты являются одной из проблем, которые могут возникнуть при неправильной установке изоляции. Они возникают, когда область стены недостаточно заполнена изоляцией.

Важно, чтобы нужное количество изоляционного материала покрывало каждую поверхность наружных стен. Следует также учитывать, что некоторые материалы могут иметь тенденцию к оседанию со временем.

Следуйте рекомендациям производителей изоляции

Некоторые производители изоляционных материалов предоставляют специальные рекомендации по использованию своей продукции.Важно следовать этим рекомендациям буквально, чтобы в полной мере использовать их изолирующий потенциал.

Берегитесь влаги

Изоляция и гидроизоляция работают рука об руку. Если наружная стена плохо загерметизирована, изоляционные материалы внутри могут промокнуть и потерять свою эффективность.

Пароизоляция должна быть установлена ​​там, где это необходимо, а двери и окна должны быть надлежащим образом герметизированы, чтобы деньги и энергия, вложенные в изоляцию здания, были оправданы.

Изоляция включена при выборе деревянных каркасных стен UsiHome

В заключение, теплоизоляция наружных стен с деревянным каркасом — это тема, которую можно легко расширить. Мы верим, что убедили вас в его важности и что вы почувствуете себя лучше, если планируете улучшить изоляцию существующего здания или нового проекта.

В UsiHome мы всегда включаем изоляцию в наши стены с деревянным каркасом, чтобы облегчить жизнь строительным подрядчикам. Это может принимать разные формы в зависимости от ваших потребностей и предпочтений, но одно можно сказать наверняка: это гарантирует энергоэффективность наших сборных стен.

Свяжитесь с одним из наших представителей, чтобы узнать, как наши обработанные деревянные конструкции могут способствовать успеху вашего строительного проекта.

CE Center — Сплошная изоляция каркасных наружных стен_OLD

Строительные нормы и стандарты зеленого строительства продолжают поднимать планку энергоэффективности и высокой производительности зданий. Это достигается в зданиях с деревянным каркасом за счет решения как уровней изоляции, так и герметичности. Хотя это и является положительной тенденцией, есть некоторые заметные проблемы дизайна стен, которые необходимо решить.В частности, определение наилучшего количества и типа изоляции для использования может быть неясным, особенно в свете контроля водяного пара или влаги, которые могут попасть в собранные стеновые блоки. Это особенно верно в случае обеспечения внешней непрерывной изоляции как части каркасной наружной стены. Нормы и передовой опыт предполагают различное количество непрерывной изоляции для разных климатических зон. Также существует опасение, что непрерывная изоляция может повлиять на способность стены «дышать» и выделять любую захваченную влагу внутри сборки, поэтому в некоторых случаях это может повлиять на выбор внутреннего пароизолятора на теплой внутренней стороне. здания.Все эти переменные и варианты привели к значительной путанице в отношении наилучшего способа должным образом решить как требуемую кодом внешнюю теплоизоляцию, так и управление паром в стеновых узлах. Этот курс поможет прояснить различия между различными нормативными требованиями к непрерывной изоляции в разных климатических зонах, а также принципы и варианты выбора, связанные с надлежащим управлением влажностью.

Все изображения предоставлены Huber Engineered Woods LLC, за исключением отмеченного

.

Энергоэффективность наружных стен повышается за счет включения наружной непрерывной изоляции.С новой встроенной обшивкой этот слой встроен в заднюю часть обшивки, которую можно прибить гвоздями, которая прилегает непосредственно к каркасу.

Почему непрерывная изоляция?

Каркасная конструкция стены, использующая деревянные или металлические стойки, имеет врожденную слабость с точки зрения теплового КПД. Проще говоря, каркас пропускает больше тепла, чем теплоизоляция. Это вполне заметно и измеримо с использованием стандартных методов, которые проверяют различные материалы на количество теплового потока или теплопередачи через них.Эти тесты основаны на фундаментальных законах физики и термодинамики, которые, среди прочего, указывают на то, что тепло всегда ищет баланс, перетекая из теплого источника в более прохладное место.

Теплообмен

Средства измерения теплопередачи в строительных материалах основаны на U-факторах, которые показывают, сколько британских тепловых единиц (БТЕ) ​​энергии проходит через материал определенного размера (например, один квадратный фут) за время (в частности, за один час) на каждый градус Фаренгейта разницы температур.(Чем больше разница температур между двумя сторонами материала, тем быстрее или интенсивнее течет тепло.) Чтобы определить, сколько тепла передается через какой-либо конкретный материал, его U-фактор определяется путем тестирования этого материала на квадратных футов с течением времени, измеряя разницу температур между двумя сторонами. Полученное число обычно представляет собой десятичное число (например, 0,5), где меньшие числа указывают на небольшое количество теплопередачи (например, изоляция), а более высокие числа указывают на большую теплопередачу (например, проводящий металл).Применяя это к зданию, используется основная формула (U x A) x dT, где U = протестированный коэффициент U для одного квадратного фута материала, A = площадь в квадратных футах, установленная в сборке конструкции, а dT — это расчетная или фактическая разница температур внутри помещения и снаружи. Все расчеты тепловой энергии в ограждениях зданий (например, стенах, крышах и т. д.) основаны на этой фундаментальной формуле.

Стоит отметить, что в то время как ученые и инженеры любят работать и думать в дробных единицах U-фактора, большая часть населения предпочитает целые числа, что сделало R-величины популярным средством говорить о тепловых свойствах материалов.Это все еще очень законно, поскольку процесс тестирования и расчета точно такой же. Разница в том, что вместо того, чтобы указывать результаты как теплопередачу через материал, они указываются как тепловое сопротивление — прямо противоположное тепловому потоку. Поскольку U-факторы и R-значения являются мультипликативной инверсией друг друга, чтобы преобразовать U-факторы в R-значения и наоборот, вы делите единицу на число, которое пытаетесь преобразовать. Итак, теплоизоляционный материал с проверенным коэффициентом U теплового потока .05 затем легко делится на 1 (1/0,05), чтобы указать значение сопротивления R, равное R-20. Точно так же изоляционный продукт со значением R R-20 преобразуется в коэффициент U как 1 / 20 = 0,05. Следовательно, стало обычным делом продвигать и продавать отдельные материалы и продукты на основе их R-ценностей. Также несколько проще думать о более высоких значениях R, равных большему сопротивлению тепловому потоку, что, по сути, приводит к лучшим энергетическим характеристикам ограждений зданий.С точки зрения расчета, R-значения нескольких материалов могут быть сложены вместе для определения общего R-значения, но U-факторы не могут быть объединены вместе.

Термомост

Как хорошо известно большинству специалистов по проектированию, строительные узлы очень редко бывают монолитными. Скорее, они требуют различных материалов, которые собираются для создания общей конструкции. В каркасных наружных стенах элементы каркаса располагаются на расстоянии 16 или 24 дюймов по центру с верхними и нижними пластинами, не говоря уже о дополнительном каркасе вокруг дверных или оконных проемов. Этот каркас определяет основную толщину стены, а пространство между каркасом или вокруг него обычно заполняется изоляцией. Затем непрерывные слои внутренней и внешней обшивки, такие как гипсокартон или деревянные панели, покрывают каркасные и изолированные области, чтобы создать стену, готовую к отделке. Чтобы точно определить истинные тепловые характеристики этой типичной стены, необходимы как минимум два расчета: один основан на поперечном сечении каркаса, а другой — на поперечном сечении изоляции.Затем полученные числа необходимо применить к соответствующему проценту от общей площади стены, чтобы получить средневзвешенное значение UA для всей стены.

В типичных ситуациях на каркас может приходиться от 20 до 30 процентов площади любой заданной наружной стены, при этом только около 70-80 процентов площади стены фактически содержит изоляцию. Поскольку каркасные секции не будут иметь такого же коэффициента теплопередачи / R-значения, что и изоляция, тепловая эффективность стены напрямую снижается. Легко спросить, действительно ли важны эти 20–30 процентов площади кадра? Оказывается, да. Любой строительный материал, включая каркас или обшивку, способный передавать больше тепла, чем изоляция, подчиняется законам физики и делает это. В этом случае каждая стойка или другой твердый конструктивный элемент, такой как балки перекрытий, колонны и т. д., действует как брешь в изолированной стене, позволяя теплу проходить через нее. Это прочное соединение между теплой и холодной сторонами сборки действует как «тепловой мост», позволяя теплу свободно течь между секциями, где присутствует изоляция.

Чтобы проиллюстрировать это, давайте посмотрим на пример 1 U-фактора, показывающий каркас из деревянных стоек 2 на 6 с шагом 16 дюймов по центру и изоляцией R-20 между стойками. Мы обозначили участок через шпильки как A1, а участок через изоляцию как A2. Вводя проверенные и известные значения R (из независимых источников) различных материалов, мы обнаруживаем, что общее значение R для шпилек составляет всего R-7,95 (U-0,126) по сравнению с R-21,07 (U-0,048). через изолированные участки. Предполагая, что 22 процента площади каркаса и 78 процентов площади изоляции, средневзвешенное значение для всей стены дает общее эффективное значение R-значения R-15.34 (У-0,065). Это снижение общих тепловых характеристик более чем на 27 процентов из-за теплового моста шипов, что весьма значительно.

При расчете тепловых характеристик каркасных стен с изоляцией только полости необходимо учитывать передачу тепла через стойки, а также через изоляцию.

Журнал Home Energy — Одна семья :: Wall R-Values, которые говорят все как есть

| Назад на страницу содержания | Домашняя энергия Указатель | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |


Интернет-журнал Home Energy, март/апрель 1997 г.



Джеффри Э.Кристиан и Ян Косны

Джеффри Э. Кристиан — менеджер программы Министерства энергетики США по системам и материалам строительных конструкций в Национальной лаборатории Ок-Ридж, Ок-Ридж, штат Теннесси, а Ян Косни — инженер-исследователь в Университете Теннесси в Ноксвилле.


В большинстве стен есть намного больше, чем кажется на первый взгляд, и значение R всей стены может быть значительно ниже, чем значение R изоляции, которая ее заполняет.В Центре строительных технологий при Министерстве энергетики США ученые разработали систему для измерения R-значения всей стены и уже испытали несколько типов стеновых систем.


Вращающийся защищенный горячий бокс DOE — это рабочая лошадка, стоящая за системой рейтинговых этикеток на всю стену. Образцы срезов стен помещают в бокс, где их тепловые свойства можно проверить в контролируемой среде.

Несколько новых стеновых систем набирают популярность из-за растущего интереса к энергоэффективности, альтернативам размерному деревянному каркасу и строительству устойчивых конструкций. Стальной каркас, изоляционные бетонные опалубки, автоклавные ячеистые бетоны, структурно-изолированные основные панели, каркасные деревянные стены и различные гибридные стеновые системы — вот лишь некоторые из новых типов. Но точное сравнение тепловых характеристик этих систем было затруднено.

Как обычно рассчитывается R-значение стены
В настоящее время большинство процедур расчета R-коэффициента стены основаны на расчетах, разработанных для обычных конструкций с деревянным каркасом, и они не учитывают все эффекты дополнительных элементов конструкции на окнах, дверях и внешних углах стен.Таким образом, они склонны переоценивать фактические тепловые характеристики всей стеновой системы.

В этих общих процедурах пользователь вводит коэффициент обрамления (отношение площади стойки ко всей площади непрозрачной наружной стены). Фактор каркаса обычно оценивается, редко сверяется с фактической конструкцией участка и часто недооценивается (см. Действительно ли стена R-19 R-19? HE , март/апрель ’95, стр. 5). Коэффициенты обрамления варьируются от 15% до 40% площади непрозрачной наружной стены, но обычно используются более низкие значения.К сожалению, энергоэффективность стены обычно рекламируется исключительно вводящим в заблуждение R-значением чистой стены (Rcw).

Значение R для чистой стены учитывает площадь внешней стены, которая содержит только изоляцию и необходимые материалы для каркаса для чистой секции. Это означает секцию без окон, дверей, углов или соединений с крышами и фундаментами. Еще хуже R-значение в центре полости, оценка R-значения в точке стены, содержащей наибольшую изоляцию.Это преобразуется в коэффициент кадрирования 0% и не учитывает какие-либо тепловые короткие замыкания через кадрирование.

Последствия плохо подобранных соединений между компонентами оболочки очень серьезные. Эти детали интерфейса могут затрагивать более половины общей площади непрозрачной стены (см. рис. 1). Для некоторых традиционных стеновых систем значение R для всей стены (Rww) на целых 40% меньше, чем значение для чистой стены. Плохие детали интерфейса также могут вызвать чрезмерную конденсацию влаги и привести к пятнам и следам пыли на внутренней отделке, которые неприглядно выявляют термошорты конверта.Эта влажная поверхность может способствовать росту плесени и грибка, что приводит к ухудшению качества воздуха в помещении.

Стены с металлическим каркасом особенно уязвимы для тепловых коротких замыканий. К сожалению, строители часто пытаются решить проблемы с металлическими стенами, делая более толстые стены и добавляя больше изоляции в полость между металлическими стойками. На самом деле, более толстые стенки имеют еще более высокую процентную разницу между значением R для прозрачной стенки и всей стенки.

Рис. 1.Детали интерфейса для металлического и деревянного каркаса.

Измерение R-значений цельной стенки
Для более точного сравнения стеновых систем мы разработали процедуру оценки Rww для различных типов систем и строительных материалов (см. Термины R-ценности стен). Методология основана на лабораторных измерениях и моделировании теплового потока в различных системах из дерева, металла и кирпичной кладки (см. Как мы оцениваем характеристики стен). Значение R для всей стены включает в себя тепловые характеристики не только области чистой стены с ее изоляцией и конструкционными элементами, но и типичных деталей сопряжения ограждающих конструкций.Эти детали включают соединения стена/стена (угол), стена/крыша, стена/пол, стена/дверь и стена/окно.

Таблица 1. R-значения Clear-Wall и Whole-Wall для протестированных настенных систем
Описание системы Значение R для чистой стены (Rcw) Значение R для всей стены (Rww) (Прямая/Прямая) x 100%
1. 12-дюймовые двухжильные изоляционные блоки из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заливка цементным раствором 24 дюйма o. c. 3,7 3,6 97%
2. 12-дюймовые двухжильные изоляционные блоки из древесного бетона 40 фунтов / фут3, вставки из пенополистирола толщиной 1 7/8 дюйма, заливка цементным раствором 24 дюйма o.c. 9.4 8.6 92%
3. 12-дюймовые изоляционные блоки с прорезями из бетона 120 фунтов / фут3, вставки из пенополистирола толщиной 2 1/2 дюйма, заливка цементным раствором 16 дюймов o.c. 4.7 4.1 88%
4. 12-дюймовые изоляционные блоки из армированного бетона 40 фунтов/фут3, пенополистирольные вставки толщиной 2 1/2 дюйма, заливка цементным раствором 16 дюймов o.в. 10,7 9.2 86%
5. 12-дюймовые многожильные изоляционные блоки полистироловые шарики бетон 30 фунтов/фут3, вставки из пенополистирола во всех жилах 19.2 14,7 77%
6. Блочные формы из пенополистирола, залитые бетоном, блочные стены толщиной 1 7/8 дюйма 15.2 15,7 103%
7. Стена из деревянных стоек 2 x 4 16 дюймов, обрешетка R-11, снаружи фанера 1/2 дюйма, внутри гипсокартон 1/2 дюйма 10.6 9,6 91%
8. Стена из деревянных стоек 2 x 4 24 дюйма, обрешетка R-11, снаружи фанера 1/2 дюйма, внутри гипсокартон 1/2 дюйма 10,8 9.9 91%
9. Стена из деревянных стоек 2 x 6 24 дюйма. c., плиты R-19, фанера 1/2 дюйма снаружи, гипсокартон 1/2 дюйма внутри 16.4 13,7 84%
10. Стены из ферм Ларсена Стена из деревянных стоек 2 x 4 16 дюймов, ваты R-11 + фермы Ларсена толщиной 8 дюймов, изолированные войлоками толщиной 8 дюймов, снаружи фанера 1/2 дюйма, внутри гипсокартон толщиной 1/2 дюйма 40.4 38,5 95%
11. Стеновая панель из напрягаемой обшивки, пенопластовый наполнитель толщиной 6 дюймов + плиты из ориентированно-стружечной плиты (OSB) толщиной 1/2 дюйма, внешняя фанера толщиной 1/2 дюйма, внутренняя часть из гипсокартона толщиной 1/2 дюйма 24,7 21,6 88%
12. 4-дюймовая металлическая каркасная стена 24 дюйма o.c., обрешетка R-11, 1/2-дюймовая фанера снаружи + 1-дюймовая обшивка EPS + 1/2-дюймовая деревянная обшивка, 1/2-дюймовая внутренняя часть из гипсокартона. Детали Дома энергосбережения NAHB. 14,8 10,9 74%
13. Стена с металлическими стойками 3 1/2 дюйма 16 дюймов o.c., Вагонка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона 7.4 6.1 83%
14. 3 1/2-дюймовая металлическая каркасная стена 16 дюймов, обрешетка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона . Детали руководства AISI 9.9 8.0 81%
15. 3 1/2-дюймовая стена из металлических стоек 16 дюймов o.c., обрешетка R-11, 1/2-дюймовая наружная фанера + 1-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 11,8 9,5 81%
16. 3 1/2-дюймовая стена с металлическими стойками 24 дюйма o.c., обрешетка R-11, 1/2-дюймовая фанера снаружи + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 9.4 7.1 75%
17. 3 1/2-дюймовая металлическая каркасная стена 24 дюйма oc, обрешетка R-11, 1/2-дюймовая наружная фанера + 1/2-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона .Детали руководства AISI 11,8 8.9 76%
18. 3 1/2-дюймовая стена с металлическими стойками 24 дюйма, обрешетка R-11, 1/2-дюймовая фанера снаружи + 1-дюймовая обшивка из пенополистирола + 1/2-дюймовый деревянный сайдинг, 1/2-дюймовая внутренняя часть из гипсокартона. Детали руководства AISI 13.3 10.2 77%

Мы оценили R-значения всей стены для 18 стеновых систем, используя компьютерную модель. Мы подтвердили точность моделирования, используя результаты 28 экспериментальных испытаний кирпичной кладки, деревянного каркаса и стен с металлическими стойками. Модель достаточно точно воспроизводила экспериментальные данные.

Оценочные значения R для всей стены для 18 стеновых систем показаны в таблице 1 вместе со значениями R для прозрачной стены.Эталонное здание использовалось для определения местоположения и площади всех деталей интерфейса. Сравнение этих двух значений дает хорошее общее представление о важности деталей сопряжения со стеной для обычных деревянных, металлических, кирпичных и некоторых высокоэффективных стеновых систем.

Как правило, детали конструкции для выбранных стеновых систем взяты из справочника ASHRAE и от соответствующих производителей. В случае систем с металлическим каркасом детали поступают из Американского института чугуна и стали и из других общедоступных источников.

Тепловые характеристики стены часто просто описываются в точке продажи как значение чистой стены. Результаты, представленные в Таблице 1, показывают, что значение для всей стены может быть завышено до 26% для этих систем. Эти различия могут быть еще больше с деталями интерфейса, которые легче построить, но которые могут иметь больше тепловых коротких замыканий.

Whole-Wall в сравнении с Clear-Wall

Используя данные таблицы 1, можно провести интересные сравнения, чтобы проиллюстрировать важность использования значения для всей стены для выбора наиболее энергоэффективной стеновой системы.Можно утверждать, что разница между значением R для чистой стены и всей стены представляет собой потенциал экономии энергии за счет принятия процедуры оценки, предложенной в этой статье. Большинство владельцев зданий предполагают, что они имеют более высокое значение чистой стены, чем более реалистичное значение всей стены.

Изоляционная бетонная форма с металлическими связями готовится к испытаниям в Центре строительных технологий. Будут измерены его R-значение по всей стене и тепловая масса.

Знание значения R для всей стены может повлиять на выбор потребителей. Системы 5 и 6 в Таблице 1 показывают два различных высокопроизводительных блока каменной кладки. Если бы кто-то использовал данные о прозрачных стенках для выбора блока с самым высоким значением R, можно было бы выбрать Систему 5, многоядерный изоляционный блок из бетона с низкой плотностью, поскольку его значение прозрачных стен составляет 19,2 по сравнению с 15,2 для Системы 6 в расширенном виде. блочные формы из полистирола (EPS).Однако, если бы кто-то использовал данные для всей стены, можно было бы выбрать как раз противоположное, потому что система 6 имеет более высокое значение — 15,7 по сравнению с 14,7 для системы 5. Кроме того, значение всей стены системы опалубки из пенопласта на самом деле выше. чем значение чистой стены более чем на 3%. Это иллюстрирует влияние высокого теплового сопротивления деталей интерфейса.

Системы 7, 8 и 9 представляют собой обычные системы деревянного каркаса. Обратите внимание, что детали влияют на R-значение всей стены больше для стен 2 x 6, чем для стен 2 x 4.Отношение Rww к Rcw составляет около 90 % для стен 2 x 4 и 84 % для стенок 2 x 6.

Сравнение Системы 11, 6-дюймовой стены из панелей с напряженной обшивкой, с Системой 9, традиционной деревянной каркасной стены 2 x 6, показывает, что Rcw для первой (R-24,7) на 51% выше, чем для последней (R -16,4). Однако цифры для Rww составляют от R-21,6 до R-13,7 соответственно, улучшение на 58%. Как показывает этот пример, продвинутые системы обычно выигрывают от критерия производительности, отражающего значения всей стены, а не значения чистой стены.

Как мы оцениваем характеристики стены

Чтобы определить значение R для всей стены, мы тестируем секцию с чистой стеной размером 8 футов x 8 футов в охраняемом горячем боксе. Мы сравниваем экспериментальные результаты с предсказаниями сложной модели теплопроводности, чтобы получить калиброванную модель. Затем мы моделируем область чистой стены с изоляцией, конструктивными элементами и восемью деталями сопряжения — угол, стена/крыша, стена/фундамент, перемычка окна, подоконник, дверной косяк, перемычка двери и оконный косяк — которые делают репрезентативный жилой фасад во всю стену.Результаты этих подробных компьютерных симуляций объединяются в единую оценку стационарного R-значения для всей стены. Эта оценка сравнивается с упрощенными процедурами расчета и результатами других стеновых систем. Пользователь определяет базовую отметку стены, чтобы взвесить влияние каждой детали интерфейса.

Для каждой стеновой системы, для которой необходимо определить R-значение всей стены, все обычно используемые и рекомендуемые детали (внешний угол, стена/пол, стена/плоский потолок, стена/потолок собора, дверной косяк, оконный косяк, подоконник и заголовок двери) должен быть включен.Описания деталей включают чертежи со всеми физическими размерами и данные о тепловых свойствах всех компонентов материалов, содержащихся в деталях.

Помимо R-значения

R-значение — это только первый из пяти элементов, необходимых для сравнения производительности всей стены. Остальные четыре элемента — это тепловая масса, воздухонепроницаемость, устойчивость к влаге и устойчивость.Мы работаем над стандартными способами измерения тепловой массы, воздухонепроницаемости и влагостойкости. Для некоторых систем важны все пять факторов; для других значение R имеет значение только для всей стены.

Преимущество тепловой массы
Стеновые системы со значительной тепловой массой могут — в зависимости от климата — снизить годовую потребность в энергии для отопления и охлаждения ниже той, которая требуется для стандартной конструкции деревянного каркаса с аналогичным устойчивым значением R. Преимущество тепловой массы зависит от климата.

Эффективные значения R для массивных стен получаются путем сравнения массивной стены со стенами из легкого деревянного каркаса. Однако это эффективное значение R является лишь способом определить связь между тепловой массой стены и годовой нагрузкой на отопление и охлаждение помещений или способом ответить на вопрос, какое значение R потребуется для идентичного дома со стенами из деревянного каркаса. получить те же нагрузки на отопление и охлаждение помещения, что и в доме с массивными стенами? Этот термин не может быть применен в целом к ​​данному типу стен.

Процедура учета тепловой массы использовалась для создания общих таблиц, содержащихся в Модельном энергетическом кодексе (MEC) для всех стен с тепловой массой с теплоемкостью стены более 6,0 БТЕ/фут2. Таблицы используются с 1988 года. Индивидуальные таблицы могут использоваться для демонстрации соответствия кода предписывающим требованиям Uw в MEC, которые основаны на конструкции деревянного каркаса.

Герметичность
Пользователи Центра строительных технологий Министерства энергетики соблюдают комбинацию стандартов ASTM C236 или C976 (ASTM 1989) или E1424 и E283 (ASTM 1995) для измерения утечек воздуха и потерь тепла через конструкции с прозрачными стенами при смоделированных условиях ветра в диапазоне от 0 до 15 миль в час. .Изменение перепада давления от 0 до 25-50 Паскалей (Па) имитирует экстремальные условия, которым подвергается стена в реальном здании. Испытуемые образцы содержат один выключатель света и одну дуплексную розетку, соединенную проводкой 14-го калибра, которая проходит по всей ширине стены.

Поскольку потери тепла в здании из-за инфильтрации могут достигать 40 %, важно учитывать этот параметр производительности, но необходимо учитывать качество изготовления на строительной площадке по сравнению с лабораторным образцом.Вторым осложняющим фактором является то, что материалы могут сжиматься или трескаться со временем, что изменит утечку. Мы никогда не сможем полностью предсказать влияние мастерства на потери энергии в зданиях. Важно установить единую основу для всех стеновых систем.

Влагостойкость
Поведение стены влагой, как и преимущество тепловой массы, зависит от климата и эксплуатации здания. Годовое накопление влаги за счет диффузии паров конкретной стеновой системы можно оценить с помощью компьютерного моделирования.Сложнее оценить накопление влаги из-за притока воздуха в стену. В долговечной сборке стены важно, чтобы стена имела возможность высыхать, если она построена влажной или впитывает влагу из-за протечки. Скорость сушки можно смоделировать и измерить в лаборатории. Возможность накопления влаги в течение определенных полных годовых климатических циклов также может быть смоделирована с помощью кодов тепло- и массопереноса, таких как MOIST (имеется в Национальном институте стандартов и технологий, специальные публикации 853, выпуск 2.1) и MATCH (доступен в Carston Rode, Технический университет Дании, Департамент зданий и энергетики, здание 188, DK-2800, Lyngby).

Все системы с 12 по 18 имеют металлический каркас. В среднем значение для всей стены для этих семи систем на 22% меньше, чем значение для чистой стены. Металл можно использовать для создания энергоэффективных ограждающих конструкций, но не с использованием методов, обычных для строительства деревянного каркаса. Традиционные металлические жилые системы, отраженные в Таблице 1, не так хороши по сравнению с другими системами, когда в качестве эталона используется значение для всей стены.Например, если кто-то рассматривает либо Систему 6 (блочные формы EPS), либо Систему 12 (4-дюймовая металлическая стойка), значение R для прозрачной стены будет примерно одинаковым — R-15. Однако, если сравнение проводится с использованием значения R для всей стены, система опалубки из пенополистирола имеет значение на 45% выше — R-15,7 по сравнению с R-10,9.

Стандартный металлический каркасный участок стены до укладки изоляции и гипсокартона.

Сравнение сплошной стенки и центра полости

Мы также сравнили R-значения всей стенки с R-значениями центра полости.Когда агент по недвижимости или подрядчик сообщает потенциальному покупателю дома R-значение изоляции полости, подразумеваемое R-значение всей стены часто завышается на 27–58%. Если сравнить металлическую (Система 13) и деревянную (Система 7) рамы с использованием значений R в центре полости, можно сделать вывод, что разницы нет, поскольку обе имеют значения в центре полости около R-14. Тем не менее, значение всей стены системы деревянных стен 2 x 4 на 56% лучше, чем значение всей стены для металлической системы — R-9. 6 по сравнению с Р-6.1.

Эти сравнения не означают, что один тип конструкции всегда лучше другого. Все они основаны на репрезентативных данных. Значения R для всей стены могут измениться, если будут изменены некоторые ключевые детали интерфейса. Цель проведения этих сравнений образцов состоит в том, чтобы просто показать важность наличия на рынке стоимости всей стены, чтобы направить проектировщиков, производителей и покупателей к более энергоэффективным системам.

Стена из автоклавного бетона оштукатурена в рамках подготовки к испытанию в горячей камере.

Скоро: Наклейка с рейтингом на стене?
Ряд инновационных стеновых систем предлагает преимущества, которые будут продолжать получать признание по мере роста стоимости объемных пиломатериалов, снижения качества каркасных пиломатериалов, колебаний доступности, а потребители по-прежнему обеспокоены воздействием неэкологичной заготовки древесины на окружающую среду. Например, в то время как системы пиломатериалов обычных размеров исторически составляют около 90% рынка, производители металлических каркасов ожидают достижения 25% рынка жилых стен к 2000 году. Этот прогноз может быть немного оптимистичным, но ясно, что холодноформованная сталь намерена серьезно закрепиться на рынке жилья.

Теперь, когда доступна растущая база данных стен и процедура оценки, строительная промышленность может разработать национальную маркировку рейтинга тепловых характеристик всей стены.Это создаст на рынке более реалистичный показатель энергосбережения для строителей и домовладельцев, столкнувшихся с выбором стеновой системы для своих зданий.

Этикетки также могут помочь определенным системам получить признание должностных лиц по нормам, проектировщиков зданий, строителей и программ оценки энергопотребления зданий, таких как Home Energy Rating Systems (HERS) и EPA Energy Star Buildings. В стандарте ASHRAE Standard 90 была предложена процедура измерения R-значения для всей стенки. 2, Типовой энергетический кодекс Совета американских строительных чиновников и национальные добровольные руководящие принципы Министерства энергетики США для HERS. Многие документы, которые доступны, чтобы показать строителям, как соблюдать применимые нормы, стандарты и программы стимулирования энергоэффективности, выиграли бы от использования процедуры сравнения значения R для всей стены.

В конечном счете, сравнение стен должно включать пять элементов: значение R для всей стены, преимущества тепловой массы, воздухонепроницаемость, устойчивость к влаге и устойчивость (см. Помимо значения R). Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.

Стена Условия R-Value

R-значение центра полости: Оценка R-значения в точке стены, которая содержит наибольшую изоляцию.

R-значение чистой стены (Rcw): Оценка R-значения для области внешней стены, которая содержит только изоляцию и необходимые материалы каркаса для чистой секции, без окон, дверей, углов или соединений между другими элементами оболочки, такими как в качестве крыш и фундаментов.

Детали интерфейса: Набор общих структурных соединений между внешней стеной и другими компонентами ограждающих конструкций, такими как стена/стена (углы), стена/крыша, стена/пол, перемычка окна, подоконник, дверной косяк, перемычка двери и окно. косяк, образующий представительный жилой фасад во всю стену.

Значение R для всей стены (Rww): Оценка значения R для всей непрозрачной стены, включая тепловые характеристики как прозрачной области стены, так и типичных деталей интерфейса.

Площадь непрозрачной стены: Общая площадь стены, не включая окна и двери.

Продолжающиеся исследования совместно финансируются Управлением строительных технологий и общественных программ Министерства энергетики США, а также частным сектором, чтобы добавить в базу данных более совершенные стеновые системы, а также рассмотреть не только тепловые шорты, но и преимущества тепловой массы, воздухонепроницаемости и устойчивости к влаге. К отраслевым участникам на данный момент относятся American Polysteel, Integrated Building and Construction Solutions (IBACOS), Icynene Incorporated, Society for the Plastics Industry Spray Foam Contractors, Hebel USA L.P., Composite Technologies, Ассоциация систем структурных изолированных панелей, LeRoy Landers Incorporated, Флоридский центр солнечной энергии, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Enermodal.

База данных передовых стеновых систем доступна в Интернете (http://www.cad.ornl.gov/kch/demo.html). За дополнительной информацией обращайтесь к Джеффри Э. Кристиану из Окриджской национальной лаборатории, почтовый ящик 2008, MS 6070 Oak Ridge, TN 37831-6070. Тел:(423) 574-4345; Факс: (423) 574-9338; Электронная почта: [email protected]правительство

Дальнейшее чтение
Косни, Дж., и А. О. Дежарле. Влияние архитектурных деталей на общие тепловые характеристики жилых стеновых систем. Журнал теплоизоляции и строительных оболочек Vol. 18 (июль 1994 г.), стр. 53–69.

Косни, Дж., И Дж. Э. Кристиан. Термическая оценка нескольких конфигураций изоляционных и конструкционных материалов для некоторых металлических каркасных стен. Energy and Buildings, , лето 1995 г., стр.157-163.

Кристиан, Дж. Э. Кредиты тепловой массы, относящиеся к энергетическим стандартам оболочки здания. ASHRAE Transactions 1991, Vol. 97, пт. 2.

Косни, Ян и Джеффри Э. Кристиан. Уменьшение неопределенностей, связанных с использованием метода ASHRAE ZONE для расчета R-значения стен металлического каркаса. ASHRAE Transactions 1995, Vol. 101, пт. 2.

Кристиан, Дж. Э., и Дж. Косни.На пути к национальному рейтингу непрозрачных стен. Материалы конференции «Тепловые характеристики внешних конвертов VI», декабрь 1995 г.


Публикация этой статьи была поддержана Управлением государственных и общественных программ, энергоэффективности и возобновляемых источников энергии Министерства энергетики США.


| Назад на страницу содержания | Домашняя энергия Указатель | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |

С Home Energy можно связаться по адресу: [email protected]
Журнал Home Energy — Пожалуйста, ознакомьтесь с нашим Уведомлением об авторских правах


RetroFoam Великобритания | Деревянный каркас стены Insualtion

В Соединенном Королевстве сектор строительства деревянных каркасных домов в настоящее время достиг уровня, когда он считается «традиционным» и в настоящее время является одним из наиболее широко используемых методов строительства зданий. Он отвечает требованиям экономии, скорости строительства и использования устойчивого и легкодоступного сырья в таймере хвойной древесины, это процесс, который будет продолжать развиваться в будущем.

Уровни теплоизоляции, достижимые с деревянными каркасными конструкциями, выше, чем у каменных стен аналогичной толщины. Строительство деревянного каркаса также признано чрезвычайно экологически безопасным, поскольку уровни энергозатрат от начала до конца ниже, чем в зданиях, построенных из кирпичной кладки. Он также предлагает большую гибкость дизайна, что является преимуществом для проектировщиков, строителей и владельцев.

Тем не менее, изоляция стен в существующих домах с деревянным каркасом до сих пор считалась сложной, дорогостоящей, трудоемкой и грязной.

Изоляционный продукт нового поколения RetroFoam™ меняет все это за счет использования технологии вспенивания, специально разработанной для обеспечения изоляции полых стен в зданиях с деревянным каркасом, где он вводится в полость стоек, а не в полость между внутренним деревянным каркасом и внешняя стена. Уникальный состав позволяет применять его даже при наличии других изоляционных материалов, таких как минеральная вата.

Эта возможность экономически эффективно модернизировать жилой фонд, который уже имеет ту или иную форму изоляции на месте, является серьезной проблемой для домовладельцев и серьезной проблемой для местных органов власти и жилищных ассоциаций, где тепловые характеристики продукта на месте являются не проблемой, а тот факт, что он был плохо установлен или некачественный.

Именно здесь RetroFoam™ вступает в свои права, так как продукт может быть легко установлен в пустоты стоек с существующей, недостаточно эффективной изоляцией. Это важное преимущество устраняет необходимость проведения дорогостоящих проектов реконструкции в связи с модернизацией изоляции, проектов, которые очень часто связаны с переселением жильцов.

Варианты изоляции деревянного каркаса

Вернуться к примерам из практики

Деревянно-каркасная конструкция: варианты изоляции

В последние несколько десятилетий мы стали свидетелями возрождения интереса к деревянному каркасному строительству. Многие
людей привлекает архитектурный стиль и эстетика открытых деревянных конструкций как часть дизайна интерьера.

Конструкция
деревянно-каркасная конструкция не соответствует тепловому кожуху
стандарты современного жилищного и строительного кодексов. К счастью, современные технологии утепления предлагают несколько вариантов качественной теплоизоляции.Владельцы деревянных домов
можно выбрать один из вариантов панели с натянутой обшивкой или использовать метод, который мы называем методом «изнутри-наружу».

Опции панели

  • Изготовленные по индивидуальному заказу панели с напряженной обшивкой.

  • Изготовленные на заводе панели с натянутой обшивкой, установленные с
    стыки заделываются монтажной пеной.

  • Сборные панели, закрепленные на конструкции.

Панельная конструкция имеет ряд преимуществ. Среди них:

Метод наизнанку

Изоляция из напыляемой пены, устанавливаемая изнутри или снаружи в легкую каркасную систему, аналогичную традиционной конструкции.

    Наизнанку
    метод предлагает несколько преимуществ:
  • Стоит меньше, чем панели с натянутой обшивкой.

  • Для установки не требуется кран.

  • Легче для
    электрики
    и сантехников, чтобы завершить свою работу.

  • Плотники могут устанавливать блокираторы для подвешивания шкафов без ограничений, накладываемых панелями с натянутой обшивкой.

Панели на заказ

Изготовленная на заказ панель представляет собой
хороший вариант для зданий, где стандартные размеры
изготовленные панели не будут работать.Ширина или
длина стандартной панели может быть неподходящей, или
значения R может быть недостаточно. Изготовленный на заказ
панели часто стоят дороже, чем панели, купленные в
производителем, но они могут решить самые сложные строительные проблемы.

Готовые панели

Использование готовых панелей
обычно дешевле, чем изготовленные на заказ панели; тем не менее, больше отходов может быть
не может быть обеспечена гибкость, необходимая для проводки или специальных структурных требований.

Сборные панели FOAM-TECH

Панели, изготовленные на месте, могут быть наименее дорогим вариантом панелей
с преимуществом обеспечения максимальной гибкости.

Сборка крыши изнутри.Открытые балки и доски будут внутренней отделкой, когда строительство будет завершено.

Китобои на
за пределами крыши
перед инъекцией
пена.

Этот процесс начинается с
нанесение внутренней обшивки на
вне вашего деревянного каркаса. (Это оставляет
древесина, открытая изнутри.) Затем распорки
монтируется и укладывается наружная обшивка.А
форма, называемая китобойным судном, крепится, чтобы удерживать весь
сборка на месте, в то время как пена впрыскивается в
район, охваченный китобойным судном. Пятнадцать минут
позволили пене затвердеть и приклеиться к
внутренняя и внешняя обшивка. Тогда китобой может
переместить в другую часть здания и
процесс повторился.Обычно используется несколько китобоев.
для крупных проектов, поэтому технические специалисты FOAM-TECH
продолжайте нагнетать пену по мере заполнения участков
отверждение стен или крыш.

Метод наизнанку

Этот метод является наименее дорогим и обеспечивает наибольшую гибкость для подрядчиков, участвующих в проекте.Первоначально здание оборачивают листами жесткого пенопласта, чтобы
обеспечить термический разрыв. Затем снаружи жесткого пенопласта строится стена из стоек 2 x 4. Затем в бухты этой стены наносится напыляемая пена.

Крыша также может быть
обрамлен и утеплен по этой технологии. Обшивка
кладется поверх стропильных балок. Пластик или
поверх обшивки накладывается толь.2 х 4
или 2 х 6 стропил поверх этого
сборка. Затем наносится пена между стропилами.
и еще и еще слой фанерной обшивки завершает
сборка крыши. Кровельный материал, такой как черепица или
Затем можно добавить стоячий шов.

Метод «наизнанку» имеет много преимуществ.Даже с учетом дополнительных расходов на покупку пиломатериалов для внешней рамы конечные расходы могут быть меньше, чем на покупку
панели с натянутой обшивкой, кран и бригада специалистов по пеноматериалам для герметизации швов в качестве
панели установлены.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
