Почему заземление делают треугольником – нормы ПУЭ

Далеко не всегда возле здания имеется контур заземления, монтаж которого производился при постройке дома. В этих случаях для повышения электробезопасности желательно изготовить такую конструкцию самостоятельно. Традиционная форма таких устройств — треугольная, но почему заземление делают треугольником? Это просто традиция или такая конструкция является оптимальной?

Для чего нужно заземление

Напряжение сети, необходимое для работы электроприборов, является опасным при прикосновении. В обычной ситуации все токоведущие части изолированы от металлического корпуса, но при повреждении изоляции на корпусе оказывается опасное напряжение и главное, для чего нужно заземление — уменьшить его величину практически до нуля.

Если аппарат не заземлён, то при контакте людей с таким устройством электрический ток проходит через тело, а в заземлённом приборе он идёт по пути меньшего сопротивления через заземляющий проводник РЕ и контур заземления. Поэтому в сетях 0,4 кВ сопротивление контура должно составлять не более 4Ом.

Контур заземления в виде треугольника своими руками

Изготовить и подключить заземление треугольником можно самостоятельно. Для этого необходимо иметь навыки монтажных и сварочных работ и небольшое количество уголков, полосы или труб из углеродистой стали.

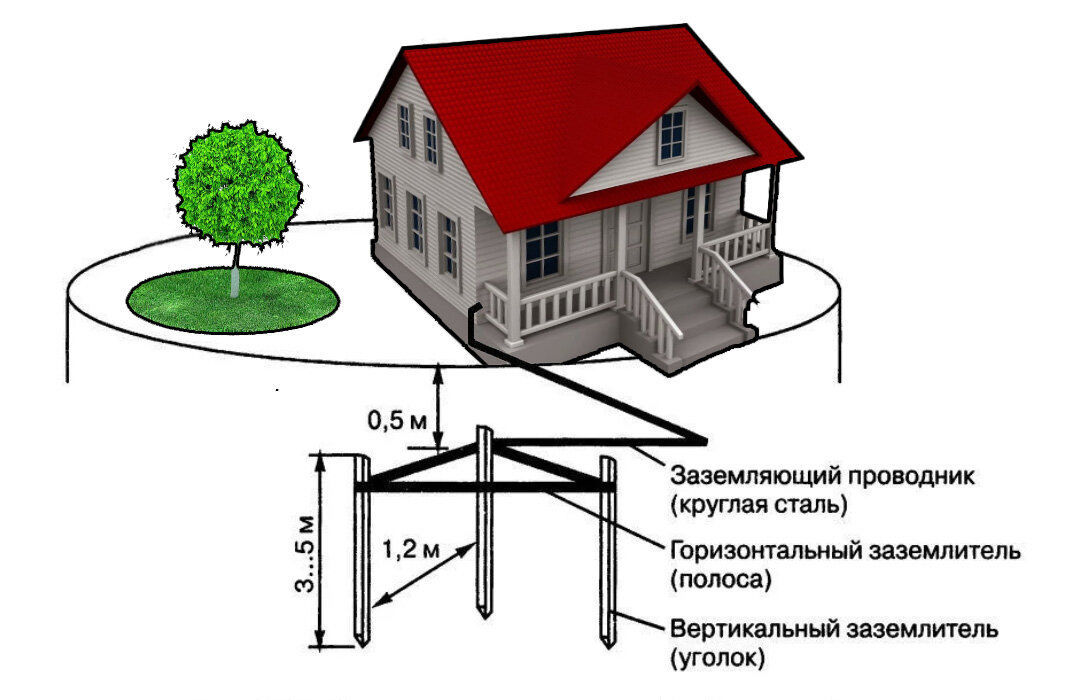

Размеры треугольника для заземления

Конструкция такого заземления представляет собой равносторонний треугольник, по углам которого вертикально в землю забиты стальные уголки 50х50, трубы 32х3,5 или прутки Ø16мм. Верхние концы стержней соединены прутом Ø10мм или аналогичными трубами или уголками.

Отвод выполняется стальной полосой 40х4, подключение к электропроводке производится медным проводом 10мм².

Размеры контура заземления в частном доме зависят от типа почвы, но для большинства видов грунта они составляют:

• длина стержней — 2-3 метра;
• сторона треугольника — не менее 1,2 метра;
• глубина канавы — 1 метр.

Инструкция как сделать заземление треугольником

Монтаж самодельного контура заземления производится в следующей последовательности:

1. Выбор места. Перед тем, как сделать заземление, необходимо выбрать место для его установки. Над будущим контуром не должно быть деревьев, корни которых при росте могут разрушить стержни и перемычки между ними. Оптимальный вариант расположения — под клумбой, при поливе которой будет падать сопротивление заземления.
2. Земляные работы. На расстоянии 1 метра от фундамента нужно нарисовать равносторонний треугольник со стороной 2,5-3 метра и линию отвода от него к стене здания. По линиям разметки выкопать канаву глубже уровня промерзания почвы.
3. Забить заземлители. Для облегчения забивания концы уголков можно обрезать под углом 30°, концы труб необходимо дополнительно сплющить.
4. Сборка конструкции. После забивания уголков верхние концы необходимо соединить между собой. Эта операция выполняется при помощи электросварки отрезками труб, уголков или полосы 40х4. Места соединений окрашиваются или покрываются антикоррозионной смазкой.
5. Подвод заземления к зданию. Он производится в канаве стальной полосой 25х4 и поднимается по стене на высоту 20см. Допускается выполнить его из такого же профиля, как соединительные перемычки, а из полосы изготовить только последний отрезок. Участок, находящийся над землёй необходимо окрасить в жёлтые и зелёные полосы.
6. Контрольная проверка. До завершения земляных работ необходимо при помощи специального прибора проверить качество изготовления заземления. Сопротивление контура должно быть не более 4 Ом.
7. Подключение контура к электропроводке. Согласно ПУЭ п.1.7.117 для этой операции необходимы стальная полоса или прут сечением 75мм², медный проводник 10мм² или алюминиевый провод 16мм².

Обязательно ли делать контур заземления в виде треугольника

Изначально контур заземления изготавливался из углеродистой стали путём забивания электродов в землю. Такая конструкция имеет ряд недостатков.

Они связаны с тем, что такая сталь подвержена коррозии и разрушению с уменьшением площади контакта с почвой и увеличением сопротивления контура. Поэтому для обеспечения длительной работы заземления необходимо увеличивать длину электродов.

Однако в землю не получится забить пруты или уголки длиной 6-10 метров, а ограниченная длина прутков приводит к необходимости установки нескольких, не менее трёх электродов, соединённых прутками или трубами из такого же материала.

При линейном расположении электродов разрушение одного из соединительных прутков приведёт к отсоединению участка, расположенного дальше от места подвода заземления к зданию.

Поэтому основная причина, почему заземление делают треугольником, в том, что в такой конструкции каждый угол треугольника соединён с остальными электродами двумя соединителями и разрушение одного из них не приводит к увеличению сопротивления контура.

Однако, несмотря на то, что такая форма является более надёжной, она не предписывается ни одним нормативным документом и при использовании более качественных материалов допускается изготавливать конструкцию любой удобной формы.

В частности, согласно ПУЭ п.1.7.35 рекомендуется использовать в качестве контура заземления элементы металлоконструкций, заборов или беседок находящиеся под землёй.

Почему заземление треугольником устарело

Заземлять корпуса электроприборов начали с момента начала использования электроэнергии в быту, позже оно начало упоминаться в различных нормативных документах. Требование к наличию заземления содержится в Правилах Устройства Электроустановок, первое издание которых появилось в СССР в 1949 году.

Вплоть до сегодняшнего дня единственными инструментами при его изготовлении являлись кувалда и электросварка, а материалом для изготовления конструкции выбиралась углеродистая сталь, поэтому самая надёжная форма конструкции была треугольная.

В настоящее время для монтажа контура заземления используются более современные методы и материалы, что даёт возможность монтажа глубинного заземления из одного глубинного электрода.

Благодаря такой конструкции и высокой коррозийной стойкости применяемых материалов установка заземления производится за полчаса без значительных объёмов земляных работ, а срок службы контура составляет более 100 лет.

Какой может быть форма контура заземления

В связи с тем, что в нормативных документах отсутствуют требования к форме конструкции, а имеются только технические параметры, форма контура заземления может быть любой. Главное, чтобы он обеспечивал надёжную защиту от поражения электрическим током и этим требованиям может соответствовать любая конструкция.

1) Треугольник

Это традиционная форма контура. Изготавливается из трёх стальных заземлителей длиной не менее 2,5 метра, соединённых перемычками. Вся конструкция должна находиться в земле глубже уровня промерзания почвы.

Отличается низкой ценой, простотой монтажа и сравнительно высокой надёжностью. Используется при наличии большого свободного места.

2) Линейный контур

Конструкция этого контура аналогична треугольной, но заземлители располагаются в линию. Такая система используется при необходимости заземлить несколько объектов и подключение электрощитков к контуру производится на всей протяжённости конструкции.

Этот контур может располагаться вдоль стены дома или между рядом расположенными зданиями. Линейный контур менее надёжен, чем треугольный, но его монтаж может быт предпочтительным в условиях нехватки места.

3) Модульно-штыревое заземление

Такая конструкция является современным способом монтажа заземления. Она представляет собой длинный стержень, находящийся в земле и состоит из следующих элементов:

• Стальные стержни длиной 1,5 метра. На концах стержней нарезана резьба для соединения отдельных деталей в прут необходимой длины. Поверхность стержней имеет медное покрытие для защиты от коррозии.
• Латунные муфты. Используются для соединения отдельных стержней в цельную конструкцию.
• Латунные зажимы. Необходимы для подключения стержня к отводящей полосе.
• Наконечник, облегчающий вход стержня в землю и насадка для передачи импульса от вибромолотка при забивании.
• Для защиты от коррозии и лучшего контакта на все резьбовые соединения дополнительно наносится токопроводящая графитная паста.

Такая конструкция защищена от коррозионного разрушения, занимает мало места на участке и не требует большого объёма земляных работ.

Вывод

В ПУЭ, ГОСТах и других нормативных документах отсутствует указание на форму контура заземления и его конструкцию. Единственное требование, это чтобы сопротивление заземлителей в сетях 220/380В было не более 4 Ом.

Основой причиной, почему заземление делают треугольником, является применение некачественных материалов и необходимость увеличить срок службы конструкции, но допускается и любая другая форма, в том числе использование естественных заземлителей, таких, как заборы, беседки и другие металлоконструкции, находящиеся в земле, креме трубопроводов.

Оптимальным вариантом монтажа контура заземления в наше время является модульно-штыревое заземление. Эта конструкция изготавливается из современных материалов, не подверженных коррозии, занимает мало места на приусадебном участке и устанавливается в течение 30 минут.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Контур заземления | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен.

Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

Что такое контур заземления?

Для начала давайте разберемся, что такое заземление?

Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

Сопротивление ЗУ очень сильно зависит от:

• типа грунта
• структуры грунта
• состояния грунта
• глубины залегания электродов
• количества электродов
• свойств электродов

Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

Грунты, идеально подходящие для монтажа контура заземления:

• торф
• суглинок
• глина с высокой влажностью

Грунты, подходящие для монтажа контура заземления

Грунты, не подходящие для монтажа контура заземления:

Грунты, не подходящие для монтажа контура заземления

В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.

Подготовка

Выбираем место для установки и монтажа заземляющего устройства.

Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

• стальной уголок размером 50х50х5 (мм) с поперечным сечением 480 (кв.мм)
• стальную полосу размером 40х4 (мм) с поперечным сечением 160 (кв.мм)

Материалы для контура заземления

Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.

Монтаж контура заземления

Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

Траншея для контура заземления

В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

• медный сечением не менее 10 кв.мм
• алюминиевый сечением не менее 16 кв. мм
• стальной сечением не менее 75 кв.мм

Я использовал заземляющий проводник из медной шины.

Окончание работ

После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

P.S. В завершении хотелось бы Вам напомнить, что правильное и качественное заземление является Вашей защитой от поражения электрическим током.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

XXII. Охрана труда при установке заземлений на ВЛ / КонсультантПлюс

XXII. Охрана труда при установке заземлений на ВЛ

22.1. ВЛ напряжением выше 1000 В должны быть заземлены во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия. Разрешается:

ВЛ напряжением 35 кВ и выше с ответвлениями не заземлять на подстанциях, подключенных к этим ответвлениям, при условии, что ВЛ заземлена с двух сторон, а на этих подстанциях заземления установлены за отключенными линейными разъединителями;

ВЛ напряжением 6 — 20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к РУ или секционирующему аппарату опоре. В остальных РУ этого напряжения и у секционирующих аппаратов, где ВЛ отключена, разрешается ее не заземлять при условии, что на ВЛ будут установлены заземления между рабочим местом и этим РУ или секционирующими аппаратами. На ВЛ указанные заземления следует устанавливать на опорах, имеющих заземляющие устройства.

На ВЛ напряжением до 1000 В достаточно установить заземление только на рабочем месте.

22.2. Дополнительно к заземлениям, указанным в пункте 22.1 Правил, на рабочем месте каждой бригады должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.

22.3. При монтаже проводов в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ провода (тросы) должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).

22.4. Не разрешается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый, ее участок.

22.5. На ВЛ с расщепленными проводами разрешается в каждой фазе заземлять только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.

22.6. На одноцепных ВЛ заземление на рабочих местах необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Разрешается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.

22.7. При работах на изолированном от опоры молниезащитном тросе или на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 м, трос должен быть заземлен. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.

Отсоединять и присоединять заземляющий спуск к грозозащитному тросу, изолированному от земли, следует после предварительного заземления троса.

Если на этом тросе предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него не исключена подача напряжения.

22.8. Переносные заземления следует присоединять на металлических опорах — к их элементам, на железобетонных и деревянных опорах с заземляющими спусками — к этим спускам после проверки их целости. На железобетонных опорах, не имеющих заземляющих спусков, разрешается присоединять заземления к траверсам и другим металлическим элементам опоры, имеющим контакт с заземляющим устройством.

В электросетях напряжением до 1000 В с заземленной нейтралью при наличии повторного заземления нулевого провода разрешается присоединять переносные заземления к этому нулевому проводу.

Места присоединения переносных заземлений к заземляющим проводникам или к конструкциям должны быть очищены от краски.

Переносное заземление на рабочем месте разрешается присоединять к заземлителю, погруженному вертикально в грунт, не менее чем на 0,5 м. Запрещена установка заземлителей в случайные навалы грунта.

22.9. На ВЛ напряжением до 1000 В при работах, выполняемых с опор либо с телескопической вышки без изолирующего звена, заземление должно быть установлено как на провода ремонтируемой линии, так и на все подвешенные на этих опорах провода, в том числе на неизолированные провода линий радиотрансляции и телемеханики.

22.10. На ВЛ, отключенных для ремонта, устанавливать, а затем снимать переносные заземления и включать имеющиеся на опорах заземляющие ножи должны работники из числа оперативного персонала: один, имеющий группу IV (на ВЛ напряжением выше 1000 В) или группу III (на ВЛ напряжением до 1000 В), второй — имеющий группу III. Разрешается использование второго работника, имеющего группу III, из числа ремонтного персонала, а на ВЛ, питающих потребителя, из числа персонала потребителя.

Отключать заземляющие ножи разрешается одному работнику, имеющему группу III, из числа оперативного персонала.

На рабочих местах на ВЛ устанавливать переносные заземления имеет право производитель работ с членом бригады, имеющим группу III. Снимать эти переносные заземления разрешается по указанию производителя работ два члена бригады, имеющие группу III.

22.11. На ВЛ при проверке отсутствия напряжения, установке и снятии заземлений один из двух работников должен находиться на земле и вести наблюдение за другим.

22.12. Требования к установке заземлений на ВЛ при работах в пролете пересечения с другими ВЛ, на одной отключенной цепи многоцепной ВЛ, на ВЛ под наведенным напряжением и при пофазном ремонте предусмотрены главой XXXVIII Правил.

Как сделать заземление в частном доме правильно ?

Автор Alexey На чтение 9 мин. Просмотров 1.4k. Опубликовано 28.02.2016
Обновлено 28.02.2016

О важности заземления электроприборов и всей сети, как об основополагающем принципе электротехнической защиты от поражения электрическим током говорилось много, нет нужды повторяться.

Но стоит заметить, что в отношении отдельно стоящего частного дома есть ещё один весомый довод о необходимости заземления – это молниезащита здания, внутренних металлических конструкций, электросети и оборудования. От правильности расчёта, от скрупулезного и качественного выполнения всех работ зависит электротехническая и пожарная безопасность в доме.

Приступая к действию

Поскольку заземление – это процесс, включающий в себя теоретические расчётные вычисления и практическое воплощение комплекса задуманных и изготовленных конструкций, то необходимо вначале составить подробный план действий.

В первом пункте нужно определить, по какой системе будет выполнено заземление в частном доме своими руками. Исходя из возможного типа подведённых к фасаду здания линий электропередач, таких систем, доступных для самостоятельного воплощения может быть две: TN-С-S и TT.

Система заземления ТТСистема заземления TN-C-S

Подвод линии, как правило, воздушный, очень часто неизолированными проводниками, что свидетельствует о ненадёжности электроснабжения, заключающейся в большой вероятности обрыва ноля.

Ввод в дом незапланированным алюминиевым проводом

Иногда встречаются воздушные линии (ВЛ) выполненные самонесущим изолированным проводом (говорят СИП кабель), даже если он пятипроводный, то очень мала вероятность того, что в нём присутствует провод защитного заземления PE, чаще всего пятый проводник используется для уличного освещения.

Ввод в дом с помощью провода СИП 2х16

Это значит, что ввод в дом выполнен по старой системе TN-С, и необходимо будет выполнить разделение совмещённого PEN провода на защитный PE, и рабочий ноль N. В черте города можно встретить подземный ввод, где заземление будет выполнено по TN-С-S или даже TN-S, то в этом случае достаточно сделать трёхпроводную электропроводку в доме.

Выбор будущей системы заземления

Допустим, ввод ВЛ, провода неизолированный. В ПУЭ говорится, что если нельзя обеспечить электротехническую безопасность обычными методами, то допускается применение системы TT, в которой контур заземления не связан с сетевым проводом PEN, соответственно безопасность заземлённого оборудования не будет зависеть от возможного обрыва ноля.

Повторное заземление  ЛЭП

Поэтому, отвечая самому себе на вопрос: какую систему выбрать – нужно внимательно изучить систему электроснабжения, осматривая воздушные линии, пройтись от дома до самого трансформатора. Не нужно быть знатным электриком, чтобы оценить качество монтажа и обслуживания – порой в сельской местности линии электропередач находятся в крайне плачевном и убогом состоянии.

Полоса повторного заземления

Также нужно осмотреть, как близко от проводов растут деревья, не пересекаются ли ветки – во время сильного ветра как раз обломки древесины или упавшего целиком деревянного ствола становятся причиной аварий на линиях.

Данный осмотр необходим для того, чтобы определиться: TN-C-S заземление выбрать, или TT. Если линии в удовлетворительном состоянии, за ними ухаживают, столбы бетонные и на них выполнено повторное заземление нуля, ВЛ выполнены СИП, то надёжней будет TN-С-S.

Новая ЛЭП выполненная проводом СИП.

Но, если, как говорится, электросеть «на ладан дышит», то уповать на защитные свойства совмещённого приходящего провода PEN не стоит, если в любой момент фаза может замкнуть на ноль, который тут же где-то у трансформатора отгорит, и по металлических заземлённых поверхностях дома будет «гулять» смертельное фазное напряжение. Если линии ненадёжны, то необходимо будет планировать заземление по TT системе.

Провод заземляющего устройства

В независимости от выбранной системы заземления, расчет и выполнение заземлителя будет одинаковым, хотя в отношении TT необходимо будет проявить особую аккуратность, ведь будущее заземляющее устройство будет являться последним и единственным рубежом электротехнической защиты, без подстраховки с помощью совмещённого PEN провода.

Интуитивно понятно, что провода заземляющего устройства (ЗУ) должны безопасно отвести кратковременный ток короткого замыкания и продолжительный ток, близкий к номинальному значению срабатывания защитного входного автомата. 6мм² — минимально допустимое значение поперечного сечения медного провода, соединяющего ЗУ и шину PE, которую ещё называют ГЗШ – главной заземляющей шиной.

Точка соединения контура заземления с проводником минимального сечения 6 мм2

Если суммарные возможные входные токи больше, чем сможет выдержать провод с данным сечением, то его необходимо будет пересчитать согласно данным из таблицы.

Но провода ЗУ – как раз такой случай, что чем толще – тем лучше характеристики сопротивления и механическая надёжность. Использовать алюминиевые провода для соединения заземлителя и ГЗШ нежелательно, так как не допускается его прокладывать в земле без защитной изоляции, к тому же на клеммах будет происходить коррозия из-за гальванических процессов.

Расчёт заземлителя

Есть два типа заземлителей:

• Естественные – все токопроводящие предметы, находящиеся в грунте;
• Искусственные – преднамеренно помещённые в землю проводники;
• ПУЭ рекомендует использовать как естественные, так и искусственные заземлители.

Не допускается использовать для заземления различные металлические конструкции заборов, оград, поручней, игровых площадок. Если использовать естественные заземлители нет возможности, то необходимо будет рассчитать количество искусственных заземлителей, выбрать способ их соединения, запастись металлопрокатом и электросваркой, чтобы заземление дома своими руками было выполнено максимально надёжно.

Монтаж искусственного заземлителя из уголков стали и крепление проводником от ЗУ к шине PE

В таблице указаны минимально допустимые размеры металлопроката, используемого для выполнения заземлителей.

Далее нужно выбрать место установки заземлителей. Если грунт каменистый и не подходит для заземления, то копают траншею, засыпают подходящей почвой, утрамбовывают и устанавливают в неё заземлители.

Чтобы растекание токов от заземлителей было максимально эффективным, грунт должен быть влажным, поэтому в сухую погоду данный грунт необходимо поливать, лучше раствором поваренной соли.

Наглядный пример контура заземления частного дома

Установка заземлителей

Если сеть однофазная, и будет использоваться система TN-С-S, где основную функцию заземления будет выполнять приходящий по воздушной линии PEN провод, то можно ограничиться одним простейшим контуром, состоящим из нескольких штырей.

Чтобы установить такой заземлитель, нужно прокопать траншеи ниже глубины промерзания грунта, вбить штыри в землю и надёжно проварить соединения прутков и полос.

Такой контур заземления подходит для небольшого частного дома

Ввод заземляющего контура в дом лучше сделать в виде полосы, и там уже соединить с медным проводом при помощи болтового соединения.

Можно сделать линейный контур заземления, но его надёжность будет ниже из-за соединения штырей шлейфом.
Более надёжным будет контур с двумя и больше группами заземлителей.

Если ввод трёхфазный, или будет использоваться заземление системы TT, то необходим более надёжный контур, его схема выглядит как замкнутый вокруг дома горизонтальный заземлитель с группами вертикально вбитых штырей.

Контур заземления по периметру здания

Соединение с ГЗШ делается при помощи нескольких полос, приваренных в разных местах по всему контуру.

Проверка качества заземления

Далее необходимо будет проверить металлосвязь и сопротивление выполненного контура. Так как сопротивление грунта зависит от приложенного напряжения (имеет нелинейную характеристику) то данные измерения нельзя провести при помощи обычного мультиметра.

Для проверки необходимо будет пригласить специалиста электротехнической лаборатории с соответствующим оборудованием.

Самые жёсткие требования предъявляются к заземлению нейтрали трансформатора, сопротивление ЗУ которого должно быть не более 2, 4, 8 Ом соответственно напряжениям измерения 660, 380, 220В трёхфазного тока, или 380, 220, 127В однофазного. Максимально допустимые значения сопротивлений заземлителей 15, 30, 60 Ом при соответствующих вышеприведённых измерительных напряжениях.

Естественно, что чем меньше сопротивление, тем лучше. Для PEN провода ВЛ ПУЭ требует сопротивление 5, 10, 20 Ом – на эти значения (10 Ом для однофазной сети) можно ориентироваться, измеряя сопротивление заземления на ГЗШ.

Разделение PEN проводника на рабочий ноль и провод заземления

Как известно, PEN проводник в системе TN-С является одновременно нулевым рабочим и защитным заземляющим проводом. Его разделение на PE (жёлто зелёный провод, подключается к заземляющему контакту розеток) и N (подключить к силовым клеммам розетки) производят в точке повторного заземления на вводном распределительном устройстве, или по-простому: в электрощите.

Таким образом, происходит процесс зануления шины PE, и повторного заземления PEN провода.

Выдержки из ПУЭ 1.7

Разделение должно выполняться до узлов коммутации (защитного автомата, счётчика), и является возможным, если выполнены условия по сечению вводных проводов (10мм² медь, 16мм² алюминий).

Правильно сделанное разделение PEN должно выглядеть так

Разумеется, если идет речь о том, как сделать заземление на даче, то данная иллюстрация мало подходит, так как такой большой электрощит в дачном домике не требуется. Но зато наглядно видно, как должно осуществляться разделение PEN провода:

• Шины PE и N должны быть раздельными;
• N шина должна находиться на изоляторе;
• Между данными шинами устанавливается перемычка;
• Подключение вводного PEN проводника и провода от ЗУ осуществляется на ГЗШ;
• Все провода должны подключаться на отдельные болтовые соединения;
• Заземляющие проводники должны неразрывно следовать к потребителям (к розеткам или корпусам электроприборов), подключение шлейфом не допускается.

Перемычка устанавливается, чтобы было удобно проводить различные измерения.

Итоги

Таким способом можно перейти от устаревшей TN-С системы заземления и оборудовать весь дом трёхпроводной или пятипроводной (трехфазная сеть) электропроводкой по системе TN-С-S, подключить трёхконтактные розетки, надёжно защитив домашнее электрооборудование от влияния помех и грозовых перенапряжений (понадобятся грозозащитные модули), а себя и всех обитателей дома от электрического поражения.

Нужно помнить, что поскольку эффективность заземления зависит от погоды и времени года, то для электропроводки системы TT обязательным является применение УЗО, так как значения тока утечки через заземление может быть недостаточно, чтобы сработал защитный автомат.

ПУЭ 1.7

Конечно, сделать заземление в квартире своими руками подобным способом разделения PEN провода будет нереально, так как доступ к ВРУ многоквартирного дома должны иметь только соответствующие службы.

Заземление по системе TT является более реальным, но необходимо будет потратиться на длинный провод к заземляющему контуру, и как-то договориться о проведении земляных работ.

Возможно, будет проще всем жильцам дома договориться, собрать деньги и заплатить специалистам, чтобы они перевели энергоснабжение дома на TN-С-S систему заземления.

Заземление электрических линий — Справочник химика 21

    Катодная поляризация защищаемого сооружения реализуется постоянным током, протекающим из грунта в сооружение под действием приложенной разности потенциалов сооружение — земля. При катодной поляризации внешним током разность потенциалов сооружение — земля образуется при подключении источника постоянного тока к сооружению и грунту. Контакт с сооружением осуществляется подключением к нему проводника (дренажной электрической линии) от отрицательного полюса источника тока. Контакт проводника от положительного полюса с грунтом осуществляется через жертвенные электроды (анодное заземление). Источник постоянного тока с регулировочной аппаратурой представляет собой катодную установку, а устройство, образованное катодной установкой, анодным заземлением и дренажными электрическими линиями,— установку катодной защиты (УКЗ). [c.128]









    Источниками блуждающих постоянных токов обычно являются пути электропоездов, заземления линий постоянного тока, установки для электросварки, системы катодной защиты и установки для нанесения гальванических покрытий. Источники блуждающих переменных токов — это обычно заземления линий переменного тока или токи, индуцированные в трубопроводах проложенными рядом электрическими кабелями. Пример возникновения блуждающего постоянного тока от трамвайной линии, где стальные рельсы используются для возвращения тока к генераторной станции, показан на рис. 11.1. Вследствие плохого контакта рельсов на стыках и недостаточной изоляции их от земли часть тока выходит в почву и находит пути с низким сопротивлением, например подземные газо- и водопроводы. В точке А труба попадает под воздействие катодной защиты и не подвергается коррозии, а в точке В, напротив, сильно корродирует, так как по отношению к рельсам является анодом. Если в точке В труба защищена неметаллическим покрытием, это усугубляет коррозионные разрушения, так как в этом случае все блуждающие токи выходят через дефекты в покрытии трубы, что вызывает увеличение плот-, ности тока на ограниченных участках поверхности и ускоряет разрушение трубы. [c.210]

    Заземление электрических линий. Согласно Правилам устройства электроустановок (ПУЭ), заземление выполняют во всех случаях при напряжении 500 в и выше, а также при напряжении выше 36 в (для переменного тока) и выше 110 в (для постоянного тока) в случаях прокладки линий в помещениях с повышенной опасностью, особо опасных и вне помещения.  [c.75]

    Б1-4-92. Временные электрические линии от трансформаторов к подогреваемым участкам надлежит выполнять из изолированных проводов, укладывая их на козелках высотой не менее 0,5 м от земли трансформатор должен быть заземлен. [c.449]

    Для электрохимической защиты от коррозии коммуникаций, расположенных непосредственно на территориях предприятий, в последние годы используют УКЗ с распределенным анодным заземлением (рис. 16, б). В таких УКЗ (в отличие от УКЗ с сосредоточенным анодным заземлением) электроды (группы электродов) анодного заземления размещают вблизи защищаемых объектов (на расстояниях 1,5—3 м от коммуникаций) и соединяют отдельными дренажными электрическими линиями с положительным полюсом катодной установки. Расставлять электроды (группы) вдоль и поперек защищаемых коммуникаций следует таким образом, чтобы ток, стекающий с электрода (группы) в землю, был достаточен для обеспечения защитной разности потенциалов металл — земля на определенном участке защищаемых коммуникаций и исключалось взаимное экра- [c. 130]

    В сетях с глухозаземленной нейтралью напряжением до 1000 в все металлические части электрооборудования, подлежащие заземлению, электрически соединяют с заземленной нейтралью трансформатора. В случае замыкания одной из фаз на заземленные части электрооборудования в сети возникает однофазный ток короткого замыкания, а установленные в линии предохранители или автомат срабатывают и отключают поврежденный участок. [c.239]

    Эксплуатация электрических линий заключается в осмотре заземления защитных трубопроводов, коробов и кабелей проверке крепления электрических трасс систематической проверке качества электрических соединений в разветвительных и переходных коробках поддержании в чистоте электрических контактов. Недопустимо скопление пыли и грязи на проложенных электрических [c.227]

    Особенно опасны для подземных металлических сооружений блуждающие токи, ответвляющиеся от рельсовых путей трамваев и электрических железных дорог, в которых рельсы используют в качестве обратного провода для токов. Блуждающие токи могут возникать и при заземлении однопроводных линий электропередачи и различных промышленных электроустановок. [c.72]

    Для электроснабжения СКЗ применяют электрическую линию напряжением 500 в с заземленной средней точкой питающего трансформатора, обеспечивающего напряжение каждого провода по отношению к земле не более 250 в. Линию подвешивают на опорах связи магистрального газопровода по типу электроснабжения устройств автоблокировки железнодорожного транспорта. На линии применяют провода А-16 или А-25. Провода большего сечения тяжелы для деревянных опор и траверс. В зависимости от мощности СКЗ к линии подключают 5—10 станций с длиной консоли питания до 50 вл4. [c.45]

    Оптимальным считается сопротивление цепи СКЗ, не превышающее 1 ом. Если оно будет выше этой величины, проверяют сопротивление отдельных участков цепи — сопротивление растеканию тока анодного заземления, переходное сопротивление труба — земля (скважина — земля), удельное электрическое сопротивление грунта и сопротивление соединительных электрических линий (проводов, кабелей, шин).  [c.195]

    В сетях с глухо заземленной нейтралью все электрооборудование, подлежащее заземлению, электрически соединяют с заземленной нейтралью трансформатора. В случае замыкания одной из токонесущих фаз на корпус электрооборудования в сети возникает однофазный ток короткого замыкания, а установленные в линии предохранитель или автомат срабатывают и отключают поврежденный участок. В сетях с изолированной нейтралью устанавливают приборы контроля и защиты для выявления и отыскания места замыкания на землю с действием на сигнал или на отключение поврежденного участка. [c.171]

    Особенно большую опасность для подземных металлических сооружений представляют блуждающие токи, ответвляющиеся от рельсовых путей трамвая и электрических железных дорог, в которых рельсы используются в качестве обратного провода для токов. Возникновение блуждающих токов может иметь место и в условиях заземления однопроводных линий энергопередачи и заземления различных промышленных энергоустановок.  [c.73]

    Катодная защита с внешним источником тока получила наибольшее распространение вследствие простоты монтажа и эксплуатации, высокой технологичности и невысокой стоимости. Обычно применяют сетевые источники питания, представляющие собой специальные выпрямители (катодные станции). В значительно меньших объемах применяют автономные катодные станции, содержащие источники постоянного тока термоэлектрогенераторы, турбоальтертаторы, фотоэлектрогенераторы, двигатели внутреннего сгорания с электрическими генераторами. Катодная защита осуществляется установкой, включающей катодную станцию, дренажную линию, анодное заземление и контрольно-измерительные пункты (рис. 31). Отрицательная клемма катодной станции соединяется катодной дренажной линией с защищаемым сооружением. Место соединения дренажной линии с сооружением называется точкой дренажа. Положительная клемма катодной станции соединяется анодной дренажной линией с заземлением, называемым анодным. Ток, стекающий с анодного заземления в землю, вызывает растворение анодных заземлителей. Поэтому с целью обеспечения долговечности анодного заземления стараются использовать малорастворимые анодные материалы. [c.76]

    При наличии сильного экранирующего влияния трубопроводов с плохой изоляцией или без изоляции для более равномерного распределения защитного тока можно заложить в грунт отходы металла (старые рельсы или трубы) таким образом, чтобы они располагались вдоль силовых линий электрического поля анодного заземления. При этом они должны пересекать экранирующие сооружения. [c.187]

    Исследованиями установлено наличие электрической связи трубопроводов с оболочками силовых кабелей, означающей, что трубопроводы также имеют электрическую связь с контурами заземлений трансформаторных подстанций (ломаная линия на схеме рис. [c.146]

    Новые стальные трубопроводы для транспортировки газа, воды, нефтепродуктов обычно имеют покрытие, обеспечивающее хорошую электрическую изоляцию. Для таких трубопроводов во всех случаях целесообразно предусматривать катодную защиту [17, 18] см. раздел 11. В области влияния железных дорог с тягой на постоянном токе даже и трубопроводы с хорошим изоляционным покрытием подвергаются опасности коррозии (см. раздел 4.3). Однако такие трубопроводы обычно не проходят около подстанций. Напротив, пересечения или сближения с линиями железных дорог постоянного тока наблюдаются довольно часто. Ввиду малости требуемого защитного тока и обычно уже предусмотренного или по крайней мере легко осуществимого электрического отсоединения от других низкоомно заземленных сооружений такие трубопроводы чаще всего можно эффективно защищать при помощи станций катодной защиты с регулируемым потенциалом. Если трубопроводы уже уложены, то области стекания блуждающих токов можно выявить путем измерения потенциалов труба—грунт. Целесообразно также дополнительное измерение потенциала рельс—грунт или разности напряжений между рельсом и трубопроводом. Если потенциал свободной коррозии неизвестен или если измерительных подсоединений к трубопроводу нет и поэтому неясно, где имеется наибольшая опасность коррозии блуждающими токами и есть ли вообще такая опасность, то области стекания тока можно определить путем [c. 335]

    Рабочие заземления линий электропередачи постоянного тока, работающие по системе провод — земля, должны находиться на расстояниях, исключающих влияние электрического поля токов, протекающих в земле, на подземные металлические сооружения. Допустимые расстояния определяются на основании расчета в соответствии с нормативно-технической документацией. [c.42]

    Проходной изолятор изготавливают из шпекси-гласа для работы при температуре не выше 80° С, эбонита — не выше 105° С или фторопласта — до 160° С. По высоте электродегидратора имеются штуцеры для отбора проб нефти с различной высоты электродегидратора, а также карман для термопары и штуцер для манометра. Напряжение подается к нижнему электроду от высоковольтного трансформатора, верхний электрод заземлен, Электродегидратор помещен в специальную кабину, снабженную блок-контактом, обеспечивающим размыкание цепи при открывании дверцы кабины. Установка имеет отдельный щит, на котором установлены трансформатор (ЛАТР) для регулировки обогрева и подачи напряжения, потенциометры и магнитный пускатель с кнопкой. Напряжение к трансформатору печи для электрообогрева подается при помощи электрических потенциометров, автоматически регулирующих температуру в мешалке и электродегидраторе. Давление в системе регулируется клапаном, установленным на линии выхода нефти КЗ электродегидратора. Кроме того, на нагнетательной линии сырьевого насоса и на электродегидраторе установлены предохранительные клапаны, автоматически срабатывающие при увеличении в системе избыточного давления более 15 ат.  [c.80]

    С помощью внешнего источника мы должны получить на границе раздела фаз анодное заземление—грунт и сооружение—грунт электрическую энергию, равную или большую той энергии, которая могла бы возникнуть на границах этих же сред при постоянно изменяющихся грунтовых условиях. Поэтому мы вправе допустить, что при полной защите энергия источника затрачивается на создание и поддержание такой ситуации, при которой линии тока проводимости терпят разрыв между обкладками конденсатора С к (рис. 16). В противном случае имел бы место перенос материальных частиц металла катода (сооружения) в грунт и наблюдалась бы коррозия, так как одной обкладкой конденсатора является металл сооружения, а другой — окружающий его грунт и изоляция. Под действием приложенного напряжения грунтовый электролит сильно изменяет свои свойства и приобретает принципиально новые свойства и новый состав, с другими магнитными и электрическими свойствами. На преобразовании электролита затрачивается активная энергия источника (гл. 1Г1). [c.35]

    При проведении операций с жидкими углеводородами заземлению подлежат все емкости, трубопроводы и аппараты. Одиночно установленные емкости, фильтры, сливоналивные устройства и другое оборудование должны иметь самостоятельный контур заземления или присоединяться к общей заземляющей магистрали. Технологическая линия по транспортированию ЛВЖ или ГЖ, включающая трубопроводы, фильтры и другие аппараты, должна представлять на всем протяжении непрерывную электрическую цепь, которая в пределах производственного помещения должна присоединяться к основному контуру заземлении не менее чем в двух точках (рис. 29). [c.55]

    После сборки и проверки заземления узлов, питаемых электрическим током, проводят пробный запуск системы. Для заполнения насоса отсоединяют нагнетающую линию и засасывают шприцем растворитель через выходной клапан. Желательно устанавливать емкость с растворителем выше насоса, так как при этом облегчается работа всасывающего клапана. Ни в коем случае нельзя включать насос, если он не заполнен растворителем К заполненному насосу присоединяют линию нагнетания, открывают промывочный кран, устанавливают расход 5 — 8 мл/мин и прокачивают систему до появления растворителя в сливной линии крана. Эту линию, конец которой опущен в сосуд с небольшим количеством растворителя ниже его уровня, желательно изготовить из полупрозрачного фторопласта, чтобы легче контролировать наличие пузырьков воздуха. [c.187]

    Защитное заземление (зануление) применяют для металлических (нетоковедущих) частей электрооборудования, которые при неисправности изоляции могут оказаться под напряжением. Заземлению подлежат корпуса электрических машин, аппаратов, трансформаторов, светильников и т. п. приводы электрических аппаратов вторичные обмотки измерительных трансформаторов металлические конструкции и каркасы распределительных устройств, щитов управления, щитков и шкафов, металлические корпуса кабельных линий и т. п. [c.68]

    Во избежание поражений электрическим током электрооборудование следует эксплуатировать в строгом соответствии с существующими правилами безопасности для электроустановок промышленных предприятий. Все корпусы электродвигателей, пусковые приспособления, ручные электроинструменты и электроарматура должны иметь надежное и исправное заземление. При пуске и остановке электродвигателей и другой силовой аппаратуры необходимо надевать резиновые перчатки и вставать на резиновый коврик. При ремонте электрооборудования нужно отключить фидер, снять предохранители и на пусковом приспособлении повесить табличку с надписью Не включать — работают люди . При ремонте или внутреннем осмотре аппаратуры можно пользоваться только переносными лампами (напряжение не более 12 в) во взрывобезопасном исполнении. При появлении искр или пламени на электропроводке необходимо немедленно отключить ток на этой линии. Если искрение или горение продолжается, провод следует тушить песком, асбестовым полотном или огнетушителями ОУ-5 или ОУ-8. [c.263]

    В то же время накопление статического электричества в ряде случаев недопустимо с точки зрения безопасной работы. Электрические заряды могут быть сняты с частиц путем повышения их поверхностной проводимости посредством увеличения относительной влажности газа до 60-80% или с помощью специальной химической обработки поверхности частиц. Исчезновение зарядов статического электричества вызывается при этом только адсорбированной пленкой влаги,образующейся на поверхности диэлектрических частиц.Если ate при рабочей температуре материала пленка влаги не может удержаться на его поверхности,то последняя,естественно, не может стать проводящей,даже если относительная влажность газа велика /9/. Заземление аппаратов и транспортных линий не приводит обычно к удовлетворительным результатам, так как основной причиной появления статических зарядов в псевдоожиженном слое является трение частиц друг о друга. [c.276]

    При использовании переменного тока появляются определенные преимущества, если в генераторе три обмотки расположены таким образом, что при помощи трех главных проводов можно снять три различные фазы, т. е. напряжения, которые смещены относительно друг друга во времени на /з периода. Иногда, кроме главных проводов, имеется еще четвертый, так называемый нулевой провод. Между нулевым проводом и любым главным проводом имеется напряжение фазы, например 220 е, так что каждый прибор переменного тока на 220 в может быть приведен в действие (однофазный ток). Помимо этого, можно снять напряжение с двух главных проводов (двухфазный ток) снятое напряжение в этом случаев = 1,73 раза больше, чем напряжение одной фазы, т. е. 220 X 1,73 = 380 в. Если равномерно нагружены все три фазы, как это бывает при подключении двигателя трехфазного тока, тогда нулевой провод излишен однако при однофазной нагрузке (электрическая лампа и т. п.) он может пропускать ток. Переменный ток имеет то преимущество, что при помощи трансформатора (регулируемого трансформатора) можно изменять напряжение с потерей мощности не более 3%. В сети переменного тока обычно один подвод заземлен (светлосерый), так что его одновременно можно использовать для заземления корпуса приборов. Линии специального заземления окрашивают в красный цвет. В случае особой опасности (например, при работе с термостатами) применяют напряжения менее 42 в в этом случае цепь тока низкого напряжения не должна быть связана с цепью высокого напряжения, например через делитель напряжения или автотрансформатор. [c.614]

    Телефонная связь осуществляется по линии электрического питания датчика (через искусственно образованную двумя конденсаторами среднюю точку) и стальному тросу кабеля ТАШ-1х4, подсоединенному к корпусу датчика и заземленной клемме аппарата сигнализации. Конденсаторы, образующие искусственную среднюю точку, расположены в стабилизаторе СТ аппарата сигнализации и блоке питания БП датчика.  [c.721]

    При размещении оборудования и организации работы лаборатории визуальных методов спектрального анализа прежде всего необходимо иметь в виду технику безопасности [1]. Наиболее важна защита от электрического шока. Пол лабораторной комнаты должен быть покрыт хорошо изолирующим слоем (например, резиновым ковриком, резиновым покрытием, покрытием из поливинилхлорида). Источники должны быть снабжены блокировкой, отключающей электрическую сеть, если безопасный корпус дугового (искрового) штатива открыт. При анализе больших образцов может оказаться необходимым закоротить блокировку. В этом случае увеличивается опасность для лица, выполняющего анализ. Контакт источника возбуждения с анализируемым образцом совершенно необходим, если большие детали анализируются на месте и невозможно в целях безопасности работы заземлить соответствующий полюс источника. На заводах даже с заземленной нулевой линией электрической сети может существовать некоторая разность потенциалов между местной землей и нулевой линией, которая обусловлена периодически появляющейся или постоянно существующей утечкой фазового тока в различном неисправном оборудовании. Поэтому, особенно при анализе на месте, источник возбуждения не должен быть связан непосредственно с электрической сетью. Для этого следует всегда использовать разделительный трансформатор по возможности с коэффициентом трансформации 1 1 и с раздельными первичной и вто- [c.309]

    Электрические линии СКЗ (рис. 27) могут быть воздушнымп, кабельными и смешанными (например, воздушная линия с кабельными вставками). Наиболее часто применяют воздушные линии электропередачи, смонтированные на опорах. Электрические кабели применяют в случаях, предусмотренных техническими условиями (пересечение железных, шоссейных дорог, линий электропередачи напряжением 35 кв и выше и др.), а также при нецелесообразности эксплуатировать воздушные линии. Электрические шины используют, когда требуется механическая прочность соединения (соединение проводов с анодным заземлением, заземление корпуса выпрямителя, трансформатора и др.). [c.77]

    Мосты весьма чувствительны к внешним магнитным полям. Вблизи приборов не должно быть источников электромагнитных колебаний, например электродвигателей или трансформаторов. Корпус моста заземляют. Соединительные линии, идущие к термометрам сопротивлений, не должны быть проложены вместе с другими электрическими линиями. Совместная проводка допустима при условии экранирования соединительных проводов заземленными свинцовой оболочкой или газовыми трубами. В качестве соединительных проводов можно применять провода и кабели марок СРГ, ВРГ, ППВ и ПР, с О бщим сопротивлением не более 5 ом. Следует использовать трехпроводную систему включения термометров сопротивления. Желательно, чтобы линия от моста до термометра была выполнена из цельного куска провода. Алюминиевый провод нельзя присоединять к термометрам, потому что в месте присоединения появляется коррозия. Концы медных соединительных проводов должны быть облужены. Сопротивление изоляции проводов должно быть равно 1,5—2 мегомам, но не менее 0,5 мегома. Мост питается от сети переменного тока напряжением 127 в через понижающий трансформатор, вторичная обмотка которого должна быть заземлена.  [c.313]

    Большое влияние на коррозионные процессы в подземных (а иногда и надземных) условиях оказывают, как было указано ранее, блуждающие токи. Особенно большую опасность для подземных металлических сооружений представляют блуждающие токи, ответвляющиеся от рельсовых путей трамвая и электрических железных дорог, в которых рельсы используются в качестве обратного провода для токов. Возникновение блуждающих токов может илтеть место и в условиях заземления однопроводных линий энергопередачи и заземления различных промышленных электроустановок. [c.187]

    К электрофильтрам ток высокого напряжения, подается следующим образом. Сталыная шина положительной полярности прокладывается к осадительным электродам электрофильтра. Эта шина нрисоединяется в нескольких местах к контуру заземления. Разрывы линии положительной полярности от выпрямителя к электрофильтру недопустимы, так как в этом случае прикосновение к линии положительной полярности выпрямителя может вызвать поражение электрическим током. Для предотвращения этого у самого выпрямителя линия положительной полярности снабжается так называемым искровым предохранителем, а именно прямым ответвлением к заземлению через небольшой воздушный промежуток (слюдяная прокладка с отверстиями). При разрыве цепи этот промежуток пробивается искрой, и путь тока к заземлению восстанавливается автоматически. [c.79]

    Первичная обмотка индукционной катушки 11 соединялась с положительным полюсом аккумуляторной батареи /4 . Второй конец первичной обмотки прп помощи переключателя 9 подключался к неподвижным контактам мембранного прерывателя Л или к электрическому прерывателю 10, необходимому для нанесения на диаграмме линии атмосферного давления. Отрицательный полюс аккумуляторной батареи был заземлен. Один конец вторичной обмотки соединялся с корпусом 15 индикатора, другой— с токоподводящей скобой 16, установленной параллельно барабану 18, на который закреплялась специальная токопроводящая бумага. Барабан 18 вращался синхронно с коленчатым валом. Вдоль скобы 16 перемещался изолированный рычаг 17 командоплеча 19. С конца рычага 17 при совпадении давления в цилиндре компрессора и давления от баллона сжатого воздуха 1 проскакивала искра высокого напряжения. Одновременно давление воздуха от баллона перемещало поршень самописца. Изменяя величину противодавления в индикаторе, получали индикаторную диаграмму компрессора, написанную искрой (фиг. 30). [c.91]

    Чтобы обеспечить нужные параметры при увеличении напряжения линий, необходимо увеличить габариты конструкций опор, что влечет за собой их чрезмерное удорожание. С другой стороны, превышение нужных параметров [61, 68] в значительной степени способствует повышению интенсивности коррозионного процесса подземных сооружений. Известно, что падение потенциала на протяженном сооружении происходит по экспоненциальному закону. По закону экспоненциального конуса происходит падение потенциала между двумя одиночными стержневыми заземлениями. Зоны земли вблизи заземлителя практически оказывают наибольшее сопротивление прохождению тока. Эти зоны принято называть зонами растекания. Зона земли за пределами растекания называется зоной нулевого потенциала. Зона нулевого потенциала характеризуется наименьшим сопротивлением зе,мли, поэтому а ней практически не обнаруживается падения потенциала. Если в зону растекания укладывается проводник, например трубопровод, таким образом, чтобы он проходил и через нулевую зону, то в трубопроводе возникает электрический ток, обусловленный интегральным напряжением зоны растекания и нулевой зоны. Правилами ПУЭ в четырехпроводных сетях переменного тока и в трехпроводных сетях перемешюго тока напряжением до 1000 В обязательно предусматривается глухое заземление нейтрали. Все металические части электрооборудования соединяются с нулевым проводом и заземляются с нейтралью. Сопротивление заземлителя нейтрали и сопротивление заземлителя оборудования оказываются, как правило, различными, а поэтому и потенциалы указанных заземлителей различны, что обусловливает появление в земле тока, резко увеличивающегося при обрыве нейтрали.  [c.124]

    Почти полное отсутствие потерь краски достигается при распылении в электрическом поле высокого напряжения (электроокрашивание). Метод основан на переносе заряженных частиц краски в электрическом поле высокого напряжения, создаваемом между системой электродов, один из которых — короиирующее краскораспы-ляющее устройство, другой — окрашиваемое изделие. К краскораспыляющему устройству подводят высокое напряжение (обычно отрицательного знака), изделие заземляют. Лакокрасочный материал поступает на коронирующую кромку распылителя, где приобретает отрицательный заряд и распыляется под действием электрических сил, после чего осаждается на поверхности заземленного изделия. Метод широко применяют для окраски металлических изделий, а в, ряде случаев и для окраски изделий из дерева, стеклопластиков, резины и т. п. Окраску производят с помощью стационарных установок на конвейерных линиях и ручными электрораспылителями. Про изводительность зависит от типа и количества распылителей. Наибольший экономический эффект дает применение этого метода в серийно-массовом производстве. [c.161]

    Для определения мест течи удобно применять электрический разряд. Особенно подходят для этого высокочастотные аппараты с сетчатым соединением, имеющие только один электрод. Лучщё всего вмонтировать внутрь установки электрод, который заземляется или при применении индуктора соединяется с одним из его полюсов в крайнем случае достаточно подсоединить к клемме или т. п. общую линию заземления. При подходящих условиях для разряда — в случае необходимости после впуска в прибор воздуха до давления в несколько миллиметров ртутного столба — при взаимодействии поискового электрода со стеклом можно наблюдать в газовом пространстве светло-фиолетовое свечение без какого-либо искрения. Места, в которых нарушена герметичность, определяют следующим образом при приближении электрода на расстояние 1—2 мм проскакивают искры, которые кажутся приставшими к этим местам. Этим методом трещины или отверстия, оставшиеся после спаивания, обнаруживаются тем легче, чем они больше. Но длинные капиллярные воздушные каналы, которые образуются у неправильно смазанных кранов или у мест склеивания, этим способом установить нельзя то же, естественно, относится ко всем неплотностям на металлических частя,х. При разряде следует остерегаться проскакивания больших искр, которые могут вызвать капиллярные пробоины в стекле и, следовательно, возникновение новых неплотностей. Поэтому при применении индуктора рекомендуется включать параллельно разрядник с расстоянием между электродами 2—3 мм. [c.421]

    Для оценки влияния подобного эффекта прежде всего необходимо получить распределение электрических силовых линий в межэлектродном пространстве. Известно [1] уравнение, описьшающее распределение электростатического поля для системы одиночный провод мевду заземленными плоскостями  [c.148]

    Как известно, все тела делятся на проводники и непроводники электрического тока. Металлы, например, хорошо проводят электричество, точно так же про водниками электричества являются растворы минеральных солей, кислоты, вода и т. д. Человеческое тело также может быть отнесено к проводникам электричества. Некоторым сопротивлением прохождению тока через тело человека является кожный покров человека в том случае, если он ничем не загрязнен. Но так как кожа рабочего в условиях работы на химическом производспве может быть смочена кислыми жидкостями и руки могут быть загрязнены продуктами и частицами металла (от соприкосновения с оборудованием), тс при этих условиях тело рабочего становится хорошим проводником электричества. Земля, являясь, в свою очередь, прекрасным проводником, обладает способностью замыкаться с любым другим проводником, имеющим эле ктрический заряд. Поэтому, когда рабочий случайно коснется какой-либо токоведущей ча)сти, то через него произойдет замыкание данной токоведущей части с землей. Вследствие этого прикосновение рукой к голому рубильнику или проводу может вызвать тяжелые последствия. Электрический ток в зависимости от напряжения и места прикосновения к токоведущей части может вызвать электрический удар с возможным смертельным исходом или тяжелый ожог. Опасность представляет не только незащищенный рубильник, но иногда и рубильник, защищенный металлическим колпаком, так как при порче рубильника последний может коснуться кожуха, который, в свою очередь, окажется под напряжением. Во избежание этого всякую поверхность (мотор, трансформатор, рубильник или аппарат), которая может оказаться под напряжением, заземляют, т. е. данную металлическую часть соединяют при помощи проволоки с землей. Для лучшего контакта места соединения токоведущей поверхности припаиваются к проволоке, отводящей ток. Заземлением достигается то, что электрический ток, проходящий по какой-нибудь поверхности, уйдет в землю, даже в том случае, если этой поверхности нечаянно коснется и человек. Происходит это потому, что ток идет по линии наименьшего сопротивления, и так как хорошая проволока служит все же лучшим проводником, чем человек, то ток уйдет в землю через про- [c.261]

    Проявитель внутреннего изображения имеет дополнительное преимущество — снижение вуали на пластине, благодаря чему улучшается отношение сигнал/фон для слабых линий. Автор заметил повышение чувствительности пластин кодак 019 в три раза. Более эффективное средство борьбы с фоном—экранирование пластины от попадания на нее интенсивных экспозиций. Например, можно удалить часть пластины в области спектра однозарядных ионов (Маэ, 1965 Ахерн, Малм, 1966). Установлено, что без этой части пластины, образующей вторичные ионы, фон значительно снижается. Другой метод — использование масок, размещенных перед пластиной для улавливания ионов, приводящих к переэкспонированию. Например, Рейл (1969) использовал алюминиевую фольгу толщиной 0,13 мм. Было обнаружено, что электрическое заземление повышает эффективность такого приема. Заземление можно выполнить при помощи электропроводной пасты, нанесенной на поверхность пластины (Аддинк, 1966) . Преимущество пасты или маски по сравнению [c.190]

Заземление контактной сети и воздушной линии

Подготовка переносной заземляющей штанги. Перед установкой штангу осматривают. Она должна иметь медный заземляющий трос площадью сечения не менее 50 мм² для заземления контактной сети и не менее 25 мм² для заземления ВЛ напряжением ниже 1000 В, а также 6-10 кВ с проводом площадью сечения менее 50 мм². Обращают внимание на заземляющий трос: обрывы жил, ослабление крепления троса к башмаку или к штанге не допускаются. Проверяют наличие и исправность блоки ровочного соединения, общее состояние накидного крюка и древка. До наложения заземления заземляющий провод штанги специальным зажимом (башмаком) надежно прикрепляют к тяговому рельсу, вынимают ключ блокировки и собирают штангу. Если заземление на рельс затруднено, разрешается подключать штангу к тросу группового заземления, к металлической опоре или заземляющему спуску опоры. Убеждаются в отсутствии обрыва заземляющего спуска и надежности крепления его к рельсу.

Искровые промежутки и диодные зазем-лители в цепи заземления шунтируют, устанавливая шунтирующую штангу.

Проверка отсутствия рабочего напряжения и наложение заземления. Непосред-ственно перед наложением заземления убеждаются в отсутствии рабочего напряжения в линии. Для этого прикасаются острием крюка переносной заземляющей штанги к токоведущим частям не ближе 1 м от изолятора и по искре определяют наличие или отсутствие рабочего напряжения.

Следует помнить, что отключенные линии могут находиться под наведенным напряжением или под действием емкостных потенциалов. Указанное напряжение, так же как и рабочее, дает при проверке искру. Однако искра в этом случае значительно слабее.

Необходимо следить, чтобы работник не касался заземляющего троса. Проверяют отсутствие напряжения и в резиновых диэлектрических перчатках завешивают первую заземляющую штангу. Не допускается проверять отсутствие напряжения прикосновением острия крюка заземляющей штанги к контактным проводам, тросам в непосредственной близости от изоляторов независимо от их числа. После того как убедятся в отсутствии рабочего напряжения, заземляющую штангу завешивают на токоведущие части контактной сети.

Заземляющий трос и древко штанги располагают таким образом, чтобы они не входили в габарит приближения строений.

Первую заземляющую штангу завешивает лицо с квалификационной группой не ниже III под непосредственным наблюдением руководителя работ. Последующие заземляющие штанги по указанию руководителя работ могут завешивать два электромонтера с квалификационной группой не ниже III, один из которых ведет наблюдение. Разрешается заземлять контактную сеть для осмотра крышевого оборудования э. п. с. электромонтеру с квалификационной группой не ниже III совместно с машинистом локомотива или его помощником.

Наложение переносного заземления на провода ВЛ 6-10 кВ выполняют в строгой последовательности. После присоединения провода заземления к тяговому рельсу завешивают первую заземляющую штангу на нижний провод 1, вторую — на верхний провод 2, ближний к опоре, третью — на верхний провод 3, дальний от опоры с полевой стороны. Снятие заземляющих штанг выполняют в обратной последовательности. Места подключения заземления должны быть зачищены. Заземление ВЛ 6-10 кВ, проводов ДПР, волновода, расположенных на опорах контактной сети, на период работ выполняют на тяговый рельс; заземлять эти провода на искусственный заземлитель не допускается.

В случае заземления провода ВЛ на металлическую опору проверяют целость заземляющего спуска.

Заземление места работ. Работу на фидерных и секционных разъединителях со снятием напряжения с контактной сети и заземлением выполняют при установке двух заземляющих штанг. На весь период работ разъединитель шунтируют медным тросом площадью сечения не менее 50 мм² с креплением его к шлейфам болтовыми зажимами. Шунт устанавливают только после заземления обеих ветвей при включенном положении разъединителя.

Аналогично устанавливают заземления при работах на секционных разъединителях без снятия напряжения с контактной сети с отключением шлейфов, подсоединенных через изоляторы. Для работ на секционном изоляторе со снятием напряжения с контактной сети переносные заземляющие штанги устанавливают с обеих сторон с обязательным предварительным включением шунтирующих разъединителей. При отсутствии разъединителя на каждую ветвь устанавливают две заземляющие штанги. При работах с нарушением целости проводов (разрыв без установки шунта) устанавливают двойные заземления с обеих сторон от места разрыва на расстоянии не более 100 м от него. В случае работ по замене проводов заменя-

емые и монтируемые провода дополнительно заземляют на концах участка. Заземления должны находиться в пределах одного блок-участка и присоединяться к одному и тому же тяговому рельсу. При работах на воздушных питающих линиях контактной сети, когда соединение их с рельсом затруднено, линию заземляют на отсасывающий провод. В таких случаях предварительно соединяют шунтирующими перемычками площадью сечения не менее 50 мм² металлические опоры и конструкции крепления на железобетонных и деревянных опорах с проводами отсасывающих линий. Если отсасыва ющий провод проходит в другом месте, воздушные линии заземляют на специальный трос группового заземления. При работах в пределах одной фидерной зоны заземляющие штанги должны быть установлены с обеих сторон от места работ в пределах видимости для работающих на контактной сети постоянного тока не далее 300 м, а на контактной сети переменного тока — с расстоянием между штангами не более 200 м. В зоне работы каждой бригады должно быть установлено необходимое число заземляющих штанг. В процессе работы руководитель работ должен периодически контролировать со-

стояние переносных заземляющих штанг. На участке переменного тока отключенные питающие линии и дополнительные провода заземляют переносными заземляющими штангами. Расстояние между ними должно быть не более 100 м. Допускается контактную сеть отключать и заземлять секционным разъединителем с заземляющим ножом.

При работах с автодрезины со снятием напряжения с контактной сети допускается наложение одного заземления на контактную сеть заземляющей штангой, присоединенной к тяговому рельсу, и другого заземления — к металлической раме автодрезины. В этом случае выделяют электромонтера с квалификационной группой не ниже III для наблюдения за состоянием заземляющей штанги (подключение к тяговому рельсу, наличие габарита для подвижного состава). В случае нарушения заземления контактной сети сигналист должен доложить руководителю работ. Перед наложением заземления с автодрезины проверяют состояние и закрепление провода заземляющей штанги. Наконечник должен быть закреплен опрессовкой, шайба и болт должны быть приварены к раме по всему контуру прилегания. Место выхода провода заземляющей штанги из зажима требует постоянного внимания.

⇐Ограждение съемной изолирующей вышки | Контактная сеть | Работа на высоте⇒

Заземление переносное ЗПЛ-1Н

Общее описание

Предназначено для защиты работающих на отключенных участках воздушных линий от порожения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Количество фазных зажимов 5.

Допусимый диапазон рабочих температур от -45°С до +40°С. Относительная влажность воздуха до 80% при 25°С.

ЗПЛ-1Н выпускается также с сечением провода 25мм, 35мм, 50 мм, 70 мм, 95 мм, 120 мм

Характеристики

Рабочее напряжение эл. установки	1 кВ
Сечение заземляющего провода	16 мм
Длина заземляющего спуска, не менее	9 м
Длина провода между фазами, не менее	0,8 м
Ток термической стойкости в течение 3 с	2,3 кА
Ток динамической стойкости	5,86 кА
Длина штанги со струбциной	330 мм
Количество штанг	5 шт
Количество фаз	3
Погодные условия эксплуатации	-45 +40 С°
Габаритные размеры в упаковке	420x150x150 мм
Вес	3,700 кг

Сертификат

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

Линии заземления — AntarcticGlaciers.org

Что такое линия заземления?

Почти вся Антарктида покрыта льдом. Менее 1% его суши свободны ото льда. Это означает, что в Антарктиде почти все ледники оканчиваются в океане, после чего откалываются айсберги. Эти ледники могут быть заземлены или заканчиваться плавающими ледяными языками или более крупными шельфовыми ледниками. Эти плавучие шельфовые ледники движутся вместе с приливом. Шельфовые ледники окаймляют 75 % береговой линии Антарктиды, при этом собирая 20 % снегопадов на 11 % ее площади[1].Базальное таяние шельфовых ледников является крупнейшим процессом таяния в Антарктиде. Ясно, что взаимодействие ледяного щита и океана чрезвычайно важно для управления динамикой ледяного щита и темпами таяния и отступления.

Мозаика снимков Landsat Image Mosaic of Antarctica (LIMA), показывающая расположение основных шельфовых ледников.

Ледники, которые вот так заканчиваются в океане, называются Приливными ледниками . Они могут быть заземлены (ледник полностью соприкасается с ложем), или части конца ледника могут плавать.Ледники, впадающие в шельфовый ледник, представляют собой ледников-притоков.

Точка, в которой ледники и шельфовые ледники начинают плавать, называется линией заземления . Расположение линии заземления важно, поскольку потеря массы Антарктиды тесно связана с изменениями шельфовых ледников и их линий заземления[2, 3]. Изменение линии заземления может привести к очень быстрым изменениям в поведении ледников и шельфовых ледников (например, см. Нестабильность морского ледяного щита).

Упрощенное изображение линии заземления ледяного щита.Из: Huybrechts et al., 2009. Nature 458, 295-296.

Переход от приземившегося ледяного щита к плавающему шельфовому леднику играет важную роль в управлении динамикой морского ледяного щита, поскольку он определяет скорость, с которой лед вытекает из заземленной части ледяного щита[4]. Это связано с тем, что поток льда через линию заземления резко увеличивается с увеличением толщины льда у линии заземления. Это означает, что линии заземления нестабильны на склонах с обратным руслом, например, под ледником Пайн-Айленд, потому что отступление в более глубокие воды увеличивает поток льда и еще больше способствует большему отступлению ледника.

Резюме
воздействия на Антарктиду и
Южный океан в 2070 г., под
«высокий уровень выбросов»
сценарий. Перепечатано с разрешения Nature [Nature Perspectives] [Выбор будущего Антарктиды, С. Ринтул и его коллеги] [Авторское право, 2018 г.].

Отображение линии заземления

Линии заземления на самом деле больше похожи на зону . Зона посадки на мель — это область, где лед переходит от лежащего на мели ледяного щита к свободно плавающему шельфовому леднику, обычно на протяжении нескольких километров.Плавающий шельфовый ледник меняет высоту в зависимости от приливов, атмосферного давления и океанических процессов. Заземление происходит, когда шельфовый ледник соприкасается с коренной породой внизу.

Зона заземления — это область между точкой F на рисунке ниже, где нет приливно-отливных движений, и точкой H, которая является границей изгиба льда в сторону моря, где лед находится в свободном плавании.

Зона заземления. По Fricker et al., 2009.

Зону заземления трудно обнаружить; это может иметь место на обширной территории[5], а область может быть удаленной и недоступной, и поэтому ее трудно контролировать.К счастью, есть одна тонкая особенность, которую можно наблюдать на спутниковых снимках. Между точками G и H часто есть минимум высоты (точка Im на рисунке выше). Профили высот вдоль линии заземления часто показывают изломы уклона (точка Ib).

Другие методы обнаружения линии заземления основаны на измерении изменений высоты поверхности во время приливного цикла, которые можно измерить с помощью GPS или спутникового радара с синтезированной апертурой (например, InSAR) или ICESat[2, 5, 6].

Шельфовые ледники Антарктического полуострова.Линия заземления обозначена толстой черной линией.

Текущее изменение линии заземления

На Антарктическом полуострове и в Западной Антарктиде усиление апвеллинга относительно теплых Циркумполярных глубинных вод приводит к таянию льда у линии заземления. В море Амундсена это привело к ускорению ледников, их истончению и отступлению линии заземления. Циркумполярная глубинная вода, которая является ключевым компонентом Антарктического циркумполярного течения, способна достигать нижней части шельфовых ледников и линии заземления, протекая через глубокие подводные желоба[7].Это привело к быстрому отступлению линии заземления на леднике Пайн-Айленд[8] – до 31 км с 1992 по 2011 год.

Теплая циркумполярная глубинная вода проникает под шельфовые ледники ледников Пайн-Айленд и Туэйтс.

Распознавание линий заземления прошлого

Линии заземления оставляют после себя отчетливые геоморфологические и седиментологические записи[9-14] на континентальном шельфе, которые ученые могут использовать для картирования и датирования местоположений бывших линий заземления. Эта важнейшая информация может быть использована для реконструкции протяженности ледникового щита в прошлом; е,.г., [15, 16].

Клинья зоны посадки на мель

формируются поперек ледового потока и могут быть нанесены на карту судами, оборудованными полосовой батиметрией, что позволяет им создавать подробную топографическую карту морского дна[17]. Эти клинья зоны заземления представляют либо прошлую максимальную протяженность ледяного щита, либо положения рецессии во время дегляциации.

Клинья зоны выхода на мель (известные также как «дельты тилла» или «подводный веер, контактирующий со льдом»[9]) образуются под устойчивыми краями льда; они требуют, чтобы линия заземления оставалась в стабильном положении в течение достаточно долгого времени, чтобы накопилось достаточное количество отложений, чтобы образовался клин или гребень[17].Клинья зоны залежи представляют собой очаги осадконакопления, формирующиеся при переходе от стационарных льдов к плавучим. Как правило, они состоят из хорошо залегающих лесных и донных отложений.

Дальнейшее чтение

1. Риньо, Э. и др., Таяние шельфового ледника вокруг Антарктиды. Наука, 2013. 341 (6143): с. 266-270.
2. Брант, К.М., и др., Картирование зоны посадки на мель на шельфовом леднике Росса, Антарктида, с использованием лазерной альтиметрии ICESat. Анналы гляциологии, 2010. 51 (55): с. 71-79.
3. Pritchard, H.D., et al., Потеря антарктического ледяного щита, вызванная базальным таянием шельфовых ледников. Nature, 2012. 484 (7395): с. 502-505.
4. Schoof, C., Динамика линии заземления ледяного щита: установившиеся состояния, стабильность и гистерезис. Журнал геофизических исследований: поверхность Земли (2003–2012 гг.), 2007 г. 112 (F3).
5. Fricker, H.A., et al., Картирование зоны посадки на мель шельфового ледника Эмери, Восточная Антарктида, с использованием InSAR, MODIS и ICESat. Antarctic Science, 2009. 21 (5): с. 515-532.
6. Rignot, E., J. Mouginot, and B. Scheuchl, Антарктическое картографирование линии наземного движения на основе дифференциальной спутниковой радиолокационной интерферометрии. Геофиз. Рез. Lett., 2011. 38 (10): с. L10504.
7. Walker, D.P., et al., Перенос тепла океана на шельф моря Амундсена через подводный ледниковый желоб. Geophysical Research Letters, 2007. 34 (2): с. L02602.
8. Риньо, Э., et al., Широко распространенное и быстрое отступление линии заземления ледников острова Пайн, Туэйтса, Смита и Колера, Западная Антарктида, с 1992 по 2011 год. Письма о геофизических исследованиях, 2014: с. н/д-н/д.
9. Lønne, I., Осадочные фации и структура осадконакопления контактирующих со льдом гляциоморских систем. Осадочная геология, 1995. 98 (1–4): с. 13-43.
10. Пауэлл, Р. Д. и Б. Ф. Молния, Гляциморские осадочные процессы, фации и морфология юго-юго-восточного шельфа Аляски и фьордов. Морская геология, 1989. 85 (2-4): с. 359-390.
11. Powell, RD, Гляциморские процессы и индуктивное литофациальное моделирование шельфовых и приливных ледниковых отложений на основе четвертичных примеров. Морская геология, 1984. 57 (1-4): с. 1-52.
12. МакКейб, А.М. и Н. Эйлс, Седиментология контактирующей со льдом гляцио-морской дельты, Долина Кэри, Северная Ирландия. Осадочная геология, 1988. 59 (1-2): с. 1-14.
13. Эйлс, К.H., N. Eyles, and AD Miall, . Модели гляцио-морских отложений и их применение для интерпретации древних ледниковых последовательностей. Палеогеография, Палеоклиматология, Палеоэкология, 1985. 15 : с. 15-84.
14. Пауэлл, Р. Д. и Р. Б. Элли, Системы наземных линий: процессы, гляциологические выводы и стратиграфические данные , в Геология и сейсмическая стратиграфия антарктической окраины, 2 . 2013 г., Американский геофизический союз. п. 169-187.
15. Ó Cofaigh, C., et al., Реконструкция изменений ледяного щита на Антарктическом полуострове со времени последнего ледникового максимума. Quaternary Science Reviews, 2014. 100 (0): с. 87-110.
16. Ó Cofaigh, C., P. Dunlop, and S. Benetti, Морские геофизические данные о протяженности ледникового щита позднего плейстоцена и его отступлении у северо-западной части Ирландии. Quaternary Science Reviews, 2011. В печати, исправленное доказательство .
17. Cofaigh, C.O., Ледяные щиты, вид с океана: вклад морской науки в понимание современных и прошлых ледяных щитов. Philosophical Transactions of the Royal Society A: Mathematical, Physical and Engineering Sciences, 2012. 370 (1980): p. 5512-5539.

Преднамеренное заземление | Футбольные операции НФЛ

Правило 8 Раздел 2

Преднамеренное заземление

Сводка правил
Посмотреть официальное правило

НАМЕРЕННОЕ ЗАЗЕМЛЕНИЕ

Фол за умышленное приземление, если пасующий, которому грозит неминуемая потеря ярдов из-за давления со стороны защиты, делает пас вперед без реальных шансов на завершение.Реальный шанс на завершение определяется как пас, который брошен в направлении и приземляется поблизости от изначально подходящего получателя.

Позиция 1. Позиция паса или мяча за пределами захвата. Преднамеренное приземление не будет зафиксировано, если пас, который находится за пределами или был за пределами позиции захвата, делает передачу вперед, которая попадает на линию схватки или за нее, даже если ни один из нападающих не имеет реального шанса поймать мяч (в том числе, когда мяч приземляется за боковой или лицевой линией). Если мяч пересекает линию схватки (расширенную) за боковой линией, умышленного приземления нет. Если свободный мяч покидает область, граничащую с захватами, эта область больше не существует; если мяч возвращен, применяются все правила умышленного приземления, как если бы пасующий находился за пределами этой зоны.

Пункт 2. Физический контакт. Преднамеренное заземление не должно вызываться, если:

1. пасующий начинает свое пасовое движение в сторону правомочного принимающего, а затем на него оказывает значительное влияние физический контакт со стороны защитника, из-за которого пас приземляется в области, которая не находится в направлении и поблизости от правомочного принимающего; или
2. пасуемый находится вне луза, и на его движение паса существенно влияет физический контакт защитника, из-за которого мяч приземляется за пределами линии схватки.

Пункт 3. Остановка часов. Игроку, находящемуся под центровым, разрешено законно останавливать игровые часы для экономии времени, если сразу после получения снэпа он начинает непрерывное бросковое движение и бросает мяч прямо в землю.

Предмет 4. Шип с задержкой. Пасующему, после того как он отложил передачу в стратегических целях, запрещается бросать мяч на землю перед собой, даже если он не находится под давлением рашеров(ов) защиты.

Штраф: За умышленное заземление:

1. потеря дауна и 10 ярдов от предыдущей точки; или

2. потеря попытки на месте фола; или

3. если пасующий находится в своей зачетной зоне, когда мяч брошен, это безопасность. См. 4-7 для действий по экономии времени в течение одной минуты любого тайма.

Примечание: Если фол происходит менее чем в 10 ярдах от линии схватки, но более чем на половине расстояния до линии ворот, мяч должен быть помещен в точку передачи.

Требования к защитному заземлению для линий передачи и распределения

Введение в защитное заземление

В этой технической статье рассматриваются требования к защитному заземлению для линий передачи и распределения, поддерживаемых стальными опорами и деревянными опорами, а также изолированных силовых кабелей. Защитное заземление должно быть установлено таким образом, чтобы все фазы линий или кабеля были визуально и эффективно соединены вместе в многофазном «коротком замыкании» и соединены с землей (землей) на рабочей площадке.

Требования к защитному заземлению для линий передачи и распределения

Однофазное заземление многофазных цепей запрещено. Токопроводящие объекты в пределах досягаемости любого работника, будь то в воздухе или на земле, должны быть подключены к этой системе заземления. Поэтому на рабочем месте должно быть установлено достаточное количество защитных ограждений таким образом, чтобы они находились в непосредственном шунтировании со всеми точками контакта рабочих.

Заземление НЕ ДОЛЖНО использоваться в качестве проводника защитного заземления или как часть цепи между защитными заземлениями в этом отношении.

Устройство защитных ограждений на сооружениях ЛЭП создает на сооружении эквипотенциальную безопасную рабочую зону . Тем не менее, без использования установленных заземляющих матов опасные шаги, прикосновения и передаваемые потенциалы прикосновения могут существовать на земле вблизи фундаментов конструкций и объектов, связанных с системой заземления рабочей площадки, во время случайного включения линии.

Взгляните на рисунок 1 ниже.

Рисунок 1 – График, изображающий шаговое напряжение и напряжение прикосновения, создаваемые на поверхности земли током, протекающим в землю от заземленных предметов

Имейте в виду, что при протекании тока замыкания на землю напряжение будет повышаться при каждом соединении с землей.Никто не должен приближаться к ближе чем на 10 футов к защитно заземленной конструкции или любому другому токопроводящему объекту, подключенному к системе заземления на рабочем месте, если не приняты защитные меры для снижения опасности шагового напряжения и напряжения прикосновения.

В противном случае, только когда необходимо получить доступ к конструкции с земли, лайнсмен должен быстро приближаться и садиться/спешиваться у основания конструкции.

Таблица контента:

1. 1. 1. 1. Заземление на металлическую трансмиссию Структуры
            1. Структура решетки Структуры
            2. Slip Steel Polle Structures
            3. Увеличение стальных полюсов
            4. Окрашенная сталь
            5. Нарушенные наземные провода

            9

            7. Заземление на деревянных полюсах по каналам передачи
            8. линии передачи терминал наземные коммутаторы
            9. заземление на линии распределения
            10. поверхностное оборудование и транспортное средство
                1. воздушных устройств
                2. контакт с заземленными транспортными средствами на рабочем месте
            11. заземляющий силовой кабель

         1.Заземление на металлических конструкциях ЛЭП

         1.1 Стальные решетчатые конструкции

         Предпочтительным методом установки заземления на конструкциях одноцепных решетчатых стальных линий электропередач высокого напряжения, где проводники находятся на большем расстоянии от конструкции, чем на конструкциях более низкого напряжения, является метод . устанавливать их с перемычки над проводниками (см. рис. 2).

         Эта конфигурация сводит к минимуму индукционную заземляющую петлю, образованную линейным рабочим, контактирующим со сталью башенного моста и линейным проводником (вдоль боковой колонны изоляторов).Это также снижает напряжение воздействия обходчика.

         На двухцепных решетчатых стальных ЛЭП фазные проводники должны быть заземлены к их плечам выше, аналогично показанному на рисунке 2. Защитные заземления должны быть присоединены снизу фазы вверх и сняты с верхней фазы вниз.

         Обратите внимание, что OGW означает Воздушная наземная линия .

         Рисунок 2 – Предпочтительный метод заземления проводников на стальных конструкциях одноцепных высоковольтных линий

         Пунктирными линиями показана альтернативная ориентация защитного заземления на меньших (более низковольтных) конструкциях.OGW обозначает воздушный заземляющий провод. OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников.

         Вернуться к оглавлению ↑

         1.2 Стальные опорные конструкции с скользящими соединениями

         В конструкциях с скользящими соединениями к каждому стыку должны быть постоянно прикреплены соединительные кабели, либо сопротивление соединения должно измеряться на выбранных конструкциях после установки и периодически, если ремонтный персонал сочтет это необходимым.

         Поверхности, к которым должно быть прикреплено защитное заземление, должны быть очищены перед креплением кабеля, чтобы обеспечить надлежащий электрический контакт.

         Рис. 3 – Стальная опорная конструкция с скользящим соединением 110 кВ

         Вернуться к таблице содержания ↑

         1.3 Атмосферостойкие стальные опорные конструкции

         Не следует удалять защитный оксид с высоким сопротивлением на атмосферостойкой стали. Защитное заземление лучше всего выполнять путем приваривания медного или стального стержня или гайки из нержавеющей стали, в которую можно вставить медную шпильку с резьбой в каждом месте заземления.

         Стальные опоры, устойчивые к атмосферным воздействиям, должны быть изготовлены с соединениями между траверсами и опорами, а также между шлицевыми соединениями для обеспечения электрической непрерывности.Если соединительные ленты не являются частью конструкции, защитное заземление должно быть расширено до заземляющего стержня и до грозозащитного троса.

         Рисунок 4 – Стальной столб, подвергающийся атмосферным воздействиям, на линии где-то в Тусоне, США

         Вернуться к таблице содержания ↑

         1.4 Окрашенная сталь

         Заземление лучше всего выполнять путем создания точки крепления к земле , аналогичной описанной выше в разделе 1.3. Соскребание краски редко обеспечивает адекватное электрическое соединение и впоследствии требует перекраски.

         Вернуться к оглавлению ↑

         1.5 Воздушные заземляющие провода

         Воздушные заземляющие провода должны быть соединены с системой заземления на рабочем месте (конструкционная сталь) с защитным заземлением, если рабочие находятся в пределах досягаемости линейных рабочих.

         На подвески стационарной конструкции для воздушных заземляющих проводов нельзя положиться в плане надежного электрического соединения с точки зрения безопасности.

         Преднамеренное соединение воздушных заземляющих проводов с конструкцией рабочей площадки также помогает отвести ток замыкания на землю от фундаментов конструкции к соседним конструкциям, если линия случайно снова окажется под напряжением, уменьшая шаговое и контактное напряжение на земле на рабочей площадке.

         Тем не менее, необходимо принять меры предосторожности, чтобы избежать воздействия возможного опасного потенциала ступеней и прикосновения к соседним конструкциям.

         При выполнении работ вблизи изолированных грозозащитных тросов необходимо соблюдать указанный рабочий зазор для цепи 15 кВ (таблица 1) или применять защитные заземления.

         Таблица 1 – Минимальное расстояние для электромонтажных работ по переменному току

         Примечание: Все расстояния указаны в футах-дюймах, фаза-земля. Для межфазного воздействия см. OSHA CFR 29 1910.269, таблица R-6 .

         Важность соединения воздушных заземляющих проводов с конструкцией рабочей площадки для обеспечения электробезопасности невозможно переоценить. В противном случае между конструкционной сталью и проводом может возникнуть летальное передаваемое напряжение прикосновения во время случайного включения заземленной линии или, в некоторых случаях, из-за соединения с соседней линией под напряжением.

         Вернуться к оглавлению ↑

         1.6 Заземление фундамента конструкции

         Перед установкой защитного заземления необходимо проверить постоянное заземление фундамента здания на наличие повреждений, упущений или других признаков плохой непрерывности между электродом заземления конструкции и фундамента.

         При необходимости временный заземляющий стержень должен быть установлен рядом с фундаментом и соединен с системой заземления на рабочем месте (сталь).

         Вернуться к оглавлению ↑

         2. Заземление на конструкциях ЛЭП с деревянными опорами

         Предпочтительные варианты трехфазного заземления конструкций с деревянными опорами с использованием заземляющих стержней показаны на рисунках 6 и 7. ниже самой низкой отметки ног регулировщика рабочей зоны (приблизительно на высоте фазных проводов) и должны быть соединены с заземляющими проводами опорной конструкции, если они предусмотрены.

         Рисунок 5 – Заземляющая панель, прикрепленная к деревянной опоре

         Эта планка обеспечивает удобную точку крепления для защитного заземления и соединения с заземляющим проводом конструкции опоры, если он предусмотрен.

         Положение кластерного стержня определяет нижнюю границу эквипотенциальной рабочей зоны на опоре. На рис. 5 показан пример установленной заземляющей шины.

         Рисунок 6 – Установка перемычки защитного заземления для двухполюсных и трехполюсных конструкций (заземляющих конструкций)

         ОГВ – грозозащитный трос.OGW должны быть подключены к системе заземления рабочей площадки, если они находятся в пределах досягаемости линейных монтажников. ОГТ могут быть присоединены к сборным стержням или к заземленным фазным проводам с защитным заземлением.

         Перед установкой защитного заземления необходимо проверить постоянное заземление опор опор на наличие повреждений, упущений или других признаков плохой непрерывности между конструкционным оборудованием и заземлителем опоры.

         При необходимости временный заземляющий стержень должен быть установлен рядом со столбом и соединен с системой заземления рабочей площадки (см. рис. 5).

         Рисунок 7 – Пример установки перемычки защитного заземления, показывающий использование заземляющего стержня для незаземленных конструкций или конструкций с сомнительной целостностью заземления параллельно со средствами индивидуальной защиты на рабочем месте. Выключатели заземления клемм замкнутой линии могут помочь гарантировать, что защитные устройства (реле, предохранители) сработают в заданном соотношении время/ток, чтобы быстро изолировать источник случайного включения электропитания.

         Кроме того, во многих случаях выключатели заземления с замкнутыми контактами снижают ток короткого замыкания в защитном заземлении на рабочем месте, что снижает воздействие напряжения на рабочих.

         Однако, в зависимости от конфигурации системы и условий нагрузки, заземляющие переключатели с закрытыми клеммами могут увеличить наведенный циркулирующий ток в линии и несколько заземлений из-за связи с близлежащими линиями под напряжением. Этот циркулирующий ток может быть нежелательным при установке или удалении защитного заземления или создавать постоянные опасные уровни шагового напряжения и напряжения прикосновения на заземленной рабочей площадке.

         Таким образом, использование заземляющих выключателей на клеммах линии остается на усмотрение экипажа и региональной политики. Выключатели заземления на клеммах линии не могут заменить защитное заземление на рабочем месте.

         Вернуться к оглавлению ↑

         4. Заземление распределительных линий

         Защитное заземление распределительных линий и окончаний воздушных кабелей должно быть выполнено, как показано на рис. 6.

         Рис. 6. Предпочтительный метод защитного заземления при более низком напряжении распределительные линии

         Заземляющая шина (см. фото, рис. 3) должна располагаться чуть ниже самой низкой отметки ног регулировщика рабочей зоны и должна быть соединена с нейтральным проводником и заземляющим проводом (не показан), если он предусмотрен. .

         Положение сборной шины определяет нижнюю границу эквипотенциальной рабочей зоны на опоре.

         Подключение индивидуальных защитных заземлений от сборной шины к каждому фазному проводу является допустимой альтернативой, но может привести к несколько более высокому напряжению воздействия.

         Провода заземления опор, используемые для защитного заземления , должны быть проверены перед использованием, чтобы убедиться, что они не были обрезаны, повреждены или удалены . Если заземление полюса отсутствует, временный заземляющий стержень должен быть вбит или ввинчен в землю рядом с полюсом и соединен с панелью кластера защитным заземлением.

         Любые оттяжки в пределах досягаемости линейного рабочего должны быть соединены с системой заземления на рабочем месте (групповой шиной). Наземная бригада должна держаться подальше (не менее 10 футов) от заземления опор, заземляющих стержней и растяжек.

         Вернуться к оглавлению ↑

         5. Заземление наземного оборудования и транспортных средств

         Этот пункт относится к заземлению и соединению оборудования и транспортных средств, участвующих в техническом обслуживании на линиях электропередач или рядом с ними. К транспортным средствам относятся, помимо прочего, воздушные устройства, пассажирские грузовики, копатели и краны.

         Целью соединения оборудования и транспортных средств с системой заземления рабочей площадки (во время работы без напряжения) является контроль и минимизация передаваемых потенциалов прикосновения между конструкцией, оборудованием и транспортным средством при случайном включении линии.

         Площадки для транспортных средств и оборудования должны использоваться вместе с правильно установленными площадками индивидуальной защиты. Ни в коем случае нельзя использовать площадки для транспортных средств и оборудования вместо площадок индивидуальной защиты.

         Вернуться к оглавлению ↑

         5.1 Подъемные устройства

         Подъемные устройства с изолированной или неизолированной стрелой, а также другие транспортные средства или оборудование для технического обслуживания, которые могут контактировать с заземленной рабочей площадкой или позволять рабочему контактировать с рабочей площадкой, должны быть подключены к системе заземления рабочего места.

         Они должны быть соединены (заземлены) с конструкцией в качестве первого шага в создании системы заземления.

         Вернуться к таблице содержания ↑

         5.2 Контакт с заземленными транспортными средствами на рабочей площадке

         Транспортные средства и оборудование, подключенные к системе заземления на рабочей площадке, могут создавать опасное передаваемое напряжение прикосновения к окружающей поверхности земли (земли).

         Таким образом, любое транспортное средство или оборудование, подключенное к системе заземления рабочей площадки (включая токопроводящие линии лебедки) и требующее постоянного контакта при стоянии на земле, должно быть оборудовано изолированной платформой или проводящим ковриком , прикрепленным к транспортному средству или оборудованию для оператор стоять на.

         См. рис. 7 ниже.

         Рисунок 7. Применение токопроводящего мата для обеспечения безопасной рабочей зоны рядом с транспортным средством технического обслуживания (фото предоставлено: idube.net)

         Матовое покрытие и транспортное средство соединены с системой заземления рабочей площадки, создавая эквипотенциальную зону между руками оператора (рамой транспортного средства) и ноги.

         Рисунок 8 – Пример использования токопроводящего коврика для обеспечения безопасной рабочей зоны рядом с ремонтной машиной (фото предоставлено idube.net)

         Вернуться к таблице содержания ↑

         6.Заземление изолированного силового кабеля

         Защитное заземление изолированных силовых кабелей на рабочей площадке должно быть выполнено так же, как и заземление на конструкциях линий электропередач. Наконечники фаз кабеля (терминаторы, муфты и т. д.) и жилы экрана должны быть соединены с системой заземления рабочей площадки.

         Удаленный (незаземленный) конец кабеля ДОЛЖЕН рассматриваться как находящийся под напряжением . Хотя фазные жилы кабеля незаземлены (изолированы) на удаленном (за пределами рабочей площадки) конце кабеля, экраны кабеля там заземлены.

         Поэтому рабочие должны принять необходимые меры предосторожности против опасного шага или прикосновения, которые могут возникнуть на рабочем месте из-за замыкания на землю системы на удаленном конце .

         Вернуться к оглавлению руководство Western Power Network

      Взаимодействие динамики линии заземления и таяния подшельфа во время отступления ледяного потока Бьернёренна

      Оценка навыков численных моделей

      Моделирование наилучшего соответствия GRISLI и PSU ( Материалы и методы ) GBvol и PBvol дают площадь наземного льда на Евразийском ледяном щите с LGM 6.5 и 6,1 10 ⁶  км ² соответственно (рис. 2А). Смоделированная протяженность LGM немного завышена по сравнению с реконструкцией на основе данных DATED-1 ¹ , которая предполагает протяженность LGM 5,6 10 ⁶   км ² (рис. 2A). Смоделированные нами восточная и северная окраины ледяного щита Баренцева моря, а также восточный фланг Фенноскандинавского ледяного щита действительно расширяют реконструкцию DATED-1 (рис. 2E). Мы связываем эти несоответствия с климатологией, используемой для форсирования ISM ( Материалы и методы ).В нашем климатическом воздействии отрицательные июльские и среднегодовые температуры приземного воздуха наблюдаются над этими регионами в LGM ( Дополнительный материал ), в то время как косвенные данные предполагают более высокие температуры воздуха ²¹ .

      Рисунок 2

      ( A ) Эволюция во времени площади Евразийского ледяного щита в моделировании GBvol (красная линия) и PBvol (синяя линия). Эволюция площади Евразийского ледникового щита в процессе дегляциации на основе реконструкции DATED-1 ¹ обозначена серым пунктиром (максимальная достоверность) и черной штриховкой (минимальная и максимальная достоверность соответственно).Красные/синие тени на заднем плане выделяют периоды теплой/холодной среднегодовой температуры воздуха, заданные в моделировании ISM. ( B ) Среднегодовые индексы температуры воздуха, используемые для интерполяции между LGM и доиндустриальными (1850 г. н.э., PI) климатическими условиями в моделировании ISM ( Материалы и методы ), на основе полностью связанного моделирования переходных процессов Trace-21ka ²² . Красные/синие тени на заднем плане выделяют периоды теплой/холодной среднегодовой температуры воздуха, заданные в моделировании ISM.( C ) Эволюция во времени области находящегося на мели льда Баренцева моря в моделировании GBvol (красная линия) и PBvol (синяя линия). ( D ) Индексы среднегодовой температуры океана в юго-западной части Баренцева моря на глубине 400 м (темно-синяя линия), используемые для интерполяции между LGM и условиями океана PI, а также для регионального уровня моря (темно-желтая линия). Индекс температуры океана основан на полностью связанном моделировании переходных процессов Trace-21ka ²² , тогда как региональный индекс уровня моря основан на записи NGRIP δ 18 O ²⁹ .Красными/синими оттенками выделены периоды теплой/холодной среднегодовой температуры океана (глубина 400  м) и высокого/низкого глобального уровня моря, указанные в моделировании ISM. ( E ) Смоделированная протяженность Евразийского ледяного щита в моделировании GBvol (красная линия, верхние панели) и PBvol (синяя линия, нижние панели) на разных временных срезах (21, 18, 15, 14 и 12 тыс. л.н.). Протяженность Евразийского ледяного щита, основанная на реконструкции DATED-1 ¹ , показана на каждой панели оранжевым цветом для сравнения.

      Между 21 и 18 тыс. л.н. уменьшение площади льда на 2.30 и 1,20 10 ⁶  км ² регистрируется в GBvol и PBvol соответственно (рис. 2А), тогда как реконструкция ДАТА-1 предполагает меньшее уменьшение примерно на 1,00 10 ⁶  км ² (рис. 2А). ). По сравнению с реконструкцией DATED-1, на этой ранней стадии дегляциации GRISLI ISM сильно завышает потери льда с южной Фенноскандии и Британско-Ирландского ледникового щита (2,00 10 ⁶   км ² ), тогда как PBvol слегка завышает потери льда. от Британско-Ирландского ледяного щита (0.95 10 ⁶  км ² , рис. 2Д). Поскольку предписанная среднегодовая температура воздуха остается близкой к своему значению LGM между 21 и 18 тыс. л.н. (рис. 2Б), быстрое отступление объясняется тем, что в МЗС GRISLI большая часть Южного Фенноскандинавского ледникового щита и Британско-Ирландского Ледяной щит обрабатывается с помощью физики быстрого течения (скорость льда обычно превышает 300  м/год, Дополнительный материал ). Это приводит к массовому перемещению льда к относительно теплым южным окраинам обоих ледяных щитов в низких широтах ( Дополнительный материал ), где лед тает в результате поверхностной абляции.В случае высокоширотного морского ледяного щита Баренцева моря комбинированный эффект повышения уровня моря (рис. 2D) и таяния шельфа (температура океана около 2 °C на LGM, рис. 3) вызывает начальное отступление на западной окраине в моделировании GBvol, что привело к уменьшению площади льда на 0,30 10 ⁶   км ² (рис. 2C,E). Моделирование PBvol показывает аналогичное уменьшение площади льда (0,25 10 ⁶  км ² , рис. 2C) за тот же интервал времени, хотя, в отличие от моделирования GBvol, отступление льда происходит как на западном, так и на северном края Баренцевоморского ледяного щита (рис.2Е). Чрезвычайно низкие температуры океана, установленные между 21 и 18 тыс. л.н. на северной окраине Баренцевоморского ледяного щита (ниже 0 °C, рис. 3), позволяют предположить, что в PBvol отступание кромки льда может быть вызвано внутренней динамикой льда, а не подъемом уровня моря и таянием шельфа. GRISLI ISM оказывается чрезмерно чувствительной к комбинированному эффекту повышения уровня моря и таяния шельфа в западной части Баренцева моря. И наоборот, в PSU ISM быстротекущий лед и связанные с ним высокие значения расхода льда на линии заземления (как правило, более чем на один порядок величины, чем поверхностная абляция и подшельфовое таяние) вызывают отступление всех основных потоков льда в западной и северной части. Баренцево море на ранней стадии дегляциации.

      Рисунок 3

      Вертикальные профили температуры океана, полученные с помощью моделирования климата TraCE-21ka ²² в четырех различных временных срезах (21, 17, 14, 10 тыс. лет назад). Вертикальные профили представляют Норвежское море (зеленый), юго-западную часть Баренцева моря (красный), северо-западную часть Баренцева моря (синий) и Северный Ледовитый океан (серый). На карте-вкладке показаны точки, выбранные на сетке TraCE-21ka для получения вертикальных профилей.

      Между 18 и 15 тысячами лет назад моделирование GBvol и PBvol показывает небольшое уменьшение площади льда (0,0.44 и 0,56 10 ⁶  км ² соответственно, рис. 2А). Реконструкция DATED-1 показывает большее уменьшение на 2,10 10 ⁶  км ² (рис. 2А), что в основном связано с дегляциацией Баренцевоморского ледяного щита (рис. 2Е). Однако история отступления Баренцевоморского ледяного щита, предложенная в реконструкции DATED-1, весьма неопределенна и основана на геологической интерпретации ограниченных хронологических данных с Новой Земли и восточной части Баренцева моря ¹ .В течение этого временного интервала потери площади ледяного щита Баренцева моря значительно ниже как в моделировании GBvol, так и в модели PBvol (0,17 и 0,31 10 ⁶   км ² соответственно, рис. 2B), поскольку комбинация холодных температур океана, предписанная в западная часть Баренцева моря при типичных глубинах линии заземления (около 1,0 °C, рис. 3) и почти постоянном уровне моря (рис. 2D) предотвращает обширное отступление линии заземления вдоль западной окраины ледяного щита Баренцева моря. Следовательно, большая потеря льда, смоделированная в моделировании PBvol по сравнению с моделированием GBvol, подтверждает, что в PSU ISM повышение уровня моря и таяние шельфа играют лишь второстепенную роль по сравнению с динамикой внутреннего льда.И наоборот, высокая чувствительность ISM GRISLI к температуре океана и уровню моря оказывает стабилизирующее влияние на ледяной щит Баренцева моря в этот временной интервал.

      Между 15 и 14 тыс. л.н. скорость потери льда увеличивается как в моделировании GBvol, так и в модели PBvol (потеря площади льда составляет 1,43 и 1,98 10 ⁶   км ² соответственно, рис. 2A), тогда как DATED-1 реконструкция предполагает сокращение площади льда на 0,80 10 ⁶   км ² (рис. 2А). В обеих симуляциях относительно теплые среднегодовые температуры воздуха предписаны между 14.7 и 14 тыс. л.н. (соответствует потеплению Бёллинг-Аллерёд, рис. 2Б) вызывают обширное отступление южной окраины Фенноскандинавского ледникового щита, что не подтверждается реконструкцией DATED-1 (рис. 2Е). Причина такого несоответствия в наших симуляциях может быть объяснена упрощенным методом, принятым здесь для расчета абляции поверхности ( Материалы и методы ), который оказывается чрезмерно чувствительным к атмосферному потеплению. Благодаря своему расположению в высоких широтах смоделированный ледяной щит Баренцева моря менее чувствителен к атмосферному потеплению, и его отступление меньше, чем у Фенноскандинавского ледяного щита (рис.2Е). Однако комбинированный эффект резкого повышения уровня моря и потепления океана, происходящий после 14,7 тыс. л.н. (рис. 2D и 3), вызывает сокращение площади льда на ледяном щите Баренцева моря (рис. 2E), которое выше в моделировании GBvol ( 0,44 10 ⁶  км ² ), чем в моделировании PBvol (0,32 10 ⁶  км ² ).

      В период между 14 и 12 тыс. л.н. ледяные щиты Фенноскандинавии и Баренцева моря демонстрируют противоположное поведение при моделировании GBvol и PBvol. Холодные среднегодовые температуры воздуха, заданные над Фенноскандинавским ледниковым щитом ²² (соответствуют периоду позднего дриаса, рис.2Б) вызывают расширение Фенноскандинавского ледникового щита (рис. 2Е). Напротив, ледяной щит Баренцева моря продолжает отступать в течение этого временного интервала (потеря площади льда на 0,50 и 0,36 10 ⁶   км ² в моделировании GBvol и PBvol, соответственно, рис. 2C) в результате повышения температуры океана. (рис. 3), который преодолевает влияние холодных среднегодовых температур воздуха, смоделированных над Баренцевым морем ²² (рис. 2D). Смоделированное противоположное поведение Фенноскандинавского ледяного щита и ледяного щита Баренцева моря подтверждает, что смоделированное отступление морского ледяного щита Баренцева моря в основном обусловлено океаническим воздействием и динамикой линии заземления, а не атмосферным воздействием.Между 12 и 10 тыс. л.н. сочетание теплых среднегодовых температур воздуха над Фенноскандинавским ледяным щитом ²² (рис. 2Б), теплых температур океана в Баренцевом море (рис. 3) и относительно высокого уровня моря (рис. 2Г). ) приводит к окончательному отступлению комплекса Евразийского ледникового щита (рис. 2A) как в моделировании GBvol, так и в PBvol.

      Недавно Паттон и др. . ²³ использовал термомеханический ISM, адаптированный из PSU ISM ²⁴ , для моделирования отступления комплекса Евразийского ледникового щита после 23 тыс. лет назад.В Patton и др. . ²³ , максимальная площадь ледового щита получена на 22,7 тыс. л.н. (5,6 10 ⁶  км ² ) ²³ и в основном согласуется с реконструкцией ДАТА-1, кроме Северной Земли, где ледовый щит является более расширенным. В Patton и др. . ²³ Эволюция Фенноскандинавского и Британско-Ирландского ледяных щитов на протяжении всего периода дегляциации адекватно смоделирована по сравнению с реконструкцией DATED-1, несмотря на завышенную оценку площади, обработанной физикой быстрого течения в южной части Фенноскандинавского ледяного щита, аналогично наше моделирование GBvol.До 16 тыс. л.н. эволюция ледяного щита Баренцева моря в Patton et al . ²³ аналогичен реконструкции ДАТА-1. По прошествии этого времени Паттон и др. . ²³ моделируют более крупный северный и восточный ледяной щит Баренцева моря, чем наблюдается, хотя расхождение с реконструкцией DATED-1 меньше, чем наблюдаемое в моделировании GBvol и PBvol. Лучшее согласие получено Паттоном и др. . ²³ с реконструкцией DATED-1 можно объяснить другим подходом, используемым для форсирования ISM с точки зрения температуры атмосферы, осадков и температуры океана.Хотя в обоих исследованиях используется одна и та же положительная схема градусо-дня для определения поверхностного баланса массы над ледяным щитом, Паттон и др. . ²³ настроил региональные эталонные климатологические данные и связанные с ними воздействия на климат для Фенноскандинавского, Баренцева моря и Британско-Ирландского ледникового щита, чтобы они соответствовали набору эмпирических данных ²³ . Кроме того, в отличие от того, что сделано в настоящем исследовании, Patton et al . ²³ не рассчитывают плавление на полке в явном виде.Отступание граничащих с морем краев ледяного щита определяется эмпирической функцией, которая связывает откалывание льда с толщиной льда и глубиной воды ²³ . Точно так же, как и для региональных климатических индексов, чувствительность Фенноскандинавского, Баренцевоморского и Британско-Ирландского ледяных щитов к отёлу независимо настраивается на всем протяжении дегляциации ²³ . В нашем исследовании климатические и океанические воздействия получены из моделирования переходного климата ²² ( Материалы и методы ) и не изменены.Таким образом, эти два исследования нельзя сравнивать напрямую.

      Эволюция ледяного потока Бьёрнёйренна во время дегляциации

      Разгрузка линии наземного вывода и отступление ледяного потока

      Из нашего моделирования следует, что отступление Баренцевоморского ледяного щита в основном обусловлено изменениями температуры океана и уровня моря в моделировании GBvol . Напротив, в моделировании PBvol ледяной щит кажется менее чувствительным к изменениям условий океана, и основную роль в инициировании отступления ледяного щита играет динамика линии заземления.Чтобы лучше установить взаимодействие между потеплением океана, уровнем моря и физикой линии заземления, вызвавшей отступление ледяного потока Бьёрнёйренна, мы сосредоточимся на эволюции его южной ветви между 21–10 тыс. л.н. (разрез A–B, Рисунок 1).

      Между 21 и 18 тыс. л.н. температура океана в западной части Баренцева моря остается почти постоянной и достаточно высокой, чтобы вызвать подшельфовое таяние (около 2 °C на типичных глубинах линии заземления, рис. 3). В моделировании GBvol поток льда на линии заземления остается почти постоянным около 3 Гт/год в течение этого временного интервала (рис.4), независимо от предполагаемого подъема уровня моря между 20 и 18 тыс. л.н. Это говорит о том, что в GRISLI ISM повышение уровня моря само по себе не может вызвать массовые выбросы льда, если оно не поддерживается потеплением океана. В моделировании PBvol расход льда на линии заземления остается ниже 3 Гт/год между 21 и 19 тыс. л.н. и резко достигает максимума на уровне 12 Гт/год между 19 и 18 тыс. л.н. (рис. 4). Поскольку начальное повышение уровня моря, заданное в моделировании, начинается в 20 тыс. л.н., а температуры океана остаются практически постоянными между 21 и 18 тыс. л.н. (рис.4), такой пик ледового расхода, по-видимому, не связан с океаническими условиями, что подтверждает, что в PSU ISM динамика линии заземления играет основную роль в инициировании ледовых стоков на окраинах морского ледяного щита.

      Рис. 4

      ( A ) Эволюция во времени потока льда на линии заземления вдоль поперечного сечения AB ледяного потока Бьёрнёйренна, показанного на рис. 1 в моделировании GBvol (красная линия) и PBvol (синяя линия). Когда поток льда на линии заземления приближается к нулю, ледяной поток Бьёрнёйренна можно считать полностью отступившим.История отступления ледяного потока Бьёрнёйренна по геологическим данным ^4,5,6 обобщена в верхней части графика. Красными/синими оттенками выделены периоды теплой/холодной среднегодовой температуры океана (глубина 400  м) и высокого/низкого глобального уровня моря, указанные в моделировании ISM. ( B ) Индексы среднегодовой температуры океана в юго-западной части Баренцева моря на глубине 400 м (темно-синяя линия), используемые для интерполяции между LGM и условиями океана PI, а также для регионального уровня моря (темно-желтая линия).Индекс температуры океана основан на полностью связанном моделировании переходных процессов Trace-21ka ²² , тогда как региональный индекс уровня моря основан на записи NGRIP δ 18 O ²⁹ . Красными/синими оттенками выделены периоды теплой/холодной среднегодовой температуры океана (глубина 400  м) и высокого/низкого глобального уровня моря, указанные в моделировании ISM.

      Между 18 и 15 тыс. л.н. расход льда на линии заземления остается ниже 3 Гт/год в ГБобъемных, вероятно, в ответ на более низкие температуры океана, чем во время LGM (менее 2 °C на типичных глубинах линии заземления). , Инжир.3) и практически постоянным уровнем моря (рис. 4). И наоборот, расход льда, смоделированный с помощью PSU ISM, достигает своего пика между 16 и 14,5 тыс. л.н. (около 18 Гт/год, рис. 4), что опять же не связано с изменениями океанических условий. Интересно, что пики расхода льда, наблюдаемые при моделировании PBvol между 21 и 15 тыс. лет назад, происходят примерно каждые 1000 лет и напоминают циклические пульсации в тысячелетней временной шкале, смоделированные Фельдманном и др. . ²⁵ для морской системы ледникового щита и шельфа, движимой внутренней динамикой льда.

      В моделировании GBvol относительно небольшой пик расхода льда (около 3 Гт/год, рис. 4) наблюдается на 14,7 тыс. л.н., когда задается быстрое повышение уровня моря в соответствии с Импульсом талой воды 1А (МВП -1А), который был обнаружен в кернах донных отложений из северо-западной части Баренцева моря ²⁶ (рис. 4Б). Однако в это время температура океана на типичных глубинах грунта еще ниже 2 °С, что объясняет малую величину ледового стока. Самый большой сброс льда (около 14 Гт/год) происходит около 14.5 тыс. л.н. и следует за потеплением океана (около 4 °C при типичных глубинах наземной линии, рис. 3), смоделированным после 14,7 тыс. л.н. (рис. 4), что подтверждает основную роль температуры океана в регулировании потери массы льда в GRISLI. ИЗМ. И наоборот, в моделировании PBvol расход льда остается ниже 3 Гт/год в период между 15 и 13 тыс. лет назад, что подчеркивает низкую чувствительность динамики линии заземления к изменениям уровня моря в PSU ISM.

      К 13 тыс. л.н. 400-метровый Сентралджупет (рис.1) полностью дегляциирован в GBvol (рис. 4), тогда как в PBvol дегляциация Сентралджупета не происходит до 11 тыс. л.н. (рис. 4). Задержку в 2000 лет между моделированием PBvol и моделированием GBvol можно объяснить различной физикой линии заземления, реализованной в PSU ISM. Аналитический поток льда, установленный в PSU ISM в каждом узле сетки линии заземления (или в узле сетки выше по течению), зависит от толщины льда на линии заземления ( Материалы и методы ). Поэтому, когда смоделированная линия заземления особенно толстая, исходящий поток льда, рассчитанный с помощью решения Schoof ¹³ , очень велик по сравнению с таянием и абляцией под шельфом (обычно более чем на один порядок), таким образом ослабляя эффект потепления океана при отступлении линии заземления, наблюдаемое в моделировании GBvol.В результате окончательная дегляциация ледяного потока Бьёрнёйренна в моделировании PBvol задерживается по сравнению с потеплением океана, наблюдаемым между 14,5 и 13 тысячами лет назад. Тем не менее, в обоих моделированиях сроки дегляциации согласуются со сроками, предложенными геологическими данными из области ⁶ .

      Реакция на потепление океана после импульса талой воды 1A

      В GBvol резкое повышение уровня моря, происходящее после 14,7 тыс. лет назад, вызывает отступление линии заземления почти на 60  км (рис.5А). В 14,5 тыс. л.н. поверхностная абляция близка к нулю, а температура океана на типичных глубинах линии заземления все еще ниже 2 °C (рис. 2D), что приводит к относительно низкому (около 0,5  м/год) подшельфовому таянию (рис. . 5А). Как следствие, шельфовый ледник продвигается примерно на 40 км по континентальному шельфу (рис. 5А). Это говорит о том, что повышение уровня моря играет важную роль в регулировании геометрии ледяного потока/шельфа, но имеет лишь второстепенный эффект по сравнению с таянием под шельфом и расходами льда на высокой линии у поверхности земли, как показано в предыдущем разделе (рис. .4). Через 200 лет более высокие температуры океана на типичных глубинах линии заземления (около 4 °C, рис. 3) приводят к усилению таяния под шельфом (около 1,5 м/год, рис. 5A), что, в свою очередь, вызывает появление линии заземления. отступление примерно на 20 км, последовательное истончение шельфового ледника и отступление фронта шельфового ледника примерно на 85 км (рис. 5А). В 14 тыс. л.н. таяние шельфа достигает 2 м/год (рис. 5А), вызывая отступление линии заземления примерно на 60 км в сторону Сентралджупета и отступление фронта шельфового ледника примерно на 100 км (рис. 5А).

      Рисунок 5

      Профиль ледяного потока Бьернёйренна вдоль поперечного сечения AB, показанного на рис. 1, в 14,5, 14,3 и 14 тыс. л.н. (левая, центральная и правая панель) соответственно для ( A ) GBvol, ( B ) PBvol, ( C ) PBvolNS моделирование. Сплошные синие линии указывают высоту ледяного щита, тогда как сплошные черные и светло-голубые пунктирные линии показывают высоту коренных пород и региональный уровень моря соответственно. Пунктирные серые линии показывают высоту ледяного щита на предыдущем временном шаге, чтобы выделить сценарий отступления.Под профилем каждого ледяного щита нанесен бюджет массы (в метрах в год) в каждый соответствующий период времени: показаны подшельфовое таяние (зеленый), поверхностная абляция (красный) и поверхностное накопление (оранжевый).

      В моделировании PBvol MWP-1A не влияет ни на положение линии заземления, ни на ее толщину, несмотря на относительно большое подшельфовое плавление около 1,5  м/год при 14,5 тыс. лет назад (рис. 5B). В 14,3 тыс. л.н. линия заземления отступает на 50  км в PBvol, несмотря на уменьшение подшельфового плавления до 0.7 м/год (рис. 5Б). Напротив, увеличение подшельфового плавления примерно до 1,2 м / год на 14 тыс. Лет назад не повлияло ни на положение линии заземления, ни на ее толщину (рис. 5B). Это ясно подтверждает, что таяние под шельфом играет лишь незначительную роль в управлении отступлением ледяного потока в моделировании PBvol.

      Поскольку мы заставили оба ISM использовать одинаковые вертикальные профили температуры и солености океана, причина разной реакции ледяного потока Бьёрнёйренна на повышение уровня моря и потепление океана в моделировании GRISLI и PSU может быть связана с разными ледяными потоками/ геометрии шельфа, которые в значительной степени различаются как по протяженности, так и по толщине (рис.5А,Б).

      Для того, чтобы понять важность коррекции потока линии наземной линии по Schoof ¹³ при определении геометрии ледяного потока Бьёрнёйренна и связанной с этим низкой чувствительности к изменениям океанических условий, мы повторили моделирование PBvol, подавляя линию коррекция потока в PSU ISM (обозначается как PBvolNS, Материалы и методы ). Без поправки на поток от линии заземления комбинированный эффект повышения уровня моря и сильного подшельфового таяния (около 1.0  м/год) на 14,5 тыс. л.н. действительно вызывает отступление линии заземления на 50  км в моделировании PBvolNS (рис. 5C), аналогично тому, что моделируется в моделировании GBvol (рис. 5A). Эффект подшельфового таяния (1,0  м/год) приводит к истончению льда на линии заземления в 14,3 тыс. л.н. (рис. 5C), за которым следует отступление линии заземления на 50  км в 14 тыс. л.н., что согласуется с то, что моделируется с помощью GRISLI ISM (рис. 5A). Более того, на 14 тыс. л.н. ( т.е. г., после подъема уровня моря и потепления океана) геометрия ледяного потока/шельфа аналогична моделированной в GBvol, с шельфовым ледником длиной 100 км и толщиной 400 м (рис. .5С). Когда в PSU ISM не разрешена коррекция потока линии заземления, смоделированное положение линии заземления на 14 тыс. лет назад находится на 200  км ближе к континентальному склону, чем в моделировании PBvol (рис. 5C). Это демонстрирует большое влияние формулы потока линии заземления Schoof ¹³ на смоделированную историю отступления ледяного потока Бьёрнёйренна.

      eTool: производство, передача и распределение электроэнергии — контроль опасной энергии — защитное заземление и соединение

      На размещение проводов защитного заземления влияют такие факторы, как условия рабочей площадки, тип конструкции и характер работы сделать.Система защитного заземления, которая включает в себя заземление проводников и заземление рабочих, должна быть спроектирована таким образом, чтобы защитить рабочих от опасного напряжения, которое может быть вызвано повторным включением линии, молнией или индуцированным перенапряжением.

      Если на одной и той же обесточенной линии или цепи независимо работают несколько бригад, каждая бригада должна быть оборудована защитным заземлением для создания эквипотенциальной зоны на каждом рабочем месте. Типы используемых методов заземления описаны ниже.

      Одноточечное заземление
      Одноточечное заземление является предпочтительным методом, так как он обычно обеспечивает наименьшую разность потенциалов в рабочей зоне и поскольку обычно требует меньшего количества заземляющего оборудования и усилий для установки.Одноточечное заземление включает в себя установку одного набора заземлений на рабочем месте между проводниками, нейтралью системы (если она существует) и землей (которой может быть опора или опора) для создания связанной рабочей зоны, которая останется на месте. почти одинаковое состояние электрического потенциала — отсюда и термин «эквипотенциальная зона».

      Кронштейн заземления
      Кронштейн заземления, альтернатива одноточечному заземлению, предполагает установку заземления в двух местах, по одному с каждой стороны рабочего места, обычно на некотором расстоянии друг от друга и вдали от рабочего места.При скобочном заземлении заземление устанавливается в пределах одной или двух секций от рабочей площадки (например, на следующем столбе или башне), что позволяет рабочим «работать между заземлениями» или «прикрепляться к земле». При неправильно установленном заземлении кронштейна возможно, что потенциал на рабочем, работающем внутри кронштейна, может подняться до опасного уровня напряжения на рабочем месте, если линия окажется под напряжением. Чтобы заземление кронштейна было эффективным, необходим подробный инженерный анализ.При анализе следует учитывать параметры схемы и конструкции системы и другие технические факторы, включая наличие статических линий или воздушных заземляющих проводов, полное сопротивление цепи (включая сопротивление заземления на опорах и башнях и любой заземляющей сети) и потенциальное воздействие на экипаж. элементы шагать и касаться потенциалов в условиях неисправности.

      Решение об использовании заземления скобами или одноточечного заземления должно основываться на оценке потенциальных опасностей для рабочих, условий рабочей площадки, типа конструкции и характера выполняемой работы.

      Эквипотенциальная зона

      Заземление для защиты сотрудников

      Портативное заземляющее оборудование

      Введение в заземление: заземление, общее заземление, аналоговое заземление и цифровое заземление

      Изучите основы заземления, заземления и символов заземления. Не все основания созданы равными. В этой статье мы обсудим заземление, общее заземление, аналоговое заземление и цифровое заземление.

      Что такое заземление?

      В электронике и электротехнике принято определять точку в цепи как точку отсчета.Эта опорная точка известна как земля (или GND) и несет напряжение 0 В. Измерения напряжения являются относительными измерениями. То есть измерение напряжения необходимо сравнить с другой точкой цепи. Если это не так, измерение бессмысленно.

      Опорная точка земли часто, но не всегда — подробнее об этом позже — представлена ​​стандартным символом земли. См. рис. 1.



      Рис. 1. Общий символ заземления.



      Обычно эта опорная точка является базой для всех других измерений напряжения в цепи.Однако не все измерения напряжения берутся из этой опорной точки. Например, если бы вы измеряли напряжение на верхнем резисторе резистивного делителя напряжения, ваша опорная точка не была бы заземлена. См. рис. 2.



      Рис. 2. Не все измерения напряжения относятся к земле.

      Земля Земля

      Земля Земля именно так, как кажется. Это заземление, физически (и электрически) соединенное с землей через проводящий материал, такой как медь, алюминий или алюминиевый сплав.

      Истинное заземление, как определено Национальным электротехническим кодексом (NEC), состоит из проводящей трубы или стержня, физически вбитого в землю на минимальную глубину 8 футов.

      Земля представляет собой электрически нейтральное тело, и из-за практически бесконечного состояния нейтральности Земли она невосприимчива к электрическим колебаниям. Однако следует отметить, что «земля невосприимчива к электрическим колебаниям» на самом деле является обобщением. На самом деле, земная поверхность — довольно сложный объект, учитывая все переменные и материалы, из которых состоит земля.И электрический потенциал Земли действительно испытывает некоторые изолированные области изменения из-за таких событий, как, например, удары молнии. Столбы электропередач, которые протянуты по окрестностям, также подключены к земле. На рис. 3 показан заземляющий провод, прикрепленный к опоре линии электропередач.



      Рис. 3. Столбы электропередач имеют подсоединенные к ним заземляющие провода.



      Третий контакт электрических розеток (см. рис. 4) физически соединен с землей.



      Рис. 4. Третий контакт 110 В переменного тока.



      Это соединение розетки с заземлением позволяет, например, подключить тестовое оборудование к заземлению — заземляющий (зеленый) провод шнура питания подключается к внутренней раме или шасси оборудования. А при подключении различных единиц испытательного оборудования к заземлению все они подключаются к общей точке заземления и, следовательно, имеют общую ссылку.Вы можете проверить это, измерив сопротивление между клеммами заземления любых двух частей испытательного оборудования.

      Эта общая ссылка выводится пользователю как клемма заземления. Примечание: корпус вашего настольного компьютера также подключен к заземлению.



      Рис. 5. Испытательное оборудование предоставляет пользователю клеммы заземления. Исходное изображение предоставлено cal-center.us. Примечание добавлено автором.



      Символ заземления, к сожалению, используется во многих приложениях в электронике и электротехнике, часто означая разные вещи для разных людей, поэтому он может немного сбить с толку некоторых новичков.Например, символ заземления также используется в качестве общего символа заземления или эталона 0 В. Это немного вводит в заблуждение, потому что опорный сигнал 0 В на самом деле не подключен к земле. На рис. 6 показаны различные соединения заземления с использованием общего символа заземления.



      Рис. 6. Различные соединения заземления с использованием символа заземления.

      Аналоговые и цифровые заземления

      Цифровые цепи генерируют всплески тока при изменении состояния цифровых сигналов.Когда токи нагрузки изменяются в аналоговых цепях, снова генерируются всплески тока.

      Несмотря на то, что существует несколько методов надлежащего заземления, когда речь идет о заземлении смешанных сигналов, наиболее важно — независимо от используемого метода заземления — отделить «более шумные» цифровые обратные токи от «менее шумных» аналоговых. обратные токи. Такое разделение заземления помогает свести к минимуму или предотвратить возникновение шума в цепях из-за токов заземления.

      Такие токи заземления — считайте их переменными токами — при подаче на обратные пути заземления создают колебания напряжения (вспомните закон Ома), называемые шумом.Возможно, вы слышали термин «шумная земля». Такой шум может поставить под угрозу чувствительные сигналы в местных цепях. Заземление всегда было серьезным препятствием для инженеров-проектировщиков, инженеров-системотехников и инженеров-испытателей.

      Один из возможных методов заземления, который может быть полезен в некоторых, но не во всех, ситуациях, использует так называемое «звездообразное» заземление. Эта философия основана на теории, согласно которой все напряжения в цепи относятся к одной точке заземления.

      На рис. 7 показано подключение к одной точке заземления как для аналогового, так и для цифрового заземления.



      Рис. 7. Единая точка заземления для цифровых и аналоговых заземлений.



      Метод использования одиночных точек заземления (или заземления звездой) прекрасно выглядит на бумаге. Однако на практике это может быть очень сложно реализовать в зависимости от сложности конструкции. Альтернативным подходом является использование заземленной шины.

      Однако имейте в виду, что физическое разделение аналогового и цифрового заземления, как правило, не требуется, поскольку обратными токами можно управлять с помощью правильной разводки печатной платы, даже если в проекте используется один (общий) заземляющий слой.

      Общая ошибка заземления

      Источник питания постоянного тока с тремя клеммами, такой как на рис. 8, может немного сбить с толку новичков. Этот источник питания имеет положительную (+), отрицательную (-) клемму и клемму GND (земля). Как упоминалось ранее, клемма заземления (земля) физически привязана к корпусу, который, в свою очередь, подключен к проводу заземления в шнуре питания, который, наконец, подключен к земле через розетку с тремя контактами.

      Довольно распространенная ошибка новичков заключается в подключении нагрузки между положительной клеммой (+) и клеммой GND.Это неправильное подключение не позволит току вернуться к его источнику энергии (сам блок питания), и, следовательно, ток не будет течь. Правильное соединение заключается в подключении нагрузки между положительной (+) и отрицательной (-) клеммами.



      Рис. 8. Источник питания постоянного тока с заземлением (зеленая клемма в центре). Изображение предоставлено GWInstek.com.

      Электростатический разряд (ЭСР)

      Заземление вашего испытательного оборудования также помогает устранить электростатический разряд (ЭСР).Электростатический разряд возникает, когда тело, заряженное статическим электричеством (например, вы) вступает в контакт с испытательным оборудованием. Некоторое испытательное оборудование является сверхчувствительным и может быть очень уязвимым для событий электростатического разряда.

      Интегральные схемы (ИС) известны своей чрезвычайной уязвимостью к электростатическим разрядам. Заземленные коврики (называемые антистатическими ковриками), заземленные стулья и антистатические браслеты обеспечивают достаточную защиту микросхем от электростатического разряда, заземляя вас — и, таким образом, сбрасывая любой статический заряд, который может быть на вашем теле, — до того, как вы прикоснетесь к каким-либо чувствительным компонентам.Большинство инженеров и техников также носят куртки с защитой от электростатического разряда при работе с печатными платами и ИС для дополнительной защиты от возможного повреждения компонентов и оборудования.

      Символы заземления

      Следующие символы заземления могут встречаться в проектах:



      Рис. 9. Общий символ заземления или заземление (стандарт IEEE Std 315-1975, раздел 3.9.1, и IEC 60417-5017).



      Рис. 10. Заземление с низким уровнем шума или функциональное заземление (IEEE Std 315-1975, раздел 3.9.1.1 и IEC 60417-5018).



      Рис. 11. Защитное или защитное заземление (IEEE Std 315-1975, раздел 3.9.1.2 и IEC 60417-5019).



      Рис. 12. Соединение шасси или рамы (IEEE Std 315-1975, раздел 3.9.2 и IEC 60417-5020).



      Рис. 13. Общие соединения/потенциальный уровень не указан (Стандарт IEEE 315-1975, раздел 3.9.3.2)

      Автоматическое определение линий наземных линий ледников в дифференциальных интерферометрических радиолокационных данных с синтезированной апертурой с использованием глубокого обучения

      1. Риньо Э., Мужино Дж., Шойхль Б. Картирование линий наземных линий Антарктики на основе дифференциальной спутниковой радиолокационной интерферометрии. Геофиз. Рез. лат. 2011;38:L10504. doi: 10.1029/2011GL047109. [Перекрестная ссылка] [Академия Google]2. Брант К.М., Фрикер Х.А., Падман Л. Анализ ледяных равнин шельфового ледника Фильхнера-Ронна, Антарктида, с использованием лазерной альтиметрии ICESat.Дж. Гласиол. 2011; 57: 965–975. doi: 10.3189/002214311798043753. [Перекрестная ссылка] [Академия Google]3. Риньо Э. и др. Недавняя потеря массы антарктического льда по данным радиолокационной интерферометрии и моделирования регионального климата. Нац. Geosci. 2008; 1:106–110. doi: 10.1038/ngeo102. [Перекрестная ссылка] [Академия Google]4. Брондекс Дж., Гальярдини О., Жилле-Шоле Ф., Дюран Г. Чувствительность динамики линии заземления к выбору закона трения. Дж. Гласиол. 2017; 63: 854–866. doi: 10.1017/jog.2017.51. [Перекрестная ссылка] [Академия Google]5. Фрикер Х.А. и др.Картирование зоны посадки на мель Amery Ice Self, Восточная Антарктида, с использованием Insar, Modis и Icesat. Антаркт. науч. 2009;21:515. doi: 10.1017/S095410200999023X. [Перекрестная ссылка] [Академия Google] 6. Боландер Дж., Скамбос Т. Береговые линии Антарктики и линия заземления взяты из MODIS Mosaic of Antarctica (MOA) Boulder: Национальный центр данных по снегу и льду; 2007. [Google Scholar]

      7. Fricker, H. A. et al. Новое определение шельфового ледника Эймери, Восточная Антарктида, зона посадки на мель. Ж. Геофиз. Рез.Solid Earth 107 , ECV-1 (2002 г.).

      8. Брант К.М., Фрикер Х.А., Падман Л., Скамбос Т.А., О’Нил С. Картирование зоны посадки на мель шельфового ледника Росса в Антарктиде с использованием лазерной альтиметрии Icesat. Аня. Гляциол. 2010;51:71–79. doi: 10.3189/172756410791392790. [Перекрестная ссылка] [Академия Google]9. Хорган Х., Анандакришнан С. Статические линии заземления и динамические ледяные потоки: данные с побережья Сайпле, Западная Антарктида. Геофиз. Рез. лат. 2006;33:L18502. doi: 10.1029/2006GL027091. [Перекрестная ссылка] [Академия Google] 10.Мужино Дж., Риньо Э., Шойхль Б., Миллан Р. Комплексное картографирование годовой скорости ледяного покрова с использованием данных Landsat-8, Sentinel-1 и Radarsat-2. Дистанционный датчик 2017; 9:364. doi: 10.3390/rs

      64. [Перекрестная ссылка] [Академия Google] 11. Риньо Э. Радиолокационная интерферометрия, обнаруживающая миграцию шарнирной линии на ледяном потоке Рутфорд и заливе Карлсон, Антарктида. Аня. Гляциол. 1998; 27:25–32. doi: 10.3189/1998AoG27-1-25-32. [Перекрестная ссылка] [Академия Google] 12. Шмельц М., Риньо Э., МакАил Д. Приливная деформация вдоль краев ледникового щита: сравнение Инсара с моделью упругой пластины.Аня. Гляциол. 2002; 34: 202–208. doi: 10.3189/172756402781818049. [CrossRef] [Google Scholar]

      13. Геудтнер Д., Торрес Р., Сноедж П. и Дэвидсон М. Обзор системы Sentinel-1. in Proceedings of the 9th European Conference on Synthetic Aperture Radar, Nürnberg, Germany , 23–26 (2012).

      14. Torres R, et al. Миссия GMES Sentinel-1. Дистанционный датчик окружающей среды. 2012; 120:9–24. doi: 10.1016/j.rse.2011.05.028. [Перекрестная ссылка] [Академия Google] 15. Мохаджерани Ю., Вуд М., Великонья И., Риньо Э.Обнаружение краев отела ледника с помощью сверточных нейронных сетей: тематическое исследование. Пульт дистанционного управления 2019; 11:74. doi: 10.3390/rs11010074. [Перекрестная ссылка] [Академия Google] 16. Шойхл Б., Мужино Дж., Риньо Э., Морлихем М., Хазендар А. Отступление линии заземления ледников Поуп, Смит и Колер, Западная Антарктида, измерено с помощью данных радиолокационной интерферометрии Sentinel-1a. Геофиз. Рез. лат. 2016;43:8572–8579. doi: 10.1002/2016GL069287. [Перекрестная ссылка] [Академия Google] 17. Ван Р.Г., Дрейк Ф. Справочное руководство по Python 3. Скоттс-Вэлли: CreateSpace; 2009.[Google Scholar]

      18. Gillies, S. et al. Rasterio: геопространственный растровый ввод-вывод для программистов Python (2013 г.).

      19. Хантер Дж.Д. Matplotlib: среда 2D-графики. вычисл. науч. англ. 2007; 9: 90–95. doi: 10.1109/MCSE.2007.55. [Перекрестная ссылка] [Академия Google] 20. Докье Д., Перишон Л., Паттин Ф. Представление динамики линии заземления в численных моделях ледяных щитов: последние достижения и перспективы. Surv. Геофиз. 2011;32:417–435. doi: 10.1007/s10712-011-9133-3. [Перекрестная ссылка] [Академия Google] 21. Робель А.А., Серусси Х., Роу Г.Х.Нестабильность морского ледяного щита усиливает и искажает неопределенность прогнозов будущего повышения уровня моря. проц. Натл. акад. науч. 2019;116:14887–14892. doi: 10.1073/pnas.12116. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]22. Жилле-Шоле Ф., Дюран Г. Наступление ледникового щита в Антарктиде. Природа. 2010; 467: 794–795. doi: 10.1038/467794a. [PubMed] [CrossRef] [Google Scholar]

      23. Mohajerani, Y., Jeong, S., Scheuchl, B., Velicogna, R. EI & Milillo, P. Данные из: Автоматическое определение линий заземления ледников в дифференциальной интерферометрии. данные радара с синтезированной апертурой с использованием глубокого обучения. Калифорнийский университет в Ирвине, набор данных , 10.7280/D1VD6G (2021 г.).

      24. Rignot E, Mouginot J, Scheuchl B. Измерения скорости льда в Антарктиде на основе Insar, версия 2. Boulder: NASA DAAC в Национальном центре данных по снегу и льду; 2017. [Google Академия]25. Риньо Э., Мужино Дж., Шойхл Б. Ледяной поток Антарктического ледяного щита. Наука. 2011; 333:1427–1430. doi: 10.1126/science.1208336. [PubMed] [CrossRef] [Google Scholar] 26. Мужино Дж., Шойхл Б., Риньо Э. Картирование движения льда в Антарктиде с использованием данных радара с синтезированной апертурой.Remote Sens. 2012; 4: 2753–2767. doi: 10.3390/rs4092753. [CrossRef] [Google Scholar]

      27. Риньо, Э., Великонья, И., ван ден Бруке, М. Р., Монаган, А. и Ленартс, Дж. Т. Ускорение вклада ледяных щитов Гренландии и Антарктиды в повышение уровня моря. Геофиз. Рез. лат. 38 (2011).

      28. Риньо, Э. и Мужино, Дж. Ледоход в Гренландии для международного полярного года 2008–2009 гг. Геофиз. Рез. лат. 39 (2012).

      29. Rignot E, Jacobs S, Mouginot J, Scheuchl B. Таяние шельфовых ледников вокруг Антарктиды. Наука. 2013; 341: 266–270. doi: 10.1126/science.1235798. [PubMed] [CrossRef] [Google Scholar]

      31. Jordahl, K. et al. Геопанды/Геопанды: v0.6.1. 10.5281/zenodo.3483425 (2019).

      32. Шолле, Ф. Xception: Глубокое обучение с глубоко отделяемыми извилинами. в материалах конференции IEEE по компьютерному зрению и распознаванию образов , стр. 1251–1258 (2017).

      33.Виели, А. и Пейн, А. Дж. Оценка способности численных моделей ледяных щитов моделировать миграцию линии заземления. Ж. Геофиз. Рез. Земной прибой. 110 (2005 г.).

      34. Ле Мёр Э., Хиндмарш Р.Ц. Совместная динамика морского ледяного щита/земли с использованием динамически согласованной модели ледяного щита и модели самогравитирующей вязкой земли. Дж. Гласиол. 2001; 47: 258–270. doi: 10.3189/172756501781832322. [Перекрестная ссылка] [Академия Google] 35. Цай В.К., Гудмундссон Г.Х. Улучшенная модель миграции наземной линии с приливной модуляцией.Дж. Гласиол. 2015;61:216–222. doi: 10.3189/2015JoG14J152. [Перекрестная ссылка] [Академия Google] 36. Морлигем М. и др. Bedmachine v3: Полная топография дна и картографирование батиметрии океана Гренландии на основе многолучевого эхолота в сочетании с сохранением массы. Геофиз. Рез. лат. 2017; 44:11–051. doi: 10.1002/2017GL074954. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

      37. Gillies, S. Descartes: Используйте геометрические объекты в качестве путей и патчей matplotlib (2017).

      38. Саяг Р., Ворстер М.Г. Упругая динамика и приливная миграция линий заземления изменяют подледниковую смазку и таяние.Геофиз. Рез. лат. 2013;40:5877–5881. doi: 10.1002/2013GL057942. [Перекрестная ссылка] [Академия Google] 39. Милилло П. и др. О динамике кратковременной зоны заземления ледника Пайн-Айленд в Западной Антарктиде, наблюдаемой с помощью интерферометрических данных COSMO-SkyMed. Геофиз. Рез. лат. 2017; 44:10–436. doi: 10.1002/2017GL074320. [Перекрестная ссылка] [Академия Google] 40. Милилло, П. и др. Неоднородное отступление и таяние ледника Туэйтса, Западная Антарктида. Науч. Доп. 5 , eaau3433 (2019).[Бесплатная статья PMC] [PubMed]

      41. Brancato, V. et al. Отступление линии заземления ледника Денман, Восточная Антарктида, измерено с помощью данных радиолокационной интерферометрии COSMO-SkyMed. Геофиз. Рез. лат. 47 , e2019GL086291 (2020).

      42. Seroussi H, Morlighem M. Представление базального таяния на линии заземления в моделях течения льда. Криосфера. 2018;12:3085–3096. doi: 10.5194/tc-12-3085-2018. [CrossRef] [Google Scholar]43.

      No related posts.
