Коллекторы систем отопления: предназначение и типы оборудования

Автор Евгений Апрелев На чтение 4 мин Просмотров 1.7к.

Технологии в системах обогрева помещений развиваются постоянно. Владельцы домов в зависимости от собственных потребностей стараются спроектировать отопительную конструкцию таким образом, чтобы можно было регулировать подачу тепла. Коллектор системы отопления позволяет добиться нужного регулирования подачи теплоносителя из главной магистрали, оптимизируя его под конкретное помещение. Оборудование позволяет добиться не только комфортных условий, но и значительно сэкономить денежные средства, потребляя меньшее количество энергии.

[contents]

Назначение коллектора системы отопления

Коллектор системы радиаторного отопления (в просторечии его сокращенно называют гребенкой – по типу конструкции оборудования) представляет собой прибор из металла, обустроенный по типу гребенки. Прибор имеет несколько выходов, чтобы к нему можно было подключить различные отопительные конструкции. Коллектор подбирается индивидуально после консультации со специалистами в зависимости от проекта жилого дома и от потребностей владельцев.

Гребенка выполняет следующие функции:

контролирует уровень давления в отопительной системе;
позволяет регулировать объем воды, подаваемой на радиаторы;
помогает контролировать температурный режим теплоносителя.

Преимуществом использования коллектора является возможность подсоединения к нему не только водных отопительных систем, но и конструкцию теплого пола, системы конвекторного или панельного отопления и даже солнечные батареи.

С помощью данного прибора можно достичь оптимального микроклимата в каждой отдельной комнате. Оборудование состоит из подающего и возвратного блоков. Подающая система обеспечивает батареи теплоносителем необходимой температуры, а возвратная регулирует уровень давления.

Виды и особенности конструкции системы отопления

Существуют различные коллекторы в системе отопления дома. Они отличаются по конструкции друг от друга, хотя и призваны выполнять схожие функции. Стоит подробнее остановиться на каждом виде приборов.

Солнечный коллектор

В России это оборудование встречается достаточно редко, поскольку его использование нерентабельно. Этот коллектор направляет тепловую энергию солнца в дома владельцев. Однако в южных регионах РФ прибор используется в летний период для нагрева воды в районах, где отсутствует газоснабжение.

Немного о конструкции прибора:

Коллектор представляет собой совокупность вакуумных полостей-труб, внутри которых располагаются регистры.
Контур оборудования замкнут, он заполнен специальным агентом в жидкой форме.
При воздействии солнечных лучей жидкость нагревается и начинает испаряться, тем самым воздействуя на теплообменник, который отдает свою энергию теплоносителю.
Жидкость со временем конденсируется и оседает, и цикл нагрева-охлаждения повторяется вновь.

Таким образом, можно не задействовать котел отопления для подачи горячей воды – солнечный коллектор решает эту проблему.

Гидроколлектор

Этот вид оборудования используется в сложных системах обогрева, где требуется подключение нескольких видов оборудования. Гидроколлектор подключается к котлу отопления с одной стороны, а противоположная сторона распределяет тепловые потоки к домашним радиаторам, поддерживает систему теплых полов, может служить для нагрева воды, тем самым обеспечивая горячее водоснабжение и даже способен поддерживать нужный уровень тепла в бассейне при его наличии.

Чтобы прибор работал максимально эффективно, желательно снабдить каждый отопительный контур отдельным насосом. Само оборудование представляет собой крупную трубу, которую устанавливают в вертикальном положении из-за его габаритов.

Гидроколлектор позволяет регулировать внутренний микроклимат отдельно в каждом помещении, а распределительная функция тепловых потоков и уровня давления позволяют снизить нагрузку работы отопительного котла.

Конструкция гидроколлектора, изготовленного в заводских условиях, представляет собой полость с металлическими пластинами внутри, разделителями, а также пылесборника и канала воздухоудаления. К нему подключается датчик температуры, сверху стоит шаровой кран, а снизу имеется кран для слива со штуцером.

Распределительный коллектор

Наиболее популярный тип оборудования, используемый в конструкциях обогрева. Состоит из двух параллельных полостей, одна из которых служит для подачи тепла, а другая – возвратная – регулирует давление. Полости коллектора изготавливаются из латуни, меди, стали или полимеров. К распределительному прибору можно подключить от 2 до 12 отдельных блоков отопления.

В конструкции прибора возможны модификации и установка дополнительного оборудования:

детектор регулирования уровня давления в отдельных комнатах;
терморегуляторная установка;
специальные клапаны для спуска воздуха;
автоматизированные системы, способные блокировать работу отопительного котла в случае возникновения аварийного случая;
электронные клапаны;
специально запрограммированные смесители.

Функции распределительного оборудования аналогичны функциям гидроколлетора — создание оптимального микроклимата в помещении, смешивая тепловые потоки и задавая отдельные температуры для каждого локального участка пространства.

Особенности монтажа коллекторов

Коллектор – дорогое оборудование, и перед его установкой должны быть произведены подготовительные процедуры. Если отопительная система еще только-только закладывается, но наличие коллектора уже предусмотрено, то его необходимо монтировать отдельно на каждом этаже в специально оборудованной для него нише.

В квартирах распределительный прибор устанавливается в гардеробных или кладовых, поскольку он обладает приличными габаритами. Но следует помнить, что помещение, где монтируется оборудование, не должно быть слишком сырым. Процент влажности должен быть в пределах нормы.

Далее теплообменник для придания эстетики заключают в металлический короб, который закрепляется на стене благодаря хомутам.

Коллектор для радиаторов отопления | Виды, преимущества установки

Коллектор для радиаторов отопления представляет собой металлическую гребенку, оснащенную несколькими отводами для подключения отопительных приборов дома. Устройство предназначено для регулировки объема, температуры и давления в системе отопления. Установка коллектора позволяет централизованно контролировать подачу тепла в каждую комнату квартиры или дома. Коллектор совместим с различными типами радиаторов и конвекторов, может подключаться к системе «теплый пол» и отопительным панелям.

Как работает коллектор для радиаторов отопления?

Распределительный коллектор состоит из двух труб с выводом для подачи горячей воды и боковыми отводами для присоединения приборов отопления. Принцип работы устройства достаточно прост: вода из отопительного котла поступает в подающую гребенку, и уже из нее тепло распределяется по радиаторам отопления. Остывшая вода из радиаторов возвращается через обратную гребенку к источнику отопления.

Подающая гребенка отвечает за контроль подачи горячей воды ко всем действующим отопительным контурам, которые при необходимости можно полностью перекрыть специальными клапанами. Обратный коллектор за счет сбалансированного давления в каждой ветке обеспечивает пропорциональный обогрев помещений.

Виды коллекторов

Коллекторы для радиаторов отопления различаются материалом изготовления, количеством контуров и наличием дополнительных устройств. Гребенки производят из прочных долговечных материалов с широким температурным диапазоном эксплуатации: стали, меди, латуни и износоустойчивых полимеров.

При выборе коллектора следует также обращать внимание на количество контуров – отводов, к которым будут подключаться радиаторы отопления. Сегодня производители предлагают гребенки с количеством контуров от двух до двенадцати штук. Если в будущем вам потребуется подключить к коллектору новые отопительные приборы, то вы сможете добавить недостающие отводы к системе.

Самый простой коллектор для радиаторов отопления состоит из металлической трубки с ответвлениями и двумя соединительными отверстиями по бокам. Однако на рынке есть и более сложные модели, которые оснащены дополнительными устройствами:

датчиками температуры и давления;

блоками контроля подачи тепла;

термостатами для сохранения оптимального уровня давления в системе;

клапанами и смесителями для поддержания заданной температуры;

воздуховыпускными устройствами и клапанами для слива воды.

Надежность и эффективность коллекторной системы отопления зависит не только от качества оборудования, но и от правильной организации разводки, поэтому при выборе гребенки для радиаторов лучше обратиться к специалистам, которые помогут подобрать коллектор с учетом особенностей вашего дома.

Преимущества установки коллекторов для радиаторов отопления

Несмотря на достаточно высокую стоимость, коллекторная система отопления со временем окупается за счет качественного и более рационального обогрева всех помещений городской квартиры или загородного дома. Благодаря малому количеству соединений, вероятность протечек сводится к минимуму, а в случае ремонта одного из радиаторов, достаточно отключить нужную ветку, не затрагивая другие элементы системы. Коллекторная разводка позволяет сохранить эстетику интерьера: гребенку можно установить в специальном шкафу, а небольшие по диаметру трубы спрятать в стяжку. И главное, за счет точного распределения тепла по зонам, установка коллектора на радиаторы отопления сокращает расходы на обогрев помещений.

Распределительные коллекторы

Сегодня самым распространённым способом достижения эффективного функционирования отопительных систем является применение распределительных коллекторов, главная задача которых — пропорциональное распределение теплоносителя и регулирование его параметров: объёма, температуры и давления подачи. От количества теплоносителя, проходящего по трубам, объема и скорости его перемещения зависит эффективность системы теплоснабжения.

Согласно Федеральному закону №261 об «Энергосбережении и учете тепла» необходимо реализовать учет теплопотребления каждой квартирой, что наиболее просто реализовывать системами с коллекторным распределением теплоносителя.
Преимущества при монтаже коллекторных систем:

возможно применение скрытой прокладки трубопроводов.

удобны для монтажа, т. к. отсутствуют соединения труб в полу.

легкость регулировки отдельных петель системы отопления.

возможность отключения радиатора вместе с подводящими трубами без отключения всей системы отопления, то есть возможность замены отдельного участка в рабочем режиме системы.

легкость монтажа водяных теплых полов. Теплый пол подключается как отдельный независимый контур. Это связано с тем, что температура теплоносителя в системе теплого пола ниже, чем в системе отопления, что обеспечивается установкой специального смесительного контура.

Распределительный коллектор отопления оборудован множеством выводов, предназначенных для подключения отопительных приборов и состоит из двух взаимосвязанных частей: подающего и возвратного коллекторов, объединенных в единый блок. Первый непосредственно контролирует подачу горячей воды к контурам, а обратный пропорционально распределяет теплоноситель для обогрева каждой комнаты в частных домах. Если в доме два и более этажа, то коллекторы устанавливаются отдельно на каждый. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате, а в случае аварийных ситуаций достаточно просто отключить необходимый контур, не отключая отопления во всём остальном доме.

В случае использования радиаторного отопления совместно с теплыми полами отсутствие распределительного коллектора может привести к тому, что теплоноситель в разные контуры системы будет поступать неравномерно, и, например, будет горячий пол и холодные радиаторы или наоборот. Благодаря такому распределению радиаторы разогреваются равномерно, так как к каждому подходит отдельная подающая труба.

Виды коллекторов отопления

Коллекторы нерегулируемые
Когда не требуется точная регулировка расхода в системе отопления или водоснабжения, достаточно просто смонтировать распределительный коллектор без вентилей и присоединить к отводам трубы нужного диаметра. Для этой цели можно использовать нерегулируемые коллекторы диаметром 3/4” и 1” с расстоянием между отводами 36 мм. Такие коллекторы могут быть проходного и концевого типа.

Концевой коллектор
Концевой тип коллектора — это коллектор с входом только с одной стороны, а вторая сторона не имеет прохода, что исключает необходимость установки заглушки и возможность дополнительного риска протечки в этом месте.
При необходимости перекрытия потока лучше использовать коллекторы с расстоянием между отводами 50 или 100мм, которое обеспечит возможность установки шаровых кранов размером 1/2” или 3/4”. Диаметр коллекторов с расстоянием между отводами 50 может быть 3/4”, 1” или 1 1/4”.

В зависимости от размера отвода
— один отвод коллектора диаметром 3/4”, 1” или 1 ¼” с межосевым расстоянием 36 или 50 мм имеет пропускную способность от 5 до 9 м3/час и может обеспечить расход ~ 1 м3/час при скорости течения 1 м/сек. Такие коллекторы в основном используются для поэтажного или поквартирного распределения;
— один отвод коллектора диаметром от 1”, 1 ¼”, 1 ½” или 2” с межосевым расстоянием 100 мм имеет пропускную способность от 7 до 17 м3/час и может обеспечить расход от 1 до 2 м3/час при скорости течения 1 м/сек.
Коллекторы с увеличенным расстоянием между отводами (100 мм) рекомендуется устанавливать на магистральных участках распределения: в коттеджных котельных или в домовых участках ввода водоснабжения. Такие коллекторы имеют диаметр от 1”, 1 ¼”, 1 ½” или 2” и размеры отводов ½”, ¾” и 1”.

Соединение коллекторов
Коллекторы диаметром 1” могут быть резьбового или фланцевого соединения. Фланцевое соединение коллекторов обеспечивает 100%-ное расположение отводов коллектора в одной плоскости.

Коллекторы со встроенными регулирующими и запорно-балансирующими вентилями.
Регулирующие коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм и температурой до 100°С. Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Концевые регулирующие коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору.
Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов.

Коллекторы для напольного отопления
Запорно-балансирующие коллекторы со встроенными вертикальными клапанами можно ставить в систему водоснабжения или отопления (на подающую и обратную линию).
Запорно-балансирующие коллекторы, снабженные расходомером, позволяют измерять и перекрывать поток жидкости и проводить балансировку веток напольного отопления и холодоснабжения. По показаниям расходомера может быть установлен требуемый расход. Поток может быть полностью перекрыт плотной закруткой ручки.

Терморегулирующие коллекторы.
Устанавливаются в систему отопления на обратную магистраль при необходимости ручной или автоматической регулировки температуры в помещении.
Автоматическая регулировка обеспечивается установкой электротермических головок вместо регулирующих ручек. Электротермическая головка в зависимости от сигнала термостата обеспечивает величину открытия / закрытия прохода теплоносителя и предназначена для установки на терморегулирующих клапанах в качестве двухпозиционного (открыто/закрыто) регулирующего сервопривода. Электротермические головки действуют по принципу ON-OFF (открыто/закрыто) от электрического сигнала выносного термостата с напряжением переменного тока 220В или 24В. Автоматическое поддержание требуемого теплового режима (температуры помещения, поверхности «теплого пола» и т.п.) может осуществляться с помощью термостатов. При подаче напряжения происходит разогрев термоматериала и перемещение штока клапана. При отсутствии напряжения клапан находится в закрытом положении.

Гребенка дополнительно может оборудоваться запорными клапанами, циркуляционными насосами, термометрами и манометрами, деаэраторами, которые в совокупности обеспечивают полноценный контроль над движением теплоносителя.

Обратите внимание, что если вы планируете использовать коллекторное отопление, то учтите, что оно не сможет работать без циркуляционного насоса!

При покупке коллектора следует обратить внимание не столько на материал, из которого он изготовлен, а на его технические параметры: максимально допустимое давление, количество выходов, уровень пропускной способности, возможность добавления дополнительных контуров в случае увеличения количества радиаторов, наличие автоматических вспомогательных устройств.
Сегодня производители предлагают множество моделей таких устройств, среди которых можно найти приборы, имеющие максимальный набор элементов: на подающей части могут быть смонтированы расходомеры, которые регулируют поток носителя тепла в каждой петле, на обратной могут быть установлены термодатчики для автоматического контроля температуры каждого прибора отопления. Цена такого коллектора будет, естественно, гораздо выше.

Гребёнка отопления (коллектор) — vodotopim.com

Что такое коллектор (по-другому называемый «гребёнка отопления»)? Для чего коллектор предназначен? В каких случаях это устройство ставится в системы отопления? Как устроена гребёнка отопления? Какие бывают коллекторы и можно ли собрать это устройство своими руками?.. Обо всём этом вы узнаете из данной статьи.

Что такое коллектор?

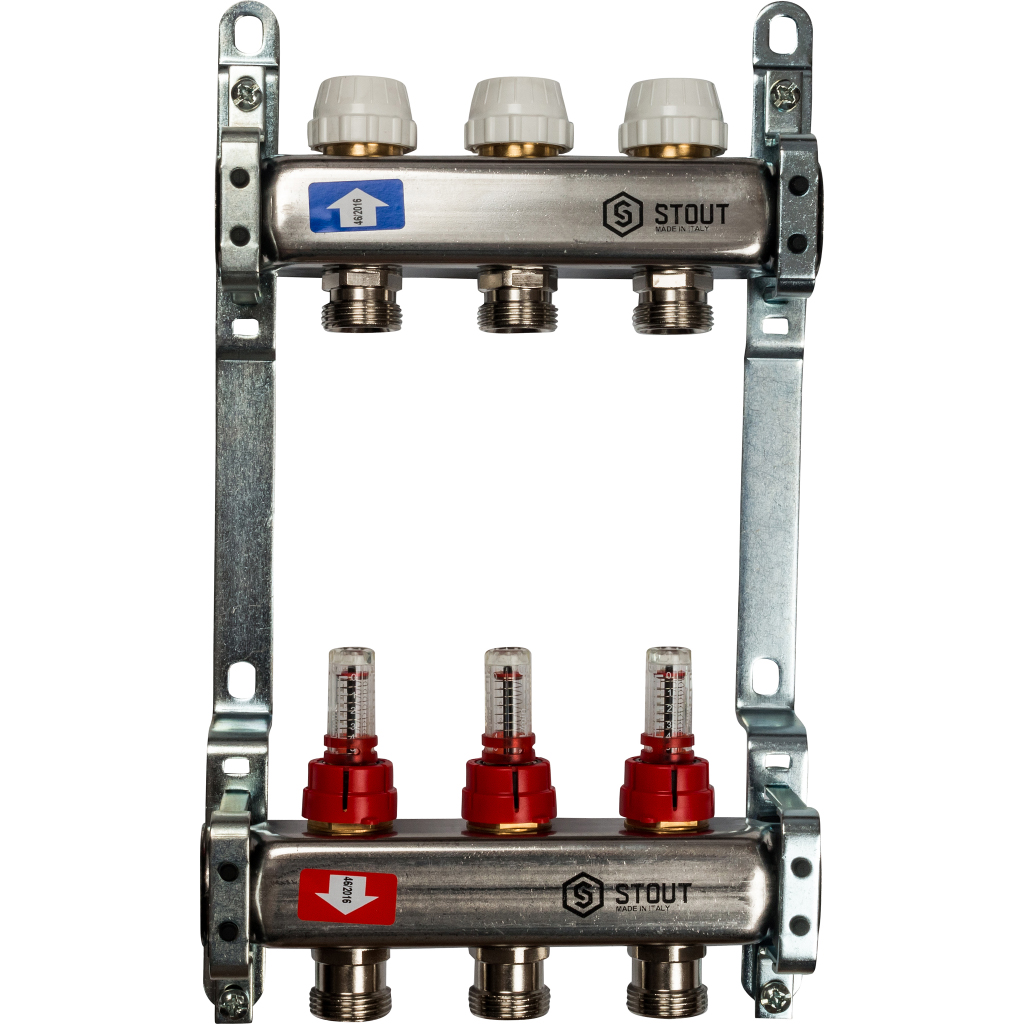

Внешне коллектор (гребёнка отопления) может выглядеть так, как на фото:

Я написал «может выглядеть», потому что «внешностей» у этого устройства довольно много. Хотя принцип действия один у всех.

Что собой представляет коллектор? А это труба, один выход которой подключается с помощью трубопровода к котлу, второй выход может быть просто заглушён; по длине трубы есть некоторое число отводов для присоединения к коллектору отопительных приборов. Отопительные приборы (в данной теме это радиаторы) соединяются с коллектором тоже трубопроводами. Количество выходов на коллекторах бывает разным и выбирается для конкретной отопительной системы в зависимости от числа радиаторов, которое планируется подключать.

Коллекторы применяются попарно: один подающий, второй – обратный. Вместе они образуют коллекторную систему.

Где применяются коллекторы?

Обычно гребёнки отопления применяются в тёплых полах. Но и в радиаторных системах они тоже встречаются, ибо есть коллекторное подключение радиаторов или, по-другому, лучевая система.

Для чего предназначена гребёнка отопления?

Коллекторная (лучевая) система радиаторного отопления устроена так: где-то (например, под лестницей, где он не будет мешать) установлен коллектор; к нему подведены подача и обратка от котла; и уже от коллектора теплоноситель разносится к радиаторам по отдельным для каждого радиатора подающим трубам; и от каждого радиатора своя обратка возвращает теплоноситель в коллектор. При таком подключении теплоноситель распределяется по всем радиаторам равномерно.

Таким образом, говоря простым языком, назначение коллектора в том, чтобы распределять теплоноситель по радиаторам или петлям водяного тёплого пола так, как нам нужно (=хочется). Например, регулируя на коллекторе величину протока теплоносителя в определённое помещение, мы можем установить желаемую температуру в этом помещении. (О прочих плюсах лучевой системы радиаторного отопления читайте в отдельной статье.)

Другие устройства, применяемые с коллекторами

На предыдущем фото коллектор в коллекторном шкафу, но может монтироваться и без него, в какой-нибудь стенной нише, т. к. шкафы для коллекторов стоят прилично. Так что такой шкаф – это не обязательное оборудование, а по желанию или по возможностям.

Часто на коллекторах есть какие-либо устройства (вентили, расходомеры, термоголовки и т. д.) для регулирования протока теплоносителя в каждый отопительный прибор; на фото вверху такие устройства различимы по синим и красным «шляпкам». (Рассматривать все эти устройства здесь подробно мы не станем, потому что статья всё-таки не о них.)

Ещё на фото видно, что на подаче и обратке от котла перед коллектором есть краны, позволяющие при необходимости отсоединить коллектор. А также на коллекторах монтируются автоматические воздухоотводчики, которые на фото тоже хорошо различимы.

Виды гребёнок отопления

Гребёнок отопления выпускается очень много видов – с самыми разнообразными «наворотами».

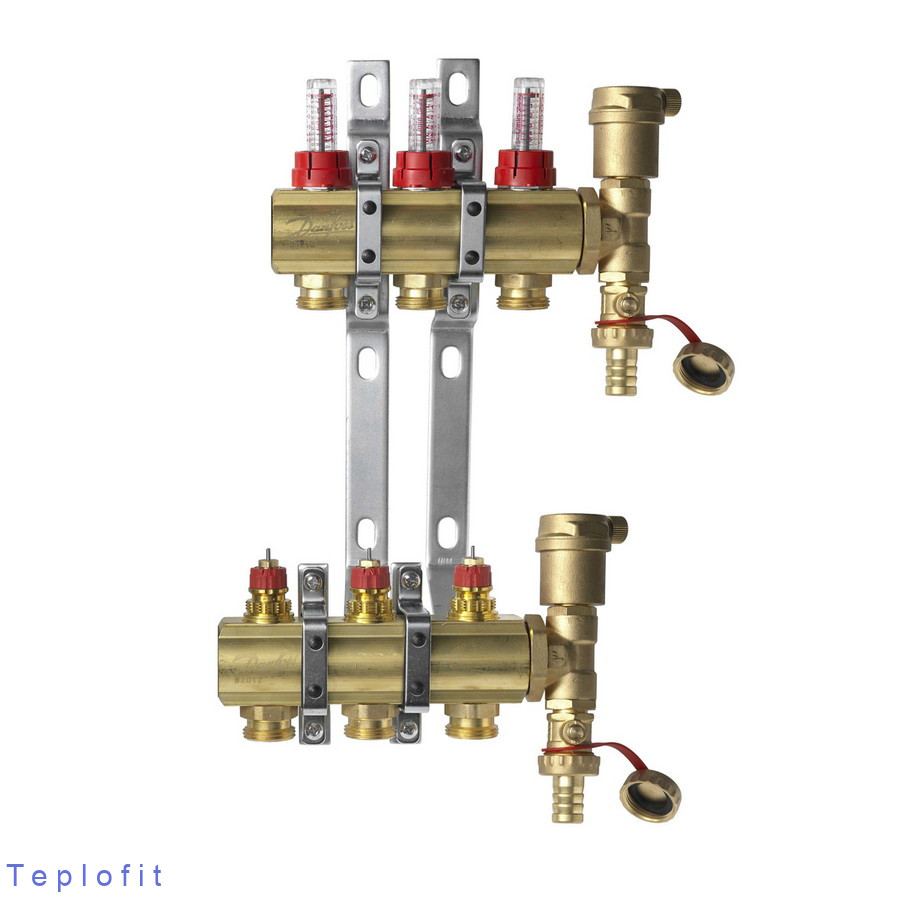

Например, такая:

Это весьма сложная коллекторная система и при том дорогостоящая, не всем может быть по карману. В её состав входят расходомеры (на верхнем – подающем — коллекторе различимы белые «колпачки») и термоголовки. Расходомеры позволяют регулировать равномерность подачи теплоносителя к радиаторам. Также имеются кронштейны для монтажа в коллекторном шкафу или на стене.

На нижнем – обратном — коллекторе установлены термоголовки, которые прикрывают/приоткрывают проход выходящего из системы теплоносителя. Этим регулируется температура возвращаемого теплоносителя. Термоголовками можно отрегулировать температуру для каждого радиатора отдельно, т. о. отрегулировав и желаемую температуру в каждой комнате, о чём уже упоминалось выше.

На следующем фото (в разрезе) коллектор попроще и по устройству и по цене:

Коллекторы – латунные трубки с дюймовым внутренним проходом и резьбами на концах – для присоединения запорной арматуры и трубопроводов. Ну и выходы – обычно полудюймовые – для подключения радиаторов. Как видно на фото, на обратном коллекторе есть заглушки, чтобы при желании можно было поставить расходомеры или термоголовки.

Ещё вариант распределительных коллекторов – с литым корпусом:

С одной стороны коллектора внутренняя резьба, с другой наружная (дюймовая или трёхчетвертная).

Ну и самый бюджетный вариант:

Это гребёнка отопления китайского либо турецкого происхождения. К такому коллектору присоединяются металлопластиковые трубы с помощью имеющихся здесь цанговых разъёмов.

Такие коллекторы вполне работоспособны, если не считать одну их слабость: бывает, что теплоноситель начинает подтекать из-под рукоятки вентиля. Причина — износ резиновых уплотнителей. К сожалению, уплотнители не всегда получается заменить, и приходится менять весь коллектор.

А это самая простая гребёнка отопления:

Это просто нержавеющая труба с приваренными выходами. Такая простота обманчива: сами понимаете, к ней нужно докупить ещё много чего. Да и нержавейка – не самый дешёвый материал.

Как сделать гребёнку отопления своими руками?

Экономии ради коллектор можно сделать самостоятельно. Как? Проще всего спаять из полипропиленовых труб (обрезков, оставшихся от монтажа системы) и полипропиленовых же фитингов (тройников, вентилей и т. д.):

И работать такая гребёнка отопления тоже будет исправно, как и купленная за большие деньги.

гребёнка отопления, коллектор

Неперехваченное исключение

Все больше набирают свою популярность коллекторные схемы в санитарно-технических коммуникациях по сравнению с обычной разводкой. Коллектор служит для раздачи и сбора жидкости от магистрали к разным контурам. Он улучшает систему отопления любого дома.

Содержание

1. Виды коллекторов отопления
1.1 Распределительный коллектор
1.2 Солнечный коллектор
1.3 Гидрострелка
2. Достоинства коллекторной системы отопления
3. Выбор распределительного коллектора
4. Какой материал лучше

Виды коллекторов отопления

Коллектор представляет собой небольшой отрезок трубы с боковыми и торцевыми отводами, которые предназначены для подключения контуров. Использовать его можно только в отоплении с системой закрытой циркуляции. Коллектор может быть оснащен смесительным узлом, который дает возможность автоматизированного управления. Также возможно ручное или автоматическое регулирование потока. Коллекторы делятся на три типа: распределительный, солнечный и гидрострелка.

Распределительный коллектор

Распределительный коллектор является самым популярным. Он распределяет поток тепла сразу по приборам отопительной системы. Он имеет два распределителя. С помощью первого производится подача теплоносителя, а по второму возвращается обратно к котлу. На каждой гребенке установлены подключения к магистралям и входы, к которым могут подключаться контуры теплого пола или радиаторы отопления.

Чтобы подключить радиаторы к коллекторам, нужно использовать параллельную схему. Последовательную схему используют при однотрубных и двухтрубных системах. Нагрев радиаторов происходит равномерно, его можно регулировать от нуля и до максимума. Температура, которая поступает к веткам теплоносителя равная. Коллекторы отопления поддерживают определенную температуру в каждом помещении дома.

Если вы хотите установить систему «теплый пол», то необходимо учесть количество веток теплоносителя. Если их количество больше двух, то не обойтись без гребенки. Благодаря ей можно наладить нормальную работу отопительной системы. В каждом помещении или зоне нужно разделять трубы длиной менее 80 м. Делается это для предотвращения высокого гидравлического сопротивления. К коллектору теплого пола необходимо дополнительно приобрести смесительный узел и насос, которые будут контролировать температуру. Она не должна превышать 40 градусов.

Солнечный коллектор

Благодаря использованию солнечного коллектора можно использовать его энергию на отопление или подогрев воды. Но такая покупка не всегда окупается. Солнечных дней в году не так уж и много, даже в южных районах, поэтому энергии будет вырабатываться мало. А цена на солнечный коллектор очень высокая.

В тех районах, где достаточно солнца, возможно использование такого коллектора для подогрева воды. Оптимально будет его использовать в тех местах, где отсутствует газ. В летний период можно отказаться от пользования котла. Солнечный коллектор будет хорошо справляться с задачей по подогреву горячей воды.

Гидрострелка

Гидроколлектор используется для балансировки температуры и давления в разных контурах системы отопления. Благодаря гидрострелки в доме будет стабильная температура, и котел будет работать в щадящем режиме. С одной стороны гидрострелки можно подключить отопительный котел, а со второй – радиаторы, систему «теплый пол» и систему для подогрева воды. Также можно подключить подогрев воды для бассейна.

Если к каждому контуру подключить насос, то термогидравлический распределитель может равномерно отапливать большие помещения. Стоимость гидроколлектора будет значительно меньше солнечного. И эффективность намного больше. Для отвода воздуха и различных загрязнений в гидроразделители устраивают дополнительные устройства и сепараторы потока. Если в регионе, где вы проживаете мало солнечных дней, то рационально будет использование гидрострелки или распределительного коллектора.

Достоинства коллекторной системы отопления

По сравнению с другими схемами, коллекторные имеют некоторые преимущества:

1. Благодаря правильному распределению теплового потока, происходит экономия топлива.

2. Из-за использования труб с небольшим диаметром, их легко можно спрятать в стяжке.

3. Можно установить и поддерживать определенную температуру каждого помещения.

Наибольшая экономия будет в разветвленной системе. В таком варианте каждый контур имеет отдельный циркулярный насос, а тепловой поток распределяется через коллекторы. Распределительный коллектор можно устанавливать как в жилых домах, так и в теплоузлах и централизованных котельных.

Выбор распределительного коллектора

Прежде чем определиться с выбором коллектора, нужно быть уверенным, что он вам подходит. Распределительный коллектор достаточно дорогой. Для его изготовления используют металл высокого качества. Дополнительно придется купить арматуру для каждого контура, некоторые детали и оборудование. А также циркулярный насос, без которого коллектор работать не будет.

Произвести монтаж такой системы не очень легко, она требует много времени и затрат финансов.

При покупке коллектора нужно обратить внимание на некоторые нюансы:

1. Максимальное давление системы.

2. Рассчитать какое количество энергии потребляет коллектор. Если вы не можете рассчитать самостоятельно, вам поможет продавец.

3. Число контуров должно совпадать со всеми отопительными приборами.

4. Возможность дополнительного присоединения контуров при необходимости.

5. Фирма, которая производит коллекторы. Лучше прочитать отзывы о компании.

Если вы не можете определиться с выбором, то все нюансы вам должен рассказать продавец-консультант.

Какой материал лучше

Есть несколько вариантов гребенок для распределительного коллектора:

1. Гребенка для напольного отопления может быть выполнена из инструментальной стали, в которую монтируют ротаметр. Или же для регулировки системы монтируют специальное вентильное дополнение. В обоих случаях наибольшее давление составляет 6 бар, а температура достигает 70 °. Цена зависит от количества контуров, чем их больше, тем выше стоимость.

2. Часто гребенку изготавливают из нержавеющей стали. Давление у такой гребенки допустимо 10 бар с учетом температуры 100 °.

3. Для напольной системы отопления наиболее качественной будет гребенка, изготовленная из латуни. Давление достигает 6 бар при температуре 80 градусов.

4. Из латуни изготавливают гребенки, которые рассчитаны на подключение к радиатору. Рабочее давление составляет также 6 бар и температура равна 80 градусам.

5. Еще изготавливают из латуни гребенки для напольного отопления со встроенным расходомером. Такая модель является самой удачной и востребованной. Давление и температура такая же, как и других латунных гребенок.

Все расходы на покупку и монтаж коллектора в скором времени себя окупают. Коллекторные системы изготавливают из качественных материалов, которые увеличивают срок службы оборудования. Благодаря коллектору, помещения во всем доме будут качественно и бесперебойно обогреваться. Но стоит выбрать качественный коллектор и правильно произвести его установку.

Каким бывает коллектор для отопления и где его применять

Рассмотрен современный коллектор для отопления, его виды и особенности эксплуатации. Описаны коллекторные системы, система «теплый пол», радиаторное отопление и использование коллектора распределительного типа.

Сегодня владельцы загородным домов, выбирая схему отопления, отдают предпочтение коллекторной поэтажной разводке и ее различным комбинациям, как с однотрубной, так и с двухтрубной системой. При такой схеме трубы полностью прячутся в пол, а коллектор для отопления устанавливают в центральной части дома, например, в нише стены или в специальном шкафчике. От него трубы подводятся ко всем радиаторам в доме. (См. также: Водяной насос для отопления)

Схема коллекторной отопительной системы

Важно! Обязательно нужно создать принудительную циркуляцию в системе с помощью установки циркуляционного насоса (или нескольких). Таким образом, можно сократить разность температуры теплоносителя на выходе и на входе системы, а это даст более эффективный нагрев и значительно упростит систему (она станет компактнее).

На каждом отводе из коллектора должен быть шаровой кран, с помощью которого в некоторых схемах можно будет отключить отдельный радиатор, не повлияв на работу всей системы. Каждый отопительный контур, отходящий от коллектора, это самостоятельная система, в которую можно поставить собственный насос, кран или даже автоматику.

Коллекторная система отопления может быть выполнена или для однотрубной горизонтальной разводки, или для двухтрубной. Тройниковые горизонтальные разводки сегодня полностью вытеснены. Обратный и подающий коллектор нужно расположить на главном стояке и на каждом этаже. От коллекторов отопления трубопровод (подающий и обратный) проводится под полом (или монтируется в стену) и подходит к каждому радиатору отопления. Если отопительные трубы расположены в стяжке пола, то каждый радиатор нужно оснастить автоматическим воздухоотводчиком или воздушным краном. (См. также: Какое необходимо оборудование для установки тёплых полов)

Система отопления коллекторного типа

Особенности монтажа коллекторной системы

Совет! Осуществляя монтаж системы, нужно следить за тем, чтобы каждое тепловое кольцо было приблизительно одинаковым. Если это сделать не удается, то каждое кольцо можно снабдить своим циркуляционным насосом и автоматическим регулированием температуры (такая регулировка не отразится на остальных тепловых контурах).

Радиаторное отопление

Варианты подключения радиаторов к системе отопления следующие:

Верхнее;
Нижнее;
Диагональное;
С внутренней циркуляцией;
Боковое

Варианты подключения радиаторов отопления

Наиболее распространенным типом подключения отопительных радиаторов считается нижняя подводка. При ней в полной мере реализуются все возможные преимущества металлических полимерных (металлопластиковых, полипропиленовых) трубопроводов. При такой подводке трубопровод скрыт под полом или находится в плинтусе.

Лучевая двухтрубная горизонтальная разводка

Система «теплый пол»

Если грамотно рассчитать систему отопления, то от отопительных радиаторов можно отказаться вообще. В таком случае тепловые кольца будут замкнутыми и спрятанными в пол. Эта отопительная система имеет название «теплый пол». Она редко используется в качестве основной отопительной системы, но довольно часто служит дополнительной. Хотя если все расчеты сделаны правильно, то такая система вполне может заменить радиаторы отопления. Недостаток системы – большая протяженность трубопровода. (См. также: Чем отличается коллекторно-лучевая схема разводки отопления от периметральной)

Система отопления «теплый пол»

Использование солнечной энергии

Солнечное излучение, которое достигает поверхности Земли, в ясный день оценивается в 1,2 кВт на 1 квадратный метр площади. Это значит, что если бы всегда была хорошая солнечная погода, то за сутки можно получить 10 киловатт-часов энергии с 1 квадратного метра. Идея использования солнечной энергии не могла не воплотиться, поэтому были разработаны солнечные коллекторы для отопления. Различают несколько типов солнечных коллекторов.

Воздушные солнечные коллекторы
Этот вид отопления осуществляется с помощью парникового эффекта. Ультрафиолет проходит через стекло, полиэтиленовую пленку или через поликарбонатную плоскость и поглощается специальным теплоприемником черного цвета. От нагретого теплоприемника нагревается воздух, который находится под стеклом, таким образом, осуществляется воздушное отопление от солнечных лучей.
Воздушный солнечный коллектор
Подвижные солнечные коллекторы
Наиболее эффективными считаются солнечный коллектор для отопления, который способен следить за солнцем. Всем известно, что диффузионный свет чаще всего неравномерный на площади неба, а его максимальное количество наблюдается в самом направлении солнца. Исключением можно считать туманную погоду и сплошную облачность. Есть три метода ориентации таких коллекторов: поворачивание зеркал, поворачивание самого коллектора и поворачивание зеркала и нагревательного элемента, например, параболического концентратора. Но из-за стоимости зеркал и нагревательных элементов пользы от таких коллекторов будет совсем немного.

(См. также: Трубчатые радиаторы отопления)

Солнечные коллекторы плоского типа
Плоский солнечный коллектор – самый простой тип. Это неподвижный застекленный черный ящик, который очень дешевый, но и менее эффективный. В ясную солнечную погоду в летнее время они могут работать до 8 часов (при условии, что солнечный свет расположен под углом больше чем 30 градусов от поверхности ящика).
Принцип работы солнечного коллектора
Трубчатые коллекторы солнечного типа
Нагревающим элементом в таком коллекторе является черная труба, в которой располагается теплоноситель. Сверху труба заключена в теплоизоляционный материал, например, в стеклянную трубу. Лучше всего такой обогревательный прибор проявит себя с 7 и до 17 часов по астрономическому времени. На эффективность обогрева влияет расстояние между трубками и их диаметр. Недостаток такого обогрева: трубки имеют довольно большую площадь, из которой тепло улетучивается обратно в атмосферу.
Трубчатые вакуумные солнечные коллекторы
Как и у простых трубчатых коллекторов, преобразователями тепла являются прозрачные трубки, но только с вакуумом, который необходим для теплоизоляции внутренней черной трубки, в которой есть вода. Чаще всего эта трубка расположена коаксиально внешней трубке из стекла, которая является ее оболочкой. (См. также: Солнечный водонагреватель своими руками)
Трубчатый вакуумный солнечный коллектор
Солнечные концентраторы

Солнечные коллекторы-концентраторы отличаются от простых солнечных коллекторов наличием рефлекторов (зеркал или отражателей). Они фокусируют свет с огромной площади на специальный поглощающий элемент. Такое коллекторное отопление позволяет увеличить мощность потока солнечного света, который направлен к поглощающему элементу

Солнечный концентратор

Распределительный коллектор

Коллектор отопления распределительного типа предназначен для применения в напольном отоплении (в гидравлических системах). Обратный и подающий коллектор может иметь от двух до 12 выходов. Распределительный коллектор отопления имеет встроенную вентильную вставку, которая может осуществлять предварительную гидравлическую настройку для легкого запуска системы «теплый пол». Такие коллекторы снабжены набором концевых заглушек, монтажным кронштейном, концевыми секциями с возможностью слива теплоносителя и с отводом воздуха. Так же есть термометр, шаровой кран и комплект редукционных переходников.

Распределительный коллектор

Разводку в двухтрубной отопительной системе, в которой есть коллектор, называют лучевой. Распределительный коллектор позволяет улучшить эффективность отопительной системы. Дополнительно коллектор может оснащаться электромеханическим приводом, а распределители выполнят выравнивание перепадов давления в системе отопления «теплый пол».

Коллектор гребенка для радиаторов отопления. Распределительный коллектор для систем радиаторного отопления

Коллектор
ы для радиаторного
отопления
служат основным распределителем потребления теплоносителя между всеми отопительными приборами в контуре. С их помощью можно контролировать отопление в каждой отдельной комнате.
Продажа комплектующих в сайт подразумевает заводскую гарантию. Для покупателя действуют доступные цены на коллекторы для радиаторного отопления, т.к. мы наладили наши собственные каналы сотрудничества с производителями.

Конструкция и виды коллектор
ов

Распределительные гребенки радиаторного
отопления
состоят из двух основных частей – подающего и возвратного коллектор
а. Первый служит для регулировки подачи теплоносителя, а второй – для пропорционального обогрева помещений за счет балансировки давления в каждой ветке. Распределение на виды является условным и подразумевает комплектацию узла:

автоматические воздуховыпускные клапаны устройства для слива воды;
электронные смесители и клапаны для поддержания заданной температуры;
автоматические термостаты – поддержание давления в системе в рамках номы;
блоки контроля подачи теплоносителя;
датчики уровня давления и температур.

Цена узла будет зависеть именно от комплектации и количества контуров. Прибор оснащается запорной арматурой для перекрытия потока по каждому ответвлению.

Для того чтобы коллектор
ная разводка для радиаторного
отопления
работала, необходим . Прежде чем сделать выбор, посоветуйтесь с нашими экспертами. Они окажут помощь в подборе оптимальных моделей с точки зрения стоимости и возможностей.

Где купить радиаторный коллектор
в Москве

В нашем можно недорого заказать коллектор
ы для радиаторного
отопления
от ведущих производителей Oventrop, Stout, Tiemme, Watts. Мы стремимся сделать обслуживание клиента максимально комплексным. Поэтому мы доставим ваш заказ по любому адресу в г. Москва и области. Если вы приняли решение купить коллектор
у нас, вы получаете возможность воспользоваться услугами профессионального монтажа.

Коллекторы предназначены для раздачи жидкости из главной магистрали по дополнительным контурам, для смешения и равномерного распределения потоков из параллельных веток трубопроводов, а также для обратного сбора при циркуляционном обороте. Коллекторы для радиаторного отопления улучшают свойства и характеристики систем обогрева в зданиях различного назначения.

Конструкция коллектора

Конструкция коллектора для системы отопления довольно проста: это отрезок трубы с определённым количеством торцевых и боковых отводов для подключения отдельных контуров. Существуют устройства, оснащённые группой безопасности, смесительным узлом, воздухоотводчиком, автоматическими или ручными регуляторами потоков. Такое оборудование используется только в циркуляционных закрытых системах отопления и обеспечивает автоматизированное управление ими.

Разновидности коллекторов для систем отопления

В зависимости от особенностей конструкции и назначения, коллекторы делятся на 4 вида:

Распределительный коллектор

Самый распространённый тип, разделяющий потоки теплоносителя по отопительным приборам. Состоит из 2-х распределителей (гребёнок), на торцах которых установлены устройства для подключения к подающей и обратной магистралям. Вдоль корпуса расположены штуцеры для отопительных приборов (контуры или петли тёплого пола, радиаторы отопления). По первому распределителю теплоноситель поступает к отопительным приборам, а по второму – отводится обратно к котлу. Подключение отопления радиаторного типа через распределительный коллектор осуществляется параллельно, а не последовательно, как в одно- и двухтрубных схемах.

Гидроколлектор или термогидравлический распределитель

Предназначен для гидродинамической балансировки отопительной системы сложного типа (с несколькими отопительными контурами). Выравнивает температуру и давление теплоносителя в разных контурах, при этом потоки могут смешиваться в необходимой степени. Это обеспечивает стабильную температуру в помещениях, а также щадящий режим эксплуатации оборудования.

С насосом

Термогидравлический распределитель позволяет достичь оптимальной работы системы отопления в большом здании в случае, когда каждый контур оснащён насосом. Такой коллектор отличается большим диаметром и устанавливается в котельной вертикально.

Солнечный

Направляет солнечную энергию на хозяйственные потребности. В качестве основного источника отопления подходит для подогрева воды в водопроводах, расположенных в районах с достаточным уровнем солнечного освещения. Арматура этого типа по конструкции отличается от обычного коллектора и, зачастую, служит теплообменником.

Установка коллектора для радиаторного отопления позволит использовать систему максимально эффективно, что обеспечит рациональный обогрев помещений.

Коллекторы для систем радиаторного и напольного отопления

возможно применение скрытой прокладки трубопроводов.
удобны для монтажа, т. к. отсутствуют соединения труб в полу.
легкость регулировки отдельных петель системы отопления.
возможность отключения радиатора вместе с подводящими трубами без отключения всей системы отопления, то есть возможность замены отдельного участка в рабочем режиме системы.
легкость монтажа водяных теплых полов. Теплый пол подключается как отдельный независимый контур. Это связано с тем, что температура теплоносителя в системе теплого пола ниже, чем в системе отопления, что обеспечивается установкой специального смесительного контура.

Виды коллекторов отопления

Коллекторы нерегулируемые

Когда не требуется точная регулировка расхода в системе отопления или водоснабжения, достаточно просто смонтировать распределительный коллектор без вентилей и присоединить к отводам трубы нужного диаметра. Для этой цели можно использовать нерегулируемые коллекторы диаметром 3/4” и 1” с расстоянием между отводами 36 мм. Такие коллекторы могут быть проходного и концевого типа.

В зависимости от размера отвода

— один отвод коллектора диаметром 3/4”, 1” или 1 ¼” с межосевым расстоянием 36 или 50 мм имеет пропускную способность от 5 до 9 м3/час и может обеспечить расход ~ 1 м3/час при скорости течения 1 м/сек. Такие коллекторы в основном используются для поэтажного или поквартирного распределения;
— один отвод коллектора диаметром от 1”, 1 ¼”, 1 ½” или 2” с межосевым расстоянием 100 мм имеет пропускную способность от 7 до 17 м3/час и может обеспечить расход от 1 до 2 м3/час при скорости течения 1 м/сек.
Коллекторы с увеличенным расстоянием между отводами (100 мм) рекомендуется устанавливать на магистральных участках распределения: в коттеджных котельных или в домовых участках ввода водоснабжения. Такие коллекторы имеют диаметр от 1”, 1 ¼”, 1 ½” или 2” и размеры отводов ½”, ¾” и 1”.

Коллекторы диаметром 1” могут быть резьбового или фланцевого соединения. Фланцевое соединение коллекторов обеспечивает 100%-ное расположение отводов коллектора в одной плоскости.

Коллекторы со встроенными регулирующими и запорно-балансирующими вентилями.

Регулирующие коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм и температурой до 100°С. Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Концевые регулирующие коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору.
Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов.

Коллекторы для напольного отопления

Запорно-балансирующие коллекторы со встроенными вертикальными клапанами можно ставить в систему водоснабжения или отопления (на подающую и обратную линию).
Запорно-балансирующие коллекторы, снабженные расходомером, позволяют измерять и перекрывать поток жидкости и проводить балансировку веток напольного отопления и холодоснабжения. По показаниям расходомера может быть установлен требуемый расход. Поток может быть полностью перекрыт плотной закруткой ручки.

Терморегулирующие коллекторы
.
Устанавливаются в систему отопления на обратную магистраль при необходимости ручной или автоматической регулировки температуры в помещении.
Автоматическая регулировка обеспечивается установкой электротермических головок вместо регулирующих ручек. Электротермическая головка в зависимости от сигнала термостата обеспечивает величину открытия / закрытия прохода теплоносителя и предназначена для установки на терморегулирующих клапанах в качестве двухпозиционного (открыто/закрыто) регулирующего сервопривода. Электротермические головки действуют по принципу ON-OFF (открыто/закрыто) от электрического сигнала выносного термостата с напряжением переменного тока 220В или 24В. Автоматическое поддержание требуемого теплового режима (температуры помещения, поверхности «теплого пола» и т.п.) может осуществляться с помощью термостатов. При подаче напряжения происходит разогрев термоматериала и перемещение штока клапана. При отсутствии напряжения клапан находится в закрытом положении.

Обратите внимание
, что если вы планируете использовать коллекторное отопление, то учтите, что оно не сможет работать без циркуляционного насоса!

Солнечные тепловые коллекторы — Управление энергетической информации США (EIA)

Отопление солнечной энергией

Люди используют солнечную тепловую энергию для многих целей, в том числе для нагрева воды, воздуха и внутренних помещений зданий, а также для производства электроэнергии. Существует два основных типа систем солнечного отопления: пассивные системы и активные системы .

Пассивное солнечное отопление помещений происходит, когда солнце светит через окна здания и согревает интерьер.В конструкциях зданий, оптимизирующих пассивное солнечное отопление (в северном полушарии), окна обычно выходят на юг, что позволяет солнцу освещать поглощающие солнечное тепло стены или полы в здании зимой. Солнечная энергия поглощается строительными материалами и нагревает внутренние помещения зданий за счет естественного излучения и конвекции. Оконные навесы или шторы блокируют попадание солнечных лучей в окна летом, чтобы сохранить прохладу в здании.

Активные системы солнечного отопления имеют коллекторы для нагрева жидкости (воздуха или жидкости) и вентиляторы или насосы для перемещения жидкости через коллекторы, где она нагревается, внутрь здания или в систему хранения тепла, где тепло освобождается и возвращается в коллектор для повторного нагрева. Активные солнечные водонагревательные системы обычно имеют резервуар для хранения нагретой солнечной энергией воды.

Солнечные коллекторы либо неконцентрирующие, либо концентрирующие

Неконцентрирующие коллекторы — Площадь коллектора (площадь, поглощающая солнечное излучение) такая же, как и площадь поглотителя (площадь, поглощающая солнечную энергию/излучение). Солнечные энергетические системы для нагрева воды или воздуха обычно имеют неконцентрирующие коллекторы. Плоские коллекторы являются наиболее распространенным типом неконцентрирующих коллекторов для воды и отопления помещений в зданиях и используются, когда достаточно температуры ниже 200°F.

Плоская металлическая пластина, улавливающая и поглощающая солнечную энергию
Прозрачная крышка, пропускающая солнечную энергию через крышку и снижающая потери тепла от поглотителя
Слой изоляции на задней стороне поглотителя для снижения потерь тепла

Солнечные водонагревательные коллекторы имеют металлические трубки, прикрепленные к поглотителю. Теплоноситель прокачивается через трубы абсорбера для отвода тепла от абсорбера и передачи тепла воде в накопительном баке. Солнечные системы для нагрева воды в бассейне в теплом климате обычно не имеют крышек или изоляции для поглотителя, а вода в бассейне циркулирует из бассейна через коллекторы обратно в бассейн.

Солнечные системы воздушного отопления используют вентиляторы для перемещения воздуха через плоские коллекторы внутрь зданий.

Коллекторы-концентраторы — Площадь, улавливающая солнечное излучение, больше, иногда в сотни раз, чем площадь поглотителя.Коллектор фокусирует или концентрирует солнечную энергию на поглотителе. Коллектор обычно перемещается в течение дня, чтобы поддерживать высокую степень концентрации на поглотителе. Солнечные тепловые электростанции используют концентрирующие системы солнечных коллекторов, потому что они могут производить высокотемпературное тепло, необходимое для выработки электроэнергии.

Последнее рассмотрение: 13 декабря 2021 г.

Солнечный коллектор — Energy Education

Рисунок 1.Солнечный коллектор. ^[1]

Солнечный коллектор — это устройство, которое собирает и/или концентрирует солнечное излучение Солнца. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. ^[2] Эти коллекторы обычно монтируются на крыше и должны быть очень прочными, поскольку они подвергаются воздействию различных погодных условий. ^[2]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени.Как и в бытовых условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует множество различных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки. В общем, есть некий материал, который используется для сбора и фокусировки энергии Солнца и ее использования для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода.Черный материал очень хорошо поглощает солнечную радиацию, а поскольку материал нагревает окружающую воду. Это очень простая конструкция, но у коллекционеров она может быть очень сложной. Пластины-поглотители можно использовать, если нет необходимости в высоком повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой просто металлические ящики с каким-то прозрачным остеклением в качестве крышки поверх темной поглощающей пластины.Стороны и дно коллектора обычно покрыты изоляцией, чтобы свести к минимуму потери тепла в другие части коллектора. Солнечное излучение проходит через прозрачный материал остекления и попадает на поглощающую пластину. ^[4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, находящемуся между остеклением и абсорбирующей пластиной. Иногда эти поглощающие пластины окрашиваются специальными покрытиями, предназначенными для поглощения и сохранения тепла лучше, чем традиционная черная краска. Эти пластины обычно изготавливаются из металла, который является хорошим проводником, обычно из меди или алюминия.^[4]

Вакуумные трубчатые коллекторы

Рис. 3. Схема вакуумно-трубчатого солнечного коллектора. ^[5]

В этом типе солнечного коллектора используется ряд вакуумных трубок для нагрева воды для использования. ^[2] В этих трубках используется вакуум или откачанное пространство, чтобы улавливать солнечную энергию и минимизировать потери тепла в окружающую среду. У них есть внутренняя металлическая трубка, действующая как поглотительная пластина, которая соединена с тепловой трубой для переноса тепла, собранного от Солнца, к воде. Эта тепловая трубка, по сути, представляет собой трубу, в которой жидкость находится под особым давлением. ^[6] При этом давлении в «горячем» конце трубы находится кипящая жидкость, а в «холодном» конце — конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца перемещается от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия передается в нагреваемую воду для использования. ^[2]

Коллекторы Line Focus

Рисунок 4.Схема линейного солнечного коллектора. ^[7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. ^[8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. ^[2] Труба, по которой течет вода, помещается в центр этого желоба так, чтобы солнечный свет, собранный отражающим материалом, фокусировался на трубе, нагревая ее содержимое. Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для получения тепла от Солнца, особенно те, которые могут вращаться, отслеживая Солнце в небе, чтобы обеспечить максимальный сбор солнечного света. ^[2]

Коллекторы точечного фокуса

Рис. 5. Точечный солнечный коллектор. ^[9]

Эти коллекторы представляют собой большие параболические тарелки, состоящие из некоторого отражающего материала, которые фокусируют солнечную энергию в одной точке.Тепло от этих коллекторов обычно используется для привода двигателей Стирлинга. ^[2] Хотя они очень эффективны в сборе солнечного света, они должны активно отслеживать Солнце по небу, чтобы иметь хоть какую-то ценность. Эти тарелки могут работать по отдельности или объединяться в массив, чтобы собирать еще больше солнечной энергии. ^[10]

Коллекторы с точечной фокусировкой и аналогичные устройства также могут использоваться для концентрации солнечной энергии для использования с концентрированными фотоэлектрическими элементами. В этом случае вместо производства тепла энергия Солнца преобразуется непосредственно в электричество с помощью высокоэффективных фотоэлектрических элементов, разработанных специально для использования концентрированной солнечной энергии.

Для дальнейшего чтения

Для получения дополнительной информации см. соответствующие страницы ниже:

Ссылки

↑ Wikimedia Commons [в сети], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png

Г. Бойль. Возобновляемая энергия: энергия для устойчивого будущего , 2-е изд. Оксфорд, Великобритания: Издательство Оксфордского университета, 2004.

↑ Викисклад. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
↑ ^4.0 ^4.1 Фласолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar. com/active_dhw_flat_plate.htm
↑ Викисклад. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
↑ RedSun. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
↑ >Викисклад. (10 августа 2015 г.). Line Focus Collector [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
↑ Викисклад. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [онлайн]. Доступно: http://www.jc-solarhomes.com/COLLECTORS/concentrators_vs_flat_plates.htm

Солнечный коллектор — Energy Education

Рисунок 1. Солнечный коллектор. ^[1]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в бытовых условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует множество различных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки.В общем, есть некий материал, который используется для сбора и фокусировки энергии Солнца и ее использования для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечную радиацию, а поскольку материал нагревает окружающую воду. Это очень простая конструкция, но у коллекционеров она может быть очень сложной. Пластины-поглотители можно использовать, если нет необходимости в высоком повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой просто металлические ящики с каким-то прозрачным остеклением в качестве крышки поверх темной поглощающей пластины. Стороны и дно коллектора обычно покрыты изоляцией, чтобы свести к минимуму потери тепла в другие части коллектора. Солнечное излучение проходит через прозрачный материал остекления и попадает на поглощающую пластину. ^[4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, находящемуся между остеклением и абсорбирующей пластиной.Иногда эти поглощающие пластины окрашиваются специальными покрытиями, предназначенными для поглощения и сохранения тепла лучше, чем традиционная черная краска. Эти пластины обычно изготавливаются из металла, который является хорошим проводником, обычно из меди или алюминия. ^[4]

Вакуумные трубчатые коллекторы

Рис. 3. Схема вакуумно-трубчатого солнечного коллектора. ^[5]

Коллекторы Line Focus

Рис. 4. Схема линейного солнечного коллектора. ^[7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. ^[8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. ^[2] Труба, по которой течет вода, помещается в центр этого желоба так, чтобы солнечный свет, собранный отражающим материалом, фокусировался на трубе, нагревая ее содержимое.Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для получения тепла от Солнца, особенно те, которые могут вращаться, отслеживая Солнце в небе, чтобы обеспечить максимальный сбор солнечного света. ^[2]

Коллекторы точечного фокуса

Рис. 5. Точечный солнечный коллектор. ^[9]

Для дальнейшего чтения

Для получения дополнительной информации см. соответствующие страницы ниже:

Ссылки

↑ Wikimedia Commons [в сети], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png

↑ Викисклад. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
↑ ^4.0 ^4.1 Фласолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
↑ Викисклад. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
↑ RedSun. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
↑ >Викисклад. (10 августа 2015 г.). Line Focus Collector [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
↑ Викисклад. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [онлайн]. Доступно: http://www.jc-solarhomes.com/COLLECTORS/concentrators_vs_flat_plates.htm

Солнечный коллектор — Energy Education

Рисунок 1. Солнечный коллектор. ^[1]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в бытовых условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует множество различных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки.В общем, есть некий материал, который используется для сбора и фокусировки энергии Солнца и ее использования для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечную радиацию, а поскольку материал нагревает окружающую воду. Это очень простая конструкция, но у коллекционеров она может быть очень сложной. Пластины-поглотители можно использовать, если нет необходимости в высоком повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой просто металлические ящики с каким-то прозрачным остеклением в качестве крышки поверх темной поглощающей пластины. Стороны и дно коллектора обычно покрыты изоляцией, чтобы свести к минимуму потери тепла в другие части коллектора. Солнечное излучение проходит через прозрачный материал остекления и попадает на поглощающую пластину. ^[4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, находящемуся между остеклением и абсорбирующей пластиной.Иногда эти поглощающие пластины окрашиваются специальными покрытиями, предназначенными для поглощения и сохранения тепла лучше, чем традиционная черная краска. Эти пластины обычно изготавливаются из металла, который является хорошим проводником, обычно из меди или алюминия. ^[4]

Вакуумные трубчатые коллекторы

Рис. 3. Схема вакуумно-трубчатого солнечного коллектора. ^[5]

В этом типе солнечного коллектора используется ряд вакуумных трубок для нагрева воды для использования. ^[2] В этих трубках используется вакуум или откачанное пространство, чтобы улавливать солнечную энергию и минимизировать потери тепла в окружающую среду.У них есть внутренняя металлическая трубка, действующая как поглотительная пластина, которая соединена с тепловой трубой для переноса тепла, собранного от Солнца, к воде. Эта тепловая трубка, по сути, представляет собой трубу, в которой жидкость находится под особым давлением. ^[6] При этом давлении в «горячем» конце трубы находится кипящая жидкость, а в «холодном» конце — конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца перемещается от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия передается в нагреваемую воду для использования.^[2]

Коллекторы Line Focus

Рис. 4. Схема линейного солнечного коллектора. ^[7]

В этих коллекторах, иногда называемых параболическими желобами, используются материалы с высокой отражающей способностью для сбора и концентрации тепловой энергии солнечного излучения. ^[8] Эти коллекторы состоят из отражающих секций параболической формы, соединенных в длинный желоб. ^[2] Труба, по которой течет вода, помещается в центр этого желоба так, чтобы солнечный свет, собранный отражающим материалом, фокусировался на трубе, нагревая ее содержимое.Это коллекторы очень высокой мощности, поэтому они обычно используются для выработки пара для солнечных тепловых электростанций и не используются в жилых помещениях. Эти желоба могут быть чрезвычайно эффективными для получения тепла от Солнца, особенно те, которые могут вращаться, отслеживая Солнце в небе, чтобы обеспечить максимальный сбор солнечного света. ^[2]

Коллекторы точечного фокуса

Рис. 5. Точечный солнечный коллектор. ^[9]

Для дальнейшего чтения

Для получения дополнительной информации см. соответствующие страницы ниже:

Ссылки

↑ Wikimedia Commons [в сети], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png

↑ Викисклад. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
↑ ^4.0 ^4.1 Фласолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar.com/active_dhw_flat_plate.htm
↑ Викисклад. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
↑ RedSun. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
↑ >Викисклад. (10 августа 2015 г.). Line Focus Collector [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
↑ Викисклад. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [онлайн]. Доступно: http://www.jc-solarhomes.com/COLLECTORS/concentrators_vs_flat_plates.htm

Солнечный коллектор — Energy Education

Рисунок 1. Солнечный коллектор. ^[1]

Использование этих солнечных коллекторов представляет собой альтернативу традиционному нагреву воды для бытовых нужд с помощью водонагревателя, потенциально снижая затраты на электроэнергию с течением времени. Как и в бытовых условиях, большое количество этих коллекторов можно объединить в массив и использовать для выработки электроэнергии на солнечных тепловых электростанциях.

Типы солнечных коллекторов

Существует множество различных типов солнечных коллекторов, но все они сконструированы с учетом одной и той же основной предпосылки. В общем, есть некий материал, который используется для сбора и фокусировки энергии Солнца и ее использования для нагрева воды. В простейшем из этих устройств используется черный материал, окружающий трубы, по которым течет вода. Черный материал очень хорошо поглощает солнечную радиацию, а поскольку материал нагревает окружающую воду. Это очень простая конструкция, но у коллекционеров она может быть очень сложной. Пластины-поглотители можно использовать, если нет необходимости в высоком повышении температуры, но обычно устройства, в которых используются отражающие материалы для фокусировки солнечного света, приводят к большему повышению температуры.

Плоские коллекторы

Рисунок 2. Схема плоского солнечного коллектора. ^[3]

Эти коллекторы представляют собой просто металлические ящики с каким-то прозрачным остеклением в качестве крышки поверх темной поглощающей пластины. Стороны и дно коллектора обычно покрыты изоляцией, чтобы свести к минимуму потери тепла в другие части коллектора. Солнечное излучение проходит через прозрачный материал остекления и попадает на поглощающую пластину. ^[4] Эта пластина нагревается, передавая тепло либо воде, либо воздуху, находящемуся между остеклением и абсорбирующей пластиной.Иногда эти поглощающие пластины окрашиваются специальными покрытиями, предназначенными для поглощения и сохранения тепла лучше, чем традиционная черная краска. Эти пластины обычно изготавливаются из металла, который является хорошим проводником, обычно из меди или алюминия. ^[4]

Вакуумные трубчатые коллекторы

Рис. 3. Схема вакуумно-трубчатого солнечного коллектора. ^[5]

В этом типе солнечного коллектора используется ряд вакуумных трубок для нагрева воды для использования. ^[2] В этих трубках используется вакуум или откачанное пространство, чтобы улавливать солнечную энергию и минимизировать потери тепла в окружающую среду.У них есть внутренняя металлическая трубка, действующая как поглотительная пластина, которая соединена с тепловой трубой для переноса тепла, собранного от Солнца, к воде. Эта тепловая трубка, по сути, представляет собой трубу, в которой жидкость находится под особым давлением. ^[6] При этом давлении в «горячем» конце трубы находится кипящая жидкость, а в «холодном» конце — конденсирующийся пар. Это позволяет тепловой энергии более эффективно перемещаться от одного конца трубы к другому. Как только тепло от Солнца перемещается от горячего конца тепловой трубы к конденсирующему концу, тепловая энергия передается в нагреваемую воду для использования.^[2]

Коллекторы Line Focus

Рис. 4. Схема линейного солнечного коллектора. ^[7]

Коллекторы точечного фокуса

Рис. 5. Точечный солнечный коллектор. ^[9]

Для дальнейшего чтения

Для получения дополнительной информации см. соответствующие страницы ниже:

Ссылки

↑ Wikimedia Commons [в сети], доступно: https://commons.wikimedia.org/wiki/File:Flatplate.png

↑ Викисклад. (10 августа 2015 г.). Плоский застекленный коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/40/Flat_plate_glazed_collector.gif
↑ ^4.0 ^4.1 Фласолар. (10 августа 2015 г.). Плоские солнечные коллекторы [Онлайн]. Доступно: http://www.flasolar. com/active_dhw_flat_plate.htm
↑ Викисклад. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/4/47/Evacuated_tube_collector.gif
↑ RedSun. (10 августа 2015 г.). Вакуумный трубчатый коллектор [Онлайн]. Доступно: http://www.redsunin.com/products/evacuated-tube-collector-solar-water-heaters/
↑ >Викисклад. (10 августа 2015 г.). Line Focus Collector [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/thumb/a/ad/Solarpipe-scheme.svg/2000px-Solarpipe-scheme.svg.png
↑ Министерство энергетики США.(10 августа 2015 г.). Солнечный коллектор Line Focus [Онлайн]. Доступно: https://www.eeremultimedia.energy.gov/solar/photographs/line_focus_solar_collector
↑ Викисклад. (10 августа 2015 г.). Солнечный двигатель Стирлинга [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/5/59/SolarStirlingEngine.jpg
↑ JC Solar Homes. (10 августа 2015 г.). Концентраторы и плоские коллекторы [онлайн]. Доступно: http://www.jc-solarhomes.com/COLLECTORS/concentrators_vs_flat_plates.htm

Технологии солнечного нагрева и охлаждения

Солнечные тепловые технологии поглощают солнечное тепло и передают его для полезных целей, таких как отопление зданий или водоснабжение. Существует несколько основных типов используемых солнечных тепловых технологий:

В дополнение к указанным выше солнечным тепловым технологиям, такие технологии, как солнечные фотоэлектрические модули , могут производить электроэнергию, а здания могут быть спроектированы для улавливания пассивного солнечного тепла .

Неглазурованный солнечный коллектор — одна из самых простых форм гелиотермальной технологии. Теплопроводный материал, обычно темный металл или пластик, поглощает солнечный свет и передает энергию жидкости, проходящей через теплопроводящую поверхность или за ней. Процесс похож на то, как садовый шланг, проложенный на открытом воздухе, будет поглощать солнечную энергию и нагревать воду внутри шланга.

Эти коллекторы называются «неглазурованными», так как они не имеют стеклянного покрытия или «остекления» на корпусе коллектора для улавливания тепла.Отсутствие остекления создает компромисс. Неглазурованные солнечные коллекторы просты и недороги, но без возможности улавливания тепла они отдают тепло обратно в окружающую среду и работают при относительно низких температурах. Таким образом, неглазурованные коллекторы, как правило, лучше всего работают с небольшими или умеренными системами отопления или в качестве дополнения к традиционным системам отопления, где они могут снизить расход топлива за счет предварительного нагрева воды или воздуха.

Солнечные коллекторы для подогрева бассейнов являются наиболее часто используемой неглазурованной солнечной технологией в Соединенных Штатах.В этих устройствах часто используются черные пластиковые трубчатые панели, устанавливаемые на крышу или другую опорную конструкцию. Водяной насос обеспечивает циркуляцию воды в бассейне непосредственно через трубчатые панели, а затем возвращает воду в бассейн с более высокой температурой. Хотя эти коллекторы используются в основном для обогрева бассейнов, они также могут предварительно нагревать большие объемы воды для других коммерческих и промышленных целей.

Как это работает

Солнечный свет: Солнечный свет падает на темный материал в коллекторе, который нагревается.
Циркуляция: Холодная жидкость (вода) или воздух циркулирует через коллектор, поглощая тепло.
Применение: Более теплая жидкость используется для таких применений, как подогрев бассейна.

Узнайте больше о неглазурованных солнечных коллекторах

Солнечные воздушные коллекторы с испаряемым воздухом

Южная стена этого склада представляет собой солнечный коллектор.
Кредит: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США

Воздухопроницаемые солнечные коллекторы обычно состоят из темного перфорированного металлического облицовочного материала, установленного на существующей стене с южной стороны здания. Вентилятор втягивает наружный воздух через перфорацию в пространство за металлической обшивкой, где воздух нагревается до температуры на 30-100°F выше температуры окружающего воздуха. Затем вентилятор втягивает воздух в здание, где он распределяется через систему вентиляции здания.

Пропускной солнечный коллектор — это проверенная, но все еще развивающаяся технология солнечного отопления. Этот тип техники лучше всего подходит для обогрева воздуха и вентиляции помещений. Его также можно применять в ряде производственных и сельскохозяйственных приложений, таких как сушка урожая.

Как это работает

Солнечный свет: Солнечный свет падает на темную перфорированную металлическую облицовку, которая нагревается.
Циркуляция: Циркуляционный вентилятор нагнетает воздух через перфорацию за металлической облицовкой, нагревая воздух, который затем подается в здание для распределения.

Узнайте больше об испаряемых солнечных коллекторах воздуха

Плоские солнечные коллекторы

Массив плоских солнечных коллекторов на крыше школы.
Авторы и права: Джо Райан, NREL 19690

Большинство плоских коллекторов состоят из медных трубок и других теплопоглощающих материалов внутри изолированного каркаса или корпуса, покрытых прозрачным остеклением (стеклом). Теплопоглощающие материалы могут иметь специальное покрытие, поглощающее тепло более эффективно, чем непокрытая поверхность.

Глазурованные плоские коллекторы могут эффективно работать в более широком диапазоне температур, чем неглазурованные коллекторы. Плоские коллекторы часто используются в дополнение к традиционным водогрейным котлам, предварительно нагревая воду для снижения потребности в топливе.Они также могут быть эффективными для обогрева помещений. Используя систему теплообмена, они могут надежно производить горячий воздух для больших зданий в светлое время суток.

Как это работает

Солнечный свет: Солнечный свет проходит через стекло и попадает на темный материал внутри коллектора, который нагревается.
Отражение тепла: Корпус из прозрачного стекла или пластика задерживает тепло, которое в противном случае излучалось бы наружу. Это похоже на то, как теплица удерживает тепло внутри.
Циркуляция: Холодная вода или другая жидкость циркулирует по коллектору, поглощая тепло.

Узнайте больше о плоских солнечных коллекторах

Солнечные коллекторы с вакуумными трубками

Солнечный коллектор с вакуумной трубкой на крыше.
Кредит: NREL PIX 09501

Вакуумные трубчатые коллекторы представляют собой тонкие медные трубки, заполненные жидкостью, например водой, заключенные в более крупные герметичные прозрачные стеклянные или пластиковые трубки.

Вакуумные трубы более эффективно используют солнечную энергию и могут создавать более высокие температуры, чем плоские коллекторы, по нескольким причинам. Во-первых, конструкция трубки увеличивает площадь поверхности, доступную солнцу, эффективно поглощая прямые солнечные лучи под разными углами. Во-вторых, трубки также имеют частичный вакуум внутри корпуса из прозрачного стекла, что значительно снижает потери тепла во внешнюю среду.

Как это работает

Солнечный свет: Солнечный свет падает на темный цилиндр, эффективно нагревая его под любым углом.
Отражение тепла: Корпус из прозрачного стекла или пластика задерживает тепло, которое в противном случае излучалось бы наружу. Это похоже на то, как теплица удерживает тепло внутри.
Конвекция: Медная трубка, проходящая через каждый цилиндр, поглощает аккумулированное в цилиндре тепло, в результате чего жидкость внутри трубки нагревается и поднимается к верхней части цилиндра.
Циркуляция: Холодная вода циркулирует через верхнюю часть цилиндров, поглощая тепло.

Вакуумные трубчатые системы обычно дороже, чем плоские коллекторы, но они более эффективны и могут создавать более высокие температуры. Вакуумные трубы могут надежно производить очень горячую воду для периодического нагрева воды или по запросу, а также для многих промышленных процессов, и они могут производить достаточно тепла, чтобы справиться практически с любыми приложениями отопления или охлаждения помещений.

Узнайте больше о солнечных коллекторах с вакуумными трубками

Концентрирующие солнечные системы

Этот массив параболических желобов на крыше, концентрирующих солнечные коллекторы, обеспечивает технологическое тепло для винодельни.Эти коллекторы имеют уникальную конструкцию, которая позволяет им производить электричество в дополнение к теплу.
Авторы и права: SunWater Solar

Концентрирующие солнечные системы работают, отражая и направляя солнечную энергию с большой площади на маленькую. Меньшие отражающие массивы в форме чаши могут производить воду с температурой в несколько сотен градусов для промышленных или сельскохозяйственных процессов или для нагрева больших объемов воды, таких как курортные плавательные бассейны. Некоторые массивы работают с длинными параболическими желобами, которые концентрируют солнечный свет на трубе, проходящей по всей длине желоба, по которой проходит жидкий теплоноситель.Еще более крупные системы используют зеркальные поля для отражения солнечного света на центральную башню. Эти типы массивов производят пар высокого давления или другие перегретые жидкости для целого ряда видов деятельности, от теплоемкой химической обработки до производства электроэнергии.

Как это работает

Солнечный свет: Солнечный свет падает на отражающий материал (то есть на зеркальную поверхность), обычно имеющий форму желоба (показан здесь) или тарелки.
Солнечное отражение: Светоотражающий материал перенаправляет солнечный свет в одну точку (для тарелки) или трубу (для желоба).
Циркуляция: Холодная вода или специальный жидкий теплоноситель циркулирует по трубе, поглощая тепло.

Концентрационные системы способны производить чрезвычайно горячие жидкости для различных процессов, и они могут производить относительно большое количество энергии на каждый вложенный доллар. Однако эти системы, как правило, намного больше и сложнее, чем другие типы солнечных коллекторов, описанных выше, с более высокой общей ценой. Таким образом, технология концентрации солнечной энергии, как правило, наиболее эффективна для крупномасштабного использования при высоких температурах, хотя использование при более низких температурах все же может быть экономически эффективным при определенных обстоятельствах.

Узнайте больше о концентрирующих солнечных системах

Плоский коллектор для использования в солнечных системах горячего водоснабжения

Плоский солнечный коллектор для солнечного горячего водоснабжения

Плоский коллектор представляет собой теплообменник, который преобразует лучистую солнечную энергию солнца в тепловую энергию с использованием хорошо известной теплицы. эффект. Он собирает или улавливает солнечную энергию и использует эту энергию для нагрева воды в доме для купания, стирки и обогрева, и даже может использоваться для нагревания открытых бассейнов и джакузи.

Для большинства бытовых и небольших коммерческих установок горячего водоснабжения плоский солнечный коллектор имеет тенденцию быть более рентабельным из-за его простой конструкции, низкой стоимости и относительно простой установки по сравнению с другими формами систем водяного отопления. Кроме того, солнечные плоские коллекторы более чем способны обеспечить необходимое количество горячей воды требуемой температуры.

Плоский солнечный коллектор на крыше

Плоский солнечный коллектор обычно состоит из большой пластины, поглощающей тепло, как правило, из большого листа меди или алюминия, так как оба они являются хорошими проводниками тепла, окрашенного или подвергнутого химическому травлению в черный цвет для поглощения как можно больше солнечной радиации для максимальной эффективности.

Эта зачерненная теплопоглощающая поверхность имеет несколько параллельных медных труб или трубок, называемых стояками, которые проходят вдоль пластины и содержат теплоноситель, обычно воду.

Эти медные трубы соединяются, припаиваются или припаиваются непосредственно к пластине абсорбера для обеспечения максимального контакта с поверхностью и теплопередачи. Солнечный свет нагревает поглощающую поверхность, температура которой увеличивается. По мере того, как пластина нагревается, это тепло передается по стоякам и поглощается жидкостью, протекающей внутри медных труб, которая затем используется в домашнем хозяйстве.

Трубы и поглотительная пластина заключены в изолированный металлический или деревянный ящик с листом остекления, стеклом или пластиком на передней части для защиты закрытой поглотительной пластины и создания изолирующего воздушного пространства. Этот материал для остекления не поглощает солнечную тепловую энергию в значительной степени, и поэтому большая часть поступающего излучения воспринимается зачерненным поглотителем.

Воздушный зазор между листом и материалом остекления задерживает это тепло, предотвращая его выход обратно в атмосферу. Когда пластина поглотителя нагревается, она передает тепло жидкости внутри коллектора, но также отдает тепло окружающей среде. Чтобы свести к минимуму эту потерю тепла, дно и боковые стороны плоского коллектора изолированы высокотемпературной жесткой пеной или изоляцией из алюминиевой фольги, как показано на рисунке.

Типовой плоский коллектор

Плоские коллекторы могут нагревать жидкость внутри под прямым или непрямым солнечным светом под разными углами. Они также работают при рассеянном свете, который преобладает в пасмурные дни, поскольку поглощается окружающее тепло, а не свет, в отличие от фотогальванических элементов.Насколько горячая циркулирующая вода будет зависеть в основном от времени года, чистоты неба и того, насколько медленно вода течет по коллекторным трубам.

Солнечные тепловые системы прямого и косвенного нагрева

Существует несколько различных способов нагрева воды для использования в домашних условиях. Солнечные водонагревательные системы, в которых используются плоские солнечные коллекторы для улавливания солнечной энергии, могут быть классифицированы как прямые или непрямые системы в зависимости от того, как они передают тепло вокруг системы. Чтобы успешно нагревать воду и использовать ее как днем, так и ночью, вам потребуется как солнечный коллектор для захвата тепла и передачи его воде, так и резервуар для горячей воды для хранения этой горячей воды для использования. по мере необходимости.

Прямая солнечная тепловая система

Прямая солнечная система нагрева воды, также известная как активная разомкнутая система, использует насос для циркуляции воды по системе. Более холодная вода перекачивается прямо из дома в центральное водохранилище или погружной резервуар и проходит через солнечный коллектор для нагрева.Горячая вода выходит из плоского коллектора и возвращается обратно в бак по непрерывному контуру. Оттуда вода закачивается обратно в дом в виде горячей воды.

Можно использовать низковольтный 12-вольтовый насос, который может питаться от небольшого фотогальванического элемента или электронного контроллера, что делает систему более экологичной. Прямые системы обычно используются в более теплом климате с небольшим количеством холодных дней или сливаются зимой, чтобы вода в трубах не замерзала. Химические вещества нельзя добавлять в воду для защиты, так как та же самая вода, которая циркулирует через плоский коллектор, используется в домашних условиях.

В пассивной системе прямого горячего водоснабжения система не использует насосы или механизмы управления для передачи созданного тепла в накопительный бак. Вместо этого пассивные системы — это так называемые «системы с открытым контуром», которые используют естественную силу гравитации, чтобы помочь циркулировать воде по системе. В системе этого типа используется плоский солнечный коллектор в сочетании с каким-либо горизонтально установленным накопительным баком, расположенным непосредственно над коллектором.

Нагретая солнцем вода поднимается естественным образом за счет конвекции по трубам солнечных коллекторов и поступает в расположенный выше накопительный бак.Когда нагретая вода поступает в резервуар для хранения наверху, более холодная вода вытесняется и стекает на дно коллекторов под действием силы тяжести, поскольку холодная вода более плотная, чем горячая. Этот цикл подъема горячей воды и опускания более холодной воды известен как «термосифонный поток» и постоянно повторяется без посторонней помощи, пока светит солнце.

Термосифонная система горячего водоснабжения

Термосифонная система является наиболее распространенным типом системы горячего водоснабжения с солнечным нагревом на рынке, и в большинстве имеющихся на рынке пассивных систем горячего водоснабжения с прямым солнечным водоснабжением используется этот тип комбинации плоского пластинчатого коллектора, устанавливаемого на крыше, и накопительного бака.

Однако при установке такой системы необходимо соблюдать осторожность, так как общий вес солнечного коллектора, накопительного бака и самой воды может оказаться слишком большим для конструкции несущей крыши.

Когда пассивные солнечные системы горячего водоснабжения используются для более крупных зданий, чем дома, предприятия или офисы, часто имеется более одного резервуара для хранения нагретой воды.

Так называемая выносная термосифонная система работает по тому же принципу, что и предыдущая пассивная прямая термосифонная система, за исключением того, что накопительный бак расположен далеко в пространстве под крышей или в пустоте, рассеивая вес на большей площади, а также защищая накопительный бак от холода. и температуры.Однако для того, чтобы процесс термосифонирования работал правильно, основание резервуара для хранения воды должно располагаться как минимум на 1–2 фута (300–500 мм) выше верхней части плоских коллекторов. Это расстояние также известно как системная «высота головы».

Непрямая солнечная тепловая система

Непрямая система горячего водоснабжения, известная также как замкнутая система, отличается от предыдущей термосифонной системы тем, что в ней используется теплообменник, который отделен от солнечного плоского коллектора для нагрева воды. в накопительном баке.

Системы косвенного нагрева воды являются активными системами и требуют насосов для циркуляции теплоносителя по системе с замкнутым контуром от коллектора к теплообменнику в резервуаре. Система содержит раствор антифриза, обычно смесь 50% гликоля и воды, в первичном замкнутом контуре, а не только воду, которая нагревается и хранится отдельно от основного бытового горячего водоснабжения.

Непрямая солнечная тепловая система

Теплообменник передает тепло от раствора антифриза в коллекторе воде, находящейся в резервуаре для хранения воды.Теплообменник может представлять собой медный змеевик внутри нижней части накопительного бака или плоский теплообменник снаружи накопительного бака.

Одним из основных преимуществ этой замкнутой системы косвенного нагрева является то, что раствор антифриза обеспечивает круглогодичную работу в районах, где температура падает ниже точки замерзания, а также защищает систему от коррозии коллекторов неочищенной водопроводной водой, содержащей газы и различные растворенные соли.

Основное преимущество системы непрямого горячего водоснабжения с принудительной циркуляцией заключается в том, что существующую систему нагрева воды для бытовых нужд можно легко преобразовать в систему нагрева воды с помощью солнечной энергии, просто добавив плоский коллектор и одиночный насос, поскольку в большинстве домов используется газ или мазут. котлов, а также бак-аккумулятор горячей воды со встроенным змеевиком теплообменника.

Система также, вероятно, будет более эффективной, а резервуар для хранения горячей воды можно разместить в любом месте дома, поскольку он не должен быть выше коллекторов, как в предыдущей пассивной или термосифонной системе.

Одним из недостатков, однако, является то, что замкнутая система зависит от электричества для циркуляционного насоса, который может быть дорогим или ненадежным. В некоторых конструкциях рядом с коллектором используется небольшой низковольтный насос и фотоэлектрическая панель, что делает систему более эффективной и экологичной.Для более крупных установок и в более прохладном климате резервуары с горячей водой расположены под крышей внутри зданий, поэтому косвенный нагрев воды с принудительной циркуляцией является нормой.

Размер плоского солнечного коллектора

Размер плоского солнечного коллектора для использования в солнечной системе горячего водоснабжения или отопления зависит от потребности в горячей воде. Если потребление горячей воды в доме или максимальная температура воды снижены, потребность в горячей воде может быть обеспечена меньшей солнечной батареей, которую легко установить на крыше.Кроме того, небольшие тепловые системы дешевле в установке и быстрее окупаются за счет экономии энергии.

Размер системы солнечной тепловой энергии, конечно же, зависит от ваших потребностей в горячей воде, температуры и потребления, но можно использовать общие практические правила, чтобы помочь получить представление о размере системы.

В Интернете доступны всевозможные учебные планы и книги, которые помогут вам построить собственный солнечный термальный водонагреватель, так почему бы не нажать здесь и не получить копию набора чертежей солнечного водонагревателя своими руками на Amazon и заставить солнце работать в вашем доме сегодня.

Солнечные плоские коллекторы обычно имеют размер примерно от 32 квадратных футов (4 x 8 футов) или 3 квадратных метра и могут весить более 200 фунтов или 100 килограммов каждый. Один квадратный фут (1000 см ² ) нагревает около двух галлонов или 10 литров воды в день до температуры более 70 ^o C. Таким образом, одна панель площадью от 20 до 30 квадратных футов нагреет около 60 галлонов (300 литров) воды. воды, что примерно соответствует размеру стандартного бака для хранения горячей воды.

Как правило, вам потребуется от 10 до 16 футов ² площади плоского коллектора на человека и около 1.От 5 до 2,0 галлонов хранения горячей воды на квадратный фут площади коллектора. Таким образом, для семьи из четырех человек это составляет от 40 до 60 квадратных футов площади пластины коллектора и от 60 до 120 галлонов хранилища. Тогда для солнечной системы нагрева горячей воды для семьи из четырех человек потребуется как минимум два стандартных солнечных плоских коллектора площадью около 32 квадратных футов (4 x 8 футов) каждый.

Краткий обзор плоского коллектора

В то время как плоские коллекторы превосходно собирают солнечную энергию, имеющиеся в продаже коллекторы горячей воды иногда могут быть дорогими. Простые и более дешевые плоские панели можно сделать из старых радиаторов центрального отопления, выкрашенных в черный цвет, или даже из мотка пластикового шланга или водопроводной трубы, проложенных поверх крыши, но эффективность системы будет очень низкой.

Правильно установленные бытовые солнечные системы горячего водоснабжения эффективны и надежны. Конфигурации системы могут варьироваться от простых термосифонных систем, использующих гравитацию, до более сложных систем с принудительной циркуляцией, для которых требуются насосы, контроллеры и теплообменники.

Хотя они имеют более высокую первоначальную стоимость, чем обычные газовые, масляные и электрические водонагреватели, солнечные тепловые установки значительно снижают потребление топлива и могут иметь период окупаемости менее 10 лет.Существует несколько типов конструкций и планов солнечных водонагревателей, которые в настоящее время производятся поставщиками. Какие системы и конструкции водяного отопления подходят для вашего дома или бизнеса, во многом зависит от регионального климата.

Коллекторы систем отопления: предназначение и типы оборудования

Назначение коллектора системы отопления

Виды и особенности конструкции системы отопления

Солнечный коллектор

Гидроколлектор

Распределительный коллектор

Особенности монтажа коллекторов

Коллектор для радиаторов отопления | Виды, преимущества установки

Как работает коллектор для радиаторов отопления?

Виды коллекторов

Преимущества установки коллекторов для радиаторов отопления

Распределительные коллекторы

Виды коллекторов отопления

Гребёнка отопления (коллектор) — vodotopim.com

Что такое коллектор?

Где применяются коллекторы?

Для чего предназначена гребёнка отопления?

Другие устройства, применяемые с коллекторами

Виды гребёнок отопления

Как сделать гребёнку отопления своими руками?

Неперехваченное исключение

Виды коллекторов отопления

Распределительный коллектор

Солнечный коллектор

Гидрострелка

Достоинства коллекторной системы отопления

Выбор распределительного коллектора

Какой материал лучше

Читайте также:

Каким бывает коллектор для отопления и где его применять

Особенности монтажа коллекторной системы

Радиаторное отопление

Система «теплый пол»

Использование солнечной энергии

Воздушные солнечные коллекторы

Подвижные солнечные коллекторы

Солнечные коллекторы плоского типа

Трубчатые коллекторы солнечного типа

Трубчатые вакуумные солнечные коллекторы

Солнечные концентраторы

Распределительный коллектор

Коллектор гребенка для радиаторов отопления. Распределительный коллектор для систем радиаторного отопления

Конструкция и виды коллектор ов

Где купить радиаторный коллектор в Москве

Конструкция коллектора

Разновидности коллекторов для систем отопления

Распределительный коллектор

Гидроколлектор или термогидравлический распределитель

С насосом

Солнечный

Виды коллекторов отопления

Солнечные тепловые коллекторы — Управление энергетической информации США (EIA)

Отопление солнечной энергией

Солнечные коллекторы либо неконцентрирующие, либо концентрирующие

Солнечный коллектор — Energy Education

Типы солнечных коллекторов

Плоские коллекторы

Вакуумные трубчатые коллекторы

Коллекторы Line Focus

Коллекторы точечного фокуса

Для дальнейшего чтения

Ссылки

Солнечный коллектор — Energy Education

Типы солнечных коллекторов

Плоские коллекторы

Вакуумные трубчатые коллекторы

Коллекторы Line Focus

Коллекторы точечного фокуса

Для дальнейшего чтения

Ссылки

Солнечный коллектор — Energy Education

Типы солнечных коллекторов

Плоские коллекторы

Вакуумные трубчатые коллекторы

Коллекторы Line Focus

Коллекторы точечного фокуса

Для дальнейшего чтения

Ссылки

Солнечный коллектор — Energy Education

Типы солнечных коллекторов

Конструкция и виды коллектор
ов

Где купить радиаторный коллектор
в Москве
