Как подключить бойлер косвенного нагрева к неавтоматизированном котлу

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

  • №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
  • №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

  • Установить двухконтурный котёл.
  • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
  • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

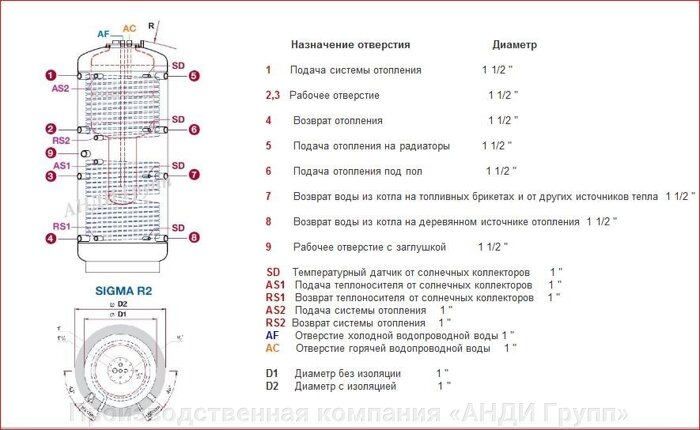

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

  • Большой размер, который требует отдельного помещения.
  • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

  • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
  • Давление в самой системе не должно превышать параметры водонагревателя.
  • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
  • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
  • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

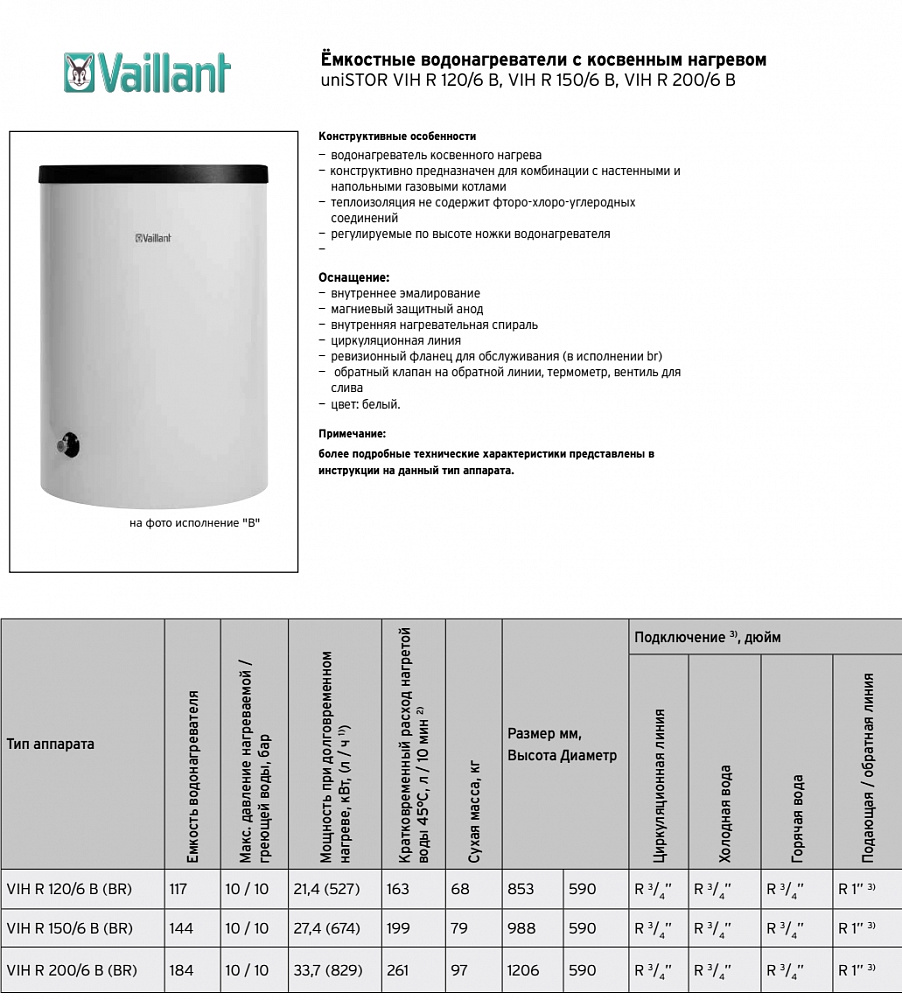

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Как подключить бойлер своими руками: электросеть и водопровод

Плюс некоторых бойлеров в том, что они питаются прямо от котла. То есть достаточно иметь только одну розетку на тандем. Однако рециркуляционного насоса ветки горячего водоснабжения это не касается. Отдельно запитывается и тот, что работает на змеевик, если котел находится далеко. Да еще термостат нужно не обидеть. А в свете того, что многие бойлеры имеют встраиваемый ТЭН и вовсе получается, что нужно хорошенько продумать, как подключить бойлер своими руками к розетке. Об этом и многом другом будем сегодня говорить на протяжении обзора.

Подключение бойлера косвенного нагрева к электрической сети

В любом случае придется подключить насос рециркуляции горячей воды. Дело в том, что бойлер косвенного нагрева обычно ставится в частном домовладении, где имеется полотенцесушители. Рециркуляция нужна для того, чтобы вода была одинаковой температуры по всей ветке. В квартире это не так актуально из-за малой протяженности, а что касается длинных трубопроводов коттеджей, то здесь совсем иной расклад. Вот почему без насоса не обойтись. Он обычно имеет два типа управления: (См. также: Установка водонагревателя своими руками)

  • Встроенный термостат, который оценивает температуру на входе. К этому времени вода уже обежала контур и вернулась к насосу, который работает на втяжку и отделятся от бойлера обратным клапаном. Последнее необходимо для удобства обслуживания. В этом случае рециркуляционный насос работает до тех пор, пока вода не станет приемлемой температуры. Для этого питание электрической сети ему требуется постоянно. У многих возникает вопрос, как определяет прибор, что пора снова работать. Мы считаем, что, во-первых, управление может быть смешанным, то есть параллельно с термостатом работает и таймер, во-вторых, прибор может терпеливо дожидаться, пока температура на входе его не упадет. В этом свете понятно, зачем нужен обратный клапан, и почему рециркуляционный насос всегда ставится на входе: в противном случае вода из бойлера, расширяясь, будет проникать в термостат, за счет чего нарушается правильный режим работы. Последний метод не самый лучший, где-нибудь на ветке вода может остывать быстрее, нежели в подвале. Нужно принять это к сведению и не отапливать подпол слишком сильно, если в нем базируется подобное оборудование.
  • Второй метод регулировки работы насоса рециркуляции ГВС заключается во встроенном таймере. Прибор работает по циклам вне зависимости от температуры воды. Это помогает как-то подобрать подходящий режим, однако метод не столь адаптивен, как предыдущий. То есть при колебаниях температуры окружающей среды может возникать нестабильность. При этом придется удлинять относительное время работы рециркуляционного насоса в общем цикле, либо оборудование станет тратить лишнюю электроэнергию, гоняя горячую воду по кругу без толка. В этом случае также питание необходимо непрерывное.

Совсем по другому работает контур змеевика бойлера косвенного нагрева. Обычно имеется два способа, которые применяются в тех или иных случаях: (См. также: Как правильно подключить водонагреватель накопительный)

  1. Змеевик бойлера косвенного нагрева сажается прямо на котел. Это одноконтурная модель. Внутри такого котла имеется трехходовой клапан, который переключает режим работы. Чтобы заправлять всем этим, бойлер косвенного нагрева должен обзавестись термостатом, который далеко не всегда идет в комплекте. Датчик измеряет температуру внутри резервуара, если она падает ниже заданной, то на котел подается сигнал. В этом случае фаза проходит через реле термостата и возвращается на трехходовой клапан. Вот почему некоторые бойлеры и питаются электричеством от котла. Никаких особых вилок у них нет. От этого же термостата может работать и внутренний ТЭН, который подключается параллельно трехходовому клапану. Это очень удобно в том смысле, что и заземлять прибор не нужно.
  2. Иногда удобно брать теплоноситель для змеевика бойлера косвенного нагрева из системы отопления. В этом случае нет надобности привязываться к котлу, однако появляется другая проблема – энергопотребление. Любые мощные приборы подключаются через устройство дифференциальной защиты. В этом случае бойлер косвенного нагрева не должен стать исключением. У него имеется термостат, через который ведутся все связи. Устанавливается рециркуляционный насос. Если в предыдущем случае всю работу по прокачке воды брал на себя котел, то теперь эта задача ложится на отдельное оборудование, которое стоит денег. Бойлер косвенного нагрева не назовешь дешевым решением проблемы. Фаза рециркуляционного насоса проходит через реле термостата. Поэтому до двигателя ведется монтаж трехжильным проводом, а от него до измерителя температуры уже двухжильным. В последнем случае фаза идет на реле и возвращается к насосу. До него одна жила идет на заземление. Аналогично включается ТЭН, если таковой имеется. Можно приобрести и спираль с собственным термостатом. Здесь имеются варианты, от которых будет зависеть и схема подключения бойлера косвенного нагрева к электрической сети.

С электричеством разобрались, не забывайте, что розетки там, где имеется вода в каком-либо виде, не должны быть ниже класса защиты корпуса ip24, в частности, многие водонагреватели выпускаются в исполнении ip25. Но вообще рекомендуется вилки не использовать для мощных потребителей. В месте стыка образуется повышенное сопротивление, которое может послужить источником возгорания. С этой точки зрения гораздо надежнее колодки и все прочее в том же духе. Сечение провода берется в зависимости от мощности. Есть такой отличный сайт компании ЭВАН, где не только продается профессиональное оборудование для отопления, но и указывается каким кабелем вести подключение. Причем деление приборов идет на однофазные и трехфазные. Очень удобно, когда не нужно искать специальные справочники. (См. также: Как подключить бойлер к водопроводу)

Устройство защитного отключения (то самое дифференциальное) часто входит в состав водонагревателя. Если у котла уже имеется такое, то ставить дополнительно ничего не нужно. У бойлера на 99,9% такого приспособления не имеется. Если собираетесь подрубить его к сети электрической, позаботьтесь о безопасности. Это значит, что нужно не только правильно выбрать предохранители, но и УЗО поставить. В общем-то предохранители сгорят через какое-то время при пробое, но до тех пор уже может произойти несчастный случай. Пока еще не нашли 100-процентного способа уберечься от пробоя ТЭНа без использования устройства дифференциальной защиты.

Подключение бойлера косвенного нагрева к водопроводу

А теперь пара слов о том, как подключить бойлер к водопроводу. Мы уже затронули два контура рециркуляции, которые являются типичными. Так что добьем эту тему до конца и перейдем к тракту наполнения свежей водой. Иногда контуров бывает и более двух, но все они функционируют по одной и той же схеме. Будь то котел, тепловой насос или солнечный коллектор, не имеет разницы. Подключение бойлера косвенного нагрева идет по одному и тому же пути:

  • Насос всегда работает на закачку, если это правило нарушить, то нужно хотя бы обосновать, зачем. В частности, обслуживать оборудование станет сложнее.
  • (См. также: Как сделать заземление для водонагревателя своими руками)

  • Между насосом и бойлером ставится обратный клапан (это касается и ветки заполнения свежей водой).

Контур рециркуляции горячей воды обычно замыкается на специальный вход. Он может быть расположен в самом низу или где-нибудь посередине. Это зависит от величины и конструкции бойлера. Так, например, у бойлеров косвенного нагрева Бош, которые работают в паре с солнечным коллектором и котлом одновременно, термостат стоит в верхней части, и обратная ветвь тоже явно расположена не на дне. Этим учитывается тот простой факт, что Солнце светит далеко не всегда, поэтому нижний змеевик часто холодный. А если расход воды идет интенсивно, то внизу получится пониженная температура, тогда как наверху еще имеется предостаточно для мытья.

Что касается змеевика, то для него все проще. Вход и выход системы рециркуляции расположены друг над другом, да еще и рядом совсем. Перепутать их сложно. Подключение может вестись на ¾ дюйма. Подробнее об этом можно почитать в инструкции на конкретный бойлер косвенного нагрева. Рециркуляционный насос для теплоносителя можно брать меньшей мощности, и он не требует никаких внутренних средств регулировки, потому что будет работать от термостата бойлера косвенного нагрева. В этом смысле такое оборудование более дешевое. Многие радиолюбители уже возмечтали изготовить таймер для рециркуляционного насоса самостоятельно. Что ж, дело это хорошее, и мастер осилит его легко и просто.

В этом случае подключить бойлер к электросети можно и через таймер. Главное точно знать нужные параметры. Измерить температуру обратной ветви тоже несложно. Обычный резистивный мост поможет включать насос вовремя. (См. также: Как подключить накопительный водонагреватель)

Подключение бойлера косвенного нагрева к забору воды необходимо проводить через гидроаккумулятор, а также обратный и перепускной клапаны. Это позволит уберечь оборудование от лишних стрессов. Чем больше емкость расширительного бака, тем и насос на подкачке будет включаться реже. Параллельно перепускному клапану желательно установить манометр для контроля. Периодически проверяйте работоспособность, стравливая немного воды. Обратный клапан будет запирать бойлер косвенного нагрева, а вода расширяется при росте температуры. Эти факты могут привести к деформации бака неправильно присоединенного оборудования.

Схема подключения газового бойлера не существует в природе. Бывают только газовые котлы с баком! На этом все.

Как подключить бойлер косвенного нагрева

В статье мы расскажем о том, как правильно подключить бойлер косвенного нагрева. Кстати купить такое оборудование вы сможете на официальном сайте.

Что такое водонагреватель косвенного нагрева

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Только вместо ТЕНа – теплообменник. Это такая труба в виде змеевика по которой циркулирует горячий теплоноситель.

Этот горячий теплоноситель может нагреваться, например, газовым котлом. Также бывают бойлеры, так называемые бак в баке. У них теплоноситель уже циркулирует не по теплообменнику, а по внешнему контуру бака.

Бойлер бывает напольного или настенного типа. Оборудование может быть чисто косвенного нагрева, а может быть комбинированное. Комбинированные бойлеры оснащены и теплообменником и встроенным ТЭНом, либо есть возможность установить его дополнительно.

Источником тепла для подогрева теплообменника бойлера может быть настенный или напольный газовый котел, электрический либо твердотопливный котел.

Подключение к газовому котлу

Котлы с выходом для подключения

Давайте для начала рассмотрим как бойлер косвенного нагрева подключить к газовому, настенному котлу. Как правило, у настенных котлов уже идет встроенный циркуляционный насос и клапан, который отвечает за переключение между контуром отопления и контуром нагрева бойлера. В таком случае не нужно дополнительно устанавливать циркуляционный насос либо 3-ходовой клапан. Это наверное самый простой способ подключения бойлера косвенного нагрева к газовому котлу. В этом случае достаточно подключить две трубы: подачу и обратку от котла к бойлеру.

Подача от котла подключается в верхнюю часть теплообменника. Потом, теплоноситель проходит через весь змеевик, через низ выходит, и обратно возвращается в котел. Такой принцип подключения нужен для того, чтобы когда холодная вода поступала в бойлер снизу, то начинала подогреваться более холодным участком теплообменника и поднимаясь наверх догревалась более горячим участком.

Между бойлерам и котлом обязательно должна быть запорная арматура, и на подаче, и на обратке. Краны шаровые могут устанавливаться либо возле котла, либо на входе и выходе, непосредственно уже на самом бойлере. Подключение бойлера обязательно нужно делать через быстроразъемное соединение. Это нужно для того, чтобы можно было в любой момент его открутить и обслужить.

Если шаровый кран устанавливается непосредственно возле бойлера, на подаче обратки, то разъемные соединения должны быть между бойлером и краном. У настенных котлов есть разные схемы подключения к бойлеру. В некоторых случаях возможен только один выход для бойлера, а обратка может быть общая. Вместе с системой отопления. Либо может быть два выхода, и на подачу, и на обратку для бойлера. Но в этом случае нужно смотреть инструкцию котла, в схеме подключения это всегда указано.

Котлы без выхода для подключения

У некоторых газовых и электрических котлов нет специального выхода для подключения бойлера косвенного нагрева. В этом случае просто докупается отдельный комплект для того, чтобы подключить водонагреватель. В комплекте уже идет непосредственно клапан и сервомотор, который подключается к автоматике котла.

Подключение настенного бойлера не отличается от напольного. Тоже есть подача и обратка. Холодная вода подается в верхней части, А обратка возвращается в нижней части. Единственный момент – в верхней части есть вероятность того, что возникнет воздушная пробка. Из этого следует, что нужно подключить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу

У напольных моделей, чаще всего, нет встроенного насоса и 3-х ходового клапана. Поэтому его следует дополнительно подключить, либо необходим циркуляционный насос. Давайте поподробнее рассмотрим схемку, как подключается бойлер к напольным котлов при помощи циркуляционного насоса. В данном случае, есть 2 схемы подключения.

Первая схема

Подача обратки от бойлера подключается непосредственно к газовому котлу с помощью тройников.

Далее подключаем циркуляционный насос на обратку, или на подачу, помним про запорную арматуру. Устанавливаем шаровый кран до насоса, и после насоса. Устанавливаем фильтр и обратный клапан.

Также не забываем при подключении бойлера устанавливать разъемные соединения. Шаровый кран подключаем только на обратке, так как на подаче он уже установлен у насоса.

При данной схеме подключения, насос регулируется автоматикой котла. Включается когда, следует подогреть воду и выключается и выключается за ненадобностью.

Вторая схема

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки.

После гидрой стрелки чаще всего подключается коллекторная разводка со своими индивидуальным насосами. Предположим, на контур теплых полов или радиаторный контур. Туда же подключается контур нагрева бойлера. В данном случае, скорее всего, будет необходима дополнительная автоматика, которая сможет управлять отдельно котлом и всеми насосами.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы.

Схема обвязки бойлера со стороны горячего водоснабжения или циркуляции

Для того, чтобы получить горячую воду из бойлера, нам нужно подать в него холодную воду под определенным давлением. По подключению болеро по схеме горячего водоснабжения расскажу на примере визуализации (см. фото)

На фото установлен настенный газовый котел, который подключен к бойлеру и греет теплообменник бойлера.

Перед тем, как подключить трубу холодной воды в бойлере, нужно установить шаровый кран с разъемным соединением. При этом разъемное соединение должно быть со стороны бойлера.

Потом устанавливается предохранительный обратный клапан 2в1. Далее устанавливается тройник для подсоединения расширительного бака, и только потом подключаемся к нагревателю

Во время подключения холодной воды следует действовать именно в такой последовательности.

Желательно эту обвязку делать именно на входе, рядом с бойлером. Предохранитель на обратный клапан для бойлера выглядят примерно вот таким образом (см. фото).

Он, как правило, идет в комплекте с бойлером. Если он не входит в набор или вы его потеряли, то можно купить отдельно. Он продается в готовом варианте, но можно купить и по отдельности, то есть отдельно предохранительный клапан и обратный клапан.

Как отдельно обвязать предохранительный и обратный клапан, схема

Схема обвязки будет выглядеть так:

Перед тем как купить предохранительный клапан, следует проверить в документах бойлера, при каком максимальном давлении он срабатывает

Дальше следует подать в бойлер холодную воду, правильно обвязать, на выходе горячей воды следует подключить шаровый кран с разъемным соединением.

Разъемные соединения должно быть между краном и бойлером. Если нужно расширительный бак для водонагревателя можно подключить и на выходе горячей воды. Для этого устанавливается тройник между краном и бойлером и подсоединяется расширительный бак.

Баки расширительные бывают универсальные, или же предназначенные для горячего водоснабжения, либо только для холодного. Главное, чтоб температура была рабочая до + 70 С. Расширительные баки которые применяют при подключении отопления не подходят для горячего водоснабжения. Расширительные баки для ГВС подбираются учитывая емкость водонагревателя. Чаще всего, это не меньше 10% от общего объема. Но лучше всегда подбирать немножко с запасом.

Для бойлера с объемом 200 литров необходим бак, где-то 25 литров.

Как сделать рециркуляцию

Для чего нужна рециркуляция? Допустим, из бойлера выходит горячая вода, и до крайней точки у нас около 15 метров. Если вы откройте кран, вам придется подождать некоторое время и пролить остывшую воду, которая находилась в трубе. Вы должны ждать, Вы должны ждать пока до вас дойдёт горячая вода из бойлера. Для того, чтобы реализовать рециркуляцию мы находим самую дальнюю точку горячего водоснабжения. С помощью тройника, подсоединяем еще одну трубу и возвращаем ее обратно к бойлеру, получается, что мы закольцовываем систему.

Подключаем специальный циркуляционный насос для ГВС, и благодаря этому, у нас в кольце всегда циркулирует горячая вода подогретая в водонагревателе

Теперь даже в самой дальней точке горячая вода побежит сразу после открытия крана

Чтобы уменьшить теплопотери, все трубы по которым проходит циркуляция горячей воды от водогрея, нужно изолировать теплоизоляцией. У большинства водонагревателей уже есть специальный выход для подсоединения линии рециркуляционного насоса. Насос устанавливается специальный, тот который используется для отопления не подходит.

Насос чаще всего крепится в 1,5 м от бойлера и обвязывается двумя кранами. Также, обязательно установите сетчатый фильтр и обратный клапан при установке трубы линии рециркуляции.

Водонагреватель косвенного нагрева: плюсы и минусы, устройство и подключение

В этой статье мы рассмотрим не только водонагреватель косвенного нагрева, но и подведём итоги по выбору водонагревателя, т. к. данной статьёй завершается серия о том, как выбрать водонагреватель. А также узнаем, как подключить водонагреватель.

Что такое водонагреватель косвенного нагрева?

Водонагреватель косвенного нагрева – это, во-первых, накопительный водонагреватель. А во-вторых, другое его название – бойлер косвенного нагрева. А ещё их же называют водо-водяными водонагревателями. Так что, встретив эти три названия, знайте, что речь об одном и том же.

Выглядит водонагреватель косвенного нагрева, будучи установленным, так:

Выбирают такой нагреватель обычно по объёмуи мощности, о чём в отдельной статье.

Плюсы и минусы водонагревателя косвенного нагрева

Устанавливается водонагреватель косвенного нагрева рядом с отопительными котлами (как на фото выше), и нагрев воды происходит только при работе котла, что является минусом.

Впрочем, этот минус легко устраним правильным подключением бойлера к котлу и вообще правильным монтажём систем водоснабжения и отопления (о чём подробно расписано здесь, а также нелишне прочитать про причины плохой/неправильной циркуляции теплоносителя).

А плюс таких водонагревателей – большие объёмы и хорошая теплоизоляция, позволяющая долго сохранять воду горячей (за сутки температура может понизиться лишь градусов на 5!).

Бойлер косвенного нагрева, в отличие от ТЭНовых бойлеров и двухконтурных котлов, рассчитан на реально длительный срок эксплуатации (50-60 лет). То есть, это весьма надёжное и долговечное устройство. К тому же, не требующее к себе большого внимания в смысле обслуживания (достаточно раз в год доводить температуру воды в нём до максимума (90 градусов), чтобы убить возможную «микрофлору» в нём).

Устройство водонагревателя косвенного нагрева

Устройство водонагревателя косвенного нагрева мало чем отличается от устройства накопительного водонагревателя. Здесь также имеется внутренний корпус в теплоизоляции и наружный корпус (для увеличения кликнуть на рисунок):

Цифрами обозначено: 1 — подача холодной воды из водопровода; 2 — выход горячей воды к потребителям; 3 — выход для системы рециркуляции; 4 — подача теплоносителя из котла; 5 — выход теплоносителя к котлу; 6 — гильза для установки датчика термостата; 7 — ревизионное отверстие для чистки бака; 8 — змеевик, по которому проходит горячий теплоноситель.

Бойлеры косвенного нагрева выпускаются больших объёмов: от 50 л и выше. Поэтому в корпусе предусмотрено ревизионное отверстие (7), через которое можно чистить бак.

Бак связан с системой отопления: есть вход (4) и выход (5) для циркулирующего теплоносителя. Горячий теплоноситель проходит по змеевику (8), погружённому в воду, предназначенную для системы горячего водоснабжения. Вода, более холодная внизу бака, нагреваясь, поднимается в верхнюю часть, откуда и забирается к потребителям (душ, ванна, раковины). Разумеется, бак подключен и к системе водопровода, из которой по мере расхода поступает холодная вода (1).

Магниевый анод, служащий для защиты внутренней поверхности самого бака от коррозии, расположен вверху. Анод относится к расходным материалам — со временем он становится таким, как на фото внизу:

— и его нужно менять.

Как работает водонагреватель косвенного нагрева?

Нагрев воды в водонагревателе косвенного нагрева происходит от горячего теплоносителя в системе отопления. Схема работы его показана ниже:

Есть котёл, в который подаётся холодная вода (теплоноситель). Теплоноситель нагревается от горения топлива. Часть горячего теплоносителя идёт в систему отопления, а часть направляется в бойлер косвенного нагрева. Это – зимой, а летом трёхходовым вентилем этот «путь» перекрывается, и тогда вся горячая вода идёт в бойлер… По теплообменнику (змеевику) горячий теплоноситель движется внутри водонагревателя, отдавая тепло холодной воде, находящейся в баке. Дальше охлаждённый теплоноситель выходит из бойлера и возвращается в котёл. Горячая же вода из бака бойлера — из верхней его части — по трубе поступает в систему горячего водоснабжения.

Думаю, не лишним будет уточнить, что есть бойлеры, которые кроме змеевика имеют ТЭН, т. е. вода может нагреваться и от электросети. Есть бойлеры, имеющие несколько контуров – змеевиков, которые можно подключить к разным источникам нагрева теплоносителя, например, один змеевик к котлу, второй к солнечному коллектору и т. д.

Благодаря системе рециркуляции, горячая вода постоянно циркулирует между бойлером и всеми потребителями. Поэтому, открыв даже самый удалённый от бойлера кран, мы сразу же из него получим горячую воду. С помощью системы рециркуляции можно также организовать всесезонные водяные тёплые полы в ванных и санузлах. Они будут работать даже летом, когда отопление в доме не включается.

Обратите внимание, что котловой теплоноситель подводится к верхнему входу змеевика. Движения теплоносителя сверху вниз не случайно: это позволяет создать наибольший перепад температур между поверхностью змеевика и водой, а значит, лучшую теплопередачу и скорейший нагрев сантехнической воды.

Для регулирования температуры нагрева воды устанавливается термостат, которым задаём желаемую температуру, например 60 градусов. При охлаждении воды ниже заданной температуры термостат включит насос, и котловой теплоноситель начинёт циркулировать по змеевику. Вода нагревается — термостат срабатывает — насос останавливается.

Как правильно подключить водонагреватель к системе водоснабжения?

Схема подключения водонагревателя к водопроводу одинакова для всех видов водонагревателей:

У любого водонагревателя имеются «вход» для холодной и «выход» для горячей воды. Вход подключаем к системе водоснабжения от скважины или от центральной системы. Выход – к трубопроводу, по которому должна поступать горячая вода к потребителям.

На входящей трубе нужно обязательно ставить предохранительный клапан, который должен идти в комплекте с бойлером:

Предохранительный клапан  защитит бойлер от гидроударов и от избыточного давления, возникающее при нагреве воды. Предохранительный клапан, идущий в комплекте, настроен уже на то давление, которое допустимо для бойлера (как правило, это 0.6 МПа).

Перед водонагревателем и после него должны быть шаровые краны для быстрого отсоединения устройства от системы.

Перед подключением водонагревателя нужно ознакомиться с инструкцией для купленной модели, т. к. могут быть разные «засады» в виде присоединительных резьб, но расположенных на задней части корпуса. То есть, вы не сможете подсоединить трубы после того, как закрепите бойлер на стене (если он подвесной), не сняв его снова. На самом корпусе бойлера могут быть схемы, показывающие порядок циркуляции теплоносителя, с этими схемами тоже внимательно знакомимся.

Подключение бойлера косвенного нагрева

Если протяжённость трубопровода большая, то наблюдается такая ситуация: открываем кран, например, в ванной и ждём, пока холодная вода сольётся и потечёт горячая. Холодной водой мы вроде бы и не пользуемся при этом, но по водомеру-то будем платить как за использованную.

Поэтому бойлер коссвенного нагрева подключается с рециркуляцией, смысл которой в том, чтобы «закольцевать» движение горячей воды в водопроводе, сделать это движение непрерывным. И тогда, когда бы мы ни открыли кран, из него будет течь горячая вода.

Впрочем, если протяжённость трубопроводов небольшая (в пределах 2-3 м от источника горячей воды до потребителей), то рециркуляцию можно не делать. При большем расстоянии – желательно (причина описана выше).

Итак, рассмотрим подключение бойлера косвенного нагрева с рециркуляцией:

Главные правила здесь следующие: главный стояк, идущий от выхода горячей воды, если это труба ППР, то диаметр её 32 мм, разводку можно сделать 20 мм и ею же вернуться к отводу для подключения рециркуляции.

Если потребителей много, то лучше не 20 мм, а 25 труба для разводки. Так, для дома в 600 м2 20-й трубы достаточно. Второе обязательное условие – утепление всего трубопровода, т. к. для получения горячей воды мы тратим энергоресурсы (=финансы), а при длинном трубопроводе будут большие теплопотери. Тем более если труба запрятана в бетон. Утеплять можно вспененным полиэтиленом.

Насос должен быть с латунным корпусом. Мощность насосов начинается от 15 Вт и выше. Выбор мощности насоса зависит от количества потребителей и протяжённости трубопровода. Особенно имеют значение полотенцесушители.

Есть насосы с таймером, у которого шкала в 24 часа; этим таймером можно запрограммировать делать горячую воду в необходимое время (когда в ней есть потребность, например, утром для умывания или вечером для душа, ванны…). В другое время насос не работает, вода горячая не «бегает» по трубам, а значит, не остывает и потому не тратятся ресурсы на нагрев.

Полотенцесушитель должен подключаться без разрыва основной магистрали, а параллельно ей, как радиаторы в однотрубной системе. Это нужно, чтобы трубопровод не прервался, если полотенцесушитель будет снят.

Если подключение потребителей через коллектор, то рециркуляцию можно отвести прямо от коллектора и к бойлеру. А можно и с последнего потребителя.

Ещё одна схема подключения бойлера косвенного нагрева с рециркуляцией:

Полагаю, не стоит объяснять, что обозначают цифры, все устройства на схеме легко узнаваемы. Для чего здесь в системе водоснабжения поставили расширительный бак? Для того же, для чего его ставят с системах отопления: нагрев воды сопровождается её расширением, избытку воды нужно куда-то вытесняться, лучше уж в расширительный бак, чем через соединения в трубах.

Не все бойлеры косвенного нагрева предназначены для рециркуляции. Те, которые предназначены, имеют три входа: 1 – для входа холодной воды, 2 – для выхода нагретой воды, 3 – для подключения рециркуляции (этот вход где-то посредине корпуса, что и рассматривалось на схемах выше).

Можно ли сделать рециркуляцию, если на бойлере входов два? Можно: от выхода на бойлере ведём трубу к потребителям и, возвращая её, врезаем в трубу холодного водоснабжения где-то недалеко от места, где она подключена к бойлеру. В этом месте обязательно нужно установить обратный клапан, который не даст холодной воде поступать к потребителям по этой ветке.

Ну, раз уж затронули тему рециркуляции, то разберём ещё пару вопросов.

Почему бы не подключить рециркуляцию к настенному котлу, без бойлера?

Можно. Но при любом открывании крана (в ванной или на кухне) будет зажигаться газовая горелка, при этом — выключаться насос на систему отопления. При частом пользовании водопроводными кранами система отопления будет то и дело отключаться, что не хорошо ни для неё, ни для котла.

Чтобы таковой недостаток сгладить, желательно иметь накопительную ёмкость (не обязательно бойлер косвенного нагрева), хорошо теплоизолированную, в которой будет накапливаться горячая вода.

Так можно сделать рециркуляцию при наличии полотенцесушителя:

То есть труба рециркуляции подключена к полотенцесушителю (или наоборот?), отчего в любое время года полотенцесушитель тёплый.

Детальные схемы обвязки вы также найдёте в очень подробной статье о подключении бойлера к напольному котлу.

Итоги по выбору водонагревателя

Подведём итог по выбору – не только водонагревателя косвенного нагрева, а вообще, т. к. данная статья заключительная в серии о том, как выбрать водонагреватель.

Перед покупкой вам нужно определиться, каким энергоносителем будет происходить нагрев воды: газом или электричеством.

Если газа нет, то, скорей всего, выбирать между электричеством и… электричеством (или дровами? – но о совсем грустном не хочется :)). И тогда встаёт вопрос: проточный или накопительный водонагреватель лучше?

По правде говоря, вопрос не правильный. В правильно сформулированном вопросе уже есть часть ответа…

Правильные вопросы вот:

— Каковы потребности по потреблению воды у меня (моей семьи)?

— Для каких нужд мне (нам) нужна вода?

— Важна ли для меня (нас) экономия электроэнергии (=денег)?

Если подумываете о проточном электронагревателе, то выдержит ли электропроводка? Если остановились на накопительном, то следует для него присмотреть место — в связи с немалым объёмом агрегата.

Если уже есть двухконтурный настенный газовый котёл, то вопросов вообще нет (если таковой котёл даёт горячей воды достаточное количество).

Если газовый котёл напольный, одноконтурный, или горячей воды от двухконтурного котла мало, то стоит обратить внимание на водонагреватель косвенного нагрева и просто подключить его к котлу, о чём ссылки даны в этой же статье выше.

водонагреватель косвенного нагрева

схема обвязки, конструкция и разновидности

Чтобы в доме или санитарно-бытовом помещении на производстве была горячая вода, используют бойлер косвенного нагрева. Подключение к котлу проводится несколькими способами в зависимости от важности обеспечения горячим водоснабжением. Если отопление помещений важнее, то его подключают к системе последовательно, а для лучшего обеспечения горячей водой — параллельно.

Обеспечьте свой дом горячей водой

Устройство агрегата

Внешне этот аппарат напоминает простой накопительный электрический бойлер. Емкости бывают разных размеров в зависимости от количества потребляемой жидкости. Водонагреватель состоит из следующих элементов:

  • резервуар в кожухе со слоем теплоизоляции;
  • стальной или латунный трубопровод, выполненный в виде змеевика;
  • патрубок термостата;
  • магниевый анод;
  • патрубки циркуляции горячей воды;
  • патрубки для подключения системы отопления.

Из данного видео узнаем схему работы одноконтурного котла и бойлера косвенного нагрева:

Существуют некоторые конструкции, где вместо змеевика установлена еще одна емкость, в которой происходит теплообмен жидкости. Внутренняя часть резервуара обязательно выполняется из нержавеющей стали. В качестве теплоизоляции используется минеральная вата, полиуретан, полистирол и т.д. Эти материалы также предохраняют бак от механических повреждений.

Принцип работы

Принцип действия этого прибора основан на теплообмене жидкости из системы отопления с водой из контура горячего водоснабжения. Горячий теплоноситель из системы отопления попадает через верхний патрубок в змеевик.

Проходя по нему, теплоноситель нагревает воду, находящуюся внутри резервуара. Степень нагрева контролирует специальный термодатчик, и как только будет достигнута требуемая температура, клапан перекроет движение воды по змеевику. При охлаждении жидкости клапан открывается и снова начинается процесс теплообмена.

Схема подключения косвенного бойлера через верхний патрубок змеевика позволяет обеспечить максимальный объем нагреваемой воды. По такому же принципу работают другие конструкции водонагревателей.

Разновидности водонагревателей

В настоящее время известны два типа бойлеров косвенного нагрева: простые и со встроенным управлением. Под элементами управления подразумеваются датчики температуры и устройства, обеспечивающие подачу воды в теплообменник и ее остановку.

Вся работа этого оборудования происходит в автоматическом режиме. Для его пуска необходимо подключить входной и выходной патрубки горячего водоснабжения, подачу охлажденной жидкости и гребенку для распределения нагретого теплоносителя. Современные модели резервуаров имеют оборудование для аккумуляции тепла.

Такие устройства очень полезны при частых перебоях электроэнергии. Эти конструкции обычно обладают усиленной теплоизоляцией и большим объемом резервуаров. В последнее время популярными становятся бойлеры с рециркуляцией. Их отличие — дополнительные патрубки для забора горячей воды.

Нюансы обвязки резервуаров

Резервуары косвенного нагрева легче устанавливать совместно со всем оборудованием, чем монтировать в уже существующую систему. Место установки бойлера должно находиться недалеко от котла обогрева и быть ровным, чтобы не допустить перекоса водонагревателя.

На выходе из резервуара горячей воды необходимо установить мембранный гидроаккумулятор для защиты от теплового расширения. В качестве запорной арматуры рекомендуется применять шаровые краны, так как они более надежны.

Все крепежные работы на стенах следует выполнять с применением специальных кронштейнов и скоб. Все трубопроводы к резервуару должны подсоединяться только по прямой линии, без лишних изгибов.

Подключение к одноконтурной системе

Одноконтурная схема системы отопления с бойлером косвенного нагрева подразумевает использование двух циркуляционных насосов. Они выполняют задачу по разделению потоков теплоносителя.

Такой монтаж водонагревателя способствует в первую очередь работе контура горячего водоснабжения. Действие насосов регулируется термостатом, который встроен в резервуар. Чтобы исключить смешивание потоков теплоносителя, в систему перед насосами устанавливают обратный клапан.

В итоге работа насосов осуществляется попеременно, то есть когда включается подкачка в контуре водоснабжения, в системе отопления она отключается. Схема подключения косвенного водонагревателя выглядит следующим образом.

Отличие такого подключения — отсутствие дополнительного нагрева воды для горячего водоснабжения. Вода нагревается только за счет бойлера. Общее подключение аппаратуры выполняется в три этапа:

  1. С помощью шлангов и трубопроводов подсоединяется водонагреватель в обвязку котла.
  2. Производится установка циркулирующих насосов и запорной арматуры.
  3. В последнюю очередь устанавливается трехходовый датчик, производящий контроль над изменением температуры.

В такой системе имеется один важный недостаток: если оборудование выходит из строя, то подача горячей воды прекращается.

Как работают косвенные водонагреватели?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу. Доступно множество конфигураций системы ГВС, каждая из которых предлагает уникальные характеристики производительности, а также различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные нагреватели имеют повышенную цену, но дополнительные затраты многократно окупаются в течение срока их службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье речь пойдет о последнем типе: безбаковом змеевике и косвенном водонагревателе.

Тип системы ГВС

Описание

Обычные накопительные водонагреватели

Использует резервуар (резервуар для хранения), который наполняется горячей водой, чтобы обеспечить ее по мере необходимости.

Проточные водонагреватели или водонагреватели по требованию

Нагревает воду непосредственно при протекании через установку, без использования накопительного бака.

Водонагреватели с тепловым насосом

Использует обратный цикл охлаждения для нагрева воды. Тепло получают из наружного воздуха или грунтовых вод и подают в воду, используемую сантехническими приборами.

Солнечный водонагреватель

Использует солнечный коллектор для нагрева воды без потребления топлива или электричества.В зависимости от высоты крыши могут быть небольшие затраты на откачку.

Безрезервуарные змеевики и косвенные водонагреватели

Использует систему отопления помещений для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (жилые дома, рестораны, гостиницы и т.д.), то в 99% случаев вы увидите одну из двух распространенных установок в котельной:

  • Первый — это то, что мы называем стандартной установкой водонагревателя бакового типа. Он содержит большой коммерческий водонагреватель или несколько водонагревателей меньшего размера, подходящих по размеру для соответствующего применения.
  • Второй типичной конфигурацией является котел (водяной или паровой), работающий в паре с теплообменником и баком для горячей воды, обычно называемый системой косвенного водонагревателя. В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и приборов здания через теплообменник.Косвенные водонагреватели наиболее эффективно работают в холодные месяцы, когда система отопления используется регулярно; с другой стороны, котел отопления вынужден работать с частичной нагрузкой всякий раз, когда в летние месяцы требуется горячая вода.

Системы косвенного водонагревателя могут работать на природном газе, жидком топливе, пропане или электричестве (в зависимости от того, какой источник тепла используется котлом для отопления помещений). Косвенный водонагреватель также может дополнять солнечный коллектор, обеспечивая любое дополнительное отопление, которое не может быть обеспечено только солнечным излучением. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы косвенных водонагревателей

Косвенные водонагреватели используют уже работающий котел для отопления помещений, чтобы поддерживать тепло в вашем доме. Резервуар косвенной воды расположен рядом с котлом и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования.Когда труба входит в резервуар с косвенной водой, она скручивается, как спираль, чтобы максимизировать площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по змеевику в баке косвенного нагрева и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехническим приборам.

Подтипы систем косвенного водяного отопления

Системы косвенного водяного отопления можно разделить на три подтипа в зависимости от того, как они справляются с протекающей через них водой.

  • Системы с накопительным баком аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру бака с помощью прямого источника тепла, вода постоянно циркулирует между баком и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но потребность в них непостоянна.
  • Безбаковые системы лучше подходят для тех случаев, когда потребность в горячей воде постоянна в течение длительного периода времени и нет необходимости держать бак полным.Так как накопительный бак исключен, эта конфигурация системы более доступна, поэтому ее следует рассматривать по возможности.
  • Гибридные системы бак-безбак подходят, когда в одном и том же здании для разных применений требуется вода с двумя разными температурами. Система с накопительным баком может использоваться для подачи воды одной температуры, в то время как вода из бака рециркулируется через безбаковый нагреватель для подачи воды с еще более высокой температурой.

Расчет параметров косвенного водонагревателя

Чтобы определить размер косвенного водонагревателя, важно определить потребность в горячей воде и то, как она меняется по часам.Общая потребность определяет требуемую мощность косвенного водонагревателя, а почасовая характеристика определяет, имеет ли смысл использовать несколько единиц. Если есть определенные часы, когда спрос на горячую воду особенно высок, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак для горячей воды и наполнять его перед часами пик, тем самым уменьшая требуемую мощность нагревателя. Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловложения

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

  • Требуемая температура горячей воды (°F)
  • Температура подаваемой воды (°F)
  • Скорость потока (гал/мин)

При наличии указанной выше даты используется следующая формула:

  • Тепловая мощность (БТЕ/ч) = Повышение температуры (°F) x Расход (гал/мин) x Удельная теплоемкость (БТЕ/гал°F)

В качестве примера предположим следующие данные:

  • Требуемая температура = 140°F
  • Температура подачи = 40°F
  • Скорость потока = 300 гал/мин
  • Удельная теплоемкость = 8. 33 БТЕ/галлон °F

Принимая во внимание приведенные выше данные, тепловая энергия, необходимая для воды, составляет:

  • Тепловая мощность = 100°F x 300 галлонов в минуту x 8,33 БТЕ/гал°F = 249 900 БТЕ/ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не идеальна, необходимо учитывать эффективность косвенного водонагревателя. Предполагая эффективность системы 80%,

  • Подводимая теплота = Тепловая мощность / КПД = 249 900 БТЕ/ч / 0,80
  • Подводимая теплота = 312 375 БТЕ/ч

Размер расширительного бака

Подача холодной воды к косвенному нагревателю может содержать обратный клапан, редукционный клапан или превентор обратного потока, создавая «закрытую систему».” Когда нагретая вода расширяется, она создает давление в закрытой системе, и это может привести к тому, что предохранительный клапан T&P (температура и давление) начнет просачиваться или сливать воду. Чтобы этого не произошло, в линию подачи холодной воды необходимо установить расширительный бак. Размер расширительного бака должен составлять 10 % от объема водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой работающий бойлер, добавление косвенного водонагревателя для создания комбинированной системы является целесообразным вариантом.

  1. Резервуар непрямого действия является довольно недорогим дополнением.
  2. Непрямые баки не требуют дополнительного источника топлива.
  3. Непрямые баки имеют тенденцию служить дольше, чем стандартные газовые водонагреватели бакового типа.

Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются непосредственному воздействию пламени на дне бака. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высокой температуры вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется замена.

При баке непрямого действия разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в баке косвенного нагрева, в то время как вода в стандартном баковом нагревателе нагревается дольше и подвергается более резким перепадам температуры. Благодаря змеевиковой трубе внутри бака непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на бак.Меньшая нагрузка на бак означает менее частые замены, а значит, больше денег останется в вашем кармане.

Что следует учитывать при выборе косвенных водонагревателей

Какую бы систему водяного отопления вы ни выбрали, всегда придется учитывать различные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем доме, вы должны взять на себя расходы на дополнительные трубы и насосы, а также электричество для работы этих насосов, в дополнение к самому косвенному баку.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Косвенные водонагреватели также страдают от отсутствия резервирования. Если ваш котел выйдет из строя, вы потеряете и отопление помещения, и горячую воду для бытовых нужд. Летняя эксплуатация также очень неэффективна, так как котел не обеспечивает отопление помещений и должен работать лишь на долю своей полной мощности. В идеале, котел должен работать с частичной нагрузкой в ​​летнее время – убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь сделать выбор между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, мы рекомендуем обратиться за профессиональной консультацией. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.



Проточные змеевики и косвенные водонагреватели

Косвенные водонагреватели, которые иногда называют интегрированными или комбинированными системами водяного отопления и отопления помещений, используют домашнюю систему отопления помещений для нагрева воды.

Косвенные водонагреватели

Косвенные водонагреватели являются более эффективным выбором для большинства домов, даже если для них требуется накопительный бак. Косвенный водонагреватель использует основную печь или котел для нагрева жидкости, которая циркулирует через теплообменник в накопительном баке. Косвенный водонагреватель, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если котел-источник тепла настроен на «холодный пуск».»

Косвенные водонагреватели являются более эффективным выбором для большинства домов, даже если для них требуется накопительный бак. Косвенный водонагреватель использует основную печь или котел для нагрева жидкости, которая циркулирует через теплообменник в накопительном баке. Энергия, запасенная баком для воды, позволяет печи реже выключаться и включаться, что экономит электроэнергию. Косвенный водонагреватель, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если котел-источник тепла настроен на «холодный пуск». »

Непрямые системы могут работать на газе, нефти, пропане, электричестве, солнечной энергии или их комбинации.



Безрезервуарные змеевиковые водонагреватели

Безбаковый змеевиковый водонагреватель обеспечивает подачу горячей воды без бака. Когда кран горячей воды открыт, вода нагревается, проходя через нагревательный змеевик или теплообменник, установленный в главной печи или котле. Безбаковые змеевиковые водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но могут быть неэффективным выбором для многих домов, особенно в более теплом климате.Безрезервуарные системы обычно работают на электричестве, жидком топливе или газе. Эти системы водяного отопления работают с системами принудительной подачи воздуха и водяными или лучистыми системами обогрева пола.

Выбор комбинированной системы водяного отопления и обогрева помещений

Интегрированные или комбинированные системы водяного отопления и отопления помещений обычно стоят дороже, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и техническое обслуживание могут быть меньше. Например, вам не потребуется несколько подключений к инженерным сетям, так как есть один источник тепла.Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем могут обеспечить более низкие затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно проектируются для нового строительства. Тем не менее, есть некоторые модернизированные устройства, которые могут работать с существующим водонагревателем.

При выборе системы необходимо учитывать ее размер. Расчет комбинированной системы включает некоторые другие расчеты, чем те, которые используются для расчета отдельной системы водяного отопления или отопления помещений.Лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте рейтинг эффективности комбинированного прибора (CAE). Чем выше число, тем выше энергоэффективность. Рейтинги эффективности комбинированных приборов варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Надлежащая установка и техническое обслуживание комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы зависит от многих факторов. Эти факторы включают тип топлива, климат, требования местных строительных норм и правил и вопросы безопасности. Поэтому лучше всего, чтобы квалифицированный подрядчик по сантехнике и отоплению справился с установкой. При выборе подрядчика обязательно сделайте следующее:

  • Запросить смету расходов в письменной форме
  • Спросите рекомендации
  • Проверьте компанию в местном Better Business Bureau
  • Узнайте, получит ли компания при необходимости местное разрешение и понимает ли местные строительные нормы и правила и т. д.

Периодическое техническое обслуживание вашей системы может значительно продлить срок службы вашего водонагревателя и свести к минимуму потерю эффективности. Проконсультируйтесь с вашим установщиком и прочтите руководство пользователя для конкретных рекомендаций по техническому обслуживанию.

Повышение энергоэффективности

После правильной установки и обслуживания вашей комбинированной системы попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить счета за коммунальные услуги.

Установка котла и косвенного резервуара для хранения с первичной петлей

Вот как можно установить газовый котел с косвенным накопительным баком.Это дает вам много горячей воды для бытовых нужд, а также зону замкнутого контура отопления для одной температурной системы — лучистой или радиаторной. Если вам требуется многотемпературная система, то вы устанавливаете котел на максимальную температуру, а затем используете смесительные клапаны, чтобы уменьшить нагревательные ветви, которым требуется вода с более низкой температурой.

Это только пример. Фактические макеты варьируются от работы к работе.



Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона отопления и горячего водоснабжения

Количество 1 — Газовые котлы

Количество 10+ — Шаровые краны для систем отопления

Количество от 3 до 4 — насадки для слива котла и шланга

Количество 6+/-  Чугунные насосы для систем отопления  (размер зависит от системы с обратным клапаном)

Количество 6+/- фланцев насоса (скорее всего от 3/4 до 1 1/2 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник для первичной и вторичной продувки контура

Количество 1 — Резервуары косвенного хранения

Количество 1 — регуляторы температуры Johnson Controls

Количество 1 — Клапаны сброса давления

Количество 1 — Смесительные клапаны отопления ГВС

Количество 1 — Проверки расхода горячей воды для бытовых нужд

Количество X – Смесительные клапаны нагрева (зависит от при использовании высокотемпературного и низкотемпературного нагрева)

Количество 1 — Расширительные баки водяного отопления

Количество 1 — Реле переключения гидронного циркулятора

Количество 1 — Термостаты водяного отопления и напольные датчики

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество X — Медные фитинги и латунные фитинги



Сторона водяного обогрева (распределительная)

Количество X — трубка Hydronic Radiant Heat Pex (зависит от системы)

Количество X — водяные радиаторы и конвекторы (зависит от системы)

Количество X — Гидравлические плинтусные нагреватели Smith Heating Edge Environmental



X = Требуется различное количество продукта — зависит от фактической системы





Сколько мазута расходуется на горячую воду?

Хотите знать, сколько мазута вы используете для нагрева воды? Это может быть больше, чем вы думаете. Все, от стирки до мытья посуды и горячего душа, использует печное топливо. И если вы любите 20-минутный душ, вся эта горячая вода действительно может сложиться. Хотя процент вашего мазута, который используется для горячей воды, вряд ли вас спросят, он может помочь вам лучше понять круглогодичное потребление мазута.

О, и если вы думаете, что вам следует перестать принимать горячий душ зимой, потому что печное топливо, вероятно, стоит дороже… ну, вы можете быть удивлены тем, что узнаете.

Нефть и вода: здесь они работают вместе!

Итак, как система отопления работает в паре с горячей водой? Отличный вопрос.

Для большинства систем горячего водоснабжения на основе нефти существует косвенная система горячего водоснабжения, в которой горячая вода хранится в накопительном баке. После включения основного котла или печи вода нагревается и хранится в резервуаре, поэтому она готова для вас, когда она вам понадобится. Нужен визуал? Увидеть ниже.

ИЗОБРАЖЕНИЕ ЗДЕСЬ

Источник: InspectAPedia

(p. s. Если это не похоже на вашу установку, возможно, у вас есть пропановая система с прямым нагревом или электрическая система горячего водоснабжения, в которой не используется мазут)

Использование мазута для горячей воды: зима — ваш (неожиданный) друг

Итак, предположим, что у вас есть система резервуаров для мазута/горячей воды и дом среднего размера, который вы делите с тремя средними пользователями горячей воды – сколько масла вы можете ожидать в среднем за лето или зиму? ?

Лето: Топливо, используемое для нагрева воды, обычно составляет около 25 галлонов в месяц в месяцы, когда нет отопительного сезона.Если у вас плохо с математикой, это чуть меньше галлона в день, чтобы нагреть воду. Опять же, это при условии, что вы не принимаете 40-минутный душ каждое утро.

Зима: Можно ожидать, что зимой это число увеличится. Но на самом деле все наоборот. Поскольку вы все равно часто включаете свою печь зимой, чтобы согреться, она, по сути, одновременно нагревает воду бесплатно! Довольно мило, да? Таким образом, вам не понадобится значительное количество дополнительного мазута, когда ваша печь уже работает на полную мощность! (Конечно, в холодные месяцы вы будете использовать больше масла для обогрева своего дома, но мы должны были показать положительный результат!)

Теперь, когда у вас есть общее представление о том, сколько мазута вы можете использовать для нагрева воды, давайте поговорим о том, как ваши конкретные действия повлияют на это количество.

Переменные, связанные с фактическим использованием мазута для горячей воды

Мы уже подробно изучили, сколько мазута вы будете использовать в день, и это отличное место для начала понимания всех факторов использования, которые вступают в игру. [Ссылка на эту статью]

Использование мазута для нагрева воды также подвержено влиянию, и количество будет сильно варьироваться в зависимости от таких вещей, как:

  • Сколько человек живет в доме? (Если летом ваш ребенок возвращается домой из колледжа, вы, скорее всего, заметите, что ваше использование увеличится)

  • Как часто вы используете воду для душа, ванн, стирки и мытья посуды? (Больше горячей воды означает больше мазута).

  • Насколько эффективна ваша масляная система отопления? Это, очевидно, важный фактор, поскольку вы будете использовать меньше масла, если все будет в отличной форме! (Если вы хотите быстро взглянуть на состояние вашего резервуара в качестве отправной точки, ознакомьтесь с нашим контрольным списком безопасности здесь). Вы также захотите убедиться, что ваша фактическая система работает правильно (то есть ваша печь), и лучший способ сделать это — запланировать регулярные ежегодные настройки.

[Ссылка на «Из каких частей состоит бак для жидкого топлива»]

Я готов нагреть воду И дом! Где заказать масло?

В компании Heatable мы стремимся предоставить вам печное топливо самым рациональным, быстрым, наименее дорогим и простым способом.Чтобы начать, просто введите свой почтовый индекс на нашем веб-сайте или в приложении и посмотрите, живете ли вы в одной из наших постоянно расширяющихся зон доставки в штате Мэн и Нью-Гэмпшир. Если вы это сделаете, мы покажем вам текущую цену на нефть — и сообщим вам, когда именно мы можем ее доставить (подсказка: очень быстро, мы как бы известны этим). Вам нужно будет ввести несколько элементов информации для первой доставки, а затем вы сможете заказать печное топливо в любом месте, в любое время, и все это онлайн, всего двумя касаниями и одним движением по экрану вашего смартфона. Просто нажмите, нажмите, проведите пальцем, и мы принесем тепло!

Узнайте больше о мазуте

Посетите наш Справочник по мазуту для конечных потребителей, чтобы узнать все, что вам нужно знать об отоплении дома мазутом № 2. ССЫЛКА

Почему с подогревом?

Heatable — разумный способ заказать масло! Наш веб-сайт и приложение для быстрого заказа позволяют контролировать покупку мазута. Вы можете сделать заказ в любом месте и в любое время. Просто введите свой почтовый индекс, чтобы увидеть супернизкую цену и начать работу.

Мы предоставляем низкие цены на все! Компания Heatable стремится обеспечивать стабильно низкие цены на печное топливо. Наши технологии и отлаженный процесс позволяют нам предлагать всем одну и ту же низкую цену без необходимости вести переговоры.

Мы суперзвезды печного топлива! Основанная ветеранами индустрии, мы были на каждом шагу (буквально сотни тысяч раз). У нас есть собственный парк ярко-оранжевых грузовиков, и мы сами осуществляем доставку.

Доставка мазута всегда под рукой.Попробуйте нас сегодня!

Каталожные номера:

https://inspectapedia.com/plumbing/Indirect-Water-Heaters.php

Экономия энергии для дома

Вернуться к индексу реконструкции No-Regrets

  1. Трубка горячей воды (к кранам)
  2. Тепловая ловушка
  3. Вход холодной воды
  4. Бак для хранения горячей водопроводной воды
  5. Теплообменник (заполнен котловой водой)
  6. Хранение горячей водопроводной воды
  7. Насос
  8. Труба водяного отопления (для размещения радиаторов)
  9. Котел для отопления дома


Источник энергии Газовый котел Масляный котел
Рекомендуемая минимальная эффективность . 83 ЭФ .85 ЭФ
Максимальная доступная эффективность .90 ЭФ .88 ЭФ
Ожидаемый срок службы 30 лет 30 лет
Приблизительная стоимость установки
(в дополнение к стоимости водяного котла)
600-900 долларов 600-900 долларов

Если у вас есть бойлер или тепловой насос для отопления дома, вы можете использовать его для обеспечения горячей водой в так называемой комбинированной или непрямой системе.Эти системы более эффективны, чем отдельные системы, потому что они исключают дополнительные резервные потери другого резервуара или агрегата.

Котлы

Срок службы бойлера почти в три раза больше, чем у стандартного накопительного водонагревателя. Резервуары для хранения горячей воды в этих системах также хорошо выдерживают; они обычно изготавливаются из прочных материалов (например, из нержавеющей стали) и не подвергаются прямому возгоранию.

Все компоненты непрямой системы очень просты, поэтому техническое обслуживание не вызывает затруднений.Основной механической частью является насос, обеспечивающий циркуляцию воды между накопительным баком и теплообменником. Отдельной горелки для горячей воды нет, что снижает потери тепла в доме и повышает безопасность.

Специальные функции

К существующему бойлеру можно добавить косвенный водонагреватель. Однако лучше всего установить его одновременно с заменой системы отопления, поскольку новую систему можно купить с расчетом на нагрев воды.

Меры предосторожности

Обратитесь в местные службы кодирования.В некоторых районах требуется теплообменник с двойными стенками между водопроводной водой и котловой водой для обеспечения безопасности водопроводной воды.

Если вы строите систему из компонентов, убедитесь, что вы работаете с подрядчиком, имеющим опыт проектирования. Легко получить слишком горячую воду, если размер системы не подходит.

Убедитесь, что все компоненты косвенной системы хорошо изолированы, включая накопительный бак, теплообменник (если он находится вне накопительного бака) и все трубы, по которым вода поступает к котлу и накопительному баку и обратно.Если вы заменяете бойлер как часть установки, см. главу 8: Отопление.

Размер

Вам нужно будет работать с вашим подрядчиком и представителем производителя, чтобы определить размер комбинированной системы. Обычно для водопроводной воды можно использовать накопительный бак меньшего размера, потому что котел для отопления помещений нагревает воду очень быстро и требует меньше резервов.

Тепловые насосы и регенераторы тепла

Другой тип комбинированной системы отопления и нагрева воды включает в себя кондиционеры и тепловые насосы. Регенератор тепла или пароохладитель может перемещать отработанное тепло от кондиционера, воздушного или геотермального теплового насоса в резервуар для воды.

Регенераторы тепла лучше всего работают в домах, которые часто используют кондиционер (или охлаждающую функцию теплового насоса), так что вырабатывается достаточно отработанного тепла, чтобы оправдать установку регенератора. Но тепловые насосы также могут обеспечить нагрев воды зимой, когда потребность в отоплении дома не так велика.

Экономия в среднем составляет около 25 % по сравнению с водонагревателями с электрическим сопротивлением, но в некоторых случаях она может достигать 60 %.Однако тепловые насосы с рекуператорами не оцениваются по энергетическому фактору, поэтому их сложно сравнивать с другими типами водонагревателей.

Вентиляционные системы рекуперации тепла

Вентиляционные системы рекуперации тепла основаны на технологии тепловых насосов. Они полезны в домах с центральной механической вентиляцией (см. главу 6: Вентиляция и контроль влажности). Теплый влажный воздух поступает из кухни, ванной комнаты или прачечной. Тепловой насос извлекает тепло и влагу из этого воздушного потока и передает тепло горячей воде для бытовых нужд.Эта система обеспечивает механическую вентиляцию, а также горячее водоснабжение. Энергопотребление обычного электрического водонагревателя можно сократить на 40%, если его дополнить системой рекуперации тепла вентиляции.

Системы рекуперации тепла сточных вод

Система рекуперации тепла сточных вод рекуперирует часть тепла горячей воды, которая уходит в канализацию. В некоторых системах горячие сточные воды хранятся в накопительном резервуаре, откуда тепловой насос может отбирать тепло. Затем тепло снова подается в поток горячей воды для бытовых нужд.Хотя это действительно экономит много энергии для нагрева воды, стоимость этих систем, как правило, непомерно высока.

Новое поколение систем рекуперации тепла сточных вод избавлено от теплового насоса. Вместо этого поступающая холодная вода проходит по змеевику трубы вокруг стока сточных вод. Когда теплая вода стекает, она передает свое тепло через стенки трубы воде, идущей к водонагревателю. Это позволяет водонагревателю меньше работать, экономя до 40% энергии водонагревателя.

Отопление дома водонагревателем

В то время как большинство комбинированных систем начинаются с домашнего котла или теплового насоса, другие используют водонагреватель для производства тепла как для водопроводной воды, так и для дома. Это вариант, только если ваш дом очень хорошо герметизирован и хорошо изолирован, или если вы живете в мягком климате. Горячая вода используется для нагрева фанкойлов вашей домашней системы отопления, а затем тепло распределяется по воздуховодам, как в стандартной печи.

Для этого типа системы требуется высокоэффективный водонагреватель и фанкойл. Это может работать, если вам нужно менее 75 000 БТЕ/ч тепловой мощности для вашего дома. (Чтобы узнать это, попросите специалиста по отопительной технике рассчитать тепловую нагрузку.) Дополнительную информацию см. в главе 8: Отопление.

Взято с разрешения из No-Regrets Remodeling by Home Energy (1997)

Что должен знать каждый владелец котла о водонагревателях косвенного нагрева

Косвенные водонагреватели существуют в этой стране с 1970-х годов, но почему-то даже по прошествии стольких лет они кажутся не очень хорошо изученными.Они получили свое название из-за того, что нагреваются «косвенно» от вашего котла. Они подключены через трубопровод к вашему котлу и обеспечивают циркуляцию относительно горячей (обычно от 180 до 200°F) воды из вашего котла в теплообменник внутри водонагревателя. Вода окружает змеевики теплообменника для производства горячей воды для бытовых нужд. Это отличается от типичного водонагревателя, работающего на газе или жидком топливе, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.

Если ваш дом отапливается бойлером — любым (водяным или паровым, жидкотопливным или газовым, средне- или высокоэффективным) — у вас есть все основания нагреть горячую воду для бытовых нужд косвенным водонагревателем.Вот некоторые из преимуществ:

  • Высокая эффективность Когда вы используете бойлер в качестве источника тепла для производства горячей воды, вода нагревается с той же эффективностью, что и ваш бойлер. Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД около 60-70%.
  • Снижение потерь тепла Косвенный водонагреватель очень хорошо изолирован и теряет очень мало тепла во время длительного простоя (ночью или во время вашего отсутствия).Газовый водонагреватель всегда теряет энергию вверх по дымоходу.
  • Высокая производительность Производительность косвенного водонагревателя напрямую зависит от бойлера, к которому он подключен. Учитывая размер большинства бытовых котлов, водонагреватель косвенного нагрева нередко производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
  • Увеличенный срок службы — Большинство косвенных водонагревателей имеют пожизненную гарантию на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится.Производители могут предложить эту гарантию, потому что их баки не подвергаются злоупотреблениям, как газовые водонагреватели с прямым нагревом. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
  • Резервуар горячей воды . Доступные в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.

 На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу.Котловая вода циркулирует по змеевику и окружена горячей водой для бытовых нужд в баке.

«Но, Уэйн, — спросите вы, — не значит ли это, что мне теперь тоже нужно запускать котел все лето? Разве это не будет стоить мне целой пачки?» Наоборот, мой энергичный друг. Котел срабатывает только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с более высокой эффективностью, чем обычный водонагреватель. В остальном он сидит тихо и ждет. Вера в то, что котел работает все лето, может быть возвратом к временам безбаковых змеевиков в старых котлах.У них не было накопительной емкости, поэтому котел должен был все время оставаться горячим, чтобы производить горячую воду по требованию.

«Все это хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые обогреватели без бака — это лучшее, что есть с тех пор, как Apple стала публичной. Разве я не могу сэкономить намного больше денег с одним из них?»

Что ж, говоря о яблоках, это действительно сравнение яблок и апельсинов. Безрезервуарный нагреватель обычно имеет небольшую емкость или вообще не имеет емкости, а это означает, что он должен мгновенно нагревать воду.И он может это сделать — с некоторыми ограничениями. Старые безрезервуарные нагреватели снижают температуру при высокой скорости потока (работают два прибора). Более новые модели ограничивают скорость потока для поддержания температуры подачи. Косвенный нагреватель может справиться с таким высоким расходом без снижения температуры или расхода. И, в зависимости от размера вашего котла, он может делать это, поставляя почти неограниченную горячую воду.

Улучшенные безрезервуарные нагреватели имеют рейтинг эффективности в диапазоне 80–95%, но обычно служат всего 15–20 лет.Косвенный водонагреватель, подключенный к чугунному котлу 15-летней давности, будет подавать горячую воду с КПД 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безбаковые водонагреватели эффективны, они не могут конкурировать с косвенными водонагревателями.

Косвенные водонагреватели также могут снизить затраты на техническое обслуживание. Наличие только одного прибора, работающего на газе или жидком топливе, означает меньше обслуживания. Безбаковый водонагреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение производства горячей воды, возможный выход из строя теплообменника и потерю гарантии.Косвенный водонагреватель требует незначительного дополнительного обслуживания, помимо ежегодной проверки безопасности и работоспособности котла.

В следующий раз, когда вы окажетесь в подвале, взгляните на свой существующий стандартный водонагреватель. Если он немного хуже изнашивается, вы можете вспомнить, что типичный срок службы водонагревателя составляет 12 лет. Было бы неплохо заменить его — раз и навсегда?

С уважением,

Уэйн

Система косвенного нагрева – обзор

3.1 Введение

Энергия необходима для промышленных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации в промышленном секторе. Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и, как сообщается, около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al. , 2014a,b). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном нагреве широко распространен технологический нагрев, при котором энергия передается процессу или материалу для обработки. В промышленности используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение распространено в таких приложениях, как охлаждение или заморозка скоропортящихся продуктов, криогенные процессы, такие как сжижение воздуха, и другие. Кроме того, промышленный сектор требует обогрева и охлаждения объектов, в которых расположены промышленные предприятия.

Существуют различные методы промышленного нагрева, такие как прямой или непрямой нагрев. В системах прямого нагрева тепло вырабатывается непосредственно внутри материала за счет пропускания через него электрического тока, вызывая контролируемые экзотермические реакции или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла путем теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации.Ассортимент промышленных систем отопления представлен на рис. 3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

Промышленные операции по отоплению и охлаждению часто используют ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предлагать стимулы для использования возобновляемых источников энергии в промышленности и других секторах экономики.Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, компенсация полностью или частично выбросов загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014a,b). Природные энергетические ресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Беспокойство по поводу энергоресурсов также вызвало интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии.В соответствии с первым законом термодинамики, который имеет дело с количеством энергии и принципом сохранения энергии, можно определить некоторые улучшения энергоэффективности. Но диапазон улучшений, продемонстрированных с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает содержательной оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средства для эффективного использования топлива и ресурсов. Но эксергетические методы, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки.Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими задачами, если целью является более эффективное использование ресурсов. Как указывалось ранее, преимущества эксергетических методов в значительной степени проистекают из их основы во втором законе, касающемся качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которую можно получить от системы в заданном состоянии в заданной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Эксергетический анализ, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения. Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и возможность изменения любого потока материала или энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин эффективности и потерь в промышленном секторе в целом и в промышленном нагреве и охлаждении в частности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
