Как сделать дренаж фундамента частного дома на участке своими руками на глинистых почвах: Обзор +Видео

Речь пойдет о том, как сделать дренаж фундамента вокруг частного дома на глинистой почве своими руками, ведь грунтовые воды, особенно, когда их большое количество, со временем подтачивают фундаментные опорные конструкции, что может привести к обвалам конструкции, проседаниям и затоплению подвальных помещений. Наружная часть фундамента под постоянным воздействием воды за год подвергается серьёзнейшим разрушительным нагрузкам. Влага заполняет собой микротрещины и зимой под воздействием низких температур замерзает и расширяется, от чего фундамент постепенно начинает дробиться.

[contents]

Осенью и весной вследствие постоянных перепадов температур от минусовых к плюсовым, имеющиеся трещины увеличиваются, и кроме того, возникают новые. Чтобы всего этого избежать, необходимо своевременно соорудить дренажную систему.

Случаи когда дренаж фундамента просто необходим

Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?

На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:

1. Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
2. Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
3. Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
4. Ваша постройка находится в зоне капиллярного увлажнения.

Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.

Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.

Правила подготовки к дренажным работам

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Подготовка к гидроизоляции

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Выбор материалов для дренажа

Особое внимание должно быть уделено материалам.

Трубы

Трубы для дренажа стоит выбирать из керамики, асбестоцемента или пластика.

Мы советуем остановить свой выбор на пластиковых трубах, поскольку они не уступают в надёжности другим конкурентом, но гораздо проще монтируются.

Кроме того, другие виды труб имеют ряд весомых недостатков, как то: подверженность засорам, маленький срок эксплуатации (меньше, чем у пластиковых) и необходимость сверлить отверстия для поступления воды самостоятельно.

Пластиковые же, напротив, долго прослужат, благодаря рёбрам жёсткости смогут противостоять изменению давления, исключительно просто транспортируются и монтируются – они мало весят и хорошо гнутся.
Внутренние стенки таких труб гладки, что повышает способность самоочищения. Ну, и разумеется, оптимальное отношения цены-качества.

Для прокладки дренажной системы лучше всего подходят перфорированные трубы с рёбрами жёсткости, которые обеспечат равномерное распределение нагрузки на трубу. Такие трубы кладутся на глубину до 5-6 метров, что позволяет осуществить дренаж фундамента любого дома.

Диаметр труб выбирается ориентируясь на степень увлажнённости грунта: высокий уровень грунтовых вод – 10 сантиметровые трубы, нет – 16,5 сантиметров.

Колодцы

Кроме труб для устройства дренажа фундамента нам ещё понадобятся колодцы. Нам нужны два типа: ревизионные и колодцы-коллекторы.

Ревизионные колодцы используются для контроля и очистки системы от засорений. При засорах в колодец спускается насос и прочищает трубы. Ревизионные колодцы ставятся на пересечении труб каждого 2-го поворота и каждые 50 метров на прямых трубах. Обычно у таких колодцев диаметр 60 сантиметров.

Колодец-коллектор представляет собой конечный резервуар системы – в него попадает собранная влага. Герметичность конструкции исключает возможность протеканий и высвобождения водяных масс. А воду из таких колодцев можно использовать как для поливки земельного участка, так и перенаправлять в открытый водоем.

Кроме того для нашей системы дренажа ещё понадобятся: фитинги, заглушки, переходники и колена. Соединяем всё это при помощи герметизирующих прокладок.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.
Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Основные работы

Итак, приступим.
Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

Уплотняем траншею подушкой из песка на 10 см. – проверяем уклон, он должен остаться прежним.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

К сожалению, не всегда получается остаться в рамках предложенной схемы. В исключительных случаях приходится, например, докупать дополнительное оборудование.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

Дренаж вокруг дома своими руками – схема, инструкция, советы

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.

Дренаж вокруг дома своими руками

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30^о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

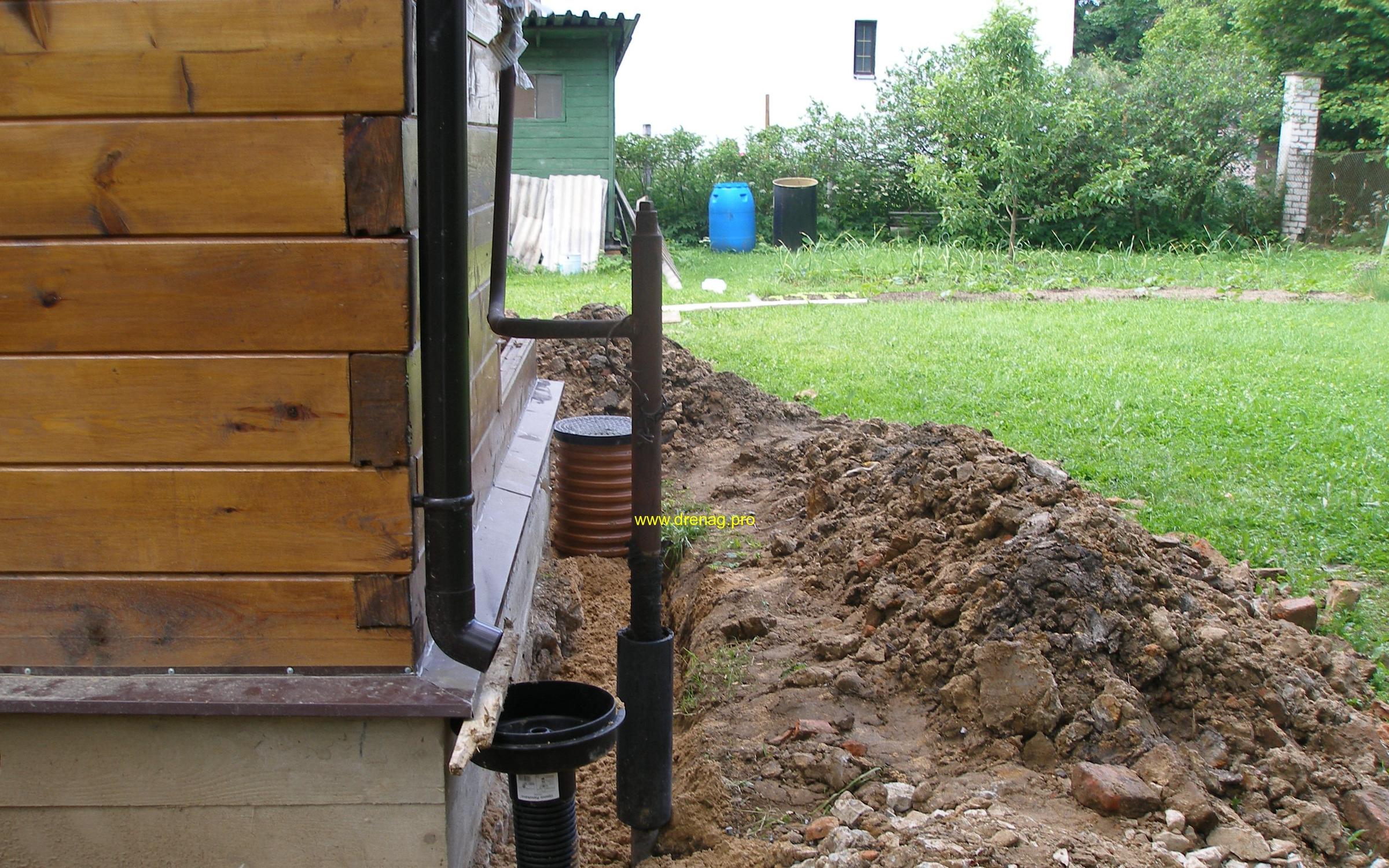

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

• выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

• на дно траншеи укладывается геотекстиль;

• траншея засыпается гравием, щебнем и т.п.;

• сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

• Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

• Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

• Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

• Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т. к. он плохо пропускает воду.

• Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

• Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

его виды, устройство, а так же подробная технология монтажа

Свайный фундамент представляет собой надёжную конструкцию из свай, служащих опорным элементом дома.

Данный тип фундамента препятствует усадке дома, равномерно распределяя нагрузку всего строение на грунт.

Наиболее распространено применение свайного фундамента на участках с подвижным и слабым грунтом, поскольку сваи уплотняют такой грунт, не позволяя ему расслаиваться

. Для создания такого фундамента в почву вводятся длинные железобетонные, стальные или деревянные стержни, которые соединяются между собой бетоном.

Содержание статьи

Необходимость установки дренажа свайного фундамента

Дренаж в составе свайной конструкции выполняет функцию отвода лишней воды, которая образуется на участке в связи с особенностями климатических условий. Дождевая и талая вода проходит сквозь слои почвы и застаивается под фундаментом.

При строительстве здания нарушается естественный процесс движения воды грунте, поскольку свайная конструкция становится своего рода плотиной на пути подземных вод.

В результате такого нарушения гидрологического режима, повышается уровень грунтовых вод, что приводит к просадкам фундамента и снижению плотности грунта. Исключением является песчаный и щебёночный типы грунта, которые с лёгкостью пропускают воду, препятствуя её накоплению в слоях почвы.

Дренажная конструкция защищает фундамент от отрицательного воздействия влаги, многократно продлевая срок его службы.

Немаловажную роль играет состав грунта, на котором предполагается строительство сооружения. Глиняная почва хорошо задерживает влагу, которая не может пройти дальше, в связи с чем грунт разжижается, что приводит к заметной усадке дома и разрушению строительного материала.

В процессе осадков происходит усиленное увлажнение глиняной почвы и последующее разрушение свайного фундамента. В том случае, если строение располагается на склоне, атмосферные осадки всегда будут стекать со склона в сторону дома, ухудшая качество фундамента.

При постройке дренажной конструкции учитывается глубина и химический состав грунтовых вод, которые интенсивно разрушают свайный фундамент. Содержание в составе агрессивных химикатов ускоряет разрушение фундамента.

Для таких условий необходима установка качественной дренажной системы.

Виды

Трубы, из которых состоит дренажная конструкция, называются дренами. Их прокладывают на глубине ниже самого фундамента под уклоном, чтобы вода стекала самостоятельно.

Существует несколько типов дренажной системы, которые применяются для защиты свайного фундамента.

Пристенный

Его главным отличием является близкое расположение к стенам основания дома. Такая конструкция закладывается в глинистых и суглинистых грунтах и при слоистых почвах. Преимущество пристенной дренажной системы заключается в защите подвальных помещений, погребов или цокольных этажей от подтоплений и негативного воздействия влаги.

Такое расположение дренажных труб снимает с основания дома гидростатическое и механическое давление, предотвращая проникновение влаги в структуру постройки. В процессе строительства вокруг фундамента прокладываются дренажные трубы, которые присоединяются к инспекционному (смотровому) колодцу.

Его смысл заключается в быстром получении доступа к дренажной системе в случае необходимости её прочистки или ремонта. Вода, проходя по дренажным трубам, попадает в сборный колодец – это конечная и самая нижняя точка всей системы, из которой вода выходит за пределы участка.

Кольцевой

Кольцевая система дренирования закладывается преимущественно в песчаных грунтах. Отличие данной системы от предыдущей заключается в удалённом расположении дренов.

ОБРАТИТЕ ВНИМАНИЕ!

Проложив трубы на расстоянии 1,5-3 метра от фундамента дома, инженеры подводят их к инспекционному, а затем – к сборному колодцу или общей ливневой канализации.

Поверхностный или траншейный

Он представляет собой систему небольших траншей вокруг строения, которые направлены в сторону водоприёмника.

Примером такого дренажа служат небольшие траншеи в городах, которые расположены между тротуаром и проезжей частью.

По таким канавам лишняя вода может беспрепятственно покидать участок, не разрушая фундамент и не размывая грунт.

Вертикальный

Прочная и надёжная система вертикального дренирования направлена на понижение уровня грунтовых вод с помощью водосборных скважин, насосов и водопроводящей сети. Вертикально установленная панель оборудована фильтрующим материалом.

Такая система надёжно защищает стены фундамента от переувлажнения. Фильтрующая часть конструкции располагается в водоносном пласте грунта.

Специальные насосы удаляют воду из грунта, поставляя её за пределы участка.

Устройство

Дренажные трубы

Материал для изготовления дренов назначается в зависимости от агрессивности подземной среды, глубины заложения и прочности самого материала.

Наиболее распространёнными считаются пластмассовые дрены из полиэтилена низкого давления.

Это обусловлено лёгкостью монтажа и высокой стойкостью в агрессивной среде. Диаметр одной трубы, как правило, не должен быть менее 160 сантиметров.

ВАЖНО!

Трубы соединяются между собой под уклоном не менее 2 мм. на 1 метр трубы и подсоединяются к смотровому колодцу.

Смотровые колодцы

Их устанавливают на углах дома с учётом глубины залегания труб: колодец должен быть расположен ниже уровня трубы на 0,5 метра. В качестве материала для изготовления колодца используют железобетон, чугун и пластик.

Наиболее популярными считаются колодцы из железобетона, продолжительность службы которых не превышает 20 лет, однако пластиковые изделия так же хорошо справляются со своей задачей, если попадают в менее агрессивную среду.

Дренирущая обсыпка

Всю систему закапывают индивидуально подобранной в зависимости от состава грунта обсыпкой, которая выполняет фильтрующие и термозащитные функции.

В случае промерзания конструкция теряет свои защитные свойства и нуждается в ремонте.

ОБРАТИТЕ ВНИМАНИЕ!

Состав дренажной обсыпки включает в себя гравий, щебень или песок. Допускается создание многослойной обсыпки для повышения качества впитывания лишней влаги.

Технология монтажа

Для создания кольцевого и пристеночного типов дренажа применяется одна технология проведения дренажной конструкции с той лишь разницей, что пристеночный дренаж устанавливается в траншею, расположенную на расстоянии 20-30 сантиметров от подножья фундамента:

1. В специально вырытые вокруг фундамента траншеи послойно засыпается щебень. Смешивание глины и щебня позволяет надёжно утрамбовать дно для установки системы дренирования. Ширина такой траншеи должна быть больше диаметра дрена примерно на 20 сантиметров.
2. При помощи песка обеспечивается уклон в 1˚ на 1 метр протяжённости дренажной трубы. Несоблюдения правильного уклона приведёт к образованию луж в траншее, что приведёт к неправильному функционированию дренажной системы.
3. По всей поверхности траншеи укладывается геотекстильный материал, поскольку при глинистом или суглинистом составе дренажные трубы должны быть защищены от заиливания фильтрующими материалами. В случае, если почва состоит из песка и щебня, дрены укладывают без использования геотекстиля.
4. Поверх геотекстильной ткани засыпают от 30 сантиметров щебня, на которой затем укладывают трубы, засыпая их ещё 30 сантиметрами щебня. Щебень выполняет фильтрующие функции, увеличивая площадь контакта с грунтом. Это обеспечит быстрое попадание воды из почвы в дренажную систему. Края геотекстиля внахлёст накрывают всю конструкцию.
5. Дрены подключаются к дренажным колодцам, которые располагаются в 10-15 метрах от фундамента строения по углам дренажной конструкции, где угол поворота труб составляет 90˚. Они должны быть расположены не менее чем в 30 метрах друг от друга. Их устанавливают на 20-сантиметровый слой щебня. Вокруг колодца прокладывается термозащитный материал в виде пенопласта или щебня.
6. Смотровой колодец подключается к сборный колодец или общую ливневую канализацию.

Полезное видео

В данном видео вы узнаете, как правильно произвести дренаж фундамента:

Заключение

При создании дренажной системы необходимо учитывать структуру грунта и глубину подземных вод.

При сборе информации специалисты учитывают все нюансы и, исходя из полученных данных, проектируют будущую конструкцию.

Использование высококачественного материала увеличивает продолжительность службы дренажа и обеспечивает защиту фундамента дома от проникновения лишней влаги.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Дренаж фундамента своими руками: схема пристенного и кольцевого

Home » Дренаж » Дренажная система фундамента дома: схемы и решения

При строительстве частного дома часто возникает проблема отвода грунтовых вод от фундамента. Это очень важно, когда их уровень высокий, а в основании грунта – глина или суглинок. Это также имеет большое значение, если в доме имеется подвальное помещение или цокольный этаж. Если не выполнить дренаж фундамента здания, то в подвальном помещении всегда будет сыро, стены покроются плесенью, а также возможно подтопление пола грунтовыми водами.

Вода отрицательно влияет на долговечность и прочность бетонных конструкций фундамента дома независимо от качества и состава гидроизоляции. Схема дренажа фундамента разрабатывается на стадии проектирования и выполняется вместе с устройством фундамента, что позволяет сэкономить на производстве земляных работ.

  Основные виды дренажной системы

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Каждый вид имеет свою особенность и назначение. Часто одновременно выполняют несколько видов дренажа, при этом поверхностный отводит дождевую воду с крыши здания, а пристенный дренаж отводит грунтовые воды от основания фундамента.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Существует система т. н. фундамент дренаж лайт, применяемая для защиты подвальных помещений от подземных вод в глинистых грунтах. Обычно она используется для неэксплуатируемых подвальных помещений.

back to menu ↑

   Материалы и инструменты

Для устройства дренажа фундамента потребуются следующие материалы, которые необходимо приобрести заранее, учитывая составленный проект:

• перфорированная пластиковая труба;
• геотекстиль;
• смотровые колодцы;
• песок;
• щебень.

В случае необходимости можно воспользоваться имеющимися подручными материалами для устройства смотровых колодцев.

Плёнка для гидроизоляции.

Помимо материалов для качественного монтажа, потребуется необходимый инструмент:

• совковые и штыковые лопаты;
• отбойный молоток;
• тачка для перевозки грунта и щебня;
• нивелир лазерный или обычный;
• рулетка и колышки;
• шнур;
• болгарка для резки труб;
• нож для раскроя геотекстиля.

Все работы по устройству кольцевой водоотводящей системы вокруг дома не представляют большой трудности при их выполнении и могут выполняться своими руками, без привлечения специалистов. Однако проектную документацию, где оговаривается необходимость дренажной системы, необходимо заказывать в специализированных проектных организациях, которые могут оценить состав грунта на выбранном участке.

back to menu ↑

  Устройство дренажа

Распространённым видом водоотводящей системы для фундамента дома является кольцевой дренаж. Его лучше выполнять параллельно с устройством фундамента дома. Рассмотрим поэтапно весь процесс монтажа такой системы. Перед выполнением дренажа должна быть выполнена гидроизоляция. Все работы можно условно разделить на следующие этапы:

• подготовка траншеи вокруг дома на глубину основания фундамента, ширина её может быть любой, но не менее 50 см, при этом днище выполняют с уклоном примерно 2 см на один метр;
• засыпка подстилающей подушки из песка толщ 150 — 200 мм;
• установка по углам здания ревизионных и дренажных колодцев, предварительно в их стенках должны быть проделаны отверстия;
• укладка на дно траншеи геотекстиля шириной до двух метров;
• устройство слоя из щебня средней фракции на дне траншеи поверх геотекстиля, этот слой должен быть толщиной до 20 см;
• прокладка перфорированных труб с уклоном;
• засыпка труб щебнем слоем примерно 30 — 40 см;
• оборачивание труб, укрытых щебнем, геотекстилем с нахлёстом;
• засыпка траншеи грунтом до уровня отмостки.

Дренаж фундамента может быть выполнен своими руками без привлечения специалистов. Рассмотренный вариант относится к устройству глубинного дренажа для борьбы с грунтовыми водами. По такой же технологии может быть выполнен поверхностный дренаж, выполняющий роль ливневой канализации, собирающий и отводящий дождевую воду с крыши и с придомовой территории.

Рассмотрим более подробно устройство глубинного дренажа для фундамента здания. Этот тип подходит для ленточного фундамента дома. Кольцевой, как и пристенный дренаж вокруг фундамента, может выполняться как после постройки дома, так и параллельно с устройством фундамента, что значительно предпочтительней.

Глубина заложения дренажа — разная, но в основном она зависит от глубины фундамента. Оптимально, когда водоотводящие трубы находятся на уровне нижней плоскости ленточного фундамента.

Для правильного проектирования уклона лучше всего использовать лазерный или оптический нивелир, задав уклон 2 см на погонный метр. Отметку траншеи легко определить, зная глубину закладки трубы для дренажа, – она примерно равна глубине заложения фундамента. При этом траншею углубляют на 300 мм ниже – для устройства песчаной подушки и щебёночной подсыпки.

После укладки труб и соединения их с ревизионными колодцами окончательно проверяется уклон, при необходимости делается подсыпка или углубление – это наиболее важный этап всей работы. Уклон проверяется на всем протяжении водоотводящей системы: между смотровыми колодцами, между кольцевым дренажем и последним колодцем, а также выход от него до уличного колодца или оврага. Везде должен быть уклон не менее 2 см на метр.

Пристеночный дренаж.

Следующий этап – засыпка труб слоем щебня и оборачивание этого «пирога» геотекстилем, чтобы полотно зашло с нахлёстом. Остаётся выполнить обратную засыпку, – её можно сделать песком или грунтом, предварительно вынутым из траншеи.

back to menu ↑

  Ошибки при монтаже дренажа дома и его обслуживание

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ. Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа. Пристенный дренаж фундамента соединяется с дренажным колодцем, в который отводятся воды и с ливневой канализации в то же время он имеет выпуск в сторону уличного колодца или, если такого нет – за территорию участка в овраг.

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Видео по обустройству дренажа фундамента

back to menu ↑

  Заключение

Устройство дренажа возле фундамента начинают решать на стадии проектирования. И поручать это необходимо специализированным проектным организациям, которые могут правильно оценить геологические особенности того или иного участка и определить глубину залегания грунтовых вод. Смонтировать дренаж вокруг фундамента своими руками по готовой схеме и при знании технологии под силу любому человеку.

Поверхностный дренаж участка, своими руками, линейный дренаж

Дренажные системы играют большое значение в вопросах благоустройства придомовых территорий, газонов, садовых участков, пешеходных дорожек скверов и парков. Они предназначены для эффективного понижения уровня грунтовых вод, отвода талых и дождевых вод. Поверхностный дренаж на дачном участке помогает защитить территорию вокруг дома от избытка влаги. Устройство системы линейного дренажа можно сделать самостоятельно. При использовании дренажных труб без щебня привлечение спецтехники и оборудования не требуется.

Применение

На каждом современном объекте должна быть в наличии обязательная опция инженерного оснащения — сбор и отвод талой и дождевой воды. Дренажные системы применюется на объектах промышленного, гражданского, частного строительства. Поверхностный дренаж участка можно произвести своими руками, без помощи специалистов. Увеличить срок службы фундамента зданий, отмосток, дорожных покрытий можно с помощью грамотно установленной дренажной системы. Территория, оборудованная водоотводом, приобретает надежную защиту от скопления талых и дождевых вод, затрудняющих перемещение по участку, способных привести к отсыреванию цокольного этажа и фундамента дома.

Дренаж участка должен быть предусмотрен на начальном этапе разработки проекта. В плане мероприятий по благоустройству территории монтаж дренажной системы стоит на первых позициях. Поверхностная дренажная система состоит из линейного и точечного водоотвода, каждая из них выполняет определенную задачу. Отведение с большой территории атмосферных осадков происходит посредством линейного дренажа, за локальный водоотвод отвечает точечный дренаж.

Точечный дренаж участка

Для локального сбора излишков воды устанавливают дренажи под поливочными кранами, водостоками, в приямках. С помощью данной системы повышается эффективность водоотвода с поверхности участка. В состав точечного дренажа входят:

• ливневые заслонки;
• сливные водоотводы;
• трапы;
• дождеприемники.

Устройство поверхностного линейного дренажа

В состав системы входят заглубленные каналы и пескоотделители, закрытые сверху съемными решетками. Применение решеток позволяет избежать засорения дренажа листвой, мусором. Технология устройства линейного дренажа предусматривает плоские уклоны от линии водостока.

Грамотный монтаж позволяет:

• снизить риск осадки грунта;
• уменьшить протяженность ливневой канализации;
• увеличить площадь водоотвода, за счет сбора вода по плоским уклонам в систему водосточных каналов.

По сравнению с ливневой канализацией монтаж и обслуживание линейных поверхностных водоотводов значительно проще. Линейные и точечные дренажные системы, работающие в тандеме, помогают снизить протяженность каналов и уменьшить объем земляных работ.

Фото

Видео

Как сделать пристенный дренаж вокруг фундамента своими руками

Иней на стенах бани, плесень и сырость внутри – это верный признак того, что своевременно не был сделан дренаж фундамента и отводка ливневых вод. И особенно такая ситуация опасна тогда, когда на участке высокий уровень грунтовых вод — тогда сырость в бане и разрушающая плесень на фундаменте обеспечены! Спасти от всего это может только качественный дренаж вокруг фундамента.

Что собой представляет дренаж?

Слово «дренаж» происходит от «дрена» — «труба». По сути, пристенный дренаж фундамента – это замкнутая система, которая находится под уклоном и располагается ниже уровня основания его заливки. Сами дренажные трубы связаны между собой по углам бани специальными «ревизионными колодцами». Работает все так: тот избыток воды, что накапливается со временем в грунте, попадает в дренажные трубы, а по ним – в сборный колодец, и уже из него путем выкачивания – в канаву.

Что касается дренажных труб, то гофрированные гибкие для этой цели лучше не приобретать – в чем-то они хороши, но нужный уклон ими выдерживать крайне трудно. Куда лучше обычные оранжевые канализационные трубы, в которых легко насверлить сколько угодно отверстий.

А желоба используют для отведения от фундамента атмосферных вод – и их предохраняют с помощью чугунных решеток.

Как правильно спроектировать дренажную систему?

Насколько эффективным окажется устройство дренажа фундамента, напрямую зависит от точности и грамотности его проектирования, а также от того, насколько качественные для этого использовались материалы. Так, для начала важно рассчитать нагрузки, которые будут выдерживать лотки и дрены. И для особо существенных нагрузок пластиковые трубы лучше не брать.

Рациональнее всего разрабатывать дренажную систему еще при проектировании парной. И перед этим необходимо узнать:

• Уровень грунтовых вод
• Уровень заложения фундамента
• Состав почвы

Последний пункт особенно важен – правильный дренаж фундамента обязательно должен учитывать свойства почвы, и уже соответственно им и подбираются материалы: песок, геотекстиль, фракция щебня и вычисляется диаметр отверстий в дренажной трубе. Самый простой способ – узнать все это у фирмы, которая делала подобный дренаж по соседству, а именно, какие материалы они используют для работы в этой местности, в каком количестве и почему.

Нет также универсальной глубины для системы дренажа – она напрямую зависит от глубины залегания фундамента. Но обычно дренажную систему вокруг бани делают на расстоянии одного метра от стен и на глубине чуть ниже самого фундамента.

Есть еще один спорный момент: многие банщики во время обустройства дренажа методом проб и ошибок соединяли ливневую трубу с дренажной – вроде бы так удобнее. И как бы работают такие системы нормально. Но, в то же время, по строительным нормам такого делать не рекомендуется – ведь ливневые трубы собирают поверхностные воды, а дренаж – только грунтовые. Т.е. задачи у них разные, и подобные эксперименты чреваты последствиями.

Устраиваем дренаж в плитном фундаменте

А вот как сделать дренаж фундамента-плиты? Такое основание нередко выбирается для бани из-за того, что благодаря ему можно сделать небольшое техническое подполье и смонтировать там все коммуникации. Пустоты между ними засыпаются песком, кладется утепление и все покрывается финишной стяжкой уже пола. Но здесь есть важный момент: воду от фундамента нужно отвести, особенно, если сам грунт влагонасыщен – а именно на таком чаще всего и строят монолитную плиту. Да и постоянная сырость в русской бане совсем ни к чему… Но выход есть: это хорошая дренажная система вокруг фундамента.

Давайте разберем весь процесс по шагам:

Шаг 1. Итак, для начала нужно определить, куда именно будет отводиться вода. Обычно это дренажный колодец в 20 метрах от дома. Нужно оценить глубину прохождения водоприемной трубы в водосборе, и уже исходя из этого определять максимально допустимую глубину заложения труб вокруг бани – а именно, глубина заложения в углу фундамента как самого ближнего к точке отвода воды. И общий уклон всей дренирующей системы будет примерно от 70 см до 1 метра.

Шаг 2. Далее начинаются уже сами работы по дренажу – выкапывается котлован на глубину 40 см. Весь пирог будет такой: 10 см песчаной подушки, 20 см гравия и 10 см утепления ЭППС. Запас нужно брать 1-1,5 см от краев плиты.

Шаг 3. По всему периметру бани необходимо выкопать траншеи с уклоном – на 10 см глубже, чем предполагается заложить дренажную трубу. Для удобства контроля над положением труб можно над самой траншеей натянуть веревку – с тем уклоном, что и будет нужен.

Шаг 4. Теперь траншеи застилаются геотекстилем в 2 метра шириной, а поверх их отсыпается и трамбуется подушка из гравия.

Шаг 5. В траншею укладывается труба, и аккуратно засыпается понемногу. Как только она будет зафиксирована – производится окончательная засыпка.

Шаг 6. Теперь весь котлован наполняется десятиметровым слоем песка с поливом водой и трамбовкой.

Шаг 7. Далее котлован застилается геотекстилем – чтобы гравий, следующий за ним, не вдавливался в песок, и слои не перемешивались. Такой гравийный слой будет хорошо фильтровать воду и опускать ее в дренажные колодцы, а также предотвратит эффект так называемого капиллярного подсоса влаги.

Шаг 8. Как только гравий будет утрамбован виброплитой, те части геотекстиля, что выступают по краям, тоже нужно завернуть снова на гравий. В итоге после трамбовки весь слой получится ровный и однородный, равномерность поверхности будет колебаться +-2 см.

Шаг 9. Следующим шагом укладывается ЭППС – по 50 мм, в два слоя. Первый слой будет выходить за границы плиты на 30 см, а второй – максимум на 5 см.

Шаг 10. Как только будет вложен ЭППС, монтируется опалубка и дно застилается пленкой 6 метров шириной. Вяжется арматура и выполняется заливка раствором.

Саму дренажную трубу для этих целей можно приобрести в геотекстиле или в кокосовой обмотке, что, конечно, дороже, но эффективнее.

Как сделать дренаж столбчатого и ленточного фундаментов?

Вот как устраивается дренажная система вокруг других видов фундамента:

Шаг 1. Углубляется канава, и на ее дно кладется: песок – 20 см, щебень и дренажная труба.

Задача фильтрационного слоя – повысить эффективность отведения осадочных вод через дренаж. Делают его из такого заполнителя, который обладал бы высокой водопроницаемостью – обычно гравия. Но укладывать фильтрационный слой можно только после гидроизоляции стен фундамента.

Шаг 2. Поверх трубы снова сыплется щебень, хотя бы 30 см, и заворачивается в геотекстиль.

Для справки: геотекстиль – это тонкое нетканое полотно из синтетических волокон. Оно специально создавалась для укладки в грунт – воду геотекстиль пропускает хорошо, а вот мелкие частицы земли задерживает. Для дренажной системы это – то, что надо.

Шаг 3. Все это засыпается землей. К слову, сам дренаж может выходить в канаву вдоль дороги – если она удачно расположена. И для этого из колодцев выкачивать эту же воду можно принудительно – с помощью насосов.

Если система дренажа спроектирована правильно, то лишняя влага, которая пропитывала раньше стены фундамента, будет отведена. А самое главное – дренажная система снимает гидростатическое и механическое давление на сам фундамент, и такая баня прослужит гораздо дольше, чем та, строительство которой велось «на авось».

Как установить французский слив

Суть французской дренажной системы заключается в создании свободно дренирующего канала, который улавливает грунтовые воды и ведет их к подходящей точке сброса.

Что такое французский сток?

Хотя они звучат вполне по-европейски, французские водостоки на самом деле названы в честь жителя Новой Англии Генри Френча.

Французские водостоки представляют собой простой способ удаления нежелательных грунтовых вод и состоят в основном из траншеи, заполненной гравием, и нескольких перфорированных дренажных труб.Вода, будь то с поверхности или во влажной почве, собирается гравием и просачивается в трубу, которая уносит ее.

Этапы установки французского водостока

Этап включает рытье траншеи с уклоном дна и достаточной длины, чтобы можно было попасть к месту разгрузки.

• В зоне сбора воды стенки и дно траншеи облицованы фильтровальной тканью, чтобы предотвратить попадание грязи внутрь и засорение дренажа.
• На дно траншеи поверх этой ткани уложена перфорированная труба.
• За пределами зоны сбора воды используется неперфорированная труба для отвода воды.
• Далее участок сбора доверху засыпается гравием, а участок траншеи с неперфорированной трубой засыпается вышедшим грунтом.

Дренажные фундаменты

В каждом новом доме есть французская водосточная труба в нижней части фундамента. Если участок имеет достаточный уклон и размер, чтобы сток мог спускаться от фундамента к дневному свету, большинство строителей предпочитают устанавливать дренаж за пределами фундамента.

Во многих случаях в старых домах с проблемами воды в фундаменте нет французского водостока на уровне фундамента. Они могут быть добавлены и могут иметь решающее значение. Это может быть очень сложная задача, которая означает копание до основания — работа для профессионала.

Однако, если проблема заключается в том, что поверхностная вода достигает фундамента с подъема, то для перехвата и отвода воды можно использовать гораздо более простой французский водосток, траншея которого составляет всего пару футов.

Перфорированная пластиковая труба или гофрированная пластиковая труба диаметром четыре дюйма укладывается на землю у основания лицевой стороной вверх.Он присоединяется к массивной трубе, уходящей от дневного света.

Труба вдоль фундамента покрыта толстым слоем чистого щебня, обычно размером ¾ дюйма. Поверх этого идет фильтровальная ткань, которую затем покрывают естественной почвой.

При особо влажных почвах или в тех случаях, когда в доме нет желобов, иногда фундамент можно полностью засыпать щебнем. Если дренаж фундамента также предназначен для отвода стока с крыши, его пропускную способность, вероятно, необходимо будет увеличить.Это простой вопрос добавления дополнительных коллекторных труб и увеличения диаметра дренажной линии. В этом случае рекомендуется, чтобы система была спроектирована инженером.

Сухие камеры

Если на участке не допускается сток дневного света, используются другие варианты. Иногда дренаж фундамента приводит к сухому колодцу.

Сухой колодец

может быть таким же простым, как яма в земле, заполненная щебнем, сборный бетонный резервуар с дренажными отверстиями или аналогичная пластиковая конструкция. Сухие колодцы работают за счет того, что они достаточно большие, чтобы удерживать ожидаемый объем сточных вод в течение некоторого времени, в конечном итоге позволяя им проникать в окружающую почву.

В остальных случаях дренаж фундамента проложен внутри фундамента. Здесь коллекторные трубы будут стекать в пластиковый отстойник, откуда насос выбрасывает воду вверх и наружу на поверхность земли или в сухой колодец.

Если насос сливает воду на поверхность, очень важно, чтобы слив находился на расстоянии не менее 10 футов от дома, иначе вода может просто стекать обратно к основанию и создавать почти бесконечный цикл.

Одним из преимуществ использования внутренних дренажных систем является то, что доступны герметичные отстойники, которые также могут соединять дренажные трубы вспомогательной плиты с выпуском радона.Одним из недостатков насосной системы является то, что она зависит от электричества. Если отключится электричество, подвал может затопить. Доступны системы с резервным аккумулятором.

Французский водосток во дворе

Иногда участок газона остается слишком влажным для стрижки до наступления весны, или на подъездной дорожке из гравия образуется грязь. Часто достаточно установить французский водосток на верхнем краю этих участков. В этом случае французский водосток часто называют занавесным стоком.

В зависимости от осушаемой площади траншею можно вырыть вручную, с помощью траншейной машины или экскаватора с обратной лопатой. Глубина траншеи зависит от глубины зеркала грунтовых вод и топографии — дно траншеи должно оставаться выше, чем ее выходное отверстие на склоне.

В некоторых случаях может потребоваться инженерное проектирование системы. В других случаях все, что требуется, — это выкопать глубину на пару футов и наклонить дно траншеи.

Нисходящая сторона траншеи водостока может быть облицована прочным пластиковым покрытием перед засыпкой, чтобы создать плотину и заставить больше воды попадать в канализацию.Обычно траншея заполняется щебнем с точностью до шести дюймов, а фильтрующая ткань загибается сверху.

Родная почва покрывает ткань, а поверх нее засажена трава. Вдоль проездов обычно засыпают верхнюю часть траншеи более крупным камнем — часто декоративным речным камнем — который также помогает отводить поверхностные воды.

Преимущества французского водостока

• Французские водостоки собирают нежелательную поверхностную воду, предотвращая затопление газонов, террас, пешеходных дорожек и проездов.
• Французские водостоки отводят грунтовые воды, сушат газоны и фундаменты
• Их проще всего построить во время строительства дома, но их можно добавить позже.
• Техническое обслуживание практически не требуется.

Дренаж фундамента

Gate City | Greensboro NC

Качественные и эффективные решения по дренажу

Ремонт подвального помещения после затопления

У этого клиента уже была существующая дренажная система, но установщики плохо спроектировали систему и использовали некачественные материалы.В результате канализационные стоки забивались, а подвал затоплялся. Мы установили гораздо лучшую систему, используя твердые трубы из ПВХ, и прикрепили части старой системы к нашей. Теперь вода разносится на улицу, а существующие канализации текут очень хорошо.

Устанавливаем водопропускные трубы различного назначения. Этот заказчик хотел иметь ровный двор перед домом вместо опасной дренажной канавы. Мы работали с NCDOT, чтобы установить эту 18-дюймовую двустенную трубу, и внесли грязь, чтобы выровнять положение.

Качественные французские водостоки

Французские водостоки используются для сбора неточечных поверхностных и подземных вод. Мы устанавливаем наиболее эффективные французские водостоки из перфорированного ПВХ сортамента 40 и углового гравия.

Каменная наброска и бронированные каналы

Этому заказчику требовался бронированный канал для отвода большого количества воды с дороги и соседнего двора. Мы установили канал из каменной наброски, чтобы остановить дальнейшую эрозию, и обновили двор.

Дренажный канал — существующий бетон

Дренажный канал хорошо работает там, где вода течет по бетону или другим твердым поверхностям. Здесь мы устанавливаем небольшую часть канала, чтобы уловить большой объем водной пленки с проезжей части.

Дренажные каналы — закладываются в новый бетон

Новый бетон часто используется для решения проблем дренажа, и это отличное время для установки дренажных каналов.Мы тесно сотрудничаем с квалифицированными подрядчиками по бетону, которые понимают и решают проблемы дренажа синергетически!

Поддон и насосы для отвода воды

Иногда требуется отстойник, если нет места под уклон для подачи воды. Мы устанавливаем автоматические насосы как часть интегрированного дренажного решения, чтобы вещи оставались сухими.

Ремонт фундамента — добавление опорных домкратов

Мы ремонтируем проседшие полы, добавляя опорные домкраты.При правильной установке они обеспечивают постоянную вторичную опору фундамента.

Сортировка + удаление излишков грязи

Задний двор этого домовладельца был наклонным и неровным. Это не только вызвало затопление его подполья, но и сделало двор непригодным для использования. Мы удалили большой объем грязи и изменили форму откоса для правильного дренажа. Еще мы дали ему новый бетонный дворик.

Сортировка + импорт дополнительной грязи

Этот задний двор подвергся эрозии из-за многолетнего избытка поверхностных вод.После того, как мы исправили проблемы с дренажем, мы импортировали грязь, чтобы восстановить двор. Мы даже установили дерн и брусчатку для дорожек. Теперь у заказчика снова двор!

Домашние инспекторы обычно не заходят в затопленные места для прогулок

Мы оцениваем места для прогулок для клиентов, которые заключили контракт на покупку нового дома. Подземное пространство — одна из самых важных частей вашего дома — оно содержит фундамент, конструкцию дома, сантехнику и другие системы.Знание состояния и любых проблем критически важно для покупателя, покупающего новый дом. Мы оцениваем затопленные места для сканирования в рамках процесса комплексной проверки покупки.

Дренаж фундамента, основные компоненты качества-
Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Один вопрос, который мне часто задают как застройщику: «Как правильно устроить качественную дренажную систему фундамента для дома?» Строите ли вы новый дом или ремонтируете существующее, есть несколько ключевых вещей, которые должны быть на месте, чтобы предотвратить проблемы.Такие вещи, как укладка камня, дренажная плитка для фундамента и фильтрующие мембраны, часто являются частью системы качества. Вы не поверите, но в некоторых редких случаях дренаж фундамента не требуется. Давайте посмотрим, когда необходимо установить, требования строительных норм и основные качественные компоненты, необходимые для предотвращения проблем.

Дренажная плитка с фильтрующей тканью

Когда требуется дренаж фундамента

Согласно большинству строительных норм и правил, дренаж фундамента требуется вокруг всех бетонных или каменных оснований, которые удерживают землю и огораживают жилое или полезное пространство, расположенное ниже уровня земли.Однако есть одно исключение из этого требования. Согласно Международному жилищному кодексу 2012 г., Дренажная система не требуется, если фундамент устанавливается на хорошо дренированном грунте или грунтах из песчано-гравийной смеси. Итак, как определить, является ли почва в вашем доме одной из этих? Конечно, Единая система классификации почв. После того, как вы определите тип почвы, вы обратитесь к Единой системе классификации почв, чтобы определить, есть ли на вашем участке хорошо дренированная почва.

Как строитель, я могу вам сказать, что я бы никогда не построил дом с подвалом без дренажа фундамента. Почему? Потому что большинство типов систем, предназначенных для сбора воды из фундамента, просто не так дорого стоят. Не стоит рисковать, чтобы сэкономить несколько сотен долларов на новом доме. Установка дренажной системы фундамента при строительстве нового дома в геометрической прогрессии дешевле, чем установка системы после того, как дом построен.

Компоненты дренажной системы фундамента

Самым важным компонентом любой дренажной системы фундамента является тот, который собирает воду по нижнему периметру фундаментной стены и транспортирует ее либо в отстойник, либо к дневному свету.Один из самых распространенных способов сбора и транспортировки — традиционная водосточная плитка. Современная дренажная плитка состоит из трубы (перфорированной или с отверстиями), камня, окружающего трубу, и фильтровальной ткани или бумаги для предотвращения попадания частиц ила из почвы в трубу и ее засорения.

Традиционный дренаж под плитку для дренажа

Согласно Международному жилищному кодексу 2012 г., дренажная система фундамента должна…

• устанавливаться на защищаемой зоне или ниже нее
• Сброс самотеком или механическими средствами в утвержденную дренажную систему
• иметь гравий, выступающий за внешний край основания не менее чем на фут и выступающий над основанием не менее чем на 6 дюймов.
• иметь одобренную фильтровальную ткань или бумагу, покрывающую гравий / камень
• иметь трубу, которая опирается как минимум на 2 дюйма промытого гравия или щебня (если используется труба).
• иметь не менее 4 дюймов гравия или щебня под плитой подвала
• содержат 6-миллиметровый замедлитель образования пара (пластиковая пленка), помещенный на камень перед заливкой цокольного этажа.
• установить отстойник для дренажа каменного слоя под цокольным полом и фундаментом.

Не могли бы вы описать, как это работает, простым языком? Как правило, дренажная труба (или другая утвержденная система) устанавливается по всему периметру защищаемого фундамента.Камень установлен вокруг трубы для защиты трубы и создания пористого слоя для облегчения движения воды. Фильтровальная ткань или другая бумага используются для предотвращения вымывания ила из почвы наверху через камень в трубу. Вода собирается в трубе и под действием силы тяжести течет к дневному свету в сливную трубу (см. Рисунок) или в поддон отстойника.

Осушение фундамента для дневного света

Камень под полом подвала или подвала играет жизненно важную роль в дренажной системе фундамента.Он позволяет любой грунтовой воде, которая поднимается под полом, мигрировать через пористый камень в поддон отстойника. Не забывайте, что уровень грунтовых вод иногда поднимается, и вода может подниматься под цокольный этаж. Таким образом, четырехдюймовый слой камня под полом помогает осушить эту область.

Есть несколько хороших статей для Armchair Builder, посвященных водосточной плитке и предотвращению попадания влаги в подвал. Ссылки на эти статьи перечислены ниже. Если у вас есть какие-либо вопросы относительно вашей существующей или новой установки, не стесняйтесь обращаться к нам.

Что такое сливная плитка?

Установка сливной плитки

Водосточная плитка и ваш подвал (видео)

Советы для сухого подвала

Раскопки фундамента дома: проблемы высокого уровня воды

Нет тегов

Французское руководство по установке слива

Если вы исследуете французские водостоки, вы, вероятно, уже сталкиваетесь с некоторыми проблемами водоотвода и хотите узнать больше о том, какие типы проблем может решить французский водосток и подходит ли он для вашей собственности.

В зависимости от того, где вы живете, самая важная водосточная труба в вашем доме может находиться не на кухне или в ванной комнате. На самом деле, он может вообще не быть частью вашей внутренней сантехники. Вместо этого самым важным канализационным стоком может быть траншея, заполненная гравием и перфорированной трубой в ландшафте или рядом с фундаментом вашего дома. Хотя вы почти не видите этого, его роль играет важную роль в защите вашего дома от повреждения водой.

Это французский водосток, и если вы никогда не слышали об этой важной мере по обеспечению безопасности водостока, этот веб-сайт разработан, чтобы предоставить вам все, что вам нужно знать.

Содержание товара

Что такое французская дренажная система?

Французский водосток, который также можно назвать занавесным стоком, водостоком по периметру, мокрым кафелем или сельскохозяйственным водостоком, представляет собой заполненную гравием траншею, которая включает в себя перфорированную трубу или трубу с прорезями. Эти водостоки используются для отвода поверхностных или грунтовых вод от определенной области, например, от фундамента дома. Французские дренажные системы направляют воду с уровня поверхности к самой нижней точке и позволяют ей просачиваться через гравий с поверхности в канализацию.Этот гравий также блокирует прохождение лишнего мусора. Затем вода собирается в перфорированной трубе, которая течет к основанию слива, и направляется от дома в более подходящее место для дневного освещения или инфильтрации. Французские водостоки отличаются от обычных поверхностных водостоков, поскольку они собирают воду по всей длине водостока, а не в одном месте. Французские водостоки также могут препятствовать накоплению и накоплению воды в определенных областях, пропитывая землю внизу, что может привести к проблемам с водой на поверхности или под ней.Вместо этого эта вода направляется в более желательное место, такое как сухой колодец или место по вашему выбору. Системы подземного дренажа используются на протяжении веков, помогая во всем, от контроля сельскохозяйственных стоков до дренажа дворовых площадей. Они имеют разные формы, но все они по конструкции и функциям похожи на традиционную французскую водосточную систему. Самые ранние французские водостоки представляли собой простые канавы, заполненные гравием. Хотя многие предполагают, что истоки французского водостока восходят к Франции, на самом деле считается, что название водостока произошло от бывшего юриста и У.Помощник министра финансов Генри Флэгг Френч, который популяризировал их в своей книге 1859 года «Осушение фермы». Френч использовал секции кровельной черепицы для создания собственных водостоков, прежде чем более поздние разработки включали перфорированные водостоки для предотвращения засорения.

Как работает французский водосток?

Помните, что жидкость всегда ищет самую низкую точку, до которой она может добраться по наиболее легкому пути, легко перемещаясь в пустые карманы в рыхлой почве. В этом секрет французского водостока: он обеспечивает надежно легкий путь, создавая углубленный канал, который побуждает воду просачиваться из окружающей почвы и течь по плавному руслу.Гравитация важна для правильного функционирования французского водостока, поскольку он сначала выталкивает воду с поверхности и из насыщенной почвы, а затем тянет ее по наклонной вниз трубе к желаемой точке слива.

Характеристики дренажных труб по французскому стандарту

Одним из наиболее распространенных материалов для изготовления труб французского водостока является пластик из-за его долговечности. Часто выбирают два варианта труб: гофрированные и ПВХ. Оба они легкие, но гофрированная труба может быть гибкой, а ПВХ прочнее и жестче.Независимо от того, из чего изготовлена ​​труба, она должна иметь прорези или перфорацию через равные промежутки времени, чтобы вода могла проникать в систему и течь через нее.

Еще одним вариантом для областей, где требуется установка дренажных труб по французски, является система EZflow, которая представляет собой трубу, которая поставляется уже окруженной заполнителем и тканевой сеткой. Сама сливная труба сделана из полиэтилена высокой плотности, гофрирована и перфорирована. Альтернативные французские дренажные трубы, такие как эта, являются гибкими и имеют заранее заданную длину, обычно от 5 до 10 футов каждая.

Учет других размеров также является неотъемлемой частью установки французского дренажного трубопровода, поскольку диаметр трубы влияет на то, сколько воды может протекать через нее. Перфорированная дренажная труба французского производства диаметром 4 дюйма, вероятно, подходит для большинства жилых помещений, но в районах, где ожидается хороший сбор воды и сильное насыщение почвой, может потребоваться труба большего диаметра. Для коммерческого или сельскохозяйственного использования также может потребоваться перфорированная труба большего диаметра для французских дренажных систем.

Стоимость французского дренажа

Как и в любом другом проекте, оценка стоимости установки французского водостока должна быть произведена до начала работ. Стоимость дренажа во Франции в основном определяется используемыми материалами, включая трубопроводы, заполнитель, ткань, муфты и торцевые заглушки. Также могут быть другие связанные разрешения, сборы или аренда оборудования. Многие профессионалы считают, что традиционный французский водосток стоит от 20 до 30 долларов за фут, но стоимость самодельного французского водостока может также включать в себя аренду оборудования, такого как траншеекопатель или уплотнитель.

Чтобы оценить стоимость, сначала определите, сколько каждого компонента вам понадобится. Длину трубы можно определить, измерив расстояние от точки сбора воды до выпускного отверстия. Аналогичным образом можно определить ткань. Количество необходимого гравия можно оценить, рассчитав длину траншеи, умноженную на ширину и глубину, необходимую для полного покрытия трубы. Сложите итоги труб, ткани и заполнителя, чтобы получить основу для начальной стоимости установки.Калькулятор французского дренажа может помочь более точно определить стоимость французской дренажной системы, подсчитав требуемую длину траншеи, а также количество длин труб, необходимых для заполнения этой траншеи.

При оценке стоимости установки дренажа во Франции также следует учитывать трудозатраты. Специалисты по дренажу доступны для найма и берут разную плату за свою работу, но даже проект DIY можно изучить с точки зрения затрат и выгод.

Французские дренажные системы

Французские водостоки используются по всей стране владельцами жилой, коммерческой и муниципальной собственности, которые сталкиваются с проблемами водоотведения, которые могут нанести вред их домам, зданиям и имуществу или ограничить удобство использования газонов и благоустроенных территорий.Поскольку вода течет вниз по путям наименьшего сопротивления, она может скапливаться у затонувших стен и барьеров, где со временем может разрушить материал. Тогда даже микротрещина может позволить воде проникнуть туда, где она не нужна, разрушить имущество, создать опасность для здоровья и многое другое. Утечка в подземном помещении, таком как подвал или даже подвал, может быть чем угодно, от неприятностей до серьезной проблемы.

Французский водоотвод полезен при решении дренажных проблем для:

• Фундаменты, подвалы и подвалы зданий
• Газоны и благоустроенные территории
• Спортивные, игровые и детские площадки
• Патио и подъездные пути Hardscape
• Подпорная стенка
• Любая область, подверженная поверхностному или подповерхностному насыщению

Легкий способ найти французский водосток — это посмотреть, где водятся лужи, особенно если он остается в течение нескольких часов или дней, после дождя.Глинистая почва может усугубить эту проблему, так как она хорошо удерживает воду. Глина также может забивать французскую дренажную систему, фильтруя мелкие частицы в заполнитель, где частицы заполняют зазоры и препятствуют проникновению воды. По этой причине, если подумать о французском сливе как о еще одном его прозвище — «слив для буррито», это может помочь. Качественный буррито, конечно же, представляет собой плотно завернутую упаковку различных ингредиентов. Ничего не попадет, если вы сами не положите его туда. Точно так же слив буррито состоит из необходимых компонентов (перфорированная труба и заполнитель), окруженных фильтровальной тканью, чтобы не пропускать даже мелкие частицы, которые могут накапливаться и блокировать свободный поток воды.

Чтобы помочь вам принять обоснованное решение о том, будет ли этот метод соответствовать вашим потребностям, вот некоторые общие проблемы с дренажом, с которыми сталкиваются домовладельцы, и то, как французский дренаж может уменьшить или устранить эти проблемы.

• Наводнение на заднем дворе. Если проливные дожди оставили ваш двор с нежелательным водным потоком или весенняя оттепель пропитала ваш двор, французский водосток может помочь. Размещение французского водостока в этой влажной области позволяет водостоку собирать нежелательную воду и перенаправлять ее в более безопасное место, возвращая вам зеленое пространство.
• Повреждение вашего открытого патио. Ваш внутренний дворик — большой источник гордости и место встреч для семьи и друзей, но избыток воды может повредить территорию, вывести из строя брусчатку, а также создать питательную среду для комаров, лишив вас возможности проводить время на открытом воздухе. Французский водосток может работать как щит, собирая воду до того, как она достигнет внутреннего дворика, и отводит ее. Это позволит избавиться от стоячей воды, в которой нуждаются комары.
• Повреждение фундамента и низкоуровневых участков, например подвала. Осмотрите стены в подвале. Если вы заметили затхлый запах или мокрый пол, вам немедленно понадобится френч. Французский водосток может предотвратить попадание этой воды в ваш дом, защищая подвал от затопления и фундамент вашего дома от дополнительных повреждений.

Французский дизайн дренажа

При проектировании и установке французского водостока необходимо учитывать множество факторов. Уклон важен, так как спуск должен быть достаточно крутым, чтобы вода продолжала течь к месту назначения.Некоторые специалисты рекомендуют разные углы для разных типов труб, например, минимальный уклон 2% для гофрированных труб. Однако в целом французский водосток должен опускаться минимум на 1 процент в глубину на каждые 100 футов длины.

Другие элементы, которые следует учитывать, включают:

• Французская глубина дренажа: Глубина от 8 дюймов до 2 футов должна быть достаточной для многих проектов отвода воды, хотя связанные системы, такие как системы, построенные вокруг фундаментов и подземных жилых помещений, а также оснований подпорных стен , может быть глубже.
• Французский дренажный агрегат: Размер используемого гравия может варьироваться от мелкого гравия до более крупных кусков речной породы. Если используется заполнитель разного размера, более мелкие детали обычно подходят ближе к трубе, а более крупные — ближе к поверхности и на ней.
• Французская длина дренажной трубы: Это описано выше и действительно зависит от конкретных элементов проекта. Конечно, труба должна быть достаточно длинной, чтобы отводить воду из подземных областей, где она собирается, к конечной точке, где она освещается дневным светом.
• Дренажный поток по французски: Уклон является важным фактором в поддержании свободного потока воды, так же как и размещение заполнителя и окружающая ткань, предотвращающая засорение трубы мусором.

Французская дренажная установка

Вот пошаговое руководство по установке французского водостока на вашем участке.

• Определите лучшее место. Выбор наилучшего местоположения зависит от того, где расположены проблемные участки, на близлежащей высоте и от состояния почвы.Воспользуйтесь приведенными выше советами по проектированию, чтобы выбрать место для обеспечения правильного наклона, глубины и т. Д. Когда дело доходит до почвы, предпочтительнее песчаная почва, расположенная в труднодоступной местности, но ваш установщик найдет лучшее решение, основанное на уникальных особенностях вашей собственности.
• Приготовьтесь выкопать французский водосток. Это ваш французский слив, но он касается не только вас. Необходимо учитывать городские нормы и правила, и вы должны знать, как новое решение для дренажа повлияет на ваших соседей.Это также идеальное время для того, чтобы связаться с местной коммунальной компанией, чтобы проложить любые линии метро перед началом копания. Как только вы начнете копать, глубина дренажа должна быть от восьми дюймов до двух футов, в зависимости от ваших потребностей и доступных опций.
• Измерьте профилирование. Этот процесс начинается с вбивания двух кольев в землю, чтобы обозначить размеры траншеи. Между ними натянута натянутая веревка, позволяющая легко измерять уклон в начале процесса копания.На протяжении всего процесса будут выполняться регулярные измерительные проверки.
• Выройте траншею поперек склона. Рытье траншеи — наиболее трудоемкая часть проекта, и во время ее рытья необходимы постоянные измерения профилей. Ширина траншеи будет зависеть от того, насколько велика проблема дренажа. Небольшие проблемы с дренажом можно решить с помощью траншеи шириной от 5 до 6 дюймов, в то время как более крупные проблемы потребуют траншеи большего размера.
• Добавьте ткань. После того, как траншея будет вырыта, она будет выложена ландшафтной тканью, а затем добавлен дополнительный гравий. Эта ткань предотвращает смешивание грязи с гравием и способствует просачиванию воды. После того, как ткань была наложена, сверху насыпается небольшая загрузка гравия, чтобы углы ткани можно было обернуть вокруг этого гравия, удерживая его на месте.
• Добавить трубу. Поместите трубу с прорезями или перфорацией на дно траншеи. Труба должна быть направлена ​​к выпускному отверстию, чтобы водосток находился подальше от дома.
• Засыпать щебнем. Слив почти завершен. Теперь гравий любого размера, который вы выберете, будет засыпан лопатой. Как только гравий будет внутри, положите сверху еще один слой ландшафтной ткани, а затем покройте его верхним слоем почвы и новым дерном.

Вот и все, семь простых шагов для установки французского водостока и устранения проблем с канализацией в вашем доме.

Системы гидроизоляции фундамента и дренажной плитки

Дренажная плитка — это белая труба под гравием.На него указывает красная стрелка. Строитель установил его в правильном положении, но для этого нужно 2 дюйма гравия под ним и не менее 2 ФУТОВ гравия поверх него. ЧИТАЙТЕ БОЛЬШЕ НИЖЕ Авторские права 2018 Тим Картер

«Вода движется горизонтально через почву. Вода занимает пустоты между частицами почвы. Чем глубже вы погружаетесь в почву, особенно если это глина, тем меньше места для воды. Плитка для слива должна улавливать эту воду и направлять ее подальше от вашего дома «.

! ! ! См. Примечания автора внизу колонки! ! !

Что такое сливная плитка?

Дренажная плитка — это перфорированная труба, через которую вода попадает в трубу.Устанавливается в основании фундамента. Вода в почве течет через промытый гравий наверху трубы и уносится от фундамента, где труба выходит из земли.

Вот сливная плитка и как ее установить. Недостающая часть — это то, что происходит с круглой сливной трубой. Если уклон вокруг дома крутой, он будет либо выходить боком на дневной свет, либо уйти под основание в отстойник в подвале или в подполье. (C) Copyright 2017 Тим Картер

Является ли дренажная плитка частью системы гидроизоляции фундамента?

Да, сливная плитка — это всего лишь небольшая, но важная часть гидроизоляционной системы фундамента.Существует большая разница в способах гидроизоляции наружного фундамента. Вы можете подумать, что фундамент вашего нового дома был гидроизолирован, потому что вы видели, как на залитый бетон в верхнем левом углу фотографии выше брызнули черным веществом.

Если вам интересно узнать больше о смете расходов на гидроизоляцию фундамента, у меня есть статья.

Готов поспорить, что менее чем в 1 из 100 новых домов на рынке жилья Большого Цинциннати есть гидроизоляционные фундаменты.Большинство из них — с повышенной влажностью. Как вы думаете, что происходит в вашем городе?

Ссылки по теме

Лучшая дренажная плитка для фундамента легко обнаружить

Лучшие советы по установке дренажной плитки

Бесплатные и быстрые предложения

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местных подрядчиков по дренажу.

Сработала ли старая глиняная дренажная плитка?

Важно понимать, что мне посчастливилось работать над многими старыми домами в Цинциннати, штат Огайо, в начале моей строительной карьеры.Немало домов было построено в конце 1800-х — начале 1900-х годов. Большинство из них никогда не имели водосточной плитки или какой-либо гидроизоляции фундамента.

Плитка для слива начала появляться в конце 1920-х и 1930-х годах. Он был очень сырым и состоял из красной глиняной трубы диаметром 4 дюйма и длиной от 12 до 14 дюймов. Куски этой трубы были прижаты друг к другу рядом с залитым бетонным основанием фундамента.

Рабочий кладет полосу асфальтовой войлочной бумаги шириной 1,5 дюйма на каждый стыковой шов, чтобы предотвратить попадание грязи в трубу.

Вода попала в стыковые швы в местах соприкосновения двух кусков глиняной черепицы. Изредка поверх глиняной трубы кладут промытый щебень. Было ошибкой не учитывать гравий.

Водостойкость основания, наносимого кистью на асфальт?

Начиная с 50-х годов прошлого века асфальт широко использовался при строительстве новых фундаментов. Рабочие наносили это вручную кистью или растирали на новом фундаменте.

Удерживает ли асфальт водяные пары?

Да, асфальт — отличный материал для задерживания водяного пара.Бетон впитывает воду. Если вы положите влажную землю вокруг незащищенного фундамента, ваш подвал будет сырым. Наверняка вы были в более старом подвале и чувствовали запах этой влаги. В старых домах бетон или камень редко обрабатывали.

Асфальт отлично справился с минимизацией впитывания воды в фундамент. Однако он не обладал способностью перекрыть или заполнить трещину, которая может образоваться в фундаменте. Видите ли, по прошествии некоторого времени асфальт становится несколько хрупким.Когда фундамент обрабатывают асфальтом, трескается и асфальт!

Существуют ли рецептуры модифицированного каучуком асфальта для гидроизоляции фундаментов?

Да, компания Owens Corning модифицировала стандартный асфальт, добавив несколько прорезиненных смесей. В результате получился состав, обладающий определенной гибкостью. Другие компании разработали синтетические резиновые смеси, которые обладают гораздо большей эластичностью, чем модифицированный асфальт.

Еще до того, как любой из этих продуктов стал доступен, коммерческие строители использовали картонные панели, заполненные бентонитом для гидроизоляции.Бентонит — это особый продукт из натуральной глины, который разбухает при намокании.

Вода уносит глину в трещину, она разбухает и закрывает течь! Суть в том, что вы действительно можете сделать свой фундамент водонепроницаемым. Вам просто потребуется небольшая домашняя работа, чтобы выбрать правильный продукт для вашей конкретной строительной ситуации.

Работают ли системы гидроизоляции матов с ямочками?

Да, при правильной установке системы гидроизоляции ковриков с ямочками работают хорошо.

Новейшая технология — установка барьера, позволяющего воде беспрепятственно стекать в сливную плитку по всей высоте засыпанной грунтом стены фундамента.

Один продукт — Delta MS. Посмотрите на эту установку:

Эта система подключается к сливной плитке. Это отличное гидроизоляционное решение. Я бы добавил больше гравия, и что бы ни говорили люди из MS Delta, я бы засыпал гравий футом или более соломы. Эта колонка была НАСТОЛЬКО ХОРОШЕЙ, что я поделилась с 31000 подписчиков, читавших мой информационный бюллетень AsktheBuilder от 19 декабря 2018 года. Copyright 2018 Тим Картер

Почему так важна сливная плитка?

Компания, которая выполняет гидроизоляцию вашего фундамента, скорее всего, будет настаивать на установке или контроле за установкой вашей водосточной системы.Очень немногие строители, о которых я знаю, находят время или интерес, чтобы правильно установить водосточную плитку.

Вода естественным образом течет к основанию. Это особенно верно, если вы живете на склоне холма или даже на небольшом склоне, что, кстати, делает большинство из нас !.

Что еще хуже, почва, которая используется для засыпки вокруг вашего дома, редко уплотняется. Когда его выбрасывают вокруг вашего дома, в нем содержится огромное количество воздуха.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по дренажу.

Почему возникает проблема с засыпкой грунта?

Засыпная грязь представляет собой проблему, потому что она содержит много воздуха и пустот.

Эта грязь была взбита и наполнена воздухом, когда ее выкопали из земли. На естественное уплотнение этой земли могут уйти годы. В некоторых случаях, когда свесы крыши защищают от грязи, на ее уплотнение могут уйти десятилетия.

В почве всегда может быть больше воздуха, чем в почве, находящейся всего на расстоянии 5 или 6 футов. Это может создать БОЛЬШИЕ проблемы для вашего фундамента, если он не имеет гидроизоляции И если у вас плохая установка дренажной плитки.

Надеюсь, из приведенного выше обсуждения вы можете понять, почему дренажный элемент важен. Дело в том, что грунт для обратной засыпки имеет способность (из-за большого объема воздуха) удерживать большое количество воды. Вам нужно быстро собрать эту воду и убрать ее с фундамента. Это работа дренажной плитки.

Этой фразой я часто дразнил своих коллег после того, как мы закончили задание. Это была шутка изнутри. Впрочем, фраза относится и к сливной плитке.

У вас есть только ОДИН шанс вставить его.Он зарывается глубоко. При неправильной установке он может засориться. Переделывать дорого. По этим и ряду других причин необходим качественный монтаж.

Куда идет сливная плитка?

Мне всегда нравится укладывать сливную плитку сбоку от нижнего колонтитула фундамента. Многие строители просто устанавливают его поверх нижнего колонтитула.

Вода в почве попадает в дренажную плитку снизу, а не сверху. Большинство домовладельцев чувствуют, что вода, текущая сквозь почву, волшебным образом попадает в щели или отверстия в верхней части дренажной плитки.Это безумие.

Установка дренажной плитки поверх нижнего колонтитула означает, что уровень грунтовых вод будет в верхней части нижнего колонтитула. Мой метод помещает уровень грунтовых вод примерно на 6 дюймов ниже верха нижнего колонтитула. Вы хотите, чтобы уровень воды был как можно ниже.

Когда следует устанавливать сливную плитку?

Рекомендую устанавливать сливную плитку на следующий день после заливки колонтитулов. Раньше я зачищал формы, а затем наносил слой гравия толщиной 1–2 дюйма вдоль внешней стороны нижнего колонтитула.

Затем я бы установил дренажную плитку непрерывно вокруг нижнего колонтитула. Наконец, мы покрывали сливную плитку 1-дюймовым гравием заподлицо с верхом нижнего колонтитула. На этом завершится первый этап операции.

Такой способ работы дает преимущества. Во-первых, пространство между краем нижнего колонтитула и стеной может заполниться обрушившейся грязью и / или переливом бетона в результате заливки фундаментной стены. Этот материал сложно выкопать и удалить после заливки стен подвала.Кроме того, трудно работать на узком участке, оставшемся вдоль фундамента после того, как стены будут возведены и залиты.

Полная установка после гидроизоляции фундамента

После гидроизоляции фундамента можно продолжить установку дренажной плитки. Я рекомендую вам установить дополнительные 2–3 фута 1-дюймового гравийного покрытия над нижним колонтитулом. Поверх этого перед укладкой любой засыпной грязи установите смолу или слой соломы толщиной 6 дюймов.

Смоляная бумага и солома предотвращают засорение сливной плитки илом.

Исключение соломенной или битумной бумаги — огромная ошибка. Грязь засыпки взбивается. Дождевая вода переносит мелкие частицы ила в почву до тех пор, пока она самоуплотняется.

Первое, что нужно помнить, это то, что в грунте обратной засыпки есть много воздушных пустот, которые ждут, чтобы заполниться этим илом. Этот ил забьет гравий и дренажную плитку, если вы не остановите его движение вниз.

Лучшая дренажная плитка пропускает дневной свет, как природный источник

Так куда же девается вода из дренажной плитки? Хороший вопрос!

Если вам повезет, где-нибудь на вашем участке он уйдет на дневной свет.Вот что я имею в виду. Если вы строите участок с уклоном, возможно, вам повезло, что у вас достаточно места в пределах границы вашей собственности, благодаря чему сливная плитка может освещать дневной свет. Нет необходимости, чтобы труба имела наклон. Его можно укладывать практически идеально ровно от нижнего колонтитула до дневного света. В конечном итоге вы просто обеспечиваете свободный от сопротивления путь для выхода воды вокруг вашего фундамента.

Если вам не повезло, как мне, вам нужно установить в подвале отстойник. Дренажная труба попадает в отстойник либо через нижний колонтитул, либо под ним.Я всегда устанавливаю 6-дюймовую трубу под нижним колонтитулом прямо там, где я знаю, что буду устанавливать поддон. Я действительно устанавливаю эту трубу до заливки нижнего колонтитула. Трудно проложить туннель!

Электрический насос перекачивает воду из отстойника либо за пределы вашего дома, либо в систему ливневой канализации. Никогда не позволяйте сливной трубе поддона сливать воду вдоль фундамента. Это просто снова пропитает почву!

Резервные аккумуляторные насосы отстойника доступны для помощи обычному насосу в случае отказа основного насоса или отключения электроэнергии из-за шторма.

Засыпка стен фундамента подвала

Многие трещины в фундаменте связаны с засыпкой. Очень немногие домовладельцы осознают риск слишком быстрой обратной засыпки фундамента.

Не забывайте, что фундаментные стены — это просто балки или подпорные стены. Стены действуют как балка после того, как прикреплены цокольный этаж и черный пол первого этажа.

Без этих двух элементов фундаментная стена может наклониться внутрь, потрескаться или даже соскользнуть с нижнего колонтитула! Не позволяйте строителю засыпать, пока эти полы не будут на месте!

Кроме того, знаете ли вы, что в идеальных условиях бетон достигает 75 процентов расчетной прочности за 28 дней?

Я знаю строителей, которые засыпают фундамент в течение четырех дней после заливки! Я видел, как в фундаменте, засыпанном преждевременно, образовывались огромные трещины.Не позволяйте этому случиться с вами!

Уклон грязи подальше от фундамента дома

Типовые строительные нормы и правила требуют, чтобы почва отрывалась от фундамента. Они фактически утверждают, что в пределах первых 10 футов горизонтального расстояния от дома должно быть 6 дюймов падения.

Если линии участков расположены слишком близко, чтобы это могло произойти, то должен быть какой-то дренажный канал, позволяющий под действием силы тяжести отводить воду от фундамента.

Я сделал этот рисунок. Вы можете увидеть фундаментную стену с типичным подоконником и перекрытием перекрытия.Красная линия — это участок до появления экскаватора. Верх фундамента должен быть на 18 дюймов НАД красной линией. Используйте грязь из ямы, чтобы создать откос в сторону от фундамента. (C) Copyright 2018 Tim Carter ВСЕ ПРАВА ЗАЩИЩЕНЫ

Кроме того, как только эта вода будет удалена от фундамента, ее необходимо направить в самую нижнюю часть участка. Другими словами, план планировки участка должен быть завершен, чтобы вода стекала с участка так же, как это было до того, как на участке был построен дом.Это вопрос здравого смысла. Этого легко добиться, если фундамент дома торчит из земли, а грунт обратной засыпки создает необходимый уклон.

Если сейчас у вас возникли проблемы с затоплением, и переоценка двора слишком сложна, вы можете довольно легко осушить эти заболоченные участки. Все, что вам нужно сделать, это установить во дворе линейную водосточную систему. Это простая траншейная система, содержащая перфорированную дренажную трубу и гравий. Траншеи имеют ширину всего 6 дюймов и глубину от 18 до 24 дюймов.Они повторяют контур вашего двора, пока не пройдут мимо вашего дома. Затем дно основной траншеи выравнивается, и вскоре труба будет освещена!

Примечания автора:

Вы можете задаться вопросом, чего стоит мой совет. Что ж, прочтите, что Джим Сандерс написал мне, когда он был на грани своей веревки:

«Привет, я просто хотел написать, чтобы сообщить вам результаты моего« дренажа траншеи ». У меня было мокрое пространство для ползания в течение 15 лет. Время от времени вода заполняла пространство для ползания, поэтому нам приходилось просверливать дренажные отверстия в основании, чтобы вода попадала в подвал и, в конечном итоге, в отстойник.

Все перепробовал. Несколько подрядчиков заявили, что единственное, что мы можем сделать, — это подавать воду в дом через дренажную плитку и впускать ее в отстойник. Это сработает, но поскольку я живу на высоте 6 футов, нет причин, по которым у меня должны быть проблемы с водой. Это стало как по маслу … когда шел дождь, мы мчались домой с озера или из другого места, где отдыхали, чтобы подготовиться к запуску резервного генератора на случай отключения электричества. Мы даже попросили нашу сигнальную компанию установить сигнализацию отстойника в нашу систему, чтобы они могли уведомить нас, если у нас отключится электричество.Резервный аккумулятор не подходил, потому что иногда мы теряем электроэнергию на несколько дней, и во время дождя наш поддон работал каждые 7 минут … как часы.

Я нашел ваш сайт и прочитал статью о траншее или французском водостоке. Сначала это звучало для меня как «целостное исцеление». Я не мог понять, почему траншея глубиной 2 фута в 4 футах от дома принесет хоть какую-то пользу. Как эта простая вещь может исправить серьезную проблему с водой, которая преследовала меня годами, треснула мой фундамент, залила пол в гараже и испортила почти каждый отпуск?

Линейная французская дренажная траншея, идущая от дома.ФОТОГРАФИЯ: Джим Сандерс

Я решил, «какого черта». Мне пришлось копать вручную, используя лопату и кирку, потому что строитель засыпал нашу собственность кирпичом и асфальтом. На это ушло довольно много времени. Поскольку уровень земли на этой стороне дома сильно различается, мне не удалось достичь глубины ровно 2 фута. Местами он варьировался от 18 до 30 дюймов, но спуск был под гору. Траншея составляет около 80 футов в длину. Иногда я думал о том, чтобы заполнить все это, потому что просто не верил, что это сработает.

Я побил его камнями, положил плитку и засыпал круглым камнем №1. Я надел трубу в качестве меры безопасности, а также использовал сверху геотекстиль, чтобы можно было засыпать грязью и травой. Я также заказал немного глины и бросил из дома в канализацию.

После кратковременного дождя вода уходит из дома. ФОТОГРАФИЯ: Джим Сандерс

Результат? За последний месяц у нас было 7-8 проливных дождей, самый сильный из которых был прошлой ночью. Шел такой сильный дождь, что наш газон местами размывался из-за высокого содержания глины.У нашего отстойника, который обычно работает каждые 7 минут во время и после дождя, не включается в течение 4 недель . Ил на дне колодца теперь сухой и трескается. Наше пространство для ползания не показало ни следов воды или даже влаги.

Поскольку я не мог увидеть исправления трещин в фундаменте или осадки и наклона пола гаража, пока не исправил источник проблемы, я сначала ждал, чтобы проверить, сработает ли дренаж траншеи.

На этой неделе ко мне пришла компания и провела своего рода «грязевую» технику на полу гаража, которая сработала отлично.Кроме того, за последние несколько недель я заделал трещины в фундаменте.

Насос сухого отстойника. ФОТОГРАФИЯ: Джим Сандерс

Я просто хотел, чтобы вы знали, как это работает. Я много лет подчеркивал этот вопрос, и решение оказалось далеко не таким сложным, как я думал.

Кстати, я подошел к концу сливной плитки во время сильного дождя, чтобы посмотреть, что происходит. Вода вытекала из дренажной плитки примерно в том же объеме, в каком она раньше вытекала из отверстий для слез в моем пространстве для ползания.Эта зима будет интересной, потому что в прошлом году земля возле дома была настолько насыщенной, что во время оттепели мой отстойник постоянно работал. Я предполагаю, что в эту зиму земля между траншеей и домом, вероятно, станет суше ».

— Джим Сандерс, северная часть штата — Нью-Йорк

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местного водоотвода опытные подрядчики

Колонна B339

Резюме

Название изделия

Дренажная плитка сохраняет подвалы сухими

Описание

Дренажная плитка является наиболее важной частью гидроизоляции фундамента.Это всего лишь одна часть системы.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Фундаменты и фундамент Проекты DIY — Видеоуроки по закладке фундаментов

Всем домам нужен фундамент, чтобы стены имели некоторую защиту от проваливания. Земля или противостоять естественному движению Земли в течение смены времен года. В этом разделе мы рассмотрим различные типы фундаментов и способы их выкапывания, а также различные типы дренажа, включая французские водостоки, дренажные каналы и дренажные канавы.

Всем домам нужен фундамент, чтобы стены имели некоторую защиту от погружения. Земля или противостоять естественному движению Земли в течение смены времен года.

Фундамент является неотъемлемой частью любого строительства

Исторически фундаменты или опоры были не очень глубокими, и если у вас средневековый дом, у вас может быть всего несколько дюймов фундамента из уплотненного камня или даже каменного фундамента. Когда мы стали лучше понимать процесс строительства и наши здания стали больше, мы пришли к пониманию, что нам нужен более глубокий фундамент, чтобы наши дома не двигались и не падали.

Большинство современных фундаментов в Великобритании в настоящее время изготавливаются из бетона, что обеспечивает стабильное и прочное решение для обеспечения прочной опоры вашего здания.

Когда дело доходит до земляных работ, рытье траншеи под фундаментом легче выполнять с помощью техники, с помощью которой экскаватор можно доставить на строительную площадку. Если вам нужно выкопать и удалить землю вручную, у нас есть информация о том, как правильно загрузить тачку, чтобы вы могли безопасно ее использовать.

Вам нужно будет подумать, что вы собираетесь делать с отходами, которые вы выкапываете из траншеи под фундамент, будете ли вы использовать их для озеленения сада или вывозите их в скип или скипы.Все эти варианты повлияют на стоимость вашей постройки, и, хотя свет может показаться дорогим, чтобы тратить большие суммы на фундамент, подумайте, насколько дорого будет иметь нестандартный фундамент?

У нас также есть видеоуроки по закладке фундаментов и фундаментов, которые помогут вам с любыми запланированными вами задачами по благоустройству дома. Если ничто из этого не удовлетворит ваше любопытство, у нас есть форум, на котором можно найти ответы на ваши индивидуальные вопросы об основах и фундаментах, а также на любые другие вопросы по обустройству дома.

Вы попали в нужное место, если вам нужно знать, как заложить фундамент под навес или для чего можно использовать скальпирование. Вы можете строить проезд, пристройку или зимний сад и хотите знать, какая глубина фундамента вам нужна, и мы можем предложить вам руководство и совет, хотя вам все равно нужно будет проконсультироваться с местными властями.

Причины затопления подвала — Коммунальные услуги Kingston

Почему подвал может затопить

Затопление подвалов может произойти в любой момент.Это может случиться с каждым, у кого есть подвал, даже если раньше он не был затоплен. Хотя чаще всего наводнения происходят во время сильных дождей или быстрого таяния снегов весной, они могут происходить даже в засушливую погоду.

Подвалы затопляются по ряду причин. Затопление может происходить из-за просачивания или протекания через стены или пол фундамента, из поверхностных источников воды или из-за резервной канализации или канализации. Пожалуйста, помните:

Подвалы изначально подвержены затоплению. По определению, это самый нижний уровень здания, обычно частично или полностью построенный ниже уровня земли.

Подземные воды — это вода, которая естественным образом находится ниже поверхности земли. Уровень грунтовых вод иногда может быть выше уровня цокольного этажа. В некоторых местах грунтовые воды могут постоянно находиться выше уровня пола.

Канализация также находится в земле. Сюда входят все разновидности — штормовые, санитарные и комбинированные. Хотя в большинстве случаев канализация находится ниже уровня подвала, уровень воды в канализации иногда может быть выше уровня пола подвала.

Gravity делает все возможное, чтобы перемещать воду с высоты на минимум. Если уровень грунтовых вод или уровень канализации вокруг вашего дома выше цокольного этажа, сила тяжести будет пытаться переместить эту воду в ваш подвал. Например, трещина в полу фундамента обеспечивает под действием силы тяжести идеальный путь для выталкивания воды в подвал. Сантехническая канализация всегда имеет путь к дому, по замыслу, и называется санитарной канализацией боковой. Хотя в нормальных условиях боковой канал позволяет воде течь из вашего дома в канализацию, существует вероятность того, что вода переместится из канализации в ваш дом.

Описанные обстоятельства показаны на рисунках 2 и 3, которые более подробно обсуждаются ниже.

Чтобы понять, почему подвал может затопить, важно показать более распространенные пути, преднамеренные или нет, которые позволяют воде течь в ваш подвал или вокруг него. На Рисунке 1 показан типичный дом в городе Кингстон и порядок его обслуживания в нормальных условиях. Не во всех домах в Кингстоне есть боковой отвод ливневой канализации (как показано на рисунке), но в большинстве случаев есть только один боковой отвод к канализации.

На рис. 1 выделены общие проблемы (красным цветом), все из которых могут способствовать более высокому риску наводнений. Большинство из них находятся в частной собственности или являются вещами, которые владелец дома может изменить — будь то регулярное обслуживание или конкретные проекты по устранению или сокращению потенциальных источников наводнений. Некоторые из этих проблем включают:

• Плохая планировка участка: наклон участка способствует потоку воды к дому
• Фундамент без ремонта: образовались трещины, по которым вода просачивается в
• Проблемы с трубами: проблемы и с мокрой плиткой, и с боковинами

Рисунок 1
(Источник: Справочник по уменьшению затопления подвала, ICLR , 2009)

Наводнение в засушливую погоду

Большинство наводнений случается во время влажной погоды, но вполне возможно, что наводнение произойдет и в сухую погоду.Три наиболее частые причины:

1. Забитый или отказавший санитарный отвод. Боковая часть канализационного коллектора, как и черепица на вашей крыше или асфальтированная подъездная дорожка, — это свойство, которое со временем ухудшается. При деградации боковой стенки может произойти несколько вещей. Например, корни деревьев могут проникнуть внутрь, а боковая часть может обрушиться из-за постепенного разрушения. Эти сценарии могут заблокировать боковую часть, что приведет к резервной канализации.

   В данном случае это будут бытовые сточные воды вашего собственного дома, которые затопят ваш подвал.Единственный способ отвода сточных вод — это самое нижнее приспособление в доме — обычно слив в полу или душевая кабина, раковина или туалет на цокольном уровне. Боковая часть, как и ваша крыша, подъездная дорожка или окна, нуждается в обслуживании и, в конечном итоге, нуждается в замене или ремонте. Поговорите с лицензированным сантехником, который проведет оценку.

   Другая причина засорения канализации просто связана с тем, что сливается в унитаз. На нашей странице «Туалеты и слив» есть список вещей, которые нельзя спускать в канализацию или смывать в унитаз.Туалеты предназначены для отходов жизнедеятельности человека и туалетной бумаги, и это все!

2. Нарушение дренажа фундамента. Подразделения иногда строятся на более низких участках, которые обычно более влажные, чем другие. В таких случаях дренажная система фундамента самотеком или насосом должна работать непрерывно, чтобы поддерживать уровень грунтовых вод вокруг фундамента ниже, чем цокольный этаж.

   Как и в случае отводов канализационных труб, системы гравитационного фундамента, часто называемые плакучей плиткой, со временем могут разрушаться или забиваться мелкими отложениями.В результате земля вокруг фундамента перестанет стекать под действием силы тяжести.

   В других случаях отстойники в фундаменте конструируются для установки отстойного насоса. Эти устройства откачивают воду вокруг фундамента и сбрасывают ее либо на лужайку, либо в ливневую канализацию, либо незаконно в канализацию. Сброс водоотливного насоса в канализационную канализацию является незаконным в соответствии с Постановлением города № 2008-192. Эти насосы могут выйти из строя, просто не справиться с поступающей водой или засориться.

   Этот тип наводнения будет рассмотрен далее в разделе, посвященном влажной погоде.

3. Обрыв водопровода или неисправность бака горячей воды. Иногда наводнение происходит из-за поломки внутренней водопроводной сети дома или выхода из строя бака с горячей водой. Это может быть результатом старения водопровода или оборудования, прокола трубы во время строительства или ее раскола в результате замерзания.

Наводнение во влажную погоду

Наводнения во время влажной погоды гораздо более распространены, чем наводнения в сухую погоду.Дождь, таяние грунта и снеготаяние ложатся тяжелой нагрузкой на дренажные системы, в том числе ливневую и бытовую канализацию, находящуюся под землей. При наличии дополнительной воды на поверхности и под землей есть ряд причин, по которым подвал может затопить.

• Приток с поверхности или затопление над сушей. В периоды сильного дождя или быстрого таяния снегов поверхностная вода может скапливаться вокруг дома или накапливаться в углублениях с твердой поверхностью, таких как проезды или дороги, прилегающие к дому. Во время экстремальных погодных явлений эта вода может попасть в дом.Близость к естественному ручью или придорожной канаве также может представлять опасность. Как правило, правильная сортировка собственности снижает риск попадания поверхностных вод в ваш дом. Это показано на Рисунке 2.

• Нарушение дренажа фундамента. Дома обычно имеют дренажную систему. Эта защита способствует оттоку воды от подвала и блокирует попадание воды в здание.

  Для целей нашего обсуждения аспекты гидроизоляции фундамента считаются частью дренажной системы фундамента.В этой категории есть три основные причины затопления фундамента, все из которых, как правило, являются результатом чрезмерного количества грунтовых вод вокруг фундамента, как показано на Рисунке 2:

  .

  1. Утечка. Если уровень грунтовых вод поднимается, вода может попасть в подвал через трещины, отверстия и другие непредусмотренные пути потока. Обычно это считается частью процесса старения дома и материалов, из которых он был построен. Независимо от состояния дренажных материалов и трубопроводов вокруг фундамента, если вода может попасть в пол или стены фундамента через трещины, отверстия или другие дефекты, это, вероятно, произойдет во время сильных дождей, таяния почвы или снеготаяния. когда в земле много воды.Планировка участка вокруг здания и водосточные трубы, сбрасывающие сточные воды слишком близко к дому, могут увеличить количество воды вокруг фундамента и увеличить риск попадания воды через трещины.
  2. Неисправность дренажного насоса. Если ваш подвал оборудован отстойником и насосом (-ами), это может означать, что дренажная система фундамента вашего дома требует некоторой помощи, чтобы не отставать от грунтовых вод вокруг нее, или она просто не может адекватно отводить под действием силы тяжести в окружающую среду. грунтовая или ливневая канализация.В таких ситуациях в новых домах должны быть отстойники. Отстойные насосы при правильной работе и надлежащем техническом обслуживании могут безопасно перекачивать лишнюю воду над фундаментом и от него. В идеале эту воду следует направить в лужайку или в ливневую канализацию. Если насосы не успевают или не работают (возможно, из-за перебоев в электроснабжении или неисправности), уровень грунтовых вод вокруг фундамента может подняться до точки, в которой они будут течь вверх и из отстойника на цокольный этаж.
  3. Отказ плачущей плитки. Со временем дренажная система фундамента может выйти из строя. В результате может выйти из строя система плакучей плитки. Это может быть из-за частично или полностью разрушенной трубы или из-за отложений, забивающих трубы. Если плачущая плитка выходит из строя, отвод воды вокруг фундамента либо затрудняется, либо полностью блокируется. В результате уровень грунтовых вод вокруг фундамента становится слишком высоким, и они могут пролиться в подвал через отстойник, если он существует, или через протечки в фундаменте. В ситуациях, когда есть утечки в отводе канализации или в водопроводе под фундаментом, грунтовые воды могут затопить отвод канализации и ограничить поток бытовых сточных вод.Это может привести к попаданию как грунтовых, так и / или сточных вод в подвал через слив в полу или нижнюю сантехническую арматуру.

Рисунок 2
Затопление из-за отказа дренажной системы фундамента (Источник: Справочник по уменьшению затопления подвала, ICLR , 2009)

• Резервная канализация. Большинство домов в городе Кингстон имеют только одно подключение к канализационной системе, а именно боковую канализацию.Тем не менее, в более новых домах, построенных за последние 20 лет, а также в некоторых других более старых кварталах также есть отводы ливневой канализации для фундамента и водосточного дренажа (см. Рис. 1). подключение к городским ливневым и / или канализационным системам. Муниципальные ливневые и канализационные системы работают хорошо и обслуживаются с помощью различных муниципальных программ технического обслуживания.

  Однако, когда происходит засорение или когда системы перегружены во время сильных дождей, в здании может произойти резервное копирование сточных вод, как показано на Рисунке 3.Вот несколько причин, почему:

1. 1. Канализация заполнена. Когда канализация заполнена, это называется «состояние доплаты». Это означает, что система трубопроводов заполнена, и уровень воды в люках может подниматься намного выше верха трубы. Если уровень сточных вод в системе превышает уровень вашего подвала, потоки могут быть заблокированы или, что еще хуже, сточные воды могут стекать в ваш дом (см. Рисунок 3). Когда это происходит, сточные воды могут попасть в ваш подвал через самое нижнее приспособление, которым обычно является слив в полу, слив для душа, раковина, умывальник или туалет.

      Основная причина этого — избыток воды в канализационной системе, который в конечном итоге перегружает канализацию большим количеством воды, чем было предусмотрено. Избыточная вода, как правило, возникает из-за утечек в канализационных сетях и боковых отводах канализационных сетей, притока с поверхности, а также из незаконно подключенных частных источников, включая дренажные системы фундамента, отстойные насосы и водосточные трубы. Технический термин для этого — «посторонний поток» или «приток и инфильтрация». Для получения более подробной информации посетите нашу страницу «Посторонние потоки».

Рис. 3
Затопление, вызванное резервной канализацией (Источник: Справочник по уменьшению затопления подвала, ICLR, 2009)

1. 2. Ограничение потока. Любая ситуация, при которой дополнительный поток попадает в боковой канал канализации, может усугубить проблемы частично или полностью заблокированного бокового канала. Если поток ограничен, есть больше шансов, что может произойти резервное копирование канализации.


      No related posts.
