Приточная вентиляция с подогревом воздуха: устройство системы в квартире

Закачивать воздух в дома и промышленные здания извне очень важно, с этим никто не спорит. Но есть нюанс: в зимний период атмосфера на улице охлаждается очень сильно. Поэтому нужно оснащать вентилирующие комплексы средствами подогрева, что вынуждает вносить коррективы как в их устройство, так и в последующую установку.

Особенности

Приточная вентиляция с подогревом воздуха содержит либо вентиляторы, обеспечивающие прогрев, либо радиатор с повышенной отдачей тепла. Это основное звено, обеспечивающее нормальную стабильную работу системы. Обычно используются фильтры, задерживающие поступление больших пылевых частиц. Наряду с такими компонентами, многие разработчики предпочитают устанавливать увлажняющие системы. Ультрафиолетовые излучатели помогают справляться с проникающими внутрь вредными микроорганизмами.

Подобная связка обеспечивает:

  • полноценный обмен воздуха;
  • повышение его температуры до приемлемых значений;
  • очищение;
  • увеличение влажности притока.

Нетрудно заметить, что эти комбинации являются оптимальным выбором на зимний период. Увеличение температуры притока обеспечивается за счет использования рекуператора — он отбирает тепло у покидающего помещение воздуха, исключая при этом смешение встречных потоков. Для этой цели устройство имеет пару обособленных каналов, размещенных максимально близко друг к другу. Но не всегда подобное устройство позволяет обеспечить полноценный обогрев атмосферы квартиры или частного домам без использования калориферов. Дело в том, что при наступлении морозов количество энергии, которое можно отобрать у оттока, уже не покрывает разности температур между комнатой и улицей.

Составные части аппаратуры

Непосредственно на улице располагается решетка для забора воздуха. Она нужна не только для остановки пылевых и других частиц, обильно приносимых ветром. При грамотном подборе это приспособление станет даже визуальным украшением вывода вентиляции. Большую роль играет и клапан. Именно он предотвратит неконтролируемое поступление свежего воздуха, даже если другие части будут обесточены и не смогут работать.

В зимний период клапаны особенно ценны — они мешают избыточному поступлению воздуха. Это оказывается крайне расточительным, но не только в плане расходов на обогрев. Каждый кубический сантиметр воздушной массы, доставленный извне — это дополнительные затраты на работу вентилятора и потеря его ресурса. В большинстве систем контроль за клапанами автоматизирован, это достигается при использовании электрического двигателя.

Много говорить про фильтры не имеет особого смысла. Но важно помнить, что их замена производится раз в 6 месяцев. Для обогрева воздуха, поступающего в помещение небольшого объема, рекомендуют ставить калориферы с электрическим нагревателем. Если же постройка достаточно велика, выгоднее и практичнее устанавливать водяной аппарат. Кроме этих частей и рекуператора, устанавливают также вентиляторы (создающие поток воздуха) и диффузоры (задающие ему конкретное направление).

Как все действует

Принципиальная схема работы вполне понятна. Когда воздух, попав в дом, проведет там некоторое время, он оказывается внутри всасывающего аппарата. Через эту систему часть отработанной массы выходит наружу. А то, что останется, проходит дальше — в отсек для смешивания. Соединение разнородных по температуре воздушных масс позволяет создать ощущение равномерно нагретой атмосферы.

Важно: все зависит еще и от настроек. Существует режим, при котором вместо нагревания подобная приточная система начинает охлаждать воздух. На следующем этапе поток устремляется, в зависимости от ситуации, в калориферы либо кондиционеры. Уже из них по вентиляционным каналам он проникает в сами обслуживаемые помещения. Роль повторного оборота через смешивающую камеру состоит в уменьшении нагрузки на приточную систему.

Нормальное действие всего комплекса достигается, если приток извне составляет минимум 10% от всего оборачиваемого воздуха. В противном случае наступают уже негативные гигиенические последствия. Оправдать это какой угодно экономией не получится. Важно: даже соблюдение предыдущего условия не позволит обеспечить полноценную атмосферу в доме, если воздух внутри содержит свыше 30% токсичных веществ. Что касается рекуператоров, их принято делить на два типа — роторные (электрические) и пластинчатые (механические). Последние отличаются малой величиной.

Автоматизированные системы

Как и любые другие объекты коммунальной инфраструктуры, приточная вентиляция с подогревом воздуха может быть оснащена автоматикой. Практика использования показала, что такие системы очень удобны и практичны. Но распространение их существенно ограничивается высокой стоимостью (даже на стадии обслуживания), а также необходимостью привлекать специализированные монтажные организации. Управление конструкцией происходит через специальный пульт.

Большинство вариантов оборудования дополняются таймером, обеспечивающим автономный запуск и столь же независимое отключение. Допускается прямое подсоединение нагревательного оборудования к вентилятору вытяжки. Чтобы калориферы не спровоцировали возгорания, их оборудуют управляющим термостатом. Чтобы отслеживать давление и своевременно реагировать на его изменения, применяется манометр. Все эти компоненты должны иметь сертификаты соответствия.

Что надо знать про установку систем и их специфику

Нет необходимости оснащать крупные постройки локальными приточными аппаратами. Использование кондиционеров тоже бессмысленно, гораздо правильнее подавать приточный воздух в здание целиком. Подача воздуха из приточных аппаратов для отдельных зон происходит через воздуховоды. Учитывая сложность современных вентиляционных аппаратов, почти всегда требуется поручать установку их профессионалам. При проектировании надо рассчитывать сначала общую мощность, а затем уже определять другие параметры.

Если планируется обеспечить приток свежего воздуха в городскую квартиру, надо отдавать предпочтение компактным аппаратам. А вот проветривание частных домов требуется проводить за счет более мощных устройств, поскольку там проблем гораздо больше. Но нельзя гнаться за абстрактной мощностью, ведь обязательно должны быть согласованы приток свежего воздуха и удаление отработанных масс. Если их объем сильно различается, то даже формальное соответствие вентиляции потребностям людей не спасает. Клапаны, через которые происходит приток воздуха, должны ставиться только в специально определенных местах.

Требуется выбирать участок от окна до отопительной батареи. Канальные вентиляционные системы создавать не рекомендуется. Практичность их под вопросом, а общее требуемое место довольно велико. Чаще всего для отапливаемой приточной вентиляции применяются трубы сечением 10 см и вентиляторы суммарной производительностью до 150 куб. м. воздуха за час. Корпуса фильтров монтируются с прокладками из резины, помогающими сократить интенсивность распространения вибрации.

Калориферы, получающие тепло из системы теплоснабжения, делаются на основе металлических трубок. Дальнейшее движение согретого воздуха обеспечивается вентилятором. Важно: такие системы могут занимать довольно много места. Их применяют преимущественно в теплицах и на индустриальных объектах различного рода. Подключение к сетям центрального отопления не приветствуется, потому что требуется точно регулировать температуру.

О плюсах и минусах различных типов вентиляции (естественной и принудительной) подробно рассказывается в видео ниже.

Обогрев Эксперт | Системы обогрева и вентиляции для Вас!

Что такое «Обогрев Эксперт»?

Это команда профессионалов от руководителя, до исполнителя в области электрообогрева, кондиционирования, вентиляции.

Мы лидеры в сферах:

  1. Системы антиобледенения кровли и водостоков.
  2. Команда наших экспертов, в данной области, уже более десяти лет успешно решает поставленные задачи. За это время мы научились и проектировать и монтировать на самом высоком уровне обогрев кровли и водосточной системы, любой сложности. Более ста объектов разного уровня, от ларька до дворца согреты нашими специалистами.

  3. Электрический обогрев (отопление помещений).
  4. Наши Эксперты, в области электроотопления  имеют опыт в обогреве таких объектов как:

  • Обогрев дачных и частных домов инфракрасными обогревателями.
  • Обогрев лоджий, балконов и зимних садов, потолочными, настенными, плинтусными и напольными обогревателями.
  • Обогрев и система отопления магазинов, складов, мастерских, офисов, автосалонов, детских садов, медицинских учреждений, гостиниц, бань, гаражей и многих других помещений различного назначения.
  • Уличный обогрев.
  • Более 100 обогретых террас, открытых и закрытых беседок. Садовые дорожки и подъездные пути, крыльца и ступени.

  • Подогрев пола электрический.
  • Наши монтажники установили более пяти тысяч квадратных метров электрического подогрева пола, под все виды напольного покрытия. Эти системы установлены, как для комфортного подогрева, так и в качестве основного источника отопления. В том числе и с удаленным управлением через смартфон.

  • Автономный, мобильный обогрев.
  • Накоплен достаточный опыт по обогреву временных и капитальных сооружений, закрытых и открытых площадей в любое время года. Наши специалисты выполнят проектирование или простой расчет необходимого оборудования для обогрева. Продадим или предоставим в аренду. Доставим, установим, подключим, настроим.

  • Кондиционирование и вентиляция.
  • Настоящие эксперты в нашей команде и в этой сфере. Сотни объектов от бытового рекуператора, до системы кондиционирования и вентиляции метрополитена за плечами наших профессионалов. Стаж работы специалистов от 10 лет.

    Итак, остались сомнения почему мы..?

    1. Опыт.
    2. Стаж работы наших квалифицированных специалистов не менее 5 лет. Ведущих инженеров, от десяти лет.

    3. География
    4. Нас не пугают объекты на удаленном расстоянии от Санкт-Петербурга. Более чем в десяти крупных городах у нас есть партнеры, которым мы со всей ответственностью поручим решение Вашей задачи, если это будет выгоднее для Вас!

    5. Специальные условия для строителей и дизайнеров.
    6. Мы предоставляем максимально удобный сервис по решению любых задач в нашей сфере. Профессиональный расчет, консультации, быстрая доставка на объект, бонусная система вознаграждения.

    7. Дополнительные услуги.
    8. Мобильность наших монтажных бригад позволяет оперативно предоставить недостающие материалы на объект заказчика. При отсутствии в нашем ассортименте конкретного товара мы подберем аналог не уступающий по качеству и цене или сделаем предложение на именно тот, который в вашем проекте с сохранением конкурентной цены.

    9. Гарантия.

    У нас серьезные, партнерские отношения с крупными российскими и зарубежными производителями и поставщиками, что гарантирует ответственное отношение к каждому клиенту и безупречное выполнение своих обязательств. Всем людям свойственно ошибаться, но именно у экспертной команды количество ошибок сведено к минимуму и если даже случаются, максимально быстро исправляются.

    Приточная вентиляция с подогревом 1000 Mix

    Приточно-рециркуляционная установка с электрическим нагревателем для поддержания влажности на объектах с дефицитом электрической мощности за счёт использования тепла, поступающего в помещение от батарей центрального отопления и освещения.

    Комплектуется воздушными клапанами с электроприводом, системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и всеми необходимыми датчиками, а также вентилятором Ebmpapst серии EC (произведен в Германии).



    Принципиальная схема приточной вентиляции





    Технические характеристики



    Мощность калорифера (выбрать при заказе)2,3 кВт-220В | 4,5 кВт-220В | 4,5 кВт-380В
    Максимальная потребляемая мощность2,5 кВт-220В | 4,7 кВт-220В | 4,7 кВт-380В
    Максимальный ток11,3 А | 21,5 А | 7,9 А
    Производительность1000 м³/ч
    Уровень шума LwA (акустическая мощность)62 дБА | 68 дБА | 55 дБА (на всасывании | на выпуске | от корпуса)
    Уровень звукового давления LpA от корпуса40 дБА
    Масса45 кг



    Функции автоматики



    Плавная регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
    Регулировка скорости (производительности), 10 ступеней.
    Возможность управления увлажнителем воздуха с пульта вентустановки.
    Контроль загрязненности воздушного фильтра (цифровой датчик давления).
    Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
    Часы реального времени (не сбрасываются при сбое питания).
    Возможность создания VAV-системы (требуется набор VAV-DP).
    Порты ModBus RTU для подключения к системе «умный дом».
    Удаленное управление с компьютера или смартфона / планшета.



    Комплектация

    • Нагреватель электрический
    • Фильтр класса G4 на входе притока
    • Воздушный клапан на входе притока, с электроприводом, без возвратной пружины
    • Секция смешения
    • Пульт управления с дисплеем
    • Встроенная цифровая автоматика
    • Термо- и шумоизолированный корпус
    • Вентилятор EBMPapst серии EC (инверторный)

    Габаритные и присоединительные размеры



    Производитель: ООО «РФК Климатические системы»

    Гарантия: Двенадцать месяцев



    Приточная вентиляция в Санкт-Петербурге



    Что такое приточная вентиляция и для чего она нужна.

    Если говорить простым языком, то приточная вентиляция – это проветривание помещения. Но что мы обычно вкладываем в понятие проветривание? Это не значит, что просто открыли окно, и стало прохладно, это значит, что воздух с улицы (свежий воздух) заходит в помещение через открытое окно и под воздействием тяги проходит через всю площадь помещения, пока не выйдет за решетку в санузле или кухне и покинет помещение. Таким образом, воздух в помещении все время возмещается – старый уходит – новый приходит. Если окно закрыть, то воздух будет поступать в малом количестве или вообще перестанет поступать, т.к. во многих помещениях сейчас установлены пластиковые окна, а они очень герметичны. А отсутствие возобновления воздуха в помещении грозит огромным ущербом микроклимату и здоровью человека, который находится в этом помещении. Из-за отсутствия свежего воздуха в помещении может быть повышенная влажность, плесень, грибки, неприятные запахи и др. Человеку же для нормальной жизнедеятельности организма необходимо потреблять минимум 30 м3/ч свежего воздуха. А если отнести норму свежего воздуха к площади обслуживаемого помещения со стандартными потолками до 3 м, то на каждый м2 помещения необходимо минимум 3 м3/час свежего воздуха. Так, воспользовавшись этой зависимостью, можно понять, сколько воздуха необходимо в вашем помещении. Например, площадь комнаты составляет 20 м2 и высота потолков 2,7 м, значит для правильного воздухообмена необходим приток на 60 м3/час.

    Приток воздуха может быть естественным и принудительным. Естественный приток может функционировать за счет разницы давления снаружи и внутри помещения, т.е. если вытяжка в помещении хорошо налажена и работает исправно, воздух подсасывается с улицы и проходит путь от входа в помещение к вытяжке. Для организации притока воздуха естественным путем ГУДКЛИМАТ предлагает готовые решения такие как:

    • Norvind Pro – приточный вентиляционный клапан, устанавливается под потолком и работает круглый год;
    • КИВ 125 – клапан инфильтрации воздуха, устанавливается под потолком и работает круглый год;
    • ПРИТОК – приточный вентиляционный клапан, устанавливается под потолком и работает круглый год;

    Принудительный приток реализуется с помощью специальных компактных вентиляционных приточных агрегатов со встроенным вентилятором-нагнетателем, которые без давления самостоятельно забирают уличный воздух и доставляют его в помещение. Так же, эти агрегаты могут работать как клапаны естественной приточной вентиляции, не потребляя электроэнергию на работу вентилятора. Для организации принудительной приточной вентиляции ГУДКЛИМАТ предлагает готовые решения такие как:

    • BALLU AIR MASTER 2 BMAC-300/WARM – приточная вентиляционная установка с подогревом воздуха и шестиступенчатой фильтрацией;
    • AEROPAC SN – приточная вентиляционная установка (проветриватель) без нагрева воздуха и одноступенчатой фильтрацией;

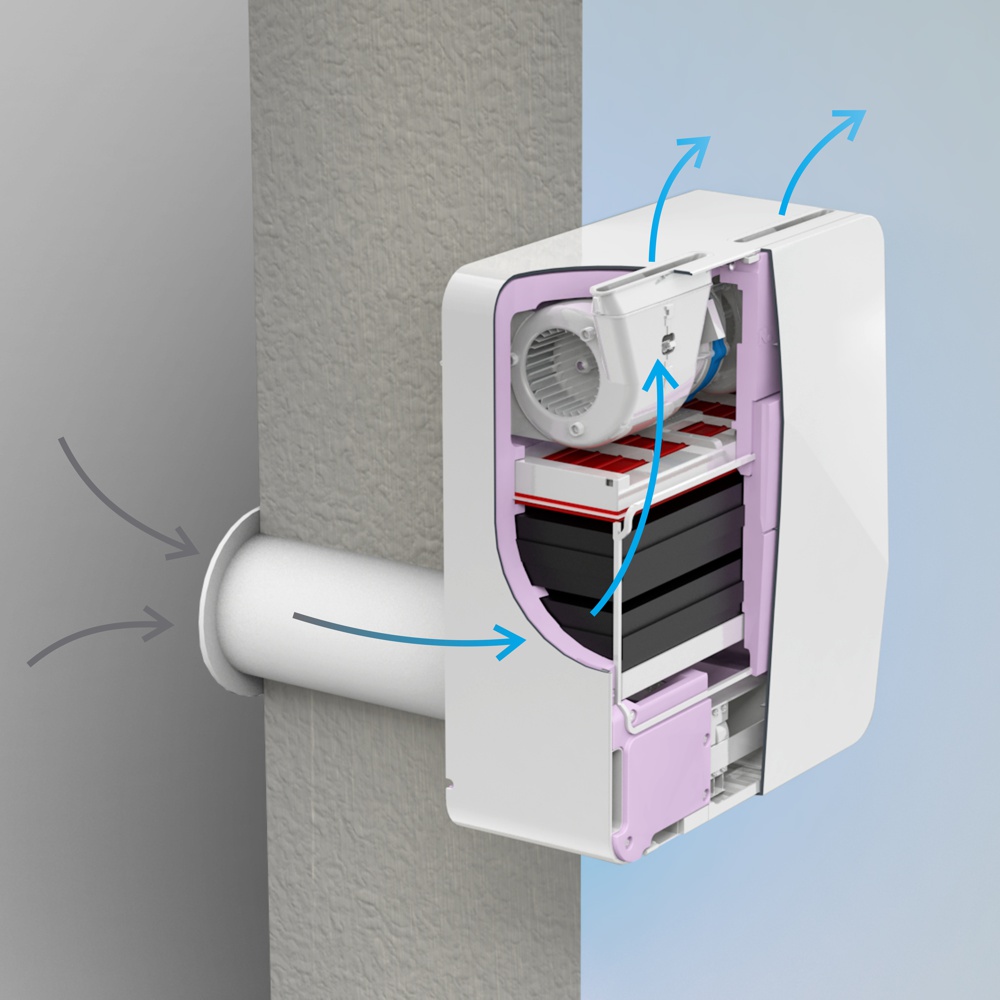

    • Tion 3S Standard — приточная вентиляционная установка (бризер) с подогревом воздуха и трехступенчатой фильтрацией;
    • Lufberg iFresh — приточная вентиляционная установка с подогревом воздуха и двухступенчатой фильтрацией;

    Все готовые решения для проветривания помещения могут быть установлены как на стадии ремонта, так и по готовой чистовой отделке без пыли и других последствий от строительных работ.

    Еще одна причина применения специальных решений для приточной вентиляции – это глобальное превышение нормы вредных веществ, газов и пыли в уличном свежем воздухе. Ни один современный город, как Санкт-Петербург, не защищен от этого эко-хаоса, т.к. в городах проживает много людей и им необходима соответствующая инфраструктура, которая загрязнет окружающую среду, в том числе и воздух. В числе лидеров-загрязнителей воздуха легковые и грузовые автомобили, которые выделяют вредные газы и они все время рядом с вами, с вашим домом и офисом. Фильтрующие элементы в приточных системах вентиляции с разным эффектом очистки сражаются с врагами чистого дыхания человека. И ни что другое кроме фильтров не сможет остановить их, разве что переезд на пмж в удаленную от городов экологическую деревню. Подумайте об этом, ведь вы несете ответственность за комфортное и здоровое пребывание вас и вашей семьи в этом городе, и никто другой кроме вас не решит, продолжать дышать тем, чем придется или начать дышать очищенным свежим воздухом.

    Таким образом ГУДКЛИМАТ рад помочь всем в решении очень важной задачи по поступлению и очистки свежего воздуха в квартиру, дом или офис. Вам осталось определиться с бюджетом и выбрать подходящее решение, но если возникли сложности с пониманием вопроса, наши специалисты с удовольствием вас проконсультируют.

    Наборная приточная вентиляция с подогревом и фильтрацией воздуха. Решение


      Предоставленная услуга: приточная вентиляция с подогревом и очисткой воздуха, вытяжка из санузлов.

      Объект: квартира площадью 88 м2.
      Регион: Киев,  ЖК «Сырецкий Бояр», ул. Рижская.

      Количество задействованных людей: 4 человека.
      Подготовка технического решения и КП: 3 дня.
      Сроки выполнения монтажа: 4 дня.
      Общий период на решение: 14 дней.

      С какой задачей обратился Клиент: в данном случае, это был наш существующий Клиент, который обратился за повторной услугой, только в это раз обращение звучало так: «Хочу вентиляцию – недорогую, эффективную, автоматизированную во всех помещениях».

    Этапность выполнения

    1. Выезд на объект.

    2. Концептуальное решение, подбор оборудования, первичная план-схема по разводке.

    3. Встреча в офисе – обсуждение концепции, согласование, подписание договора, обмен данными инженеров со строителями, которые делали ремонт на объекте, согласование наших дат появления на объекте, подписание договора, пожатие рук.

    4. Закупка оборудования, подготовка финальной расчетной-схемы для размещения оборудования.

    5. Монтаж, пусконаладочные работы.

    Решение поставленной задачи

    Система вентиляции в квартире

      Для подачи свежего воздуха в жилые помещения квартиры (спальни, хол) предусмотрена небольшая наборная приточная система, которая состоит из приточного канального вентилятора Ostberg серии CK, электрического нагревателя Salda серии EKA, фильтра Вентс (класса очисти G4), щита управления системой.

    Как поступает свежий воздух

      Забор воздуха осуществляется с нижней части балкона с помощью приточного вентилятора, который перенаправляет воздух в воздуховоды, которые были смонтированы на наружной стене в верхней части. Далее он равномерно распределяется по воздуховодам в жилые комнаты.



      Приток в каждую из комнат поступает через вентиляционные приточные алюминиевые решетки, которые были врезаны в систему воздуховодов. Выброс воздуха происходит на наружной стене в верхней части.

      По необходимости решетки можно регулировать в ручном режиме.

      Сам же вентилятор, был размещен на балконе во избежание возникновения неприятного шума во время своей работы.



    Вытяжка из помещений

      Вывод воздушных масс реализуется двумя путями — и в первом, и во втором мы использовали бытовые вентиляторы Soler&Palau SILENT-100 CZ DESIGN испанского происхождения.

      Один вентилятор был смонтирован в санузле: в данном случае ванная и туалет были совмещены.

     Второй вентилятор смонтировали в мини-щитовой, которая расположена в холе. Получилась вытяжка из коридора.


    Таким путем мы добились постоянности и стабильности наличия свежего воздуха в помещениях.

    Автоматизация в управлении

      Был собран индивидуальный щит автоматики Atmic. Мы собрали этот щит таким образом, чтобы Клиент мог регулировать всю вентиляцию в квартире с одного пульта, чего он и желал изначально.



    Другие примеры наших работ

    {callback: 1}


    Как сделать вентиляцию и кондиционирование в жилой квартире за 11 дней?




    Энергоэффективная вентиляция и кондиционирование в 2-х комнатной квартире 60м2


    Жилая квартира 105 м2. Принудительная приточно-вытяжная вентиляция и кондиционирование



     Пусконаладочная работа

      После того как вся система была смонтирована, были отрегулированы в ручном режиме приточные решетки на подачу необходимого воздуха в нужные помещения. Замеры происходили с помощью анемометра.

     Итог

    1. Система была смонтирована в оговоренные даты без смещений.

    2. Наборная установка оправдала наши ожидания и расчеты — мы добились нужного количества приточного воздуха.

    3. Вентиляторы показали свою тихую работоспособность.

    4. Единственное, что мы со временем поменяли — это обратный клапан на приточной системе: заменили на европейский,  более прочный. Мы пришли к выводу, что если квартира находится выше 7 этажа и на ветренной стороне, то обратный клапан лучше ставить прочный для избежания лишних шумов.

    5. Со временем мы установили кондиционеры и подписали договор на сервисное  обслуживание всех систем.


    Клиент остался доволен – мы, собственно, тоже.



    Фотоотчет



    Полезные статьи по теме:

    Зачем в квартире вентиляцияКак проверить качество монтажа вентиляции в квартиреПроектирование вентиляции и кондиционирования в квартире

    Приточная вентиляция Xiaomi Smartmi Fresh Air System (С ПОДОГРЕВОМ) XFXTDFR02ZM

    ВНИМАНИЕ! На данный продукт наш магазин предоставляет годовую (!) гарантию!



    Приточный воздухоочиститель Xiaomi SmartMi Fresh Air System Wall Mounted Heat Version (Приточная вентиляция Xiaomi Smartmi Fresh Air System (С ПОДОГРЕВОМ) – это лучший способ очистки загрязненного воздуха. Главная особенность очистителя заключается в функции подогрева, что позволяет создать идеальные условия пребывания в помещении. Полупроводниковый керамический PTC элемент измеряет температуру за пределами комнаты и автоматически регулирует уровень нагрева. Такой подход значительно снижает затраты на электроэнергию.

    Эффективная система фильтрации

    Для очистки воздуха используется 5-ти уровневая система фильтрации. Внешняя металлическая сетка сдерживает насекомых и крупные частицы мусора. Промежуточный фильтр Merv12 служит для устранения частиц пыли и пыльцы растений, а высокоэффективный фильтр h23 (HEPA 13) задерживает все вредные микроорганизмы и мелкодисперсные частицы PM2.5 и вирусы! Эффективность фильтрации достигает показателя в 99.99%. Фильтр не нуждается в особом обслуживании, достаточно просто промывать решетку 1 раз в месяц. Остальные фильтры необходимо менять каждые 3-6 месяцев.

    Мощный бесщеточный двигатель

    Воздухоочиститель оснащен мощным бесщеточным двигателем со скоростью вращения 1030 об/мин. Высокая эффективность позволяет очищать до 160 кубометров воздуха в час и охватывать помещение с площадью 57 кв.м. Для создания мощного воздушного потока используется центробежный вентилятор с диаметром 230 мм. Несмотря на высокую мощность двигателя, вентилятор работает крайне тихо. Рабочий шум не превышает показатель в 43 дБ.

    Синхронизация со смартфоном

    Управление очистителем осуществляется при помощи встроенного OLED-дисплея, на котором выводится вся необходимая информация о работе устройства. Также в комплекте идет легкий и удобный пульт дистанционного управления на 2.4 ГГц. Но главной особенностью модели является возможность управления работой устройства при помощи мобильного приложение Mijia (MiHome), установленного на смартфон. Синхронизация со смартфоном позволяет получать уведомления о необходимости замены фильтров и дает возможность связать очиститель с другой техникой умного дома.

    Комплект умных датчиков

    Для сбора данных о состоянии воздуха используется целый комплекс умных датчиков, среди которых: датчик отслеживания микрочастиц, уровня CO2, а также температуры и влажности. Сбор данных проходит в режиме реального времени, а вся полученная информация выводится на встроенный OLED-дисплей или в мобильном приложении Mijia (MiHome).

    Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления.



    *Технические характеристики, комплектация и внешний вид товара могут отличаться, приоритетную силу имеет реальный продукт.

    Зачем устанавливать в помещении воздушную систему обогрева с приточной вентиляцией

    Одной из животрепещущих проблем, которые преследуют жильцов частного дома – медленный, но неуклонный рост затрат на его отопление. Стремясь уменьшить эти расходы, хозяева тратятся на утепление дома:

    1. Облицовку его ЭППС (экструдированным пенополистиролом).
    2. Замену старых окон с деревянными рамами на новые пластиковые со стеклопакетами.
    3. Утепление пола, чердака и межэтажных перекрытий.
    4. Замену входной деревянной двери на стальную, тепло- и шумоизолированную.
    5. Утепление цокольной части дома снаружи и внутри и др.

    После этих действий зимой становится теплее, но:

    • потекли ручейки на стеклах окон;
    • стало тяжелее дышать, особенно в зимнее время, т. к. воздух стал гораздо суше;
    • начали сыреть стены;
    • зимой зачахли цветы, несмотря на регулярный их полив и удобрение…

    Специалисты посоветовали сделать приточно-вытяжную вентиляцию. Но она «выносит» теплый воздух из дома, меняя его на холодный, который прогревается и тоже становится очень сухим. В зоне поступления свежего воздуха с улицы прохладно, что может приводить к частым простудам.

    Итог – расходов много, а результат невелик. Решение этих проблем нашлось, и оно в установке в помещении воздушной системы обогрева с приточной вентиляцией.

    Как компания Антарес Климат меняет климат в доме?

    Воздушная система отопления – это комплексное решение проблем с обогревом и охлаждением в жаркое время года частного дома. Строится она с использованием не водяного (или парового) теплоносителя, а с подачей горячего воздуха.

    Загородный коттедж не может быть без хорошей приточно-вытяжной вентиляции, которая заменит воздух в помещении, добавит свежий воздух с кислородом и распределит по всем комнатам. При этом из отработанного теплого воздуха, выходящего наружу, с помощью подсистемы рекуперации, будет отобрано тепло, которое он уносит с собой на улицу, и этим теплом подогреется холодный наружный воздух, заходящий в дом.

    В воздушном отоплении воздух нагревается охлаждается до нужной температуры. Потом он по воздуховодам, проложенным в полу, за фальш-стенами или над подвесным потолком, подается в обогреваемые помещения. В местах выхода теплого потока в комнату система управляемых жалюзи распределит горячий (охлажденный летом )воздух так, как пожелает хозяин или как будет настроена управляющая автоматика.

    Остывший воздух по обратным воздуховодам поступит на нагревание, и процесс будет повторен.

    Воздух, идущий на нагрев, системой фильтров очищается от минеральной и органической пыли, постоянно «висящей» в комнате, посторонних запахов, аэрозолей, табачного дыма, спор и грибков плесени, веществ-аллергенов, попадающих через окна и двери с улицы в комнаты или образующихся при нахождении в комнате людей, животных и/или птиц.

    Хорошо очищенный воздух поступит в систему для подогрева. Здесь он разогревается до требуемой температуры и по воздуховодам распределяется по помещениям, отапливая их.

    Воздушное отопление, совмещенное с вентиляцией, размещаются в «котельной», в подвале или в пристройке дома. До самой дальней отапливаемой комнаты иногда требуется воздуховод, длиной до нескольких десятков метров. В этом случае для интенсификации процессов воздушно-приточного отопления и очистки воздуха используются малошумящие всасывающие и/или нагнетающие вентиляторы. Они могут встраиваться в воздуховоды в любом удобном месте.

    Для высококачественной очистки воздуха от бактерий и микроорганизмов в канальные воздуховоды системы могут встраиваться дополнительные фильтры, стерилизаторы, озонаторы или ионизаторы.

    Плюсы воздушного отопления

    К положительным свойствам такого способа отопления можно отнести:

    А. Принцип «3 в 1» – в воздушном отоплении нашим инженерам удалось совместить три довольно разные функции:

    1. Вентиляцию, т. е. постоянное перемешивание одного и того же воздуха в комнате, которое создает «ветерок» и улучшает самочувствие жильцов.
    2. Очистку воздуха от минеральной и органической пыли, взвешенной в воздухе, т. е. постоянно «висящей» в нем и, практически, не оседающей.
    3. Увлажнение воздуха в зимнее время, когда с улицы подается свежий холодный воздух. Если при минусовой уличной температуре его относительная влажность составляет 60 – 80%, то после подогрева его относительная влажность может уменьшиться до 30 – 40%.

    Поэтому свежий воздух с улицы нужно обязательно искусственно увлажнять. Это делается испарением чистой воды в процессе подогрева воздуха.

    Б. Кондиционирование воздуха. Если использовать для нагрева воздуха в качестве одной из подсистем современный тепловой насос, то можно отапливать помещение, а в летнее время дополнительно охлаждать его. У хороших тепловых насосов есть функция кондиционирования.

    В. Улучшение дизайна интерьера после монтажа воздушного отопления, совмещенного с вентиляцией. Исчезнут мозолящие глаза батареи отопления под окнами, вертикальные и горизонтальные трубы, подводящие к ним горячую воду, защитные решетки или щиты с множеством отверстий.

    Решетки заборных отверстий и воздухораспределительные имеют небольшие размеры и могут быть легко вписаны в интерьер. При проектировании мы учитываем возможность скрыть воздуховоды за фальш-панелями стен и подвесного потолка. Если приточная вентиляция с воздушным отоплением задумывалась до строительства дома, то все ее коммуникации могут быть искусно спрятаны профессиональным дизайнером.

    Таким образом, обогрев помещений воздухом упрощает систему отопления, повышает ее безопасность, является более экономичным, по сравнению с другими системами. Систему легко монтировать, она имеет низкие капитальные затраты на строительство, высокую скорость прогрева помещения, легко объединяется с системой кондиционирования, очистки, увлажнения воздуха.

    Что предлагает Московская компания Антарес Климат?

    Компания Антарес Климат предлагает своим клиентам:

    1. Провести обследование вашего объекта – офиса, загородного дома, складского или производственного помещения на возможность установки в нем системы воздушного отопления. Обмерять и сделать расчет стоимости работ по подготовке помещения.
    2. Спроектировать систему воздушного отопления, совмещенную с приточной вентиляцией. По вашему желанию можно приточную вентиляцию дополнить подсистемой рекуперации воздуха. Она подогреет входящий в помещение воздух не электрообогревателем (ТЭНом), а теплом воздуха, выводимого на улицу. Это уменьшит ваши энергозатраты на отопление.
    3. Закупить и скомплектовать оборудование для вашего объекта в соответствии с готовым проектом.
    4. Провести монтаж системы. Компания Антарес Климат установит по согласованному с вами проекту систему воздушного отопления и вентиляции, например, в вашем офисе.
    5. По договору компания возьмет ее на гарантийное и периодическое техническое обслуживание. При необходимости, по согласованию с клиентом, мы можем провести и ремонт подсистем или всей системы в целом, в том числе и гарантийный. Срок гарантии на нашу систему установлен в 3 года.

    Если у вас появились вопросы, звоните нам в Москве по телефону +7 (495) 255-53-39.

    Мы выполняем работу под ключ. Сделаем проект, закупим оборудование, проведем монтаж воздушного отопления и вентиляции дома. Цену на наши работы можно узнать у наших менеджеров.

    Автор статьи — Лубневский К.К.

    Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

    По HVI



    Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь.Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

    В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



    Повышенная герметичность и низкий уровень качества воздуха в помещении

    По мере того, как здания становятся более герметичными для экономии энергии, непреднамеренным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

    Воздух в жилых помещениях может быть весьма вредным для здоровья.Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

    • В среднем человек получает 72% химического воздействия дома. [1]
    • Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
    • Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
    • Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

    Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO 2 ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении. [5]



    Механическая вентиляция — решение

    Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

    Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало Стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в жилых помещениях. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а Стандарт 62. 2 был принят местными нормами США

    , а также на них повлияли.



    Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

    Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Обратите внимание, что непрерывные системы вентиляции «для всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении в хорошо изолированных домах того времени.[9]

    Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



    Вытяжная вентиляция

    Обзор системы и преимущества:

    Рисунок 1: Система вытяжной вентиляции (DOE)

    • Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает косметику извне через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция больше всего подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
    • Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме.Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, таких как ванные комнаты и кухни.
    • Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для устранения утечек в ограждающих конструкциях. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

    Проблемы:

    • Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества.К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
    • Системы вытяжной вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом. [14]



    Приточная вентиляция

    Обзор системы и преимущества:

    Рисунок 2: Система приточной вентиляции (DOE)

    • В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах вентилятора ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
    • Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
    • Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов.Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
    • Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.[18]

    Проблемы:

    • Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
    • Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]



    Приточно-вытяжная вентиляция

    Обзор системы и преимущества:

    Рисунок 3: Система сбалансированной вентиляции (DOE)

    • Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
    • Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
    • В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом.Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

    Проблемы:

    • Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, перед доставкой может потребоваться смешивание наружного воздуха с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
    • Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



    Вентиляция с рекуперацией энергии

    Обзор системы и преимущества:

    • Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
    • Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



    Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



    Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



    • Основное различие между ERV и HRV заключается в том, как работает теплообменник.В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
    • Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]
    • Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
    • Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



    Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

    Проблемы:

    • Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



    Вкратце

    Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций.Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

    Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

    Приточная вентиляция и энергоэффективность

    Системы механической вентиляции могут быть необходимы, если пассивной вентиляции недостаточно для удовлетворения требований Строительных норм и правил.

    На этой странице:

    • Компоненты приточно-вытяжной вентиляции
    • Нагрев приточного воздуха
    • Типы вентиляционных систем

    Некоторые приточно-вытяжные вентиляционные системы обеспечивают не только вентиляцию, но и обогрев. В системах приточной вентиляции для движения воздуха требуется лишь небольшое количество энергии.

    Компоненты системы приточной вентиляции

    Механическая приточная вентиляция обычно обеспечивается вентилятором, который может быть автономным или частью системы кондиционирования воздуха или рекуперации тепла.Для перемещения свежего воздуха снаружи внутрь помещения также требуется воздухозаборник, воздушный фильтр для удаления твердых частиц, воздуховоды и комнатные диффузоры.

    Воздухозаборник должен быть расположен там, где не будет засасываться загрязненный воздух.

    Чтобы свести к минимуму потребление энергии, размеры вентиляторов и управление ими должны обеспечивать перемещение только необходимого объема вентиляционного воздуха. Большинство систем подачи свежего воздуха предназначены для непрерывной работы с расходом свежего воздуха около 320 литров в секунду.

    Обогрев приточным воздухом

    Многие вентиляционные системы подачи свежего воздуха нагревают поток приточного воздуха перед его подачей в помещение.Нагреваемый воздух, поступающий извне, может потреблять значительное количество энергии, особенно зимой, когда температура наружного воздуха низкая. Это можно уменьшить, используя систему вентиляции с рекуперацией тепла или спроектировав систему так, чтобы приток свежего воздуха:

    • объемный расход поддерживался на соответствующем уровне на солнечной стороне здания, вблизи теплых поверхностей или в помещениях с накоплением солнечного тепла
    • обогревается только при низкой температуре наружного воздуха (примерно ниже 13°С) или на 6°С ниже требуемой комнатной температуры это зависит от системы отопления и уровень поступления тепла от других источников в помещение
    • нагревается не более чем для того, чтобы жильцам было комфортно.

    Типы систем вентиляции

    Вентиляционные системы с рекуперацией тепла

    Системы вентиляции с рекуперацией тепла и вентиляции с рекуперацией энергии представляют собой канальные вентиляционные системы, состоящие из двух вентиляторов: один для всасывания воздуха снаружи, а другой для удаления застоявшегося внутреннего воздуха. Теплообменник типа «воздух-воздух», обычно устанавливаемый в подкровельном пространстве, рекуперирует тепло из внутреннего воздуха перед его выпуском наружу и использует это тепло для нагрева входящего воздуха. Это не системы отопления, но они уменьшают потери тепла из здания.

    Подробную информацию см. в разделе Системы вентиляции с рекуперацией тепла.

    Системы избыточного давления/принудительной подачи воздуха

    Системы положительного давления/принудительной подачи воздуха подают воздух внутрь для создания положительного внутреннего давления, которое заставляет воздух двигаться наружу. Воздух будет просачиваться через щели и открытые двери и окна.

    Чтобы эти системы были эффективными, скорость потока приточного воздуха должна быть выше, чем скорость потока утечки воздуха. Чем герметичнее дом, тем эффективнее система.

    Солнечные системы отопления/вентиляции

    Солнечные системы отопления/вентиляции используют солнечную энергию, которая была поглощена солнечными панелями, для нагрева свежего приточного воздуха, проходящего через панели. Солнечные батареи также можно использовать для питания вентилятора приточного воздуха. Эти системы очень энергоэффективны, но довольно дороги для установки в домах.

    Канальные системы подачи теплого воздуха

    Канальные системы подачи теплого воздуха забирают теплый воздух из подкровельного пространства или какого-либо другого внутреннего пространства и подают его в обогреваемое помещение.По мнению BRANZ, эти системы не соответствуют минимальным требованиям к вентиляции пункта G4 NZBC «Вентиляция», поскольку они не подают наружный воздух в помещение.

    Этим системам требуется достаточное количество солнечного света для обогрева области источника тепла, не слишком низкая температура окружающей среды, достаточное пространство на крыше для обеспечения источника тепла, ограниченное проникновение влажного воздуха из нижних пространств и воздушные фильтры, чтобы исключить попадание твердых частиц из подпотолочного пространства. принесли в дом. Фильтры обычно требуют замены каждые 12 или 24 месяца.

    Канальная система передачи теплого воздуха, в которой используется воздух с крыши, обеспечивает подачу теплого воздуха только в дневное время, когда светит солнце. В пасмурные дни и ночью температура воздуха у источника тепла (подкровельного пространства) может быть ниже температуры воздуха в помещении. Поэтому они должны иметь возможность замедляться или останавливаться, чтобы предотвратить потери тепла в это время, и потребуется дополнительный обогрев помещений.

    EECA и Университет Отаго профинансировали исследования систем вентиляции, в которых используется воздух с крыши.Среди выводов: в большинстве случаев было подсчитано, что нагнетание воздуха из пространства на крыше в дом не даст никакого преимущества в обогреве или охлаждении. Фактически, это часто приводит к тому, что внутренняя температура отдаляется от желаемого уровня, а не приближается к нему.



    Обновлено: 25 февраля 2021 г.

    Вентиляторы реверсивные с рекуперацией тепла и энергии SOLO

    Проветриватель Solo — наиболее подходящее решение для подсобных помещений, кладовых и гардеробных.Низкое энергопотребление позволит сэкономить электроэнергию, обеспечив чистым и свежим воздухом любое помещение площадью до 15 м².

    • Описание
    • Модификации
    • загрузок
    • Сертификаты

    Описание

    Описание

    ПРИЛОЖЕНИЕ
    • Подача чистого свежего воздуха в помещения
    • Удаление застоявшегося вытяжного воздуха из помещения
    • Очистите воздух от пыли и насекомых
    • Предотвращение проникновения излишней влажности и появления плесени
    • Защита от наружного шума
    • Рекуперация тепла и обеспечение баланса влажности внутри
    • Снижение расходов на отопление зимой и на кондиционирование воздуха летом
    • Низкое энергопотребление
    ЛОГИКА РАБОТЫ
    • Рекуперация энергии за счет реверсивной работы вентилятора, состоящей из двух циклов:

    ЦИКЛ I. Проходя через керамический теплообменник теплый спертый вытяжной воздух, он нагревается и увлажняет теплообменник. Через 70 секунд
    по мере прогрева керамического теплообменника проветриватель автоматически переключается в режим подачи воздуха.

    ЦИКЛ II. Свежий холодный поступающий с улицы воздух проходит через керамический теплообменник, поглощает скопившуюся влагу и нагревается до комнатной температуры. Через 70 секунд по мере остывания теплообменника проветриватель переключается в режим «Вытяжка» и цикл возобновляется.

    • Режимы подачи и вытяжки воздуха переключаются каждые 70 секунд.
    ДИЗАЙН

    Воздух подается или вытягивается реверсивным осевым вентилятором с ЕС-двигателем. Благодаря ЕС-технологии вентилятор отличается низким энергопотреблением.
    Двигатель имеет защиту от перегрева и шарикоподшипники для увеличения срока службы.

    Для очистки потоков приточного и вытяжного воздуха используются два встроенных фильтра с общим классом фильтрации G3. Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых, предотвращают загрязнение деталей проветривателя. Фильтры чистятся либо пылесосом, либо промываются водой.

    Высокотехнологичный теплообменник предназначен для рекуперации тепловой энергии вытяжного воздуха и нагрева приточного воздуха.

    Модель Solo RA1-35-9 R оснащена керамическим теплообменником с эффективностью рекуперации до 85 %.

    УПРАВЛЕНИЕ
    ПРИМЕР МОНТАЖА

    Сертификаты

    Сертификаты

    Знак соответствия европейским стандартам качества и электробезопасности, выданный Ассоциацией технического надзора (Technischer Überwachungsverein, Германия).

    Знак СЕ означает, что оборудование произведено с соблюдением стандартов качества и безопасности, предусмотренных нормами ЕС для данного вида продукции (отмечено производителем).

    Знак соответствия Украинским стандартам качества и электробезопасности, выданный УкрТЕСТ.

    Знак соответствия товара, подлежащего обязательной сертификации в системе DSTR, а также действующим в Российской Федерации техническим нормам и стандартам.Подтверждено сертификатами РосТЕСТ (Москва).

    Класс изоляции: двойная изоляция.

    Класс защиты прибора.

    Вентиляция с рекуперацией энергии и тепла: улучшение качества воздуха в помещении и энергоэффективности

    Свежий воздух всегда был требованием для здоровых зданий. Многочисленные загрязняющие вещества внутри помещений, в том числе окись углерода, летучие органические соединения, формальдегид и радон, могут негативно повлиять на здоровье человека, а захваченная влага может вызвать множество проблем. Ранее негерметичные здания приносили нам пользу за счет естественной вентиляции этих загрязняющих веществ, но по мере того, как строительные нормы и правила и владельцы зданий, заботящиеся об энергопотреблении, требуют более тесных и эффективных зданий, механическая вентиляция стала необходимой для обеспечения достаточного притока свежего воздуха. Наступление COVID-19 усугубило это, поскольку CDC и ASHRAE рекомендовали усиление вентиляции в ответ на вирус.Эти факторы вызывают неотложную потребность в чистом и свежем воздухе в наших зданиях, что выходит далеко за рамки традиционных проблем со здоровьем.

    Доступные технологии

    Поскольку вентиляция стала ключевым требованием для многих домов и зданий для поддержания качества воздуха в помещении (IAQ), можно использовать несколько подходов для увеличения количества свежего воздуха в здании. Могут использоваться только вытяжные, приточные или приточно-вытяжные системы вентиляции, но они также могут привести к увеличению счетов за электроэнергию, поскольку кондиционированный воздух и заключенная в нем энергия вытесняются из здания.Однако вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV) продвинулись вперед, чтобы не только обеспечивать постоянный, дозированный свежий воздух, но и иметь возможность улавливать и утилизировать большую часть энергии до того, как она покинет здание. При этом ERV и HRV могут обеспечить необходимую вентиляцию при одновременном снижении нагрузки на отопление и охлаждение здания.

    ERV и HRV могут играть особую роль в повышении качества воздуха в помещении, включая фильтрацию патогенов.В то время как другие системы очистки воздуха могут уменьшить количество патогенов в помещении, правильно спроектированные системы вентиляции подают в здание новый, свежий воздух, удаляя при этом существующий застоявшийся воздух, обеспечивая постоянную циркуляцию свежего воздуха в здании. Переменная функциональность ERV и HRV позволяет контролировать эту скорость воздухообмена с возможностью увеличения этой скорости по мере увеличения занятости. Кроме того, фильтры могут быть модернизированы, чтобы повысить рейтинг MERV (минимальное значение эффективности).Чем выше значение MERV, тем лучше его способность удалять твердые частицы, включая патогены.

    Глубокое погружение: как работают системы ERV и HRV

    Как упоминалось выше, ERV и HRV обеспечивают постоянную дозированную подачу свежего воздуха, а также улавливают и утилизируют энергию до того, как она покинет здание. Это достигается за счет теплообменника – устройства, которое передает тепло между существующим вытяжным воздухом здания и поступающим свежим воздухом. Два воздушных потока не вступают в прямой контакт; вместо этого в ERV и HRV используются различные технологии для передачи тепла и / или влажности, предварительно кондиционируя поступающий свежий воздух.Конкретный тип используемого ERV или HRV будет зависеть от приложения, включая тип здания, его конкретное использование, а также любые сезонные или климатические изменения, которые вступают в игру.

    Основное соображение при выборе технологии сводится к необходимости контроля влажности. В то время как система вентиляции с рекуперацией тепла восстанавливает только тепло из вытяжного воздуха, системы вентиляции с рекуперацией энергии могут рекуперировать как тепло, так и влагу, эффективно контролируя уровень влажности в здании.В большинстве зданий это может оказать существенное влияние на затраты на отопление и охлаждение, а также на уровень комфорта во всем здании.

    Хотя этот тип технологии кажется чрезвычайно сложным, он может быть очень эффективным. Хотя эффективность может варьироваться в зависимости от типа технологии и ее применения, эти устройства могут иметь эффективность от 50 до 80%, улавливая большую часть энергии до того, как она выйдет из здания. Предварительно кондиционируя поступающий воздух, ERV или HRV снижают нагрузку на систему ОВКВ здания, что приводит к снижению счетов за электроэнергию и потенциальному уменьшению размера вашей системы ОВКВ.

     Преимущества не ограничиваются снижением нагрузки на отопление и охлаждение. ERV или HRV могут сбалансировать систему вентиляции в целом, устраняя положительное или отрицательное давление, которое может существовать в здании. Это может уменьшить неконтролируемую инфильтрацию или эксфильтрацию, если она существует (в более тесных зданиях такой проблемы быть не должно). Кроме того, ERV и HRV можно настроить в нескольких конфигурациях с существующей или новой системой HVAC, что обеспечивает гибкость в зависимости от потребностей здания.

    Важность этой технологии во время COVID-19 (временный заголовок)

    ASHRAE, считающийся одним из ведущих авторитетов в области здоровья зданий и качества воздуха в помещениях, представил обширные рекомендации в отношении COVID-19, включая роль систем рекуперации энергии. В этом руководстве они отмечают, что ERV могут увеличить наружную вентиляцию здания, одновременно ограничивая потери энергии и поддерживая уровень комфорта. Техническое руководство ASHRAE содержит более подробную информацию, а квалифицированные подрядчики могут провести углубленный анализ системы.

    Для получения полного списка того, как предприятия и рабочие места могут решать проблемы, связанные с COVID-19, CDC США предоставляет подробные рекомендации по широкому кругу тем.

    Поскольку сообщества по всей стране стремятся к балансу в поддержании рабочих мест и обеспечении здоровья их обитателей, мы должны учитывать, какой вклад системы зданий вносят в нашу внутреннюю среду. Достижения в области вентиляционных технологий позволяют нам улучшать качество воздуха в помещениях, сохраняя или повышая его энергоэффективность.Совершенствуя контроль над воздушным потоком в зданиях с помощью систем вентиляции с рекуперацией энергии или тепла, мы получаем возможность снизить энергетическую нагрузку, улучшить качество воздуха в помещении и повысить нашу способность защищать здоровье тех, кто их использует.

    Фонд устойчивой энергетики может помочь в продвижении вашего проекта, предоставив 100% авансовое финансирование для модернизации и установки их механических систем вентиляции, включая установку ERV / HRV. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы.

    Как работает вентиляция с рекуперацией тепла HRV/ERV?

    Закрой эту дверь и сохрани тепло — это знакомый крик в
    зима; летом вы, скорее всего, увидите, как люди закрывают двери
    и окна для сохранения тепла из
    и сэкономить на кондиционировании. Как вы можете иметь
    герметичный, энергоэффективный дом, который также является здоровым и
    хорошо проветривается? Вентиляция с рекуперацией тепла (HRV) и
    вентиляция с рекуперацией энергии (ERV)
    (иногда также называемая механической вентиляцией с рекуперацией тепла или MVHR)
    предложить решение, привнося свежий воздух в ваш дом, не пропуская тепло
    побег.Давайте подробнее рассмотрим, как они работают!

    Фото: Типичная система вентиляции с рекуперацией тепла (HRV) внутри. Вы можете видеть воздухозаборник и
    выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа.
    Хотя эти вещи выглядят довольно тяжелыми, большинство из них сделано из легкого алюминия.
    и весят всего 10–20 кг (20–40 фунтов). Системы HRV производятся многими различными компаниями, включая Broan, Fantech, Honeywell,
    Vaillant recovAIR, RenewAire и Venmar.Фото Денниса Шредера
    любезно предоставлено NREL (Министерство энергетики США/Национальное
    Энергетическая лаборатория).

    Зачем нам рекуперация тепла?

    Современные дома обычно строятся по гораздо более высоким техническим стандартам.
    чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии.
    эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область
    усовершенствование заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали
    на тепло, которое мы помещаем в них дольше.

    Но есть и недостаток: наши дома нуждаются в регулярных сменах воздуха, чтобы оставаться здоровыми. Ванны и душевые, мыть посуду,
    стиральные машины для одежды,
    сушка белья в помещении,
    и даже простое дыхание производит удивительное количество воды внутри нашего организма.
    домов: по данным ведущего производителя вентиляции Vaillant,
    типичная семья производит 10–15 литров (3–4 галлона) влаги.
    каждый день! Пусть эта проблема останется без внимания, и вы получите такие проблемы, как
    плесень и грибок, пылевые клещи и повышенный риск астмы.

    Открытие дверей и окон — очевидный способ избавиться от влаги и вывести
    на свежем воздухе, но если вы сделаете это зимой, то с тем же успехом
    спусти деньги в унитаз: все тепло тебе дорого
    внесенный в ваш дом, унесет ветром.Старый сквозняк
    дом решает эту проблему, будучи
    автоматически хорошо проветривается, но, вероятно, еще и мороз, потому что бесполезно держать
    на тепло; современный энергоэффективный дом решает проблему сквозняка
    но может быть душно и недостаточно вентилируемым. Так что делать?

    Ответ природы

    Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш
    тела немного похожи на наши дома, поскольку они нуждаются в регулярном
    приток свежего воздуха и постоянные облака сырости, «души»
    воздух, чтобы избавиться.Как они это делают? С гениальным изобретением
    называется нос !

    Анимация: Ваш нос работает как система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1),
    ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух
    забирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

    В детстве вы могли узнать, что лучше
    дышать через нос, а не через рот, потому что нос
    нагревает и фильтрует поступающий воздух.Что на самом деле делает ваш нос?
    называется теплообмен (или, более технически, регенерация): выходящий воздух согревает ваши носовые проходы
    как уходит; холодный поступающий воздух забирает некоторые из этих же
    тепловая энергия на своем пути в ваши легкие. В результате воздух, которым вы дышите, становится теплее.
    чем это было бы в противном случае, в то время как воздух, который вы выдыхаете, более прохладный, и (среди прочего) это помогает вашему телу сохранять тепловую энергию.

    Что такое вентиляция с рекуперацией тепла?

    HRV по сути являются носами домов: они состоят из двух вентиляционных
    воздуховоды, идущие рядом друг с другом, проходящие между внутренней и
    вне дома.Один несет прохладный свежий воздух; другой несет
    влажный, затхлый воздух наружу. Умный бит заключается в том, что воздушные потоки бегут
    через устройство, называемое теплообменником, которое позволяет выходящему воздуху
    передать большую часть своего тепла поступающему воздуху без двух
    воздушные потоки на самом деле смешиваются (читайте, как это работает в нашем
    статью о теплообменниках). Обычно в каждом есть вентилятор (нагнетатель).
    воздуховод, который можно поднимать или опускать вручную или автоматически
    в зависимости от температуры и уровня влажности. Входящий воздух
    подачи также может быть установлен байпас, чтобы в летние дни, когда
    прохладнее снаружи, чем внутри, холодный наружный воздух может быть направлен прямо
    в дом, не встречаясь с выходящим воздухом (так же, как открыть
    створки окна).

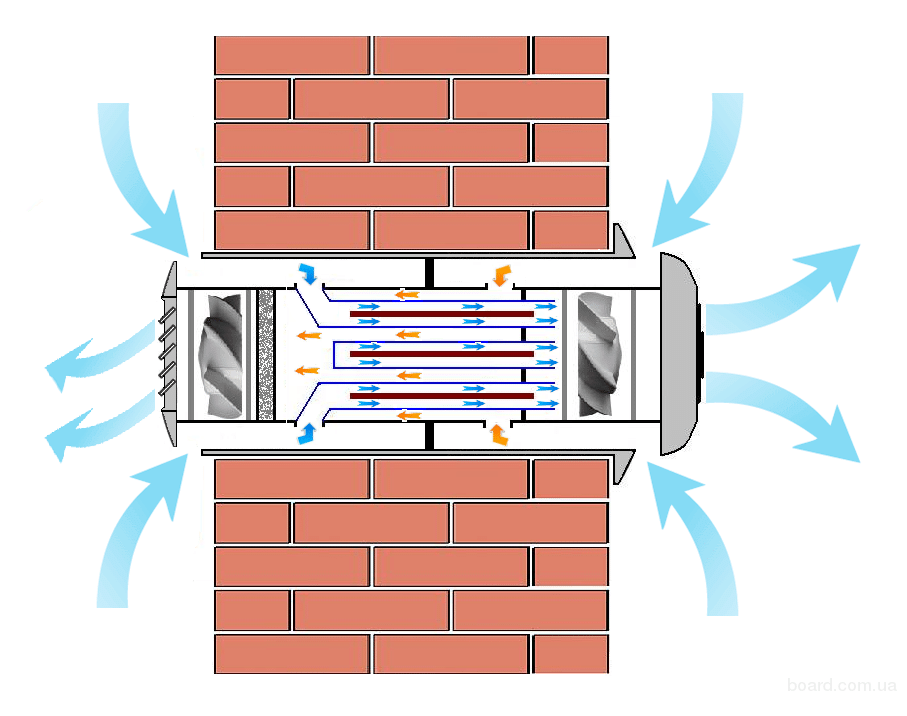

    Рисунок: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, проходя через теплообменник на выходе из здания. Холодный и сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере поступления. В идеале тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

    В небольших домах HRV может состоять из одного блока на одном
    стена, которая эффективно вентилирует все здание с течением времени, как
    двери открываются и закрываются между комнатами.В больших домах и офисах может быть
    вентиляционные решетки в каждой комнате, входящие в воздуховоды, которые проходят между
    полов или потолков здания к одному вентилятору на внешней стене.

    Рисунок: Как работает HRV (более подробно): Это макет фактического блока HRV, показывающий два пути воздушного потока и шесть изолированных отсеков более подробно. Свежий воздух поступает в здание снаружи в точке 1 и нагнетается в помещение в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, и следуя пути, отмеченному синей стрелкой.По пути он забирает тепло от ромбовидного теплообменника (красный), притягиваемого розовым вентилятором. Застоявшийся отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, отмеченному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает на этом пути второй вентилятор, окрашенный в голубой цвет. Из патента США 5 632 334: Вентилятор с рекуперацией тепла с функцией оттаивания воздуха в помещении Питера К. Гринбергса и Гранта В. Майлза.Nutech Energy Systems Inc., 27 мая 1997 г., любезно предоставлено Управлением по патентам и товарным знакам США, для ясности добавлены цвета.

    В чем разница между HRV и ERV?

    Не все HRV работают одинаково. Альтернативная система
    называется вентиляция с рекуперацией энергии (ERV)
    работает аналогичным образом, но переносит часть влаги из
    исходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность в
    ваш дом на постоянном уровне. Это важно, если вы не хотите
    ваш дом слишком сухой.Как правило, ERV является лучшим вариантом, если вы
    иметь кондиционер и жить во влажном климате, потому что это поможет
    удерживать влагу снаружи, снижая нагрузку на кондиционер и экономя на счетах за кондиционер.
    ВСР часто бывает лучше, если у вас нет кондиционера или если вы живете в менее влажном климате.
    так как это поможет снизить влажность за счет переноса избыточной внутренней влаги наружу.

    Фото: Типовая система вентиляции с рекуперацией тепла (HRV), вид с торца.Вы можете видеть воздухозаборник и
    выпускные каналы гораздо четче с этого ракурса. Фото Денниса Шредера
    любезно предоставлено NREL (Министерство энергетики США/Национальное
    Энергетическая лаборатория).

    Каковы преимущества и недостатки ВСР?

    Плюсы

    HRV и ERV имеют очевидную привлекательность: они обеспечивают тепло и вентиляцию.
    домой и остановить вас «опустошать свой кошелек» в атмосферу каждый
    время, когда вы открываете окна. Зимой они помогут сэкономить на вашем
    счета за отопление; летом они уменьшают потребность в кондиционировании воздуха.Удерживая лишнюю влагу в вашем доме, они лучше для вашего
    здание, ваша мебель и ваше здоровье
    (В домах с хорошей вентиляцией, в которых не слишком жарко и не слишком сыро, меньше шансов заселить пылевых клещей, что является очень распространенным триггером астмы.)
    и они помогают поддерживать «климат» внутри вашего дома на более постоянном уровне.
    Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется из
    ваш дом через вентиляцию (некоторые производители заявляют о 85–95 процентах),
    так что они действительно экономят энергию.Сколько энергии? По данным британского экологического аудитора
    По расчетам Николы Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, сократив потери энергии на вентиляцию примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях до 300 Вт), но при этом сохраняется значительная экономия энергии.

    Фото: В больших системах HRV используются такие воздуховоды, которые проходят между полом и потолком.Фото Уоррена Гретца предоставлено NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

    Минусы

    С другой стороны, HRV стоит дорого в первоначальной установке (несколько тысяч
    долларов является типичным), и они не гарантируют, что окупят себя (типичный
    годовая экономия может составить несколько сотен долларов). С другой стороны, деньги
    не единственная соответствующая мера; какая цена хорошее качество воздуха в помещении?

    Вы увидите наибольшую пользу от HRV в экстремальных климатических условиях: в чем разница?
    между наружной и внутренней температурами максимальна летом,
    зима или и то, и другое.В более мягком климате преимущества значительно уменьшаются.
    а в некоторых случаях может отсутствовать.

    Не забывайте, что типичный HRV имеет пару небольших электрических вентиляторов и требует денег на эксплуатацию: в целом вы сэкономите деньги только в том случае, если сможете окупить расходы.
    расходы на установку и получить достаточную экономию для покрытия текущих
    затраты также. Если вы заботитесь об окружающей среде и денег меньше
    проблема, экономя больше энергии при рекуперации тепла, чем вы используете в
    сама система, очевидно, является тем, на чем вам нужно сосредоточиться.Если вы используете HRV в
    особенно в холодном климате вам понадобится немного более сложный
    оборудование, предотвращающее замерзание системы. ВРС также нуждаются в регулярном
    техническое обслуживание с фильтрами, которые обычно нуждаются в очистке или замене
    каждые 6–12 мес. Наконец, если ваш дом действительно борется
    с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах),
    вам может понадобиться более одного блока HRV или более сложная установка.

    Какие еще особенности есть у этих вещей?

    Блоки

    HRV/ERV могут использоваться по-разному и обычно имеют цифровые панели управления, позволяющие
    Вы можете увеличивать или уменьшать поток воздуха или переключаться между различными сезонными режимами работы в разное время года. Например, вам понадобится больше кондиционера летом и больше обогрева зимой, или вы можете
    Зимой требуется больше влаги. Некоторые устройства переключаются между «режимом воздухообмена» (в основном для освежения и фильтрации воздуха),
    «режим теплового насоса» (для обогрева или охлаждения здания, а также для освежения воздуха) или «режим рециркуляции»
    (который не нагревает и не охлаждает воздух, а просто продолжает его рециркулировать и фильтровать). Некоторые будут автоматически
    менять режим с помощью встроенных датчиков температуры и влажности. В конце концов, все здания и их обитатели разные,
    поэтому вам нужно будет поэкспериментировать и выяснить, что лучше всего подходит для вас.

    Большинство блоков HRV/ERV оснащены фильтрами для уменьшения загрязнения воздуха внутри помещений.
    и автоматическая защита от замерзания, которая обычно включает в себя один из вентиляторов, всасывающих дополнительное тепло из
    здание, в то время как вентилятор, который обычно втягивает воздух снаружи, временно выключен.

    Улучшение качества воздуха с помощью вентилятора с рекуперацией тепла

    Вентиляторы с рекуперацией тепла стали важной частью поддержания здорового, энергоэффективного и комфортного дома. Здесь мы обсудим, что вам нужно знать о том, как работают вентиляторы с рекуперацией тепла, и почему они могут быть необходимы для вашего дома.

    Необходимость вентиляции

    Без вентиляции в плотно закрытом доме вредные частицы воздуха могут задерживаться внутри дома вместе с вами и вашей семьей в воздухе, которым вы дышите — все, от пыли и перхоти домашних животных до более опасных соединений, таких как формальдегид и радон. Вентиляция помогает удалить эти частицы, а также помогает контролировать влажность, которая может привести к росту плесени.

    Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует, чтобы в дом поступал не менее 15 кубических футов воздуха в минуту на человека.Это необходимо для обеспечения постоянного снабжения жителей дома свежим воздухом для дыхания для поддержания приемлемого качества воздуха в помещении.

    Исторически протечки и щели в старых домах позволяли воздуху свободно проникать в жилые помещения и выходить из них, что обеспечивало необходимый обмен воздуха в час. Это называется естественной вентиляцией. К сожалению, в этих старых негерметичных домах также трудно поддерживать стабильную температуру внутри помещений, что означает неэффективность и более высокие затраты на отопление и охлаждение.

    Однако, поскольку строительные материалы, такие как окна, двери, теплоизоляция и пароизоляция, сделали дома более герметичными и «теплоэффективными», в тесных домах может потребоваться механическая вентиляция для достижения необходимого объема воздухообмена в час.

    Существует несколько типов вентиляции: естественная, точечная или локализованная, а также вентиляция всего дома. При рассмотрении общедомовой вентиляции существует четыре механических метода: вытяжной (выталкивающий воздух), приточный (нагнетающий воздух), сбалансированный (обеспечивает как вытяжку, так и подачу без повышения давления) и системы рекуперации энергии или тепла.

    Как работает вентилятор с рекуперацией тепла

    Вентилятор с рекуперацией тепла, также известный как блок HRV, сочетает потребность в подаче свежего воздуха с потребностью в энергосберегающем тепле в холодные месяцы. Эти механические системы вентиляции заменяют теплый спертый воздух внутри вашего дома свежим наружным воздухом, но во время этого процесса HRV использует (или восстанавливает) тепло вашего внутреннего воздуха.

    Тепло, которое уже есть в вашем доме, передается поступающему свежему воздуху через так называемый теплообменник, рециркулируя имеющееся тепло и снижая нагрузку на ваше отопительное оборудование.

    Вентиляторы с рекуперацией энергии

    Подобным типом механической системы вентиляции является вентилятор с рекуперацией энергии (ERV). Эти системы работают почти так же, как HRV, но также переносят определенное количество водяного пара вместе с тепловой энергией. Это особенно хорошо работает для домов с влажным климатом, поскольку перенос водяного пара помогает стабилизировать уровень влажности в доме. ERV наиболее рентабельны в районах с суровыми зимами и летом, и большинство из них могут рекуперировать 70-80% энергии из выходящего воздуха.

    Финансирование вашего вентилятора с рекуперацией тепла

    Проверенные HRV и ERV имеют право на 100% авансовое финансирование в рамках Программы экологически чистой энергии с оценкой имущества (PACE). Благодаря Renew Financial и PACE домовладельцы могут финансировать свои инвестиции в возобновляемые источники энергии и быть спокойными благодаря следующим ключевым функциям:

    • Быстрое одобрение, как правило, в течение нескольких минут
    • Без мин. Для квалификации требуется балл FICO
    • Фиксированные конкурентоспособные процентные ставки

    Готовы ли вы экономить и получать чистый воздух от вентилятора с рекуперацией тепла? Позвоните нам сегодня по телефону 844-736-3934!



    Важная информация

    Финансирование PACE подлежит утверждению.Применяются требования и ограничения андеррайтинга. Финансирование PACE обеспечено залоговым имуществом, и его часто требуется вернуть при рефинансировании или продаже. Домовладельцам рекомендуется ответственно использовать финансирование PACE. Финансирование PACE — это частное финансирование, которое должно быть полностью погашено. Финансирование PACE не является государственной субсидией. Renew Financial — это частная компания, а не государственная организация. Установка или строительство улучшений имущества, финансируемых с оценкой PACE, осуществляется через подрядчика по благоустройству дома или другого стороннего поставщика, а не Renew Financial или государственной организации.Домовладельцы должны проявлять должную осмотрительность, прежде чем выбирать подрядчика по благоустройству дома. Финансирование предоставляется в Калифорнии на основании лицензии Департамента финансовых инноваций и защиты № 60DBO-
    .

    Весь контент, представленный в этом блоге, предназначен только для информационных целей. Renew Financial не делает никаких заявлений относительно точности или полноты любой информации, найденной при переходе по любой ссылке на этом сайте. Renew Financial не является финансовым консультантом или консультантом по благоустройству дома, и информация, содержащаяся в этом посте, не должна рассматриваться как юридическая или финансовая консультация.



    Введение в систему вентиляции с рекуперацией тепла Lunos e²

    Децентрализованная высокоэффективная система вентиляции всего дома Lunos e² остается прорывом в строительных технологиях, сочетая высокую производительность с простотой установки и эксплуатации. Представленная в 2012 году на рынке США компанией 475, система доказала свою эффективность и долговечность.

    Вместо установки центрального теплообменника, требующего обширных воздуховодов, строительных работ и координации, можно установить агрегаты Lunos e² через наружные стены — без воздуховодов.

    См. вводное видео здесь:

    Основные принципы работы просты:

    1. Блоки работают непрерывно (но могут быть отключены переключателем)
    2. Агрегаты устанавливаются попарно, работают противотоком: один подает воздух, а другой вытягивает
    3. Направления и скорость потока синхронизированы для сбалансированной вентиляции с потоком 9-22 кубических футов в минуту, реверсивным прибл. интервалы в одну минуту
    4. Система может просто обеспечить приток воздуха по всему дому/квартире
    5. Lunos e² является частью гибридного вентиляционного решения вместе с Lunos eGO или отдельной прерывистой вытяжкой на таймере или датчике присутствия

    Единицы маленькие — практически диаметром компакт-диска. Основные компоненты агрегатов включают:

    1. Наружная решетка с сеткой от насекомых
    2. Пластиковый изоляционный элемент
    3. Высокоэффективный керамический буфер тепла
    4. Двигатель вентилятора в звукопоглощающем пластиковом корпусе.
    5. MERV 5 или пыльцевой фильтр
    6. Внутренний экран с оптимизированным воздушным потоком

    Принцип действия – пульсирующий, направленный и сбалансированный воздушный поток, обеспечивающий тщательное перемешивание и обмен воздуха в помещении.

    1) 70-секундные циклы производят примерно трехфутовый импульс свежего воздуха в помещение. Менее чем за 10 минут после запуска свежий воздух полностью циркулирует в помещении.

    2) Разность давлений вызывает принудительное направление воздуха с одной стороны на другую.

    3) И обратно в обратном направлении.

    4) Обеспечение промежуточного смешивания.

    Чем дальше вы разнесете блоки, тем лучше будет микширование, хотя они могут нормально функционировать даже на расстоянии пяти футов друг от друга.

    Важные качества блоков Lunos e²:

    1. Тихая работа : 0,12 сона при низкой настройке (10 куб. футов в минуту) и 0,15 сона при средней (15 куб. футов в минуту) настройке. Блоки обеспечивают защиту от звука 42 децибел снаружи.
    2. Надежность : Блоки рассчитаны на более чем 100 000 часов работы.
    3. Доступный : Небольшие дома и квартиры можно проветривать дешевле, чем центральные системы аналогичной эффективности и качества. Это верно для нового строительства, но особенно в ситуациях модернизации.
    4. Рекуперация влаги : Теплопередающий сердечник Lunos e² также поглощает и выделяет примерно 20-30% влаги в воздушном потоке, помогая снизить уровень влажности зимой (но недостаточно, чтобы называть их ERV).
    5. Работа без замерзания : Lunos e² не требует активной защиты от замерзания. Устройства были протестированы при температуре до -32 °F и успешно непрерывно работают зимой в таких странах, как Норвегия, Эстония и Россия.
    6. Efficient : Вентиляторы потребляют менее 1,4 Вт каждый, без нагрузки в режиме ожидания/фантомной мощности. Рекуперация тепла впечатляет: кривая эффективности находится в диапазоне 84-92% (см. диаграмму). Номинальная эффективность составляет 90,6 % для стандартных (12 дюймов) блоков e².


    7. 12-дюймовая трубка Lunos, скрытая в тонкой стене
      с помощью «колонны» из гипсокартона

      Гибкий : Lunos e² подходит для различных применений

      • Все виды ремонта. Для блоков Lunos e² стандартного размера требуется минимальная глубина конструкции чуть менее 12 дюймов. Для более тонких стен используйте либо стандартные вентиляторы Lunos e² с внутренним потолком (на фото справа), либо вентиляторы Short (6.3-дюймовые вентиляторы Lunos e2 (КПД 84%).
      • Энергосберегающие и пассивные дома. (См. входные данные PHPP для Lunos e2)
      • Можно установить в любом месте!
    8. Простой :
      • Низковольтное (12 В) питание постоянного тока на вентиляторах.
      • Для обслуживания не требуются инструменты.
      • Без воздуховода.

    Чтобы узнать больше о Lunos e², перейдите на страницу продукта, где вы найдете технические характеристики, инструкции по установке, видео и многое другое в разделах «Справочные загрузки», «Видео» и «Похожие записи в блоге». разделы страницы.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
