Все о вентиляции газового котла в частном доме

Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.

Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.

Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные газовые водогрейные котлы — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.

Основные требования к вентиляции газо-нагревательного оборудования

Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.

Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.

Для чего нужна вентиляция газового котла

Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.

[adinserter block=»9″][adinserter block=»20″]
Отсутствие нормальной вентиляции также существенно отражается на производительности отопительного газового котла. Только постоянный приток необходимого объёма воздуха обеспечивает нормальное горение топлива в камере сгорания. В результате недостаточной эффективности вытяжки топливо хуже горит, соответственно уменьшается выделение тепла и повышается расход газа.

Важно! Для мощных газовых котлов напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.

Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.

Основные требования к оборудованию вентиляции в помещении-котельной

К зданию, запланированному к оборудованию автономным газовым отоплением, предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):

  • в отдельно стоящем строении;
  • в пристройке к основному зданию;
  • на чердаке;
  • в цокольном этаже дома.

Важно! Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.

Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.

[adinserter block=»10″][adinserter block=»21″]

Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или на кухне. Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.

Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.

Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.



Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:

  • минимальная площадь – 4 м кв.;
  • объём помещения — свыше 8 м куб;
  • высота потолков  — от 2200 мм;
  • ширина двери — не менее 80 см;
  • наличие в помещении открывающихся окон;
  • устройство специальной постоянно открытой продушины;
  • площадь остекления должна превышать 0,05 м2 на 1 м3 помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях —  СНИП 31-03-2001).

Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.

Важно! Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см2 площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см2 площади её сечения.

[adinserter block=»13″]

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

  • естественная;
  • принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.

[adinserter block=»11″]

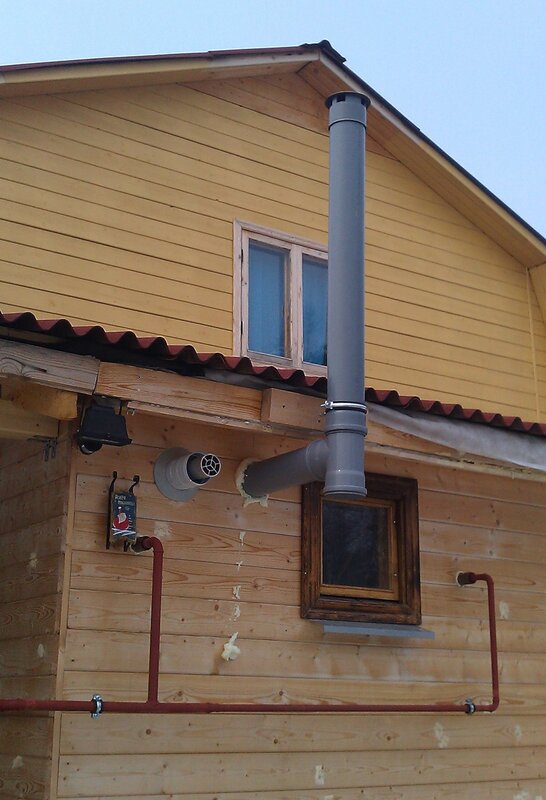

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.



Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

  • длина – 3,0 м;
  • ширина – 2,0 м;
  • высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.

Требования к вентиляции в частном доме с котлом

Вентиляция в частном доме в котельной является основным требованием при использовании отопительных приборов. Невыполнение условий может привести к административному наказанию. Собственнику жилого помещения будут назначены штрафные санкции.

Содержание статьи:

Зачем нужна вентиляция

Вентиляция котельной частного дома играет важную роль в отопительный период. Ее оборудование является обязательным условием эксплуатации котельного помещения.

Функции и условия установки

Монтаж системы вентиляции в помещении своими руками необходим для создания правильного микроклимата. При постоянном проветривании существенно снижается риск возникновения грибка и плесени на стенах. Также, исключается риск заражения инфекционными заболеваниями и аллергией. Важно организовать правильную систему вентилирования там, где нет возможности обеспечить приток свежего воздуха.

Помещение котельной является изолированным пространством, где может скапливаться угарный газ от продуктов горения. Это представляет большую опасность для человека, поэтому надзорные органы проверяют котельные на соответствие противопожарным нормам и СНиП.

Проветривание обеспечивает:

  • Увеличение срока эксплуатации газового оборудования.
  • Норму содержания кислорода.
  • Защищает от появления грибка и плесени.
  • Минимизирует влияние продуктов горения на человека.
  • Эффективность работы оборудования.

Нормы по обеспечению системы вентиляции в котельной частного дома регламентируются СНиП. На соответствие данным требованиям производятся проверки надзорными службами:

  • Обновление воздуха в помещении должно происходить в течение 1 часа не менее 3 раз.
  • Минимальная высота потолка 2,4 м.
  • Тип вытяжки: принудительная или естественная.
  • Вход и выход в помещение должны быть отдельными. Если котельная является пристройкой, то допускается вход из жилого сектора.
  • Если мощность котла менее 30 КВт, то монтаж разрешается производить на кухне.
  • Если мощность оборудования более 30 КВт, то монтаж производится только в отдельном помещении.

Вытяжка в котельной частного дома, в первую очередь, выполняет функцию по отводу угарного газа. Также, ее назначение сводится к предотвращению утечки природного газа в котле.

Важно! Утечка может возникать в случаях, когда наблюдается разрыв газопровода и отделение пламени от горелки.

Виды вентиляции

На данный момент оборудовать вытяжку в котельной можно с принудительным или естественным проветриванием.

Система естественного проветривания

Приточная вентиляция может монтироваться в домах и помещениях с небольшой площадью, оборудованными маломощными системами отопления. Для обеспечения прохождения воздуха и его обновления, отверстия для вытяжки делаются на разных концах котельной. Для полноценного притока воздуха требуется производить регулярное проветривание. Рекомендованный размер отверстий для вытяжки составляет 15–20 см.

Если котельная оборудована вентиляционной шахтой, то достаточно проделать отверстие и установить решетку.

Важно! Для исключения случаев засора или образования конденсата на наружную трубу устанавливается специальная заглушка.

Система принудительного проветривания

Установка системы принудительного проветривания требуется в том случае, когда нет возможности использовать естественную вентиляцию. Для монтажа требуется установка канального вентилятора и фильтров для предотвращения попадания мусора. Помимо этого, оборудуется водяной тепло-нагреватель.

Принцип работы достаточно простой: воздух переходит в камеру сгорания котла и, затем, отводится через вентканал.

Требования к конструкции и нормы СНиП

Требования к конструкции определяются действующим положением СНиП за номером СП 2.04.05-91.

Конструкция с газовым котлом

Главным фактором является обеспечение воздухообмена в котельном помещении с газовым котлом. При этом в расчет берется техническая спецификация и мощность оборудования. Если котел является закрытым, то главным критерием будет объем использованного воздуха. Для получения 1 КВт энергии требуется порядка 0,1 м3 газа.

Как правильно оборудовать вентиляцию для газового котла:

  • Нагнетательный патрубок необходимо монтировать в нижней части стены.
  • Топочный патрубок оборудуется выше камеры сгорания.
  • В нагнетателе монтируется дроссель для ограничения изменения направления воздуха.

Конструкция с твердотопливным котлом

Главным негативным последствием при эксплуатации твердотопливного котла является периодическое попадание угарных газов и шлака в помещение. При этом, объем использованного воздуха повышается до 15% по сравнению с газовым котлом.

При монтаже твердотопливного котла стоит учитывать ряд факторов:

  • Вытяжка монтируется непосредственно над зоной образования продуктов горения.
  • Расстояние до дымохода должно составлять не менее 0,5 м.
  • Также, требуется установить обратный клапан. Его необходимо постоянно обслуживать, чистить от загрязнений и проверять на предмет образования дефектов.
  • Нагнетательный патрубок оборудуется прямо над топочной камерой и зольником.

Расчет вентиляции

Для естественного проветривания помещения 5х4 м2 и высотой потолка 2,4 м. , требуется рассчитать необходимый объем воздуха путем умножения всех величин. В данном случае, он равняется 48 м3. Параметр воздухообмена высчитывается исходя из следующих значений: 6 м (необходимая высота) – 2,4 м (высота потолка). Все величины умножаются на 0,25, и прибавляется 3 = 8,4. Затем полученное значение умножается на объем воздуха: 48*8,4 = 149,4 м3.

Полученную сумму необходимо сравнить по специальной таблице в разделе «Площадь сечения воздуховода». В примере сечение воздуховода составит 180 м2.

Вентиляция для газового котла рассчитывается по формуле 0,01 м2/10 КВт. Если котел мощностью от 30 КВт, то объем поступающего воздуха должен составлять не менее 0,03 м3. Согласно законодательным нормам сечение воздуховода должно составлять 130 мм.

Как выбрать материалы

Для проектирования вытяжки материалы выбираются исходя из следующих критериев:

  • Площадь помещения.
  • Расстояние до потенциально опасных горючих материалов.
  • Типа котельной.
  • Какой тип вентиляции планируется сооружать.

Выбор подходящего котла:

  • Газовые настенные;
  • Твердотопливные;
  • Котлы на жидком топливе;
  • Электрические;
  • Смешанные (работающие на разных видах топлива).

Важно! В частных домах зачастую устанавливаются газовые котлы небольшим КПД. Основывается данный выбор на том, что газовое топливо сравнительно дешевле, чем уголь или дрова.

Монтаж системы вентиляции стоит проводить исключительно в теплое время года – весной, летом и ранней осенью. В первую очередь, требуется разметить помещение и определиться с местом установки оборудования. Далее монтируются трубы и патрубки, производится подключение вентиляторов к электросети.

Важно! Для проверки вытяжки, рекомендуется включить котел на несколько часов и обеспечить контроль работоспособности системы. В газовом котле не должен сработать защитный клапан.

Советы и рекомендации

Для предотвращения ухудшения воздухообмена, необходимо проводить очистку вентиляционных каналов и фильтров раз в 2–3 месяца. Также, проверяется работоспособность защитных клапанов и вентиляторов. При появлении постороннего шума, при работе прибора отопления требуется проверить крыльчатку на предмет дефектов. Также, не стоит устанавливать газовый котел в подвале или цокольном этаже. При утечке, за счет большой плотности, он будет оседать в нижней части дома, и, вследствие этого, может случиться взрыв.

Вентиляция в котельной частного дома является обязательной, ее установка должна проводиться с соблюдением норм СНиП. Если система проветривания отсутствует, на собственника налагаются административные санкции в виде штрафа.

Вентиляция в котельной с твердотопливным котлом своими руками

Основная роль вентиляционной системы – обеспечение качественного воздухообмена в комнате, здании или в определенном участке. Применяются различные варианты, обеспечивающие проветривание построек. Важна и вентиляция котельной.

Для утилизации вредных газообразных веществ в котельной необходимо устанавливать вентиляцию

В помещении такого типа, как котельная, создается разрежение воздушного пространства, что может привести к обратной тяге. Поэтому устройство вентиляции играет важную роль среди оборудования в газовой котельной, т. к. утилизирует вредные газообразные вещества.

Почему вентиляция необходима?

Вентиляция в котельной частного дома позволяет своевременно и эффективно удалять летучие взрывоопасные газообразные вещества из помещения, делая безопасным пребывание человека не только в самой котельной, но и во всем жилище.

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели. Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна.

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Особенности проектирования устройства вентиляции

Перед началом строительства следует изучить все нормы СНиП, касающиеся не только расположения отдельного оборудования, но и необходимости использования вентиляционных систем.

К эксплуатации котельным оборудованием следует подходить осторожно, не пренебрегая правилами безопасности. Наиболее важной ее частью является вентиляционная система. Существует несколько вариантов схем, эффективных в целях обеспечения качественного проветривания, которые должны быть соблюдены нормами СНиП.

Для газового, твердотопливного и электрического котлов имеются свои строительные особенности, но некоторые факторы касаются оборудования любого типа. К ним относят:

  1. Приток воздуха осуществляется при помощи сквозного вентиляционного отверстия в стене или через специально установленные вентиляционные каналы.
  2. Вытяжка устанавливается вверху комнаты – на стене или потолке.
  3. Определение диаметра вентиляционных каналов следует проводить по соотношению 30 кв.см площади сечения трубы на 1 кв. мощности котла для всей системы. Если приток воздуха осуществляется через сквозное отверстие, на ту же пропорцию приходится 8 кв. см. площади сечения.
  4. Устанавливая вытяжку, следует создать дополнительное ревизионное окно для прочистки трубы котельной в частном доме. Его следует монтировать на расстоянии 25-35 см от места подключения вытяжки к вентиляционной шахте.

Обычная вытяжная вентиляция для некоторых типов оборудования является единственным доступным и дешевым вопросом обеспечения качественного микроклимата не только в самой котельной, но и во всем доме. Для других нужное проветривание достигается только в работе приточного элемента с вытяжкой. Причем обеспечивать газовый котел должен трёхкратный воздухообмен.

Повышенная кратность воздухообмена вентиляционных систем для газовых котлов вызвана тем, что такое оборудование в процессе работы сжигает большое количество кислорода, т. е. в процессе сгорания участвует воздух самой котельной. В плохо проветриваемой комнате очень быстро наступает снижение КПД котла. Это приводит к появлению обратной тяги.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

По отношению к газовым котлам предусматриваются нормы СНиП, по которым разрешено обустраивать котельную:

  • в отдельно стоящем здании;
  • на мансарде;
  • в пристроенной части дома;
  • в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность. Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Основные правила монтажа

Узнать информацию о том, какой воздухообмен должна обеспечивать вентиляция для помещений котельных, можно в правилах СНиП. В них изложены все нормы, которых нужно придерживаться при работе с газовыми котлами. Отдельного внимания к следующим:

  1. Вентиляция в котельной с газовым котлом необходима, а вытяжная труба монтируется под потолком.
  2. Можно сделать вентиляцию в котельной частного дома, работающую от естественной тяги или от механической.
  3. Минимальный размер воздушного канала для притока воздуха – 15 см.
  4. Для правильного пользования системой вентиляции на внутренней части приточного и вытяжного каналов устанавливается обратный клапан, который должен обеспечить движение воздушного потока только в одном направлении.

Если вы решили провести установку вентиляционной системы естественного типа своими руками, то необходимо позаботиться об максимально качественных предварительных расчетах.

Простая вентиляция иногда дает сбои. За час своей работы она обеспечивает полную смену воздуха в помещении не менее 3 раз. Если же создание обычной естественной схемы затруднено по каким-то причинам, то используются вентиляторы. Эти устройства создают необходимую тягу искусственным методом.

Другая важная часть работы отопительной и вентиляционной системы – это дымоход. Его конструкция и качество более чем на 70% влияют на эффективность проветривания. Даже для домашних котлов, которые установлены на кухне, следует знать, как правильно осуществить его строительство.

Дымоход — важная часть работы отопительной и вентиляционной систем

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

  1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
  2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
  3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Решив построить дымоход своими руками, следует воспользоваться правилами СНиП.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм. Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм.

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

  • напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
  • мощность работы устройства зависит от конструктивных особенностей воздушного канала;
  • для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха. Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно. Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

Как организовать в доме вентиляцию для газового котла?

Газовый агрегат работает на газе, который является довольно взрывоопасным топливом. Если возникнет его утечка, оно может скопиться в самой нижней точке помещения – это может привести к взрыву сконцентрированного газа. Поэтому важно правильно устроить вентиляцию для газового котла в частном доме. Это будет гарантировать безопасность эксплуатации газового оборудования.

Требования к вентиляции для газового котла

При устройстве любой системы отопления разрабатывается проект, в который входит и вентиляционная система. В зависимости от типа помещения, условий местности и мощности газового котла она может отличаться. При расчете вентиляционной системы важно правильно рассчитать необходимый диаметр воздушной трубы – она должна обеспечивать достаточный воздухообмен.

Помещение, в котором размещается газовое оборудование, должно соответствовать всем требованиям СНиПа:

  • объем помещения не может быть меньше 8 м³;
  • высота потолков — не менее 2 м;
  • неплотные двери шириной не менее 80 см.

Качественная вентиляция должна полностью удалять дым из помещения. Ведь даже небольшие порции угарного газа могут повредить здоровью жильцов или домашних питомцев.

Отсутствие достаточной вентиляции, помимо безопасности, плохо отражается и на производительности газового котла. Особенно это касается агрегатов, которые имеют атмосферную газовую горелку – приток кислорода для процесса горения осуществляется за счет окружающего воздуха. Из-за недостатка вентиляции топливо горит хуже, элементы горелочного устройства подвергаются повышенному засорению, КПД агрегата снижается, а расход газа увеличивается.

В газовых котлах большой мощности слабая вентиляция приводит к быстрому засорению камеры сгорания. Копоть и сажа забивают воздуховод и дымоходную трубу, в результате чего может появиться эффект обратной тяги, когда продукты сгорания поступают внутрь помещения.

Обратите внимание! Признаком того, что горелке не хватает кислорода, является желтый цвет пламени и выделяемая копоть. При этом объем поступаемого топлива не уменьшается, а количество выделяемой тепловой энергии снижается.

Типы вентиляции

Существуют разные типы вентиляции, которые подходят для помещений с газовым котлом: естественная и принудительная. Вторая в свою очередь делится на вытяжную, приточную и приточно-вытяжную.

Обычно сочетают два или три типа вентиляции.

Естественная вентиляция подразумевает поступление воздуха через отверстия входных дверей, окон и сквозь решетки вентиляционных каналов. Также приток воздуха к горелке осуществляется с помощью классического дымохода для открытой камеры сгорания или при помощи коаксиальной трубы для закрытой топки.

Устройство естественной вентиляции осуществляется следующим образом:

  1. Делается разметка на стене в соответствии с диаметром трубы с запасом в 10 мм.
  2. Диаметр вентиляционного отверстия не должен быть менее 15 см.
  3. Согласно разметке, высверливается отверстие в стене и в него вставляется труба с небольшим наклоном в сторону улицы.
  4. Оставшийся промежуток между стеной и трубой заполняют монтажной пеной.
  5. После затвердевания лишняя пена удаляется и устанавливается заслонка, с помощью которой можно регулировать размер вентиляционного отверстия.
  6. Чтобы в трубу не попадал мусор, на ее концы можно одеть решетки с фильтром. Но тогда придется поставить вентилятор и превратить естественную вентиляцию в принудительную.

При выборе места для вентиляции газовых котлов в частном доме следует учитывать то, что она должна находиться на расстоянии не менее метра от отопительного устройства. Близкое расположение вентиляции к агрегату может привести к тому, что производимое тепло будет ею выдуваться.

Приточно-вытяжные системы с широкими возможностями регулирования состоят из фильтров, калориферов или вентиляторов. С помощью такой вентиляции можно создать подходящий микроклимат в котельном помещении. Это поможет увеличить КПД и уменьшит расход топлива.

Принудительная вентиляция организуется за счет вентиляторов, встроенных в вентканал.

Обратите внимание! Специалисты рекомендуют устанавливать как минимум два типа вентиляции, например, естественную и приточно-вытяжную. Если энергозависимая вентиляция перестанет работать из-за отключения электроэнергии, то естественная всегда будет выводить дымовые газы.

Материал вентиляционных каналов

Каналом для поступления воздуха является труба, проложенная в стене. Их изготавливают из:

  1. Оцинкованной стали – удобны при установке, укомплектованы вспомогательными элементами.
  2. Гофрированного алюминия– не требуют дополнительных крепежных устройств, удобны в эксплуатации.
  3. Пластика с круглым или прямоугольным сечением.

Все представленные воздуховоды можно доукомплектовывать декоративными решетками, воздухозаборниками, шиберами и прочими элементами.

При устройстве принудительной вентиляции следует подбирать материал вентилятора, который не искрил бы от ударов. К таким как раз и относятся медь, пластик и алюминиевые сплавы.

Проверка работоспособности вентиляционного канала

Осуществить проверку работоспособности вентканала очень просто: следует поднести кусочек газетной бумаги к решетке трубы – если она втягивается, то тяга присутствует. Другим способом проверяют количественные характеристики вентиляции. Это можно выполнить с использованием прибора для измерения силы ветра. Его крыльчатку необходимо поместить внутрь канала и проверить показатели прибора.

Обратите внимание! Вентиляционный канал не должен объединяться с трубой общей вытяжки. Это может привести к распространению дыма по всем сообщенным помещениям.

Почему исчезает тяга в системе вентиляции?

Случается, что по непонятным причинам качество вентиляции падает. Это может происходить из-за:

  • установки пластиковых герметичных окон или дверей;
  • попадании в трубу мусора, листьев и т.д.;
  • снижения естественной тяги в летний период, особенно в жаркую безветренную погоду;
  • появления зон застоя воздуха при сильном ветре.

При появлении одного из этих условий пользователю придется контролировать тягу и срочно принять меры для ее улучшения.

Как организовать вентиляцию в квартире?

Для отопления квартиры в многоквартирном доме устанавливают газовый котел с закрытой камерой сгорания и коаксиальным дымоходом. В большинстве случаев агрегат размещают в кухне или прихожей. Пользователей интересует, как организовать удобный дополнительный вентканал в малогабаритном помещении. В квартире целесообразнее установить принудительную вентиляционную систему. Это можно осуществить следующими методами:

  1. Установкой приточного клапана в раме пластикового окна. Он может работать в ручном или автоматическом режиме. Однако при низких температурах такое устройство часто замерзает.
  2. Размещением приточного клапана в стене. Им также можно управлять вручную или автоматически.
  3. Электрическим прибором, который устанавливается на филенку пластиковой двери. Он способен прогревать и фильтровать воздух.

При устройстве вентиляции для газового котла также стоит обратить внимание на рекомендации, которые производители пишут в инструкции к своим устройствам.

Вентиляция в котельной с газовым котлом: требования и правила монтажа

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

  • специальной технической пристройки;
  • чердачного помещения;
  • индивидуального помещение, отделенного от основной постройки;
  • в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

  • квадратура кухни 15 м2;
  • высота потолков 220 см и более;
  • размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
  • в окне должна быть форточка;
  • двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
  • котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

  • в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
  • рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
  • ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
  • чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
  • если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
  • если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Устройство вентиляции котельной с газовым котлом

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

  • дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
  • внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
  • дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

Устройство вентиляции в подвальном помещении котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

  • принудительная вентиляция дороже в монтаже;
  • при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
  • естественная вентиляция не требует больших финансовых затрат;
  • легкая в монтаже;
  • не требует особого ухода;
  • естественный воздухообмен зависит от погодных условий;
  • принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Вентиляция в котельной с газовым котлом: требования и правила монтажа

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

  • специальной технической пристройки;
  • чердачного помещения;
  • индивидуального помещение, отделенного от основной постройки;
  • в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

  • квадратура кухни 15 м2;
  • высота потолков 220 см и более;
  • размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
  • в окне должна быть форточка;
  • двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
  • котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

  • в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
  • рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
  • ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
  • чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
  • если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
  • если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Устройство вентиляции котельной с газовым котлом

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

  • дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
  • внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
  • дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

Устройство вентиляции в подвальном помещении котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

  • принудительная вентиляция дороже в монтаже;
  • при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
  • естественная вентиляция не требует больших финансовых затрат;
  • легкая в монтаже;
  • не требует особого ухода;
  • естественный воздухообмен зависит от погодных условий;
  • принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Вентиляция котельной с газовым котлом – требования и виды

Процесс сгорания природного газа приводит к выделению формальдегидных, серных, азотных, углеродных окислов. Увеличение их объема в воздухе способно стать причиной появления у человека вялости, слезотечения, головокружений, а также формирования различных болезней.

Помимо этого, продукты сгорания бытового газа достаточно взрывоопасны. По этой причине в доме должна быть тщательно налажена вентиляция помещении с газовым котлом с ее выполнением опытными специалистами.

Вентиляция залог безопасности помещений с газовым оборудованием

Вентсистематам, где располагается газовый котел, способна сохранить не только здоровье людей, проживающих в доме. Практически каждый знает, что процесс горения газа просто невозможен без наличия кислорода. При его недостаточности процесс горения приводит к выделению в воздух значительного объема угарного газа.

Такое явление хорошо заметно по цвету высокого пламени, приобретающего желтый оттенок и дающего обильную копоть. Сокращение КПД газового устройства приводит к уменьшению выработки тепла при сохранении объемов сгорания топлива. А значит, возрастают расходы по оплате счетов за отопление.

Гораздо серьезнее угроза исходит непосредственно от природного газа, способного просочиться в воздух комнат, к примеру, при задувании огня сквозняком либо поломки газового оборудования. Выбор газовой вентсистемы зависит от вида используемого котла и специфики самой котельной.

Требования для помещений с газовым котлом

Абсолютно любая вытяжная вентиляция помещения с газовым котлом обеспечивает недопущение образования обратной тяги, которая приводит к распространению продуктов горения. Схематичный план циркуляции воздушных масс в котельной составляется с учетом используемого вида отопительного устройства.

К основным требованиям вентсистемы котельной относится:

  1. кислород поступает в помещение посредством специальных каналов либо отверстий
  2. котельная – это часть общей вентсистемы. Выход кислорода осуществляется посредством потолка либо верхней части стен помещений, где располагается газовое оборудование
  3. 1 кВт мощности отопительного оборудования предполагает наличие притока кислорода посредством отверстия с сечением 30 см2 при его внутренней подачи и не меньше 8 см2 при наружной тяге
  4. вытяжка должна иметь 2 горизонтальных канала – 1-н для дымохода вентсистемы, 2-й (ниже на 25-30 см) – для его очищения
  5. расстояние между стенкой помещения и котлом не должно быть меньше 10 см
  6. приток воздуха и вытяжка должна находиться на противоположных стенках котельной

Лишь точное соблюдение всех вышеперечисленных требований даст возможность вентсистеме правильно функционировать.



Виды вентиляции для помещений с газовым котлом

Сегодня есть 2 вида вентсистем, монтируемых для достижения результативной, а главное, совершенно безопасной работы отопительного газового оборудования.

К таковым относится:

  • естественная вентиляция
  • принудительная вентиляция

Теперь необходимо рассмотреть каждый вид более подробно.

Естественная вентсистема

Этот вид обычно применяется в домах, общая площадь которых не превышает 100 м2. Для газового оборудования, мощность которого не превышает 30 кВт, должна быть оборудована продушина с диаметром 15 см. Канал для вентиляции следует оснастить пластиковым патрубком, тогда как снаружи закрыть сеткой из металла. Это предотвратит попадание в канал грызунов, различного мусора.

Процесс монтажа естественной вентсистемы не очень сложен. Верхний край вытяжки нужно закрыть «зонтом», который защищает канал от осадков. Внутренняя сторона трубы оборудуется обратным клапаном, препятствующим свободному выходу кислорода. Вытяжка монтируется над газовым котлом, а воздуховод за камерой топлива.

Принудительная вентсистема

Когда показатели естественной вентсистемы не в состоянии удовлетворить требования, регламентируемые инструкцией по использованию газового оборудования, выходом станет применение устройства с нагнетательным вентилятором.

Поступление кислорода в камеру сгорания производится путем функционирования вентилятора. Работающий нагнетатель формирует область с низким давлением, благодаря чему кислород засасывается внутрь котельной.

Для газового оборудования значительной мощности, большой скоростью горения и формированием существенного количества вредных примесей, следует устанавливать принудительную вентиляцию. Такой вид вентсистемы очень накладный в части покупки как оборудования, так и энергозатрат. Есть возможность сократить расход по электроэнергии путем использования вытяжки либо нагнетания.

Максимально результативна эта вентсистема лишь при вытягивании и нагнетании кислорода посредством вентиляторов. Идеальный вариант — котельная с такой вентиляцией должна быть оборудована системой автоматики.



Проверка правильности работы вентиляции в котельной

Чтобы определить, что вентиляция помещений с газовым оборудованием функционирует правильно, нужно сначала открыть в котельной окно, закрыв при этом входную дверь. Затем прикладывается обычная салфетка к вентиляционному отверстию. По причине движения воздушных масс салфетка станет притягиваться к отверстию. Это означает, что вентсистема функционирует достаточно эффективно.

Падение салфетки означает, что вентканал засорился и требует тщательной прочистки. А как вообще подсчитать самостоятельно производительность вентиляции? Сначала высчитываем общую площадь помещения, обслуживаемого вентилятором. После этого получившееся значение умножается на 5.

Получившийся итог складывается с 20% от него. Получившееся значение и есть рекомендуемая производительность вентсистемы.

Заключение

Вентиляционная система в помещении с газовым оборудованием должна в полной мере соответствовать всем требованиям и нормам, предусмотренным нормативно-правовыми актами. Ведь следование каждому из них необходимо для обеспечения безопасности не только человека, но и всей его семьи. Самый лучший вариант – это комбинированная система, функционирующая согласно схеме принудительной и естественной вентиляции.



Вентиляция газового котла: важность правильной вентиляции и последствия ее отсутствия

Вентиляция газового котла всегда имела большое значение. Зачем? Он помогает предотвратить возникновение гниения в пустотах под полом и под крышей, пропускает достаточно кислорода для твердого топлива и газа, используемого в процессе горения, выделяет углекислый газ, пары и водяной пар и т. Д.

Все современные газовые приборы требуют постоянной подачи чистого свежего воздуха для безопасной и эффективной работы.Такие приборы доступны в трех основных формах:

  1. открытая
  2. дымоход
  3. герметичный

Когда надлежащая вентиляция ограничена, газовая установка неисправна и не обслуживается в соответствии с требованиями производителя, это приводит к неполному сгоранию и активному образованию окиси углерода.

Даже удовлетворительная работа газовых приборов требует достаточного притока свежего воздуха. Действующие стандарты и законодательство включили положения о вентиляции в основные требования.Если установка использует воздух из космоса или помещения для надлежащего обслуживания горения, очень важно заменить использованный воздух в необходимом количестве, обеспечивающем воздушный поток — вентиляцию.

Обеспечение надлежащей вентиляции газового котла важно не только для сжигания воздуха. Также требуется для:

  • тепловыделение
  • обеспечение воздухообмена в доме для улучшения жилой среды
  • удаление конденсата
  • обеспечение стравливания воздуха для предотвращения возможного воздействия вытяжек, барабанных сушилок и вентиляторов

Сколько воздуха требуется?

В большинстве домов достаточно вентиляции за счет естественной утечки воздуха.Хотя уровень вентиляции сравнительно низкий, он все же отводит водяной пар и углекислый газ, вызванные повседневной деятельностью, и заменяет их свежим воздухом с высоким содержанием кислорода.

Говоря о количестве воздуха, необходимого для охлаждения и вентиляции в котельной, следует отметить, что оно всегда определяется теплопотери из рубашки, корпуса котла, трубопроводов, дымовых труб, патрубков и другого теплогенерирующего оборудования, которое присутствует в котельной.

Отсутствие вентиляции газового котла и его последствия

Как правило, газовый котел устанавливается в темном частном помещении дома.Это может быть подвал, где агрегат подключен к газовой магистрали. Обычно люди прячут там свои газовые котлы, так как на такие приборы не нужно постоянно смотреть. Однако это не означает, что нужно забывать о его периодическом обслуживании, а также о том, чтобы процесс вентиляции газового котла соответствовал существующим требованиям.

Когда газовый котел работает без присмотра, это может вызвать ряд серьезных проблем не только в помещении или подвале, но и во всем доме.Оптимальный способ избежать неприятностей — обеспечить хорошую вентиляцию газовой котельной.

Для обеспечения безопасности убедитесь, что вы знаете все существующие требования к вентиляции газового котла в вашем штате и регионе. Будьте внимательны при чтении рекомендаций производителя и обращайтесь за регулярной проверкой состояния вашего газового котла.

Подача воздуха в котельную

Для правильного горения и мер безопасности необходимо предусмотреть в котельных соответствующие отверстия для подачи свежего воздуха.Временных воздухозаборников, таких как окна и двери, следует избегать, поскольку они могут быть закрыты (а часто это происходит, когда люди в котельной чувствуют холод) и перекрывают подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымиться, происходит неполное сгорание и образуется окись углерода . Если пожар погаснет до того, как система обнаружения пламени сработает, чтобы закрыть запорный топливный клапан, скопившееся топливо может повторно воспламениться , когда кислород просочится через трещины и щели.Взрыв печи может иметь катастрофические последствия для персонала и имущества.

  • необходим достаточный приток воздуха для минимизации возможности взрыва

Коды, указывающие количество воздуха для горения или размер отверстия в стенах для воздуха для горения в котельной:

  • ASME CSD- 1- Органы управления и предохранительные устройства для автоматических котлов, 1992 г. с приложением 1а 1993 г. раздел CG-260 Воздух для горения.
  • ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов.
  • NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
  • NFPA 31 — Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.
  • BOCA — Национальный механический кодекс, 1990, статья 10, Воздух для горения.
  • SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
  • Справочник Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) — основы, 1993, глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993. Раздел CG-260 Воздух для горения

Разделы посвящены требованиям к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов

Ссылка 6.04 гласит:

В котельной должно быть достаточное количество воздуха, чтобы обеспечить чистоту и безопасность. горение и минимизировать образование сажи.Должно быть обеспечено свободное воздушное отверстие. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ / час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для газовых и газовых горелочных установок. особые условия работы. Отверстия для подачи воздуха в котельную должны быть всегда открыты.

Исходя из опыта, действует правило ASME: 1 квадратный дюйм свободной площади на 2000 БТЕ / час (конвертер единиц) максимальный расход топлива комбинированных горелок, расположенных в котельной, работает.Я обычно округлял до следующего общего размера.

NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

содержит требования к установке и эксплуатации газовых трубопроводов, оборудования и вентиляции. Это общепринятая мера для всех газовых установок.

Газовое топливо

Свободное пространство

припуск, дерево *

Минимальное количество требуемых отверстий 2
Открытие для улицы ( кв.дюймов / BTU ч ) 1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU ч ) 1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU в ) ) 1/2000
Воздуховоды такие же, как отверстие да
Минимальный размер воздуховода ( дюйма, ) 3
Свободное пространство жалюзи и решетки отверстие

20-25%
Допуск свободной площади, металл * 60-75%
Заслонка заблокирована да

* Предполагается, что древесина жалюзи и решетки имеют 20-25% свободной площади.Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по защите жизни и имущества от пожара при установке нефтяных горелок и оборудования, связанного с ними.

Oil Fuels
Минимальное количество необходимых отверстий 2
Наружное отверстие ( кв. Дюймов / BTU в час ) 1/4000
Вертикальные воздуховоды ( кв.дюймов / BTU ч ) 1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч ) 1/2000
Воздуховоды такие же, как отверстие да
Минимум Размер воздуховода ( дюйма ) 3
Свободное пространство жалюзи и решетки отверстие
Допуск на свободное пространство, дерево * 20-25%
Допуск на свободное пространство, металл * 60-75%

BOCA — Национальный механический кодекс, 1990, статья 10, воздух для горения

Все виды топлива
Минимальный No.количество необходимых отверстий 2
Наружное отверстие ( кв. дюймов / BTU в ) 1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU в ) 1/4000
Горизонтальные воздуховоды ( кв. Дюйма / BTU в ) 1/2000
Минимальный размер воздуховода ( дюйма ) 3
Допуск на свободное пространство, дерево 25%
Допуск на свободную площадь, металл 75%
Заслонка заблокирована да

SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.

Газовое и нефтяное топливо
Требуемое минимальное количество отверстий 2
Наружное отверстие ( кв. Дюймов / BTU ч ) 1/4000
Вертикальные воздуховоды ( кв. Дюймов / BTU в ) 1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU в ) 1/2000
Воздуховоды такие же, как отверстие да
Минимальный размер воздуховода ( дюйма ) 3
Твердое топливо
Минимальное количествонеобходимые отверстия 2
Наружное отверстие ( кв.дюйма / БТЕ в ) 2/1000
Минимальный размер воздуховода ( дюйма ) 3
Жалюзи и решетка бесплатно зона открытие

Справочник Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) — основы, 1993, глава 15, стр. 15.9 Воздух для горения

Карточки с вопросами по газу

Срок

Объем продувки 0.01м3 относится к какому счетчику бытового газа ?:
Определение
Срок

В соответствии с Правилами домовладелец должен ежегодно проверять безопасность всех газовых приборов и монтажных трубопроводов. В дополнение к этому он должен вести учет проведенных проверок безопасности, как долго?
Определение

[изображение] лет с даты проверки
Срок

Какие трубы нельзя использовать для газа?
Определение
Условие

Газовый камин, установленный на проеме почтового ящика без видимого водосборного пространства, должен классифицироваться как:
Определение

Под угрозой установка [изображение] lation
Срок

Монтаж трубопроводов внутри измерительной коробки, входящей в собственность без муфты или уплотнения, как бы вы классифицировали эту установку?
Определение
Условие

При использовании PTFE tpe на резьбовом газовом соединении лента должна перекрываться на?
Определение
Срок

Устройство, предназначенное для обеспечения изоляции в целях обслуживания приборов, известно как a…
Определение
Условие

Что можно использовать для точного определения источника небольшой утечки газа?
Определение
Срок

Какая свободная площадь требуется для вентиляции отсека котла с открытым дымоходом мощностью 23 кВт, в котором воздух будет подаваться из помещения в здании?
Определение

Лучшая цена на газовый котел — Отличные предложения на газовый котел от глобальных продавцов газа

Отличная новость !!! Вы попали в нужное место для газового котла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый газовый котел должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили газовый котел на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе газового котла и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый котел по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вентиляция | Hydrogen Tools

Любая конструкция, содержащая водородные компоненты, должна иметь соответствующую вентиляцию, когда водород находится в системе. Следует избегать подвесных потолков, перевернутых карманов, ограничивающих кожухов или крышек, которые могут накапливать водород, или их необходимо обеспечить надлежащей вентиляцией.Локальный выброс водорода в лабораторию следует контролировать с помощью ограждений и отводить наружу, чтобы предотвратить его попадание в источник возгорания. Системы вентиляции не должны использоваться для удаления водорода; это должно управляться через отдельную систему вентиляции. См. Раздел Правильное хранение, использование и вентиляция

.

Основные требования

  • Минимальная скорость вентиляции должна быть достаточной, чтобы уменьшить утечку водорода до 25% от LFL; это составляет около 1% по объему для газообразного водорода для всех возможных сценариев эксплуатации и аварий.
  • При использовании пассивной вентиляции должна быть обеспечена соответствующая вентиляция вне помещения. Входные отверстия должны располагаться в наружных стенах на уровне пола. Выпускные отверстия должны располагаться на возвышении в наружных стенах или крыше помещения. Входные и выходные отверстия должны иметь минимальную общую площадь 0,003 м 2 на 1 м 3 объема помещения или 1 фут 2 на 1000 футов 3 объема помещения согласно 29CFR 1910.106.
  • Нормальный воздухообмен должен быть 0.3 м 3 воздуха в минуту на 1 м 2 площади сплошного пола или 1 фут 3 воздуха в минуту на 1 фут 2 площади сплошного пола.
  • Лаборатории и лабораторные вытяжки, в которых присутствует водород, должны постоянно вентилироваться при нормальных рабочих условиях.
  • Минимальная скорость вентиляции должна безопасно разбавлять накопление водорода из-за утечки из компонентов системы. Вентиляция не должна отключаться в результате аварийного отключения.

Системы снабжения

  • Система подачи должна соответствовать основным требованиям.
  • Лабораторные системы вентиляции должны быть спроектированы так, чтобы подаваемый в лабораторию воздух не содержал водорода, рециркулирующего из выхлопных газов другой системы.
  • Давление воздуха в лаборатории должно быть отрицательным по отношению к коридорам и внелабораторным зонам.
  • Расположение устройств для подачи воздуха следует выбирать таким образом, чтобы избежать воздушных потоков, которые могут отрицательно повлиять на работу вытяжных шкафов и вытяжных систем.

Выхлопные системы

  • Выхлопная система должна соответствовать основным требованиям.
  • Воздух, выходящий из вытяжных шкафов, следует выпускать и ни при каких обстоятельствах не рециркулировать или не допускать попадания в другие вентиляционные отверстия, если они не разработаны в соответствии с ANSI / AIHA Z9.5. Так как водород легче воздуха, выхлоп из вытяжных шкафов и специальных выхлопных систем должен отводиться над крышей.
  • Воздух из лабораторий, в котором присутствует водород, следует непрерывно выпускать через системы воздуховодов, в которых поддерживается отрицательное давление по сравнению с давлением в обычно населенных частях здания.
  • Части вытяжных систем лабораторного вытяжного шкафа с избыточным давлением (например, вентиляторы, змеевики, гибкие соединения и воздуховоды), расположенные внутри лабораторного здания, должны быть герметично закрыты или расположены в постоянно механически вентилируемом помещении.
  • Скорость лица вытяжного шкафа и объем выхлопных газов должны быть достаточными для удержания водорода, выделяющегося внутри вытяжного шкафа, и его выпуска за пределы здания лаборатории.
  • Вытяжной колпак должен предотвращать утечку водорода всякий раз, когда он присутствует в вытяжке.
  • Специальные местные вытяжные системы (например, трубка) должны иметь достаточную скорость захвата, чтобы уносить выделяющийся водород.
  • Воздушные потоки в воздуховоде должны быть достаточными, чтобы концентрация водорода в воздуховодах в вероятных сценариях выброса не превышала LFL.
  • Вытяжки Canopy не следует использовать, если оценка не показывает, что они могут адекватно улавливать любой выделяющийся водород.
  • Поскольку водород легче воздуха, выхлопные газы из вытяжных шкафов и специальных вытяжных систем должны выводиться над крышей.
  • Автоматические противопожарные заслонки нельзя использовать в вытяжных системах.
  • Не следует блокировать системы обнаружения пожара и сигнализации для автоматического отключения вытяжных вентиляторов вытяжного шкафа.

Вентиляторы

  • Вентиляторы следует выбирать так, чтобы они отвечали требованиям по возгоранию, взрыву и коррозии.
  • Если водород пропускается через вентиляторы, вращающийся элемент должен иметь искробезопасную конструкцию или корпус должен быть изготовлен из такого материала или покрыт им.
  • Цветные металлы или искробезопасные материалы должны иметь индекс распространения пламени 25 или менее при испытании в соответствии с NFPA 255.
  • Вентиляторы должны быть помечены стрелкой или другим способом, указывающим направление вращения и расположение обслуживаемых вытяжных шкафов и выхлопных систем.

Вентиляция газовых приборов, включая котлы, костры и плиты

Вентиляция

Каждый газовый прибор требует подачи чистого свежего воздуха для сжигания газа, удаления продуктов сгорания и во многих случаях для охлаждения компонентов.

Различные устройства забирают воздух по-разному, но, как правило, есть 3 категории, к которым они подходят. Те, которые имеют дымоход без , такие как плиты, которые забирают воздух, который им нужен, из комнаты, в которой они находятся, а также выделяют продукты сгорания в эту комнату.
Открытый дымоход , такой как газовые камины и старые котлы, они также забирают необходимый воздух из комнаты, в которой находятся, но отправляют продукты сгорания в дымоход или дымоход для рассеивания в атмосферу.
И, наконец, комнатных герметичных приборов, которые забирают воздух, необходимый им для сжигания газа извне, и рассеивают свои выхлопные продукты наружу, большинство современных котлов попадают в категорию герметичных.

Вентиляционное отверстие не должно закрываться и не должно иметь дополнительных сеток или сеток.

Если в комнате нет внешней стены, можно использовать вентиляционные отверстия, чтобы воздух мог проходить во внутреннюю комнату, однако форточки на внутренних стенах должны быть на 50% больше.

Отверстия для воздуха, проходящие через стены полости, должны быть отводными.

В дополнение к указанной выше категории дымохода все приборы классифицируются по количеству сжигаемого газа, это относится к их номинальной мощности

Приборы с открытым дымоходом мощностью более 7 кВт нуждаются в вентиляции, чем 5 см2 в квадрате на каждый кВт, например, для бойлера мощностью 17 кВт потребуется вентиляционное отверстие 50 см2 (17-7×5 = 50 см2)

Если у вас более 1 устройства с открытым дымоходом в комнате, вы вычитаете только 7 кВт один раз, это не на одно устройство. Например, если у вас есть старый котел с открытым дымоходом на 25 кВт и камин на 8 кВт, это означает, что у вас общая мощность 33 кВт, и вам потребуется 130 см2 (25 + 8-7×5 = 130).

В шкафу или отсеках потребуется высокая и низкая вентиляция.И верхняя, и нижняя вентиляция должны быть взяты из одного и того же источника, если она направлена ​​наружу, потребуется 5 см на кВт для вентиляции высокого уровня и 10 см на кВт для вентиляции низкого уровня.

, если вентиляция находится в комнате, тогда потребуется 10 см2 на 1 кВт вентиляции высокого уровня и 20 см2 на 1 киловатт вентиляции низкого уровня

Бездымные приборы почти всегда должны быть расположены в комнате с окном или аналогичным, независимо от того, нужны ли они дополнительная вентиляция зависит от типа прибора, размера прибора и размера помещения.

Приборы с закрытым помещением обычно не нуждаются в дополнительной вентиляции, если только они не расположены в шкафу или отсеке, тогда им может потребоваться вентиляция для охлаждения. Уточняйте требования у производителя.

Не все устройства попадают в 3 категории дымоходов, упомянутых выше, для DFE (декоративного горения с эффектом топлива) всегда требуется 100 см2

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
