Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

• Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
• Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
• На стены будет гораздо проще клеить обои или иное покрытие;
• Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
• Кабель в трубе заменить достаточно просто;
• Минимальный риск в повреждении проводки механического характера;
• Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

• Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
• Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
• Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
• Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
• Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
• Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

5. Соединять трубы лучше всего посредством пайки либо сварки.
6. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
7. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
8. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
9. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
10. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Электропроводка в деревянном доме | Электрик

Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей — короткое замыкание.

Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
NYM — более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

Кабель марки NYM

Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.
Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

Внутренняя прокладка кабеля

• Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.

• Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.

• В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.

• Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.

• Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.

• В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.

• В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.

Внешняя прокладка кабеля

• Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.

• С помощью саморезов, короб крепят к деревянной стене.

• Монтируются соединительные коробки.

• Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.

• Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.

• Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

Цветные кабель каналы под фактуру дерева

Заземление

Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО «видит» даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

Общие советы

• По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

• Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.

• Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).

Скрытая электропроводка в деревянном доме

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье повреждения в электроустановках.

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных электриков, приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя требования к электропроводке.

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

Но т.к. вышеперечисленные электрические измерения требуют дополнительных финансовых расходов, то ими часто пренебрегают.

Монтаж скрытой электропроводки в деревянном доме

А с этого момента читаем очень внимательно и запоминаем!!!

Если монтаж скрытой электропроводки в деревянном доме выполняют не специалисты, или как я еще их называю, горе-электрики, то Вам необходимо очень тщательно и внимательно следить за каждым их шагом и действием. Иначе — негативных последствий Вам не избежать.

Но еще раз Вам советую пользоваться услугами ТОЛЬКО специалистов.

Данную статью я пишу, чтобы Вы знали как правильно выполнять электромонтаж в деревянном доме. Потому как, эти требования значительно отличаются от монтажа скрытой электропроводки в квартире.

Большинство электриков при монтаже пытаются быстро проложить кабели (провода) по деревянным поверхностям и спрятать следы своих «правильных» действий в различных пустотах (промежутках) сгораемых конструкций и перекрытиях, а также за обшивкой стен и потолков.

Что нам гласит ПУЭ на счет нашего случая?

А в ПУЭ черным по белому написано, что прокладка скрытой электропроводки по деревянным поверхностям стен, потолков, полов и др., в гофре, в металлорукаве и в пластиковом канале или коробе строго ЗАПРЕЩЕНА!!!

Почему же ЗАПРЕЩЕНА прокладка скрытой электропроводки в деревянном доме в гофре ПВХ, металлорукаве, пластиковом канале или коробе?

На самом деле причин несколько. Поговорим о них.

Грызуны

Выполняя монтаж в деревянном доме, Вам необходимо задуматься о защите проводов и кабелей от различных грызунов, которых прямо таки тянет поточить зубки о Ваши электрические линии.

А выполнив это в гофре ПВХ, металлорукаве или пластиковом коробе (канале), или вообще одними проводами без защитной оболочки — значит лишиться этой защиты вообще.

Мыши и другие грызуны с необычайной легкостью прогрызают гофру ПВХ и пластиковые короба (каналы), а тем более жилы проводов без защитной оболочки, что приводит к короткому замыканию.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.

Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.

Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

Я сейчас объясню Вам, почему это мнение ошибочное.

Металлорукав, также как и гофра ПВХ и пластиковый короб (канал), защищает электропроводку в доме от небольших механических воздействий, но не служит защитой от воспламенения при коротком замыкании электропроводки. Такое свойство материалов называется, локализационной способностью.

Что такое локализационная способность?

Локализационная способность – это свойство несгораемого материала, в котором проложен провод или кабель, выдерживать токи короткого замыкания в электрической цепи без сгорания стенок несгораемого материала. Т.е. при токах короткого замыкания стенки металлорукава с легкостью перегорают, что конечном результате приведет к пожару.

Думаю теперь все ясно. Монтаж скрытой электропроводки в деревянном доме с помощью металлорукава СТРОГО ЗАПРЕЩЕН!!!

P.S. На этом 1 часть статьи я заканчиваю. Продолжение следует. Подписывайтесь на новые статьи.

Продолжение статьи: (часть 2).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Электропроводка в деревянном доме

Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.

После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный (Рис.1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током. Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2. Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

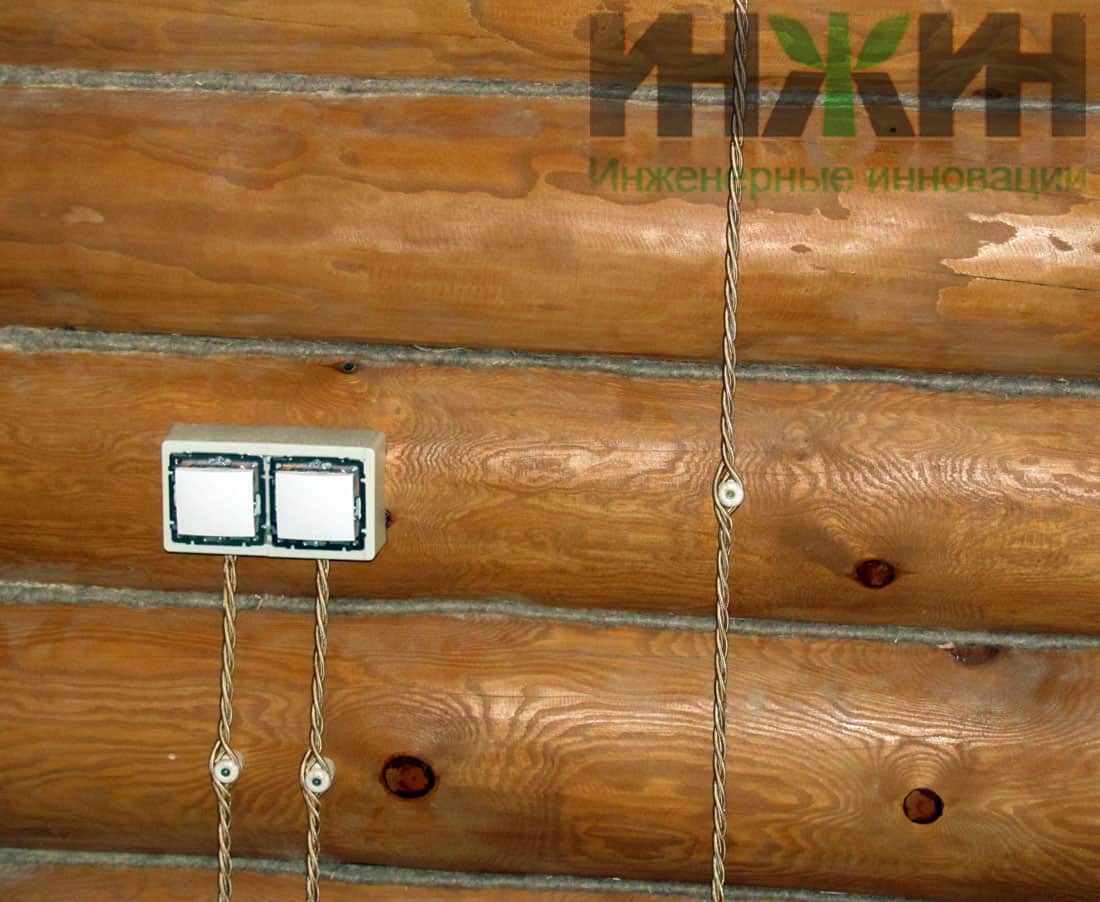

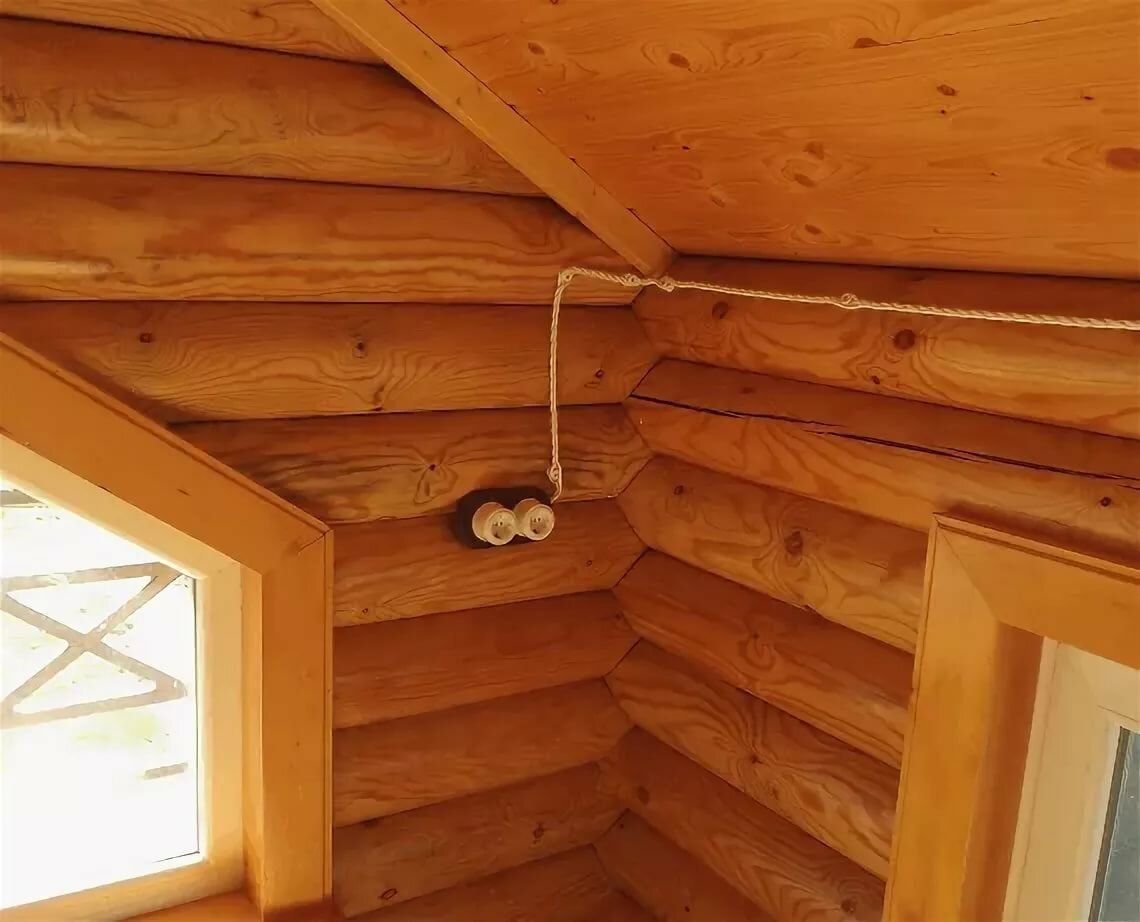

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки: открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной. К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода. Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем. В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома

Установка электропроводки в деревянном доме

К электрической проводке всегда предъявлялось много требований, но деревянный дом – особый случай. Повышенный риск возникновения пожара, то, что дерево сгорает за считанные минуты, (а, если учесть, что для качественного строительства используется хорошо просушенная древесина,  вероятность того, что постройка сгорит очень быстро, повышается в разы) – все это заставляет искать для монтажа проводки настоящих профессионалов.

Специалисты, работающие с электричеством, обязательно должны иметь специальный допуск и подтвердить свою квалификацию соответствующими документами. Прокладка электропроводки в деревянном доме подразумевает много тонкостей и нюансов.

Электропроводка в деревянном доме – качество превыше всего!

Проект электромонтажа желательно разрабатывать всегда, но для дома из дерева он просто необходим. План расположения осветительных приборов, розеток, выключателей должен быть тщательно проработан, также очень важны способы монтажа электропроводки в деревянном доме.

Электроноситель может быть проложен в плинтусах при наличии специального канала в них, допустима  и наружная прокладка кабеля, при условии, что в целях пожарной безопасности будут применяться жесткие или гофрированные короба и трубы из полихлорвинила.

Разрешены и даже рекомендуются к применению металлические трубы и рукава, так как они относятся к невозгораемым материалам, способным не допустить беды в случае короткого замыкания.

Не стоит экономить и на проводе. Из материалов для токопроводящих жил желательна медь с определенным сечением (выбор производится в индивидуальном порядке).

Дополнительной гарантией безопасности проживающих будут негорючие изоляционные материалы, которые являются частью проводов и кабелей. Стоит обратить внимание и на распределительную коробку, размеры которой должны четко соответствовать нормам безопасности. Сама проводка делится на два типа – наружная и внутренняя.

Первая включает в себя провод, идущий от уличного трансформатора или электрического столба к дому, а также освещение приусадебного участка.

Внутренняя электропроводка применяется для электроснабжения непосредственно дома и хозяйственных построек – флигеля, летней , сараев, птичника и так далее.

Электрическая проводка снаружи: тонкости и нюансы

Лучший провод для подведения электричества от источника к дому имеет маркировку СИП. Самонесущий изолированный провод хорош тем, что изоляционный материал, применяемый в процессе его изготовления, не боится ни воздействия солнечных лучей, ни повышенной влажности, поэтому он считается идеальным вариантом для наружной электропроводки.

Более того, он спокойно выдерживает и резкие температурные перепады, и обледенение кабеля снаружи, и порывы ветра, вплоть до ураганов. Но, при выборе следует придерживаться некоторых рекомендаций. Во-первых, сечение кабеля, как указывают правила монтажа проводки, должно быть не менее 16 квадратных мм, а, во-вторых, он должен быть расположен на высоте не менее 3 метров от земли.

Несмотря на отличное качество и прекрасные эксплуатационные свойства, СИП-провод нельзя использовать для внутренней проводки, так как он в большинстве случаев состоит из алюминия. А, согласно правилам противопожарной безопасности, данный материал не подходит для деревянных домов и других сооружений.

Выходом из ситуации будет переход с алюминиевого кабеля на медный, непосредственно перед вводом проводки в дом. Это легче сделать при условии, что счетчик электроэнергии будет находиться снаружи строения.

Тогда к нему с улицы легко провести алюминиевый вариант, а от него в дом протянуть уже медный. Место соединения  обязательно следует упрятать в трубку из негорючего материала, например, металлическую.

В целях обеспечения дополнительной безопасности в электрощитке нужно установить специальное устройство, гарантирующее отключение электричества в доме в случае резкого перепада напряжения. Во-первых, это исключит возможность короткого замыкания, а, во-вторых, приборы в доме, которые работают от сети, останутся исправными. И, разумеется, необходима установка автоматов, рассчитанных на 16-25 ампер – это зависит от того, сколько киловатт подается в частный дом.

Внутренняя электрическая проводка

Она может быть как скрытой, так и открытой – все зависит от способов и материалов, применяемых для внутренней отделки стен и эстетических требований к помещению. Чаще всего выбирают скрытый вариант.

В таком случае кабель для деревянного дома прокладывают между стеной и отделкой, подстраховываясь с помощью изоляции, в качестве которой подходят:

1. Короба и трубы из металла. Идеальным вариантом считается медь, но вполне подойдет и сталь. Недостатком первых можно назвать достаточно высокую стоимость (стальные трубы более бюджетные). Зато медные легко изгибаются под любым углом, что облегчает монтаж проводки.
2. Рукава и трубы из ПВХ. Отличный материал – не очень дорогой, легко монтирующийся, не требующий наличия специального оборудования в процессе монтажа.
3. Негорючие материалы, применяющиеся при облицовке стены. Бетон, штукатурка, шпатлевка с добавлением асбеста – они считаются самым недорогим способом размещения скрытой проводки.

Прежде чем начать монтажные работы, должна быть составлена разводка электропроводки в частном доме с указанием размещения светильников, розеток и выключателей.

И не стоит забывать о качественном заземлении.

Открытая проводка

Преимуществом такого выбора является то, что при монтаже стены не подвергаются никакому воздействию, следовательно, можно прокладывать или осуществлять замену электропроводки в доме в любой момент, когда это необходимо, а не пытаться приурочить ее к ремонту.

В данном случае применяются специальные каналы для кабеля, электротехнические плинтусы или ролики-изоляторы.

Удобнее всего считается плинтус, поскольку он позволяет скрыть проводку абсолютно естественно, не привлекая внимания дополнительными приспособлениями.

А вот ролики не слишком эстетично выглядят в помещениях, поэтому больше подходят для строений хозяйственного назначения.

Выбор осуществить достаточно непросто, поэтому стоит проконсультироваться со специалистами.

Электрика в деревянном доме в Заокском районе

Деревянный дом

Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».

Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг…

Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было. Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.

Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.

В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.

Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.

Ввод в деревянный дом

Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.

Типичный ввод в сельский дом

Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником. Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник… Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной… Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей… И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла. .. Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись… их становилось больше… это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке. Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.

Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».

Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.

Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет. Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.

Возможны следующие варианты:

1. Ввод в стальной, толстостенной трубе.

На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).

Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.

2. Установка на вводе дополнительной защиты.

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.

На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

3. Установка защиты на столб, от которого производится ответвление.

Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего… «Живет», работает… Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности … Чей-то дом сгорит, кому-то повезет больше…

Вводное распределительное устройство (щиток)

Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.

Щиток в достаточно большом доме

1. Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления «ТТ». Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.

Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.

Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.

Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А. Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.

Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент. Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.

УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А. Значит УЗО должно быть рассчитано на ток 40А.

Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.

Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.

Внутренняя проводка деревянного дома

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего

Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

2. Проводка в электротехнической гофрированной трубе.

Пример элемента проводки, выполненной в гофрированной трубе

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.

3. Проводка в кабель – каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.

  Образцы проводки в кабель-канале с текстурой под дерево.

Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.

Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет. Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Лирическое отступление. О цвете и фактуре.

Велико желание владельца дачи, чтобы было «все красиво». И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.

Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.

Но прошло время… Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она — незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.

Скрытая проводка в деревянных домах выполняется только в металлических трубах.

В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.

Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.

Ввод провода от очага заземления также выполнен аккуратно и надежно.

Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться…

На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..

Вот что сказано в табл. 14.2 СП 31-110-2003:

На что важно еще обратить внимание?

  Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

советов по электромонтажу бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в традиционном каркасном доме. Ключом к проводке бревенчатого дома является тщательное планирование расположения всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы будете подводить провода к этим местам, используя стратегию предварительного сверления и предварительной проводки в процессе сборки бревенчатой ​​стены.Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены сплошные, проводка для настенных розеток, выключателей и светильников часто проходит ниже уровня пола и проходит по каналам, просверленным во время строительства. Вот где начинается планирование.

Следует заранее проконсультироваться с лицензированным электриком, чтобы составить план расположения электрических коробок на наружных стенах. Этот человек должен знать код минимального расстояния между настенными розетками. Прежде чем приступить к строительству бревен, пол должен быть четко обозначен местом, где именно будет происходить бурение.

Бригада строителей бревенчатых домов (или лицензированный электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере укладки бревен.Это создаст канавку, по которой можно будет провести провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно прокладывать через стены во время или после строительства. Выходы можно вырезать в бревенчатой ​​стене с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для прокладки проводов к выключателям и светильникам, закрепленным на бревенчатых стенах. Для освещения и выключателей возле наружных дверей также принято прокладывать провода вдоль дверных косяков и сверлить сбоку к электрической коробке.Затем этот провод закрывается тщательно установленной дверной коробкой.

Прокладка проводов на второй этаж

Поскольку на второй этаж будет идти много проводов, предварительно сверлить для них бревенчатые стены нецелесообразно и не нужно. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней, и используйте эту стену, чтобы провести все необходимые провода. После того, как провода доведены до второго этажа, их можно проложить вдоль плинтуса, чтобы добраться до розеток наверху.

Электропроводка системы деревянной крыши

Когда используются бревенчатые и деревянные кровельные системы, крыши бревенчатых домов обычно изолируются в процессе возведения каркаса. Это затрудняет сокрытие проводов внутри крыши после завершения строительства крыши. Из-за этого провода, идущие к потолочным вентиляторам, светильникам и датчикам дыма, должны быть установлены до того, как крыша будет завершена. Для этих областей лучше всего прикрепить провода скобами к верхней части настила крыши до установки изоляции. Опять же, вы должны спланировать расположение любых приспособлений, прикрепленных к крыше, чтобы убедиться, что провода опущены в нужном месте.

Наконец, всегда помните, что черновая электропроводка бревенчатого дома на этапе возведения каркаса регулируется теми же правилами, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

Понимание электрики и сантехники для вашего дома с деревянным каркасом

Деревянные дома, спроектированные и построенные со знанием дела, энергоэффективны и требуют минимального обслуживания.От спа-ванной комнаты до драматического освещения деревянного каркаса, есть много личных штрихов, которые вы можете добавить в свой деревянный дом, чтобы сделать его уникальным. Тем не менее, есть важные соображения с точки зрения электропроводки и сантехники деревянного каркаса. Находитесь ли вы на этапе планирования своего нового дома или задаетесь вопросом об сантехнике бревенчатой ​​хижины, эти советы помогут вам принять разумное решение и избежать потенциально дорогостоящих ошибок.

На что следует обратить внимание при прокладке электропроводки дома из деревянного каркаса?

При установке электрической системы в доме любого типа лучше всего планировать заранее.Однако при электропроводке деревянного каркаса многое зависит от того, как спроектирован ваш деревянный дом.

Запомните эти советы по электропроводке деревянного каркасного дома:

• Электропроводка с SIP-панелями не похожа на стандартные стены — Если вы используете конструкционные изолированные панели, наметьте свою электрическую систему в первоначальном проекте. SIP-панели с пенопластовым сердечником можно разрезать для проводки и светильников. После подключения заполните пустоты и кабелепроводы пеной, чтобы сохранить целостность изоляции.
• Резка SIP-панелей для прокладки проводов может занять много времени и средств. — Если вы не хотите резать панели, вы можете вырезать траншеи в балках, проложить провода под композитным полом или разместить проводку за плинтусами или внутренней отделкой .Проволочные канавки можно сделать вокруг деревянных подоконников, за шкафами и плиткой, а также под дверными проемами. Используйте эти варианты для захватывающего освещения деревянного каркаса.
• Упростите задачу с помощью гибридной конструкции – Использование традиционной каркасной конструкции для внутренних стен вашего деревянного каркасного дома позволяет использовать стандартную электропроводку, что может сэкономить вам деньги.
• Используйте дополнительные брусья — Большая часть проводки будет проходить через внутренние перегородки вашего дома. Тем не менее, вы можете добавить ненесущие брусья для подвешивания потолочных светильников и потолочных вентиляторов.
• Электропроводка для беседки или павильона – В древесине можно вырезать паз для прокладки электропроводки. Крышка над проводами делается заподлицо с остальными брусьями, чтобы ни один из проводов не был виден.
• Планируйте заранее — Строительные чертежи вашего дома должны включать схемы электроснабжения, соответствующие действующим в вашем регионе нормам и правилам. Тесно сотрудничайте со своим электриком при проектировании дома.

На что следует обратить внимание при установке сантехники в деревянном доме

Лучшее место для ванных комнат и кухонь там, где сантехника будет как можно короче.Это экономит деньги и облегчает ремонт, если вам когда-либо понадобится.

Как насчет сантехники в бревенчатой ​​хижине? Есть дополнительная проблема, где разместить трубы, особенно если вы хотите, чтобы на потолке и полу были открытые деревянные панели. Подумайте о том, чтобы приподнять часть пола в ванной комнате или поставьте короб для труб между балками рядом с ванной и унитазом. Убедитесь, что ваш план позволяет вам добраться до труб, таких как легкодоступная стена для коленей. Еще одним вариантом является джакузи с корпусом.

Будьте в курсе этих других проблем с сантехникой деревянного дома:

• Трубы в вашем открытом деревянном каркасе – Спроектируйте свой дом так, чтобы ванные комнаты, кухни и любые другие «влажные помещения» были сгруппированы вместе, либо вдоль одной стены, либо на разных этажах, чтобы избежать ненужных труб.Трубы могут быть в шкафах, шкафах и других корпусах для легкого доступа.
• Следите за ключевыми деревянными брусьями – Прокладывайте водопровод, систему отопления, вентиляции и кондиционирования воздуха и воздуховоды так, чтобы они не мешали деревянным конструкциям.
• Остерегайтесь SIP и проблем с влажностью – Проветрите здание и проведите энергоаудит.
• Защитите открытое дерево – Учитывайте влажность и влажность при прокладке сантехники вокруг открытого дерева.

Когда начинается планирование электрических и сантехнических работ?

Планирование электрических и водопроводных систем с деревянным каркасом должно начинаться на начальном этапе проектирования.Таким образом, вы можете быть уверены, что ваши водопроводные и электрические установки соответствуют вашим потребностям, соответствуют местным строительным нормам, укладываются в ваш бюджет и не вызывают никаких проблем в будущем.

Суть

Проектирование вашего нового деревянного каркасного дома — увлекательное и, возможно, немного нервное занятие, потому что вам нужно учесть так много всего. Тем не менее, тщательное планирование электропроводки и сантехнических систем вашего деревянного каркаса сделает установку более гладкой и обеспечит более успешный результат.Поговорите с экспертами в Hamill Creek, чтобы спроектировать дом своей мечты.

Архив блога   /   Процесс строительства деревянного каркаса

Подключение бревенчатого дома к электричеству

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список недостатков, начиная с проводки нашего бревенчатого дома для электричества.

Управление электрическими системами бревенчатого дома — это то, что смущает многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрической части нашего дома мы с женой Бекки разработали объем работ, который хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и прибора, лампы безопасности на входе в подвал и на задней двери, очень большая панель с автоматическим выключателем, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. На графике подробно показано, где должен быть проложен каждый провод и где должен быть установлен каждый выключатель. График электроснабжения является важной дорожной картой при строительстве любой конструкции, но в бревенчатом доме его правильное выполнение жизненно важно. Как только пазы просверлены в бревнах, пути назад уже нет.

Поскольку часть проводки, скорее всего, придется прокладывать через предварительно просверленные отверстия либо в бревенчатых стенах, либо в потолке, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

По нашим электрическим схемам наш строитель просверлил и разметил отверстия для доступа к розеткам и выключателям через бревна в подвал. Это было сделано одновременно с возведением бревен. На втором этаже и чердаке была протянута вся проводка, необходимая для вентиляторов и потолочных светильников, спрятав провода в каркасных работах и ​​балках пола и потолка.

После разговора с нашим местным инспектором по строительству, он посоветовал нам, чтобы все детекторы дыма и угарного газа были жестко подключены и установлены на одной цепи с резервным аккумулятором.Он также посоветовал нам убедиться, что наш подрядчик по электроснабжению установил GFCI (прерыватели замыкания на землю) во всех влажных помещениях (кухня, ванные комнаты, прачечная и т. д.)

Пока я следил за ходом монтажа проводки, Бекки занялась самой интересной частью — подбором всех осветительных приборов, вентиляторов, выключателей и лицевых панелей. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на товарах, так и на их закупке. Единственными материалами, которые наш подрядчик по электротехнике должен был поставить, были проводка, коробки, панель выключателя, выключатели розеток и различные разъемы.

Вернувшись на строительную площадку, в обязанности подрядчика-электрика входило проложить проводку к электрической коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, бытовую технику, потолочные вентиляторы, выключатели и розетки. Национальный электротехнический кодекс (NEC) или NFPA70.


 Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что упрощает прокладку проводки и установку выключателей и розеток. Но их можно установить и на бревенчатые стены.

К сожалению, электроустановка нашего бревенчатого дома пошла плохо — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первый электрик, которого мы наняли, был хорошо знаком с установкой бревенчатых домов, и поначалу он был очень пунктуален и работал много часов. Затем он сократился до трех дней в неделю, затем один раз в неделю. Когда мы рассказали ему об этой ситуации, мы узнали, что он не так авторитетен, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем значительную сумму денег.

Подрядчик, которого мы наняли вместо него, получил высокую оценку и обладал огромными знаниями в области электротехники. На самом деле он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверившись ему, мы отдали ему деньги. Мы больше никогда его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

В результате наша электрическая система была готова на три четверти, и мы понятия не имели, куда обратиться.Бекки и я смогли самостоятельно подключить несколько оставшихся потолочных светильников, но предстояла еще техническая работа. К счастью для нас, друг взялся за дело и закончил проект, не потребовав оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке, и никогда не позволяйте им удерживать вас от мечты о бревенчатом доме.

Руководство Гэри:

Предоставление отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая питание других помещений. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электроснабжению и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать необходимые цепи сейчас и имеет место для будущего расширения.

См. Путешествие Гэри домой из бревен, ведущее к этому моменту, здесь:

Почему бревенчатый дом был в самый раз

Как найти идеальный план этажа бревенчатого дома

Узнайте о процессе строительства бревенчатого дома

Как выбрать правильного строителя бревенчатых домов

 Почему ваши отношения с застройщиком имеют решающее значение

 Что происходит, когда вы нанимаете плохого субподрядчика

%PDF-1.3
%
344 0 объект >
эндообъект

внешняя ссылка
344 88
0000000016 00000 н
0000002729 00000 н
0000002849 00000 н
0000003823 00000 н
0000004098 00000 н
0000004255 00000 н
0000004740 00000 н
0000005108 00000 н
0000005698 00000 н
0000005958 00000 н
0000006071 00000 н
0000006182 00000 н
0000006231 00000 н
0000006280 00000 н
0000006329 00000 н
0000006378 00000 н
0000006426 00000 н
0000006473 00000 н
0000006520 00000 н
0000006567 00000 н
0000007675 00000 н
0000008705 00000 н
0000009192 00000 н
0000009466 00000 н
0000009741 00000 н
0000010266 00000 н
0000011437 00000 н
0000012820 00000 н
0000013302 00000 н
0000013584 00000 н
0000014874 00000 н
0000014963 00000 н
0000015181 00000 н
0000015447 00000 н
0000016574 00000 н
0000016823 00000 н
0000017225 00000 н
0000018244 00000 н
0000018455 00000 н
0000019249 00000 н
0000020310 00000 н
0000027087 00000 н
0000030676 00000 н
0000039417 00000 н
0000042515 00000 н
0000043586 00000 н
0000046833 00000 н
0000046884 00000 н
0000046935 00000 н
0000046986 00000 н
0000050137 00000 н
0000050349 00000 н
0000051139 00000 н
0000051935 00000 н
0000053446 00000 н
0000054236 00000 н
0000054447 00000 н
0000055241 00000 н
0000056040 00000 н
0000075639 00000 н
0000080284 00000 н
0000097264 00000 н
0000097811 00000 н
0000102100 00000 н
0000102577 00000 н
0000106055 00000 н
0000106536 00000 н
0000108914 00000 н
0000109093 00000 н
0000112034 00000 н
0000112824 00000 н
0000113618 00000 н
0000114412 00000 н
0000114624 00000 н
0000114846 00000 н
0000118168 00000 н
0000118957 00000 н
0000119749 00000 н
0000122672 00000 н
0000125846 00000 н
0000136240 00000 н
0000137063 00000 н
0000139409 00000 н
0000158904 00000 н
0000165075 00000 н
0000165321 00000 н
0000167236 00000 н
0000002056 00000 н
трейлер
]>>
startxref
0
%%EOF

431 0 объект > поток
xb«e`h«g`[email protected]

Типы систем электропроводки и методы электромонтажа

Методы прокладки проводов и различные типы систем прокладки проводов

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы электромонтажных систем с подключением

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может быть выполнен двумя способами:

• Система соединительных коробок или тройниковая система
• Петля – в системе

Обсуждаются следующим образом:

Соединительная коробка или тройник или соединительная система

При этом способе подключения электропроводки соединения с приборами выполняются через муфты.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что, поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот способ разводки повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде ряда петель от одной точки к другой до тех пор, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого подключения

• Не требует соединительных коробок и экономит деньги
• В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
• Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.

Недостатки контурного подключения

• Требуемая длина проводов или кабелей больше, поэтому падение напряжения и потери в меди больше
• Зацикливание – в выключателях и держателях ламп, как правило, затруднено.

Похожие сообщения:

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

• Кабельная скоба
• Деревянный кожух и проводка крышки
• Провода в оболочке CTS или TRS или ПВХ
• Провода в свинцовой или металлической оболочке
• Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где для соединения и монтажа проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Заглубленный, скрытый или подземный кабелепровод

Кабельная скоба

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и защищенных от непогоды кабелей), скрученных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому не подходит для жилых помещений.В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с зажимами:

• Простая и дешевая система подключения
• Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
• Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки с шипами прост и удобен.
• В этой системе проводки можно легко выполнить настройку e.г. изменение и дополнение.
• Осмотр прост и удобен.

Недостатки проводки с шипами:

• Внешний вид не очень.
• Проводка с зажимом не может использоваться для постоянного использования, так как после некоторого времени использования может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
• это недолговечная проводная система из-за погодных условий, риска возгорания и износа.
• его можно использовать только на 250/440 вольт при низкой температуре.
• Всегда существует риск возгорания и поражения электрическим током.
• нельзя использовать в важных и секретных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Похожие сообщения:

Кожух и крышка проводки

Система проводки

с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой.Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с крышкой корпуса:

• Это дешевая система электропроводки по сравнению с системами электропроводки в оболочке и кабелепроводе.
• Это прочная и долговечная система электропроводки.
• В этой системе проводки можно легко выполнить настройку.
• Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
• Длительное пребывание в полевых условиях благодаря прочной изоляции крышки и кожуха.
• Защищен от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

Недостатки Корпус Заглушка Проводка:

• Существует высокий риск возгорания системы обсадной и защитной проводки.
• Не подходит для кислотных, щелочных и влажных условий
• Дорогостоящий ремонт, требуется больше материалов.
• Материал, который сложно найти в современном
• Белые муравьи могут повредить корпус и покрытие из дерева.

Похожие сообщения:

Обрешетка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям.Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной рейке с помощью латунных хомутов (зажимов-пряжек), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных прокладок и 15 см для вертикальных прогонов.

Преимущества латной проводки

• Монтаж проводки прост и удобен
• дешевле по сравнению с другими системами электропроводки
• Парафраз хороший и красивый
• Простой ремонт
• прочный и долговечный
• В этой системе проводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки

Disad преимущества Batten Wiring

• Нельзя устанавливать во влажных, химических воздействиях, на открытых и открытых площадках.
• Высокий риск пожаров
• Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
• Толстые провода нельзя использовать в системе электропроводки.
• Подходит только ниже 250 В.
• Нужно больше кабелей и проводов.

Провода в свинцовой оболочке

Тип проводки использует жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке ввода для защиты от электролитического действия из-за тока утечки и для обеспечения безопасности в случае, если оболочка окажется под напряжением.Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанное сообщение:

Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

Кабелепровод

Существует два дополнительных типа проводки кабелепровода в зависимости от установки трубы

• Поверхностный кабелепровод
• Скрытый кабелепровод

Поверхностный кабелепровод

Если кабелепроводы установлены на крыше или стене, это называется поверхностной проводкой кабелепровода. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытый кабелепровод

Если трубопроводы спрятаны в стенных пазах с помощью штукатурки, то это называется скрытой проводкой трубопроводов. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводе стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностный кабелепровод) или закапываются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания.Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или в зданиях, подверженных пожарам. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы кабелепроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных кабелепроводов), которые показаны на рисунке выше.

• Металлический кабелепровод
• Неметаллический трубопровод

Металлический кабелепровод:

Металлические трубы изготавливаются из стали, они очень прочные, но дорогие.

Существует два типа металлических кабелепроводов.

• Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
• Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

Неметаллический кабелепровод:

В качестве неметаллического трубопровода в настоящее время используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Стандартные кабелепроводы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества кабельных систем

• Это самая безопасная система электропроводки (скрытое откручивание кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки)
• Отсутствие риска механического износа и возгорания в случае металлических труб.
• Можно легко выполнить настройку в соответствии с будущими потребностями.
• Простой ремонт и техническое обслуживание.
• Нет риска повреждения изоляции кабелей.
• безопасен от коррозии (в случае трубы из ПВХ) и пожаробезопасен.
• Может использоваться даже во влажных, химических и задымленных помещениях.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Надежная и популярная электропроводка.
• устойчивая и долговечная система электропроводки.

Недостатки кабельных систем

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб, тройников и отводов и т. д.
• Очень трудно найти дефекты проводки.

Установка

• не проста и не проста.
• Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
• Очень сложно управлять дополнительным соединением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение между всеми вышеупомянутыми системами проводки.

Мы обсудим пошаговый метод различных систем проводки в следующих постах.. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо

Связанное сообщение:

Прокладка проводов в SIP — заботы домовладельца

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4.Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Людям, которые строят дома из деревянного каркаса с SIP, нужно быть немного более активными, чем людям, строящим дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку.Они готовы к установке и установке по прибытии, поэтому любая нестандартная работа выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель вашего SIP будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели. Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, хорошей идеей будет не усложнять внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Теплоизоляционные свойства SIP-панелей делают их очень привлекательной альтернативой для строительства.Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот сегмент в строительстве вашего дома как бы невидим. Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электроснабжении наружных стен

Один из способов сократить ваши расходы на изготовление большого количества изготовленных на заказ SIP-панелей с электрическими кабельными каналами — это проложить большую часть вашей проводки через внутренние стены вашего дома. Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4.Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.

Подумайте о своих будущих потребностях, пока планируете план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет. Планируйте хорошо и планируйте с умом.

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что вы знакомы с некоторыми основными методами подключения.Домовладельцы, имеющие некоторое представление о жилых электрических системах, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов подключения, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальная компания обеспечивает электричеством дома и предприятия. Чтобы подать электричество в здание, подключение должно быть проведено от главного распределительного щита в дом.Через этот главный распределительный щит проходят различные типы нагрузок и используются различные типы проводки. Они могут применяться для жилых, коммерческих и промышленных целей.

Кабельная скоба

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых скоб, которые устанавливаются с интервалом в 0,6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного применения и не подходит для домашней электропроводки.В наше время используется редко.

Корпус и проводка крышки

Трос проходит через деревянную оболочку, вдоль которой через равные промежутки появляются параллельные канавки. Корпус крепится к потолку или стене с помощью шурупов. Затем его накрывают колпачком, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск короткого замыкания, которое может привести к пожару.

Реечная проводка

Электропроводка

– это один из основных методов электромонтажа, который используется сегодня.В латной проводке изолированные провода прокладываются через прямые рейки из тикового дерева. Они крепятся к потолку или стенам с помощью дюбелей или шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни, которые крепятся устойчивыми к ржавчине гвоздями. Это простая и эффективная форма проводки, которая в основном используется для внутренней установки.

Кабелепровод

В кабелепроводе

используются кабели из ПВХ, продетые через трубы из ПВХ или стали. Если трубы проходят по поверхности стен и потолков, это называется поверхностной проводкой.Если она проходит внутри поверхности стен и покрыта штукатуркой, то ее называют скрытой проводкой.

Поверхностный кабелепровод используется в промышленности для подключения тяжелых двигателей. Скрытая проводка используется в жилых помещениях и является наиболее популярной из основных методов проводки для жилых помещений, поскольку она более безопасна и эстетична.

Если вы электрик или занимаетесь электромонтажом дома, важно знать эти основные методы электромонтажа.Таким образом, вы сможете лучше понять, какой тип работы необходим в вашем доме.
