Установка первой стропилы: как сделать и укладывать стропила для крыши своими руками

как сделать и укладывать стропила для крыши своими руками

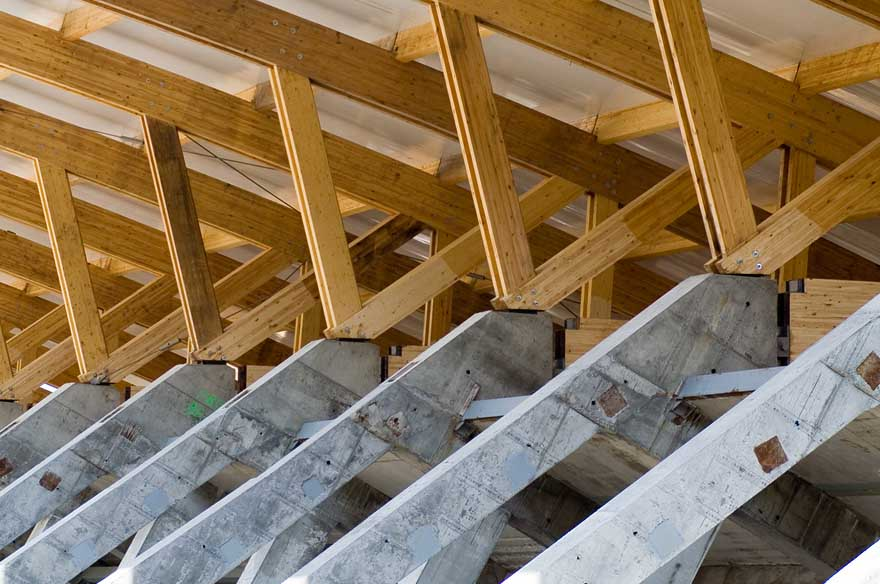

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т. к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Дальше приступаем к изготовлению шаблона стропильных ферм:

• Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
• На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
• Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
• Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
• От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
• Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
• После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

• Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
• Выдолбим в бревнах гнезда согласно разметке.
• Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
• Изготовим стойку и две накладки для ее крепления к стропилине.
• Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

• Отмечаем по факту ширину кобылки на перепуске.
• Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
• Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

• На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
• Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
• К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
• Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
• От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
• Переносим угольник в эту точку. Проводим линию, параллельную первой.
• Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
• Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Установка стропил на баню из бруса

Стропила на баню как крепить

Стропила для бани: рекомендации по установке своими руками

К крыше для бани предъявляются стандартные требования по устойчивости к эксплуатационным нагрузкам. Установка стропил при возведении каркаса кровли выполняется по общепринятым технологиям.

Какой тип крыши выбрать

Если строительство бани ведется своими руками, на этапе разработки проекта возникает вопрос о выборе конфигурации крыши. Как правило, предпочтение отдается односкатной или двускатной конструкции, каждая из которых имеет свои преимущества.

Чтобы минимизировать расходы на строительство небольшой бани для эксплуатации в летний сезон, рекомендуется остановить выбор на возведении односкатной кровли
. В этом случае чердачное помещение имеет скромные размеры (но его можно использовать для хранения материалов или каких-либо вещей). К преимуществам односкатной крыши можно отнести простой монтаж и минимальные финансовые вложения на приобретение и доставку материалов. К недостаткам можно отнести низкие теплоизоляционные характеристики конструкции. Кроме того, следует правильно выбрать угол наклона односкатной крыши, чтобы избежать застоя дождевой влаги и нарастания большой толщи снега в зимний период.

Монтаж двускатной кровли дает возможность построить баню с чердаком, пригодным для сушки веников, хранения банных принадлежностей. Просторный чердак или мансарда нередко используются для оборудования комнаты отдыха, бильярдной или гостевой спальни. Возведение утепленной двускатной крыши с прямыми или ломаными скатами позволяет создать комфортные условия для круглогодичного пользования баней .

К строительству крыши можно переходить сразу после того, как собран сруб или возведена коробка здания из блочных материалов. С основными этапами монтажа кровельного каркаса можно ознакомиться по видео в конце статьи.

Опора для стропил под баню

В качестве строительного материала для возведения бани могут использоваться газобетонные блоки, кирпич или другие штучные материалы. Но, чаще всего, изготавливается сруб из бревна или бруса. Сруб можно собрать на выбранном месте своими руками из готовых и промаркированных элементов, либо использовать закупленный пиломатериал и самостоятельно подгонять каждый венец.

Если брус или бревно для сруба не имеют специальной защитной пропитки, каждый элемент перед монтажом следует обработать огнебиозащитными средствами.

Выбрав тип крыши, необходимо позаботиться об опоре для стропил. Стропильная система предусматривает крепление к мауэрлату или балкам перекрытия, опирающимся на верхнюю часть стен. Если коробка здания представляет собой деревянный сруб, функцию мауэрлата выполняет верхний венец конструкции.

Мауэрлат представляет собой деревянный брус (или доску), который укладывается на стенах из штучного материала и позволяет равномерно распределять нагрузку кровельной системы на стены и, далее, на фундамент сооружения. При монтаже мауэрлата важно использовать надежную гидроизоляцию из мягкого битумного материала. Если баня имеет небольшие размеры и общий вес кровли не создаст высоких нагрузок, можно не выполнять железобетонный армированный пояс с установленными шпильками под мауэрлат
. В этом случае в последние ряды кладки вмуровывается прочная на разрыв стальная катаная проволока, скрутки которой удерживают мауэрлат от смещения. Кроме того, мауэрлат к стенам крепится при помощи длинных анкеров.

Каркас бани, представляющий собой деревянный сруб, следует своими руками подготовить к возведению крыши. Следует проверить горизонтальность элементов верхнего венца, исправить погрешности. Балки перекрытия укладываются разными способами :

• выполняется врезка торцов балок в верхний венец;
• балки укладываются поверх стен с выходом за их пределы и служат опорой для стропильных ног;
• балками перекрытия являются затяжки стропильных ферм висячего типа.

Стропильная система состоит из целого ряда элементов. Строительство крыши для бани может потребовать использования :

Дополнительные элементы позволяют усилить конструкцию, создать необходимую жесткость каркаса. Деревянные стропила и другие детали изготавливаются под расчетные размеры непосредственно на строительной площадке.

Монтаж односкатной крыши для бани

При строительстве односкатной крыши необходимо создать такой угол уклона, чтобы в период дождей с плоскости кровли легко скатывалась вода, а в зимний период не накапливался снег. Таким образом, данный параметр должен составлять не менее 20°. Оптимальным считается угол наклона стропил в 35°, а для снежных районов – 45° и более .

Чтобы установка стропил была выполнена под требуемым углом, следует обеспечить необходимый перепад высот между опорами. Это можно сделать двумя способами :

• одна из стен должна превышать по высоте вторую;
• на одной стороне коробки здания монтируется опорная конструкция.

Первый вариант обычно применяется при строительстве своими руками стен из штучных материалов. Второй вариант пригоден для любых случаев: сооружение получает фронтон, зашитый досками или другим листовым материалом. Опорой под стропила служит прогон, закрепленный на стойках.

Стропила при возведении односкатной крыши перекрывают собой пролет по длине здания. Установка стропил без подпорок ведется при длине пролета до 4,5 метров. Чтобы сделать кровлю надежной, стропила монтируются с шагом 60 см (конкретный размер промежутка от расчетных нагрузок на кровлю и сечения материала). Если размер пролета превышает 4,5 метра, требуется установка подкосов .

При монтаже крыши своими руками стропила необходимо крепить верхним и нижним концом к опорному брусу. Чтобы обеспечить плотный контакт, в стропильной ноге следует сделать специальные вырезы. В качестве крепежных элементов применяются металлические пластины, гвозди, проволока.

При обустройстве односкатной кровли следует выполнить вынос стропильных ног за пределы каркаса на 30-50 см. Это позволит обеспечить защиту внешних стен от атмосферных воздействий.

Монтаж двускатной крыши бани

Стропильная система щипцовой кровли подразумевает использование висячих или наслонных стропил. Если установка двускатной крыши выполняется на бане, сруб которой имеет внутреннюю несущую стену, проще использовать наслонные стропила. Такая конструкция может быть без особых усилий выполнена своими руками.

Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов. Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .

Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.

В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли. В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.

Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором. Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.

Похожие новости

Как сделать крышу на бане от мауэрлата до конька кровли

Крыша – это основной элемент любого банного сооружения, устанавливаемый в последнюю очередь. Установленная крыша позволяет защитить постройку от внешних воздействий и влияет на эстетическую привлекательность здания. Зачастую на баню монтируются крыши с массой надстроек, не имеющих функциональной нагрузки.

Создавать кровлю можно самостоятельно, чему в немалой степени способствуют простые схемы обустройства и невысокие требования, предъявляемые к данным конструкциям. В данной статье пойдет речь о том, как сделать крышу на баню своими руками.

Устройство крыши бани

В конструкцию крыши входит два обязательных элемента:

• Несущая стропильная система, выполняющая роль опоры;
• Настил, обрешетка для его установки и гидроизоляционный слой.

Помимо обязательных элементов, на крыше также имеется чердачное перекрытие. Оно обустраивается далеко не всегда – например, любая плоская кровля, имеющая небольшой наклон скатов, обходится без чердака.

В любом случае, существует два основных вида крыш для бани:

1. Односкатная. Как правило, такая кровля обустраивается в том случае, если баня примыкает к основному зданию, расположенному на участке, или при желании сэкономить на строительстве. К односкатным крышам не предъявляется особых требований – главное, чтобы был достаточный угол наклона (подробнее: «Как сделать односкатную крышу на бане – варианты строительства «). Основные достоинства таких конструкций – низкая стоимость, простота конструкции и постройки.
2. Двухскатная. Данный вид крыши очень часто используется для стоящих отдельно от дома бань. Конечно, крыша с двумя скатами обходится дороже, да и обустраивать ее сложнее, но взамен получается более функциональная конструкция, под которой вдобавок остается достаточно свободного пространства, которое можно использовать для бытовых или жилищных нужд. Высоту крыши и угол наклона скатов можно варьировать в довольно широких пределах, что позволяет реализовать практически любые творческие замыслы относительно кровли.

При сооружении бани своими руками в процессе монтажа крыши, состоящей из более чем двух скатов, приходится прикладывать слишком много усилий, которые впоследствии никак не окупаются. Именно поэтому в статье рассматриваются только самые простые и распространенные варианты крыш для бани.

Определение угла наклона скатов

Перед тем, как делать крышу на баню, нужно правильно подобрать угол наклона скатов. Величина углов склонения скатов крыши может колебаться в достаточно широких пределах – минимальное значение составляет 2,5 градуса, а максимальное достигает 60 градусов. Увеличенный наклон упрощает стекание осадков с крыши, но при этом повышается риск срыва кровли из-за сильного ветра, что особенно актуально в местах, отличающихся хорошо обдуваемым ландшафтом.

Для холодных регионов, отличающихся обилием осадков, особенно в зимнее время, гораздо лучше подойдет крыша с усредненным уклоном – около 45 градусов. Процесс расчета углов нужно проводить перед тем, как построить крышу бани своими руками.

Рассчитывать наиболее подходящий наклон стоит в индивидуальном порядке. При осуществлении расчетов нужно помнить о том, что величина уклона скатов напрямую влияет на финансовые и трудовые затраты, необходимые для обустройства крыши.

Опора для крыши

Двухскатная крыша может опираться как на балки верхнего перекрытия, так и поверх надежно зафиксированного мауэрлата, установленного с обеих сторон конструкции. Чаще всего мауэрлат устанавливается на кирпичных, пенно- или газобетонных стенах. Балки верхнего перекрытия деревянной бани монтируются в предварительно созданных выемках, которые должны четко подходить под габариты опор.

В случае с односкатной крышей все будет выглядеть немного проще. Опорами для каркаса из балок будут стены, а фиксация стропильной системы будет осуществляться за счет стропильных брусков и прогонов.

Перед тем, как правильно сделать крышу на бане, нужно подготовить ее проект. В процессе проектирования стоит помнить о возможности вывода балок за периметр банных стен. Правда, есть одно ограничение – балка, торчащая хотя бы на полметра за пределы стены, требует отдельного опорного столба.

Устройство стропил

Стропильные ноги – это элементы стропильной фермы, которые опираются на мауэрлат или верхний контур бревенчатых стен. Стропила испытывают нагрузку как на изгиб, так и на сжатие.

Помимо изготовленных на производстве элементов, можно использовать стропила для бани, сделанные из следующих материалов:

• Бревна, имеющий диаметр, превышающий 12 см;
• Брусья с квадратным или прямоугольным сечением площадью более 60 см 2;
• Доски, стороны которых в сечении превышают 4 см и 15 см.

Самое простое устройство крыши бани предполагает использование сделанных на заводе элементов. Также можно взять подходящие брусья или доски, скрепить их при помощи саморезов, шурупов или гвоздей с использованием накладок из пиломатериалов. Врубки необходимо делать только в тех местах, на которых находятся опоры.

В зависимости от конструкции стропила делятся на две категории:

1. Висячие. В таком случае стропила упираются друг в друга в самой верхней точке, где находится конек. Ноги установлены на точках, размещенных на верхнем венце стен. Такое расположение стропильных ног отличается очень высоким горизонтальным давлением. Для компенсации этой силы обустраивается затяжка, представляющая собой нижний венец, выглядящий как основание равнобедренного треугольника. Узлы висячих стропил обустраиваются как с использованием ригелей, так и без них. При желании сделать максимально легкую конструкцию при достаточной прочности можно использовать прогоны, увеличивающие надежность системы.
2. Наслонные. Такие стропила обычно используются для обустройства односкатной кровли. В данном случае затяжки не потребуются. Сами стропильные ноги крепятся параллельно скату и опираются на мауэрлат, установленный на верхней части стен. Для фиксации стропил через мауэрлат используются металлические шпильки, проволока или шурупы. Чтобы подобрать материал, необходимо грамотно рассчитать нагрузку, которая определяется в зависимости от степени осадков. Также при расчете нужно выбрать угол наклона ската и расстояние между опорными ногами.

Перед тем, как сделать стропила на баню, нужно разобраться в особенностях разных конструкций. Например, монтаж стропильной фермы с висячими ногами требует качественной фиксации каждой из них, чтобы конструкция могла выдерживать действующую на нее нагрузку.

Обустройство стропил для двухскатной кровли

Стропила крыши для бани для двухскатной крыши будут состоять из нескольких одинаковых стропильных ферм, имеющих одинаковые геометрические показатели. Данная система будет удерживать на себе не только кровлю, но и утеплительный слой, гидро- и пароизоляцию.

Подготовленная к монтажу стропильная ферма выглядит как треугольник с равными бедрами. В зависимости от предварительного проекта, конструкция может дополняться различными деталями (это могут быть накладки, затяжки и прочие), существенно повышающими прочность фермы.

Такая конструкция, помимо прочих достоинств, может собираться прямо на земле – а это не только удобнее, но и гораздо безопаснее. Конечно, стоит понимать, что вес собранной фермы достаточно велик, поэтому поднять ее наверх своими руками не удастся – придется привлекать бригаду рабочих или арендовать подъемный кран. Вопрос о том, как обустраивается своими руками двухскатная крыша для бани, решается индивидуально.

Учитывая то, что все фермы имеют абсолютно одинаковые показатели, сначала стоит сделать одну из них, которая в дальнейшем будет использоваться как шаблон. Данный шаблон в верхней части фиксируется одним гвоздем, после чего стропила устанавливаются в опорные места и фиксируются ригелем, зафиксированным шурупами или врубкой.

Для правильной установки стропил необходимо пользоваться отвесами – это дает возможность устанавливать их в соответствии с вертикалью. Чтобы выровнять конструкцию, используются небольшие отрезы досок, а лишнее при необходимости стесывается.

Монтаж стропильной системы начинается с установки фронтальных ферм, между которыми натягивается монтажный шнур, который протянут по линии конька. Практика показывает, что оптимальное расстояние между фермами составляет 120 см. Конечно, небольшие вариации возможны, ведь размеры бани могут немного не соответствовать стандартам.

Обустройство стропил для односкатной крыши

Односкатная кровля создается несколько проще. В первую очередь стоит отметить, что при расстоянии между опорами кровли, не превышающим 4,5 м, можно обустраивать конструкцию без дополнительных стоек. Перед тем, как построить крышу на бане, стоит прикинуть, сколько потребуется опор для создания надежной системы.

Дистанция между элементами основы под утеплитель для бани и кровельное покрытие должна составлять около 60 см. Самый верхний брус и мауэрлат должны иметь вырезы соответствующего размера, в которые будут плотно входить стропильные ноги. Использование уплотнительных прокладок недопустимо. Стропила выводятся примерно на 40 см за периметр бани, что позволяет обустроить защитные карнизы.

Монтаж обрешетки можно выполнять с использованием брусьев, досок или жердей. Размеры материалов подбираются индивидуально, в зависимости от предварительных расчетов. В случае с мягкой кровлей для обрешетки подойдут доски, между которыми оставляется 10-мм зазор. Используя листовой материал для кровли, потребуются брусья, имеющие сечение от 5 см. Дистанция между частями обрешетки в таком случае должна составлять от 15 до 50 см.

Фиксация составляющих элементов обрешетки начинается с конька. Далее нужно постепенно сдвигаться в сторону карнизов, закрепляя отдельные доски при помощи шурупов или саморезов. Доска, расположенная вдоль конька, монтируется на ребро.

Завершив установку обрешетки, можно заняться утеплением. Сначала материал укладывается на внутренней части конструкции, потом обустраивается пароизоляционный слой, и в последнюю очередь выполняется отделка. С наружной стороны крыша накрывается рулонной гидроизоляцией, поверх которой крепится обрешетка, необходимая для вентилирования крыши. Фронтоны обшиваются обрешеткой, в которых предварительно сформированы дверные и оконные проемы.

Последний этап работ – укладка кровельного материала, обустройство защищенного конька и подшивка необходимых свесов. На этом установка крыши на баню завершена, и постройка теперь не будет подвергаться воздействию атмосферных осадков и природных явлений.

Данная статья подробно рассказывает о том, как сделать крышу на бане. Описанные схемы достаточно просты, и их вполне можно реализовать своими руками. Если провести все этапы работы правильно, то в результате получится качественная крыша бани, способная полностью выполнять возложенные на нее функции.

Как сделать стропила на баню

Баня представляет собой капитальное сооружение, поэтому строить ее надо в соответствии с определенной технологией. Особое значение имеет правильно возведенная крыша. Она должна быть достаточно прочной, чтобы выдерживать снеговые и ветровые нагрузки. Также стоит уделить внимание сооружению каркаса крыши – стропильной системы. Чтобы разобраться, как устанавливать стропила на баню, следует познакомиться с подробной инструкцией и учесть советы профессионалов.

В процессе разработки проекта бани следует подумать о выборе конфигурации крыши. Нередко владельцы загородных участков отдают предпочтение односкатным кровлям. Не менее популярны и конструкции с двумя скатами. Каждый тип крыш обладает определенными достоинствами и недостатками. С ними необходимо разобраться, прежде чем начинать строительство крыши.

Для минимизации расходов на строительство стоит выбрать вариант с одним скатом. Ее обычно строят в случае с рубленой баней небольших размеров. При этом чердак будет достаточно мал, чтобы хранить различные вещи. Основным преимуществом односкатной кровли является простота установки и высокая скорость возведения. Такая конструкция не требует серьезных финансовых затрат.

Кровля для бани с одним скатом имеет и свои недостатки. К примеру, перед постройкой необходимо правильно рассчитать угол наклона, чтобы снег не скапливался на ней в зимнее время. Также следует отметить низкие показатели теплоизоляции кровли.

При устройстве двускатной кровли появляется шанс оборудовать хороший чердак, на котором можно будет сушить веники и хранить большое количество вещей. Также мансарду можно оборудовать под комнату отдыха, в которой можно расслабиться после водных процедур. Такая крыша обычно утепляется. Скаты такой крыши могут быть прямыми или ломаными.

Кровлю начинают возводить только после сборки бруса. Перед началом работ стоит ознакомиться с основными этапами сооружения крыши.

Опора для стропил

Обычно бани собирают из бруса или бревен. Можно соорудить конструкцию из уже готовых элементов или сначала закупить пиломатериалы, а потом своими руками подгонять венцы. Нередко баню сооружают из газоблоков и кирпича.

Перед монтажом деревянные элементы необходимо пропитать специальными составами. Они защитят древесину от гнили и высоких температур. При возведении крыши на деревянном срубе в качестве мауэрлата выбирается верхний венец.

Мауэрлат является доской или брусом, который помещают на стены кирпичных или бетонных сооружений. Это позволяет распределить массу кровли более равномерно на все стены постройки. Перед тем как уложить мауэрлат, следует позаботиться о правильной гидроизоляции верхушек стен. Для этого применяется битумная мастика.

При большом весе кровли под мауэрлат помещается армированный пояс со шпильками. Если крыша обладает незначительной массой, достаточно монтажа стальной катаной проволоки. Она будет удерживать мауэрлат, предотвращая его смещение.

При возведении бревенчатой бани последний венец следует тщательно подготовить к установке стропильной системы. Сначала требуется проверить горизонтальность расположения верхнего венца. Балки перекрытия обычно устанавливаются несколькими способами:

• их торцы врезают в верхний венец;
• концы балок выходят за стены, на них впоследствии опираются стропильные ноги;
• балки представляют собой висячие затяжки стропильных ферм.

Система стропил включает в себя множество элементов. При сооружении крыши применяются затяжки, стойки, ригели, перемычки, подкосы и т. д. Благодаря наличию дополнительных деталей конструкции придается устойчивость. Деревянные стропила следует изготавливать непосредственно перед монтажом.

Установка односкатной кровли

Как сделать систему стропил для крыши бани? Перед началом работ стоит учесть несколько нюансов. Чтобы во время сильных дождей вода быстро удалялась с поверхности крыши, следует соблюсти определенный угол ската. Это поможет и во время скапливания снега в зимний период. Минимальным считается угол наклона крыши 20 градусов. Если баня возводится в регионе с большим количеством осадков в зимний период, необходимо увеличить его до 45.

Для создания определенного угла понадобится установить опоры нужной высоты. Работу можно выполнить несколькими способами:

• если одна стена выше другой, стропильные ноги просто опираются на них;
• при сооружении стен одинаковой высоты необходимо на одну из них поместить опорную конструкцию.

Первый способ обычно применяется в случаях, когда стены бани возводят из кирпича или бетонных блоков. Опорная конструкция может быть создана для любого типа строения. В любом случае получается фронтон, который необходимо зашить листовым материалом. Он также может быть дощатым.

Стропилами полностью перекрывается пролет между длинными стенами бани. Стропила устанавливаются без подпорок только в случае расстояния между стенами в 4,5 м. Для надежности крыши лучше, чтобы стропила устанавливались через каждый метр. При увеличении расстояния между опорными стенами более 4,5 м следует дополнить стропильную систему подкосами.

Для более надежной установки стропильных ног на опорные балки в них выполняются вырезы. Крепятся такие конструкции на гвозди и металлические пластины. Во время обустройства односкатной крыши делается вынос ног стропильной системы за каркас строения на полметра. Это позволит защитить стены бани от атмосферных осадков.

Двускатная крыша

Если выбрана система стропил щипцовой крыши, стропила выполняются висячими или наслонными. К примеру, таким способом устанавливается кровля на баню, в которой имеется внутренняя несущая стена. Такую стропильную систему можно запросто создать своими руками.

Ноги стропильной системы наслонного типа соединяются с коньковым прогоном своими верхними концами. Конек крепят на вертикальные стойки, высота которых должна совпадать. Только после проверки горизонтального положения конькового прогона его можно крепить к стойкам. Прибивают наслонные стропила гвоздями. Благодаря креплению металлических уголков исключается боковое смещение стропильных ног.

Для выполнения каркаса крыши с висячими стропилами следует заранее выполнить несколько ферм, которые будут установлены на стены бани. Насколько большими окажутся конструкции, зависит от длины пролета и необходимого наклона скатов. Крепление стропильных ног в коньке осуществляется встык. Также может использоваться метод «внахлест». Также при обустройстве стропил висячего типа необходимо устанавливать ригели. Эти элементы позволяют повысить жесткость ферм.

При сооружении крыши для бани из свежего бруса следует устанавливать стропила на подвижные опоры. Также следует пользоваться шарнирным креплением в коньке. Сруб будет усаживаться, вследствие чего стропильная система немного изменит свои геометрические показатели. Если этого не предусмотреть, возможна серьезная деформация крыши.

При установке специальных элементов крепежа стропильные ноги получают достаточно свободы перемещения, что позволяет им сохранять изначальную форму каркаса крыши при любой деформации основы. Если крыша выполняется на уже сделанном и устоявшемся срубе, можно монтировать стропила традиционным способом.

Сверху стропила крепят на болты, или при помощи пластины из металла. Также стоит учесть, что особенности эксплуатации бани отражаются на интенсивности процессов расширения и сжатия различных элементов. Это влияет на движения элементов стен и крыши.

Перед началом возведения крыши следует учесть угол скатов, а также материал и время с момента сооружения стен. Кроме того, перед работами составляется точный чертеж стропильной системы. При определении нагрузок стоит учитывать погодные особенности региона.

Инструкция по монтажу

Чтобы крыша отличалась долговечностью и прочностью, необходима тщательная подготовка и выполнение инструкции по ее возведению. Если баня обладает малыми небольшими габаритами, следует выбрать для стропильной системы деревянные брусья сечением 50х50 мм. Их количество зависит от размеров бани. При возведении стандартной конструкции для стропильной системы понадобится 18 таких брусьев:

• 12 из них должны обладать длиной 2,3 м;
• 6 изготавливают длиной 3,7 м.

Если использовать для возведения стропильной системы такие материалы, возведение крыши не потребует больших затрат.

Как только материал будет закуплен, его можно устанавливать на стены. Сперва следует установить боковые стропила. Как только их монтаж будет завершен, можно крепить фронтальные стропила. При необходимости создания мансарды в одном из них возводят раму для окна, а в другом – проем для установки двери.

После установки всех опорных элементов необходимо приступать к устройству обрешетки. Ее выполняют разреженной или сплошной в зависимости от типа кровельного покрытия. Также этот фактор влияет и на конструкцию стропильной системы. Все элементы конструкции лучше заранее отобразить на схеме крыши.

Возведение системы стропил для крыши бани не составит труда, если заранее рассчитать размеры каждого элемента. Чтобы выбрать подходящие материалы, необходимо учесть погодные условия региона. Угол скатов является основополагающей характеристикой крыши. К примеру, для территорий с большой долей осадков во время зимы он равен 45 градусам.

Чтобы подробнее познакомиться с тонкостями сооружения стропильной системы для бани, стоит посмотреть видео-инструкцию:

Что еще почитать по теме?

Висячие стропила конструкция и узлы

Расчет ломаной крыши

Источники: http://vseokrovle.com/stropilnaja/142-stropila-dlja-bani.html, http://banyaspec.com/dymokhod-i-krysha/kak-sdelat-kryshu-na-bane-ot-mauerlata-do-konka-krovli. html, http://proroofer.ru/montaz/stropilnye-sistemy/kak-sdelat-stropila-na-banyu.html

Бани из бруса. Проект бани 6х4 из бруса

Традиционно русские бани строились из бревен, но в настоящее время предпочтение отдается более дешевому материалу — древесине. Он обладает всеми качествами натурального дерева, при этом строительство здания будет выполнено в очень короткие сроки и с минимальными затратами.

Основные преимущества стержня

• Относительно небольшой вес материала, не требующий возведения мощного фундамента.Подходит лента или столбчатая.

• Легко и просто построить самостоятельно — можно купить уже готовую баню проекта 6×4 из бруса, который не требует длительной усадки. Структура возводится как дизайнер прямо на самом сайте.

• Крыша может быть изготовлена ​​из металла, шифера или ондулина. Залогом прочности и комфорта могут стать стропила из бруса, сечение которых 150 * 100 мм.

• Строительство зданий имеет повышенную прочность. Внутренняя отделка может быть выполнена практически сразу после завершения основных строительных работ.

Если проектные ванны из бруса 6х4 (с их собственной ручной реализацией) были выбраны из профилированного бруса, то в этом случае не требуется чеканка и отделка наружных стен. Этот строительный материал имеет довольно привлекательный внешний вид и отличное сцепление деталей. Внутри конструкции холодный воздух не будет проникать, даже если снаружи очень сильный ветер.

Со временем середина балки пропитывается смолой, что делает его более прочным и плотным.Благодаря этому этот строительный материал приобретает такие высокие характеристики.

Конструктивные особенности бани

В стандартное оснащение сауны входит:

• Tambur, совмещенный с залом ожидания. Иногда они разделены дверью, но это значительно уменьшает пространство.

• Парная. Это относится к главной ванной комнате. Именно в нем выполняются все оздоровительные процедуры.

• Мойка. Есть простые скамейки, душевая кабина или самодельный душ с поддоном.

Проект бани 6х4 из бруса

Классический размер для русской бани 6 на 4 метра. Этот дизайн достаточно компактен, и его можно разместить в любом уголке загородного сайта. Общая площадь здания составляет 24 метра, а полезная — около 20. Но в то же время эта баня достаточно просторная, она прекрасно подойдет для большой семьи или неожиданных гостей. Структура бара хорошо держит тепло и выглядит очень эстетично.

Конструкция ванны 6х4 из бара позволяет оборудовать довольно просторную комнату отдыха, где можно разместить шкаф, стол и несколько стульев.В парилке размером 2 на 2 метра вы можете построить полки прямо вдоль двух стен, а в стиральной комнате установить душевую кабину для ванны. При желании размер одной из комнат может быть уменьшен или увеличен.

Основные преимущества саун от 4 до 6

Дизайн бани 6х4 из бруса имеет ряд преимуществ:

• Все комнаты являются полноценными комнатами, где есть возможность обернуться несколькими людьми. в то же время.

• Благодаря большому пространству можно установить настоящую кирпичную печь, которая быстро нагревает

.

Баня из бруса своими руками 3х6: основы

При строительстве бани всегда можно использовать много материалов, но именно дерево остается наиболее приоритетным вариантом.

Тем не менее, сауна из бара своими руками 3×6, например, является своего рода «классикой», и на примере бара вы можете увидеть, как баня строится с нуля.

Мы строим с нуля и своими силами

Естественно, возникает вопрос, почему древесина, есть ли бревно?

И здесь вы можете легко использовать несколько основных преимуществ:

• Древесина очень легко укладывается, и это важно для самостоятельной работы.
• Материал практически не дает усадки.
• Достаточная изоляция. Древесина, как правило, является отличным материалом, и тип древесины также позволяет снизить потери тепла в результате плотных соединений.
• Пиломатериалы могут быть сразу положены на фундамент, они собраны по принципу каменной кладки и, в отличие от бревен, не требуют предварительной заготовки.

Примечание! Простота работы в конечном итоге влияет на стоимость всей конструкции, поскольку возможность самостоятельной сборки может серьезно сэкономить.

Конечно, преимущества такой бани также можно отнести к тому, что цена бара относительно невелика, что также положительно влияет на общую оценку.

Нюансы

Перед началом строительства необходимо уточнить некоторые нюансы:

• Для работы подойдет профилированный брус.
• Для первых крон, и это полно радости по периметру, лучше всего купить именно лиственницу. Эта порода менее подвержена гниению во влажной среде.
• Начиная с 3-4 кроны, вы можете перейти на использование ели или сосны. Благодаря высокому содержанию смолы в таких породах древесина обладает лучшими теплоизоляционными свойствами.
• Для несущих стен коробки наиболее оптимальное сечение стержня составляет 150×150 мм.
• Для внутренних перегородок в ванне идеально подходит поперечное сечение 150×100 мм.
• Древесина обязательно должна быть обработана антисептиком.

Примечание! Первая корона всегда обрабатывается полностью со всех сторон, а последующие могут обрабатываться с трех сторон.И, кстати, моторное масло остается одним из самых простых антисептиков.

Тренинг

Естественно, первое, что вам нужно сделать, это подготовить площадку для строительства, и если вы намереваетесь построить ванну из бара 3 на 6, то площадку нужно очистить еще на несколько квадратов для нормального и комфортная работа.

Обязательно подготовьте дренажную яму, это можно сделать сразу, а не после строительства.

Далее выбор типа фундамента для срубов.

Здесь вы можете предложить три варианта:

• Свая Достаточно быстро. Это может быть как винт, так и скучно.
• Лента. Очень простой тип фундамента, который просто нужно построить самостоятельно.
• Монолит. Это более дорогой вариант, но он позволяет сделать саму основу функционала, установить в нем сразу и теплый пол и коммуникации.

Поскольку проект ванны 6х3 из бруса предполагает самостоятельную работу, выбор будет сделан на основе ленты типа основания.

Шаг за шагом, работа идет так:

• Разметка производится по всему сайту.
• Раскопки. Траншея — это глубина замерзания почвы. Это самый правильный вариант, в среднем это 1,2 метра. Ширина 30-40 см.
• Когда все выкопано, вы можете заполнить слой песка до 100 мм и аккуратно утрамбовать все по дну траншеи.
• Далее устанавливают арматурный каркас, который под ванны 6х3 из бруса можно соединить из арматуры сечением 10 мм.
• И последняя строительная опалубка.
• Далее заливают бетон и оставляют закладные, которые будут использоваться для крепления с помощью штанги.

Примечание! Фундамент всегда рекомендуется поднимать над землей не менее чем на 15 см, а в случае ванны дерево должно быть чуть выше земли.

Стены

Через 5-7 дней вы можете снять опалубку и перейти непосредственно к возведению стен. Бетон еще не полностью высох, но это не страшно, вы уже можете работать над ним.

И первым делом обязательно проведите гидроизоляцию.

Существует два простых, но эффективных способа:

• Мастика для обработки бетона. Может наноситься кистью.
• Укладка простого рубероида в два слоя.

Не

. Как построить баню из бруса 6х6? Проект бани из бруса 6х6

Если вы хотите построить баню 6х6 бар, то она ничем не будет отличаться от конструкции, в основе которой лежит оцилиндрованное бревно. Но процесс выполнения работы можно сделать гораздо проще и быстрее, не имея особого уровня мастерства.

Подготовительные работы

Важнейшим этапом перед строительством дома будет выбор правильного материала. Производительность будущего строительства зависит от качества древесины.Первое, на что следует обратить внимание, — это отсутствие трещин в материале, поскольку даже самые маленькие из них впоследствии вызовут гниение. Важно не только набросать баню 6х6 бар до начала строительства, но и выбрать качественный материал, на поверхности которого не должно быть синих пятен, указывающих на то, что внутри происходит процесс гниения.

Заготовка и переработка древесины

Построить ванну размером 6×6 бар необходимо только после надлежащей подготовки материала, если его невозможно подготовить.После того, как дерево было срублено, ему нужно дать лечь. Это займет около месяца, после чего бревно необходимо разобрать, оставив только самое лучшее качество для строительства. Теперь вы можете приступить к обработке материала. Для начала необходимо очистить бревно от коры, с обеих сторон его можно оставить на 15 сантиметров. После этих манипуляций бревно можно оставить на хранение, а расстояние от поверхности земли должно составлять 20 сантиметров.

Строительство фундамента

Если вы решили построить баню размером 6×6 бар, то сначала вам нужно построить фундамент.Структура основания может быть ленточной или столбчатой. Чтобы реализовать возможность возведения первого варианта фундамента, необходимо заранее построить опалубку по всему периметру подготовленной траншеи. Заливка бетона осуществляется до глубины замерзания грунта. Фундамент должен подниматься на 0,5 метра над землей. Внутри периметра основания заливается гравий или песок. Через три недели после заливки фундамента вы можете начать укладку первых рядов.Если вы решили возвести баню 6х6 бар, то ее строительство можно осуществить на столбчатом основании.

Особенности колонного фундамента

В этом случае необходимо установить кирпичные столбы, расположив их по периметру, углам и в местах несущих стен. Под каждую опору необходимо оборудовать бетонную подушку, что позволит исключить оседание. Шаг между такими постами должен составлять 1,5 метра. Каким бы ни был фундамент, он должен быть усилен арматурой.Важно обеспечить надежную гидроизоляцию, которая должна располагаться между первой коронкой и цоколем. Для этого на горизонтальное основание фундамента необходимо нанести расплавленный битум, который покрыт кровельным материалом. После затвердевания эту процедуру необходимо повторить еще раз.

Строю каркасный домик. Установка стропил. | Некарточный Дом

Кто сказал, что стропила нельзя поставить в одиночку? Почему бы не попробовать)

Друзья привет! Сегодняшняя статья об установке строил. Строю я каркасный домик, знаете-ли) Своими руками!

Итак, кто не в курсе что происходит на моей стройке — вот ссылки на предыдущие статьи:

Коньковый прогон

Мауэрлат
Межэтажное перекрытие
Верхняя обвязка стен
Стены (часть2)
Стены (часть1)
Настил пола из доски
Лаги пола
Обвязка из доски
Лежни
Фундамент

Стропила установлены, но не все

Стропила установлены, но не все

А сегодня опишу процесс установки стропил. Ну и конечно, ничего я не вымеряю по месту, а пилю все заготовки по чертежу, который вы видите ниже.

Чертеж деталей стропильной системы

Чертеж деталей стропильной системы

В прошлой статье я показывал его. И даже выпилил и примерил шаблон из «дюймовки». Теперь накладываю этот шаблон на доски, заготовленные для стропил (150х50 мм), очерчиваю его, вверху прибавляю несколько мм на доработку и отпиливаю.

Размечаю по шаблону

Размечаю по шаблону

Когда все детали были готовы, я закинул их на верх и приступил к установке первой пары стропильных ног.

Установка первой пары стропил

Установка первой пары стропил

В чем заключается установка. Нижним запилом стропила ставятся на мауэрлат, а вверху они должны сойтись между собой, при этом встать на коньковый прогон. Таким образом, после установки всех пар я получу ровную линию в коньке.
Чтобы я имел возможность в одиночку доработать верхушки стропил, внизу я их крепил одним гвоздем к мауэрлату (чтобы не убегали). Смотрите фото ниже.

строгаю рубанком коньковый прогон (был небольшой подъем)

строгаю рубанком коньковый прогон (был небольшой подъем)

Строгаю концы стропил, чтобы ровно сомкнулись между собой и легли на прогон

Строгаю концы стропил, чтобы ровно сомкнулись между собой и легли на прогон

Так я строгал, если снимаемый слой дерева был не больше пары мм. Если больше, тогда я снимал стропила и аккуратно подрезал пилой.
Установил переднюю и заднюю пары стропил и после чего разметил места установки остальных. Как всегда по чертежу.

разметка мест установки стропил по чертежу

разметка мест установки стропил по чертежу

Ну а дальше молоток в зубы и вперед! Гвоздей как всегда не жалею. В основном прибиваю 120-ми, никаких саморезов.
Вверху, помимо соединения стропил между собой и с прогоном, я еще устанавливаю связь. Кто-то использует для этого перфорированные пластины, кто-то фанеру, а я обрезки все тех же досок. К тому же устанавливаю между стропилами перемычки и вверху, и внизу. Сверху эти перемычки выполняют роль какой-никакой жесткости, снизу — закроют промежуток между мембраной и мауэрлатом.

Вид сверху

Вид сверху

Вид снизу

Вид снизу

Перемычки снизу имеют скос по длине 45 град. Проколупался с ними долго (когда выпиливал), и, думаю теперь, оно того не стоило.
Ну как-то так, друзья-товарищи! Далее будет монтаж мембраны влаго-ветро-защитной и обрешетки.
Ну и как всегда в конце видеоролик. В нем все более подробно. Приятного просмотра!

Надеюсь материал был полезен.

Если вы тоже так считаете, то подписывайтесь на канал Некарточный Дом в YouTube и Дзен. Впереди много интересного!

Берегите себя, всем пока.

P.S. Пока не сломался мой фотоаппарат-суперзум, я иногда фотографировал птиц. В повседневной жизни мы на них внимания не обращаем, а они очень разные, красивые, и поют здорово) Интересно, уделав мне весь каркас это они таким образом взаимностью отвечают?!

Ох уж эти птички…

Ох уж эти птички…

Как правильно установить стропила для крыши

Всем привет. Сегодня расскажу как правильно установить подстропильные балки и стропила для двухскатной крыши.
Установка подстропильных балок.
Для балок будем использовать доску 5 см на 15 см. Они укладываются с выбросом от края дома на 50 см. Сначала устанавливаем балки с обоих краев дома. У нас ширина дома 8м, плюс по полметра с каждой стороны выброс, итого получается 9 метров.

Для одной балки мы использовали 2 доски: одна 6 метровая, вторая 4 метровая. Когда крайние балки положили необходимо померить диагонали. Обе диагонали должны быть между собой равны. Если одна из них короче, то необходимо выровнять ее со второй, путем перемещения подстропильной балки.
Как ложить балки? По краям мы уже положили балки. Теперь натягиваем между ними веревку по уровню. Так

делаем с обеих сторон. Начинаем ложить балки. Ложим следующую балку на расстоянии 1 метр от предыдущей, таким образом, чтобы она ложилась под наши веревки и не поднимала их. Сначала ложем одну доску. Подгоняем ее под веревку и выравниваем ее по уровню. Затем вторую доску с противоположенной стороны. Также ее под веревку и по уровню.

Затем эти доски сшиваем между собой. Следим чтобы выброс от дома был не меньше 50 см, лучше больше, с запасом 5-10 см. Таким образом прокладываем подстропильные по всей длине дома.
Теперь необходимо выровнять все балки между собой. Для этого на крайних балках отмеряем по 50 см и натягиваем веревку по этим отметкам. Делаем отметки на каждой балке, затем отпиливаем их по этим меткам. Так проделываем с обеих сторон.

Установка стропил.
Первым делом необходимо установить горизонт, то есть посередине вверху, где у нас будут срастаться стропила, необходимо установить горизонтальную плаху. Для этого начинаем выставлять вертикальные стойки, длина которых должна составлять 2/3 длины стропилы. У нас стропилы были 6 метровые, соответственно стойка 4 метра. сначала ставим по крайним балкам. Выравниваем по уровню и закрепляем тремя распорками: слева, справа и внутрь.

Нюанс: если горизонтальная плаха 5 см, то от середины вертикальную стойку ставим на 2,5 см назад, то есть на половину нашей плахи. Это делается для того, чтобы сохранить середину, а то плаха прибьётся и сместиться от центра.
Крайние стойки выставили. Делаем по всей длине еще стоек, на расстоянии 3 метра друг от друга. Эти стойки крепим по 4 сторонам. Теперь необходимо все стойки сшить между собой. На расстоянии 210-230 см от пололка сшиваем все стойки между собой доской 5 см.

Теперь берем 6 метровую доску и прикладываем ее к крайней подстропильной балке и поднимаем вверх к стойке, так чтобы ее конец был на уровне стойки. Теперь нам необходимо отметить, где ее нужно отпилить. Для этого под нее подкладываем отрезок доски и посередине этого отрезка чертим вертикальную черту на нашей стропиле. Обрезок должен быть такой ширины, какой мы будем пришивать горизонт, у нас была доска 15 см и обрезок брали такой же ширины. Под обрезком тоже отмечаем черту, по ней мы и будем делать горизонт. Снизу стропилу также надо отметить, как ее обрезать, чтобы потом поставить на подстропильную балку. Все.

Опускаем стропилу и обрезаем ее по отметкам. Теперь необходимо выставить горизонт. Прибиваем по сделанной отметке доску и выравниваем ее по уровню. Если требуется еще доска, то прибиваем вторую встык с первой и также выравниваем ее по уровню. От крайних стоек необходимо сделать выпуск см на 10-15. Одна стропила у нас уже есть прибиваем ее на свое место. С противоположенной стороны примеряем вторую стропилу, делаем отметки у подстропильной балке и сверху, так чтобы с парной стропилой сшить ее встык. Отрезаем по отметкам, прибиваем ее на место.

Затем необходимо с двух сторон прибить подпорки между стропилой и подстропильной балкой. Прибиваем их на расстоянии 2 метров от края. Также необходимо сделать расшивку между стропилами. То есть связываем их между собой где-то посередине, можно чуть выше. Для расшивки и подпорок используем доску пятерку.

Теперь с другого края делаем такую же пару стропил, делаем под них подпорки, расшиваем. Теперь по длине между стропилами необходимо натянуть 4 веревки 2 снизу, с метр от края и 2 сверху с полметра от края. Теперь можно гнать стропила попарно. Эти пары можно сшивать не встык, а прибивать друг к другу. Расстояние между стропилами должно быть такое же как и между подстропильными балками. Стропила должны четко идти по веревкам. Если доски одинаковой ширины, то оно так и будет. А то сейчас есть такие пилорамы, где ширина доски может гулять на 1 см.

Ставим все стропила до конца. Все стропильная система будующей крыши готова.
Троем за день мы проделали такую работу. Крыша 2 скатная, размер одного ската получается 6 м на 12,5 м. В следующей статье расскажу, как делать обрешетку и стелить металлочерепицу.

Последовательность работ на крыше с наслонными стропилами

Скаты двускатных крыш должны иметь форму правильного прямоугольника, скаты вальмовых крыш — форму равнобедренных треугольников или трапеций. Это требование вызвано тем, что практически все штучные элементы кровельных покрытий имеют прямоугольную форму. При настилании их на не прямоугольный скат, например, имеющий ромбо- или трапециевидные очертания при разных высотных отметках конька либо неправильных размерах периметра стен, неизбежно получится незакрытый клин. Закрыть его можно только подгонкой штучных кровельных материалов, что создает дополнительные трудности, увеличивает расход материалов, снижает скорость строительства и, наконец, просто портит внешний вид здания, но самое главное — многократно повышает возможность протечки кровли.

Равнобедренные скаты вальмовых крыш дают возможность резать кровельные материалы по одному-двум шаблонам, а половинки некоторых кровельных материалов использовать на противоположных сторонах ската. Например, лист ондулина, разрезанный наискосок, можно использовать с двух сторон ската. Если по проекту или в результате небрежности скаты кровли имеют различные углы наклона, резку штучных элементов ведут индивидуально. В итоге — значительно снижается скорость работ, ни о какой экономии стройматериалов не возникает и речи.

Для получения правильных форм скатов нужно произвести промер длины, ширины, диагоналей и высот отстроенного остова здания. Здесь может открыться масса неожиданных сюрпризов. Перепады по высоте на противоположных стенах могут достигать нескольких сантиметров, а периметр стен иметь углы, отличные от прямых. Проверку начинают с промера диагоналей по верхнему обрезу стен на каждом из прямоугольных участков здания. Если длина диагоналей не совпадает, то это означает, что стены либо имеют различные высотные отметки, либо в здании нет прямых углов и оно имеет ромбо- или трапециевидные очертания. В зданиях с фронтонами из материала стен нужно с помощью длинной палки проверить высоту противоположных фронтонов.

После проведения промеров устраняют выявленные дефекты стен. Выравнивают стены в горизонт и по возможности делают углы прямоугольными. На зданиях с фронтонами из-за неправильной разбивки фундамента, а затем и строительства стен, перепады высотных отметок по верху фронтонов порой могут достигать 20 см. Исправить такой дефект можно только перекладкой фронтона, либо нужно смириться с мыслью, что конек не будет горизонтальным, а следовательно и уклоны фронтонов будут разными. В принципе, такой высотный перепад не очень заметен на крыше, но каждую стропилину и каждый элемент кровельного материала нужно будет подгонять индивидуально.

Высотные перепады по периметру стен, несущих крышу, устраняются цементно-песчанной стяжкой. Стены по всему периметру проверяются водяным уровнем и поверх них выполняется выравнивающая стяжка. Используется раствор марки не ниже М 150. Большие перепады устраняются кладкой с подколом либо стены не выравниваются, а под мауэрлатные балки, что значительно хуже, вставляются деревянные подкладки, так часто, насколько возможно. Стены под лежень или установку стоек подстропильной конструкции, выравниваются в горизонт, но их не обязательно согласовывать с высотными отметками наружных стен. Внутренние стены под укладку лежня могут быть выше или ниже наружных, но обязательно горизонтальными. При укладке лежня на кирпичные столбики в горизонт выравнивается верх столбиков.

Все деревянные конструкции перед монтажом должны быть обработаны антисептиками и выдержаны время, определенное изготовителем химического состава.

После схватывания выравнивающей стяжки по внешним стенам раскатывают гидроизол, рубероид или другой рулонный гидроизоляционный материал и складывают его пополам по продольной оси. Полученная ширина гидроизоляции должна обеспечить его загибание на боковую поверхность мауэрлата, поскольку в кирпичных домах там еще укладывается кирпич для устройства карниза. В общем, гидроизоляция должна защитить деревянный мауэрлат от всех возможных соприкосновений с материалом стены. Если мауэрлат будет крепиться к стене анкерами, то гидроизоляцию накалывают на штыри. Если он будет крепиться скобами, то гидроизоляцию просто укладывают насухо. Иногда гидроизоляцию приклеивают к выравнивающей стяжке битумным праймером, не запрещено, но и особой надобности в том нет.

Существует масса способов разметки стропил и подстропильных балок, в том числе такие экзотические, как использование стропильных угольников Свенсона и Стенлея. Мы же опишем, как это чаще всего происходит в строительной практике, когда крышу делают обычные плотники, имеющие весьма смутное представление о геометрии как о науке. Однако они редко ошибаются и крыши у них получаются отменные.

Укладкой мауэрлата стараются исправить непрямоугольность периметра стен. Балки раскладываются на стену и проверяются диагонали здания, измеряя уже по углам мауэрлатной рамы (рис. 52). Сдвигая балки по стене добиваются равенства диагоналей, карандашом отмечается его окончательное положение. Балки мауэрлата распиливаются для устройства замков, собираются на стене и окончательно на ней закрепляются.

рис. 52. Разметка места установки мауэрлата и лежня

При установке мауэрлатной рамы есть один тонкий момент. Высоту мауэрлата нужно подобрать заранее, то есть должен быть вычерчен хотя бы эскизный проект. Иначе кобылки, прибиваемые к стропильной ноге, могут не пройти поверх обреза стены и стены придется подрубать. Поэтому, задаваясь высотой конька, стен и стропил, лучше заранее вычертить в масштабе разрез крыши и подобрать высоту мауэрлата и место его установки. Часто приходится наблюдать картину, когда при строительстве крыш без проекта мастера сдвигают мауэрлат к самому обрезу стены по наружной поверхности, а иначе у них не получается выпустить кобылку. В общем-то, ничего страшного в том, что мауэрлат устанавливается по наружной кромке стены нет, но только если это безраспорная стропильная система и это кромка стены, а ведь часто это кирпичный карниз, в котором кирпич уже выпущен за стену. Грамотнее было бы увеличить высоту мауэрлатной балки и оставить ее по центру стены или ближе к внутренней поверхности стены. Если увеличить высоту мауэрлата не удается, то нужно просто выше поднять парапет с внутренней или разобрать часть стены с внешней стороны парапета. И все. Тогда и мауэрлат останется там, где должен быть и кобылка не упрется в стену.

Далее размечаем положение лежня. Отмеряя от мауэрлата, располагаем его строго посредине, тогда у нас получится крыша с равными скатами. Для устройства вальмовых крыш сдвигаем лежень на то же расстояние, от его торца до мауэрлата, вглубь дома, тогда угол наклона вальмы будет равен углу наклона основных скатов. Впрочем, если задумано изменение угла наклона вальмы относительно скатов, то сдвигаем лежень на то расстояние, которое нужно. Укладываем лежень на два слоя гидроизоляции и скрепляем его скобами или проволочными скрутками с внутренней стеной. Скрутки либо заранее должны были быть заложены в стену при ее строительстве, либо они крепятся к самозаклинивающимся анкерам (ершам), установленным в стену. Если лежень укладывается на вновь выложенные кирпичные столбики, то крепим его к стене, а не к столбикам. В зданиях с железобетонными перекрытиями скрутки можно привязать к монтажным петлям плит перекрытия. В зданиях с газосиликатными, пенобетонными и другими легкими стенами нужно предварительно сделать монолитный пояс и выпустить анкера. Лежень крепится анкерами. В общем, каким-либо из способов прикрепляем лежень к стене в проектное положение, верх лежня должен быть выверен в горизонт. Если крыша будет делаться без лежня, то аналогичным способом размечаются места установки стоек, а низ стоек впоследствии закрепляется между собой схватками.

После укладки и закрепления лежня приступают к устройству лесов. Самая неприятная часть работы, тратится время и пиломатериал на непроизводительную работу. Тем не менее, леса должны быть сделаны надежно, по ним не только придется ходить но и работать на них с грузом поднимаемых стропил и прогонов. Леса обязательно должны быть подперты подкосами и раскреплены перекрестными схватками, иначе они потеряют устойчивость и упадут.

Далее, выпиливаются стойки на подстропильную конструкцию. Поскольку лежень был установлен в горизонт, то все стойки делаются одной проектной длины. В зданиях с фронтонами, сделанными с браком (разновысокими), между верхом фронтонов натягивается шнур и каждая стойка выпиливается той длины, которая необходима с учетом высоты прогона и стропил. При установке стоек на лежень их проверяют на вертикальность в двух плоскостях (по двум граням): поперечной и продольной. Вертикальность проверяют отвесом или уровнем, приставляя его к боковой поверхности стоек. После чего стойки закрепляют в проектном положении. Проще всего раскрепить их досками к лесам.

Что делать раньше: устанавливать леса или стойки? Кому как удобнее. Можно сначала установить стойки и временно раскрепить их подкосами, а уже к ним пристраивать леса, можно, наоборот, сначала надежно поставить леса и к ним раскрепить стойки. Иногда пытаются работать с лестниц-стремянок. Стойки выставляют и раскрепляют, а для укладки прогона и стропил на стойки опирают лестницу. Это опасно. Во-первых, под тяжестью человека и груза, который он держит, например, при укладке прогона, ступеньки лестницы могут подломиться. Во-вторых, плохо раскрепленная стойка может потерять устойчивость и упадет вместе с лестницей к ней прислоненной. И наконец, в-третьих. Попробуй-ка нормально работать, когда у тебя под ногами 60-сантиметровая жердочка ступеньки лестницы, а тебе нужно ворочать тяжелый прогон или стропило, чтобы его правильно установить.

На стойки укладывается прогон. Если все сделано правильно, верх лежня горизонтальный, стойки одной высоты и установлены вертикально в двух плоскостях, то прогон просто ляжет на свое место. В зданиях с разновысокими фронтонами, верх прогона должен быть параллелен натянутому шнуру. Для вальмовых крыш не забываем выпустить прогон за стойки, образуя консоли для опирания накосных стропил.

Еще раз проверяем подстропильную конструкцию на вертикальность и прогон на горизонтальность, поправляем, если что нужно и раскрепляем все узлы до проектного положения: прибиваем деревянные накладки, ставим скобы или металлические пластины, но оставляем всю подстропильную раму временно раскрепленной к лесам или к подкосам.

Далее, устанавливаем пробную доску стропильной ноги. Есть несколько способов распиловки и подгонки стропила. Мы остановимся на наиболее простых и чаще всего используемых, для которых не требуется никаких приспособлений, кроме головы и рук.

1. Стропила размечаются на ползун и на узел с опорным бруском.

Внизу расположен ползун либо шарнирно неподвижная опора с опорным бруском, верх стропила просто укладывается на прогон и сшивается с другой стропильной ногой нахлестом либо упирается в другую стропильную ногу.

Доска укладывается верхним концом на верхнее ребро прогона, нижней на внутреннее верхнее ребро мауэрлата (рис. 53.1). На мауэрлат кладется один или два обрезка стропила и очерчивается линия параллельная мауэрлату. При резке на ползун стропило не меняет уклона оно просто опускается ниже и упирается в мауэрлат, при необходимости его можно дополнить опорным бруском. Если стропило разметить и разрезать на зуб, то после обрезки врубка становится неверной.

рис. 53.1. Разметка и разрезка стропил, вариант 1. Низ с Опорой на мауэрлат, верх — с Упором друг в друга либо рядом

После обрезки и установки первой стропильной ноги также устанавливается и обрезается противоположное стропило. Верх стропильных ног оставляют как есть до полной установки всех стропил. Затем их либо обрезают по грани другого стропила и сбалчивают или сшивают гвоздевым боем либо размечают на них вертикаль и отпиливают лишнее, стыкуя стропила друг в друга. Распиливать одновременно два верха стропил не рекомендуется, так как толщина зубьев пилы оставит большой зазор и стропила плотно не состыкуются. Лучше раздвинуть стропила и отпилить им верхушки по отдельности, у одного слева от черты, у другого справа. При хорошем качестве работ стропила состыкуются без зазора.

2.Внизу и вверху шарнирно неподвижные опоры.

Внизу стропильной ноги делается врубка для зацепления с мауэрлатом зубом, вверху врубка треугольником. Если верхнюю врубку сделать точно по профилю прогона, то узел будет работать как шарнирно неподвижная опора, если вертикальную щеку врубки сделать со скосом, то узел превратится в шарнирно подвижный.

Стропильная доска укладывается ребром на прогон и мауэрлат (рис 53.2). Нижняя часть доски углом упирается в мауэрлат в любой точке его поверхности. Сбоку на мауэрлат укладывается шаблон, например, это может быть обрезок стропила с хорошо отторцованными (торцы отпиливаются под прямым углом) краями. Шаблон сдвигается к внутреннему углу мауэрлата и совмещается с его вертикальной поверхностью. Низ стропильной ноги начинают двигать по мауэрлату, добиваясь того, чтобы на стропилине получилась врубка с зубом. Это довольно просто, уложив доску-шаблон и двигая стропило, визуально видно какой получится врубка. Добившись нужного размера врубки, очерчивают линии, по которым будет произведена распиловка стропила. Шаблон переносят на верхнюю врубку, а чаще, вверху на лесах стоит другой человек и у него есть свой шаблон (вырезали из одной доски, поэтому они одинаковые), по команде первого он устанавливает шаблон на прогон, ровняя его торец с вертикальной плоскостью прогона, и очерчивает вторую врубку. Стропило не снимая с прогона и мауэрлата, переворачивают и выпиливают врубки. Затем устанавливают его в проектное положение.

рис. 53.2. Разметка и разрезка стропил, вариант 2. Низ с Упором в мауэрлат, верх — горизонтальной врубкой с Упором в прогон

Почему в качестве шаблона используется отторцованный обрезок доски, ведь можно же применить уровень и рулетку? Можно, но обрезок доски дает визуальное представление о будущем профиле врубки, а уровень в этом случае лучше вообще не использовать. Деревянные балки, вследствие высыхания, далеки от правильной прямоугольной геометрии, чаще всего, при кажущейся ровности, они на самом деле горбатые и скрученные. Поэтому лучше на их плоскости класть другую доску и по ней очерчивать врубки. Плотники используют для этой цели ножовку, например, очерчивая врубку для посадки на прогон, они прикладывают ножовку ребром без зубьев к вертикальной грани прогона и наносят карандашом черту на стропиле. Как бы не закрутилась балка прогона, черта повторит ее профиль, а вот уровень, показывающий вертикаль, дал бы ошибку. Так что лучше воспользоваться вековой мудростью: обрезать доску, отторцовать ее и использовать в качестве шаблона. Толщина доски выбирается в зависимости от глубины врубок и для каждого проекта своя, чаще всего, шаблон делается из той же доски, что и стропила.

3. Внизу шарнирно подвижная опора (ползун), вверху — шарнирно неподвижная.

Внизу стропильной ноги делается опора на ползун, который при необходимости, установкой опорных брусков, может быть превращен в шарнирно неподвижную опору. Вверху делается врубка на треугольник, который, в свою очередь, подрубкой боковой щеки может перевести узел из шарнирно неподвижного в шарнирно подвижный (рис. 53.3).

рис. 53.3. Разметка и разрезка стропил, вариант 3. Низ с Опорой на мауэрлат, верх — горизонтальной врубкой с Упором в прогон

Делается все то же самое, что и во втором варианте, описанном выше, с единственной разницей, когда нижний конец стропильной ноги двигают по стропилу, то добиваются, чтобы стропило было обрезано в одной плоскости, то есть без зубчатого зацепления.

4. Внизу и вверху стропильной ноги шарнирно неподвижные опоры.

Внизу стропильной ноги делается врубка на зуб, вверху конец стропильной ноги упирается в прогон или накосное (диагональное) стропило.

Стропильная доска ребром укладывается на прогон и мауэрлат. Нижний угол доски совмещают с внешним ребром мауэрлата. Вверху шаблон или ножовка прикладывается к вертикальной поверхности прогона и на стропилине очерчивается линия распила. Для устройства примыкания к накосным стропильным ногам очерчиваются две линии с обеих сторон обрабатываемой доски. Измеряется длина линии распила (х): рулеткой или на шаблоне делаются карандашные метки. Шаблон переносится на нижний узел опирания, его приставляют к внутренней вертикальной плоскости мауэрлата и от его ребра откладывают размер (х) на стропильную доску. Затем любым способом, чаще всего, прикладыванием доски, проводят линию параллельную верхней плоскости мауэрлата (рис. 53.4).

рис. 53.4. Разметка и разрезка стропил, вариант 5. Низ с Упором в мауэрлат, верх — с Упором в прогон

Сдвиганием низа стропильной ноги по мауэрлату добиваются увеличения или уменьшения глубины врубки зуба. На крышах с крутыми скатами зуб может вообще не получиться, не страшно, поможет установка опорного бруска. Изменением размера (х) при перенесении его на нижний узел можно изменять характер опирания в верхнем узле, то есть ровнять стропило по верхней или нижней грани прогона. Если уменьшить (х), стропило вверху поднимется, увеличить — опустится.

Доску переворачивают, распиливают ее по меткам и устанавливают в проектное положение. В стропилинах, опирающихся на черепные бруски накосной стропильной ноги делают разметку врубки, доску еще раз переворачивают, делают врубку и ставят на место. Врубка для посадки на черепной брусок делается аналогично, нужно только приподнять низ стропила на высоту черепного бруска: подложить под него обрезок черепного бруска или просто поддержать конец доски на весу, пока помощник размечает врубку.

5.Разметка стропильной ноги, выпущенной за стену, то есть стропило устанавливается без кобылок.

Вверху шарнирно неподвижная опора, внизу — ползун (рис. 53.5).

рис. 53.5. Разметка и разрезка стропил, вариант 5. Низ с Опорой на мауэрлат и выносом стропила за стену, верх — горизонтальной врубкой с Упором в прогон

Стропильная доска укладывается ребром на прогон и мауэрлат. Низ доски выносится за пределы стены и удерживается на весу. На мауэрлат и прогон устанавливаются шаблоны с выравниванием торцов по наружной вертикальной поверхности балок. Очерчивается линия распила, доска переворачивается и вырезаются врубки. Стропило устанавливается в проектное положение.

6. Разметка только нижнего узла опирания, внизу и вверху шарнирно подвижные опоры — ползуны. Устойчивость конструкции обеспечивается коньковым узлом при связывании верха стропильных ног.

Делается все то же самое, что и в предыдущем случае, но на прогон укладывается шаблон, который сохраняет угол наклона ската. После того как будет выпилена нижняя врубка, а шаблон снят с прогона, стропило задвигается в проектное положение (рис. 53.6).

рис.53.6. Разметка и разрезка стропил, вариант 6. Низ с Опорой на мауэрлат и выносом стропила за стену, верх — с Опорой на прогон

Все перечисленные варианты подрезки стропил работают по одному принципу: стропильная доска устанавливается в требуемое положение, из которого она после устройства врубок, задвигается на посадочные места сверху или сбоку, без изменения угла наклона.

Если мауэрлатную раму удалось расположить в горизонт и выровнять диагонали, а прогон установить горизонтально, то достаточно изготовить одну стропильную ногу, а все другие делать по ней, используя первую как шаблон. Если стены дома настолько кривые, что диагонали на мауэрлатной раме не удалось выровнять либо на домах с фронтонами разновысокие фронтоны, то устанавливают по паре стропильных ног с обеих торцов здания. Между ними натягивается шнуры и все остальные стропила изготавливаются индивидуально, поскольку каждая из них будет отличаться от предыдущей. При установке постоянно проверяется плоскостность скатов. Это делается либо натягиванием шнуров между крайними стропилами, либо на стропила сверху кладется длинная ровная доска, которую двигают по ребрам стропильных ног и проверяют их на просвет.

Стропила устанавливаются на определенном расстоянии друг от друга, это расстояние называется шагом. При проектировании крыши шаг установки стропил задается по продольным осям стропильных ног, это не очень удобно при монтаже. Поэтому для измерения шага изготавливают 2–3 рейки длиной равной шагу стропил за минусом толщины стропилины, то есть длина рейки будет равна расстоянию между кромками стропил — расстоянию в просвете. Установив одну стропильную ногу, место нахождения другой определяют приставляя к первому рейку.

После того как все стропила будут установлены, еще раз проверяют расстояние между ними и узлы опирания закрепляют в проектное положение: крепят скобами, специальными металлическими пластинами, деревянными бобышками, гвоздевым боем, болтами.

Затем приступают к установке кобылок. Кобылка — это выпуск стропила за стену, обеспечивающий свес крыши. Обычно их изготавливают из доски половинной высоты и толщины от сечения стропильной ноги. Крепятся кобылки к стропилине гвоздевым боем. Длина крепежной части составляет около 60–80 см, а свободного свеса над стеной — 40–50 см. Если кобылки соприкасаются с материалом стены, а чаще всего, они соприкасаются, то в этих местах их нужно обернуть рулонным гидроизоляционным материалом.

Свес карниза выбирается, как бы странно это не звучало, от длины рук. Карнизный свес впоследствии часто подшивается погонажными материалами, следовательно нужно как-то дотянуться, например, с доской вагонки до конца свеса, удержать доску в проектном положении и прибить ее. Если свес короткий, то стена здания может намокать от косого дождя, длинный — не хватит рук для устройства подшивки и нужно устанавливать леса, а на высотах до 10 м для самодеятельного строителя это весьма проблематично. В кирпичных домах стены выкладывают с выпуском кирпича и устройством карниза из материала стены, тем самым увеличивая свес. В домах из легкобетонных материалов свес делается либо 40–50 см, либо придумываем леса. Если карниз ничем не будет подшиваться, то свес можно сделать длиннее, но не более 60 см. Более длинные свесы должны подпираться выпущенными (или закрепленными другим способом) из стены консолями, которые могут выполнять еще и декоративную функцию.

« назад           далее »

Источник:  «Конструкции крыш. Стропильные системы» Савельев А.А.

Как поставить стропила на дом, когда нужно делать срочно? Как выполнить монтаж стропильной системы двухскатной крыши – пошаговое руководство.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом
называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги
— это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки
– вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы
делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка
– балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем
называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка
представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему.
При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы
. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах
функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах
или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения.
Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами
: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша. Её важность исключительна в целом для всего строения, ведь основой служит специальная стропильная система. Именно стропила для крыши в будущем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

В этой статье

Начало работ

Строительство кровли любого здания проводится с использованием деревянных или металлических стропил. Она представляет собой специально разработанную систему последовательно соединённых элементов, обеспечивающих несущую способность всей крыши в целом.

При подготовке к сборке стропил для крыши обязательно надо составить чертёж с указанием всех размеров. Это понадобится при расчёте нужного количества строительных материалов.

Для деревянных стропил стоит использовать просушенную древесину, которая не имеет поражения грибком и гнилью. А также нельзя использовать дерево при наличии на нём крупных трещин и расколов.

Металлические стропила для крыши не должны иметь видимых и скрытых деформаций. Не допускается наличие участков коррозии. А главное, ни в коем случае нельзя устанавливать стропила для крыши без обработки антикоррозийными составами.

Деревянные стропила

Деревянные стропила для крыши своими руками возвести не представляет особых проблем даже для людей, не имеющих специального архитектурного образования.

Но надо помнить, что существуют определённые основы, от которых не стоит отходить. В первую очередь — это существующие виды стропильных систем.

Размеры стропильных элементов

Для деревянных стропил наиболее распространённым является использование бруса и доски.

Для опорных элементов берут сечение бруса 100*100 мм. Если же используется доска, то минимум — 100*50 мм. Допускается также и размер доски 200*50, но не более. Если же в целях экономии денежных средств было решено использовать бревна, их минимальный диаметр должен составлять от 100 мм. И при этом они должны быть обязательно обработаны и очищены.

Перед тем как ставить стропила на крышу, можно воспользоваться специальным интернет-сервисом для точного определения требуемых размеров всех элементов, где понадобится внести основные параметры кровли. Или же можно произвести все расчёты вручную, взяв данные с учётом снеговой и ветровой нагрузки в требуемом регионе страны.

Надо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см.
В противном случае крыша может оказаться ненадёжной и не выдержать последующей эксплуатационной нагрузки.

Порядок очередности монтажа элементов деревянной стропильной системы

Чтобы возвести надёжную крышу своими руками, надо следовать определённой последовательности действий.

Противопожарный состав повышает степень огнестойкости деревянных материалов при возникновении очага возгорания в случае чрезвычайной ситуации.

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил должны использоваться саморезы длиной более 70 мм. Они обязательно должны быть из нержавеющего металла или с антикоррозийной обработкой.
Это способствует недопущению возникновения точечной гнили, которая может в последующем распространиться на все элементы.

Специальные монтажные пластины, держатели балок и соединители бруса с крепёжными уголками также должны быть из противокоррозионных материалов.

Для стыковки каждого элемента стоит обязательно делать геометрические запилы.
С их помощью будет обеспечиваться дополнительное сцепление между элементами конструкции.

Чтобы установить металлические стропила, может потребоваться использование специального сварочного оборудования, так как, помимо болтового гаечного соединения, некоторые элементы требуют именно сваривания между собой.

Что в итоге?

Следуя таким несложным правилам и условиям, можно будет самостоятельно возвести стропильную систему практически любой сложности и необходимого типа, в зависимости от потребностей владельца дома.

Стоит помнить, что ни в коем случае нельзя допускать экономии на качестве строительных материалов. А при сомнениях в правильности выполняемых действий и неуверенности в собственных силах стоит обязательно обратиться за помощью к профессионалам.

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор	Краткое описание влияния на параметры стропилин
	Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.
	Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.
	Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор
размеров и
способов
крепления
стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы.
Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

1. Постоянные вертикальные усилия
   . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
2. Переменные вертикальные усилия.
   Появляются зимой, величина зависит от высоты снежного покрова.
3. Поднимающие ветровые усилия.
   В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
4. Боковые усилия.
   Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик
а
льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые
о
поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки
(ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл
адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки
(упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Пошаговая ин
с
т
рукция уст
а
новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1.
Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2.
Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка
стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1.
Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2.
Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3.
Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4.
Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5.
Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6.
Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

Стыковка стропил

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8.
Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Видео – Изготовление и монтаж стропил на двускатной крыше

Самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Основные элементы

Для остова двускатной кровли необходимы следующие элементы:

1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

На размеры бруса, используемого для стропил, оказывают влияние:

• величина пролета;
• воздействие климатических особенностей;
• угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Типы стропильной системы

Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

• комбинированные;
• висячие;
• наслонные.

Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, —
это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией
.

Установка висячих стропил

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

Монтаж наслонных стропил

Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

Комбинированная кровельная система

Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

Фотогалерея: варианты стропильных систем

В конструкции вальмовой крыши используются наслонные стропила
Для крыши-конверта возводится стропильная система, аналогичная мансардной
В конструкциях ломаных крыш в местах стыков присутствуют специальные стропила, поддерживающие ендовы
Многощипцовые крыши состоят из нескольких разных стропильных систем, объединённых в одно целое
В стропильной системе мансардной кровли один и тот же элемент может являться одновременно мауэрлатом и коньком

Монтаж стропильной системы кровли

Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

• платки из дерева;
• пластины из металла;
• разнообразные врубки;
• гвозди.

Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

• лежаки;
• подкосы;
• прогоны;
• стойки.

Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

Видео: монтаж стропильной системы своими руками

Каким образом крепится мауэрлат

Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

Способы крепления кровельного мауэрлата и сращивание стропил

Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

Как закрепить мауэрлат к стене

Мауэрлат к стене можно прикрепить следующими способами:

Как закрепить стропила к мауэрлату

Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

Как крепятся стропила на уровне конька

Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

Варианты сращивания стропил

В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

• приобретённые материалы;
• технические данные стройплощадки;
• шаг монтажа стропил.

Стропила могут сращиваться следующим образом:

Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

Установка стропил: 2 простые инструкции для самостоятельного выполнения

MesterulManole

3913
0
0

Думаете, что собрать кровельный каркас под силу только профессионалам? Если знать, что и как делать, справиться с этим сможет каждый

Планируется строительство кровельного каркаса, но не знаете, с чего начать? Я расскажу, как выполняется установка стропил на домах из газосиликатных блоков и на постройках каркасного типа. В итоге, вы сможете выбрать подходящую простую инструкцию и применить ее при строительстве своего загородного дома.

Монтаж стропил на кирпичном доме

На чертеже показаны наслонные стропила которые внешними краями опираются на мауэрлаты, в то время как затяжка лежит на промежуточной стене

В качестве примера рассмотрим, как самостоятельно установить стропильную систему на двухскатную крышу для загородного кирпичного дома. Особенность этой кровли в том, что на чердаке можно своими руками устроить мансарду.

Фасадные стены переходят во фронтоны, выложенные из того же стенового материала. Этот факт упростит задачу, так как кровельный каркас будет строиться между фронтонами. Кроме того, кровля, построенная между кирпичными фронтонами, более устойчивая в плане ветровой нагрузки.

Заметили, что на чертеже нет размеров? Я их не даю специально, так как длина стропил подбирается с учетом габаритов вашего дома

Особенность этого кровельного каркаса в том, что он будет строиться без бруса, а только из досок. Проблема отсутствия бруса будет решена продольным соединением двух досок, например, это будет сделано при устройстве лежня. Такой подход обусловлен экономией денег, так как две балки 200×50 мм будут стоить дешевле бруса 200×100 мм.

Технология строительства

Иллюстрация	Пошаговая инструкция
	Подготовка материалов. Для сборки стропильной системы будем использовать доску 200×50 мм. Кроме того, понадобятся крепежные метизы и гидроизоляционные материалы. Пиломатериалы перед работой пропитываем антисептиком и высушиваем.
	Монтаж мауэрлатов. В соответствии с ранее предложенными чертежами, мауэрлаты кладём на боковые несущие стены. Перед установкой балок, поверх кирпичной кладки выстилаем битумную подложку. Мауэрлат к стене крепим анкерными болтами с диаметром не менее 12 мм. Шаг установки болтов выбираем не менее 1,5 м.
	Монтаж лежня. Укладка лежня на промежуточную стену выполняется по тому же принципу, что и монтаж мауэрлатов. Разница в том, что лежень укладываем в две доски, так как распределение нагрузок на него будет больше, чем на внешние стены.
	Монтаж конькового прогона. На лежне вплотную к фронтонам крепим крайние вертикальные стойки. Чтобы стойки при монтаже не смещались, временно фиксируем их диагональными подкосами. Поверх стоек с помощью перфорированных металлических уголков крепим горизонтальную балку – коньковый прогон, на котором сойдутся вершины стропильных ног. По примеру крайних стоек в промежуток между прогоном и лежнем устанавливаем промежуточные дополнительные опоры с шагом 80 см.
	Подгонка первого стропила. К прогону и мауэрлату прикладываем установленную на ребро доску. На доске на уровне прогона и на уровне мауэрлата расчерчиваем края выемки с одной горизонтальной и одной вертикальной стороной. В итоге край свеса балки ниже мауэрлата должен составить не менее 60 см. По сделанной разметке вырезаем углы.
	Подгонка стропил. По примеру одной заготовки на другой доске делаются идентичные вырезы. Затем балки устанавливаются на прогон и схватываются струбциной. По уровню размечаем строго вертикальную осевую линию, по которой разрезаем совмещенные доски. В итоге должен получиться конек, как это показано на фото.
	Крепление стропил. Совмещённые на прогоне балки крепим перфорированными металлическими уголками в нижней и в верхней части. Кроме того, коньковый узел дополнительно стягиваем используя перфорированную металлическую пластину. Все крепления выполняются на саморезы. Для большей надежности используем цветные саморезы, так как они оцинкованные. Черные саморезы пригодны только для временного монтажа.
	Установка стропил. Напротив, уже собранной стропильной фермы устанавливаем крайнюю ферму. Между установленными конструкциями натягиваем шнуры, один на уровне конька, другой посредине и еще один ближе к мауэрлату. По шнурам устанавливаем и выравниваем в плоскости промежуточные стропила.
	Установка затяжек. Чтобы укрепить стропильные фермы на уровне лежня, крепим горизонтальные распорки, которые должны по обеим сторонам пройти через край противоположных стропил. Затяжку делаем из поставленной на ребро доски. Доску к стойке крепим на саморезы, а к диагональным балкам саморезами и болтом с гайкой через накидные шайбы. Аналогичные затяжки устанавливаем в нижней части каждой фермы. Боковые торцы затяжек обрезаем вровень с поверхностью стропил. Впоследствии установленные затяжки будут использоваться как балки перекрытия.
	Подрезка свесов. Размечаем каждый свес так, чтобы была выемка под крепление карнизной доски и вертикальный срез для установки ветровой доски. Можно делать замеры на каждой доске по отдельности, а можно сделать один шаблон и обойти с ним все свесы и ровно перенести разметку .По сделанной разметке все свесы обрезаем торцовочной пилой.

Монтаж стропил на каркасном доме

Предлагаю еще один пример, где монтаж стропильной системы будет выполняться на каркасном доме 6×6. В основе дома применен деревянный решетчатый каркас под последующее заполнение утеплителем и обшивку плитными материалами.

Чертеж каркасного дома 6×6 метров на котором собраны висячие стропила, о которых расскажу дальше

Так как строительство будет проводиться на каркасном доме, требование к стропилам, равно как и к подбору кровельного материала одно — это небольшой вес без ущерба для прочности конструкции. Поэтому при строительстве правильно будет применить сухую доску 200×50 из древесины хвойных пород.

Технология сборки

Иллюстрации	Описание основных этапов
	Монтаж балок перекрытия. Поперек верхней обвязки стен устанавливаются положенные на ребро доски – лаги. Оптимальный шаг монтажа, при котором обеспечивается высокая прочность в сочетании с приемлемым весом перекрытия равен 35-40 см. Уложенные балки перекрытия в конструкции каркасного дома будут основанием ферм.
	Монтаж стойки. Стойка собирается из двух сложенных плашмя досок. Одна доска длинная равна 2,4 м, а другая короче – 2,2 м. Получившийся из-за разницы длин выступ будет использован как упор для прогона. Стойку устанавливаем по уровню и на время монтажа всей конструкции опираем подкосами. Размеры стойки даны ориентировочно, и вы их можете скорректировать, учитывая выбранный угол наклона скатов.
	Монтаж остальных стоек и прогона. По примеру первой стойки устанавливается крайняя стойка. Прогон крепится так, чтобы горизонтальная балка легла на ступеньки. Вылет прогона на крайних стойках предусмотрен для последующей обшивки фронтона. Между крайними стойками устанавливаются промежуточные опоры.
	Монтаж примыкания стропил к балкам. Один конец стропил укладывается на прогон, тогда как второй конец укладывается на нижнюю обвязку. Край стропила крепится гвоздями прямо в балку перекрытия. Таким образом выполняем монтаж двух крайних досок, натягиваем между ними шнур и по шнуру устанавливаем промежуточные балки.
	Крепление конькового узла. Стыкуем верхние края стропил по предварительному запилу торец к торцу. С внутренней стороны узла примыкание стропил крепится деревянной накладкой, как это показано на фото. Накладки можно вырезать из обрезков, которые у вас останутся при сборке вертикальных стоек. Накладка и коньковый узел соединяются гвоздями, плюс на примыкании накладки к прогону устанавливается металлический крепёжный уголок, зафиксированный на саморезах.

Подведем итоги

Теперь вы знаете, как правильно выполняется установка стропил для кровель с двумя скатами. Если по предложенным инструкциям остались вопросы, их можно задать в комментариях к этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

12 декабря 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Разметка обычного стропила

Разметка вальмовых, ендовных, и нарожных стропил требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, базовое здание. блок каркаса крыши.

Для выкладки обычного стропила необходим уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона. Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общий пробег , вы можете разметить срезы стропила несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила

Шаг 1: Начните с хребта. Прикрепите лестничные упоры к квадрату каркаса , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Шаг 2: Вырезы по вертикали и седалище завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом.Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять хвосты длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и отступите от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом конька. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

Лестничные датчики уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (General Tools; 212-431-6100; www. generaltools.com). Каждый датчик представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату.Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

Первое стропило является шаблоном для остальных

Шаг 5: Вырежьте первый лист с особой осторожностью. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы.Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Каркасные пиломатериалы не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке.Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Как установить кровельные фермы

Независимо от того, строите ли вы гараж, хижину или дом, кровельные фермы могут сэкономить вам много времени и денег.Вот что вам нужно знать о том, как правильно установить фермы крыши, независимо от того, что вы строите.

Каковы преимущества установки заводских ферм крыши?

Изготовленные стропильные фермы имеют много преимуществ в процессе строительства. Вот некоторые из них:

Низкая стоимость

По сравнению с аналогичными стропилами крыши, кровельные фермы намного более экономичны и просты в установке, что делает их отличным проектом «сделай сам». Как правило, кровельные фермы могут стоить на 30-50% меньше, чем каркас крыши на месте.

Точное машиностроение

Изготовленные фермы изготавливаются в контролируемой среде с использованием передового программного обеспечения и технологий, что оставляет минимум места для ошибок. Точность важна для правильной подгонки всех компонентов, и установка изготовленных ферм — лучший способ обеспечить это качество.

Быстрая установка

Кровельные фермы очень быстро устанавливаются, иногда позволяя выполнить работу, на которую в противном случае ушли бы недели, всего за несколько дней или даже часов! Многие пакеты стропильных ферм поставляются с инструкциями, которые помогут вам в этом процессе. Это может сэкономить вам много времени, денег и энергии.

6 шагов для безопасной и эффективной установки кровельных ферм

В большинстве случаев заводские стропильные фермы можно установить всего за один день. Однако, если вы новичок в этом процессе, это может быть немного кривой обучения. В этих шести шагах мы объясним, как безопасно и эффективно установить стропильную ферму.

1. Будьте информированы, готовы и в безопасности

Как и в любом строительном проекте, важно убедиться, что у вас есть все знания, материалы и защитное оборудование, прежде чем приступить к работе (и если вы читаете это, значит, у вас хорошее начало!).Вот некоторые рекомендации по обеспечению безопасности при строительстве, о которых следует помнить:

• Убедитесь, что ваша лестница заземлена и устойчива
• Не работай в одиночку
• Носите обувь на резиновой подошве с хорошим сцеплением
• Дождитесь тихой сухой погоды
• Носить каску

2.

Отметьте положения фермы крыши

Когда вы будете готовы к установке, начните с разметки стеновых пластин в местах, где вы планируете разместить фермы. Обычно фермы располагаются на расстоянии около 2 футов друг от друга в центре.Не забудьте сделать это на настенных панелях с обеих сторон.

3. Поднимите и временно закрепите первую ферму крыши

Вручную или с помощью крана поднимите первую ферму и поместите ее на крышу в вертикальной плоскости так, чтобы она совпадала с концом диагональной связи стропила. Временно прикрепите первую ферму к обеим соответствующим пластинам стены.

4. Поднимите и временно закрепите другие фермы

Поднимите вторую ферму и временно привяжите ее к первой ферме с помощью горизонтальных связей вдоль стропил и потолочных стяжек.Обе фермы должны быть вертикальными. Повторите этот процесс с остальными фермами, временно прикрепив их к той ферме, которая стояла ранее.

5. Фиксация постоянных брекетов и удаление временных брекетов

После установки и временного закрепления всех ферм закрепите постоянные диагональные связи на каждой стропиле под углом 45°. Сделайте это, прибив их гвоздями к стеновой пластине, закрепленной как можно выше на первой ферме, а также оставив место для верхней продольной распорки позже. Затем прикрепите продольные распорки к оставшимся стропилам, стойкам и потолочным стяжкам.В этом случае временное крепление становится ненужным и может быть удалено.

6. Двойная проверка вертикального выравнивания

Теперь ваши фермы крыши должны быть установлены и надежно закреплены, но перед тем, как вы закончите, остался последний шаг. Дважды проверьте, чтобы все фермы были выровнены по вертикали и не выгибались из своих вертикальных плоскостей.

После этого вы можете отступить, посмотреть на свою работу и похвалить себя за хорошо выполненную работу!

Если вы начинаете новый проект и планируете установить кровельные фермы, выберите кровельные фермы Zeeland Lumber & Supply.Наши кровельные фермы, изготовленные на контролируемом предприятии нашими экспертами по фермам и панелям, обеспечивают надежную, прочную и долговечную конструкцию. Для получения дополнительной информации позвоните нашей команде по телефону (888) 772-2119 или свяжитесь с нами онлайн сегодня.

Советы и рекомендации по установке стропильной фермы

Защита нового дома от атмосферных воздействий имеет важное значение с наступлением зимы, и применение передовой практики при работе со стропильными фермами поможет сделать этот процесс бесперебойным.

Строители жилья также могут обеспечить безопасность в рамках этого процесса, получив доступ к информации по охране труда и технике безопасности и безопасным способам работы, предоставленной Ассоциацией фермовых стропил (TRA) и ее членами.

Десять советов по безопасной установке простой домашней крыши.

Этап 1

Убедитесь, что стеновые панели выровнены и закреплены на несущих стенах. Отметьте положение ферм на обеих стеновых пластинах.

Этап 2

Механическим способом (предпочтительнее) или вручную поднять первую ферму на крышу в вертикальной плоскости. Установите первую ферму так, чтобы она совпадала с положением конца диагональной связи стропила при установке.Проверив план временных работ, прикрепите первую ферму к обеим стеновым плитам, используя раскосы и крепления правильного размера.

Этап 3

Установите вторую ферму, убедившись, что ее производственная поверхность совпадает с поверхностью первой фермы, проверив этикетки или маркировку на ферме. Прикрепите к первой ферме временные горизонтальные связи вдоль стропил и потолочных стяжек. Убедитесь, что обе фермы вертикальны.

Этап 4

Установите третью ферму по направлению к фронтону в правильной ориентации, проверив детали, описанные в шаге 3.Убедитесь, что он вертикальный, и закрепите его на временной распорке вдоль стропил и потолочных связей, чтобы создать устойчивую конструкцию. Установите дополнительные фермы с временными связями обратно к этому устойчивому элементу.

Этап 5

Прикрепите постоянные диагональные раскосы к внутренней поверхности стропил под углом 45 градусов. Он будет прибит к стеновой пластине на нижнем конце, а затем закреплен как можно выше на первой ферме, оставив место для верхней распорки. Все постоянные раскосы должны быть деревянными как минимум 22 x 97 мм, сухими и без дефектов.Каждая ферма должна быть закреплена 2 шт. Механические гвозди длиной 3,1 мм x 65 мм или диаметром 3,35 мм. оцинкованные гвозди длиной 75 мм. Раскосы могут быть соединены, если они охватывают не менее двух стропильных ферм.

Этап 6

Прикрепите все оставшиеся продольные распорки к стропилам, подкосам и потолочным стяжкам. Помните, что все крепления повторяются с обеих сторон крыши.

Шаг 7

Временные распорки теперь можно снять, что позволяет установить любые выступающие фермы, используя готовую секцию крыши в качестве средства временной фиксации.

Этап 8

На этом этапе все остальные предусмотренные продольные, диагональные и шевронные связи должны быть закреплены вместе с металлическими ограничителями к торцу фронтона. При использовании ферм с цилиндрической головкой теперь можно соединить верхнюю секцию.

Шаг 9

После установки, но перед валянием и обшивкой крыши дважды проверьте, чтобы все фермы были выровнены по вертикали и не допускали прогиба из вертикальной плоскости.

Шаг 10

Если требуется доступ к высокоуровневым раскосам или цилиндрическим фермам, это необходимо учитывать при оценке риска для конкретной площадки.Безопасный доступ можно обеспечить с помощью запатентованного оборудования, такого как «DTE Safe Step» или «Система доступа STA». Или в конструкцию можно включить дополнительные деревянные элементы, чтобы сформировать опору для временной платформы доступа. Это необходимо запрашивать на этапе проектирования.

Наконец, фермы ни в коем случае нельзя обрезать или подгонять. Изменения должны производиться только с предварительного уведомления и согласия проектировщика стропильных ферм.

Для получения дополнительной информации о фермах и их применении посетите сайт www. tra.org.

Установка стяжек для стропил | сделай сам.ком

Стяжки были изобретены для соединения двух противоположных стропил. Этот инструмент помогает укрепить стены и удержать их вместе даже при огромном давлении, вызванном весом крыши. Когда конек провисает, это означает, что стропил недостаточно для скрепления стен. Установка крыши без профессиональной помощи может потребовать терпения. Однако вам нужна пара или более помощников, потому что вы не можете справиться в одиночку.Ниже приведено пошаговое руководство по правильной установке стяжек для стропил, при условии, что вы занимаетесь монтажом крыши. Еще один совет, о котором следует помнить, заключается в том, что стяжки для стропил необходимо устанавливать в самой нижней части каркаса крыши.

Шаг 1. Установка двух стропил в качестве временных опор на стену

При установке стропил вам потребуются два помощника. Во-первых, вам нужно разместить пару стропил в верхней части стены. Затем прибейте их к самому дальнему концу коньковой доски, чтобы они служили временной опорой.

Шаг 2. Прикрепите стропила к торцевой опоре стены

Когда вы уже установили стропила на концах двух стен, возьмитесь за край коньковой доски и используйте уровень, чтобы убедиться, что она установлена ​​ровно . Затем попросите вашего помощника прибить коньковую доску к опоре.

Шаг 3. Установка стропил

Поместите одно стропило сбоку от коньковой доски, а затем прибейте его тремя гвоздями 16d. Поместите еще одно стропило на отметку разметки, а затем прибейте его на место, используя гвоздь того же размера.Если вы используете 2 x 4, используйте два торцевых гвоздя. Нижний конец стропила необходимо прибить к стеновой пластине с помощью пары гвоздей 16d, а затем прикрепить соединение с металлическим анкером. Чтобы прибить это на месте, используйте тип гвоздя или винта, который требуется производителям.

Шаг 4. Установка других стропил

Добавьте больше стропил, если ваш проект требует, чтобы конек был установлен ровно, а затем были правильно измерены стропила. Проверяйте уровень на ходу.

Шаг 5. Обрежьте стяжки для стропил

Вырежьте стяжки для стропил в соответствии с вашими размерами и углом, требуемым для вашего проекта.Он должен быть точно обрезан, чтобы соответствовать двум стропилам, убедившись, что он соответствует углу крыши.

Шаг 6. Установите стропильные стяжки

Установите стропильные стяжки на место. Концы должны быть прижаты к стропилам, которые должны находиться на расстоянии ½ дюйма от краев стропил. Используйте уровень перед их постоянной установкой. Они должны быть идеально выровнены. Когда у вас есть правильные измерения, прибейте их на место, используя три гвоздя 10d на обоих концах.

Установка стропил переднего настила

Как каждый раз устанавливать идеальные стропила переднего настила!

Как насчет цитаты Джонни Кэша в завершение этой конструкции крыши.

“ Мне нравится сидеть на крыльце старой хижины, которую я построил в лесу, и просто слушать птиц; Я люблю ловить рыбу в пруду и всегда бросаю рыбу обратно. » — Джонни Кэш

Это 13-й день сборки кабины, и сегодня мы, наконец, заканчиваем стропила передней палубы.

Мы также завершим оставшееся внешнее обрамление, закрыв небольшую фронтонную область соборного потолка гостиной.

Крыша является неотъемлемой частью вашей постройки и требует особого внимания.Прежде чем приступить к строительству крыши, обязательно ознакомьтесь с нашим Полным руководством по крышам и стропилам. Вы также можете быстро вернуться и просмотреть всю сборку крыши для нашей кабины, используя следующие ссылки…

Если вы новичок на нашем сайте и только что зашли сюда, вы можете вернуться к началу сборки кабины здесь или, что еще лучше, подписаться, и мы будем присылать вам личное обновление каждый раз, когда мы достигнем вехи строительства. . Кроме того, мы вернемся к первому дню нашего проекта хижины и познакомим вас со всем процессом сборки.

Стропила переднего настила

Стропила переднего настила изготовлены из 14 футов 2×4 с шагом 24 дюйма. Нижняя часть стропила имеет пазы и крепится к перемычке настила оцинкованными шинами.

Верхний конец стропила настила находится на вершине прогона, который также служит точкой, где угол наклона крыши изменяется с 45 градусов над основной зоной кабины до 23 градусов над передней палубой.

Внизу первое стропило на месте, и вы можете лучше видеть углы крыши.

СОВЕТ: Мы подождали, пока будет смонтирована крыша (включая лестницы), чтобы заказать стальную крышу. Причина в том, что вы всегда можете заказать кровельный материал, соответствующий вашему каркасу, а не наоборот после того, как вы его построили. Это также гарантирует, что мы заказываем стальную крышу нужного размера по ширине и длине.

Ниже мы закончили укладывать пол OSB на балку перекрытия палубы. Это будет служить местом для хранения / обхода, доступ к которому осуществляется с чердака.

ВНИМАНИЕ: Мы намеренно отказались от одной части OSB, чтобы мы могли по-прежнему передавать инструменты, пиломатериалы и пиво без необходимости карабкаться по всем стропилам наверху и не проталкивать пиломатериалы через проем входной двери.

Каркас торцевого фронтона

Ниже мы уже обрамляли фронтон, выходящий на запад, вчера, который служит стеной спальни в мансарде и имеет окно с потрясающим видом на звезды ночью.

НАПОМИНАНИЕ: Восточная стена построена из 2×6 (в отличие от остальной части салона, которая состоит из 2×4) с интервалом 16 дюймов, как описано в нашем разделе каркаса стены. Это связано с тем, что он поддерживает весь вес крыши и стропил без каких-либо потолочных балок или стропильных связей. Это сделано для того, чтобы в гостиной был соборный потолок.

Для выполнения пропилов со скосом под углом 45 градусов мы использовали 12-дюймовую торцовочную пилу Dewalt с двухсторонним скосом‎.

Эта пила была одним из инструментов в моем списке «must have». Вы можете НАЖАТЬ на изображение ниже, и оно даст вам самую последнюю, самую низкую цену, которую мы могли найти на Amazon.

Завершение обрамления фронтона гостиной.

После того, как мы закончили обрамление торца фронтона, пора приступать к обшивке OSB.

Ниже вы увидите наш желанный сверхсекретный инструмент, который сократил на неделю эту сборку! Это наш надежный беспроводной гвоздезабивной пистолет DeWalt на 20 В.Это, безусловно, наш любимый инструмент, который на вес золота!

Это ЕДИНСТВЕННЫЙ аккумуляторный пистолет для гвоздей на рынке, который не требует этих надоедливых и дорогих газовых баллончиков. Наш легко пережил падение с чердака, все еще стрелял, когда был покрыт грязью, и каждый день переживал наши другие беспроводные инструменты.

Очень рекомендую взять один. Это пригодится еще долго после того, как вы закончите сборку кабины. Мы использовали их в нескольких проектах после того, как кабина была завершена, и спустя 3 года она становится прочной.

Вот текущая самая низкая доступная цена.

О том, как построить идеальное стропило, часть IV

Мы надеемся, что вам понравилась наша установка стропил палубы.

Вы уже подписаны?

Мы всегда рады новым подписчикам и будем держать вас в курсе каждого шага сборки!

Завтра, в День 14, мы установим переднюю панель стропила настила, уложим больше ОСП, чтобы полностью закрыть торцевые фронтоны, и начнем монтировать лестницы, образующие концевой софит фронтона.

Теперь, когда мы закончили стропила, поделитесь с нами своими мыслями ниже.

Можете ли вы рассмотреть эту конструкцию стропил при сборке вне сетки?

Если вам понравился наш дизайн стропил и вы считаете, что им стоит поделиться, сделайте это.

Еще раз спасибо за внимание.

Мы с нетерпением ждем встречи с вами завтра, когда мы займемся этими лестницами на крыше.

Привет!

И вы уже догадались… у нас есть специальное изображение Pinterest для всех наших преданных пиннеров Pinterest.

Как построить стандартную двускатную крышу

© 2009, Раймонд Александр Кукки

Конструкция двускатной крыши                                              фото Jade

Фронтон: самая популярная конструкция крыши

Живя в современных городских условиях, если в вашем доме его нет, вы, вероятно, можете посмотреть в окно в любом направлении и увидеть стандартную двускатную крышу под рукой. Двускатная крыша является наиболее распространенным видом конструкции крыши в Северной Америке и используется для домов, гаражей, садовых навесов и даже собачьих будок.
Стандартная двускатная конструкция имеет две поверхности или плоскости , поднимающиеся к общему пику , и фактически представляет собой «двухскатную» крышу.

Технически варианты двускатных крыш могут включать различные углы наклона или дополнительные плоскости поверхности. Могут быть включены небольшие слуховые окна, которые обычно представляют собой уменьшенную версию основной крыши . Вторичные кровельные конструкции на стандартной двускатной крыше обычно строятся с таким же наклоном или уклоном для эстетического вида .Другие варианты, такие как неравные плоскости на противоположных сторонах, поднимающиеся к общему пику, строятся для некоторых целей, но стандартный фронтон является основной крышей с двумя соответствующими плоскостями, поднимающимися к единому пику.
Скат двускатной крыши может быть очень пологим или довольно крутым, в зависимости от конструкции крыши.
Уклон или крутизна крыши выражается как подъем над набегом, на сколько дюймов поднимается плоскость на каждый фут горизонтального расстояния, или как шаг, как — третья скатная крыша, например, , где плоскость крыши возвышается на 4 фута при ширине в двенадцать футов.

Можно построить стандартную двухскатную крышу.

Если у вас есть основные столярные инструменты и средние практические навыки, вы можете построить двускатную крышу для пристройки к дому, навеса для машины или садового сарая. Даже собачья будка!
В качестве простого примера давайте создадим стандартную двускатную крышу для удобного садового сарая размером 10 x 12 футов, который вы хотите построить на заднем дворе.
Возможно, вы уже обрамляли стены стандартными методами каркаса .
Если да, то стены вашего нового сарая стоят вертикально, углы прямые, а верхние плиты установлены.. Сарай обретает форму, так что поздравляем, теперь вы готовы обрамлять крышу!

Рекомендации по планированию стандартной двускатной крыши

Для планирования двускатной крыши необходимо принять несколько основных решений:

• Насколько крутой должна быть крыша?
• Будет ли ваша крыша из стропильной конструкции или из более дорогих сборных ферм ?
• Какова ширина карниза или свеса?
• Будет ли крыша покрыта листами с фанерой для стандартной черепицы или обвязана ремнями для альтернативной кровли, такой как металл?
• Что такое пролет или размер от внешней стороны одной наружной стены до другой?

Вариант фермы

Ферма вариант для крыши, все более распространенная в жилищном строительстве из-за удобства, представляет собой набор треугольных рамных конструкций, специально изготовленных для соответствия указанному пролету или ширине. Основным преимуществом ферм является то, что здание может иметь чистый пролет без внутренних несущих стен , что дает полную свободу внутреннего дизайна.

Каркас стандартного фронтона

Для целей нашего проекта мы создадим стандартную двускатную крышу , используя оригинальную систему стропил, называемую , стержневой каркас , и установим отдельные компоненты, которые включают:

• Стропила : верхний, основной элемент каркаса, а также самый тяжелый элемент каркаса.Для небольших структур обычно используется 2×4. Для более широких крыш используйте 2×6 дюймов без сучков или дефектов.

• Коньковая доска : Центральная доска, устанавливаемая на ребро горизонтально на вершине, к которой прислоняются стропила. Используйте доски размером 1×6″ или 1×8″ без сучков.

• Хомутные стяжки : Короткие куски доски, устанавливаемые для поперечной связи одного стропила с противоположным стропилом. Хомутные стяжки обычно устанавливаются по уровню. Хомуты могут даже использоваться в качестве потолочных балок в небольших зданиях.Стяжки с буртиком обеспечивают натяжение , не позволяя стропилам раздвигать стены, когда вес воздействует на крышу, подобно тому, как это делают нижние натяжные элементы в конструкции фермы .

• Фасадные доски : Облицовочные доски по краю крыши, соединяющие концы стропил.
• Лестница Предварительно сконструированный узел, предназначенный для удлинения крыши за пределы стены или за ее пределы для создания карниза .

Разметка и обрезка стропил

Для разметки и предварительной обрезки стропил шаг , или уклон размечаются в дюймах, например, 4:12, что означает 4 дюйма подъема на каждые 12″ горизонтального расстояния от одной и той же начальной точки .
В нашем примере навес имеет ширину 10 футов, поэтому расстояние до центра крыши составляет 5 футов. Таким образом, подъем до пика крыши будет составлять 4″ на каждый фут горизонтальной ширины до пика, или в сумме 4″ x5 = 20 дюймов.
Разложите соответствующую пару стропил, по одной с каждой стороны крыши. Вам потребуются три специальных угловых пропила для каждого стропила; вырез на пике, выемка для рта птицы и разрез на хвосте.
Чтобы получить правильный угол для пикового среза , , установите угол каркасного квадрата на 4″ и 12″ соответственно вдоль одной стороны стропильного бруса близко к концу доски.Результирующий разрез под углом, который вы отмечаете поперек доски, будет разрезом 4:12. * Используйте и читайте числа либо внутри квадрата, либо снаружи квадрата, но не на обоих одновременно!

Обрежьте обе стропила. Для крыши с одинаковым уклоном два стропила должны соответствовать . Следующим шагом является расчет, разметка и вырезание рта птицы .
Птичий патрубок представляет собой небольшую выемку глубиной около дюйма или более, расположенную на нижней стороне стропила, которая позволяет стропилу ровно и ровно сидеть на верхней плите стены.
Найдите и отметьте на стропиле устье птицы, используя ту же технику с угольником. Если вы не знаете, где отметить вертикальный срез, положите стропила на плоскую поверхность с правильно установленными предварительно вырезанными углами пика, чтобы вы могли визуализировать процесс. Разрешить 3/4 ″ доски конька между ними.

Используя простую логику и геометрию, в нашем примере подъем или высота = 20 дюймов, а расстояние от центральной линии стены до внешней стороны плиты составляет 5 футов или 60 дюймов. Используя пифагорейскую математику , самая длинная сторона образованного треугольника должна быть квадратным корнем суммы квадратов двух других сторон, рассчитанной как 63.24″, поэтому расстояние от вершины до вертикального среза рта птицы составляет 63,24″, что можно округлить до 63-1/4″.
Измерьте и отметьте необходимое расстояние вниз от вершины обоих стропил на верхней стороне стропил. Проверить общее расстояние по линии пластины просто. Расстояние между вертикальными отметками противоположных вырезов рта птицы должно быть 120″, или , равным внешнему размеру, ширине здания. Расстояние от козырька до вертикального вруба для врубки врубки должно совпадать на обоих стропилах.
В качестве альтернативы, на очень маленьком здании можно использовать систему проб за ошибкой с двумя шаблонами или пробными стропилами на месте , но продемонстрированная математическая система является более точной и предлагает преимущества и безопасность работы на земле . Вырежьте все отверстия для птиц на стропилах на одинаковую глубину для единообразия.

Выполнение третьего и последнего пропила , задние пропилы на стропилах могут быть выполнены до возведения крыши или отложены до установки стропил, чтобы гарантировать, что линия конечных пропилов после установки будет абсолютно прямой, в результате в идеально прямой бордюрной доске.
Горизонтальное расстояние от внешнего края верхней стеновой пластины до хвостового среза, с учетом толщины бордюрной доски, представляет собой горизонтальный свес или ширину карниза. Для нашего примера допустим 12″ для свеса, меньше 1-1/2″ для толщины бордюрной доски, измеренной по горизонтали от вертикального элемента выреза рта птицы. Всегда помните, что задний срез параллелен пиковому срезу стропила модели и должен быть идеально отвесным при установке.

Ставим стропила!

T o Установить стропила, предварительно разметив их расположение на верхних плитах стены, на с обеих сторон здания . Используйте 16-дюймовые центры или 24-дюймовые центры, отмечая плиты таким же образом, как стойки каркаса отмечаются на макете. Обратите внимание, что положение первого стропила зависит от ширины свеса крыши и в некоторых случаях является основой для обрамления концов фронтона , как указано ниже.
*Подсказка:     Во избежание ошибок укладывайте верхние пластины стены и коньковую доску, начиная с одного конца.

Установка коньковой доски

Измерьте и отметьте точную центральную линию на двух торцевых стенках.
Надежно установите вертикальную временную опору (2×4) вдоль центральной линии на обоих концах и поместите коньковую доску в положение на центральной линии на нужной высоте. Убедитесь, что это уровень . В нашем примере уклон составляет 4:12, и, будучи в 5 футах от центра стены, ВЕРХ коньковой доски должен быть точно на 20 дюймов выше верхней пластины стены, чтобы обеспечить правильную высоту пика . Надежно закрепите коньковую доску. Важно: Оставьте дополнительную коньковую доску, выступающую за стену, чтобы обеспечить свес.

В более длинных зданиях коньковая доска может состоять из более чем одной доски, поэтому либо обрежьте и соедините встык концы точно там, где будут опираться две стропила  для поддержки соединения, служба поддержки. На длинных коньковых досках обязательно установите плотницкую леску, чтобы установленная коньковая доска была абсолютно прямой. Если стропила ложится на стык настила, отрегулируйте вертикальный срез стропила, чтобы учесть толщину доски настила.
Поместите пару стропил в позиции на стеновую пластину и прижмите к коньковой доске, проверив прорези на предмет точного прилегания.   Удобно иметь помощника и безопасно работать с лесов, если это возможно.
Убедитесь, что вертикальный вырез в устье птицы плотно прилегает к стеновой пластине , и прибейте стропило к пластине.Закрепите стропило на коньке, прибив стропило через коньковую доску. Установите соответствующее стропило на противоположной стороне. Установите все оставшиеся пары стропил.
Проведите мелом линию на концах стропил, если вы не обрезали их заранее. Отрежьте стропильные хвосты вертикально и под прямым углом. Чтобы разметить хвостовые срезы на длинной крыше, может быть полезно построить шаблон, установленный в 4:12, или просто использовать точно установленный угольник для скоса, чтобы сразу отметить все хвостовые срезы. Перед тем, как отрезать концы стропил , убедитесь, что маркировка расположена вертикально.I Установите лицевую панель, следя за тем, чтобы она была максимально прямой . Помните, что бордюрная доска должна быть достаточно длинной, чтобы выдвигаться настолько, насколько это необходимо для установки стропил , выступающих на конце стены.

Особые примечания:

• После установки первой пары стропил установите соответствующую пару на другом конце крыши и установите все оставшиеся соответствующие пары между двумя парами стропил, чтобы крыша была прямой.

• Никогда не устанавливайте стропила в положение , если они длинные, так как это приведет к смещению коньковой доски. Всегда устанавливайте противоположные пары стропил одновременно , чтобы коньковая доска оставалась прямой.

• Фризовые доски на самых длинных наклонных плоскостях всегда проходят через угол на всю длину для лучшего внешнего вида.

• Чтобы исправить бордюрную доску, которая может быть не идеально прямой, установите ее постепенно от одного конца к другому, сначала закрепив один конец и прикрепив ее вверх или вниз по мере необходимости, прикрепляя ее к концам последующих стропил .

• Стоит установить: В географических районах с сильным ветром установите металлические анкеры или кронштейны для защиты от ураганов на каждое стропило, надежно прикрепив их как к стеновой плите, так и к стропилу. Недорогие специализированные металлические кронштейны обеспечивают существенную дополнительную устойчивость к сильному повреждению ветром.

Обрамление концов фронтона и выступа

При обрамлении фронтонов стандартной двускатной крыши существует несколько вариантов, в зависимости от конструкции крыши.

• На очень маленькой крыше, например, на собачьей будке, жесткость фанерного листа обеспечит достаточную прочность короткого фронтона и свеса без дополнительного каркаса.

• Если крыша должна быть обвязана металлической кровлей , а не обшита листами, последние стропила на каждом конце крыши могут быть установлены заподлицо с наружными торцевыми стенами , а фронтон обрамлен вертикальными стойками с соответствующими вырезами . В этом случае обвязка, обычно 2×4″, может растягиваться по мере необходимости, чтобы обеспечить желаемый выступ.Фризовая доска прибивается прямо к концу обвязки.

• Если крыша большая, но свес должен быть очень узким, свес можно получить, просто добавив короткие смотровые планки, прибитые гвоздями непосредственно к последней паре стропил, которая была установлена ​​заподлицо с внешней стороны торцевой стены. Облицовочная доска затем прикрепляется к смотровым площадкам или прибивается гвоздями к лицевой стороне добавленных стропил. При очень узком свесе обшивка крыши обеспечивает достаточную дополнительную поддержку свеса.

Лестница

В качестве альтернативы, пара лестничных конструкций может быть предварительно собрана с использованием стандартных методов каркаса и досок 1×4 или 1×6″. Узкий выступ в сборе будет прибит непосредственно к последней паре стропил, опять же заподлицо со стеновой пластиной.
Там, где необходим свес 2 фута или более и, следовательно, большая прочность, первая пара стропил на каждом конце крыши должна быть отставлена ​​от торцевой стены во время компоновки , а нижний конец фронтона Сборка стены из опущенных стропил и вертикальных стоек сначала устанавливается заподлицо с внешней стороной стены, чтобы обеспечить опору для сборки выступающей лестницы.
Для конца каждой плоскости крыши конструкция лестницы состоит из одного согласованного стропила, доски, которая служит только для скрепления сборки, и нескольких смотровых стоек. Внутренняя доска 1×4 или 1×6 необходима только для выравнивания конструкции как единой единицы во время ее сборки, подъема на место и установки. Готовый элемент затем надежно прибивается гвоздями к низкой торцевой стене и непосредственно к лицевой стороне первого стропила, установленного сзади.
С некоторой неуклюжестью и трудностями, как фронтоны, так и лестничные конструкции также могут быть установлены целиком на месте по частям. Необходимо удлинить коньковую доску и доски нижней кромки для крепления стропил на конце свеса. Смотровые площадки могут быть установлены впоследствии для жесткости после монтажа концевых стропил.
После завершения возведения каркаса на желаемой высоте устанавливаются хомуты, а также применяется соответствующее покрытие и кровельное покрытие. В качестве альтернативы, обвязка может быть установлена ​​по мере необходимости в ожидании установки кедровой тряски или металлической кровли.
Теперь вы знаете, как построить стандартную двускатную крышу. Счастливого строительства!

Это входящий, я слышу?

Фото: Джейд (Morguefile) http://mrg.bz/ZUceYs

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$элемент}}

{{l10n_strings.ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{статья.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.
