Как закрепить брус к фундаменту своими руками: схемы и способы монтажа

При строительстве сруба или другой конструкции из дерева требуется учитывать надёжность её монтажа к основанию. Разбираемся, как закрепить брус к фундаменту из бетона или ростверку свайного основания. Также нужно учитывать все виды подготовительных работ, которые требуется провести перед монтажом. Балку можно закрепить не только к фундаменту, но и к стене из различных материалов, например, кирпича или газобетона.

Анкерное крепление к фундаментуИсточник domsovetov.by

Для чего может понадобиться крепить брус к фундаменту или стене

Чаще всего крепление бруса к фундаменту требуется при постройке сруба. Для того, чтобы вся конструкция не развалилась, нижний венец нужно жёстко прикрепить к основанию. Также монтаж брёвен может потребоваться для декорирования помещения или создания дополнительной точки опоры.

В некоторых помещениях, которые оформляются под старину, балки крепятся под потолок в горизонтальном или в виде колон в вертикальном положении. Есть различные виды материала, к которым может понадобиться прикрепить балку. Например, бетон, кирпич, газобетона или дерево. Поэтому требуется знать, как крепить брус к фундаменту или стене так, чтобы он не повредил конструкцию, а также не стал причиной травмы.

Дверной каркас тоже можно отнести к деревянным конструкциям, которым нужно дополнительное крепление. Некоторые виды утеплителей используют каркас из бруса в виде обрешётки стен. При постройке веранды или другой конструкции, которая будет примыкать к дому, может потребоваться монтаж брёвен или свай из дерева к наружной части жилого помещения.

Сруб из брусаИсточник yandex.net

Способы крепления бруса к фундаменту

Существует несколько разновидностей фундамента, который делается из разных материалов. Поэтому важно понимать, как закрепить брус к бетону, металлу или другим конструкциям. Для каждого из них существует определённый способ установки. Также есть два основных схемы монтажа:

1. Жёсткий – это самый надёжный метод закрепления дерева к другим конструкциям. Он делается с помощью хомутов, болтов или других крепёжных устройств.
2. Накладной – это более простой, но менее надёжный способ установки бруса. Он основывается на весе конструкции, которая будет удерживать все элементы в надёжном положении. Чаще всего применяется при постройке сруба, так как он не требует много усилий для монтажа.

Для конструкций небольшого размера и с простой формой можно использовать накладную схему, так как она более простая и менее затратная по времени и ресурсам. Для жилых помещений и сложных конструкций рекомендуется применять жёсткий монтаж. Он увеличит срок эксплуатации здания и его надёжность.

Жёсткий монтажИсточник www.greengo.house

Плитному и ленточному

Существует надёжный способ, как прикрепить брус к бетонной стене или фундаменту. Для этого требуется использовать анкерные болты или другие крепёжные системы, например, дюбеля. Чтобы надёжно установить деревянное основание на плитном фундаменте нужно провести определённую подготовку:

• Во время заливки фундамента требуется установить анкерные болты в жидкий бетон на расстоянии 50 см друг от друга. Основания крепежа может быть загнутым или в форме конуса.
• До того, как фундамент засохнет рекомендуется провести подготовку бруса. Для этого нужно просверлить в нем отверстия на аналогичном с болтами расстоянии.
• Когда бетон высох нужно проверить балку и фундамент с помощью уровня на наличие выпуклостей или впадин, чтобы избавиться от них. При высокой нагрузке они могут повредить деревянное основание или привести к перекосу всей конструкции.
• Брус следует распилить на части для удобного монтажа. На его краях следует оставлять выпуск, который потом будет соединятся с помощью металлических уголков.

В видео показана установка нижнего венца:

• После всех проверок нужно уложить рубероид на бетонное основание. Этот вид гидроизоляции нельзя долго оставлять на открытом пространстве, поэтому требуется сразу монтировать поверх него брус.
• После укладки балки на анкерный болт нужно надеть широкую гайку. Поверх неё накручивается гайка и контргайка. Чтобы избежать перекоса или неровностей их закручивают по 2-3 оборота параллельно друг другу, а не по очереди.

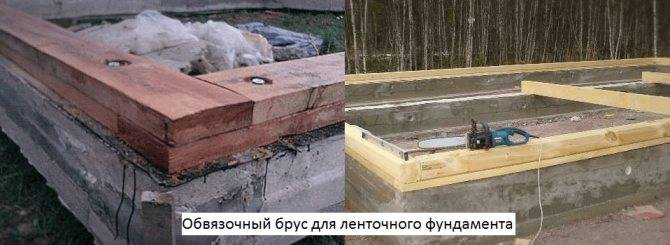

К ленточному фундаменту брус крепится также, как и к бетонным стенам – с помощью дюбелей. Для этого в конструкции нижнего венца (или бревне), а также твёрдом основании просверливается отверстие с помощью победитового сверла. Для этого нужно приложить дерево к бетону и проделать дыру для дюбеля.

Монтаж к ленточному фундаментуИсточник remontidei.ru

Свайному

Если требуется вмонтировать деревянный брус на свайный фундамент, то тут есть отличие от других методов крепления:

1. В основании сваи требуется проделать отверстие для установки п-образного крепления. В стенках этого элемента должны быть перфорации, чтобы крепко вмонтировать брус.
2. После этого нужно вставить деревянный каркас и закрепить его с помощью болтов или саморезов.
3. Когда брус закреплён металлическая часть оголовка приваривается к свае с помощью уголка.

Данный способ подходит для ростверка из металла. Если свая делается полой, а внутрь будет заливаться бетон, то можно использовать метод, аналогичный с плитным. Для этого требуется вставить анкерный болт в жидкий бетон. Вместо такого крепежа можно сделать выпуск арматуры, для которой в деревянных конструкциях будут проделаны соответствующие отверстия. После этого каркас устанавливается на основание и плотно усаживается с помощью молотка или киянки. Верхние концы арматуры нужно срезать, после чего продолжить установку всей конструкции пола.

Монтаж бруса к сваям в этом видео:

Винтовому

Установка бруса на винтовой фундамент считается самой быстрой и не очень сложной. Перед установкой первого венца требуется провести некоторые подготовительные работы:

• Нужно замерить ширину всего фундамента и проверить его на наличие неровностей с помощью строительного уровня.
• Перед монтажом рекомендуется обработать деревянные поверхности с помощью антисептика и дать ему высохнуть.
• Далее нужно просверлить отверстия в брусе и фундаменте. Бревна следует сверлить сверлом, диаметр которого на 2 мм больше, чем у крепежа. Это делается для того, чтобы брус не лопнул после усыхания.

После всех работ требуется уложить каркас на основание и закрепить его с помощью болтов или других крепежей. Перед установкой первого венца рекомендуется дать дереву хорошо просохнуть, чтобы избежать повреждений при дальнейшей эксплуатации.

Установка бруса на винтовой фундаментИсточник stroykarecept.ru

Сколько бруса в кубе: основные формулы и готовые таблицы

Монтаж бруса к кирпичу

Чтобы сделать облицовку внешних стен с помощью деревянных панелей требуется понимать, как крепить брус к кирпичной стене, так как это может ускорить процесс и сохранит всю конструкцию от разрушения. Для этого нужно определить положение бревна, в котором оно будет крепиться.

После этого требуется проделать отверстия под крепёжные элементы, например, дюбеля. Расстояние между ними соответствует ширине бруса. Для деревянных элементов с размером 5 на 5 см оно будет составлять от 20 до 30 см и чем больше размер бревна, тем меньше расстояние.

Чтобы скрыть шляпку крепежа требуется сделать зенкование отверстия. Для этого его рассверливают на диаметр, который соответствует верхней части самореза или болта. Также понимать, как закрепить брус к кирпичной стене нужно, если требуется закрепить балки под потолком. Это можно сделать с помощью отверстия, которое проделывается в стене на глубину не меньше 15 см.

Крепление дюбелямиИсточник fischerdubel.hu

После этого рекомендуется провести подготовительные работы с деревянным элементом:

1. Отесать концы брёвен под углом в 60 градусов.
2. Пропитать их с помощью антисептика и дать высохнуть.
3. После этого их нужно обработать смолой.
4. Перед укладкой концы бруса обматываются толем.

Чтобы балки хорошо легли в пазы требуется выровнять их дно и постелить туда 2-3 слоя рубероида. При установке следует помесить брус на расстоянии в 4 см от стенок ниши, так как оставшееся место в ней нужно залить бетоном.

Также можно прикрепить балки с помощью анкера. Его рекомендуется установить в момент укладки стены. Он должен находиться на расстоянии не менее 120 мм от наружной части и выпирать внутрь помещения на 200 мм.

В балке нужно сделать вырез под анкер аналогичного диаметра. Также толщина деревянного бруса должна быть больше кирпича в 2 раза и сам деревянный элемент следует хорошо просушить, чтобы не повело крепление.

Монтаж в нишуИсточник i.imgur.com

Калькулятор бруса: что он может посчитать и как проверить результат

Соединение бруса с бетонной или деревянной стеной

Если внутренняя часть дома сделана не из кирпича, то следует знать, как крепить брус к бетонной стене или дереву. Некоторые методы монтажа подходят к обоим видам материала. Чтобы соединить бетон и балку требуется проделать отверстие в стене с помощью перфоратора, а также сверла с победитовым или алмазным наконечником.

После этого нужно вставить в него пробку из дерева. Её следует смазать клеем, который сделан не на водной основе. После высыхания к ней можно прикручивать брус или другие элементы. Деревянную пробку можно заменить шурупом, на который накручена проволока. Для этого в балке делается отверстие на аналогичном со стеной расстоянии.

Перед монтажом в стенные ниши заливается бетон и пока он не высох следует быстро вмонтировать все крепежи. Существует способ, как закрепить брус к бетону вертикально. Для него используется п-образное крепление из металла. Чтобы выполнить такое крепление эти скобы крепятся к стене, а уже в них монтируется балка. В боковых частях металла имеются отверстия, с помощью которых производиться весь процесс установки.

Крепление с залитым болтомИсточник www. vsecuplu.ru

Монтаж бруса к деревянным плоскостям можно выполнить с помощью металлического уголка и саморезов. Для этого элементы крепления врезаются в дерево с помощью дрели. Также соединение можно сделать с применением монтажной пены.

Дверные проёмы, подоконники или другие элементы, которые не требуют усиленной фиксации, могут крепиться с помощью этого недорого материала. Пена имеет низкую цену и теплопроводность, а также звукоизолирующие и гидрофобные свойства. Элементы из дерева, которые имеют маленький вес можно закрепить с помощью клея или «жидких гвоздей».

Монтаж с помощью пеныИсточник prodomostroy.ru

Шлифовка стен из бруса внутри дома: для чего нужна и как проводится

Коротко о главном

Деревянный брус рекомендуется крепить к фундаменту с помощью жёсткого монтажа, так как это увеличит долговечность и прочность всего строения.

П-образные крепления могут применятся для фиксации балок к любым поверхностям. Изменяется только способ установки самой скобы.

Перед установкой деревянных элементов их следует обработать антисептическим средством и дать хорошо просохнуть древесине, чтобы она не деформировала всю конструкцию.

Крепление бруса вертикально к бетону

Крепление бруса к фундаменту: универсальные строительные технологии, порядок проведения работ

Современные строительные технологии, новые соединительные элементы и материалы, нашедшие свое применение в возведении деревянных домов, как ни странно, не могут обойтись без испытанных веками методов и приемов укладки бруса.

Одним из таких незаменимых способов и посей день, является то, как делается крепление бруса к фундаменту. Особенностью этого, в общем-то нехитрого строительного приема является важность его в процессе возведения дома – ведь первый венец, уложенный на фундамент, выполняет функцию основания стен здания.

Эта технология использования металлических крепежных элементов сегодня нашла свое применение не только в кровельных или отделочных работах, это широко используемые приемы соединения различных материалов как в традиционных, так и новых способах возведения зданий – из клееного бруса, каркасно-щитовых домов, и традиционных постройках из оцилиндрованного дерева.

Особенности укладки первого венца в зависимости от типа основания

Первые венцы на бетонном основании

В большинстве своем на территории загородных домов или дачных участков возведение небольших хозяйственных построек или бани происходит с использованием традиционных материалов.

При этом чаще всего используется брус, как наиболее приемлемый и выгодный материал.

Но при этом, фундаменты под такие сооружения могут быть совершенно разными, и поэтому технология укладки первого венца на фундаментное основание будет различной, и зачастую существенно отличаться от привычного представления.

Строительные технологии для постройки легких строений предлагают несколько вариантов оснований:

• свайное основание из металлических или железобетонных свай
• из составных стандартных блоков или монолитной заливки
• свайно-ростверковый фундамент
• столбчатый железобетонный тип основания
• монолитно залитая плита

Как показывает практика, для каждого такого основания сегодня с успехом применяются различные технологии крепления бруса. Но для всех случаев укладка первого венца должна производиться, с соблюдением всех особенностей, ведь ошибки, допущенные в самом начале строительства впоследствии, чаще всего исправить уже невозможно.

Установка бруса на свайный фундамент анкерными болтами

Первый брус деревянного дома, на всех видах фундаментов выбирается несколько большего размера по отношению к остальным стеновым брусьям. Основание, как правило, выбирается из твердых пород дерева, чаще всего дуба, обрабатывается антисептиком для предотвращения гниения, и укладывается на слой гидроизоляционного материала.

На практике, для фундамента из металлических свай, сверху на каждую колонну, после их установки и выравнивания по высоте привариваются металлические пластины.

Размеры таких элементов могут быть различными, но они должны быть не шире чем ширина бруса первого венца. Обязательным моментом в технологии возведения зданий на подобного рода фундаментах является дополнительная антикоррозионная обработка мест сварного соединения наверший и свай.

В пластинах заранее просверливаются отверстия под анкерные болты. Первый ярус устанавливается и выравнивается по горизонтали, в местах прогиба производится его поднятие с помощью различных подложек.

Начальная фиксация проводится путем завинчивания анкерных болтов снизу через металлическую пластину в брус обвязки. После закрепления анкерами проводится проверка геометрии основания, проверяются внешние и внутренние углы, и после этого делается выверка горизонтального положения бруса.

В случае необходимости устранения выявленных недостатков, а это чаще всего в таких случаях небольшие погибы просто отвинчиваются анкерное крепление, и вставляется дополнительные подкладки. Для проведения работ на свайном основании из металлических свай потребуются:

• крепежные элементы – оцинкованные анкерные болты
• рожковые ключи
• дрель с набором сверл для высверливания отверстий в местах крепления
• металлический уровень, рулетка, угольник, гидроуровень
• пила по дереву
• топор
• молот
• сетевой удлинитель

Совет: для облегчения завинчивания анкерных болтов в древесину рекомендуется воспользоваться обычной смазкой типа солидол или литол-24, анкер со смазанной резьбой будет вкручиваться намного легче.

Таким образом, использование металлических крепежных элементов при устройстве первого яруса стены на свайном фундаменте из винтовых свай является наиболее простым и выгодным, по сравнению с другими видами соединений.

Как класть первый венец из клееного бруса — на видео:

Монтаж венца на бетонное основание

В отличие от свайного основания с фундаментом из железобетонных конструкций работы производятся уже по совершенно другой технологии. Особенностью крепления бруса с помощью анкерных болтов здесь является соединение через брус в бетонное основание.

Для железобетонных фундаментов – свайных, столбчатых, ленточных или монолитных основным недостатком является неровность поверхности. Если при возведении кирпичного, или, например, монолитно-бетонного здания небольшие перепады или даже проседания отдельных элементов фундамента не является сильно критичным и впоследствии выравнивается с помощью бетонного раствора, то для зданий из бруса это будет являться серьезной проблемой.

Поэтому пред началом работ по укладке слоя гидроизоляционного материала неровности и дефекты поверхности необходимо выровнять.

Как и для свайного фундамента, на железобетонных основаниях первоначально производится разметка и укладка венца. Проверяются углы и скрепляются временными раскосами, для лучшей фиксации. Проводится определение мест установки анкерных болтов. С помощью дрели и сверла по дереву проводится сверление отверстий под крепеж.

Для этого под брус подкладывается дощечки, чтобы инструмент не тупился о бетон. Отверстия под анкеры проделываются сверлом диаметр, которого на 1-2 миллиметра больше чем болт. Это операция проводится по всему периметру основания.

По окончании этого этапа делается укладка венца на гидроизоляционный слой и проверка правильности размеров, углов и диагоналей.

С помощью перфоратора через брус, в местах установки болтов насверливаются на глубину 100-120 мм в бетоне отверстия под анкеры. В установленный венец вставляются болты, совмещаются с пластиковыми вставками и производится начальная фиксация первого ряда.

По окончании завинчивания всех элементов крепежа в обязательном порядке проводится проверка горизонтальности поверхности бруса и правильность геометрии.

Небольшие изъяны устраняются подкладкой под венцовое основание дощечек. После чего по уровню опять проверяются горизонтальность поверхности бруса. И только тогда вся конструкция окончательно фиксируется затяжкой болтов.

Кроме этого способа, часто применяется и иной вариант укладки первого бруса. В процессе заливки фундамента в бетон устанавливаются металлические шпильки.

Когда бетон наберет необходимую твердость, в дереве, строго по размерам установленных штырей просверливаются отверстия. После этого брус одевается на шпильки, с последующей фиксацией гайками.

В отличие от первого способа монтажа, установка венца на забетонированные штыри является довольно трудоемким процессом и требует опыта работы с подобными конструкциями. Для возведения здания по этой технологии понадобятся:

• крепежные элементы – оцинкованные анкерные болты или шпильки
• ключи
• перфоратор с набором сверл и буров
• дрель для проделывания отверстий в дереве
• металлический уровень, рулетка, жидкостный уровень
• пила по дереву
• топор
• молот
• сетевой удлинитель

 Совет: выбирая болты для крепления бруса на бетонное основание, следует обратить внимание на элементы с саморазжимными анкерами. Такое решение позволяет использовать для сверления отверстий, как в брусе, так и в бетоне сверла одного размера, что существенно упростит работу и сократит время монтажа.

Таким образом, учитывая особенности технологии использования металлических крепежных элементов, крепление деревянного бруса на бетонное основание любого вида фундамента не является чем-то особенным и сложным, и как показывает практика, может применяться даже строителями с небольшим опытом работ.

Способы крепления бруса к основанию

Вертикальное крепление бруса

Традиционно, при возведении стен, для связывания второго и последующих ярусов бревен используются деревянные круглые соединительные элементы – нагели.

Основное предназначение соединение между собой бревен в вертикальной плоскости.

При строительстве дома из бруса независимо от того какой формы будут соединения, нагели являются обязательным связующим звеном всей конструкции.

Вместе с тем, когда речь идет о первом ярусе стены, необходимо учитывать то, что они как и остальные ряды бревен должны быть надежно связаны с основанием. Для этого используется технология крепления бруса к фундаменту вертикально.

Достижения жесткости конструкции здания в данном случае достигается включением вместо нагелей в связку ярусов анкерных болтов. Технология установки в данном случае практически не отличается от той с помощью которой крепится венец к фундаменту.

Однако, при этом существуют определенные особенности. Если при монтаже венца основное внимание уделяется соединению брусьев при закреплении анкерным соединением в углах здания, то здесь связка осуществляется по длине бревна через каждые 70-80 сантиметров, при одноэтажном варианте проекта, с небольшой нагрузкой на основание, например, для подсобных помещений или бани, и через каждые 50 см при постройке в два этажа.

Для вертикального крепления используются болты, длина которых позволяет углубиться в бетон не менее чем на 100 миллиметров. Так же, как и для угловых креплений, сверлятся отверстия сначала в брусе, а потом в бетоне, но при этом для более прочной фиксации сверлом большого диаметра делается углубление в поверхности бревна, для того чтобы головка болта была утоплена и не создавала проблем при укладке следующего ряда.

Кроме такого способа, используются и метод установки на металлические шпильки. При этом, так же как и для головок болтов в брусе высверливаются углубления для гаек и шайб.

Следует помнить, что металлические шпильки должны иметь защитное покрытие, в противном случае коррозия металла может привести к необратимым последствиям не только для надежности соединения, но и для состояния самой древесины.

Но в отличие от использования анкерных болтов такой метод требует большой точности и опыта работы.

Для металлического свайного основания чаще всего устраивается не один, а два венца. Связано это с тем, что один брус не обеспечивает надежной жесткой конструкции для возведения последующих элементов здания – перекрытий, простенков, террас, причем это характерно как для сооружений из цельного дерева, так и для каркасно-щитовых сооружений.

Именно поэтому основание усиливают еще одним дополнительным венцом поверх первого яруса. Вертикальное соединение этих двух брусьев, возможно как с помощью нагелей, так и с помощью металлического соединения.

При использовании технологии монтажа на анкерных болтах или шпильках при вертикальном скреплении деревянных бревен на свайном фундаменте из винтовых свай работы проводятся в следующем порядке:

• проводится разметка мест соединения
• в местах установки проделываются отверстия под анкерные болты
• отверстия в верхнем брусе должны быть на 1-2 мм больше чем диаметр болта
• а в нижнем брусе сверлятся уже на 1-2 мм меньше, для возможности завинчивания резьбы в дерево
• в верхнем брусе сверлом большого диаметра делается углубление под головку и шайбу
• вставляются болты и фиксируется ключом

При использовании металлических шпилек для связывания первых двух ярусов на свайном фундаменте, проделывается сквозное отверстие, и шпилька зажимается гайками с двух сторон, прижимая брусья, друг к другу.

Совет: при проведении вертикального соединения брусьев анкерными болтами, кроме обычных рожковых ключей для фиксации, в углубления лучше использовать торцевой ключ. В таком случае не нужно будет сверлить слишком большое по диаметру отверстие.

Анкерные болты для бруса

Вертикальное соединение балок с основанием посредством использования анкерных болтов позволяет обеспечить надежность конструкции и в дальнейшем избежать проблем при установке следующих ярусов стен.

Таким образом, рассмотренные способы установки первого бруса на фундаментное основание

Его выравнивание и технология крепления дают возможность с помощью металлических крепежных элементов получить надежную и прочную фиксацию, что существенно облегчит не только сам процесс возведения постройки, но многократно сократит время на возведения здания.

А использование анкерных болтов с оцинкованным или анодированным покрытием позволит надежно сохранить древесину от процессов разрушения, при этом значительно повысить надежность и прочность всего здания.

foxremont.com

Как закрепить брус в зависимости от требований

(Пока оценок нет) Загрузка.. .

Процесс закрепления бруса к различным поверхностям требует определенных навыков. Возникать потребность в таких мероприятиях может в процессе установки элементов мебели, декора и даже бытовой техники. Чтобы качественно выполнить установку дверной конструкции, произвести облицовочные работы, перепланировку либо установить козырек над дверным проемом, потребуется умелое обращение с брусом. Однако приведенные рекомендации значительно упростят и ускорят такую работу. Так как же закрепить брус к кирпичной стене, фундаменту либо другим поверхностям правильно?

Крепление бруса к фундаменту

Способ предстоящего крепления бруса будет напрямую зависеть от того, из какого именно материла изготовлена поверхность либо фундамент дома. Ассортимент современных строительных магазинов представлен самыми различными элементами крепежа, которые подойдут для тех либо иных целей.

Основные особенности крепления к бетонной стене

Чтобы закрепить брус к стене, изготовленной из бетона, потребуется действовать по следующей схеме:

1. Брус предварительно следует подготовить, выполнив в нем отверстия для крепежных элементов.
2. Стена также нуждается в определенной подготовке. В ней потребуется посредством спиралевидного сверла, изготовленного из твердых сплавов, сделать отверстия.
3. Далее приступаем к созданию деревянной пробки, которая окунается в клей для разбухания древесины.
4. Можно также самостоятельно изготовить и свинцовую пробку. Для данных целей потребуется взять лист свинца, вырезать из него подходящую к отверстию полоску и попросту скрутить ее в трубочку. Она протыкается обыкновенным гвоздем, после чего в такую пробку можно будет закручивать шуруп.
5. Для изготовления пробки можно использовать и монолит, изготовленный из гипса либо алебастра. Для данных целей на шуруп потребуется накрутить по спирали проволоку. Затем подготовленным заранее раствором заливается само отверстие в стене и промазывается накрученная на шурупе проволока. Очень оперативно вдавливаем шуруп в отверстие, а лишний раствор устраняем с поверхности. Через 10 минут, до полного застывания смеси, шуруп потребуется очень аккуратно извлечь. Как только пробка превратится в единый монолит, можно будет закрепить брус к бетону.

Рекомендация: Оптимальным решением для крепления бруса к бетонной стене станут анкерные болты. Именно такие крепежные элементы смогут обеспечить максимальную надежность и устойчивость всей конструкции.

Схема крепления

Если требуется закрепить брус к фундаменту, который также производится из бетона, выполнить подобную процедуру можно описанным ваше способом, как показано на фото.

Прикрепляем брус к стене из кирпича

Если речь о работе со стенами, изготовленными из кирпича, то для данных целей стоит использовать только сверло.

Чтобы закрепить брус вертикально, потребуется действовать по следующей схеме:

• В стене нужно выполнить отверстия. Сверлить следует очень осторожно, так как кирпич имеет склонность к рассыпанию и расколу. Если сверло попало в бетон, то лучше всего прибегнуть к помощи перфоратора, который позволит значительно быстрее и безопаснее справиться со столь твердой поверхностью.
• Во время сверления может встречаться и полый кирпич, для крепления к которому лучше всего применить дюбель, превращающийся в процессе вкручивания в узел. Для более надежного закрепления такой изделие нужно тщательно промазать клеем.
• Также для надежной фиксации брусового материала к стене из кирпича идеально подойдет анкер. В отличие от традиционных шурупов и болтов, такой крепежный элемент сможет с легкостью выдержать практически любые нагрузки, обеспечив тем самым более надежную фиксацию.

Прикрепляем брус к газобетонной стене правильно

Перед тем, как выполнять крепление бруса к поверхности, произведенной из газоблоков, стоит учесть один важный нюанс – газобетон представляет собой очень легко обрабатываемый материал, с которым обращаться следует деликатно. Именно поэтому стоит обратить особо внимание на величину нагрузки, которую будет давать брус.

• Если речь идет о брусе с незначительной массой, то для его крепления вполне можно воспользоваться саморезами либо болтами. Не менее актуальным в данном случае станет и шуруп, который по всей длине имеет резьбу.
• Для работы с более массивными конструкциями из бруса подойдут дюбеля, изготовленные из пластмассы либо металла.

В целом процесс закрепления бруса на газобетонной стене достаточно прост. Не очень сложным станет и вопрос, как закрепить брус в земле либо в фундаменте. Однако о какой бы поверхности ни шла речь, главное – правильно подобрать крепежные элементы, от качества которых и будет напрямую зависеть надежность и прочность всей закрепленной конструкции. Более подробно узнать о выполнении таких работ можно из видео.

brusportal.ru

Крепление бруса к фундаменту: секреты простого монтажа

Фундамент является основой всего сооружения. К выбору его типа стоит подходить особенно ответственно, предварительно изучив почву, на которой будет происходить строительство. Так, к примеру, если грунт движется подойдет свайный тип, для пушистых почв можно использовать мелкозалягающее основание. А для строительства дачного домика или хозяйственных построек прекрасным вариантом является основание, построенное из асбестовых труб или кирпичных столбов. Но какому бы виду фундамента не было отдано предпочтение, каркасные стены возводятся по одному принципу. Для таких работ потребуется выполнение нижней обвязки, которая служит своеобразной прослойкой между материалом фундамента и материалом стен. Прекрасным вариантом нижней обвязки является деревянный брус. Как показывает практика, его более всего применяют для этих назначений. Именно поэтому у многих и возникает вопрос как правильно класть брус на фундамент. Особенно, если строительством дома владелец участка занимается впервые. Обвязка из бруса — это самый доступный способ перехода от основания до созданий каркаса.

Правила выполнения строительных работ

Крепление бруса к фундаменту должно соответствовать нормативным требованиям строительства дома. При правильной и прочной фиксации удается избежать образования трещин на стене в дальнейшем, и даже, в некоторых случаях, разрушения дачного домика. Для успешного выполнения работ и длительного периода эксплуатации материала следует пользоваться определенными правилами-советами профессиональных строителей, которые всегда подскажут, как класть материал:

• прежде чем класть первый венец необходимо его обработать специальным антисептическим средством. Такое вещество можно приобрести в строительном магазине. Обработка древесины из бруса предотвратит гниение и продлит эксплуатационный период материала. Крепить брус к фундаменту необходимо после предварительной обработки – это одно из главных требований строительства;
• первый венец бруса следует улаживать на гидроизоляционный материал. Прослойка из рубероида станет надежным препятствием для проникновения влаги. Крепление сруба к «голому» фундаменту категорически запрещено. Такой переход из бруса позволит сделать дом намного устойчивей к осадкам;
• брус необходимо прочно крепить к основанию, так как фундамент постоянно подвергается герметичным изменениям. К примеру, неблагоприятное воздействие подземных вод, намокание почвы осадками, ее высыхание приводят к изменениям самого фундамента. И с этим ничего нельзя сделать. Это закон природы. А вот, особенно прочно закрепив брус, можно избежать деформации стен и образованию трещин.

Укладка бруса относится к несложным видам работ, которые может выполнить каждый владелец дачного участка.

Фиксация первого ряда к ленточному фундаменту

Прочно зафиксировать деревянный брус к ленточному основанию можно с помощью анкерных болтов. Достоинством такого способа крепления является возможность крепления непосредственно на месте строительства. Такая укладка из бруса относится к самым простым, но в то же время, надежным работам. Для выполнения такой фиксации необходимо уложить брус на заранее подготовленный фундамент, покрытый гидроизоляцией. В местах крепления следует проделать отверстия в древесине с помощью дрели и специальной коронки, удалить древесину и уже с помощью перфоратора сделать отверстие в фундаменте. Последним этапом станет установка анкерного болта в готовое отверстие и его затягивание накидным гаечным ключом.

Прочное крепление бруса на фундамент с помощью анкерных болтов обеспечивает не только проверенную фиксацию, но и позволяет в случае необходимости поднять всю конструкцию над фундаментом с помощью домкратов. Укладка первого венца должна выполнятся особенно ровно. Поэтому рекомендуется выровнять фундамент перед креплением деревянного бруса. Также укладывая материал рекомендуется постоянно контролировать ровность поверхности. Использование анкерных болтов позволяет быстро, просто и очень крепко зафиксировать деревянный брус на основании дачного домика или хозяйственного сооружения. Прикрепить первый ряд деревянного бруса можно самостоятельно, даже не имея опыта и специального оборудования. Фиксация анкерными болтами не займет слишком много времени, а закрепленный материал будет зафиксирован особенно надежно.

Фиксация деревянного бруса к винтовым сваям

Закрепить брус к сваям также не сложно. Для крепления деревянного бруса к винтовому фундаменту своими руками необходимо:

• соединить два деревянных бруса между собой. Просто скрепить их можно с помощью специальной металлической накладки: одна сторона изделия крепиться к одному брусу, иная сторона – к другому брусу;
• зафиксировать деревянный каркас из бруса на подготовленной площадке винтовой свои. Сделать это можно с помощью обычных саморезов;
• проверить фиксацию на прочность. Установка деревянного материала готова, а само строительство готово к новому этапу возведения. Многих интересует нужно ли проверять прочность. Ответ однозначный – обязательно нужно, так как в дальнейшем эта часть будет отвечать за прочность всей конструкции.

Методы крепления бруса

Кроме анкерных болтов деревянную обвязку из бруса можно закреплять своими руками с помощью нагеля. Такая установка закладывается еще в момент заливки фундамента:

• еще при заливке фундамента стоит заложить вертикальный прут в горизонтальном положении, к которому и будет крепиться деревянный брус. Предварительно подготовленный штырь обрезают до 2/3 толщины бруса. Металлический элемент не должен проходить сквозь брус;
• согласно разметке и местонахождению металлических штырей необходимо в деревянной обвязке просверлить отверстие;
• надеть деревянный брус на металлические штыри. Устанавливаемый брус должен фиксироваться очень плотно, поэтому предварительно рекомендуется определить диаметр отверстия.

Уложенный материал не позволит сместиться изделию по горизонтали. С помощью такой фиксации можно выполнить работы прочно и надежно. Обвязочный материал является неотъемной частью строительства. И выполнять такие работы следует так же, как и иные, соблюдая требования строительной отрасли.

idachi.ru

Виды крепежа бруса

Среди разных вариантов соединения бруса наиболее популярными являются «ласточкин хвост», «в коренной шип», «в стык» и «в лапу». Таким образом, можно закрепить брус между собой, по длине, Т-образно и по углам. Предпоследний вариант можно применять практически в любом деревянном строительстве, поскольку внутренние стены присутствуют в любом здании. Ниже будет изложена более подробная информация касательно видов крепежа бруса.

1. Конструкция «в ласточкин хвост».

Одним из наиболее теплых и герметичных замковых вариантов под строительство брусового дома считается крепление бруса «в ласточкин хвост». Его выполняют согласно правилам ГОСТ 30974-2002. Применение такого соединения дает возможность получить долговечный и надежный крепеж без использования дополнительных элементов.

На торце бруса выпиливается паз и шип, которые должны соответствовать друг другу и соединятся в один герметичный узел. Основным отличием является трапециевидная форма шипа. Такое крепление применяют для Т-образного, углового и «в длину» типов соединений. Если речь идет о Т-образном варианте, подобная техника позволяет возводить дома без дополнительных напусков в локациях внутренних стен, что дает возможность использовать брус меньшего сечения.

Угловые крепежи бруса между собой при установке утепляются джутовым волокном, хотя технология и так не пропускает ветра. «Ласточкин хвост» в углах можно прирубить на подобие как у бруса или бревна в полдерева, однако она должна иметь трапециевидную форму. Такие брусья складывают друг на друга в полдерева.

1. Соединение «в коренной шип».

Данный вид крепления является одним из самых легких. Его используют для сращивания 2-х компонентов в надежное невидимое крепление. Конструкция состоит из прямоугольной формы шипа и выполненного под него паза. Выпиливать паз и шип можно собственноручно по ниже представленным схемам.

На рисунке изображен наиболее простой вариант выпиленного самостоятельно шипа. Его параметры 4х4 см, сечение – 150 мм.

1. Особенности узла «в лапу».

Крепеж бруса между собой таким способом можно применять не только для углов, но и в Т-образных стыках в домостроении, для которых делается скрытый шип.

При конструкции узла «в лапу» выполняется так называемый присек, что отличает этот способ от других видов. Однако присоединять несущие стены подобным образом не рекомендуется, поскольку продуваемость стен и углов очень высокая. Для того чтобы это предотвратить, необходимо угол делать немного под наклоном. Наиболее оптимальный вариант – наклон в обоих направлениях.

При угловом креплении «в лапу» стены можно сделать как с остатком, так и без. Профессионалы предпочитают выполнять стены без остатка, но, если делать самостоятельно, подойдет и первый вариант. В брусе выпиливается выемка с последующим крепежом. А для придания большей прочности нужно вбить деревянные нагели диаметром 25-30 см. Подробная конструкция Т-образного брусового соединения «в лапу» представлена на продемонстрированной ниже схеме.

1. Особенности узла «в стык».

Это наиболее простой вариант крепления бруса между собой в длину, в угол или Т-образно. Для подобного крепежа используют скобы или металлические пластины со штырями. Соединение скобами проводится в том случае, если сечения больше 150 мм.

Технология «в стык» довольно простая: брус кладут друг к другу плотно и крепят. Но использовать такой тип соединения можно исключительно для хозяйственных построек или дач, так как в них высокий уровень продуваемости. Пример подобного соединения можно увидеть на рисунке.

1. Особенности узла «в полдерева».

Вариант «в полдерева» обозначает, что вырубки, осуществляемые в брусе, имеют размеры в половину сечения. Монтаж «в полдерева» проводится в основном в угловых местах. Соединять брусовый материал в длину подобным образом можно, однако в качестве крепления придется использовать нагеля.

Для углового соединения выполняют прирубку снизу у одного звена и сверху у другого. Чтобы крепеж был более прочным, применяют деревянные втулки, монтируемые в торец вырубки. Есть еще один вариант – косая рубка, пример которого подробно изложен снизу.

Такое угловое соединение используют для возведения жилых построек, например, для строительства дома из профилированного бруса, но стыки нужно тщательно утеплить. Для того чтобы понизить уровень продуваемости конструкции, вырубки выполняют не под прямым углом, а с малым уклоном.

Любой из перечисленных вариантов можно применять для Т-образного соединения. Однако самыми экономически выгодными и целесообразными считаются те, которые не требуют проведения дополнительных работ по типу припуска.

Металлические виды крепежа бруса:

Этот профилированный элемент используют для скрепления балок перекрытия и стен во время строительства дома из бруса. Для создания опоры применяют стальной лист от 2 мм, который сверху покрыт цинком. В результате, крепежная опора будет долговечной и крепкой. Изделие имеет уголковообразную форму.

В зависимости от специфики конструкции различают два типа опор:

• крепление для открытого бруса;

• крепление для закрытого бруса.

Также различают опору, которую применяют не так часто, — это разделенный крепеж, состоящий из 2-х симметричных деталей. Применение того или иного рода изделий зависит от конструкции будущего дома.

Крепить его с брусом следует при помощи шурупов, гвоздей или саморезов. По этой причине отпадает необходимость в покупке каких-либо специфических инструментов. В домостроении главным образом используют шуруповерт и саморезы. Для отдельных компонентов можно применить молоток и отвертку.

Брус для строительства может быть разного сечения. Для несущих стен используют от 150 мм, для балок перекрытий 100х100 мм. Для каждого отдельного вида изготавливается своя опора. Ее длина может достигать 200 мм, а высота 85 мм.

1. Муфты с шайбами и уголки.

Брус даже малого сечения 100х100 мм может дать усадку от 3% до 10%. Чтобы компенсировать данный процесс, применяют крепежную муфту. Как правило, их используют для соединения углов. Муфты представляют собой шпилеобразный элемент с гайкой, которая прикреплена к основе при помощи сварки.

Как обычные, так и соединительные уголки тоже изготавливаются из металлической пластины толщиной в 2 мм. Для того чтобы все было более прочным, применяют перфорированный крепеж. Длина уголка варьируется от 120 мм до 175 мм. Купить его можно практически в любой строительной точке, однако при выборе следует обратить особое внимание на сечение бруса.

Уголки для тяжелых конструкций должны иметь длину не меньше 160 мм с толщиной от 5 мм. Строительные уголки можно изготовить самостоятельно, но для этого понадобятся, к примеру, старые пружинные кровати.

Нагеля применяют для скрепления бруса друг с другом. Они могут быть любого сечения (100х100 мм, 150х150 мм и т.д.) и выпускаются квадратной или круглой формы. Имеют вид вытянутого палкообразного элемента.

Брус естественной влажности при высыхании начинает деформироваться и выкручиваться по своей длине. И именно при помощи нагелей можно предотвратить данный процесс.

Нагеля могут выполняться из дерева или металла. Для изготовления металлических нагелей применяют арматуру или металлические прутья. Образуются железные палкообразные элементы длиной от 5 см. Когда эти материалы отсутствуют, то можно использовать железные трубы, включая и их остатки. Но при усадке брус может усыхать, что приводит к образованию щелей в стенах. Металлические нагеля будут видны, что портит внешний вид.

Деревянные нагеля можно изготовить из остатков бруса. Однако лучше всего выбирать плотную и водостойкую древесину, по типу лиственницы или осины. Подобные нагеля более прочные и невосприимчивы к плесени и грибкам. Деревянные нагеля перед работой нужно обязательно просушить. Их забивают в заранее просверленные отверстия, где они выравниваются по подходящему уровню влажности с брусом. В некотором роде деревянные нагеля «привариваются» к брусу, создавая с ним одну целую деталь. Образуется своеобразный скрытый компонент сруба.

Крепежные нагеля вколачиваются в брус с шагом 1,5-2 м. Каждый последующий ряд располагается в шахматном порядке. Размер каждого нагеля – индивидуален и подходит под определенное сечение. Например, для материала 100х100 мм применяют 2,5 см.

Опытные строители предлагают более 30 вариантов крепления материала:

Наиболее оптимальный вид крепежа для бруса выбирают в зависимости от специфики постройки. Но при возведении и в быту бывают ситуации, требующие крепления бруса к бетонному или кирпичному перекрытию. Для этого используют специальные крепежи.

1. Крепежи для соединения бруса с бетоном или кирпичом.

Необходимость в крепеже деревянных материалов к кирпичу или бетону может возникнуть в нескольких случаях, к примеру, монтаж деревянного окна в блочном или кирпичном доме, привязка к бетонному фундаменту первого звена. В обоих случаях не обойтись без специального анкера.

По-другому анкер могут называть рамным дюбелем, конструкция которого представляет собой своеобразный дюбель с конусообразной потайной головкой. Это дает возможность применять анкер на фронтальной части бруса незаметно.

Производят рамный дюбель из металла, что позволяет ему выдерживать огромные нагрузки. Такой анкер применяют также для сквозного крепежа, когда элемент крепления проходит сквозь дерево прямо к бетону. Размер дюбеля может быть разным.

Использование крепежей для бруса подразумевает ряд положительных сторон:

1. Крепление выпускается с разными типоразмерами. Это дает возможность применять изделия практически в любом деревянном строительстве, начиная от одноэтажного простого и заканчивая сложным дизайнерским.
2. Простота монтажа. Поскольку для креплений не нужны специальные строительные инструменты, то осуществить эту работу способен практически каждый.
3. Долговечность и качественность. Применять подобные крепежи для дерева начали примерно 80 лет назад, что дает определенные гарантии на элементы.
4. Сохраняет целостность стройматериала. Применяя крепеж, отпадает необходимость в выполнении пропилов, а значит, древесный материал не повреждается и не теряет своих характеристик.
5. Доступность элементов. Крепёж для бруса недорогой и купить его можно практически в любом строительном магазине.

remontik.org

Крепление бруса к фундаменту – просто о сложном

Крепление бруса к фундаменту – довольно непростая и энергозатратная работа. К сожалению, без нее обойтись никак не получится, если вы строите здание из бруса. Для проведения всех необходимых работ вам или работнику, который будет проводить крепление, потребуется определенный опыт работы, соответствующая квалификация и сноровка. Важно знать, что установка фундамента является важным этапом постройки здания. Ведь оттого, насколько хорошо и качественно был установлен первый венец, будет зависеть долговечность и надежность сданного объекта.

Почему возникает необходимость обвязки фундамента?

Основание на сваях обычно применяют для постройки «легких» объектов, таких как веранды, бани, беседки, детские площадки и т. д. Такой фундамент состоит из нескольких свай, которые представляют собой металлические или железобетонные столбы. На них удерживается вся постройка, дом надежно защищен от контакта с грязью, влагой, сыростью и прочим.

Интересно знать, что на сваях построены такие прекрасные города мира, как Венеция и Флоренция. Множество людей посещают их, чтобы насладиться красотой и великолепием раскрывающихся пейзажей.

Но, к сожалению, сваи не могут долго выдерживать нагрузку тяжелой постройки. В результате здание начинает крениться и возникает опасность полного обрушения дома. Чтобы предотвратить возникновение такой неприятной ситуации, требуется обвязка фундамента брусом. А о том, как ее проводить, вы узнаете, прочитав всю статью.

Крепление на скобы

При строительстве дома можно использовать разные крепления бруса к брусу. Самым легким вариантом считается соединение деревянных деталей простыми скобами стык в стык. Времени затрачивается минимум, но такой метод имеет свои недостатки. По углам сооружения образуются значительные щели, которые потом придется заделывать, законопачивая углы.

Также понадобится закупить большое количество соединительных скоб и уголков различной конфигурации. Это тоже лишние затраты, да и внешний вид деревянных брусков портится — крепежные детали из металла не каждый хозяин захочет лицезреть. Так что выбор крепления бруса к брусу уголками является делом вкуса.

Схемы закрепления бруса

В соответствии со строительными нормами, существуют всего 2 схемы закрепления бруса.

1. Метод накладной фиксации. В этом варианте постройки брус укладывается без присоединения к ростверку (обвязке бруса). Надежность его укладки в этом случае гарантируется только весом установленной сверху конструкции.
2. Метод жесткого фиксирования. Здесь брус прочно скреплен с ростверком механическим креплением, под коим подразумеваются болты (подойдут и хомуты). Такой способ закрепления бруса более надежен, чем предыдущий вариант.

Где применяется данный вид примыкания?

Сфера применения узлов, где деревянные брусья примыкают к стене из кирпича, чрезвычайно широка. Наиболее часто данный вид примыкания используется с такими целями:

• закрепить мебель, бытовую технику либо элементы интерьера;
• для монтажа перегородки из дерева;
• чтобы поставить двери в проем;
• для внутреннего или наружного утепления, где обрешетка из брусков играет роль каркаса;
• чтобы навесить козырек над входом в дом или в другом месте;
• для возведения пристройки к зданию (тамбура или веранды).

Когда требуется закрепить на стене предметы интерьера, деревянный брус прикладывается к поверхности плашмя и фиксируется с помощью крепежа. Так он способен нести значительную нагрузку. Чем больше величина этой нагрузки, тем больше точек крепления к кирпичной кладке необходимо предусмотреть. Такое же правило применяется при монтаже перегородки, только стартовый брус устанавливается вертикально.

Дверная коробка постоянно испытывает динамические нагрузки, поэтому она закрепляется к кирпичу особо надежным видом крепежных элементов: анкерами. Они же применяются при установке различных козырьков, испытывающих снеговую и ветровую нагрузку.

При наружном или внутреннем утеплении кирпичных стен из брусков собирают обрешетку (каркас), являющийся основой для монтажа облицовки: винилового сайдинга, гипсокартона, пластиковых панелей и прочих материалов. В этой ситуации дерево испытывает минимальные механические нагрузки, оттого может крепиться дюбелями для быстрого монтажа.

Для возведения пристройки требуется надежная конструкция, несущая на себе кровлю со всеми вытекающими последствиями.

В этом случае деревянные брусья работают как несущие балки и примыкают к кирпичной кладке под углом 90°. Есть несколько способов, как их можно удачно опереть на кирпич и надежно зафиксировать.

Плитный или ленточный фундамент: как происходит закрепление бруса?

Для того, чтобы уложить брус на такой тип фундамента, нужно основательно подготовиться к проведению работ. Прежде чем начать крепить брус, в нем нужно высверлить отверстия. Затем при помощи контргаек, навинчивающихся на шпильку, происходит монтировка бруса в обвязку.

Последовательность выполнения работ:

• Сначала требуется залить основание фундамента. Затем в слой, находящийся сверху, нужно погрузить болты, имеющие коническое или загнутое основание. Обратите внимание, что на балке рекомендуется располагать не менее 2 болтов, а расстояние между ними не должно быть менее 0,5 метра;
• После застывания материала можно приступать к подготовке бруса перед монтировкой. Суть подготовки заключается в том, что в брусе нужно высверлить отверстия под шпильки;
• Следующий этап – проверка обвязки на горизонталь. Нужно обнаружить все недостатки материала, такие как неровности, выпуклости или вогнутости, шероховатости. При их обнаружении нужно избавляться от дефектов: вогнутости необходимо залить цементом или другим раствором, по неровностям и бугоркам пройтись пилой. Требуется отшлифовать поверхность ростверка до идеального состояния, чтобы возникало меньше проблем при установке;
• Приступаем к гидроизоляции – укладываем на поверхность отшлифованной обвязки слой рубероида. На рубероид накладываем балки, нарезанные и откорректированные в соответствии с габаритами обвязки. Их монтировка осуществляется при помощи шпилек. Углы балок должны соединяться либо при помощи выпусков, либо без них. Для надежного и качественного углового сопряжения, лучше использовать углы, выполненные из металла и прикрепить их на саморезы;
• В завершение всех трудов на шпильку болта надевается шайба большого диаметра и закрепляется контргайками. Последние лучше затягивать параллельно и хорошенько подкручивать во избежание возникновения перекосов.

Крепление к свайному фундаменту

В случае, когда строительство дома из клееного бруса подразумевает использование свайного фундамента, жесткая фиксация первого венца будет выполнена по другой схеме. На сваи, погруженные в землю, должны быть установлены оголовки, обладающие формой буквы «П». Их боковины должны иметь перфорацию, подходящую под винт для крепления или шпильку.

Для начала балку требуется уложить в паз скобы, обладающей П-образной формой. После этого проводится фиксация в паз с использованием винта для крепления или шпильки. Другой вариант, благодаря которому можно провести такое же крепкое крепление, заключается в использовании дополнительной перфорации балки, которую нужно просверлить насквозь. Такой метод сложнее в исполнении, но даст такой же результат.

Крепить нижний венец к свае рекомендуется начинать с нарезки и выбора заготовок для ростверка. При этом лучше всего использовать брус, обладающий квадратным сечением. После этого оголовки нужно прикрепить к свае. Для этого на линию свай требуется положить брус, предварительно подложив под него несколько скоб. Скобы должны быть соединены со сваями методом сварки. Эти угловые скобы будут служить метками для мест, в которых нужно наварить другие оголовки.

В наваренные оголовки свай нужно положить ленту рубероида. Она будет служить дополнительной защитой для древесины от взаимодействия с элементами из металла.

Далее в скобы нужно вложить балки ростверка, причем они должны стыковаться на шипах, только в угловых соединениях. Осуществить это можно любым доступным способом – в лапу или в чашу. Закрепить балки можно винтами, причем их лучше всего пропустить в скобе оголовка через перфорацию. Подобная схема разрешает использовать в качестве балок нижний венец, который является составляющим компонентом сруба.

При желании закрепить брус без фиксации, балки могут быть смонтированы на оголовок сваи, обладающий формой буквы «Т». Ростверк к фундаменту можно прикрепить с использованием металлических уголков. Такой крепеж брусьев к фундаменту обеспечит плотное прилежание венца к основанию. Подробнее такой вид закрепления можно рассмотреть в видео:

Винтовой фундамент — установка бруса

Обустройство такого типа фундамента проще остальных. Прежде чем начать работу, убедитесь в том, что поверхность фундамента горизонтальная, для надежности измерьте ее строительным уровнем. Затем обработайте брус антисептиком и дождитесь его полного высыхания. Когда средство высохнет, приступайте к монтажу. В брусе должны иметься отверстия под гайки. Следите, чтобы размер отверстий на 2 миллиметра превышал диаметр гаек.

Технология крепления: мягкий метод

Такой способ применяется с использованием скоб П-образного типа. Метод имеет как преимущества, так и недостатки. Главный плюс мягкого крепления на стену бруса – быстрота работы, минус – ненадежность закрепления каркаса, конструкция может со временем разрушиться.

Среди прочих недостатков отмечается и хрупкость бруса: каркас можно легко испортить, случайно ударив его. Поэтому стоит подумать, прежде чем соберетесь выполнять эту работу. Однако решение все-таки есть: если элементы укладываются для отделки стен из пластиковых панелей, то деформаций, как правило, не наблюдается. Следует принять во внимание то, что обшивка панелей деревянным каркасом выполняется перпендикулярно самим панелям элемента. На нижней части стены укладка бруса происходит чаще, чем в верхней области. Как правило, крепеж бруса к стене на высоту до 1,5 м располагается через каждые 0,4 м. Выше этой отметки расстояние делается больше и может составлять 0,6-0,7 м.

Такую работу можно выполнить самостоятельно. Монтаж каркаса не требует особых навыков в сфере строительства, важно лишь в точности соблюдать инструкцию.

Монтаж лаг на пол

При выполнении работ внутри помещений жилого дома или квартиры часто возникает проблема установки лаг на готовый бетонный пол. Применяют данный вид работ в случае необходимости утепления нижней поверхности комнат, ее выравнивания или укладки того или иного вида напольных покрытий. В этом случае можно применить два способа монтажа.

Первый способ предполагает жесткое фиксирование брусков к основанию, которое можно выполнить так же, как закрепить лаги к фундаменту в виде бетонной плиты. Для выполнения установки лаг в этом случае можно использовать дюбель-гвозди или пластиковые дюбели с саморезами соответствующей длины.

По предварительной разметке, или используя предварительно перфорированные лаги в качестве шаблонов, выполняем сверление отверстий в полу. Диаметр их должен позволять плотно установить крепежные детали. Далее крепим лаги с помощью саморезов или дюбель-гвоздей, контролируя горизонтальность поверхности балок и общую плоскостность.

В последующем, после крепления лаг своими руками на бетонный пол можно выполнить утепление основания, уложив в промежуток между брусками выбранный тип утеплителя. Не забудьте перед монтажом качественно обработать деревянные детали противогрибковыми протравами и антипиренами, снижающими их горючесть.

Второй вариант более предпочтителен с точки зрения простоты выравнивания поверхности лаг в одной плоскости. Он предполагает установку балок пола на регулируемых винтовых опорах. Подъем или опускание определенных частей основания будущего пола осуществляют вращением опор по ходу или против хода часовой стрелки. Благодаря такому несложному способу лагам пола можно придать идеальную плоскостность.

Таким образом, в рамках данного обзора нами были рассмотрены основные способы монтажа лаг перекрытий в домах на фундаментах различных типов, а так же в помещениях на бетонных основаниях. Технология многих описанных способов проста и доступна для выполнения своими руками.

Источник

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.
Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.Определить диаметр сверла поможет небольшая таблица.

Если конструкция имеет большой вес, то гипсовым раствором пользоваться нельзя. Для работы понадобятся пробки из дерева и сверло:

Инструменты и материалы

Любые строительные работы невозможно выполнить без помощи инструментов и материалов. Чтобы монтировать брус к фундаменту понадобятся следующие компоненты:

• Уровень
• Цемент
• Песок
• Антисептический раствор
• Рубероид
• Брус
• Анкерные шпильки

Материалы и инструменты

Брус устанавливается на фундамент, которому уже больше недели.

Внимание! Вертикальные брусовые стойки фахверка крепятся к свайно-винтовому фундаменту только в П-образные оголовки. В монолитные ленточные, плитные фундаменты для них монтируют закладные элементы, так же имеющие П-образную форму.

Перед укладкой первого ряда брусового сруба или нижнюю обвязку панельного, каркасного или щитового коттеджа, необходимо учесть:

• нижние венцы чаще требуют замены;
• поэтому необходимо обеспечить максимальную ремонтопригодность конструкции при последующем подъеме домкратами.

Для этого используется два способа фиксации закладными элементами:

• нагели – в монолитный ростверк, ленту или плиту при бетонировании вмуровывают арматурные стержни, на которые предполагается класть брус;
• шпильки – так же закладываются в ж/б конструкцию при заливке, чтобы их высоты хватило для прохождения пиломатериала насквозь для затягивания гайками.

Варианты угловых и поперечных соединений бруса. Первый ряд нужно тоже скреплять с помощью таких соединений.При использовании винтовых свай с пластинчатыми или П-образными оголовками нижний венец так же можно заменить после выработки эксплуатационного ресурса. Жесткое крепление пиломатериала в бетон анкерами обладает нулевой ремонтопригодностью.

Внимание! Не зависимо от типа фундамента и способа крепления первого ряда бруса или сруба необходимо позаботится об отсечной гидроизоляции между фундаментом и деревянной стеной, для этого подойдет любой гидроизоляционный рулонный материал, уложенный в 2 слоя.

Монтаж бруса на бетонную плоскость

Основным достоинством фундаментов, обладающих сплошной опорной поверхностью (плита, ростверк, лента) является возможность корректировать первый ряд бруса в горизонтальной плоскости. Крепление венца/бруса обвязки возможно несколькими способами:

• снизу – в фундамент монтируются закладные, в пиломатериале высверливаются отверстия по месту;
• сверху – крепление анкерными болтами сквозь брус, опять же по месту.

Крепление с помощью шпилек.В первом случае может использоваться шпилька, проходящая сквозь брус, который притягивается к фундаменту гайкой, утапливаемой в теле нижнего венца. Лишняя резьба срезается болгаркой. Чтобы гайка не сминала древесину, применяются широкие шайбы.Другим вариантом является нагель:

• закладной арматурный вертикальный пруток обрезают до 2/3 от размера бруса, чтобы он не проходил его насквозь;
• в нижнем венце высверливается глухое отверстие;
• пиломатериал надевают на стержни.

Этот метод позволяет исключить смещение бруса в горизонтальной плоскости.Во втором варианте чтобы правильно прикрепить пиломатериал к бетонной поверхности, необходимо уложить брус на всех стенах, соединить венцы замками, проверить совпадение диагоналей. После чего, останется просверлить сквозь него отверстия, забить анкеры 12 х 129 мм с увеличенными шайбами, протянуть гайки ключом.

Крепление бруса к фундаменту анкерными болтами.

Внимание! Единственным недостатком анкерного способа является нулевая ремонтопригодность. При замене сгнившего нижнего венца придется вырезать его кусками для демонтажа. Новый брус установить этим же способом не получится.

Укладка бруса на бетонные столбы, сваи

Чтобы смонтировать первый ряд правильно на ж/б сваях или столбах, применяются исключительно анкеры. Закрепить первый венец правильно получится только после сборки всех элементов замками. Стыки запрещено изготавливать навесу, после сборки нижнего венца его невозможно приподнять вручную, чтобы надеть на закладные шпильки или нагели.

Ростверк по стандартным оголовкам винтовых свай

Для деревянных домов часто используются свайно-винтовые фундаменты. Поэтому технологии, позволяющие правильно закрепить брус нижней обвязки горизонтально или стойки фахверка — вертикально, интересуют индивидуальных застройщиков. Оголовками решатся несколько задач:

• расширение опорной поверхности – в местах сопряжения класть каждый венец можно на пластину, а не стыковать навесу;
• возможность крепления саморезами – эти метизы гораздо дешевле анкеров, сохраняется ремонтопригодность нижних элементов здания.

Крепление к винтовым сваям.Если верхняя часть сваи отстоит далеко от земли, проще всего приварить на нее пластину. При высоте свайного поля 0,4 – 0,5 м от отмостки потолочный шов делать по месту неудобно, используются усиленные оголовки – кусок трубы большого диаметра с приваренной пластиной, усиленной косынками.В любом случае опорная поверхность получается ровной, в пластинах имеются или дополнительно изготавливаются отверстия, через которые и производят крепление саморезами. Первый венец при необходимости можно легко поменять в процессе эксплуатации.

Внимание! Вертикальные брусовые стойки фахверка крепятся к свайно-винтовому фундаменту только в П-образные оголовки. В монолитные ленточные, плитные фундаменты для них монтируют закладные элементы, так же имеющие П-образную форму.

Ростверк на П-образных оголовках

Производители винтовых свай учли особенности технологий строительства домов из дерева. Для удобства крепления имеются П-образные оголовки из швеллера, между полками которого удобно укладывать брус. Способы крепления в этом случае становятся гораздо удобнее:

• венец укладывается внутрь П-образного оголовка;
• фиксация осуществляется саморезами сквозь боковые полки швеллера.

Закреплять брусья обвязки можно только после того, как закончена укладка всех сторон нижнего венца, выверены диагонали здания.

Внимание! П-образные оголовки используются только на прямых участках. В сопряжениях стен их смонтировать невозможно, поэтому применяют либо пластинчатые оголовки либо гнутые пластины, полки которых расположены снаружи сруба.

Таким образом, выбор способа крепления нижнего бруса обвязки «каркасника», дома из СИП панелей, нижнего венца сруба зависит от типа фундамента. Вначале производится укладка пиломатериала на все стороны, изготавливаются замки в углах, Т-образных сопряжениях стен, вымеряются диагонали. После этого брус можно класть и крепить саморезами, анкерами либо надевать на металлические нагели.

Если из этих вариантов выбирать лучший крепеж брусьев к фундаменту, то выиграет жесткая фиксация. Она способна гарантировать, что сруб надежно прикреплен к основанию. Несмотря на это, больше всего распространен второй вариант крепления, так как его проще реализовать.

Установка вертикальных деталей

Вертикальные стойки каркаса строения устанавливаются несколькими разными способами:

1. Скобами (как показано на фотографии).

2. Обвязкой с помощью врубки (полной или на половину бруса).

3. Металлическими уголками.

4. Угловыми стойками (укосами).

Крепление бруса к брусу вертикально должно быть перпендикулярным и устойчивым, чтобы каркас дома имел крепкую основу.

Полная врубка соединяет детали с помощью пропила на половину толщины нижнего бруса. Ширина его соответствует толщине вертикальной стойки. Если соединение в половину, то делают пропил на горизонтальном и на вертикальном брусах.

Меньше затрачивается сил при установке вертикальных стоек с помощью металлических уголков. Не нужно делать множество распилов, измерять их точность. Но придется потратить некую сумму на приобретение уголков.

Использование глухарей

Глухарем называют металлический стержень с наружной резьбой. Головка представляет собой квадрат или шестигранник. После вкручивания в деревянные брусья глухари образуют там внутреннюю резьбу. Берут их в тех случаях, когда на скрепленные таким образом изделия оказывается значительное давление. Такие соединения выдерживают огромные нагрузки гораздо крепче любого шурупа.

При установке таких изделий сверлится отверстие, меньшее от диаметра глухаря, примерно до 70%. Длина отверстия должна быть немного больше, чтобы стержень не сломался при нажиме, особенно когда речь идет о твердых породах дерева. Закручивают их гаечным ключом в саму древесину или в дюбель. Крепление бруса к брусу глухарями очень крепкое и надежное.

Способы монтажа

Чтобы отдельные элементы конструкции соединялись прочно, нужно пользоваться дополнительными средствами монтажа. Это гвозди и болты, металлические и деревянные нагели, глухари и уголки, скобы и деревянные шипы. У каждого метода есть свои особенности. Используя металлические монтажные средства соединения, нужно позаботиться о пропитке металла, чтобы позже на дереве не проявилась неизбежная коррозия, например, при креплении бруса к брусу болтами.

При установке первого ряда на фундамент используют анкерные болты, монтируя брус к Т-образному оголовку. Перед тем как выкладывать начальный уровень, нужно иметь хорошо высушенные и пропитанные антисептиком деревянные детали. Венцовый слой должен быть основой всему дому, чтобы не произошло деформации каркаса.

от фундамента до покраски » Green House

Тема этой статьи — монтаж дома из бруса. В ней мы не будем углубляться в тонкости отдельных этапов строительства: наша цель — описать порядок основных работ и дать общие рекомендации по выбору того или иного решения.

Фундамент

С учетом сравнительно небольшого веса срубов из бруса при их строительстве обычно используются легкие и недорогие типы фундаментов:

• Столбчатый: столбы из кирпича или керамических блоков заглубляются на 30-50 сантиметров.
• Ленточный мелкозаглубленный: на ту же глубину закладывается сплошная железобетонная лента.

• Свайный фундамент на винтовых сваях позволяет опереться не на верхний, сравнительно рыхлый слой грунта, а на более плотные его пласты. Самый ходовой размер свай — 108/300 мм; предпочтительны изделия с литыми наконечниками и оцинковкой.

Столбчатому или свайному фундаменту требуется связка ростверком. Как правило, в его качестве используется брус того же сечения, что пойдет на стены.
Защита антисептиком обязательна; предпочтительная порода — лиственница. Инструкция связана с тем, что именно ростверк в наибольшей степени подвержен гниению.
Между деревом и фундаментом обязательна гидроизоляция. Типичное решение — два слоя рубероида.
По ленточному фундаменту, не требующему сооружения ростверка, первой укладывается нижняя обвязка — опять-таки предпочтительно из лиственницы. И здесь  в большинстве случаев используется брус того же сечения, из которого будут собираться стены. Способ соединения в углах — вполдерева.

Лаги

Для лаг (они же — балки пола) используется брус сечением 100х150 миллиметров. Поскольку направление нагрузки —  сверху вниз, брус врезается в обвязку в вертикальном положении. Шаг — 0,5 — 1 метр.

На боковые поверхности лаг по нижнему краю набивается монтажный брусок сечением 30х30 — 40х40 миллиметров. По нему в дальнейшем будет настилаться черновой пол — основание для укладки утеплителя.

Стены

Как выполнить монтаж сруба из бруса своими руками?
Брус (прямой или профилированный) прокладывается джутом и укладывается таким образом, чтобы на углах торцы располагались в шахматном порядке. Джут обеспечивает уплотнение стыков, компенсируя неравномерность усушки древесины и препятствуя продуванию стен.

Идеальный вариант — монтаж дома из клееного бруса. Он позволит избежать длительного перерыва на усадку стен перед чистовой отделкой.
Взаимное смещение венцов предотвращает монтаж бруса на нагелях — вертикальных стержнях, связывающих 2-3 венца. Нагели вгоняются в предварительно засверленные отверстия с интервалом в 1 — 1,5 метра. В каждом горизонтальном ряду они смещаются относительно предыдущего ряда в шахматном порядке.
Какой материал используется для нагелей?

1. Стальные оцинкованные стержни. Цинковое покрытие защитит сталь от ржавчины; однако на поверхности нагеля в толще древесины будет конденсироваться влага. При демонтаже старых срубов строители часто отмечают, что древесина сруба загнивает именно вокруг стальных нагелей.

2. Более здравый вариант — твердая, без косослоя и сучков, древесина. Толщина нагеля — 25-30 миллиметров; чаще других пород используется береза. Разумеется, крайне желательна антисептическая пропитка.

Углы

Соединение венцов в углах куда более уязвимо к усадке, смещению и деформации древесины.
От углов требуются два качества:

1. Прочность. Венец не должен разойтись или сместиться даже при умеренной сейсмической активности.
2. Непродуваемость, пресловутая защита от сквозняков. Заметьте:  монтаж дома из профилированного бруса низкой влажности позволяет забыть про эту проблему только на прямых участках стен. Вертикальные швы все равно могут продуваться.

Чтобы гарантированно забыть про проблему сквозняков, используется так называемое соединение «теплый угол» (иначе — соединение «на коренной шип»):

• Торец одного из брусьев обрабатывается таким образом, чтобы на нем остался шип шириной от 1/4 до 1/2 ширины материала и такой же длины.
• Под шип на боковой поверхности смежного бруса выбирается чуть более широкий (примерно на 1 мм) паз. Зазор нужен для уплотнения.

Разумеется, это не единственный тип углового соединения; однако при невысокой сложности он обеспечивает достаточное уплотнение вкупе с надежной фиксацией венца.

Прямые соединения

Если длина стен больше длины цельного бруса, нам придется соединять его не только в углах, но и на прямом участке.
Как это сделать?

• Наиболее надежный вариант — это то же самое соединение «на коренной шип». Понятно, что в этом случае паз выбирается в торце одного из соединяющихся брусьев.
• Несколько проще соединение вполдерева. Поскольку оно не должно продуваться, стык располагается вертикально; в этом случае взаимному смещению участков венца препятствуют нагели.

В обоих вариантах соединения от венца к венцу выполняются со смещением, таким образом, чтобы два стыка нигде не располагались непосредственно друг над другом.

Пол

1. Вначале настилается черновой пол из доски толщиной 20-25 миллиметров. Опорой ему служит предварительно набитый нами на боковые поверхности балок монтажный брус.
2. Следующий этап — укладка пароизоляции. Она защитит доски чернового пола от загнивания, а заодно не даст утеплителю сыпаться между ними.
3. На пароизоляцию укладывается собственно утеплитель — 100 миллиметров минеральной ваты.
4. Вата защищается сверху гидроизоляцией. Вполне подойдет слой полиэтилена.
5. Сверху по балкам укладывается шпунтованная доска толщиной 36 миллиметров. Разумеется, ничего не мешает заменить ее фанерой или ОСП; в этом случае потребуется укладка поперечных балкам лаг с шагом не более 40 см.

Перекрытие и перегородки

Высота первого этажа от уровня пола может составлять до 3,5 метров; обычно, впрочем, строители ограничиваются более скромной высотой. Понятно, что чем выше потолок — тем больше цена квадратного метра. Разумный минимум — 2,4 метра.
Потолочные балки укладываются непосредственно на верхний венец, выполняющий в нашем случае функцию мауэрлата. Они могут врубаться с фиксацией нагелями или крепиться оцинкованными накладными пластинами и саморезами.
При длине больше 6 метров балки опираются на внутреннюю перегородку, выполняемую в этом случае из бруса сечением от 100х100 мм. Напомним, она должна опираться не просто на балки пола, а на расположенные под ними сваи, столбы или ленту фундамента.
Если каркасные перегородки могут крепиться к внешним стенам шурупами, то брус должен быть врезан в них на глубину около 5 см.
Если проектом предусмотрены фронтоны из бруса, они возводятся после укладки потолочных балок.

Кровля

Материал для создания стропильной системы — брус сечением 50х100 миллиметров. Шаг между стропилами — 0,5 — 1 метр. В общем случае — чем меньше уклон кровли, тем меньше шаг: в этом варианте будет увеличиваться снеговая нагрузка.
Наиболее популярен монтаж домов из бруса с крышами двух типов:

• Ломаной. С ней боковые стены второго, мансардного этажа можно сделать вертикальными.
• Прямой двускатной. Сечение мансарды будет треугольным, что сильно ограничит ее полезную площадь.

В качестве обрешетки под кровлю используется необрезная доска толщиной 40 мм. Если в качестве кровельного материала предполагается ондулин или битумная черепица, собирается сплошной щит; в этом случае целесообразнее использовать ОСП или фанеру. Под кровлю обязательно укладывается слой гидроизоляционной пленки.

Утепление и отделка

• Пол мансарды настилается уже знакомой нам шпунтованной доской.
• Утепление кровли представляет собой пирог из собственно утеплителя, пароизоляции и отделочного материала. В качестве последнего популярны деревянная вагонка и гипсокартон.
• Проемы мансарды и первого этажа обналичиваются после установки окон и дверей.
• В качестве чистового покрытия используются лаки или водно-дисперсионные краски. Эмали нежелательны, поскольку лишают дерево одного из главных достоинств — паропроницаемости.

Вывод

Разумеется, наше знакомство с порядком строительства носит  несколько поверхностный характер . Посмотрите видео в этой статье, где более наглядно показана оговоренная информация.
Успехов в строительстве!

Поделиться:

Вертикальное строительство из бруса: цены на услуги строительства домов из вертикального бруса

Технология, применяемая для вертикального строительства из бруса частных жилых, а также загородных домов, была придумана в Австрии, в горах, где постоянно бушуют ветры. Из-за климатических особенностей России эта технология начала пользоваться все большим спросом у заказчиков на строительные услуги профессиональных компаний, несмотря относительно высокую стоимость.

Технология вертикального строительства и монтажа из бруса

Строительство дома из вертикального бруса имеет множество существенных преимуществ, сочетающих в себе достоинства применения различных стройматериалов:

• высокий уровень экологичности деревянный материалов;
• большие теплоизоляционные свойства деревянного бруса;
• монолитность и стабильность бетона.

Основой новомодной технологии стала идея монтажа бревен не горизонтальным, а вертикальным методом, так, как деревья растут в природных условиях.

Если построить дом из вертикального бруса, можно получить ряд существенных преимуществ.

• Отсутствие усадки жилого и частного загородного дома.
• Невысокие цены на стройматериалы и их  легкозаменяемость, в отличие от кирпичных домов.
• Стабильность конструкции.
• Низкая стоимость возведения основания фундамента благодаря легкости конструкции, из-за чего появляется возможность построить дом «под ключ» недорого.
• Экологичность натурального деревянного бруса и высокий уровень теплоизоляционных свойств, обеспечивающие комфортные условия для жизни, ведь при строительстве недорого теплого дома «под ключ» отсутствует необходимость в использовании уплотнителей, которые содержат химические компоненты.
• Возможность применения различных пород дерева для создания оригинального экстерьера и благоприятного внутреннего интерьера дома.
• Высокий уровень теплоизоляции, достигаемый благодаря точности в монтаже и большому количеству контактирующих между собой плоскостей, которые располагаются перпендикулярно направлению ветра.
• Быстрое и профессиональное строительство и легкий монтаж позволит уже за три месяца получить качественный и теплый дом.
• Возможность создания конструкций с криволинейными поверхностями, позволяющих воплотить в жизнь любой архитектурный проект.
• Высокий уровень прочности конструкции стен благодаря небольшому впитыванию влаги, которая позволяет брусу немного разбухать и плотно крепиться друг к другу.

Заказав строительство дома из вертикального бруса, вы получите комфортное жилье с высоким уровнем теплоизоляционных свойств, которые в два раза превышают оцилиндрованное бревно и в полтора раза – клееный брус.

Технологии возведения фундамента для дома из вертикального бруса

Для прочного закрепления бруса в фундаменте существует несколько технологий, цены на которые незначительно отличаются.

Можно изготовить техотверстия (пазы), в которые и будет устанавливаться вертикальный брус. Расценки на строительство домов из вертикального бруса с применением такого типа монтажа фундамента ниже, но такая технология способствует гниению нижних опор.

Вторым способом является горизонтальная укладка на фундамент бруса, пропитанного биозащитным и огнезащитным составом. Эту технологию обработки применяют для того, чтобы опоры, находящиеся в фундаментном основании, не сгнивали. После такой укладки на брус закрепляется специальная доска, в которой просверлены отверстия для штырей, при помощи которых брусья и скрепляются между собой. Цены на услуги вертикального строительства из бруса при монтаже фундамента такого типа незначительно выше.

Чтобы заказать услуги по возведению дома по технологии вертикального бруса, вы можете оставить свой запрос на нашем сайте.

Каркасный дом своими руками. Строительство каркаса дома

Эта статья цикла Каркасный дом своими руками рассматривает непосредственно строительство каркаса дома своими руками. Мы подробно рассмотрим как выполняется верхняя и нижняя обвязка каркасного дома и устанавливаются вертикальные стойки каркаса. Определим важные моменты, которые дадут понять как построить каркас дома максимально просто и быстро.

Содержание: (скрыть)

Начало сборки каркаса

На момент сборки каркаса у Вас должно быть:

1. Готовый фундамент, выстоявшийся минимум  7 дней.  Полную прочность бетон набирает за 28 дней, но уже через 7 дней по бетонному фундаменту можно начинать собирать каркас. Это безопасно и для фундамента и для каркаса.

   Иногда при заливке ростверка в него заранее закладывают анкера (шпильки) для последующего крепления бруса нижней обвязки. Поэтому, если Вы планируете крепить брус именно так, то на данном этапе Ваш фундамент будет выглядеть как столбы, связанные ростверком, плюс из ростверка выступают забетонированные одним концом анкера.

2. Должно быть куплено дерево на каркас. Если дерево не сушеное, то его нужно как можно скорее монтировать и безотлагательно после сборки каркаса зашивать ОСБ. Поэтому ОСБ, в таком случае, тоже должно быть куплено заранее.

3. Все пиломатериалы обработаны антисептиком.

4. Куплен рубероид  для устройства противокапиллярной гидроизоляции по фундаменту и опорным столбикам лаг. Для этого подойдет обычный рубероид без посыпки и ультрафиолетовой стабилизации (он немного дешевле). Подробнее о том, для чего укладывается  противокапиллярная гидроизоляция по фундаменту можно прочесть в статье Устройство гидроизоляции фундамента, подвала, цоколя.

5. Куплены все необходимые крепежные элементы. Точно подсчитать количество всех крепежных элементов невозможно, так как крепления – это расходный материал, часто ломаются, где-то их потребуется меньше, а где-то больше чем планировалось. Из практики можете смело для начала заказать около 9-10 кг гвоздей: ≈ 5 кг — 120мм, ≈ 3 кг — 100 мм, ≈ 1 кг — 50мм. И саморезы: ≈ 500 шт — 100 мм, и ≈ 100 шт — 50 мм. Дальше Вы легко сможете прикинуть, на какую часть каркаса их хватило, и докупить недостающее количество.

6. Есть в наличии все необходимые инструменты. Полный перечень этих инструментов мы приводили в предыдущей статье цикла Подготовительные работы для строительства каркаса.

7. Еще до начала закупки пиломатериалов нужно определиться с толщиной теплоизоляции для стен, пола, перекрытия. Так как незапланированное увеличение толщины утепления может потребовать увеличения размеров каркаса.

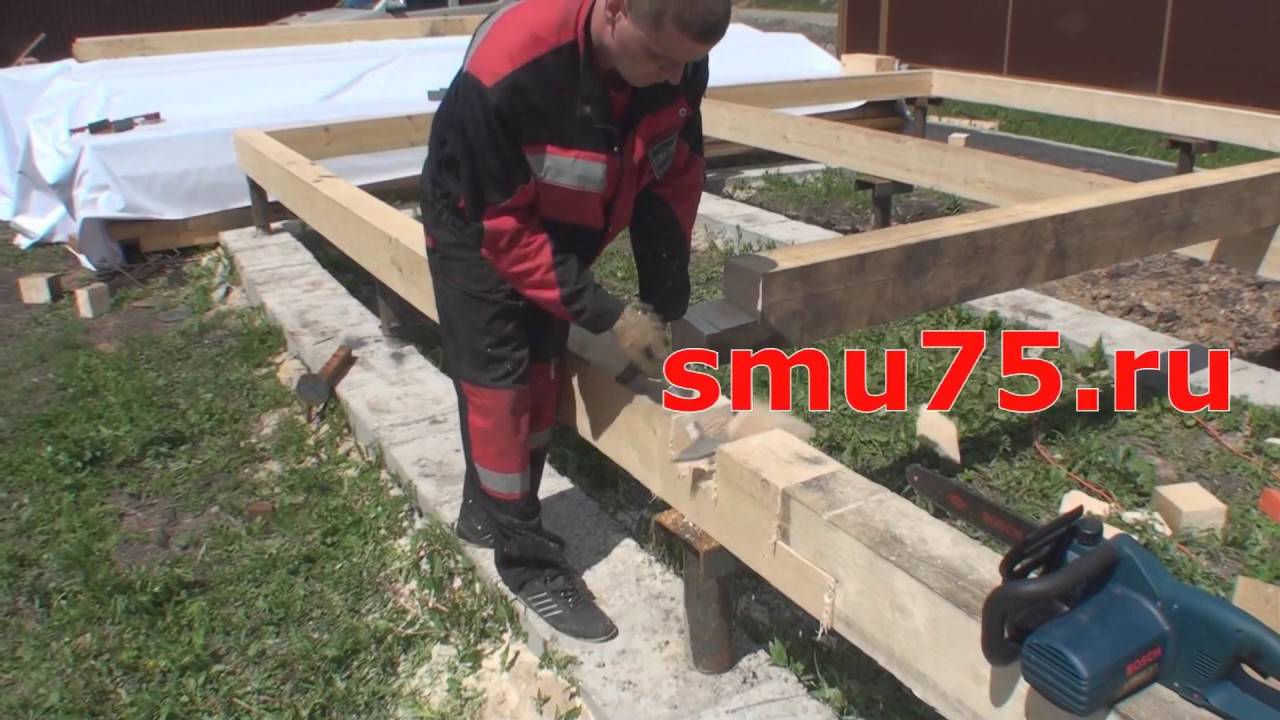

Крепеж бруса нижней обвязки

Брус укладывается на ростверк, по которому предварительно уложен рубероид. Повторюсь, рубероид укладывается непосредственно перед укладкой бруса нижней обвязки. Так как если его уложить и оставить непокрытым на несколько месяцев, то он может повредиться (подплавиться, надорваться). Тем более, что рубероид сюда идет самый обычный без УФ стабилизации, и оставлять его не закрытым нельзя.  Так что до укладки бруса нижней обвязки (если фундамент будете оставлять на какое-то время выстояться) фундамент, максимум, можно закрыть обычной полиэтиленовой пленкой сверху. Пленка предотвратит вымывание бетонного молочка, если вдруг пойдет дождь, а бетон еще не застыл. Если же на ближайшие 7 дней после заливки фундамента дожди не планируются, то фундамент можно оставлять ничем не накрытым.

Перед укладкой бруса нижней обвязки проверьте уровнем горизонтальность верхней плоскости ростверка. Если она идеально ровная, то можно укладывать гидроизоляцию и брус. Если же есть неровности более 1 см, то их нужно выровнять раствором, дать ему выстояться (около 7 дней) и только потом укладывать гидроизоляцию и брус нижней обвязки. Если неровности менее 1 см, то под брус нижней обвязки придется подкладывать дощечки. Так как раствор такой толщины не схватится достаточно с лентой и со временем отойдет и раскрошится

Между собой брусья нижней обвязки стыкуются методом выборки на углах. Есть множество различных вариантов выборки, я рекомендую 2 из них, которые мы использовали на практике. Это выборка в пол дерева и в лапу. Оба варианта достаточно надежны, так что выбрать можете любой.

Схема соединения брусьев методом выборки на углах

В местах угловых соединений брусья фиксируем между собой. Для этого можно использовать один из описанных ниже методов соединения:

• Соединяем брусья анкером, который в свою очередь крепит брус нижней обвязки к фундаменту. Подробнее об этом креплении будет дальше.
• соединяем брусья между собой гвоздями длиной не менее 150 мм (4 гвоздя на каждый угол). Гвозди крепятся с отступом от кромки бруса 1,5-2 см;
• в местах соединений брусьев сверлим отверстие диаметром не менее 20 мм. Вбиваем молотком в отверстие деревянный нагель — штырь из сушеного дуба, который должен выступать над поверхностью бруса не менее чем на 8-10 см для последующего крепления угловых стоек каркаса. Диаметр нагеля должен быть равен диаметру отверстия. Либо же нагель может быть квадратным со стороной чуть большего размера, чем диаметр отверстия.

Соединение брусьев нижней обвязки нагелем

Перед креплением брусьев между собой обязательно проверьте геометрию: диагонали и углы.

Помимо крепления между собой, брусья нижней обвязки крепятся к фундаменту. Если в качестве креплений для обвязочного бруса Вы заложили шпильки на этапе бетонирования ростверка, то анкера Вам уже не понадобятся. И Вы можете сразу же приступать к этапу сверления в брусе отверстий под шпильки в местах, соответствующих расположению забетонированных шпилек. Описанный ниже этап Вы пропускаете и приступаете уже к пункту «Крепим брус нижней обвязки», описанный чуть ниже.

Если же шпильки Вы не закладывали, то брус нужно будет крепить анкерными болтами диаметром 16 мм. Анкер должен заходить в фундамент на глубину не менее 100 мм , поэтому если высота нижней обвязки у Вас 100 мм , то общая длина анкера должна быть 200 мм.

Крепление бруса нижней обвязки анкерами

Отверстия под анкера бурятся в застывшем бетоне ростверка. Далее в досках обвязки сверлятся отверстия в местах расположения анкеров.

Крепим брус нижней обвязки. Брус крепится к фундаменту с помощью гаек с широкими шайбами, как показано на фото ниже.  Шайба увеличивает площадь соприкосновения гайки с деревом. Если же затянуть гайку без шайбы, то есть большая вероятность, что она утопится в древесину, что нам совсем не нужно. Гайка должна быть обязательно под ключ (шестигранной). Круглая, квадратная, под отвертку и т.п. тут не подходят.

Крепление обвязки к ростверку анкерами

Если брусья нижней обвязки в углах Вы соединили нагелями или гвоздями, то в углу анкер уже не устанавливается. Тогда первые анкера ставятся на линии условного продолжения внутреннего контура фундаментной ленты, как показано на схеме, рисунок а). Если в углу нагелем или гвоздями не крепились, то первый анкер будет как раз в углу, в месте соединения брусбев нижней обвязки, как показано на рисунке б).

Крепление бруса нижней обвязки анкерами

Расположение анкеров на линии условного продолжения внутреннего контура фундаментной ленты

И дальше между углами с шагом около 1-1,2 м. Иногда шаг делают и больше, но он не должен превышать 2,4 м. Если у Вас имеются короткие стенки, то какой бы небольшой длины они не были, на одном отрезке бруса нижней обвязке должно быть не менее 2 анкерных болтов.

Теперь нужно еще раз проверить уровни, углы и диагонали бруса верхней обвязки. Если верхняя плоскость немного неровная, то ее можно выровнять электрорубанком.

После того, как брусья нижней обвязки скреплены между собой и закреплены к фундаменту, можно приступать к установке вертикальных стоек каркаса.

Установка вертикальных стоек каркаса

Установка вертикальных сток каркаса

Монтаж угловых стоек

Первыми устанавливаются угловые стойки каркаса. Напомню, что их сечение отличается от сечения остальных стоек.

1. Если брус нижней обвязки на углах Вы соединяли гвоздями или анкером, то угловую стойку крепим стальными уголками. Для этого узла уголки лучше взять усиленные.

Крепление угловой стойки усиленным стальным уголком

2. Если для соединения брусьев нижней обвязки на углах Вы выбрали способ с нагелем, то у Вас должны были остаться вертикальные выпуски (8-10 см) деревянных нагелей. Теперь нам нужно надеть на эти нагеля наши угловые стойки.

Крепление угловой стойки нагелем

Для этого в нижнем торце стойки сверлится отверстие диаметром около 20 мм (или больше, в зависимости от диаметра нагеля). Глубина отверстия на 1 см больше, чем длина выступающего нагеля, то есть,  9-11 см. Надеваем каждую угловую стойку на нагель и закрепляем временными укосинами.

Временные укосины так же нужны и при креплении угловой стойки стальными уголками.

Закрепление угловой стойки временными укосинами

Монтаж не угловых стоек

Нужно определиться со способом крепления стоек.

Есть несколько вариантов. Первый – крепить стойки к обвязке методом вырубки (полная врубка или врубка на пол бруса). И второй – оцинкованными стальными уголками (толщина примерно 2 мм). Уголками проще, быстрее и как по мне – надежнее, так как брус нижней обвязки остается цельным, а не ослабляется вырубками под стойки. Единственный недостаток – это то, что стоимость таких креплений увеличивает смету (1 уголок стоит от 0,5 до 1 доллара). Поэтому вариант с уголками хоть и немного, но дороже.

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

На креплении уголками, думаю, останавливаться нет смысла. Тут все просто и никаких особенностей нет. Крепить их лучше всего оцинкованными саморезами по дереву. Но если купить оцинкованные не получится (их в некоторых регионах сложно найти), то можно брать черные не оцинкованные саморезы по дереву.

Немного подробнее остановлюсь на креплении стоек каркаса методом вырубки.

Для этого на брусе нижней обвязки нужно нанести разметку и сделать пазы по размеру стойки и глубиной порядка 30%, максимум 50% от высоты бруса нижней обвязки. Например, если брус у Вас высотой 100 мм, то вырубка будет на глубину 30-50 мм.

Размеры пазов для врубки стоек

Независимо от метода крепления не угловых стоек, их тоже нужно раскреплять временными укосинами. Можно устанавливать 2 короткие укосины на каждую стойку или же длинную укосину на несколько стоек сразу. Они нужны для того, чтобы соединение стойка — нижняя обвязка не расшатались до момента закрепления верхней обвязки и постоянных укосин.

Фото временного закрепления каркаса короткими укосами


Временное закрепление каркаса короткими укосами

Если Вы заранее не делали раскладку каркаса для всех стен, т.е. планируете работать без чертежей, то на данном этапе важно учитывать, что шаг стоек в местах расположения оконных и дверных проемов может быть другим. Так что пока не поздно советую все-таки набросать все стены и основные элементы каркаса на них. С размерами, конечно же.

Примечание. Очень важно учитывать, что при креплении уголками высота вертикальной стойки равняется высоте этажа. А при креплении методом врубки высота стойки должна быть больше ровно на 2 глубины вырубки.

Соотношение высоты этажа и высоты стойки при разных вариантах крепления стойки

Крепление бруса верхней обвязки

На углах брусья верхней обвязки стыкуются тоже при помощи вырубки.

К вертикальным стойкам каркаса брус верхней обвязки крепится тем же способом, который Вы выбрали для крепления стоек к нижней обвязке (вырубка или стальные уголки).

Крепление уголками

Особенностей тут опять же никаких нет. Крепятся саморезами по дереву.

Крепление бруса верхней обвязки уголками

Крепление методом вырубки

Если Вы крепите при помощи вырубки, то прежде чем мы оденем эти брусья на вертикальные стойки, в них нужно сделать пазы под каждую стойку (так, как это делалось в брусе нижней обвязки). Очень важно, чтобы пазы эти были расположены строго по вертикали относительно пазов в нижней обвязки. Только тогда вертикальные стойки каркаса будут действительно вертикальными. В противном случае можно получить перекос как нескольких стоек, так и всего каркаса в целом.

Крепление бруса верхней обвязки методом выборки

После того, как пазы готовы, брус можно укладывать на свое место (на вертикальные стойки) и крепить к каркасу. Крепление осуществляется к каждой вертикальной стойке 2 гвоздями. Гвоздь должен войти в стойку минимум на 10 см.

Укрепление каркаса

Укрепление каркаса постоянными укосами

Для придачи каркасу пространственной жесткости, устойчивости к ветровым и другим нагрузкам, его необходимо укрепить диагональными связями – укосами (иногда их называют раскосами). Советую их делать обязательно. На данном этапе нужно обязательно проверить все диагонали и вертикали, чтобы вовремя ликвидировать возможные искривления каркаса. Каркас окончательно выставляется с помощью отвеса и уровня. Затем каждая стойка закрепляется 4 укосинами (2 снизу и 2 сверху). Временные укосы демонтируются.

Крепление постоянных укосин

Если укосы у Вас имеют сечение меньше, чем основные стойки, то крепить их лучше ближе к внутренней обшивке каркаса. Тогда между укосиной и внешней обшивкой еще поместится утеплитель.

Крепление укосин ближе к внутренней обшивке каркаса

Установка потолочных балок

Тут снова есть несколько вариантов крепления.

•Монтаж при помощи перфорированных стальных кронштейнов для балки.

Монтаж балки при помощи перфорированных стальных кронштейнов

•Монтаж при помощи стальных уголков

Монтаж балки при помощи стальных уголков

•Крепление методом вырубки

Опирание балок на брус верхней обвязки при помощи врубки

Балки перекрытия опираются на брус верхней обвязки. На конце каждой балки нужно предварительно сделать паз шириной, равной ширине бруса верхней обвязки. Глубина этого паза должна быть равна 30-50% высоты балки. Каждый край балки крепится к верхней обвязке двумя гвоздями. Гвоздь должен войти в стойку на 10 см.

Параметры врубки для крепления балок перекрытия к брусу верхней обвязки

Примечание: На брусе верхней обвязки желательно заранее (на земле) сделать разметку последующих мест крепления балок перекрытия. Делать это потом на высоте 3 метров дольше и сложней.

Важные моментыдля экономии в каркасном строительстве:

• Старайтесь максимально экономить пиломатериалы. Для этого на мелкие, короткие детали каркаса используйте обрезки длинных элементов либо искривленные, покоробленные доски, если среди всей поставки попалось пару таких досок.
• Используйте материалы повторно. Например, доски для временного раскрепления можно позже порезать на мелкие постоянные укосины. Либо же использовать для временного распора не хорошие качественные доски, а например элементы опалубки фундамента и т.п. И очень хорошо, если повторное использование материалов Вы спланируете заранее. Тогда, возможно, пиломатериалов Вы сможете заказать гораздо меньше, чем планировали.
• Складируйте пиломатериалы так, чтобы короткие элементы и обрезки были всегда у Вас на виду. Тогда Вы не станете лишний раз нарезать новые короткие детали.
• Бережно храните пиломатериалы, защищая их от загрязнения и намокания.
• Да, и еще. Это не совсем касается экономии, но никогда не сжигайте отходы пиломатериалов, обработанных антисептиком, особенно в бане. Это опасно для Вашего здоровья.

Крепление бруса к фундаменту

Как крепить брус к фундаменту – способы фиксации к бетону и металлическим сваям

Вариант сопряжения разных строительных материалов в одном конструктивном узле зависит от их вида и требуемой степени надежности. При строительстве деревянного дома необходимо знать, как крепить брус к фундаменту, чтобы коробка в дальнейшем не смогла изменить свое пространственное положение, а древесина не начала покрываться плесенью. Основные приемы и методы используются строителями уже не один десяток лет, поэтому можно с уверенностью сказать, что проверка временем прошла успешно. Нужно ли напоминать о том, что соблюдение принципиально важных этапов в работе позволит возвести капитальное, долговечное строение, в котором смогут жить не только внуки, но и правнуки.

Способы фиксации

От того, как именно будет уложен первый венец деревянного дома или нижняя обвязка каркасного сооружения зависит и внешний вид коробки, и его беспроблемная эксплуатация. Существует два способа стыковки бруса с фундаментом:

• жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
• накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

• металлические или железобетонные сваи;
• монолитные ленты;
• сборные бетонные блоки;
• свайно-ростверковые конструкции;
• отдельно расположенные столбы;
• плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

Крепление бруса к бетонной основе

Недостатком сборных и монолитных фундаментов, а также бетонных ростверков, является возможная неровность их поверхности, заключающаяся в наличии перепадов по высоте, выемок и т. д. Данная проблема для укладываемого сверху бруса может стать критичной, поэтому от нее следует избавиться еще на подготовительном этапе. Верхний срез бетонного фундамента или ростверка выравнивают посредством нанесения на него слоя цементного раствора. Горизонтальность заливки, при этом, проверяют с помощью строительного или лазерного уровня. Далее на бетонную основу в местах стыковки с брусом в два-три слоя укладывают гидроизоляцию, а уже потом монтируют первый венец брусчатого дома или обвязку каркасного строения.

Отличием нижнего ряда от вышерасположенных элементов является больший размер сечения пиломатериала, что позволяет принимать на себя нагрузки от наземной части сооружения и более эффективно распределять их на подземную конструкцию. Добиться четкости пространственного расположения венца и геометрической правильности его углов поможет предварительная раскладка и разметка брусьев по месту. Их помещают в проектное положение, скрепляя временными раскосами. На этом этапе определяют точки размещения анкерных болтов и, соответственно, отверстий в обвязочных элементах. Если крепежные штыри уже забетонированы и торчат из фундамента, то под брус следует подложить столбики одинакового размера.

Шаг анкеров выбирается в пределах полуметра, а длина стержней – в зависимости от толщины бруса и размера вхождения крепления в слой бетона. При этом учитывают тот момент, что наивысшая точка анкера не должна выступать за верхнюю плоскость первого венца, чтобы при укладке следующих рядов сруба не пришлось бороться с ненужными помехами. Каждый отдельный элемент деревянной обвязки должен иметь как минимум две жестко зафиксированные точки во избежание каких-либо сдвигов.

После разметки мест крепления, приступают к высверливанию в древесине отверстий. Вначале используют сверлильную коронку, заглубляясь примерно на треть высоты пиломатериала. Затем выемку зачищают стамеской, после чего делают небольшую сквозную дырку уже сверлом. Ее диаметр должен быть на 1,5-2мм шире соответствующего размера анкерного болта.

Существует два основных способа, определяющих как крепить брус к фундаменту:

• первый – анкеры уже имеются в теле бетона;
• второй – крепеж устанавливается совместно с монтажом деревянной обвязки.

Перед укладкой брус необходимо тщательно обработать антисептической пропиткой, спасающей древесину от влаги и биоразрушений, а также антипиреном, защищающим дерево от мгновенного загорания в случае пожара.

В случае, когда анкеры уже установлены в фундаменте, то венец просто одевается на них и фиксируется с помощью крепежной гайки. Другой способ подразумевает высверливание отверстий в бетоне перфоратором по месту, то есть через деревянный брус. Заглубление под анкер здесь должно составлять примерно 100-120мм. Далее крепеж забивают молотком и затягивают его посредством накидного гаечного ключа. Следует отметить, что второй способ является менее трудоемким, поэтому используется гораздо чаще.

На последнем этапе проводят проверку горизонтальности первого венца и четкости геометрии углов. При небольших перекосах под изъяны допускается подкладывать небольшие дощечки, Но это крайне нежелательно, так как ведет к появлению щелей.

Опытные мастера советуют пользоваться саморазжимными анкерами. С их помощью работы значительно упрощаются, а время монтажа сокращается. Анкерная технология применяется для всех видов бетонных фундаментов, в том числе ростверковых.

В наше время большое число частных застройщиков предпочитает в качестве фундамента для небольших строений, в том числе для каркасных домов, использовать винтовые сваи. Их преимущества неоспоримы, а в некоторых случаях достойной альтернативы им просто не найти. Крепление бруса здесь выполняется по иной, более простой технологии.

После монтажа свай, оголовки выравнивают по высоте, после чего на них наваривают металлические пластины. Они могут быть плоскими и иметь ширину, не выходящую за пределы бруса. В этом случае крепежные элементы вкручиваются с нижней стороны венца. Другой вариант – пластина в форме перевернутой литеры «П» или, проще говоря, лотка. В него четко по размерам, без отступов, вставляется пиломатериал и фиксируется саморезами с обеих боковых сторон.

Профессионалы рекомендуют резьбу крепежных болтов перед вкручиванием в брус смазывать густым масляным составом типа солидола, что помогает облегчить процесс фиксации.

При работе с металлом потребуется антикоррозийная обработка сварных соединений и пластин. Кроме того, не нужно забывать о гидроизоляции и пропитке древесины. Горизонтальность уложенного обвязочного венца в обязательном порядке проверяется уровнем.

Крепление бруса к фундаменту: методы и особенности

Современные строительные технологии, новые соединительные элементы и материалы, нашедшие свое применение в возведении деревянных домов, как ни странно, не могут обойтись без испытанных веками методов и приемов укладки бруса.

Одним из таких незаменимых способов и посей день, является то, как делается крепление бруса к фундаменту. Особенностью этого, в общем-то нехитрого строительного приема является важность его в процессе возведения дома – ведь первый венец, уложенный на фундамент, выполняет функцию основания стен здания.

Эта технология использования металлических крепежных элементов сегодня нашла свое применение не только в кровельных или отделочных работах, это широко используемые приемы соединения различных материалов как в традиционных, так и новых способах возведения зданий – из клееного бруса, каркасно-щитовых домов, и традиционных постройках из оцилиндрованного дерева.

Особенности укладки первого венца в зависимости от типа основания

Первые венцы на бетонном основании

В большинстве своем на территории загородных домов или дачных участков возведение небольших хозяйственных построек или бани происходит с использованием традиционных материалов.

При этом чаще всего используется брус, как наиболее приемлемый и выгодный материал.

Но при этом, фундаменты под такие сооружения могут быть совершенно разными, и поэтому технология укладки первого венца на фундаментное основание будет различной, и зачастую существенно отличаться от привычного представления.

Строительные технологии для постройки легких строений предлагают несколько вариантов оснований:

• свайное основание из металлических или железобетонных свай
• из составных стандартных блоков или монолитной заливки
• свайно-ростверковый фундамент
• столбчатый железобетонный тип основания
• монолитно залитая плита

Как показывает практика, для каждого такого основания сегодня с успехом применяются различные технологии крепления бруса. Но для всех случаев укладка первого венца должна производиться, с соблюдением всех особенностей, ведь ошибки, допущенные в самом начале строительства впоследствии, чаще всего исправить уже невозможно.

Установка бруса на свайный фундамент анкерными болтами

Первый брус деревянного дома, на всех видах фундаментов выбирается несколько большего размера по отношению к остальным стеновым брусьям. Основание, как правило, выбирается из твердых пород дерева, чаще всего дуба, обрабатывается антисептиком для предотвращения гниения, и укладывается на слой гидроизоляционного материала.

На практике, для фундамента из металлических свай, сверху на каждую колонну, после их установки и выравнивания по высоте привариваются металлические пластины.

Размеры таких элементов могут быть различными, но они должны быть не шире чем ширина бруса первого венца. Обязательным моментом в технологии возведения зданий на подобного рода фундаментах является дополнительная антикоррозионная обработка мест сварного соединения наверший и свай.

В пластинах заранее просверливаются отверстия под анкерные болты. Первый ярус устанавливается и выравнивается по горизонтали, в местах прогиба производится его поднятие с помощью различных подложек.

Начальная фиксация проводится путем завинчивания анкерных болтов снизу через металлическую пластину в брус обвязки. После закрепления анкерами проводится проверка геометрии основания, проверяются внешние и внутренние углы, и после этого делается выверка горизонтального положения бруса.

В случае необходимости устранения выявленных недостатков, а это чаще всего в таких случаях небольшие погибы просто отвинчиваются анкерное крепление, и вставляется дополнительные подкладки. Для проведения работ на свайном основании из металлических свай потребуются:

• крепежные элементы – оцинкованные анкерные болты
• рожковые ключи
• дрель с набором сверл для высверливания отверстий в местах крепления
• металлический уровень, рулетка, угольник, гидроуровень
• пила по дереву
• топор
• молот
• сетевой удлинитель

Совет: для облегчения завинчивания анкерных болтов в древесину рекомендуется воспользоваться обычной смазкой типа солидол или литол-24, анкер со смазанной резьбой будет вкручиваться намного легче.

Таким образом, использование металлических крепежных элементов при устройстве первого яруса стены на свайном фундаменте из винтовых свай является наиболее простым и выгодным, по сравнению с другими видами соединений.

Как класть первый венец из клееного бруса — на видео:

Монтаж венца на бетонное основание

В отличие от свайного основания с фундаментом из железобетонных конструкций работы производятся уже по совершенно другой технологии. Особенностью крепления бруса с помощью анкерных болтов здесь является соединение через брус в бетонное основание.

Для железобетонных фундаментов – свайных, столбчатых, ленточных или монолитных основным недостатком является неровность поверхности. Если при возведении кирпичного, или, например, монолитно-бетонного здания небольшие перепады или даже проседания отдельных элементов фундамента не является сильно критичным и впоследствии выравнивается с помощью бетонного раствора, то для зданий из бруса это будет являться серьезной проблемой.

Поэтому пред началом работ по укладке слоя гидроизоляционного материала неровности и дефекты поверхности необходимо выровнять.

Как и для свайного фундамента, на железобетонных основаниях первоначально производится разметка и укладка венца. Проверяются углы и скрепляются временными раскосами, для лучшей фиксации. Проводится определение мест установки анкерных болтов. С помощью дрели и сверла по дереву проводится сверление отверстий под крепеж.

Для этого под брус подкладывается дощечки, чтобы инструмент не тупился о бетон. Отверстия под анкеры проделываются сверлом диаметр, которого на 1-2 миллиметра больше чем болт. Это операция проводится по всему периметру основания.

По окончании этого этапа делается укладка венца на гидроизоляционный слой и проверка правильности размеров, углов и диагоналей.

С помощью перфоратора через брус, в местах установки болтов насверливаются на глубину 100-120 мм в бетоне отверстия под анкеры. В установленный венец вставляются болты, совмещаются с пластиковыми вставками и производится начальная фиксация первого ряда.

По окончании завинчивания всех элементов крепежа в обязательном порядке проводится проверка горизонтальности поверхности бруса и правильность геометрии.

Небольшие изъяны устраняются подкладкой под венцовое основание дощечек. После чего по уровню опять проверяются горизонтальность поверхности бруса. И только тогда вся конструкция окончательно фиксируется затяжкой болтов.

Кроме этого способа, часто применяется и иной вариант укладки первого бруса. В процессе заливки фундамента в бетон устанавливаются металлические шпильки.

Когда бетон наберет необходимую твердость, в дереве, строго по размерам установленных штырей просверливаются отверстия. После этого брус одевается на шпильки, с последующей фиксацией гайками.

В отличие от первого способа монтажа, установка венца на забетонированные штыри является довольно трудоемким процессом и требует опыта работы с подобными конструкциями. Для возведения здания по этой технологии понадобятся:

• крепежные элементы – оцинкованные анкерные болты или шпильки
• ключи
• перфоратор с набором сверл и буров
• дрель для проделывания отверстий в дереве
• металлический уровень, рулетка, жидкостный уровень
• пила по дереву
• топор
• молот
• сетевой удлинитель

 Совет: выбирая болты для крепления бруса на бетонное основание, следует обратить внимание на элементы с саморазжимными анкерами. Такое решение позволяет использовать для сверления отверстий, как в брусе, так и в бетоне сверла одного размера, что существенно упростит работу и сократит время монтажа.

Таким образом, учитывая особенности технологии использования металлических крепежных элементов, крепление деревянного бруса на бетонное основание любого вида фундамента не является чем-то особенным и сложным, и как показывает практика, может применяться даже строителями с небольшим опытом работ.

Способы крепления бруса к основанию

Вертикальное крепление бруса

Традиционно, при возведении стен, для связывания второго и последующих ярусов бревен используются деревянные круглые соединительные элементы – нагели.

Основное предназначение соединение между собой бревен в вертикальной плоскости.

При строительстве дома из бруса независимо от того какой формы будут соединения, нагели являются обязательным связующим звеном всей конструкции.

Вместе с тем, когда речь идет о первом ярусе стены, необходимо учитывать то, что они как и остальные ряды бревен должны быть надежно связаны с основанием. Для этого используется технология крепления бруса к фундаменту вертикально.

Достижения жесткости конструкции здания в данном случае достигается включением вместо нагелей в связку ярусов анкерных болтов. Технология установки в данном случае практически не отличается от той с помощью которой крепится венец к фундаменту.

Однако, при этом существуют определенные особенности. Если при монтаже венца основное внимание уделяется соединению брусьев при закреплении анкерным соединением в углах здания, то здесь связка осуществляется по длине бревна через каждые 70-80 сантиметров, при одноэтажном варианте проекта, с небольшой нагрузкой на основание, например, для подсобных помещений или бани, и через каждые 50 см при постройке в два этажа.

Для вертикального крепления используются болты, длина которых позволяет углубиться в бетон не менее чем на 100 миллиметров. Так же, как и для угловых креплений, сверлятся отверстия сначала в брусе, а потом в бетоне, но при этом для более прочной фиксации сверлом большого диаметра делается углубление в поверхности бревна, для того чтобы головка болта была утоплена и не создавала проблем при укладке следующего ряда.

Кроме такого способа, используются и метод установки на металлические шпильки. При этом, так же как и для головок болтов в брусе высверливаются углубления для гаек и шайб.

Следует помнить, что металлические шпильки должны иметь защитное покрытие, в противном случае коррозия металла может привести к необратимым последствиям не только для надежности соединения, но и для состояния самой древесины.

Но в отличие от использования анкерных болтов такой метод требует большой точности и опыта работы.

Для металлического свайного основания чаще всего устраивается не один, а два венца. Связано это с тем, что один брус не обеспечивает надежной жесткой конструкции для возведения последующих элементов здания – перекрытий, простенков, террас, причем это характерно как для сооружений из цельного дерева, так и для каркасно-щитовых сооружений.

Именно поэтому основание усиливают еще одним дополнительным венцом поверх первого яруса. Вертикальное соединение этих двух брусьев, возможно как с помощью нагелей, так и с помощью металлического соединения.

При использовании технологии монтажа на анкерных болтах или шпильках при вертикальном скреплении деревянных бревен на свайном фундаменте из винтовых свай работы проводятся в следующем порядке:

• проводится разметка мест соединения
• в местах установки проделываются отверстия под анкерные болты
• отверстия в верхнем брусе должны быть на 1-2 мм больше чем диаметр болта
• а в нижнем брусе сверлятся уже на 1-2 мм меньше, для возможности завинчивания резьбы в дерево
• в верхнем брусе сверлом большого диаметра делается углубление под головку и шайбу
• вставляются болты и фиксируется ключом

При использовании металлических шпилек для связывания первых двух ярусов на свайном фундаменте, проделывается сквозное отверстие, и шпилька зажимается гайками с двух сторон, прижимая брусья, друг к другу.

Совет: при проведении вертикального соединения брусьев анкерными болтами, кроме обычных рожковых ключей для фиксации, в углубления лучше использовать торцевой ключ. В таком случае не нужно будет сверлить слишком большое по диаметру отверстие.

Анкерные болты для бруса

Вертикальное соединение балок с основанием посредством использования анкерных болтов позволяет обеспечить надежность конструкции и в дальнейшем избежать проблем при установке следующих ярусов стен.

Таким образом, рассмотренные способы установки первого бруса на фундаментное основание

Его выравнивание и технология крепления дают возможность с помощью металлических крепежных элементов получить надежную и прочную фиксацию, что существенно облегчит не только сам процесс возведения постройки, но многократно сократит время на возведения здания.

А использование анкерных болтов с оцинкованным или анодированным покрытием позволит надежно сохранить древесину от процессов разрушения, при этом значительно повысить надежность и прочность всего здания.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Крепление бруса к различным типам фундамента

Если вы планируете построить дом из сруба, один из главных вопросов, с которым вы столкнетесь в самом начале строительства, — это крепление бруса к фундаменту будущего здания. Изучив материалы, представленные ниже, вы сможете получить ответ на свой вопрос и грамотно выполнить последующую работу.

Очень важно правильно связать фундамент и первый ряд бруса.

Крепить брус к фундаменту можно двумя основными способами. Это зависит в первую очередь от того, какой тип основания вы планируете выбрать.

Способы крепления бруса:

Крепление бруса к фундаменту можно производить с помощью специальных болтов.

1. Жесткое крепление. Этот метод предполагает закрепленное при помощи специальных хомутов или болтов основание, которое соединяется с брусом. Конструкция получается очень прочная и неподвижная.
2. Крепление накладного типа. Этот вариант предполагает отсутствие закрепления между брусом и основанием. Надежность и устойчивость конструкции придает вес всего здания в целом, который фиксирует нижнюю часть постройки.

Если сравнивать оба варианта, как правило, предпочтение отдается первому. Но чаще всего применяется второй тип. Это связано с тем, что его не так сложно выполнить.

Вернуться к оглавлению

Существует несколько типов основания, вследствие этого крепление к каждому из них отличается.

Вернуться к оглавлению

Если у вашего дома фундамент плитного типа, то для того, чтобы применить к нему жесткий метод крепления, необходимо подготовиться. Лучше делать это одновременно с заливкой фундамента или его сборкой.

В основании плит высверливают отверстия, в которые затем вставляют болты для фундамента, на них же будет крепиться брус.

На болтах имеются шпильки, на которые надеваются контргайки.

Они выполняют функцию фиксатора, прижимая дерево к фундаменту.

Болты вставляются в верхний слой фундамента на расстоянии полуметра друг от друга. Каждый брус фиксируется при помощи двух болтов. Пока основание застывает, в брусе высверливаются отверстия, в которые будут вставляться шпильки от болтов для фундамента.

После завершения всех подготовительных действий необходимо проверить плоскость верхней части основания.

Если имеются неровности или впадины, их следует удалить или нарастить. Когда основание готово, его покрывают слоем гидроизоляции. Чаще всего для этой цели служит рубероид. Поверх гидроизоляции на шпильки крепятся балки. По окончании шпильки затягиваются контргайками. Это следует делать аккуратно, лучше всего использовать параллельную схему.

Вернуться к оглавлению

Его выполняют по той же технологии, что и в случае с плитным фундаментом. Единственное отличие — это отсутствие необходимости вкручивать болты в верхний слой основания. Каркас будущего здания необходимо собрать заранее.

Вернуться к оглавлению

Применяя жесткий метод фиксации, необходимо соблюдать следующую технологию процесса:

• Крепление бруса к свайному фундаменту производится с помощью шпилек.

  на сваях, сбоку которых имеются отверстия под шпильки, вставляют оголовки П-образного типа;

• далее в отверстие оголовка кладется балка, ее фиксируют при помощи шпильки;
• перед этим из квадратного бруса нарезаются заготовки;
• затем оголовки следует вмонтировать в сваю, выглядит это следующим образом: сначала на сваи кладется брус, под который подтыкают скобы углового типа, их приваривают к сваям;
• далее брус убирают, а на скобы приваривают оставшиеся оголовки; чтобы дерево и металл не соприкасались, на оголовки накладывается рубероид; когда первый этап работ завершен, балки основания вставляют в скобы, их закрепляют винтами, благодаря этому методу здание собирается в несколько раз быстрее, ведь в процессе крепления используется нижний ярус дома.

Если не использовать фиксацию, балки необходимо смонтировать к оголовку, имеющему Т-образную форму.

После завершения работ по прикреплению бруса к основанию дома можно продолжать строительство стен. Следует помнить о том, что перед тем, как применять этот материал, его следует подвергнуть сушке. Это позволит избежать деформации каркаса здания в последующем. Когда брус окончательно просохнет, его обрабатывают химическим составом с антисептиком.

Вернуться к оглавлению

Этот метод можно применить ко всем разновидностям основания. Если вы остановили свой выбор на фундаменте свайного типа, обвязка необходима. С ее помощью происходит равномерное распределение нагрузки от всего здания по всему периметру фундамента, что позволит увеличить срок его службы.

Обвязку начинают после того, как все полости заполнены раствором, а оголовки еще не были установлены. Это делается с тем расчетом, чтобы избежать изменений в уровне свай из-за происходящих внутри почвы процессов.

Вернуться к оглавлению

При помощи строительного уровня измеряется точность и равномерность установленных свай. Если имеют место неточности, их следует устранить незамедлительно. По углам устанавливают шпильки, которые заполнены раствором.

По углам устанавливают уголки, выполненные из алюминия. Для того чтобы состыковать брусья между собой, их подпиливают сверху и снизу, а потом складывают вместе под углом в 90°. Стыки обматывают джутом.

После того как нижнюю часть уже обвязали, переходят к верхней. Как правило, завершающий этап выполняется гораздо быстрее. Его можно выполнить самостоятельно.

Если вы решили стать обладателем дома из бруса, проконсультируйтесь у специалиста по поводу выбора фундамента и способа крепления бруса к нему. Лучше заплатить один раз, чем потом постоянно вкладывать деньги в ремонт некачественно выполненной постройки. Ведь дом должен приносить радость своим владельцам.

Надежное крепление бруса и лаг к бетону

Даже человек, далекий от строительства, должен понимать, что в процессе возведения такого сложного сооружения, как дом, часто приходится соединять между собой различные строительные материалы, отличающиеся своими физическими показателями. Разные свойства порой делают их трудносовместимыми между собой, особенно когда требуется надежно скрепить такие различные стройматериалы, как дерево и бетон.

Схема крепления бруса и лаг к бетону.

Крепление бруса к фундаменту дома при возведении сруба или лаг к бетонному полу — типичные примеры стоящих перед строителем задач по скреплению разнородных материалов.

Рассмотрим вопрос возможных вариантов надежного крепления бруса к бетонному фундаменту, а затем и лаг к аналогичному полу.

При строительстве деревянного дома в виде сруба или каркасного жилища часто возникает вопрос, как надежно крепить брус к бетонному фундаменту, как нижние венцы скрепить с поверхностью бетона максимально надежно, чтобы можно было не беспокоиться о безопасности конструкции. Деревянный брус крепится к ростверку двумя методами, известными уже достаточно давно: это жесткая фиксация и накладная установка.

Крепление сруба к бетонному фундаменту.

1. Как следует из самого названия, суть первого метода заключается в надежной фиксации деревянного бруса к бетонному основанию с помощью нескольких специальных фундаментных болтов или стальных хомутов. Если вы решите использовать болты, то такой способ крепления будет постоянным и неразборным, а крепление с помощью хомутов предполагает возможность разобрать при необходимости всю конструкцию.
2. Накладное крепление заключается в простой установке бруса поверх ростверка без всякой фиксации. С одной стороны брус оказывается незакрепленным и подвижным, но благодаря своему весу он надежно устанавливается и без дополнительного крепления.

Понятно, что первый вариант гораздо надежнее и дает больше гарантий надежности крепления бруса к бетону фундамента. Но второй вариант более распространен. Это связано с меньшей сложностью монтажа и, соответственно, меньшей стоимостью. А довольно значительная масса всего сооружения придает достаточную надежность скрепления с основанием и неподвижность нижнего венца сруба.

Вам придется самостоятельно выбрать тот вариант, который подходит для вашего случая. Если в вашей местности нет сильных ветров, общая масса дома будет довольно существенной, а строители уверены в надежности накладного варианта, то, возможно, стоит выбрать более дешевый вариант.

Вернуться к оглавлению

Крепление первого бруса к фундаменту происходит с помощью анкерных болтов и только после полного затвердевания фундамента.

Для проведения жесткого крепления бруса к таким распространенным видам фундаментов, как плитный или ленточный, необходимо провести ряд подготовительных мероприятий. Их можно осуществить еще на стадии возведения основания или сразу после окончания заливки или установки. Заключаются они прежде всего в том, что еще на этапе заливки бетона в ростверк основания (бетонной ленты или плиты) внедряют специальные фундаментные болты шпильками вверх. Именно к этим шпилькам и будет крепиться брус будущей конструкции. Сам процесс крепежа будет заключаться в насаживании бруса заранее подготовленным отверстием на шпильку и прикручивании его с помощью контргайки. Плотно скрученная пара шпилька-контргайка надежно прикрепляет брус к поверхности ростверка.

Рассмотрим процесс на примере плитного фундамента подробней и по этапам:

Виды соединения бруса.

1. Итак, после окончания заливки фундамента в сырую массу бетона погружают те самые фундаментные болты шпильками вверх, а основаниями вниз (они могут быть конической формы или просто изогнуты). Расстояние между болтами должно составлять не менее полуметра, а каждый отдельный деревянный элемент должен быть скреплен не менее чем двумя точками фиксации.
2. Следующим шагом подготавливают брус. Подготовка заключается в просверливании отверстий для фундаментных болтов. Тут нужно быть внимательным при измерении.
3. Если вы еще не проверили ровность ростверка, то самое время это сделать. Необходимо проверить горизонталь и устранить все возможные дефекты — углубления залить раствором, выпуклости стесать. Крепить брус можно только к ровной поверхности бетона.
4. На четвертом этапе необходимо уложить гидроизоляцию, в большинстве случаев это простой рубероид. Укладывать брус непосредственно на бетон нельзя.
5. Затем на рубероид укладываются подготовленные деревянные конструкции. Брусья должны лечь так, чтобы в просверленные отверстия вошли все шпильки от болтов.
6. Как соединять углы — решать вам. Можно соединять в лапу или в чашу. Если вы хотите придать большую надежность соединению, то воспользуйтесь металлическими уголками для скрепления брусьев, которые крепятся к ним с помощью саморезов.
7. На последнем этапе начинаем скручивать конструкцию с помощью контргаек, подложив под них предварительно шайбы. Для того чтобы избежать перекоса конструкции, гайки закручивают понемногу и параллельно. То есть делаем несколько оборотов одной гайки, после переходим ко второй и совершаем и там столько же оборотов.

Этот процесс описан для плитного основания. Чтобы крепить брус к ленточному фундаменту, необходимо проделать все те же операции, кроме установки фундаментных болтов.

Вернуться к оглавлению

Схема крепления бруса к свайному фундаменту.

В некоторых местностях использование плитного или ленточного фундамента затруднено, там подходят только свайные или винтовые варианты основания будущего дома. Поэтому вопрос крепления к ним бруса актуален для многих домовладельцев. Тут крепление проходит по чуть иной схеме. После установки свай к их верхней части крепятся специальные П-образные стальные оголовки. Между стальными пластинами этой оголовки укладывается балка бруса, а затем через отверстия в этих пластинах брус скрепляется с помощью саморезов или шпилек. Если вы хотите использовать шпильки, то вам придется просверливать насквозь еще и брус. Это не даст лучшего скрепления по сравнению с саморезами, но хлопот доставит намного больше. Так что рекомендуется выбирать именно последний вариант крепления. Проанализируем и этот вид крепления пошагово:

Схема расположения шпилек для крепежа обвязочного бруса.

1. Предварительно необходимо подготовить брусья, нарезав их по имеющимся параметрам. Брусья нужно использовать с квадратным сечением.
2. Вторым этапом идет установка оголовков. Для этого на сваи выкладывают подготовленные отрезки бруса, а под них вставляют стальные уголки-скобы. Измерив таким образом ширину бруса, оголовки скрепляют со сваями с помощью сварки. После этого приваренные уголки используются как маяки для крепления оставшихся оголовков. Брус на это время можно уже убрать.
3. В этом виде крепления тоже необходимо проложить гидроизоляцию между сталью оголовков и деревом бруса. Самым распространенным видом изоляции выступает обычный рубероид. Контакт дерева с бетоном и сталью недопустим.
4. Остается только уложить подготовленные балки, скрепив их в углах между собой укладкой в лапу, в чашу или посадив их на шипы.
5. Вся подготовка завершена, можно проводить скрепление нижнего бревна сруба или бруса легкого каркасного дома со сталью оголовков. Как уже говорилось, можно скрепить шпильками (тогда придется сверлить отверстия в дереве) или саморезами. Рекомендуется выбрать последний вариант, так как первый не дает никаких преимуществ, а хлопот прибавит.

Установка бруса без жесткой фиксации проходит по следующей схеме. Для этого на сваю крепится не П-образное, а Т-образное стальное навершие.

Вернуться к оглавлению

Схема крепления лаг к бетонному полу.

Второй распространенный в строительстве случай крепления деревянного бруса к бетонной поверхности — это установка лаг на бетон пола. Современные методики оборудования пола очень разнообразны: тут используются различные изоляционные материалы, теплые полы, разнообразные растворы для выравнивания и облагораживания половой поверхности и т.д.

Но и сегодня вариант с установкой обычных деревянных лаг вполне актуален как для домов, так и для квартир. Такой метод укладки полов используется, как правило, в домах, где нет проблем с высотой потолков, но при этом хотелось бы сэкономить на дорогостоящих изолирующих материалах.

Вернуться к оглавлению

Схема пола с лагами.

Крепить лаги к бетонному полу довольно просто, для этого необходимо лишь запастись тремя вещами — материалом, инструментами и терпением. Такие работы легко можно провести самостоятельно, без специалистов и помощников. Варианты крепления деревянных лаг к бетону довольно многочисленны, более того, возможен даже отказ от всякого скрепления лаг к бетонной поверхности. В этом случае прочности конструкции придает надежное скрепление лаг с половыми досками, ламинатом или иным половым покрытием. Но такая методика полна рисков случайного сдвига досок относительно бруса, то есть все половое покрытие может оказаться перекошенным из-за малейшей невнимательности. Поэтому лучше не рисковать и придерживаться классики, которая заключается в прикреплении лаг к бетону с помощью саморезов или других креплений.

Приготовив все необходимые материалы и инструменты, приступаем к монтажу лаговых брусьев:

Схема монтажа лаговых брусьев.

1. Первым делом нужно уложить гидроизоляцию на бетонный пол, это, как правило, либо рубероид, либо полиэтиленовая пленка. Стыки тщательно склеить с помощью строительного скотча, чтобы не осталось ни одной щели.
2. После этого устанавливаем лаги. Две из них укладывают вдоль противоположных стен, а остальные соединяют между собой. Расстояние между поперечными балками устанавливается в зависимости от многих факторов, но в основном это связано с прочностью полового покрытия и тем, насколько уверенно оно будет лежать на лагах, не прогибаясь. Чем прочнее материал пола, тем короче шаг между брусьями. А в целом расстояние колеблется от 50 до 80 см.
3. Лаги можно соединять стык в стык, если не предполагаются большие нагрузки. В ином случае на торцах лаг делаются специальные вырезы для более плотного соединения их между собой.
4. После укладки двух основных лаг с помощью уровня и линеек вымеряется горизонт и устанавливается одинаковая высота. Для удобства укладки поперечных лаг протягивают шнур по месту будущей установки бруса.
5. Пришла пора заняться собственно креплением лаг к бетонному полу. Для этого и в самой лаге, и в бетонном полу просверливают симметричные отверстия. В отверстие бетонного пола вставляют либо дюбель из полипропиленового пластика, либо запорную часть стального анкера. Скрепляются лаги с бетоном либо саморезами, либо болтами. Для надежного скрепления лаги с полом достаточно 2-3 анкеров. Саморезов требуется по одному примерно на каждые 40-80 см.
6. В некоторых случаях не обойтись без специальных прокладок из фанеры, тонких досок или ДСП. Их вставляют между лагами и изолирующим материалом для выравнивания конструкции. Целью этих прокладок является борьба с прогибами лаги, а значит, и со скрипами будущих полов. Конечно, такие прокладки — это уже показатель некачественной работы того, кто заливал бетоном пол, ведь в идеале он должен быть совершенно ровным, но порой такие мелкие огрехи все же случаются даже у признанных мастеров. Особо сложные случаи могут потребовать даже вырезания в брусе выемки под выпуклую неровность пола.

Правильная установка лаг поможет избежать таких неприятностей, как скрипучие или неровные полы.

Уже после прокладки всех лаг между ними выстилают выбранный заранее теплоизоляционный материал. Поверх лаг и до установки полов выстилают еще один гидроизоляционный слой. Это позволяет сделать пол и прочным, и достаточно теплым, не затрачивая лишних средств. То есть по критерию цена-качество это один из лучших вариантов строительства эффективного пола. Именно простая схема крепления лаг к бетонной поверхности позволяет добиться столь хороших результатов.

Всего этого вы сможете добиться сами, технология крепления бруса к бетону фундамента и лаг к бетонным поверхностям не отличается сложностью, она доступна даже одному человеку. Но при подготовке к такой работе не следует экономить на материалах, лучше выбирать подходящие именно для вас лаги и брусья, точно необходимого сечения и качества. Не экономьте и на инструментах, тем более что самым сложным из них будет, скорее всего, перфоратор, остальная масса материалов является расходной (саморезы, болты, анкерные крепления, гидроизоляционные материалы и т.д.).

У вас все получится. Удачи в начинаниях!



простых шагов по строительству подпорной стены

Деревянная подпорная стенка отлично подходит для изменения формы наклонного двора и придания индивидуальности и присутствия вашему садовому участку. Некоторые материалы можно использовать для создания кривых, но подпорная стенка из дерева будет прямой.

Начните с измерения площади точной длины вашей стены, включая все стороны, если их будет больше одной – это определит материалы, необходимые для завершения проекта.

Подсчитайте, сколько древесины вам нужно купить. Для этого проекта нам нужно двенадцать 8-футовых 6×6, чтобы построить стену высотой 2 фута. Обработанные под давлением пиломатериалы, специально изготовленные для этого типа стен, легко доступны в центрах благоустройства дома.

Прежде чем начать, составьте план для всей почвы, которую вы будете удалять. Его можно использовать для создания приподнятых клумб, для заполнения углублений во дворе или для выравнивания фундамента.

Прежде чем копать, всегда консультируйтесь с местной коммунальной службой. Они будут обозначать расположение любых подземных коммуникаций в районе вашего проекта.

Стены высотой более 4 футов могут потребовать профессиональной установки.

Прежде чем начать копать, добавьте направляющую нить. Эта строка следует пути, по которому должна следовать ваша стена. Поместите колья на обоих концах переднего края стены.Соедините колья веревкой и отрегулируйте, пока они не выровняются (Изображение 1). Выкопайте нижнюю часть склона, чтобы создать ровное основание для стены. Выкопайте траншею для фундамента для первого ряда бревна (Изображение 2). Сделайте траншею глубиной около 8 дюймов. Основание подпорной стены должно составлять половину высоты стены. Итак, в нашем случае это 1 фут в ширину для стены высотой 2 фута (Изображение 3). Утрамбовать до ровного основания. Одним из ключей к успешной стене является ровный фундамент. Используйте уровень, помещенный поверх бруса, чтобы периодически проверять свою работу.

Вырытая и выровненная траншея готова к установке фундаментного ряда бревен. Начиная с одного конца траншеи, положите на землю 6×6. Внесите коррективы, чтобы бревна оставались ровными и прямыми (Изображение 1). Используйте небольшую кувалду, чтобы переместить вещи на место и проверить отвес с уровнем. Когда нижний ряд бревна будет на месте, с помощью электродрели и перфоратора просверлите два пилотных отверстия в верхней части бревна на расстоянии около 4 футов друг от друга (рис. 2).Бит должен быть размером с арматуру. Чтобы закрепить брус на месте, используйте 18-дюймовый кусок арматуры, вбитый в почву 2-фунтовой кувалдой (Изображение 3). Продолжайте со следующей частью. Установите таким образом прямой непрерывный ряд бревен фундамента. Убедитесь, что ряд ровный по всей длине стены.

Сместите стыки при установке второго ряда. Предварительно просверлите отверстия для шипов примерно через каждые 8 ​​дюймов. Прикрепите этот второй ряд к ряду фундамента с помощью шипов 60d, используя предварительно просверленные отверстия.Постройте следующий ряд, не забывая располагать бревна в шахматном порядке. Снова прикрепите каждый ряд к ряду под ним, используя шипы 60d (изображение 1). Используйте ручную пилу, чтобы отрезать все излишки, чтобы сделать концы стены ровными (Изображение 2). Повторите процесс, строя последующие ряды и смещая бревна так, чтобы концы каждого ряда были на одной линии (Изображение 3). Большинство подпорных стен требуют дренажа и строятся с перфорированной трубой, установленной за стеной на гравийном основании. Поскольку уровень этого двора имеет небольшой уклон, который будет способствовать стоку воды, мы можем пропустить этот шаг в этом проекте, но мы добавим гравий для дренажа и засыпаем землей.Когда все бревна на месте (и засыпаны), добавьте верхнюю крышку. Мы используем доски 2×12, обрезанные под углом 45 градусов и соединенные вместе в точке. Отцентрируйте заглушку 2×12 на верхнем брусе, оставив 3-дюймовый выступ с обеих сторон. Если вам нужно более одной доски, чтобы покрыть всю стену, обрежьте их под углом 22 градуса, чтобы они совпали. Прикрепите верхнюю планку с помощью 3-дюймовых шурупов, ввинчиваемых через каждые 12 дюймов. Затем удалите концы досок, оставив 3-дюймовый выступ. Чтобы закончить проект, мы скругляем углы простым срезом под 45 градусов (Изображение 4).

Теперь, когда ваша подпорная стенка готова, вы можете покрасить или окрасить ее по своему вкусу. Теперь вы можете воспользоваться недавно выровненной территорией вашего двора.

%PDF-1.4
%
138 0 объект
>
эндообъект
внешняя ссылка
138 72
0000000016 00000 н
0000001791 00000 н
0000002608 00000 н
0000003057 00000 н
0000003299 00000 н
0000003449 00000 н
0000003598 00000 н
0000003748 00000 н
0000003898 00000 н
0000004047 00000 н
0000004198 00000 н
0000004347 00000 н
0000004497 00000 н
0000004646 00000 н
0000004790 00000 н
0000004934 00000 н
0000005084 00000 н
0000005227 00000 н
0000005378 00000 н
0000005522 00000 н
0000005670 00000 н
0000005818 00000 н
0000005966 00000 н
0000006114 00000 н
0000006263 00000 н
0000006412 00000 н
0000006562 00000 н
0000006709 00000 н
0000006859 00000 н
0000007009 00000 н
0000007160 00000 н
0000007310 00000 н
0000008540 00000 н
0000009759 00000 н
0000010001 00000 н
0000010260 00000 н
0000010512 00000 н
0000011737 00000 н
0000014208 00000 н
0000014457 00000 н
0000015683 00000 н
0000016912 00000 н
0000017166 00000 н
0000018289 00000 н
0000018343 00000 н
0000018397 00000 н
0000018451 00000 н
0000018505 00000 н
0000018559 00000 н
0000018614 00000 н
0000018669 00000 н
0000018724 00000 н
0000018779 00000 н
0000018834 00000 н
0000018889 00000 н
0000018944 00000 н
0000018999 00000 н
0000019054 00000 н
0000019109 00000 н
0000019164 00000 н
0000019219 00000 н
0000019274 00000 н
0000019329 00000 н
0000019384 00000 н
0000019439 00000 н
0000019494 00000 н
0000019549 00000 н
0000019604 00000 н
0000019659 00000 н
0000019714 00000 н
0000001951 00000 н
0000002586 00000 н
трейлер
]
>>
startxref
0
%%EOF

139 0 объект
>
>>
эндообъект
208 0 объект
>
ручей
Hb«`b«

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Фундаментная стена здания может представлять собой монолитную бетонную подпорную или цокольную стену или несущую стену с несущими пилястрами.Используемые материалы могут быть бетоном или армированной кладкой. Система стены фундамента может включать в себя систему удерживания грунта из солдатских свай и деревянной обшивки или набрызг-бетона, что требует рассмотрения гидроизоляции, применяемой к системе удержания грунта. Для большинства участков стены фундамента удаление воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг стен фундамента ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.В верхних частях стены фундамента необходимо учитывать тепловые нагрузки.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, расположенных ниже уровня грунтовых вод или ограждающих особо уязвимые помещения. Консультации экспертов также могут быть необходимы при работе в полевых условиях.

Описание

В этом разделе дается конкретное описание материалов и систем, распространенных в фундаментных стенах и системах ограждений подземных сооружений в целом.Описания и рекомендации представлены по следующим темам:

• Дренажные материалы
• Фильтровальные ткани
• Герметизация
• Гидроизоляционные мембраны
• Защитная плата
• Изоляционные материалы
• Гидрошпонки
• Дренажная труба

Дренажные материалы

Дренажные материалы для ограждений ниже уровня земли включают:

• Дренажные слои из заполнителя
• Сборные синтетические дренажные слои

Дренажные слои заполнителя — Дренажные слои заполнителя включают фракционированный заполнитель из мелкого гравия или крупнозернистый песок.Отсортированный мелкий гравий относится к естественно округлому камню диаметром от 3/16 дюйма до 3/8 дюйма. Подходят крупные пески с размером ячеек от № 30 до № 8. Сортировка песка по зазорам обеспечивает равномерный размер зерен, что увеличивает скорость дренажного стока.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных сердечников с приклеенными геотекстильными тканями. Пластиковые композитные дренажные сердечники с углублениями доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или цементный раствор, позволяя воде мигрировать в свободно дренируемую сердцевину. Ткани доступны в различных формах, включая нетканые для глинистых почв и тканые геотекстили или геотекстиль с небольшими отверстиями для песчаных или сильноилистых почв. Многие дренажные маты также включают подложку из полиэтиленового листа для равномерного распределения нагрузки, воздействующей на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (ямками) в композитном сердечнике.

Конструктивные соображения включают выбор подходящей конструкции для достижения требуемой скорости потока.Как правило, ширина дренажной сердцевины от 1/4 до 1/2 дюйма обеспечивает пропускную способность дренажного потока в 3-5 раз выше, чем у обычно используемых материалов для обратной засыпки. Эти системы выгодны своей легкой конструкцией и экономичностью. Хотя продается для использования с извлеченным грунтом во время обратной засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полный системный подход в тех случаях, когда утечка воды недопустима; полносистемный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Фильтровальные ткани

Геотекстильные фильтрующие ткани

также используются для разделения различных типов грунта в ограждениях ниже уровня земли. Это разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание более мелких материалов, заполняющих более грубые материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны как в тканом, так и в нетканом исполнении. Тканые изделия изготавливаются с использованием отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглой для создания однородных отверстий, которые можно выбрать в зависимости от дизайна. В целом, при правильном дизайне нетканые материалы обладают хорошими фильтрующими и разделительными свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда наносится на положительную или влажную сторону структурного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать влажным условиям внутри помещения. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через стену фундамента; гидроизоляция требуется для предотвращения утечки воды. Поскольку гидроизоляция не выдерживает гидростатического давления, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды.Гидроизоляция более эффективна для устранения риска протечек и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают в себя как цементные, так и реактивные продукты. Цементные продукты обычно изготавливаются на основе портландцемента и обычно наносятся шпателем или кистью. Реактивные/кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых с добавками в бетон или при нанесении на поверхность.Эти материалы требуют присутствия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в гидроизоляционных или гидроизоляционных применениях ниже уровня земли.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов с последующим или предварительным нанесением для использования с положительной, отрицательной или слепой стороной. Системы гидроизоляции положительной стороны наносятся на поверхность элемента, которая непосредственно подвергается воздействию влаги, как правило, на внешнюю сторону стены фундамента.Системы гидроизоляции с отрицательной стороны наносятся на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно это внутренняя часть стены фундамента. Системы глухой гидроизоляции предварительно наносятся на участок, где будет располагаться бетонный элемент, непосредственно подвергающийся воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементирующими системами. Системы глухих сторон обычно представляют собой либо гидроизоляционный лист, либо непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

1. Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные битумы. Жидкостные мембраны наносятся в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для применения в стенах фундамента типичные системы холодного нанесения жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Горячеприменяемые прорезиненные асфальтовые системы могут иметь толщину от 125 до 180 мил, а также встроенные неопреновые листы толщиной 60 мил.

2. Листовые мембранные системы — листовые мембраны, используемые в стенах фундамента, включают термопласты, вулканизированные каучуки и прорезиненные битумы. Толщина этих систем варьируется от 20 до 120 мил. Если используется термосварка, а свободно подвешенные мембраны прочны и защищены от повреждений защитной плитой, они могут быть эффективными гидроизоляционными материалами, но в случае утечки ее будет трудно обнаружить и устранить из-за неплотного нанесения гидроизоляционный слой в этих случаях.Всегда лучше иметь сплошной и приклеенный гидроизоляционный слой, чтобы уменьшить вероятность боковой миграции влаги под мембрану.

3. Бентонитовые глины — эти системы включают композитные системы из бентонита натрия с прокладками из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая при воздействии влаги и становясь непроницаемыми для воды. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Таким образом, бентонит наиболее эффективен при правильном ограничении, чтобы продукт мог набухать, заполняя пустоты, и чтобы его нельзя было смыть. Если бентонитовая глина несплошная, она может сжиматься при высыхании, создавая зазоры, ухудшающие гидроизоляционные свойства. Глиняные панели и листы геотекстиля популярны для использования в гидроизоляции слепых сторон, например, в системах подпорного грунта, а также в элеваторах и отстойниках.

4. Цементные системы — эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают металлические (оксиды металлов), кристаллические, химически аддитивные и акриловые модифицированные системы. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритичных условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции положительной стороны, если только они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляция должна быть нанесена как минимум на 12 дюймов выше конечного уровня, а затем нанесена в точке на 12 дюймов ниже верхней поверхности внутренней плиты на уровне. Как правило, гидроизоляция оборачивается поверх полки кирпичной кладки или за отделочными внешними материалами на уровне, чтобы ее можно было закончить и накрыть черепицей погодным барьером. Когда он наматывается на выступы каменной кладки, необходимо соблюдать осторожность, чтобы координировать его с кладочными связями и отливами сквозь стены. Там, где уклон идет вниз вдоль наружной стены, гидроизоляция будет постепенно уменьшаться, чтобы она продолжала защищать занимаемое пространство ниже уровня земли.

Если материалы наружных стен не защитят гидроизоляцию на уровне земли, следует использовать цокольные накладки для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти накладки обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с почвой и влагой.

В некоторых ситуациях может оказаться невозможным нанесение гидроизоляции непосредственно и полностью на стены фундамента, и может потребоваться крепление «линзовой» мембраны к стене фундамента для улавливания стоков и перенаправления их от фундамента.Рекомендуется использовать ПВХ-мембрану толщиной 60 мил или полиолефиновую мембрану, уложенную на вогнутую песчаную подушку и прикрепленную к стене фундамента с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Мембрана линзы должна иметь уклон в сторону от здания и собирать и перенаправлять стоки в дренажную плитку или отстойник подальше от фундамента

Плата защиты

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от материалов обратной засыпки в процессе эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий битумную сердцевину, помещенную между пропитанными асфальтом матами из стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность стекломата с другой. Для некоторых применений мембран, таких как битумные системы горячего нанесения, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Асфальтозащитные плиты доступны толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, иногда используемыми в качестве защитных слоев, являются изоляция из экструдированного полистирола или предварительно изготовленные синтетические дренажные слои.

Как правило, не рекомендуется использовать сборные композитные дренажные панели непосредственно напротив некоторых гидроизоляционных мембран в качестве защитного слоя. Хотя композитная плита может иметь полиэтиленовый лист со стороны мембраны, этот лист часто разрезается, повреждается или отсутствует. Если он установлен, давление грунта может привести к смещению или повреждению гидроизоляционной мембраны «ямок» в дренажном сердечнике.Кроме того, композитные заполнители имеют острые углы, которые могут порезать гидроизоляционную мембрану во время монтажа или обратной засыпки. Поэтому рекомендуется защитный слой между гидроизоляционной мембраной и дренажным слоем.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже уровня земли, в основном ограничиваются жесткими панелями из экструдированного полистирола из-за необходимости высокой прочности на сжатие и сопротивления влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтрующей тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать в строительных швах в нижележащих стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки представляют собой промышленные изделия, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, расширяющийся бентонит натрия и термопластичный каучук.

Предварительно установленная гидрошпонка с инъекцией проницаемого раствора также может быть рассмотрена, хотя это и не так распространено.Обычно изготовленные из гибкого ПВХ, проницаемые трубки для нагнетания раствора устанавливаются в строительных швах и заливаются раствором только в случае обнаружения утечки. В некоторых случаях трубки также могут быть повторно введены, если утечка сохраняется. Доступ к портам/площадкам для инъекций обычно осуществляется изнутри здания.

Наиболее распространенными проблемными зонами гидрошпонок являются углы и стыки материалов. Эти детали должны быть должным образом детализированы и установлены, чтобы быть эффективными. В целом следует соблюдать стандартные детали производителя.Если используется ПВХ, углы и нахлесты должны быть сварены и должным образом проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 дюйма или 6 дюймов, используемые в подземных системах, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для обеспечения проникновения воды. Основываясь на обширном опыте земляных работ и гидроизоляции, было обнаружено, что гофрированные трубы дренажной плитки из ПВХ могут разрушаться под тяжестью засыпки, поэтому предпочтительно использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки должны быть уложены на большие, промытые рекой заполнители, которые укладываются на фильтровальную ткань, которая должна быть обернута вокруг и поверх дренажной плитки, чтобы попытаться предотвратить заполнение дренажной плитки мелкодисперсной почвой. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы обеспечить движение воды в сторону коллектора отстойника. Выход должен быть самой нижней точкой системы на каждом стыке.

Основы

На рис. 2 представлена ​​общая схема, характеризующая четыре функции: i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к нижележащим элементам ограждения стен фундамента.

Рис. 2. Схема фундаментной стены

Четыре категории функций, т. е. поддержка конструкции, контроль окружающей среды, отделка и распределение, в общих чертах расширены ниже для фундаментных стен.

Функции несущей конструкции — Система фундаментной стены ограждения здания ниже уровня земли должна быть спроектирована и построена так, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от постоянных, динамических и боковых нагрузок от конструкции и самой стены. Фундаментная стена может быть неотъемлемой частью несущей конструкции здания, несущей нагрузки на колонны и перекрытия сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, встроенные в стеновую систему. Эти стены также могут быть использованы в системе бокового сопротивления здания.

Боковые нагрузки на стены фундамента существуют от грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, рассматривается ли почва как активная или пассивная. Нагрузки гидростатического давления могут возникать в случаях высокого уровня грунтовых вод или наводнений. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать динамические нагрузки от пешеходных дорожек или автомобильных дорог. Зоны, спроектированные как пешеходные зоны, также должны учитывать аварийную загрузку транспортных средств.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно, поскольку стена спроектирована как консольная подпорная стена с большим фундаментом или как стена подвала, проходящая вертикально между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянная обшивка, облегчающие строительство и предназначенные для сопротивления боковым нагрузкам, исходящим от стены фундамента, чтобы противостоять в первую очередь вертикальным нагрузкам.

Особые нагрузки, такие как взрывная нагрузка, учитываются при проектировании парковок под зданиями и рядом с ними. В то время как первый контроль этих событий аномальной нагрузки осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться соображения конструкции.

Функции контроля окружающей среды — Внешняя среда, которой подвергается стена фундамента, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается стена фундамента, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и/или смягчать эти климатические нагрузки с каждой стороны фундаментной стены до желаемого уровня.

Вероятно, наиболее преобладающей нагрузкой в ​​области защиты окружающей среды для систем фундаментных стен является влага. Контроль влажности осуществляется при проектировании с использованием нескольких экранов/барьеров. Для поверхностных влажных нагрузок, таких как дождь и снег, первой линией контроля является верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, начиная от непроницаемой брусчатки, бетонных или асфальтовых поверхностей, которые будут отводить большую часть поверхностной влаги.Эффективность этого начального экрана для удаления влаги может повлиять на конструкцию других компонентов системы.

Влага, проникающая через верхний экран, должна быть направлена ​​в выходной дренаж, расположенный в основании стены фундамента. Это достигается за счет дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Обратная засыпка родным, плохо дренируемым грунтом не рекомендуется, так как это будет поддерживать активную водную нагрузку на стену фундамента и ограничит ее способность контролировать попадание влаги внутрь.По мере того, как влага движется от верхнего экрана через дренажную систему снаружи к выходному сливу, влага неизбежно будет пробиваться к поверхности самой стены фундамента. В зависимости от количества воды, проходящей через верхний экран, обычно требуется дренажная система на поверхности стены фундамента, чтобы быстро направить эту воду к основанию стены фундамента и сливному отверстию.

Во многих случаях стен фундамента с низким уровнем грунтовых вод комбинация верхнего экрана, наружной дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, обеспечивать ли гидроизоляцию или гидроизоляцию поверхности стены фундамента или нет. Гидроизоляция препятствует миграции пара при отсутствии гидростатического давления. Гидроизоляция противостоит как миграции пара, так и гидростатическому давлению.

Как правило, гидроизоляция может быть устранена только в местах с очень сухой почвой. Большинство строительных норм требуют гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, наносимую непосредственно на внешнюю поверхность стены фундамента.Строительные нормы также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться как минимум на 6 дюймов ниже нижней части плиты на земле. Этого можно добиться с помощью насосных систем. В районах с более высокой влагозащитой из-за гидростатического давления из-за высокого уровня грунтовых вод или чувствительных внутренних условий на внешнюю поверхность стены фундамента следует наносить гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) сторону стены фундамента, однако существуют системы гидроизоляции отрицательной стороны, которые можно наносить на внутреннюю часть стены фундамента, и системы гидроизоляции слепой стороны, которые можно наносить предварительно. к опорной стене котлована, в результате чего система гидроизоляции устанавливается с положительной стороны.В этих случаях бетонная стена фундамента укладывается вплотную к гидроизоляционной мембране глухой стороны.

Даже при необходимости применения гидроизоляционной мембраны рекомендуется также использовать системный подход, включающий элементы наружной дренажной системы, приповерхностной дренажной системы и выходного водостока. Удаление влаги наиболее полным и оперативным образом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвешивать в течение срока службы сооружения.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать более избыточных систем. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других гидроизоляционных систем. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, так как это может привести к снижению уровня грунтовых вод и повлиять на поддержку прилегающих сооружений. Если для отвода влаги используются насосы, следует предусмотреть систему резервного питания на случай отключения электроэнергии.

Температурные соображения имеют ограниченное значение, так как можно углубиться в стену фундамента, так как снаружи существует постоянное тепловое расчетное условие.Поскольку большинство систем фундаментных стен имеют значительную массу, т.е. бетона, изоляция может иметь значение только для умеренных внутренних температур в верхних частях стены фундамента, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения образования конденсата на внутренних поверхностях стен по всей высоте стены фундамента. Конденсация возможна в подземных условиях в более теплых и влажных летних условиях, поскольку подземные пространства, как правило, более прохладные летом из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к образованию конденсата на внутренних поверхностях стен.

Более высокая температура грунта на внешней стороне также создает необходимость обеспечения, по крайней мере, гидроизоляции на внешней стороне стены фундамента, чтобы противостоять сильному проникновению паров внутрь. Фактически, в некоторых ситуациях кондиционируемые помещения под уровнем земли подвергаются постоянному потоку пара внутрь летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки — Две области отделки имеют важное значение в отношении фундаментных стен. Первое направление – это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать в себя краски, штукатурку или обрамление стен гипсокартоном. Во многих случаях внутренняя отделка представляет собой просто внутреннюю поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные блоки.

Вторая область — это отделка экстерьера рядом с уровнем грунта. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и долговечности.

Гидроизоляция/гидроизоляция во всех ситуациях должна быть проведена выше верхнего экрана и неразрывно связана с гидроизоляцией фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить разрушение, и поэтому требуется какая-то внешняя отделка.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. д., опускается чуть ниже уровня земли, чтобы должным образом перейти и защитить эту чувствительную зону.

Функции распределения — Стены фундамента могут содержать системы распределения, такие как электрические и электронные линии. Иногда эти системы работают внутри системы отделки внутренних поверхностей или в потолочном пространстве. К распределительным системам в самих фундаментных стенах следует относиться с особой тщательностью, так как они также могут быть каналами, транспортирующими воздух и влагу внутри конструкции.

приложений

Особенности конструкции верхнего фильтра для поверхностного стока

Многие участки по периметру здания на одном уровне подвержены большому количеству поверхностного стока из-за интенсивного использования окон и непроницаемых стеновых фасадных материалов, таких как тонкий камень и EIFS. Первая и наиболее эффективная защита от этой воды состоит в том, чтобы наклон верхней поверхности экрана от здания составлял не менее 5% у края здания. Правильный дизайн для подключения водосточных труб к системам дренажа по периметру напрямую, вместо того, чтобы вытекать на территорию, непосредственно прилегающую к стене фундамента, является разумным с точки зрения дизайна.

Важные аспекты проектирования включают уклон поверхности от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который доходит до водостока по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру стены фундамента должна быть окружена свободно дренирующим зернистым материалом, который обернут фильтровальной тканью для предотвращения заполнения пористых пространств зернистого материала мелкими частицами.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной/гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. Если вы сомневаетесь, очевидно, что разумно ошибиться в консервативную сторону и установить водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо решить, какую гидроизоляцию использовать с положительной или с отрицательной стороны.Хотя отрицательная гидроизоляция выгодна с точки зрения ремонтопригодности, в большинстве конструкций фундаментных стен используется положительная гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к опоре.

В зависимости от условий площадки и глубины стены фундамента гидроизоляция положительной стороны может быть установлена ​​либо снаружи, либо непосредственно на футеровку в глухой части перед заливкой бетона. При нанесении снаружи следующим дизайнерским решением является использование жидких или листовых материалов.Листовые изделия имеют преимущества с точки зрения постоянства свойств материала и толщины, но основным недостатком является необходимость многочисленных нахлестов. Нахлесты должны быть установлены таким образом, чтобы верхний лист укладывался внахлест на нижний, чтобы вода естественным образом стекала через нахлест. При использовании листовых материалов предпочтительно полностью и непрерывно приклеивать мембрану к подложке, чтобы предотвратить боковую миграцию утечек, а также выполнять термическую сварку или надежное соединение швов внахлестку.

В системах с жидкостными мембранами правильное нанесение с точки зрения охвата и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Основным преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал наносится в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрыть трещины или раскрытие строительных швов, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (с положительной стороны, без доступа из-за узких линий участков, под плитами на уклоне или по другой причине) изделия могут включать листовые материалы из термоплавкого полиэтилена высокой плотности или ПВХ, бентонит или другие аналогичные патентованные листовые материалы.Во всех случаях защита мембраны и правильная притирка и герметизация швов имеют решающее значение. Методы укладки бетона включают заливку на месте между отставанием и внутренней опалубкой или набрызг-бетон. В бентонитовых системах притирка бентонитовых листов обычно выполняется с обратной стороны снаружи, если укладка бетона предполагает заливку сверху стены. Бентонитовые листы также обычно укладывают внахлест с боковым направлением укладки бетона. При использовании монолитного бетона детализация анкеров опалубки имеет решающее значение, и использование односторонних опалубок, закрепленных сзади на плите, может свести к минимуму эту детализацию.Детализация вокруг опорных свай и грунтовых анкеров может быть сложной задачей, и уменьшение количества или частоты этих типов проникновения повысит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматурной стали является критически важным шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Набрызг-бетонирование может привести к нежелательным последствиям, таким как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляционных материалов не рекомендуют свои продукты для этого применения.В сочетании с гидроизоляцией из бентонитового листа эти пустоты могут быть вредными, поскольку бентонит может набухать в пустотах и ​​терять свою гидроизоляционную целостность. Особое внимание к установке имеет решающее значение как при монолитном, так и при набрызг-бетоне в узлах гидроизоляции слепой стороны.

Мембранная защита

Наилучшие проектные замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны из-за строительных повреждений. Для положительных сторон установка защитных плит или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механических повреждений от последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. Рекомендуется соблюдать осторожность при использовании поверх более мягких жидких материалов, так как дренажный слой может впиться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании тепловых, защитных и дренажных элементов снаружи нижележащих стен фундамента плоскость скольжения должна быть установлена ​​вертикально внутри узла.Расположение плоскости скольжения может варьироваться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить нагрузку на мембрану во время контролируемых операций обратной засыпки; эти напряжения могут вызвать повреждение мембраны, сморщивание, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть должным образом закреплены на основании, чтобы предотвратить вертикальное смещение. Кроме того, следует избегать механического крепления изоляции или других материалов, которые могут проникать в мембрану или создавать нагрузку на нее.Если для прикрепления элемента к мембране используется клей, клейкий рисунок следует наносить небольшими мазками, чтобы обеспечить вертикальный сток воды и снизить возможность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная панель должна иметь защитный лист на задней стороне жилы, чтобы способствовать лучшему перемещению по изоляции.

Завершение фасада здания

Чрезвычайно важным в любом здании является правильная детализация и интеграция системы вертикального фасада здания и системы здания ниже уровня земли.Интеграция двух систем требует тщательного рассмотрения, чтобы обеспечить соблюдение всех критериев влажности, воздуха и температуры для каждой системы на границе раздела. На этом стыке существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полостей.

Фасадные соединения часто вызывают скопление влаги на уровне или вблизи линии уклона здания с окружающей территорией. Требуется специальная накладка за фасадными камнями зданий или специальная накладка и обработка наружной кромки плиты там, где она примыкает к элементам грунта.

Также требуется особая обработка всех дверных проемов. Общепринятой практикой для окончаний стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляционными или гидроизоляционными деталями на запечатывании конверта является очень эффективной практикой.

Проникновения

Оценка состояния и устранение неполадок нижележащих конструкций выявляет распространенные источники утечек, возникающих при проходках. Проходы — это любые отверстия в стене или структурной системе, которые, если они не гидроизолированы должным образом, обеспечивают путь для проникновения влаги в здание.Проходки канализационных труб, вводы водопроводных труб, сливные лотки в плите пола или рукава для электричества, газа или связи — все это обычные проходки, обычно со своей собственной конструкцией или подробными характеристиками. Эти характеристики, однако, оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновения также могут стать довольно экзотическими, например, проникновение пара или другие особенности, требующие специальной обработки. Из-за уникальной природы проникновений и Особых функций никакие правила или критерии не могут регулировать или применяться к их эффективному обращению.Тем не менее, классификация общих типов проникновения и особенностей помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция некоторых трубопроводов, подвергающихся большим перепадам температуры, часто недооцениваются в связи с результирующим движением. Там, где происходит расширение и сжатие коммуникаций или труб, входящих в здание, требуется рукав, проходящий через стену, который прерывается проходным трубопроводом. Для их герметизации обычно требуется применение эластомерных чехлов, которые герметизируют корпус и внешнюю трубу.Другие поверхности, такие как газовые трубы, сигнальные или электрические, как правило, должны быть выполнены с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проходки.

Общеизвестно, что уплотнители выполняют резервную функцию и что предотвращение скопления влаги является основной целью обеспечения герметичности здания в местах проходки. Обратите внимание, что утечка может произойти в месте проникновения и затекания за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Компенсационные швы стен должны быть спроектированы с учетом ожидаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного перемещения. Для устранения утечек весьма эффективным является обеспечение усиленной внешней дренажной среды, аналогичной той, которая требуется на наружной стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в обратной засыпке или дренажной системе.

Швы для стен и полов

Конструкционные швы в большинстве случаев эффективно обрабатываются с помощью деталей, рекомендованных производителем гидрошпонки.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и возможность детализации швов, как правило, эффективны для строительных швов. Жидкий мембранный брус, покрытый эластомерным напылением, простирающимся до края нижнего колонтитула и на несколько дюймов выше бруса, исторически доказал свою эффективность. Там, где требуется гидроизоляция стены фундамента, рекомендуется добавить гидрошпонку в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены/пола, в том числе инъекционные трубы, которые можно установить в швы до укладки бетона, а затем ввести химический раствор после строительства, если гидроизоляционные и гидроизоляционные линии защиты не защищены. полностью эффективен.

Детали

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и сопутствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться совместно с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в области исследований и понимания механизмов разрушения ограждений зданий.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных строительных норм и правил, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соответствие рекомендациям производителей и признанным отраслевым стандартам, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типичная система (деталь 1.2.1)  DWG | DWF | PDF

Система фундаментных стен — гидроизоляция глухой стороны (деталь 1.2.2)  DWG | DWF | PDF

Фундаментная стена — система гидроизоляционных мембран (деталь 1.2.3)  DWG | DWF | PDF

Фундаментная стена — Система листовой мембраны (деталь 1.2.4)  DWG | DWF | PDF

Фундаментная стена — деталь проходки трубы без втулки (деталь 1.2.5)  DWG | DWF | PDF

Фундаментная стена — деталь проходки трубы с втулкой (деталь 1.2.6)  DWG | DWF | PDF

Фундаментная стена — переход фасада в каменную облицовку (Деталь 1.2.7)  DWG | DWF | PDF

Возникающие проблемы

Информацию о возникающих проблемах см. в разделе «Общий обзор».

Коды/стандарты см. в разделе «Общий обзор».

Дополнительные ресурсы

ВБДГ

Продукты и системы

См. соответствующие разделы в применимых спецификациях руководств: Спецификации Unified Facility Guide Specifications (UFGS), VA Guide Specifications, Federal Guide for Green Construction Specifications, MasterSpec®

Публикации

Ресурсы, включая тексты, руководства и веб-страницы, см. в разделе «Общий обзор».

ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки предоставлены первоначальным автором, если не указано иное.

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты обеспечивают поддержку конструкции, передают нагрузки от конструкции на грунт. Но слой, на который фундамент передает нагрузку, должен иметь достаточную несущую способность и подходящие характеристики осадки. Существует несколько типов фундамента в зависимости от различных соображений, таких как-

• Общая нагрузка от надстройки.
• Почвенные условия.
• Уровень воды.
• Чувствительность к шуму и вибрации.
• Доступные ресурсы.
• Сроки реализации проекта.
• Стоимость.

Вообще говоря, фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются, когда несущая способность поверхностного грунта достаточна для того, чтобы выдерживать нагрузки, создаваемые конструкцией. С другой стороны, глубокие фундаменты обычно используются, когда несущая способность поверхностного грунта недостаточна для того, чтобы выдерживать нагрузки, создаваемые конструкцией.Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой грунта имеет более высокую несущую способность.

Свайный фундамент , тип глубокого фундамента, фактически представляет собой тонкую колонну или длинный цилиндр, изготовленный из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине либо за счет торцевой опоры, либо за счет поверхностного трения. .

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Свайные фундаменты обычно используются для больших сооружений и в ситуациях, когда грунт на небольшой глубине не подходит для сопротивления чрезмерной осадке, противодействию вздыманию и т. д. Система фундамента может быть

• При высоком уровне грунтовых вод.
• Большие и неравномерные нагрузки от надстройки.
• Другие типы фундаментов дороже или нецелесообразны.
• Когда грунт на небольшой глубине сжимаем.
• Когда есть возможность размыва, из-за его расположения вблизи русла реки или берега моря и т.д.
• При наличии каналов или систем глубокого дренажа вблизи сооружения.
• Когда выемка грунта невозможна на требуемую глубину из-за плохого состояния грунта.
• Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Свайные фундаменты можно классифицировать в зависимости от функции, материалов, процесса установки и т. д. Ниже приведены типы свайных фундаментов, используемых в строительстве: Подшипник сваи

7

Следующая диаграмма представляет собой типы фундаментов обсуждалось выше.

Эти сваи кратко описаны ниже.

Классификация свайного фундамента в зависимости от функции или использования

Шпунтовые сваи

Этот тип свай в основном используется для обеспечения боковой поддержки. Обычно они противостоят боковому давлению рыхлого грунта, потока воды и т. д. Их обычно используют для коффердамов, настила траншей, берегоукрепления и т. д. Они не используются для вертикальной поддержки конструкции. Обычно они используются для следующих целей:

• Строительство подпорных стен.
• Защита от береговой эрозии.
• Сохраните рыхлый грунт вокруг котлованов фундамента.
• Для изоляции фундамента от прилегающих грунтов.
• Для удержания грунта и, таким образом, увеличения несущей способности грунта.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти фундаменты передают нагрузки через грунт с плохими несущими свойствами на слой, способный нести нагрузку.В зависимости от механизма передачи нагрузки от сваи к грунту несущие сваи могут быть дополнительно классифицированы как заливные.

Сваи с торцевыми опорами

В сваях этого типа нагрузка проходит через нижний конец сваи. Нижний конец сваи упирается в прочный слой почвы или скалы. Обычно ворс упирается в переходный слой слабого и сильного убийцы. В результате свая выполняет роль колонны и надежно передает нагрузку на прочный слой.

Общая несущая способность торцевой опоры сваи может быть рассчитана путем умножения площади кончика сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая.С учетом разумного запаса прочности рассчитывается диаметр сваи.

Фрикционная свая

Фрикционная свая передает нагрузку от конструкции на грунт за счет силы трения между поверхностью сваи и грунтом, окружающим сваю, таким как жесткая глина, песчаный грунт и т. д. Трение может развиваться по всей длина сваи или определенная длина сваи в зависимости от пластов грунта. В висячей свае, как правило, вся поверхность сваи работает на передачу нагрузки от конструкции к грунту.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет грузоподъемность сваи.

При проектировании висячей сваи следует тщательно оценить поверхностное трение, возникающее на поверхности сваи, и принять во внимание разумный коэффициент безопасности. Кроме того, можно увеличить диаметр сваи, ее глубину, количество свай и сделать поверхность сваи шероховатой для увеличения несущей способности висячей сваи.

Сваи для уплотнения грунта

Иногда сваи забивают через небольшие промежутки, чтобы увеличить несущую способность грунта за счет уплотнения.

Классификация свай на основе материалов и метода изготовления

В первую очередь сваи можно разделить на две части. Перемещаемые сваи и несмещаемые или сменные сваи. Сваи, которые вызывают вертикальное и радиальное смещение грунта при вбивании в землю, известны как сваи смещения. В случае сменных свай грунт бурят и грунт удаляют, а затем полученное отверстие либо заполняют бетоном, либо вставляют сборную бетонную сваю.По материалам изготовления свай и способу их установки несущие сваи можно классифицировать следующим образом:

1. Деревянные сваи
   1. Необработанные
   2. Обработанные консервантом
2. Бетонные сваи
   1. Сборные 90 Сваи 40 сваи на месте
3. Стальные сваи
   1. Сваи двутаврового сечения
   2. Пустотелые сваи
4. Составные сваи

Деревянные сваи размещаются под уровнем воды.Они служат примерно около 30 лет. Они могут быть прямоугольной или круглой формы. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше его ширины.

Обычно рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрепив накладки к сваям болтами.

Преимущества деревянных свай-

• Доступны деревянные сваи стандартного размера.
• Экономичный.
• Простота установки.
• Низкая вероятность повреждения.
• Деревянные сваи можно обрезать на любую желаемую длину после их установки.
• При необходимости деревянные сваи легко выдвигаются.

Недостатки деревянных свай-

• Сваи большей длины не всегда доступны.
• Трудно получить прямые сваи, если они малой длины.
• Трудно забить сваю, если слой грунта очень твердый.
• Спайсинг деревянного штабеля затруднен.
• Деревянные или деревянные сваи не подходят для использования в качестве опорных свай.
• Для долговечности деревянных свай необходимо принимать специальные меры. Например, деревянные сваи часто обрабатывают консервантом.

Бетонные сваи

Сборные бетонные сваи

Сборные бетонные сваи заливают в свайное ложе в горизонтальной форме, если они имеют прямоугольную форму. Обычно круговые сваи отливают в вертикальных формах. Сборные сваи обычно армируют сталью, чтобы предотвратить ее поломку во время ее перемещения от литейного ложа до места расположения фундамента.После того, как сваи отлиты, необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

• Обеспечивает высокую стойкость к химическим и биологическим трещинам.
• Обычно имеют высокую прочность.
• Для облегчения забивки по центру сваи может быть установлена ​​труба.
• Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
• Может быть обеспечено удержание арматуры.
• Качество ворса можно контролировать.
• При обнаружении неисправности ее можно заменить перед поездкой.
• Сборные сваи можно забивать под воду.
• Сваи можно нагружать сразу после того, как они будут забиты на необходимую длину.

Недостатки сборных свай

• После того, как длина сваи определена, впоследствии ее трудно увеличить или уменьшить.
• Их трудно мобилизовать.
• Требуется тяжелое и дорогое оборудование для вождения.
• Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
• Существует вероятность поломки или повреждения при погрузочно-разгрузочных работах и ​​забивке свай.

Залитые бетонные сваи

Сваи этого типа сооружаются путем бурения грунта до нужной глубины с последующим укладыванием в это место свежесмешанного бетона и оставлением его там затвердевать.Этот тип сваи сооружается либо путем вбивания металлической оболочки в землю и заполнения ее бетоном, оставляя оболочку с бетоном, либо оболочку вытаскивают во время заливки бетона.

Преимущества монолитных бетонных свай

• Оболочки легкие, поэтому с ними легко обращаться.
• Длину свай можно легко изменить.
• Корпуса могут быть собраны на месте.
• Не требуется чрезмерного усиления только для предотвращения повреждений при обращении.
• Отсутствие возможности поломки при установке.
• При необходимости можно легко установить дополнительные сваи.

Недостатки монолитных бетонных свай

• Установка требует тщательного наблюдения и контроля качества.
• Требуется достаточное место на участке для хранения материалов, используемых для строительства.
• Трудно соорудить монолитные сваи в местах с сильным потоком подземных вод.
• Нижняя часть стопки может быть несимметричной.
• Если свая неармированная и необсаженная, свая может разрушиться при растяжении, если на нее действует подъемная сила.

Сваи стальные

Сваи стальные могут быть двутаврового сечения или полые трубы. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет ¾ дюйма. Из-за небольшой площади сечения сваи легко забивать. В основном они используются в качестве опорных свай.

Преимущества стальных свай

• Простота установки.
• Они могут достигать большей глубины по сравнению с любым другим типом свай.
• Может проникать сквозь твердый слой почвы благодаря меньшей площади поперечного сечения.
• Легко сращиваются стальные сваи
• Могут выдерживать большие нагрузки.

Недостатки стальных свай

• Склонность к коррозии.
• Имеет возможность отклонения во время движения.
• Сравнительно дорого.

Свайные фундаменты Статьи

Основные принципы и классификация свайных фундаментов

Введение

Мелкие и глубокие фундаменты обозначают относительную глубину грунта, на котором построены здания.Когда глубина фундамента меньше ширины фундамента и менее десяти футов в глубину, это мелкий фундамент. Неглубокие фундаменты используются, когда поверхностные грунты достаточно прочны, чтобы выдерживать возложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, то это фундамент глубокого заложения. Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

Условия, при которых используются глубокие фундаменты

· Почвы у поверхности с относительно слабой несущей способностью (700 фунтов на квадратный фут или меньше)

· Почвы у поверхности, содержащие расширяющиеся глины Набухание почвы)

· Поверхностные почвы, которые уязвимы для удаления эрозией или SCOUR

Классификация глубоких оснований

Глубокие основы классифицируются на три категории:

· Объединения

· Фундаменты скважин

· Фундаменты кессонов

Типы фундаментов и основные механизмы, связанные с классификацией фундаментов глубокого заложения, рассматриваются в нашем курсе FE по подготовке к экзаменам по гражданскому строительству для тех, кто готовится стать инженером-стажером.

Свайные фундаменты

Свайный фундамент определяется как ряд колонн, сооруженных или вставленных в землю для передачи нагрузок на нижний уровень грунта. Свая представляет собой длинный цилиндр, сделанный из прочного материала, например бетона. Сваи втыкаются в землю, чтобы служить устойчивой опорой для конструкций, построенных на них. Сваи передают нагрузки от конструкций на твердые слои, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно закрепленными в грунте.Поскольку свайные фундаменты устанавливаются в грунте, они более устойчивы к эрозии и размыву.

Установка свайных фундаментов

Сваи сначала забивают на уровне земли, а затем забивают или вбивают в землю с помощью копра. Сваебойный молот — это машина, которая удерживает сваю вертикально и забивает ее в землю. Удары повторяются путем поднятия тяжелого веса и опускания его на вершину сваи. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой свая не может быть забита в грунт дальше.Способ установки свай является основным фактором, влияющим на структурную целостность свайных фундаментов. Метод с забивными сваями является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает наибольшую несущую способность каждой сваи. Так как каждая свая имеет зону влияния на грунт вокруг себя, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

Категории свай

· В зависимости от назначения сваи подразделяются на несущие, висячие, висячие, вбивные, направляющие и шпунтовые.

· В зависимости от состава материалов сваи подразделяются на деревянные сваи, бетонные сваи, сваи из песка или стальные сваи.

1)Опорные сваи забиваются в землю до достижения твердого слоя. Несущие сваи опираются на твердые слои и служат опорами для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают строительную нагрузку на твердый слой под ними.

2) Висячие сваи используются, когда грунт мягкий и нет твердых слоев.Эти сваи длинные, а поверхности имеют шероховатость для увеличения площади поверхности и повышения сопротивления трению. Они оказывают сопротивление трению между их внешней поверхностью и контактирующей почвой. Висячие сваи не опираются на твердые породы.

3)Сваи забиваются под наклоном, чтобы противостоять наклонным нагрузкам.

4) Направляющие сваи используются при формировании коффердамов для обеспечения стабильного фундамента для подводного строительства.

Основные принципы свайных фундаментов и их классификация являются рекомендуемыми темами для ознакомления перед сдачей экзамена FE по гражданскому строительству.

Типы свай по форме и составу

PDH Курсы онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и вдобавок научило меня нескольким новым вещам

для раскрытия мне новых источников

информации.»

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Простой в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»

Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч.Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи.Вы

— лучшее, что я нашел.»

Рассел Смит, ЧП

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»

Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.»

Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»

Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; т.е., что позволяет

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»

Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был номер

.

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основан на каком-то непонятном разделе

законов, которые не применяются

до «обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий.»

Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто до

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставленных фактических случаев.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест действительно требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, который мне нужен

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»

Ричард Роудс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой.»

Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для приобретения блоков PDH

в любое время.Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно делает его

легче  впитывать все

теорий.»

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

.

мой собственный темп во время моего утра

на метро

на работу.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE при необходимости

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»

Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%.»

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»

Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

при необходимости

Сертификация

.»

Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»

Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»

Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано.»

Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»

Брайан Адамс, П.Е.

Миннесота

«Отлично, удалось получить полезную информацию с помощью простого телефонного звонка.»

Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения курса «Строительство прибрежных районов — Проектирование»

Корпус Курс и

очень рекомендую.»

Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно приготовлено.»

Юджин Брэкбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на

обзор везде и

когда угодно.»

Тим Чиддикс, ЧП

Колорадо

«Отлично! Широкий выбор тем на выбор.»

Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»

Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»

Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Никаких недоразумений при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии. Информативный

и отличное освежение.»

Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.»

Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»

Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»

Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственное расписание .»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат

. Спасибо за создание

процесс прост.»

Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»

Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал .»

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, для которого требуется

улучшение.»

Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат

.»

Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области внешние

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

%PDF-1.4
%
157 0 объект>
эндообъект

внешняя ссылка
157 91
0000000016 00000 н
0000002657 00000 н
0000002116 00000 н
0000002756 00000 н
0000002884 00000 н
0000003348 00000 н
0000003775 00000 н
0000004325 00000 н
0000004361 00000 н
0000004397 00000 н
0000004425 00000 н
0000004539 00000 н
0000004717 00000 н
0000005574 00000 н
0000006409 00000 н
0000007314 00000 н
0000008177 00000 н
0000008887 00000 н
0000009611 00000 н
0000010327 00000 н
0000010987 00000 н
0000400843 00000 н
0000401676 00000 н
0000428379 00000 н
0000428545 00000 н
0000447447 00000 н
0000447632 00000 н
0000448133 00000 н
0000515612 00000 н
0000515731 00000 н
0000515898 00000 н
0000516085 00000 н
0000516393 00000 н
0000516478 00000 н
0000516709 00000 н
0000517020 00000 н
0000517524 00000 н
0000604430 00000 н
0000604934 00000 н
0000663755 00000 н
0000663874 00000 н
0000664041 00000 н
0000664228 00000 н
0000664539 00000 н
0000664624 00000 н
0000664855 00000 н
0000665168 00000 н
0000665670 00000 н
0000810343 00000 н
0000810462 00000 н
0000810629 00000 н
0000810802 00000 н
0000811097 00000 н
0000811182 00000 н
0000811404 00000 н
0000811731 00000 н
0000812235 00000 н
0000981167 00000 н
0000981286 00000 н
0000981453 00000 н
0000981640 00000 н
0000981943 00000 н
0000982029 00000 н
0000982258 00000 н
0000982570 00000 н
0000983074 00000 н
0001066143 00000 н
0001066262 00000 н
0001066429 00000 н
0001066616 00000 н
0001066919 00000 н
0001067004 00000 н
0001067211 00000 н
0001067521 00000 н
0001068025 00000 н
0001238004 00000 н
0001238123 00000 н
0001238290 00000 н
0001238477 00000 н
0001238809 00000 н
0001238895 00000 н
0001239124 00000 н
0001239508 00000 н
0001240012 00000 н
0001340291 00000 н
0001340410 00000 н
0001340577 00000 н
0001340762 00000 н
0001341070 00000 н
0001341155 00000 н
0001341383 00000 н
трейлер
]>>
startxref
0
%%EOF

159 0 объект>поток
xb«`f`X ʀ

.
