Какая должна быть стяжка для водяного теплого пола

Теплые полы сегодня активно используют для отопления помещений, как самостоятельные отопительные элементы, так и в комплексе с другими отопительными системами. В общем случае технология укладки теплых водяных полов на основе бетонной стяжки выглядит следующим образом: перед началом работ по установке теплого пола выполняется деление помещения на участки, для того чтобы температурные расширения и предотвратить ее растрескивание. Максимально допустимая площадь участка 40 м кв . Далее на очищенную основу укладывается теплоизоляционный слой, что бы не допускать тепловых потерь в низ. Это может быть полистирол или пеноплекс. Затем под контур труб укладывается арматурная сетка и выполняется монтаж труб согласно разработанному проекту. После выполняется опрессовка системы непосредственно перед заливкой стяжки. Заливается стяжка для водяного теплого пола при комнатной температуре и нахождении системы под давлением в течении суток. Стоит оставлять систему под давлением до окончания работ. И на финишном этапе укладывается чистовое покрытие. Лучше если коэффициент сопротивления чистового материала не будет выше 0,15 м кв *К/Вт. Для этого керамическая плитка может применяться без проблем, а вот с паркетом, эластичными и ковровыми покрытиями стоит быть аккуратнее, они должны быть предназначенными для систем напольного отопления и иметь спецобозначения.

Стяжка в системе теплого пола это важный элемент, она является теплораспределительным материалом, Поэтому ее качество и правильная заливка значимы для эффективного функционирования системы. Конечно, можно монтировать водяной теплый пол без стяжки, тогда процесс установки теплого пола пройдет гораздо быстрее и легче. Водяной теплый пол без стяжки относится к настильным системам теплого пола. Он является универсальным в применении и может использоваться там, где нет возможности использовать бетонную стяжку.

Но все же давайте рассмотрим, какой должна быть стяжка для водяного теплого пола.

Для выполнения бетонной стяжки обычно используют раствор из цемента и песка или пескобетон. Рекомендуется использовать бетон не ниже марки М-300. Раствор по консистенции должен быт как густое тесто, без комков, слегка нрасплываться на поверхности, но ни в коем случае не растекаться, та как это приведет к образованию усадочных трещин. Раствор нужно использовать в течении часа или полтора. Заливка стяжки в помещении выполняется за раз. Рекомендуется прокалывать свежий раствор стержнем для предотвращения образования воздушных пустот, а также обеспечить достаточную влажность в течении 7-10 дней.

Толщина стяжки для теплого пола не должна быть менее 45 мм для труб всех диаметров. Если этот параметр критичен, то стяжку стоит армировать сеткой, толщина проволоки у которой 3 мм и размер ячейки 100 х 100 мм. Это даст возможность уменьшить толщину стяжки теплого водяного пола

Имейте в виду, что линейное удлинение трубы наших производителей равно 0,3%, а не 1% в сравнении с другими производителями. Это дает возможность делать меньше толщину стяжки теплого водяного пола и увеличивать его контур.

Итак, можно сказать что, наиболее оптимальный вариант для равномерного распределения тепла по поверхности, это когда толщина стяжки для теплого пола была не меньше 65 мм и отвечает требованиям строительных норм.

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м³ цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея. Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
добавляют оставшийся песок и перемешивают;
добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.

Инструмент:
— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно 10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин

2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.

Какая толщина теплого пола является оптимальной, критерии выбора, видео

Какая толщина теплого пола является оптимальной, должен знать каждый строитель и отделочник, дело в том, что только правильное выполнение такого пола позволит ему эффективно работать.

Тот же пол, который будет слишком толстым, попросту не сможет выполнять свои функции, так как воздух в помещении из-за этого не будет прогреваться.

Устройство тёплого пола

Для того чтобы иметь представление о том, какой толщины должен быть теплый водяной пол, необходимо знать его устройство. Именно отличное знание технологии монтажа подобной системы отопления позволяет правильно установить все системы, а также отрегулировать температуру в помещении с тем, чтобы уровень комфорта в нём был оптимальным. При этом стоит иметь в виду, что какая толщина пирога утепленного покрытия, применяемого для изготовления теплого водяного пола, обычно указывается в инструкции к нему.

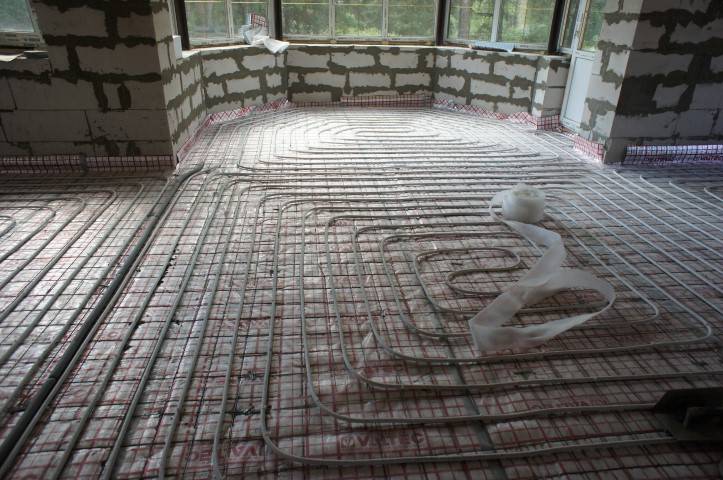

Устройство водяного теплого пола

Важно! По общему правилу тёплые полы всех видов имеют слоистую конструкцию, то есть в помещении формируется некий «пирог» из бетона с начинкой в виде теплонагревательного элемента.

Он может быть электрическим или водяным. В результате появляется возможность для дополнительного отопления того или иного помещения при условиях надёжной защиты всех элементов тёплого пола.

Если брать непосредственно все слои тёплого пола в отдельности, то он состоит из:

утеплителя;
полиэтиленовой плёнки;
арматурной сетки, которая может и отсутствовать, но с ней пол будет прочнее;
трубопровода;
бетонной стяжки.

Устройство электрического теплого пола

Каждый слой играет свою роль, поэтому, какая толщина заливки теплого пола должна быть в том или ином случае, можно узнать, только сложив толщину каждого слоя такого пирога. При этом всегда стоит помнить о том, что каждый слой имеет своё функциональное предназначение, например, утеплитель позволяет экономить на нагреве воды, а также более эффективно распределять тепло по зданию. Если ошибиться с его монтажом, то понять, какая толщина теплого водяного пола будет оптимальной, станет весьма сложно.

В любом случае, прежде чем начинать выполнение работ, стоит проконсультироваться со специалистом, имеющим опыт их проведения. Дело в том, что правильный монтаж описываемого «пирога» — достаточно тонкое дело и если его неправильно выполнить на каком-либо этапе, можно ненароком испортить всю работу, а это лишние затраты времени и денег. Если же специалиста, знакомого вам, у вас нет, внимательно изучите инструкцию к тому или иному виду данной отопительной системы. Это поможет вам определить, какая толщина теплого пола будет оптимальной именно в этом помещении.

Толщина стяжки для теплого водяного пола

Как определить толщину каждого слоя в «пироге»?

Как мы уже писали, какой толщины должен быть теплый водяной пол можно установить, если сложить толщину всех его слоёв. Для начала необходимо будет рассчитать и выполнить черновую стяжку. Она устраивается на чистовом поле и привязывается обычно к краю цоколя фундамента или же самого фундамента. Если же пол выполняется на первом этаже зданий, то черновую стяжку придётся делать на грунте или бонтонном перекрытии первого этажа.

Существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола

Так, если вы будете выполнять работы на перекрытии, то вам нет нужды как-то по-особенному готовиться к этому, достаточно просто подмести пол и отмыть от грязи. В том же случае когда имеется грунтовое основание, вам придётся его подготовить его особенно, а именно выровнять грунт и утрамбовать его. При этом стоит помнить о том, что грунтовое основание обычно выполняется на основе песчано-гравийной смеси, и поэтому её с полным основанием можно назвать «подушкой» — именно она составляет первый слой тёплого пола в этом случае, что стоит учитывать, решая вопрос о том, какой толщины должен быть теплый водяной пол.

Кстати, существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола. Например, заливая поверх описанной «подушки» черновую стяжку, необходимо исходить из её толщины приблизительно в 50 мм. При этом какая толщина теплого пола, будет дальше зависеть от того материала, который вы избрали в качестве утеплителя.

Дело в том, что тот же пенополистирол бывает разных видов и сортов, каждый своей толщины. В результате вы имеете возможность подобрать тот «пирог», который подходит именно вам, учитывая при этом размер тех же самых дверных проёмов. Если этого не сделать , тёплый пол придётся переделывать, тратя время и деньги.

Если говорить более конкретно, какой толщины пенополистирол для теплого пола должен быть, то плита этого материала размерами в 100-115 мм вполне подойдёт. Минимальная же его толщина должна составлять те же 50 мм. Кроме того, если отвечать уже на другой вопрос о том, какая толщина пенофола должна быть для теплого пола, необходимо также будет учитывать плотность данного материала. Она в среднем должна равняться 30…35 кг/м3, это позволит вам значительно сократить уровень теплопотерь, проходящих через утеплитель.

Толщина других элементов тёплого пола

После того как вы уложите утеплитель, его нужно будет накрыть полиэтиленовой плёнкой толщиной в 150-200 мкм. Поверх расстеленного полиэтилена выкладывают арматурную сетку из прутков диаметром не тоньше 4 мм. После монтажа арматуры необходимо будет заняться укладкой и сборкой трубопровода. Здесь толщина трубы составит 16 мм, при этом, если возьмёте трубу, изготовленную из полиэтилена, её диаметр может быть меньше.

Стяжку не рекомендуется делать толще 80 мм

При решении вопроса, какой толщины заливать теплый пол, необходимо будет набросить ещё 20 мм на арматурную сетку, которая прикроет трубопровод сверху. Сверху смонтированный тёплый пол закрывается стяжкой минимальной толщиной в 50 мм, можно также для верности накинуть примерно 10 мм.

Данная стяжка имеет функцию не только основания чистового пола, но и ещё аккумулятора тепла. В результате, отвечая на вопрос, какая толщина теплого водяного пола является оптимальной, необходимо предусмотреть такой размер стяжки, который бы позволил оставаться полу тёплым максимально длительное время. В любом случае толще 80 мм её делать не рекомендуется, при этом лучше всего использовать бетон марки М200 и выше.

Гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом

Это, в принципе, все слои «пирога» слоёного пола. Однако останется ещё сделать чистовое покрытие, состоящее из керамогранита, кафеля и иных напольных покрытий. При этом каждый материал имеет свою толщину, например, для кафеля понадобится 20 мм свободного пространства, а для паркета – 40.

Кроме того, иногда возникает вопрос, какая толщина гипсокартона для теплого легкого пола является подходящей. Дело в том, что гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом. Лучше всего просто в магазине попросить предоставить вам этот отделочный материал, указав при этом, что вы собираетесь его использовать для отделки пола.

Важно! Стоит помнить и о том, что все размеры, приведённые выше, не являются строго определёнными и могут меняться в ту или иную сторону.

Связанно это как с неровностью самого пола, так и с особенностями, применяемых при обустройстве тёплого пола материалов. Например, можно использовать вместо пенополистирола минеральную вату, имеющую другую толщину.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200 мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300 мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

проверка работоспособности перед укладкой стяжки трубопровода;
проверка трубопровода на гидравлическую плотность;
проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования. Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Выбор напольного покрытия

Ламинат имеет склонность деформироваться под воздействием влаги и высоких температур

После того как «пирог» будет сформирован, вам останется только оформить начисто ваш пол. Для этого нужно выбрать материал напольного покрытия с учётом его толщины. Если вы ошибётесь, то придётся пол переделывать заново, так как в процессе выполнения работ имеется вероятность повредить стяжку.

Что же касается непосредственно выбора самого материала, то лучше для тёплого пола подбирать те материалы, которые не боятся воздействия влаги или температуры. К ним относят керамическую плитку и керамогранит. К использованию ламината нужно подходить с большой осторожностью, так как он имеет склонность деформироваться под воздействием влаги и высоких температур.

Важно! Выбирая тот или иной материал для напольного покрытия, нужно обращать особое внимание на его толщину.

Например, ламинат выпускается в разных вариантах, из которых вы можете выбрать подходящий по цене. В результате вы получаете возможность выдержать требования по толщине водяного пола и одновременно красиво его оформить.

Лучше для тёплого пола подбирать керамическую плитку или керамогранит

Кстати, некоторые производители выпускают наборы для тёплых полов с приложением к ним уже готового напольного покрытия. В результате вы экономите время на его поиске, а ваш пол будет в этом случае составлять единый законченный комплекс. Подобным образом можно добиться весьма существенной экономии ваших денежных средств.

Расчет пирога теплого водяного пола.

Дата публикации: Февраль 10, 2017 в 13:00

В данной статье мы рассмотрим необходимые параметры для того чтобы понять какой должен быть пирог теплого пола, какую высоту потолков необходимо подготовить и на какую отметку мы можем выйти.

Сразу оговорим, что готового решения для всех не существует и мы постараемся дать вам возможные варианты исхода событий и их решение.

Возьмем для наглядности классический дом из газобетона на ж.б. плите толщиной 300 мм.

ИЗ ЧЕГО СОСТОИТ ПИРОГ ТЕПЛОГО ПОЛА.

Классический пирог теплого пола, который можно встретить на строительных площадках СПб и Лен. области состоит из экструдированного пенополистирола, гидроизоляционной пленки, арматурной сетки, трубы теплого пола, чистовой стяжки и напольного покрытия.
Мы рассмотрим каждый из этих элементов и в конце каждого параграфа найдем высоту на которую поднимется пирог.

Но пойдем мы от обратного и начнем с напольного покрытия, а самое сложное оставим на конец.

Напольное покрытие.

Как правило, для теплого водяного пола используется либо плитка, либо ламинат.

И то и другое покрытие имеют толщину около 10 мм. включая плиточный клей или подложку.

Пирог = 0+10 мм.

Чистовая стяжка.

Минимально допустимая толщина чистовой стяжки машинным методом с добавлением фиброволокна и пластификатора составляет 30 мм. Идеальной толщиной считается 50 мм.

Главное не превышать суммарную толщину стяжки в 70мм.

Это означает что толщина стяжки в плоскости трубы + толщина над трубами не должна превышать 70 мм.(т.е. 50 мм. над трубой это максимально допустимая высота).

Пирог = 0+10 мм. + 50 мм.

Труба теплого пола.

В 90% случаев толщина стандартной трубы PERT или PEXa для теплого пола составляет 16 мм.

Если вы используете трубу 17 мм. или 20 мм. то считайте соответствующую толщину.

Пирог = 0+10 мм. + 50 мм.+ 16 мм.

Арматурная сетка.

Толщина арматурной сетки составляет 4 мм. и очень красиво складывается с толщиной трубы 16 мм. и суммарно составляет 20 мм.

Конечно же существует сетка разной толщины начиная от 3 мм. и выше, но на практике самая ходовая и рациональная это 4 мм.

Пирог = 0+10 мм. + 50 мм.+ 16 мм. + 4 мм.

Гидроизоляционная пленка.

Имеет толщину не существенную и может не приниматься во внимание.

За исключением случаев когда вы укладываете изоляцию типа фольгоизол или стенофон толщиной более 5 мм.

Пирог = 0+10 мм. + 50 мм.+ 16 мм. + 4 мм. + 0 мм. = 80 мм.

На данном этапе высота пирога теплого пола без утепления составляет 80 мм.

Ну и самое основное и интересное это утеплитель, на него мы выделили бОльшую часть этой статьи и именно этот вопрос не дает нашим заказчикам покоя.

Экструдированный пенополистирол.
Представляет из себя материал, созданный путем смешивания гранул полистирола при повышенной температуре и давлении с введением вспенивающего агента и последующим выдавливанием из экструдера и в зависимости от производителя и назначения имеет свою плотность.

Этот параметр плотности играет для нас важное значение т.к. от этого параметра зависит какую толщину пенополистирола мы выберем.

И так же мы должны понимать важность того что через пол уходит до 20% тепла из дома и не качественно утепленный фундамент может сильно повлиять на дальнейшие счета на отопление.

Сколько вообще нужно утеплителя?

В соответствии с требованиями СНиП 23-02-2003 «Тепловая защита зданий» и зная коэффициент теплопередачи(R) в Санкт-Петербурге и Лен. области при нашей толщине плиты 300 мм., нам необходимо утепление пенополистиролом типа Пеноплекс Фундамент(35 кг/м3) толщиной 98мм.

Т. е. выражаясь простым языком нам нужно отгородить помещения где мы будем жить и ходить от улицы(холодной земли) толщиной утеплителя в 10 см.

Если фундамент утеплен снаружи(в земле) 100 мм. слоем пенополистирола, то изнутри по нормативам можно не утеплять фундамент и сразу класть гидроизоляцию, сетку и трубу, но это только по нормативам.

Мы же с вами понимаем что если мы не сделаем изолирующий контур между чистовой стяжкой в которой будут трубы теплого пола и основным фундаментом, то нам придется греть всю плиту целиком. И рациональность этого мероприятия остается под большим вопросом.

Поэтому практика многих строителей привела нас к тому что внешний контур утепления составляет 50мм. и внутренний контур так же составляет 50 мм. Тем самым мы имеем суммарное заграждение от холода 100мм. и изолируем чистовую стяжку от основной плиты.

Какие подводные камни?

1. Покупая готовый дом или таунхаус вы с высокой вероятностью можете попасть на некачественное утепление и в процессе эксплуатации на отопление дома вы будете тратить денег на 10% больше чем могли бы. Вместо положенного утеплителя кладется самый недорогой пенопласт с минимальной плотность, а зачастую утепление по внешнему контуру не проводится вовсе. Если вы строите дом самостоятельно, то можете легко проконтролировать какой толщины и плотности утеплитель заложили по внешнему контуру.

2. Высота проемов входных и межкомнатных дверей не позволяет сделать должную высоту утепление, а если и позволяет то без подъема дверей и частичного ремонта фасада не обойтись, а это лишние затраты.

3. Высота потолков получается ниже на 5-10 см. чем могла быть. Ведь строя свой дом и живя за городом хочется жить в просторе и чувствовать себе свободно, а не когда над тобой свисает потолок и всем своим видом давит на психику.

Если вы строите свой дом сами, то у вас есть уникальная возможность сделать все качественно.

Какие варианты исхода могут быть?

1. Наружный слой 50 мм, внутренний слой 50 мм.

По нашему мнению самый правильный и рациональный вариант. Необходимые нормы соблюдены, изолирующий слой присутствует, минимально необходимые финансовые затраты.

В таком варианте полный пирог теплого пола от черновой стяжки до чистового покрытия составит 80+50=130 мм.

2. Наружный слой отсутствует, внутренний 100 мм.

Самый проблемный вариант если при строительстве не заложили высоту потолков под полный пирог теплого пола.

При таком варианте необходимо понимать хватает ли высоты потолков чтобы поднять уровень пола на 170 мм.

При проектировании и строительстве достаточно часто выявляется эта проблема и заказчики стоят перед выбором.

Тут необходимо принять для себя решение, жить с потолками ниже уровня чем могло быть и увеличивать дверные проемы или быть готовым платить на 10% больше счета за отопление.

В таком варианте полный пирог теплого пола от черновой стяжки до чистового покрытия составит 80+100=180 мм.

3. Наружный слой некачественный, внутренний 70 мм.

Такой вариант встречается достаточно часто, когда покупается готовый дом или таунхаус и при обследовании узнается что внешнее утепление представляет из себя дешевый пенопласт толщиной 50 мм. предназначенный для упаковки бытовой техники.

Так или иначе этот утепляющий материал берет на себя функцию утепления и принимается решение утеплить изнутри толщиной 70 мм.(50+20)

В таком варианте полный пирог теплого пола от черновой стяжки до чистового покрытия составит 80+70=150 мм.

4. Наружный слой 100 мм. внутренний 50 мм.

Такой вариант получается максимально теплым но и максимально дорогим и не рациональным.

Внешнее утепление мощное и супер-качественное, внутренний изолирующий слой присутствует, цена высока.

В таком варианте полный пирог теплого пола от черновой стяжки до чистового покрытия составит 80+50=130 мм.

Выводы.

Как вы поняли универсального ответа нет и быть не может. Все зависит от того в каком положении вы оказались и ко всему нужен индивидуальный подход, а решение всегда можно найти.

Но всегда стоит помнить что умные люди старались и высчитывали для нас необходимые параметры и стандарты по утеплению и этими параметрами не стоит пренебрегать.

Мы всегда призываем подходить к решению вопроса утепления фундамента и расчета высоты пирога теплого пола рационально.

Желаем тепла Вашему дому и хорошего настроения!

Заказать монтаж теплого водяного пола вы можете в нашей компании по самым рациональным ценам!

Заказать монтаж теплого пола!

Толщина стяжки для водяного теплого пола: tvin270584 — LiveJournal

Толщина стяжки под теплый пол зависит от множества факторов, но она должна быть одинаковой по всей поверхности. Обустройство водяного пола выполняется в несколько этапов, где обязательным является организация гидро- и теплоизоляции, укладка армированной сетки устройство стяжки. Последний этап работ требует от ремонтников особой ответственности и соблюдения технологии, ведь от этого зависит защита системы обогрева и подготовленность поверхности к укладке завершающего, декоративного покрытия. Именно подходящая толщина стяжки обеспечивает прочность и равномерное прогревание пола. В статье мастер сантехник расскажет, как правильно выполнить цементное основание и какая должна быть толщина стяжки теплого пола.

Назначение стяжки теплого пола

Обычная стяжка, выполняемая практически во всех помещениях жилых зданий, несет на себе ряд функций:

Создает максимально ровную поверхность для укладки финишного напольного покрытия;
Усиливает прочность и надежность конструкции здания в целом;
Распределяет нагрузку от мебели, оборудования и бытовой техники равномерно по всей поверхности.

Помимо этих функций стяжка для теплого пола выполняет дополнительные задачи, а потому требования к ее качеству выше. Задачи такие:

Служить хорошим «посредником» в передаче тепловой энергии от труб воздушной среде помещения;
Равномерно распределять это тепло по всей площади;
Защищать греющий контур от механических воздействий.

При этом стяжка над теплым полом должна длительно служить и выдерживать перепады температур, не разрушаясь и не повреждая замоноличенные в ней трубы.

Компоненты стяжки теплого пола: 1 – гидроизоляционное покрытие; 2 – демпферная лента толщиной от 8 до 10 мм; 3 – полиэтиленовая пленка; 4 – трубы греющего контура; 5 – цементная стяжка; 6 – утеплитель с теплоотражающей пленкой; 7 – дополнительный теплоизоляционный слой (при необходимости)

Перед выполнением работ по заливке основания следует тщательно подготовиться, а после них – выдержать рекомендации по отвердеванию пола. Поскольку будущая монолитная плита будет подвергаться нагреву, расширяться она будет сильнее, чем обычные стяжки, это надо учесть при монтаже.

Технология укладки обычной стяжки поверх слоя утеплителя, чья максимальная толщина не превышает 100 мм, рекомендует предусмотреть деформационный шов по всему периметру помещения шириной до 5 мм.

Устройство деформационных швов

После того как укладка теплого пола под стяжку окончена, можно хорошо увидеть все подводные камни, связанные с будущим покрытием. Например, когда греющих контуров в комнате получилось 2, то и монолитных плит надо сделать две, а между ними обязательно предусмотреть деформационный шов. Другой момент: распределительный коллектор наверняка находится в другом помещении, поэтому трубы теплого пола, ведущие к нему, пересекут несколько подобных швов. Две или три плиты хоть и с небольшой разницей температур, но будут расширяться по-разному, заставляя вмурованные в них трубы или кабели работать на разрыв. Это отразится на долговечности функционирования контура, значит, нужно правильно выполнить переходы труб из одной стяжки в другую.

Схема выполнения деформационного шва у стены по всей толщине теплого пола

В деформационный шов между плитами отдельных контуров также закладывается демпферная лента толщиной не менее 10 мм, а для организации пересечения трубами этого шва в нем устанавливается специальный профиль. При этом трубы должны проходить сквозь защитные футляры.

Деформационный шов

Примечание. В случае, когда выполняется армирование стяжки, сетки с ячейками 150 х 150 мм укладываются на теплоизоляционный слой тоже с учетом разделения покрытия деформационным швом.

Монтаж стяжки теплого пола

Прежде всего, следует знать, что минимальная толщина стяжки над водяным теплым полом должна составлять не менее 30 мм выше верха трубы. Если принять во внимание, что для напольного обогрева использовалась труба диаметром 16 мм либо электрический кабель, то общая толщина цементного покрытия получится 50 мм. Такая мощность слоя учитывает долговременную нагрузку от легкой мебели и людей, а также является минимальной в плане распределения тепла и его передачи в помещение.

Интересно посмотреть разные фото, сделанные тепловизором при работающем напольном отоплении в инфракрасном диапазоне. Когда толщина стяжки под теплый пол минимальна, а шаг укладки труб большой, то можно заметить, что поверхность прогревается неравномерно.

Как правило, специалисты рекомендуют выдержать мощность слоя 70 мм, а толщину стяжки над трубами теплого пола – 50 мм. Это самый лучший вариант во всех отношениях, поскольку основание сможет выдерживать статические и динамические нагрузки от любой мебели и бытовой техники, при этом идеально распределяя тепло, как показано на фото.

В то же время не стоит слишком наращивать мощность основания, если толщина стяжки над теплым полом превысит 50 мм, то проявится другой недостаток системы напольного обогрева – инерционность. Плита станет прогреваться гораздо дольше, как и остывать, сводя возможность автоматического регулирования с помощью выносных датчиков температуры практически к нулю. Опять же, на бетонное перекрытие ляжет повышенная нагрузка, чего не следует допускать.

В некоторых инструкциях по монтажу указывается высота стяжки для электрического теплого пола 40—50 мм. Это верно лишь для пленочных нагревателей или термоматов под кафельную плитку, к обычной кабельной системе обогрева требования те же, что и к водяной.

Устройство основания под финишное покрытие производится обычным цементно-песчаным раствором, смешанным в пропорции 1:3, при этом в состав стяжки должен обязательно входить пластификатор. Его количество на 1 м3 раствора определяется в соответствии с инструкцией на упаковке. Можно пойти и по другому пути – приобрести готовую строительную смесь для теплых полов. Высоту поверхности при выполнении работ надо контролировать по заблаговременно установленным маячкам. После окончания заливки стяжке требуется 28 дней для полного отвердевания.

Видео
В сюжете — Разберемся какая должна быть минимальная толщина стяжки, какая максимальная

Заключение

На практике заливка стяжки для системы напольного обогрева дело скрупулезное и требующее некоторых навыков и терпения. Если таких навыков нет, то наверняка поверхность получится не слишком ровной и ее придется корректировать дополнительным выравнивающим слоем. Пусть это вас не смущает, главное – выдержать толщину.

В продолжение темы посмотрите также наш обзор Крепление для труб тёплого пола — способы крепления, преимущества и недостатки методов

Источник

https://santekhnik-moskva.blogspot.com/2020/05/Tolshchina-styazhki-dlya-vodyanogo-teplogo-pola.html

Система водяного/гликолевого теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки водяной системы теплого пола с водой/гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

Дополнительный комфорт благодаря равномерному распределению тепла
Эстетика и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
Энергосбережение (10%-20%) благодаря более равномерному нагреву.Другие системы отопления, как правило, нагреваются вдоль стен и потолка. Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
Больше выбора источника энергии. Вода / гликоль может быть нагрета электричеством, дровами, пеллетами, природным газом, пропаном, мазутом …

Нужна ли мне еще одна система отопления?

Нет, вам не понадобится другая система отопления. Если она хорошо спроектирована, система лучистого пола достаточно мощна, чтобы быть вашей единственной системой отопления.
Если у вас когда-либо будет другой источник отопления, есть возможность контролировать только температуру пола с помощью датчиков. Таким образом, две системы отопления не будут конфликтовать.

Электрический (греющие провода) или гидравлический (вода/гликоль)?

№

Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.

№

Для обогрева подвала, гаража или всего дома выберите более подходящий водяной теплый пол.

Какая толщина бетона требуется при укладке трубы PEX?

Минимальная требуемая толщина бетона составляет 1-1/2 дюйма. Такая толщина бетона возникает при прокладке труб наверху или при ремонте, когда трубы укладываются на существующую плиту.
В противном случае, как правило, минимальная необходимая толщина бетона составляет 4 дюйма для подвала или гаража.
В идеале трубы Pex не должны устанавливаться глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

Для плит, которые необходимо изолировать, существует два различных способа крепления труб PEX.
Первый – со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на шпалере с помощью стяжки

Другой тип изоляции предназначен для облегчения монтажа, изорад изорад, трубы укладываются между бороздами.Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

При укладке труб на фанеру использование J-образного зажима является самым простым способом удержания труб на месте.

Можно ли укладывать теплый пол с водой/гликолем на пол?

Да нет проблем, есть три варианта действий:

Установить трубы на фанеру и залить 1-1/2” бетонной плитой.
Создать черновой пол для прохождения труб; вот состав пола: Лаги — Светоотражающая Пузырчатая Изоляция, Трубы Pex/Деревянный Мех, Фанера (Фанера)
Уложите трубы PEX между балками и изолируйте снизу с помощью отражающей пузырьковой изоляции и ваты.

Рекомендуемое расстояние между трубами 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на 9 дюймов, чтобы температура плиты была более равномерной.

Однако требуются два отдельных ряда по 6 дюймов вдоль наружных стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы установлены на расстоянии 12 дюймов, вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, вычисляем общую площадь, умноженную на 1,5

Если трубы установлены между балками, то общая площадь умножается на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, который проходит через пол взад и вперед

Зона – это участок пола (обычно комната), состоящий из одного или нескольких контуров, управляемых термостатом.

Какова максимальная длина цикла?

Максимальная длина петли 300 футов. При превышении этой длины разница температур между выходом и обраткой может быть слишком велика, что сделает некоторые участки пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона можно включить систему?

Перед заполнением труб и запуском системы необходимо дождаться естественного высыхания бетона в течение 30 дней.

Должен ли я заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании трубопровода в случае длительного отключения электроэнергии (например, при ледовой буре)

Какое процентное содержание воды и гликоля следует использовать в системе теплого пола?

Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
При использовании смеси из 70 % воды и 30 % гликоля ваша система будет защищена от замерзания до -12 градусов Цельсия
При использовании смеси, состоящей из 50 % воды и 50 % гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости не чувствительны к тому, что мы называем температурным войлоком.

Должен ли я использовать дистиллированную воду или я могу использовать воду из-под крана?

Дистиллированная вода не содержит минералов и поэтому лучше всего предотвращает коррозию. С другой стороны, когда система состоит из деталей из качественных металлов, разница между дистиллированной водой и водой вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Используемый нами гликоль также содержит ингибиторы коррозии, обеспечивающие дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах диаметром 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода/гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный по строительным нормам, требует около 22 БТЕ/кв. футов. А для более старого дома может потребоваться до 35 БТЕ/кв. Футов.

В общем берем площадь умножаем на 30 БТЕ и по этому расчету выбираем котел.

Например: 1000 футов2 x 30 = 30 000 БТЕ = 8 кВт

Какой котел выбрать, Mini BTH или Mini Ultra?

Мини-BTH похож на небольшой 2-галлонный бак для горячей воды.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет непрерывно нагревать воду в резервуаре до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет погасить его весной и снова включить осенью.

Бойлер Mini Ultra — это интеллектуальная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить энергию. В комплекте с котлом

также поставляется датчик температуры наружного воздуха.

Для чего нужен датчик наружной температуры?

Получая информацию об изменениях наружной температуры благодаря датчику, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больше тепла для плиты в холодную погоду и избегать проблем перегрева при погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра Mini BTH и Mini ULTRA

Брошюра Bth Ultra

А для чего нужен датчик пола?

Датчик пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Можно использовать двумя способами.

Вот несколько примеров.

Температура гаража обычно устанавливается в соответствии с температурой плиты. Таким образом, поток воздуха, создаваемый при открытии двери, не вызовет пуск системы, температура плиты не обязательно понизится.

Для дома температура воздуха принимается во внимание, давая минимум и максимум бетонной плите, таким образом, если бы наружная дверь оставалась открытой, когда очень холодно, пол переставал бы подниматься, когда он достичь максимальной температуры плиты.

Как выполнить заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для наполнения труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Теплый пол Часто задаваемые вопросы

Как охладить дом лучистым теплом?

Хотя некоторые системы лучистого пола способны охлаждать за счет циркуляции холодной воды по трубам, в большинстве домов для обеспечения охлаждения потребуется отдельная система. Причина в том, что отопление идеально подается снизу вверх, а охлаждение лучше всего подается через воздуховоды, расположенные у потолка.

Радиационное охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате.Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.

В конечном счете, попытка выполнить обе функции с помощью одной системы сделает одну или другую менее эффективной. Кроме того, отдельная система только для охлаждения не будет такой дорогой, как комбинированная система отопления/охлаждения.

Найдите подрядчиков по бетонированию полов для установки лучистого отопления.

Каковы наилучшие настройки термостата для лучистого теплого пола?

Лучистое отопление пола обеспечивает комнатную температуру, очень близкую к идеальной: около 75 F на уровне пола, снижение до 68 F на уровне глаз, затем до 61 F на потолке.

По данным Radiant Panel Association, пол с лучистым подогревом обычно воспринимается как «нейтральный», температура его поверхности обычно ниже, чем нормальная температура тела, хотя общее ощущение комфорта. Только в очень холодные дни, когда система лучистого отопления включается на максимальную мощность, пол действительно «чувствует» себя теплым.

Лучистая температура пола гораздо приятнее, чем обдуваемый то горячим, то прохладным бризом, который часто ассоциируется с печами с принудительной вентиляцией.

Можно ли зонировать теплый пол?

Да. На самом деле большинство водяных систем имеют зональные элементы управления, которые могут регулировать уровень тепла, подаваемого в конкретную комнату или участок пола, либо путем управления объемом воды, протекающей через каждую трубную петлю, температурой воды, продолжительностью импульсов потока. или комбинация всех трех. Электрические системы обычно контролируются программируемыми термостатами с двойным датчиком, которые объединяют входной сигнал от датчика пола с термостатом комнатной температуры.

Области плана этажа могут иметь различную потребность в отоплении в зависимости от того, для чего используется помещение, как часто используется помещение и даже какое напольное покрытие используется. Квалифицированный подрядчик по устройству лучистого теплого пола решит вопросы «зонирования» на этапе проектирования проекта.

Недавняя новинка — беспроводная система зонирования климат-контроля, которая позволяет отдельно управлять каждой комнатой дома или здания. Разработанное для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладки проводов термостата через стены, что может значительно сократить время установки.

Сколько стоит установка лучистого теплого пола?

Затраты на оборудование и установку могут сильно различаться в зависимости от таких факторов, как тип системы (электрическая или водяная), размер обогреваемой площади, тип напольного покрытия, требования к зонированию и контролю, а также стоимость труд. Лучшей стратегией при сравнении затрат является получение оценок от нескольких установщиков лучистого отопления в вашем районе. Всего:

Установка в новые бетонные полы обычно дешевле, чем модернизация или демонтаж и замена существующего пола.
Гидравлические системы обычно имеют более высокие первоначальные затраты, поскольку вам необходимо покупать дополнительное оборудование, включая бойлер и насос. Но если вы собираетесь отапливать большую площадь или весь дом, водяные системы могут оказаться более рентабельными в долгосрочной перспективе.
Электрическое лучистое тепло, с другой стороны, часто более рентабельно для обогрева небольших площадей, в зависимости от стоимости коммунальных услуг в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (для электрического коврика, установленного в тонком цементном растворе).

Итоговая стоимость: В доме, где требуется система охлаждения, чистая стоимость системы лучистого отопления пола будет равна стоимости системы лучистого отопления пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного агрегата в принудительном система воздушного охлаждения.

Как работает теплый пол?

Подумайте, как приятно гулять по песчаному пляжу, весь день впитывающему лучи солнца. Даже ночью, когда воздух прохладен и солнце зашло, песок продолжает излучать тепло.

Ассоциация излучающих панелей

Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. Когда теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный, незаметный радиатор. Как правило, системы лучистого отопления нагревают полы до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретый воздух.Этот естественный теплообмен более удобен и энергоэффективен.

Для систем лучистого обогрева бетонного пола трубы с теплой водой или электрические нагревательные элементы могут быть встроены в плиту на уровне земли (в любом месте от нижней части плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки) техника) или крепятся к верхней части бетонного основания, а затем покрываются накладкой. Лучистое отопление также может быть установлено в тонких бетонных плитах, уложенных на фанеру, с нанесенным сверху слоем декоративного бетона (см. Метод установки лучистого тепла одним подрядчиком).

Может ли протечь трубка в гидравлической системе?

Утечки не являются проблемой, если система установлена правильно. Срок службы труб PEX составляет более 100 лет, и все трубы тщательно проверяются перед тем, как покинуть завод-изготовитель.

Что такое тепловая масса?

«Тепловая масса» относится к способности материала удерживать тепло. Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень плотнее, поэтому содержит больше массы.Массу земли можно использовать как маховик, когда она нагревается под лучистой бетонной плитой. Это накопление тепла может нести здание в то время, когда энергия недоступна. Там, где предлагаются «непиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с накоплением тепла в земле под плитой может привести к очень низким счетам за электроэнергию.

Тепловая масса в отапливаемом цехе или полу ангара быстро реагирует на изменение температуры воздуха при открытии большой верхней двери.Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за резкого резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу же возвращается к своей обычной комфортной обстановке.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому для распределения тепла по панели требуется некоторая масса. Эта масса может быть в виде гипса или другого вяжущего материала или металлических пластин в панельной конструкции.

Некоторые системы напольного покрытия просто полагаются на потоки воздуха в пространстве между балками и массу деревянного чернового пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой модернизации существующего здания.

Информация предоставлена Radiant Panel Association.

Водяные системы обогрева пола от опытного подрядчика в районе Большого Торонто, Онтарио

Давным-давно римляне использовали в своих банях теплый пол.На протяжении веков корейцы отапливали таким образом свои королевские дворцы и традиционные дома. Сегодня технология лучистого отопления усовершенствована и может использоваться во всех или части наших домов.

Что такое теплый пол?
Лучистое отопление пола — это метод обогрева вашего дома путем подачи тепла под или внутри пола. Подобно согреванию на солнце, этот тип обогрева согревает предметы, а не повышает температуру воздуха.

Существует три типа теплого пола: водяной, электрический и воздушный.В этом документе «О вашем доме» основное внимание уделяется водяному (водяному) лучистому отоплению пола.

Рис. 1. Трубы водяного лучистого теплого пола, уложенные по определенной схеме нагрева перед заливкой бетона. Фото предоставлено Ассоциацией товарных бетонов Онтарио.

Водяной лучистый теплый пол представляет собой систему пластиковых труб, уложенных внутри
пол, по которому подается горячая вода в определенные комнаты или
«зоны», рассеивающие тепло по поверхности пола
(см. рис. 1).

Более холодная вода возвращается к источнику тепла, где она повторно нагревается и
снова отправляется в так называемую «замкнутую систему».
Трубы могут быть заключены в бетонную плиту, бетонную
или гипсоцементная заливка, уложенная в тонкие шпунтованные панели
этот гвоздь наверху черного пола или подвешенный под деревянным полом
под поверхностью пола (см. рис. 2). Тепловая мощность определяется
расстоянием между трубами, температурой воды, расходом и напольным покрытием.То
тепловая мощность должна быть рассчитана для удовлетворения потребности в тепловых потерях.
домой.

Рис. 2. Подвешивается к черновому полу. Изображение предоставлено Wirsbo Co.

Canadian In-floor использует только герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом (PEX). PEX — это прочная трубка, которая не становится хрупкой со временем и не подвержена влиянию агрессивных добавок к бетону или водным условиям. PEX использовался в Европе с 1970-х годов и был представлен в Северной Америке в начале 1980-х годов.

Доступен ли этот тип отопления как в новых, так и в существующих домах?

Да. Несмотря на то, что систему можно легко спроектировать и установить в новостройке, домовладельцы, желающие провести ремонт, могут установить водяной теплый пол во всем доме при наличии определенных условий:

конструкция здания может выдержать дополнительный вес бетонной/цементной заливки или
доступна нижняя сторона чернового пола, или
при надстройке в подвале достаточно высоты для заливки бетона над изоляцией.(Если бетонный пол уже утеплен снизу, дополнительная изоляция не требуется.)

Весь дом в сравнении с выбранными комнатами

Рисунок 3: Водяной теплый пол в доме. Примечание. После завершения установки трубы не видны.

Домовладельцы могут установить водяной теплый пол во всем доме.
дома или в отдельных комнатах (см. рис. 3). Большинство
популярными помещениями с таким типом отопления являются санузел,
кухня и гостиная – комнаты, где больше всего времени
потраченный.Если этот тип отопления есть только в выбранных комнатах,
то для обогрева помещения требуется отдельная система отопления и вентиляции.
остаток дома. Систему также можно «зонировать», чтобы
есть регуляторы температуры для каждой зоны.

Дизайн
Перед установкой мы делаем расчет тепловой нагрузки вашего дома для каждой комнаты. Оценка тепловой нагрузки поможет в эффективном проектировании системы. Размещая трубы по определенной схеме и с определенными промежутками, система может обеспечить изоляцию комнаты/дома и выбор напольного покрытия.

При ремонте необходимо соблюдать особую осторожность, чтобы не проколоть трубы.

Открытые поверхности, которые хорошо проводят тепло, лучше всего подходят для лучистого обогрева пола, например, готовый бетон или керамическая плитка. Следует отметить, что если позднее будет предпринят какой-либо ремонт пола, компания Canadian In-floor должна быть уведомлена о необходимости внесения любых необходимых изменений в систему отопления. Например, температура воды в системе отопления должна быть отрегулирована при замене голой или окрашенной плиты пола на керамическую плитку, деревянный пол или ковер с подкладкой.Деревянные полы и толстые ковры действуют как изоляционное покрытие, ограничивая восходящий поток тепла и снижая эффективность системы.

Компоненты системы
Эта система отопления состоит из трех компонентов: источника тепла, системы распределительных трубопроводов и средств управления. Источником тепла в водяном лучистом напольном отоплении обычно является котел или водонагреватель, но могут использоваться и другие источники тепла. Энергия, используемая для нагрева горячей воды, может представлять собой природный газ, нефть, электричество, пропан, древесину или сбор горячей воды с помощью солнечной энергии.

Циркуляционный насос рядом с коллектором подачи воды подает воду от смесительного клапана к коллектору подачи в систему распределительных трубопроводов (трубопроводов) внутри полов. Правильно спроектированный, он обеспечивает равномерный нагрев помещений. Правильно спроектированная система теплого пола не будет превышать 29ºC (85ºF).

Чтобы выбрать, насколько теплой или прохладной будет комната или дом, необходимы элементы управления, чтобы установить систему на определенную температуру. Коллекторная система с переключателями термостата или аквастата, обычно расположенными в доступной полости стены, содержит ряд простых клапанов, которые используются для регулирования потока воды через каждую зону.Следует предостерегать от превышения рекомендуемой максимальной температуры, так как это может привести к деформации твердого деревянного пола и вызвать нагрузку на систему.

Установка
Возможны три варианта установки:

Система плиты на уровне земли: Одним из примеров системы плиты на уровне земли является труба PEX, прикрепленная к проволочной сетке или закрепленная на жесткой пенопластовой изоляции. Бетон заливают по трубопроводу или трубке на уровне грунта. Плита должна быть изолирована от внешней стороны пола до краев плиты.
Система тонких плит:
Трубка теплого пола крепится над черновым полом и покрывается подстилающим слоем из легкого бетона или гипсоцемента. Толщина пола 1,5 дюйма.
Другой вариант заключается в том, чтобы проложить трубу между черновым полом и чистым полом. Это поднимает пол всего на 1,3 см (1/2 дюйма). Существует множество новых подкладочных панелей, которые удерживают трубы на месте и включают алюминиевые переходные пластины для улучшения характеристик нагрева.
Сухая или «пластинчатая» система: трубка крепится к нижней стороне основания,
также известная как сухая система подпалубного или балочного пространства.
В холодном климате трубка должна быть присоединена
с алюминиевыми передающими пластинами и обе хорошо изолированы для улучшения
представление. Без утеплителя тепло будет рассеиваться.
подвал. Также возможно иметь надпалубную сухую систему,
где теплообменные пластины опираются на шпалы.

Затраты
Приблизительная стоимость установленной водяной системы лучистого теплого пола может составлять от 1000 долларов США за примерно 100 квадратных футов. Эта стоимость может быть больше или меньше в зависимости от конкретных требований к отоплению и результатов энергоэффективности. Кроме системы отопления в доме необходима механическая система вентиляции.

Техническое обслуживание и ремонт
Рекомендуется ежегодно проводить техническое обслуживание механического оборудования, такого как насосы, водонагреватель, элементы управления и т. д.Если возникла проблема или неисправность, она обычно обнаруживается в этих механических частях. Годовые контракты доступны через Canadian In-floor.

Во избежание ненужных ремонтных работ все оборудование должно использоваться и обслуживаться так, как оно было спроектировано и установлено. Домовладельцы, отключающие элементы управления или перемещающие насосы, могут столкнуться с необходимостью ремонта и, возможно, аннулированием гарантии.

Срок службы
На установки Canadian In-floors распространяется гарантия производителя на 25 лет, хотя ожидается, что трубы PEX, установленные в полу, прослужат более 50 лет.(Некоторые результаты испытаний указывают на ожидаемую продолжительность жизни 200-300 лет.)

Гарантия
Существует два типа гарантий: гарантия производителя и гарантия установки.

Гарантийная политика большинства производителей сильно зависит от сертифицированных и квалифицированных подрядчиков, выполняющих установку. Canadian In-floor является сертифицированной компанией уровня 2, поэтому гарантия Uponor составляет 25 лет на трубки, компрессионные фитинги и коллекторы.Нет никакой разницы в гарантии между новым строительством и ремонтом. Гарантия на установку зависит от подрядчика по отоплению и его гарантийной политики. Может существовать разница в гарантии между строительством нового дома и ремонтом, выполненным подрядчиком по отоплению.

Преимущества :
Комфорт
Лучистый теплый пол обеспечивает равномерное комфортное тепло, так как в этом типе системы движение воздуха меньше. Сквозняков при таком отоплении нет, разве что через ограждающие конструкции.Термическая масса (бетонный пол) выравнивает температурные колебания. Пол теплый на ощупь.

Энергоэффективность
Многие производители заявляют, что теплый пол более экономичен в эксплуатации, поскольку температуру можно установить на 20ºC (68ºF), а не на обычные 21-22ºC (70-72ºF), как это требуется для других типов систем. Самый теплый воздух находится на полу, где это желательно (а не на потолке), и потери тепла через потолок и стены уменьшаются.

Разнообразие зонирования помещений с вариантами разной температуры
имеет потенциал для снижения энергопотребления.

Совместимость с источниками энергии
Поскольку напольное лучистое отопление имеет низкую рабочую температуру, для нагрева воды можно использовать широкий спектр источников: геотермальный тепловой насос, конденсационный или неконденсационный котел, солнечное или даже централизованное отопление.

Тишина
Система тихая, потому что циркуляционный насос подходящего размера, используемый для медленного перемещения воды, почти не слышен.Самый громкий звук в системе обычно издает газовая или масляная горелка.

Чистота
В отличие от обычных печей с принудительной подачей воздуха, у лучистого напольного отопления нет воздуховодов или радиаторов, которые способствуют сбору или движению пыли. Примечание: установка воздуховода требуется для механической системы вентиляции или кондиционирования воздуха.

Жильцам, страдающим аллергией, может быть полезно уменьшить движение пыли.

Комнатная функция
Водяной теплый пол – практически невидимая система.Без нагревателей плинтуса, приточно-вытяжных регистров и т. д. размещение мебели не ограничено системой отопления. Для этого типа обогрева хорошо подходят ванные комнаты или помещения специального назначения с твердым покрытием пола.

Меры предосторожности и решения
Из-за тепловой массы система не предназначена для частой регулировки температуры.

Ночные задержки нецелесообразны в большинстве ситуаций, так как система реагирует медленно.

Вентиляция должна быть сделана отдельно.Поскольку кондиционирование воздуха нельзя использовать в воздуховодах вентиляционного размера, можно установить оконно-стеновой кондиционер или использовать покомнатные сплит-системы. Кроме того, высокоскоростные системы кондиционирования воздуха, в которых используются небольшие выпускные отверстия в потолке или стенах, оказались очень совместимыми с работой лучистого обогрева пола.

Это не самодельный проект. Требует профессионального монтажа, обслуживания и ремонта. Доверив установку профессионалам, вы получите максимальную производительность и гарантию на систему отопления.

Системы лучистого отопления – полы

Типы лучистого теплого пола

Существует три типа теплого пола:

Полы воздушные лучистые (теплоносителем является воздух)
Электрические теплые полы
Водяные (водяные) теплые полы.

Инструкции: Сравните обычное отопление плинтуса с теплым полом, нажав на кнопку ниже.

Готово: Сравнение домашних систем отопления

Типы установки

Все три типа лучистого теплого пола (воздушный, электрический, водяной) можно дополнительно разделить по типу установки:

Установки, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного основания (так называемые «мокрые укладки»)
Бетонный теплый пол

Те, в которых установщик «вставляет» трубу теплого пола между двумя слоями фанеры или прикрепляет трубу под готовым полом или черновым полом («сухая установка»)
Деревянный теплый пол

Экономичность

Теплые воздушные полы

Поскольку воздух не может удерживать большое количество тепла, теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко.

Теплые электрические полы

Электрические теплые полы обычно рентабельны только в том случае, если ваша электроэнергетическая компания предлагает тарифы на время использования. Повременные тарифы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии. Эта практика экономит значительное количество долларов энергии по сравнению с отоплением при пиковых тарифах на электроэнергию в течение дня.

Инструкции: Нажмите кнопку воспроизведения, чтобы посмотреть, как бетонный пол заряжается в зависимости от времени использования.

Как начисляется бетонный пол по повременным тарифам

Гидравлические системы

Гидравлические (жидкостные) системы, популярные и экономичные системы для климата с преобладанием отопления, широко используются в Европе на протяжении десятилетий.

Гидравлические системы теплого пола перекачивают нагретую воду из бойлера по трубопроводу, уложенному под полом.Температура в каждой комнате регулируется путем регулирования расхода горячей воды через каждую трубную петлю с помощью системы зональных клапанов или насосов и термостатов.

Инструкции: Нажмите кнопку воспроизведения, чтобы увидеть, как работает система водяного теплого пола.

Система водяного теплого пола

Установка

«Мокрые» укладки — старейшая форма современных систем обогрева полов. При мокрой укладке труба встраивается в бетонную плиту фундамента, или в плиту из легкого бетона поверх чернового пола, или поверх ранее залитой плиты.

Влажные установки: плита на уровне грунта и тонкая рамная плита пола

В последние годы широкое распространение получило водяное отопление нового поколения, в котором используются нержавеющие трубы для подачи горячей воды. При таком типе системы тепло распределяется равномерно, а полы теплые под ногами. Нагревать воду может различное отопительное оборудование: водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальная энергия.

Трубопровод для гидравлической системы может быть установлен в обычную бетонную плиту или в легкую гипсоцементную плиту.Его также можно прикрепить с помощью скоб к нижней стороне чернового пола, как показано на изображении ниже:

Укладка скобами и сэндвич-панелями поверх каркасного пола

Водяное отопление нового поколения: на этой фотографии изображена коррозионностойкая труба для подачи горячей воды, прикрепленная степлером к нижней стороне пола.

Нержавеющий шланг для горячей воды

Лучистые напольные покрытия

Хотя керамическая плитка является наиболее распространенным напольным покрытием для лучистого теплого пола, можно использовать практически любое напольное покрытие. Однако некоторые работают лучше, чем другие. Часто указываются обычные напольные покрытия, такие как листы винила и линолеума, ковровое покрытие, дерево или голый бетон.

Ковровое покрытие
Всегда следует помнить, что все, что может изолировать пол, также уменьшает или замедляет поступление тепла в помещение из системы пола, что, в свою очередь, увеличивает расход топлива. Если требуется ковровое покрытие, предпочтительнее тонкий ковер с плотной набивкой. Если в некоторых комнатах, но не во всех, будет напольное покрытие, то в этих комнатах должен быть отдельный контур трубопровода, чтобы система обогревала эти помещения более эффективно, потому что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать тепло. напольное покрытие.
Деревянные полы
В большинстве справочников по теплым полам также рекомендуется использовать ламинированные деревянные полы вместо массивной древесины, что снижает вероятность усадки и растрескивания древесины под воздействием высокой температуры. Несмотря на то, что полы из цельного дерева можно использовать, установщику настоятельно рекомендуется хорошо ознакомиться с системами лучистого пола, прежде чем пытаться укладывать полы из натурального дерева поверх системы лучистого пола. Большинство производителей и руководств, касающихся теплых полов, предлагают рекомендации, которые помогут вам решить эти проблемы.

Инструкции: Доктор П. делает ремонт и ему нужно купить новый пол. Предполагая, что в его доме используется лучистое тепло, помогите ему выбрать наиболее подходящий вариант напольного покрытия.

Трубка для теплого пола

В системах лучистого теплого пола используются различные типы трубок.

Медные или стальные трубы — В более старых системах теплого пола использовались медные или стальные трубы, встроенные в бетонные полы. Если строитель не покрыл трубы защитным составом, химическая реакция между металлом и бетоном часто приводила к коррозии труб и возможным протечкам.
PEX или резиновые трубки — Основные производители водяных систем обогрева пола теперь используют сшитые полиэтиленовые (PEX) или резиновые трубки с барьером для диффузии кислорода. Эти материалы зарекомендовали себя как более надежные, чем старые варианты трубок. Присадки к жидкости также помогают защитить систему от коррозии.
Дефектная трубка . Недавние сообщения о проблемах с резиновыми трубками, произведенными одним химическим производителем. Утечки возникают в металлических соединениях или фитингах, а в некоторых случаях трубки становятся жесткими и ломкими.До сих пор неясно, с чем связана эта проблема, но, теоретически, в этом может быть виновата чрезмерно высокая температура воды. Подтяжка соединений и хомутов лишь временно устраняет утечки. Помните, что эта проблема касается только определенной марки резиновых трубок; это не имеет ничего общего с трубкой PEX, которая очень надежно работала в течение многих десятилетий. Поскольку цена медных труб сейчас значительно ниже, чем несколько лет назад, они снова набирают популярность из-за своих превосходных свойств теплопередачи по сравнению с трубками на основе пластика.

Как контролируются системы лучистого отопления

Инструкции: Нажмите на горячие точки на изображении ниже, чтобы узнать, как контролируются системы лучистого отопления.

Преимущества и недостатки систем лучистого обогрева пола

Преимущества и недостатки систем лучистого обогрева пола
Преимущества	Недостатки
Системы лучистого пола обеспечивают равномерный нагрев по всему полу, а не только в отдельных местах, как в случае с дровяными печами, системами горячего воздуха и другими типами радиаторов.	Не быстро реагирует на настройки температуры.
Помещение нагревается снизу вверх, сначала согревая ноги и тело.	Относительно дорогой в установке, но может сэкономить деньги в долгосрочной перспективе.
Теплый пол также устраняет сквозняки, пыль и проблемы с аллергенами, связанные с системами принудительного воздушного отопления.	Требуются профессиональные установщики.
В случае с теплым полом вы можете установить термостат на несколько градусов ниже, чем в других типах систем центрального отопления.
Нет отопительных приборов или радиаторов, которые мешали бы расстановке мебели и планам дизайна интерьера.

Тепло в вашем доме | | Теплый пол своими руками

Введение

Лучистое тепло на самом деле является старой технологией. Общеизвестно, что древние римляне использовали его для обогрева своих общественных бань. В более современные времена европейцы полагались на лучистое тепло более 60 лет. На самом деле именно военнослужащие, вернувшиеся со Второй мировой войны, первыми рассказали своим согражданам о тепле под полом. В 1960-х и 70-х годах многие излучающие полы, в большинстве из которых использовались медные трубы, зарытые в бетонные плиты, были установлены и успешно использовались. Но все они страдали от одной основной проблемы… долголетия. Медь в бетоне очень восприимчива к коррозии, и срок службы 50 лет для лучистого пола считался исключительным. Сегодня современные пластмассы не только разделяют многие свойства меди по выделению тепла, но также обеспечивают большую гибкость, коррозионную стойкость и срок службы более 100 лет.

Pex — это стандартный «промышленный» продукт с множеством применений. « PEX » является аббревиатурой от « P оли- E тилен», то есть «сшитый»- ( X ) = …». П Е Х «!

Трубки «Pex» начинаются с полиэтилена, производного природного газа. Затем он перерабатывается в форму гранул, эти гранулы позже расплавляются и пропускаются через «экструдер». Это известно как «процесс экструзии», процесс, с помощью которого создаются полиэтиленовые трубки.«Сшивание» изменяет молекулярную структуру трубки. После завершения это изменение упрочняет трубку (теперь Pex), обеспечивая более высокое давление и более высокие температуры.

Полиэтилен — очень полезный и распространенный материал, который чаще всего используется при изготовлении пакетов из-под молока и воды (и многих других контейнеров для пищевых продуктов). Существует три типа процессов сшивания, два химических типа: «пероксид» (тип «А») и «силан» (тип «В») представляют собой химически сшитый Pex. НЕХИМИЧЕСКИЙ процесс – это «Электронный луч» (тип «C»).Мы предлагаем электронно-лучевой Pex (тип «C»), так как он позволяет создавать трубы более высокого качества с более высоким номинальным давлением и температурой и является наиболее гигиеничным из процессов поперечной сшивки.

Oxygen Barrier Pex — это «Pex» с внешним покрытием, предназначенным для устранения / минимизации проникновения кислорода, также известного как «диффузия кислорода». Хотя исследования показывают, что если температура воды останется ниже 140 градусов, не произойдет значительной «диффузии кислорода». Для закрытых систем лучистого отопления некоторые производители котлов просто требуют кислородно-барьерных труб Pex (в закрытых системах лучистого отопления) в целях гарантии.И это несмотря на то, что ни один из экспертов, кажется, не согласен с тем, какой ущерб наносится лучистой системе, если таковой вообще имеется. Как было сказано выше, при нормальных низких лучистых температурах диффузия кислорода минимальна. Стоит ли тратить больше на трубки, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении. Несмотря на то, что мы предлагаем Barrier pex, мы не заметили каких-либо побочных эффектов ни в одной из наших систем лучистого отопления. .Открытый или закрытый, … с или без барьера PEX.

Трубки Pex компании Radiant Floor пригодны для питья и подходят для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и информация о рейтингах четко проштампованы на трубах для удобства строительных инспекторов и всех, кто интересуется подробными спецификациями проекта.

Из этих современных пластиков полиэтилен является лучшим и наиболее часто используемым материалом. Ниже представлена фотография наших самых универсальных и высокопроизводительных трубок.С 7/8″ PEX вы можете ожидать теплоотдачу не менее 50 БТЕ на фут в плите на горизонтальной установке и 40 БТЕ на фут в приложении к балке пола. Наш 7/8″ PEX пригоден для питья ( Underwriters Laboratories ANSI/NSF-61 ) и устойчив к ультрафиолетовому излучению для защиты от солнечных лучей во время установки. Он доступен либо в виде стандартной трубки PEX, либо в виде трубки PEX с кислородным барьером .

Radiant Floor Company 7/8″ PEX

7/8″ PEX — это трубка большого диаметра, изготовленная в Америке, с той же толщиной стенки, что и обычно используемый 1/2″ PEX. Его основное преимущество перед 1/2″ PEX заключается в том, что он удерживает больше жидкости и, следовательно, больше тепла. Он имеет несколько более низкие показатели температуры и давления, чем 1/2″ PEX, но его можно расположить на расстоянии до 16″ по центру и по-прежнему обогревать помещение, изолированное в соответствии с современными стандартами (стены R-19, потолки R-27). Для выполнения той же работы потребуется вдвое больше 1/2″ PEX.

Это делает 7/8″ PEX лучшим выбором для любого применения, где его можно реально использовать. Он идеально подходит для балок, расположенных на расстоянии 12″, 16″ или 24″ по центру, или практически для любой плиты на уровне пола.Это единственная сшитая труба 7/8″ PEX на рынке, а ее диаметр изгиба составляет менее 20″, что позволяет легко продевать ее через балки перекрытия. Этот фактор гибкости делает 7/8-дюймовые трубы PEX гораздо менее склонными к перекручиванию, чем другие 7/8-дюймовые полиэтиленовые трубки. Кроме того, для достижения максимальных результатов нагрева требуется минимальное количество трубок. Это экономит деньги на материалах и времени.

Также важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды.Содержание минералов в воде («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения, включая трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в небольшой части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.

Таким образом, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высоким, чем обычно, уровнем содержания хлора (4 части на миллион), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления. Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из другого источника с низким содержанием минералов или без хлора).

Трубка PEX 7/8″ в плите на уровне земли, 16″ по центру

1/2″ PEX также представляет собой полиэтиленовую трубку, рассчитанную на очень высокую температуру и давление (180 градусов при 100 фунтах на кв. дюйм).Он излучает примерно вдвое меньше тепла, чем 7/8″ PEX, но его диаметр изгиба меньше. Использование 1/2″ PEX для небольших зон и тесных пространств имеет смысл. Он имеет диаметр изгиба 15 дюймов и должен располагаться на расстоянии 8 дюймов от центра.

Различные другие типы трубок, такие как резина, мягкая медь, полибутилен или даже обычный, так называемый «полиэтилен высокой плотности» (несшитый), используются для лучистого тепла. Но ограниченный срок службы резины, сложность и стоимость установки меди, прошлые проблемы с полибутиленом и склонность простого «полиэтилена высокой плотности» к усадке и растрескиванию при высоких температурах делают трубы PEX предпочтительными для большинства применений.

Конечно, независимо от того, какой тип трубок используется в вашей системе отопления, проконсультируйтесь с местным строительным отделом, чтобы гарантировать соответствие местным нормам. (вернуться наверх)

Что такое перекрестное связывание?

По данным ассоциации Radiant Panel, сшивка:

“ Трехмерная молекулярная связь, созданная в структуре пластика, которая значительно улучшает большое количество свойств, таких как термическая деформация, истирание, химическая стойкость и устойчивость к растрескиванию под напряжением.Повышается ударопрочность и прочность на растяжение, уменьшается усадка и улучшаются низкотемпературные свойства. Сшитые трубы также имеют память формы, которая требует только добавления тепла, чтобы вернуть их в исходную форму при перегибе ».

Как упоминалось ранее, существует три типа сшивания: электронное , пероксидное и силановое . Трубки PEX компании Radiant Floor сшиты по технологии electron . Это самый чистый и экологически чистый из трех методов.

Тест духовки

Если вы хотите увидеть наглядную демонстрацию того, чем сшитый полиэтилен отличается от несшитого полиэтилена, посмотрите фотографии ниже.

Полиэтилен по сравнению с Durapoly

Трубки после испытаний в печи

Трубка слева черная, потому что полиэтилен содержит 2% углерода для защиты от ультрафиолета. Трубка молочного цвета справа представляет собой «натуральный» полиэтилен с внутренним диаметром 7/8 дюйма.Он не сшит и не содержит пигмента, необходимого для устойчивости к ультрафиолету. 7/8-дюймовый PEX в середине сшит и защищен от ультрафиолетового излучения.

Процесс сшивания значительно увеличивает давление и температурные характеристики полиэтиленовых трубок. Когда все три трубки были подвергнуты 30-минутному воздействию температуры 250 градусов, только PEX пережил это испытание. (вернуться наверх)

Нагрев воды

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, так что не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Radiant Floor Компания стала пионером в использовании безбаковых водонагревателей для лучистого обогрева полов почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по требованию никогда не будут работать на лучистое тепло»… не согласен! Мы делаем это дольше, чем кто-либо, и с большим успехом!

Так какой самый простой и эффективный способ сделать горячую воду? Ответ зависит от ваших потребностей.Если совокупные потребности в горячей воде для бытовых нужд и в отоплении составляют менее 200 000 БТЕ, то с этой задачей может справиться водонагреватель для бытовых нужд. Просто помните, что не все водонагреватели одинаковы. Некоторые из них специально разработаны для обогрева жилых помещений и помещений. Водонагреватель, купленный в местном хозяйственном магазине, вполне может справиться с этой задачей… если ваши требования к БТЕ невелики. Но стоимость эксплуатации такого устройства может вызывать тревогу. До недавнего времени КПД многих водонагревателей составлял всего 60%.Это означает, что целых 40% ваших затрат на топливо уходит в дымоход. Долгосрочный результат — это потраченные впустую деньги, чтобы заплатить за высокоэффективный водонагреватель… но у вас его не будет! Всегда лучше поискать на рынке лучший водонагреватель, который вы можете себе позволить, и выбрать его размер в соответствии с вашими требованиями к отоплению.

С другой стороны, если в вашем доме используется комбинация плинтусных радиаторов и лучистого тепла, ситуация, обычная для проектов модернизации, бойлер может быть вашим лучшим выбором. Котлы предназначены для производства большого количества тепловой энергии. Они нагревают относительно небольшое количество воды до очень высоких температур и различаются по размеру примерно от 100 000 БТЕ до любой температуры.

Другие варианты включают внутренние и наружные дровяные котлы, геотермальные тепловые насосы (иногда называемые геотермальными системами отопления), электрические котлы (если электричество в вашем регионе недорогое) и все чаще водонагреватели по требованию.

: Такаги Т4

: Водонагреватель Takagi On Demand

В отличие от стандартных водонагревателей бакового типа, водонагреватели по требованию устраняют «потери в режиме ожидания», нагревая воду только тогда, когда она вам нужна.Одна только эта функция может сэкономить до 10% затрат на топливо, поскольку стандартные водонагреватели отдают тепло окружающему воздуху 24 часа в сутки. Электронное зажигание устраняет расточительную контрольную лампочку, характерную для стандартных водонагревателей.

Кроме того, обогреватели по требованию легкие, устанавливаются в ограниченном пространстве, обеспечивают неограниченное количество горячей воды, а самые современные бренды, такие как Takagi, контролируют температуру воды на входе и модулируют горелку нагревателя вверх или вниз для максимальной энергоэффективности. Цифровой дисплей показывает температуру на входе и выходе, скорость потока, мигает коды ошибок для устранения неполадок и позволяет пользователю устанавливать для устройства различные настройки температуры.Техническое обслуживание простое — в основном мелкоячеистый входной фильтр, который необходимо периодически проверять и содержать в чистоте.

Примечание. В новых установках может потребоваться ежедневная очистка до тех пор, пока флюс для пайки и мелкий мусор не будут удалены из системы.

Водонагреватель Polaris несколько дорогой, но это проверенный временем источник тепла с рейтингом эффективности 96%. Модели варьируются от 130 000 до 199 000 БТЕ. Polaris может обеспечить достаточное количество горячей воды как для бытовых нужд, так и для отопления помещений.

Еще один отличный вариант – солнечная энергия.С ростом цен на топливо солнечные водонагреватели не только чисты, эффективны и экологически безопасны, но и служат долгие годы после того, как окупили себя. Компания Radiant Floor может спроектировать солнечную систему в соответствии с вашими потребностями. См. наши страницы «Нагрев воды с помощью солнечной энергии» для получения дополнительной информации.

Стандартные плоские солнечные коллекторы

: Плоские солнечные коллекторы горячей воды

Солнечные коллекторы с вакуумными трубками

: трубы

: Вакуумные трубы отлично работают даже зимой

(вернуться наверх)

Источники топлива

Лучистые полы обогреваются всеми известными источниками тепла.Курорт Бритенбуш в Орегоне пропускает воду из природных горячих источников через свои полы. Остальным из нас, вероятно, не так повезло, и в конечном итоге они используют газ, нефть, солнечную энергию, механическую геотермальную энергию (также называемую геотермальными тепловыми насосами), древесину или электричество для нагрева воды.

До тех пор, пока температура воды, протекающей по трубам, составляет от 120 до 135 градусов, способ ее нагрева остается на усмотрение домовладельца. Тем не менее, несколько важных рекомендаций. В первую очередь большое внимание следует уделить скорости восстановления.Природный газ, пропан, нефть и древесина обеспечивают самые высокие коэффициенты извлечения.

Чтобы показать важность скорости восстановления, представьте себе следующий сценарий. Когда нагретая жидкость в лучистой системе удовлетворяет требованиям помещения, циркуляционный насос отключается. Через короткое время жидкость остывает до комнатной температуры. Некоторое время спустя, когда помещение снова требует тепла, много галлонов 70-градусной воды заливает водонагреватель. Это приводит к снижению общей температуры системы отопления.Обычно это не проблема, поскольку большинство водонагревателей могут очень быстро повышать температуру воды.

Однако это не относится к электрическим водонагревателям. Электрические нагреватели очень эффективны, потому что большая часть энергии, поступающей в устройство, превращается в горячую воду. Но электрические ТЭНы быстро не справляются со своей задачей. Система лучистого пола в основном хромает вместе с водой с температурой 90 или 100 градусов, поскольку элементы изо всех сил пытаются поднять воду до желаемого уровня температуры.

Итак, если вы живете в регионе страны, где электричество настолько дешевое, что нагрев воды возможен, то компенсируйте медленную скорость восстановления с помощью тома . Сведите к минимуму влияние возвратной воды более холодного типа, храня большое количество горячей воды. Резервуар для воды на 120 галлонов в системе лучистого пола не является необоснованным. А еще лучше используйте электрический бойлер (ниже)

В отличие от стандартных электрических водонагревателей электрические бойлеры быстро нагревают воду. Но будьте готовы установить вторую сервисную панель для управления потоком энергии.Однако, если электричество в вашем регионе продается по цене 0,06 за кВт или меньше, нагрев воды с помощью электрического бойлера может быть вариантом. (вернуться наверх)

Зонирование

Мы убедились, что практически любой метод нагрева воды подходит для теплых полов и что трубы PEX являются лучшим теплоносителем. Итак, как мы распространяем эту нагретую жидкость в жилое пространство?

Несмотря на то, что даже большая площадь может быть единой зоной, иногда люди хотят разбить пространство на несколько зон.Зона – это любая область, контролируемая одним термостатом и снабжаемая одним циркуляционным насосом. Зона может быть крошечной или огромной. Зона может состоять из множества цепей или петель трубок или может быть одной схемой. Длина контура не должна превышать 400 футов (300 футов для 1/2″ PEX), но зона может содержать любое количество контуров.

Итак, возникает вопрос: сколько зон мне нужно?

Ответ зависит от вашего образа жизни, размера отапливаемого помещения и уникальных архитектурных особенностей здания. Как правило, сведите зонирование к минимуму. Нет ничего плохого в том, чтобы рассматривать весь этаж как одну зону. Под одним этажом мы подразумеваем одну высоту. Помните, что первый и второй этаж одного дома не должны находиться в одной зоне. Итак, если у вас двухэтажный дом, ваша система будет состоять как минимум из двух зон.

Минимальное зонирование важно, потому что лучистое отопление очень равномерное. Вы прогреваете не только пол, но и каждый предмет в комнате. В результате все пространство стремится к равновесию.Относиться к каждой комнате в доме как к отдельной зоне — это не только пустая трата времени и денег, но и не даст вам особого контроля над пространством, которое стремится к одинаковой ровной температуре.

Более целесообразно зонировать целые участки пола. Наиболее распространенная (и эффективная) процедура зонирования вашей системы лучистого отопления — это метод различения «дневных» и «ночных» зон . Например, блок редко используемых спален может находиться в отдельной зоне. Кроме того, многие люди предпочитают поддерживать в своей спальне более низкую температуру, чем в остальной части жилого пространства.Если есть причина образа жизни поддерживать одну часть данного этажа при заметно более высокой или более низкой температуре, то целесообразно зонирование.

Другим примером могут быть элементы архитектуры, такие как солнечные комнаты или большие комнаты с большим количеством стекла. Эти комнаты имеют тепловую сигнатуру в отличие от остальной жилой площади. Днем в солнечной комнате может быть на 20 градусов теплее, чем в гостиной. Если термостат, управляющий зоной, находится в гостиной, солнечная комната будет получать ненужное ей тепло.Обратное также верно. Ночью солнечная комната будет отдавать большую часть тепла из-за большого количества стекла. Попытка согреть солнечную комнату холодной зимней ночью приведет к перегреву остальной жилой площади, если оба помещения находятся в одной зоне. Само собой разумеется, что оконные шторы значительно снижают потери тепла в ночное время в помещениях с высоким остеклением и должны устанавливаться по возможности.

Добавление зоны обычно увеличивает стоимость с 400,00 до 700,00 долларов в зависимости от приложения.Эти затраты возникают при добавлении коллектора, насоса, термостата/датчика пола, реле, фитингов и клапанов и т. д. Эти различные затраты зависят от объема каждой дополнительной зоны. Экономия затрат на дополнительные зоны реализуется за счет комфорта, контроля и экономии энергии за счет ненужного перегрева в данной зоне.

Гараж всегда будет в отдельной зоне. (вернуться наверх)

Несколько цепей

Итак, если зона может быть любого размера и в каждой зоне используется только один циркуляционный насос, как далеко может пройти горячая вода, прежде чем потеряет все свое тепло?

Ответ зависит от размера используемой трубки.Меньший 1/2″ PEX ограничен 300 футами пробега, 7/8″ PEX — примерно 400 футами. площадь должна быть разбита на несколько цепей примерно одинаковой длины. Одинаковые длины важны, потому что вы никогда не хотите, чтобы вода шла по пути наименьшего сопротивления. Если ваша зона состоит из трех контуров, один длиной 200 футов и два длиной 100 футов, два более коротких контура заберут воду из более длинных 200 футов.цепь, потому что они окажут меньшее сопротивление насосу. Результатом станет неэффективная система отопления.

Вот как это должно быть сделано. Допустим, весь ваш первый этаж — это одно равномерно отапливаемое пространство, одна зона. Вам понадобится 1200 футов 7/8-дюймовой трубы PEX, расположенной на расстоянии 16 дюймов от центра, чтобы покрыть всю площадь. Если вы попытаетесь запустить горячую воду непрерывно через 1200 футов трубы, вы получите ледяную воду к тому времени, когда вернетесь к своему источнику тепла.
Вместо этого вы можете разбить зону на одну из следующих конфигураций:

(6) 200 футов.контуры
(4) контуры 300 футов
(3) контуры 400 футов

Вы видите, что длина ни одного контура не превышает 400 футов. В каждом случае вода возвращается к источнику тепла до или в точке 400 футов.

Имейте в виду также, что эти длины цепей являются лишь примерами. Длина цепи должна соответствовать каждой отдельной ситуации. Установщик может быть гибким в рамках приведенных выше рекомендаций. Если вы устанавливаете трубы в лаги пола и решаете, что идеальная длина контура для вашей ситуации подойдет как (5) 240-футовых контуров… то, во что бы то ни стало, делайте это именно так.(подробные инструкции по установке см. в разделе «Установка балки перекрытия») (вернуться наверх)

Зональный коллектор

Резервуар с эффективно нагретой водой не будет сильно нагреваться, если ее нельзя будет эффективно распределить по зонам. Для этого мы используем зональный коллектор. Это просто собранный на заводе коллектор, содержащий все манометры, клапаны, фланцы насоса и т. д., необходимые для установки нескольких циркуляционных насосов в одном центральном месте. Обычно он устанавливается в непосредственной близости от источника тепла, чтобы любой насос при включении по сигналу из зоны мог набирать горячую воду и направлять ее на этаж.

Если по какой-либо причине зональный коллектор должен быть расположен на расстоянии более шести футов (трех футов для агрегатов по требованию) от источника тепла, размер трубы между источником тепла и коллектором должен быть увеличен прямо пропорционально расстоянию. Обратитесь к одному из наших технических специалистов, чтобы узнать подробности, и никогда не используйте для подключения нагревателя к зональному коллектору какой-либо другой материал, кроме меди, т. е. никогда не используйте для этой цели PEX, ПВХ, АБС-пластик, черное железо или садовый шланг.

Размер трубы подачи и возврата системы отопления определяется общим объемом (все зоны объединены) в системе.Мы рекомендуем использовать медные трубки как для подачи, так и для возврата от источника тепла к зональному коллектору и обратно к источнику тепла, чтобы свести к минимуму сужение (крайне необходимого) объема к зональному коллектору. Ограничение объема к зональному коллектору и от него может привести к «борьбе» с конкурирующими насосами, поскольку они могут бороться за объем, не доступный из-за меньшего (недостаточного размера) трубопровода.

Каждая зона всегда имеет свой циркуляционный насос. Таким образом, размер насоса может соответствовать количеству трубок в зоне.Затем жидкость от насоса поступает в линию подачи в зону, проходит через пол, а затем возвращается к источнику тепла. (вернуться наверх)

Линии подачи и возврата

Линия снабжения

При установке на балках пола коллектор питания питает цепи внутри зоны. Этот коллектор представляет собой просто медную трубу диаметром 3/4 дюйма, которая идет от циркуляционного насоса. (Подробную информацию о строительстве коллектора подачи см. в разделе «Установка балки пола».)

При установке плиты линия подачи проходит к одной стороне коллектора плиты (см. фото ниже), который уже был установлен как часть заливки плиты.(Подробную информацию об установке коллектора плиты см. в разделе «Установка плиты».)

Линия возврата

Каждый трубопровод имеет начало (подача) и конец (возврат). Пройдя всю длину контура, жидкость поступает в возвратную трубу, тоже медную на 3/4″. Эта обратная труба ведет обратно к источнику тепла, где вода повторно нагревается и возвращается на сторону подачи контура. Этот цикл повторяется до тех пор, пока в обогреваемое помещение не поступит достаточно тепла.Только когда термостат в зоне будет удовлетворен, насос зоны отключится. (вернуться наверх)

Использование адаптеров и муфт

Адаптер

Адаптеры

Обычно все подающие и обратные линии изолируются трубной изоляцией из пенопласта или стекловолокна. Это необходимо для предотвращения потерь тепла при движении воды к полу с подогревом и обратно. В большинстве случаев подающая и обратная линии изготавливаются из медных труб диаметром 3/4″. Это потому, что вы уже находитесь в режиме медной трубы, когда покидаете циркуляционный насос.Для перехода от режима медной трубы к режиму пластиковой трубки требуется латунный фитинг, называемый адаптером.

Адаптеры

— это очень удобная фурнитура. Возможность перехода с меди на пластик и обратно в любое время дает установщику большую гибкость, когда дело доходит до прокладки подающих и обратных линий. Даже при протягивании излучающей трубы через балки перекрытия можно использовать адаптеры для преодоления препятствий в отсеках балок, создания сверхкрутых изгибов и т. д.

Муфты

Муфта

Всякий раз, когда установщику необходимо соединить пластик с пластиком, используйте муфту.Сильно перегнутые, проколотые или раздавленные трубки можно легко отремонтировать с помощью муфт. Как и адаптеры, муфты представляют собой латунные фитинги.

См. раздел «Подключение адаптеров и муфт» в разделе «Сведения об установке» на этом сайте. (вернуться наверх)

Коллектор плит

Всякий раз, когда излучающая трубка заливается в бетонную плиту, следует использовать плитный коллектор. Больше, чем просто метод разделения подачи на два или более ответвлений, плиточный коллектор также служит комплектом для испытания под давлением.В каждый коллектор встроены манометр и воздушный шток. После того, как трубка установлена и все соединения затянуты с помощью гаечного ключа, с помощью пневматического штока и воздушного компрессора создайте давление в системе до 50 фунтов на квадратный дюйм. Если по прошествии нескольких часов значительного падения давления не произошло, можете быть уверены, что ваша трубка готова к заливке.

: Пример петлевого коллектора для настенного монтажа

: Петлевой коллектор с чередованием подачи и возврата

: Обратите внимание, что сторона подачи коллектора соединена со стороной возврата узлом проверки давления.

Коллектор плит в коробке, готовый к заливке.

Коллектор также полезен в качестве меры безопасности во время самой заливки. Если в какой-то момент вы сомневаетесь в целостности системы, проверка манометра мгновенно покажет вам, повреждена ли трубка.

Коробка, используемая для транспортировки плитного коллектора, становится формой для заливки бетона. Это предотвращает прямой контакт бетона с коллектором и создает в плите «колодец коллектора», чтобы защитить трубы и соединения от повреждений на более поздних этапах строительства. (Примечание: на фотографии показан коллекторный блок без установленной передней панели .) (вернуться наверх)

Мы изготавливаем коллекторы здесь, на нашем заводе. Каждый многоконтурный коллектор включает шаровые краны для каждого контура pex, поскольку это также обеспечивает лучшую продувку при заполнении системы. Одинаковая длина pex — лучший способ обеспечить равномерный баланс и нагрев. НАИБОЛЕЕ точный способ сбалансировать вашу систему (с неравной длиной) — это измерить температуру подачи и возврата каждого контура pex.Меньшие длины потребуют большего сопротивления, чтобы выровнять поток при балансировке с самой длинной длиной. Лучший способ правильно выровнять поток — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу многоконтурную/контурную зональную конструкцию. Эти клапаны устанавливаются для каждого контура/контура pex для заполнения и продувки отдельных отрезков.

В некоторых коллекторах контуров/контуров, доступных сегодня, используются механические расходомеры, балансировочные клапаны или регуляторы контуров. Мы не рекомендуем их из-за их запорной конструкции (определение расхода), … даже при их настройках «Широко открыто» сопротивление в этих клапанах очевидно.

Механические расходомеры

определяют расход по движению жидкости и измеряют расход как количество жидкости, проходящей через расходомер. Это движение измеряется конструкцией сопротивления, которая препятствует потоку и увеличивает сопротивление/давление напора. Еще одним недостатком расходомеров механического типа для измерения воды является то, что они могут легче забиваться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. д. Это может привести к увеличению проблем с техническим обслуживанием.Механические счетчики воды также плохо работают при малом расходе воды. Насос зоны может не преодолеть этот напор из-за сопротивления, создаваемого этим сопротивлением. Может (тогда) возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер линии подачи и возврата может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны, а также подающим и возвратным трубопроводом… Это основано на использовании меди 3/4″ для зон с несколькими контурами. объем будет диктовать это требование.Каждый тип расходомера имеет свои особенности применения и ограничения по установке. Не существует универсального расходомера, подходящего для всех.

Наши выводы подтверждают приведенную выше информацию и основаны на многолетнем опыте работы в цехах и на местах, а также на отзывах клиентов, полученных в результате диагностики неисправностей.

Монтаж механических компонентов

Зональный коллектор

Зональный коллектор

Зональный коллектор разделен на две секции… подача сторона и обратка сторона.Обе секции должны быть установлены достаточно близко к источнику тепла. В системах с несколькими зонами, содержащими множество насосов, сторона подачи коллектора может быть довольно тяжелой, поэтому следует позаботиться о ее надежном монтаже. Когда вы получите свой коллектор, вы заметите, что мы включили кусок фанеры. Фанеру следует снять и прикрепить к стене рядом с источником тепла. Это обеспечит надежную основу для обеих сторон вашего коллектора и даст вам доску, уже предварительно обрезанную по ширине вашего конкретного коллектора.

Также обратите внимание на «тестовые колпачки», припаянные к концам зональных коллекторов и комплект для расширения и продувки. Мы устанавливаем их для проверки давления и предотвращения попадания мусора в коллектор во время транспортировки. Эти крышки должны быть сняты перед прокладкой коллектора.

В пакете с монтажным оборудованием, включенным в ваш заказ, вы найдете два превосходных монтажных узла: 1) раструбные соединители 1 1/4″ и 2) подвески с разъемными кольцами, в комплекте с предварительно нарезанными стержнями с цельной резьбой и чугунной пластиной, цельнорезьбовые винты в.

Соединители колокола крепятся к фанере и крепятся к основному корпусу коллектора.

Подвески с разрезными кольцами, конечно, также крепятся к фанере, но они крепятся к медной трубе 3/4″ сразу под циркуляционным насосом. Кусок цельной резьбы используется для перекрытия зазора между фанерой и подвеской с разрезным кольцом и обеспечивает прочную опору.

Вы также заметите одинаковые латунные тройники на каждом конце зонального коллектора.

Выход тройника с резьбой.В зависимости от того, как вы решите сориентировать коллектор по отношению к источнику тепла, этот выход с резьбой будет содержать либо сливной клапан, либо встроенный термометр.

Очевидно, вы захотите установить один из встроенных термометров в точке, где горячая вода впервые поступает на сторону подачи коллектора. Таким образом, вы можете контролировать температуру жидкости на пути к полу. Второй встроенный термометр установлен таким образом, чтобы вы могли контролировать температуру воды, когда она выходит из обратной стороны коллектора и возвращается к источнику тепла.

Установите два дренажных клапана в тройники напротив встроенных термометров. Эти клапаны предназначены для слива излучающей системы, если в этом возникнет необходимость.

Циркуляционные насосы

: Обычный высококачественный радиационный циркуляционный насос производства Grundfos.

: Революционный циркуляционный насос серии ALPHA. При несколько более высокой начальной стоимости насосы ALPHA потребляют на 50–75 % меньше электроэнергии.

После установки зонального коллектора циркуляционные насосы очень легко установить. Фланцы насоса встроены в коллектор, поэтому для установки насоса достаточно совместить насос с фланцем и закрепить его болтами.

Для систем с одной зоной (т. е. с одним насосом) всегда ориентируйте циркуляционный насос так, чтобы стрелка на корпусе насоса была направлена вверх. Таким образом, любой воздух, поднимающийся в системе, выталкивается вверх и от насоса. Примечание. Компания Radiant Floor разработала так называемые пакеты «Radiant Ready» . Это предварительно смонтированные и предварительно смонтированные однозонные сантехнические узлы , установленные на фанерной доске. В зависимости от того, какой пакет необходим, т. е. для «открытой» или «закрытой» системы, для завершения механической части излучающей системы требуется всего четыре или пять соединений под пайку.

Radiant Ready «J», комплект для одной зоны для использования с существующим бойлером.

Для систем с несколькими зонами вам потребуется предварительно подключить насосы проводом 12 или 14 калибра до того, как вы установите их в зонный коллектор.Следуйте вашим местным нормам для конкретных указаний по проводке. Некоторые коды требуют гибкого трубопровода от коробки реле к насосам, другие допускают простое соединение Romex.

Контроллер насоса

Блок управления насосом

Блок управления насосом обычно монтируется достаточно близко к остальным механическим компонентам. Однако некоторые люди предпочитают размещать его на некотором расстоянии. Контроллер отображает зеленый индикатор, указывающий на питание системы, и красный свет, указывающий, какая зона или зоны работают в данный момент.Это может быть очень удобный способ мониторинга вашей системы, и вы можете установить его в каком-то месте, которое вы часто посещаете. Излучающие системы бесшумны. Если вы похожи на меня и вам интересны ритмы вашей системы, вам нужно, чтобы ваш контроллер был где-то там, где вы можете его удобно видеть.

Подключение блока контроллера, как правило, очень простое, и схемы прилагаются к каждой системе. Но если у вас есть вопросы, просто свяжитесь с одним из наших технических специалистов, и они с радостью проведут вас через весь процесс.

Комплект для расширения и продувки

Для закрытых систем и с теплообменником вам потребуется комплект для расширения и продувки (EPK). Он состоит из расширительного бачка, воздухоотделителя, клапанов наполнения и слива, манометра и клапана сброса давления. EPK практически полностью собран на заводе. Вам придется вкрутить расширительный бачок в нижнюю часть воздухоотделителя, потому что бачок поставляется в отдельной коробке, но это простая операция.

EPK позволяет очень легко заполнять и одновременно выпускать воздух из недавно установленной трубы, а компонент расширительного бака действует как своего рода «амортизатор» в закрытой системе. Когда вода нагревается, она расширяется. Гибкая мембрана в резервуаре поглощает это расширение.

Кроме того, манометр в EPK помогает вам заправить систему надлежащим давлением 15–20 фунтов на квадратный дюйм и в течение срока службы системы позволяет узнать, когда необходимо добавить больше жидкости, указывая на падение давления ниже 10 фунтов на квадратный дюйм.

Предохранительный клапан — это защитное устройство, очень похожее на предохранительный клапан давления и температуры на водонагревателе. Он защищает трубку от избыточного давления.

Монтаж EPK аналогичен монтажу зонального коллектора. Используйте соединители с разрезным кольцом и цельнорезьбовые соединители, чтобы закрепить EPK на стене рядом с источником тепла. В закрытых системах и Теплообменник EPK устанавливается между источником тепла и зональным коллектором, так что сама сантехника обеспечивает большую поддержку сборки.Всегда устанавливайте расширительный бачок после установки EPK . (вернуться наверх)

Мир возможностей

Один из наших клиентов, мастер САПР Дэн Уиллис из Грантс-Пасс, штат Орегон, прислал нам эту схему системы, которую мы разработали для него, используя солнечную энергию и древесину, с пропаном в качестве резерва.

Это иллюстрирует основной факт: обогреваете ли вы одну небольшую зону с помощью стандартного водонагревателя бакового типа или, как в случае Дэна, смешиваете несколько источников тепла в гармоничную многоуровневую систему, компания Radiant Floor может помощь.

Схема гибридной системы лучистого отопления на солнечной древесине

Руководство по полированному бетонному полу с подогревом

Использование нового полированного бетонного пола поверх системы водяного теплого пола несколько отличается от более традиционных вариантов напольных покрытий, таких как деревянный пол, плитка поверх песчано-цементной стяжки или ангидридная жидкая стяжка с закрытыми трубами отопления .

Во-первых, необходимо учитывать дополнительную толщину бетонного пола по сравнению с обычной стяжкой пола.Там, где цементная стяжка пола обычно имеет толщину от 50 до 75 мм, бетонное основание всегда должно иметь толщину не менее 100 мм при использовании поверх систем напольного отопления.

Эта дополнительная толщина напольного покрытия позволяет массе пола выдерживать процесс нагревания. Несмотря на то, что расширение и сжатие плиты незначительно в измерении, это, безусловно, фактор, который необходимо учитывать, а дополнительная толщина и масса имеют большое значение для уменьшения потенциального растрескивания.

По периметру пола следует использовать стык по периметру из сжимаемой (обычно синей) вспененной ленты, а не из изоляционных плит из пенополистирола. Изоляция Celotex и Kingspan предназначена для уменьшения тепловых мостов; не для создания подвижного зазора, поскольку они недостаточно гибкие, чтобы допустить боковое расширение бетонной установки.

Бетон вполне комфортно размещается в нишах квадратной или прямоугольной формы, обычно размером около 6 х 6 м. Как только вы измените площадь, сделав отсек в форме буквы L или уменьшив ширину, пройдя через дверной проем, всегда будет больше риска растрескивания бетона.Соединения, вызывающие трещину, помогут контролировать это.

Так что не забудьте либо сформировать швы, вызывающие появление трещин, с помощью рейки стяжки, либо использовать алмазный диск, чтобы выпилить швы в тех местах, где бетон, естественно, будет трескаться; дверные проемы, изменение направления, колонны/стойки и т. д.

Когда мы говорим о резке шва в полу, мы рекомендуем, чтобы разрез проходил не менее чем на 30 % по толщине всего бетона, если не на 50 %. Мы полностью согласны с тем, что это звучит как очень пугающая перспектива, учитывая, что все трубы внутрипольного отопления встроены где-то под поверхностью, и вы не знаете, где именно.

Почему мы делаем швы в полу? По сути, вы пытаетесь убедить плиту треснуть вдоль этих красивых новых прямых линий, где они могут быть скрыты под гибким герметиком соответствующего цвета, а не по диагонали на только что уложенном и отполированном полу.

Как мы всегда советуем нашим клиентам, все бетонные полы для полировки должны быть уложены специалистами по бетону, чтобы пол был пригоден для дальнейших работ по шлифовке и полировке после установки теплых полов.Профессиональные монтажники бетона разберутся во всех необходимых материалах и в том, как их изделие следует укладывать поверх труб лучистого теплого пола.

Помимо подрядчиков по бетону, вам также следует нанять высококвалифицированных и опытных инженеров-теплотехников, чтобы убедиться в отсутствии утечек в трубопроводе, так как устранение указанных утечек будет затруднено в бетонном основании.

Эти же инженеры-теплотехники также должны предоставить вам сертификат или письменное подтверждение того, что температура поверхности установленной системы ufh не превышает 27-29 градусов Цельсия, которая будет зависеть от тепла питательной воды и расстояния между трубами.

В зависимости от используемой системы отопления температура регулируется либо с помощью смесительного клапана, либо с помощью проточного клапана, чтобы снизить температуру воды примерно с 80°C (слишком высокая температура для труб напольного отопления) до 50°C.

В связи с тем, что для укладки пола используются специалисты, стоимость полированного бетонного пола за квадратный метр или квадратный фут увеличится, но мы считаем, что это небольшое увеличение стоимости более чем оправдано для залитый бетонный пол, который вам действительно понравится и с которым вам будет приятно жить.Гораздо лучше сделать это, чем довольствоваться менее дорогим вариантом напольного покрытия, таким как керамическая плитка.

Для дополнительной тепловой эффективности вашей системы водяного теплого пола вам также следует увеличить количество изоляции, которую вы используете под трубами, чтобы сохранить как можно больше тепла от заполнителей и песка, насколько это физически возможно. Как только бетонный пол нагреется, он будет очень хорошо удерживать тепло из-за огромного количества высокой тепловой массы, присущей бетонному полу. Дополнительная изоляция способствует сокращению ненужных циклов нагрева.

Убедитесь, что изоляционные плиты уложены на уплотненный слой песка, чтобы плиты не двигались и не выравнивались по бетонной плите, которая обычно не является плоской. Влагонепроницаемая мембрана необходима поверх любых изоляционных плит, облицованных алюминиевой фольгой, чтобы предотвратить реакцию между щелочной бетонной смесью и фольгой. Если этого не сделать, в вашей установке будет намного больше пузырьков воздуха. Прикрепите мембрану к стенам, чтобы предотвратить ее смещение во время укладки бетона.

Преимущества низкопрофильного теплого пола при модернизации

Как и многие другие, этот веб-сайт требует использования файлов cookie. Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших комплектах для обогрева. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете повторно отозвать свое согласие на использование этих файлов cookie в любое время. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя	Назначение	Срок службы	Тип	Провайдер
CookieConsent	Сохраняет ваше согласие на использование файлов cookie.	1 год	HTML	Веб-сайт
fe_typo_user	Назначает ваш браузер сеансу на сервере.	сеанс	HTTP	Веб-сайт

Имя	Назначение	Срок службы	Тип	Провайдер
_га	Необходим для подсчета просмотров страниц и различения пользователей.	2 год	HTML	Google
_гид	Необходим для подсчета просмотров страниц и различения пользователей.	1 день	HTML	Google
_gat_UA-15260754-1	Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net.	1 минута	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
YSC	Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео.	сеанс	HTML	Google
ПОСЕТИТЕЛЬ_INFO1_LIVE	Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте.	6 месяц	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
test_cookie	Этот файл cookie устанавливается двойным щелчком. сеть. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie.	15 минута	HTML	Google
IDE	Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя.	14 месяц	HTML	Google
