Термическая сварка

Под термической сваркой принято понимать соединение металлов, основывающееся на расплавлении кромок металла, в результате чего образуется соответствующая ванна, в которой металл соединяется на молекулярном уровне и позволяет выполнить прочный монолитный шов. Подобные технологии благодаря своей простоте и качеству соединения металлических элементов получили широкое распространение. К такому термическому классу принято относить лазерную, плазменную, газовую, дуговую технологию. Поговорим поподробнее о преимуществах и недостатках термической сварки, а также опишем ее распространённые классы.

Из преимуществ такой термической технологии можем выделить следующее:

  • Отличные показатели прочности соединения.
  • Низкая трудоемкость работ.
  • Невысокая себестоимость.
  • Минимальный расход металла.

Если же говорить о недостатках, то можно отметить следующее:

  • Неровности на поверхности заготовки и наличие оксидной пленки существенно ухудшает качество соединения.
  • Термическая сварка возможна только с металлами, близкими по показателям тугоплавкости.

Термическое влияние сварки

Газовая термическая сварка подразумевает нагрев металла в зоне соединения при помощи газового пламени. Такая газовая горелка может использовать различный газ, который эффективно нагревает металл до его жидкого состояния, а после кристаллизации и затвердевания обеспечивается максимально прочное соединение. Газовые горелки позволяют оптимальным образом регулировать температуру пламени, что в свою очередь дает возможность работать с различными по тугоплавкости материалами. Газовая сварка может выполняться как по классической технологии термической обработки металлов, так и с использованием дополнительного присадочного материала. Такие электроды расправляются одновременно с соединяемыми металлами, кристаллизуются и на молекулярном уровне соединяют материалы. Следует учитывать свойства конкретных металлов, сплавы которых входят во взаимодействие друг с другом.

Из преимуществ данной технологии можем отметить простоту данной работы и отличное качество соединения. В то же время необходимо отметить, что данная технология подразумевает использование специального оборудования, в том числе баллонов со сжатым газом, поэтому к проведению такой работы с газом допускаются только сертифицированные специалисты, имеющие большой опыт работы с такими горелками на газу. Также должное внимание необходимо уделить качеству используемого оборудования.

Полуавтоматическая термическая сварка: технология

Использование данной технологии подразумевает использование специальной проволоки, которая с помощью автоматической системы аппарата подается в рабочую зону, где быстро расплавляется и позволяет обеспечить прочность соединения. В качестве защитного газа может использоваться аргон и СО2. Основное назначение такого газа — это защита сварочной ванны от воздействия воздуха, который может существенно ухудшить качество соединения металлов.

При полуавтоматической технологии используется специальное оборудование, которое позволяет быстро расплавлять кромки. При этом данная технология отличается простотой и может выполняться как профессиональными специалистами, так и обычными домовладельцами при необходимости им выполнить прочное соединение элементов. Даже обычные домовладельцы смогут с использованием таких полуавтоматических аппаратов провести сварку, обеспечив максимальное качество выполненного соединения.

Аргонодуговая сварка

Такой вид термической сварки подразумевает использование вольфрамовых электродов, которые заправляются в горелку. При выполнении соединения такой электрод с помощью автоматической системы подается в пламя горелки, расплавляется и стекает в шов, гарантируя соединение на молекулярном уровне. Для защиты сварочной ванны от негативного воздействия кислорода используется аргон, который предотвращает появление окислительной пленки. Аргон поступает из подключенного к горелке баллона со сжатым газом. Регулируют подачу аргона при помощи редуктора, выставляя его на определённое положение, в зависимости от конкретной разновидности металлических элементов.

Термитная сварка: методика, виды, применение, оборудование

Сварочные процессы при работе с металлами являются неотъемлемой составляющей. При этом привычные для нас режимы сварки, включающие в себя ручную дуговую и полуавтоматическую сварку, не всегда уместны, да и не всегда выполнимы. При соединении металлических конструкций больших габаритов требуется создание особых условий, а нередко такая необходимость возникает вне населенных пунктов. Естественно, об источниках питания, инверторах и газовом оборудовании речи быть не может. Единственным возможным вариантом является термитная сварка.

Технология

В качестве расходного материала при соединении деталей выступает специальная порошковая смесь, куда входят такие элементы, как алюминий, магний и окислы железа. Эти порошки называются термитами. При их сгорании выделяется энергия. Этой энергии достаточно, чтобы перевести кромки соединяемых деталей в полужидкое состояние. Происходит смешивание металла с материалом смеси и последующая кристаллизация.

Для осуществления процесса сварки на первоначальном этапе необходимо поджечь смесь. Температура ее возгорания достигает 1350°C градусов. Разработано несколько эффективных способов поджога. Указанной температуры можно достичь получением электрического разряда, взрывом пиропатрона или горением специального шнура.

При горении термита температура внутри смеси повышается до 2400-2700°C градусов. Большинство металлов имеют температуру плавления, ниже этого значения.

В данной технологии примечательно то, что для горения не нужно поступление атмосферного кислорода. Окислителя вполне достаточно внутри самой смеси. При необходимости можно вести термитную сварку в среде инертного газа.

Применение

Если в качестве термита используется алюминиевая пудра, то процедура сварки представляет собой наплавление на торцы деталей. Она подходит для соединения заготовок из чугуна и прочих хрупких сплавов. В отрасли железнодорожного транспорта термитная сварка востребована при ремонте или соединении рельсов. В ГОСТ Р 57181-2016 прописаны все требования к сварочному процессу. Термитная сварка применяется в машиностроении, она незаменима при производстве гребных винтов для морского транспорта или коленчатых валов автомобилей.

Применение данный вид сварки нашел и на металлообрабатывающих предприятиях. Часто приходится ремонтировать прокатные станы, роторные валы, различные прессы или ковши. Все перечисленное считается крупногабаритным оборудованием, поэтому возможен только один тип сварки. Необходимо подчеркнуть, что именно благодаря сгоранию термита возможно качественное соединение проводов на линиях электропередачи и связи. В данном случае применяются составы, содержащие магний.

Виды

Существует классификация, в которой выделяется два вида термитной сварки, это муфельная и тигельная. Они используются, в зависимости от поставленных внешних условий. Тигельную сварку чаще всего называют алюминотермитной и применяют при соединении элементов заземляющих контуров, а также прочих металлоконструкций, требующих ремонта методом наплавки. В состав термита входит алюминиевый порошок и окисел железа. Примерное соотношение пропорции — 23 к 70. При сгорании состава образуется окалина, которая в расплавленном виде соединяет детали.

Важным достоинством алюмотермитной сварки является возможность соединять заготовки из чугуна без заметных стыков. Но алюминиевые детали соединяют другим способом – муфельной сваркой. По причине испарения алюминия при высоких температурах в муфельной сварке в качестве термита используется магний. Расплавленный состав впитывается в поверхности, не растекаясь по ним. Но при работе с алюминием необходимо удалять окисную пленку. Для этого следует добавлять специальный флюс.

Существует четыре способа ведения термитной сварки.

  1. Первый способ характерен соединением встык. Но предварительно торцы деталей обрабатываются и зачищаются. Чтобы избежать деформации от неравномерного нагрева металла, свариваемые участки оборачиваются термоизоляционной пленкой. После сгорания термита образовавшийся жидкий металл, находящийся в тигле, выливается в оставленный между заготовками зазор. После этого заготовки прижимаются друг к другу и стыкуются.
  2. Промежуточное литье считается менее затратным и технологически более легким. Расплавленный металл из тигля выливается в зазор. При этом детали не подготавливаются предварительно, что существенно упрощает процесс.
  3. Комбинированная сварка характерна тем, что сочетает в себе технологию соединения встык и промежуточного литья. Обычно она используется при сварке рельсов. Торцы заготовок зачищаются, а между ними помещается пластинка из металла. После заливки сплава рельсы прижимаются друг к другу. При возможности шов по периметру повторно обваривается.
  4. Метод дуплекс подразумевает последующую спрессовку заготовок после заливки сплава.

Составы

Как было уже указано выше, железоалюминиевая термитная сварка стала наиболее популярной. Основная масса термита представлена оксидом железа. Алюминия в смеси всего 25%, но можно встретить в составе и дополнительные компоненты. Добавляют флюс, легирующие присадки и железную обсечку. Горение термита и плавление смеси происходит магнезитовом тигле. Помимо алюминия возможно комбинирование следующих элементов:

  • Магний (31%) и оксид железа (69%).
  • Кальций (43%) и оксид железа (57%).
  • Титан (31%) и оксид железа (69%).
  • Кремний (21%) и оксид железа (79%).

В зависимости от области применения сварки, готовятся различные виды смесей. Железная окалина и алюминиевый порошок дают элементарную смесь. Необходимо строго соблюдать пропорции. Для соединения и ремонта на железной дороге создается специальный рельсовый состав. При алюминотермитной сварке в шихту вводится стальной наполнитель, который состоит из ферромарганца и графитной стружки. Легированные стали соединяются с помощью особого состава. В нем присутствуют присадки из ферротитана или феррованадия.

Чугунные изделия, как правило, к сварке предъявляют особые требования. Так, в составе термита для чугуна в обязательном порядке должен присутствовать кремний. При соблюдении технологии можно получить достаточно качественное и прочное соединение. Марганец в таких присадках не применяется.

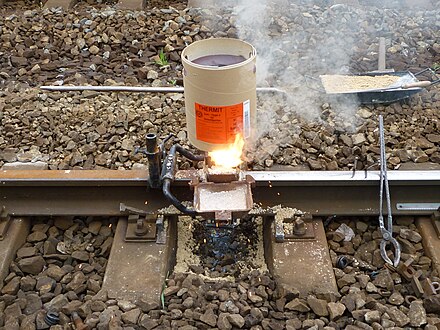

Алюминотермитная сварка рельсов

Всю процедуру можно условно поделить на отдельные этапы. Сначала рассчитывают общее выделившееся количество теплоты. Его должно быть достаточно для процесса сварки. Подбирают оптимальный состав термитной шихты. Смесь должна быть равномерной по составу. Любым доступным способом обеспечивают поджиг смеси. Необходимо достичь температуры 1350°C градусов.

В дальнейшем происходит повышение температуры в термитной шихте. Расплавленный металл из термита получается за 20-30 секунд. Его масса составляет примерно половину от массы смеси. Остальная половина приходится на шлак. Металл осядет на дне тигля, а шлак, в силу меньшей плотности, всплывет наверх.

Сложность ремонта рельсов состоит в том, что все работы приходится выполнять в полевых условиях. Рельсосварочный аппарат достаточно массивен, однако его использование – единственная возможность провести ремонтные работы. На первом шаге следует подготовить торцы. Они должны быть ровными, а зазор между ними составляет 2-3 см. Свариваемые элементы выравниваются и фиксируются в одном положении. После установки огнеупорной формы осуществляется сама сварка.

Каждый сварщик желает получить качественный результат. В отличие от ручной дуговой сварки, термитная сварка требует точных расчетов. Необходимо правильно выбрать общее количество порошка, чтобы образовавшийся металл полностью заполнил зазор. В приготовлении смеси важно тщательно перемешать все составляющие. Первоначальный старт процесса должен происходить при температуре 1400°C градусов. Более низкие значения не приведут к возгоранию термита.

Оборудование

Технология проведения термитной сварки на первый взгляд кажется элементарной. Тем не менее, она предусматривает тщательную подготовку и наличие необходимых инструментов и оборудования. Термит засыпается в тигель, он должен быть выполнен из тугоплавкого материала, например, из керамики. Тигель оборудован специальным устройством, позволяющим слить расплавленный металл.

Чтобы отливка получилась аккуратной и соответствовала свободному пространству, изготавливаются матрицы и формы. В некоторых случаях их можно использовать повторно, но зачастую формы являются одноразовыми. Специальная глиняная обмазка не позволит металлу растекаться по поверхности.

Важным моментом при термитной сварке является обеспечение неподвижности заготовок, их фиксация. Она осуществляется различными устройствами и приспособлениями, в число которых входят тиски или струбцины. Инструмент для обработки поверхностей зависит от типа металла и степени его загрязненности. Обычно работают абразивным кругом или металлической щеткой.

После термитной сварки могут потребоваться дополнительные работы. В арсенале сварщика должен присутствовать кислородный резак, горелка и ножовка по металлу.

Достоинства и недостатки метода

При помощи термитной сварки есть возможность без применения дорогостоящего оборудования сваривать черные и цветные металлы. По сравнению с другими способами сварки данную технологию выгодно отличает целый ряд качеств.

  • Термитная сварка характерна меньшей затратностью в плане времени. Если учесть массивность свариваемых деталей, то эта выгода порой является определяющей.
  • Качество швов достигает высокой степени, так как происходит частичное проплавление металла заготовок. Помимо этого, шов получается достаточно эстетичным и аккуратным.
  • Следует также отметить относительно невысокую трудоемкость работ.
  • От сварщика требуется определенное мастерство, но оно касается, скорее, подготовительного этапа и приготовления смеси. Сам же процесс сварки особых навыков не требует, в отличие от сварки электродом.
  • Доступность и низкая стоимость расходных материалов позволит существенно сэкономить финансы и упростить задачу.
  • Сварочное оборудование можно использовать вдали от населенных пунктов.

При этом установка для термитной сварки считается достаточно опасной. Необходимо соблюдать меры предосторожности при ее использовании. Важно помнить, что термиты считаются горючими смесями. Нельзя допускать попадание в шихту жидкостей, так как это может привести к взрыву.

Термитная сварка не получила такого распространения, как дуговая, зато в некоторых случаях является незаменимой. В мелких мастерских ремонт осуществляется при помощи термитного карандаша. Начинающему мастеру сначала следует освоить этот инструмент, а уже затем приступать к изучению настоящего оборудования.

Что такое термитная сварка. Технология и особенности процесса

Любое производство, связанное с металлом, не обходится без сварки. Однако традиционные способы не всегда рентабельны и применимы. Например, для создания прочного соединения деталей крупногабаритных конструкций требуется длительная подготовка, а в полевых условиях нет источников питания и газосварочного оборудования. Альтернативой в таких случаях является термитная сварка.

Область применения

Термитом на основе алюминиевой пудры осуществляется наплавка на детали, соединение изделий из чугуна и хрупких сплавов. На железнодорожном транспорте это надёжный, быстрый способ ремонта рельсов. Для его регламентации разработан ГОСТ Р 57181-2016.  В машиностроении термитная технология используется при изготовлении гребных винтов для морских судов, коленчатых валов автомобилей и пр. На металлургических и металлообрабатывающих предприятиях этим способом ремонтируют прокатные станы, прессы, роторные валы, разливочные ковши и другое крупногабаритное оборудование.  Для сращивания кабелей, используемых в линиях связи и электропередачи, применяется сварка, термит для которой изготавливается из магния.

Технология термитной сварки

Соединение деталей этим методом осуществляется с помощью порошковых смесей из алюминия, магния, окислов железа, называемых термитами, при сгорании которых образуется много тепла. Под его воздействием свариваемые поверхности становятся полужидкими и, соединяясь с металлом смеси, сплавляются в единое целое. Для полноты понимания, что такое термическая сварка, следует упомянуть о способе поджога смеси. Для розжига необходима температура не менее 1350⁰C. Запал производится электрическим разрядом, пиропатроном, специальным шнуром.

Температура горения достигает 2400 — 2700⁰C. Этого достаточно для плавления большинства материалов. Для горения не нужен приток кислорода из атмосферы, так как его достаточно в смеси. Поэтому термит можно использовать в среде инертного газа.

Разновидности термитной сварки

В зависимости от материала и условий применения используется тигельный или муфельный вид сварки. Первый больше известен под названием алюминотермитная сварка. Её применяют при монтаже заземляющих контуров, металлоконструкций. Термит готовится из смеси окисла железа и алюминиевого порошка в пропорции 70:23. При его сгорании стыки деталей соединяются расплавленным железом, восстановленным из окалины.

Алюмотермитная разновидность также применяется для ремонта повреждённых поверхностей методом наплавки. Её основным достоинством считается возможность сварки чугунных деталей без стыков. Однако наложение швов на алюминиевых изделиях с помощью этой технологии невозможно. Для их соединения пользуются муфельной сваркой.

Поскольку под действием высокой температуры алюминий испаряется, муфельная сварка производится с помощью термита на основе магния. Благодаря высокой температуре плавления он не растекается по поверхности, а впитывается в неё, создавая соединение без шва. При стыковке заготовок из алюминия используется специальный флюс для удаления окисной плёнки с места соединения.

Термитная сварка осуществляется четырьмя способами:

  1. Соединение встык требует предварительной подготовки. Свариваемые поверхности тщательно зачищаются. Для предотвращения температурной деформации стыкуемые детали оборачиваются термальной плёнкой. После сжигания термита полученный жидкий металл из тигля заливается в зазор стыка. Затем детали прижимают одна к другой.
  2. Технику промежуточного литья используют для соединения заготовок, закреплённых в требуемом положении. Считается самой простой, так как приготовленный из термитной смеси в тигле расплав сразу заливается в промежуток между деталями.
  3. Комбинированный метод объединяет две техники. Применяется для соединения рельс. После зачистки торцов между ними вставляется стальная пластинка. В зазор заливается расплав, рельсы сжимаются. После остывания соединение по периметру обваривается ещё раз.
  4. Дуплекс — это тоже тигельная сварка, но стык дополнительно спрессовывается.

Оборудование

Несмотря на простоту технологии для качественной термитной сварки необходимо оснащения. Во время её проведения потребуется:

  1. Тигель из керамики или тугоплавкого металла с устройством для безопасного слива расплава.
  2. Для создания отливок не обойтись без форм и матриц. Они могут быть одноразовыми или многократного использования. Чтобы расплав не растекался бесконтрольно по поверхности, используется глиняная обмазка для термитной сварки.
  3. Устройства фиксации и сжатия деталей (струбцины разного размера, тиски).
  4. Термитный карандаш, используемый в домашних условиях для сварки и резки металлов.
  5. Комплект инструментов, состоящий из кислородного резака, газовой горелки, ножовки по металлу, полоскового термометра.
  6. Для зачистки поверхностей и швов нужно запастись абразивным кругом, металлической щёткой.

Оборудование для термитной сварки

Особенности термитной сварки проводов

Этот способ применяется для сращивания неизолированных одно и многожильных проводов из алюминия и меди. В отличие от механического соединения (с помощью скрутки, болтов с гайками), термическая технология обеспечивает снижение электрического сопротивления на стыке за счёт увеличения сечения. Концы проводов перед сваркой очищаются от грязи, затем обезжириваются растворителем или бензином с обязательной просушкой.

Соединение производится с помощью специальных термических патронов, состоящих из кокиля и вкладыша. Для соединения алюминиевых проводов, в том числе со стальным сердечником, используется стальной разъёмный кокиль и вкладыш из алюминия. У патронов для соединения медных проводов кокиль изготовлен из листовой меди толщиной до 1,5 мм, а вкладыш из медно-фосфорного сплава. Тепло, необходимое чтобы расплавить провод и вкладыш, создаётся термитной шашкой, напрессованной на кокиль. Для удаления окисной плёнки внутренность алюминиевого вкладыша необходимо перед применением почистить металлическим ёршиком.

Термитная сварка проводов

Особенности использования термитной сварки

Эта технология позволяет одинаково легко сваривать чёрные и цветные металлы без применения дополнительного оборудования. Востребованность термитной сварки обусловлена преимуществами в сравнении с другими видами:

  • меньшим временем проведения работы;
  • эстетической привлекательностью, высоким качеством швов;
  • небольшими трудозатратами;
  • не требуется высокая квалификация;
  • термиты свободно продаются в специализированном магазине по невысокой цене;
  • возможность использования на удалённых объектах и длительных поездках, так как электроэнергия или газовые баллоны не нужны.

К недостаткам следует отнести высокие требования к технике безопасности. Поскольку термитные смеси являются легковоспламеняющимися веществами транспортировать и хранить их нужно с особой осторожностью. При проведении работ необходимо исключить возможность попадания любой жидкости в горящую смесь, поскольку она может взорваться. По этой же причине запрещается поджигать шихту от дуги. Сварку разрешается проводить при температуре не ниже 10⁰C.

Термитная технология не так популярна как электродуговая сварка, однако её вполне достаточно для использования в небольшой домашней мастерской для мелкого ремонта и восстановления деталей. Ничего сложного для освоения нет, научиться для начала пользоваться термитным карандашом сможет любой. К рекомендациям по самостоятельному изготовлению термита не стоит прислушиваться, так как полученная смесь может взорваться.

Термообработка сварных соединений: виды и технология проведения

При сварке структура металла шва и прилегающей зоны под действием высокой температуры изменяется. Это может привести к преждевременному разрушению деталей. Для устранения негативных последствий сильного нагрева после наложения швов выполняют термообработку сварных соединений.

Для чего нужна термообработка

При сварке в зоне нагрева происходят негативные изменения кристаллической решетки и свойств металла:

  1. Из-за перегрева в месте горения дуги структура становится крупнозернистой, что приводит к снижению пластичности. Процесс сопровождается выгоранием марганца и кремния, что также способствует преобразованию структуры. После остывания шов становится жестким, склонным к образованию трещин при изменении нагрузки во время эксплуатации. Например, к сварным соединениям технологических трубопроводов прилагаются дополнительные воздействия, возникающие при температурном расширении/сжатии.
  2. В зоне возле сварного соединения металл нагревается до температуры достаточной для закалки. Поэтому происходит снижение пластичности и стойкости к ударным нагрузкам.
  3. На более удаленных участках с умеренным нагревом происходит разупрочнение металла, но пластичность остается на прежнем уровне.
  4. Из-за неравномерности нагрева происходит образование внутренних напряжений, приводящих к деформации деталей с образованием трещин.

После проведения термообработки сварных швов и прилегающих участков восстанавливается структура и характеристики металла по прочности, пластичности, коррозионной стойкости. Термическую обработку сварных соединений для снятия напряжений в обязательном порядке выполняют при монтаже объемных конструкций из тонкостенного металла.

Термообработка защищает сварной шов от коррозии и улучшает механические свойства.

Особенности проведения

Термообработку выполняют поэтапно:

  • нагревают только шов или вместе с участками возле него;
  • поддерживают температуру в течение определенного времени;
  • планомерно охлаждают до температуры окружающей среды.

Температура термообработки зависит от выполняемых задач

В зависимости от решаемых задач термообработку после сварки выполняют при температуре от 600 до 1100⁰C. Разработано несколько методов обработки с разными графиками нагревания, временем выдерживания, охлаждения. Способ и оборудование выбирают в зависимости от марки металла, толщины и конфигурации деталей.

Термообработке должны подвергаться сварные швы трубопроводов большой протяженности, соединения на грузоподъемных механизмах, сосуды и емкости, работающие под давлением. Процедуру нельзя откладывать на срок больше трех суток. Для повышения стойкости к коррозии термообработку проводят сразу после завершения сварки.

Из достоинств отмечают:

  • увеличение надежности и долговечности сварных соединений;
  • возможность улучшения нужных параметров.

К недостаткам термообработки относят:

  1. Невозможность исправления брака при нарушении технологии термообработки. Соединение придется заново переваривать.
  2. Большую цену и габариты оборудования.
  3. Для выполнения термообработки нужен квалифицированный персонал.
  4. Повышенный расход энергоресурсов.

Продолжительность процесса

Длительность термической обработки сварных соединений зависит от вида и толщины металла. Хромомолибденовые марки стали и ее сплавы с включением ванадия нагревают радиационным или индукционным способом. Длительность процесса определяют по таблице:

Толщина,
см
Радиационный,
минуты
Индукционный,
минуты
До 2.0 40 25
2.1 — 2.5 70 40
2.6 — 3.0 100 40
3.1 — 3.5 120 60
3.6 — 4.5 140 70
4.6 — 6.0 160 90
6.1 — 8.0 160 110
8.1 — 10 1600 140

Перед нагревом сварной шов очищают от шлака. Индукционным способом процедура выполняется быстрее, но расход электроэнергии больше.

Процесс нагрева при темрической обработке

Важно!

Длительность термической обработки сварных соединений зависит от вида и толщины металла.

Применяемое оборудование

Для термической обработки сварных швов применяют следующие виды оборудования:

  1. Индукционное. Принцип работы основан на нагреве металла вихревыми токами, создаваемыми индукционной катушкой (индуктором), подключенной к высокочастотному генератору. Нагреваемый участок предварительно накрывают асбестом. Поверх него гибким проводом наматывают витки катушки с шагом 2,5 см на расстоянии 25 см по обе стороны от стыка. В качестве индуктора также используют накладки с расположенными внутри проводами. Технология обеспечивает быстрый, равномерный нагрев участка соединения независимо от положения деталей.
  2. Радиационное. Нагрев осуществляется теплом от проводов из нихрома, по которым проходит электроток. Гибкие нагревательные элементы удобны для обработки соединений сложной формы. Радиационное оборудование эффективней индукционного при работе с металлами с низкими электромагнитными характеристиками.
  3. Газовое выгодно для применения, так как не нуждается в электроэнергии. Однако на нагрев уходит много времени. Поэтому оборудование используют на небольших конструкциях. Для обеспечения равномерного прогрева соединения работу выполняют двумя многопламенными ацетиленовыми горелками одновременно с обеих сторон.
  4. Для работы с деталями небольшого размера применяют муфельные печи. Их также используют на трубопроводах малого диаметра.

Виды термической обработки

Способ термообработки сварного шва выбирают в зависимости от поставленной цели:

  1. После термического отдыха уменьшается остаточное напряжение и количество водорода внутри шва. Процесс проводят при температуре до 300⁰C с выдержкой в течение 1,5 — 2 часов. Этим способом обрабатывают сварные соединения на толстостенных конструкциях, когда нет возможности применить другие виды.
  2. Отпуском за счет разрушения закалочных структур добиваются уменьшения напряжения на 90%, увеличения пластичности и стойкости к ударным нагрузкам. Нагрев до 600 — 700⁰C, выдержка до 3 часов. Метод применяют на перлитных сталях.
  3. Нормализацию выполняют при 800⁰C с выдержкой 20 — 40 минут на тонкостенных деталях. После завершения процесса структура становится мелкозернистой и однородной.
  4. Аустенизацию проводят на высоколегированных видах стали для снятия напряжений и восстановления пластичности. Нагрев до 1100⁰C, двухчасовая выдержка с последующим естественным охлаждением.
  5. Для отжига после сварки термообработку выполнят при 970⁰C с выдержкой в течение 3 часов и остыванием в естественных условиях. Используют при работе с высоколегированными сталями для улучшения стойкости к коррозии.

Температуру контролируют по изменению цвета меток, нанесенных на поверхность деталей термокарандашом или термокраской. Однако точность измерения этим способом невысока, поэтому чаще пользуются пирометрами и тепловизорами. Они могут быть ручными или встроенными в системы автоматического поддержания температуры на заданном уровне.

Если к качеству сварных соединений предъявляются высокие требования, выполнение термообработки обязательно. После ее проведения на швах не появятся трещины, разломы, коррозия. При использовании современного оборудования термообработка не займет много времени.

Виды сварки металла, обозначения ГОСТ и общая классификация


На чтение 23 мин. Просмотров 16.7k. Опубликовано
Обновлено

Если вы занимаетесь сварочными работами и считаете, что хорошо знаете все и ориентируетесь в новых технологиях, то вы, наверное, ошибаетесь. Сварочных способов очень много. В каждом плюсы, минусы, нюансы, которые нужно знать и понимать.

Для чего? – спросите вы. Для грамотного выбора самого оптимального способа «здесь и сейчас» – ответим мы. Читаем, разбираемся, принимаем решения. Поехали.

Физика, химия, немного лирики

Сварка – процесс неразрывного соединения разных конструкций нагреванием, деформированием или использованием того и другого.

Если коротко с точки зрения физики, в сварке используется либо тепло, либо давление, либо тепло с давлением вместе. Если коротко с химической точки зрения, в сварочном деле используется огромное количество разного рода порошковых лент, флюсов, газов и других комплектующих. Это зависит от материалов и условий. Благодаря химии мы имеем огромное число технических вариантов.

Важно! Мы не будет грузить вас полными списками видов сварки или всеми классификациями, какие существуют. Нам не хватит бумаги писать, вам не хватит терпения читать. Разобраться в логике группировки сварочных способов, чтобы потом легко находить информацию по каждому конкретному виду. В сети много сайтов, посвященных сварке: есть где найти все, что нужно.

Принципы классификаций, обзор

Классификация способов дуговой сварки.

Классификация видов сварки проводится по самым разным критериям, они аккуратно укладываются в смысловые рамки. Какие критерии самые важные? Пройдемся по некоторым, для начала лучше увидеть общую картинку.

Сколько видов сварки существует на сегодняшний день? Можно назвать цифру 150 со словом «около». Можно 250. Но цифры называть не советуем. Пока вы читаете эту статью, число видов может измениться – технологии на месте не стоят. А вот какая бывает сварка по материалам, физическим процессам, популярности, способам управления – говорить нужно, это как раз те самые принципы классификации, которые нам нужно понимать.

Пример простой понятной классификации по источнику энергии в сварке:

  • электрический ток;
  • электрическая дуга;
  • трение;
  • газовое пламя;
  • лазерное излучение;
  • электронный луч;
  • ультразвук.

Еще один пример списка по типу сварочных швов. Их много, целые гроздья разных видов:

  • стыковые, угловые швы – по соединению краев;
  • по форме, длине – швы горизонтальные, вертикальные, кольцевые, прямолинейные, прерывистые, сплошные, длинные, короткие, средние;
  • по виду используемого материала – швы для стали, цветных металлов, биметаллов, полиэтилена и др.;
  • по объему наплавливаемого металла – усиленные, ослабленные, нормальные швы;
  • по форме – продольные, поперечные швы;
  • по количеству наложения слоев – сплошные, прерывистые, прихваточные, многослойные.

«Швейный» список можно продолжить, но нам важно понять общие принципы, поэтому заканчиваем с лирикой, двигаемся к главным способам.

Основные понятие процесса сварки

Сварка – это технологический процесс создания надежных соединений путем нагревания, либо пластической деформации с установлением межатомных связей в последствии. Структура изделий получается не прерывной. К электроду и сварочному материалу через инвертор подводится энергия. Сначала плавится металл электрода, так получается сварочная ванна, в этой ванне происходит смешивание электрода с основным материалом, а шлаки, всплывающие на поверхность служат защитной пленкой. Процесс сварки – это ничто иной, как затвердевание металла после всех вышеперечисленных воздействий. Электроды бывают нескольких видов – плавящиеся (плавится прут электрода) и неплавящиеся (при неплавящемся электроде применяют присадочную проволоку, которая плавится в ванной отдельно).

Технологические свойства сварочных работ

Существует множество технологических разновидностей видов сварочных работ в зависимости от материала и оборудования, наиболее распространенные из них: дуговые, электрошлаковые, газовые, световые, плазменные и электронно-лучевые.

Виды сварки по видам механизации и бесперебойности технологических свойств: воздушные, вакуумные, пенные, по флюсные и под флюсные виды.

По степени расплавления металла сварка подразделяется на атмосферную и струйную. Для струйной сварки характерно расплавленное вещество на шве.

Процесс сварки

Вне зависимости от количества видов сварки существуют 3 основных этапа процесса сварки, присущей всем технологическим разновидностям, это:

  1. Формирование контакта;
  2. Образование связи;
  3. Создание шва.

Формирование контакта

Формирование контакта происходит в результате доведения металла до температуры плавления или кипения, главное не перепутать сварочную ванну с плавкой железа.

Образование химической и металлической связи

Второй, наиболее важный шаг – образование сварочной ванны, она всегда выглядит одинаково вне зависимости от вида сварки. Ванна возникает в результате сплавления металла и вспомогательного материала, к примеру электрода под воздействием, температуры, на вид как белое пятно. От ширины и длины этого пятна зависит качество шва.

Создание и типы прочного соединения

Основными качественными характеристиками швов являются их ширина и высота.

По типу соединения выделяют (самые распространенные):

  • стыковые – детали в одной плоскости (сваривают трубы, листы и тд).
  • нахлесточные – детали располагаются параллельно, только одна идет внахлест к другой (сваривают листы, толщина которых не более 12 мм).
  • торцовые – сваривают 2 торца элементов.
  • угловые – элементы располагаются под углом друг к другу.

Приварим намертво, недорого, звоните

Прихватка конструкций перед сваркой.

Основные способы сварки – частое, но неверное определение классификации в данном контексте. Правильнее будет «самые популярные».

Перед вами тройка заслуженных призеров:

  1. Ручная дуговая – золото.
  2. Газовая – серебро.
  3. – бронза.

Каждый призер относится к разным сварочным семействам, по идее их лучше описывать на своих законных местах вместе с близкими «родственниками». Но мы поступим неправильно – представим сварочных чемпионов в начале обзора.

Ручная дуговая сварка РД

Народная любимица №1, самый распространенный вид в быту и в промышленности. Три главных слова в РД – простота, дешевизна, транспортабельность. Физика процесса заключается в плавке специального покрытого электрода, который оставляет за собой след в виде варочного шва. Электроды применяются разные, в зависимости от металла. Дуга – это расстояние между электродом и поверхностью металла, который играет роль второго электрода.

[box type=”fact”]По сути дуга представляет собой сильнейший разряд в газовом пространстве (воздухе). При РД плавятся три предмета: края двух соединяемых поверхностей с электродом. Чем лучше смешиваются продукты тройной плавки (для этого электрод двигают влево и вправо), тем качественнее шов. [/box]

Сварка РД имеет серьезные преимущества перед другими видами:

  • способу РД легко научиться;
  • варить можно в любых положениях в пространстве;
  • варить можно самые разные металлы, в продаже есть электроды на любой вкус;
  • доступное транспортабельное оборудование

Газовая сварка

Народная чемпионка №2, заслуженная серебряная медаль. Вот когда сварщики возят с собой газовые баллоны: им нужна смесь кислорода с каким-нибудь горючим газом – ацетиленом, пропаном или бутаном. Физика процесса – тоже плавление, но тепло подается не электродом, а газовой горелкой. Металл поверхностей плавится факелом горелки, процесс происходит плавно и довольно медленно. Чем толще слой металла, тем медленнее он плавится.

В чем газовая сварка лучше других способов:

  • отлично варятся цветные металлы;
  • оборудование проще, чем электрических методов;
  • возможность контролировать смесь и пламя;
  • не нужен мощный источник энергии, метод автономен.

Без минусов не обойтись, «газовые» недостатки следующие:

  • очень медленный нагрев поверхностей;
  • низкая концентрация тепла из-за рассеивания;
  • высокая стоимость электричества.

По стоимости электричества дуговые способы могут поспорить с газовыми: при РД электричество тоже тратится нещадно. Но в итоге газовый метод из-за своей «тихоходности» обходится значительно дороже.

[box type=”info”]Важно! Там, где есть пара слов «горючий газ», обязательно присутствует вторая пара «техника безопасности». Правила по безопасности хорошо регламентированы, но выполнение требований несет дополнительные затраты денег и времени. Кстати, газовой сварке больше 100 лет – вот она, нержавеющая классика, аплодисменты.[/box]

Полуавтоматическая сварка

Классификация сварочной дуги.

Бронзовый чемпион, замыкает популярную тройку, но по своим перспективам легко обойдет первых призеров. По сути это вид знакомого нам дугового вида, прогрессивная эволюция РД. Отличается большим количеством технологических нюансов, вариантов, инструкций. Нам достаточно знать то, что «автоматическая часть» метода – это подача сварочной проволоки.

Ручная часть – сам процесс сварки с контролем подачи проволоки. Варить можно с газом (углекислым газом для новичков, аргоном для профессионалов), можно без газа, с подачей прямого тока. Вариант без газа любят в гаражах и на дачных участках, в этом случае нужна специальная порошковая или флюсовая проволока. Когда она горит, образуется газ с парами, которые защищают область горения.

Полуавтомат – безальтернативный метод на СТО: кузовные работы проводятся только с его помощью. В полуавтомате используются газ и специальная проволока вместо привычного электрода. Газ из горелки с проволокой подаются в сварочный рукав. В итоге процесс защищен от воздействия внешней среды. Режимы процесса определяет сварщик в зависимости от толщины металла.

У полуавтоматического метода серьезные преимущества перед другими видами:

  • отличное качество шва;
  • высокая скорость работы;
  • удобство в работе;
  • варятся как цветные и черные металлы;
  • можно варить заржавевшие или оцинкованные металлы;
  • широкий выбор материалов, скромные финансовые затраты.

С народными любимцами разобрались, приступаем к «правильным» классификациям.

Начнем с настоящих тяжеловесов – типов сварки металлов, которые подразделяются на три группы по:

  1. Физическим признакам.
  2. Техническим признакам (механизация, непрерывность процесса, защита металла).
  3. Технологическим признакам (отдельные классификации для каждого способа – например, виды электродов).

По физическим признакам мы имеем три главных класса для всех видов сварки металлов:

Термический класс – сварочный процесс заключается в плавлении тепловой энергией:

  • газовой;
  • дуговой;
  • лазерной;
  • лучевой, термитной и т.д.

[box type=”info”]Важно! Основные виды сварки плавлением – самые распространенные в быту и в промышленности. Это самый густонаселенный класс, подавляющее большинство сварочных методов относится к нему.[/box]

Механический класс с использованием механической энергии:

  • ;
  • холодной;
  • трением;
  • взрывом и т.д.

Таблица сварки металлов.

Термомеханический класс, способы совместного действия тепловой энергии и давления:

  • кузнечные;
  • диффузионные;
  • контактные и т.д.

В качестве примера варки металлов представляем МАДП – механизированную аргонодуговую сварку плавящимся электродом. Настоящий гибрид для электро-газового соединения металлов. Без него невозможная сварка цветных металлов или сложных сплавов.

Преимущества МАДП:

  • соединение любых сплавов;
  • устойчивость формы изделия из-за слабого нагрева;
  • электроды нужно менять редко;
  • широчайшая сфера использования;

Недостатки:

  • сложно для новичков;
  • невысокая скорость выполнения.

Варим полиэтилен

Области применения сварки пластмасс.

Что можно варить кроме металлов? Керамику. Стекло. Но на втором почетном месте стоят пластмассы или полимеры, прежде всего это полиэтиленовые трубы. С полиэтиленом можно работать терморезисторным, электромуфтовым методами, можно электросопротивлением: эти термины перечисляются в технической литературе. Не пугайтесь, все варианты можно называть коротко – сварка НЗ. НЗ – закладные нагреватели.

Суть процесса – расплавление полиэтилена в местах соединения с помощью металлических спиралей электрического нагревателя, который заложен в деталь. Способ чрезвычайно популярен, у него большие перспективы в промышленности: применяется в различных трубопроводах, замене старых металлических труб новыми полиэтиленовыми, установке и ремонте, развитии новых полимерных технологий.

В работе с пластмассами применяется еще один способ НИ или сварка нагретым инструментом. Самый простой вариант подвода тепла для нагрева полимерных поверхностей. Для работ с НИ существует множество вариантов сварочных инструментов – от простого электропаяльника для маленьких деталей до специальных сварочных аппаратов различной величины. Уважающие себя сантехники держат в своих рабочих чемоданах такого рода аппараты в обязательном порядке.

[box type=”fact”]Кстати, способы сварки НЗ и НИ входят в том числе в список владения обязательными методами профессионального сварщика с подтвержденной квалификацией, например, аттестацией от НАКС – Национального Агентства Контроля Сварки.[/box]

Теперь классификация по типу механизации процесса:

  1. Автоматизированная
  2. Механизированная
  3. Ручная, начнем с нее.

Ручная сварка

Примеры сварных соединений.

Несмотря на быстрый рост новых автоматизированных способов, ручные методы незаменимы во многих случаях, этот вид сварки давно занимает законное важное место в современных технологиях.

Преимущества ручных способов:

  • можно варить в труднодоступных местах;
  • в разных положениях в пространстве;
  • можно быстро переходить от одного материала, которые плавим, к другому;
  • выбор электродов на любой вкус для любых видов стали;
  • оборудование легко перевозить, просто обслуживать.

Кроме знакомого нам электрического дугового способа к этой группе относится ручной вариант аргонодуговой сварки с теми же принципами действия, как и механизированный вариант, о котором писалось выше.

К ручным видам относится точечная сварка своими руками, контактная метод, который возможен в домашних условиях в отличие от других контактных способов, применяемых только в промышленности.

Классическая газовая сварка также относится к ручным способам.

Автоматические способы

Классификация способов сварки с помощью автоматизации:

  1. Электродуговая технология.
  2. Газоэлектрическая, электрическая дуга защищена газом, чаще всего – инертным типа аргона или гелия.
  3. Электрошлаковая технология.

Сварка вольфрамом – схемы применения.

Электродуговой способ: близкая родственница ручной дуговой – автоматическая сварка под флюсом или АФ – разновидность дугового способа с великолепными показателями производительности. Здесь тоже используется плавящийся электрод, вся работа проводится под специальным защитным слоем флюса. В ручном дуговом способе серьезный риск горения в воздухе самой дуги, поэтому сила подаваемого тока ограничена.

При АФ защищена слоем флюса, риска горения нет. Сила сварочного тока никак не ограничена. Это делает возможным глубокое проплавление металла, в результате чего получается шов отличного качества. Слой флюса предотвращает разбрызгивание металла, его потери в процессе. Полная механизация метода позволяет допускать к АФ менее квалифицированных сварщиков. В итоге производительность способа АФ выше ручного дугового в 5 – 10 раз. Будем честными и представим недостатки АФ, их немного:

  • флюсы стоят недешево;
  • имеется вредное воздействие на оператора;
  • работать можно только в ограниченном пространстве.

Электрошлаковая технология, «тяжелая артиллерия» на современном промышленном фронте. Это принципиально новый бездуговой способ плавления. Источником тепловой энергии выступает не дуга, а переменный ток, который проходит сквозь расплавленный шлак. Поверхности металла покрываются шлаком, который нагревается. Таким образом можно варить металлы практически любой толщины.

Преимущества бездуговой технологии:

  • качественные плотные швы;
  • швы сложной формы;
  • отсутствие деформаций, особенно угловых;
  • не нужно обрабатывать кромки;
  • простота выполнения
  • автоматизация труда, минимальное участие человека

Метод применяется в основном для крупногабаритных конструкций.

Дуговые способы

Выше мы разбирались с основными понятиями и физикой дуги (знаменитая РДС – ручная дуговая, абсолютный чемпион по популярности).

Но классификация способов сварки – дело строгое, поэтому представляем виды дуговой сварки отдельно взятым семейством:

Строение и свойства электрической дуги.

Ручные дуговые:

  • РАД – ручная аргонодуговая неплавящимся электродом;
  • РАДН – ручная аргонодуговая наплавка.

Автоматические способы дуговых:

  • ААД, ААДН, АЛСН, АППГН и т.д. – обширная семья способов с применением либо электродов (плавящихся и неплавящихся), либо проволок, либо порошковых проволок. Варить можно с газом и без.

Дуговые под флюсом:

  • знакомая нам АФ, автоматическая дуговая под флюсом;
  • различные приварки, наплавки с ленточными или проволочными электродами;
  • механизированная дуговая.

Дуговые с покрытыми электродами:

  • вот где правильное место для народной чемпионки РДС;
  • ручная дуговая наплавка;

Механизированные дуговые:

  • МАДП, МПГН, МСОД и т.д. – многочисленная «механическая» семья.

Механический класс

Все виды, о которых говорилось выше, относятся к первому термическому классу. Главным героем в нем выступает тепловая энергия с плавлением. Следующий класс – механический. Главные «механические» слова в данном контексте – давление и пластическая деформация.

В нем также есть стройная классификация сварки:

  1. Холодная сварка (ковка)
  2. Сварка трением
  3. Ультразвуковая

Иногда механические методы объединяют под названием «сварка давлением», здесь есть логика, но речь идет об одном и том же.

[box type=”info”]Одна из перспективных механических технологий – сварка трением. Тепло в ней тоже присутствует, но образуется оно от силы трения. Поверхности, которые нужно сварить, вращаются, с силой сжимаются. Технология сварки трением особенно эффективна при работе с деталями круглого сечения – сверл, резцов, разверток.[/box]
Таблица видов сварки.

Виды сварки трением:

  1. Сварка трением с перемешиванием.
  2. Радиальная сварка трением.
  3. Штифтовая сварка трением.
  4. Линейная.
  5. Инерционная.

Рассмотрим эти типы сварки подробнее:

  1. Сварка трением с перемешиванием – довольно новый способ, в нем необходимо специальное оборудование для сварки трением – инструмент для вращения с двумя элементами – основанием (буртом) и наконечником (пином). Шов формируется с помощью двух процессов выдавливания и перемешивания.
  2. Радиальная сварка трением применяется в работах с трубами: в ней вращается кольцо между стыками, которое создает трение.
  3. Штифтовая сварка трением: просверливается отверстие, вводится штифт из того же металла, что детали. Штифт вращается, выделяет тепло, формирует соединение в виде металлических нитей. Великолепная технология сварки трением, когда «нужно заделать дырку».
  4. Линейный способ. Здесь вращения нет. Детали просто трут друг об друга до выделения тепла, повышения пластичности, затем увеличивают давление, вплоть до необратимого соединения. При этом способе образуется идеальная ровная поверхность, ни в каких других методах такой нет.
  5. Инерционная сварка. Движение поверхностей происходит за счет массивного вращающегося маховика, который разгоняется специальным двигателем.

Механический класс подразумевает применение давления и механического воздействия, энергии.

Сварка трением (фрикционная)

Этот способ отличается от остальных – основа его метода состоит в получении повышенных температур при помощи трения металлических заготовок. Одна из деталей вращается, затем заготовки прижимаются друг к другу с постепенным усилением прижима.

Сварка трением

Холодная сварка

Холодная сварка выполняется на пластической деформации, которая разрушает окисную пленку на поверхностях и сближает металлические элементы до образования связи между ними без применения повышенных температур. Этот метод применим к тем металлам, которые обладают хорошими пластическими свойствами: алюминий, серебро, холосто, цинк, никель и тд.

Сварка взрывом

Этот метод не сильно распространен из-за отсутствия точности технологического процесса. Подвижную деталь располагают под углом к основной детали, параллельно, при помощи контролируемого детали соединяются путем совместной пластической деформации.

Ультразвуковая сварка

Соединение и скрепление деталей происходит за счет их сдавливания между собой и воздействия ультразвуковых колебаний. Этот метод применим для точечной и контурной сварки. Ультразвук нагревает изделия и активирует диффузию, затем образуются молекулярные связи и в конце шов кристаллизуется, таким образом возникает прочное соединение.

Термомеханический класс

Третий класс с точки зрения физики: здесь используются оба вида воздействия на поверхности: тепло и давление. Представляем виды и способы сварки термомеханическим способом:

  • Диффузионная. Поверхности сдавливают, затем нагревают в высоком вакууме, добиваясь взаимной диффузии атомов. Эффективен, когда металлы для сварки плохо совмещаются друг с другом или материалы разные по своей природе, например, металл с керамикой. Способ недешевый, применяется в основном в аэрокосмической сфере, других высокотехнологических отраслях.

Разновидности сварки давлением.

Все следующие пункты – виды контактной сварки

  • электрическая. Здесь все просто: перед тем, как надавить, нужно хорошенько разогреть. Поверхности разогревают током в местах соединения, затем сдавливают или осаживают. Отличный высокопроизводительный способ, хорошо поддается автоматизации. Широко применяется в строительстве, машиностроении.
  • Шовная контактная – разновидность контактной сварки: шов формируется электродами внахлестку.
  • Точечная контактная. Между двумя электродами размещают поверхности. Ток включается после плотного сжимания, в результате чего образуется сварная точка с диаметром, равным диаметру поверхности электрода. Чрезвычайно интересна разновидность – рельефная сварка. Контакт электродов проводят по определенным заранее выступам – рельефам, которые в итоге деформируются, поверхность выравнивается.
  • Точечная конденсаторная – «сварка с запасенной энергией в конденсаторах». Отличается малым потреблением мощности, применяется в работе с мелкими деталями и при использовании оптических приборов – часовых механизмов, авиационных приборов и т.д.

Для термомеханического класса характерно комбинирование применения повышенных температур и механических изделий.

Кузнечная сварка

Сварка ковкой, ручная ковка –  это одни из самых старинных способов сварки. Металл разогревается до необходимой температуры и дальнейшее его соединение происходит под действие кузнечного молота, либо гидравлическим прессом.

Контактная сварка

При контактной сварке применяется электрический ток, который соединяет металлы. Данный метод предусматривает формирование электрической дуги, которая расплавляет металл. Регулирование мощности тока позволяет обрабатывать более толстые металлы.

Точечная сварка

Самый распространённый вид – это точечная контактная сварка, так как данный метод может применяться и в домашних условиях. Детали зажимаются в электродах или специальных клещах, затем между электродами пускают ток, происходит разогрев металла, электроды сжимают сильнее и происходит «проковка», металл кристаллизуется под давлением.

Рельефная сварка

На металлических заготовка имеются специально подготовленные выпуклости – рельефы, и сварочные поверхности контактируют только в зонах данных рельефов, происходит пластическая деформация этих самых рельефов во всем остальном принцип метода тот же – через детали пропускают ток под усилием сжатия металлов.

Диффузионная сварка

Основа метода – физический процесс диффузии. Как известно, металлы, плотно прижатые друг к другу могут сливаться на молекулярном уровне.

Сварка происходит к защитной среде – вакууме, либо специальных защитных газах. Детали обрабатывают от шероховатостей, промывают ацетоном для обезжиривания, далее происходит нагрев металлов и их сжатие.

Сварка высокочастотными токами

При нагреве высокочастотными токами, металл помещается в магнитное поле, в процессе этого в металле индуцируется электродвижущая сила, которая вызывает в нем ток, происходит поверхностный эффект (ток распределяется неравномерно, у поверхности он больше, благодаря этому металл греется быстрее) и эффект близости (энергия более усиленно концентрируется у поверхности за счет распространения влияния собственного переменного магнитного поля и поля других источников).

Термический класс сварки

При помощи тепловой энергии, поверхности заготовок, деталей плавят локально. Тепло получают при помощи различных методов, ниже они рассмотрены подробно.

Дуговая сварка

Этот вид наиболее популярен. Для сварочной дуги применятся постоянный, переменный или пульсирующий ток. Дуга производится за счет мощного разряда. Электрод соприкасается с металлом, производится короткое замыкание, при этом инструмент отводится не более чем на 5 мм, за счет такого непрерывного воздействия и происходит нагрев металла. Устойчивость дугового заряда происходит за счет ускорения электродов в электромагнитном поле, затем возникает ионизация газового соединения между анода с катодом.

Газовая сварка

Газовая сварка – это вид сварки плавлением с дополнительным применением газов – кислорода, ацетилена. Тепло, выделяемое в процессе горения газов плавит поверхности вместе с присадочным материалом, тем самым формируя сварочную ванну. Подача газа регулируется с помощью редуктора на баллоне.

Электродуговая сварка

Принцип работы электрической дуговой сварки основан на расплавлении металлов под воздействием электрической дуги. Электрическая дуга образуется за счет увеличения напряжения между двумя электродами, в результате которого происходит электрический пробой. Основа технологического метода электродуговой сварки состоит в коротком замыкании, а если быть точнее, то в насыщении межатомного пространства электрически заряженными частицами. В момент соприкосновения между электродом и изделием протекает ток, возникающая электрическая дуга, температу

Сварка термическая — Большая химическая энциклопедия

Термопласты Механические крепежные детали Клеи Вращательная и вибрационная сварка Термическая сварка Ультразвуковая сварка Индукционная сварка Примечания … [Pg.548]

Акрилонитрил-бутадиен-стирол (ABS). Пластмассы АБС получают из акрилонитрила, бутадиена и стирола. Материалы АБС обладают хорошим балансом физических свойств. Существует множество модификаций АБС и множество смесей АБС с другими термопластами, которые могут влиять на адгезионные свойства.Смола АБС может быть прикреплена к самой себе и к другим материалам с помощью клея, цементации растворителем или термической сварки. [Pg.367]

Когда сварка растворителем или термическая сварка нецелесообразны или нежелательны, можно использовать клеевые системы. Типы клея, такие как эпоксидные смолы, уретаны, термореактивные акрилы, нитрильные фенолы и цианоакрилаты, позволяют связывать АБС с самим собой и с другими субстратами. Лучшие клеи показали большую прочность, чем у ABS, однако эти клеи обеспечивают очень жесткие связи.[Pg.367]

Из-за их высокой термической стабильности и отличной устойчивости к растворителям фторуглероды не могут быть соединены цементированием растворителем, и их очень трудно соединить методами термической сварки. Из-за их инертности и низкой поверхностной энергии они, как правило, являются материалами, которые трудно соединить клеевым соединением. Обработка поверхности необходима для обеспечения любой практической прочности сцепления с фторуглеродными деталями. [Pg.370]

Из-за их превосходной химической стойкости полиолефины невозможно соединить путем склеивания растворителем.Из-за очень низкой поверхностной энергии полиолефины могут быть склеены только после обработки поверхности. Наиболее распространенный способ соединения полиолефинов — термическая сварка. [Стр.372]

Полистирол обычно связывается с самим собой цементированием растворителем, хотя использовалось обычное клеевое соединение, термическая сварка и электромагнитное соединение. Когда полистирол приклеивается к другим поверхностям, обычно используется обычное клеевое соединение. [Стр.376]

Брекчии, представляющие собой ударно сжатые агрегаты грунта (реголитовые брекчии) или термически сваренные материалы (метаморфические брекчии).[Стр.84]

Полимерные клеи Механическое крепление Сварка растворителем Термическая сварка … [Стр.34]

Оболочка мембраны состоит из двух нетканых мембран и прокладок между мембранами, чтобы обеспечить открытое пространство для неограниченного дренажа пермеата. Термическая сварка на внешних режущих кромках герметизирует сэндвич мембраны (рис. 1.4). [Стр.98]

Спанбонд, с другой стороны, в основном производят из полиэтилена, полипропилена и ароматических сложных полиэфиров. Изделия с точечным переплетом больше похожи на бумагу, но изделия с точечным переплетом больше похожи на флис (Таблица 38-6).В этих случаях композиты из поли (этилкна) и полипропилена свариваются методом дуговой сварки без использования клея, в результате чего получаются продукты, охватывающие всю область применения от плотной упаковочной бумаги до тонкой писчей бумаги. Поли (этиленовая) бумага может быть … [Pg.774]

С этими материалами методы склеивания растворителем или термической сварки часто являются предпочтительной альтернативой склеиванию. Однако там, где склеиваются разнородные материалы или термопласт относительно инертен к растворителям, рекомендуется склеивание.[Стр.142]

Обычно с ПММА используется цементирование растворителем или термическая сварка. Эти методы обеспечивают более прочное соединение, чем клеевое соединение. В качестве клея используются цианоакрилаты, акрилы второго поколения и эпоксидные смолы, каждый из которых обеспечивает хорошую адгезию, но низкую стойкость к термическому старению. «… [Стр.147]

При цементировании растворителем и термической сварке используется смола в самой детали в качестве фиксатора для скрепления сборки. Для склеивания и механического крепления используется другое вещество в качестве фиксатора…. [Pg.407]

Процесс термической сварки бывает двух видов: прямой и косвенный. Каждый вид термической сварки может быть дополнительно классифицирован, как показано ниже, в соответствии с методом, используемым для обеспечения тепла. [Pg.456]

Другими процессами термической сварки, которые менее распространены, чем описанные выше, но все еще используются в промышленности, являются инфракрасная сварка и лазерная сварка. Они обычно используются в специальных процессах или в приложениях, которые требуют уникальных методов нагрева из-за совместной конструкции или характера конечного продукта.[Pg.462]

Когда необходимо принять решение относительно методов сборки (механическое крепление, клеевое соединение, термическая сварка или цементирование растворителем), следует учитывать особые соображения, связанные с характером основы и возможным взаимодействием с клеем. или enviroiunent. В следующих разделах рассматриваются некоторые из этих соображений и предлагаются рекомендации по различным методам сборки, которые были признаны подходящими для определенных пластиков. [Pg.463]


Процессы термической сварки — Большая химическая энциклопедия

Процесс термической сварки бывает двух видов: прямой и косвенный.Каждый вид термической сварки может быть дополнительно классифицирован, как показано ниже, в соответствии с методом, используемым для обеспечения тепла. [Pg.456]

Другими процессами термической сварки, которые менее распространены, чем описанные выше, но все еще используются в промышленности, являются инфракрасная сварка и лазерная сварка. Они обычно используются в специальных процессах или в приложениях, которые требуют уникальных методов нагрева из-за совместной конструкции или характера конечного продукта. [Pg.462]

Термореактивные пластмассы (например, эпоксидные смолы, диуилфталатные полиэфиры, меламин, фенол и мочевина формальдегид и полиуретаны) соединяются либо механически, либо с помощью клея.Их термореактивная природа не позволяет использовать процессы сварки растворителем или термической сварки, однако они легко склеиваются с помощью многих клеев. [Pg.472]

Пожалуй, термическую сварку можно рассматривать как разновидность клеевого соединения. При термическом соединении сама основа (в расплавленном виде) действует как клей. Когда субстрат становится жидким, принципы адгезии определяют прочность и долговечность соединения. Кроме того, термические методы могут использоваться для активации термоклея, а не текстильной основы.[Pg.338]

Основная область роста клеев — термоактивируемые ленты или пленки, которые в значительной степени пересекаются с процессами термической сварки. Термическое соединение все чаще используется за счет склеивания по следующим причинам … [Pg.357]

Термическая сварка применяется только к тканям с высоким содержанием термопластичных синтетических волокон, таких как нейлон, полиэстер, полипропилен, акрил и некоторые другие материалы. смеси волокон. Как правило, свариваемые ткани должны быть изготовлены из одного и того же термопласта или быть физически и химически совместимыми друг с другом.Ткани с термопластическим покрытием (например, поливинилхлорид, полиуретан и полипропилен) также поддаются термической сварке, поскольку в этих случаях покрытие действует как клей. Свариваемость зависит от типа материала, его толщины и формы (покрытие, пленка, волокно). [Pg.357]

В некоторых отраслях промышленности, таких как автомобилестроение, часто выбирают пластмассовые материалы из-за их способности быстро соединяться. Таким образом, термопласты часто предпочтительнее термореактивных материалов, поскольку их можно соединить с помощью процессов термической сварки за несколько секунд.[Pg.509]


Современные процессы термической сварки — Большая химическая энциклопедия

Использование передовых процессов термического соединения, таких как ультразвуковая сварка. [Pg.370]

Альтернативные методы после шитья включают склеивание, обычную термическую сварку (например, горячим воздухом и нагретым инструментом) и усовершенствованную термическую сварку (например, ультразвуковую или лазерную). Этим методам соединения и посвящена данная глава. Общее описание этих процессов вместе с применимыми материалами и приложениями представлено в Таблице 13.1. [Pg.338]

Для соединения материалов одежды был разработан ряд усовершенствованных термических процессов, отличных от процессов горячего воздуха или нагрева инструмента. Наиболее известными из них являются ультразвуковая, диэлектрическая и лазерная сварка. Из-за стоимости оборудования, необходимого уровня квалификации и относительной негибкости эти процессы используются в основном в специализированных приложениях. Однако большинство производителей одежды видят в будущем более широкое применение этих технологий, поскольку стоимость может быть оправдана предложениями о добавленной стоимости.[Pg.363]

Подобно традиционной термической сварке, эти усовершенствованные процессы нагрева могут использоваться для активации термопластичных клеев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
