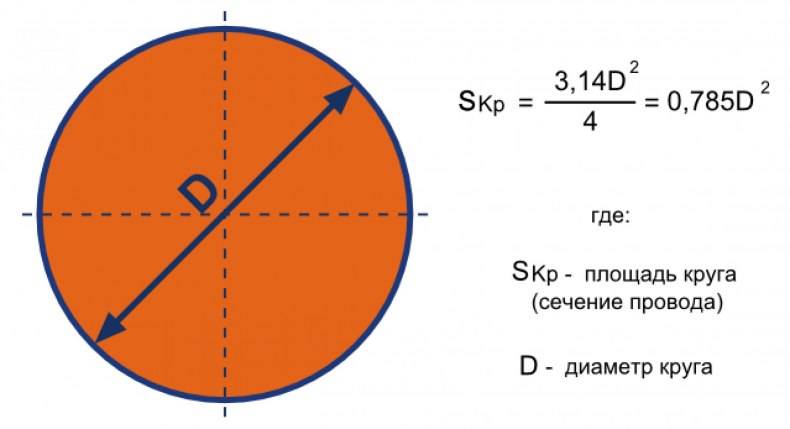

Таблица сечение провода от диаметра: Таблица — диаметр провода: сечение провода

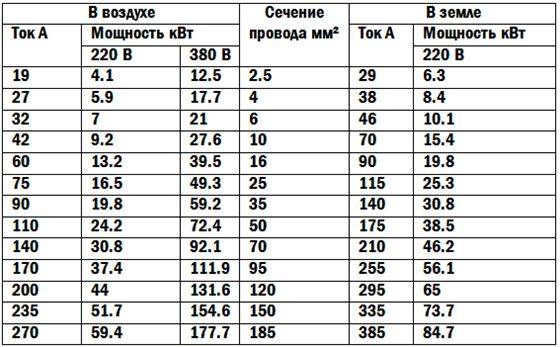

Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:
















Сечение токопроводящей жилы, мм2Для  кабеля с медными жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

















Сечение токопроводящей жилы, мм2Для  кабеля с алюминиевыми жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

Таблицы | Выбор мощности, тока и сечения проводов и кабелей | Алюминиевые и Медные

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.ммМедные жилы, проводов и кабелей
Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066,0260171,6

Алюминиевые жилы, проводов и кабелей

© electro. narod.ru
Сечение токопро водящей жилы, кв.ммАлюминиевые жилы, проводов и кабелей
Напряжение, 220 ВНапряжение, 380 В
ток, Амощность, кВтток, Амощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7
166013,25536,3
258518,77046,2
3510022,08556,1
5013529,711072,6
7016536,314092,4
9520044,0170112,2
12023050,6200132,0

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения

Таблицы подбора кабеля для подключения автозвука

Таблицы подбора кабеля для подключения автозвука, чтоб не было просадки, и не грелся кабель.

Не забываем что все относится к медному кабелю.

Таблица сечения провода.














Сечения провода в GA (калибрах)
Диаметр провода в мм.
Сечения провода в кв.мм.
08,2553,4
17,3542,4
26,5433,6
45,1921,2
83,268,35
102,595,27
122,053,31
141,632,08
161,291,31
181,0240,823
200,8120,519
220,6440,325

Таблица подбора сечения и длины кабеля.












 0.1-2m1.2-2.1m2.1-3.0m3.0-4.0m4.0-4.9m4.9-5.8m5.8-6.7m6.7-8.5m
300-225A1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga
225-150A2 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga
150-125A2 Ga2 Ga2 Ga2 Ga1/0 Ga1/0 Ga1/0 Ga1/0 Ga
125-105A4 Ga4 Ga4 Ga2 Ga2 Ga2 Ga1/0 Ga1/0 Ga
105-85A4 Ga4 Ga4 Ga2 Ga2 Ga2 Ga2 Ga2 Ga
85-65A4 Ga4 Ga4 Ga4 Ga2 Ga2 Ga2 Ga2 Ga
65-50A8 Ga8 Ga4 Ga4 Ga4 Ga4 Ga4 Ga2 Ga
50-35A8 Ga8 Ga8 Ga4 Ga4 Ga4 Ga4 Ga4 Ga
35-20A8 Ga8 Ga8 Ga8 Ga8 Ga4 Ga4 Ga4 Ga
20-0A10 Ga10 Ga8 Ga8 Ga8 Ga8 Ga8 Ga8 Ga

Назад в Статьи

Похожие статьи:

AWG — преобразователь американского калибра проводов

AWG — американский калибр проводов — это стандарт США для размеров проводников. Калибр связан с диаметром проволоки.

  • больший «калибр» -> меньший диаметр и более тонкая проволока

Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет номер 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.

00 (2/0)

Американский проволочный датчик
(#awg)
диаметр диаметр диаметр диаметр
(мм)
поперечное сечение площадью
(мм 2 )
0000 (4/0) 0,460 11,7 107
000 (3/0) 0.410 10. 4 10.4 85.0
0.365 9.27 9.27 674
0 (1/0) 0.325 8.25 53.5
1 0,289 7,35 42,4
2 0,258 6,54 33,6
3 0,229 5,83 26,7
4 0.204 5,19 21,1
5 0,182 4,62 16,8
6 0,162 4,11 13,3
7 0,144 3,67 10,6
8 0.129 0.129 3.26 8.36 8.36
9 0.114 0.114 2,91 6.63
10 0.102 2,59 5,26
11 0,0907 2,30 4,17
12 0,0808 2,05 3,31
13 0,0720 1,83 2,63
14 0,0641 1. 63 2.08 2,08
15 0,0571 1.45 1.65
16 0.0508 1,29 1,31
17 0,0453 1,15 1,04
18 0,0403 1,02 0,82
19 0,0359 0,91 0,65
20 0.0320 0.0320 0.81 0.52
21 0,0285 0.0285 0.72 0.41
22 0.0254 0,65 0,33
23 0,0226 0,57 0,26
24 0,0201 0,51 0,20
25 0,0179 0,45 0,16
26 0,0159 0,40 0,13

Примечание! — диаметр одножильного и многожильного провода с одинаковым AWG не идентичен. Диаметр многожильного провода больше диаметра сплошного провода.

Загрузите и распечатайте диаграмму AWG

Таблица размеров медных проводов AWG и таблица данных при 100 градусах F

Контрольно-измерительные приборы, электрические приборы, устройства управления и датчики
Компании, производящие товары и услуги

Таблица размеров медных проводов AWG и таблица данных при 100 градусах Фаренгейта

Система измерения American Wire Gauge (AWG) была разработана с целью: на каждые три шага шкалы площадь провода (и вес на единицу длины) примерно удваивается.Это удобное правило, которое следует помнить при приблизительной оценке размера проволоки!

Для проводов очень больших размеров (толще 4/0) от системы калибров проводов обычно отказываются для измерения площади поперечного сечения в тысячах круговых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратности « тысяча» перед «CM» для «круговых мил». В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным для таких размеров.Вместо этого предпочтительна конструкция из многожильного провода.

kcmil = круговые милы x 1000

AWG Диаметр Витки провода,
без изоляции
Район
(в) (мм) (за дюйм) (за см) (ккмил) (мм 2 )
0000 (4/0) 0,4600 11.684 2,17 0,856 212 107
000 (3/0) 0,4096 10. 405 2,44 0,961 168 85,0
00 (2/0) 0,3648 9,266 2,74 1,08 133 67.4
0 (1/0) 0,3249 8.251 3,08 1,21 106 53,5
1 0,2893 7,348 3,46 1,36 83,7 42,4
2 0,2576 6.544 3,88 1,53 66,4 33,6
3 0,2294 5,827 4,36 1,72 52,6 26,7
4 0,2043 5,189 4,89 1,93 41,7 21. 2
5 0,1819 4,621 5,50 2,16 33,1 16,8
6 0,1620 4.115 6,17 2,43 26,3 13,3
7 0,1443 3.665 6,93 2,73 20,8 10,5
8 0,1285 3,264 7,78 3,06 16,5 8,37
9 0,1144 2,906 8,74 3,44 13,1 6. 63
10 0,1019 2,588 9,81 3,86 10,4 5,26
11 0,0907 2,305 11,0 4,34 8,23 4,17
12 0,0808 2.053 12,4 4,87 6,53 3,31
13 0,0720 1,828 13,9 5,47 5,18 2,62
14 0,0641 1,628 15,6 6,14 4. 11 2.08
15 0,0571 1.450 17,5 6,90 3,26 1,65
16 0,0508 1,291 19,7 7,75 2,58 1,31
17 0,0453 1.150 22,1 8,70 2,05 1,04
18 0,0403 1,024 24,8 9,77 1,62 0,823
19 0,0359 0,912 27,9 11,0 1,29 0. 653
20 0,0320 0,812 31,3 12,3 1,02 0,518
21 0,0285 0,723 35,1 13,8 0,810 0,410
22 0,0253 0.644 39,5 15,5 0,642 0,326
23 0,0226 0,573 44,3 17,4 0,509 0,258
24 0,0201 0,511 49,7 19,6 0,404 0. 205
25 0,0179 0,455 55,9 22,0 0,320 0,162
26 0,0159 0,405 62,7 24,7 0,254 0,129
27 0,0142 0.361 70,4 27,7 0,202 0,102
28 0,0126 0,321 79,1 31,1 0,160 0,0810
29 0,0113 0,286 88,8 35,0 0,127 0. 0642
30 0,0100 0,255 99,7 39,3 0,101 0,0509
31 0,00893 0,227 112 44,1 0,0797 0,0404
32 0,00795 0.202 126 49,5 0,0632 0,0320
33 0,00708 0,180 141 55,6 0,0501 0,0254
34 0,00630 0,160 159 62,4 0,0398 0. 0201
35 0,00561 0,143 178 70,1 0,0315 0,0160
36 0,00500* 0,127* 200 78,7 0,0250 0,0127
37 0,00445 0.113 225 88,4 0,0198 0,0100
38 0,00397 0,101 252 99,3 0,0157 0,00797
39 0,00353 0,0897 283 111 0,0125 0. 00632
40 0,00314 0,0799 318 125 0,00989 0,00501



AWG Вес Медь
сопротивление
Медный провод NEC
ток с изоляцией
60/75/90 °C
(A)
фунтов/1000 футов (Ом/км)
(мОм/м)
(Ом/кфут)
(мОм/фут)
0000 (4/0) 640.5 0,1608 0,04901 195/230/260
000 (3/0) 507,9 0,2028 0,06180 165/200/225
00 (2/0) 402,8 0,2557 0,07793 145/175/195
0 (1/0)

319. 5

0,3224 0,09827 125/150/170
1 253,5 0,4066 0,1239 110/130/150
2 200,9 0,5127 0,1563 95/115/130
3 159,3 0.6465 0,1970 85/100/110
4 126,4 0,8152 0,2485 70/85/95
5 100,2 1,028 0,3133
6 79,46 1,296 0,3951 55/65/75
7 63. 02 1,634 0,4982
8 46,97 2,061 0,6282 40/50/55
9 39,63 2,599 0,7921
10 31,43 3,277 0.9989 30/35/40
11 24,92 4.132 1,260
12 19,77 5.211 1,588 25/25/30
13 15,68 6,571 2,003
14 12. 43 8.286 2,525 20/20/25
15 9,858 10,45 3,184
16 7,818 13.17 4.016 — / — / 18
17 6.200 16,61 5.064
18 4,917 20,95 6,385 — / — / 14
19 3,899 26,42 8.051
20 3,092 33,31 10,15
21 2. 452 42,00 12,80
22 1,945 52,96 16.14
23 1,542 66,79 20,36
24 1,233 84,22 25,67
25 0.9699 106,2 32,37
26 0,7692 133,9 40,81
27 0,6100 168,9 51,47
28 0,4837 212,9 64. 90
29 0,3863 268,5 81,84
30 0,3042 338,6 103,2
31 0,2413 426,9 130,1
32 0.1913 538,3 164,1
33 0,1517 678,8 206,9
34 0,1203 856,0 260,9
35 0,09542 1079 329. 0
36 0,07567 1361 414,8
37 0,06001 1716 523,1
38 0,044759 2164 659,6
39 0.03744 2729 831,8
40 0,02993 3441 1049



Для некоторых сильноточных приложений требуются проводники с размерами, превышающими практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые стержни из твердого металла, называемые шинами. Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы.Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шинопровода, также используются и другие формы. Площадь поперечного сечения шин обычно измеряется в милах круглой формы (даже для квадратных и прямоугольных шин!), скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

Справочник: Справочник по научным и инженерным данным
Персонал научно-образовательной ассоциации
American Wire Gauge (AWG

Примечания:
1.Эти значения сопротивления действительны только для заданных параметров. Использование проводников с покрытием жил, различных
тип скрутки и, особенно, другие температуры изменяют сопротивление.
2. Формула для изменения температуры:

3. Провода с компактной и сжатой скруткой имеют примерно на 9% и 3%, соответственно,
меньшие диаметры неизолированных проводников, чем показанные.

AWG Прядь
Тип
Дюймы ММ Круговой
MIL
Площадь
ВЕС
фунтов./
1000 футов.
округ Колумбия
СОПРОТИВЛЕНИЕ
ОМ
1000 ФУТОВ.
36 Твердый .0050 0,127 25,0 .076 445,0
36 7/44 . 006 0,152 28,0 .085 371,0
34 Твердый .0063 0,160 39,7 .120 280,0
34 7/42 .0075 0,192 43,8 . 132 237,0
32 Твердый .008 0,203 67,3 .194 174.0
32 7/40 .008 0,203 67,3 .203 164,0
32 19/44 . 009 0,229 76,0 .230 136,0
30 Твердый .010 0,254 100,0 .300 113,0
30 7/38 .012 0,305 112,0 . 339 103,0
30 19/42 .012 0,305 118,8 .359 87.3
28 Твердый .013 0,330 159,0 .480 70,8
28 7/36 . 015 0,381 175,0 .529 64,9
28 19/40 .016 0,406 182,6 .553 56,7
27 7/35 .018 0,457 219,5 . 664 54,5
26 Твердый .016 0,409 256,0 .770 43.6
26 36.10 .021 0,533 250,0 .757 41,5
26 19/38 . 020 0,508 304,0 .920 34,4
26 7/34 .019 0,483 277,8 .841 37,3
24 Твердый .020 0,511 404,0 1,22 27,3
24 32 июля . 024 0,610 448,0 1,36 23.3
24 34.10 .023 0,582 396,9 1,20 26,1
24 19/36 .024 0,610 475,0 1,43 21,1
24 41/40 . 023 0,582 384,4 1,16 25,6
22 Твердый .025 0,643 640,0 1,95 16,8
22 30.07 .030 0,762 700,0 2,12 14. 7
22 19/34 .031 0,787 754,1 2,28 13,7
22 26/36 .030 0,762 650,0 1,97 15,9
20 Твердый . 032 0,813 1020.0 3.10 10,5
20 28.07 .038 0,965 1111.0 3,49 10,3
20 30.10. .035 0,889 1000,0 3,03 10. 3
20 19/32 .037 0,940 1216.0 3,70 8,6
20 26/34 .036 0,914 1031,9 3,12 10,0
20 41/36 . 036 0,914 1025,0 3.10 10,0
18 Твердый .040 1020 1620,0 4,92 6,6
18 26 июля .048 1 219 1769,6 5,36 5. 9
18 16/30 .047 1 194 1600,0 4,84 8,5
18 19/30 .049 1 245 1900.0 5,75 5,5
18 41/34 . 047 1 194 1627,3 4,92 6,4
18 65/36 .047 1 194 1625,0 4,91 6,4
16 Твердый .051 1 290 2580,0 7,81 4. 2
16 7/24 .060 1 524 2828,0 8,56 3,7
16 65/34 .059 1 499 2579,9 7,81 4.0
16 26/30 . 059 1 499 2600,0 7,87 4.0
16 19/29 .058 1 473 2426,3 7,35 4,3
16 105/36 .059 1 499 2625,0 7,95 4. 0
14 Твердый .064 1 630 4110.0 12.40 2,6
14 22 июля .073 1 854 4480,0 13,56 2,3
14 19/27 . 073 1 854 3830,4 11,59 2,7
14 41/30 .073 1 854 4100.0 12.40 2,5
14 105/34 .073 1 854 4167,5 12,61 2. 5
12 Твердый .081 2 050 6 530,0 19,80 1,7
12 20.07. .096 2 438 7 168,0 21,69 1,5
12 19/25 . 093 2 369 6087,6 18,43 1,7
12 65/30 .095 2 413 6 500,0 19,66 1,8
12 165/34 .095 2 413 6 548,9 19,82 1. 6
10 Твердый .102 2 590 1038,0 31,40 1,0
10 37/26 .115 2 921 9 353,6 28.31 1.1
10 49/27 . 116 2 946 9 878,4 29,89 1.1
10 105/30 .116 2 946 10 530,0 31,76 0,98
8 49/25 .147 3 734 15 697,0 47,53 0. 67
8 133/29 .147 3 734 16 984,0 51,42 0,61
8 655/36 .147 3 734 16 625,0 49,58 0,62
6 133/27 . 184 4 674 26 813,0 81.14 0,47
6 259/30 .184 4 674 25 900,0 78,35 0,40
6 1050/36 .184 4 674 26 250,0 79,47 0. 39
4 133/25 .232 5 898 42 613,0 129.01 0,24
4 259/27 .232 5 898 52 214,0 158,02 0,20
4 1666/36 . 232 5 898 41 650,0 126.10 0,25
2 133/23 .292 7 417 67 936,0 205,62 0,15
2 259/26 .292 7 417 65 475,0 198,14 0. 16
2 665/30 .292 7 417 66 500,0 201.16 0,16
2 2646/36 .292 7 417 66 150,0 200,28 0,16
1 163 195,9 . 328 8 331 85 133,0 257,60 0,12
1 172 508,0 .328 8 331 82 984,0 251,20 0,13
1 817/30 .328 8 331 81 700,0 247,10 0. 13
1 2109/34 .328 8 331 83 706,0 253,29 0,12
1/0 133/21 .368 9 347 108 036,0 327,05 0,096
1/0 259/24 . 368 9 347 104 636,0 316,76 0,099
2/0 133/20 .414 10 516 136 192,0 412,17 0,077
2/0 259/23 .414 10 516 132 297,0 400. 41 0,077
3/0 259/22 .464 11 786 163 195,0 501,70 0,062
3/0 427/24 .464 11 786 172 508,0 522,20 0,059
4/0 259/21 . 522 13 259 210 386,0 638,88 0,049
4/0 427/23 .522 13 259 218 112,0 660.01 0,047

Американский калибр проводов (AWG) Таблица размеров проводов


Ссылка на эту веб-страницу :

© Copyright 2000 —

2022
, by Engineers Edge, LLC
www.engineeringedge.com
Все права защищены
Отказ от ответственности

| Обратная связь
Реклама
| Контакт

Общая физика II

Текущие и
Сопротивление

Вопросы 2, 3, 4, 5, 7, 9, 17, 20

Задачи 1, 2, 7, 8, 15, 16, 22, 27, 33, 36, 43, 45, 46, 48,
49, 52


Q2 Какие факторы влияют на сопротивление проводника?

Длина, поперечное сечение, материал и температура
все влияет на сопротивление.

Q3 В чем разница между сопротивлением и
удельное сопротивление?

Сопротивление представляет собой значение отношения напряжения
через сопротивление, деленное на ток через
резистор. Удельное сопротивление – это характеристика материала
из которого изготовлен резистор.

Q4 Два провода А и В круглого сечения
изготовлены из одного металла и имеют одинаковую длину, но сопротивление
провода А в три раза больше, чем провода В.Что
отношение площадей их сечений? Как соотносятся их радиусы?

Вспомним наше уравнение

Р =
Л/А

Изготовление из одного и того же материала означает, что удельное сопротивление

одинаково для двух проводов. Они имеют одинаковую длину.
Их площади поперечного сечения А должны отличаться в 3 раза.
С

А =
р 2

радиусы должны варьироваться как квадратный корень из 3.

Q5 Что требуется для поддержания стабильного
ток в проводнике?

Постоянная разность потенциалов (или напряжение). Этот
также означает постоянное электрическое поле внутри проводника.
вызвано постоянным напряжением.

Q7 Когда напряжение на определенном проводнике
удвоится, ток возрастет в три раза.
Что можно сказать о дирижере?

Этот проводник не подчиняется закону Ома.

Q9 Почему «хороший» электрический проводник также может быть «хорошим» тепловым проводником?
проводник?

Электроны, свободно перемещающиеся в материале, таком как
металл — проводят электричество, а также проводят тепло.

Q17 Два проводника одинаковой длины и радиуса
подключены через одну и ту же разность потенциалов. У одного проводника
в два раза больше сопротивления другого. Какой проводник рассеет
больше силы?

P = I V = I 2 R =
В 2

Использовать

Р = В 2 /R

Напряжение у обоих, конечно, одинаковое.Тот, у кого
меньшее сопротивление рассеивает большую мощность.

Q20 Две лампочки работают от 110 В, но одна
номинальная мощность 25 Вт, а другая — 100 Вт. Какая лампочка несет
больший ток?

P = I V = I 2 R =
В 2

Использовать

Р = I В

или

И = П/В

При одинаковом напряжении (110 В) ток пропорционален
к власти.Таким образом, лампочка мощностью 100 Вт пропускает в четыре раза больший ток.
от лампочки 25 Вт.


27. 1 В модели Бора атома водорода электрон
в самом низком энергетическом состоянии следует по круговой траектории, 5,29 x 10
— 11
м от протона.

(a) Покажите, что скорость электрона равна 2,19 x
10 6 м/с.

Что удерживает электрон на его орбите? То
центростремительная сила обеспечивается электрической силой от
Закон Кулона

Fc = m v 2 /r = k Qq/r 2 =
Фел

м v 2 /r = k e2/r 2

v 2 = k e 2 /r m

v 2 =
(9×10 9 )(1.6×10 -19 ) 2 /[(5,29×10 -11 )(9,11×10 -31 )]

v 2 = 4,78 x 10 12
м 2 2

v = 2,19 x 10 6 м/с

(b) Каков эффективный ток, связанный с этим движением по орбите?
электрон?

Ток определяется

I = dQ/dt

Каков период обращения этого электрона по орбите?

v = С/Т

Т = С/В

Т = 2
р/в

Т = 2
(5. 29×10 -11 ) / (2,19 x 10 6 м/с)

T = 1,52 x 10 — 16 с

То есть электрон с Q = e = 1,6 x 10
19
Кл заряд проходит каждые 1,2 x 10 — 16 с
на ток

I = 1,6 x 10 — 19 C/1,52 x 10
16
с

I = 1,05 x 10 — 3 А

I = 1.05 мА

27,2 В конкретной электронно-лучевой трубке измеряемый пучок
ток 30 А.
Сколько электронов попадает на экран трубки каждые 40 с?

I = Q/t

В
= Н е

I = N e / 40 с

N = (40 с)(I)/e

N = (40 с)(30 x 10 — 6 импульсов/с)/1,6 x 10
19
С

N = 7.5 x 10 15

27,7 Генератор Ван де Граафа производит пучок
Дейтроны с энергией 2,0 МэВ, представляющие собой ядра тяжелого водорода, содержащие
протон и нейтрон.

(a) Если ток пучка составляет 10,0 А,
на каком расстоянии друг от друга находятся дейтроны в пучке?

Во-первых, какова скорость дейтронов?

Э = КЭ =
(
1 / 2 )
м v 2 = 2.0 МэВ[10 6 эВ/МэВ][
1,6 х 10 — 19 Дж/эВ]

Напоминая, что

эВ = (1,6 х 10 — 19
C)(V)[(J/C)/V] = 1,6 x 10 — 19 Дж

( 1 / 2 )
м v 2 = 3,2 x 10 — 13 Дж

Какова масса дейтрона? Из таблицы А.3, стр. А.4,
мы находим

м = 2,014 u

измеряется в u, «единых единицах массы». Но что такое ты?

1 ед. = 1,66 x 10 — 27 кг

м = 2,014 ед. [1,66 x 10 — 27 кг/ед.]

м = 3,34 x 10 — 27 кг

( 1 / 2 ))(3.34
х 10 — 27 кг) v2 = 3,2 х 10 — 13 Дж

v 2 = 2(3,2 х 10 — 13 Дж)/3,34 х
10 — 27 кг

v 2 = 1,92 x 10 14 м2/с2

v = 1,38 x 10 7 м/с

I = Q/t

Назовите время между дейтронами T. Каждый дейтрон имеет
заряд эл.

И = е/Т

Т = е/я

Т = (1,6 х 10 — 19 С) / ( 10 х 10
6
К/с)

T = 1,6 x 10 — 14 с

Какое расстояние пролетает дейтрон за это время?

v = Л/Т

L = v T = (1,38 x 10 7 м/с)(1,6 x 10
14
с)

Д = 2. 21 x 10 — 7 м

Это расстояние между дейтронами в пучке.

(b) Является ли их электростатическое отталкивание фактором
стабильность?

При расстояниях 10 — 7 м
электростатическая сила между двумя дейтронами будет очень большой
и, следовательно, обязательно повлияет на устойчивость пучка

F el = k Qq/r 2

F el = k e 2 /r 2

F el = (9×10 9 )(1.6х10
19
) 2 /(2,21×10 -7 ) 2

F el = 4,72 x 10 — 15 N

Хотя это кажется небольшим числом, давайте применим
Второй закон Ньютона (F=ma) и посмотреть, какое ускорение
что бы произвести на дейтроне,

F = м а

а = Ф/м

а = 4. 72 x 10 — 15 Н / 3,34 x 10
27
кг

а = 1,41 x 10 12 м/с 2

27,8 Рассчитать среднюю дрейфовую скорость электронов
по медному проводу с площадью поперечного сечения
1,00 мм 2 при токе 1,0 А (значения
аналогично тем четырем электрическим проводам к вашей настольной лампе). это
Известно, что примерно один электрон на атом меди вносит вклад в
электрический ток.Атомный вес меди равен 63,54, а плотность
составляет 8,92 г/см 3 .

Из уравнения 27.4 получаем

v d = I / n q A

v d = 1,0 A / [n (1,6 x 10 — 19 )
C) (1,0 мм 2 )]

(Как всегда) будьте осторожны с юнитами! легче
укажите площадь поперечного сечения как A = 1,0 мм 2 , но мы
нужно, чтобы в м 2 к моменту проведения
расчет.

A = 1,0 мм 2 [1 м/1000
мм] 2

А = 1,0 x 10 — 6 м 2

Будьте осторожны. В то время как 1000 мм = 1 м, нам нужно преобразование
в квадратных миллиметрах, 10 6
мм 2 = 1 м 2

v d = 1,0 A / [ n (1,6 x 10
19
С) (1,0 — 6 м 2 )
]

Теперь, что насчет n, «числовой плотности» электронов
в медном проводе?

n = N A /v моль

v моль = M моль /плотность

v моль = 63.54 г/[8,92
г/см 3 ]

То есть объем одного моля меди равен

v моль = 7,12 см 3

Опять же, пока проще думать 7. 12
см 3 , нам нужно преобразовать это в кубические метры, прежде чем
мы подставляем это в уравнение,

v моль = 7,12 см 3 [ м
/ 100 см ] 3

v моль = 7.12 х 10 — 6
м 3

n = N A /v моль

n = (6,02 х 10 23 )/(7,12 х 10 — 6
м 3 )

n = 8,46 x 10 28 (1/м 3 )

или

n = 8,46 х 10 28
электронов/м 3

v d = 1.0 А / [n (1,6 x 10 — 19 )
В) (1,0 — 6 м 2 )]

v d = 1,0 А / [(8,46 x 10 28
(1/м 3 )) (1,6 x 10 — 19 C) (1,0
6
м 2 )]

v d = 7,39 x 10 — 5 м/с



27,15 Рассчитать сопротивление при 20 o C
40 м, длина серебряной проволоки с площадью поперечного сечения 0. 40
мм 2 .

Р =
Л/А

A = 0,4 мм 2 [ 1 м / 1000 мм
] 2 = 4 x 10 — 7 м 2

R = (1,59 х 10 — 8 -м)(40
м)/(4 x 10 — 7 м 2 )

R = 1,59



27,16 Проволока восемнадцатого калибра имеет диаметр 1.024 мм.
Рассчитайте сопротивление 15,0 м медного провода 18-го калибра при
20,0 или С.

Р =
Л/А

А =
р 2

r = 1,024 мм / 2 = 0,512 мм = 5,12 x 10 — 4
м

А =
(5,12 х 10 — 4 м) 2 = 8,235 х 10
7
м 2

Р =
Л/А

Р = (1. 7 х 10 — 8 -м)(15
м)/(8,235 x 10 — 7 м 2 )

R = 0,31



27,27 Резистор изготовлен из углеродного стержня,
равномерная площадь поперечного сечения 5,0 мм 2 . Когда
к концам проводника приложена разность потенциалов 15 В.
стержня, в стержне протекает ток 4,0 х 10 — 3 А.

Найдите (а) сопротивление стержня и (б) длину
стержень.

Р = В/И

R = 15 В / 4,0 x 10 — 3 А

Р = 3750

A = 5,0 мм 2 [1 м / 1000 мм]2 = 5 x
10 — 6 м 2

Р =
Л/А

Л = Р А /

Д = (3750 )(5
х 10 — 6 м 2 ) / (3.5 х 10 — 5 -м)

Д = 535,7 м

Это кажется неразумным!



27,33 Если медный провод имеет сопротивление 18 Ом при
20 o Кл, какое сопротивление он будет иметь при 60 o Кл?

R(T) = R или [ 1 + T
]R(60 о С) = (18 )
[ 1 + (3,9 х 10 — 3 (1/С или ))(40
С о )]R(60 о С) = (18 )
[ 1 + 0. 156]R(60 o С) = (18 )
[ 1,156 ]R(60 o C) = 20,8

27,36 Сегмент нихромовой проволоки первоначально находится на
20 o C. Используя данные таблицы 27.1, рассчитайте
температура, до которой необходимо нагреть проволоку, чтобы увеличить ее вдвое.
сопротивление.

27,43 Батарея 10 В подключена к 120-
резистор. Пренебрегая внутренним сопротивлением батареи,
рассчитать мощность, рассеиваемую на резисторе.

27.45 Предположим, что скачок напряжения создает 140 В для
момент. На сколько процентов увеличится мощность 120-В, 100-Вт
увеличение лампочки, если предположить, что ее сопротивление не изменится?

27,46 Особым типом автомобильной аккумуляторной батареи является
характеризуется как «360 ампер-часов, 12 В». Какую полную энергию может
аккумулятор поставить?

27,48 В гидроэлектростанции турбина обеспечивает
1500 л.с. к генератору, который, в свою очередь, преобразует 80% механического
энергии в электрическую энергию. В этих условиях какой ток
будет ли генератор работать при конечной разности потенциалов 2000
В?

27,52 Нагревательный элемент кофеварки работает при 120
V и несет ток 2,0 А. Предполагая, что все тепло
вырабатывается поглощается водой, сколько времени требуется для нагрева
0,50 кг воды от комнатной температуры 23 o С до
точка кипения.

Датчики электрических проводов

CM *

AWG проволока
Размер (солидный)
площадь
см *
Сопротивление на
1000 футов (Ом) @ 20 C
диаметр
(дюймы)
максимальный ток **
(ампер)
0000 211600 0.049 Создать 0,46 380
000 167810 0,0618 0,40965 328
00 133080 0,078 0,3648 283
0 105530 0,0983 0,32485 245
1 83694 0. 124 +0,2893 211
2 66373 0,1563 0,25763 181
3 52634 0,197 0,22942 158
4 +41742 0,2485 0,20431 135
5 33102 0.3133 0,18194 118
6 26250 0,3951 0,16202 101
7 20816 0,4982 0,14428 89
8 16509 0,6282 0,12849 73
9 13094 0.7921 0,11443 64
10 10381 0,9989 0,10189 55
11 8234 1,26 0,09074 47
12 6529 1,588 0,0808 41
13 5178. 4 2,003 0,07196 35
14 4106,8 2,525 0,06408 32
15 3256,7 3,184 0,05707 28
16 2582,9 4,016 0,05082 22
17 2048.2 5,064 0,04526 19
18 1624,3 6,385 0,0403 16
19 1288,1 8,051 0,03589 14
20 1021,5 10,15 0,03196 11
21 810.1 12,8 0,02846 9
22 642,4 16,14 0,02535 7
23 509,45 20,36 0,02257 4,7
24 404,01 25,67 0,0201 3. 5
25 320,4 32,37 0,0179 2,7
26 254,1 40,81 0,01594 2,2
27 201,5 51,47 0,0142 1,7
28 159,79 64.9 0,01264 1,4
29 126,72 81,83 0,01126 1,2
30 100,5 103,2 0,01002 0,86
31 79,7 130,1 0,00893 0,7
32 63.21 164,1 0,00795 0,53
33 50,13 206,9 0,00708 0,43
34 39,75 260,9 0,0063 0,33
35 31,52 329 0,00561 0,27
36 25 414. 8 0,005 0,21
37 19,83 523,1 0,00445 0,17
38 15,72 659,6 0,00396 0,13
39 12,47 831,8 0,00353 0,11
40 9.89 1049 0,00314 0,09

Американские калибры проводов (называемые калибрами AWG) относятся к размерам медных проводов. Эта таблица соответствует удельному сопротивлению

для меди при 20°C. В этой таблице используется это значение удельного сопротивления, но известно, что оно может варьироваться на несколько процентов в зависимости от чистоты и процесса производства.

* В системе AWG площади круглых медных проводов указаны в «круговых милах», что представляет собой квадрат диаметра в милах.1 мил = 0,001 дюйма.

Эти данные взяты из книги Floyd, Electric Circuit Fundamentals, 2nd Ed.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
