Способы крепления кабеля по бетону: Способы крепления проводов и кабелей к стене

Содержание

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

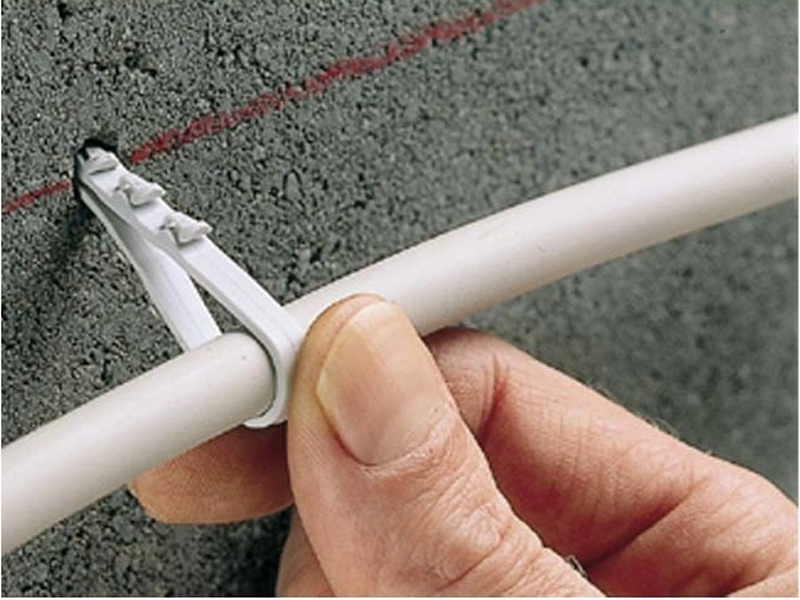

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

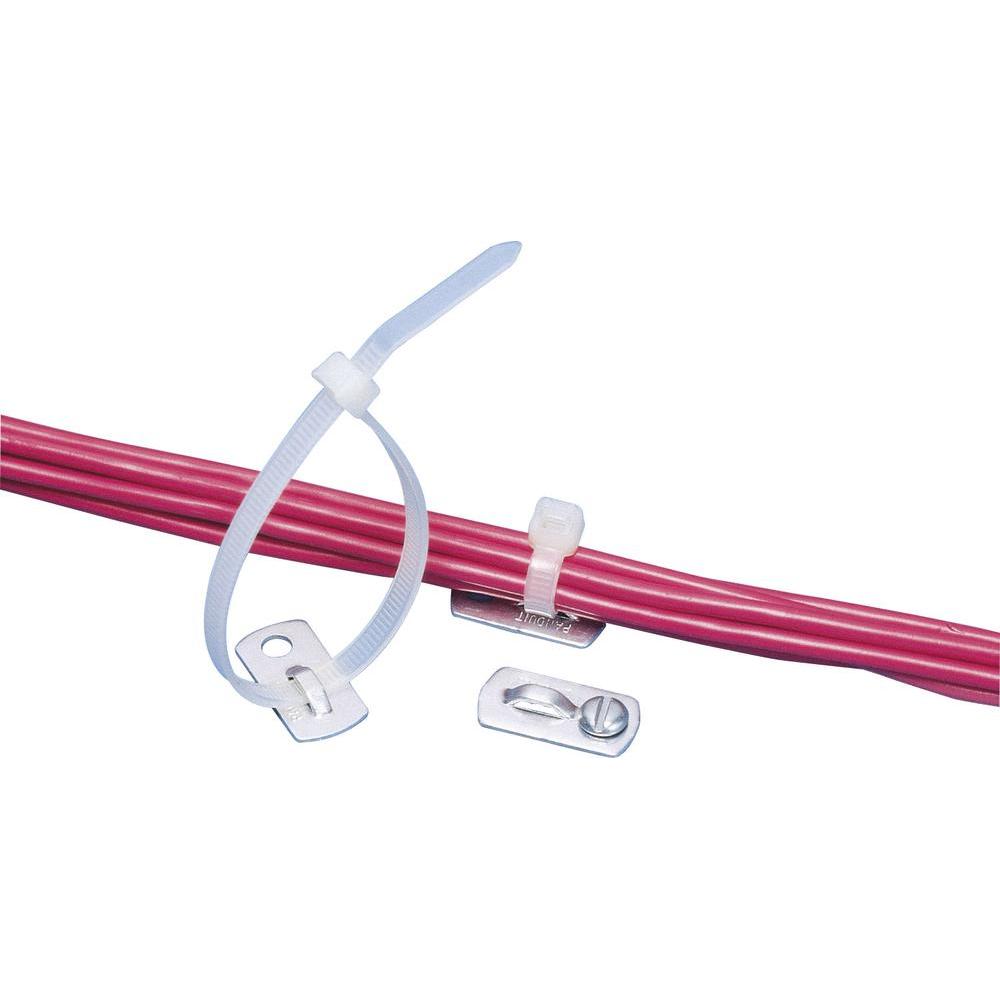

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Крепление для кабеля. виды и устройство. применение и особенности

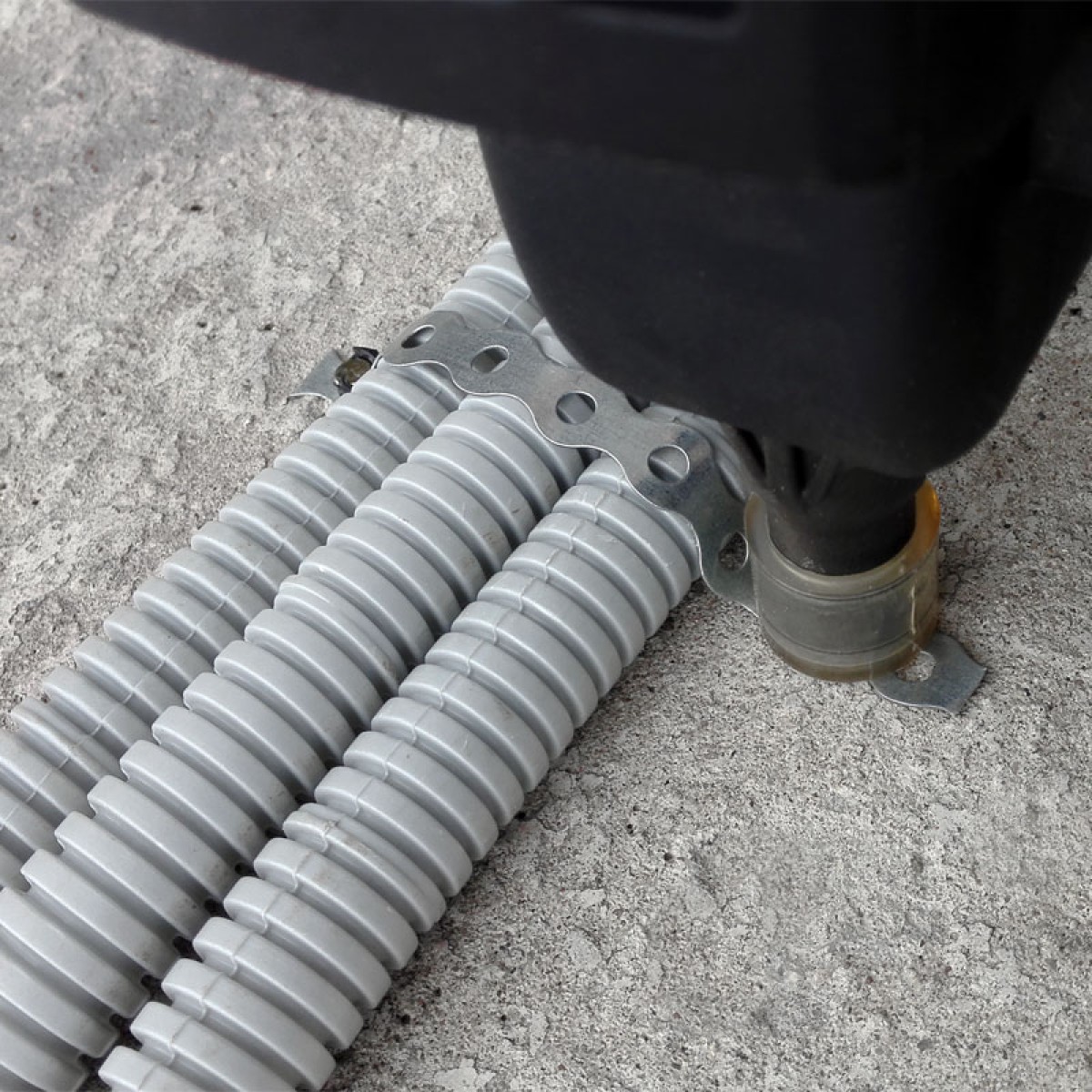

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

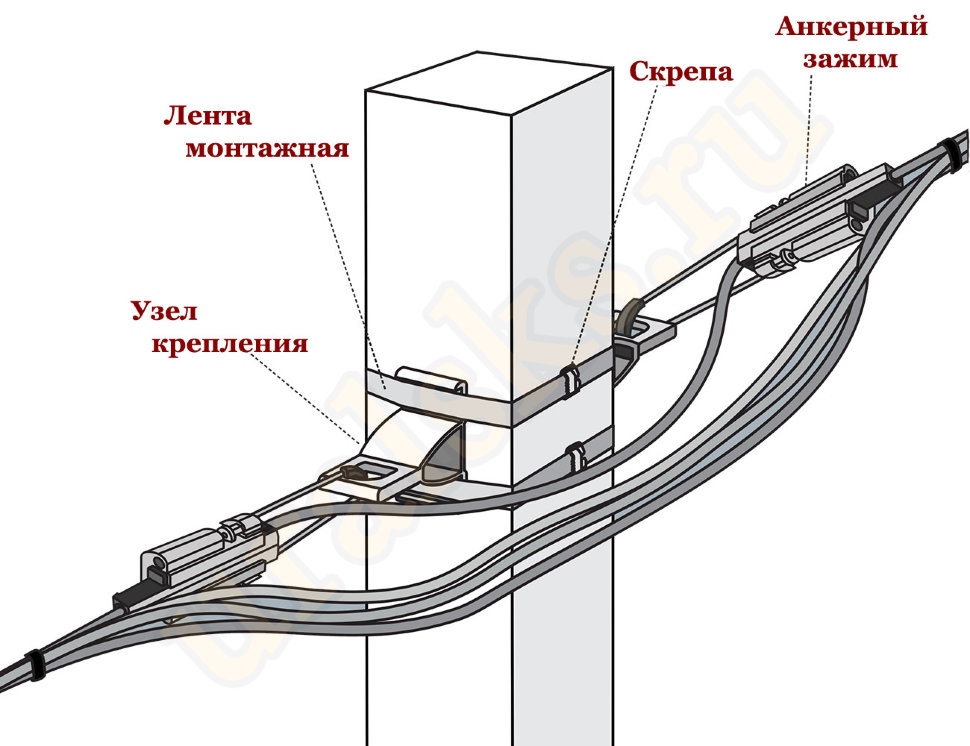

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

для изолированной несущей нейтрали;
для самонесущих систем.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

Оптимальное расстояние между крепежом — 40-50 см.
Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

Разметить стену, по которой будет проходить провод.
Отметить места для крепежей через равные расстояния.
Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

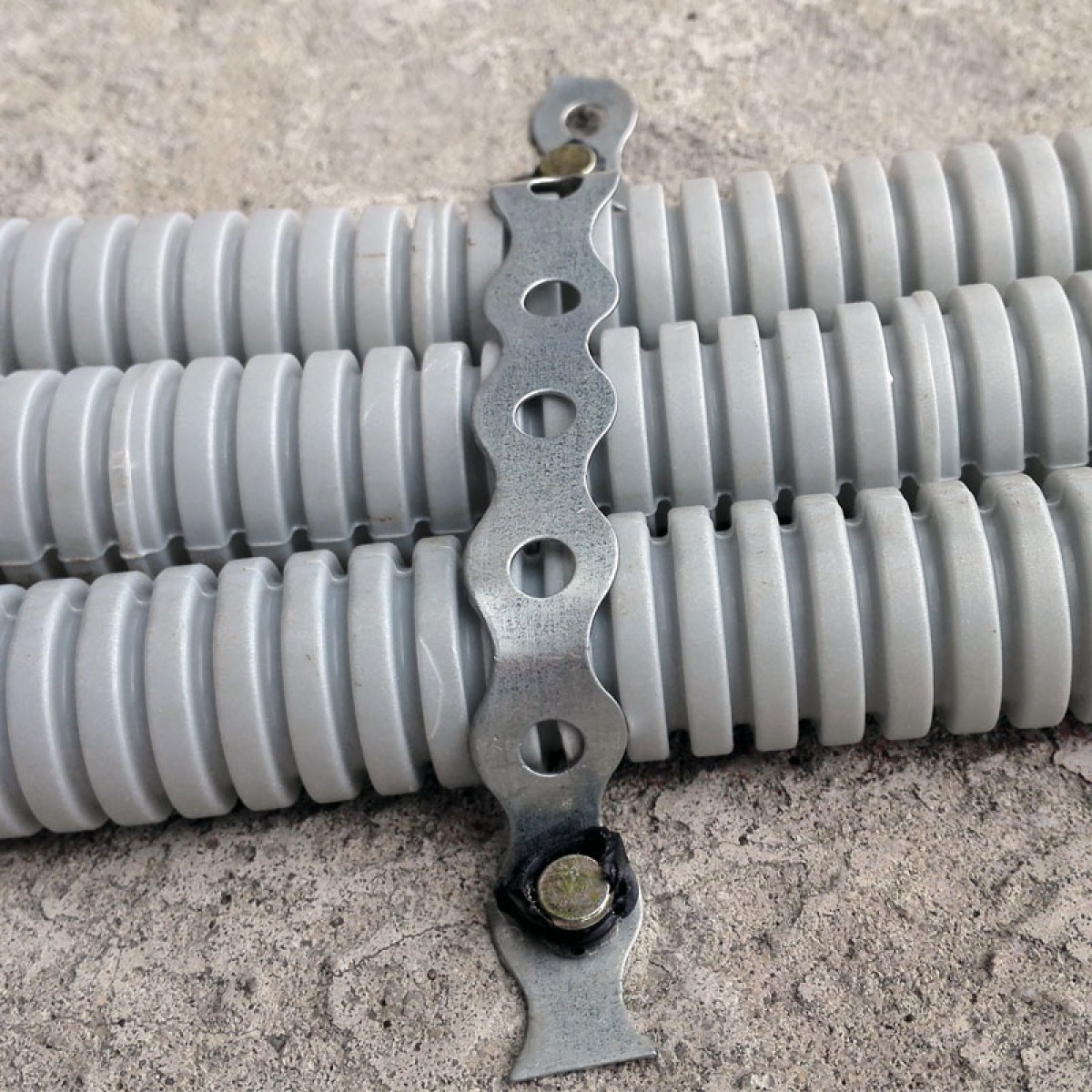

Лента монтажная для крепления кабеля или провода

Для крепления кабелей, при отсутствии других видов крепежных элементов, отличным вариантом будет, осуществить монтаж при помощи металлической полосы

Важно понимать, что при креплении открытых проводников, следует соблюдать некоторые меры предосторожности

Порядок работы:

Проделывание отверстий;
Подготовка ленты;
Монтажные работы.

Данная крепежная металлическая лента (полоса), выполнена из металла, с шириной 1.5 см. Через определенный промежуток, на ленту нанесена перфорация, в виде различных по диаметру отверстий.

Электромонтажные работы производятся следующим образом. На стене или потолочном пространстве, производится разметка, согласно которой будет прокладываться кабель. Далее, с шагом примерно 5- – 60 см, проделываются отверстия.

Отверстия проделываются буром с диаметром 6 мм. После этого, в отверстия забиваются пластиковые дюбели.

Подготовив основу, необходимо подготовить так называемый «провододержатель». Для этого, в зависимости от сечения кабеля, полоса нарезается ножницами по металлу на равные отрезки. Далее полосу необходимо загнуть и установить кабель и прикрепить при помощи саморезов.

Стоит отметить, что данная лента, подходит не только для крепления различных проводников, но и для установки точечных светильников. Обусловлено это тем, что благодаря своим характеристикам, данная лента позволяет достаточно точно отрегулировать положение осветительного прибора.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.
Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.
Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

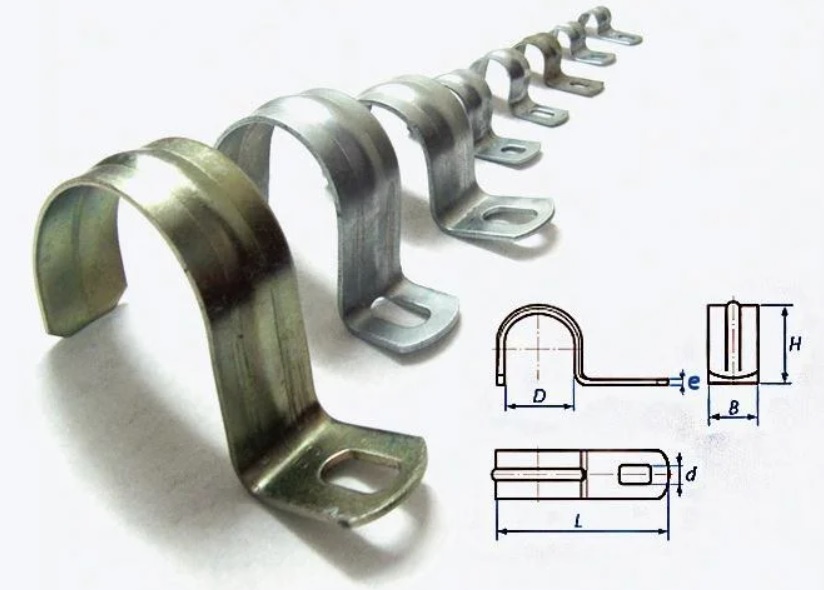

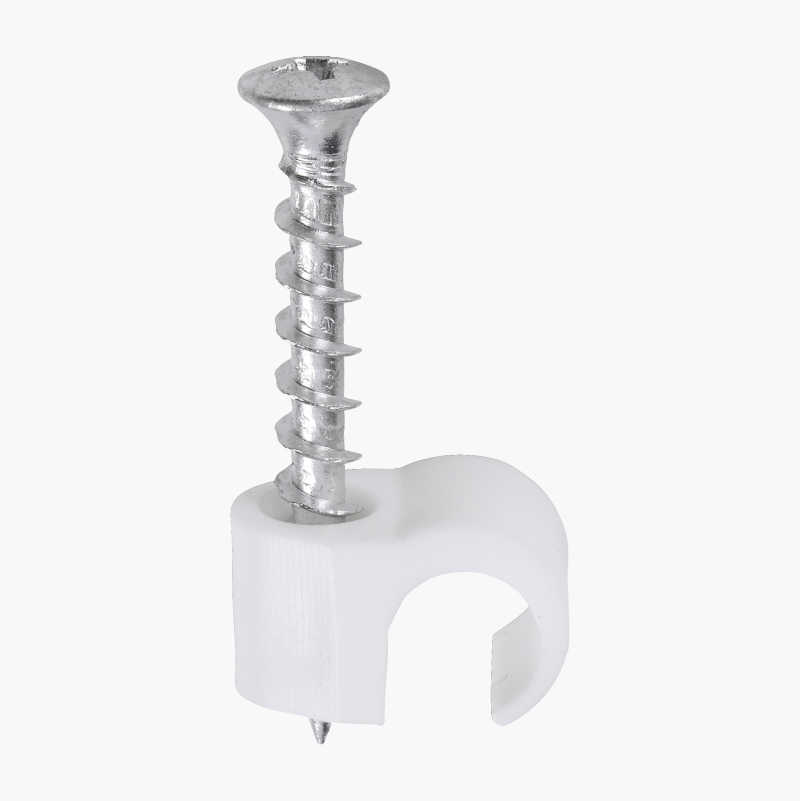

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».
Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.
Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.
Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).
Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

Оптимальное расстояние между двумя элементами 40-50 см.
В местах поворота крепеж располагать в 5-10 см от места сгиба.
Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

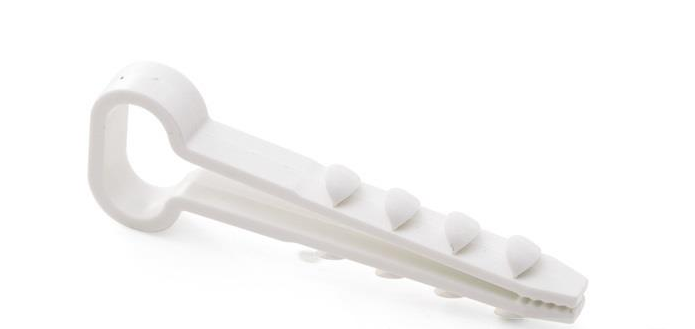

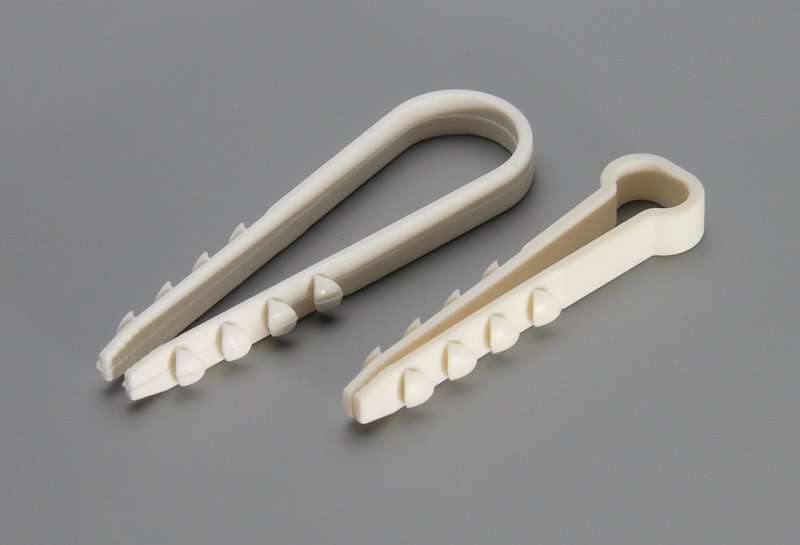

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие. Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

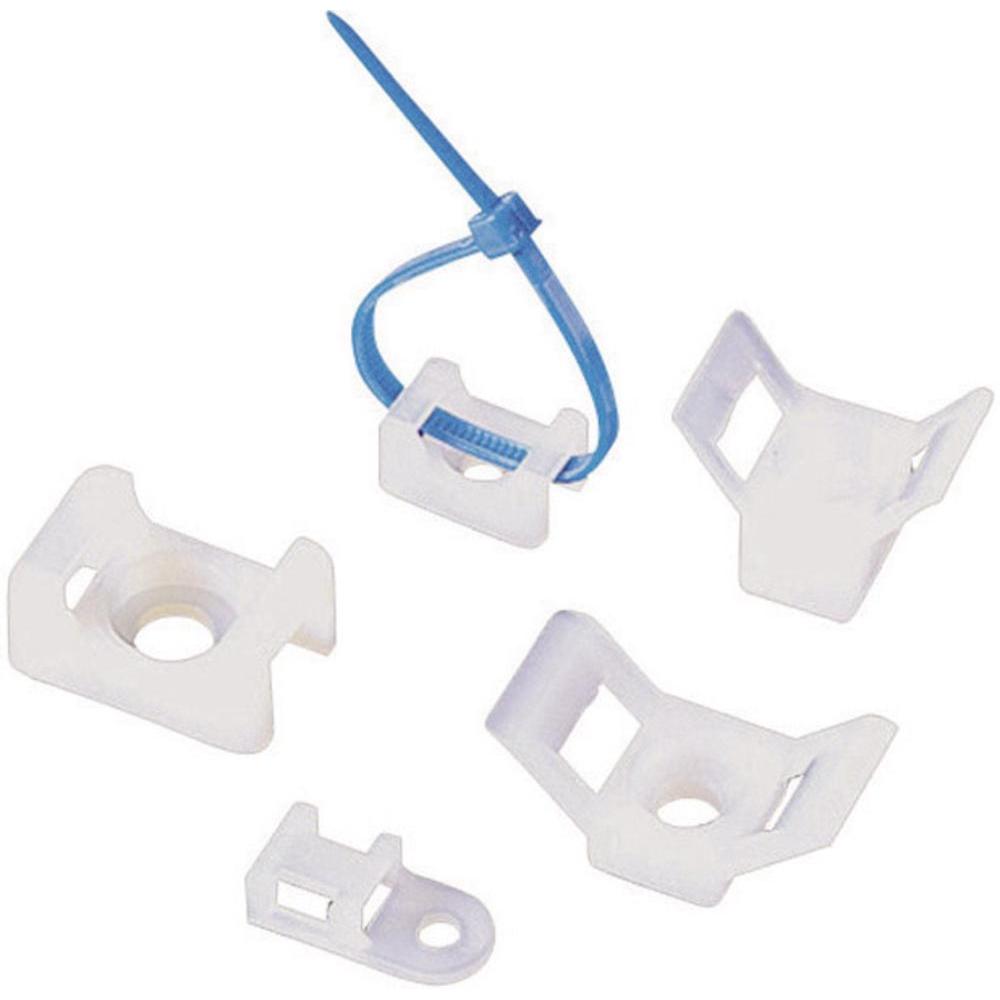

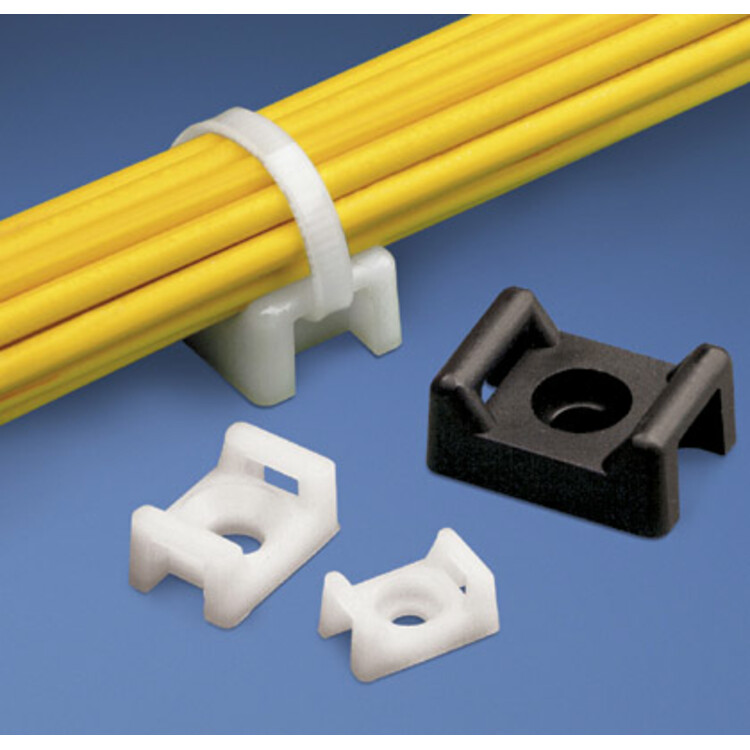

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

Конструкция;
Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

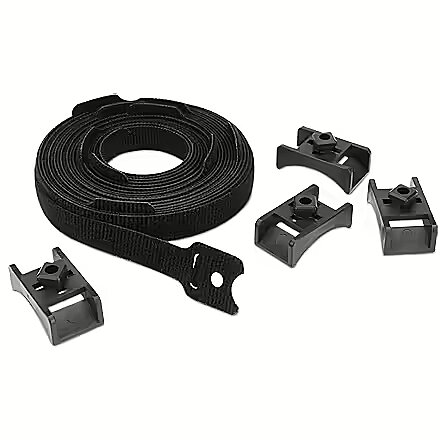

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Прайс-лист на электромонтажные работы

Офисы обслуживания и терминалыОфисы и терминалы

‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60. 040389,30.393572],
city: «Санкт-Петербург»,
adress: «Просвещения пр., д. 67»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.042447,30.389575],
city: «Санкт-Петербург»,
adress: «Просвещения пр., д. 74, к. 2 («Перекресток»)»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.031445,30.43494],
city: «Санкт-Петербург»,
adress: «Руставели ул., д. 61А («Лента»)»,
region: ‘Калининский’,
subway: ‘Гражданский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.840709,30.243051],
city: «Санкт-Петербург»,
adress: «Ветеранов пр., д. 50, к. 2»,
region: ‘Кировский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09. 00 — 20.00, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.830594,30.211268],
city: «Санкт-Петербург»,
adress: «Ветеранов пр., д. 92»,
region: ‘Кировский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59. 854242,30.214817],
city: «Санкт-Петербург»,
adress: «Ленинский пр., д. 94, к. 1, лит. А («Перекресток»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.00 — 20.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.852393,30.25357],
city: «Санкт-Петербург»,
adress: «Ленинский пр., д. 118»,
region: ‘Кировский’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.15 — 20.15, перерыв: 13. 30 — 14.00, вс: выходной

‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.856903,30.230861],
city: «Санкт-Петербург»,
adress: «М. Жукова пр., д. 30А («Сезон»)»,
region: ‘Кировский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 858426,30.228498],
city: «Санкт-Петербург»,
adress: «М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)»,
region: ‘Красносельский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.871685,30.258708],
city: «Санкт-Петербург»,
adress: «Стачек пр., д. 67, к. 2»,
region: ‘Кировский’,
subway: ‘Автово’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.736911,30.571792],
city: «Санкт-Петербург»,
adress: «Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)»,
region: ‘Колпинский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘09.00 — 23.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.752643,30.575212],
city: «Санкт-Петербург»,
adress: «Колпино, ул. Финляндская, д. 16-1, лит. А»,
region: ‘Колпинский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.929849,30.433853],
city: «Санкт-Петербург»,
adress: «Заневский пр., д. 65/1 («О’КЕЙ»)»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08. 00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.945779,30.489243],
city: «Санкт-Петербург»,
adress: «Наставников пр., д. 24, к. 1 («Пятерочка»)»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59. 95689,30.47752],
city: «Санкт-Петербург»,
adress: «Наставников пр., д. 46, к. 2»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.931017,30.409652],
city: «Санкт-Петербург»,
adress: «Новочеркасский пр., д. 37, к.1»,
region: ‘Красногвардейский’,
subway: ‘Новочеркасская’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 08. 45 — 19.45, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.989811,30.438508],
city: «Санкт-Петербург»,
adress: «Пискаревский пр., д. 59 («Лента»)»,
region: ‘Красногвардейский’,
subway: ‘Площадь Мужества’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно.’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.949334,30. 465707],
city: «Санкт-Петербург»,
adress: «Ударников пр., д. 19, к. 1»,
region: ‘Красногвардейский’,
subway: ‘Ладожская’,
line: ‘orange-line’,
items: [

{
center: [59.93481,30.496894],
city: «Санкт-Петербург»,
adress: «Хасанская ул., д. 17, к. 1 («Лента»)»,
region: ‘Красногвардейский’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
center: [59. 844082,30.178675],
city: «Санкт-Петербург»,
adress: «П. Германа ул., д. 2 («О’КЕЙ»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 23.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.851666,30.093589],
city: «Санкт-Петербург»,
adress: «Петергофское ш., д. 98А («Лента»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 806374,30.162314],
city: «Санкт-Петербург»,
adress: «Таллинское ш., д. 159А («Лента»)»,
region: ‘Красносельский’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.997570948218,29.765941101852],
city: «Санкт-Петербург»,
adress: «Кронштадт, пр. Ленина, д. 13, лит. А»,
region: ‘Кронштадтcкий’,
subway: ‘Чёрная речка’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.30 — 19.00, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 00 — 21.00, вс: 10.00 — 21.00
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.19725,29.705337],
city: «Санкт-Петербург»,
adress: «Зеленогорск, пр. Ленина, д. 20а, лит. А»,
region: ‘Курортный’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59. 864548,30.315554],
city: «Санкт-Петербург»,
adress: «Бассейная ул., д. 27»,
region: ‘Московский’,
subway: ‘Парк Победы’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.45 — 20.45, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.45 — 20.45, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.851304,30.350139],
city: «Санкт-Петербург»,
adress: «Космонавтов пр., д. 45, лит. А («О’КЕЙ»)»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08. 00 — 24.00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.832579,30.350741],
city: «Санкт-Петербург»,
adress: «Ленсовета ул., д. 88»,
region: ‘Московский’,
subway: ‘Звёздная’,
line: ‘blue-line’,
items: [

{
center: [59. 9302769656,30.3544434305],
city: «Санкт-Петербург»,
adress: «Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)»,
region: ‘Центральный’,
subway: ‘Маяковская’,
line: ‘green-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’,
},
{
name: ‘Платежный терминал’,
hours: ‘10.00 — 21.00, без выходных’
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.833027,30.414054],
city: «Санкт-Петербург»,
adress: «Бухарестская ул., д. 89, лит. А («Перекресток»)»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.985135166804,30.328152812978],
city: «Санкт-Петербург»,
adress: «Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)»,
region: ‘Приморский’,
subway: ‘Лесная’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — пт: 09.00 -18.00, сб, вс: выходной’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.808061,30.320692],
city: «Санкт-Петербург»,
adress: «Шереметьевская ул., д. 11, лит. А»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: true,
disable: true },

{
center: [59. 853989,30.305996],
city: «Санкт-Петербург»,
adress: «Новоизмайловский пр., д. 46, к. 1»,
region: ‘Московский’,
subway: ‘Московская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной

‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.859817,30.467715],
city: «Санкт-Петербург»,
adress: «Бабушкина ул., д. 125 («Лента»)»,
region: ‘Невский (левый берег)’,
subway: ‘Пролетарская’,
line: ‘green-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.895502,30.426738],
city: «Санкт-Петербург»,
adress: «О. Берггольц ул., д. 11»,
region: ‘Невский (левый берег)’,
subway: ‘Елизаровская’,
line: ‘green-line’,
items: [

{
center: [59.834564,30. 50482],
city: «Санкт-Петербург»,
adress: «Прибрежная ул., д. 11»,
region: ‘Невский (левый берег)’,
subway: ‘Рыбацкое’,
line: ‘green-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.909832,30.449535],
city: «Санкт-Петербург»,
adress: «Дальневосточный пр., д. 16 («Лента»)»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 901008,30.46418],
city: «Санкт-Петербург»,
adress: «Дыбенко ул., д. 13, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.904207,30.476792],
city: «Санкт-Петербург»,
adress: «Дыбенко ул., д. 25, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Улица Дыбенко’,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09. 15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.922995,30.481266],
city: «Санкт-Петербург»,
adress: «Коллонтай ул., д. 28, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
center: [59. 911823,30.469471],
city: «Санкт-Петербург»,
adress: «Подвойского ул., д. 16, к. 1»,
region: ‘Невский (правый берег)’,
subway: ‘Проспект Большевиков’,
line: ‘orange-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.30 — 20.15, перерыв: 14.00 — 14.30, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.30 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.962633,30.291137],
city: «Санкт-Петербург»,
adress: «Б. Зеленина ул., д. 17, лит. А»,
region: ‘Петроградский’,
subway: ‘Чкаловская’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.00 — 20.00, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.956665,30.301055],
city: «Санкт-Петербург»,
adress: «Введенская ул., д. 5/13»,
region: ‘Петроградский’,
subway: ‘Горьковская’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08.45 — 19.45, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 08. 45 — 19.45, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: false },

{
center: [59.967579,30.305385],
city: «Санкт-Петербург»,
adress: «Ординарная ул., д. 19»,
region: ‘Петроградский’,
subway: ‘Петроградская’,
line: ‘blue-line’,
items: [

{
center: [59.869463,29. 828146],
city: «Санкт-Петербург»,
adress: «Петергоф, Гостилицкое ш., д. 58, лит. А»,
region: ‘Петродворцовый’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.876436,29.918516],
city: «Санкт-Петербург»,
adress: «Петергоф, ул. Константиновская, д. 8, лит. А»,
region: ‘Петродворцовый’,
subway: ‘Ленинский проспект’,
line: ‘red-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 08. 00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.86922,29.866632],
city: «Санкт-Петербург»,
adress: «Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)»,
region: ‘Петродворцовый’,
subway: ‘Проспект Ветеранов’,
line: ‘red-line’,
items: [

{
center: [60. 000025,30.270485],
city: «Санкт-Петербург»,
adress: «Богатырский пр., д. 13А («О’КЕЙ»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: true,
disable: true },

{
center: [60.003147,30.228246],
city: «Санкт-Петербург»,
adress: «Богатырский пр., д. 42 («О’КЕЙ»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 24. 00, без выходных
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘10.00 — 21.00, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.022386,30.293428],
city: «Санкт-Петербург»,
adress: «Вербная ул., д. 21, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Удельная’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 – 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60. 005392,30.282702],
city: «Санкт-Петербург»,
adress: «Испытателей пр., д. 19, к. 2»,
region: ‘Приморский’,
subway: ‘Пионерская’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.006587110358,30.262165912688],
city: «Санкт-Петербург»,
adress: «Комендантский пр., д. 11»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘ пн — сб: 09. 30 — 20.30, перерыв: 13.30 — 14.00, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн- сб: 09.30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн- сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.03922,30.239538],
city: «Санкт-Петербург»,
adress: «Парашютная ул., д. 60, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09. 30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.998661,30.237355],
city: «Санкт-Петербург»,
adress: «Планерная ул., д. 17, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Комендантский проспект’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.984629,30.226046],
city: «Санкт-Петербург»,
adress: «Савушкина ул. , д. 112, лит. А («Лента»)»,
region: ‘Приморский’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.987048403196,30.226258296325],
city: «Санкт-Петербург»,
adress: «Савушкина ул., д. 123, к. 1»,
region: ‘Приморский’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 724138,30.411898],
city: «Санкт-Петербург»,
adress: «Пушкин, Октябрьский б-р, д. 16, лит. А»,
region: ‘Пушкинский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — пт: 10.00 — 18.30, сб, вс: выходной
‘,
},
{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, перерыв: 13.00 — 13.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.798656,30.399223],
city: «Санкт-Петербург»,
adress: «Шушары, Московское ш., д. 16А («Лента»)»,
region: ‘Пушкинский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 829023979965,30.377969354491],
city: «Санкт-Петербург»,
adress: «Балканская пл., д. 5, лит. Я (ТК «Астра»)»,
region: ‘Фрунзенский’,
subway: ‘Купчино’,
line: ‘blue-line’,
items: [

{
center: [59.869065,30.368563],
city: «Санкт-Петербург»,
adress: «Будапештская ул., д. 11»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 00 — 20.00, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.00 — 20.00, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.849754,30.397974],
city: «Санкт-Петербург»,
adress: «Бухарестская ул., д. 69, лит. А («Лента»)»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘09.30 — 20.30, без выходных’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59. 857861,30.38979],
city: «Санкт-Петербург»,
adress: «Славы пр., д. 43/49»,
region: ‘Фрунзенский’,
subway: ‘Международная’,
line: ‘violet-line’,
items: [

{
name: ‘Клиентский зал’,
hours: ‘пн — сб: 09.15 — 20.15, обед: 14.00 — 14.30, вс: выходной

‘,
},
{
name: ‘Платежный терминал’,
hours: ‘ пн — сб: 09.15 — 20.15, вс: выходной
‘
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.15 — 20.15, вс: выходной’
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.944143,30.361988],
city: «Санкт-Петербург»,
adress: «Кирочная ул., д. 30»,
region: ‘Центральный’,
subway: ‘Чернышевская’,
line: ‘red-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘пн — сб: 09. 30 — 20.30, вс: выходной’
},
{
name: ‘Центр приема платежей’,
hours: ‘пн — сб: 09.30 — 20.30, вс: выходной
‘
}
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [59.475839,33.85647],
city: «Бокситогорск»,
adress: «Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 474125,33.844325],
city: «Бокситогорск»,
adress: «Бокситогорск, ул. Советская, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.962709,34.027392],
city: «Важины»,
adress: «Важины, ул. Школьная, д. 6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 443304,29.479788],
city: «Волосово»,
adress: «Волосово, пр. Вингиссара, д.17А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.450326,29.486669],
city: «Волосово»,
adress: «Волосово, пр. Вингиссара, д. 89″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.898887,32.349322],
city: «Волхов»,
adress: «Волхов, ул. Александра Лукьянова, д. 4, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.903828,32.355807],
city: «Волхов»,
adress: «Волхов, ул. Волгоградская, д. 1, к. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.019666,30.649502],
city: «Всеволожск»,
adress: «Всеволожск, Октябрьский пр., д. 89 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 027782,30.619912],
city: «Всеволожск»,
adress: «Всеволожск, ш. Дорога жизни, д. 12 («Лента»)»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: true,
ear: true,
stick: true,
disable: true },

{
center: [60.020876,30.644364],
city: «Всеволожск»,
adress: «Всеволожск, ул. Заводская, д. 8″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 019666,30.649502],
city: «Всеволожск»,
adress: «Всеволожск, Октябрьский пр., д. 89″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.711266,28.747248],
city: «Выборг»,
adress: «Выборг, ул. Димитрова, д. 4″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.715703,28.74873],
city: «Выборг»,
adress: «Выборг, ул. Железнодорожная, д. 2 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.714475,28.730521],
city: «Выборг»,
adress: «Выборг, ул. Северный Вал, д. 3″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.408714,30.349375],
city: «Вырица»,
adress: «Вырица, ул. Жертв Революции, д. 25″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.559398,30.127177],
city: «Гатчина»,
adress: «Гатчина, ул. Карла Маркса, д. 18А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.548281,30.096778],
city: «Гатчина»,
adress: «Гатчина, ул. Старая дорога, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 558349,30.127887],
city: «Гатчина»,
adress: «Гатчина, ул. Чкалова, д. 23″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.500474,34.657767],
city: «Ефимовский»,
adress: «Ефимовский, 1 микрорайон, д. 11а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 375702,28.221895],
city: «Ивангород»,
adress: «Ивангород, Кингисеппское ш., д. 7А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.371805,28.607829],
city: «Кингисепп»,
adress: «Кингисепп, ул. Воровского, д. 3″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.366569,28.618968],
city: «Кингисепп»,
adress: «Кингисепп, ул. М. Гражданская, д. 4″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.44464,32.024985],
city: «Кириши»,
adress: «Кириши, пр. Героев, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.454337,32.023574],
city: «Кириши»,
adress: «Кириши, ул. Комсомольская, д. 3 «,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.448739,32.016747],
city: «Кириши»,
adress: «Кириши, пр. Ленина 26, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.884451,30.992776],
city: «Кировск»,
adress: «Кировск, б-р Партизанской Славы, д. 5″,
region: »,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 888749,30.999836],
city: «Кировск»,
adress: «Кировск, ул Северная, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.884266,30.989353],
city: «Кировск»,
adress: «Кировск, ул. Энергетиков, д. 6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 619989,30.390258],
city: «Коммунар»,
adress: «Коммунар, ул. Гатчинская, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.628316,30.400283],
city: «Коммунар»,
adress: «Коммунар, ул. Ижорская, д. 24″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61.125216,29.876888],
city: «Кузнечное»,
adress: «Кузнечное, ул. Молодежная, д. 10, лит. А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘08.00 — 20.00, без выходных
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.735554,33.554744],
city: «Лодейное Поле»,
adress: «Лодейное Поле, ул. Карла Маркса, д. 27″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.738554,33.538853],
city: «Лодейное Поле»,
adress: «Лодейное Поле, ул. Ульяновская, д. 15, к. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.915089,29.771327],
city: «Ломоносов»,
adress: «Ломоносов, Дворцовый пр. , д. 22а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [58.738229,29.845187],
city: «Луга»,
adress: «Луга, Железнодорожная ул., д. 2/6″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [58. 736183,29.861689],
city: «Луга»,
adress: «Луга, пр. Комсомольский, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [58.738696,29.851942],
city: «Луга»,
adress: «Луга, ул. Тоси Петровой, д. 12″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60. 064358,30.457973],
city: «Мурино»,
adress: «Мурино, ул. Шоссе Лаврики, д. 85″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.914625,34.067251],
city: «Никольский»,
adress: «Никольский, пр. Речного Флота, д. 19а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47. ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.114531,32.322147],
city: «Новая Ладога»,
adress: «Новая Ладога, ул. Луначарского, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.774593,30.794338],
city: «Отрадное»,
adress: «Отрадное, ул. Заводская, д. 11″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.769868,30.796341],
city: «Отрадное»,
adress: «Отрадное, ул. Лесная, д. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.515592,34.178085],
city: «Пикалево»,
adress: «Пикалево, ул. Заводская, д. 11 А»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.916772,34.158259],
city: «Подпорожье»,
adress: «Подпорожье, ул. Комсомольская, д. 1а»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61. 038907,30.147003],
city: «Приозерск»,
adress: «Приозерск, ул. Калинина, д. 51″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.255908,29.61078],
city: «Рощино»,
adress: «Рощино, ул. Советская, д. 57″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [61. 106737,28.863382],
city: «Светогорск»,
adress: «Светогорск, ул. Победы, д. 28″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.147804,30.215571],
city: «Сертолово»,
adress: «Сертолово, Парковый проезд, д. 2, к. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.146048,30.207962],
city: «Сертолово»,
adress: «Сертолово, ул. Школьная, д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60.086057,29.955841],
city: «Санкт-Петербург»,
adress: «Сестрорецк, ул. Токарева, д. 1»,
region: ‘Курортный’,
subway: ‘Старая Деревня’,
line: ‘violet-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.121786,28.08342],
city: «Сланцы»,
adress: «Сланцы, ул. Грибоедова, д. 1″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.116617,28.087705],
city: «Сланцы»,
adress: «Сланцы, ул. Кирова, д. 39″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.117592,28.086555],
city: «Сланцы»,
adress: «Сланцы, ул. Ленина, д. 10″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [60. 531042,28.669687],
city: «Советский»,
adress: «Советский, ул. Школьная, д. 27″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [60.558316,30.221985],
city: «Сосново»,
adress: «Сосново, ул. Механизаторов, д. 11″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 902758,29.101876],
city: «Сосновый Бор»,
adress: «Сосновый Бор, ул. Петра Великого, д. 9″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.730116,30.615187],
city: «п. Тельмана»,
adress: «п. Тельмана, д. 2Б («Лента»)»,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘круглосуточно
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: true,
allDay: true,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 645078,33.563233],
city: «Тихвин»,
adress: «Тихвин, 1а микрорайон, д. 37″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.644541,33.508274],
city: «Тихвин»,
adress: «Тихвин, ул. Советская, д. 41″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 644859,33.545347],
city: «Тихвин»,
adress: «Тихвин, 1 микрорайон., д. 2″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59.540299,30.863813],
city: «Тосно»,
adress: «Тосно, ш. Барыбина, д. 16″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
center: [59. 547013,30.864595],
city: «Тосно»,
adress: «Тосно, пр. Ленина, д. 19″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59.537885,30.851758],
city: «Тосно»,
adress: «Тосно, ул. Энергетиков, д. 7″,
region: ‘Другой город’,
subway: »,
line: ‘orange-line’,
items: [

{
name: ‘Платежный терминал’,
hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
‘
},
],
visaTerminal: false,
visaCenter: false,
allWeek: false,
allDay: false,
eye: false,
ear: false,
stick: false,
disable: false },

{
center: [59. 945752,31.034215],
city: «Шлиссельбург»,
adress: «Шлиссельбург, ул. Жука, д. 3″,
region: »,
subway: »,
line: ‘orange-line’,
items: [

Фильтр

РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

На карте

Списком

8 способов крепления кабеля к стене | samelectrik.ru

Выбор способа крепления кабеля к стене — это вопрос не только безопасности, но и красоты. Кабель открытой проводки может стать украшением дома, а может испортить интерьер. В случае со скрытой проводкой такой опасности нет, однако существует проблема удобства обслуживания линий и скорости их прокладки. Разберемся в основных способах крепления кабеля к стенам.

Открытая проводка

Пластиковые кабель-каналы — наиболее быстрый, простой и распространенный способ крепления кабеля при открытой схеме. Кабель-каналы дешевы, легко монтируются при помощи саморезов или дюбель-гвоздей, обеспечивают достаточную безопасность линий. Можно выбрать нужную ширину канала в зависимости от количества кабелей. Недостаток этого варианта только один — кабель-каналы видны на стенах. Если они слишком широкие, выглядит это не очень.

Клипсы — такое крепление используется только при монтаже электропроводки в трубах или гофротрубах. В основном клипсы распространены при монтаже в подсобных, технических помещениях и на улице, где вопрос эстетики не стоит как таковой. Клипсы и гофроканалы позволяют очень быстро протянуть кабели любой длины в сложных местах.

Изоляторы — еще один вариант крепления проводов при открытой схеме. Фарфоровые бочонки, которые хорошо известны по советским деревянным домам, могут стать настоящей изюминкой частного жилья, особенно если используется вместе с витым ретро-кабелем.

Гвоздевые скобы подходят для телевизионных и телефонных кабелей, а также кабелей интернета. Их часто применяют для монтажа под плинтусом или на стыке стен и потолка. Есть ограничение: скобы, как следует из их названия, держатся при помощи гвоздя, что ограничивает применением такого крепежа на бетонных стенах.

Монтажная площадка — современный вариант крепления кабеля. У монтажной площадки имеется самоклеющаяся сторона, при помощи которой и происходит крепление. Однако для использования этого варианта крепежа нужно поверхность, к которой может приклеиваться липучка.

Скрытая проводка

Дюбель-хомуты — очень дешевый и быстрый вариант крепления кабеля. Хомуты вставляются в предварительно просверленные отверстия, предварительно в хомуты нужно пропустить кабель. Если дюбель-хомутов под рукой нет, иногда используются обычные пластиковые стяжки, которые затягиваются вокруг обычных саморезов.

Быстросохнущий раствор нужен для крепления кабелей в штробе. Обычно берут алебастр либо гипс, которым «примораживают» кабель. Раствор быстро сохнет, поэтому готовьтесь действовать быстро. Главный плюс — не нужно сверлить и вкручивать.

Самодельные скобы — способ крепления кабеля, когда ничего нет под рукой. Из оцинковки можно нарезать полоски длиной 6-7 см, по центру высверлить отверстие, а затем закрепить при помощи получившегося «хомута» кабель. Основной недостаток такого метода — трудоемкость, на изготовление скоб вам потребуется довольно много времени.

Применение крепежа для электропроводки | Болтзавод

Способов крепления электрических проводов всего лишь два, а вот крепежных изделий для претворения этих способов в жизнь — много. Какой крепеж мы будем использовать в каждом конкретном случае, зависит от: материала стен (потолка), количества проводов и в какой-то мере от пожеланий владельца жилища.

Профессиональные электрики с полувзгляда понимают, где и какие детали нужно использовать. Но и обычным людям стоит немного разобраться в такой области, как применение крепежа для электропроводки. В жизни эти знания обязательно когда-нибудь да пригодятся.

Какая основа — такой и крепеж

Надежный крепеж — это безопасность строения и его владельца. Поэтому выбирать крепления следует тщательно и в соответствии с рекомендациями.

Бетонные и кирпичные стены. Для таких твердых и плотных оснований необходимы дюбели из прочного пластика. В принципе, некоторые умудряются на кирпичной кладке закрепить провода обычными гвоздями, но этот способ доверия не внушает.

Дерево и штукатурка. На мягкую основу провода крепят обычными саморезами.

Стены из гипсокартона, пенобетона и других хрупких материалов. Если использовать саморезы и дюбели, толку не будет. Крепеж просто не будет держаться в ломком материале. В этом случае неплохо подойдет дюбель-бабочка — изделие с увеличенной опорной площадью. В единичных случаях для крепления на блочных основаниях применяют клей.

На ДСП и пластиковых панелях провода крепят скобами, тонкими гвоздями или используют самоклеющийся крепеж.

Если количество проводов небольшое или закрепить их надо в одном/двух местах, можно использовать специальный скотч.

Правила монтажа

Фиксация проводки необходима не только для того, чтобы комната выглядела эстетически привлекательно, но и для соблюдения норм безопасности. Даже если используется скрытый способ крепления, кабель сначала надежно фиксируют, а потом только заделывают отверстия.

Независимо от способа крепления, есть несколько правил, которые легко запомнить и просто выполнить.

расстояние между крепежом должно составлять 40–50 сантиметров;
на углах крепеж устанавливается в 7–10 см от места сгиба;
нельзя оставлять торчащие шляпки метизов, они могут повредить изоляцию;
кабель (провод) не должен провисать;
если есть воздействие ультрафиолета и агрессивной окружающей среды, нужно использовать скрытый способ монтажа;
там, где возможно повреждение проводки, ее прячут в кабель-каналы или штробы;
работы нельзя проводить, если кабель находится под напряжением.

Основная задача крепежа — обеспечить надежную фиксацию и не допустить повреждения изоляции. В принципе, некоторые виды крепежа могут использоваться как при открытом, так и при скрытом способе крепления электропроводки. Каждый выбирает для себя — как удобнее, дешевле и что кому больше нравится.

Крепежные детали для проводки

В наше время это не то, что раньше. Сейчас существует множество различных фиксаторов для электропроводки, с помощью которых можно просто и прочно осуществить монтаж.

Дюбель-стяжки для крепления одиночных проводов

Фиксатор используется для проводов любого сечения. Кабель укладывается в отверстие, а сведенные концы стяжки забиваются в углубление. Боковые насечки препятствуют выпадению изделия из стены. Главное — не ошибиться с размерами сверла и крепежа.

Дюбель-стяжками удобно крепить провода в штробе, после оштукатуривания не остается никаких “горбов”.

Стяжки под дюбель

Крепеж занимает совсем немного места. Достаточно приобрести подходящий по размеру пластиковый дюбель — и отличный фиксатор для электропроводки будет готов к применению.

Похожий принцип действия и у пластикового дюбеля с отверстием в головке. Подходит такой крепеж для стен из любого материала. Дюбель фиксируют в стене, а через отверстие протягивают ленту, которой потом стягивают провод.

Скобы из разного материала

Металлическими скобами, как правило, фиксируют провода, помещенные в гофру из металла. Для монтажа скоб необходимы дюбеля или саморезы, которые подбирают в зависимости от материала стен (потолков). К деревянной поверхности металлические скобы прикручивают саморезами, на кирпичном или бетонном основании они фиксируются дюбелями.

Пластиковыми скобами с гвоздем обычно фиксируют провода для телефонов, компьютеров, ТВ-приставок.

Клипсы под гофрированную трубу

Используются для крепления гофры. Группу проводов помещают в гофрированный кожух и плотно вставляют в клипсы. Фиксируют крепеж на стенах дюбель-гвоздями, шурупами, иногда используют специальный клей.

Возможна фиксация проводов не только в гофре, но и в пластиковых ПВХ трубах.

Большой плюс клипс, что их можно собрать в один блок благодаря замкам (пазам) на боковой поверхности.

Изоляторы

Все новое — это хорошо забытое старое. Изоляторы использовались для крепления электропроводки раньше, с успехом их применяют и сейчас. Производители облагородили только немного дизайн изделий, а принцип крепления остался тем же.

Монтажные площадки

Подходят для проводов разной формы. К бетону и кирпичной кладке площадки крепятся на обычный дюбель, в который вставляется саморез. К деревянным стенам крепление проводится без высверливания отверстий. Провода стягиваются нейлоновыми лентами, протянутыми через боковые проемы.

Если кабель прокладывается по поверхности, которую нежелательно сверлить, используются самоклеющиеся площадки. С нижней части изделия снимается пленка, и площадка легко и надежно приклеивается на ровную поверхность.

Кабельные короба

Выглядят как прямоугольные ящички со съемными крышками. В продаже встречаются пластиковые и металлические изделия. В основном материалом служит ПВХ, алюминий, нержавеющая сталь.

Кабель-каналы бывают:

напольные скругленного профиля;
каналы из ПВХ для скрытой прокладки слаботочной электропроводки;
магистральные ;
плинтусные;
угловые;
гибкие;
перфорированные.

Крепеж выбирают в зависимости от того, из какого материала сделаны стены дома. Чаще используют дюбель-шурупы и саморезы, иногда достаточно бывает жидких гвоздей. Если короба не имеют специальных дырочек, отверстия в стене и коробе сверлят одновременно. Разновидность, цвет и размер изделий подбирается индивидуально.

Иные способы соединения

Фиксация строительной смесью на основе алебастра. Используется в тех случаях, когда внешний вид не имеет никакого значения. Достоинства метода — скорость монтажа.
Использование строительного пистолета. В этом случае можно обойтись без сверления, скобы просто пристреливаются дюбель-гвоздями.
Крепеж своими руками. Используют обычные полоски из жести, в которых просверливают дыры и сгибают. В отверстие в стене вставляют дюбель и шурупом прикручивают к нему жесть. Получается некий самодельный вариант скоб.
При установке проводов на трубах используют алюминиевый скотч.

Лучшие способы фиксации к потолку

Каждый дом индивидуален. Для потолков используется разный материал, они имеют разную конструкцию. Поэтому и способы крепления все разные.

Фиксация кабеля к деревянному потолку. В этом случае можно использовать монтаж проводки в гофре или кабель-каналах. Главное, чтобы они были изготовлены из прочного, огнеупорного материала.
Монтаж на металлическом потолке. Это более сложный случай, так как металл хорошо проводит электрический ток. Обычно в таких ситуациях используются пластиковые электротехнические трубы. После окончания монтажа вся конструкция обязательно должна быть целостной, без щелей и разъемов.
Фиксация на железобетонной плите. Открытый кабель можно прикрепить к потолку скобами, в пластиковой гофре клипсами, в стальной трубе хомутами, либо использовать, как в предыдущем случае, электротехническую трубу из пластика и закрепить ее клипсами.
Фальш-потолок из гипсокартона. К основе провода крепятся одним из методов, описанным выше, а гипсокартон маскирует проводку. Получается своеобразное скрытое крепление. Остается только вынести распределительные короба в доступные для обслуживания места.
Проводка под подвесным кассетным потолком. Может быть проведена в любом варианте. Подвесной потолок обеспечивает свободный доступ к проводам и распределительным коробкам. Главное — четко выполнять требования пожарной и электробезопасности.
Проводка под натяжным потолком. Провода обязательно укладываются в гофрированные трубки. А те, в свою очередь, крепятся клипсами к основе. Распределительные короба в этом случае выносят за пределы потолка.

Открытую проводку на потолке провести гораздо проще скрытой, поэтому этот способ используют гораздо чаще.

Ошибки при креплении электропроводов

Профессиональные электрики не допускают ошибок. Работа у них опасная, и действовать на “авось” опасно для жизни. А вот не специалисты, которые решили сэкономить на услугах электрика, могут “накосячить”.

Кабель находится под напряжением. Это недопустимая ошибка, которая может окончится плачевно. Все электричество должно быть обязательно отключено!
Крепление кабеля к ранее проложенному. Конструкция рассчитана на определенные нагрузки. При скачке напряжения место соединения может просто не выдержать.
Использование крепежа белого цвета для наружной проводки. На открытом воздухе допускается использование только изделий черного цвета, которые не подвержены воздействию ультрафиолета.

И как итог всему вышесказанному. Выбирая конкретный способ крепления, необходимо принимать во внимание требования пожарной безопасности, особенности помещения, материал основы, эстетику и простоту установки.

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.

Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные

Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.

Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.

Твердые

Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.

Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.

Тонкие

Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.

А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.

Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,

~~как будто специально созданное для лоботомии~~

Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.

Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.

А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.

Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.

А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.

Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.

Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.

Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.

Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.

И если вы не хотите пропустить обсуждение, поставьте галочку .

А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

Как прикрепить провод к стене без сверления: всегда ли это возможно?

Для подключения к сети большого количества электроприборов монтажникам приходится тянуть много силовых кабелей. Не всегда проводку можно спрятать в штробы: иногда основание не позволяет электрикам выдалбливать и сверлить. Такое случается, например, при прокладке кабелей после чистовой отделки стен и при желании подключить к сети электроприбор, расположенный в облицованной хрупким кафелем ванной. В подобных условиях мастерам приходится изобретать способы крепления кабеля с минимальным воздействием на основание. В статье мы расскажем про такие способы.

Типы основания под кабель

Стены бывают твердыми, мягкими, ломкими и тонкими. Твердые стены сложены из кирпича, состоят из бетонных плит или блоков, отделаны металлом. Мягкие основания — это дерево и штукатурка. Ломкие стены собраны из листов гипсокартона или выложены из пустотелых блоков. Тонкие основания — это плиты ДСП.

Для твердых оснований мастера, в основном, используют дюбели. Сверлить стену под них долго и трудно, зато кабель будет держаться надежно. Едва ли силовые провода можно приклеить к кирпичной стене без сверления и ждать, что они будут долго удерживаться на месте.

Для мягких оснований электрики берут шурупы или гвозди.

К ломким основаниям крепежи под кабели приклеивают или фиксируют с помощью дюбелей с лепестками, которые раскрываются с обратной стороны листа гипсокартона или внутри пустотелого блока.

К тонким основаниям провода прибивают гвоздями или вешают на скобки.

Способы крепления кабелей к готовым основаниям

Если стена не только оштукатурена, но и, например, оклеена обоями, для прокладки кабеля используют малоприметные крепежи:

Металлические скобы в форме буквы U. Скобки подходят для крепления проводов маленького диаметра. Производители выпускают скобы диаметром 28 и 36 мм.

Пластиковые скобки с гвоздем. Для работы с такими крепежами не нужны специальные навыки и инструменты.

Металлические и пластиковые клипсы. Металлические подходят для наружного крепления провода. Пластиковые делят на три вида: стяжки, клипсы и изделия с площадкой. Стяжки удобны для фиксации пучка кабелей, клипсы — для крепления круглых и плоских кабелей, клипсы с площадкой универсальные. Подвид клипсы — клипса для гофрированного шланга. Если провод нужно закрепить своими руками, лучше покупать клипсы для гофрошланга с фиксатором.

Как прикрепить кабель к стенам разной плотности

Оштукатуренную стену можно смело сверлить и забивать в отверстия скобы-дюбели с вложенным в них кабелем.

Деревянную стену и основание из OSB лучше дырявить шуруповертом и использовать для монтажа кабеля гвозди. Если кабель тонкий — например, витая пара или телефонный провод — стоит воспользоваться греющим пистолетом с силиконом.

Для мягких оснований вроде гипсокартона подходят пластиковые скобы в виде буквы U, не требующие сверления. Их прибивают мини-гвоздями. Скобы удобны для новичков благодаря пластиковым ограничителям, которые не дают передавить провод — такое может случиться при отсутствии нужных навыков монтажа.

Маскировка проводов в плинтусах и кабель-каналах

Если сверлить или дырявить стену гвоздями категорически нельзя, можно спрятать силовые кабели в пластиковый напольный плинтус. Внутри них производители оставляют полые каналы. Под розеткой плинтус нужно будет просверлить и вывести провод наружу.

Пластиковый кабель-канал — еще один простой способ зафиксировать провода. Обычно кабель-каналы приклеивают на двухсторонний скотч или силикон, но этот метод подходит для легких проводов. Но если нужно проложить открытым способом целый пучок кабелей, пластиковый канал придется прикручивать к основанию саморезами или прибивать гвоздями.

Что делать, если пучок проводов толстый

Если нужно прикрепить к стене большое количество кабелей одновременно, их лучше разделить на пучки по 4-5 штук и зафиксировать каждый дюбель-стяжкой.

Как прикрепить кабель к потолку

Если потолок подвесной, провода прикрепляют к нему пластиковыми хомутами, завернутыми вокруг подвесов. В этом случае кабелям нужны защитные гофрированные рукава.

Когда проводов на потолке очень много, их лучше укладывать в лоток и прикреплять к основанию регулируемыми подвесами.

Важно. Чтобы кабели в пучке не запутывались, можно применить пластиковые площадки для упорядочивания и крепления проводов. Их прикручивают к основанию саморезами или прикрепляют клейкой лентой.

Как закрепить ослабленный бетонный анкер

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com.

Если вы строите что-то поверх бетонной плиты, вам, как правило, придется использовать бетонные анкеры, чтобы все было надежно. С хорошими бетонными анкерами конструкции становятся более прочными, ветроустойчивыми и устойчивыми.

При этом, чтобы ваша конструкция была надежной, сам бетонный анкер должен быть надежным. Однако со временем эти застежки могут начать ослабевать, и это, конечно, проблема. Прямо сейчас мы научим вас, как починить ослабленный бетонный анкер, желательно без его замены.

Можно ли исправить ослабленные бетонные анкеры без замены?

Во многих случаях незакрепленный бетонный анкер можно закрепить без замены. Теперь вам, скорее всего, придется снять анкер, если он ослаблен, чтобы вы могли предпринять соответствующие шаги, чтобы сделать его более надежным, но во многих случаях полная замена не требуется.С учетом сказанного, можно ли зафиксировать ослабленный анкер без замены, зависит от множества факторов.

Во-первых, это зависит от того, насколько свободно она закреплена, особенно по отношению к бетону, удерживающему ее на месте. Если бетон сильно поврежден, треснул или даже в нем отсутствуют части, вам потребуется отремонтировать или даже полностью заменить бетон. Очевидно, что крепить что-либо к бетону, когда сам бетон находится в плохом состоянии, не получится.

Кроме того, возможность фиксации данного анкера зависит от типа используемого анкерного болта.Есть несколько распространенных типов, которые вы можете использовать, и все они отличаются друг от друга, о чем мы расскажем ниже.

Как закрепить ослабленный бетонный анкер

Прямо сейчас мы хотим предоставить вам все лучшие методы крепления всех наиболее распространенных типов анкеров, когда они ослаблены. Существует четыре основных типа анкеров, которые вы можете использовать в доме и на строительной площадке, поэтому мы рассмотрим их здесь.

К ним относятся ввинчивающиеся анкеры или анкеры Tapcon, а также клиновые, гильзовые и распорные анкеры.

Крепление незакрепленного анкера для бетона (Tapcon)

Это тип анкера, который просто вкручивается в бетон, также известный как Tapcon или шуруп для бетона. Если один из этих шурупов Tapcon для бетона ослаблен в отверстии, в вашем распоряжении есть несколько вариантов его устранения:

Вкрутите его: Если шуруп Tapcon ослаблен, есть небольшой шанс, что он только что появился немного расстегнул, так что ваш первый метод здесь, чтобы просто затянуть его. Если его невозможно затянуть, перейдите к следующему варианту.
Используйте провод: Если винт слишком ослаблен в отверстии, то следующий вариант в вашем распоряжении — взять медный провод и вставить его отрезок в отверстие для винта. Проволока займет немного места и позволит резьбе винта лучше держаться за резьбу отверстия.
Используйте фиксатор резьбы: Если кажется, что винт ослаблен в отверстии, но само отверстие в порядке, попробуйте использовать фиксатор резьбы. Это тип клея, предназначенный для закрепления резьбы винтов в их среде, и он отлично подходит для этой цели.
Залить полиуретаном: Если ничего не помогает, особенно если отверстие слишком большое или повреждено, лучшим решением будет закачка полиуретана, который расширяется во все трещины, а затем затвердевает как камень.

Крепление свободного клина Бетонный анкер

Далее у нас есть клиновой анкер, который представляет собой резьбовой анкер с распорным клином внизу. Когда вы затягиваете болт сверху, винт затягивается в отверстие и заставляет клин расширяться, что обеспечивает отличные возможности захвата. Давайте выясним, как закрепить ослабленный клиновой анкер:

Попробуйте затянуть: Как и в случае с анкером Tapcon, вы также можете повторно затянуть гайку на клиновом анкере, чтобы заставить клин в нижней части отверстия открыть больше.
Используйте Loctite: В большинстве случаев, если клиновой анкер ослаблен, вы, вероятно, не сможете снять его, чтобы нанести клей для фиксации резьбы, и в этом случае вам понадобится клей для кладки Loctite. . Просто вставьте столько клея для кладки Loctite, сколько поместится в открытое пространство в отверстии, и дайте ему застыть.
Попробуйте ударить по нему: Хорошо, так что, хотя это определенно не первый метод выбора, вы можете ударить по верхней части клинового анкера молотком, чтобы заставить клин в нижней части отверстия открыть больше, хотя это рискованно и вполне может только усугубить ситуацию.

Крепление бетонного анкера со свободной втулкой

Далее у нас есть анкерная втулка, которая имеет металлическую втулку без резьбы снаружи, которая входит прямо в предварительно просверленное отверстие, и винт или болт с резьбой внутри . Когда болт вставляется во втулку и завинчивается, втулка расширяется в отверстии.

Вообще говоря, проблема здесь, с точки зрения ослабления, будет заключаться в том, что наружная часть втулки без резьбы может перемещаться в незакрепленном отверстии, так что это проблема, с которой мы имеем дело (хотя болт ослаблен во втулке тоже возможно). Для этой проблемы действительно есть только одно решение — использовать эпоксидную смолу.

Здесь вы хотите смешать прочную двухкомпонентную эпоксидную смолу, затем вынуть болт из втулки, заполнить отверстие эпоксидной смолой до краев, затем снова вставить болт и дать эпоксидной смоле застыть.Это должно заполнить любые зазоры как внутри рукава, так и снаружи.

В качестве альтернативы можно просто заменить анкер на более крупный.

Фиксация незакрепленного анкера

Анкер представляет собой просто анкер без резьбы, который забивается на место с помощью молотка.

Единственное, что вы действительно можете сделать, чтобы починить их, если они ослаблены, — это удалить анкер, вставить эпоксидную смолу или Loctite в отверстие, а затем снова вставить распорный анкер (хотя это часто не работает).

Запорные анкеры обычно требуют замены.

Ошибки, которых следует избегать, советы и рекомендации

Самой большой ошибкой, которую следует избегать, является попытка починить незакрепленный бетонный анкер, когда реальной надежды не видно. Если анкер слишком ослаблен и должен выдерживать большой вес, то вам, вероятно, потребуются новые анкеры и, возможно, даже потребуется ремонт самого бетона.

Заклеивание пластырем дырявой подводной лодки не спасет ее от утопления, а анкерный болт с каплей эпоксидной смолы не удержит целый сарай в бурю.Хотя ремонт иногда возможен, вам необходимо принять решение, чтобы убедиться, что ремонт идеален или требуется замена.

Резюме

Итак, друзья, все, что вам нужно знать о закреплении незакрепленных бетонных анкеров.

Надеемся, наш гид был вам полезен!

Основы пост-натяжения — как создаются плиты с пост-натяжением

Основы постнатяжной конструкции

Даже перегруженные сухожилия можно обходить препятствия. Услуги цифрового сканирования бетона

Конструкция плит с последующим натяжением на уклоне очень похожа на использование арматурной стали, за исключением этапа натяжения. Кабели укладываются, как указано инженером, и проходят через центр плиты. Для жилого строительства распространены сухожилия на расстоянии 48 дюймов от центра. Коммерческие фонды будут иметь гораздо больше стали. Сухожилия легко обходят препятствия.

Натяжные (тросовые) наконечники после натяжения. Кабели натянуты до 33 000 фунтов, что приводит к удлинению 100-футового кабеля на 8 дюймов.www.avalonstructural.com

Жилая бетонная плита с пост-напряжением обычно имеет толщину 8 дюймов и использует бетон с давлением 3000 фунтов на квадратный дюйм. Как только бетон набирает прочность до 2000 фунтов на квадратный дюйм, обычно в течение 3–10 дней, рекомендованных PTI, сухожилия подвергаются нагрузке.

Сегодня

Tendons представляют собой семь высокопрочных стальных проволок, намотанных вместе и помещенных в пластиковый канал. На каждом конце расположены анкеры PT, которые расположены в карманах, встроенных в край плиты. Когда пряди натянуты, провода будут растягиваться — примерно на 4 дюйма для 50-футовой пряди — чтобы приложить 33 000 фунтов нагрузки.Натяжение должно производиться только квалифицированными рабочими. После натяжения арматура отрезается, а карман, в котором находятся анкеры, заполняется цементным раствором для защиты их от коррозии.

www.vsl.net

Более крупные бетонные элементы конструкции также могут подвергаться последующему напряжению, особенно в мостах, перекрытиях и балках парковочных конструкций. Процесс очень похож на тот, который используется для плит, за исключением большего масштаба. Одно интересное отличие заключается в том, что арматура часто будет «натянута» так, что она будет низкой в середине балки и высокой у опор — это помещает сталь в точку наибольшего напряжения, где она может удерживать бетон плотно скрепленным.В случае конструктивных элементов канал часто полностью заливают раствором после напряжения, чтобы связать прядь с бетоном по всей ее длине — это называется скрепленными напрягающими элементами. Нескрепленные арматуры, используемые в жилых плитах, остаются свободными для перемещения внутри воздуховода и защищены от коррозии смазкой.

Размещение и натяжение сухожилия

PT обычно выполняется компаниями с сертифицированными работниками, специализирующимися на этой работе.

Декоративный бетон с постнатяжением

Поскольку PT — это просто армирование, на самом деле нет никаких конкретных декоративных применений, связанных с пост-натяжением.Преимущества PT, как отмечено на первой странице, заключаются в отсутствии растрескивания (или, по крайней мере, очень узких трещин) и способности простираться дальше. Плиты PT на земле можно укладывать и штамповать так же, как и любую другую бетонную плиту. Поверхности можно окрашивать или оклеивать. Единственная проблема заключается в том, чтобы всегда помнить, что нельзя резать или сверлить бетонные плиты после натяжения, так как после того, как сухожилие было разрезано, его очень трудно восстановить. Многие плиты с пост-натяжением будут проштампованы, чтобы предупредить владельца и любых подрядчиков по ремонту о том, что плита подвергается пост-натяжению.

Сертификация

Столешница с пост-натяжением может выдержать большой вес.

Эта консольная лужайка для гольфа на самом деле представляет собой бетонную плиту с пост-напряжением. Пост-натяжение Suncoast

Существуют две группы, предлагающие сертификацию, специально относящуюся к постнапряженным бетонным конструкциям:

Институт постнатяжения: PTI имеет программы сертификации для производственных предприятий и частных лиц:
Производство сертифицировано для предприятий по производству нескрепленных одножильных жил (около 95% продукции U.S. сертифицировано по этой программе) и производство предварительно напряженного железобетона (это относительно новая программа — сертифицировано только 6 заводов, все в Китае).
Сначала лица должны пройти сертификацию уровня 1 (основы), а затем могут перейти на уровень 2 (либо в качестве инспектора, либо в качестве слесаря по установке натяжения клеевых стоек). На стадии планирования находится новая сертификация для установщика плиты на земле.
Дополнительная информация о программах сертификации PTI.
Профсоюз металлургов: разработанная Джимом Роджерсом из Evaluation and Certification Services (издатели журнала Post Tension Magazine ), эта программа предлагает две программы для сертификации установщиков однорядных несвязанных установщиков постнатяжения и клеевых установщиков постнатяжения.Роджерс говорит, что они провели более 2000 экзаменов в 2007 году и опережают этот темп в 2008 году.

Может ли Romex касаться (или проходить сквозь) бетон: что нужно знать

Вы пытаетесь проложить кабель или электропроводку в бетонном месте? Если это так, вам нужно убедиться, что вы делаете это безопасно. Существует множество типов кабелей, и все они имеют свои преимущества и недостатки. Вы должны убедиться, что кабель будет хорошо работать для любой функции, которую вы намереваетесь

Вы также должны быть уверены, что находитесь в безопасности как во время прокладки кабеля, так и после завершения работы. Имея все это в виду, можете ли вы установить Romex через бетон? Что вы должны знать?

Ознакомьтесь с приведенными ниже полезными советами и не забудьте обратиться к профессионалу, если когда-нибудь почувствуете дискомфорт при прокладке проводов.

Что такое кабели Romex?

Электрический провод (ромекс) под настилом

Romex — это торговое название одного из самых популярных типов оболочки из NM, что означает «неметаллический». Romex обычно используется в жилой разводке , и есть большая вероятность, что этот тип кабеля присутствует и в вашем доме.Вот несколько важных моментов, которые необходимо знать о кабелях Romex:

Romex — один из самых распространенных типов электропроводки в жилых помещениях . Он относится к категории неметаллических кабелей, обычно обозначаемых аббревиатурой NM или NMC.
Подобно другим кабелям NM, Romex имеет два отдельных слоя изолированных проводников, содержащихся в неметаллическом покрытии . Romex не проводит ток, огнестойкий и влагостойкий. В отличие от множества других кабелей, которые могут быть у вас дома, кабели Romex разрешены для использования во влажной среде, включая подвалы.
Кроме того, кабели Romex также относятся к категории UF или подземных фидерных кабелей . Это означает, что есть твердое пластиковое ядро.

Помня об этих основах, важно понимать некоторые правила и нормы, применимые к кабелям Romex. К ним относятся:

Эти типы кабелей не допускаются в каких-либо коммерческих строительных зданиях . Они также не допускаются в любых жилых зданиях выше трех этажей.
Эти кабели необходимо закрепить, закрепить и защитить . Они должны быть соответствующим образом прикреплены ко всем светильникам, распределительным коробкам и коробкам устройств.
Любые поддерживающие устройства, которые могут повредить эти кабели, в том числе изогнутые гвозди и перегруженные скобы, не допускаются.
Все кабели должны быть закреплены в пределах 12 дюймов от любых распределительных коробок и панелей, к которым они прикреплены . Кроме того, они должны быть закреплены с интервалами, не превышающими 4.5 футов друг от друга. Если вы не закрепите эти кабели должным образом, они могут провиснуть и их будет легче повредить.

Даже если эти кабели технически разрешены и некоторые жилые здания, важно ознакомиться с правилами местного сообщества и ограничениями ТСЖ. Есть некоторые сообщества, которые до сих пор не разрешают их вообще.

Наиболее распространенные места, где используются кабели Romex

Электрическая распределительная коробка, прикрепленная к нижней стороне бетона

Очевидно, что в определенных ситуациях Romex может работать хорошо, а в других — нет.Важно взглянуть на несколько распространенных примеров надлежащего использования кабелей Romex. В том числе:

Прокладка кабеля внутри стенных полостей с закрытыми, обработанными поверхностями стен . Кабель не должен быть доступен из этого места.
Запуск Romex там, где он будет «полудоступным» , например, в незагерметизированном кабелепроводе. Дополнительную информацию по этому вопросу см. в следующем разделе.
Использование Romex внутри пустот в плиточных стенах и каменных блоках, где стены не будут намокать.
Размещение этих проводов между стойками и балками , где кабели утоплены и удалены от рам.

…Но не используйте Romex здесь

Это лишь некоторые из наиболее распространенных мест, где может использоваться кабель Romex. В то же время важно обратить внимание на несколько распространенных нарушений, при которых не следует использовать кабель Romex. В том числе:

Кабель Romex нельзя крепить поперек передней поверхности стоек или потолочных соединений .Он слишком подвержен физическому повреждению в этом месте.
Его нельзя прикрепить к лицевой стороне бетона , так как это делает его уязвимым для физических повреждений. Вместо этого его необходимо установить через просверленные отверстия в бетоне.
Несмотря на то, что кабель Romex защищен, его нельзя прокладывать открытым или незащищенным снаружи , поскольку он может быть поврежден.

Какие еще моменты необходимо знать при монтаже проводки Romex?

Как насчет использования проводки Romex в открытых местах?

Ведутся работы по прокладке кабеля для освещения гаража.

Если вы планируете использовать проводку Romex в открытых местах, вам необходимо использовать жесткий кабелепровод.Этот кабелепровод защитит проводку от физического повреждения . Наиболее распространенный тип кабелепровода, который люди используют для защиты проводки Romex, называется электрическим металлическим шлангом или EMT; однако вы также можете использовать гибкий металлический кабелепровод (FMC) или промежуточный металлический кабелепровод (IMC).

IMC более прочный и обеспечивает большую степень защиты от коррозии. Пластиковый кабелепровод является одним из наиболее распространенных типов кабелепроводов, которые используются при прокладке кабеля под землей. Если вам нужна наилучшая возможная защита, вы можете вместо этого использовать жесткий металлический кабелепровод.

Как всегда, если вы не уверены, какой тип трубопровода лучше всего использовать в вашей конкретной ситуации, вы можете обратиться к профессионалу, который может вам помочь.

Если вы пытаетесь найти кабелепровод для проводов Romex, вам нужно взглянуть на калибр провода. Таким образом, вы найдете правильный тип трубопровода. Несколько ключевых моментов, на которые следует обратить внимание:

Кабелепровод диаметром полдюйма может вмещать до 9 проводов 12-го калибра.
Кабелепровод диаметром полдюйма может пропускать до 12 проводов 14-го калибра.
Кабелепровод диаметром три четверти дюйма может вмещать до 16 проводов 12-го калибра.
Кабелепровод диаметром три четверти дюйма может вмещать до 22 проводов 14-го калибра.

Помните об этих ограничениях, когда пытаетесь найти подходящее время для проводов Romex.

Электропроводка Romex Плюсы и минусы

Провод Romex, зачищенный с одного конца

Если вы пытаетесь найти правильный тип провода для вашей конкретной ситуации, возможно, вы подумали об использовании кабелей Romex.Проводка Romex является одним из наиболее распространенных типов проводки NM и популярна среди людей, которые пытаются делать свои проекты самостоятельно. Если вы думаете об использовании проводки Romex, вы можете сэкономить много денег. Каковы преимущества и недостатки проводки NM Romex?

Преимущества проводки Romex

Несколько основных преимуществ проводки Romex:

Можно установить проводку Romex в пластиковую коробку, не заземляя всю коробку.
Провод Romex значительно легче проводов с традиционной металлической оболочкой. Поэтому с ним гораздо проще обращаться, чем с другими типами проводов.
Электропроводка Romex имеет оболочку из ПВХ. Это значительно упрощает размотку и распрямление, сокращая время, необходимое для завершения проектов.
Гладкая оболочка Romex также немного скользкая. Это означает, что если вы пытаетесь протащить проводку через отверстия в бетоне, это должно быть довольно легко сделать.
Если вам по какой-либо причине нужно зачистить проводку Romex, то защитите ее пластиком вместо металла. Это значительно упрощает зачистку и разрыв проводов с помощью канцелярского ножа.
Трос Romex легче прикрепить к элементам каркаса, поскольку это можно сделать с помощью пластиковых скоб для троса, которые легки и дешевы.
По сравнению с традиционной электропроводкой Romex намного дешевле, что позволяет вам сэкономить деньги на стоимости вашего проекта.

Очевидно, что если вы решите использовать проводку Romex, у вас будет много преимуществ.В то же время, это не будет правильным выбором для каждой ситуации. Вы должны подумать и о некоторых недостатках использования этого типа проводки.

Недостатки проводки Romex

Несколько важных недостатков, которые следует учитывать при использовании проводки Romex, включают:

Вы не можете использовать проводку Romex на открытом воздухе, где бы то ни было, если только она не имеет рейтинга UF (что делают некоторые из них). Если вы используете кабель UF Romex, вам необходимо проложить его под землей, так как он не может быть открытым.
Вам не разрешается использовать этот тип проводки в любом коммерческом месте.
Вам не разрешается использовать этот тип проводки в зданиях высотой более трех этажей.
В некоторых жилых районах и кварталах не разрешается использовать проводку Romex.
В определенных ситуациях необходимо защитить электропроводку Romex дополнительными установками.
Это не самый прочный тип кабеля, и он не может противостоять физическим повреждениям.

Прежде чем вы решите использовать этот тип кабеля, важно ознакомиться с местными правилами. Таким образом, вы сможете сравнить преимущества и недостатки электропроводки Romex и решить, подходит ли она вам.

Как определить, какой тип проводки мне нужен?

Рассматривая доступные варианты, вы можете задаться вопросом, какой тип проводки Romex вам нужен. Во-первых, если вы прокладываете проводку Romex снаружи, она должна быть под землей. В этом случае вам понадобится проводка Romex «UF» .

Затем вам нужно решить, какой размер провода вам нужен. Несмотря на то, что это противоречит здравому смыслу, чем выше калибр, тем тоньше провод . Это означает, что провод калибра 14 меньше провода калибра 12.

Вы не можете использовать провод Romex для более крупных приборов, таких как печи и обогреватели, так как для них обычно требуется провод калибра 8 и 10 . Затем, когда вы пытаетесь выяснить, какой тип провода Romex использовать, вам нужно подумать о схеме. Если у вас есть выключатель на 20 ампер, то вы не можете использовать провод 14-го калибра. Вам также необходимо защитить провод 14-го калибра, если вы используете 15-амперный выключатель. Поэтому, если вы сомневаетесь, какой тип провода использовать, используйте провод 12-го калибра.

Это может быть трудным решением, поэтому важно хорошо подумать, прежде чем совершить покупку. Если у вас есть какие-либо сомнения относительно типа используемого провода, вам следует обратиться к профессионалу, который может вам помочь. Так вы защитите себя и внутренние электрические цепи здания.

Основные советы по безопасности, которые следует помнить при работе с кабелем Romex

Прежде чем мы закончим, несколько слов о некоторых советах по безопасности при работе с Romex. Ясно , ниже минимум вам нужно надеть:

На мне маска для лица FFP2 и средства защиты органов слуха.

Шучу!

Если вы работаете с этим типом кабеля самостоятельно, важно оставаться в безопасности. Вот несколько важных советов, о которых следует помнить:

Можно прикасаться к внешней стороне проводов Romex, пока не повреждена изоляция ; тем не менее, вам все равно нужно носить правильное защитное оборудование.
Вы всегда должны убедиться, что питание отключено, прежде чем начинать работу с этими проводами .
Рекомендуется надевать резиновые перчатки и резиновую обувь , чтобы защитить себя от возможного удара током.
Вы также должны носить защитные очки для защиты глаз от возможных искр .
Старайтесь всегда держать одну руку в кармане , чтобы снизить вероятность замыкания цепи и удара током.
Не прикасайтесь к проводам, если считаете, что изоляция повреждена .
Если вы работаете с этими проводами в темном месте, убедитесь, что вы хорошо видите . Это означает, что у вас есть фонарик с вами.

Наконец, помните, что если вам когда-либо будет некомфортно то, что вы делаете, вам нужно обратиться к профессионалу, который может вам помочь. Всегда ставьте безопасность на первое место при работе с кабелями Romex.

Часто задаваемые вопросы о кабеле Romex

Люди часто задают вопросы об использовании кабеля Romex. К ним относятся:

Безопасно ли мне использовать кабели или проводку Romex?

Зависит от конкретного типа приложения. Кабели и электропроводка Romex не допускаются к использованию в коммерческих учреждениях. Этот тип кабеля разрешен только в жилых районах, если высота здания не превышает трех этажей. Вам также следует ознакомиться с правилами ТСЖ или сообщества, чтобы убедиться, что этот тип кабеля разрешен.

Где следует использовать кабели и электропроводку Romex?

Обычно этот тип кабеля используется для освещения и розеток в вашем доме. Это зависит от конкретного характера вашего дома, поэтому вам следует обратиться к профессионалу, если у вас есть вопросы о том, когда вы должны использовать этот тип кабеля.

Могу ли я раздеть Romex и провести его через трубопровод снаружи?

Если вы планируете использовать этот тип стола снаружи, вы можете разобрать его и пропустить через трубопровод.Помните, что вам нужно быть очень осторожным, когда вы зачистите эту проводку. Когда вы снимаете изоляцию, вы можете оголить провод, поэтому убедитесь, что вы используете правильный тип кабелепровода.

Могу ли я провести Romex по поверхности бетона?

Нет, вам не разрешается запускать Romex по поверхности бетона. Это не обеспечивает никакой дополнительной защиты кабеля, а значит, подвергает его физическому повреждению. Это серьезная угроза безопасности.

Может ли Romex касаться бетона?

Да, Romex может проходить сквозь бетон без какой-либо дополнительной защиты, но он не должен подвергаться воздействию ситуации, при которой он может получить физические повреждения.

Помните, что если у вас возникнут какие-либо вопросы или опасения по поводу типа используемого кабеля, вам следует обратиться к специалисту, который сможет вам помочь.

Сравнение методов укладки кабелей

В строительной отрасли существует несколько способов прокладки кабелей, каждый из которых имеет свои плюсы и минусы, но один метод выделяется как отличный выбор для многих приложений. Давайте немного обсудим эти варианты!

Зачем нам нужен кабельный менеджмент?

Несмотря на тенденцию последнего десятилетия к переходу на беспроводную связь, проводная индустрия фактически выросла.Многие организации (особенно правительственные, военные, финансовые и высокотехнологичные) запрещают беспроводную передачу критически важных данных в своих подразделениях. Малый и средний бизнес также понимает, что проводная связь, хотя и менее «гибкая», чем беспроводная, обеспечивает большую безопасность, особенно на физическом уровне.

В дополнение к передаче данных, передача электроэнергии остается стабильно проводной. Со всем оборудованием и гаджетами, которые мы используем в офисе каждый день, очень важно донести эту мощность до пользователя.

Методы укладки кабеля

Существует несколько способов прокладки кабелей. у каждого есть свои плюсы и минусы. Не существует единого метода, который выигрывал бы каждый раз. Мы можем быть немного предвзятыми, потому что мы считаем, что низкопрофильный фальшпол почти всегда является лучшим выбором, но мы надеемся, что сможем помочь вам, нашему клиенту, узнать о различных методах прокладки кабелей, чтобы вы могли принять решение, которое лучше всего подходит для вас. вы и ваше здание.

Видео, сравнивающее различные способы скрытия проводов и кабелей и управления ими

Бетонные траншеи

Часто используемый в одноэтажных зданиях, бетонные траншеи включают создание траншей в бетонном основании и прокладку кабелей и трубопроводов через траншеи.В новостройках траншеи иногда формируются во время заливки бетона, но чаще всего нет. Если траншеи не встроены в бетонный пол, их необходимо вырезать. Да, резать шумной, грязной и потенциально опасной пилой по бетону.

После того, как траншеи проложены и кабель проложен, можно установить напольные коробки в желаемом месте. И, чтобы закончить это, часто заливают бетон, чтобы заполнить траншею, как только электрическая система будет на месте.

Плюсы:

Традиционный метод; хорошо понимал.
Не использует дополнительное пространство/высоту в здании

Минусы:

Фиксированная планировка. Практически невозможно прорыть новые траншеи без остановки строительства.
Относительно дорого.
Траншеи должны быть закрыты после прокладки кабеля (бетоном или…?)
Громко
Грязный
Высокие вибрации
Потенциальная необходимость консультации с инженером-строителем, особенно в многоэтажных зданиях, где необходимо учитывать влияние на структурную целостность сверления бетона и рытья траншей
Если здание не находится в полной собственности, управляющая компания также должна дать согласие на структурные изменения такого типа, поскольку они влияют на активы здания и могут повлиять на других арендаторов

При прокладке бетонных траншей учитывается не только стоимость самой прокладки траншей, но и необходимо выполнить больше структурных инженерных работ, чтобы обеспечить надлежащую прочность пола после удаления огромных участков бетона (траншей). Это особенно важно для многоэтажных домов. Кабельные траншеи — проверенный и надежный метод укладки кабелей. Мы не исключаем его полностью, поскольку он имеет свое место; мы просто чувствуем, что есть лучший способ для многих приложений.

Еще один момент, который следует учитывать при бурении бетона и рытье траншей, особенно для существующих зданий, заключается в том, что существующие отверстия должны быть предварительно залатаны. Представьте себе многоэтажное здание, которому 10 лет. Клиенту на 9-м этаже необходимо изменить конфигурацию своего пространства.Если они выберут бетонные траншеи, им сначала придется залатать существующие отверстия в бетоне, прежде чем бурить новые отверстия и вырезать новые траншеи. Это увеличивает время на завершение проекта, а большинство подобных проектов должно быть завершено в очень сжатые сроки.

Настил пола

Электропроводка, обычно используемая в многоэтажных зданиях, прокладывается в потолке под этажом, который она обслуживает выше. Например, электропроводка на 8-м этаже фактически проходит в потолке 7-го этажа. В бетоне прорезаны отверстия для кабельных вводов и предусмотрено место для электрических коробок и розеток.

Ножовка по бетону и/или сверло по-прежнему необходимы.

Плюсы:

Традиционный метод для многоэтажных зданий.
Не использует дополнительное пространство/высоту в здании
Меньше резки бетона, чем при традиционном методе рытья траншей

Минусы:

Очень негибкий/изменчивый
Прерывания крупного бизнеса для замены/перемонтажа
Затраты времени при строительстве здания

Настил пола — младший брат бетонных траншей.Резки и распиловки бетона гораздо меньше, при этом резы ограничиваются отверстиями, через которые кабели проходят с этажа ниже на этаж выше. Самый большой недостаток использования настила пола в качестве метода прокладки кабелей заключается в том, что каждый раз, когда вам нужно добавить, удалить или перенаправить кабели, вы создадите огромные помехи. Из-за характера конструкции любая замена кабеля будет затрагивать 2 этажа здания. На нижнем этаже потребуются закрытые секции с переселенными рабочими.Оба этажа будут подвергаться воздействию шума, пыли и вибраций. Опять же, этот метод часто «просто так делается». Мы считаем, что есть лучший способ управления кабелями в здании.

Воздушные кабели/кабельные лотки

Используемый как в одноэтажных, так и в многоэтажных зданиях, воздушный кабель представляет собой гибкий метод прокладки кабелей. Используя пространство над головой, будь то открытый потолок или фальшпотолок, кабелепроводы и кабели прокладываются под потолком, а кабель спускается в рабочую зону.Кабельные спуски обычно используют столбы или желоба, чтобы скрыть и проложить кабель.

Плюсы:

Без резки бетона или рытья траншей
Использует неиспользуемое пространство

Минусы:

Трудно изменить прокладку кабеля
Неприглядные тросики
НЕ рекомендуется для розничной торговли
НЕ рекомендуется для приложений, где важен опыт клиентов или сотрудников. (Клиенты и сотрудники хотят видеть красивые, современные и чистые офисы.)

Воздушная кабельная система является хорошим выбором, так как обычно позволяет избежать необходимости прорезать бетон. Недостатком, однако, является то, что, помимо задействованной дополнительной опорной конструкции, добавлять, удалять или перенаправлять кабели несколько обременительно. Техникам понадобится лестница. Эту лестницу нужно будет перемещать каждые несколько футов, когда они будут двигаться по линии, меняя тросы. Другим недостатком является то, что, хотя основные кабельные каналы находятся над потолком и не мешают друг другу, вам все равно нужен способ спустить эти кабели в рабочее пространство.Это означает, что вам понадобятся кабельные ответвления, которые, помимо дополнительных затрат, неприглядны и просто не вписываются в современное офисное пространство.

Прокладка кабелей под полом

Прокладка кабеля под полом использует фальшпол как метод прокладки и сокрытия кабелей. Фундаментный этаж бывает разной высоты и разнообразия. Кабели могут быть проложены под полом или, в случае низкопрофильного фальшпола, кабели проложены внутри самого пола.

Плюсы:

Без резки бетона или рытья траншей
Нет необходимости работать в потолочном пространстве
Гибкая прокладка и простота повторной прокладки кабелей
Низкопрофильные полы занимают минимальную высоту (1–3 дюйма)
Почти бесконечные конструкции разводки кабелей
Быстрое развертывание во время строительства

Минусы:

Может занимать некоторую высоту (1–3 дюйма)
Дополнительный шаг (компенсация удалением траншей и т.п.)

Мы не думаем, что прокладка кабелей под полом является лучшим методом, потому что мы ее производим: мы решили производить ее, потому что считаем, что это лучший метод прокладки кабелей. Низкопрофильный люк для прокладки кабеля позволяет не резать и не пилить бетон. В бетоне не нужно делать отверстий. Вам не нужно подниматься на этаж ниже, чтобы заменить кабели на этаже выше. Минимальное время простоя и прерывания работы, если вам когда-либо придется переконфигурировать разводку кабелей.

В отличие от прокладки кабелей поверху, здесь не нужно бороться с ответвлениями кабеля. Провода и кабели безопасно проложены под полом и могут быть незаметно проложены к вашей мебели, светильникам и рабочим местам. Время укладки низкопрофильного пола меньше, чем у любого метода, упомянутого выше. Низкопрофильный пол для укладки кабелей — превосходный выбор для большинства применений.

Как видите, существует множество способов управления кабелями, но у каждого из них есть свои плюсы и минусы.Конечно, поскольку мы производим, продаем и устанавливаем фальшпол, мы считаем, что фальшпол, особенно низкопрофильный, является лучшим выбором практически для любого применения. Но дело не только в этом: мы искренне верим в наши продукты и огромные преимущества, которые они приносят нашим клиентам. Мы хотели бы услышать от вас, и поговорить о том, как мы можем помочь.

Пол доступа, прокладка кабелей

Что нужно и чего нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют сетевое подключение, что позволяет им отправлять и получать данные.

Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает непрерывный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или любые другие «вещи», которые необходимо подключить по всему вашему объекту.

Учитывая, что вы заранее определили центральное место, где будут заканчиваться все ваши кабели, вы можете приступить к планированию установки сетевого кабеля. Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться воздействию каких-либо суровых условий, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслам, химическим веществам и экстремальным температурам.

Выбор Проводка Ethernet

PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от шумов, ожидаемых на заводских этажах.
CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего сечения, могут иметь большую длину, поддерживают пропускную способность до 10 Гбит/с и полосу пропускания 250 МГц и имеют более длительный срок службы.
CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц, и может работать на больших расстояниях — до 100 метров.
CAT7A : Кабель CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

Как установить кабель Ethernet

Выполнение: перекрестное питание кабеля под углом 90 градусов

Если вам необходимо пересечь кабели вашей сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

Не прокладывайте кабель в небезопасных местах

В какой-то момент вам может понадобиться провести кабель по потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по электропроводке, водопроводным трубам или любым другим трубам, так как это небезопасно и может не пройти проверку.
Не прокладывайте кабели передачи данных под полом.

Сделать: использовать разные цветовые схемы

Разделение кабелей по цветам удобно и позволяет организовать линии передачи данных.

Не следует: связывать кабели слишком туго

Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
Кабели, которые связаны слишком туго, трудно устранить, если когда-либо возникнет проблема.

Необходимо: пометить кабель

Задайте себе следующие вопросы, чтобы помочь в процессе маркировки:

Для какого места предназначен кабель?
Как это было прекращено?
Кабель для Ethernet или разъем?

Не прокладывайте кабели через стойки

Наличие слишком большого количества кабелей в вашем центре обработки данных приведет к избыточному нагреву, что не очень хорошо, поскольку стойки должны оставаться прохладными.

Сделать: использовать эффективную систему управления проводами

Используйте безопасное и эффективное устройство для связывания проводов (например, липучку Velcro® или кабельные стяжки ) для прокладки соединительных кабелей между стойками.
Разместите провода в коммутационной панели.
Оденьте кабели, не ныряя и не пересекая кабели.
Создайте простую карту расположения кабелей, которая будет служить быстрой и простой справочной информацией для поиска кабелей для ремонта или замены.

Не оставляйте провода незащищенными от разъемов

Если оставить проводку кабеля Ethernet незащищенной от заделки, существует риск повреждения провода внутри заделки и поломки внутри вилки.

Необходимо: приобрести соединительный кабель

Покупка предварительно подготовленного кабеля облегчает установку plug-and-play и обеспечивает необходимую сборку.

Подготовьте свои системы данных к более разумному будущему

IoT описывает мир, в котором (в значительной степени) все может быть подключено и будет интеллектуальным образом взаимодействовать. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более разумному будущему коммуникаций.Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что нужно и чего нельзя делать при установке кабеля Ethernet» компании TPC Wire & Cable®, включая лист «Создайте собственные комплекты кабелей Ethernet».

Как прикрепить что-либо к бетону без сверления?

Возможно, вы задавались вопросом, всегда ли необходимо сверлить отверстие в бетоне, чтобы что-то прикрепить. Сверление отверстия часто является первым вариантом, который приходит на ум, но является ли он лучшим? Как прикрепить что-то к бетону без сверления, есть ли другие?

Существует множество испытанных методов крепления чего-либо к бетону без сверления, включая каменные гвозди и пороховые крепежные детали, а также различные типы клеев. Способ крепления будет зависеть от размера, формы и веса предмета, который вы пытаетесь прикрепить.

В этой статье будет обсуждаться ряд альтернатив сверлению для успешного прикрепления к бетону предметов разного веса, формы, размера и состава.

Общие способы крепления чего-либо к бетону

Тем, кто повесил картину, вероятно, придут в голову несколько методов, например, использование жестких настенных вешалок, каменных гвоздей или клейких настенных крючков.Однако есть и более мощные варианты, такие как крепеж с механическим приводом.

Жесткие вешалки

Простая вешалка для оборудования будет иметь несколько штифтов, встроенных в пластиковый крючок, который можно вбить в стену. Обычно они предназначены для дерева или гипсокартона, но некоторые из них достаточно прочны, чтобы забить бетонную стену с ямками. Однако большинство из них не подходят для чего-либо более 20 фунтов.

Кладочные гвозди

Кладочные гвозди — это элементарный вариант из стали, который забивается в бетон. Их легко и быстро сделать, что позволяет вешать картины без суеты, хотя некоторые считают их неаккуратным решением.

Однако объект, который вы вешаете, обычно закрывает гвоздь из поля зрения, поэтому для большинства людей это не является серьезной проблемой.

Они в основном используются для крепления деревянных планок или панелей пола к бетону. Вы также можете приобрести клиновидные гвозди для каменной кладки, но они предназначены для использования с опалубочными стяжками.

В зависимости от марки вашего бетона один гвоздь для каменной кладки обычно может выдержать около 20 фунтов.

Настенные клейкие крючки

Клейкие настенные крючки требуют чистой и гладкой поверхности. После того, как вы отделите бумажную подложку, надавите на бетон на 20-30 секунд, чтобы закрепить соединение. Максимальный вес, поддерживаемый клейкими настенными крючками, составляет всего восемь фунтов.

Клейкие настенные крючки и аппаратные вешалки могут быть полезны для размещения крючков для подвешивания верхней одежды в дверных проемах или рядах ключей для быстрого доступа.

Пороховые застежки

Крепежные изделия с пороховым приводом используют пороховой заряд для забивания гвоздей или штифтов в бетон.Они используют порох и могут быть опасны. Вы должны использовать их только на залитом бетоне и носить надлежащую защиту для глаз и ушей во время использования (источник).

Крепеж с пороховым приводом и гвоздезабивные пистолеты для бетона часто используются для крепления деревянных рам к бетонным плитам. Некоторые из используемых застежек имеют пластиковые канавки на головке, чтобы предотвратить их выпадение после того, как они будут на месте.

Изображение от Simon Matzinger через Pexels

Навесное оборудование и типы бетона

Проще говоря, бетон представляет собой смесь цемента и заполнителя, прочность которой достигается за счет добавления воды и способа отверждения.Производители производят различные бетонные изделия с различными типами заполнителей, требуемым количеством воды и временем отверждения.

Эти изменения также повлияют на механизм, необходимый для подвешивания навесного оборудования без сверления.

Например, сверхлегкий бетон содержит такие заполнители, как перлит или вермикулит. Он в основном используется для изоляции и достаточно мягкий, чтобы в него можно было пилить и вбивать гвозди. Из заполнителей, состоящих из дробленого известняка или кирпича, керамзитобетона или сланца, получают легкий бетон.

Оба бетонных изделия имеют меньшую плотность, чем изделия с использованием твердых заполнителей, что облегчает применение к ним механизма крепления.

Обычный и тяжелый бетон используется для строительных объектов, где требуется высокая плотность и долговечность. Достижение такой плотности и долговечности требует использования более крупного заполнителя, такого как камень или гравий, с армированием стальной арматурой (источник).

Эмпайр-стейт-билдинг в Нью-Йорке, построенный в 1930 году, демонстрирует прочность и долговечность бетона. Бурдж-Халифа в Дубае была завершена в 2004 году и достигла 830 метров в высоту, и это здание демонстрирует достижения в области прочности тяжелого бетона.

Внимательно рассмотрите метод крепления, который вы используете, в зависимости от класса веса вашего бетона. Будь то просто стеклянное зеркало, картина, дерево, пластик, металл, плитка или бетон к бетону, каждому может потребоваться свое применение.

Для некоторых применений, таких как крепежные детали с пороховым приводом, вам нужно быть особенно осторожным, чтобы ваш бетон не был ни слишком мягким, ни слишком хрупким; в противном случае вы создадите трещины в бетоне, которые со временем могут увеличиться.

Специальные клеи

Некоторые бренды, такие как Quikrete, Loctite и Liquid Nails, заявляют, что их продукт является «лучшим» клеем для бетона, будь то высокая прочность сцепления, быстрое схватывание, высокий коэффициент «схватывания» и универсальность приклеивания к бетону. Тем не менее, бетон не обладает большой внутренней способностью связывания из-за своего состава.

Несмотря на это, широко распространено применение клея для подвешивания креплений к бетону. Типы предназначены для различных применений, таких как клеи под давлением для легких предметов, акрил, аэрозоль и смолы для множества применений, а также эпоксидные и полиуретановые клеи.

Хорошая адгезионная связь требует надлежащих смачивающих свойств, что означает, что клей должен не просто наноситься на поверхность каплями, но и иметь возможность растекаться по поверхности. Способность затекать в поры бетона необходима для создания механического сцепления с поверхностью (источником).

Поверхностный слой бетона должен быть чистым и иметь твердую поверхность. Незакрепленные частицы в бетоне ухудшат сцепление. Тот же принцип применяется к долгосрочному качеству бетона для поддержания сцепления с течением времени.

Склеивание дерева и бетона

С помощью гибкого клея можно успешно прикрепить к бетону как твердую, так и мягкую древесину. Эта категория клея учитывает разницу в коэффициентах теплового расширения дерева и бетона, тем самым допуская небольшие смещения внутри дерева.

Обычно дерево можно прикрепить без первоначальной поддержки, но если оно начнет скользить, рекомендуется использовать временную поддержку. Quikrete, например, продает полимерный строительный клей, обладающий постоянной гибкостью и пригодный для использования на деревянных, каменных и бетонных поверхностях (источник).

Liquid Nails производит строительный клей, известный как Fuze IT All Surface Adhesive, который также обеспечивает прочную связь с металлом.

Адгезионное соединение металла и бетона

Эпоксидный клей, состоящий из двухэтапного процесса эпоксидной смолы и отвердителя для внутренних и наружных работ, лучше всего подходит для крепления металла к бетону. Придание металлу шероховатой поверхности путем предварительной царапины улучшит его сцепление с клеем.

Прикрепление камня, плитки, кирпича или кирпичной кладки к бетону

Полиуретановый строительный клей обычно обеспечивает наилучшее сцепление камня, плитки или кирпича с бетоном. Это широко используемый метод для подвешивания таких предметов, как гранит, керамика или мрамор.

Тщательно нанесите его на обе поверхности, особенно из-за их склонности к образованию ямок. Вес этих предметов потребует некоторой временной поддержки после нанесения клея.

Формовка бетона для крепления насадок

Придавая бетону определенную форму, чтобы можно было приспособить навесное оборудование, вы можете обеспечить гораздо более прочную фиксацию.Преимущество создания формованного бетона заключается в том, что это можно сделать на месте с помощью опалубки или опалубки.

Опалубка обычно изготавливается из деревянных досок, скрепленных болтами в форме. Перед заливкой бетона в форму в качестве армирования добавляется арматура. Для получения дополнительной информации об арматуре и бетонных плитах прочитайте нашу статью «Нужна ли вам арматура для 4-дюймовой плиты?»

Подвесные указатели

Одним из примеров использования формованных бетонных конструкций являются подвесные вывески и рекламные щиты (рекламные щиты), подвешенные к бетонным мостам.

Встроенная прочность и удобная форма верхней части бетонного моста позволяют надежно поддерживать подвесную доску с помощью плотно прилегающих кронштейнов.

Изображение: Служба рыболовства и дикой природы США, Северо-Восточный регион через Flickr

Изоляционные бетонные формы (ICF)

Уникальные изоляционные бетонные формы представляют собой удобные в использовании формованные стеновые системы, которые собираются вместе, как блоки лего.Обычно это полые пенопластовые блоки с полистироловыми или металлическими стяжками, которые вы армируете арматурой и заливаете бетоном (источник).

Пена с обеих сторон будет служить изоляцией между бетоном и любой стеной, обращенной к ней.

Сетка из стяжек внутри этих блоков часто служит точками крепления, к которым можно прикреплять предметы, ввинчивая их в полистирол или полипропилен вместо бетона. Эти точки крепления отмечены на пенопластовой изоляции, чтобы вы знали, где разместить крепеж.

Мы показали вам, что не всегда необходимо сверлить отверстие в бетоне для создания точек крепления. У вас есть несколько вариантов в зависимости от уровня силы, который требуется вашему креплению.

Простое крепление может включать в себя клей или запеченный клей крюк, в то время как есть другие крепления, такие как жесткие настенные крючки и каменные гвозди. Крепеж с пороховым приводом и пистолеты для гвоздей по бетону полезны для поддержки рам и обеспечивают гораздо большую фиксацию.

Если вы находитесь в процессе строительства конструкции, существуют методы заливки бетона, которые позволяют использовать навесное оборудование и крепежные элементы, такие как изолированные бетонные опалубки.

Независимо от того, являетесь ли вы подрядчиком или домовладельцем, мы надеемся, что вы найдете варианты, полезные для вас, из информации, которую мы вам предоставили. Удачи!

Электрические крепления — fischer international

Простое и эффективное крепление кабелей и труб для электроустановок

Найдено 23 товаров и 223 варианта

Найдено 23 товара и 223 варианта.

Фиксирующая клипса SCN

Простой в установке и надежный зажим для фиксации труб

Показать 6 вариантов

Застежка-завязка FF

Фиксирующая стяжка для связывания и крепления кабелей и труб к основанию

Показать 2 варианта

Хомут распорной трубы AM/AMD

Удобная в установке металлическая дистанционная шайба для кабелей и труб

Показать 26 вариантов

Зажим для проводов БСМ/БСМД/БСМЗ

Зажим металлический плоский для кабелей и труб

Показать 46 вариантов

Кабельный зажим КБ

Плоская кабельная скоба для компактной фиксации кабеля

Показать 6 вариантов

Кабельный жгут ША

Жгут проводов адаптируемый для фиксации пучков кабелей

Показать 5 вариантов

Многопроволочная опора металлическая ША М

Металлическая многоканатная опора с высокой механической прочностью и допуском

Показать 3 варианта

Зажим для настенного слота FWSC

Быстрая фиксация кабеля без инструментов в настенных пазах

Показать 1 вариант

ClipFix плюс LS/ES/ZS

Удобный фиксатор для труб и шлангов

Показать 9 вариантов

КлипФикс плюс SD

Удобный фиксатор для кабельных каналов и кабельных хомутов

Показать 2 варианта

Кабельная стяжка BN/GBN/UBN

Для простого связывания кабелей и труб

Показать 54 варианта

Заглушка кабельной стяжки FCTP

Универсальная точка крепления для кабельных стяжек

Показать 2 варианта
.

Способы крепления проводов и кабелей к стене

Открытый электромонтаж

Кабель-каналы

Клипсы

Изоляторы

Гвоздевые скобы

Скрытый электромонтаж

Дюбель-хомуты

Быстросохнущий раствор

Самодельные скобы

Монтажная площадка

Крепление для кабеля. виды и устройство. применение и особенности

Крепление кабеля с помощью монтажных пистолетов

Гвозди для монтажа

Крепежные изделия иного предназначения

Зажимы анкерного исполнения под крепление

Зажимы проводов под тестовые нужды

Общие правила

Маркировка и подбор размера

Способы крепления к разным поверхностям

К бетонному столбу

В металлической трубе

К тросу

Крепление проводов

Лента монтажная для крепления кабеля или провода

Самодельные приспособления для крепления кабеля

Крепеж для скрытой прокладки

Чем отличаются крепежные элементы для открытого монтажа?

Крепеж для открытой прокладки

Скобы из строительного степлера

Скобы и клипсы

На основе дюбелей

Крепление кабеля в штробе

Особенности горючих оснований

Большие пучки проводов

Правила и особенности выбора типа крепежа для кабеля

В зависимости от типа материала

Гвозди, саморезы или дюбеля?

Правила монтажа

Декоративные клипсы

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Кабельная стяжка с отверстием под дюбель

Монтажная квадратная площадка

Клипсы под гофру

Металлические скобы

Самоклеющаяся площадка

Дюбель-хомут для крепления кабеля: характеристики

Как упорядочить пучки проводов

Популярные виды клипс для проводов и кабелей

Клипсы с гвоздиком

Зажимы для установки трубы ПВХ или гофры

Декоративные клипсы

Клипса кабельная КЛ

Дюбель-хомуты

Прайс-лист на электромонтажные работы

8 способов крепления кабеля к стене | samelectrik.ru

Открытая проводка

Скрытая проводка

Применение крепежа для электропроводки | Болтзавод

Какая основа — такой и крепеж

Правила монтажа

Крепежные детали для проводки

Дюбель-стяжки для крепления одиночных проводов

Стяжки под дюбель

Скобы из разного материала

Клипсы под гофрированную трубу

Изоляторы

Монтажные площадки

Кабельные короба

Иные способы соединения

Лучшие способы фиксации к потолку

Ошибки при креплении электропроводов

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

Плотные

Твердые

Тонкие

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,

Бабочки(дюбеля-бабочки, TNF, TNF-W)
