Соединение ласточкин хвост бруса: 50 примеров Соединения «Ласточкин хвост», типы и варианты применения. НОВИНКА 2020!

Содержание

50 примеров Соединения «Ласточкин хвост», типы и варианты применения. НОВИНКА 2020!

Новинка 2020 года!

В этой обзорной фото — галерее специалисты «Арсенал Мастера» собрали фото и идеи Столярного соединения «Ласточкин хвост» — одного и самых популярных соединений для изготовления столов, стульев, ящиков, шкатулок и многих других изделий из дерева.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

Соединение «Ласточкин хвост» приобрело широкое распространение из-за своей прочности и красоты:






Содержание (быстрые ссылки вниз):



Классический «Ласточкин хвост» на угловом соединении ящичных боковин завораживает своей Красотой благодаря контрастным цветам покрытия на одном и том же материале. В сочетании с высокой прочностью соединения это дало широкое распространение данного вида соединения у краснодеревщиков.




Использование натуральных масел для окраски деревянных изделий позволяет тонировать даже самую сосну так, что она выглядит как дорогое дерево.







Игра на контрастах как на фото ниже:

сочетание пород разного дерева, разного цвета, и соединение «ласточкин хвост», выполненное с широкими шипами и узкими промежутками между ними, создает лучший визуальный эффект. Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!




Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!

Опытному Мастеру в этом помогают всего пять инструментов:

Посмотреть Набор иструментов для изготовления ящичных шипов «Ласточкин хвост» 1: Пила обушковая, Стамеска, Рубанок, Рейсмус, Шаблоны угловые

Посмотреть Комплект для изготовления ящичных соединений ​INCRA I-Box PROMO 2 : Фрезерный стол M-RT COMBO 4 плюс шипорезка I-BOX плюс приспособление для изготовления деревянных петель

КОМПЛЕКТ для изготовления шипового соединения:
Пила столярная обушковая классическая Dovetail 20tpi ПЛЮС Рейсмус Veritas 150 мм ПЛЮС Стамеска плоская NAREX PREMIUM 20 мм 05T0505-05N3631-811670-AM



Еще одно решение для изготовления ящичного соединения — с выступающими шипами с фаской. Такое решение добавляет объема




​Оригинальность этого решения в том, что все донца пазов лежат не на прямой, а на дуге. Поэтому выполняется данное соединение исключительно ручными инструментами.







Всегда красиво смотрится сочетание контрастных цветов, исполненных разными породами дерева! На фотографии ниже мы видим составное соединение «Ласточкин хвост», выполненное с дополнительным вставным третьим элементом.

Соединение выглядит сложным и дорогим.







Если придать внешним стенкам ящика радиусность (выпуклость), то сединение становится еще более интересным и красивым.

На фото ниже изображено неразборное ящичное соединение «Ласточкин хвост» на скругленном угле. Это соединение отличается от стандартного углового тем, что изначальная заготовка должна быть гораздо толще для обеспечения радиуса на угле. В дальнейшем снимается большой объем материала. Готовые изделия с таким соединением демонстрируют серьезный уровень Мастерства. Но при этом много материала «уходит  в мусор».

Видео изготовления закругленного угла с соединение ласточкин хвост:



Кроме открытого соединения «Ласточкин хвост» часто используется полуоткрытый «Ласточкин хвост» (не сквозной). Здесь шипы выступают частично только на одной боковине.



Поиграв с шириной шипа и его размером можно добиваться новых визуальных эффектов.

Угловое соединение, где фасадная доска имеет криволинейную поверхность может быть обыграно так:




Следующее соединение, где используется «Ласточкин хвост» — это соединение в шпунт — гребень.

Данное соединение раньше было распространено при изготовлении шкафов, буфетов и другой мебели .



Гребень и паз могут иметь отличную от трапеции форму:




Широкое распространение соединение «Ласточкин хвост» нашло и в плотницких работах при строительстве каркасных деревянных конструкций.
Такое соединение требует высокой точности изготовления:



Соединение нескольких сходящихся брусьев (стропил) почти всегда оказывается технически сложной задачей. Особенно если надо сделать соединение разъемным, но при этом прочным и надежным. В данном случае 8 балок (стропил) объединены в единую конструкцию с помощью соединения «ласточкин хвост». В таких конструкциях пазы и шипы изготавливаются с помощью ручного фрезера и шаблонов.

Любая крыша, имеющая в плане многогранный или круглый скат (к примеру крыша беседки или башни), может быть выполнена по данной схеме.

Сложное составное соединение, применяемое в деревянном каркасном и фахверковом домостроении. Врезка вертикального и горизонтального бруса в середине балки.





«Ласточкин хвост» в применении для скамьи, табуретки, стола

На фото ниже скамья из ели, пролежавшей на открытом воздухе 20 лет.

Увеличенный шип ласточкиного хвоста соединяет негабаритные ножки со скамьей, делая ее массивной и крепкой безо всякого клея и винтов:




Широкое распространение данное соединение получило при изготовлении верстаков:








Рамочные конструкции также могут соединяться на короткий, но широкий шип — Ласточкин хвост

На фото ниже оригинальное решение врезки ножек стола

Как построить бревенчатый сруб в паз ласточкин хвост

Первое, что нужно чтобы построить бревенчатый сруб, это выбрать замок соединения, мы выбрали паз ласточкин хвост, и под этот замок приготовить брёвна

Хорошим источником может быть тот, кто имеет маленький лесопильный завод в вашем районе. Свяжитесь с леспромхозом для получения списка владельцев лесопилок рядом с вами.
Если у вас есть собственные деревья, надо чтобы кто-то обработал их для вас.

Шаг 1 Шаблон паз ласточкин хвост

Самый простой и быстрый способ заготовить брёвна по шаблону.

Могу рекомендовать вам свой собственный сайт по этой теме, если вы хотите: http://logdovetailjig.com. Создавая свой собственный кондуктор, вы сможете иметь собственный набор приспособлений, которые будут работать для вашего конкретного размеры бревна, и в итоге вы получите сруб, собранный в паз ласточкин хвост, с зазором между брёвнами такой, какой захотите.

В нашем примере этот бревенчатый сруб получился размером 11’&8″ х 16″, используя брёвна размером 7″ толщины х 9″ высоты. Зазор будет 2,5 дюйма. Ваш может быть других размеров. Планы специально созданы под размеры, которые указаны.

После принятия решения по размерам сруба, добавить 4 дюйма к каждому размеру и используйте эти цифры, чтобы нарезать брёвна в длину.
Таким образом, брёвна для этого примера должны быть заготовлены 12′ и 16’&4″.

Приспособления приведены для половины пазов ласточкин хвост, их изготовление займет около 2-3 часов.

Шаг 2 Установите первый шаблон

Положите бревно на бок и отметьте мелом линию по центру бревна. Кондуктор также имеет осевую, отмеченными на ней отверстиями, что позволяет легко выровнять кондуктор с бревном.

Зажимное приспособление прикрепляется к внутренней поверхности бревна. (Лицо бревна, которое будет на внутренней части салона. Это вверх на фото).

Оставьте около 2 дюймов между концом бревна и концом кондуктора. Прикрепите его к бревну 3 винтами для гипсокартона. Измеряйте по торцу бревна внутри кондуктора, как показано на фото.

Шаг 3

Мы сказали, что брёвна сруба для стен мы резали с размером бревна 11’&8″ дюймов.
Как рассчитать внутренние размеры сруба:
Это наружный размер минус два раза толщина бревна.
Так что для нашего домика, короткие измерения внутренних стен является 11’&8″ минус 6 дюймов, минус 6 дюймов.
Это равняется 10’&8″.
Совместите другой кондуктор на осевой линии бревна так, чтобы перпендикулярный край реза находился на расстоянии 10’&8″.
Прикрепите его с помощью винтов

Шаг 4 Блокируем бензопилу

Планы шаблонов имеют инструкции для изготовления и крепления зажимов для пилы.
Они необходимы, чтобы позволить пиле бегать по шаблону, не разрезая его.

Шаг 5 Пропиливаем пазы

Переверните бревно и вы увидите пазы, которые необходимо вырезать по кондуктору, используя цепную пилу. Сделав два надреза на одной выемке, удалите кусок дерева и сделайте второй проход. Это сделает распил очень гладким для хорошей посадки, а паз ласточкин хвост обеспечивает плотность соединения.
Процесс занимает около 4 минут, чтобы сделать запилы на одном бревне.
Смотрите видео на YouTube:

Шаг 6 Собираем бревенчатый сруб — укладка брёвен

Уложите брёвна сруба в паз ласточкин хвост!

Шаг 7 Заделываем щели между брёвнами сруба





Установите вспененный уплотнительный шнур в зазоры сруба.

Нанесите герметик. Я использовал специальный синтетический герметик для дерева.

Смочите из пульверизатора и разгладьте небольшим шпателем или модифицированным шпателем.

http://logdovetailjig.com/img/customers_photos/Irvine/

Комплект деталей ласточкин хвост | Pekas

Приспособления для создания соединения «Ласточкин хвост»

На данной странице подробно рассмотрим детали, которые входят в комплект поставки приспособления для соединия бруса «Ласточкин хвост».

При использовании различных фрез комплект деталей меняться будет только конструктивно, т.е. шаблон шипа, шаблон паза, копировальная втулка и подошва для крепления фрезера. Остальные детали (кронштейны для прижима приспособления к брусу) будут эдентичны для разных типов фрез.

Видео обзор приспособления для соединения бруса «Ласточкин хвост»

Шаблон для изготовления шипа:

Шаблон для изготовления паза:

На шаблоны нанесена разметка:

Детали для изготовления паза:

Передвижной кронштейн шаблона для изгтовления паза:

Стационарный кронштейн шаблона для изгтовления паза:

пластина крепления фрезера и центрирующее кольцо, которое вложено в нее (данная пластина изготовлена для фрезера Makita 2300, пластину можно изготовить и под Ваш фрезер).

Для чего необходимо центрирующее кольцо?

отвечаю: если у Вас не подходит фрезер по отверстиям к данной пластине, отверстия можно изготовить самостоятельно. Вставляем в цангу фрезера фрезу, пруток или сверло ф8мм, в пластину вкладываем центрирующее кольцо и опускаем пруток (фрезу) в центральное отверстие. Подмечаем отверстия, сверлим …. и готово.

калибратор (для удобства настройки выноса фрезы):

Шаблон для изготвления шипа в сборе:



еще шаблон в сборе:

а теперь полный комплект деталей:

и еще:

еще раз полный комплект деталей (без копировальной втулки)

и копировальная втулка, диаметр части, которая обкатывает шаблон — 30мм:

Есть возможность нанести защитное покрытие на детали (оцинковка, толщина 3-5 мкм)

 Инструкцию по работе с шаблонами типа БР можно посмотреть тут. Скачать в формате pdf.

Мёрзнет угол в «брусовом доме»? Или как нам поможет «ласточкин хвост»!

Все, кто когда-либо строил или задумывался о постройке загородного рубленого дома (из бревна или из бруса) сталкивался с проблемой выбора – как обеспечить правильное соединение брёвен/брусьев в углах домов. Многие фирмы, занимающиеся дачным и загородным строительством, предлагают довольно привлекательные цены, но что за этим кроется для потребителя?

Итак, вариант первый – «встык»

Зачастую, оказывается, что в предлагаемых вариантах домов брусья устанавливаются, что называется «встык» – т. е. мастера прижали в горизонтальной плоскости брусья в углу дома и зафиксировали. Можно, конечно, щель проконопатить, но к чему это приведёт в дальнейшем?

Как правило, после строительства брусья дают «усадку», к примеру, из-за высыхания дерева, а ведь бывают и поводки фундамента из-за грунтов и прочее, потому и рекомендуют производить отделку постройки не сразу, а по прошествии нескольких лет после того, как брусовой дом возведён.

Тёплый угол

Изменение размеров, является вполне естественным процессом, что автоматически влечёт за собой появление щелей в местах стыковки брусьев. В частности, при использовании соединения брёвен «встык», в углах дома появятся щели, заделать которые будет очень сложно. Одним из вариантов решения этой проблемы зачастую, как дополнительную и довольно дорогую опцию, предлагают соединение брёвен по технологии «тёплый угол», когда брусья в углу дома соединяются по образу шипа, вырезаемого на торце одного бруса и соответствующего ему паза, вырезаемого на торце другого. При этом удаётся достичь ощутимого увеличения длины шва, что позволяет существенно более качественно выполнить его теплоизоляцию. Кроме того, сам шов, соединяющий брусья, становится изогнутым. За счёт описанного шип-пазового соединения появляются три внутренних угла, что значительно понижает «продуваемость» соединения брусьев, а значит улучшается и теплоизоляция всего дома.

Ласточкин хвост

Ещё более удачным вариантом тёплого угла можно считать использование не прямоугольного соединения шип-паз, а так называемого – ласточкиного хвоста: при этом шип и паз имеют такую форму, при которой брусья фиксируются относительно друг друга и противодействуют разрушению угла (в разрезе это соединение визуально напоминает хвост ласточки), т. е. фактически удерживают геометрию дома.

Пример наиболее удачного соединения “Ласточкин хвост”

С учётом приведённых аргументов эксперты настоятельно рекомендуют не рисковать и использовать соединение «тёплый угол», а лучше «ласточкин хвост». Использование углового соединения брусьев «встык» является неграмотным техническим решением и специалистами отвергается. Таким образом, само предложение сделать соединение «встык» уже достаточно ярко говорит о квалификации строителей и их практически наплевательском отношении к качеству выполняемых работ, а также об элементарном неуважении к клиенту. Пожалуй, заказчику стоит задуматься – а нужно ли сотрудничать с такими подрядчиками?

Заметил тенденцию, что многие шаблоны используют огромные слайдеры изображений.

Соединения типа «ласточкин хвост»

Соединения типа «ласточкин хвост»

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

ПЯТНИЦЫ

В. Райан
2002 — 2018

PDF-ФАЙЛ — ЧЕРЕЗ ПЯТНИЦЫ — УПРАЖНЕНИЕ ДЛЯ ОБУЧЕНИЯ
PDF-ФАЙЛ — СОЕДИНЕНИЯ С НАКЛЕНОК — УПРАЖНЕНИЕ ДЛЯ ОБУЧЕНИЯ

ШАРНИР DOVETAIL очень прочный из-за
форма хвостов и штифтов.Это затрудняет тягу
стык расходится и практически невозможен при добавлении клея. Этот тип
шарнира используется в коробчатых конструкциях, таких как тросы, шкатулки для украшений,
шкафы и другие предметы мебели, где требуется прочность. это
сложный сустав, требующий практики. Существуют разные виды
соединение ласточкин хвост, и при аккуратной резке они очень впечатляющие и
привлекательный.

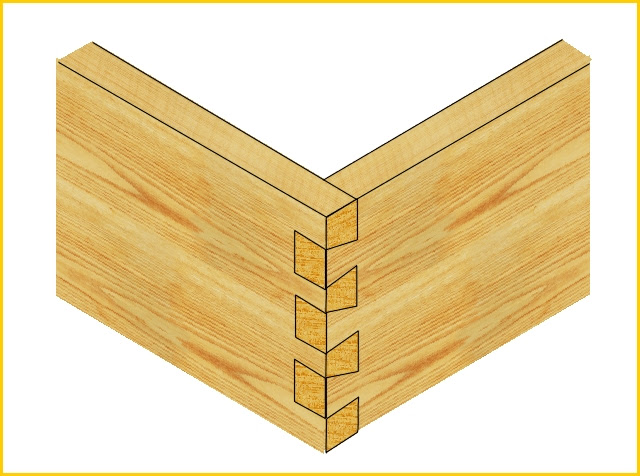

ПРИМЕР ПРОСТОГО
СОЕДИНИТЕЛЬ DOVETAIL КАК ЧАСТЬ КОНСТРУКЦИИ «КОРОБКА»

Соединение внахлест ласточкин хвост

Этот тип соединения «ласточкин хвост» часто используется для ящиков.
где стык виден только с одной стороны.Сустав очень крепкий
как и все соединения типа «ласточкин хвост». Этот тип соединения иногда используется в качестве
шарнир для книжных шкафов и шкафов.

ФАЙЛ PDF
НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТНОЙ ВЕРСИИ УПРАЖНЕНИЯ
ПОКАЗАНО НИЖЕ

Нарисуйте стык, который может
использоваться для шкафа.Стык должен быть постоянным.

НАЖМИТЕ ЗДЕСЬ ДЛЯ УСТОЙЧИВОГО
ИНДЕКС МАТЕРИАЛОВ СТР.

стыков «ласточкин хвост», вырезанных вручную

стыков «ласточкин хвост», вырезанных вручную

РУЧНЫЕ СОЕДИНЕНИЯ ЛАБИНА

Перепечатано по: Woodwork Joints Уильяма Фэрэма

ничего
известно, что происхождение «ласточкин хвоста», но причудливый и
приятный небольшой рассказ, который стоит повторить следующим образом:
Фермер позвонил местному «джункеру», чтобы тот сделал мелкий ремонт на
усадьба.Однажды, наслаждаясь скромной трапезой, он сидел и смотрел
голуби, когда они прыгали по двору. Поражены движением своих
клиновидные хвосты, ему пришло в голову соединить древесину
метод блокировки; следовательно, у нас есть ласточкин хвост .

Рис. 267. — Одинарный сквозной ласточкин хвост.

Рис. 268. — Сквозные «ласточкин хвост» на каркасной работе (P, штифты; T, хвосты).

Сквозное соединение «ласточкин хвост». — Одна из простейших форм соединения «ласточкин хвост» показана на рис. 267, где две части
брус соединяется методом, известным как «сквозное» соединение типа «ласточкин хвост». Этот
метод используется в повседневной практике для стыковки углов рам,
кронштейны ферм и еще сто один артикул.

Рис. 268 и 269
показать метод сквозного соединения «ласточкин хвост» применительно к изготовлению
ящики, цоколи и общие каркасные работы; он используется в позициях, где
не может быть возражений против того, что конечное зерно видно на каждой стороне
законченная работа.В случае плинтусов и мебельных карнизов
фундаментная рама сделана из желтой сосны или другой дешевой древесины, а
более дорогие и редкие породы древесины склеиваются и склеиваются различными способами.
толщины и формы, что позволяет экономить более дорогой материал и
укрепление конструкции методом ламинирования. В
во многих случаях все, что необходимо — это облицевать лицевые стороны, таким образом
прикрывая и скрывая неприглядный вид.

Рис. 269. — ласточкин хвост для ящиков и т. Д.

Рис. 270. — Соединение внахлест для выдвижных ящиков.

Соединение внахлест. —Рис. 270
является примером соединения внахлестку, например, когда сторона ящика
соединяется с лицевой панелью ящика. Недопустимо допустить конец
текстуру древесины, чтобы показать на передней части ящика, и вот почему
прибегать к накатанной ласточкин хвост. В качестве
чаще всего ласточкин хвост используется для этой и подобных целей,
поэтому мы полностью рассмотрим методы разметки и
изготовление этого класса шарнира.

Уголки. — Самый важный
Суть конструкции ласточкиного хвоста — избежать углов
штифтов и хвостов слишком остро. Наклон один из восьми — это
считается правильным; нет необходимости соблюдать жесткие правила, но
отклонение ни в коем случае не должно быть меньше одного из шести.

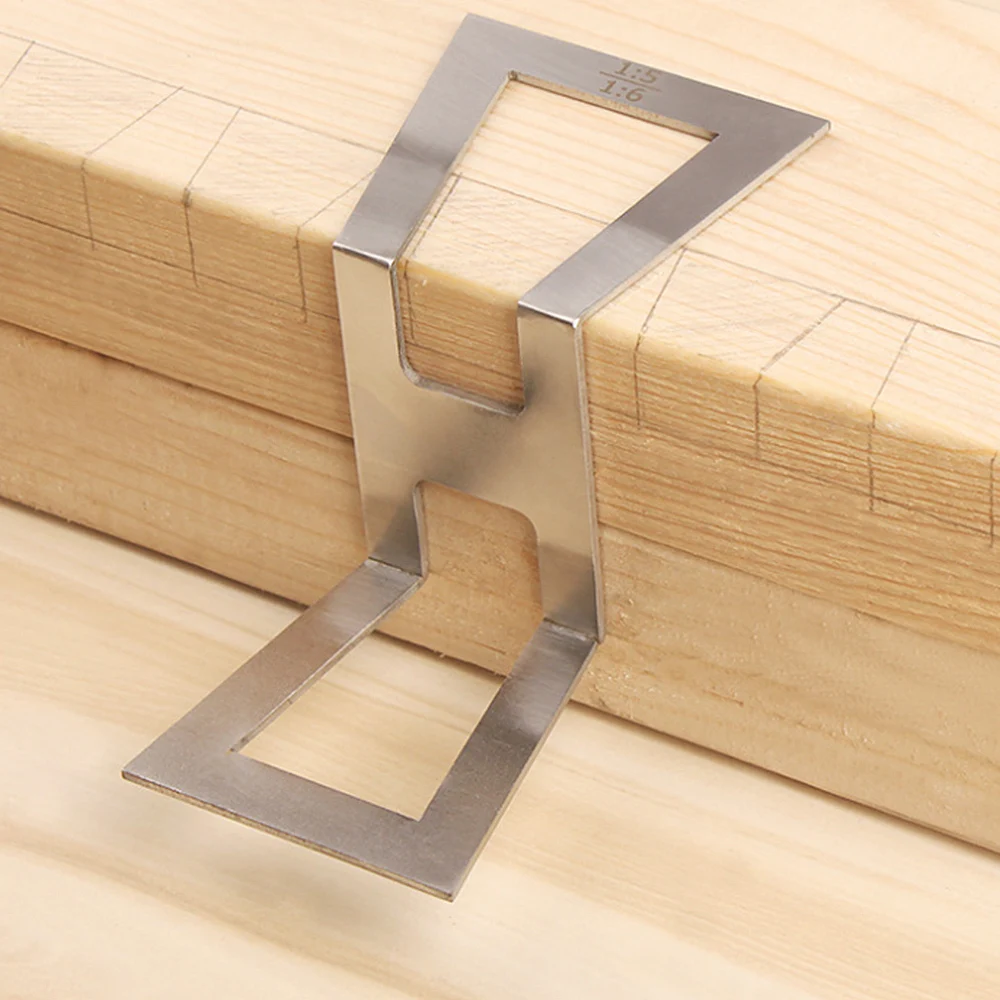

Рис. 271. — Как получить правильные углы для шаблона «ласточкин хвост».

Рис. 272. — Квадрат и использование шаблона.

Фиг.271
показывает простой метод получения правильного угла. Возьми кусок
брус и рубанок по лицевой кромке (A, B) прямой и прямой; отметить
линия (C, D) под прямым углом к ​​краю лица и интервал 8 дюймов. в качестве
показано; теперь измерьте расстояние 1 дюйм (D, E) и соедините E с точкой
8. Это даст правильный угол для ласточкин хвоста, и это может
затем перенести на столярный скос. Многие работники, которые
Постоянно работая на ласточкин хвост, сделайте цинковый шаблон под точным углом и
держите его специально для этой цели (рис.272).

Квадрат. — Другой
важно помнить, что стороны ящика должны быть правильными и
прямоугольная до точной длины и строганная до толщины; в противном случае
готовый ящик будет в намотке и истине.

К истине
и выровняйте концы сторон ящиков, спинки ящиков и переднюю часть ящика,
самая полезная машинка — триммер для резки под углом; в противном случае
отличные результаты можно получить, используя доску для стрельбы.

Рис. 273 .—— Метод маркировки с помощью калибра.

Калибровка. —После
выравнивание бруса — еще один
важная точка. Используемый калибр должен быть калибром для резки, чтобы
леска надрезается примерно на 1⁄32 дюйма в глубину, таким образом эффективно разрезая поперечные волокна древесины.

Фиг.273
показывает способ использования калибра для резки. Шток калибра
должны хорошо держаться до конца бруса. Калибр самый
трудный инструмент для новичка, и его беда обычно
вызвано тем, что он слишком плоский.Немного наклоните манометр, чтобы
винт с накатанной головкой, показанный на рисунке, приближается к полу; то
лезвие не будет кусаться так остро, и лучшие результаты будут
получено. Пунктирными линиями обозначены позиции, в которых ласточкин хвост
будет занимать при выделении.

Датчик установлен на мелочь меньше
чем толщина стенок ящика, чтобы учесть толщину
стальной резак, и калибровочная линия отмечена на внутренней стороне передней части
и все вокруг спинки ящика. Датчик теперь отрегулирован так, чтобы
оставьте 1⁄4 дюйма.на коленях спереди, и линия, отмеченная на концах переда и все
закруглите края сторон, которые будут входить в переднюю часть ящика. А
взгляните на рис. 270 и 273 прояснят это.

Рис. 274 .—— Удаление древесных отходов.

Штифты в форме ласточкина хвоста на части ящика и задней части разнесены и отмечены на
заканчиваться с помощью фаски стыков, после чего линии возводятся в квадрат
вниз до измерительной линии методом, показанным на рис. 272, то есть с использованием пробного угольника и маркировочного шила.

Передняя часть ящика теперь вставлена ​​в тиски стола, и штифты отрезаются, как показано на рис.274.
Задняя часть ящика обрабатывается аналогично, но, конечно, в этом
если это не «внахлест», а «сквозное» соединение, и пропил идет
через древесину и вниз до линии измерения.

Рис. 275 .—— Отрезание половины «ласточкин хвост».

Теперь мы подошли к тому моменту, когда необходимо удалить лишний материал. Рис.274
показывает широко применяемый метод, известный как распиловка отходов; то
пила держится под углом и часть внутренней части ласточкин хвост
срезан, как показано.Это хороший план для любителя, потому что он
показывает ему в начале рубки, которая будет булавкой
а какой хвост.

Рис.
276. — Отображение операций вертикального и горизонтального долота в
Внахлестку. A: Предварительная черновая обработка. B: вертикальный
Долбление; обратите внимание, что первый удар должен быть за пределами шкалы
Линия. C: Разметка горизонтального разреза.

Фиг.276 (A)
показывает другой метод, который хорошо подходит для мягких пород древесины, таких как сосна,
Американская белая древесина и сатиновый орех.Фронтальная часть ящика кладется на
скамейку после распиловки, а также молотком и острым зубилом
угол ласточкиного хвоста отколот, как показано. Это занимает основную часть
материала, а затем ласточкин хвост вырезается в квадрате
обычный способ. На иллюстрации (Рис. 276) также показано, как долото удерживается для вертикальной очистки (B) и для горизонтальной очистки (C).

Рис. 277. — Черновая обработка растачиванием.

Фиг.278.- Маркировочные штифты на стороне ящика.

Третий способ показан на рис. 277.
С твердыми, фигурными породами, такими как табачное красное дерево и сатин, это
трудоемкий процесс аккуратной рубки древесины на мелкие кусочки,
и чтобы преодолеть эту трудность, мы иногда видим, как рабочий принимает
поверните сверло и просверлите ряд отверстий, как показано. Большая часть
древесину можно затем расколоть, вставив конец долота в
зерно, после чего протравливается до финиша.

Как ласточкин хвост
в основном используется для изготовления ящиков, будет интересно дать несколько
иллюстрации вариантов сустава и его использования.

Фиг. 278
указывает метод маркировки положения отверстий в ящике
боковая сторона. Когда разделка ласточкин хвоста завершена, выдвижной ящик
передняя часть перевернута в сторону, как показано, а положение
выемки, которые войдут в зацепление с частями штифта, отмечены маркировкой
шило, как показано на рисунке.

Фиг.279. — Маркировка с помощью пилы.

Рис. 280. — Калибровочные линии, бороздки и пропилы.

Рис. 281. — Пиление стороны ящика.

Рис. 282 .—— Положение долота для режущего канала.

Готовая задняя стенка ящика помечена по бокам точно так же.

Другой метод маркировки через ласточкин хвост показан на Рис. 279.Сторона удерживается на месте на конце, а пила ласточкин хвост
вставлен и вытянут из пропила, таким образом оставив точную отметку на
выдвижной ящик.

Другие рабочие предпочитают аттракционы вместо
пила. Сумка-аттракцион представляет собой кусок довольно открытого тканого муслина.
наполненный смесью французского мела и мелкоизмельченной белила; то
кисея перевязана куском тонкой бечевки, как мука
мешок. Все, что необходимо, — это поставить брус на место и ударить
мешок на пропилы, когда пройдет достаточно порошка
через мешок и вниз по пропилу, чтобы отметить точное положение
линии.

Распиловка «ласточкин хвост». —После разметки
булавками по бокам ящика приступаем к следующей операции, то есть
распиловка «ласточкин хвост» для раскалывания отходов. В
сторона выдвижного ящика берется и надежно закрепляется винтом верстака и распиливается как
на рис. 281; очень важно, чтобы пропил пилы оставался внутри линии, поцарапанной маркировочным шилом. См. Рис. 280,
где пунктирная линия представляет собой калибровочную линию, а внешние линии
указать баллы маркировочного шила.Несоблюдение этого
условие приведет к неправильному соединению ласточкин хвост, а также докажет
необходимость использования пилы «ласточкин хвост» с мелкими зубьями и тонкими лезвиями.

Чтобы вырезать древесные отходы (или стержень), обычная процедура заключается в отпиливании половинок ласточкин хвоста, как показано на Рис. 275. Осторожно это можно сделать с помощью пилы «ласточкин хвост», что позволит избежать ненужных трудозатрат и использования станка. стамеской.

После
при распиловке сторона ящика кладется на скамью одним концом в
соприкоснуться со скамейкой, чтобы боковина ящика не соскользнула; а
долото (желательно со скошенной кромкой) подходящей ширины и
малый канал прорезан как у А, рис.282. Способ разрезания этого канала показан на том же рисунке. Долоторезание начинается примерно на 1⁄8 дюйма от линии измерения; разрез делается прямо до калибровочной линии, которая (при калибровке) была сделана глубиной 1⁄32 дюйма, чтобы разрезать поперечные волокна древесины. Таким образом, небольшой кусок древесных отходов уйдет, как в A.

.

объект прорезания этого небольшого канала таков, что когда долото
удерживая вертикально на измерительной линии и ударив молотком,
долото не будет пробиваться назад и пролететь
линия датчика. Отходы или керн теперь удаляются, удерживая долото.
приблизительно вертикально и прилагает достаточную мощность для приведения в движение
на полпути через древесину. Сторона ящика теперь перевернута,
операция повторилась, и ядро ​​вытолкнуло. Необходимо проявлять осторожность
при обрезании сердечника, чтобы долото удерживалось почти
перпендикуляр; если будет дан слишком большой шаг (или скос), неисправный и
подрезанный ласточкин хвост будет результатом. Подрезанный ласточкин хвост предотвращает
правильный захват клея; они дают слабый сустав и часто вызывают
лицевая сторона ящика должна быть расколота при продвижении стыка.Если необходимо убрать одну или две стружки со стороны ящика
при установке готового ящика в корпус на стыке будет видно
больший промежуток по мере удаления каждого последующего бритья.

При обычной работе, особенно с мягкой древесиной, многие рабочие допускают, чтобы штифты задней стенки ящика проходили по сторонам примерно на 1⁄16 дюйма.
дюйма и забейте штифты ласточкиного хвоста. Это называется «епископством».
ласточкин хвост «, и в этом нет необходимости, если работа выполнена правильно и
установлен.

Альтернативный метод соединения «ласточкин хвост» — это сначала обрезание «ласточкин хвост», как показано на рис.283.
В тиски помещаются четыре или шесть сторон выдвижных ящиков, а ласточкин хвост
распилен за одну операцию. Небольшой шаг (или скос) спереди назад
дается во время пиления, и если этот метод используется, необходимо соблюдать осторожность, чтобы
убедитесь, что части боковых стенок ящика, которые будут находиться внутри
заполненный ящик направлен к работнику, иначе будет дано руководство
к ласточкин хвост в неправильном направлении.

Рис. 283. — Срезание сразу нескольких «ласточкин хвост».

После
распиливая ласточкин хвост таким образом, стороны помещаются в их
соответствующие позиции на передней или задней части ящиков и отмечены значком
навалом или методом пильного полотна.Затем врезаются штифты.
обычным способом, следя за тем, чтобы пропил был снаружи
следы, иначе штифты будут слишком провисать, чтобы зацепиться за
хвосты.

Рама «ласточкин хвост». —Рис. 284 это
эскиз конструктивного каркаса, который используется для создания
карниз или плинтус. В стыке, помеченном буквой A, кромка ласточкин хвост без покрытия
показано. На отдельных эскизах соединения (B) будет видно
что ласточкин хвост можно собирать как сверху, так и снизу
обрамления, так как все его края параллельны; клей полагается на
удерживайте его на месте.Центральная направляющая подрамника на Рис. 284 аналогична, за исключением того, что в этом случае это полностью ласточкин хвост вместо неокрашенного.

Рис. 284. — Конструктивная рама (как для цоколя или карниза), демонстрирующая применение соединения «ласточкин хвост».

Некоторые
рабочие при выполнении любого из вышеперечисленных соединений предпочитают
небольшой скос на ласточкин хвост, чтобы он плотно входил в
корпус в собранном виде.

Вариант этого типа
ласточкин хвост часто используется для соединения внутренних стоек с
горизонтальные полки письменных столов, шкафов, книжных шкафов и т. д.В
часть «ласточкин хвост» примерно на три четверти своей ширины параллельна;
оставшаяся часть сужается к переднему краю и надрезается
на лице, чтобы скрыть метод построения. An
иллюстрация верхней части разделения 14 дюймов. широкий показан на рис. 284, C. Другая часть, конечно же, подгоняется под нее.

Слепое соединение внахлестку. —На рис. 285
показан вид слепого соединения внахлестку. Это хорошо, звук
стык, но его недостатком является то, что видна небольшая часть
брус переднего конца рельса зерна.Такие суставы бывают
используется для карнизов, ящиков и т. д., а также для окрашенной мебели.

Рис. 285. — Слепое соединение внахлестку.

Рис. 286. — «Ласточкин хвост» в корпусе и под углом.

В корпусе и под углом «ласточкин хвост». —Рис. 286
это еще одна форма ласточкин хвост, обычно называемая закрытой и скошенной или
ласточкин хвост с фальцем и под углом. В этом случае мы видим, что небольшой
часть скошена на верхнем и нижнем краях, а при использовании в цоколе или
карниз, или для изготовления чайников и т. д., ребра (когда
завершение работы) накрывается либо молдингом, который посажен
на карниз или цоколь, или с верхней и нижней части коробки или
чайница.

Метод изготовления соединения «ласточкин хвост» со скосом и кожухом показан на Рис. 286.
Соединяемые концы вырезаются ровно и под прямым углом, а затем делают фальц как
показано. Пунктирными линиями обозначена часть, которая была обработана.
прочь. Теперь «ласточкин хвост» распилены и обрезаны обычным способом, а
часть, обозначенная стрелкой, затем вырезается долотом и
окончательно доведен до гладкой поверхности с помощью плоскости фальца; метод
рабочий показан на рис.287, где видны штифты типа «ласточкин хвост» с срезанными частями отходов.

Рис. 287. — Обработка соединения «ласточкин хвост» со скосом под углом.

Фиг.287
также показан способ отрезания скошенной части. Временный
кусок дерева строгается под углом и кладется под
деталь в форме ласточкина хвоста, чтобы сформировать шаблон. Оба куска бруса сейчас
крепится к скамейке винтом или скобой; шаблон А будет
сформировать направляющую для долота и плоскости фальца и позволить острой кромке или
arris для работы на митре.

Соединение Secret Mitred ласточкин хвост показано на Рис. 288; он используется во всех лучших классах шкафов и коробок. На рис. 288 показаны отдельные части; обратите внимание на угол наклона верхнего и нижнего края.

Рис. 288. — Тайное соединение митры.

Рис. 289. — Клавиши с ласточкиным хвостом для широких поверхностей.

Шпонка «ласточкин хвост». —Рис. 289
это метод, используемый для предотвращения широких досок, таких как вывески, широких и
фасонные фронтоны и т. д. от литья или деформации. Это называется ласточкин хвост
манипуляции.Помимо привлечения внимания к тому факту, что углы
края клавиш, где они скошены, должны быть около 75
градусов, больше нечего говорить, так как рисунок
не требует пояснений. Угловая шпонка типа «ласточкин хвост» показана на рис. 290 и 291.

Рис. 290. — Ключ «ласточкин хвост».

Рис. 291. — Ключ «ласточкин хвост» на углу.

Рис. 292. — Дверь с луком, косынка «ласточкин хвост».

Прочие разновидности. —На рис. 292
у нас есть повседневный метод соединения дверок шкафа с круглым фасадом
кадры. Следует проявлять большую осторожность при расстановке и изготовлении, иначе
скрученный каркас получится.

Затем на Рис. 293 показаны два знакомых примера крепления держателя к концу туши туалетного столика или умывальника.

Рис. 293. — Работа с корпусом, показаны направляющие с ласточкиным хвостом.

Рис. 294. — Соединение внахлест.
верх шкафа до конца тушки.Другие примеры, такие как
верх книжного шкафа в стороны, напрашиваются сами.

Рис. 295. — Сторона
вид ящика для драгоценностей с формованной передней частью, используемой при декорировании
таблицы и т. д. Это показывает необходимость скашивания фаски для
чтобы передняя часть ящика была как можно более тонкой и легкой.

Рис. 296. — Скос в форме ласточкина хвоста, когда штифты расположены под прямым углом к ​​торцу.

Рис. 297. — Скошенный
ласточкин хвост, когда центральная линия штифтов параллельна краям
работы, используемой для изготовления «бункеров», кормушек, ящиков для ножей и т. д.Один угол коробки показывает разделенный стык.

Рис. 294. — Скольжение внахлест.

Рис. 295. — Сторона ящика для драгоценностей.

Рис. 296. —Скошенная «ласточкин хвост».

Рис. 297. — Коробка со скошенной кромкой и ласточкиным хвостом, показывающая соединение одного разделенного угла.

Рис. 298. — Пример наклонного соединения типа «ласточкин хвост», используемого в «бункерах», когда одна часть расположена вертикально, а другая — наклонно.

Рис. 299. — Метод.
ящиков ласточкин хвост. Коробка имеет одну ширину, а
верх и низ наклеены; затем стороны и концы обрезаются по
пунктирная линия, образующая крышку. Следует отметить, что специально
необходимо оставить широкий штифт в форме ласточкина хвоста, чтобы он составлял часть крышки и часть
нижней части.

Рис. 298. — Наклонная ласточкин хвост.

Рис. 299. — Ласточкин хвост для маленькой коробки.

Разметка стыка. —Для выполнения соединения «ласточкин хвост» на углу рамы, как показано на рис.300,
необходимо вначале подрезать торцы деревянного бруса
и правда. Этого можно добиться, аккуратно подпилив леску и
обрезать конец дерева острым зубилом или
до отделки с тонко установленной плоскостью, такой как гладильная поверхность
самолет. Концы древесины должны быть идеально квадратными при испытании на
либо лицевой стороной, либо от отмеченного края.

Рис. 300. — Уголок «ласточкин хвост».

Фиг.301. — Квадрат.

Возьмите измеритель для резки и установите его равным толщине древесины, и, удерживая его, как уже показано на рис. 273, нанесите линии толщины на древесине, как показано на рис. 302, G. Продолжайте отмечать извлеките штифты типа «ласточкин хвост», как на рис. 303;
на этом рисунке G снова показывает линию датчика. Склонность
линии на конце дерева не должны быть слишком большими, или
стык будет слабым, и края ласточкин хвоста будут повреждены
рассыпаться, когда работа сколачивается вместе.

Шаблон «ласточкин хвост». —Многие рабочие, которые постоянно работают с соединениями типа «ласточкин хвост», делают небольшой деревянный шаблон, как показано на рис. 304.
Этот шаблон обычно изготавливается из твердых пород дерева, например из бука или ореха. В
метод получения правильных углов такого шаблона уже
дан на стр. 134. Обратите внимание, что линии bb (рис. 303) штифтов «ласточкин хвост» делают , а не фаски; они параллельны сторонам дерева и под прямым углом к ​​концу дерева, как показано.

Рис. 302. — Измерение.

Рис. 303. — Маркировка штифтов.

Долбельные работы. —После разметки, как показано на рис. 303,
поместите дрова на скамейку и приступайте к срезанию центральной части
следующим образом. Удерживая зубило за скос, вырежьте
небольшой кусок, чтобы сформировать канал на линии измерения. Теперь держите долото
вертикальное положение, и молотком ударьте по нему так, чтобы сделать разрез
около 1⁄8 дюймаглубокий. Затем снова удерживайте зубило на скосе и срежьте больше отходов.
дерево; действуйте поочередно, сначала прижимая долото вертикально вниз,
а затем отрезать древесину стамеской под углом, пока вы
проделали половину толщины древесины.

Рис. 304. — Самодельный шаблон для разметки «ласточкин хвост».

Рис. 305. — Тестирование.

Рис. 306. — Отмеченный кусок.

Поворот
деревянное покрытие и повторяйте различные операции до сердцевины, или
отходы, удаляются.Удалите мелкие неровности, которые могут
оставить в углах с 1⁄8-дюймовым.
стамеской, оставляя при этом все гладко и аккуратно. Положите кусок дерева, который
нанести на него отметку в виде ласточкиного хвоста на скамейке и взять
деталь с вырезанными на ней штифтами в форме ласточкина хвоста и поместите в
показано на Рис. 305.

Пильные работы. — Взять
маркировочное шило или вязальная спица с заостренным концом,
и обозначьте линии ласточкин хвоста, как показано на
Рис.307. Снимите деталь A, рис. 305, и на нижней части, показанной на рис. 305, будут четко видны метки aa , как они показаны на рис. 306. Поместите деталь (рис. 306) в тиски и распилите вне линий AA, как показано на рис. 308.

Рис. 307. — Маркировка «ласточкин хвост» маркировочным шилом.

После распиливания линий AA, рис. 308,
поместите древесину в тиски и, направляя пильный диск указателем
пальцем левой руки отрежьте небольшой кусочек сбоку (см.рис.275). При необходимости повторите операцию, и готовое соединение будет похоже на то, что показано на Рис. 300. Если распил не был произведен аккуратно, может оказаться необходимым разрезать уступ острым зубилом.

Ящики. —При стыковке ящиков или коробок необходимо выровнять концы всего ложа и измерить их, как показано на Рис. 273.
На этой иллюстрации показано, как измерить линии на стороне ящика; то
однако в этом случае соединение «ласточкин хвост» не проходит через ящик
спереди и оставьте работу некрасивой, так как соединение на рис.300 подойдет. Используемый метод показан на рис. 309,
и это широко известно как соединение внахлестку. Большинство рабочих сокращают
Булавки в форме ласточкина хвоста сначала на передних и задних частях ящиков, затем
которыми они маркируют стороны ящика маркировочным шилом. Ласточкин хвост
задней части ящика показано на Рис. 310. Это
тип, известный как «ласточкин хвост», аналогичный метод
Что касается операций с инструментом, как показано на Рис. 300.

Рис. 308. — Распиловка «ласточкин хвост».

Рис.309.—Соединение ящика внахлест спереди со стороной ящика.

Рис. 310. Сквозное соединение типа «ласточкин хвост».

Рис. 311. — Отходы от выкрашивания нахлеста ласточкин хвост.

Когда штифты на передней части ящика распилены, отходы срезаются, как показано на Рис. 311. Сначала нанесите удар вертикальным зубилом, который должен сделать пропил примерно на 1⁄32 дюйма перед измерительную линию (см. рисунок).
Это начало реза немного впереди линии калибра
очень важная особенность.Долото можно сравнить с клином, а если
лезвие долота должно быть точно на линии измерения и усилие
приложенный к ручке, он будет оттеснять брус равномерно на каждом
сторону калибровочной линии, и конечная глубина отверстия будет
поэтому будьте слишком глубокими для толщины стенки ящика; в другом
Другими словами, он будет давить на линию шкалы с обеих сторон.

Автор
выполнение первого вертикального разреза на отходящей стороне измерительной линии, и
затем удаляя небольшой кусок, удерживая долото наискось, как на рис.311,
древесина удаляется, и зубилу оказывается меньшее сопротивление, когда
делается следующий вертикальный разрез. Этот выход за пределы шкалы является
общая ошибка новичка, который озадачен результатом, потому что он
уверен, что его долото точно на линии измерения, когда он
начал свой вертикальный разрез. Особенно это заметно у мягкозернистых
лес.

Чтобы срезать отходы накладки-ласточкин хвост (рис. 311),
вертикальные и косые разрезы повторяются до окончательной обрезки
требуется, и сейчас самое время закончить как вертикаль, так и
горизонтальные пропилы точно по калибровочным линиям.

Некоторые рабочие
предпочитают сначала обрезать стороны ящиков, и если этот метод предпочтительнее
(и имеет свои преимущества для дешевой работы) нарезано несколько боковин ящика
сразу, поместив четырех или шести друг за другом в тиски и
распилить их все за одну операцию.

Фронтальная панель ящика
в тисках, и сторона ящика держится на нем, в то время как полотно пилы
помещается в пропил и ловко протягивается вперед. Это даст
необходимые отметки в точном желаемом положении. Это нужно помнить,
однако, пилить только внутри этих линий «ласточкин хвост», иначе
готовый шов будет слишком провисать из-за удаления опилок,
что практически равно толщине пильного полотна.

Ласточкин хвост машинного изготовления. —As
По общему правилу, на выдвижных ящиках и коробках видны оба штифта
и хвосты точно такого же размера. Причина очевидна после
осмотр Рис. 314, на котором показано положение
в котором детали удерживаются во время операций обработки. Несмотря
определенного предубеждения они удовлетворительны и полностью
надежны и имеют свое место в современном магазине и офисном оборудовании.

Рис. 312. — Передняя и боковая сторона ящика машинного производства, врозь.

Рис. 313. — Детали вместе.

Рис. 314. — Положение после обработки.

ПАЗОВЫЙ КАНАЛ

Соединение корпуса в форме ласточкина хвоста сначала следует тщательно разметить
маркировочный нож, чтобы разрезать волокна древесины. За
Получение фаски на кромке дерева может быть
используется, и угол не должен быть слишком острым. (См. Предыдущую главу.)
Возьмите долото и прорежьте небольшой канал, как в точке A, рис. 315, чтобы сформировать небольшой выступ для направления пилы.

Рис. 315. — Отрезной канал для обработки канавок «ласточкин хвост».

С помощью пилы с тонким шипом или ласточкин хвост прорежьте пропил, как показано на рис. 316. Если возникнут какие-либо трудности при резке истинного и квадратного пропила, вы можете прибегнуть к методу, показанному на C, рис. 315; небольшой временный кусок дерева был прикручен к верхней части работы, чтобы сформировать направляющую для пилы.

Фиг.316. — Пиление пропила.

Рис. 317. — Зубная плоскость старушки.

Рис. 318. — Направляющий блок для снятия фаски.

Фиг.315,
B показывает небольшой канал, образованный долотом перед распилом.
операция. Распил скошенной стороны выполняется аналогичным образом.
манера; но иногда мы встречаем любителей, которые применяют метод, показанный на
Рис. 318. Деревянный брусок (H) сначала делается путем просверливания 11⁄4-дюймового.
отверстие по всей длине, а затем сделайте пропил по
желаемый скос.Объект этого блока, который хранится специально для
цель состоит в том, чтобы сформировать руководство для тех, кто не имеет полного контроля над
пила «ласточкин хвост»; задняя часть пилы очищает отверстие, и необходимый
скос получается. После того, как будет сделан пропил с каждой стороны
паз, излишки древесины отсекаются следующим образом:
удаленная часть E, фиг. 319; затем отрежьте часть F,
и, наконец, отрежьте верхушку, помеченную G. Продолжайте этим методом.
очистки, пока не будет достигнута приблизительная глубина.Для обеспечения правильного
глубина по всей канавке, плоскость фрезера (или, как есть
часто называют «плоскостью зубов старушки» (рис. 317).

Рис. 319. — Отображение метода очистки.

Рис. 320. — Направление альтернативной детали.

С
Что касается резки альтернативной детали, необходимо сначала
конец полки истинный и квадратный. Режущим калибром ударьте по
линия К, рис. 320; необходимая фаска на краю
Затем выставляется (J), и долотом снова создается небольшой канал.
сформирован.Шипом или пилой в форме ласточкина хвоста обрежьте линию K до
требуемой глубины, и аккуратно срежьте древесину острым зубилом, чтобы
правильная форма.


Пазл ласточкин хвост

Пазл с двойным ласточкиным хвостом (рис. 379)
состоит из двух кусков дерева (обычно один темный, а другой светлый)
которые, при рассмотрении, кажутся связанными вместе от каждого
лицо. Очевидно, что такое взаимоблокирующее устройство невозможно, и
решение загадки становится очевидным только при рассмотрении рис.380, где видно, что стык совмещен по диагонали.

На Рис. 381
даны схемы для разметки. Нарисуйте контур
высота, план и вид с торца. Конечный вид в первом случае
обозначается цифрами 3, 4, 5 и 6, и его размер составляет 17⁄8 дюйма. площадь. 17⁄8 дюйма.
квадрат используется просто потому, что 2 дюйма. древесина обычно отделывает этот размер
после строгания. Разместите квадрат (A, B, C, D), который стоит
углы в большом квадрате (3, 4, 5, 6). Спроецируйте линии D A
и C B вверх, как в позиции 1, и на этом чертеже (1) обозначьте
ласточкин хвост в соответствии с вашим собственным представлением о длине, ширине и фаске.Проект
четыре точки вашего ласточкиного хвоста вниз в вид с торца, а где
эти линии разрезают A, B и D, C тянут их вниз и вдавливают в
ваш первоначальный план. Это придаст истинную форму двум ласточкиным хвостам.
и именно этой формы вы будете вырезать сустав.

стык со временем заклеен, а на следующий день строгать и тратить
с четырех углов вашей модели. На виде с торца показан один угол
заштрихованные D, 3, A; этот и три других угла потеряны. В
в результате ласточкин хвост брошен в плоскость, отличную от
то, в котором они были сделаны, как показано на рис.379.

Рис. 379.— Головоломка «Двойной ласточкин хвост».

Рис. 380.— Две части разделены.

Рис. 381. — Высота, план и вид с торца, показывающие, как соединение головоломки может быть правильно размечено.

Рис. 382. — Головоломка «ласточкин хвост». Готовый стык.

Рис. 383. — Эскиз детали «ласточкин хвост».

(Обратите внимание, что ласточкин хвост обрезается под наклоном, толщина спереди меньше, чем сзади. См. Пунктирную линию на плане ниже.)

Рис. 384. — План, глядя вверх.

Рис. 385A — Фронт. Рис. 385B. — Задний план.

Модель требует очень точной обработки, и стыки не должны быть подрезаны во время операций пиления и долбления. Готовая модель имеет размеры от 6 до 7 дюймов.

Соединение «Ласточкин хвост» показано на Рис. 382
возможно, вызвало больше споров и разногласий среди плотников
чем любой деревянный стык. Он может быть аккуратно сделан из клена, ореха или
красное дерево, а затем склеенное.Все задают вопрос: как
это было собрано?

Рис. 386. — Вариант загадки «ласточкин хвост».

Возьмите два куска дерева, например красного дерева, ореха или березы, примерно 6 дюймов. длинный на 17⁄8 дюйма широкий и 11⁄4 дюйма. толстый. По-настоящему выровняйте их, а затем разложите и сделайте шип и часть в форме ласточкина хвоста (рис. 383).
Затем разметьте и отрежьте поперечину по размеру соответствующей детали. В
сустав будет идти вместе в несколько диагональном направлении, когда он толкается
в позицию со спины; в закрытом состоянии он будет выглядеть как на рис.382. Для наведения добавлены план, отметка детали и отметка спины.

Улучшение после того, как вы приобрели опыт изготовления этого сустава, заключается в том, чтобы сделать аналогичный сустав, оставив лицо (B, Рис. 386) слепым; тогда на нем не будет скоса ласточкиного хвоста на конце C. Другими словами, оставьте линию C, скажем, 1⁄4
дюйм назад от лица B. Стык должен быть приклеен, и он будет
тогда среднему рабочему кажется, что это невыполнимое предложение.

Рис.387.- Простая разновидность головоломки «Ласточкин хвост».

Обратите внимание, что края A, A параллельны друг другу, несмотря на то, что они наклонены в одном направлении.

Еще один вариант головоломки показан на рис. 387. Здесь соединение намного проще, и его легко проследить по иллюстрации.

Рама только для иллюстрации

Этот сайт спонсируется:

Старинные интернет-патенты

Винтаж
Отпечатки патентов в Интернете являются копиями реальных патентных чертежей.
отпечатан на бескислотной пергаментной бумаге.

Каждый рисунок является точной копией оригинала с указанием изобретателя, номера патента и года действия патента.

Большой выбор принтов на любой вкус!

VintageInternetPatents.com

Добро пожаловать — синяя мебель.co.uk

Добро пожаловать в ласточкин хвост

Совместное. Мы производим кухни и встроенную мебель на заказ с 1990 года и располагаемся в:

Блок 15

Бизнес-центр Forest Hill, 2 Clyde Vale,

Форест-Хилл,

Лондон SE23 3JF

Тел. 020 8291 5578

[электронная почта защищена]

Мы надеемся, что этот сайт окажется для вас полезным.Он покажет вам мебель, которую мы создали, и даст вам представление о качестве нашей работы и о том, как мы работаем.

Помнить!

В The Dovetail Joint мы проектируем и производим кухни и другую встроенную мебель на заказ. Здесь, в нашей мастерской Forest Hill, все сделано на заказ.

Соединение типа «ласточкин хвост» — GDPR

-Относится к личной информации (имена и адреса), собираемой Dovetail Joint с целью управления предложениями и незавершенными работами, а также для закупок у поставщиков.

-Данные были получены путем устного согласия с клиентами The Dovetail Joint и их проектировщиками, если и когда это применимо, и с нашими поставщиками.

Характер хранимых данных

-Мы храним имена, адреса и контактные данные, чтобы эффективно общаться с нашими клиентами и поставщиками.

Использование данных

-Эти данные получены с явного согласия клиентов, потенциальных клиентов и наших поставщиков.

-Полученные данные хранятся в течение всего периода работы The Dovetail Joint с процессом предложения, продолжительности любой заказанной работы и в течение шести лет после завершения работы, чтобы иметь дело с любой работой, которая может возникнуть в течение периода пятилетняя гарантия, которую предлагает эта компания.

Хранение данных

-The Dovetail Joint хранит личные данные в защищенной облачной среде.Эта среда размещена в Dropbox.

— Мы храним бумажные копии этой информации в качестве резервной копии.

Уничтожение данных

-Когда заказчик перестает быть текущим клиентом Dovetail Joint, его личная информация удаляется из базы данных в течение 6 месяцев после шести лет завершения рабочего процесса.

Удаление данных из наших записей

-Мы предполагаем, что, продолжая сотрудничать с Dovetail Joint, наши клиенты и поставщики разумно ожидают, что с ними свяжутся со ссылкой на деятельность или новости нашей Компании.

-Если клиент или поставщик запросит удаление из нашей базы данных или запрос об удалении их данных, мы будем считать это признаком их желания прекратить свои отношения с The Dovetail Joint и удалим их данные соответственно.

-Если вы хотите удалить свою информацию, отправьте электронное письмо: [адрес электронной почты защищен]

Уведомление о конфиденциальности: Dovetail Joint имеет ваши контактные данные, потому что вы интересовались нашей компанией, вы заказали работу нашей компании или вы были поставщиком нашей компании.Мы используем эти данные только для отправки вам информации о ваших запросах или заказанных работах. Мы делаем это, потому что в законных интересах нашей Компании, наших клиентов и поставщиков связываться с вами, чтобы держать вас в курсе, когда это необходимо. Ваши данные надежно хранятся нашей Компанией и будут удалены, если вы попросите нас сделать это или когда истечет обычное время, указанное выше. Вы можете попросить нас изменить или удалить ваши данные в любое время, связавшись с нами по адресу: [email protected]

Dovetail Joint разрабатывает и производит высококачественную кухню и другую встроенную мебель на заказ.Используемые материалы соответствуют спецификации заказчика, и мы очень тесно сотрудничаем с вами, чтобы вы получили то, что хотели. Наши поставщики древесины и панелей входят в Лесной попечительский совет, или FSC, логотипом которого обозначены продукты, содержащие древесину из ответственно управляемых лесов, которые прошли независимую сертификацию в соответствии с правилами Лесного попечительского совета.

Мы производим и другие виды встроенной мебели, в первую очередь гардеробы, шкафы для ниш, шкафы для ванных комнат и мебель для домашнего офиса.

Каждый год мы реализуем множество коммерческих проектов, включая офисные приемные, высококачественное оборудование для магазинов и прочую встроенную офисную мебель.

Установка мебели, как правило, не выполняется компанией, но всегда существует тесная связь со сборщиками, электриками, сантехниками, дизайнерами и архитекторами.

Большую часть рабочего дня мы занимаемся дизайном и производством кухонной мебели. Кухни, производимые здесь, действительно уникальны, отчасти благодаря высокому качеству используемых материалов и фурнитуры. Кроме того, тщательное внимание к деталям, превосходная отделка и тонкая индивидуализация каждой работы дают нам настоящую гордость за нашу работу и позволяют нам достичь нашей цели — полного удовлетворения потребностей клиентов.Мы можем предложить и, при необходимости, поставить бытовую технику, столешницы из гранита, стали, дерева, стекла или кориана, а также другие аксессуары, которые дополнят и завершат проект. Если работа требует услуги по подгонке, мы можем порекомендовать высококлассных установщиков с проверенной репутацией. Хотя компания будет очень тесно сотрудничать со сборщиками, они напрямую наняты и оплачиваются заказчиком.

Раскрашенные вручную шкафы в стиле шейкер с рабочей поверхностью из синтетического камня

Кнопка ссылки

Farmaround Organic

Синонимов соединения типа «ласточкин хвост», антонимов соединения типа «ласточкин хвост»

Таблица 2.- Области стыков композитов A (соединение) и B (сопряженные) в соединении типа «ласточкин хвост». Тип угла Измеренная площадь ([мм2]) 75 [градусов] 3,684,10 78 [градусов] 3,567,72 81 [градусов] 3,462,03 84 [градусов] 3,364,64 87 [градусов] 3,275,93 Таблица 3.- — Множественные результаты дисперсионного анализа. Оба готовы к новым возможностям, и оба, в его понимании, заняты созданием новых соединений типа «ласточкин хвост» и, таким образом, координируют экономическую деятельность. Я бы предпочел научиться делать хороший мясной пирог, чем дерьмовый «ласточкин хвост». Возможно, нам не удастся сделать идеальное соединение типа «ласточкин хвост», но особенно после появления электроинструментов столярные изделия, похоже, стали доступны каждому.Используя комбинацию специально разработанной фрезы с профильной вставкой и стандартной прямой оснастки, вы можете создать настоящее соединение типа «ласточкин хвост» типа «папа-папа», обрабатывая все детали, лежащие на столе. Урок дизайна и технологии прошел особенно хорошо, особенно когда учитель г-н Дэниел сказал, что они будут делать соединение — соединение типа «ласточкин хвост». «Дополнительный шаг занимает около 1 минуты, но, как и соединение типа« ласточкин хвост », это нечто осязаемое, что потребители могут увидеть и оценить.«Каждый стык типа« ласточкин хвост »был сделан вручную; вся наждачная бумага производилась вручную. «Соединение« ласточкин хвост »нашло место в массовом производстве», — сказал он. Бобби, основатель Dovetail Joints и House of Blah Blah, объяснил, что цель проекта — продемонстрировать международных художников в Мидлсбро наряду с празднованием лучших творческий талант Севера. Ящики из массива дуба соединены соединением «ласточкин хвост» и работают на направляющих с функцией плавного закрывания, высокая секция включает в себя большой холодильник в американском стиле, выдвижную кладовую, встроенную микроволновую печь и двойной Belfast. раковина с кипящей водой из-под крана.С тех пор шкафы Windsor стали классикой дизайна, изготовлены с использованием традиционных ремесленных технологий, с овальными деревянными ручками и открытыми соединениями типа «ласточкин хвост». Они отличались от темных, тяжелых, богато украшенных предметов, которые можно было увидеть в предыдущие годы, и были одновременно функциональными и неприхотливыми. Большой буфет Romana также полон искусно выполненных деталей с плавными изогнутыми выдвижными ящиками и шарнирами в форме ласточкина хвоста. Ящики и дверцы с мягким закрыванием подчеркивают качество дизайна, которое отражает наследие середины века Ercol, но при этом имеет собственное современное ощущение.Соединения «ласточкин хвост» закрепляют углы изогнутого переднего ящика стола. Он обрезал каждую вертикальную длину идеально по размеру, а затем вручную выпиливал стыки в форме ласточкина хвоста коробки для каждого угла, используя miterbox.

ласточкин хвост — перевод на французский — примеры английский


Эти примеры могут содержать грубые слова на основании вашего поиска.


Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Пошаговые инструкции в этом руководстве, состоящем из двух частей, покажут вам все, что вам нужно знать, чтобы научиться делать шарнир типа «ласточкин хвост» .

Эти инструкции предназначены для этого видео-урока за монтированием все, что вам нужно, чтобы сохранить сборку в очереди на заказ .

Посмотрите видео Как сделать соединение «ласточкин хвост» , часть 1.

каждая из торцевых панелей соединяется с возможностью снятия с каждой из смежных лицевых панелей, соответственно, соединением типа «ласточкин хвост»

chacun des panneau s’enclenche de manière libérable Соответствие avec chacun des panneaux de bordure смежные по номиналу сборка в очередь d’aronde

элементы зацепления могут включать в себя угловую часть, которая позволяет корпусу образовывать соединение типа «ласточкин хвост» с направляющей рамой и / или многогранную часть для зацепления застежки.

ces éléments de contact peuvent inclure une partie en biais qui permet au boîtier de бывшая сборка в очереди на заказ с кадрами руководства и / или нашей стороны с гранями, предназначенными для венир в контакте, чтобы получить возможность фиксации.

Модуляция с шарниром типа «ласточкин хвост» Система для упрощения установки и быстрой фиксации

Модуляция с системой queue d’aronde для простого и быстрого монтажа

Преимущество 5-осевого фрезерного агрегата становится особенно очевидным в случае все более часто используемого конического шарнира типа «ласточкин хвост» .

Les avantages de la fraise 5 axes se révèlent специфические en liaison avec les врезок очереди d’aronde coniques, qui sont de plus en plus utilisées.

Например, поперечные бревенчатые стены соединяются соединением «ласточкин хвост» , если заказчик не желает или конструктивно невозможно использовать классический поперечный угол.

Par instance les madriers des murs seront assemblés en queue d’aronde lorsque le client ne souhaite pas au lorsqu’il n’est pas structurellement possible de proposer des monts croisés classiques.

Вы знаете, как сделать шарнир типа «ласточкин хвост» ?

Обрезка шпунта Передняя и задняя части соединяются с боковыми фальцами с помощью пазового соединения (или соединения типа «ласточкин хвост» , если вы хотите практиковать свои навыки «ласточкин хвост»).

Реализация feuillures L’avant et l’arrière sont fixés aux côtés par un Assemblage à feuillures (наша сборка в queues d’aronde si vous voulez vous exercer à en faire).

Ящик состоит из основания, двух больших сторон, двух малых сторон и четырех усиливающих угловых элементов, собранных с помощью соединения типа «ласточкин хвост»

cette caisse est composée d’une base, de deux grands côtés, de deux petits côtés et de quatre, монеты ренфор, ces éléments étant Assemblés les uns aux autres par un système de languages ​​et de rainures

Мы предлагаем 34 различных профиля бревна и 4 типа соединений (поперечный угол, городской угол, соединение типа ласточкин хвост , двойной поперечный угол).

Мы предлагаем 34 типа профилей мадрьеров и четырех типов соединений (круазе с монетами, «городские уголки», врезок в очереди , двойные круазе с монетами).

в другом варианте осуществления предусмотрены два h-образных соединения.в других вариантах осуществления гибкое соединение представляет собой соединение типа «ласточкин хвост» , позволяющее одному концу крепления скользить относительно другого.

dans une autre form de réalisation, l’objet de l’invention comprend deux connecteurs flexibles en h dans d’autres mode de réalisation, le raccord souple est un Assemblage à queue simple qui permet de faire coulisser une extrémité de la fixation relativement à l’autre extrémité.

Роскошное соединение «ласточкин хвост» позволяет избежать использования неудобных выступающих соединительных деталей, так что можно получить плоскую стену.

Les Assemblages angulaires des poutres des parois sont des Assemblages continus très solides (les poutres sont directement emboîtées les unes dans les autres, sans aucun élément de montage en métal).

Стойка и балки обычно соединяются соединением типа «ласточкин хвост» , но также используются другие соединения, которые могут обеспечить достаточную жесткость конструкции.

Les poteaux et les madriers sont constantuellement assemblés en queue d’aronde , mais d’autres solutions d’assemblage sont utilisées for garantir la hardité de la construction.

Том 12, выпуск 2 — ноябрь 2017 г. Мастер по дереву Джордж Хаммонд объясняет, как сделать этот праздничный шарнир типа «ласточкин хвост» как раз к Рождеству.

L’ébéniste George Hammond подробный комментарий, делающий воздух Noël à vos queues d ‘ aronde , juste à temps pour la période des Fêtes!

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
