Как соединить два котла — электрический и твердотопливный

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов. Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному. А как правильно подключить один к другому расскажет мастер сантехник.

Функции электрического котла в системе отопления с твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

Обратите внимание! Для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, термометр сигнализирует о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На что надо обратить внимание при монтаже:

  • Оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • Оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • Агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • Основной нагревательный агрегат оснащается трехходовым клапаном;
  • Для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
  • Каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Видео

В сюжете — Подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

В сюжете — Почему включать электрический котел через один насос с котлом твердотопливным нежелательно.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Электроотопление, электрический и твердотопливный котлы в в одной схеме — Акватех

Электроотопление , совместная работа электрического котла и твердотопливного котла.

При постоянном росте цены на газ , все большее число потребителей переходит на альтернативные источники отопления. Многие изначально при строительстве новых зданий и сооружений закладывают в проект твердотопливные автоматические котлы . Многие потребители не делают ставку только на один вид отопления. Все большую популярность приобретает решение при совместном использовании твердотопливных и электрических котлов в одной системе отопления.

Схема подключения твердотопливного котла с электрическим котлом и бойлером для ГВС

Преимуществом испльзования твердотопливного котла с автоматической плеллетной горелкой очеидны. если сравнить затраты на отопление при работе на пеллетах и газе ,то использование пеллет  2,55 раза экономически выгодней  чем использование  газа. Если сравнить теплотворность газа и пеллеты ,то получим, что 1000 куб. магистрального газа будет равна 1800 кг пеллет. если учесть, что стоимость 1000 куб. газа равна 6878 грн , а стоимость агро пеллеты 2700 грн за 1800 кг( из расчета  что 1000 кг агропеллеты стоит 1500 грн.)

Стоимость газа за 1000 кубов 6879 грн.

1000 кубов газа = 1800 кг пеллет

Экономия
Стоимость газа6879 грн

2,55 раза  или 4180 грн

Стоимость пеллет2700 грн

В данной схеме основным источником тепла является твердотопливный котел, электрический котел служит как вспомогательный источник тепла, а для приготовления горячей воды используется бойлер косвенного нагрева, в летний период времени нагрев воды для ГВС( горячего водоснабжения) обеспечивается электрическим котлом.

ГДЕ:

  • 1 Дымоход
  • 2 Накладной термостат
  • 3 Твердотопливный котел
  • 4 Группа безопасности котла
  • 5 Электрический котел
  • 6 Теплоаккумулятор (буферная емкость)
  • 7 Трехходовой кран с электрическим приводом
  • 8 Сепаратор воздуха
  • 9Циркуляционный насос (20)
  • 10. Трехходовой смесительный кран
  • 11.Обратный клапан
  • 12. Накладной датчик
  • 13 Клапан подпитки
  • 14 Защита от сухого хода
  • 15 Расширительный бак
  • 16 Датчик уличной температуры
  • 17 Погодозависимая автоматика
  • 18 Комнатный регулятор
  • 19Радиатор отопления
  • 20 Трехходовой смесительный клапан

Теплоаккумулирующий бак – служит для аккумулирования тепловой энергии с помощью теплоемкости, аккумулирующей способности воды и его температурного распределения. Применяя теплоаккумулирующий бак , увеличивается коэффициент полезного действия (КПД) твердотопливного котла до , что приводит к экономии от 20 до 30% преобразованной тепловой энергии за счет уменьшения пиков горения. Подготавливает горячую воду в большом количестве.

В качестве вспомогательного источника отопление предлагается использовать электрический котел отталкиваясь от достаточно высокой стомости газа. Если сравнить теплотворность  газа и электричества, то получится, что  1 куб. магистрального газа =8,838 кВт электричества = 7600 ккалорий.

1 куб. магистрального газа6,879 грн
8,838 кВт электричества3,15 грн

В расчете использовали тариф 0,357 грн за 1 кВт при условии что оформлен тариф на электроотопление , и оснавная нагрузка на котел приходится  с 23,00 до 7,00.

 Экономия  при использование электрического котла как вспомогательного  вместо газового составит 2,2 раза!

Электроотопление , тарифы на электричество

Если у Вас уже  установлен  не автоматический твердотопливный котел, то мы рекомендуем модернизировать его путем установки автоматической пеллетной горелки  OXI. Установка пеллетной горелки OXI позволит полностью автоматизировать процесс сжигания топлива (пеллеты) , что избавит Вас от необходимостипостоянно по времени загружать котел. Также в в комплекте с автоматической пеллетной горелкой поставляется в комплекте и блок автоматики, которая контролирует и автоматизирует все процессы горения, согласно программам заданной пользователем.

Расчет и проектирование отопилельных систем БЕСПЛАТНО.

Электроотопление для дома, квартиры в Украине, оформление тарифов для электроотопления,оформление зеленого тарифа, монтаж, проектирование, сервис, продажа оборудования для электроотопления, расчет стоимости электроотопления, расчет эффективности электроотоплнения.

Подключение двух котлов в одну систему отопления дома

Подключение двух котлов в одну систему отопления

Содержание статьи:

Подключение двух котлов в одну систему отопления необходимо не только с целью экономии, но и в случае, когда какой-то один из энергоресурсов будет не доступен для использования. Чаще всего, в одну систему отопления подключается связка котлов, работающих на электричестве и твёрдом топливе.

Задача по подключению двух котлов не сложная. При этом важно правильно увязать котлы, чтобы они не конфликтовали друг с другом. Именно об этом и будет рассказано ниже, в данной статье строительного журнала samastroyka.ru.

Схема подключения двух котлов в одну систему отопления

Подключить несколько отопительных котлов можно всего лишь двумя способами: параллельно и последовательно. При параллельном подключении котлов отопления, используется так называемая «тройниковая» система. Таким образом, можно подключить твердотопливный и электрический котел отопления для совместной работы.

Второй способ — это последовательное подключение котлов. При этом подача одного котла отопления подключается к обратке второго котла. Данный способ является менее эффективным, поскольку теплообменник второго котла (например, электрического) в любом раскладе будет греть теплообменник твердотопливного котла.

Не нужно, наверное, говорить, чем это может грозить. В первую очередь повышенным расходом электроэнергии, которая будет потребляться на теплообменник второго котла. Поэтому мы рекомендуем использовать параллельную систему подключения котлов с обязательной установкой обратного клапана на подающей магистрали каждого котла.

Почему именно параллельное подключение котлов

На самом деле тут все очень просто. Во-первых, таким образом можно организовать самостоятельную работу каждого из котлов отопления. Например, когда твердотопливный котел прогорает, автоматически включается электрический, термостат которого видит, что температура теплоносителя стала ниже заданной отметки.

Во-вторых, использование обратных клапанов даёт возможность скорректировать работу двух котлов отопления. Когда насос первого котла (обычно твердотопливного) выключился, то нагретый теплоноситель электрическим котлом не проходит через его теплообменник (для выключения насоса нужен термостат). Это очень важно для экономии финансовых средств на электроотоплении.

Ну и, в-третьих, при параллельном подключении двух котлов, работа системы отопления будет намного эффективнее.

Что нужно для подключения твердотопливного и электрического котла

Рассмотрим не только схемы подключения двух котлов в одну систему отопления, но и что понадобится для этих целей:

Два циркуляционных насоса. Причём один из них нужен несколько большей мощности. Этот насос должен быть установлен на твердотопливный котел, если он установлен в системе отопления в качестве основного.

Два обратных клапана. Каждый из них устанавливается на подачу перед котлами. Обратные клапаны позволяют разграничить течение теплоносителя и правильно организовать работу системы отопления.

Краны и разъёмные соединения. Сборку системы отопления нужно организовать таким образом, чтобы можно было в аварийном режиме заменить циркуляционный насос или «залипший» обратный клапан. Поэтому важно устанавливать не только краны, но и разъёмные соединения с накидными гайками (американки), перед самыми важными элементами отопительной системы.

Группа безопасности котлов. Мы рекомендуем устанавливать несколько групп безопасности котлов, на каждый по отдельности. Во-первых, поскольку работа каждого котла в системе отопления будет автономной, это очень важно. Во-вторых, учитывая то, что электрический котел всегда устанавливается выше твердотопливного, очень важно организовать отвод воздуха на подаче.

Расширительный бак. Он может быть и один, главное это его объем, который выбирается согласно литражу системы отопления. Подключение расширительного бака рекомендуется осуществлять на обратной магистрали системы.

Итак, выше были перечислены основные элементы при подключении двух котлов в отопительную систему. Таким образом, её работа будет организована правильно, а расход электроэнергии будет ниже, чем при последовательном подключении двух котлов.

Оценить статью и поделиться ссылкой:

Выбираем два из двух! — Protherm

Схема отопления коттеджа твердотопливным и электрическим котлом в качестве резервного.

Многие десятилетия большинство людей в поисках комфорта сознательно стремилось в большие города, теперь все изменилось – жители бегут как можно дальше от многоэтажных муравейников, выбирают уединенные места с нетронутой природой и строят дома вдали от цивилизации. К обустройству загородного дома человек подходит более осознанно, чем к ремонту городской квартиры. Возведение загородной резиденции не только выбор цвета обоев и ламината, а создание с нуля систем жизнеобеспечения: канализации, отопления, системы ГВС. Уже на этапе проектирования дома необходимо определиться с отопительной системой: какой котел устанавливать, где проложить трубы, подключать ли теплые полы, какие радиаторы выбрать или просто ограничиться конвекторами.

Установка газового котла — оптимальный и бюджетный вариант для обеспечения дома теплом и ГВС, но, к сожалению, не всем подойдет. Несмотря на бодрые рапорты российских газовиков, уровень газификации в среднем по стране составляет 67,2 %. Но эти цифры далеки от действительности. Например, в благополучной Московской области газифицированы в основном города, а доступность газа в небольших населенных пунктах – не превышает 50 %, что же говорить о других регионах?

Удовольствие самостоятельного подключения к газопроводу – не самое бюджетное предприятие: за доступ к магистральной трубе придется заплатить шестизначную, а в некоторых случаях и семизначную сумму. Установка газгольдера не всегда оказывается возможной, а многим просто психологически дискомфортно жить на баллоне с газом.

Рассмотрим альтернативные варианты отопления.

  • Жидкое топливо. В основном нефтепродукты: мазут, соляра, дизель, бензин, керосин и даже отработанное масло. Наиболее распространенный и качественный вид горючего – дизельное топливо. При использовании жидкого топлива много минусов: специфический запах, высокая стоимость топлива, шум, дорогое сервисное обслуживание.
  • Твердое топливо. Топить дом дровами или углем удобно и дешево, особенно если регион расположен в месте, где топлива в избытке. Твёрдотопливные котлы обладают высокой мощностью, позволяющей отапливать большие помещения. Они просты в монтаже. Но есть у традиционных котлов серьезный недостаток – их владелец привязан к ним на всю зиму: загружать котел нужно от двух до пяти раз в сутки, если не чаще: зимой без риска заморозить систему дом на продолжительное время оставлять нельзя.
  • Электричество. Электрические котлы по степени комфорта превосходят и твердо-, и жидкотопливные. Это простое, удобное, компактное и, что важно, безопасное решение — открытого огня нет, взрываться или гореть нечему, отсутствуют вредные выбросы и неприятный запах.

Если посмотреть на стоимость электрического котла, то при покупке это самое дешевое решение, но впоследствии самое дорогое в пересчёте за стоимость киловатта тепловой энергии. Отапливать большой дом электричеством нерационально. Небольшой экономии можно добиться, если населенный пункт имеет статус «сельское поселение», в этом случае владелец участка может получить субсидию и получать счет за электричество с пониженным коэффицентом — 0,7. Можно установить многотарифный счетчик и экономить за счет ночного тарифа еще до 20 % счета за электроэнергию. Но, учитывая тот факт, что средняя цена за киловатт по России составляет — 4,5 рубля, отопительный сезон длится семь месяцев, сумма окажется солидная.

Так как же поступить, если газ в обозримом будущем к участку не подведут? Какой котел установить, чтобы и в деньгах не потерять, и быть уверенным в том, что зимой дом останется теплым, даже если его оставить на длительное время.

Решение лежит на поверхности: зачем выбирать что-то одно, если можно выбрать два из двух! Чтобы избежать лишних трат, связанных с высокими тарифами на отопление дома электричеством и при этом не быть постоянно привязанным к твёрдотопливному котлу, мы нивелируем минусы одного котла плюсами другого.

Мы предлагаем рассмотреть схему отопления загородного дом площадью от 200 кв. м., предполагающую использование сразу двух котлов: твердотопливного как основного и электрического в качестве резервного. Реализация этой схемы отопления решит следующие проблемы: снизятся затраты на электричество, увеличится промежуток между растопками, что актуально в ночное время суток, дом будет застрахован от промерзания, если хозяева будут вынуждены на время уехать.

Мы разработали проект отопительной системы на основе отопительной техники Protherm: в качестве основы для нашей схемы отопления выбираем твердотопливный котел Protherm «Бобер» – мощный и надежный аппарат, а резервным электрическим котлом станет легкий и давно зарекомендовавший себя у российского потребителя электрический котел «Скат».

Отличительными особенностями модели Бобер DLO являются: удобная горизонтальная загрузка топлива, комфортное управление температурой горения, регулируемая подача воздуха с термостатом, возможность установки страховочного клапана подмеса, обеспечивающего защиту от перегрева теплоносителя.

Электрический котел Protherm «Скат» работает от сети ~380В, а модели 6К и 9К — от сети напряжением как ~380В, так и ~220В. Энергии котлов хватит, чтобы обеспечить дом горячей водой для бытовых нужд, подключить теплые полы и радиаторы.

Схема подключения:

  1. Твердотопливный отопительный котёл Protherm «Бобёр»
  2. Электрический котел Protherm «Скат»
  3. Буферная ёмкость
  4. Водонагреватель
  5. Погодозависимый регулятор Kromschroder E8.4401
  6. Радиаторы + термостатический вентиль
  7. Теплый пол
  8. Термостат

Установка буферной ёмкости (3) позволяет поддерживать температуру в системе отопления после прогорания дров в твердотопливном котле (1). Благодаря термостату (8) электрический котел (2) контролирует температуру теплоносителя в буферной ёмкости (3), в случае падения температуры до заданного минимума он автоматически начинает свою работу для поддержки температуры в буферной ёмкости (3). При наличии многотарифного счетчика затраты за использование электроэнергии сведены к минимуму. Погодозависимый регулятор (5) осуществляет управление основными отопительными контурами (6,7) и водонагревателем (4), что дает дополнительную экономию, основанную на выборе программы отопления в зависимости от заданной температуры.

При подборе мощности котла необходимо рассчитать площадь отапливаемого помещения. Для экономичной эксплуатации важно, чтобы она соответствовала потерям тепла отапливаемых помещений. Выбор котла меньшей мощности ведёт к недостаточному прогреву помещений и невыполнению требований по тепловому комфорту, а при выборе котла слишком большой мощности его производительность снижается, что ведёт к образованию конденсата и смолы внутри твердотопливного котла. Проектируя систему отопления, нужно определить необходимый объём расширительного бака. При превышении объёма встроенного расширительного бака электрического котла необходим внешний расширительный бак. Следует знать гидравлическое сопротивление всей системы и проверить соотношение с остаточным напором насоса для определения работоспособности системы.

Мы считаем, что комбинированная схема отопления твёрдотопливным и электрическим котлами сможет решить многие проблемы владельцев негазифицированных домов. Предложив реализовать на объекте описанную выше схему отопления, вы сможете дать домовладельцу уверенность в сохранности тепла его жилища, а также предложите вариант существенной экономии средств.

Работа электрического и твердотопливного котлов в одной системе

Электрокотел с камином или твердотопливным котлов

Электрические котлы не заменимы в зданиях,  где нет возможности подключения к газовой сети. В домах, где поставки газа невыгодны, обычно рассматривается установка котла на твердом топливе. Использование твердого топлива в настоящее время является самым выгодным в процессе эксплуатации, однако это не удобно. Твердотопливный котел постоянно требует внимания к себе: систематическое подбрасываение топлива, очистка, обслуживание, заготовка топлива. Другим недостатком является отсутствие возможности оставить котельную без присмотра, а более длительные поездки, например, в праздничные дни, связаны с риском замораживания установки.

Эти проблемы устраняет электрический котел, который будет поддерживать нагрев в те времена, когда по разным причинам нет возможности пополнения топлива. Он автоматически включается в работу, как только система отопления начинает остывать и будет работать до тех пор, пока не включится котел на твердом топливе.

Установка электрического котла связана с небольшими инвестициями, значительно ниже, чем для газовых или пеллетных котлов. В то же время потребление электроэнергии будет небольшим, если оформить все черз льготную тарификацию, котороя на сегодняшний день есть в Беларуси.

Установка двух обратных клапанов обязательна!

СХЕМА УСЛОВНАЯ, БЕЗ ЗАПОРНОЙ АРМАТУРЫ!!! ДЛЯ ОБРАЗНОГО ПОНИМАНИЯ, КУДА СТАВИМ ОБРАТНЫЕ КЛАПАНЫ!!

Понятно, что использование электрического котла в сочетании с камином или твердтопливным котлом лишь «незначительно» увеличивает эксплуатационные расходы. С другой стороны, выгода от гораздо большего комфорта при эксплуатации всей системы огромна.

Отопление дачных домов.

Электрические котлы — это хороший и дешевый способ обогревать дома, где мы редко останавливаемся. При полной автоматизации котел будет поддерживать свою температуру антифриза с использованием небольшого количества энергии. Дополнительным преимуществом является возможность управления котлом через смартфон. Это позволяет управлять котлом из любой точки мира. Таким образом, вы можете изменить настройки и включить отопление комнат до комфортных температур перед прибытием в здание. К вашему приезду дом будет теплым и уютным.

К примеру современные котлы Kospel, или Эван имеют колодки подключения GSM/WiFi, где легко можно настроить любые параммеьры через смартфон, планшет или компьютер, лишь установив специальный софт.

У нас можно купить электрическиские котлы по недорогим ценам!

Электрический и твердотопливный: комбинированные котлы отопления

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

  • отопительные радиаторы — требуют 30 кВт;
  • система отопления «теплый пол» — до 15 кВт;
  • накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0С.

* Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

  • проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;
  • трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;
  • на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;
  • перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;
  • после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

*

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

  • прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
  • комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
  • отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
  • весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

*

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

  • оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • основной нагревательный агрегат оснащается трехходовым клапаном;
  • для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
  • каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Важные нюансы подключения

Чтобы система функционировала эффективно, необходимо произвести предварительные расчёты. Прежде всего, следует выяснить, возможна ли в принципе установка такого оборудования в данном здании. Пониженное или нестабильное напряжение в частных домах – не редкость. При таких обстоятельствах установка электрического бойлера может оказаться абсолютно бесполезной.

Важно! При выборе электрокотла необходимо учитывать состояние электропроводки в конкретном доме, а также суммарную мощность всех находящихся в нём электроприборов, иначе при включении нагревателя может произойти короткое замыкание либо будет постоянно отключаться автоматический выключатель.

Большое значение имеет правильный выбор гидронасосов. При покупке необходимо обратить внимание на их параметры. Маломощные аппараты не смогут обеспечить необходимую циркуляцию жидкости. Следует произвести точные вычисления с учётом диаметра и протяжённости трубопроводов.

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор. Это, как правило, ёмкость, в которой накапливается вода для ГВС. Она препятствует прямому попаданию остывшей жидкости в твердотопливный котёл.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Как грамотно установить два котла в системе отопления?

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрокотла

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают универсальный двухтопливный котел. Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

Подключение твердотопливного котла: схема подключения

Если вы решили произвести подключение твердотопливного котла, то схема этих работ вам непременно понадобится. При проведении данных манипуляций необходимо соблюдать определенные правила, необходимые для долговечной и безопасной эксплуатации оборудования. В последнее время климатические условия стали резко меняться. Зима становится холоднее, перепады температур более впечатляющие. Если вы решили подключить твердотопливный котел, схема, представленная в статье, поможет вам в этом.От того, насколько качественно будут выполнены монтажные работы, будет зависеть долговечность и надежность оборудования. Есть возможность дополнить агрегат твердотопливным котлом, а также другими устройствами, которые будут соответствовать потребностям семьи. Все эти обстоятельства требуют определенного пространства вокруг установки. Если речь идет о запасе свободного места, важно продумать разводку труб отопления, которые будут идти от котла. Произвести монтажные работы самостоятельно вполне реально, главное заранее произвести расчеты и продумать каждый этап.

Основные правила установки котла

Если вы подключаете твердотопливный котел, то сначала необходимо рассмотреть схему, это позволит исключить возникновение наиболее важных ошибок. Изначально мастеру предстоит продумать, где будет располагаться котельная, а также как она будет выглядеть. В помещении обязательно должна быть хорошая система вентиляции, которая обеспечит правильный процесс горения. Немаловажно и то, какое напольное покрытие будет в этом помещении, оно должно состоять из бетона, толщина которого составляет 5 и более сантиметров.Монтажные работы должны сопровождаться первичным выбором места для котла. Так как основным недостатком такого оборудования является необходимость монтажа в месте, где по периметру оборудования имеется много места для проветривания установочной поверхности.

Важно правильно выполнить монтажные работы, которые могут сопровождаться некоторыми трудностями. Если агрегат имеет высокую стоимость, то монтажные работы лучше доверить профессионалам, иначе могут возникнуть дополнительные расходы.

Технология монтажных работ

Подключение твердотопливного котла, схема которого вам понадобится перед проведением работ, предусматривает выполнение нескольких этапов, среди них можно выделить размещение оборудования внутри котельной. На следующем этапе прокладывается трубопроводная система, производится обвязка, на завершающем этапе ставится задача запуска котла.

Основные требования к котельной

Независимо от того, монтажные работы выполняют специалисты или владелец частного дома, необходимо соблюдать схему подключения твердотопливного котла.В противном случае вы можете столкнуться с проблемами, которые могут возникнуть при эксплуатации оборудования, они могут нанести серьезный ущерб не только котлу и установке, но и вашему бюджету. Для обеспечения безопасной работы котельного оборудования необходимо выбрать помещение площадью не менее 7 кв. При оборудовании котельной системой вентиляции необходимо выбирать сечение канала от 80 миллиметров, что должно приходиться на 1 киловатт мощности котла, работающего на твердом топливе.Важно обеспечить безопасное стандартное расстояние от стены до оборудования, которое должно составлять 0,5 метра и более. После того, как вы рассмотрели схему подключения твердотопливного котла, важно продумать, какие материалы будут использованы для устройства пола. Они должны быть негорючими, перед топочным проемом должен быть негорючий материал типа металла. Важно правильно подобрать диаметр дымохода, к этому параметру предъявляются определенные требования.Вы должны соблюдать все нормы пожарной безопасности, только так можно будет обеспечить правильную работу устройства. От правильного монтажа и выбора разновидности дымохода будет зависеть КПД сердца отопительной системы.

Консультация специалиста

Схема подключения твердотопливного котла к системе отопления, представленная в статье, позволит произвести работу без помощи специалистов. Это поможет сэкономить внушительную сумму денег.Однако в этом случае вы не сможете рассчитывать на гарантию, которая распространяется на работу и оборудование. В зависимости от мощности и габаритов, а также объема топки котел можно разгружать вручную или с помощью мобильного крана. В этом случае лучше всего позаботиться о том, чтобы установка была завершена до завершения строительных работ. Только так вы сможете устранить проблемы с крышей и дверными проемами.

Подготовка перед установкой

Схема подключения твердотопливного котла к системе отопления позволит установить и подключить котел самостоятельно.Перед проведением монтажных работ необходимо выполнить расчеты параметров котельной с учетом работы оборудования и его особенностей. Мастер должен рассчитать уклоны. Произвести разводку труб с теплоносителем, а также припаять соединительные элементы можно будет, предварительно продумав расположение расширительного мембранного бака для отопления. В системе может быть бойлер. Специалисты или хозяин дома должны подготовить сварочный аппарат, пластиковые трубы, специальный паяльник для них, трубные ножницы и некоторые другие инструменты, а также материалы.

Порядок монтажных работ

Подключение газового и твердотопливного котла, схема которого поможет вам в проведении работ, осуществляется после подготовки к монтажным работам. На следующем этапе оборудование размещается на окончательном месте, осуществляется обвязка, что является самым сложным этапом. Мастеру предстоит подключить коммуникации, это предполагает установку трубы, подающей воду в систему, а также обратки, потребуется подключить трубу, которая будет подавать воду на отопление.Схема подключения твердотопливного котла отопления предполагает ввязывание в систему некоторого дополнительного оборудования по типу расширительного бака. Не забывайте о необходимости обустройства дымохода, а также запуска оборудования.

Некоторые возможности подключения

Ряд мастеров используют параллельное подключение газового и твердотопливного котла. Не всегда есть возможность в таких случаях смонтировать водяной насос для обеспечения принудительной циркуляции жидкости. Причиной тому могут служить некоторые факторы.Одна из них – частые перепады напряжения в сети, с которыми достаточно сложно бороться. Довольно часто рядом с домом отсутствуют линии электропередач. Цена такой системы будет намного ниже из-за отсутствия дополнительного оборудования, но при монтаже потребуется соблюдение уклонов. Между баком и котлом в системе отопления рекомендуется установить страховочные линии на выходных и входных патрубках. При этом этот элемент следует располагать ближе к водонагревателю. Кроме всего прочего, мастер должен убедиться, что расширительный бак подключен к котлу кратчайшим путем, на нем не получится врезать предохранительные клапаны и краны.Если вы рассматриваете схему подключения твердотопливного долговечного котла, важно учесть, что в некоторых случаях невозможно поднять бак так, чтобы циркуляционный насос был врезан в прямую трубу. Это откроет возможность всасывания в верхний воздухоохладитель.

Дополнительная информация о схемах подключения

Циркуляционный насос должен быть установлен в обратке. Он должен быть установлен возле отопительного котла. Это необходимо для того, чтобы система продолжала свою работу без принуждения в случае отключения электроэнергии.Этот агрегат должен быть установлен вдоль обходного пути, а при необходимости его можно отключить от сети, минуя обходной путь с помощью кранов.

Заключение

Предварительно необходимо рассмотреть схему подключения твердотопливного котла. При электрическом котле не стоит пренебрегать установкой байпаса, представляющего собой перемычку с краном, расположенную между обраткой и подачей. Этот элемент необходим для возврата лишней воды из батареи в стояк.

Схема обвязки двух твердотопливных котлов. Схема подключения твердотопливного котла отопления



Если обвязка твердотопливного котла выполнена правильно, это существенно влияет на срок службы. отопительного оборудования, предотвращает аварийные ситуации, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но есть общие принципы монтажа, которые необходимо соблюдать при монтаже водяного контура.

Варианты обвязки твердотопливного котла

Схема подключения твердотопливного котла к системе отопления выбирается в зависимости от технических характеристик отапливаемого здания. При выборе обратите внимание на несколько параметров:

  1. Тип циркуляции охлаждающей жидкости.
  2. Тип системы отопления.
  3. Одновременное использование систем радиаторного отопления и теплого пола.

Выбор трубопровода влияет на теплотехнические характеристики и параметры системы отопления, поэтому не следует легкомысленно относиться к подходящей схеме.

По типу циркуляции теплоносителя принято различать следующие схемы:

Кроме распределения систем по типу циркуляции теплоносителя по аналогичному признаку принято разделять еще несколько схем:

По своему устройству или принципу подключения принято различать еще несколько распространенных схем отопления:

Существуют современные системы обвязки твердотопливных котлов с использованием гидравлической стрелы и коллекторной группы.Такие решения применяются, если планируется подключение водяных контуров по принципу высоко- и низкотемпературного нагрева. Водяная пушка устанавливается в систему отопления с теплыми полами.

При выборе системы отопления с твердотопливным котлом ориентируйтесь на следующие моменты:

  1. Стоимость работ по обвязке.
  2. Тепловые характеристики помещения.

При расчете и выборе подходящей схемы обвязки не обойтись без грамотной консультации теплотехника.

Схема обвязки без теплоаккумулятора

При выборе способа обвязки твердотопливного котла отопления одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система отопления делается с помощью малого и большого круга системы отопления. Монтаж малого круга осуществляется по следующим правилам:

Принцип работы данной схемы следующий:

  • После включения котла нагретый теплоноситель циркулирует в малом отопительном кругу.Трехходовой клапан предотвращает попадание холодной ненагретой воды в теплообменник. Большая разница температур подачи и обратки приводит к тому, что котел начинает «плакать». Образуется большое количество конденсата, который негативно влияет на теплообменник.
  • Охлаждающая жидкость постепенно прогревается и после нагрева свыше 60°С открывается трехходовой клапан. С этого момента начинает работать большой круг системы отопления.
  • Малый круг системы отопления продолжает функционировать как смесительный узел, препятствуя закипанию теплоносителя и уменьшая разрыв между температурами подачи и обратки.

Обвязка бойлера косвенного нагрева

Схема обвязки твердотопливного котла с буферной емкостью, немного отличается от предыдущего варианта. По сути, буферный бак или бойлер косвенного нагрева представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком-аккумулятором заменяет малый отопительный круг и выполняется следующим образом:

  • Бак устанавливается между котлом и системой отопления.
  • Подающий трубопровод подключается к верхней части котла, а обратка системы – к нижней.
  • На обратной линии установлены два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки задаются таким образом, что движение теплоносителя в буферной емкости осуществляется сверху вниз. Этого можно добиться, поставив циркуляционный насос большей производительности перед накопительным устройством, а меньшей после него.

Трубопровод твердотопливного котла с бойлером косвенного нагрева выполняет несколько важных функций:

  • Уменьшает разницу температур между подачей и обраткой системы отопления.
  • Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.

Обвязка твердотопливного котла с бойлером косвенного нагрева является стандартом подключения в западных странах.У отечественного потребителя схема не пользуется широкой популярностью, что связано с относительно высокой стоимостью приобретения и установки необходимого оборудования.

Обвязка котла ТТ вместе с электрокотлом

Принципиальная схема обвязки, включая установку и параллельное использование электрокотла вместе с агрегатом ТТ, очень популярна. Преимуществом такого решения является возможность использования дешевого твердотопливного котла. А после сгорания дров или угля в топке, если нет возможности добавить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:

  • Два котла подключаются параллельно.
  • Электрический котел оснащен циркуляционным насосом. Для твердотопливного агрегата потребуется установка насосного оборудования.
  • Для предотвращения появления дублирующего потока теплоносителя при одновременном включении двух циркуляционных насосов устанавливается специальный клапан, перекрывающий выход потока. В данном случае обратный клапан в системе отопления, он нужен для того, чтобы при одновременной работе двух котлов не застаивался теплоноситель в контуре котла.Вам потребуется установить две арматуры. Один клапан устанавливается на подающей линии от электрокотла, второй на обратной линии к твердотопливному котлу.
  • Работу системы будут обеспечивать два датчика температуры. Комнатный датчик подключен к электрическому котлу. Когда температура в помещениях падает ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Для предотвращения потерь тепла на насосе котла ТТ также установлен термодатчик, отключающий циркуляцию теплоносителя при остывании камеры сгорания.

Из какой трубы сделать обвязку твердотопливного котла

Строгих правил, регламентирующих, какую трубу использовать для обвязки котла, нет. Есть только одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого отопительного круга выполнен с использованием металлической обвязки (сталь, медь). Это делается для того, чтобы при закипании теплоносителя и возникновении аварийной ситуации трубы не испортились и сохранили свою герметичность под воздействием высоких температур. Материал для остальной части трубопровода можно выбрать по желанию.

Наиболее распространенные варианты обвязки:

В связи с тем, что нагрев теплоносителя часто достигает температуры кипения жидкости, обвязывать твердотопливный котел лучше трубами из металла. Но, поскольку такой вариант не всегда возможен, допускается использование аналогов. Использование полипропилена со стекловолокном, в системах отопления с твердотопливным котлом, показало себя как один из самых надежных и оптимальных способов обвязки.

Как и чем утеплять трубы

Изоляция труб выполняется мерилоном или любым другим предназначенным для этих целей утеплителем.Если трубопровод прокладывается в земле, как в случае с отдельно стоящей котельной, то для дополнительной защиты используют ПЭТФ большого диаметра.

Труба ПЭТ защищает от механических повреждений. Изоляция – это своеобразная защита от конденсата, предотвращающая ожоги при случайном прикосновении к трубам, а также снижающая потери тепла. Закрепите изоляцию хомутами или вязальной проволокой.

Необходимые узлы и агрегаты для обвязки котла

Полный перечень арматуры для подключения котла к системе зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении необходимы следующие стяжки:

  • Клапан термостатический или термосмесительный – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева и закипания последнего.
  • Расширительный бак — предусмотрен в любой схеме отопления. Мембранный расширительный бачок устанавливается в закрытых системах с принудительной циркуляцией теплоносителя. В самотечных контурах открытая емкость устанавливается в самой высокой точке водяного контура.
  • Циркуляционный насос — устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре.Некоторые решения, такие как использование буферной емкости, двух параллельно включенных котлов, требуют установки сразу двух модулей циркуляционного оборудования.
  • Клапан обратный — согласовывает направление теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублированного потока при одновременном подключении электрического и твердотопливного котлов.
  • Коллектор — используется при одновременном подключении теплых полов и радиаторов. Без коллектора не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет отдельный трубопровод.Коллектор в системе отопления нужен для большинства современных схем отопления.
  • Очиститель воздуха – автоматический клапан входит в стандартную комплектацию группы безопасности. В автоматическом режиме стравливает воздух из системы отопления.
  • Клапан подпитки системы – регулирует давление и общий объем теплоносителя в системе. Если она падает ниже минимального значения, он открывается и снова наполняет водяной контур жидкостью.
  • Датчик давления в системе — также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто первое указывает на перегрев теплоносителя.Благодаря сверке показаний термометра и датчика давления (манометра) удобно установить необходимый режим работы и настроить автоматику.
  • Фильтр грубой очистки
    — устанавливается на обратку, непосредственно перед циркуляционным насосом. Фильтр рекомендуется устанавливать перед буферной емкостью, расширительным баком и другими чувствительными элементами системы отопления.
  • Гидравлическая стрела — гидравлическая стрела в системе отопления, необходима для котлов, работающих по принципу длительного горения и с модуляционными настройками мощности.На практике это устройство заменяет буферную емкость и имеет общий принцип работы.
  • Смесительный узел или смесительный узел- смешивает горячую и охлажденную воду из муфты нагрева для предотвращения закипания и уменьшения разницы между подачей и возвратом теплоносителя.

Способы защиты котла и системы отопления от перегрева

Кипячение системы отопления является основным недостатком использования твердотопливных котлов. Регулировать работу агрегатов достаточно сложно.Для предотвращения закипания в современных системах используют многослойную защиту:

  • Малый отопительный контур — изначально контур предотвращает образование конденсата. После того, как большой отопительный контур заработал, конструкция играет роль смесительного узла.
  • Группа безопасности- включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве повышается давление в системе, что приводит к поломке клапана и сбросу некоторого количества воды из водяного контура.
  • Бак мембранный — давление в расширительном баке в закрытой системе отопления твердотопливного котла изменяется в зависимости от нагрева теплоносителя. Емкость подбирается из расчета общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мбар. Большинство теплообменников котлов ТТ не выдерживают больших параметров и деформируются при перегреве.
  • Буферная емкость — подключение твердотопливного котла отопления к системе отопления через накопительный котел делает практически невозможным закипание теплоносителя.
  • Подключение циркуляционного насоса — в случае отключения электроэнергии движение теплоносителя прекращается, что приводит к практически мгновенному закипанию. Правила техники безопасности требуют, чтобы насос подключался через источник питания.

Оптимальный объем системы отопления рассчитывается по формуле 1 кВт = 15 литров воды. Полученный результат используется при подборе расширительного мембранного бачка или определении необходимого количества охлаждающей жидкости/антифриза.

Что лучше залить в систему отопления при отоплении твердотопливным котлом

Система отопления, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя.На выбор влияет несколько факторов:

  • Тип здания — в отапливаемых помещениях в качестве жидкости для системы отопления целесообразнее использовать обычную воду.
  • Если вы планируете время от времени отапливать здание, лучше использовать незамерзающую жидкость.

Антифриз, применяемый для систем отопления, кроме своего основного качества (замерзает при -15°С), обладает еще одним свойством. Для нагрева жидкости требуется большое количество тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор трубопровода для твердотопливного котла влияет на безопасность и срок службы отопительного оборудования. Расчет системы отопления требует привлечения квалифицированного инженера-теплотехника.

Часто бывает, что в частном доме нет возможности подключения к центральным коммуникациям, из-за большой удаленности от последних. Эта проблема особенно актуальна для новых коттеджных поселков, которые активно заселяются, но коммуникации планируется подвести в ближайшие пару лет.Если вы попали в такую ​​ситуацию и хотите грядущей зимой жить в собственном доме, лучший выход для вас – оборудовать автономную систему отопления с собственной котельной.

Владельцы коттеджей в большинстве случаев отдают предпочтение твердотопливным котлам, работающим на дровах, угле и пеллетах. Твердое топливо привычно, эффективно справляется со своей задачей и стоит недорого.

В этой статье мы разберем преимущества и недостатки различных схем подключения котельного оборудования, работающего на твердом топливе, и расскажем, как правильно установить котел, чтобы система отопления здания функционировала бесперебойно, эффективно и безопасно.


Порядок установки твердотопливного котла в частном доме

Процедура установки традиционно включает 3 этапа, в том числе:

Есть несколько вариантов обвязки, ниже мы их подробно опишем.

Одним из важнейших этапов, к которому следует отнестись максимально серьезно, является обустройство котельной (топки) – помещения, в котором предполагается установка котла. Котельная должна быть оборудована в соответствии со всеми требованиями пожарной безопасности, в том числе:

Также в целях обеспечения пожарной безопасности вокруг котла необходимо оставлять как можно больше свободного пространства и не устанавливать его вплотную к стене.

Схемы обвязки котлов

Владельцы частных домов, обустраивающие систему отопления своими руками, как правило, выбирают самую простую схему обвязки. Этот вариант предполагает подключение котельного оборудования к системе отопления с двух сторон – к подающему трубопроводу и к обратному трубопроводу – по паре труб.

Такая схема обвязки хороша тем, что полностью автономна по отношению к электросети. Даже в случае отключения электроэнергии система будет работать исправно.

Основным и очень существенным недостатком является отсутствие возможности регулировки температуры теплоносителя на выходе из отопительного оборудования, что в итоге может привести к таким неблагоприятным последствиям, как появление ржавчины на поверхности труб и котла .

Этот вариант подключения достаточно популярен за счет того, что его может сделать даже неспециалист. В то же время существуют более сложные схемы обвязки, подразумевающие возможность регулировки температуры теплоносителя, которая не должна опускаться ниже 60°С, и, в то же время, кипение также крайне нежелательно.Соблюдение этого условия позволяет исключить следующие нежелательные явления:

  • регулярно возникающий большой перепад температур в теплообменнике, способствующий сокращению срока службы оборудования и его безремонтной эксплуатации;
  • в результате образования конденсата на внутренней поверхности камеры сгорания.

Последнее особенно важно, так как конденсат есть не что иное, как слабые растворы кислот малой концентрации, способные разъедать стенки котла.

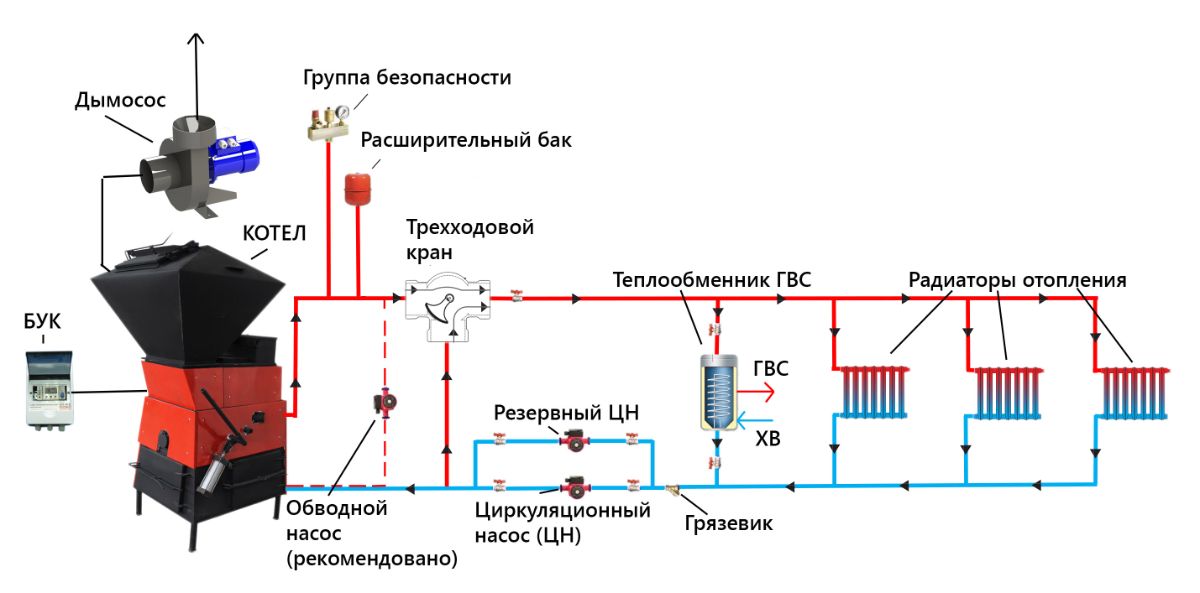

Базовая схема обвязки

При выборе способа подключения твердотопливного котла к системе отопления особое внимание следует уделить установке смесительного узла, а также группы безопасности. Последний является первым элементом системы, встречающимся на пути нагретого теплоносителя. В группу безопасности входят:

  • манометр, контролирующий давление в системе;
  • предохранительный клапан — сброс лишнего теплоносителя и пара;
  • воздухоотводчик, исключающий возникновение воздушных заторов;

Такое оборудование представлено в разделе «Сопутствующие товары» нашего интернет-магазина под названием «Security Group».Основное его предназначение – обеспечение безотказной работы системы отопления. Манометр, воздухоотводчик и клапан смонтированы на одном коллекторе из нержавеющей стали. Он позволяет автоматически снижать давление в системе.

Советуем прочитать нашу статью Виды автоматики безопасности газовых котлов на нашем канале Дзен.

Установка смесительного узла

После завершения установки предохранительной группы можно переходить к установке смесительного узла – перемычки обратки, соединяющей подающий контур системы отопления с обраткой.При работе системы жидкость, минуя отопительные приборы, отдает тепло и возвращается в котел для нагрева.

При правильной работе этого контура, при снижении температуры теплоносителя ниже 60°С, перемычка размыкается автоматически, в обратный контур поступает горячая вода в небольшом объеме и температура возвращается к нужному значению.

Твердотопливные котлы «Куппер» относятся к универсальному отопительному оборудованию, способному функционировать в открытых и закрытых системах, где имеется принудительная или естественная циркуляция теплоносителя.Такой котел может выступать как в качестве самостоятельного источника тепловой энергии, так и в качестве дополнительного – в составе существующего отопительного контура, в паре с другим котлом, работающим на газе, электричестве или жидком топливе.

Дополнительным преимуществом покупки котла Куппер в Теплодаре является то, что в комплект отопительного оборудования входит термометр для контроля температуры.

Подключение твердотопливного котла с тепловым аккумулятором

Если в котле нет опции автоматической подачи топлива, вам придется самостоятельно следить за количеством последнего в топке и периодически подгружать в пламя новую порцию.Чем активнее нагревается котел, тем интенсивнее работает система отопления. Это не очень удобно, ведь для поддержания нужной температуры в помещении на вышеперечисленные манипуляции тратится много времени.

Частично справиться с этим неудобством позволит буферный бак – своеобразный аккумулятор тепла, представляющий собой бак с водой, которая нагревается от подающего контура системы отопления. Перечень преимуществ его установки:

  • возможность снижения повышенной температуры теплоносителя в пике работы котла;
  • передача тепла охлаждаемому теплоносителю при понижении температуры жидкости в системе.

Такой аккумулятор тепла долго остывает. При выборе буферного бака исходите из того, что для дома площадью 150 м 2 нужен бак объемом не менее 1 м 3 .

Дополнительный смеситель

Дополнительный узел смешения устанавливается на участке между буферной емкостью и радиаторами отопления. Этот элемент системы соединяет контуры обратки и подачи и позволяет избежать сильного перепада температур, когда теплоноситель в пик работы котла начинает почти кипятить.

Кстати, для твердотопливных котлов «Куппер» с автоматической пеллетной горелкой дополнительный смесительный узел не нужен и при их установке можно смело ограничиться самой примитивной схемой обвязки.

В модели Куппер ОВК 10 автоматическая пеллетная горелка (ПТГ) устанавливается вместо зольника котла, а контейнер, в который загружаются пеллеты, и встроенный пульт управления на сам котел, что позволяет экономить место в номер. Перед началом рабочего процесса на панели управления задаются параметры системы отопления. С помощью автоматического пульта можно управлять зажиганием, процессом горения и поддерживать сбалансированную температуру теплоносителя без участия дополнительных смесительных узлов, усложняющих установку. Еще одним преимуществом этой модели является то, что зола частично удаляется встроенным вентилятором высокой мощности.

Такой котел подходит для установки в помещениях площадью до 100 м² и может использоваться в жилом доме, на даче, в гараже и в других местах.Оборудование легко встраивается в системы отопления разного типа. Приятным бонусом является наличие плиты с варочной поверхностью.

Схема подключения аварийной цепи

Одна из очевидных и наиболее распространенных проблем, возникающих в системах отопления с твердотопливными котлами – перегрев теплоносителя. Крайне нежелательно допускать превращение горячей воды в пар и своевременно охлаждать ее до требуемых значений.

Существует три простых и эффективных способа охлаждения охлаждающей жидкостью:

  1. Кроме основного, в топку монтируется дополнительный теплообменник. Первый будет работать на нагрев теплоносителя, второй обеспечит охлаждение жидкости. Входная труба подключается к водопроводу, а встречная – к канализации. Если вам срочно нужно охладить теплоноситель, достаточно открутить вентиль на патрубке, и холодная вода потечет во второй теплообменник.
  2. В процессе обустройства системы один теплообменник монтируется внутри другого, что обеспечивает быстрое снижение температуры рабочей жидкости в случае необходимости.
  3. К патрубкам теплообменника подводятся две трубы, первая подключается к водопроводу, а вторая к канализации. Далее монтируется вентиль, который подает холодную воду в систему. Излишки теплоносителя сбрасываются в канализацию.

Все три метода одинаково эффективны и дают одинаковый результат.

Дополнительные схемы подключения твердотопливного котла отопления

Рекомендуем обратить внимание на такое важное обстоятельство, которое напрямую влияет на выбор схемы обвязки твердотопливных котлов, как периодические отключения электроэнергии, что чревато резким вскипанием теплоносителя со всеми вытекающими последствиями. Эту проблему можно решить, установив байпас, который изолирует циркуляционный насос от отопительного контура.

Байпас (запасной) — резервный трубопровод, по которому теплоноситель может подаваться в обход участка магистрального трубопровода или параллельно. Одним концом он соединяется с входным патрубком, другим — с выходным. Байпас часто используют для установки на нем дополнительных устройств, например, запорной арматуры, с помощью которой при необходимости перекрывают поток воды в основной магистрали, перенаправляя ее на запасную.Для полного перекрытия системы выходной патрубок оборудован краном. Запорную арматуру можно установить и на байпасе, на входном патрубке.

Комбинированные котлы

В последнее время все большую популярность набирают комбинированные котлы, обеспечивающие непрерывный нагрев теплоносителя вне зависимости от внешних обстоятельств. Систему можно дополнить еще одним котлом, газовым или электрическим. Схема подключения электрокотла к твердотопливному осуществляется параллельным способом. В обвязку добавляется оборудование с врезкой в ​​подающем и обратном контурах.Запорные клапаны должны быть установлены на стыке двух патрубков. В случае автоматизированной системы используется 3-ходовой клапан с термоголовкой.

В ассортименте нашего интернет-магазина представлены модели котлов, которые можно использовать в подобных схемах, например, «Куппер Практик 20». Данное оборудование предназначено для обогрева помещений площадью 130-200 м 2 и может работать как на угле, так и на дровах. Благодаря своим компактным размерам занимает мало места. Другой вариант, Куппер Практик 8, предназначен для небольших помещений от 40 до 80 м 2 .Благодаря наличию блока ТЭНа температура охлаждающей жидкости сохраняется некоторое время после выгорания топлива.


Обвязка котла состоит из всех устройств и элементов, которые подключены к источнику тепла и вместе образуют единую систему отопления. Схема обвязки твердотопливного устройства состоит из:

  1. Запорно-регулирующая арматура.
  2. Приборы управления и автоматики.
  3. Трубопроводы.
  4. Отопительные приборы (радиаторы, теплые полы, полотенцесушители).

Требования к обвязке

Обвязку можно производить по многим схемам, при которых необходимо учитывать правила:

  1. Температура воды или любой другой жидкости , выходящей из головного устройства системы, не должна превышать стандартные значения. Это касается давления, под которым подается теплоноситель.
  2. Температура теплоносителя, поступающего в котел длительного горения , должна быть не менее 20°С от аналогичного показателя воды, выходящей из теплообменника.В противном случае начинается середина корпуса.
  3. Должны быть автоматические устройства, способные регулировать мощность установки длительного горения и обеспечивать стабильную температуру жидкости.

Лучше всего таким требованиям отвечают схемы, предусматривающие наличие циркуляционных насосов.

Открытая система с естественной циркуляцией

Такая схема является самой простой среди всех лямок, так как состоит из минимального количества элементов. Это делает его полностью автономным.Недостатки:

  1. Нет возможности регулировать температуру воды, выходящей из теплообменника.
  2. Воздух может попасть в теплоноситель через открытый расширительный бак. Это ускоряет коррозию панельных и биметаллических радиаторов, стальных труб и теплообменника.

К этому типу обвязки относятся:

  1. Котел длительного горения.
  2. Линия горячего водоснабжения.
  3. Открытый расширительный бачок.
  4. Определенное количество радиаторов отопления.
  5. Линия подачи оборотной воды.

Правила установки:

  1. Подвод воды от котла должен быть ниже радиаторов отопления более чем на 0,5 м. В противном случае естественная циркуляция теплоносителя будет нестабильной.
  2. Трубы устанавливаются под наклоном по направлению движения воды. Для уменьшения сопротивления движению рекомендуется использовать трубы большего диаметра.
  3. Расширительный бачок необходимо разместить в том месте, высота которого наибольшая по сравнению с высотой размещения всех элементов отделки.
  4. Поскольку запорно-регулирующая арматура уменьшает проходное сечение труб (это увеличивает сопротивление жидкости), их количество должно быть минимальным.

Читайте также: Частые поломки электрокотлов и их ремонт

Закрытая система с естественной циркуляцией

Данная обвязка пеллетного устройства предполагает использование мембранного бака закрытого типа. Лучше всего разместить его на обратке при самая нижняя точка. В этом случае оптимальным является такой бак, в котором помещается более 10% используемой во всей системе воды.

Состав схемы представлен:

  1. Котел отопительный.
  2. Группа безопасности.
  3. Линия подачи нагретой жидкости.
  4. Радиаторы отопления.
  5. Мембранный бак.
  6. Линия возврата воды.

Группа безопасности представляет собой отдельное устройство, которое должно состоять как минимум из радиаторов и предохранительного клапана. Последний подключается к канализации с помощью сливного шланга. Его функция заключается в снижении избыточного давления. В состав этого устройства может входить манометр, позволяющий визуально оценить давление в системе.

Первые два элемента группы безопасности можно установить отдельно. Зачастую он уже включен в конструкцию устройства. Правила установки основных элементов трубопровода практически аналогичны правилам установки компонентов приведенной выше схемы.

Трубопровод принудительной циркуляции

По конструкции практически аналогичен замкнутой системе с естественным движением теплоносителя. В этом случае появляется дополнительный элемент в виде циркуляционного насоса.В большинстве случаев он монтируется на линии обратки после мембранного бака и перед входным патрубком теплообменника.

Благодаря такому насосу можно более гибко управлять работой системы. Появляется возможность установки запорной и регулирующей арматуры на каждый радиатор. Теперь вода способна под напором, создаваемым циркуляционным насосом, беспрепятственно проходить по более узким участкам полипропиленового трубопровода.

Использование такого насоса делает систему зависимой от источника питания.

Коллекторная система

В такую ​​обвязку твердотопливного агрегата входят:

  1. Котел на твердом топливе.
  2. Группа безопасности.
  3. Коллектор линии подачи.
  4. Радиаторы отопления.
  5. Полотенцесушитель.
  6. Система подогрева пола.
  7. Коллектор обратной линии.
  8. Бак мембранный.
  9. Циркуляционный насос.

Читайте также: Твердотопливный котел с варочной панелью

Новым элементом в этой системе являются коллекторы.Известные как гребни. Они представляют собой широкую трубу с большим количеством насадок. Один из них входной, остальные выходные. К первому подключается труба с группой безопасности… По ней подается горячая жидкость, которая, выйдя из различных патрубков, распределяется по группам пользователей: радиаторы, теплый пол и полотенцесушитель. Второй коллектор вместе собирает воду и направляет ее через выход .

Гидравлическая система Arrow

Очень похожа на контур коллектора.Вместо двух коллекторов используется гидростатическая стрела , представляющая собой вертикальную трубу большого диаметра, которая соединяется с подающей и обратной линиями. Он имеет множество соединений, к которым подключаются отдельные группы пользователей.

Патрубки, к которым можно подключить радиаторы, теплый пол и т.п., расположены на разной высоте гидрострелки. При этом высота размещения соответствует температуре воды. Благодаря этому можно подавать теплоноситель с определенной температурой к различным устройствам.

Система накопления тепла

Обвязка твердотопливного отопительного котла, в схему которого входят, отличается тем, что может иметь два контура движения теплоносителя:

  1. Первый происходит между устройством и тепловым аккумулятором .
  2. Второй формируется между аккумулятором тепла и радиаторами.

Схема следующая:

  1. Котел.
  2. Группа безопасности.
  3. Аккумулятор тепла.
  4. Нагревательные устройства.
  5. Главный циркуляционный насос. Он входит в трубу, которая идет от радиаторов отопления и идет к теплоаккумулятору.
  6. Мембранный бак. Расположен после теплоаккумулятора.
  7. Дополнительный циркуляционный насос. Он расположен между мембранным баком и обратным патрубком теплообменника.

Аккумулирует в себе тепло, одновременно отдавая необходимое его количество радиаторам. Он всегда отдает нормированное количество тепла, поглощая все его излишки.В результате радиаторы не перегреваются. В этом режиме теплоноситель циркулирует по всей системе.

При необходимости на время прекратить подачу нагретой воды к радиаторам, она начинает циркулировать между котлом и тепловым аккумулятором. Когда заканчивается топливо в котле и гаснет огонь, теплоноситель циркулирует только между тепловым аккумулятором и радиаторами отопления.

Схема подключения твердотопливного котла и газового котла

Обвязка очень проста, что обеспечивает параллельное подключение газового и твердотопливного котла . .. Используется для систем с естественной циркуляцией.

Схема обвязки твердотопливного котла представляет собой продуманную до мелочей систему различных устройств и мелких элементов, которые необходимы для правильного формирования единого качественного контура регулируемого отопления частного дома. Сюда обязательно входит сам котел, теплые полы, полотенцесушители, радиаторы, современные устройства управления и полной автоматизации, трубопровод, а также регулирующие и обычные запорные стальные стержни (арматура).

Трубопровод твердотопливного котла

Выбор надежной схемы подключения, а также полное соответствие нормам и соблюдение рекомендаций и правил непосредственной установки купленного и подобранного котла для помещения является неоспоримой гарантией абсолютно надежной и отлаженной работы котла. отопительное оборудование на протяжении всего периода активной и достаточно длительной эксплуатации.

Основное назначение обвязки – правильно регулировать температуру, выбирать подходящий режим работы, а также исключить риск перегрева установленного котла и всей большой системы в целом. Если процесс провести качественно и аккуратно, можно довольно заметно сэкономить финансы за счет правильного и эффективного распределения тепла в частном доме. В этом случае установка дорогостоящей автоматики просто не имеет смысла.

Этот аспект очень важен для постоянной работы со всей техникой, работающей исключительно на твердом и качественном топливе. Для разных моделей котлов этого типа предусмотрена автоматическая простая система. По этой причине грамотная обвязка котла значительно повлияет на эффективность работы устройства.

Как выбрать трубы для надежной обвязки котла?

Обвязка твердотопливного котла – какую трубу лучше выполнить? Этот элемент является основой всей системы, которая будет реализована в дальнейшем. Именно к выбору этого материала следует подходить внимательно и обдуманно.

Грамотная обвязка котла регулирует температуру

Современный рынок готов предложить широкий ассортимент труб. Каждый вид имеет свои личные характеристики, особенности и производительность:

  • медная трубка;
  • Труба полипропиленовая

  • .

При обвязке котла последним вариантом сразу следует отметить ряд преимуществ:

  1. Простота установки. Такие трубы очень быстро и легко монтируются, а для их соединения потребуется только паяльник. Весь процесс займет максимум неделю.
  2. Устойчив к сильному перегреву. В трубах используется специально продуманный каркас из качественной армированной тонкой сетки.
  3. Низкая теплопроводность. Трубы способны поддерживать максимально полученную температуру теплоносителя, набранного за счет нагрева, при его транспортировке по схеме.
  4. Движение самого теплоносителя. Гладкость труб, а также максимальная устойчивость к образованию нежелательных солевых отложений позволяет поддерживать стабильно высокую скорость постоянного движения теплоносителя на протяжении всего длительного периода активной эксплуатации.

Теплопровод

Схема обвязки твердотопливного котла выполняется на основании определенных норм и правил, которых следует придерживаться тем, кто взялся за это дело. Конечно, работа достаточно простая и понятная, если все делать аккуратно, но все же есть определенные нюансы, которые следует учитывать:

  • Каждое подключение выполняется качественно, надежно, чтобы не возникало сомнений в безопасности установленной системы.
  • Наиболее популярной и востребованной схемой обвязки является вариант с двумя контурами.
  • Не рекомендуется и даже категорически запрещается использовать трубы из любых горячих материалов.Обвязывать котел полипропиленом разрешается только при наличии сертификатов на данное изделие.
  • Система будет в хорошем и безопасном состоянии, если оборудование регулярно и профессионально проверяется.
  • Охлаждающая жидкость, которая движется по контуру, должна быть чистой. Так вы легко сможете исключить преждевременное повреждение и выход трубы из строя.
  • Для исключения завоздушивания системы потребуется установить обычный воздухоотводчик.
  • Грамотно и тщательно сделанная обвязка всегда будет считаться максимально эффективной, когда мощность твердотопливного котла, выбранного для дома, будет правильно рассчитана заранее.
  • Для предотвращения опасной протечки на любом из соединений необходимо использовать специальный паронит.
  • Если площадь самого помещения относительно небольшая, рекомендуется использовать естественный ход теплоносителя.
  • Схема обвязки твердотопливного котла также должна учитывать межсезонье, когда может произойти значительный перегрев помещения.
  • Качество каждого, даже самого мелкого узла, детали и элемента определяет показатель качества всего соединения.Некачественные материалы – осознанный шаг к невыгодному вложению средств.
  • Размер устанавливаемого бака всегда имеет значение, так как большая обвязка котла требует и больших габаритов этого элемента контура.

Типовые схемы обвязки твердотопливных котлов

Обвязка твердотопливного котла с тепловым аккумулятором: схема и пояснения.

Этот вариант довольно кропотливый и сложный, но тоже эффективный. В этом типе схемы батарея играет роль специальной емкости буферного типа. В первый установленный контур, где вода движется в момент розжига самого котла, встроен узел постепенного смешения, в состав которого входят определенные элементы:

  1. шаровые краны;
  2. поддон;
  3. циркуляционный насос

  4. ;
  5. клапан термостатический трехходовой;
  6. Устройство контроля температуры.

Схема обвязки с тепловым аккумулятором

Обвязка твердотопливного отопительного котла, схема которого состоит из таких устройств, отличается от других модификаций тем, что каждый компонент собран в единый блок, а теплоноситель направлен на сам бак, а не на весь отопительный система дома.

Этот способ позволяет подключить на выходе из обогреваемого бака столько ответвлений для отопления, сколько требует площадь и индивидуальные потребности проживающего в помещении человека. Обратите внимание, что в каждой ветке есть свой небольшой циркуляционный насос. Каждый контур гидравлически разделен, а избыточное тепло концентрируется в баке.

Трубопровод с естественной циркуляцией топлива: схема и описание.

Этот вариант самый простой, так как он не содержит дополнительных элементов.Каждый этап выполняется полностью вручную, а топливо добавляется постепенно и по мере необходимости. Обязательное требование- трубы максимально возможного диаметра для формирования правильного глобального контура отопления.

Трубопровод с естественной циркуляцией топлива

Трубопровод принудительной циркуляции топлива: схема и пояснение.

Схема обвязки твердотопливного котла с циркуляционным насосом, которая предназначена для равномерного и сбалансированного движения выбранного теплоносителя по подключаемой системе, дает возможность корректно регулировать температуру каждого установленного радиатора в отдельности.Существенным недостатком является то, что хорошая и стабильная работа насоса напрямую зависит от переменчивости в его работе и подаче электроэнергии.

Схема обвязки принудительной циркуляцией

Схема обвязки твердотопливного котла с гидравлической стрелкой: описание.

Этот вариант подразумевает использование современного специального устройства – гидрострелки, представляющей собой небольшую вертикальную трубу значительного диаметра. Подключается к выходу-входу котла.Такой способ подключения любого отопительного прибора дает возможность подобрать оптимальную и индивидуальную температуру для каждого прибора в отдельности.

Схема обвязки с гидрострелкой

Функциональность системы обвязки

В систему, которую решили сделать на даче, необходимо добавить определенные компоненты для налаживания самой работы котла:

  • Циркуляционный насос. Применяется только тогда, когда естественная циркуляция просто не имеет права на существование в созданной обвязке котла.
  • Расширительный бак. Позволяет выходить лишнему воздуху из контура, а также содержит избыточное количество охлаждающей жидкости.
  • Вентиляционное отверстие. Благодаря продуманной конструкции этого компонента в системе не скапливаются воздушные пробки.
  • Отстойник. Предотвращает загрязнение системы отопления, постоянно очищает теплоноситель, а также скопления на трубах.
  • Гидрострел. Благодаря этому элементу становится реальным подключение нескольких контуров отопления только к одному котлу, но по разным параметрам.

Схема параллельного подключения котлов отопления. Подключение двух котлов к одной системе отопления

В целях экономии часто используется подключение двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения друг с другом.

Так как дровяной котел работает в открытой системе, то совместить его с газовой колонкой, имеющей закрытую систему, непросто.При трубопроводе открытого типа вода нагревается до температуры сто градусов и выше при самом высоком высоком давлении. Для защиты от перегрева жидкости устанавливается расширительный бачок.

Часть горячей воды сбрасывается через открытые баки, что способствует снижению давления в системе. Но использование таких выпускных бачков иногда становится причиной попадания частиц кислорода в теплоноситель.

Существует два способа подключения двух котлов в одну систему:

  • параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
  • последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.

При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное совмещение газового и дровяного агрегата образует два отдельных контура, которые объединены тепловым аккумулятором.

Аккумулятор тепла

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел объединены с отопительными приборами по замкнутому контуру;
  • В замкнутую систему передается

  • потока энергии от дровяного обогревателя к аккумулятору тепла.

С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного отопительного агрегата.

Параллельная замкнутая цепь

Для объединения систем дровяного и газового котла применяются следующие устройства:

  • предохранительный клапан;
  • мембранный бак

  • ;
  • манометр

  • ;
  • клапан сброса воздуха.

В первую очередь на патрубки двух котлов монтируется запорная арматура.Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.

На ответвление от твердотопливного котла ставится выключатель для работы оборота малого круга. Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура откачиваемого твердотопливного агрегата.

Обратка подключена к радиаторам. Обратный поток теплоносителя делится двумя трубами.Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.

В параллельной системе отопления можно использовать аккумулятор тепла. Схема установки прибора при таком подключении заключается в подключении к нему обратки и подачи, подающего и обратного трубопроводов в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются краны, перекрывающие подачу теплоносителя.

Возможно объединение двух обогревателей с ручным и автоматическим управлением.

Ручное подключение

Котлы включаются и выключаются вручную при помощи двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто подключить их одновременно к расширительному баку, перекрыв движение воды.

Автоматическое соединение

Установлен обратный клапан для автоматического регулирования двух котлов.Защищает места отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе не должны блокироваться все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода течет по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны.Их работа должна быть направлена ​​навстречу друг другу, чтобы вода от двух отопительных приборов направлялась в систему отопления. Клапаны могут поставляться с обратным потоком. Также при автоматическом управлении необходим термостат для регулирования насоса.

Автоматическое и ручное управление используется при комбинировании разных типов отопительных приборов:

  • газ и твердое топливо;
  • электрические и дровяные;
  • газ и эл.

Также возможно подключение двух газовых или электрических котлов к одной системе отопления.Установка более двух связанных нагревательных элементов снизит эффективность системы. Поэтому подключается не более трех котлов.

Преимущества двухкотловой установки

Основным положительным моментом установки двух котлов в одну систему отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления с двумя котлами позволяет значительно повысить уровень комфорта. К преимуществам двойного теплового устройства относятся:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • увеличение времени работы оборудования.

Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам непрерывно сохранять тепло в доме на протяжении многих лет.

Отопление и вентиляция

От автора: здравствуйте дорогие друзья! Система отопления дома с двумя котлами – одна из самых распространенных ситуаций. Газовые и электрические котлы обеспечивают домочадцам комфорт и не требуют частого обслуживания, а котлы на твердом топливе помогают сократить расходы и уберечь семейный бюджет от лишних расходов.

Как правильно подключить два котла к одной системе отопления, последовательно или параллельно, есть ли аналоги для подключения других типов котлов и по какому принципу будет происходить работа? На все эти вопросы мы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание схемы на два котла отопления связано с очевидным решением максимально использовать функциональные возможности различных типов систем отопления частного дома. На сегодняшний день предлагается несколько вариантов подключения:

  • и электрическое;
  • твердотопливный и электрический котел;
  • Котел твердотопливный и газовый.

Перед тем, как приступить к выбору и монтажу новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электрического и газового котлов

Одна из самых простых в эксплуатации систем отопления связана с совмещением газового котла с электрическим. Возможны два варианта подключения: параллельное и последовательное, но параллельное считается предпочтительным, так как один из котлов можно отремонтировать, заменить и отключить, а оставить работать в минимальном режиме можно только один.

Такое подключение можно полностью закрыть, а в качестве теплоносителя использовать обычную воду или этиленгликоль для систем отопления.

Подключение газовых и твердотопливных котлов

Наиболее технически сложный вариант, так как требует тщательной подготовки вентиляционной системы и помещения под масштабные и пожароопасные установки. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме того, в твердотопливном котле сложно контролировать нагрев теплоносителя, и для компенсации перегрева требуется открытая система, при которой снижается избыточное давление в расширительном баке.

Важно: закрытая система при подключении газовых и твердотопливных котлов запрещена и считается грубым нарушением пожарной безопасности.

Оптимальная производительность двух котлов может быть достигнута при использовании многоконтурной системы отопления, представляющей собой два независимых контура.

Подключение твердотопливного и электрического котла

Перед подключением оцените технические характеристики выбранного и ознакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления.В первом случае оптимальным вариантом будет ориентироваться на работу двух котлов на общий теплообменник; во втором его можно легко подключить к уже работающей разомкнутой цепи.

Двухтопливные котлы отопления

Стремясь получить высокую производительность системы отопления, избежать отключения электроэнергии и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает с открытой системой отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур для системы отопления в баке универсального котла.

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые с жидким топливом;
  • газ твердое топливо;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово оправданных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы схем производители предлагают использовать тепло в аккумуляторах.Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для удешевления отопления частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Параллельное и последовательное соединение котлов

При планировании системы отопления из двух и трех котлов важно учитывать положение основных и соединительных элементов. И дело не только в простоте эксплуатации и экономии места, но и в возможности ремонта придомовых территорий, профилактических работ и получения технически безопасной работы системы отопления. Выбор параллельного или последовательного соединения, создание технических схем позволяют тщательно продумать все нюансы монтажа оборудования и доборных элементов, длину и количество труб, их укладку и места штробления.

Параллельное соединение

Параллельное соединение применяется для соединения газовых и твердотопливных котлов объемом более 50 литров. Такой выбор оправдан, в первую очередь, экономией теплоносителя и снижением нагрузки на систему.

Совет: перед подсчетом сэкономленных финансов необходимо учитывать дороговизну таких систем и установку в комплексе с электрокотлом дополнительного оборудования для контура: запорной арматуры, расширительный бачок — группа безопасности.

Обратите внимание, что система параллельного типа может работать в двух режимах: ручном и автоматическом, в отличие от последовательного. Чтобы система работала только в ручном режиме, необходимо установить запорную арматуру/шаровые краны или перепускную врезную систему.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется вставить сервопривод и дополнительный термостат, трехходовой зонный вентиль для возможности переключения контура отопления с одного котла на Другая.Такой вариант подключения уместен при соотношении общего рабочего объема теплоносителя системы на 1 кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправдана при использовании встроенного в газовый котел расширительного бака и группы безопасности. В этой ситуации подключить систему отопления можно с наименьшими трудностями.

В целях экономии на комплектующих и повышения функциональности при подключении электронного котла в паре с твердотопливным или газовым котлом необходимо учитывать объем литража бака. Подключение рекомендуется для размеров до 50 литров.

Электрический котел может быть подключен до и после газового котла, в зависимости от удобства и физической возможности подключения системы. Врезку рекомендуется делать с учетом того, что циркуляционный насос будет располагаться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет вставить сначала электрический котел, а потом уже газовый.

Важно: использование группы безопасности и расширительного бака при подключении системы отопления газового и электрического котла является ключевым моментом при подключении к существующей схеме.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановиться и как правильно организовать соединение котлов в пару: последовательно или параллельно? Ответ будет варьироваться в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор вида топлива;
  • возможность контроля и предотвращения перегрева системы отопления;
  • финансовая составляющая при покупке котлов и доборных элементов.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, указанных в нормативных документах.

Требования котельной:

  • объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м 2 , при мощности 60 кВт — 13,5 м 2 , мощностью до 200 кВт — 15 м 2 ;
  • котел мощностью более 30 кВт должен располагаться в центре подготовленного помещения для лучшей циркуляции воздуха и максимальной эффективности работы;
  • пол, стены, перегородки и перекрытия в котельной должны быть выполнены из негорючих и огнестойких материалов, с применением гидроизоляционных покрытий;
  • корпус котла устанавливается на фундамент или специальный постамент из негорючих материалов;
  • для котлов мощностью менее 30 кВт возможно применение тумбы из горючих материалов, но с применением на ней стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • суточный запас топлива можно хранить на расстоянии 1 метра и более от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к газовым котельным направлены на продуманную вентиляцию и мощность котла. При мощности менее 30 кВт можно установить систему отопления в любом нежилом помещении, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел можно разместить в подвале или подвальном помещении.

Сложнее всего с котлами мощностью более 30 кВт, для них требуется отдельное помещение с высотой потолков не менее 2.5 м и площадью 7,5 м 2 . Для кухни с работающей газовой плитой требуется площадь 15 м 2 .

Решив объединить два котла в единую систему отопления, вы однозначно выиграете. В результате затраченных усилий и финансовых составляющих можно сократить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу системы отопления. Надеемся, что внесли ясность в вопрос подключения двух котлов и помогли принять верное решение.До новых встреч на страницах нашего сайта!

Наиболее рациональной системой отопления является та, в которой теплоноситель нагревается за счет работы двух-трёх котлов. Причем они могут быть одинаковыми по мощности и типу. Эта рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году. В других случаях вам нужно уменьшить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Несколько котлов, объединенных в одну систему отопления, позволяют более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить один или два устройства.Кроме того, при выходе из строя одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование большего количества одинаковых котлов требует специальной схемы подключения. Вы можете объединить их в одну систему:

  1. Параллельная.
  2. Каскадное или последовательное.
  3. По схеме первично-вторичные кольца.
Параллельные элементы

Имеются следующие элементы:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии. Эти контуры должны иметь группы безопасности и клапаны. Последние могут перекрываться вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии. Эти контуры также имеют клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос находится на обратке перед местом соединения обратки двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам.На одном из коллекторов есть расширительный бачок. В этом случае к концу трубы, к которой подсоединяется бак, подсоединяется подпиточная труба. Разумеется, на стыке есть обратный клапан и запорный вентиль. Первый не допускает попадания горячего теплоносителя в трубу подпитки.
  5. От коллекторов идут ответвления к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена собственным циркуляционным насосом и краном слива охлаждающей жидкости.

Применение такой схемы обвязки без автоматики весьма проблематично, так как приходится вручную закрывать вентили, расположенные на подающей и обратной трубах одного котла. Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла. А это оказывается:

  1. добавочное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. повышение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно растут затраты на электроэнергию;
  3. Потери тепла на нагрев теплообменника выключенного котла.

Поэтому необходимо правильно установить автоматику, которая будет отключать выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадного подключения котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель столько, сколько требует ситуация.

Можно каскадировать как котлы со ступенчатыми газовыми горелками, так и модулирующие. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если котлы имеют более двух ступеней регулирования газоснабжения, то третья и другие ступени снижают их производительность. Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два-три устройства включаются только при необходимости.

Особенности этого соединения следующие:

  1. Трубопроводы и регуляторы сконструированы таким образом, чтобы можно было контролировать циркуляцию теплоносителя в каждом блоке. Это позволяет перекрыть подачу воды в выключенные котлы и избежать потерь тепла через их теплообменники или кожухи.
  2. Подсоединение линий подачи воды всех котлов к одной трубе, а обратки теплоносителя ко второй. Фактически котлы подключаются к сети параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Это также позволяет избежать движения нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, воспламеняющих газ с задержкой после включения насоса.Такой подогрев минимизирует падение температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла давно выключены и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ему поглотить остаточное тепло, оставшееся в топке.

Обвязка котла с каскадным подключением

Схема его следующая:

  1. 2-3 пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они расположены на тех патрубках, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены конструкцией агрегата.
  3. Запорная арматура на трубопроводах горячей воды.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой – для возврата. Они подключаются к соответствующим трубам, отходящим от котловых устройств.
  5. Группа безопасности на линии подачи охлаждающей жидкости.Он состоит из термометра, контрольной гильзы термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и резервной заглушки.
  6. Коллектор низкого давления низкого давления. Благодаря ему насосы могут создать правильную циркуляцию теплоносителя через теплообменники своих котлов вне зависимости от того, какой расход системы отопления.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.В его задачу входит измерение показателей теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне предохранительной группы). На основании полученной информации контроллер определяет, нужно ли включать/выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, т.к. они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляет собой вторичное кольцо.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен.Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопроводной трубы выходит вода, попадая в первичный круг и изменяя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя возникает своеобразная преграда.

Так как сначала к кругу подключается обратка, а после нее подающая, то теплоноситель, получив значительное сопротивление от подающей трубы, начинает поступать в обратку.Если насос отключается, гидравлическое сопротивление в первичном кольце становится очень маленьким и теплоноситель не может поступать в теплообменник котла. Трубопровод продолжает работать, как будто блок вообще не выключался.

По этой причине нет необходимости использовать одну сложную автоматику для отключения котла. Единственное, что необходимо, это установить обратный клапан между насосом и трубой возврата воды. Аналогичная ситуация с контурами отопления. Только подающая и обратная линии подключаются к первичному контуру в обратном порядке: сначала первая, затем вторая.

В такую ​​схему целесообразно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Данная система имеет следующую обвязку:

  1. Два общих коллектора или гидроколлектора. Первый подключается к питательным линиям котла. Вторая линия – обратная линия. Все линии имеют запорную арматуру. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак соединен с большим возвратным коллектором.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, соединяющей котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также имеется вентиль на трубе, соединяющей котел с коллектором обратки.
  4. Группа безопасности устанавливается на коллектор подачи охлаждающей жидкости.
  5. Подпиточная труба подсоединяется к коллектору на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу на ней ставится обратный клапан.
  6. Некоторое количество малых гидроколлекторов (их может быть два, три и более). Каждый из них подключен к вышеупомянутым общим коллекторам. Эти резервуары и крупные резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. В каждом контуре есть миниатюрный смеситель и циркуляционный насос.

(6 голосов, рейтинг: 4.33 из 5) Идет загрузка…

получи-тепло.ru

Как правильно подключить два котла в одной системе параллельно

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, подключив их в общую сеть. Какой последовательности следует придерживаться в этом случае? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового котла с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Сразу хотелось бы уточнить, что простое подключение двух котлов, работающих на разных видах топлива в одну систему, является одним из возможных решений проблемы нехватки мощности установленного оборудования.Также возможно подключение более двух моделей в одну сеть. Для каких целей может понадобиться подключение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Отсутствие питания. Неверный расчет оборудования или дополнительно встроенная жилая площадь могут привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенная функциональность. Возможно, потребуется подключить два котла в одну систему, чтобы, например, увеличить время автономной работы оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно подкладывать дрова, что не всегда удобно, а тем более практично. Установив электрический котел или газовую колонку после него, решить эту ситуацию можно следующим образом. Как только дрова или уголь прогорели и теплоноситель начал остывать, в процессе работы включается дополнительное отопительное оборудование, которое продолжает обогревать помещение, пока утром хозяин не подкинет новую партию дров.

Как видите, подключение двух котлов отопления на разных видах топлива целесообразно, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной производительностью оборудования.

Как подключить два газовых котла параллельно

Существует две схемы подключения газового и любого другого водонагревательного оборудования. К одной системе отопления можно подключить два котла:

  • Последовательно – в этом случае один агрегат будет устанавливаться за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух газовых котлов обычно используется в коттеджах и зданиях с большой отапливаемой площадью.

При параллельном подключении обязательна установка контроллера, а также разработка схемы каскадного управления.Только грамотный специалист может ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как подключить два котла — газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для решения которой необходимо учитывать основные особенности, отличающие работу этих двух видов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их действия будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока по каким-то причинам станет невозможной. Также на газовый котел обычно возлагается задача нагрева воды, конечно, если такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой отрасли и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.

Как совместить газовый и жидкотопливный котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух видов оборудования. Для этого необходимо сделать следующее:

  • Выполнить монтаж общей системы контроля за работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае нарушения работы основного источника тепла.
  • Установить регулирующие клапаны. Также может использоваться запорная арматура, работающая в автоматическом режиме.

Соединение производится последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском отделе, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одну сеть

Одновременное подключение двух котлов: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площади. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимуществом данного решения является:

  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одной сети.С каждым дополнительным элементом общая производительность и эффективность значительно падает. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрического котлов

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто.Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Самый сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовому, так и к твердотопливному котлу

Совместная работа твердотопливного и электрического котла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ+жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2.0 м3. При работе котла от труб контура, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие собственники предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать универсальный двухтопливный котел.Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

spetsotoplenie.ru

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает вопрос топлива для хозяина. Однотопливный котел неудобен тем, что если своевременно не пополнять запасы, можно остаться без отопления. Комбинированные котлы стоят дорого, и если такой агрегат серьезно сломается, все предусмотренные в нем варианты отопления станут невыполнимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в эксплуатации. Или существующему котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные — в открытой.Открытая обвязка котла ТД позволяет нагревать воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка твердотопливного котла).

Для сброса давления такой котел оснащается расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно завоздушивание системы; свободный кислород в охлаждающей жидкости приводит к коррозии металлических деталей.

Два котла в одной системе — как их правильно подключить?

Возможны два варианта:

  • последовательная схема подключения двух котлов к одной системе отопления: сочетание открытого (котел ТД) и закрытого (газового) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа большой площади: каждый блок отвечает за свою половину дома.

В этом случае требуется контроллер и возможность каскадного управления. При последовательной схеме подключения газовых и твердотопливных котлов в одну систему получается как бы два независимых контура, связанных тепловым аккумулятором (что такое тепловой аккумулятор для котлов отопления).

Нужно просто добавить гидравлическую стрелу. После этого можно подключать в одну систему любое количество котлов (тоже любых) с любым количеством контуров с любыми потребителями.

Однако оговорюсь: помимо гидрострелки добавились еще два насоса — по одному на каждый котел.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. От гидравлической стрелки теплоноситель разбирается насосами контуров — каждый берет столько, сколько ему нужно, без препятствий.Если расходы по котлам и по контурам будут различаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляя туда, где его не хватает. И вся система будет работать стабильно.

Подключение двух котлов: подробная схема

И как всегда даю подробную схему такого подключения:

Напоминание. Я говорил об этом несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые на каждый контур потребителя, можно устанавливать не только, как на схеме, после подающего коллектора.Но и перед обраткой — все три, или частично так, частично так, главное соблюдать направление потока.

На схеме выше коллектор насоса собран из отдельно приобретаемых деталей. И гидрострелка, соответственно, тоже отдельная. Но упростить и ускорить сборку системы отопления можно, используя агрегат, сочетающий коллектор с гидрострелкой.

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто. Возможно как последовательное, так и параллельное подключение.В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а этиленгликоль использоваться в качестве теплоносителя для систем отопления или .

Совместная работа газового и твердотопливного котла

Это самый сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовым, так и к твердотопливным котлам

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные котлы отопления, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.


Существует несколько типов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Котел на твердом топливе и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1.от 5 до 2,0 м3. При работе котла от труб контура, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла

позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать их.Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

Поделись статьей с друзьями:

Похожие статьи

Ориентир 750 и 1000

Уже более двадцати лет коммерческие конденсационные котлы AERCO Benchmark устанавливают планку высокой эффективности и считаются золотым стандартом в водяном отоплении.Котлы Benchmark 750 и 1000 обеспечивают надежный обогрев помещений для широкого спектра применений, обеспечивая при этом самый высокий диапазон регулирования горелки и сезонную эффективность в отрасли. Простой в установке и обслуживании, Benchmark представляет собой мощный котел компактной конструкции с прочным теплообменником из нержавеющей стали 439, обеспечивающим более длительный срок службы изделия.

Воспользуйтесь нашими предварительно заполненными таблицами с подробными примечаниями, чтобы получить именно тот продукт, который вам нужен.

Особенности и преимущества

Оснащенные высоконадежным жаротрубным теплообменником AERCO из нержавеющей стали, Benchmark 750 и 1000 предоставляют инженерам, управляющим объектами и владельцам зданий гибкость, позволяющую вписаться как в модернизацию, так и в новое строительство, требующее одного или несколько котлов 750 или 1000 MBH.

  • Долговечный жаротрубный теплообменник из нержавеющей стали 439
  • Компактность
  • Низкие затраты на эксплуатацию, техническое обслуживание и установку
  • Простота обслуживания
  • Диапазон регулирования до 20:1 (5 %)*
  • КПД до 905 %
  • Низкие выбросы NOx 20 частей на миллион или менее при всех мощностях горения
  • Возможность установки с переменным расходом первичного контура
  • Универсальность вентиляции с AL29-4C или полипропиленом
  • Возможно использование канального воздуха для горения заданное значение, сигнал 4–20 мА или Modbus

*в зависимости от мощности

Непревзойденная модуляция и эффективность

Водогрейный котел Benchmark предназначен для конденсационного применения в любой гидронической системе с замкнутым контуром.Он обеспечивает непревзойденную модуляцию горелки, чтобы согласовать потребляемую энергию непосредственно с колебаниями нагрузки системы, чтобы обеспечить максимально возможную сезонную эффективность. И ни один другой продукт не обладает такой большой емкостью при такой небольшой площади.

Low Emissions

Для минимизации выбросов серия Benchmark оснащена горелкой с низким уровнем выбросов NOx, выбросы которой соответствуют самым строгим требованиям к NOx и CO. Полностью модулирующая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.Котел можно настроить на месте для сверхнизких выбросов NOx 9 частей на миллион.

Компактная, простая в применении конструкция

Имея самые маленькие габариты в отрасли и имея размеры всего 78 дюймов в высоту, 28 дюймов в ширину и 25 дюймов в глубину, Benchmark 750 и 1000 легко проходят в дверной проем стандартного размера, преодолевая самые сложные проекты в самых маленьких технических помещениях.Бойлеры Benchmark могут использоваться как отдельные блоки или в модульных конструкциях и предлагают выбираемые режимы работы, включая постоянную уставку, график внешнего сброса или сигнал 4-20 мА.Для котельных установок с количеством котлов от 2 до 16 можно использовать встроенную технологию AERCO Edge® Boiler Sequencing Technology (BST). Для тепловых установок с числом котлов более 16 система управления AERCO (ACS) обеспечивает правильное решение для 32 котлов. Точно так же системы Benchmark можно легко интегрировать с системой управления энергопотреблением или системой автоматизации здания через Modbus.

Технология последовательности котлов (BST)

Для обогрева здания группой модулирующих котлов, каждый из которых работает на «частичной нагрузке», требуется меньше энергии, чем для одного котла, работающего на «полном огне», для обогрева здания. вся рабочая нагрузка.Чтобы удовлетворить спрос на строительство, BST будет использовать как можно больше котлов, каждый из которых будет работать с максимальной эффективностью. Важно отметить, что, поскольку BST реагирует в режиме реального времени на изменения количества доступных котлов (до 16 котлов), пользователи могут в любое время отключить блок для обслуживания или включить резервные котлы для экстремально холодных условий без изменения настроек. БСТ. А при добавлении или удалении отдельных котлов подаваемая энергия автоматически регулируется, чтобы предотвратить колебания температуры коллектора установки.

Знакомство с котельной

Топливо для котлов

В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ. Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

Уголь

Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода. В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода.Эти этапы:

  • Торф.
  • Бурый или бурый уголь.
  • Битум.
  • Полубитумный.
  • Антрацит.

Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

В Великобритании сокращается использование кускового угля для топки котлов. Этому есть ряд причин в том числе:

Наличие и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его сокращение продолжится.

Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

  • Потребность в тепле возникает.
  • Загрузка угля в котел.
  • Зажигание угля.
  • Пар вырабатывается для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этой временной задержки.Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднительным, что обычно связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

Загрузочное оборудование — Существует ряд различных устройств, включая шаговые кочегарки, разбрызгиватели и кочегарки с цепными решетками.Общей темой является то, что все они нуждаются в существенном  обслуживании.

Выбросы — Уголь содержит в среднем 1,5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

В процессе сгорания :

  • Сера соединяется с кислородом (O2) из ​​воздуха с образованием SO2 или SO3.
  • Водород (H) из топлива будет соединяться с кислородом (O2) из ​​воздуха с образованием воды (h3O).

После завершения процесса горения SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода.В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

  • Повреждение каркаса зданий.
  • Стресс и повреждение растений и растительности.

Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет уноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

Однако уголь

по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для обеспечения национальной безопасности электроснабжения.

  • Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
  • Небольшой размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и решает проблему скорости реакции, возникающую при использовании кускового угля.
  • Небольшой размер частиц также означает, что пф очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая использование кочегарок, используемых с кусковым углем.
  • Для дальнейшего повышения гибкости и снижения мощности котла вокруг стен и крыши котла может быть установлено 30+ горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

По качеству выбрасываемых в атмосферу газов:

  • Котловые газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
  • Сернистый материал будет удален в газоочистителе.
  • Окончательный выброс в окружающую среду имеет высокое качество.

При сжигании 1 кг угля можно получить около 8 кг пара.

Масло

Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

  • Класс D — Дизельное топливо или газойль.
  • Класс E — Дизельное топливо.
  • Класс F — Среднее жидкое топливо.
  • Класс G — Тяжелое жидкое топливо.

Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

К преимуществам нефти перед углем относятся:

  • Более короткое время отклика между запросом и требуемым количеством вырабатываемого пара.
  • Это означает, что в котловой воде должно храниться меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
  • Меньший размер также означал, что котел занимал меньше производственной площади.
  • Механические кочегары были устранены, что уменьшило объем работ по техническому обслуживанию.
  • Масло

  • содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
  • Устранены трудности с приемкой, хранением и транспортировкой угля.

Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ — это вид котельного топлива, который легко сжигается с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

  • Природный газ — это газ, который был добыт (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
  • Сжиженные нефтяные газы (СУГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования.Наиболее распространенными формами СНГ являются пропан и бутан.

В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

К преимуществам сжигания газа по сравнению с мазутом относятся:

  • Хранение топлива не проблема; газ подается прямо в котельную.
  • В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара можно получить из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. при общем рабочем КПД 80%.

Отходы в качестве основного топлива

У этого есть два аспекта:

Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

.

  • В этих обстоятельствах может случиться так, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц.Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
  • Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы.Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других применений на месте может сделать такие схемы привлекательными.

Отходящее тепло — здесь горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии.Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

Этот тип технологии становится популярным на электростанциях комбинированного производства тепла и электроэнергии (ТЭЦ):

  • Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
