Шаблоны для врезки и установки петель и замков
Инструкция по использованию шаблона
* перед первым использованием шаблонодержателя, рекомендуем сделать тренировачные врезки на брусках или старых дверях. Вставки устанавливаются в шаблонодержатель так, чтобы надпись на вставке находилась внизу.
(ВАЖНО: разница диаметров между копировальной втулкой и фрезой, должно составлять 4мм.) . Смотреть (Рис.1)
Пример: OD= 20мм.
DC=16мм.
Разница в диаметрах (20-16)= 4 мм.
Смещение(расстояние между фрезой и копировальной втулкой) 4/2=2мм
Пример соотношения копировальных втулок и прямых
пазовых фрез
Втулка
20мм- фреза 16мм
Втулка
18мм- фреза 14мм
Втулка
16мм- фреза 12мм
Втулка
14мм- фреза 10мм
Втулка
12мм- фреза 8мм и т.д.
Вставки рассчитаны на копировальные втулки не выше
20мм
Под глубину замков вставки
рассчитаны под копировальную втулку 20мм, 30мм, 32мм и фрезой 16мм.
Втулка 30 и
32 сделаны для того, чтобы гайка цанги проходила во втулку, при этом увеличивая
глубину фрезерования.
Врезка петель. Разметка для установки ШД.
(Если у Васшаблон МИНИ)
Перед началом врезки петель померяйте толщину двери и коробки до уплотнителя, если размер двери больше размера коробки(рис.4), то начинаем врезку петель с двери. Если размер коробки больше (рис.3), то начинаем врезку с коробки. Если коробка и дверь одинаковые (рис.2), то врезку можно начинать, или с двери или с коробки (разницы не будет ни какой).
При врезке петель ШД устанавливается на то место, где будет врезаться петля. На ШД имеется отметка «середина», эта отметка должна совпасть с ранее нарисованной чертой. После закрепляем ШД струбцынами.
Дверь
устанавливается в двередержатель, далее отмеряется от верха двери 250 мм (если
длина петли 100мм), делается черта карандашом вниз, таким же образом отмечается
нижняя петля, черта означает середину петли.
Далее прикладываем заранее
подготовленную коробку, срезом 45 градусов вверх на торец двери, где находится
черта. Отмеряем 3 мм от нижнего среза коробки до дверей, фиксируем. Продолжаем
черту с двери на коробку снизу вверх.
(ШаблономМАКСИ)
Шаблоном МАКСИ можно устанавливать 2-мя способами:
1 способ описан выше;
2 способ: на краях шаблона находятся ступеньки с разницей 3мм. Короткие ступеньки устанавливаем в заподлицо с дверью, более длинные — к коробке, если так устанавливать, то у Вас получится расстояние от края двери до петли 200 мм. Отмерять ничего не нужно, за Вас все отмеряет шаблон. Этот способ более простой и менее трудозатратный J.
Важно: край лицевой стороны ШД должен
находиться в одной линии с плоскостью двери, только после этого фиксируем
струбцинами.
Выбираем
по размеру нужную вставку для петли. Далее регулируем платформу со вставкой.
Если разница ширины петли и толщины коробки составляет 10мм, то риску «петля»
ставим на 10.
Фиксируем барашками.
Пример: толщина коробки — 40мм, ширина петли – 30мм. 40-30=10.
Настраиваем
фрезер на глубину реза, фрезеруем. Снимаем ШД, вырубаем стамеской углы и
прикладываем петлю.
Регулировать ШД
больше не надо, пока вы не закончите врезать все петли. При переносе петель
с дверей на коробку, нужно использовать копировальная рейка, с помощью которой
определяем расстояние от петли до шаблона. После врезки первой петли
устанавливаем шаблон на врезку второй петли, после врезки, не снимая шаблон, упираем копировальную рейку в шаблон, а второй конец фиксируем на первой врезанной петле (это
расстояние и нужно нам для переноса петель на коробку (дверь). При переносе,
после врезки первой петли, прикладываем копировальную рейку к началу петли с уже
отмерянным расстоянием, упираем шаблон в копировальную рейку и врезаем вторую петлю. Если
сделано все правильно, то петля будет врезана как на заводе: ровно, плотно,
аккуратно и красиво.
Врезка замка.
Когда
все петли врезаны, переворачиваем дверь стороной замка вверх. Отмеряется
расстояние от низа дверей и устанавливается ШД выборкой на прижимной планке «Центр ручки замка» (рис ниже) центром к отметке (если у вас сантех замок 165-20 и ему подобные),(если у вас магнитный замок 196-18 и ему подобные, то выставляем по выборке двойные вставки). Выбирается
нужная вставка «лицо замка». Регулируется платформа со вставкой, если толщина
двери равна 40мм, то платформа со вставкой выставляется риской «центр» на 20мм.
Все фиксируется барашками (до окончания
врезки ШД регулировать не требуется).
Регулируем фрезер на глубину лица замка, фрезеруем. Меняем вставку
на
«тело замка», регулируем фрезер на глубину, фрезеруем. Если все сделано
правильно, то замок подойдет идеально.
Врезка ригеля
Устанавливаем
ШД на край двери(где будет находиться ригель)по крайней выборке на прижимной планке.
Центр выборки должен совподать с верхним краем двери. Прижимаем
струбцинами. Устанавливаем вставку «ригель», стрелка на вставке должна показывать
направление верха двери. Фрезеруем всю глубину ригеля, переворачиваем вставку и
врезаем тонкую часть глубины. После сглаживаем переход глубин стамеской.
Устанавливаем и прикручиваем ригель. Установка окончена.
Вставки двойные (перевертыши) (межкомнатные
защелки, кнобы, ответные планки)
Центр двойных вставок (перевертышей) устанавливается по второй выборке( на прижимной рейке) от
края. Фрезеруем первую часть, переворачиваем вставку и врезаем вторую часть.
Более
подробную информацию по вставкам и по
работе с шаблонодержателем можно посмотреть на
YouTube или в
группе ВКонтакте https://vk.com/stroyprofi2010
( группа «СтройПрофи, шаблоны для врезки петель и замков»),наш сайт www.
shablon—master.ru Подписывайтесь
на новости и изменения, оставляйте свои отзывы, мы будем рады сотрудничать с
Вами.
Получайте удовольствие от работы,
удачи!!!
Шаблоны для врезки петель и замков фрезером: делаем своими руками
Для удобства выполнения монтажных работ на дверях можно использовать шаблоны для врезки петель. Благодаря этим заготовкам можно значительно ускорить процесс установки и снизить риск появления дефектов.
Шаблоны значительно упрощают процесс врезки петель и замков фрезером
Особенности приспособления
Если вы раньше никогда не слышали о подобном инструменте, для начала нужно разобраться, что из себя представляет шаблон для врезки дверных замков и петель. По сути это заготовка, которая совпадает по форме с необходимыми для установки фурнитуры деталями, врезающимися в полотно или раму. Именно за счет этого и удается без особых усилий сделать необходимые углубления строго по заданным контурам.
Смысл использовать подобное приспособление для быстрой врезки петель имеется далеко не всегда. Дело в том, что такие инструменты заводского изготовления имеют немалую стоимость.
Если рассматривать затраты на их приобретение, в случае единоразового применения шаблона расходы не окупятся даже приблизительно. Поэтому если вам нужно установить новую дверь, но вы боитесь испортить её в процессе крепления фурнитуры, лучше воспользоваться услугами мастера. А вот если вы сами являетесь специалистом или полностью оснащаете дом новыми дверями, вам может пригодиться такой инструмент.
Кроме того, следует взять во внимание, что приспособление наподобие шаблона для установки петель можно изготовить своими руками. Конечно, для этого тоже нужно обладать определенными навыками и знаниями, но зато вы сможете значительно сэкономить средства.
Шаблон для врезки дверных петель и замков фрезером — это заготовка, облегчающая процесс установки фурнитуры
Принцип использования инструмента
Рассмотрим, как правильно работать с шаблоном для установки петель.
На самом деле ничего сложного нет, так как принцип выполнения работ очевиден даже для неопытного домашнего мастера. Для начала нужно определиться с формой и размером инструмента. Для этого нужно сверить параметры имеющейся в наличии фурнитуры и самого приспособления.
Первым делом отметьте положение петель на коробе и дверном полотне. После этого приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером. Возьмите во внимание, что для врезных карточных петель достаточно будет снять небольшой слой материала с соответствующих деталей конструкции. Для скрытых моделей понадобится глубокая выемка. Соответственно и тип шаблона применяется другой.
Если нужно установить замок, можно использовать подходящий шаблон для врезки обычных петель фрезером или же подобрать специальную модель для этого типа работ. Задача будет заключаться в том, чтобы углубить с торца полотна пластину с местом выхода для фалевого язычка и ригелей, то есть сам запорный механизм, а также ответную пластину с противоположной стороны на коробе.
Для удобства работы можно использовать разные насадки на ручном фрезере.
Перед врезкой необходимо отметить положение петель и закрепить шаблон
Самодельный вариант
Если вариант с приобретением заводского шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками. Для того чтобы воплотить такую идею вам понадобятся:
- плита МДФ;
- рейка длиной 150 см;
- деревянный брусок;
- доска;
- дрель;
- электролобзик;
- струбцина;
- ручной электрофрезер;
- болты и прочие крепежи.
Изготовление шаблона для врезки дверных петель в домашних условиях
Для наглядности работ и экономии времени вам пригодятся готовые чертежи этого приспособления. Есть множество вариантов с подробными разъяснениями, поэтому найти подходящий не составит труда.
Порядок действий достаточно простой:
- Из МДФ вырежьте кусок нужного размера и засверлите в нем 6 отверстий.
- Брусок соедините с рейкой для создания ограничителя.
- В МДФ лобзиком вырежьте отверстие по контурам чертежей для шаблона.
- Сверху закрепите отрезки МДФ с поперечными пропилами при помощи болтов.
- Для того чтобы закрепить шаблон на двери нужно будет приложить его к полотну и надеть те самые отрезки до упора.
В итоге у вас должен получится набор шаблонов для врезки замков и петель, который будет ничуть не хуже покупного варианта. Если подготовить правильные шаблоны и грамотно использовать это приспособление, вы заметно облегчите процесс монтажа дверей.
Рекомендуем посмотреть видео
Шаблон для врезки петель и замков в межкомнатные двери в комплекте с кейсом для переноски.
Всем известно, что при современном ремонте-установка межкомнатных дверей это одно из самых главных и ответственных мероприятий, от которых по большому счету зависит все!-как будет выглядеть квартира, офис на конечном этапе.
Поэтому, производя общий ремонт, даже опытные мастера специально для установки дверей приглашают узких специалистов с большим опытом работы, которые занимаются этим профессионально.
И их опасения оправданны! Качественно врезать замок и петли, без малейших сколов и царапин по плечу только опытным мастерам-профессионалам! Одно неверное движение стамеской или сверлом и дорогая дверь испорчена и за нее придется заплатить!!!
Функциональные возможности универсальной фрезерной каретки УФК-ПРОФИ
Качество врезки фурнитуры — заводское.
Колоссальное экономия времени: врезка любого замка и петель за 2 минуты.
Быстрая поточная Врезка любых петель (скрытых), замков и ригиля.
Легок в использовании — не требует навыков работы с фрезером и установки межкомнатных дверей.
Окупаемость 1-2 заказа
Область применения Каретки УФК-ПРОФИ не ограничивается врезкой замков и петель, так же используется для фрезеровки проушин, пазов, четвертей, Т-образных соединений на «ласточкин хвост» и т.
д.
Встроенные крепления — для компактной перевозки, быстрой настройки универсальной каретки.
Два подвижных элемента и шкала на тисках — для быстрой смены центра и ширины захвата
В комплекте прилагается устройство «хвостовик» для быстрой и удобной врезки ригеля.
Одновременная врезка петель в дверное полотно и коробку двери.
Очень выгодно применять универсальный шаблон (каретку) УФК-ПРОФИ если Вам необходимо за один день установить 4-6 и более дверей, так как на врезку одного замка или петли требуется всего 1 минута. При этом качество врезки будет неизменно высоким, так как исключен человеческий фактор! УФК-ПРОФИ не даст Вам ошибиться!!!
Настройка шаблона УФК- ПРОФИ на любой замок или петлю осуществляется в течении 15-30 секунд. Все остальное шаблон сделает сам!
Встроенные тиски — на много уменьшились габариты каретки, удобство в работе и транспортировке.
Два подвижных элемента — имеется возможность менять центр врезки, благодаря этому увеличился рабочих ход каретки, а настройка стала еще проще и удобней.
На тисках имеется разметка, для комфортного и быстрого выбора ширины захвата — используется при одновременной врезки петель в коробку и дверь.
Максимальная ширина захвата составляет 165 мм
Новые широкие и резиновые наконечники в отличии от пластиковых позволяет врезать замок даже на установленной двери!
Специально сделанная на заказ усиленная конструкция тисков выдерживает нагрузку до 500 кг! УФК теперь надежно фиксируется в любом нужном положении
Технические параметры:
Страна производитель: Россия
длина фрезеровки Х: 225 мм + Ø фрезы
длина фрезеровки Y: 70 мм + Ø фрезы
глубина фрезеровки: равна длине фрезы
ширина захвата заготовки: 165 мм
Габариты:
Вес: 3,9 кг; 460 мм; 335 мм
На УФК-ПРОФИ возможно:
Быстро менять ширину зажима!
быстро менять сам центр оси зажима! Это особенно удобно при одновременной врезке петель(особенно скрытых петель) в полотно и коробку.
Это дает возможность использовать поперечный ход передвижной матрицы(планки) с кольцом по максимуму, не увеличивая при этом саму планку в размерах, что очень важно при эксплуатации! На самой рельсе зажима для удобства нанесена разметка(линейка)
В комплект УФК-ПРОФИ входит специально разработанное приспособление «Хвостовик»для быстрой, удобной и качественной врезки ригеля.
Комплектация:
Коробка
Универсальная фрезерная каретка УФК-ПРОФИ
Шайбы ограничители 3 шт
Центроискатель
Штанга-ригель (хвостовик)
Переходная планка-универсальная подошва для фрезера ( за доп. плату)
Время идет вперед-молоток и стамеска ушли в прошлое!
Звоните, с удовольствием ответим на все ваши вопросы.
модели для установки мебельных петель фрезером, использование приспособлений для дверных петель
Конструкция двери обладает большим количеством фурнитуры.
Такие детали, как замки и петли, требуют комплексных работ по монтажу. Непрофессионалу сложно их врезать, не испортив полотно. В связи с этим используют шаблон для монтажа петель и замков. Если ранее никогда не использовали шаблон, то в первую очередь следует ближе познакомиться с этим приспособлением.
Особенности
Устройство представляет собой заготовку, своего рода матрицу, которая имеет вырезанное окошко соответствующей деталям фурнитуры конфигурации. Приспособление также называют кондуктором. Закрепляют его на створке либо коробке – там, где планируется врезка.
Кромки окошка уточняют очертание будущего углубления. Вырезку можно выполнять посредством стамески, дрели либо фрезера, не опасаясь испортить древесину за границами шаблона.
Приспособление позволяет быстро производить монтаж фурнитуры.
Обзор лучших моделей
Далее рассмотрим многофункциональные шаблоны и каретки для монтажа замков и петель в дверную конструкцию. Выясним, в чем их различия и поймем, какая модель из них является лучшей. Проанализируем их особенности и достоинства.
«УФК-Профи» (универсальная каретка для фрезера)
Многие специалисты по монтажу дверей и профессиональные плотники выбирают именно это приспособление для электрофрезера. Причиной тому являются следующие качества приспособления:
- не нуждается во вспомогательных элементах – обеспечивает врезку посадочных мест абсолютно под все имеющиеся на текущий момент на рынке петли, замки, ригели и тому подобное;
- качество врезки фурнитуры – как на заводе, то есть без погрешностей;
- шаблон легкий и простой в эксплуатации – не требуется огромных навыков для работы с приспособлением;
- высокоскоростная врезка – произвести настройки шаблона под параметры замка либо петли и врезать можно за пару минут;
- элементарная и быстрая установка размеров врезаемых деталей;
- годится под все разновидности электрофрезеров;
- возможность врезать петли сразу параллельно в дверную коробку и полотно;
- шаблон помогает врезать ригели самых разных размеров;
- врезка всех имеющихся скрытых петель;
- можно ставить замки на установленную дверь, каретка фиксируется намертво, оторвать можно лишь вместе с дверью;
- легковесный и малогабаритный шаблон – 3,5 килограмма (удобно перемещать, не отнимает много пространства).
Даже когда появляется новая фурнитура с несоответствующими стандарту размерами, представленное устройство поможет врезать и ее, оно многофункционально, его работа не зависит от габаритов и конфигурации фурнитуры.

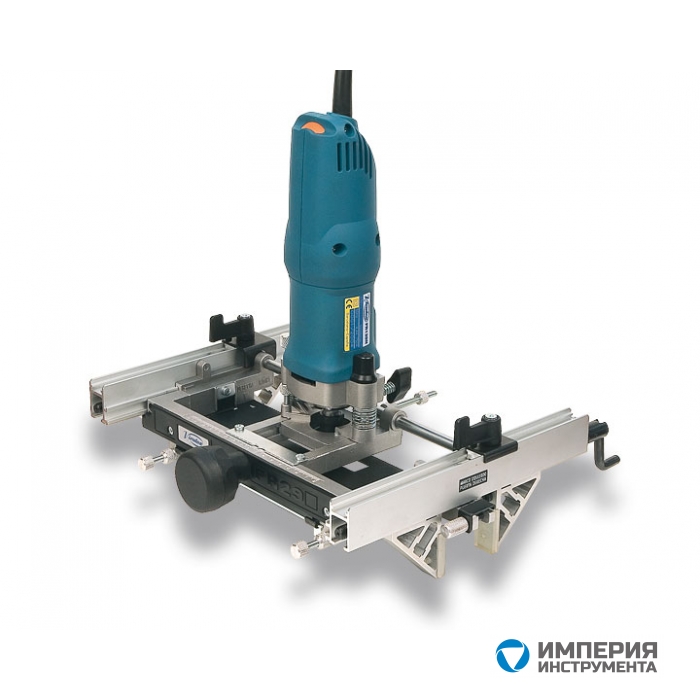

Устройство Virutex
Неплохое приспособление для электрофрезера с фабричной врезкой, имеющее некоторые минусы:
- функционирует исключительно с аппаратами Virutex;
- сложно настроить и подготовить к работе;
- дорогостоящее – требуется покупать 2 устройства: отдельно кондуктор для установки замков и отдельно для скрытых петель и шарниров;
- отсутствует возможность выполнить одновременную врезку в дверную коробку и створку;
- не врезает ригели;
- обладает большой массой;
- неудобно при транспортировании – приспособление массивное и тяжеловесное.
С учетом того, что устройство для ручного электрофрезера по древесине стоит недешево, покупка становится нецелесообразной, даже если заниматься профессионально монтажом деревянных дверей – изделие окупается продолжительное время и некомфортно в работе и перевозке.
Всевозможные комплекты шаблонов (планок) для установки фурнитуры
Ключевым отличием от представленных выше устройств для врезки мест посадки под петли и замки является то, что эти приспособления – не многофункциональные каретки. Это комплект шаблонов, выполненных из стали, текстолита либо органического стекла.
Основные недостатки:
- чрезвычайно огромное количество шаблонов для врезки посадочных мест под фурнитуру, каждый шаблон предназначен под конкретный замок либо петлю;
- таскать с собой сотню шаблонов обременительно;
- отыскивать нужный размер – неудобно вдвойне;
- если у вас не будет нужного по размеру шаблона, то потребуется приобретать его дополнительно (если он, разумеется, имеется в продаже) либо дожидаться, пока его сделают под заказ;
- приобретение всех шаблонов, имеющихся у производителя, — не гарантия того, что он учел всю фурнитуру, которая имеется в наличии на рынке, многообразие чрезвычайно огромно;
- на официальном портале изготовителей указывается, что шаблоны имеются в продаже исключительно под наиболее востребованные петли;
- ассортиментный выбор фурнитуры для деревянных дверей возрастает из года в год – нецелесообразная гонка, где беспрестанно придется «прикупать».
Кондуктор Gidmaster
Плюсы приспособления (со слов производителя):
- приготовления к работе отнимают мало времени;
- удобство настройки на требуемую операцию по установке дверного замка в дверное полотно дает возможность специалисту монтировать, по сути, все замки;
- кондуктор запросто заменит фрезер и сделает работу на пятерку;
- реальная экономия денег;
- кондуктор сконструирован для крепления на дверь с помощью струбцин, вместе с тем происходит центрирование фрезы.
Удовлетворительное устройство, однако имеется существенный минус – шаблон Gidmaster врезает исключительно замки и исключительно посредством дрели.
Если приняли решение приобрести данный шаблон, то вам необходимо быть в курсе следующих нюансов:
- не точная установка размеров, а с допуском – неграмотно выполнена опция по выставлению размеров для устанавливаемой фурнитуры;
- вследствие того, что у дрели нет таких больших оборотов, как у электрофрезера, при работе могут выходить рваные кромки либо возникнут сколы на двери, покрытой эмалью;
- нужно применять фрезы лишь с резьбой на цанге, обыкновенные режущие инструменты не подходят.
Подведем итог. Основываясь на отзывах профессионалов, можно сказать, что пальма первенства (по стоимости, удобству и простоте работы, качеству врезки, функциональным возможностям), несомненно, принадлежит «УФК-Профи».
Как использовать приспособление?
Устанавливаем петли
Установка петель начинается с инсталляции шаблона, только прежде подготавливают инструментарий. Понадобятся ручной электрофрезер, стамеска, отвертки. Процесс врезки включает в себя следующие мероприятия.
- Полотно надежно закрепляют на полу, разместив боковым торцом кверху. Места врезки фурнитуры размечают. Достаточно только очертить карандашом крепежную пластину навеса.
- К торцу полотна винтами фиксируют кондуктор. Накладными пластинками регулируют размер окошка в строгом соответствии с нанесенной разметкой.
- Придерживаясь границ шаблона, электрофрезером либо стамеской снимают фаску. Выемка должна совпадать с толщиной крепежной пластины петли. Если при врезке нечаянно снято больше материала, фурнитура будет неправильно функционировать. Дверь покосится. Уменьшить выемку можно, подложив жесткий картон под крепежную пластину петли.
- Как только все пазы будут сделаны, начинают монтаж петель. Их прикрепляют самонарезающими шурупами.
Накладными пластинками регулируют размер окошка в строгом соответствии с нанесенной разметкой.
Установка замка
Монтаж замка с применением шаблона осуществляется по похожей методике, только вырез в торце полотна делают большего размера. Процедура включает в себя следующие действия.
- Полотно надежно закрепляют на полу боковым торцом кверху. Намечают место врезки. Замок приставляют к торцу полотна и очерчивают его.
- По метке устанавливают шаблон. Корректируют совмещенность границ шаблона с начерченными линиями.
- Древесину выбирают посредством электрофрезера. В случае отсутствия аппарата электродрелью сверлят отверстия, а оставшиеся перемычки удаляют стамеской. Выборка по глубине должна совпадать с длиной тела замка.
- Шаблон убирают с дверной створки. Замок приставляют к лицевой части полотна, размечают отверстия для скважины замка и ручки. Посредством перьевых сверл делают отверстия. Замок засовывают в подготовленное углубление, закрепляют самонарезающими шурупами.
- Полотно навешивают на дверной короб. В закрытом виде метят местоположение ответной планки. К лутке крепят шаблон, корректируют по метке окошко, делают выборку углубления электрофрезером либо стамеской.
- Заканчивается работа фиксированием самонарезающими шурупами ответной планки, апробацией функциональности замка.
Монтаж мебельных петель
Монтаж мебельных петель является важным этапом в сборке шкафов.
Чтобы сделать проще процедуру установки мебельных петель, используют специализированный шаблон. Главное при работе с ним – придерживаться размеров и последовательности всех действий.
Особенности применения
- Шаблон производится из надежных материалов, однако обращаться с ним необходимо аккуратно. Поэтому запрещено сверление через него. Это может уменьшить срок эксплуатации изделия.
- При разметке непременно надо отступать 1,1-1,2 сантиметра от кромки.
- Петли от различных изготовителей могут немного отличаться в размерах, это касается расстояния между центрами винтов. Тогда шаблон используют для нахождения места под чашку. Это отверстие универсально для всех крепежей. Фрезы выбираются исходя из материала фасада. Для фиксации желательно применять усиленные самонарезающие шурупы.
Тогда шаблон используют для нахождения места под чашку. Это отверстие универсально для всех крепежей. Фрезы выбираются исходя из материала фасада. Для фиксации желательно применять усиленные самонарезающие шурупы.
Увидеть непосредственное использование шаблона для врезки петель можно в видео ниже.
Шаблон для врезки петель — Lockservice.pro
Качественные межкомнатные или входные двери в большинстве случаев стоят достаточно дорого. Одним из эффективных способов сэкономить выступает самостоятельная установка конструкций.
Особенно часто такой вариант монтажа выбирается для межкомнатных дверей, так как к ним не предъявляются высокие требования защищенности и взломостойкости. Дополнительным резервом экономии становится врезка дверной фурнитуры собственными силами.
При этом крайне важное значение имеет грамотный и точный монтаж петлевых элементов и замка. Чтобы врезка петель в межкомнатные двери своими руками была выполнена правильно, целесообразно использовать специальный шаблон, наличие которого существенно упрощает выполнение работ.
Важно! Удобство и долговечность эксплуатации любой двери в значительной степени определяются характеристиками и правильностью установки дверной фурнитуры. Поэтому вопросу монтажа замков и навесов следует уделять самое серьезное внимание.
Разновидности дверных петель
Прежде чем описать технологию выполнения работ по врезке фурнитуры, необходимо рассмотреть наиболее часто применяемые виды петлевых элементов для дверей.
Они классифицируются по нескольким признакам. По варианту открытия створки различают право-, левосторонние и универсальные дверные петли. Названия изделий четко показывают их отличительные особенности.
По материалу изготовления дверные петли бывают:
1. Стальные. Традиционный вариант, сочетающий разумную стоимость и неплохие эксплуатационные свойства;
2. Латунные. Популярный вид дверной фурнитуры, который изготавливается методом литья. Обладает красивым внешним видом и разнообразием способов оформления, а благодаря гальваническому покрытию – ещё и долговечностью. Стоит дороже стальной фурнитуры, что окупается длительным сроком эксплуатации и стильным дизайном;
3. Из нержавеющей стали и сплавов с повышенным уровнем антикоррозионных свойств. Самый дорогой и одновременно качественный вариант. Используется в дверях, эксплуатируемых под высокой нагрузкой.
По конструктивным особенностям различают следующие виды петлевой фурнитуры:
1.
Противосъемные. Оснащаются дополнительным соединением по типу паз-выступ – в закрытом положении оно блокирует створку, делая невозможным её приподнимание и снятие;
2. Ввертные. Используются на легких межкомнатных дверях и обычно устанавливаются по 3 штуки на конструкцию. Устройство фурнитуры предельно простое: оно представляет собой поворотную ось с двумя штырями, первый из которых ввинчивается в створку, а второй – в дверной косяк;
3. Для дверей с притвором. Конструкция изделия предполагает изготовление запорной планки в виде уголка, при этом лицевая часть петли выполняется несколько более узкой, чем обычно;
4. Скрытые. Заметны только при открытом положении створки, что достигается «утапливанием» шарнира в двери. В результате повышается эстетичность конструкции, что является главным достоинством. К числу недостатков, которые имеют скрытые петли, относятся более сложный монтаж и высокая стоимость фурнитуры.
Особенности разметки двери перед монтажом
Важное значение для правильной врезки дверных шарниров имеет грамотная разметка места их расположения.
Для ее выполнения требуется наличие линейки или рулетки, а также обычного карандаша. Действия установщика следующие:
- определяется сторона открывания двери;
- от верхнего и нижнего угла створки на нужной стороне отмеряется по 20 см – стандартное расстояние для петлевых деталей на межкомнатных дверях;
- к намеченным местам прикладывается шарнир таким образом, чтобы пластина немного выступала за торец створки;
- петля обводится карандашом по контуру;
- створка аккуратно прикладывается к коробке – обе части дверной конструкции находятся в горизонтальном положении;
- петля прикладывается к размеченному на полотне месту;
- обводится контур фурнитуры на косяке.
При необходимости аналогичным образом размечается положение замка, который планируется установить в межкомнатную дверь. Единственное отличие: он располагается на высоте 90-100 см от уровня пола.
Важно! При наличии на полотне или коробке каких-либо дефектов в предполагаемом месте размещения шарниров допускается смещение фурнитуры вниз. Однако оно должно быть не слишком большим, так как это помешает нормальной эксплуатации дверной конструкции.
Шаблон для врезки петель и замков
Значительно упростить и ускорить процесс врезки дверной фурнитуры на межкомнатную дверь позволяет специальное приспособление, которое называется шаблоном (другие названия – кондуктор или каретка). Готовый шаблон для врезки петель представляет собой заготовку, конструкция которой предусматривает наличие двух основных частей. Первая – струбцина с зажимами, которая обеспечивает надежную фиксацию устройства на створке или коробке, вторая – корпус с окошком, размеры которого изменяются с учетом габаритов устанавливаемой фурнитуры.
Сегодня на отечественном рынке представлено большое количество разнообразных шаблонов, которые одинаково эффективно используются как для врезки петель, так и для врезки замков.
Приспособление вполне реально изготовить своими руками, но оно будет значительно уступать по удобству работы и точности последующего монтажа фурнитуры готовым изделиям.
Основные достоинства каретки для врезки навесов состоят в следующем:
- универсальность, позволяющая монтировать шарниры, замки, ригели и другие детали дверной конструкции и фурнитуры;
- простота применения;
- высокая точность установки;
- изменение конфигурации приспособления для разных типов дверей и фурнитуры;
- возможность использования с ручным фрезером любой модели;
- доступная стоимость изделия.
Важно! Несмотря на то, что каретка упрощает врезку фурнитуры в межкомнатные двери, её грамотное использование требует навыков и опыта выполнения подобной работы. Поэтому перед самостоятельной установкой рекомендуется потренироваться на деревянном бруске, а при возникновении трудностей – обратиться к профессионалам.
Как врезать петли в дверь?
Для установки фурнитуры в дверь кроме каретки используется также фрезер или стамеска с молотком. Врезка петель фрезером наиболее удобна, особенно для непрофессионального пользователя. Современные модели этого деревообрабатывающего инструмента позволяют быстро и без проблем выполнять различные операции с древесиной – вырезать паз, сверлить отверстия, обрабатывать фигурную кромку.
Последовательность выполняемых установщиком работ зависит от типа дверной фурнитуры. Стандартный порядок действий выглядит так:
1. Створка укладывается на бок таким образом, чтобы торец, куда нужно врезать петли, был направлен вверх;
2. В местах, где выполнена разметка расположения фурнитуры, монтируется шаблон, предварительно настроенный на размер дверных навесов или замков;
3. При помощи фрезера выполняется углубление по размерам фурнитуры, выбранной для установки;
4.
При необходимости (если дверь изготовлена из древесины твердых пород) выполняются отверстия под крепежные элементы;
5. Фрезеровка сопровождается периодическим прикладыванием фурнитуры к месту монтажа для проверки достаточности углублений;
6. После завершения работ выполняется установка и фиксация петли к дверной створке. Монтаж замка обычно производится позднее – после установки полотна в дверную коробку.
При врезке ввертной фурнитуры порядок установки не изменяется. Монтаж выполняется еще быстрее и проще, так как он предусматривает сверление всего двух отверстий – по одному в полотне и коробке.
Важно! После врезки дверной фурнитуры и сборки межкомнатной двери в проеме необходимо произвести регулировку петлевых навесов. Значительная часть используемых сегодня шарниров позволяет менять положение створки в коробке для обеспечения плотного примыкания, а также удобного открывания и закрывания конструкции.
Монтаж скрытых петель
Популярность и широкое применение дверной фурнитуры скрытого типа объясняется несколькими преимуществами.
Главные из них – внешняя привлекательность межкомнатной конструкции, возможность установки на дверях без наличников, регулировка в 3-х направлениях.
Врезка скрытых петель выполняется по схеме, аналогичной описанной выше для традиционной фурнитуры. При этом необходимо учесть два важных момента:
- требования к установке петель скрытого типа заметно выше, чем для обычных;
- все углубления и выемки в полотне и коробке двери в обязательном порядке зачищаются наждачной бумагой;
- любая ошибка в размерах или разметке ведет к проблемам при эксплуатации межкомнатной двери.
Учитывая сказанное, становится понято, почему перед принятием решения о самостоятельном выполнении работ по врезке дверных петлевых элементов (особенно скрытого типа) необходимо правильно оценивать собственные силы и возможности. Нередко намного проще и в конечном счете выгоднее пригласить мастера, который быстро и без проблем произведет все необходимые работы, используя для этого профессиональный инструмент, знания и большой практический опыт.
Врезка дверных петель при помощи фрезера
Как изготовить простейший шаблон (кондуктор) своими руками для врезки дверных петель с использованием ручного фрезера
Врезка дверных петель при помощи стамески и молотка используется и поныне, однако занимает достаточно много времени.
При выполнении этой работы вручную, точность в работе, чёткие линии края и глубина паза иногда оставляют желать лучшего. И если по дереву стамеска идет хорошо и ожидаемо, то при работе например с МДФ куда лучше использовать фрезер.
Для быстрой врезки петель я решил изготовил так называемый шаблон или кондуктор, при помощи которого можно быстро и точно сделать паз под петлю как в дверном полотне так и в коробке.
В своих целях, для работы, использую универсальный фрезер с установленной на него копировальной втулкой.
Изготовление кондуктора — копира для врезки петель
Для изготовления кондуктора, я использовал фанеру и деревянные бруски.
Первое, что я сделал, это рассчитал внутренние габариты окна кондуктора под конкретный фрезер – учитывая диаметр используемой фрезы, внешний диаметр копировальной втулки и размер петли.
Для этого, я определил , что фрезеровку пазов под петли мне удобнее осуществлять не очень узкой фрезой, за эталон я взял фрезу с диаметром 10 мм , поскольку широкой фрезой все-таки нужно делать меньше проходов, а невыбранные углы, мне гораздо проще, после, выбрать стамеской.
Далее, установив на свой фрезер копировальную втулку, произвожу замер расстояния от фрезы до рабочего края копировальной втулки, в моём случае расстояние составило 5 мм.
Теперь, стало понятно, что при расчете размеров внутреннего окна кондуктора, мне нужно прибавлять по 5 мм к каждой стороне и при размере петли 100*30 мм я должен изготовить окно 110 на 40 мм.
Сразу оговорюсь, размер копировальной втулки на различных моделях фрезеров может отличаться, поэтому следовать слепо моему руководству неправильно, проверяйте свои размеры и делайте правильные расчёты.
Разметив на листе фанеры прямоугольник 110 на 40 мм, выпиливаю окно при помощи электрического лобзика.
После, с нижней стороны кондуктора, вдоль окна со смещением 5 мм (как бы заходя бруском на окно ) прикручиваю этот брусок к фанере. Брусок будет служить боковым ограничителем при установке на дверь или коробку.
С узких сторон окна, вдоль бруска, прикручиваю полосы из фанеры, они нужны для устойчивого расположения кондуктора на дверной коробке.
Собственно говоря, и всё, нехитрый кондуктор для фрезеровки петель готов.
Теперь остаётся только закрепить его на дверной коробке, выставить глубину фрезерования, и сделать несколько проходов взад и вперед.
Паз получается ровный и чистый, остаётся только при помощи стамески, выбрать углы, в тех местах, где не достала фреза.
Таким образом, потратив 30 минут на изготовление кондуктора, можно сэкономить время на врезке петель. Сразу же оговорюсь, любителей эстетики прошу не беспокоить, так как задача стояла только в одном, быстро сделать рабочий, а не красивый кондуктор.
. J
Смотрите подробное видео о изготовлении шаблона -кондуктора для врезки петель на канале Умный Билл
Показать еще статьи из рубрики — Окна — двери
ПОСЛЕДНИЕ СТАТЬИ
Почему силиконовый герметик темнеет Многие домовладельцы сталкиваются с ситуацией, когда после ремонта в ванной через небольшой срок белоснежные швы герметика темнеют, отслаиваются и покрываются плесенью…
Подробнее |
Юридические особенности сделок с недвижимостью Многие люди наслышаны о черных риэлторах и недобросовестных застройщиках. А еще бывают случаи, когда к счастливому обладателю новой квартиры приходят с визитом не менее счастливые обладатели свидетельства о наследстве либо представители банка, которому, как ни странно, давно уже была заложена данная жилплощадь. Подробнее |
Бамбуковая оправа для зеркала, делаем своими руками Если у Вас есть зеркало не имеющее оправу, или вид старого зеркала порядком надоел и хочется что-то поменять,можно не прилагая особых усилий и больших финансовых затрат, за несколько часов, придать зеркалу новый вид, и, дать ему второй шанс радовать вас своим отражением еще долгие годы… Подробнее |
Обзор радиаторов водяного отопления На сегодняшний день ассортимент бытовых радиаторов водяного отопления предоставляет большое богатство выбора этой продукции. Но, чтобы окончательно сделать правильный выбор, необходимо знать основные характеристики и различия радиаторов отопления… Подробнее |
Уборка гостиниц Современный гостиничный комплекс предлагает клиентам многоуровневый сервис, который складывается из совокупности грамотного персонала, комфортных условий проживания и широкого диапазона вспомогательных и развлекательных услуг, предлагаемых клиенту. Подробнее |
Забор из профнастила, выбираем фундамент Любое строительство, будь то здание или иная хозяйственная постройка, начинают с фундамента. Забор – это та же конструкция, которая, как и все сооружения начинается с фундамента… Подробнее |
Украшаем свой участок Для каждого владельца искусственного водоема рано или поздно становится актуальным вопрос: как осуществлять прикорм своих водных питомцев? Хорошо, если вы можете регулярно следить за графиком, но такая возможность есть далеко не у каждого… Подробнее |
В каких цветах оформить детскую комнату Принципы оформления детской комнаты, основные акценты. Практические советы для грамотного подхода к процессу… Подробнее |
Этапы установки отопления в доме Последовательность проведения монтажа систем водяного отопления в частных домах. Подробнее |
Установление границ земельных участков В наше время возникает большое количество споров между владельцами земельных участков о том, кому принадлежит тот или иной отрезок, граничащий или пересекающийся с соседским. Подробнее |
..
..
..Как добавить паз для третьей петли
Когда я построил стеллаж для внутренней части двери подсобного помещения моей прачечной, я построил его с намерением загружать его полными вещами. Единственная проблема в том, что теперь у меня был очень прочный блок, готовый к загрузке, но моя дверь была снабжена маленькими хилыми петлями, которые не могли выдержать нагрузки.
Мое решение состояло в том, чтобы добавить еще одну петлю посередине двери, а также модернизировать петли. На двери было две штатные внутренние петли, для замены я купил коммерческие петли.Вы часто видите их на металлических дверях, например, в магазинах коммерческих автомобилей, а что нет.
1) Я снял дверь и вынес ее в магазин. См. Маленькую петлю ниже.
2) Я не особо задумывался над тем, куда буду ставить третий паз (углубление, где петля входит в дверной косяк и дверь называется пазом), выбрал место, которое выглядело посередине и пошел с ним. Затем я купил шаблон для врезных дверей в Home Depot. Шаблон делает именно то, на что он похож: вы указываете размер петли, прижимаете ее к двери, а затем все, что вам нужно сделать, это взять ручной фрезер и вырезать.Как только вы снимите шаблон, у вас получится идеальный паз, в который вы вставляете петлю на место и ввинчиваете ее.
Небольшое примечание: поскольку у моих оригинальных петель были закругленные края, я решил оставить закругленные петли. Однако прочные петли бывают только квадратной формы и уродливого серого цвета.
3) Шаблон всегда создает паз с закругленными краями, но, поскольку мои петли были квадратными, после того, как я снял шаблон, я взял долото и молоток (вы также можете использовать отвертку с плоским концом) и просто сколол углы.
Кроме того, поскольку я преобразовывал закругленные в квадратные на существующих, я также срезал эти углы.
4) Затем я вошел внутрь и проделал ту же самую процедуру сколки углов с пазами на дверном косяке.
Округленный
Квадрат
Подходит!
Теперь пришло время сделать третий паз из металлолома. Шаблон, который я купил в Home Depot, сделанный Ryobi, крепится только к двери…. он не зажимает дверной косяк.
5) Так как шаблон не крепится к дверному косяку, я достал свои стамески по дереву и купил что-то, что называется маркером для приклада.…да, маркер для ягодиц. Это изящный маленький инструмент, который стоит около 5 долларов в Home Depot, который вы размещаете в нужном месте и ударяете по нему молотком, пока он не оставит отпечаток. Затем, как только вы удалите его, вы можете взять свои стамески и долото внутри линий. Очень кстати. Вот что я сделал. Опять же, он продавался только круглым, поэтому после того, как он был в наличии, я отрезал углы, чтобы сделать его квадратным.
Советы: Не заходите слишком глубоко. Держите шарнир под рукой, чтобы вы могли прикрепить его на место, чтобы определить, нужно ли вам делать его глубже или нет.Кроме того, инвестируйте в некоторые настоящие стамески по дереву для этой части. Я купил упаковку из трех штук за 9 долларов в Home Depot, и они сделали работу довольно легкой. Также помните, что петли бывают разных размеров, поэтому убедитесь, что вы используете маркер для приклада или даже шаблон правильного размера.
Итак, вот вам Wilker Don’t , и мне очень стыдно за это. Когда дверь была в магазине, и после того, как я использовал фрезер и шаблон для врезки посередине, я снял мерки от верхней петли вниз до вершины только что созданной, чтобы определить, где ее разместить на двери. дверной затор внутри дома.Не слишком сложно, верно? Что ж, когда дверь лежала ровно, я забыл ее ординировать и на самом деле снял мерку от того, что должно было стать нижней петлей, до середины. Это означает, что когда я пошел ставить дверь на место, верхняя и нижняя петли совпали, но не посередине.
Я не собирался выдолбить еще один паз в заторах, поэтому в итоге я использовал шаблон, чтобы переместить паз на двери. Эх, глупая ошибка.
6) Теперь, когда все врезки были сделаны, я начал ставить свои крепкие петли на дверь, когда вспомнил (одним взглядом), что они ужасны.Поэтому я установил их на ненужный кусок дерева и быстро покрасил. После того, как они высохли, я прикрутил их к двери.
7) Далее, не видя хилых петель, нужно было повесить дверь обратно на варенье и загрузить мой стеллаж.
Общее время: 1.5
Общая стоимость: $30
Упростите установку дверцы шкафа! Получите точность сверлильного станка с помощью любой ручной дрели.
| Приспособление для скрытых петель устраняет сомнения при установке дверей шкафа с помощью скрытых петель. Приспособление для скрытых петель позволяет просверливать отверстия под чашки для скрытых дверных петель шкафа (иногда называемых «европетлями») с помощью дрели. Кондуктор позиционирует входящее в комплект сверло с твердосплавным наконечником точно в нужное положение и со смещением и каждый раз осуществляет сверление на идеальную глубину благодаря ограничителю глубины.Приспособление простое в использовании, и оно гарантирует, что вы сможете установить дверцы шкафа, которые отлично подходят и работают должным образом. Скрытые петли отлично подходят для установки дверей шкафов, потому что они незаметны, их можно регулировать и они очень хорошо работают. Однако для их установки требуется просверлить большое отверстие в очень определенном месте и на определенной глубине. Примечание: Сверло 1/16″ требуется для сверления отверстий под винты крепления петли. Не входит в комплект. Приспособление для скрытой петли состоит из наполненной стекловолокном нейлоновой основы с отверстием для направляющей сверла. Индексирующие кулачки гарантируют, что кондуктор позиционирует долото для сверления отверстия с требуемым смещением, которое диктуется каждой петлей, а встроенный стопорный воротник обеспечивает правильную глубину чашки каждый раз. Есть даже отверстия, которые вы можете использовать, чтобы направить бит для отверстий для винтов шарнира.Скрытое шарнирное приспособление поставляется с высококачественной фрезой с твердосплавным наконечником для обеспечения отличных результатов. Скрытое шарнирное приспособление интуитивно понятно для начинающих, но достаточно прочно для профессионалов. |
Это экономичное и простое в использовании приспособление обеспечивает точное выравнивание петель, поэтому вы можете установить двери, которые идеально подходят и хорошо работают. Кроме того, приспособление для скрытого шарнира работает с обычной дрелью и прилагаемым сверлом с твердосплавным наконечником.
Kreg Concealed Hinge Jig избавляет вас от догадок при сверлении этих отверстий и позволяет вам делать это с помощью всего лишь сверла и сверла с твердосплавным наконечником, которое входит в комплект приспособления.
Просто выберите свои петли, просмотрите несколько основных инструкций по монтажу, которые прилагаются к ним, а затем настройте приспособление для скрытых петель, отрегулировав пару встроенных кулачков. После этого можно просверлить отверстия под чашки петель с помощью обычной дрели. Независимо от того, устанавливаете ли вы одну дверь шкафа или делаете двери для всей кухни, приспособление для скрытой петли обеспечивает надежные и стабильные результаты.Лучшие приспособления для дверных петель для простой врезки врезных петель [8 лучших вариантов 2022 года]
Точное измерение дверных петель и их правильная обрезка играют важную роль в правильной установке двери.
Но люди часто ошибаются при обрезке петель и таким образом портят установку двери. Что, если мы скажем вам, что есть способ легко избежать этой проблемы?
С лучшим приспособлением для дверных петель размеры петель всегда будут точными, а правильная обрезка петель станет проще простого.
Чтобы дать вам более четкое представление об этих приспособлениях, мы выбрали шесть самых лучших из доступных на данный момент для обзора.
Надеемся, что эти обзоры помогут вам лучше понять, чего вам следует ожидать от приспособления для дверных петель.
Топ 8 обзоров лучших врезных приспособлений для дверных петель
Мы начнем эту статью с отдельных обзоров выбранных продуктов. Эти обзоры дадут вам четкое представление о том, что хорошо, а что плохо в мире приспособлений для дверных петель.
1. Ryobi A99HT2 Приспособление для установки дверных петель – лучшие приспособления для врезных дверных петель
Компания Ryobi пользуется большим доверием в своем мире и известна производством лучших приспособлений для врезных дверных петель.
Поскольку он постоянно обеспечивает как производительность, так и удобство, ему удалось завоевать это доверие.
Приспособление для дверных петель Ryobi оправдывает репутацию компании, поскольку является именно тем, чем обещает быть.
Во-первых, это приспособление поддерживает как фрезеры, так и долота.Все приспособления работают с фрезерами, но не все хорошо работают с долотами. Так что, если вы человек старомодный, эта джиг принесет вам большую пользу.
Характеристики
- использует дизайн зажима, который застегивает JIG идеально
- поддерживает как маршрутизаторы, так и долоты
4 имеет очень сильную и прочную Build
вид на Amazon
Во-вторых, он обеспечивает универсальность.Вы можете отрегулировать размер в соответствии с вашими требованиями, например, размер дверной петли. Кроме того, джиг имеет очень прочную и крепкую конструкцию. Таким образом, он также может выполнять множество тяжелых задач.
Функция зажима приспособления действительно заслуживает похвалы. Он очень плотно фиксирует кондуктор, поэтому вам не нужно беспокоиться о том, что кондуктор ослабнет при разрезании петли. Тем не менее, вам нужно быть немного осторожным с ним, так как это может повлиять на вашу покраску и оставить царапины на двери.
Следует также упомянуть, что эта дверь не очень хорошо работает в слишком сильную жару. В нем используется пластиковый шаблон, и они никогда не подходят для жарких сред.
2. Шаблон для дверных петель PORTER-CABLE – лучший набор шаблонов для петель
Хотя компания PORTER-CABLE широко известна тем, что производит очень дорогие изделия, эта модель на самом деле вполне доступна. Несмотря на то, что он стоит меньше, он обеспечивает довольно звездную производительность.
Для начала поговорим о том, насколько удобна эта мормышка.По сравнению со многими другими приспособлениями, этот режет намного быстрее благодаря более острым и эффективным фрезам.
Опять же, это приспособление оснащено стопорными штифтами, которые избавят вас от многих хлопот. В частности, это позволяет очень легко ускорить и удалить.
Отличительные особенности
- Оснащен стопорными штифтами для лучшего крепления
- Легко снимается
- Поставляется с фрезами из прочной быстрорежущей стали
- Поддерживает двери любой толщины петли самых разных размеров
Посмотреть на Amazon
Во-вторых, нам нужно подробно остановиться на фрезах.Эти биты изготовлены из быстрорежущей стали. Благодаря этому они долговечны и эффективны. Вы можете использовать эти биты несколько раз.
Наконец, это приспособление очень универсально. Он может работать практически с любой дверью, независимо от ее толщины, главное, чтобы толщина не была абсурдной цифрой. Он также может разрезать петли самых разных размеров. Таким образом, вы можете маневрировать функциями приспособления в соответствии с вашими требованиями.
Однако крепление насадок, входящих в комплект приспособления, может вызвать определенные трудности.Это жалоба многих клиентов, поэтому вы должны быть осторожны.
3. 2-компонентный каркас петли Trend H/JIG/C – лучший шаблон для дверных петель полной длины
Вы занятый плотник или владелец мастерской? Ищете лучший полноразмерный шаблон дверной петли для повышения производительности, тогда вам стоит приобрести этот, друг мой.
Приспособление для каркасных петель Trend должно быть одним из лучших продуктов, которые вы можете найти на рынке.
Это изделие имеет универсальные функции и может использоваться как в качестве внешней, так и внутренней двери.Накладки и рамы имеют фальц и имеют толщину 25 мм.
Кроме того, положение петель с большой точностью копируется на раме и двери. Это делается всего одной настройкой для увеличения производительности в мастерской.
Особенности
- Каждый шарнирный блок имеет встроенные направляющие, что ускоряет установку
- Достаточно универсален для использования как снаружи, так и внутри помещений
- Поставляется с прочным футляром для переноски, идеально подходящим для рабочего места
- Можно использовать для крепления новой двери к старой раме
Посмотреть на Amazon
Вам будет приятно узнать, что вы можете использовать это, чтобы вставить новую дверь в старую раму.
Это было бы здорово для любого вида ремонтных работ, которые вы хотите сделать в своем доме. Также блоки апертуры полностью регулируемые. При этом боковые направляющие имеют три предустановленных ширины шарнира и также регулируются.
Из-за всего этого вам не нужно быть профессионалом, чтобы использовать этот продукт. Еще одна замечательная особенность этого заключается в том, что вы можете использовать его на дверях, состоящих из дерева и квадратных петель. Вам не нужно будет отмечать их, как традиционным способом.
Наконец, в комплекте идет прочный кейс для переноски, крепежные скобы и направляющая втулка 16 мм.Все это делает его идеальным для использования в рабочей среде.
Как видите, приспособление для петель Trend оснащено множеством впечатляющих функций. Вы не пожалеете, купив его для себя. Сделайте это, особенно если вы хотите сделать ремонт в своем доме.
4. Milescraft 1222 HingeMate150 – Комплект для врезки петель для межкомнатных дверей
Если вы ищете лучший шаблон для врезки петель для межкомнатных дверей, то вам стоит приобрести этот.
Этот элемент здесь совместим практически с любым размером межкомнатных дверей.
Мало того, его можно прикрепить к косяку и двери. Данная модель идеально подходит для использования в интерьере.
Стальная рама подтверждает тот факт, что это устройство действительно очень прочное и долговечное. Материал шаблона — АБС-пластик. Таким образом, вы можете использовать его для установки дверей без каких-либо проблем.
Кроме того, в изделии есть шаблоны, необходимые для изготовления пазов под петли. Шаблон поставляется в двух размерах: 3 дюйма и 3 с половиной дюйма.Это может быть использовано для получения радиусов ¼ и 5/8 дюймов.
Отличительные особенности
- Рама шаблона имеет прочную стальную конструкцию и может быть заменена
- Совместима с дверями практически любых размеров
- Легко крепится к косякам и дверям
- Использует электрическую рукоятку для более плавной работы
- Чрезвычайно простое крепление и снятие шаблона
- Имеет очень простую настройку благодаря простой конструкции и подробному руководству по установке
- 90 очень прочное качество сборки
- Чрезвычайно легко снимается без особых хлопот
- Поставляется с очень тугим и надежным зажимом
- Поддерживает практически все двери независимо от толщины, обеспечивая максимальную универсальность
- Высокая точность и гибкость -скоростные фрезы
- Работает с беспроводными фрезами и дрелями
- Изготовлен из очень прочного и прочного инженерного пластика
- Также поддерживает электрические ручки
- Подходит для дверей практически любых размеров и может срезать петли разных размеров
- 4 эффективные фрезы
- Имеет прочную стальную раму
- Чрезвычайно прост в установке и использовании благодаря подробному руководству
- Поставляется с острыми фрезами для максимальной эффективности размеры
- Сверление пазов для петель
С помощью приспособления просверлите паз, чтобы петля утапливалась в дверь. Я рекомендую приспособление для скрытой петли Kreg, потому что оно имеет множество замечательных функций, таких как встроенная линейка для легкого определения местоположения, ограничитель глубины и возможность регулировки того, насколько глубоко врезка устанавливается в раму.
Примечание. Вы увидите, что дверь, которую я использую, представляет собой фанерную плиту, однако типичная дверь с шейкером или фальшпанелью будет точно такой же.
Где должны располагаться дверные петли шкафа?
Обычно центр петли располагается на расстоянии 3 дюймов от верхней и нижней части двери. - Создание шаблона
Из куска дерева толщиной 3/4″ сделайте узкую версию двери высотой с самую короткую дверь или короче.
А пазы просверлить на одинаковом расстоянии сверху и снизу. Если шаблон короче, вы можете просто сдвинуть его вниз, чтобы установить нижнюю петлю. - Нанесите отделку
Если ваши двери еще не отделаны, сейчас самое время это сделать. Финишная обработка после сверления пазов позволяет подправить любой разрыв от сверла и уменьшает необходимость в обращении с дверью после финишной обработки.
Примечание. При покраске я настоятельно рекомендую использовать краску, специально предназначенную для шкафов. Эти краски обычно содержат немного эмали, что делает покрытие более твердым и долговечным. Стандартные латексные краски мягкие и не такие стойкие.
- Установка оснований петель
Убедитесь, что петли правильно и перпендикулярно краю шаблона, и прикрепите их с помощью прилагаемых винтов 3/4″.
Если вы будете добавлять резиновые точки на дверцы шкафа, обязательно поместите их по краям шаблона, который будет опираться на боковую часть шкафа и сверху/снизу.
Найдите шаблон, как бы вы хотели, чтобы дверь была выровнена. Любые соседние двери или отделка должны иметь зазор 1/8″, а любые выступающие стороны обычно должны быть заподлицо.В приведенном ниже случае мой шаблон имеет тот же размер, что и дверь, поэтому я могу установить оба основания одновременно. Верх имеет зазор 1/8″, а боковые и нижние грани находятся на одном уровне.
С шаблоном вы можете предварительно просверлить и прикрепить основания с помощью прилагаемых винтов 3/4″.
Если ваша дверь имеет более двух петель, то на данном этапе устанавливаются только верхняя и нижняя петли.Остальные основания петель будут установлены при установке двери.
- Снятие шаблона
Если вы используете стандартную петлю, сзади есть винт, который нужно ослабить, чтобы можно было снять петлю и дверцу.
После того, как немного выкрутите винт, дверь и петля должны соскользнуть.
Также обратите внимание, что некоторые петли более высокого качества имеют функцию защелкивания, которая позволяет вам просто потянуть за язычок в задней части петли, чтобы освободить петлю и дверь.
- Установка следующего набора оснований петель
Для этого просто снимите основания с других петель и прикрепите их к петлям, оставшимся на шаблоне.
Затем таким же образом можно установить основания, которые будут использоваться на других дверях.
- Установка дверей
Снимите петли с шаблона и начните устанавливать их на дверь. Убедитесь, что петли расположены под прямым углом к краю двери, и прикрепите их с помощью прилагаемых винтов 3/4″.
Затем наденьте петли на основания, установленные в шкафу.
- Регулировка петель
Самое лучшее в скрытых петлях шкафа — это возможность регулировки. Ниже вы можете увидеть, как использовать петлю, чтобы правильно расположить дверь, чтобы все отверстия (или зазоры) были одинаковыми.
Более изящная петля даст вам немного больший диапазон регулировок и упростит точную настройку, просто повернув винт.
- Установка дверной фурнитуры шкафа
Последний штрих — дверная фурнитура. При установке ручек и ручек приспособление, подобное зажимному приспособлению Kreg Cabinet Hardware Jig, сделает процесс легко и быстро воспроизводимым. Это приспособление имеет встроенные линейки, расстояния для большинства натяжений и регулировку глубины, чтобы легко определить положение ручки. Кроме того, у него есть стальные втулки, которые гарантируют, что вы просверлите прямое отверстие в двери.
4 Идеален для использования внутри помещений 50 906 906 на Amazon
Наряду с этим, он поставляется с ½-дюймовой прямой фрезой с подшипником, а хвостовик фрезы составляет ¼ дюйма.
В комплект также входят два винта для крепления шаблона к косяку и двери. Это также поможет вам зафиксировать дверь на месте.
Если вы выберете этот предмет для своих дверей, безопасность и конфиденциальность вашего дома повысятся за счет простой замены внутренних дверей. Вы можете сделать это, не повредив дверную коробку или косяк.
Использование этого предмета требует обучения. Но как только вы освоитесь, вы сможете очень легко защитить свои двери.
5.Kreg Tool Company KHI-Hinge Jig – лучшее приспособление для скрытой петли
Это первое приспособление для скрытой петли в списке. Он предназначен для современных дверей. Огромной причиной популярности приспособлений для скрытых петель в настоящее время является дополнительное удобство, которое они обеспечивают по сравнению с другими приспособлениями.
В отличие от многих других приспособлений, здесь используется электрическая ручка. Благодаря этому работа становится более плавной и эффективной.
Кроме того, качество сборки приспособления очень впечатляет. Из-за такой прочной конструкции джиг также очень прочен.
Основные особенности
Просмотреть на Amazon
Опять же, настройка этого приспособления для дверных петель также чрезвычайно проста. В наши дни люди предпочитают удобство превыше всего.И Kreg Tools понимают это. Именно поэтому они максимально упростили настройку. Подробное руководство очень помогает в этом отделе.
Более того, он легко снимается. Прикрепление его к двери и снятие практически не требует работы и избавляет вас от многих проблем.
Если все это не было достаточно убедительным, приспособление очень доступно по цене. При очень низкой цене он обеспечивает функции, которые не могут обеспечить многие дорогие приспособления.
Все эти особенности действительно помогают сделать так, чтобы это приспособление считалось лучшим скрытым приспособлением для петель.
К сожалению, эта дверь не очень универсальна. Он поддерживает только двери очень определенной толщины. Поэтому, если вы хотите приобрести это, вы должны быть особенно осторожны, чтобы у вас была дверь с правильными размерами.
6. Blum M31 1000 Eco Сверлильный шаблон для петли с битой и отверткой — сверхмощный Сверлильный шаблон Blum Hinge
Прежде чем двигаться дальше, нам обязательно нужно определиться с ценой на этот шаблон для петли. Это очень дорого по сравнению со всеми другими приспособлениями для дверных петель, которые мы рассматриваем.Так что это то, чего вам следует избегать, если у вас ограниченный бюджет. Но многие функции, которые предоставляет это приспособление, в значительной степени компенсируют высокую цену.
Во-первых, мы должны оценить тот факт, что это приспособление работает с электрическими и аккумуляторными фрезерами и дрелями.
Из-за этого вам гарантирована гораздо более плавная работа по сравнению с его современниками. Таким образом, приспособление имеет репутацию очень простого в использовании. Этот приспособление отлично подходит для врезания отверстий под петли и отверстий под дюбеля в дверях шкафа.
Особенности
Посмотреть на Amazon
Легкость снятия зажимного приспособления очень хорошо подтверждает эту репутацию, так как это устраняет множество неудобств.Кроме того, приспособление поставляется с конструкцией зажима, и конструкция очень хорошо сделана. Зажим очень надежный и плотно фиксирует приспособление.
Мы также должны отдать должное приспособлению за его универсальность.
Независимо от того, насколько толстая ваша дверь, вы можете быть спокойны с этим приспособлением, поскольку оно поддерживает практически все двери.
Что касается фрез, которые поставляются с этим шаблоном, то некоторые из них сделаны так же хорошо, как эти. Они изготовлены из очень прочной быстрорежущей стали. Благодаря этому вы можете рассчитывать на точность этих битов.Именно эта точность делает шарниры такими фантастическими.
7. Инструмент BI-D Шаблон для сверления дверных петель – лучший шаблон для скрытых петель для дверей и шкафов
Этот шаблон для дверных косяков обеспечивает одно из лучших соотношений цены и качества. Огромное количество удивительных функций, которые он предоставляет по такой доступной цене, действительно выдающееся.
Хотя в руководстве по установке есть некоторые проблемы и неверные инструкции, которые доставляют неудобства покупателям, мало кто может отрицать качество приспособления.Он предлагает фантастическую производительность в нескольких отделах.
Начнем с сборки. Как и в большинстве приспособлений, в этом используется пластик. Но пластик, используемый в этом приспособлении, представляет собой чрезвычайно прочный и прочный инженерный пластик, который делает приспособление немного более долговечным, чем его современники.
Отличительные особенности
Посмотреть на Amazon
Несмотря на то, что это не приспособление для скрытых петель, в нем все же можно использовать электрическую рукоятку.Таким образом, вам гарантировано гораздо более легкое управление. Этот джиг также порадует вас своей универсальностью. Кроме того, приспособление также может разрезать петлю размером от 25 мм до 25 мм.
Наконец, производительность приспособления абсолютно первоклассная.
Фрезы, которые идут в комплекте с приспособлением, очень острые. Так что это дает им балл за эффективность и точность.
И хотя в руководстве по установке есть несколько ошибочных инструкций относительно того, как его использовать, установка довольно проста, и руководство хорошо описывает это.
8. Milescraft 1214 Hingemate 200 – лучший набор шаблонов для дверных и косяковых петель
Это приспособление является самым дешевым приспособлением для петель в списке. Тем не менее, он по-прежнему обеспечивает вполне удовлетворительную производительность, несмотря на меньшую стоимость. Если вы тот, кто действительно не хочет тратить слишком много на приспособление, вам следует обратить внимание на это.
Очень интересная особенность этого приспособления заключается в том, что оно имеет стальную раму. Вы могли бы подумать, что они будут позволять себе вольность со строительством, поскольку цена такая низкая.Но вместо этого они дают вам прочную и долговечную стальную конструкцию.
Вот это полная победа.
Особенности
Посмотреть на Amazon
За удобство также начисляются баллы. Приспособление имеет очень простую настройку с минимальными сложностями или без них.В этом также поможет подробное руководство. Он не только содержит четкие инструкции по настройке, но также содержит инструкции о том, как его предполагается использовать.
В комплект также входят очень острые фрезы. Эти биты гарантируют, что резка шарнира будет выполнена эффективно. Кроме того, приспособление работает с дверями всех размеров. Так что, даже когда дело доходит до универсальности, эта приманка заслуживает внимания.
Однако в этом приспособлении не используется конструкция зажима. Вместо этого вы должны использовать винты, и это может быть довольно хлопотно, если вам нужно использовать приспособление несколько раз.
Опять же, сталь, используемая в этом приспособлении, не очень прочная. Судя по всему, уже через несколько месяцев на нем появляются признаки ржавчины, и это определенно плохой знак.
Фото: Amazon.com
Руководство по покупке шаблона зажимного приспособления для дверных петель
Теперь, когда мы закончили с обзорами, пришло время взглянуть на общие характеристики, которые вы должны учитывать, прежде чем покупать приспособление для скрытых петель. Эти функции дадут вам общее представление о том, что вам нужно от приспособления.
Совместимость с дверью
Прежде чем искать подходящее приспособление, вам нужно узнать о своей двери.Это означает, что вы должны сделать надлежащие измерения. Толщина здесь является наиболее важным фактором.
Не все приспособления для дверных петель являются универсальными, и некоторые из них могут не поддерживать конкретно вашу дверь. Поэтому сначала нужно измерить толщину. Затем вы должны убедиться, что приспособление, которое вы покупаете, поддерживает эту толщину.
Качество сборки
Качество сборки всегда является очень важным фактором, когда речь идет о приспособлениях. Хорошая сборка по существу означает долговечный продукт.Качество джига с плохой сборкой со временем ухудшится, а этого точно не хочется.
Поэтому убедитесь, что покупаемое приспособление имеет прочную конструкцию. Технический пластик хорошего качества, как правило, достаточно хорош для приспособления для дверных петель.
Фрезы
Все приспособления для дверных петель оснащены несколькими фрезами. Эти биты предназначены для установки на маршрутизаторе, а затем используются для вырезания петель. Таким образом, они играют важную роль в обеспечении хорошей производительности вашего шарнира.
Чтобы убедиться в хорошем качестве этих бит, необходимо проверить их материал и остроту. Обычно для всех целей подходят биты из быстрорежущей стали.
Остроту нельзя проверить без тестирования. Но вам все равно следует обращаться к подобным обзорам, чтобы убедиться, что биты достаточно острые.
Установка
Приспособление для дверных петель предназначено для того, чтобы сделать вашу задачу по вырезанию дверных петель проще, чем она есть на самом деле.Сложная настройка мешает этому и делает работу намного сложнее, чем нужно. Что бы ни случилось, вы должны избегать этого. Вы должны убедиться, что процесс установки приспособления прост.
Обычно приспособления с подробными направляющими довольно легко настроить, если следовать инструкциям. Но не на всех дверных петлях они есть. Поэтому вам следует искать приспособления, которые также снабжены подробным руководством.
Часто задаваемые вопросы, касающиеся зажимов дверных петель
Здесь представлены наиболее часто задаваемые вопросы, касающиеся верхних дверных петель.
1. Как пользоваться приспособлением для дверных петель?
Во-первых, вам необходимо снять правильные мерки и убедиться, что используемое приспособление подходит для вашей двери.
Во-вторых, поместите приспособление таким образом, чтобы бегунок находился на верхней части петли. В-третьих, убедитесь, что настройки вашего маршрутизатора точны, и подключите к нему бит маршрутизатора.
Наконец, включите фрезер и сдвиньте его по шаблону, чтобы вырезать петлю в соответствии с вашими требованиями.
2.Что такое бит маршрутизатора?
Фрезерные фрезы представляют собой не что иное, как стандартные долбежные фрезы. Единственное отличие состоит в том, что глубина резания меньше, чем у других долбежных долот. Эти биты должны быть прикреплены к фрезеру, и они работают, чтобы правильно разрезать петлю.
3. Требуется ли долбление?
Долбление — это то, что требует большого мастерства. Так что если вы в этом разбираетесь, то можете попробовать. В противном случае мы бы предложили полностью избежать этого.
4. С какой стороны двери должны быть петли?
Петли можно разместить практически с любой стороны.
Это зависит от вашего удобства. Он может быть справа, слева или может быть обратимым.
Final Words
Небольшие ошибки часто могут привести к катастрофическим результатам. Это еще более верно, когда речь идет о резке петель без шаблонов. Допустив небольшую ошибку, можно полностью испортить дизайн двери. Таким образом, чтобы получить идеальную дверную петлю, первостепенное значение имеет получение лучшего приспособления для дверных петель.
Надеюсь, после прочтения статьи вы теперь много знаете о приспособлениях для дверных петель. Теперь у вас должно быть образованное мнение о приспособлениях для дверных петель. Так что вы должны знать, что вам нужно от приспособления. Исходя из этого, получите тот, который соответствует вашим требованиям, и легко выполняйте свою работу.
Похожие сообщения Вы можете прочитать:
Стоимость установки дверных петель
Январь 2022
| Детали изделия | Кол-во | Низкий | Высокий | ||
| Дверная петля Стоимость: розничная цена без скидки . Съемный штифт и полная врезная установка. Отделка из бронзы, никеля, латуни, хрома или стали. Количество включает типичные излишки отходов, материалы для ремонта и местную доставку. | 6 дверей | 84,55 $ | 132,83 $ | ||
| Основные работы по установке дверных петель Основные работы по установке дверных петель в благоприятных условиях. Создайте/используйте шаблон для расположения паза и монтажного отверстия. Создать врезку. Просверлите монтажные отверстия. Надежный шарнир.Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку. | 6 дверей | 84,55 $ | 132,83 $ | ||
| Рабочие принадлежности для установки дверных петель | 6 дверей | $84,55 | $132,83 | ||
Пособие на оборудование для установки дверных петель Ленточная шлифовальная машина 3 дюйма, электрический рубанок 3 1/4 дюйма. Посуточная аренда. Расходники доп. | 6 дверей | 84,55 долл. США | 132,83 долл. США | ||
| Неиспользованные минимальные трудозатраты Остаток минимальной оплаты труда за 2 часа, который можно применить к другим задачам. | |||||
| Итого 2 | |||||
Фактические затраты будут зависеть от объема работы, условий и опций.
Шаблон врезной петли и фрезер отлично подходят для установки большого количества петель, но для одной или двух дверей долото и молоток могут выполнить работу экономичным и эффективным способом.
Поместите долото скошенной стороной в область паза и несколько раз ударьте по нему молотком.
Я купил этот шаблон дверной петли RYOBI в Home Depot, и это сделало его очень простым. Я покажу вам, как это работает.
(Ой!)
Думаю, со временем я прибил довольно неплохую систему установки этих петель на бескаркасный (европейского типа) шкаф.
Если у вас есть смежная дверь, которая должна иметь общий край шкафа с дверью, которую вы устанавливаете, вам понадобятся полунакладные петли.Если дверь сама по себе закрывает всю сторону шкафа, то требуется полная накладная петля.
А пазы просверлить на одинаковом расстоянии сверху и снизу. Если шаблон короче, вы можете просто сдвинуть его вниз, чтобы установить нижнюю петлю.
Найдите шаблон, как бы вы хотели, чтобы дверь была выровнена. Любые соседние двери или отделка должны иметь зазор 1/8″, а любые выступающие стороны обычно должны быть заподлицо.
