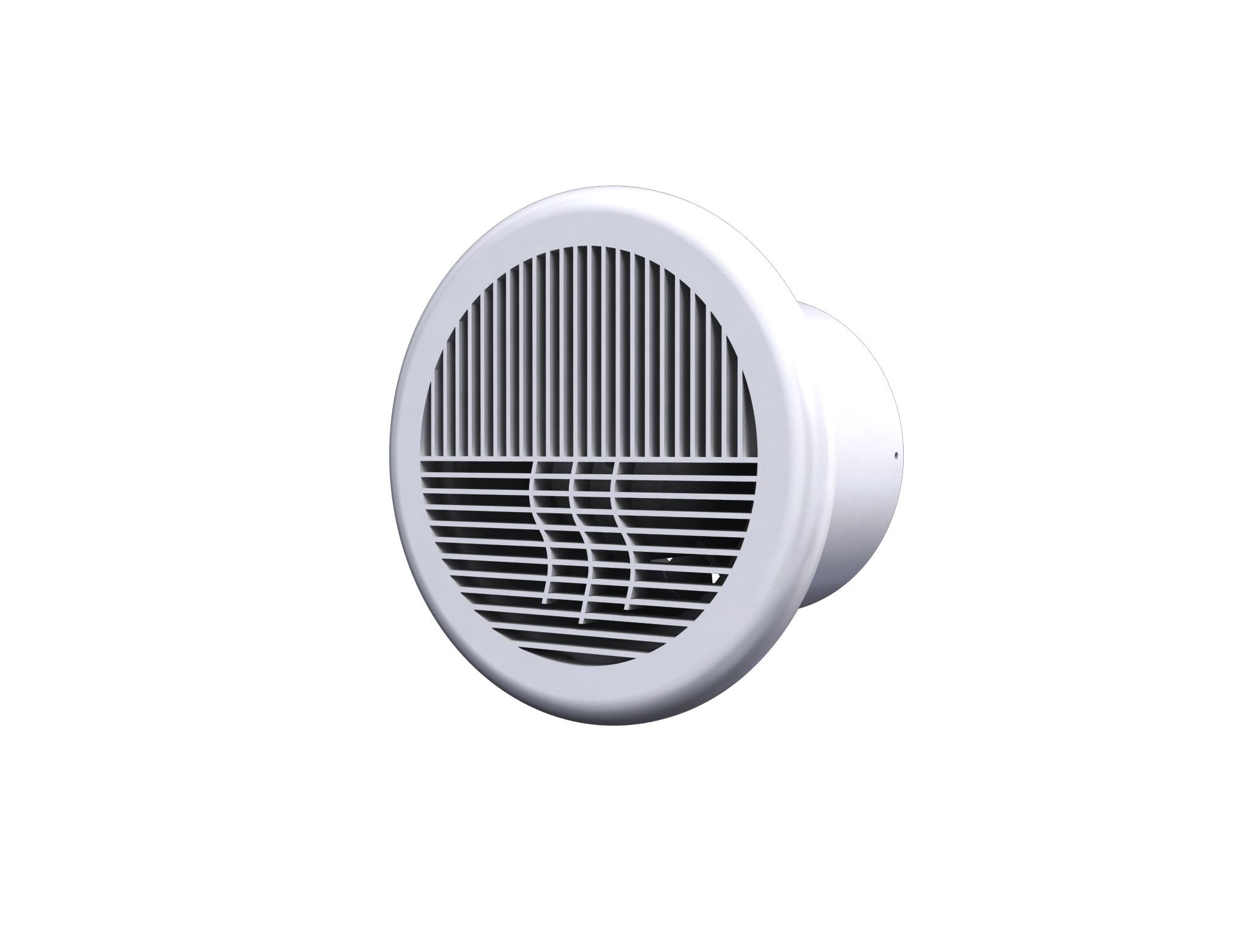

        Диффузор представляет собой воздухоразделяющее устройство, входящее в состав вентиляционной системы и предназначенное для распределения воздушных масс, в котором осуществляется расширение (замедление) потока, а также увеличение давления. Такая система способствует лучшему распределению потока воздуха в помещении.

         Анемостат отличается более сильным искажением потока воздуха, а также возможностью регулирования живого сечения. Как правило, анемостаты используют в приточно-вытяжных системах вентиляции, они подходят для отвода и подачи воздуха.

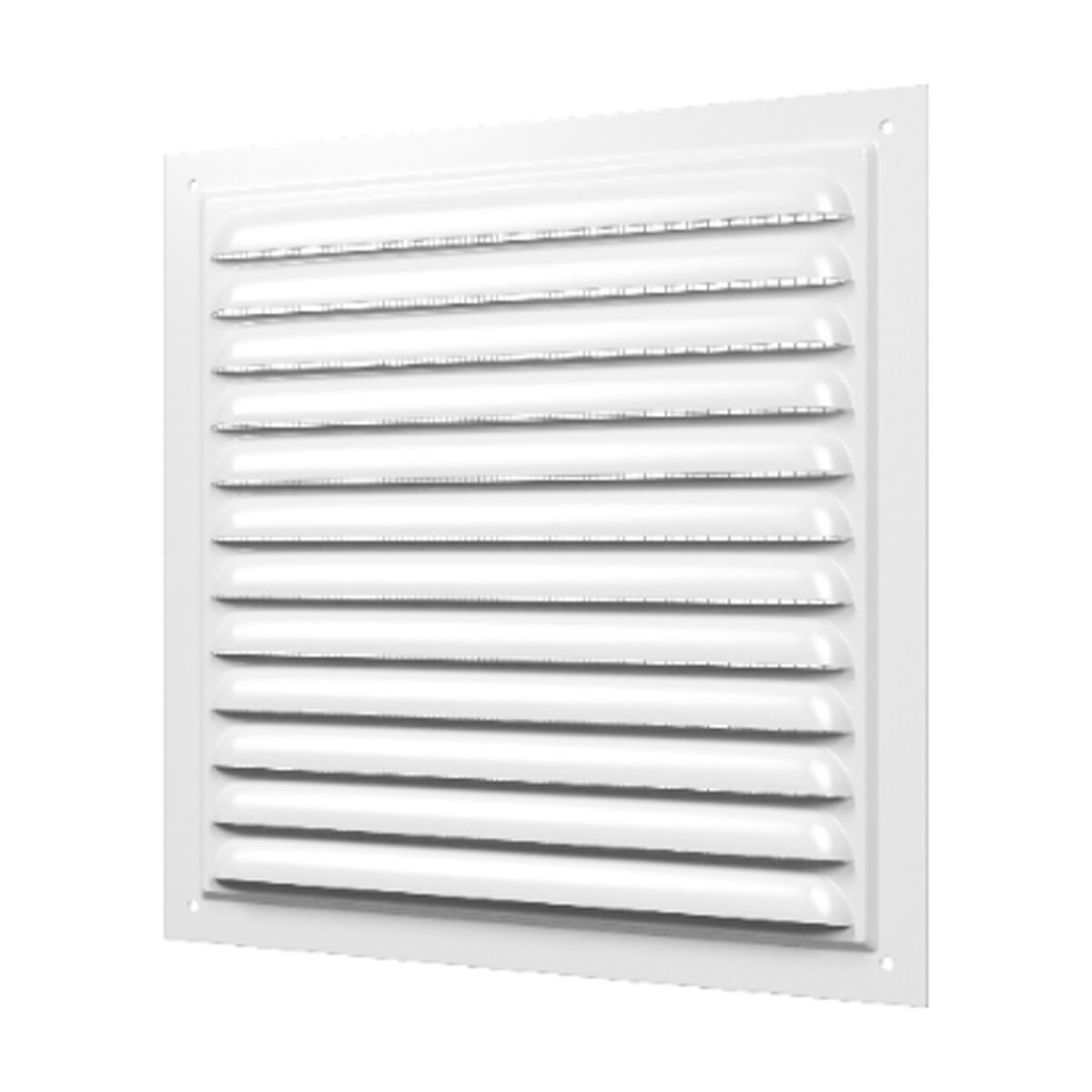

 Металлические вентиляционные решетки, по мнению многих экспертов, являются самыми долговечными. Они имеют ряд  преимуществ: • не теряют яркости в течение всего срока эксплуатации;

• обладают высокой прочностью;

• характеризуются пожаробезопасностью, стойкостью к воспламенению;

• резкие перепады температур не страшны продукции этого вида.

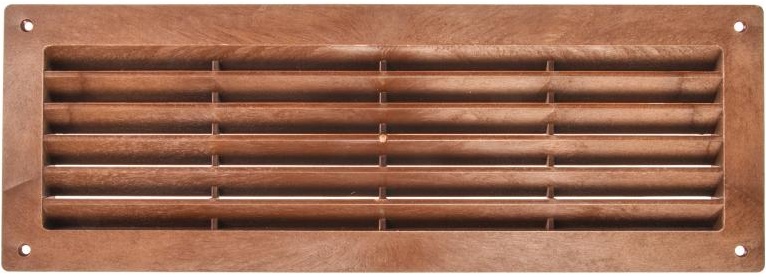

Дверные или, как их называют, переточные решетки используют для выравнивания давления и перераспределения воздуха между изолированными помещениями. Это один из самых главных элементов любой системы вентиляции и кондиционирования. Безусловно, в процессе обмена воздушными потоками решетка помогает увеличить эффективность чистки воздуха от всевозможных вредных примесей.

Вентиляционные решетки с обратным клапаном: как выбрать?

Отличным решением для обустройства домашней вентиляции будут вентиляционные решетки с обратным клапаном.

Как известно, воздух в окружающем пространстве содержит огромное количество всевозможных примесей, которые вредно сказываются на организм человека.

В воздухе регулярно скапливаются частицы пыли, различные микроорганизмы неизвестного происхождения, вредные бактерии, влага и многие другие микроэлементы, которые просто невозможно заметить невооруженным взглядом.

Все это может сильно навредить здоровью человека и стать причиной развития серьезных заболеваний.

Чтобы этого не произошло важно правильно оборудовать домашнюю систему вентиляции, которая будет эффективно противодействовать попаданию в жилое пространство нежелательных элементов.

Особенно это актуально для кухни, в которой регулярно скапливается огромное количество неприятных запахов.

Конечно, можно купить и смонтировать обычную систему вентиляции, однако это не защитит помещение от попадания в него посторонних запахов и атмосферного воздуха с улицы.

Установка обыкновенной вытяжки поможет решить проблему с удалением внутреннего воздуха, однако не защитит пространство со стороны улицы.

В этом случае выходом из положения может устать монтаж специальной вентиляционной решетки, которая будет оборудована обратным клапаном.

Особенности и принцип работы

Если оборудовать вентиляционную систему обыкновенной вентиляционной решеткой, то в этом случае воздух из помещения будет одновременно и удаляться и поступать с улицы.

Предотвратить это и направить воздух только в одном направлении можно, если установить вентиляционную решетку, которая будет оснащена специальным обратным клапаном.

Данный обратный клапан собой представляет площадь определенного сечения, которая выполнена в виде круга, квадрата или так называемой «бабочки».

Данный клапан имеет лепестки, которые прочно крепятся на специальной оси в шахте вентиляции. Данные лепестки способны пропускать воздух только в одном направлении.

Таким образом, при направлении нежелательных воздушных потоков в пространство кухни, данные лепестки автоматически придут в положении, при котором просвет шахты просто перекроется.

Как правило, устанавливается такая вентиляционная решетка в районе вытяжки, а не во внутреннем пространстве шахты.

Вентиляционная решетка, которая оснащена обратным клапаном, имеет ряд достоинств.

В первую очередь она предотвращает попадание в помещение, как холодного, так и наоборот жаркого воздуха со стороны улицы.

Кроме этого, благодаря установки вентиляционной решетки данного типа можно предотвратить попадание в шахту нежелательной пыли, насекомых и многих других элементов.

Данная вентиляционная решетка защитит внутреннее пространство дома от посторонних атмосферных запахов, а также за счет установки специального шумоглушителя в помещение будут поступать приглушенные звуки со стороны улицы.

Единственным недостатком, который можно приписать вентиляционной решетке, оснащенной обратным клапаном, это возможное примерзание ее лепестков при низких температурах за окном, что сделает просто невозможным проводить вентиляцию внутреннего пространства дома.

Впрочем, при установке вентиляционной решетки данного типа в области вытяжки, можно будет избежать этой проблемы.

Как выбрать?

Существует несколько определенных правил, которые обязательно следует изучить, перед тем как купить вентиляционную решетку, оснащенную обратным клапаном.

Прежде всего, необходимо внимательно осмотреть отверстие в районе внутренней вытяжки и измерить все его геометрические размеры и сечение.

Это необходимо для того чтобы устройство действительно подошло по своим размерам и его не пришлось менять на новое.

Кроме этого, при выборе вентиляционной решетки данного типа следует уделять внимание ее качеству исполнения.

Видео:

Лучше немного переплатить деньги и приобрести товар, который был произведен известным производителем, что существенно снизит риск покупки вентиляционной решетки низкого качества.

При этом не стоит забывать и о том, что в наше время можно найти соответствующий товар от малоизвестного производителя по доступной цене, который будет обладать достойным качеством.

Специалисты рекомендуют при покупке вентиляционной решетки, оснащенной обратным клапаном спросить у продавцов соответствующий сертификат качества.

В этом документе можно будет найти всю информацию о товаре и понять из чего он собран.

Материалы, из которых сделано устройство данного типа, должны быть изготовлены только из экологически чистых составляющих и в их состав не должны входить вредные компоненты.

Также следует убедиться в том, что приобретаемая вентиляционная решетка, оснащенная обратным клапаном полностью соответствует все требованиям и нормам.

Только при соблюдении всех этих условий можно купить тот товар, который при своей эксплуатации не нанесет вред здоровью.

Монтаж и эксплуатация

Правильно купить вентиляционную решетку с обратным клапаном этот только пол дела.

Большое значение играет ее установка, которая должна быть выполнена по всем правилам и только в этом случае она будет эффективно выполнять свое основное предназначение.

Монтировать ее следует в районе вытяжки и только на наружной поверхности стены.

Некоторые модели допускают установку внутри вентиляционной шахты, однако в этом случае к ней будет затруднен доступ впоследствии.

В конструкции вентиляционной решетки данного типа обязательно должны быть предусмотрены специальные технологические отверстия для ее крепления по месту назначения.

Делается это при помощи обыкновенных саморезов. Для более прочной фиксации вентиляционной решетки, оснащенной обратным клапаном, специалисты рекомендуют использовать монтажную пену.

Ее запенивается вся области входного отверстия вытяжки, которое не перекрывается устройством.

Перед тем, как произвести монтаж вентиляционной решетки данного типа, рекомендуется проверить положение рабочего клапана.

Существует риск того, что обратный клапан может оказаться в открытом положении и при необходимости просто не сработает.

Если это станет заметно только после того, как решетка будет прочно укреплена в вентиляционной шахте, решить проблему будет крайне сложно, а в некоторых случаях и вовсе невозможно.

Видео:

В этом случае устройство просто не сможет выполнять все свои функции.

Если вся работа будет проделана правильно, то проблема очистки помещения от посторонних запахов и попадания воздуха со стороны улицы решится навсегда.

На сегодняшний день вентиляционные решетки, которые дополнительно оснащены обратным клапаном являются неизменным атрибутом современной вентиляции не только домашнего пространства, но и офиса.

назначение, разновидности, монтаж своими руками – Ремонт своими руками на m-stone.ru

Вентиляция

Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

08.02.2019

6.8 тыс.

4.6 тыс.

6 мин.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением. К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла. Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Содержание

1 Вентиляционные решетки с обратным клапаном – конструкция и схема применения2 Конструктивное исполнение и виды изделий3 Выбор изделий для предохранения от обратной тяги4 Выбор места, монтаж и уход за системой

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

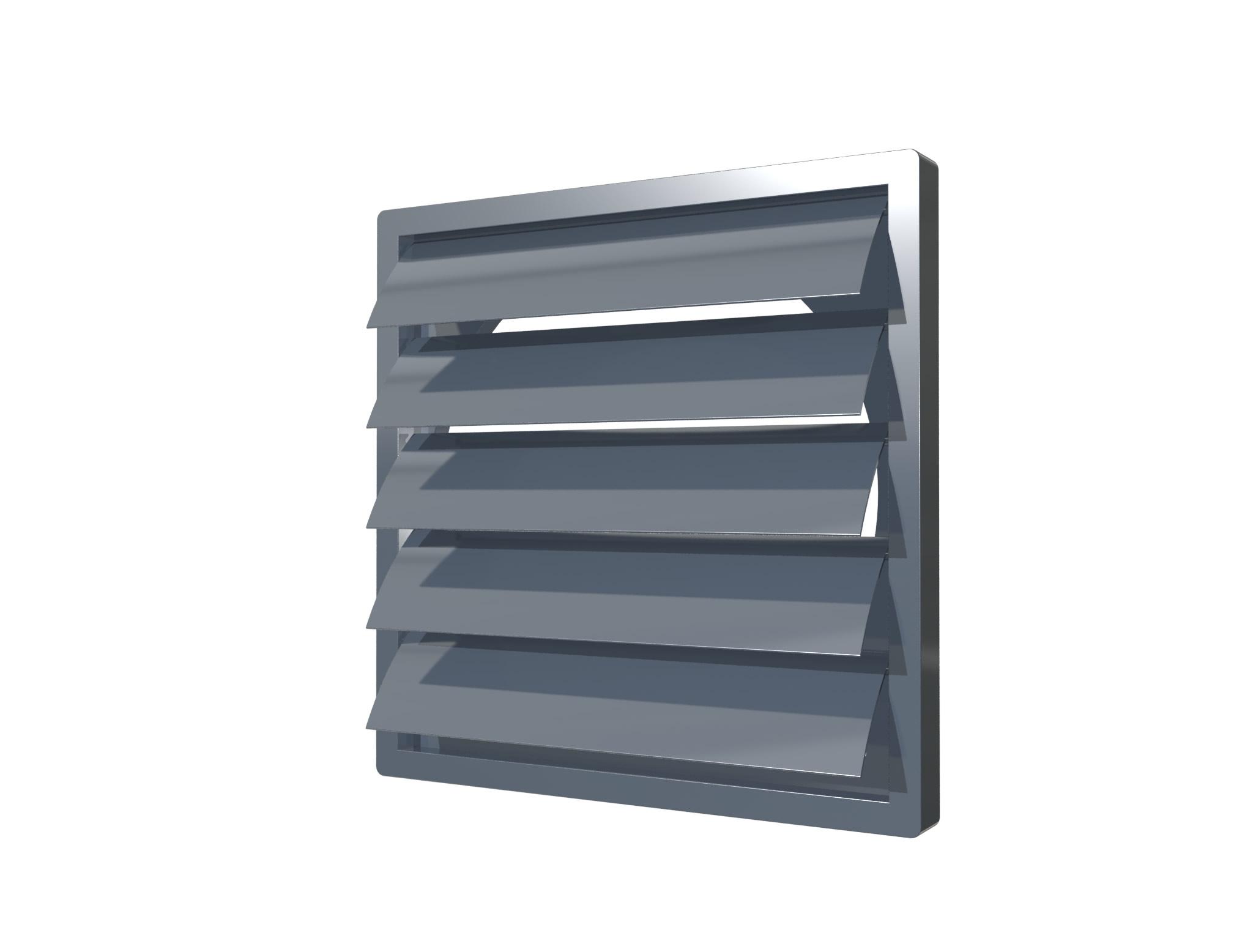

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

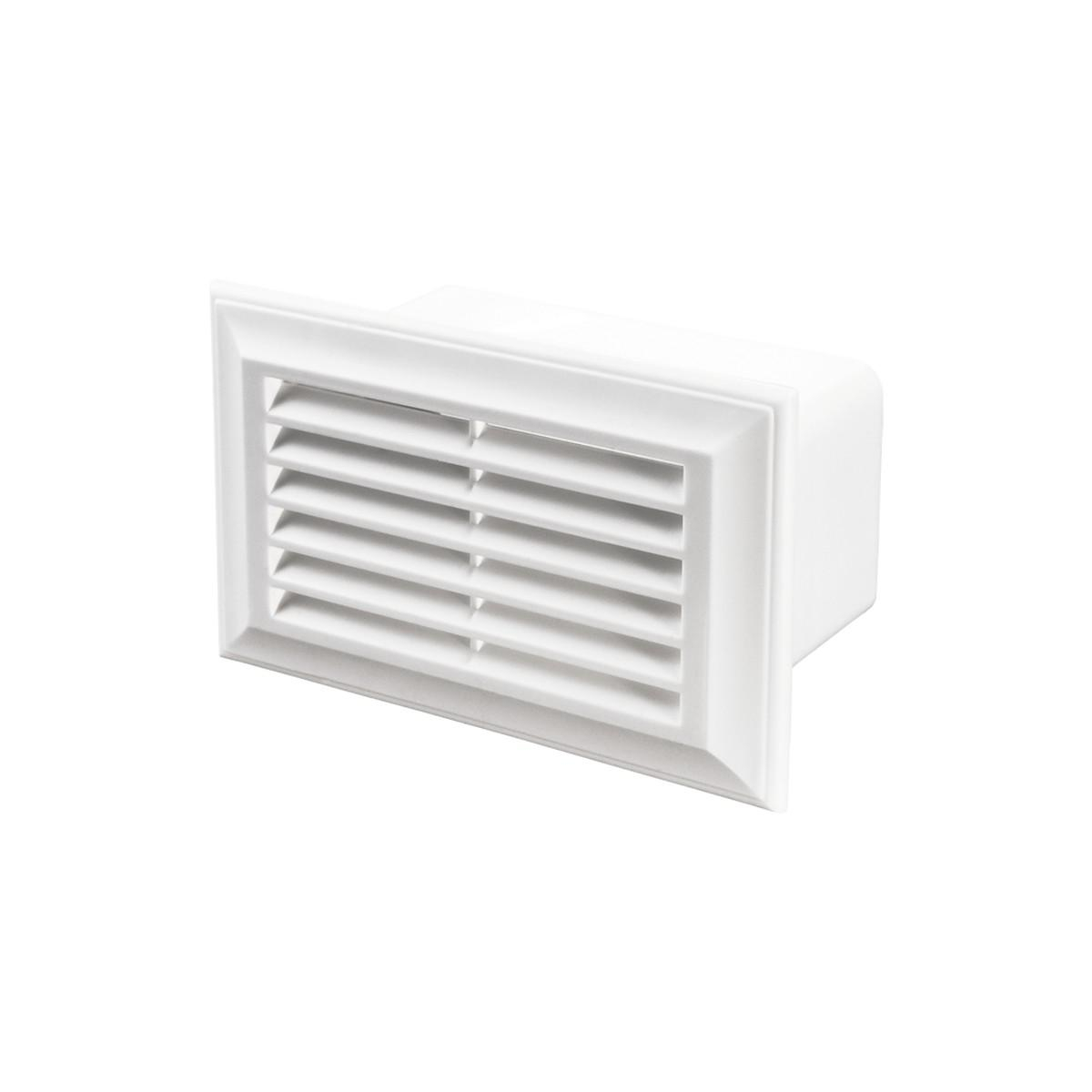

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

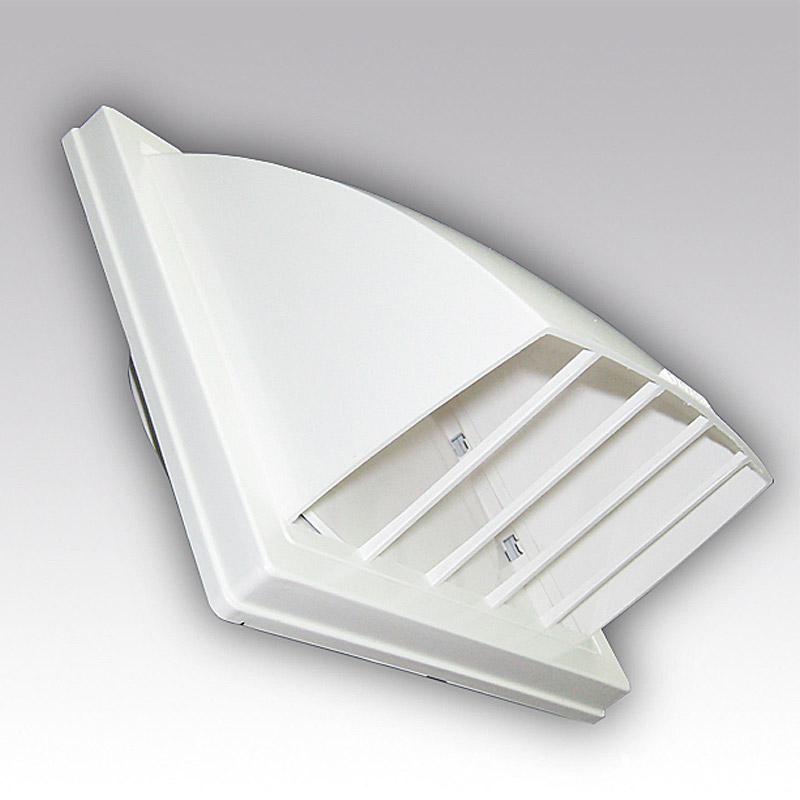

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Принцип работы вентиляционной решётки с клапаном

Содержание статьи

Принцип работы вентиляционной решётки с клапаномТипы конструктивных решений обратных клапановКлапан одностворчатый гравитационного действияКлапан двустворчатый с использованием пружинЖалюзи на вентиляционную решёткуГибкая мембранаПравила размещения и монтажа вентиляционной решётки с клапаномОсобенности эксплуатации

Решётка с обратным клапаном состоит из трёх основных частей: неподвижной части, подвижной части и фланца, к которому подсоединяется воздуховод.

Неподвижная часть представляет собой решётку, играющую декоративную и защитную роли, частично скрывая клапан и защищая его от механических повреждений. Выполняется из пластмассы, имеет, как правило, прямоугольную форму и перекрывает помимо вентиляционной шахты часть стены.

Подвижная часть выглядит как лепесток прямоугольной либо круглой формы, открывающийся в одном направлении. Иногда встречается форма «бабочки». Поскольку система эксплуатируется в условиях повышенной влажности, то обратный клапан выполняется из пластика, не боящегося агрессивного воздействия влаги. Металлические конструкции имеют кустарное происхождение, и особой надёжностью не отличаются.

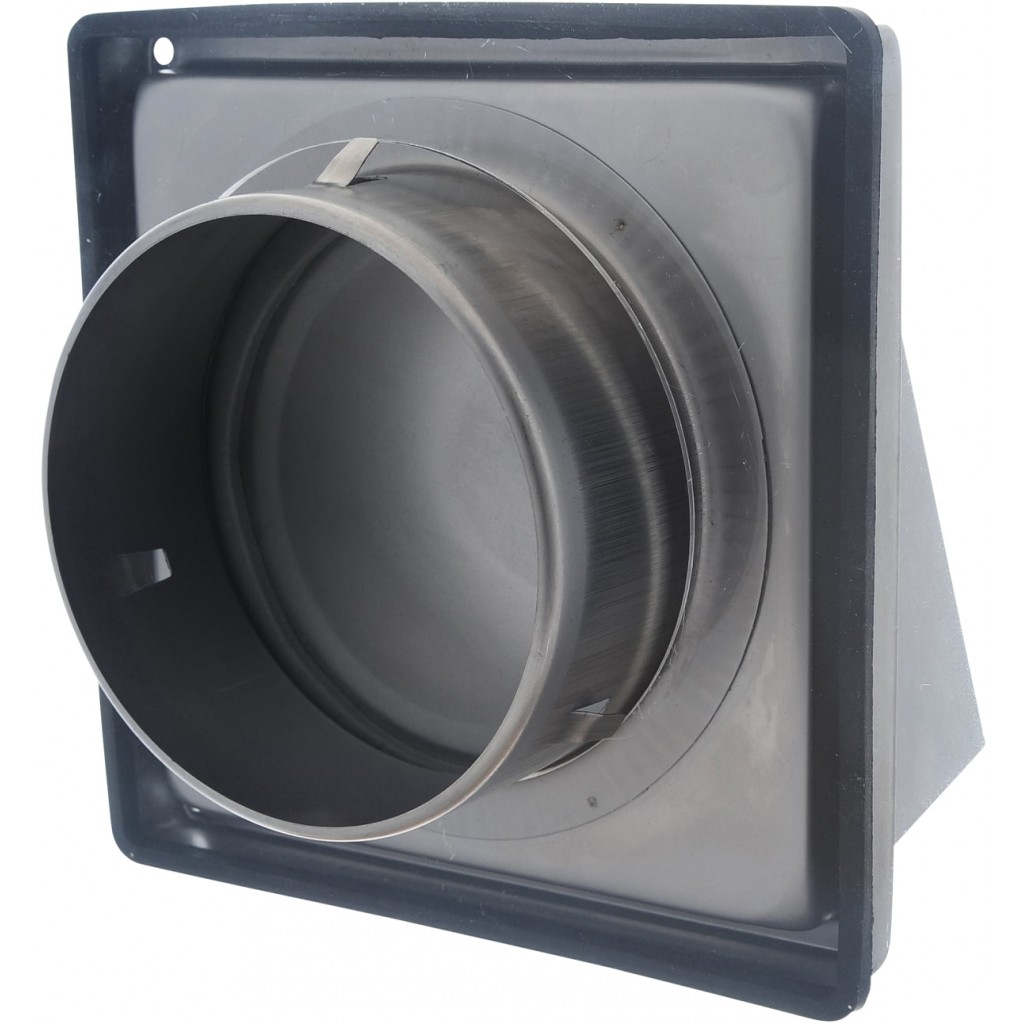

Фланец представляет собой сечением круг диаметром 110–150 мм и предназначен для подсоединения клапана в воздуховод.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

3

Выбор изделий для предохранения от обратной тяги

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Важно! Обязательна установка обратного клапана такого типа строго по уровню. Если этого не сделать, он может закрываться не полностью, либо срабатывать только на большой напор воздуха. Особенно актуален монтаж клапана строго по уровню в системах с естественной вентиляцией.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Важно! При сильном токе воздуха мембрана может изогнуться в обратную сторону. Как результат мембрана может деформироваться о стенки воздуховода и частично пропускать воздух в обратном направлении. В таких случаях в воздуховод дополнительно устанавливают рёбра жёсткости, в которые упирается мембрана.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Источники:

• http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyacionnaya-reshetka.html
• https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
• https://setafi.com/klimaticheskaya-tehnika/ventilyatsionnaya-reshyotka-s-obratnym-klapanom/
• https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu

краткое описание и виды, принцип работы, применение

Одним из самых распространенных и в то же простейших элементов вентиляции является решетка. Она выполняет две основные функции – механическую защиту воздуховодного канала от проникновения инородных объектов и регуляцию пропускной способности шахты. Стандартная вент. решетка с обратным клапаном, фото которой представлено ниже, демонстрирует классическое пластиковое исполнение данного компонента. При этом существуют разные конструкционные и функциональные варианты решеток, которые могут задействоваться как в приточных, так и в приточно-вытяжных системах.

Устройство и принцип действия конструкции

Базовая конструкция выполняется из двух основных частей – непосредственно решетки с ребрами и клапанной системы, которая может реализовываться по-разному. Регулируемые модели обычно снабжаются механизмом подвижного жалюзи, посредством которого пользователь может настраивать пропускную способность. Главное преимущество данной конструкции заключается в возможности индивидуальной регуляции движения воздушных потоков. Менее распространены нерегулируемые вент. решетки с обратным клапаном, ребра которых прочно зафиксированы и не поддаются изменению в положении. Зато с внутренней стороны клапан может полностью перекрывать циркуляцию воздуха. Наиболее практичной и удобной в эксплуатации считается инерционная решетка, самостоятельно перекрывающая канал в моменты определенной интенсивности движения воздушных масс. Недостатком такой системы можно назвать возможность односторонней регуляции потоков – только в качестве вытяжной системы для удаления отработанного воздуха.

Виды материалов конструкций

Уже отмечалась популярность пластиковых моделей, что обуславливается практичностью, легкостью и удобством установки данного элемента вентиляции. Современный пластик также отличается долговечностью и разнообразием дизайнерских решений. Тем не менее по своей надежности и механической стойкости он проигрывает металлическим конструкциям.

Решетки из оцинкованной стали и алюминия служат порядка 10 лет, не деформируются и защищают канал от разного рода физических угроз. Однако стальные модели в условиях повышенной влажности и химических воздействий могут поражаться коррозией – даже при наличии оцинкованного покрытия. Поэтому в качестве оптимального решения стоит использовать алюминиевую вент. решетку с обратным клапаном, у которой также солидный запас прочности и эксплуатационный срок составляет более 10 лет, но при этом ее структура не боится влаги и температурных перепадов.

Классификация решеток по месту установки

Различают три основных вида вентиляционных решеток: внутренние, переточные и наружные. Как раз пластиковые модели чаще применяют для внутреннего обустройства помещений вентиляционными каналами. Конструкции этого типа интегрируются в проемы стеновых воздуховодов, обеспечивая оптимальное рассеивание потоков. К таким устройствам относится потолочная вентиляционная решетка, которая может обеспечивать межэтажный воздухообмен.

Переточные конструкции специально ориентируются на организацию обмена воздушных масс между помещениями. Чтобы при этом сохранялась звуковая и световая изоляция комнат, жалюзи таких решеток в некоторых модификациях имеют V-форму.

Модели для наружного монтажа, соответственно, устанавливаются с уличной стороны на стенах. Они в большей мере служат для защиты вентиляционных каналов от проникновения осадков, грязи, мусора и мелких грызунов, поэтому чаще выполняются из металла. Для таких решеток особенно важно и наличие обратного клапана, который в зимнее время не допустит прохождение холодного воздуха.

Что учесть перед монтажом решетки?

Вопросами организации и обустройства вентиляционных каналов желательно заниматься еще на этапе проектирования дома. В частности, с точки зрения интеграции вент. решетки с обратным клапаном будут важны следующие аспекты:

• Внешний вид конструкции – форма и стилистическое исполнение.
• Конкретные точки размещения решетки.
• Тип решетки в плане регуляции.
• Размерные параметры конструкции – проем должен совпадать с габаритами решетки.
• Наличие оборудование или коммуникаций рядом с каналом вентиляции – в частности, тепловая энергия от рабочих агрегатов не должна влиять на циркуляцию в обслуживаемой шахте.

Способы установки конструкции

Конфигурация размещения решетки очень важна, так как будет влиять и на эстетические качества конструкции, и на ее надежность. Существует четыре варианта установки вент. решетки с обратным клапаном:

• Встраиваемый способ. Накладной монтаж, при котором рамы решетки просто прикручиваются саморезами к стене.
• Интеграция в проем. В данном случае конструкция решетки углубляется в подготовленную нишу в стене и в ней же закручивается с тыльной стороны.
• Боковая установка. Так же короб встраивается в существующий торец, после чего крепится саморезами к боковым поверхностям проема стены.
• Установка в профильную конструкцию. Изначально в проем устанавливается несущая металлическая база, к которой затем посредством специальных зажимов фиксируется и решетка.

Инструкция по монтажу

Установочный процесс, как правило, выполняется в следующей последовательности:

• Подготовка инструмента и крепежных материалов. Как минимум потребуется набор шурупов, перфоратор и электрический винтоверт.
• Производится разметка точек крепления.
• Формируются отверстия для установки метизов.
• Следует разобрать конструкцию вент. решетки с обратным клапаном. Отзывы отмечают, что наиболее надежны системы с минимальным набором элементов – к примеру, модели из самой решетки и жалюзи.
• В вентиляционную шахту монтируется рамка, которую следует прикрутить к стене шурупами.
• В подготовленный короб устанавливается основная конструкция решетки и ее жалюзи.

В каких случаях применяется устройство?

Сама по себе решетка используется как альтернативный вариант для приточно-вытяжных систем, работающих в комплексе с вентиляторами. Такие системы менее производительны и не так удобны в части управляющих возможностей, но зато обеспечивают естественное проветривание с элементами регуляции. Например, вентиляционная решетка с обратным клапаном для вытяжки на кухне может выполнять и задачу вывода загрязненного воздуха, и обеспечивать свежий приток. В зависимости от модели устройства, пользователь настраивает его или на автономную работу, или на конкретный режим в соответствии с текущими потребностями.

Обслуживание конструкции

Элементы обрамления вентиляционных проемов наиболее подвержены разного рода негативным воздействиям. Поэтому будет не лишним периодически ухаживать за конструкцией, учитывая особенности материала изготовления. Так, металлическая вент. решетка с обратным клапаном для вытяжки потребует комплексного ухода, поскольку и внешние, и внутренние ее стороны будут контактировать с агрессивными средами. Если она установлена на выходе из кухни, то особенно потребуется очистка поверхностей от копоти и видимой грязи. Этот же нюанс будет важен и на этапе монтажа при выборе способа установки. Монтаж с применением несущего короба – оптимальное решение для вытяжных решеток, поскольку облегчается техника съема конструкции для чистки внутренних поверхностей.

Выбор, установка вентиляционных решеток с обратным клапаном

Для обеспечения оптимального микроклимата в помещениях устанавливается система вентиляции, в которой как обязательный элемент предусмотрена вентиляционная решетка. Наиболее эффективными являются модели с обратным клапаном. Если при монтаже вентиляции допущены какие-либо неточности, то возникает эффект обратной тяги, из-за чего нет разреженности воздуха и не происходит вывод отработанного воздуха из помещения. Клапан необходим для более эффективного обмена воздуха, защиты от проникновения сквозь вентиляционные шахты посторонних веществ и запахов, холодного воздуха и насекомых. Он не дает отработанному воздуху попасть назад в помещение.

Из каких элементов состоят и как функционируют устройства

Перегородки в виде вентрешетки с обратным клапаном для вентиляционных каналов выпускают с сечением в форме круга или прямоугольника. По размерам они соответствуют каналам воздуховода. Решетчатые заслонки крепят на выходе воздуховодов (со стороны улицы или на выходе в общую шахту) в квартирах, загородных коттеджах, предприятиях общественного питания.

В их конструкции предусмотрены следующие элементы:

1. корпус решетки с засечкой, которая не дает клапану вращаться в обратную сторону;
2. крепление из фланцев, чтобы зафиксировать решетку в канале воздуховода;
3. клапан (заслонка) для регулировки потоков воздуха;
4. панель, которая выполняет декоративные функции.

Главный элемент устройства – это различной конструкции клапан или заслонка, которая открывается до определенного положения. Под действием потока воздуха, который пытается попасть с улицы через воздуховод, клапан закрывается и блокирует поток. Если же воздух идет по системе вентиляции из помещения наружу, он открывает заслонку и выводится из комнаты.

Достоинства и недостатки устройства

Главное отличие вытяжной решетки с обратным клапаном в том, что в отличие от обычной она пропускает потоки воздуха только в одном направлении.

Этот элемент системы вентиляции имеет ряд преимуществ:

1. доступная стоимость устройства;
2. надежность конструкции и длительный срок службы;
3. широкий выбор по размерам, форме, дизайну, что позволяет подобрать под любой интерьер помещения;
4. простота монтажа;
5. защита от попадания неприятных запахов из соседних помещений, вентиляционной шахты или с улицы;
6. предотвращение проникновения зимой морозного или слишком нагретого летом воздуха в квартиру с улицы;
7. уменьшение шумовой нагрузки при закрытой заслонке;
8. защита от проникновения пыли, мусора, насекомых;
9. повышение производительности вытяжной техники.

Из недостатков приспособления стоит отметить необходимость периодической чистки решетки, иначе при скоплении загрязнений она может снижать эффективность работы вытяжной системы. Если элемент установлен внутри воздуховода, то сделать это не очень просто. В регионах с суровым климатом, при установке решетки в частных домах на выходе воздуховода на улицу возможно примерзание заслонки, из-за чего блокируется прохождение воздуха. Чтобы этого избежать, необходимо использовать модели с подогревом.

Разновидности клапанов

Клапаны обратного типа для монтажа в вентиляционных шахтах бывают нескольких разновидностей:

1. Одностворчатые. Заслонка легко вращается вокруг своей оси из-за натиска потоков воздуха. Перекрытие канала происходит за счет того, что клапан занимает вертикальное положение под собственным весом. Для этого на одной из сторон клапана прикрепляется противовес либо же его немного смещают относительно своей оси. Такие клапаны пригодятся для систем с естественной вентиляцией. При монтаже обратного клапана важно устанавливать элемент строго вертикально или горизонтально, иначе заслонка не сможет перекрывать воздуховод полностью.
2. Двустворчатые. Такие клапаны еще называют «бабочкой», поскольку заслонок в конструкции предусмотрено две. Они закрываются в случае проникновения воздуха снаружи. Если нет движения потоков, нет давления на пластинки, то они открываются за счет установленной пружины. Такие заслонки производят из пластика или металла. Их можно устанавливать в вентиляционные шахты под любым углом. Для систем естественной вентиляции двустворчатые клапаны не подходят, поскольку им не хватит давления для открывания шторок. Их монтирую только в системах принудительной вентиляции. Есть модели с регуляторами степени открывания.
3. В виде мембраны. Такие заслонки необходимы для шахт с естественной вентиляцией, поскольку для изменения положения мембраны достаточно слабого давления воздуха. Если давление на нее будет большим, вытяжка будет слишком мощная, со значительной обратной тягой, то элемент деформируется. Чтобы это предотвратить, в конструкции для армирования предусматривают ребра жесткости. Мембранный клапан подойдет для кухни квартиры в обычном многоэтажном доме.
4. В виде жалюзи. Их принцип действия базируется на силе гравитации. Когда нет движения воздуха, лепестки занимают вертикальное положение, они перекрывают канал обратной тяги. Жалюзи делают небольшого размера, чтобы они легко открывались и закрывались. Клапаны такого вида подойдут, если вентиляционная шахта выходит на улицу, в ней предусмотрена принудительная вытяжка. Устройства изготавливают преимущественно из металла, чтобы они были устойчивы к температурным колебаниям. Их недостатком является более существенная масса по сравнению с изделиями из пластика, возможность появления коррозии со временем.

Для изготовления решеток используется пластик или металл. Пластик имеет небольшую массу, не боится влаги и не подвергается коррозии. Цена пластиковых изделий вполне доступна. Также для производства решеток используется сталь. Она более устойчива к значительным колебаниям температуры, но имеет больший вес. Для защиты от коррозии на металлические решетки при их изготовлении наносят напыление цинка, но со временем оно стирается. Стальные устройства больше подходят для мощных кухонь на предприятиях общественного питания. Их можно устанавливать в горячих цехах или на выходе вентиляционных шахт наружу.

Советы по выбору решетки с обратным клапаном

Главным критерием, от которого следует отталкиваться при выборе решетки с обратным клапаном, является ее форма и геометрические размеры. Поэтому стоит измерить диаметр или длину и ширину вентиляционной шахты. Выбирать тип изделия необходимо с учетом, естественная или принудительная система вентиляции применяется в помещении, насколько интенсивный в ней воздушный поток, тяга.

На что стоит обратить внимание при покупке:

1. Клапан должен плотно прилегать к рамке и полностью перекрывать ее.
2. Заслонка должна вращаться легко, плавно, без заедания и сильного хлопанья при смене направления.
3. Изделия из пластика не должны иметь сильный неприятный запах.
4. Металлические устройства обязаны иметь защитное антикоррозионное покрытие.
5. Размеры решетки должны точно соответствовать заявленным параметрам.
6. На все изделия обязаны быть в наличии сертификаты качества.

Для обычной кухни в квартире достаточно мембранных или одностворчатых моделей, изготовленных их пластика. Если в системе установлена мощная вытяжка, то нужно использовать двустворчатые устройства или жалюзи.

Рекомендации по установке

Монтировать решетку в канал вентиляции несложно собственными силами, поскольку конструкция заслонок достаточно простая. Устанавливать изделия нужно так, чтобы полностью предотвратить обратную тягу, когда включено вытяжное оборудование. Если вытяжное устройство предусмотрено одно, то и заслонки достаточно одной. Для разветвленной системы лучше устанавливать перегородки на каждом рукаве воздуховода, чтобы воздух из одного помещения не перетекал в другое, когда вытяжка не работает. Монтаж решетки возможен как внутри шахты, так и прямо на стену на выходе. Место нужно выбирать так, чтобы к нему было не сложно добраться для периодической чистки. Если изделие устанавливается со стороны улицы, в зимнее время к нему должен быть легкий доступ для удаления наледи.

Установка происходит в несколько этапов:

1. Решетку поместить в воздуховод, закрепить при помощи фланцев.
2. Все щели после установки решетки на вытяжку между стенками и воздуховодом заполнить герметиком или монтажной пеной. После затвердения ее излишки срезать ножом.
3. Корпус прикрутить к несущей поверхности саморезами, можно использовать жидкие гвозди. Дюбели и саморезы больше подойдут для массивных изделий из металла, более легкие пластиковые модели выдержит клей.
4. В завершении установить декоративную панель. Если в модели предусмотрен вентилятор, то его устанавливают до фиксации декоративной панели.

Обратный клапан в системе вентиляции – это простой, но эффективный элемент. Он обеспечит ее правильное функционирование, будет работать как терморегулятор и защищать помещение от неприятного запаха, шума, насекомых. Установить изделие в воздуховод несложно, важно подобрать его правильно по размеру и по силе воздушных потоков.

Если у вас возникли вопросы или вы хотите заказать вентиляционные решетки, звоните по телефонам: +375 29 62 62 100 или +375 29 66 50 969.

Где должен быть установлен обратный клапан?

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, можно безошибочно определить, какое блюдо готовят ваши соседи, или, что еще хуже, почувствовать запах табака. Это происходит из-за попадания в квартиру посторонних запахов через вентиляционный канал при обратной тяге. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции, который перекрывает поток воздуха в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Устанавливаемые обратные клапаны для различных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная система или механическая, в ней возможна обратная тяга.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена обратный клапан на вентиляцию лучше установить одновременно с монтажом вентиляционных каналов.

Установка обратного клапана для вентиляции в квартире, где осуществляется естественная циркуляция воздуха, производится в межкомнатных стенах. Обычно отверстия в стенах квартиры делают возле дверей и устанавливают в них решетки обратных клапанов, которые регулируют поток воздуха.

Вентиляция приточная, конструкция которой состоит из воздуховода, встроенного в наружную стену, снабженного решеткой для забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует объем приточного воздуха и помогает поддерживать температуру в помещении. При этом установка обратного клапана на приточную вентиляцию позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Круглый обратный клапан из оцинкованной стали

Использование обратного клапана на кухне и в ванной

Установка обратного клапана для вентиляции на кухне позволяет перекрыть, даже при выключенной вытяжке, поступление посторонних запахов с обратной тягой, но в то же время не препятствует отработанному воздуху из кухни удаляются в вентиляционный канал.

Для того чтобы вентиляция продолжала работать, воздуховоды оборудуются вентиляционными решетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время востребована вытяжка с отводом загрязненного воздуха прямо на улицу. С внешней стороны воздуховод оборудован обратным клапаном вытяжной вентиляции, который не пропускает холодный наружный воздух в помещение.

В ванной распространены плесень и стойкий запах сырости.Это связано с неэффективной вентиляцией. Помещение санузла, в первую очередь, нуждается в качественном удалении влажного воздуха и предотвращении проникновения запахов из других квартир. А учитывая, что санузел может использоваться соседями для курения, при плохом воздухообмене табачный дым может попасть через вентиляционную шахту и в ваш санузел, а значит и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Клапан обратный для вентиляции: устройство и классификация механизмов

Давайте посмотрим, как работают клапаны обратного проветривания.Конструкция обратного вентиляционного клапана достаточно проста: створки клапана расположены на одной оси, благодаря чему воздух может проходить только в одном направлении. При изменении направления потока клапан закрывается. Помимо функции блокировки обратного потока, клапан может использоваться для регулирования объема приточного воздуха за счет изменения сечения воздуховода.

Клапаны обратные воздушные для вентиляции отличаются следующими характеристиками:

• материал изготовления – клапаны из пластика или оцинкованной стали применяются в различных воздуховодах;

• по дизайну – решетка, бабочка, лепесток или мембрана.В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, открывающиеся под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различную форму и конструкцию и устанавливаются на входе или выходе вентиляционного канала. Дроссельный клапан представляет собой устройство, напоминающее бабочку, состоящую из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже при слабом потоке воздуха и прилипает к вентиляционной решетке при изменении направления потока.Используется, как правило, при естественной вентиляции. Клапан обратный лепестковый по принципу действия аналогичен клапану мембранному, но изготавливается в виде жесткой заслонки, закрепленной на оси,
• по форме – прямоугольная или круглая. Их выбирают в зависимости от формы и размера сечения воздуховода, где будет устанавливаться обратный клапан. Клапаны круглые для бытовых нужд выпускаются диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, применяемые в системах промышленной вентиляции, имеют диаметры от 150 мм до 1000 мм.

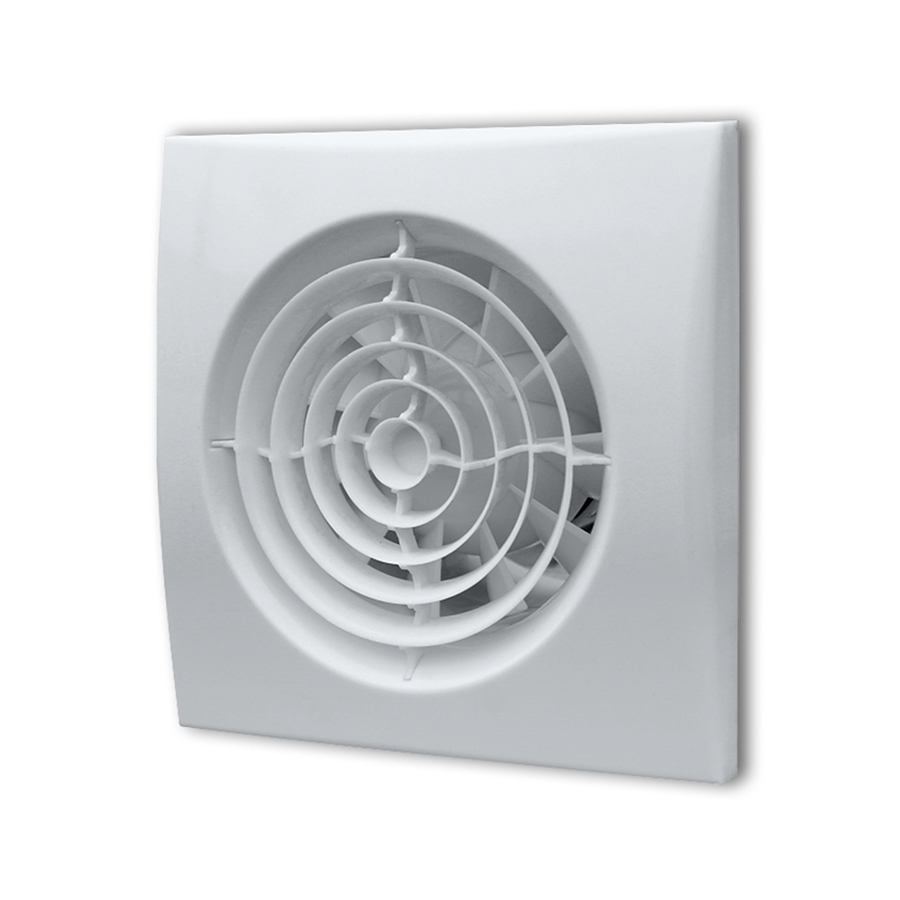

Вентилятор со встроенным обратным клапаном

• способ управления – клапаны по устройству бывают ручные и электрические. Ручной обратный клапан вентиляции регулируется вручную с помощью рычага или ползунка. Электроклапан работает совместно с другими приточно-вытяжными вентиляционными устройствами и автоматически регулирует приток воздуха;
• способ установки – устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• пропускная способность – объем воздуха, проходящего через клапан в единицу времени, может быть разным.

Чем руководствоваться при выборе обратного клапана

Чтобы решить, какие обратные клапаны для вентиляции лучше, нужно иметь представление об основных критериях выбора:

• устройство должно работать даже при небольшом движении воздуха, характерном для естественной вентиляции. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплекте с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильно подобранной модели обратного клапана воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

• параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: например, если диаметр клапана 150 мм, то и вентилятор должен быть такого же диаметра. Мощность вентилятора должна быть достаточной для создания потока воздуха для открытия лепестков клапана;
• условия окружающей среды. Некоторые устройства с обратным клапаном не способны работать при низких температурах. Поэтому их монтируют только внутри помещений;
• особенности системы вентиляции.Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусмотрен обратный клапан на вентиляцию прямоугольного сечения. Размеры также подбираются с учетом сечения коробки. Для бытовых нужд чаще используют воздуховоды и обратные клапаны для вентиляции 100 мм.

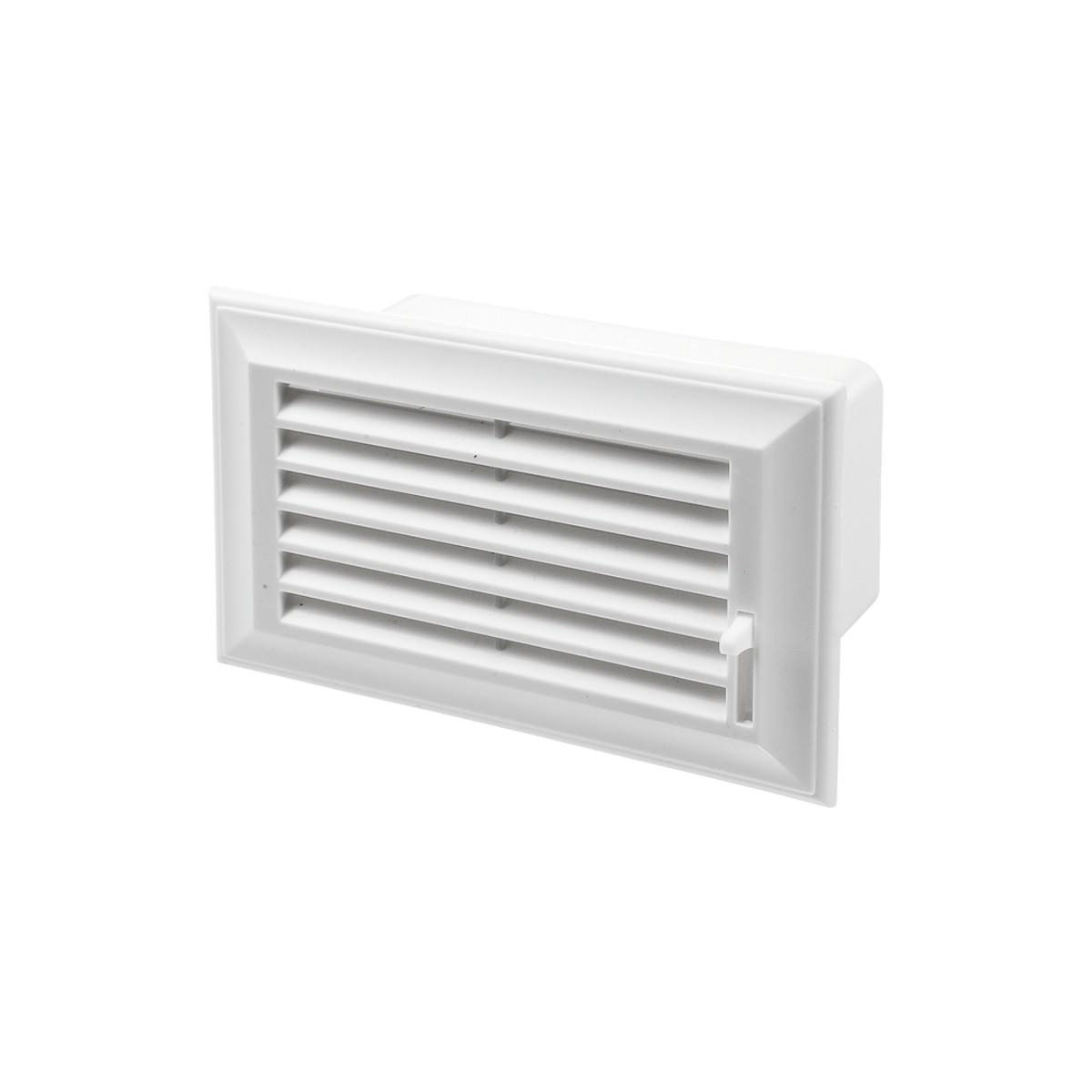

Прямоугольный пластиковый элемент воздуховода со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны проверенных производителей.

Установка обратного клапана на вентиляцию своими руками

Чтобы правильно установить прибор своими руками, в первую очередь необходимо определить, какое место будет занимать обратный клапан на вентиляционном контуре.

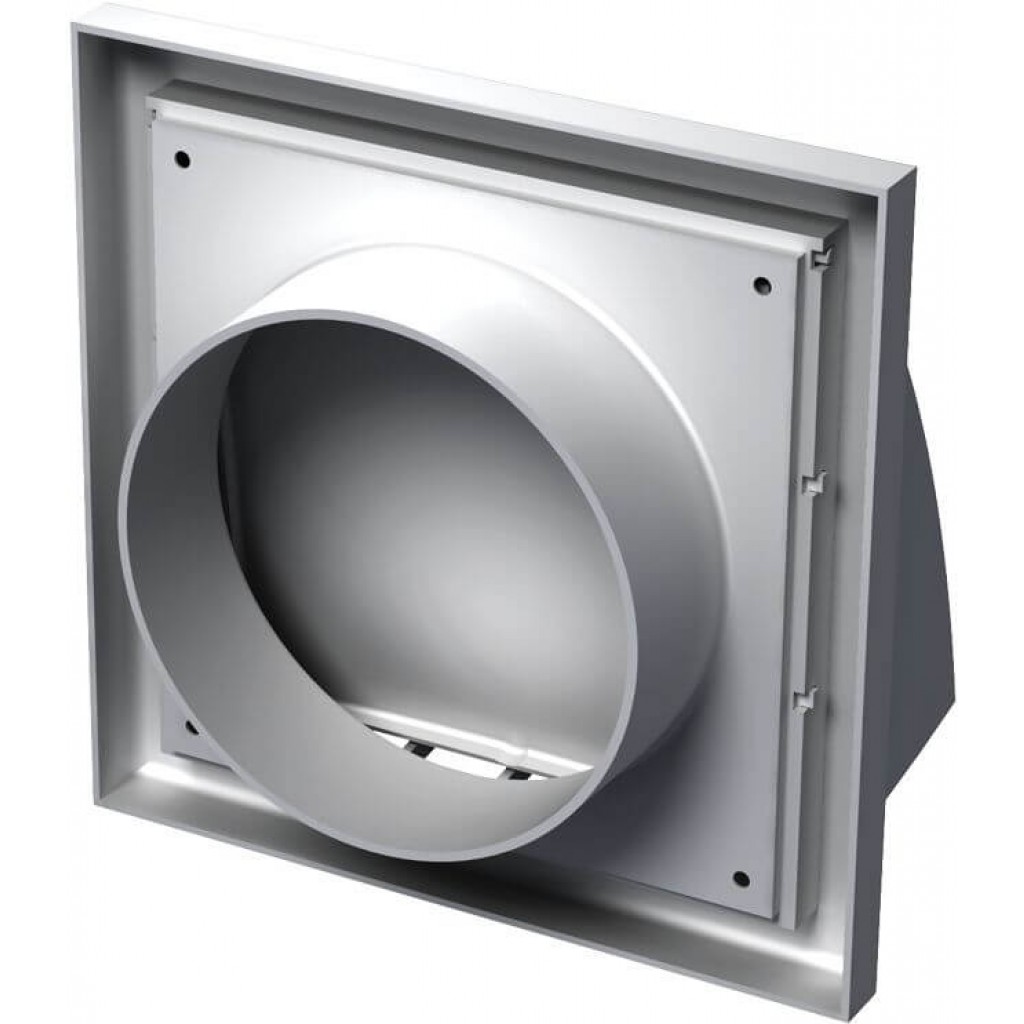

Решетка вентиляционная с обратным клапаном устанавливается на входе или выходе вентиляционного канала. Такой монтаж очень просто сделать своими руками: вентиляционная решетка максимально плотно крепится к стене саморезами или с помощью «жидких гвоздей», полностью закрывая отверстие воздуховода.

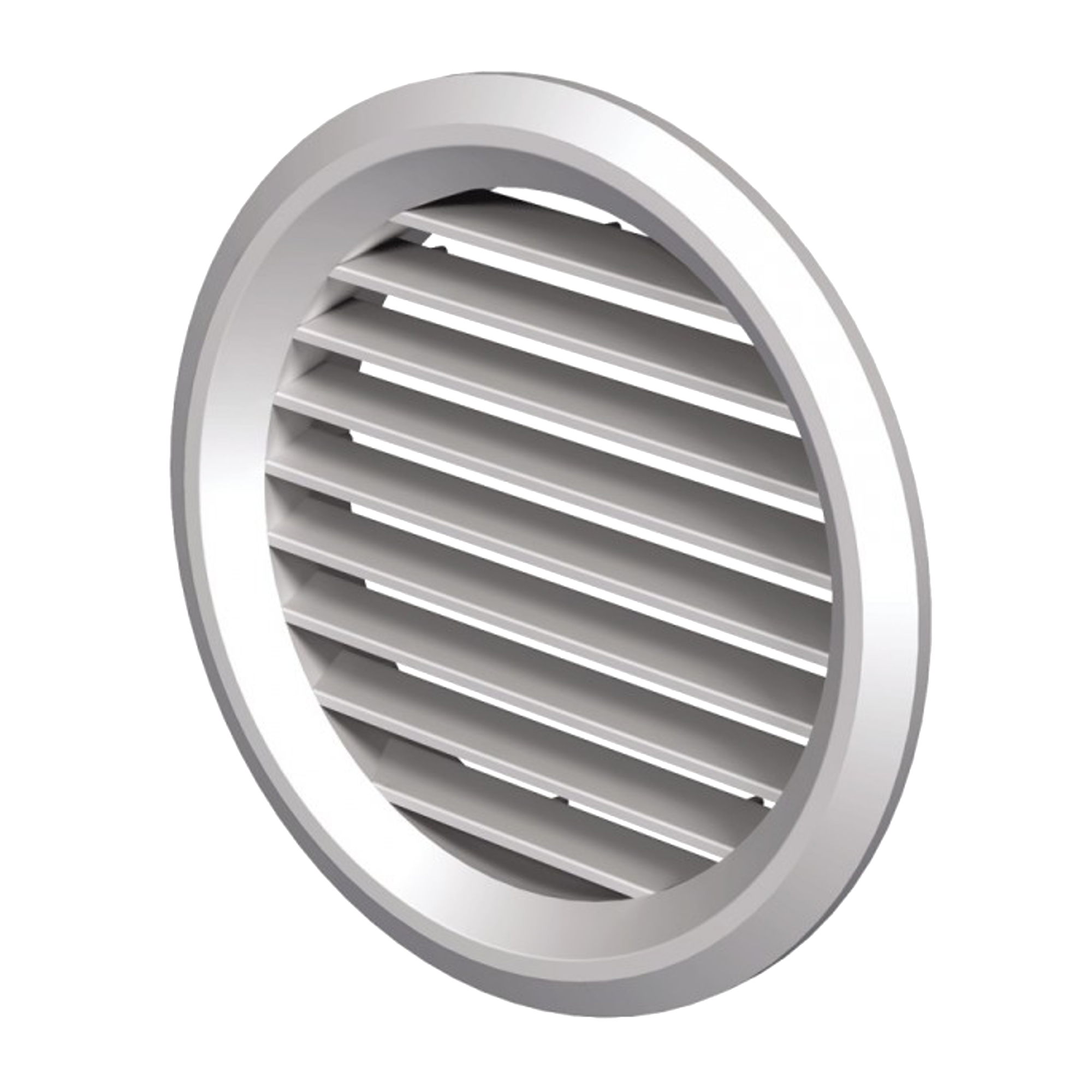

Установить вентиляционную решетку с обратным клапаном достаточно просто

Если обратный клапан устанавливается в вентиляционной шахте за вентилятором, то в первую очередь демонтируется вентилятор. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для закрепления устройства. После вытаскивания корпуса в отмеченных местах сверлятся отверстия для крепления. После этого корпус устанавливается в швеллер и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене.С помощью болта в обозначенных местах делаются отверстия, в которые потом будут забиваться дюбели. Затем клапан монтируется в вентиляционном канале.

Полезный совет! Если при установке обратного клапана своими руками между стенкой вентиляционной шахты и корпусом устройства остались зазоры, их заполняют силиконовым герметиком.

После установки обратного клапана вентилятор монтируется на свое место. При правильной установке обратный клапан предотвратит попадание возвратного воздуха в помещение.

Клапан вентиляционный обратный – простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового климата в помещении.

Как работать с вентиляционными отверстиями и крышкой вашего гриля: краткое и необходимое пояснение

Вентиляция — одна из главных тем для разговоров летом. Но мы не говорим о экранированных крыльцах или льняных штанах. Мы говорим о самой важной вентиляции в теплую погоду: гриль-вентиляции.

Правильно, поток воздуха вокруг поджаренных углей на дне гриля. Чтобы контролировать процесс приготовления пищи (горячее и быстрое, слабое и медленное), вам необходимо контролировать нагрев и циркуляцию гриля. И вы делаете это, манипулируя крышкой и вентиляционными отверстиями.

Первый вопрос, на который вам нужно ответить: Должен ли я открывать или снимать крышку гриля? Все, что вам нужно помнить, это то, что крышка, по сути, превращает ваш гриль в духовку. Он удерживает тепло, так что ваша еда готовится со всех сторон, а не только снизу. Как правило, крышку следует снимать, если вы хотите быстро поджарить овощи или приготовить тонкие кусочки белка , например, гамбургеры с тонкими блинчиками или куриные бедра без костей, но закрывайте крышку, когда вы приготовление более крупных блюд, требующих больше времени для приготовления , таких как курица с костями или целый сладкий картофель.

Следующий вопрос, на который нужно ответить: где, черт возьми, вентиляция? Видите этот странный маленький портал в верхней части крышки вашего гриля? А эта скользящая штука на дне чаши для гриля, под вашими углями? Это вентиляционные отверстия! Оба контролируют поток воздуха внутри гриля, который изменяет уровень и направление нагрева.

Продукты быстрого приготовления следует готовить с открытой крышкой гриля!

Фото Челси Крейг, Food Styling by Pearl Jones

Вентиляционное отверстие в нижней части чаши контролирует, сколько кислорода попадает внутрь гриля, а вентиляционное отверстие в верхней части определяет, сколько тепла выходит из гриля. Даже когда вы готовите на гриле со снятой крышкой, вам нужно подумать о нижнем вентиляционном отверстии. Чем больше она открыта, тем больше кислорода поступает к углю, из-за чего он горит горячее. При закрытой крышке также необходимо учитывать верхнее вентиляционное отверстие.Когда это верхнее вентиляционное отверстие открыто, через него уходит тепло, а это означает, что любая пища, помещенная под него, будет подвергаться большему нагреву. Если вы хотите дать вашей еде отдохнуть от высокой температуры, поднимите крышку и поверните ее так, чтобы вентиляционное отверстие находилось на противоположной стороне от продуктов.

Независимо от того, с какой вентиляцией вы возитесь, помните, что открытые вентили означают более горячий и быстро горящий уголь . Закрытые вентиляционные отверстия означают меньше кислорода, что, в свою очередь, означает меньше тепла и медленнее горящий уголь.

Теперь, когда вы знаете о вентиляционных отверстиях, мир — или, по крайней мере, ваш гриль и небольшое пространство вокруг него — принадлежит вам.

Но подождите! Вы также должны знать свой древесный уголь:

Как правильно выбрать древесный уголь для летнего гриля

Существует два типа древесного угля (да, два!) и два совершенно разных применения.

View Story

ВЕНТИЛЯЦИЯ 101 — Плюсы и минусы клапана подачи воздуха

Фото SafeHome Inspections

Большинство дренажных систем жилых зданий выводятся непосредственно через крышу здания. Вот пример. См. белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте прохода через крышу, чтобы предотвратить попадание дождевой воды в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Засорение вентиляционного отверстия может быть вызвано листьями, мертвыми животными и ледяными заторами (в очень холодном климате). Еще один «не очень распространенный» способ, которым вентиляционное отверстие может засориться, — это когда горизонтальная часть самой вентиляционной системы (внутри чердака) имеет неправильный наклон. Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны следить за такими условиями.

Источник изображения: CarsonDunlop

Клапаны подачи воздуха (AAV)

Иногда мы не можем (или не хотим) выводить воздух через линию крыши.

В этих редких случаях сантехники используют клапан подачи воздуха. Клапаны подачи воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используемые на островной раковине или туалетном столике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение через крышу (как показано выше) на возвышении передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у вас был бы очень шумный слив раковины и унитаза. Слив сточных вод в канализацию раковины приводит к открытию клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает вентиляция.

Профи

AAV может значительно уменьшить количество вентиляционных материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехнических приборов и сокращают долгосрочное обслуживание крыши.Если у нас нет дыры в крыше, за крышей легче ухаживать. AAV эффективно используются в Европе уже более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают использование AAV. Для получения дополнительной информации обратитесь в местный орган AHJ — орган, имеющий юрисдикцию.

AAV сертифицированы как надежные. Однако все механическое может и выйдет из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Американские производители предлагают гарантию от 1 года до «пожизненной». Вы захотите найти информацию о гарантии. У большинства сантехников его нет.

Примечание. Не следует вмешиваться в работу AAV или красить его распылением. У меня были сантехники, которые говорили нам, что канализационные мухи и жуки были замечены на неисправных впускных клапанах. Поэтому, если вы обнаружите запах канализации под и вокруг раковины или на чердаке, AAV может вас подвести.

Осмотр Studor AAV

1. AAV STUDOR должны располагаться не менее чем на четыре (4 дюйма) дюйма выше горизонтального ответвления дренажа или вентилируемого дренажа приспособления.
2. STUDOR AAV должен быть доступен в случае необходимости замены. Для установки в стене используйте комбинацию ящика для встраивания/решетки STUDOR.
3. Расположение клапанов STUDOR AAV должно обеспечивать доступ достаточного количества воздуха к клапану. При размещении в стенном или чердачном помещении без вентиляционных отверстий должно быть предусмотрено отверстие. Допускается размещение клапана в раковине или туалетном столике.
4. STUDOR AAV должен быть установлен в вертикальном вертикальном положении. Допускается максимальное отклонение (в любую сторону) для сливы 15 градусов.
5. Вентиляционное отверстие должно соединяться со сливом вертикально, чтобы обеспечить беспрепятственное отверстие в трубопроводе, ведущем к STUDOR AAV.
6. Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указывается, поскольку это единственное вентиляционное отверстие не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения водостока здания. При правильной установке впускной клапан в системе эквивалентен открытой вентиляционной трубе, имеющей такую ​​же площадь поперечного сечения, как и любой другой вентиляционный клапан. Такой вентиляционный люк рекомендуется, но не обязательно, располагать как можно ближе к соединению строительной канализации и строительной канализации.
7. Maxi-Vent® должен быть установлен на шесть (6 дюймов) выше края самого высокого уровня затопления светильников, вентилируемых в установках стека.
8. STUDOR AAV, устанавливаемые на чердаке, должны располагаться не менее чем на шесть (6 дюймов) выше изоляции потолка.
9. Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
10. Максимальная высота дренажной трубы, вентилируемой MAXI-VENT, не должна превышать шести (6) интервалов между ответвлениями, если только она не используется вместе с трубой, соединенной с P. A.P.A. и AAV на ветвях.
11. Когда горизонтальная ветвь соединяется со стеком на расстоянии более четырех (4) интервалов ветвления от вершины стека.Должен быть предусмотрен предохранительный клапан. Разгрузочный клапан должен располагаться между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Предохранительный вентиляционный клапан может также служить вентиляционным отверстием для приспособления. Предохранительный вентиляционный клапан должен соединяться с вентиляционной трубой, вентиляционной трубой стояка или выходить наружу на открытый воздух, если только он не используется в сочетании с дымовой трубой, соединенной с P.A.P.A. устройства и AAV на ветках.
12. Для резьбы клапанов можно использовать только тефлоновую ленту. Использование грунтовки, клея на растворителе или шпаклевки для труб приведет к аннулированию гарантии STUDOR.
13. Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после чернового монтажа системы и испытания под давлением.
14. Клапаны подачи воздуха могут использоваться на жироуловителях, если они не подвергаются избыточному давлению.
15. Прочая информация – Studor PDF

Видео исследовательского центра NAHB, показывающее основные принципы AAV

Auto Vents aka Клапаны подачи воздуха для сантехники

Часто задаваемые вопросы

В. «Я вижу, что все ваши AAV (автовентиляторы или впускные клапаны), показанные на этой странице, монтируются сверху вниз (вертикально). Могу ли я вместо этого установить любой из этих AAV горизонтально?»

A. Насколько нам известно, все предлагаемые нами автовентиляторы (AAV) должны быть установлены вертикально для правильной и безопасной работы.

В. «Что означает DFU?»

A. DFU расшифровывается как Drainage Fixture Unit. Каждому сантехническому прибору или устройству присваивается конкретная стоимость единицы дренажной арматуры, установленная Международной ассоциацией сантехников и механиков (IAPMO). Например, для кухонной раковины назначено 2 приспособления, а для раковины в ванной — 1 приспособление. Единицы дренажной арматуры используются сантехниками и инженерами для определения размера трубопровода, необходимого для надлежащих дренажных и вентиляционных систем. Список сантехнических приборов и приборов, а также стоимость их приборов можно найти в главе 7 книги Унифицированных сантехнических норм (UPC).

В. «Могу ли я использовать клапаны подачи воздуха (AAV) только для всего дома?»

А.Нет, как минимум одно вентиляционное отверстие должно быть открыто в атмосферу (снаружи жилого помещения), чтобы обеспечить сброс избыточного давления в дренажной системе и предотвратить возможное выдувание ловушки, позволяющее канализационным газам попасть в дом/здание. Влажный вентиляционный клапан также может быть вариантом; однако, как всегда, обратитесь в местное агентство по обеспечению соблюдения норм, чтобы убедиться, что ваш проект соответствует нормам в вашем регионе.

Q. «Как работает клапан подачи воздуха?»

A. Клапан подачи воздуха представляет собой односторонний клапан, предназначенный для подачи воздуха в дренажную систему, когда давление в водопроводной системе меньше атмосферного давления.Они предназначены для закрытия при наличии внутреннего дренажного давления, чтобы предотвратить выброс неприятного запаха или газа через впускной клапан и проникновение в здание.

Когда сантехника работает и вода сливается из системы, отрицательное давление заставляет клапан открываться, позволяя воздуху поступать по мере необходимости для выравнивания давления и защиты сифонных уплотнений от сифонирования. Когда поток останавливается, гравитация закрывает клапан, предотвращая утечку канализационных газов через клапан.

Клапан подачи воздуха должен быть установлен как минимум на 4 дюйма выше ловушки в соответствии с нормами. Установка клапана подачи воздуха ниже 4 дюймов над ловушкой может привести к тому, что дренажные отходы соприкоснутся с внутренней мембраной. Контакт дренажных отходов с диафрагмой может привести к тому, что мусор застрянет в диафрагме, препятствуя ее надлежащей герметизации и позволяя канализационным газам и неприятному запаху проникать в здание.

По мере того, как поток воды в канализации падает, воздух, поступающий в канализацию из воздухозаборного клапана, течет над водой к водосборнику, эффективно останавливая поток воды.Это предохраняет ловушку от сифона, что позволит канализационным газам и запаху проникнуть в здание. Если клапан подачи воздуха будет установлен под сифоном, воздух не сможет остановить сифонное действие естественного потока воды, и сифон будет высушен.

Пример схемы см. на изображении ниже:

Q. «Что означает вспучивающийся?»

A. Вспучивающийся процесс. Прокладка на задней стороне огнеупорного ящика изготовлена ​​из материала, который набухает при нагревании, помогая защитить ящик и предотвратить проникновение огня через ящик на другую сторону стены во время пожара.

Мебель перед стеной Тепловентилятор

Мебель перед вентиляционным отверстием на стене

Можно ли поставить мебель перед воздушным клапаном?

Если вы поставите деревянную мебель над вентиляционными отверстиями или слишком близко к ним, древесина почти наверняка будет повреждена. Нагнетаемый воздух сильно сушит и может вызвать расшатывание швов и растрескивание половиц. Если другой предмет мебели блокирует вентиляцию, деревянная мебель может деформироваться из-за необычно влажных условий в помещении.

Можно ли поставить мебель перед обратным клапаном?

Вот несколько простых способов сделать это: Держите диваны, стулья и другую крупную мебель на расстоянии не менее 10 дюймов от вентиляционных отверстий. Не закрывайте холодный отработанный воздух шторами, портьерами или одеялами. Забитые воздушные фильтры также могут блокировать холодный воздух.

Во-вторых, вы можете заблокировать воздушный клапан?

Подобно запиранию бревна отопления, запирание воздушного клапана ограничивает приток воздуха в ваш дом. Запирание воздушных клапанов усложняет работу системы, потому что для возврата воздуха в духовку требуется меньший поток воздуха.

Имея это в виду, можете ли вы установить кровать для вентиляции?

Можно поставить кровать на горячий воздух, пока на ней не появится коробчатая пружина, если только вы не закроете клапан. Имея его на раме с люфтом в несколько дюймов, вы будете чувствовать себя прекрасно. Тем не менее, я не хочу носить постельную юбку, иначе вы потеряете кровообращение.

Можно поставить скамейку для разминочного бревна?

Как мы сказали выше, не делайте этого. И дело не только в мебели, ставить что-либо перед духовкой небезопасно. Включает в себя шторы, бумагу, простыни и людей.Если перед вашей духовкой есть что-то, это будет ограничивать поток воздуха, не позволяя воздуху проходить и выполнять свою работу.

Что произойдет, если закрыть воздушный клапан?

Они могут прерывать поток воздуха. То, что вы закрываете клапан, не означает, что ваша система вентиляции и кондиционирования об этом знает. Он будет продолжать проталкивать воздух через эти вентиляционные отверстия, и если они будут закрыты, это может создать недостаточное давление воздуха и поток воздуха, чтобы повредить систему.

Нужны ли фильтры для обратных клапанов?

Не вставляйте фильтры в вентиляционные отверстия.Ваша система переменного тока должна иметь хороший фильтр сзади. Подсоединение качественного, правильно собранного фильтра к обратному клапану удаляет частицы из воздуха до того, как они попадут в систему кондиционирования воздуха.

Нужен ли в каждой комнате обратный клапан?

Возвратный воздуховод HVAC должен быть установлен во всех помещениях, кроме ванных комнат и кухонь. Их следует устанавливать на внутренних стенах над проходом. Я могу позвонить вам, чтобы устранить неисправность воздуховода.

Почему из обратного клапана выходит холодный воздух?

Если в воздуховоды поступает холодный воздух, то он должен исходить из бревен воздуховодов, чтобы радиаторы нагревали воздух — вы чувствуете, что вентилируете воздух в своем доме, хотя термостат установлен на 72 градуса.

Можно ли закрыть вентиляционные отверстия мебелью?

Мебель (особенно мягкая мебель), ковры и шторы обычно являются причиной вентиляции в доме. Когда вы блокируете вентиляционное отверстие каким-либо веществом, всему кондиционеру приходится работать усерднее, чтобы воздух поступал в систему и выходил из нее.

Какой зазор нужен для клапана обратного воздуха?

Вентиляционное помещение Все вентиляционные отверстия должны находиться на расстоянии не менее 15 см от мебели, занавесок или других предметов домашнего обихода, чтобы обеспечить нормальное дыхание через систему.

Что такое обратный клапан?

Возвратный воздух — это часть системы HVAC, позволяющая теплому воздуху поступать обратно в кондиционер.

Что будет, если поставить кровать над вентиляционным отверстием?

Если поставить деревянную мебель на вентиляционные решетки или слишком близко к ним, древесина почти наверняка будет повреждена. Сжатый воздух очень сухой и может привести к ослаблению уплотнений и разрыву панелей. Если другой предмет мебели блокирует вентиляцию, деревянная мебель может деформироваться из-за необычно влажных условий в помещении.

Можно ли отключать воздух в неиспользуемых помещениях?

Несмотря на эту логику, на самом деле распространено заблуждение, что экономия воздуха в неиспользуемых помещениях экономит энергию. Это может даже тратить больше энергии, чем если бы вы использовали свою систему в обычном режиме. Дополнительное давление при закрытии вентиляционного отверстия может привести к попаданию воздуха в систему, что приведет к длительным и ненужным потерям энергии.

Повреждение затворов тепловентилятора духовки?

Закрытие вентиляционных щелей не только повреждает плиту. Если не открыть все воздушные клапаны, это также может привести к: Увеличенному потреблению энергии.По мнению большинства домохозяйств, около 200% воздуха уже выходит из отверстий воздуховодов.

Как перенаправить воздушный клапан под кровать?

Направьте воздух вокруг мебели Например, если у вас есть вентиляционные отверстия под кроватью, используйте дефлектор, чтобы направить воздух наружу, вверх или в сторону, чтобы предотвратить распространение холода или тепла под кроватью до того, как он попадет в комнату. Чтобы еще больше сэкономить, вы можете соединить вентиляционные насадки с дефлекторами.

Как блокируется горячий воздух?

Чтобы заблокировать клапан отопления плоским магнитом, сначала измерьте высоту и длину воздуха.Затем вырежьте магнитную пластину того же размера, что и вентиляционное отверстие.

Как только вы вырезаете магнит из листового металла, приклейте его к вентиляционному отверстию, и готово!

Можно ли заполнить бревно мебелью?

Если вы решили покрыть плинтуса или перила в своем доме, купите специальные чехлы. Не накрывайте грили мебелью, коврами или другой мебелью.

Мебель перед стеной Теплоотвод

Как проверить каналы печи на засорение | Главная Справочники

Засорение канала печи означает, что та или иная комната не будет эффективно обогреваться или охлаждаться, когда в этом возникнет необходимость.Закупорка протоков может произойти по разным причинам. Старые фильтры или фильтрующие элементы могут попасть в воздуховод, неправильно установленная изоляция воздуховода может случайно попасть в воздуховод, и даже дроссельные клапаны воздуховода могут быть непреднамеренно отключены. В каждом из этих случаев воздуховод будет заблокирован, а эффект нагрева или охлаждения от системы HVAC будет серьезно нарушен.

Включите обогрев или кондиционирование воздуха вашей системы HVAC. Когда вентилятор начнет дуть, проверьте все вентиляционные отверстия в каждой комнате на наличие потока воздуха.Если есть заметный недостаток продувки воздуха через определенное вентиляционное отверстие, воздуховод может быть заблокирован.

Проверьте фильтр. Забитый фильтр заставит каждый воздуховод казаться заблокированным. Чтобы убедиться, что фильтр не виноват, полностью удалите его во время теста на закупорку воздуховода. Если какое-либо из вентиляционных отверстий по-прежнему имеет ограниченный поток воздуха, воздуховод, ведущий к этому вентиляционному отверстию, заблокирован.

Отвинтите вентиляционную крышку и проверьте непосредственно за вентиляционной решеткой. Решетка действует как экран и не дает крупным предметам попасть в комнату.Кусочки бумаги, картона, старые сломанные части фильтра и даже одежда, которая каким-то образом попала в воздуховоды, попадут в вентиляционную решетку. Посмотрите вниз за решетку в воздуховод с фонариком. Изгиб трубы, питающей комнату, также является хорошей ловушкой для грязи и мусора.

Осмотрите сам воздуховод, убедившись, что все швы целы и что в воздуховоды не вставлена ​​свободная клейкая лента. Если вокруг швов воздуховодов обнаружена клейкая лента, ее следует удалить и заменить металлической лентой.

Найдите дроссельные заслонки, которые регулируют поток воздуха в каждую комнату, которую обслуживает определенный воздуховод. Эти клапаны управляют металлической заслонкой, которая открывается и закрывается внутри воздуховода, чтобы контролировать поток воздуха. Они созданы для того, чтобы их можно было крутить пальцами. Ручки клапана будут параллельны воздуховоду, если он полностью открыт. Если он закрыт, ручки будут перпендикулярны воздуховоду. Откройте клапан, чтобы обеспечить максимальный поток воздуха через воздуховод. Если в вентиляционном отверстии в помещении, обслуживаемом этим воздуховодом, после полного открытия дроссельной заслонки нет воздуха, то он заблокирован.

Ссылки

Биография писателя

Дейл Ялановски профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих сайтах, посвященных самоделкам. Он специализируется на проектах «сделай сам», домашнем хозяйстве и обслуживании автомобилей, а также управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Китай Производитель клапанов, Латунный клапан, Латунный угловой клапан поставщик

Компания YUHUAN ZHONGXING PLUMBING Co., основанная в 1993 году., Ltd находится в Chumen, Yuhuan, провинция Чжэцзян, площадью 10 000 квадратных метров. Оснащенные полной передовой автоматической производственной линией и испытательной машиной, теперь у нас более 200 сотрудников, из которых 30% составляют профессиональные технические и высшие руководящие работники. Наша компания специализируется на производстве латунных клапанов и трубных . ..

Компания YUHUAN ZHONGXING PLUMBING Co., Ltd, основанная в 1993 году, расположена в Чумене, Юхуань, провинция Чжэцзян, на площади 10 000 квадратных метров.Оснащенные полной передовой автоматической производственной линией и испытательной машиной, теперь у нас более 200 сотрудников, из которых 30% составляют профессиональные технические и высшие руководящие работники. Наша компания более 20 лет специализируется на производстве латунной арматуры и фитингов. Наша основная продукция включает в себя латунный угловой клапан, кран, радиаторный клапан, термостатический радиаторный клапан, воздухоотводчик, шаровой кран, запорный клапан, обратный клапан, фитинги и т. д.

С полностью развитыми отделами, такими как маркетинг, исследования и разработки, производство, контроль качества, Логистика.и т. д., наша компания может предоставлять комплексные услуги ODM и OEM для клиентов по всему миру с лучшим и быстрым обслуживанием, высоким качеством и пунктуальной доставкой.
