Раздвижной механизм: Комплект раздвижной системы для межкомнатных дверей, 186 см

Содержание

Механизмы для раздвижных межкомнатных дверей, элементы открывания раздвижных дверей

Перед покупкой раздвижной системы для межкомнатного пространства полезно знать все о механизмах раздвижной двери.

Составные части конструкции

Механизмы открывающие/закрывающие раздвижную дверь по большому счету мало чем отличаются друг от друга. Выделяются основные элементы фурнитуры для раздвижной двери.

Направляющая

Ни один раздвижной механизм для двери-купе, а также других сдвижных дверей не обходится без направляющих. Профили направляющих производят только из двух материалов: стали и алюминия. Алюминий легкий и не подвержен коррозии, также обладает длительным сроком эксплуатации. Но если дверное полотно массивное, то с таким весом справится только стальной профиль, который, соответственно, дороже.

Рельсы (направляющие или треки) могут быть одинарными или двойными. Крепятся треки внизу, вверху проема или к потолку.

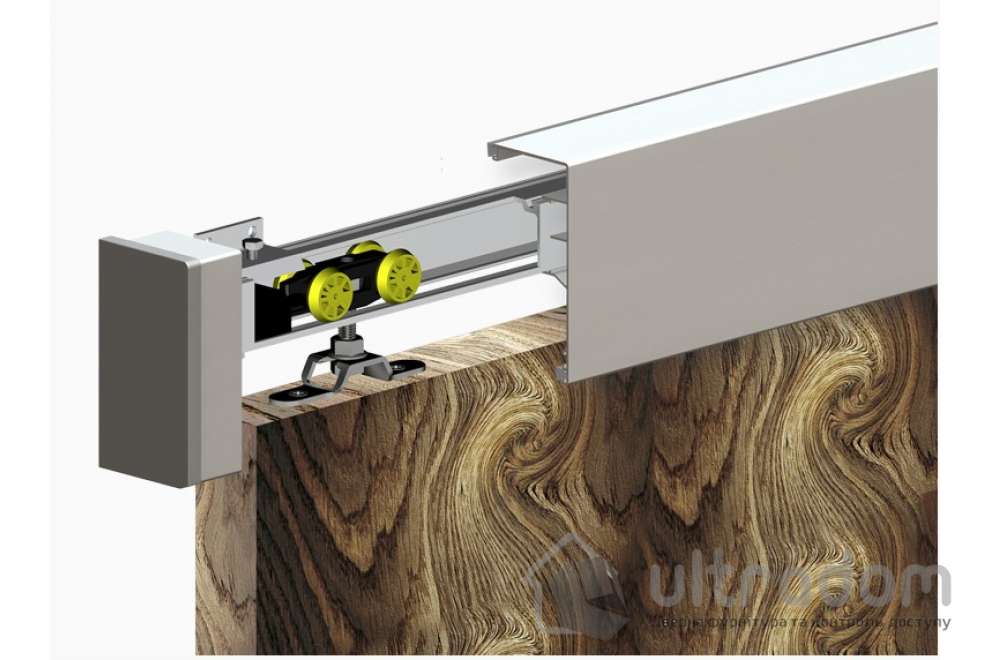

Роликовая опора

Важным элементом раздвижных дверей являются роликовые механизмы. Иногда колесики оснащают резиновым уплотнителем, что гарантирует плавный ход и тихую работу двери. Могут быть верхними и нижними. При этом верхние ролики нередко состоят из нескольких колес (2 — 8): все зависит от того сколько весит дверное полотно и от типа раздвижной двери. Таким образом, если полотно весит до 80 кг, то используются механизмы с двумя роликовыми опорами, а если масса двери превышает 80 кг, то устанавливается от четырех роликовых опор.

Роликовые механизмы для раздвижной двери также классифицируются и по расположению колесиков: какие-то расположены симметрично, а какие-то асимметрично.

Стопорный элемент

Установка механизма раздвижной двери не обходится без стопорного элемента. Это не основной элемент в конструкции, но очень важный. Стопор препятствует ударам полотна о стену, а также препятствует сходу ролика с рельса. Благодаря стопору полотно фиксируется, чтобы сквозняк, а может и усадка направляющей не позволила полотну самопроизвольно перемещаться.

Дополнительно к фурнитуре относятся:

  • дверная ручка
  • замок (как правило, это защелки, непрепятствующие открытию створок)
  • кассеты (конструкция, которая необходима, если устанавливаемая дверь кассетная).



Виды механизмов

Раздвижная система для межкомнатного пространства также  классифицируется по виду механизмов.

Телескопический

Телескопическая система открывания — типичная каскадная дверь, когда одно полотно статично, а остальные створки (одна или две) движутся последовательно. Более того, чтобы полотна тянулись четко друг за другом, система снабжена синхронизатором. Полотна перемещаются каждая по своей направляющей, которые размещены внизу или вверху проема.

Данную систему устанавливают в проемы, превышающие стандартный по размерам.

Подвесной

Или Standart. Полотно движется при помощи полимерных роликов по верхнему треку. Нижняя направляющая отсутствует, то есть механизм можно назвать беспороговым. Система открытого типа, то есть направляющая от глаз нескрыта, но ролики перемещаются внутри направляющей и поэтому их работа невидна. Такую дверь возможно установить своими руками.

Амбарный

Открывая раздвижную амбарную дверь (barn door), мы сталкиваемся с амбарным механизмом, соответственно. Это откатной тип двери: створка перемещается по направляющей закрепленной выше дверного проема. Направляющая в двери такого типа выполнена в виде круга или шестигранника в сечении. Бывают направляющие и в форме английской буквы “J”, и в форме прямоугольной пластины. При этом направляющая, как правило, изготовлена из стали, ведь на нее приходится основная нагрузка. Не только направляющая, как в предыдущем варианте, но и ролики находятся на виду. Створка (или створки) не касаются напольного покрытия.

Скрытый

Механизм откатных дверей с подобной конструкцией всегда скрыт от глаз и в этом есть особая пикантность. По-другому такие механизмы называются “трамвайными”. Таких систем существует три типа:

  • Кассетные. Или их подвид — дверь-пенал, полотна которых “уходят” в ниши так, что ни с одной стороны дверей не видно. Подобную систему стоит монтировать, когда ваш ремонт только начался, так как толщины стены, возможно, будет недостаточно для размещения там дверного полотна.
  • Система с интегрированным профилем. Направляющая встроена в дверное полотно: все элементы креплений полностью скрыты от глаз. При этом полотно перекрывает дверной проем по длине и ширине. Получается фантастический эффект двери, парящей в воздухе. Если вы планируете интерьеры типа: лофт, хай-тек, минимализм — эта конструкция подойдет вам идеально.
  • Двери-купе со скрытой направляющей. Представьте себе шкаф-купе, именно по такому принципу устанавливают и этот тип дверей. Верхняя направляющая скрыта панелью, которая по цвету, как правило, совпадает с наличниками, а также со створками.



Компланарный

Еще одно из стильных решений для помещений: лофт, хай-тек, минимализм, футуризм и т.п.. Мы знаем то, что навесные двери движутся каждая по своим направляющим, но в этом случае, благодаря специальному кронштейну с ходовым механизмом, створки в закрытом виде плотно прилегают друг к другу, но при перемещении мягко выдвигаются вперед и уходят в сторону. Механизм скрыт от посторонних глаз: мы видим только монолитное дверное полотно.

Поворотно-раздвижной

Двери, оснащенные этим механизмом, по-другому называют рото-двери. Это гибрид, который можно отнести как к раздвижным вариантам, так и к распашным. Используется, как правило, только одна створка. Настоящая находка для тех, кому необходима дополнительная площадь, но и для габаритного помещения подобная дверь подойдет.

В дверное полотно вмонтирован стержень из стали, который позволяет полотну поворачиваться на 180 градусов. Только вы повернули такое полотно легким движением руки, оно скользит дальше по треку к краю проема.

Запорный

И окна, и входные двери нуждаются в запорных механизмах, поэтому не удивительно, что нечто подобное применяется и в дверях межкомнатных. Запорные механизмы подразделяются на три типа:

  • Механический. Как правило, замок устанавливают на двери с одной створкой. В этом замке традиционный ригель уступает специальному крючку. Его “выдает” замочный корпус. Далее крючок попадает в выемку, размещенную в дверной коробке или во второй створке.
  • Электромагнитный. В основе механизма — мощный электромагнит. Нажав кнопку, вы отключаете напряжение в замке: магнитное поле становится неактивным, ригель отодвигается. Подобные замки пользуются невероятным успехом. Но тут имеется два существенных недостатка. Во-первых, работа замка возможна только при наличии электричества. И во-вторых, стоят такие замки гораздо дороже предыдущего варианта.
  • Электромеханический. Замок обычно устанавливают на двери с двумя створками. Особенно хорошо механизм подходит стеклянным и зеркальным дверям. Запирающее устройство имеет механический ригель, открывающийся при помощи пульта дистанционного управления. Также замок можно открыть специальным ключом или при помощи магнитной карты. Для работы запорного механизма тоже требуется электричество.

Главные отличия различных видов механизмов для раздвижных межкомнатных дверей

Раздвижные межкомнатные двери, имеют целый ряд преимуществ. Они экономят место, просты в монтаже, имеют приемлемую цену, не нуждаются в установке дверной коробки.

При выборе такой двери, не так важно дверное полотно, как раздвижной механизм, который в первую очередь влияет на качество эксплуатации и срок службы данной конструкции.

Прежде чем купить механизм для раздвижных межкомнатных дверей, стоит знать о главных видах этих элементов, а также о различиях между ними. Ведь в зависимости от условий эксплуатации и особенности помещения, применяют разные типы раздвижной фурнитуры. Именно об этом мы и поговорим в данной статье.

Виды раздвижных механизмов для межкомнатных дверей

В зависимости от размеров и веса дверного полотна, материала двери (стекло, дерево, пластик) и её конструктивных особенностей, различают несколько основных видов раздвижной фурнитуры. Наиболее популярными вариантами являются следующие системы:

  • стандартные, применяется для всех типов раздвижных конструкций;
  • навесные, используются для раздвижных дверей без верхней направляющей на стене;
  • телескопические, для дверей телескопического типа;
  • синхронные, используются для дверей, которые отрываются в обе стороны.

Для того чтобы понять, какой механизм раздвижных межкомнатных дверей купить стоит именно  для вашей конструкции, стоит рассмотреть каждый вариант более подробно. Нкжно отметить, что в первую очередь необходимо выбрать габариты и конструкцию раздвижной двери, а уже после приступать к подбору нужного механизма, в противном случае можно столкнуться с проблемой, когда раздвижная система попросту не подходит для вашего типа двери.

Основные элементы раздвижных механизмов

Независимо от вида раздвижной фурнитуры, существует несколько основных элементов, которые схожи для всех механизмов, к ним относятся: рейлинг или направляющие, ролики, детали для крепежа. Также используются и другие элементы, в зависимости от типа механизма. К примру, для синхронной системы, также используется специальный стальной трос и фиксатор для него.

Рейлинг или направляющий рельс, как правило, изготавливается из специальных сплавов алюминия с нержавеющим покрытием. Имеют высокую прочность, так как несут основную нагрузку дверного полотна. Направляющий рельс крепится к стене и используется для перемещения дверных роликов.

Ролики в раздвижных механизмах играют первостепенную роль. Именно от них зависит эффективность эксплуатации и надёжность конструкции. Дешёвые варианты лучше изначально не рассматривать, так как они малоэффективны и быстро приходят в негодность. Лучше всего выбирать модели роликов с резиновыми шинами или силиконовыми подшипниками, так как они долговечны и бесшумны.

Стандартные раздвижные системы

Главной особенностью такой системы, является то, что она подходит не только для дверей, но и для других раздвижных конструкций. Конструкция не имеет нижней направляющей балки, благодаря чему её еще принято называть безпороговой. Стандартные раздвижные системы классифицируются по типам крепления и несущей нагрузке.

В данной таблице представлены основные механизмы стандартного типа



Артикул





Вариант крепления



Толщина двери



Нагрузка



Материал каретки



R3





Верхний



от 22 мм



60 кг



Сплав цинка и алюминием



R4





Верхне-боковой



от 22 мм



80 кг



Сплав цинка и алюминия



R3023





Верхний



от 22 мм



80 кг



Сплав цинка и алюминия



R55





Верхний



от 22 мм



40 кг



Сталь





R115





Верхний



от 30 мм



80 кг



Сталь



R104





Верхний



от 24 мм



100 кг



Сплав цинка и алюминия

Стандартные или безпороговой механизмы очень простые в монтаже. Для их установки достаточно использоваться инструкцией, которая идёт в комплекте к фурнитуре, и справится с этой задаче может даже человек  без соответствующих навыков.

Навесные раздвижные механизмы

Двери, для которых используют навесные системы, еще называют «magic». Это связанно с тем, что верхняя направляющая и ролики скрыты, и создаётся впечатление, что дверь повисла в воздухе. Вся конструкция состоит из двух профилей (верхнего и нижнего), трёх роликов (верхнего поддерживающего, верхнего опорного, нижнего поддерживающего), заглушки и доводчика. Стоит отметить, что наличие доводчика обеспечивает плавное открытие  и закрытие двери, что является основной особенностью данного раздвижного механизма.

Если говорить о нагрузках, то навесные системы могут выдерживать от 80 до 90 кг, благодаря высококачественной стали, которая используется для изготовления всех основных элементов. Направляющая может быть длиной до 930 мм, при этом минимальная ширина двери, на которую можно установить навесной механизм, должна быть не менее 36 мм.

Механизмы телескопического типа

Данная система является довольно сложной, она способна выдерживать нагрузки до 100 кг и устанавливается только на две или три двери. Стоит отметить, что каждая дверь может быть шириной от 600 до 1000 мм. Прежде чем такой механизм для раздвижных межкомнатных дверей купить в специализированном магазине, необходимо очень чётко определится с параметрами всей конструкции.

Принцип работы телескопической системы заключается в том, что на двух верхних направляющих, которые крепятся параллельно, устанавливается два или более дверных полотна, которые соединяются между собой при помощи специальных зацепок. Когда вы начинаете отрывать первую дверь, она сразу же тянет за собой вторую конструкцию. В современном интерьере такие раздвижные двери пользуются очень большой популярностью и выглядят довольно презентабельно.

Синхронные раздвижные механизмы

Двери, которые открываются в разные стороны, также очень популярны в различных помещениях. Их используют не только для квартир или частных домов, но также в офисах, ресторанах или кафе. Для их эксплуатации применяются синхронные раздвижные механизмы.

Принцип работы синхронных систем заключается в том, что когда открывается одна половина двери, вторая часть потеряет за ней все движения. Механизм состоит из таких элементов как: натяжные ролики, трос, зацепы и крепления, раздвижная система.

В таблице представлены все основные параметры основных элементов синхронного механизма



Название элемента





Главные составляющие



Длина



Материал



Комплект синхронизатор





2 ролика натяжных, 2 зацепа, трос





Сплав цинка и алюминия



Комплект роликов



2 ролика с монтажной пластиной, 2 стопора,

1 нижний ролик







Сплав цинка и алюминия



Верхняя направляющая





1 направляющий рельс





до 6 м



Алюминий





Нижняя направляющая





1 направляющий рельс



до 3 м



Алюминий

Такие механизмы выдерживают нагрузку до 80 кг и могут использоваться для дверного полотна шириной от 16 мм. Стоит отметить, что размер двери для раздвижных конструкций, как правило, не превышает 1000 мм. Но при желании, можно заказать индивидуальные размеры, которые будут изготовлены на заказ в зависимости от предпочтений заказчика и специфики дверного проёма.

Раздвижные механизмы для стиля хай-тек

Существует ещё один очень популярный раздвижной механизм, который, как правило, применяется в современных интерьерах типа хай-тек или лофт. Он состоит из направляющей которая изготовлена из социального анодированного алюминия которая имеет длину не более 3 м; верхнего опорного ролика, которых в комплекте может быть до 4 шт; доводчика, которых также может быть до 4; нижние опоры, одна или две в зависимости от конструктивных особенностей двери.

Преимуществом такой системы является плавное открывание и закрывание двери, а также отсутствие порога в полу. Общая конструкция выглядит очень изящно и является выбором истинных ценителей современной моды.

Особенности выбора

Мы рассмотрели основные раздвижные системы, и вы уже точно знаете какие раздвижные межкомнатные двери и механизм, купить нужно для вашего типа помещения. Однако ключевым моментом является выбор основных элементов. Если к этому вопросу подойти безответственно, то можно столкнуться с различными проблемами в дальнейшей эксплуатации раздвижной конструкции.

  1. Направляющая. Ключевыми аспектами выбора в данном случае являются материал и длина. Лучше всего выбирать алюминиевые изделия, так как он является весьма прочным и долговечным материалом, который устойчив к различным типам коррозии и механическим повреждениям. Если говорить о длине, то она должна как минимум вдвое превышать ширину направляющей. Это касается как верхнего, так и нижнего варианта.
  2. Дверные каретки. Элементы раздвижного механизма, на котором фиксируются ролики, обязательно должны быть изготовлены из алюминия или высокопрочной стали. Каретки должны быть устойчивы к различным воздействия окружающей среды и сохранять свои эксплуатационные качества даже через несколько лет использования.
  3. Ролики. Чтобы избежать заеданий и громыхания при открытии двери, этот элемент должен быть изготовлен из резины и оборудован несколькими парами подшипников. Также необходимо обратить внимание, а качество материала, из которого они изготовлены.
  4. Вспомогательные элементы (крепежи, болты, тросы). В первую очередь должны обеспечивать удобную и быструю установку механизма. Во-вторых, они обязаны выдерживать необходимую нагрузку, даже при интенсивной эксплуатации. Если выбирать вспомогательную фурнитуру, которая не соответствует техническим габаритам двери, это может привести к их быстрому износу и поломкам.

Вооружившись этими советами, вы всегда сможете выбрать только самый надёжный и качественный раздвижной механизм, который прослужит вам не один год.

Заключение

Для создания стильного и современного интерьера, раздвижные двери играют ключевую роль. Ведь важен не только внешний вид помещения, экономия места в доме также является весьма актуальным моментом в современном дизайне. Кроме того, функциональность межкомнатных раздвижных дверей, становится огромным преимуществом, если в дом есть маленькие дети, ведь это не только простота в использовании, но и повышенный уровень безопасности.

Самое главное, это правильный выбор не только самой конструкции, но и раздвижного механизма. Вместе, эти два компонента, делают межкомнатное пространство поистине уникальным дизайнерским решением, которое будет эффективно служить долгие годы. Приобрести все вышеописанные компоненты можно в интернет-магазине. Так вы получите не толк приемлемые цены, но и быструю и удобную доставку.

Механизм для раздвижных дверей и его установка! / Полезное


Механизм для раздвижных дверей


Раздвижные двери получили свое название благодаря способу открывания, который обеспечивается движением роликов по направляющим. Роликовый механизм и направляющие для раздвижных дверей необходимо подбирать, исходя из вида раздвижной двери, количества створок и материала дверного полотна. Все дело в том, что разные системы имеют различный вес и создают различную нагрузку на конструкцию в целом. Так, если сравнивать одностворчатую раздвижную дверь из МДФ и двухстворчатую стеклянную раздвижную дверь, то вес первой будет намного меньше, и для неё можно подобрать более простой и легкий роликовый механизм. Также при установке некоторых видов раздвижных дверей (каскадных, гармошкой, купе) необходимо учесть количество роликовых механизмов и правильно подобрать направляющие. Например, для каскадной двери необходимо установить по 2 роликовых механизма для каждого дверного полотна и направляющие с двумя желобами. Особенно важно обратить внимание на тот факт, что для создания дверей-купе и каскадных дверей необходимо обеспечить по одному желобу в направляющих для каждого дверного полотна.Как уже отмечалось ранее, надежность раздвижных дверей напрямую зависит от роликового механизма и направляющей. Но иногда, как в случае со стеклянной раздвижной дверью, приходится устанавливать две направляющие – одна вверху дверного проема, другая – внизу. Только так можно получить устойчивую и надежную дверь с большой массой дверного полотна.


Варианты установки раздвижных дверей


Функциональность и удобство межкомнатных раздвижных дверей позволяют воплощать различные дизайнерские решения как в помещениях с ограниченным пространством, так и в помещениях с большой площадью. Такие двери позволяют преобразовать внутреннее пространство, органично вписавшись в интерьер. Наиболее популярным вариантом является установка раздвижных дверей между двумя жилыми зонами. Используя двустворчатый тип дверей, можно зонировать помещение, сохранив его целостность. При закрытых дверях это будут два разных помещения, а при открытых – одно, но с большой площадью. Например, установив раздвижные двери, можно отделить небольшой рабочий кабинет, а при открытых дверях – это будет общее помещение для деловых переговоров.Еще одним вариантом использования раздвижных дверей является их установка между жилыми помещениями и лоджией, балконом или террасой в загородном доме. В этом случае целесообразно использовать раздвижные стеклянные двери. Через них будет поступать большой световой поток, а в теплое время года, открыв их, можно расширить комнату до бесконечности.Довольно часто раздвижные двери используют для технических помещений. Так, установив раздвижные двери-купе, можно отделить подсобку или кладовую, сохранив при этом драгоценное пространство. К сожалению, в силу своих недостатков раздвижные двери не имеет смысла устанавливать между такими помещениями как кухня, гостиная, ванная комната или туалет. Конечно, с развитием технологий появляются новые материалы и способы их применения. И возможно, недостатки раздвижных дверей с применением новых технологий нивелируются или полностью исчезнут, что откроет новые горизонты для их применения.


Как сделать раздвижные двери


Определившись с видом раздвижной двери и приобретя все необходимое, можно приступать к установке. Сам процесс установки рассмотрим на примере одностворчатой раздвижной двери. Это самая простая и распространенная дверь, которую проще всего устанавливать. Но следует отметить, что в описании также будут отмечены ключевые моменты, которые характерны и для других типов раздвижных дверей.


Итак, чтобы установить раздвижные двери своими руками, необходимо сделать следующее:


Первое – сделать разметку для направляющих. Для этого можно пойти двумя путями. Первый – просто замерять рулеткой высоту двери от пола, прибавив к ней 15 – 20 мм для зазора между полом и дверью. И к этой высоте прибавить высоту собранного роликового механизма и направляющей. После чего поставить 2 – 3 метки на стене и провести между ними линию. Второй вариант похож на первый с той разницей, что дверное полотно приставляется к проему, и по верхнему краю ставятся метки, к которым потом прибавляется высота роликового механизма и направляющей.


Важно! Перед тем как устанавливать направляющую, необходимо убедиться в строгой горизонтальности меток. Сделать это можно при помощи уровня. Иначе после установки двери будут самопроизвольно открываться в ту или иную сторону.





Теперь устанавливаем направляющую по намеченной ранее линии так, чтобы направляющая была установлена под ней. В зависимости от самой направляющей её можно закрепить по-разному. Некоторые крепятся непосредственно к стене при помощи дюбелей, некоторые можно закрепить на специальные кронштейны или деревянный брус. Сама направляющая должна быть на некотором отдалении от стены, чтобы при открывании двери не цеплялись за дверной проем или наличники. Необходимо внимательно подбирать направляющие и знать о способе их установки. Для дверей-купе и других конструкций раздвижный дверей, имеющих высоту от пола до потолка, направляющие крепятся к потолку и полу.


Важно! Чтобы раздвижная дверь не слетела при первом же открывании, направляющая по длине должна быть в 2 раза больше дверного проема, и к этой длине следует прибавить еще 4 – 5 см запасного хода. Именно из-за этой особенности раздвижные двери требуют много свободного места возле дверного проема, хотя и экономят площадь при открывании.





 Закрепив направляющую, вставляем внутрь роликовой каретки крепежный болт и заводим весь роликовый механизм внутрь направляющей. Для обычной одностворчатой двери требуется всего два ролика, но если устанавливаем двери «гармошку» или каскадные двери, придется заранее приобрести ролики на каждую створку. Сверху дверного полотна устанавливаем скобы для роликовых кареток. Они крепятся с отступом от края двери в 3 – 5 мм.


Важно! Для стеклянных дверей применяется другой способ крепления. Сам крепеж представляет собой две металлические лапы, которые зажимают между собой стекло и стягиваются при помощи винтов. К тому же, из-за большой массы стекла двери рекомендуется устанавливать с двумя направляющими: одна – в полу, другая – над дверным проемом.


 Теперь, когда установлены ролики и крепеж для них, ставим на место дверное полотно, приподымаем его и вкручиваем болты в скобы наверху двери. Этот этап работы лучше выполнить с напарником, который может приподнять и удерживать дверь, пока закручиваются болты. После этого проверяем горизонтальность двери и при необходимости ровняем, подкручивая болты.


Дверной проем и откосы можно скрыть за наличниками и доборами. А вот сам роликовый механизм прячем за декоративной планкой, которая навешивается поверх.


В завершение устанавливаем дверную фурнитуру.


Несколько более трудоемкой будет установка раздвижной двери со специальной нишей в стене. Для этого придется создать из гипсокартонных листов перегородку, в которую и будет заезжать дверь. А вот для дверей с направляющей в полу придется выдолбить канавку, что потребует использования перфоратора. Во всем остальном установка раздвижных дверей – весьма простое и легкое дело.

Механизм раздвижных дверей, раздвижные двери на механизмах

 Механизм раздвижных дверей — это уникальная подвесная раздвижная система для межкомнатных дверей, созданная для удобства людей — позволяет увеличить свободное пространство помещения. Экономия потенциально-полезного пространства происходит за счет возможности установки раздвижного дверного полотна с роликами для раздвижных дверей и направляющей для раздвижных дверей (механизм для раздвижных дверей в сборе) в дверной проем или вдоль него, где и будет функционировать раздвижная дверь на механизме.

Механизм для раздвижных дверей включает в себя:




Об установке механизма для раздвижных дверей.

Установить механизм для раздвижных дверей не сложнее чем поставить стандартную распашную дверь, т.к. для установки раздвижных дверей на механизмы используется точно такое же дверное полотно, но при установке механизма для раздвижных дверей дверное полотно поддается меньшей фрезеровке.




Механизм раздвижных дверей можно установить:

  • в проем в стене
  • вдоль стены

По видам механизмы для раздвижных дверей:

  • одностворчатых раздвижных дверей
  • двустворчатых раздвижных дверей




Примеры установки раздвижных дверей на механизмах:



Установка механизма

раздвижных дверей в доль стены

 Установка механизмов

раздвижных дверей в проем в стене

   Схема установки механизма раздвижных дверей


  Раздвижные двери экономят потенциально-полезное пространство помещения — это факт, ни одна раздвижная дверь не будет работать без качественных механизмов для раздвижных дверей — еще более неоспоримый факт.




Качество механизма раздвижных дверей — выражается в качестве и функциональности составляющих его деталей.


Верхняя направляющая механизма раздвижных дверей — сделана из легкого и прочного металла — алюминия.
Основное достоинство заключается в материале из которого сделана (алюминий). В отличие от стальных направляющих для раздвижных дверей обладает двумя весомыми плюсами: алюминий — металл, который не подвержен коррозии, алюминиевая направляющая механизма раздвижных дверей   в отличие от стальной более бесшумная.


Ролики для механизма раздвижных дверей.
Основные достоинства
-нагрузка
-гладкость хода
Все колеса на каретке ролика установлены на подшипниках. За счет это ролики для механизма раздвижных дверей выдерживают большую нагрузка на раздвижной механизм. Также ролики это соединительный элемент между механизмом раздвижных дверей и дверным полотном. За счет простоты своей конструкции — ролики позволяют легко и просто установить механизм  раздвижных дверей.


Немаловажным плюсом механизма раздвижных дверей  в целом является совершенно небольшая делать — нижний бегунок (идет в комплекте с роликами для раздвижных дверей), который ходит по профилю нижней направляющей для раздвижных дверей и позволяет не портить пол при установке и эксплуатации раздвижной двери. Также нижняя направляющая для механизма раздвижных дверей дает возможность не фрезеровать нижний паз в двери. Нижняя направляющая механизма раздвижных дверей, как и верхняя сделана из алюминия и соответственно при функционировании создает минимум шума.


Ручки механизма раздвижных дверей — это апофиозпроцесса установки раздвижных дверей. Ручки механизма раздвижных дверей не только несут свою прямую функцию, но и декоративную — идеально подчеркивая изящность раздвижной двери.

Также вне зависимости от типа Вашей раздвижной двери и поставленного туда механизма раздвижных дверей — раздвижную дверь можно апгрейдить.

1. установка раздвижного механизма синхронного открывания

2. установка доводчика на механизм раздвижных дверей

3. установка на механизм раздвижных дверей системы для параллельного открывания дверей





Также, стоит добавить, что каждый механизм раздвижных дверей укомплектован схемой сборки.

Наш механизм раздвижных дверей вещь многофункциональная, она подходит для установки раздвижных межкомнатных дверей в квартирах и офисах, раздвижных перегородок в загородных домах и в помещениях промышленного назначения, например механизмы для раздвижных дверей применяется для организации рабочих отсеков в автосервисах и мойках, также механизмы для раздвижных дверей широко используется для подвески тяжелых штор, например в актовых залах.





Приемущества наших механизмов для раздвижных дверей:

  • Простота и удобство при установке механизма раздвижных дверей и дверного полотна
  • Мягкое и бесшумное раздвижение механизма раздвижных дверей при эксплуатации
  • Различные варианты монтажа механизмов раздвижных дверей (в дверной проём или к стене)
  • Механизм раздвижных дверей подходит под все межкомнатные раздвижные двери стандартной и нестандартной ширины
  • беспороговость механизма раздвижных дверей — не требует крепления нижней направляющей к полу




Другие виды механизмов для раздвижных дверей:


Механизмы для раздвижных дверей

Качественные и недорогие механизмы для раздвижных дверей


Преимущество раздвижных дверей



Раздвижные двери — одна из разновидностей межкомнатных дверей. В повседневной жизни мы обычно сталкиваемся с распашными дверями, которые открываются либо на себя, либо от себя. И так бывает, что при открывании подобных дверей, полотно может перекрывать проход так, что нельзя пройти. Это может быть в случае, если дверь открывается в жилую комнату на себя из коридора.


Если он узкий, то проход может частично или полностью закрываться. Учитывая подобные обстоятельства, люди однажды пришли к раздвижным дверям, еще их называют двери-купе. Сразу же приходит ассоциация с поездом. Очевидный плюс раздвижных дверей заключается в том, что при открывании они не занимают лишнего места.


Раздвижная дверь естественно сама по себе не существует. Она состоит из комплекта, в который входит: само дверное полотно, дверная коробка, комплект направляющих или как еще говорят механизм для раздвижных дверей, ручки и другая фурнитура. Остановимся на самом механизме для раздвижных дверей.


Механизмы для раздвижных дверей


Эта деталь, раздвижной механизм, очень важная в дверном комплекте. Без него дверь будет стоять на месте словно статуя. Ни открывать, ни закрывать раздвижную дверь невозможно если нету профильных направляющих или рельс. Также нужны стопора и ограничители, которые фиксируют дверь и не дают ей выезжать из стены слишком далеко. Иначе говоря они задают ей максимальное расстояние хода.


Ограничитель крепится к полу, а стопор — на стене сверху. Важно также учитывать вес самой двери, при подборе механизма. Допустим, для двери весом до 70 кг сойдет механизм и с двумя роликами, но вот для полотна весом более 70 кг понадобиться может и четыре колеса. Поэтому важно не экономить на механизме.


Будет очень обидно если качественная дверь будет дополнена дешевым механизмом, который обязательно быстро выйдет из строя. В нашем интернет-магазине представлены различные механизмы для раздвижных дверей. Если вы решили выбрать какой-то из них, пожалуйста, проконсультируйтесь с нашими менеджерами, чтобы подобрать нужный вариант для вашей двери. Звонок для консультации по России бесплатный по номеру 8-800-555-07-64.

Механизм для раздвижных дверей: виды, их назначение и критерии выбора

Оглавление:
Механизм для раздвижных дверей: подвесные системы
Раздвижной механизм для дверей купе: его отличия и особенности
Раздвижная система для стеклянных дверей: что собой представляет
Как выбрать раздвижную дверную систему: несколько советов

Как ни крути, а если столкнулись с нехваткой свободного места в квартире, то придется предпринимать какие-то действия, позволяющие высвободить хотя бы малую часть полезной площади помещений. Способов сделать это достаточно много, но самый простой из них – это заменить распашные двери раздвижными, тем более что сделать это достаточно просто своими руками. Можно даже сказать больше – старые распашные двери с легкостью превращаются в раздвижные. Все, что для этого нужно, это немного теории и механизм для раздвижных дверей, о котором пойдет речь в этой статье. Вместе с сайтом dveridoma.net мы разберемся с его разновидностями, назначением и основными критериями выбора.

Механизм для раздвижных дверей фото

Механизм для раздвижных дверей: подвесные системы

Это наиболее распространенный вид раздвижных систем для межкомнатных дверей. Его отличительная особенность – это мощная направляющая прямоугольного сечения, в задачи которой входит не только быть основанием для скользящих роликов. По сути, на нее возлагается вся нагрузка от дверного полотна, а также воздействия на него, связанные с открыванием и закрыванием дверей – она просто не может быть слабой. Этот момент нужно обязательно взять на заметку, решая вопрос выбора раздвижного механизма.

Преимуществ у такой системы раздвижных дверей не так уж и много – если сравнивать с другими подобными механизмами, то ее выделяет исключительно невысокая стоимость. Других преимуществ, кроме, пожалуй, еще и простой установки, выделить достаточно сложно. Что касается недостатков, которыми обладают подвесные системы для раздвижных дверей, то их масса и перечислять все не имеет смысла. Из основных минусов можно отметить частое заклинивание, связанное с использованием вместо нижней направляющей упора и постоянное расшатывание вперед и назад, виной чему является все тот же нижний упор. Вообще эти два описанных выше негативных фактора в значительной мере сокращают срок службы механизма – постоянные воздействия на двери и, соответственно, на сам механизм, приводят либо к его перекосу, либо вообще к поломке.

Раздвижные системы для межкомнатных дверей фото

Данный тип дверной раздвижной системы предназначен исключительно для стандартных дверных полотен, толщина которых не меньше 35мм. Попытка установить его на более тонкое дверное полотно приведет к очень маленькому сроку эксплуатации дверей, причем пострадает не сам механизм, а полотно!

Раздвижной механизм для дверей купе: его отличия и особенности

Отличия между этой системой раздвижных дверей и предыдущей, несмотря на схожее назначение, довольно существенные, и самое главное из них заключается в том, что вся нагрузка от полотен ложится не на верхнюю направляющую, а на нижнюю. Именно в этом и заключается основное ее преимущество, которое гарантирует и более высокие показатели надежности в эксплуатации. Среди достоинств подобных раздвижных систем можно отметить следующие моменты.

  1. Надежность и долговечность – этот момент вне конкуренции и обеспечивается он конструктивными особенностями механизма. Двери, установленные с его помощью, не шатаются, их не заклинивает и, как результат, их скольжение происходит более плавно.
  2. Раздвижная система для дверей купе позволяет установить двери меньшей толщины – при ее правильном выборе на ролики и направляющие можно посадить полотна толщиной в сантиметр, а на некоторые системы и того тоньше. Это означает только то, что сами по себе двери могут быть легкими, что, опять-таки, благоприятно сказывается на долговечной эксплуатации раздвижных дверей в целом.

    Механизм для дверей купе раздвижной фото

Что касается недостатков подобных систем для раздвижных дверей, то здесь можно выделить только два момента, которые, в общем-то, и к недостаткам отнести довольно сложно. В первую очередь это более высокая стоимость и во вторую – сложная установка, которая требует тщательного подхода к выравниванию пола для нижней направляющей. Так что если полы в вашей квартире кривые, и переделывать их вы не собираетесь, то этот вариант при выборе в расчет можно не брать.

Раздвижная система для стеклянных дверей: что собой представляет

Конструктивно механизм для раздвижных стеклянных дверей, несмотря на идентичный двум предыдущим конструкциям принцип работы, имеет значительные различия, которые в первую очередь обусловлены типом используемого полотна. Стекло – достаточно тонкий материал и не всегда его толщина доходит до 10мм. Основное различие здесь наблюдается в устройстве роликов – они оснащены уникальными креплениями, позволяющими фиксировать их в небольших отверстиях, проделанных заранее в стеклянном полотне. Существует несколько типов подобных раздвижных систем – они могут различаться формой направляющих и креплением роликов к стеклу. Рассмотрим их немного подробнее.

  1. Направляющая для стеклянных дверей. Здесь существует два варианта – она может быть трубчатой или прямоугольной со специальным пазом для ролика. Если в первом случае для трубчатой направляющей ролики имеют форму шкива, то во втором их изготавливают в виде обычного колесика, со сравнительно тонким наружным ободком, изготовленным из резины для обеспечения более мягкого скольжения.
  2. Крепление роликов к стеклу. Здесь также имеется пара вариантов – устанавливать ролики на стекло можно посредством так называемых точечных технологий или посредством специальной рейки. Чтобы проще было понять разницу между ними, скажу, что точечные крепления практически идентичны тем, которые используются в душевых кабинах. Что касается реечного крепления, то его смело можно назвать надежным – рейка обхватывает дверное полотно по всей его ширине. Мало того, такая рейка дополнительно цепляется за небольшие отверстия в стеклах специальными выступами.

    Раздвижная система для стеклянных дверей фото

В общем, если выбирать между двумя типами подобных креплений роликов к стеклу, то предпочтение лучше отдать именно реечному типу – такие механизмы в состоянии обеспечивать работу раздвижных стеклянных дверей на протяжении очень большого срока эксплуатации.

Как выглядит раздвижная система для дверей и как ее собрать своими руками, смотрите в видео ролике.

Как выбрать раздвижную дверную систему: несколько советов

По большому счету, выбрать раздвижной механизм для межкомнатных дверей не так уж и сложно. Если говорить начистоту, то критериев его оценки совсем мало, как говорится, раз, два и обчелся. Они связаны с тремя моментами: в первую очередь это качество изделия, его тип и некоторые технические нюансы, касающиеся непосредственно самих дверей. Начнем по порядку.

  1. Качество. Здесь говорить много не будем, так как всем достаточно ясно, что именно от этого элемента в первую очередь зависит срок эксплуатации раздвижных дверей. Просто не следует покупать продукцию сомнительного качества от непонятно какого производителя.
  2. Тип. Скорее всего, и здесь не понадобится много разъяснений – все или почти все типы раздвижных систем для дверей мы рассмотрели выше, и теперь вы сможете достаточно просто определиться с выбором между ними.
  3. Технические моменты. По большому счету, тут тоже объяснять нечего, но на всякий случай скажу, что все подобные изделия могут отличаться по длине направляющих – вернее будет сказать, что они реализуются уже готовыми комплектами, предназначенными для обустройства дверного проема той или иной ширины. К примеру, для проема шириной 900мм комплект оснащается направляющими длиной 1800мм (в два раза больше ширины проема), двумя или четырьмя роликовыми блоками и, если того требует конструкция, то специальными крепежными элементами.

В принципе, все комплектующие для механизма раздвижных дверей можно купить и порознь – в этом случае вам понадобится правильно их собрать. Придется повозиться, кое с чем разобраться, но все ваши старания с лихвой окупятся более низкой себестоимостью изделия.

Вот и все, что можно сказать про механизм для раздвижных дверей – безусловно, это не полная информация, и разновидности мы описали далеко не все, а только основные, но этого вполне достаточно для того, чтобы установить любую современную раздвижную дверь в квартире или в доме.

ПРОИЗВОДИМ МЕХАНИЗМЫ И ФУРНИТУРУ ДЛЯ АМБАРНЫХ РАЗДВИЖНЫХ ДВЕРЕЙ

При обустройстве помещения особую роль играет оформление дверного проема. Качественные межкомнатные двери должны обладать одновременно практичностью и эстетической привлекательностью. Потому, чтобы раздвижные амбарные двери выглядели поистине роскошно и служили максимально долго, особое внимание уделяют комплектующим таких систем.

Фурнитура для раздвижных межкомнатных дверей, является основной составляющей такой конструкции. От нее зависит удобство эксплуатации дверных полотен, а также придание им внешней привлекательности. Благодаря уникальному оформлению фурнитуры для раздвижных амбарных дверей такие дверные конструкции способны стать выгодным акцентом в современном интерьере. Они будут гармонично дополнять пространство, не нарушая его целостности.

Не менее важно уделить внимание направляющим механизмам. От их качества зависят эксплуатационные характеристики раздвижных амбарных дверей, что позволит обеспечить межкомнатным амбарным раздвижным дверям долговечность и комфорт использования.

Фурнитура собственного производства

Наша компания заботится о каждом клиенте, потому мы предлагаем купить фурнитуру и механизм для раздвижных межкомнатных дверей собственного производства. Для создания поистине качественных комплектующих, нами используется современное высокотехнологичное оборудование, позволяющие обеспечить поистине достойный результат проделанной работы.

В основе создания фурнитуры и механизмов для раздвижных дверей нами используются только надежные, проверенные материалы, позволяющие с уверенностью гарантировать высокое качество готовой продукции. Как результат, раздвижные механизмы способны обеспечить дверному полотну беспрепятственное скольжение, обеспечить его устойчивость к различного рода воздействиям, сделать межкомнатную раздвижную амбарную дверь выносливой к нагрузкам.

Профессионализм наших мастеров, а также многолетний опыт работы позволяет нам быть уверенными в добросовестном выполнении поставленной задачи. Каждый этап изготовления тщательно контролируется, тем самым полностью сводя к минимуму риски возникновения заводского брака. Таким образом, мы предоставляем своим клиентам фурнитуру для распашных и раздвижных дверей, которая будет отвечать всем требованиям современного клиента.

Почему стоит купить раздвижной механизм и фурнитуру для дверей у нас в компании?

  • Собственное производство позволяет нам гарантировать высокое качество реализуемой продукции;
  • В основе создания каждого элемента используются только проверенные материалы, сумевшие зарекомендовать себя исключительно с лучшей стороны;
  • Высокое качество нашей продукции подтверждено длительной ее эксплуатацией;
  • Отсутствие скрытых комиссий, посреднических сборов, а также прочих дополнительных наценок, позволяют нам формировать максимально выгодные условия сотрудничества для каждого клиента;
  • Кратчайшие сроки выполнения заказов;
  • Создание механизмов и фурнитуры для распашных и раздвижных межкомнатных дверей, в полном соответствии с заданным стилистическим оформлением дверных конструкций;
  • Гарантия качества каждого элемента.

Заказать фурнитуру и раздвижные механизмы для межкомнатных дверей от производителя

Предоставляя своим клиентам такую возможность, наша компания помогает каждому получить поистине качественную продукцию и, при этом, существенно сэкономить собственный бюджет. У нас каждый может купить амбарный механизм для межкомнатных дверей по цене от производителя и быть уверенным в его качестве.

В случае, если вы сомневаетесь в правильности собственного выбора, специалисты нашей компании помогут подобрать именно тот механизм, которые будет отвечать всем заявленным требованиям. Так, каждый наш клиент останется довольным высоким качеством, практичностью и долговечностью каждого составляющего элемента дверных конструкций.

Регулировка высоты | Модульные компоненты и автоматизация

Устройства регулировки высоты от Ergo

Swiss

Устройства регулировки высоты находят множество применений. Как только конфигурация будет определена, система может быть доставлена ​​в плоской упаковке, что позволит сэкономить на доставке и трудозатратах. Сборка проста и в большинстве случаев может быть произведена конечным пользователем с использованием всего лишь нескольких основных частей.

Один из самых важных способов использования регулировки высоты — это рабочее место.Учет разницы в росте дает множество преимуществ, включая снижение утомляемости, снижение травм и повышение мотивации. Регулировка высоты может быть полезна не только рабочим столам, но и конвейерам и другому складскому оборудованию.

Продукция Ergoswiss идеально сочетается с ассортиментом алюминиевых профилей и компонентов.

Система отличается прекрасным балансом и стабильностью даже в самом высоком положении

Гидравлический, каждый цилиндр проходит одинаковое расстояние.Это исключает возможность опрокидывания даже при неравномерном распределении нагрузки.

Быстро, тихо и точно

Благодаря усовершенствованной технологии цилиндры работают очень тихо, быстро и точно по высоте и наклону.

Механизм можно отрегулировать с помощью рукоятки или электродвигателя

Различные высоты могут быть запомнены и автоматически выбраны на электроприводе.

При проектировании рабочего стола используйте регулируемые по высоте ножки стола

Гидравлические цилиндры заключены в ножки стола, образуя единую конструкцию.

Две самые популярные ножки стола для регулировки высоты — это TA и TT.

  • TA идеально подходит для офисных столов, фабричной мебели и домашних верстаков.Модульная конструкция означает, что возможно несколько конфигураций.
  • TT идеально подходит для сложных проектов и отделки, требующих индивидуального решения.

Система TA

Специальный





Консультации по монтажу

Полный набор инструкций по сборке и видео доступны на веб-сайте ErgoS wiss .Следующие видео содержат важную информацию, которая может понадобиться вам при установке системы:

Трубка на цилиндр:



Трубка к насосу:



Инструкции по заправке масла:



Для получения подробной информации и инструкций по сборке у Ergoswiss есть несколько загружаемых каталогов и руководств по эксплуатации.

Modular Components & Automation также готовы ответить на ваши вопросы.

Раздвижные системы

— Направляющие для тяжелых условий эксплуатации, телескопические направляющие, направляющие для выдвижных ящиков, направляющие,

У нас есть складские запасы и прямые продажи

, самый широкий ассортимент телескопических направляющих и линейных направляющих в мире, , поэтому вам не нужно тралять Интернет — включая революционные продукты, такие как наши новые радиальные направляющие , которых больше нигде нет!

За последние 33 года мы стали лидерами рынка и завоевали мировую репутацию технических экспертов в области линейного перемещения.У инженеров раздвижных систем есть опыт, который поможет вам выбрать правильную телескопическую направляющую, линейную направляющую или систему наклонных ящиков. У нас есть самый широкий выбор телескопических направляющих и направляющих для выдвижных ящиков, доступных в любом месте, от нескольких килограммов до более 4000 кг в нескольких диапазонах, специально разработанных для удовлетворения практически любых потребностей.

С помощью нашей опытной платы по ПЛК мы вложили значительные средства в наши производственные, конструкторские и логистические возможности, что позволило нам предлагать ведущие в мире инженерные продукты напрямую глобальным производителям комплектного оборудования и нашей очень широкой клиентской базе.Мы являемся надежным и одобренным поставщиком для целого ряда отраслей, включая аэрокосмическую, оборонную, автомобильную, железнодорожную, электронику и машиностроение. По сути, мы являемся универсальным центром линейного движения с глобальным охватом.

Мы открыли наш сайт онлайн-продаж ProMounts, gsf-promounts.com , где весь ассортимент нашей продукции доступен для всех и в любой точке мира. Прямые поставки в Европу, США и Канаду с конкурентоспособными фиксированными тарифами. Во всех других странах можно делать заказы в различных валютах на условиях франко-завод или с предварительной оплатой доставки.Сайт прост в использовании с технической информацией по диапазону, независимо от того, нужна ли вам пара простых выдвижных ящиков для вашего автофургона, домашнего офиса или OEM-производитель, которому требуются сложные системы для инженерного решения. Наши цены на доставку очень конкурентоспособны, а наши складские запасы в Великобритании значительны, поэтому вы можете с уверенностью заказывать товары напрямую у инженеров без наценок третьих лиц.

Наши продукты и ассортимент постоянно развиваются, поэтому, пожалуйста, ознакомьтесь с нашим расширенным веб-сайтом.Если вам нужна техническая консультация, пришлите нам подробности. Благодаря нашему богатому опыту процесс принятия решений будет намного проще. Нас | Раздвижные системы

О нас

Компания Sliding Systems, основанная в 1988 году, является частью группы компаний GSF, в которую входят наша глобальная онлайн-платформа для закупок ProMounts и Radial Aerospace Ltd, специализирующаяся на интерьерах самолетов.

Мы являемся лидерами на рынке сбыта телескопических направляющих, направляющих для выдвижных ящиков и линейных направляющих для облегчения скольжения, передачи и извлечения грузов от нескольких килограммов до 4000 кг. Это самый широкий в мире ассортимент продуктов из одного источника. В дополнение к этому у нас также есть обширный ассортимент креплений для инструментов и систем выдвижных ящиков для безопасного хранения оборудования во время транспортировки.

Sliding Systems и Radial Aerospace владеют тремя ключевыми производственными предприятиями в Европе, при этом представляя надежные мировые бренды в качестве партнера по цепочке поставок, инвестируя в большие запасы на нашем складе в Великобритании.Интернет-магазин ProMounts позволяет приобретать весь наш ассортимент продуктов во всех основных валютах при поддержке развитой логистической сети, облегчая отправку товаров в тот же день в любую точку мира… будь то для глобального OEM или домашнего использования.

Сроки производства короткие и поддерживаются опытными инженерами, которые могут предложить проектную поддержку под ключ практически для любого раздвижного решения. Большинство наших продуктов имеют файлы шагов CAD 3D для облегчения процесса проектирования.

Все линейки продукции поддерживаются ведущими в отрасли системами качества, управляемыми нашими партнерами-производителями, которые варьируются от ISO 9001: 2008 и 2015, IATF 16949 до ISO 14001. Radial Aerospace Ltd находится в процессе внедрения AS 9100.

Типичные области применения, в которых продукты раздвижных систем доказали свою ценность, — это автомобили скорой помощи, такие как пожарные машины, оборонные сооружения, где очень высокая долговечность обычно является обязательным условием, и промышленные приложения, где требуются долговечность и надежность при длительном цикле работы. Раздвижные системы поддерживают ассортимент своей продукции:

БЫСТРАЯ ДОСТАВКА

Стандартные продукты имеются на складе и готовы к немедленной доставке.

ПОЛНОЕ ДИЗАЙН-УСЛУГА

Наша команда разработчиков имеет практический опыт, чтобы предоставить вам инновационные решения проблем безопасного и эффективного погрузочно-разгрузочного оборудования.

Компания Sliding Systems стремится к полному управлению качеством

Система менеджмента качества Система ISO 9001 применяется при проектировании раздвижных систем и продаже прецизионных телескопических направляющих на шарикоподшипниках, систем скольжения, крепления инструментов для транспортных средств и других приложений.

Кривошипно-шатунный механизм | механика | Britannica

Кривошипно-скользящий механизм , расположение механических частей, предназначенных для преобразования прямолинейного движения во вращательное движение, как в поршневом двигателе с возвратно-поступательным движением, или для преобразования вращательного движения в прямолинейное движение, как в поршневом насосе с возвратно-поступательным движением. Основной характер механизма и относительное движение частей можно лучше всего описать с помощью прилагаемого рисунка, на котором движущиеся части слегка затемнены.Темно заштрихованная часть 1, неподвижная рама или блок насоса или двигателя, содержит цилиндр, изображенный в поперечном сечении его стенками DE и FG, , в котором поршень, часть 4, скользит вперед и назад. Маленький кружок в позиции A представляет главный подшипник коленчатого вала, который также находится в части 1. Коленчатый вал, часть 2, показан как прямой элемент, идущий от коренного подшипника в позиции A до шатунного подшипника в позиции B, . который соединяет его с шатуном, часть 3.Шатун показан как прямой элемент, проходящий от подшипника шатунной шейки на B до подшипника пальца на C, , который соединяет его с поршнем, часть 4, которая показана в виде прямоугольника. Три подшипника, показанные кружками под номерами A, B, и C , позволяют соединенным элементам свободно вращаться относительно друг друга. Путь B представляет собой окружность радиуса AB; , когда B находится в точке h , поршень будет в положении H, , а когда B находится в точке j , поршень будет в положении J. На бензиновом двигателе головная часть цилиндра (где происходит взрыв бензиновоздушной смеси) находится на EG; давление, создаваемое взрывом, толкает поршень из положения H в положение J; Возвратное движение от Дж до H потребует энергии вращения маховика, прикрепленного к коленчатому валу и вращающегося вокруг подшипника, коллинеарного подшипнику A . В поршневом насосе с возвратно-поступательным движением коленчатый вал приводится в движение двигателем.

Кривошипно-ползунковый механизм

Encyclopædia Britannica, Inc.

Знакомство с направляющими скольжения | Блог MISUMI

Компоненты линейного перемещения можно комбинировать для создания сложных или простых механизмов для вашего приложения или машины. Комбинируя компоненты линейного перемещения, линейные валы и подшипники / втулки создают базовые направляющие скольжения. Направляющие скольжения ограничивают траектории движения и подвижные элементы.

Для каждого руководства требуются следующие характеристики:

1. Поддерживайте движущиеся грузы.
2. Малая и стабильная движущая сила.
3. Обеспечивает гарантированную долгосрочную стабильную точность при работе на высоких скоростях / ускорениях.

Пункты 1 и 2 выше — статические характеристики (не связанные с движением), а 3 — динамические характеристики (связанные с движением). Для выбора направляющих скольжения и проектирования конструкций потребуются базовые знания, указанные ниже.

Здесь объясняются типичные линейные направляющие скольжения, поворотные направляющие и кривые направляющие.

(1) Линейные направляющие скольжения

Линейные направляющие скольжения — это механизмы, обеспечивающие линейное перемещение с точностью и с небольшим трением для устройств линейного перемещения, таких как устройства с приводом от пневмоцилиндра. Ниже представлена ​​диаграмма, иллюстрирующая различные линейные направляющие скольжения и их преимущества.

Типы линейных направляющих скольжения Характеристики Компоненты автоматизации производства
Линейные направляющие с круглыми валами ([Рис] a)

Конфигурация с одним валом, если регулировка вращения не требуется
Направляющие большого диаметра DIA для поддержки груза
Можно добавить механизм снижения трения
Направляющие линейного перемещения ([Рис] b)

Выбираемые критерии эффективности: снижение трения, высокая жесткость, высокая точность
Направляющие гиба (плоские планки, треугольные направляющие) ([Рис] c)

Широкий диапазон уровней производительности, таких как низкая стоимость и сверхвысокая производительность, достижимые за счет небольшого количества деталей.

(2) Поворотные направляющие

Подобные мысли применимы и к направляющим вала вращения (шарикоподшипникам). Инерция, применимая к линейному движению, не применяется к вращательному движению, и передовые технологии шариковых подшипников используются для получения высокоскоростных направляющих характеристик. Существует множество поворотных шарикоподшипников, которые направляют вращающиеся валы их применимые части.

(3) Направляющие кривой

Для кривых (дуги окружности и т. Д.) используются направляющие, линейные направляющие с изгибом, приводимые в движение двигателями и ультразвуковыми двигателями. Есть также круговые линейные направляющие, как и линейные направляющие, но рельс изогнутый. Он способен выдерживать силы в нескольких направлениях.

Linear Arc Guide Изображение предоставлено DRE Engineeering

Направляющие скольжения предлагают множество вариантов движения. Компоненты линейного перемещения — от невращающихся до опорных — могут удовлетворить все ваши потребности. Далее исследуются трение и износ в механизмах скольжения.

Буферный амортизатор механизма плавного закрывания для фурнитуры раздвижных дверей сарая Remi — Homacer

Shipping

Все заказы доставляются бесплатно в пределах США (за исключением Гавайев и Аляски). Все заказы будут отправлены со склада в Джорджии в течение 1-2 рабочих дней через FedEx или USPS. В зависимости от вашего местоположения, это займет 1-5 рабочих дней. Таким образом, вы можете ожидать, что товары будут доставлены в течение 2-7 рабочих дней. Если вам нужна ускоренная доставка, сообщите нам об этом заранее.

Все возвраты

Существует 30-дневный интервал возврата с момента получения вашего заказа. Мы предлагаем бесплатный возврат для любых бракованных заказов. Если это не наша проблема, например, если он вам больше не нужен и т. Д., Вам нужно будет оплатить вашу обратную доставку, и будет взиматься плата за пополнение запасов, начиная с 15% и выше. Плата за возврат зависит от состояния товара при возврате. Он будет оценен, если он все еще находится в пригодном для продажи состоянии. Все индивидуальные заказы не могут быть возвращены, если индивидуальный заказ будет возвращен, мы будем иметь право не возвращать деньги.

Политика возврата и возврата / замены Barn Doors

Номера с 1 по 3 не подлежат замене, и в случае запроса на возврат с них будет взиматься плата за возврат и возврат.

Номер 2 имеет единственные обстоятельства, когда покупатель может попросить замену, если есть деревянный сучок, который вызывает отверстие во всей деревянной панели.

1. Деформация до 1/4 дюйма в любой плоскости двери для любой двери высотой 7 футов и шириной до 24 ~ 36 дюймов (ТОЛЬКО ДВЕРЬ РАМА).Деформация до ½ дюйма в любой плоскости двери для дверей высотой 7 футов и шириной до 42 ~ 48 дюймов (ТОЛЬКО ДВЕРЬ РАМКИ). Деформация до 1/4 дюйма в любой плоскости двери для любых 7 футов высокая дверь шириной до 24 ~ 36 дюймов (ТОЛЬКО БЕСКАРКАЛЬНАЯ ДВЕРЬ). Деформация до 3/4 дюйма в любой плоскости двери для дверей высотой 7 футов и шириной до 42 ~ 48 дюймов (ТОЛЬКО БЕСКАРКАЛЬНАЯ ДВЕРЬ). Проверка поверхности на наличие царапин и трещин на дверях размером менее 1/8 Шириной или менее 2 дюймов в длину.

2. Нормальный износ двери, естественные вариации цвета или текстуры древесины, а также внешний вид двери.Внешний вид или характеристики деревянного узла. Если ваш деревянный сучок отрывается от панели, проделывая отверстие на всем протяжении панели, вы можете попросить заменить панель, а не всю дверь.

3. Ущерб, причиненный вне контроля Homacer, включая, помимо прочего, ущерб, вызванный неправильным использованием, злоупотреблением, несчастным случаем или неправильным обращением, а также пожаром, наводнением, землетрясением, ураганом, штормом, торнадо или другими стихийными бедствиями.

4. Любая индивидуальная переделка двери и фурнитуры не подлежит возврату или возмещению, включая уже нанесенную резку или отделку.

5. Повреждения, вызванные установкой двери или дверной фурнитуры, не подлежат возврату, возврату или замене.

Причина, по которой предлагается бесплатная полная обратная доставка:
Дверь повреждена при транспортировке. (Нам понадобятся фотографии, подтверждающие повреждение коробки, повреждение продукта и письменное электронное письмо с запросом на возврат и возврат. Никаких сборов за возврат не требуется.)
Любая другая причина, кроме этой, не будет одобрена ни для бесплатного возврата, ни для полного возмещения и будет взиматься плата за пополнение запасов в размере 15% от общей стоимости и выше в зависимости от условий плюс стоимость обратной доставки.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
    Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
    браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
    Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
