Расширительный бачок для отопления открытого: Бак расширительный для открытой системы отопления 20 л

предназначение, конструкция и принцип работы

Вопросов, касающихся расширительных бачков для отопления открытого типа, сегодня встречается немало. Не все обыватели понимают, для каких целей устанавливают этот резервуар, и какие функции он выполняет. Поэтому имеет смысл рассмотреть этот вопрос и разобраться в нем досконально. Тем более что многие обыватели спрашивают, можно ли изготовить расширительный бачок своими руками.

Зачем нужен расширительный бачок?

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

В настоящее время используются две системы:

• Открытая.
• Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Внимание! Сразу же оговоримся, что в открытой системе отопления действует принцип естественной циркуляции теплоносителя. Если вы решили установить в отоплении насос, то сразу же ставьте и расширительный бак закрытого типа.

Установка бачка в системе отопления

Теперь несколько моментов, касающихся конструкции отопительной системы:

• Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
• Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
• В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного. Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка. Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

1. Теплоноситель в него должен поступать с верхней точки.
2. А уходить с самого низа.

Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

• Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
• Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

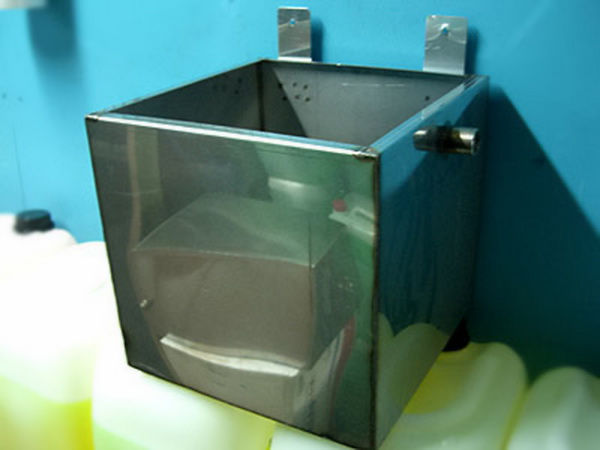

Как изготовить расширительный бак своими руками

Бачок своими руками

Самодельный расширительный бак для системы отопления открытого типа изготавливается достаточно просто. Вариантов моделей много. Изготовить его можно из металла или пластмассовой емкости. Если решено установить металлический вариант, то вам придется освоить навыки работы с такими инструментами, как болгарка и электросварка.

Для изготовления понадобятся металлические листы толщиной 2–4 мм. Чем толще металл, тем дольше будет работать бак. Сечение емкости может быть прямоугольным или круглым — это не столь важная характеристика. Важнее правильно подсчитать объем. Часто мастера под бак используют различные металлические емкости или резервуары, и вовсе не обязательно, чтобы они были стальными. Хотя высокопрочная сталь — это гарантия долгосрочной эксплуатации.

Пластмассовые емкости — тоже неплохой вариант. Но здесь необходимо подбирать изделие из пластмассы, выдерживающей температуру теплоносителя. Понятно, что может произойти, если бак вдруг начнет плавиться.

Добавим, что пластмассовые емкости обладают практически вечным сроком службы. И это их большой плюс. Единственное, на что обращают внимание мастера — это места стыковки емкости и труб системы отопления открытого типа. Здесь важно добиться стопроцентной герметизации, поэтому жаропрочная резина и высокого качества герметик — основные материалы для соединения.

Заключение по теме

Итак, расширительный бачок открытого типа — это обычная емкость без верхней части. Ее конструкцию определяет основной принцип — соприкосновение с воздухом. Часто емкость снабжают крышкой, которая служит в качестве прикрытия внутреннего объема прибора от мусора. Это простой резервуар без запорной арматуры, уплотнительных элементов и других приспособлений. Это просто бак.

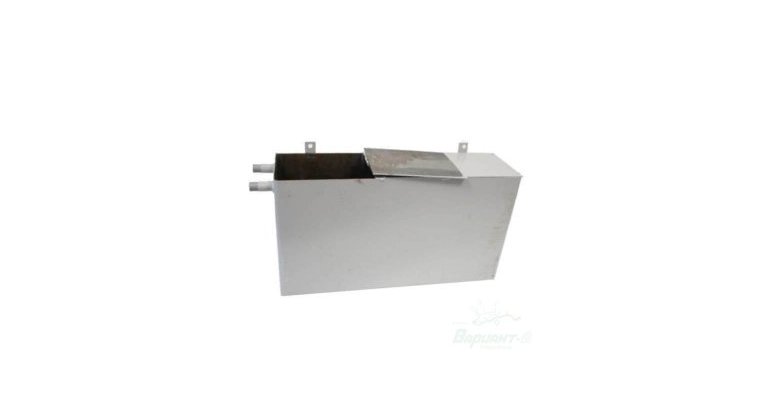

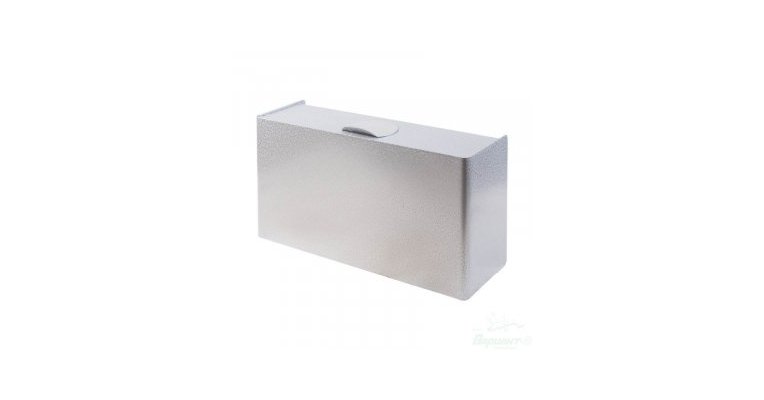

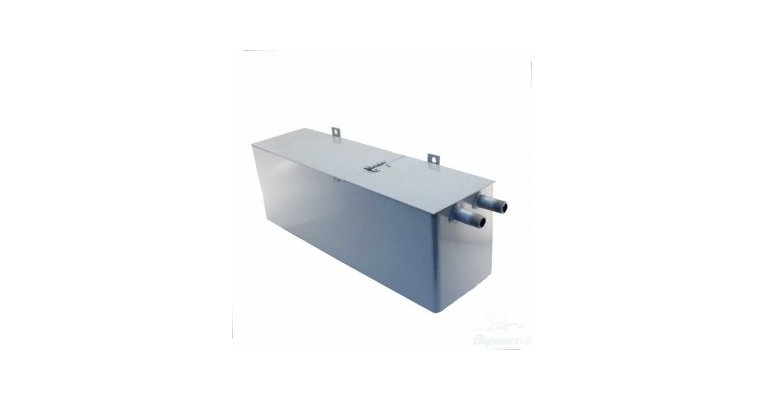

Расширительный бак открытого типа из нержавеющей стали

Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

• Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
• Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
• Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!

Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

• Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
• Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
• Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3. 1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

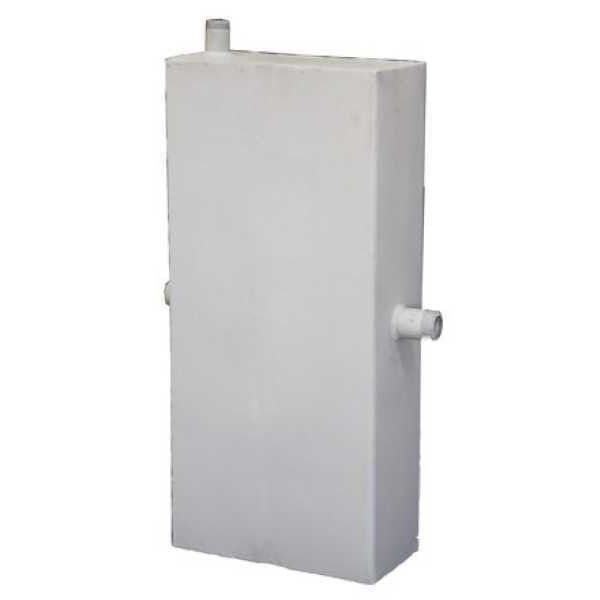

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

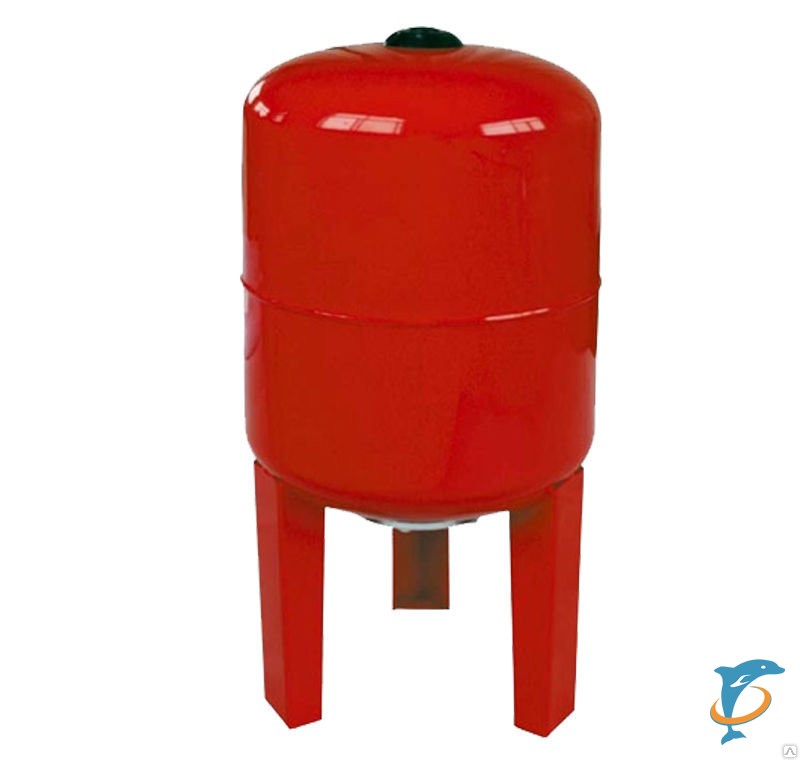

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Открытая система отопления частного дома. Отличия от закрытой

Система отопления открытого типа довольно широко применяется для создания комфортных условий проживания в частных домовладениях. Простой для самостоятельного монтажа и обладающий достойной эффективностью вариант теплоснабжения зданий обладает большим количеством достоинств, среди которых не только приемлемая стоимость обустройства, но и простота монтажа.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

• энергонезависимость;
• естественную циркуляцию теплового носителя;
• простоту обслуживания;
• бесшумную работу;
• минимум оборудования;
• высокий уровень надёжности;
• лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения. Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы.

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

• минимальное количество расходных материалов;
• лёгкость самостоятельного монтажа;
• незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

Популярную двухтрубную схему подключения отличает соединение отопительных батарей трубопроводом подающего типа и «обраткой». Наличие локальных колец обогрева между радиаторами и котлом обуславливает достоинства системы:

• равномерный разогрев всех радиаторных батарей;
• индивидуальная регулировка всех радиаторов;
• долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

• свободная циркуляция теплоносителя;
• наличие источника нагрева;
• монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

Конструктивная особенность открытой системы отопления «паук» представлена не только самотёчным подъёмом нагретой при помощи котла воды внутрь утеплённого расширительного резервуара. Важно отметить, что бак располагается в чердачном помещении, строго по центру дома. Достоинства системы:

• оптимальный способ гидравлического распределения теплового носителя;
• сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
• отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

Расширительный бак для открытой системы

Незаменимый элемент, обеспечивающий перемещение теплового носителя, отвечающий за предупреждение его утечек и разрыва трубной системы в результате быстрого роста давления, представлен расширительным баком. В открытой системе отопления отсутствует герметичность, а основными требованиями, предъявляемыми к таким резервуарам, является их достаточный объём и наличие патрубка-подводки.

Самая главная функция — это конечно компенсация теплового расширения теплоносителя вашей системы отопления открытого типа. Тепловое расширение происходит при нагреве теплоносителя. Объем увеличивается и его надо куда-то девать.  Вот в расширительном баке есть для этого место.

Если даже бак оказался полный, то в него врезают сливную трубку для того, чтобы теплоноситель при расширении не полился через верх и не залил ваш потолок. В этом случае излишки теплоносителя сливаются через аварийную сливную трубку.

Так же расширительный бак в открытой системе отопления дома служит для отвода воздуха при заполнении и работе системы отопления.

Для защиты воды от попадания мусора устанавливается специальная решётка. К форме такого расширительного бака не предъявляются какие-либо повышенные требования, но чаще всего используются круглые, цилиндрические и прямоугольные резервуары. В качестве материала изготовления целесообразно отдавать предпочтение максимально устойчивым к коррозийным изменениям металлам (нержавейка и листовая сталь) или термостойким прочным пластикам.

Монтировать расширительный бачок нужно в самой высокой точке отопительной системы. При выборе способа установки выбирается оптимальный вариант:

• на подаче – резервуар располагается над котлом;
• на «обратке» – предупреждает закипание воды;
• комбинированный способ – установка пары резервуаров (на подаче и «обратке»).

В процессе монтажа следует врезать аварийную сливную трубу, утеплять корпус резервуара и патрубки, что позволит предотвратить замерзание системы отопления и выход её из строя.

Применение насоса в открытой системе

Установка насосного оборудования обеспечивает равномерное распределение тепла по всем радиаторам, минимизирует проблемы при недостаточном диаметре труб и несоблюдении уклонов. Особенно востребовано дополнение насосом в условиях чрезмерной протяжённости трубопроводов. Монтировать циркуляционный насос желательно между водонагревательным котлом и расширительным резервуаром.

Можно ли делать открытые системы из полипропилена?

Самотёчная отопительная система отопления из полипропиленовых труб – один из доступных по цене и простых для самостоятельного монтажа вариантов. Армированные трубы из полипропилена имеют рабочую температуру в пределах 70^оС и пиковые показатели на уровне 95^оС. Аналог стальных и чугунных конструкций отличается возможностью выдерживать давление 20 Бар и выше, а также обладает высокой термоизоляцией, антикоррозийной стойкостью и гигиеничностью. При соблюдении правил монтажа система способна прослужить 50 лет.

Как вы поняли, ппр трубами можно делать открытые системы отопления, но с эстетической точки зрения стальные трубы будут смотреться в доме лучше. Их всегда можно привести в цивильный вид, в то время как полипропиленовые трубы с годами будут становиться менее презентабельными.

Открытая система с теплоаккумулятором

Схема многоконтурного отопления с теплоаккумуляторами включает в себя специальные ёмкости квадратной или цилиндрической формы, которые оснащены разными по уровню расположения патрубками. Объём такого резервуара чаще всего варьирует в пределах 0,3-2,0 м³. Монтировать любой аккумулятор тепла нужно с учётом гидростатического давления теплоносителя на стенки. При расчётах следует прибавлять высоту водяного столба от резервуара до расширительного бака, установленного в самой высокой точке схемы.

Открытая или закрытая система. Что лучше?

Закрытый и открытый тип обогрева отличаются параметрами и функционалом, а также другими характеристиками. В каждом конкретном случае схема выбирается строго индивидуально. Открытый вариант системы больше подходит для организации отопления в небольших зданиях, включая загородные дачи или частные домовладения. При простоте схемы такая система имеет высокий уровень надёжности и не требует постоянного использования дорогостоящей электроэнергии.

Схему системы обогрева закрытого типа характеризует сложность монтажа, а также особенности эксплуатации, включая необходимость обеспечить электрическое питание. Тем не менее, именно этот вариант становится самым оптимальным для организации круглогодичного и максимально надёжного отопления в многоэтажных зданиях или загородных коттеджах большой площади с высокомощной выделенной линией электропитания.

Важно видеть следующее: открытые системы отопления не способны грамотно регулировать температуру в помещениях в виду своей ограниченности. С закрытыми насосными системами все это можно реализовать.

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

• демонтаж и замена открытого расширительного бака;
• установка группы безопасности;
• монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

Как можно модернизировать открытую систему отопления?

Мы с коллегами часто модернизируем открытые системы отопления. И первое, что мы делаем — это срезаем расширительный бак на крыше. Вместо него на кусочке трубы нарезаем резьбу и монтируем автомат воздухосброса и хорошенько его утепляем.

Возле котла в обратный трубопровод врезаем циркуляционный насос через байпас и мембранный расширительный бак закрытого типа с группой безопасности.

Таким образом, мы убираем лишний объем теплоносителя. А это от 50-ти до 200-от литров.  Мы исключаем теплопотери из-за бака и мы исключаем замерзание соединительных трубок бака, и исключаем разрыв системы и выход ее из строя.

Здесь надо понимать, что если система у вас старая, то она может не выдержать давление. Вот почему предохранительный клапан на группе безопасности должен быть на 1,5 бара. Иначе при поднятии давления в системе она может дать течь. И чтобы подлатать, ее надо будет сливать, вызывать сварщика и так далее.

Открытая система отопления дома часто монтируется, как самотечная система, для того, чтобы не зависеть от электричества для работы насоса. В открытую систему отопления можно врезать энергонезависимые напольные газовые котлы. Есть так же специальные электрические котлы с увеличенными выводами подачи и обратки.

Если у вас смонтирована такая система отопления  и нет перебоя с подачей электричества, то можно врезать любые энергозависимые котлы. При этом необходимо помнить, что часто открытые системы отопления сделаны стальными трубами. Поэтому при врезке в них новых котлов пред котлами необходимо врезать сетчатые фильтры. Дабы исключить попадание в них окалины и ржавчины.

Читайте так же:

Расширительный бак для отопления закрытого и открытого типа

Если вы ничего не знаете о расширительных баках, тогда этот материал поможет вам разобраться в их видах, конструкции и монтаже. Дополнительно есть информация о том, как легко рассчитать его вместительность.

Открытий и закрытий баки

Из названия статьи вы уже смогли понять, что бывает всего два вида компенсирующего оборудования:

• расширительный бачок для отопления закрытого типа;
• расширительный бачок для отопления открытого типа.

Давайте проведем сравнение. Для этого рассмотрим:

• принцип работы;
• конструкцию;
• расчет объёма;
• установку.

Как осуществляется функционирование

Расширительные бачки для отопления открытого типа устанавливаются на системах, в которых вода циркулирует самотеком. В ней не предусмотрено никакого дополнительного оборудования, которое бы влияло на скорость теплоносителя в контуре. Все происходит благодаря силе притяжения и грамотно рассчитанной конструкции самой системы. Из школьного курса физики всем известно, что жидкость расширяется при нагревании. Получается, что если в контуре циркулирует двести литров воды, температура которой двадцать градусов, то после нагревания ее становиться больше. Как известно, сжать воду невозможно и чтобы жидкость не разорвала систему, устанавливается открытый расширительный бак для отопления.

После того как теплоносителя становится больше, он вытесняется под действием собственного давления в резервуар. В итоге, в контуре как было двести литров холодной воды, так и осталось двести литров, только уже горячей жидкости, излишки временно находятся в баке. После того как котел выключается, вода в контуре постепенно остывает и ее становится меньше. При этом давление тоже падает и вытесненный в бак расширительный для открытой системы отопления теплоноситель под собственным весом возвращается обратно в трубы.

Открытые и закрытые баки выполняют одинаковую функцию – компенсируют расширение воды при нагревании. Это их основная задача.

Очень важно расположение резервуара в контуре. Он должен стоять в пиковой точке, там, куда стремится весь воздух, который может быть в трубах. Это ещё одна особенность расширительного бака для открытого отопления. Он выводит пузыри воздуха, тем самым препятствует образованию воздушных пробок.

Расширительные бачки для отопления закрытого типа работают немного по-другому. Они функционируют в тандеме с герметичными системами, где циркуляция происходит исключительно благодаря электрическим насосам. Они работают по принципу помпы и разгоняют теплоноситель. Баки в таких системах выполняют только свою основную функцию. В отличие от негерметичных резервуаров, вытесненная вода в расширительный бачок системы отопления закрытого типа возвращается в контур не под собственным весом, а благодаря давлению в воздушной камере. Количество воздуха в этом отсеке можно и нужно регулировать. Этот процесс называется настройкой. Настройка выполняется согласно требованиям для определённого контура и котла.

Отличия конструкции

Расширительный бак для отопления открытого типа довольно прост по своей конструкции. Это металлический сосуд произвольной формы, обычно прямоугольной. В нем в обязательном порядке есть отверстие, через которое поступает и убывает вода из контура. Также он может быть оснащен дополнительными, но необязательными, патрубками:

• для слива воды. Если вы налили в расширительный бачок системы отопления открытого типа воды больше чем надо, то когда начнет работать котел и жидкость вытиснится в резервуар, ее может стать слишком много. Если слива нет, то излишки вытекут через верх. В свою очередь, патрубок для вывода лишней воды подсоединяется к канализации, что очень удобно;
• для подпитки. Это патрубок, который соединяется с водопроводом. Когда уровень воды в баке падает до определенного уровня, вода автоматически поступает из водопровода в резервуар. Для того чтобы контролировать количество воды, устанавливается специальное приспособление.

Баки нового образца выпускают с крышкой. Она не допускает попадания разного мусора внутрь. Но даже если ее нет, ничего страшного, на работу отопления это никак не повлияет.

Конструкция герметичного бачка

Расширительный бак для отопления закрытого типа имеет более сложную конструкцию. Первое что хотелось бы отметить, так это его цвет. Баки для отопления красят красной краской. Бывают и другие герметичные резервуары, которые окрашены синим цветом. Они называются гидроаккумуляторы и устанавливаются в контурах холодного водоснабжения.

Для отопления используются красные баки, а для водопровода – синие. Несмотря на свою внешнюю схожесть – это абсолютно разное оборудование, выполняющее различные задачи.

Расширительные баки для отопления закрытого типа состоят из:

• металлического герметичного корпуса. Форма может быть плоской или баллонной. Также бывают разборные и неразборные модели;
• резиновой мембраны. Разделяет внутреннее пространство корпуса на два отсека и исключает контакт между ними;
• камеры для воздуха. В ней находится воздух под давлением. Регулировать количество атмосфер можно самостоятельно через встроенный ниппель. Для него подходит машинный насос. Если увидели бак без ниппеля, не удивляйтесь, дешёвые модели бывают и без него. Настройка такого бака своими руками невозможна;
• резервуара для жидкости. Он соединен с контуром, и вода беспрепятственно может в него входить и выходить.

Отдельно остановимся на креплении. Расширительный бак в закрытой системе отопления крепится на стену благодаря ушам с отверстиями на корпусе. Есть модели с ножками, они просто ставятся на пол. Часто никакого крепления производителем не предусмотрено и приходится как-то выходить из сложившейся ситуации. Тут уж кто на что горазд, но проще всего купить готовое крепление, которое состоит из пластины и хомута.

Вычисление объёма и результаты ошибок

Не будем углубляться в дебри формул и сложных подсчетов, так как обыкновенному человеку это не нужно. Есть простой и рабочий способ, которым пользуются все, кто делает отопление. При нагревании жидкость увеличивается приблизительно на пять процентов. Вот и считайте, только не забывайте, что лучше перестраховаться и сделать хороший запас. Обычно для расчета берут не пять, а десять процентов. Вот и вся наука.

Лучше, если расширительный бак будет больше необходимого. Это допускается техническими требованиями, в отличие от недостаточного размера резервуара.

Бывает, владельцы домов с индивидуальным отоплением закрытого типа даже не подозревают, что у них стоит меньший резервуар, чем необходимо. Чтобы не пополнить число этих неосведомленных граждан, давайте рассмотрим результаты неправильного расчета объёма для каждого из контуров.

Бачок расширительный для открытой системы отопления:

• вода заполнит резервуар полностью и начнет переливаться через верх. Если в баке предусмотрены патрубки для слива и подпитки, то они будут задействоваться при каждом включении котла;
• после остывания уровень воды в контуре упадет и система завоздушится. Потом надо будет выгонять воздушную пробку и подпитывать контур.

В общем, особо страшного ничего не произойдет, но мороки доставит уйму.

Расширительный бачок для закрытого типа отопления:

• заполнение отсека для воды полностью и дальнейшее повышение давления;
• в случае достижения давления критического уровня происходит аварийный выброс жидкости через специальные клапаны, которые срабатывают автоматически. Если критический уровень не достигнут, выброс не происходит. При этом система работает в экстремальных условиях, приближенных к граничному уровню;
• резкое снижение давления. После остывания жидкости в контуре ее становится слишком мало для того, чтобы включился котел. В итоге риск размораживания системы.

Эти последствия могут быть результатом не только неправильного расчета объёма бака. Слишком высокое давление в воздушной камере также является причиной подобных явлений.

Где и как устанавливать

Варианты установки в открытом контуре

В системе отопления с расширительным баком открытого типа резервуар ставится в самой высокой точке, только так и не иначе. На этом можно было бы переходить к герметичным контурам, но есть некоторые нюансы. Открытый расширительный бачок для отопления располагается в следующих местах:

• на подаче, сразу за котлом;
• на обратке, при этом он выводиться вверх;
• на дальнем стояке.

При этом различается не только расположение резервуара, а и вся конструкция. Иногда есть необходимость установки двух баков. Это в том случае, если в контуре есть карманы, в которых скапливается воздух. Вы спросите, почему же так спроектировали систему, что в ней воздушные пробки образуются? К сожалению не всегда все получается без сучка, без задоринки. Иногда просто выбора нет, вот и приходится искать варианты. Ведь контур надо спроектировать так, чтобы он работал автономно, и вода текла самотеком. Для этого делают уклоны в несколько градусов в сторону обратки. То есть сначала котел нагревает воду, она поднимается вверх, а затем постепенно возвращается по кругу.

Закрытый расширительный бак в системе отопления ставятся в любой точке контура, за исключением отрезка за насосом. Это связано с тем, что насос постоянно нагнетает поток и на участке непосредственно за ним давление выше, чем во всем контуре. О важности правильной настройки бака уже было сказано. Выходит так, что резервуар настроен под определенное давление в контуре, а эксплуатируется совсем в других условиях. Помимо этого часть жидкости, толкаемой насосом, будет заходить в бак. Это немного погасит скорость потока. В обоих случаях происходит нарушение работы отопления, а это нехорошо.

Лучше всего установить расширительный бак в системе отопления закрытого типа на обратном потоке рабочей жидкости, перед нагревателем. Также резервуар может иметь любое расположение в пространстве:

• вертикально;
• горизонтально;
• вверх ниппелем;
• вниз ниппелем.

Все варианты являются правильными. Но при этом есть маленькая хитрость. Если позволяет место, лучше установить бак вертикально ниппелем вниз. Такое расположение исключает попадание пузырьков воздуха в отсек для воды, так как жидкость выталкивает воздух вверх. Его скопление станет причиной уменьшения объёма резервуара и повлечет за собой необходимость настройки. Но этот процесс настолько медленный и, учитывая тот факт, что бак выбирается с хорошим запасом, можно особо не переживать по этому поводу.

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

• Котла отопления
• Радиаторов
• Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода. Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию. Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция — как работает расширительный бак для отопления

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления

Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали



И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.



Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Расширительный бак водонагревателя | Как работают баки расширения

Вода расширяется при нагревании, и, если ей некуда деваться, это может создать опасную ситуацию. Представьте, что внутри вашего домашнего водонагревателя слишком высокое давление.

Раньше скопившаяся вода под давлением просто стекала обратно в городскую систему водоснабжения. Но это не всегда возможно. Если что-то есть, чтобы предотвратить эту утечку, вам понадобится еще одна защита, которая подводит нас к расширительному бачку водонагревателя.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — дополнительная маленькая благодарность, которая крепится к вашему водонагревателю. Он разработан, чтобы справиться с накопившейся избыточной водой. Таким образом, когда давление воды становится слишком высоким, она перетекает в расширительный бак, а не повреждает водопроводные клапаны, арматуру и соединения в вашем доме и потенциально может вызвать разрыв линии с неизмеримыми повреждениями и расходами.

Когда вода термически расширяется, расширительный бак водонагревателя предотвращает нежелательное повышение давления. Вода расширяется примерно на 2% при нагревании от 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак по линии от впускного клапана, по которому горячая вода подается в ваш дом. Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а внизу находится сжатый воздух.

Это давление воздуха, которое позволяет резервуару поглощать избыточное давление от вашего водонагревателя, что удерживает его вдали от других систем вашего дома.

Кому нужен расширительный бачок водонагревателя?

Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволяет воде стекать обратно в основной водопровод, тепловое расширение приведет к значительному повышению давления в водопроводной системе вашего дома.

В таких условиях у вас должен быть не только расширительный бак, но и некоторые муниципалитеты. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и не будет обеспечена эта гарантия.

Вам не нужен расширительный бак водонагревателя, если у вас есть водонагреватель без бака, так как в нем нет бака и нет повышения давления. Точно так же, если в вашем доме работает открытая система водоснабжения, где избыток воды возвращается в городское водоснабжение, это не окажет никакой нагрузки на водопроводную систему вашего дома.

Общие вопросы о расширительных баках водонагревателя:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на вашу сантехнику, в том числе водонагреватель, и сократить срок их службы.

Нужно ли устанавливать расширительный бачок на холодной стороне?

Несмотря на то, расширительные баки могут быть установлены на горячей стороне, настоятельно рекомендуется их устанавливать на холодной линии, ниже по потоку от запорного клапана.

Где должен быть установлен расширительный бак по отношению к водонагревателю?

Расширительный бак может быть в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего его устанавливают с помощью тройника на входе холодной воды в водонагреватель. Но функционально его можно установить где угодно на линии холодного входа.

Можно ли установить расширительный бачок под любым углом?

Расширительный бачок можно установить под любым углом.Это будет противоречить информации, поставляемой с любым расширительным бачком, который вы покупаете в розничном магазине. В инструкциях по установке, прилагаемых к расширительным бакам для розничной торговли, сказано, что бак должен быть установлен в вертикальном положении.

Когда вы выбираете расширительный бачок для розничной торговли, он поставляется с «седлом». Это позволяет избежать пайки и упрощает установку расширительного бачка для обычного человека. Седельный штуцер просто зажимается на трубе и имеет резьбу, которая позволяет прикрепить резервуар.

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее закрепляется хомут так, чтобы отверстие совпало с входом для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем эти приспособления по нескольким причинам. Они позволяют разместить резервуар только в одном положении (вертикальном), и они ненадежны.

Вместо этого мы рекомендуем впаивать соответствующие фитинги в систему или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

Расширительный бак — жизненно важная часть водопровода и системы водяного отопления.Хотя традиционный водонагреватель может прослужить 10-15 лет, ваш расширительный бак может выйти из строя раньше этого момента. Во-первых, вы можете продлить срок службы расширительного бачка за счет правильной установки, которая гарантирует, что давление воздуха в баке соответствует давлению воды в вашем доме.

Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите капающую воду под баком или рядом с арматурой, клапан может быть заблокирован. Это может произойти из-за мусора, например отложения минералов.

У вас также должен быть механизм для проверки давления, такой как водяной манометр, который может сказать вам, правильно ли функционирует бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Если у вас есть дополнительные вопросы по расширительным бачкам водонагревателя, позвоните нам или заполните форму ниже.

Если у вас есть дополнительные вопросы по расширительным бачкам водонагревателя, позвоните нам или заполните форму ниже.

Отличная компания. У меня было установлено два водонагревателя и одно последующее гарантийное обслуживание, которое, как мне кажется, прошло очень хорошо. Оба специалиста по обслуживанию, которых я встречал, и все, с кем я разговаривал, также очень профессиональны. Я могу рекомендовать эту компанию с полной уверенностью. — Сьюзан Х. через Yelp. Нам нужна была замена (и быстро!). Компания FAST Water Heater Co. была здесь через 1 час, предоставила оценку, точно сказала мне, что потребуется для соблюдения действующих норм, и выполнила работу очень быстро и профессионально.Никаких сюрпризов … теперь я могу принять душ! Я без колебаний рекомендую FAST Water Heater Co. — Джефф Х. через GoogleMatt Smith выполнил выдающуюся работу по установке водонагревателя / расширительного бака под лестницей. Он смог изготовить установку, так что я все еще мог получить доступ к складскому помещению за водонагревателем. Я даю ему 5+ звезд. — Том Дж. Через Facebook: здесь главное слово «Fast». Я позвонил, чтобы заменить мой водонагреватель, и они были у меня дома в течение 1 часа.При замене бака возникли проблемы, и Дэн с уверенностью предложил мои варианты. Вход и выход за пару часов с нулевыми неудобствами! Дэн был очень представительным и заслуживающим доверия! — Анонимно через SuperPages

Определение размеров расширительных баков для горячей воды

Расширительные баки требуются в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

• 1 фунт (0.45 кг) нитроглицерина> 2000000 фут-фунтов _f (2700000 Дж)
• 1 фунт (0,45 кг) воды, превратившейся в пар> 750 000 фут-фунтов _f (100 000 J)

Расширительные баки в целом спроектированы как

• открытые баки
• закрытые компрессионные баки
• мембранные баки

Чистый объем расширения воды при нагревании может быть выражен как

V _нетто = (v ₁ / v ₀ ) — 1 (1)

V _net = объем расширения воды ( футов ³ , м ³ )

v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)

v ₁ = удельный объем воды при рабочей (горячей) температуре rature (футы ³ / фунт, м ³ / кг)

Открытые расширительные баки

Требуемый объем открытого расширительного бака можно выразить как

V _et = k V _w [(v ₁ / v ₀ ) — 1] (2)

V _et = требуемый объем расширительного бака (галлон, литр)

k = коэффициент безопасности (приблизительно 2 общий)

V _w = объем воды в системе (галлон, литр)

v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)

v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)

Обратите внимание, что в открытом расширительный бак свежего воздуха постоянно b впитывается в воду и имеет тенденцию к коррозии системы. Открытые расширительные баки также должны располагаться над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые расширительные баки для сжатия

Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки

• — воздух откачивается или впрыскивается автоматическими клапанами в баки для управления давлением в системе при повышении или понижении температуры и расширения воды
• Резервуары с подушками под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
• Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объемов системы

Требуемый объем в закрытом расширительном баке

V _et = k V _w [(v ₁ / v ₀ ) — 1] / [(p _a / p ₀ ) — (p _a / p ₁ )] (3)

где 9 0003

p _a = атмосферное давление — 14. 7 (psia)

p ₀ = начальное давление системы — холодное давление (psia)

p ₁ = рабочее давление системы — горячее давление (psia)

• начальная температура 50 ^o F
• начальное давление 10 фунтов / кв. Дюйм изб.
• максимальное рабочее давление 30 фунтов на кв. Дюйм w [(v ₁ / v ₀ ) — 1] / [1 — (p ₀ / p ₁ )] (4)
  • начальная температура 50 ^o F
  • начальное давление 10 psig
  • максимальное рабочее давление 30 psig
  • Коэффициент безопасности прибл. 2
  • коэффициент приемлемости прибл. 0,5

  Пример — Объем в открытом расширительном баке

  Система с 1000 галлонов воды нагревается от 68 ^o F до 176 ^o F .

  Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

  V _et = 2 (1000 галлонов) [((0,01651 футов ³ / фунт) / (0,01605 футов) ³ / фунт)) — 1]

  = 57 (галлонов)

  | Nu-Temp Heating and Air Conditioning

  Естественное расширение, происходящее во время процесса нагрева, может чрезмерно перегружать водопроводные трубы в системах с нагревателями типа резервуара.Механизм безопасности, известный как расширительный бак водонагревателя, может помочь избежать риска повреждения вашей водопроводной системы из-за давления, создаваемого тепловым расширением.

  Поскольку горячая вода расширяется, водонагреватель в виде резервуара создает дополнительный объем воды каждый раз, когда нагревает воду. Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Эти дополнительные два галлона воды — все, что нужно для увеличения давления в вашей водопроводной системе, и со временем эта повышенная нагрузка может вызвать повреждение водонагревателя, сантехники и самих водопроводных труб.Расширительный бак водонагревателя по существу защищает ваш водонагреватель и водопроводную систему в виде резервуара, служа резервуаром для перелива избыточного объема воды, создаваемого водонагревателем при нагреве воды.

  Кому нужен расширительный бак водонагревателя?

  Многие дома спроектированы с открытой системой, которая позволяет расширять воду для повторного поступления в городское водоснабжение. Домовладельцы с открытыми системами редко подвергаются риску каких-либо проблем, связанных с избыточным объемом, который может создать их водонагреватель в виде резервуара, поскольку вода может просто стекать обратно в основной водопровод.

  Однако, если в вашем доме замкнутая система водоснабжения, дополнительное давление воды, создаваемое тепловым расширением, может очень быстро нарастать, вызывая повреждения. Это связано с тем, что закрытые системы предотвращают повторное попадание лишней воды в водопровод, и поэтому ей некуда идти. Вот почему строительные нормы и правила большинства городов требуют, чтобы в домах с закрытой водопроводной системой устанавливались расширительные баки. Если в вашем доме есть замкнутая система водоснабжения и у вас еще нет расширительного бачка, вы должны установить его как можно скорее, чтобы не повредить водонагреватель или водопровод.

  Как устанавливается расширительный бачок водонагревателя

  Даже если в вашем доме есть открытая система водоснабжения, подумайте об установке расширительного бака, чтобы воспользоваться преимуществами. Например, наличие расширительного бака помогает предотвратить попадание капель из кранов и работающих туалетов, не позволяя избыточному давлению в системе достигать ваших сантехнических приборов и вызывать повреждения.

  Ваш расширительный бак не обязательно должен располагаться рядом с водонагревателем. Чаще всего при установке используется буква «Т» на входе холодной воды водонагревателя.Однако с функциональной точки зрения резервуары действительно могут быть установлены в любом месте вдоль линии холодной воды до того, как она попадет в водонагреватель.

  Для людей, которые рассматривают возможность установки нового водонагревателя в виде резервуара, будет разумной идеей запросить смету на установку расширительного бака одновременно, поскольку выгоды намного превышают затраты на работу и затраты.

  Если вы живете в Баксе или округе Монтгомери, штат Пенсильвания, и хотели бы обсудить ваши варианты обслуживания водонагревателя, включая установку расширительного бака, обратитесь к местным специалистам в Nu-Temp Heating and Cooling.У нас есть инструменты и опыт для работы с большинством марок и моделей водонагревателей, и мы предлагаем бесплатные консультации на дому и предварительные расценки на каждую предоставляемую услугу.

  Нужен ли мой водонагреватель расширительный бак?

  Короткий ответ?

  Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

  Видите ли, в домах либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т.е.е. вода не будет течь обратно в городские сети, как только она попадет в трубы вашего дома).

  Поскольку большинство новых домов построено с закрытой водопроводной системой, велика вероятность, что вам понадобится расширительный бак. Мы объясним почему ниже.

  В этой статье мы рассмотрим следующие темы:

  • Зачем нужен расширительный бак с замкнутой системой
  • Как узнать, есть ли у вас замкнутая водопроводная система

  Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

  Зачем нужен расширительный бак с замкнутой системой

  Краткий ответ?

  Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

  Вот более подробный ответ …

  Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

  Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

  Со временем, после непрерывного расширения и сжатия, резервуар ослабнет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад — в конце концов, она сломается).

  И тут на помощь приходит расширительный бачок.

  Избыточная вода течет из бака водонагревателя в расширительный бак

  При установке расширительного бачка дополнительный объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

  Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бачка.

  Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

  Как сказать, если у вас есть закрытая дренажная система

  Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционного клапан), подключенный к основному воде запорного вентилю, то у вас есть замкнутая система слесарной.

  Примечание. Устройства предотвращения обратного потока могут различаться по конструкции, но большинство из них будут похожи на устройство , подобное этому устройству .

  Ваша вода отсечной клапан обычно находится:

  Если у вас возникли проблемы, определяя местонахождение вашего главного ВОДОИЗОЛЯЦИОННЫХ клапана, или вы не можете определить предотвращения обратного потока устройства, обратитесь в водопроводчика. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

  Нужен расширительный бачок? Обратитесь к водопроводчику в Тампе

  Почему необходимо понимать расширительные баки

  Возможно, одной из наименее понятных функциональных областей замкнутой системы водяного отопления является расширительный бак.Этому элементу уделяется меньше всего внимания из всех компонентов системы отопления.

  Во многом это невнимание происходит из-за общего недостатка знаний. Вот некоторая информация, которая поможет вам лучше понять принцип действия расширительных бачков.

  Вода, как мы все знаем, расширяется при нагревании. И наоборот, при охлаждении он сжимается. Если у нас нет средств, чтобы компенсировать все это расширение и сжатие, давление жидкости в наших системах будет сильно колебаться.

  Первые расширительные баки старых гравитационных систем представляли собой не что иное, как покрытые медью баки с открытым верхом, расположенные над самой высокой частью системы отопления. Когда вода расширилась, она наполнила резервуар на чердаке расширяющейся жидкостью. Если резервуар переполнился из-за чрезмерного заполнения, лишняя вода вылилась в желоб чердака. Ничего страшного.

  Когда вода остыла, объем бака уменьшился, но система все еще оставалась полноценной. Заполнение системы производилось вручную, и датчик в механическом помещении показывал, сколько «футов» воды было над котлом.Метка на манометре обычно указывала на уровень холодной заливки.

  Со временем и развитием систем возникла потребность в более высоких рабочих температурах. Для этого требовалось создать «закрытую» систему под давлением. Таким образом, открытый расширительный бачок пошел по пути динозавров.

  Люди уже давно знали, что внутри резервуара должен быть заряд воздуха, потому что вода несжимаема. Ранние резервуары были в основном цилиндрическими стальными резервуарами, как и сосуд в газовом водонагревателе.Они были подключены к котлу, потому что считалось, что именно здесь воздух, который находился во взвешенном состоянии в воде, имел наибольший потенциал выхода из раствора.

  Воздух был извлечен из воды и направлен в расширительный бак для поддержания «подушки», которая могла сжиматься при расширении объема жидкости в системе.

  Этот тип системы называется системой с воздухозаборником. За исключением начальной продувки, весь воздух, который был в системе, останется в системе и, как предполагается, будет рекуперирован в котле и отправлен обратно в резервуар.Многие приспособления были разработаны, чтобы гарантировать, что именно это и произошло, и чтобы воздух не выходил из бака при охлаждении системы.

  В системе этого типа нельзя устанавливать автоматический вентиль. Если он есть, удалите его. Это позволяет воздуху, который должен быть восстановлен и отправлен обратно в подушку, уйти. Следовательно, расширительный бак забивается водой, а затем предохранительный клапан начинает лопаться.

  И наоборот, система с расширительным баком с невыпадающей воздушной камерой считается системой с «выпуском воздуха» и должна иметь установленное устройство для удаления воздуха. Это устройство следует устанавливать в месте, где скорость воды минимальна, а вероятность выхода воздуха из суспензии максимальна.

  Этот метод «выпуска воздуха» является «новым» типом системы. Его работа намного тише, чем у старых систем с воздухозаборником, а вероятность постоянной внутренней коррозии компонентов из черных металлов сведена к минимуму. Помните, ржавчина никогда не спит.

  Увидимся в следующем месяце и представим вторую партию Expansion Tank 101. А пока держите свои крышки сухими и желаю счастья!

  Марк Эзертон — подрядчик по производству водотехнических изделий из Денвера.С ним можно связаться по электронной почте guruofbtus @ mindspring.com или по телефону 303 / 778-7772.

  Расширительные баки для систем холодного и горячего водоснабжения

  Расширение — Резервуары HVAC

  Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля танка есть модели, которые имеют кодировку ASME или Non-ASME. Размеры резервуаров варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением.Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров для быстрой отгрузки. Резервуары по индивидуальному заказу производятся в соответствии со спецификациями заказчика для высокого давления и / или из специальных материалов для тяжелых условий эксплуатации.

  Что такое расширительные баки?

  Расширительные баки требуются в системе отопления или кондиционирования с охлажденной водой с замкнутым контуром для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления.В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

  Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она удерживается в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы.Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

  Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является самым старым типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

  Узнать больше

  Разделитель

  Съемные расширительные баки с баллонами разработаны для использования в системах отопления / охлаждения Hydronic для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

  Узнать больше

  Разделитель

  Мембранный бак был разработан для отделения воздушной подушки системы от системной воды. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

  Узнать больше

  Все, что вам нужно знать о расширительных баках водонагревателя

  Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения.Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может быть в опасности.

  Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот тут и пригодится расширительный бак.

  Что такое расширительный бак водонагревателя?

  В прошлом, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение.Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить систему водоснабжения.

  С установленными необходимыми обратными клапанами и предохранителями противотока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель.Это могло быть даже причиной лопнувшей трубы!

  Принцип работы расширительного бака

  Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

  Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в резервуаре и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

  Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном бачке только переливающаяся вода. Он не хранит воду постоянно.

  Посмотреть видео:

  Почему мне нужен расширительный бак?

  Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

  Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

  Даже когда компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

  Поиск подходящего расширительного бачка водонагревателя

  Установка расширительного бачка на ваш водонагреватель — это не только хорошая идея, но и необходимость в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

  Как правильно выбрать размер расширительного бака

  Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

  • Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм (фунт на квадратный дюйм) в водопроводе вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию водоснабжения.

  Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

  Этот водяной манометр поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах. Нажмите ЗДЕСЬ, чтобы узнать больше .

  Общие рекомендации по выбору размера расширительного бака

  Эта таблица поможет вам правильно определить размер расширительного бачка для вашего жилого водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

  Если ваш водонагреватель выходит за пределы этих значений статического давления или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

  Что произойдет, если расширительный бак неправильного размера?

  Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

  Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления, чтобы сбросить избыточное давление.

  Как установить расширительный бак

  Если у вас есть немного механических навыков и вам нравится выполнять домашние задания, вы сможете самостоятельно установить расширительный бак.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

  Установка расширительного бака

  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
  • Установите емкость на магистраль холодной воды (подробности смотрите в видео).
  • Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

  Проконсультируйтесь с местным сантехником

  Посмотреть видео

  Как обслуживать расширительный бак

  Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы.Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое обслуживание ежегодно.

  Почему требуется техническое обслуживание расширительного бака?

  Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. В результате процесса, называемого «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв. Дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

  Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом.Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно. Средний срок службы расширительного бака составляет 6 лет при правильной установке.

  Проконсультируйтесь с местным сантехником

  Проверка мочевого пузыря

  Мы предложим вам более простой метод, но если вы вызовете профессионала для проверки расширительного бачка, он воспользуется следующими шагами:

  • Отключите подачу воды в ваш дом и слейте воду. давление, открыв кран.
  • Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
  • Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
  • Если внутри резервуара давление, необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не так, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бак.

  Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный на внешней стороне резервуара.

  Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

  Проверка PSI

  После проверки того, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi.В руководстве по эксплуатации будет указано значение psi для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не приходилось искать его снова в будущем.

  Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если давление слишком низкое , вам нужно добавить немного воздуха с помощью насоса для шин.

  Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха.Воздушный компрессор может легко разорвать мочевой пузырь.

  Посмотреть видео


  .

  No related posts.
