Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Содержание статьи

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Шина заземления.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Черная сталь Круглый
для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный


16

10

32



100

100



4

4

3,5

Оцинкованная сталь Круглый

для вертикальных

для горизонтальных

Прямоугольный

Трубный



12

10

25



75



3

2

Медь Круглый

Прямоугольный

Трубный

Канат многопроволочный

12

20

1,8

50

35

2

2

Для сечения проводников заземления есть простое правило и своя таблица. Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.

Сечение фазных проводников, кв. мм Наименьшее сечение защищенных проводников, кв. мм
S≤16 S
16<S≤35 16
S>35 S/2

Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.

Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.

В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.

Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.

Основные марки проводов для заземления.

Кабель для заземления.

Кабель NYM

Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.

Кабель ВВг

Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.

Провод ПВ-6

Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.

Провод ESUY

Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.

Провод ПВ-3

Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.

Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.

Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.

Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.

цвет в трехжильном проводе, требования к заземляющим проводникам

На чтение 7 мин. Просмотров 28 Опубликовано Обновлено

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

Материал Профиль сечения Диаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм.кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм.кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.

Сечение фазных проводников, мм.кв. Наименьшее сечение защищенных проводников, мм.кв.
S>35 S/2
35>S>16 16
S<16 S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 — +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

Общий провод или земля.

— Основы электроники

Общий провод (земля, корпусной провод) – это обозначение точки, потенциал которой принимается за ноль. В се остальные потенциалы и напряжения измеряются относительно этого потенциала, то общего провода.
Все открытые токоведущие части приборов и цепей обычно заземлены с помощью защитного заземляющего устройства, которое подключается к общему проводу приборов. Таким образом, между этими приборами не может возникнуть разность потенциалов, и не будет течь опасный для жизни ток.
На рисунке 1. показано, как на силовом распределительном щите все приборы соединены общей нулевой точкой с помощью толстых медных проводов на медную шину, которая соединена с заземлителем вкопанным в землю. Это и есть общий провод схемы.

Рисунок 1.Общий провод в распределительном щите.

Заземлитель или заземляющее устройство защищает человека от поражения электрическим током.
Заземление используется так же в автомобилях. В этом случае в качестве общего провода используется шасси. Если заглянуть под капот автомобиля, то вы увидите, как минусовой провод аккумулятора подключен прямо к раме авто (рис 2.).

Рисунок 2. Общий провод в автомобиле.

Это и есть земля или общий провод электрооборудования автомобиля.
Еще раз повторим, что земля это точка цепи, потенциал которой принимается за ноль и относительно этой точки измеряются все напряжения.
В электронном оборудовании металлический корпус или шасси также служит общим проводом или землей.
В небольших электронных схемах, выполненных на печатных платах, которые размещаются в пластмассовом корпусе, общим земляным проводом является медная подложка. Так же общие корпусные проводники на печатных платах обычно выполняются как можно с большей площадью (рис 3).

Рисунок 3. Общий провод на печатной плате.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:



Добавить комментарий

Всё о проводе заземления

Провод заземления — это провод предназначенный для преднамеренного электрического соединения определенной точки сети, электроустановки или оборудования с заземляющим контуром.

Электрические установки, в большинстве своем, всегда заземляются при помощи специального провода заземления. Провод заземления призван соединить проводящие элементы установки с землей, имеющей изначально нулевой потенциал, и тем самым создать безопасный нулевой потенциал на заземляемом элементе.

Главное назначение провода заземления — защитить человека от поражения электрическим током, если питающее установку фазное напряжение по какой-то причине попадет на ее корпус.

В качестве примера можно привести стиральную машину, в проводке которой со временем повредилась изоляция и оголенный фазный провод в определенный момент соприкоснулся с ее металлическим корпусом бытового прибора.

В этом случае человек попадает под угрозу, так как коснувшись корпуса машины, он получит электротравму, поскольку ток потечет через его тело стремясь в направлении земли, а ведь человек стоит практически на полу, который не всегда оказывается надежно изолирован от заземленных проводящих предметов, тех же батарей отопления или арматуры.

Здесь следует понимать, что даже небольшой переменный ток, порядка 60 мА, способен оказаться для человека смертельным, особенно если данный ток пройдет через сердце.

Чтобы полностью исключить риск электротравмы и летального исхода, бытовые и промышленные электроустановки всегда оснащаются заземляющим проводом.

Данный провод электрически соединяет все проводящие элементы установки, которые в штатном режиме не должны быть под напряжением, с контуром заземления, имеющим нулевой потенциал. В этом случае, при пробое фазы на корпус (или на другую защищенную заземлением проводящую часть прибора), ток сразу потечет в землю по пути наименьшего сопротивления, то есть через провод заземления. И если в цепи есть устройство защитного отключения (УЗО), то и оно обязательно сработает.

Прежде всего, в большинстве установок, назначение провода заземления — защита человека, однако в некоторых случаях заземление необходимо для обеспечения нормальной работы электроприбора. Таким образом, провода заземления подразделяются на защитные и рабочие.

В любом случае проводник заземления, будь он рабочим или защитным, должен быть правильно смонтирован и обязан соответствовать неким требованиям. Данные требования определяются условиями эксплуатации установок и режимами их работы. В конце концов есть конкретные критерии, которые рассмотрим ниже.

Требования к проводу заземления

Если защищаемое оборудование, а прежде всего — его корпус, установлен стационарно и не предполагает частого перемещения с места на место, то в качестве заземляющего используют одножильный однопроволочный провод.

Если же заземляется например дверца щитка, которая время от времени движется, то здесь нужен гибкий многожильный провод.

Когда защитный проводник прокладывается по корпусу оборудования или укладывается открыто, он должен всегда быть в изоляции. При скрытой проводке допускается голый проводник.

Когда однофазная проводка еще только монтируется, целесообразно выполнить ее трехжильным кабелем, один из проводников в котором будет являться защитным, заземляемым, если же речь о трехфазой системе, то используют пятижильный кабель. В случае если проводка уже проложена, а заземление отсутствует, проводник заземления прокладывают отдельно.

Роль сопротивления

Очень важно чтобы электрическое сопротивление провода заземления было небольшим. По этой причине чаще всего в качестве проводов заземления используют проводники с медными жилами, так как медь отличается большей удельной проводимостью нежели алюминий или сталь.

Омическое сопротивление контура заземления вместе с подключаемым к нему проводником заземления крайне важно. Здесь влияют такие факторы как: сечение провода, переходное сопротивление в местах контакта проводника с оборудованием и с контуром заземления (болты, сварка) и контура заземления — с грунтом.

В зависимости от типа электроустановки, от величин фазных и линейных напряжений, согласно ПУЭ 1. 7.101 — 1.7.103, требования к сопротивлению предъявляются следующие:

Кстати, согласно ПУЭ 1.7.121, в качестве проводников заземления можно использовать не обязательно отдельно прокладываемые медные провода, допускается использовать и проводящую бронированную оболочку кабеля, (прямое назначение которой — защита кабеля от механических повреждений) а также лотки, короба, рельсы, балки, и части конструкции сооружений, за исключением (согласно ПУЭ 1.7.123) металлических частей труб водоснабжения и газопроводов, а также арматуры, входящей в основу железобетонных конструкций.

Цветовая и буквенная маркировка провода заземления

Чтобы провод заземления можно было легко узнать и отличить от других проводов, ему соответствует индивидуальная цветовая и буквенная маркировка, данное положение регламентировано ПУЭ 1.1.29. Буквы РЕ, наносимые на клеммы, концы кабеля и схемы, обозначают землю.

Характерный цвет провода заземления — желто-зеленый, полосы желтого и зеленого цвета наносятся обычно по всей длине изоляции провода, либо в другой конфигурации, но так, чтобы эти два цвета были легко узнаваемы.

В некоторых сетях защитный заземляющий проводник совмещен с нулевым проводником. Но нулевой проводник, согласно ПУЭ 1.1.29, маркируется синим цветом и имеет обозначение N. Однако в случаях когда данные проводники совмещены, цветовая маркировка будет сочетать в себе синюю и желто-зеленую изоляцию.

Буквенное же обозначение будет заменено на РЕN. Данная маркировка не относится непосредственно к шинам питания, так как красный, желтый и зеленый обозначают в этом случае фазы, а нулевой проводник может быть бесцветным. В составе кабеля шина PE окрашивается черный цвет.

Сечение провода заземления

С активным сопротивлением провода заземления напрямую связаны эффективность и скорость срабатывания УЗО, а значит и надежность защиты человека от поражения электрическим током. Следовательно сечение провода заземления обязано соответствовать рабочим параметрам той линии, к которой данное заземление относится.

Практически проводник заземления не призван выдерживать такую значительную нагрузку, какую должны нести фазные проводники и нулевой проводник. По этой причине сечение проводника заземления принимается немного меньшим.

В соответствии с ПУЭ 1.7.126, площадь сечения проводника заземления PE принимается исходя из площади фазных проводников конкретной рассматриваемой линии. Так, если сечение фазного провода меньше 16 кв.мм, то сечение проводника заземляющего должно быть аналогичным.

Если фаза обладает сечением от 16 до 35 кв.мм, то сечение проводника заземления не может быть меньше 16 кв.мм. Если же фазные проводники отличаются сечением превосходящим 35 кв.мм, то сечение проводника заземления не может быть менее половины сечения такого фазного проводника. Кроме того целесообразно воспользоваться формулой для более точного определения сечения проводника заземления, дабы сэкономить материалы:

Здесь в расчет принимается величина тока короткого замыкания I, время срабатывания защитного устройства t, а также коэффициент С, характеризующий материал проводников и его изоляцию.

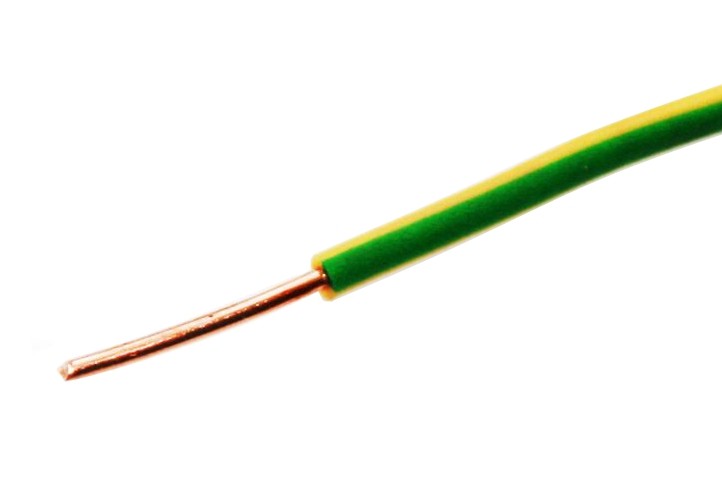

Подключение провода заземления

Прежде чем осуществить подключение провода заземления, находят и обозначают выводы всех жил кабеля с двух концов. Жилы легко найти по цветовым маркировкам. Фазные проводники имеют разнообразную цветную маркировку.

Синий или голубой — это нулевой проводник. Заземляющий же проводник всегда выделяется желто-зеленым или ярко-зеленым цветом. Если нет уверенности в соблюдении стандарта и порядка монтажа по маркировкам, провода стоит сначала прозвонить.

Когда все проводники надлежащим образом идентифицированы, приступают к подключению проводника заземления. Здесь обязательно применение обжима, опрессовки, пайки, наконечника или затяжки винтом с гайкой. Скрутка недопустима.

При соединении проводников из разных металлов (например медного и алюминиевого) — пользуются обжимной гильзой. После выполнения соединения проводников между собой, провод заземления подключают с одной стороны к контуру заземления, с другой — к корпусу защищаемого оборудования.

Ранее ЭлектроВести писали, что луганские энергетики объявили амнистию своим сотрудникам, которые воруют электроэнергию. Если сотрудник до 30 ноября придет с повинной, что он воровал электроэнергию, ему просто выпишут штраф. Если нет, к штрафу добавится еще и увольнение. Факты воровства электричества не единичны. Люди воруют ток у соседей, на предприятиях, или просто из сети.

По материалам: electrik.info.

Отличить ноль от заземления в проводке с тремя жилами


При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с
определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем
никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена
двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки
с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где
защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить
даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения
мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.


Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из
трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением
(занулением) напряжение также составляет около 220 вольт!


Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза
маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или
белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой.
Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой
маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым
или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться
на цвета проводников, смонтированных другими электромонтажниками.

Методы определения


Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.


Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.


Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.


Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.


Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.


Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.


Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку»
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть
нулевой проводник.


В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой —
земля.


Все вышеописанные методы работают как с заземлением, так и с «занулением»


Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.


Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире —
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.


Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля).
Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?


Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать
многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на
эти ошибки не следует закрывать глаза:


1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от
энергетиков, когда все выяснится.


2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа
невозможна. Эти аппараты будут все время отключаться.


3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током.
В добавок, это может стать самой причиной поражений.


4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить
ремонт.

Смотрите также другие статьи

Выключатели и заземляющие провода

Термин «земля» относится к заземлению, которое действует как резервуар заряда. Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе. На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже).Прикрепленный к корпусу устройства, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения). Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях.

Нужен ли заземляющий провод? Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество.Фактически, если заземляющий провод сломан или удален, вы, как правило, не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током. При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю. Частично роль заземляющего провода состоит в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства.

В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, вы хотите, чтобы автоматический выключатель немедленно отключился, чтобы устранить опасность. Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток, который отключит прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило. U.S. Статья 250 Национального электротехнического кодекса требует, чтобы заземляющие провода были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через провод заземления устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора. Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток короткого замыкания для отключения выключателя.В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть одновременно заземлены и соединены.

Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем. См. Сайт Майка Холта для получения дополнительной информации.

Указатель

Практические концепции схем

Майк Холт

В чем разница между нейтралью, землей и землей?

Основное различие между нейтралью, землей и землей?

Чтобы понять разницу между нейтралью, землей и землей, мы должны сначала понять необходимость этих вещей.

Нейтраль

Нейтраль — обратный путь для цепи переменного тока, которая должна проводить ток в нормальных условиях. Этот ток может быть вызван многими причинами, в первую очередь из-за дисбаланса фазных токов, а иногда также из-за 3-й и 5-й гармоник.

Могут быть и другие причины, но величина этого тока составляет долю фазного тока, а в некоторых случаях он может быть даже в два раза больше фазного тока. Таким образом, предполагается, что нейтральный провод всегда заряжен (в активной цепи).Этот нейтральный провод подключается к земле (путем заземления), чтобы второй вывод нейтрального провода находился под нулевым потенциалом.

Земля или земля

Земля или земля предназначен для обеспечения безопасности от утечки или остаточных токов в системе через путь наименьшего сопротивления. В то время как фаза и нейтраль подключены к основной силовой проводке, заземление может быть подключено к корпусу оборудования или к любой системе, которая в нормальном состоянии не проводит ток, но в случае некоторого нарушения изоляции должна пропускать небольшой ток.

Этот ток исходит не напрямую от провода под напряжением или фазы, а от вторичных звеньев, которые не были связаны с системой под напряжением в нормальном состоянии. Этот ток обычно намного меньше, чем ток основной линии или фазный ток, и в большинстве случаев имеет порядок мА. Но этого тока утечки достаточно, чтобы убить кого-нибудь или вызвать пожар. Такой ток проходит по пути с низким сопротивлением и направляется на землю через заземляющий провод.

Из-за разницы в применении мы никогда не смешиваем заземление нейтрали и земли.Однако оба обоснованы (конечно, процесс может быть другим). Если оба будут смешаны, то заземляющий провод, который не должен пропускать ток в нормальных условиях, может иметь некоторые заряды и станет опасным.

Полезно знать:

Разница между заземлением и заземлением.

Нет разницы между заземлением и заземлением, но это те же термины, которые используются для заземления.

Заземление — это слово, обычно используемое для заземления в североамериканских стандартах , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как Заземление используется в европейских , странах Содружества и стандартах Ritain B , например IS и IEC и т. д.

Простыми словами Заземление и — синонимы. Оба слова используются для обозначения одного и того же

Вы также можете прочитать:

Бытовое электричество — Бытовое использование и безопасность — Eduqas — Редакция GCSE Physics (Single Science) — Eduqas

Заземление

Без заземляющего провода, если происходит сбой и провод под напряжением ослабнет, есть опасность, что он коснется корпуса. Следующий человек, который воспользуется прибором, может получить удар током.

Таким образом, заземляющий провод подключается к корпусу и крепится к металлической пластине или водопроводной трубе под землей. Поскольку провод сделан из меди, заземляющий провод обеспечивает путь к земле с низким сопротивлением. В случае неисправности большой ток под напряжением, проходящий через заземляющий провод корпуса, будет следовать по этому пути к земле, а не проходить через человека, и приведет к срабатыванию предохранителя, что сделает прибор безопасным.

Некоторые приборы, например пылесосы и электродрели, не имеют заземляющего провода.Это связано с тем, что они имеют пластиковые корпуса или они сконструированы таким образом, что провод под напряжением не может касаться корпуса. В результате корпус не может ударить электрическим током, даже если провода внутри ослабнут.

Эти устройства имеют двойную изоляцию и обозначены этим символом:

Предохранители

Предохранитель обеспечивает встроенную отказоустойчивость электрической цепи устройства. Предохранитель содержит тонкую проволоку, которая плавится, если сила тока слишком высока. В приборе может быть неисправность, из-за которой протекает слишком большой ток.В проводке может быть неисправность, из-за которой корпус устройства может оказаться под напряжением. В обоих случаях через провод заземления с низким сопротивлением будет протекать большой ток.

После плавления предохранителя цепь разрывается, и через устройство больше не течет ток. Это означает, что цепь или корпус устройства больше не находятся под напряжением, и риск
поражение электрическим током.

Выбор подходящего предохранителя

Предохранители в штекерах имеют стандартные номиналы. Наиболее распространены 3 А, 5 А и 13 А.Предохранитель должен быть рассчитан на немного более высокий ток, чем требуется устройству:

  • , если устройство работает на 3 А, используйте предохранитель на 5 А
  • если устройство работает на 10 А, используйте предохранитель на 13 А

Автомобили также есть предохранители. Электрическая неисправность в автомобиле может привести к возгоранию, поэтому все цепи должны быть защищены предохранителями.

Чтобы решить, какой размер предохранителя использовать, используйте номинальную мощность устройства и значение сетевого электрического напряжения, обычно 230 В.

Затем из мощности = напряжение × ток или \ (P = VI \)

ток = мощность ÷ напряжение или \ (I = P \ div V \)

Пример

Мощность чайника равна 2.2 кВт. Предохранитель какого размера следует использовать в вилке?

Мощность ( P ) = 2,2 кВт или 2200 Вт

\ [I = P \ div V \]

\ [I = 2200 \ div 230 = 9,6 \: A \]

A 3 A или 5 Номинальный предохранитель может перегореть при нормальных обстоятельствах, поэтому необходимо использовать предохранитель на 13 А.

При работе с электросетью и приборами разность потенциалов обычно составляет 230 В.

Проводка — Отсутствие заземляющего провода

Это тебя убьет

Электричество непостоянно.Или, если быть более точным, проводимость кожи, обуви, полов и всего, что там нарушается, сильно варьируется. Прямо сейчас ток ограничивается диапазоном 1-5 миллиампер. Однако изменение проводимости (дождь поднимает уровень грунтовых вод и т. Д.) Может привести к скачку в диапазоне 20-100 миллиампер , а затем он убьет вас .

Имейте в виду, что именно это произошло с миллионами людей. Некоторым из них не повезло первый раз . Они не говорят об этом; они появляются в некрологах.

Ваше отношение: «Пока меня это только тронуло, так что это самое худшее». Это неправильное отношение.

Это сложно, потому что я скажу прямо — В 99% случаев вам повезет . Меня самого десятки раз убивали. Но меня также научили, что 1% — это реальная вещь, и люди умирают, просто делая то, что делал я. И как снизить эти риски. Если бы у вас было ружье на 100 патронов, вы бы сыграли в русскую рулетку? Я не собираюсь бросать заниматься электричеством, но я воспользуюсь всеми уловками, известными человеку, чтобы использовать этот шанс как можно реже. .

Это замыкание на землю.

Обычно ток течет от горячего через предусмотренные пути тока в устройстве, а затем обратно в нейтраль. (или другой горячий, если вы находитесь в частях Филиппин с разделенной фазой).

Обычно этот путь тока должен быть полностью изолирован от шасси или коробки. Ток ни в коем случае не должен взаимодействовать с корпусом оборудования — по крайней мере, сетевой ток не должен; низковольтный постоянный ток работает в другом контуре и должен быть полностью изолирован от сети.

Иногда бывает слабая или изношенная изоляция. Когда это произойдет, сетевой ток может «просочиться» туда, где его не должно быть. Это называется «замыканием на землю» на североамериканском языке или «остаточным током» на европейском языке.

Замыкание на землю — это просто дефект оборудования. Оборудование сломано; его надо отремонтировать или заменить .

Мы постоянно сталкиваемся с этим на diy.se, и люди обычно раздражаются: «Конечно, мое оборудование не имеет замыкания на землю!» Они сойдут с ума; они потратят 40 долларов — дважды! — замена выключателей GFCI, от полного недоверия Не тратьте на это время.

Заземление защищает вас. Это не устраняет замыкание на землю.

Для оборудования с металлическим шасси, если оно должным образом заземлено с помощью эквипотенциального соединения нейтраль-земля , то путь короткого замыкания через вас будет составлять десятки Ом (доли сименса; проводимость в сименсах равна 1 / сопротивление в омах), и длина пути короткого замыкания через проводное заземление и эквипотенциальное соединение NG будет составлять миллиом (много сименсов). Ток течет по всем путям пропорционально проводимости, поэтому практически весь ток будет возвращаться на проводную землю.

Если неисправное устройство само вызывает ограничение тока (скажем: между сетью и шасси есть резистор 10 кОм), то этот небольшой ток будет течь обратно через систему заземления через эквипотенциальное соединение нейтраль-земля , и обратно в нейтральный (источник). Если устройство не ограничивает ток, то этот ток будет измеряться десятками или сотнями ампер и отключит автоматический выключатель. Работает по назначению .

Один из способов предотвратить это — убрать землю.Теперь шасси источника питания будет сидеть там, заряженное от напряжения сети, и люди говорят: «Ну, я не чиню это, потому что это просто покалывание, и покалывание никогда никого не убивали, ». (Поступление премии Дарвина).

Другой вариант — GFCI / RCD,

, но это отключит его только .

Другим вариантом защиты от замыкания на землю является прерыватель цепи от замыкания на землю или устройство остаточного тока. Они бывают самых разных форм — от автоматических выключателей до переходников.

Однако это не будет делать то, что вы хотите. Это не позволит вам продолжать пользоваться неисправным устройством. Это отключит питание, если будет протекать опасный ток, что спасет вашу жизнь.

Большинство людей называют это «неприятной поездкой», и единственное, что они видят, это то, что питание было отключено без уважительной причины, и это начало происходить только после того, как они включили устройство GFCI. Следовательно, неприятные поездки — это вина GFCI.

Участок «Айлендинг»

Это становится еще более коварным.Представьте, что у вас есть шесть компьютеров, подключенных к удлинителю. Это стандартный удлинитель с заземленными вилками. На этой полосе заземления соединены друг с другом .

Теперь он подключен к розетке с двумя розетками. Внутри розетки, как вы уже догадались, заземления вилки соединены друг с другом . Но за розеткой он ни к чему не подключен.

Я называю эту ситуацию «Островом земель». Заземления соединяются друг с другом, но не с панелью и ее жизненно важным эквипотенциальным соединением нейтраль-земля .Что происходит при замыкании на землю? Он не может вернуться к панели для заземления. Так что он просто идет туда, куда может — , любое другое устройство .

Это означает, что одно неисправное устройство будет «зажигать» землю на каждом устройстве . Устройства разделяют замыкание на землю. Неисправным устройством может быть любой из них. И это нужно отделить и диагностировать.

Заземление работает только при наличии надежного заземления на всем пути до панели, соединения N-G и заземляющих стержней.

Что вам действительно нужно сделать.

Суть в том, что неисправный прибор нужно отремонтировать или заменить. Но это не 1/10 вашей проблемы. Большая проблема в том, что любая будущая неисправность устройства может легко убить вас.

По этой причине вам следует либо установить устройства GFCI / RCD, чтобы защитить вас … либо модернизировать заземление.

Однако модернизация заземления — это «мнимая безопасность», если вы на самом деле не установите ее должным образом. Это должно включать в себя эквипотенциальное соединение нейтраль-земля в соответствующем месте.Вы не можете просто провести ток короткого замыкания к заземляющему стержню или трубе и прекратить это дело. Все, что вам нужно, это электрифицировать всю вашу территорию, а также землю вокруг вашего дома! Это супер весело, когда собаку приковывают металлической цепью. Это также сводит с ума домашний скот.

Это потому, что грязь — очень плохой проводник (поэтому мы не просто оборачиваем грязь изоляцией и называем ее проводом). Грязь настолько мала, что слишком сильно затрудняет прохождение тока. Замыкание на землю с болтовым креплением, которое должно привести к срабатыванию выключателя, не будет, а просто электризует землю.

Хотя водопроводная труба может быть эффективным заземляющим стержнем, использование внутренней водопроводной трубы вместо надлежащего заземляющего провода — очень плохая идея. Пластиковые трубы — это вещь, и водопроводная компания может не сообщить вам, когда они меняют ваш металлический счетчик на пластиковый интеллектуальный счетчик.

Комплект для 4-проводного тестера сопротивления заземления Extech

Доставка, доставка, обработка заказа и наличие продукции

Fondriest пользуется услугами лучших перевозчиков, чтобы заказы приходили к вам вовремя.Узнайте больше о сроках доставки, способах, стоимости и перевозчиках.

Срок поставки

Мы держим вас в курсе. Вскоре после того, как вы разместите свой заказ, вы получите электронное письмо с подтверждением заказа, чтобы подтвердить детали вашего заказа, включая доставку и смету доставки. Как только ваш заказ будет подготовлен к отправке и отправке, вы получите электронное письмо с уведомлением об отправке с информацией о перевозчике и отслеживании.

Стоимость отгрузки и доставки

Срок отправки — это примерное время, когда товар будет доставлен с нашего склада.Все товары будут отправлены за один раз, если вы специально не запросите частичную доставку. В этом случае товары из вашего заказа будут отправлены по мере их поступления. Срок доставки — это примерное время, когда товар будет доставлен на ваш адрес доставки после его отправки. Расчетное время доставки зависит от способа доставки, который вы выбираете при оформлении заказа. Все оценки основаны на рабочих днях.

Варианты доставки

Fondriest предлагает несколько удобных вариантов доставки.

Стандартная доставка: Товары, отправленные стандартным сервисом, обычно доставляются в течение пяти рабочих дней после отправки.
Доставка в течение 2 дней: За дополнительную плату Fondriest предлагает этот вариант ускоренной доставки для большинства продуктов. Товары отправляются через двухдневную службу до 16:00. EST обычно доставляется до 16:30. по местному времени через два рабочих дня после отгрузки.
Ночная доставка: За дополнительную плату Fondriest предлагает этот вариант ускоренной доставки для большинства товаров. Товары отправлены до 16:00. EST через ночную службу обычно доставляется до 16:00. по местному времени через один рабочий день после отгрузки. Свяжитесь с Fondriest для получения информации о более ранней доставке в ночное время.
Ваш счет: Fondriest предлагает бесплатную доставку на ваш счет наиболее популярным перевозчикам.

Помните, что эти оценки относятся только к времени в пути и не применяются до тех пор, пока продукт не покинет склад Fondriest. Поскольку доставка вашего заказа находится вне контроля Fondriest после того, как ваш заказ покинет склад Fondriest, мы не можем нести ответственность за просрочку доставки, независимо от указанного вами способа доставки.

Подпись требуется для большинства поставок

Большая часть посылок Fondriest содержит ценное оборудование.Если вы не будете по адресу доставки, чтобы принять доставку вашего продукта, рассмотрите возможность отправки товара по адресу, где кто-то, кому вы доверяете, будет доступен, чтобы подписать вашу посылку, или примите вашу посылку, если подпись не требуется для доставки. После того, как ваш заказ подготовлен к отправке или отправлен, мы не сможем изменить адрес доставки. Право собственности и риск потери всех продуктов переходят к вам при доставке. Если вы готовы взять на себя риск доставки вашего заказа без подписи, вы можете уполномочить Fondriest организовать доставку, которая не требует присутствия кого-либо по адресу доставки.

Недоставленные пакеты

Иногда посылки возвращаются в Fondriest как недоставленные. Когда перевозчик возвращает в Fondriest посылку, которую невозможно доставить, свяжитесь с нами, чтобы организовать повторную отправку.

Неудачная попытка доставки

Большинство перевозчиков Fondriest делают три попытки доставить посылку. После трех попыток доставки курьер вернет посылку в Fondriest.

Обработка заказов

Предполагаемая дата отгрузки вашего заказа зависит от наличия продукта, времени обработки платежа и времени обработки на складе и не включает время доставки.Мы не начинаем обработку платежа до тех пор, пока Fondriest не получит всю необходимую информацию, а также полную оплату или полную авторизацию в случае кредитной карты или заказов на аренду.

Fondriest начнет обработку платежей по заказам, размещенным в выходные или праздничные дни, на следующий рабочий день. Рабочие дни с понедельника по пятницу, кроме государственных праздников.

Ваш заказ на товары, имеющиеся в наличии, которые могут быть отправлены в тот же день, должен быть получен до 14:00 по местному времени.м. в ожидании обработки платежа, чтобы в течение дня оставалось достаточно времени для отправки вашего заказа.

Наличие товара

Fondriest прилагает все усилия, чтобы доставить ваш продукт в соответствии с предполагаемыми сроками поставки. Расчетное время выполнения заказа указано в рабочих днях (с понедельника по пятницу, кроме государственных праздников).

Несмотря на то, что Fondriest прилагает все усилия для доставки вашего заказа в соответствии с указанным сроком поставки, даты доставки могут измениться из-за изменений в поставках.Если время выполнения заказа изменится, Fondriest свяжется с вами по электронной почте и предоставит пересмотренную смету доставки.

Fondriest прилагает все усилия для поставки заказанных вами продуктов, но могут быть случаи, когда Fondriest подтверждает заказы, а позже узнает, что не может поставить продукты ни вообще, ни в заказанном количестве. Эти редкие случаи могут включать, когда Fondriest узнает, что продукты больше не производятся или становятся недоступными по иным причинам, когда Fondriest не может получить компоненты для заказанной вами конфигурации или когда в интернет-магазине Fondriest произошла ошибка ценообразования.

В таких случаях Fondriest проинформирует вас и, если вы заинтересованы, Fondriest может предложить альтернативные продукты, которые могут удовлетворить ваши потребности. Если вы не хотите заказывать альтернативные продукты, Fondriest отменит ваш заказ на продукты, которые не могут быть поставлены, а также на любые другие продукты, которые вы больше не хотите заказывать в результате, и вернет вам стоимость покупки.

Комплект тестера сопротивления заземления, 4 провода

HHM-GRT300

Комплект тестера сопротивления заземления, 4-проводный

Посмотреть все модели ниже

  • 2-, 3- и 4-проводное тестирование
  • Большой двухстрочный ЖК-дисплей
  • Автоматический выбор диапазона
  • Автоматическая проверка пиковых значений I (тока)
  • Автоматическая проверка пиковых значений P (потенциального)
  • Функция удержания теста для облегчения работы
  • Автоматическая настройка нуля
  • Напряжение заземления переменного тока
  • Удержание данных и автоматическое отключение питания
  • Индикация выхода за пределы допустимого диапазона и низкого заряда батареи

General Test and Measurement Instruments — Просмотр сопутствующих продуктов

Описание

4-проводной тестер сопротивления заземления HHM-GRT300
был разработан и испытан в соответствии с
Публикация МЭК 348, требования безопасности для
Электронный измерительный прибор,
EN 61010-1, EN 61326-1,
EN 61557-1, EN 61557-5 и
другие стандарты безопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Пожалуйста, ознакомьтесь со спецификациями pdf, чтобы узнать о характеристиках и характеристиках продукта)

Диапазоны измерения сопротивления заземления:
От 0 до 2 Ом, от 0 до 20 Ом, от 0 до 200 Ом, от 0 до 2 кОм
Напряжение заземления: От 0 до 300 В пер. Тока (от 40 до 500 Гц)
Точность сопротивления заземления: ± (2% показания + 3 ед.)
Напряжение заземления: ± (2% показания + 3 ед.)
Сопротивление заземления / Разрешение:
От 0 до 2 Ом / 0,01 Ом
От 0 до 20 Ом / 0.1 Ом
От 0 до 200 Ом / 1 Ом
От 0 до 2 кОм / 0,01 кОм
Тестовая частота: 820 Гц
Тестовый ток: 2 мА
Температура и влажность Рабочая:
От 0 до 50 ° C (от 32 до 122 ° F) относительная влажность 80%
Хранение: от -10 до 60 ° C (от 14 до 140 ° F) относительная влажность 80%
Источник питания: 1,5 В «AA» x 8 (в комплекте)
Размеры: 250 Д x 190 Ш x 110 мм Г (9,84 x 7,5 x 4,33 дюйма)
Вес: Прибл.1430 г (с батареей)
Предохранитель: 0,1 A / 250 В 5 x 20 мм

Все цены на сайте указаны в тайских батах.

Примечание: Поставляется в комплекте с измерительными проводами с зажимами типа «крокодил», 4 вспомогательными заземляющими шинами, жестким футляром для переноски, восемью батареями AA и руководством оператора.

Тестер сопротивления заземления на 2 и 3 провода

Модель Triplett EG480 может измерять 2- и 3-проводное сопротивление заземления (в 3-х диапазонах) и напряжение заземления (200 В), а также функции мультиметра для измерения постоянного и переменного напряжения и сопротивления (200 кОм).Дополнительные функции: двойной ЖК-дисплей с подсветкой, удержание данных, автоматическое отключение питания и индикатор низкого заряда батареи. Категория безопасности CAT III 1000 В. Включает измерительные провода, (2) вспомогательные заземляющие стержни, (6) батарейки типа AA и чехол для переноски. 1 год гарантии.

Характеристики
  • Измеряет сопротивление заземления от 20 Ом до 2000 Ом
  • Двойной ЖК-дисплей с подсветкой
  • Функции мультиметра: напряжение переменного / постоянного тока и сопротивление
  • Удержание данных останавливает чтение на дисплее
  • Индикатор автоматического выключения и низкого заряда батареи
  • Литой корпус для дополнительной прочности
  • В комплекте с защитным чехлом, измерительными проводами, (2) вспомогательными заземляющими стержнями, (6) батареями AA и чемоданом для переноски
  • Опциональная модель с сертификатом прослеживаемости до N.I.S.T.
  • Гарантия 1 год
  • Срок поставки сертифицированной продукции NIST составляет 5-7 рабочих дней
  • При размещении заказа укажите название компании, которое должно быть указано в сертификате. Без этой информации мы не сможем предоставить сертификат калибровки.
Характеристики
EG480
Сопротивление заземления 20 Ом, 200 Ом, 2000 Ом
Точность ± 2%
Разрешение 0.01 Ом
Напряжение заземления 200 В
Напряжение постоянного / переменного тока 750ACV / 1000VDC
Сопротивление 200 кОм
Непрерывность <40 Ом
Мощность (6) батарейки АА
Категория безопасности CAT III 1000 В
Размеры 7,8 x 3,62 x 2 дюйма (200 x 92 x 50 мм)
Масса 24.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
