Электропроводка в бане – правила безопасности и технология монтажа

Электрооборудование позволяет озарить светом парилку и предбанник, установить в предбаннике розетки, и даже перейти с дровяного нагрева воды на электрический.

Необходимо помнить об особых правилах монтажа, применяемых для влажных помещений с повышенной температурой воздуха внутри. Если их игнорировать, электропроводка в бане становится опасной для жизни и имущества.

Разделение парилки на зоны

Электропроводка в парилке будет находиться в разных условиях в зависимости от ее расположения. Самые горячие области – под потолком и у печи. Неизменным на территории парилки остается только наличие влаги и брызг воды.

Чтобы сформировать четкие требования к электрооборудованию в парилке и его размещению, ее разделяют на 4 зоны.

Зона №1 – место для размещения устройств для нагрева воды. Они могут быть и электрифицированными, но в любом случае никакого другого электрооборудования там быть не должно. Зона ограничивается расстоянием в 0,5 м от корпуса печи по горизонтали. Верхний край ее определяется нижней границей зоны №4.

Зона №2 – в ней может быть размещено оборудование без ограничений по воздействию температуры. Она начинается от пола парилки и заканчивается на высоте 0,5 м над ним.

Зона №3 уже требует, чтобы размещенное в ее пределах электрооборудование было термостойким. Изоляция кабелей должна быть рассчитана на температуру не менее 170˚С, все остальное – не менее 125˚С.

Зона №4 предназначена только для установки устройств управления работой электропечей, то есть датчиков температуры. Ее границы – 0,3 м от уровня потолка. Все оставшееся от зон №1, 2 и 4 пространство относится к зоне №3.

Если для нагрева воды в парилке используется электронагреватель, то в зоне №4 обязательно должен устанавливаться датчик, отключающий подогрев при температуре в ней более 140˚С. Само собой, это значение можно регулировать в меньшую сторону в зависимости от пожеланий моющихся. Но увеличивать значение порога отключения в 140˚С нельзя.

Ни в одной из зон парилки нельзя устанавливать штепсельные розетки, какой бы защитой от действия температуры они не обладали. Светильники можно разместить в зонах №2 и №3, а вот традиционно, на потолке, уже не выйдет – зона №4 этого не разрешает.

Класс защиты электрооборудования в парилке

Все электротехнические изделия по степени защиты от попадания внутрь корпуса посторонних предметов и воды разделяются на классы. Маркировка наносится на упаковку и корпус изделия и состоит из обозначения IP и минимум двух цифр.

Минимальное требование к электротехническим компонентам в парилке по этому параметру – IP24.

Первая цифра указывает, какой величины предметы не должны попадать внутрь корпуса. Для цифры «2» это частицы с размером не более 12,5 мм.

Вторая цифра определяет условия, при которых вода не должна попасть в корпус. Для «4» брызги или капли, падая под любым углом к изделию, внутрь проникнуть не должны.

Расшифровка степеней защиты электрооборудования

Поскольку IP24 — это минимальное требование, то с увеличением цифр в маркировке оно тоже соблюдается. Если изделие имеет IP44, то его тоже можно использовать, а вот IP21 или IP20 – уже нельзя.

Класс защиты указывается на корпусах всех без исключения электроустановочных изделий.

Что запрещено использовать в бане

В помещениях бани прокладывать кабели в металлических трубах или коробах запрещено. Эти изделия даже не могут иметь металлической оболочки. Связано это с тем, что металл во влажной среде подвержен коррозии, которая нарушит его связь с заземляющим устройством. Если при этом на металлической поверхности появится опасный для жизни потенциал, своевременное отключение аварийного участка будет невозможно. А появиться он может из-за повреждения изоляции кабеля, проложенного внутри.

По тем же причинам нельзя использовать для прокладки кабели, имеющие металлическую оболочку.

При использовании пластиковых труб внутренняя полость должна быть герметичной, не пропускать влагу. Иначе говоря, для полостей с кабельной линией должен быть обеспечен все тот же IP24.

В парилке нельзя устанавливать:

  • штепсельные розетки;
  • выключатели;
  • соединительные коробки.

Прокладка скрытой электропроводки

Правила устройства электроустановок (ПУЭ) допускают как наружную прокладку кабелей и проводов в бане, так и скрытую.

Скрытой электропроводке в бане отдается предпочтение, но теоретически возможны оба варианта. Какой же выбрать?

Начнем с того, из каких материалов выполнены стены. Если это кирпич или бетон, то выполнение скрытой электропроводки более чем оправдано. Все кабели будут скрыты в штробах, заделанных раствором. Электропроводка при этом максимально защищена от механических повреждений.

Основные элементы скрытой проводки

Скрытая прокладка кабелей внутри стен из дерева или под вагонкой тоже возможна, но для этого необходимо дополнительно защитить их, поместив в пластиковые трубы. Напомним: они не должны иметь металлической оболочки. Для труб внутри стен придется выбирать пазы. Чтобы в итоге все получилось достаточно красиво, то сделать это нужно еще в процессе возведения стен бани.

К недостаткам скрытого способа прокладки кабелей относится:

  • повышенная трудоемкость и стоимость выполнения работ;
  • после окончания работы что-то переделать сложно;
  • нужно запомнить расположение трасс, чтобы при попытке забить гвоздь в стену не попасть в кабельную линию;
  • доступ к кабельным изделиям закрыт навсегда.

ПУЭ требует, чтобы была возможность замены кабелей, проложенных в трубах. Но на самом деле их можно поменять, если сделать трассу с минимумом изгибов. При использовании гофрированных труб, скрытых в стене, такая возможность обычно теряется.

При монтаже скрытой электропроводки в помещениях с деревянными стенами необходима особенная тщательность. Любой задир на кабеле, использование некачественной продукции, ошибки в монтаже могут со временем привести к загоранию. Несмотря на то, что пластик для труб горит неохотно, все-таки существует вероятность возгораний даже при использовании кабелей, не поддерживающих горение. Найти такой очаг будет трудно.

Открытая прокладка кабелей

Наружная прокладка кабелей выполняется в виде:

  • проводов на роликах;
  • кабелей непосредственно по поверхности;
  • в пластиковых кабель каналах;
  • в гофре;
  • в трубах.

Но каждый из этих способов имеет ограничения к применению в зависимости от материала стен и степени горючести кабелей. Рассмотрим их подробнее.

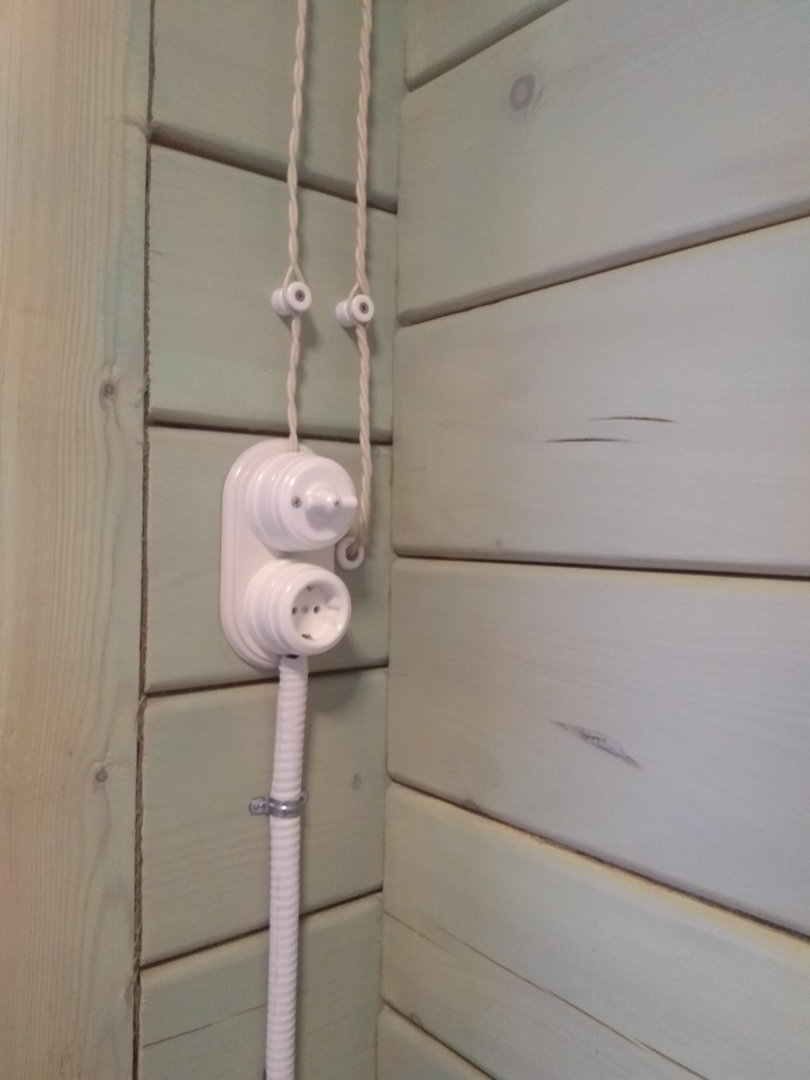

Прокладка проводов на роликах

Этот способ копирует старую электропроводку, применявшуюся еще на заре электрификации страны. На траектории прокладки с помощью обычного гвоздя или самореза крепятся фарфоровые ролики. Провода свиваются между собой и надеваются на выемки в этих роликах. Получается этакое ретро.

Монтаж проводов на роликах

Но скрученные двужильные провода при таком способе можно использовать только в сухих помещениях. Какую бы они не имели изоляцию, применять их в бане или сауне запрещено.

Открытая прокладка по поверхностям

Непосредственно по поверхностям любых стен можно прокладывать кабели в оболочке из трудносгораемых или несгораемых материалов. Если они не удовлетворяют этому условию, то такой способ годится только для негорючих стен.

Монтаж кабелей скобами

Для прокладки используются пластиковые скобы особой формы, имеющие выемку для удержания кабеля и отверстие для крепления к стене. При этом кабель не имеет никакой дополнительной защиты, что является серьезным недостатком. Вероятность механического повреждения кабеля в бане ничтожно мала по сравнению с хозяйственными постройками. Но кто даст стопроцентную гарантию, что так будет всегда?

Другой недостаток – низкая эстетичность полученной конструкции.

Прокладка кабелей в каналах

Пластиковые кабель каналы делают электропроводку более эстетичной. Их можно устанавливать как на сгораемых, так и на несгораемых поверхностях из любых материалов. При этом кабели могут быть легко вынуты, заменены новыми, а также в канал можно добавить дополнительную линию в любой момент. Главное – не забивать их до отказа, чтобы не нарушались условия охлаждения.

Монтаж кабелей в пластиковых каналах

Но в парилке бани этот метод применять нельзя: каналы невозможно сделать идеально герметичными. Зато в предбаннике им самое место.

Прокладка кабелей в гофре

Гофрой сокращенно называют пластиковую гофрированную трубу. То есть, это та же пластиковая труба, только гибкая. Что дает ей всеобъемлющую пространственную свободу: ее можно согнуть где угодно и как угодно, проложив по любой замысловатой траектории. Радиус изгиба ограничивается только допустимым радиусом изгиба для кабеля, находящегося внутри.

Для крепления гофры к поверхности используются пластиковые клипсы или металлические скобки. Для каждого диаметра трубы эти изделия персональные, так как призваны четко фиксировать ее, не сминая и не допуская послаблений. Клипсы еще интересны тем, что могут собираться в блоки для крепления сразу нескольких параллельных линий.

Монтаж электропроводки в гофре

Диаметр гофротрубы выбирается по наружному диаметру кабеля. Он должен свободно заходить внутрь. Для затаскивания кабеля в трубу внутри нее проложен стальной тросик – кондуктор.

Применительно для прокладки в сырых помещениях к электропроводке в гофре предъявляется требование: в нее не должна попадать влага. Поэтому, если в сухих помещениях достаточно подвести гофру к светильнику, а кабель ввести внутрь него через сальник, то в бане гофра должна сама зайти в этот сальник. При вводе в соединительную коробку, хоть она уже и не находится во влажном помещении, рекомендуется поступить так же.

Прокладка электропроводки в трубах

Поскольку в бане допускается использование только пластиковых труб, то упоминать про металлические не имеет смысла. По сравнению с гофрированными, которые можно проложить быстро и не затратить на это серьезных усилий и финансовых средств, пластиковые потребуют более серьезного подхода.

На самом деле такой монтаж очень похож на сборку трубопроводов водоснабжения. Каждый поворот, вход в светильник, коробку, выключатель или розетку потребует дополнительной фурнитуры. Всю трассу придется заранее разметить, подсчитать количество необходимых материалов. Только после их приобретения стоит браться за монтаж. При этом размеры труб должны быть выдержаны с необходимой точностью, иначе после крепления конструкции к стенам в ней возникнут дополнительные разрушающие усилия.

Несмотря на сложность, такая разводка имеет массу преимуществ над всеми предыдущими. Она обеспечивает самую надежную механическую защиту. Лучше – только стальные трубы, но в случае с баней их нельзя использовать. Гофра способна переламываться, да еще и не всякая для бань годится – вспомним про термостойкость. И для пластиковых, и для гофрированных труб требования при размещении в парилке такие же, как и к электрооборудованию.

Пластиковая труба внутри скользкая и ровная, поэтому обеспечивается требование ПУЭ выполнять электропроводки в бытовых помещениях сменяемыми. Это качество может пригодиться для модернизации электросети.

И еще одно достоинство: проходы кабелей через стену из парилки в предбанник нужно выполнить в трубах при любом типе электропроводки. Причем в одной трубе должен находиться один кабель. Если электропроводка изначально выполнена в пластиковых трубах, то это получится очень органично.

Выбор кабелей

Про требование к стойкости изоляции кабелей к температуре было указано выше. Но это только для изделий, прокладываемых по территории парилки. Все остальные кабели или провода, проходящие по предбаннику, могут и не обладать такими качествами.

Допустимый материал жил для кабелей – медь. Применение алюминия в бытовых зданиях допускается только в случае, если его сечение равно или превышает 16 мм2. Исключение возможно только для инженерного оборудования, к которому относятся:

  • калориферы;
  • вентиляторы;
  • кондиционеры;
  • насосы.

Но и в этом случае сечение алюминиевой жилы не должно быть менее 2,5 мм2.

А вот минимальное сечение для медных кабелей, использующихся в бытовых помещениях, не должно быть меньше 1,5 мм2 для сетей освещения, и 2,5 мм2 для розеточных групп. Какое оно должно быть на самом деле – рассчитывается по току нагрузки. Изменение возможно только в большую сторону.

Для однофазных потребителей (светильников, розеток, вытяжных вентиляторов и т.д.) количество жил в кабеле должно быть равно трем. Если светильник управляется двухклавишным выключателем – используется 4 жилы.

Назначение жил в трехжильном кабеле: фазный, нулевой и защитный проводник. В качестве нулевого всегда используется синяя жила, защитного – желто-зеленая. Для фазного – то, что осталось, обычно это белый или коричневый цвет. Использовать синий или желто-зеленый проводники для другой цели запрещено.

Цвета жил трехжильного кабеля

То же самое касается и пятижильных кабелей, использующихся для подключения трехфазной нагрузки.

Назначение жил в пятижильном кабеле

Даже если в розетке нет заземляющего контакта, а светильник заключен в пластиковый корпус, не имеющий вывода для подключения заземления, кабель к ним все равно нужно проложить трехжильный.

Применение электрических нагревателей для бани

Сторонников топить баню по старинке, дровами, немало. Но желающих париться с большим комфортом, при этом прикладывая минимум усилий на подготовительные операции, становится все больше. Для этого воду для бани и воздух в парилке нагревают электричеством.

Для этих целей либо применяется одно устройство, либо разные. В первом случае в парилке устанавливается электрическая печь, нагревающая и воду для мытья, и воздух. Во втором — печь греет только воздух, а для получения горячей воды используется обычный бойлер, установленный в предбаннике. При наличии бойлера необходима система водоснабжения. Есть и другие варианты, например, использование наружного накопительного бака.

Бойлер в предбаннике

Место установки электронагревателя в парилке относится к зоне №1. Кроме него там ничего не должно находиться, а как же быть с кабелем питания? Вспомним про традиционный метод отопления дровами: ведь их подкидывают не из парилки, а из предбанника. Так же и с электричеством: кабель подключается к электронагревателю со стороны парилки.

Размещение электрооборудования

Теперь, когда основные принципы размещения электрооборудования в бане известны, можно приступать к разработке проекта. От того, насколько все будет продумано заранее, зависит конечный результат.

С электрооборудованием в парилке раздумывать долго не придется. Там можно установить только светильники и, при необходимости, датчики температуры. Останется эти самые светильники выбрать в соответствии с требованиями, обозначенными выше.

Количество розеток в предбаннике зависит от личных пожеланий: потребуется определиться с тем, какие электроприборы вы там будете использовать. Вариантов много, некоторые так основательно подходят к процессу отдыха, что не обходятся там даже без телевизора. Да еще и хотят иметь возможность заряжать мобильные телефоны.

Минимально же возможное количество потребителей предбанника составляет электрическое освещение и розетка.

Теперь определяемся с точным местоположением розеток, светильников и выключателей. Напомним: все выключатели располагаются в предбаннике. Современные правила допускают их установку на высоте не более 1 м, при этом расстояние до дверного или оконного проема должно быть не менее 10 см.

Допустимые расстояния до розеток и выключателей

Розетки допускается устанавливать на высоте 30 см от пола и более. Но здесь мельчить не стоит. Если предполагается оперативно подключать к розетке электроприборы, надо обеспечить к ней лучший доступ. Поэтому под столом стоит спрятать только те розетки, в которые подключаются стационарные электроприборы, например, телевизор или радиоприемник.

Розетку же для бойлера можно вообще установить повыше, чтобы его шнур питания не болтался под ногами. Но при этом пространство в 20 см до потолка нужно оставить свободным от электропроводки, за исключением осветительной.

Электрический щиток и защитные аппараты

Без этого элемента в бане не обойтись. В него придет питающий кабель, там разместятся элементы защиты. Из него же по бане разбегутся кабельные линии. А их необходимо защитить от перегрузок и коротких замыканий, для чего в щиток устанавливаются автоматические выключатели.

Электрический щиток в бане

Для начала определимся с тем, сколько линий будет и какие. Начнем с простого – освещения. Делить его на отдельные группы нецелесообразно: вряд ли все осветительные приборы в бане будут иметь существенную нагрузку. Складываем их мощности, предполагая, что освещение может работать все одновременно. Разделив полученную цифру в ваттах на 220 (напряжение в сети), получим максимальный потребляемый ток.

Даже при наличии 5 ламп накаливания мощностью по 100 Вт каждая получается мизерная величина: 5*100/220=2,3 А. Для такой ситуации, казалось бы, подойдет автоматический выключатель на 4 А – ближайший стандартный, выпускаемый промышленностью. Но применительно к освещению лучше немного завысить это значение. Лампы при включении потребляют незначительный пусковой ток, независимо от того, какого они типа: накаливания, энергосберегающие или светодиодные. В последних двух видах в момент включения заряжаются конденсаторы в драйверах. Этот факт может привести к ошибочному срабатыванию защиты.

Прибавим к этому, что линии освещения будут выполнены медным кабелем сечением 1,5 мм2. Он длительно выдерживает ток нагрузки до 15 А. В данном случае автомат больше нужен для защиты кабельной линии, поэтому для сетей освещения принято использовать автоматические выключатели на 6 или 10 А.

Автоматический выключатель на 16 А с характеристикой С

Также поступаем и с розеточной линией. Смысла дробить ее на отдельные группы в бане тоже нет. Но для некоторых потребителей потребуется отдельная линия с персональным кабелем от щитка до розетки. Это:

  • бойлер;
  • стиральная машина;
  • кондиционер.

Еще это относится к электроплитам, но в бане они не уместны. Зато, при наличии электронагревателя в парилке, для него тоже делается отдельная линия со своим автоматическим выключателем. Выбор автомата для его защиты производится так же. Для этого по номинальной мощности рассчитывается потребляемый ток.

Для бойлеров, стиральных машин и кондиционеров производители нередко указывают рекомендуемые параметры защитных устройств в паспорте. Если этих данных нет, то вполне допустимо использовать автоматы на 16 А, а электропроводку от них проложить все тем же медным трехжильным кабелем на 2,5 мм2.

Расчет суммарной мощности потребителей, планируемых для подключения к остальным розеткам, целесообразен, только если среди них есть электронагреватели. Во всех остальных случаях автоматических выключателей на 10 или 16 А бывает вполне достаточно.

И еще один немаловажный момент: все отходящие розеточные линии в бане, включая линию питания электронагревателя, бойлера, кондиционера и стиральной машины, нужно дополнительно защитить с помощью УЗО. Дифференциальный ток применяемого устройства – не более 30 мА, номинальный ток контактной системы – на ступень выше, чем у автомата линии.

Устройство защитного отключения (УЗО)

Теперь, собрав вместе всю защитную аппаратуру, нужно выбрать корпус распределительного щитка так, чтобы в него все это поместилось. Типовая схема щитка приведена ниже, но вариантов ее бывает много.

Типовая схема щитка для бани

Рекомендуется оставить процентов 30 запаса по объему на расширение и развитие. Щиток устанавливаем в предбаннике так, чтобы в него было удобно ввести питающую линию.

Прокладка линии питания

Баню не требуется подключать к воздушным линиям сетей, транспортирующих электроэнергию по дачному поселку или деревне. Ее подключают к электрощитку, расположенному в основном строении. Возможно подключение к вводно-распределительному щитку, где находится электросчетчик, при условии, что в нем имеется место для установки дополнительного автоматического выключателя и возможность вывода дополнительной линии.

Автоматический выключатель, защищающий линию питания бани, выбирается из суммарного тока ее нагрузки. Для этого потребуется сложить мощности всех одновременно включаемых потребителей. По этому току выбирается сечение кабеля или СИП.

Подачу напряжения в баню можно выполнить двумя способами: воздушной или подземной линией. Рассмотрим, как сделать лучше, определив достоинства и недостатки обоих способов.

Воздушная линия питания

Такой способ ввода питания в помещение бани выгоден, если прокопать траншею для кабеля на участке не представляется возможным.

Времена алюминиевых проводов, закрепленных на фарфоровых изоляторах, канули в лету. Теперь воздушные линии прокладываются с использованием самонесущего изолированного провода, сокращенно – СИП. Его жилы имеют изоляцию по всей длине, устойчивую к атмосферному воздействию и не разрушающуюся под действием солнечных лучей.

А главное достоинство СИП – он не боится так падения деревьев, как голый алюминиевый провод. Мало того, что он выдерживает большее усилие на разрыв, но и за счет прочной изоляции организовать на линии короткое замыкание очень трудно. По этим же причинам он безопасен, поскольку собранная правильно линия не имеет открытых токопроводящих элементов.

Конструктивно самонесущие изолированные провода разделяются на типы:

  • СИП-1, СИП-1а – рабочие изолированные проводники скручены вокруг несущей жилы, имеющей увеличенное сечение. Эта жила используется в качестве нулевого защитного (РЕ) или совмещенного (PEN) проводника. У СИП-1 она не имеет изоляции, поэтому прокладка его по стенам зданий и в зоне, доступной для прикосновения, запрещена. Крепление провода – за несущую жилу.
  • СИП-2, СИП-2а – имеют ту же конструкцию, но больший рабочий температурный диапазон.
  • СИП- 4 (не путать с четырехжильными проводами!) – все жилы одинакового сечения, крепление осуществляется путем их одновременного зажима.

Провод СИП-4 используется только для выполнения вводов в здание, для прокладки магистральных линий его использовать нельзя. Для этого используются СИП-1 и СИП-2. Их-то как раз и потребуется применить для транспортировки электроэнергии от дома к бане.

Для крепления СИП используется специальная арматура – анкерные зажимы, крепящиеся либо за несущую жилу (СИП-1, СИП-2), либо за все жилы одновременно (СИП-4). Чтобы зацепить зажим к столбу или стене дома, используются соответствующие кронштейны. Естественно, что для каждой модели провода арматура своя.

Арматура для крепления СИП

Конструкция линии СИП от дома к бане будет зависеть от местных условий: расстояния между объектами, наличия на трассе препятствий, возможности крепления анкеров к фасадам. При больших расстояниях могут потребоваться дополнительные опоры, возможно использование существующей опоры, на которой находится узел учета. От всего вышеперечисленного будет зависеть выбор как самого провода (возможно даже применение СИП-4), так и крепежной арматуры для него.

При проектировании линии лучше обратиться к специалистам в этой области.

Ввод СИП в здания с подключением непосредственно к коммутационным аппаратам хоть и применяется, но имеет ряд недостатков:

  • Сложно обеспечить хорошее соединение с зажимами автоматических выключателей, так как материал токопроводящей жилы СИП плохо деформируется, контакт получается точечным. В месте присоединения возможен перегрев.
  • Провод очень жесткий, резкие повороты в малых объемах распределительных щитков трудновыполнимы.
  • Из-за того, что жилы не имеют общей оболочки, трудно обеспечить защиту ввода от попадания влаги и пыли там, где это необходимо.

Поэтому для ввода в здание используются обычные кабели.

Ввод в здание от СИПа кабелем

Подключение их к проводам линии производится с помощью герметичных ответвительных зажимов, также относящихся к стандартной арматуре для СИП.

Кабельная линия питания

Главное достоинство питания бани кабелем – полная его невидимость. Но это же свойство является и главным недостатком: при необходимости со временем провести на участке земляные работы про него нужно не забыть.

Если прокладка кабеля производится в процессе строительства дома вместе с баней, то места для вывода и ввода линии организуются заблаговременно. Для этого заранее выполняется закладка труб в фундаментах. На этом этапе можно прокопать траншею, закопать в нее кабель, оставив его концы внутри недостроенных зданий. При этом обеспечив их надежную защиту от попадания влаги.

Если же прокладка выполняется между уже готовыми зданиями, то в местах ухода кабеля под землю он защищается от механических воздействий стальными трубами. Они обязательно сгибаются так, чтобы переход кабеля из вертикальной плоскости в горизонтальную проходил внутри трубы. К трубам обязательно привариваются болты для подключения к контуру заземления. Делается это до прокладки кабеля в них.

Через стальные трубы осуществляется и проход кабелей сквозь стену. Место ввода герметизируется несгораемыми материалами.

Траншея для прокладки – глубиной не менее 0,8 м. На дно ее насыпается песчаная «подушка» толщиной около 10 см, после прокладки кабеля она засыпается еще таким же слоем песка. Не стоит вытягивать кабель в струнку – небольшие зигзаги позволят демпфировать влияние сезонных подвижек грунта.

Прокладка кабелей в земле

Поверх песчаной подушки укладывается красный кирпич для механической защиты. В последнее время допускается вместо этого покрыть все дно траншеи поверх кабеля специальной сигнальной лентой, чтобы при раскопках заблаговременно обнаружить место, где рыть дальше нельзя.

Далее траншея засыпается грунтом без строительного мусора.

Контур заземления бани

Баня относится к объектам повышенной электроопасности, поэтому наличие собственного контура повторного заземления крайне желательно. Его сопротивление не нормируется, поэтому можно обойтись без сложных расчетов.

Если ваш дом, от которого питается баня, сам не имеет контура заземления – вопрос становится еще более актуальным.

Простейший контур заземления можно сделать из трех стальных труб или уголков длиной 2-3 метра, забитых треугольником на расстоянии 2–3 м друг от друга. Перед этим нужно выкопать траншею по периметру этого треугольника глубиной 0,5 м.

Схема контура повторного заземления здания

Трубы почти полностью забиваются по углам, соединяются между собой стальной полосой. Соединение выполняется сваркой, места швов окрашиваются для защиты от коррозии. Все остальные детали, находящиеся в земле, окрашены быть не должны.

От контура к стене здания выводится контактный вывод из той же полосы. К нему приваривается болт для крепления заземляющего проводника. Сам проводник желто-зеленого цвета сечением не менее 10 мм2 соединяет с контуром РЕ-шину щитка бани. Место соединения защищают от коррозии, допускается применение специального бокса.

Вывод от контура заземления

Стальная полоса, начиная от места выхода из земли, окрашивается в черный цвет, либо чередующимися желто-зелеными полосами.

И напоследок

Как видите, даже такой простой с точки зрения электроснабжения объект, как баня, при электрификации требует некоторых специальных знаний и навыков. Здесь вы сможете разобраться с основными нюансами работ и выполнить подключение самостоятельно.

Если же вы сомневаетесь в своих силах, рекомендуем воспользоваться профессиональной помощью. В таком случае представленный здесь материал поможет проконтролировать, насколько эта помощь была действительно профессиональной.

Электропроводка в бане своими руками

Как вы понимаете, банное помещение является постройкой с высокой влажностью и температурой. В связи с этим электромонтаж в данном помещении имеет свои особенности, а главное, отличия от монтажа проводки в доме. В этой статье мы предоставили пошаговую инструкцию о том, как должна проводится электропроводка в бане своими руками и какие требования к ней предъявляются.

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.

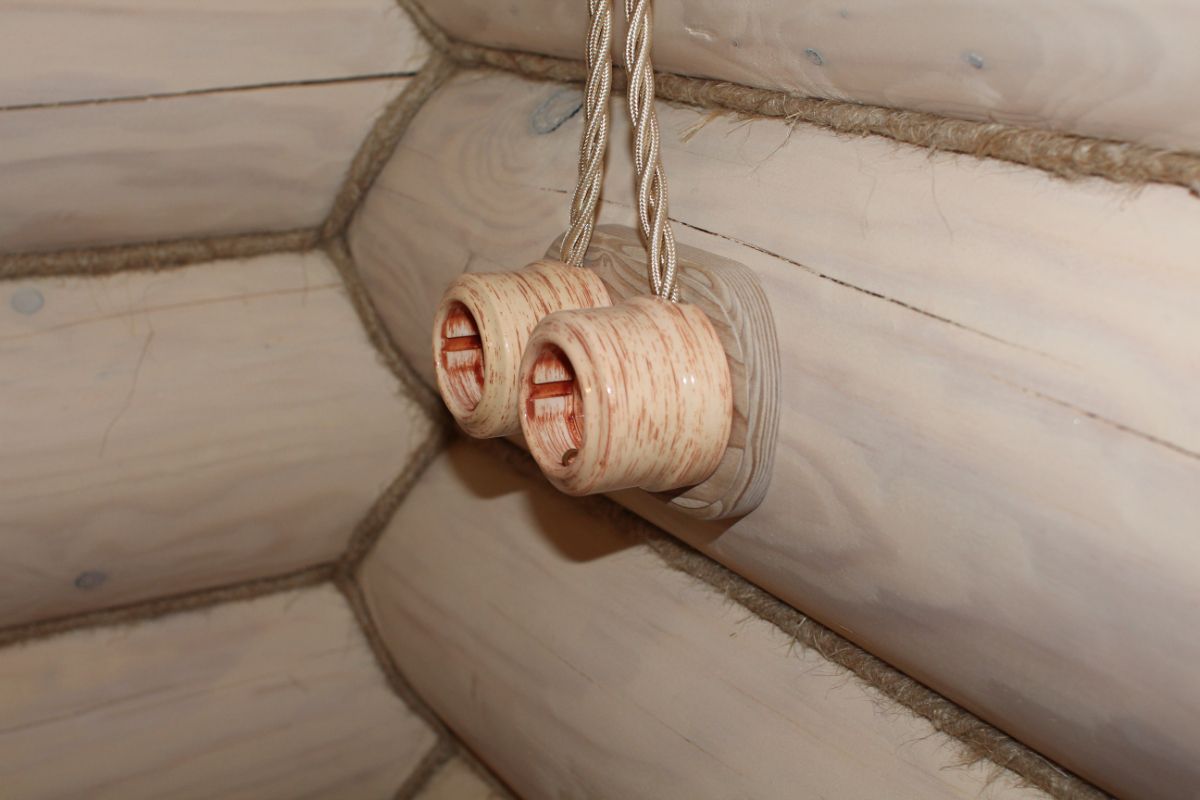

  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Составление схемы

Предоставляем к вашему вниманию схему электропроводки в бане:

По аналогии можно и самостоятельно начертить схему, главное отметить все элементы и указать точные места их размещения.

Распределительный щиток рекомендуется вешать в тамбуре либо комнате отдыха, т.к. данные комнаты имеют невысокую влажность.

Основной процесс

Для того, чтобы сделать проводку в бане своими руками нужно провести комплекс мероприятий, а именно:

  1. Посчитать сечение кабеля.
  2. Выбрать электроустановочные изделия.
  3. Проложить проводку от дома до бани.
  4. Выполнить внутренние электромонтажные работы.

Рассмотрим кратко каждый из этапов, после чего предоставим Вам наглядную видео инструкцию данного мероприятия.

Расчет подходящего сечения

На данном этапе необходимо правильно рассчитать поперечное сечение жил, чтобы в будущем электропроводка в бане смогла выдержать токовые нагрузки.

Лучше всего рассмотреть технологию расчета на примере.

Допустим, в бане у нас будет 5 светильников по 100 Ватт, электрическая печь-каменка и обогреватель (в комнату отдыха). Средняя мощность печи-каменки составляет 4 кВт, обогреватель потребляет еще 2 кВт. Итого мы имеем 6,5 кВт потребляемой мощности от всех электроприборов. К данной цифре необходимо прибавить минимальный запас мощности, около 20%, что будет составлять в итоге 8 кВт. Чтобы определить величину тока, по которой мы сможем выбрать подходящее сечение, необходимо нашу общую мощность разделить на напряжение (обычно это 220 В). В результате получается, что 8000/220 = 36 ампер. Вполне целесообразно выбрать для бани медный кабель сечением 4-6 мм.кв., который способен выдержать такие токовые нагрузки.

Обращаем ваше внимание на то, что по такому же принципу производится расчет подходящего автоматического выключателя. Только в этом случае используется мощность не всех приборов, а необходимого контура, к примеру, освещения либо отдельно для печи. При этом учитывается номинальный ток самого слабого места, например, для большинства розеток – 16А, а также сечение проложенного кабеля, см. ПУЭ таблица 1.3.4.

Выбор фурнитуры

Пользуясь советами, которые мы Вам предоставили, необходимо самому выбрать электрическую фурнитуру и остальные составляющие элементы для электропроводки в бане.

Как мы уже сказали, для розеток и выключателей в бане лучше всего использовать кабель ВВГнг-LS, либо аналог – NYM. Минимальное сечение для розеток должно составлять 2,5 мм.кв., а для выключателей 1,5 мм.кв.

Светильники должны быть влагозащищенными, при этом их характеристики должны подходить для помещений с повышенной температурой (для парилки). У розеток и выключателей степень защиты должна быть более чем IP-54, а корпус должен быть устойчив к повышенным температурам.

Автомат на розетки ставьте на 16А, на освещение 10А. Номинал вводного автомата зависит от схемы щита и нагрузки в бане. УЗО рекомендуется ставить на номинал выше, чем номинальный ток автомата. Про ток утечки было сказано выше.

Обязательно приобретайте количество всех материалов с запасом, т.к. иногда попадается брак либо расчеты бывают неточными.

Прокладка кабеля с улицы

На данном этапе электропроводку необходимо подвести с уличного щитка к банному щитку. Существует воздушный и подземный способ прокладки. Какой выбрать Вам, мы тут не советчики, можем лишь только рассказать Вам о преимуществах и недостатках обоих способов.

Воздушный способ прокладки проводки более дешевый, но в то же время и менее долговечный (из-за того, что используется кабель, подвешенный в воздухе). Иногда происходит обрыв линии при сильных порывах ветра, либо механическом повреждении. О том, как провести электропроводку на тросе мы рассказывали в соответствующей статье.

Подземный способ прокладки трудоемкий и более дорогой. Нужно использовать бронированный кабель или обычный, но в последнем случае его прокладывают в трубе. Также следует учесть требования и рекомендации описанные в статье: как провести кабель под землей.

Все же, наш совет – воздушная прокладка электропроводки к бане, т.к. в этом случае вы сэкономите свои деньги и сделаете все очень быстро. Повреждение воздушной линии происходит крайне редко, поэтому переплачивать нет смысла.

Внутренняя разводка

На данном этапе необходимо осуществить монтаж электропроводки изнутри по всем комнатам в бане. Как мы уже говорили, необходимо использовать открытую прокладку провода в специальной гофре из негорючего материала, в кабель-канале или на изоляторах.

Когда вся проводка будет полностью разведена по комнатам и соединена с фурнитурой и светильниками, необходимо подсоединиться к автоматическим выключателям, УЗО и другой защитой аппаратуре в щитке.

Важно! В связи с опасностью и сложными условиями окружающей среды в банях, лучше доверить эту работу специалисту, но теперь вы сможете проконтролировать правильность его действий при монтаже.

Видео инструкция

Предоставляем к вашему вниманию инструкцию по монтажу проводки. Видео ролик поможет ответить Вам на некоторые возникнувшие вопросы и более наглядно покажет Вам всю технологию!

Теперь вы знаете, как может быть проведена электропроводка в бане и парилке своими руками. Надеемся, предоставленное пошаговое руководство, схема и основные требования помогли вам разобраться с этим вопросом!

Электропроводка в бане:выбор марки кабеля и способа прокладки

Электропроводка в бане всегда была достаточно спорной темой для обсуждения,потому что нормативные требования разрабатывались давно и с учетом старых электротехнических материалов.

Содержание:

В последнее издание ПУЭ были внесены изменения,касающиеся бань и саун.

Начнем с того,что в ПУЭ указано:

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

Скрытая проводка рекомендуется для того,чтобы уберечь кабель от высоких температур. Обратите внимание на то,что  оговаривается только назначение помещений. Без учета материалов стен.

Да, в кирпичных,панельных зданиях скрытая в штукатурке проводка-самый наилучший вариант.

А вот предложение о допустимости открытой прокладки кабелей ,как раз,касается деревянных строений,типа бань.

Запрет на металл понятен:

  • при высоких температурах очень быстро нагревается
  • в мокрых помещениях очень быстро начинает коррозировать

В последнем ПУЭ  разрешен монтаж скрытой проводки в деревянных домах. Но,для бани,все же, лучше выбрать открытую прокладку:

  • открытый доступ для постоянного контроля за ее состоянием
  • в случае короткого замыкания есть шанс увидеть,предотвратить,во время принять  меры…

Способы прокладки проводов и кабелей в бане

Существуют следующие способы открытой прокладки проводов и кабелей:

  1. в металлической трубе
  2. в гофре
  3. в кабель-канале
  4. на изоляторах

Поскольку в металлической трубе нельзя,то остается только три способа. Прокладка кабеля в гофре или кабель-канале вполне приемлема для всех помещений,кроме парной.

Наиболее популярен монтаж кабеля в гофре открыто по стене,что соответствует требованиям ПУЭ.

Открытая прокладка кабеля в гофртрубе

Но и открытая проводка на изоляторах в стиле ретро в последнее время также высоко востребована в деревянных частных домах. Ее тоже можно монтировать в бане,если использовать специальный кабель.

Помещение парной-это особый случай. В ней присутствует  и высокая температура и повышенная влажность. Поэтому всю проводку нужно сделать так,чтобы в парной ее просто не было. Например,для освещения,сделать минимальный ввод кабеля через стену с соблюдением всех противопожарных требований(через металлическую гильзу) и, тут же подключить к светильнику,не выводя кабель на стену.

И все же, в  парной допустимо делать прокладку кабеля при условии использования  специальной термо и влагоустойчивой марки  кабеля.

Выбор марки кабеля для бани

Выбор марки кабеля зависит от назначения помещения и приборов подключения. Во всех помещениях,кроме парной нужно использовать кабель с пониженным выделением дыма и не поддерживающий горение:  ВВГнг LS 3х2,5мм2 для подключения розеток, а ВВГнг LS 3х1,5мм2 -для приборов освещения.

В парной,если вы хотите, все-таки,проложить кабель по стене, нужно использовать термостойкие марки кабеля,такие как:

  • до 180 градусов выдерживают многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКВ. Изоляция у них из органической резины повышенной твердости на основе кремния.
  • до 200 градусов выдерживает провод ПМТК-

Работает в пределах температур от -60 до +200 0С.  Выпускается  одножильный и  двужильный с медной многопроволочной жилой. Применяется для монтажа электрооборудования и приборов с номинальным напряжением до 660В переменного тока частотой 50Гц и постоянном напряжении 1000В в цепях электрических устройств общепромышленного применения, внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электроплит и других устройств, подверженных воздействию повышенных температур и повышенной влажности.

Термостойкие провода могут понадобиться для подключения электро каменки. В остальных случаях, лучше всего избегать каких-то критических решений при монтаже электропроводки  в бане.

Для электрической банной каменки обязательно устройство заземления.

Подключение сарая, бани, хозяйственного блока, гаража к электросети дома

В каждом помещении проведение электропроводки имеет свои особенности. Особенно это касается таких помещений, как баня, хозяйственный блок, гараж, сарай.

В бане довольно жарко и влажно, поэтому к электропроводке выдвигаются особые требования. Повышенная температура и влажность в бане, как в принципе и в сарае, и в хозяйственном блоке, и гараже, отрицательно сказываются на состоянии электропроводки. Проводка должна быть проложена до начала внутренней отделки.

Специалисты называют идеальным вариантом проведение отдельной линии подачи электричества от главного распределительного щитка и индивидуальный контур защитного заземления. Прежде чем устанавливать проводку, нужно правильно рассчитать мощность всего подключаемого оборудования в помещении. Это даст параметры для подбора защитного автомата и сечение вводного  кабеля. Рекомендуем выбирать сечение кабеля с некоторым запасом.

Как правило, бани и сараи строятся из экологичного материала – дерева. Но дерево сильнее подвергается возгоранию из-за неисправности электрической проводки в отличие от других строительных материалов. Именно поэтому монтаж проводки в бане и других деревянных помещениях должен быть открытым. Открытая электрическая проводка упрощает обслуживание коммуникационных сетей и при необходимости ремонт.

В открытой схеме электропроводки используется специальный кабель-канал; его конструкция произведена из несгораемых материалов. Специальные кабели-каналы производятся в различных конфигурациях и разных цветовых вариациях, в том числе и под дерево.

Все кабели в помещении должны быть строго уложены горизонтально или вертикально без перекручивания.

Если проводку сделать скрытой, то её можно проложить в металлических трубах или за подвесными потолками. В таких случаях нужно позаботиться о качественной изоляции стыков кабелей.

Существует два способа подведения электропроводки к бане, сараю или гаражу: по воздушным или подземным линиям.

Прокладка кабеля воздушным путем

Установка воздушной линии – более экономичный вариант. При таком способе монтажа нужно учесть, что кабель должен быть на строго регулируемой высоте.

Как правило, для воздушной линии выбирают самонесущий изолированный кабель СИП. Его срок службы составляет 25 лет. Такой кабель покрыт специальным атмосферостойким покрытием и несущими элементами, устойчивым к нагрузкам. Но такие кабели сложно подключить к автомату защиты. Через деревянные стены кабель СИП можно вводить через металлическую втулку. Кабель СИП – алюминиевый; такой кабель вести по чердачному помещению категорически запрещено, поэтому в самом помещении используются другие кабели.

Прокладка кабеля в земле

Более затратным вариантом является установка подземной линии. Для этого необходимо выкопать траншею глубиной в 1 метр. Для подземной линии выбирают кабель ВБбШв, изготовленный из медных жил в бронированной защите. Такой кабель при подземной прокладке  является более безопасным в отличие от кабеля СИП.

Если используется не бронированный кабель для прокладки по землей, то кабель должен быть проложен в металлической трубе, а при вводе в помещение кабель опять-таки проходит через металлическую втулку.

Для прокладки подземной линии вырывается траншею, на дно которой засыпается песочная подушка. На неё устанавливается кабель, поверх него засыпается песок, а затем земля.

При монтаже подземной линии нужно позаботиться о том, чтобы не было опасного натяжения или механического повреждения кабеля. Для этого кабель устанавливается в траншее волнами.

После подведения кабеля к бане в бане, сараю или гаражу необходимо установить щиток в помещении. Гораздо удобнее, когда есть собственный автомат в щитке и в доме, и в помещении, где монтируется проводка.

В щиток в бане монтируется входной автомат и УЗО, предусматривающие типовую схему электропроводки.

виды прокладки, правила безопасности и самостоятельный установка

Баня – это влажное и жаркое помещение, поэтому электрификация здесь имеет свои особенности. Такие условия, как высокая влажность и вместе с ней температура, могут негативным образом влиять на проводку и на возможность безопасной эксплуатации всех благ электричества. Как сделать электропроводку в бане, чтобы она была по-настоящему безопасной? Есть несколько правил.

В случае с банями идеальным вариантом можно считать электрификацию через отдельный кабель от главного распределительного щита. В идеале рекомендуется применить отдельный контур под заземление. Ниже мы рассмотрим способы прокладки кабелей.

Скрытая и открытая проводки

Баня из бруса, сруба или любого другого натурального материала – это самый экологически чистый вариант. В таком помещении можно приятно провести время и отдохнуть. Но кроме этих свойств и характеристик древесина наиболее подвержена возгораниям, которые чаще всего случаются из-за различных неполадок в проводке.

Многим людям хочется, чтобы элементов проводки не было видно, однако для безопасности электропроводка в бане из сруба должна быть открытого типа. Закрытая таких возможностей не дает. Здесь все коммуникации спрятаны под отделочными материалами.

Особенности открытой проводки

Использование такой схемы делает процесс обслуживания и ремонта электрических коммуникаций более простым. В случае какой-либо поломки всегда можно выявить место неисправности и оперативно решить проблему.

Монтаж электропроводки в бане проводится с использованием специальных кабелей- каналов. Эти приспособления снижают риск возгорания деревянной конструкции практически до нуля – материал, из которого они изготовлены, не горючий.

Существует множество таких изделий разных конфигураций – их различают по цветам. Это светло-коричневый, белый или коричневый.

Чтобы пользоваться электричеством было максимально безопасно, а элементы проводки не нагревались сверх допустимого предела, кабель-каналы заполняют до 60%. Если же заполнить конструкцию полностью, то теряется возможность отведения лишнего тепла. Это и есть частая причина замыканий и пожаров.

Закрытая

Специалисты допускают такую возможность. Электропроводка в бане под вагонкой может быть проложена, но лишь в том случае, когда кабель будет надежно защищен гофрированной трубой. Но лучше всего использовать открытый как более безопасный способ.

Проект и основы безопасности

Монтаж электропроводки в бане, как и в любом другом помещении, начинается с разработки схемы. Любые элементы коммуникаций должны быть уложены лишь строго по вертикали или горизонтали. Не допускаются перегибы кабелей или же их перекручивания. Чтобы проводка не портила внешний вид вид помещения, ее размещают в самых незаметных местах. Однако при этом не стоит размещать элементы системы перед дверными проемами или в углах, возле приборов отопления и труб из металла.

Иногда электропроводка в бане может быть и закрытого типа. Но такой вариант можно использовать, если коммуникации расположены в трубе из металла или же за системой подвесных потолков. Особого внимания в данном случае требует качество изоляции соединений кабеля – именно плохая изоляция часто становится причиной пожаров.

Варианты прокладки силовой линии

Основной силовой кабель можно подвести различными способами. Так, можно проложить его по воздуху или же под землей. Выбор подходящего варианта зависит от удаленности возведенного строения от распределительного щита.

Электропроводка в бане должна закладываться еще в момент разработки самой постройки, и выбор решения по протяжке силовой части также должен быть выбран заранее исходя из особенностей. И у воздушного, и у подземного способа есть свои достоинства и недостатки.

Особенности проводки в парилке, класс защиты электроприборов

На этапе обустройства парилки нужно помнить о том, что в подобном помещении запрещено наличие розеток и выключателей. Эти элементы допускаются, но установка их разрешается только в помещениях для отдыха, а также в предбанниках. По нормам безопасности розетки, как и выключатели, должны монтироваться не ниже, чем девяносто сантиметров от пола.

Что касается класса защиты, то все электроприборы должны иметь показатель не меньше IP-44. Светильники должны соответствовать классу IP-54. Электропроводка в бане проектируется таким образом, чтобы длина провода до прибора была максимально короткой. Также запрещено размещать электрокоммуникации под печкой.

Прокладка силовой линии по воздуху

Это достаточно экономичный вариант. Если расстояние от щитка до постройки составляет более 25 метров, тогда устанавливают промежуточную опору. Прокладка может осуществляться на изоляторах из фарфора либо при помощи растяжки.

Важно, чтобы кабель в процессе монтажа оказался на строго правильной высоте. К примеру, если монтаж осуществляется над проезжей частью, тогда разрешено устанавливать его не ниже, чем шесть метров над поверхностью земли. Если же кабель прокладывают над тротуаром или любой другой не проезжей дорогой, тогда допустимая высота – не ниже 3,5 метра. К самой бане кабель подводится на высоте не менее 2,75 м.

Для обыкновенной прокладки по воздуху применяют самонесущий кабель изолированный или СИП. Срок службы его составляет 25 лет. Эти изделия обозначаются следующим образом: СИП-3, СИП-2А, СИП-4. Они оснащаются специальным защищенным от атмосферных воздействий изоляционным материалом. Недостаток такого кабеля: из-за его особенностей данный вариант трудно подвести к автомату защиты.

Что касается самого кабеля, то в помещение он вводится через деревянную стену либо втулку из металла. Сечение силового кабеля должно быть не менее 16 кв. мм – он может выдерживать ток до 63 А. Если подключение однофазного типа, то максимум составит 14 кВт мощности. Когда подключение трехфазное, тогда кабель может выдержать 42 кВт. Для бань этой мощности более чем достаточно. Еще один недостаток, которым обладает этот кабель, – он плохо поддается сгибанию.

СИП изготовлен из алюминиевого провода, а его недопустимо проводить через чердаки.

Именно поэтому прямо в помещение вводят коммуникации другого типа – NYM, ВВГ или же НГ. Сечение этих кабелей составляет от 10 кв. мм. Для соединения необходимо применять герметичные соединители, а кабель СИП закрепляют на специальные анкерные натяжители.

Подземный монтаж

Такая прокладка более дорогая. В этом случае нормами предполагается траншея до 1 метра глубиной. Кабель необходимо приобрести более дорогой – В56Шв. Он бронированный, а его жилы медные. В соответствии с высокой ценой он имеет больший уровень защиты. С ним электропроводка в деревянных банях считается более безопасной. Данный кабель имеет стальную оплетку между внутренней и наружной оболочками из пластика. С этой защитой такому изделию не страшны мыши, кроты, а также любые природные катаклизмы.

В случае с прокладкой под землей металлический трубопровод не применяют – в трубах будет скапливаться конденсат. Ввод в помещение будет осуществляться через такую же втулку.

Чтобы выполнить подземный монтаж силовой части, необходимо вырывать траншею до 0,7 м в глубину. На дно ямы засыпают песок, затем укладывают кабель, а после снова засыпают песком. В процессе прокладки очень важно не допустить натяжений.

Электропроводка в бане своими руками: пошаговая инструкция

Вся работа будет происходить в несколько шагов. Так, подготовительный этап подразумевает закупку и подготовку всех необходимых материалов и инструментов, проектные работы. Далее производится сам монтаж.

Подготовительные работы

Для того чтобы начать монтажные работы, нужно подготовить все необходимые материалы и инструменты. Это кабели определенного сечения, металлорукав, розетки, выключатели, изолента. Также следует подготовить инструменты для электрических работ. Если баня строилась на каменном или бетонном основании, тогда следует подготовить еще и шпатлевку.

Очень важно правильно подобрать кабель. Для определения правильного сечения определяют нагрузку, на которую будет рассчитана электропроводка в бане. Правила рекомендуют для силы тока 19 Ампер использовать кабель сечением 1,5 мм2, для тока 70 А подойдет сечение 10 мм2.

Также можно воспользоваться следующей формулой: максимально возможная нагрузка кВт / напряжение В. При расчетах важно учесть все приборы. Что касается выбора металлорукава, то следует отдать предпочтение более гибкому варианту. Толщина стенки должна быть не меньше 2 мм.

Внутренние монтажные работы

Когда силовой кабель уже проложен, осталось выполнить внутренние работы – в бане провести электропроводку и присоединить все розетки, выключатели и другое оборудование.

В процессе работы важно запомнить три вещи – фазу, ноль и землю. Первая – основной провод, которой осуществляет циркуляцию тока. Ноль нужен для заземления внутри электросети. Земля используется для заземления конкретных приборов. Ни в коем случае нельзя перепутать эти провода.

Чтобы найти фазу, нужна индикаторная отвертка. В момент соединения жала отвертки с фазой индикатор будет гореть. Земля – разъем отдельный. Теперь нужно подключать к питающему силовому участку распределительный щиток.

Как установить внутренний щиток

Щиток обычно устанавливают в предбанниках либо в комнатах отдыха. Непосредственно в нем монтируется входной автомат, а также УЗО. Устройство защитного отключения необходимо для обеспечения пожарной безопасности и надежной эксплуатации приборов освещения и других электрических устройств. Для бани УЗО просто необходимо, так как там повышенный уровень влажности.

Розетки, выключатели, коробки для внешнего монтажа проводки должны быть с защитой от брызг. Ввод рекомендуют выполнять снизу. Предварительно следует подготовить колено U-образной формы – это делается для того, чтобы конденсат не мог попасть внутрь приборов.

Вся электропроводка в бане должна выполняться только через дифавтоматы или же специальные устройства защитного отключения, но ток отключения должен быть от 10 до 30 мА. Рекомендуется для парилки, а также для моечной применять пониженные напряжения. Однако для этого понадобится дорогостоящая система. Специалисты советуют каждый месяц проверять работу устройств защитного отключения. Всю проводку желательно выполнять кабелем с двойной изоляцией, дабы избежать возгорания помещения при коротком замыкании. В топочной и в парилке лучше всего подойдет обыкновенный термостойкий провод.

Что касается освещения, то предпочтительнее использовать низковольтное оборудование. Проводники должны соединяться только клеммным методом. Также не следует забывать о заземлении и защите от молнии.

Сама же электропроводка может размещаться как в металлической, так и в гофрированной трубке из негорючего материала либо в металлорукаве. Коробки для силовых кабелей лучше также использовать из негорючих материалов.

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.

Электропроводка для бани своими руками, советы по монтажу и видеоурок

Если баня является отдельной постройкой, обычно протягивают силовой кабель от главного, расположенного в доме, распределительного щита. Линию защищают отдельным автоматом.

Прокладка силового кабеля

Воздушный способ. Если от бани до дома более 25 м, ставят промежуточную опору. Над проезжей частью кабель располагают на высоте 6 м от земли (не менее), над пешеходной дорожкой просвет должен быть 3,5 м. Для силовой линии используют самонесущие изолированные кабели (СИП) сечением минимум 16 кв. мм. Для бани этого достаточно. СИП закрепляют анкерными зажимами-натяжителями. При переходе в строение бани применяют другие кабели: NYM, ВВГнг (10 кв. мм в сечении), используя герметичные соединители типа «медь-алюминий». В деревянную стену кабель проводят через втулку.

Земляной способ. Этот метод предусматривает использование бронированных кабелей ВБбШв (и подобного типа) с жилами из меди, имеющими сечение 10 кв. мм. Этот кабель укладывают в траншею глубиной не меньше 0,7 м, предварительно засыпав на дно 10—сантиметровый слой песка. Сверху кабель также засыпают песком. В качестве механической защиты можно использовать кирпичи. Если кабель спускается в землю по стене (столбу), используют металлические уголки или трубы высотой 1,8 м и более.
Монтаж кабеля в щиток бани

Ввод кабеля производят через металлическую (стальную) втулку для защиты его от повреждений. Щиток устанавливают в тамбуре или в комнате отдыха. Для подключения к щитку кабель освобождается от брони, и его жилы подключаются к входному автомату. Ставят молниезащиту и делают местное заземление.

Монтаж автоматов и розеток

В щитке монтируют входной автомат и необходимые для проводки электролиний во влажные помещения бани дифавтоматы, автоматы и УЗО, разделяя их на группы. Ток отключения для УЗО выбирают в пределах от 10 до 30 мА. При прокладке электропитания используют провода NYM или ВВГнг. Сечение их, соответственно, выбирают в 1,5 и 2,5 кв. мм для приборов освещения и розеток.
Прокладка электропроводки в бане

Розетки и выключатели должны иметь класс защиты минимум IP-44 (оснащены крышками). Их обычно устанавливают в комнатах отдыха и предбанниках на высоте от уровня пола 80-90 см. В моечной комнате и парной розетки, как правило, не монтируют. Светильники для бани должны быть класса защиты IP-65. Прокладывая провода до электроприборов, выбирают максимально короткий путь, а ввод производят снизу, используя маленькое U-образное колено: в этом случае конденсат не затекает внутрь. Провод выбирают с двойной изоляцией (например, типа ПВС). Для парной и топочной нужен термостойкий провод с силиконовой изоляцией. Провода можно укладывать в металлические или специальные пластиковые трубы, а также в гофрированные гибкие трубки из негорючего материала.

Главное помнить, что монтаж электропроводки в помещениях бани надо выполнять, соблюдая нормы электро- и противопожарной безопасности. Тогда пар действительно будет «легким».

Правила монтажа электропроводки

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
  • Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Меры безопасности при монтаже

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку. В нагревательный бак делать следует отдельный провод – это важно.

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Электропроводка в бане видеоурок

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 158

Электромонтаж бани

Люди, которые строят баню, знают, что надо придерживаться существующих правил во время строительства. Но только специалисты высокой квалификации могут построить баню, выдержанную в лучших традициях такого рода строений.

Важно помнить, что строительство бани является хотя и сложным, но в тоже время увлекательным процессом. Современная баня является местом отдыха души и тела и поэтому просто обязана  иметь не только хорошие банные качества, но и красивый дизайн отделки. Обратившись к профессионалам, проработавшим на рынке уже не первый год, можно не волноваться о качестве выполненных электромонтажных работ. В результате в конце работ вы получаете готовое место, в котором можно оздоровиться и душой и телом.

Истинные любители отдыха в бане не жалеют ни сил ни средств для её строительства, ведь они знают что баня отплатит им здоровьем. На сегодняшний день баню можно построить не только отдельно, но и разместить прямо в доме. Хотя первый вариант обходится несколько дороже, но удовольствия приносит гораздо больше. На сегодняшние время в загородных домах популярно не только русская баня, но и финская сауна.

Электропроводка в бане.

Зачастую одновременно с возведением загородного дома или дачи на участке производится строительство бани, которая в будущем будет своеобразным уголком спокойствия, уголком в котором все проблемы и бытовые вопросы отойдут на задний план.

Для электрификации отдельно стоящей бани лучше всего протянуть к ней отдельную линию от главного распределительного щита. Естественно эта линия должна находится под защитой отдельного автоматического выключателя.

При проектировании электрического ввода в баню, стоит воспользоваться одним из двух способов. В одном случае силовой кабель подводят по воздуху, а во втором под землей. Эти варианты имеют как плюсы, так и свои минусы.

Единственный недостаток, это внешний вид участка, который может быть испорчен висящими проводами. Основные плюсы воздушного метода подведения электричества к бане это низкая стоимость материалов и работ, но если длина линии составит больше 25м придется ставить дополнительную опору. Для такого вида подключения лучше пользоваться проводом СИП, срок службы которого не менее 25 лет, а для его монтажа выпускается специальная арматура. Но даже такие надежные провода имеют некоторые ограничения при монтаже. Главным образом эти ограничения связаны с тем, что жилы провода алюминиевые, следовательно, сам ввод в деревянную баню вводить нельзя, и придется делать переход на медный кабель, например NYM или ВВГнг.

Прокладка кабеля в баню под землей имеет несколько большие трудозатраты, но зато вы получаете участок, внешний вид, которого не испорчен воздушными кабельными линиями. Для такого варианта прокладки используют различные бронированные кабели, которые рассчитаны на долгие годы нахождения под землей. Перед прокладкой кабеля под землей выкапывается траншея, глубина которой примерно 80 см. На дно ее засыпается слой песка толщиной около 10 см. После прокладки кабель снова засыпается песком, сверху которого для полной защиты можно проложить кирпичи, а чуть выше сигнальную ленту. Ввод кабеля в здание выполняется через отверстие в фундаменте внутри металлической втулки.

В щите бани обязательно устанавливается вводной автомат, УЗО и автоматические выключатели, в зависимости от количества потребителей. Следует помнить, что баня относится к помещениям с повышенной влажностью, поэтому УЗО необходимо выбирать с током утечки 10-30 мА.

Электромонтажные работы в бане или сауне надо выполнять, учитывая все нормы и правила электробезопасности и на их основании выбирать способ прокладки и марку кабеля, а также подобрать электрооборудование по степени защиты. Деревянная баня включает в себя несколько помещений, которые относятся к разным категориям электробезопасности.

Электропроводка в парилке должна выдерживать температуру не менее 1700С, как правило, для этих целей используют кабель  VSS, SSJ с силиконовой изоляцией так же допускается прокладка одиночными проводами марок ПМТК, ПРКС, ПРКА, РКГМ проложенными в коробе или гофротрубе.

В других комнатах, не относящихся к помещениям с повышенной влажностью и опасностью, можно выполнить электромонтажные работы кабелем ВВГнг проложенном в пластиковом коробе, не поддерживающем горение.

Следует также помнить, что розетки и выключатели устанавливать в парилке нельзя, а все металлические части светильников должны быть заземлены.

В разделе Фотогалереи работ Вы можете подробно рассмотреть монтаж электропроводки в бане на примере  Электромонтажа бани из клееного бруса.

Компания Электромонтаж-ST быстро, качественно и с гарантией выполнит полный электромонтаж Вашей бани или сауны в Подольском, Домодедовском, Чеховском и Серпуховском районах.

Как работает TiSP

Google TiSP (BETA) — это полнофункциональная комплексная система, которая обеспечивает домашний беспроводной доступ путем подключения вашего беспроводного маршрутизатора TiSP, установленного в туалете, к одному из тысяч узлов доступа TiSP с помощью оптоволоконного кабеля, протянутого через ваш локальный городские канализационные сети.

Установка типичной домашней системы TiSP — это быстрый, простой и в значительной степени гигиеничный процесс — при условии, что вы очень, тщательно следуете этим пошаговым инструкциям.

#1    Удалите стержень оптоволоконного кабеля из установочного комплекта TiSP.

#2    Прикрепите грузило к свободному концу троса, сделайте один безопасный шаг назад и опустите утяжеленный конец в унитаз.

#3    Крепко возьмитесь за оба конца шпинделя, пока ваш друг или любимый человек смывает воду, тем самым активируя запатентованную систему GFlush™, которая направляет утяжеленный кабель по водопроводной системе к одному из тысяч узлов доступа TiSP.

#4    Когда GFlush будет завершен, шпиндель будет (или, по крайней мере, должен) в значительной степени распутываться, обнажая разъем на оставшемся конце. Отсоедините кабель от шпинделя, следя за тем, чтобы кабель не соскользнул в унитаз.

#5    Подсоедините оптоволоконный кабель к беспроводному маршрутизатору TiSP, который имеет специально разработанный противовес, выдерживающий центростремительную силу промывки.

#6    Вставьте установочный компакт-диск TiSP и запустите утилиту установки, чтобы установить панель инструментов Google (обязательно) и остальное программное обеспечение TiSP, которое автоматически настроит сетевые параметры вашего компьютера.

#7    В течение шестидесяти минут — при правильном потоке данных — другой конец вашего оптоволоконного кабеля должен достичь ближайшего узла доступа TiSP, где наши диспетчеры сантехнического оборудования (PHD) удалят грузик и закроют линию. в нашу глобальную систему передачи данных.

#8    Поздравляем, вы онлайн! (Пожалуйста, вымойте руки перед серфингом.)

Примечание: Если у вас возникли трудности с установкой, эксплуатацией или просто использованием TiSP, мы предлагаем присоединиться к справочной группе TiSP.

Профессиональная служба установки
Вы также можете заказать нашу профессиональную услугу установки, которая отправляет целую армию нанороботов, обученных на заводе-подрядчике, из узла доступа TiSP. Нанороботы путешествуют с волнующей нано-скоростью через канализационную систему в ваш дом, чтобы выполнить установку, которая должна быть завершена в течение 15 минут. Примечание: для вашей физической безопасности и эмоционального благополучия, а также с учетом условий работы нанороботов, пожалуйста, убедитесь, что ваш туалет свободен в назначенное время.

Доставка посылок в туалете
С помощью профессиональной услуги по установке вы также можете заказать доставку покупок Google Checkout прямо в ванную комнату через канализационную сеть. Каждая упаковка предварительно запечатана в водонепроницаемую и устойчивую к наноботам сумку из биоразлагаемого пластика на основе кукурузы. В течение ограниченного времени подписчики TiSP, зарегистрировавшие учетную запись Checkout, получат бесплатную доставку в туалет при первых десяти покупках Checkout.

TiSP для предприятий
Мы активно разрабатываем высокопроизводительную версию TiSP, специально предназначенную для малого и среднего бизнеса, включая круглосуточную техническую поддержку на месте в случае проблем с резервным копированием, отключений и удаления данных. .

Узнайте больше о TiSP: часто задаваемые вопросы

Организация ванной комнаты: прокладка кабелей — аккуратная жизнь

12 июля 2013 г.

Я искал решение моей проблемы с прокладкой кабелей в нашей ванной комнате все то время, что мы жили в нашем доме. Со своей стороны стойки в ванной я всегда держу подключенными к сети три электронных устройства, в том числе щетку для лица Clarisonic, электронную зубную щетку Oral B и мой Waterpik. То, как устроена розетка рядом с моей раковиной, сделало так, что я не мог подключить все три сразу, не используя краны.Хотя он постоянно поддерживал зарядку моих наиболее часто используемых устройств в ванной комнате, эта установка была неприглядной, поскольку шнуры торчали в маленьком углу у моей раковины. Я также никогда не мог подключить один из моих нагревательных инструментов на моей стороне. Обычно меня это не беспокоило, потому что я очень редко пользуюсь феном или плойкой. Однако всякий раз, когда я это делала, это оказывалось проблемой, потому что мне приходилось переходить к розеткам у раковины моего мужа Дона, что иногда мешало доступу к его месту, когда мы оба готовились одновременно.Кроме того, поскольку я использую все три устройства с водой, они, как правило, капали на прилавок при зарядке, хотя я высушиваю каждое полотенце после использования. Мне постоянно приходилось протирать прилавок, чтобы он оставался чистым и сухим.

Я думал, что смогу каким-то образом собрать корзину или коробку с удлинителем под ним или внутри, чтобы сделать свое собственное решение для прокладки кабелей, но ничего из того, что я пробовал, не сработало. Несколько месяцев назад я был в магазине контейнеров, выбирая инструменты для управления кабелями для своего домашнего офиса, когда я купил CableBox от BlueLounge (см. этот пост, чтобы узнать больше об этом, если вы его пропустили) и одновременно заметил CableBox Mini.Только после того, как я установил CableBox в своем офисе, я понял, что CableBox Mini вполне может стать идеальным решением проблем с управлением шнуром в моей ванной комнате.

CableBox Mini (34,99 долл. США в The Container Store) идеально помещается между моей раковиной и ближайшей к моему месту розеткой. Мне нравится, что он оснащен удлинителем нужного размера, поэтому мне не пришлось беспокоиться о его поиске, что было одной из моих самых больших проблем, когда я пытался изобрести собственное решение.Три моих устройства удобно лежат на коробке, а все их неприглядные шнуры аккуратно спрятаны внутри. Я использовал свои любимые кабельные стяжки на липучке (3,99 доллара за упаковку из шести штук в The Container Store), чтобы связать шнуры для легкого доступа и общей аккуратности.

CableBox Mini изготовлен из огнеупорного пластика, который остается холодным даже при подключении всей электроники. Верхняя часть поднимается, открывая легкий доступ к 4-гнездовому сетевому фильтру, входящему в комплект поставки.Это также позволяет воздуху проходить через CableBox. Я использую сложенную пополам старую белую тряпку для мытья посуды поверх CableBox, чтобы содержать ее в чистоте и не допускать попадания воды, которая капает с моих устройств в ванной. Я меняю это полотенце раз в неделю, как и все наши полотенца.

Я пользуюсь CableBox Mini уже более двух месяцев и очень доволен им. Я подумываю покрасить его в бронзово-коричневый цвет, чтобы он лучше сочетался со столешницей в ванной.У меня даже есть несколько старых коричневых мочалок, которые я могу обменять на белые, которыми сейчас пользуюсь поверх CableBox. На данный момент я доволен тем, что, наконец, у меня есть работающий инструмент для укладки кабелей, который избавит мою прилавок в ванной от путаницы со шнурами. Теперь у меня даже есть розетки в зоне раковины, чтобы подключать инструменты для укладки, когда захочу, не мешая Дону. Все выигрывают, а мой прилавок в ванной аккуратнее!

*Я не связан ни с одним из брендов или магазинов, упомянутых в этом блоге или видео.Все мнения мои.*

активистов, преследовавших Sinema в ванной, получили мягкое прикосновение от кабельных новостей

Выбор слов ведущими кабельных новостей часто является самым большим отражением как преднамеренной, так и подсознательной предвзятости.

Обратите внимание на мягкое освещение в кабельных новостях студентов, преследующих и преследующих сенатора Kyrsten Sinema (D-AZ) в туалете в воскресенье в кампусе Университета штата Аризона из-за противодействия сенатора 3 долларам.счет примирения 5 триллионов.

В дополнение к прохладному освещению травли в публикациях, MSNBC и CNN представили в понедельник репортаж, который был странным в своем мягком подходе к отвратительному вопросу.

В 7 утра по восточноевропейскому времени в программе CNN New Day соведущий Джон Берман сказал: «Я думаю, никто не обращал на них внимания, как Кирстен Синема, которая вернулась в Аризону и была преследована в ванной некоторыми прогрессистами из ASU».

Отдавая должное, гость Бермана, New York Times , национальный политический корреспондент Джонатан Мартин , дал лучший отчет, чем ванильное описание того, что произошло ведущим CNN.

«Это действительно отражает пересечение линии, которое мы наблюдаем сегодня в политике, — вторжение в личное пространство членов Конгресса, проникновение в дома людей. Думаю, сегодня мы наблюдаем все больше и больше этого в американской политике», — сказал Мартин. — Во-вторых, я думаю, что в ее случае это не очень эффективно, Джон. Если вы что-нибудь знаете о сенаторе Синеме, она не из тех, кто обычно склоняется к такого рода тактикам. На самом деле, во всяком случае, это подтолкнет ее к тому, чтобы копнуть глубже. Так что я просто не считаю это очень эффективной тактикой».

К сожалению, наряду с освещением Fox News, это было исключением, а не нормой с точки зрения освещения поведения протестующих в духе Алинского.

MSNBC Хосе Диас-Баларт лишь вскользь упомянул об инциденте, сказав: «Мы видели, как активисты иммиграционной службы загнали сенатора Синему в ванную».

«Преследование» — это почти эвфемизм для описания того, что случилось с Синемой, которую преследовали и преследовали.

Во время Кэти Тур сообщает заместитель ведущего Джефф Беннетт сказал: «Один из активистов последовал за ней в туалет, стоя возле киоска, поскольку противостояние продолжалось».

Наряду с выбором мягких слов, MSNBC и CNN уделили мало времени инциденту (и не потратят много времени, если вообще потратят, на то, что Синему преследовали и преследовали, когда она вернулась в Вашингтон в понедельник вечером).

Как бы отреагировали СМИ, если бы протестующие правого толка последовали за депутатом? Лиз Чейни (R-WY), которая противостояла бывшему президенту Дональду Трампу , в туалет? Как бы себя чувствовали репортеры, ведущие и эксперты, если бы их преследовали и запугивали в туалете?

Если бы протестующие были консерваторами или республиканцами, освещение в основных СМИ состояло бы из длинных сегментов, резкого освещения и еще более резких слов.

В качестве примера этого двойного стандарта посмотрите не дальше ведущей MSNBC Стефани Руле , которая не освещала инцидент с Sinema в своем шоу в понедельник или вторник, но делала во вторник сюжет о родителях и других протестующих, появляющихся на собраниях школьного совета, демонстрация против мандатов на коронавирус и крайне левых учебных программ.

«Мы видели, как подобные видео появляются по всей стране», — сказал Руле. «Они показывают членов школьного совета, большинство из которых, помните, которые являются неоплачиваемыми волонтерами, которых преследуют и угрожают за то, что они пытаются выполнять свою работу».

Руле взял интервью у президента Национальной ассоциации школьных советов Виолы Гарсии , которая в четверг написала письмо президенту Джо Байдену , прося «федеральных правоохранительных органов и другую помощь в борьбе с растущим числом угроз насилия и актов запугивания, происходящих по всей стране.

Министерство юстиции объявило в понедельник о расследовании подобных инцидентов.

Одно дело, когда родители и другие лица выражают возмущение по поводу школьных советов, делая это решительно, но с уважением, рассказывая членам школьного совета о своем недовольстве во время общественного обсуждения. Другое дело, когда родители и другие люди используют тактику левых в кампусах колледжей, прерывают события и угрожают людям. Их преследование столь же возмутительно, как и действия активистов, которые последовали за Синемой в туалет и пытались запугать ее, нарушив ее личное пространство.

СМИ должны называть вещи своими именами и называть запугивание тем, чем оно является: не «преследованием», а травлей и преследованием. Выбор слов при описании инцидентов или преследований должен быть максимально решительным, как это сделал Руле в отношении непостоянных собраний школьного совета, независимо от стороны, выступающей за агитацию. Хватит обелять неучтивостью и двойными стандартами при освещении левых.

Это авторское мнение. Мнения, выраженные в этой статье, принадлежат только автору.

Латунный слив и перелив для ванны с тросовым управлением поворотом

Латунный слив и перелив для ванны с тросовым управлением поворотом

РЭН-2007-10-__

Коллекция ЧАСТЕЙ

Характеристики

Гибкая латунная трубка подходит для любой модели ванны

Подходит для большинства ванн глубиной от 43 до 61 см (от 17 до 24 дюймов)

Кабельная система для наружного водного пути

Для ванн толщиной от 1 до 11 мм (от 1/32’’ до 7/16’’)

Документы и спецификации

Наличие продукта

Последнее обновление: 2022-02-06 04:49:33

Код
РЭН-2007-10-КК

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ ЧЕРНЫЙ

Статус
В наличии
(ожидаемая дата: 07. 03.2022)

Код
РЭН-2007-10-НН

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ НИКЕЛЬ

Статус
Доступно
(ожидаемая дата: 21 февраля 2022 г.)

Код
РЭН-2007-10-ВВ

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ SATIN COPPER

Статус
В наличии
(ожидаемая дата: 07.03.2022)

Код
РЭН-2007-10-ГГ

наименование товара
ОТХОДЫ ЛАТУНИ И ПЕРЕЛИВ ПОЛИРОВАННЫЙ НИКЕЛЬ

Статус
В наличии
(ожидаемая дата: 07.03.2022)

Код
РЭН-2007-10-СС

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ ХРОМ

Статус
В наличии
(ожидаемая дата: 08.02.2022)

Код
РЭН-2007-10-ГГ

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ ЗОЛОТО

Статус
Малое количество
Контакт 1-800-463-3871

Код
РЭН-2007-10-ЛЛ

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ SATIN BRASS

Статус
Малое количество
Контакт 1-800-463-3871

Код
РЭН-2007-10-ТТ

наименование товара
ЛАТУННЫЕ ОТХОДЫ И ПЕРЕЛИВ VENITIEN BRZ

Статус
В наличии
(ожидаемая дата: 07. 03.2022)

советов по установке или замене вентилятора в ванной — Forbes Home

1.Определение размера и мощности вентилятора

Перед снятием вытяжного вентилятора для ванной комнаты обратите внимание на маркировку и измерьте его внешний профиль. Это может быть полезно при определении типа вентилятора, который следует приобрести в качестве замены.

Вентиляторы бывают разных размеров и мощностей в зависимости от площади помещения, которое они обслуживают. В большинстве магазинов освещения и розничных продавцов товаров для дома есть множество вариантов. При замене существующего вентилятора самый простой вариант — заменить старый вентилятор на аналогичный по размеру.

Для новых установок в помещениях со стандартной высотой потолков 9 футов просто рассчитайте площадь вашей ванной комнаты, чтобы определить размер вентилятора, который вам нужен.

В целом размеры вентиляторов можно разделить на три категории:

  • Небольшие вентиляторы могут разместиться на площади до 70 квадратных футов, что лучше всего подходит для небольших ванных комнат.
  • Средние вентиляторы могут проветривать от 70 до 100 квадратных футов.
  • Большие вентиляторы лучше всего подходят для помещений, где требуется вентиляция площадью более 100 квадратных футов.

2. Снимите старый вытяжной вентилятор

Отключите электричество в комнате/доме с помощью выключателя. При работающем вентиляторе извлекайте/ослабляйте плавкие предохранители или переключатели, пока вентилятор не остановится. Рекомендуется оставить записку на электрической панели, чтобы никто другой не включил питание, пока вы выполняете замену.

Надев защитные очки, чтобы мусор не попал в глаза, используйте отвертку, чтобы снять решетку со старого двигателя вытяжного вентилятора. Используйте тестер цепи, чтобы убедиться, что в настоящее время электричество не поступает на вытяжной вентилятор.

Если виден пластиковый электрический разъем или вилка, отсоедините провода вентилятора — этот шаг можно выполнить позже, после снятия блока вытяжного вентилятора. Используйте отвертку, чтобы удалить винты, удерживающие старый вытяжной вентилятор на месте, уделяя особое внимание поддержке вентилятора, чтобы убедиться, что он не упадет и не сломается от оставшихся винтов.

После того, как вы сможете опустить узел вытяжного вентилятора, у вас должен быть доступ к любым креплениям воздуховодов или другим жгутам проводов, которые могут удерживать его на месте.Отложите старый блок вытяжного вентилятора в сторону.

3. Снимите старый корпус вытяжного вентилятора

.

Если вы не заменяете свой старый вентилятор копией или модернизированной моделью, в которой используется тот же корпус и кронштейн, скорее всего, потребуется снять старый корпус вытяжного вентилятора с помощью отвертки. Удалите все оборудование, удерживающее старый корпус на месте, а также сам корпус.

4. Трассировка и вырезание для любых регулировок размера отверстия

Поместите новый вытяжной вентилятор в сборе над отверстием, оставленным старым вентилятором, и обведите его по периметру, чтобы установить размер и форму отверстия, которое вам нужно будет вырезать в гипсокартоне потолка.

С помощью вибрационной пилы и надлежащего защитного снаряжения для глаз и рук вырежьте по намеченной линии отверстие соответствующего размера для вашего нового вытяжного вентилятора. Невероятно важно убедиться, что вы не заденете водопроводные или электрические линии на другой стороне гипсокартона.

При установке системы вытяжного вентилятора в первый раз вам также может потребоваться вырезать материал через чердак или подполье над ванной комнатой, в которой вы работаете, сделав вырезы для размещения узла двигателя вентилятора и воздуховода прямо над потолком. дырка в ванной.Для этой части используйте вибрационную пилу, универсальный нож и маску/респиратор, перчатки и защитные очки, так как вы будете работать в пыльном помещении, вероятно, заполненном изоляцией из стекловолокна.

5. Установите новый корпус вентилятора

Поместите новый корпус вытяжного вентилятора поверх и внутрь только что прорезанного отверстия и убедитесь, что все длины и углы отверстия правильные. В этом случае выполните установку корпуса в соответствии с инструкциями производителя по установке. Для любых винтов, используемых для крепления корпуса, необходимо предварительно просверлить отверстия, используя кронштейны корпуса в качестве шаблона для отверстий.

После предварительного просверливания и правильной установки нового корпуса вентилятора убедитесь, что все детали корпуса закреплены и способны выдерживать вес.

Если вы впервые устанавливаете систему вытяжного вентилятора, потребуется монтаж на балку и, возможно, некоторая блокировка между балками, чтобы выдержать вес вентилятора и воздуховода. Не полагайтесь только на гипсокартон, чтобы выдержать вес любого объекта, не предназначенного для такой конфигурации.

6. Установите новый двигатель вытяжного вентилятора

Поднимите блок двигателя вентилятора на место и закрепите его на кронштейнах корпуса с помощью крепежных деталей, предоставленных производителем.

7. Подсоедините провода к новому вытяжному вентилятору

Если вытяжной вентилятор оснащен пластиковым электрическим разъемом или вилкой, подсоедините его к соответствующей точке электрического подключения. Если вытяжной вентилятор не имеет пластикового электрического разъема или вилки или если он не подходит к уже существующей проводке, вам необходимо соединить провода вместе. На этом этапе отключение питания необязательно.

Начните с крепления электрического кабеля к корпусу вытяжного вентилятора проводом длиной от 6 до 8 дюймов, уходящим в коробку.Затем снимите изоляцию примерно на полдюйма с конца каждого провода и, используя накручиваемые электрические разъемы, соедините провода (белый с белым, красный или черный с черным).

Подсоедините оголенный медный провод с помощью заземляющего винта к пластине в распределительной коробке. Обязательно прикрепите кабель скобами к балке или вертикальному элементу каркаса в пределах 12 дюймов от кабельного зажима.

Если вы не уверены в общих принципах подключения или какая-либо часть этого шага кажется вам иностранной, обратитесь к лицензированному электрику для выполнения этой части работы.В любом случае, чтобы быть добросовестным и соответствовать нормам, все электромонтажные работы должны проверяться инспектором по электрике местного строительного департамента.

8. Проверьте правильность установки воздуховода

Для простой установки и замены нет необходимости в модификации существующих воздуховодов. Однако, если воздуховод поврежден или неправильно подключен к новому вытяжному вентилятору, сейчас самое время исправить эти проблемы.

Аналогичным образом, если система вытяжных вентиляторов устанавливается впервые, необходимо определить и расчистить путь для воздуховодов, ведущих наружу дома.Прикрепите алюминиевое колено к выпускному отверстию вентилятора, а затем проложите как можно более прямой путь к внешнему вентиляционному отверстию, используя как можно меньше поворотов. Любые вентиляционные отверстия должны быть надлежащим образом герметизированы и закрыты кожухом снаружи здания.

9. Заделать щели, заменить изоляцию, восстановить внешний вид

С помощью гибкого герметика загерметизируйте область вокруг узла вентилятора, чтобы обеспечить отсутствие воздушных зазоров в точке вентиляции, а также свести к минимуму шум и ухудшающее воздействие вибрации при работе вентилятора.

На чердаке или в подвальном помещении замените смещенную изоляцию и накройте корпус нового вытяжного вентилятора.

В самой ванной восстановите питание и проверьте вентилятор. Если вентилятор работает громко, отключите питание и убедитесь, что вентилятор установлен ровно и все крепления надежно закреплены — большая часть вибрационного шума вызвана плохим креплением или посадкой узла вентилятора. Если вентилятор работает тихо, вы готовы завершить работу.

Установите монтажные пружины и декоративную крышку или решетку нового вентилятора.Воспользуйтесь шпателем, чтобы залатать все следы, сделанные в процессе установки сменного вентилятора, и подкрасьте его соответствующей краской.

Проводка за душевой кабиной? — ДомовладельцыHub

 Показать цитируемый текст

Сомневаюсь, что это приемлемо…
Скобы не обеспечат никакой поддержки, если они не достигнут шипов,
и я никогда не видел, чтобы скобы были достаточно длинными, чтобы пройти сквозь гипсокартон толщиной 1/2 дюйма.
Кроме того, кабели Romex должны располагаться на расстоянии 1-1/2 дюйма от лицевой стороны
шпильки или покрыты пластинами для гвоздей, чтобы шурупы для гипсокартона не повредили
кабель.
Я бы предпочел разрезать гипсокартон и просверлить отверстия.
центры шпилек. Вам не нужно рвать всю стену, просто
разрежьте полосу шириной 8-12 дюймов поперек стены и удалите гипсокартон в этой области.
в основном достаточно места, чтобы можно было вставить дрель в стену для
бурение. В любом случае, он будет закрыт стеклопластиковой душевой кабиной,
так что не так уж важно, как он выглядит.
Второй вариант — вырезать полосу шириной 1 дюйм или около того поперек стены и
прикрепите кабель прямо к шпилькам.Затем прикрепите 2x гвоздезабивателя поперек
поверхность гипсокартона (крепится на шпильки). Будьте осторожны, чтобы не прибить
или прокрутите кабели, которые вы прокладываете. Это обеспечит глубину 1-1/2 дюйма.
требуется по коду, но также выдвинет вашу стену еще на 1-1/2 дюйма. Это
может привести к дополнительной работе с гипсокартоном над душевой кабиной, если она
не доходит до потолка.
Третий вариант — найти другой маршрут для проводки. Вверх в
чердак, сверху и обратно вниз. Или вниз в подполье, туда и обратно
вверх.Если у вас есть жилые помещения сверху и снизу, вы можете просверлить пару отверстий.
отверстия в полу под ванной и вытащите провод через
Полость балки пола.
С моей точки зрения, вырезание гипсокартона и сверление отверстий
кажется самым простым подходом…
О, и пока кабель имеет достаточную глубину от поверхности,
не должно быть никаких проблем с тем, что это «душевая» стена. Наша гостевая баня разделяет
стена с нашей главной спальней, и у нас есть несколько проводов и розеток
на этой стене главной спальни.Никаких проблем… Я поставил пароизоляцию перед
облицовка гостевого душа плиткой в ​​качестве дополнительной меры защиты.
Энтони

Этот органайзер для инструментов для волос помогает содержать мою ванную в порядке.

Как бьюти-редактор, я признаю, что немного коплю, когда дело доходит до инструментов для волос. В свою защиту могу сказать, что моя работа — экспериментировать с разными прическами, то есть мне нужно несколько щипцов для завивки, выпрямителей и щеток, чтобы добиться самых разных образов. Полученный беспорядок плюс ограниченное пространство моей нью-йоркской квартиры равняется одному — очень грязной ванной.

Обычно мои инструменты разбросаны по дну шкафчика в ванной, а провода беспорядочно разбросаны в запутанном беспорядке. Это оставляет мало места для моих любимых средств по уходу за волосами, которые я вынуждена ставить на раковину, к большому разочарованию моих соседей по комнате. Я не могу сосчитать, сколько раз кто-то из нас громко опрокидывал бутылку сухого шампуня или лака для волос, когда мыл руки или чистил зубы.

Сказать, что мне нужно было собраться, значит ничего не сказать.К счастью, я нашел способ привести свою ванную комнату в порядок — и при этом сэкономить место — с помощью органайзера для инструментов Jack Cube Design.

Двухъярусная корзина содержит четыре отдельных отделения — три круглых держателя и переднее прямоугольное отделение — для хранения ряда средств по уходу за волосами. Благодаря своему уникальному дизайну и классическому белому цвету органайзер шикарно смотрится на моей столешнице (и я думаю, что он легко впишется в любой интерьер ванной комнаты). Кроме того, он сделан из синтетической кожи премиум-класса, которая выглядит прочной и легко стирается, если на нее попал какой-либо продукт.

Если полностью белый дизайн не соответствует эстетике вашей ванной комнаты, бренд также предлагает органайзер для инструментов черного цвета.

Органайзер для инструментов для волос Jack Cube Design (черный)

Прежде чем использовать органайзер, я провел быструю инвентаризацию своей продукции. У меня есть три основных инструмента для укладки волос, которыми я регулярно пользуюсь: фен, выпрямитель и плойка. Удобно, что все три идеально помещаются внутри круглых секций.

После того, как инструменты были закреплены внутри мусорного ведра, я собрала свои средства для ухода за волосами, чтобы разместить их вдоль переднего отсека для хранения. У меня есть около 15 различных продуктов для волос, которые я чередую, и хотя эта корзина, конечно, не могла вместить все мои любимые, я была впечатлена, обнаружив, что она легко вмещает пять полноразмерных бутылочек и одну вещь для путешествий.

Теперь я могу собрать все свои любимые инструменты и продукты для волос в одном месте. СЕГОДНЯ

Я использую передний прямоугольный держатель для лаков для волос, сухих шампуней и термозащитных средств, но это также отличное место для размещения удлинителя. В боковой стенке мусорного ведра удобно встроено отверстие, через которое проходит удлинитель.Это упрощает одновременную подготовку всех ваших инструментов к работе.

«Я использую этот продукт с удлинителем в передней части, поэтому я всегда могу одновременно подключить фен и выпрямитель», — объясняет один из пользователей Amazon. «Шнуры остаются распутанными, и мой прилавок меньше захламлен».

Несмотря на то, что я предпочитаю хранить средства по уходу за волосами, а не удлинитель, этот органайзер не дает моим проводам запутаться. Все, что мне нужно сделать, это плотно обернуть каждый инструмент. Поскольку большая часть проводки находится внутри контейнера, упаковка остается плотной и не распутывается.

Этот органайзер позволяет легко подключить несколько инструментов для волос одновременно. СЕГОДНЯ

Единственное пожелание, чтобы чашки в верхней части были закреплены более надежно. Иногда они скручиваются или выскакивают, когда я тянусь к инструменту, что снижает общее качество органайзера. (Я серьезно подумываю о том, чтобы приклеить их на место суперклеем.) В противном случае я не мог бы быть счастливее от того, как этот органайзер сделал мою крошечную ванную комнату в нью-йоркской квартире более чистой и гораздо менее загроможденной. Это сильно изменило правила игры, когда дело дошло до приведения моего пространства в первоклассную форму.

Теперь я провожу гораздо меньше времени, извиняясь перед соседями по комнате, и больше времени укладываю локоны в следующую прическу, которую обязательно нужно попробовать.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
