Пристенный профиль для металлочерепицы: Инструкция по монтажу металлочерепицы

Содержание

Инструкция по монтажу металлочерепицы


Элементы конструкции кровли


  1. Карнизная планка

  2. Доска обрешетки

  3. Спадающий брус контробрешетки

  4. Гидроизоляционная пленка

  5. Стропильная нога

  6. Конек

  7. Листы металлочерепицы

  8. Уплотнитель конька

  9. Заглушка конька

  10. Ветровая планка

  11. Водосливная труба

  12. Держатель трубы

  13. Водосливной желоб

  14. Держатель желоба

  15. Снеговой барьер

  16. Ендова верхняя

  17. Ендова нижняя

  18. Пристенный профиль




     Листы металлочерепицы покупаются по размерам определенным заранее, которые определяются в результате обмеров скатов крыши. Определяющее значение имеет основной размер — от карниза до конька. При обмерах необходимо учитывать, что у нижнего листа металлочерепицы должен быть свес порядка 40мм. Учитывая полезную ширину листов металлочерепицы, можно подсчитать их количество. При длине скатов более 7м листы желательно разбивать на два и более кусков.

     Крыша должны бать ровной. Перед началом монтажа кровли необходимо проверить геометрические размеры кровли. Диагонали прямоугольных скатов должны быть одинаковой величины. При небольшой разнице в размерах дефекты можно поправить при помощи отдельных элементов. Минимально допустимый угол при устройстве кровель из металлочерепицы 14град. Если угол наклона ската менее 14град, то нахлест листов металлочерепицы делают на 2 волны.




Обращение с металлочерепицей и ее хранение


     Во избежание механических повреждений поверхности кровельного материала, погрузка и разгрузка металлочерепицы должна осуществляться крайне аккуратно. Листы нужно переносить, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой. Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы деревянными рейками.




Паро и гидроизоляция крыши


     На холодной нижней поверхности металлочерепицы происходит конденсация влаги, содержащейся в теплом воздухе, поднимающемся внутри помещений. Это приводит к образованию плесени, увлажнению стропил и обрешетки, промерзанию крыши и прочей внутренней отделки. Для борьбы с подобными явлениями необходимо:


  • — осуществить теплоизоляцию внутренних помещений от крыши

  • — защитить теплоизоляцию от влаги внутри дома пароизоляционной пленкой

  • — защитить теплоизоляцию снаружи гидроизоляционной паропропускающей пленкой

  • — обеспечить хорошую вентиляцию


Полотнища пароизоляционной пленки кладут под теплоизоляционный материал и герметично соединяют внахлест с проклейкой стыков клейкой лентой. Для дополнительной защиты теплоизоляции от внешней влаги на стропила укладывается паропропускающий гидроизоляционный материал.


Слой гидроизоляционной пленки развертывают горизонтально от карниза к коньку с нахлестом 150мм и провесом пленки между стропилами около 20мм.


Организация подкровельной вентиляции — это основное условие для обеспечения надежности кровли и основания под кровлю. Варианты выполнения вентиляции зависят от конструктивного исполнения крыши. Для вентиляции необходимо обеспечить возможность беспрепятственного прохода воздушного потока от карниза до конька. Вентиляция осуществляется через:


  • — вентиляционный зазор между гидроизоляционной пленкой и коньком

  • — щель между карнизной планкой и металлочерепицей

  • — специально оставляемые воздушные зазоры в подшивке свеса крыши

  • — перфорации в уплотнителе конька.


Обрешетка и монтаж


В обязательном порядке сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка. Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.


По стропилам на уложенный гидроизоляционный материал прибиваются спадающие бруски 30*50мм, а к ним антисептированные доски обрешетки 32*100мм с шагом между ними 350мм, соответствующим шагу металлочерепицы (350мм для профиля типа «Монтеррей» или «Джокер»). Нижняя доска обрешетки должна быть толще примерно на 18мм, а расстояние между началом первой и серединой второй доски обрешетки должно составлять 300мм. Если расстояние между стропилами больше 1000мм, доски обрешетки необходимо брать толще. При монтаже обрешетке необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и прочее).


Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.


Перед установкой металлочерепицы по карнизу крыши прибивается карнизная планка.


Карнизная планка


     Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300мм друг от друга. Лист обрезают ножницами по металлу.

В соответствующих местах устанавливаются ендовы.
     Металлочерепица крепится к доскам обрешетки саморезами длиной 30-40мм, для вкручивания которых нужно иметь дрель с реверсом, коловорот или другой аналогичный инструмент, а также торцовую головку 8мм. Монтаж металлочерепицы начинается с нижнего угла крыши: укладываются два листа, закрепляются между собой саморезами, получившийся ровный нижний край выравнивается строго по карнизу с вылетом около 40мм, после чего листы окончательно закрепляются. Как вариант, рекомендуется следующий метод крепления: крепите листы саморезами в шахматном порядке через волну. Стык верхнего и нижнего листов фиксируется саморезами через волну.

     Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке. Расход саморезов примерно 6-8шт. на 1м.кв. Крепление листов осуществляется так, как показано на рисунке.


Боковое перекрытие


Перекрытие обычно производится на вершине профиля. Точка крепления самореза немного сдвинута от центра канавки в сторону перекрытия, что способствует увеличению давления верхнего листа на нижний.




Количество винтов на покрываемую ширину поверхности


  • — у конька, 1 винт в каждую вторую канавку

  • — 2-я, 4-я и т. д. обрешетины, 1 винт/лист

  • — 1-я, 3-я и т. д. обрешетины, 2 винта/лист

  • — у карниза и на перекрытиях, 1 винт в каждуюканавку профиля


     После установки листов между коньком и металлочерепицей ставится уплотнитель, затем конек крепится саморезами 4,8*80-90 через волну. Торцы металлочерепичного конька закрываются заглушками на саморезах. В местах установки ендов устанавливаются нижняя и верхняя ендовы. На торцах крыши — ветровые планки, которые крепятся саморезами.

    Если по торцу крыши срез металлочерепицы пришелся на нижний изгиб волны профиля, то край листа необходимо отогнуть примерно на 30 мм для предотвращения попадания воды и снега. Во избежание скатывания снега над входом в здание на расстоянии расстоянии около 650мм от карниза коньковыми саморезами крепится снеговой барьер.





Как нужно резать профиль


Профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.


Как крепить карниз


     Карнизный профиль крепится по нижней грани ската до укладки листов металлочерепицы. Нахлест выполняется 100мм. Карниз крепят к обрешетке оцинкованными гвоздями с шагом 300мм. В случае, если предусматривается организованный водосток с кровли, необходимо предварительно установить держатели желоба.

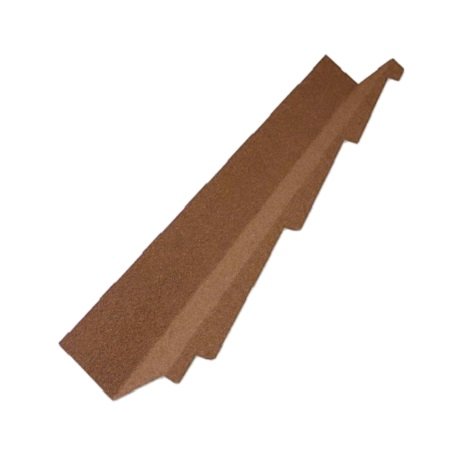

Пристенный профиль


     На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель. Нахлест планок по длине 10см. Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

Варианты примыкания к печной трубе

     Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например Экобит).





Крепление коньковой планки


     Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.





Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.





Монтаж изломов кровли с использованием уплотнителя


     На внешних изломах используется карнизная планка. Между верхним листом и карнизной планкой приклейте уплотнитель.





На внутренних изломах используется планка примыкания. Между нижним листом и планкой примыкания приклейте уплотнитель.







Монтаж снегозадержателей





     Снегозадержатели устанавливают для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков. Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку. Для крепления снегозадержателя непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.




Использование уплотнительной ленты





     При монтаже кровли уплотнительные ленты обычно используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах нахлестов и сквозных отверстий для уплотнения используют герметик (силиконовую массу). Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.




Как ходить по крыше?


     При передвижении по металлочерепице необходимо использовать обувь с мягкой подошвой. Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки. Не наступайте на гребень волны!




Доборные элементы для кровли из металлочерепицы: виды комплектующих деталей

При составлении сметы на новую металлическую черепичную крышу стоит помнить, что отдельной строкой нужно запланировать и докупить доборные элементы для кровли из металлочерепицы. Без небольших, но крайне важных вспомогательных деталей черепичная крыша довольно быстро превратится в металлолом. Доборные элементы для металлочерепицы приходится устанавливать не менее тщательно, постоянно следить за их состоянием и по мере возможности обновлять. Других способов защитить кровельный пирог еще не придумали.

Виды доборных элементов для металлочерепицы

Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.

В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:

  • Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
  • Фронтонную и торцевую накладки;
  • Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
  • Карниз и капельник;
  • Доборные элементы для оформления обхода дымохода;
  • Систему аэрации подкровельного пространства;
  • Элементы снегозадержания, в том числе уголки и бугеля.

Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.

Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.

Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.

Причина такого подхода довольно проста. Во-первых, появляется возможность экономить и штамповать доборные элементы на том же оборудовании и из того же материала, что и металлочерепица, а во вторых, использование металла одной толщины существенно снижает нагрузку на саморезы и уплотнитель.

Коньковая планка

Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.

Конструкция доборной коньковой планки

Коньковая доборная накладка выпускается в трех вариантах:

  • Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
  • Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
  • Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.

Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов. Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.

В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.

Уплотнитель для конька

В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.

Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.

Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.

Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.

Планка ендовы

Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.

После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.

Ветровая планка

Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.

Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.

Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.

Планка примыкания

Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.

Для кровли из металлочерепицы используют несколько типов добора:

  • Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
  • Планка примыкания В — модель имеет полку с отогнутой кромкой;
  • Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.

При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.

Планка торцевая

Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.

Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.

Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.

Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.

Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.

Карнизная планка

Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.

Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.

Снегозадержатель

Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.

Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.

Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.

Планка уголка

Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».

Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.

Кровельный аэратор

Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.

Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.

Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.

Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.

Обход дымохода

В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.

Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.

Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.

Колпак

Дымоход нельзя оставлять без защиты от дождя и снега. Если обход поверхности и верхней кромки дымовой трубы выполнен из готовых доборных элементов, то установка колпака упрощается в разы.

Потребуется лишь правильно выбрать размер и высоту установки защиты. Сам монтаж выполняется на стойках из нержавеющей стали, закрепленных на облицовке и обтяжке нижнего уровня дымохода.

Фронтон

С помощью фронтонного элемента зашивается свободное пространство между скатом кровли и стеной дома. Зачастую мастера пытаются заменить фронтон кусками уголка или другого доборного элемента, но это только портит внешний вид крыши. Если фронтоны получились достаточно большими, то к планке дополнительно устанавливают подшивку из шпунтованной доски или пластика.

Заключение

Доборные элементы для кровли из металлочерепицы спроектированы таким образом, чтобы уменьшить трудоемкость установки без использования специального оборудования и инструмента. Зачастую хозяева используют уголки и накладки на кровельном покрытии даже в случае, когда в них нет реальной потребности. По их мнению, доборы облагораживают и улучшают вид крыши так, как никакой другой вид отделки.
