Как устроен дверной доводчик?

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков.

Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Как устроен дверной доводчик?

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

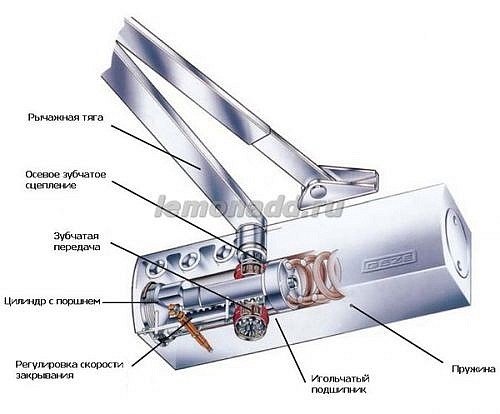

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом.

Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания.

Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла.

Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900.

Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма.

Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен.

Сила натяжения пружины регулируется соответствующей гайкой.
Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.
