Схема подключения электросчетчика в квартире

Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии (учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ  (п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

  1. В квартире, в квартирном щитке или на специальной панели;
  2. Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик  должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Это все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика строится так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт,  между распределительной цепью подъезда и групповыми цепями квартиры.

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме – одной группа, один автомат) квартиры.

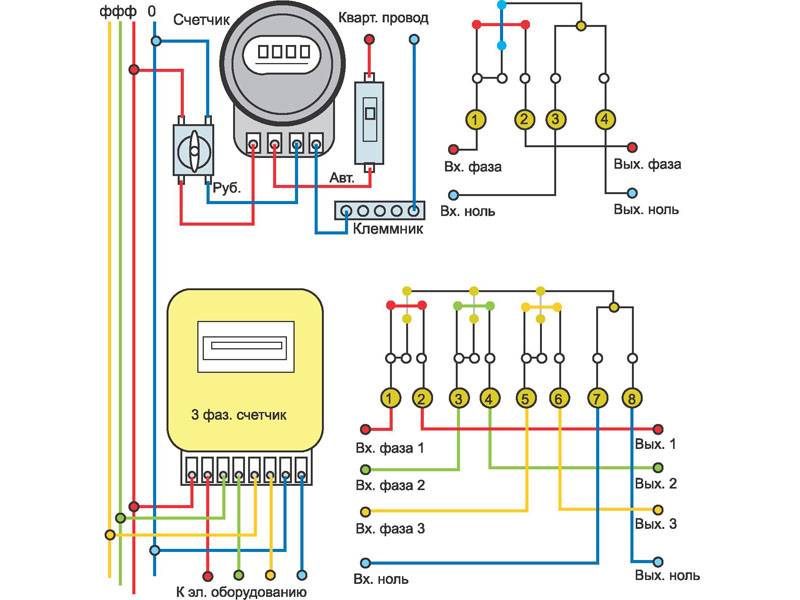

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключения, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и  групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода  и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

Посмотрите две схемы подключения трехфазного электросчетчика.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Как подключить электрический счетчик в частном доме по схеме своими руками | Стройка/Ремонт (своими руками)

Для каждого домовладельца подключение однофазного счетчика и автоматов – обязательная мера при вселении. Пользоваться электроэнергией и не платить за нее нельзя. Изначально предполагается, что работу выполняет сотрудник энергосбыта, ЖЕУ, управляющей компании. Однако не обязательно быть электриком и тратить деньги за подключение электросчетчика. Все можно сделать самостоятельно. И для этого достаточно воспользоваться рекомендациями, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Типовая схема ввода однофазной сети

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

  • Нет ввода для организации заземления.
  • Не предусмотрен входной автомат перед счетчиком.
  • Отсутствует размыкающий рубильник.
  • Не предусматривается разветвление контуров.
  • Наличие и тип защитного устройства.

Подключение электросчётчика по схеме

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Разграничение ответственности за электроприборы

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика. Месторасположение определяет владелец помещения.

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика. Месторасположение определяет владелец помещения.

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд.

Каждое из них может быть приспособлено для монтажа:

  • Однофазного счетчика.
  • Автоматических выключателей.
  • Клемм, шин, коммутаторов.
  • Устройств бесперебойного питания.
  • Вводного автомата (рубильника).
  • Устройства защитного отключения.
  • Элементов несиловых сетей (ТВ, интернет, телефон).
  • Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки.

Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

  • Приходящую фазу.
  • Отводящую фазу.
  • Входящий ноль.
  • Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени.

Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

Источник: https://vodatyt.ru/elektrika/podklyuchenie-elektroschetchika.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Схема подключения электросчетчика | Заметки электрика

Приветствую Вас на сайте «Заметки электрика».

В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.

И сейчас перед нами стоит задача в его подключении.

После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.



Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.



Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

Если необходимо расширить пределы по напряжению или току, то применяют измерительные трансформаторы тока (ТОП-0,66, ТШП-0,66, ТК-20, ТПЛ-10, ТПОЛ-10, ТОЛ-10, ТПФМ-10 и др.) и трансформаторы напряжения (НОС-0,5, НТСИ-0,5, НТМИ-10, НАМИ-10, ЗНОЛ.06-10, НОМ-10 и др.), которые уменьшают первичные величины тока и напряжения до безопасного уровня.

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов.

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Установка электросчетчика в частном доме

X

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag. ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag.ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected]

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

Схема подключения счетчика электроэнергии

При самостоятельном подключение счетчика необходимо иметь определенные знания. Должна иметься точная схема подключения счетчика электроэнергии, инструкция по эксплуатации и данные технического паспорта устройства. И можно смело приступать к установке электросчетчика в квартире, а затем пригласить представителей поставщика электроэнергии для его проверки, опломбирования и ввода в эксплуатацию.

Классификация приборов учета электроэнергии

Современные электросчетчики относятся к категории многофункциональных устройств, с помощью которых ведется полный учет всех действий, связанных с потреблением электроэнергии. До недавнего времени это были простые по конструкции приборы, работающие на основе магнитной индукции, осуществляющие учет по единому тарифу. С развитием электроники и появлением различных микросхем, электросчетчики кардинально изменились, разделившись на виды и типы в соответствии со своими параметрами и техническими характеристиками.

Все приборы учета классифицируются как индукционные и электронные. В первом случае используется магнитная индукция, заставляющая двигаться магнитопровод под воздействием тока, протекающего внутри устройства. Через механические связи полученные данные поступают на механическое табло, состоящее из отдельных колесиков с цифрами. Эти устройства до сих пор используются в устаревших домах, но в связи с низким классом точности постепенно происходит замена каждого старого счетчика аппаратурой нового типа.

Современные приборы учета являются электрическими устройствами, в которых датчиком тока служит специальный шунт. Учет и анализ показаний осуществляется с помощью микросхемы, через которую все данные выводятся на дисплей. Такие счетчики обеспечивают высокую точность показаний, могут вести учет по нескольким тарифам и хранить в памяти полученную информацию.

Для однофазных двухпроводных сетей предусмотрено использование соответствующего однофазного электросчетчика, устанавливаемого в большинстве жилых объектов. В промышленности и частном секторе применяются трехфазные счетчики трех- или четырехпроводного подсоединения. Способы подключения тоже могут быть разными. В квартирах чаще всего используется прямое подключение, когда электросчетчик соединяется напрямую с измеряемой сетью.

При наличии слишком высокого напряжения используется вариант трансформаторного подключения. В этом случае электросчетчик работает совместно с измерительным трансформатором.

В настоящее время все более популярной становится многотарифный учет потребленной электроэнергии. В этом случае подсчет ведется раздельно по дням недели и времени суток, поскольку цена за электричество установлена своя для всех промежутков времени. В основном расчет для двухтарифного счетчика осуществляется по схеме «день-ночь», наиболее удобной для потребителей.

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме. Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

  • Сравнительно небольшой размер;
  • Возможность учета электроэнергии по нескольким тарифным планам;
  • Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
  • Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
  • Сложность обмана такого прибора за счет его самокорректировки;
  • Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
  • Могут быть одно- и многотарифными.

Вам это будет интересно Электрические схемы

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена.

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

Подключение однофазного счетчика

Перед подключением счетчика своими руками нужно подготовить место для его установки. Поэтому в наиболее удобном месте, поблизости от ввода силового кабеля устанавливается щиток или специальный бокс под размещение однофазного прибора учета и защитных автоматических выключателей. Такие шкафы могут быть изготовлены из металла или из пластика. Они устанавливаются от пола на высоте от 0,8 до 1,7 м., обеспечивая электробезопасность, делая удобным обслуживание и снятие показаний.

Современные шкафы заранее оборудуются DIN-рейками. Здесь же имеются шины под заземление и зануление, существенно облегчающие монтажные работы. Сюда выполняется установка и вводного автомата, мощность которого выше, чем у защитных устройств, отключающих отдельные линии в квартире. Таким образом, вначале устанавливаются все приборы и оборудование, подключаются все виды нагрузок, и только потом в электрическую цепь подается напряжение. После этого получается рабочая схема подключения однофазного счетчика.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)
Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Прямое подключение трехфазного прибора учета

Основным отличием трехфазных счетчиков от однофазных приборов учета является техническая возможность их подключения к электрическим сетям с высокой мощностью. Если обычные устройства на 220 вольт способны работать при максимальной мощности 10 кВт, то трёхфазный аппарат способен выдерживать нагрузки от 15 кВт и выше. Они широко используются в промышленности, а в последнее время в загородном коттедже и в частном доме, где постоянно растет количество используемого мощного электрооборудования.

Схема подключения трехфазного электросчетчика во многом зависит от типа того или иного устройства. Такие приборы в случае необходимости могут подключаться и к стандартным сетям на 220 вольт. В бытовых условиях используется несколько схем, относящихся к наиболее надежным и эффективным.

Самым простым вариантом считается прямое включение, примерно такое же, когда выполняется подключение однофазного счетчика. Главным отличием является значительно большее количество клемм, по сравнению с аналогичной однофазной аппаратурой.

Если в качестве примера взять счетчик Меркурий, то его монтаж и подключение выполняются в следующем порядке:

  • На вводных проводниках концы освобождаются от изоляции, после чего они подключаются к входному трехфазному автоматическому выключателю.
  • После выхода из автомата три фазные жилы соединяются с клеммными контактами 1, 2, 3, расположенными попарно с правой стороны счетчика. Для вывода этих фазных проводов используются соответствующие нечетные клеммы 4, 5, 6.
  • Нулевые проводники на входе и выходе подключаются к двум крайним контактам 7, 8.
  • На выходе электросчетчика проводники подключаются к контактам защитных трехполюсных автоматов.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

  • защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
  • защита счетчика от перебоев в электросети,
  • обеспечение возможности замены устройства,
  • регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Как поставить счетчик на свет в. Правила установки электросчетчика в частном доме, квартире, на улице

Очень многие считают, что подключение электросчетчика,
очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного
легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика,
с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика.
Воспользовавшись ей,
самостоятельноеподключениене составит для вас никаких
трудностей.

Существуют счетчики различного исполнения:

  • механические и электронные
  • одно тарифные и двух тарифные
  • прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены,
используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

И так, бокс установлен. Переходим к монтажу модульного оборудования.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

  • от короткого замыкания,
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
  • возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про .

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя.
Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Все электрические счётчики нужно периодически проверять. Сроки такой проверки устанавливает изготовитель прибора. Иногда приходится демонтировать старый счётчик и устанавливать новый. Выбрать их можно самостоятельно или с помощью специалистов. Как выбрать счётчики, как их устанавливать и куда обращаться, если возникли проблемы, — в материале .

Выбираем новый электросчётчик

Для учета электроэнергии подходят только те счётчики, типы которых утверждены Росстандартом и внесены в госреестр средств измерений.

Выбрать счётчик можно, конечно, самостоятельно, однако лучше обратиться к специалистам: они посоветуют, какой прибор лучше всего подойдёт вам с учётом типа дома, выделенной мощности или состояния внутридомовых сетей.

При выборе нового счётчика учитываются и технические возможности по конкретному адресу: тип подключения (прямое включение в цепь или трансформаторное), тип электросчётчика (однофазный или трёхфазный), система учёта (одно- или многотарифная), модель счётчика и тому подобное. Кроме того, учитываются льготы, если они есть у клиента, а также действующие на момент обращения скидки или бонусы.

Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.

Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.


Организационные мероприятия, предшествующие работам по монтажу электросчетчика

Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

Независимо от причины, по которой вы собираетесь , либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

  1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
  2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
  3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
  4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

Какой счетчик выбрать для установки?

Существуют два типа приборов для учёта потребления электричества:

  • семейство моделей однофазных счетчиков;
  • модели трехфазных счетчиков;

Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.

Применение позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.

Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.

При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.

При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.

Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.

Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.

Требования к установке электросчетчика, согласно ПУЭ 7

В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!

Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.

Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.

Что выбрать: помещение или улицу?

При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?

Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.

Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.

Места установки

В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:

  • панелей;
  • специальных щитов;
  • камер КРУ, КРУП;

деревянных, пластмассовых , включая приспособления из листового металла.
Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

Пример размещения счётчика на столбе

Крепление и угол наклона

Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.

Высота установки

Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.

Габаритные размеры шкафов, ниш, щитков

В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.

Подключение проводов к электрическому счетчику

Для доступа к клеммам необходимо снять крышку.

Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.

В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.

Коммутационные аппараты

В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.

Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

Вот как выглядят популярные схемы для осуществления прямых подключений:

Однофазного электросчетчика

  1. Вход фазового провода.
  2. Вход нулевой жилы кабеля.
  3. Выход на нагрузку нулевого провода.

Трехфазного электросчетчика

  • 1, 3, 5 клеммы – входы фазных проводов.
  • 2, 4, 6 – выходы фаз.
  • 7 – точка подсоединения входа рабочего нуля.
  • 8 – выход нулевого провода на нагрузку.

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот можно выполнить самому.

Пошаговая инструкция установки электросчетчика своими руками

Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.

  1. Внимательно изучите проектную документацию.
  2. Купите необходимое оборудование, указанное в проекте.
  3. Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
  4. Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
  5. Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
  6. Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
  7. Установите и соедините её с корпусом щитка.
  8. Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
  9. Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
  10. Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
  11. Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.

Видео по теме

В первую очередь потребитель электроэнергии должен знать, что все, что касается эксплуатации электросчетчиков, регламентировано Правилами Устройства Электроустановок (ПУЭ).

Установка в квартире не запрещена, но имеет свои особенности.

Наличие государственной поверки

Производить установку электросчетчиков в жилых помещениях можно при наличии государственной поверки, срок которой еще не прошел.

Для разных видов счетчика существует разный период поверки:

  • для трехфазного счетчика – 1 год;
  • для однофазного счетчика – 2 года.

Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

Требования к щиту

В основных нормах нет четких требований к конструктивным особенностям электрощитов.

Однако определенные условия все-таки имеются:

  • должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
  • необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
  • чтобы не было препятствий для установки счетчика под углом до одного градуса;
  • очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.

Для прикрепления электрических счетчиков разрешается применять щитки из дерева, пластмассы и металла.

Правила монтажа

Счетчики устанавливаются по четко регламентированным правилам. Высота над полом должна составлять от 0,8 до 1,7 метра.

Удобно расположить его перед глазами для комфортного снятия показаний и эксплуатации. Чтобы не возникало больших погрешностей, прибор максимально не должен быть в наклоне более чем на один градус.

Такие нормы больше важны для электромеханического (индукционного) электросчетчика, на работу электронного прибора угол наклона не влияет, но в правилах таких уточнений нет, поэтому требования предъявляются ко всем видам счетчиков одинаковые.

Меры безопасности

Чтобы обеспечивалась безопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать специальные предохранительные устройства, которые делают возможным отключение прибора от сети.

Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть не более десяти метров.

Существует практика не особого одобрения представителями энергетических служб установки таких предохранителей. Поэтому, чтобы не было подозрений в воровстве электрической энергии, будет целесообразным опломбировать их, как и электрический счетчик.

Монтаж в жилых домах

В квартирах не принято устанавливать электрические счетчики самостоятельно. Для этих целей вызывают работников энергетических компаний.

В многоэтажных домах более давней постройки электрические счетчики размещаются на общих площадках.

На сегодняшний день существует практика переноса счетчиков из общих коридоров в квартиры.

В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке рядом со счетчиком располагаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.

От главного автомата электроэнергия переходит на счетчик, а затем по разводке распределяется по автоматам. Обязательно надо произвести заземление для предотвращения коротких замыканий.

Особенности размещения в частных домах

лучше осуществлять в отапливаемом помещении.

Лучше всего для этих целей подойдут:

  • отапливаемая лоджия;
  • коридор;
  • теплый сенник.

Важным моментом является недопустимость попадания влаги на электросчетчик в виде атмосферных осадков или испарений. К электрическому щитку обязательно монтируется предохранительное заземление, которое предотвратит поломку электрической техники. Главные параметры монтажа остаются теми же, как указано в основных правилах.

Монтаж на дачах

Существует практика установки электрических счетчиков в дачных кооперативах снаружи строений для удобства снятия показаний представителями дачного сообщества.

Однако при неблагоприятных погодных условиях и низких температурах показания можно считать некорректными.

Смотрите интересное видео, в котором популярно разъясняется, как можно экономить электроэнергию в квартире со счетчиком:

Для простого человека такая работа, как установка и подключение счетчика, кажется суперсложной задачей, которая под силу только опытному и квалифицированному электрику. Хотим вас заверить, что процесс кажется сложным на первый взгляд, а в действительности все очень просто. Мы вам подробно расскажем, как быстро и правильно установить электросчетчик.

Есть счетчики электромеханические и электронные, но схема их подключения и принцип установки абсолютно одинаковые. Счетчик можно смонтировать как на одиночной панели, так и в электрощите. Он устанавливается на высоте 1-1,7 метра от пола, чтобы удобно было снимать показания, и при необходимости можно было его поменять без особых трудностей.
В современных условиях электрический счетчик и защитные приборы монтируются в специальные шкафы и боксы. Они могут быть изготовлены как из железа, так и из негорючей пластмассы. Электрические шкафы бывают различных размеров на разное количество устанавливаемого оборудования. Сначала надо навесить на заданной высоте бокс. Размещайте его максимально ровно, без перекосов и наклонов. Если стена кирпичная, то нужно обозначить, где будут отверстия крепления, и сделать их дрелью. Потом следует вставить дюбели и навесить бокс. Если стена деревянная, то можно просто прикрутить его шурупами. Закреплять шкаф или бокс необходимо на четыре шурупа по углам.
Счетчики по креплению могут быть как под винты, так и под DIN-рейку. Если под винты, то в щитке будет обозначено место для счетчика, сюда и прикрутите. Если счетчик под DIN-рейку, то просто наденьте его. Теперь надо поставить автоматы защиты. На сколько ампер они будут у вас, должно быть указано в проектной документации. Автоматы защиты по креплению выпускают сейчас только под DIN-рейку. Два автомата предстоит поставить перед счетчиком, чтобы его было удобно менять при необходимости. Монтаж проводов в щите лучше выполнить по цветам, для удобства.
На два первых автомата подключите ввод подачи электричества. На первый подайте фазу, а на второй -ноль. Потом снимите защитную крышку клемм электросчетчика. Фазный провод из первого автомата подключите на первую клемму счетчика, а нулевой – на вторую.

Далее определитесь, сколько у вас будет групп защитных автоматов, и установите их. Из третьей клеммы счетчика фазный провод подключите на защитные автоматы, а с четвертой нулевой – на специальную клеммную колодку. Когда будете подключать провода в счетчике, то старайтесь зажать их двумя винтами. Место подключения будет опломбировано, и доступа туда не получите, поэтому контакт должен быть надежным.
Теперь подключайте провода сети к автоматам защиты и закрывайте сначала крышку с клемм счетчика, а потом крышку щита. Крышка закроет все провода и места подключения автоматов. Доступ останется только к ручкам управления защитных автоматов и к табло счетчика.

Вот такая не особо сложная работа, которую может выполнить любой хозяин, который умеет держать в руках отвертку. И помните, что все работы производятся при отключенном электрическом токе!

Схемы подключения счетчиков

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.
Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт — это единица мощности, а час, понятное дело, — времени. Именно за израсходованные ватты мы и платим. Обратите внимание — не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты — потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

Теоретически рассчитать электрическую мощность несложно — достаточно знать напряжение и ток:

P = I х U

Практически все электросчетчики так и делают. Механические — при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные — используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном — не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

  • Механические;
  • Электронно-механические;
  • Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими. Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы. Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Трехфазные счетчики электроэнергии прямого включения

В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию.

В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов.

И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного.

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса.

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение.

    Такое подключение позволит решить сразу две проблемы:

  • облегчить контроль показаний;
  • оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства.

Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок.

Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам прибор учета.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40o по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса.

На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект.

Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа.

Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

Счетчик Энергомера трехфазный

  • Счетчик электроэнергии трехфазный Энергомера ЦЭ6803В Р32
    Характеристики:

  1. ТУ 4228-010-04697185-97;
  2. предназначен для измерения и учета электроэнергии по одному тарифу;
  3. класс точности: 1;
  4. корпус Р32 — для крепления в щиток и на din-рейку;
  5. соответствует стандартам размещения счетчиков в щиток и на рейку.
    Характеристики надежности:

  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для приборов, произведенных c 01.05.2019 г.
    Особенности электросчетчика:

  1. Модификации для прямого, полукосвенного и косвенного включения.
  2. Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  3. Исполнения с механическим отсчетным устройством или ЖКИ.
  4. Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  5. Улучшенные значения стартового тока.
  6. Малое собственное энергопотребление.
  7. Стандартный телеметрический импульсный выход.
  8. Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  9. Привлекательная цена.

Схема подключения счетчика Меркурий 230

Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени.

Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.

Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.

Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.

    Для аппаратов типа Меркурий 230AM, 230AR, 230ART, 230 ART2 можно отметить следующие способы монтажа:

  • путем прямого подсоединения;
  • при помощи 2-х или 3-х трансформаторов тока;
  • к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
  • путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.

Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).

Меркурий 231 АМ 01 схема подключения

    Технические особенности электросчетчиков Меркурий 231 АМ-01:

  1. учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
  2. работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
  3. в счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии;
  4. стандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приема учетной информации в импульсах телеметрии.

Схемы подключения счётчиков к сети 220 В

Схема непосредственного подключения счётчика

Схема подключения счётчика с помощью двух трансформаторов тока

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, — никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом — дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете — не суть важно, главное — крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять. Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты — автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты. Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту — «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя, поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке:

  1. Входной фазный провод;
  2. Выход фазы;
  3. Входной нулевой провод;
  4. Выход нуля.

Схема подключения однофазного счетчика, которую можно найти на обратной стороне крышки прибора и в паспорте на устройство

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится — ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Схема трехфазного счетчика

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

    Провода, слева-направо:

  • первый – фаза А вход;
  • второй – фаза А нагрузка;
  • третий – фаза В вход;
  • четвертый – фаза В нагрузка;
  • пятый – фаза С вход;
  • шестой – фаза С нагрузка;
  • седьмой – ноль вход;
  • восьмой – ноль нагрузка.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

  • 1, 2 — Вход/выход фаза А;
  • 3, 4 — —//— В;
  • 5,6 — —//— С;
  • 7, 8 — Вход/выход ноля.

Трехфазный электронный счетчик со стороны клемм подключения

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Подключение электросчетчика

Однофазный счетчик устроен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). В трехфазных приборах потребители электричества разведены на группы, что более безопасно. Для примера разберемся, как подключить электросчетчик однофазный и трехфазный.

На однофазном аппарате имеются четыре клеммы (на рисунке 1 отмечены номерами). Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети. Чтобы не ошибиться в монтаже сверяйтесь со схемой подключения электросчетчика (рис. №1).

Трехфазный электросчетчик подключить немного сложнее, хотя принцип тот же. На таком контроллере имеются 8 клемм. Действуя по аналогии с подключением однофазного счетчика, подключаем провода. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций. Для безопасности, входные провода лучше подключить через четырехполюсный вводной автомат, а также поставить однополюсные автоматы для каждой группы потребителей. Все это наглядно показано на рис.№2.

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Часто задаваемые вопросы по установке

Информация, представленная ниже, основана на обычных операциях, процессах и процедурах отдела установки клиентов штата Оаху. Ответы не касаются альтернативных процессов, действующих в результате пандемии коронавируса.

Что такое простое бытовое электроснабжение?

Эти запросы могут включать следующее:

  • Установка новой воздушной линии к новой комбинации флюгера и счетчика или временной опоре воздушной линии.
  • Установка нового подземного обслуживания к новой комбинации соединительной коробки и счетчика или к временной подземной стойке обслуживания.
  • Переход существующей воздушной линии связи на временную опору воздушной линии связи.
  • Привязка существующей подземной службы к временной подземной остановке.
  • Модернизация электроснабжения, требующая наличия одного воздушного провода или одного подземного кабеля.

Что происходит после подачи запроса (на простую услугу по месту жительства)? Сколько времени занимает процесс, пока моя новая розетка счетчика не будет под напряжением?

Пожалуйста, перейдите по следующей ссылке, чтобы узнать о новой услуге или запросе на обновление.

Существуют ли разные временные рамки для запросов на наземные и подземные услуги?

Да. Как правило, запросы на подземные услуги занимают больше времени, потому что Hawaiian Electric и Заказчик имеют дело с электрическими кабелями, которые не видны и точное местонахождение которых неизвестно до тех пор, пока не будет выполнено сканирование или тон-аут земли. Кроме того, прокладка траншей и земляных работ обычно связана с прокладкой подземных коммуникаций. Планирование подземных работ также требует большей координации (например,г. осмотр траншеи и подземного канала, съемка сервитутов (при необходимости и т.п.).

Существуют ли какие-либо исключения из Стандартов/Руководства по установке электрических услуг Hawaiian Electric?

Назначенный вами специалист по планированию Hawaiian Electric должен обеспечить вам наилучшее обслуживание клиентов, предоставив вам необходимые требования компании, которые будут соответствовать местным кодексам города и штата в дополнение к действующим стандартам, указанным в нашем руководстве, при обеспечении безопасности наших клиентов и сотрудников Hawaiian Electric. Любое отклонение от руководства или наших стандартов должно быть обсуждено с вашим проектировщиком до начала строительства и будет рассматриваться в каждом конкретном случае.

Когда компания Hawaiian Electric может проверить розетку моего счетчика?

Назначенный специалист по планированию Hawaiian Electric может осмотреть розетку счетчика через 5–7 рабочих дней после того, как ваш подрядчик уведомит планировщика о том, что установка розетки счетчика завершена и готова к проверке, или через 5–7 рабочих дней после получения планировщиком результатов проверки. разрешение (также известное как одобрение) от Департамента инспекции электрооборудования города и округа Гонолулу

Какие факторы влияют на планирование установки моего электроснабжения?

Hawaiian Electric имеет стандартные политики и процедуры, которым необходимо следовать, чтобы предоставлять нашим клиентам электротехнические услуги.В наш отдел операций по передаче и распределению (T&D Ops) постоянно поступают многочисленные задания. T&D Ops занимается всеми строительными и ремонтными работами в дополнение к сервисным установкам и аварийным работам. T&D Ops будет планировать установку служб в порядке очереди в зависимости от того, когда выдаются задания.

Кому я могу позвонить, чтобы получить или проверить статус расписания?

Пожалуйста, свяжитесь с вашим назначенным специалистом по планированию Hawaiian Electric или одним из наших менеджеров по работе с клиентами (808) 543-7070.

Должен ли счетчик располагаться рядом с домом или перед ним?

Да. Электросчетчик должен быть расположен рядом с домом или перед ним, как того требует действующее Руководство по установке электрических служб Hawaiian Electric. Обратите внимание, что это требование не только в интересах Hawaiian Electric. В этом требовании учитывается безопасность, что позволяет пожарной службе Гонолулу, другому персоналу службы безопасности или отдельным лицам легко найти розетку счетчика в случае, если ее необходимо отключить на главном выключателе.

Почему мне/нам необходимо предоставить Hawaiian Electric сервитут? От меня/нас никогда не требовалось предоставлять сервитут до сих пор.

Получение сервитутов позволяет нам гарантировать, что у нас есть права на землю, необходимые для предоставления услуг вам и вашим соседям. Hawaiian Electric обновила свои критерии предоставления сервитутов на основе возникших проблем, которые задержали нашу способность ремонтировать, обслуживать или переустанавливать объекты. Без сервитутов ремонт в связи с перебоями в обслуживании может быть отложен, если Hawaiian Electric потребуется получить разрешение от одного или нескольких землевладельцев на доступ к нашим объектам.

Какие факторы могут определить, потребуется ли Hawaiian Electric сервитут?

Факторы, которые могут определить, потребуется ли Hawaiian Electric сервитут, включают, но не ограничиваются:

  • Клиенты имеют несколько счетчиков, обслуживаемых одним (1) ответвлением/кабелем электроснабжения
  • Клиенты имеют длинный или удлинённый кабель/кабель для электроснабжения, который может включать или требовать установки инфраструктуры Hawaiian Electric, такой как сервисный столб или люк (вытяжной ящик)
  • Клиент может разделить или «кондоминиумировать» свою собственность в любое время в будущем, независимо от того, останется ли эта собственность в семье
  • Для предлагаемого нового электроснабжения требуется инфраструктура Hawaiian Electric, такая как распределительный столб, смотровой люк (вытяжной ящик) или трансформатор для монтажа на столбе/подушке, которые должны быть установлены на территории заказчика

Сколько времени занимает процесс сервитута?

Процесс может занять от 3 до 4 месяцев. Изыскательские работы должны быть завершены, карта сервитута создана, документы о сервитутах подготовлены, оформлены (подписаны и нотариально заверены) и, наконец, зарегистрированы. После того, как документ сервитута будет записан, ваш проект может быть запланирован. Обратите внимание: после получения подписанных и нотариально заверенных документов регистрация документов может занять еще 2–3 недели (в Бюро транспортных перевозок штата Гавайи).

Сколько будет стоить предоставление Hawaiian Electric сервитута?

В большинстве случаев подготовка и регистрация документа о сервитутах не требует затрат.Единственными затратами, которые вы можете понести, будут расходы на опрос, если вы решите нанять собственного геодезиста для ускорения процесса опроса. Это будут отдельные расходы, не относящиеся к Hawaiian Electric, которые вы понесете.

Моя временная опора установлена. Когда я смогу установить временную службу?

Если ваш электрик или подрядчик уже звонил в отдел установки клиентов Hawaiian Electric, чтобы запросить электроснабжение вашего временного столба, то, пожалуйста, свяжитесь с назначенным специалистом по планированию Hawaiian Electric или одним из наших клерков по работе с клиентами (808) 543-7070, чтобы получить или проверить статус расписание.

Если нет, попросите своего электрика или подрядчика позвонить в отдел установки клиентов Hawaiian Electric по телефону (808) 543-7070, чтобы запросить электроснабжение вашего временного столба. Вы можете обратиться к следующей ссылке для временной шкалы.

Может ли Hawaiian Electric ускорить мое подключение к услуге?

Если клиент готов платить за сверхурочную работу, Hawaiian Electric может попытаться ускорить подключение услуги. Расписание будет определяться нашим отделом T&D Ops и наличием экипажа.Если согласован ускоренный график, с клиента будет взиматься дополнительная плата за сверхурочную работу.

Как снять показания счетчика

Измеритель SRP в вашем доме отслеживает ежедневное потребление энергии. Ниже приведены пояснения о том, как считывать показания каждого типа счетчика для наших тарифных планов «Базовый», «Время суток», «Привлечение клиентов» и «Электромобиль».

метров

Лэндис + Гир

Вы можете прочитать этот счетчик с помощью ЖК-дисплея на самом счетчике.

Чтобы узнать потребность в кВт, подождите, пока на ЖК-дисплее счетчика не появится код 10. Код отображается в области 3 – см. легенду. Отобразится ваш максимальный кВт за день; это максимальная средняя нагрузка за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана, за день.

Код Описание показаний
0 Код 0 — Время суток (ЧЧ.мм)
2 Код 2 – Дата (ММ ДД ГГ)
3 Код 3 — Суммарное считывание кВтч (включая показания в пиковые и непиковые часы)
4 Код 4 – Пиковая мощность кВтч
5 Код 5 – Внепиковое время кВтч
7 Код 7 — Супернепиковый кВтч (только тарифный план EV)
10 Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана.
ГСС Код состояния сети для специалистов по счетчику SRP.

Если вы хотите просмотреть историю ежедневных показаний этого счетчика, вы можете сделать это в Интернете, используя Моя учетная запись.

Солнечный счетчик Landis + Gyr

Счетчик Landis + Gyr также подходит для домов с солнечной электрической системой. Индикаторы в нижней части дисплея показывают поток электроэнергии.

Код Описание показаний
Когда индикаторы двигаются справа налево, ваша солнечная система производит энергию и отправляет ее в SRP.
Когда индикаторы двигаются слева направо, ваш дом приобретает способность системы SRP.
43* Общий объем экспортированной энергии *Применимо только к клиентам с ценовыми планами Time-of-Use Export и EV Export.
44* Пиковая экспортируемая энергия
45* Экспорт энергии в непиковые периоды

Счетчики Elster REX

Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

Измеряемые количества: Счетчики REX могут отображать значения как энергии, так и потребления. Значения энергии могут отображаться пятью цифрами. Если для количества требуется меньше цифр, используются ведущие нули. Если используется измерение TOU, счетчики могут отображать количество энергии для каждого тарифа. Идентификатор курса показывает соответствующий курс для каждого количества.

Пожалуйста, обратитесь к изображениям ниже, чтобы увидеть примеры дисплеев, которые будут циклически отображаться измерителями REX. Коды и соответствующие описания следующие:

РЕКС1

Этот счетчик можно считывать с помощью ЖК-дисплея на самом счетчике.

Код Описание показаний
8888,88 Тест дисплея
т Время суток (Военное время)
кВтч Суммарное считывание кВтч (включая показания в пиковые и непиковые часы)
Тариф А кВтч Пиковая мощность кВтч (только для клиентов TOU)
Тариф C кВтч Внепиковые часы (только для клиентов TOU)

Если вы хотите просмотреть историю ежедневных показаний этого счетчика, вы можете сделать это в Интернете, используя Моя учетная запись.

РЕКС2

Этот счетчик можно считывать с помощью ЖК-дисплея на самом счетчике.

Код Описание показаний
8888,88 Тест дисплея
т Время суток (Военное время)
кВтч Суммарное считывание кВтч (включая показания в пиковые и непиковые часы)
Т А кВтч Пиковая мощность кВтч (только для клиентов TOU)
ТС кВтч Внепиковые часы (только для клиентов TOU)

Если вы хотите просмотреть историю ежедневных показаний этого счетчика, вы можете сделать это в Интернете, используя Моя учетная запись.

Счетчик Elster A3T

Этот счетчик можно считывать с помощью ЖК-дисплея на самом счетчике.

Код Описание показаний
888 Тест дисплея
0 Время суток (Военное время)
1 День недели
2 Дата
3 Всего кВтч
4 Пиковая мощность кВтч (Тариф A)
5 Внепиковое время, кВт·ч (Тариф C)
7 Супернепиковый кВтч (Тариф D — только тарифный план EV)
10 Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана.

Если вы хотите просмотреть историю ежедневных показаний этого счетчика, вы можете сделать это в Интернете, используя Моя учетная запись.

Наверх

Главный регистрационный номер

Механические счетчики

SRP использует следующие механические счетчики.

Цифровой:
Цифровой счетчик отображает числа в четырех или пяти окнах. Если у вас есть этот счетчик, вы просто записываете числа (например, на рисунке 1 ваши показания будут 8304).

Наберите:
Большинство счетчиков SRP представляют собой счетчики циферблатного типа с четырьмя или пятью часовыми циферблатами, пронумерованными по часовой стрелке и против часовой стрелки (см. рис. 2). Для этих метров вам нужно читать циферблаты справа налево, в соответствии с направлением стрелки. Следуйте этим рекомендациям при чтении циферблатов:

  • Если указатель находится между двумя числами , запишите наименьшее число. (Если это не 9 и 0, тогда вы должны записать 9.)
  • Если указатель находится прямо на числе , посмотрите на циферблат справа. Если указатель находится между 9 и 0, запишите меньшее число. Если оно находится между 0 и 1, запишите большее число.
  • Чтобы рассчитать использование , прочитайте числа, которые вы записали для каждого набора, слева направо (в нашем примере будет 9079). Чтобы определить, сколько киловатт-часов (кВтч) вы использовали, вычтите предыдущее показание из текущего показания и умножьте разницу на множитель счетчика, который можно найти на вашем счетчике.

Если у вас есть какие-либо вопросы о вашем счетчике, позвоните представителю отдела обслуживания клиентов SRP по телефону (602) 236-8888.

Наверх

Главный регистрационный номер

Поврежденные счетчики

Большинство проблем со счетчиком возникают в результате вандализма, взлома или аварии. Если защитная стеклянная крышка или пломбы на счетчике сломаны, он может работать неправильно. Не пытайтесь отрегулировать или отремонтировать счетчик. Вместо этого позвоните представителю отдела обслуживания клиентов по телефону (602) 236-8888.

Наверх

Главный регистрационный номер

Сколько стоит провести электричество на землю, на которой вы строите?

Строительство нового дома на собственной земле сопряжено со многими проблемами, с которыми вы не столкнетесь, если будете строить на участке. Конечно, одно из главных преимуществ нахождения на своей земле заключается в том, что вы не находитесь в 10 футах от своего соседа. Но это также означает, что у электрической компании раньше не было необходимости обеспечивать электричеством вашу землю, поэтому вам придется организовать и заплатить за эту привилегию.

Итак, вопрос в том, как подключить электричество к вашей собственности и сколько это будет стоить?

Вот инструкция, как это понять.

Первое, что нужно понять: каждая электроэнергетическая компания, похоже, имеет свою политику и процедуры, и вам, возможно, придется немного покопаться, чтобы даже выяснить, с какой компанией вы будете иметь дело.

Кто такая моя электрическая компания?

Что за странный вопрос, правда? Ну, в настоящее время мы находимся на этапе строительства конкретного дома для семьи в центральной Оклахоме, и клиент искала ответ на этот вопрос для своей собственности в течение нескольких месяцев, прежде чем мы начали строительство, и две электрические компании это могли быть споры о том, кто будет обслуживать дом с тех пор, как клиент впервые задал вопрос.

Чтобы выяснить, кем будет ваша электроэнергетическая компания, начните с опроса владельцев земли в этом районе, кому они отправляют свои чеки. Если это не помогло, посмотрите на ближайшие к вашему дому столбы электропередач, обычно на перекрестках дорог, и посмотрите, нет ли на них небольшой таблички с названием электрической компании.

Вы также можете использовать веб-сайт, который может помочь вам начать работу, под названием In My Area.

Главное, начать с того, чтобы позвонить тому, кого вы найдете наиболее вероятным кандидатом.Позвоните и спросите о вашем конкретном участке земли, и они смогут сказать вам, обслуживают ли они его или это может быть другая компания, к которой они вас направят.

Сколько это будет стоить?

Это действительно главный вопрос, когда знаешь, с кем имеешь дело. Стоимость будет варьироваться в зависимости от множества факторов, но основным из них является политика электрической компании. Вот переменные, которые мы обычно слышим:

  • — Расстояние от ближайшего столба ЛЭП до места расположения дома — чем больше расстояние, тем больше проводов, траншей и т.д., тем больше стоимость.
  • — Нужно ли им устанавливать новый трансформатор (большое похожее на банку устройство на столбе, которое преобразует напряжение более высокого напряжения линии электропередачи в 240 вольт, которое питает ваш дом).
  • — Сколько новых столбов им придется установить, сколько провода им придется проложить и / или какой длины траншею им придется вырыть.
  • — Сколько растительности им придется убрать.
  • — Будет ли электричество поступать в ваш дом по воздушным или подземным проводам.

Электрическая компания может обеспечить определенное количество (расстояние) провода и траншеи, и вы должны заплатить только за любую дополнительную сумму сверх этого. Это варьируется от компании к компании.

Когда все сказано и сделано, мы увидели, что затраты на установку новых электрических услуг варьируются от бесплатных до нескольких сотен долларов и нескольких тысяч долларов.

Как работает процесс запуска новой электросети?

Установка нового электроснабжения — это нечто большее, чем просто выписка чека.

Есть некоторые логистические вопросы, которые усложняются по мере того, как вы находитесь в стране и чем страннее бюрократия электрической компании. Ладно, это действительно больше зависит от бюрократии…

  • 1. Они отправят «инженера», чтобы он осмотрел участок и выяснил, как они будут прокладывать новые линии электропередач. Инженер укажет путь, по которому пойдут новые линии, а также любые требования электрической компании к зазору между деревьями и так далее.
  •
  • 2. Инженер скажет вам, какие деревья и что еще нужно убрать с дороги.
  •
  • 3. Вы заключаете «контракт на обслуживание», в основном ваше обещание им, что вы будете покупать электроэнергию.
  •
  • 4. Большую часть времени электроэнергетическая компания потребует от вас заложить фундамент и плиту, прежде чем они будут выполнять какие-либо работы по подведению электричества к объекту. Это может показаться неразумным, но их уже много раз сжигали люди, которые говорили, что собираются строить и покупать электричество каждый месяц, и после того, как электрическая компания тратит кучу денег на прокладку новых проводов, человек не никогда не строить и никогда не покупать электричество.

На что обратить внимание

1. Получите имена и номера телефонов.

Когда вы встретитесь с инженером, представляющим электрическую компанию, убедитесь, что вы знаете его имя и номер телефона. Попросите его или ее записать, о чем вы говорите и каковы обязанности электрической компании и каковы ваши обязанности.

Причина этого в том, что мы видели, как наши клиенты делали все, что, по словам инженера электрической компании, требовалось, только для того, чтобы позже им сказали, что требуется что-то другое, что тратит впустую время и деньги клиента.

Иногда электрическая компания нанимает внешних подрядчиков для расчистки новых линий, но между ними возникает недопонимание. Вы можете помочь, слишком часто общаясь — регулярно связывайтесь с электрической компанией и подрядчиком (вам нужно будет получить имя и контактную информацию. Электрическая компания не будет делать это добровольно, но и не откажет, как только вы попросите .)

2.

Получить запись о пройденном осмотре.

Прежде чем электрическая компания установит реальный счетчик электроэнергии, городу (или округу), возможно, придется проверить установку проводки и временного столба.Затем город/округ должен отправить запись о пройденной проверке в электрическую компанию, чтобы они могли установить счетчик. Этот процесс является случайным.

Если вы регулярно связываетесь с электрической компанией, спрашивайте их каждый раз, когда вы разговариваете, прислали ли город результаты проверки. Иногда электрическая компания говорит, что не получила его, даже если город говорит, что отправил его. Потребуется терпение и много настойчивых последующих действий, чтобы исправить это.

Заключение

Вот и все.Главное помнить, что каждая электрическая компания имеет разные политики и процедуры, и что у каждой есть какая-то бюрократия, с которой вам придется справляться. То же самое с городскими/районными властями.

Если мы можем чем-то помочь вам в этом процессе, свяжитесь с нами по телефону или электронной почте, и мы будем рады помочь вам, чем сможем. Для получения дополнительной информации о стоимости строительства и о том, как составить бюджет, ознакомьтесь с некоторыми из наших других статей.

А пока, если вы хотите узнать больше об общем процессе превращения вашей земли в ваш постоянный дом, загрузите наше бесплатное руководство здесь:

Полное руководство по счетчикам электроэнергии и газа

Какой у меня номер счетчика электроэнергии?

Серийный номер счетчика электроэнергии или MPAN (Административный номер счетчика) — это уникальный номер, который идентифицирует счетчик в вашем доме.Этот номер можно найти в счете за электроэнергию — обычно он находится внизу слева. Вы также можете найти номер на своем глюкометре — обычно он находится спереди, рядом со штрих-кодом. Если вы не можете найти этот номер, просто свяжитесь со своим поставщиком, и он сможет сказать вам, что это такое.



Что такое счетчик предоплаты?

Счетчик предоплаты — это счетчик, который требует от вас оплаты энергии перед ее использованием. Вы пополняете ключ или смарт-карту в магазинах с вывесками Payzone или PayPoint.Затем вы вставляете свой ключ или карту в счетчик, чтобы мгновенно добавить кредит. Теперь есть умные счетчики с оплатой по мере использования, которые позволяют вам пополнять свою энергию, не вставая с дивана.

Если вы пользуетесь счетчиком с предоплатой и хотите перейти на другой тип счетчика, вам необходимо связаться с вашим поставщиком электроэнергии.



Где и как пополнить счетчик электроэнергии?

Пополнить счет можно в любом магазине или почтовом отделении с табличками Payzone или PayPoint. Ищите магазины с вывеской на витринах.Многие небольшие местные магазины могут сделать это для вас или магазины шаговой доступности, такие как Tesco Local. Узнайте больше о пополнении счетчиков предоплаты.

Вы также можете переключиться на интеллектуальный счетчик предоплаты и пополнить его с помощью телефона.



Где мой счетчик электроэнергии?

Если вы не можете найти счетчик внутри своей собственности, возможно, вам придется поискать его снаружи. Вы ищете свою измерительную коробку, которая, скорее всего, белая.

Если вы живете в квартире или квартире, вы можете найти свой счетчик на первом этаже.На каждом счетчике должна быть указана соответствующая квартира. В противном случае вам нужно связаться с вашим арендодателем, и он сможет сказать вам, где он находится. Если у вас есть счет, вы можете сопоставить серийный номер счетчика с лицевой стороной счетчика. Если вы являетесь владельцем квартиры и не знаете, где находится счетчик, обратитесь к агенту по недвижимости или поставщику.



Что такое стандартный счетчик электроэнергии?

Это наиболее распространенный тип счетчика, но сейчас он заменяется интеллектуальным счетчиком. Преимущество интеллектуальных счетчиков в том, что вам не нужно снимать показания счетчиков.Вместо этого они автоматически отправляются вашему поставщику энергии, гарантируя, что ваши счета основаны на фактическом использовании, а не на оценках.



Существуют ли разные типы счетчиков?

Да, существует много разных типов, хотя в целом отрасль движется к интеллектуальным счетчикам, которые могут работать по-разному, в зависимости от выбранного вами тарифа. Более старые счетчики, помимо стандартных, также включают эконом 7 и другие счетчики «времени использования». Узнайте больше о E7 и других счетчиках.



Как снять показания счетчика?

Снять показания счетчика обычно несложно. Вам просто нужно записать первые пять цифр, показанных слева направо, и игнорировать любые числа, выделенные красным цветом, и игнорировать любые числа после запятой (иногда выделенные красным цветом). Некоторые счетчики могут быть немного сложными. Если у вас возникнут проблемы, вам поможет эта страница, посвященная считыванию показаний вашего счетчика.



Почему счетчик электроэнергии мигает красным?

Если на глюкометре мигает красный индикатор, это совершенно нормально.На самом деле свет показывает, что энергия используется — и иногда он будет мигать быстрее, если используется больше энергии.



Почему у меня нет счетчика электроэнергии?

Счетчики могут переходить в спящий режим и, похоже, не иметь дисплея. Нажатие кнопки на главной панели должно оживить экран.

Если вы беспокоитесь, что ваш счетчик сломался, вам необходимо связаться с вашим поставщиком энергии, и они скажут вам, что делать.



Что делать в случае отключения электроэнергии?

В экстренной ситуации вы можете позвонить своему оператору местной распределительной сети.Чтобы узнать, кто является вашим оператором местной распределительной сети, и узнать больше о том, что вы должны делать в случае отключения электроэнергии, посетите сайт Energy Network Association.

Мы также предлагаем некоторые советы по отключению электроэнергии.



Как подключиться к электричеству?

Вы открываете бизнес в новых помещениях или строите недвижимость? Затем вам нужно подать заявку на новое подключение к электричеству.

Вам необходимо связаться с вашим оператором распределительной сети (DNO), чтобы установить новое соединение.Вы можете узнать, кто ваш DNO, и связаться с ним здесь.



Как мне снова подключить электричество?

Если вы недавно переехали в новый дом или открыли бизнес в новом помещении, возможно, вам придется разобраться с повторным подключением электричества. Если вы новый клиент и в здании есть подключение к электросети, но питание отключено, вам необходимо связаться с выбранным поставщиком энергии для повторного подключения.

Рекомендуется получить сертификат установки у квалифицированного электрика (если у вас есть арендодатель, он может это организовать).Выбранный вами поставщик энергии подключит ваше электроснабжение к вашему потребителю.

Если требуется новая услуга, вам необходимо связаться с вашим оператором распределительной сети (DNO).



Как получить расчет стоимости подключения электричества

Когда вы получаете расчет стоимости работ, некоторые из этих работ могут быть выполнены электриком и называются «оспоримыми» работами. Работы, подлежащие оспариванию, — это электротехнические работы, выполненные соответствующим образом аккредитованным независимым поставщиком услуг связи (ICP). Оспоримой работой может быть прокладка кабелей и другие работы по созданию нового подключения к электричеству.

Попросите разделить предложение на оспариваемую и неоспоримую работу. Если вы считаете, что с вас берут слишком большую плату за спорную работу, вы можете поговорить с местными электриками, чтобы сравнить цены и получить лучшее предложение для вас.



Почему у меня не работает электричество?

Может быть несколько причин отключения питания. Вот основные проблемы и решения:

  1. Если вы используете счетчик предоплаты, скорее всего, у вас закончился кредит, поэтому вам нужно будет пополнить свой ключ или карту, после чего питание сразу же вернется.
  2. Если у вас нет счетчика предоплаты или вы знаете, что он пополнен кредитом, проверьте блок предохранителей. Если есть один переключатель, который не обращен в ту же сторону, что и другие, нажмите на него, и это может решить проблему.
  3. Электричество может отключиться из-за одного неисправного электроприбора в вашем доме. Если вы единственный, у кого нет электричества в вашем районе, это может быть причиной. Ваш блок предохранителей может отключить все в качестве меры предосторожности, чтобы предотвратить скачок напряжения.
  4. У ваших соседей тоже проблемы с электричеством? Затем, вероятно, произошло отключение сетевого питания.Это может быть связано с проблемой с местной дистрибьюторской компанией или просто с экстремальными погодными условиями. Вам нужно будет подождать, пока ваша сила вернется, что может означать получение факелов и настольных игр!
  5. Вы в курсе вашего счета? Поставщик может отключить электроэнергию, если счета не актуальны. Вы получите несколько писем, прежде чем это произойдет, поэтому обязательно обратите внимание на них. Вам необходимо связаться с вашим поставщиком, если это является причиной отсутствия питания. В случае сомнений обратитесь к квалифицированному электрику для осмотра установки, и он также предоставит вам сертификат установки.



Мы студенты/соседи по квартире – как нам лучше управлять своей энергией?

Совместное использование счетов за коммунальные услуги с соседями по квартире может вызвать стресс. У нас есть полное руководство о том, как лучше управлять платежами по счетам и стать энергоэффективным домом.



Как сменить поставщика электроэнергии?

Сменить провайдера проще, чем вы думаете. Вы можете переключиться двумя способами:

Если вы уже решили, на какого поставщика хотите переключиться.В этом случае свяжитесь с новым поставщиком и сообщите ему, что хотите присоединиться к тарифу, который вы видели и который вам подходит. Вам понадобится ваш почтовый индекс, имя текущего поставщика и тариф, а также ваши банковские реквизиты, если вы хотите оплатить прямым дебетом. Новый поставщик сделает за вас все остальное, в том числе свяжется с вашим текущим поставщиком.

Если вы не уверены, какой поставщик подойдет вам лучше всего. В этом случае вы можете выполнить весь процесс через сайт сравнения. Вам понадобится информация о вашем текущем тарифе, поставщике и почтовом индексе, чтобы вы могли сравнить поставщиков и тарифы, и веб-сайт переключит ваших поставщиков энергии для вас.

Обязательно ознакомьтесь с нашим подробным руководством по смене поставщика энергии.



Ищете новый тариф на электроэнергию, соответствующий вашим потребностям?

Если вы пытаетесь вести более устойчивый образ жизни, переключите свою энергию. Все наши тарифы стандартно поддерживаются электричеством с нулевым выбросом углерода.

Что это за провода, ведущие к моему дому?

Масса из нескольких электрических проводов тянется от близлежащих электрических столбов к крышам почти каждого дома в Санкт-Петербурге.Пол и Миннеаполис. Они входят в маленькую пластиковую крышку и затем спускаются вниз по стене здания, пока не достигают электрического счетчика. Эти провода называются сервисной мачтой .

В каждом доме, питающемся от воздушных распределительных проводов, должна быть служебная мачта. Если вы живете в Сент-Поле или Миннеаполисе, он у вас почти наверняка есть. Однако, несмотря на их важность, о сервисных мачтах легко забыть. Большинство домовладельцев не знают, что такое сервисная мачта, пока с ними не случится что-то не так.К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть себя риску, даже не подозревая об этом! Вот что вам следует знать о своей сервисной мачте, в том числе о том, как определить, что с ней что-то не так:

Что такое сервисная мачта?

На сервисной мачте находятся провода, передающие электроэнергию от городской воздушной системы электроснабжения к вашему дому. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за введение всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему.Без функциональной мачты у вас не было бы силы!

Большинство людей определили бы «вашу» служебную мачту как провода, которые физически соединяются с вашим домом. Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электросчетчика.

Несу ли я ответственность за свою сервисную мачту?

Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей сервисной мачты с того момента, как она связывается с их домом .Если с вашей мачтой что-то не так, вам придется самостоятельно согласовывать ее ремонт. Ваша мачта является частью вашей домашней электросистемы, так же как ваш счетчик, панель и цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!

Каковы наиболее распространенные проблемы с сервисной мачтой?

Несмотря на установку, предназначенную для их защиты, погодные условия и другие природные явления иногда повреждают или смещают сервисные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать требованиям.Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:

Отсоединенные или ослабленные провода

Обычно это происходит, когда ветка или другой кусок природного мусора падает на висящие провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Служебная мачта всегда должна быть заподлицо со стеной и прикреплена к ней.Ослабленные, свисающие служебные провода очень опасны.

Слишком близко к окну

Электротехнические правила требуют, чтобы провода мачты всегда находились на расстоянии более трех футов от окон. Помните: напряжение, проходящее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не имеет предохранителей, а значит, очень опасно.

Слишком низко

Электротехнические нормы также предусматривают, что свисающие провода, соединяющие домашнюю служебную мачту, никогда не должны находиться ниже 10 футов над землей.Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.

Искрение или курение

Если провода вашей сервисной мачты повреждены или оголены, они могут выпускать до 240 вольт незащищенного электричества в свое непосредственное окружение. Такое большое напряжение может вызвать серьезные электрические пожары или даже оказаться смертельным, если вы соприкоснетесь с ним.

Ослабленная или отсоединенная розетка счетчика

Провода вашей сервисной мачты подключаются к более крупной электрической системе вашего дома через счетчик электроэнергии.В частности, провода подключаются к счетчику через гнездо счетчика. Гнездо счетчика расположено сверху счетчика под защитным покрытием.

Если это покрытие и/или флюгер в верхней части дома отсоединится от мачты, гнездо счетчика будет уязвимо для погодных условий и может быть повреждено. ВАЖНО: Не пытайтесь самостоятельно присоединить отсоединенную розетку электросчетчика . Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.

Частично закрыт сайдингом или стеной

Если в вашем доме есть лепнина, возможно, ваши служебные провода были встроены внутрь стены. Это противоречит кодексу, в котором говорится, что служебная мачта всегда должна находиться полностью вне стены. Обычно это происходит после расширения дома или проживания.

Что делать при проблемах с сервисной мачтой?

Во-первых: мы настоятельно не рекомендуем пытаться устранить проблемы с мачтой самостоятельно.Рабочее напряжение мачты очень опасно. Ваша сервисная мачта имеет решающее значение для безопасности и эффективности всей вашей домашней электрической системы. Если он кажется поврежденным, отсоединенным или иным образом неисправным, вы должны немедленно его починить. Электрики устранят большинство проблем с мачтой, заменив поврежденную проводку и инфраструктуру.



У обученных и сертифицированных электриков Early Bird есть все необходимое, чтобы быстро и эффективно решить вашу проблему с мачтой. Мы проведем проверку, выясним, что не так, и найдем лучший способ исправить это, чтобы это не навредило вам или вашей семье.

Если вы считаете, что с вашей сервисной мачтой что-то не так, или у вас просто есть дополнительные вопросы, позвоните в Early Bird сегодня! Мы рады помочь вам успокоиться.

Измерение и подсчет: Руководство управляющего недвижимостью

В коммерческой недвижимости измерение является лучшим способом получения дополнительной информации о том, что происходит в вашем здании. Каждый проект оптимизации, от простых изменений в графике отопления здания до капитального ремонта, имеет больше шансов на успех, если команда, стоящая за ним, имеет доступ к подробной информации о расходах коммунальных услуг в здании со счетчиков и субсчетчиков.

Это руководство предназначено для того, чтобы рассказать вам все, что вам нужно знать о возможностях современных измерений и подсчетов. Благодаря действиям, основанным на подробном анализе того, как коммунальные услуги перемещаются по вашему зданию, можно значительно сократить их потребление в некоторых случаях и перенаправить необходимое использование для сокращения эксплуатационных расходов в других. Другие типы счетчиков предоставляют инженерам-строителям информацию о качестве воздуха в помещении арендатора, чтобы помочь сделать его более комфортным и безопасным. С появлением технологии «интернета вещей» расширенные измерения стали более доступными, открывая новые бизнес-приложения в сфере коммерческой недвижимости.

Футляр для субметров

Прежде чем мы перейдем к тому, как могут быть установлены различные счетчики, мы должны обсудить, почему строительной бригаде нужны более совершенные счетчики, чем те, которые входят в стандартную комплектацию с подключением к инженерным сетям. В каждом действующем коммерческом здании или комплексе должны быть установлены счетчики на уровне здания для доступа к общественной воде, газу и электричеству.Эти счетчики дают меру потребления коммунальных услуг для всей структуры и часто считываются один раз в месяц или реже.

Каждый новый счетчик дает вам более глубокое представление о работе вашего здания.

Установка счетчиков на одном или нескольких уровнях ниже счетчика на уровне здания (так называемые субсчетчики) дает вам более детальное представление о том, что происходит в вашем здании. Субсчетчик, установленный для каждого жилого помещения, позволяет выставлять арендаторам счета за ресурсы, которые они фактически потребляют, вместо того, чтобы делить общее потребление на площадь, давая им стимул к экономии.Это также обеспечивает строительной бригаде резервную копию, когда арендатор жалуется на счет, и упрощает отслеживание необычных всплесков потребления до их источников.

Аналогично последнему пункту, субсчетчики, установленные для мониторинга крупного строительного оборудования, такого как системы отопления, вентиляции и кондиционирования воздуха или градирни, гарантируют, что ваша команда узнает о проблеме на раннем этапе. Этот последний пункт особенно важен; миллионы долларов часто экономятся в день, потому что обнаруживается серьезная утечка или опасность пожара.

Типы счетчиков и область применения

Первым шагом к установке усовершенствованных счетчиков по всему зданию является определение объема. Это включает в себя анализ уровня детализации, который требуется строительной бригаде, и оценку существующей инфраструктуры в здании. Если команда довольна текущим уровнем разрешения, которое отслеживается в здании — независимо от того, находится ли это разрешение на уровне здания или глубже — тогда единственное, что нужно сделать, — это подключить существующие счетчики к беспроводному шлюзу. .Строительная бригада, которой нужна более подробная информация, может захотеть установить счетчики для измерения потребления арендаторами, отслеживания энергии и воды, используемой крупным оборудованием, или даже для отдельных помещений в более крупном блоке.

Когда необходимо установить новые счетчики, процесс определения объема включает в себя выбор правильных счетчиков для использования на основе измеряемой полезности, стоимости и специфики планировки здания. Ниже приведен краткий обзор опций для каждой утилиты.

Электрический

Наиболее распространенным способом измерения электрического тока является использование трансформатора тока, обычно называемого трансформатором тока.ТТ состоят из петли провода, которая наматывается на устройство разное количество раз. При подключении и размещении вокруг провода, по которому течет переменный ток (первичный), он создает меньший пропорциональный ток в петле провода (вторичный), который легче измерить с помощью электросчетчика, такого как Emon или Rail 350.

ТТ

используются для измерения тока на всех уровнях, от электросети до относительно небольших нагрузок в зданиях. Поскольку ток во вторичной обмотке пропорционален току в первичной и количеству «витков», намотанных вокруг устройства, ТТ могут быть очень большими или очень маленькими, в зависимости от того, для чего они предназначены.В некоторых промышленных условиях отдельные компоненты машины могут измеряться с помощью собственного трансформатора тока. В коммерческом здании часто измеряются отдельные этажи, жилые помещения и важные части строительного оборудования.

Вода, газ и пар

Существует три основных варианта измерения расхода: поточные расходомеры, погружные расходомеры и ультразвуковые расходомеры. В первых двух категориях есть несколько вариантов для каждого типа утилиты. Например, наиболее распространенным встроенным газовым счетчиком является диафрагменный счетчик, который направляет поток газа с помощью внутренних клапанов и камер, но существуют также ротационные и диафрагменные счетчики для других ситуаций.Пар имеет больше возможностей, потому что его можно измерить напрямую или можно измерить конденсат, образующийся при охлаждении паром.

Врезные счетчики являются наиболее доступным типом счетчиков для небольших труб, но их, как правило, труднее всего установить. Как следует из названия, этот тип счетчика устанавливается в линию с водопроводной трубой, а это означает, что поток утилиты должен быть перекрыт во время установки. Часть трубы затем должна быть удалена и заменена счетчиком.Когда вода, газ или пар снова включаются, они проходят через счетчик и измеряются. Встраиваемые расходомеры также довольно дороги для труб диаметром более 3 дюймов.

Встраиваемый расходомер

Вставные расходомеры представляют собой небольшие стержни, которые вставляются в трубу через отверстие и удерживаются на месте с помощью седла. Поскольку им нужно только небольшое отверстие, поток можно оставить включенным, а стержень можно вставить (быстро) в процессе, называемом «горячая врезка». По сравнению с ультразвуковым расходомером для погружных расходомеров требуется лишь небольшой участок трубы (хотя для них требуется больше, чем для встроенных расходомеров).Внутри стержень может содержать небольшую турбину, которая измеряет расход, или может полагаться на более сложную технику.

Ультразвуковые расходомеры обычно дороже расходомеров других типов, но их значительно проще установить. Там, где они являются вариантом, это обычно делает их наиболее рентабельным вариантом в целом. Они состоят из двух полос, находящихся на заданном расстоянии друг от друга, и центрального дисплея. Ленты посылают друг другу ультразвуковые импульсы и рассчитывают расход через трубу, измеряя скорость каждого импульса.Недостатком ультразвуковых расходомеров является то, что они, как правило, требуют прямого участка трубы диаметром 20x перед первой полосой и диаметром от 10x до 20x после второй полосы, что не всегда возможно.

ОВКВ

Для измерения количества энергии HVAC, поступающей в несколько мест в здании от одного блока, обычно требуется счетчик BTU, который состоит из расходомера и двух датчиков температуры. Расходомер измеряет скорость потока рабочего вещества – часто воды, а датчики температуры измеряют теплоту рабочего вещества при его входе в жилое помещение и при выходе из него.

Для измерения HVAC требуется несколько счетчиков.

Вооружившись информацией о плотности рабочего тела, удельной теплоемкости и данными, полученными от вышеперечисленных датчиков, количество энергии, потребляемой в процессе теплообмена, можно рассчитать по следующей формуле:

Где: Q = теплообмен, V = объем, Cp = удельная теплоемкость, ρ = плотность, Tsupply = температура на входе и Treturn = температура на выходе.

Сбор данных со счетчиков

Наличие этих данных не очень хорошо, если у вас нет эффективного способа доступа к ним. Во многих зданиях инженерам до сих пор приходится выполнять знакомый ежемесячный обряд обхода каждого метра в здании с блокнотом в руках, записывая числа на внешней стороне каждой коробки. Этот процесс требует много времени и чрезвычайно подвержен ошибкам. В частности, подход с использованием буфера обмена уязвим для систематических ошибок, которые могут привести к значительным потерям, особенно при использовании множителей.

К счастью, существуют современные решения этой проблемы, которые полностью обходят долгую прогулку с буфером обмена.

Многие измерители поддерживают импульсы, что означает, что они преобразуют свои данные в цифровые импульсы для вывода. Например, импульсный электросчетчик может быть настроен на отправку импульса за каждый киловатт-час, проходящий через провод, который он измеряет. Компьютер, считывающий импульсы, знает, что если за час будет считано 20 импульсов, здание за это время использовало 20 кВтч. Затем эти импульсы можно направить на цифровой шлюз, который отправляет их через Интернет на компьютер, ожидающий их интерпретации.

Более современные счетчики могут использовать протокол связи, такой как Modbus, для передачи информации вместо импульсов. Этот подход более надежен и позволяет передавать более подробную информацию, чем просто данные о потреблении.

Помните это?

Коммунальные предприятия иногда предоставляют клиентам доступ к «интервальным» данным в режиме онлайн. Это данные о потреблении коммунальных услуг, которые предоставляются с регулярной задержкой — часто около суток. Это довольно просто, особенно потому, что утилита обычно учитывает только данные на уровне здания, но это может быть полезно для отслеживания потребления по сравнению с целевыми показателями в течение месяца.

Данные в реальном времени еще полезнее. Большинство современных систем управления энергопотреблением извлекают данные из счетчиков и передают их через Интернет в облако. Там он может быть представлен в мельчайших подробностях. Это позволяет делать такие вещи, как отправка предупреждений, когда что-то ведет себя ненормально, исследование всплесков использования во время их возникновения или внесение корректировок в операции в режиме реального времени.

Просмотр и анализ данных счетчика

Получение данных со счетчиков — это только полдела.Представление этих данных в интуитивно понятной форме, которая приводит к действенным выводам, является не менее сложной технической задачей.

Современные системы управления энергопотреблением обычно используют цифровую платформу для представления данных, которые они собирают со счетчиков и субсчетчиков. Наиболее простой визуализацией является энергетическая кривая, которая представляет собой форму, сформированную потреблением энергии зданием в течение одного дня. Идеальная кривая энергопотребления для стандартного офиса должна быстро повышаться утром от низкой базовой нагрузки, оставаться относительно стабильной в течение рабочего дня и возвращаться к базовой нагрузке в нерабочее время.На практике есть некоторые распространенные отклонения от этой кривой, которые являются хорошими целями для проектов повышения эффективности. Использование других утилит часто следует аналогичному шаблону.

Информационная панель Aquicore

Другим основным инструментом является отслеживание бюджета, которое сопоставляет ваше потребление с вашим бюджетом на ежемесячной, квартальной или годовой основе.

Следующим шагом будет расшифровка данных вашего здания, чтобы найти ценную информацию, на основе которой вы можете действовать. Именно здесь на помощь приходит аналитика данных, и именно здесь высококлассные системы управления энергопотреблением выделяются среди конкурентов.

Применение анализа данных к данным о потреблении коммунальных услуг создает мощные инструменты, такие как нормализация погоды, которая объединяет прогнозы погоды с историческими данными о том, как ваше здание работает в различных условиях, чтобы предсказать диапазон, в котором оно будет работать сегодня. Это устанавливает потребление коммунальных услуг вашего здания в контексте; средняя кривая энергопотребления в идеальный день может означать, что блоки HVAC работают больше, чем должны, например, но немного выше, чем средняя кривая в особенно жаркий день, все же может отражать эффективное использование энергии. Анализ тех же данных также может помочь системе управления энергопотреблением рекомендовать время запуска и отключения, которое соответствует конкретным потребностям вашего здания с учетом текущей погоды, помогая вашей команде ежедневно сокращать расходы на электроэнергию.

Будущее учета

Со временем будут внедряться новые и более совершенные технологии измерения. Мы уже видим, как счетчики, измеряющие новые переменные, такие как CO2 и другие показатели качества воздуха, проникают в здания по мере снижения затрат.Хотя датчики окружающей среды не помогут сборным командам снизить затраты на коммунальные услуги, некоторые арендаторы считают их ценными из-за повышения производительности, которому они способствуют. Низкое качество воздуха связано с более низкой производительностью труда сотрудников и большим количеством больничных дней.

Засыпаете на встрече? Виновником может быть CO2.

Традиционные счетчики также совершенствуются и становятся более доступными, а это означает, что станут доступны более прибыльные варианты использования. Например, субсчетчики в настоящее время в основном ограничиваются важными частями строительного оборудования и большими (обычно коммерческими) помещениями арендаторов.Это не техническая проблема — подсчет обычно слишком дорог, чтобы быть оправданным для небольших помещений. Поскольку счетчики становятся более доступными, разрешение, с которым команды могут управлять своими объектами, будет увеличиваться.

Немного дальше, но потенциально более полезными в долгосрочной перспективе являются достижения в области аналитики, которые могут позволить алгоритмам автоматически вносить эксплуатационные изменения в здания на основе данных счетчиков. По мере совершенствования алгоритмов компьютеру будет доверяться все больше и больше шагов.В конце концов, здания могут стать замкнутым циклом, что позволит их человеческим командам сосредоточиться на ремонте, обслуживании и отношениях с арендаторами, в то время как использование коммунальных услуг оптимизируется компьютером.

Как правильно выставлять счета арендаторам за использование электроэнергии

Для выставления счетов арендаторам за использование коммунальных услуг арендодатели могут либо разделить общий счет между арендаторами, либо использовать дополнительный счетчик. Субсчетчики обычно применяются к трем коммунальным услугам: воде, газу и электричеству. Для подсчета электроэнергии устанавливается измеритель мощности для измерения использования энергии после того, как она достигает основного счетчика.Использование субсчетчиков упрощает мониторинг потребления электроэнергии отдельными арендаторами, отделами или единицами оборудования.

Выставление счетов без субсчетчика

В ситуациях, когда счетчик не используется, арендаторам чаще всего выставляется счет за квадратные метры арендованной площади. Арендодатель получает счет за электричество для всего здания и делит счет между жильцами. Стоимость киловатт-часа (кВт-ч) умножается на использование человеком в зависимости от площади, которую он арендует.Хотя эта стратегия работает, выставление счетов арендаторам на основе энергопотребления здания, а не индивидуального использования, является не самым эффективным методом, особенно при стремлении сократить потребление электроэнергии.

Выставление счетов с помощью вспомогательного счетчика

Субсчетчики позволяют арендодателям выставлять счета каждому арендатору точно за потребленную им энергию. Счетчики электроэнергии коммерческого класса, установленные в каждом месте арендатора, упрощают выставление счетов. С помощью вспомогательного счетчика арендодатели могут взимать с каждого арендатора плату за точное потребление энергии в течение этого расчетного периода вместо того, чтобы делать оценку вручную, которая отнимает много времени.Субизмерение может помочь уменьшить количество споров между арендодателем и арендатором, предоставляя точную и точную информацию.

Когда арендодатели используют дополнительный счетчик, жильцы могут гарантировать точное выставление счетов. Привлечение арендаторов к ответственности за потребление энергии побуждает их сокращать потребление электроэнергии. Арендаторы, контролирующие собственное потребление энергии, могут помочь снизить общее потребление энергии до 15%.

Установка измерителя мощности может помочь сэкономить тысячи долларов и повысить устойчивость здания.Новый Power Meter от Setra относится к коммерческим расходомерам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
