Подшивка карниза крыши — варианты подшивки — статьи Ваша Кровля

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение — защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши — на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

• Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
• Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
• Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
• Более популярное решение — подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

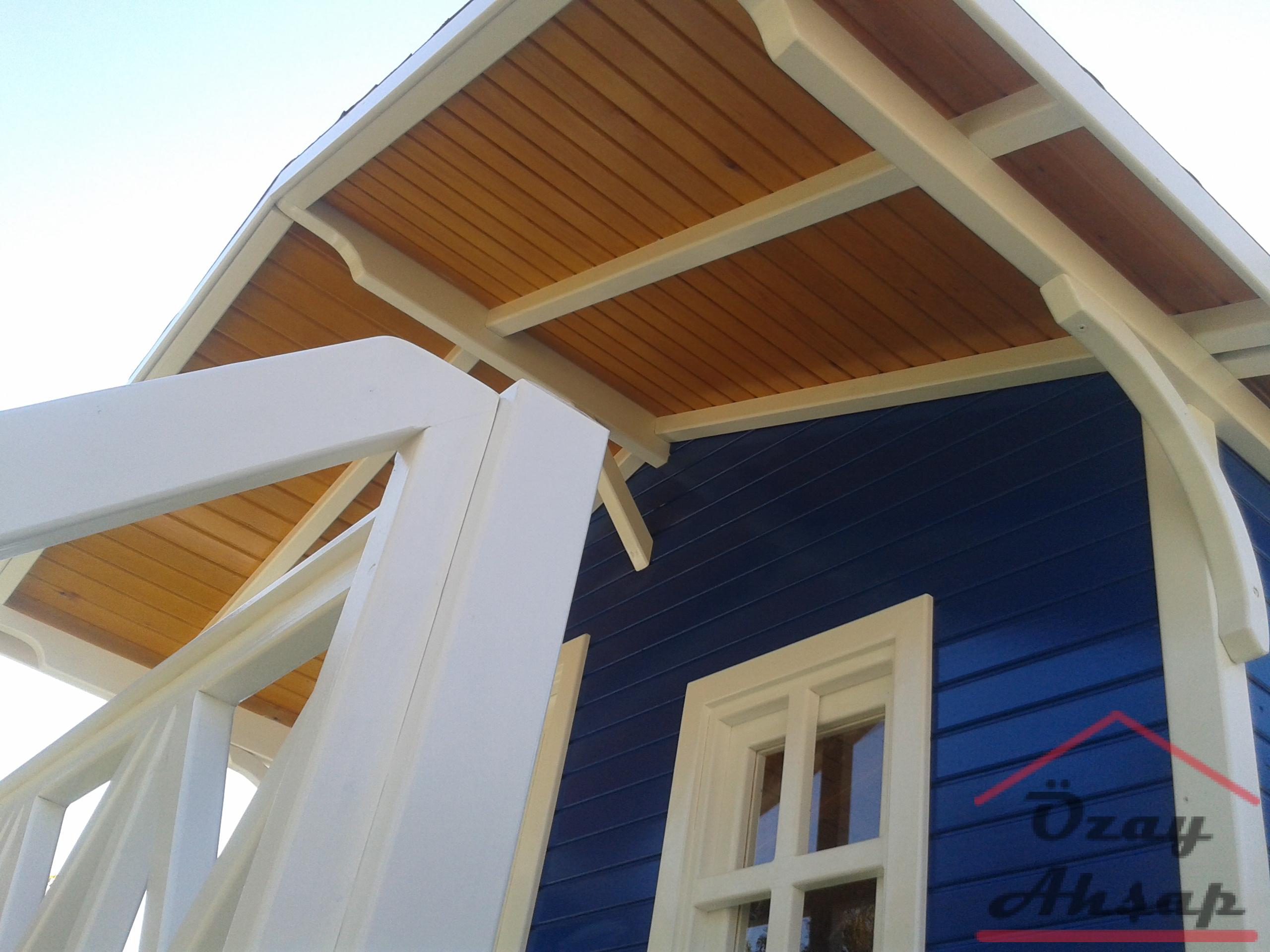

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

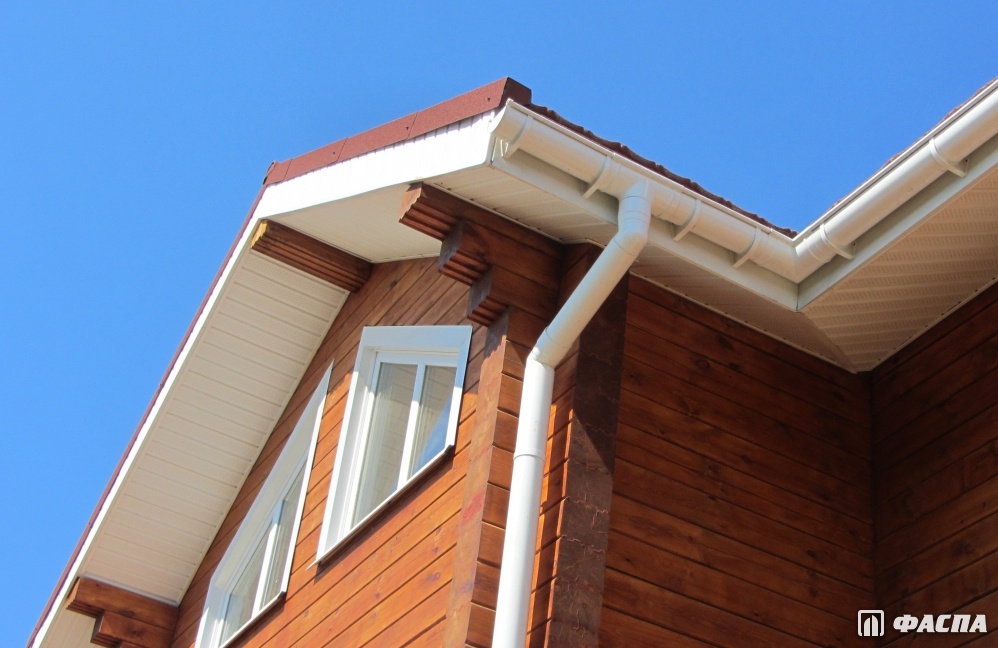

Софит.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

• J-профиль ставят поперек свеса и отмеряют.
• Срезают J-профиль болгаркой.
• Прикрепляют J-профиль к обрешетке саморезами.
• Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
• Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
• Лобовая часть карниза зашивается J-фасками или планкой.

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

как сделать фронтонный свес крыши, подшиваем фронтом своими руками

Содержание:

С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Что такое фронтонный свес и зачем он нужен

Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.

Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.

Основные варианты конструкций — как можно подшить фронтон

Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:

1. Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
2. Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
3. Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
4. Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
5. Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.

Выбор материалов для подшивки фронтонов крыши

Чем и как подшить фронтон решают с учетом архитектурного стиля здания и типа его крыши, используемого кровельного материала и финансовых возможностей владельца.

Существует множество вариантов – обшивку прикрепляют:

• на обрешетке;
• к стропильному брусу.

Можно выполнить подшивку фронтонного свеса крыши из следующих материалов:

1. Пиломатериалы. Дерево в этом случае является самым удобным в работе. Для подшивки используют вагонку — шпунтованную доску, имеющую дополнительный паз, либо стандартную обрезную доску. Поскольку древесина в зависимости от температуры и влажности окружающего пространства подвержена процессу расширения – сужения, деревянные элементы нельзя подшивать вплотную. Между соседними досками следует оставлять зазор около 4 –6 миллиметров. Если монтируют вагонку, шпунт задвигается в паз не до конца. Древесину прежде, чем использовать, желательно пропитать с двух сторон специальным защитным средством.
2. Пустотелые поливинилхлоридные панели, предназначенные для внутренней отделки. Этот вариант подшивки фронтонного свеса самый недорогой. У пластиковых панелей в основном белого цвета стенки очень тонкие и их можно легко повредить.
3. Софиты — ПВХ сайдинг. Данный материал отличается прочностью и долговечностью, ему не опасны минусовые температуры и ультрафиолетовое излучение, он не выцветает на солнце. В продаже имеются изделия разных цветовых решений. Чтобы подкровельное пространство вентилировалось, устанавливают перфорированные панели.
4. Стеновой сайдинг. Если каркасный дом обшит сайдингом, будет лучшим решением отделка его свесов тем же материалом. Но стеновой вид сайдинга с отверстиями в продаже не представлен. В случае необходимости обустроить вентиляцию вставляются вентрешетки.
5. Металлический профилированный лист. Этот материал также можно задействовать для обшивки карнизного свеса. Профлист отличается прочностью и долговечностью. Но имеются и недостатки, основной из них заключается в необходимости продумывать устройство вентиляции и повышенное образование конденсата, оседающего на металлической поверхности. Для крепления потребуются шурупы с резиновыми прокладками.
6. Плоский лист металла. Такие изделия для подшивки свесов применяют редко. Выглядит материал аккуратно, но для его монтажа требуется предварительная подготовка каркаса, поскольку на плоской поверхности хорошо видны даже незначительные погрешности в виде неровностей и прогибов. Также потребуется большая точность при проведении замеров, раскрое и гибке элементов, когда подшиваем фронтонный свес крыши.

Вариант, когда свес не подшивают, возможен, если обрешетка была сделана аккуратно. Можно подшить деревянное основание, а систему из стропил оставить открытой. Данное решение очень эффектное для свеса, созданного за счет выноса несущих балок и стропильного бруса.

Работа по подшивке фронтонных свесов несложная, но для ее выполнения потребуется владение определенными навыками и умениями. Также важна аккуратность. Делая подшивку, следует обустроить вентиляцию подкровельного пространства.

Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

• Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

• Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

• Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Как подшить фронтонный свес

Способы подшивки свесов

Существует два способа подшивки свесов:

1. короб из дерева
2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

• Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

• Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

• ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

• Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

Не стоит превышать длину листа в 5-6 метров, возможно провисание.

• Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.

Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.

F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.

 Как вы понимаете качественно смонтированный свес, защитит не только фасад здания, но и увеличит срок службы кровли.

Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.

устройство карнизного подшива кровли, размеры по нормам ГОСТ, варианты монтажа свесов

Подшивка крыши – шаг обязательный. В результате проведения таких работ дом получает не только приятный внешний вид, но и дополнительную защиту от воздействия осадков.

Что это такое?

Свесы – выступающие части по периметру крыши. Из задача состоит в защите стен здания от попадающих дождевых капель и прочих загрязнений, которые могут попасть на стены с кровельных скатов. Свесы могут быть различного размера, традиционно их ширина колеблется в пределах 0,4-1 м. По большому счету, выполнять подшивку совсем не обязательно. Это больше обусловлено общей эстетикой, чем функциональностью

Как бы то ни было, подшивка выполняет несколько важных задач:

• С ее помощью можно защитить от посторонних глаз «начинку» кровельного пирога. Никому не хочется, чтобы слои гидроизоляции, утеплителя, пароизоляционной пленки были видны.
• Подшив не дает ветру сорвать листы кровли. Если не подшить крышу, то сильный порыв ветра может проникнуть в вентиляционный зазор и попросту поднять крышу, полностью разрушив ее. Так что подшивку можно считать обязательной в ветреных регионах.

Подшивка производится только в самом финале всех отделочных работ после того, как произведена полная облицовка не только крыши, но и самого здания. Профессионалы называют подшив крыши финальным штрихом, придающим законченный вид всему строению.

Существует несколько разновидностей как самих скатов, так и пошивки. Каждый из способов подшивки подходит для определенного ската, и нужно иметь в виду все эти тонкости. Проанализируйте, какой именно скат собираетесь оформлять, и только после этого приступайте к расчетам, закупке материалов и прочим приготовлениям. Также учтите общую стилевую концепцию дома и решите, нужны ли подшивы вообще в вашем случае.

Виды конструкции

Свесы бывают карнизными или фронтонными. Карнизы располагаются горизонтально, а фронтоны – вертикально. Имейте в виду, что фронтонные свесы подшиваются только определенным образом, поскольку защитить их намного сложнее, чем горизонтальные.

Основное предназначение карнизных свесов – обеспечение вентиляции кровли.

Общеизвестно, что между слоями крыши обязательно нужно оставлять зазоры, иначе они не будут в полной мере выполнять свои функции и во многом крыша станет неэффективной. Например, если не обеспечить необходимое пространство между пароизоляционной прослойкой и утеплителем, то утеплитель может вымокнуть, заплесневеть, перестать удерживать тепло. Наличие хорошей вентиляции – одно из главных правил при сооружении кровли.

Карнизные свесы бывают простыми или с выносом. Обыкновенный свес легче в устройстве, но имеет несколько недостатков, главный из которых – гулкий звук, возникающий каждый раз, как подует сильный ветер. При выполнении подшивки с выносом таких неприятностей не возникает. Сделать вентиляцию через карнизный свес возможно и в первом, и во втором случае. Наличие выноса не является препятствием. Фронтонные свесы выполняют защитную функцию, оберегая стены здания от атмосферных явлений.

Подшивка под свес является стандартной составляющей узла, которая учитывается еще на стадии планирования. Стоит отметить, что варианты узлов могут быть разными, однако каждый из них предусматривает наличие подшива.

Обратите внимание, что производят подшивку разных крыш: мансардной, плоской, двухскатной, вальмовой. Какой бы ни была кровля, она должна быть подшита, чтобы гарантировать не только наилучшие эстетические, но и функциональные показатели. Не каждый вариант имеет фронтонные подшивы. Например, четырехскатная или плоская крыши обходятся только карнизными, так как фронтонов не имеют.

Прямо по стропилам

Подшивка свесов прямо по стропилам – наиболее простой способ устройства. Он используется преимущественно для кровель с малыми углами скатов (до 30 градусов). Выполнить подобную подшивку сможет даже новичок.

Технология заключается в следующем:

• из брусков или досок изготавливают дополнительную обрешетку, по которой в дальнейшем будет выполняться подшивка;
• обрешетка прикручивается к стропилам, располагают ее параллельно стене.

Имейте в виду, что свес обязательно должен выступать за стены на 40-50 см. Если величина больше или меньше, предпочтительно выбрать иной способ подшивки.

При желании и наличии определенного опыта можно расположить обрешетку перпендикулярно стропилам, а не вдоль них. Однако здесь важно следить за выполнением условия параллельности стене. Обшивку можно чуть направить от стены, чтобы больше обезопасить стены, однако именно параллельное расположение является эталонным.

Важным условием является нахождение свесов в одной плоскости: если они колеблются по высоте относительно земли, то лучше предпочесть другой способ подшивки. К тому же ровные свесы подшить намного проще, ведь не придется собирать подшивку из кусков. Достаточно будет использовать цельную доску или брусок.

Для облегчения монтажа специалисты советуют использовать веревку. Так, вначале подшиваются угловые элементы свесов, потом между ними натягивается веревка, и дальнейший монтаж производится уже по ней. По веревке можно сразу оценить ровность подшивов, их одинаковость, а это в большой степени влияет на общую эстетику всего вида крыши.

Горизонтальная

Горизонтальную подшивку выбирают в случаях, когда крыша имеет крутые скаты. Именно в этих ситуациях подшив смотрится гармонично и эффектно. По большому счету, горизонтальная подшивка представляет собой коробку, которая прибивается по карнизу. В дальнейшем ее специальным образом окаймляют досками. Это делается во избежание попадания влаги внутрь короба.

Если свес в ширину больше, чем 45 см, то его необходимо дополнительно укреплять. Для этого используются дополнительные балки, укладывающиеся посередине короба. Так нижняя часть подшивки прибивается и к этому бруску тоже, поэтому нагрузка на сами свесы и специально сооруженную обрешетку значительно снижается. Есть здесь и второй момент: такое крепление необходимо, если дом располагается в ветреном районе. Слишком широкий подбой может просто снести ветром.

Одним из промежуточных этапов работ является установка перпендикулярных брусьев. Их набивают перпендикулярно стене. Это делается для большего укрепления свеса, снижения нагрузки, чтобы снеговое и ветровое воздействие не сказывалось негативным образом на форме карнизных краев, а вся нагрузка перераспределялась на поперечные балки.

Приведенные способы подшивки свесов подходят для карнизов. Что касается фронтонов, то для них допустимо использовать только один из методов, особенности которого описаны ниже. Это связано и с необычной формой фронтонных свесов, и с особенностями нагрузки, которая на них ложится. Если карнизы при боковом ветре практически не подвергаются воздействию, то фронтоны в зависимости от угла их наклона могут значительно страдать от этого.

С учетом всех особенностей и был разработан способ подшивки по обрешетке для фронтонов.

По обрешетке

Интересной особенностью обшивки фронтонного свеса по обрешетке является то, что способ остается неизменным вне зависимости от того, как именно подшивали карнизные свесы. Брус непосредственно крепится к обрешетке, составляя каркас для последующей обшивки. В дальнейшем обшивочные доски прикрепляются непосредственно к этим идущим вдоль всего фронтона брусьям.

Большое влияние на технологию подшивки оказывает то, какая именно конструкция у фронтона. Он может располагаться практически вровень со стеной (когда свесов практически не предусмотрено) или может сильно выдаваться. В первом случае подшивку делают еще и для того, чтобы вода не попадала под нее, ведь вероятность такого исхода здесь намного выше. Во втором случае вся подшивка делается снизу, там же закрепляется водоотводящий желоб.

Стоит иметь в виду, что в некоторых случаях все же стоит оставить карниз или фронтон не подшитым. Безусловно, это не касается случаев, когда свес практически отсутствует или укороченный.

В редких случаях подшивают карниз и оставляют без подшива фронтон и наоборот, но это скорее исключение, поскольку подобное сочетание не только часто выглядит непрезентабельно, но и не самое удобное в эксплуатации. Чаще всего можно встретить случаи, когда подшивка и карниза, и фронтона выполнена одинаковым способом или они оба оставлены без нее.

Таким образом, каждый из способов подшивки можно использовать при подшивании свесов своими руками. Это не вызовет затруднений, в особенности если у человека, затевающего строительство, есть соответствующий опыт.

Чем подшивать?

Большее влияние на общий вид здания оказывает не только то, как именно выполнена подшивка свесов крыши, но и материал, выбранный для этого. Для подшивов можно использовать различное сырье, начиная от всем известного дерева и заканчивая специально разработанными для этих целей софитами.

Есть несколько критериев, на которые нужно опираться при выборе:

• Важное влияние оказывает эстетическая составляющая. Материал должен согласоваться с общим видом здания и окружающим ландшафтом. Например, подшивать свесы односкатной кровли дома в стиле хай-тек резными деревянными панелями по меньшей мере странно.
• Еще один решающий фактор – срок службы материала. Помните, что на свесы и на обшивку в частности оказывается куда большее негативное влияние, чем на кровлю в целом, поэтому материал должен быть прочным и долговечным. Идеальным считается выбор такого варианта, который имеет эксплуатационный срок приблизительно равный сроку службы самой крыши.
• Простота монтажа тоже много значит. Многие решаются подшивать свесы в одиночку, так что материал не должен быть слишком тяжелым, хрупким или еще каким-либо образом осложнять дальнейшие работы.

Среди всего многообразия материалов, используемых для подшивки свесов, лишь некоторые обладают всеми вышеперечисленными качествами. Некоторые из них более традиционные и известны еще с советских времен, другие же появились совсем недавно.

Тем не менее, каждый из таких вариантов заслуживает внимания, так как именно их профессиональные строители рекомендуют взять на заметку.

Доска

Натуральная древесина и по сей день остается лидером среди материалов, выбираемых для подшивки. Это связано с общеизвестной технологией работы с деревом, относительной дешевизной и отсутствием необходимости приобретать дополнительные инструменты. Распилить доску, придав ей нужные вид и форму, можно обыкновенной ножовкой, а для закрепления использовать саморезы.

Еще одним достоинством является то, что дерево «дышит», создавая наиболее благоприятный микроклимат под крышей. Правильно обустроенные вентиляционные отверстия вкупе с этой особенностью дают превосходный результат: подкровельное пространство не отсыревает, не преет, излишняя влага там не накапливается. В результате все слои кровельного «пирога» служат долго и оптимально справляются со своими функциями.

При монтаже доски стоит учитывать несколько факторов.

1. Она, как и любой природный материал, легко подвергается воздействию паразитов или иных микроорганизмов, поэтому перед началом работ материал необходимо должным образом обработать. Это не только предохранит доску от грибка и плесени, но и улучшит ее водостойкость и внешний вид.
2. Под воздействием перепадов температур древесина сжимается и расширяется, поэтому необходимо будет оставить небольшой компенсационный зазор в пару миллиметров.

Однако не только доска является «представителем» древесины. Сюда же можно отнести еще две разновидности, широко использующиеся в подшивочных работах: вагонку и фанеру.

Вагонка

Во многом по своим качествам вагонка схожа с доской, однако есть одно немаловажное отличие. Планки вагонки отличаются тем, что они очень хорошо обработаны. Также, как правило, это узкие доски, в то время как струганная доска может быть какой угодно ширины.

При покупке вагонки есть некоторые нюансы, на которые профессионалы особенно обращают внимание. Так, для подшивки свесов подойдет далеко не любое сырье. Вагонка не должна быть слишком толстой, но и чрезвычайно тонкая – плохое решение. Оптимально, если толщина составляет 2-5 мм. Играет роль и влажность. Чрезвычайно сухие, пересушенные доски быстро растрескаются, а слишком влажные – разбухнут.

Для подшивки принято выбирать специально предназначенную для этих целей влагостойкую вагонку, которая обработана составом, препятствующим задерживанию на ней влаги.

Можно сделать подобное покрытие и самостоятельно, используя обыкновенный лак для дерева. Выносить на открытый воздух планки можно только после того, как они полностью просушены, иначе велик риск, что лак высохнет неравномерно и в результате вспучится. Перед монтажом необходимо около месяца подержать вагонку под открытым небом, чтобы материал адаптировался к окружающим условиям и не покоробился со временем.

Вагонка – лучший выбор, если нет желания возиться с обработкой, как в случае с досками. Стоит иметь в виду, что вагонка несколько дороже, чем струганная или обрезная доска. Ее цена составляет около 6 долларов за квадратный метр против 2,5 долларов (цена квадратного метра доски).

Фанера

Как и в случае с предыдущими двумя вариантами, при выборе фанеры необходимо уделять особое внимание влагостойкости. К сожалению, самостоятельно наделить фанерные листы этим качеством не получится. Нужно изначально покупать фанеру с влагоотталкивающими свойствами.

Сами по себе плиты влагостойкой фанеры жесткие и практически не поддаются деформациям, поэтому производить их монтаж можно цельным полотном. Плиты крепятся к специально построенному каркасу из брусьев.

Вентиляция должна быть предусмотрена заранее, так как сделать из фанеры ее не выйдет. Обязательно нужно приобретать специальные вентиляционные решетки.

Для многих большие вопросы вызывает внешний вид такой подшивки. Без окрашивания или иной обработки фанерные плиты выглядят не очень привлекательно, поэтому не каждый решиться делать такие подшивы. Однако все искупает долговечность и крепость сооружения. В тому же фанера легкая относительно вагонки и досок, что тоже говорит в ее пользу.

Таким образом, среди деревянных изделий есть из чего выбирать. Многих подкупает их экологичность, других – внешний вид, третьих – доступная стоимость. Ряд качеств присущи только дереву, другие можно встретить и у альтернативных материалов, таких как пластик или металл. В любом случае, не стоит зацикливаться на чем-то одном. Перед тем как сделать окончательный выбор в пользу того или иного варианта, рекомендуется подробно ознакомиться со всеми имеющимися материалами. Только после этого можно принимать решение, которое будет обоснованным и взвешенным.

ПВХ-сайдинг

Сайдинг из поливинлхлорида изначально не был предназначен для подшивки свесов, однако некоторые предприимчивые мастера приспособили его для этого. Для того чтобы сделать подшивы из сайдинга, потребуется целый комплект деталей:

• П-образные полосы для отделки краев;
• «уголки» для отделки стыков;
• вентиляционные решетки.

Предварительно стоит учесть, что профессионалы не рекомендуют использовать сайдинг при отделке фронтонных свесов, так как его жесткости не будет достаточно, чтобы выдержать все воздействия. Так, ПВХ-сайдинг подходит преимущественно для отделки карнизов.

Большую роль играет количество креплений, приходящихся на каждую планку. Минимально их может быть два, но часто количество доходит и до четырех. Это обусловлено шириной свеса: чем она больше, тем чаще устанавливаются крепления.

Многие отдают предпочтение ПВХ-сайдингу из-за большого выбора расцветок, а также демократичной цены, которая в среднем составляет 4 доллара за квадратный метр.

Серьезным недостатком является неустойчивость к ультрафиолету: уже спустя три года после начала эксплуатации сайдинг теряет значительную долю насыщенности. Выгорает он неравномерно. В первую очередь страдают те части, которые находятся непосредственно на открытых участках, детали же, расположенные в тени, могут полностью сохранить свой первоначальный цвет. Из-за этого со временем подшивка может стать пятнистой и малопривлекательной. Однако на самом сроке службы такие метаморфозы не сказываются.

Профлист

Обшивка профнастилом выполняется легко. В основном это связано с тем, что материал легко режется и из него можно без труда можно «выкроить» какой угодно «лоскут» для подшивки.

Профлист – стальной рефленый лист, обработанный специальным образом, чтобы на нем не появлялась коррозия. Материал отличается высокой надежностью, стойкостью, прочностью, а также имеет и некоторые другие достоинства, в числе которых – огромный выбор цветовых решений. Можно подобрать профнастил практически любого цвета. Наибольшей популярностью пользуются темно-коричневый, белый, темно-зеленый. Такой выбор расцветок позволяет сделать подшивку, идеально совпадающую с кровлей или стенами.

При работе с профнастилом не нужны какие-то специальные инструменты.

Достаточно будет тех, которые имеются у каждого дома или их можно без труда одолжить у друга или соседа. Распиливать профлист нужно циркулярной пилой по металлу, а закреплять – обыкновенными саморезами, предварительно просверлив дрелью отверстия.

Интересной находкой стали «уголки» из профлиста, позволяющие наилучшим образом закрыть ненужные щели и зазоры. При этом необходимое пространство все же остается из-за рельефности материала.

Профнастил считается лучшим материалом, когда работы по подшивке свесов предстоит проводить новичку. Именно он менее всего трудоемок в монтаже и вызывает меньше всего затруднений. К тому же цена данного материала тоже демократичная, что не может не радовать всех желающих сэкономить.

Софиты

Софиты более всего напоминают сайдинг, однако есть одно существенное отличие. Если ПВХ сайдинг был разработан для обшивки стен, то софиты – материал, специально предназначенный для подшивки свесов. Софиты имеют множество доработок, предназначенных сделать этот материал идеально подходящим для подшивов:

• Наличие специальных вентиляционных отверстий. Некоторые планки софитов перфорированы, поэтому трудностей с доступом воздуха под кровлю не возникает.
• Дополнительное защитное покрытие. Оно не дает ультрафиолетовому излучению воздействовать на софиты, поэтому они не выгорают даже в течение длительного нахождения под открытыми солнечными лучами.
• Большое разнообразие материалов. Софиты делают как из металлов (медь, алюминий, сталь), так и из винила. Пластиковый вариант распространен более всего. Главным образом это обусловлено его стоимостью.
• Легкость монтажа. Поставляются софиты комплектами, в которых есть крепежные детали, сплошные и перфорированные планки, соединители. Таким образом, процесс подшивки упрощен донельзя, а в результате получается красивый и аккуратный свес. Специализированное оборудование тоже не нужно. Сгодятся все имеющиеся в доме инструменты.

Несмотря на обилие достоинств, у материала есть один существенный недостаток. Софиты нельзя использовать для подшивания фронтонных свесов крыши. Они пригодны только для карнизов. Именно эта маленькая особенность и заставляет многих отказываться от них в пользу других, более традиционных вариантов.

Габариты по стандартам

Размеры свесов довольно четко оговорены в ГОСТ. Согласно этим нормам, а также СНиП, оптимальный размер свеса составляет 40-60 см, но практика показывает, что иногда этими правилами приходится пренебрегать.

Речь идет в первую очередь о строениях, принадлежащих определенным архитектурным стилям. Например, для альпийского шале уместно вынести свес на расстояние от полутора до трех метров, а для современного дома в стиле хай-тек – вообще отказаться от какого бы то ни было свеса.

Что касается материалов, то тут обязательных требований нет, однако есть рекомендованные размеры, удобство работы с которыми подтверждено на практике. Выбирая струганную доску, обратите внимание на образцы толщиной по меньшей мере 20 мм. Именно такие лучше всего подходят для подшивки, так как не прогибаются, не страдают от ветра, не коробятся.

Длина может быть любой, но лучше всего, если она будет равна длине самого свеса (или его ширине при поперечном закреплении). Это позволит избежать множества стыков, и подшивка получится соответственно прочнее.

Нет стандартных размеров даже для софитов, хотя они специально выпускаются для подшивки свесов. Однако каждый из крупных производителей считает своим долгом предложить иные размеры, нежели предлагается его конкурентом, поэтому у покупателей есть возможность подобрать именно то, что нужно им. Так, ширина панелей колеблется от 30 до 80 см, длина – от 3 до 4 м. Наиболее востребованными считаются софиты с показателями 3,6х0,3 м. Что касается алюминиевых софитов, то их толщина может быть от 0,3 до 0,6 мм. Толщина виниловых – от 1 до 1,2 мм.

Как сделать?

Существует несколько вариантов подшивки. В зависимости от того, какой из вариантов выбран, технология исполнения будет различаться:

• Параллельно кровле. В этом случае обшивка производится сразу под стропильными ногами. Грубо говоря, материал просто набивается на стропила. Такой способ отделки подойдет, когда крыша имеет небольшой уклон (до 30 градусов).
• С обустройством подвесных кобылок. К стропильной ноге прибиваются бруски: некоторые вплотную к стене, другие – параллельно земле. Получается, что под свесами образуются треугольники. В дальнейшем их облицовывают выбранным материалом. Такая технология наиболее распространенная.
• К стене. Здесь брусок прибивается к стене на уровне нижнего края свеса. В дальнейшем между стропильной ногой, образующей свес, и прибитым бруском просто набивается облицовочный материал. Такой способ наиболее прост, однако не подходит для деревянных строений из-за их склонности к короблению.

Первоочередным этапом обшивки является именно сооружение такого короба, который в дальнейшем будет отделываться материалами для подшивки. Обратите внимание, насколько прочно установлены бруски. Если работа проведена недостаточно качественно, то велик риск того, что подшивка может покоробиться, а то и вовсе разрушиться в дальнейшем. Также здесь важно учесть поправку на вентиляцию, оставив специальные компенсационные зазоры.

Отделка

Как было сказано выше, отделка коробов осуществляется с помощью материалов, традиционно для этого используемых. Поскольку можно интуитивно догадаться, как именно стоит набивать доски, вагонку или профлист, имеет смысл рассмотреть отделку при помощи нового материала – софитов:

• Приготовьте все необходимые материалы. Их комплект не зависит от того, какое сырье использовалось для изготовления самих софитов. Так, вам необходимо иметь J-профиль, J-фаску, финишный профиль и сами софиты. Для крепления потребуются саморезы с широкими шляпками.
• Отмерьте J-профиль, отпилите лишнее. То же само проделайте с софитами. Легче всего производить резку болгаркой, но за неимением таковой можно воспользоваться обыкновенной ножовкой.
• В профилях имеются отверстия для их крепления. Воспользуйтесь саморезами, чтобы закрепить профили на своих местах. Необходимо оставить между профилем и шляпками саморезов компенсационный зазор в 1 мм.
• Подрежьте планки софитов так, чтобы они были на 6 мм уже, чем расстояние между пазами профилей. При монтаже в зимнее время необходимо сделать их уже на 10 мм.
• Вставьте софиты в пазы J-профилей и зафиксируйте их. Зазоры должны быть сохранены (и между шляпкой самореза и софитом, и в 6 или 10 мм).

На этом все работы окончены. Остается лишь закрепить «уголок» по нижнему наружному краю из эстетических соображений, но этот шаг необязательный.

Полезные советы от профессионалов

Профессиональные строители дают некоторые рекомендации относительно того, как произвести подшивку свесов максимально быстро, легко и с хорошим результатом:

• Обязательно согласуйте материал, которым обшиваете свесы, с окружающей обстановкой. Обращайте внимание не только на цену сырья и простоту работы с ним, но и на его уместность.
• Если вы не уверены в том, что проведете монтаж правильно, обратитесь к более опытному в этих делах знакомому или в специализированную фирму. Конечно, ничего сильно страшного не случится, если вы подошьете свесы крыши неправильно, однако вы потеряете время и деньги.
• Проводите работы лучше в теплый период – с апреля по октябрь. Тогда материалы не сожмутся так сильно и вам не придется делать поправки еще и на сжатие. То же касается сильной жары: в этот период лучше воздержаться от строительных работ.
• Обязательно заранее решите, где именно будут находиться водостоки. Не делайте вентиляцию поблизости от этого места, иначе влага может проникнуть в вентиляционные зазоры и привести к порче кровельных слоев. Оптимальным решением будет обустройство внутреннего водоотвода. Хотя он сложнее в воплощении, в процессе эксплуатации такой водоотвод намного проще.

Подшивка свесов – шаг не необходимый, но желательный. Помните о технике безопасности, приступая к работам.

Несколько секретов подшивки свесов кровли смотрите ниже в видео.

элитные и бюджетные варианты подшивки

варианты обшивки и техника выполнения

Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

• при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
• подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

• ее устройства;
• утепления и отделки наружных стен;
• установки водостоков.

Виды свесов ↑

• Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
• Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

• Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

• Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Варианты подшивки ↑

В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

Рекомендуем

Если это условие невозможно выполнить, на стропила внахлест набивают дополнительные доски, пока не будет обеспечена ровность плоскости.

• Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м.
• Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам.
• Обшивать основу можно и вдоль, и поперек.
• Монтаж начинают с установки и крепления начальной и последней планки обшивки.
• Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные.
• При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

• Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза.
•  Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

Рекомендуем

Если вылет свеса превышает 0,45 м, на продольные брусья параллельно поверхности стены прибивают бруски и по центру устанавливают дополнительный продольный брус.

Материалы ↑

Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

• Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

• Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации.
• Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками.
• Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам.
• Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

• Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:

• планки не должны иметь малую толщину;
• уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

• Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.

• При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы.
• Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки.
• Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля.
• При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

• ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Важно

Это важно, ведь ПВХ-сайдинг менее жесткий, нежели дерево, поэтому при перекрытии пролетов большой величины может провисать.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

• Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

© 2021 stylekrov.ru

Подшивка свесов и карнизов крыши: варианты + монтажные инструкции

В процессе строительства дома к внешнему виду крыши предъявляются самые высокие требования: защищать стены и подкровельное пространство от влаги и сырости, а также придавать всей постройке безупречный и законченный вид. А для этого крыша должна выглядеть красиво со всех сторон, даже с той, что находится под карнизом. Ведь именно туда устремляется взгляд, когда кто-нибудь стоит возле дома.

Вот для этой цели и существует подшивка свесов крыши из самых разных материалов: винил, металл и даже дерево. Специальные изделия для этой цели называются софитами, которые ко всему обеспечивают вентиляцию всему подкровельному пространству, которая так необходима.

Давайте первым делом разберемся, что собой представляет подшивка карниза крыши.

У подшивки карнизов крыши есть такие варианты устройства:

К слову, софиты не обязательны – в большинстве случаев достаточно сплошных или частично перфорированных панелей:

По большому счету, софиты – это тот же сайдинг, только для оформления потолка. Отсюда и название, ведь «софит» с итальянского означает «потолок».

Софиты производят самых разных видов. Они бывают:

• двойные и тройные;
• сплошные и перфорированные.

Перфорированные софиты обеспечивают отличную вентиляцию и приток воздуха в подкровельное пространство.

При этом тройные бывают комбинированными: сплошными по краям и перфорированными по центру. Полностью сплошные чаще используют для подшивки фронтонных свесов, которым не нужна вентиляция:

И, больше как исключение, в сплошных софитах дополнительно прорезают вентиляционное отверстие, чаще уже после монтажа:

К слову, у GrandLine представлены необычные софиты (GL Estetic), у которых перфорация – скрытая. Она нанесена на ребра жесткости, поэтому ее не видно. Такую геометрию называют Ω-геометрией, которая ко всему еще маскирует сам стык софитов.

По сути, софиты по своей конструкции, и способу производства мало чем отличаются от сайдинга. Как и по прочности, ведь софитам тоже необходимо иметь механическую прочность к ударам и сильному ветру.

Софиты из пластика или винила относительно пожаробезопасны, очень легки и не гниют, хорошо поддаются обработке и принимают практически любые формы. Благодаря этому софиты перекрывают сложные архитектурные элементы.

Виниловые софиты прекрасно сочетаются с популярным виниловым сайдингом, пластичны, долговечны и обладают легким весом. При толщине 0,4 см они весят всего 1,16 кг/м2.

Т.к. софиты находятся всегда в тени, нет нужды переживать, что они выцветут на солнце. Также ПВХ хорош тем, что не разрушается плесенью или грибком, не нуждается в покраске и выдерживает мороз в -50°С и жару в +60°С. К слову, виниловые софиты сегодня часто изготавливают не только под цвет кровли или фасада, но и с имитацией натурального дерева.

Современные металлические софиты изготавливают  на специальном оборудовании путем проката. Производят их из оцинкованной стали с таким полимерным покрытием, как пурал, пластизол, полиэстер или поливинилденфторид. От покрытия, собственно, напрямую зависит их цена. Они долговечны, надежны и практичны.

Полиэстер в качестве покрытия для стальных софитов хорош цветостойкостью и пластичностью, а пластизол – устойчивостью к механическим воздействиям. Пурал отличается большей стойкостью к ультрафиолету и перепаду температур, и наиболее пригоден для использования под открытым небом.

Обычно производители предлагают приобрести сразу целый комплект необходимых кровельных материалов, чтобы в итоге вся крыша имела завершенный вид, где все элементы идеально гармонируют друг с другом и по форме, и по цвету, и по виду покрытия.

Гибкие и легкие алюминиевые софиты производят из тонкой (в 0,5 мм) алюминиевой ленты. Такие софиты радуют высокой стойкостью к коррозии, не выделяют неприятного запаха под парящими лучами солнца и абсолютно экологичны.

На таком материале хорошо держится декоративное покрытие, даже, если ему приходится переживать значительные перепады температур. Благодаря этому алюминиевые софиты подходят для любого климата.

Алюминиевые софиты практически не подвержены коррозии, не горючи, мало восприимчивы к температурным расширениям, выцветанию и механическим повреждениям. Впрочем, это наиболее дорогой вид софитов.

В этом плане куда выгоднее деревянные софиты. Правда, их время от времени придется приводить в первоначальный вид, обрабатывая антисептиками и подкрашивая.

Есть и такой интересный вид софитов, как планкен. По сути, этот тот же пластик, только выполненный в деревянном стиле. Причем хорошо смотрится и скошенный, и прямой планкен. Подкровельная вентиляция в этом случае обеспечена вентзазором.

А вот медные софиты считаются не только самым долговечным материалом, но и самым неприхотливым, эстетичным и обладающим естественной защитой от воздействий окружающей среды. У изделий из меди образуется естественное антикоррозийное покрытие, благодаря которому срок службы таких софитов может достигать 150 лет!

К примеру, пользуется популярностью система подшивки Soffitto. Это медные софиты, цвет которых за два-три года меняется от золотистого до темно-бурого, а потом и до матово-черного. И наконец, последний этап окисления – зеленоватая патина.

Также становится популярным фиброцементный сайдинг, который достаточно прочен и привлекает красивой фактурой кедровой породы древесины. Изготавливают такую подшивку из цементно-песчаной основы и волокон — синтетических или натуральных.

Срок службы такого материала достигает 50 лет, отсутствует линейное расширение при перепадах температур. Кроме того, сайдинг из фибробетона, в отличие от обычной древесины, не гниет, не привлекателен для насекомых и не боится влаги. А обрабатывается и крепится такая подшивка так же, как и деревянная.

Если подшивка сплошная, тогда в панелях изготавливают специальные щели в 0,5 см толщиной. При этом с внутренней стороны нужно установить москитную или металлическую сетку. При этом важно, чтобы все комплектующие были сделаны из алюминия. Сюда входят внешние и внутренние углы, J-профили и соединительные планки.

Также для подшивки свесов подходят профилированные листы толщиной от 0,45 мм из оцинковки или стали с полимерным покрытием. От других аналогов они отличаются хорошей прочностью и жесткостью и большим выбором цветового решения.

Если вы решили сделать свесы из такого материала, тогда разрежьте профлист на полосы одинакового размера и аккуратно закрасьте срезы – так, чтобы коррозия не распространялась, но и краски не было заметно на основной поверхности листа.

Перейдем к процессу монтажа софитов. Они не выполняют особо важной конструктивной функции, но все же проявить мастерство и аккуратность здесь придется.

Дело в том, что если при подшивке карниза допустить ошибки, то он минимум будет выглядеть нелепо, а в худшем случае в подкровельное пространство легко проникнут птицы и создадут проблемы.

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для труднодоступных мест. Для их монтажа не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытой перфорацией:

Монтаж сплошной металлической подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее отмерьте расстояние между желобами и профилями и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний край J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно если воспользуетесь специальными для этой цели инструментами.

Так, просекатели Freund 360020 и Малко NHP1R легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, нужно лишь вычесть 6 мм на термическое расширение и, если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способе будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Конструкция с двускатным свесом — J-Gable, LLC

Настоящее изобретение относится к конструкции с двускатным свесом, используемой в строительстве для поддержки двускатного конца крыши. Конструкция двускатного свеса позволяет выполнить предварительную сборку двускатного двускатного двускатника и отодвинуть назад или исключить концевое стропило фронтона, обеспечивая при этом превосходную прочность двускатного свеса. Конструкция обычно состоит из вертикального элемента, по меньшей мере, одного горизонтального элемента и средств крепления.Кроме того, две или более конструкции предусмотрены вместе, чтобы сформировать набор, в котором вертикальные элементы не имеют одинаковой длины.

Двускатные крыши — один из самых распространенных типов крыш. При двускатной крыше может быть двускатный свес там, где крыша выходит за пределы стены. Обычно фронтальные свесы имеют ширину от двенадцати до 24 дюймов, но могут быть уже или шире. Как показано на фиг. 1 a и 1 b , торец двускатного свеса 10 крыши состоит из концевых стропил 12 , досок каркаса лестницы 14 и стропила фасада 16 .

Стропила фронтона 12 обычно поставляется как предварительно собранный компонент и размещается так, чтобы выровняться с внешней стеной конструкции. Доски каркаса лестницы 14 затем соединяются и / или поддерживаются верхней доской 18 стропила фронтона 12 одним из двух распространенных способов. Первый способ, показанный на фиг. 1 a , опустить стропило фронтона 12 так, чтобы оно было ниже второго стропила 15 на ширину досок обрамления лестницы 14 , и уложить доски обрамления лестницы 14 сверху доска 18 стропила фронтона 12 .Второй способ, показанный на фиг. 1 b , состоит в том, чтобы надрезать верхнюю доску 18 в любом месте, где панель обрамления лестницы 14 будет пересекать верхнюю доску 18 , а затем вставить доску обрамления лестницы 14 в выемку.

Первые концы 17 досок каркаса лестницы 14 затем прикрепляются ко второму стропилам 15 . Длина досок каркаса лестницы 14 определяется шириной свеса и простирается на это расстояние за пределы стены.После того, как доски каркаса лестницы 14 установлены на место и прикреплены ко второму стропилу 15 и верхней доске 18 , облицовка 16 прикрепляется ко вторым концам 19 досок каркаса лестницы 14 .

Проблема в том, что строительство двускатного свеса занимает много времени, сборка должна выполняться на месте и на крыше, а прикрепление облицовки может создать небезопасные условия для рабочих. Кроме того, при неправильной конструкции свес может ослабнуть, что приведет к его провисанию.Необходима сильная, эффективная и простая система.

Описана конструкция с двускатным свесом, используемая в строительстве для поддержки двускатного конца крыши. Конструкция двускатного свеса позволяет выполнять предварительную сборку двускатного двускатного крыла и смещение или устранение стропила на фронтонном конце, обеспечивая при этом превосходную прочность двускатного свеса. Конструкция обычно состоит из вертикального элемента, по меньшей мере, одного горизонтального элемента и средств крепления.Кроме того, две или более конструкции предоставляются вместе, чтобы сформировать комплект, поскольку вертикальные элементы не имеют одинаковой длины в зависимости от расположения конструкции от карниза до конька.

Комплект предназначен для сооружения двускатной конструкции, состоящей из стропил, облицовочных досок и конструкций двускатного свеса. Стропильная и облицовочная доски могут поставляться как часть комплекта или отдельно. Кроме того, крепежные средства могут быть предоставлены как часть набора или могут быть предоставлены отдельно.Кроме того, инструкции в виде документов или электронных средств, таких как DVD, могут быть предоставлены как часть комплекта или могут быть предоставлены отдельно. При предпочтительном использовании сборка двускатной конструкции завершается на земле или за пределами площадки, а затем конструкция поднимается и размещается в соответствующем месте на строящемся здании.

Конструкция двускатного свеса может иметь L-образную форму, имеющую вертикальный элемент и горизонтальный элемент. В этом варианте осуществления горизонтальный элемент прикреплен к первому стропилу и облицовке, а вертикальный элемент прикреплен к первому стропилу и стрингеру потолка.Первая конструкция прикрепляется со стороны карниза, а каждая последующая конструкция прикрепляется постепенно ближе к коньку крыши. По мере продвижения конструкции от карниза к коньку крыши длина вертикального элемента увеличивается.

Конструкция двускатного свеса может иметь форму буквы «h», имеющую вертикальный элемент, первый горизонтальный элемент и второй горизонтальный элемент, где вертикальный элемент расположен между первым горизонтальным элементом и вторым горизонтальным элементом. Длина первого горизонтального элемента больше, чем длина второго горизонтального элемента.В этом варианте осуществления первое стропило исключено, и первый горизонтальный элемент прикреплен ко второму стропилу и облицовке, а второй горизонтальный элемент прикреплен к потолочной балке. Первая конструкция прикрепляется со стороны карниза, а каждая последующая конструкция прикрепляется постепенно ближе к коньку крыши. По мере продвижения конструкции от карниза к коньку крыши длина вертикального элемента увеличивается.

В одном варианте осуществления конструкция двускатного выступа состоит из вертикального элемента и горизонтального элемента, образующих L-образную форму, где элементы являются отдельными компонентами, скрепленными вместе.

В другом варианте осуществления конструкция двускатного выступа состоит из вертикального элемента и горизонтального элемента, образующих L-образную форму, где элементы вырезаны как единая деталь, вырезанная из обычного материала.

В другом варианте осуществления конструкция двускатного выступа состоит из вертикального элемента и, по меньшей мере, двух горизонтальных элементов, образующих h-образную форму, где элементы являются отдельными компонентами, скрепленными вместе.

В другом варианте осуществления конструкция двускатного выступа состоит из вертикального элемента и, по меньшей мере, двух горизонтальных элементов, образующих h-образную форму, где элементы вырезаны как единая деталь, вырезанная из обычного материала.

В другом варианте осуществления конструкция с двускатным выступом состоит из конструкции в форме буквы «b», при этом конструкция является закрытой и представляет собой цельную деталь, вырезанную из обычного материала.

В другом варианте осуществления конструкция двускатного выступа состоит из двух вертикальных элементов и, по меньшей мере, двух горизонтальных элементов, образующих открытую форму «b», где элементы являются отдельными компонентами, скрепленными вместе.

В другом варианте осуществления конструкция двускатного выступа состоит из двух вертикальных элементов и по меньшей мере двух горизонтальных элементов, сконфигурированных для образования открытой формы «b», и по меньшей мере двух элементов распорки между двумя вертикальными элементами, так что два элемента жесткости образуют V-образная форма.Элементы представляют собой отдельные компоненты, которые скрепляются вместе.

РИС. 1 а — сборочный чертеж в перспективе, который иллюстрирует традиционную конструкцию двускатного свеса с опущенным концевым стропилам.

РИС. 1 b — сборочный чертеж в перспективе, который иллюстрирует традиционную конструкцию двускатного свеса с зубчатой ​​верхней стенкой стропила.

РИС. 2 представляет собой вид сбоку, который иллюстрирует один вариант осуществления L-образной конструкции двускатного свеса.

РИС. 3 представляет собой сборочный чертеж в перспективе, который иллюстрирует схематическое изображение конструкции L-образного двускатного свеса.

РИС. 4 показан вид с торца горизонтального элемента с подробным разрезом под углом к ​​верхней кромке.

РИС. 5 a — вид сбоку, который иллюстрирует один вариант конструкции двускатного свеса в форме буквы «h».

РИС. 5 b — вид сбоку, который иллюстрирует один вариант осуществления конструкции двускатного выступа в форме буквы «h» и включает в себя два элемента жесткости.

РИС. 6 a — вид сбоку, который иллюстрирует один вариант осуществления конструкции двускатного выступа в форме буквы «b», которая закрыта.

РИС. 6 b — вид сбоку, который иллюстрирует один вариант осуществления конструкции двускатного выступа в форме буквы «b», которая является открытой.

РИС. 6 c — вид сбоку, который иллюстрирует один вариант осуществления открытой конструкции двускатного выступа в форме буквы «b», которая является открытой и включает в себя два элемента жесткости.

РИС. 6 d иллюстрирует вид сбоку элемента распорки с подробными угловыми вырезами на верхнем и нижнем концах.

РИС. 7 a — сборочный чертеж в перспективе, который иллюстрирует схематическое изображение конструкции двускатного выступа в форме буквы «h».

РИС. 7 b — сборочный чертеж в перспективе, который иллюстрирует схематическое изображение конструкции двускатного выступа в форме буквы «h».

РИС. 8 показан вид с торца первого горизонтального элемента, показывающий срез под углом верхней кромки.

Настоящее изобретение относится к конструкции с двускатным свесом, используемой в строительстве для поддержки двускатного конца крыши.Конструкция двускатного свеса позволяет выполнять предварительную сборку конструкции для выступа фронтона и отклонять назад или устранять стропило на конце фронтона, обеспечивая при этом превосходную прочность концевого свеса. Конструкция обычно состоит из вертикального элемента, по меньшей мере, одного горизонтального элемента и средств крепления. Кроме того, две или более конструкции предусмотрены вместе, чтобы сформировать набор, в котором вертикальные элементы не имеют одинаковой длины. Следует отметить, что конструкция также может представлять собой единый цельный корпус, выполненный из общего материала.

Комплект предназначен для сооружения двускатной конструкции, состоящей из стропил, облицовочных досок и конструкций двускатного свеса. Стропильная и облицовочная доски могут поставляться как часть комплекта или отдельно. Кроме того, крепежные средства могут быть предоставлены как часть набора или могут быть предоставлены отдельно. Кроме того, инструкции в виде документов или электронных средств, таких как DVD, могут быть предоставлены как часть комплекта или могут быть предоставлены отдельно. При предпочтительном использовании сборка двускатной конструкции завершается на земле или за пределами площадки, а затем конструкция поднимается и размещается в соответствующем месте на строящемся здании.

Для ясности, в данном описании горизонтальные и вертикальные элементы будут рассматриваться как габаритные пиломатериалы. Следует отметить, что горизонтальные и вертикальные элементы могут быть деревянными любого размера, но обычно предпочтительны 2 дюйма в глубину и 4 дюйма в ширину. Длина размерного бруса зависит от области применения. Кроме того, горизонтальные и вертикальные элементы не ограничиваются габаритным пиломатериалом. Это могут быть другие виды древесины, такие как прессованная древесина и т. Д., Металл, стекловолокно или любой материал, который обеспечивает физические свойства, необходимые для обеспечения поддержки и устойчивости конструкции и конструкции.Средством крепления может быть любой тип крепления, включая, помимо прочего, металлические пластины, винты, гвозди, скобы, паз и шип, клей и дюбели.

Как показано на фиг. 2 представлена ​​конструкция с двускатным свесом в форме буквы «L» 20 . Горизонтальный элемент 22 прикреплен с помощью крепежных средств 26 к вертикальному элементу 24 для образования L-образной формы. Горизонтальный элемент 22 имеет длину L, первый конец 28 , второй конец 30 , верхний край 32 и нижний край 34 .Вертикальный элемент 24 имеет высоту H, верхний конец 36 , нижний конец 38 , левый боковой край 37 и правый боковой край 39 . Нижний край 34 , примыкающий к первому концу 28 горизонтального элемента 22 , контактирует с верхним концом 36 вертикального элемента 24 , а крепежное средство 26 используется для крепления элементы 22 , 24 вместе, так что образуется угол 90 °.В качестве альтернативы горизонтальный элемент 22 может выходить за пределы вертикального элемента, как показано пунктирной линией 41 .

В другом варианте конструкция двускатного выступа 20 состоит из вертикального элемента 24 и горизонтального элемента 22 , где элементы 22 , 24 вырезаны из общего материала как единое целое. Например, L-образная конструкция со двускатным свесом 20 вырезается и удаляется из листа фанеры толщиной 1¾ ″ в виде одной цельной детали.

Высота H вертикального элемента 24 определяется исходя из наклона крыши и расположения конструкций двускатного свеса 20 . Конструкции двускатного свеса 20 могут быть предоставлены в комплекте, в котором предусмотрено множество конструкций 20 для обеспечения возможности строительства от карниза крыши 40 до конька крыши 42 , как показано на фиг. 3. Внутри комплекта высота H вертикальных элементов 24 изменяется для каждой из множества конструкций 20 , так что при установке в конструкции крыши находится вертикальный элемент H с наименьшей высотой H 24 . ближайший к кровле карниз 40 .Каждый последующий вертикальный элемент 24 при приближении к коньку крыши 42 имеет большую высоту H, чем предыдущий вертикальный элемент 24 .

Длина L горизонтального элемента 22 определяется на основе желаемой ширины фронтального свеса. В одном варианте осуществления в комплекте предусмотрено множество двускатных выступов 20 , и длина L каждого из горизонтальных элементов 22 одинакова. В другом варианте осуществления множество конструкций двускатного выступа 20 предоставляется в комплекте, и длина L каждого из горизонтальных элементов 22 может изменяться в зависимости от различий в ширине двускатного выступа, тем самым обеспечивая средства для создания бабочка смотровая площадка.

РИС. 4 представлен вид с торца горизонтального элемента 22 , иллюстрирующий вариант осуществления, в котором горизонтальный элемент 22 имеет угловой вырез на верхнем крае 32 . Верхний край 32 можно обрезать под углом, соответствующим уклону крыши. Обрезка верхнего края 32 позволит покрытию крыши полностью соприкасаться с верхним краем 32 горизонтального элемента 22 при строительстве крыши. В другом варианте осуществления верхняя кромка 32 не обрезана и удерживает углы пиломатериала заданного размера.

Как показано на фиг. 3, первое стропило 44 отодвинуто от плиты верхней стены 50 , а горизонтальный элемент 22 , первый конец 28 прикреплен к первому стропилу 44 , а второй конец 30 прикреплен к фасция 46 . Вертикальный элемент 24 , левая боковая кромка 37 , крепится к первому стропилу 44 и стрингеру потолка 48 . Крепление может осуществляться с помощью гвоздей, скоб, шурупов, металлических пластин, металлических скоб или клея, но не ограничивается ими.Вертикальный элемент 24 , правый боковой край 39 предпочтительно устанавливается так, чтобы он находился на одном уровне с внешним краем внешней нижней стенки и мог использоваться для прикрепления внешнего листового материала или сайдинга. Горизонтальный элемент 22 нижний край 34 может использоваться для крепления материалов перекрытия.

Как показано на фиг. 5 a предусмотрена конструкция с двускатным свесом в форме буквы «h» 100 . Первый горизонтальный элемент 122 и второй горизонтальный элемент 123 прикреплены, каждый с помощью крепежных средств 126 , к вертикальному элементу 124 для образования h-образной формы.Первый горизонтальный элемент 122 имеет длину L 1 , первый конец 128 , второй конец 130 , первый верхний край 132 и первый нижний край 134 . Второй горизонтальный элемент 123 имеет длину L 2 , третий конец 129 , четвертый конец 131 , второй верхний край 133 и второй нижний край 135 . Вертикальный элемент 124 имеет высоту H 1 , верхний конец 136 , нижний конец 138 , левый край 137 и правый край 139 .

Первый нижний край 134 первого горизонтального элемента 122 контактирует с верхним концом 136 вертикального элемента 124 , и крепежное средство 126 используется для крепления элементов 122 , 124 вместе, так что образуется угол θ 90 °. Второй верхний край 133 , примыкающий к четвертому концу 141 второго горизонтального элемента 123 , контактирует с нижним концом 138 вертикального элемента 124 , а крепежное средство 126 используется для крепления элементы 123 , 124 вместе, так что образуется угол β, равный 90 °.Первый конец 128 и третий конец 129 выровнены в одной плоскости.

В варианте осуществления, показанном на фиг. 5 b , вариант осуществления, показанный на фиг. 5 a расширен за счет дополнительных распорок. Первый элемент жесткости 140 и второй элемент жесткости 142 сконфигурированы для установки в области между одним из первого и второго горизонтальных элементов 122 , 123 и вертикальным элементом 124 .Первые концы 144 , 146 и вторые концы 148 , 150 первого и второго элементов жесткости 140 , 142 обрезаются по сторонам элементов, к которым они прикреплены. Понятно, что никакие элементы жесткости не могут использоваться, как на фиг. 5 a или один из двух элементов жесткости 140 , 142 .

Предполагая, что используется элемент распорки 140 , первый конец 144 прикреплен к стороне 134 горизонтального элемента 122 , а второй конец 148 прикреплен к стороне 137 вертикального элемента 124 на стороне тот же самолет.Предполагая, что используется элемент жесткости 142 , первый конец 146 прикреплен к стороне 133 горизонтального элемента 123 , а второй конец 150 прикреплен к стороне 137 вертикального элемента 124 в той же плоскости . Крепление осуществляется с помощью застежки, как описано выше.

В другом варианте осуществления конструкция двускатного свеса 100 состоит из вертикального элемента 124 , первого горизонтального элемента 122 и второго горизонтального элемента 123 , где элементы 122 , 123 , 124 вырезаются из обычного материала как единое целое.Например, конструкция 100 с двускатным выступом в форме буквы «h» вырезается и удаляется из листа фанеры толщиной 1¾ дюйма в виде одной цельной детали. В другом варианте осуществления, как показано на фиг. 6 a , конструкция со двускатным свесом 200 сконструирована, где прямоугольник 220 с горизонтальным выступом 222 вырезается и удаляется, например, из листа фанеры толщиной 1¾ ″ одним целым.

В варианте осуществления, показанном на фиг. 6 b предусмотрена открытая конструкция двускатного свеса в форме буквы «b» 300 .Первый горизонтальный элемент 322 и второй горизонтальный элемент 323 прикреплены, каждый с помощью крепежных средств 326 , к вертикальным элементам 324 , 341 для образования формы «b». Первый горизонтальный элемент 322 имеет длину L 1 , первый конец 328 , второй конец 330 , первый верхний край 332 и первый нижний край 334 . Второй горизонтальный элемент 323 имеет длину L 2 , третий конец 329 , четвертый конец 331 , второй верхний край 333 и второй нижний край 335 .Вертикальные элементы 324 , 341 имеют высоту H 1 , верхние концы 336 , 342 , нижние концы 338 , 343 , левые боковые края 337 , 344 и a правый край 339 , 345 .

Первый нижний край 334 первого горизонтального элемента 322 контактирует с верхним концом 336 первого вертикального элемента 324 , а крепежное средство 326 используется для крепления элементов 322 , 324 вместе, так что образуется угол θ 90 °.Второй верхний край 333 , примыкающий к четвертому концу 331 второго горизонтального элемента 323 , контактирует с нижним концом 338 первого вертикального элемента 324 , и крепежное средство 326 используется для крепления элементы 323 , 324 вместе, так что образуется угол β, равный 90 °.

Первый нижний край 334 рядом с первым концом 328 первого горизонтального элемента 322 контактирует с верхним концом 342 второго вертикального элемента 341 и используется крепежное средство 326 для скрепления элементов 322 , 341 вместе так, чтобы образовался угол θ ‘, равный 90 °.Второй верхний край 333 , примыкающий к третьему концу 329 второго горизонтального элемента 323 , контактирует с нижним концом 343 второго вертикального элемента 341 , и крепежное средство 326 используется для крепления элементы 323 , 341 вместе, так что образуется угол β ‘, равный 90 °. Все элементы 322 , 323 , 324 , 341 выровнены в одной плоскости.

В варианте осуществления, показанном на фиг.6 c , вариант осуществления, показанный на фиг. 6 b расширен за счет дополнительных распорок. Первый элемент жесткости 354 и второй элемент жесткости 347 , как правило, равных размеров, сконфигурированы для установки в области между первым вертикальным элементом 324 и вторым вертикальным элементом 341 . Как подробно показано на фиг. 6 d , верхний конец 345 , 348 каждого элемента связи 344 , 347 срезан с образованием угла α.Нижний конец 346 , 349 каждого элемента жесткости 344 , 347 обрезан с двумя углами α ‘, α ″, так что нижний конец образует пик 352 . Следует понимать, что в другом варианте осуществления нижний конец 346 , 349 каждого элемента жесткости 344 , 347 может быть разрезан с образованием единого угла.

Стяжки 344 , 347 прикреплены к открытой конструкции двускатного выступа формы «b» 300 , так что верхние концы 355 , 348 крепежных элементов 344 , 347 прикреплены к левой боковой кромке 337 первого вертикального элемента 324 в той же плоскости.Предпочтительно, чтобы концы 350 верхних концов 355 , 348 были рядом друг с другом и чтобы концы 350 располагались на одинаковом расстоянии от первого вертикального элемента 324 верхнего конца 336 и нижний конец 338 . Крепление осуществляется с помощью средства крепления 326 .

Элементы распорки 344 , 347 дополнительно прикреплены к открытой конструкции двускатного выступа 300 в форме буквы «b» в той же плоскости, так что вершина 352 первого элемента связи 344 прилегает к углу θ ‘конструкции 300 и вершина 352 второго элемента связи 347 примыкает к углу β ′ конструкции 300 .Крепление осуществляется с помощью средства крепления 326 . Стяжные элементы 344 , 347 имеют такие размеры и конфигурацию, что при сборке они обычно образуют V-образную форму.

Следует понимать, что даже несмотря на то, что был описан узел жесткости в целом «v», предполагались другие варианты осуществления, включающие в себя дополнительные элементы жесткости или другие конфигурации элементов жесткости. Например, в других вариантах осуществления один или несколько элементов жесткости могут быть закреплены между элементами жесткости 344 , 347 или кончиками 350 элементов жесткости 344 , 347 и вторым вертикальным элементом 341 .В другом варианте осуществления могут быть включены элементы жесткости, как правило, в форме «x». В других вариантах осуществления один или несколько элементов жесткости могут быть установлены параллельно горизонтальным элементам 322 , 323 .

Высота H 1 вертикального элемента 124 определяется исходя из наклона крыши и расположения конструкций двускатного свеса 100 . Конструкции двускатного свеса , 100, могут быть предоставлены в комплекте, в котором предусмотрено множество конструкций 100 для обеспечения возможности строительства от карниза крыши 170 до конька крыши 152 , как показано на фиг.7 a и 7 b . В комплекте высота H 1 вертикальных элементов 124 изменяется для каждой из множества конструкций 100 , так что при установке в конструкции крыши наименьшая высота H 1 вертикального элемента 124 находится ближе всего к карнизу крыши 170 . Каждый последующий вертикальный элемент 124 при приближении к коньку крыши 152 имеет большую высоту H 1 , чем предыдущий вертикальный элемент 124 .

В варианте осуществления, показанном на фиг. 7 a и 7 b , первое стропило 44 , как показано на фиг. 3, исключен, и первый горизонтальный элемент 122 сконструирован так, что его длина L 1 перекрывает расстояние между вторым стропилом 154 и облицовкой 156 . Верхний конец 136 вертикального элемента 124 расположен в положении на первом нижнем крае 134 первого горизонтального элемента 122 в зависимости от желаемой ширины двускатного свеса и расстояний до второго стропила 154 и верхняя стенка 160 .Второй горизонтальный элемент 123 сконструирован так, что его длина L 2 охватывает расстояние между потолочной балкой 148 и верхней стеновой пластиной 160 .

В одном варианте осуществления множество конструкций двускатного свеса 100 предоставляется в комплекте, и длина L 1 каждого из первых горизонтальных элементов 122 одинакова, а длина L 2 каждого из вторые горизонтальные стержни 123 то же самое.В другом варианте осуществления множество конструкций щипцового свеса , 100 предоставляется в комплекте, и длина L 1 каждого из первых горизонтальных элементов , 122 изменяется в зависимости от различий в ширине двускатного свеса, тем самым обеспечивая средства чтобы построить смотровую площадку «бабочка», и длина L 2 каждого из вторых горизонтальных элементов 123 будет одинаковой.

РИС. 8 представлен вид с торца первого горизонтального элемента , 122, , иллюстрирующий вариант осуществления, в котором первый горизонтальный элемент , 122, имеет угловой вырез на верхнем крае 132 .Верхний край 132 можно обрезать под углом, соответствующим уклону крыши. Обрезка верхнего края 132 позволит кровельному покрытию полностью контактировать с верхним краем 132 первого горизонтального элемента 122 при строительстве крыши. В другом варианте осуществления верхняя кромка , 132, не обрезана и удерживает углы пиломатериалов заданного размера.

Как показано на фиг. 7 a и 7 b , первое стропило 44 , как показано на фиг.3, удаляется, и первый горизонтальный элемент 122 , первый конец 128 закрепляется на втором стропиле 154 , а второй конец 130 прикрепляется к панели 156 . Второй горизонтальный элемент 123 третий конец 129 прикреплен к потолочной балке 158 , а второй нижний край 135 рядом с четвертым концом 131 будет сидеть на верхней стеновой плите 160 , когда крыша построен.Крепление может осуществляться с помощью гвоздей, скоб, шурупов, металлических пластин, металлических скоб или клея, но не ограничивается ими. Вертикальный элемент , 124, , правая боковая кромка , 139, предпочтительно устанавливается так, чтобы она была ровной по внешнему краю внешней нижней стенки, и внешняя пленка или сайдинг может быть прикреплена к правой боковой кромке 139 . Вертикальный элемент 124 можно использовать для крепления наружной обшивки или сайдинга. Первые горизонтальные элементы 122 первый нижний край 134 могут использоваться для крепления материалов перекрытия.Второй горизонтальный элемент 123 второй нижний край 135 может использоваться для крепления потолочной гипсовой плиты или других потолочных материалов.

Примеры и варианты осуществления, раскрытые в этой заявке, следует рассматривать во всех отношениях как иллюстративные, а не ограничивающие. Объем изобретения указывается прилагаемой формулой изобретения, а не предшествующим описанием; и все изменения, которые подпадают под значение и диапазон эквивалентности формулы изобретения, предназначены для включения в нее.

Фронтальные стены | ЭТО

Фронтоны — самая сложная часть дома для сцены. Так что работайте над ними, когда вы можете ходить по ним, вместо того, чтобы лазить по ним.

Я потратил много лет на то, чтобы строить дома на заказ с большой бригадой дорогих плотников, и давление, связанное с постоянным движением вещей и начислением заработной платы, научило меня быть эффективным. Теперь я сократил штат, и мы с женой с удовольствием возводим дома без посторонней помощи. Чтобы добиться цели, когда мы работаем только вдвоем, и спасти наши стареющие спины, я эффективно использую уроки, которые я извлек из быстрых и эффективных техник кадрирования.

(Щелкните любое изображение, чтобы увеличить.)

Конечно, бывают моменты — например, когда мы смотрим на шестьдесят или около того больших тяжелых стропил, — когда нам не хватает этих молодых и сильных сотрудников! С другой стороны, у медленной и умной работы много преимуществ: больше времени на размышления означает меньше ошибок, меньше тратится материала, а детали лучше продуманы и продуманы. Если я когда-нибудь вернусь в большую команду, я уже не буду боссом!

Почти каждый дом, который мы строим здесь, на побережье Новой Англии, построен в традиционном стиле мыса или колониальном стиле.Таким образом, все они имеют двускатные концы, которые можно построить плоскими и вертикальными. Так строить проще даже азартных игр и фанков-современников; на самом деле, иногда детали каркаса крыши остаются неясными, пока я не вытягиваю их в полный размер, чтобы построить фронтоны.

Мне часто интересно, что думают соседи, наблюдая за нашим прогрессом. Проходит несколько дней пиления и молотка без видимых результатов, а затем внезапно возвышаются фронтоны, и дом принимает окончательную форму.Иногда у этих фронтонов даже есть отделка, краска, окна и сайдинг, хотя под ними просто фанерный ящик, а между ними нет крыши! Однажды мы построили дом, в котором два фронтона были перпендикулярны друг другу. После того, как мы их вырастили, люди стали останавливать нас на улице, спрашивать, как будет выглядеть дом!

Большинство домов имеют стандартные фронтоны, которые строятся и поднимаются с одного из верхних этажей или чердака, хотя я иногда поднимал фронтоны в форме полутораэтажных воздушных шаров с нижнего этажа.

Вкратце, я рисую фронтон на черновом полу, вырезаю все части и собираю их, добавляю фанеру, обшивку, стропила, отделку, краску и все, что я осмелюсь, а затем ставлю их. Чем меньше стена, тем больше вещей я могу на нее положить. В некоторых домах фронтоны впервые видят лестницу, когда хозяин зажигает рождественские огни.

Начать с чертежа в натуральную величину

Как судостроитель, мне нравится начинать с точного полноразмерного чертежа фронтона, основание которого находится точно на полу.Еще лучше, мне нравится начинать с идентичных изображений каждого фронтона. С помощью этих чертежей я могу спроектировать и сформировать каждый компонент стен и крыши, часто создавая их парами или более крупными наборами. Кто бы ни сказал, что «симметрия — хобгоблин маленьких умов», определенно не был строителем дома! В дополнение к точному обрамлению, я также использую эти полноразмерные чертежи для разработки и доработки деталей отделки. Кто-то скажет, что это микроуправление обрамлением, но, настроив дизайн в полном объеме, я могу избежать неудобных разрывов и вспышек, неэффективного использования материалов и эстетических ошибок.

Я начинаю с большого прямоугольника, обычно это весь пол, включая стены, обрамляющие фронтоны.

Мы измеряем и корректируем прямоугольник, пока он не станет квадратным, равносторонним, параллельным и выровненным с внешними стенами дома. Затем я делю прямоугольник пополам с центральной линией, которая определяет гребень и вершины фронтонов. Если я выровняю все в двускатных стенах по этой центральной линии, каркас будет ровным, а крыша будет квадратной и симметричной.

Здесь могут возникнуть различные сложности. Довольно часто фронтоны мансардного этажа не могут быть нарисованы полностью, потому что черновой этаж не дотягивает до внешних стен. В этом случае длинные стороны прямоугольника становятся гипотетическими и представляют собой линию, где нижняя плоскость стропил крыши будет пересекать черновой пол. Обычно стропилам необходимо опускаться на более низкий уровень, когда стена также поднимается. Расклешенные карнизы, такие как те, что запланированы для дома, сфотографированного здесь, или переходы на другие более низкие крыши также могут усложнить картину.

Отверстия в полу также могут быть неудобными, например, когда фронтальный пик приземляется на лестницу. Обычно я нахожу время, чтобы заполнить проем парой планок и куском чернового пола (или, если я действительно думаю правильно, я не забываю вырезать этот участок). В этом проекте один фронтон перекрывал проем для лестницы, которая была нашим единственным выходом на верхний этаж. Нам пришлось держать его открытым, поэтому мы протянули линейку поперек отверстия, чтобы снять мерки.

Когда пол выложен, я начинаю рисовать край фронтона, используя высоту плиты или колена и уклон крыши, чтобы получить линии, которые представляют вершины плит фронтона.Мне нравится делать оба фронтона одновременно, даже если вершины перекрываются, что дает мне четыре линии верхней пластины, которые я могу измерить. Если они не совсем такие же, я возвращаюсь, выясняю, почему, и исправляю!

Между прочим, те же самые методы можно использовать для тех быстрых фронтонов, которые мы использовали, чтобы строить на более простых и менее сложных конструкциях, с помеченными шпильками и без верхних пластин или коллекторов. На этих работах мы просто выделили те же линии, закрепили заготовку на макете и вырезали все на месте. Ах, старые добрые дни.

Я продолжаю процесс подъема, прорисовывая детали каркаса, такие как гребень, стойки, оконные проемы, стойки перегородок и гвоздезабиватели, и все остальное, что я хотел бы включить. Я часто выполняю всю эту работу с помощью регулируемых синих линий, пока все не станет правильным, а затем закрепляю их постоянным красным. Я также привязываю линии, чтобы представить верхние края стропил, потому что я могу использовать эти линии позже, чтобы настроить такие вещи, как слуховые окна и детали потолочного люка. Для оконных проемов я использую один набор линий для обозначения ширины проема, потому что они остаются видимыми, когда я собираю стену.Я не беспокоюсь о каких-либо горизонтальных линиях, потому что обрезка триммеров и домкратов по длине устанавливает эти высоты.

Каркас стены принимает форму

Фронтонная стена начинается с нижней плиты, пригвожденной к внутренней стороне базовой линии, как показано на полу. Я использую прямой приклад и прибиваю его под углом к ​​внутреннему краю, удерживая его на линии так, чтобы гвозди гнулись при подъеме стены, при этом пластина удерживалась на месте. На любых фронтонах, кроме очень маленьких, я добавляю несколько металлических ремней; У меня никогда не было стены, которая начинала соскальзывать со здания, когда я ее поднимал, но я часто задумывался о том, какой беспорядок будет, если это случится!

Большинство фронтонов достаточно велики, поэтому мне нужно несколько частей приклада для нижней пластины.

Я обычно трачу время на то, чтобы скосить концы дна до точных размеров, где они пересекаются с наклонными верхними пластинами, хотя вполне допустимо удерживать их там, где они срезают квадрат. Меня называли дурными именами за такую ​​точность!

Установив нижнюю пластину на место, я измеряю ключевые части стены: верхние пластины, шкворни и коньковую стойку.Конек сидит поверх стойки конька и выравнивается с верхними краями стропил. Чтобы определить длину стойки гребня, я вычитаю из этой точки высоту гребня и измеряю ее. Поскольку высота конька (в данном случае 9 1/2 дюйма) меньше, чем отвес на конце стропила, стойка конька выходит за пределы плит фронтона.

Многие фронтоны имеют центральное окно с заголовком, несущим стойку конька, что не проблема, если верхняя часть стойки заканчивается там, где она расположена на чертеже.

Например, если есть согласованная пара окон, равноудаленных от средней линии, по обе стороны от них также должны быть совпадающие шипы. Кроме того, очень важно, чтобы верхние плиты были одинаковой длины, иначе стропила не поместятся должным образом. Я вырезаю и устанавливаю эти ключевые компоненты, тщательно следя за тем, чтобы фронтон оставался на своих линиях.

Иногда я использую несколько временных гвоздей или блоков, прикрепленных к полу, чтобы верхние пластины и концевые стойки не двигались во время сборки стены, но в целом лучше, если все будет аккуратно обрезано и останется на месте само по себе.

Затем я заполняю оконные и дверные проемы, выстраивая их изнутри наружу и снизу вверх, потому что обычно все эти части у меня вырезаны и сложены перед тем, как начать. Опять же, я стараюсь держать эти отверстия на линиях привязки, чтобы они были отвесными, когда стена поднимается.

Далее идут шипы и калеки. Выкладываю их только на нижнюю пластину. Я измеряю самую длинную шпильку с каждой стороны, чтобы убедиться, что она параллельна моей средней линии.

После этого я отрезаю остальные шпильки с каждой стороны, определяя их длину, используя обычную разность измерений, и прибиваю их туда, где они подходят (см. Фото справа).

Эта стратегия работает хорошо, и калькулятор Construction Master или аналогичный калькулятор упрощает ее, особенно со странными высотами, которые я не могу воспроизвести в голове.

Калеки над и под отверстиями можно измерить от ближайшего общего стержня, следя за искривленным прикладом. Поскольку шпильки фронтона не выдерживают вертикальных нагрузок, я немного постеснялся: затягивать их и заставлять компоновку приводить к изгибу внешних компонентов стены, что впоследствии может вызвать множество проблем.

Стропила идут дальше

После того, как стена оформлена, делаю на нее стропила. Отправной точкой для стропил является длина верхней плиты, взятая из чертежа на черновом полу и обычно записываемая после подтверждения всех измерений.Для типичного дома я сначала делаю одно стропило для проверки, а затем еще четыре — по два для каждого фронтона и одно, чтобы сохранить образец для остальной части крыши.

Я вырезаю несколько блоков до толщины, чтобы стропила не касались пола и были заподлицо с внешней стороной каркаса стены; например, стропило 2x на стене 2×6 должно сидеть на 4-дюймовом. блоки. Ставлю стропила на место и прибиваю их через верхние пластины. Я делаю стропила точно такими, какими они должны быть для остальной части крыши, но затем уменьшаю отвес на коньке, чтобы облегчить установку конька позже.Если на стропилах есть хвосты и птичьи пасти (в этом проекте не было), я также ослабляю отвес на птичьих пастях, чтобы хвосты стропил не заедали и не раскалывались при подъеме стены.

Последнее, что нужно сделать, это блокировка по периметру для моей обшивки и противопожарная блокировка на воротнике (или высоте балки потолка). Эти разные мелкие детали намного проще сделать, когда стена ровно лежит на палубе. Я делаю линию мелом, кладу немного обрезков вдоль линии и вырезаю кусочки прямо на месте.

Обшивка стены

Как правило, обшивка на стенах ниже фронтона останавливается где-то ниже уровня пола, поэтому мы устанавливаем обшивку фронтонной стены, висящую над нижней пластиной. После того, как стена будет поднята и закреплена, обшивку можно прибить гвоздями, таким образом связав верхнюю и нижнюю стены вместе через систему пола. Эта деталь часто уточняется инженерами, и она предпочтительнее тех противных металлических ремешков, которые так ненавидят ребята с боковых стенок. Я всегда оставляю 1/2 дюйма.или около того, чтобы сэкономить при измерении вылета. Зазор не будет иметь значения, а система пола и плиты обязательно сожмутся, когда дом осядет и будет загружен отделочными материалами. Я также отмечаю любую нависающую фанеру или даже устанавливаю временные ограждения, чтобы люди не могли выйти на нависающую обшивку. Досадно ремонтировать фанеру после того, как они пробили ее по дороге на землю.

В остальном обшивка устанавливается так же, как и на любую стену — прибивается гвоздями, а отверстия вырезаются или вырезаются пилой.Вывешивание обшивки за стропила и ее резка на месте — это реальная экономия времени, особенно по сравнению с работой по лестнице или подмосткам; и изменение обрезки, чтобы соответствовать областям аналогичной формы, значительно сокращает отходы. Просто убедитесь, что верхний край обрезан примерно на 1/4 дюйма ниже вершины стропила, потому что стропило будет сжиматься при высыхании.

Домашняя пленка или нет

Я полностью за то, чтобы надевать домашнюю пленку, когда фронтон находится на террасе, и это легко: пять минут на ровной поверхности по сравнению с гораздо более длительным балансированием на сцене.

Какое бы покрытие я ни использовал, я оставляю нижний край незакрепленным, чтобы приспособить пленку от нижних стенок, а также любые гидроизоляции, которые могут пройти под ним. А так как мы находимся в районе с частыми сильными ветрами, я прикрепляю несколько полос (или разрывов) обрешетки к свободному краю, чтобы он не сдулся до того, как будет продолжен сайдинг.

Иногда мы создаем каркас дома, где подрядчик по изготовлению боковых стенок хочет сделать свою собственную обшивку, обычно для интеграции нестандартных элементов обшивки или сайдинга. В этом случае мы по-прежнему устанавливаем фетровую бумагу или шлицы типа Vycor® для защиты участков, которые позже будет трудно покрыть.

Стропила fly

У большинства домов, которые мы строим, есть выступы на фронтонах, и их намного проще построить, когда фронтоны плоские на палубе.

Есть много приемлемых деталей для их обрамления, в зависимости от дизайнера, дизайна отделки, величины свеса, сайдинга и т. Д.Минималистичная отделка включает в себя только распорку для размещения сайдинга, а затем облицовку. Мои концы фронтона чаще всего имеют скромный свес от 8 до 12 дюймов, который я строю с помощью стропил поверх прибитых гвоздями блоков.

Выступы шириной более 12 дюймов или около того должны быть построены как «лестницы», и их необходимо будет закрепить прямо позже, когда обшивка крыши будет установлена ​​и прибита гвоздями.

Еще более широкие или более сложные свесы со смотровыми опорами могут быть изготовлены заранее и установлены до подъема фронтона.Я установил временные скобы, чтобы удерживать свес до тех пор, пока наблюдатели не войдут внутрь, когда остальная часть крыши будет оформлена. Независимо от того, какая деталь отделки, я подкладываю ее широкой полосой фетровой бумаги, которая защищает стены от попадания воды через обшивку или взрыва сайдинга.

Отделка, окна, форточки, сайдинг, краска…

Здесь есть много вариантов, и то, что вы устанавливаете, ограничивается только тем, что вы считаете безопасным при подъеме! Практически все, что вы можете установить, сейчас будет проще, чем позже.Я почти всегда устанавливаю, по крайней мере, облицовочные доски и потолочные панели, а если есть фризовые доски, я устанавливаю и прикрепляю их на место для снятия и повторной установки тротуарами.

В небольшом простом доме, где у меня может быть единственная обшивка, идущая от карниза к коньку, я надеваю длинный приклад и обрезаю его позже, когда подрезаю карниз. В более просторном доме или в доме с такими сложностями, как возврат коробки, я останавливаю обрезку косой, к которой я могу подогнать остальные детали отделки снизу. Я часто оставляю концы досок не прибитыми гвоздями, чтобы потом можно было произвести точную настройку.Два других соображения:

Я подкладываю уязвимый вертикальный стык на пике куском войлока или резины, чтобы влага не попала в потолки и обрамление, если стык откроется (см. Фото справа).

Я также держу облицовку над стропильной балкой, чтобы учесть толщину обшивки крыши.

Небольшие мансардные окна или форточки здесь легко установить. Но я обычно не устанавливаю окна большего размера, потому что они тяжелые, дорогие и после установки их следует прокладывать вертикально.Кроме того, большие окна плохо переносят стеллаж, который может происходить во время подъема стены. Такие трудоемкие вещи, как носовые вентиляционные отверстия или жалюзи, не представляют никакой сложности; никому не нравится делать такую ​​работу с лестниц или подмостков. Я часто добавляю черепицу или сайдинг вокруг этих элементов, особенно если есть удобная горизонтальная деталь, где я могу сделать переход от сайдинга внизу.

Декоративную черепицу также намного проще сделать с ровной стеной. Выкройку можно разместить, отрегулировать, переделать и, наконец, прибить.У меня еще ни разу не появлялся подрядчик по производству стенок и не жаловался, что некоторые из его черепиц уже были установлены. Обычно он просто спрашивает, можем ли мы в следующий раз покрасить щеки, пока мы занимаемся этим!

В Новой Англии плотники традиционно подписывают свои работы и ставят дату, обычно на верхней черепице на фронтоне или за ней.

Я обычно добавляю несколько деталей, таких как погодные условия и имена экипажа на работе. Мне нравится сам находить эти маленькие капсулы времени, и мне нравится мысль поделиться ими с каким-нибудь будущим плотником.Конечно, они и не догадываются, что я написал записку, удобно стоя на коленях на палубе, а он или она будет стоять высоко на лестнице или подиуме! Или может левитировать в антигравитационном поясе…

Раньше больше беспокоила краска, и я все равно буду рисовать, когда смогу, но сейчас у большинства профессиональных маляров есть ковшовые подъемники. Однако есть дома с фронтонами, недоступными для ведра, и краска, которую получают эти фронтоны, прежде чем они поднимутся, может быть лучшим покрытием, которое они когда-либо получали.В любом случае, я держу под рукой баллончик с грунтовкой и кисть, чтобы запечатать обрезанные края во время установки накладок. Но это часть любой хорошей дифферентной работы на палубе или в воздухе.

Подъем фронтонов

Теперь, когда мы провели несколько дней без видимых успехов, самое интересное, когда дом внезапно начинает обретать форму. Подъем большинства фронтонов — довольно простой процесс, который легко выполняется двумя людьми с двумя настенными домкратами. Когда у меня была большая команда, мы часто подбрасывали их с чистой силой — мера мачо, бравады и риска.Теперь, по прошествии двадцати лет, мы с женой любим делать это медленно, безопасно и комфортно.

Мои домкраты производства Proctor могут поднимать около 1000 фунтов. Поскольку они поднимают значительно меньше половины общего веса стены, они способны выдерживать стены, которые могут весить втрое больше.

Другим ограничивающим фактором подъемных домкратов является высота: они предназначены для подъема в точке крепления на расстоянии не более 11 футов от палубы. В зависимости от высоты это означает, что они могут выдерживать фронтон с высотой пика примерно до 16 футов.Гораздо больше делает фронтон слишком тяжелым для безопасного подъема.

Когда я получил разъемы, они пришли с видео, демонстрирующим их использование, но поскольку у меня никогда не было телевизора, мне пришлось прочитать инструкции и изучить их методом проб и ошибок. В настоящее время они поставляются с DVD, и у меня есть подростки, которые могут понять это за меня.

Однажды мы использовали наши домкраты, чтобы поднять гигантский набор фронтонов, которые были намного больше, чем вместимость домкратов. Мы оставили два временных отверстия в стене на высоте 11 футов.чтобы вставить домкраты и использовать дополнительную силу человека, чтобы поднять козырёк и концы. Поскольку форма гамбреля снижает вес, и поскольку мы осторожно использовали временные предохранительные опоры, процесс был достаточно безопасным. Однако это был огромный вес, с которым нужно было справиться. Я почувствовал облегчение, когда они благополучно встали, и, вероятно, я бы не стал пробовать это снова сегодня!

Я начинаю процесс подъема с выбора точек крепления как можно выше на стене, обычно прямо на высоте 11 футов.Я вбиваю деревянный клин или монтировку под верхнюю пластину, чтобы поднять фронтон, вставляю крючок снизу и закрепляю его парой гвоздей 12d, вбитых наполовину и согнутых. Если вы будете осторожны, можно прикрепить крючки к стропилу, а не к верхней пластине, как я делал в этом проекте, но я предпочитаю не делать этого, так как это имеет тенденцию перекручивать обшивку. Кроме того, крепление к верхней пластине дает мне дополнительное расстояние для подъема.

Затем я сдвигаю основание домкрата к крюку и прикрепляю его к черному полу, снова используя загнутые 12d гвозди.

Я пытаюсь установить основания на балки или балки. Если это невозможно, я устанавливаю основания на деревянных брусках, чтобы распределить нагрузку и не дать им пробить дыры в черновом полу. После того, как домкрат установлен, устраните провисание кабеля, чтобы он оставался стоять самостоятельно. Я очень аккуратно наматываю кабели на барабаны. Однажды я одолжил домкраты кому-то, кто разрушил кабели, намотав их изгибами и перегибами.

С обоими домкратами, с распорками, блоками и длинным уровнем под рукой, медленно и равномерно поднимаем стену.Обычно мне нужно закрепить центральную распорку до того, как стена поднимется слишком далеко, чтобы до нее дотянуться; это безопаснее, чем подниматься по стремянке, когда стену держат только домкраты. Прежде чем ступить под большую стену, чтобы прибить скобу, я подкладываю под нее несколько крепких деревянных козлов, чтобы она не сплющила меня, если что-то отпустит.

Таким образом, вся сборка может скручиваться, не раскалывая скобу или шпильку. Я также стараюсь прибить скобу к шпильке в полный рост или к стойке гребня. Калека с прибитой к нему скобой может вырваться из стены, если за ней попадет попутный ветер.

Мы продолжаем поднимать фронтон до тех пор, пока он не окажется в пределах нескольких дюймов от вертикали. Один из нас может сдвинуть последние несколько дюймов за скобу, а другой — за уровень (см. Фото слева).

Когда он находится в вертикальном положении, человек, держащий скобу, пробивает через нее несколько гвоздей в блок, прибитый к полу. Домкраты остаются включенными в целях безопасности, так как они остановят стену, прежде чем она зайдет слишком далеко. После установки центральной распорки я обычно добавляю другие распорки с обеих сторон, чтобы грабли оставались прямыми, пока крыша не будет обшита.

Заканчиваем, прикручивая салазками пластину к линии там, где это необходимо, прибиваем гвоздями и прибиваем нависающую обшивку. Теперь все готово для конька и стропил, но это совсем другая история…

• • •

АВТОР БИО

Джон Спир начал строительство тридцать с лишним лет назад, работая сначала в ремонтной компании, а затем в качестве строителя производства на юго-западе.Он работал на разных должностях и в разных местах в качестве странствующего плотника и попутно получил степень бакалавра в области архитектурной инженерии. Жена Джона, Керри, стала плотницей, потому что учеба в колледже окупалась гораздо лучше, чем официантка и бармен. Вместе они потратили большую часть двадцати лет на строительство строительного бизнеса, прежде чем решили, что у жизни должны быть и другие приоритеты.

В течение последних пяти лет они тратили 7-8 месяцев в году, путешествуя на своей лодке по миру со своими детьми в рассрочку.Джон сделал первое редактирование этой статьи на Мальдивах. Окончательное редактирование было сделано в Омане. Еще через несколько лет мир будет обведен кругом, дети отправятся в колледж, и их манит работа на полную ставку. Когда придет время, они надеются сосредоточиться на более мелких и интересных проектах; Джон, возможно, о домах поменьше, а Керри — о мебели, произведениях искусства и музыкальных инструментах. Между тем, они время от времени пишут статьи, чтобы сохранить свой разум и потому, что клавиатура сильнее молотка.

ТОП 9 советов: как правильно подшить карниз? — Terrific Exterioir

«Главное в деталях» — эта фраза лучше всего описывает строительство частного дома.Особенно это касается кровли, казалось бы, когда крыша готова, можно расслабиться, но если на финальные детали уделить чуть меньше внимания — результат не тот. Одно из них — правильная подшивка карнизов.

В частном строительстве карнизный свес — это функциональная и эстетическая деталь, которая должна быть в любом доме с скатной крышей. Насколько это важно? Дело в том, что внешний вид и долговечность кровли зависят от материала, которым выполнена подшивка карниза, ведь правильная вентиляция способствует увеличению срока службы всей кровли.Именно через свес проходит вентиляционный канал «карниз-фронтон» и через него удаляется лишняя влага.

Совет №1: Какой материал выбрать для подшивки карниза?

1. Дерево. Преимущество в том, что это натуральный и красивый материал — мы предлагаем нашим покупателям софит из красного и белого кедра. Но главный недостаток в том, что за ним требуется дополнительный уход: дерево нужно обрабатывать раствором против грибка и гнили, периодически подкрашивая.К тому же его сложно монтировать.
2. Алюминий. Он надежен и долговечен. При правильной нарезке монтируется довольно просто — отверткой для саморезов. Но главный недостаток металла — его подверженность коррозии, поэтому обязательно учтите, что со временем его придется устранять. Есть еще один вариант сайдинга из меди и это самый прочный из известных на данный момент сайдингов — срок его службы составляет 100-150 лет, но здесь мы не будем его рассматривать из-за его дороговизны и сложности в установке.
3. Винил. Основные свойства материала — устойчивость к ржавчине и гниению, а также долговечность без дополнительного ухода. Срок службы около 25 лет. Он универсален, легко монтируется на кровлю любого типа и фасад. Но здесь мы не будем рассматривать этот вид софита, прежде всего из-за его неустойчивости к механическим повреждениям и погодным изменениям.

Совет № 2: Стоимость подшивки карниза обычно не превышает 2-4% от общего бюджета крыши.

Ваш потолок всегда на виду, и от того, как он выглядит, будет зависеть общее впечатление от всей крыши. Поэтому важно использовать эти 2-4% для получения высококачественного и эстетичного материала.

Совет №3: Монтаж потолков необходимо производить с перфорацией.

Вентиляция в кровельном пироге осуществляется через свес кровли. Неправильная подшивка — будьте готовы к негативным последствиям из-за накопления влаги: от повреждения утеплителя крыши до грибка чердака.При расчете стоит учесть, что перфорированная панель устанавливается после 2-х неразъемных.

Совет №4: Обшивка крыши потолочными перекрытиями — работа на большой высоте.

Вряд ли кто-то захочет повторять высотные работы каждые несколько лет. Поэтому материал должен быть практичным, прочным и сохранять внешний вид без регулярного ремонта и обслуживания.

Совет №5: Панели нельзя устанавливать плотно!

Чтобы проверить установку, нужно передвигать панель из стороны в сторону.Если связующее легко растекается — установка правильная, но если панели расположены заподлицо — есть риск, что материал «уведет» в жару.

Совет №6: Монтаж желобов и перекрытий производить после завершения фасадных работ.

С установкой желобов и софитов лучше не торопиться, пока не будет завершена облицовка фасада. Многие устанавливают водосток и подшивают свес еще до того, как будет готов фасад здания — это неправильно! Потому что в этом случае при отделке фасада возникает проблема: как эстетично стыковать фасадное покрытие с софитом и водостоком?

Совет № 7: Не устанавливайте потолки под прямыми солнечными лучами.

Для закрытия лобовых и торцевых досок лучше использовать специальные металлические планки под цвет кровли, а для фронтонов подойдет сайдинг или другой фасадный материал.

Совет №8: Если вы планируете установить в карниз фоновую подсветку или камеру, то об этом нужно подумать заранее.

В переплет с ПВХ-потолками проще всего установить точечные светильники самостоятельно, учитывая, что другие материалы потребуют гораздо больше усилий.

Совет №9: Софиты нельзя хранить на солнце!

Это грозит повреждением материала. Поэтому при покупке убедитесь, что панели не повреждены, а перед установкой обязательно ознакомьтесь с инструкцией по хранению и установке.

Если вы будете придерживаться приведенных выше советов, то с уверенностью можете сказать, что ваши потолки будут выглядеть идеально. Любые вопросы? Просто возьмите трубку и позвоните нам: +1250-899-4218 (Анатолий)

Софиты для свесов крыши: важная архитектурная деталь

Отделка коттеджа и устройство кровли предполагает выбор цвета и материала кровли, фасада и водостоков.Но не все думают, что помимо этих элементов есть еще одна важная деталь, способная изменить общий экстерьер частного дома. Речь идет о свесах скатной кровли, которые в большинстве случаев покрывают софитами из пластика, дерева или металла.

Свес — часть скатной кровли, которая выступает за стены фасада. В традиционной архитектуре частных домов свесы свесов есть не всегда, потому что помимо своей основной функции защиты наружных стен, отмосток и фундаментов от дождя и снега они играют важную роль для друга.Открытые свесы обеспечивают вентиляцию кровельного пространства. Причем необходимость в вентиляции крыши касается не только домов с традиционными холодными чердаками, но и современных мансардных коттеджей, где крыша утеплена.

Однако открытые незащищенные свесы опасны тем, что могут стать прибежищем для насекомых и птиц, от которых, конечно же, захочет защититься любой домовладелец. А ведь современная отделка коттеджей предполагает подшивку свесов крыши софитами с вентиляционными отверстиями, обеспечивающими вентиляцию кровли и защищающими кровельное пространство от нежелательных гостей.

Фронтальные и карнизные свесы

Необходимо понимать, что в вентиляции крыши участвуют только горизонтальные занавесные свесы, от которых воздух направляется вверх к коньку, где должны быть оставлены вентиляционные отверстия. Такой способ обустройства кровли важен для отвода конденсата, который неизбежно возникает при эксплуатации кровельного пирога в крыше мансардного дома. В зависимости от дизайна и стиля дома карнизные свесы могут быть подшиты несколькими способами.Их закрывают софитами перпендикулярно фасадным стенам или под углом к ​​ним в плоскости кровли.

В двускатной крыше, помимо горизонтального карниза, есть также наклонные двускатные свесы, которые начинаются от карниза крыши и соединяются коньком. Их конструкция открыта для воздействия атмосферных осадков и ветра, поэтому они не оставляют вентиляционных отверстий в выступах фронтонов, обшивая их сплошными панелями из разных материалов. Вариантов крепления двускатных свесов меньше, и обычно они располагаются в плоскости кровли — перпендикулярно стенам дома.

3 точечных светильника для свеса крыши

Для отделки свесов чаще всего используется один из трех материалов, монтаж которого осуществляется после завершения внешнего утепления и завершения фасадных и кровельных работ.

• Наибольшей популярностью пользуются пластиковые откосы из ПВХ, которые, по аналогии с пластиковыми водосточными желобами, доступны в большом разнообразии цветов и оттенков. Виниловые точечные светильники бывают однослойные и ячеистые. Часто их оформляют в стиле других материалов, таких как, например, массив дерева, что позволяет удачно сочетать точечные светильники с отделкой фасада.Для вентиляции подкровельного пространства изготавливаются специальные перфорированные элементы. Пластиковые софиты устанавливаются очень просто по принципу «паз-гребень» с использованием специального профиля, закрывающего края панелей.

• Еще один распространенный вариант отделки свесов — вагонка из ели, сосны или другой древесины. В этом случае дерево перед использованием требует обработки специальными пропитками от атмосферных и биологических угроз, а также для защиты от возможного возгорания.В этом случае для вентиляции монтируются специальные сетки или решетки. Иногда вместо вагонки используют древесно-полимерный композит — материал на основе полимеров и рубленой древесины, устойчивый к влаге, насекомым, высоким и низким температурам. В отличие от вагонки древесно-полимерные панели могут быть перфорированными.

• И, наконец, третий вариант отделки свесов — плоские или профилированные листы из оцинкованной или покрытой пластиком стали или алюминия. По аналогии с металлическими желобами, металлические софиты тоже могут иметь разную окраску, что дает возможность необычным образом изменить внешний вид дома.Для облегчения вентиляции кровли металлические панели или сайдинг также производятся в виде перфорированных элементов.

Детали кровли: взгляд на грабли

Когда вы думаете о граблях, вы наверняка думаете о ручном инструменте, который вы используете осенью для сбора листьев. Хотя это верно в отношении традиционного понимания граблей, при обсуждении кровли грабли являются неотъемлемой частью кровельной системы.

Brett Hayse Exterior Specialists обслуживает большую часть Атланты, предлагая лучшие кровельные услуги для жилых и многоквартирных домов, от замены кровли до обслуживания кровли.Мы предлагаем финансирование на наши крыши, чтобы вы могли заменить крышу, когда вам это нужно. Ниже мы рассмотрим грабли для кровли. Свяжитесь с нами сегодня, чтобы узнать больше!

Что такое грабли в кровле? Грабли
работают вместе с потолочными панелями и фасадами, которые мы подробно обсуждали в предыдущих публикациях. Грабли — это наклонная часть конца фронтона двускатных крыш или обшивка фронтонов. Грабли — это еще одна область снаружи вашего дома (в дополнение к потолкам и фасадам), которую можно настроить в соответствии с отделкой вашего дома.Они могут быть сложными или простыми по конструкции, плоскими или наклонными. Обычно они располагаются чуть ниже черепицы или другого используемого кровельного материала.

ТРИ ВИДА КРОВЕЛЬНЫХ ГРАБЛИ

1. Виден нависающий.
2. Накидка в рамке.
3. Сокращенный или расширенный.

Грабли часто остаются открытыми на менее важных зданиях, таких как сараи, сараи или загородные коттеджи.

Что такое рейк-борд?

Подобно облицовочной доске, грабельная доска имеет эстетическую ценность.Грабельная доска — это доска, которую кладут на скат крыши вашего дома. Он покрывает верхний край сайдинга там, где он встречается с крышей, а иногда и потолок, в зависимости от того, есть свес или нет. Грабельная доска предотвращает попадание дождя в неправильное русло, которое в конечном итоге может привести к повреждению внутренней части вашей крыши из-за протечки.

ПОЧЕМУ НЕОБХОДИМЫ ГРАБЛИ НА КРОВЛИ?

Как упоминалось выше, грабли преследуют две основные цели:

1. Эстетика
2. Предотвратить утечку воды в дом

КАК СПЕЦИАЛИСТЫ ПО ЭКСТЕРЬЕРУ BRETT HAYSE МОГУТ ПОМОЧЬ

Специалист — это тот, кто имеет подробные знания по предмету, как правило, за годы обучения и / или практики.Это определение специалиста определенно применимо к специалистам по экстерьеру Бретта Хейса в Атланте. Мы гордимся тем, что предлагаем вам лучшие кровельные услуги в вашем районе, специализируясь на кровле для жилых домов и кровле для нескольких семей. От замены кровли, ремонта кровли до обслуживания крыши — мы предоставим вам все необходимое для кровли.

Если вам нужна полная замена крыши, не паникуйте. Brett Hayse Exterior Specialists предлагает финансирование вашей новой кровельной системы, которая покрывает весь проект, включая кровельные материалы и рабочую силу.В случае повреждения крыши в результате урагана или града мы работаем со всеми страховыми компаниями, чтобы покрыть ремонт крыши вашего жилого или многоквартирного дома. Если у вас возникли проблемы с водосточными желобами, мы тоже позаботимся об этом. Наша миссия — удовлетворить все ваши потребности в кровле с помощью одной услуги, облегчая вам задачу. Клиент всегда на первом месте, и мы хотим, чтобы вы были на 100% удовлетворены предоставленными кровельными услугами.

Когда дело доходит до кровельных материалов, Brett Hayse Exterior Services поможет вам решить, какой кровельный материал лучше всего подходит для вашего дома и для ваших целей.Например, если вы планируете в ближайшее время продать свой дом, битумная черепица, вероятно, станет вашим лучшим вариантом с точки зрения экономической эффективности и стоимости. Если вы планируете остаться на некоторое время, вы можете подумать о более прочном кровельном материале, таком как металлическая кровля или шиферная кровля, которая потенциально может прослужить 50 или более лет при регулярном обслуживании.

Специалист по экстерьеру Brett Hayse здесь для вас. Свяжитесь с нами сегодня, чтобы получить бесплатную смету кровли!

% PDF-1.6
%
2 0 obj
>
эндобдж
26 0 объект
> / Шрифт >>> / Поля [] >>
эндобдж
14 0 объект
> поток
2020-07-29T09: 16: 34-05: 00Canon iR-ADV C5250 PDF2020-07-29T10: 55: 58-04: 002020-07-29T10: 55: 58-04: 00Adobe PSL 1.2e для приложения Canona / pdfuuid: c984215f-0000-f481-39c7-c9ff00000000uuid: 8cebcce2-5397-4a37-b996-6f655d80ce6d

конечный поток
эндобдж
13 0 объект
[>]
эндобдж
3 0 obj
>
эндобдж
30 0 объект
>
эндобдж
31 0 объект
>
эндобдж
38 0 объект
>>> / Тип / Страница >>
эндобдж
39 0 объект
>>> / Тип / Страница >>
эндобдж
40 0 объект
>>> / Тип / Страница >>
эндобдж
41 0 объект
>>> / Тип / Страница >>
эндобдж
42 0 объект
>>> / Тип / Страница >>
эндобдж
68 0 объект
> поток
х | \ ɍnD] (0T ڥ% B &; sEE1 (Y ڵ hS * B! ڵ | ygi? eW, ~ sf) 6FO [W ‡? d`W; 8: H: Y-‘N (= UZz2i * IyJC + 굟 B_ ޞ Z] sɨbV ׿ VB [bF7ɏaL
6 \ `HQP ~ 6o! C
: | n | Cbc6SklUuâbFZt` $ dM’f +) QQpY [g
cS3s˵lohiˎ \ w} Μ_tJD 7o = xUPXTiWUT765 zqY0M / ƿVthԟpEc! YiTfb ^ 18’nēKo: 0 y1, j ײ onG, B, {R; MO6 * 0% zzz ڹ] RW & | B], / z: = + 22JƔm | #Weo 7c> 2k} ‘x @ w

Варианты подшивки карниза крыши.Наконечники для обшивки кровли своими руками

Отделка кровельного карниза — последний этап устройства кровли. Кромки сшиваются по периметру фасада, это необходимо для защиты кромки от сезонных осадков и сильных ветров. Как сделать самому?

Крыша с отделкой кровли и карниза

Монтаж карнизов (свесов)

Свесы — это нижний край крыши дома, выходящий за уровень фасада.Такое удаление необходимо для защиты фронтона и других стен от атмосферных осадков. Свес может быть разным, узким или широким — от 40 см до 1 м. Подшивать эту часть крыши в принципе необязательно, но отсутствие опиливания может привести к некоторым неприятностям.
Например, слишком сильный ветер может сорвать крышу с крыши, поэтому придется потратиться на ремонт. А внешний вид внутренней части крыши, видимой со стороны дома, оставляет желать лучшего — голые стропила и утеплитель смотрятся не очень красиво и с трудом гармонируют с общей отделкой.Такой дом кажется недостроенным. Избежать таких неприятностей поможет обшивка кровли сайдингом, фанерой, листовым металлом и т. Д. По правилам отделка свесов происходит только после полного монтажа кровли и отделки фасада.

Разница между свесом со стороны фронтона и свесом

Свесы делятся на карнизы и фронтоны. Первый вариант — горизонтальный, это самый низ склонов, а фронтон — их боковая часть.

Характеристики карниза

Эта часть крыши предотвращает попадание холодного и влажного воздуха на чердак, если крыша построена в мансардном стиле. Если это чердак, то воздух циркулирует от свеса к коньку крыши — это естественная вентиляция.

Схема отделки крыши

Забитый досками свес будет мешать вентиляции, но если крыша совсем не подшита, то под крышей заводятся мыши, птицы или насекомые.Деревянные стропила необходимо покрыть защитным слоем краски, чтобы вода не повредила их.

Важно: чтобы не мешать вентиляции, карнизы нужно подшить неплотно, но сделать вентиляционные зазоры.

Как можно сделать вентиляцию:

1. Оставьте зазор между стенами и внутренним свесом. Если карниз отделан профнастилом, то зазор делают не более 1,2 см, если карниз из сайдинга, то до 1,5 см.
2. Для металлических листов и вагонки устанавливаются вентиляционные решетки.
3. В свесах досок между досками оставляют небольшие зазоры — 0,5-1 см.
4. При отделке свесов дома планками софита можно использовать перфорированные панели для вентиляции.

Для хорошей вентиляции следует учитывать правильный размер зазоров; они должны составлять не менее 1/500 вентилируемой площади. Битумные крыши и крыши с фальцем требуют более широких зазоров, чем черепичные.
Для предотвращения проникновения насекомых, листьев, грязи и мелких птиц под крышу вентиляционные отверстия необходимо закрыть решеткой или сеткой, выбор материала зависит от ширины и типа проемов.

Закрытые форточки не пропускают снег

Характеристики фронтальных выступов

Это сторона склона, выступающая непосредственно над стенкой фронтона. В этом случае вентиляция не требуется, только защита от воды и ветра. Если эта часть откосов не обшита, то ветер может занести под крышу воду, что приведет к намоканию и разрушению утеплителя, перестав выполнять свои функции.

Важно: при отделке кровли со стороны фасада в первую очередь нужно позаботиться о герметичности.

Нюансы отделки

Свесы со стороны фасада дома и боковые стены имеют незащищенные элементы. У карниза это концы стропил, а у фронтона — торцевая сторона обрешетки. Они должны не только придавать эстетичный вид, но и защищать их от неблагоприятного воздействия окружающей среды — ветра и осадков. Помимо прочего, необходим слив, который устанавливается по боковым свесам. Фактически, обшивка свеса является обшивкой края крыши.Материал для подшивки во многом зависит от того, из чего сделана крыша, это также определяет способ монтажа. Часто вместе с кровельным покрытием поставляется готовый комплект для обшивки свесов.

Правильная отделка крыши

Перед зашивкой края крыши важно равномерно отрезать все выступающие из-под крыши стропила. Чтобы сделать это равномерно, нужно на равном расстоянии от стены нанести карандашные отметки. После этого концы стропил совмещаются между собой специальной обвязочной доской, на которую, в свою очередь, прибивается лобовая доска, чаще всего материалом для нее служит металл.Металлочерепица часто идет с керамической или металлической кровлей.

Эта деталь может быть деревянной, но тогда ее необходимо покрыть краской или защитным лаком. Фасадные доски также предназначены для устройства водостоков.
Обвес со стороны фронтона обработан несколько иначе. Первым делом нужно вырезать торчащие из-под крыши доски обшивки строго параллельно стене. Торцевая доска независимо от материала прибивается непосредственно к обрешетке или к коньку.Торцевая сторона доски прикрывается кровлей по всей длине.

Виды карнизной подшивки

Несмотря на то, что отделка свесов может производиться самыми разными материалами, сами технологии отделки не отличаются разнообразием — их всего два. При выборе подшивки учитывайте цвет и фактуру крыши и дизайн фасада.

Схема ферменной кровли

Такая отделка свесов очень проста, главное условие — торцы стропил заподлицо.Этот способ подходит для небольших крыш, устанавливаемых с уклоном до 30 градусов, в таких случаях пристройка не превышает 0,5 м. Доски для подшивки прибивают строго по обшивке, их можно закрепить параллельно стене по карнизу или перпендикулярно.

Это лучший вариант отделки, если крыша не покатая, а наоборот очень крутая. В то же время горизонтальный метод очень быстрый и самый экономичный — требуется меньше материала. Перед работой важно соорудить короб из балок, прикрепленный как к стенам, так и к стропильным балкам.Доски обшивки прибивают по направлению от углов самой кровли к углам стен. Если длина деревянного свеса превышает 45 см, пропил проводят перпендикулярно стенам. Также такие большие свесы потребуют дополнительных продольных балок для армирования.
Свес со стороны фасада дома отделан только по обрешетке. Подшить свес можно любым способом. Перед обшивкой к обрешетке прибивают доски или брусья, а по фронтону продольно или перпендикулярно к ним прикрепляют рейки.

Как подшить крышу

Выбор материала зависит от общего стиля дома. Цвет и материал облицовки должны гармонировать со стенами и кровлей. Деревянный фасад и пластиковая кровля будут смотреться, мягко говоря, очень странно.

Кровельные материалы

Отделка свесов деревянными досками

Для этой цели лучше всего выбирать сосну или другие хвойные породы, ширина досок от 5 до 25 см, а толщина от 1.От 7 до 2,2 см. Доски необходимо покрыть защитным слоем лака или краски перед тем, как прибить их к свесу … Доски нельзя использовать сразу, они должны полежать около 30 дней, защищенные от дождя, на открытом воздухе воздух, чтобы не потрескаться от сухости и не покоробиться от влаги. Дерево должно «привыкнуть» к условиям окружающей среды.
При обшивке деревянного свеса необходимо оставлять зазоры 1-1,5 см между досками для вентиляции. На широкий карниз дома доски прибивают в трех местах, для узких достаточно забить гвозди только с двух сторон.При продольной установке доски фиксируются через каждый метр.
Натуральные оттенки дерева подходят к любому цвету кровли и фасада.

Вагонка

У этих деревянных досок есть одно преимущество перед досками — они не нуждаются в дополнительной обработке, так как уже доступны с защитным покрытием. По этой причине невероятно популярна подкладка. Для чистовой отделки крыш лучше брать материал с влагостойкой пропиткой.

Обшивка карнизов вагонкой

Как и в случае с простыми досками, облицовка должна находиться на воздухе в течение 30 дней перед установкой.Панели крепятся точно по тем же принципам, что и доски, за исключением того, что нет необходимости в зазорах — их заменяют вентиляционные решетки, устанавливаемые через каждые 1,5 метра.

Металлические листы

Чаще всего для обшивки кровли используют сталь, алюминий и медь. Готовые листы выпускаются длиной до 6 м и толщиной 0,6-0,8. Стальные листы требуют дополнительной антикоррозионной обработки, в отличие от алюминия или меди. Роль вентиляции выполняют либо готовые решетки, установленные на необходимом расстоянии, либо перфорированные металлические детали.Обратной стороной металлических листов является то, что для их резки потребуется специальный инструмент.

Фанера и плиты OSB

Для кровли необходимы только водостойкие сорта фанеры. Плиты собираются крупными кусками, поэтому работы займут совсем немного времени. Фанера прикреплена к готовому деревянному ящику из блоков. Роль вентиляции выполняют уже готовые решетки, заделанные в фанеру или OSB. Поскольку без обработки эти материалы выглядят довольно некрасиво, их необходимо красить в тон стенам фасада или кровли.

Обшивка крыши листами водостойкой фанеры

Отделка потолка

Софиты — это доски, которые производятся специально для покрытия карнизов. Материал может быть разным — ПВХ или металл. Облицовка софита выглядит довольно эстетично, доски доступны в разных цветах и ​​с разной фактурой, поэтому они впишутся во внешнюю отделку любого дома.
В комплекте:

• прожекторы;
• фаски;
• профили с пазами для установки планок;
• планки отделочные.

Для фронтона доступны софиты — двойные, тройные и цельные. Для карнизов предусмотрен специальный перфорированный вариант этого отделочного материала.
Софиты просты в установке, поэтому с отделкой свесов вы легко справитесь своими руками, не прибегая к помощи профессионалов. Доски обрезаются по ширине свеса и прикрепляются к профилям, предварительно установленным на деревянной решетке.

Как обшить свес софитами

Способы укладки планок различаются в зависимости от материала, из которого изготовлены планки, фирмы-производителя и крепежа.По причинам, указанным выше, не игнорируйте инструкции. В показанном примере рассмотрен принцип облицовки кровли виниловыми досками.
Софиты чаще всего устанавливают горизонтально, но иногда крепят по стропилам перпендикулярно стене. Перед установкой ламелей обязательно делается решетка, именно на нее крепятся профили и сами потолки.

Схема отделки потолка

Порядок работы:

1. Сначала разметьте J-образные профили по длине свеса.
2. Обрежьте профили по отметкам с помощью болгарки — это ускорит дело, да и сами пропилы будут ровными.
3. Закрепите профили к деревянной решетке саморезами.
4. Чтобы правильно разрезать планки потолка, измерьте расстояние между двумя ближайшими профилями и нанесите разметку.
5. Доска сначала вставляется в свес стены и только потом в карниз. Софиты крепятся саморезами прямо к брускам решетки.
6. При использовании J-образной фаски передняя часть карниза также отделывается планками софита.

Работы по обшивке кровли достаточно просты. Чтобы все получилось правильно, необходимо выбирать материал, подходящий не только по тону фронтона и кровли, но и по климатическим условиям.

Свес или карниз крыши — это нижняя часть крыши, которая обычно выступает из стен на 40-80 см.

Его основное предназначение — защита стен и фундамента от дождя и талой воды.Проектирование карниза выполняется на завершающем этапе строительства, когда установлена ​​кровля и завершены работы по отделке наружных стен.

Рекомендуется подшивать не только свесы карнизов, но и потолки террас и балконов, навесы крыльца. Широкий выбор материалов позволяет подобрать облицовку под любой архитектурный стиль с учетом типа кровли.

Почему карниз подшит?

1. После укладки рубероида снизу торцов видны часть стропил и другие слои «кровельного пирога».Выглядит неэстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придавая целостный вид всей конструкции.
2. Помимо декоративной функции карнизная подшивка защищает кровельную систему от повреждения сильным ветром.
3. Решается еще одна важная задача — предусмотрена правильная подкровельная вентиляция, благодаря которой исключено появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши — на что обращать внимание.

Есть два типа — карнизный свес, другое название — горизонтальный, и двускатный свес. Рассмотрим, чем они отличаются и особенностями подачи каждого.

Карнизный свес.

Образуется нижней частью скатной кровли. Через него на чердак проходят воздушные массы. В случае устройства отапливаемого чердака с нижней части ската воздух попадает в подкровельное пространство, поднимается вверх и наружу через конек или аэратор, поэтому выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации приточного воздуха подшивка карниза должна быть вентилируемой, не сплошной, а приточной. Для этого воспользуйтесь одним из следующих способов:

• Самый простой — создать зазор между панелью и стеной. В зависимости от используемого материала зазор должен составлять: 1-1,5 см для сайдинга или деревянной вагонки, 0,6-1,2 см для профлиста.
• Встраиваемые вентиляционные решетки — устанавливаются непосредственно в облицовочную панель.
• При выборе деревянных досок в качестве отделочного материала можно оставить 0.При установке зазоры между ними 5-1 см.
• Более популярное решение — подшить карниз перфорированным софитом.

При отделке горизонтального свеса необходимо соблюдать два важных правила:

1. Все вентиляционные щели и щели должны быть закрыты сеткой или решетками. Так под крышу не попадут мусор и листья, мелкие птички и насекомые.
2. По объему прорези должны составлять не менее 1/500 всей вентилируемой площади. Кроме того, каждый вид рубероида имеет разный диаметр отверстий.Например, керамика «дышит», нужны вентиляционные зазоры меньшего диаметра, чем для битумной черепицы.

Что будет, если пренебречь вентиляцией подкровельного пространства и плотно закрыть карниз?

Избыточная влажность способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, а также образованию плесени.

— со временем на металлочерепице образуется коррозия, а натуральная черепица трескается на морозе от переизбытка влаги.

— не исключен перегрев помещения в жару и обледенение кровли на морозе, такая крыша выйдет из строя очень быстро, нужно будет проводить капитальный ремонт.

Фронтальный свес.

Образуется наклонной стороной ската крыши. Здесь задача обратная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит, исключить проникновение ветра и дождя под крышу.В этом случае подача документов осуществляется в непрерывном запечатанном виде.

Как оформить край (конец) свеса?

Оба типа свеса на концах имеют открытые элементы. Со стороны карниза свес — это конец стропильной системы, у фронтона — концы обшивки. Они покрыты специальными элементами, которые часто можно купить вместе с плиткой.

Это делается для того, чтобы не только придать красивый внешний вид, но и уберечь кровельные материалы от неблагоприятных погодных факторов.

Иногда кромочная обшивка изготавливается из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Дополнительные компоненты металлические и более прочные, так как покрыты защитными антикоррозийными полимерными составами.

Выделяя край карнизного свеса, сначала вырезают стропила в одну линию по вертикали на одинаковом расстоянии от стены. Концы стропил соединяются обвязочной лобовой доской.

На него монтируется металлическая карниз (капельница).По свесу карниза устанавливается дренажная система.

Со стороны выступа фронтона обрешетка разрезается по одной линии, параллельной стене. Вдоль фронтонов, закрывающих края обрешетки, устанавливается металлическая торцевая пластина.

Его еще называют ветровой штангой, кроме того, он защищает конструкцию крыши от сильных ветров и не дает налетать на торцы мусору и насекомым.

Основные способы подшивки свесов кровли:

На стропилах.

Самая простая технология и применяется в основном для крыш с уклоном не более 30 градусов. и снятие карниза 40-50 см. Делается обрешетка из бруса до стропил. Панели облицовки можно закрепить параллельно стене, перпендикулярно стропилам или в торце.

Горизонтальная кромка.

Подходит для крутых крыш. Из брусьев строится ящик, который крепится к стропилам и стене. В этом случае брус на стропилах необходимо разместить на 1 см ниже бруска на стене.Так влага, которая попадает на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает более чем на 45 см, дополнительно устанавливается дополнительная продольная планка. Далее добавляются бруски перпендикулярно стене для усиления продольных брусков. Такой способ позволяет экономно подшить свес; установка не занимает много времени.

Пошив двускатного свеса.

Независимо от технологии подшивки карниза, фронтон всегда оформляется вдоль обрешетки. К нему крепятся бруски, к которым затем крепятся планки обшивки.

Выбор материала для подачи.

Какой материал использовать в первую очередь, зависит от общего стиля дома, учитывается отделка стен и тип плитки. Важным фактором является цена и, конечно же, личные вкусы домовладельца. Стоит учитывать практичность и долговечность материала.

Доска деревянная.

Дерево требует особого ухода … Перед укладкой обрабатывается антисептическими и противопожарными составами, окрашивается и покрывается лаком. Время от времени эти операции придется повторять, иначе в нем заведутся насекомые, он начнет сыпаться и деформироваться, при этом его внешний вид заметно ухудшится.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганная или обрезная, допустимая ширина 2-25 см, толщина 1.7-2,2 см. При установке досок параллельно стене их закрепляют с шагом 1 м., Перпендикулярно — по обе стороны от доски, с широким вылетом также по центру … Для вентиляции 1-1,5 см. Между досками оставляют зазоры.

Деревянная вагонка.

Материал уже обработан, в отличии от доски. Но, как и доску, ее желательно подержать на воздухе под навесом 1 месяц перед установкой, иначе дерево может быть слишком влажным или сухим, что впоследствии приведет к деформации.Устанавливается аналогично. Возможна установка готовых вентиляционных решеток, которые располагаются на расстоянии 1,5 м друг от друга. Футеровка вдвое дороже доски .

OSB и фанера.

Плиты должны быть влагостойкими. Монтаж выполняется быстро, так как размеры и жесткость материала позволяют монтировать сразу большие листы. Для монтажа из бруса возводится ящик, к которому прикручиваются плиты.Вентиляция осуществляется с помощью врезных решеток. Этот вид подачи не долговечен и не эстетичен , покраска несомненно необходима.

Листовой металл.

Редко используется , так как имеет ряд недостатков: большой вес, требуется специальный режущий инструмент и требуется антикоррозийная обработка стальных листов по кромке реза. В основном используется оцинкованная сталь с полимерным покрытием толщиной 0.6 мм. Длина изделия может быть до 6м. Медный или алюминиевый лист берут редко. Для вентиляции используются решетки или перфорация.

Панели поливинилхлорид устанавливаются перпендикулярно стенам, привинчиваются в нескольких местах, в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки краев положить полосы в форме буквы «П», стыки панелей зафиксировать уголками, имеются вентиляционные решетки.Сайдинг ПВХ не рекомендуется устанавливать по свесу; он не обладает достаточной жесткостью и может гнуться. Сайдинг выпускается преимущественно светлых оттенков, стоимость его невысока. Если выбрать качественный материал, он прослужит долго.

Отличается простотой установки и долговечностью. Применяется профилированный лист С8, С10 или НС 20мм. При проектировании карниза следует учитывать тепловое расширение профлиста и оставлять зазор 0,6-1,2 см.Крепление выполняется с шагом 1 м. Вентиляция осуществляется через решетки специальной конструкции.

Soffit — это специальный сайдинг для опиловки свесов. Софиты изготавливаются из винила или металла. У них разнообразная фактура и большая цветовая палитра. Например, очень популярны металлические софиты, имитирующие дерево — они точно копируют фактуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но по сравнению с натуральным деревом, софит не требователен в уходе, не требует обработки и покраски, не сохнет и не набухает, не боится влаги и перепадов температуры, но стоит в несколько раз дешевле.Софиты подходят для всех видов черепицы, легко сочетаются с любым архитектурным стилем.

В комплекте есть все необходимые комплектующие, профили и планки, что значительно упрощает и ускоряет монтаж. Панели софита бывают разных типов: одинарные, двойные, тройные, перфорированные или сплошные.

Свес с софитом можно сшить самостоятельно, процедура монтажа очень проста: полосы нарезаются по ширине свеса и закрепляются пазами перпендикулярно стенам.

Софит, несомненно, самый надежный и быстрый способ подшивки карниза и пользуется большой популярностью у владельцев частных коттеджей.

Рассмотрим установку на примере винилового софита. Все элементы прикручены к обрешетке из дерева:

• J-образный профиль помещается поперек свеса и измеряется.
• Обрежьте J-образный профиль болгаркой.
• Прикрепите J-образный профиль к обрешетке с помощью саморезов.
• Когда все профили закреплены, измеряется расстояние между ними и отрезается планка потолка необходимого размера.
• Монтаж потолка. Для этого планку софита заводят сначала в свес стены, а затем в карниз. Крепится саморезами.
• Лицевая часть карниза зашивается J-образными скосами или полосой.

Купить софит для подшивки свесов кровли по выгодной цене в Екатеринбурге можно в «Твоя крыша». Всегда в наличии виниловые и металлические точечные светильники от проверенных производителей. Предоставляем гарантийные талоны и сертификаты качества на всю продукцию.Срок службы софита от 20 до 50 лет.

Одноцветные точечные светильники доступны в светлых, светлых и темных оттенках, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

12362

0

1

Фасад дома никогда не будет выглядеть законченным и аккуратным, если свесы крыши не подпилить. Сейчас есть разные варианты обустройства этого сектора. Исходя из богатого опыта практики, я выбрал 3 самых популярных вида облицовки карнизов и тогда вы узнаете, почему большинство владельцев предпочитают именно их, а заодно мы разберем процесс монтажа своими руками пошагово.

Зачем подшивать карниз

Эстетическая составляющая облицовки, конечно, важна, но помимо нее карнизные свесы выполняют еще и важную практическую функцию:

• В подавляющем большинстве сейчас принято утеплять крышу, и если кровельный пирог по краю не накрыть лобовой полосой, то он останется беззащитным перед капризами природы и начнет активно разрушаться, особенно что касается утеплителя;
• Фронтальная доска, прикрывающая фронтальную планку и также считающаяся частью конструкции карниза, является основой системы отливов, в большинстве случаев отливы крепятся именно к ней, это проще;

• Вентиляция подкровельного пространства идет снизу вверх, соответственно у наклонных крыш воздух входит через карнизный свес, а выходит в районе конька.Грамотно устроенный карнизный свес играет роль своеобразного фильтра, не пропускающего под кровлю мусор и лишнюю влагу;
• И, наконец, птицы, насекомые и другие живые существа часто строят свои жилища под крышей, и, закрыв свесы, вы продлеваете срок службы своей крыши.

Чем отличается выступ фронтона от карниза

Такие конструкции делятся на фронтоны и карнизы. Каждый из этих свесов выполняет свою функцию:

• Карнизом называют горизонтальные свесы, которые исходят от нижнего края кровли.Их расположение считается наиболее важным, так как именно сюда поступает воздух для обеспечения подкровельной вентиляции;
• Фронтальный свес — это нижний наклонный сектор кровельного пирога, граничащий с фронтоном дома. Он не принимает участие в вентиляции и обшивка здесь нужна только для красоты и защиты утеплителя от живого существа.

Двускатные свесы могут быть только в тех кровельных конструкциях, где имеется наклонный срез плоскости кровли, например, двускатные крыши.Вальмовые, тентовые и другие закрытые стропильные системы имеют только карнизные свесы.

Три варианта отделочных материалов

На самом деле таких вариантов намного больше, мы взяли только самые популярные, плюс даже по популярным направлениям есть различия в моделях и типах.

Вариант №1: деревянные свесы

До недавнего времени самым распространенным материалом было дерево. Красота натурального дерева неоспорима, а облицовка устанавливается довольно легко. Единственным недостатком можно считать необходимость хорошей пропитки древесины.В линейку входят вагонка, а также подшивочная и обрезная доска.

Вариант №2: точечные светильники или сайдинг для карнизов

Облицовка карниза сайдингом сейчас бьет все рекорды популярности. Если быть точным, то сайдингом карниз принято называть софитами. Такие планки отличаются от обычного сайдинга наличием вентиляционных сеток или решеток. В остальном и материал, и установка откосов аналогичны устройству сайдинга.

Вариант №3: профлист

Отделка профлистом мало чем отличается от облицовки свесов софитами, они даже визуально похожи. Причем профлист изготавливается из того же оцинкованного и окрашенного металла, что и стальные перекрытия. Только размеры этих листов намного больше и на них нет вентиляционных сеток.Их придется оборудовать отдельно.

Техника установки навеса

Монтаж свесов выполняется после полного устройства кровельного пирога. Желательно, чтобы отделка стен тоже была законченной, но это требование не обязательно.

Виды строений

Облицовка свеса может быть выполнена в 3-х вариантах:

1. Под стропильные ноги;
2. С помощью повешенной кобылы;
3. Привязан к стене.

Монтаж торцевых и лобовых досок

• Монтаж следует начинать с подрезки на уровне стропильных ног и подкровельной обрешетки.Для этого между крайними точками натягивают шнур и по нему все разрезают;
• Торцевая доска прибивается по наклонному краю крыши. Он станет ограничителем при установке двускатного свеса;
• Под лобовой доской края стропильных ног подрезать строго вертикально, но перед установкой сначала прибивается обвязочная или подшивная доска и только потом к ней крепится лицевая доска;
• Размеры подшивочной доски должны быть около 20×150 мм.Торцевые и лобовые доски берутся толще, от 30 мм.

Расположение прожекторов

Неважно, из какого материала изготовлены софиты, у них одинаковая технология монтажа. Из материала нам понадобится J-образная фаска, J-профиль, финишный профиль и сами софиты.

Есть 3 схемы устройства карниза софитами, возьмем 1, так как она дешевле.

После завершения объемного и сложного монтажа кровли предстоит еще одна важная работа — подшивка свесов кровли. Некоторые неосторожные хозяева игнорируют этот момент или плохо себя ведут.Это необходимый процесс, благодаря которому дом приобретает дизайнерский вид. Важны и сугубо практические функции — пространство крыши теперь надежно защищено от ветра, предусмотрена вентиляция.

Для отделки используются различные материалы, как не предназначенные для других целей, так и специально созданные. У каждого из них своя специфическая установка, которая определяется свойствами продукции. Для качественной работы вам потребуются базовые навыки и простые инструменты. Тогда подшивка своими руками вполне осуществима.

Кровельные свесы дома — особенности и функции устройства

Кровельный карниз подшивается не только для защиты чердачного пространства, но и служит украшению дома. У постройки есть явные преимущества:

• конструкция приобретает завершенность внешнего вида;
• есть дополнительная возможность регулировать теплоизоляцию салона;

Элементы крыши

• защищены от вредного воздействия атмосферных осадков.

Карнизный свес — это часть стропил, которая выступает за фасад здания. Он разный по конструкции: простой или съемный. Выполнение первого несложно, сильный ветер не вызывает гудения, из-за чего страдает второй вариант, с которым также труднее работать. Подшивка делается так, чтобы можно было поставить водостоки, крыша проветривалась.

Подрезать свесы рекомендуется после установки стропил, когда обрешетка для кровельного покрытия еще не прибита.Предварительно установлена ​​гидроизоляция и утеплена крыша. Если планируется отделка стен, ее проводят после, чтобы не повредить ее при отделке карнизов. Подшиваются они у всех, вне зависимости от конструктивных особенностей: что за кровля, размер выступов.

Дома имеют два типа свесов: боковой для всех конструкций и фронтальный. Последние защищают фасад; у шатровых крыш их нет. На обычной двускатной крыше они выполняются по доскам обшивки, выпущенным снаружи фронтона.Иногда делают несущие ригели, которые крепят к стропилам. В обоих случаях снизу пришивается доска.

Все скатные крыши имеют боковые свесы. Их образуют стропила, край которых выступает за стены дома. Выступ зависит от высоты постройки, размера отмостки и составляет от 0,5 м до 0,7 м, хотя такие уже есть. В этом случае требуется хорошая защита стен — при дожде с ветром они сильно промокают.

Исправьте ситуацию с недостаточной длиной стропил, установив кобылки. Процесс довольно сложный, и не всем хочется возиться с такой работой. Поэтому размеры свеса определяются при строительстве кровли.

Карнизы одновременно с защитой от атмосферных воздействий предназначены для обеспечения хорошей естественной вентиляции кровельного пирога. Это одинаково важно и для чердака, и для холодного чердака.Воздух не должен встречаться с препятствиями, перемещаться между элементами крыши и выходить через конек, иначе будет образовываться конденсат. Поэтому герметики и пенополиуретан не используются. Исключение составляют лобные конструкции в исполнении «глухих».

Материалы для подшивки карнизов — какой выбрать

Ассортимент очень большой, каждый из видов отделки свесов имеет свои достоинства и недостатки. При правильной установке они обеспечивают защиту от влаги и вентиляцию.При покупке учитывайте внешний вид и продолжительность эксплуатации. Большинство материалов используются в домостроении для других целей, но они способны выполнять функцию карниза крыши.

Есть еще изделия, специально разработанные для этой цели — софиты. С ним легко работать, не требуется сложных дорогостоящих инструментов. Они сразу готовы к установке, никаких дополнительных операций не требуется. Независимо от материала и особенностей потолочных панелей, они могут быть легко установлены даже новичками.Основное отличие — расположение не вдоль стены, а перпендикулярно. Особенностью конструкции является то, что вентиляционных отверстий . Материал для изготовления очень разный:

1. 1. Медь — изделия из нее очень эстетичны и презентабельны, но дороги. Для них характерны повышенная огнестойкость и долговечность.
2. 2. Алюминий — сверхлегкие эластичные, ремонтируемые элементы. Покрыта УФ-стойкой краской, не теряющей насыщенности.Низкая декоративность — оттенки белого и коричневого.
3. 3. Софит оцинкованный — прочный, долговечный, не требует дополнительного ухода. Имеет значительный вес, что затрудняет установку.
4. 4. Винил — недорогой и самый популярный материал. Он легкий, красивый на вид, простой в установке, получается полотно без швов. Пластик огнестойкий и выдерживает значительные нагрузки. Изделия доступны без вентиляционных отверстий, с полной перфорацией или только по центру.

Деревянная вагонка также широко применяется для подшивки свесов. Привлекает простотой установки и хорошими характеристиками. Выбор материала осуществляется с учетом ряда нюансов. Обратите внимание на толщину (не менее 2 см) и прочность. Второй показатель — влажность. Не подходит с повышенной, слишком сухой. Поскольку изделия находятся на открытом воздухе, подвергаются воздействию атмосферы, они заботятся об их защите — обрабатываются антисептиками и водоотталкивающими средствами.

Доска обрезная — еще один материал, часто используемый для карниза. Учитываются характеристики древесины. Для достижения оптимальной влажности храните в тени на воздухе не менее месяца. В целях сохранения эстетики выбираются изделия без заметных дефектов, которые перед установкой обрабатываются рубанком. Использование защитных составов обязательно.

Гофрокартон — это оцинкованная сталь, покрытая разноцветными полимерами. Панели обрезаны по размеру свеса.Для обеспечения вентиляции между облицовкой и стеной здания оставляют зазор, соответствующий длине волны. Материал не боится механических повреждений и перепадов температур. Профлист имеет повышенную жесткость, устойчив к ветровым нагрузкам.

Для подшивки свесов используется сайдинг, который применяется для отделки фасада. Вариант приемлемый, но есть моменты, которые следует учитывать. Пластик хрупкий, тем не менее, он способен служить долго.Еще один материал — вагонка из ПВХ. Для монтажа приобретаются П-образные планки, которыми обшиваются края. Стыки соединяются специальными уголками.

Все материалы должны:

• надежно защищать карниз кровли от всех видов осадков, мороза, ветра;
• для вентиляции многослойной кровли;
• быть устойчивым к внешним воздействиям и прочным;
• украсить структуру здания.

Соблюдение всех условий по выбору материала и монтажа позволит свесам быть эстетичными и практичными.

Две технологии отделки выступов — начиная с подготовки стропил

Варианты подшивки свесов кровли отличаются конструктивными особенностями. Если откосы имеют небольшой угол наклона, монтаж выполняется по стропилам. В любом случае их ступни должны быть на одном уровне. Это позволит впоследствии идеально выровнять ветровую штангу. Их выравнивают, а если длины не хватает, набивают дополнительные доски — кобылки.Концы обрабатываются вертикальными надрезами.

Установка свеса на стропила

Перед укладкой наносится антисептик и покраска стропил и отделочный материал (при необходимости). Ровно по линии свеса закрепляется крайняя доска. За шнур натягивают и по нему устанавливают остальную часть кожуха. Расположение выбирают перпендикулярно стене или параллельно, если материал длинный.

Коробка

Второй вариант предполагает создание коробки.Используется на вальмовых крышах и крутых склонах. Метод используется чаще, выглядит красивее. Стропила разрезают в двух направлениях — горизонтальном и вертикальном. Если ширина свеса больше 45 см, посередине закрепляют дополнительную доску. В дальнейшем пошив своими руками выглядит так:

• материал обработан антисептиком и покрашен;
• на стропила снизу устанавливается доска;
• На 1 см выше на стене крепится бревенчатый или металлический профиль;
• скоросшиватель монтируется последовательно, одним концом крепится к рейке, другим — к доске.

Конструкция выступов предусматривает обязательное создание вентиляционных отверстий. Если это не потолки, в которых они предусмотрены конструкцией, действовать следующим образом:

• отступить от стены на 2 см;
• создают промежутки между элементами;

поставил

• на равные промежутки решетки.

Разобраться подробно, как подшить свесы современными материалами, поможет видео.

Особенности использования точечных светильников

Это отдельная группа материалов, которые продаются в комплекте со всеми деталями, необходимыми для установки.Подготовить изделия к установке очень просто. При выборе руководствуются следующими параметрами:

1. 1. Габариты — дать однозначный совет невозможно. Все зависит от ширины свеса и длины пролета крыши.
2. 2. Цвета — представлены в различных оттенках. Они исходят из единства дизайнерского стиля.
3. 3. Наличие перфорации. Для свеса фронтона он не нужен, карнизы частично подшиты, с полной посадкой на выступы любого типа.

Для крепления точечных светильников используются специальные профили, напоминающие буквы J или F. Один брус устанавливается на рейку, которая находится на стене дома, другой — напротив на лобовой доске. Закрепите саморезами. В них соблюдается строгий параллелизм, поэтому сначала проводится разметка.

Установка свесов от потолка

Измерьте ширину свеса от внутреннего конца одного профиля до другого. Из полученного результата вычтите 5 мм, что необходимо для компенсации теплового расширения материала.Нарезаются планки софита. Их немного загибают и вставляют в пазы, дополнительно закрепляя саморезами. Отдельные панели соединяются между собой замками, предусмотренными конструкцией.

Один из возможных вариантов — не использовать направляющие J или F со стороны свеса, а сразу прикрутить элементы отделки. Затем концы закрываются профилем L (лобовая планка), одновременно выполняющим роль лобового стекла.

Для опиливания углов карниза длину потолков постепенно уменьшают.Одна сторона обрезана под углом 45 °. Соединяют по диагонали профилем H или двумя J.

Для качественного результата соблюдают ряд требований:

1. 1. Монтаж осуществляется через специальные отверстия под углом 90 °, сверление самостоятельно , кроме металлических изделий, не рекомендуется. Это приводит к деформации.
2. 2. Для крепления используются саморезы, минимальная длина 20 мм. Их шляпы от 8 мм в диаметре. Плотно не затягивать, оставлять зазор в 1 мм, чтобы потолки не разрушились от перепадов температур.
3. 3. Заготовки распиливают циркулярной пилой, поворачивая ее так, чтобы зубья указывали в противоположном направлении. Еще они используют ножницы по металлу. Если имеется только нож, с его помощью проводят линию, а по ней обрывают панель.

Несмотря на заверения производителей о возможности установки зимой, работу на морозе ниже 15 ° лучше отложить и дождаться более теплой погоды.

Использование вагонки и обрезной доски

Из всех пиломатериалов эти самые популярные.Им украшают карнизы не только деревянных домов, но и кирпичных, каменных, бетонных. Толщина доски выбирается от 15 до 20 мм. При установке параллельно стене по стропилам ширина регулируется по месту. При этом учитывается, что стыки соседних рядов кладут не на одно и то же стропило, а по схеме шахматной доски.

При перпендикулярном креплении на коробке нарезаются заготовки необходимой длины. Чтобы сэкономить на подкладочных полосах, выбираются параметры, при которых будет меньше всего отходов.Во всех случаях они зашиваются саморезами, которые обеспечивают более надежное крепление, чем гвозди. В местах прорыва кровли на прилегающие стены детали срезают с одной стороны под углом 45 °.

При выборе материалов обращают внимание на породу дерева. Ель и лиственница обладают прекрасными эксплуатационными качествами — прочностью, устойчивостью к гниению. У сосны хорошие показатели.

При использовании других материалов: вагонка ПВХ, сайдинг, профнастил, технология существенно не отличается.Используется один из двух вариантов подшивки — по стропилам или короб. Монтажные профили необходимы для пластиковых изделий. Не забывайте о вентиляции — ее наличие обязательно. Расположите наиболее подходящим образом для конкретного материала; оставить зазоры или установить решетки.

Каждый мечтает построить свой дом. Но строительство жилого дома — это сложный процесс, требующий определенных навыков. Завершающим этапом строительства дома является устройство кровли, здесь также потребуется много навыков и знаний — чтобы крыша не протекала, правильно вентилировалась и прослужила долго, необходимо тщательно просчитать по всем своим параметрам выбирайте качественные материалы.

А вот обустроить карниз крыши своими руками можно — это вполне реально. Чтобы понять, как это сделать правильно, необходимо ознакомиться с видами карнизов и выбрать материал для обшивки свеса.

Разновидности карнизов

Большинство современных домов имеют двускатную крышу. При такой конструкции здание имеет две боковые стены и две передние стены. Причем боковые расположены на тех сторонах, куда спускаются стропильные ноги крыши, а лобовые не имеют свесов.

Карнизы необходимо оборудовать как с боковых стен, так и над фасадными. Ведь свесы выполняют ряд функций:

• украшают дом, закрывая стропильную конструкцию;
• защищает кровлю от ветра, холода и влаги, проникающих через открытые концы стропил;
• являются частью системы вентиляции подкровельного пространства: через отверстия в карнизе воздух проникает под кровлю, вентилирует слои тепло- и гидроизоляции, а затем выводится через конек;
• прикрывают верхнюю часть стен от ветра и косых дождей, предохраняя дом от намокания.

Важно! Есть кровельные конструкции, не предусматривающие устройство карнизов, есть и укороченные варианты свесов. Однако для большей экономии тепла внутри дома и защиты его от влаги крышу лучше оборудовать карнизами.

Вальмовые крыши не имеют переднего карниза, так как здесь стропила доходят до всех четырех стен дома. В двускатных крышах передний карниз — это боковой скат скатной крыши. Такой свес выполняется путем закрепления на стропилах несущих ригелей, выступающих над стенами.

Часто можно встретить конструкцию, у которой свес является продолжением обрешетки, набитой на пароизоляционный слой. Затем карнизная доска крепится непосредственно к доскам обшивки.

Боковой карниз образован стропилами, выступающими за стены. Такие свесы есть у всех скатных крыш, их размеры могут быть разными, нормой считаются карнизы от 40 до 70 см. Для оформления свеса нижние части стропил разрезают на один размер и соединяют доской, к которой впоследствии будет прикреплена обшивка карниза.

Очень важно соблюдать режим вентиляции кровли при подшивке карниза. Если этого не сделать, теплый воздух начнет конденсироваться в воду, тем самым повредив материалы «кровельного пирога» и стен дома.

Внимание! Вентиляционные отверстия должны быть только на боковых свесах, при этом передний карниз должен быть плотно подшит.

Какая подшивка кровельного карниза

Подшить кровельный карниз своими руками можно из нескольких материалов — сегодня их ассортимент достаточно велик.При выборе облицовки нужно руководствоваться не только эстетическим фактором, но и долгим сроком службы материала — он должен быть примерно равным эксплуатации самой кровли.

Из материалов, наиболее часто применяемых для подшивки свесов, можно отметить:

Варианты подшивки карнизов

Популярны у кровельщиков два способа подшивки карнизов:

• по стропилам;
• на деревянном каркасе (ящике).

Опиловка карниза на стропила

Этот вариант применим только для крыш с малым углом наклона.Самая большая сложность при таком способе — неравномерный размер стропильных ног. Чтобы карниз получился ровным и аккуратным, края всех стропил должны образовывать одну плоскость.

Если не получается обрезать стропила до одного размера, нужно использовать дополнительную доску, которая крепится к нижнему краю стропил перпендикулярно стене дома. Длина доски должна соответствовать расстоянию от стены до выступающего края стропила.

Сначала доски крепятся к крайним стропилам одного ската, затем между ними натягивается веревка и доски крепятся относительно нее к остальным стропилам.Обшивается такой каркас при помощи металлических уголков и саморезов.

Пошив карниза крыши на короб

Этот вариант идеален для крыш с большим углом наклона. Чтобы обустроить свес к нижнему краю стропил, необходимо закрепить доску шириной около четырех сантиметров. Другая сторона доски закрепляется на стене дома, а точнее на ранее установленной там вертикальной планке. Вместо этой опорной планки можно использовать брус, который горизонтально крепится к стене дюбелями.
