Как установить розетку для электроплиты своими руками

Как правильно установить и подключить электрическую плиту самостоятельно

Подключение электроплиты не требует особых навыков, но при монтаже следует соблюдать определенные правила. Во избежание огромных потерь, в частности пожара, требуется работать с электричеством, учитывая все меры осторожности. Собственноручно подключить агрегат к сети можно без приложения особых усилий, в особенности в тех случаях, когда розетка уже установлена. Для этого вполне достаточно поставить вилку на шнур и правильно его подсоединить к разъемам прибора.

Требования к электропроводке

Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.

Для монтажа применяются провода сечением от 4 мм2, при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм2. В этой ситуации для электроприбора устанавливается отдельный автомат.

Выбор сечения кабеля

Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.

Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.

Выбор и подготовка места установки

  1. Перед подключением устройства следует хорошо продумать место, где расположить его для удобного монтажа к сетевой подачи энергии, учитывая соседство с другими электроприборами:
  2. Поверхность для установки аппарата должна быть оптимально ровной, отрегулировав ножки прибора, нужно обеспечить надежную устойчивость;
  3. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
  4. Нагрев ТЭНа может происходить до 100 градусов, по этой причине размещать устройство возле холодильника не рекомендуется;
  5. Запрещено размещать плиту вблизи пластиковых предметов, чтобы они не расплавились.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.

Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания.

Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

  1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
  2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
  3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
  4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
  5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
  6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Схема подключения напрямую

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

  • черный — фаза;
  • синий — ноль;
  • желтый — заземление.
    Обозначение проводов

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

Сегодня на кухне используют розетки трех основных видов.

  1. Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
  2. Производства Республики Беларусь — здесь все контакты развернуты на 120°.
  3. Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.

Если нет необходимости делать проводку, то установленную розетку на кухне надо проверить специальным прибором для определения фазы.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети.

Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Схемы подключения

Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.

Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.

Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.

Если розетка еще не подключалась, то крайняя клемма слева будет фазной, крайняя справа – нулевой, а оставшийся вариант будет защитным кабелем.

Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет. Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода.

Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы. Ряд производителей поставляют устройства со смонтированной перемычкой.

Контакты с обозначениями 4–5 и N1–N2 – контакты нулевых выводов устройства. Между ними тоже должна быть перемычка и указанный тип кабеля легко поставить в любой контакт. Тот, что имеет обозначение PE, предназначен для защитного кабеля. Когда все это выполнено, то подключение собственноручно в случае однофазной сети считается завершенным.

Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов. А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных. Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

Фазные кабели нужно подключить от штекера к выводам 1–3 либо L1–L3. Тут есть важный момент – если производитель смонтировал перемычки между выводами 1–3 либо L1–L3, то их следует демонтировать. Или тогда гарантированно будет короткое замыкание. А защитный и нулевой провод необходимо подключить, как и в прошлом варианте.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

  • желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
  • красную жилу — к клемме L3, фаза C;
  • синяя обмотка — к перемычке нулевых клемм №4 и 5;
  • зеленый провод — это стандартное заземление.

Пользователям необходимо запомнить, что вилка при таком подключении используется с четырьмя штырями.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

  • фаза A — провод желтого цвета подключается к контакту L1;
  • B — контакт L2, жила с обмоткой зеленого цвета;
  • C — L3, провод красного цвета;
  • N — синий провод идет к шине нулевых контактов;
  • заземляющий провод подводится к аналогичной клемме.

Совет! Прежде чем выбрать свой вариант подключения, проконсультируйтесь у специалиста, в дальнейшем это убережет вас от ошибок и позволит выполнить задуманное правильно и с хорошим качеством.

Правила установки

Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.

Установка включает несколько шагов.

  • Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
  • Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
  • Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.
  • Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
  • Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
  • Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.

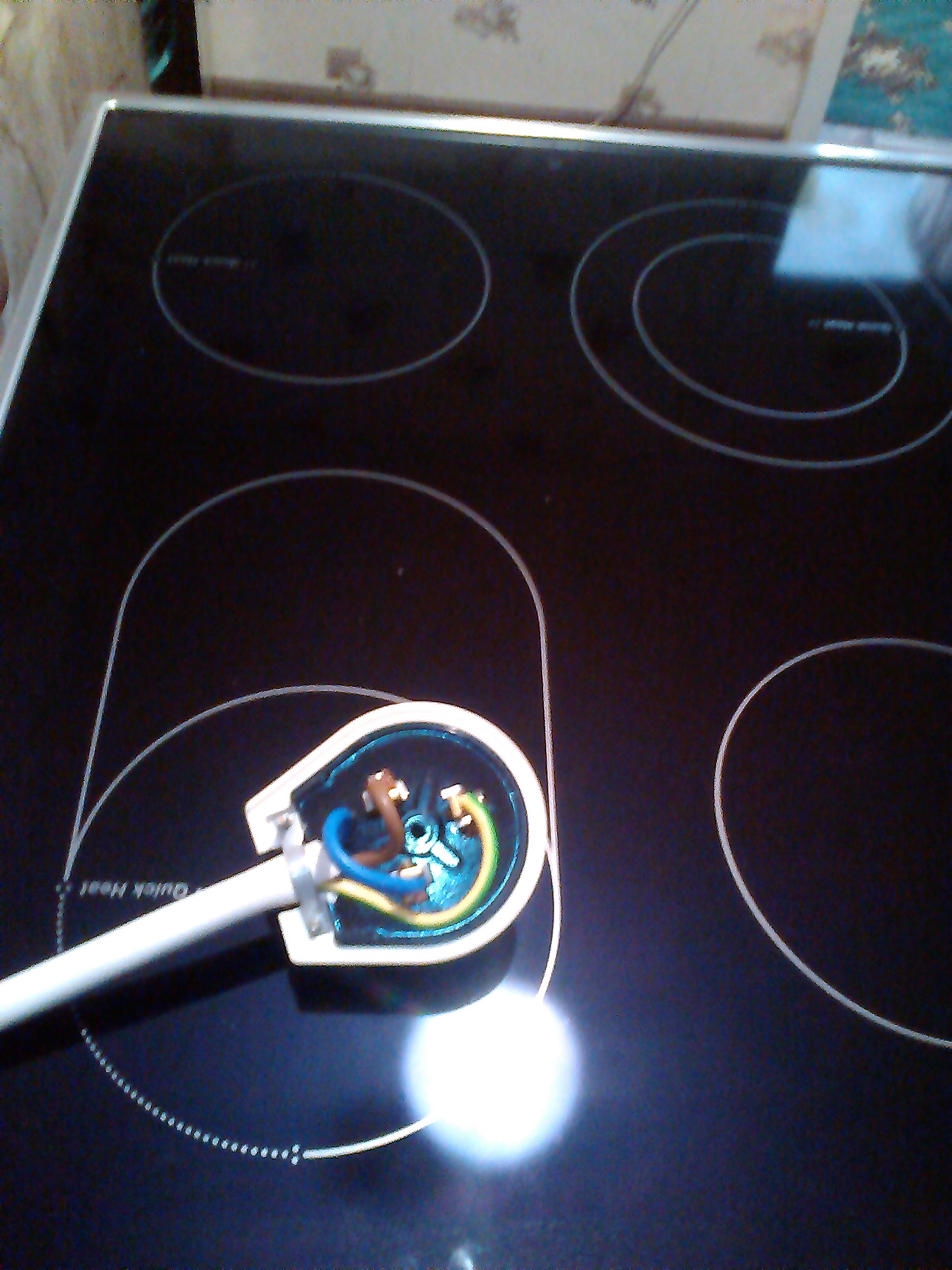

  • Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
  • Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
    • осуществляем разметку места, где будет ставить ее;
    • пробиваем в стене дырки, используя перфоратор;
    • осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
    • теперь на размеченное место ставим розеточную панель и закрепляем болтами.
  • Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.

Важным моментом монтажа 32-амперного автомата будет то, что зачищенные кабеля должны иметь определенную длину. Подобные жилы не должны выделяться из группы контактов. Когда автомат подключен, его следует перевести в нулевое положение, после чего включается проводник к электросчетчику, что заводится в распределительный ящик.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

  • наличие общего заземляющего контура;
  • отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования.

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям.

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Чего нельзя делать ни в коем случае

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом,  соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Источники

  • https://tehnikoved.ru/kuhnya/kuhonnaya-plita/montazh-elektroplity.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/silovaya-rozetka-dlya-elektroplity.html
  • https://otlichnyjremont.ru/elektrika/ustanavlivaem-rozetku-dlya-elektroplity-za-1-chas-samostoyatelno. html
  • https://www.asutpp.ru/rozetka-dlya-elektroplity.html
  • https://tehnika.expert/dlya-kuxni/kuxonnaya-plita/kak-samostoyatelno-podklyuchit-elektroplitu.html
  • https://www.asutpp.ru/podklyuchenie-elektroplity.html
  • https://stroy-podskazka.ru/plity-kuhnya/elektricheskie-plity/rozetka/
  • https://YaElectrik.ru/elektroprovodka/kabel-dlya-elektroplity

[свернуть]

Подключение газовой плиты от А до Я

Автор Монтажник На чтение 14 мин. Просмотров 13.1k. Обновлено

Газ в силу своей дешевизны и доступности является главным источником топлива, применяемого для приготовления пищи в коммунальном жилье и частном секторе. Для его использования требуется лишь подключение газовой плиты с варочной поверхностью к трубопроводу, выведенному от основной магистрали.

Обычно такие работы проводят высококвалифицированные специалисты государственных газовых служб за доступную для всех слоев населения цену – это позволяет уменьшить количество неправильных самовольных подключений, которые могут вызвать аварии с тяжелыми последствиями. Но не всегда газовые службы находятся в непосредственной близости от места проживания собственников, иногда жилье расположено в глухой местности и приезд специалиста займет длительное время и обойдется в немалую сумму.

В этом случае подключение плиты к газовой магистрали ввиду простоты проводимых работ можно провести самостоятельно при знании технологии проведения монтажа и основных правил техники безопасности, которые предписывают работу с газом.

Рис. 1 Варианты установки плиты в кухонном помещении

Можно ли самостоятельно подключить газовую плиту

Самостоятельное подсоединение плиты к газопроводу допускается во всех случаях, его можно провести даже в городе при наличии доступных специальных служб. Однако пользоваться плитой после самовольного подключения без проверки специалистами не рекомендуется – за это можно получить штраф.

Лучше всего после самостоятельного подключения вызвать мастера, который проверит правильность установки и подсоединения плиты на предмет утечек.

Основная процедура проведения работ по подсоединению газовых плит к магистрали состоит в монтаже шланга выбранной длины со стандартными фитингами, для его установки может потребоваться разводной или газовый ключ и элементарные строительные навыки.

Подключение газовой плиты – правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

  1. Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

  1. Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
  2. Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
  3. Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
  4. Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:
  • Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
  • Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Статья по теме:

Гибкая подводка для газа – какую выбрать и как подключить. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

  1. Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
  2. Техпаспорт на квартиру.
  3. Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
  4. Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Рис. 5 Устройство рукавов для газа

Чем подключается плита к газу

Времена, когда в домах советской эпохи к плитам подключались стальные трубы, давно миновали, данная технология не используется даже в новостройках и ее полностью вытеснили гибкие шланги. При их использовании появилась возможность передвигать оборудование в любое место в пределах длины шланга – это существенно упрощает встраивание в кухонный гарнитур и ремонт газовых плит.

Гибкий шланг можно установить самостоятельно без каких-либо проблем за короткое время, используя простые правила безопасности и способы проверки на герметичность соединений.

Газовые шланги – виды

Перед тем, как подсоединить газовую плиту к трубе или баллону, необходимо выбрать качественную герметичную подводку, обладающую гибкостью и высокими прочностными характеристиками от внешних воздействий (давление в газопроводной линии жилых домов довольно низкое и не превышает 0,03 бар.).

На строительном рынке представлен широкий ряд изделий различной длины (по нормативам она не должна превышать 4 м) с диаметром штуцеров 1/2″ или 3/4″ дюйма, иногда в газовых плитах встречаются нестандартные резьбы 3/8″ дюйма, для подсоединения к которым устанавливается переходник. Конструктивно подсоединительные штуцера выполнены в виде двух накидных гаек (мама-мама) или одна из них заменена на внешнюю резьбу (мама-папа).

Рис. 6 Резиновый газовый шланг

Резиновые. Распространенные в быту недорогие рукава, обладающие гибкостью и высокими прочностными характеристиками, срок службы изделий достигает 10 лет. При изготовлении внутри резиновой оболочки размещается матерчатый корд, повышающий жесткость и прочность шланга, обычно на краях имеются запрессованные отводы с накидными гайками или один штуцером с наружной резьбой.

В продаже имеются изделия различной длины со стандартным внутренним диаметром 9 мм и внешним 18 мм, наружное и внутреннее сечение концевых фитингов составляет 1/2″ дюйма. Резиновые шланги обладает следующими особенностями:

  • Имеют не слишком высокую защиту от механических повреждений острыми и режущими предметами,
  • При некачественной резине и с течением времени поддаются растрескиванию.
  • Боятся резких температурных перепадов.
  • Обладают диэлектрическими свойствами, препятствующими движению блуждающих токов.

Рис. 7 Шланг в оплетке

Резиновые в металлической оплетке. Данный вид подводки выполняется из вулканизированной резины или полимерных материалов, для устранения основного недостатка обычной резины в виде слабой защищенности от острых предметов, используется металлическая оплетка. Данный вид подводки по своим физическим параметрам ничем не отличается от предыдущей модели и имеет следующие свойства:

  • Изделия внешне напоминают подводки для воды с той разницей, что на оплетку нанесена желтая маркировка, указывающая на возможность работы в газопроводе.
  • Для отсечки блуждающих токов при установке подводка нуждается в диэлектрическом переходнике.
  • Рукава в оплетке выдерживают температуры до 50º С, их срок эксплуатации около 10 лет.
  • К основным недостаткам относят невозможность визуального контроля резиновой оболочки в случае ее повреждения или растрескивания по различным причинам, поэтому использование данной модификации не практикуется за рубежом.

Рис. 8 Сильфонная подводка для газа

Сильфонные. Одна из последних разработок, выполненная из нержавеющей стали в виде гофрированного шланга, иногда на его наружную поверхность одевают полимерную трубную оболочку из ПВХ. Сильфонные подводки для газа являются повсеместно разрешенными к использованию в газоснабжении и имеют следующие особенности:

  • Обладают наивысшей механической прочностью и защищенностью от любых ударных воздействий, в том числе острыми и колющими предметами.
  • При монтаже обязательна установка диэлектрической прокладки для защиты от блуждающих токов.
  • Срок службы сильфонной подводки достигает 25 лет и более.
  • К главным недостаткам относится наибольшая цена среди всех разновидностей.

Рис. 9 Стальные и медные трубы с резьбовыми фитингами

Подключение с помощью трубы

Соединение варочной плиты на газу металлической трубой в бытовом хозяйстве используется довольно редко – данная технология сложна, экономически невыгодна и морально устарела, к тому же она не позволяет установить плиту в другое место. Для подключения необходимо изготовить и изогнуть трубу заданного размера, нарезать на ее концах резьбу и подсоединить ее к магистрали и оборудованию с помощью муфт.

  1. При проведении работ рассматривают несколько вариантов: в первом случае подводящую трубу приваривают к основному трубопроводу, а второй конец присоединяют к плите с помощью муфты от сгона с фиксирующей гайкой.
  2. При другом варианте муфты с контргайками устанавливают по краям на подводящий трубный отрезок (на нем с двух сторон предварительно нарезается резьба), который затем прикручивают к основному трубопроводу и выходному патрубку плиты.

Можно обойтись и без муфт-сгонов с гайками для реализации разборного соединения, имея сварочный аппарат – для этого к двум концам трубы приваривают переходные американки.

Одним из довольно редких вариантов подключения является использование медных труб – в этом случае заготовку изгибают нужным образом трубогибом и припаивают к ее концам фитинги с накидными гайками.

Рис. 10 Схема подключения отрезка трубы при помощи соединительных муфт

Этапы самостоятельного подключения газовой плиты

Перед тем, как произвести подключение газовой плиты в квартире своими руками, следует надлежащим образом подготовить кухню и мебельный гарнитур, если в него будет встраиваться оборудование. Предварительная подготовка включает в себя следующие работы:

  • Кухонное помещение оборудуется системой проточной вентиляции, для эффективного избавления от продуктов разложения газа и запахов следует использовать вытяжку.
  • При монтаже в кухонный гарнитур проверяется соответствие размеров оборудования, обычно плиты изготавливаются по стандарту с шириной (глубиной тумб) и высотой мебели, для точной подгонки используют специальные регулировочные ножки снизу.
  • Если кухонные тумбы, прилегающие к боковым стенкам духового шкафа, выполнены из горючих материалов (все кухни сделанные из популярного МДФ обладает низкой пожароустойчивостью), соблюдают необходимые зазоры. Стандартное расстояние между стенками тумб и духового шкафа составляет не менее 50 мм.
  • Довольно редко встречаются ситуации, когда вид газа в магистрали не подходит для импортного оборудования – в этом случае меняют форсунки на другие с подходящим сечением каналов.

Рис. 11 Инструмент, фитинги и вспомогательные материалы, чтобы подключить газовую плиту

Для проведения работ по демонтажу устаревшей и установке приобретенной плиты, потребуется следующий набор расходников, инструментов и деталей:

  • Газовый, разводной или гаечный ключ размером 22х24.
  • Шаровый кран при необходимости замены старого или в случае несоответствия диаметров выходных патрубков.
  • Подводной резиновый или сильфонный рукав.
  • Герметизирующие материалы, к которым относятся льноволокно, ФУМ лента либо сантехническая нить.
  • Вспомогательный бытовой инструмент – отвертки, столярный нож.

Демонтаж старой плиты

Перед установкой купленной плиты в кухне, старый газовый прибор нужно отключить от газопровода, демонтаж проводят в следующем порядке:

  • Перекрывают запорный кран на опуске и затем включают одну из конфорок на газовой плите, для проверки отсутствия газа пытаются ее поджечь. Если газ не поступает, приступают к дальнейшим работам.
  • С помощью разводного или газового ключа отсоединяют старый рукав от опуска и плиты.

Рис. 12 Схема размещения газовой плиты

Иногда при проведении демонтажных работ может потребоваться замена старого шарового крана, если он пропускает газ или не подходит по своим размерам. В этом случае газ определенное время будет поступать в квартиру, поэтому работы по замене придется производить в максимально короткое время и потребуется предварительная подготовка.

В первую очередь необходимо позаботиться о заглушке, которая должна перекрывать доступ газа в помещение, для нее можно использовать кусочек смоченной в воде тряпки или пробки подходящего размера. В ряде случаев, если труба газовая имеет внутреннюю резьбу, обходятся без заглушки, сразу устанавливая новый вентиль взамен снятого.

Работы по замене шарового крана состоят из следующих простых операций:

  • Включают принудительную вентиляцию или открывают форточки и окна.
  • Берут новый шаровый кран и поворачивают его ручку в положение закрыто, на наружный резьбовой патрубок наматывают льноволокно или ФУМ-ленту.
  • Откручивают разводным ключом старый шаровый кран, быстро очищают резьбу на отводе и сразу прикручивают к этому опуску новый вентиль.
  • Многие трубы имеют внешнюю резьбу, к ним подсоединяют патрубки кранов с внутренней резьбой – в этом случае выход трубы закрывают подготовленной заглушкой или тряпкой, а на ее резьбовую поверхность наматывают волокно или ФУМ-ленту, после чего вкручивают вентиль. Производить работы следует максимально аккуратно без резких ударов ключа о поверхность деталей, которые могут вызвать искру. Для подстраховки можно обмотать губки гаечного ключа изолентой.
  • Герметичность проверяют с помощью мыльного раствора, который наносят на место стыка – если воздушные пузырьки не надуваются, значит в соединении нет утечки и результаты работ положительны. В случае негерметичности шаровый кран снимают, в отверстие устанавливают заглушку из пробки или смоченной в воде тряпки, а на резьбу трубы наносят дополнительный слой уплотнителя. Следует заметить, что использование ФУМ ленты часто приводит к прорезанию ее металлической резьбой и потери герметичности соединения.

Рис. 13 Замена газового крана

Статья по теме:

Как спрятать газовую трубу на кухне – различные законные варианты. Возможно, что после переноса газовой трубы, вы захотите ее спрятать или как-то обыграть в интерьере, в этом случае, рекомендуем почитать отдельную статью про различные варианты декорирования газовой трубы.

Подсоединение шланга

Для удобства проведения работ по подключению газовый бытовой прибор нужно предварительно поставить в кухонный гарнитур или в место, где он должен располагаться при отдельном размещении. Затем плиту выставляет по высоте при помощи ножек, находящихся в ее нижней части, прикручивая две из них их сначала с одной стороны, затем с противоположной. Для проверки горизонта используют строительный уровень, между плитой и стеной оставляют небольшой зазор в соответствии с инструкцией на технику. Работы по подключению шланга проводят в следующем порядке:

  • Проверяют подводку на наличие паронитовых прокладок, если они входят в комплект по отдельности, вставляют их в накидные гайки, обычно при подсоединении гибким шлангом с американками дополнительная герметизация другими материалами не требуется. При наличии наружной резьбы обматывают ее льняной паклей.
  • Если на выходном патрубке газового оборудования расположена резьба с диаметром, отличным от стандартного в 1/2 дюйма (3/8 дюйма), к выходу плиты через уплотнитель прикручивается соответствующий переходник, который герметизируется волоконным или ленточным уплотнителем.

    При использовании популярной сильфонной подводки из нержавейки необходимо покупать дополнительно переходную диэлектрическую муфту, которую обычно устанавливают после шарового крана для ликвидации блуждающих токов.

  • Накручивают шланг гаечным ключом, при этом важно иметь чувство меры или некоторый опыт – при пережатии может быть повреждена паронитовая прокладка и возникнет утечка, а если накидную гайку не докрутить, газ также будет поступать в помещение.
  • Запрещены перегибы газового шланга под малыми углами, он должен располагаться в свободно подвешенном состоянии без натяжения. Для окончательной диагностики правильности монтажа место соединения проверяют с помощью мыльного раствора.

Рис. 14 Подключение газовой плиты и монтаж газовой подводки

Самостоятельное подключение газовой плиты к трубопроводу в квартире не вызывает особых сложностей даже у неподготовленного домовладельца, основной неприятностью может быть утечка, которую легко обнаружить с помощью мыльного раствора. Для подводки лучше всего использовать сильфонный шланг, обладающий высокой прочностью и длительным сроком службы.

Как подключить электрическую плиту самостоятельно: схема и инструкция

Содержание статьи:

Подключение электрической плиты к розетке 220в – трудоемкий процесс, требующий участия профессионала. Если нет возможности обратиться к специалисту, работать нужно осторожно, соблюдая правила безопасности и инструкцию.

Требования к электропроводке

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования – автоматов, проводки и т.д.

Одно из наиболее важных условий работы электрической плиты при подключении – возможность выдерживать значительные нагрузки проводкой.

В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. При этом, если мощность духовки выше обычной (достигает 2000 Ватт), сечение провода должно быть от 6 мм2. Специалисты рекомендуют прокладывать отдельную проводку для запитывания, чтобы дом не страдал от перегруза электроэнергии.

Автомат распределительного щитка должен выдерживать нагрузки электроплиты. Проводка должна по своей возможной мощности превышать ту, что требуется прибором, как минимум, на один номинал. Наилучшее решение – установка дополнительного распределительного щитка, который будет питать печь. Например, если плита потребляет силу тока 20 А, мощность автомата должна быть 25 А.

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Вилку с розеткой нужно ставить силовые. Так они смогут работать с большими нагрузками.

К щитку проводят заземление. При большой мощности устройства следует использовать клеммник.

Меры безопасности

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.

Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.

Необходимо использовать защитные средства.

Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.

При соединении деталей нужно удостовериться, что все они надежно подключены. Не должно быть слабых незатянутых болтов и винтов. Это недопустимо при подключении электроплиты. Следить нужно и за тем, чтобы правильно подключались УЗО, проводка розетка и автомат.

Схемы подключения электроплит

Подключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Однофазное подключение

В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.

Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.

Двухфазное подключение

Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы – А и С, а фаза В будет отсутствовать.

В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.

Трехфазное подключение

Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами – 220 вольт.

В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

  • прямое подключение.
  • с помощью клеммной коробки.
  • через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

Для определения фазы в розетке берут индикатор напряжения. Устанавливают в том месте, где находится предполагаемая фаза, и смотрят на светодиод. Если он загорелся, значит, напряжение есть, следовательно, это фаза.

зона особого внимания, возможные ошибки, советы специалистов

После того, как заканчивается возведение индивидуального жилого загородного дома, начинается долгий период его обустройства. Есть у процессов внутренней отделки начало, нет у таких улучшений конца! При этом важно правильно составить последовательность выполняемых работ, чтобы не пришлось потом переделывать уже готовые результаты. Любой образованный строитель-отделочник (который «в теме») однозначно определит приоритеты и последовательность, на первом месте которой всегда будут стоять внутридомовые коммуникации и установка стационарных электропотребляющих приборов. Особое внимание следует уделить плите, будь она газовая или электрическая.

Дело в том, что именно этот бытовой прибор потребляет очень много энергии – его мощность потребления высока относительно других приборов. Если традиционные лампочки потребляют максимум 240 Вт, а скоро не будут мощнее 50 Вт, то самая маломощная конфорка кухонной плиты имеет мощность в 500 Вт, а самый распространенный размер – 1 кВт. Впрочем, если плита газовая, то за ее безопасную установку будет отвечать специализированная, как правило, государственная техническая служба. А вот установить электроплиту можно и самостоятельно, важно только корректно смонтировать коммуникации.

Сейчас существуют различные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стен (если они выполнены, например, из гипсокартона). Особенностью устройства электропитания для кухонной плиты является то, что проводка должна держать повышенную нагрузку. А это ко многому обязывает: во-первых, она должна иметь большее сечение; во-вторых, ей лучше быть выполненной из меди; в-третьих, из соображений пожарной безопасности нужно иметь перманентный доступ к проводке по всей ее длине. Впрочем, это лишь один аспект из того, на что нужно обратить пристальное внимание при осуществлении самостоятельного подключения бытовых электроприборов повышенного потребления, таких как плита. Разберемся поподробнее.

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

  • Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» — не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.
  • Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Электрическая плитка, подключенная таким образом, будет терять мощность (т.е. интенсивность нагрева), если к той же цепи будут подсоединяться другие потребители. Вообще, к петлеобразным (кольцевым) цепям обычно подключают электроплиты, мощностью не более 3 кВт. Вилка штепселя (как и вся цепь) при этом должна выдерживать силу тока в 13 Ампер. Для ситуации дефицита энергии в такую цепь рекомендуется подключать только нагревательные приборы.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

В организации цепей обоих упомянутых видов следует использовать электрический кабель обязательно с заземлением. Также следует иметь в виду, что для запитки плиты лучевой проводкой следует использовать кабель только с медными жилами (впрочем, это везде желательно), сечением, не менее 6,0 мм2. Кабель должен выдерживать ток, силой минимум в 40 Ампер.



Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

  • Фазовый провод;
  • Нулевой провод;
  • Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, — что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

  • Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
  • Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
  • Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Именно по данному кабелю будут проходить токи высокой мощности с фиксированным напряжением в 220 Вольт. Это значит, что повышенная мощность будет отражаться на увеличенной силе тока, которая и вызывает нагревание кабеля. Припой, которым обычно производится облуживание, не является термостойким материалом, поэтому он неизбежно будет размягчаться и отекать, принимая более выгодную форму с меньшим давлением винта на клемме. Иными словами, в месте контакта начнут появляться зазоры, которые станут со временем давать искру. В итоге это может привести к вспышке и пожару в щитке.

  • Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
  • Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
  • Далее соединяем вилку плиты с розеткой.
  • Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Ни в коем случае нельзя заземлять электроприборы методом подсоединения их к металлическим коммуникациям здания, таких как водопровод или трубы отопления. Кроме того, следует обязательно убедиться, что корпус здания также заземлен (вполне возможно, что для этого придется обращаться к профильным специалистам).

  • Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
  • Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах. Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
  • Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».



Подключение к трехфазной линии

Здесь все то же самое, однако, за исключением нескольких составляющих:

  • Понадобится пятижильный кабель (вместо трехжильного):
  • 3 жилы по одной на каждую фазу;
  • 1 жила – на ноль;
  • 1 жила – на заземление.

Жилы крепятся к каждой фазе отдельно. Никакие перемычки здесь нам более не нужны. Следует быть внимательными при подключении кабеля в щитке и подсоединении этого же кабеля к розетке на другом его конце. Жизненно необходимо соблюдать цветовую маркировку жил, чтобы случайно не подключить к гнезду фазы в розетке кабель, соответствующий нулю или заземлению в щитке. (Рекомендуется записывать).

  • Будет нужна трехфазная силовая розетка и вилка ССИ-125, рассчитанная на номинальный ток в 32 Ампера. Рабочее напряжение такой розетки – 380 Вольт. Поэтому следует быть с ней особенно внимательным при монтаже и запуске. Степень защиты – IP Она крепится на четырех шурупах-саморезах.



Особенности подключения к двухфазной линии

Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:

  • 2 фазы;
  • ноль;
  • заземление.

Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.

Перед тем, как осуществлять монтаж розетки нужно разобраться, какие гнезда в розетке каким штекерам вилки ССИ соответствуют. Для этого нужно обратиться к инструкции по эксплуатации плиты. Не имеет последствий перемена местами фаз. Но вот подключение фазы на ноль или землю способно вызвать взрыв (с учетом подаваемой на плиту мощности). Напряжение на двух фазах будет равно 380 Вольтам. Поэтому работы по подключению плиты к двухфазной линии лучше проводить под контролем профессионалов (или же вовсе поручить им ее целиком).

Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 — на 125 Ампер.



УЗО, как ключевой аспект безопасности

С чего начинается электробезопасность в доме? С установки устройств защитного отключения (УЗО) в щитовой. Они из себя представляют обычные выключатели-автоматы, которые все давно привыкли видеть в щитках. Однако с течением времени они уже успели эволюционировать и обзавестись ценными функциями, а именно – контроль параметров проходящих через них токов, и разрыв цепи, в случае создания аварийной ситуации.

Правила установки электрооборудования (ПЭУ) (п.7.1.79) на удивление не обязывают устанавливать УЗО для стационарных электроприборов, к которым относится и электроплита. Однако, для чего ж еще созданы УЗО, кроме как не для обеспечения безопасности, а электрический ток, вольтажом в 380 Вольт будет пострашнее мощности для комнатных контуров (как в прямом, так и в переносном смысле). Настоятельно рекомендуется устанавливать в цепь питания электроплиты УЗО (последовательно, как обычно). Ведь безопасность электропроводки в доме превыше всего.



Так же вы можете посмотреть видео на тему подключения электроплиты:


Как самостоятельно подключить электроплиту в квартире

Электроплиты становятся всё популярнее среди пользователей. Это замечательный выбор для современных кухонь. Они быстро работают, могут иметь много дополнительных и удобных функций, и просто красиво выглядят. Это позволяет им с лёгкостью вписываться в интерьер любой кухни. При условии правильной установки и эксплуатации они служат долгое время и отлично справляются со своими задачами. Но если подключить устройство неправильно, то в вашем доме может случиться пожар. Конечно, чтобы не рисковать, можно обратиться за помощью к мастеру. Но это довольно дорого. А ведь подключение электроплиты под силу любому мужчине. Сделав это самостоятельно, можно сэкономить внушительную сумму, которую потом лучше потратить на что-то более приятное.

Однако если вы собрались своими силами подключать прибор, то для начала внимательно прочитайте инструкцию. Если хотя бы что-то вызывает у вас недоумение, то лучше не беритесь. Это может быть опасно. И к тому же, если вы неправильно подключите устройство, и оно сломается, то гарантия от производителя не будет распространяться на этот случай.

В этой статье мы расскажем, как правильно нужно подключать плиту, описав детально каждый шаг, чтобы вы смогли сделать это правильно и безопасно.

В чём удобство электрических плит

Без плиты нельзя представить себе ни одной кухни. Она является главным инструментом для приготовления пищи. Не имеет значения, завтрак это, обед или ужин. В домах, к которым проведён газ, как правило, используют газовые устройства. Но последнее время всё популярнее становятся именно электрические приборы. И это не удивительно, ведь на них столько всего можно вкусного приготовить, и газопровод для этого не нужен. Тем более сегодня довольно много новых многоэтажек вообще к нему не подключаются. И электроплита – это реально выход из положения.

К тому же они намного безопасней для здоровья. Ведь для них не надо использовать газ, они не сжигают кислород, и у вас не будет болеть голова, даже если вы включите все конфорки одновременно. И вытяжка для неё нужна не настолько мощная, как для газовой. А это значит, что шуметь и потреблять электроэнергии она будет меньше.

А если вы покупаете не только варочную поверхность, но и духовой шкаф, который работает на электричестве, то вообще здорово выигрываете. Поскольку они имеют невероятное количество разных функций, и ими намного удобней пользоваться. И, что главное, для хозяек, процесс их очистки проходит гораздо легче.

Большое преимущество таких устройств – это то, что с ними не надо постоянно держать на контроле температуру. Вы просто выставляете необходимый режим с помощью панели управления, и прибор его автоматически поддерживает всё время. Это позволяет вашему блюду равномернее прогреваться, быстрее и качественнее готовиться. А это точно порадует ваших домочадцев.

Ими очень удобно управлять, они прекрасно справляются со своими задачами и абсолютно безопасны. Но только если правильно их подключить. А установка этих устройств довольно-таки непростая. И именно её часто относят к минусам данных приборов.

Если вы не опытны в процессах установки подобных устройств, то самостоятельно сделать это вам будет очень сложно.

Большинство магазинов вместе с продажей электроплиты предлагают услуги электрика, который и подключает устройство. Однако не все это предлагают. А самостоятельно вызывать электрика для того, чтобы он просто подключил прибор, может быть для некоторых семей довольно дорогим удовольствием.

Но услугами специалиста настоятельно рекомендуют пользоваться все профессионалы. Поскольку электроплита – это очень мощный потребитель электроэнергии, безопасность её подключения является главным требованием грамотного использования.

Однако если вы обладаете хотя бы базовыми знаниями в области электротехники, то вполне способны самостоятельно всё сделать, без посторонней помощи. Но для этого надо знать некоторые правила и соблюдать их.

Дальше мы расскажем, как правильно подключать электроплиты. Раскроем некоторые правила и нюансы этого процесса. Если вы внимательно всё прочитаете, то сможете произвести сами подключение Ханса, Горение, Занусси, Электролюкс, Бош, Беко и плиты любой другой фирмы.


Самостоятельное подключение электрической плиты

Напоминаем ещё раз, что процесс установки этого устройства очень сложный. Справиться с ним непросто, если вы до этого всю жизнь были с электрическими приборами «на Вы». В этом случае, вам стоит послушаться рекомендаций специалистов и доверить процесс знающим мастерам.

Но если вы можете самостоятельно установить розетку или хотя бы что-то смыслите в электричестве, то можете попытаться установить всё самостоятельно.

Главное правило, которое должно соблюдаться, когда вы совершаете подключение плиты: чем меньше соединений, тем надёжнее и долговечнее они будут.

Поэтому для того чтобы подсоединить устройство, лучше всего сделать для него отдельную проводку, которая будет соединять его и коммутатор с функциями УЗО. Но можно устанавливать и розетку для прибора. Также обратите внимание на то, что во время работы на кухне могут возникать ситуации, из-за которых бьёт током, поэтому очень важно подключать прибор к заземлению.

Схему подключения электроплиты выбирайте в зависимости от того, сколько фаз в вашем доме. Как правило, на корпус устройства прикрепляют специальную подсказку со схемой подключения прибора к одно-, двух- и трёхфазной сети. Именно они и помогут вам сделать всё самостоятельно.

Обязательно внимательно всё читайте и следуйте правилам, поскольку если вы неверно сделаете хотя бы что-то, то рискуете появлением пожара в вашем доме.

Как правило, в наборе с электроплитой отсутствует шнур. Это нормально. Это одно из требований техники безопасности, которое подразумевает непосредственное подключение электрических приборов через клеммные колодки, без розеток.

Но и при помощи розетки можно произвести подключение прибора. Главное, проследить за тем, чтобы он был рассчитан на ток от 32 А. Но запомните: электроплиты очень мощные, поэтому простая бытовая розетка не может использоваться для их подключения.

Очень важно, чтобы устройство было заземлено. Любым доступным методом. Если же сделать это сразу после приобретения устройства невозможно, то надо очень осторожно им пользоваться и в скорейшем времени исправить сложившуюся ситуацию.

Процесс подключения электроплиты, пошаговая инструкция

Процесс подключения электрической плиты остаётся одинаковым для сетей с любым количеством фаз. Конечно, определённые нюансы есть. О них мы напишем немного ниже.

Для начала позаботьтесь о наличии электрической розетки на 220 вольт. В неё и будет включаться устройство. Выбирать для неё место и устанавливать её надо до того, как соберут всю мебель. Помните о том, что и духовой шкаф тоже надо подключать. Розетка должна находиться ниже варочной панели, чтобы на неё не попадала влага и жир во время приготовления еды.

Включить варочную поверхность можно, просто проверив напряжение и подсоединив вилку к электроплите. Но убедитесь в соответствии сечения проводов мощности панели. Если это не так, то для монтажа электроплит в этом случае должна проводиться отдельная линия от щитка до устройства.

И, конечно, тогда розетку устанавливать нет необходимости. Отдельная линия может быть сделана только при условии, что щиток имеет автоматический переключатель для устройства, имеющий нужный номинал.

Обязательно равномерно распределяйте нагрузку по разным фазам. И перед тем как проводить какие-либо действия, обязательно отключайте электричество в доме или квартире.

Теперь перейдём к каждому шагу подключения плиты, тщательно изучив каждый из них, чтобы всё было сделано грамотно и безопасно.

Кабели питания, автоматический выключатель и УЗО

Кабель, которым соединяется щит и розетка, лучше брать таких маркировок:

ВВГнг-LS – это кабель, который имеет двойную оплётку, не поддаётся горению и практически не выделяет дыма. Он имеет монолитную жилу разных стандартных сечений. Этот кабель используют для монтажа проводки как в бетонных стенах, так и в деревянных. И там, и там он показывает отличную работу, которой можно даже восторгаться. Он хорош тем, что его использование экономит стоимость монтажа, потому что если делать разводку помещения им, то можно не использовать гофру и металлорукав. И можно не бояться, что если произойдёт короткое замыкание, то вы задохнётесь от дыма.

ВВГ – это плоский монолитный кабель, который немного схож с предыдущим, но он не такой надёжный. Он может гореть и дымиться. Это более бюджетный вариант. Его также можно использовать для монтажа проводки как в бетонных стенах, так и в деревянных. Только в случае его использования позаботьтесь о наличии гофры или металлорукава в зависимости от ситуации. Этот кабель хорошо справляется с нагрузками, если правильно выбрать сечение. А о том, как это сделать, мы расскажем ниже.

ВВГ-нг – это такой же плоский монолитный кабель, как и два предыдущих, но он ближе к первому по характеристикам. Этот кабель не горит, но выделяет дым при открытом контакте с огнём. Его можно монтировать в любые стены и в любом количестве. И гофра, и металлорукав при этом не нужны. Однако он довольно дорогой, и не каждый может себе его позволить.

ПВС – это мягкий круглый многожильный кабель, который используют в основном для движущихся элементов. То есть, для удлинителей и шнуров для инструментов. Но он также хорошо себя показывает в монтаже проводки дома. Этот кабель отлично подходит для прямого подключения электрических приборов, так как лучше, чем монолитный, выдерживает перемещение. Он износостойкий и очень гибкий. И к тому же довольно дешёвый.

ШВВП – это многожильный кабель, который бывает плоским или прямоугольным. Он очень похож по характеристикам на ПВС и отлично подходит для монтажа напрямую на щит электрических приборов. Однако он немного от него и отличается. В частности, он хуже переносит морозы и выдерживает меньшее напряжение.

КГ – это мягкий кабель с резиновой оплёткой, который используют для передвижных электрических устройств. В своём арсенале он имеет набор таких замечательных качеств, как отличная пружинность, износостойкость и сравнительно низкую цену.

А теперь попробуем разобраться в том, как подобрать подходящее для подключения электроплиты сечение.

Первое, что вам нужно знать – это сечение кабеля для какой сети вам нужно рассчитать: однофазной (220 В) или трёхфазной (380В). Затем посмотрите в техническом паспорте устройства, какая у него мощность потребления. После этого мы можем узнать, какое нужно сечение. Для однофазной сети имеем такие значения:

Мощность, кВтСечение, мм2
4,11,5
5,92,5
8,34
10,16

Для трёхфазной, соответственно, такие значения:

Мощность, кВтСечение, мм2
10,51,5
16,52,5
19,54

Подключать устройство надо от отдельного автоматического выключателя. Обратите внимание на то, что автомат должен обладать током на номинал высшим, чем необходимо для плиты.

Когда вы уже знаете необходимое сечение, следует разобраться с тем, как выбрать автомат.

Для начала выберем автомат для однофазной сети. Надо защитить кабель, который вы выбрали для подключения приобретённого прибора. Сначала определяемся с мощностью автомата.

Для однофазной сети:

Сечение кабеля, мм2Автомат, А
1,510
2,516
425
632

Для трёхфазной сети эти значения будут такими:

Сечение кабеля, мм2Автомат, А
1,56
2,510
416

Теперь переходим к выбору типа автоматического выключателя.

Тип автоматического выключателя – это характеристика, которая показывает, во сколько раз моментальный ток может превышать номинальный, и автомат при этом не сработает. Моментальные токи – это те, что срабатывают при запуске любого электрического оборудования. Они, в зависимости от конкретного устройства, могут в несколько раз превышать номинальные, то есть те, что потребляют прибор при нормальной работе. В некоторых это превышение может достигать нескольких десятков раз.

Надо знать, какой тип автомата подходит, чтобы автомат не выключался каждый раз, как вы включаете плиту.

ТипПревышение, разы
B3-5
C5-10
D10-50

Все необходимые параметры устройства обязательно вносят в техническую документацию. Именно там вам их и надо искать. Также их наносят на корпус прибора.

Позаботьтесь о наличии УЗО и защитного автомата. Они помогут вам не столкнуться с поражением электрическим током, если вы случайно прикоснётесь к поломанному прибору. УЗО устанавливают возле автоматического выключателя и подключают после него. Оно должно быть меньшим номиналом, чем автомат. Ток утечки на землю не более 30 мА. Проследите за тем, чтобы все винты были крепко прижаты, поскольку по ним будет идти большой ток.

Это первый шаг подключения плиты любой фирмы: Электролюкс, Горение, Бош и так далее.

Установка розетки

Розетки для плиты надо очень тщательно подбирать. Первая попавшаяся не годится. Не гонитесь за низкой ценой, потому что, как правило, дешёвое хорошим не бывает. Она обязательно должна быть качественной и способной обеспечить надёжность электрического контакта. Эти контакты должны количественно отвечать жилам проводов. Ни в коем случае не соединяйте провода с одним контактом. Выбирая розетку, посмотрите на качество зажимов. Те, что на вид хлипкие или не вызывают у вас доверия, лучше оставить на полке. А также рекомендуем вам проконсультироваться с консультантом, какой фирмы розетки в их магазине самые лучшие. Если вы всё правильно выбрали, то можете пробовать подключить розетку для электроплиты.

Подключение розетки можно осуществлять исключительно с помощью медного кабеля. Подбирайте правильное сечение. О том, как это сделать мы писали выше.

Для установки подходит только ровная, негорючая поверхность. Если у вас стены из кирпича, то устанавливайте розетку с помощью специальной подкладки, которая обезопасит её основание от трещин во время монтажа.

Если вам надо заменить старую розетку новой, то проверьте изоляцию проводов на наличие повреждений и проверьте, есть ли следы перегрева кабеля.

Следите за тем, чтобы назначение и цвета проводов совпадали и на розетке, и на вилке.

Для того чтобы определить, где что находится, удобнее всего использовать индикатор напряжения, который выглядит как отвёртка. Его надо просто установить в отверстие и наблюдать за светодиодом. Если он засветился, значит, вы нашли фазу. Если с индикатором ничего не происходит – то это ноль. А «земля», как правило, всегда находится сверху или снизу.

Открытие задней панели электроплиты

Чтобы совершить подсоединение в квартире электроплиты к кабелю, надо повернуть её тыльной стороной. Будьте аккуратны, чтобы не поцарапать и не деформировать прибор. Будет обидно иметь уже повреждённое устройство ещё до первого его использования. На задней панели находится специальная крышка, предназначенная для закрытия клемм для проводов. Её надо найти и снять.

Она находится там и у плиты Gorenje и у любой другой. Но лучше перед тем как её искать, прочитать инструкцию и то, как она снимается, чтобы не поломать крышку и сделать её негерметичной, что чревато проникновением влаги и коротким замыканием, которое повредит или сломает вашу дорогую плиту.

Опять же, повторяем, если вы не уверены в своих силах, лучше потратьтесь на специалиста, который всё сделает быстро и правильно. Благо, таких в Москве довольно много.

Монтаж кабеля

Следующий шаг подключения плиты к питанию – это монтаж кабеля. После того как вам удалось снять крышку, переходите к закреплению кабеля. Это надо сделать для того, чтобы случайно не выдернуть кабель из устройства, если вы резко его пошевелите или дёрнете.

Корпус устройства оснащён специальным зажимом. Вы берёте кабель и закрепляете его в нём.

Установка медных перемычек

В зависимости от того, сколько фаз питания имеется в доме, подключается электрическая плита по-разному. Чтобы согласование подключения устройства к разным сетям питания прошло правильно, надо воспользоваться медными перемычками, которые обязательно кладут к клеммной колодке. Выберите подходящую схему для установки встраиваемой плиты на вашей кухне, затем произведите установку перемычек в колодки и затягивание винтов в местах, где не предусмотрено подключение проводов.

Проводите зажим винтов отвёрткой соответствующего размера, чтобы не срезать резьбу и сделать их нерабочими. Также важно и не недожать, и не пережать винты. Потому что это может привести к тому, что кабель выскочит, или к большему выделению теплоты из-за наличия лишнего пространства. А чем больший происходит нагрев, тем сильнее будет повреждение кабеля, что чревато выходом устройства из строя.

Подключение провода

Подключить провод очень важно грамотно и в соответствии с правилами. Внимательно изучаете указанную в инструкции схему, выбираете ту, которая подходит вам, и всё соединяете в соответствии с ней. Обязательно проследите за совпадением цветов на вилке и розетке. Как правило, всегда надо начинать подключение с жёлто-зелёного провода. Это заземление. Затем переходите к синему – нулю.

Если вы живёте в новостройке, то узнайте, какое напряжение подводится в квартиру: 220В или 380В. Это надо знать для того, чтобы правильно выбрать варочную поверхность: однофазного подключения или трёхфазного.

А если вы живёте в старом доме или квартире, позаботьтесь о замене алюминиевой проводки на медную. Потому что первая зачастую уже окислена, оплётка протрухла, и она не может выдержать таких токовых нагрузок. А это может привести к воспламенению и, соответственно, пожару во всём доме.

Подключение к сети

Переходим к следующему этапу того, как подключать электроплиту к сети 220 вольт. Для начала перепроверьте на всякий случай ещё раз, что вы всё собрали правильно и закрыли все части, по которым будет идти ток. Это надо делать очень тщательно. Затем включаете автомат и УЗО и проверяете напряжение в розетке с тремя или одной фазой. После этого можете подключать устройство к сети. Возьмите инструкцию и, внимательно её читая, проверьте работу каждой функции.

Закрытие панели

Это последний шаг того, как подключить электрическую плиту. После того как вы со всем закончили, проверьте ещё раз правильность работы. Делайте это очень внимательно, чтобы избежать ошибок. А затем затяните винты. Но не делайте это слишком уж сильно, поскольку, как правило, эта часть довольно хрупкая и может повредиться при грубом обращении. Ну и в конце закройте крышку с помощью болтов.

Конфорку устанавливайте в определённую, предназначенную для неё, ячейку. Рабочая поверхность её должна немного выступать над плоскостью самой плиты. Опорная часть вашего устройства оснащена регулировочными винтами. Именно с их помощью вы должны зафиксировать конфорку. Следите, чтобы она стояла точно по горизонтали. После этого начинается соединение провода питания с винтами клеммника. Их надо крепко зажать. Но не переусердствовать, чтобы случайно не сломать ничего. Обязательно внимательно изучите инструкцию и схему в ней по подключению конфорки. А ещё лучше – обратитесь за помощью к специалисту. Не забывайте, что неправильно установленные конфорки могут навсегда испортить ваш дорогостоящий электрический прибор.

Также самое время подключать духовку. Если её просто надо включить в розетку, то тут всё просто, и мы расписывать этот процесс не будем. А вот если вы планируете подключать её путём вывода провода из распределительной коробки, то это будет немного сложнее. Проверьте, выведен ли кабель из корпуса прибора. Если нет, то найдите, где это, поверните духовой шкаф задней стенкой к себе. На ней находится клеммная колодка. Из неё с помощью кабеля ПВС или ВВГ заведите жилы в определённые клеммы. А другую сторону кабеля подключите к вводным жилам.

Желательно подключать духовой шкаф отдельно. По такой же схеме, как и плиту. Это более безопасно.

Схемы подключения

Электроплиты — это очень мощные устройства, которые потребляют электроэнергии около 40-50А. Поэтому лучше выделять для них выделенные линии электропитания.

Надёжнее соединять напрямую на колодку и клеммник. Потому что чем меньше мест контакта, тем лучше. Но это не очень удобно. Вам придётся отключать питание только с помощью автомата. Точно так же получается и с клеммной коробкой, только мест контакта в этом случае больше.

Поэтому самый популярный и наиболее часто используемый способ соединения – это розетка и вилка. Это удобнее и привычнее для большинства людей. Но тут очень важно правильно подобрать эти устройства, о чём мы писали выше.

Помните, что подключать мощное оборудование можно лишь при наличии заземления. Если его не будет и у вас поломается устройство, по гарантии его чинить откажутся. К тому же это опасно для вашей жизни. Поэтому не рискуйте и всегда заботьтесь о заземлении.

Какую бы модель плиты вы ни приобрели, есть три возможных способа её подключения. То есть, благодаря нашей инструкции, вы без проблем справитесь с любой купленной вами техникой. Самое важное – это правильный выбор проводки и всех остальных элементов, которые входят в линию запитки.

А теперь перейдём к рассмотрению подключений прибора к разным видам сети.

Подключение к однофазной сети

Подключение прибора к однофазной сети – самое популярное среди всех возможных вариантов. Зачастую именно с ним имеют дело пользователи в многоэтажных домах.

L1, L2, L3 надо соединить между собой медными перемычками. Точно так же поступаете и с N1, N2. В современных моделях устройств они есть в наборе, и дополнительно их покупать вам не придётся.

После этого фазную жилу питания, которая может быть окрашена в серый, коричневый либо чёрный цвет, подсоединяем к клеммам L1, L2 или L3.

Нулевую жилу синего цвета подключаем к N1 или N2. Разницы нет. Заземление соединяем с PE.

Клеммы оснащены специальными болтами, которые зажимают жилу. Их надо затянуть до упора. Но не перестараться, чтобы не сорвать резьбу.  Неправильно или некачественно соединённые клеммы могут привести к возгоранию. А это чревато пожаром.

Если вы используете розеточное подключение, то фазная жила в вилке и розетке должна подаваться на клемму L, а нулевая на N. Заземление пускается на соответствующую ему клемму. Как правило, оно обозначается буквами PE или словом earth.

Обязательно несколько раз проверьте, что вы всё правильно подключили. Это очень важная мера предосторожности. Желательно при сборке щита поставить реле напряжения. Оно будет защищать устройство от перепадов напряжения в сети и поможет избежать неисправностей всей техники в вашем доме.

Подключение к двухфазной сети

Двухфазное подключение плиты встречается крайне редко, но всё же бывает. К примеру, таким образом надо устанавливать некоторые модели устройств фирмы Aег. Поэтому нелишним будет рассказать и о нём.

В этом случае перемычками надо соединить клеммы L1 с L2 и N1 с N2. Первую фазу подключайте к L1 или L2, а вторую к L3. Нулевую жилу пускайте к N1 или N2. Заземление к соответствующей ему клемме, которая, как правило, обозначается буквами PE или словом earth.

Дальше всё надо делать аналогично однофазному типу подключения.

Прибегать к такому типу установки варочной поверхности стоит, если у вас в доме три фазы, но одна из них пропала или она и так очень перегружена.

Подключение к трёхфазной сети

Тут уже нет необходимости соединять между собой медными перемычками первые три клеммы. На каждую из них по отдельности пойдёт определённая фаза. А вот с нулём и заземлением всё надо делать аналогично тому, как было в однофазном типе подключения. И вся дальнейшая установка также производится по аналогии с ним.

Для подключения электроплиты желательно использовать новый медный кабель. Поскольку старые алюминиевые сети уж очень устарели и не выдерживают мощности подключаемой техники.

Также обратите внимание на то, что подключение прямое на щиток и с помощью розетки и вилки имеет небольшие, но все же отличия.

Сначала позаботьтесь о безопасности и обесточьте щит. Сначала надо осуществить подключение провода к автомату на щите. За автоматом подключите УЗО и закрепите его. Затем тянете провод туда, где будет размещаться розетка. Можно делать это открытым способом и использовать для этого гофрированною трубку или пластиковый короб.

Закрепляете в нужном месте розетку. Обратите внимание на то, что она должна находиться подальше от любых металлических конструкций и ниже варочной поверхности. Это обезопасит её от воздействия тепла и воды.

Затем производите подключение силового кабеля с вилкой к плите. После этого ещё раз проверяете все подключения. Затягивайте и закрепляете все детали сильнее, если надо. Они должны быть надёжными и крепко держаться. Дальше делаете пробное включение. Сначала срабатывает автомат, потом УЗО и уже в конце сам прибор. Пробуете работу устройства на полной мощности. Потом всё отключаете и проверяете, нигде ли ничего не перегрелось и всё ли правильно работало.

Если вы планируете подключать прибор непосредственно к щиту без розетки, то процесс этот будет практически таким же, только с небольшими отличиями, о которых мы сейчас расскажем.

Сначала осуществляете подсоединение провода к автомату, затем врезаете УЗО и тянете его туда, где в дальнейшем будет стоять устройство. В стене создаёте небольшое углубление и устанавливаете туда специальную защитную коробку. В неё надо поместить клеммник. Дальше уже к нему подводите и подсоединяете провод, который идёт от распределительного щита, и кабель, который идёт от устройства. В клеммнике вам следует их закрепить. Только не перепутайте, где какой.

После этого закройте защитную коробку крышкой. А дальше проверьте, нормально ли всё работает.

Руководство по заземлению электроплиты

Подключая плиту и духовку, надо обязательно подумать о заземлении. В случае чего, оно очень пригодится, чтобы избежать возможного удара током от приборов.

Но довольно часто с заземлением происходят проблемы. То есть, с его подключением. Работая со старыми сетями, даже мастера часто совершаю одну грубейшую ошибку, которая может стоить кому-то жизни. Они делают заземление самых разных электрических устройств на рабочий ноль. А это может стать фатальным. Если случайно ноль оборвётся, то фаза пойдёт сразу на устройство, и оно обязательно ударит вас током.

Также часто специалисты могут совершить и другую не менее страшную оплошность. Они могут перепутать фазу с нулём. Если вам сделают такой вариант заземления, то последствия будут такими же, как и в первом: вас может ударить током в любой момент.

Но и если у вас просто нет заземления – это тоже плохо. Ведь риск быть ударенным или даже убитым током остаётся.

Поэтому позаботьтесь о сохранности своей жизни и не пренебрегайте тем, что любой электрический прибор должен быть заземлён. Дальше мы расскажем о том, какие есть варианты заземления, и что делать, если заземлить устройство просто нет никакой возможности. Главное, будьте внимательны, потому что этот раздел не менее важен, чем весь остальной процесс подключения прибора.

Первый вариант – узнаём, заземлён ли щит квартиры

Найти нужный вам кабель в щите очень просто. В трёх проводах, которые там находятся, сначала определяете фазу. Для этого вам пригодится индикатор. Если он засветился красным, то вы нашли фазу. Дальше ищите ноль. Это надо делать с помощью мультиметра. Ставите его в режим проверки напряжения переменного тока, выбираете предел 500 В и прикасаетесь с помощью красного щупа к фазе, а с помощью чёрного к другим проводам. Когда на приборе будет значение приблизительно 220 В (может быть с небольшим отклонением), вы нашли ноль. А третий провод, который не показывает никаких значений, и есть нужным вам заземлением.

Если вы новичок-электрик и не совсем уверены в своих силах, во избежание летального исхода или порчи имущества, вызовите профессионального электрика, который в считаные минуты найдёт вам нужный провод и даже сам заземлит ваш прибор.

Второй вариант – для тех, кто живёт в квартире на 1 этаже, и для владельцев домов

Если вы живёте в квартире, которая расположена на первом этаже, или в собственном частном доме, то можете прибегнуть к созданию отдельного заземляющего контура. Заземлить любое устройство можно, следуя этой инструкции:

  1. Снаружи дома за стеной вкапываете три стальных прута длиной от 250 см и диаметром от 16 мм.
  2. Соединяете их с помощью полосы стали шириной 4 см и толщиной 0,5 см.
  3. Из электрощита выводите «землю» (жёлто-зелёный провод). Перед этим его надо оконцевать наконечником.
  4. Протягиваете проволоку-катанку от заземляющего контура к проводу из щитка. Берите проволоку диаметром 0,8 см. На конец её приварите стальную пластинку, сделав в ней отверстие для болта. Провод из щитка соединяете с катанкой при помощи болта на высоте не меньше 250 см от земли.
  5. Затем провод заземления присоединяете к нулю в щитке. К нему же надо подключить и «землю», которая идёт от прибора.

Перед тем как начинать пользоваться прибором, который вы собственноручно заземлили, пригласите мастера и попросите его измерить сопротивление установки. Или же сделайте это самостоятельно, если у вас есть соответствующие приборы. Обратите внимание, что сопротивление не должно превышать 8 Ом.

По инструкции, которую мы вам представили, можно заземлять абсолютно любые приборы, в том числе и электроплиту Ладогу, Бош или любую другую.

Третий вариант – если заземлить не получается

Если вы добросовестно сходили в ЖЭК и там вам сообщили, что ни о каком заземлении на щитке не знают, а создание собственного индивидуального заземляющего контура невозможно, то у вас только один вариант – взять провод заземления и оставить в щитке до того момента, пока не представится возможным пойти первым или вторым путём.

Но в этом случае надо быть очень внимательным с плитой. Особенно если у вас трёхфазный тип подключения и напряжение между фазами 380 В. И начинать надо ещё до установки. Она должна стоять в таком месте, чтобы вы не могли одновременно с ней использовать любые токоведущие устройства: краны, раковины, трубы и любые другие металлические устройства.

Пол возле самого прибора должен быть услан диэлектрическим покрытием. Или на худой конец сухим ковриком.

Замените автомат в щите на дифференциальную модель с 30 мА номиналом. Он сработает раньше, чем стандартный.

Будьте очень бдительны и осторожны, работая с такой плитой. Никогда не прикасайтесь к ней мокрыми руками. Если вам не нравится шум, запах или что-либо другое в процессе работы устройства, отойдите от него или даже выключите автомат.

Если вам предлагают заземлить вашу плиту с помощью труб водоснабжения, канализации или отопления – отказывайтесь. Да, они обязательно надёжно заземляются, но за сопротивлением такого заземления никто не следит. В итоге вы можете просто сломать свой прибор, получить удар током и нанести вред не только своему имуществу, но и имуществу соседей. Ни в коем случае нельзя также пытаться заземлить электрические устройства с помощью инженерных коммуникаций типа шахты лифта или вентиляции.

Точно так же нельзя пользоваться панелью индукционной, если у вас нет заземления. Это очень опасно для жизни. Заземление необходимо для подключения любых плит: Лысьва, Горение, Ладога и всех других. Не имеет значения, какое устройство вы купили, оно должно быть безопасным, и поэтому без заземления никак. Пользоваться электрическими приборами без него советуем только в том случае, если заземлить устройство просто невозможно. И даже в этом случае постарайтесь как можно скорее решить проблему и сделать заземление. Это в ваших же интересах.


Меры безопасности

Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор. И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее.

Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны. Самое важное во всём этом – это правильный подбор сечения кабеля.

Будьте внимательны, чтобы случайно не перепутали провода при подключении всех кабелей.

Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.

Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.

Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги. Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током. Желательно, чтобы защита коробки была не ниже IP44.

Вообще работа с электричеством требует особой осторожности и внимательности.

Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.

Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.

Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.

Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.

Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.

Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.

Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат. А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений.

Подключение электроплиты к однофазной сети

Главная » Электрика » Самостоятельное подключение электроплиты к сети 220 В, 380 В

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электрический плиты к сети

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата. B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата. совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку. или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)

Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Похожие статьи

Таблица подбор сечения провода по мощности

Счетчик электроэнергии трехфазный двухтарифный

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Лазерный дальномер INSTRUMAX Sniper 30 1791 р.

Реле времени цифровое Orbis DATA MICRO 2+ 2 канала OB171912N 4075 р.

МАГНИТНЫЕ КАБЕЛИ ДЛЯ ЗАРЯДКИ IPHONE, IPAD И ANDROID 1990 р.

Много
функциональный инструмент Dremel 200-5 F0130200JD 2715 р.

LED прожектор X-flash Floodlight 50W 220V, датчик движения и освещенности 2990 р.

Поделитесь статьей с друзьями:

Инструкция по подключению электроплиты своими руками

К необходимым инструментам для подключения можно отнести следующее:

  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит
Однофазное

Наиболее распространенная схема. так как в жилых помещениях нет трехфазного питания в 90%

HÖGKLASSIG Индукционная плита с гибкими зонами, черный

Перейти к основному содержанию

ИКЕА

  • Товары
  • Номера
  • распродажа

ИКЕА

Поиск

  • Товары
  • Номера
  • распродажа
  • Новые продукты
  • Вдохновение
  • Мой профайл
  • Отслеживать свой заказ
  • ИКЕА для бизнеса
  • Семья ИКЕА
  • Домашняя солнечная
  • Устойчивый образ жизни
  • Новое приложение ИКЕА

Продукты

  • Новые продукты
  • Новая более низкая цена
  • Ежедневные предметы первой необходимости

Рождество
Кровати и матрасы
Хранение и организация
Мебель
Кухонные приборы
Товары для улицы
Лето
Младенец и дети
Текстиль
Украшение
Освещение
Посуда и посуда
Товары для ванной
Коврики, коврики и напольные покрытия
Умный дом
Прачечная и уборка
Продукты безопасности
Улучшение дома
Горшки и растения
Бытовая электроника
Еда и напитки
Отдых и путешествия

Номера

  • спальная комната

  • Гостиная

  • Кухня

определение варочной поверхности по The Free Dictionary

Он был холостяком (он рассказал мне все, что нужно знать о женщине), худощавым мужчиной с бледным лицом, его ноги были подняты при ходьбе, как будто он когда-либо что-то нес на коленях; его прогулки были самыми короткими, от чайника на плите до доски, на которой он шил, от доски до плиты и так до кровати.Евроклидон, тем не менее, могущественно приятный зефир для любого, кто находится в дверях, его ноги на плите тихо поджаривают перед сном. Ньюмен Ноггс не сказал, что он охотился на старую мебель, которую они видели, с чердака и подвала; или что он налил полпенниса молока для чая, стоявшего на полке, или наполнил ржавый чайник на плите, или собрал щепу с пристани, или выпросил угли. Пока мы стояли в хижине, он стоял перед огонь задумчиво смотрел на него или по очереди ставил ноги на плиту и задумчиво смотрел на них, как будто он жалел их за их недавние приключения.Мы даже поехали ночью, чтобы посмотреть, не поймаем ли мы по следам воров, и никогда не упускали из виду горячий кофе на плите к нашему возвращению. Вскоре она вернулась с тазом для курения и корзиной с посудой. Работа; и, поставив первую на плиту, втянулась в свое кресло, очевидно, обрадовавшись, что я был таким милым. Чайник парил на плите, и среди обломков бумаг светился стол, на котором было много вина. и бренди, и ром, и сахар, и лимоны. Зимой Белоснежка зажгла огонь и повесила чайник на плиту.Чайник был из латуни и сиял, как золото, настолько ярко он был отполирован. Когда кофе был готов, еврей поднес кастрюлю к плите. Постояв несколько минут в нерешительности, как будто он не знал, чем себя занять, он обернулся, посмотрел на Оливера и назвал его по имени. Сыр закипал и поджаривался, восхитительно. в маленькой голландской печи перед огнем; в маленькой жестяной кастрюле на плите нежились петитито; и миссисОна снова спустилась вниз, заварила чай и поставила чайник на плиту. Она снова заглянула в НИЖНЮЮ духовку, пирог стал приятно коричневым и был горячим. «Знаешь, я никогда не смогу работать без чайника на плите. Часто я не пью чай, но должен чувствовать, что могу, если хочу ».

hobnob — Викисловарь

Английский [править]

Этимология [править]

Из hob и nob , hob или nob («фраза, произносимая при приготовлении тоста, возможно, означающая« давать и брать; по очереди поджаривать или покупать порции напитков ») (архаический), от диалектного hab nab («иметь или не иметь, в смысле приглашения выпить»), [1] [2] от староанглийского habban («иметь, владеть») (в конечном итоге от Протоиндоевропейский * keh₂p- («схватить, схватить») + nabban («не иметь») (от ne (окончательно от протоиндоевропейского * ne («не »)) + хаббан ).

Произношение [править]

Существительное [править]

hobnob ( множественное число hobnobs )

  1. (устарело) Тост, приготовленный при соприкосновении бокалов.
    • 1823 , Джон Би [псевдоним; Джон Бэдкок], «Hob-nob», на сленге . Словарь дерна, кольца, погони, ямы, Бонтона и разновидностей жизни, составляющий наиболее полный и наиболее достоверный лексикон Balatronicum, до сих пор представленный вниманию спортивного мира […] , Лондон: Отпечатано для Т. Хьюза, 35, Ладгейт-Стрит, OCLC 5176110 , стр. 97:

      С hob-nob и каруселью, / We ‘ втянет, пока причина не удалась; / Для самого крепкого человека в найденном королевстве, / Должен стукнуть под гудящий эль.

    • 1870 Май, «Irish Life», в The Saint Pauls Magazine , том VI, Лондон: Strahan & Co., издательство, 56, Ludgate Hill, OCLC 963571888 , page 203:

      Пролог к Cherry bounce, — бренди, — предшествовал развлечению, которое было оживлено hob-nobs и радостными тостами.

  2. Пить вместе.
  3. Неформальный чат.

    У трех друзей был hobnob за пределами бара.

    • 1865 , [Джеймс Доусон Берн], «Города Америки — Нью-Йорк», в Три года среди рабочего класса в Соединенных Штатах во время войны , Лондон: Смит, Старейшина и Co., 65, Корнхилл, OCLC 2100580 , стр. 117:

      Американский народ в значительной степени находится под влиянием животного магнетизма.Независимо от того, тянутся они к набегу Tom Thumb или к hobnob с русскими, предохранительные клапаны их радостных чувств обязательно откроются, когда Звезды и Полосы будут красоваться над их церквями, общественными зданиями и частными жилищами. .

    • 1873 1 февраля, «Беспризорники [из Irish Builder ]», в Музыкальный мир , том 51, номер 5, Лондон: Издано Duncan Davison & Co., 244, Regent Street, OCLC 317141877 , page 69, column 2:

      [T] Музыкальная и драматическая критика в наших ежедневных газетах нечестна, постыдна, совершенно недостойна и является скандалом для журналистики и Ирландии! Хвала щедро раздается, потому что система платит: […] «Полный зал» в субботу обеспечит более длинную рекламу в понедельник утром, еще один «бесплатный пропуск» на всех этапах и hobnob , возможно, с синьором, сеньорой, герром Буглом, Мадам или мадамуазель.

Переводы [править]

Verb [править]

hobnob ( в единственном числе в третьем лице, простое настоящее hobnob , причастие настоящего hobnobbing , Simple past and pastle hobnobbed )

  1. (непереходный) Пить вместе.
    • [ 1847 январь — 1848 июль, Уильям Мейкпис Теккерей, «Как жить хорошо на ничто в год», в журнале Vanity Fair.Роман без героя , Лондон: Брэдбери и Эванс, […], опубликовано 1848, OCLC 3174108 , стр. 322:

      Мы все выпили много бокала вина, я почти не сомневаюсь, болтает с гостеприимным дарителем и удивляется, черт возьми, как он за это заплатил.]

    • 1884 , Джон Раскин, «По рекам вод», в «Наши отцы рассказали нам». Очерки истории христианского мира для мальчиков и девочек, хранящиеся у купелей , часть I ( Библия Амьена), Орпингтон, Кент: Джордж Аллен, OCLC 222616845 , страницы 30–31:
      Когда обед был немного накануне, и пришло время вина, Император наполняет свою чашу — наполняет чашу Императрицы — наполняет Санкт-ПетербургМартина [Турского] — с любовью дружит с Сен-Мартеном. […] Сен-Мартен сначала осматривается, намеренно; — замечает потрепанную и жаждущую душу нищего, сидящего рядом со своим креслом, которому удалось как-то наполнить свою чашку , также — милосердным лаком . Святой Мартин поворачивается спиной к Императрице, и hobnobs с ему !
  2. (непереходный, часто уничижительный) Дружелюбное общение, часто с людьми более высокого класса или статуса.

    Амбициозный молодой студент дружил с преподавателями престижного колледжа, в котором он надеялся учиться.

    Его любимым местом в клубе был бар, где он мог hobnob с большими париками.

варочная панель — Викисловарь

Английский [править]

Произношение [править]

Этимология 1 [править]

(Эта этимология отсутствует или неполна.Пожалуйста, дополните его или обсудите в скриптории этимологии.)

Существительное [править]

варочная панель ( множественное число варочная поверхность )

  1. Режущий инструмент, используемый для нарезания зубьев шестерни.
  2. (исторический) Плоский выступ или железная полка сбоку от колосниковой решетки, куда кладут вещи для согрева.
    (Можем ли мы найти и добавить цитату Смарта к этой записи?)
    • 1898 , Чарльз Диккенс, Повесть о двух городах , Книга вторая, Глава V (Шакал):
      Они вошли в темную комнату, уставленную книгами и заваленными бумагами, где горел огонь.Чайник парился на плите , и среди обломков бумаг сиял стол, на котором было много вина, бренди, рома, сахара и лимонов.
  3. (Великобритания, Австралия, Новая Зеландия) Верхняя варочная поверхность на плите; варочная панель. Обычно он состоит из нескольких кулинарных элементов (часто четырех), также известных как «кольца».
    • 1913 , Лоуренс, Сыновья и любовники, глава 2
      И первым звуком в доме был стук, стук кочерги о грабли, когда Морель разбил остатки угля, чтобы чайник, который был наполнен и оставлен на плите , наконец закипел.
  4. Закругленный колышек, используемый в качестве мишени в нескольких играх, особенно в кавычках.
  5. Самец хорька.
  6. Ступица колеса.
    (Можем ли мы найти и добавить цитату Вашингтона к этой записи?)
Синонимы [править]
Переводы [править]

Закругленный колышек, используемый в качестве мишени в нескольких играх, особенно в кавычках

Глагол [править]

hob ( от третьего лица единственного числа, простое настоящее hob , причастие настоящего зубчатое , простое причастие прошедшего и прошедшего времени зубчатое )

  1. (переходный) Для создания (шестерни) резанием с помощью фрезы.
  2. (непереходный) Вступить в процесс нарезания зубчатых колес червячной фрезой.

Этимология 2 [править]

От среднеанглийского Hob (уменьшительное от Robin , старофранцузское [термин?] уменьшительное от Robert ), через его связь с Робином Гудфеллоу и (позже) дьяволом. Сравните hobgoblin ; см. robin .

Существительное [править]

варочная панель ( множественное число варочная поверхность )

  1. (устаревший) Фея; спрайт; эльф; жупел.
    • 1610–1616 , Джон Флетчер, «Месье Томас. Комедия. », В Comedies and Tragedies […] , Лондон: […] Хамфри Робинсон, […], и для Хамфри Мозли […], опубликовано 1647, OCLC 3083972 , Акт 4, сцена 6:
      От эльфов, конов и фей, […] Защити нас, добрые небеса!
  2. (устаревший) Земляк; деревенский или коровник.
    (Можем ли мы найти и добавить цитату Nares к этой записи?)
Синонимы [править]
  • (сверхъестественное существо): См. гоблин (враждебный)
Производные термины [править]

Ссылки [править]

Анаграммы [править]


Этимология [править]

От древнедатского hob , от средне-нижненемецкого hōp , от протогерманского * haupaz («куча»), родственно английскому heap .Поздний старонорвежский хопр и шведский хмель также заимствованы из нижненемецкого.

Произношение [править]

  • IPA (ключ) : / hoːˀb /, [ˈhoˀb̥]

Существительное [править]

варочная поверхность c ( единственное определенное число hoben , неопределенное множественное число варочная панель )

  1. толпа, множество (большое количество людей или животных)
  2. (уничижительный) простые люди
  3. куча
  4. (информатика) куча
Inflection [править]
Производные термины [править]
  • hoben («толпа, куча», существительное)
  • hobe («накапливать», глагол)
  • til hobe («вместе», наречие)

Произношение [править]

Verb [править]

варочная панель

  1. единичный претерит от первого / третьего лица heben

Нижний сербский [править]

Предлог [править]

варочная панель ( с винительным падежом )

  1. Устаревшее написание wob

невероятных специальных предложений по подключению | 2020 Последние каталоги

  • Дом
  • Последние каталоги
  • Информация о продукте
  • Розничные торговцы
  • Бренды
  • Retail Talk
  • Добавить каталог
  • Приложение Guzzle
  • Контакт

Войдите или
регистр.

  • Самые популярные товары
    Для тебя

Обзор категории

выбрать категорию

  • бытовая техника

    Приборы
    • Отопление охлаждение

      Отопление и охлаждение
      • Кондиционеры
      • Вентиляторы и потолочные вентиляторы
    • Большая кухонная техника

      Крупная кухонная техника
      • Барные холодильники
      • Посудомоечные машины
      • Вытяжные вентиляторы
      • Холодильник с морозильной камерой
      • Комплекты для варочной поверхности, плиты и духовки
      • Варочные поверхности
      • Микроволновые печи
      • Духовки
      • Печи
    • Прачечная

      Прачечная

Как очистить индукционную плиту

Индукционные плиты — одни из самых современных и удобных способов безопасного приготовления разнообразных блюд.Как следует из названия, эти механизмы используют тепловой процесс индукции для нагрева кастрюли или сковороды в отличие от источника газа или электричества. Тем не менее, бывают случаи, когда плита может загрязняться жиром, продуктами питания или другими веществами. Очистка этого устройства на самом деле довольно проста и может быть выполнена всего за несколько быстрых шагов. Давайте подробнее рассмотрим процесс.

Начальная подготовка

Одна из причин того, что индукционная плита так удобна, заключается в том, что в отличие от традиционной духовки в ней нет деталей, которые нужно снимать (например, решетки или головки горелки).Все, с чем вам придется иметь дело, это ровная поверхность. Кроме того, имейте в виду, что, поскольку эта поверхность обычно не сильно нагревается, на ней будет мало пригоревшего мусора. Для начала возьмите сухую ткань и вытрите все скопившиеся рыхлые материалы. Это позволит вам четко видеть любые места, требующие более тщательной чистки.

Очистка варочной панели

Возьмите влажную ткань, сделанную из мягкого материала, например хлопка (это позволит избежать царапин на поверхности).Смешайте это с ведром теплой мыльной воды. Обычные моющие средства вполне подходят для удаления умеренных пятен. Однако бывают случаи, когда могут присутствовать стойкие брызги жира или налипшая грязь. В таких случаях можно использовать обычный кухонный спрей в сочетании с водой. Потрите поверхность круговыми движениями. Посмотрите на варочную панель на уровне глаз, чтобы убедиться, что весь мусор удален. Для более сильных пятен или грязи может быть целесообразно дать мыльной воде (или обезжиривателю) постоять несколько минут, прежде чем вытереть их.

Промывка и очистка

После удаления грязи протрите варочную панель чистым полотенцем и новой порцией воды. Убедитесь, что все лишнее удалено; В противном случае могут появиться пятна. Если вы хотите добавить немного дополнительного блеска, нанесите белый уксус на чистую тряпку и аккуратно протрите им всю область.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
