Схема подключения выключателя света с индикацией: инструкция

Главная »
Схемы »
Схема подключения выключателя света с индикацией

Светодиодная индикация, которая располагается на выключателе, позволяет в ночное время найти его в темноте. Если вы уже сделали ремонт и установили обычный выключатель, тогда в этом нет ничего страшного. Схема подключения выключателя света с индикацией поможет все переделать.

Если вы желаете переделать обычный выключатель, тогда вам потребуется прочесть нашу инструкцию. Для светильника, который имеет лампы накаливания, можно будет использовать электросхему на светодиодах. Если у вас установлена светодиодная люстра, тогда вы можете использовать схему на неоновой лампочке. Теперь вам следует изучить простые схемы подключения выключателя с подсветкой. Если вам будет интересно, тогда можете прочесть про схему электропроводки на кухне.

Схема подключения выключателя света с индикацией на неоновой лампе

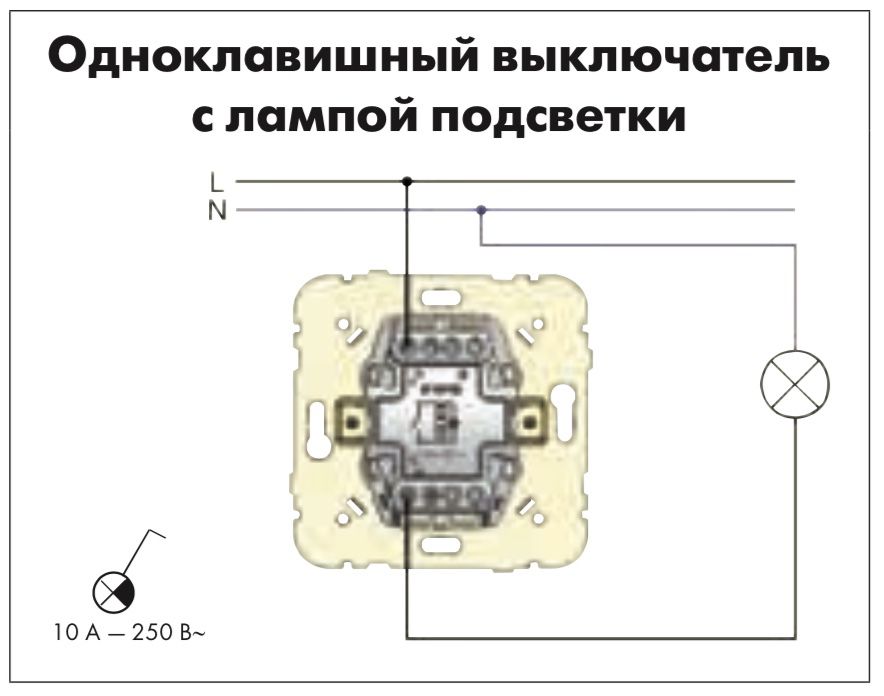

Схема выключателя с подсветкой на неоновой лампе расположена ниже:

Как видите, на схеме указано, что клавиша будет разрывать основную цепь. Затем ток пройдет через резистор к неоновой лампе, которая загорится. Резистор способен значительно понизить напряжение до того уровня, чтобы индикация будет нормально функционировать. Сам светильник не включится, так как напряжения будет недостаточно.

Этот момент считается важным, так как при включенном свете выключатель будет замыкать цепь. Когда клавиша будет переключена во включенное положение, ток будет протекать по основной цепи. Здесь будет задействован принцип из физики. Ток пойдет только путем наименьшего сопротивления. Схема подключения одноклавишного выключателя с подсветкой считается простой. Использовать ее может даже человек, который не разбирается в электричестве. Двухклавишные модели имеют похожее подключение. Только вместо одного индикатора вам необходимо будет подключить два.

Если вы планируете сделать светодиодную индикацию, тогда этот процесс считается сложным. Увидеть его можно будет на видео ниже.

как подключить по схеме, устройство, как отключить индикатор и прочее

Выключатель с подсветкой наверняка придумал человек, которому надоело считать углы, передвигаясь по комнатам ночью. По сути, такой выключатель ничем не отличается от обычного, но имеет в себе лампочку, которая светится в темноте. Чаще всего для этой цели используют светодиоды, что позволяет не только комфортно пользоваться осветительными приборами, но и экономить электроэнергию.

Принцип работы выключателя с подсветкой

Существует большое разнообразие моделей выключателей с индикаторами (подсветкой), но принцип работы у всех один и тот же. Если контакт есть, свет зажигается, контакта нет — основного света также нет, зато горит подсветка, позволяющая легко найти выключатель в темноте.

При выключенном основном свете на корпусе загорается светодиод, по которому прибор легко найти в темноте

Внутри выключателя, если снять клавиши, можно увидеть светодиод. Он и является основным элементом подсветки, которая работает только при выключенном свете. Кроме светодиода в схеме имеется токоограничивающий резистор. Именно благодаря ему энергии, идущей от входной фазы, достаточно, чтобы дать питание подсветке, но недостаточно, чтобы включить светильники в доме.

Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод

Напряжение подаётся на входящую фазу выключателя L. От неё ток идёт либо в цепь подсветки, если контакт выключателя разомкнут, либо сразу на светильник, если контакт замыкается. Во втором случае ток не проходит к резистору и светодиоду, потому что сопротивление этого участка цепи больше, чем у прямого провода к осветительному прибору.

Виды выключателей в зависимости от типа подсветки

Выделяют несколько категорий подсветки для выключателей:

  1. С токоограничивающим резистором. Недостатком этой схемы является то, что она не работает, если в домашних светильниках и люстрах установлены светодиодные лампы. Обусловлено это тем, что при их использовании невозможно создать ток большой силы для подсветки (сопротивление светодиодных ламп значительно больше, чем у ламп накаливания). Энергосберегающие лампы при этой схеме могут светиться в темноте.
  2. На светодиоде с конденсатором. Подсветка с конденсатором применяется для увеличения КПД и снижения потребления электроэнергии при работе подсветки. Резистор здесь служит для ограничения тока заряда конденсатора.
  3. С неоновой лампочкой. Выключатели с неоновой подсветкой практически не имеют недостатков. Здесь во всём доме могут использоваться любые лампы: люминесцентные, светодиодные, накаливания.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Перед тем как начать работу по установке, нужно обязательно обесточить помещение.

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

    Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

    После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника

  4. Ослабляем крепления проводов и отсоединяем их.

    Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

    При выключенном свете лампочка подсветки должна гореть

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Видео: как подключить проходной выключатель

Если подсветка моргает

Бывает, что подсветка начинает моргать. Что в таком случае делать? Нужно проверить напряжение в сети и подачу тока. Если все нормально, значит, диод пришёл в негодность, нужна замена. Чтобы сделать индикатор выключателя, проделайте шаги 1–9 из подраздела об отключении подсветки, перекусите жилы в том месте, где провода идут к лампочке. Запомнив места соединения диода с выходящей фазой и резистором, возьмите новый индикатор и подключите его к контактам. Места скрутки обмотайте изолентой или наденьте на них пластиковую трубочку. Далее заново соберите выключатель и протестируйте подсветку.

Выключатели с подсветкой — это не дань моде, а удобство, ведь всё совершенствуется на благо человечеству.

Здравствуйте, уважаемые заказчики!

Оцените статью:

Поделитесь с друзьями!

Схема Подключения Светильника Через Выключатель

Этим приемом вы спасете от поражения электрическим током того, кто станет заменять лампочку в люстре при поданном на нее напряжении и случайно дотронется до ближайшей токоведущей части. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Для восстановления работоспособности приходится проверять каждую.

Также можно подключить две лампочки к одному выключателю.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Обычный переключатель для одной лампы На рисунке внизу изображена схема подключения лампочки к обычному переключателю света. Схема управления освещением светодиодной подсветки В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент.

Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки. Представляет собой конструкцию из металла с прикрепленным приводом.

Этот способ целесообразен и в помещениях с планировкой гостиничного типа — много дверей, открывающихся в длинный коридор.

В обычном помещении это вольт. В случае использования преобразователя переключатель устанавливают до него.

Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию. Другая клавиша управляет тремя лампами.

1.1 Подключение светильника через выключатель

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел.

Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке.

При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Это важно для правильной работы схемы а также для безопасности.

Более всего оно подходит для одиночного однолампового светильника.

Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.
Последовательное и параллельное подключение ламп

Смотрите также: Энергопаспорт предприятия

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.

С люстры отходит общий провод, соединенный с нулем.

Для подключения стоит использовать самозажимные соединения.

Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели. Обратите внимание!

Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части.

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Схема выключателя и розетки питания через одну распределительную коробку.

Ноль помечается синим цветом, фаза красным.

Выключатель три клавиши три светильника Выкл.

Подключение двухклавишного выключателя Двухклавишный выключатель рис.

Провода разных линий между собой тогда соединяются при помощи скруток. На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении.

См. также: Двухклавишный выключатель схема подключения

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Особенно характерно это для дешевых моделей, выполненных с низким качеством. Чаще всего коробки имеют внутри пустое пространство. Возможно использование кабель ВВГ нг ls негорючий с пониженным выделением дыма при горении но это уже по желанию.

В правильно собранной схеме на коммутационное устройство подается фаза. Устройство выключателя Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз. Все контакты в местах соединения должны быть надежно зажаты и изолированы; 4. При таком соединении вторая клавиша будет отключена.
✅Подключение одноклавишного выключателя

Выключатель со светодиодом, с подсветкой: устройство, подключение

Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Решить такую проблему вам поможет простое, но в тоже время гениальное изобретение – выключатель с индикатором.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Такой переключатель можно установить и для розетки – с ним вы всегда сможете ночью включить ночник, не ища маленькую кнопку на проводе. Или прекратить зарядку планшета, телефона, не вставая с кровати.
Подсветка не тратит много электроэнергии и не работает, когда свет включен. Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:

  • Низкое энергопотребление;
  • Отсутствие нагревательных элементов;
  • Долговечность – среднее время работы индикатора – более 10 лет;
  • Компактные размеры.

Установка выключателя

Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:

  • Одноклавишный;
  • Двухклавишный;
  • С одним индикатором;
  • С несколькими светодиодами.

Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?
Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного. А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Для того, чтобы ограничить параметры тока, используется резистор, который устанавливают в схеме до индикатора. Но как же замыкается при этом схема? А замыкание схемы происходит через все ту же лампу накаливания. Тока, который проходит через резистор, просто не хватает на то, чтобы разогреть лампу.

Таким образом, система работает по следующему принципу:

  1. Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
  2. При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
  3. Дальше ток идет через нить накаливания и возвращается в ноль.

Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.
В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.

Подготовка к установке

Для того, чтобы монтировать какой-то элемент, необходимо сначала сделать определенные приготовления.
Начинаются они с внимательного изучения схемы прокладки сети внутри квартиры. Если такой схемы у вас нет, ее необходимо составить. Поверьте, она пригодится и в будущем. Для этого вызовите мастера или самостоятельно возьмите инструмент и прозвоните проводку. Это также поможет найти разрывы и короткие замыкания.
После изучения плана берется перфоратор и делается углубление, для установки стакана. Будьте осторожны! Перед началом работ всегда отключайте электричество в доме. Сделать это можно через электрощит в подъезде, или вытащив пробки в самой квартире.

Установка одноклавишного переключателя

Когда все предварительные работы будут выполнены, можно приступать к монтажу. Порядок процедуры следующий:

  1. Для начала выведите провода, которые необходимо подключить;
  2. Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
  3. После этого присоедините провода к контактам, следите за полярностью;
  4. Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
  5. Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
  6. Последним шагом будет включение электричества и проверка работоспособности.

Учтите, что работать следует исключительно с диэлектрическим инструментом.

Установка двухклавишного переключателя

Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:

  1. Повторите пункты 1 и 2 из предыдущего списка;
  2. Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
  3. Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
  4. Установите все на свои места;
  5. Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.


Двухклавишные переключатели сильно облегчают быт. Не нужно городить множество кнопок на одно место в стене, достаточно одного-двух таких приспособлений. Сейчас в обиходе можно встретить трех и более клавишные выключатели. Они еще больше экономят пространство и их очень удобно использовать, если у вас стоит подсветка на натяжном потолке. Чаще всего отдельная кнопка имеет свой светодиод. Подсветка также может быть двойной – один ее цвет при включении освещения, другой – при выключении. Для своего дома выбирайте то, что будет наиболее удобным, ведь зачастую люди видя что-то новое для них, пытаются применить его. Даже если оно совершенно не обязательно.

Как правильно подключить выключатель | Для дома, для семьи

19 Фев 2012г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Многие сталкиваются с такой проблемой как подключить выключатель. На самом деле это довольно просто. Главное иметь минимальное представление об электричестве из школьного курса физики и умение работать со слесарным инструментом.

Одно дело, просто заменить старый выключатель на новый, а другое дело, добавить новый к существующей проводке. Рассмотрим возможные варианты схем подключения выключателей.

Внимание! Все работы по замене выключателей производите при отключенном напряжении 220В.

Как видите схема очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя.

С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3) приходит на лампочку.

Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3) приходит на лампочку.

Запомните! Нулевая жила (ноль) от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила.

Так предусмотрено правилами и сделано в целях Вашей безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Так как при отсоединении от нагрузки выключателем нулевого провода, проводка остается под напряжением фазы, а это опасно и не удобно. Например, при замене лампочки достаточно будет отключить выключатель и на светильнике не будет напряжения.

Чтобы определить фазный провод достаточно воспользоваться индикаторной отверткой. Перед работой отвертку проверяют на исправность, в месте, заведомо находящимся под напряжением. Например, Ваша розетка. Засветившийся индикатор указывает на наличие фазы.

Теперь рассмотрим схему с двухклавишным выключателем.

В этой схеме добавилась одна фаза и лампочка.
Здесь фаза (коричневый цвет) проводом (1) заходит в коробку, соединяясь с жилой провода (2) подключается к нижним (входным) контактам выключателя.

С верхних (выходных) контактов пунктирной линией фаза, размножаясь на две, проводом (2) заходит в коробку, соединяется с жилами провода (3) и приходит на лампочки. В зависимости от того, какой контакт выключателя замкнут, такая лампочка и загорается.

Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочки.

Здесь есть один нюанс. Если хотите обычный выключатель заменить на двойной, то Вам придется от коробки тянуть одну «фазную» жилу к выключателю, и еще одну «фазную» жилу к лампочке на потолок.

Чтобы определить входной и выходные по схеме контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

Также можно воспользоваться, например, мультиметром. Переведите мультиметр в режим «прозвонка» и измерительными щу

Различные типы переключателей со схемами и приложениями

Переключатель — это электрическое устройство, которое используется для разрыва или замыкания электрической цепи вручную или автоматически. Принцип работы переключателя зависит от механизма включения / выключения. В различных электрических или электронных схемах используются переключатели для управления или запуска схемы совы. Типы переключателей зависят от соединений в цепи, которую они делают. Два основных компонента, такие как полюс и сквозной, могут подтвердить, какие типы соединений может выполнять переключатель.Эти два компонента также используются для определения вариантов переключающего контакта.

Здесь шесты и броски могут быть определены как; Когда количество цепей управляется переключателем, называется полюсами, тогда как ходы можно определить как количество положений, которые может принимать переключатель. Переключатель одиночного хода состоит из одной пары контактов, таких как открытый или закрытый. Переключатель двойного хода включает в себя контакт, который можно подключить к двум другим контактам. Когда переключатель активирован, ток протекает между двумя выводами переключателя.Когда переключатель выключен, ток не течет между двумя выводами переключателя.

Типы переключателей

Типы переключателей подразделяются на четыре типа, а именно:

  • SPST (однополюсный, односторонний)
  • SPDT (однополюсный, двойной ход)
  • DPST (двухполюсный, одинарный)
  • DPDT (двухполюсный, двойной ход)

SPST (однополюсный, односторонний)

SPST — это базовый переключатель ВКЛ / ВЫКЛ, который используется для подключения или разрыва соединения между двумя клеммами.Электропитание схемы совы обеспечивается этим переключателем. Ниже показан простой переключатель PST.

Применение выключателя SPST — это выключатель света, указанный ниже, он также называется тумблером. Этот тип переключателя имеет один вход и один выход. Эта схема переключателя света управляет одним проводом и выполняет одно соединение. Это переключатель ВКЛ / ВЫКЛ, когда переключатель в приведенной ниже цепи включен или замкнут, ток течет через две клеммы, и лампочка в цепи будет мигать.Когда переключатель находится в положении ВЫКЛ. Или разомкнут, ток не проходит через две клеммы.

SPDT (однополюсный, двусторонний)

Переключатель SPDT представляет собой трехконтактный переключатель, одна клемма используется как вход, а оставшиеся две клеммы используются как выходы. Он соединяет общий терминал с одним или другим из двух терминалов. В переключателе SPDT вместо других клемм просто используйте клемму COM. Например, мы можем использовать COM & A или COM & B.

Применение переключателя SPDT в основном задействовано в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы.В приведенной ниже схеме, когда переключатель A замкнут, ток течет через клеммы, но будет светиться только индикатор A, а индикатор B погаснет. Когда переключатель B замкнут, ток течет через клеммы, и только индикатор B будет светиться, а индикатор «A» погаснет. Два ее контура будут управляться одним источником или одним способом.

DPST (двухполюсный, одинарный)

Переключатель DPST состоит из двух полюсов, что означает, что он включает в себя два идентичных переключателя, расположенных рядом.Этот переключатель управляется одним переключателем, что означает, что двумя дискретными цепями можно управлять одновременно одним нажатием.

Этот переключатель используется для включения / выключения двух цепей и состоит из четырех клемм, а именно двух входов и двух выходов. Основное назначение этого переключателя — регулировать прибор на 240 В, где оба напряжения питания должны быть включены, тогда как несмещенный провод может быть всегда подключен. Когда этот переключатель находится в положении ON, ток начинает течь по двум цепям, а когда он выключается, он выключается.

DPDT (Double Pole Double Throw)

Этот переключатель равен двум переключателям SPDT, это означает две отдельные цепи, соединяющие два входа каждой цепи с одним из двух выходов. Положение переключателя контролирует количество путей, и от двух контактов каждый контакт может быть направлен.

Когда он находится в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два дискретных переключателя SPDT, управляемых аналогичным приводом. Одновременно могут быть включены только две нагрузки. Переключатель DPDT можно использовать в любом приложении, где требуется открытая и закрытая система проводки.

Лучшим примером этого является моделирование железной дороги, в котором используются небольшие железные дороги и поезда, автомобили и мосты. Закрытие позволяет системе быть включенным в любое время, а открытое позволяет включать или запускать дополнительный элемент через реле. Из следующей схемы, соединения A, B и C от одного полюса переключателя и соединения D, E и F с другого полюса переключателя. Связи B и E взаимны на каждом из полюсов.

Если + V входит в соединение B, а переключатель зафиксирован в крайнем верхнем положении, тогда соединение A становится + ve, и двигатель вращается в одном направлении.Если переключатель установлен в самое нижнее положение, источник питания инвертируется и соединение D становится + ve, тогда двигатель будет вращаться в противоположном направлении. В среднем положении источник питания не связан с двигателем и не вращается. Этот тип переключателя в основном используется в некоторых контроллерах двигателей, где необходимо инвертировать скорость этого двигателя.

Специальные приложения с сенсорным управлением
Сенсорный переключатель нагрузки

Основная цель этого проекта — разработать сенсорный переключатель нагрузки.В этом проекте таймер 555 используется в моностабильном режиме для управления реле для включения нагрузки на фиксированный промежуток времени.

Микросхема таймера 555 активируется сенсорной пластиной, прикрепленной к ее спусковому штифту. Выход 555 выдает высокий уровень в течение фиксированного интервала времени, определяемого постоянной времени RC, подключенной к таймеру.

Этот выход управляет реле, которое, в свою очередь, включает нагрузку на это время, после чего автоматически выключается. Источник питания, индуцированный человеческим телом, подает напряжение на сенсорную панель, чтобы активировать таймер.

Музыкальный звонок с сенсорным управлением

Эта схема генерирует музыкальный тон, когда кто-то прикасается к сенсорной панели в цепи. Эта схема использует две ячейки AA и производит много звука.

В предлагаемой схеме используется микросхема UM3481, которая используется в музыкальных схемах. Эта интегральная схема включает в себя ПЗУ с 512 музыкальными тонами, тон-генератор, ПЗУ с 512 музыкальными нотами, генератор ритмов, регулятор стока, модулятор, генераторы, предварительные усилители и делитель частоты.

Для разработки этой схемы требуется несколько основных компонентов.В этой схеме R1 и C1 работают как компоненты синхронизации для генератора. Транзистор Q1 используется для управления громкоговорителем. Базовый вывод транзистора Q2 используется как сенсорный дисплей для активации музыкального звонка.

Итак, речь идет о типах переключателей и специальных приложениях с сенсорным управлением. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы, касающиеся этой темы или приложений проектов переключателей с сенсорным управлением, просьба оставлять свои отзывы, комментируя их в разделе комментариев ниже.Вот вам вопрос, какие еще применения сенсорного переключателя?

Фото:

  • Обозначения коммутаторов — learn.sparkfun.com
  • Типы коммутаторов — electronicshub.org

1. Базовая работа коммутатора — Ethernet-коммутаторы [Книга]

Ethernet-коммутаторы связывают Ethernet устройства вместе путем ретрансляции кадров Ethernet между устройствами, подключенными к коммутаторам. Перемещая кадры Ethernet между портами коммутатора , коммутатор связывает трафик, переносимый отдельными сетевыми соединениями, в большую сеть Ethernet.

Коммутаторы Ethernet выполняют свою функцию связывания, соединяя кадры Ethernet между сегментами Ethernet . Для этого они копируют кадры Ethernet с одного порта коммутатора на другой на основе адреса Media Access Control (MAC) в кадрах Ethernet. Мостовое соединение Ethernet было изначально определено в стандарте 802.1D IEEE для локальных и городских сетей: мосты управления доступом к среде (MAC). []

Стандартизация мостовых операций в коммутаторах дает возможность покупать коммутаторы у разных поставщиков, которые будут работать вместе при объединении в сетевой дизайн.Это результат большой напряженной работы со стороны инженеров по стандартизации, чтобы определить набор стандартов, которые поставщики могли бы согласовать и внедрить в свои конструкции коммутаторов.

Первые мосты Ethernet были двухпортовыми устройствами, которые могли соединять вместе два сегмента коаксиального кабеля исходной системы Ethernet. В то время Ethernet поддерживал подключения только к коаксиальным кабелям. Позже, когда была разработана витая пара Ethernet и стали широко доступны коммутаторы с множеством портов, они часто использовались в качестве центральной точки подключения или концентратора кабельных систем Ethernet, что привело к названию «коммутирующий концентратор».«Сегодня на рынке эти устройства называют просто переключателями.

С тех пор, как мосты Ethernet были впервые разработаны в начале 1980-х, многое изменилось. С годами компьютеры стали повсеместными, и многие люди используют несколько устройств на своей работе, включая ноутбуки, смартфоны и планшеты. Каждый телефон VoIP и каждый принтер — это компьютер, и даже системы управления зданием и средства контроля доступа (дверные замки) объединены в сеть. В современных зданиях есть несколько точек беспроводного доступа (AP) для обеспечения 802.11 сервисов Wi-Fi для смартфонов и планшетов, и каждая точка доступа также подключена к кабельной системе Ethernet. В результате современные сети Ethernet могут состоять из сотен коммутационных соединений в здании и тысяч коммутационных соединений в сети университетского городка.

Вы должны знать, что для соединения сетей используется другое сетевое устройство, называемое маршрутизатором . Существуют большие различия в способах работы мостов и маршрутизаторов, и у них обоих есть преимущества и недостатки, как описано в разделе «Маршрутизаторы или мосты?».Вкратце, мосты перемещают кадры между сегментами Ethernet на основе адресов Ethernet с минимальной настройкой моста или без нее. Маршрутизаторы перемещают пакетов между сетями на основе адресов протокола высокого уровня, и каждая связываемая сеть должна быть настроена в маршрутизаторе. Однако и мосты, и маршрутизаторы используются для построения более крупных сетей, и оба устройства на рынке называются коммутаторами.

Tip

Мы будем использовать слова «мост» и «коммутатор» как синонимы для описания мостов Ethernet.Однако обратите внимание, что «коммутатор» — это общий термин для сетевых устройств, которые могут функционировать как мосты или маршрутизаторы, или даже и то, и другое, в зависимости от их наборов функций и конфигурации. Дело в том, что с точки зрения сетевых экспертов, мост и маршрутизация — это разные виды коммутации пакетов с разными возможностями. В наших целях мы будем следовать практике поставщиков Ethernet, которые используют слово «коммутатор» или, более конкретно, «коммутатор Ethernet» для описания устройств, соединяющих кадры Ethernet.

Хотя стандарт 802.1D предоставляет спецификации для соединения кадров локальной сети между портами коммутатора, а также для некоторых других аспектов базовой работы моста, стандарт также осторожен, чтобы не указывать такие проблемы, как производительность моста или коммутатора или способ коммутатора. должен быть построен. Вместо этого поставщики конкурируют друг с другом, предлагая коммутаторы по разным ценам и с разными уровнями производительности и возможностей.

Результатом стал большой и конкурентный рынок коммутаторов Ethernet, увеличивающий количество вариантов, которые у вас есть как у клиента.Широкий спектр моделей и возможностей коммутаторов может сбивать с толку. В главе 4 мы обсуждаем переключатели специального назначения и их использование.

Сети существуют для передачи данных между компьютерами. Для выполнения этой задачи сетевое программное обеспечение организует перемещаемые данные в кадры Ethernet. Кадры перемещаются по сетям Ethernet, а поле данных кадра используется для передачи данных между компьютерами. Кадры — это не что иное, как произвольные последовательности информации, формат которой определен в стандарте.

Формат кадра Ethernet включает в себя адрес назначения , адрес в начале, содержащий адрес устройства, на которое отправляется кадр. [] Далее идет адрес источника, содержащий адрес устройства, отправляющего фрейм. За адресами следуют различные другие поля, включая поле данных, которое переносит данные, передаваемые между компьютерами, как показано на рисунке 1-1.

Рисунок 1-1. Формат кадра Ethernet

Кадры определены на уровне 2 или уровне канала передачи данных семислойной сетевой модели взаимодействия открытых систем (OSI) .Семислойная модель была разработана для организации видов информации, передаваемой между компьютерами. Он используется для определения того, как эта информация будет отправляться, и для структурирования разработки стандартов для передачи информации. Поскольку коммутаторы Ethernet работают с фреймами локальной сети на уровне канала передачи данных, их иногда можно услышать, как устройства канального уровня, а также устройства уровня 2 или коммутаторы уровня 2. []

Коммутаторы Ethernet спроектированы так, что их операции невидимы для устройств в сети, что объясняет, почему такой подход к соединению сетей также называется прозрачным мостом .«Прозрачный» означает, что когда вы подключаете коммутатор к системе Ethernet, никакие изменения в кадрах Ethernet, соединенных мостом, не вносятся. Коммутатор автоматически начнет работать без необходимости какой-либо настройки коммутатора или каких-либо изменений со стороны компьютеров, подключенных к сети Ethernet, что делает работу коммутатора прозрачной для них.

Далее мы рассмотрим основные функции, используемые в мосте, чтобы сделать возможным пересылку кадров Ethernet с одного порта на другой.

Коммутатор Ethernet управляет передачей кадров между портами коммутатора, подключенными к кабелям Ethernet, с использованием правил пересылки трафика , описанных в стандарте моста IEEE 802.1D. Перенаправление трафика основано на изучении адресов. Коммутаторы принимают решения о пересылке трафика на основе 48-битных адресов управления доступом к среде (MAC), используемых в стандартах LAN, включая Ethernet.

Для этого коммутатор изучает, какие устройства, называемые в стандарте станциями , в каких сегментах сети, просматривая адреса источников во всех принимаемых им кадрах.Когда устройство Ethernet отправляет фрейм, оно помещает в него два адреса. Эти два адреса — это адрес назначения устройства, на которое он отправляет фрейм, и адрес источника , который является адресом устройства, отправляющего фрейм.

Способ «обучения» коммутатора довольно прост. Как и все интерфейсы Ethernet, каждому порту на коммутаторе назначен уникальный заводской MAC-адрес . Однако, в отличие от обычного устройства Ethernet, которое принимает только адресованные ему кадры, интерфейс Ethernet, расположенный в каждом порту коммутатора, работает в беспорядочном режиме .В этом режиме интерфейс запрограммирован на прием всех кадров , которые он видит на этом порту, а не только кадров, которые отправляются на MAC-адрес интерфейса Ethernet на этом порту коммутатора.

По мере приема каждого кадра на каждом порту программное обеспечение коммутации смотрит на адрес источника кадра и добавляет этот адрес источника в таблицу адресов, которую поддерживает коммутатор. Таким образом коммутатор автоматически обнаруживает, какие станции доступны на каких портах.

На Рис. 1-2 показан коммутатор, соединяющий шесть устройств Ethernet.Для удобства мы используем короткие номера для адресов станций вместо фактических 6-байтовых MAC-адресов. Когда станции отправляют трафик, коммутатор принимает каждый отправленный кадр и строит таблицу, более формально называемую базой данных пересылки , которая показывает, какие станции и на каких портах доступны. После того, как каждая станция передала хотя бы один кадр, коммутатор получит базу данных пересылки, такую ​​как показано в Таблице 1-1.

Рисунок 1-2. Изучение адреса в коммутаторе

Таблица 1-1.База данных переадресации, обслуживаемая коммутатором

Порт Станция

1

10

3

30

4

Без пост.

5

Без пост. 7

25

8

35

Эта база данных используется коммутатором для принятия решения о пересылке пакетов в процессе, называемом адаптивная фильтрация .Без базы данных адресов коммутатор должен был бы отправлять трафик, полученный на любом заданном порту, через все остальные порты, чтобы гарантировать, что он достиг пункта назначения. В базе данных адресов трафик фильтруется в соответствии с его адресатом. Коммутатор является «адаптивным» за счет автоматического изучения новых адресов. Эта способность к обучению позволяет вам добавлять новые станции в вашу сеть без необходимости вручную настраивать коммутатор, чтобы знать о новых станциях, или станциям, чтобы знать о коммутаторе. []

Когда коммутатор получает кадр, предназначенный для адреса станции, который он еще не видел, коммутатор отправляет кадр на все порты, кроме порта, на который он прибыл. [] Этот процесс называется лавинной рассылкой и более подробно поясняется позже в разделе «Переполнение кадров».

После того, как коммутатор создал базу данных адресов, он получает всю информацию, необходимую для выборочной фильтрации и пересылки трафика. Пока коммутатор изучает адреса, он также проверяет каждый кадр, чтобы принять решение о пересылке пакета на основе адреса назначения в кадре.Давайте посмотрим, как решение о переадресации работает в коммутаторе с восемью портами, как показано на рисунке 1-2.

Предположим, что кадр отправляется со станции 15 на станцию ​​20. Поскольку кадр отправляется станцией 15, коммутатор считывает кадр через порт 6 и использует свою базу данных адресов, чтобы определить, какой из его портов связан с адресом назначения. в этом кадре. Здесь адрес назначения соответствует станции 20, а база данных адресов показывает, что для достижения станции 20 кадр должен быть отправлен через порт 2.

Каждый порт коммутатора может сохранять кадры в памяти перед их передачей по кабелю Ethernet, подключенному к порту. Например, если порт уже занят передачей, когда фрейм прибывает для передачи, то фрейм может удерживаться на короткое время, необходимое порту для завершения передачи предыдущего фрейма. Для передачи кадра коммутатор помещает кадр в очередь коммутации пакетов для передачи на порт 2.

Во время этого процесса коммутатор, передающий кадр Ethernet с одного порта на другой, не вносит изменений в данные, адреса или другие поля. базового кадра Ethernet.В нашем примере кадр передается в неизменном виде на порт 2 точно так же, как он был получен на порту 6. Таким образом, работа коммутатора прозрачна для всех станций в сети.

Обратите внимание, что коммутатор не будет пересылать кадр, предназначенный для станции, которая находится в базе данных переадресации, на порт, если этот порт не подключен к целевому назначению. Другими словами, трафик, предназначенный для устройства на данном порту, будет отправляться только на этот порт; никакие другие порты не увидят трафик, предназначенный для этого устройства.Эта логика коммутации сохраняет трафик изолированным только от тех кабелей или сегментов Ethernet, которые необходимы для получения кадра от отправителя и передачи этого кадра на устройство назначения.

Это предотвращает поток ненужного трафика в другие сегменты сетевой системы, что является основным преимуществом коммутатора. Это контрастирует с ранней системой Ethernet, где трафик с любой станции был замечен всеми другими станциями, независимо от того, хотели они данных или нет. Фильтрация трафика коммутатора снижает нагрузку на трафик, переносимую набором кабелей Ethernet, подключенных к коммутатору, тем самым более эффективно используя пропускную способность сети.

Коммутаторы автоматически удаляют записи в базе данных переадресации по истечении определенного периода времени — обычно пяти минут — если они не видят никаких кадров со станции. Следовательно, если станция не отправляет трафик в течение определенного периода, коммутатор удаляет запись о переадресации для этой станции. Это предотвращает переполнение базы данных пересылки устаревшими записями, которые могут не соответствовать действительности.

Конечно, когда время ввода адреса истекло, коммутатор не будет иметь никакой информации в базе данных для этой станции в следующий раз, когда коммутатор получит предназначенный для него кадр.Это также происходит, когда станция вновь подключается к коммутатору или когда станция была выключена и снова включается более чем через пять минут. Так как же коммутатор обрабатывает пересылку пакетов для неизвестной станции?

Решение простое: коммутатор пересылает кадр, предназначенный для неизвестной станции, через все порты коммутатора, кроме того, на котором он был получен, таким образом, лавинно лавинно отправляет кадр всем остальным станциям. Флудинг фрейма гарантирует, что фрейм с неизвестным адресом назначения достигнет всех сетевых подключений и будет услышан правильным устройством назначения, предполагая, что он активен и находится в сети.Когда неизвестное устройство отвечает обратным трафиком, коммутатор автоматически узнает, к какому порту подключено устройство, и больше не будет лавинно направлять трафик, предназначенный для этого устройства.

Широковещательный и многоадресный трафик

Помимо передачи кадров, направленных на один адрес, локальные сети могут отправлять кадры, направленные на групповой адрес, называемый многоадресным адресом , который может быть получен группой станций. Они также могут отправлять кадры, направленные на все станции, используя широковещательный адрес .Групповые адреса всегда начинаются с определенной битовой комбинации, определенной в стандарте Ethernet, что позволяет коммутатору определять, какие кадры предназначены для определенного устройства, а не для группы устройств.

Кадр, отправленный на адрес назначения многоадресной рассылки, может быть получен всеми станциями, настроенными для прослушивания этого адреса многоадресной рассылки. Программное обеспечение Ethernet, также называемое программным обеспечением «драйвер интерфейса», программирует интерфейс для приема кадров, отправленных на групповой адрес, так что интерфейс теперь является членом этой группы.Адрес интерфейса Ethernet, назначенный на заводе, называется одноадресным адресом , и любой данный интерфейс Ethernet может принимать одноадресные и многоадресные кадры. Другими словами, интерфейс может быть запрограммирован на прием кадров, отправленных на один или несколько групповых адресов многоадресной рассылки, а также кадров, отправленных на одноадресный MAC-адрес, принадлежащий этому интерфейсу.

Широковещательная и многоадресная пересылка

Широковещательный адрес — это специальная многоадресная группа: группа всех станций в сети.Пакет, отправленный на широковещательный адрес (адрес всех единиц), получает каждая станция в локальной сети. Поскольку широковещательные пакеты должны приниматься всеми станциями в сети, коммутатор достигнет этой цели путем лавинной рассылки широковещательных пакетов на все порты, кроме порта, на который он был получен, поскольку нет необходимости отправлять пакет обратно на исходное устройство. Таким образом, широковещательный пакет, отправленный любой станцией, достигнет всех других станций в локальной сети.

Многоадресный трафик может быть более трудным, чем широковещательные кадры.Более сложные (и обычно более дорогие) коммутаторы включают поддержку протоколов обнаружения групп многоадресной рассылки, которые позволяют каждой станции сообщать коммутатору об адресах групп многоадресной рассылки, которые она хочет услышать, поэтому коммутатор будет отправлять многоадресные пакеты только на порты. подключены к станциям, которые заявили о своей заинтересованности в приеме многоадресного трафика. Однако более дешевые коммутаторы, не имеющие возможности обнаруживать, какие порты подключены к станциям, прослушивающим данный многоадресный адрес, должны прибегать к лавинной рассылке многоадресных пакетов на все порты, кроме порта, на который был получен многоадресный трафик, как и широковещательные пакеты.

Использование широковещательной и многоадресной передачи

Станции отправляют широковещательные и многоадресные пакеты по ряду причин. Сетевые протоколы высокого уровня, такие как TCP / IP, используют широковещательные или многоадресные кадры как часть процесса обнаружения адресов. Широковещательные и многоадресные рассылки также используются для динамического назначения адресов, которое происходит при первом включении станции и требуется найти сетевой адрес высокого уровня. Многоадресная рассылка также используется некоторыми мультимедийными приложениями, которые отправляют аудио- и видеоданные в кадрах многоадресной рассылки для приема группами станций, а также многопользовательскими играми как способ отправки данных группе игроков.

Следовательно, в типичной сети будет некоторый уровень широковещательного и многоадресного трафика. Пока количество таких кадров остается на разумном уровне, проблем не будет. Однако, когда многие станции объединены коммутаторами в одну большую сеть, широковещательная и многоадресная лавинная рассылка коммутаторов может привести к значительному объему трафика. Большой объем широковещательного или многоадресного трафика может вызвать перегрузку сети, поскольку каждое устройство в сети должно принимать и обрабатывать широковещательные рассылки и определенные типы многоадресных рассылок; при достаточно высоких скоростях передачи пакетов могут возникнуть проблемы с производительностью станций.

Потоковые приложения (видео), отправляющие многоадресную рассылку с высокой скоростью, могут генерировать интенсивный трафик. Системы резервного копирования и дублирования дисков, основанные на многоадресной рассылке, также могут генерировать большой трафик. Если этот трафик пересылается на все порты, сеть может перегружаться. Один из способов избежать этой перегрузки — ограничить общее количество станций, подключенных к одной сети, чтобы скорость широковещательной и многоадресной передачи не становилась настолько высокой, чтобы создавать проблемы.

Другой способ ограничить скорость многоадресных и широковещательных пакетов — разделить сеть на несколько виртуальных локальных сетей (VLAN) .Еще один способ — использовать маршрутизатор, также называемый коммутатором уровня 3. Поскольку маршрутизатор не пересылает автоматически широковещательные и многоадресные рассылки, это создает отдельные сетевые системы. [] Эти методы управления распространением многоадресных и широковещательных рассылок обсуждаются в Главе 2 и Главе 3 соответственно.

Описание сетевых устройств

Чтобы построить надежную сеть и защитить ее, вам необходимо понимать устройства, которые ее составляют.

Что такое сетевые устройства?

Сетевые устройства или сетевое оборудование — это физические устройства, которые необходимы для связи и взаимодействия между оборудованием в компьютерной сети.

Типы сетевых устройств

Вот общий список сетевых устройств:

  • Hub
  • Switch
  • Router
  • Bridge
  • Gateway
  • Modem
  • Repeater
  • Access Point

Hub

Hubs connect несколько компьютерных сетевых устройств вместе. Концентратор также действует как повторитель, поскольку он усиливает сигналы, которые ухудшаются после прохождения больших расстояний по соединительным кабелям. Концентратор является самым простым в семействе устройств для подключения к сети, поскольку он соединяет компоненты LAN с идентичными протоколами.

Концентратор может использоваться как с цифровыми, так и с аналоговыми данными при условии, что его настройки были настроены для подготовки к форматированию входящих данных. Например, если входящие данные находятся в цифровом формате, концентратор должен передавать их в виде пакетов; однако, если входящие данные являются аналоговыми, то концентратор передает их в виде сигнала.

Концентраторы не выполняют функции фильтрации или адресации пакетов; они просто отправляют пакеты данных на все подключенные устройства. Концентраторы работают на физическом уровне модели взаимодействия открытых систем (OSI).Есть два типа концентраторов: простые и многопортовые.

Коммутатор

Коммутаторы обычно играют более интеллектуальную роль, чем концентраторы. Коммутатор — это многопортовое устройство, повышающее эффективность сети. Коммутатор поддерживает ограниченную информацию о маршрутизации узлов во внутренней сети и позволяет подключаться к таким системам, как концентраторы или маршрутизаторы. Ветви ЛВС обычно подключаются с помощью коммутаторов. Как правило, коммутаторы могут считывать аппаратные адреса входящих пакетов, чтобы передать их в соответствующее место назначения.

Использование коммутаторов повышает эффективность сети по сравнению с концентраторами или маршрутизаторами из-за возможности виртуального канала. Коммутаторы также повышают безопасность сети, поскольку виртуальные каналы труднее исследовать с помощью сетевых мониторов. Вы можете думать о коммутаторе как об устройстве, которое сочетает в себе одни из лучших возможностей маршрутизаторов и концентраторов. Коммутатор может работать либо на уровне канала передачи данных, либо на сетевом уровне модели OSI. Многоуровневый коммутатор может работать на обоих уровнях, что означает, что он может работать и как коммутатор, и как маршрутизатор.Многоуровневый коммутатор — это высокопроизводительное устройство, поддерживающее те же протоколы маршрутизации, что и маршрутизаторы.

Коммутаторы могут подвергаться атакам распределенного отказа в обслуживании (DDoS); Защита от наводнений используется для предотвращения остановки коммутатора злонамеренным трафиком. Безопасность портов коммутатора важна, поэтому обязательно защитите коммутаторы: отключите все неиспользуемые порты и используйте отслеживание DHCP, проверку ARP и фильтрацию MAC-адресов.

Маршрутизатор

Маршрутизаторы помогают передавать пакеты по назначению, прокладывая путь через море взаимосвязанных сетевых устройств с использованием различных сетевых топологий.Маршрутизаторы — это интеллектуальные устройства, в которых хранится информация о сетях, к которым они подключены. Большинство маршрутизаторов можно настроить для работы в качестве межсетевых экранов с фильтрацией пакетов и использования списков управления доступом (ACL). Маршрутизаторы вместе с блоком обслуживания канала / блоком обслуживания данных (CSU / DSU) также используются для преобразования из формирования кадров LAN в формирование кадров WAN. Это необходимо, поскольку локальные и глобальные сети используют разные сетевые протоколы. Такие маршрутизаторы известны как пограничные маршрутизаторы. Они служат внешним соединением LAN с WAN и работают на границе вашей сети.

Маршрутизатор

также используется для разделения внутренних сетей на две или более подсети. Маршрутизаторы также могут быть внутренне подключены к другим маршрутизаторам, создавая зоны, которые работают независимо. Маршрутизаторы устанавливают связь, поддерживая таблицы о местах назначения и локальных соединениях. Маршрутизатор содержит информацию о подключенных к нему системах и о том, куда отправлять запросы, если пункт назначения неизвестен. Маршрутизаторы обычно передают маршрутизацию и другую информацию, используя один из трех стандартных протоколов: протокол маршрутной информации (RIP), протокол пограничного шлюза (BGP) или сначала открытый кратчайший путь (OSPF).

Маршрутизаторы являются вашей первой линией защиты, и они должны быть настроены на пропускание только трафика, разрешенного сетевыми администраторами. Сами маршруты можно настроить как статические или динамические. Если они статические, их можно настроить только вручную, и они останутся такими до тех пор, пока не будут изменены. Если они динамические, они узнают о других маршрутизаторах вокруг них и используют информацию об этих маршрутизаторах для построения своих таблиц маршрутизации.

Маршрутизаторы — это устройства общего назначения, которые соединяют две или более разнородных сетей.Обычно они предназначены для компьютеров специального назначения с отдельными входными и выходными сетевыми интерфейсами для каждой подключенной сети. Поскольку маршрутизаторы и шлюзы являются основой больших компьютерных сетей, таких как Интернет, у них есть специальные функции, которые дают им гибкость и способность справляться с различными схемами сетевой адресации и размерами кадров за счет сегментации больших пакетов на меньшие размеры, которые подходят для новой сети. составные части. Каждый интерфейс маршрутизатора имеет свой собственный модуль протокола разрешения адресов (ARP), свой собственный адрес LAN (адрес сетевой карты) и свой собственный адрес Интернет-протокола (IP).Маршрутизатор с помощью таблицы маршрутизации знает маршруты, по которым пакет может пройти от источника к месту назначения. Таблица маршрутизации, как в мосте и коммутаторе, динамически растет. После получения пакета маршрутизатор удаляет заголовки и трейлеры пакетов и анализирует заголовок IP, определяя адреса источника и назначения и тип данных, а также отмечая время прибытия. Он также обновляет таблицу маршрутизатора новыми адресами, которых еще нет в таблице. Информация о заголовке IP и времени прибытия вводится в таблицу маршрутизации.Маршрутизаторы обычно работают на сетевом уровне модели OSI.

Мост

Мосты используются для соединения двух или более хостов или сегментов сети вместе. Основная роль мостов в сетевой архитектуре — хранение и пересылка кадров между различными сегментами, которые соединяет мост. Они используют аппаратные адреса управления доступом к среде (MAC) для передачи кадров. Посмотрев на MAC-адреса устройств, подключенных к каждому сегменту, мосты могут пересылать данные или блокировать их пересечение.Мосты также могут использоваться для соединения двух физических локальных сетей в более крупную логическую локальную сеть.

Мосты работают только на физическом уровне и уровне канала передачи данных модели OSI. Мосты используются для разделения больших сетей на более мелкие участки, располагаясь между двумя физическими сегментами сети и управляя потоком данных между ними.

Мосты во многих отношениях похожи на концентраторы, в том числе тем, что они соединяют компоненты LAN с идентичными протоколами. Однако мосты фильтруют входящие пакеты данных, известные как кадры, по адресам перед их пересылкой.Поскольку он фильтрует пакеты данных, мост не вносит изменений в формат или содержимое входящих данных. Мост фильтрует и пересылает кадры в сети с помощью таблицы динамического моста. Таблица мостов, которая изначально пуста, поддерживает адреса LAN для каждого компьютера в LAN и адреса каждого интерфейса моста, который соединяет LAN с другими LAN. Мосты, как и концентраторы, могут быть простыми или многопортовыми.

Мосты в последние годы в основном перестали пользоваться популярностью и были заменены переключателями, которые обладают большей функциональностью.Фактически, коммутаторы иногда называют «многопортовыми мостами» из-за того, как они работают.

Шлюз

Шлюзы обычно работают на транспортном и сеансовом уровнях модели OSI. На транспортном уровне и выше существует множество протоколов и стандартов от разных поставщиков; шлюзы используются для борьбы с ними. Шлюзы обеспечивают преобразование между сетевыми технологиями, такими как взаимодействие открытых систем (OSI) и протокол управления передачей / Интернет-протокол (TCP / IP).По этой причине шлюзы соединяют две или несколько автономных сетей, каждая со своими собственными алгоритмами маршрутизации, протоколами, топологией, службой доменных имен, а также процедурами и политиками сетевого администрирования.

Шлюзы выполняют все функции маршрутизаторов и многое другое. Фактически маршрутизатор с дополнительной функцией трансляции является шлюзом. Функция, которая выполняет перевод между различными сетевыми технологиями, называется преобразователем протоколов.

Модем

Модемы (модуляторы-демодуляторы) используются для передачи цифровых сигналов по аналоговым телефонным линиям.Таким образом, цифровые сигналы преобразуются модемом в аналоговые сигналы различных частот и передаются на модем в месте приема. Принимающий модем выполняет обратное преобразование и выдает цифровой сигнал на устройство, подключенное к модему, обычно это компьютер. Цифровые данные обычно передаются в модем или от него по последовательной линии через стандартный интерфейс RS-232. Многие телефонные компании предлагают услуги DSL, а многие операторы кабельного телевидения используют модемы в качестве оконечных устройств для идентификации и распознавания домашних и личных пользователей.Модемы работают как на физическом уровне, так и на уровне канала передачи данных.

Повторитель

Повторитель — это электронное устройство, усиливающее принимаемый сигнал. Вы можете думать о ретрансляторе как об устройстве, которое принимает сигнал и ретранслирует его на более высоком уровне или более высокой мощности, чтобы сигнал мог преодолевать большие расстояния, более 100 метров для стандартных кабелей LAN. Репитеры работают на физическом уровне.

Точка доступа

Хотя точка доступа (AP) технически может включать проводное или беспроводное соединение, обычно это беспроводное устройство.Точка доступа работает на втором уровне OSI, уровне канала передачи данных, и может работать либо как мост, соединяющий стандартную проводную сеть с беспроводными устройствами, либо как маршрутизатор, передающий данные от одной точки доступа к другой.

Точки беспроводного доступа (WAP) состоят из передатчика и приемника (приемопередатчика), используемых для создания беспроводной локальной сети (WLAN). Точки доступа обычно представляют собой отдельные сетевые устройства со встроенной антенной, передатчиком и адаптером. Точки доступа используют сетевой режим беспроводной инфраструктуры для обеспечения точки соединения между WLAN и проводной локальной сетью Ethernet.У них также есть несколько портов, что дает вам возможность расширить сеть для поддержки дополнительных клиентов. В зависимости от размера сети для обеспечения полного покрытия может потребоваться одна или несколько точек доступа. Дополнительные точки доступа используются для обеспечения доступа к большему количеству беспроводных клиентов и расширения диапазона беспроводной сети. Каждая точка доступа ограничена своим диапазоном передачи — расстоянием, на котором клиент может находиться от точки доступа и при этом получать полезный сигнал и скорость обработки данных. Фактическое расстояние зависит от стандарта беспроводной связи, препятствий и условий окружающей среды между клиентом и точкой доступа.Точки доступа более высокого уровня имеют мощные антенны, что позволяет им увеличивать дальность распространения беспроводного сигнала. Точки доступа

могут также предоставлять множество портов, которые можно использовать для увеличения размера сети, возможностей брандмауэра и службы протокола динамической конфигурации хоста (DHCP). Таким образом, мы получаем точки доступа, которые представляют собой коммутатор, DHCP-сервер, маршрутизатор и межсетевой экран.

Для подключения к беспроводной точке доступа вам потребуется имя идентификатора набора услуг (SSID). Беспроводные сети 802.11 используют SSID для идентификации всех систем, принадлежащих к одной сети, и клиентские станции должны быть настроены с SSID для аутентификации на AP.Точка доступа может транслировать SSID, позволяя всем беспроводным клиентам в области видеть SSID точки доступа. Однако по соображениям безопасности точки доступа можно настроить так, чтобы они не транслировали SSID, что означает, что администратор должен предоставить клиентским системам SSID вместо того, чтобы разрешать его автоматическое обнаружение. Беспроводные устройства поставляются с SSID по умолчанию, настройками безопасности, каналами, паролями и именами пользователей. По соображениям безопасности настоятельно рекомендуется как можно скорее изменить эти параметры по умолчанию, поскольку на многих интернет-сайтах перечислены параметры по умолчанию, используемые производителями.

Точки доступа могут быть толстыми или тонкими. Толстые точки доступа, которые иногда еще называют автономными, необходимо вручную настроить с настройками сети и безопасности; тогда они по сути остаются одни, чтобы обслуживать клиентов, пока они не перестанут работать. Тонкие точки доступа позволяют удаленную настройку с помощью контроллера. Поскольку тонкие клиенты не нужно настраивать вручную, их можно легко перенастроить и контролировать. Точки доступа также могут быть управляемыми или автономными.

Заключение

Твердое понимание типов доступных сетевых устройств может помочь вам спроектировать и построить сеть, которая будет безопасной и хорошо обслуживает вашу организацию.Тем не менее, чтобы обеспечить постоянную безопасность и доступность вашей сети, вам следует тщательно контролировать свои сетевые устройства и активность вокруг них, чтобы вы могли быстро обнаруживать проблемы с оборудованием, проблемы с конфигурацией и атаки.

Джефф — директор по разработке глобальных решений в Netwrix. Он давний блоггер Netwrix, спикер и ведущий. В блоге Netwrix Джефф делится лайфхаками, советами и приемами, которые могут значительно улучшить ваш опыт системного администрирования.

CCNP Switch Ch 3 Flashcards от Николаса Фелпса

Знание Геном TM

Сертифицировано Brainscape

Просмотрите более 1 миллиона курсов, созданных лучшими студентами, профессорами, издателями и экспертами, которые охватывают весь мир «усваиваемых» знаний.

  • Вступительные экзамены
  • Экзамены уровня A

  • Экзамены AP

  • Экзамены GCSE

  • Вступительные экзамены в магистратуру

  • Экзамены IGCSE

  • Международный Бакалавриат

  • 5 национальных экзаменов

  • Вступительные экзамены в университет

  • Профессиональные сертификаты
  • Бар экзамен

  • Водитель Эд

  • Финансовые экзамены

  • Сертификаты управления

  • Медицинские и сестринские сертификаты

  • Военные экзамены

  • MPRE

  • Другие сертификаты

  • Сертификаты технологий

  • TOEFL

  • Иностранные языки
  • арабский

  • китайский язык

  • французкий язык

  • Немецкий

  • иврит

  • Итальянский

  • Японский

  • корейский язык

  • Лингвистика

  • Другие иностранные языки

  • португальский

  • русский

  • испанский

  • TOEFL

  • Наука
  • Анатомия

  • Астрономия

  • Биохимия

  • Биология

  • Клеточная биология

  • Химия

  • науки о Земле

  • Наука об окружающей среде

  • Генетика

  • Геология

  • Наука о жизни

  • Морская биология

  • Метеорология

  • Микробиология

  • Молекулярная биология

  • Естественные науки

  • Океанография

  • Органическая химия

  • Периодическая таблица

  • Физическая наука

  • Физика

  • Физиология

  • Растениеводство

  • Класс науки

  • Зоология

  • Английский
  • Американская литература

  • Британская литература

  • Классические романы

  • Писательское творчество

  • английский

  • Английская грамматика

  • Фантастика

  • Высший английский

  • Литература

  • Средневековая литература

  • Акустика

  • Поэзия

  • Пословицы и идиомы

  • Шекспир

  • Орфография

  • Vocab Builder

  • Гуманитарные и социальные науки
  • Антропология

  • Гражданство

  • Гражданское

  • Классика

  • Связь

  • Консультации

  • Уголовное правосудие

  • География

  • История

  • Философия

  • Политическая наука

  • Психология

  • Религия и Библия

  • Социальные исследования

  • Социальная работа

  • Социология

  • Математика
  • Алгебра

  • Алгебра II

  • Арифметика

  • Исчисление

  • Геометрия

  • Линейная алгебра

  • Математика

  • Таблицы умножения

  • Precalculus

  • Вероятность

  • Статистические методы

  • Статистика

  • Тригонометрия

  • Медицина и уход
  • Анатомия

  • Системы тела

  • Стоматология

  • Медицинские курсы и предметные области

  • Медицинские осмотры

  • Медицинские специальности

  • Медицинская терминология

  • Разные темы здравоохранения

  • Курсы медсестер и предметные области

  • Медсестринские специальности

  • Другие области здравоохранения

  • Фармакология

  • Физиология

  • Радиология и диагностическая визуализация

  • Ветеринарная

  • Профессии
  • ASVAB

  • Автомобильная промышленность

  • Авиация

  • Парикмахерская

  • Катание на лодках

  • Косметология

  • Бриллианты

  • Электрические

  • Электрик

  • Пожаротушение

  • Садоводство

  • Домашняя экономика

  • Садоводство

  • HVAC

  • Дизайн интерьера

  • Ландшафтная архитектура

  • Массажная терапия

  • Металлургия

  • Военные

  • Борьба с вредителями

  • Сантехника

  • Полицейская

  • Сточные Воды

  • Сварка

  • Закон
  • Закон Австралии

  • Банкротство

  • Бар экзамен

  • Предпринимательское право

  • Экзамен в адвокатуру Калифорнии

  • Экзамен CIPP

  • Гражданский процесс

  • Конституционное право

  • Договорное право

  • Корпоративное право

  • Уголовное право

  • Доказательства

  • Семейное право

  • Экзамен в адвокатуру Флориды

  • Страховое право

  • Интеллектуальная собственность

  • Международный закон

  • Закон

  • Закон и этика

  • Правовые исследования

  • Судебные разбирательства

  • MBE

  • MPRE

  • Закон о аптеках

  • Право собственности

  • Закон о недвижимости

  • Экзамен в адвокатуре Техаса

  • Проступки

  • Трасты и имения

  • Здоровье и фитнес
  • Нетрадиционная медицина

  • Класс здоровья и фитнеса

  • Здоровье и человеческое развитие

  • Урок здоровья

  • Наука о здоровье

  • Человеческое развитие

  • Человеческий рост и развитие

  • Душевное здоровье

  • Здравоохранение

  • Спорт и кинезиология

  • Йога

  • Бизнес и финансы
  • Бухгалтерский учет

  • Бизнес

  • Экономика

  • Финансы

  • Управление

  • Маркетинг

  • Недвижимость

  • Технологии и машиностроение
  • Архитектура

  • Биотехнологии

  • Компьютерное программирование

  • Информационные технологии

  • Инженерное дело

  • Графический дизайн

  • Информационной безопасности

  • Информационные технологии

  • Информационные системы управления

  • Еда и напитки
  • Бармен

  • Готовка

  • Кулинарное искусство

  • Гостеприимство

  • Питание

  • Вино

  • Изобразительное искусство
  • Изобразительное искусство

  • История искусства

  • Танец

  • Музыка

  • Другое изобразительное искусство

  • Случайное знание
  • Астрология

  • Блэк Джек

  • Культурная грамотность

  • Знание реабилитации

  • Мифология

  • Национальные столицы

  • Люди, которых вы должны знать

  • Покер

  • Чаша для викторины

  • Спортивные викторины

  • Карты Таро

Лучшее значение при выключенном выключателе с индикатором — Отличные предложения при выключенном выключателе с индикатором от глобального выключателя с индикатором продавцов

Отличные новости !!! Вы находитесь в нужном месте для выключателя с индикатором.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний выключатель с индикатором скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть выключатель с индикатором на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в выключателе с индикатором и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести on off switch with indicator по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее управление переключателем индикатора — Отличные предложения по управлению переключателем индикатора от глобальных продавцов управления переключателем индикатора

Отличные новости !!! Вы находитесь в нужном месте для управления переключателем индикаторов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний индикаторный переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили управление переключателем индикатора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в управлении переключателем индикатора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести indicator switch control по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
