Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Подключение теплого пола к терморегулятору — RozetkaOnline.COM

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию — установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Приступаем к установке терморегулятора теплого пола

1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.

          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.

 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

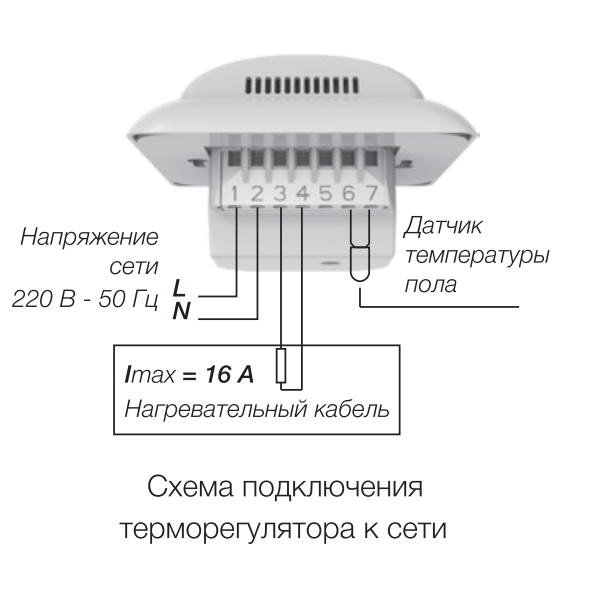

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

как проверить, установить и подключить

Датчик теплого пола — это пластина или стержень, тело которого спаяно из двух металлов. Отличительным свойством таких биметаллических проводников является их уникальные способности — одни вырабатывают электрические сигналы, величина которых зависит от температуры среды, в которую помещены проводники; другие в разных температурных условиях способны принимать определенную форму.

Особенности биметаллов используются промышленностью для создания различных терморегуляторов — устройств, которые позволяют автоматизировать работу электронагревательных систем.

Особенности и преимущества использования

Принцип работы каждого из этих устройств положен в основу создания терморегуляторов — механизмов, которые включают и отключают электрическую цепь в зависимости от состояния датчика.

В системах нагревающих полы до заданной температуры, используются датчики, которые различают по многим параметрам. Но наибольшее отличие между ними состоит в принципе работы.

Первый вид приборов — это электромеханические выключатели, которые замыкают и размыкают контакты цепи физически. Их рабочий элемент — биметаллическая изогнутая пластина, кривизна которой зависит от температуры. При отключенной цепи пластина изгибается до тех пор, пока не прикоснется к противоположному контакту. При нагревании проводник выпрямляется и соединение прерывается.

Достоинства терморегулятора, в котором используется электромеханический температурный датчик — простота, надежность и доступная стоимость. Такой прибор несложно заменить или починить собственными руками. Кроме того, электромеханические датчики универсальны — они мало зависят от модели обогревательного контура.

Недостаток такого прибора — регулировку необходимо осуществлять вручную. Система не способна реагировать на температуру окружающей среды.

Датчик температуры для теплого пола второго типа использует элемент, способный вырабатывать электрический сигнал. Мощность сигнала зависит от температуры среды, в которую помещен биметаллический стержень. Импульс направляется в электронный блок терморегулятора, который регулирует подачу электроэнергии.

Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Датчики этого типа дают возможность задавать точные значения температуры, а поддержание необходимого уровня блок выполняет самостоятельно.

Наиболее сложные терморегуляторы — программируемые. Этот класс устройств обеспечивает расширенные возможности управления температурным режимом дома: с их помощью можно задавать климатические параметры — с экрана компьютера или смартфона, менять их на расстоянии с помощью беспроводной связи, программировать режим работы в зависимости от присутствия людей в доме и прочего.

Достоинства разных терморегулирующих систем проявляются в различных условиях. Использование устройств с электромеханическим принципом действия оправдано в обособленных помещениях, в которых человек находится короткое время, но посещает их регулярно, например – ванная комната или кухня. Программаторы лучше размещать в жилых помещениях – спальнях и гостиных.

Виды и типы устройств с датчиками

h3_2

Терморегуляторы электромеханического типа часто бывают накладными — они могут быть встроены в электрические распределительные щитки. Достоинство этой схемы проявляется в том, что приборы могут быть легко подключены к устройствам защитного отключения.

Датчик для теплого пола может монтироваться непосредственно в цепи обогрева — в составе водяного или электрокабельного контура. Температурный датчик — устройство небольшого размера, оснащенное кабелем для передачи электрического сигнала — может быть выносным и стационарным. Выносное устройство просто помещают между нагревающими проводами.

Монтаж прибора в бетонную стяжку выполняется с использованием дополнительных защитных чехлов из отрезка гофрированной трубы. Размещать устройство нужно таким образом, чтобы обеспечить к нему доступ. Если нагревательный контур для пола пленочного типа, датчик помещают в более жесткий корпус из металлопластика. В этом случае рациональным решением при монтаже будет штробирование стены и полов.

При выборе систем управляющих механизмами обогрева помещений, часто ориентируются на устройства, контролирующие температуру атмосферного воздуха. Они позволяю создать стабильный микроклимат в квартире и поддерживать его на заданном уровне без участия человека. Терморегуляторы такого типа могут работать с несколькими датчиками, установленными в разных помещениях.

Чтобы терморегуляция была эффективной, располагать температурный датчик необходимо на оптимальной высоте вдали от отопительных приборов и устройств, излучающих тепло. По возможности, прибор должен быть закрыт от солнечных лучей и защищен от сквозняков.

Минусы использования атмосферных датчиков:

1. Подобный способ регулирования является нерациональным, если полы накрыты линолеумом или паркетом — материалами, которые не должны подвергаться значительному тепловому воздействию.
2. Теплообмен в помещении должен быть полностью сбалансирован, иначе нагревательные элементы будут работать в режиме запаздывания, например, внезапное попадание в комнату холодной воздушной массы приведет к перегрузке уже разогретого контура.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
3. От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
5. Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

1. Обесточить сеть;
2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

• черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
• голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
• желтый с зеленой полоской — к земляной шине.

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

• L: «фазный провод» от сети;
• N: «нулевой» провод от сети;
• L1: «фазный провод» к тепловому контуру;
• N1: «нулевой» провод к тепловому контуру;
• PE: заземляющая шина.

Следует обратить внимание:

1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Замена температурного датчика

Ремонт теплого пола электрокабельного типа часто связан с выходом из строя датчика температуры, терморегулятора или подключающих устройств. Бывают случаи, когда прекращают функционировать элементы нагревателей. Чтобы найти причину необходимо провести диагностику.

Специалисты утверждают, что существует всего две неисправности электрических устройств: нет контакта там, где он должен быть, и есть контакт там, где его быть не должно. Обе неисправности выявляют при помощи тестера.

До начала работ питание отключают от сети.

Тестирование начинают с входных проводов. До начала «прозвонки» разбирают корпус терморегулятора. В большинстве случаев для этого необходимо двумя отвертками поддеть регулировочную зубчатку, чтобы освободить доступ к винтовому соединению. Однако встречаются и другие варианты – клипсы или защелки.

После снятия крышки терморегулятора открывается доступ к контактной группе.

Общая схема подключения датчика такова: он последовательно включен в цепь вместе с блоками питания и управления.

Сначала определяют, работает ли входная цепь. Для этого включают питание и тестером проверяют наличие напряжения между проводами, подключенными к клеммам «L» и «N». Если питающего сигнала нет — значит, не работает какой-то выключатель, в таком случае последовательно проверяют работоспособность всех устройств, которые расположены в цепи до терморегулятора. Возможно, что потребуется выполнить ремонт другого прибора — колодки или прерывателя.

Если на входных контактах потенциал есть, нужно проверить наличие напряжения на выходных. Для этого от терморегулятора (при обесточенных приборах) отсоединяют провода от теплового контура. Если при включенной подаче на выходных контактах терморегулятора сигнал отсутствует, значит, сломался датчик либо блок управления.

Затем проверяется сопротивление датчика — его величина должна лежать в диапазоне 5-45 кОм. Для измерения этой величины нужен омметр. Точные параметры, которым должны соответствовать характеристики датчика, определяет инструкция. Ремонт датчика температуры невозможен, при его неисправности требуется замена. Установка нового датчика возможна только с приобретением нового терморегулятора. Ремонт терморегулятора в сборе проводится в условиях специализированных мастерских.

Возможность замены датчика температуры зависит от соблюдения правил его монтажа. Если изъять прибор не получится, может потребоваться ремонт всего контура, обогревающего пол. При тщательном подходе к проведению работ и наличии терпения, поменять датчики, которые регулируют температурный режим, вполне возможно даже своими руками.

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электробезопасности и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»

Вариант 2: Вырежьте часть раствора между плитками.

1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
3. Снова нанесите раствор и закройте отверстие датчика в стене накладкой.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
2. Закрепите датчик в кармане клеем и заизолируйте.

SunTouch SunStat Thermostat Устранение неисправностей — Центр знаний

Термостат, кажется, ничего не делает.

1. Убедитесь, что на термостат подано питание.
2. Проверьте автоматический выключатель и попробуйте сбросить выключатель.
3. Измерьте напряжение на «стороне линии», исходящее от панели выключателя на блоке управления, и проверьте напряжение от «L1» до «L2».
   • Проверьте все соединения между выключателем и блоком управления. Проверьте напряжение на каждом соединении, начиная с панели выключателя и двигаясь к контролю.
     • Система обогрева пола на 120 В имеет черный и белый провода питания (с заземляющим проводом).
     • Система обогрева пола на 240 В имеет черный и синий провода питания (с заземляющим проводом).
4. Подключение проводов может быть неправильным. См. Электрическую схему на задней панели блока управления. Провода со стороны линии подключаются к входящему питанию от панели выключателя, а провода со стороны нагрузки подключаются к выводам питания системы обогрева пола.
   • Если элемент управления по-прежнему не показывает свидетельств подачи питания на него, когда было доказано, что он получает надлежащее напряжение, попробуйте заменить элемент управления.

Control показывает код ошибки на дисплее.

Проверьте соединения проводов компонента, на который указывает код ошибки. При необходимости удалите и переустановите этот компонент.

Ошибка 2:
Если вы получаете код «ER 2», возможно, провода датчика имеют слишком много оголенных медных проводов на клеммных соединениях с системой управления. Это может привести к соприкосновению оголенных проводов датчика.

1. Отключите питание регулятора на панели выключателя. Отсоедините провода датчика от клемм 1 и 2 и проверьте сопротивление с помощью цифрового омметра, установленного на шкале 20 кОм (20 000 Ом), как описано в руководстве по установке.
   • Если тест датчика показывает, что он находится в диапазоне для текущей температуры пола, обрежьте оголенные концы до длины не более 3/16 ″ и установите заново. Снова включите выключатель.

Ошибка 6:
Если вы получаете код «ER 6», это означает, что регулятор стал слишком горячим внутри. Есть несколько возможных причин для запуска ответа ER 6.

1. Система обогрева пола может потреблять ток более 15 ампер, что приводит к внутреннему перегреву регулятора.
   • Проверьте нагрузку усилителя на блок управления. Каждый элемент управления SunTouch SunStat рассчитан на максимум 15 ампер, будь то 120 или 240 В. Любую нагрузку выше 15 А необходимо разделить и использовать реле SunStat или дополнительный термостат для переноса части системы. Обратите внимание: для работы с дополнительным термостатом потребуется еще один датчик температуры пола.
2. Другой источник тепла может создавать дополнительное тепло, которое толкает регулятор за пределы его внутреннего температурного предела. Есть ли рядом с регулятором лампа, обогреватель, теплоотвод или другой источник тепла? Может ли прямой солнечный свет попасть на пульт?
   • Постарайтесь удалить любые внешние источники тепла в непосредственной близости от регулятора.
3. Контроллер может не иметь достаточной вентиляции для отвода выделяемого тепла.
   • Элементы управления SunTouch не следует устанавливать внутри шкафов. Шкафы, как правило, плохо вентилируются, что может привести к перегреву внутри блока управления. Панель управления не должна быть покрыта тяжелыми занавесками или чем-либо подобным, что препятствует рассеиванию тепла.
4. Если 120-вольтовая система была подключена к 240-вольтовой сети, произойдет серьезный перегрев кабеля для обогрева пола, а также системы управления, что приведет к гораздо более высоким потребляемым токам и температуре проводов, чем рассчитаны на 120-вольтные кабели для обогрева пола.
   • Черно-белые провода питания (с заземляющим проводом) обозначают кабель 120 В.
   • Черно-синие провода питания (с заземляющим проводом) обозначают кабель 240 В.
5. Выключение и повторное включение элемента управления при включенном переключателе не приведет к удалению всех кодов ошибок.

Примечание: после внесения определенных типов изменений в систему или элемент управления вам может потребоваться отключить питание элемента управления на панели выключателя, а затем снова включить его, чтобы элемент управления прошел полный «перезапуск» в чтобы очистить некоторые коды ошибок.

Если код ошибки не указан выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.com/knowledge-center/product-installation-manuals/

Control показывает отключение GFCI.

1. Попробуйте выключить элемент управления и снова включить его, чтобы сбросить GFCI.
2. Если GFCI снова отключается, возможно, управление подключено неправильно. См. Электрическую схему на задней панели блока управления.
   • Провода «со стороны линии» подключаются к источнику питания, идущему от панели выключателя.
   • Провода «Сторона нагрузки» подключаются к проводам питания системы обогрева пола.
3. Кабель обогрева пола может иметь короткое замыкание на массу, что приведет к отключению GFCI.
   • Отсоедините силовые провода системы от блока управления. Используйте цифровой мультиметр для проверки на замыкание на массу или короткое замыкание. Если вы обнаружите короткое замыкание на провод заземления, обратитесь к производителю, прежде чем пытаться определить местонахождение повреждения или произвести ремонт.
4. Если GFCI не срабатывает сразу после того, как начинает подавать питание на пол, система может иметь «конфликт GFCI» с компонентом в цепи питания или устройством, которое использует эту цепь питания совместно с системой обогрева пола.
   • Некоторые электродвигатели и другие электрические устройства могут вызывать неприятные срабатывания GFCI, если с системой обогрева пола все в порядке. Попытайтесь определить, происходит ли отключение GFCI элемента управления в то же самое время, когда что-то еще в доме только что включилось. По возможности мы рекомендуем использовать выделенную цепь для подачи питания на систему обогрева пола, чтобы избежать большинства проблем, связанных с отключением GFCI.

Датчик температуры пола не работает должным образом.

Датчик температуры пола может быть поврежден или находиться в неправильном месте, если наконечник датчика находится посередине между нагревательными проводами. Установить новый датчик обычно проще, чем перемещать или ремонтировать существующий датчик.

1. Попробуйте временно подключить к контроллеру новый датчик. Для этого теста датчик можно оставить висеть в воздухе. Если кажется, что это дает элемент управления лучший сигнал для работы, вам нужно будет определить, какой из следующих двух вариантов может лучше подойти для вашей установки.
   • Возможно, проще всего установить новый датчик в шов затирки. Избегайте размещения датчика над кабелем для обогрева пола или слишком близко к кабелю для обогрева пола, что часто приводит к «короткому циклу» системы, а пол не нагревается обычным образом.
   • Новый датчик можно установить снизу пола, если у вас есть доступ к этому пространству.
2. Убедитесь, что к системе управления подключен только один датчик. Одновременно к контроллеру можно подключить только один датчик температуры пола.
3. Датчик температуры пола может быть поврежден. Проверьте это с помощью цифрового мультиметра.
4. Датчик температуры пола можно проверить только после его отключения от блока управления. Если ваш цифровой мультиметр имеет несколько настроек для измерения сопротивления, его необходимо установить на шкалу 20 кОм (20 000 Ом) или ближайший эквивалент вашего измерителя.
   • Датчик должен измерять около 7 кОм при 91 ° F (33 C), или около 10 кОм при 77 ° F (25 ° C), или примерно до 20 кОм при 48 ° F (9 ° C). Если ваш датчик не соответствует текущей температуре пола, его необходимо заменить.

Если проблема не указана выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.com/knowledge-center/product-installation-manuals/

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак … .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме означает, что напряжение 24 В переменного тока поступает от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «T», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется при замыкании этой цепи.
(вернуться наверх)

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, посмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона

Датчик пола

Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. В приложениях, использующих датчик / реле отключения низкого напряжения , подключение выполняется так, как показано на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким образом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется для отвода тепла , водопроводной системы, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

Дифференциальный контроллер солнечной энергии

Резол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Для правильного «дифференциала» требуются два датчика (резервуарный и солнечный). Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя правая), НАЗАД (крайняя левая) и кнопка SET (центральная).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреву компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

Краткое справочное руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

«Коллекторная петля» — это общая длина медной трубы 3/4 ″, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Труба в короткой петле вмещает тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются.Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивается через нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать.Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неисправностей (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

The Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Обычно тепловая подпись представляет собой оранжевую точку размером с десять центов, которая всего на несколько градусов теплее остальной части пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда эта зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если в этот момент у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, так как мы не хотим еще больше повредить систему отопления, которую мы так старались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

Коврики для обогрева пола

SunTouch просты в установке и спроектированы для обеспечения безопасности.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов. Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширина.

Коврики от 10 кв. Футов. до 160 кв. футов, в зависимости от ширины, длины и напряжения.
Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей.
Однако они должны быть одинакового напряжения.

Например, для обогрева помещения площадью 80 кв. Футов. площадь, возможны многие комбинации: два мата размером 1 x 40 футов; или даже сочетание одного 2 х 20 футов и одного 1 х 40 футов. Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.
SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Его нельзя использовать для таяния снега на открытом воздухе.Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей мата. См. Специальную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.
Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать тепловым потерям конструкции

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ. Устройство SunTouch было протестировано на соответствие Американскому стандартному методу испытаний
ASTM C627, стандартному методу испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson.
Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основными компонентами системы SunTouch,
в зависимости от требований проекта, являются:

1.Мат SunTouch *
2. Датчик температуры пола (программируемый или непрограммируемый) * †
3. Выключатель GFCI (если не является частью термостата)
4. Внешний контактор (при необходимости)

Другие необходимые предметы:

• Монтажный комплект SunTouch * (показан ниже)
• Пневматический степлер и пистолет для горячего клея
• Квадратная электрическая коробка глубиной 2-1 / 8 дюйма, 4 дюйма для термостата
• Одноканальное кольцо для 4 квадратная коробка
• Электропроводка 12 калибра
• Монитор LoudMouth *
• Цифровой омметр (мультиметр)
• Изделия для укладки плитки (строительный раствор, подкладка, плитка и т. д.)
• Мастерок 3/8 «x 1/4» или больше и другие инструменты для плитки
• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, долото, ножницы и т. Д.)
• Изоляция (если требуется в соответствии с конструкцией) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.
† FloorStat одобрен для использования в США.и Канада, отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

ВСЕГДА полностью заделывайте нагревательный провод и заводское соединение в строительный раствор.

ВСЕГДА вводите показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.
Например, не подавайте питание 240 В переменного тока на коврики или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электрическими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электротехническим кодексом (NEC), особенно статьей 424, Часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC Часть I.

ВСЕГДА использует медь только в качестве проводников питания.

ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.
Используйте качественный цифровой омметр (мультиметр), способный измерять сопротивление до 20 000 Ом (Вт), чтобы снять эти показания.Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth ™ поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Основная информация о продукте и гарантии

Не снимайте табличку с паспортными данными с проводов питания (см. Фото слева).
Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.
Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.
Полный список требований см. В разделе «Ограниченная гарантия».

Журнал сопротивления коврика и датчика

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТЫ И ДАТЧИКА К ПОЛУ (Ом)

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ!
— НЕ ВЫБРАСЫВАЙТЕ!

измерения

По крайней мере, снимите показания сопротивления
(1) перед началом установки,
(2) после крепления мата и датчика к полу и
(3) после установки напольных покрытий.

Настоятельно рекомендуется часто во время укладки плитки, чтобы не закапывать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.
Это сопротивление должно быть в пределах диапазона, указанного на табличке с паспортными данными. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения.
Обрыв или обрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разрыва линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами. Запишите ниже.
Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление матов Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций.Если нагревательный провод
порезан или поврежден, быстро очистите поврежденный участок и обратитесь к производителю за дальнейшими инструкциями.

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит
— от теплового стока нижележащих материалов.
Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции, обратитесь к своему дизайнеру.См. «Этап 9: Установка изоляции»

Фаза 1. Электрическая предварительная проверка

ШАГ 1.1: Установите выключатель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).
Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.
Этот GFCI служит для локального отключения.

Примечание: Соблюдайте все местные строительные и электрические нормы.
Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.
Размер выключателя определяется общей площадью нагревательного мата в квадратных футах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0.1 ампер на квадратный фут или 10 ампер на 100 квадратных футов. мат.

Коврики SunTouch, 240 В переменного тока: 0,05 А на кв. Фут или 5 А на 100 кв. Футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.
Не загружайте на контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания. Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную 4-дюймовую электрическую коробку глубиной 2-1 / 8 дюйма с 1-канальным грязевым кольцом. Электрические коробки
следует размещать на внутренних стенах, обычно на высоте 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.
Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.
Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабельный ввод питания и датчик термостата

Кабельный ввод питания: Экранированный кабель питания может быть установлен с кабелепроводом или без него, в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовой коробке, чтобы проложить провод. Если электрический кабелепровод не требуется по нормам, установите проволочную муфту, чтобы закрепить провода в том месте, где они входят в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 дюйма (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (несколько матов) установите кабелепровод 3/4 дюйма, в который будет помещено несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.
Оставьте дополнительный провод 6–8 дюймов на коробке термостата. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Фаза 2.Установка SunTouch

ШАГ 2.1

Выбрать тип строительства

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения. Проконсультируйтесь со специалистами по строительству и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Для прикрепления SunTouch к основанию можно использовать двусторонний скотч во всех случаях.
Однако при установке SunTouch на заднюю панель или фанеру пневматическое скрепление может быть быстрее.

Начните установку с раскатки мата согласно плану. При каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча
или скоб.

При использовании двустороннего скотча приклейте его к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте. Чем плотнее коврик, тем проще будет схватываться.
Чтобы лента могла приклеиться, на полу не должно быть мусора. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покройте примерно 10 кв. Футов. вовремя.
При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 «x 1/4» с острием долота. Первоначально прикрепите мат SunTouch через каждые 2–3 фута на
с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центру 1 дюйм с каждой стороны в «впадинах» между проводами.
Действуйте медленно и будьте очень осторожны, чтобы не зажать нагревательный провод скобами.

Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод скобами.
Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, водостоков и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.
Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите на расстоянии 18–20 дюймов от задней стены в зоне туалета. (Подробности см. В разделе «ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между матами. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Шаг 2.6

Душевая кабина

SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Никогда не соединяйте в полевых условиях маты, установленные в душе.
Ни в коем случае не пытайтесь ремонтировать или модифицировать коврик; может возникнуть серьезная опасность.

3. Вложите маты в раствор и устанавливайте только под плитку, камень, кирпич или другую каменную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не кладите коврик в душ. Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 фута от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий для душа, чтобы они не подвергались воздействию воды или касались человека в зоне душа.

C A U T I O N!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Шаг 2.9

Переворачивание мата и методы заполнения

В этом разделе описаны некоторые общие повороты и методы, используемые для компоновки углов, углов и встроенных элементов.

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.
Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий.Запишите показания в журнал сопротивления коврика и датчика (см. Выше), продолжая проверять отсутствие коротких замыканий, вызванных зазубринами или защемлениями.
Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора со шпателя. Это может повредить нагревательный провод.
При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.
Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой.
Выберите шпатель подходящего размера для укладки плитки или камня.
Мы рекомендуем шпатель размером не менее 3/8 «x 1/4». Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.
Примечание. Засыпки раствора толщиной более 3/8 дюйма отлично подходят для работы системы; им просто нужно немного больше времени, чтобы нагреться.
При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.
Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не поднимайте пол над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретой плиты.По этой причине «плавающие» полы из дерева / ламината
работают намного лучше, чем полы из твердой древесины.

Этап 4. Окончательная разводка

Шаг 4.1

Установите элементы управления

Установите термостат с датчиком температуры пола в 4-дюймовую квадратную электрическую коробку в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в листы по установке термостата.

При использовании нескольких матов проложите все провода питания через электрический кабелепровод в 4-дюймовую квадратную коробку термостата или отдельную распределительную коробку.
Подключите провода параллельно (а не последовательно) — черный, черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.
Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).
Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.

Приложение 1. Обзор установки

Приложение 2. Методы переворачивания мата и заполнения

Виды поворотов

Примеры макетов

Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов

Пример расположения солярия / веранды: два коврика 3 ‘x 6-8 дюймов, один мат 3’ x 10 ‘

Приложение 4.Электрические схемы управления 120 В

Типовая электрическая схема

с системой управления SunStat Control (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Электрические схемы управления 240 В

Типовая электрическая схема

с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также с Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для подогрева пола SunTouch или соответствующими электрическими компонентами,
, пожалуйста, обратитесь к этому руководству по поиску и устранению неисправностей.Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.
Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, если не указано иное.

.

Блоки

Приложение 6. Подключение нескольких матов

Наслаждайтесь своей новой системой обогрева пола SunTouch Mat!

Устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного больше или меньше, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Возможно, ваш омметр неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи обогрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего элемента управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно.
  Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor продолжает нагрев пола после прекращения нагрева

Возможно, управление было «шунтировано».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в надлежащем диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для заземляющих проводов). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленными на заводе проводами питания.

Отсутствует показание сопротивления цепи отопления

Возможно, ваш омметр неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест на нулевое показание, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в омах от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Устройство обнаружения повреждений кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение «стороны нагрузки» блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкания на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. В нижнем левом углу дисплея мигает контрольная надпись «предел этажа»?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но может потребоваться установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайковидный зажим для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ КОНТРОЛЬ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка питания не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную оболочку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Возможно, ваш омметр неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест на нулевое показание, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в омах от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение, свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверить выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Возможно, неправильно подключено устройство управления. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. В нижнем левом углу дисплея мигает контрольная надпись «предел этажа»?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но может потребоваться установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было «шунтировано».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней стороне, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ КОНТРОЛЬ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка питания не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

С уважением SS-01 Тестер непрерывности цепи подогрева пола — Тестеры цепей

• Убедитесь, что это подходит
  введя номер вашей модели.
• Новая разработка: этот эксклюзивный инструмент был разработан Warmlyyours для использования при мониторинге системы теплого пола до, во время и после установки, дает вам душевное спокойствие и обеспечивает безотказную установку вашей системы теплого пола.

• Предупреждение о потенциальной проблеме: проверка цепи сразу же подает звуковой сигнал, если нагревательный кабель поврежден и происходит короткое замыкание или обрыв, предупреждает установщика о потенциальной проблеме до установки напольного покрытия.

• Фирменное наименование: тепло твое

›
См. Дополнительные сведения о продукте

.
