Обратная тяга в дымоходе что делать и причины возникновения


Что такое тяга

Тяга – это движение дымовых газов вверх по дымовой трубе дома, из области повышенного давления в область пониженного давления. В дымоходе(в трубе) установленного диаметра, высотой не менее 5м., образуется разрежение, это значит образуется необходимый минимальный перепад давления между нижней частью дымохода и верхней, воздух из нижней части, попадая в трубу, уходит вверх. Это и называют тягой. Тягу можно замерить специальными чувствительными приборами, либо взять пушинку и поднести ее к трубе.


Соответственно, если взять трубу достаточного диаметра, в которой у воздуха есть возможность двигаться, и вытянуть ее высоко вверх, то воздух от земли начнет постоянно вытекать наверх. Это происходит потому что вверху ниже давление, а разрежение больше, и воздух стремится туда естественным образом. А на его место придет воздух с других сторон.


В системе «топка + дымоход» тяга действует даже если печь в частном доме не работает. При горении дров образуется повышенное давление во внутренней топочной камере и образующиеся при горении дымовые газы требуют выхода. Все топки и печи имеют конструкцию, выводящую дымовые газы в дымоход.


Высота каждого дымохода подобрана так, чтобы создалась тяга, создалось изначальное разрежение. При горении в топочной камере, выделяется тепло, газы и возникает избыточное давление. Газы движутся в дымоходе под воздействием тяги, стремятся идти из области повышенного в область пониженного давления. Работают законы созданные природой.


Почему возникает обратная тяга в печи или дымоходе?


Обратная тяга – это движение дымовых газов из области повышенного давления в область пониженного, но не вверх (как описано ранее), а вниз. Обратная тяга образуется при инверсии давления — когда давление вверху выше, чем внизу.


Причинами становятся самые обыденные вещи: если в частном доме или помещении герметично, стоят стеклопакеты, а вместе с дымоходом работает вытяжка, вытягивающая воздух из помещения. Тут и создается пониженное давление относительно окружающей местности. Поэтому, при растопке, когда дымоход пока еще холодный, у воздуха в верхней части дымохода большее давление, чем в помещении. Дым конечно пойдет туда, куда ему легче. Это явление называют «холодный столб». При остывании дымохода, внутри образуется воздушная масса низкой температуры, которая давит вниз, возникает обратная тяга. Если давление в частном доме, не пониженное, то теплый воздух пойдет вверх, в дымоход.



Таким образом, если в доме нет кухонной вытяжки и он не герметичен, никакого застаивания холодного воздуха в топке не будет.


Проверьте: если зимой перед тем, как затопить камин, сперва поджечь газету и занести ее в трубу (минуя топочную часть), то огонь не пойдет в помещение, какой бы ни был столб холодного воздуха. Огонь будет гореть и выходить только в трубу. Это указывает на то, что давление в помещении не пониженное и теплый воздух нормально стремится вверх.


При растопке печи или камина в частном доме иногда дым идёт в помещение. Связано это с тем, что образующиеся дымовые газы при первоначальной растопке еще не успели нагреться, и, при подъёме вверх соприкасаясь с холодными стенками, сразу охлаждаются. После этого они, естественно, устремятся вниз. Снова возникает обратная тяга в вентиляции дымохода. Чтобы нормализовать тягу в печке, важно растапливать правильно, понимая происходящие там процессы.

Опрокидывание тяги


Еще один возникающий вопрос – это опрокидывание тяги. В каких случаях это происходит?


Если дымоход протяженный и холодный (зачастую кирпичный), а давление сниженное. Если соотношение размеров топки и сечения дымохода соответствуют, если в доме нормальное давление, все равно возникает ситуация, когда при растопке пламени не хватает силы и отходящие дымовые газы успевают охладиться в дымоходе и обрушиваются вниз. Почему нет тяги в дымоходе? Происходит подобное при пасмурной погоде, ветре. Бывает, что огонь нормально разгорается, но потом дым валит внутрь дома. Почему нет тяги в печи? Почему образуется обратная тяга в дымоходе? Воздух из дома забирается, и давление снижается, притока воздуха нет. А дымовые газы поднимаясь охлаждаются и обрушиваются вниз. Что надо знать в таких ситуациях? Приоткройте форточку, если помещение имеет стеклопакеты и герметично. Важна подготовка дров, их качество.



Как правильно собрать дымоход?


Сэндвич дымоходы (сборные), собираются по дыму и по конденсату.


Существует мнение, что собирать по дыму правильнее. Объясняют тем, что на стыках труб остаются щели, куда забиваются выходящие в трубу дымовые газы. В противоположность этому, считается, что если собрать по дыму, то дым перестанет выходить.


Решить такой спор можно, если в действующей печи дома высверлить в любом месте дымохода отверстие и посмотреть, а что же произойдет. Наиболее интересно сделать это в нижней части. Отверстие высверлите любое, хоть сантиметр в диаметре. Что вы увидите? Из этого отверстия никакого дыма выходить не будет (если не закрывать плотно дымоход сверху).



Способы нормализации тяги


Главное – учесть то, что в каждом дымоходе дома возможно возникновение конденсата, особенно когда он еще холодный и теплые дымовые газы, поднимаясь сильно охлаждаются. На стенках может оседать конденсат, который стекает по трубе.


Если дымоход собран по дыму, то конденсат легко проникает в щели и увлажняет изоляцию, полностью лишая её теплоизолирующих свойств. Тут и до пожара недалеко. Поэтому сборка модульных дымоходов ведётся только по конденсату. Дымоходы собираются на четкий стык, с герметиком по внутренней трубе. Однако дымоходы сами по себе должны быть качественными, чтобы не оставалось посторонних щелей. Если щели останутся — через них зайдет воздух, и получается, что все равно тяги не будет.



Но дымоход ведь большой, высокий! Не понимая в чем причина, вызывают мастеров. Мастера используют простой метод: накрывают сверху дымоход и смотрят, откуда пойдет дым. Тут обнаруживаются всевозможные нестыковки в дымоходе, которые и приводят к тому, что подсасывается воздух внутрь дымохода. Помните? Воздух стремится вверх, туда, где давление ниже. Поэтому, чем больше щелей, тем хуже тяга внизу. Сборка по дыму, к сожалению, не учитывает саму суть тяги. В результате огонь горит, а дым прёт во все стороны. Хотя логика тут не сложная — дым идет из области повышенного в область пониженного давления, туда, куда ему легче.


В чем измеряется тяга?


Норма тяги для стандартного камина или печи — в среднем 10 Паскаль (Па). Замеряется тяга за дымовым патрубком, так как именно там видны скорость эвакуации дымовых газов и соответствие соотношению размеров топки печи и диаметра дымохода.


Что еще влияет на величину тяги?


В первую очередь, высота дымохода. Минимально необходимая высота – 5 метров. Этого достаточно для возникновения естественного разрежения и начала движения вверх. Чем выше дымоход, тем сильнее тяга. Однако, в кирпичном дымоходе сечением в среднем 140х140мм., при высоте свыше 10-12 метров, тяга уже не возрастает. Это происходит потому, что значение шероховатости стенок растет с увеличением высоты. Поэтому, избыточная высота не влияет на тягу. Подобный вопрос возникает у желающих использовать под дымоходы каналы в домах. Они бывают большой высоты и узкого сечения, поэтому серьёзный камин редко подсоединяют к такому дымоходу.


Причины влияющие на тягу:


  • Температура отходящих дымовых газов. Чем выше температура, тем скорее устремляются дымовые газы вверх, возникает большая тяга.

  • Прогреваемость дымохода. Чем быстрее прогревается дымоход, тем быстрее нормализуется плохая тяга.

  • Степень шероховатости дымохода, внутренних стенок. Шероховатые стенки тягу снижают, при гладких стенках тяга лучше.

  • Форма сечения дымохода. Круглое сечение – это образец; овальное, прямоугольное и так далее. Чем замысловатее форма, тем это сильнее влияет на тягу, снижая ее.

  • Важно отметить,что влияет и соотношение размеров топки, диаметра выходного патрубка и диаметра дымоходной трубы. При избыточной высоте проектируемого дымохода, следует подумать о том, чтобы уменьшить сечение дымохода в среднем на 10%. На топку, на дымовой патрубок, установить переходник (например с 200-го диаметра на 180-й) и саму трубу брать 180-ую. Это допускается производителями. Если для примера говорить о «EdilKamin», видно, что он расписывает в инструкциях к топкам, какого диаметра брать дымоход в зависимости от высоты.


Например:


  • высота до 3 м – диаметр 250,

  • высота от 3 м до 5 м – 200,

  • высота от 5 м и выше – 180 или 160. Строгие рекомендации.



Другие производители (как пример, фирма Supra) допускают, что возможны изменения. Некоторые вовсе не допускают. Поэтому руководствуясь инструкциями, не стоит забывать и о происходящих в дымоходе процессах.


Как измеряется тяга?


Вначале затопите печь или камин в доме. Топить не менее получаса, чтобы нормализовались процессы. Затем, проделав отверстие в трубе чуть выше дымового патрубка, вставьте туда специальный датчик депримометра и измерьте тягу. Проверьте, избыточна она или ее не хватает. Факторов, влияющих на тягу, много, рассмотрим еще несколько.


Роза ветров


Ситуация когда господствующие ветра задувают прямо в дымоход и снижают тягу либо разворачивают её. Дымоход ставят с наветренной стороны, конечно если определены направления ветров. Если дымоход расположен далеко от конька и ниже, нельзя использовать подветренную сторону. Многоэтажные дома и деревья тоже влияют на тягу. Для компенсации порывов ветра и неудачного расположения дымохода используют антиветровые дефлекторы. По нормативам дымоход выводится на полметра выше конька. Если расстояние от конька 1,5 м — 3 м, то выводится в один уровень с коньком. Если расстояние свыше 3-х метров, то дальше действуют по формуле: от горизонтали, проведенной от конька, 10 градусов вниз. На практике дымоход делают выше конька, либо в один уровень с коньком. Важно использовать один дымоход для одной печи в доме.



Обратная тяга в дымоходе – причины, что делать?

Содержание:

Установив газовый отопительный прибор или очаг на твердом топливе, и соорудив дымоход, нужно быть готовым к тому, что однажды придется столкнуться с явлением обратной тяги. Обратная тяга в дымоходе – что делать рассмотрим в этой статье.

Откуда берется тяга

«Мы все учились понемногу…» Кто учился, тот знает, что движение воздуха обусловлено перепадами атмосферного давления, вызванного разностью температур. Тяга – это и есть разрежение, т. е. понижение давления воздуха, так как плотность теплого воздуха меньше плотности холодного. Что собственно и способствует движению воздушных потоков.

Данное явление имеет одинаковое действие как в окружающей среде, так и в рукотворных произведениях человечества. Например, для естественной вентиляции зданий.

Поскольку все функционирующие сооружения не герметичны, то возникающее разрежение за счет разницы температур воздуха внутри и снаружи, способствует вытеснению теплого и поступлению холодного. Для усиления эффекта обустраиваются вентиляционные каналы.

Тот же принцип используется в дымоходах, но здесь он проявляется ярче в силу образования продуктов сжигания, у которых температура значительно выше наружной.

Тягу в дымоходе можно измерить с помощью приборов или вычислить по формуле. Но это для специалистов. В быту мы определяем только наличие тяги.

Еще желательно знать, сколько убыло воздуха, вызванного тягой. Ведь какой объем удалился из помещения, такой должен и поступить. Такое правило позволяет осуществлять нормальную работу отопительных систем. Более того, можно регулировать тягу, тем самым повысив качество обогрева жилья и снизив затраты на отопление.

Определяем тягу

Исходя из опыта, знаем: перед отопительным сезоном нужно обязательно проверить тягу. Зажигаем спичку, подносим к топке и следим за пламенем: его отклонение подскажет направление тяги.

Если пламя горит ровно, значит, тяги нет.

В газоходах определение тяги своими руками происходит по той же схеме, только спичку гасим и подносим к очистному люку: дым укажет искомое направление. Еще для таких манипуляций можно использовать полоску тонкой бумаги.

Факторы тяги

На силу тяги влияет конструкция дымохода, поэтому внося изменения в конструкцию, можно добиться регулирование тяги. Разумеется, эти изменения вносятся на стадии проектирования или строительства. Это касается размещения дымохода – внутренний или наружный; материала; формы – круглая, квадратная или прямоугольная; сечения; протяженности горизонтальных участков. А вот высоту, дополнительное утепление, специальные приспособления можно изменить при неблагоприятных показателях тяги.

Есть еще группа факторов, на которые можно повлиять. Это относится к средней температуре в помещениях, время нахождения проживающих в доме, наличие приборов, потребляющих кислород – плита, утюг, калорифер, регулярность проветривания помещений.

И только на окружающую среду нет управы: ветер, атмосферное давление, температура, влажность, осадки. Но ей можно противостоять.

Причины обратной тяги

Ответ на вопрос, почему в дымоходе обратная тяга теперь становится очевидным. В природе много факторов, влияющих на силу разрежения. И всегда может наступить момент образования обратной тяги. Поскольку этот эффект является следствием, то необходимо найти причины обратной тяги в дымоходе.

  1. В первую очередь, это обусловлено конструкцией дымохода и схемой дымоотвода
  2. Несоблюдение правил монтажа отопительного прибора
  3. Неправильное применение строительных материалов
  4. Засорение дымохода
  5. Высота дымохода
  6. Нарушение естественной вентиляции
  7. Неблагоприятные погодные условия

Зная причины, не достаточно сказать, почему обратная тяга в дымоходе? Нужно знать, что ее спровоцировало. Первым делом для этого необходим визуальный осмотр дымоотводного канала.

Неувязки с конструкцией

Лучший дымоход – это прямой дымоход. Наличие горизонтальных и наклонных участков уменьшают тягу и благоприятствуют скоплению сажи.

Расположение дымохода у наружной стены сопряжено с более медленным прогревом, зато продукты сгорания будут охлаждаться быстрее, что приведет к образованию конденсата и уменьшению тяги. При морозах конденсат обычно замерзает.

Имеет значение форма дымохода. Круглая дымовая труба лучше квадратной. В прямоугольном дымоходе создается наибольшее сопротивление для продуктов сжигания.

Неправильный монтаж отопительного прибора

Для каждого типа отопительных приборов разработаны нормы установки, правила подключения к дымоходу, параметры показателей технических характеристик. От соблюдения соответствия параметров дымохода указанным характеристикам зависит тяга и эффективность работы отопительного прибора при горении и в состоянии естественной вентиляции.

Чем выше температура продуктов сжигания, тем сильнее тяга и тем больший объем воздуха нужен для горения. При недостатке или отсутствии подачи воздуха отопительный прибор будет забирать его из помещения, способствуя обратной тяги в дымоходе.

В отопительных приборах на твердом топливе с открытой топкой для предотвращения обратной тяги используют каминный зуб – уступ между топкой и дымосборником.

Выбор материалов

Каждый вид отопительных агрегатов лучше работает на определенных дымоходах. Для каминов и печей на твердом топливе годятся кирпичные и керамические дымоходы. Для газовых приборов подходят металлические дымоходы.

Дымоход из металла отлично работает в нагревшемся состоянии, но быстро становится холодным, создавая предпосылки для образования конденсата. Каменные и керамические дымоходы прогреваются медленно и медленно остывают, поддерживая тепло и тягу.

Внутренняя поверхность дымохода должна быть ровной. Выступающие кирпичи или раствор служат местом накопления сажи.

Дымоход или мусоросборник

Есть несколько причин засорения дымовых путей: отслоение штукатурки или выпадение кирпичей; попадание посторонних предметов, включая птиц; наслоение сажи. Состояние дымовых каналов надо проверять в начале отопительного сезона и при ухудшении тяги. Можно это делать с крыши через верх. А можно снизу, просунув зеркало в очистной люк.

Выше высоты

Дымоход должен иметь такую высоту, которая обеспечит оптимальные условия для создания хорошей тяги. Такая высота составляет не менее 5 м. Увеличение высоты увеличивает разрежение. Для отопительных приборов на твердом топливе это критично, потому что тепло будет «вылетать в трубу», к тому же увеличится потребление воздуха для горения. По высоте дымоход должен быть не ниже вентиляционного канала.

Дымоход должен располагаться выше конька крыши на полметра при удаленности от него до 1,5 м. При увеличении расстояния до 3 м дымоход не должен быть ниже конька. Кроме того, влияние будут оказывать стоящие рядом деревья и более высокие здания.

Нарушение естественной вентиляции

Постоянный отток воздуха по вентиляционному каналу и сжигаемый отопительным прибором кислород должны возмещаться через окна и двери. Если они герметичны, то приток воздуха будет затруднен, создавая разрежение. Достаточно открыть форточку для восстановления равновесия.

Внимание: При установке металлопластиковых окон для улучшения притока воздуха нужно смонтировать клапаны вентиляции.

На естественную вентиляцию будет влиять наличие кондиционера и кухонной вытяжки. Компенсировать потерю воздуха поможет устройство приточной вентиляции.

Устранение обратной тяги

В некоторых случаях, когда обратная тяга в дымоходе – устранение можно провести своими руками.

  • Это касается прочистки дымохода от сажи и удаление посторонних предметов. Понадобится ерш и гиря с тросом.
  • При недостатке воздуха нужно открыть окно на 10 минут для проветривания.
  • Дымоходы в наружной стене или выносные нуждаются в утеплении.
  • Иногда в сырую погоду или после длительного перерыва в работе отопительного прибора достаточно сжечь в топке кусок газеты для возобновления тяги.

Хорошим средством, исключающим возможность обратной тяги, является использование различных приспособлений. Это могут быть шиберные задвижки, дефлекторы (на фото), дымоходные флюгеры, дымовые вентиляторы.

Дефлектор всегда доступен в продаже. Цена колеблется от 550 до 3800 р. Производителем предоставляется инструкция по применению.

Безопасная и эффективная работа отопительных агрегатов возможна при наличии тяги в дымоходе. При первых признаках образования обратной тяги необходимо проверить дымоход и вентиляционные каналы. Поступление продуктов сгорания в дом чревато для здоровья и может угрожать жизни людей.

методы борьбы с обратной тягой

Большинство отопительных приборов не могут нормально функционировать без грамотно обустроенного дымохода. Его нормальная работа предполагает обеспечение достаточной тяги. Она образуется в дымоотводящем канале из-за разностей температур и плотностей дыма и воздуха. Этот параметр – один из важнейших, он определяет эффективность оборудования. Недостаточная, а тем более обратная тяга в дымоходе не дает токсичным продуктам сгорания выходить в атмосферу. Они поступают в жилое помещение, что опасно для здоровья людей и не соответствует противопожарным нормам.

Причины появления обратной тяги

Тяга, удаляющая дым от работающего отопительного прибора, считается достаточной, если ее значения находятся в пределах от 10 до 20 Па. При меньших показателях газы будут поступать в комнату. Появление обратной тяги связано с несколькими причинами:

  • Дефект конструкции. В его основе чаще всего лежит неверно рассчитанное соотношение между топкой и диаметром или высотой дымохода.
  • Недостаточная высота дымоотвода, что приводит к образованию небольшой разницы в давлении и, соответственно, недостаточной тяге.
  • Экстремальные климатические условия: туман или дождь, повышенная влажность, сильный ветер, высокая температура воздуха.
  • Большое количество узких дымооборотов, которые задерживают газы внутри сооружения.
  • Конек крыши расположен выше уровня дымоотводящего канала. Определенное направление ветра в таком случае даст резкое «опрокидывание» тяги.
  • Большее по высоте здание или другое сооружение, расположенное неподалеку от трубы, образует так называемую зону ветрового подпора, которая препятствует нормальной тяге.
  • Недостаток приточного воздуха и сложности с внутренней вентиляцией.

Мастера предлагают в первую очередь обращать внимание именно на эти факторы, поскольку именно они чаще всего становятся причинами проблемы. Хотя в некоторых случаях могут возникнуть и другие повреждения. А возможно вам всего лишь нужно прочистить засорившийся дымоотводящий канал.

Статья в тему: Как прочистить дымоход: обзор лучших 3-х способов очистки дымоотвода от сажи

Какими способами можно усилить тягу?

Начинать работы следует с определения тяги в дымоотводящем канале. В идеале это можно сделать с помощью специального прибора. Наиболее доступный из них – анемометр. Устройство позволяет замерить тягу при условии, что скорость воздушного потока больше 1 м/с. Меньшие значения он, скорее всего, не определит. Однако нужно учитывать, что если проводить замеры в межсезонье, когда разница температур между помещением и улицей минимальна и воздушные потоки практически отсутствуют, анемометр выдаст недостоверную информацию. Для точных замеров используются высокочувствительные приборы, с которыми работают специалисты.

Можно попытаться оценить тягу с помощью народных способов. Самый простой и банальный – визуальный. Если в помещении заметен дым, значит тяга отсутствует. Так же можно проанализировать цвет пламени. Белые оттенки и гул свидетельствуют о чрезмерной тяге, темные апельсиновые оттенки – о недостаточной. Золотисто-желтые тона пламени – признак нормальной тяги. Еще один визуальный метод – оценка отклонения пламени горящей спички, дыма от сигареты или тонкого листа бумаги, поднесенных к дымоходу. Зеркальце, установленное в дымовом капюшоне, и обращенное в сторону дымового канала не должно запотевать. Конденсат на стекле – сигнал о проблемах с дымоудалением.

Отклоняющееся в сторону дымохода пламя свечи наглядно свидетельствует о наличии хотя бы небольшой тяги. Точные значения может определить только специальный прибор

Если были выявлены проблемы с отводом дыма, помочь может установка различных вариантов усилителей тяги в дымоходе.

Способ #1 — установка дефлектора

Данное аэродинамическое устройство усиливает тягу в дымоотводящем канале за счет отклонения потоков воздуха. В работе прибора используется эффект падения давления в момент обтекания воздухом препятствий. Выпускаются различные модели дефлекторов. Их подбирают по значениям ветровой нагрузки и диаметру дымохода. Эффективность устройств увеличивается в ветреную погоду. При отсутствии ветра они практически бесполезны и даже ухудшают тягу.

Дефлектор отклоняет воздушные потоки и за счет этого усиливает тягу в дымоходе. Существует множество моделей этого устройства

При выборе прибора следует отдавать предпочтение вариантам, выполненным из нержавейки. Они устойчивы к коррозии, высоким температурам и более долговечны.

Способ #2 — монтаж стабилизатора

Устройство представляет собой расширение в виде зонтика на дымовой трубе. Снизу предполагается открытый участок для беспрепятственного доступа воздуха. Особая конструкция стабилизаторов тяги дымохода позволяет осуществлять полный контроль уровня воздушного потока.

Под колпак зонтика может быть установлен датчик, регистрирующий температуру поднимающихся газов. При ухудшении тяги скапливающиеся продукты сгорания будут нагревать термодатчик, и он сработает.

Схема для самостоятельного изготовления стабилизатора (d — диаметр, от него рассчитываются все остальные детали)

Способ #3 — увеличение высоты дымового канала

Наиболее простой способ, как существенно увеличить тягу в дымоходе – добавить высоту трубы. При этом следует руководствоваться здравым смыслом. Принято считать, что оптимальные размеры дымового канала составляют порядка 5-6 м от верхней части трубы до колосниковой решетки. Этими параметрами и нужно руководствоваться. Кроме того нужно учитывать, что снижают тягу наклонные и горизонтальные участки дымоотвода, их лучше всего избегать.

Способ #4 — использование ротационных турбин

Устройство усиливает тягу за счет использования энергии ветра в турбине, установленной над оголовком дымоотвода. Турбинная насадка вращается всегда в одном направлении и создает разрежение над дымовым каналом. Кроме того конструкция прибора защищает трубу от осадков и возможности попадания внутрь мусора. Недостатком устройства можно считать невозможность его функционирования в безветренную погоду. Кроме того в сезон, когда отопление отключено, турбина продолжает работать и может создавать повышенную тягу.

Эффективность и безопасность работы отопительных приборов во многом зависит от тяги в дымоотводящем канале. При первых признаках проблем следует проверить, почему в дымоходе нет тяги или она недостаточна, и сразу же устранить неисправности. Проникновение угарного газа в помещение чрезвычайно опасно для проживающих здесь людей. Ремонтные работы можно выполнить самостоятельно или пригласить специалистов, которые гарантировано восстановят тягу и сделают эксплуатацию отопительного прибора совершенно безопасной.

Вращающаяся турбинная насадка создает разрежение над дымоотводящим каналом, что усиливает тягу. Кроме этого устройство предотвращает попадание осадков и мусора внутрь дымохода

Видео — самодельный регулятор тяги

Напоследок мы хотим предложить вам к просмотру видео, в котором рассказывается, как самостоятельно сделать ручной регулятор тяги в виде дополнительного дымоходного звена:

Забился дымоход или плохая тяга в печи. В чем причина и что делать?

Плохая тяга в печи, дым идет в комнату, а не в дымоход, в трубе быстро накапливается сажа, пламя разгорается и быстро тухнет — каждый, у кого есть печь, встречался с этими проблемами. Можно ли решить эти задачи самостоятельно, не прибегая к помощи профессионалов, давайте разберемся вместе.

Тяга — это естественное и направленное движение воздушных масс в дымоходе вследствие конвекционных потоков, другими словами — теплый воздух расширяется и становится легче, поднимается вверх, а на его место приходит холодный. Движение газов в дымоходе обусловлено также разницей давлений: в печи оно большое, а снаружи меньше и поэтому идет непрерывное выталкивание нагретого воздуха наружу.

Печники выделяют двенадцать основных проблем отсутствия тяги при эксплуатации печей. Основные проблемы отсутствия тяги в печи:

1. Длина трубы.

Технологически труба должна быть выше конька крыши на 50–70 см. Этого достаточно, чтобы вихревые потоки воздуха у конька крыши не создавали помех отводимым газам. Бывает так, что при сильном ветре завихряющийся от конька поток (турбулентность) по силе давления превосходит давление отводимого дыма и, как следствие, в трубе возникает обратная тяга.

2. На трубе нет ветрозащитного колпака.

Ситуация как и с коньком крыши: поток воздуха по силе давления превосходит силу давления отводимых газов и конвекционный поток не может выйти наружу полностью и часть дыма идет в помещение.


3. Негерметичность дымохода.

Бывает так, что из-за сезонных колебаний грунта (вспучивание почвы при замерзании) или иных причин печь смещается от первоначального положения и дымоход сдвигается. Из-за такого процесса возможны отсоединения частей дымохода, трещины в кладке и т. д. Эти проблемы приводят к разгерметизации дымохода в его технологической части и разницы давлений становится недостаточно для полноценного отвода газов. Кроме того, такая проблема чревата пожаром, так как отводимые газом искры не успевают остыть и, выходя наружу в неположенном месте, могут стать причиной возгорания.

4. Недостаточная герметичность внутренних дымоходов.

Прочистные дверцы, вентиляционные колодцы и конвекционные камеры выложены не по требованиям.

5. Недостаточная герметичность топочной дверцы.

Пламя формирует мощный конвекционный поток горячих газов и при растопке дыму проще выйти в комнату, чем в дымоход, поэтому необходимо топочную дверцу держать прикрытой максимально плотно.

6. Поддувало недостаточной длины.

Поддувало обеспечивает подачу необходимого количества кислорода для горения. Если оно маленькое, то процесс горения будет дефицитным и температура для формирования устойчивого конвекционного потока в трубе будет низкой. В этом случае потоку дыма проще выйти наружу через топочную дверцу или иные места печи прямо в помещение.

7. Засорены воздуховоды в печи.

Дымоходы внутри печи прочищаются редко. Обратите внимание на каждый поворот в кладке, в котором изменяется направление движения воздушного потока с отводимыми газами. Обычно именно на поворотах в результате завихрений потока скапливается сажа.

8. Образование смолистых (дегтярных) отложений в топке и дымоходе.

Этим «грешат» все печи медленного горения, если в них сжигаются березовые дрова или дрова с высоким содержанием смолы. Из-за недостаточной температуры горения смолистые и дегтярные соединения не выгорают полностью, а конденсируются на стенках.

9. Длительная пауза в эксплуатации печи.

Летом, когда на улице тепло, отопительная печь простаивает, вследствие чего в дымоходах накапливается влага. При растопке печи она испаряется и на некоторое время образуются более плотные и вязкие слои воздуха, которые мешают отводу газов наружу через трубу (так называемые воздушные пробки).

10. Не создается устойчивая тяга вследствие малого объема топочной камеры.

Такое часто случается у фабричных печей малой мощности. Длина дымохода оказывается большая для того, чтобы конвекционный поток протолкнул воздушную подушку в дымоходе. Аналогичная ситуация, когда в топку встроен теплообменник отопительной системы дома. В этом случае объем топки необходимо закладывать на 25% больше, чем обычно для создании устойчивой тяги в дымоходе.

11. Малый или большой объем дымохода.

По сути, явление отвода дыма через трубу похоже на реактивное движение газов. Если дымоход узкий, то внутри него невозможно создать устойчивое и направленное движение потока, поэтому порыв ветра или изменение силы горения в топке может привести к тому, что внутри канала дымохода образуется зона обратного давления. Аналогичная ситуация и с большим сечением дымохода.

12. Много устройств объединены в один дымоход.

Бывает так, что при строительстве барбекю на один дымоход пристраивают печь с варочной поверхностью, мангал, коптильню и камин. Как следствие, пропускная способность дымохода не выдерживает такой нагрузки и «забивается».

Народные хитрости и традиции чистки дымоходов.

Рано или поздно печь и ее дымоход приходится чистить. Если воздуховоды внутри печи можно с легкостью прочистить длинным совком и жестким веником, то вот длинные трубы вычистить бывает практически невозможно, однако за сотни лет эксплуатации печей во многих уголках мира появились свои хитрости чистки с минимальными затратами.

Так, например, в Сибири дымоходы и трубы прочищают, сжигая в печи свеженаколотые дрова свежеспиленной осины. Влага при сжигании дров испаряется, затем она конденсируется на саже, та увеличивает свой вес и осыпается в места, из которых затем счищается. Применять такой способ рекомендуется не чаще одного раза за сезон.

У поморов был такой способ чистки дымоходов (не повторять — это жестокое обращение с животными) — к кошке привязывают длинную веревку и затем бросают ее в трубу (печь, естественно, остывшая и не топится). Животное вынуждено бежать вниз к дверце топки, где ее ждут хозяева. К тому концу веревки, что остался на крыше у трубы, привязывают веник, а за тот конец, который сняли с кошки, тянут веревку. Жесткий веник, проходя сквозь дымоход, сдирает всю находящуюся в нем сажу.

В Беларуси есть свой способ чистить сажу в дымоходах — это бросить на горячие угли картофельные очистки. Органические соединения картофеля, взаимодействуя с сажей, активно разрушают ее и, если смотреть на этот процесс с улицы, то видно, как из трубы вылетают белесые хлопья. Уровень отложений сажи от такой процедуры уменьшается на 1/3.

В Украине существует народный способ чистки дымоходов — бросать в огонь поваренную соль. Действительно, после такой процедуры количество сажи в дымоходе становится значительно меньше.

И, конечно, самым действенным способом очистки труб является использование длинной специальной щетки (ерша), которая, обладая определенной жесткостью, соскребает отложения сажи на стенках дымоходов.



Отсутствие тяги в печи, возможные причины и способы решения проблемы — Теплодар

Проблему отсутствия тяги в печи следует решать как можно быстрее. Угарные газы, образующиеся после переработки топлива, очень вредны для здоровья, поэтому важно, чтобы они сразу же выводились наружу через дымоход. Если при открытой печной дверце значительный объем дыма сразу же оказывается в помещении, вы столкнулись с проблемой плохой тяги в банной печи. О ней же свидетельствует толстый слой копоти, образующийся на стеклянной части дверцы.


Содержание:

  1. Проверяем наличие тяги
  2. В чем причины плохой тяги
  3. Как увеличить тягу в печи в бане

Чтобы отработанные газы и содержащиеся в них вредные вещества не попадали в помещение, дымоход должен иметь постоянную хорошую тягу. Только она может обеспечить стопроцентный отвод дыма на улицу.

Предлагаем вам разобраться, как восстановить тягу в металлической печи.


Проблему отсутствия тяги в печи следует решать как можно быстрее, так как угарные газы, образующиеся после переработки топлива, очень вредны для здоровья.

Проверяем наличие тяги

Измерить уровень тяги в печи можно с использованием особого приспособления — анемометра. Его основной недостаток состоит в том, что он работает корректно при одном условии: скорость воздушного потока должна достигать показателя 1 м/с или выше.

Как правило, анемометры применяют сотрудники газовых служб при оценке состояния дымоходов в зданиях жилого назначения. Приобретать такое оборудование для частного применения решится далеко не каждый — это будет, прямо скажем, очень невыгодно, поскольку его стоимость довольна высока.

Есть ряд в разы более простых и доступных способов, позволяющих точно определить наличие/отсутствие тяги в дымоходе:

  1. Самый незамысловатый вариант — поднести ко входу в дымоход лист писчей бумаги. По степени его отклонения вы сможете судить о том, насколько велика тяга: чем дальше наклонилась бумага, тем мощнее поток воздуха. Также можно использовать зажженную спичку.

    В число признаков, заметных невооруженным глазом, входит выходящий из топки дым. О недостаточном дымоотведении также свидетельствуют красноватые полосы в пламени.

    И, напротив, признаком того, что дым выходит в нужном направлении, является его золотистый оттенок.

  2. Еще один способ распознать обратное движение дыма — разместить небольшое зеркало в дымоотводном капюшоне, там, где обычно находится датчик тяги.

    Поверните зеркальную поверхность в сторону канала, по которому идет выброс отработанных газов. Если зеркало запотело, значит, в печи есть проблемы с отведением дыма.


Самый незамысловатый вариант — поднести ко входу в дымоход лист писчей бумаги. Также можно использовать зажженную спичку.

Найти причину ухудшения тяги можно и таким образом: спустите с крыши по трубе металлический шар диаметром 100 мм до самого низа — он не должен встретить на своем пути никаких препятствий.

Следует помнить, что устойчивый запах дыма, пусть даже едва ощутимый, всегда сигнализирует о проблемах в работе дымохода.

В чем причины плохой тяги

Эта проблема может появиться у любых отопительных устройств. Ниже мы перечислим основные причины, по которым может пропасть тяга в печи.

Основная из них — слишком резкий нагрев и такое же быстрое охлаждение металлической поверхности печки. Горячий воздух поднимается вверх, а холодный, согласно законам физики, опускается вниз. Именно поэтому остывший дым движется в помещение, а не на улицу.

Среди других распространенных причин слабой тяги можно отметить:

  1. Загрязнение дымохода. Он может быть просто закопчен по причине непроизведенной вовремя очистки. Быстрое скопление копоти происходит и в тех случаях, когда шахта изготовлена из труб разного диаметра.
  2. Неточности в расчете. Иногда бывает так, что параметры топочной камеры и диаметр дымоотводной шахты не соответствуют друг другу: мощная печь выделяет значительный объем дымовых газов, а слишком узкий канал просто не справляется с их удалением. В результате таких конструкционных ошибок формируется обратная тяга.
  3. Недостаточная длина дымохода. Эта ошибка проектирования приводит к тому, что в трубе дымохода не формируется необходимая разница в давлении, в результате чего дым не может подняться вверх. Оптимальная протяженность трубы — не менее 5 метров.
  4. Труба в зоне ветрового подпора. Если недалеко от бани располагается высокое здание, оно будет препятствовать образованию потока воздуха той мощности, которая способна обеспечить полноценную тягу дыма из трубы.
  5. Отсутствие в помещении полноценного воздухообмена или некорректная работа системы приточной вентиляции. Так, объем приточного воздуха оказывается недостаточным и, как следствие, в отопительной системе появляются сложности с дымоотведением.

Наряду с вышеперечисленными причинами ухудшение тяги может быть вызвано тем фактом, что конек располагается выше уровня дымоходной трубы. В этом случае при сильных порывах ветра на крыше образуются воздушные вихри, не позволяющие дыму покинуть канал.

Атмосферные показатели также оказывают непосредственное влияние на функционирование дымохода. Например, при повышенной влажности на улице отработанные газы будут спускаться обратно в помещение с каждым мощным порывом ветра.

Аналогичная ситуация возникает и тогда, когда температура в непротопленной бане ниже, чем за окном, и из-за несовпадения давлений дым движется обратно в помещение, а не наружу. Если вы не планируете банные процедуры, в этом случае можно просто как следует проветрить помещение.

Неправильно выбранное место установки дымохода также может стать причиной падения тяги. Если на пути дыма встречаются изгибы, наклонные участки, а также горизонтальные трубы, сила тяги будет снижаться в прямо пропорциональном соответствии. Более того, застаивающийся дым способствует скоплению значительного количества сажи и конденсата внутри трубы.

При обустройстве отопительной системы в бане дымоход рекомендуется располагать во внутренней части постройки. Это обеспечит качественный прогрев помещения и отличную тягу даже при низкой температуре воздуха на улице. Если же дымоход оборудовать вдоль наружной стены, на обогрев бани потребуется больше времени, а в самом канале может скапливаться конденсат.

Что касается формы трубы дымохода, то в идеале она должна быть круглой.


Если пути дымоотведения засорены сажей, для увеличения тяги рекомендуется их прочистить.

Как увеличить тягу в печи в бане

Как мы уже отметили ранее, причины для формирования обратной тяги очень разнообразны, поэтому для каждого отдельного случая существует свой путь решения проблемы.

Так, если пути дымоотведения засорены сажей, рекомендуется их прочистить. Более подробную информацию о том, как это правильно делать, вы можете найти в нашей статье «Чистка дымоходов каминов и печей».

Если проблема заключается в ошибке сборки или неправильной конструкции дымохода, то его следует полностью демонтировать, перебрать и установить заново с учетом вышеприведенных рекомендаций.

Также для нормализации тяги в трубе можно использовать и специальные комплектующие. Рассмотрим некоторые из них.


  1. Дефлектор. Приспособление фиксируется на верхнем секторе трубы и способствует ускорению движения газа, скопившегося в дымоотводной шахте.

    Устройства данного типа выполняют сразу несколько функций:

    • защищают дымоходный канал от попадания дождевой влаги, снега и мелкого мусора;
    • ускоряют движение продуктов сгорания топлива на улицу;
    • гасят искры при неполном прогорании дров или угля.

    При перемещении по сужающейся шахте поток дыма ускоряется, а давление, оказываемое на стенки дымоотводного канала, снижается. Таким образом создается зона разрежения.

    Дефлектор, зафиксированный на вершине дымохода, формирует именно такую зону разрежения, которая свойственна сужающимся частям канала. Отработанные продукты горения устремляются в разреженную зону, то есть в устье трубы, и под действием ветра, усиливающего естественную тягу, выводятся наружу.

    Если тяги в банной печи нет совсем или она очень слабая, даже самый простой дефлектор повышает эффективность дымоотведения на 20%.

    Самые дорогие модели такого оборудования изготавливают из меди. Более дешевые дефлекторы могут быть выполнены из керамики, пластика, нержавейки, алюминия или оцинкованного металла. Наибольшим интересом со стороны покупателей пользуются алюминиевые и стальные модели.

    Несмотря на стандартный набор функций, дефлекторы отличаются друг от друга внешним видом, внутренней конструкцией и уровнем чувствительности к потокам воздуха.

    Купить дефлекторы и дефлекторы-заглушки различного диаметра (115,150, 200, 280 мм) можно в интернет-магазине «Теплодар».


  2. Шибер. Это специально сконструированная заслонка, посредством которой можно регулировать уровень тяги дыма. Она фиксируется на первом неутепленном метре дымоотводной трубы.

    Устройство выполняет следующие функции:

    • При помощи этого незамысловатого приспособления вы можете перекрыть трубу после сгорания топлива. Это позволяет надолго сохранить тепло в печи.
    • Шибер также применяется для изменения диаметра дымохода с целью регулирования уровня тяги.
    • Такая заслонка позволяет следить за качеством сгорания топлива.

    Шиберы изготавливают из нержавеющей стали толщиной 1 мм. Их гладкая поверхность легко очищается от сажи. Такие заслонки прочны и долговечны, также они отличаются небольшим показателем термического расширения и выдерживают нагрев до 900°C.

    В интернет-магазине «Теплодар» представлены две модификации шиберов:

    • горизонтальный,
    • поворотный.

    Поворотное устройство закрепляется на вращающейся оси, расположенной внутри дымовой трубы или патрубка.


  3. Стабилизатор работы дымохода. Механизмы этого типа называют также прерывателями. Они обеспечивают регулярный и строго дозированный приток воздуха в трубу дымохода, оптимизируя функционирование всей системы. Предусмотренная в конструкции устройства предохранительная заслонка нужна для предотвращения образования чрезмерно высокого давления в печи.

    Для производства стабилизаторов используется высокопрочная нержавеющая сталь. Устройства способны выдержать воздействие температуры до 500°C.

    Прерыватели работают следующим образом: они автоматически подают холодный воздух в трубу дымохода, за счет чего температура и скорость движения горячих газов внутри трубы падают, а скорость сжигания топлива увеличивается.

    Чаще всего прерыватели устанавливают на дымоходную трубу. Между устройством и печью необходимо выдержать расстояние не менее 0,5 метра. Для корректного функционирования прерывателя его очень нежелательно тревожить, поэтому важно, чтобы он располагался внутри помещения бани, поскольку атмосферные явления могут легко расстроить его работу.

    Также для того, чтобы нормализовать и увеличить тягу в дымоходе, можно сделать трубу более длинной и проложить ее максимально прямо. Изгибы и острые углы шахты способствуют увеличению кавитации.

Если у вас не получается устранить явление опрокидывания тяги самостоятельно, просто позвоните в компанию «Теплодар»: наши технические специалисты охотно сориентируют вас, что делать, когда нет тяги в металлической печи в бане, почему это происходит, и как можно исправить ситуацию.


Тяга и причины ее возникновения

Во время топки печи происходит непрерывный приток свежего воздуха в топливник к сжигаемому топливу. Продукты сгорания в виде дыма продвигаются по всем оборотам печи, попадают в дымовую трубу и через нее уходят в атмосферу. Это продвижение воздуха и дымовых газов происходит за счет силы, которую называют «тягой». Тяга образуется за счет весовой разности между наружным воздухом и дымовыми газами. Окружающий нас воздух, как всякое физическое тело, имеет свой определенный вес. Величина веса воздуха (или газов) зависит от того, какую температуру они имеют. Так вес 1 м3 воздуха при температуре 0° равен 1,293 кг. При нагревании воздух расширяется, становится менее плотным и уменьшает свой вес. При температуре в 100° вес 1 воздуха составляет всего 0,947 кг. При охлаждении воздух, становясь более плодным, увеличивает свой вес.

При температуре—15° он весит 1,37 кг. Понятно, что нагретый воздух, как более легкий, стремится подняться вверх, а холодный, т. е. более тяжелый, опускается вниз. Сжигая в топливнике печи какое-либо топливо, мы получаем нагретые дымовые газы. Дымовые газы, как более легкие, стремятся подняться вверх — в дымообороты и далее в дымовую трубу, а затем в атмосферу. На место поднявшихся газов в печь поступает свежий воздух, который, в свою очередь, превращается в процессе горения в дымовые газы и, нагретый снова, уходит в трубу.

На рис. 66 изображена схема движения газов в дымовой трубе. Дымовая труба заполнена горячими газами на всю свою высоту. Через топочное отверстие з печь поступает воздух из комнаты, сравнительно низкой температуры. Если мысленно представить себе, что топочное отверстие закрыто крышкой, то давление по обе ее стороны будет неодинаково. Очевидно, что давление слева будет сильнее, поскольку вес столба воздуха будет больше веса столба газов, и движение воздуха и газов пойдет слева направо.

Чем больше будет высота сравниваемых столбов и чем больше будет разница в температурах газов и воздуха, тем больше будет разница в весах сравниваемых столбов, т. е. тем больше будет сила тяги. Таким образом на силу тяги влияет высота дымовой трубы и температура отходящих газов. Поэтому в нижних этажах здания тяга дымовых труб сильнее, чем в верхних или в одноэтажных. Зимой при низкой температуре воздуха тяга сильнее, чем осенью. Кухонные плиты летом дымят при розжиге, чего не бывает зимой.

Во время топки печи происходит непрерывный приток свежего воздуха в топливник к сжигаемому топливу. Продукты сгорания в виде дыма продвигаются по всем оборотам печи, попадают в дымовую трубу и через нее уходят в атмосферу. Это продвижение воздуха и дымовых газов происходит за счет силы, которую называют «тягой». Тяга образуется за счет весовой разности между наружным воздухом и дымовыми газами. Окружающий нас воздух, как всякое физическое тело, имеет свой определенный вес.

Величина веса воздуха (или газов) зависит от того, какую температуру они имеют. Так вес 1 м3 воздуха при температуре 0° равен 1,293 кг. При нагревании воздух расширяется, становится менее плотным и уменьшает свой вес. При температуре в 100° вес 1 воздуха составляет всего 0,947 кг. При охлаждении воздух, становясь более плодным, увеличивает свой вес.

При температуре — 15° он весит 1,37 кг. Понятно, что нагретый воздух, как более легкий, стремится подняться вверх, а холодный, т. е. более тяжелый, опускается вниз. Сжигая в топливнике печи какое-либо топливо, мы получаем нагретые дымовые газы. Дымовые газы, как более легкие, стремятся подняться вверх — в дымообороты и далее в дымовую трубу, а затем в атмосферу. На место поднявшихся газов в печь поступает свежий воздух, который, в свою очередь, превращается в процессе горения в дымовые газы и, нагретый снова, уходит в трубу.



Рис. 66. Схема работы дымовой трубы:1 — печь; 2 — дымовая

На рис. 66 изображена схема движения газов в дымовой трубе. Дымовая труба заполнена горячими газами на всю свою высоту. Через топочное отверстие з печь поступает воздух из комнаты, сравнительно низкой температуры. Если мысленно представить себе, что топочное отверстие закрыто крышкой, то давление по обе ее стороны будет неодинаково. Очевидно, что давление слева будет сильнее, поскольку вес столба воздуха будет больше веса столба газов, и движение воздуха и газов пойдет слева направо.

Чем больше будет высота сравниваемых столбов и чем больше будет разница в температурах газов и воздуха, тем больше будет разница в весах сравниваемых столбов, т. е. тем больше будет сила тяги. Таким образом на силу тяги влияет высота дымовой трубы и температура отходящих газов. Поэтому в нижних этажах здания тяга дымовых труб сильнее, чем в верхних или в одноэтажных. Зимой при низкой температуре воздуха тяга сильнее, чем осенью. Кухонные плиты летом дымят при розжиге, чего не бывает зимой.

Тяга в дымоходе полезная информация от производителя




   Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Тяга – направленный поток дымовых газов и воздуха в вытяжной конструкции, она необходима для поддержания процесса горения.



Факторы, влияющие на тягу:



  • Температура отходящих дымовых газов. Чем выше температура, тем скорее устремляются дымовые газы вверх, возникает большая тяга.
  • Прогреваемость дымохода. Чем быстрее прогревается дымоход, тем быстрее нормализуется тяга.
  • Степень шероховатости дымохода, внутренних стенок. Шероховатые стенки тягу снижают, при гладких стенках тяга лучше.
  • Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
  • Форма сечения дымохода. Круглое сечение – это образец; овальное, прямоугольное и так далее. Чем замысловатее форма, тем это сильнее влияет на тягу, снижая ее.
  • Важно отметить,что влияет и соотношение размеров топки, диаметра выходного патрубка и диаметра дымоходной трубы. При избыточной высоте проектируемого дымохода, следует подумать о том, чтобы уменьшить сечение дымохода в среднем на 10%.

   Также существует обратная тяга, это ситуация, когда поток дымовых газов или воздуха не удаляется в дымоход, а возвращается из камина в помещение.


Причины обратной тяги:

  • Дефект конструкции. В его основе чаще всего лежит неверно рассчитанное соотношение между топкой и диаметром или высотой дымохода.
  • Недостаточная высота дымоотвода, что приводит к образованию небольшой разницы в давлении.
  • Экстремальные климатические условия: туман или дождь, повышенная влажность, сильный ветер, высокая температура воздуха.
  • Большое количество узких дымооборотов, которые задерживают газы внутри сооружения.
  • Конек крыши расположен выше уровня дымоотводящего канала. Определенное направление ветра в таком случае даст резкое «опрокидывание» тяги.
  • Большее по высоте здание или другое сооружение, расположенное неподалеку от трубы, образует так называемую зону ветрового подпора, которая препятствует нормальной тяге. Недостаток приточного воздуха и сложности с внутренней вентиляцией.
  • Отсутствие завершающего элемента в дымоходе (зонт, оголовок с ветрозащитой)

   Как видим, причины плохой или обратной тяги могут быть самыми разнообразными, а от них напрямую зависит и способ решения проблемы. Мы настоятельно рекомендуем вам следить за работоспособностью отопительного прибора и при обнаружении малейшей неисправности немедленно принимать меры по ее устранению.

   Звоните: 8-861-37-5-777-6

проблем с вытяжкой, которые обнаруживаются в 3 различных типах дымоходов

Все типы дымоходов выполняют одинаковую работу по отведению дымовых газов от пожаров на твердом топливе на улицу, хотя несколько факторов определяют, насколько эффективно работает дымоход. Тип используемого вами прибора в первую очередь определяет, какой тип дымохода потребуется для вашего дома. Хотя существует гораздо больше вариантов дизайна дымоходов, существует всего три основных типа дымоходов.

Факторы, влияющие на работу дымохода

Тяга дымохода — это то, что в первую очередь определяет, правильно ли работает дымоход.Факторы, которые обычно влияют на тягу, включают размер дымохода, давление воздуха, высоту дымохода и засорение дымохода.

Первые три из четырех несколько сложны, и ниже приводится некоторая основная информация:

Размер дымохода

Размер дымохода имеет решающее значение для правильной работы твердотопливного отопительного прибора. Для определения правильного размера дымохода можно использовать уравнение. По сути, измерения ширины проема камина, высоты проема и точки пересечения этих двух измерений вместе с высотой измерения линии пересечения определяют размер дымохода в единой таблице размеров для установок камина и дымохода.

Давление воздуха

Многие новые дома удивительно герметичны. В результате в дымоходе часто не хватает воздуха, необходимого для правильной тяги в дымоходе. Изменяющееся давление воздуха в доме может вызвать «эффект стека», который также может отрицательно повлиять на тягу.

Высота дымохода

Существует также формула для определения высоты дымохода для обеспечения правильной тяги. Частью этой формулы, например, является то, что от дна костровой ямы до верха дымохода должно быть не менее 15 футов.

Засорение дымохода

Наконец, засорение дымохода повлияет на тягу. Скопление креозота в дымоходе может вызвать засорение дымохода. Животные и мусор, такие как листья или испорченная кладка, также могут стать препятствием, снижающим эффективность тяги в дымоходе. Важно установить заглушку дымохода по разным причинам, в том числе для предотвращения засорения тварью, ищущей тепла, и мусором снаружи.

Типы дымоходов

Кладка дымохода

Обычно дымоход из каменной кладки строится с дымоходом из глиняной плитки.Дымоход подключается к камину, отопительной печи или топке. Кирпич, камень и цементные блоки — стандартные материалы, используемые для кладки дымоходов, которые обычно служат не менее века. Однако раствор, используемый между кладкой, прослужит только около четверти этого срока.

После того, как строительный раствор начинает разрушаться, обычно максимум через 25 лет, можно использовать процедуру, известную как «tuckpointing» или «repointing», для замены строительного раствора и восстановления структурной целостности дымохода. Если раствор выходит из строя и пропускает воду в кладку, или если влага попадает в кладку другими способами, требуется ремонт дымохода.Без ремонта поврежденной водой кладки дымоход начнет наклоняться и может обрушиться.

Металлический дымоход на крыше

Сборные камины широко используются в современных домах и являются надстройками в уже существующих домах. Базовый уровень сборного дымохода включает в себя металлическую трубу, которая проходит мимо линии крыши, выделяя газы так же, как и каменный дымоход. Вкладыш дымохода не требуется. Конкретный дымоход изготавливается так, чтобы он соответствовал согласованному устройству, и следование инструкциям производителя гарантирует, что правильный дымоход будет установлен.Для безопасного использования сборного камина и металлического дымохода лучше всего спланировать профессиональную установку.

Дымоход с металлическим дымоходом

Некоторые металлические дымоходы также известны как «стержневые дымоходы», и для их безопасной эксплуатации требуется дополнительная функция. Эти металлические дымоходы окружены заглушкой для дымохода. Покрытие чейза часто делают из сайдинга. Однако он может быть построен из настоящего или искусственного кирпича или любого другого материала, одобренного для этой цели.Декоративный кожух дымохода полностью закроет металлический дымоход, что повысит его эстетическую ценность.

Свяжитесь с компанией Chimney Saver Solutions

По вопросам установки дымохода, осмотра дымохода, чистки дымохода и ремонта дымохода обращайтесь к сертифицированным специалистам Chimney Saver Solutions, самой уважаемой компании по производству дымоходов в районе Ричмонда. Наши трубочисты обучены лучше всех, и мы гордимся тем, что обслуживаем жителей всего региона.Мы поможем обеспечить правильную работу дымохода, а также обеспечим непревзойденный уход за дымоходом. Позвоните в Chimney Saver Solutions сегодня по телефону 804-440-5000, чтобы узнать о лучших услугах по обслуживанию дымоходов.

Проблемы при проектировании дымохода —

Знакомство с дымоходом и черчение

Чтобы решить проблему, полезно узнать немного о том, как она возникла. Существует множество сбивающих с толку технических объяснений того, как работают дымоходы и как простая проблема с сквозняком может привести к неудобной жилой среде.Чтобы понять проблемы с черновиками, вы сначала должны знать, что такое черновик. Составление камина — это то, насколько хорошо ваш камин вытесняет продукты пожара в дымоход и в атмосферу. Проблемы с вытяжкой могут привести к тому, что продукты сгорания попадают в ваш дом, оставляя неприятные и небезопасные условия. Если тяга работает правильно, то вредные газы и дым от костра будут нормально выходить через дымоход. Хотя существует множество факторов, которые могут вызвать проблемы с сквозняками, обычно есть простые решения.Первый шаг — это в первую очередь поиск проблемы!

Как работает дымоход?

Дымоходы работают в рамках концепции, согласно которой горячий воздух поднимается вверх. Это основа того, как работает дымоход. Эта концепция, также известная как эффект стека, заключается в том, что горячий воздух вместе с дымовыми газами от костра поднимается к вершине дымохода, а затем оставшаяся свободная область должна быть заполнена более холодным воздухом, который затем поможет горячему воздуху продолжить подъем. через дымоход в окружающую среду.Когда процесс работает должным образом, все продукты сгорания покидают дымоход, и ни один из газов не попадает в комнату дома. Проблемы возникают, когда горячий воздух хочет выйти через дымоход, но в помещении имеется отрицательное давление воздуха, и он не может уйти. Это вызывает обратную тягу, при которой воздух, который должен выходить через верх дымохода, меняет направление и вместо этого попадает в дом. Когда происходит обратная вытяжка, в результате этого процесса в комнаты дома попадают вредные химические вещества и сажа, что создает проблему.

Коэффициенты тяги

Сломанный или поврежденный демпфер может создать проблемы при вытяжке.

Есть много элементов дымохода, которые могут быть причиной проблем с тягой вашего камина. Проблемы варьируются от засорения дымохода до неправильного размера топки и / или неудач с установкой. Часто проблема бывает такой же простой, как засорение или закрытие заслонки, или кто-то намеренно перекрыл дымоход и забыл об этом. Менее очевидными причинами могут быть грязный колпак дымохода, который не подходит должным образом или был установлен неправильно, структурные повреждения, другие ремонтные работы, которые не были выполнены правильно, или нежелательные животные и насекомые, которые выбрали неудобное место для дома.Проблемы могут также возникнуть из-за частично перекрытого дымохода в результате скопления креозота (сажи) вдоль стенок дымохода или искрогасителя. Это частичное засорение является серьезной проблемой, поскольку оно также может вызвать возгорание дымохода.

Они могут быть милыми, но твари могут оставлять после себя беспорядок из материалов для гнезд, которые создают засорение дымоходов.

Дымоход с забитым проходом или заглушкой дымохода похож на шланг с закрытым патрубком — вредные газы не могут выйти наружу, поэтому они попадают в дом.Материал может попасть в дымоход из-за гнездящихся животных, которые могут создать серьезные засоры и повлиять на вытяжную функцию дымохода. Птицы, белки, еноты и даже насекомые могут решить сделать ваш дымоход своим летним домом. Ежегодная проверка дымохода позволит убедиться в отсутствии засоров в дымоходе.

Топка

Дымоход должен иметь размер, соответствующий размеру топки.

Топка может вызвать две основные проблемы, которые приводят к проблемам с сквозняками.Во-первых, топка и дымоход должны быть в правильном соотношении друг к другу, чтобы система работала должным образом. На каждые 10 квадратных дюймов топки должен приходиться один квадратный дюйм дымохода, чтобы справиться с количеством дыма и продуктов сгорания, которые образуются в топке такого размера. Если соотношение неверно, это, скорее всего, приведет к вредоносной резервной копии в вашем доме. Второе соображение, которое следует сделать с топкой, — это то, что она не должна находиться на расстоянии более одного дюйма от задней стенки дымохода.Это связано с тем, что иногда дым и газы от огня находятся слишком близко к передней части топки, чтобы их можно было поднять вместе с тягой, и поэтому таким образом попадают в дом. Чтобы газы не выходили таким образом в вашем доме, перед тем, как разжечь огонь, прижмите решетку к задней стенке камина. Кроме того, всегда убедитесь, что ваш огонь разводится поверх решетки, чтобы в огонь было достаточно кислорода.

Конструкция дымохода

Иногда конструкция дымохода может быть фактором проблем с тягой.Хотя есть много вещей, которые могут пойти не так в процессе строительства, обеспечение того, чтобы ваш камин был спроектирован в соответствии с правилами камина, устранит эти проблемы. Иногда используется неправильное соотношение топки и дымохода, или камин может быть изготовлен неправильно. Кроме того, если топка слишком неглубокая (менее 20 дюймов), дым и может проникнуть в комнату без возможности выхода через соответствующий дымоход. Углы дымохода также могут вызвать проблемы, потому что тепло может не создавать достаточной силы для выхода через невертикальный проход через стенки дымохода.Заглушки дымоходов часто имеют решетки, которые могут частично блокироваться скоплением креозота, что снижает тяговую способность дымоходной системы.

Внешние факторы

Также возможно, что дымоход работает правильно, и проблема исходит из дома или комнаты, в которой находится камин. Дымоход использует эффект дымохода для своей работы, но если в комнате есть другой прибор, который также вытягивает воздух наружу, это также может вызвать проблемы с сквозняком.Например, причиной может быть вентиляционное отверстие. Если вентиляционное отверстие, такое как центральный пылесос, сушилка для одежды или печь с принудительной подачей воздуха, находится в той же комнате, что и камин, и они оба работают одновременно, это может вызвать проблемы, поскольку они оба всасывают воздух из комнаты. В этом случае камин может вместо этого работать в обратном направлении и выпускать нежелательный дым в комнату вместо того, чтобы выводить эти газы наружу.

В новом доме с плотно закрытыми стенами также могут возникнуть проблемы с заменой воздуха, выходящего через верхнюю часть дымохода.Воздух, который выходит через верх дымохода вместе с газами и дымом, должен быть чем-то заменен, и если дом слишком тесный и новый воздух не может поступать внутрь, возникнет обратная тяга. Обычно, если оставить окно открытым, проблема сразу же решается. Сильный ветер также может вызвать аналогичные проблемы, когда дым может выталкиваться обратно в дымоход в комнату и не выходить сверху.

Не гореть зеленым

Всегда важно сжигать правильное топливо для костра, особенно во избежание проблем с тягой.Если вы используете зеленую или влажную древесину, огонь может не гореть достаточно горячо, чтобы воздух поднялся и сменился более прохладным. Это вызовет проблемы с сквозняком, и дым и газы не смогут выйти из комнаты.

Если проблема не исчезнет, ​​выполните следующие действия.

1. Для начала лучше позвонить в местный сертифицированный трубочист. Инспектор дымохода порекомендует вам какие-либо корректирующие действия — небольшая плата будет стоить спокойствия, которое обеспечит эта проверка.

2. Перед тем, как разжечь огонь, поместите металлическую решетку как можно дальше от стены дымохода.

3. Купите и используйте защитный металлический экран, чтобы защитить очаг от летящих искр и углей.

4. Убедитесь, что ваша заслонка открыта во время использования камина.

5. Выключайте все остальные вентиляционные отверстия в той же комнате, что и камин, когда он используется.

6. Если вашему дому меньше 25 лет, откройте окно во время пожара на случай, если дом слишком плотно запечатан.

7. Для большей тяги увеличьте высоту дымохода, чтобы получить большую тягу. Это не всегда подходящее решение, поскольку существует ограничение на это, поскольку силы трения могут препятствовать увеличению высоты, которую вы можете добавить.

Хотя вы можете придумать, как избавиться от большей части избыточного дыма в вашем доме самостоятельно, из-за негативного воздействия на здоровье, связанного с обратным сквозняком, всегда рекомендуется проконсультироваться со своим специалистом по дымоходам, чтобы убедиться, что ваш дом безопасен. Благодаря вашему новому опыту в области дымоходов и того, как предотвратить попадание вредных продуктов сгорания в ваш дом, вам больше не нужно беспокоиться, когда вы разжигаете огонь.Просто сядьте, расслабьтесь и наслаждайтесь успокаивающим потрескиванием огня.

Если ваш камин не оформлен должным образом, позвоните нам по телефону 860-659-0937 и назначьте осмотр дымохода, чтобы определить характер вашей проблемы.

Как работают дымоходы: Черновик — Chimneys.com

Автор — Тодд Вуфенден

Назначение дымохода — выводить продукты сгорания (дым и газы) из прибора в атмосферу за пределами вашего дома, и в то же время, втягивать в прибор воздух для горения.Это движение воздуха для горения и выхлопных газов называется тягой.

По сути, это движение создается разницей в давлении между воздухом / газами внутри дымохода и наружным воздухом. Более теплые и легкие газы в дымоходе имеют тенденцию подниматься вверх.

Чтобы поддерживать благоприятные условия давления, нам нужен высокий столб теплого воздуха внутри дымохода и более прохладный воздух снаружи. Теплый воздух будет подниматься вверх, вытягивая выхлопные газы из прибора. Когда воздух выходит из дымохода, в прибор втягивается свежий воздух для горения.

Факторы, влияющие на тягу

Поскольку тяга — это мера давления, тяга в дымоходе зависит от давления в птичнике. В игру вступают несколько факторов:

Достаточное количество воздуха

Во-первых, в птичнике должно быть достаточное движение воздуха, чтобы компенсировать выход воздуха через дымоход. Если дом очень плотно изолирован, объем воздуха, всасываемого в дымоход, превысит объем воздуха, поступающего в дом, и в доме будет постепенно разгерметизироваться давление.При более низком давлении в доме, чем снаружи, воздух будет втягиваться в дом через все доступные отверстия, включая дымоход.

Движение воздуха в доме

Во-вторых, движение воздуха в доме не должно мешать дымоходу. Представьте себе дом с открытыми окнами наверху. Теплый воздух в дом будет выходить через открытые окна. Тогда весь дом становится похожим на большую трубу. По мере того, как воздух выходит через окна наверху, воздух забирается снизу, чтобы заменить его.Это называется эффектом стека, поскольку дом действует как дымоход. Открытые окна наверху — только одна причина. Плохо изолированная крыша, сквозняк на чердаке, высокая лестничная клетка или что-либо еще, что позволяет значительному количеству нагретого воздуха выходить из дома наверху, может создать проблему с эффектом стека. Если эффект дымовой трубы достаточно мощный, он преодолеет восходящую тягу дымохода и втянет замещающий воздух (и дым) в дом через дымоход.

Конкуренция за доступный воздух

В-третьих, не должно быть слишком большой конкуренции со стороны других устройств в доме, таких как вытяжные вентиляторы или системы воздухообмена.Если что-то еще всасывает воздух из дома, дымоход может быть недостаточно мощным, чтобы его преодолеть, и выхлопные газы могут попадать в дом из дымохода.

Правильная конструкция дымохода

И, наконец, дымоход должен быть спроектирован с учетом объема и типа выхлопных газов, выделяемых обслуживаемыми им приборами. Это включает в себя правильный размер, соответствующую высоту, правильную конструкцию и использование соответствующих строительных материалов.

Поскольку на тягу в дымоходе влияет множество факторов, проблемы с тягой могут быть осложнены.В разделах о каминах и печах мы рассмотрим диагностику и устранение сквозняков.

~ Тодд Вуфенден

Некоммерческая служба поддержки ответственного отопления дома дровами

Когда люди сообщают о проблемах с работой их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу восходящего потока горячего воздуха, поскольку он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он создает при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода работают вместе, создавая тягу.

Перепады давления, возникающие в результате разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля.Один Па равен 0,004 дюйма водяного столба («вод. Ст.).
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
  4. Высота системы сгорания и вентиляции должна производиться от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищают конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчив к коррозии внутри и погодным условиям снаружи; и
  • должен быть запломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что в местах прохождения через жилое пространство дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы поднимаются вверх по стенам, они подвергаются воздействию холода снаружи, и этот охлаждающий эффект может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда огонь не горит, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы производят более сильную тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление к дымоходу может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия в пределах горизонтального расстояния 3 м (10 футов). Эти правила являются минимально необходимым. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проникает в крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда дело доходит до размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные монтажники иногда выбирают дымоход с меньшим внутренним диаметром, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с воротником дымохода, должно быть оставлено на усмотрение опытного специалиста.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это замкнутый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе обладают большей плавучестью, чем плотный холодный наружный воздух, поэтому они поднимаются вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего форму «сквозняков». Фактически, теплый воздух поднимается к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале негерметичного дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения второго этажа более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях дома называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через весь дом — не подвержены эффекту трубы. Эффект дымохода всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к своей наивысшей точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам нужно будет использовать для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки, чтобы вода не просачивалась в изоляцию и обеспечивала надежную тягу.

Кладочные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах, когда они построены, или для исправления внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть осмотрены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как теплоотвод, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозотовые и дымовые пожары

Когда дрова сжигают медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Возгорание в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать дрова так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

Общие сведения о черновике | Beckett Corp.

В нефтедобывающей промышленности термин «тяга» описывает вакуум, или всасывание, которое существует внутри большинства систем отопления. Величина вакуума называется интенсивностью тяги. Объем тяги определяет количество кубических футов газа, которое дымоход может обработать за заданное время.Интенсивность сквозняка измеряется в «дюймах водяного столба». Подобно тому, как ртутный барометр используется для измерения атмосферного давления в дюймах ртутного столба, манометр используется для измерения силы тяги (давления) в дюймах водяного столба.

Natural Draft — тепловая тяга. Это происходит при расширении нагретых газов. Данный объем горячего газа будет весить меньше, чем такой же объем того же газа при низкой температуре. Поскольку горячие газы сгорания весят меньше на единицу объема, чем воздух в помещении или наружный воздух, они имеют тенденцию подниматься.Подъем сдерживается и увеличивается за счет помещения газов в высокую трубу. Затем в этой колонне горячих газов создается вакуум.

Текущая тяга возникает, когда сильный ветер или потоки воздуха через верх дымохода создают всасывание в дымовой трубе и втягивают газы вверх. При необходимости в дымовой трубе можно использовать воздуходувки с принудительной тягой для дополнения естественной тяги.

Тягу в дымоходе контролируют три фактора:

  1. Высота дымохода — чем выше дымоход, тем больше тяга.
  2. Вес единицы объема горячих продуктов сгорания — чем горячее газы, тем больше тяга.

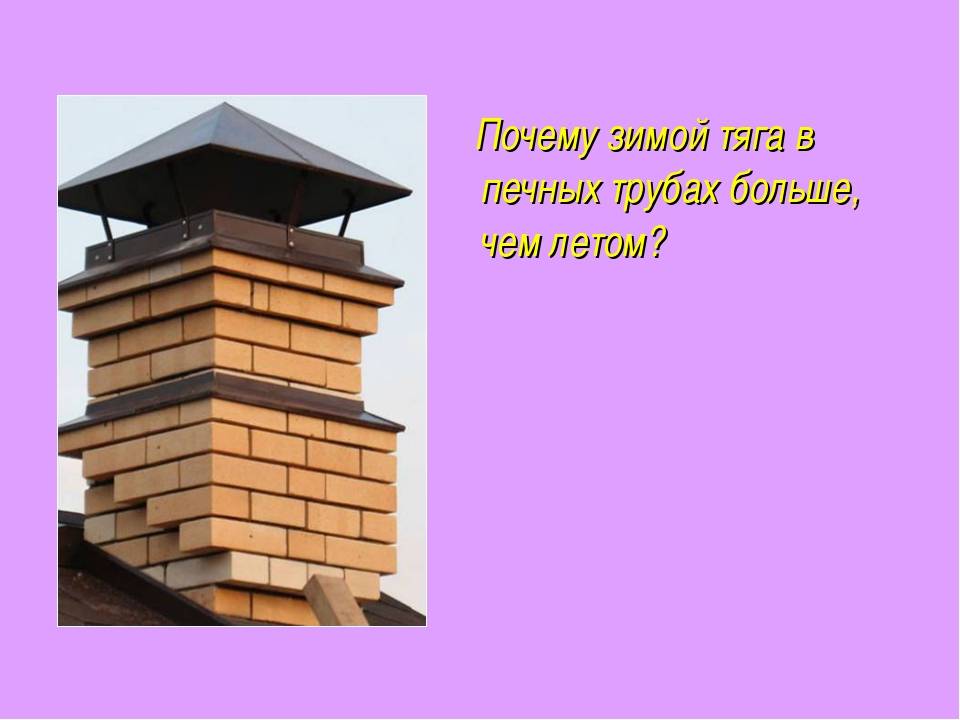

  3. Вес на единицу объема воздуха вне дома — чем холоднее наружный воздух, тем больше сквозняк.

Поскольку наружная температура и температура дымовых газов могут изменяться, тяга не будет постоянной. Когда отопительный агрегат запустится, дымоход заполнится прохладными газами. После того, как отопительный агрегат проработает некоторое время, газы и поверхность дымохода станут теплее, увеличивая тягу.При понижении температуры наружного воздуха тяга
увеличивается. Чтобы показать эффект этих изменений, информация в таблице на странице 2 была определена для дымохода высотой 20 футов. Вы можете видеть, что тяга, создаваемая этим дымоходом, может варьироваться от 0,011 до 0,136 дюйма водяного столба. Высокая осадка более чем в 12 раз больше, чем низкая. Такой большой разброс недопустим по следующим причинам:

  • Слишком малая тяга может снизить подачу воздуха для горения горелки и вызвать дым.
  • Чрезмерно высокая тяга увеличивает подачу воздуха вентилятором горелки и может увеличить утечку воздуха в отопительную установку, уменьшая выбросы CO2 и повышая температуру дымовой трубы, что приводит к снижению эффективности работы.
  • Высокая тяга в периоды выключения горелки увеличивает тепловые потери в дымоходе в режиме ожидания.

Чтобы понять эти проблемы, примите во внимание, что давление воздуха (положительная тяга), вызванное вентилятором удерживающей пламя горелки, составляет в среднем около 0,4 дюйма водяного столба в воздушной трубке.Если в камере сгорания имеется осадка 0,10 дюйма водяного столба, общая сила, вызывающая поток воздуха, будет составлять 0,50 дюйма водяного столба. Если тяга в камере сгорания падает до 0,01 дюйма водяного столба, общее давление становится 0,40 +,01 или 0,41 дюйма водяного столба.

Это уменьшение тяги примерно на 18%, что приведет к уменьшению количества воздуха, поступающего в камеру сгорания. Вы знаете, что происходит, когда избыток воздуха не регулируется должным образом. В результате этого изменения горелка может задымиться.Вот почему перед настройкой регулировки воздуха необходимо получить надлежащую тягу.

Поскольку во время холодного пуска возникает небольшая тяга, вы не можете полагаться на дополнительный воздух для горения, вызванный тягой. Убедитесь, что горелка не зависит от этого воздуха, установив горелку на бездымное горение с малой избыточной тягой (от 0,01 до 0,02 дюйма водяного столба). Горелка должна обеспечивать хорошее бездымное сгорание при малой тяге. Использование настройки высокой тяги для получения достаточного количества воздуха для горения для чистого горения может вызвать проблемы.Горелка, которая производит чистое горение только с большой тягой, может вызывать дым и копоть всякий раз, когда дымоход не производит большой тяги.

Состояние Наружная температура ° F Температура дымохода ° F Осадка, «H₂O»
Зимний запуск 20 110 0,050
Зимний режим 20 400,136
Осенний запуск 60 80.011
Падение 60 400 .112

Длина и тяга дымохода — как повысить производительность

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Для многих домовладельцев длина дымохода и тяга несущественны, пока дым выходит из дома, а кирпичи остаются нетронутыми.

Тем не менее, правильно функционирующий дымоход жизненно важен как для вашей теплопроизводительности, так и для вашей безопасности .

По правде говоря, все части дымохода работают вместе, как хорошо смазанная машина, создавая достаточное количество тепла, а также выделяя дым, чтобы поддерживать здоровье, чтобы дышать, и безопасно жить.

Хотя некоторые люди могут сказать, что расчеты дымохода это не точная наука, существуют как правила, так и рекомендации, которым необходимо следовать для достижения оптимальной эффективности и производительности.

Чтобы лучше понять эту тему, давайте посмотрим, как работает дымоход и почему тяга так важна.

Длина и тяга дымохода — перепад давления

Без упоминания бульварных журналов супермаркетов размер действительно имеет значение, когда речь идет о длине дымохода.

Дымоход работает с так называемым эффектом дымовой трубы, который использует перепад давления для создания естественной вентиляции и воздушного потока .

Поскольку нет такого компонента, как нагнетатель или вентилятор, выталкивающего выхлоп из дымохода, наружный и внутренний воздух должны работать вместе, чтобы вытягивать дым и газ.

Дымоходы работают по принципу, согласно которому горячий воздух поднимается вверх, потому что он менее плотный, чем холодный.

Когда горит огонь, дымоход заполняется горячими газами, которые затем поднимаются вверх, поскольку они менее плотны, чем наружный воздух .

Этот перепад давления затем втягивает воздух из комнаты в камин, который будет использоваться для горения.

Этот втянутый воздух называется тягой.

Почему длина и тяга дымохода являются ключевыми

Практически каждая единица оборудования, работающая на сгорании, нуждается в соответствующем источнике всасываемого воздуха для замены выхлопных газов.

Это верно для двигателей двигателей, систем HVAC и всего, что работает с огнем.

Чтобы лучше понять процесс горения, важно взглянуть на «огненный треугольник», в котором указаны три важных фактора горения:

1. Для сжигания должно быть топливо

2. Для обеспечения кислорода должен быть воздух

3. Для запуска процесса должно быть тепло.

Очевидно, что при пожаре в дымоходе топливо является древесиной, а пламя — спичкой, поэтому воздух, обеспечивающий кислород, поступает в виде тяги.

Размер тяги должен быть соотнесен с мощностью, которую может вытягивать дымоход.

Два основных фактора, влияющих на размер тяги:

1. Теплота газов в дымоходе

2. Высота дымохода

Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере поднимается дымоход, тем больше перепад давления.

Больше, чем просто создание черновика

Эксперты-каменщики скажут вам, что намного легче уменьшить слишком сильную тягу, чем улучшить тягу в неадекватном дымоходе.

С учетом сказанного, если большая тяга лучше, почему бы не построить дымоходы на высоте 20 футов над воздухом?

Причина в том, что сквозняк может проходить только через объем, с которым может справиться дымоход, и больше — это излишне.

По правде говоря, когда тяга слишком велика для выхода дымохода, дым и газ потенциально могут с ревом вернуться в дом, что крайне небезопасно.

Общее практическое правило заключается в том, что пол, на котором расположен источник огня (камин, дровяная печь), до верха дымохода не должен быть меньше 15 футов, а расстояние от поверхности крыши до верха дымохода должно быть таким, чтобы 3 фута.

Устранение проблем длины дымохода и тяги

Когда дом постоянно наполняется дымом или пожар медленно разгорается, легко подумать, что высота дымохода недостаточна.

Одно решение, к которому люди могут сразу же броситься, — это приобрести удлинители дымохода, которые увеличивают общую высоту .

Хотя это определенно может решить проблему, все же лучше подтвердить, что проблемы с тягой не вызваны закупоркой дымохода, необработанной древесиной или разгерметизированным домом.

В конечном счете, лучше всего, чтобы проблема была рассмотрена квалифицированным специалистом по камню, прежде чем пытаться исправить «методом проб и ошибок».

Как исправить проблемы с тягой в дымоходе — DIY

Икает ли ваша дровяная печь? Ваш дом постоянно пахнет дымом? У вас чертовски много времени, чтобы развести пожар? Если у вас есть одна (или все) из этих проблем, не вините обогреватель. Ваш дымоход — наиболее вероятная причина.

На самом деле существует два различных (хотя и связанных) фактора, влияющих на работу дымохода: тяга и мощность.Осадка — это сила, стоящая за потоком, а емкость — это способность справляться с потоком. В большинстве случаев большая тяга будет равняться большему потоку, но вполне возможно, что у вас может быть большая тяга, но недостаточная мощность, если диаметр дымохода очень мал. Важно помнить, что вы ничего не добьетесь, если решите неправильную задачу.

Цель этой статьи — помочь вам диагностировать и решить проблемы с дымоходом, связанные с воздухонепроницаемыми дровяными обогревателями, не беспокоясь о физике дымоходов.(Открытые бытовые приборы, такие как печи Франклина и камины, — это разные вещи.) Просто выберите симптомы, от которых вы страдаете, в следующем списке, переходите к пронумерованным проблемам, включенным в ваш симптом, а затем переходите к указанному буквенному решениюa. с каждой проблемой.

Пожар не возникает, и дым просачивается в комнату при запуске. Некоторые дымоходы работают нормально только после первых 30-60 минут горения. См. Проблемы № 2, 5, 6 и 7.

В ветреную погоду плита сильно пыхтит. Если это единственный раз, когда у вас возникают проблемы с тягой в дымоходе, см. Проблему № 8.

Дым в некоторой степени выходит из строя при любых условиях. Если наблюдается периодическое (или даже постоянное) рассыпание дыма практически при любых условиях горения, см. Проблемы с 1 по 7.

Дым выходит из больших отверстий заслонки. Если при открытии заслонки для большей теплоотдачи в комнату просачивается дым, см. Проблемы с 1 по 6.

Слишком низкая тепловая мощность. Если, несмотря на широко открытую заслонку, дровокол не сильно нагревается, см. Проблемы № 1, 2, 4, 5 и 6.

Запах дыма сохраняется, даже когда печь не используется. Если в вашем доме постоянно пахнет дымом, даже если вы не разводили огонь, см. Задачи № 6 и 8.

Выявление проблем с дымоходом

1. Дымоход слишком мал: Если у вас нет очень большого дровяного обогревателя, маловероятно, что ваш дымоход будет иметь недостаточную мощность.Обычно размер дымохода соответствует рекомендациям производителя дровяной печи. Если у вас нет этой информации, убедитесь, что, как показывает опыт, дымоход примерно того же диаметра (или имеет примерно такую ​​же площадь поперечного сечения), что и выходное отверстие дымохода на приборе. См. Решения A, B и E для незначительных улучшений или решение H для реального исправления.

2. Дымоход слишком большой: Дымоходы должны иметь площадь поперечного сечения не более чем в два раза больше, чем выходное отверстие дымохода на приборе.Таким образом, печь с воротником диаметром 6 дюймов не должна иметь дымохода диаметром более 8 дюймов. Избыточная площадь дымохода приводит к охлаждению дымовых газов и уменьшению тяги, особенно в неизолированных наружных каменных дымоходах. См. Решения F и H.

3. Дымоход слишком короткий: Тяга пропорциональна квадратному корню из высоты дымохода при условии, что другие факторы не влияют. Таким образом, удвоение высоты дымохода увеличивает тягу на 41 процент. На практике высота дымохода более важна для ограничения воздействия ветров, создаваемых зданием и близлежащими препятствиями, чем для создания эффекта тяги за счет дымохода.Рекомендации Национальной ассоциации противопожарной защиты (NFPA) по высоте дымохода следует считать минимальными. См. Решение E.

4. Дымоход заблокирован: Основными причинами засорения дымохода являются креозот (в самом дымоходе или в искровом экране колпака), выпавшие по течению заслонки, птичьи гнезда и упавшие части дымовых труб из каменной кладки. См. Решения A, F и H.

5. Утечки в дымоходе: Любая негерметичность в нижней половине дымохода снижает общую тягу.На практике стыки в соединителях дымовых труб не являются основными источниками потери тяги. Ищите другие твердотопливные приборы, подключенные к тому же дымоходу, открытые дверцы для чистки, отсоединенные разъемы для других печей или серьезные повреждения. См. Решения B, F и H.

6. Помещение препятствует адекватному потоку воздуха вверх по дымоходу: Если ваш дом очень маленький и хорошо герметизирован, он может быть слишком тесным, чтобы обеспечить достаточный поток воздуха для горения. (Большинству герметичных печей требуется от 10 до 50 кубических футов в минуту.) Однако чаще всего отсутствие адекватного воздушного потока вызвано либо другими приборами (или вентиляторами), выпускающими воздух из здания, либо эффектом трубы. Если в вашем доме больше отверстий для утечки воздуха в верхней части, чем в нижней части (обычно это не так, но более вероятно в многоэтажных домах), и если дымоход имеет предельную тягу из-за чрезмерного охлаждения (см. 7), естественный поток в дымоходе может быть направлен вниз. См. Решения C и D.

7.Слишком низкая температура дымовых газов: До определенных пределов (которые вряд ли вы превышаете) тяга в дымоходе увеличивается по мере увеличения разницы температур между газами в дымоходе и наружным воздухом. Однако почти половина мощности дымохода доступна только при разнице температур всего 35 градусов по Фаренгейту, поэтому вы вряд ли столкнетесь с проблемами, если у вас нет наружного дымохода (который теряет много тепла и охлаждает газы) и работает при низкие тепловыделения.Новая порода высокоэффективных дровяных горелок, скорее всего, будет страдать от этой проблемы, потому что она извлекает очень много тепла из газов, прежде чем они попадут в дымоход. См. Решения F и H.

8. Схема ветра обратный поток в дымоходе: В большинстве случаев ветер увеличивает тягу в дымоходе. Если, однако, часть линии крыши с подветренной стороны, другое здание или дерево направляет ветер вниз к дымоходу, это может вызвать обратный поток воздуха. Другая возможность состоит в том, что ветер, поднимающийся на восходящей линии крыши, может быть отклонен в дымоход через заглушку дымохода.См. Решения E и G.

Решение проблем с тягой в дымоходе

A. Прочистите дымоход: Сильное скопление креозота в дымоходе может заблокировать дымоход или резко ограничить его эффективный размер. Даже незначительные скопления увеличивают трение в дымоходе и уменьшают его пропускную способность. Планируйте осматривать дымоход раз в месяц и чистить его по мере необходимости.

B. Герметизируйте негерметичность дымохода: Убедитесь, что к дымоходу печи не подключены никакие другие приборы; все остальные разъемы к дымоходу загерметизировать; закройте все двери для чистки и фурнитуру.Вероятно, нет необходимости идти на крайние меры, герметизируя стыки дымовых труб печным цементом, хотя это может дать незначительное улучшение.

C. Откройте окно: Если вы подозреваете, что по той или иной причине ваш дом ограничивает или препятствует прохождению потока вверх по дымоходу, откройте окно рядом с обогревателем и посмотрите, исчезнет ли проблема. В таком случае рассмотрите возможность установки системы подачи наружного воздуха в качестве более постоянного средства защиты (см. Решение D).

D. Установите наружную систему подачи воздуха для горения: Предпочтительно напрямую подсоединять воздухозаборник дровяной печи к внешней стороне, а не просто проделывать отверстие в стене рядом с прибором.На практике, однако, это может быть сложно сделать, если вы не используете обогреватель, предназначенный для мобильного дома (который будет оборудован патрубками для наружного воздуха). Имейте в виду, что подключение наружного воздуха вряд ли окажет какое-либо положительное влияние на эффективность: даже если воздух в помещении не используется, печь должна нагревать воздух для горения; Более того, прохладный воздух снизит температуру корпуса печи, уменьшив излучение. Прежде чем делать что-либо радикальное, попробуйте раствор C.

E.Удлинить дымоход: Добавить еще одну секцию к изолированному металлическому дымоходу несложно, и это несложно добавить к дымоходам из каменной кладки (дымоходные плитки бывают длиной 3 фута). Убедитесь, что ваш дымоход, по крайней мере, соответствует требованиям NFPA, хотя превышение этих размеров может в некоторой степени улучшить тягу.

F. Заменить облицовку дымохода: Блочные или кирпичные дымоходы, которые слишком велики, не имеют облицовки, расположены снаружи дома или изношены, можно спасти, поместив облицовку в существующую кладку.Два основных метода были ранее описаны в MOTHER EARTH NEWS: изоляционная вставка из нержавеющей стали и формованная кладка (изоляционный огнеупорный слой). Металлы, отличные от высококачественной нержавеющей стали, испортятся в течение нескольких лет внутри дымохода; Кроме того, любая металлическая облицовка должна иметь форму спирали или устанавливаться так, чтобы она могла расширяться и сжиматься при изменении температуры. Если дымоход с металлической облицовкой очень хорошо загерметизирован, заполнение пустоты между футеровкой и кладкой вермикулитом может не оказаться абсолютно необходимым.Любая качественная работа по замене футеровки будет дорогостоящей (не менее 20 долларов за установленный фут), но это все же дешевле, чем строительство или установка нового дымохода.

G. Установите (или замените) колпак дымохода: Если у вас проблемы с обратным затяжкой в ​​ветреную погоду, установите колпак дымохода или попробуйте другой. Конусообразные колпачки могут способствовать нисходящему потоку, если дымоход находится с наветренной стороны дома. Мы не рекомендуем заглушки дымоходов, которые вращаются в зависимости от направления ветра: если они не застревают в креозоте, они распыляют креозот по всей крыше, когда они поворачиваются.

H. Установите новый дымоход: Если существующий дымоход разваливается или слишком мал внутри, и если его невозможно успешно заменить, у нас плохие новости: строительство нового дымохода из каменной кладки или установка изолированного металлического дымохода. дорого; тщательно проанализируйте затраты по сравнению с экономией на сжигании древесины.


Первоначально опубликовано: январь / февраль 1986 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
