Для того чтобы в доме была комфортная температура необходимо правильно установить отопительную систему, а также подключить все ее элементы. Важными моментами являются схема подключения отопительных приборов и обвязка электрического котла. Без обвязки прибор не будет работать. Схема устройства электрического котла очень похожа с газовым оборудованием, но имеет некоторые отличия. В данной статье подробно рассмотрим все особенности обвязки и подключения электрического котла, а также схему обвязки.

Содержание:

1. Особенности подключения и обвязки электрического котла
2. Для чего необходима обвязка
3. Схема обвязки
4. Аварийные варианты обвязки

Особенности подключения и обвязки электрического котла

Процесс устройства электрического котла не составляет трудностей. Выполнить его легко самостоятельно. Но следует соблюдать ряд определенных требований и правил как в любом другом оборудовании. В отопительной системе можно устраивать электрический котел абсолютно в любом месте. Его расположение никак не влияет на работу. Но такое правило соблюдается только при правильной обвязке отопительного котла.

Электрический котел работает эффективно в независимости от типа циркуляции носителя тепла. Она может быть естественная и принудительная. Для того чтобы радиаторы максимально прогревались желательно устанавливать электрический котел отопления в самой нижней точки отопительной системы. А подающую трубу необходимо располагать на минимальной высоте.

Независимо от схемы отопления с электрическим котлом нужно учитывать заземление прибора. Нельзя использовать нулевую фазу, но котел можно подключать к электрощиту. Использование нулевой фазы является небезопасным. Электрический котел ее воспринимает как короткое замыкание.

При подключении котла необходимо позаботиться о правильном подключении всех комплектующих, а также правильной обвязке прибора.

Обвязка отопительного котла – это подключение прибора к отопительной системе при помощи дополнительных элементов. При правильной обвязке электрокотла обеспечивается небольшая разница температуры носителя тепла на входе и выходе. Теплоноситель может отдавать максимально тепло радиаторам отопления при правильном размещении и подключении котла. В таком случае он достигнет требуемый показатель температуры.

Для чего необходима обвязка

Главной целью обвязки котла является защита котла от перегрева. После обвязки котел будет работать эффективно и не создаст трудностей в эксплуатации. Если обвязка выполнена правильно, то вы сможете сэкономить свои средства. В таком случае вам не понадобится устанавливать дорогую регулирующую и контролирующую автоматику. А также вы сможете сэкономить на эффективном применении тепловой энергии. А если обвязку котла выполнить самостоятельно, то вы сможете еще сэкономить свои средства.

В котлах, в которых не предусматривается автоматическая система обязательно нужно делать обвязку. Правильно выполненная обвязка обеспечивает эффективную работу прибора.

Схема обвязки

Перед тем как вы начнете выполнять обвязку электрического котла необходимо произвести расчет мощности прибора, а также контролировать перепады температуры теплоносителя на входе и выходе системы.

После того как носитель тепла достигает определенной температуры он продвигается по малому контуру, а затем горячая вода движется по отопительной системе и нагревает радиаторы отопления. Таким образом, происходит обогрев помещения. Чтобы обеспечить необходимую температуру и эффективную работу оборудования необходимо смонтировать несколько контуров.

Чтобы выполнить обвязку потребуются следующие инструменты и материалы:

1. Кран балансировки и распределительный клапан.
2. Манометр.
3. Циркуляционный насос.
4. Радиаторы.
5. Трубы разных диаметров.
6. Проходной фильтр.
7. Ключи гаечные.
8. Аппарат для сварки.

А также необходимо приобрести следующие дополнительные изделия:

1. Муфта, гайки и болты.
2. Переходник и тройник.
3. Клапаны: обратный, воздушный и предохранительный.

Выполнить обвязку котла можно по нескольким принципам. Их выделяют 4:

1. Классический вариант.
2. С естественной циркуляцией носителя тепла.
3. С принудительной циркуляцией носителя тепла.
4. С использованием первично-вторичных колец.

Отопительная система с естественной циркуляцией состоит из следующих элементов:

1. Радиаторы отопления.
2. Регулятор температуры воздуха.
3. Расширительный бак открытого типа.
4. Электрический котел.
5. Кран, который восполняет количество носителя тепла.

Отопительная система с принудительной циркуляцией состоит из следующих элементов:

• Радиаторы отопления.
• Регулятор температуры воздуха.
• Расширительный бак открытого типа.
• Электрический котел.
• Кран, который восполняет количество носителя тепла.
• Насос.
• Антиконденсатный насос.
• Блок безопасности, который состоит из манометра и предохранительного клапана.
• Датчик, который контролирует минимальный температурный режим.

Если отопительная система работа с применением электронагревательного настенного оборудования, то все ее элементы нужно включить в обвязку. Она может не только обогревать помещение, но и обеспечивать горячее водоснабжение, а также работу системы «теплый пол».

Аварийные варианты обвязки

Даже если вы уверены в правильности обвязки электрического котла, все равно необходимо установить приборы, которые будут контролировать и управлять системой. Ведь в любой момент может случиться аварийная ситуация. В большинстве случаев это непредвиденное отключение электроэнергии.

Для решения такой проблемы многие используют дополнительные аккумуляторы и источники, которые оснащены бесперебойным питанием. Если аккумуляторы вы используете редко, то их следует иногда проверять или заряжать при необходимости.

В редких случаях в системе используется водопроводная вода. В таком случае при работе электрического котла при внезапном отключении электроэнергии перестанет не только отапливаться помещение, но и прекратится подача воды. Даже дополнительные аккумуляторы не могут восстанавливать количество носителя тепла.

Редко создается дополнительный контур с естественной циркуляции носителя тепла для аварийных ситуаций. Он имеет небольшие размеры и занимает малую часть помещения.

Читайте также:

Поэтапная схема подключения и обвязки электрического котла отопления

Поддержание комфортной температуры в помещении невозможно без правильного монтажа всей системы отопления в целом, а также без правильного подключения каждого из ее устройств в отдельности.

Особенно важна правильная схема подключения электрического котла, без нее работа данного устройства не представляется возможной.

Она практически не отличается от аналогичной для газового оборудования, но все же имеет свою специфику и нюансы. Давайте разберемся по порядку.

Особенности подключения и обвязки электрокотла

Простота монтажа данного отопительного оборудования делает его достаточно популярным, но все же есть и свои нюансы, которые необходимо учитывать, чтобы устройство функционировало без поломок и сбоев в работе. Итак, главное отличие от газовых аппаратов – это возможность врезки в любом месте системы. Однако нужно учитывать следующие моменты.

Подключение электрического котла для отопления возможно в системы, как с принудительной, так и естественной циркуляцией теплоносителя. При этом аппарат должен быть установлен в самой нижней точке системы – это позволяет достигать наилучшего прогрева радиаторов, а также поднимать нагнетающую трубу на минимальное расстояние над уровнем батарей.

Еще котел электрический, а именно схема его подключения должна располагать заземлением на отопителе. Допускается его подключение к распределительным щитам. Но ни в коем случае нельзя для этих целей использовать нулевую фазу электропроводки, поскольку такое подключение недопустимо не только с точки зрения норм безопасности, но и УЗО воспримет его как короткое замыкание в цепи котла.

Разобравшись с некоторыми нюансами схемы подключения электрического отопительного аппарата, следует поговорить о его обвязке. Для начала выясним, что она собой представляет. Итак, приобретение одного только котла не даст возможности его правильной эксплуатации, так как для этого необходимы:

• Трубы
• Теплоноситель
• Другие компоненты

Соединение котла с системой отопления при помощи этих дополнительных элементов и называется обвязкой. Ее безукоризненное выполнение обеспечивает незначительную разницу между температурой теплоносителя на входе и выходе. Для этого необходимо подключить аппарат так, чтобы вода достигала определенного значения в малом контуре. А затем, переместившись в большой – отдавала тепло радиаторам.

Этапы работ

Отопительное оборудование имеет определенную схему монтажа, которая выполняется в заданном порядке. От нее зависит его дальнейшая безаварийная работа, а также правильное функционирование всей системы в целом.

Рассмотрим, на каких основных этапах базируется схема отопления с помощью электрического котла.

Сама по себе она достаточно проста и состоит из:

1. Аппарата
2. Температурных датчиков
3. Радиаторов
4. Вентилей (сливных, запорных)
5. Расширительного бачка
6. Циркуляционного насоса
7. Фильтра

А процесс ее подключения начинается с разметки и установки. Следует располагать котел как можно далее от водопровода, чтобы в случае протечки избежать возникновения короткого замыкания. Монтаж самого аппарата производят с применением дюбелей или анкерных болтов, с обязательным выравниванием по горизонтальной и вертикальной плоскости. Если используется напольная модель, то для ее установки требуется специальная подставка.

Следующий этап схемы подключения – это подсоединение непосредственно к системе, при помощи муфт и переходников, для этого предварительно перекрывается вода шаровыми или любыми другими кранами.

Далее приступают к электрической части схемы. В нее должен входить автоматический выключатель и УЗО, определенных номиналов. Для подключения электрического котла требуется заземление. При этом необходимо провода размещать в кабельканалах с установкой защитного кожуха, а также их сечения стоит подбирать в зависимости от мощности аппарата.

Только выполнив все необходимые операции по подключению электрической части котла можно приступать к заполнению системы и к проверке его работы.

И последнее на что следует обратить внимание – такие устройства чувствительны даже к небольшим скачкам напряжения в сети, поэтому должны подключаться только через стабилизатор.

Обвязка отопительного аппарата

Некоторые думают, что данный процесс не требует определенных знаний и выполнить его очень просто. На самом деле это суждение ошибочное. Правильный монтаж обвязки позволяет использовать котел без системы автоматики, чем существенно снижает расходы. Но в любом случае она должна быть выполнена на профессиональном уровне и с учетом зависимости от конструктивных особенностей системы и котла, а также вида применяемого отопительного аппарата.

Обвязка котла электрического может быть доверена специалистам или выполнена самостоятельно, с применением уже собранных распределительных узлов и следуя рекомендациям профессионалов.

Сначала разберем, что в нее входит, это:

• Различные клапаны
• Хомуты, уголки, муфты
• Расширительный бачок
• Фильтр
• Крепежные элементы

Однако сама схема обвязки электрокотла будет отличаться для подключения в систему с принудительной циркуляцией и естественной.

А также могут быть использованы:

• Коллекторная разводка
• На первично-вторичных кольцах
• Аварийная

Различают прямую схему или смесительную. При первой температурный режим может регулироваться только горелкой, а во второй еще и смесителем с сервоприводом.

Основные этапы развязки следующие:

1. Установка котельного коллектора (обычно на нем имеется наклейка, указывающая на подающую и обратную линии)
2. Присоединение трубы соответствующего диаметра к котлу
3. Установка на входе трехходового смесительного клапана (для регулировки температуры в дальнейшем)
4. Подсоединение циркуляционного насоса на обратной линии
5. Монтаж блока контроля (температуры и давления)

Только если обвязка электрического котла выполнена правильно, можно приступать непосредственно к заполнению системы теплоносителем и испытанию работы оборудования.

Нюансы монтажа

Специалисты рекомендую в процессе подключения и обвязки обращать внимание на следующие особенности. Первый и самый главный фактор – это подвод электричества. Он осуществляется по специально выделенной линии и только через УЗО. При этом подводящий кабель должен обязательно соответствовать мощности нагревательного контура.

Врезка котла должна осуществляться в месте соединения контуров, что позволит теплоносителю поступать сразу во все ветви системы.

Если подразумевается применение нескольких электрических аппаратов одновременно, то они могут подключаться только параллельно. В этом случае они не будут зависимыми друг от друга, и смогу работать при одинаковой тепловой нагрузке.

Так ли все просто?

На первый взгляд в процессе выполнения данных операций нет ничего сложного. Но все же лучше такую работу доверить специалистам, это поможет избежать ошибок и позволит вашему оборудованию функционировать без сбоев.

схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Обвязка – что это такое ?

• Гарантирует, что давление в системе не превысит максимально допустимый уровень
• Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
• Будет компенсировать избыточное тепловое расширение
• Позволяет подключить более одного контура в систему
• Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Как сделать подключение электрокотла к системе отопления и к электричеству, возможно ли обустроить подключение к твердотопливному котлу, фото и видео примеры Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Схема электрокотел – самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — termopaneli59. ru — Отопление маркет

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Обвязка системы с двухконтурным котлом

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая – воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

Достоинства и недостатки электрического котла

Электрические котлы обсуждают на многочисленных форумах в сети. Отталкиваясь от личного опыта, скажу, у нас тоже висит такой котел, и используем его более 5 лет. За это время были выявлены как положительные, так и отрицательные стороны подобного оборудования.

Плюсы электрического тепло генератора

1. Небольшие размеры и стильный дизайн дают возможность установить котел отопления в любом месте с доступом к электричеству.
2. Легкость монтажа с минимальными затратами.
3. Надежность и простота в работе, делают возможность управлять котлом без специальной подготовки.
4. Простота регулировки температур, а в некоторых моделях есть датчик температур. Это значительно сокращает затраты на электроэнергию.
5. В некоторых моделях есть возможность нагрева проточной воды (в смешанных видах), что дает возможность сэкономить и не устанавливать колонку. Тем более монтаж колонки требует специальных разрешений.
6. Электрическому тепло генератору не нужны дымоотводная труба, а для установки используются элементарные слесарные ключи.
7. Обслуживание и ремонт можно произвести своими руками.
8. КПД выше чему у газовых или моделей на жестком топливе.

Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Как установить электрокотел в частном доме, в квартире своими руками, схемы, инструкция видео – ElektrikExpert.ru Обвязка электрического котла отопления, как продумать схему, особенности подключения, смотрите фотографии и видео Схема подключения котла электрического в систему отопления Схема электрокотел – самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — termopaneli59. ru — Отопление маркет Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения

Минусы электрического котла

Из собственного опыта: У нас стоит Чефардент Мари, это французская модель с проточной горячей водой. Система полностью электронная и «мозги» у него раз в год сносит, то от недостаточного напора воды, то от того, что отключили электричество. Наша семья уже не раз пожалела, что поставили такой тип котла. Но не стоит обобщать, возможно, это просто неудачная модель.

В Европе электрические котлы занимают первые места по использованию и в перспективе отопление частных домов за этой техникой. Просто нужно правильно выбирать модель. А внезапное отключение света бывает не так часто, лучше всего на такие моменты иметь запасной вариант (второй котел, например на твердом топливе).

Обвязка электрического котла отопления: важный этап

1.  Особенности подключения электрокотла

2. Необходимость обвязки электрокотла3. Схема обвязки электрокотла4. Аварийная обвязка электрокотла

Обеспечить жилье качественным и эффективным теплоснабжением невозможно без выполнения всех правил монтажа элементов отопительной системы и без расчета мощности электрокотла, если планируется установка электрического оборудования.

Одним из важнейших этапов проведения работ считается обвязка электрического котла. Она представляет собой схему подключения электрокотла к системе отопления с использованием вспомогательных и крепежных изделий.

Электрокотел одинаково эффективно работает в конструкциях с естественной и принудительной циркуляцией жидкого теплоносителя. Прибор следует устанавливать в самой низкой точке электрической системы отопления, благодаря чему достигается самый высокий уровень прогрева батарей. Подающую трубу необходимо расположить на минимальной высоте.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.     Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.   Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.  При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе. Обратите внимание

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».  Как сделать обвязку котла, смотрите подробное видео:

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

• Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
• Высокие теплопотери;
• Невозможность контролировать нагрев отдельных элементов системы;
• Ограниченная площадь обогрева (до 150 м2).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Похожие материалы:

• Самое дешевое и экономичное отопление дома
• Как подключить бойлер к электросети?
• Как подключить УЗО к сети?

Как установить газовый котёл в частном доме

Установка котлов всегда начинается с подготовки соответствующих документов, заключения договора на поставку газа в частный дом. После этого нужно обратиться в соответствующую организацию, получить согласие на газификацию и монтаж оборудования.

Монтаж и подключение газового котла

Есть всего два вида: напольные, настенные котлы. Монтаж приборов незначительно отличается.

Установка настенной техники:

1. заранее защищаем стену, на которой будет находиться агрегат огнеупорным материалом;
2. подготавливая аппарат, нужно под большим напором воды очистить стены входных трубок от мусора, пыли;
3. устанавливаем фильтр, запорную арматуру на трубе подачи воды;
4. монтируем дымоход;
5. проверяем тягу;
6. далее нужно сделать врезку агрегата в газопровод, данную работу лучше предоставить работникам газовой службы;
7. подсоединяем аппарат к электропитанию.

Порядок действий при монтаже напольной техники:

1. необходимо соорудить прочный постамент, который сможет выдержать вес агрегата;
2. ровно поставить газовое оборудование при помощи уровня;
3. подключить оборудование к дымоходу, протестировать тягу;
4. соединить аппарат с отопительной системой дома;
5. установить фильтр, который будет защищать от засоров;
6. нужно соединить агрегат с водоснабжением;
7. вырезку газового аппарата к магистрали лучше всего сделать работникам газовой службы.

Заземление двухконтурного газового котла в частном доме

Перед выполнением заземления, необходимо выбрать заземлитель, существуют искусственные и естественные заземлители. Заземление двухконтурного котла сложный процесс, при котором заранее нужно проверить сопротивление оборудования, проводимость почвы. Заземление состоит из ряда действий:

1. Нужно выкопать прямоугольную канавку в грунте, шириной 35–40 см, глубиной 50 см.
2. На углах канавы пробурить шурфы.
3. В шурфы забить уголки шириной 60 миллиметров, длиною 3 метра.
4. Обварить треугольник полосой в 4 см, такую же полоску протянуть от канавы к дому.
5. Вварить на конец полоски шпиль, десяти сантиметровый шпиль прикрепить к цоколю здания.
6. От шпиля провести заземление к газовому оборудованию.

Заземление гарантирует безопасность использования газового котла.

Параллельное и последовательное подключение котлов

Планируя отопительную систему из двух и трех котлов, важно учесть положение основных и соединительных элементов. И дело не только в легкости эксплуатации и экономии пространства, но и в возможности провести ремонт локальных участков, профилактических работах и получении технически безопасной работы системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их прокладку и места для штробления стены.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов с объемом более 50 литров. Такой выбор обоснован, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: прежде чем подсчитывать сэкономленные финансы, требуется учесть высокую стоимость подобных систем и установку, в комплексе с электрокотлом, дополнительного оборудования на контур: запорная арматура, расширительный бак — группа безопасности.

Отметим, что система параллельного типа может функционировать в двух режимах: ручном и автоматическом, в отличие от последовательной. Для того чтобы система работала только в ручном режиме, необходимо установить запорные вентили/шар-краны или врезную систему By-Pass.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется врезка сервопривода и дополнительного термостата, трехходового зонного вентиля для возможности переключения контура отопления с одного котла на другой. Такой вариант подсоединения уместен при отношении общего литража теплоносителя системы на 1кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправданна, если используются встроенные в газовый котел расширительный бак и группа безопасности. При таком раскладе вы можете с наименьшими сложностями подсоединить отопительную систему.

С целью сэкономить на комплектующих и повысить функциональность при подключении электронного котла в паре с твердотопливным или газовым требуется учесть объем литража бака. Рекомендуется подсоединение при размерах до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности врезки системы. Рекомендуется совершать врезку с учетом того, что циркуляционный насос будет находиться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет врезка сначала электрокотла, а потом газового.

Важно: использование группы безопасности и расширительного бака при подключении отопительной системы газового и электрокотла является ключевым моментом при врезке к действующему контуру.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановить свой выбор и как грамотно организовать увязку котлов в паре: последовательно или параллельно? Ответ будет разным в зависимости от ваших индивидуальных требований:

• физические возможности помещения для установки двух котлов,
• продуманная система вентиляции и канализации,
• соотношение тепловых и энергетических параметров,
• выбор типа топлива,
• возможность контроля и профилактики над системой отопления,
• финансовая составляющая при покупке котлов и дополнительных элементов.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Схема подключения электрокотла к системе отопления

В настоящее время используется два вида отопительных систем на базе электрического теплового генератора. В первом случае осуществляется естественное давление теплоносителя и монтаж электрокотла в определенной части системы. Второй вариант предполагает принудительную циркуляцию, поэтому отопительное оборудование может быть установлено в любом месте системы.

Чаще все применяется традиционная схема обвязки, для которой необходимо подготовить:

• кронштейны;
• фильтр;
• запорную арматуру;
• предохранительные клапаны;
• обратные клапаны;
• расширительный бак;
• термометр;
• манометр;
• при необходимости – насосное оборудование.

Самым распространенным является стандартное подключение к сети электроэнергии. Также обвязка может предполагать монтаж контура горячего водоснабжения, и в этом случае перед поступлением в санприборы происходит нагрев теплоносителя в электрическом котле, а в последнее время особой популярностью пользуется подключение системы «теплые полы». Вариант обвязки двухконтурного отопительного котла всегда определяется модельными особенностями оборудования.

Схема отопительной системы с электрокотлом

Как правило, самостоятельная обвязка и схема подключения электрического теплового генератора выглядит следующим образом:

• установка коллектора;
• подсоединение к отопительному оборудованию при помощи патрубка необходимого диаметра;
• установка на вход смесительного трехходового клапана, помогающего корректировать температурный режим;
• подсоединение на «обратку» циркуляционного насосного устройства с последующим монтажом контроллера;
• установка на вход в отопительное оборудование фильтрующего устройства с грязевиком.

На заключительном этапе монтажа осуществляется проверка работоспособности и тестирование системы.

Следует отметить, что подсоединение индукционного электрокотла к отопительной системе осуществляется посредством прямого и обратного патрубка, а в электродном котле отсутствует встроенная группа безопасности, поэтому схема подключения предусматривает использование манометра, воздухоотводчика и аварийного клапана.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Похожие записи:

1. Расчет системы отопления частного дома (часть1)
2. Расчет систем отопления (часть 3 — Расчет радиаторов)
3. Расчет системы отопления (Часть 4 — Подбираем тип схемы)

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

1. Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
2. Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
3. Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
4. Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
5. Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

И еще одна рекомендация по повышению энергоэффективности отопительной системы частного дома. Обязательно хорошо утеплите ограждающие конструкции постройки и установите качественные герметичные окна. Так теплопотери помещений сократятся, что приведет к более редкому запуску нагревательного оборудования.

Что вы получаете, обращаясь к нам за услугами по обвязке твердотопливного котла?

Обращаясь в , вы получаете:

• Комплексный подход – мы выберем твердотопливный котел подходящей мощности, произведем расчеты, спроектируем систему, поставим все необходимые материалы и оборудование по дилерским ценам, осуществим обвязку, проведем пусконаладочные работы
• Гарантии качества – мы принимаем на сервисное обслуживание каждую введенную в эксплуатацию систему
• Услуги послегарантийного срочного сервиса
• Объективные расценки на все виды работ
• Экономию времени
• Удобные формы наличного/безналичного расчета

Мы не предлагаем вам стандартные схемы обвязки твердотопливных котлов, а в индивидуальном порядке проектируем их с нуля не только с учетом архитектурных особенностей объекта, но и с пожеланиями клиента.

За дополнительной информацией и для заказа услуг обращайтесь к нам одним из предложенных в разделе «контакты» способов.

Разводка труб системы отопления

Наибольшей популярностью пользуются 2 схемы: однотрубная и двухтрубная. Давайте рассмотрим что они из себя представляют.

Однотрубная система – самый элементарный вариант, однако, не самый эффективный. Она представляет собой замкнутый круг из труб, запорной арматуры, автоматики, центром которой является котел. От него вдоль нижнего плинтуса идет труба во все комнаты, подсоединяясь ко всем батареям и другим отопительным приборам.

Плюс схемы. простота монтажа, малое количество материала для сооружения схемы.

Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения Обвязка двухконтурного газового котла, как продумать схему системы, особенности устройства для настенного и напольного аппарата, фотопримеры и видео Обвязка электрического котла отопления схема Обвязка котла отопления своими руками: схемы для напольных и настенных котлов – Электромонтаж Обвязка электрокотла: самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения Подключение двухконтурного газового котла отопления – схема обвязки

Минус. неравномерное распределение теплоносителя по радиаторам. Батареи в крайних комнатах будут прогреваться хуже, так как самые последние на пути движения воды. Однако эта проблема решается установкой насоса или увеличением количества секций в последних радиаторах .

Двухтрубная система – более эффективный способ, так как с его помощью решается проблема равномерного распределения воды по всем отопительным устройствам. Трубы можно располагать поверху (этот вариант предпочтительнее, потому что тогда вода сможет циркулировать по естественным причинам) или в нижней части (тогда потребуется насос).

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т. п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.

Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире. Но в этом случае монтаж будет более сложным и специфическим.

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Обвязка котла отопления: схема, цена

Котел – это самая важная часть системы отопления, поэтому его монтаж и обвязка должны исключать возможность возникновения аварийных ситуаций.

Подключение котла к системе отопления состоит из двух этапов: монтажа самого прибора и его обвязки. Помещения, в которых устанавливается газовое оборудование, должны соответствовать ряду требований, оговоренных в нормативных документах. Требования к месту установки оборудования электрического типа не такие строгие. Котлы на твердом или жидком топливе устанавливают в отдельных помещениях.

В зависимости от ситуации схема обвязки котла отопления помимо стандартной комплектации может включать дополнительное оборудование.

Отправить запрос на монтаж котла отопления

Монтаж и обвязка газовых котлов

Современный газовый котел уже имеет в своей конструкции узлы, обеспечивающие длительную работу и безопасность: электронный блок управления, циркуляционный насос, датчики температуры, тепловую защиту и т. д. Присоединение к магистрали производится через разъемные резьбовые муфты. Использование разборных муфт типа «американка» увеличивает стоимость подключения, но значительно облегчает процесс демонтажа и ремонта отдельных узлов системы.

Для домов площадью до 200 м² рекомендуется монтаж настенного котла отопления. Это оборудование имеет систему принудительного отвода отработанных газов и не требуют устройства громоздких вытяжек. Эффективно решить вопрос обеспечения горячей водой поможет монтаж двухконтурного котла отопления. В зависимости от пропускной способности водонагревательного контура такой способ поможет обеспечить горячей водой несколько точек водозабора.

Монтаж электрокотлов отопления

Электрокотлы с потребляемой мощностью до 3,5 кВт можно подключать к обычной розетке. Если их мощность превышает это значение, то подключение производится выделенным кабелем через электрический щит. В обязательном порядке необходимо предусмотреть заземление. Монтаж электрического котла отопления может производиться по разным схемам, самая простая из которых – схема с циркуляционным насосом барачного типа с разводкой по контуру помещения с параллельной врезкой радиаторов.

Монтаж и обвязка твердотопливных котлов

Этот вид оборудования может работать в системах с естественной и принудительной циркуляцией теплоносителя. Стандартная схема отопления с твердотопливным котлом включает расширительный бак, запорную арматуру и врезку в подающую и обратную разводку. В схемах с принудительной циркуляцией теплоносителя можно предусмотреть контур подогрева горячей воды. Схема обвязки твердотопливного котла отопления должна учитывать площадь дома, этажность, протяженность трубной разводки, количество комнат, климатическую зону и многое другое.

Грамотная и правильная установка оборудования станет гарантией стабильной и безопасной работы всей системы и поэтому этим должны заниматься квалифицированные специалисты. Компания «Канал» специализируется на проектировании и монтаже всех систем жизнеобеспечения под ключ. Мы готовы выполнить проект и монтаж любой сложности, поможем правильно подобрать котел и другое оборудование для отопления.

Звоните или оставьте заявку и с вами свяжется наш менеджер. Выезд нашего специалиста на объект и сбор первичной информации производится за наш счет и входит в стоимость монтажа котла отопления и трубной разводки.

Закажите услугу on-line или
позвоните по телефону: (812) 954-28-80

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

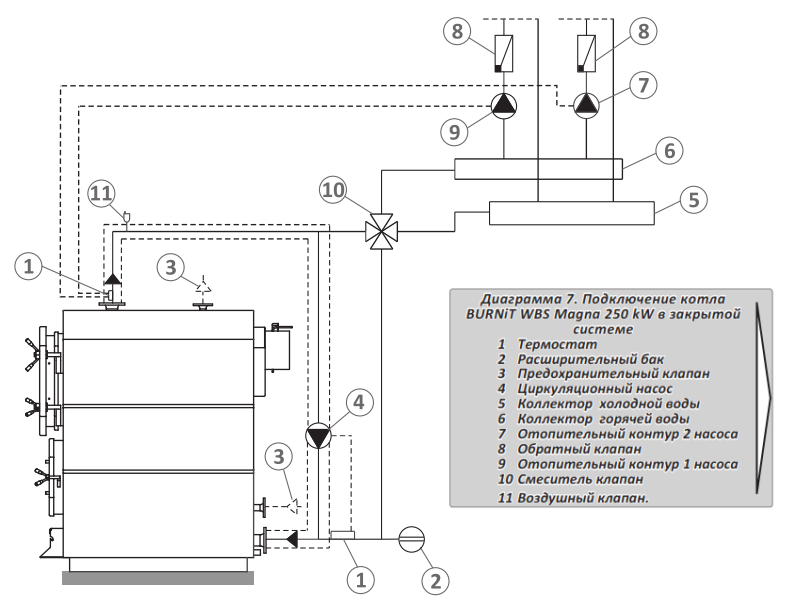

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

domkotlov.by

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей. Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) — отзывы Установка, монтаж пеллетного котла

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

Объект смонтированный в феврале 2021. От клиента поступил вопрос — войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение «ДОРОГО». Пришлось пересчитывать смету под «сварку». Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

%PDF-1.4
%
4101 0 объект
>
эндообъект

внешняя ссылка
4101 131
0000000016 00000 н
0000004903 00000 н
0000005066 00000 н
0000013668 00000 н
0000013979 00000 н
0000014177 00000 н
0000014629 00000 н
0000014977 00000 н
0000015632 00000 н
0000016128 00000 н
0000016243 00000 н
0000016368 00000 н
0000016666 00000 н
0000016923 00000 н
0000017436 00000 н
0000017741 00000 н
0000018000 00000 н
0000018633 00000 н
0000018979 00000 н
0000019236 00000 н
0000019830 00000 н
0000020145 00000 н
0000020402 00000 н
0000020820 00000 н
0000020945 00000 н
0000021070 00000 н
0000021195 00000 н
0000023460 00000 н
0000025746 00000 н
0000027510 00000 н
0000029214 00000 н
0000030865 00000 н
0000032732 00000 н
0000033070 00000 н
0000034856 00000 н
0000047513 00000 н
0000047833 00000 н
0000049808 00000 н
0000063453 00000 н
0000064624 00000 н
0000065393 00000 н
0000068603 00000 н
0000134847 00000 н
0000141538 00000 н
0000156566 00000 н
0000163257 00000 н
0000169948 00000 н
0000184976 00000 н
0001025764 00000 н
0001025840 00000 н
0001025939 00000 н
0001026090 00000 н
0001026204 00000 н
0001026283 00000 н
0001026713 00000 н
0001026792 00000 н
0001026828 00000 н
0001026907 00000 н
0001027246 00000 н
0001027315 00000 н
0001027434 00000 н
0001027882 00000 н
0001027961 00000 н
0001028040 00000 н
0001028361 00000 н
0001028418 00000 н
0001028536 00000 н
0001028615 00000 н
0001028966 00000 н
0001029255 00000 н
0001037969 00000 н
0001056344 00000 н
0001073802 00000 н
0001078132 00000 н
0001084823 00000 н
0001090981 00000 н
0001091107 00000 н
0001091232 00000 н
0001091268 00000 н
0001091347 00000 н
0001091681 00000 н
0001091750 00000 н
0001091868 00000 н
0001091904 00000 н
0001091983 00000 н
0001096285 00000 н
0001096620 00000 н
0001096689 00000 н
0001096807 00000 н
0001109404 00000 н
0001109683 00000 н
0001110062 00000 н
0001110141 00000 н
0001113351 00000 н
0001264878 00000 н
0001265239 00000 н
0001265318 00000 н
0001265354 00000 н
0001265433 00000 н
0001265767 00000 н
0001265836 00000 н
0001265955 00000 н
0001272646 00000 н
0001279337 00000 н
0001285495 00000 н
0001614372 00000 н
0001614733 00000 н
0001614812 00000 н
0001615088 00000 н
0001615167 00000 н
0001615438 00000 н
0001615517 00000 н
0001615836 00000 н
0001615915 00000 н
0001615994 00000 н
0001616315 00000 н
0001616372 00000 н
0001616490 00000 н
0001616569 00000 н
0001616909 00000 н
0001617198 00000 н
0001617277 00000 н
0001617545 00000 н
0001617624 00000 н
0001617895 00000 н
0001628065 00000 н
0001638235 00000 н
0001641741 00000 н
0001667443 00000 н
0000004654 00000 н
0000002980 00000 н
трейлер
]/Предыдущая 3280171/XRefStm 4654>>
startxref
0
%%EOF

4231 0 объект
>поток
hXkLSg~så=y)@-mE3%eӰfl?8DH9W)2w3dl[,DԙlnwNA=N3e’}

Электрические схемы

Описание	Серия	Схема подключения
Котел XP	XB/XW 1000 — 1700	321302
Котел XP	XB/XW 2000 — 3400	321303
Один нагреватель/бойлер, один насос, Cert-Temp 80 с системой IID или без нее	ХВ-120М — ХВ-670	А055. 0
Один нагреватель/бойлер, один насос, Cert-Temp 80 с системой IID или без нее	ХВ-200М — ХВ-670	А057.0
Два нагревателя/котла, два насоса, Cer-Temp	HW-300 — HW-670	А059.0
Схема подключения	HW-120M — Ускоритель восстановления HW-670/Shure Temp	АОСДГ65100
Схема подключения	ЛБ/ДВ-500-1000	А063.0
Схема подключения Dura-Max	ДВ-720 — ДВ-1810	АОСДГ65101
Схема подключения нескольких Dura-Max	ДВ-720 — ДВ-1810	АОСДГ65102
Условные обозначения Схема подключения Отсечка при низком уровне воды и сигнализация	Фунт/ДВ 500-1000	А064.1
Два — со смесительным клапаном или без него/два подогревателя с бустерами	КОФ	А309. 0
Обычный системный трубопровод	HW-300 — HW-670	Е107.0
1 и 2 котла, обратный возврат	ДБ-720 — 1810	Е109.0
Три котла обратного возврата	ДБ-720 — ДБ-1810	Е109.2
1 и 2 котла, обратный возврат	LB-500, 750 и 1000	Е110.0
Три котла обратного возврата	ЛБ-500, ЛБ-750, ЛБ-1000	Е110.2
Метод трубопроводов для низкотемпературных систем отопления	фунтов 500, 750, 1000	Е112.0
Низкотемпературная система	ДБ-710 — 1810	Е112.2
Низкотемпературная система	ЛБ-500, 750, 1000	Е112.3
Первичный и вторичный трубопроводы Genesis	ГБ-200-750	Е112.4
Система Linear-Temp™	ДБ-720 — ДБ-1810	Е115. 0
Первичный и вторичный трубопровод Linear Temp™	ГБ-200-750	Е115.5
Система Linear-Temp™	ЛБ-500, ЛБ-750, ЛБ-1000	Е116.0
Линейно-температурный	Высота 300–670	Е117.0
Один нагреватель с системой IID или без нее	HW-300 — HW-670	Е121.0
Четыре нагревателя с системой IID или без нее	HW-300 — HW-670	Е124.1
Типовая схема подключения — несколько выключателей задержки насоса термобаланса		Е125.0
TJERNLUNCH Нагнетатели тяги		АОСКГ66000
Схема подключения котла XP	XB XWH 1000-1700	324888
Схема подключения котла XP	XB XWH 2000-3400	324889

Схемы трубопроводов жилых и коммерческих помещений

АО Смит

© 2018, А. О. Смит. Все права защищены. 1-877-552-0010
A. O. Smith оставляет за собой право вносить изменения или улучшения в продукт в любое время без предварительного уведомления.

RSS
YouTube
LinkedIn
Твиттер
Фейсбук

• Водные нагреватели
  • Жилой
    • Газ и пропан
    • Электрический
    • Паровой котел
    • Безтанковый
    • Солнечная
    • Танки и аксессуары
  • Коммерческий
    • Селектор коммерческих технологий
    • Водные нагреватели
    • Котлы
    • Резервуары для хранения
    • Пакетные системы
    • Аксессуары
• Части
  • детали водонагревателя. ком
  • Перекрестная ссылка на детали
• Услуга
  • Служба поддержки
  • Гарантия
  • Уведомление об отзыве
  • Регистрация поставщика услуг
  • Найти поставщика услуг
  • Техническое обучение
  • Национальные счета
• Ресурсы
  • Регистрация продукта
  • Инструмент выбора продукта
  • Руководство НАЭКА
  • Перекрестная ссылка продукта
  • Поддержка продукта
  • iCOMM™
  • Скидки на водонагреватели
  • Награды подрядчика
  • Гарантия
  • Селектор коммерческих технологий
  • Программа размеров ProSize™
  • Товары с логотипом
  • Техническое обучение
  • Рекламные инструменты
  • ENERGY STAR ^® Сертифицированные продукты
  • Направляющая энергии
  • dsireusa. орг
• Литература по продукту
  • Спецификации
  • Списки деталей
  • Инструкции по эксплуатации
  • Схемы трубопроводов
  • Модели Revit
  • Схемы подключения
  • Схемы размеров
  • Инструкции по набору
  • Технические бюллетени
  • Прочие технические данные
  • Гарантийные листы
  • Брошюры
  • Каталоги
• О нас
  • О А.О. Смит
  • Глобальные объекты
  • Свяжитесь с нами
  • Отдел новостей
  • Награды и признание
  • Тематические исследования
  • Карьера
• Где купить
  • Для вашего дома или бизнеса
  • Торговые специалисты
  • Национальные счета
  • Международные продажи

А. О. Смит Корпоративный
Глобальные объекты
Политика конфиденциальности
Карта сайта
Товары с логотипом
авторское право
Вход для торгового представителя

%PDF-1.7
%
9924 0 объект
>
эндообъект

внешняя ссылка
9924 93
0000000016 00000 н
0000007159 00000 н
0000007402 00000 н
0000007440 00000 н
0000008189 00000 н
0000008571 00000 н
0000009118 00000 н
0000009157 00000 н
0000009208 00000 н
0000009259 00000 н
0000009310 00000 н
0000009361 00000 н
0000009412 00000 н
0000009525 00000 н
0000009640 00000 н
0000009897 00000 н
0000010490 00000 н
0000012945 00000 н
0000013079 00000 н
0000013108 00000 н
0000013849 00000 н
0000014288 00000 н
0000014924 00000 н
0000015326 00000 н
0000015805 00000 н
0000016060 00000 н
0000016707 00000 н
0000016822 00000 н
0000016944 00000 н
0000031650 00000 н
0000048207 00000 н
0000048471 00000 н
0000049122 00000 н
0000051773 00000 н
0000066923 00000 н
0000066994 00000 н
0000071379 00000 н
0000072200 00000 н
0000073021 00000 н
0000073072 00000 н
0000073719 00000 н
0000074363 00000 н
0000075160 00000 н
0000075981 00000 н
0000076005 00000 н
0000076084 00000 н
0000082049 00000 н
0000131194 00000 н
0000131556 00000 н
0000131625 00000 н
0000131743 00000 н
0000141653 00000 н
0000141909 00000 н
0000142289 00000 н
0000181247 00000 н
0000181288 00000 н
0000184280 00000 н
0000184321 00000 н
0000184386 00000 н
0000185192 00000 н
0000185243 00000 н
0000185275 00000 н
0000185352 00000 н
0000186349 00000 н
0000186684 00000 н
0000186753 00000 н
0000186872 00000 н
0000186904 00000 н
0000186981 00000 н
0000189444 00000 н
0000189778 00000 н
0000189847 00000 н
0000189967 00000 н
0000190964 00000 н
0000220807 00000 н
0000221262 00000 н
0000224105 00000 н
0000297999 00000 н
0000317392 00000 н
0000351330 00000 н
0000352943 00000 н
0000355119 00000 н
0000357114 00000 н
0000370150 00000 н
0000372572 00000 н
0000388001 00000 н
00003

00000 н
0000425108 00000 н
0000432009 00000 н
0000451402 00000 н
0000463477 00000 н
0000006826 00000 н
0000002207 00000 н
трейлер
]/Предыдущая 17429925/XRefStm 6826>>
startxref
0
%%EOF

10016 0 объект
>поток
hXy\S׶’sHBsbfzEE{(h〢*»XP’hlJI

Как работает водонагреватель

В Соединенных Штатах, когда вам нужна горячая вода для душа, стирки или мытья посуды, вы обычно полагаетесь на водонагреватель. Наиболее популярным типом водонагревателей в США является обычный накопительный водонагреватель, в котором вода нагревается до заданной температуры, а затем хранится при этой температуре в резервуаре до тех пор, пока домовладелец не откроет кран «горячей» воды. В этой статье вы узнаете, как работают два самых популярных типа водонагревателей, газовый и электрический, и нагревают воду в вашем доме.

Если вам интересно узнать об альтернативных водонагревателях, ознакомьтесь с нашим списком плюсов и минусов безрезервуарного водонагревателя.

Большинство газовых и электрических водонагревателей работают одинаково. Разница только в том, что нагревает воду.

Газовый водонагреватель

В газовом водонагревателе холодная вода подается в бак через погружную трубку (1) . Эта вода нагревается газовой горелкой (2). Эта горелка сжигает газ, выпуская очень горячий, но токсичный воздух через дымоход в середине бака водонагревателя (3) . Дымоход выводит этот токсичный воздух наружу, при этом нагревая металл дымохода (4) . Когда этот дымоход нагревается, вода вокруг него также нагревается.

Тепло поднимается вверх, и водонагреватели используют это, чтобы подавать теплую воду по водопроводу вашего дома. Теплая вода поднимается в верхнюю часть бака водонагревателя и распространяется по дому по трубе отвода тепла (5) . Когда вы открываете кран для горячей воды, холодная вода поступает через погружную трубку (1) , вытесняя горячую воду и проталкивая ее через трубу отвода тепла (5) .Домовладельцы могут установить желаемую температуру нагрева воды с помощью термостата (6) , который подключается к газовой линии и подает на горелку необходимое количество газа для достижения нужной температуры.

Водонагреватели также имеют некоторые защитные меры. Клапан ограничения температуры и давления или клапан T и P, (7) , откроется и выпустит воду, если температура воды слишком высокая или давление внутри бака слишком высокое. Это помогает гарантировать, что водонагреватель не взорвется. Все водонагреватели имеют сливной клапан (8) на боковой стороне бака для слива воды из водонагревателя, чтобы уменьшить образование осадка, что следует делать один раз в год. (Узнайте, как удалить осадок из водонагревателя.)

Сам бак изолирован, чтобы вода оставалась теплой в течение более длительного периода времени и чтобы вода не передавала тепло металлу бака водонагревателя (9). Наконец, водонагреватель имеет расходуемый анодный стержень (10) , который представляет собой стержень из металла, который ржавеет быстрее, чем металл, из которого изготовлен бак водонагревателя. Этот анодный стержень предотвращает ржавчину бака водонагревателя… до тех пор, пока он заменяется каждые 1-2 года после исчезновения коррозии. Узнайте больше о том, что такое расходуемый анодный стержень и зачем он нужен в вашем водонагревателе, здесь.

Гарантийный план Landmark для дома распространяется на газовый водонагреватель, если он правильно обслуживается.

Электрический водонагреватель

Принцип действия электрического водонагревателя аналогичен газовому водонагревателю. Он подает холодную воду через погружную трубу (1) и нагревает ее с помощью электрических нагревательных элементов (2) внутри бака. Горячая вода поднимается в баке и распространяется по всему дому через трубу отвода тепла (3).

Как и газовая колонка, электрический водонагреватель имеет термостат (4) , клапан сброса температуры и давления (5) , сливной клапан (6) , бак изолирован (7) , и имеет анодный стержень (8) .Единственная большая разница в том, что вода нагревается электрическими элементами и, таким образом, подключается к источнику питания (9) .

План домашней гарантии распространяется на электрический водонагреватель, если он выйдет из строя в результате естественного износа.

Техническое обслуживание водонагревателя

Домовладелец должен регулярно проводить техническое обслуживание водонагревателя, например:

1. Установите термостат водонагревателя на безопасную температуру. Большинство производителей рекомендуют около 120 градусов, чтобы сэкономить деньги на счетах за отопление.
2. Ежегодно смывайте осадок из аквариума. В противном случае водонагреватель может преждевременно выйти из строя.
3. Проверьте и замените анодный стержень. Этот стержень защищает ваш бак от ржавчины, «жертвуя» собой и ржавея.
4. Проверьте клапан сброса давления, охладив воду, поставив ведро под трубу и открыв клапан.

Гарантийный план Landmark покрывает ремонт и замену водонагревателей объемом до 70 галлонов.Защитите свой бюджет, купив план домашней гарантии и платите только за вызов службы поддержки для ремонта или замены водонагревателя и других систем и приборов в вашем доме. Узнайте больше на www.landmarkhw.com/home-warranty-plans.

Установка электрического водонагревателя: пошаговое руководство

Установка электрического водонагревателя не так сложна, как может показаться, особенно если вы занимаетесь своими руками. Но прежде чем приступить к работе, вы должны учитывать, что вам нужно будет выполнить некоторые основные сантехнические, а также электрические работы.Если такого рода задачи вызывают у вас нервозность, есть множество уважаемых компаний, в которые вы можете позвонить, чтобы установить новый водонагреватель. Но, если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели обычно служат от 8 до 10 лет, после чего их необходимо заменить. То, что ваш водонагреватель протекает, не означает, что он подошел к концу своей жизни. Прежде чем покупать новый водонагреватель, вам следует устранить утечку, если вы еще этого не сделали.Во многих случаях утечку можно устранить. Однако, если вы обнаружите, что источник утечки находится в самом баке, единственный вариант — заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы решили, что вам необходимо приобрести новый водонагреватель, вы можете ознакомиться с нашим руководством для покупателей, которое поможет вам найти тот, который лучше всего соответствует вашим потребностям. И, если вы решите установить водонагреватель самостоятельно, вам нужно будет демонтировать старый водонагреватель и правильно его утилизировать.

Найти местных специалистов по сантехнике

Инструменты и расходные материалы

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового, но все же это непростая задача. Если вам неудобно работать с электричеством и сантехникой, мы настоятельно рекомендуем нанять профессионала для выполнения установки, кроме того, они, как правило, утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключение электричества

Шаг 1

ОТКЛЮЧИТЕ подачу электроэнергии к водонагревателю на панели выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что устройство выключено. Это не рассматривается в видео ниже, но вы всегда должны убедиться, что водонагреватель не получает электричество после отключения его автоматическим выключателем, прежде чем приступить к работе с ним .

Откройте кран горячей воды и дайте воде течь, пока она не станет холодной. Этот шаг не показан в видео, однако он гарантирует, что вы сможете безопасно слить бак, не ошпарившись .

Перекрыть подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя. Откройте вентиль и слейте бак наружу (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вы должны открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде стечь быстрее, позволяя воздуху попасть в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя.Убедитесь, что вы сначала выключили автоматический выключатель в распределительной коробке. Затем перед запуском проверьте провода тестером напряжения.

Закройте провода и пометьте (или сфотографируйте) их, чтобы избежать путаницы в будущем при подключении нового водонагревателя.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если ваш водонагреватель был подключен к медным трубам, вам может потребоваться обрезать трубы. Если вам нужно разрезать трубы, используйте труборез (труборез) и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на новом водонагревателе.

Снятие старого водонагревателя

Шаг 5

Когда бак опустеет, снимите старый водонагреватель с помощью тележки.

Переместите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон.Узнайте, почему.

Убедитесь, что ваше электропитание достаточено для бака. Дважды проверьте, есть ли у вас доступ к панелям и дренажному клапану для обслуживания.

Подготовка трубопроводов водопровода

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было обрезать трубы, вам необходимо подготовить трубы с помощью наждачной бумаги. Протрите наждачной бумагой концы труб, пока они не заблестят.

Найдите местных специалистов по сантехнике

Подсоедините электропроводку

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Прикрепите провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте своим ярлыкам или изображению, которое вы сделали, начиная с шага 3. Затем установите на место крышку распределительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды . Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную воду к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить его к медным трубам. Тем не менее, мы настоятельно рекомендуем использовать гибкие шланги для соединения. Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей исходной конфигурации и ваших предпочтений .

Подсоедините гибкие шланги к ниппелям водонагревателя. В большинстве случаев вам нужно будет обмотать резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте соединения гибких шлангов на герметичность, открыв кран горячей воды на ближайшем кране. Затем включите подачу холодной воды к водонагревателю. Этот шаг не показан в видео, но мы рекомендуем еще раз проверить вашу сантехнику , прежде чем продвигаться вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак наполнится, из крана горячей воды начнет течь вода.

Присоедините выпускную трубу T&P

Шаг 9

Установите выпускную трубу на клапан T&P. Конец трубы должен быть в пределах 6 дюймов от пола.

• Используйте медный фитинг с наружной резьбой 3/4 дюйма.
• Нанесите смазку для труб снаружи фитинга и внутри фитинга клапана.
• Присоедините фитинг к фитингу клапана T&P и затяните.
• Очистите фитинг конец трубы
• Нанесите флюс для пайки на внутреннюю часть патрубка и внешнюю часть трубы
• Присоедините трубу к фитингу
• Используйте припой и горелку для соединения трубы

Поверните О питании и прокачке линий горячей воды

Шаг 10

После того, как бак водонагревателя наполнится водой, включите автоматический выключатель на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как бак полностью заполнится, может привести к возгоранию электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из линий горячей воды

Шаг 11

Для удалить воздух из бака и водопровода, открыть кран горячей воды в течение нескольких минут, пока он не перестанет «брызгать».

Может пройти несколько часов, прежде чем вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P. Если труба капает, давление может быть слишком высоким.

Посмотреть видео

Получите лучшую цену на водонагреватель

Ремонт и установка

Узнайте цены от квалифицированных местных подрядчиков

Масляные нагреватели и теплоносители: полное руководство теплообмена, описанная конфигурация может быть разделена на три части в соответствии с методом теплопередачи и техническими ограничениями, которые требуются в каждой точке, для достижения энергоэффективности и долговечности результатов заправки теплоносителем. и из материалов оборудования.(см. Теплообмен).

На рис. 3 четко выделены три зоны:

1. Излучение

Охватывает практически всю камеру сгорания, а точнее внутреннюю поверхность внутреннего змеевика, причем в этой области она является решающей, от с технической точки зрения, знать точные значения максимальной температуры, достигаемой как теплоносителем, так и материалом змеевика, потому что, хотя это область с наибольшей обменной способностью, она также подвержена риску превышения максимальной допустимые значения. – Рисунок 4-.

Рис. 4. Площади котла по способу теплопередачи. По отношению к массе и достигаемым температурам пленки – см. Температуры-.

Характеристики используемого теплоносителя, топлива, регулирование горения, диаметр пламени, требования к обмену, требуемый минимальный циркулирующий поток теплоносителя и, следовательно, его скорость и диаметр трубы змеевика — все это параметры которые определяют, что должно считаться критическим при проектировании – размеры диаметра и длины камеры.

Слишком малый диаметр камеры сгорания обеспечит оптимальную передачу тепла, но поставит под угрозу срок службы загрузки теплоносителя, а также самого котла, а также вызовет потери в загрузке дымового контура, что может быть чрезмерной нагрузкой для стандартной горелки.

С другой стороны, камера сгорания большого диаметра снижает энергоэффективность оборудования.

Длина камеры сгорания также имеет большое значение с точки зрения надежности оборудования.Слишком короткая камера сгорания для требуемой мощности может привести к необычно высоким температурам в нижней и верхней крышках камеры, что может привести к частичному разрушению этих элементов.

2. Переходная зона

Включает внутренние поверхности концов внутреннего и внешнего витков. В зависимости от настройки горелки она может частично включать внешнюю поверхность внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и поэтому в отношении тепла необходимо принимать во внимание как меры предосторожности для обмена излучением, так и ограничения, связанные с обменом конвекцией.

Особое внимание следует уделить конструкции изменения направления контура дымовых газов в нижнем закрытии топочной камеры, так как должна быть обеспечена полная герметичность (иначе дымовые газы проходили бы прямо из 1-го прохода в дымоход на выходе, что дает очень плохую производительность и, что еще хуже, чрезвычайно высокие температуры в дымоходе, которые могут привести к его разрушению) вместе с низкими потерями заряда при изменении направления дымовых газов.

3. Зона конвекции

Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

Хотя существует небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. рис. 4), основной задачей при проектировании этой области является достижение высокого уровня теплопередачи за счет значительной скорости дымовых газов, но без значительного риска загрязнения дымовых каналов 2 и 3 из-за недостаточного размера этих каналов или больших потерь заряда в дымовом контуре (известных как избыточное давление в котле), что затрудняет использование стандартных рыночных горелок.

Рисунок 3. Отдельные участки в котле с теплоносителем для целей теплообмена потери заряда контура невелики, что привело бы к нестандартным насосам и большому потреблению электроэнергии, что, в то же время, гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи – см. рис. 5.

Рис. 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290°C. Другие факторы исключены для лучшего понимания важности скорости

Дифференциал тепла.

Проходы в змеевиках

Перепад тепла , также известный как скачок тепла , это максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетном расходе теплоносителя. жидкость.

Наиболее распространены температурные скачки 20°С и 40°С, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому фактически следует говорить об интервалах между 18-22°С в в первом случае и 36-42°С во втором случае.

Важно иметь в виду, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но другим скачком. При правильном проектировании оба типа котлов будут иметь одинаковые энергетические характеристики и схожие рабочие функции.

Причина наличия котлов с разным тепловым перепадом заключается в том, чтобы получить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к потребительским приборам системы.

Изначально котел с скачком тепла 20ºС может дать большую равномерность температуры в потребляющих приборах за счет большего циркуляционного расхода, хотя при изначально более дорогой установке за счет большего диаметра трубы, большей емкости теплоносителя в системы и повышенное потребление электроэнергии главным насосом.Однако и котел с перепадом тепла 40°С может достичь таких же результатов за счет контуров рециркуляции с вторичными насосами, которые обеспечивают больший расход в бытовых приборах и, таким образом, большую равномерность. Однако в последнем случае стоимость установки теплового дифференциального котла значительно выше, что не является положительным фактором.

Перепады температур выше 40 или 50ºC не являются обычным явлением, учитывая, что на срок службы теплоносителя влияют такие резкие и резкие изменения температуры, а конструкция котла должна предусматривать меры по поглощению дополнительных расширений, что делает конструкцию более специализированные и более дорогие. Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла 100°C.

Мы рекомендуем, чтобы пользователь связался с производителем котла, авторизованным установщиком или штатным или внешним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

Мы уже видели, что определение перепада тепла, в основном по характеристикам потребляющих устройств, определяет расход циркулирующего теплоносителя, необходимый в системе.Но этот расход также должен соответствовать определенным требованиям, отмеченным на котле.

Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы обеспечить хороший теплообмен, при этом не превышая температуру пленки используемого теплоносителя во избежание его быстрой деградации. Но эти требуемые высокие скорости циркуляции также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью использования очень больших насосов с чрезмерно высоким потреблением электроэнергии для достижения гидравлического стабильность в цепи.

Согласование факторов высокой скорости и допустимых потерь заряда возможно только при точном тепловом и гидравлическом исследовании змеевиков, диаметра их труб, длины их и их соединения.

С помощью диаграмм на рисунке 6 и небольшого примера попробуем немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. Реально параллельных проходов катушек может быть только от 1 прохода или до 6, 7 или 8.

Рабочая температура T ₁ и его тепловая мощность в кВт одинаковы на всех трех диаграммах на рисунке 6. Также общая длина составной трубы змеевиков одинакова – 4L.

Различия касаются температуры на входе в котел (температура возврата от потребляющих устройств после подачи необходимой энергии), Т2, Т3 и Т4. Циркуляционные расходы Q, Q ₁ и Q ₂ и потери заряда ΔP ₁ , ΔP ₂ и ΔP ₃ также различны.

Реальный числовой пример

У нас есть котел с теплоносителем с перепадом температур 40ºC и тепловой мощностью 1100 кВт. Его поверхность обмена составляет 54 м ² с выходом порядка 86-89%, в зависимости от рабочей температуры.

Конструктивный план A) на рис. 6 с двумя последовательно соединенными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 90 383 3 90 384 /ч с потерей заряда 2,37 бар при рабочей температуре 260ºC.

Если мы попытаемся эксплуатировать этот котел с тепловым скачком 20°C, то расход должен быть 104 м ³ /ч, а ожидаемая потеря загрузки при той же температуре, что и раньше, 260°C, составит 8,17 бар. Нам пришлось бы прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

С другой стороны, если мы используем схему конструкции B) на рис. 6 (два последовательно соединенных змеевика с тремя параллельными проходами на змеевик) с тем же расходом 104 м ³ /ч и поверхностью обмена 54 м ² , потеря заряда будет 2.62 бар, что приемлемо для обычных насосов.

Конструктивная схема этого типа B) невозможна для котла с перепадом тепла 40ºC, так как при требуемом низком расходе 52 м ³ /ч не будет проблем с перепадом давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44°C выше рабочей температуры.

Как видно из раздела «Температуры», максимальная температура пленки обычно на 10-20°C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быстрое ухудшение заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

Конструкция C) с двумя параллельно соединенными змеевиками, каждый из которых имеет три прохода теплоносителя, соответствует довольно необычному узлу, типичному для котлов, требующих очень малых температурных перепадов, порядка 10 или 15ºC. В этих условиях скорость потока, 205 м ³ /ч, очень высока, и если бы эта конфигурация не была выбрана, потери заряда теплоносителя были бы чрезмерно высокими, даже при трехходовой конфигурации в конструктивном плане B) , учитывая, что это будет около 8.
