Расчет секций алюминиевых радиаторов на квадратный метр

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1. 2.

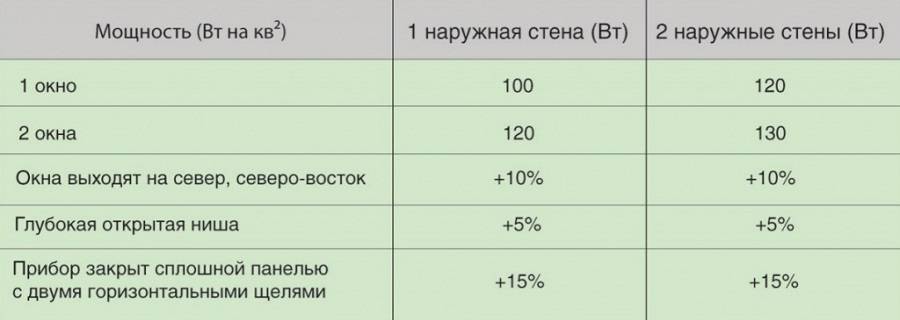

  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

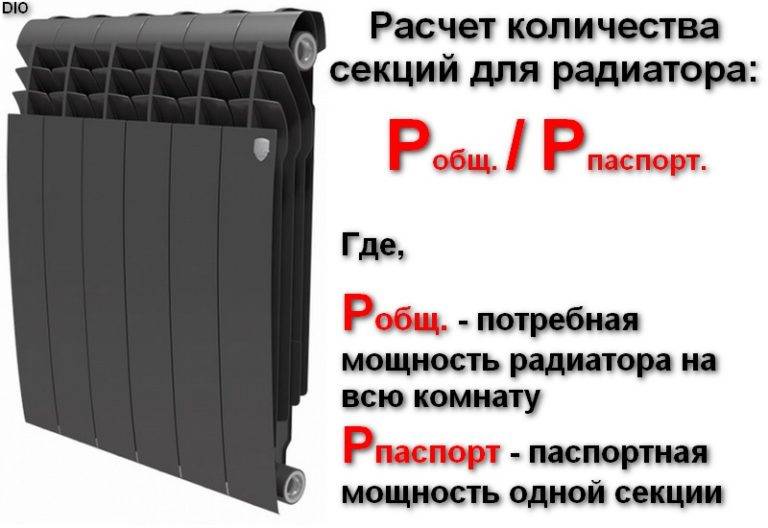

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0. 2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0. 4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

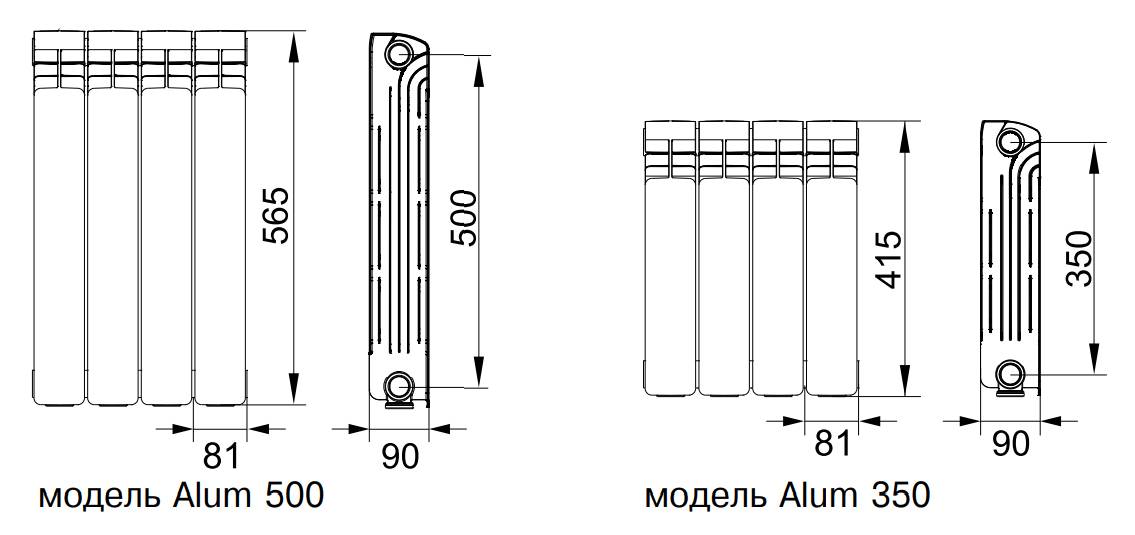

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом. Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1.0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3. 0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Сколько секций батарей на 1 кв метр. Расчетная роль потолка и пола. Способы расчета количества секций батареи.

Для каждого хозяина дома очень важно осуществить правильный расчет радиаторов отопления. Недостаточное количество секций будет способствовать тому, что радиаторы не смогут обогреть помещение наиболее эффективным и оптимальным образом. Если же приобрести радиаторы, обладающие слишком большим количеством секций, то отопительная система будет весьма неэкономичной, используя лишнюю мощность радиаторов отопления.

Если вам необходимо сменить отопительную систему или установить новую, то расчет количества секций радиаторов отопления будет играть очень важную роль. Если помещения в вашем доме или квартире стандартного типа, то подойдут и более простые расчеты. Однако иногда для получения наиболее высокого результата необходимо соблюдать кое-какие особенности и нюансы, касающиеся таких параметров, как мощность радиатора отопления на помещение и давление в батареях отопления.

Расчет исходя из площади помещения

Разберемся, как рассчитать батареи отопления. Ориентируясь на такие параметры, как общая площадь помещения, можно осуществить предварительный расчет батарей отопления на площадь. Данное вычисление довольно простое. Однако если у вас в помещении высокие потолки, то его за основу брать нельзя. На каждый квадратный метр площади потребуется около 100 ватт мощности в час. Таким образом, расчет секций батарей отопления позволит вычислить, какое количество тепла понадобится для обогрева всего помещения.

Как рассчитать количество радиаторов отопления? К примеру, площадь нашего помещения составляет 25 кв. метров. Умножаем общую площадь помещения на 100 ватт и получаем мощность батареи отопления в 2500 ватт. То есть 2,5 кВатт в час необходимо для обогрева помещения с площадью в 25 кв. метров. Полученный результат делим на значение тепла, которое способна выделить одна секция отопительного радиатора. К примеру, в документации отопительного прибора указано, что одна секция выделяет в час 180 Ватт тепла.

Таким образом, расчет мощности радиаторов отопления будет выглядеть так: 2500 Вт / 180 Вт = 13,88. Полученный результат округляем и получаем цифру 14. Значит, для обогрева помещения в 25 кв. метров потребуется радиатор с 14 секциями.

Также потребуется учесть различные тепловые потери. Комната, которая находится в углу дома, или комната с балконом будет нагреваться медленнее, а также быстрее отдавать тепло. В таком случае, расчет теплоотдачи радиатора батарей отопления должен производиться с некоторым запасом. Желательно, чтобы такой запас составлял около 20%.

Расчет батарей отопления может быть произведен и с учетом объема помещения. В таком случае, не только общая площадь помещения играет роль, но также и высота потолков. Как рассчитать радиаторы отопления? Расчет производится примерно по такому же принципу, как и в предыдущей ситуации. Для начала необходимо выявить, какое количество тепла понадобится, а также — как рассчитать количество батарей отопления и их секций.

Например, необходимо вычислить нужно количество тепла для комнаты, которая обладает площадью в 20 кв. метров, а высота потолков в ней составляет 3 метра. Умножаем 20 кв. метров на 3 метра высоты и получим 60 кубических метров общего объема помещения. На каждый кубометр необходимо около 41 Вт тепла – так говорят данные и рекомендации СНИП.

Производим расчет мощности батарей отопления дальше. Умножаем 60 кв. метров на 41 Вт и получаем 2460 Вт. Также делим эту цифру на ту тепловую мощность, которую излучает одна секция радиатора отопления. Например, в документации отопительного прибора указано, что одна секция выделяет в час около 170 Вт тепла.

2460 Вт делим на 170 Вт и получим цифру 14,47. Ее мы тоже округляем, таким образом, для обогрева помещения с объемом в 60 кубометров, понадобится 15-секционный радиатор отопления.

Можно сделать наиболее точный расчет количества радиаторов отопления. Такое может понадобиться для частных домов с нестандартными помещениями и комнатами.

КТ = 100Вт/кв.м. х П х К1 х К2 х К3 х К4 х К5 х К6 х К7

Кт
– это количество тепла, которое необходимо для определенного помещения;

П
– общая площадь помещения;

К1
– это коэффициент, который учитывает, насколько остеклены проемы для окон.

Если окно с простым остеклением двойного типа, то кф. составляет 1.27.

Для окна со стеклопакетом двойного типа – 1. 00.

Для тройного стеклопакета кф. составляет 0.87.

К2
– это кф. стеновой теплоизоляции.

Если теплоизоляция довольно низкая, то берется кф. в 1.27.

Для хорошей теплоизоляции – кф. = 1.0.

Для отличной теплоизоляции кф. равен 0.85.

К3
– это соотношение площади пола и площади окон в комнате.

Для 50% он будет равен 1,2.

Для 40% — 1,1.

Для 30% — 1.0.

Для 20% — 0.9.

Для 10% — 0.8.

К4
– это кф., учитывающий среднюю температуру в помещении во время самой холодной недели в году.

Для температуры в -35 градусов он будет равен значению 1,5.

Для -25 – кф. = 1.3.

Для -20 – 1.1.

Для -15 – 0.9.

Для -10 – 0.7.

К5
– это коэффициент, который поможет выявить потребность тепла с учетом того, сколько наружных стен есть у помещения.

Для помещения с одной стеной кф. составляет 1.1.

Две стены – 1.2.

Три стены 1.3.

К6
– учитывает тип помещений, которые расположены над нашим помещением.

Если чердак не отапливается, то он составляет 1.0.

Если чердак отапливается, то кф. равен 0.9.

Если выше расположено жилое помещение, которое отапливается, то за основу берется кф. в 0.7.

К7
– это учет высоты потолков в помещении.

Для высоты потолков в 2,5м, кф. будет равен 1,0.

При высоте потолков в 3 метра кф. равен 1,05.

Если высота потолков составляет 3,5 метра, то берется за основу кф. в 1,1.

При 4 метрах – 1,15.

Результат, вычисленный по данной формуле, необходимо разделить на тепло, которое выдает одна секция радиатора отопления, и округлить результат, который мы получили.

Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать их количество, с учетом
площади и объема
помещений и мощности печи или котла. Немаловажно учесть и вид батареи.

На сегодняшний день

промышленностью производится несколько видов радиаторов, которые
выполняются из разных
материалов, имеют различные
формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке.

Каждому владельцу недвижимости хотелось бы, не обращаясь к специалистам, знать, как рассчитать количество радиаторов отопления самостоятельно, для конкретного жилища.

Калькулятор расчета количества секций радиатора отопления

Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

100 Вт на кв. м

Сколько внешних стен в помещении?

Одна
две
три
четыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, Восток
Юг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утеплены
Средняя степень утепления
Внешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

35 °С и ниже
от — 25 °С до — 35 °С
до — 20 °С
до — 15 °С
не ниже — 10 °С

Укажите высоту потолка в помещении

До 2,7 м
2,8 ÷ 3,0 м
3,1 ÷ 3,5 м
3,6 ÷ 4,0 м
более 4,1 м

Что располагается над помещением?

Холодный чердак или неотапливаемое и не утепленное помещение
утепленные чердак или иное помещение
отапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклением
Окна с однокамерным (2 стекла) стеклопакетом
Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконником
Радиатор полностью прикрыт сверху подоконником или полкой
Радиатор установлен в стеновой нише
Радиатор частично прикрыт фронтальным декоративным экраном
Радиатор полностью закрыт декоративным кожухом

Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Виды радиаторов

В продаже присутствуют как всем
уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые
, биметаллические радиаторы.

Современные варианты батарей изготавливаются в разнообразных дизайнерских решениях, и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Но есть у них и слабая сторона —
приемлемы они только для систем отопления с достаточно высоким давлением, а значит
, для строений, подключенных
к центральному отоплению. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

  • Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что
    сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время
остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Трубчатые варианты более дорогостоящие, они нагреваются медленнее
панельных, и, соответственно, дольше
сохраняют температуру.

Панельные —
быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже
неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Но, приобретая их, необходимо учитывать один их недостаток —
это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы
рассчитать, сколько радиаторов понадобится на каждую из комнат, придется
учесть многие нюансы, как
связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Проведение расчетов количества секций

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете
размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных
проемов

, под которыми
они устанавливаются.

На теплоотдачу влияет не
ее
размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло
будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем
, от этих параметров и будет зависеть расчет
количества секций, устанавливаемых в нем
.

Расчет на основании площади помещения

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах).

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем
    находится одно окно —
    это может быть торцевая комната.
  • На 30% придется
    увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит
    , в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще
    на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется
    увеличить мощность еще
    на 5%.

  • Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее
    также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом
всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов
округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Нужно отметить, что такие расчеты
подходят для определения количества секций для помещений, оснащенных
центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет
считается достаточно точным
, но можно произвести расчет
и по-другому.

Расчет
радиаторов, исходя из
объема
помещения

  • Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема
    помещения, при условии нахождения в нем
    одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2
,5 метра:

16 × 2,5= 40
куб


.

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее
указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий
расчет
:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

  • Если комната соединяется с соседним помещением проемом
    , не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется
    пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество
    секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет
    очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Видео-советы специалистов — как выбрать и рассчитать радиаторы отопления

Если вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет
и сделают анализ с учетом
всех параметров:

  • особенности погодных условий региона, где расположено строение;
  • температурные климатические показатели на на
    чало и окончание отопительного сезона;
  • материал, из которого возведено строение и наличие качественного утепления;
  • количество окон и материал, из которого изготовлены рамы;
  • высота отапливаемых помещений;
  • эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью
высчитают нужное количество батарей. Такой просчет
с учетом
всех нюансов вашего дома гарантированно сделает его уютным и теплым
.

1.
2.
3.

Когда проектируется система теплоснабжения для частного дома или квартиры, расположенной в новостройке, необходимо знать, как рассчитать мощность радиаторов отопления, чтобы определить требуемое количество секций для каждой комнаты и подсобных помещений. В статье приводится несколько несложных вариантов вычислений.

Особенности проведения расчетов

Расчет мощности радиатора отопления сопряжен с рядом проблем. Дело в том, что на протяжении отопительного сезона температура за окном постоянно меняется, а соответственно отличаются потери тепла. Так при 30 градусах мороза и сильном северном ветре, они будут гораздо больше, чем при — 5 градусах, да еще при безветренной погоде.

Многих владельцев недвижимости волнует, что неправильно рассчитанная тепловая мощность радиаторов отопления может привести к тому, что в морозы в доме будет холодно, а в теплую погоду придется держать нараспашку форточки целый день и таким образом отапливать улицу (детальнее: » «).

Однако имеется понятие, которое называется температурный график. Благодаря чему температура теплоносителя в отопительной системе меняется в зависимости от погоды на улице. По мере того, как будет расти температура воздуха на улице, повышается теплоотдача каждой из секций батареи. А раз так, то относительно любого отопительного оборудования можно говорить о средней величине теплоотдачи.

Что касается жильцов частных домовладений, то после установки современного электрического или газового теплоагрегата или отопления с применением тепловых насосов они не должны волноваться о том, какую температуру имеет теплоноситель, циркулирующий в контуре отопительной конструкции.

Созданное с применением новейших технологий тепловое оборудование позволяет управлять им при помощи термостатов и корректировать мощность батарей в соответствии с потребностями. Наличие современного котла не требует контроля над температурой теплоносителя, но, чтобы установить радиаторы отопления расчет мощности все равно потребуется.

Порядок расчета мощности радиаторов отопления

Все расчеты, связанные с обустройством отопительной конструкции, неразрывно связаны с таким понятием как тепловая мощность. Вариантов как рассчитать мощность радиатора отопления существует несколько. При этом следует отметить, что у приборов от известных и хорошо себя зарекомендовавших производителей данный параметр всегда указывается в прилагаемых к ним документах (прочитайте также: » «).

Чтобы выполнить расчет биметаллических отопительных радиаторов или чугунных батарей, исходя из тепловой мощности, необходимо разделить требуемое количество тепла на величину 0,2 КВт. В результате будет получено количество секций, которые нужно приобрести, чтобы обеспечить обогрев комнаты (детальнее: » «).

Если чугунные радиаторы (см. фото) не имеют промывочных кранов специалисты рекомендуют принимать в расчет 130-150 ватт на каждую секцию, учитывая . Даже когда они первоначально отдают тепла больше, чем требуется, появившиеся в них загрязнения понизят теплоотдачу.

Как показала практика, батареи желательно монтировать с запасом около 20%. Дело в том, что при наступлении экстремальных холодов чрезмерной жары в доме не будет. Также поможет бороться с повышенной теплоотдачей дроссель на подводке. Покупка лишних нескольких секций и регулятора не сильно отразится на семейном бюджете, а тепло в доме в морозы будет обеспечено.

Необходимая величина тепловой мощности радиатора

При расчете отопительной батареи непременно нужно знать требуемую тепловую мощность, чтобы в доме было комфортно жить. Как рассчитать мощность радиатора отопления или других отопительных приборов для теплоснабжения квартиры или дома, интересует многих потребителей.

  1. Способ согласно СНиП предполагает, что на один «квадрат» площади требуется 100 ватт.

    Но в данном случае следует учитывать ряд нюансов:



    — теплопотери зависят от качества теплоизоляции. Например, для обогрева энергоэффективного дома, оборудованного системой рекуперации тепла со стенами, сделанными из сип-панелей, потребуется тепловая мощность меньше, чем в 2 раза;
    — создатели санитарных норм и правил при их разработке ориентировались на стандартную высоту потолка 2,5-2,7 метра, а ведь этот параметр может равняться 3 или 3,5 метра;
    — этот вариант, позволяющий рассчитать мощность радиатора отопления и теплоотдачу, верен только при условии примерной температуры 20°C в квартире и на улице — 20°C. Подобная картина типична для населенных пунктов, расположенных в европейской части России. Если дом находится в Якутии, тепла потребуется гораздо больше.

  2. Способ расчета, исходя из объема, не считается сложным. Для каждого кубометра помещения требуется 40 ватт тепловой мощности. Если размеры комнаты составляют 3х5 метра, а высота потолка 3 метра, тогда потребуется 3х5х3х40 = 1800 ватт тепла. И хотя погрешности, связанные с высотой помещений в этом варианте расчетов устранены, он все еще не является точным.
  3. Уточненный способ расчета по объему с учетом большего количества переменных дает
    более реальный результат. Базовым значением остаются все те же 40 ватт на один кубометр объема.

    Когда производится уточненный расчет тепловой мощности радиатора и требуемой величины теплоотдачи, следует учитывать, что:



    — одна дверь наружу отнимает 200 ватт, а каждое окно — 100 ватт;
    — если квартира угловая или торцевая, применяется поправочный коэффициент 1,1 — 1,3 в зависимости от вида материала стен и их толщины;
    — для частных домовладений коэффициент составляет 1,5;
    — для южных регионов берут коэффициент 0,7 — 0,9, а для Якутии и Чукотки применяют поправку от 1,5 до 2.

В качестве примера для проведения расчета взята угловая комната с одним окном и дверью в частном кирпичном доме размером 3х5 метров с трехметровым потолком на севере России. Средняя температура за окном зимой в январе составляет — 30,4°C.

Порядок вычислений следующий:

  • определяют объем помещения и требуемую мощность — 3х5х3х40 = 1800 ватт;
  • окно и дверь увеличивают результат на 300 ватт, итого получают 2100 ватт;
  • с учетом углового расположения и того, что дом частный будет 2100х1,3х1,5 = 4095 ватт;
  • прежний итог умножают на региональный коэффициент 4095х1,7 и получают 6962 ватт.

Видео о выборе радиаторов отопления с расчетом мощности:



Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
  • для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2 , потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

  • соотношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный двухкамерный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточная (отсутствует) — 1,27
  • хорошая — 0,8

Наличие наружных стен:

  • внутреннее помещение — без потерь, коэффициент 1,0
  • одна — 1,1
  • две — 1,2
  • три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

  • -10 о С и выше — 0,7
  • -15 о С — 0,9
  • -20 о С — 1,1
  • -25 о С — 1,3
  • -30 о С — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2 . Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2 . Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2 . Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

  • высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для , когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Расчет количества радиаторов отопления производят исходя из следующих данных: 41 Ватт тепловой мощности на 1 куб.м. при наличии в помещении по одному: окну, двери, внешней стены, т.е. стандартных условий.

Рассчитаем, например, количество радиаторов для комнаты размерами 3х4 м высотой потолка в 2,7 м. Прежде всего, определим объем комнаты: 3х4х2,7=32,4 м3

Затем найдем тепловую мощность, умножением найденного объема на 41 – 32,4*41 = 1328,4 Ватт. Если, допустим, теплоотдача от одной секции нового радиатора 180 Ватт, можно без труда рассчитать и требуемое количество радиаторов: 1328,4:180 = 6,3 (7 – после округления). Для обогрева выбранного помещения нужно 7 секций радиаторов, каждая по 180 Ватт.

Нужно учитывать следующее: если помещение не закрывается дверью, при расчете суммируют площади самого и соседнего помещений. Этот расчет производится для принятой средней температуры теплоносителя 70˚ С, более низкая температура требует соответственного увеличения количества секций. Если в комнате установлен стеклопакет, то количество секций уменьшается, т.к. он снижает потери тепла, примерно, на 15-20%.

В случае угловой комнаты, ее теплопотери увеличиваются на 20%. На теплопотери, а значит и на количество секций, влияет этажность, степень утепления стен, декоративные панели на радиаторах (только они могут привести к потере теплоотдачи на 20-30%).

Если уже установленные в комнате чугунные батареи необходимо заменить на другой какой-то вид радиаторов, то их количество можно подсчитать очень легко, поскольку у чугунных радиаторов постоянные теплоотдача (150 Вт) и межосевое расстояние (600 мм): количество секций чугунных батарей умножают на 150 Вт и делят на теплоотдачу одной секции нового радиатора. Затем можно сделать необходимые поправки на холод и жару.

Для более точных расчетов используется формула расчета количества радиаторов отопления
.

Есть несколько подходов к вычислению количества радиаторов отопления. стандартный, примерный («на глаз»), объемный.

Стандартный

В соответствии со «СНП» на 1 кв.м. нужно 100 Ватт теплоотдачи радиатора отопления. Тогда мощность вычисляют по формуле.

P = мощность одной секции радиатора, S = площадь отапливаемого помещения.

Допустим, что площадь помещения составляет 25 кв.м. а мощность одной секции радиатоpа 180 Ватт, тогда:

25х100:180=13,9, т. е. понадобится 14 секций.

Если помещение угловое или находится в торце, полученное число нужно еще помножить на коэффициент 1,2.

Примерный

Поскольку радиаторы изготавливаются массово, и у них – стандартные размеры, то принято считать, что при высоте потолка в 2,7 м на 1,8 кв.м. нужна одна секция. Скажем, для комнаты площадью 25 кв.м. понадобится – 25:1,8=13,9 т.е. 14 секций. При мощности менее 50Ватт этот способ не рекомендуется применять из-за больших погрешностей.

Объемный

При этом способе расчет ведется на основе объема помещения. Известно, что секция радиатора, имеющая мощность 200 ватт, может обогреть 5 куб.м. Если размеры комнаты будут 4х5х2,7, то 4х5х2,7:5=10,8, т.е. для такой комнаты нужно купить 11 секций мощностью 200 Ватт.

Чтобы при расчете оценить все условия в полном объеме лучше обратиться к специалистам.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

Расчет радиаторов отопления в доме

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр.
В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию
. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м 2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м 2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м 2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций
. Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м 2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула
выглядит так:

  • q
    1
    — это вид остекления: тройной стеклопакет 0,85 двойной стеклопакет 1 обычное стекло 1,27
  • q 2
    — теплоизоляция стен: современная теплоизоляция 0,85 стена в 2 кирпича 1 плохая изоляция 1,27
  • q
    3
    — отношение площади окон к площади пола: 10% 0,8 20% 0,9 30% 1,1 40% 1,2
  • q 4
    — минимальная температура снаружи: -10 0 С 0,7 -15 0 С 0,9 -20 0 С 1,1 -25 0 С 1,3 -35 0 С 1,5
  • q
    5
    — количество наружных стен: одна 1,1 две (угловая) 1,2 три 1,3 четыре 1,4
  • q
    6
    — тип помещения над расчётным: обогреваемое помещение 0,8 отапливаемый чердак 0,9 холодный чердак 1
  • q
    7
    — высота потолков: 2,5 м — 1 3 м — 1,05 3,5м — 1,1 4м — 1,15 4,5м — 1,2

Проведём расчёт для угловой комнаты 20 м 2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20 0 С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические.
Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной
для человеческого организма температурой в помещении принято считать 21 0 С.
Однако для хорошего крепкого сна больше подходит температура не выше 18 0 С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м
2
нужно установить 12 секций батареи
. то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей
. и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Расчет радиаторов в двухтрубной системе (видео)

Источники: http://termosyst.ru/radiatory-otopleniya/raschet-kolichestva-radiatorov.php, http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://teplo.guru/radiatory/vybor/raschet-radiatorov-otopleniya-v-dome.html

Расчет отопления на квадратный метр

На данной странице web проекта мы попытаемся найти и выбрать для своей дачи необходимые части системы. Монтаж отопления имеет, батареи котел терморегуляторы, бак для расширения, развоздушки, крепежи, коллекторы, трубы, увеличивающие давление насосы, систему соединения. Система обогрева дачи включает определенные устройства. Указанные комплектующие монтажа очень важны. Вот почему соответствие каждого элемента монтажа важно планировать технически обдуманно.

Существуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Содержание

Самым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м 2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:

  • паровой теплоноситель имеет большую теплоотдачу. чем водный;
  • угловая комната холоднее. так как у неё две стены выходят на улицу;
  • чем больше окон в помещении, тем там холоднее;
  • если высота потолков выше 3 метров. то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
  • материал, из которого изготовлен радиатор, имеет свою теплопроводность;
  • теплоизолированные стены увеличивают теплоизоляцию комнаты;
  • чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
  • современные стеклопакеты увеличивают теплоизоляцию помещения;
  • при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
  • если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
  • наличие вентиляции предполагает большую мощность.

Формула и пример расчета

Учитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м 2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м 2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций. Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м 2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Формула выглядит так:

  • q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
  • q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
  • q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
  • q 4 — минимальная температура снаружи: -10 0 С 0,7; -15 0 С 0,9; -20 0 С 1,1; -25 0 С 1,3; -35 0 С 1,5;
  • q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
  • q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
  • q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м 2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 20 0 С.

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Самой комфортной для человеческого организма температурой в помещении принято считать 21 0 С. Однако для хорошего крепкого сна больше подходит температура не выше 18 0 С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м 2 нужно установить 12 секций батареи. то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей. и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Расчет радиаторов в двухтрубной системе (видео)

Источник: http://teplo.guru/radiatory/vybor/raschet-radiatorov-otopleniya-v-dome.html

Есть несколько методов выполнения расчета радиаторов отопления. Самые сложные включают использование тепловизоров и мощного программного обеспечения. Мы говорим о самом простом расчете «на пальцах». При этом исходят исходят из необходимой мощности на квадратный метр. В средней климатической полосе России, то есть примерно на уровне Москвы эта необходимая мощность отопления зимой составляет на квадратный метр приблизительно 50-100 ватт. В северных районах, сразу за Москвой 100-200. Такие же цифры используются при выборе котла отопления.

Расчет радиаторов отопления

Выше речь шла о расчете радиаторов, исходя из площади помещения. При этом подразумевалось, что высота потолка составляет стандартные 2,7 метра. Если высота потолков больше, то необходимо выполнять расчет радиаторов, исходя из кубатуры помещения. Соответсвующие цифры приводятся на нашей страничке Расчет количества секций радиатора .

Однако такой расчет радиаторов отопления не учитывает дополнительных факторов. Угловая комната в доме холоднее, так как у нее две стены выходят на улицу, а не одна. Через окна уходит в окружающее пространство до 70 процентов тепла. Конечно все зависит от качества окон. Если это двухкамерные пластиковые окна с семи камерными профилями и инфракрасным напылением, то это позволяет экономить немало тепла. Тем не менее, через два окна уходит в два раза больше тепла, чем через одно. Кроме того, бывает, что температура теплоносителя в системе центрального отопления хронически ниже, чем нужно. На каждый из этих факторов следует накинуть дополнительно 10-30 процентов потерь тепла.

К тому же если вы хотите, чтобы зимой помещения в вашем доме хорошо проветривались, следует брать батареи с запасом. Холодный воздух с улицы в мороз будет заметно охлаждать помещение. Играют роль и щели в традиционных деревянных окнах и многие другие факторы. В общем, можно посоветовать не увлекаться точными вычислениями, они в строительстве малоэффективны, а производить расчет радиаторов отопления для вашей квартиры или дома с запасом.

Батареи обеспечивают высокий комфорт проживания, поэтому не стоит на этом экономить и мерзнуть зимой. Берите радиаторы побольше. Если же вдруг зимой станет слишком жарко в квартире, можно просто завесить батарею чем-нибудь, и она будет давать меньше тепла. Если же это ваш частный дом с автономной системой отопления, то регулировать температуру теплоносителя, подаваемого котлом, не сложно.

Учесть все факторы действительно достаточно сложно. Если, например, дом идеально утеплен, то, как утверждают, можно вообще обойтись без батарей отопления . Тепла от кухонной плиты и других электрических приборов должно хватать. Хотя подобное возможно, наверно, только где-нибудь в Германии. Соответственно, на кухне часто устанавливают меньшее количество секций.

В приведенном выше примере на 20 квадратных метров устанавливается 16 секций радиатора. Если дом плохо утеплен, то этого будет недостаточно. Например, на летней веранде. Решающим фактором в такой ситуации является уже не наличие батарей отопления, а качество утепления помещений. На это часто обращают недостаточное внимание. Тепло в доме зависит не только от системы отопления, но в первую очередь от качества окон и тепловых свойств конструкции здания или дома. Если это так же 20-метровая комната в многоквартирном доме, вытянутой формы, с трех сторон теплые жилые комнаты, одно окно, расчет радиаторов отопления получается совсем другим. Вместо 16 секций может хватить 8. А если это кухня, то даже 4 секций. Хорошую подсказку дает сравнение с уже имеющейся аналогичной комнатой. В общем, опытный сантехник может дать советы, исходя из своего опыта, которые окажутся ценнее любых расчетов.

Ну и, естественно, если у вас есть дополнительные средства, то вы можете просто установить термостаты на батареи отопления, которые будут автоматически регулировать температуру каждого радиатора в зависимости от температуры окружающей среды. Тогда есть шанс обеспечить в вашем доме температуру идеального комфорта, которая равна 21 градусу Цельсия. Дешевым вариантом, который заменяет термостаты, является продуманная система кранов. Некоторые заказчики просят установить специальные регулировочные краны, которые могут достаточно точно регулировать температуру в помещении.

Однако в Японии, например, температура в домах традиционно ниже. Учитывая, что там продолжительность жизни выше, чем в других странах, возможно и не стоит стремиться к идеальному комфорту. Главный фактор, который следует учесть, это возможность сильных морозов. И основное внимание следует уделять не отоплению, так как это расходный, не экономичный подход, а утеплению дома. Например, установке все тех же качественных окон, дверей, устранению холодных мест в конструкции здания.

Источник: http://tedremont.com/batarei-radiatory-otoplenija/raschet-radiatorov-otoplenija.html

Перед покупкой и установкой секционных радиаторов отопления (как правило это алюминиевые и биметаллические) у многих возникает вопрос — какое количество секций должно быть в радиаторе и как рассчитать это количество.

Более правильным, всегда будет расчет теплопотерь помещения. Однако в нем используется такое количество коэффициентов, что в результате может получиться, что-то завышенное или наоборот. Поэтому в большинстве случаев пользуются упрощенными способами.

Некоторые ЖЭКи не разрешают самостоятельно рассчитывать количество секций, и делают это для жителей на коммерческой основе. Это связано с тем, что дома во первых новые, и нельзя нарушать балансировку системы, а во вторых при регулировании температуры теплоносителя мощность радиатора сильно меняется. А если в новом доме температура теплоносителя, даже в самые холода, не превышает 70 °С, то стандартный расчет в данном случае не подходит.

Стандартный расчет для многоэтажного дома

Согласно «Строительным нормам и правилам» для компенсации теплопотерь пощения, на один квадратный метр площади требуется 100 Вт мощности радиатора отопления.

Этот расчет справедлив для любых радиаторов, в том числе алюминиевых и биметаллических .

В таком варианте требуемое количество секций вычисляется по формуле:

N = S*100/P, где S = площадь помещения, P = мощность одной секции радиатора отопления.

Пример, мощность одной секции радиатора GLOBAL STYLE PLUS 500 равняется 185 Вт, а площадь комнаты — 20 м.кв. в таком случае:

N=20*100/185=10,8.

Принимаем округление в большую сторону, и получаем 11 секций биметаллического радиатора GLOBAL STYLE PLUS 500.

Для высотных домов, часто пользуется еще более простым методом — делят площадь помещения на 2, и получают необходимое количество секций. В нашем примере их бы получилось 10. Но это не значит, что люди будут замерзать. В высотном доме соседи греют друг друга, и в реальной жизни 100 Вт на метр квадратный даже много.

Для торцевых и угловых комнат желательно ввести добавочный коэффициент 1,1 — 1,2, в этом случае необходимое количество секций для 20 метровой комнаты составит 12-13. Характеристики радиатора GLOBAL STYLE PLUS 500

Зависимость мощности радиатора от теплового потока

Как видно из таблицы, при температурном напоре 70 °С мощность радиатора 185 Вт, при 50 — 114 Вт.

Температурный напор в 70 °С можно создать только в центральной системе отопления со стальными трубами, в частном же доме с пластиковым трубопроводом и настенным котлом, максимальный напор составляет 50 °С. Поэтому упрощенная формула «1 секция радиатора на 2 кв. метра» в частном доме не подходит.

Если же у вас в частном доме радиаторы посчитаны по упрощенной формуле, зимой при продолжительных низких температурах за окном (от -25 °С) в доме может быть прохладно.

Расчет количества секций в частном загородном доме

Если для квартир в многоэтажном доме, действует правило — на один квадратный метр площади требуется 100 Вт мощности радиатора отопления, то для частного дома не совсем так.

Для первого отапливаемого этажа эта мощность составляет 110 — 120 Вт (в зависимости от утепления пола), для второго и следующих этажей эта мощность составляет примерно 80 — 90 Вт. Поэтому многоэтажные дома всегда более экономичны (тепло поднимается на верх).

Тогда, для расчета количества секций радиаторов в частном доме, в формуле N = S*100/P, вместо 100 необходимо подставлять соответствующую мощность (120-80 Вт).

Наш совет — в частный дом лучше взять чуть больше секций (с запасом), это не значит, что от этого у вас в доме будет жарко, просто, как видно из рисунка выше, чем шире радиатор, тем меньше температуру нужно подавать на радиатор. Чем ниже температура теплоносителя — тем дольше прослужит вся система — и трубы и сам котел.

Интересные статьи:

Источник: http://isd74. ru/raschjot_kolichestva_sekcij_radiatora_otoplenija.html

Содержание

Расчет количества секций радиаторов отопления

Радиаторы отопления — это самый распространенный отопительный прибор, который устанавливается в жилых, общественных и производственных помещениях. Он представляет собой полые внутри элементы, заполненные теплоносителем. Через них тепловая энергия поступает в помещение для его обогрева. При выборе радиаторов необходимо в первую очередь обращать внимание на два технических показателя. Это мощность прибора и выдерживаемое им давление теплоносителя. Но чтобы окончательно определиться с температурным режимом помещения, необходимо провести точный расчет радиаторов отопления .

Сюда входит не только количество самих приборов и их секций, но и материал, из которого они изготовлены. Современный рынок отопительного оборудования предлагает огромный ассортимент батарей с разными техническими характеристиками. Главное, что нужно знать — это возможности одной секции батареи, а именно, ее способность выделять максимальное количество тепловой энергии. Этот показатель и ляжет в основу проводимого расчета для всей системы отопления .

Проведем расчет

Зная, что на 1 квадратный метр площади помещения необходимо 100 ватт тепла, можно легко подсчитать и количество необходимых радиаторов. Поэтому вначале нужно точно определить площадь комнаты, куда будут устанавливаться батареи.

Обязательно учитывается высота потолков, а также количество дверей и окон — ведь это проемы, через которые тепло улетучивается быстрее всего. Поэтому материал, из которого изготовлены двери и окна, также идет в расчет.

Теперь определяется самая низкая температура в вашем регионе и температура теплоносителя в это же самое время. Все нюансы рассчитываются с помощью коэффициентов, которые занесены в СНиП. С учетом этих коэффициентов можно высчитать и мощность отопления.

Быстрый расчет производится простым умножением площади помещения на 100 ватт. Но это будет не точно. Для коррекции и используются коэффициенты.

Коэффициенты корректировки мощности

Их два: уменьшения и увеличения.

Коэффициенты уменьшения мощности применяют следующим образом:

  • Если на окнах установлены пластиковые многокамерные стеклопакеты, то показатель умножается на 0,2.
  • Если высота потолка меньше стандартной (3 м), то применяется понижающий коэффициент. Его определяют как отношение фактической высоты к стандартной. Пример — высота потолка равна 2,7 м. Значит, коэффициент рассчитывается по формуле: 2,7/3 = 0.9.
  • Если отопительный котел работает с повышенной мощностью, то каждые 10 градусов вырабатываемой им тепловой энергии понижают мощность отопительных радиаторов на 15%.

Коэффициенты увеличения мощности берутся во внимание в следующих ситуациях:

  1. Если высота потолка выше стандартного размера, то коэффициент подсчитывается по той же формуле.
  2. Если квартира является угловой, то для повышения мощности отопительных приборов применяется коэффициент 1,8.
  3. Если радиаторы имеют нижнее подключение, то к расчетной величине прибавляют 8%.
  4. Если отопительный котел понижает температуру теплоносителя в самые холодные дни, то на каждые 10 градусов понижения необходимо увеличение мощности батарей на 17%.
  5. Если иногда температура на улице достигает критических отметок, то придется увеличивать мощность отопления в 2 раза.

Определяем количество секций одного радиатора

Секции оборудования

Специалисты предлагают несколько вариантов расчета количества радиаторов отопления и их секций.

Первый — это так называемый обыкновенный способ. Он самый простой. Обычно в паспорте или сертификате качества, которые выдают как сопроводительный документ к каждому изделию, установлены технические параметры. Здесь можно найти информацию о том, какую мощность имеет одна секция радиаторов отопления.

К примеру, она равна 200 ватт. Высчитывается мощность, необходимая для обогрева комнаты, с учетом понижающих и повышающих коэффициентов. Предположим, что она равна 2400 ватт.

Теперь производятся чисто математические выкладки: 2400/200 = 12. Это и есть количество секций, которые необходимо установить в данной комнате. Можно использовать одну 12-секционную батарею или две 6-секционные.

Второй вариант — производится расчет с учетом прогревающей способности одной секции для определенного объема пространства. Для этого высчитывается полный объем комнаты и делится на показатель объемного прогревания секции.

Расцветка оборудования отопления

Третий — примерный расчет, которым пользуются мастера, исходя из своего личного опыта. Все батареи отопления имеют практически одинаковые размеры. Отличия есть, но незначительные. Так вот было замечено, что при высоте потолка в 2,7 метра, одна секция может обогреть площадь, равную 1,8 квадратным метрам.

Например, комната имеет площадь 25 м2. Проводим расчет: 25/1,8=13,8. То есть, 14 секций необходимо будет установить.

Как видите, провести расчет батарей отопления не так уж и сложно. Здесь важно учесть все параметры, которые влияют на саму систему. Правда, иногда сделать это бывает сложно.

Поэтому совет: привлекайте к данному процессу профессионалов — ведь небольшая ошибка или минимальный недочет могут привести к нежелательной ситуации. Вам будет просто не комфортно в квартире или доме зимой — когда температура воздуха не доходит до комнатной.

Источник: http://gidotopleniya.ru/radiatory-otopleniya/raschet-radiatorov-otoplenija-v-svoej-kvartire-358

Смотрите также:

19 февраля 2022 года

КАК РАСЧИТАТЬ КОЛИЧЕСТВО СЕКЦИЙ РАДИАТОРА НА ПОМЕЩЕНИЕ

Чтобы грамотно спроектировать отопление дома, нужно знать точное количество секций радиаторов отопления, которые будут установлены во всех помещениях. Расчетом количества секций радиатора мы сегодня и займемся, для этого нам необходимо знать площадь помещения, в котором будет установлен радиатор, и мощность радиаторов в кВт. Пусть, к примеру, это будет комната 20 квадратных метров, а мощность наших радиаторов 203 Вт (это мощный алюминиевый радиатор Royal Thermo Evolution 500).

Согласно «Строительным нормам и правилам» на 1 квадратный метр помещения нужно 100 ватт мощности радиаторов отопления. Таким образом общую площадь помещения в метрах (длину помещения умноженную на ширину помещения в метрах) умножаем на 100 ватт. И получаем количество ватт, необходимое для Вашей площади помещения. Для нашего примера — 20кв.м. умножаем на 100 ватт, получаем 2000 ватт. Полученное число разделим на мощность одной секции радиатора (как правило 170-210 Вт) и получим необходимое число секций радиатора отопления для данного помещения. Если число получилось дробное — округлите его в большую сторону. Для нашего примера 2000 ватт разделим на 203 ватта, получим 9,85 секций. Значит для нашего примера мы должны взять 10 секций радиатора Royal Thermo Evolution 500.

Также если помещение находится на углу дома или в торце, то данное число секций радиаторов умножают на коэффициент 1,2. Например, вместо 10 секций берут 12 секций на такое помещение. Также на этот коэффициент умножают число секций радиаторов для ванной комнаты.

Если вы не знаете мощность секций радиатора, в таком случае исходите из средних стандартных показателей, согласно которым для обогрева 1,8 кв. м помещения необходима 1 секция радиатора. В таком случае для расчета количества секций просто разделите площадь комнаты на 1,8, полученное число округлите в большую сторону. Для нашего примера 20кв.м. разделим на 1,8 и получим 11 секций — требуемое количество секций для нашего помещения.

Если у Вас все таки остались вопросы по расчету количества секций радиатора отопления для помещения звоните нам по тел. +7 3532 22-88-56 и +7 3532 23-04-03.

Расчет количества радиаторов отопления по площади помещения |Системы отопления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Основным материалом для изготовления панельных радиаторов является сталь. Сталь, как высокотехнологичный материал обладает отличным набором свойств: прочность, ковкость, гибкость – всё это предает агрегатам из стали массу полезных свойств, а хорошая податливость сварке и высокая теплопроводность делают сталь идеальным материалом для радиаторов отопления.



Главной конструктивной единицей панельного радиатора является панель, которых, в зависимости от типа радиатора, может быть и одна, и две, и три.



Панель радиатора – это два сваренных между собой тонких стальных листа. Листы же до сварки проходят штамповку, где им предаётся профиль – это и есть каналы для циркуляции нагретой жидкости в панели радиатора. Панели, если их две и более, соединенные между собой трубками, с металлическим кожухом по бокам и декоративной верхней решеткой и есть готовый панельный радиатор отопления.



Для повышения теплоотдачи и скорости обогрева помещения, радиатор может оснащаться конвекционными ходами с внутренней стороны панелей в виде ребристого листа из более тонкой стали, что способствует перемещению воздушных масс в помещении и равномерному обогреву.



Как видно, технология изготовления данных агрегатов проста, что и объясняет их достаточно низкую стоимость.



Если производитель не экономит на качестве материала и для производства радиаторов использует качественную сталь, применяет современные технологичные методы нанесения защитного покрытия, то такой радиатор гарантированно и бесперебойно служит долгие годы.



В зависимости от количества панелей и конвекторов панельные радиаторы делятся на типы. Двухзначное число к маркировке панельного радиатора является обозначением его принадлежности к определенному типу, где первая цифра – это количество панелей, а вторая, соответственно, количество конвекторов.

ТИПЫ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Тип 10 – панельный радиатор, состоящий из одной панели без конвектора, кожухов и верхней решетки.



Тип 20 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 30 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 11 – панельный радиатор, состоящий из одной панели, одного конвектора, без кожухов и верхней решетки.

Тип 21 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, одним конвектором, закрытый кожухом и верхней решеткой.

Тип 22 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, двумя конвекторами, закрытый кожухом и верхней решеткой.

Тип 33 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, тремя конвекторами, закрытый кожухом и верхней решеткой.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.



В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.



Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.



Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.



Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.



Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.



В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:



— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.



Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:



(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт



Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

            3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.



Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.



А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ AIRFEL

Изучив таблицу теплоотдачи, рекомендовано в комнате из примера установить два отопительных радиатора, один — Airfel 500×800 mm с тепловой мощностью 1515 Вт под окном шириной 900 мм и второй — Airfel 500×1000 mm с тепловой мощностью 1894 Вт под окном шириной 1200 мм. Мощности подобранных радиаторов будет достаточно для отопления нашей комнаты, а оставшийся запас можно использовать во время резкого похолодания, тем самым избежать перепадов температуры в помещении.

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PRADO

Как рассчитать размер радиатора для комнаты?

Чтобы эффективно вычислить , что такое выход БТЕ для любой комнаты , вы должны начать с измерения ленты и измерения высоты комнаты , ширины комнаты , длины комнаты и, наконец, размер площади окна (это длина окна по ширине в м²).

Нажмите, чтобы увидеть полный ответ.

Учитывая это, как рассчитать BTU для комнаты?

Расчет БТЕ для вашей комнаты Если вы вычисляете самостоятельно, вам необходимо: Рассчитать кубический объем вашей комнаты в футах или метрах. Это рассчитывается путем умножения высоты, ширины и длины вашей комнаты на . После этого умножьте полученную цифру на следующие значения, чтобы получить приблизительную оценку предложенных вами БТЕ .

Аналогично, как выбрать размер радиатора? «Чтобы рассчитать тепловую мощность, вам нужно измерить комнату размером и умножить длину комнаты на ширину и высоту (все в футах), а затем умножить на четыре. Например, если размер комнаты составляет 12 футов (длина) x 9 футов (ширина) x 7 футов (высота), вам понадобится радиатор с номинальной мощностью 3024 БТЕ. Этот расчет дает хорошее среднее значение.

Также знаете, сколько BTU мне нужно для комнаты 12×12?

2. Найти правильную пропускную способность охлаждения для вашего размера номеров

площадь для охлаждения (квадратные футы) требуется емкость (BTUS в час)
100 до 150 5000
150 до 250 6000
250 до 300 250 до 300 7000
300 до 350

300 до 350 8000

Сколько BTU мне нужно для комнаты 20×20?

Эмпирическое правило, конечно. Таким образом, пространство , которое вы хотите охладить ( 20×20 = 400) должно быть выполнимо с блоком в 1 тонну (12 000 BTUH). Но я бы увеличил его до 15 000–16 000 BTUH, чтобы справиться с жарким и влажным летним зноем в вашем районе.

Как купить обогреватель этой зимой, по мнению экспертов

Поскольку температура в Америке начинает падать, обогреватели могут стать полезным бытовым прибором, быстрым и экономичным способом согреться. Эти портативные устройства позволяют принести эффективный заряд тепла в любую комнату вашего дома или даже на улицу.Кроме того, поскольку вариант Delta продолжает распространяться по всей стране, люди могут захотеть проводить больше времени в помещении в это холодное время года.

УЗНАТЬ БОЛЬШЕ Как купить обогреватели

Если вы хотите насладиться прогулкой на свежем воздухе до наступления холодов, обогреватели могут сделать встречи на улице более комфортными. «Уличные обогреватели — отличный способ обогреть участки вашего двора или патио, чтобы вы могли собираться с друзьями и семьей, даже когда дни становятся прохладнее», — сказал Бейли Карсон, руководитель отдела уборки и обустройства дома в Handy.

Сопутствующие товары

Самые популярные обогреватели для покупки

Чтобы помочь вам составить представление о доступных вариантах обогревателей, вот некоторые из них в различных ценовых категориях, которые противоречат советам экспертов о том, как делать покупки. Эксперты также поделились своими любимыми обогревателями от таких брендов, как Vornado, Lasko и других.

Верхний комбинированный обогреватель: Vornado

Портативный обогреватель Vornado Vh300

Vornado Vh300 — это относительно недорогой обогреватель, который почти мгновенно обеспечивает желаемую температуру и равномерно распределяет тепло в помещении.«Он также предлагает функции защиты от перегрева, защиту от опрокидывания, а внешнее пластиковое покрытие остается прохладным», — сказал Гленн Уайзман, менеджер по продажам Top Hat Home Comfort Services. Кроме того, он компактен, поэтому его можно легко спрятать, когда вы им не пользуетесь.

Верхний инфракрасный обогреватель для семей: Dr. Infrared Heater

№ Инфракрасный обогреватель Portable Space Heater

Отметив его энергосберегающую функцию, двойную систему обогрева и встроенный термостат с диапазоном температур от 50 до 85 градусов, компания Wiseman порекомендовала этот портативная модель.«Обогреватель питается от проводной электросети напряжением 120 вольт, что позволяет равномерно обогреть всю комнату», — добавил он.

Лучший недорогой обогреватель: Lasko

Портативный керамический обогреватель Lasko

Этот обогреватель, идеально подходящий для спальни или других небольших помещений, имеет три бесшумных режима — высокий, низкий и режим вентилятора. «Есть 11 различных температурных режимов и удобная ручка для переноски», — добавила Натали Барретт, руководитель отдела качества обслуживания в Nifty Cleaning Services.«Функции безопасности также великолепны». Новый электрический циклонный керамический консольный обогреватель Lasko включает в себя многофункциональный пульт дистанционного управления и две различные настройки тихого нагрева, а также таймер сна и другие важные функции.

Высококлассный обогреватель: Dyson

Dyson Pure Hot + Cool HP01 Вентилятор

Dyson Pure Hot + Cold — это дистанционно управляемый обогреватель, вентилятор и очиститель воздуха в одном устройстве. Вы можете переключаться между полным помещением, дальним обогревом и прямым личным обогревом, а вентилятор колеблется до 70 градусов.В комплект входит фильтр HEPA, который может улавливать 99,97% частиц размером 0,3 микрона.

Верхний обогреватель для внутреннего и наружного использования: Mr. Heater

Mr. Heater MH9BX Buddy Переносной пропановый инфракрасный обогреватель для помещений

Удобный как для наружного, так и для внутреннего использования, этот обогреватель имеет функцию автоматического отключения при наклоне и может отапливать помещения площадью до 225 квадратных футов. «Он полностью эффективен и полностью горит, имеет функцию автоматического отключения и является портативным», — сказал Барретт.

Лучший обогреватель для спален: KopBeau

Маслонаполненный радиаторный обогреватель KopBeau мощностью 1500 Вт

Общий выбор Van Tuijl для спален — пропановый обогреватель для помещений KopBeau.Эта конвекционная модель на жидком топливе имеет четыре режима нагрева, дистанционное управление и современные функции безопасности. Чтобы свести к минимуму ваши расходы на коммунальные услуги, он также имеет интеллектуальный эко-режим, который переключается между самым высоким и самым низким значением для поддержания температуры в помещении при одновременном снижении энергопотребления.

Верхний обогреватель для больших помещений: Lifesmart

Lifesmart 6-элементный обогреватель

Для больших помещений Van Tuijl рекомендует инфракрасный обогреватель Lifesmart с максимальной мощностью 1500 Вт.Он включает в себя пульт дистанционного управления, 12-часовой таймер, три различных режима нагрева и даже «эко-настройку», которая поддерживает постоянную температуру 68 градусов, используя меньше энергии, когда вы хотите перенести его в меньшую комнату.

Лучший компактный обогрев помещений: Andily

Andily Electric Space Heater

Керамический обогреватель Andily — это бюджетная модель, которая идеально подходит для дома или офиса. «Он красивый и компактный, но может выдавать колоссальные 1500 Вт на максимальной мощности», — сказал Ван Тейл.

Обогреватель с верхней панелью: De’Longhi

De’Longhi Mica Thermic Panel Heater

Не позволяйте элегантному дизайну обмануть вас — этот легкий обогреватель обладает мощной мощностью 1500 Вт тепла. «Этот обогреватель можно легко закрепить на любой стене, предоставив регулируемый термостат с несколькими вариантами управления нагревом, который позволяет вам приспособиться к подходящему нагреву», — сказал Уайзман.

Другие обогреватели, на которые следует обратить внимание

Электрический башенный обогреватель Lasko

В отличие от традиционной конструкции вентилятора, используемой во многих вышеперечисленных вариантах, этот обогреватель Lasko имеет безлопастную конструкцию, аналогичную той, что используется в моделях Dyson. Он оснащен множеством функций безопасности, включая безопасную сенсорную поверхность и автоматический выключатель. Благодаря тихому колебательному режиму гладкая башня может равномерно распределять тепло в помещениях площадью до 300 квадратных футов.

Обогреватель TaoTronics PTC мощностью 1500 Вт

Если главное в игре — скорость, TaoTronics поможет вам. Этот обогреватель может достигать 70 градусов по Фаренгейту за три секунды и имеет боковые колебания для лучшего распределения тепла. Кроме того, он поставляется с тремя режимами нагрева и включает в себя датчики защиты от перегрева, а также автоматический выключатель.

Похожие

Что такое обогреватель и нужен ли он вам?

Обогреватели — это портативные устройства, предназначенные для обогрева отдельных комнат, а не целых домов, — пояснил Арье Ван Туйл, лицензированный домашний инспектор и основатель Home Inspector Secrets. «Самое замечательное в обогревателях то, что домовладельцы могут использовать их «по мере необходимости», не включая термостат HVAC», — сказал он. «На самом деле домовладельцы могут захотеть понизить температуру термостата, если вы хотите обогреть только одну комнату и сэкономить на затратах на электроэнергию.”

Преимущества обогревателей

Помимо своей основной функции обогрева помещений, обогреватели могут доказать свою ценность множеством других способов.

Обогреватели работают быстрее. Обогревателю требуется меньше времени для распределения тепла и тепла в помещении по сравнению с системой HVAC, пояснил Уайзман. «Центральному отоплению часто требуется некоторое время, чтобы достичь заданной температуры», — сказал он. «Это удобный способ быстро повысить температуру в помещении и добавить тепла в любое необходимое пространство.

Обогреватели соответствуют . Обогреватели также могут поддерживать одинаковую температуру в помещении столько времени, сколько вы хотите, что позволяет легко и быстро отключить его и отключить тепло.

Существует множество вариантов для удовлетворения многих потребностей. От обогревателей для помещений и наружных пространств до различных доступных размеров и стилей, бесчисленное множество моделей обогревателей позволяют сохранять тепло различными способами — и в разных ценовых категориях.

Обогреватели помогут вам сэкономить деньги. Вместо того, чтобы платить за обогрев всего дома и поддерживать его в тепле, обогреватели действуют как дополнение к вашей основной системе отопления, вентиляции и кондиционирования воздуха для повышения температуры в конкретном помещении, в котором вы проводите время.

«Основные преимущества помещения нагреватель заключается в том, что он сократит ваши расходы на коммунальные услуги и обеспечит нужную температуру в помещении, когда вам это нужно», — сказал Барретт.

Сопутствующие

Типы обогревателей

Существует три основных типа обогревателей, каждый из которых предназначен для обогрева помещений разными способами.По словам Карсона, лучистые обогреватели обычно используются для обогрева людей, конвекционные обогреватели нагревают фактический воздух в комнате, а комбинированный обогреватель дает вам понемногу оба варианта.

Сияющий. Вместо того, чтобы нагревать воздух во всей комнате, лучистые обогреватели быстро превращают электричество в лучистую энергию для обогрева предметов или людей, находящихся перед ними. «Они лучше всего подходят, если вы хотите очень быстро нагреть область, и обычно используются в качестве «точечных обогревателей», то есть они нагревают только определенную область, на которую [они] указывают», — сказал Уайзман.

Одним из существенных преимуществ этих обогревателей для всех, кто работает дома, является их бесшумность и минимальное количество движущихся частей. Это также означает, что у них меньше шансов сломаться. Сказав это, они также могут быть пожароопасными, поскольку нагреваются — и они могут быть не лучшими для вашего сна. «К сожалению, они обычно имеют оранжевое свечение и могут плохо работать в спальнях», — добавил Ван Тейл.

Конвекторы. Конвекционные блоки работают на подъеме горячего воздуха и опускании холодного воздуха для бесшумного рассеивания тепла без вентилятора. Хотя этим обогревателям требуется больше всего времени для обогрева помещения, они идеально подходят, если вашей целью является равномерное распределение тепла. К распространенным конвекционным моделям относятся плинтусные и масляные обогреватели. «Однако конвекционные обогреватели могут не подходить для домов с маленькими детьми, потому что они нагреваются на ощупь», — отметил Ван Тейл. «Эти устройства также обычно поставляются с пультами дистанционного управления и могут изменять направление».

Комбинированные обогреватели. В этих нагревателях используется вентилятор для рассеивания тепла, поэтому они работают быстрее, но не бесшумны.«Преимущество этих обогревателей в том, что они не нагреваются настолько, чтобы стать причиной возгорания или риска ожога, и нет раздражающего оранжевого свечения», — сказал Ван Тейл. «Однако большой недостаток обогревателей на основе вентиляторов заключается в том, что они могут высушивать кожу, производя фоновый шум».

Как купить обогреватель

Первым шагом при покупке обогревателя является определение размера площади, которую вы планируете обогреть. Для небольших комнат (которые обычно считаются 120 квадратных футов или меньше) Ван Туйл обычно рекомендует покупать обогреватель мощностью от 500 до 1000 Вт и от 1000 до 1500 Вт для больших комнат.Некоторые другие ключевые особенности, на которые следует обратить внимание при совершении покупок, включают:

  • Энергоэффективность. Вы захотите сравнить эффективность между моделями, чтобы убедиться, что вы не слишком увеличиваете свой счет за электроэнергию.
  • Уровень шума . Некоторые устройства громче других. Если вы покупаете спальню или место, где вы будете работать в течение дня, об этом нужно помнить. Одним из ресурсов для поиска особо тихих устройств является Quiet Mark, который тестирует и награждает продукты на основе их уровня шума.
  • Элементы безопасности. Обогреватели помещений могут представлять потенциальную опасность возгорания, поэтому не упускайте из виду какие-либо встроенные функции, предназначенные для уменьшения этой вероятности. «Обязательно купите тот, у которого есть защитные решетки, а также возможность автоматического отключения [на случай, если] нагреватель опрокинется или перегреется», — сказал Карсон.
  • Гарантия. Не забудьте посмотреть варианты гарантии. «Таким образом, вы можете защитить свои инвестиции в случае, если что-то случится», — добавил Уайзман.

Похожие

Следите за подробными новостями Select о личных финансах, технологиях и инструментах, здоровье и многом другом, и следите за нами в Facebook, Instagram и Twitter, чтобы быть в курсе последних событий.

Сколько БТЕ необходимо для обогрева дома, магазина, гаража и многого другого! | Ферреллгаз

Обогреватель какого размера мне нужен для обогрева дома, гаража или рабочего места? Казалось бы, относительно простой и понятный вопрос. Однако ответ далеко не прост — требуется глубокое погружение в науку об энергии, пространственной геометрии, климатологии и строительных технологиях.

Ответ на распространенный вопрос «Сколько БТЕ мне нужно для отопления дома?» начинается с понимания производства энергии и британской тепловой единицы.Одна БТЕ — это количество энергии, необходимое для повышения температуры одного фунта воды на 1 градус по Фаренгейту. Сама мера очень мала, но это базовый расчет, на котором строится использование энергии. В 2018 году Соединенные Штаты использовали примерно 101,3 квадриллиона БТЕ энергии.

Расчет количества БТЕ, необходимого для обогрева помещения

С точки зрения систем отопления и охлаждения, основной расчет заключается в том, сколько вы хотите добавить или удалить из воздуха внутри здания.Это может зависеть от ряда других переменных, таких как квадратные метры и климат, но отправной точкой является то, на сколько градусов вы хотите изменить внутреннюю температуру, и сколько БТЕ требуется для этого. Существуют калькуляторы, которые помогут домовладельцам рассчитать квартиру нужного размера, но есть и некоторые практические правила, которым можно следовать. Например, для помещения площадью 300 квадратных футов обычно требуется 7000 БТЕ для поддержания комфортной температуры, а для помещения площадью 1000 квадратных футов требуется 18000 БТЕ.

Простая формула для определения потребности в отоплении:

(желаемое изменение температуры) x (кубические футы пространства) x 0,133 = БТЕ, необходимые в час.

Какие факторы могут повлиять на ваши потребности в отоплении?

1. Климат и погода

Климат также играет роль в определении ваших энергетических потребностей. В более теплом климате в южной части Соединенных Штатов, считающейся зоной 1 или 2, требуется 30-40 БТЕ на квадратный фут.В средней части страны — зонах 3 и 4 — требуется от 40 до 45 БТЕ на квадратный фут, в то время как в северных районах зоны 5 требуется до 60 БТЕ на квадратный фут. Проще говоря, чем холоднее или теплее наружный воздух, тем больше энергии вам потребуется для изменения внутренней температуры здания. Как только вы узнаете свою климатическую зону и соответствующие требования BTU для вашего региона, вы сможете найти общий номер для своего дома. Например, в зоне 3–4, где обычно требуется 40–45 БТЕ на квадратный фут, вы можете определить, что для дома площадью 2500 квадратных футов потребуется печь мощностью от 100 000 до 112 000 БТЕ.

2. Средняя квадратная и кубатура

Еще одним параметром, определяющим ваши потребности в энергии, является пространство – как в квадратных футах, так и в кубических футах. Естественно, чем больше пространство, тем больше потребность, но важно не впадать в отношение «чем больше, тем лучше». Приобретение крупногабаритного обогревателя или кондиционера создает другой набор проблем , таких как нагрузка на компрессоры, которые часто включаются и выключаются, чрезмерный шум и общее снижение эффективности.

Используя приведенную выше формулу, рабочее пространство площадью 1000 квадратных футов с высотой потолков 8 футов означает, что вы будете обогревать 8000 кубических футов пространства. Если температура снаружи 30°F, а вы хотите, чтобы в вашем гараже было 70°F, желаемое изменение температуры составляет 40°F. Эти два числа, умноженные на 0,133, показывают, что вам потребуется чуть более 42 500 БТЕ в час, чтобы поддерживать температуру на рабочем месте в 70 градусов.

Поскольку пропан — это чистое и эффективное топливо, которое содержит более чем в два раза больше энергии, чем природный газ, это естественный выбор для систем отопления в любом климате.Например, печь на природном газе мощностью 100 000 БТЕ сжигает около 97 кубических футов газа в час, в то время как пропановая печь того же размера сжигает 40 кубических футов газа в час. Чем выше рейтинг эффективности вашего обогревателя или кондиционера, это означает, что большая часть используемой энергии направляется на отопление или охлаждение.

3. Строительные материалы и качество

Также на этот расчет влияет качество и тип строительного материала, а также возраст дома.Дополнительные окна, которые пропускают больше солнечного света или холодного воздуха, меняют расчет, как и использование изоляции по всему дому. В старых домах со сквозняками или с плохой изоляцией потребуется дополнительная мощность обогрева. Кондиционеры в домах с несколькими окнами, выходящими на юг, также потребуют повышенной мощности для охлаждения воздуха, нагретого солнечным светом.

Установщики должны измерить весь дом, принимая во внимание планировку комнат, расположение окон, потенциальную тень, изоляцию и данные о климате, чтобы получить правильные расчеты нагрузки на отопление и охлаждение для определения системы отопления или охлаждения соответствующего размера.

Свяжитесь с Ferrellgas для получения информации о ваших потребностях в отоплении

Несмотря на то, что нет простого ответа на вопрос, какой тип системы отопления или охлаждения нужного размера для вашего дома, магазина или гаража выбрать, принимая во внимание несколько простых элементов и расчетов, легко определить правильный блок для вашей конструкции. Знание небольшого количества информации о вашем здании, вашем климате и ваших потребностях в отоплении и охлаждении может помочь вам найти решение, которое обеспечит вам и вашей семье комфорт в любое время года.

Чтобы узнать, какие растворы пропана лучше всего подходят для обогрева вашего помещения, свяжитесь с местным офисом Ferrellgas, где наши специалисты могут назвать вам выгодную цену на пропан и определить, какие варианты лучше всего подходят для вашего дома, бизнеса или фермы. .

Спокойствие на МКС



В странном новом мире, где горячий воздух не поднимается вверх и тепло не проходит, системы термоконтроля Международной космической станции поддерживают хрупкий баланс между морозом космоса и палящим солнцем.



Это вторая из пяти частей цикла статей о строительстве МКС. Первый исследовал архитектуру и конструкцию станции.В будущих выпусках будут рассмотрены электроэнергия, сантехника и эргономика станции.



(требуется RealPlayer)

21 марта 2001 г. — Вселенная — это место крайностей: свет, тьма… влажно, сухо… воздух, вакуум. .. голодный, сытый. Человеческая жизнь имеет тенденцию процветать в равновесии. Мы чувствуем себя наиболее комфортно в местах, где не слишком жарко и не слишком холодно, не слишком светло и не слишком темно — другими словами, в местах, которые «как раз подходят».



Большая часть нашей планеты подходит под это описание.Пока вы держитесь подальше от Южного полюса и не падаете в вулкан, Земля — довольно удобный мир. Но теперь, когда люди отправляются в космос — не как посетители, а как поселенцы — поиск правильного баланса становится более сложной задачей.



Рассмотрим, например, Международную космическую станцию ​​(МКС).

Без теплового контроля температура орбитальной космической станции, обращенной к Солнцу, подскочила бы до 250 градусов по Фаренгейту (121 °C), а термометры на темной стороне опустились бы до минус 250 градусов по Фаренгейту (-157 °C).Где-то посреди Станции может быть удобное место, но искать его будет не очень весело!

К счастью для экипажа и всего оборудования станции, МКС спроектирована и построена с учетом теплового баланса и оснащена системой термоконтроля, которая обеспечивает прохладу и комфорт астронавтов в их орбитальном доме.





Подпишитесь на нашу доставку EXPRESS SCIENCE NEWS

Первым соображением при проектировании теплового контроля является изоляция — чтобы сохранить тепло для тепла и не допустить его охлаждения.

Здесь, на Земле, тепло окружающей среды передается в воздухе в основном за счет теплопроводности (столкновения между отдельными молекулами воздуха) и конвекции (циркуляция или объемное движение воздуха).

«Вот почему вы можете изолировать свой дом, в основном, используя воздух, находящийся внутри вашей изоляции», — сказал Эндрю Хонг, инженер и специалист по терморегулированию в Космическом центре имени Джонсона НАСА. «Воздух — плохой проводник тепла, а волокна домашней изоляции, удерживающие воздух, минимизируют конвекцию.

«В космосе нет воздуха для теплопроводности или конвекции», — добавил он. В космосе преобладает излучение. Объекты нагреваются, поглощая солнечный свет, и охлаждаются, испуская инфракрасную энергию, форму излучения, невидимую для человеческий глаз

В результате изоляция для Международной космической станции не похожа на пушистый коврик из розовых волокон, который часто можно найти в земных домах. Вместо этого изоляция станции представляет собой высокоотражающее одеяло, называемое многослойной изоляцией (или MLI), изготовленное из майлара и дакрона.



Вверху слева : Обычная домашняя изоляция на Земле. Вверху справа : Многослойная изоляция — или MLI — для Международной космической станции. Светоотражающая серебряная сетка изготовлена ​​из алюминированного майлара. Материалом медного цвета является каптон, более тяжелый слой, который защищает листы хрупкого майлара, толщина которых обычно составляет всего 0,3 мила или 3/10000 дюйма. Фото предоставлено Эндрю Хонгом, АО.

«Майлар покрыт алюминием, поэтому солнечное тепловое излучение не может пройти через него», — объясняет Хонг. Здесь, на Земле, мы используем одеяла, содержащие алюминизированный майлар, чтобы укутывать людей, подвергшихся воздействию холода или травм. Такие одеяла особенно популярны среди охотников и отдыхающих!

«Слои дакроновой ткани разделяют листы майлара, что предотвращает передачу тепла между слоями», — продолжил он. «Это гарантирует, что излучение будет наиболее доминирующим методом передачи тепла через одеяло».

За исключением иллюминаторов, большая часть МКС покрыта радиационно-задерживающим МЛИ.



«Окна — это огромная утечка тепла, — сказал Хонг, — но они нужны астронавтам из-за эргономики, а также для их исследований. Это то, что мы должны спроектировать».



Изоляция

MLI выполняет двойную функцию: не пропускает солнечную радиацию и не дает пронзительному космическому холоду проникнуть в металлическую обшивку станции.

Он выполняет свою работу настолько хорошо, что МКС представляет собой еще одну тепловую проблему для инженеров — иметь дело с внутренней температурой, которая всегда растет внутри этой суперизолированной орбитальной лаборатории, полностью укомплектованной множеством видов тепловыделяющих приборов.

Справа : Тепловые одеяла MLI — это лишь один из многих материалов космической эры, которые защищают МКС от суровых условий космоса. [подробнее]

Представьте, что «ваш дом был очень, очень хорошо изолирован, и вы закрыли его и отключили кондиционер», — сказал Джин Унгар, специалист по анализу теплоносителя в Космическом центре имени Джонсона НАСА. «Почти каждый ватт энергии, проходящий по электрическим проводам, превращается в тепло».

Именно это и происходит на космической станции.Энергия солнечных батарей поступает на МКС для работы авионики, электроники… всех многочисленных систем станции. Все они выделяют тепло, и нужно что-то делать, чтобы избавиться от лишнего.

Основной ответ – установка теплообменников. Конструкторы создали активную систему термоконтроля, или сокращенно ATCS, чтобы отводить тепло от космического корабля.

Отработанное тепло отводится двумя способами: через охлаждающие пластины и теплообменники, оба из которых охлаждаются контуром циркулирующей воды. Воздушно-водяные теплообменники охлаждают и осушают внутреннюю атмосферу космического корабля. Генераторы высокой температуры крепятся к изготовленным на заказ охлаждающим плитам. Холодная вода, циркулирующая с помощью крыльчатки со скоростью вращения 17 000 оборотов в минуту, проходит через эти теплообменные устройства для охлаждения оборудования.

«Эта очень эффективная система жидкостного теплообмена отводит избыточное тепло, — сказал Унгар. «Затем мы отправляем энергию на радиаторы, чтобы отводить это тепло в космос».



Выше : На этом снимке Международной космической станции, сделанном в прошлом месяце экипажем STS-98, видны вытянутые алюминиевые радиаторы станции.Нажмите для

.



Но вода, циркулирующая в трубах за пределами космической станции, быстро замерзала. Чтобы эта жидкостная система работала, отработанное тепло во второй раз передается другому контуру, содержащему аммиак вместо воды. Аммиак замерзает при температуре -107 градусов по Фаренгейту (-77 С) при стандартном атмосферном давлении. Нагретый аммиак циркулирует через огромные радиаторы, расположенные снаружи космической станции, выделяя тепло в виде инфракрасного излучения и охлаждаясь по мере его прохождения.

Вытянутые радиаторы станции изготовлены из сотовых алюминиевых панелей.Имеется 14 панелей, каждая размером 6 на 10 футов (1,8 на 3 метра), что в общей сложности составляет 1680 квадратных футов (156 квадратных метров) площади теплообмена, заполненной аммиачными трубками. Сравните этот величественный радиатор с сеткой змеевиков площадью 3 квадратных фута в типичных домашних кондиционерах, и вы сможете оценить масштаб и сложность выполнения «рутинных» действий в космосе.

Наконец, инженеры по тепловому контролю должны разобраться с воздушными потоками внутри космической станции. Движение воздуха является основным фактором в достижении баланса между горячим и холодным.



ATCS работает в тандеме с системой экологического контроля и жизнеобеспечения (ECLSS), которая контролирует качество воздуха и поток на МКС. В условиях свободного падения на орбите, эквивалентных невесомости, горячий и холодный воздух не поднимаются и не опускаются, как на Земле. Надлежащая циркуляция воздуха помогает предотвратить появление нежелательных холодных пятен, которые могут привести к образованию конденсата, поражению электрическим током, серьезной коррозии и даже биологическим проблемам, таким как рост микробов. Разъедающие грибы были серьезной проблемой на российской космической станции «Мир», и планировщики миссии МКС хотят избежать повторного заражения.

Выше : Парить в космосе в коротких рукавах и босиком? Там должно быть удобно!

Это действительно странный новый мир на МКС. Горячий воздух, который не поднимается… тепло, которое не проводит… радиаторы слишком холодные для жидкой воды… достаточно, чтобы у инженера-теплотехника появились седые волосы! Но благодаря эффективным интегрированным системам термоконтроля станции экипажу не о чем беспокоиться — охлаждение на МКС не проблема!



Примечание редактора : Один читатель спрашивает: «Если температура на затененной стороне космической станции может опускаться до -250 F и если температура замерзания аммиака составляет всего -107 F, почему аммиак в замерзают радиаторы?» Причина в том, что теплосодержащий аммиак не может отдавать тепло достаточно быстро, чтобы достичь точки замерзания, прежде чем жидкость циркулирует обратно в более теплые пределы космической станции. Если (в качестве мысленного эксперимента) мы выключим насосы и сориентируем станцию ​​так, чтобы радиатор находился в тени, скажем, солнечной панели, аммиак, скорее всего, через некоторое время замерзнет.

Веб-ссылки

Международная космическая станция — домашняя страница НАСА

Наблюдение за Международной космической станцией со своего заднего двора — [email protected], статья : С помощью бесплатного программного обеспечения НАСА вы можете обнаружить Международную космическую станцию ​​со своего заднего двора.

В ожидании МКС — [email protected] article : Ученые на недавнем медиа-форуме заявили, что очень хотят начать использовать Международную космическую станцию ​​в качестве инновационной исследовательской лаборатории на орбите.

Wheels in the Sky — [email protected] article : Новаторские концепции космических станций середины 1950-х годов не очень похожи на сегодняшнюю среду обитания на орбите, устанавливаемую монтажным устройством.

Новая звезда в небе — [email protected] article : Что-то в небе становится все ярче и скоро станет одной из самых привлекательных звезд на ночном небе.Нет, это не сверхновая. Это Международная космическая станция!

Легкое дыхание на космической станции — [email protected], статья : Системы жизнеобеспечения на МКС обеспечивают кислородом, поглощают углекислый газ и управляют парами, выделяемыми самими астронавтами. Это все часть того, чтобы дышать легко в нашем новом доме в космосе.

Вода на космической станции — [email protected] article : Нормирование и переработка будут неотъемлемой частью жизни на Международной космической станции.В этой статье [email protected] исследует, где команда будет получать воду и как они будут (повторно) ее использовать.

Микроскопические безбилетные пассажиры на МКС — [email protected] article : Куда бы ни отправились люди, микробы непременно последуют за ними, и космическая станция не является исключением.




Присоединяйтесь к нашему растущему списку подписчиков — подпишитесь на нашу экспресс-доставку новостей и вы будете получать по электронной почте сообщение каждый раз, когда мы публикуем новую историю!!!



Подробнее

Заголовки




.

Управление науки и технологий Центра космических полетов им. Маршалла НАСА спонсирует веб-сайты [email protected]Миссия [email protected] состоит в том, чтобы помочь общественности понять, насколько захватывающими являются исследования НАСА, и помочь ученым НАСА выполнять свои обязанности по распространению информации.
Планы уроков и образовательные мероприятия, связанные с последними научными новостями, можно найти в классе четверга Авторы: Стив Прайс, д-р Тони Филлипс, Джил Книр
Редактор производства: д-р Тони Филлипс
Куратор: Брайан Уоллс
Связи со СМИ: Стив Рой
Ответственный представитель НАСА: Рон Кочор

Какой размер обогревателя мне нужен?

Подбор обогревателя для конкретного помещения может быть очень похож на покупку одежды в Интернете. Вы можете сделать цифры, основываясь на таблицах размеров производителей, но нет гарантии, что фактический размер будет правильным, и вы не будете знать наверняка, пока не купите товар и не протестируете его. К счастью, при нагреве есть еще несколько способов минимизировать риск, и учет некоторых измеримых переменных даст вам преимущество обоснованного предположения. Как и одежда, обогреватели должны быть подходящего размера, но они больше похожи на носки, чем на обувь: обычно достаточно тесно. Лучший подход — узнать как можно больше о своих потребностях и целях, а затем поговорить с поставщиком или производителем отопления для получения конкретных рекомендаций.

Чем занимаются профессионалы

При определении размеров систем отопления для всего дома специалисты по ОВиК выполняют сложные расчеты «нагрузки», которые включают данные о местном климате, планировку дома и тип конструкции, уровни изоляции, окна и двери… и, возможно, немного алхимия. Чтобы выяснить, какой размер обогревателя вам нужен только для комнаты или другого конкретного помещения, вы рассмотрите некоторые из тех же факторов, но на гораздо более простом уровне. Дело в том, что вы можете сделать лучше, чем просто определить размер обогревателя, основываясь только на квадратных футах.

Измерьте пространство

Ответ на вопрос Какой размер обогревателя мне нужен? начинается с некоторых базовых расчетов нагрузки и применения эмпирических правил. Первым делом нужно измерить площадь комнаты, умножив длину на ширину. Например, комната размером 15 х 20 футов имеет площадь 300 квадратных футов. Многие производители обогревателей оценивают размер обогревателя, основываясь только на площади помещения, но более точно использовать объем помещения , измеренный в кубических футах.Просто умножьте площадь на высоту потолка; например, если комната площадью 300 квадратных футов имеет потолок высотой 9 футов, объем помещения составляет 2700 кубических футов.

Теплотворная способность и основные размеры

Электрические нагреватели часто имеют размеры или номинальные характеристики по мощности в ваттах . Газовые обогреватели (включая типы пропана, природного газа и керосина) оцениваются по BTU или британской тепловой единице. С технической точки зрения, БТЕ — это тепловая энергия, необходимая для повышения температуры 1 фунта воды на 1 градус по Фаренгейту.

Конечно, когда вы решаете, какой размер нагревателя вам нужен, думать о весе воды все равно, что готовить с отвесом. Итак, давайте рассмотрим это в перспективе. Согласно очень простому отраслевому правилу, вам нужно 10 Вт электроэнергии на каждый квадратный фут площади помещения. Следовательно, для этой комнаты площадью 300 квадратных футов нужен электрический обогреватель мощностью 3000 Вт. Вы можете легко преобразовать ватты в БТЕ, умножив их на 3,41: 3000 x 3,41 = 10 230 БТЕ.

Другие факторы

Приведенные выше расчеты дают вам отправную точку для определения необходимого размера обогревателя.Есть еще несколько факторов, которые дадут более точную оценку. Знающий торговый представитель или установщик может использовать эту дополнительную информацию, чтобы дать рекомендации по размеру, а у некоторых производителей есть таблицы размеров, для которых требуются данные не только о квадратных футах.

Один из упрощенных расчетов нагрузки включает определение разницы температур между внутренней и наружной зонами, известной как повышение температуры . Чтобы получить приблизительную оценку, найдите разницу между желаемой комнатной температурой (скажем, 72 градуса по Фаренгейту) и самой низкой средней температурой для вашего региона (просто введите свой город на любом погодном сайте; например, в Канзас-Сити средний самый холодный день составляет около 22 градусов).Вычтите 22 из 72, чтобы получить 50 градусов. Это повышение температуры, которое вам понадобится, чтобы согреть вашу комнату в самый холодный день в году.

Дополнительные факторы, которые следует учитывать, включают:

  • высоту потолка (которую вы использовали при расчете объема помещения)
  • количество и тип окон и дверей в помещении (и как часто двери открываются)
  • уровни изоляции помещения.

Проще говоря, больше окон и дверей означает, что вам нужен обогреватель большего размера. То же самое происходит, если помещение плохо утеплено или вообще не утеплено.Даже самые лучшие окна имеют очень низкую теплоизоляцию по сравнению со стандартной стеной, поэтому обязательно обсудите размер окна и его размещение с поставщиком обогревателя. Это может повлиять на все: от рекомендуемого типа нагревателя до размера, размещения и количества необходимых нагревателей.

Основной или дополнительный?

И последнее соображение касается вопроса о первичном и дополнительном тепле. Первичный – это основной (и часто единственный) источник тепла в помещении. Дополнительный источник тепла — это дополнительный источник тепла, помогающий поднять температуру, когда основного тепла недостаточно.При расчете дополнительного отопления обратите внимание на то, насколько тепло помещение становится с основным источником тепла, и решите, насколько теплее вы хотите, чтобы оно было. Если в самое холодное время года основной источник тепла держит температуру на уровне 65 градусов, вы можете повысить ее еще на 12 градусов, используя дополнительный обогреватель. Вы по-прежнему учитываете размер помещения и источники теплопотерь (окна, двери, плохая изоляция и т. д.), но обязательно обсудите свои цели по температуре (повышение температуры на 12 градусов), когда звоните подрядчику по отоплению.

Филип Шмидт пишет для Networx.ком.

Все ли крышки радиатора одинаковые? | Различные крышки радиатора

Выбор правильной крышки радиатора может иметь большое значение

Не все крышки радиаторов одинаковы. Между крышками радиатора есть много различий, таких как характеристики, формы и размеры, и выбор правильной крышки для вашего автомобиля очень важен.

Вы замечаете признаки того, что крышка радиатора завинчивается? (каламбур). Неисправная крышка может показаться безвредной, но она может нанести серьезный ущерб вашему двигателю.Вы можете заметить:

    • утечка охлаждающей жидкости
    • лопнувшие или смятые шланги радиатора
    • перегрев при температуре ниже обычной

И это лишь некоторые из возможных проблем. Так что же вы делаете сейчас? Мы составили следующее руководство со всем, что вам нужно знать о выборе правильной крышки радиатора.

Наша команда в Natrad — это лучшие и пользующиеся наибольшим доверием специалисты по автомобильному охлаждению в Австралии.Мы можем помочь с запчастями и обслуживанием кондиционеров, радиаторов и всего, что нужно для охлаждения вашего автомобиля. Ознакомьтесь с нашим широким ассортиментом крышек радиаторов онлайн.

Крышки радиатора для систем охлаждения под давлением

За последние 20 лет система охлаждения под давлением стала обычным явлением в современных автомобилях. В современных двигателях обычно используются системы охлаждения с более высоким давлением, которые поэтому требуют эффективного уплотнения.

Если этого не сделать, возникнут довольно сложные ситуации, например:

      • неэффективное охлаждение
      • потеря охлаждающей жидкости
      • перегрев

Повышение давления в системе повышает температуру кипения охлаждающей жидкости, поэтому в экстремальных условиях это создает буфер, позволяя системе работать при более высоких температурах.

Это предотвращает повреждение автомобиля, перегрев двигателя и обеспечивает бесперебойную работу системы. Это также означает, что производители могут создавать двигатели с более высокими рабочими температурами, что особенно характерно для автомобилей с высокими эксплуатационными характеристиками. Крышка радиатора является жизненно важной частью этого процесса.

Какова функция крышки радиатора?

Уплотнение, обеспечиваемое крышкой, обеспечивает постоянное давление и обеспечивает контроль, когда оно увеличивается по мере нагревания и расширения охлаждающей жидкости.

Крышки радиатора могут быть любых форм и размеров, характерных для радиатора вашего автомобиля. Разные автомобили имеют разные системы и поэтому работают с индивидуальным давлением. Обеспечение бесперебойной работы всего этого сводится к этому маленькому кусочку головоломки.

Крышка также выполняет несколько других функций, например предотвращает попадание воздуха в систему. Попадание воздуха в систему может привести к скачкам температуры, перегреву и растрескиванию или деформации в любой части двигателя, где задерживается воздух.

Наконец, крышка позволяет охлаждающей жидкости поступать в расширительный бачок, когда она нагревается, расширяется и давление увеличивается. После остывания системы охлаждающая жидкость возвращается из расширительного бачка. Неисправная крышка радиатора может привести к перегреву двигателя при более низких температурах или препятствовать возврату охлаждающей жидкости в двигатель.

Как прочитать градуировку давления на крышке радиатора

На крышке радиатора есть два показателя давления: фунты на квадратный дюйм и кПа. Пси измеряет фунт на квадратный дюйм, а кПа обозначает килоПаскаль.Оба они используются для расчета давления и зависят от того, какие единицы измерения используются в системе: имперские или метрические.

Большинство колпачков рассчитаны на давление от 4 фунтов на кв. дюйм (30 кПа) до 30 фунтов на кв. дюйм (205 кПа), при этом более высокие номинальные значения обычно используются в производительных или промышленных приложениях. При выборе крышки радиатора важно придерживаться указанного давления для вашей системы, так как каждый дополнительный фунт сверх этого увеличивает точку кипения на 1,4°C.

Различные типы уплотнений в крышках радиаторов

Многие системы охлаждения имеют систему рекуперации охлаждающей жидкости, в которой охлаждающая жидкость поступает в расширительный бачок и из него.Этим системам требуется крышка с двойным уплотнением для сохранения целостности.

Колпачки с двойным уплотнением

также можно использовать в системах без рекуперации, тогда как системы без рекуперации обычно имеют колпачок с одинарным уплотнением и не могут использоваться где-либо еще.

Что следует искать в новой крышке радиатора?

Чтобы убедиться, что у вас есть подходящая крышка для вашего автомобиля, всегда полезно взглянуть на то, что у вас уже есть. Отсюда вы можете определить правильную форму, размер, класс давления и тип уплотнения.В руководстве по эксплуатации вашего автомобиля также могут быть указаны необходимые характеристики, которые потребуются вашему автомобилю.

На некоторых колпачках есть предохранительные ограничители, обычно для работы и горнодобывающей промышленности. Рычаг необходимо поднять перед открытием крышки, что помогает предотвратить образование накипи и ожогов.

В Natrad продается широкий выбор высококачественных крышек радиаторов. Независимо от того, ищете ли вы легковой автомобиль, коммерческий автомобиль или промышленное или землеройное оборудование, у Natrad есть подходящая крышка радиатора.Продукция таких всемирно признанных брендов, как Denso, Tridon, Adrad и Mahle, обеспечивает бескомпромиссное качество. Поговорите сегодня со специалистом по охлаждению в местной мастерской.

Руководство по покупке обогревателя | Sylvane

Обогреватели позволяют добавить тепла именно туда, где это необходимо. Просто найдите свой идеальный уровень тепла на термостатах и ​​сразу наслаждайтесь теплом.

Портативные обогреватели также идеально подходят для помещений с недостаточным отоплением или мест, где нельзя установить центральное отопление.

Чтобы быстро найти лучший обогреватель для вас, воспользуйтесь нашим списком тем ниже:

Выбирайте обогреватели по комнатам

Может быть трудно определить, какой обогреватель лучше всего подходит для вашей комнаты. Мы разделили их на категории, чтобы помочь. Просто выберите тот, который соответствует вашим потребностям:

  • Ванная комната: Эти обогреватели предназначены для использования в ванной комнате или представляют собой настенные обогреватели, безопасные для ванной комнаты. Магазин обогревателей подвальных помещений.
  • Личное пространство: Рассмотрите возможность установки личного обогревателя под столом или в офисной кабинке.Они быстро обогревают небольшие помещения, но не должны использоваться в больших помещениях. Покупайте индивидуальные обогреватели.
  • Спальни/Офисы: Если вы хотите охладить стандартную спальню или офис, эти обогреватели помогут вам. Магазин обогревателей для спальни/офиса.
  • Большие помещения/подвалы: Эти обогреватели предназначены для обогрева целых помещений и больших помещений. Найдите тот, который лучше всего подходит для вашего региона. Магазин больших комнатных обогревателей.

Размер обогревателя

Купите обогреватель, рассчитанный примерно на квадратные метры или размеры вашего помещения.

Почему важен размер обогревателя

Слишком большой электрический обогреватель будет потреблять больше энергии и приведет к увеличению счетов за коммунальные услуги. Наоборот, покупка слишком маленького обогревателя не обеспечит надлежащего обогрева помещения.

Уравнение квадратных метров обогревателя

Вы можете определить правильный размер, используя выходную мощность обогревателя. Как правило, вам потребуется примерно 10 Вт тепловой мощности на каждый квадратный метр площади пола в комнате.

Это означает, что обогреватель мощностью 1500 Вт может быть основным источником тепла на площади до 150 квадратных футов. Однако, если он используется в качестве дополнительного источника тепла, он покрывает гораздо большую площадь.

Space Heater Chanting Chart

Использование нашей диаграммы размеров ниже для получения дополнительной информации:

4 Расчет квадратных кадров и мощность для отопления
8 квадратных кадров вашего пространства
8 Wattage

100 кв. Фут.

6 125 кв.6 150 кв. Футов

250 кв. Фут.

6 350 кв. Фут.
75 кв.Ft. 750 WATTS
1000 кв.
1250 Вт
1500 Вт
200 Кв. Фут. 20059 20059

2500 Вт 2500 Вт
3000 Watts
3500 Вт
400 кв.футов 4000 Вт

Как правило, вам потребуется 10 Вт тепловой мощности на каждый квадратный фут площади пола в комнате.

Общая мощность / 10 = Общая площадь
ИЛИ
Общая площадь х 10 = Общая мощность

Высота потолка — Приведенные выше оценки предполагают, что у вас традиционные 8-футовые потолки и хорошая изоляция. Если ваши потолки выше 8 футов, добавьте 1,25 к уравнению, чтобы найти общую мощность.Например, общая площадь в квадратных футах x высота потолка x 1,25 = общая мощность.

Дополнительные сведения, которые следует учитывать:

  • Инфракрасные обогреватели — Благодаря своей способности нагревать предметы и людей в помещении, инфракрасные обогреватели потенциально могут обогревать большие помещения с большей площадью.
  • Плохая изоляция — Если у вас плохая изоляция, используйте в уравнении 12 Вт вместо 10 Вт. Например: Общая площадь в квадратных футах x 12 = Общая мощность

Просмотрите обогреватели в зависимости от их мощности ниже:

Функции безопасности

Производители оснащают обогреватели расширенными функциями безопасности, чтобы значительно снизить риск возгорания и перегрева.

Выключатель защиты от опрокидывания

Автоматически отключает устройство, если оно случайно опрокинуто. Это важная функция, независимо от типа приобретаемого вами обогревателя, особенно если у вас есть дети или домашние животные.

Магазинные нагреватели с защитой от опрокидывания.

Cool-to-Touch

Комнатные обогреватели с жаростойким корпусом исключают риск получения ожогов в результате прикосновения к устройству. Эти модели оснащены негорючими и прохладными корпусами.

Переключатель защиты от перегрева

Этот переключатель действует как датчик, обнаруживая, когда внутренние компоненты обогревателя достигают небезопасной температуры. При достижении заданной температуры устройство автоматически отключается.

Магазинные обогреватели с защитой от перегрева.

Подходит для ванных комнат

Обогреватели для ванных комнат обеспечивают дополнительный обогрев со встроенными функциями безопасности для влажных или влажных помещений, включая вилки ALCI, которые помогают защитить от поражения электрическим током.

Сертификаты

Кроме того, нагреватели, сертифицированные Национальной испытательной лабораторией (NTRL), такой как CSA, ETL-Intertek и UL, были протестированы на отсутствие неисправных и опасных электрических компонентов.

Перед покупкой обогревателя также рекомендуется просмотреть страховой полис вашего домовладельца или арендатора, чтобы убедиться, что он не будет аннулирован в случае пожара, случайно возникшего из-за одного из этих устройств.

Ознакомьтесь с нашими советами по безопасности портативных обогревателей, чтобы получить дополнительные советы по безопасности обогревателей.

Технология и типы обогревателей

В обогревателях используются различные технологии для обогрева помещений. Некоторые обогреватели отлично подходят для обогрева всего помещения, в то время как другие обеспечивают прямое нагревание людей и предметов перед ними.

Узнайте больше о технологии, которая лучше всего подходит для ваших нужд (нажмите, чтобы перейти непосредственно к каждому разделу):

Конвекционные обогреватели

Конвекционные обогреватели являются наиболее распространенным способом обогрева отдельных помещений. Они известны своей способностью обогревать целые помещения в течение длительного периода времени.Они циркулируют конвекционные потоки через нагревательный элемент (например, электрическую катушку, масло или электрический провод), чтобы создать общее тепло в вашем помещении.

Большинство моделей оснащены вентиляторами для циркуляции теплого воздуха по всей комнате, поэтому они популярны для помещений, в которых вы проводите много времени. Наиболее распространенными брендами, использующими конвекционное тепло, являются Vornado и DeLonghi.

Магазин всех конвекционных обогревателей.

Излучающие обогреватели

Излучающие обогреватели лучше всего подходят для точечного обогрева, поскольку они направляют сфокусированное тепло в области непосредственно перед обогревателем.Лучистый обогреватель обеспечивает почти мгновенное тепло в определенной области, поэтому они популярны в офисах, спальнях и других небольших помещениях.

Инфракрасные обогреватели — популярный тип лучистых обогревателей, в которых используется инфракрасная лампа для мгновенного нагрева помещения.

Магазин лучистых и инфракрасных обогревателей.

Керамические нагреватели

Керамические нагреватели используют внутренний керамический нагревательный элемент. Способный регулировать собственную температуру без использования проводов и катушек, керамический нагревательный элемент саморегулируется, уменьшая свою температуру по мере достижения желаемой температуры нагревателя.Это помогает обеспечить безопасность при нагреве, надежность и долгий срок службы.

Купить все керамические обогреватели.

Маслонаполненные обогреватели

Масляные обогреватели надежны и пользуются спросом у клиентов. Они получают одни из самых высоких отзывов на нашем сайте.

Они выделяют тепло за счет диатермического масла внутри нагревателя. Это масло распределяется по ребрам нагревателя, распространяя нагретое масло, которое затем рассеивается за счет лучистого нагрева. Тепло распространяется по комнате за счет естественной конвекции.

Магазин всех масляных обогревателей.

Настенные обогреватели

Установите на внутренних стенах для дополнительного обогрева ванных комнат, подвалов и других холодных мест в вашем доме. Мы предлагаем настенные обогреватели и проволочные обогреватели, встроенные в стены.

Магазин всех настенных обогревателей.

Обогреватели плинтусов

Нагревайте воздух от пола до потолка и компенсируйте сквозняки, поступающие от холодного наружного воздуха, особенно при размещении под окнами. Популярные в подвалах, эти модели обеспечивают стабильное тепло, недорогую установку, низкий профиль и бесшумную работу.

Магазин всех плинтусных обогревателей.

Микатермические нагреватели

Микатермические нагреватели   сочетают в себе процессы конвекции и лучистого нагрева. Тепло исходит от панели, а затем естественная конвекция распространяет теплый воздух по всей комнате.

Их безвентиляторная технология обеспечивает равномерный обогрев помещения и не создает рециркуляции пыли и других аллергенов, что делает их идеальными для людей, страдающих аллергией и астмой.

Магазинные микатермические обогреватели.

Уровень шума

Как правило, однокомнатные обогреватели с вентилятором шумнее, чем безвентиляторные. На самом деле безвентиляторные обогреватели работают практически бесшумно.

Большинство современных портативных обогревателей, даже оснащенных вентиляторами, по-прежнему намного тише старых моделей.

Масляные, микатермические и лучистые обогреватели известны своей почти бесшумной работой.

Потребляемая мощность

Наряду с несколькими режимами нагрева, некоторые электрические комнатные обогреватели предлагают несколько уровней мощности.Эти уровни обычно измеряются в ваттах, амперах или БТЕ.

Значение BTU (или Британская тепловая единица) полезно при сравнении выходной энергии, поскольку BTU измеряют теплотворную способность различных видов топлива, нагревательных устройств и систем охлаждения.

Если номинальная мощность нагревателя в БТЕ не указана, вы можете легко рассчитать ее по следующему уравнению:

Номинальная мощность нагревателя X 3,413 (количество БТЕ, равное 1 Вт) = мощность БТЕ

Например, 800-ваттный обогреватель будет производить 2730 БТЕ, а 1500-ваттный обогреватель будет производить примерно 5120 БТЕ тепла.

Чем выше показатель BTU нагревателя, тем выше его тепловая мощность. Самый высокий обогреватель БТЕ имеет максимальную мощность 5120 БТЕ, а самый мощный обогреватель всего 1500 Вт.

Анализ затрат

Цена обогревателя может варьироваться от примерно 25 долларов США за простой личный обогреватель до более 2000 долларов США за элегантный электрический камин, предлагаемый Dimplex.

Прежде чем выбирать модель, рекомендуется определить ежемесячную стоимость эксплуатации обогревателя. Хотя эксплуатационные расходы будут варьироваться в зависимости от типа обогревателя и размера вашей комнаты, простое математическое уравнение дает вам оценку средних эксплуатационных расходов для вашего обогревателя.

Рассчитайте свои затраты на обогреватель в нашем руководстве по энергоэффективному обогревателю.

Вкратце

При выборе обогревателя для дома или офиса наиболее важными факторами являются технология обогрева, такая как конвекция или лучистое тепло, а также размер помещения, которое вы хотите обогреть.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
