Установка термопанелей своими руками

Монтаж термопанелей своими руками + видео

Как правило, утепление и домовая отделка происходят последовательно, но применение фасадных термических панелей дает возможность объединять оба процесса. Это многослойный материал будет включать базу из экструдированного пенополистирола или же пенополиуретана и украшающий слой плитки клинкерного типа. Установка фасадных термопанелей своими руками может быть осуществлена на любые поверхности – бетон, кирпич, древесина или газобетон.

Новая продукция для фасадной отделки может сочетать в себе качества обоих материалов. Клинкер, который сделан из глины, обеспечивает устойчивость к отделке ко внешним факторам и красивому виду здания.

По прочности материал можно сравнить с гранитом, но не имеет опасный радиационный фон. Большая гамма цветов и разные фактуры термических панелей создают облицовку эстетичной респектабельной.

Общие сведения

Преимущества термических панелей

Вот какие есть плюсы:

• Надежное крепление до фасада посредством особенных замков.
• Небольшой вес не будет требовать усиление фундамента.
• Уплотнение стыков по максимуму обеспечивает отсутствие мостов холода.
• Срок службы материала, а также сохранение первоначальных свойств до 95 лет.
• Устойчивость к плесени и гниению.
• Высокая степень эффективности в роли тепловой изоляции.

Рассмотрим подробнее, что собой представляет данный материал.

Что это такое

Применяемый пенополистирол обладает устойчивостью к горению и гарантирует высокий уровень пожарной безопасности. Материал для отделки на его основе будет иметь высокую цену. Уровень утепления строения будет зависеть от толщины панелей, а еще от того, насколько хорошо обработаны швы. Термические панели с пенополиуретаном делают посредством заливки пластиковой смеси на плиточку клинкерного типа. Они прочные и надежные, а еще обеспечивают высокую степень термической изоляции. Термические панели с применением пенополистирола производят нагреванием гранул материала искусственного происхождения, который насыпан на отделочную плиточку. В результате скрепления внешнего слоя и утеплителя произойдет без нанесения клеевого состава, что обеспечивает долговременное, а также высокопрочное сцепление материала.

Особенности выполнения работ

Создатели термических панелей предоставлять инструкцию по монтажу изделия, а еще к ней прилагают фото и схемы, которые дают возможность разобраться в очередности процесса. Выполняя установку самостоятельно можно сэкономить огромную сумму, которая требуется на плату труда строителей. Монтаж термических фасадных панелей производится двумя методами – с заполнением швов и бесшовным. Второй вариант дает возможность оптимизировать траты материала и времени на установку, при заполнении швов нужна затирка стыковых соединений между панелями.

Подготовительные работы поверхности

До начала установки поверхность фасада требуется выравнивать – оштукатуривать ямы и шлифовать выступы и провести грунтование стен. При большом перепаде уровня требуется сделать обрешетку. Это каркас, сделанный из древесных планок с сечением 5*5 см или профиля из металла. К поверхности здания предъявляются такие требования:

• Очищение от любых видов загрязнения.
• Высокая прочность покрытия и никаких отслоений.
• Малый процент влажности.

Рассмотрим, как рассчитывать нужное количество материала.

Подсчитывание материала

Для монтажа фасадных термопанелей своими руками следует грамотно подсчитать количество требуемых материалов. Фасадная площадь может быть вычислена посредством перемножения длины и высоты. Из полученного значения следует вычесть размер дверей и окон. Разделить основную площадь стеновых поверхностей здания на габарит одной панели, а еще найдете требуемое значение. Следует купить материал с малым запасом в 10%. Такой резерв потребуется в случае порчи материала или непредвиденных расходов. Потребуются еще и особые элементы углового типа.

Инструменты для установки панелей

Из инструментов потребуется следующее:

• Болгарка и алмазный диск.
• Шуруповерт.
• Шпатель.
• Строительный уровень.
• Электрический перфоратор.
• Рулетка.

А теперь поговорим непосредственно про установку.

Монтаж термопанелей

Установка утеплительного слоя должна быть разбита на несколько последовательных этапов. Работа должна быть начала с отбивки горизонтального уровня вдоль всех стен дома. требуется измерять вертикально каждого угла в здании, при больших колебаниях потребуется изготовить обрешетку. После проверки диагонали стен выставляют вертикальные маячки. По общему периметру на горизонтальную отметку прикрепите направляющую. Такой алюминиевый профиль станет прекрасной отправной точкой установки и местом для крепления отливов для воды от дождя.

Термические панели начинают устанавливать снизу и от левого угла. Они будут установлены рядами, при установке первого ряда требуется отрегулировать уровень панелей. От качества установки начальных элементов будет зависеть весь декор. Крепление панелей до фасада произойдет на особый клеевой состав или посредством дюбелей. Для надежности фиксации одного элемента требуется 8-10 саморезов.

Для предотвращения движения прохладного воздуха за обшивкой, пространство между первым рядом и стенкой заполнится пенкой. Между собой термические панели соединяются посредством пазов и гребней. Для водной устойчивости на стыки наносят герметик силиконового типа. Разрезание панелей до требуемого размера произойдет болгаркой и алмазным диском.

После установки первого ряда следует приступить ко второму, а работа начинается аналогично – от левого угла. Бесшовное скрепление потребует обеспечение плотного прилегания соседних панелей.

При применении обрешетки крепление осуществляют не на поверхность стен, а на профиль или бруски. Стартовые стойки следует прикрепить на углы здания, по натянутым между ними шнурами будет происходить установка остального типа обрешетки. Реечный шаг должен обеспечивать стыкование на планке двух панелей. Под каждую термическую панель должно приходиться не меньше 3 реек для крепления. Элементы для облицовки здания устанавливают вразбежку, каждый новый ряд будет сдвинут на половину длины от целой панели. Так вы сможете достичь надежность крепления и идеальное сходство с кладкой из кирпичей.

Затирание швов

Если требуется, то следует заполнить швы, и для этого применяют морозоустойчивый состав, и его подбирают в цвет материалов. надежная степень герметизации стыков не даст возможности проникать в них влаги, которая при замерзании разрушает целостность швов. В процессе затирания швов посредством раствора требуется следить, чтобы он не оставался на поверхности панелей. После просыхания и утрамбовки расшивку следует обрабатывать водоотталкивающими составами. Работа должна быть в сухую и теплую погоду.

Доборные детали

Установка термопанелей своими руками (можно смотреть видео для лучшего усвоения материла) является очень важным действием при отделке дома. Откосы оконных и дверных проемов обрабатывают раствором цементам или устанавливают особый угловой элемент с клинкерной плиточкой. Место примыкания к свесу крыши закрывают посредством декоративного элемента. Водосток аккуратно будет зафиксирована посредством шурупов сквозь панели. Произвести облицовку здания термическими панелями несложно, и нужно будет свободное время, а еще четкое следование инструкциям.

Отделка термопанелями деревянного дома в Москве. Евро Клинкер

ОПИСАНИЕ

Часто у владельцев деревянных домов возникает необходимость утеплить фасад. Предпочтение в этом случае отдается наружной теплоизоляции, так как такой формат позволяет сохранить внутреннюю отделку помещений. Еще совсем недавно этот процесс был достаточно длительным и трудоемким и требовал проведения целого комплекса работ — монтажа обрешетки, укладки слоев паро- и гидроизоляции, непосредственно утепления и только потом — облицовки. Сейчас у домовладельцев появилась возможность сократить этот процесс, выбрав в качестве основного материала клинкерные термопанели для деревянного дома.

Монтаж такой облицовки можно проводить своими руками. Он не требует специфичных навыков, знаний и оборудования и занимает совсем немного времени. Если же хочется получить желаемый результат еще быстрее, можно обратиться к специалистам для установки термопанелей на фасад деревянного дома. Мастера выполнят полный комплекс работ по облицовке здания в максимально сжатые сроки (наш рекорд — месяц на монтаж плит и затирку швов на площади 400 кв. м) и сделают это качественно и с гарантией.

Содержание:

1. Преимущества материала
2. Особенности монтажа клинкерных термопанелей на деревянном фасаде
3. Этапы монтажа фасадных панелей
4. Распространенные ошибки при монтаже термопанелей

Преимущества материала

Фасадные термопанели для деревянных домов изготавливаются из экструдированного пенополистирола, на внешнюю часть которых, при помощи специального состава, приклеивается клинкерная плитка из обожженной при высоких температурах глины. Конечное изделие получается:

• экологичным, т. е., из-за отсутствия вредных примесей, не наносит вреда окружающей среде и здоровью человека;
• устойчивым к воздействию вредоносных микроорганизмов, грызунов и насекомых;
• водо- и паронепроницаемым, следовательно, защищающим деревянные стены дома от плесени и грибка;
• устойчивым к температурным колебаниям и сохраняющим свою структуру даже в суровых климатических условиях, а значит, прочным и долговечным.

Кроме того, термопанели для деревянного дома просты в монтаже. Вы можете заняться их установкой в любое время года и применять их для отделки как цоколя, так и наружных стен зданий.

Особенности монтажа клинкерных термопанелей на деревянном фасаде

Отделка и утепление зданий термопанелями могут быть выполнены исключительно на обрешетку из металлического профиля с сечением 60х27 мм. Это необходимо для того, чтобы стены дома «дышали».

Обрешетка закрепляется на стенах вертикально и горизонтально, после чего слева направо осуществляется установка плит облицовки, которые закрепляются на идущие в комплекте дюбели.

Каркас создаст так называемую «воздушную подушку», которая, если ее правильно организовать, послужит дополнительной теплоизоляцией фасада. Воздух при этом будет стравливаться через подшив крыши или технологические отверстия в фундаменте.

Этапы монтажа фасадных термопанелей для деревянного дома

Установку облицовочных плит нельзя назвать сложным процессом. При наличии определенного инструмента, помощников и желания, монтаж термопанелей может быть выполнен быстро и без лишних трудозатрат.

В первую очередь, отбросьте страх все испортить. Относитесь к стоящей перед вами задаче, как к сборке обычного конструктора, каковым, по сути, и являются клинкерные термопанели для деревянного дома: в случае неудачи вы всегда сможете разобрать фрагмент стены и все переделать.

Перед тем как приступить к работе, запаситесь следующим инструментом:

• шуруповерт;
• углошлифовальный инструмент и алмазная насадка к нему;
• перфоратор;
• уровень или другое приспособление для контроля над плоскостью и отвесностью стен;
• пистолет для затирки швов.

Также для монтажа термопанелей на фасад деревянного дома потребуется цементная смесь для затирки швов, алюминиевые уголки, саморезы, дюбели и аэрозольный клей

Подготовив все необходимое, приступайте к работе. Она будет проведена в 4 этапа:

1. Обработка деревянных стен.
   Перед монтажом конструкции важно обработать фасад специальными растворами, чтобы защитить его в будущем от воздействия влаги и насекомых. После этого нужно дождаться, пока покрытие высохнет.
2. Монтаж обрешетки.
   В процессе рекомендуем установить дополнительный слой ветрозащиты. Это позволит сделать дом более энергоэффективным.
3. Установка термопанелей.
   Предварительно требуется отбить горизонт. Сделать это вы можете при помощи уровня. Монтаж термопанелей на фасад деревянного дома осуществляется с использованием саморезов и дюбелей. Начать необходимо с углов здания, двигаясь по его периметру снизу-вверх и заполняя полости за плиткой монтажной пеной.



4. Заделка швов.
   Вооружившись морозостойкой затиркой, при температуре воздуха более +10 градусов, пройдитесь по швам пистолетом для затирки швов и расшивочным инструментом. Эти инструменты в шщироком ассортименте представлены в нашем каталоге. После этого удалите остатки смеси с поверхности плит.

Распространенные ошибки при монтаже термопанелей

Итак, вы решили самостоятельно выполнить все работы по облицовке. Значит, вам нужно знать о наиболее распространенных ошибках, которые часто допускают новички в этом деле:

1. Не обрабатывают стены.
   Не стоит упускать этот момент при монтаже термопанелей для деревянных домов. Обработка стен — не такой трудоемкий процесс, как может показаться, но, при этом она является залогом долговечности вашего дома.
2. При работе с крепежом допускают отклонение шуруповерта. Саморез должен быть установлен строго по центру технологического отверстия, а инструмент — перпендикулярно последнему.
3. Оставляют зазоры. Клинкерная плита должна быть максимально плотно установлена шип в паз. Только так удастся добиться максимальной эффективности термопанелей, тем более что тепловые зазоры в них уже предусмотрены.

Соблюдая эти простые правила, вы сможете выполнить все манипуляции быстро и качественно. Таким образом, термопанели для деревянного дома прослужат вам долгое время, а вы выгодно вложите средства в свое жилище.

Утепление фасада дома снаружи термопанелями

Мы живем во время инноваций и технологий. Строительство, как и все остальные отрасли, движется километровыми шагами. И радует нас новыми материалами для утепления и не только. Совсем недавно появилась отличная альтернатива традиционному наружному утеплению – это утепление фасада дома снаружи термопанелями.

Этот сегмент существует недолго, но уже заработал популярность среди жителей нашей страны. Всем известный факт, что большая часть тепла теряется через стены и они нуждаются в утеплении. Такая проблема есть как в многоквартирных домах, так и в частных.

Данная технология позволит вам избавиться от многих проблем, которые появляются в холодные времена года. Вы сможете забыть про холодные комнаты и сырость. В этой статье я расскажу вам что же такое термопанели и какие у них есть преимущества.

Что такое термопанель для фасада дома и их характеристики

Термопанель – это специальная плита, которая из нескольких слоев: утепляющий слой, изолирующий слой и декоративный. Так же, панели бывают простые двухслойные и сложные трёхслойные. Двухслойная плита состоит из утеплителя и облицовочного материала, который крепится с помощью клея.

В трёхслойных плитах перед утеплителем лежит слой из ориентированно-стружечных плит, что добавляет дополнительную герметичность. В некоторые модели трёхслойных плит монтируются специальные металлические закладные, которые облегчают процесс монтажа и повышают прочность.

Данная конструкция позволяет отлично сохранять тепло и не пропускать влагу. Однако, материалы, из которых изготавливаются термопанели, имеют поры и в теплое время года позволят дому не перегреваться.

При утеплении фасада дома снаружи термопанелями следует обратить внимание на утеплитель. В качестве утеплителя в более дешевых моделях используется пенопласт и минеральная вата. А в более дорогих экструдированный пенополистирол и пенополиуретан.

Специалисты рекомендуют использовать именно последние два вида, так как они зарекомендовали себя как долговечные и очень плотные материалы. Пенополиуретан – это инновационный материал с высокой плотностью (60 кг на куб. м) и низкой теплопроводимостью.

Он практически не подвержен действию экстремальных погодных условий и устойчив к влаге. Так же, он переносит температуры от 160 до + 140 градусов. Срок его службы не менее 50 лет. Полистирол – это более дешевый вариант. Он менее плотный, по сравнению с пенополиуретаном, более подтверждён действию погодных условий и действию влаги.

Его срок эксплуатации 10- 15 лет. Тем не менее, эти два материала отлично подходят утепления фасада дома снаружи термопанелями. Ключевая разница – это стоимость. Панели на основе пенополиуретана дороже.

Выбор материала нужно осуществлять, грамотно опираясь, в первую очередь, на климатические условия. Пенополиуретан подходит больше для сурового климата, а пеноплистерол для умеренного. Грамотный выбор позволит вам немного сэкономить.

Разновидности термопанелей

Есть огромный выбор термопанелей из разных облицовочных материалов.  Популярные материалы — это клинкерная плитка, пластик, керамика и металлические листы. Так же, есть термопанели облицованные декоративной штукатуркой.

Термопанели облицованные клинкерной плиткой подойдут для любителей кирпичной кладки. У этих панелей большой срок эксплуатации и хорошая устойчивость к влаге. Этот вид термопанелей монтируется только на ровные стены.

Пластиковые термопанели – это более бюджетный вариант. Они подойдут для утепления магазина или складского помещения. Удобно устанавливаются, по типу сайдинга.

Керамика и керамогранит зарекомендовали себя у любителей каменных домов, так как позволяют имитировать любую фактуру камня. Являются экологически чистыми и пропускают

Термопанели для наружной отделки дома: виды, особенности, технология монтажа

Содержание статьи:

Термопанели для наружной отделки дома пользуются популярностью благодаря совмещению эстетики с практикой. Облицовочный материал обладает теплоизоляционными свойствами, помогает представить жилье в презентабельном виде. Монтаж не составляет хлопот – возможен вариант с самостоятельной установкой. Перед отделкой рекомендуется ознакомиться с существующими типами фасадных термопанелей для наружной отделки дома и их характеристиками.

Виды термопанелей и их особенности

Фасадные термопанели состоят из слоя утеплителя и облицовки

Теплые фасадные панели, в отличие от газобетонного материала, позволяют экономить на отоплении жилого помещения во время суровых морозов. Снижение расходов происходит из-за улучшенных энергосберегающих параметров.

Изделие состоит из двух частей:

• утеплённый слой;
• облицовка.

В качестве утеплителя выступает пенополиуретан и пенополистирол. Декоративная составляющая представлена в виде клинкера, керамики, гранита, искусственного камня и т.д.

Также на рынке присутствуют трех- и четырехслойные модели. Помимо стандартных элементов сюда входит влагостойкая древесностружечная плита OSB и огнеупорное наслоение.

Металлические

Термопанель металлическая с декоративным тиснением

Для производства применяют алюминий или оцинкованную сталь. Поверхностный слой делается гладким глянцевым или перфорированным. Монтажная кромка панелей также с перфорацией.

Измерительные характеристики:

• толщина – не более половины сантиметра;
• стальные конструкции весят 9 кг/м2, алюминиевые – на 2 кг меньше.

Защитное покрытие делается из полимера. Часто используются полиэстер, пластизол, пурал.

Плюсы изделий:

• эксплуатационный срок – больше тридцати лет;
• устойчивость к воздействиям морозов, влаги, химическим веществам и механическим повреждениям;
• легкий монтаж;
• шумоподавление – 0-20 дБ.

Главный минус металла – теплопроводность, коэффициент составляет 50 Вт/м*К. Поэтому предусматриваются доборные элементы.

Полимерные

Полимерная панель под камень

Виниловые фасады – распространенный вид обшивки строительного сооружения. Изготовляется из таких элементов:

• ПВХ;
• модификаторов;
• стабилизаторов;
• красителей.

Поверхность сайдинга рельефная или гладкая. В первом случае имитируется дерево, поэтому материал выйдет дороже.

К преимуществам, помимо срока службы, добавляются:

• разбег рабочих температур: -50 – +50 градусов;
• пожарная безопасность – Г1;
• легкость – до 5 кг на метр квадратный;
• показатель теплопроводности -0,15 Вт/м*К.

Отмечается устойчивость к ультрафиолетовым лучам. На солнце полимерная плитка не теряет цвета. Минусы: хрупкость при низких температурах, вибрация при сильном ветре.

Сэндвич панели

Слой утеплителя между двумя листами металла

Сэндвич-панели представляют собой два металлических листа со спрессованной внутри пластической пластиной и пароизоляционным слоем.

Кроме стандартных преимуществ сэндвичи отличаются:

• прочностью на изгиб;
• низкой теплопроводностью;
• защитой от гниения и коррозии;
• экологической безопасностью.

К недостаткам относятся:

• сложность установки – неаккуратное обращение уменьшает прочность панели;
• стыковые промерзания – образуется лед на местах стыка.

Данный вариант один из самых дорогих.

Фиброцементные панели

Сразу после монтажа фиброцементные панели красят водонепроницаемой краской

Первое отличие – многоэлементный состав:

• целлюлозные волокна;
• пластмасса;
• минеральный заполнитель.

Фиброцементные плиты не выдерживают влаги, поэтому после контакта с водой наблюдается деформация утеплителя. Также есть необходимость окрашивать панели после монтажа.

Стеклопанели

Стеклянные теплые панели для фасадов относятся к отделке вип-класса, которая чаще применяется для оформления офисных зданий, бирж, торговых центров. На Западе также используется для обустройства жилого дома в стиле минимализм или футуризм.

Помимо очевидного дизайнерского преимущества стоит выделить практичные стороны:

• тепло- и звукоизоляция;
• минимальное влияние солнечных лучей на здание.

Работы со стеклянными материалами в разы больше, чем со стандартными. Возникают сложности в проектировании, просчете и монтаже, поэтому цена на такую установку возрастает.

Клинкерные и композитные

Пенополиуретан под клинкерной плиткой надежно защищает дом от теплопотерь и влаги

В стандартный модуль клинкерной панели входит:

• пенополиуретановый утеплитель, толщина которого 20-80 мм, EPS или ЭППС;
• полиуретановый клей;
• клинкерная плитка.

В эксплуатации оказывают минимальную нагрузку на основание и несущие стены. Также наблюдается высокий уровень устойчивости к влаге, ультрафиолетовому излучению и механическому воздействию.

Отмечается хрупкость декоративного и утеплительного покрытия. Поэтому важна аккуратная перевозка и работа с клинкерными и композитными материалами.

Термопанели из композита состоят из трех слоев: два алюминиевых листа с пластиковой прослойкой посередине. Оснащаются защитой PVDF, что обеспечивает износостойкость. Композитные плиты пожаробезопасны, устойчивы к разным атмосферным проявлениям и доступны в разных цветовых сочетаниях.

Сами по себе композиты не отличаются хорошим уровнем теплосбережения, однако центральная пластиковая прослойка выполняет изоляционную функцию.

Пластиковый сайдинг

Виниловый сайдинг выполняет вентиляционную функцию для стен

Пластиковый сайдинг является прочным отделочным материалом. На рынке представляют две разновидности: «елочка» или «корабельная доска».

Помимо прочных технических характеристик, в пользу винилового сайдинга выступают:

• экологическая чистота;
• отсутствие необходимости в дополнительном обслуживании;
• вентиляционная функция.

Несмотря на легкость материала, монтаж достаточно сложный. Резкие температурные скачки также оказывают негативное влияние на прочность конструкции.

Имитационные

Набирает популярность отделка фасада термопанелями, имитирующими плитку, кирпич или камень. Основополагающее преимущество – внешняя привлекательность. Указанные разновидности используются для определенных дизайнерских решений. Также покупатели отмечают бюджетность описанного варианта в сравнении с «оригиналами».

Утеплять дом снаружи с помощью термопанелей – хороший вариант. Перед покупкой следует оценить ассортимент, уделяя внимание теплопроводности, размерам плит и другим параметрам в зависимости от условий эксплуатации.

Характеристики, влияющие на выбор термопанелей

При выборе нужно учесть следующее:

1. Эко-чистота и цена. Если не хочется вредить природе, нужно выбирать минеральные теплые панели для фасада. Если нет разницы, подойдут ПСБ, ППУ, ЭППС, ПВХ.
2. Внешний вид. Современные дизайнерские веяния рекомендуют останавливаться на стеклянных изделиях. Строители советуют выбирать сэндвич-панели, клинкеры и композиты.

Учитываются технические характеристики. Чем ниже коэффициент теплопередачи, тем больше экономится средств на отоплении. Высокий уровень звукоизоляции обеспечит отсутствие шума извне.

Преимущества отделочного материала

Термопанели быстро монтируются – дом можно обложить за 2 – 3 дня

Теплые фасадные панели обладают такими достоинствами:

• практически нулевая теплопроводность;
• прочность, плотность и жесткость, работающие на утепление фасада;
• простота и быстрота монтажа;
• небольшие габариты;
• паропроницаемость – никаких конденсатов и повышенной влажности.

Большой прайс компенсируется быстрой установкой и продолжительным эксплуатационным сроком. Возможна самостоятельная сборка, что поможет сэкономить издержки на оплату работы монтажников.

Технология монтажа

Если стены ровные, монтировать панели можно на клей и дюбеля

Чтобы утеплить внешнюю поверхность дома термопанелями, необходимо подготовить стены. Существует два способа установки:

• каркасный;
• бескаркасный.

Второй вариант подходит, когда стены ровные. В таком случае рекомендуется удалить отслоения устаревшей штукатурки, неровности минимизировать с помощью фанеры или ППУ пены.

Когда на стеновой поверхности есть значительные перепады, устанавливается выравнивающая обрешетка (каркас). Такой ход создает дополнительное пространство для вентилирования между стеной и домой.

Установка проходит в несколько шагов:

1. Облицовка ведется с нижнего левого угла вверх.
2. По периметру строения горизонтально устанавливается направляющая из алюминия.
3. Обрешетка из деревянных обработанных брусков или металлических профилей крепится на стену. Тут пользуются саморезами или дюбелями.

Если есть цоколь, предварительно рассчитывается цокольный профиль в качестве опоры для будущих панелей.

Набор монтажника для установки термопанелей

В установочном процессе понадобятся:

• перфоратор или дрель;
• шлифованная машинка;
• шуруповерт;
• уровень;
• шпатель;
• саморезы, дюбеля, затирка;
• пена строительная;
• шайбы;
• откосы и цокольный профиль.

Сначала отбивается нижний горизонтальный уровень, который располагается ниже пола примерно на 150 мм. Это останавливает движение холодного воздушного потока через верхнюю цокольную часть. Вдоль полученной оси закрепляется профиль цоколя.

В левом нижнем углу устанавливается первая панель. Делаются наметки для отверстий в стене. После этого облицовка фиксируется саморезами.

Следующая панель монтируется с правой стороны, фрагменты заводятся в пазы первой плиты. Так продолжается до самого верха строительного сооружения. По углам готовой конструкции ставятся элементы со смещенными рядами, образующие пазы.

Рекомендуется дополнительно использовать монтажную пену для закрепления.

Завершающие штрихи: затирка морозостойким веществом, очистка полученной поверхности от пыли и грязи. Швы обрабатываются герметичной смесью, что обеспечивает надежное крепление стыков и предотвращение проникновения влаги под термопанель.

Инструкции по монтажу термопанелей — Термопанели фасадные от компании «Мастерская Фасадных Материалов»

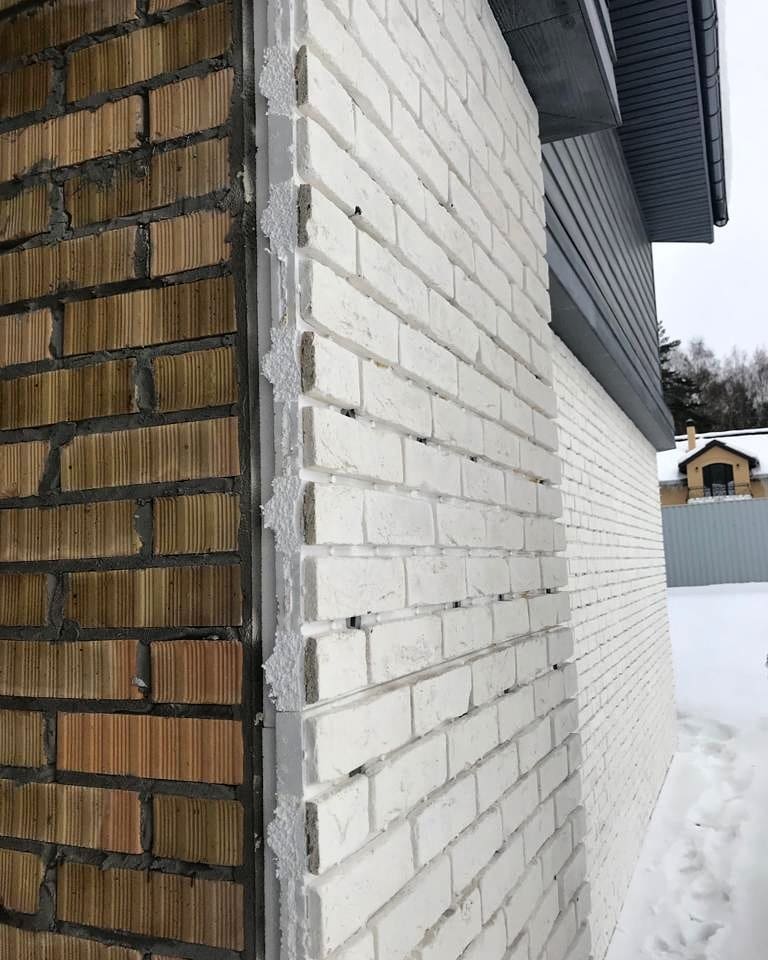

Монтаж термопанелей непосредственно к несущей стене производится на следующие типы стен:

• кирпич
• пеноблок
• керамзитобетонный блок
• бетон
• дома из СИП-панелей

Монтаж термопанелей через обрешетку производится:

• на дома из бревна, бруса
• на дома, построенные по каркасной технологии с использованием базальтовой ваты
• на фасады, имеющие выступы и неровности.

Относ от стены нужен для выхода конденсата и выравнивания фасада. Для конструкции относа используются деревянные бруски сечением ~ 20х50 мм. 50х50 мм, 20х100 мм. Бруски необходимо обработать огнебиозащитным составом. Если стены дома деревянные, их тоже желательно обработать огнебиозащитным составом. Стена дополнительно укрывается паропроницаемой мембраной типа TYVEK.Такие плёнки имеют разные свойства в зависимости от стороны, устанавливайте плёнку таким образом, чтобы она выпускала из дома пар, а обратно влагу не впускала. Бруски обрешётки крепятся вертикально с шагом, соответствующим выбранной термопанели 45-60 см.

Термопанели крепятся в 5-7 точках крепления, если монтаж ведётся на обрешетку, нанести полиуретановый клей на лицевую поверхность брусков обрешетки, чтобы в будущем предотвратить оползание. Стыки между панелями пройти полиуретановым клеем. Для крепления панелей к несущей стене использовать саморезы соответствующей длины таким образом, чтобы в стену вкручивалось не менее одной трети(1/3) общей длины самореза. Для монтажа в полнотелый кирпич или бетон используйте дюбель-гвозди, в пеноблоки специальные дюбели для пеноблоков, обязательно используйте широкие шайбы. Для термопанелей Тип-1 после установки и закрепления панелей места крепления панелей декорируются плитками-вкладышами. Вкладыши и клей прилагаются в комплекте. При отрицательных температурах воздуха применяйте специализированные клеевые смеси для зимних работ. Плитка легко режется алмазным диском для сухой резки.

Заделка швов после монтажа панелей

Для затирки швов используйте качественные морозостойкие и влагостойкие заполнители для широких швов. Для заделки швов применяется ручной или электрический пресс-пистолет с алюминиевой тубой и расшивочный шпатель.Расшивку шва производить через 20-40 минут, в зависимости от температуры воздуха. Не оставляйте надолго незаделанный шов. На крыше устанавливайте водостоки и следите за их состоянием.

Javascript is required to use OS Responsive Image Gallery OS Responsive Image Gallery is free simple and easy Responsive Image Gallery Joomla module with drag and drop feature, OS Responsive Image Gallery has free and premium version

Элементы декора, угловые элементы термопанелей

Javascript is required to use OS Responsive Image Gallery OS Responsive Image Gallery is free simple and easy Responsive Image Gallery Joomla module with drag and drop feature, OS Responsive Image Gallery has free and premium version

Отделка дома термопанелями: состав, преимущества, особенности монтажа

В первую очередь, при отделке частного дома важно защитить жилище от холода и климатических разрушений, и придать ему привлекательности. Среди многообразия современных материалов выделяется облицовка термопанелями, снабженными утепляющим слоем и натуральной лицевой поверхностью.

Состав облицовки

Стандартные термопанели состоят из жесткой основы, полимерного утеплителя и лицевой части из клинкера или камня для наружной эстетической отделки. Функции термоизоляции дома выполняет пенополиуретан или пенополистирол.

Технология отделки не зависит от вида утеплителя для дома и состоит из нескольких процессов. Агломератными или клинкерными плитками выстилается дно формы, засыпается кварцевый песок и заливается жидким ППС или ППУ. Затем устанавливают направляющие для термопанелей и накрывают жестким основанием (плитой OSB). В итоге получаются цельные многослойные термопанели, с небольшой массой, прочные и долговечные.

Инновационная отделка применяется для фасадов в приватном и многоэтажном строительстве, так как позволяет быстро обшить стены дома с уличной стороны и сократить расходы на дополнительное утепление. Единственный минус – высокая цена материала.

Особенности установки

Монтаж облегченной отделки осуществляется двумя способами: непосредственно к стене дома или на каркас. Вариативность обработки поверхностей термопанелями позволяет применять их для зданий из бетона, кирпича, дерева и каркасно-панельных строений.

На базовое основание клинкерные керамические термопанели применяют на наружной стороне дома из бетона или кирпича, с незначительной кривизной стен. Прежде, чем приступить к отделке, плоскость проверяют уровнем на наличие отклонений. При перепадах свыше 4-5 см рекомендуется устанавливать обрешетку, так как выравнивать поверхности обойдется дороже.

Если инновационная отделка предполагается для облицовки деревянного приватного дома, обрешетку придется монтировать в любом случае, так как выровнять их под термопанели невозможно.

Термопанели по способу монтажа не отличаются от другой наружной отделки вентилируемых фасадов, их крепление предусмотрено и для деревянного каркаса, и для обрешетки из алюминиевого профиля. При использовании рамы из древесины, рекомендуются рейки с габаритами 20*50 мм, толщины которых хватает для вентиляции дома под декоративно-утепляющим слоем.

По сути, отделка уличной стороны дома не отличается от других методов работы с фасадными панелями, и разница состоит в способе прикрепления фрагментов на каркасную основу. Термопанели прикрепляют на клей, нанесенный точечно на раму и тыльную сторону стройматериала. Затем через штатные отверстия их фиксируют либо тарельчатыми дюбелями, либо саморезами. Стыки изолируют монтажной пеной или герметиком.

Каждый следующий фасадный ряд термопанели прикрепляют после завершения предыдущего. По бокам наружной обшивки соединение происходит при помощи зигзагообразного замка, а сверху и снизу вставляется в пазы. По окончании отделки стен дома, швы декорируют затиркой по принципу работы с керамической плиткой.

Преимущества

Внешняя многослойная отделка выдерживает расширенный диапазон температур – от -170 до +170 градусов, что позволяет облицовывать дома в любой точке планеты.

Плотность термопанели достигает 40-70 кг/м3, это в разы превышает плотность популярного пенопласта и обеспечивает прочность.

Отделка не ржавеет, устойчива к микроорганизмам, разрушающим дома из кирпича, бруса и других материалов.

Срок эксплуатации обшивки составляет до 50 лет, а теплопроводность – 0,02 Вт/м °С. Если правильно отделать здание термопанелями, то для обогрева жилья будет достаточно слабого источника тепла.

К плюсам отделки относят повышенную звукоизоляцию, затрудненное воспламенение и простоту сборки. Задавшись целью самостоятельно утеплить стенки дома, изучите принцип работы с термопанелями, воспользовавшись видео-уроками от опытных мастеров.

структурно изолированные панели (SIP) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды.Такая воздухонепроницаемая конструкция с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно. Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.

История

Рис. 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фото: Steven Schaefer Associates, Inc.Консультации инженеров-строителей

Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и испытаны через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах.В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)

Сегодня SIP — это сборные строительные компоненты, которые используются в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если учесть экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими панелями обшивки. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB).Другие материалы для обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиты из оксида магния, гипсовую обшивку из стекловолокна и композитные структурные сайдинговые панели.

Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. house.com

Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com

Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.

Таблица 1: Таблица типов оболочки

Таблица 2: Таблица типов сердечника

* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулирующийся и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пены

* Большинство производителей SIP используют 0. 95 минимальная плотность.

Основы

Структурное проектирование и строительство

SIP

ведут себя аналогично стальной колонне с широким фланцем в том, что сердцевина из пенопласта действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками оболочка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)

SIP

разработаны, чтобы выдерживать не только осевые нагрузки, но также нагрузки сдвига и изгибные нагрузки вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмических расчетов. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое здание, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и поэтому открытые пространства на нижних этажах труднее достичь. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под СИП-панели обязательно должен быть ровным.Допускается незначительное отклонение от дифференциальной осадки. Если есть сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные производителем панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.

Рис. 4. Уплотнение ленты / прокладки для гребня и щиколотки SIP. Фото: SIPschool

Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждениям от влаги.

Правильному дизайну стыка следует уделить особое внимание, и если его правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно распыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, что указывает на герметичность стыков по всей глубине, как показано на рисунках ниже. Дополнительное вторичное уплотнение воздуха из ленты или прокладки должно быть предусмотрено на внутренней поверхности панели, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика на стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Двумя наиболее широко используемыми соединениями панелей являются шлицы поверхности и шлицы блоков. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Шлицевой блок представляет собой тонкий и узкий узел SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными шпильками или клееным шпоном (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, обеспечивает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, потому что замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов вдоль обшивки должен быть покрыт сплошной линией пенопласта и / или панельной ленты.

Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена для установки 2 х колпаков пиломатериалов. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом закрыто.

Сантехнические пазы обычно располагаются в обшитом мехом каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические пазы диаметром от 1 до 1 1/2 дюйма могут быть встроены в SIP на этапе производства. Пену наносят во все щели, образовавшиеся после прокладки электропроводки.

Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляции и водопровода, Табернаш, Колорадо.
Фотография предоставлена: CW Associates, PLLC, (CWA Architecture)

Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проходящая труба, чтобы можно было нанести пенопласт.

Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. Самый большой размер панели на сегодняшний день составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.

Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)

R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. R-значение всей стены 4-дюймовой стены SIP составляет 14. R-значение всей стены для стены 2×4 меньше 10. R-значение всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены для стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)

Таблица 4: Типичные значения R для всей стены SIP

Толщина	EPS	XPS	PUR
Плотность в панели (фунт / фут 3 )	0,90	1,5	2,3–2,5
4-1 / 2 «	13,1	17,7	22,7
6-1 / 2 «	19,9	27,2	35,1
8-1 / 4 «	26. 0	35,5	46,0
10-1 / 4 «	32,9	45,0	NA
12-1 / 4 «	39,8	54,6	NA

Таблица 4 Примечания:

1. На основе стены длиной 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
2. На основе соединений панелей Spline, Block Spline или Cam Lock.
3. Значения указаны только для панелей и не включают вклад отделочных материалов.
4. Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.

Типы солнечных панелей и какой тип солнечных панелей лучше? Mono или Poly

Различные типы солнечных панелей и фотоэлектрических элементов

Примечание: Это актуальная статья о различных типах солнечных панелей и фотоэлектрических элементов, и мы будем обновлять ее в будущем в соответствии с новейшие технологии в солнечной энергетике в будущем. Не забудьте добавить эту страницу в закладки для использования в будущем или для последующего чтения. Кроме того, не забудьте поделиться с друзьями, а также подписаться и присоединиться к нашему блогу и не пропустить ни одного сообщения, связанного с темами 🙂

Типы фотоэлектрических и солнечных панелей с плюсами и минусами

Различные типы солнечных панелей и какая из них лучшая для вас?

Если вы решили купить солнечные батареи для окончательного проекта, но не знаете, какая из них вам больше всего подходит? Тогда эта статья для вас, а также для тех, кто хочет узнать больше информации о различных типах солнечных панелей и фотоэлектрических элементов.

Если вы выберете тему, вы узнаете:

Мы надеемся, что некоторые из них помогут без каких-либо затруднений привести вас к правильному решению при выборе подходящей солнечной панели.

А теперь приступим.

Кристаллический кремний (c-Si) для фотоэлектрической технологии

Кристаллический кремний (c-Si) — это кристаллическая форма кремния (Si), которая широко используется в процессе производства кристаллических солнечных панелей (поли- и моно- кристаллический PV) в фотоэлектрической технологии. Почти 90% фотоэлектрических технологий основано на кремнии, который в основном используется в солнечных панелях из кристаллического кремния.

A Монокристаллический солнечный элемент

Есть много факторов для использования кремния в фотоэлектрических технологиях, но важным является чистота кремния, что означает, что чем больше степень очистки кремния, тем больше способность солнечной панели преобразовывать солнечный свет в электричество в качестве выходной мощности.

Кристаллический кремний (c-Si) составляет основу поли-, мульти- и монокристаллических кремниевых фотоэлементов, которые мы подробно обсудим ниже.

Монокристаллические солнечные панели s

Монокристаллические солнечные панели

«Моно» означает «одиночный», как следует из названия. Монокристаллические солнечные панели изготовлены из одного кристалла чистого кремния. Его также называют монокристаллическим кремнием, потому что когда-то монокристалл использовался для создания массива, который обеспечивает чистоту солнечных панелей (PV) и однородный внешний вид по всему PV-модулю.

Монокристаллические солнечные панели (фотоэлементы) имеют округлую форму, а стержни из кремниевых кристаллов выглядят цилиндрическими во всем фотоэлектрическом модуле.

Полезно знать:

Чтобы различать поликристаллические и монокристаллические фотоэлектрические элементы (фотоэлектрические или солнечные панели), монокристаллические солнечные элементы выглядят цилиндрическими с закругленными краями.

Преимущества

• Эффективность монокристаллических солнечных панелей составляет 15-20%, в то время как новейшие монокристаллические солнечные панели достигают эффективности 25% в лабораториях, а 21% — это подтвержденная эффективность. В США эффективность серии E20 составляет около 20%, а у солнечных панелей SunPower PV (фотоэлектрических панелей) серии X — 21.КПД 5%.
• Монокристаллические фотоэлектрические панели (фотоэлектрические или солнечные панели) занимают минимум места и занимают небольшую площадь на крыше.
• Средний срок службы монокристаллических солнечных панелей составляет около 25 лет, в то время как другие производители фотоэлектрических панелей заявляют ожидаемый срок службы от 25 до 30 лет.
• Его характеристики лучше, чем у поликристаллических, при тех же условиях освещения. Кроме того, монокристаллические солнечные панели производят в четыре раза больше электроэнергии по сравнению с тонкопленочными солнечными панелями.
• Короче говоря, монокристаллические солнечные панели являются наиболее эффективным из доступных фотоэлектрических модулей, наиболее популярной технологией на рынке, общедоступной, занимающей наименьшую площадь на крыше и простыми в использовании и замене.

Недостатки

• Монокристаллические солнечные панели дороги. Первоначальная стоимость монокристаллических фотоэлектрических панелей слишком высока и дорога по сравнению с тонкопленочными фотоэлектрическими модулями или поликристаллическими солнечными панелями.
• Поскольку он изготовлен из монокристалла кремния, частично покрытая поверхность солнечной панели снегом, грязью или тенью может вывести из строя всю цепь фотоэлектрической панели.
• Большое количество чистого кремния попадает в отходы. Для изготовления кремниевых пластин и массивов большой цилиндрической формы (процесс, который использовался для изготовления монокристаллического кремния в так называемом процессе Чохральского), четыре конца фотоэлементов вырезаются из слитков, что приводит к образованию большого количества чистых кремниевых отходов.
• Как правило, он более эффективен при повышении температуры, т. Е. Лучше работает в теплую погоду и при ярком солнечном свете, но для большинства домовладельцев это несущественный факт.

Поликристаллические солнечные панели

Поликристаллические солнечные панели

«Поли» означает «много или много». Как следует из названия, он состоит из нескольких различных кристаллов чистого кремния, объединенных вместе, чтобы образовать солнечный или фотоэлектрический элемент. Эти элементы имеют прямоугольную форму и требуют меньше кремния по сравнению с монокристаллическими солнечными панелями, что делает их менее дорогими, но их эффективность также ниже, чем у монокристаллических фотоэлектрических элементов (приблизительно 13,5-17%.Его также называют поликремнием или поликристаллическим кремнием, и он впервые представлен на рынке в 1981 году.

Для изготовления поликристаллических фотоэлектрических элементов чистый неочищенный кремний расплавляется и заливается в квадратную форму, которая охлаждается и разрезается на пластины и массивы идеально квадратной формы. Поликристаллическая солнечная панель имеет случайное расположение кристаллов и отражает немного света, поэтому выглядит немного голубее. В настоящее время цены на поликристаллические солнечные панели снижаются и снова становятся популярными в США, Великобритании, Австралии и на других местных рынках.

Преимущества

• Поликристаллические солнечные панели имеют более низкую термостойкость (что означает, что их характеристики ниже при высоких температурах по сравнению с монокристаллическими солнечными фотоэлектрическими модулями. Поскольку тепло может нарушить работу солнечных панелей и сократить их срок службы). Однако для большинства домовладельцев и покупателей солнечных панелей это не является существенным фактом, и они не учитывают их при проектировании схемы установки солнечных панелей.
• Процесс производства поликристаллического кремния становится все менее и менее сложным.
• Короче говоря, он экономичен в производстве, имеет хорошую эффективность, занимает небольшую площадь на крыше, широко доступен, его легко заменить и использовать.

Недостатки

• КПД поликристаллических солнечных панелей составляет примерно 13,5-17%. Технически это означает, что если 100 Вт солнечной потенциальной энергии попадает в солнечную панель, то ее выходная мощность будет составлять от 13,5 до 17 Вт электроэнергии, производимой солнечными батареями. Следовательно, он немного менее эффективен, чем монокристаллическая солнечная панель.
• Та же самая поверхность поликристаллических фотоэлектрических модулей (по размеру) будет производить меньше энергии по сравнению с монокристаллической солнечной панелью (но это не всегда так).
• Он не подходит для использования по сравнению с тонкопленочными и монокристаллическими солнечными панелями с точки зрения элегантности (при необходимости), потому что у них не однородный внешний вид, а только случайный и странный синий цвет.

Ленточные солнечные элементы со струной

Процесс, в котором полоски и фольга из мультикристаллического кремния производятся для фотоэлектрической (PV) технологии.В этом процессе высокотемпературные проволоки протягиваются через расплавленный кремний, образуя мультикристаллическую тонкую ленту кристаллов кремния. Эти очень тонкие ленты затем разрезаются на части разной длины, чтобы сформировать фотоэлектрические и солнечные элементы. Солнечные панели, изготовленные по технологии String Ribbon, выглядят так же, как и традиционные поликристаллические фотоэлектрические панели. Этот процесс был впервые разработан в 1970-х годах компаниями Mobil-Tyco, Solar Energy Corp и Evergreen Solar, которые были основным производителем, использующим технологию струнной ленты для изготовления солнечных элементов. Обратите внимание: фотоэлектрические панели String Ribbon также сделаны из поликристаллического кремния.

Ленточные солнечные элементы со струной

Преимущества:

• Низкая стоимость производства, простота и удобство использования.
• String Ribbon Солнечные панели КПД около 13-14% (в то время как в лабораториях исследователи достигли КПД 18-19%)

Недостатки:

• Производство более энергоемкое
• Наименьшая экономия места

Тонкопленочные солнечные элементы (TFSC) или (TFPV)

Тонкопленочные солнечные элементы (TFSC) также известны как тонкопленочные фотоэлектрические элементы (TFPV) или аморфные фотоэлектрические модули.

Объединение одного или нескольких тонких слоев фотоэлектрических материалов или тонкой пленки (TF) на подложке, например металл, стекло, пластик и т. д. — это основной процесс изготовления тонкопленочных солнечных панелей, и это солнечные элементы второго поколения. Толщина пленки варьируется от нескольких нанометров (нм) до микрометров (мкм), в то время как была разработана гораздо более тонкая пленка. В солнечных элементах на основе кристаллического кремния первого поколения (c-SI) используются кремниевые пластины толщиной до 200 мкм.

Тонкопленочные солнечные элементы (TFSC) или (TFPV)

Ниже приведены подкатегории (типы тонкопленочных солнечных панелей), с помощью которых фотоэлектрические материалы интегрируются в подложку.

• Аморфный кремний (a-Si / TF-Si)
• Селенид меди, индия, галлия (CIGS / CIS)
• Теллурид кадмия (CdTe)

Ниже представлены тонкопленочные солнечные элементы третьего поколения, которые в продаже отсутствуют. вообще и исследователи надеются осуществить мечту (очень скоро).

• Органические фотоэлектрические элементы (OPC / OPC)… (Доступно сейчас)
• Сенсибилизированные красителем
• Полимерные солнечные элементы
• Квантовая точка
• Сульфид меди, цинка и олова,
• Нанокристалл
• Нанокристаллический перламутр
• Тонкопленочные солнечные панели дешевле, но менее эффективны, чем традиционные солнечные элементы из кристаллического кремния (c-SI). Однако недавние разработки технологий подтверждают, что эффективность лабораторных ячеек теллурида кадмия (CdTe) и селенида меди, индия и галлия (CIGS / CIS) достигает 20%.

  Преимущества

  • Крупномасштабное производство тонкопленочных солнечных панелей менее сложно, чем кристаллические фотоэлементы.
  • Они дешевы по сравнению с другими монокристаллическими фотоэлектрическими / солнечными панелями.
  • Однородный внешний вид тонкопленочных солнечных панелей более привлекателен и также может использоваться для украшения.
  • Он также поставляется в гибкой форме, которая может использоваться для многих целей и приложений и имеет смысл при использовании там, где пространство не является проблемой.
  • Он обладает высокой температурной устойчивостью, т.е. высокая температура и затенение оказывают меньшее влияние на тонкопленочные солнечные панели.

  Недостатки

  • Требуется много места. Обычно они бесполезны для жилых домов и домовладельцев.
  • Дополнительная опорная конструкция, кабели, обслуживание и т. Д.установка тонкопленочных солнечных панелей делает систему дорогостоящей.
  • Общая продолжительность жизни тонких солнечных панелей ниже, чем у поли- и монокристаллических солнечных панелей.

  Солнечные элементы и фотоэлектрические модули из аморфного кремния (a-Si или a-Si: H)

  Панели солнечных батарей из аморфного кремния (a-Si или a-SiH)

  Солнечные элементы из аморфного кремния, относящиеся к подкатегории тонкого кремния Пленочные солнечные панели в последнее время стали популярными на рынке. Поскольку им требуется менее (скажем, 1%) кремния, используемого в кристаллических солнечных элементах, и они очень менее эффективны, чем поли- или монокристаллические солнечные панели (примерно 5-6%).

  Для изготовления солнечного элемента из аморфного кремния один или несколько слоев фотоэлектрических материалов накладываются на подложку в виде газовой струи, что называется «осаждением из паровой фазы».

  Солнечные элементы из теллурида кадмия (CdTe)

  Солнечные панели из теллурида кадмия (CdTe)

  Тонкопленочные солнечные панели из теллурида кадмия основаны на теллуриде кадмия и единственной фотоэлектрической технологии, которая является экономически эффективной по сравнению с кремниевыми кристаллическими солнечными батареями. панели в значительной части рынка, особенно в мультиваттных системах.

  КПД этих солнечных панелей обычно находится в диапазоне 9-11%.

  First Solar установила по всему миру тонкопленочные солнечные панели на основе теллурида кадмия мощностью более 5 гигаватт (5 ГВт). Эта же компания является мировым рекордсменом по эффективности фотоэлектрических модулей CdTe в 14,4%.

  Обновление: в августе 2014 года First Solar анонсировала устройство с эффективностью преобразования 21,0%. В 2014 году рекордный КПД модуля был также увеличен компанией First Solar с 16,1% до 17,0%.

  Первая фотоэлектрическая (фотоэлектрическая) матрица на солнечной энергии 40 МВт (CdTe), установленная JUWI Group в Брандисе, Германия.

  Солнечные элементы на основе селенида галлия, меди, индия (CIGS / CIS)

  Коммерческое производство гибких фотоэлектрических элементов на селениде меди, индия, галлия началось в Германии в 2011 году. Они изготавливаются из меди, индия, галлия и селенида путем интеграции на подложку как пластик или стекло, вместе с анодом и катодом (электродами) на задней и передней стороне для сбора выходной электрической мощности. Ячейки солнечных панелей CIGS или CIS обладают высокой термостойкостью и лучше работают в теплом климате, поэтому они работают еще лучше, когда элементы осаждаются на стекле.

  9 самых уникальных экологически чистых зданий в мире

  Постоянно стремясь снизить затраты и уменьшить воздействие здания на окружающую среду, архитекторы и инженеры придумывают очень интересные концепции зданий. От использования все большего количества возобновляемых источников энергии до улучшения способов использования энергии в зданиях разрабатывается множество уникальных и экологически чистых решений.

  Имея это в виду, вот некоторые из самых интересных и экологичных зданий в мире.

  СВЯЗАННЫЙ: МОЖНО ЛИ ИЗГОТОВИТЬ ЭКОЛОГИЧЕСКИЙ ВИСКИ?

  Какие из самых уникальных экологичных зданий в мире?

  Итак, без лишних слов, вот некоторые из самых уникальных экологичных зданий в мире. Этот список далеко не исчерпывающий и в нем нет определенного порядка.

  1. По мнению архитекторов, это первый в мире отель, ориентированный на энергию.

  Источник: Svart

  Этот отель в Норвегии является одним из самых уникальных и экологически чистых зданий в мире.Этот отель, спроектированный архитектурной фирмой Snøhetta, считается первым в мире энергоэффективным отелем.

  Здание, получившее название «Сварт», что по-норвежски означает «черный», было вдохновлено темными ледниками местности, где оно могло быть построено. Архитекторы также черпали вдохновение из традиционных норвежских рыболовных снастей и домов.

  Обладая интересной круглой формой, он должен предложить непревзойденный 360-градусный вид на окружающий фьорд и ледник.

  2.Предлагаемая новая развязка HS2 в Великобритании является первой в своем роде, получившей «выдающуюся» оценку BREEAM

  Источник: West Midlands Growth Company / Twitter

  Новая развязка HS2, которую планируется построить недалеко от Солихалла в Великобритании, еще одно из самых экологически чистых зданий в мире. Недавно ему удалось получить потрясающий сертификат «Выдающийся» по оценке BREEAM.

  BREEAM или Метод экологической оценки строительного исследовательского учреждения, чтобы дать ему полное название, является международным стандартом для оценки устойчивости здания и, как правило, используется для генерального плана проектов, инфраструктуры и зданий.

  Это ставит его в число 1% зданий в Великобритании с точки зрения экологичности и является первым железнодорожным вокзалом, достигшим этого.

  3. Это экологичное здание в Берлине опережает конкурентов

  Источник: Architectural Digest / Twitter

  Это офисное здание, называемое «Куб Берлин», рекламируется как на 25% более энергоэффективное, чем другие » «зеленые» постройки в своем классе. Это, по словам его разработчиков, достигается с помощью интеллектуальных систем управления энергопотреблением, которые фактически изучают и извлекают уроки из привычек потребителей энергии.

  Он был спроектирован датской архитектурной фирмой 3XN, здание впервые распахнуло свои двери в марте этого года. Как следует из названия, это умное офисное здание спроектировано в виде куба, хотя и сломанного.

  4. Офис Банка Америки в Нью-Йорке — еще одно из самых экологически чистых зданий в мире.

  Источник: archdaily

  Башня Банка Америки в Уан Брайант-Парк, спроектированная архитектурной фирмой Cook and Fox, Нью-Йорк очень экологичный.В ней есть системы, которые могут перерабатывать сточные воды и дождевую воду, а сама башня максимально использует пассивное отопление от солнца.

  Его окна также спроектированы так, чтобы пропускать как можно больше естественного света, что снижает потребность в искусственном освещении. Большая часть здания также была построена с использованием возобновляемых материалов, где это возможно.

  Эти особенности, среди прочего, позволили зданию стать первым коммерческим высотным зданием, получившим сертификат LEED Platinum. Не маленький подвиг.

  5. Слышали ли вы о проекте «Хрустальный остров» в Москве?

  Источник: Foster + Partners / dezeen

  Проект строительства «Хрустального острова» в Москве — еще одно из самых экологичных зданий в мире. В настоящее время это здание находится на стадии проектирования, но оно станет одним из крупнейших в мире с огромной площадью 27000000 квадратных футов (8,229,00 квадратных метров) площади.

  Самая уникальная особенность здания — это запланированная установка «второй оболочки», которая обеспечит тепловой буфер для остальной части конструкции.Летом он сможет открываться для увеличения вентиляции и закрываться зимой, чтобы защитить здание во время суровых зим в России.

  6. Башня Salesforce (ранее Transbay) в Сан-Франциско поглощает выбросы от транспортных средств

  Источник: jambajeff13 / Instagram

  Бывшая башня Transbay (теперь называется Salesforce Tower), недавно построенная в Сан-Франциско, является еще одной из самых экологичных в мире. -дружественные постройки. Он возвышается над городом на высоте 1070 футов (326 м) и имеет высоту . В этом здании есть автовокзал со стеклянным парком на крыше.

  Проект здания был завершен, чтобы уменьшить потребность в механическом HVAC, каждый этаж использует 100% естественного воздуха. Он также имеет массивные ветряные турбины на крыше и солнцезащитные козырьки.

  Эти особенности позволили зданию получить сертификат LEED Platinum.

  7. Здание BMW Welt в Мюнхене — еще одно из самых экологически чистых зданий в мире.

  Источник: Diego Delso / Wikimedia Commons

  Здание BMW Welt в Мюнхене — еще одно из самых экологичных зданий в мире.Это странный и уникальный дизайн с специально разработанной структурой, поддерживающей крышу.

  Его крыша покрыта массивным фотоэлектрическим блоком, способным производить более 800 кВт возобновляемой энергии. Стальные панели здания также позволяют частично обогревать здание за счет энергии Солнца.

  8. Здание Clock Shadow в Висконсине использует мощь геотермальной энергии

  Источник: architemagazine

  Здание Clock Shadow в Висконсине также является одним из самых экологически чистых зданий в мире.Построенное на бывшей заброшенной территории, это здание уже стало победителем благодаря повторному использованию ранее непригодных земель.

  Не только это, но и в этом здании используется геотермальная энергия, чтобы уменьшить свою зависимость от менее устойчивых источников энергии. Стены и крыша здания имеют сверхвысокую теплоизоляцию, что значительно повышает его энергоэффективность.

  Он также поставляется с зеленой крышей и цистерной емкостью 5 000 галлонов , которая составляет основную часть бачка для смыва туалета в здании. Это сделало ее первой коммерчески разрешенной системой промывки Graywater во всем Милуоки.

  9. Здание Университета Северной Аризоны по прикладным исследованиям и разработкам также является одним из самых зеленых в мире.

  Источник: homebucket / Wikimedia Commons

  И, наконец, Здание Университета Северной Аризоны по прикладным исследованиям и разработкам также является одним из самых экологически чистых в мире. здания. Фактически, его экологический статус таков, что он считается одним из самых зеленых в мире.

  В здании установлены солнечные энергетические системы, достаточно большие, чтобы обеспечить около 20% потребностей здания в энергии в любой момент.Он также имеет вентиляционные окна и автоматическое управление затемнением, чтобы еще больше сократить потребление энергии.

  Все эти функции позволили ему достичь удивительного результата 60 из 69 по рейтинговой системе LEED, предоставленной Советом по экологическому строительству США. В то время только два других здания смогли совершить такой подвиг.

  Установка в виртуальной среде Python

  ---

  Если у вас уже установлен Python 3.8 или новее, вы можете легко попробовать Home Assistant.

  При установке пакетов Python рекомендуется использовать виртуальную среду.Это гарантирует, что установка Python и установка Home Assistant не будут влиять друг на друга. Следующие шаги будут работать в большинстве UNIX-подобных систем.

  Это общее руководство по запуску Home Assistant под Python. Мы рекомендуем использовать наши рекомендованные руководства по установке. Приведенные ниже шаги могут быть короче, но некоторые пользователи сталкиваются с трудностями при установке обновлений и могут столкнуться с проблемами.

  Прежде чем приступить к руководству, приведенному ниже, убедитесь, что у вас есть так называемая стандартная среда сборки , которая включает в себя такие вещи, как make , gcc , python3 , включая модули Python 3 setuptools и pip .Менее очевидна необходимость установки libssl-dev (для opensslv.h), libffi-dev (для cffi.h) для вещей, которые будут построены позже, libjpeg-dev , zlib1g-dev , libopenjp2-7 и libtiff5 , необходимые для внешнего интерфейса.

  Установить

  1. Создайте виртуальную среду в текущем каталоге:

       python3.8 -m домашний помощник venv


  2. Откройте виртуальную среду:

       cd homeassistant


  3. Активировать виртуальную среду:

       исходный бункер / активировать


  4. Установите Home Assistant:

       python3 -m pip install homeassistant


  5. Запустите Home Assistant:

       hass --open-ui


  6. Теперь вы можете получить доступ к веб-интерфейсу по адресу http: // ipaddress: 8123/ — первый запуск может занять несколько минут, прежде чем веб-интерфейс станет доступным.Это может занять больше времени, если вы используете оборудование более низкого уровня, например Raspberry Pi Zero.

  Обновление

  1. Остановить домашний помощник

  2. Откройте каталог, в котором находится виртуальная среда, активируйте виртуальную среду, затем обновите Home Assistant:

       cd homeassistant
     исходный бункер / активировать
     python3 -m pip install --upgrade homeassistant


  3. Запуск домашнего помощника

  4. Теперь вы можете получить доступ к веб-интерфейсу по адресу http: // ipaddress: 8123/ — первый запуск может занять некоторое время, прежде чем веб-интерфейс станет доступным, в зависимости от того, сколько интеграций необходимо обновить.

  Запустите конкретную версию

  Если версия Home Assistant не работает с настройкой вашего оборудования, вы можете перейти на предыдущую версию. Например:

    cd homeassistant
  исходный бункер / активировать
  pip3 установить homeassistant == 0.XX.X


  Запускаем бета-версию

  Если вы хотите протестировать следующий выпуск раньше всех, вы можете установить бета-версию, например:

    cd homeassistant
  исходный бункер / активировать
  pip3 install --pre --upgrade homeassistant


  Запустите разрабатываемую версию

  Если вы хотите оставаться в передовой ветке разработки Home Assistant, вы можете перейти на dev .

  Ветка «dev» скорее всего будет нестабильной. Возможные последствия включают потерю данных и повреждение экземпляра.

  Например:

    cd homeassistant
  исходный бункер / активировать
  pip3 install --upgrade git + git: //github.com/home-assistant/ [электронная почта защищена]


  Банкноты

  • В будущем, если вы захотите снова запустить Home Assistant вручную, выполните шаги 2, 3 и 5.
  • Рекомендуется запускать Home Assistant как выделенный пользователь.

  После обновления Python

  Если вы обновили Python (например, вы работали с 3.8.1, а теперь установили 3.8.6), вам нужно будет создать новую виртуальную среду. Просто переименуйте существующий каталог виртуальной среды:

    мв homeassistant homeassistant.old


  Затем снова выполните шаги установки, обязательно используя только что установленную версию Python.

  .

  No related posts.
