Монтаж печной трубы сэндвич через крышу: устройство и установка прохода через кровлю, как правильно закрепить

Потолочно-проходной узел дымохода: требования, типы и монтаж своими руками

К выведенным через скатную кровлю дымоходам предъявляют определенные требования как инженеры по работе с каминным и котельным оборудованием, так и специалисты-кровельщики.

Как выполнить проход дымохода через кровлю из металлочерепицы своими руками

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Как установить дымоход через крышу: проход печной трубы через кровлю, как закрепить выход, как правильно крепить, вывести Как установить дымоход через крышу: проход печной трубы через кровлю, как закрепить выход, как правильно крепить, вывести Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео Как вывести трубу через крышу бани: кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш Как вывести трубу через крышу и стену и что для этого нужно

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами.

Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската.

Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

• кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
• внутри дымохода скапливается влага, а летом появляется грибок;
• растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
• участки кровли, соседствующие с трубой, разрушаются от наледи.

Если нарушается циркуляция воздушных масс в пространстве под крышей, растет влажность, детали из дерева начинают гнить. Возникает потребность в капремонте стропил. Поэтому работы по обустройству проходки важно провести правильно.

Основные требования и нормы

Требования к качеству металлочерепицы регламентирует ГОСТ Р 58153-2018. Он стал обязательным для всех отечественных производителей с 1 марта 2019 года. Стандарт определяет:

• минимальную толщину голого стального листа для металлочерепицы и комплектующих проходов;
• величину покрытия с обеих сторон;
• количества цинка на каждый квадратный метр готового изделия;
• форму профиля, линейные размеры, серповидность, косину.

Так, толщина листа без учета полимерного покрытия должна быть не менее 0,5 мм. Рекомендованная толщина краски с грунтовкой — 23 мкм или больше. Нормы, правила и вся технология производства работ по устройству прохода описаны в СНиП II-26-76.

Где не следует размещать дымоход?

Плохой вариант — расположить проход печной трубы рядом с мансардными окнами. Остатки продуктов горения могут затягиваться ветром и приточной вентиляцией внутрь помещений при открытых створках. Крайне нежелательно делать проход в районе ендовы — сочленения двух соседних скатов. Причины следующие:

1. На это место зимой приходится наибольшая нагрузка от снежной массы.
2. Вероятны проблемы с герметичностью из-за наибольшего скопления здесь воды от осадков.

Выводим трубу

Но самый главный вопрос для нас – это то, как вывести трубу через крышу?

Сталкиваясь с перекрытием и крышей, у хозяина печки и трубы появляются две задачи:

• Сделать защиту для того, чтобы во внутренние помещения не попала влага и ветер через отверстия, сделанные для трубы или попросту, устроить хорошую гидроизоляцию. В противном случае вопрос как установить трубу на крыше бани встанет на второй план после вопроса, как не намочить голову талой водой или снегом.
• Сделать выход трубы через двускатную крышу пожаробезопасным.

Оформление в местах вывода из кровли печных труб проводить снизу вверх

Выводя трубу на конек, несомненным плюсом является и то, что узел примыкания выполняется очень легко.

Дело в том, что на нем не собирается снег, а значит, вероятность появления протечек снижается.

Конечно, придется сделать стропильную конструкцию, в которой будет отсутствовать несущая коньковая балка или же она будет прерываться там, где будет конструкция «труба — крыша», что потребует установки дополнительных опор, предназначенных для стропил, что не всегда удобно, особенно для крыши мансардного типа.

Поэтому выход трубы через крышу может быть устроен возле конька. В этом случае также отсутствует снежный мешок, и узел примыкания делается без особых усилий.

Следует помнить еще и о том, что устраивать дымоход нельзя в том месте крыше, где сходятся под внутренним углом два ската, например, в ендовом. В таком случае осень сложно добиться качественного примыкания трубы с крышей.

В любом случае дождевая вода будет попадать в ложбину, а зимой в ней будет скапливаться большое количество снега, что станет причиной постоянных протечек.

Вашему вниманию!Также нужно учитывать, что расстояние между крышей и стропилами должно быть не меньше 25-30 см.

В том случае, если двускатная мансардная крыша сделана из горючего материала, то необходимо сделать противопожарный зазор порядка 13-ти – 25-ти см. Если же для кровли использовался негорючий материал, то достаточно будет зазора в несколько сантиметров.

Единственное, что труба должна быть удалена от обрешетки.

Самое сложное в схеме «крыша — труба» возникает в том случае, если крыша сделана в виде кровельного пирога, то есть слой содержит паро- и гидроизоляцию, включающую в себя слой утеплителя.

Для того чтобы обеспечить надежную защиту слою утеплителя от влаги и водяного пара, нужно чтобы гидро — и пароизоляция были непрерывны. В то же время они являются горючими, что требует зазора.

Правила выбора места выхода трубы и ее высота

Одним из условий качественной организации выхода трубы через кровлю является правильное определение места вывода дымохода. Этот фактор влияет на работу всей системы отопления, поэтому ошибки здесь недопустимы.

Поэтому монтаж дымохода из мягкой кровли должен выполняться в строгом соответствии со строительными и противопожарными нормами:

• Расстояние от самой высокой точки крыши до дымоходной трубы должно составлять 1-1,5 метра.
• Расстояние от конька до верхней точки трубы должно быть не меньше 0,35 метра и не больше 1,5 метра.
• С увеличение высоты трубы повышается сила тяги в печи или газовом котле.
• Чем дальше труба располагается от наивысшей точки крыши, тем выше должна быть труба.
• Высоту дымоходной трубы и ее диаметр следует определять в соответствии с рекомендациями производителя прибора отопления или по специальным расчетам.
• При решении задачи, как установить трубу дымохода через крышу, следует учесть, что общая длина горизонтальных участков не должна превышать одного метра.
• Выход трубы должен располагаться между элементами стропильного каркаса, в этом случае целостность и прочность системы не будет нарушена.

Основной сложностью организации выхода трубы дымохода через кровлю является высокий риск возгорания пожароопасных материалов стропильной системы вследствие повышения температуры стенок.

Типовые ошибки

При установке вертикального канала в деревянном доме нужно строго соблюдать требования пожарной безопасности. В этом случае важно правильно сделать и обработать проход сэндвич-трубы через перекрытия, выполненные из дерева. Данные места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

Чтобы облегчить работу, довольно часто устанавливается специальный потолочно-проходной узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка необходима для выполнения определенных действий:

1. Если происходит усадка дома или его деформация, дымоходная труба должна сохранить свое первоначальное положение.
2. ППУ защищает деревянные перекрытия и не допускает их возгорания.

Лучшим вариантом для прокладки вертикального канала считается установка специальной сэндвич-системы. Обычно проблемы появляются, только если при монтаже применялась теплоизоляция низкого качества, к примеру, общестроительная изоляция вместо специального негорючего материала.

Одним из вариантов такой защиты считается базальтовая вата.

Иногда она используется неправильно. Известно, что этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы изоляция начнет отдавать накопленное тепло обратно, провоцируя тем самым перегрев дымохода. Чтобы этого не произошло, требуется установить специальную стальную гильзу, которая закрывала бы разделочный изоляционный слой. В качестве последнего можно использовать суперизол.

Этот стальной элемент должен иметь вид цилиндра. Важно, чтобы высота детали равнялась толщине разделки. Гильза позволит избежать повышения температуры и будет способствовать отведению тепла от теплоизоляции.

Вокруг стальной детали необходимо организовать микровентиляционную систему, представляющую собой воздушную прослойку толщиной 3 мм. Воздух, двигающийся вокруг гильзы, будет охлаждать ее, снижая тем самым температуру.

Установка стального изделия позволяет использовать отопительный прибор длительное время, исключая риск перегрева.

Дымоход коаксиальный для газового котла Диаметр дымохода для газового котла, особенности расчета Дымоход для газовой колонки: разновидность, установка Дымоход-конвектор: Современные возможности

Как вывести кирпичную печную трубу через крышу

1. Планировка – даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
2. Местоположение трубы – существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
3. Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера.

Существуют определенные нормы, регламентирующие то каким должен быть зазор между печной трубой и кровлей. Согласно СНиП расстояние до горячих материалов от дымохода должно составлять не менее 13-25 см.

В установке вентиляционного выхода нет ничего сложного. Благодаря широкому выбору материалов изготовить и установить такой выход можно как самостоятельно, так и применив заводские изделия, обладающие несомненной привлекательностью.

Главное при монтаже – это обеспечить герметичность прохода через кровлю, правильную высоту, надежное крепление и хорошую теплоизоляцию.

1. 1. 1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. 1. 1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Инструкция по сборке дымохода

Итак, подходящая схема прокладки выбрана, материалы закуплены. Перед монтажом дымового канала выполните следующие подготовительные работы:

1. Проложите трассу будущего газохода. Проследите, чтобы при пересечении стены или потолка трубопровод не попал на несущие конструкции – стойки каркасного дома, кровельные балки, стропила.
2. Установите котел либо печь. Здесь важно удачно выбрать место, чтобы дымоотвод не поворачивал больше 2 раз (третьим поворотом считается вход в тройник).
3. Защитите горючую облицовку потолка и прилегающих к теплогенератору стен от возгорания. Используйте оцинкованный лист + базальтовый картон, плиты минерита либо другие огнестойкие материалы.
4. Проделайте проходное отверстие во внешней стене или перекрытии (смотря какую схему вы избрали).

Для начала попробуйте собрать дымоходные фрагменты на земле, согласно разработанной схеме. Убедитесь в наличии всех деталей и крепежа.

Пример монтажной схемы для установки дымоотвода внутри дома

Важный нюанс. Для стыковки секций дымохода часто используется высокотемпературный печной герметик. Когда состав затвердеет, разъединить модули не удастся, только разрезать болгаркой. Опять же, Schiedel рекомендует собирать свои фрагменты без герметика, только на хомутах.

Как правильно установить сэндвич дымоход своими руками:

Напоминание. Соединение 2 элементов не должно оказаться внутри стены, в ППУ. Запрет распространяется на конструкции любой горючести, даже нулевой.

Если конец газохода поднимается на 1.5 м выше последней точки крепления, его следует зафиксировать растяжками от раскачки ветром. Другой вариант – изготовление квадратной либо треугольной мачты из стальных уголков. Монтаж дымохода производится внутри решетчатой башни на штатных креплениях.

Можно ли сделать дымоход в маленькой бане, не дырявя крышу

Здравствуйте! Я хочу сделать небольшую парилку, 4–5 квадратов. Не хочу дырявить крышу. Можно ли дымоход вывести сразу в стену, а потом наверх? Олег

Ответ эксперта

Здравствуйте, Олег!

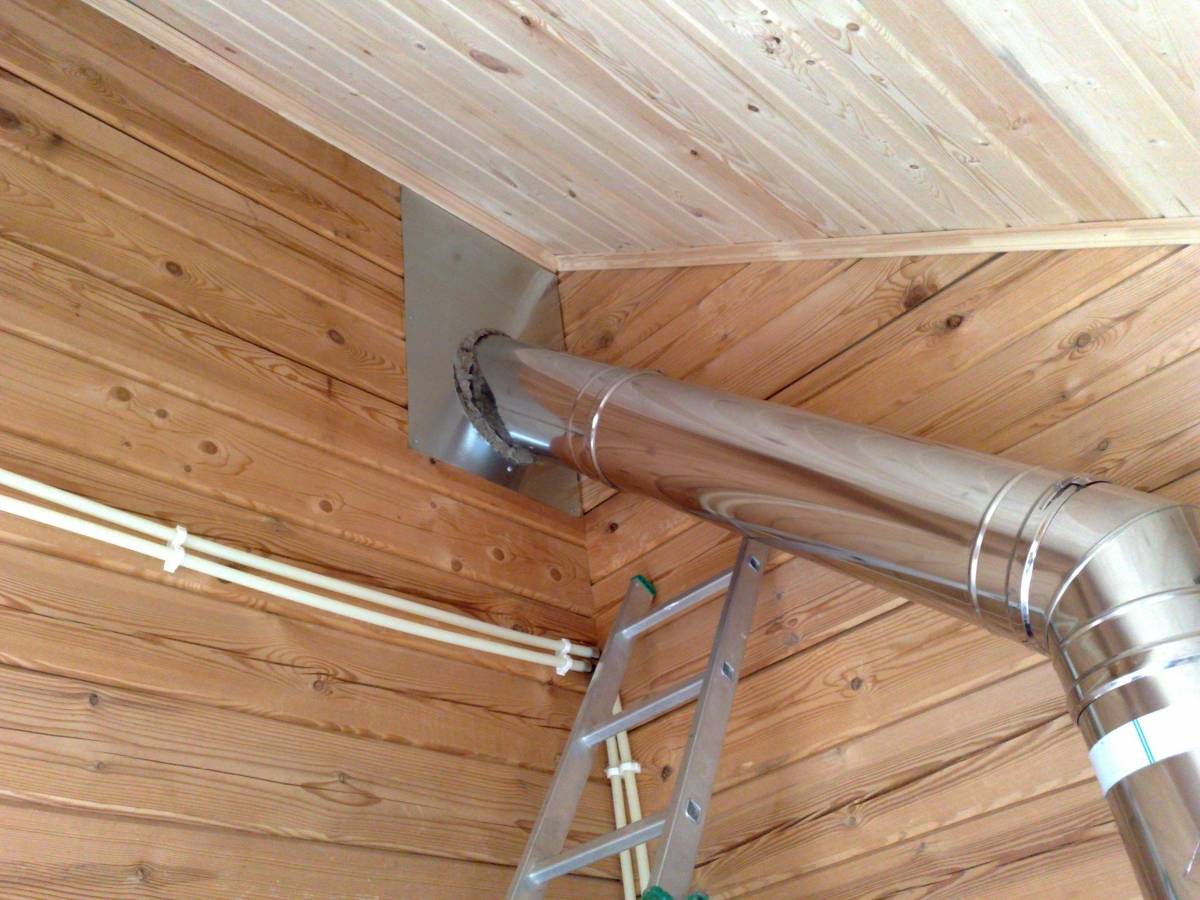

Дымоход, который Вас интересует, называется внешним (или приставным) и широко используется европейскими и американскими строителями. В России же предпочитают внутренние дымоходы – они позволяют увеличить теплоотдачу печи и соответствуют отечественным архитектурным традициям.

Для вывода трубы через стенку используются специальные колена, или, по-другому, отводы с изгибом под различными углами, что позволяет выполнить монтаж наиболее удобным способом. С внешней стороны на горизонтальный или наклонный участок устанавливают тройник, к одному отводу которого подключают вертикальную часть, а второй закрывают заглушкой и в дальнейшем используют для чистки канала от сажи и нагара. Для крепления дымохода в вертикальном положении используются специальные держатели-хомуты.

Для правильного обустройства приставного дымохода рекомендуем прислушаться к рекомендациям опытных печников:

• чтобы избежать падения тяги, а также уменьшить сажеобразование, длина горизонтального участка не должна превышать 1 м;
• верхний срез трубы необходимо защитить оголовком, который защитит газоход от осадков;
• наружную часть дымохода обязательно утепляют – это предохранит образование конденсата и нормализует тягу в зимний период;
• использование круглых труб предпочтительнее, чем прямоугольных, в силу того, что первые создают меньшее сопротивление движению разогретых газов;
• площадь сечения дымохода должна соответствовать мощности теплового агрегата;
• в месте прохождения трубы через стену необходимо установить противопожарную разделку. Стыки внутри разделок не допускаются.

Мы же, в свою очередь, рекомендуем горизонтальный участок обустраивать под потолком. Таким образом, самая разогретая часть дымохода будет находиться внутри помещения, отдавая дополнительное тепло. Кроме того, на этом участке нередко устанавливают водяной теплообменник, с помощью которого получают горячую воду.

Как видите, правильно спроектированный наружный дымоход позволяет извлечь те же выгоды, что и внутренний, и при этом не требует, как Вы говорите, «дырявить крышу», хоть и имеет небольшое усложнение в части конфигурации.

Другие статьи

• Как правильно утеплить крышу бани
• Как сделать березовый веник для бани
• Как сделать душ в бане своими руками
• Как сделать купель для бани своими руками
• Труба в бане через потолок и крышу
• Дымоход для бани своими руками из трубы
• Как сделать пристрой к бане своими руками
• Изоляция печной трубы бани своими руками
• Печь для бани из трубы
• План бани с беседкой под одной крышей
• Как сделать канализацию в бане своими руками
• Как сделать дымоход в бане через стену

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

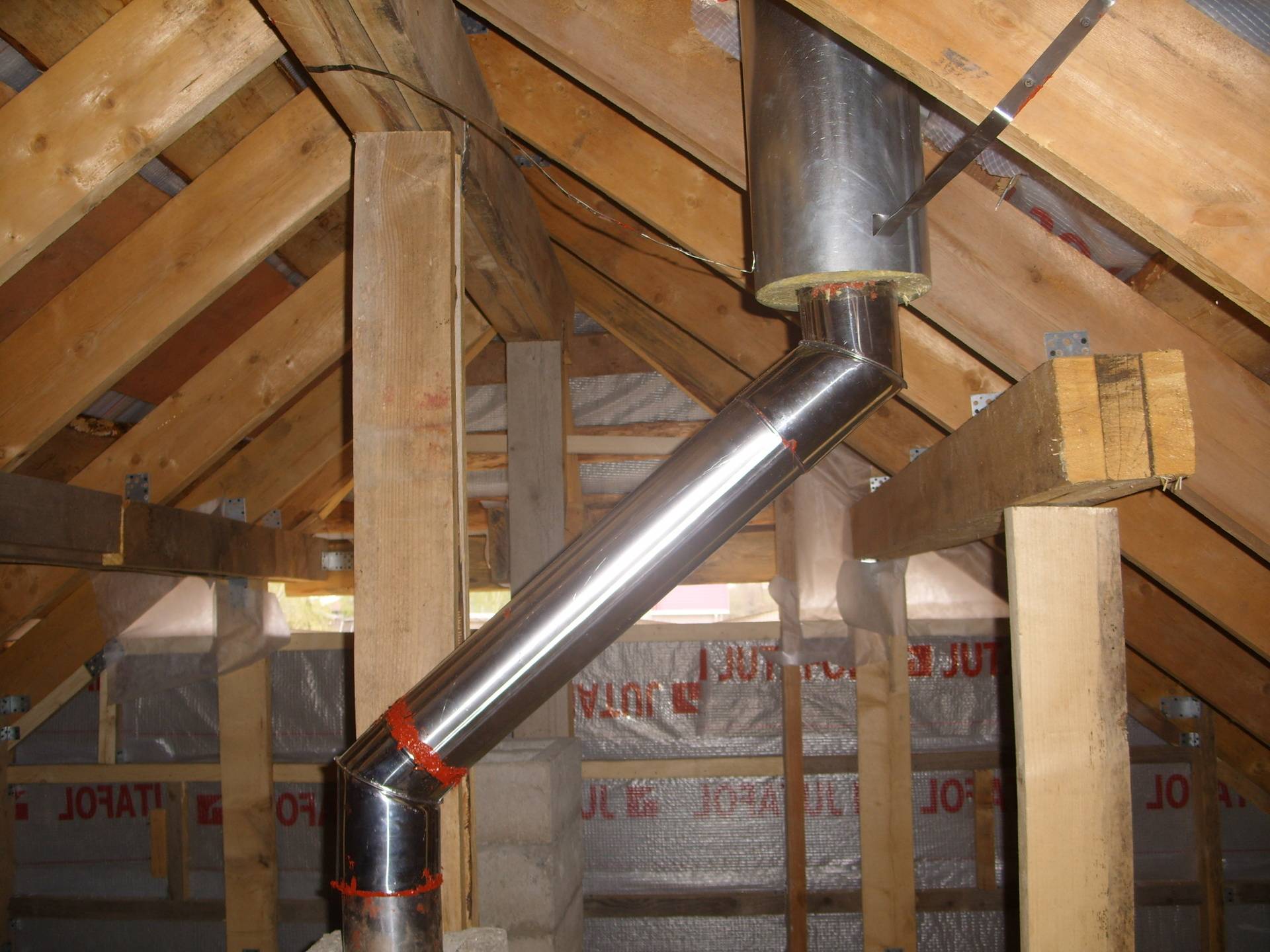

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Пожаробезопасность

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья.

При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр?

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП «Отопление, вентиляция и кондиционирование.

Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Монтаж дымохода через стену с видео

При строительстве дома важно сразу продумать, как будут прокладываться внутренние системы, обеспечивающие отопление, водоотвод, дымоотвод и т.д.

Дымовой канал прокладывается одновременно с возведением стен и перекрытий. Очень часто о том, где он будет находиться, задумываются, когда дом уже построен. В таком случае прокладывают дымоход через стену.

 Как грамотно вывести дымоход через стену, описано далее.

Один из главных вопросов при строительстве системы отвода – как правильно организовать вывод дымохода через стену.

Осуществляя вывод дымохода через стену очень важно соблюсти угол в 90 градусов. Следующий элемент конструкции устанавливается перпендикулярно предыдущему. Внизу я прикрепил сборник конденсата, а все основные элементы – сверху.

Схема вариантов вывода дымохода

Получившийся проход через стену тщательно изолируется. Все стыки (там, где находится крепление различных элементов) обязательно уплотняйте хомутами.

Еще один важный нюанс – правильное и надежное крепление дымохода к стене. Мне в свое время вовремя подсказали, что крепить нужно на примерно одинаковых промежутках. На мой взгляд, наиболее удачное расстояние для установки креплений – 50-60 см.

Обязательно нужно изолировать трубу от стены. Оптимальный вариант – качественно и доступно – это базальтовое волокно. Финальный этап – «горловина» дымоотвода накрывается специальным колпаком.

Монтаж  через деревянную стену

Если у вас деревянный дом или баня – нужно точно знать, как вывести дымоход через стену. Основная проблема заключается в вопросе безопасности. Но если грамотно подойти к делу, то даже дымоход в бане через стену, где будет постоянный перепад высоких температур, прослужит надежно и долго.

Расскажу о нескольких главных правилах. Трубу, которая тянется через весь проход, нужно покрыть материалом, устойчивым к высоким температурам. Это поможет избежать деформации дерева – а также избежать риска возникновения пожара. Советую отдать предпочтение вертикальной системе (как, например, печь-буржуйка, которая часто используется для отопления гаражей).

Крепление дымохода к стене деревянного дом осуществляют на расстоянии 1 метра друг от друга. Для деревянных построек советую выбирать длинные прямые трубы: отсутствие стыков делает конструкцию прочнее, плюс осуществить крепление к стене будет гораздо проще.

Преимущества наружного дымохода

Использование такой системы обеспечит увеличенный КПД, а небольшой вес конструкции поможет избежать проблем с установкой. Хотя есть мнение, что дымоход в стене дома выглядит не эстетично. Зато обеспечивает пожарную безопасность!

Явный плюс в том, что нет необходимости делать проход через стену, перекрытие или крышу. Не нужно дополнительно укреплять фундамент. К тому же, на стенках откладывается минимум сажи: и удалить ее вполне можно самостоятельно.

Материалы и инструменты для монтажа

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
2. Общий вес – небольшой, что упрощает установку.
3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.

Кроме того, нам понадобятся хомуты, заглушки, герметик, (обязательно – огнестойкий!), муфты, элементы-крепление. Также нужны будут переходники, тройники, и колено, которое позволит менять направление конструкции.

Основные элементы конструкции

Я предлагаю рассмотреть основные элементы конструкции на примере дымохода сэндвич:

• Один из главнейших элементов – трубы. Также нужны тройники – они помогают сделать разветвление дымового канала и подключить дымоход непосредственно к топке отопительного прибора.
• Колено – понадобится, чтобы сделать необходимый изгиб (чаще всего применяются коленья-отводы на 45 и 90 градусов).

• Опорная консоль – собственно, на ней и будет держаться вся конструкция, крепится к стене или к полу. Плюс хомуты – нужны, как крепление-фиксация к стене.
• Ревизионный тройник – для очистки труб от сажи.
• Сборник конденсата.
• Устье – завершающий элемент конструкции.

Инструкция монтажа

Отправной точкой должен стать непосредственно отопительный прибор. Проще говоря, начинают монтировать конструкцию снизу вверх – от камина. Сначала труба соединяется с трубой котла и закрепляется заглушкой.

Если вы сомневаетесь, что самостоятельно справиться с установкой системы будет сложно, лучше сразу обратиться за помощью. Всегда проще сразу научиться, как делать правильно, чем потом, с учетом допущенных ошибок, переделывать все заново.

“Как вывести дымоход камина?”

Особенности конструкции и изготовление

Наилучшей конструкцией печной трубы большого сечения на крыше является кирпичная труба прямоугольных очертаний. Такая труба не нагревается до опасной температуры печными газами и удобна для изоляции от протекания. Своими руками такую печную трубу сложить весьма непросто , так как кроме навыков кладки требуется выполнять кладку на большой высоте и подавать туда все необходимые материалы. Также, качество кладки такой трубы должно быть высоким и гарантированно исключать возникновение сквозных каналов в стенках трубы со временем. По этим каналам будут выходить горячие печные газы. Если такой канал возникнет вблизи деревянной конструкции, может произойти пожар. Для защиты от атмосферных осадков по периметру прямоугольной кирпичной трубы устанавливаются стандартные по конструкции внешний и внутренний фартуки.

Фартуки представляют собой металлический профиль с покрытием для защиты от влаги. Фартуки перекрывают линию пересечения трубы с поверхностью крыши, прилегая и к трубе, и к крыше.

• внутренней фартук устанавливается до покрытия черепицей вокруг трубы;
• край внутреннего фартука, контактирующий с трубой, входит в специальную канавку, прорезаемую в теле кирпича болгаркой;
• линия контакта металла внутреннего фартука и кирпича покрывается герметиком;
• часть внутреннего фартука, который лежит на крыше, крепится шурупами к доскам крыши;
• внешний фартук устанавливается после покрытия крыши черепицей поверх внутреннего фартука.

Если площадь поперечника дымохода невелика и по тем или иным причинам нет смысла сооружать своими руками на крыше кирпичную трубу, последняя изготавливается из нержавейки или термостойкого материала, например из асбоцемента. В таком случае труба имеет сечение круглой формы и для оформления места пересечения дымохода с поверхностью крыши применяются специальные конструкции.

В области перехода через деревянную конструкцию крыши с покрытием из металлочерепицы покрывается гидроизоляцией и со стороны поверхности крыши накрывается специальной резиновой юбкой . Однако есть конструкция без гидроизоляции, когда дымоход оформляется специальной юбкой со стаканом из кровельного железа. Упомянутые выше дымоходы, выполненные своими руками, можно применять только для печей с камерами для дожигания печных газов.

• Юбка устанавливается поверх дымохода и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
• Стакан расположен соотносительно с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется саморезами и герметиком.

Такая конструкция просто и быстро монтируется на крыше своими руками и не требует навыков кладки , а также приготовление и подачу на крышу гидроизоляции или раствора для кладки кирпича, что существенно упрощает сооружение дымохода. К тому же, резиновая юбка может быть менее долговечной, чем кровельное железо.

Для каминов и печей без камеры дожигания газов дымоход из нержавейки в области перехода через деревянную конструкцию крыши безопаснее, если содержит « » — две коаксиальные трубы, между которыми уложены минеральные термостойкие волокна.

Переходники «старт» и «финиш» служат для присоединения «сэндвича» к трубе. В составе печных газов каминов и печей без камеры дожигания невозможно гарантировать безопасное содержание несгоревших продуктов. Эти продукты будут догорать вверху дымохода, и перегревать трубу. Поэтому со стороны поверхности крыши дымоход оформляется специальной юбкой со стаканом . Аналогично предшествующему варианту

• Юбка устанавливается поверх «финиша» и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
• Стакан расположен впритык с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется герметиком.
• На основание юбки накладывается пластина металлочерепицы для защиты от набегающего потока воды во время сильного дождя.

Сверху дымоход накрывается крышкой, которая защищает от попадания внутрь трубы снега и дождя. Ремонт такого дымохода выполняется несложно. Если вы изготовили дымоход самостоятельно, то обеспечить его ремонт не составит труда.

Проход дымохода через крышу – слабое место всей конструкции. Это связано с тем, что неизбежно приходится вырезать отверстие, нарушая целостность кровли. А, следовательно, туда попадает влага. Чем же это чревато?

Поэтому место прохода трубы через крышу надо делать тщательно, герметизируя все слабые места.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

План работы:

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
• если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

В чем положительные качества данных материалов?

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Трубы из оцинкованной стали дешевле других видов. У низ лучше защита от влаги и они более стойкие к появлению коррозии.

Трубы из пластика встречаются гораздо чаще, чем оцинкованные. Они обладают большими положительными качествами: легкие по весу, дешевые, высокие показатели устойчивости к появлению коррозии, удобны и простые в установки.

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

• Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
• Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
• При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
• При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
• Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
• Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
• Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
• Во избежание уменьшения тяги колпак не должен быть слишком объемный.
• Покупать в магазине трубу нужно с учетом размеров топки.

Ряд правил крепления прохода

Чтобы выполнить правильный монтаж металлического дымохода к стене, необходимо руководствоваться простыми правилами:

1. В отношении трубы с тройником и конденсатоотводом в ее нижней части лучше всего использовать специальный кронштейн.
2. При установке секций одну в другую дымоход следует крепить к стене посредством хомутов через каждый метр.
3. Нужно следить за тем, чтобы крепления не совпадали со стыками секций.
4. Обходя свес кровли, необходимо применять колена, угол которых только 30° либо 45°.

Если монтаж водосточной системы еще не был выполнен, то следует оставить место для прокладки желоба при помощи крепежа подходящей длины.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты. Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Устройство дымохода на крыше дома

Печная труба

Содержание:

В нашем мире любой вид печного отопления уходит в далекое прошлое.

Но, при этом актуальность строительства таких печей и каминов остра как никогда.

Различные типы каминов устраиваются во многих домах. Печи часто ставят в таких помещениях как сауны или места для проведения барбекю и шашлыков.

Широкой популярностью пользуются и стационарные мангалы. Мест, где необходим открытый огонь множество.

По этой причине, печная труба на крыше дома или временной постройки, нуждается в повышенном внимание и крайне серьезном отношении.

Виды дымоходных труб

Трубы делятся по материалу, из которого их делают.

Они бывают кирпичные, металлические, асбоцементные.

Также бывают или «сэндвичами», или же модульными.

По месту установки делятся на:

• стеновые, тот тип, при котором труба находится в капитальной стене, или внутренней или наружной;
• насадные, те, которые устанавливаются прямиком на печь;
• подвесными считаются те, которые крепятся к любой наружной стене постройки;
• коренными называют те дымоходы, которые имеют отдельно стоящую конструкцию недалеко от печи.

Расчет высоты относительно конька

Обязательные требования:

Если вы строите печную трубу своими руками, то должны выполнить следующие требования:

1. хорошая теплоотдача;
2. необходимая высота;
3. внутреннее сечение;
4. термостойкость.

Также она должна иметь определенную высоту.

Надо заметить, что высокая труба имеет самую лучшее тягу в топке, но вместе с этим горячий газ при очень большой высоте очень сильно охлаждается, а это приводит к возникновению конденсата, при этом уменьшается тяга, а в помещении может возникнуть дым.

Требования норм и правил ПБ:

Дымоходная труба имеет свое сечение, и оно должно полностью совпадать и соответствовать с размерами топки.

Если топка имеет большие размеры, то в ней будет больший огонь и возникает больше дыма.

Это значит, что в сечение дымохода должно иметь тот размер, который бы позволял выходить дыму с большой скоростью.

Если сечение слишком мало – печь будет сильно дымить.

Нужно запомнить, что при условии того, что сечение дымохода большое, а топка мала будет возникать множество конденсата, а тяга станет очень маленькой.

Выбираем материал изготовления

Перед тем как преступать к постройке дымохода, необходимо определиться с материалом, из которого она будет построена. Важно помнить, что она изготавливается из тех материалов, которые могут выдержать высокие температуры.

Важно: Внутри печной трубы должен стоять материал, который должен выдержать температуру около 1000 градусов в течении минимум получаса. Постоянная температура составляет не менее 500 градусов. И он должен гарантированно выдерживать постоянные и высокие температуры.

Металлический (схема)

Такие запасы термостойкости труб определяются тем, что сажа, которая скапливается в дымоходе, иногда может загораться, а ее температуры горения очень и очень высоки. Снаружи она не должна нагреваться выше девяноста градусов. Температура в тех местах прохода через конструкции, которые могут легко воспламеняться, не должна превышать отметку в 65 градусов.

Печные трубы, которые строятся для бани или каминов, должны быть максимально прочными, в условиях воздействия на них очень высоких температур. В случае возникновения пожара, они должны оставаться целыми и невредимыми не менее полутора часов.

Необходимо проследить за тем, чтобы материал был очень стойким к любому химическому составу дыма. При этом часть трубы, выходящая на улицу, должна отвечать всем необходимым стандартам морозостойкости.

Существует традиция, по которой трубы, всегда строились из кирпича. Он полностью отвечает всем необходимым требованиям.

Однако не каждый хозяин дома может позволить себе заплатить за постройку дымохода из кирпича (поскольку этот материал совсем не дешев). К тому же, большинство владельцев должны прибегать к услугам профессионалов.

Из вулканическое пемзы (схема)

Для постройки дымоходной трубы из кирпича требуется значительный опыт, множество навыков и знаний по специфике печных работ.

Также стоит вспомнить про тот факт, что трубы отличаются по типу и степени нагреваемости. В обычных печных, температура может достичь 250 градусов, а в каминных она имеет температуру, доходящую до отметки в 400 градусов.

По этой причине, при постройке печной трубы для камина, необходимо использовать специальный жаропрочный кирпич, который сделан из шамотной глины. Толщина каждой стенки должна быть не меньше чем 150 мм, при этом межкладочные швы должны иметь размеры не менее чем 5 мм.

Из-за таких требований цена строительства каменных труб растет в геометрической прогрессии. Это связано с большими расходами материалов, которые относятся к высоким ценовым группам.

При этом вес значительно увеличивается, а это приводит к необходимости укрепления фундамента, который находится под местом установки камина.

Бывают случаи, когда для печного отопления используют трубы, которые сделаны из асбестоцемента.

Как правило, он применяется в дачных постройках, банях, летних кухнях. Он удобен при установке мангалов или барбекю. Такой материал имеет значительные преимущества. Поскольку он недорогой, очень быстро устанавливается и имеет очень малый вес. Также нужно отметить его недостатки.

Внимание: При возникновении высоких температур, азбестоцемент может давать различные трещины и механические повреждения. Стоит отметить, что трубы из азбестоцемента не могут отвечать требованиям по термостойкости, поскольку они могут быстро нагреваться, а это приводит к возникновению опасности возгорания или пожара.

Трубы, которые изготовлены из нержавейки чаще всего используются при постройке и установке различных газовых котлов, печек-буржуек, в банях или саунах. Их нужно изолировать специальным негорючим материалом, потому что поверхность очень сильно нагревается, а это может привести к пожару.

К недостатку нержавеек, стоит отнести их тонкость. Он не подходит для того, чтобы выдерживать высокие температуры длительное время. В них возникает конденсат в больших объемах, потому что дым достаточно быстро остывает.

«Сэндвич» труба

Устройство сэндвича

На сегодняшний момент для строительства печей и каминов чаще используются современные виды труб для дымоходов.

Они делаются в заводских условиях, собирают их уже по факту прибытия на место установки.

Они достаточно надежны, имеют высокий уровень пожарной безопасности, устойчивы к кислотной реакции и отводят дым, если он имеет невысокую температуру.

Выделяются «сэндвичи», они имеют три слоя и изготавливаются с различными диаметрами. Такая труба делается из нержавеющей стали, потом идет слой теплоизоляции, а верхний слой сделан из оцинкованной стали.

При этом монтаж проводится метровыми отрезками. Преимущество сэндвичей в том, что они быстро собираются и имеют малый вес. Малая масса дает прекрасную возможность сократить расходы при установке фундамента под печь.

А множество вариантов диаметров позволят выбрать подходящий размер топки. Безусловно, они имеют и свои недостатки. Высокая цена, недолговечность и негерметичность могут оттолкнуть многих покупателей.

При колебании высоких температур, внутренние составляющие этой трубы могут менять свое местоположение относительно друг друга. По этой причине может произойти разгерметизация обшивки снаружи, а это может угрожать пожаром.

Любой производитель гарантирует исправный срок эксплуатации сроком в 10 лет.

Что такое модульный дымоход?

Среди современных материалов, которые используются при строительстве печей, большим спросом пользуется модульные дымоходы.

Их отдельные части создаются на заводе, на месте их лишь монтируют.

Внутренняя часть делается из специального огнеупорного материала, потом идет утеплитель, который сделан из базальтовой ваты, а верхняя часть сделана из бетона легкого типа.

Поскольку с внешней стороны такой трубы может создаться температура в 50 или 60 градусов, для отделки можно использовать различные декоративные материалы.

Модульный дымоход имеет высокие стандарты качества, которые отвечают всем необходимым требованиям.

Цены такие же, как и на трубы «сэндвичи», но сроки эксплуатации у модульных достигает 30-ти лет.

Монтаж на крыше дома

Схема кладки типовой одноярусной печи

Удобнее всего устанавливать печную трубу на этапах постройки дома, помещения, бани сауны и так далее.

Дело в том, что при таких условиях намного легче исправлять стропильную систему, перед тем как выводить саму печь. Также будет проще создать нужные зазоры между трубой и деревянной конструкцией, которые выполняются при помощи негорючих теплоизоляционных материалов.

Любые бытовые печи и камины должны иметь крепкие и устойчивые фундаменты, которые выдержат вес печи.

Дымоход нужно ограничить от попадания любой влаги или мусора. Для этого устанавливают оголовок печной трубы. Он имеет в себе несколько функций, например, гасит искры пламени, которые вылетают при топке, усиливает тягу, сохраняет защиту внутренней части от влаги.

Также он имеет и эстетическую ценность. Его внешний вид может быть различным, но его функциональность должна сохраниться на все сто процентов.

как вывести печной дымоход сквозь потолок и перекрытия

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

• непосредственно в коньке;
• на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши Источник katlavan.ru

При этом нужно соблюсти такие строительные нормы:

1. Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
2. При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
3. Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши Источник rekvartira.ru

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую Источник barmanlive.ru

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние

, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.

Последовательность слоев

в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.

Короб

– это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю Источник nashaotdelka.ru

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю Источник pinterest.it

Утеплять самому или вызвать мастера

Выполнение кладки дымохода камина, печки или установку и подключение газового котла лучше доверить специалистам.

Сами же теплоизоляционные работы являются вполне посильной задачей для любого владельца. Прежде чем приступить к работе, важно понять суть физических процессов, приводящих к разрушению конструкции и правильно подобрать утеплитель.

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

1. Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
2. До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
3. Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru

1. Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
2. Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
3. После установки галстука и внутреннего фартука укладывается металлочерепица.
4. Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб Источник metalsteel.com.pl

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Источник seaside-home.ru

Огнеупорная теплоизоляция: кислородный индекс материала

Кислородный индекс утеплителя – это степень пожаробезопасности материала, показывающая минимальное количество кислорода, приходящееся на единицу объема утеплителя.

Кислородный индекс имеет несколько порогов горючести:

• 40% – высокий уровень, полимеры композитного образца;
• 31% – ячеечные и волокнистые и негорючие утеплители;
• 20% – стройматериалы, хорошо горящие в воздухе.

При выборе утеплителя для своих нужд в первую очередь необходимо обращать внимание именно на этот показатель.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

1. Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
2. Устанавливается опалубка.
3. Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
4. Кровельное покрытие заводится на стенки.
5. Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
6. На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов Источник teplospec.com

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Советы специалистов

Установка теплоизоляции дымохода котла должна проводиться с соблюдением монтажных норм и стандартов:

• слой теплоизоляции должен быть полностью сплошным, в том числе на участках примыкания к чердачному перекрытию и элементов кровли;
• пароизоляционный материал монтируется надписями наружу;
• стыковка колен сэндвич — труб осуществляется таким образом, чтобы труба нижнего колена входила внутрь верхнего колена сэндвича;
• наружная теплоизоляция выполняется уже после сооружения дымохода, утепление изнутри осуществляется в процессе его обустройства;
• если крыша изготовлена из горючих стройматериалов, то дымоход нужно оборудовать искроуловителем;
• все манипуляции с минеральной ватой необходимо производить с использованием индивидуальных средств защиты, не допускающих попадание её частиц в глаза и дыхательные пути.

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
5. Короб заделывается огнестойким материалом для термоизоляции.
6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник Источник rinnipool.ru

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Монтаж дымохода из сэндвич труб

В загородных домах, где чаще всего нет доступа к центральным газовым системам, устанавливают различные печи, камины или котлы на твердом топливе. Для отвода продуктов горения монтируются дымоходы.

Неправильно установленные дымоходные трубы могут привести к таким последствиям, как воспламенение крыши. Решением такой проблемы являются сэндвич трубы. Перед тем, как начинать монтаж дымохода из сэндвич труб, необходимо ознакомится с их строением и технологией применения.

Печные сэндвич трубы

Такие трубы изготавливаются из двух слоев металла, между которыми закладывается слой теплоизоляционного материала — базальта. Внутренний слой состоит из антикоррозийной стали, а наружный может выполняться из оцинкованной или нержавеющей стали. Печные сэндвич трубы имеют массу преимуществ перед обычными трубами с одной металлической стенкой.

Благодаря особенному строению сэндвич труб, их можно выводить не только вверх через крышу, но и через боковую стену.

Изоляционный слой из базальта препятствует возникновению конденсата внутри дымохода, и в последствие оседания сажи на стенах. Конденсат в обычных трубах появляется из-за того, что горячий дым, не доходя до конца трубы, быстро остывает. В сэндвич же трубах, изоляция сохраняет тепло по всему дымоходу.

Эти трубы на сегодняшний день являются самыми пожаробезопастными. Довольно простая система монтажа позволяет устанавливать печные сэндвич трубы самостоятельно без помощи специалистов.

Несмотря на все достоинства, сэндвич дымоходы, как и любая конструкция, имеет пару недостатков. Минусом можно отметить их сравнительно недолгий срок службы (10-15 лет) и высокую стоимость. Так же сэндвич трубы часто расширяются и сужаются при резких перепадах температуры, что делает их менее герметичными.

Сэндвич труба для бани

Частое возгорание деревянных бань происходит именно из-за некачественного дымохода, по которому постоянно движется продукты горения с высокой температурой. Обычные металлические дымоходы для бани обматываются дополнительно изолирующим материалом.

Так как в сэндвич трубах, это уже предусмотрено, монтаж дымохода происходит довольно быстро. При этом по технике безопасности даже изолированные трубы должны устанавливаться только вертикально через крышу.

Диаметр сэндвич труб

Диаметр трубы для дымохода подбирают, учитывая мощность отопительного оборудования. К примеру, для котлов с мощностью, не превышающей 40 кВт, диаметр внутренней стальной трубы варьируется от 150 мм до 200 мм. Если дымоход устанавливается для печи или камина его диаметр подбирают от 200 мм до 280 мм.

Помимо внутреннего диаметра важно правильно рассчитать толщину теплоизоляционного слоя, который обычно изготавливается от 25 до 100 мм (бывает и больше). Чем толще этот слой, тем более безопасной является сэндвич труба.

Установка сэндвич труб

Существует два принципа монтажа дымоходных труб:

•
  «По дыму». В этой технологии верхняя труба насаживается на нижнюю.
•
  «По конденсату». Верхняя труба вставляется в нижнюю.

Специалисты по монтажу сэндвич труб устанавливают дымоходы по специальной технологии, где используется сразу два способа их соединения:

Внутренняя часть конструкции верхней трубы соединяется «по конденсату» (вставляется в нижнюю внутреннюю трубу), а наружная часть верхней трубы соединяется «по дыму» (насаживается на внешнюю часть нижней трубы). Соединяются стыки с помощью термостойкого герметика.

Наружный слой дополнительно скрепляется саморезами, которые будут предотвращать «хождение» трубы. Такая деформация происходит вследствие расширения внутренней части дымохода при нагреве. Так как внешний слой сильно не нагревается он остается в той же форме. При каждом удлинении и сжатии внутренней трубы через изоляционный материал передается колебание, отражающееся на внешней части дымохода.

Труба, устанавливаемая на крыше с ровной поверхностью должна выступать на расстояние не менее полу метра. При наличии конька на крыше, сэндвич труба должна иметь дополнительно 0,5 м. длины от самой верхней точки конька. Если же крыша изготовлена из горючего материала, дымоход от конька должен расположатся на высоту не менее 1,5 м. Во время монтажа дымохода из сандвич труб следует учитывать минимальное расстояние от стен, которое составляет 260 мм.

Видео об устройстве и выборе сэндвичей для дымохода

пошаговая инструкция монтажа дымохода из сэндвич-труб через помещения, перекрытия и крышу Подготовка места для резки потолка

Монтаж трубы на крышу – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через крышу, чтобы соответствовать нормам СНиП, а также защитить конструкцию от проникновения влаги и возможности возгорания.

Качественно выполненный проход дымохода через крышу – залог долгой службы печи и крыши

Правила устройства дымохода

Если в доме есть печь, то нужен и дымоход. Хотя вместо печки может быть специальный бак, работающий на газу. В любом случае дом хоть как-то отапливается, а продукты горения надо выводить. Существует несколько вариантов прокладки трубы через крышу, связанных с определением места. Планируется при разработке проекта дома. Место считается относительно конька крыши – горизонтального ребра, которое находится там, где сходятся два ската. На трубу можно установить:

У первого и второго вариантов есть свои плюсы и минусы. С одной стороны, дымоход проще установить в коньке. Но это для того, кто занимается конкретно этим вопросом. А для обустройства стропильной системы сложнее, ведь придется делать зазор в горизонтальном брусе.С другой стороны, когда трубка находится в гребне, это гарантирует хорошую тягу. И возможность протечки под ним здесь сведена к минимуму. Но все же чаще всего дымоход смещен относительно конька.

Смещение дымохода от конька крыши

В этом случае необходимо соблюдать следующие строительные нормы и правила:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то дымоход должен быть выше его на 0,5 м.

При установке на расстоянии от 1,5 м до 3 м от конька делается на одном уровне с ним.

При удалении трубы от конька более 3 м она может быть ниже его, но не более чем на 10°.

Лучше всего расположить трубу по отношению к коньку недалеко от него. Если сделать дымоход значительно ниже, возрастает риск повреждения от таяния снега.

Для обеспечения хорошей тяги необходимо придерживаться определенных норм размещения дымохода относительно конька крыши.

Есть место, куда вообще не рекомендуется устанавливать трубу — ендову. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда приходится повышенная нагрузка, так как туда стекают осадки, а снег задерживается. При таком монтаже очень высока возможность нарушения гидроизоляции. Это означает, что будут утечки.

Защита кровли от тепла, исходящего от трубы

При организации прохода трубы через крышу важно утеплить от нее крышу.Ведь труба очень сильно нагревается, что повышает степень пожароопасности. Крыша защищена отдельной коробкой, балки и стропила которой расположены с учетом требований СНиП. Стандарт минимального расстояния от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть коробки заполнена материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход никогда не касается непосредственно кровли.

Дальнейшая организация выхода трубы зависит от того, какой она формы и из чего сделана. По форме дымоход можно сделать как обычный квадратный или круглый, так и в виде прямоугольника или овала. А трубы кирпичные, металлические, асбестоцементные или керамические. Учитывается и материал, из которого сделана крыша. Это может быть шифер, металл, профнастил, ондулин, рубероид или битумная черепица. Каждый случай имеет свои особенности.

Описание видео

Последствия неправильной установки можно посмотреть на видео:

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу по установке печей и каминов.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Монтаж круглой трубы

Часто в строительстве используют круглое сечение дымохода. Чтобы провести круглую трубу через крышу и плотно закрепить ее на ней, используйте специальные гибкие переходники. Изготовлены из термостойкого полимера с эластичными свойствами. По внешнему виду такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно выполнено в виде широких полей.Поскольку материал эластичный, он легко адаптируется к различным конфигурациям. Поэтому он имеет широкий спектр применения. Эти переходники можно использовать на крышах с любым покрытием и уклоном.

Выход круглой трубы через ондулиновую кровлю

Главное подобрать переходник, соответствующий диаметру трубы. Хотя есть и универсальные варианты таких изделий. Они выполнены в виде ступенчатой ​​пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами.Эластичные адаптеры крепятся к крыше болтами или металлическими шпильками. Они устанавливаются в отверстия фланца, прижимающего переходник к крыше. Пространство между фланцем и поверхностью крыши смазывают герметиком, выдерживающим перепады температур.

Универсальный переходник для прокладки круглой трубы через крышу

Особенности проведения сэндвич-дымохода

Разновидностью круглых труб является сэндвич-дымоход. Он состоит из двух труб разного диаметра, между которыми находится термостойкий теплоизоляционный материал.Они изготовлены из нержавеющей стали. Дымоход-сэндвич пользуется большим спросом, так как обеспечивает стабильную тягу, не нагревается, легко монтируется и красиво выглядит снаружи.

Проход через крышу дымохода-сэндвича также можно сделать с помощью эластичного переходника. Однако он может не сливаться с его зеркальной поверхностью. В этом случае используется металлический переходник, материал изготовления которого также нержавеющая сталь. Она не гибкая, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Описание видео

Проход сэндвич-дымохода через крышу показан на видео:

Особенностью организации дымоходного сэндвич-прохода является установка ППУ — потолочно-проходного узла. Это устройство защищает все деревянные элементы, через которые проходит дымоход, от высоких температур. Представляет собой металлическую конструкцию определенного диаметра, через которую необходимо пропустить трубу. Его материал – оцинкованная сталь или минерит. Внутренняя поверхность агрегата выложена теплоизоляцией.

Потолочно-проходной узел для круглой трубы

На нашем сайте вы сможете найти самые. В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. Они выглядят как натуральная черепица, сложенная ровными рядами. Этот кровельный материал очень популярен. Если через металлочерепицу пропускается круглая труба, используются гибкие переходники, о которых мы уже рассказывали.При варианте квадратной или четырехугольной кирпичной трубы используется другой способ. Это так:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления — тонкий алюминиевый лист или жесть.

Перед укладкой металлочерепицы на обрешетку устанавливается внутренний фартук. Это 4 полоски, расположенные по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не менее 250 мм) и на трубу (не менее 150 мм).

Элементы фартука устанавливаются в паз — паз, который прорезается по периметру трубы на глубину от 10 до 15 мм. Штроб очищается и заполняется огнеупорным герметиком.

Для установки фартука в трубе необходимо сделать специальный паз

Фартук крепится к трубе с помощью термостойких дюбелей. Стыки между четырьмя полосами пропаяны. На рейках, которые находятся по бокам, делают бортики, назначение которых – отвод воды вниз.

Нижняя часть фартука устанавливается на так называемую стяжку — лист металла с бортиками. Это обеспечивает отвод воды из дымохода в нижнюю часть крыши. Ширина стяжки должна быть не менее чем на 0,5 м шире трубы с обеих сторон. Его длина зависит от того, как далеко от трубы до края крыши.

После установки стяжки и внутреннего фартука укладывается металлочерепица.

Сверху крепится внешний фартук. Обычно это гофрированный лист из свинца или алюминия.В его верхней части имеется декоративная планка. Он крепится к трубе с помощью саморезов. Место крепления немного выше деталей внутреннего фартука. Перед фиксацией декоративных планок места крепления промазываются герметиком. Для крепления профнастила его оборотная сторона снабжена самоклеящимся покрытием.

Готовый дымоход через металлочерепицу

Монтаж дымохода через профнастил

Профнастил представляет собой листовой металл, изготовленный методом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть из меди и алюминия. На листе имеются края овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, придающее ему антикоррозийные свойства. Террасная доска часто используется в качестве кровельного материала.

Для вывода дымохода через крышу в случае квадратной или прямоугольной трубы применяют приспособление в виде двух фартуков и стяжки. Метод тот же, что и для металлической кровли. Монтаж круглых труб в профнастил не рекомендуется, так как в нем сложно вырезать нужное круглое сечение.Но если все же делается круглый дымоход, трубу утепляют с помощью универсального эластичного переходника.

Аксессуары для круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но материал изготовления у него совсем другой. Это прессованная целлюлоза, которую обрабатывают битумной пропиткой. Он бывает разных цветов, водостойкий, но довольно хорошо горит. Поэтому при организации прохода через крышу максимальное внимание уделяется наполнению огнеупорными материалами.Отверстие для трубы в ондулине делают большим. Для утепления стыка крыши с дымоходом используется фартук, который вставляется под крышу. В этом случае используется эластичная самоклеящаяся лента «Ондуфлеш», изготовленная из битума с алюминиевой вставкой.

Кирпичная труба через ондулин

Монтаж дымохода в мягкой кровле

Мягкая кровля – горючий материал, поэтому здесь важно, чтобы между трубой и покрытием оставался зазор от 13 до 25 мм.Проход дымохода через крышу организуют в зависимости от того, плоская она или скатная. Материал, из которого изготовлена ​​труба, также играет роль. Если крыша плоская, представляющая собой бетонную плиту, а труба не из кирпича, то проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру все снимается, вплоть до бетона.

Устанавливается опалубка.

Бетон заливают так, чтобы получился бортик, высота которого 15 см.

Кровельное покрытие устанавливается на стены.

В месте примыкания кровельного материала к плинтусу устанавливается металлическая планка. Крепление производится дюбелями.

Сбоку установлен отлив.

Если труба кирпичная, бетонный воротник не делают. В этом случае на него кладут рубероид и сверху устанавливают металлический фартук. В стенке трубы делается канавка (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю необходимо учитывать множество нюансов.

Абатмент заполнен герметиком. В случае скатной кровли гидроизоляцию проводят, как и на других покрытиях, то есть с помощью фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых труб).

Выполнение дымохода в готовой кровле

Если дымоход снимается не на этапе строительства дома, а в уже готовой крыше, то делается следующее:

Есть место для вывода с учетом требований СНиП. Это должно быть пространство между перекладиной и стропилами.

Изготавливается коробка из бруса, сечение которого равно сечению стропил. Короб изготавливается так, чтобы ширина его сторон была на 0,5 м больше диаметра трубы.

В крыше вырезается отверстие, равное периметру коробки. Для его соблюдения изнутри в углах короба сверлятся сквозные отверстия.

Кровельный материал выгибается наружу, в отверстие вставляется труба и закрепляется.

Коробка уплотнена огнеупорным материалом для теплоизоляции.

Стык между трубой и кровлей загерметизирован. Устанавливается фланец (переходник).

Трубу снимать только через переходник

Видео описание

Наглядно можно посмотреть следующее видео о прохождении трубы через готовую крышу:

Заключение

Чтобы дымоход был правильно выведен через крышу, нужно знать все тонкости этой работы.Благодаря этому труба будет установлена ​​в нужном месте, с соблюдением требований всех строительных норм и правил. Также дом будет надежно защищен от протечек и возможности возгорания.

Примыкание кровли к дымоходной трубе — достаточно сложный с технической точки зрения элемент кровли, от правильного выполнения которого во многом зависит не только срок службы стропильной системы, но и комфорт проживания в здании.Если у вас нет личного опыта выполнения кровельных и жестяных работ, то лучше воспользоваться услугами профессионалов – ошибки становятся причиной больших проблем, на их исправление уходит много времени и средств. В самых тяжелых случаях придется делать внеплановый ремонт помещения и стропильной системы.

Вариантов решения проблемы примыкания кровли великое множество, каждый профессиональный мастер вносит изменения с учетом индивидуальных особенностей и собственного мастерства.Но есть несколько факторов, оказывающих решающее влияние на производственную технологию работы.

Проход дымохода через крышу – основные нюансы обустройства

Тип кровли

Для устройства кровли применяют мягкие кровельные материалы, профилированные листы, штучную натуральную или искусственную черепицу, асбестобетонные листы. Каждое покрытие имеет свои нюансы в изготовлении абатментов; для них могут использоваться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные комплектующие из листов оцинкованной стали или рулонных мягких материалов.

Кровельные материалы — виды и фото

Цены на металлочерепицу

Металлочерепица

Тип стропильной системы

В зависимости от архитектурных параметров крыша может быть плоской, наклонной, купольной и т. д.В зависимости от типа изменяется уклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности необходимо учитывать при выборе материалов и технологии примыкания кровли к трубе дымохода.

Параметры дымохода

Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструктивные отличия сказываются не только на технологии производства стыковочных работ, но и на выборе материалов. Дополнительно при изготовлении примыкания необходимо учитывать и расположение дымохода. … Если близко к коньку, то нужно использовать одну технологию, если ближе к водосточным трубам, то работать надо с учетом этого фактора. Это касается не только способа отвода воды, но и материалов для герметизации.

Есть еще одна особенность. Кирпичные дымоходы могут иметь плоские боковые плоскости или со специальными ступеньками для отвода воды.В зависимости от способа кладки дымохода выбирается определенный алгоритм изготовления примыкания кровли. Некоторые типы кирпичных дымоходов не требуют дымоходов.

Время установки соединения

Работы по гидроизоляции примыканий можно проводить во время монтажа кровли или после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий; все элементы укладываются поверх существующей крыши.

Для примера рассмотрим три варианта изготовления устоев на различных видах кровельных материалов: кирпичные дымоходы под мягкую черепицу и металлочерепицу и круглые под готовое покрытие.Именно такие варианты чаще всего встречаются при строительстве частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но только при одном условии – у вас есть опыт кровельных работ, необходимые материалы и инструменты.

Важно! Все работы на крышах производить только в хорошую погоду, температура не может быть ниже +5°С.

Пошаговая инструкция по креплению дымохода к мягкой кровле

Для создания места соединения потребуются пассатижи, плоский шпатель среднего размера, монтажный нож, молоток, отвертка, ножницы для резки металла, фен, измерительный инструмент и приспособления. В качестве гидроизоляционного материала используется мастика на основе модифицированного битума; для герметика можно использовать специальную мастику в тюбике или любой другой материал на основе полимеров, устойчивый к внешней среде. Если у вас есть пневматический пистолет, отлично, работа будет проще. Если по каким-то причинам у вас нет специального приспособления, то гвозди можно забить вручную.

Практический совет! Нет необходимости покупать дорогостоящие инструменты для выполнения одного или нескольких соединений.Их используют только профессиональные строители на постоянной основе.

Технология монтажа гибкой черепицы предполагает установку галтеля, плинтуса или бруса 50×50 мм, выложенного по диагонали возле дымохода. Элементы крепятся к обрешетке, плотно прижимаются к плоскостям дымохода и в таком положении прикручиваются. Поверх элементов укладывается гидроизоляция (подкладочный ковер), отдельные куски проклеиваются битумом. Дымоходы из штучных кладочных материалов необходимо оштукатурить, дать высохнуть и загрунтовать любым материалом на битумной основе.Узел примыкания желательно устанавливать одновременно с монтажом мягкой кровли – это не только упрощает работу, но и гарантирует герметичность.

Подкладочный ковер цены

Подкладочный ковер

Этап 1. Уложите черепицу обычным способом до места примыкания с галтелями. Если один край заходит на поверхность элемента, то его необходимо срезать монтажным ножом. Сделайте вертикальный пропил по углу дымохода, а горизонтальный – по нижней линии галтели.Всегда подкладывайте под нож кусок фанеры, чтобы не повредить подложку при резке мягкой плитки. Ведите край ножа точно по линии сгиба крыши. Резать мягкую черепицу сложно, используйте прочные и острые ножи.

Шаг 2. Дополнительно заклеить все углы дымохода заплатками. Как это сделано?

Дымоходный ход рекомендуется уплотнить узорами из оставшихся кусков ендовного ковра. По своим эксплуатационным показателям он лучше соответствует современным требованиям. В крайнем случае допускается использование узоров из подкладочного ковра.

Шаг 3. Положите кусок ковра на дно дымохода и отметьте на нем ширину дымохода. Длина выкройки должна соответствовать сумме показателей высоты заделки на дымоходе и длины материала под мягкой черепицей. Практики рекомендуют брать с запасом, большая длина не будет проблемой для дальнейшей работы, а слишком короткая выкройка может стать причиной протечек.Ставим на место, сгибаем и пальцем находим места соединения галтели с откосом и дымоходом. В этих точках нужно вырезать выкройку.

Высота учреждения за вертикалью должна учитывать климатические условия расположения дома и максимальную высоту снежного покрова, но быть не менее 30 см, учреждения за горизонтом — не менее 20 см. К этим размерам необходимо добавить длину галтели.Ширина узора зависит от параметров трубы; длина боковых частей конверта не менее 20 см.

Практический совет! Если вам сложно сразу сделать выкройку на материале ендовы, то подготовьте шаблон на плотной бумаге. Это даст возможность получить практический опыт и в будущем избежать досадных ошибок. Вы узнаете, в каких местах нужно сделать загибы, а какие отрезать полностью, увидите оптимальную ширину складок и т.д.

Более аккуратную выкройку можно сделать на ровном участке, перенеся расположение точек линий реза и изгибов с помощью угольника и обычного гвоздя.

Шаг 4. Оборотную сторону каждой выкройки тщательно промажьте специальной мастикой, не оставляйте просветов. Толщина слоя составляет примерно 0,5–1,0 мм. Современная мастика надежно приклеит рисунок к трубе дымохода, позволит выдерживать ветровые нагрузки, исключит попадание воды под защиту.

Цены на плиточную мастику

Плиточная мастика

Шаблоны должны быть наклеены с учетом направления потока воды. Первой устанавливается лицевая, ее нижняя часть должна закрывать верх гонтов черепицы. В дальнейшем вся вода из дымохода будет стекать на этот элемент. Далее фиксируются боковые узоры, в дальнейшем они будут покрыты финишным покрытием. Последним необходимо оклеить тыльную плоскость дымохода.

Важно! Для повышения качества и надежности приклеивания профессиональные кровельщики рекомендуют использовать строительный фен.Все стыки тщательно загибаются, прогреваются и заново проклеиваются, благодаря этой операции значительно повышается сцепление между поверхностями, мастика герметично покрывает каменную крошку, расположенную на материале.

Шаг 5. Вставьте верхнюю металлическую планку в паз дымохода, чтобы зафиксировать положение шаблона. Полосы продаются в комплекте с крышей, если у вас их нет, то элементы можно изготовить самостоятельно из любого оцинкованного и окрашенного металлопрофиля с покрытием.Полосы фиксируются дюбелями, они не столько повышают герметичность, сколько исключают вероятность отрыва узоров от поверхности дымохода.

Шаг 6. Тщательно загерметизируйте стык ленты однокомпонентным полиуретановым герметиком. Старайтесь заполнить пробелы на всю глубину, излишки удалите пальцем.

После приклеивания всех деталей к дымоходу можно продолжить укладку черепицы. Черепицу обрезают ровно на расстоянии 5–8 см, не доходя до нижнего края галтели.Боковой срез плитки нужно промазать мастикой, эту же операцию нужно проделать во всех местах, где нет самоклеящегося слоя. Край обрезанной черепицы служит канавкой, направляющей дождевую воду в нужном направлении. Последнюю плитку укладывают на тыльную сторону дымохода, затем продолжают работу по всей кровле.

Обвод трубы дымохода по кровле из металлопрофиля

Исходные данные: дымоход выполнен из неоштукатуренного силикатного кирпича, в работе использована оцинкованная сталь.

Практический совет! Для примыкания лучше купить стандартный листовой профиль под штробу размерами 15×23 см, ширина полки под штробу 2 см, ширина изгиба водоотводных канавок 1,6 см. Профиль оцинкован, толщина цинка не менее 20 микрон.

Шаг 1. Прикрепите профиль к трубе той стороной, на которой имеется изогнутая полка для входа в штробу.Строительным маркером начертите линии по всему периметру дымохода.

Шаг 2. Болгаркой с алмазным диском вырежьте канавку глубиной не менее 2 см. Работайте аккуратно, старайтесь сделать прорези максимально ровными.

Важно! При работе с круглошлифовальным станком соблюдайте правила техники безопасности. Никогда не снимайте защитный кожух, носите очки. Помните, что диск должен вращаться в сторону рабочего, а не наоборот.При несоблюдении направления вращения инструмент при закусывании отбрасывается на рабочего, что может привести к очень тяжелым травмам.

Шаг 3. Сначала установите оцинкованный лист от нижнего примыкания дымохода и основания металлочерепицы до карниза. Он будет сливать всю воду по периметру трубы. В нижней части дымоход также может быть заглушен; если это сложно сделать, то кладут впритык к кирпичной кладке.

Первый элемент — оцинкованный лист

Шаг 4. Поместите нижний абатмент поверх этого листа. Эту последовательность необходимо соблюдать при любом способе удаления воды из дымохода. При монтаже листов по периметру один лист подгибается под другой, что исключает попадание влаги в места стыка. Как измерить лист и подготовить выкройку?

На этом процесс резки заготовки завершен.

Шаг 5. Установите отрезанную часть на место, отогните ее боковые выступы так, чтобы они были максимально плотно прижаты к поверхности трубы.Для этого нужно разогнуть профильные полки на сгибаемых язычках, которые вставляются в штробу. Обратите внимание, чтобы металл максимально плотно прилегал к поверхности дымохода, не допускайте появления щелей. Причина их возникновения – неправильные измерения. Если зазор не превышает 2-3 мм, то беспокоиться не о чем, просто учтите погрешности в будущем. Если зазор большой, то придется повторить замеры и нарезку профиля.

Шаг 6. Приступайте к формированию латерального абатмента. Совместите его с нижней частью, сделайте такие же отметки для сгиба и обрезки листа. Удалите лишние участки.

Шаг 7. Прикрепите готовую деталь к трубе и закрепите ее дюбелями. Дюбели должны иметь резиновые прокладки для герметизации.

Шаг 8. Аккуратно загните выступающие элементы на нижнюю часть изгиба, как можно сильнее прижмите их друг к другу деревянным или металлическим молотком.

Практический совет! Опытные кровельщики наносят герметик на линию стыка перед изгибом. Эта операция не занимает много времени, а надежность пломбирования значительно повышается. Данную технологию рекомендуем использовать всем новичкам, им еще не хватает практических навыков работы с металлическими листами. В результате стыки получаются неровными, и в щель может затекать вода.

Таким же образом установите упор на противоположной стороне дымохода.

Шаг 9. Приступить к установке закрывающего верхнего опорного элемента. Делается по тому же принципу, что и первый. Отличие только в том, что угол изгиба профиля необходимо уменьшить, а в боковых изгибах под углом наклона кровли срезать не нижнюю часть, а верхнюю.

На этом фиксация металлических опорных элементов закончена, приступаем к заполнению пазов герметиком. Обратите внимание, что складки по краям металлических листов выполняют свою функцию и направляют потоки воды вниз.

Присоединение круглого дымохода к готовой крыше

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать проблемы по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, круглый дымоход.

Шаг 1. Найдите точную точку выхода дымохода на крышу. Для этого нужно приложить к настилу отвес, выровнять его по центру печной трубы и сделать отметку. По отметке просверлите сквозное отверстие, с крыши работать намного проще.

Этап 2. Лопаткой осторожно подденьте черепицу и открутите винты. Если мягкую кровлю закрепить шпильками, то работа несколько усложнится. Демонтируйте крышу тем же методом; размеры очищенного участка крыши должны быть на 30–40 см больше диаметра трубы. Аккуратно сложите мягкую черепицу на свободном месте, все они пригодны для вторичной переработки.

Шаг 3. Приступить к установке проходного элемента на выходе из дымохода, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, гораздо выгоднее и надежнее использовать фабричные изделия, чем изобретать различные приспособления самостоятельно. В комплект входит проходной элемент из высокопрочного полипропилена, термостойкой резины и металлический хомут.

Шаг 4. Вырежьте отверстие в термостойкой резине по диаметру дымохода. Для облегчения работы на верхнюю поверхность элемента отливают кольца указанных диаметров. Проколите маленькое отверстие ножом, а затем ножницами его можно отрезать.

Шаг 5. На проезжей части есть специальные линии, обозначающие разный уклон крыши. Найдите метку с собственным наклоном и вырежьте отверстие. Пластик очень твердый, для резки используйте ножницы по металлу.Благодаря такому размещению дымоход будет находиться в вертикальном положении.

Шаг 6. В основании крыши найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее так, чтобы центры находились на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия для трубы, с помощью электролобзика вырежьте пластину.

Шаг 7. Установите переходник на место и прикрепите его саморезами к массивной обрешетке.

Шаг 8. Установите дымоход, наденьте на него резиновый уплотнительный кожух. Обратите внимание на расположение метки процесса, она должна быть обращена вперед. Наденьте металлическую ленту и затяните. Не нужно прилагать больших усилий, резина легко сжимается, а слишком большие нагрузки могут ее порезать. Соберите дымоход, установите на него все специальные элементы.

Полоска защитного слоя вставляется в прорезь

Шаг 10. Установите черепицу на место, обрежьте лишнее. Для гарантии промажьте стыки качественным составом.

Цены на популярные модели отверток

Отвертки

На этом работа по установке завершена. Для проверки надежности герметизации рекомендуется вылить на крышу несколько ведер воды. … При обнаружении утечек их следует немедленно устранить. Гораздо выгоднее сделать это своевременно, чем потом заниматься внеплановым ремонтом стропильной системы или крыши.

Видео — Соединение гибкой черепицы

Видео — Дымоход. Смежность

Видео — Обход трубы дымохода на крыше из металлочерепицы

Строительство дымохода – ответственная работа, которую обычно доверяют опытным профессионалам. От качества ее выполнения зависит безопасность владельцев дома, а также эксплуатационные характеристики печи. Многие владельцы решают выполнить такую ​​работу самостоятельно. Это вполне возможно.Но для этого нужно ознакомиться с основными правилами обустройства такой системы. Есть ряд нюансов, как сделать дымоход через крышу, подробно рассмотрим ниже.

Почему важно правильно запустить дымоход?

Многие решают обустроить проход дымохода через крышу самостоятельно. Это приводит к различным негативным последствиям. Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам.Их работа требует дополнительных затрат. Однако опытные строители справятся со своей задачей на отлично. Желая сэкономить, необходимо выяснить все нюансы этого процесса.

Если дымоход неправильно проложен через крышу, в негерметичные стыки попадет влага. В результате промокают все материалы, из которых сделана крыша. Плесень и плесень могут развиваться в несущих конструкциях. Они разрушают полы и изоляционные материалы. Микроклимат в вашем доме может стать нездоровым.Чтобы продлить срок службы кровли, необходимо создавать герметичные стыки.

Деревянные конструкции должны быть обработаны антисептиками и антипиренами. В некоторых случаях дымоход может упираться в коньковый брус. В нем нужно будет сделать углубление. Брус устанавливается на стойки с двух сторон.

Для создания дымохода через крышу своими руками необходимо смонтировать на крыше металлический фартук. Одним краем он должен выходить на поверхность дымохода на уровне 30 см, который выступает над уровнем крыши.Второй край вставляется под рубероид в том месте, где был сделан разрез. Этот вариант подходит для тех труб, которые находятся на определенном расстоянии от конька.

Если дымоход выходит близко к верхней балке, то металлический фартук нужно будет подвести под коньковый элемент. На самой трубе стальной лист необходимо завести в паз. Это делается заранее. Он фиксируется планками. Также вся система тщательно герметизируется с помощью специальных изоляционных составов.

Если ширина дымохода со стороны, параллельной коньковому брусу, более 80 см, потребуется сделать уклон. Такая ситуация возникает, когда трубы от печи, камина, вентиляции объединяются в одну трубу. Для защиты стыка между трубой и кровлей необходимо сделать козырек. Он будет отводить воду и снег в стороны. Эту работу лучше доверить профессионалам, так как в этом деле мастер должен иметь значительный опыт.

Готовый блок-переходник

Проход дымохода через крышу в баню или другое сооружение можно герметизировать с помощью специального переходника.Применяется, если дымоход круглый и выполнен из керамики или металла. В продаже имеется огромное количество готовых узлов для создания дымохода. Формы этих изделий могут быть разными. В продаже можно найти узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого изготовлено кровельное покрытие и стропильная система, а также диаметра дымохода, угла наклона скатов. Также на выбор готового агрегата влияет высота чердачного помещения.Учитывается и материал полов в доме.

Производители выпускают проходные конструкции, которые состоят из 2-х частей. Это металлические кольца и фланцы. Если такие изделия выплавляются из черных металлов, толщина стенки должна быть от 1 до 3 мм. Кольца состоят из 2 цепей. Каждая из них утеплена базальтовым материалом. Это исключает возможность возгорания при наличии нагретой трубы.

Металл, из которого изготовлен переходник, покрыт защитной эмалью.Это позволяет избежать развития коррозии. Эмаль выдерживает воздействие высоких температур (до +600°С). Иногда проходку делают из нержавеющей стали. Стоимость таких изделий будет намного выше.

Дымоход через мягкую кровлю или другие материалы может быть универсальным. Он сделан из алюминия. Фланец имеет конусообразное гофрирование из силикона. В продаже несколько типоразмеров подобных изделий. Это позволяет подобрать готовый переходник под трубу соответствующего размера. Верх гофры можно срезать, чтобы труба прошла через его отверстие. В этом случае фланец обрабатывается герметиком. Он крепится к крыше саморезами. Обычно они поставляются в комплекте.

Если кровля выполнена из рельефных материалов, не допускающих крепления саморезами, необходимо крепить систему к обрешетке. Для этого используются длинные дюбеля. Это, например, может потребоваться, если ползание сделано из железобетона. Следует отметить, что тип кровельного материала сильно влияет на порядок обустройства выхода дымохода.

Сэндвич-дымоход

Особенности обустройства дымохода зависят от того, каким материалом покрыта крыша. Чаще всего для отделки откосов хозяева дома выбирают ондулин, металлочерепицу, профнастил и т.д. Также часто требуется сделать проход дымохода через мягкую кровлю.

Особую популярность сегодня приобрели сэндвич-дымоходы. Они отличаются простотой монтажа, качественной конструкцией, долговечностью и безопасностью в эксплуатации.Внешний кожух такой трубы выполнен из листового металла. Он имеет красивый блеск. Такие трубы почти всегда круглые. Поэтому для прохода через крышу сэндвич-дымохода чаще всего выбирают готовые проходы. Они бывают двух типов. Чаще всего приобретаются эластичные переходные структуры. Если хозяевам не нравится, как блестящая труба сочетается с аналогичным дизайном, они могут отдать предпочтение металлическому переходному узлу.

Эластичные адаптеры изготовлены из эластичного полимера, стойкого к высоким температурам.Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на плоских скатах кровли, так и на покрытой металлочерепицей поверхности с высокими волнами. Проход через крышу сэндвич-дымохода проще всего будет правильно выполнить с помощью такой конструкции. Фланец фиксируется саморезами или специальными штифтами.

Преимуществом эластичных переходников для многослойных дымоходов и других видов труб является их низкая стоимость. При этом установка не представляет сложности.В этом случае ошибиться будет намного сложнее. В комплекте идет подробная инструкция по установке.

Стыки в процессе монтажа смазываются специальным термостойким герметиком. Им обрабатывают место, из которого выходит труба, а также стык между фланцем и кровлей. Когда герметик высохнет, вам нужно будет прикрутить адаптер. Для этого нужно заранее просверлить отверстия в нижнем фланцевом кольце.

Мягкая кровля

Создание прохода дымохода через гонтовую кровлю выполняется по определенной методике.Сначала нужно просверлить достаточное отверстие в крыше. Через него будет выводиться труба. Часто крыша не имеет прочных балок для поддержки системы. В этом случае необходимо приобрести сборный проход. Он состоит из двух частей. Это снижает нагрузку на пол.

Две сборные детали крепятся саморезами сначала с внутренней стороны крыши. Снаружи нужно приклеить специальный резиновый материал с помощью обычного силикона для создания уплотнителя.

Далее необходимо смонтировать негорючую изоляцию.Для этого приобретите минеральную вату в рулонах. С помощью базальта или стекловолокна заполняется пространство между сборной конструкцией и трубой дымохода. Во время установки следите за тем, чтобы минеральная вата не закрывала резиновый уплотнитель.

Отсечка в крышу поставляется в комплекте с приемным каналом. Его фиксация происходит саморезами. Этот вариант идеально подходит для сэндвич-дымоходов через крышу. Канавка крыши защищает систему от попадания воды. Существует множество разновидностей этих конструкций.Они отличаются способом исполнения, материалом и углом наклона.

Обычно уклон таких конструкций составляет от 15 до 55 градусов. Выбор зависит от угла наклона крыши. Если материалом для его отделки являются мягкие рулонные виды материалов, можно использовать обрезки металла. Также для такого способа монтажа вполне подходят конструкции, имеющие самоклеющуюся ленту для качественного примыкания системы к кровле.

Кровельная черепица и ондулин

Проход дымохода через крышу можно сделать самостоятельно, даже если покрытие выполнено из гонта. При этом дымоход, в большинстве случаев, обложен кирпичом. В этом случае вам нужно будет выполнить работу с особым усердием. В этом случае для отделки дымохода можно использовать гофру, а также самоклеящийся листовой свинец или алюминий.

Перечисленные материалы продаются в рулонах. С одной стороны они покрыты специальным клеем. Обратная сторона такого листа покрыта фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также предотвратить протечки воды после дождя или снега в дом.

Еще один популярный вариант кровли – ондулин. У него много положительных качеств. Его также иногда называют еврошифером. Не содержит асбеста. Поэтому его относят к экологически чистым материалам. Однако недостатком его является недостаточная термостойкость. Температурный предел, которому может подвергаться этот материал, составляет 110°С. Поэтому к созданию прохода через кровлю подходят очень ответственно. Сделать это довольно сложно. Однако при наличии определенных знаний с этой задачей справится даже начинающий мастер.

Также следует сказать, что ондулин не только не выдерживает высоких температур, но и может воспламениться. Поэтому для собственной безопасности нужно знать, как правильно сделать проход в кровле с подобной отделкой. В кровле нужно будет вырезать отверстие намного шире диаметра трубы. Это увеличивает вероятность протечек.

Для предотвращения негативных последствий используйте для дымохода металлический или силиконовый проход через крышу. Обязательно смонтируйте срез крыши.Также в конструкции всегда присутствует металлический фартук. Угол паза выбирается в соответствии с положением скатов крыши. При монтаже концы паза заводятся под соседние листы ондулина.

Профнастил

Если требуется создать дымоход через кровлю из профнастила, чаще всего владельцы дома приобретают сэндвич-трубу. Это самый надежный, простой в установке вариант. Профнастил идеально сочетается с такой конструкцией.Для установки дымохода на кровельном покрытии делается разметка.

Далее с помощью болгарки нужно будет вырезать отверстие. От намеченного контура необходимо отступить на несколько сантиметров внутрь. Отверстие в этом случае будет немного меньше. Это обстоятельство необходимо учитывать при расчете конструкции. При этом нужно быть очень осторожным. На материале не должно быть сколов.

Когда отверстие создано, нужно сделать небольшие прорези в углах отверстия.Благодаря этому действию материал, которым отделана внешняя сторона откоса, можно загнуть вверх. Далее, создавая проход дымохода через профнастил крыши, вам нужно будет прорезать отверстия в перекрытиях. Отверстие должно быть таким же, как отметка, которую вы сделали ранее.

После этого можно будет монтировать металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку пропускают сэндвич-трубу. Далее в пространство между дымоходом и кровельным материалом укладывается слой минеральной ваты.Также можно насыпать керамзит. После этого на трубу наносится силиконовый герметик. Его нужно аккуратно приклеить к профнастилу.

Перечисленные манипуляции позволяют создать герметичную сборку. Через него вода не будет просачиваться в дом.

Металлочерепица

Проход дымохода через металлочерепицу создается с помощью стандартного наружного выреза. Трубу в этом случае чаще делают из кирпича. Сначала нужно обустроить внутренний фартук над скатом крыши.Его необходимо установить еще до того, как крыша будет обшита металлочерепицей. Внутренний фартук должен быть направлен. Этот элемент конструкции выполнен из оцинкованной стали. Лист может быть с покрытием или без него.

Чтобы сделать проход дымохода через металлическую крышу, вам потребуется прикрепить стальной профиль к стенке трубы. На нем отмечается верхний край фартука. По линии разметки делается канавка болгаркой. Промывается водой для удаления строительной пыли.

Монтаж внутреннего фартука начинается с нижней части фартука. В нужных местах стальной профиль надрезается. Этот элемент необходимо установить в предназначенное для него место. Далее его обрезают. Фартук устанавливается на подготовленное место. Он плотно прижимается к основанию. При этом верхняя часть должна точно совпадать с созданной ранее линией.

Затем система крепится саморезами. Они вкручиваются через нижнюю часть внутренней части фартука.Они должны проходить через деревянные элементы конструкции крыши. Аналогично монтируются боковые и верхняя части фартука. Их размер должен быть не менее 15 см.

Уплотнение фартука

При создании прохода дымохода через крышу, покрытую металлочерепицей, необходимо уплотнить внутренний фартук. Для этого край, который был вставлен в штробу, обрабатывается термостойким герметиком.

Галстук заводится под нижний край фартука.Это плоский лист для отвода воды. Она направлена ​​в долину или спускается к самому карнизу. Нужно сделать бортик по краю галстука. Это можно сделать плоскогубцами.

Когда внутренний фартук установлен, можно установить внешний защитный экран. Устанавливается так же, как и внутренний фартук. Только его верхний край не будет тонуть в штробе. Он должен герметизировать стык. Для этого используется специальный состав, не боящийся высокой температуры.

Рассмотрев особенности обустройства прохода дымохода через крышу, вы сможете создать качественную систему своими руками.Через него не будет просачиваться вода после снега или дождя. Дымоход будет правильно выполнять возложенные на него задачи, не будет быстро покрываться сажей внутри. Эксплуатация печного отопления будет безопасной и эффективной.

Конструкция крыши включает в себя множество конструктивных элементов: несущую конструкцию всей кровли, слой утеплителя, слой гидро- и пароизоляции, различные аксессуары, в состав которых входит проходка кровли.

Надежность «кровельного пирога» обеспечивается надежностью каждого из элементов.

Проходной узел обеспечивает плотное соединение различных проходных элементов с кровлей.

Еще совсем недавно вопрос герметичности дымоходов и других элементов решался смекалкой и паклей, но сейчас различные производители предлагают широкий ассортимент унифицированных узлов, обеспечивающих герметичность во всех климатических зонах и условиях.

Само собой разумеется, что кровельное покрытие должно быть герметичным по всей площади – влага, образующаяся при образовании конденсата, не повредит кровлю и останется на кровле.

Если внутрь попадет влага, то при замерзании она может разрушить конструкцию кровли.

Чтобы этого избежать, необходимо обустроить тонкий слой вентиляции под кровлей.

Для того чтобы коммуникации, проложенные на всю толщину кровли, были герметичны, в местах стыков применяют кровельные проходки.

Полностью исключает возможность проникновения влаги под кровлю.

Подкровельными проходками принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и т.п.

Конструкция, как правило, представляет собой металлическую или полимеризованную трубу, вставленную в железобетонный рукав в кровле.

Толщина стенок металлоконструкции должна быть не более 1 миллиметра.

Иногда вместо железобетонных втулок применяют металлические стаканы.

При укладке железобетонных вводов необходимо использовать кровлю с уже размеченными и проделанными отверстиями.

Типы кровельных проходок

В первую очередь это зависит от типа возможных коммуникаций:

Угловая кровельная проходка

• трубопроводы, флагштоки;
• вентиляция канализационных стоков, которая устанавливается для предотвращения запаха канализации;
• различные люки в крыше, которые делаются для доступа на кровлю для проведения ремонтных работ и обслуживания дымохода;
• Вентиляционное устройство для внутренней части жилого помещения.
• трубопроводы и воздуховоды для подкровельной вентиляции для отвода избыточной влаги;
• для дымохода.

Узлы прохода могут иметь разное сечение.

Зависит от типа крыши и типа установленной крыши.

По типу различают:

• квадратные;
• круглый;
• прямоугольный;
• овал.

Проем в крыше регулирует поток воздуха с помощью следующих средств:

• устройство без клапанов, при постоянной циркуляции воздуха;
• клапан с ручным управлением, который можно открыть или закрыть в любое время;
• Выносной клапанный прибор с возможностью автоматизации.

На выбор проходки влияют следующие параметры кровли:

• кровельное покрытие и его размер;
• расстояние от конька до ската крыши и до места организации проезда;
• склон и угол его наклона относительно конька;
• наличие чердачного помещения и его площадь;
• материалы, из которых изготовлена ​​кровля;
• размер связи для соединения.

Все вышеперечисленные критерии очень важны, требуется учитывать каждый из пунктов, иначе могут возникнуть сложности на всех этапах установки.

Универсальная проходка

Помимо специализированных товаров, вы также можете приобрести универсальные изделия.

Чаще всего используются для герметизации стыков антенн и светильников.

Универсальная конструкция представляет собой ступенчатое гофрирование, напоминающее по форме пирамиду.

Расширение гофра фиксируется в жестком полимерном фланце и сужается к концу.

Верхняя половина из силикона, а фланец может быть и из алюминия, когда требуется более жесткое крепление.

К основным преимуществам данной конструкции относятся следующие:

• снижение вибрации от ветра;
• обеспечивают герметичность электрических соединений ламп, защищают от окисления;
• простота монтажа, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, выполняются в различных цветах.

Borge

Ассортимент проходок Borge представлен двумя видами продукции:

• прямого типа для крыш без уклона или с минимальным уклоном;
• для скатных крыш под углом 20 градусов.

Положительные стороны :

• долговечность использования, отличные показатели качества. Алюминий и полимерная резина очень устойчивы к колебаниям температуры от минус 60 до плюс 70 градусов.

  Также этому типу проходки не страшны кислотные дожди, агрессивные среды и ультрафиолетовое излучение;

• установка не требует специальных навыков и умений.Требуется простой расчет и минимум инструментов;
• огромный выбор дизайнов;
• Данная проходка имеет пять цветов, привлекательный эстетичный вид.

Flash Master

Это проникновение может быть применено к любому типу кровли — шифер, черепица, металлическая кровля, битумная заливка или черепица.

Идеально подходит для герметизации дымоходов печей и каминов.

Используется для прямых и наклонных крыш.

Этот вид продукции представляет собой отличное сочетание цены и качества.

Master Flash отличается высокой профессиональной надежностью, функциональностью – это достигается за счет использования качественных материалов для эксплуатации.

Главной особенностью данного туннеля является использование армированной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не размягчается от нагревания.

Особенности монтажа

Проходка кровли для организации дымохода должна отвечать всем требованиям пожарной безопасности, так как процесс удаления дыма от горения сопровождается прогревом дымохода.

Температура передается на крышу.

Для предотвращения перегрева крыши вокруг дымохода устраивают проходку.

Противопожарные требования распространяются в основном на кровли, выполненные из дерева, но ко всем без исключения крышам с кровельным проходом предъявляются следующие требования:

• между кровлей и дымовой трубой должен быть обязательный зазор, в котором диаметральный проход установлен, который снимает температуру;
• дымоход в районе соединения с кровлей обработан асбестом или другим негорючим материалом;
• стекло кровельного прохода заполнено негорючим теплопроводным материалом, чем-то вроде минеральной ваты.

Обычно узел прохода дымохода устанавливается на коньке или на любом склоне.

Как правило, при движении по гребню меняется стропильная система, а при установке на склоне за дымоходом может скапливаться лишний снег.

Под коньковым прогоном устанавливается воздухонепроницаемый слой.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей кровли, а это очень важный фактор, влияющий на целостность всей кровли.

Использование этого артикула позволит строителю использовать необходимые продукты и научиться навыкам использования при выборе.

Видео о монтаже кровельных проходок.

Сергей Новожилов – специалист по кровельным материалам с 9-летним практическим опытом работы в области инженерных решений в строительстве.

Кровля представляет собой сложную систему, состоящую из множества компонентов: несущей конструкции, утеплителя, гидро- и пароизоляции, различных аксессуаров, в том числе проходки через кровлю. Каждый из элементов конструкции выполняет свою функцию, обеспечивая надежный и прочный кровельный пирог. Функция проходки заключается в обеспечении герметичности примыкания различных технологических коммуникаций к поверхности кровельного покрытия. До недавнего времени этот вопрос решался с помощью смекалки и различных подручных средств. В настоящее время производители предлагают различные стандартизированные сборки для различных областей применения. Для каждого вида кровли подбирают свой проходной узел, с индивидуальной схемой.Рассмотрим разновидности, состав и особенности кровельных проходок.

Как уже упоминалось, кровельное покрытие должно быть герметичным по всей поверхности крыши. При несоблюдении этого условия возникающий в течение дня перепад температур способствует образованию конденсата, часть которого будет выбрасываться наружу, а часть оседать на гидроизоляционном слое. В холодную погоду оставшаяся внутри влага образует лед, который оказывает разрушающее воздействие на кровельное покрытие.

Так выглядят проходки различных коммуникаций на крыше

Избежать этого поможет вентиляция, создающая дополнительную циркуляцию воздуха в подкровельном пространстве. Все имеющиеся выходы труб, дымоходы, антенны, вентиляция тщательно герметизируются с использованием герметика для кровельных проходов различной конфигурации. Его конструкция полностью исключает проникновение влаги в подкровельное пространство.

Так, кровельной проходкой называют специальный проходной узел, который применяют для монтажа труб различного назначения, антенн, вентиляционных шахт в местах прохода через кровлю.Современный рынок предлагает множество вариаций таких узлов, что позволяет выполнять герметичные соединения на крышах любого типа, с разными покрытиями.

Их конструкция выглядит, в общих чертах, как отверстие в потолке, в которое вставляется металлическая труба и устанавливается на железобетонные стаканы или непосредственно на крышу. Толщина металла, из которого сделана проходка, должна быть не менее 1 мм. На крышах с металлическим каркасом стандартные проходки монтируются с использованием металлического стакана.При устройстве проходки в железобетонном перекрытии неплохо было бы использовать плиты с готовыми проемами для нее. Именно поэтому расположение проходок целесообразно определить еще при проектировании здания.

Проходки на крышу бывают нескольких видов, в зависимости от того, что изображено на крыше:

1. Трубы, антенны, флагштоки.
2. Канализационная вентиляция, которая устанавливается для предотвращения появления неприятных запахов в доме.
3. Кровельные люки, обеспечивающие доступ на крышу для обслуживания и ремонта дымоходов, различных коммуникаций.
4. Внутренняя вентиляция.
5. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачного и подкровельного пространства.

Форма узла проходки крыши зависит от конструкции кровли, типов используемых вентиляционных каналов. Сечения проходок:

• квадрат;
• круглый;
• прямоугольный;
• овал.

По способу управления воздушными потоками кровельные вентиляционные проходки выпускаются в нескольких исполнениях:

1. Бесклапанное устройство, в котором постоянно работает вентиляция.
2. Ручной механизм. С помощью простого вентиля регулируется количество проходящего воздуха, а при необходимости можно и вовсе отключить вентиляцию через этот канал.
3. Устройство, позволяющее дистанционно управлять клапаном с помощью автоматизированных систем.

Правильно подобранная кровельная проходка обеспечит качественную герметизацию примыкания коммуникаций к поверхности кровли

Кровельная проходка выбирается с учетом следующих параметров кровли:

• размер кровельного перекрытия;
• расстояние между коньком крыши и местом установки проходки;
• Угол наклона;
• размер чердачного помещения, если таковое имеется;
• из каких материалов сделана крыша;
• размеры подключаемых коммуникаций.

Ни один из вышеперечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы как на этапе установки, так и в процессе эксплуатации.

Особенности устройства дымохода

Особенности конструкции узла дымохода определяются правилами пожарной безопасности. Так как при работе на элементы дымохода передается достаточно высокая температура образующихся топочных газов, не исключена возможность возникновения кровельного пожара.

К устройству кровельного прохода для дымохода предъявляются определенные требования пожарной безопасности

В большей степени это относится к крышам с несущей конструкцией из дерева. Поэтому в данном случае к установке проходного узла предъявляются следующие требования:

• наличие зазора между дымоходной трубой и возгораемыми элементами кровли, регламентируемого строительными нормами;
• на этом участке дымоход следует обработать каким-либо материалом, снижающим пожароопасность, например, асбестом;
• в месте прохода через кровельный пирог агрегат следует монтировать с помощью короба из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполнено стекловатой или другим противопожарным -стойкие материалы.

Узел для прохода дымохода через крышу может быть установлен на скате крыши или на коньке. При его установке на коньке может потребоваться изменение стропильной системы, а при устройстве прохода на скате может образоваться ненужный снежный карман. Во избежание возможных протечек под коньковый брус вводится дополнительный элемент.

Видео: монтаж на металлочерепицу

Кровельные проходки

Помимо различных модификаций кровельных проходок, сегодня в продаже можно найти аналогичную продукцию нового поколения — универсальную кровельную проходку.Этот элемент отличается тем, что его можно использовать на коммуникациях любого диаметра. С помощью современных моделей можно заделывать выходы в пределах от 3 до 600 мм. Они подходят как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Кроме того, благодаря конической конструкции этих изделий с углом наклона 20 градусов их можно устанавливать на скатных крышах с любым уклоном.

Универсальный кровельный герметик применяется при прокладке коммуникаций любого диаметра и на крышах с любым покрытием

Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они одинаково эффективно работают как на металлопрофиле, так и на шифере .Упругость проникновения позволяет повторить форму любой волны. Качественный силикон, из которого изготавливаются универсальные уплотнители, способен работать в диапазоне температур от минус 74 до плюс 260 градусов. Кроме того, силикон сохраняет свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами изделия из силикона служат намного дольше.

Наглядное пособие по установке кровельной проходки

Монтаж универсальной проходки осуществляется в следующем порядке:

• для герметичности соединения диаметр кольца выбранного уплотнителя должен быть меньше на 20% чем диаметр трубы.Лишняя часть отрезается;
• чтобы уплотнитель легко монтировался, трубу необходимо обработать раствором, например, хозяйственного мыла;
• нормальное сжатие полки обеспечит хорошее сцепление с кровлей по всему профилю. Для лучшей подгонки фланца можно использовать специальные приспособления;
• после заделки стыка специальным составом проходка крепится к поверхности кровли с помощью саморезов (шаг монтажа — не более 35 мм).

Универсальный герметик для проходов пользуется большим спросом благодаря простоте монтажа, широкому спектру применения и высокой степени герметизации.

Видео: монтаж уплотнителя

Правильный выбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности кровли, ее долговечности -срочная эксплуатация. Возможно, представленная выше информация поможет кому-то самостоятельно осуществить вывод на крышу дымохода или вентиляционной трубы. Но только профессионалы, много лет занимающиеся кровельными работами, знают все тонкости установки проходок (а их не так уж и мало), поэтому лучше доверить эту работу им.

Дымоход через крышу: значение, варианты оформления.

Как сделать проход для дымоходов через перекрытия крыши Видео

Сложить печь непросто, но при организации правильного прохода дымохода через крышу – не менее важная процедура. От того, насколько правильно будут проведены работы, зависит пожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно установленная система отвода газов, выделяющихся при сгорании топлива, может стать причиной возгорания ! Также эти газы опасны для здоровья и жизни человека, их скопление под кровлей жилых помещений создает опасный слой, который, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже смерть!

Проход дымохода через черепичную крышу

Последствия некачественно выполненных работ по герметизации дымохода при его выходе через крышу могут быть следующими:

• Если труба не защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а в худшем случае и к пожару.
• Влага, которая появляется в неплотно заделанных отверстиях вокруг трубы, стекает по кладке, проникает в дымоход и может привести к образованию грибка. Придется переносить трубу и, возможно, даже часть печи.
• Переувлажнение не только труб, но и пароизоляционных и изоляционных материалов может привести к их разрыву.
• В результате потери герметичности теплоизоляции увеличатся теплопотери здания.
• Возможно нарушение циркуляции воздуха на чердаке, что приведет к снижению влагообмена.
• Попадание влаги в щели при перепадах температур образует наледь, которая расширяет трещины, активизируются деструктивные процессы.
• Из-за влаги вся конструкция крыши может быть нарушена – если она попадет на стропильную конструкцию и начнет ее разъедать.

Такая картина может возникнуть в трубе, вокруг которой плохо заделаны зазоры. Чтобы избежать такой проблемы, монтаж вывода трубы через крышу нужно проводить аккуратно и грамотно.

При запуске этого процесса необходимо знать и соблюдать установленные правила. СНиП 41-03-01-2003 … Работы по монтажу дымохода потребуются в следующих случаях:

• при строительстве кровли;
• при ремонте кровли;
• при установке обогревателя или строительстве печи.

Оптимальное расположение дымохода на крыше 1,5м от конька

Опытные печники советуют располагать выход дымохода ближе к самой высокой точке конька-кровли, при этом он должен возвышаться над ней не менее чем на полметра .Это удобно тем, что в области над трубой будет собираться меньше снега, что при его таянии снижает риск вздутия.

Если оголовок расположен ниже по скату крыши, его также необходимо приподнять над покрытием не менее чем на полметра.

Следует отметить, что тип дымохода и его отделка очень важны при проведении этого процесса, так как существует несколько вариантов конструкции этого важного для всего дома узла. Вынос оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размеров. Дымоходы могут быть металлическими, кирпичными, асбестоцементными или керамическими. Для каждого типа трубы проход устроен определенным образом.

Конструкция кирпичных труб, выведенных через крышу, имеет свой тип монтажа. Оштукатуренный оголовок трубы герметизируется совершенно по-другому, а керамический или металлический дымоход имеет несколько способов герметизации швов между ним и кровлей.

Материал кровли также играет важную роль в конструкции швов вокруг дымохода.

Для разных видов кровельных материалов несложно подобрать специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное, подобрать правильный наклон этого элемента. Очень важно, чтобы труба располагалась в проеме крыши таким образом, чтобы расстояние между ней и крышей, а также стропилами было не менее 5-7 см. Эти щели заполняются негорючим теплоизоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть металлической или керамической, необходимо сделать правильное отверстие в крыше. Вокруг отверстия с внутренней стороны крыши рекомендуется закрепить металлический лист или специально изготовленную металлическую панель с отверстием для трубы. При необходимости нужно добавить в обрешетку дополнительные бруски для их крепления.

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельным проходом, следует выбрать для гидроизоляции. В строительных магазинах имеется большой выбор различных вспомогательных элементов, предназначенных специально для этой процедуры, разной формы и диаметра.

Упругий проход через крышу

Труба, выведенная через наклонную крышу, соответственно требует особого уклона проходки. Также можно сказать, что ее выбор будет зависеть от материала, которым покрыта крыша. Это учитывается для достижения наилучшего уплотняющего эффекта.

Проем крыши представляет собой пирамиду, состоящую из нескольких ступеней. Пирамида располагается на гибком квадратном или круглом фланце. Весь элемент выполнен из силикона или стойких видов резины, хотя иногда одна из его частей может быть изготовлена ​​из алюминия. Благодаря эластичности этих материалов проходка хорошо стыкуется с любой кровлей, не реагирует на воздействие ветра или снега.

К положительным характеристикам таких изделий относятся:

• устойчивость к химическим и ультрафиолетовым воздействиям;
• устойчивость к перепадам температур, от — 50 до + 130 градусов;
• гибкость;
• широкая цветовая гамма – их можно подобрать к любому цвету крыши;
• эстетичность, возможность комплектовать покрытие;
• благодаря хорошей адгезии к кровле проникновение гарантирует отличную герметичность;
• Гибкость детали позволяет устанавливать ее на любой скат крыши.

Поскольку проходки бывают разных размеров, их необходимо правильно подобрать в соответствии с диаметром дымохода и уклоном крыши. Размеры указаны на корпусе самого элемента.

• Прямая проходка в основном используется на крышах с небольшим уклоном около 25 градусов и на плоских крышах.
• Угловые проходки, фланец которых необходимо закрепить под определенным углом, например 20 градусов, применяют для герметизации труб, устанавливаемых на кровлях с уклоном более 25 градусов.
• Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит так: на каждой из ступеней пирамиды проходки указан диаметр, для которого она предназначена. Мастеру остается только отрезать лишний верх и установить его на трубу.

Установка проходки в мягкой кровле для трубы дымохода

Установка данного гидроизоляционного элемента довольно проста:

Процесс установки прост и понятен

После гидроизоляции — крепится к крыше саморезами

• если приобретается универсальный вариант, от него отрезается лишняя часть;
• затем проходка надевается на трубу и прижимается к кровле.Если кровля ребристая, гидроизоляция должна иметь форму ребер покрытия;
• затем используется герметик, которым обмазываются края фланца и плотно прижимаются к кровле;
• Последним шагом является крепление фланцевого прохода к крыше с помощью саморезов или заклепок.

На представленных фото наглядно виден процесс монтажа гидроизоляции.

Металлическая проходка

Еще одним вариантом гидроизоляции металлической трубы может быть металлическая проходка, которая также продается в готовом виде.Обладает отличными характеристиками, но устанавливать его можно только на крышу, не имеющую рельефного рисунка, например, мягкую. Еще одним условием плотного прилегания фланца к кровле является идеально подобранный угол наклона элемента к скату кровли.

• Существуют различные модели металлических проходок. На некоторых из них трубу закрепляют и припаивают изнутри, а верхнюю оголовку дымохода надевают и приваривают снаружи.

• Возможен и другой вариант, когда труба проходит через проходку насквозь и поверх нее к ней крепится разъемная металлическая деталь, не позволяющая влаге проникнуть внутрь.
• Фланец приклеивается к кровле герметиком, а затем прикручивается саморезами.

Квадрат, прямоугольная труба

Кирпичный дымоход почти всегда квадратный или прямоугольный. Пройдя через чердак, его выводят на крышу. Далее в кровле делается отверстие, которое следует оформить изнутри металлическим листом с проделанным посередине отверстием в форме трубы. Через это окно голова выводится на поверхность крыши. Этот вариант удобен при выводе дымохода через частую обрешетку в кровле, например, при устройстве мягкой кровли.

Если обрешетка устанавливается на определенном расстоянии (например, шиферная крыша), хорошо, если труба проходит между стропилами. Но бывает и так, что труба упирается в одну из балок, поддерживающих крышу, или они слишком далеко от стенок трубы. В этом случае необходимо устроить дополнительные детали стропильной системы, которые позволят закрепить теплостойкий утеплитель и гидроизоляцию вокруг дымохода.

При проходе квадратной трубы через кровлю швы вокруг нее герметизируют негорючими материалами, а сверху устанавливают кожух-проходку из вырезанного особым образом металла.

На рисунке показан фартук из четырех частей, который можно легко собрать. Такая проходка устраивается под кровельным покрытием, а поверх него укладывается рубероид. Щели, образующиеся в районе примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация осуществляется поверх кровельного материала, то она производится слоем мягкой гидроизоляции, состоящей из специальной ленты, которая изготавливается на основе алюминия и свинца.Хорошо фиксируется герметиком на любой ровной поверхности или имеющей определенный рельеф.

На саму трубу мягкую гидроизоляцию тоже сажают на герметик, и фиксируют специальными металлическими планками. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода дымохода через крышу — видеоурок

Проход дымохода через черепичную крышу

Отдельно хочется сказать о проходе трубы через черепичную крышу.Производители придумали специальный элемент, повторяющий рельефный рисунок плитки, и имеющий устроенное отверстие для трубы. К нему также подбирается труба из того же материала.

Эта черепица изготовлена ​​из высокопрочного пластика. Они доступны в тех же цветах, что и плитка, и вы всегда можете найти правильный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливаются только для вентиляционных выходов, так как они вряд ли выдержат высокие температуры, сопровождающие дым, идущий из любой печи.

Критерии безопасности при проходе дымохода через крышу

Невозможно в масштабах одной публикации как охватить все варианты вывода дымохода через крышу, так и рассказать обо всех важных хитростях в этих работах. Но, есть моменты, которые крайне необходимо знать.

• В конструкции некоторых кровель присутствуют слои различных материалов, не обладающих ярко выраженными огнеупорными свойствами. Поэтому очень важно обеспечить соблюдение правил пожарной безопасности.

Для защиты деревянных полов и других горючих материалов вокруг дымохода любой формы сооружаются специальные короба.

Труба помещается в специальный огнеупорный короб

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягких кровель. Короб выстраивается заподлицо с обрешеткой, на которую укладывается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленную на нем пароизоляцию и утеплитель от возможного перегрева и возгорания.Неплохо, если между дымоходом и огнеупорными материалами также будет расстояние около 5-7 см.

• Приобретая проходку, необходимо обязательно убедиться в ее надежности и устойчивости к перепадам температур и повышенному нагреву, а уже потом в гидроизоляционных качествах.
• Правильный монтаж трубы и ее проход через крышу очень важен, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от правильной установки данного агрегата будет зависеть сохранность вашего здоровья и имущества.
• Материалы, используемые при таких работах, должны соответствовать необходимым требованиям для данного конкретного устройства. Нельзя, например, использовать вентиляционные трубы для отвода дымовых газов от отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, а если что-то вызывает сомнения, лучше проконсультироваться со специалистом.

В любом случае, если вы никогда не сталкивались с такими видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который не раз выполнял этот процесс.Он быстро справится с задачей и не испортит общий вид крыши.

Как известно, проходка через кровлю выглядит как узел проходки, который используется для установки стальных вентиляционных шахт по месту их расположения в кровельных покрытиях различного строения и назначения.

Далее поговорим о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка в кровле должна располагаться на железобетонных стаканах.Фиксируется гайками, навинченными на анкерные болты, предусмотренные конструкцией. Теплоизоляционный материал представляет собой плиту, состоящую из минеральной ваты и стекловолокна.

Специальный механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

Ни при каких обстоятельствах нельзя допускать, чтобы привод клапана находился ниже кольцевой муфты, так как это может привести к образованию конденсата в системе.

Обычно проходка через крышу устанавливается в зданиях с одним из двух типов вентиляционных систем:

• естественная вентиляция;
• принудительная вентиляция.

Также в процессе проектирования конкретного сооружения на выбор той или иной системы вентиляции большое влияние оказывает ряд факторов, к которым относятся, например, показатели влажности, самая высокая и самая низкая температура воздуха и т.д.

В этом случае проходка через крышу рассчитывается с учетом двух основных показателей:

1. Угол наклона кровли.
2. Интервал от проходки до конька крыши.

Узел прохода включает патрубок, соединенный с опорным фланцем. Этот фланец выполняет крепежные функции и используется для крепления кровельного прохода к железобетонному стеклу. Фланец, расположенный внизу, служит для крепления клапанов и воздуховодов, а верхний используется при использовании вала с круглым сечением. Для фиксации раскосов, расположенных на кровельном покрытии, необходимо использовать специальные скобы, а в шахте для этого использовать хомуты.

Эксплуатационные характеристики кровельных проходок

Если мансардный проход имеет ручной привод, то он должен работать стабильно, чтобы не было необходимости время от времени переключать режимы.

Обычно ручной привод состоит из:

• белье для портных;
• механизм управления;

кабель

• ;
• противовес.

Дополнительную защиту от попадания воды на кровлю даст установка такого элемента системы, как юбка.При необходимости кровельные проходки можно оборудовать специальным элементом, предназначением которого является сбор конденсата. Эту деталь можно просто приварить к трубе, и тогда она не позволит влаге из смеси газов и воздуха проникнуть под кровлю.

Существует также ряд факторов, которые напрямую влияют на то, будут ли нормально работать как обычные, так и угловые проходки. По этому ряду требований сначала нужно определиться с исполнением определенного узла в соответствии с климатическими характеристиками, а затем уже учитывать другие варианты, например, можно ли будет использовать уплотнитель для кровельного узла и сколько его можно использовать.

При выполнении кровельных проходок в качестве основного материала принято брать чернение толщиной от 1,5 до 2 миллиметров.

Крышные блоки также могут быть установлены из нержавеющей стали, которая бывает двух категорий:

нержавеющая сталь

• , имеющая толщину 0,5 миллиметра;

Нержавеющая сталь

• толщиной 0,8 миллиметра.

На данный момент в производстве находится 11 вариантов размеров кровельных проходок.Однако иногда производители могут создавать образцы, отличающиеся от стандартных диаметров и предназначенные для разных систем.

Основной целью проходки через крышу является правильный вынос вентиляционной системы на кровлю определенного строения. Это значительно улучшает циркуляцию воздуха и делает условия работы более комфортными.

Также сегодня имеется широкий выбор приточных систем, которые в процессе монтажа оснащаются качественной шумоизоляцией.

Из чего делают проходки в крышу?

Конструкция стандартных сборок включает две основные части, а те, в свою очередь, состоят из внешнего и внутреннего контура, каждый из которых имеет специальный изолирующий слой, выполненный с использованием стойкого к огню и температурным перепадам базальтового полотна.

Обычно кровельные проходки состоят из черной стали толщиной от 1 до 3 миллиметров, покрытой черной эмалью, устойчивой к высоким температурам, что позволяет узлам выдерживать удары до 600 градусов.По некоторым эксплуатационным нормам, а также помимо технических характеристик и пожеланий застройщика, материалом для проходок может выступать и нержавеющая сталь. При этом его толщина может быть равна от 1 до 2 миллиметров.

Производство кровельных проходок должно быть неразрывно связано со следующими тремя критериями:

1. Угол наклона кровли.
2. Толщина подкровельного пространства, а также стропил крыши.
3. Материалы, используемые в качестве основы для возведения стропильной системы, перекрытия здания и самой кровли.

Чтобы влага, появляющаяся после осадков, не проникала через кровельный проход, необходимо использовать специальные «макеты», имеющие вид металлической полосы, снабженные отверстием для дымохода и специальной боковой отбортовкой. Материалом для «макета» обычно является полиэстер, причем правильно будет использовать тот цвет, который будет сочетаться с цветом кровельного покрытия.Этот элемент располагается между коньком крыши и узлом проезда, покрытие которого должно осуществляться «раскладкой» с каждой стороны.

Монтаж проходки кровли, подробное видео:

1. Выбор уплотнительного кольца основан на расчете, согласно которому размер диаметра получаемого отверстия должен быть примерно на 20 % меньше диаметра трубы, проходящей через крышу.
2. Само уплотнение натягивается непосредственно на трубу.Если возникают трудности, можно использовать мыльный раствор.
3. Уплотнитель формируется в основании путем прижатия его к крыше. Вы можете использовать инструменты для фиксации кромок полки.
4. В пространство под фланцем наносится специальный герметик.
5. Фланец крепится винтами, которые должны находиться на расстоянии 35 миллиметров друг от друга.

Это завершает устройство проходки через крышу.

Эти данные следует применять при проведении выхода на поверхность кровли вентиляционных и дымоходных труб.Важно помнить, что при использовании кровельных проходок это можно сделать не только просто, но и эффективно, к тому же никакого вреда самой кровле это причинить не может. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

Проход дымохода через кровельную систему недаром признан самым сложным конструктивным узлом. Он должен быть оборудован таким образом, чтобы была обеспечена герметичность и исключена вероятность возникновения пожаров.Для достижения цели приходилось проводить внушительный ряд действий, работу поручали только опытным кровельщикам. На проблемные места крепили жесть, асбест, рубероид, швы заливали цементными растворами и битумными составами. Результат кропотливых операций продержался недолго из-за атмосферных и температурных воздействий. Новый вид кровельного герметика для дымохода Master Flash дает возможность отказаться от изнурительных процедур. С его помощью надежную проходку можно устроить своими руками, затрачивая минимум времени и сил со средствами.

Master Flash – знакомство с устройством

Master Flash – серия гибких уплотнительных систем, предназначенных для герметизации соединений труб. Применяются при организации дымоходных проходок, канализационных и вентиляционных стояков и других коммуникаций.

Производятся в форматах, подходящих для устройства крыш из всех известных видов материалов. Мы производим уплотнения для плоских и скатных крыш с профилированным покрытием и для безрельсовых аналогов.

Неоспоримые преимущества уплотнителей Master Flash:

• Эластичность, позволяющая создавать плотное примыкание к стенкам дымоходов.
• Устойчив к резким перепадам температур, безотказная работа в широком диапазоне температур.
• Инертен к озону, устойчив к окислительным процессам.
• Сверхнизкая пористость для отличной герметизации.
• Огнестойкость.
• Способность возвращаться к прежнему размеру и форме после теплового линейного расширения.
• Гарантия производителя около 30 лет.
• Для крепления уплотнительных систем не требуются специальные инструменты или оборудование.
• Погодных ограничений в период установки нет.

Весомым плюсом эластичных уплотнителей является ощутимое снижение расхода материалов, используемых при организации проходки. При их использовании нет необходимости устанавливать дополнительную гидроизоляцию вокруг проходки.

Конструктивные особенности уплотнителей

Системы герметизации крыш пришли на смену традиционным трубным фартукам. Конструктивно они напоминают своих предшественников, но включают только две основные части, а именно:

• Манжета гибкая усеченно-конической формы из резины или силикона с маркировкой EPDM.Именно манжета обеспечивает герметичность прилегания кровли к трубе, исключая проникновение пыли и атмосферных вод. В рабочем положении верхняя часть конуса плотно обрамлена. Нижняя часть соединяется с основанием уплотнительной системы — фланцем, выполненным в виде круглой или квадратной юбки.
• Фланец — основание системы, выполненное из резины EPDM, силикона, оцинкованного листа, свинца или алюминия. Силиконово-каучуковая основа для установки на крышу с крупными рельефными гофрами, оснащенная алюминиевыми планками по периметру.Алюминиевые вставки помогают сформировать фланец в профиль для наиболее плотного прилегания.

Манжеты уплотнителей скатных крыш расположены под углом к ​​основанию. Элемент конусообразной формы имеет рифления, обозначающие контуры круглых отверстий с четкой градацией по диаметру.

Гофры также необходимы для повышения точности резки труб: они позволяют при необходимости изменить угол наклона уплотнителя в пределах, указанных изготовителем.

Если воображаемая центральная ось конуса расположена строго перпендикулярно поверхности основания, то Master Flash предназначен для устройства плоских крыш.

Общие принципы монтажа

Гибкие уплотнения по техническим характеристикам значительно опережают устаревшие способы устройства кровельных проходок. Они выдерживают гораздо более широкий температурный диапазон без потери качественных показателей, служат дольше, реже нуждаются в ремонте.

По критерию простоты монтажа Master Flash для дымохода также несомненно лидирует — монтаж системы осуществляется самым элементарным образом.Для выполнения работы исполнителю не нужны ни теоретические знания, ни практика в кровельном деле.

Верх конусообразного воротника надрезается так, чтобы диаметр полученного отверстия был меньше диаметра обустраиваемой дымовой трубы на 20 %. Надрезанный конус банально надевается на круглую в сечении трубу и плавно съезжает к месту крепления. Для облегчения процесса продвижения производители рекомендуют увлажнять или намыливать поверхность дымохода.

Способ крепления фланца определяет тип кровельного материала, в зависимости от которого выбирается модель уплотнительной системы:

• Фланец приклеивается к плоской кровле с рулонным покрытием битумной мастикой или силиконовый клей.
• Основание фланца сначала приклеивается к скатной кровле силиконом, затем прикручивается саморезами и фиксируется заклепками. Если тыльная сторона фланца оснащена пористой уплотнительной прокладкой, она привинчивается без предварительного приклеивания силиконом.

После установки верхняя кромка конуса и нижняя кромка фланца герметизируются силиконовым герметиком для надежности. Для закрепления верхнего края можно использовать металлический зажим.

Жестко закрепленный проходной элемент остается подвижным. Те. в случае теплового расширения швы и точки крепления позволят трубе перемещаться относительно проходки без потери герметичности. Точно так же манжета поведет себя в случае усадки стен и фундамента.

Как правильно выбрать Master Flash

Информации о размерах недостаточно для точного подбора кровельного уплотнения для герметизации дымохода, хотя это важный аспект. Для приобретения работоспособной системы следует учитывать, что:

• Для устройства скатных крыш с уклоном от 10º до 40-45º, покрытых профнастилом, нерефлексной кровельной сталью, битумной черепицей, полимерной мембраной, пластиком, плоской сланец и керамическая плитка, подходят уплотнители с гибким квадратным и закругленным основанием.Их установка осуществляется с предварительным приклеиванием на силикон и последующей фиксацией саморезами.
• Для устройства скатных крыш крутизной от 45º до 60º с аналогичными видами покрытия применяют уплотнения с эластичным фланцем, армированным алюминиевой полосой.
• Для устройства плоских крыш и конструкций крыш с крутизной более 60º используются модели Master Flash с увеличенной площадью полки.
• Проходы плоских кровель оборудуются хомутами перпендикулярно плоскости основания.На битумные кровли их приклеивают с помощью битумной мастики, на полимерные покрытия – с помощью силиконового компаунда.
• На шиферных и черепичных кровлях устанавливаются эластичные системы с металлическими фланцами увеличенной площади. Основания уплотнителей располагают по своду правил установки жестяных фартуков: верхнюю часть заводят под ряд плитки или шифера, расположенный выше.

Кроме того, необходимо учитывать, в каком диапазоне температур может работать устройство без потери технических характеристик.Указанный аспект напрямую связан с материалом, из которого изготовлена ​​основная часть воротника дымохода.

Системы Master Flash изготавливаются:

• Изготовлены из этилен-пропиленового каучука EPDM, устойчивого к температурам от -50º до +160ºC без деградации. Ряд производителей ограничивают верхний предел до +140°С.
• Изготовлены из силикона, абсолютно «равнодушного» к температуре от -60º до +200ºС. В техпаспорте есть силиконовые манжеты с верхним пределом +240°С.

Стандартное значение температуры дымовых газов на входе в дымоход составляет около 120-140°С. Для газовых и жидкотопливных котлов оно несколько ниже. В принципе, оба варианта полностью удовлетворяют условиям по оборудованию дымоходов сауны.

Однако, по мнению специалистов, указанные значения можно признать действительными, если между топочной частью и выходом дыма из топки имеется расстояние не менее 1 м. Если нет, то лучше отдать предпочтение изделиям из силикона, дополнительным преимуществом которых вполне резонно признается насыщенный цвет и безупречная совместимость с герметизирующими составами.Правда, срок службы изделий из EPDM несколько больше, чем у силиконовых уплотнителей. А вот в регионах, где морозы ниже -50°С изредка или не очень часто, на крыши бань их устанавливать нельзя. Причем химики уверяют, что синтетический каучук начинает исправляться при tº=+135ºС.

Если для оборудования дымохода уже приобретена гидроизоляционная манжета из СКЭПТ, но есть сомнения в реальном температурном режиме, отчаиваться не стоит.

Существует популярный метод адаптации резинового изделия к нежелательным температурным воздействиям.Перед установкой воротника вокруг дымохода нужно установить втулку, создающую небольшой зазор между ним и стенкой трубы. Поверх рукава укладывается базальтовая вата, затем надевается еще один рукав, форма которого близка по конфигурации манжету. Наконец, Master Flash устанавливается стандартным методом.

Уплотнительные системы Master Flash производятся не только для обустройства дымоходов строящегося дома. В продуктовых линейках есть модели для ремонтных работ и для установки в случае, если просто невозможно надеть эластичное приспособление на трубу.

Конусы таких изделий имеют боковую прорезь с фиксаторами, которые защелкиваются при соединении, или замок. Модели с крепежом также используются для герметизации квадратных труб с толщиной стенки до 150 мм. Более солидные квадратные трубы обрамляются резиновой или силиконовой полосой на алюминиевой основе.

Как установить кровельное уплотнение?

Общие принципы организации кровельных проходов с помощью Master Flash были приведены выше. Кроме того, производители прилагают подробное описание процесса установки.Однако есть отличия в алгоритмах установки и фиксации разных моделей, с которыми лучше ознакомиться еще до покупки.

Установка гибкого фланцевого уплотнения

Уплотнительная система с эластичным основанием в основном используется при устройстве дымоходов, пересекающих металлические крыши.

Алгоритм работы:

• Определить место паза на конусе для предстоящего реза. Не забывайте, что Ø удаляемого отрезка должен быть на 20% меньше Ø трубы.
• Аккуратно отрежьте лишнее ножницами кабельщика, стараясь сделать срез как можно ровнее.
• Смачиваем поверхность трубы для оптимизации скольжения. Надеваем манжету на дымоход и подтягиваем к месту фиксации, придерживая конус, а не фланец.
• Подтянув уплотнение до нужного места, проведите линию по краю фланца.
• Слегка приподнимите манжету, чтобы нанести клей по периметру фланца в соответствии с маркировкой.
• Устанавливаем уплотнитель на место.
• Нанесите эластичный герметик вокруг верхнего среза и края основания.

Клей должен соответствовать типу покрытия. Правила и ограничения по выбору указаны в прилагаемой к товару инструкции. Например, приклеивать мастер-флеш битумной мастикой к кровле с поликарбонатным покрытием или полимерной мембраной запрещено, потому что материалы начнут портиться, и соединение придет в негодность.

Крепление Master Flash с жестким кантом

Аналогично осуществляется процедура установки прокладки с алюминиевой планкой по краю. Перед этапом крепления все работы выполняются в том же порядке. Отличие в том, что при подгонке, прежде чем наметить контур фланца, его необходимо профилировать для плотного прилегания к поверхности покрытия.

Крепление осуществляется саморезами с шестигранной головкой. Крепления вкручиваются в полки с низким профилем.При желании для надежной фиксации саморезами можно купить ответную металлическую деталь, устанавливаемую с обратной стороны крыши.

На кровельных проходах для больших дымоходов и на крышах с крутизной более 45º рекомендуется размещать квадратный фланец в виде ромба. Для более эффективной защиты от протечек крыш с ярко выраженной ребристой поверхностью и крутыми скатами рекомендуется приобретать уплотнители с увеличенным основанием.

В ассортименте манжетных уплотнений с металлическим каркасом есть модели с пористым уплотнением, расположенным с обратной стороны.Для их фиксации нет необходимости обрабатывать поверхность клеевым составом. Система просто прикручивается к крыше без проклейки или герметизации стыков силиконом. Пористый материал обеспечивает идеальную герметичность без дополнительных манипуляций.

Изоляция для ремонтных работ

Раздельные кровельные уплотнения необходимы там, где невозможно установить изоляцию на дымоход сверху. Чаще всего они востребованы при ремонте изношенной изоляции дымоходов.

Алгоритм установки:

• Ножницами кабельщика отрезаем верх конуса по краю, Ø которого на 20% меньше, чем такой же размер дымохода.
• Снимите зубчатую застежку с замка и оберните трубу манжетой.
• Соединяем стороны среза манжеты и надеваем застежку обратно, без фанатизма затягивая зубья плоскогубцами.
• Подняв край фланца, нанесите силиконовый герметик на крышу.
• Прижимаем систему и наносим силиконовый клей на крепеж и все проблемные места утеплителя.

На крышах с повышенной вероятностью протечки устанавливаются системы с увеличенной площадью основания.

Устройство рулонной изоляции

Для резки больших труб выпускается рулонный материал, армированный алюминиевой полосой. Позволяет герметизировать круглые, квадратные, прямоугольные дымоходы. Благодаря своей эластичности детали обвода трубы легко формируются, благодаря интегрированному алюминию система герметизации безупречно прилегает к поверхности крыши. Способ монтажа рулонного утеплителя аналогичен тому, который мы приводили в другой статье.

Для герметизации круглого дымохода отрежьте кусок материала на 30 см больше окружности трубы.Это нужно сделать так, чтобы утеплитель был закреплен внахлест. Перед приклеиванием отрезок нужно согнуть, как металлический уголок, чтобы вертикальная полка была шириной 17 см. Эта деталь будет приклеена к вертикальной поверхности дымохода. Перед креплением горизонтальной полке следует придать форму юбки путем растяжения. Край рулонного шва может растягиваться до 25%. После полной формовки и пары примерок гибкий кровельный фартук приклеивается к трубе и крышке.

Квадратные дымоходы оклеиваются в четыре приема в следующей последовательности:

• Вырезаем 4 детали фартука, оставляя припуски по углам 30см.мы растягиваем материал перед склейкой, потому что после его форма и размер не могут быть изменены.
• Пазы шифера или покрытий с аналогичным профилем заполняем силиконом или герметиком, чтобы вырез сел плотно. Герметизирующий состав должен быть не более 1 см. Вам не нужно заполнять углы.
• Верхнюю часть утеплителя приклеиваем к стенкам дымохода, не задевая уголки. Сначала приклеиваем нижнюю полоску фартука, затем надеваем на нее и приклеиваем две боковые части.Затем прикладываем верхнюю полоску так, чтобы ее края перекрывали верхнюю часть сторон. В результате атмосферная вода будет стекать, не попадая в стыковые соединения.
• Расплющиваем фартук и приклеиваем силиконом его нижнюю часть к крыше, не забыв приклеить уголки. Укладываем металлическую полосу по периметру, крепим саморезами или заклепками.

Рулонный утеплитель может быть окрашен в любой цвет, сочетающийся с кровлей.

Установка манжеты на черепицу и шифер

Для устройства проходов через кровли, покрытия битумной и керамической черепицей, сланцевой черепицей и шифером, доступны уплотнительные системы со свинцовой или алюминиевой основой.Конус традиционно обрезается, чтобы манжета плотно прилегала к дымоходу. Верхняя часть металлического фланца должна быть подведена под покрытие, сбоку и снизу уложена поверх кровли.

Верхний край основания загнут для предотвращения попадания атмосферной влаги в систему. После установки все проблемные соединения заливаются силиконовым компаундом.

Подборка видеороликов познакомит вас с тонкостями монтажа систем мастер-флеш для дымоходов:

Свод правил по установке гидроизоляции дымоходов:

Монтаж и крепление разрезного манжетного уплотнения:

Как для установки герметика на металлочерепицу:

Применение кровельных уплотнителей Master Flash привлекает быстротой и простотой монтажа.Важным преимуществом эластичных проходок является ощутимая экономия денежных средств, надежность гидроизоляции и длительный срок службы. Однако самым веским аргументом в пользу новых проходческих материалов является возможность их монтажа своими руками без привлечения рабочих.

Современный дом — это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе, к дому должны быть подведены различные коммуникации, и часть этих подключений осуществляется через крышу.Для обеспечения эстетичности и герметичности кровли в местах ввода труб, вентиляции, антенн и т. д. необходимо правильно подобрать проходки через кровлю.

Кровельные проходки: отличительные характеристики

Во избежание протечки кровли необходим специальный узел, используемый для монтажа труб и других дополнительных элементов — это кровельные проходки. И если раньше мастерам-кровельщикам приходилось использовать различные подручные средства для заделки стыков, то современные технологии и ответственность производителей кровельных аксессуаров позволяют создавать простые и надежные готовые решения для полной защиты и сохранения тепла вашей кровли и чердачного помещения.
Проходки в крышу изготовлены из алюминия и дополнены резиновым уплотнителем. Алюминий – прочный и легкий материал, выдерживающий постоянные значительные нагрузки и не теряющий своих первоначальных качеств. Модель проходки следует выбирать в строгом соответствии с диаметром трубы. Учитывайте также угол входа трубы, мачты антенны или флюгера – в зависимости от этого проходка может иметь прямой или угловой ввод.

Купить проходки в Москве

Только качественная фурнитура может обеспечить долговечную и надежную защиту вашей кровли.Именно поэтому вам не стоит тратить время на поиски – обращайтесь к нам! Мы поможем вам сделать правильный выбор. В нашем магазине вы найдете кровельные проходки по самым привлекательным ценам и в широком ассортименте.

Все крыши зданий имеют наружные трубы. Это может быть дымовой или вентиляционный канал. Правильно выполненный проход дымохода через крышу обеспечивает не только отвод продуктов горения, но и гарантирует комфортное пребывание жильцов дома.

По сей день между специалистами идут споры о месте установки трубы.Одни утверждают, что она должна быть ближе к коньку крыши, объясняя это тем, что в этом случае основная часть трубы окажется в пределах закрытого чердака, а значит, будет защищена от непогоды.

Некоторые утверждают, что дымоход лучше всего размещать на коньке. Мастера мотивируют это тем, что таким образом удастся избежать образования зимой снежных карманов, являющихся причиной протечек. И, конечно же, монтаж такого проходного узла самый простой.

Существует третий вариант нахождения дымохода, согласно которому предполагается некоторое удаление от центра крыши. Дело в том, что камин или печь можно устроить в любой части дома и тогда над ними проще устроить дымоход. При таком варианте очень важную роль играет правильная организация соединения труб с перекрытием.

Каким должен быть проход через крышу

Больше всего проблем возникает при организации выхода дымохода через утепленную кровлю.Поскольку он состоит из множества слоев, это и утеплитель, и теплоизоляционные материалы, а также обрешетка и само кровельное покрытие.

Главным условием устройства такого прохода является сохранность деревянных конструкций кровли, защита их от контакта с горячей трубой. Для решения этой проблемы используется минеральная вата, с основой из базальта или стекловолокна.

Узел обустраиваемого дымохода через кровлю может быть разной формы. Это зависит от того, какой материал использовался при строительстве самого канала.

Труба обычно имеет форму:

Первые два вида создаются при строительстве дымохода из кирпича и блочных материалов. Использование стальных труб или труб из нержавеющей стали, а также асбоцементных изделий приводит к созданию круглых форм.

Какой бы ни была форма дымохода, на трубу дымохода обязательно нужно установить заглушку для защиты внутренних поверхностей канала от воздействия атмосферных осадков. На металлических и асбестоцементных трубах защитой служат специальные зонты, а над кирпичной кладкой ставится конструкция с закрытым верхом и отверстиями по бокам.

Основное правило, которое необходимо соблюдать вне зависимости от расположения трубы на кровле – она должна возвышаться над коньком не менее чем на 50 сантиметров.

Выход дымохода через крышу оборудован защитным фартуком. Обычно изготавливается из оцинкованного металла, который сверху покрывается специальным полимерным металлом. Этот вариант хорош для прямоугольных или квадратных труб.

Круглое проникающее устройство

В настоящее время металлические трубы для дымоходов делают многослойными, с утеплителем, размещенным между внутренней и внешней оболочками.Для того чтобы проход дымохода через кровлю и потолок был герметичным, следует использовать готовые металлические сборки.

Представляют собой стальной лист с закрепленным на нем колпачковым фартуком.

Через этот колпак выводится дымоход, а поверх него надевается так называемая «юбка», закрывающая стыки между стенками и фартуком. Для большей герметичности иногда применяют эластичную прокладку с термостойкими качествами.

Помимо металлических фартуков, для прохода через кровлю круглой трубы также могут использоваться изделия из силикона или резины. При выборе такой проходки необходимо учитывать, что размер ее внутреннего кольца должен быть меньше диаметра дымохода.

Если не удалось подобрать кольцо необходимого диаметра, то специалисты советуют выбрать меньшую проходку и подогнать ее под нужный размер при установке. Затем уплотнительное кольцо можно натянуть на трубу. Эта процедура позволяет использовать хозяйственное мыло или другое вещество, облегчающее надевание манжеты.

После того, как кольцо прочно сядет на трубу, его необходимо максимально плотно прижать к кровельному материалу.Убедитесь, что вокруг трубы нет зазоров. Усилить герметичность можно, нанеся герметик по краям кольца и закрепив его к кровельному покрытию саморезами. Расстояние между креплениями должно быть около 4 сантиметров.

Положительной чертой круглых проходок является возможность их установки на любой кровельный материал. Эластичность продукта очень высокая. Свойства материала, из которого она изготовлена, позволяют устроить надежную гидроизоляцию на любом кровельном покрытии независимо от конфигурации ее материала.Так, например, выполняется проход дымохода через рельефную металлочерепицу.

Специалисты по кровле советуют использовать проходки из мембранной резины EPDM или силикона. Так как именно эти материалы лучше всего выдерживают значительные перепады температур, что в наших климатических условиях случается довольно часто.

При установке фартуков следует соблюдать одно правило – их верхний край нужно заводить под покрытие, а нижний заводить сверху, внахлест на кровельный материал.

Прокладка квадратных и прямоугольных труб через крышу

Проход дымохода через стропильную систему крыши и обустройство прохода сопровождается установкой вокруг него своеобразного каркаса, который образован стропильными ногами и поперечными балками, уложенными снизу и сверху трубы. Его необходимо размещать с соблюдением расстояний, предусмотренных СНиП.

Расстояние может быть от 13 до 25 сантиметров, зависит от материала дымохода.Пространство вокруг дымохода заполняется утеплителем.

Для этого рекомендуется использовать минераловатные плиты высокой плотности. Благодаря тому, что такой утеплитель не поддается намоканию, нет необходимости укладывать дополнительные паро- и гидроизоляционные слои вокруг дымохода.

Таким способом осуществляется примыкание кровельного утеплителя к коробу, окружающему дымоход. Рулонные материалы на проходе разрезаются на конверты. Края конвертов крепятся с помощью скоб или гвоздей к деревянным элементам крыши, таким как стропила и балки.Для надежности гидроизоляции следует использовать специальные ленты, допускается использование герметиков.

Важным нюансом прохода дымохода через деревянное перекрытие кровли является устройство водосточного желоба, расположенного над трубой и предназначенного для защиты дымохода от воды. Обычно изготавливается из специальных антикоррозийных металлических элементов или гидроизоляционной пленки.

Проход дымохода через деревянное кровельное покрытие можно выполнить и по-другому.В случае, когда дымоход выполнен с использованием современных материалов, имеет многослойную структуру, то крепление гидро- и пароизоляционных материалов можно осуществлять непосредственно к стенкам дымохода.

Так как внешняя поверхность такого дымохода не нагревается выше 60 градусов, пожар не угрожает кровельным изоляционным материалам.

С этой опцией вы также можете установить специальное уплотнение для проходов через крышу. Все материалы крепятся к трубе скотчем, а сверху трубы устанавливается прижимная планка, которая будет прикрывать место соединения.

Немного о перекрытии и прохождении через нее

Прежде чем дымоход выйдет из чердачного помещения, он должен сначала пройти через потолок. Для этого используются специальные проходные трубы. Они изготовлены из негорючих материалов и надежно изолируют дымоход.

Проход через потолок для дымохода и потолка должен быть абсолютно безопасным.

Особенно, если стена из дерева. Тогда между ним и трубой необходимо оставить воздушный зазор.Кроме того, по диаметру отверстия в потолке укладывается фольгированный негорючий минеральный утеплитель. Такой же защитный слой утеплителя размещается между кожухом трубы и потолком.

Особо можно указать, что в месте прохода дымохода через деревянный потолок нельзя допускать наличия стыков в трубе. Необходимо рассчитать параметры дымового канала таким образом, чтобы его интегральное сечение проходило через потолочное покрытие.

И еще, если трубы вынесены на второй этаж, их необходимо защитить от случайного прикосновения, устроив кожух с установкой обрешетки под вентиляционное отверстие, необходимое для отвода выделяющегося тепла.

Уплотнительная линейка

Защитить трубу дымохода от попадания воды в щели, где проходит проход через плитки, можно с помощью специальной эластичной ленты, изготовленной на основе свинца и алюминия. На его обратной стороне есть клей.

Нижней своей частью лента крепится к крыше, а другой к трубе дымохода. Участок ленты, приклеенный к трубе дымохода, прижимается связкой металла, а отбортовка дополнительно герметизируется герметиком, благодаря чему проникновение воды под защитную ленту полностью исключено.

Смотря видео, простой способ опломбировать и опломбировать

Через кровельное покрытие аналогичным образом обустраивается дымоход. Но вместо эластичной ленты используется торцевой ковер.По такому же принципу изолируют дымоход при проходе через металлочерепицу. При таком варианте фартук выполняется из листового материала, похожего по цвету на кровельное покрытие.

Установить дымоход через крышу не так просто, как может показаться на первый взгляд. Существует множество нюансов, несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. Некоторые моменты стоит рассмотреть заранее.

Нет ничего зазорного в том, чтобы проконсультироваться со специалистами или найти нужный материал на страницах специализированных сайтов.Зато потом не придется делать ремонт вскоре после установки.

Дымоходы через крышу и стену

При монтаже дымоходов в частном доме или бане не слишком опытные исполнители допускают массу различных ошибок. При этом большинство изъянов приходится на те места, где необходимо провести дымоход в стене или пересечь потолочные и кровельные конструкции. Это очень ответственные узлы, любая ошибка в их выполнении может привести к пожару и возгоранию в доме.В связи с этим данный материал дает исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу через стену и крышу.

Как провести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытий принято продумывать устройство дымоходов заранее, еще на этапе проектирования. Когда все рассчитано правильно, то проблем нет, дымоход находится прямо в несущей кирпичной стене вместе с вентиляционными каналами.

Пересечение перекрытия внутри дома осуществляется одновременно с его строительством, а также выводом трубы на крышу. В зданиях из негорючих материалов требования пожарной безопасности выполняются автоматически, так как высокая температура выхлопных газов ничему из кирпича или газобетона не угрожает.

Есть только 2 предостережения:

• при использовании на чердаке горючего утеплителя необходимо следить, чтобы расстояние между ним и каналом внутри дымохода было не менее 38 см.Перекрытие возле трубы просто необходимо утеплить негорючей базальтовой фиброй;
• расстояние от стены кирпичной трубы до ближайшей деревянной конструкции (стропил, обрешетки) должно быть не менее 130 мм.

Вывод трубы кирпичного дымохода на крышу заключается в плотном прилегании к ней кровельного покрытия с последующей герметизацией стыков. Интерфейс шифера можно выполнить по старинке – с помощью полос рубероида и горячего битума или мастики.Способ не подходит, когда используются новые кровельные материалы – профнастил или металлочерепица. Здесь нужно изготовить детали фартука из металла одного цвета, а затем закрепить их к дымоходу саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижняя часть детали, закрепленная со стороны конька, должна быть заведена под кровлю, иначе неминуема протечка воды.

Теперь о том, как сделать узел для прохода крыши с металлическим дымоходом.В этой ситуации правильным решением будет установка сэндвич-трубы с огнеупорным утеплителем внутри. Следует понимать, что по правилам пожарной безопасности между одностенным стальным швеллером и ближайшим куском кровли из дерева придется выдерживать расстояние в 500 мм. При установке сэндвича деревянная конструкция уже считается защищенной от возгорания, в связи с чем интервал сокращается до 380 мм.

Для справки. В отличие от дымохода, вытяжной вентиляционный канал, ведущий на крышу, не требует таких строгих правил.Этого достаточно, чтобы герметизировать его от утечек воды.

Так как металлическая труба дымохода круглая, без такой детали, как мастер-фланец, произвести наружную герметизацию затруднительно. Его просто натягивают на трубу сверху и фиксируют «подошвой» к кровле.

В исключительных случаях, когда температура поверхности металла превышает 100°С, вместо силиконового мастер-флеша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация нередка на выходе газохода из бани, где температура продуктов сгорания достигает 600°С.Также мастер-флеш не подходит для мягкой кровли из битумной черепицы или рубероида, здесь более уместны стальные детали.

Прохождение через горючий потолок

В этом случае лучший способ вывести дымоход через потолок на чердак – поставить готовый потолочно-проходной узел. Изготавливается из оцинкованной стали нужных размеров и под разные диаметры каналов, но стоит совсем не дорого.

Для установки агрегата необходимо сделать отверстие в потолке, затем закрепить нижнюю часть и пропустить через нее трубу.

Важно. Не допускается попадание стыка секций дымохода внутрь потолочно-проходного узла. Если это произошло, необходимо выбрать участки другой длины.

Далее все просто: полость сборки плотно забивается базальтовой фиброй, после чего устанавливается ее верхняя часть. Если вы не хотите покупать готовое изделие, то такой узел можно сделать своими руками, вырезав деталь по размеру оцинкованного проема.

Затем делается отверстие для трубы и лист крепится к потолку. Для наполнения базальтовой ватой можно сделать ящик из листового минерита, базальтового картона или на худой конец из дерева, как показано на фото:

Так же просто правильно снять печной дымоход с кирпича, не выполняя резку кладки. Учитывая необходимое по правилам расстояние (380 мм от внутренней стенки канала), в деревянном полу прорезается проем.После этого продолжается укладка трубы, а затем проем подшивают изнутри оцинковкой и заливают базальтовым герметиком.

Внимание! Крепление металлического дымохода к несущим конструкциям кровли не допускается. Причина – тепловое расширение материала за счет нагрева от удаляемых продуктов горения.

Как проделать дымоход через стену

Когда наружная стена выполнена из кирпича или другого негорючего материала, через нее достаточно легко провести газоход.Вырезается круглое сквозное отверстие, куда затем помещается металлическая втулка. Можно обойтись и без него, если отверстие просверлено идеально круглым по внешнему размеру бутерброда. Также не получится поставить гильзу, когда дымоход проходит через стену под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускают трубу, щели вокруг нее заполняют негорючим герметиком. Остается только установить и прикрепить его к вертикальной секции.Если дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при монтаже потолочно-проходного блока.

Это означает, что для выхода дымохода через деревянную стену в ней также необходимо вырезать отверстие и вставить в него уже готовый элемент, либо изготовить его самостоятельно. Затем заполните полость базальтовой ватой и закройте с обеих сторон листами оцинкованного железа. В случае, когда необходимо провести обыкновенную одинарную трубу через деревянную стену (например, из бани), то ширину проема следует увеличить на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа металлического дымохода снаружи дома необходимо соблюдать ряд простых правил:

• для установки нижней части трубы с тройником и сливом конденсата в качестве упора лучше использовать специальный кронштейн;
• вставляя секции одна в другую (уплотнением), крепить дымоход к стене хомутами через каждый метр;
• не допускайте совпадения хомутов со стыками секций;
• при обходе свеса крыши не использовать колена 90°, а только 45 или 30°;

если водосточная система еще не установлена, то необходимо оставить место для укладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов проходки стен, полов и крыш нужно относиться очень ответственно, особенно когда дымоход выполнен из цельной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, видно на фотографиях, которыми пестрит Интернет.

Как правильно сделать проход дымохода через потолок и крышу

Устройство дымохода нельзя отнести к типовым операциям строительства частного дома.Существуют разные виды полов, кровельных пирогов и покрытий, что усложняет работу по единой инструкции. Предлагаем пройтись по основным этапам и узнать, как сделать резку дымохода безопасной и эстетичной.

Тип дымохода и теплопередача

Дымоход может быть изготовлен из кирпичной кладки, обычной стали или изолированных многослойных труб. В каждом случае нужен индивидуальный подход, ведь на самом деле бывает разная интенсивность обогрева, и способ крепления разделки пола и кровли.

Дымоходы из кирпича получаются самыми практичными и простыми в устройстве. Высокая теплоемкость кладки не позволяет температуре на наружной поверхности подниматься до пожароопасных значений. Кроме того, к кирпичному дымоходу можно легко и надежно закрепить детали пазов и защитных кожухов. Ну а крепление гидроизоляционного фартука крыши осуществляется по простейшей схеме без использования «фирменной» арматуры.

Утепленные композитные трубы

используются так же широко, но по некоторым параметрам уступают кирпичным.Они выглядят не так естественно и с трудом выдерживают дополнительную нагрузку. Более того: дымоходы сложной формы и большой длины требуют дополнительного крепления, что не идет на пользу эстетике. Теплоотдача у таких труб больше, чем у кирпичных, несмотря на наличие утеплителя, они способны достаточно сильно нагревать окружающее пространство и требуют дополнительной футеровки.

Наконец, часто применяют неизолированные трубы – асбестоцементные, а то и стальные. Проход такого дымохода через перекрытие и крышу осуществляется по сложнейшей схеме.Крышка должна не только изолировать тепло, она должна быть термостойкой. Помимо негорючести требуется сохранение целостности и механической прочности при циклическом нагреве/охлаждении.

Проем в потолке

Помимо трудностей, связанных с разными типами дымоходов, существует определенная доля неопределенности из-за разнообразия этажей. Проще всего с бетонными монолитными перекрытиями: в них вырезают болгаркой диск для резки бетона, придерживаясь минимально допустимых отступов от трубы дымохода.Так как материал пола негорючий, требуется минимум теплоизоляции.

Сложнее с прочностью конструкции, особенно при проходе сборных перекрытий или если ширина дымохода в 2–3 раза больше шага арматуры плиты. Необходимость проема целесообразно предусмотреть еще на этапе устройства пола, возведя армированный стальной обруч или заполнив торец проема включением дополнительной арматуры.

Проем в каркасном потолке оформить сложнее. Сначала нужно определиться с расположением несущих балок. Примерно по центру проема нужно сделать отверстие широким венчиком, на ощупь почувствовать удаление лучей и их направление. Снаружи наносим разметку в пределах свободного пространства, затем электролобзиком или ручной циркуляркой вырезаем участок пола и чернового потолка. Скорее всего, балки сразу не нарежут полный профиль, но теперь они станут доступны для дальнейших манипуляций.

Обыкновенной ручной пилой можно выпилить фрагменты балок и потом допилить части пола и потолка. Для восстановления прочности потолочной опорной системы достаточно добавить пару ригелей, которые по мощности эквивалентны общему сечению снятых деталей. Припуск на толщину вставок необходимо сделать заранее. В полости на открытых торцах нужно уложить утеплитель и обшить проем тонкой доской или листовыми материалами. Для большей надежности можно повторить облицовку материалами с низкой теплопроводностью – термостойким гипсокартоном или МГЛ.

О заполнении прохода теплоизолятором и восстановлении облицовки расскажем чуть позже. Теперь следует лишь отметить, что из-за теплового линейного расширения дымоход и его облицовка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы зоны примыкания. Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обрабатывать антипиренами, а также площадь потолка и пола в 50-60 см от прохода.

Проход через крышу

При проходе как через потолок, так и через крышу действует главное правило – не стыковать трубы в плоскости их сечения. Кроме того, стыковать сегменты лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных погонажных труб.

Проем в крыше сделан изнутри. При наличии обшивки и утеплителя их демонтируют и с помощью отвеса переносят участок дымохода, отмечая на обрешетке эллипс.По его контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку электролобзиком, при этом распиливая и кровельное покрытие, и обрешетку под ним.

После того, как отверстие сделано, необходимо разобрать крышку на расстоянии 30–40 см от него. Далее нужно расширить проем в обрешетке на толщину утеплителя. Самый простой способ обустроить полость для заполнения утеплителем – связать стропильные ноги перемычками, образовав прямоугольный карман.

Теплоизоляция дымохода и устройство проходного узла

Дымоходы из кирпичной кладки не требуют теплоизоляции как таковой. Вместо этого выполняется распушение – расширение канала в месте его прохождения через перекрытие. Раскладывать пух несложно: он начинается на 3-4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выходят за пределы профиля дымохода на половину своей ширины.Образовавшуюся внутри полость обкладывают кирпичами, уложенными на ребро.

Стоит предупредить, что при кладке кирпичного дымохода нужно дать время на усадку, собирая за один день не более 10-12 рядов. Особенно это касается каналов, называемых навесными, то есть выложенными сверху печи или камина, а не рядом с ними. Если размеры проема были выбраны правильно, после укладки пуха между ним и наличником должен оставаться зазор около 15–20 мм.

Изоляция прохода составных и простых труб устроена совершенно по-разному. В качестве наполнителя проема используется базальтовая вата; это справедливо для прохода как через крышу, так и через потолок. Толщина теплозащитного ограждения всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных.

Для удобства укладки наполнителя проем подшивают снизу листовым жаростойким материалом — магнезитовой или асбестоцементной плитой, листовой сталью или рубероидом.В заплате предварительно нужно сделать отверстие, сечением на 10–15 мм больше канала с каждой стороны.

Аналогичная операция выполняется в проходе крыши. За тем лишь исключением, что поверхность наклонная и отверстие для канала должно быть овальным. Если дымоход выполнен с неизолированной трубой, пространство открытия разделите кожухом. Внутри него пространство заполнено плотным термостойким материалом, например, пропитанным асбестовым брикетом с добавлением цемента и связующего волокна.

Разновидности срезов кровли, восстановление гидроизоляции

Если восстановить пол потолка достаточно просто, то обшивка прохода через кровлю должна полностью исключать протечки воды. Для утепления кирпичных дымоходов прямоугольного сечения на них делают вырез по кольцу глубиной около 30-50 мм. Из тонкого листового металла нужно согнуть четыре Z-образных профиля. Верхней полкой они вставляются в паз, нижней прилегают к кровельному покрытию.Кроме наружного фартука устраивают и внутренний, не врезающийся в тело дымохода и сопрягаемый с кровельной гидроизоляцией.

Внутренний фартук выполнен Г-образным (коньковым) профилем с шириной полки 150 мм. Монтаж начинают с самой высокой точки: конек прибивается к дымоходу дюбелями, сверху наносится гидроизоляция и фиксируется клеем. По бокам нужно оставить отводы около 200 мм, которые вырезаются по линии сгиба и заворачиваются на бока дымохода.

Перед окончательной фиксацией лепестков монтируются боковые части фартука, а перед их фиксацией — нижний сегмент обшивки. Важно правильно залить гидроизоляцию: по линии сгиба нижней части фартука ее выпускают над металлическим коньком. Далее восстанавливается кровля и монтируется верхняя крышка – схема перевязки с покрытием такая же, как и на предыдущем этапе. Стык обеих крышек рекомендуется промазать мастикой или пластиковым герметиком, полностью исключающим проникновение влаги.

При расположении кирпичного дымохода строго вертикально, в случае с трубами, рекомендуется вынести проход как можно выше к коньку крыши. В этом случае достаточно завести под конек широкую металлическую прокладку, а затем изолировать примыкание к трубе эластичной манжетой. В противном случае без приобретения специального набора для резки кровли не обойтись, но зато вероятность протечки будет гарантированно исключена. Для каждого вида кровли существует набор канавок, повторяющих форму поверхности и уплотняемых трубой или герметиком, или термоусадочной горловиной.

Как правильно сделать проход дымохода через перекрытие и крышу

Устройство дымохода нельзя отнести к типовым операциям строительства частного дома. Существуют разные виды полов, кровельных пирогов и покрытий, что усложняет работу по единой инструкции. Мы

Монтаж многослойной трубы через готовую крышу

В последние несколько лет дымоходы изготавливаются из сэндвич-трубы. Людей привлекает его внешний вид, невысокая стоимость и долгий срок службы.

Очень важным фактором является возможность выполнить монтаж сэндвич дымохода своими руками.

Конечно, монтаж такого дымохода требует определенных навыков в строительстве и знания некоторых нюансов. Однако при большом усердии можно выполнить эту работу самостоятельно. Главное, разобраться, как это сделать правильно и не упускать из виду технику безопасности и соблюдать нормы пожарной безопасности. Обратите особое внимание на изоляцию дымохода.

Как провести дымоход через крышу

Такая операция требует предварительной проработки расположения стропил и установленных балок перекрытия.

Между этими частями должна быть труба. Наружная стенка дымохода не должна касаться горючего элемента. Необходимо соблюдать минимальное расстояние 13 см. При этом горючий элемент обязательно должен иметь утеплитель. Для выполнения такого требования очень часто приходится смещать трубу. Для этого трубу чертят в двух местах под углом 45 градусов.

Важно! Монтаж дымохода из сэндвич-труб через крышу, начиная от твердотопливного котла, выполняется стальной трубой для дымохода, не имеющего утепления. Это хорошо видно на представленной фотографии. Он окрашен в черный цвет. На конец трубы устанавливается сэндвич-переходник. Проходной блок подключается к сэндвич-дымоходу с изоляцией.

В потолке делается специальное отверстие. Это должно быть сделано с учетом норм пожарной безопасности.Расстояние от дымохода должно превышать 250 мм, а перекрытие должно быть покрыто теплоизоляционным материалом.

По краям отверстие защищено огнеупорным теплоизоляционным материалом — минеритом. Прибить его можно обычными гвоздями или использовать саморезы.

Сэндвич вставляется в изготовленную коробку. Его направление делают вертикальным, отклонения не допускаются.

Трубу не нужно фиксировать очень жестко и прочно, достаточно просто создать направление.2-3 доски не дадут ему упасть. А вот вертикальное перемещение будет совершенно бесплатным. Такая конструкция делается для того, чтобы труба могла двигаться вверх или вниз. По мере нагревания труба увеличивается в длину, что требует дополнительного пространства и свободы передвижения.

Свободное оставшееся пространство покрыто базальтовой ватой. Можно засыпать все керамзитом или гранулами пеностекла.

Несколько лет назад использовали обычный песок. Однако он постепенно выливался через имеющиеся щели.Сегодня от этого варианта полностью отказались.

Лицевая сторона обтянута нержавеющей сталью. Под этот лист делается негорючая прокладка. В предыдущие годы прокладку изготавливали из асбестового листа. Сегодня асбест считается канцерогеном, поэтому его заменили минеральной ватой.

Вы можете использовать другой способ. Закройте края отверстия минеральной ватой, и только после этого установите собранный проходной узел из листа нержавейки.

После того, как труба выведена на чердак, в кровельном пироге делается отверстие.Гидроизоляцию разрезают крест-накрест. Полученные треугольники аккуратно заворачивают, а затем фиксируют строительным степлером. Вскрытую обрешетку обрезают, выдерживая расстояние до дымохода более 13 см.

На фото справа (красные стрелки) показан неправильный проход трубы через крышу. Расстояние, отделяющее трубу от досок, делают очень маленьким. При правильном изготовлении края отделаны минеритом, норма пожарной безопасности выдерживается. На следующем фото показано правильное изготовление прохода.

После кровельных работ трубу закрывают промывочной водой. Соответствующая юбка изготавливается в соответствии с формой крыши.

Место соединения трубы и резиновой прокладки обработано термостойким герметиком.

Сэндвич-модули следует стягивать кабельными стяжками. Внутренний дымоход тоже можно стянуть с их помощью.

Завершение установки

После завершения сборки с трубы необходимо снять защитную пленку.Идеальной считается длина дымохода, начиная от колосника и заканчивая оголовком в пределах 5-6 метров. На это значение следует обратить особое внимание. Затем заделываются все щели и имеющиеся швы.

Операция выполняется термостойким герметиком, предназначенным для обработки дымоходов. Он способен выдержать нагрев трубы свыше 1000 градусов. Обработка герметиком следующая:

• Внутренние трубы. Наружная поверхность топа покрыта;
• Наружные трубы.Обрабатывается одна внешняя поверхность.

Стык двустенной трубы с другими деталями обрабатывается только снаружи по всей окружности;

Места совмещения модулей и одностенной трубы герметизируются по последнему варианту.

После завершения всех работ обязательно проверить состояние взрывоопасных зон на термостойкость.

Для облегчения ухода за дымоходом предусмотрена специальная ревизия.Эта часть имеет съемную часть или снабжена проемом с открывающейся дверцей.

Типичные ошибки

При установке дымохода в деревянном доме необходимо строго соблюдать пожарную безопасность. Очень важно правильно сделать и обработать проход сэндвич-трубы через перекрытия из дерева.

Эти места должны быть хорошо защищены. Обычно для этого используют листовую сталь, в которой делают отверстия. Свободное пространство закрывается негорючими теплоизоляционными материалами.

Для облегчения работы часто устанавливается специальный готовый блок (ППУ). По своему внешнему виду он очень похож на коробку. Его установка делается для выполнения определенных действий:

• Если дом дает усадку и деформируется, дымоход должен сохранять исходное положение;
• ППУ защищает деревянные полы и предотвращает их возгорание.

При проведении работ по установке дымохода проход делается с нарушением перекрытий и кровли, обязательно соблюдение всех противопожарных требований.

Оптимальным вариантом кладки дымохода является установка специальной системы сэндвич-типа.

Все проблемы появляются только в том случае, если при монтаже использовались некачественные теплоизоляционные материалы.

Например, установка обычного общестроительного утеплителя вместо специального негорючего материала.

Базальтовая вата

считается одним из вариантов такого утепления.

Иногда используется неправильно. Этот материал способен сохранять тепло.Если просто обмотать им дымоход, то через 4 часа работы утеплитель начнет отдавать накопленное тепло. Дымоход начнет перегреваться.

Чтобы этого не произошло, нужно установить специальную стальную втулку. Она должна покрывать режущий изоляционный слой. Суперизол можно использовать в качестве теплоизоляции.

Вкладыш должен иметь форму цилиндра. Высота изделия должна быть равна толщине паза. Рукав не даст подняться температуре, и отведет тепло от резки.

Очень важно, чтобы вокруг рукава была сделана система микровентиляции, представляющая собой воздушный зазор небольшой толщины – 3 мм. Воздух, движущийся вокруг рукава, будет охлаждать его, что приведет к снижению температуры.

Установка гильзы позволит использовать обогреватель длительное время без возможного перегрева.

Дымоход через крышу: значение, варианты оформления

Отопительные приборы, обеспечивающие комфортный тепловой режим в доме – суровая необходимость.Объяснение этому лежит на поверхности, в большинстве регионов нашей страны зимний период длится около 9 месяцев и именно поэтому во многих домах установлены печи, камины и т.п. Но необходимо помнить, что такие устройства являются источником повышенной опасности и нередки случаи, когда пожар возникает из-за неправильного устройства дымохода. Правильно выполненный дымоход через крышу обеспечит максимальную безопасность здания.

Чем грозит неправильное устройство дымохода?

Прежде чем провести дымоход через крышу, домовладелец должен понимать, какие последствия можно ожидать в случае ошибок, допущенных на этапе проектирования или непосредственно монтажа.

Если труба на крыше не обеспечит необходимой герметичности, то влага, которая там будет скапливаться, рано или поздно приведет к разрушению кирпичного тела дымохода. Наличие избыточной влаги в дымоходе создает благоприятные условия для роста плесени и других вредоносных микроорганизмов. Попадание воды в дымоход приводит к снижению параметров утеплителя и после высыхания этот материал уже никогда не восстанавливается. Кроме того, в результате ошибок, допущенных при монтаже дымохода, могут пострадать и стропила.Так как влага, попавшая в дымоходы, может привести к развитию очагов гниения на их поверхности. Одной из самых распространенных ошибок при обустройстве выхода дымохода является наличие щелей, приводящих к нарушению движения воздуха внутри кровли.

Указан лишь небольшой перечень неприятностей, которые могут поджидать домовладельца, решившего самостоятельно осуществить проход дымохода через крышу. Поэтому имеет смысл пригласить для проведения таких работ специалистов, которые смогут правильно выбрать место и решить, какой путь выхода дымохода через крышу будет оптимальным.

Как выбрать место для выхода трубы

Чтобы осуществить правильный проход через крышу, необходимо соблюдать ряд простых условий, определенных правилами. Дымоход должен располагаться на высоте 1-1,5 м от верха крыши. Высота трубы относительно высшей точки должна быть от 0,5 до 1,5 м. Тяга будет максимальной, если используется максимально допустимая высота трубы. В целом при определении диаметра и высоты трубы необходимо руководствоваться требованиями, которые определяет производитель отопительного прибора.

Дымоход на крыше представляет собой набор труб, расположенных в вертикальной и горизонтальной плоскостях и выведенных через потолок. При этом длина горизонтальных участков не должна превышать 1 метра. Выход трубы должен располагаться между составляющими стропильной системы таким образом, чтобы снизить вероятность значительного повышения температуры окружающих элементов. В противном случае будут созданы предпосылки для возникновения очага возгорания.

Проходка дымохода — когда требуется?

Проход через крышу осуществляется в следующих случаях:

• строительство нового здания;
• капитальный ремонт кровли;
• устройство отопительных приборов, в том числе печей, в существующем здании.

При строительстве новостройки не возникает сложностей с обустройством дымохода. Все необходимые решения закладываются на этапе проектирования. Вопросы о том, как вывести дымоход через крышу, начинают возникать, когда домовладелец решает установить дополнительный источник тепла (камин, котел и т. д.). Он должен решить множество вопросов, связанных с обустройством гидроизоляции и выполнением мероприятий, связанных с обеспечением пожарной безопасности сооружения.Конечно, он должен знать, как правильно вывести трубу на крышу.

Кстати, как вариант, некоторые владельцы загородной недвижимости обустраивают своими руками дымоходы, проходящие вдоль стен зданий. Такое решение приемлемо, если установленное отопительное оборудование работает на жидком топливе. Жители будут лишены возможности вдыхать пары, исходящие от топлива и продуктов его сгорания.

Последствия прохождения через крышу

Проход дымохода через крышу должен обеспечивать пожарную безопасность.Газы, образующиеся при сгорании топлива, создают в дымоходе высокую температуру, которая может воспламенить элементы кровли. Это особенно актуально для систем, построенных из материалов с низкой огнестойкостью. Так, если несущая система крыши выполнена из дерева, то в месте прохождения трубы необходимо установить дополнительную обрешетку.

Учитывая тот факт, что многие кровельные материалы содержат полимеры, не обладающие высокой огнестойкостью, труба должна быть защищена теплоизоляцией, а расстояние между ней и краем материала, который может загореться, должно быть не менее 13 сантиметров.Если труба не снабжена теплоизоляцией, то это расстояние следует увеличить до 30 см.

Проход трубы через кровлю приводит к нарушению целостности покрытия, в том числе слоев тепло- и гидроизоляции. Если не обеспечить качественную разделку кровли вокруг нее, то, скорее всего, утеплитель намокнет, со всеми вытекающими последствиями.

Помимо снижения параметров гидро- и теплоизоляции, происходит снижение прочности стропильной конструкции.Такое может случиться, если обустройство дымохода производится своими руками в действующем здании.

Варианты прохода кирпичного дымохода через крышу

Есть несколько способов провести трубу через крышу. Если труба кирпичная, то в крыше необходимо сделать отверстие, размер которого должен быть на 25 сантиметров больше, чем сечение дымохода. Если кровельный материал негорючий, то этот размер можно уменьшить. Главное – правильный проход дымохода через крышу.

Проход через черепичную крышу дополнительно оборудуется дополнительной конструкцией, состоящей из стропил и обрешетки. Между дымоходом и деревянными конструкциями необходимо проложить негорючий материал, как правило, для этого используют минеральную вату. Кроме того, древесина, используемая при обустройстве кровли, должна быть обработана составами, препятствующими их возгоранию и гниению.

ВАЖНО! Если при обустройстве выхода дымохода он упирается в коньковый брус, то его необходимо обрезать, а свободные концы установить на вертикальные стойки.

На крыше необходимо сделать металлический фартук, который одним краем должен быть накручен на сам дымоход. А другой конец следует спрятать под рубероид. Такая конструкция допустима для дымоходов, расположенных на расстоянии от конька. Если труба расположена в непосредственной близости от коньковой балки, то под нее необходимо подвести защитный фартук. При этом его необходимо зафиксировать крепежными элементами и обработать влагостойким герметизирующим составом.

Электропроводка из эластичных материалов

Как обычно, при строительстве частных домов приходится заниматься монтажом труб из металла.Для обеспечения герметичности прохода трубы через крышу используется устройство, называемое эластичной проходкой. Для изготовления этого устройства используются полимерные материалы, например, силикон или каучук. Эта часть выполнена в виде воронки, в основании которой образован квадратный или круглый фланец. Физические и технические свойства этой детали позволяют ей принимать ту форму, которую заставляет принимать пандус. Кроме того, эластичная пенька устойчива к высоким температурам, химически агрессивным веществам и т.д.Использование различных пигментов при изготовлении этой детали позволяет изготавливать их в разной цветовой гамме.

При выборе эластичной проходки потребителю следует ориентироваться на диаметр трубы и цвет кровли. Такие части имеют форму воронки или пирамиды. Они подходят для большинства диаметров дымоходов через металлическую кровлю и другие материалы.

Установка этой детали достаточно проста. Для этого в его корпусе необходимо вырезать отверстие, по размеру равное диаметру трубы.Затем необходимо надеть его на трубу и с помощью металлического кольца, в котором проделаны отверстия для креплений, закрепить на поверхности крыши. Разумеется, место присоединения выхода необходимо обработать огнестойким герметиком или использовать кровельный уплотнитель дымохода. Для крыш с крутым уклоном применяют специально изготовленные упругие конусы. Кстати, такие детали используются при обустройстве дымохода через профнастил.

Металлический патрубок

На строительном рынке можно найти еще один вариант этих изделий, изготовленный из металлического листа легированной стали и предназначенный для вывода дымохода.Готовые изделия, как правило, выполняются со стандартным углом наклона. Применяются для крыш с плоским кровельным материалом. Для установки этой детали необходимо вырезать отверстие необходимой формы в поверхности крыши. Вы можете использовать угловую шлифовальную машину или кровельные ножницы, чтобы сделать отверстие. После этого с него необходимо снять слои гидро- и теплоизоляции. С обратной стороны крыши необходимо закрепить лист огнеупорного материала, в котором уже заранее проделано отверстие.

Затем дымоходный элемент необходимо вставить в сделанные отверстия, состыковав с уже установленным дымоходным модулем. Наденьте и затяните хомут в месте соединения. Выходной патрубок необходимо установить на трубу дымохода и закрепить на поверхности ската. При этом нельзя забывать обработать стык огнестойким герметиком. После того, как на собранное соединение будут установлены окончательные выходные сегменты, а их высота составит 0,5 – 1,5 метра, работу по созданию прохода можно считать завершенной.

Выход прямоугольных труб

Печи, камины и некоторые другие отопительные чаще всего имеют прямоугольные (квадратные) дымоходы. Чтобы правильно снять дымоход, необходимо выполнить следующие операции.

По мере вывода дымохода на крышу в нем вырезается отверстие, размеры которого должны иметь припуск 2 — 5 см, со стороны отверстия. Через него будет выполнен вывод на крышу. Оборудованный проход необходимо выложить асбестом или минеральной ватой.Для этого можно использовать листы асбеста. Они защитят проход, например, через ондулиновую крышу, от пожаров под воздействием высоких температур, исходящих из дымохода. После трубу выводят на улицу. Вокруг его основания необходимо уложить слой гидроизоляции и закрыть его фартуком из гнутого алюминиевого листа. Эти листы называются доборными элементами, и по цвету они должны совпадать с цветом кровельного материала.

Выходная коробка

Крышный дымоход можно дополнить специальным коробом.Кровля изготавливается из нескольких видов материала, которые имеют разную огнестойкость. А потому для безопасного выхода через деревянную стену на крышу оборудован специальный бокс. Изготавливается из огнестойкого материала с размерами, которые должны соответствовать размерам дымохода. Расстояние между стенками короба и отходящим дымоходом должно быть не менее 15 см.

После установки короба на место его верхний край сравнивают с уровнем ската крыши. Для повышения его защитных свойств в пространство между дымоходом и коробом насыпают керамзит или аналогичный материал.

Как установить дымоход для дровяной печи через крышу

Хотите насладиться комфортом дровяной печи, но у вас нет дома дымохода? Ничего страшного! Его просто установить. Прежде чем записаться на дорогостоящую профессиональную установку, позвольте представить пошаговое руководство по самостоятельной установке дымохода дровяной печи через крышу.

№

При наличии подходящих инструментов и внимания к деталям вы вполне можете сделать дымоход для дровяной печи своими руками.Это может быть утомительным процессом, но требует только основных строительных технологий. В двух словах, все, что вам нужно сделать, это:

• Найдите, отметьте и прорежьте центральную точку трубы дымохода и вставьте ее в потолочную опорную коробку.
• Для регулируемого оклада крыши повторите процесс на внешней стороне крыши.
• Соберите вместе все компоненты трубы и проденьте ее через оклад.
• Принять окончательные меры по изоляции и собрать дымовую трубу.
• Установите его в потолочную опорную коробку для перехода с дымоходной трубой.

Вот оно! Прямая дровяная печь с дымоходом, проходящим через крышу.

Возможно, это прозвучало как кусок пирога. Тем не менее, вы должны быть осторожны. Это сводится к тому, насколько вы знакомы с методами строительства. При правильном руководстве вы сможете установить дымоход через крышу в кратчайшие сроки. Если вы хотите подробно изучить каждый шаг, продолжайте читать дальше!

Материалы, которые вам понадобятся

Прежде чем приступить к процессу, убедитесь, что у вас есть все необходимое.Хотя большинство режущих инструментов можно заменить в зависимости от наличия, следующие инструменты необходимы для надежной герметизации дымохода.

• Сама конструкция трубы дымохода и трубы дровяной печи.
• Потолочная опорная коробка будет выступать вниз и обеспечивать удлинение обеих труб для перехода.
• Отвес поможет найти и отметить центральную точку потолка.
• Регулируемая обшивка крыши защитит любые открытые пути для прохождения нежелательных веществ через дымоход.
• Штормовой воротник и дождевик на дымоход будут работать вместе, чтобы предотвратить попадание воды из воздуха или талого снега.

Установка печи

Для начала вы должны определить точное положение вашей дровяной печи. Если вы уже установили его, пусть будет. Однако общее правило заключается в том, чтобы выбирать самое обитаемое место в доме, чтобы тепло использовалось эффективно.

Центральная точка

Поиск

Теперь поместите часть трубы дымохода непосредственно на соединение печи.Вытяните отвес от потолка, чтобы найти центральную точку трубы, чтобы пробить крышу. Вместо этого вы можете использовать коробку для мела. Согласно стандартам NFPA, труба должна находиться на расстоянии 18 дюймов от горючих материалов.

Конечно, для неопытных пользователей использование отвеса может вызвать затруднения. Чтобы помочь вам, вот небольшая визуальная помощь по использованию отвеса:

Маркировка

Вам нужно будет отметить точку, просверлив обшивку крыши.Позже во время резки отмеченный центр позволит добиться большей точности. Для этой цели используйте потолочную опорную коробку.

Резка

Вставьте опорную коробку в отверстие и прикрепите ее к потолочным балкам. Вставьте единственную дымовую трубу в коробку, чтобы определить, где вырезать отверстие на крыше. Кроме того, вы можете напрямую отметить диаметр отверстия на внешней стороне крыши.

Размеры должны соответствовать спецификациям компании и строительным нормам.В любом случае, теперь вы знаете, где резать. Используйте лобзик или Sawzall, чтобы прорезать.

Регулируемая крыша

Определение позиции

Поднесите регулируемый отлив к крыше и поместите его прямо над прорезанными отверстиями. Потяните его вниз на несколько дюймов и отметьте верхний край карандашом. Теперь возьмите несколько ножниц по металлу, прорежьте линию по ширине оклада с дополнительными 2 дюймами черепицы с каждой стороны, чтобы освободить достаточно места.

Регулировка

Теперь нужно отрегулировать обшивку крыши.Один из способов может заключаться в том, чтобы положить большое количество силикона, чтобы скользить оклад под черепицей. В завершение прикрутите его к настилу крыши и нанесите силикон на каждый винт.

Вы также можете использовать традиционную технику уплотнения, чтобы отрегулировать оклад. Отрегулируйте его положение и нанесите полдюйма герметика на основание. Нанесите еще одну половину по его окружности, край, который будет соприкасаться с поверхностью крыши. Нажмите на нее, и регулируемая крыша будет готова и установлена ​​на место.

Труба дымохода дровяной печи

Возьмите руководство по эксплуатации, продемонстрируйте свои навыки строителя и соберите дымоход для дровяной печи. Обязательно поместите переходник трубы в охватываемую часть трубы. Этот компонент представляет собой часть с утопленной изоляцией. Адаптер в дальнейшем облегчит установку печной трубы. Когда все будет готово, аккуратно вставьте первую секцию в опорную коробку через оклад.

Отделочные работы на крыше

Установка дождевика и штормового воротника станет вашим последним шагом на крыше.Используйте гаечный ключ 5/16 для крышки от дождя и достаточно толстый слой силикона, чтобы герметизировать воротник с трубой дымохода. Такие меры гарантируют, что нежелательные вещества, такие как вода, мусор и насекомые, не попадут в проход.

Одностенная печная труба

Спуститесь с крыши, зайдите внутрь и соберите одностенную печную трубу. Наденьте гайку трубы на болт адаптера трубы на трубе дымохода. Прикрепите все оставшиеся отрезки трубы и оборудования. Убедитесь, что ваша печная труба идет прямо к печке.

Завершите это декоративным кольцом вокруг опорной коробки, чтобы полностью герметизировать установку. Вы можете прикрутить воротник к коробке.

На этом процесс установки завершен, а практическая реализация остается за вами. Однако, помимо вашего национального строительного кодекса, в этом процессе есть еще несколько технических моментов. Когда мы обсуждаем их правила, обязательно учитывайте и их.

В то время как эти шаги охватывают установку дымохода, некоторые визуальные подсказки могут увеличить ваши шансы на успешную установку.В качестве мини-оговорки, видео не включает использование отвеса. Некоторые части также могут отсутствовать в нашем списке. Тем не менее, он по-прежнему удобен в качестве визуального руководства для выполнения описанных выше шагов.

Какой высоты должен быть дымоход дровяной печи над крышей?

В соответствии со стандартами дымоход дровяной печи всегда должен находиться на расстоянии 3 фута от верхней стороны крыши. Кроме того, он должен находиться на расстоянии 2 футов от любых препятствий, обнаруженных в радиусе 10 футов.Эти препятствия могут включать линию крыши, любые здания или даже нависающие деревья.

Должна ли труба дровяной печи идти прямо вверх?

Труба дровяной печи должна быть максимально короткой и прямой. По крайней мере, 80% его должно быть вертикальным. Если это так важно, можно сделать частью конструкции один или два угла 90˚, самое большее. Горизонтальная часть не должна возвышаться более чем на четверть от погонной ноги. Эти меры предосторожности необходимы для хорошего процесса черчения.

Нужен ли осмотр дымохода?

Каждый должен осмотреть свой дымоход перед его покупкой. После установки необходимо осматривать дымоходы каминов и вентиляционные отверстия один раз в 12 месяцев. Вы должны уделять внимание любой области, которая, по вашему мнению, нуждается в обслуживании во время проверки.

Что делать, если у меня уже есть дымоход?

№

Дровяную печь можно использовать с уже установленным дымоходом. Только имейте в виду, что печная топка или дымовая труба, которую вы приобретаете, должны соответствовать размеру дымохода.

Последний вынос

Единственное, что отделяет вас от идеально установленной трубы дымохода дровяной печи, это сила воли. Мы предоставили вам все детали, которые могут вам понадобиться. После небольшого исследования расположение дымохода не составит труда. Мы надеемся, что вы нашли статью информативной и проницательной.

Прежде чем вы уйдете, вас интересуют другие темы? Нужна помощь в утеплении сводчатого потолка? Посмотрите наш пост здесь.

Как насчет кострищ? Если вам нужно руководство о том, как начать, ознакомьтесь с нашим постом здесь.До скорого!

Монтаж дымохода из сэндвич-труб через стену. Монтаж сэндвич-дымохода

Бывают случаи, когда нет возможности вывести дымоход обычным способом — через крышу, и тогда приходится обустраивать дымоход через стену. Чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы для котла, провести качественный монтаж дымохода, при необходимости утеплить его.

Кирпичные дымоходы, которые когда-то были очень популярны, сегодня теряют свою актуальность и все чаще используются. Эти изделия просты в установке и дешевы. Их поверхность гладкая; нет необходимости изолировать эти трубы.

Преимущества и недостатки дымохода через стену

Выполняя вывод дымохода через стену, вы получите следующие преимущества:

• дымоход практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия можно производить как на самом этапе строительства, так и после возведения дома, например, при монтаже системы отопления;
• не нужно делать отверстия в перекрытиях, когда котел находится на первом этаже здания высотой в несколько этажей;
• целостность кровли сохранена;
• при сборке и установке дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, недостатки конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является.
2. Внутри или снаружи дома для такого дымохода потребуется выделить достаточно большой горизонтальный участок.
3. По мнению специалистов, наружная газоотводная труба имеет низкую производительность.
4. Вряд ли изделие подойдет к дизайну комнаты, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Монтаж

Перед тем, как приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, включающих расчет мощности котла, определение оптимального диаметра трубы, а также толщины теплоизоляционный слой.

Очень важно, чтобы величина диаметра внутренней трубы была не меньше диаметра патрубка на котле.Котел выбирается исходя из критерия отапливаемого объема, и только после этого для него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посередине их необходимо поставить переходник.

При монтаже труб определенного диаметра необходимо учитывать показатели мощности нагревателя. Так, для котлов мощностью до 3,5 кВт диаметр трубы должен быть 8 см, для оборудования мощностью 3.от 5 до 5,2 кВт нужны трубы диаметром 9-11 см, для изделий мощностью 5,2 кВт — диаметр труб должен быть больше 11 см.

Также необходимо учитывать толщину. теплоизоляционный слой. При рабочем температурном режиме 250°С, как у газового котла, базальтовый слой должен быть не менее 3 см.

Для дровяных и масляных котлов с рабочей температурой 400°С — уже 5 см.

Установка дымохода

Вывод дымохода через стену осуществляется двумя способами:

1. Трубы внутри помещения должны быть подняты на небольшое расстояние от потолка, где они выведены на улицу.
2. От патрубка котла трубы сразу идут горизонтально через стену. Преимущество этого метода в том, что образуется меньше колен, а это положительно сказывается на производительности дымохода.

Возможна сборка сэндвич-трубы при монтаже вертикальной части дымохода в двух вариантах — «по дыму» или «по конденсату».

Монтаж дымохода «по дыму» и «по конденсату»

Осуществляя монтаж дымохода через дым, газ и продукты сгорания поднимаются вверх, но здесь придется столкнуться с таким негативным моментом, как образование конденсат, скапливающийся в дымоходе.Этот метод приобрел популярность в тех случаях, когда дымоход собирается через крышу. Здесь практически вся труба находится в доме, и конденсата не образуется много.

Конденсатная прокладка – способ прокладки, при котором труба расширенным концом направлена ​​вверх.

В этом узле конденсат просто стекает по трубе в стекло. Недостаток этого метода в том, что при плохой герметизации стыков может просочиться дым.

Конденсационная сборка применяется при проходе дымохода через стену: в этом случае конденсат направляется в стекло, а дым из стыков выходит на улицу.На самочувствие и здоровье жильцов дома это никак не повлияет.

Основные правила монтажа

Для того чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций, при выполнении которых не только выполнение монтажа, но и будет зависеть безопасность.

Основные требования для установки дымохода через стену:

1. Важно, чтобы труба возвышалась над коньком, минимум на 50 см, а лучше на 100 см.От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна быть 5-10 метров, если труба будет на большем расстоянии, то тяга будет слишком сильной и топливо очень быстро сгорит. Если длины трубы будет недостаточно, то тяга, наоборот, будет слабой, и, соответственно, работа нагревателя будет не очень эффективной.
3. Чтобы теплоизолятор не расплавился, первый участок дымохода должен состоять из одноконтурной трубы.Необходимо выполнить стык с сэндвич-трубой, выдерживая расстояние, достаточное для предотвращения перегрева крепежа в процессе эксплуатации.
4. Котел необходимо разместить на металлическом листе. Таким же образом выполняется изоляция стены от котла. Для деревянных домов по СНиП необходимо, чтобы котел и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей из негорючих материалов.Чтобы выход для трубы не был слишком большим, дерево необходимо обшить металлом, в этом случае выход может быть не 45, а 25 см.
5. Поместите в готовое отверстие металлическую коробку, через которую пропущена труба, причем без каких-либо соединений, т.к. в случае необходимости доступ к ним будет очень затруднен. Полости в стене необходимо заполнить теплоизоляционным материалом, не боящимся горения.
6. Далее необходимо зашить отверстие трубы снаружи и изнутри.Для этого используется металлический лист.
7. Затем с помощью скоб нужно закрепить опорную площадку для дымохода снаружи здания, а на выходном участке трубы поставить тройник. Дно трубы съемное, оно имеет форму стакана и в него попадает конденсат, который образуется при сгорании топлива. Часто стакан снабжен краном и сливным шлангом. Конденсат токсичен, поэтому лучше сливать его подальше от дома.
8. Дымоход вверху также крепится с помощью кронштейнов, которые располагаются на расстоянии не более метра друг от друга.Для защиты от атмосферных осадков сверху на трубу надевают колпак.
9. Для качественной герметизации стыков их необходимо промазать термостойким герметиком, после чего участок стыка стянуть хомутом.

Изоляция наружного дымохода

Как уже отмечалось, наиболее оптимальным вариантом дымохода является использование сэндвич-трубы, которая не только проста в монтаже, но и не требует дополнительного утепления.

Если используется для дымоудаления, то монтировать нужно в короб, где расстояние между стенками короба и трубой заполнено базальтовым теплоизолятором.Также в качестве утеплителя можно использовать фольгу или другой негорючий материал, но сверху труба должна быть покрыта плотным слоем теплоизоляционного негорючего материала.

Подводя итог всему вышесказанному, стоит сказать, что установить дымоход через стену достаточно просто. Если точно соблюдать технологию установки, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор порадует своей экономичностью и хорошей тягой.

17 июня 2014 Алексей

То, что работа любого отопительного прибора невозможна без газоотводной системы, известно каждому.Но думать о том, где и как он будет установлен, приходится в 50 случаях из 100.

Потому что при строительстве коттеджа очень часто упускается из виду необходимость обустройства дымового канала одновременно с возведением стен и перекрытий.

Если это делается в уже построенном доме, то придется прокладывать дымоход прямо через стену. О том, как должна осуществляться его установка, будет рассказано далее.

Насколько важна такая конструкция, как дымоход?

Необходимость удаления продуктов горения обусловлена ​​различными факторами.Среди них главное даже не эффективная работа котла или печи, а жизнь и здоровье окружающих людей. Всем известно, что отравление угарным газом может привести к летальному исходу, поэтому он не должен попадать в помещение.

Еще одним фактом, подтверждающим необходимость дымохода, является то, что без кислорода не сгорит ни одно топливо. А его попадание в систему, опять же, осуществляется через дымовой канал.

Что касается его реализации не в традиционном варианте — а через одну из стен, то чаще всего это вызвано отсутствием штатных дымовых каналов.

Правила установки

Что нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые необходимо учитывать при его обустройстве. Во-первых, коммуникации не могут располагаться там, где будет проходить русло.

Монтаж дымохода, из сэндвич трубы, смотрите видео:

Во-вторых, места прохода дымохода через стену закрываются защитным кожухом, но лучше его оштукатурить, предварительно заполнив пространство теплоизоляционным материалом.

В-третьих, крепления дымохода устанавливаются с зазором 60 мм.

В-четвертых, для такой конструкции обычно используют двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.

Изучив вышеперечисленные правила, вы сможете смонтировать сэндвич-дымоход, проходящий через стену, в соответствии с установленными нормами. Это будет конструкция, которая отлично справляется со своими функциями, а значит, сможет сделать эксплуатацию техники эффективной и безопасной для окружающих.

Особенности монтажа внутренней конструкции

Отличие горизонтальных дымоходов в их максимально эффективном нагреве. Это достаточно легко объяснить. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, нагрев улучшается. Но в том случае, если дымоход установлен через стену, не допускаются острые углы в конструкции, так как они могут привести к завихрениям.

Толщина швов также важна для горизонтальной конструкции.Если есть даже небольшая разница, меняется внутренняя часть. Ну и конечно недопустимо засорение трубы сажей, иначе ухудшится тяга.

Этапы установки

Как установить дымоход через стену? Монтаж нагревателя начинают с соединения трубы и котла, а затем переходят непосредственно к монтажу конструкции. Как вывести дымоход через стену? Для этого подготовьте место его прохода, сначала выполнив разметку, а затем проделав отверстие для проходной трубы.

Следующий этап — установка патрубка. Его закрепляют в проеме, выполненном в соответствии с его размерами с обязательным утеплением их фольгированной минеральной ватой.

Как сделать дымоход через стену, если нужно изменить его направление? В этом случае используют тройник с чистящим стаканом, который легко демонтировать для последующей очистки. Фиксируется скобой.

Затем газоотводную трубу закрепляют на поверхности стены с помощью специального крепежа с зазором между элементами не более 2 м.

Смотрим видео, проход трубы через крышу:

Последний этап — вывод конструкции через свес крыши. При этом необходимо знать, что в точке вывода не допускается стыковка элементов трубы друг с другом. В конце устанавливается защитный зонт, предотвращающий попадание осадков внутрь конструкции.

Особенности выполнения дымохода через деревянную стену

При необходимости прокладки трубы через бревенчатую конструкцию здания потребуется ее утепление негорючим материалом (асбестом или кирпичом).

Выполнено по правилам пожарной безопасности и позволит эксплуатировать систему газоудаления длительное время с минимальными затратами на обслуживание и ремонт.

Оптимальным вариантом является вертикальная установка дымохода через деревянную стену, предполагающая использование одной трубы без изгибов и поворотов. Для регулировки тяги в нем установлен затвор.

Дымоход крепится через равные промежутки, не превышающие 1 м, и горловина закрывается.

И помните, что установка системы газоудаления – ответственная процедура, к которой необходимо основательно подготовиться.Ведь от правильности ее реализации зависит функциональность и эффективность всей системы.

Перед покупкой и установкой системы удаления продуктов сгорания необходимо определиться с мощностью отопительного прибора. От этого зависит диаметр трубы.

Расчет высоты конструкции выполняется для получения хорошей тяги, без которой невозможна эффективная работа оборудования. Дымоход, проходящий через стену, не может быть ни слишком коротким, ни слишком длинным.

В первом случае в помещение будет попадать дым и копоть, а во втором быстро расходуется топливо. При высокой тяге работа оборудования становится неэффективной, ведь вместе с газами из помещения удаляется и тепло.

Во избежание подобных ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Дымоход необходимо соединить с котлом с помощью соответствующих элементов – колена, тройника или патрубка.

А тем, кто устанавливает отопительное оборудование в уже построенном доме, следует знать, что сделать классический вариант установки будет очень сложно.В этом случае лучшим решением является вывод дымохода через стену и установка дымохода снаружи здания.

Такая конструкция требует обязательного утепления, так как при сильном нагреве температурные нагрузки приведут к разрушению стены.

И это можно сделать двумя способами:

• С использованием телескопического прохода дымохода через стену (трубы диаметром, превышающим основной, по краям которых установлены защитные пластины)
• При заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке изолированных труб)

Заключение

Дымоход в несущей стене — для готового дома самый простой и относительно недорогой вариант… Он избавит владельца от сложностей и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.

Главное правильно подобрать параметры конструкции и выполнить их подключение. Ведь при малейших ошибках, допущенных в процессе монтажа, работа всего отопительного оборудования может стать неэффективной, а иногда даже опасной.

Был и более простой вариант — из металлической трубы, но с ним возникли дополнительные сложности.И как хорошо сейчас, что появились дымоходные сэндвич-трубы.

Каковы преимущества

Почему сэндвич-трубы быстро завоевали рынок? Простота конструкции, состоящая из внешней и внутренней трубы, заполненной внутри минеральной ватой для теплоизоляции. Специальные крепления на конце облегчают монтаж, независимо от того, осуществляется ли это через крышу или стену. Для производства мы используем такой надежный материал, как сталь. Если знать все тонкости, а еще лучше посмотреть видео-инструкцию, то собрать такую ​​систему своими руками не составит труда.Но нужно строго придерживаться инструкции по установке и пожарной безопасности, чтобы избежать проблем в будущем.

К преимуществам многослойных труб относятся:

Понятно, что нержавейка, из которой изготовлена ​​труба, делает цену достаточно высокой, и это относительный недостаток. А неправильный монтаж со временем может привести к потере герметичности конструкции. Но если первое окупается длительным сроком службы, то второе зависит только от того, кто будет заниматься установкой.

Важно знать

Перед началом установки следует ознакомиться с некоторыми тонкостями. Например, важно знать, какой большой площади конструкция займет внутри помещения, тем меньше будут теплопотери. При создании подробной схемы учитывайте тот факт, что плоские горизонтальные участки должны быть до одного метра. Обратите внимание, что контакт системы с какими-либо коммуникациями, такими как газ и электричество, недопустим.А если на пути размещения дымохода попадаются деревянные детали, то трубу необходимо снять с них с помощью специальных стальных скоб. Расстояние между креплениями не должно превышать одного метра.

Также включите в план часть разборной трубы или вставки с дверцей, через которую можно будет осуществлять осмотр и очистку от нагара. Безусловно, установка дымохода-сэндвича – дело серьезное и ответственное, поэтому если вы решили обойтись без специалистов, то осознайте степень ответственности и строго придерживайтесь пошаговой инструкции.

В готовом здании дымоход устанавливается через стену из сэндвич-труб. Для этого принимаются меры по защите стены от высокой температуры дымохода. Хорошо, если дом новый и есть возможность установить систему в помещении. А вот в деревянном доме без теплоизоляционных материалов не обойтись. И неважно, что вы выберете для этой цели: минеральную вату или асбест, но сделать это придется вам. Такие нормы пожарной безопасности для срубов.

Уже на этапе покупки труб у вас на руках должны быть схема и расчеты. Низкий дымоход не будет иметь тяги, и часто дым и сажа будут возвращаться внутрь помещения, а если он слишком длинный, то ускорит сгорание топлива и тепло уйдет в атмосферу. Оптимальной считается длина системы в диапазоне от 5 до 10 метров. Помимо самого дымохода вам потребуются различные тройники, патрубки, колена и крепеж.

Понятно, что идеальный вариант – это проход трубы через крышу или стену, и неважно, учитывается ли проект здания.Это обеспечивает вашу безопасность. Но если не получилось, то ищем участок на стене, где поблизости нет других технологических сооружений. Специалисты советуют отступать от любых коммуникаций не менее чем на 40 см, а если это невозможно, то обеспечить дополнительную изоляцию.

Для разных стен свои секреты монтажа

Если у вас стены из бревен, то предварительно просверлите необходимые отверстия, большего диаметра, чем сама труба. Специальная дрель поможет создать круглое отверстие.А теперь по порядку:

1. Первый способ: понадобится несколько утепленных труб большего диаметра, чем дымоход, вставляемых поочередно друг в друга;
2. Второй вариант: дымоход выводим через стену, выкладывая пространство между ними качественной теплоизоляцией.

Это можно сделать, пройдя сквозь кирпичную или двухблочную стену. Сначала делается разметка с учетом появления трещин от проделанных отверстий. Для того, чтобы избежать подобного рода проблем, внутри ставится специальный металлический каркас… Свободное пространство возле трубы необходимо заполнить огнеупорным материалом и установить щиты, закрывающие проход. Основная сложность заключается в том, чтобы просто пройти сквозь стену, а потом собрать конструкцию достаточно просто. Собрал? Закрепляем на стене.

Понятно, что при установке опытными мастерами можно не сомневаться в безопасности и надежности, но если вы решили сделать это самостоятельно, то просто помните о возложенной на вас ответственности за жизни тех, кто будет жить в этом доме.

Пошаговый монтаж дымохода из сэндвич-трубы через стену: видео-инструкция

В обозримом прошлом никто и подумать не мог, что установка дымоходов будет под силу каждому. И понятно, почему это так. Раньше только печник умел правильно создать конструкцию из кирпича нужной формы и размера. Такие знающие люди очень ценятся.

Как правильно установить дымоход из многослойной трубы через стену

Для того, чтобы создать в этом уголке максимально комфортные условия, кроме уюта, следует позаботиться о безопасности и простоте монтажа.

Для этого используются дымоходы из многослойных труб. Благодаря особой конструкции продукты горения в виде золы и сажи не оседают на стенках трубы, что дополнительно обеспечивает защиту от случайного возгорания.

Что такое многослойная труба?

Сэндвич-труба — это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб, отличающихся по диаметру. В этом случае труба меньшего диаметра находится внутри большей, а свободное пространство между ними с помощью высокого давления заполняется специальным огнеупорным материалом – термостойким базальтовым волокном.

Сам дымоход можно представить в виде конструктора, который собирается из специальных элементов – тройников , хомутов и отводов.

Простота сборки обеспечивается продуманными деталями конструкции. Каждый элемент имеет разные размеры резьбы с обеих сторон, за счет чего детали собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает трубам полную герметичность. Хомуты используются для дополнительного укрепления соединяемых секций.

Как правильно собрать сэндвич-трубу?

Для начала двухслойная труба надежно крепится к патрубку банной печи с помощью стартового конуса.

Дымоход банной печи — самая простая конструкция, так как не имеет поворотов. В большинстве случаев это прямая труба, выходящая из печи и уходящая через потолок на улицу.

Пошаговый монтаж сэндвич-дымохода в баню

Несмотря на то, что монтаж дымохода из сэндвич-трубы своими руками – очень простая задача, с которой справится человек, не имеющий никакого отношения к строительству, все же необходимо обратить внимание на основные тонкости монтажа.В рамках данной статьи рассмотрим монтаж дымохода через стену.

№

1. Установка осуществляется по направлению вверх, от печи к крыше. При сборке дымохода зауженный конец трубы вставляется в предыдущий, более широкий.
2. Многослойная трубка никогда не устанавливается непосредственно на печь. Прежде всего, лучше установить одностенную трубу из нержавеющей стали. Это позволит получить большую тепловую мощность, при этом защитив другие элементы духовки от перегрева.
3. Благодаря отсутствию скоплений сажи на стенках дымохода из него легко удаляется конденсат. Для этого устанавливаются дополнительные тройники.

Тройники свободно перемещаются по конструкции по специальным направляющим. Для создания такой конструкции нужно разобрать дымоход, закрепив посадочную площадку за скобы, а затем собрать наружную скобу и прикрепить к ней несколько уголков.

• Стену закрыть листом фанеры толщиной 10 мм, а асбест прикрепить к фанере саморезами.Следующий слой – оцинкованная сталь размерами 120*200 мм, также закрепленная саморезами. В стальном листе вырежьте квадратную выемку для выхода трубы и вставьте в нее переходник. Далее используйте специальный антикоррозийный лак для покрытия кронштейна.
• При установке дымохода не забудьте оставить часть свободного пространства между стеной и трубой, так называемую уступку.

Максимальная длина дымохода, начиная от колосника и заканчивая дефлектором, может достигать 5-6 метров.В стыках труб необходимо использовать герметизирующий материал с термостойкими свойствами (выдерживающий температуру до 1000⁰С). По окончании монтажа обязательно нужно очистить конструкцию от защитной пленки.

Для дальнейшей очистки дымохода от сажи в теле трубы предусмотрена ревизия — тройник с дверцей сбоку. Он врезается прямо в трубу.

Для надежной поддержки дымохода можно изготовить своими руками кронштейн из стальных уголков 30х50 мм.Для этого пригодится дрель с болгаркой и болты М10. Вместо того, чтобы скрепляться болтами, рама кронштейна может быть электрически сварена.

Заключение

Наиболее трудоемкий этап в процессе монтажа дымохода из сэндвич-труб – сверление отверстий в стене и обшивка конструкции теплоизоляционными материалами. А затем, подготовив необходимый материал и инструменты, просто следуйте рекомендациям производителя.

Как установить дымоход из многослойной трубы

В последние годы все больше дымоходов изготавливают из многослойных труб.Дело в относительно невысокой цене, длительном сроке эксплуатации, достаточно привлекательном внешнем виде. Немаловажно и то, что возможен самостоятельный монтаж дымохода сэндвич. Дело это не очень простое – нюансов много, но сделать это можно самостоятельно, без привлечения специалистов.

Окрашенная в тон кровля

Что такое многослойная труба и какие они бывают?

Сэндвич-труба названа так за свою многослойную структуру: это два слоя металла, между которыми находится утеплитель.Эта конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не позволяет внешнему металлическому кожуху нагреваться до критических температур; от трубы не исходит жесткое излучение. В номере созданы более комфортные условия. Во-вторых, тот же утеплитель значительно снижает количество конденсата, образующегося при выводе трубы на улицу. В-третьих, так как наружный кожух уже не при такой высокой температуре, проще сделать проход дымохода через крышу или стену.

Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено изоляцией

Из каких материалов они сделаны

Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для отвода продуктов сгорания маломощного настенного газового котла или газовой колонки. Может использоваться для изолированной вентиляции. Для более серьезных отопительных приборов они непригодны – при высоких температурах цинк выгорает, сталь быстро ржавеет, и дымоход приходит в негодность.

Сэндвич-трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь применяется разных марок – от сплавов с малым содержанием легирующих металлов до высоколегированных жаропрочных. Толщина металла тоже может быть разной – от 0,5 до 1 мм, а также толщина утеплителя – 30 мм, 50 мм и 100 мм. Понятно, что сфера применения будет разная, как и цена.

Как видно из таблицы, разные марки нержавеющих сталей имеют разное назначение.Для внешнего корпуса используются более дешевые сплавы, а для внутреннего – более жаропрочные и дорогие сплавы. Это необходимо для удешевления производства, а высокая устойчивость к температурам снаружи дымохода не нужна. Есть еще более бюджетные варианты – внешний кожух выполнен из оцинкованной стали. Внешне эти изделия проигрывают нержавейке, но служат нормально (при нормальной изоляции и ее толщине).

Изоляция и ее толщина

Между двумя металлическими слоями находится изоляция.Чаще всего это каменная вата. Толщина утеплителя от 30 до 100 мм:

• При теплоизоляции толщиной 30 мм температура дымовых газов не должна превышать 250°С. Такие температуры выдают только газовые котлы малой и средней мощности.
• Слой утеплителя 50 мм позволяет выдерживать температуру до 400°С. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
• Слой минеральной ваты толщиной 100 мм выдерживает температуру до 850 °C.Такой сэндвич-дымоход можно установить на любой тип твердотопливного котла, в камины и очаги.

Кроме толщины утеплителя нужно обращать внимание на его марку, а точнее на диапазон температур, в котором он может работать. Не всякая каменная вата выдерживает нагрев до 850°С, а только некоторые специальные сорта. Если вам нужен дымоход для твердотопливного котла, вам также придется учитывать термическое сопротивление утеплителя.

Набор элементов, из которых собирается сэндвич-дымоход любой конфигурации

Типы подключения

Элементы дымохода-сэндвича могут соединяться между собой двумя способами: с помощью раструбов и гофрированных кромок.Гнездовое соединение предполагает несколько более широкую фаску с одной стороны. При таком исполнении достигается высокая степень герметичности дымохода. Этот тип сэндвич-трубы хорошо подходит для газовых котлов, где важно не допустить протечки. Есть и минус: установка требует высокой точности.

Гофрированная кромка сэндвича позволяет легко установить дымоход. Недостаток этого решения в том, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, да и стоит он недешево.

Особенности сэндвич-труб для дымоходов

Также следует обратить внимание на продольный шов. Его можно сварить или сложить. Если шов сварной, то он должен быть выполнен в аргоновой защитной среде (чтобы не выжечь легированные металлы). Именно такой тип подключения требуется для твердотопливных котлов, банных печей и каминов. Для всех остальных также можно использовать фальцевое соединение.

Методы установки

Есть два способа вывести дымоход наружу.Первый заключается в том, чтобы пропустить трубу через стену, а затем по наружной стене поднять до необходимого уровня. Второй вверх через потолок и крышу. Оба несовершенны.

Если дымоход находится на улице, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с конденсатоотводчиком (стакан) и отверстием для чистки. Этот узел позволяет без особого труда обслуживать дымоход: стекло откручивается, конденсат сливается.Также сажа периодически без проблем сбивается – через отверстие для чистки можно провести специальной щеткой для дымохода.

Примерная схема прохода дымохода через стену и крышу

Если дымоход будет выводиться через крышу, потребуется несколько проходов — по количеству перекрытий. Если дом одноэтажный, понадобится один проход через потолок, а другой через крышу. Также вам понадобится флеш мастер или фартук для круглой трубы из оцинковки.

Установка сэндвич-дымохода на улице требует только одного проходного узла – через стену. Но крепить его к стене нужно будет через каждые 1,5-2 метра. Если стены здания огнеопасные (деревянный дом или каркасный), стены обязательно защищают негорючим экраном.

Дым или конденсат

Типы многослойных труб в сборе

Как было сказано выше, сэндвич-труба с одной стороны немного шире, с другой чуть уже.Благодаря этой разнице в диаметре модули соединяются друг с другом. Если более широкий конец поворачивается вверх (на рисунке справа), сборка называется «избыточным конденсатом». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостатком этого метода является то, что при недостаточной герметизации в местах стыков дым может просачиваться в микротрещины. Этот вид монтажа сэндвич-дымохода используется, когда труба выводится через стену. Вот тут и требуется свободный отвод конденсата, а небольшие протечки дыма не страшны — на улице они не критичны.

Если более узкий край повернут вверх, то второй элемент кладется поверх него более широкой частью. Такой вид сборки называется «дым» (на картинке слева). В этом случае стекающий по стене конденсат может просочиться через недостаточно герметичный шов. Но дым проходит свободно. Этот вид сборки используется, если труба выходит внутрь помещения (через крышу наружу). Конденсат, стекающий по трубе, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы.К тому же при хорошей герметизации стыков не будет просачиваться конденсат.

Чтобы соединение сэндвич-модулей дымохода было надежным, каждый из них обычно промазывают термостойким герметиком, а затем стягивают хомутом.

Сэндвич-дымоходы

хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать необходимый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходного отверстия котла. Если у вас выход 120 мм, то внутренний диаметр бутерброда должен быть таким же или больше. Он может быть шире, но меньше – точно нет, да и сужение нельзя делать по всей длине дымохода. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

• мощность котла до 3,5 кВт — сэндвич внутренний диаметр — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и более.

Но лучше купить (или хотя бы выбрать) котел, а потом уже определиться с дымоходом, т.к. многие производители подстраховываются, делая выходные трубы шире для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом минимальная его высота должна быть 5 м. То есть, если высота дома небольшая, дымоход в любом случае выведите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться на 50 см над коньком, если выходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может находиться ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым будет выходить нормально независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Сэндвич-дымоход высота

Если нет возможности вывести трубу на такую ​​высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не постоянно, но в некоторых условиях, когда естественной тяги недостаточно, принудительная тяга спасает положение.

Монтаж сэндвич-дымохода через стену

Есть два способа провести дымоход через стену. Первый вариант (на фото слева) — поднять его в комнате ближе к потолку, а оттуда вывести наружу.Второй – сделать вывод на уровне дымохода от котла. В этом случае практически весь дымоход находится снаружи.

Как сэндвич-дымоход проходит сквозь стену

Второй вариант предпочтительнее — у него только одно колено, а значит при равных условиях сцепление будет лучше. Также при таком строении меньше вероятность образования сажевых пробок.

Если выход дымохода не сзади печи, а вверху, то схема монтажа несколько меняется — добавляется колено 90°, затем прямой участок для прохода через стену, а далее как на других схемах .

Сама печь ставится на негорючее основание, стена за печью закрывается негорючим экраном. Проще всего закрепить лист металла на стене. Его можно монтировать на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет воздушный зазор, поэтому стена безопасна. Второй вариант – подложить под металл теплоизоляционный материал – например, минераловатный картон. Другой вариант – асбестовый лист (как на фото).

Подготовка площадки под установку печи и ППУ, установленного в стене с помощью отрезка трубы

В стене сделано отверстие. Его размеры определяются СНиП – расстояние от трубы до негорючих стен должно быть со всех сторон не менее 250 мм, а до горючих стен – 450 мм. Это делает сплошную дыру, особенно если речь идет о стенах из горючих материалов. Есть один момент, с помощью которого можно уменьшить размер отверстия для сэндвич-прохода: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич-трубы через стену

Проем может быть круглым или квадратным, при условии соблюдения норм пожарной безопасности. Квадратные отверстия сделать и обшить проще, поэтому их делают чаще.

Так выглядит проход трубы через стену, заделанный листом металла

В это отверстие вставляется проходной блок — короб из негорючего материала. В него вставляется сэндвич-труба дымохода, закрепляется по центру.Все зазоры заполнены термостойкой изоляцией, отверстие закрыто с двух сторон негорючим материалом. Обычно это лист металла.

Со стороны комнаты вставлен проходной узел. В данном случае он из минерита, но может быть и металлик

Один важный момент: дымоход должен быть спроектирован так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и ремонтопригодны.

Далее необходимо изготовить или установить готовый опорный кронштейн, который выдержит весь вес трубы.Конструкция может отличаться в деталях, но основная идея одна – опорная площадка, которая с помощью упоров переносит вес на стену.

Аналогичную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, проходящей через стену, подсоединяется тройник. В нижней части находится съемное стекло, в котором скапливается конденсат. Некоторые модели имеют штуцер внизу с небольшим краном. Это даже удобнее — стекло снимать не надо, к штуцеру можно подсоединить шланг, занести его в какую-нибудь емкость (очень токсичен, поэтому рядом с домом не нужно сливать) и слить его, просто повернув кран.

Затем трубка доводится до необходимого уровня. Так как в этом случае расстояние до конька будет заведомо более 3 м, то допускается высота дымохода быть несколько ниже конька — не ниже 10° по отношению к горизонтальной линии, проведенной от уровня хребет.

Снять дымоход, желательно выше конька

Но так как этот дом находится в низине, то для обеспечения тяги трубу подняли даже выше конька.Крепился к стене хомутами из нержавейки, с шагом чуть больше метра. На крыше раскосы из стального стержня диаметром 6 мм. Для установки растяжек есть специальные зажимы «с ушками», к которым растяжки крепятся.

Крепление раскосов к дымоходу из многослойной трубы

Еще один важный момент, о котором многие забывают: в месте установки трубы на крышу должен быть установлен участок снегозадержателя, иначе весной трубу может снести снегом (если трубу не выведены в сторону фронтона, как на фото).

Как установить дымоход через крышу

При выводе дымохода из сэндвич-труб через крышу необходимо учитывать расположение балок перекрытия и стропильных ног на крыше. Нужно угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до твэла должно быть не менее 13 см, и это при условии, что твэл защищен нагревателем. Чтобы выполнить это требование, трубу часто приходится перемещать.Сделайте это, используя два угла по 45°.

Отступ трубы для прохода через потолок

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается с металлической трубы без утепления. На фото выше он черный. После него на сэндвич кладется переходник, а дымоход с утеплителем.

В потолке вырезается отверстие, соответствующее противопожарным нормам – 250 мм от края трубы, если потолок защищен теплоизоляционным материалом.Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибитый или закрепленный саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб вставляется дымоходная сэндвич-труба. Она должна быть направлена ​​строго вертикально, без малейших отклонений. Его нельзя жестко закрепить, можно только придать направление, установив несколько планок, которые будут его удерживать, но двигаться вверх/вниз он сможет без труда.Это необходимо, так как при нагреве его длина значительно увеличивается.

Остальное пространство заполнено базальтовой ватой (уточняйте температурный диапазон). Другой вариант – насыпать керамзит, гранулированный пеностекло. Раньше песок еще подсыпали, но рано или поздно он весь просыпался по щелям, поэтому сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрыта листом нержавейки, под которым (между ним и потолком) размещен негорючий материал.Раньше это был асбестовый лист, но поскольку асбест признан канцерогеном, стали использовать минераловатный картон.

Есть еще вариант. Обработайте края отверстия минеральной ватой, а затем вставьте готовый проходной потолок из нержавеющей стали в сборе. Он содержит сразу и коробку, и декоративный экран из нержавеющей стали.

Готовый потолочный короб в сборе (один из вариантов)

Выведя трубу на чердак, делают дырку в кровельном пироге… Все пленки в месте прохода (пароизоляция и гидроизоляция) разрезаются крест-накрест. Получившиеся треугольники заворачиваем и закрепляем скобами из степлера. Так что вред минимальный. Выставленную обрешетку обрезают так, чтобы труба была не менее 13 см.

Как вывести дымоход через крышу — проходная плита перекрытия и крыши

На правом фото выше проход через крышу неправильный — слишком маленькое расстояние между трубой и досками.По-хорошему, нужно их отрезать по стандарту, прибить тем же минеритом. У вас должно получиться что-то похожее на следующее фото.

Правильный проход сэндвич-дымохода через крышу

Мастер-заглушка для сэндвич-дымохода — резиновая заглушка с гибкой «юбкой»

Стык резины и трубы загерметизирован термостойким герметиком. Также поверхность крыши под «юбкой» промазывается герметиком.

Основная вспышка на трубе

Обратите внимание, что каждое соединение сэндвич-модулей затягивается хомутом. Это относится и к внутреннему дымоходу.

Монтаж сэндвич-дымохода своими руками: в стену, через крышу

Для того чтобы самостоятельный монтаж сэндвич-дымохода был правильным и безопасным, необходимо знать правила и нормы пожарной безопасности. Как провести сэндвич-трубу через стену, кровлю читайте в статье.

Из всех видов котельного оборудования, пожалуй, только электрические не нуждаются в приспособлении для отвода продуктов сгорания топлива — дымоходах. Человек, опираясь на многолетний опыт строительства, научился удалять дым с помощью различных форм конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Сэндвич-труба для дымохода. Почему она?

В последнее время широкое распространение получили многослойные сэндвич-дымоходы. Их конструкция предельно проста. На трубу из нержавеющей стали наносится теплоизоляционный материал, как правило, это минеральная вата из базальта.Она, в свою очередь, закрыта другой трубой, которая может быть изготовлена ​​из коррозионностойкой стали или оцинкованного листа. На концах труб делаются замки, позволяющие без особых сложностей провести монтаж дымохода из сэндвич-труб через стены или крышу.

Таким образом, домовладелец, как установить дымоход, вполне может собрать вытяжную систему самостоятельно, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом, он должен знать, как правильно класть дымоход и еще некоторые правила, которые уберегут его дом от возгорания в будущем из-за неправильной сборки или эксплуатации данной конструкции.

Особенности применения стали

Продукты сгорания топлива имеют повышенную насыщенность химически агрессивными веществами. Перепад температур, наличие влаги внутри сэндвич-трубы создают предпосылки для активизации коррозионных процессов. Минимизация коррозионных процессов устраняется применением нержавеющей стали. Но, справедливости ради, следует отметить, что использование этого достаточно дорогого материала не избавляет от всех проблем, связанных с применением металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение продуктов сгорания, особенно в тех участках дымохода, которые расположены на открытых площадках. Падение температуры приводит к уменьшению тяги. Кроме того, перепад температур приводит к образованию конденсата. Его присутствие на поверхности трубы создает условия для образования нагара и роста коррозии.

Применение металла на начальных участках отходящей сэндвич-трубы, особенно вблизи котла или печи, приводит к тому, что труба нагревается до опасных температур окружающей среды.Прикосновение к такой трубе чревато ожогами, а строительные конструкции находятся под постоянной угрозой возгорания. То есть при установке сэндвич-трубы в бане необходимо принять меры по устранению этой угрозы.

Использование таких труб для создания систем отвода продуктов сгорания позволило решить большинство вышеперечисленных проблем и позволяет установить сэндвич-дымоход своими руками.

Свойства сэндвич-дымоходов

Среди свойств, присущих дымоходам из сэндвич-панелей, можно выделить несколько неоспоримых преимуществ:

• легкий вес;

совместимость

• со всеми устройствами, используемыми для выработки тепловой энергии;
• эстетичный внешний вид;
• высокая стойкость к коррозии;
• снижение риска возгорания строительной конструкции;
• уменьшение количества сажи, скапливающейся внутри трубы;
• высокий монтаж монтажных работ;
• возможность выполнения монтажа из сэндвич-труб как внутри, так и снаружи здания.

При этом потребитель должен понимать, что стоимость дымохода из нержавейки превышает цену аналогичной конструкции из оцинкованного материала. Еще одним недостатком, который может проявиться при наличии ошибок монтажа или нарушений технологии сборки, является потеря герметичности. Еще одна причина, по которой дымоход может потерять герметичность, – результат длительной эксплуатации.

Что необходимо для работ по монтажу дымохода

Производители, занимающиеся производством труб из нержавеющей стали, комплектуют свои изделия крепежными элементами, необходимыми для их монтажа.Поэтому при покупке комплекта желательно уточнять их наличие.

Для установки сэндвич-труб могут потребоваться дополнительные материалы и инструменты, в том числе:

• Кронштейн, удерживающий узел перехода через стену;

крепеж

• ;

хомуты

• , соответствующие размеру трубы;
• заглушки;

маркировочный маркер

• ;

Герметик

• с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Монтажные работы необходимо проводить с учетом некоторых технологических тонкостей.Например, схема окончательной сборки дымохода-сэндвича должна учитывать, тогда большая часть конструкции должна располагаться внутри помещения. Это снизит потери тепла в отопительный сезон. В процессе разработки схемы газоотводной системы необходимо учитывать тот факт, что горизонтальные участки не должны превышать в длину одного метра.

Кроме того, имеются таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Кстати, при самостоятельном расчете необходимо учитывать тот факт, что толщина теплоизоляции напрямую связана с мощностью котельного или печного оборудования. Так, для котла мощностью 0,6 кВт необходима изоляция толщиной 25 мм. Чем выше мощность, тем выше мощность, тем толще теплоизоляция.

Данные о применимости труб должны быть указаны в инструкции по эксплуатации или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы, это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно с газовыми коммуникациями. Кроме того, необходимо размещать секции дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные скобы специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо оборудовать смотровую дверь, через которую будет производиться осмотр и очистка конструкции от копоти.

Монтаж данной конструкции должен быть выполнен без изъянов. Чаще всего ошибки и недочеты при монтаже трубопровода допускаются по причинам:

• ошибки в расчетах и ​​монтажной схеме;
• несоблюдение технологической дисциплины.
• использование основных материалов, инструментов, крепежа.

Цена вопроса

Никто не будет спорить с тем, что установка дымохода сэндвич своими руками позволяет снизить затраты на обустройство дома.Но, все же, эту работу лучше доверить профессионалам.

Несмотря на внешнюю простоту монтажа, нужно знать, что цена напрямую зависит от способа выполнения работ. Она может осуществляться «по дыму» или «по конденсации». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и установки дополнительные комплектующие не требуются.

Всегда нужно помнить, что установка дымохода-сэндвича очень важная и ответственная процедура.И если все же домовладелец решил самостоятельно собрать и установить дымоход из сэндвич-трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняется, если работы выполняются в уже возведенном здании. В этом случае дымоход будет проходить через наружную стену здания и домовладелец должен принять меры по защите стены от воздействия температуры, исходящей из дымохода.

При строительстве нового дома дымоходную систему проводят внутри здания, в этом случае минимизируются потери тепла.

Принимая решение о прокладке трубы через сруб, необходимо осознавать, что ее придется утеплять с использованием таких материалов, как базальтовая вата, асбест или кирпич. Эту операцию необходимо проводить в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на его содержание при длительном сроке службы.

Где начинать проход через стену

Покупка дымохода

Приобретенная труба дымохода должна соответствовать схеме, разработанной перед монтажом.Длина дымохода также должна соответствовать расчетным данным. Слишком малая высота создаст проблемы с тягой, в помещение, где установлен обогреватель, будет постоянно попадать копоть, что происходит в процессе горения, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие, дополнительное тепло будет выделяться в атмосферу.

Важно! Специалисты отмечают, что длина системы газоудаления должна быть в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, кроме штатного крепежа, должны входить колена, тройники и, конечно же, патрубки.

Общие условия прохода через стену

На самом деле устройство перехода через стену или через крышу можно сделать еще на этапе проектирования. То есть у проектировщика есть все возможности включить в документацию узел перехода дымохода через стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности.Таким образом, домовладелец может быть уверен, что участок будет в полной безопасности.

При выполнении перехода через стену необходимо учитывать, что вблизи трубы не должно быть инженерных сооружений, не защищенных от воздействия тепла. Минимальное расстояние до них должно быть около 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительному утеплению трубы.

Проход бревенчатой ​​стены

Перед прокладкой дымохода через стену, собранную из бревна или бруса, необходимо подготовить отверстие.Если здание только строится, то непосредственно при сборке венцов сруба с помощью газовой или электрической пилы выпилите в уложенном венце кусок бревна или бруса. Его размер должен быть больше диаметра дымохода.

Если принято решение проходить стену с помощью круглого отверстия, то перед началом его изготовления имеет смысл просверлить центральное отверстие, его наличие позволит сверлить коронками или балеринами.

Примечание: При обустройстве места перехода через стену каркасно-панельного дома имеет смысл предварительно засверлить, а потом уже проводить разметку.Отверстие можно получить с помощью балерины или электролобзика.

Проход через стену здания, построенного из бревен, выполняется следующими способами:

• можно использовать телескопический узел, то есть несколько труб из теплоизоляционного материала и диаметром, превышающим дымоход. При этом трубы необходимо вставить друг в друга;
• дымоход можно провести сквозь стену, без использования дополнительных труб, но пространство между стенами и нею необходимо выложить теплоизоляционными материалами, например базальтовой ватой.

Проход через кирпичную стену

Для устройства прохода через стену, сложенную из кирпича или блоков с различными наполнителями. Перед тем, как осуществить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный измерительный прибор. В этом случае ошибки будут сведены к минимуму. При выполнении отверстия необходимо помнить, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нем заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

• сама установка осуществляется в несколько операций:
• на выходе из котла должна быть установлена ​​труба;
• установить тройник с вмонтированным в него вентилем;
• после установки тройника пропустите сэндвич-трубу через заранее подготовленное отверстие и соедините ее с тройником.

Пространство вокруг трубы должно быть заполнено огнеупорным материалом. На входе и выходе трубы необходимо установить щитки, закрывающие переход.Этот щит может быть выполнен в нескольких модификациях, например, из листа асбеста и закрепленного на нем сверху листа нержавеющей или оцинкованной стали.

В дальнейшем дымоход можно собрать как детский конструктор. После прохождения стены начинаются работы по креплению дымохода к стене.

Домовладелец, собирая дымоход из сэндвич-труб своими руками, должен понимать, что монтаж газоотводной системы очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и проживающих в ней жильцов.

Любая система отопления, кроме электрического котла, работает на топливе, поэтому без дымохода не обойтись. Не всегда удобно вести дымоход через крышу; иногда целесообразнее использовать систему дымоудаления через стену. Чтобы дымоход работал эффективно, нужно правильно подобрать трубы для котла, правильно установить дымоход через стену, при необходимости утеплить его.

Наиболее популярные в прошлом кирпичные дымоходы постепенно выводятся из употребления.

Стальные сэндвич-трубы

получили широкое признание – они относительно дешевы, просты в монтаже, имеют гладкую внутреннюю поверхность, не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром менее 20-60 мм, а между ними находится слой теплоизоляции из базальтовой ваты.

Конструктивные особенности трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счет:

• пожарная безопасность;

теплоизоляция труб

• , которая в холодное время года препятствует образованию в них конденсата;
• простота обслуживания: трубы нуждаются в очистке гораздо реже, чем кирпичные конструкции – стенки сэндвич-труб более гладкие, чем кирпичные, что не только предотвращает скопление отложений на стенках труб, но и улучшает сцепление.

Плюсы и минусы наружного дымоудаления через стену

Применение способа дымоудаления через стену чаще всего определяется удобством работы, целесообразностью конструкции:

• почти весь дымоход выходит наружу, а не проходит через весь дом;

монтаж

• можно производить как на самом этапе строительства, так и после возведения дома, например, при монтаже системы отопления;
• нет необходимости делать отверстия в перекрытиях, если котельная расположена на первом этаже двух-трехэтажного дома;
• крыша остается целой;
• дымоход через стену прост в сборке и установке.

Однако эта конструкция не лишена недостатков:

• необходимость утепления части дымохода, расположенной на улице;
• , так как конструкция не может быть полностью вертикальной, ее эффективность снижается по сравнению с вертикально выведенной через крышу. Исходя из этого, необходимо продумать схему так, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой имел минимальное количество колен и поворотов.

Корпоративный офис Sandwich Chimney Sweep Inc — Sandwich Chimney Sweep Inc.

Ищете сэндвич-трубочист в корпоративном офисе? Вот самая актуальная информация, связанная с корпоративным офисом Sandwich chimneys inc, включая номера телефонов, адреса, местонахождение и многое другое.

Сэндвич-трубочист — Кейп-Код, Массачусетс,

http://www.sandwichchimneysweep.com/

Наши услуги по дымоходам включают: подметание, вкладыши, демпферы, колпаки и чехлы, дымоходы metalbestos и гидрофобизаторы.Sandwich Chimney Sweep также предоставляет первоклассные услуги по установке печей и каминов. Наши надежные специалисты по дымоходам уделяют внимание деталям и уделяют особое внимание чистоте каждой выполняемой ими работы.

Отзывы о SANDWICH CHIMNEEP SWEEP, INC — Sandwich, MA | Анги

https://www.angi.com/companylist/us/ma/sandwich/sandwich-chimney-sweep%2C-inc-reviews-1

5.htm

КАТЕГОРИЯ трубочист. 5.0. 09.04.2017. Sandwich Chimney Sweep — это местный семейный бизнес.Работают с дымоходом давно. Они эксперты. Они были очень профессиональными, дружелюбными, вежливыми и полезными. ОПИСАНИЕ РАБОТЫ. Установите облицовку дымохода из нержавеющей стали и новый дымоход …

Трубочист | Ремонт дымохода | Осмотр дымохода…

https://chimneysweep.com/

Трубочист | Ремонт дымохода | Осмотр дымохода| Чистка дымохода. Шаг во времени Трубочисты в Вирджиния-Бич, штат Вирджиния, уже более 20 лет предлагают услуги по очистке дымоходов, осмотру дымоходов и ремонту дымоходов.В настоящее время компания «Шаг во времени» предлагает осмотр дымохода уровня 1 NFPA за 105 долларов, а трубочист для открытых каминов — 199 долларов. Для домовладельцев мы приедем к вам домой, …

28 Emerald Way, Forestdale, MA — Сэндвич-трубочист …

https://clustrmaps.com/a/1suhvi/

Сэндвич-трубочист указан там. Информация о D Jeanne Cliff, связанная с предприятиями, зарегистрированными по этому адресу. Компания Sandwich Chimney Sweep, Inc была связана с адресом через UCC Fillings

15 лучших трубочистов и чистильщиков в Сэндвиче, Массачусетс | Хоузз

https://www.houzz.com/professionals/chimney-cleaners/c/Sandwich—MA

Прежде чем нанять трубочиста или чистильщика в Сэндвиче, штат Массачусетс, сделайте покупки в нашей сети, включающей более 41 местного трубочиста и чистильщика. Прочитайте отзывы клиентов, ознакомьтесь с их прошлыми проектами, а затем запросите расценки у лучших трубочистов и чистильщиков рядом с вами. На Houzz легко найти трубочистов и чистильщиков в моем районе.

Superior Chimney Sweep Company — услуги по чистке дымоходов…

http://superiorchimneysweep.com/

Имея более 40 000 трубочистов, более 1 700 установленных вкладышей и более 6 000 установленных заглушек на дымоходы, вы можете рассчитывать на наше быстрое и профессиональное обслуживание. Технические специалисты компании Superior Chimney Sweep являются экспертами в области осмотра дымоходов и чистки дымоходов.

18 Old Snake Pond Rd, Forestdale, MA — John Dixon Public …

https://clustrmaps.com/a/1suhfn/

Трубочист Sandwich был зарегистрирован по этому адресу.D Жанна Клифф связана с этим адресом. Компания Sandwich Chimney Sweep Inc. связана с этим адресом в документах UCC. Компания Sandwich Chimney Sweep Inc. участвовала в кредитной программе SBA. Партнером выступила Национальная ассоциация Citizens Bank. Компания Sandwich Chimney Sweep Inc. участвовала в кредитной программе SBA.

FALMOUTH CHIMNEY SEP — Трубочисты — 230 Jones Rd …

https://www.yelp.com/biz/falmouth-chimney-sweep-falmouth

Специальности: Моя компания более 29 лет занимается противопожарным бизнесом на Кейп-Код и гордится высоким уровнем обслуживания и удовлетворенностью клиентов. ! Трубочист Фалмута обслуживает города Фалмут, Борн, Сэндвич и Машпи, а также деревни Котуит, Остервиль, Сентервиль, Марстонс-Миллс и Уэст-Барнстейбл.Компания Falmouth Chimney Sweep, основанная в 1980 году, начала свою деятельность в …

30 лучших клининговых подрядчиков в Сэндвиче, Массачусетс с отзывами …

https://www.yellowpages.com/sandwich-ma/cleaning-contractors

Направления веб-сайта Дополнительная информация. (508) 356-4296. 60 Вэлли Роуд. Buzzards Bay, MA 02532. От бизнеса: Pedersen Roof and House Soft Wash — клининговая компания, базирующаяся в Покассете, штат Массачусетс, с более чем 20-летним опытом работы. Мы поставляем качественную мойку высокого качества….13. Услуги по уборке Дании.

ОБСЛУЖИВАНИЕ ДЫМОХОДОВ И ДРОВЯНЫХ ПЕЧЕЙ CASEY – Трубочисты …

https://www.yelp.com/biz/caseys-chimney-and-wood-stove-service-warwick

Специализация: Основанная в 1973 году, семья Кейси обеспечивает тепло и безопасность семей Род-Айленда от дымохода. горит дольше, чем любая дымоходная компания в штате. Основанная Джеймсом и Джойс Кейси почти 40 лет назад, команда мужа и жены начинала как семейный бизнес с универсалом, лестницей и несколькими щетками для дымохода.Пока Джойс управляла офисом из дома…

6 лучших трубочистов в Плано, Иллинойс 2021 — Крыльцо

https://porch.com/plano-il/chimney-sweepers/cp

Трубный медведь. Услуги дымохода. Обслуживает Плано, Иллинойс. (62) Мы понимаем, насколько важно предлагать высококачественную работу по справедливой цене, выполненную из надлежащих материалов. Мы семейная, ветеран и местная компания. Мы обеспечиваем отличное обслуживание клиентов как в нашем офисе, так и у вас дома.Мы ценим каждую возможность работать …

15 лучших трубочистов и чистильщиков в Сэндвиче, Иллинойс | Хоузз

https://www.houzz.com/professionals/chimney-cleaners/c/Sandwich—IL

Найдите трубочистов и чистильщиков рядом со мной на Houzz Прежде чем нанять трубочиста или чистильщика в Сэндвиче, штат Иллинойс, магазин через нашу сеть из более чем 22 местных трубочистов и чистильщиков. Прочитайте отзывы клиентов, ознакомьтесь с их прошлыми проектами, а затем запросите расценки у лучших трубочистов и чистильщиков рядом с вами.

10 лучших услуг по ремонту дымоходов в Харвиче, Массачусетс | Анги …

https://www.angi.com/companylist/us/ma/harwich/chimney-repair.htm

5.0. Эд Норкросс, каменщик, владеющий бизнесом The Chimney Pro, которого очень рекомендовал мне наш кровельщик, дал мне устную оценку на 500 долларов меньше, чем другой каменщик. Хотя связь прервалась после того, как я оставила голосовое сообщение в его офисе с просьбой подтвердить работу, … читать дальше.

10 лучших услуг по ремонту дымоходов в Южном Ярмуте, Массачусетс …

https://www.angi.com/companylist/us/ma/south-yarmouth/chimney-repair.htm

Подрядчики по ремонту дымоходов в Южном Ярмуте. 4.8. (62) Келли Мейсонри. Хайаннис, Массачусетс. Описание деятельности: Местная компания, находящаяся в собственности и управляемая с 1979 года, специализируется на всех видах каменной кладки, чтобы улучшить и отремонтировать ваш дом. Мы предлагаем бесплатные оценки и список Энджи …

30 лучших клининговых услуг в Сэндвиче, штат Иллинойс, с отзывами…

https://www.yellowpages.com/sandwich-il/cleaning-services

От бизнеса: есть существенная разница между горничными и другими услугами по уборке. Горничные — единственная служба уборки жилых помещений, которая занимается уборкой для здоровья; с использованием…. 4. Service Master Co. Уборка дома Чистящие средства для ковров и ковриков Чистка воздуховодов. Услуги веб-сайта. (815) 220-1977. Обслуживание. Сэндвич …

Топ-10 лучших услуг по ремонту дымоходов в Барнстейбле, Массачусетс | Анги

https://www.angi.com/companylist/us/ma/barnstable/chimney-repair.htm

5.0. Эд Норкросс, каменщик, владеющий бизнесом The Chimney Pro, которого очень рекомендовал мне наш кровельщик, дал мне устную оценку на 500 долларов меньше, чем другой каменщик. Хотя связь прервалась после того, как я оставила голосовое сообщение в его офисе с просьбой подтвердить работу, … читать дальше.

Ремонт дома Лоу

Магазин инструментов, бытовой техники, строительных материалов, ковров, ванных комнат, освещения и многого другого.Профессионалы могут воспользоваться предложениями Pro, кредитными и бизнес-ресурсами.

ТРУБИСТ ЭНЕРГИЯ — 10 отзывов — Услуги камина …

https://www.yelp.com/biz/chimney-sweep-energy-middletown

Фантастический опыт. Трубочист Энергия был единственным магазином каминов, который мог сделать то, что мы хотели, с нулевым зазором, угловыми дверцами для замены камина; нестандартные двери, изготовленные компанией David Kimberly Door Company, Inc. Установщик трубочиста Дэвид Конрад — фантастический мастер и джентльмен.

10 лучших услуг по ремонту дымоходов в Хайаннисе, Массачусетс | Анги …

https://www.angi.com/companylist/us/ma/hyannis/chimney-repair.htm

Подрядчики по ремонту дымоходов в Хайаннисе. 4.8. (62) Келли Мейсонри. Хайаннис, Массачусетс. Описание деятельности: Местная компания, находящаяся в собственности и управляемая с 1979 года, специализируется на всех видах каменной кладки, чтобы улучшить и отремонтировать ваш дом. Мы предлагаем бесплатную оценку и скидку Angie’s List.

Топ-10 лучших услуг по ремонту дымоходов в Баззардс-Бей, Массачусетс…

https://www.angi.com/companylist/us/ma/buzzards-bay/chimney-repair.htm

ТРУБИСТ СТАРОГО ТИПА. 5.0. Работа состояла из значительного количества перекладок, замены пары кирпичей, нового покрытия верхней части дымохода и полной гидроизоляции. Бригада была быстрой и профессиональной, и позаботилась о том, чтобы убрать рабочее место, когда они были закончены.

A-1 Трубочисты и отопление… A-1 CLEANING SERVICE INC…

https://bizstanding.com/directory/MA/A1/8/

Отрасль: Ремонт дымоходов, трубочист, камины. Регистрация: 1984 г. Сайт: трубочист-ремонт-webster.ma-biz.com. Телефон: (508) 819-0324. Описание: Когда вам нужна помощь с отоплением, позвоните в компанию A-1 по трубочистам и отоплению! Обслуживая центральный штат Массачусетс, мы являемся вашим источником трубочистов, подрядчиков по каминам, ремонта печей и многого другого …

Топ-10 лучших услуг по ремонту дымоходов в Marstons Mills MA …

https://www.angi.com/companylist/us/ma/marstons-mills/chimney-repair.htm

Последние обзоры ремонта дымоходов в Marstons Mills. Кровля и Сайдинг Кейп Код, ООО. 5.0. Только что вся наша крыша была заменена с мелким ремонтом Roofing and Siding of Cape Cod. Они быстро ответили на наш запрос на оценку и предложение. Они представили полный отчет с …

Камины от Leduc Трубочист — Главная | Фейсбук

https://www.facebook.com/leducchimney

Камины производства Leduc Chimney Sweep.2 июня ·. Поздравляем Кристину Дембински с победой в торгах на наш подарочный сертификат, переданный на виртуальный аукцион Leduc Community Hospital Foundation. Пожалуйста, помните, чистый дымоход – более безопасный дымоход!

Топ-10 лучших компаний по производству каминов в Провинстауне, Массачусетс | Анги …

https://www.angi.com/companylist/us/ma/provincetown/fireplaces.htm

Я только что купил дом, и, учитывая копоть, я не думаю, что дымоход чистили десять лет! Крышка (дымоход шириной более 3 футов) стоила 425 долларов с пожизненной гарантией, поэтому я думаю, что получил отличный сервис по очень разумной цене.Ребята сработали оперативно, все помещения содержались в чистоте. Очень рекомендую трубочиста Old Tyme!

Лучший дымоход Бостона в Уолтеме, Массачусетс

https://www.whodoyou.com/biz/566651/bostons-best-chimney-waltham-ma

4 отзыва на Лучший дымоход Бостона | Чистильщик дымоходов в Уолтеме, Массачусетс | Мои клиенты использовали эту компанию: Лучший трубочист Бостона 781.893.6611 76 Бекон…

30 лучших клининговых услуг в Сэндвиче, Массачусетс с отзывами…

https://www.yellowpages.com/sandwich-ma/cleaning-services

Зона бутербродов. 3. Служба уборки Алин Гомес. Уборка дома Услуги горничной и дворецкого Уборка здания снаружи. Направления веб-сайта Подробнее. (508) 901-9370. 46 Мюррей Уэй. Хайаннис, Массачусетс, 02601. Из бизнеса: Служба уборки Алин Гомес.

30 лучших клининговых компаний в Sandwich, IL с отзывами …

https://www.yellowpages.com/sandwich-il/cleaning-contractors

Подрядчики по уборке в Sandwich на YP.ком. Смотрите обзоры, фотографии, направления, номера телефонов и многое другое для лучших подрядчиков по уборке в Сэндвиче, штат Иллинойс.

Лас-Вегас 【 Трубочист 】 #1 Трубочист в Лас-Вегасе …

https://www.offthestrip.com/listing/chimney-sweep/las-vegas

в трубочисте, чистильщике ковров, уборке офиса. Компания Horizon Carpet Cleaning специализируется на оказании услуг по уборке ковров и уборке, удаляя запах домашних животных или пятна на ковре. Они также предлагают услуги по чистке воздуховодов и мебели.Телефон: (702) 750-9077. 2736 E Lake Mead Blvd. Лас-Вегас, Невада.

30 лучших уборщиков в Сэндвиче, Массачусетс с отзывами — YP.com

https://www.yellowpages.com/sandwich-ma/cleaners

ЛЕТ. С УЧАСТИЕМ. Направления веб-сайта Подробнее. (508) 356-4296. 60 Вэлли Роуд. Buzzards Bay, MA 02532. От бизнеса: Pedersen Roof and House Soft Wash — клининговая компания, базирующаяся в Покассете, штат Массачусетс, с более чем 20-летним опытом работы. Мы поставляем качественную мойку высокого качества….16.

Дон Дэвис — Владелец бизнеса — HEAT N SWEEP | LinkedIn

https://www.linkedin.com/in/don-davis-business

Я основал компанию Heat ‘N Sweep (www.heatnsweep.com) в 1977 году, когда открыл для себя искусство чистки дымоходов. Сначала мы занимались чисткой дымоходов и продажей дровяных печей и каминов.

15 лучших компаний-поставщиков товаров для сада и ландшафта в Ужда …

https://www.houzz.com/professionals/garden-and-landscape-supplies/c/Oujda—Oriental—Morocco

oujda 60000, Марокко.Компания Дк. Отправить сообщение. Просмотр номера телефона. Айн Темушент, Айн Темушент 46000, Алжир. Разместите здесь свой бизнес бесплатно. Узнайте больше. Для некоторых домовладельцев покупка садовых и ландшафтных принадлежностей предполагает послеобеденное посещение питомника Уджда, Ориентал, Марокко, за новыми здоровыми однолетними растениями и, возможно, за новыми кашпо.

15 лучших агентов по недвижимости в Oujda, Oriental, Марокко | Хоузз

https://www.houzz.com/professionals/agents-and-brokers/c/Oujda—Oriental—Morocco

Отправить сообщение.Просмотр номера телефона. 124 rue 20 aout, Айн Темушент 46125, Алжир. Разместите здесь свой бизнес бесплатно. Узнайте больше. Успешная покупка или продажа дома почти всегда начинается с хорошего агента или брокера. Недвижимость — это сложный и постоянно меняющийся бизнес, и агенты и брокеры Уджды обучены и обучены его многочисленным правилам …

15 лучших архитекторов, фирм и проектировщиков зданий в Ужда …

https://www.houzz.com/professionals/architect/c/Oujda—MA

Найдите 46 Oujda, Oriental, Марокко архитекторов и проектировщиков, чтобы найти лучшего архитектора или проектировщика для вашего проекта.Посмотрите на Houzz самых популярных местных архитекторов и проектировщиков зданий в Уджде, Ориентал, Марокко.

30 лучших услуг по уборке дома в Сэндвиче, Массачусетс с …

https://www.yellowpages.com/sandwich-ma/house-cleaning-services

Ivanis Cleaning Services Inc. Служба уборки дома. (1) (774) 836-5493. 76 W Main St. Hyannis, MA 02601. У вас отличные отношения со службой уборки Ivani. Общение очень простое, и команда Ивани уделяет внимание деталям.

30 лучших услуг по уборке дома в Сэндвиче, Массачусетс с отзывами — YP.com

https://www.yellowpages.com/sandwich-ma/house-cleaning

Уборка дома в Sandwich на YP.com. Смотрите обзоры, фотографии, направления, номера телефонов и многое другое для лучшей уборки дома в Сэндвиче, Массачусетс.

NH Чистка дымоходов, осмотры и ремонт, а также …

https://sincalchimneys.com/

В Нью-Гемпшире, от чистки дымоходов до инспекций и ремонта каминов, газовых вставок, дровяных печей, уличных кухонь, костров и каминов, вы можете доверять каменщикам и подметальщикам греха Cal, чтобы правильно выполнить работу Предоставление жителям Нью-Гэмпшира и владельцам недвижимости от Нашуа до Конкорда, Кина, Портсмута и Белых гор дымоходов, индивидуальной каменной кладки и услуг по ремонту, таких как …

Кейтеринг Лори — Главная | Фейсбук

https://www.facebook.com/Lorees-Catering-3406

880998/

Loree’s Catering предлагает лучшие сэндвичи и роллы, которые помогут вам устроить беззаботное корпоративное мероприятие с самыми легкими и вкусными вариантами обеда! Ознакомьтесь с нашими вариантами обертывания и кейтеринга сэндвичей. Десертное меню Loree’s Catering доступно для персонализации. и вы можете собрать лучшие варианты в соответствии с вашими требованиями.

Кевин Пол — представитель по развитию бизнеса — Winjit…

https://www.linkedin.com/in/kbpaul

Университет Лойолы, Мэриленд. сен 2008 — май 20123 года 9 месяцев. Балтимор, Мэриленд. • Организация и разбивка всех мероприятий, проводимых в кампусе, в среднем 15 в месяц и до 3000 участников…

Трубочист | Этси

https://www.etsy.com/market/chimney_sweeper

Офисное освещение … ок. 22 х 8 х 0,5 см табличка трубочист компания профессия гильдия DEKOLANDO 5 из 5 звезд (1177) 18$.25. Добавить в избранное… Трубочист с трубочистом и веревкой, вид сбоку Ретро, ​​черно-белый SVG-чистильщик SVG-трубочист Вырезанный файл-DXF-jpg-png

Пожарный трубочист — скидка до 44% — Providence . ..

https://www.groupon.com/deals/firefighter-chimney-sweep

Беседа с пожарным трубочистом Какие услуги предлагает ваша компания и чем она отличается от конкурентов? Билл Хансен, владелец, является сертифицированным пожарным и обслуживает дымоходы более 20 лет.

Строительные работы в Барнстейбле, Массачусетс | Стеклянная дверь

https://www.Glassdoor.com/Job/barnstable-construction-jobs-SRCH_IL.0,10_IC1154460_KO11,23.htm

A Concrete Answer Inc.: Барнстейбл, Массачусетс: сейчас нанимаются сертифицированные специалисты по трубочистам! Предварительный дымоход: Сэндвич, Массачусетс: Администратор строительства: Компания по благоустройству Южного побережья: Марион, Массачусетс: Рабочий по благоустройству и строительству — Экологическое восстановление: Кроуфорд Управление земельными ресурсами: Сэндвич, Массачусетс: Строительный рабочий, Техники по обслуживанию, Продавцы в магазине …

Чистота Обслуживание номеров и уборка | Массачусетс — Манта.ком

https://www.manta.com/mb_45_AA15DAKK_22/clean_room_service_and_cleaning/massachusetts

Компания Lion’s Cleaning, Inc. была основана в 2009 году и расположена по адресу 77 Everett St в Эверетте. В нем работает 1 сотрудник, а годовой доход составляет около 61 000 долларов США. Дополнительную информацию можно получить, связавшись с этой компанией по телефону (617) 605-0109. Подметание.

Макс Трубочист Трамбул ☎ 06611 Почтовый ящик 352 Макс …

https://www.localwombat.com/connecticut/trumbull/1279241-max-the-chimney-sweep.html

15 сентября 2021 г. Max The Chimney Sweep в Trumbull 06611 указан как местная служба, и мы находимся по адресу PO Box 352 Connecticut 06611 в Trumbull, и вы можете связаться с нами по электронной почте или телефону, нажмите здесь, чтобы узнать больше и получить часы работы, рейтинги и бесплатные экспертные оценки от Max The Chimney Sweep и экспертов в Trumbull и поблизости.

The Carpetman, Inc. — Сэндвич | Установщики плитки в формате …

https://www.ehardhat.com/directory/tile-work/MA/sandwich/the-carpetman-inc/663018

Улучшение внутренней отделки сэндвичем благодаря опыту специалистов The Carpetman, Inc. в проектах по плитке . Установщики напольной плитки фирмы могут эффективно обслуживать людей рядом с их офисом на Борн-авеню, 26, в Сэндвиче.

10 лучших услуг по ремонту дымоходов в Plano, IL 2021 — Porch

https://porch.com/plano-il/chimney-repair/cs

Самые надежные услуги по ремонту дымоходов в undefined находятся на крыльце.Они имеют отличные отзывы сообщества, высокие рейтинги BBB и подкреплены нашей гарантией качества в размере 1000 долларов.

J. Algarin Paving Inc. — Главная | Фейсбук

https://www.facebook.com/jalgarinpavinginc/

J. Algarin Paving Inc., Пайн-Буш, Нью-Йорк. 474 лайка · 23 разговора об этом. Жилой и Коммерческий. Полностью застрахован. Члены Торговой палаты Пайн Буша. Скидки для ветеранов, активных…

Жаннин Пелки — офис-менеджер и бухгалтер — Бостон…

https://www.linkedin.com/in/jeanninepelkey ​​

Американские трубочисты 1996 — 2006 10 лет. Пибоди, Массачусетс … • Дизайн веб-сайта компании… Офис-менеджер 2002-2006 … Ист Сэндвич, Массачусетс.

Fosston, Миннесота Бизнес-справочник — Страница 2 | Бизнес США

https://us-business.info/directory/fosston-mn/part2/

2184356676. Рестораны быстрого питания Рестораны, доставляющие сэндвичи Магазины Метро Рестораны на вынос Поставки оборудования для ресторанов б/у.Саби Ральф Ред. 217 Kaiser Ave N Apt 1 Fosston, MN, 56542. 2184356208. Бухгалтерские сертифицированные государственные фирмы CPA. Автомойка Sudsation 511 1st W Fosston, …

Michael Solitro | Фейсбук

https://www.facebook.com/people/Michael-Solitro/100015777851203/

, The Plum Porch, Jigsaw Home Inspections, Inc., Изоляция Cape Cod, Regalo-Jewelry, Ahearn Equipment, Inc., Y «Злая кухня всех», «Пляж береговой охраны», «Street Appealpros», Институт государственной службы Саффолкского университета, Моник М.Sadarangani, PLLC, Адвокатское бюро Джонатана Д. Мэйо, Griffin Realty Group, SCORE Mentors (Cape Cod), Glivinski …

Как вы собираете данные для корпоративного офиса Sandwich Chimney Sweep Inc.?

Мы отдаем приоритет поиску официальных и надежных источников для всех компаний в нашей базе данных. Кроме того, для каждой компании может быть указана дополнительная информация, такая как: адреса электронной почты, официальный сайт, отзывы, номера телефонов и дополнительные источники информации.

Действительно ли информация о корпоративном офисе Sandwich Chimney Sweep Inc действительно точна?

Мы собираем данные со сторонних веб-сайтов, официальных веб-сайтов и других общедоступных источников. Собранные данные тщательно проверяются нашими специалистами, прежде чем они будут добавлены в базу данных. Однако мы не можем дать никаких гарантий стопроцентной достоверности данных, так как каждый день в компаниях происходят разного рода изменения.

Могу ли я вносить изменения в данные корпоративного офиса Sandwich Chimney Sweep Inc, если я владелец компании?

Конечно можно.Если у вас есть более достоверная или актуальная информация о корпоративном офисе ООО «Сэндвич трубочист», вы можете предоставить ее нам, и после проверки мы обязательно обновим информацию об этой компании.

Вам также могут понравиться: корпоративный офис объединенного школьного округа Сими-Вэлли, корпоративный офис Salinas Armature Motor Works, корпоративный офис Shine at the Salon, вход в систему smshoorizon, обслуживание клиентов sbs safe Building Solutions Inc, корпоративный офис Stuteville Ford of Tahlequah, страховое агентство stu lewis llc. корпоративный офис, корпоративный офис SK, корпоративный офис ресторана SeaGrille, корпоративный офис Schiele Enterprises

Обшивка дымохода: «Читаю инструкцию по установке металлической крыши.Один из…» — Джон Дж. (30.01.2012) | Установка

Инструкции по установке вытяжного вентилятора — вытяжной вентилятор

Примечание: это обзор процедуры установки.Полную информацию по установке и безопасности см. в руководстве, поставляемом с вашим вентилятором.

Только для применения без конденсации. Не подходит для заделки боковых стенок.

Важно:  Использование этого продукта может вызвать обратную тягу (обратную тягу) дымоходов на другом отопительном оборудовании в том же здании, если не будет обеспечено достаточное количество подпиточного воздуха. Проверьте нагреватели с атмосферной вентиляцией на наличие утечек дымовых газов после установки индуктора на крыше и всегда устанавливайте работающие детекторы угарного газа в соответствии с инструкциями производителя детектора CO и местными нормами.При необходимости в компании Rockford можно приобрести вентиляторы подпиточного воздуха/воздуха горения.

ПРЕДУПРЕЖДЕНИЕ

Эти инструкции предназначены для квалифицированного, лицензированного обслуживающего персонала в целях правильной установки, регулировки и эксплуатации данного устройства. Перед установкой или эксплуатацией внимательно прочтите эти инструкции. Несоблюдение этих инструкций может привести к неправильной установке, регулировке, обслуживанию или техническому обслуживанию, что может привести к возгоранию, поражению электрическим током, отравлению угарным газом, взрывам, травмам или повреждению имущества.Данное руководство по установке не содержит системной документации.

Размеры и технические характеристики

ПРЕДУПРЕЖДЕНИЕ

Невыполнение установки, технического обслуживания и/или эксплуатации Rooftop Inducer в соответствии с инструкциями производителя может привести к возникновению условий, которые могут привести к телесным повреждениям и материальному ущербу.

ПРЕДУПРЕЖДЕНИЕ

Крышный индуктор должен быть установлен квалифицированным установщиком в соответствии с настоящими инструкциями и всеми местными нормами или, при их отсутствии, в соответствии с последней редакцией Национального кодекса топливного газа (NFPA 54), NFPA 211 или 31, если применимо, последней издание Национального электротехнического кодекса (NFPA 70) и Закона о безопасности и гигиене труда (OSHA), если применимо.При отсутствии местных норм в Канаде установки должны соответствовать Канадским электротехническим нормам (CSA Std 22.1), последнему изданию Правил установки на природном газе (CAN/CGA-B149.1), Правилам установки на пропане (CAN/CGA-B149.1). -B149.2) и Правила установки оборудования для сжигания жидкого топлива (CSA Std B139-M91).

Неправильная установка может создать опасные условия, такие как взрыв, пожар, поражение электрическим током или отравление угарным газом, что может привести к материальному ущербу, травмам или смерти.

ПРЕДОСТЕРЕЖЕНИЯ ДЛЯ УСТАНОВЩИКА

ПРЕДУПРЕЖДЕНИЕ

Отключайте источник питания при подключении проводов или при работах с крыльчаткой и двигателем Inducer. Невыполнение этого требования может привести к поражению электрическим током, травмам, смерти или повреждению имущества.

УСТАНОВКА ИНДУКТОРА НА КРЫШЕ

ПРЕДУПРЕЖДЕНИЕ

Сторона двигателя Rooftop тяжелая. Снимите (2) шарнирные штифты и (2) стопорные винты с противоположной стороны петель, чтобы отделить секцию двигателя от монтажного основания перед установкой.При снятии со стороны двигателя соблюдайте особую осторожность, чтобы не повредить внутренние детали, такие как крыльчатка.

Убедитесь, что вентиляционная труба правильно установлена ​​и имеет опору для веса индуктора. Могут потребоваться дополнительные стойки на крыше серии RT или рама для поддержки веса индуктора. Вентиляционное отверстие, выступающее над линией крыши, может быть укорочено для более стабильной и эстетичной установки, поскольку Rooftop Inducer обеспечивает тягу независимо от высоты дымохода.

ВАЖНАЯ ИНФОРМАЦИЯ:  Отключите электропитание при подключении проводов или при работе с крыльчаткой вентилятора и двигателем.Невыполнение этого требования может привести к поражению электрическим током, травмам, смерти или повреждению имущества.

УСТАНОВКА БАЗЫ ИНДУСЕРА

Все модели включают монтажные комплекты для надежного крепления базы индуктора к любому типу изолированной или одностенной металлической трубы или дымохода, облицованного плиткой.

МОНТАЖ ОСНОВЫ ИНДЬЮСЕРА НА МЕТАЛЛИЧЕСКОЙ ВЕНТИЛЯЦИОННОЙ ТРУБЕ

ПРИМЕЧАНИЕ:  Выбросьте переходную пластину, пальцевые зажимы и болты 3 1/2 дюйма при установке на металлическую вентиляционную трубу.

Монтажная пластина и впускное кольцо входят в комплект каждого крышного индуктора. Муфта серии RT750 проскользнет внутри любой металлической трубы с внутренним диаметром от 8 дюймов и наружным диаметром до 12 дюймов. Муфта серии RT1500 проскользнет внутри любой металлической трубы с внутренним диаметром от 12 дюймов и наружным диаметром до 20 дюймов. Если в вашем приложении используется металлическая труба меньшего диаметра, чем указанные, используйте удлинитель, соответствующий типу трубы, для перехода к указанному минимальному диаметру.

1. Вставьте впускное кольцо через монтажную пластину.Поместите основание индуктора поверх впускного патрубка и монтажной пластины, чтобы фланец впускного патрубка оказался между ними. Вставьте (4) болта с квадратным подголовком 1/2 дюйма 10-32 через монтажную пластину и основание индуктора и затяните (4) стопорные гайки 10-32 сверху основания индуктора. Закрепите (4) хомута в отверстиях по бокам индуктора. Основание с включенными (4) винтами 3/8″ 8-32 и стопорными гайками (см. схему A).

2.  ВАЖНАЯ ИНФОРМАЦИЯ:  Прежде чем вставлять впускную муфту/основание индуктора в вентиляционную трубу, обратите внимание, что электрическое соединение находится на шарнирной стороне индуктора.Убедитесь, что основание индуктора расположено так, чтобы индуктор качался в нужном направлении. Используя RTV или аналогичный высокотемпературный силикон, нанесите большой валик на верхний край металлической вентиляционной трубы. Вставьте узел впускного патрубка/основания индуктора в вентиляционную трубу, учитывая расположение шарнира. Вставьте большой регулируемый хомут в петли хомутов и затяните хомут до плотного захвата наружного диаметра вентиляционного отверстия. ПРИМЕЧАНИЕ. Для серии RT1500 необходимо использовать оба трубных хомута.(См. диаграмму Б).

МОНТАЖ ПОДУШКИ НА ДЫМОХОДАХ

ПРИМЕЧАНИЕ:  Откажитесь от монтажной пластины, трубных хомутов и трубных хомутов при установке на облицовку дымохода, выполненную из плитки.

1. Переверните основание индуктора нижней стороной вверх и установите зажимы для пальцев в каждом углу. Наденьте шайбу на (4) регулировочных болта 3 1/2 дюйма и вставьте их через отверстия в углах и проденьте в зажим для пальцев. Вставьте (4) болта с квадратным подголовком 1/2 дюйма 10-32 через прорези в зажимах для пальцев и через отверстия основания индуктора.Слегка закрепите верхнюю часть основания индуктора с помощью прилагаемых (4) стопорных гаек 10-32 (см. схему C).

2. Нанесите большой валик RTV или аналогичного высокотемпературного силикона поверх облицовки (см. схему D). Поместите основание индуктора на верхнюю часть вкладыша дымохода, вставив зажимы для пальцев внутрь вкладыша. ВАЖНО:  Отметьте расположение шарниров, чтобы убедиться, что основание индуктора расположено так, чтобы индуктор качался в нужном направлении. Электрический хлыст расположен на откидной стороне.После установки в центре дымохода вытяните головки каждого регулировочного болта 3 1/2 дюйма до тех пор, пока зажимы для пальцев не соприкоснутся с внутренней стенкой вкладыша. Затяните противоположные углы, пока зажимы для пальцев надежно не прикрепят основание индуктора к внутренней части вкладыша. ВНИМАНИЕ: Чрезмерное затягивание может привести к растрескиванию облицовки плитки (см. схему E).

3. Когда пальцевые зажимы надежно затянуты, затяните стопорные гайки пальцевых зажимов 10-32 на верхней части основания индуктора (см. схему F).

4. Поместите переходную пластину на основание индуктора и отметьте маркером нижнюю часть переходной пластины, обведя внутреннюю часть дымохода.ВНИМАНИЕ: Острые края – наденьте перчатки. Если нижняя сторона не может быть легко отмечена, измерьте дымоход, чтобы определить отверстие адаптерной пластины. (См. схему G.)

5. Если переходную пластину нельзя легко разметить, обведя внутреннюю часть дымохода, отметьте центральные линии на переходной пластине и используйте размеры отверстия дымохода, чтобы отметить переходную пластину, чтобы вырезать отверстие дымохода (см. схему ЧАС).

6. Заполните любые зазоры на внешней стороне дымохода и основания индуктора RTV или эквивалентным высокотемпературным силиконом (см. схему I).

7. Используйте ножницы по металлу или аналогичный инструмент, чтобы сделать отметки, сделанные на переходной пластине, чтобы обнажить внутреннюю часть облицовки плитки. Убедитесь, что отверстие адаптерной пластины открывает полное отверстие дымохода. Поместите тонкий шарик RTV или аналогичного высокотемпературного силикона вокруг отверстия переходной пластины и поместите силикон стороной вниз на основание индуктора (см. схему J).

КРЕПЛЕНИЕ ИНДУСЕРА НА КРЫШЕ И НОЖНИЧНЫЙ ПЕТЕЛЬ В СБОРЕ

Установите верхнюю сторону двигателя индуктора поверх основания индуктора, совместив шарниры.Вставьте два шарнирных штифта головками к внешней части шарниров (см. схему K).

Установите петли следующим образом: Направляющая верхняя петля: вставьте шпильку с резьбой 1/2″ в верхнюю часть нагнетателя, (2) шайбы, петлю (с упором снаружи), прокладку, шайбу и контргайку 10-32. Направляющая Нижняя петля: вставьте Резьбовая шпилька 1/2 дюйма, проходящая через основание индуктора, шайбу, петлю (с упором снаружи), прокладку, (2) шайбы и контргайку 10-32 (см. схему L). Используйте (2) прилагаемые саморезы 3/8″ 8-32, чтобы прикрепить верхнюю часть индуктора к основанию индуктора через два овальных кронштейна на передней части индуктора.

Вставьте выпускные решетки с обеих сторон с помощью (3) самонарезающих винтов 3/8″ 8-32 (см. схему M).

УСТАНОВКА ЭЛЕКТРОПРИЕМНИКА

Снимите (2) гайки 8-32, удерживающие крышку и прокладку на электрическом доступе индуктора. Вытяните провода из индуктора и прикрутите их к электрическим проводам от штыря, руководствуясь соответствующей схемой ниже. Осторожно вставьте проводные соединения обратно в индуктор и закрепите крышку и прокладку на корпусе индуктора с помощью снятых сверху гаек.Плотно затягивайте до тех пор, пока прокладка не сожмется (см. схему Q).

Закрепите коробку на противоположном конце штыря к кабелепроводу и проводу электропитания в соответствии со схемой, подходящей для установки. Поместите прилагаемую прокладку между крышкой и коробкой, плотно затяните.

ПРЕДУПРЕЖДЕНИЕ

Вся проводка от Rooftop Inducer к устройству должна соответствовать местным нормам или, при их отсутствии, Национальным электротехническим нормам (NFPA 70).

Вся проводка от Rooftop Inducer к устройству должна соответствовать классу 1 следующим образом: установлена ​​в жестком металлическом кабелепроводе, промежуточном металлическом кабелепроводе, жестком неметаллическом кабелепроводе, электрических металлических трубах, кабеле типа MI или иным образом защищена от физических воздействий. повреждать.

МОДЕЛЬ RT750H / RT1500H РЕГУЛИРОВКА РЕГУЛИРОВКИ СКОРОСТИ

Модели RT750H и RT15OOH включают регулятор скорости двигателя. Не изменяйте внутренний потенциометр и не используйте другой регулятор скорости двигателя. Не подключайте провод так, чтобы регулятор скорости изменял скорость вращения вентилятора охлаждения двигателя. Всегда включайте индуктор до и во время всего цикла горения твердотопливной печи или камина.

УСТАНОВКА РЕГУЛЯТОРА СКОРОСТИ

1. Установите регулятор скорости в помещении рядом с твердотопливной печью или камином, в идеале там, где при регулировке скорости можно наблюдать за пламенем и дымом.

2. Для регулятора скорости требуется электрическая коробка размером 2 x 4 дюйма. Рекомендуется использовать электрический провод 14-3 с заземлением, так как он состоит из белого (нейтрального), черного (постоянно горячего), красного (переключаемого через регулятор скорости) и зеленого (заземления) проводов. Для коммерческого применения может потребоваться провод 12 калибра и электрическое отключение на крыше.

3. После установки и подключения регулятора скорости в соответствии с Вариантом 2 на стр. 8 установите входящую в комплект лицевую панель на распределительную коробку и наденьте регулировочную ручку на вал регулятора скорости.

4. Убедитесь, что индуктор Rooftop активируется при включении управления скоростью и что производительность индуктора снижается при полном повороте ручки по часовой стрелке. Это можно сделать, подержав свечу в незажженном камине или печи возле выхода дымохода и наблюдая за пламенем и дымом.

Примечание: это обзор процедуры установки.
