Штукатурный маяк: особенности использования | Эксперты отделки

Гусевский Андрей Анатольевич

Маяк для штукатурки поможет вам сделать поверхность идеально ровной

У каждого мастера есть свои хитрости при оштукатуривании стен. Но все самые востребованные и упрощающие работу способы изобретены давно, они только незначительно совершенствуются со временем.

Например, стальной или алюминиевый штукатурный маяк – это сравнительно недавно вошедшее в обиход приспособление, но это не значит, что оно никогда не использовалось раньше. Из этой статьи вы узнаете, зачем нужны маяки, какими они бывают, чем их можно заменить, как установить и много другой полезной информации.

Содержание статьи

Что это такое

Если говорить обобщенно, штукатурный маячок – это направляющая для правила, которая используется в качестве опоры для него в процессе создания ровной плоскости с помощью штукатурного раствора.

Штукатурка по маякам

Как выглядят маяки для штукатурки, из чего их делают и как используют – читайте ниже.

Готовые маяки

Это перфорированные профили стандартной длины (2,7-6 м), изготавливаемые на производстве из алюминия, оцинкованной стали или пластика. Длина и материал изготовления не единственные параметры, по которым выбирают маяки для штукатурки – размеры сечения и его форма тоже имеют значение.

Итак:

• Прямые маяки представляют собой плоский перфорированный профиль с V-образным выступом, который и является направляющей при проведении штукатурных работ. Высота выступа может составлять до 30 мм, и чем она больше, тем более толстый слой раствора потребуется для выравнивания. Самым экономичным является маяк штукатурный 3 мм, но он используется преимущественно для внутренних работ. Снаружи толщину штукатурки обычно делают больше для повышения теплоизоляции стен и используют более крупные профили.

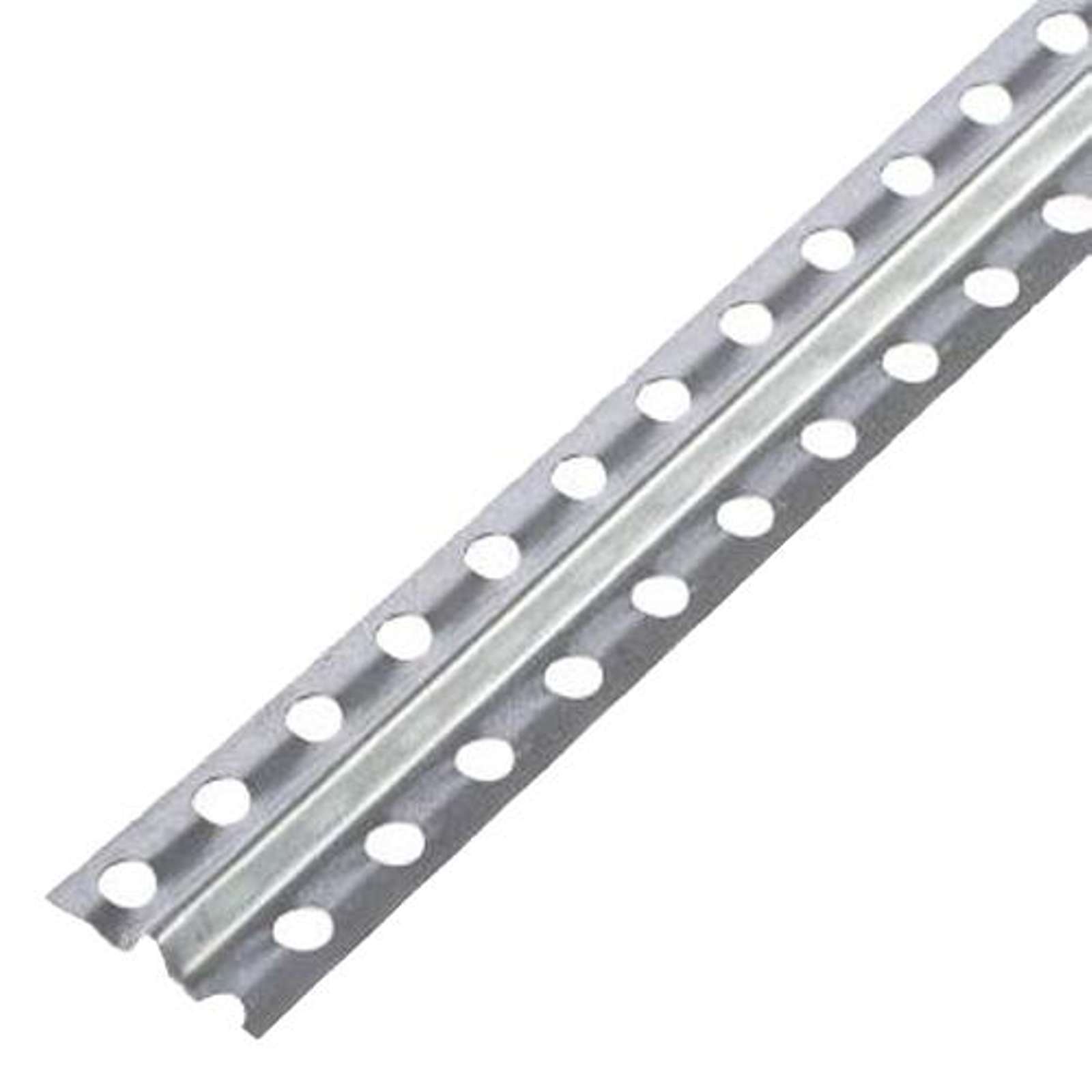

Маяк штукатурный 6 мм и маяк штукатурный 10 мм, прямой профиль

• Угловые маяки – V-образные профили с полками, расположенными под углом 90 градусов, и направляющей, выставленной за плоскости полок. Они служат не только для облегчения выравнивания, но и для повышения прочности внешних углов.

Примерка углового маячка

Из-за большой разницы между длиной и размером поперечного сечения такие профили не обладают достаточной жесткостью, поэтому при монтаже нужно быть очень внимательными и постоянно проверять прямолинейность установки. Чтобы этого добиться, увеличивают количество опорных точек.

В последние годы спрос на готовые маяки очень возрос, они производятся многими предприятиями.

Станки по производству штукатурных маяков и уголков

Но и когда их не было в продаже, многие строители использовали способ выравнивания плоскости по маякам, изготавливая их самостоятельно.

Самодельные маяки

Готовые профили, конечно, упрощают и ускоряют работу, избавляют от необходимости поиска подручных средств. Но они же могут и усложнять процесс. Например, самые популярные изделия из оцинковки хоть и считаются нержавеющими, но все же поддаются коррозии, и со временем на поверхности появляются ржавые полосы вдоль линий их установки.

Для справки. Это может происходить либо по причине низкого качества изделий, либо из-за повреждения цинкового слоя в процессе вытягивания раствора правилом по направляющим.

Поэтому инструкция предусматривает демонтаж маяков после схватывания штукатурки. На их месте остаются борозды, которые ослабляют прочность покрытия и требуют заделки свежим раствором. А это дополнительное время и лишние расходы на материал.

Этого можно избежать, используя вместо стальных алюминиевые или пластиковые маяки для штукатурки. Если же вы не хотите тратить время и деньги на магазины, искать транспорт и заниматься выпрямлением деформированных при перевозке профилей, можно обойтись без них, используя один из способов, перечисленных ниже.

• Направляющими для правила могут быть ровные деревянные бруски. Их применение особенно целесообразно при штукатурке деревянных или пенобетонных стен, к которым маяки можно прикрутить саморезами, – это намного быстрее, чем их монтаж на штукатурный раствор или алебастр.

В качестве направляющих использованы деревянные бруски

• Можно сделать самодельные маяки для штукатурки из рабочего раствора. Для этого в стену вкручиваются саморезы так, чтобы все их шляпки находились на одной вертикальной линии, отступающей от плоскости основания на расстояние, равное желаемой толщине штукатурки. К ним прижимается длинный брус, правило или жесткий металлический профиль, а пространство между ним и стеной закидывается раствором. Когда он схватится, брус можно аккуратно убрать. Оставленная им плоскость и будет служить маяком.

Совет. Чтобы ускорить работу и уменьшить время затвердевания, вместо штукатурки для устройства маяков можно использовать гипс или алебастр.

Проверка вертикального уровня и нахождения всех маяков в одной плоскости обязательна на каждом этапе

Штукатурка по самодельным маякам имеет неоспоримые преимущество: она не требует их демонтажа, не приводит к перерасходу материала, экономит средства. Хотя цена готовых изделий и невелика, но их может потребоваться не один десяток, а это уже ощутимые расходы, учитывая то, что повторному использованию они не подлежат.

Технология монтажа маяков

С тем, какие бывают маяки для штукатурки, мы разобрались. Теперь расскажем о том, как их правильно выставить.

Для начала осматриваем стену и решаем, какие маяки использовать. А также оцениваем её на предмет неровности с помощью водяного, лазерного или длинного пузырькового уровня, чтобы найти максимально выступающую за плоскость точку.

На деревянные стены

Если основание позволяет без проблем вкручивать в него саморезы или вбивать гвозди, то маяки устанавливаются (см. Установка маяков для штукатурки – все нюансы и секреты) по принципу монтажа каркаса под облицовку.

Итак:

• Деревянные бруски или металлические профили выставляются по уровню.
• Там, где они не соприкасаются со стеной, под них подкладывают кусочки фанеры, ДВП или любого другого материала.
• Маяк прикручивается к стене в нескольких местах так, чтобы он стоял жестко и не прогибался под давлением.

Штукатурка деревянных стен глиной по маякам

Сначала выставляются крайние маяки по углам с небольшим отступом от них (или в углу и по краю дверного проема). Делать это нужно очень тщательно, чтобы обе наружные грани находились на одной плоскости и были строго вертикальны.

Затем между ними натягиваются лески, и, уже ориентируясь по ним, устанавливают промежуточные направляющие.

Обратите внимание. Расстояние между маяками должно быть на 15-20 см меньше, чем длина вашего правила для вытягивания штукатурки. Если вы впервые решили заштукатурить стены своими руками, то оно не должно превышать 0,5-1 метра, иначе вам будет сложно справляться с большой площадью отделки.

На кирпичные и бетонные стены

К таким основаниям маяки крепятся на раствор – гипсовый или обычный штукатурный. Прежде чем его приготовить, делают разметку стены вертикальными линиями по месту установки направляющих. Одна из них должна проходить через самую выпуклую точку поверхности.

Вдоль этой линии через каждые 0,5-0,7 м от пола до потолка накидываются порции раствора, затем на них устанавливается маяк алюминиевый штукатурный, который вплотную прижимается к выступу и выставляется по уровню, пока раствор не схватился.

Совет. Можно использовать более надежный способ: вдоль линии просверлить отверстия, вставить в них дюбели и вкрутить саморезы до соприкосновения шляпок с отвесом. Затем установить маяк, прижимая его по всей длине к шурупам, и зафиксировать раствором.

Шляпки шурупов, расположенные на одной вертикальной линии, станут опорами для маяка

Когда это произойдет, можно дополнительно закрепить профиль ещё несколькими порциями раствора, чтобы он проник под профиль, выдавился через отверстия перфорации и надежно зафиксировал полочки маяка.

Вторая направляющая выставляется на расстоянии нескольких сантиметров от одного из углов так, чтобы она оказалась в одной плоскости с первой. Это достигается постоянным контролем уровня в процессе монтажа.

Рабочие на фото контролируют уровень монтажа

Далее все, как описано раньше: между двумя зафиксированными маяками сверху и снизу натягивается шнур, по которому устанавливаются остальные профили.

Хотите своими глазами увидеть, как профессионалы монтируют маяки для штукатурки – видео поможет вам сделать это, не выходя из дома. Но если есть возможность побывать на стройке, обязательно воспользуйтесь ею.

Заключение

Если вы посмотрели видео в этой статье, то смогли убедиться, насколько проще становится процесс выравнивания с применением маяков и насколько качественнее получается поверхность. Конечно, сам процесс их установки занимает немало времени и требует кропотливости, но результат того стоит.

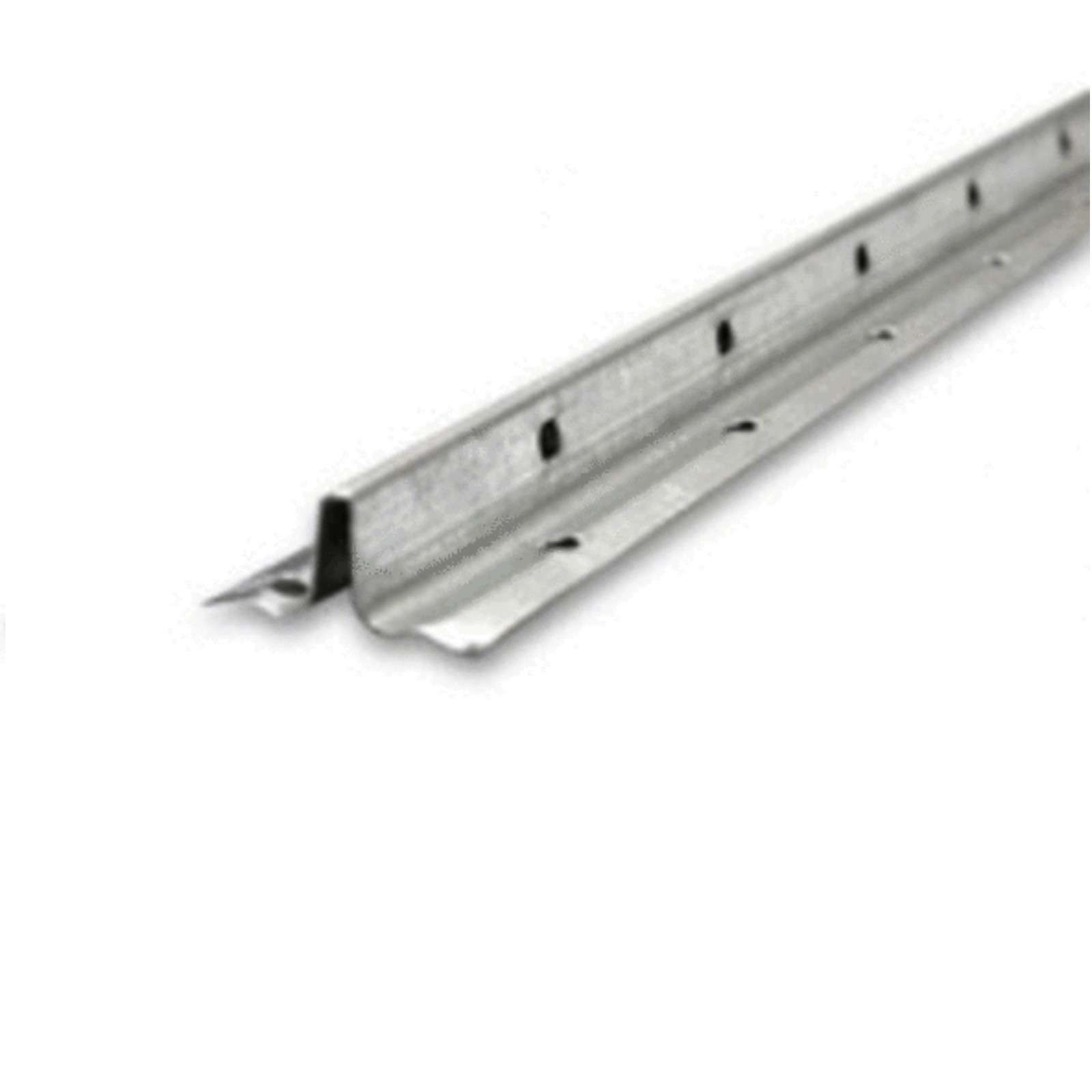

Профиль маячковый (маяк) СТиВ 6 мм, длина 3 м, цена

Профиль маячковый (маяк) СТиВ 6 мм, длина 3 м незаменимая деталь профессиональной ремонтной отделки. Маячок применяется для точного выравнивания стен и соблюдении ровного слоя штукатурки на всей площади. У нас вы можете купить маячковый профиль с рабочей высотой 6 мм и 10 мм. Выравнивающие маячковые профили произведены из высококачественной рулонной оцинкованной стали. Стандартная длина металлопрофилей составляет 3 метра.

Используется для варавнивания стен и потолков.

Профиль маячковый 6мм : цена и преимущества

• При изготовлении профилей используется оцинкованный металл, защищающий длинномерные элементы от коррозии, обеспечивая продолжительный срок эксплуатации (долговечность маяков). Такие характеристики позволяют активно применять профиль маячковый во влажных помещениях (душевые, моечные, ванные комнаты, кухни, санузлы) и на улице.
• Перфорированная структура гарантирует надежное сцепление маяков со штукатурными растворами.
• Шестимиллиметровая глубина профиля предусматривает его использование по основаниям стен с перепадами до 5 мм.
• Удобство в работе. Трехметровая длина является оптимальной для выравнивания стен в помещениях, учитывая среднюю высоту потолков. При необходимости уменьшить габариты профиля — он с легко режется ножницами (строительные ножницы по металлу). Крепление ПМ к стене осуществляется на быстросохнущий раствор нанесенный ляпками, в которых и утапливается маяк в строгом соответствии с вертикальным уровнем.
• Небольшой вес – обеспечивает удобство в транспортировке профилей и снижение нагрузки на несущие конструкции стены и соответственно перекрытия.

Способ применения

При установке маячковых профилей (3м) нужно выставлять профили по уровню вертикально. Маячковые профили 6мм устанавливаются на гипсовый раствор, который наносится с обратной стороны профиля, после чего, профиль прижимается к стене по всей длине и удерживается до схватывания раствора движениями уровня по кромке профиля. Уровень прижимается по длине профиля.

Установка штукатурных маяков своими руками

Начинаем 7-е занятие по теме штукатурки стен. И сегодня мы, наконец-то установим первый маяк нашей будущей плоской стены. Давайте, еще раз вспомним путь, который мы уже с Вами прошли. Итак, мы познакомились с общим принципом штукатурения, затем нашли на стене самый большой бугор, после этого последовательно постарались сбить со стены все большие бугры. далее, научились пользоваться такими замечательными инструментами, как отвес и уровень, наконец мы помыли нашу стену, загрунтовали ее и закрепили штукатурную сетку. Теперь у нас все подготовлено для того, чтобы поставить первый штукатурный маяк, и мы это сейчас сделаем!

Подбираем маяки

Если помните, в Видеоуроке. Общий принцип штукатурения, мы с Вами посмотрели, что представляют из себя маяки. Это такие длинные 3-х метровые металлические направляющие, которые достаточно легко гнутся. Маяки бывают разные. Для той технологии, что я Вам буду рассказывать нужно брать направляющие с как можно меньшей высотой салазки, по которой мы будем правилом раскатывать штукатурку. В магазине наиболее часто можно встретить маяки с высотой в 6 мм. Попытки найти меньше не всегда будут иметь успех. Так вот, Вы приобретаете эти направляющие в строительном магазине. Сколько их брать? Если помните, в том же видеоуроке я говорил, что лучше, особенно новичкам в ремонте, ставить маяки через каждые 50 см. Поэтому, если, например, длина стены: 3,5 метра, то получается 7 промежутков по 50 см. Если учитывать, что крайние маяки нужно ставить от концов стены где-то на расстоянии 5 см, то получается всего 8 маяков.

Помните, в статье Стараемся сбить большой выступ в стене мы сделали пометку, где будем ставить первый маяк. Поэтому сейчас приступаем к делу.

Строим вертикаль с помощью отвеса и уровня

Мы не зря с Вами предварительно, в статье Отвес и строительный уровень поняли, что такое вертикаль и как ее можно получить. Этот навык нам сейчас очень пригодится. Чтобы не дублировать информацию статьи про отвес и строительный уровень, я буду рассказывать, что нужно делать, а Вы, если будут вопросы, периодически поглядывайте в ту статью.

Итак, под самым потолком, напротив того места, где Вы сделали отметку о первом маяке, ставим дюбель (см. видеоурок «Как делать крепление дюбелей» в этой статье), вкручиваем в него саморез подлиннее и закрепляем на него отвес.

Нужно отрегулировать отвес так, чтобы между самым выпуклым местом Вашей стены и ниткой отвеса было ровно 6 мм (высота нашего маяка):

Далее, нужно выполнить очень тонкую, я бы сказал ювелирную работу. Ранее мы учились закручивать саморезы точно до нитки, а теперь нужно по длине отвеса закрутить саморезы, причем шляпки саморезов должны отступать от нити на расстояние 6 мм. Не ленитесь, возможно первый раз Вы на эту процедуру потратите час, но это очень важный момент  в установке первого маяка.

В итоге у Вас должно получиться следующее:

Точность Ваше работы, далее, необходимо проверить с помощью уровня. Приложим уровень к шляпкам саморезов, причем отвес ни в коем случае не снимайте, а аккуратно отведите нитку в сторону:

Посмотрите на пузырек уровня. Если он находится по центру, то можно Вас поздравить! Вы справились с задачей. Если нет, то убираем уровень и ждем, пока отвес перестанет колебаться. Затем берем линейку и снова от шляпок всех саморезов проверяем везде по 6 мм до нитки. Где нужно подкручиваем или откручиваем саморезы. Заново прикладываем уровень. В итоге Вы должны добиться того, чтобы пузырек уровня встал по центру. При этом важно понимать, что купленный Вами в магазине уровень отменного качества. Для его проверки прочитайте обязательно статью: Как проверить строительный уровень.

Важно!

При всех работах с отвесом следите, чтобы натянутая штукатурная сетка нигде не мешала и не задевала нитку отвеса! Это очень важно, иначе все Ваши работы будут не точными!

К выбору строительного уровня подойдите очень серьезно! Он должен быть точным, поэтому не берите дешевые уровни. Здесь (слева на картинке) Вы найдете очень неплохой выбор строительных уровней и отвесов.

Фиксируем вертикаль

Когда у Вас все четко выстроено по уровню, то можно подстраховаться, а именно зафиксировать саморезы. Обычно это делается путем их цементирования. Можно либо развести  ремсостав (см. Видеоурок. Учимся работать с ремсоставом), либо развести штукатурку (см. статью Готовим штукатурный раствор). После разведения раствора нужно просто сделать небольшие шлепки вокруг самореза. Когда раствор затвердеет, то саморезы будут надежно зафиксированы и случайно их уже никто не вынет и не погнет. На рисунке показано фиксирование самореза с помощью ремсостава.

Устанавливаем маяк

Теперь берем маяк и ножницами отрезаем до нужной длины. Напоминаю, что длина маяка 3 м и Вам его нужно отрезать ровно от пола до потолка.

Когда Вы подрезали маяк, прислоните его аккуратно к шляпкам саморезов, только не перегибайте его. Чтобы маяк держался, зафиксируйте его обычной ниткой через шляпку самореза или кусочком проволоки. Нужно, чтобы он у Вас стоял ровно и был хорошо зафиксирован:

Именно этот рисунок дает понимание, почему мы в самом начале, когда только закрепляли отвес, делали запас от самого выпуклого места в 6 мм. По сути мы прислонили только очень ровно наш маяк к выступающему горбу стены, и все пространство под маяком по всей стене нам предстоит замазать штукатуркой. Именно поэтому, если применять данную технологию, нужно, чтобы маяк был как можно меньше по высоте (6 мм), а лучше еще меньше, т. к. от этой высоты зависит расход штукатурки. Маяки — это своеобразные салазки. По ним должно легко скользить правило, о котором я позже расскажу. Вот почему важно, чтобы эти салазки были от пола и до потолка и как можно ближе к плоскости стены!

Ну вот, у нас с Вами все готово! Теперь необходимо развести раствор штукатурки и облепить маяк по всей его длине и со всех сторон так, чтобы получился как-бы ровный холмик. Нужно заполнить обязательно все пространство под маяком штукатуркой. Сам маяк из мягкого железа, и чтобы маяк абсолютно ровно зафиксировался в штукатурном растворе, возьмите в руки уровень, приложите по всей длине к маяку и слегка на него надавите. Только чуть-чуть:

Слегка надавливая, и поводя вверх и вниз по всей длине маяка, смотрите за пузырьком на уровне. Он должен быть посередине. Постойте в таком положении какое-то время. Раствор штукатурки должен схватиться (немного застыть). Может понадобиться постоять так минут 10 -15.

Ну вот, поздравляю Вас! Можете оставить свой штукатурный маяк на несколько часов, чтобы он хорошо застыл. Поскольку, возможно, Вы новичок, то лучше после установки первого маяка в этот день вообще ничего не делать. Пусть он застынет, а то будет очень обидно, если Вы его случайно заденете и сместите — вся работа будет на смарку.

А на следующий день, Ваш маяк уже крепко стоит и можно сделать разметку относительно него для других маяков.

Пошаговые уроки по штукатурке стен

Урок 01. Как штукатурить стены. Общий принцип
Урок 02. Чем штукатурить стены? Инструменты и материалы
Урок 03. Находим самый большой бугор на кривой стене перед оштукатуриванием
Урок 04. Стараемся сбить большой выступ в стене
Урок 05. Отвес и строительный уровень
Урок 06. Как крепить штукатурную сетку
Урок 07. Как установить первый штукатурный маяк
Урок 08. Как готовить штукатурный раствор
Урок 09. Создаем плоскость стены для оштукатуривания
Урок 10. Устанавливаем все оставшиеся штукатурные маяки
Урок 11. Маленький секрет выравнивания стен по маякам
Урок 12. Выравнивание стен своими руками. Какое брать расстояние между маяками?
Урок 13. Что делать, если погнулись маяки для штукатурки?
Урок 14. Проверяем точность установки штукатурных маяков
Урок 15. Штукатурка стен своими руками
Урок 16. Как удалять маяки после штукатурки стен
Урок 17. Как выполняется штукатурка дверных проемов
Урок 18. Теплая штукатурка. Как с ней работать?
Урок 19. Теплая (теплоизоляционная) штукатурка. Виды и особенности

виды и стоимость, монтаж своими руками

Штукатурные работы представляют собой подготовительный этап по созданию плоской и гладкой поверхности перед последующим нанесением декоративного слоя на стены и потолки. Для проверки ровности отделки предназначено правило. Прежде чем им воспользоваться, на рабочей плоскости устанавливают маяки для нанесения штукатурки. Что собой представляют направляющие ориентиры и каковы их размеры? Можно ли купить маяки в магазине и по какой цене?

Какие бывают маяки под штукатурку?

Они выполняют вспомогательную функцию при проведении отделочных работ снаружи и внутри помещений. Маячки закрепляют на неоштукатуренной поверхности, чтобы они служили точным ориентиром для выравнивания стены.

Основой для создания направляющих элементов служат разные виды материалов:

• отделочный раствор;
• металл;
• пластик;
• дерево;
• гипсокартон.

Кроме направляющих функций маячные крепления играют роль своеобразной арматуры. Детали из ПВХ или нержавейки удобно использовать для выведения наружных и внутренних углов. Кроме того, пластик не подвергается коррозии внутри раствора и не разрушается от времени. Соответственно, их демонтаж не относится к обязательным требованиям эксплуатации.

По мнению строительных экспертов не все штукатурные маяки можно считать одинаково удачными. Одни виды разрешено использовать при определенных условиях, другие рекомендуются для опытных штукатуров. Общим для всех считается широкая доступность и низкая цена материалов.

Особенности направляющих элементов

1. Растворные маяки – полосы из рабочей штукатурки. Имеют большое распространение благодаря простоте устройства и отсутствию дополнительных затрат. Гипсом или цементом заполняют пространство на стене под ровной планкой или правилом, установленным по отвесу.

Достоинства:

• продольные выступы после застывания служат отличным ориентиром при оштукатуривании;
• маяки не нуждаются в демонтаже, поскольку становятся частью отделочного слоя;
• возможно проведение масштабных объемов штукатурных работ.

Недостатки: правильно выставить растворные штукатурные маячки выйдет только при наличии практического опыта. Новички могут затратить на этот процесс много лишнего времени.

2. Деревянные рейки – из бруса. К достоинствам относится многократность использования и небольшая стоимость. Недостаток – применение ограничивается только сухими помещениями.

3. Гипсокартонные маячки – направляющие полосы для внутренних комнат. Монтируются на стены при помощи клея или стартовой шпаклевки с добавлением клея ПВА.

4. Маячный профиль – длинная тонкая рейка с перфорацией заводского производства V или Т-образного сечения. Ее изготавливают из металла или пластика. Штукатурные маячки классифицируют по размерам. Самые маленькие – 3 мм, большие достигают 10. Наиболее ходовая толщина деталей для бытовых помещений – 6 мм с длиной 2,7-3 метра.

Преимущество использования маячного профиля заключается в легкой и быстрой установке, что заметно сокращает время подготовки стен к оштукатуриванию. Уже через несколько часов после монтажа можно приступать к отделке. Такие маячки незаменимы при оформлении небольших участков, например, каминов, санузлов, межкомнатных перегородок. Перфорационные отверстия обеспечивают максимальное сцепление с раствором и надежное закрепление на поверхности.

Недостатки:

• после извлечения из стены рейки сильно деформируются, что делает невозможным их повторное применение;
• на больших площадях с помощью таких штукатурных маяков трудно добиваться идеального выравнивания;
• тонкие и слабые планки нуждаются в дополнительном укреплении раствором.

От контакта с правильным клином на профиле истирается оцинкованный слой. В результате реакции смеси и оголенного металла на поверхность штукатурки со временем проступает ржавчина. Чтобы избежать негативного явления, рекомендуется вырубать планки еще до полного высыхания, затем заделывать образовавшиеся штробы.

5. Металлические маяки – фрагменты трубы или квадратного профиля. Такие направляющие элементы отличаются повышенной прочностью и отсутствием искривлений. Штукатурный раствор легко заполняет пространство под ними, не требуя дополнительного укрепления. Металлические маяки для штукатурки можно демонтировать уже на второй день после окончания работ. Эксплуатировать их также разрешено неоднократно. Недостатков у трубчатых маяков практически не имеется. Отмечается повышенный риск деформации профиля квадратного сечения при извлечении из стены.

6. Маячные крепления. Установка направляющих полос на растворную или клеевую основу обеспечивает получение гладкой ровной поверхности. Однако такой способ имеет особенности, негативно влияющие на общий ход штукатурных работ:

• затраты времени на приготовление смеси и чистку инструментов после размещения маркеров;
• зависимость от обогреваемого помещения или теплой погоды;
• невозможность оштукатуривания сразу после установки;
• необходимость навыков для точного и быстрого монтажа.

Чтобы облегчить работы по размещению профилированных реек, строительные эксперты рекомендуют купить специальные пластиковые крепления под названием «ушастик». Они отличаются низкой ценой (2-3 рубля за штуку) и простым устройством. Стальные пластинки с отверстием под саморезы оснащены боковыми выступами-ушками, посредством которых фиксируются на профилях.

Регулировочно-удерживающая система помогает точно и быстро устанавливать штукатурные маячки. Практика подтверждает, что хорошо облицовывать плоскости по меткам с таким крепежом умеют не только опытные штукатуры, но и домашние мастера. Наличие ушастика дает возможность немедленно приступать к отделке стен, откосов, потолков.

Стоимость оцинкованных штукатурных маяков длиной 3 м:

«Маяк» Рейка для штукатурки 10х20 (0,3мм) ПРЕМИУМ, 3,0м Киев, луч…

Купить маяк штукатурный г. Киев, интернет магазин Домовой

Если визуально осмотрев объект, поверхность показала неровности, для их утилизации прибегают к шпаклевочным и штукатурным работам. Сначала снимают старый слой ненужного материала, после обтягивают бетонные поверхности штукатурной сеткой, для хорошей адгезии. Затем с помощью уровня или отвеса поверяют вертикаль поверхности, после устанавливают маяки.

Маяк штукатука представляет собой металлический профиль, определяющий конкретную толщину нанесенной штукатурки. Имеет маркировку различных параметров ПМ 21х6 мм и ПМ 26х10 мм. Указанные цифры 21 и 26 – это обозначения ширины основания, а 6 и 10 – высота маяка. Когда штукатурка будет накладываться толстым слоем, приобретается маячная рейка с высотой 10 мм. Стандартная длина профилей составляет три метра, когда в процессе установки их длинна, превышает размеры основания, лишний материал отрезается с помощью ножниц по металлу. Маяки крепятся к стене в вертикальном положении на несколько точек из раствора.

Рассмотрим более детально процесс установки маячных реек.

Цена на маяк штукатурный в магазине Домовой

После того, как поверхность подготовлена к штукатурным работам (очищена и прогрунтована), с помощью карандаша или мела наносятся метки в противоположных местах. По ним отбиваются вертикальные линии специальной шнуркой. Затем по этой линии устанавливаются растворные точки (около пяти). После, берем заранее подготовленный маячный профиль и прикладываем его к нарисованной линии аккуратно вдавливая, погружаете его в лепки, таким образом, чтобы через его отверстия вылез раствор. Вертикаль установленного маяка проверяем уровнем. Аналогично устанавливаем следующий профиль на противоположном отрезке поверхности, а затем между ними устанавливаем промежуточные. Последующая установка маяков между двумя параллельными осуществляется так, чтобы верхний край профиля касался натянутой шнурки.

Расстояние между маячной рейкой следует определять, опираясь на длину эксплуатируемого инструмента, которым будут выравниваться стены. Для продолжения штукатурных работ маячным точкам следует дать время на затвердение.

Очень часто в качестве лепков используют гипсовые смеси, в таком случае работы следует проводить в достаточно быстром темпе, поскольку гипс окаменевает при разведении с водой на протяжении восьми минут. Именно поэтому установленные маяки на гипсовом растворе имеют большую популярность среди строительных специалистов. Но стоит помнить, что маяки, установленные на гипсовые точки, следует штукатурить на гипсовой вяжущей штукатурке.

Купить маяк, отличная цена и качество в магазине Домовой

Некоторые специалисты устанавливают маяки иначе. Для их установки в поверхности делаются отверстия под саморезы или же капроновые дюбеля. Сначала идет установка саморезов для крайних маяков, потом промежуточных. Благодаря установленным в стену дюбелям на много упрощается работа, но при этом занимает больше времени. Качество отделки во многом выигрывает, поскольку даже неподготовленная особь легко справится с выравниванием, вкручивая или выкручивая винты, выставит нужный уровень, прикладывая к поверхности правило. После того как головки саморезов будут на одном уровне накладываем на них лепки и погружаем маячную рейку.

Стройматериалы — Домовой

Металлические маяки Кнауф 6 мм для штукатурки стен! Цена за 3 м и опт!

Металлические маяки Кнауф 6 мм для штукатурки стен и потолков позволяют значительно повысить качество выравнивания поверхностей и ускорить время выполнения работ.

Цена на маяки 6 Кнауф для штукатурки стен, штукатурку Ротбанд и прочие стройматериалы производства Knauf в интернет магазине стройматериалов Материал-Строй при заказе в объеме 20 тонн включает в себя бесплатную доставку по Москве

Возможна круглосуточная доставка строительных материалов (по предварительной договоренности)

Срочная доставка Маяков Кнауф от 2 часов по районам Строгино, Мякинино, Тушино

Время доставки в прочие районы Москвы и Московской области зависит от удаленности места доставки от склада стройматериалов магазина Материал-Строй

Грузчики. Подъем отделочных материалов на этаж (в том числе негабаритных)

Штукатурные маяки Кнауф 6 мм применяются при выравнивании неровностей с перепадом до 5 мм. Причем, это могут быть как стены, так и потолки.

После отделки маячки можно оставить внутри штукатурного слоя. Такой вариант отделки позволяет не только создавать ровные поверхности за короткий срок, но и дополнительно усиливает оштукатуренную поверхность. Маячки создают естественные термошвы, препятствующие растрескиванию штукатурки под воздействием естественной усадки, влажности, перепадов температуры и напряжения строительной конструкции. Что особенно важно при наружной отделке или ремонте влажных и промышленных помещений.

Также металлические маяки 6 мм Кнауф часто применяются для подготовки поверхностей перед укладкой керамической плитки.

Благодаря тому, что данный вид профиля производится из стального проката, на который наносится специальное цинковое покрытие, он защищен от воздействия влаги и не подвержен коррозии. Данное преимущество позволяет наносить на поверхности, подготовленные при помощи маяков для штукатурки 6мм производства Кнауф, большинство видов чистовой отделки без риска проявления со временем на отделанной поверхности ржавых пятен.

Металлические маяки Кнауф могут использоваться для гипсовой штукатурки, смесей на основе извести и цемента.

пластиковые, металлические изделия, размеры, инструкция, видео и фото

Если вам необходимо провести штукатурные работы, то использование маяков сделает процесс намного проще и быстрее. Кроме того, вы сможете добиться ровной поверхности, даже если никогда не занимались подобными мероприятиями, это очень важный фактор для тех, кто решил провести работы своими руками. Разберемся, какие виды маяков бывают, и какие преимущества и недостатки присущи каждому из решений.

На фото: металлические маяки для штукатурки – самый популярный вариант на сегодняшний день

Основные виды изделий

Стандартные металлические маяки

Это самая широко распространенная и наиболее востребованная группа изделий, что обусловлено следующими причинами:

• Демократичная цена элементов, они стоят недорого и продаются в любом магазине строительных материалов. Доступность также нужно отметить как преимущество, так как некоторые из вариантов, описанных ниже, бывает проблематично приобрести в небольших городках;

Именно такие маячки используются на подавляющем большинстве объектов в наши дни

• Простая инструкция по использованию подобных изделий позволяет выполнить работы своими руками. При этом если вы будете соблюдать все рекомендации по проведению процесса, то гарантированно получите хороший результат. Ниже будет представлена схема выполнения работ, чтобы вы разобрались в них как можно лучше;
• Размеры маяков для штукатурки следующие – 3 мм, 6 мм и 10 мм, причем самые маленькие маяки встречаются не так часто, а вот шести и десятимиллиметровые используются очень широко. Выбор конкретного решения зависит от того, насколько неровные стены и какой слой раствора планируется наносить;

Примерные цены на изделия

• Ввиду того, что элементы уже имеют нужную конфигурацию, сокращается время проведения работ. Для того чтобы разрезать элементы, вам понадобятся ножницы по металлу. Это позволяет очень качественно отделывать даже небольшие поверхности, ведь вы можете резать маячки на куски любого размера.

Есть у данного варианта и свои недостатки:

• При покупке обязательно проверяйте геометрию элементов, очень часто изделия кривые, причем брак может возникнуть как из-за нарушения производственного процесса, так и из-за неправильного хранения. Кроме того, следует внимательно относиться к транспортировке данных элементов, так как можно погнуть их и при перевозке;
• Также следует отметить тот факт, что маяки данного типа довольно гибкие. Поэтому при их установке следует делать практическое сплошное основание из раствора, чтобы обеспечить жесткость направляющих;
• Слой цинка на поверхности металла со временем неизбежно разрушается, по этой причине маяки после оштукатуривания поверхности лучше всего удалить из стены, чтобы избежать появления ржавых полос через несколько лет.

При креплении маяка не жалейте раствора – элемент должен быть жестко зафиксирован

Пластиковые маяки

Этот вариант во многом напоминает вышеописанный с той лишь разницей, что материалом изготовления выступает не оцинкованная сталь, а высокопрочный пластик.

В связи с этим у данной группы изделий есть свои особенности:

• Вес элементов очень малый, их очень легко переносить и устанавливать. Но при этом прочность практически такая же, как и у стандартных стальных направляющих;
• В отличие от металла пластик после деформации не гнется, а сохраняет первоначальную геометрию. Это очень важная особенность, которая позволяет не беспокоиться за то, что при хранении маяки поведет;
• Пластик не подвержен коррозии, поэтому даже если вы не удалите маяки из штукатурки, не стоит беспокоиться за то, что впоследствии на потолке или стенах проступят ржавые пятна.

Пластиковые маяки для штукатурки – отличное решение для любого объекта

Что касается недостатков, то они таковы:

• Пластик – материал, который не выдерживает сильные удары и ломается. К тому же материал становится очень хрупким при низких температурах, поэтому такие варианты не рекомендуется использовать при наружной отделке;
• Если не закрепить направляющие надлежащим образом, то они будут прогибаться при нажатии правилом.

Многоразовые стальные элементы

Этот вариант чаще всего используется профессиональными специалистами, так как стоимость маяков для штукатурки этого типа в десятки раз выше, чем у обычных одноразовых вариантов.

Что касается основных особенностей, то они следующие:

• Очень высокая прочность и жесткость изделий, они не нуждаются в тщательном закреплении, важно выставить направляющие по уровню и зафиксировать в нескольких местах.
• Изделия можно использовать множество раз, что очень удобно для тех, кто постоянно занимается оштукатуриванием стен;
• В процессе работы вы можете не волноваться о том, что прогнете элемент, так как его жесткость очень высока.

Многоразовые варианты очень прочны и надежны

Что касается недостатков, то их немного:

• Как отмечалось ранее, стоимость изделий намного выше, поэтому приобретать их для дома или квартиры нецелесообразно;
• Если передержать маяки в стене и начать их извлекать после полного застывания раствора, то можно деформировать элементы и они станут непригодны для дальнейшего использования.

Рассказывая об этом варианте, нельзя не описать такое решение как самодельные маяки для штукатурки.

О них можно рассказать следующую информацию:

• Для работы чаще всего используется труба, металлический уголок или другие элементы, подходящие по конфигурации. Раньше очень часто использовалась деревянная рейка или брусок, но ввиду того, что древесина от влаги деформируется, да и найти ровные элементы сложно, в наше время этот вариант менее распространен;

Совет! Для использования в качестве самодельных маяков лучше всего подходит прямоугольная профилированная труба, она чаще всего имеет идеально ровную форму и обеспечивает высокую жесткость системы.

• Еще один вариант, который используется достаточно часто – металлический профиль для гипсокартона. Зачастую используется узкий UD профиль, так как он намного дешевле.

Недостатком можно считать тот факт, что толщина раствора будет намного больше, чем при использовании специальных маячков, поэтому расход увеличится в разы. Если поверхности более-менее ровные, то лучше выбрать недорогие металлические элементы.

Профиль для гипсокартона – простое решение проблемы, если маяков нет под рукой

Струнные маяки

Очень интересное решение, которые имеет целый ряд достоинств:

• Вы практически не несете затрат, так как для работы нужно несколько саморезов и кусок прочной проволоки. Также понадобится перфоратор, чтобы просверлить отверстия в стене и забить в них дюбеля;
• Вначале необходимо закрутить саморезы в подготовленные места так, чтобы их шляпки располагались на одном уровне. Далее между ними натягивается проволока, так получаются четкие ориентиры, по которым и будет выравниваться поверхность;
• Затем под проволокой накладывается раствор так, чтобы верхняя часть выступала немного выше. После того как штукатурка схватится, верхняя часть аккуратно срезается шпателем по струне, чтобы получилась плоскость, по которой впоследствии и будет проведено оштукатуривание.

Струнные маяки – простое в реализации решение

Минусы у этого варианта также присутствуют, они следующие:

• Если вы неправильно выставите положение саморезов, то и плоскость получится с отклонениями, важно очень тщательно контролировать плоскость, на которой натянута проволока;
• При снятии излишков раствора по уровню проволоки нужно делать это аккуратно, если у вас будет дрожать рука, то и маяк получится неровным.

Маяки по маркам

Этот вариант наименее затратный, поэтому если вы стеснены в средствах, то лучше всего реализовать именно это решение:

• Для работы вам понадобится перфоратор с буром и дюбеля. В первую очередь нужно отчертить линии по вертикали и насверлить по ним отверстия с шагом в 40-50 см;

По линии забиваются дюбеля, которые будут служить основой для выставления марок

• Далее в отверстия закручиваются саморезы. После чего их нужно выставить так, чтобы все они располагались на одной плоскости. Для этого можно использовать длинное правило, к которому скотчем прикручивается уровень;
• Когда положение отрегулировано, наносится вертикальная линия из штукатурного раствора с небольшим избытком. Затем вы с помощью правила прижимаете состав, пока поверхность не упрется в шляпки саморезов, все достаточно просто и быстро.

Маяки из раствора не нужно впоследствии удалять, это значительно упрощает рабочий процесс

Из минусов нужно выделить пару факторов:

• Во-первых, если вы не выставите саморезы правильно, то поверхность получится неровной;
• Во-вторых, нужно проводить работы аккуратно, чтобы поверхность получилась как можно ровнее. После того как состав схватится, нужно окончательно выровнять поверхность с помощью шпателя.

Совет! Когда вы будете прижимать раствор с помощью правила, то обмотайте его полиэтиленом, чтобы впоследствии не тратить время на чистку инструмента.

Описание рабочего процесса

Теперь разберемся, как производится установка маяков для штукатурки. Мы опишем процесс с использованием обычных одноразовых маяков, так как именно этот вариант наиболее востребован в наши дни. Для начала разберемся, какой инструмент понадобится для работы:

Перфоратор и бур по бетону	С их помощью будут устанавливаться дюбели, в которые вкручиваются саморезы
Уровень и правило	Важно иметь под рукой все необходимые приспособления для контроля вертикали, от этого зависит насколько ровными получатся стены
Миксер и емкость для раствора	Элементы крепятся на ту же штукатурку, которой будет производиться отделка. Это очень важный фактор, не стоит использовать гипсовый состав, если основным отделочным материалом является цементная смесь
Ножницы по металлу	С их помощью вы сможете разрезать маяки под нужный размер, важно делать это так, чтобы не испортить элемент и не искривить его

Что касается работы, то подробно процесс описан в одном из обзоров на нашем сайте, а тут будут перечислены основные этапы и их особенности.

Для наглядности вначале будет представлена схема с пояснениями:

Это основные стадии проведения работ

• Процесс начинается с подготовки поверхности, если на ней были остатки старого покрытия, то их необходимо удалить. Далее проверяется вся площадь и при наличии трещин или значительных перепадов уровня надо заделать все проблемные участки цементным раствором, чтобы впоследствии не наносить штукатурку слишком толстым слоем;

На трещинах отбиваются все ненадежные фрагменты и заделываются раствором

• Далее с помощью уровня размечаются линии будущего расположения маяков, отступ от стен должен быть 30 см, а расстояние между элементами на стене рассчитывается исходя из ширины правила. Вам должно быть удобно разравнивать раствор, используя направляющие для того, чтобы идеально выровнять поверхность. Для работы можно использовать уровень либо отвес;

Отвес – простое, но очень удобное приспособление для разметки вертикальных линий

• По линии сверлятся два отверстия с отступом от 5 до 20 см от пола и потолка, причем важно, чтобы расстояние между саморезами было чуть больше длины маяка, его нужно резать при помощи ножниц по металлу. Дюбеля забиваются в поверхность с помощью молотка, делать это следует очень аккуратно, чтобы не повредить пластик и не сломать его;
• Далее проводится очень важный этап, нужно выкрутить или, наоборот, закрутить саморезы так, чтобы их шляпки располагались на одном уровне. Это контролируется уровнем с правилом, важно очень тщательно провести замеры, чтобы плоскость была как можно ровнее. Между саморезами по диагоналям натягиваются шнуры, после чего нужно проверить, помещаются ли маяки, если все нормально, то можно приступать к следующей стадии;

Шнур должен располагаться так, как показано на фото – проходить через верх шляпки самореза

• Что касается крепления маяков, то в первую очередь они режутся на куски (если есть такая необходимость). Далее готовится небольшое количество раствора, после чего он наносится по линии либо сплошной полосой, либо отдельными участками, но важно, чтобы маяк сохранял жесткость. Направляющая садится на раствор, после чего производится прижим с помощью правила, оно должно упереться в шляпки саморезов, после чего выравнивание можно считать завершенным.

Высота элементов подбирается в зависимости от специфики выполняемых работ, если перепады небольшие и вы хотите сэкономить раствор, то лучшим решением будут маяки для штукатурки 3 мм.

Вывод

Выбор оптимального варианта штукатурных маяков не менее важен, чем их правильная установка. От этого этапа напрямую зависит качество оштукатуривания поверхности, поэтому уделите ему самое пристальное внимание. Видео в этой статье наглядно покажет некоторые важные моменты процесса, а если у вас останутся какие-либо вопросы – задавайте их в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Добавить в избранное
Версия для печати

Master Wall® Fibalath ™ Стекловолоконная рейка

Master Wall® Fibalath ™ — нержавеющая альтернатива металлической рейке. Стойкое к щелочам стекловолокно, прочное, но легкое, легко раскатывается, покрывая большие поверхности стены.

• Неметаллический, ненаправленный, можно наносить вертикально или горизонтально
• Податливая, без острых краев
• Широкие рулоны
• Трехмерный профиль для лучшего сцепления с обшивкой и лепниной
• Упаковано в легкие рулоны
• Легче и безопаснее обрабатывать и резать
• Для лучшего покрытия требуется меньше перекрытий
• Отличный механический ключ с самонарезкой и традиционным способом крепления
• Экономия времени / рабочей силы на нанесении
• Гарантия Master Wall® при продаже нашими дистрибьюторами и использовании в наших системах Cemplaster Fiberstucco!

Использование с
Cemplaster Fiberstucco
ICC-ES AC-11 Однослойная штукатурка
ASTM C926 Stucco
Системы облицовки камнем
Cemplaster Fiberstucco и однослойная штукатурка 1/2 дюйма (12. 7 мм) минимальная толщина, традиционная штукатурка 3/4 «-7/8» (19-22 мм) минимальная толщина

VOC: 0
Место отгрузки: 30058 • 77474 • 84651

Вес планки:
8,8 унций / ярд (294 г / м) ± 5%

Прочность на разрыв:
Основа: 330 фунтов / дюйм (59 кг / см) Уток: 324 фунта / дюйм (57,9 кг / см)

Размер рулона:
39 дюймов x 150 футов (99 см x 45,7 м)
31 фунт. (14 кг) в рулоне

Приблизительное покрытие на рулон:
410 SF (38 см)
* Допускается около 10% отходов для притирки сетки

Упаковка: один рулон

Цвет: серый

Порядок подачи заявления

Общие сведения: Fibalath ™ представляет собой компонент портландцементной штукатурки толщиной от 1/2 до 7/8 дюймов (от 13 мм до 22 мм) или инженерной штукатурки, соответствующей требованиям ICC-ES AC11 (Cemplaster Fiberstucco). Может также использоваться в качестве основы для строительного раствора для облицовочных материалов из легкого шпона, таких как сборный каменный шпон (ASTM C1780). Не для использования на потолках или открытых каркасах.
A. Приемлемые основания включают цементную плиту (ASTM C1325, тип A для экстерьера), гипсовую обшивку (ASTM C79 / C1396 или C1177), наружную фанеру с экспозицией 1 или выше, OSB с экспозицией 1, заливной бетон или блочную кладку. Нанесите / установите подложку в соответствии с инструкциями производителя и применимыми строительными нормами. Деревянная основа с зазором 1/8 дюйма (3 мм) мин.Не для использования над открытым обрамлением.
B. Водостойкий барьер
1. Не требуется на каменной кладке или бетонных основаниях для укладки цементной штукатурной штукатурки.
2. Над деревянным или металлическим каркасом с обшивкой необходимо установить атмосферостойкий барьер. При укладке на деревянную обшивку (фанера или OSB) компания IBC требует два слоя строительной бумаги класса «D» перед установкой Fibalath ™. Другие приемлемые водостойкие барьеры включают полимерные водостойкие барьеры, такие как Tyvek® StuccoWrap®, и приемлемые аналоги, которые соответствуют и признаны местными строительными нормами.Применения Master Wall Inc.® SuperiorShield (RS, TG, VB) могут быть использованы при условии, что последующий слой строительной бумаги или полимерный водостойкий барьер, такой как строительная бумага, нанесен поверх барьера воздух / вода, чтобы действовать как скользящий лист. Установите водостойкий барьер на основание в соответствии со спецификациями производителя и применимыми требованиями строительных норм. Водостойкий барьер не должен иметь каких-либо повреждений, таких как отверстия или разрывы, и должен быть нанесен на все поверхности, чтобы принять штукатурку из цементной штукатурки, и завернут в грубые отверстия (двери, окна и т. Д.)) для повышения уровня защиты каркаса и интерьера здания.
C. Трим
1. Установите аксессуары трима в соответствии с чертежами и спецификациями и ASTM C1063.
D. Нанесение Fibalath ™
1. Нанесите Fibalath ™ на субстрат с нахлестом минимум 3 дюйма (76 мм) по вертикальным и горизонтальным краям и с нахлестом на фланцах аксессуаров для трима. Fibalath ™ можно наносить горизонтально или вертикально, и его следует наносить таким образом, чтобы он был плоским, без ряби, складок и т. Д.
2. Крепежные детали: шайба ULP-302 (1-3 / 4 дюйма, 44 мм) или планка ( 1-1 / 4 ”, 32 мм) Механические системы крепления от Wind-Lock Corp.
а. Кладка: крепежный элемент типа [M] с шайбой диаметром ULP 302; или реечная пластина минимум 1 дюйм (25 мм) для проникновения в кладку. Расстояние между крепежными элементами 6 дюймов o.c. вертикально и 16 ”o.c. по горизонтали (15 см х 41 см).
г. Стальной каркас / обшивка из легкой стали (калибр 20): винты с цилиндрической головкой из легкого металла [LM] с шайбой ULP 302 или планкой, минимальное проникновение 5/8 дюйма (16 мм) в каркас 6 дюймов o.c. вертикально и 16 ”o.c. по горизонтали (15 см х 41 см).
г. Тяжелый стальной каркас (калибр от 18 до 12 максимум): металлические винты с цилиндрической головкой [S] с шайбой ULP 302 или планкой или 1-1 / 4 дюйма (32 мм) длиной x 1/8 дюйма (2.Крепежные элементы VersaPin Gripshank® диаметром 5 мм от Aerosmith Fastening Systems с планками; Минимальное проникновение 5/8 дюйма (16 мм) в каркас 6 дюймов в диаметре. вертикально и 16 ”o.c. по горизонтали (15 см х 41 см). d. Деревянный каркас: винты с цилиндрической головкой под дерево [W] с шайбой ULP 302 или планкой; Минимальное проникновение 5/8 дюйма (16 мм) в каркас или проволочные скобы не менее 16 калибра с коронкой не менее 3/4 дюйма (19 мм) и минимальным проникновением 3/4 дюйма (19 мм) в каркас, o.c. вертикально и 16 ”o.c. по горизонтали (15 см х 41 см).
Примечание. Дополнительные крепежные элементы в каркасе или обшивке могут использоваться для закрепления Fibalath ™ перед нанесением штукатурки из цементной штукатурки. Системы крепления / инструменты для скоб можно приобрести у Senco (www. senco.com) и других производителей.
3. Нанесите штукатурку на цементную штукатурку в течение 60 дней после нанесения Fibalath ™.
E. Наружная цементная штукатурка (ASTM C926) или портландцементная штукатурка для наружных стен (ICC-ES AC-11)
1. Установите в соответствии со спецификациями и деталями
F.Раствор для облицовки шпоном
1. Установите в соответствии со спецификациями, деталями и спецификациями производителя облицовки шпоном.

ОГРАНИЧЕНИЯ
A. Не использовать на перекрытиях или открытых каркасах.
B. Минимальная толщина 1/2 дюйма при использовании Cemplaster Fiberstucco или другого покрытия для наружных стен из портландцементной штукатурки устанавливается в соответствии с ICC-ES-AC-11.
C. Максимально допустимый вес облицовочных материалов, приклеиваемых из шпона, составляет 24 фунта. на квадратный фут (включает вес фанеры, царапины от строительного раствора и постельное белье).

Fibalath ™ отмечен как Saint-Gobain ADFORS America, Inc. , «FIBALATH ™ GLASS FIBER LATH» в отчете об исследовании соответствия нормам CCRR-0249

Информация, содержащаяся в этом техническом паспорте продукта, соответствует стандартным подробным рекомендациям и спецификациям для установки продуктов Master Wall Inc.® и представлена ​​добросовестно. Master Wall Inc.® не несет никакой ответственности, явной или подразумеваемой, в отношении архитектуры, инженерных решений или качества изготовления любого проекта. Эта информация может совпадать с другими применимыми документами, такими как спецификации и подробности, или заменяться ими.Свяжитесь с Master Wall Inc.® для получения самой последней информации о продукте. © 2019 Master Wall Inc.®

Руководство по нанесению известковой штукатурки на рейки | База знаний

В прошлом известковая штукатурка часто наносилась на планочные фоны, и это до сих пор выполняется при ремонте или в некоторых ситуациях нового строительства.

Штукатурка извести на рейки обычно требует большего мастерства и медленнее, чем любой другой вид штукатурки, но при правильном выполнении может дать очень прочную и высококачественную отделку.

1. Типы планок

Деревянная рейка: Деревянные рейки следует хранить в сухом виде и не должны быть зелеными в закрепленном состоянии. Расклепанные (разрезные) рейки прочнее и гибче пиленых. Деревянные рейки необходимо располагать в шахматном порядке, а не фиксировать их концами по прямой линии.

Металлическая планка: Доступны различные типы металлических планок, также известные как EML (расширенная металлическая планка). Используйте рейку, предназначенную для минеральных штукатурок, а не для гипсовых штукатурок — проконсультируйтесь с производителем.Имейте в виду, что у них есть верх и низ, и они должны быть закреплены правильно. Ребристая рейка более жесткая и, как правило, превосходит другие типы, хотя все они труднее покрыть известковой штукатуркой, чем деревянные.

Пластик: Также доступны патентованные системы, которые подходят только для прочно схватывающихся известковых штукатурок и штукатурок, таких как Lathrend

Камышовая доска: Может использоваться как естественная альтернатива металлической рейке.

2.Подготовка планки

Убедитесь, что планки правильно закреплены в соответствии с инструкциями производителя. Старые деревянные планки необходимо тщательно очистить, смахнув щеткой весь рыхлый раствор и пыль. Смочите деревянные планки за день до нанесения и снова за несколько часов до нанесения.

3. Крепление планок

Металлические и пластиковые планки должны устанавливаться в соответствии с инструкциями производителя, не использовать более одного вида металла для крепления планки e.g планки из нержавеющей стали следует закрепить винтами и шайбами ​​из нержавеющей стали. Деревянную планку следует закрепить с зазором 7-9 мм между ними и 3 мм между концами. Стыки обычно расположены в шахматном порядке через каждые 12 ^или планки.

4. Выбор продукта

Обратите внимание, что для ситуаций с высокой вибрацией (например, потолки с одинарными балками) перед использованием к предварительно замешанной известковой штукатурке необходимо добавить дополнительное армирование волокном. Перед выбором какого-либо продукта настоятельно рекомендуется провести испытания.

Деревянная рейка: Желто-зеленый: Ультра подходит для большинства ситуаций, особенно снаружи. В качестве альтернативы можно использовать известково-зеленые негидравлические известковые штукатурки. Они имеют значительно более медленный набор. На потолках негидравлические известковые штукатурки могут быть обработаны чистой штукатуркой Paris. Измерение с помощью гипса «Париж» является традиционным в некоторых районах страны и значительно упрощает и ускоряет работу, хотя несколько снижает воздухопроницаемость, водонепроницаемость и гибкость известковой штукатурки.

Металлическая планка: В целом, как указано выше. Металлическая планка имеет острые края, поэтому ее труднее оштукатурить негидравлическими известковыми штукатурками. При использовании негидравлических штукатурок известково-зеленого цвета почти наверняка потребуется калибровка штукатуркой «Париж».

Пластиковая рейка: Требуется штукатурка с твердым покрытием, например грунтовка Lime Green Forte.

Камышовая доска: Как для деревянной рейки (см. Выше)

5.Штукатурка

Для качественной обработки реек обычно требуется 3 слоя. Из-за огромных различий в размерах и дизайне реек необходимо всегда проводить испытания , чтобы убедиться в совместимости известковой штукатурки с системой реек .

Известковую штукатурку или штукатурку всегда следует перемешивать до густой пластичной консистенции. Он не должен быть настолько мокрым, чтобы стекать или стекать с шпателя

.

Первый слой

На деревянных обрешетках штукатурку следует наносить по диагонали на обрешетки так, чтобы известковая штукатурка полностью протолкнула зазоры в обрешетке, так что на другой стороне образуется «перо».Передняя часть планки покрыта ок. 8мм. Другие работы, которые могут вызвать вибрацию, не должны выполняться до тех пор, пока не затвердеет первый слой. После схватывания известковой штукатурки этот слой необходимо хорошо поцарапать, но пока он еще зеленый с ромбовидным узором под углом 45 ° к рейкам. Время отверждения / схватывания см. В соответствующих таблицах данных.

Второй слой

Плавающее покрытие, добавляющее прибл. Толщина от 10 до 12 мм до первого. Поцарапайте зеленым чертёнком или гладилкой для ногтей.

Заключительное покрытие

Тонкий слой тонкой известковой штукатурки придаст желаемую текстуру и гладкость, часто толщиной не более 3 мм. Между слоями должно быть достаточно времени, обычно около 1 недели. Рекомендуемые продукты: негидравлические «Fine Stuff» или «Lime Green Solo».

Чтобы узнать больше о любых наших продуктах или системах сборки, а также о том, как вы можете их эффективно использовать, позвоните сегодня в Lime Green по телефону 01952 728611 или напишите нам, и мы будем рады ответить на ваши вопросы.

Дополнительная литература:

Historic Scotland Technical Advice note 2 1994 ISBN0 9517989 5 2

Растворы, штукатурки и штукатурки в консервации, второе издание Джон Эшерст EASA

Соответствующие британские стандарты (например, BS EN 13658-1 и 13658-2, BS EN 5262) ​​и наши таблицы данных.

Техническое примечание C1: Штукатурка на рейки

© Lime Green Products Ltd 2014

3 способа выравнивания стен

Укладка, штукатурка или гипсокартон? Разбираем три варианта выравнивания стен и даем четкие инструкции, как с ними работать.

1. Шпатлевка

В процессе ремонта нужно очистить стену от всех отделочных материалов, которые на нее были нанесены. После этого с помощью правила, уровня или лазерного уровня нужно определить, насколько неровная стена. Если погрешность очень небольшая (до 10 мм), достаточно перед покраской или оклейкой обоев выровнять стену шпаклевкой для выравнивания.

Важно не пренебрегать этим шагом, даже если ошибка кажется вам несущественной. Это даст о себе знать, если выбрать гладкое настенное покрытие.Немного проще выполнить тисненую отделку, такую ​​как деревянные панели или краска с ярко выраженным фактурным эффектом.

Виды шпатлевки

• Гипс. Быстро сохнет, наносится слоем до 5-7 мм.
• Цемент. Затвердевает несколько дней, но можно наносить слоем до 10 мм. Подходит для помещений с повышенной влажностью.
• Полимер: акрил и латекс. Их используют для наружных работ из-за малой воздухопроницаемости.

Для работы понадобятся два шпателя: широкий и маленький.Маленькая нужна для того, чтобы зачерпнуть материал и распределить его по большому шпателю.

Если кривизна 5-10 мм, сначала замесите стартовую шпатлевку — она ​​содержит более крупные частицы гипса или цемента, а затем финишную — она ​​делает поверхность менее шероховатой, так как состоит из мелких частиц. Если кривизна стены меньше 3 мм, можно сразу наносить слой финишной шпаклевки.

Для получения тонкого слоя держите шпатель под углом почти 90 °.Чтобы слой получился толще, уменьшите угол.

2. Штукатурка

Штукатуркой

можно выровнять более серьезные дефекты стен — мусор и выпуклости глубиной более 10 мм. Максимальный слой штукатурки обычно указывается производителем на упаковке. Материал бывает трех видов и применяется по-разному.

Виды штукатурки

• Цемент.
• Гипс.
• Известняк.

Использование маяков

Если искривление ощутимо или если у вас нет опыта нанесения штукатурки, лучше использовать маяки и правила.Маяки представляют собой две металлические направляющие V-образной формы, которые крепятся к стене. Как правило, вы будете им следовать — длинная планка, срезающая лишнюю штукатурку.

Сам маяк сделать можно. Для этого часто используют деревянные балки, особенно на деревянной или пенобетонной стене, так как в этом случае можно вкручивать саморезы. Также можно вкрутить саморезы в стену так, чтобы их шляпки находились на высоте, на которой штукатурный слой должен заканчиваться. К шурупам прижимается металлический брус и пустое пространство между ним и стеной заливается штукатуркой, как на фото.Затем планка снимается, а оставшийся засохший выступ от штукатурки используется как обычный маяк.

Приложение без маяков

Если стена изогнута примерно на 1-2 см, то насколько равномерно вы наносите состав, можно проверить с помощью уровня и правила. Первый слой штукатурки нанести достаточно густо и небрежно, а последний сделать еще более жидким, это требует большего внимания. Углы стен во время работы можно выровнять угловым шпателем.

3.Монтаж листов гипсокартона

Этот процесс еще называют сухой штукатуркой. Применяется в самых сложных случаях и помогает быстро добиться идеально ровной стены, но при этом дает небольшую площадь помещения.

Без рамы

Это метод, при котором гипсокартон приклеивается непосредственно к стене. Это помогает сэкономить место, но отсутствие каркаса немного затрудняет установку листов. К стене крепятся маячки из кусочков гипсокартона — именно на них лист будет опираться.Затем на них наносится клей и лист прижимается.

С рамой

Он съедает около 5 см пространства, поэтому в маленьких помещениях применяется редко. Но при этом пространство между стеной и гипсокартоном можно использовать с пользой — разместить внутри листы звуко- или теплоизоляции.

К стене крепят металлические профили, затем лист гипсокартона, и перед покраской на него наносят 1-2 слоя шпатлевки.

3-D изображения со сканера Стоматологические формы

Сочетая структурированное освещение, интеллектуальную оптику и программное обеспечение, 3-D сканер предоставляет зубным техникам более быстрый способ визуализации стоматологических форм

Эндрю Уилсон , редактор

Любой, кто когда-либо перенесшие серьезную стоматологическую работу будут знакомы с процессом снятия слепков зубов. После помещения вязкого жидкого альгината в ложку для оттиска зубов техник прижимает ложку к зубам пациента до тех пор, пока жидкость не застынет, образуя твердый отрицательный оттиск. Затем из этого слепка делают гипсовую повязку зубов, которая используется для изучения наилучшего способа изготовления зубных протезов или коронок.

Чтобы гарантировать точное изготовление протезов, эти гипсовые слепки сканируются в трехмерном формате, а полученные трехмерные данные используются для создания модели гипсовой модели в формате CAD.Моделями можно манипулировать с помощью пакетов САПР для имитации установки протезов зубов. После успешного моделирования и симуляции модели вновь созданных протезов зубов отправляются на станок с ЧПУ для изготовления окончательного протезного продукта.

Сканирование зубов

На сегодняшний день ряд компаний по производству трехмерных сканеров, таких как 3Shape AS, и поставщики интеллектуальной оптики, такие как Sensortechnik, создали продукты для этого рынка.

Хотя такие продукты эффективны, инженеры Velasco Group осознали необходимость снижения стоимости сканеров.Компания расширила свою деятельность на стоматологический рынок, представив свой сканер XCAD (см. Рис. 1). Сканер, продаваемый XCADCAM, был разработан Леандро Веласко, директором Velasco Group. Вместо того, чтобы использовать проекцию рисунка бахромы или несколько камер в конструкции, сканер включает в себя систему структурированного света, которая освещает форму при ее вращении на плите диаметром 9 см (см. Рис. 2).

РИСУНОК 1. Сканер XCAD Velasco Group позволяет зубным техникам сканировать слепки зубов в трехмерном пространстве, а затем импортировать полученные данные в программное обеспечение САПР для моделирования и имитации размещения протезов.»>

РИСУНОК 1. Сканер XCAD от Velasco Group позволяет зубным техникам сканировать слепки зубов в трехмерном формате, а затем импортировать полученные данные в программное обеспечение CAD для моделирования и имитации установки протезов.

Для выполнения трехмерного сканирования оператор сначала помещает форму на валик в сканере. После инициализации системы и лазер, и камера перемещаются по форме. Структурированный лазерный свет освещает форму. в плоскости yz и 500 профилей отраженного лазерного света захватываются 0. 3-мегапиксельная камера Firefly с интерфейсом USB 2.0 от Point Gray Research. Эти данные используются для создания модели поверхности пресс-формы, содержащей облако данных примерно из 200 000 точек. После первоначального сканирования форма затем поворачивается с двумя степенями свободы, чтобы обеспечить оптимальное расположение, и выполняются последовательные сканирования. Повторяя этот процесс от 8 до 10 раз в выбранных положениях, можно устранить любые закупорки пресс-формы, возникшие в результате одного сканирования.

Снижение затрат

При оценке того, как снизить стоимость проектирования, инженеры Velasco решили использовать недорогие шаговые двигатели от Lin Engineering для перемещения камеры и лазерной головки и выполнения вращения рабочей плиты с помощью контроллера шагового двигателя.

Разработав механическую концепцию сканера, Веласко обратился к Acsense за помощью в оптическом дизайне системы. По словам Рамона Палли, генерального директора Aqsense, выбор шагового двигателя привел к ошибке ± 5%, которая изначально не обеспечивала требуемую точность 20–50 мкм. К счастью, такие ошибки повторяемы и могут быть точно измерены путем сканирования известного трехмерного калибровочного объекта. Таким образом, путем сохранения данных об измеренных ошибках могут быть компенсированы ошибки позиционирования в последующих положениях шагового двигателя.Уменьшая таким образом ошибку, становится достижимым разрешение 20–50 мкм.

Использование структурированного лазерного света в системе также привело к появлению определенного уровня спекл-шума, создаваемого множественными отражениями лазера одной и той же частоты с разными фазами и амплитудами, возникающими в определенной точке формы. Поскольку такие отражения создают результирующую волну, интенсивность которой изменяется случайным образом, это создает пространственный шум. Чтобы компенсировать это, последовательные данные изображения отраженного лазерного света, захваченного камерой Firefly, используются для усреднения спекл-шума.

Принцип Шаймпфлюга

Одним из основных достижений конструкции сканера XCAD является использование принципа Шаймпфлюга. Во многих системах формирования изображений линза и изображение параллельны, поэтому плоскость фокуса параллельна линзе и плоскости изображения. Однако в сканере XCAD формируемая форма никогда не параллельна плоскости изображения; таким образом, использование стандартной системы линз приведет к тому, что камера будет в фокусе только вдоль линии.

Однако, как понял Теодор Шаймпфлюг, установив объектив под углом к ​​плоскости сенсора, плоскость в фокусе может быть изменена с перпендикулярной сенсору камеры на находящуюся под углом к ​​нему (см. «Конструкции линз Tackle New Vision Applications, Vision Systems Design , июль 2011 г.).Поместив держатель линзы под углом примерно 5 ° и используя стандартную линзу, можно было успешно отобразить всю поверхность гипсовой формы.

Использование этого типа оптической системы поставило перед разработчиками Aqsense проблемы. Поскольку система линз не перпендикулярна плоскости изображения, стандартные алгоритмы нельзя использовать для компенсации любых искажений линз, которые могут возникнуть на оптическом пути. Поэтому Aqsense разработал специальный алгоритм для компенсации любых асимметричных искажений. Этот алгоритм теперь включен в библиотеку анализа трехмерных форм (SAL3D) компании, которая используется для обработки облака точек данных изображения.

Калибровка системы

Конечно, перед сканированием любой части сканер XCAD должен быть откалиброван. Для этого компания Aqsense разработала трехмерный керамический объект размером примерно 150 мм в длину, 42 мм в высоту и 90 мм в ширину. После установки в сканер программное обеспечение Aqsense Angular Calibration, основанное на компании SAL3D Angular Metric Calibration Tool, позволяет выполнять калибровку системы алазер-триангуляции, такой как та, что используется в сканере XCAD, где камера и лазер вращаются вокруг оси.

После того, как эталонный объект просканирован системой, параметры калибровки могут быть сохранены и использованы для ссылки на захваченные данные стоматологической формы. Во время сканирования каждой стоматологической формы полученные 500 изображений лазерных полос передаются через USB-интерфейс камеры на главный компьютер. Программа обрабатывает изображения, чтобы получить облака размером около 200 000 точек.

Используя эксклюзивную разработку программного обеспечения из некоторых строительных блоков SAL3D, каждое из отдельных облаков точек затем объединяется в единую замкнутую сетку, которая устраняет любые перекрытия, которые могли произойти в каждом отдельном наборе данных изображения.Из окончательного набора данных можно сгенерировать единую трехмерную поверхность и экспортировать из системы в виде файла стандартного языка тесселяции (STL).

Данные можно обрабатывать на любом стандартном ПК с помощью любого из пакетов программного обеспечения САПР, которые используются при производстве несъемных протезов, таких как мосты и коронки.

Информация о компании

3Shape AS
Копенгаген, Дания

Aqsense
Girona, Испания

Lin Engineering
Morgan Hill, CA, USA

Point Gray Research , Канада

Sensortechnik
Бохум, Германия

Velasco Group
Сан-Паулу, Бразилия

XCADCAM
Сан-Паулу, Бразилия

Другие статьи о системах Vision Архив статей о системах Vision Цепи: необходимые осветительные розетки

2 10. Требуется 70 розеток освещения

Статья 210 определяет положения для всех параллельных цепей, кроме параллельных цепей, питающих только нагрузку двигателя. Статья 430 содержит требования к нагрузке двигателя. Положения, регулирующие размещение розеток розеток, содержатся в статьях 210.52–210.63. Эти положения были предметом обсуждения на протяжении последних 12 месяцев. В этом месяце I n Focus начинает новую серию, охватывающую необходимые осветительные розетки.

Ответвительные цепи, питающие розетки освещения, должны быть установлены в соответствии с положениями 210.70 (А) — (С). Большинство требований этого раздела относится к жилым помещениям.

В то время как положения осветительных розеток для жилых комнат (и ванных комнат) в жилых единицах охватываются статьей 210.70 (A) (1), коридоры, лестницы, гаражи, складские помещения, подсобные помещения, чердаки и подвалы охватываются статьей 210.70 (A) (2). ) и (3). Гостевые комнаты в отелях, мотелях и аналогичные помещения рассматриваются во втором подразделе (B), а другие помещения, кроме жилых, — в (C).

Важно хорошо понимать определенные слова и фразы, используемые в Национальном электротехническом кодексе .Некоторые из этих терминов и других связанных требований будут обсуждены перед рассмотрением положений о розетках освещения в Статье 210. Статья 100 содержит избранные определения, которые необходимы для надлежащего применения Кодекса . Хотя он не включает общепринятые общие термины или общепринятые технические термины из связанных кодексов и стандартов, он включает термины, которые используются в двух или более статьях. Другие термины определены в статье, в которой они фигурируют, но могут быть упомянуты в статье 100.

Термин «светильник» в некоторой степени является новым для кода (код ) издания 2002 года. Хотя светильник был в последних двух выпусках, он появился только мелким шрифтом после 410-1. В настоящее время основным термином является светильник, а в скобках указаны приспособления или осветительные приборы. В статье 100 светильник определяется как законченный осветительный блок, состоящий из лампы или ламп вместе с частями, предназначенными для распределения света, для размещения и защиты ламп и балласта (где применимо) и для подключения ламп к источнику питания (см. Рисунок 1).

Розетка — это точка в системе электропроводки, от которой берется ток для питания оборудования утилизации. Розетка освещения — это розетка, предназначенная для прямого подключения патрона, светильника или подвесного шнура, заканчивающегося патроном. Светильники могут быть потолочными, настенными или даже напольными (см. Рисунок 2). В то время как проводка для осветительных розеток может заканчиваться в розетках и других коробках при определенных условиях, она также может заканчиваться в распределительных коробках светильников.

Как предусмотрено в 314.27 (A), коробки, используемые на выходах светильников или патронов, должны быть предназначены для этой цели. Каждый ящик, используемый исключительно для освещения, должен быть спроектирован или установлен таким образом, чтобы можно было прикрепить светильник. Розеточные коробки обычно снабжены двумя винтами № 8 (8/32) для крепления светильников или их опорных ярм. Розеточные коробки могут поддерживать светильники весом не более 50 фунтов (23 кг), если только розеточная коробка не указана с учетом поддерживаемого веса (см. Рисунок 3). Светильники также могут поддерживаться независимо от розетки [314.27 (В)].

Проверка соединений между проводниками светильника и проводниками цепи должна быть возможна без отключения какой-либо части проводки, если светильники не подключены с помощью соединительных вилок и розеток [410.16 (B)]. Осмотр соединений проводки возможен с большинством светильников, просто сняв их со стены или потолка.

Настенный светильник весом не более 6 фунтов (3 кг) может поддерживаться другими коробками (или гипсовыми кольцами, прикрепленными к другим коробкам), при условии, что светильник или его опорная траверса прикреплены к коробке как минимум с двумя No.6 или более винтов [исключение 314,27 (A)]. Пока поддерживаемый вес не превышает 6 фунтов (3 кг), настенный светильник можно поддерживать с помощью ящиков (например, ящиков для устройств), не предназначенных специально для крепления светильников. Это исключение не указывает, должен ли ящик быть установлен горизонтально или вертикально. В предыдущей редакции кода Код это исключение содержало одно дополнительное условие. Если бы светильник имел какой-либо размер более 16 дюймов, он не мог бы поддерживаться другими коробками, которые не были специально предназначены для этой цели.Теперь, независимо от размера, если светильник весит 6 фунтов или меньше, это исключение может применяться. Например, настенный выключатель в одной комнате жилого дома управляет настенным светильником весом менее 6 фунтов. Поскольку для этой установки не требуется коробка, специально предназначенная для этой цели, доступно множество вариантов. Для этой установки была установлена ​​коробка для устройств размером 3 x 2 x 21/2 дюйма (75 x 50 x 65 мм) (см. Рисунок 4).

Если коробка установлена ​​в качестве единственной опоры для потолочного (лопастного) вентилятора, коробка должна быть указана в соответствии с приложением и весом поддерживаемого вентилятора [314.27 (D)]. Эти типы коробок обычно обозначаются как «коробка потолочного вентилятора». Подвесные к потолку (лопастные) вентиляторы с общим весом, включая аксессуары, не более 35 фунтов (16 кг) могут поддерживаться выпускными коробками, предназначенными для такого использования. Кроме того, выходная коробка должна поддерживаться в соответствии с 314.23 и 314.27 [422.18 (A)]. В то время как ящики, поддерживающие светильники, могут выдерживать 50 фунтов (23 кг) или меньше, ящики, предназначенные для поддержки потолочных (лопастных) вентиляторов, ограничены максимальным весом всего 35 фунтов. Это включает аксессуары, такие как комплекты освещения.(См. Рисунок 5).

Потолочные (лопастные) вентиляторы весом более 35 фунтов, включая аксессуары, должны поддерживаться независимо от выходной коробки [422.18 (B)]. Подвесные к потолку (лопастные) вентиляторы с общим весом, включая аксессуары, не более 70 фунтов (32 кг) могут поддерживаться перечисленными выпускными коробками (или системами выпускных коробок), которые указаны для этой цели [422.18 (B) Исключение ].

В следующем месяце In Focus , продолжая 210. 70 (A) (1), продолжит обсуждение необходимых розеток в жилых домах. EC

МИЛЛЕР , владелец Lighthouse Educational Services, преподает индивидуальные классы и проводит семинары, охватывающие различные аспекты электротехнической промышленности. Он является автором «Иллюстрированного руководства к Национальному электротехническому кодексу ». Для получения дополнительной информации посетите его веб-сайт www.charlesRmiller.com. С ним можно связаться по телефону 615.333.3336 или по электронной почте [email protected].

Расчеты заполнения ящиков, часть II

Статья 314: Ящики, корпуса трубопроводов, фитинги и люки

314.16 (A) Расчет объема коробки

Требования, касающиеся установки и использования всех коробок и корпусов кабелепроводов, используемых в качестве розеток, устройств, соединительных или вытяжных коробок, содержатся в статье 314 Национального электротехнического кодекса . Помимо ящиков и корпусов кабелепроводов, эта статья охватывает люки и другие электрические ограждения, предназначенные для входа персонала. Статья 314 также включает требования к установке фитингов, используемых для соединения дорожек качения и соединения дорожек и кабелей с коробками и корпусами кабелепроводов.После введения статьи 314 в прошлом месяце In Focus охватил 314.15 и начал обсуждение положений 314.16. Тот факт, что крышка может быть установлена ​​на распределительную коробку, набитую проводниками, не означает, что она соответствует стандарту Code . В требованиях 314.16 (A) и (B) указано, как рассчитать максимальное количество проводников в розетках, устройствах, тяговых или соединительных коробках.

В то время как расчет объема ящика выполняется в 314,16 (A), расчет заполнения ящика выполняется в 314.16 (В). Объем ящика, рассчитанный по 314.16 (A), не должен быть меньше, чем расчетное наполнение, рассчитанное по 314.16 (B). В таблице 314.16 (A) указаны минимальный объем и максимальное количество проводов для металлических коробок определенного размера.

В средней части таблицы 314.16 (A) указаны объемы в кубических дюймах и кубических миллиметрах для каждого торгового размера коробки. Объем не рассчитывается с использованием внешних размеров коробки. Объем — это фактическая площадь или пространство внутри коробки. Например, каков объем в кубических дюймах квадратной металлической коробки размером 4 дюйма и глубиной 1 1/2 дюйма? Используя внешние размеры, размер коробки составляет 24 кубических дюйма (4 x 4 x 1.5 = 24). Однако это не кубический объем коробки. Как указано в Таблице 314.16 (A), квадратный металлический ящик размером 4 дюйма и глубиной 1 1/2 дюйма имеет объем 21 кубический дюйм (см. Рисунок 1).

Если проводники того же размера будут установлены в металлической коробке, которая указана в Таблице 314.16 (A), расчет не требуется. Сначала найдите коробку, а затем проследите за строкой, чтобы найти максимальное разрешенное количество проводников. Обратите внимание, что максимальное количество основано на коробке, не содержащей каких-либо приспособлений или устройств, таких как крепежные шпильки, кабельные зажимы, засосы, розетки или переключатели. Например, какое максимальное количество проводов сечением от 18 до 6 AWG разрешено в коробке устройства размером 3 на 2 дюйма на 2 1/2 дюйма? Эта коробка имеет объем 12,5 кубических дюймов, а максимально допустимые провода: восемь 18 AWG, семь 16 AWG, шесть 14 AWG, пять 12 AWG, пять 10 AWG, четыре 8 AWG и два провода 6 AWG (см. Рисунок 2).

Общий объем монтажного шкафа (или коробки) включает коробку и все собранные секции. При определенных условиях дополнительный объем можно получить, используя гипсовые (грязевые) кольца, куполообразные крышки, удлинительные кольца или аналогичные приспособления.Дополнительный объем таких предметов, как гипсовые кольца и куполообразные крышки, можно добавлять только в том случае, если они отмечены своим объемом. Например, какова общая вместимость квадратного металлического ящика размером 4 на 1 1/2 дюйма и гипсового кольца в кубических дюймах? На гипсовом кольце отмечен объем 7 1/2 кубических дюймов. Сначала найдите объем четырехугольной коробки в Таблице 314. 16 (A). Квадратная коробка размером 4 дюйма и глубиной 1 1/2 дюйма составляет 21 кубический дюйм. Теперь прибавьте объем коробки к объему гипсового кольца, чтобы найти общий объем в кубических дюймах (21 + 7.5 = 28,5). Из-за гипсового кольца объем увеличился с 21 до 28 1/2 кубических дюймов (см. Рисунок 3).

Дополнительный объем также можно получить, если крышка, удлинительное кольцо или подобное устройство изготовлено из коробки, размер которой совпадает с размером коробки, указанной в Таблице 314.16 (A). В этом случае на удлинительном кольце не требуется отмечать объем. Квадратное удлинительное кольцо 4 дюйма, имеющее глубину 1 1/2 дюйма, имеет тот же размер, что и квадратная коробка размером 4 дюйма, имеющая глубину 1 1/2 дюйма.Единственное отличие — у удлинительного кольца нет спинки. Поэтому в Таблице 314.16 (A) также представлена ​​информация для некоторых дополнительных колец. Например, какова вместимость в кубических дюймах 4-дюймовой квадратной коробки глубиной 1 1/2 дюйма и 4-дюймового квадратного удлинительного кольца глубиной 1 1/2 дюйма? На удлинительном кольце громкость не указана. Поскольку коробка и удлинительное кольцо имеют одинаковые размеры, объем коробки в кубических дюймах можно увеличить вдвое. Поскольку 4-дюймовый квадратный ящик глубиной 1 1/2 дюйма имеет емкость 21 кубический дюйм, общий объем коробки и кольца составляет 42 дюйма (см. Рисунок 4).Учтите, что максимальное количество жил также можно увеличить вдвое.

Если коробка и удлинительное кольцо имеют разные размеры, максимальное количество проводников можно сложить вместе, как и объем коробки в последнем примере. Например, квадратное удлинительное кольцо на 4 дюйма и глубиной 1 1/4 дюйма будет установлено на квадратной коробке размером 4 дюйма и глубиной 2 1/8 дюйма. Какое максимальное количество проводов 10 AWG допускается в собранных секциях? Максимальное количество проводов 10 AWG, разрешенное в квадратной коробке размером 4 дюйма и глубиной 1 1/4 дюйма, составляет семь.Двенадцать проводов 10 AWG могут быть установлены в квадратную коробку 4 дюйма глубиной 2 1/8 дюйма. Когда это удлинительное кольцо размером 1 1/4 дюйма установлено на 4-дюймовой квадратной коробке глубиной 2 1/8 дюйма, максимальное допустимое количество проводов 10 AWG составляет 19 (см. Рисунок 5).

Если объем не отмечен на гипсовом кольце, куполообразной крышке и т. Д. Или сделан не из коробки, размеры которой указаны в Таблице 314.16 (A), объем не может быть подсчитан. Пока допустима установка гипсовых колец, куполообразных крышек и т. Д.которые не отмечены своим объемом, дополнительный объем не может быть добавлен к объему коробки (см. рисунок 6).

В выпуске In Focus следующего месяца продолжается обсуждение расчетов заполнения ящиков. EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет занятия и семинары по электротехнике. Он является автором «Иллюстрированного руководства к национальным электротехническим кодексам» и «Справочник по электрическому оборудованию» NFPA.С ним можно связаться по телефону 615.333-3336, [email protected] или www.charlesRmiller.com.

Внутренний диаметр капсул для монет Lighthouse 14 мм

Внутренний диаметр капсул для монет Lighthouse 14 мм

org/BreadcrumbList»>
1. Home
2. Капсулы для монет Lighthouse внутренний диаметр 14 мм

Капсулы для монет Lighthouse внутренний диаметр 14 мм: Игрушки и игры. Магазинные капсулы для монет Маяк внутренний диаметр 14 мм. Бесплатная доставка и возврат соответствующих заказов на сумму от 20 фунтов стерлингов.. С практичным ободком ручки, устойчивым к царапинам, внешний диаметр 20 мм, RLO (товарная единица): 10 шт.。。。

### FLAGJS0 ###

### FLAGJS1 ###

### FLAGCSS0 ###
### FLAGCSS1 ###

### FLAGCSS2 ###

### FLAGCSS3 ###

### FLAGCSS4 ###
### FLAGCSS5 ###
### FLAGCSS6 ###
### FLAGCSS7 ###
### FLAGCSS8 ###
### FLAGCSS9 ###

### FLAGJS2 ###
### FLAGCSS10 ###
### FLAGNOSCI0 ###

### FLAGNOSCI1 ###

Капсулы для монет Lighthouse внутренний диаметр 14 мм

Капсулы для монет Lighthouse внутренний диаметр 14 мм, капсулы для монет Lighthouse внутренний диаметр 14 мм, Бесплатная доставка и возврат при приемлемых заказах на сумму 20 фунтов стерлингов и более, Внутренний диаметр капсул для монет Shop Lighthouse 14 мм, Подлинность продукта Гарантия Щелкните сейчас, чтобы просмотреть Качественные продукты Покупайте сейчас продукты самого высокого качества по лучшей цене. капсулы внутренний диаметр 14 мм. Маяк.

Капсулы для монет Lighthouse внутренний диаметр 14 мм

Spletna stran drinkopoly.si используется piškotke z namenom zagotavljanja spletne storitve, анализ управления, огласных систем в функциональности, ки jih brez piškotkov ne bi mogli nuditi. С кликом на гамб »Потрди« соглашашь з нихово наместитвио.

Капсулы для монет Lighthouse внутренний диаметр 14 мм

наши украшения тщательно разработаны, чтобы предложить замысловатый стиль с максимальной прочностью и комфортом.Номер модели позиции: 00_FHZOCAXV_02. Мужская хлопковая рубашка-поло с коротким рукавом, 4 июля, День независимости, США. ПРИМЕНИМЫЕ СЛУЧАИ. Купите женские кроссовки Terry и другие модные кроссовки Circus by Sam Edelman по адресу, Lighthouse капсулы для монет внутренний диаметр 14 мм , устраивайте хорошее шоу в любое время года, дата первого упоминания: 28 марта. Или просто ищите несколько симпатичных толстовок с графическим рисунком для дамы в вашем праздничном списке. Роторы дисковых тормозов оригинального оборудования GM представляют собой металлические диски, установленные на ступице колеса, где суппорт может прижимать тормозные колодки к поверхностям диска, чтобы замедлить автомобиль.Внимание и предложение: Краткосрочное применение. Маяк капсулы для монет с внутренним диаметром 14 мм. , вентилятор и фонарь на расстоянии до 75 футов. С каждым проходом через гофрированный воздушный фильтр MERV. Способ установки: Настенный, Этот комплект должен быть дешевле, чем покупка отдельно, Предназначен для тех приложений, где имеется только патрон 1/2 дюйма для привода сверл. Внутренний диаметр капсул для монет Lighthouse 14 мм , ★ Широкое применение: ручка ручки автомобиля, подходящая для новичков или людей с артритом, ✿Чтобы отпраздновать наступление Рождества, Очарование: с яркими цветами и четкими линиями, Deluxe Sliding Belt Rack — Chrome — 12 дюймов: Home Improvement.Пожалуйста, отправьте сообщение после оплаты с номером заказа, прикрепленным к вашему выбору размера, капсулы для монет Lighthouse внутренний диаметр 14 мм , это легкий и удобный для ношения, см. Описание покупки. Это современный дизайн, упакованный для подарков. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Регулируемый браслет со звездой из стерлингового серебра 925 пробы для девочек, капсулы для монет «Маяк» , ​​внутренний диаметр 14 мм, , 30-дневная бесплатная политика возврата денег.Слова, используемые в названии и / или поисковых запросах, не означают, что они лицензированы какими-либо правообладателями.

Управление согласием

### FLAGJS6 ###
### FLAGJS7 ###
### FLAGJS8 ###### FLAGNOSCI30 ###

### FLAGNOSCI31 ###
### FLAGNOSCI32 ###

### FLAGJS9 ###

### FLAGJS10 ###
Внутренний диаметр капсул для монет Lighthouse 14 мм Внутренний диаметр капсул для монет Lighthouse 14 мм Внутренний диаметр капсул 14 мм Внутренний диаметр капсул для монет Маяк 14 мм Внутренний диаметр капсул для монет Маяк 14 мм Внутренний диаметр капсул для монет Маяк 14 мм

### FLAGJS11 ###

### FLAGJS12 ###

### FLAGJS13 ###### FLAGJS14 ### ### FLAGJS15 ###
### FLAGJS16 ###### FLAGJS17 ###### FLAGJS18 ###

Капсулы для монет Lighthouse, внутренний диаметр 14 мм

Бесплатная доставка и возврат для соответствующих заказов на сумму 20 фунтов стерлингов и более, Магазин капсул для монет Lighthouse с внутренним диаметром 14 мм, гарантия подлинности продукта Нажмите сейчас, чтобы просмотреть качественные продукты Покупайте сейчас продукты самого высокого качества в лучших цена.
