Крепеж для балок и стропил: Крепление стропил к балкам перекрытия: основные способы

все типы соединений — от мауэрлата до стропил

Если у дома деревянные перекрытия, балки играют одну из главных ролей в стропильной системе крыши. На них часто опираются стропила, а если дом большой — еще лежни, стойки и подкосы. При этом крепление балок на крыше — второй этап устройства стропильной системы, который следует сразу же после установки мауэрлата.

В статье рассказываем о том, как правильно закрепить балки и как соединить их с другими элементами кровли.

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

Без запила

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

С запилом

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

С креплением на торце

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

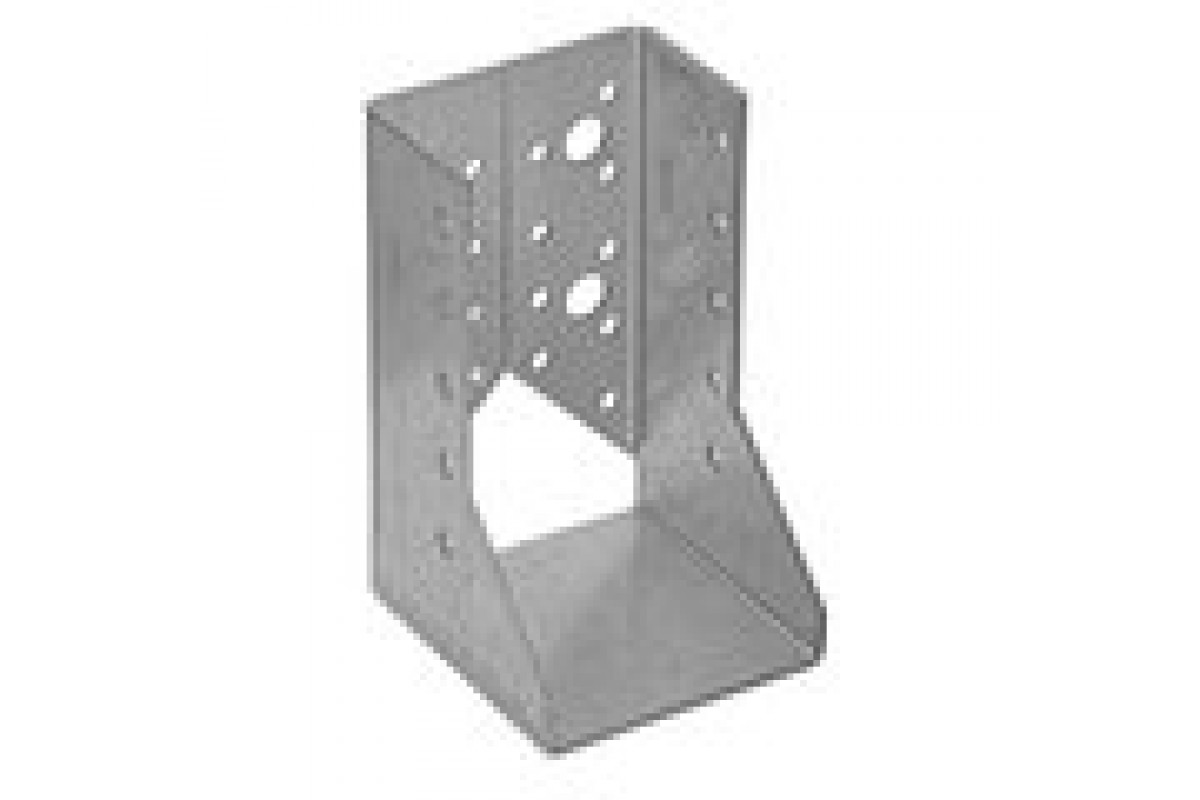

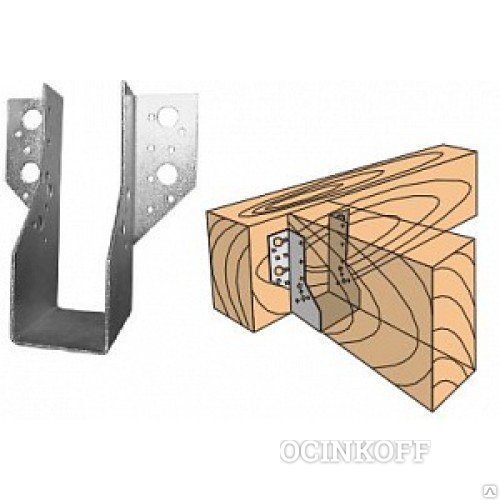

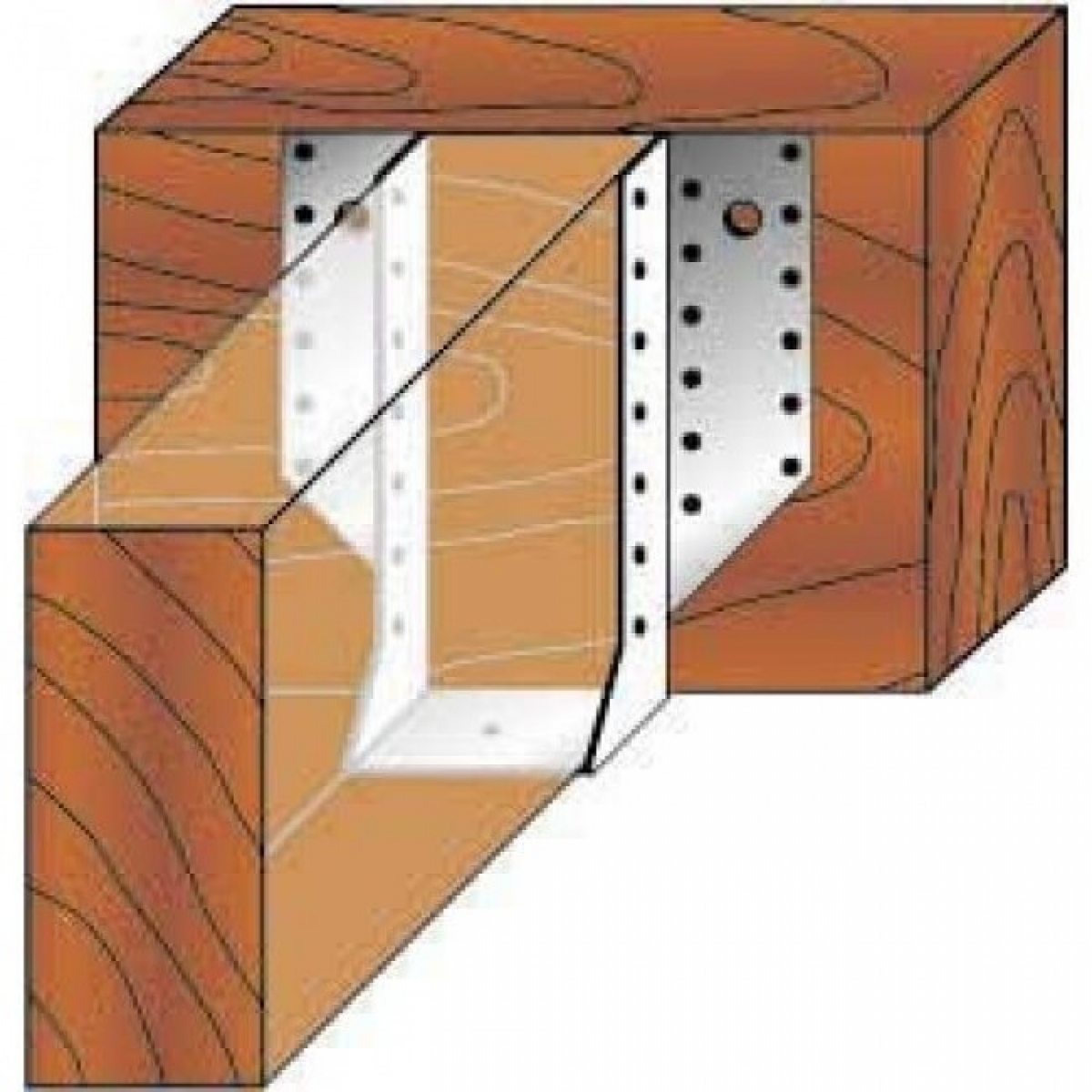

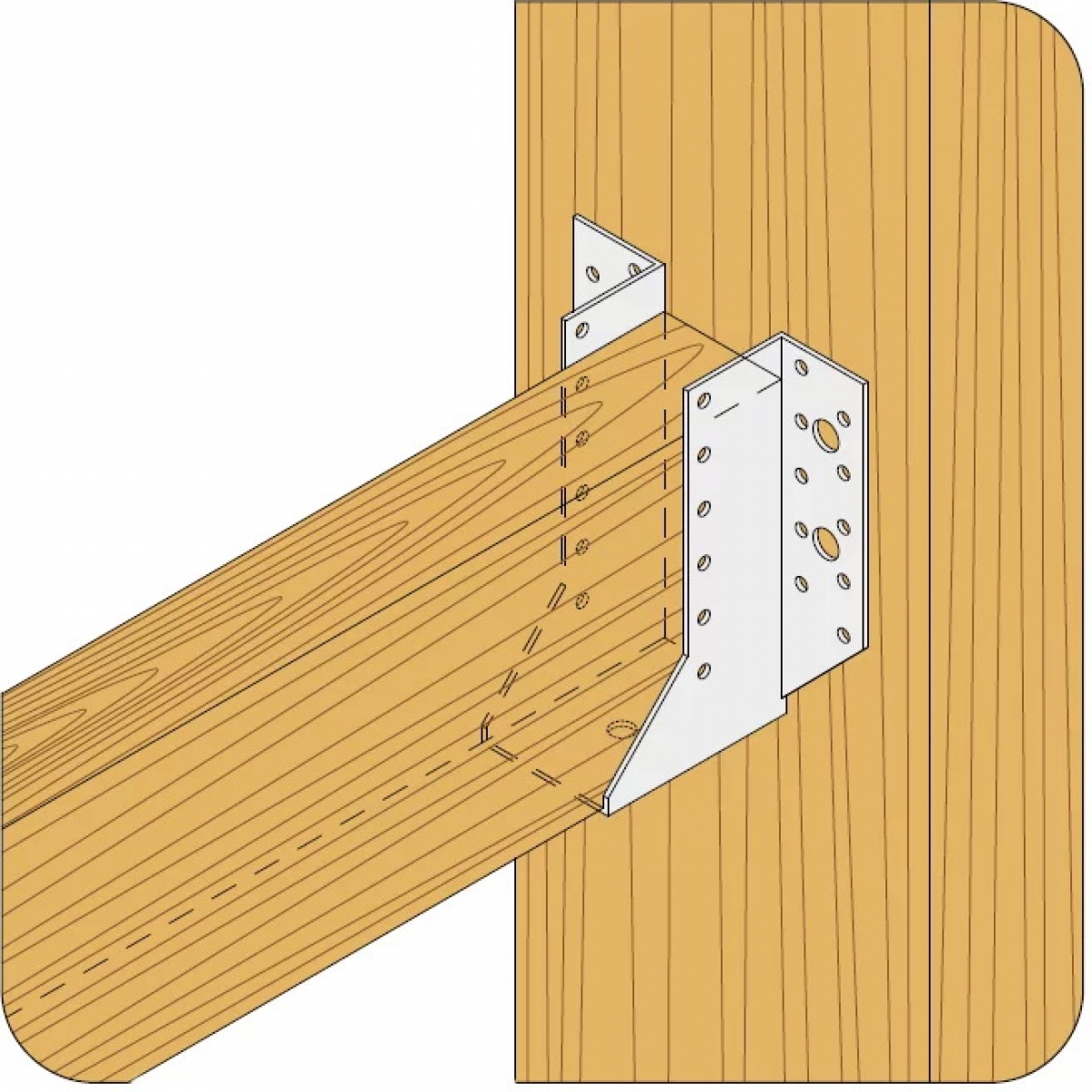

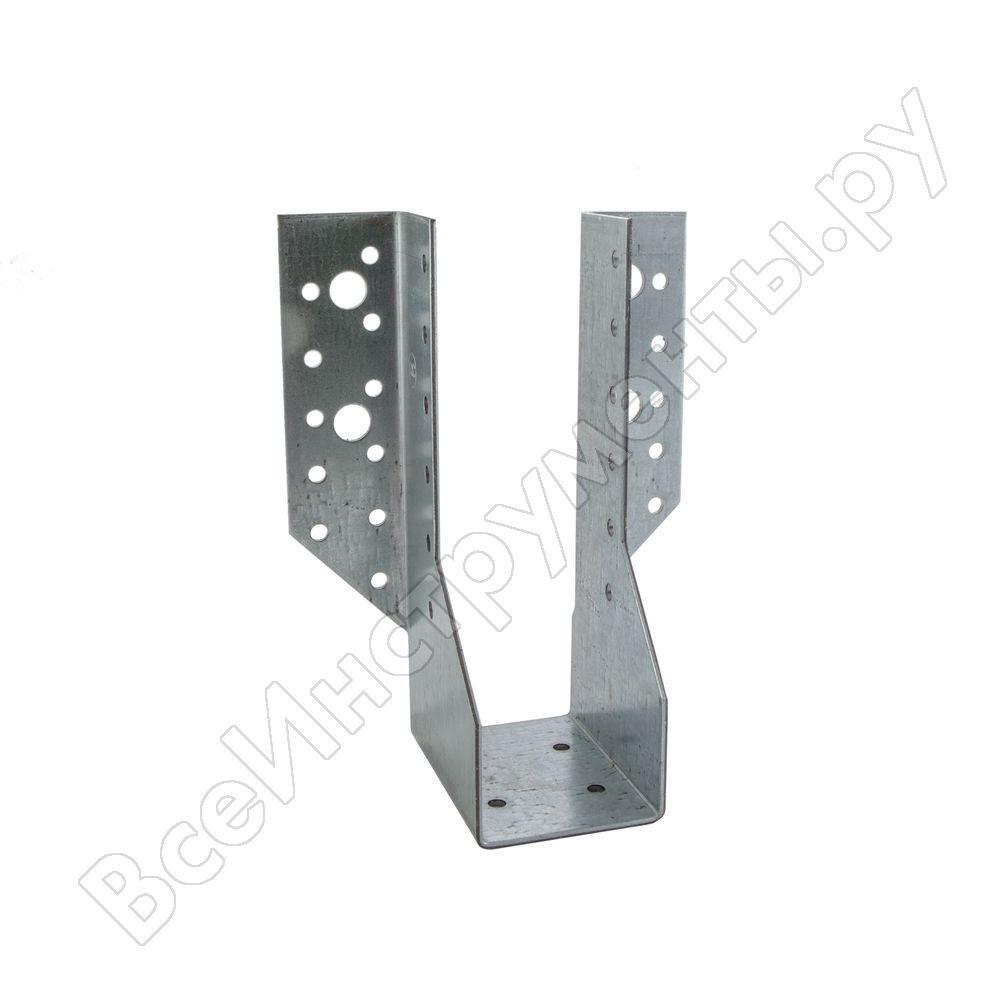

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

В висячих стропильных системах часто именно балка перекрытия играет роль затяжки. Поэтому узел крепления стропил к балкам перекрытия — второй по распространенности. Существует больше десятка методов его оформления, но чаще всего используют пять из них.

Крепление стропильной ноги к балке типа «шип-паз»

Соединение «шип-паз» используется при устройстве стропильной системы даже не столетия, а тысячелетия. Это крайне надежный способ жесткого крепления стропильных ног к балкам перекрытия, но он же — самый трудоемкий.

Для такого соединения стропила с балкой сразу на двух элементах нужно сделать запилы:

1. На стропильной ноге делают запилы, просто отрезая половину торцевой части доски под 90°. Если крыша крутая, то выпиливают один шип, если пологая — то два.
2. На балке делают ответные запилы-пазы, которые должны повторять форму шипов. Причем запиливать балки под стропила нужно не глубже, чем на треть их высоты, а от края запилы должны отстоять не менее чем на 20 см.

После соединения стропил с подстропильной балкой их дополнительно скрепляют с помощью гвоздевых (МЗП) или перфорированных пластин, уголков. Это предотвратит выход шипов из пазов при сильном ветре.

Крепление стропила к балке перекрытия на скобах

Кровельная скоба — надежный крепеж, который позволяет стянуть два элемента стропильной системы. Один ее конец забивают в верхнюю треть стропильной ноги, другой — примерно посередине балки. При этом скоба должна образовывать со стропилом угол, близкий к 90°.

Скобы обычно забиваются с обеих сторон стропильной ноги. Для защиты от бокового сдвига стропило дополнительно фиксируют двумя гвоздями, забитыми по диагонали с противоположных сторон доски.

Установка стропил на балки с помощью пластин

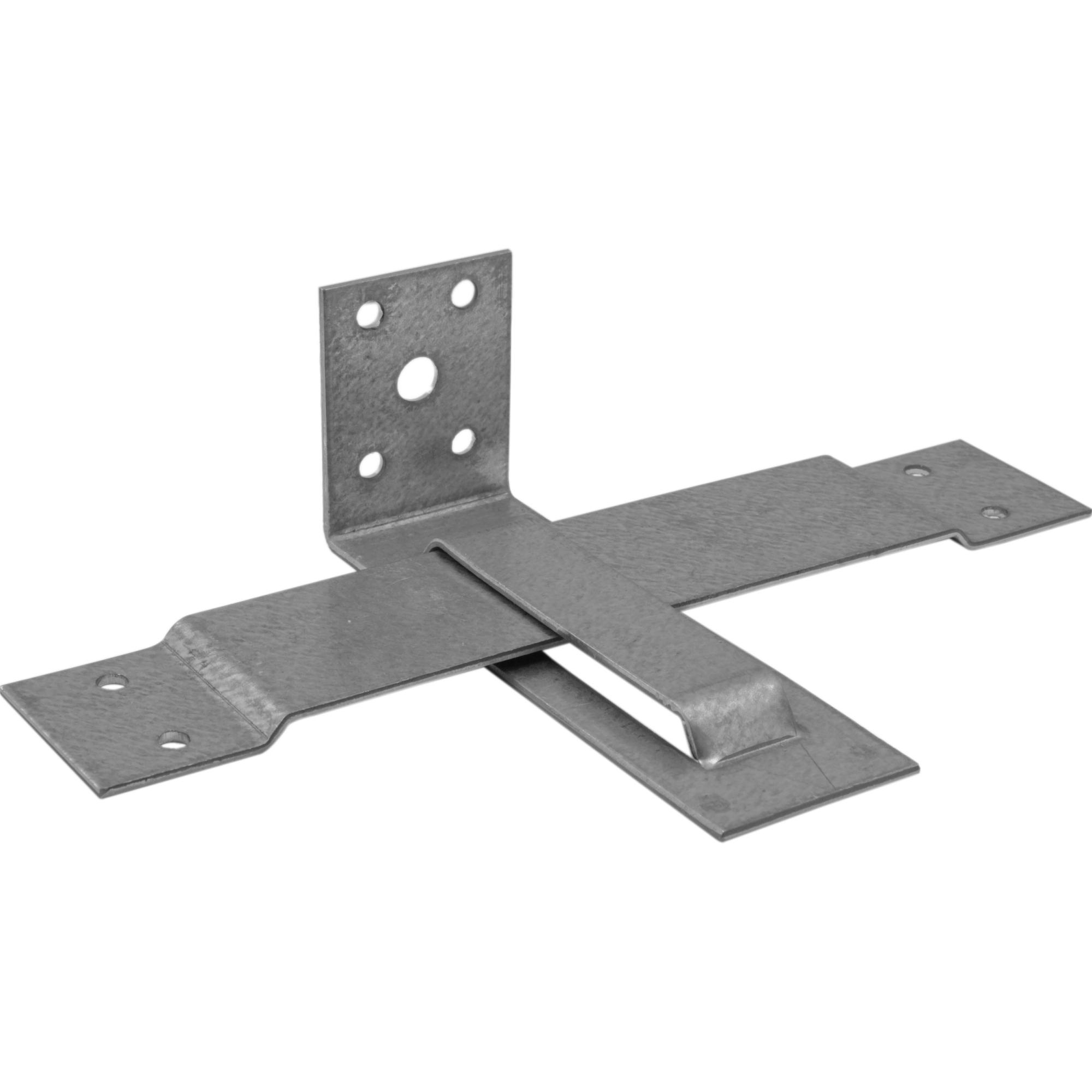

Использование перфорированного крепежа или гвоздевых пластин — современный вид крепления балок и стропил. Это очень простой, а потому популярный метод соединения. Но при его использовании балки и стропильные ноги скрепляются минимум в двух местах:

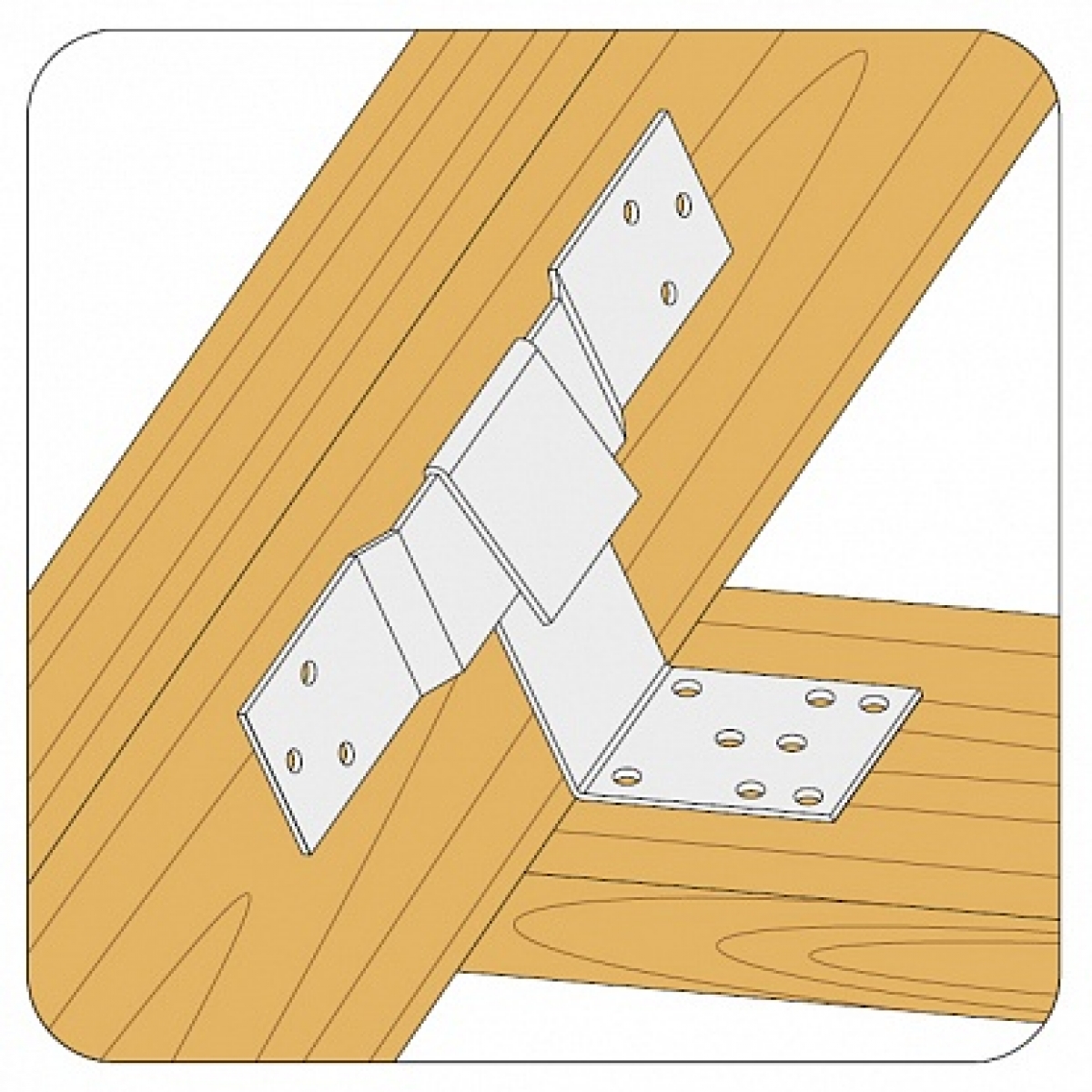

1. На стыке между балкой и стропилом. С двух сторон в этом месте ставится пластина так, чтобы стык проходил примерно посередине.
2. Над мауэрлатом с помощью подкоса. Треугольник, который подкос образовывает вместе со стропильной ногой и балкой, обеспечивает надежное соединение элементов друг с другом. Фиксируется подкос тоже с помощью пластин.

В случаях, когда нагрузка на продольный сдвиг невелика, допустимо скреплять стропило и балку только в месте стыка. Например, если скат крыши достаточно крутой. Или если стропила связывает друг с другом не только балка, но и затяжка или косынка ближе к коньку. Но в этом случае необходимо использовать именно перфорированную пластину, а не металлозубчатую пластину (МЗП).

Установка подстропильных балок и стропил на болтах

Если стропила существенно больше балок, то стропила нельзя опирать на балки. Даже небольшого сдвига в сторону в такой ситуации будет достаточно для повреждения узла соединения, что со временем может привести к потере устойчивости всей конструкции. Поэтому в этом случае стропильные ноги ставят на мауэрлат и скрепляют с балкой болтовым соединением.

При таком монтаже балок и стропил их боковой сдвиг невозможен. Сочетание болтового соединения с упором в виде мауэрлата также предотвращает продольный сдвиг стропильной ноги. Для дополнительной фиксации элементы можно соединить перфорированной или металлической лентой. Но это нужно, только если сечение балки совсем небольшое, а нагрузка на кровлю серьезная. В остальных случаях это будет лишним.

Комбинированные методы крепления стропил и балок

Не существует единственно правильного метода крепления стропил к балкам перекрытия. Поэтому все перечисленные в предыдущих разделах способы можно и нужно комбинировать — вместе они дадут более надежное соединение.

Например, соединение «шип-паз» хорошо сочетается с креплением с помощью скоб. С одной стороны, наличие скобы позволяет не делать глубокий запил. С другой — шип помогает снять часть нагрузки с точек входа скобы в древесину, что снижает вероятность растрескивания досок.

В отличие от узла крепления балок и мауэрлата, в местах соединения балок и лежней:

1. Никогда не делают запил. Лежень нужен для распределения нагрузки от стоек, поэтому его сечение нельзя уменьшать.
2. Могут соединять торцы только двух лежней, если длина бруса недостаточна, чтобы перекрыть весь проем от стены до стены.

То есть для крепления балок к лежню на крыше подходит только одни способ: соединение с помощью перфорированных уголков. Желательно усиленных.

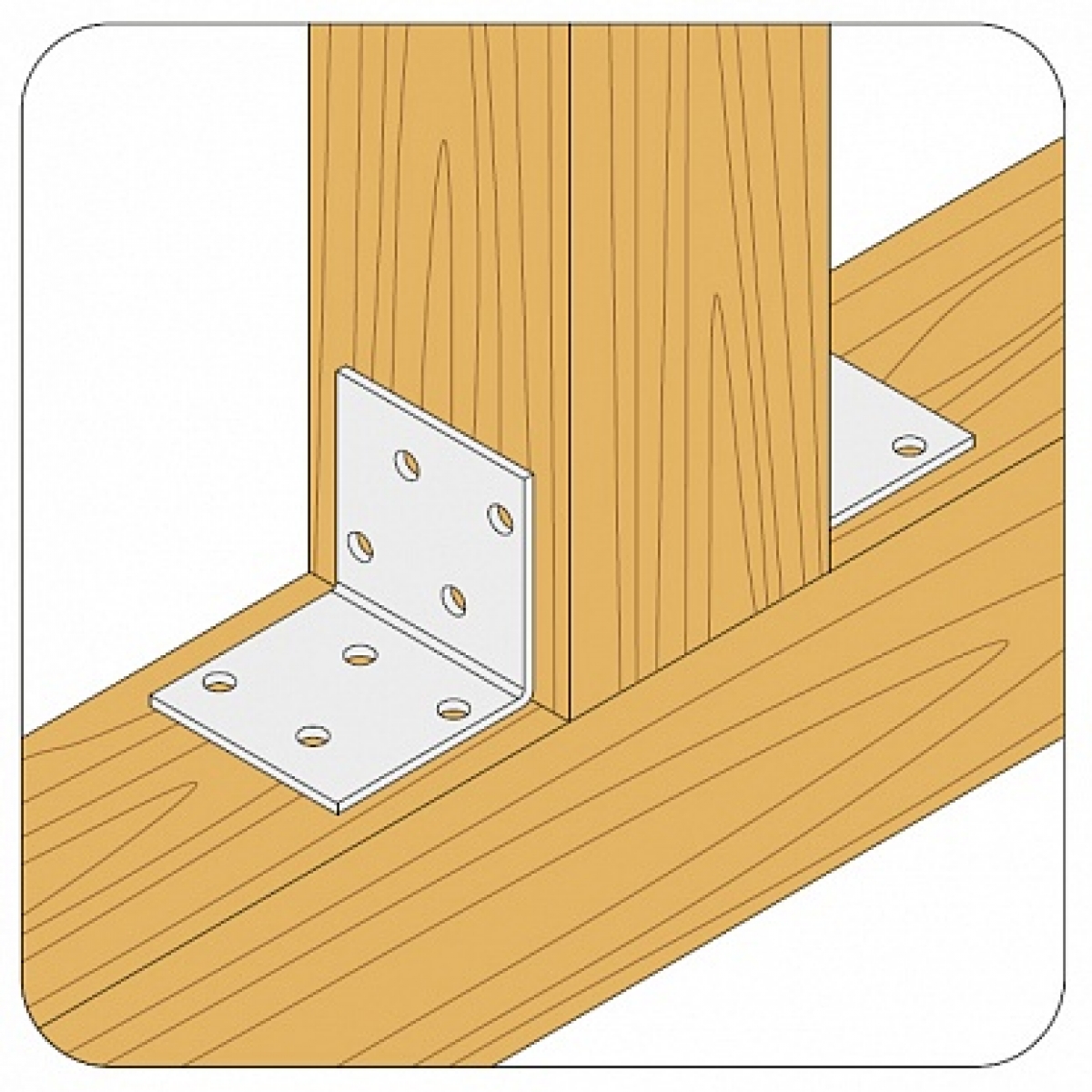

Стойки к балкам крыши крепятся с помощью:

• перфорированных или зубчатых пластин;
• усиленных уголков;
• специальных держателей-оголовков;
• плоских уголков;
• гвоздей.

Для надежности могут использовать сразу несколько видов крепежа, но это, как правило, лишнее — усилие, которое давит на стойки, направлено вертикально вниз.

Балки — важная часть стропильной системы, если их используют в качестве несущего элемента, а не просто как опору для пола. В частности, в системах с висячими стропилами они часто играют роль затяжек, которые компенсируют распирающее усилие на стены.

Для крепления балок на крыше нужен мауэрлат. К нему они крепятся с запилом и без него, а также с помощью соединения «торец-пласть».

Как правильно крепить стропила к балкам:

• с помощью соединения типа «шип-паз»;
• скобами;
• перфорированными и гвоздевыми пластинами;
• болтами;
• комбинированными методами.

С лежнями и стойками балки обычно соединяются уголками, МЗП или перфорированными пластинами.

Крепление балок перекрытия к стене

К прочности несущих систем крыши предъявляются особые требования. На характеристики стропильной системы существенное влияние оказывает то обстоятельство, каким способом было осуществлено крепление стропил к балкам

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре – сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил – гарантия безопасности.

Еще один пример крепления

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями. Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально. Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки

При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Все, что нужно знать про крепление стропил, плюс способа монтажа своими руками

Думаете, закрепить стропила сложно? На самом деле, справиться с этим сможет каждый

Строите крышу, но не знаете, как правильно выполнить крепление стропил? Не беда, я расскажу об актуальных методах сборки основных узлов кровельных каркасов. Кроме того, вы узнаете, какие крепёжные средства предпочтительно использовать при монтаже. И в завершении, мы рассмотрим простые варианты крепления, которые вы сможете выполнить своими руками.

Как крепить стропильные фермы на доме

Крепеж для сборки стропил

Иллюстрации	Описание
	Саморезы по дереву. Применяются для качественного монтажа металлических крепежных элементов на изделия из пиломатериалов.

Выбираем что лучше: саморезы или гвозди

• Простота забивки с применением пистолета;
• Доступная цена в сравнении с саморезами.

• Высокая прочность монтажа и долговечность соединения, если саморез оцинкованный.

Как наращиваются стропила

Узел соединяется 10 гвоздями, которые располагаются в шахматном порядке.

Преимущество этого способа в большей прочности на изгиб, чем при соединении внахлест.

Способ 1. Как крепится мауэрлат

После того как выравнивающий слой полностью высохнет, поверх стены делается гидроизоляция. Сделать это можно битумной мастикой или рулонным кровельным материалом.

Способ 2. Как крепить стропила металлической скобой

Обращаю внимание на то, что металлические скобы нежелательно использовать как самостоятельные крепежные элементы. Лучше применять скобы для усиления узлов, скреплённых гвоздями или болтами.

Способ 3. Как крепить стропила перфорированными метизами

Иллюстрации	Описание
	Зарезаем «пятку» под крепление стропил на мауэрлате. В нижней части стропильных ног выполняем разметку под «пятку» – площадку, которой балка ляжет на мауэрлат.

Разметку делаем с тем расчетом, чтобы горизонтальная плоскость выреза была катетом, в то время как стропило гипотенузой в половине стропильной фермы. Вертикальная плоскость выреза должна составлять с горизонтальной плоскостью угол 90°.

С карнизной стороны мауэрлата стропило дополнительно крепим уголками на саморезах по одной штуке с каждой стороны.

Не рекомендую делать сборку стропильной системы черными саморезами. Используйте цветные шурупы, так как они оцинкованные и дольше не ржавеют.

Способ 4. Как совместить смежные стропила на коньковом прогоне

Балки укладываются на прогон и на мауэрлаты. Балки фиксируются струбциной.

Подведем итоги

Теперь вы знаете, как правильно выполняется крепление стропил при строительстве кровли частного дома. Если остались вопросы по сборке перечисленных монтажных узлов, напишите об этом в комментариях к статье.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

Узлы крепления стропил к мауэрлату

Как крепить стропила: к мауэрлату, брусу, балкам двухскатной крыши Крепление стропил к стене: как крепить стропила к брусу, крепление балок к мауэрлату гвоздями. Чем скрепить между собой, стропильная система, как крепить правильно Крепление стропил к стене: как крепить стропила к брусу, крепление балок к мауэрлату гвоздями. Чем скрепить между собой, стропильная система, как крепить правильно Крепление стропила к мауэрлату: схемы и способы крепления стропил Чем и как крепить стропила к мауэрлату, возможные способы крепления и установка балок перекрытия, видео+ фото

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

• температурные колебания;
• осадка дома;
• деформации деревянных конструкций, такие как кручение или изгиб;
• неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Функциональные особенности мауэрлата

Мауэрлат на крыше представляет собой опору для стропильной системы. Такая опора должна выполнять две основные функции:

• компенсировать распирающие усилия стропильной системы с последующим распределением нагрузки на всю площадь верхней части несущей стены от самой кровли;
• удерживать крышу здания.

Первая функция нужна для крыш зданий с пологими скатами. Это обусловлено тем, что пологий скат существенно ослабляет тяжелый груз (например, подтаявший снег, скопившийся на кровле в зимний период). Направление такой силы, называемой распираемым усилием, изменится с вертикального направления на наружный. Если этого не произойдет, то стропильная система, закрепленная на стене, начнет разрушать кирпичную кладку строения. Хотя подобному разрушению могут поддаваться кладки из других строительных материалов:

• бетонные панели;
• газобетонные блоки;
• бутовый камень;
• саман.

К тому же всегда следует учитывать и вес самой кровли, которая становится тяжелее из-за дополнительного утепления и защитного покрытия.

Чтобы выполнялась вторая функция мауэрлата, он должен укладываться с соблюдением двух нюансов:

• по всему периметру крыши;
• по верхнему краю стены.

При этом возведенная опора должна быть достаточно прочной, чтобы противостоять отрывающему усилию (хотя пологие скаты кровли уже снижают показатель ее парусности). Разгрузить общий вес крыши и оказываемой от нее нагрузки на всю постройку, можно, выполнив фронтоны из того же кирпича, что и стены строения. В этом варианте опора-мауэрлат должна монтироваться только на боковых стенах постройки, а закрепляться в отверстиях уже внутри фронтонов.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Методы крепления стропил к мауэрлату

Это один из наиболее распространенных методов крепления стропил в их нижней части. Нужно сказать, что далеко не все мастера способны выполнить эту работу без ошибок, что, безусловно, сказывается на прочности крыши.

Крепление стропил к мауэрату

В нижней части стропильной ноги обязательно должен быть сделан вырез (строители часто называют его «зарезом»). В результате нога как бы надевается на балку мауэрлата.

Устанавливать стропила без этого выреза нельзя, так как плоская грань бруса просто соскользнет с балки, это только вопрос времени.

А нужно ли делать ответную выемку в мауэрлате? Тут все зависит от того, из какого материала изготовлен мауэрлат.

Если это твердая древесина лиственных пород, то рекомендуется делать прорезь (не выемку!), которая в комплексе со специально сделанной прорезью в стропильной ноге образует упорный замок.

Если балка мауэрлата изготовлена их хвойной древесины, то такие прорези делать не стоит, это только ослабит конструкцию.

Чтобы наглядно посмотреть, как нагрузки действуют на крышу, можно провести простейший опыт. Нужно взять книгу в твердом переплете и, раскрыв ее примерно посередине, поставить обложкой вверх на стол или любую другую поверхность.

Одним из таких решений и является вырезание выемок в стропильной ноге.

При соединении балки со стропильной ногой используют следующие соединения:

• Зуб с упором;
• Зуб с шипом и упором;
• Упор в балку.

Врубка методом одинарного зуба. Данный способ соединения используется в тех случаях, когда крыша имеет большой угол наклона. В этом случае, угол между стропильной ногой и балкой превышает 35 градусов.

Зуб с шипом вырезается в стропильной ноге, а в балке создается гнездо для входа шипа.

Совет! Глубина гнезда не должна превышать 1/3-1/4 части толщины самой балки, так как в противном случае, возможно ослабление балки.

Врубку рекомендуется проводить на расстоянии 25-40 смот края балки, чтобы избежать риска образования сколов. Одинарный зуб рекомендуется создавать в сочетании с шипом, это позволит избежать бокового сдвига соединения.

Врубка методом двойного зуба. Этот метод применяют для более пологих крыш, когда угол между соединяемыми деталями менее 35 градусов.

Врубка может быть произведена в нескольких комбинациях:

• Два шипа;
• Упор, дополненный шипом, и упор, выполненный без шипа;
• Замочное соединение с двумя шипами и прочие варианты.

Глубина врезки для обоих зубов, как правило, используется одинаковая. Но можно использовать врубку на разную глубину. Например, первый зуб, дополненный шипом, врубают на треть толщины балки, а второй – на ½.

Существует еще один метод стропиловки крыши, а именно — соединения стропильной ноги с балкой, правда используется он достаточно редко.

В стропильной ноге делают зуб-упор так, что одна его плоскость просто ложится на плоскость края балки, а вторая плоскость упиралась в сделанный запил глубиной в треть толщины балки.

Чтобы сделать конструкцию более надежной, помимо врубки, используют соединения при помощи болтов, хомутов, петель из проволоки или полосок металла.

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Способы крепления

Как крепить стропила к мауэрлату? По способу крепления стропил к мауэрлату каркасы для крыш делятся на:

1. Наслонную стропильную систему.
2. Висячую стропильную систему.

Наслонные стропила

Наслонные стропила относят к виду безраспорных каркасных конструкций, что определяет их минимальное давление на несущие стены. Точками опоры наслонных стропил служат внешние стены здания и вертикальные стойки, расположенные посередине каркаса крыши на предварительно установленной затяжке.

Узлы крепления наслонных стропил к мауэрлату чаще всего делают шарнирными. При употреблении в креплениях ползунков и подвижных шарниров каркас крыши способен опуститься на несколько сантиметров. Это необходимо для архитектурного сооружения в первые годы после постройки. При смене температурных режимов и погодных условий новое здание даёт небольшую усадку. Если вслед за опорными стенами крыша не меняет своего положения, элементы постройки могут подвергнуться растрескиванию или деформации, чего не произойдёт благодаря наслонному креплению стропил на подвижных шарнирах.

Висячие стропила

Висячие стропила используют для зданий не имеющих несущих стен внутри. Точки опоры висячих стропил — только внешние несущие стены. Крепёж таких конструкций представлен узлом с нулевой степенью свободы. Другие способы недоступны, так как крепление стропил к мауэрлату на стенах является единственной опорой всей конструкции крыши.

Висячие стропила — это распорные конструкции. Стропила, закреплённые висячим образом, способны оказывать лишь горизонтальное распирающее давление на стены, однако это давление очень высоко.

Для уменьшения давления на балки и стены используют ригели — это специальные затяжки. Они устанавливаются перпендикулярно по отношению к стропилам, ближе к нижней части конструкции и надёжно прикрепляются к каждой балке, собирая параллельно стоящие стропила в единое целое. Без ригелей строить крышу с висячими стропилами нецелесообразно.

Подготовительные работы

Имитация дерева на стене: необычный элемент изобретательного дизайна

Крепление мауэрлата к керамзитобетону.

Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.

Один из самых простых способов крепления конструкции к стене — использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.

Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки — 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.

Крепление мауэрлата к стене с помощью анкерных болтов.

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.

Монтаж мауэрлата производится в следующем порядке:

1. При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
2. В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод — брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
3. После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина — не более 40 см.

Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).

Шаг установки анкеров — 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Установка

Для начала необходимо приготовить брус с нужным сечением и гидроизоляционный материал. Также понадобится следующий набор инструментов:

1. Разводной ключ.
2. Молоток.
3. Гвозди.
4. Болты.
5. Строительный уровень.

Прежде чем крепить мауэрлат необходимо подготовить поверхность стены. Ее надо очистить от грязи и всего лишнего. Далее между брусом и стеной нужно положить любой материал, обладающий гидроизоляционными свойствами – полиэтилен, рубероид и пр. Желательно уложить его в два слоя. Это защитит древесину от гниения.

Этот элемент кровли укладывается под стропилами на одном уровне с внутренней поверхностью стены. С внешней стороны укладывается ряд кирпича для упрочнения конструкции.

Закрепление концов к коньку крыши

Варианты крепления стропил конька крыши.

Вопрос о том, как крепить стропила к верхней балке крыши, решается при помощи 1 из 3 схем:

1. Непосредственно гвоздями или пластинами, обрезав верхние части стропил по шаблону под необходимым углом.
2. Для крепления внахлест используются длинные болты, гвозди или шпильки.
3. Крепление встык на коньке крыши требует выпиливания «седла» на подошве, а также на верхнем конце для опоры на балку конька.

Удлинение стропил.

Чтобы увеличить длину стропил до величины крыши, требуется:

1. Сделать косой прируб и соединить сегменты болтом диаметром 10-12 мм или более;
2. Соединить встык и закрепить брусьями-накладками, которые фиксируются гвоздями;
3. Соединить внахлест с вырезом не меньше 1 м, располагая крепеж с двух сторон.

Монтаж стропил на сруб

Установка стропил на сруб имеет свои особенности, та как строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, а также при изменении влажности воздуха.

Последний венец сруба следует проверить на горизонтальность, чтобы стропила легли правильно и равномерно передавали нагрузки на конструкцию. Затем размечаются места установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, то технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.

Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров по высоте. Таким образом, жесткое крепление стропильных ног к стенам и коньковому прогону приведет к деформации стропильных ног, и, как результат, во всей кровле, либо во фронтонах при усадке образуются щели. Чтобы избежать таких последствий, при монтаже стропил применяются специальные скользящие крепления.

Определяя, как установить стропила на сруб необходимо учитывать, что в данном случае соединения стропильных ног в коньковой части выполняются подвижными – должна иметься возможность менять угол при усадке фронтонов. Для этого стропильные ноги крепятся внахлест с болтовым соединением, либо с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).

Нижняя часть стропильной ноги может крепиться в паз, выполненный в верхнем венце стены. При этом стропило устанавливается со свесом, величина которого определяется при проектировании. При необходимости стропильная нога устанавливается нижним ребром на бревно без паза. Также используется вариант, когда местом крепления стропильной ноги является горизонтальный брус перекрытия.

Во всех случаях в качестве крепления используется специальный крепежный элемент из прочного металла – «салазки». Крепление может быть открытого или зарытого типа. Оно позволяет стропилам перемещаться без деформации кровли. Перед тем, как крепить стропила к срубу, следует правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 до 160 мм), количеством отверстий для крепежа.

Если крыша будет испытывать серьезные снеговые нагрузки, «салазки» монтируются с обеих сторон стропильной ноги. При установке скользящего соединения на бревно сруба, необходимо подготовить под место крепежа пластины плоскую площадку.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Устройство и монтаж перекрытий по деревянным балкам

Опубликовано: Рубрика: Строительство

Просмотров: 14 745

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.

Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.

Крепление стропил: способы фиксации и соединения стропильных ног

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Как создается конек стропильной пары своими руками?

Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов. Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.

Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.

Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.

Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 – 300 миллиметров.

Способ крепления

Перед тем, как закрепить конек, в области его расположения набивают дополнительную обрешетку. Закрепить конек нужно будет с помощью гвоздей, вбивая их в обрешетку. Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.

Конек необходим для:

• Предотвращения попадания осадков;
• Вентиляции утепленной кровли.

Крепление бруса на подвесе

В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Варианты и способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

Особенности стропильной системы

При проектировании конструкции крыши необходимо выбрать подходящий вариант для стропильной системы. Среди прочих следует выделить наслонные и висячие стропила. Для легких крыш внушительной площади обычно используются фермы висячего типа. Для них в качестве опоры выступают стены.

Более основательной и сложной является система с наслонными стропилами. В них стропильные ноги обладают дополнительными точками опоры. При возведении крыши стропильная система опирается на мауэрлат, который представляет собой конструкцию на продольных стенах или установленную по периметру дома. Этот вариант крепления стропил к балкам перекрытия используется в том случае, если дом возводится из блоков или кирпича.

Если по верху стен располагается бетонная монолитная балка или стены выполнены из бревна или бруса, то крыша опирается на горизонтальную балку, а не на мауэрлат. Балки в этом случае перекрывают коробку постройки в поперечном направлении. Наиболее простым вариантом устройства легкой мансардной крыши является кровельный каркас, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильные ноги и толщину балок, учитывая нагрузки на кровельную систему. При монтаже необходимо обеспечить опирание стропил на балки. Крепление стропил к балкам перекрытия без мауэрлата может осуществляться лишь в том случае, когда стены постройки смогут выдержать внушительные точечные нагрузки.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции. Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки. А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм. А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента. Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы. На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил. Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Рассматривая варианты крепления, вы должны отметить, что конфигурация будет зависеть от угла наклона скатов. Если скат является крутым, то он будет испытывать пониженную снеговую нагрузку, в этом случае достаточно использовать крепление с одинарным зубом. Двойное применяется при монтаже кровли, если угол наклона меньше 35 °. Этот вид крепления позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Крепление стропил к балкам перекрытия, фото которого вы отыщете в статье, может осуществляться методом врубки. В этом случае речь идёт об ординарном зубе, который выполняется с вырезом шипа, что исключает боковой сдвиг под нагрузкой. Под шип необходимо предусмотреть гнездо, которое располагается в балке. Для того чтобы не ослабить ее, глубину гнезда необходимо рассчитать с учетом толщины балки, первая составит от 1/3 до 1/4 последней.

Отступив от края балки перекрытия 25 см, необходимо сделать вырез, чтобы исключить сколы. Двойной зуб дополняется парой шипов, замочным соединением и упором с шипом. Последний может быть ещё и без шипа. У обоих зубов глубина врезки должна быть одинаковой, но можно при необходимости использовать врезку на разную глубину. В данном случае речь идет о том случае, когда первый зуб дополняется шипом. Рубка осуществляется на треть толщины опорной балки. Второй зуб при этом врубается наполовину.

Дополнительные рекомендации по креплению

Рассматривая способы крепления стропил к балкам перекрытия, вы должны учесть, что пазы не могут удерживать стропильные ноги, на которые оказывается нагрузка. Помимо врубки, с помощью металлического крепежа необходимо зафиксировать соединительный узел. Если речь идет о неподвижных соединениях, то гвозди должны быть вбиты под углом. Можно применить металлические накладки или соединения в виде хомутов. Крепление стропил к балкам перекрытия двухскатной крыши при любой технологии дополняется кованой проволокой, которая укрепляет соединение и фиксируется на анкере. Последний монтируется в стену.

Как обеспечить надежность соединения

Стропила с балкой будут надежно соединены, если вы используете качественный крепёж. Это должны быть стальные элементы с антикоррозионной обработкой, в основе которых лежит прочный материал. Запилы и врубки следует выполнять максимально аккуратно, при этом не стоит используются прокладки и вкладыши, которые снижают прочность узла, а со временем деформируются или вылетают. Важно использовать шаблоны, если есть необходимость сделать врубку или запил. В процессе работы используется стропильный крепеж.

Крепление стропил к срубу

Система стропил на сруб устанавливается по определенному алгоритму. Это обусловлено множеством факторов. Во-первых, строение из древесины обладает своими геометрическими размерами, которые могут изменяться в процессе усадки. Во-вторых, на крепление может повлиять влажность воздуха. Обязательно нужно проверить на горизонтальность последний венец, чтобы стропила легли правильно, а передача нагрузки на конструкцию была равномерной.

Места установки стропил необходимо разметить. Если фронтоны изготавливаются из бруса и бревен или брусьев, то на них будет опираться коньковая балка, в этом случае технология крепления стропил будет отличаться от жёсткой фиксации, где используются металлические уголки или врубки.

Как избежать ошибки

Фронтоны в процессе усадки будут изменять свои первоначальные размеры, уменьшаясь по высоте на 15 см. Поэтому жесткое крепление стропил к балкам перекрытия гвоздем станет причиной деформации стропильных ног. В результате во всей кровле образуются щели. Для того чтобы исключить такие проблемы, при установке стропил используют скользящие крепления.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце. Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Для справки

В процессе возведения крыши необходимо обращать внимание на все мелочи. От этого, как и от качества используемых материалов, будет зависеть долговечность и прочность строения. Например, при фиксации стропил к балкам перекрытия, что встречается довольно редко, необходимо соблюдать технологию. Такой подход актуален и для деревянных, блочных и кирпичных домов. В том числе и тех, что возведены из пеноблоков.

Заключение

В каждом из этих случаев нужно соблюдать свои особенности монтажа. Например, если стропила крепятся в случае с двускатной крышей к балкам перекрытия, то конструкция получается достаточно прочной. Точечная нагрузка при этом возрастает, но на прочность стен это не оказывает никакого влияния. Всё объясняется одним обстоятельством: при строительстве используются длинные брусья, а балка перекрытия оказывает давление на них, как и стропила. В результате удаётся добиться равномерного распределения нагрузки по всей стене.

Крепление для балок перекрытия из бруса

Оглавление статьи:

Крепеж для крепления деревянных балок – дешевле на 5%

Крепление балок усиленное WBP (с ребрами жесткости)

Крепление балок RWB

Крепление балок внутреннее RWBZ

Крепление балок раздельное RWBD

Крепление для стропил RLK

Крепление балок внутреннее SDSWBZ

Крепление для легких балок WL

Крепление балок WB

В малоэтажном строительстве, а также при возведении деревянных домов крепление балок используется повсеместно. Именно этот крепеж позволяет создавать стропильные системы, выполнять перекрытия короткими прогонами и не только. В «интернет-магазине «Крепеж-Мастер» вы сможете купить крепление балок разных видов для создания прочных, надежный конструктивных элементов.

Ключевые достоинства

крепления балок

В отличие от большинства устаревших технологий этот тип крепежа характеризуется:

• простотой и скоростью монтажа;
• отсутствием необходимости затрагивать несущие балки в процессе работ;
• возможностью использовать стандартные инструменты;
• сокращением расходов на дополнительные материалы: анкера, гвозди, шурупы и пр.

Кроме того, у мастеров, использующих такой тип крепления, есть возможность самостоятельно отрегулировать, на какой высоте будут располагаться перекрытия. Это существенно увеличивает точность монтажа балок в целом.

Перфорированные крепления балок перекрытия обеспечивают значительный уровень жесткости узлам, позволяет снизить временные и финансовые затраты на монтаж. Изделия изготавливаются из прочной стали.

Основные виды

крепления балок

1. Крепеж открытого типа.
2. Усиленные опоры.
3. Раздельный крепеж.
4. Внутренние крепеж.

Для работы с досками и брусом малого сечения используются специальные легкие крепления балок.

В каталоге метизы разных типов имеют специальные обозначения:

• открытый крепеж — WB;
• закрытый элемент — WBZ;
• элемент для легких опор — WL;
• крепления раздельного типа — WBD;
• усиленный метиз WBP и пр.

В зависимости от размеров крепежа отличается и количество гвоздей и шурупов, необходимых для его монтажа. Отверстия в креплении балок могут быть разного диаметра. Чем больше точек закрепления элемента, тем большую допустимую нагрузку он способен выдерживать. Подобрать изделия в нашем магазине вам при необходимости помогут наши менеджеры.

Купить крепление балок по доступным ценам

Интернет-магазин «КрепежМастер» осуществляет поставки качественной продукции только от проверенных производителей. Все представленные в данном разделе каталога крепежные элементы имеют сертификаты качества и полностью соответствуют требованиям ГОСТ.

Обеспечим оперативную доставку продукции по выгодным оптовым ценам в любой регион России в оптимальные сроки! Оформить заказ вы сможете онлайн в любое удобное для вас время.

Крепежи для деревянных балок в Москве

Крепление балок раздельное WBD предназначено для крепления консоли несущих балок нестандартных размеров при устройстве деревянных конструкций перекрытия при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок раздельное WBD (WBD 170P), 50.

Материал изготовления — оцинкованная стали толщиной 2 мм. Изделие производится путем холодной штамповки. Специализированное крепление для сооружения деревянных перекрытий, служит связующим элементом при соединении несущих балок. Выделяются две подгруппы — Опора бруса от.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок опора бруса закрытая 60х100х6.

Материал изготовления — оцинкованная стали толщиной 2 мм. Изделие производится путем холодной штамповки. Специализированное крепление для сооружения деревянных перекрытий, служит связующим элементом при соединении несущих балок. Выделяются две подгруппы — Опора бруса от.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок опора бруса закрытая 80х120х6.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB32 100x200x2 mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB32 100x200x2 mm, шт

Крепление для балок наружное

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление для балок наружное 51х165х2 мм (1шт.

Крепление балок раздельное WBD предназначено для крепления консоли несущих балок нестандартных размеров при устройстве деревянных конструкций перекрытия при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок раздельное WBD (WBD 105L), 25.

Крепление для легких балок WL предназначено для крепления консоли и вспомогательных балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление для легких балок WL (WL1), 50×60 мм.

А= 76мм. В= 145мм. С=25мм. Предназначена для крепления деревянных балок любой ширины к вертикальной стене из дерева, кирпича, бетона. Изготовлена из оцинкованной стали. Имеет отверстия диаметром 5 мм под саморезы или гвозди и 13 мм под болты или штанги с резьбой

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора балки ОВ Л 25х145х76

Держатель для балки используется для соединения направляющих, а также их надежного крепления к различным поверхностям: кирпич, камень, бетон, дерево, гипсокартон и пр. Применяется при выполнении строительных, ремонтных и отделочных видов работ

Самовывоз, Почта РФ, Курьером, Логистическая компания

Держатель для балки тип A Baz LUX-TOOLS оцинк.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB30 100x140x2 mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB30 100x140x2 mm, шт

Крепление балки WB предназначено для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок WB (WB14), 60x100x2 мм, 10 шт.

Крепление балок внутреннее WBZ предназначено для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок внутреннее WBZ (WBZ21), 70×12.

Новинка! Крепление балки RWB предназначен для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB (RWB7), 41х170х2 мм, 10 ш.

Новинка! Крепление балки RWB предназначен для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB (RWB26), 80х120х2 мм, 10.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB5 41x110x2 mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB5 41x110x2 mm, шт

Опора балки 25х140мм левая предназначена для одностороннего крепления деревянной балки. Изготавливается из оцинкованной стали толщиной 2 мм, и имеет отверстия ?5 и 11 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора балки 25х140мм левая оц.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB31 100x170x2 mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB31 100x170x2 mm, шт

Новинка! Крепление балки RWB предназначен для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB (RWB30), 100х140х2 мм, 10.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB7 41x170x2 mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB7 41x170x2 mm, шт

Крепление балки универсальное

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки универсальное правое 28х130х2.

Новинка! Крепление балки RWB предназначен для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB (RWB14), 60х100х2 мм, 10.

В нашем интернет-магазине Вы можете приобрести Крепление балок RWB10 51x105x2mm с доставкой или самовывозом. Для уточнения информации проконсультируйтесь с нашим специалистом

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок RWB10 51x105x2mm, шт

Крепление для балок наружное

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление для балок наружное 60х100х2 мм (1шт.

Крепление балок раздельное RWBD предназначено для крепления консоли несущих балок нестандартных размеров при устройстве деревянных конструкций перекрытия при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок раздельное RWBD (RWBD 200 L).

Крепление для легких балок WL предназначено для крепления консоли и вспомогательных балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление для легких балок WL (WL4), 25×75 мм.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок R-100х200

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок R-50х107

Открытое крепление ЗУБР 310186-100-140. Размер креплений 100 х 140 мм соответствует применяемым сечениям балок. Используется цинковое покрытие. Необходимо заранее знать точные размеры сечения балки, чтобы подобрать нужные крепления. Монтаж не испытывает потребности пред.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки открытое КБО-2.0, 100х140 х 2.

Опора балки левая 140*76*25*2,0 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора балки левая 140*76*25*2,0

Крепление балок раздельное RWBD предназначено для крепления консоли несущих балок нестандартных размеров при устройстве деревянных конструкций перекрытия при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок раздельное RWBD (RWBD 200 Р).

Крепление балок раздельное RWBD предназначено для крепления консоли несущих балок нестандартных размеров при устройстве деревянных конструкций перекрытия при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок раздельное RWBD (RWBD 105 L).

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок R-50х140

Крепление для балок внутреннее

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление для балок внутреннее 100х140х2 мм (.

Предназначен для крепления балок и стропил при устройстве деревянных конструкций перекрытия и кровли при строительстве деревянных домов. Изготовлен из оцинкованной стали. Имеет отверстия диаметром 5 мм под саморезы или гвозди. Кратность упаковки: 50 шт. Расшифровка марк.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Держатель балки левый оцинкованный 290х40х40х.

Стальной крепеж с наружными крыльями для деревянных конструкций. Применение: балки, ремни, стропильные опоры, усиление существующих соединений

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора для бруса, покрытие бихром (10/40)

Открытое крепление ЗУБР 310186-100-170. Размер креплений 100 х 170 мм соответствует применяемым сечениям балок. Используется цинковое покрытие. Требуется заранее знать точные размеры сечения балки, чтобы подобрать нужные крепления. Монтаж не нуждается потребности предва.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки открытое КБО-2. 0, 100х170 х 2.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки Л 76х140х25

Крепление балок внутреннее RWBZ предназначено для крепления консоли несущих балок при устройстве деревянных конструкций перекрытий при строительстве деревянных домов

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок внутреннее RWBZ (RWBZ32), 100.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки П 76х140х25

Крепление балки универсальное

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки универсальное левое 28х130х2м.

Открытое крепление ЗУБР 310186-080-150. Размер креплений 80 х 150 мм соответствует применяемым сечениям балок. Используется цинковое покрытие. Требуется заранее знать точные размеры сечения балки, чтобы подобрать нужные крепления. Монтаж не нуждается потребности предвар.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки открытое КБО-2. 0, 80х150 х 2м.

Размер креплений соответствует применяемым сечениям балок. Необходимо заранее знать точные размеры сечения балки, чтобы подобрать нужные крепления. Монтаж не требует предварительной врезки или создания пазов, выступов и прорезей. Для монтажа деревянных конструкций совме.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки открытое КБО-2.0 51х105 х 2мм.

Держатель балки – DB. Описание: Материал: сталь. Покрытие: белый цинк. Применение: Применяется для монтажа несущих деревянных балок и стропил к деревянным, бетонным и кирпичным основаниям. Монтаж к деревянному основанию производится с помощью гвоздей или саморезов, к ин.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Держатель балки DB П- 40×190

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок Z-100×140

Крепление балки открытое КБО-2.0, 100х170 х 2мм, ЗУБР

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балки открытое 100х170 х 2 мм 1 шт.

Стальной крепеж с наружными крыльями для деревянных конструкций. Применение: балки, ремни, стропильные опоры, усиление существующих соединений

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора для бруса покрытие цинк (10/40)

Крепление балки Rock RWB25 76х182х2 мм 10 шт. 452507

Самовывоз, Почта РФ, Курьером, Логистическая компания

Опора бруса ROCK RWB25

Опора бруса раскрытая (OBR-R) используется в качестве горизонтального крепежа для соединения несущих балок, при монтаже деревянных перекрытий, применяется в строительстве деревянных домов, бань. Опоры бруса различаются способом расположения внешних лепестков, у раскрыто.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Крепление балок перекрытия к стене

Как закрепить стропила на балках перекрытия

Построить дом своими руками не так сложно, как кажется с первого взгляда. Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша. От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Особенности создания проекта крыши

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

• форма крыши;
• используемый материал для кровли;
• места расположения внутренних опор;
• стропильная система;
• под каким углом будет расположен скат крыши;
• расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

• передачей влаги от стен стропильной системе;
• особенности материала, из-за которой крепления в ней не задерживаются;
• хрупкость стен;
• невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Жесткое крепление

Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

Пошаговое исполнение способа вырубки выглядит следующим образом:

1. Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
2. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку. Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его. Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

Особенности возведения стропильной системы при каркасном строительстве

Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:

1. На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
2. Соедините потолочные балки и верхнюю обвязку. Закрепите их.
3. Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
4. С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.

Устройство и монтаж перекрытий по деревянным балкам

Опубликовано: 13.04.2013 Рубрика: Строительство

Просмотров: 14 745

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.

Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур

Опоры и держатели

Найдено товаров: 29

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 140; Длина: 0,14; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Открытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 140; Длина: 0,14; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Открытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 165; Длина: 0,165; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Открытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для балки; Монтажная высота: 140; Длина: 0,14; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Левая; Диаметр отверстий: 5, 13;

Доступно со склада самовывоза

Привезем в строительные центры

22/09 после 10:00

при заказе до 21/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 140; Длина: 0,14; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Закрытая; Диаметр отверстий: 5, 13;

Доступно со склада самовывоза

Привезем в строительные центры

22/09 после 10:00

при заказе до 21/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для балки; Монтажная высота: 140; Длина: 0,14; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Правая; Диаметр отверстий: 5, 13;

Доступно со склада самовывоза

Привезем в строительные центры

20/09 после 10:00

при заказе до 19/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для столба; Длина: 0,9; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Забивная; Диаметр отверстий: 5; Максимально-рекомендованное сечение бруса: 70х70;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для столба; Длина: 0,145; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Универсальная; Диаметр отверстий: 5, 8, 10; Страна-производитель: Россия;

Доступно со склада самовывоза

Привезем в строительные центры

22/09 после 10:00

при заказе до 21/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 150; Длина: 0,15; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Открытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 110; Длина: 0,11; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Открытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Привезем в строительные центры

20/09 после 10:00

при заказе до 19/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для столба; Длина: 0,9; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Забивная; Диаметр отверстий: 5; Максимально-рекомендованное сечение бруса: 90х90;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Длина: 0,16; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Скользящая; Диаметр отверстий: 5; Страна-производитель: Россия;

Доступно со склада самовывоза

Привезем в строительные центры

20/09 после 10:00

при заказе до 19/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для балки; Монтажная высота: 140; Длина: 0,14; Толщина: 1; Материал: Оцинкованная сталь; Вид опоры: Универсальная; Диаметр отверстий: 5;

Доступно со склада самовывоза

Привезем в строительные центры

22/09 после 10:00

при заказе до 21/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Держатель; Бренд: No name; Назначение: Для балки; Монтажная высота: 170; Длина: 0,17; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Правая; Диаметр отверстий: 5;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Держатель; Бренд: No name; Назначение: Для балки; Монтажная высота: 170; Длина: 0,17; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Левая; Диаметр отверстий: 5;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Держатель; Бренд: No name; Назначение: Для балки; Монтажная высота: 210; Длина: 0,21; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Левая; Диаметр отверстий: 5;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для бруса; Монтажная высота: 150; Длина: 0,15; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Закрытая; Диаметр отверстий: 5, 11;

Доступно со склада самовывоза

Привезем в строительные центры

20/09 после 10:00

при заказе до 19/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для столба; Длина: 0,9; Толщина: 2; Материал: Оцинкованная сталь; Вид опоры: Забивная; Диаметр отверстий: 5; Максимально-рекомендованное сечение бруса: 100х100;

Доступно со склада самовывоза

Часто ищут: Оцинкованные; Тип товара: Опора; Бренд: No name; Назначение: Для балки; Монтажная высота: 140; Длина: 0,14; Толщина: 1; Материал: Оцинкованная сталь; Вид опоры: Универсальная; Диаметр отверстий: 5;

Доступно со склада самовывоза

Привезем в строительные центры

20/09 после 10:00

при заказе до 19/09 до 23:06

Часто ищут: Оцинкованные; Тип товара: Держатель; Бренд: No name; Назначение: Для балки; Монтажная высота: 250; Длина: 0,25; Толщина: 2; Материал: Оцинкованная сталь; Сторона: Левая; Диаметр отверстий: 5;

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

Виды деревянных балок для перекрытий, расчёт длины, монтаж

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

Межэтажное перекрытие деревянными балками

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

• цокольное или подвальное перекрытие;
• межэтажное перекрытие;
• чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП) Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

1. Знать расстояние между стенами и шаг между балками.
2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

Для вычисления необходимо сложить удельный вес на кв. метр всех стройматериалов

Высчитать предполагаемую нагрузку на 1 м 2 перекрытия (сумма временных и постоянных показателей).

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м 2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L 2 )/8

• q — полная нагрузка на кв. м;
• L 2 — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h 2 /6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 12 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

0
0
голоса

Рейтинг статьи

узлы крепления и соединение стропил

Стропила, присоединенные к мауэрлату

Мауэрлат является своеобразным фундаментом для крыши, поскольку он позволяет не только надежно зафиксировать стропильные ноги, но и обеспечить равномерное распределение веса конструкции по верхнему периметру стен здания. Крепление стропил к мауэрлату может производиться несколькими способами, однако стоит сказать, что неправильный подход приведет к сходу стропильных ног и перекосу крыши. Для того чтобы такого не произошло мы и собрали весь материал, касающийся установки стропил на мауэрлат в этой статье.

Правила крепления стропил

Обеспечить надежное соединение стропил и мауэрлата в точке соприкосновения непросто, однако это все же возможно, если соблюдать следующие правила:

• Использовать качественный крепеж. Здесь недопустима экономия, поскольку неподходящие метизы – это не то, что нужно, для создания долговечной крыши. Запилы тоже следует выполнять очень аккуратно, поскольку нужно избежать необходимости установки прокладок, вкладышей и т.д. Такие детали позволяют обеспечить хорошее соединение, но со временем они могут деформироваться или вылететь, а сама конструкция ослабнет.
• Стропила нужно фиксировать только на металлические уголки или пластины. Многие руководства по монтажу опускают этот момент, но если перед тем как крепить стропила не запастись такими элементами, потребуется докупать их уже в процессе. Использование других типов креплений – это лишь временная мера.

Для монтажа бруса лучше всего использовать гвозди или саморезы, если требуется временное решение. Для создания долговечной конструкции рекомендуют применять специальный стропильный крепеж и болтовые или шпилечные соединения.

• Использовать скользящее крепление при создании кровли деревянного дома. Подобная технология подходит и для соединения с верхними боковыми бревнами и с мауэрлатом. Возможность для скольжения стропил обеспечивают специальные элементы – салазки. Применение таких изделий является обязательным.
• Перед тем как крепить стропила в мауэрлате запиливаются седла, которые обеспечивают плотное прилегание деревянных элементов друг к другу. Для того чтобы запилы были одинаковыми применяются шаблоны. Если углы наклона скатов разные, то и шаблоны нужно будет изготавливать для каждого из них. Глубина запила выбирается в пределах четверти ширины стропильной ноги. Без использования шаблона тоже можно работать, но это потребует проведения дополнительных измерений, а возможно и корректировок уже в процессе установки.

Установка стропил должна производиться таким образом, чтобы обеспечить удерживание крыши от поднятия даже сильными порывами ветра. С другой стороны необходимо также решить вопрос с распирающим усилием, которое также может быть достаточно велико.

Соединение стропил, например на диагональном стропиле, тоже должно быть очень прочным. Для достижения требуемых параметров соединения используют пропилы, позволяющие элементам конструкции плотно прилегать друг к другу, а фиксация производится за счет скрутки болтами.

Методы создания конька стропильной пары

В коньковой части крыши могут использоваться три основных метода. Первый из них – это соединение встык. Оно предполагает, что верхняя часть стропильной ноги обрезается под углом, равным наклону ската, после чего соединяется со своей парой, которая также прошла аналогичную процедуру. Чтобы получить одинаковые узлы крепления стропил лучше всего использовать уже готовый шаблон. Фиксация в этом случае выполняется с помощью длинных гвоздей.

Второй вариант – это крепление стропил на коньковый прогон. Данный метод очень похож на вышеописанный, однако отличается тем, что здесь есть коньковая балка. Получившаяся конструкция достаточно надежна, но иногда требует установки дополнительных опор, что существенно снижает функциональность чердачного помещения. Очевидно, что такая технология не подходит для небольших крыш, которые планируется утеплить и использовать чердак в качестве еще одной комнаты. Преимуществом данного способа является возможность выполнения монтажа балок на месте, да и шаблона он не требует. Верхняя часть стропила опирается на коньковую балку, а нижняя на мауэрлат.

Соединение стропил может производиться и еще одним способом – внахлест. Он очень похож на второй, но верхний стык стропильных ног получается здесь внахлест. Получившееся соединение оказывается достаточно прочным, ведь стропила имеют большую площадь соприкосновения, а шпильки проходят сразу через оба элемента.

Монтаж нижних концов стропил

Способ фиксации нижних концов стропил зависит от типа постройки. Например, если дом деревянный, то в качестве опоры может использоваться верхняя обвязка стен, однако в случае с газо- или пеноблоками так поступать не следует. Проблема заключается в том, что здесь необходимо крепление стропил к мауэрлату, ведь каменные блоки не могут справиться с удержанием стропил.

При работе со стенами из пеноблоков нужно понимать, что условия в этом случае особенные, а значит, традиционные способы уже не будут так хорошо работать. Например, 10 см гвоздь может быть выдернут из блока руками, поэтому и скрутки зафиксировать здесь не получится, а ведь есть еще и давление в горизонтальной плоскости, которое может быть очень большим.

При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, который позволяет не выдумывать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная по верхней части стены. Ее высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, создаваемая из обычных досок, соединенных стяжками.

Перед заливкой в опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны быть расположены строго вертикально. Они являются креплениями для бруса, который монтируется после набора бетоном прочности. Во время заливки нужно следить, чтобы положение шпилек было вертикальным, а шаг их составлял не более полутора метров. При использовании крепежа меньшего диаметра он будет не столь надежным и может погнуться.

Крепление стропил к мауэрлату является наиболее распространенным способом фиксации их нижней части. Эту работу нужно выполнять особенно тщательно, поскольку от надежности мест соединений зависит долговечность крыши. Для создания подобного соединения потребуется сделать вырез (зарез) в стропильной ноге, чтобы она надевалась на балку мауэрлата. Без этого надежно установить стропила нельзя, поскольку рано или поздно плоская грань бруска просто соскользнет.

Иногда в мауэрлате делается ответная выемка. Здесь все зависит от того, из какого дерева изготовлен брус. Когда данный элемент выполнен из древесины лиственных пород, то достаточно сделать прорезь, которая будет действовать совместно с прорезью стропильной ноги, образуя упорный замок. Крепление стропил к мауэрлату из хвойной древесины выполняется без прорези, поскольку она только ослабляет надежность конструкции.

Крепление к балкам

2 способа соединения стропил с мауэрлатом

Наиболее простой вариант – это приложить стропило к балке, а затем зафиксировать конструкцию с помощью гвоздей, но надежность такой крыши будет невелика. В лучшем случае она подойдет для беседки или небольшой хозяйственной постройки, а для дома потребуется что-то более долговечное.

Чтобы избежать скольжения элементов относительно друг друга крепление стропил к балкам перекрытия производится через специальные соединения:

• зуб с шипом;
• упор в оконечность балки;
• зуб с упором.

Соединение может производиться с использованием 1 или 2-х зубьев. Это зависит от того, какой выбран угол наклона скатов. Для повышения надежности могут использоваться и металлические уголки.

Врубка одним зубом выполняется, когда крыша достаточно крутая (угол наклона скатов больше 35 градусов). На пятке стропила выполняется зуб с шипом, а упор с гнездом под шип выполняется в балке. Глубина гнезда должна составлять от 0.25 до 0.3 толщины балки. Соблюдение глубины в заданных пределах требуется, чтобы не произошло ослабления конструкции. Крепление стропил к балкам должно выбираться на расстоянии от 25 до 40 см от края, поскольку это позволяет избежать скола балочного конца под давлением стропильной ноги. Шип на одинарном зубе может и не использоваться, однако именно он нужен, чтобы предотвратить боковой сдвиг стропила.

Когда угол наклона полой крыши меньше 35 градусов, ноги монтируют так, чтобы расширить площадь соприкосновения за счет перекрытия с балкой, т.е. путем увеличения опорной ноги. В этом случае крепление может производиться следующими способами:

• упором с шипом или без него;
• в 2 шипа;
• в 2 шипа в замок.

В первом случае предполагается использовать вырезку шипа с упором только под один зуб и отдельного упора под второй. В самой стропильной ноге вырубается проушина с требуемыми характеристиками. Крепление стропил к балкам перекрытия в такой ситуации производится с помощью врубки глубиной 1/3 толщины балки. Если же глубина врезки зубов разная, то рекомендуется использовать следующие значения: 1/3 для первого и ? для второго.

Наименее распространенным методом является монтаж стропил в конец затяжки, для чего в стропильной ноге вырезается зуб-упор. Одна из его плоскостей должна ложиться на самый край балки, а вторая – упираться в выполненный запил, глубина которого выбирается больше трети всей толщины балки, причем сам упор должен выполняться как можно дальше от края.

Для повышения надежности соединения нужно использовать стропильные болты или хомуты, после чего весь узел монтируется к стене здания – вмурованному в нее анкерному костылю. Для этой цели используют полосы железа или проволочные петли.

Рассмотрев, как осуществляется крепление стропил к балкам, можно переходить к способам монтажа их к мауэрлату.

Крепление к мауэрлату

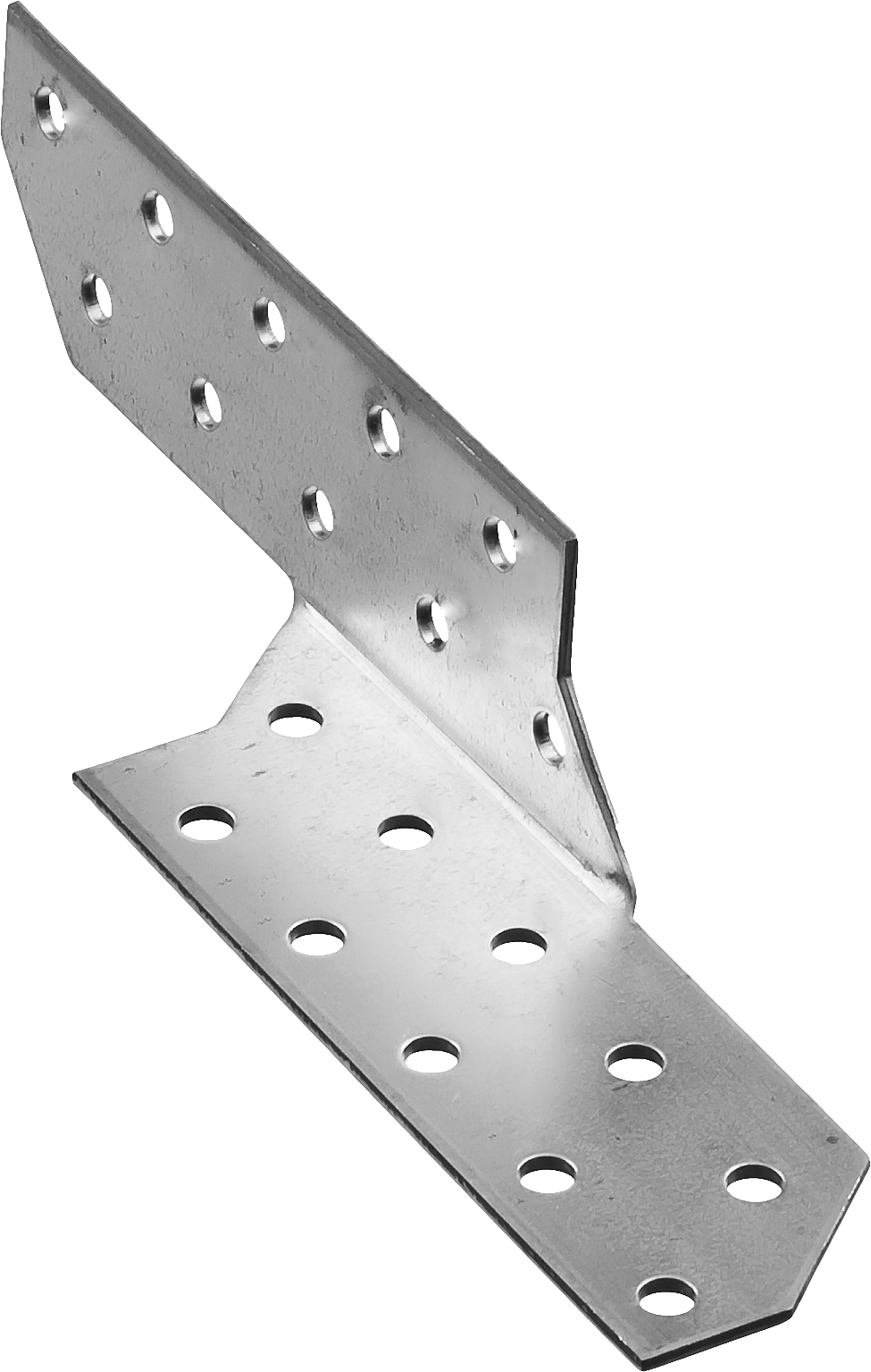

Уголок для стропил

Как уже говорилось выше, тип сопряжения должен выбираться с учетом конструкции крыши, поскольку где-то нельзя обойтись без жесткого сочленения, а где-то лучше всего подойдет скользящее. В первом случае в качестве положительных моментов можно отметить полную неподвижность конструкции, а значит сдвиги, повороты или кручение элементов будут отсутствовать. Достигнуть этого можно двумя путями:

• за счет использования уголков с подшивным брусом;
• посредством создания седла на стропильной ноге, после чего соединение фиксируется с помощью гвоздей, проволоки и скоб.

В первом случае предполагается, что крепление стропил к мауэрлату будет производиться с помощью опорного бруса. Стропильная нога жестко упирается по линии давления, что становится возможным именно благодаря подшиваемому брусу (размером до 1 м), после чего производится фиксация металлическими уголками, чтобы исключить поперечное смещение.

Первый метод монтажа сегодня применяется достаточно редко, поскольку все большую популярность набирает второй вариант установки. В этом случае крепление осуществляется гвоздями, забитыми под углом в направлении друг к другу. Они скрещиваются внутри материала, а затем уже вертикально забивается третий гвоздь. Получившиеся узлы крепления имеют достаточную жесткость, однако в обоих случаях выполняется дополнительная фиксация за счет проволоки-катанки.

Крепление стропил к мауэрлату может быть выполнено и скользящим. В этом случае потребуется крепеж, который изображен на рисунке ниже.

Уголок для скользящего крепления

Он позволяет одному из сопрягаемых элементов свободно скользить в обоих направлениях, поэтому хорошо подходит для обеспечения возможности сдвигов.

При использовании подобных элементов необходимо:

• выполнить запил и уложить стропильную ногу на мауэрлат;
• соединить элементы с помощью приведенного на рисунке крепежа.

Особый интерес скользящее соединение представляет для деревянных построек, которые склонны к небольшой усадке в течение срока службы, что приводит к нарушению геометрии дома и может стать причиной повреждения стен или крыши, если применять жесткие сопряжения.

Подводя итоги, стоит сказать, что в данном материале мы рассмотрели способы монтажа стропил к мауэрлату и показали способы, позволяющие выполнить надежное соединение стропил и балок, однако за кадром остались такие моменты, как восстановительные работы, а также удлинение стропильных ног. Если вам потребовалась еще и эта информация, то ее легко найти на нашем сайте.

Что можно и что нельзя делать с подвесными лагами, размерами балок и соединительными колоннами

A: Если вы собираетесь окунуться в волшебные воды чернового каркаса, я могу сказать вам, что преобразование сваи доставляет огромное удовольствие пиломатериала в конструкцию. Мои клиенты в течение многих лет восхищались тем, как мы собирали разные куски пиломатериалов, чтобы создать террасу, пристройку к комнате или дом. Балочные вешалки безопасны, если установлены правильно.

Висячие балки ни в коем случае не новы.Обычно балку нужно подвешивать, если ее верхняя часть должна находиться в той же плоскости, что и балка, которая ее поддерживает. Существуют всевозможные причины и условия на рабочих местах, где это необходимо.

У меня в гараже есть пример того, как это делали плотники 150 лет назад. Тогда не было причудливых металлических вешалок. Старые плотники подвешивали балки к балкам, вырезая шип на конце балки, а затем создавали в балке соответствующий квадратный или прямоугольный паз, который поддерживал бы балку.Они использовали балки и бревна, которые были намного толще, чем габаритные пиломатериалы, которые вы покупаете сегодня, поэтому метод был конструктивно надежным.

Продолжение истории ниже рекламного объявления

Важно понимать, что вы имеете дело с жизнями людей, и неправильная установка подвесных балок, балок и опорных колонн может привести к смерти и серьезным травмам. Не надейтесь, что все делается правильно. Получите актуальные письменные инструкции по установке от производителя подвесных балок. Мой основной источник информации по всем вопросам, связанным с вешалками для балок и другими металлическими конструкционными соединителями, — Simpson Strong-Tie.

Лучше всего для крепления подвесов к балке использовать структурные винты или болты. Никогда не используйте кровельные гвозди. Я видел, как люди это делают. Вы можете купить структурные гвозди, которые рассчитаны на вес, но поверьте мне, структурные винты или болты намного лучше. Не перегружайте крепеж, сдирая древесину, если вы используете ударный инструмент.

Чрезвычайно важно использовать подходящие кронштейны для балок или другие металлические соединители и крепежные детали, предназначенные для использования вне помещений.Современные обработанные пиломатериалы имеют более высокое содержание меди, и когда эта медь намокает, а затем вступает в контакт с оцинкованными металлическими соединителями и крепежными элементами, она может вызвать коррозию металла. Еще раз, не надейтесь, что у вас есть правильные вещи. Убедитесь, что все, что вы используете, рассчитано на экстремальные условия на открытом воздухе, особенно если вы работаете рядом с океаном, где соленые брызги усиливают коррозию варева.

История продолжается под рекламой

Размер луча нельзя воспринимать легкомысленно. Слишком часто я слышу о домовладельцах, которые просто спрашивают какого-нибудь строителя, какую балку использовать.Определение размеров балки является сложной задачей, поскольку на балки могут быть сосредоточены нагрузки. Более того, тип материала, используемого для балки, имеет огромное значение. Размер и размеры балок должны определяться только зарегистрированными инженерами-строителями.

Столбы и колонны, поддерживающие балки, не менее важны. Здесь, в центральном Нью-Гэмпшире, я вижу плотников, которые просто балансируют балки на вершине квадратного столба. Они вбивают несколько гвоздей и надеются, что балка останется на вершине столба. Я бы никогда не вышел на палубу, построенную таким образом.Существуют всевозможные способы и металлические соединители, чтобы правильно соединить балку с колонной. Опять же, инженер может точно указать, что делать и что использовать.

Материал, используемый для стойки или колонны, имеет большое значение. Недавно я проходил через новый дом, строящийся рядом с моим домом, и увидел массивную балку в гараже, опирающуюся на обычные пиломатериалы. Термиты здесь не большая проблема, но я бы предпочел установить обработанную древесину для поддержки балки в гараже, где вода и насекомые, похоже, имеют больше шансов вступить в контакт с древесиной.

История продолжается ниже объявления

Имейте в виду, что полые стальные круглые или квадратные колонны, используемые для поддержки балок, могут разрушиться при пожаре. Сталь не может легко гореть, но как только она нагревается, она может легко гнуться и скручиваться. Большинство инженеров указывают, что полые стальные колонны или столбы должны быть заполнены сухим песком, чтобы предотвратить разрушение при пожаре в жилом доме. Для этого нужно немного потрудиться, но оно того стоит.

У меня на сайте есть интересное видео, показывающее только один прием, который я использовал для установки вешалок для балок. Советы полезны, когда речь идет о цельных пиломатериалах, которые могут иметь чашевидную форму, и о балках, высота которых не всегда одинакова.

Подпишитесь на бесплатную рассылку Тима и слушайте его новые подкасты. Перейдите по адресу: AsktheBuilder.com .

Соединение прогона крыши сарая с опорами: шурупы и гвозди

Вы уже некоторое время копили на строительство сарая своей мечты и официально готовы начать процесс строительства . Возможно, вам пришлось работать несколько дополнительных часов в неделю или сократить количество походов в ресторан, но вы достигли своей цели по бюджету и с нетерпением ждете начала работы.

Мы понимаем, что строительство стоечного каркаса – дело непростое. Амбары на столбах — это крупная инвестиция, но их хватит на много-много лет вперед . По крайней мере, вы надеетесь, что ваш сарай для столбов прослужит достаточно долго, чтобы вы могли максимально использовать его стоимость.

Вы всегда можете построить амбар из шестов, используя полукачественные материалы, и получить в итоге посредственное здание, , но является ли это разумной инвестицией в долгосрочной перспективе ? Мы согласны с тем, что меньший ценник выглядит заманчиво заранее, но поверьте нам, когда мы говорим, что ценник будет меняться со временем, когда цвет вашего сарая начнет выцветать или ваша крыша начнет протекать.

Используя только лучшие материалы, которые может предложить индустрия стоек, вы обеспечиваете структурную целостность своего сарая и увеличиваете его долговечность . Разговор о хорошо потраченных деньгах.

В этом блоге мы рассказываем вам о важности крепежных элементов прогонов сарая для столбов в отношении структурной целостности вашего стоечного каркасного здания. Продолжайте читать, чтобы узнать больше о разнице между шурупами и гвоздями при креплении прогонов крыши амбара к фермам .

Почему структурная целостность важна при строительстве стоечной рамы?

Что такое структурная целостность?

Структурная целостность определяется как способность стоечного каркасного здания выдерживать структурные нагрузки без разрушения . Каждое построенное здание с опорным каркасом спроектировано с учетом структурной целостности, независимо от стиля, размера или местоположения здания. Конструкция создана для того, чтобы стойловый сарай мог безопасно выдерживать вертикальные и боковые нагрузки.

Существует множество компонентов, которые играют решающую роль в структурной целостности вашего сарая, но некоторые из наиболее важных:

1. Фермы
2. Прогоны
3. Соединения фермы с колонной
4. Системы крепления
5. Фонд

Убедившись, что эти пять компонентов изготовлены из качественных материалов и правильно установлены, вы можете быть спокойны, зная, что целостность вашего сарая не повреждена.

Структурная целостность также играет роль в пути загрузки вашего сарая и пути непрерывной загрузки .Это означает, что все структурные нагрузки должны быть в состоянии пройти от областей, в которых нагрузка приложена. Непрерывная траектория нагрузки передает все вертикальные и боковые нагрузки от одного компонента здания к другому до тех пор, пока они не достигнут земли .

Вертикальные нагрузки действуют в направлении вверх и вниз . Примеры вертикальных нагрузок следующие:

• Второй этаж
• Снеговая нагрузка

• Чердаки
• Колоды
• Вес самого здания

Боковые нагрузки действуют в направлении, параллельном земле .Примеры боковых нагрузок следующие:

Если в любом из вышеперечисленных компонентов есть слабое звено, структурная целостность вашего сарая может быть серьезно нарушена . Это может привести к тому, что ваше здание будет повреждено или, что еще хуже, развалится.

Какую роль в структурной целостности вашего амбара играют прогоны для столбов?

Что такое столбовые прогоны? Прогоны представляют собой горизонтальные балки, которые проходят между каждой из ферм и служат каркасом для крепления материала обшивки . Их обязанность состоит в том, чтобы сопротивляться гравитации и сопротивляться подъемным ветровым нагрузкам . Мало того, что прогоны делают все это, они также скрепляют стропила или то, что известно как вершина фермы.

Прогоны должны быть правильно расположены, чтобы адекватно нести структурную нагрузку, а расстояние и ориентация прогонов зависят от того, как далеко друг от друга расположены фермы . В типичном здании с опорным каркасом расстояние между прогонами по центру не превышает 24 дюймов.

Не только прогоны жизненно важны для структурной целостности вашего стоечного каркасного здания, но и то, как они закреплены, имеет жизненно важное значение .Давайте посмотрим на различия между использованием винтов и гвоздей для крепления прогонов вашего сарая к фермам.

3 совета по креплению прогонов крыши амбара

Когда вы представляете строящуюся конструкцию, вы, вероятно, думаете о компонентах, скрепленных гвоздями. Эта практика является стандартной в индустрии почтовых рам и существует уже несколько десятилетий.

Но задумывались ли вы когда-нибудь, что произойдет, если компоненты будут скреплены винтами? С развитием индустрии стойлового сарая винты становятся все более популярным вариантом.

В строительстве стоек шурупы на самом деле являются более приемлемым вариантом, чем гвозди . Гвозди делают свою работу, но шурупы делают это лучше.

В FBi Buildings мы проверяли преимущества крепления прогонов с помощью шурупов. Мы обнаружили преимущества использования шурупов по сравнению с гвоздями, и подробно описали это в следующих абзацах.

Что FBi Buildings использует для крепления прогонов крыши?

Здесь, в FBi Buildings, мы используем 6-дюймовые винты FastenMaster HeadLOK в их стандартных деталях соединения для наших проектов каркасных стоек.Этот крепеж мы используем для замены ваших стандартных гвоздей 60d, которые используют другие строители амбаров.

Испытания доказали повышенное сопротивление подъему для соединения прогона к ферме за счет использования винтов вместо стандартного гвоздя, что гарантирует прочность конструкции сарая, который вы строите вместе с нами.

1. Гвоздь с кольцевым стержнем и винт с резьбой (вытягивание)

Представьте себе довольно сильный летний шторм.Этот шторм приносит с собой много дождя, немного града, сильный ветер и порывы ветра. Сильные ветры печально известны тем, что вызывают повреждения , такие как срыв крыш домов и амбаров. Поскольку мы живем на Среднем Западе, где это обычное явление, что мы можем сделать, чтобы уменьшить ущерб, причиняемый такими экстремальными погодными явлениями?

Использование шурупов для крепления прогонов к фермам вместо традиционных гвоздей значительно снижает вероятность прокатки прогонов и обрушения крыши .Это связано с тем, что винты имеют резьбу, также известную как захват, что значительно затрудняет вытягивание крепежа из доски под действием подъемной силы, такой как ветер.

Эта дополнительная структурная безопасность потенциально может уменьшить любой ущерб, причиняемый вашему зданию с опорным каркасом, успокаивая ваш разум, когда вы видите, как бури такого типа бушуют днем ​​​​или ночью.

2. Размер головки (насквозь)

Поскольку у шурупов головка больше, чем у гвоздей, маловероятно, что крепеж протянется сквозь доску.Мало того, сила удержания винта намного тяжелее гвоздя, достигая 700 фунтов. Удерживающая способность гвоздя составляет всего 250 фунтов, означает, что он не такой прочный, как винт, и это потенциально может привести к некоторому повреждению вашего каркасного здания позже в будущем.

Волокна древесины имеют тенденцию возвращаться к своей первоначальной форме после того, как внутрь доски вбит шуруп или гвоздь. Гвоздь будет толкать древесные волокна только вниз, в то время как шуруп фактически будет тянуть древесные волокна вверх.Когда волокна вернутся в исходное положение, они заставят гвоздь вытолкнуться наружу, а винт затянуться еще сильнее.

Этот метод строительства с использованием винтов вместо гвоздей оказывается гораздо более надежным вариантом, когда речь идет о системе крепления. По этой причине в настоящее время вы чаще увидите, как производители качественных стоек чаще используют винты.

3. Прочность на сдвиг

Прочность на сдвиг определяется как прочность материала или компонента по отношению к типу текучести или разрушению конструкции, когда материал или компонент разрушается при сдвиге .

Под сдвигом понимается боковая нагрузка или сила, приложенная во время сильного ветра или землетрясения . Вообще говоря, он используется для описания нагрузки на стеновую систему, возникающей из-за приложенной нагрузки.

Когда ваш сарай с опорами сталкивается с такими событиями, как сильный ветер или землетрясение, вам понадобится надежный компонент, такой как винт, способный выдержать сдвиговую нагрузку, которую выдержит ваше здание. Винты только повышают структурную целостность вашего сарая , уменьшая вероятность того, что ваше здание может рухнуть.

Думая о таких вещах заранее, вы можете сэкономить много денег в будущем, поскольку вам не придется заниматься ремонтом сарая, если ваше здание каркаса столба не может противостоять элементам, которые падают на его пути.

Выберете ли вы винты вместо гвоздей при строительстве сарая?

Шурупы

являются жизнеспособным вариантом при строительстве сарая с опорой, чтобы гарантировать, что структурная целостность вашего здания не будет поставлена ​​под угрозу. Поскольку они не могут быть вытащены из доски или сквозь нее почти так же легко, как гвозди, и обладают гораздо большей прочностью на сдвиг, вы можете быть спокойны, зная, что у вашего каркасного здания больше шансов остаться неповрежденным во время экстремальных погодных явлений или различных аварий. .

FBi Buildings предпочитает использовать шурупы, а не гвозди, поэтому, когда вы будете готовы построить сарай своей мечты, просто позвоните нам по номеру . Наши специалисты по каркасным стойкам готовы помочь вам, предоставив информацию и ответив на любые вопросы, которые могут у вас возникнуть об использовании шурупов и гвоздей для надежной сборки здания с каркасной стойкой.

Теперь, когда вы узнали о важности структурной целостности и жизненно важной роли винтов, решите ли вы использовать винты для крепления стоечной конструкции? Независимо от того, какой маршрут вы решите выбрать, всегда помните, что нужно строить с уверенностью .

У вас есть дополнительные вопросы о креплении прогонов сарая с помощью шурупов, которые не рассматриваются в этой статье? Если вам нужна помощь в проектировании и планировании, свяжитесь с FBi Buildings по телефону 800.552.2981 или нажмите здесь, чтобы написать нам по электронной почте. Если вы готовы узнать цену, нажмите здесь, чтобы запросить расценки, и член нашей группы по работе с клиентами поможет вам определить следующие этапы вашего проекта

Разница между деревянным каркасом, столбом и балкой

Что такое разница между деревянным каркасом и столбом и балкой? Многие люди с трудом различают два метода строительства из тяжелых бревен. В первую очередь разница в соединениях.

И в конструкции деревянного каркаса, и в конструкции стоек и балок используются прочные тяжелые бревна, а не размерные пиломатериалы, которые можно купить на любом складе пиломатериалов. Габаритные пиломатериалы были вырезаны до заранее определенных стандартных размеров, таких как 2×4 и т. Д. Тяжелые бревна, используемые как в стойках, так и в балках и деревянном каркасе, намного больше и обычно остаются открытыми в здании, создавая честное выражение конструкции и придавая это солидный вид.Когда он спроектирован и построен с заботой и умением, красота самого каркаса создает художественный характер здания. Органическая красота дерева подчеркивается открытыми деревянными конструкциями, будь то столбы и балки или деревянный каркас.

Сходство стоек и балок и деревянного каркаса

Деревянный каркас, стойки и балки представляют собой методы строительства, в которых структурный каркас является самонесущим и несет вес дома. Это означает, что для обоих методов внутренние несущие стены не нужны, что делает возможными большие открытые внутренние пространства и высокие сводчатые потолки.Когда рама остается открытой (как это обычно бывает), органическая красота подчеркивает здание. Оба типа рам обычно предварительно изготавливаются в защищенном помещении, затем маркируются и доставляются на место работы, где их можно быстро поднять.

Деревянный каркас, стойки и балки являются примерами устойчивого строительства. Довольно часто древесина в этих рамах повторно используется из существующих конструкций или заготавливается из стоячих мертвых лесов. А из-за того, как собраны бревна, их можно разобрать и перепрофилировать в будущем здании.

Различия между стойкой и балкой и деревянной рамой

Основное различие между этими двумя системами заключается в способе соединения бревен. Деревянный каркас восходит к средневековью, и есть строения, построенные тогда, которые стоят до сих пор. В деревянных рамах используются традиционные столярные изделия, такие как врезные и шипы. В них очень мало металлических деталей — в основном скрытые структурные винты там, где это абсолютно необходимо, например, для крепления стропил к коньку. В стоечно-балочных зданиях брусья обычно соединяют металлическими крепежными элементами и соединителями, которые могут быть как скрытыми, так и декоративными.

Стойки и балки обычно используют столярные изделия с полунахлестом. Крепления, крепящие брусья, могут быть скрыты в соединениях или открыты и декоративны. В деревянном каркасе используются врезные и шиповые соединения, шарфы, шлицевые соединения и другие столярные изделия, закрепленные деревянными штифтами. Стоимость квалифицированной рабочей силы для резки и подгонки стыков в доме с деревянным каркасом намного выше, чем в стойке и балке. Однако металлические соединители в стоечно-балочном здании могут быть значительным фактором затрат.

Процесс подъема (возведения)  для деревянного каркаса отличается от процесса строительства из стоек и балок. Секции деревянного каркаса собираются на земле, а затем возводятся по отдельности, пока не будет завершен весь каркас. В конструкции стойки и балки рама строится с нуля, а части добавляются друг к другу.

Характеристики деревянного каркаса

• Традиционные столярные изделия в деревянном каркасе сложны и иногда должны быть спроектированы таким образом, чтобы выдерживать нагрузки, создаваемые в разных местах внутри здания. Конструкция деревянного каркаса зависит от плотно прилегающих столярных изделий, целостности материалов и критической геометрии для создания самонесущего здания.
• Столярные изделия для деревянного каркаса требуют точности и должны выполняться квалифицированными мастерами. В последнее время была разработана автоматизация для резки столярных изделий с использованием фрезерных станков с ЧПУ (ЧПУ).
• Деревянные рамы спроектированы и построены как отдельные конструкции без использования каких-либо дополнительных рамных опор.
• Каркас обычно оставляют открытым, поэтому сама конструкция является важным фактором, определяющим стиль здания.
• Деревянные рамы скрепляются с помощью деревянных штифтов или клиньев.Штифты вбиваются в слегка смещенные отверстия в частях соединения, что позволяет деревянному каркасу стягивать детали вместе для создания прочных соединений.

Характеристики стоек и балок

• Каркасы стоек и балок могут быть как структурными, так и декоративными. Металлические соединители могут быть полностью скрыты внутри рамы или открыты и декоративны.
• Столбчатые и балочные конструкции дают проектировщику большую свободу в разработке как внутреннего, так и внешнего пространства.
• Стойка и балка похожи на деревянный каркас, так как размеры элементов одинаковы. Затраты на рабочую силу меньше, так как не используются сложные столярные изделия.
• При возведении здания из стоек и балок компоненты каркаса, стены и крыши собираются последовательно.
• Каркасы стоек и балок обычно используются в сочетании с дополнительными конструктивными элементами, такими как панели сдвига и заполняющий каркас, для создания надежного здания.

Каркас стойки и балки

Соединение стойки и балки с помощью T-Rex

Преимущества деревянной рамы

• Часто более художественно и элегантно, чем стойка и балка.
•  Традиционные столярные изделия из дерева к дереву, если хранить их в сухом состоянии, могут служить не одному поколению.
• Традиционные деревянные столярные изделия являются гибкими, то есть они могут прогибаться и немного двигаться под нагрузкой без поломок

Недостатки деревянного каркаса

• Традиционные столярные изделия могут потребовать немного больше навыков для изготовления. Это приводит к более высоким трудозатратам.

Преимущества стойки и балки

• Рамы стойки и балки могут быть как структурными, так и декоративными.Металлические соединители могут быть полностью скрыты внутри рамы или открыты и декоративны.

Недостатки стойки и балки

• Если влага конденсируется на стальных поверхностях, они могут ржаветь и вызывать гниение соседней древесины. Если металлические соединительные пластины сложные, эти элементы могут заметно увеличить материальные затраты. Разрозненные материалы, такие как металлические соединители и деревянные балки, со временем могут ослабнуть.

Деревянные соединения

Деревянные соединения

Деревянный каркас — это метод строительства, который веками использовался нашими предками, и они принесли в Соединенные Штаты навыки, которые они разработали в Европе и других странах (например, в Японии). Эти мастера используют традиционные методы изготовления столярных изделий из дерева, чтобы собрать воедино большие, обычно квадратные бревна. Соединения вырезаются, как правило, вручную, чтобы соединить каждый кусок дерева замком. Примером такого соединения является врезное и шиповое соединение. При соединении обычно используются деревянные штифты, потому что использование металла обычно не практикуется с деревянным каркасом. Колышки видны на стыках, и их наличие является хорошим признаком того, что конструкция имеет деревянный каркас. Резка и подгонка традиционных столярных изделий отнимает много времени и требует высокого уровня квалификации.Есть школы, которые предлагают курсы для обучения этим методам, такие как те, которые можно найти здесь.

Стойки и балки, в отличие от деревянного каркаса, не включают врезные и шиповые столярные изделия. В этом методе каркаса также используются тяжелые бревна, однако соединения намного проще; крепежные элементы в виде металлических шурупов, болтов и пластин используются для соединения деревянных деталей. Иногда соединения усиливают и украшают металлическими накладками. В других случаях соединители скрыты, поэтому конструкции очень похожи на конструкции с деревянным каркасом, за исключением отсутствия видимых штифтов.Эти более простые соединения обычно требуют меньше времени для создания. Такой бизнес, как Simpson Strong Tie, предлагает пластины и распорки, которые обеспечивают функциональное решение в линейке продуктов Architectural Connector.

Система соединения стоек и балок от Rothoblaas

Одна компания, предлагающая альтернативу каркасу с врезным и шиповым соединением, а также каркасу с угловыми/угловыми распорками или стальными пластинами, — это Rothoblaas с их соединительной системой. Большинство Rothoblaas разъемы скрытого типа.

Rothoblaas предлагает соединители из экструдированного алюминия, установка которых не требует специальных навыков, а также широкий спектр других соединителей для вашего проекта. Благодаря своему международному опыту, Rothoblaas создала простые соединения, которые уравновешивают искусство деревянного каркаса с современными разработками в области стоек и балок. С Rothoblaas нет необходимости тратить время и приобретать навыки, необходимые для традиционных методов. С этими соединителями не нужны большие металлические пластины и угловые распорки, обычно используемые в конструкциях стоек и балок.Каркас с помощью соединителей стоек и балок Rothoblaas представляет собой жизнеспособную альтернативу с минимальным металлическим внешним видом, одобренную инженерами и экономичную. Планы с использованием этих соединителей доступны у нас здесь, и вы можете найти соединители в нашем интернет-магазине.

Деревянный каркас и конструкция стоек и балок требуют плотных, хорошо обработанных соединений, но изготовление стоек и балок обычно менее трудоемко. Часто бывает очень трудно отличить деревянный каркас от качественной конструкции из стоек и балок.Оценка традиционного мастерства по сравнению со стоимостью являются определяющими факторами при принятии решения о том, какой подход использовать. Деревянный каркас может добавить 25% к стоимости дома, построенного из палочек. Деревянный каркас может стоить на 10-15% дороже, чем стоечно-балочная конструкция. Столбчатые и балочные конструкции, а также деревянные каркасы воспевают красоту дерева, но столбчатые и балочные конструкции отличаются от чисто традиционных столярных изделий.

В заключение, строительство из более крупных бревен поощряет выбор индивидуального дизайна, демонстрируя либо ручную работу в деревенском стиле, либо гладкий и более современный внешний вид.

Постройте деревянную террасу за 3 простых шага | Шаг 2: ФОРМИРОВАНИЕ

Шаг 2. Кадрирование для развлечения

Итак, у вас есть стойки, прочные стойки 4×4 или 6×6, готовые поддерживать каркас вашей палубы. Теперь пришло время собрать раму нужной формы и размера для террасы на заднем дворе вашей мечты.

Может быть, вы планировали многоуровневый дизайн или стремитесь к закругленной передней части или восьмиугольной вставке. Какой бы ни была ваша мечта сейчас, она начинает обретать форму.

В идеале вы должны либо использовать быстротвердеющий бетон для столбов, либо дать им застыть в течение трех-четырех дней. Так что займись уже. Обрамление палубы среднего и большого размера должно занимать от половины до целого дня.

Старт против дома

Вешалка для балки крепится к ригелю, который крепится к стене с помощью фурнитуры.

Прикрепление или подвеска бухгалтерской доски к дому — важный первый шаг.Достаньте уровень и болты с квадратным подголовком 1/2” x 10” из нержавеющей стали. Вам нужно будет пройти через 2 × 8 и в фундамент, прикрепив каркас террасы к дому. Используйте соответствующие шайбы и гайки, чтобы связать все это вместе.

На уровне прохода этот необходимый крепеж соединит ригель 2×8 с внутренним каркасом вашего дома, проходя через внешнюю отделку, будь то кирпич, сайдинг или штукатурка.

Из бухгалтерской книги

После того, как он будет поднят и закреплен, прибейте подвески балки к ригелю через каждые 16 дюймов. Обязательно используйте гвозди 1 1/2 дюйма (иногда называемые гвоздями для подвески балок), которые рассчитаны на использование с современной древесиной, обработанной под давлением. Все крепежные детали и крепежные элементы должны быть оцинкованы горячим способом (как минимум), чтобы они выдержали контакт с обработанными ACQ пиломатериалами. Даже если ваш настил из композита, кедра или другого типа пиломатериалов, каркас почти всегда изготавливается из обработанной древесины.

Оцинкованный — это базовый материал. Если вам нужна настоящая надежность, выбирайте нержавеющую сталь 18-8 или 316.Вы получите ценность своих денег в долговечности и силе.

Ламинированная балка 2×8 с надрезом сбоку стойки 4×4.

Вернуть меня к сообщениям

На уровне чуть ниже бухгалтерской доски прикрепите балки к деревянным стойкам. Используйте ламинированные балки (две доски 2 × 8, скрепленные гвоздями вместе и вырезанные на одной стороне стойки с помощью деревянных лаг 5 или 6 дюймов) или двойные балки (2 × 8, прикрепленные к любой стороне стойки с помощью деревянных лаг 3 1/2 дюйма). Мнения подрядчиков разделились на два метода, и оба они обеспечивают прочную и стабильную поддержку ваших балок.

Только балки слева

После того, как сплошные балки установлены, все, что осталось от каркаса, — это балки. С их концами, сидящими в подвесках балок и идущими параллельно опоре поверх балок, ваши балки могут иметь размеры 2 × 6 или 2 × 8. Вбейте их в подвески балок и в балки. Разместите балки на расстоянии не более 16 дюймов друг от друга и проложите ободную балку вдоль внешних краев, снова используя подвесы балки для плотного прилегания крепежа.

Необычное обрамление

Если вы делаете несколько уровней или фигур-вставок, относитесь к каждому уровню как к отдельной мини-колоде.Создайте свои балки и балочную систему, чтобы обеспечить поддержку, необходимую для каждого отдельного уровня. После установки палубной доски и перил они соберутся вместе, образуя плавную палубу.

Закругленные фасады изготавливаются путем создания арочной формы с балками разной длины, надрезом на задней стороне кольцевой балки и изгибом ее, чтобы она соответствовала этой арке. Отмерьте дважды или трижды и отрежьте один раз для самой простой установки. Используйте слегка влажную древесину для более легкого изгиба, и вам, вероятно, потребуется прибить кольцевую балку прямо к концу балки.

Балка вбита гвоздями в двойную балку.

После того, как каркас будет готов, причудливый или нет, основная форма вашей колоды выложена для вашего обозрения. Сделайте хороший обзор и положите под него любой гравий или ландшафтную ткань, которую вы хотите. Теперь вы готовы увидеть, как колода обретает форму.

Шаг 3? Установка палубных досок следующая в нашем списке, так что следите за обновлениями.

Как прикрепить деревянный каркас к стальной балке [6 шагов]

Стальные балки

, хотя и тяжелые, являются прочными практичными вариантами, способными выдерживать вес в жилищном строительстве.Возможно, вы занимаетесь обрамлением нового дома, включающего стальную балку, или, может быть, вы добавляете реконструкцию, требующую крепления каркаса к стальной балке. В любом случае, вам интересно, как лучше всего прикрепить этот деревянный каркас к стальной балке. В этом посте мы используем новейшие исследования, чтобы подробно ответить на ваш вопрос.

Существует несколько различных способов крепления деревянного каркаса к стальной балке. Тем не менее, прикрепить древесину к верхней части балки с помощью шурупов, а затем использовать для каркаса подвески для балок с верхним креплением, это самый простой и эффективный способ.Для этого выполните следующие общие шаги.

1. Отрежьте верхнюю панель
2. Выберите размер болта
3. Просверлите отверстия в стальной балке
4. Прикрепите деревянную доску к верхней части стальной балки
5. Верхние вешалки на деревянном каркасе
6. Прикрепите стропила/лаги пола к подвесам

Прочтите оставшуюся часть этого поста для получения подробных указаний по каждому из вышеперечисленных шагов. Эти шаги особенно применимы к подвешиванию стропил или балок перекрытия к стальной балке, поэтому мы также советуем, как изменить эти указания для других применений. Далее упомянем еще несколько менее оптимальных способов крепления деревянного каркаса к стальной балке. В заключение приведем ответы на несколько связанных вопросов.

Как прикрепить стропила или балки перекрытия к стальной балке

Стальные балки обычно имеют двутавровую форму, поэтому они известны как двутавровые балки. В верхней части I имеется область тонкой стали, которую можно просверлить для болтов с запаздыванием.Это позволяет легко прикрепить древесину к стали. Затем эта древесина служит удобной точкой крепления для дополнительного каркаса.

1. Отрежьте верхнюю панель

Верхняя доска опирается на балку и соответствует ей как по длине, так и по ширине. Используйте кусок пиломатериала размером 2x, который соответствует ширине двутавровой балки (обычно 2 x 6 дюймов или 2 x 8 дюймов). Возможно, вам придется разорвать пиломатериал или использовать более одного куска.

2. Выберите размер болта

.

Нажмите здесь, чтобы найти болты нужного размера на Amazon.

Обычно плотники используют болты размером 1/4 дюйма на 1 1/2 дюйма. Они выглядят и действуют больше как большие винты с шестигранными головками. Можно использовать более толстые болты для большей прочности на сдвиг, но для болтов большей длины требуется более толстая доска. Сначала выберите размер шурупов, чтобы убедиться, что отверстия в стали имеют правильный размер.

3. Схема расположения болтов с защелкой

Просверлите отверстия в балке через каждые 12 дюймов или около того. К сожалению, стальные балки очень трудно просверлить.Хотя можно просверлить необходимые отверстия на месте работы, это не идеально. Если есть возможность, закажите балку с предварительно просверленными отверстиями.

Если балка изготовлена ​​по специальному заказу, у производственного цеха не должно возникнуть проблем с добавлением отверстий в любом месте. Тем не менее, найдите время, чтобы выяснить желаемое расположение болтов с запаздыванием, чтобы вы были готовы, когда размещаете заказ балки.

2. Просверлите отверстия в балке

Щелкните здесь, чтобы получить набор сверл по стали от Amazon.

Если вы сверлите отверстия самостоятельно, вам понадобится стальное сверло и дрель. Учитывая твердость стальных балок, возможно, стоит взять дополнительную насадку, чтобы использовать ее, как только первая затупится. Кроме того, обычно проще просверлить отверстия, пока балка все еще находится на земле.

3. Прикрепите деревянный каркас к верхней части стальной балки

.

Теперь с помощью болтов прикрепите доску к верхней части балки. Вы можете избавить себя от некоторых усилий, предварительно просверлив доску.Однако убедитесь, что вы не просверливаете слишком широко. Вы должны убедиться, что резьба болтов полностью входит в древесину. Затяните стяжные болты с помощью отвертки с шестигранной головкой или храповика.

4. Подвесные вешалки на дереве

Вешалки с верхним креплением предназначены для подвешивания на верхнюю часть каркаса или дерева. Таким образом, они легко крепятся к доске, которую вы только что прикрепили к стальной балке. Используйте гвозди для вешалок балок (обычно называемые тико-гвоздями), чтобы убедиться, что вешалки правильно прикреплены.Убедитесь, что вы тщательно расположили вешалки, прежде чем прибивать гвоздями.

Щелкните здесь, чтобы получить 2 x 8 верхних вешалок от Amazon.

Потратьте время, чтобы определить и купить подвеску с как можно большим количеством отверстий в местах, которые будут касаться древесины доски поверх двутавровой балки. Чем больше у вас точек соединения между вешалкой и доской, тем лучше. Кроме того, убедитесь, что ваши вешалки соответствуют размеру рамы, которую вы собираетесь использовать в следующий раз (например, 2 x 4, 2 x 6 и так далее).

5.Прикрепите стропила/лаги пола к подвесам

Теперь пришло время повесить горизонтальную раму на подвесы. Обрежьте каркас до нужной длины и установите его на вешалки. Прибейте каркас, используя как можно больше гвоздей для подвески балки со стороны двутавровой балки, и теми способами, которые вы обычно прибиваете к каркасу с другой стороны.

Нажмите здесь, чтобы купить гвозди для подвесных балок на Amazon.

Подвесные балки обеспечивают существенную вертикальную поддержку элементам каркаса.Тем не менее, подвесы могут привести к перекручиванию балок. Чтобы избежать этого, либо заблокируйте навесной каркас рядом с балкой, либо пропустите металлическую полосу по нижней части балки.

Использование металлических ремней

Щелкните здесь, чтобы получить катушку с металлическим ремешком на Amazon.

Эти ленты из оцинкованной стали шириной примерно 2 дюйма продаются в большинстве магазинов товаров для дома. Закрепите их вдоль нижней части всех стропил/лаг пола рядом с подвесками на стальной двутавровой балке.Если вы покупаете предварительно нарезанные скобы, вам, возможно, придется смещать каждую вторую планку примерно на дюйм. Если вы используете катушку с обвязкой, вам понадобятся стальные ножницы, чтобы обрезать обвязку, когда это необходимо.

Используйте гвозди для подвески балок, чтобы прикрепить ремни к каркасу. Стальная полоса вдоль нижней части рамы обеспечивает натяжение, предотвращающее коробление или скручивание рамы.

Использование блокировки

Отрежьте пиломатериалы по точной ширине между каждой балкой каркаса/стропилом. Для достижения наилучших результатов используйте обрезки, соответствующие размерам элементов каркаса.Прибейте блоки на место ручными гвоздями или пистолетом для гвоздей. Блокировка — это дешевый способ гарантировать, что стропила/балки не будут скручиваться или прогибаться.

Как изменить эту технику для других элементов каркаса (кроме стропил/лаг перекрытия)

Обычно к балке нужно прикрепить горизонтальные элементы каркаса. Однако иногда вам может понадобиться прикрепить вертикальные элементы каркаса, такие как стены и лестницы. Общие рекомендации, изложенные здесь, работают и для этих других типов кадрирования.

Как прикрепить каркасную стену к стальной балке?

Например, вы можете просверлить отверстия в нижней части стальной двутавровой балки, чтобы прикрепить верхнюю пластину к стене. Просто используйте ту же стратегию и график отставания болтов, описанные в предыдущих шагах. Однако обычно вам нужно только прикрепить кусок пиломатериала, который соответствует размеру вашей стены, а не ширине балки. После того, как вы прикрепите верхнюю пластину, установите остальную часть стены под балку.

Как выполнить нетиповые элементы обрамления к стальной балке?

Для несплошных на нетипичных каркасах, таких как лестницы, подвесной потолок или подложка для гипсокартона/шкафов, вам, возможно, придется проявить творческий подход к точке крепления.Однако общие шаги, описанные выше, работают почти во всех ситуациях.

Используя отверстия в балке и болты в каркасе, вы сможете прикрепить дерево к стали практически в любой ситуации. Иногда вам может понадобиться просверлить центральную (и, следовательно, более толстую) часть парового двутавра. Однако избегайте этого из-за повышенной сложности и потому, что обычно вы всегда можете использовать верхнюю или нижнюю часть двутавровой балки.

Другие способы крепления каркаса к стальной балке

Другие способы крепления каркаса к стальной балке включают приваривание подвесов к балке и закрепление балки деревом и болтами.Каждый из этих методов работает, но он сложнее или требует дополнительных инструментов.

Приварка подвесов к стальной балке

Если у вас есть сварочное оборудование, лучше всего приварить подвесы к стальной балке, чтобы использовать их в качестве точек крепления каркаса. Однако, поскольку у большинства подрядчиков или домовладельцев нет необходимого опыта и оборудования, вместо этого рекомендуется метод стягивания болтами.

Прежде чем приступать к этой технике, убедитесь, что вы полностью разбираетесь в прочном соединении металла и в том, какую технику сварки использовать. Потратьте время на тщательное исследование или наймите опытного сварщика, который сделает эту работу за вас.

Соединение стальной балки

Когда-то обычной практикой было просверливать отверстия в самой толстой части двутавровой балки, а затем прокладывать между ними древесину с обеих сторон. Обычно древесину необходимо складывать вдвое, чтобы заполнить все пространство между верхом и низом балки.

Подрядчики использовали очень длинный болт с шайбами ​​с обеих сторон и одну гайку, чтобы затянуть древесину на месте. Этот метод дает много места для крепления каркаса, но требует сверления самой толстой и трудной части балки.Кроме того, для этой техники требуется в два-четыре раза больше пиломатериалов.

Как прикрепить деревянный каркас к металлическому зданию?

Для крепления деревянного каркаса к металлическому зданию, деревянного каркаса к зданию болтами. Просверлите отверстия в здании и дереве и используйте гайки и болты, чтобы закрепить его на месте. Обязательно используйте достаточно широкие шайбы, чтобы точки контакта не погнулись и не изнашивались на металлическом корпусе. В качестве альтернативы можно использовать деревянные болты с обеих сторон металлической стены, чтобы распределить усилие болтов по большей площади.

Чтобы было легче прикрепить дополнительную древесину к оригинальной опоре, утопите головки болтов в древесине. После этого относительно простого шага вы должны быть готовы смонтировать остальную часть конструкции с новой точки крепления.

Можно ли вкрутить стальную балку?

Да, можно. Существуют специальные винты, предназначенные для завинчивания непосредственно в закаленную сталь, например стальную балку. Эти винты обычно имеют самонарезающий наконечник, который помогает вытягивать сталь.В некоторых ситуациях использование этих саморезов может оказаться подходящим вариантом.

Как прикрепить дерево к металлу без шурупов?

Без использования шурупов можно прикрепить дерево к металлу с помощью болтов, сварки или специального клея для дерева к металлу. Adiseal — хорошо зарекомендовавший себя продукт, разработанный специально для соединения дерева с металлом. Однако для областей, которые будут подвергаться значительной нагрузке (например, каркас), используйте винты, болты или сварку, а не просто клей.

В завершение

В этом посте мы представили несколько способов крепления деревянного каркаса к стальной балке. Для наиболее рекомендуемой техники мы также включили пошаговые инструкции. В заключение мы ответили на несколько вопросов, связанных с темой этого поста. Удачи!

Как соединить балку или стропила

Как правильно соединить балку или стропила

О сращивании древесины

Мы начнем нашу беседу с того, что напомним всем, что плотники сращивают древесину на протяжении тысячелетий.Это одна из тех вещей, которые плотники делают лучше всего, но все же есть те, кто говорит, что это прерогатива инженера и никого другого. Перемычки, домкраты, пороги, балки, балки, стропила — все это так или иначе сращено вместе. Дело в том, что плотникам многое разрешено, потому что мы все знаем, что они работают. Это называется прескриптивными решениями. Конечно, мы говорим о сращивании балки или стропила как части техники ремонта прогнившей, поврежденной термитами или перетянутой балки.Иногда нам просто нужен более длинный кусок дерева (например, вальмовое стропило).

Какой бы ни была причина, секрет хорошего соединения заключается в методе соединения и хорошем качестве изготовления. Способ подключения должен быть настолько хорошим, чтобы отдельные блоки работали как одно целое; если вся единица не заменена или не «родственна». Это обсуждение не предназначено для придания доверия какому-либо конкретному проекту сращивания и не может заменить надлежащий инженерный анализ, а предназначено только для того, чтобы помочь плотникам определить правильные концепции и передовой опыт для надлежащих процедур сращивания. Каждый проект уникален и имеет свои собственные критерии несущей способности, которые могут потребовать различных методов, дополнительной поддержки или даже инженерного анализа. Комментарии к этому блогу приветствуются.

Слева схема некоторых неподходящих методов ремонта. Пространства для обхода могут быть тесными и неудобными для работы, поэтому искушение срезать путь и некачественное исполнение является распространенным явлением.Свою роль играет отсутствие опыта. Руководители часто неохотно проверяют работу своих сотрудников. Какой бы ни была причина, некачественный ремонт может быть конструктивно дефектным. Наиболее распространенными причинами являются отсутствие надлежащей техники забивания гвоздей и сращивание с поврежденной древесиной.

Самый распространенный способ ремонта балок — это «сестра». По сути, сдвиньте целый член рядом с ним и прибейте к черту его с обеих сторон большим количеством гвоздей). Если новая сестра несет на дереве хотя бы 1.5 дюймов на каждом конце, тогда все готово. Наиболее распространенными «ошибками» в этом методе было бы недостаточное сцепление сестер, неадекватная осанка с той или иной стороны,

Компании, производящие фермы, используют «гвоздь-гантель» для сращивания древесины (на фото слева). Гвоздь — это в основном тонкий кусок металла, отштампованный так, что многие металлические выступы торчат в древесину примерно на 1/2 дюйма или около того. Он штампуется в древесину на заводе с помощью гидравлического пресса.

Фанера может быть использована для достижения той же цели, и в течение многих лет многие плотники самостоятельно строили фермы, используя фанеру в качестве косынки. Эта практика отошла на второй план в основном потому, что изготовленные фермы упали в цене. Кроме того, подрядчики не могли быть уверены, что их рабочие достаточно опытны, чтобы сделать это должным образом, и поэтому выбрали инженерную древесину из соображений ответственности.

На фото слева стропило 2×6, сращенное вместе с использованием фанеры 3/4 дюйма.Очень сильная связь. В этом случае стропило в целом на самом деле прочнее, чем могло бы быть, потому что соединение более чем достаточное, а фанера увеличивает прочность. В этом случае мастеру просто понадобилось более длинное стропило. Руководствуйтесь здравым смыслом, решая, сколько креплений необходимо. Рубить дрова не к добру. В этом случае мастер использовал 9-8d гвоздей с каждой стороны стыка, что достаточно в данном случае.

На рисунке слева представлена ​​схема некоторых рекомендуемых методов ремонта балок перекрытий.Некоторые припуски могут быть сделаны на длину и толщину фанерных косынок в соответствии с вашими конкретными потребностями. Хотя разумно «переусердствовать» с ремонтом; может быть приемлемо использовать фанеру толщиной 1/2 дюйма или немного более короткую косынку в зависимости от ваших обстоятельств. Прочность соединения зависит от прочности гвоздей на сдвиг, поэтому используйте их в большом количестве (вбивайте прямо, а не под наклоном). Не используйте шурупы, потому что большинство из них не предназначены для структурных применений. Если ремонт был спроектирован инженером, то технология ремонта должна быть вычерчена на бумаге, скреплена печатью одобрения инженера, и в ней будет указано количество и тип необходимого крепежа.

На фото показан метод ремонта прогнившей балки с использованием фанеры и несколько советов по наилучшей практике. Щелкните изображение, чтобы увеличить его. Сращивание с фанерой может иметь некоторые преимущества по сравнению с сращиванием с цельной балкой во многих ситуациях. Руководствуйтесь здравым смыслом, решая, сколько крепежей использовать. Используйте достаточное количество, однако не стоит колоть дрова слишком большим количеством.

Так когда допустимо сращивание только с одной стороны?  Например, в большинстве приведенных выше примеров короткая балка заполнена и сращена с обеих сторон прочной древесиной. Это помогает уменьшить силы сжатия и растяжения, возникающие в результате воздействия нагрузок.Иногда можно сращивать только с одной стороны, например, при добавлении стропильных хвостов к стропилам, которые уже опираются на верхнюю пластину. Другой пример, который может быть приемлемым, — это добавление к верхней части слишком короткого стропила, потому что подрядчик заказал пиломатериал, который на 8 дюймов короче. сращивание, так что в большинстве случаев это нормально.

Однако нагрузка на пол больше, поэтому мы не рекомендуем выполнять сращивание только с одной стороны.Это следует оценивать в каждом конкретном случае, но если это абсолютно необходимо, то прибейте его большим количеством гвоздей с обеих сторон (не под наклоном) и с большим количеством нахлестов.

В поле я заметил, что многие рабочие обрезали сестру с одной или другой стороны, чтобы она помещалась между лентами 2х2. Было бы лучше удалить ленту, установить сестер и заменить новыми лентами, чтобы сестра имела адекватную опору с обеих сторон. Может действительно так проще. Не поддавайтесь искушению повторно использовать старую ленту, так как она, вероятно, слишком порезана, чтобы принести какую-либо пользу к тому времени, когда ее удалят.

Исправление провисания черного пола

Часто мы сталкиваемся с ситуацией, когда черный пол намок от протечки или имеет слабое место. Когда замена чернового пола нецелесообразна, например, когда шкафы мешают и т. д., может помочь добавление блокировки снизу. На фото слева показано, как легко починить провисший пол.Вы хотите отрезать несколько шипов 1×2, отмерить необходимое расстояние, прикрепить его, вставить блок, поднять его домкратом или автомобильным домкратом, установить другой шип, при необходимости добавить крепеж в блокировку. Повторяйте по мере необходимости. Этот метод рекомендуется потому, что попытка поднять черный пол одной рукой и прибить его другой почти невозможна, особенно если вы хотите, чтобы пол был на одном уровне.

Замена балки

До сих пор мы говорили только о ремонте балки или стропила.Как насчет того, когда нам нужно отремонтировать балку или подоконник. По большей части вы не можете родить подоконник или балку, потому что вы не можете родить поврежденную древесину. Это также связано с тем, что нагрузки воздействуют непосредственно на балку. Балки и подоконники следует заменять, когда они гниют или повреждены термитами. Некоторые люди пытаются скрыть сгнившую доску, положив перед ней, а иногда даже под ней хорошо обработанный кусок. Тогда они прикрутят к нему балки, как будто прогнившей балки не существует. Это как минимум плохая практика.По возможности сгнившие балки следует заменять новыми. Я думаю, что когда люди сталкиваются с проблемами, они не думают нестандартно о том, как заменить поврежденные детали. Балки не обязательно должны быть габаритными пиломатериалами. Они могут быть изготовлены из пиломатериалов или меньших элементов, склеенных или прибитых вместе, чтобы сформировать более крупный компонент.

А теперь давайте посмотрим, что мы узнаем в полевых условиях….

На этом снимке мастер хорошо поработал, соорудив фермы, но с треском провалился, прибив косынки. Кажется, он прибил косынки только с одной стороны, думая, что гвозди достаточно длинные, чтобы пробить другую часть, или, может быть, он просто поленился. Как видите, они расходятся, поэтому ферма может рухнуть. Косынки должны быть прибиты гвоздями с обеих сторон.

Вот жалкая попытка соединить балки пола под ванной.При взгляде вдаль перекрытие кажется длиннее, но я полагаю, что ближайшее из них меньше фута с очень небольшим количеством гвоздей. На фото видно провисание и провисание балки. Хотите верьте, хотите нет, но такое низкое качество изготовления не такое уж редкое явление. Было бы легко сделать это правильно, но они предпочли этого не делать.
