Короб для проводов: монтаж.

1.Возьмите короб и подрежьте на одной из его сторон (примыкающей к углу комнаты) ребра (перегородки) под углом для стыковки со следующим коробом.

2. Лучше начинать установку короба с угла комнаты. Поместите короб в нужное место и закрепите его.

3. Для изменения направления проводки возьмите другой короб и распилите его по ширине под углом 45 0. Поставьте  его над уже закрепленным коробом и отметьте место реза.

4. Вырежьте угловой кусочек соответствующего размера и закрепите его. Если вы должны устанавливать в этом месте розетку, отпилите кусочек верхнего ребра, чтобы провести провод (стрелка).

5. Чтобы вести прокладку короба дальше вверх, отрежьте следующею часть короба, упершуюся в потолок (под углом 45 0 , для изменения направления). Приставьте короб к будущему месту установки и отметьте точку пересечения.

6. Выполнив нижний рез, закрепите вырезанную таким образом часть короба, затем продолжайте установку следующих коробов, используя ту же технологию.

7. Установите основание розетки (подрозетник) с помощью шурупов и дюбилей, соответствующих материалам стены.

8. Проложите провода в пазах короба. Вы можете их поддержать с помощью вставленных кусочков крышки.

9. Начните установку крышки короба с размещения кусков небольшой длины в углу. Проверьте безупречность соединений разрезов под углом в 45 0, зачистив их лезвием, если это необходимо.

10. Теперь вам остается только отмерить и отрезать куски крышки большой длины, которые уже легче поставить по месту.

11. Не забудьте сделать так, чтобы между швами соединения основания короба и соединения крышки было определенное расстояние (чтобы они не оказались в одном сечении).

12. Подсоедините к розетке провода, а затем закрепите сверху лицевую панель.

Перепечатано из книги Энциклопедия электрика.

Оцените качество статьи:

Пластиковый короб — эстетический вид электропроводки своими руками

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Электропроводки в коробках

Инструкция по заготовке и монтажу открытых беструбных электропроводок – ВСН 180-84

5. 1. Короба предназначены для защиты от механических повреждений проложенных в них проводов всех сечений и кабелей сечением до 16 мм2.

5.2. Различаются короба общего применения (ОП) и короба КЛ-1 и КЛ-2. Последние предназначены соответственно для однорядной и двухрядной подвески светильников с люминесцентными лампами и прокладки в них проводов сети.

5.3. Короба ОП изготовляются одноканальными длиной 2 и 3 м. Путем установки разделительной перегородки в одноканальных коробах получаются двухканальные. Общий вид прямых коробов показан на рис 26.

5.4. Короба ОП прокладываются в горизонтальной или вертикальной плоскостях; они должны быть прикреплены к стенам, колоннам, перекрытиям, фермам и т.д. с помощью сборных кабельных конструкций (стоек, полок, подвесов), а также кронштейнов, обхватов и т.д. Крепление коробов к конструкциям должно выполняться с помощью скоб У1078 и У1059 (рис. 28). Для крепления коробов в пролетах следует применять тросовые растяжки. Кроме того, короба должны быть закреплены на поворотах, подъемах, спусках, пересечениях, ответвлениях и при обходе препятствий.

5.5. При выполнении поворотов, ответвлений и пересечений коробов ОП должны применяться крестовые, тройниковые, угловые, вводные, торцовые и другие элементы и секции, входящие в комплект коробов (рис. 27, 29- 35) или изготовленные в МЭЗ.

5.6. Короба соединяются болтами. Для обеспечения надежного электрического контакта места болтовых соединений коробов и их элементов зачищают до металлического блеска и смазывают техническим вазелином.

5.7. Крепление несущих конструкций для коробов на стенах должно производиться с помощью дюбелей-гвоздей, дюбелей-винтов, а также закладных крепежных элементов, обхватывающих конструкций или сваркой.

Рис. 26. Короба прямые У1079, У1086, У1098, У1090, У1105, У1106

Рис. 27. Короба крестообразные У1085, У1095, У1111

Рис. 28. Крепление коробов к конструкциям

1 — скоба У1078, У1059; 2 — короб; 3 — конструкция

Рис. 29. Короба тройниковые У1084, У1094, У1110

Рис. 30. Короба угловые У1083, У1093, У1109

Рис. 31. Короба угловые У1081, У1091, У1107

Рис. 32. Короба угловые У1082, У1092, У1108

Рис. 33. Короба присоединительные У1086, У1096, У1112

Рис. 34. Заглушки торцовые для закрывания концов коробов У1087, У1097, У1113

Рис. 35. Зажимы для фиксации проводов и кабелей внутри коробов У1114, У1115, У1116

5.8. Расстояния между точками крепления коробов ОП и между опорными конструкциями должны быть не более 3 м.

Короба рекомендуется собирать в МЭЗ в секции до 12 м и в специальных контейнерах транспортировать на место монтажа.

5.9. В коробах провода и кабели следует прокладывать вплотную друг к другу в один или несколько слоев и пучками в соответствии с табл. 4 и 5. Сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, включая контрольные и резервные, не должна превышать 40 % внутреннего поперечного сечения короба.

5.10. При прокладке проводов и кабелей в коробах многослойно на вертикальных участках должны устанавливаться огнеоградительные пояса в соответствии с проектом.

5.11. Внутри коробов допускается выполнение ответвлений проводов в специальных зажимах с изолирующими оболочками, обеспечивающими непрерывность изоляции.

Таблица 4

Способы прокладки проводов и кабелей в коробах при коэффициенте использования Ки 0,7









Способ прокладкиКоэффициент снижения электрической нагрузкиКоличество
одножильных проводов и кабелеймногожильных проводов и кабелей

Многослойно и пучками

1,0До 4
0,8525 — 6
0,753 — 97 — 9
0,7010 — 1110 — 11
0,6512 — 1412 — 14
0,615 — 1815 — 18

Таблица 5

Способ прокладки проводов и кабелей в коробах при Ки > 0,7




Способ прокладкиКоэффициент снижения электрической нагрузкиКоличество одножильных и многожильных проводов и кабелей
Однослойно0,672 — 4
0,605

5. 12. При укладке проводов и кабелей в короба ОП необходимо учитывать допустимые равномерно распределенные нагрузки (при расстоянии между местами крепления 3 м) на данные короба, приведенные в табл.6.

5.13. Последовательность операций по монтажу электропроводок в коробах ОП приведена в табл. 7.

5.14. Короба КЛ-1 и КЛ-2 следует крепить непосредственно к потолкам с помощью скоб потолочных КЛ-СП, подвешивать на тросах КЛ-ПТ между колоннами и фермами (рис. 36).

Таблица 6

Допустимые равномерно распределенные нагрузки на короба






Сечение короба, ммДопустимая нагрузка от проводов и кабелей, кН/м
60 x 700,07
100 x 500,10
150 x 1000,25
200 x 1000,30

5. 15. Соединение секций коробов между собой производят винтами.

При прокладке электропроводок в коробах КЛ-1 и КЛ-2 непосредственно к ним производят однорядную и двухрядную подвеску люминесцентных светильников (рис. 37).

Держатели для однорядной и двухрядной подвески светильников могут перемещаться вдоль короба, что дает возможность подвешивать светильники в любом месте короба. Светильники следует подвешивать к держателям на подвесках с карабином.

5.16. Короба КЛ-1 и КЛ-2 изготовляются секциями длиной по 2 м.

Короба должны собираться на полу в линию необходимой длины со всеми элементами, затем подниматься в готовом виде на заданную отметку и закрепляться на заранее установленные опорные конструкции (рис. 38, 39).

Каждые 10 коробов КЛ-1 обеспечивают подвеску 15 светильников, а коробов КЛ-2 — 30 светильников.

5.17. В местах выхода из коробов провода и кабели должны быть защищены от повреждений о края короба втулками, подмоткой липкой изоляционной лентой или изоляционными трубками, а ввод проводов и кабелей в короб должен осуществляться через вводные устройства (рис. 40 — 44).

5.18. Провода и кабели, как правило, должны заготовляться на технологических линиях и доставляться на монтаж на инвентарных барабанах.

Примеры технологической линии по заготовке проводов и кабелей в МЭЗ приведены на рис. 23, 45.

Таблица 7

Монтаж электропроводок в коробах общего применения (ОП)























Наименование операцииСодержание работПрименяемые электромонтажные изделияПрименяемые инструменты, механизмы в приспособленияПримечания
наименованиеиндекс
Первый этап работ
Сборка укрупненных блоковСборка блоков из прямых, угловых, тройниковых и крестообразных секций. Маркировка блоков в соответствии с указаниями ППР

Операции выполняются в МЭЗ
Заготовка проводов и кабелейМерная резка проводов и кабелей. Снятие изоляции с проводов и кабелей. Скручивание, подрезка, сварка и контроль правильности соединения жил проводов до 6 мм2, изолирование мест соединений и установка ответвительных сжимовСжим ответвительныйУ731М, У733М, У734М, У739М, У859М, У870М — У872ММеханизм мерной резки, механизм для снятия изоляции; сварочный аппарат; пробникдля прозвонкиТо же
Заготовка пучков проводов, прозвонка и маркировкаЗаготовка пучков проводов. Прозвонка и маркировка жил многожильных проводов и кабелейБирка маркировочнаяУ134, У153, У136

Операции выполняются в МЭЗ
ОконцевательА671, У541
Маркировка жил проводов, кабелей и пучков проводов и кабелейТрубка ХВТ


БухтованиеБухтование проводов, кабелей и пучков проводов на вертушке, маркировка бухт и укладка их в контейнерыПолоскаК404, К405Вертушка, контейнерТо же
ПряжкаК407
Полоска-пряжкаК395 — К398
Лента с монтажной кнопкойК226, К227
БиркаУ134, У153, У136
Разбивка трассНанесение краской на строительных элементах отметок мест установки опорных конструкций

Операции выполняются на трассе
Подготовка трасс к прокладке коробовПробивка отверстий, гнезд, проемов, не выполненных в процессе строительства. Установка опорных конструкцийДюбель пластмассовыйУ656, У658, У661, У678, У663Перфоратор; электросверлилка; ключ К1156То же
Дюбель-гвоздь
Доставка укрупненных блоков и отдельных секций коробов и заготовок проводов и кабелейДоставка в монтажную зону контейнеров с укрупненными блоками, кассет, барабанов или бухт с проводами и кабелями. Развозка или разноска по трассе к месту их прокладки

Автомобиль-самопогрузчик; контейнер; вертушкаОперации выполняются на трассе
Второй этап работ
Установка опорных конструкций на проектной отметке: на железобетонных фермахУстановка и закрепление кабельных стоек (на железобетонных фермах) с помощью обхватывающих конструкцийПолухомут

Подъемные устройства для работы на высотеПри заготовке в МЭЗ конструкций из монтажных профилей или блоков из кабельных стоек и полок (или монтажных профилей)
Обхватывающие конструкции
ШпилькиК122, К123
Кабельные стойкиК1150 — К1154
на железобетонных колоннахУстановка и закрепление кабельных стоек:
а) с помощью обхватывающих конструкций
Полухомут


Обхватывающие конструкции


ШпилькиК122, К123


Кабельные стойкиК1150 — К1154


б) дюбелямиКабельные стойкиК1150 — К1154


СкобаК1157


Дюбель-гвоздь
Дюбель-винт

Поршневой монтажный пистолет П1152-1
Дюбель — пластмассовыйУ656, У658, У661,У678, У663Электрические и пневматические сверлилки с применением твердосплавного инструмента; набор инструментов НЭ
на металлоконструкцияхУстановка и закрепление кабельных стоек с помощью сваркиКабельные стойкиК1150 — К1154Сварочный аппарат
СкобаК1157


Подвеска коробов на тросах между колоннами или фермами с помощью обхватывающих конструкцийМуфта натяжнаяК798, К804

Расстояния между опорными конструкциями не более 3 м
ЗажимК296
Зажим тросовыйК676
Установка опорных конструкций на полуУстановка комплектных стоек с помощью анкерных болтов


Установка кабельных полокУстановка и закрепление полок к кабельным стойкамПолки
Ключ
К1160 — К1163
К1156

В случае раздельной доставки на монтаж
Установка коробов на опорных конструкцияхПоднятие двух секций на опорные конструкцииКоробаУ1079 — У1089,
У1090 — У1098
Подъемные механизмы для работы на высоте. Набор инструментов НЭ
Соединение смежных секций или блоков между собойСоединитель

Набор гаечных ключей
Закрепление коробов к опорным конструкциямСкобаУ1078, У1059


Операции повторить с последующими блоками


Прокладка проводов и кабелейРазмотка проводов и кабелей с инвентарных барабанов

Вертушка
Укладка проводов и кабелей в короб


Подсоединение проводов и кабелей к электроприемникам

Примечание. В отдельных случаях опорные конструкции из монтажных профилей или кабельных стоек и полок целесообразно крепить к коробам (блокам коробов) в МЭЗ или на монтажной площадке, а затем производить установку этой сборной конструкции на строительное основание.

Рис. 36. Крепление коробов с люминесцентными светильниками

а — на тросовых подвесках КЛ-ПТ; б — на потолке с помощью скоб КЛ-СП

Рис. 37. Короб для подвешивания люминесцентных светильников

а — короб со светильниками; б — разрез по А-А короба КЛ-1 с держателем для однорядной подвески; в — разрез по А-А короба КЛ-2 с держателем для двухрядной подвески;

1 — планки; 2 — винт для присоединения заземляющего (зануляющего) проводника; 3 — ответвительный зажим; 4, 7 — держатели для однорядной и двухрядной подвески светильников; 5 — короб КЛ-1 или КЛ-2; 6 — светильники

Рис. 38. Схема подъема коробов с люминесцентными светильниками, собранных в линию длиной до 24 м

1 — лебедка; 2 — инвентарные ролики на конструкциях; 3 — трос диаметром 6 мм; 4 — инвентарные ролики на коробах; 5 — козлы металлические для сборки секций коробов и подвески к ним светильников

Рис. 39. Подъем участка линии коробов с помощью гидроплатформы

Рис. 40. Ввод кабелей в короб

а — сверху; б — снизу;

1 — втулка; 2 — кнопка К227; 3 — лента К226; 4 — кабель; 5 — подвес; 6 — скоба; 7 — короб; 8 — сталь тонколистовая; 9 — болт; 10 — гайка, 11 — шайба пружинная

Рис. 41. Ввод проводов в торце короба двумя гибкими вводами

1 — короб; 2 — вводная муфта

Рис. 42. Ввод проводов в короб сверху одним гибким вводом

1 — подвес; 2 — гибкий ввод; 3 — заземляющая гайка; 4 — короб

Рис. 43. Ввод кабеля в торце короба

а — одним кабелем; б — двумя кабелями;

1 — короб; 2 — втулка

Рис. 44. Ввод проводов в торце короба одним гибким вводом

1 — короб; 2 — вводная муфта

Рис. 45. Схема технологической линии заготовки проводов освещения

1 — шкаф-стеллаж; 2 — механизм мерной резки; 3 — карусельный накопитель; 4 — механизм для скрутки жил проводов; 5 — механизм для снятия изоляции и загиба колец на жилах провода; 6 — шкаф-стеллаж; 7 — контейнер; 8 — устройство для подъема барабанов

Тросовые электропроводки

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}



{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}



{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Короба и кабель-каналы .

Кабель-канал – это короб, предназначенный для защиты проводов (слаботочных и силовых сетей) от механических повреждений при открытой проводке.

Где используют: пластиковые кабель-каналы используются чаще в помещении, а металлические могут использоваться снаружи зданий, а из-за их повышенной пожарной безопасности – на промышленных предприятиях.

Функции коробов:

  • С помощью кабель-каналов или коробов можно спрятать проводку, если она проводится в помещении.
  • Кабель-канал обеспечивает пожарную безопасность и эстетически приятный вид.
  • Открытые (перфорированные) обеспечивают вентиляцию, улучшая электропроводимость кабеля.

Материал: изготавливаются короба из специального не поддерживающего горение пластика или алюминия.

Виды кабель-каналов

  • По форме: треугольные, многоугольные, квадратные, круглые.
  • По цвету (светлые, белые, цветные, под дерево). Стандартный и универсальный цвет – белый, его часто выбирают при установке кабель-канала в офисах.
  • По размеру: размеры кабель-каналов по сторонам: минимальный – 0,7х1,0 см, максимальный – 6х10 см. Поставляются в виде двухметровых планок, которые соединяются между собой.
  • По конструкции:  кабель-каналы открытые и закрытые (с крышками).
  • По месту установки: напольные, плинтусные, угловые



К кабель-каналам поставляются аксессуары для монтажа: муфты, заглушки, уголки, повороты, тройники, крестовины . Главным элементом является замок.



Преимущества использования кабель-каналов (коробов)

  • Простой монтаж
  • Быстрый доступ к проводам
  • Защита проводов от повреждений
  • Большой выбор цветов, размеров и форм





Компания ANS Group является официальным дистрибьютором производителей кабельных каналов —  Legrand, ДКС.

Звоните по телефону +7 (499) 678-37-88 или пишите на почту [email protected] ru,

чтобы получить свое индвидуальное предложение по кабельным каналам!



 Разместить заказ

Рекомендуем:

Legrand — мировой эксперт электрических и информационных сетей

Кабель-каналы Legrand

Кабельные каналы DLP Legrand

010411, Legrand, Профиль DLP — 35х80 — 2 м — без крышки — белый

010419, Legrand, Кабель-канал DLP 50×80 — 1 секция — 1 крышка 65 мм — длина 2 м — белый

010427, Legrand, Кабель-канал DLP 50×150 — 2 секции — 2 крышки 65 мм — длина 2 м — белый

010429, Legrand, Кабель-канал DLP 50×105 — 1 секция — 1 крышка 65 мм — длина 2 м — белый

010433, Legrand, Кабель-канал DLP 65×150 -1 или 2 секции — длина 2 м — белый

010453, Legrand, Кабель-канал DLP 65×195 — 1, 2 или 3 секции — длина 2 м — белый

010459, Legrand, Кабель-канал DLP 65×220 — 2 или 3 секции — длина 2 м — белый

010463, Legrand, Кабель-канал DLP 35×105 — 1 секция — 1 крышка 85 мм — длина 2 м — белый

032800, Legrand, Напольный кабель-канал — 4 секции — 92×20 — 2 м — серый



Кабельные каналы METRA

638080, Legrand, Кабель-канал Metra — 85×50 — 2 метра — с крышкой — белый

638081, Legrand, Кабель-канал Metra — 100×50 — 2 метра — с крышкой — белый

638082, Legrand, Кабель-канал Metra — 130×50 — 2 метра — с крышкой — белый

638083, Legrand, Кабель-канал Metra — 160×50 — 2 метра — с крышкой — белый



Мини-каналы METRA

638190, Legrand, Мини-канал Metra — 15×10 — 2 метра — с крышкой — белый

638191, Legrand, Мини-канал Metra — 16×16 — 2 метра — с крышкой — белый

638192, Legrand, Мини-канал Metra — 20×12 — 2 метра — с крышкой — белый

638193, Legrand, Мини-канал Metra — 24×14 — 2 метра — с крышкой — белый

638194, Legrand, Мини-канал Metra — 40×16 — 2 метра — с крышкой — без перегородки — белый

638195, Legrand, Мини-канал Metra — 40×16 — 2 метра — с крышкой — с перегородкой — белый

638196, Legrand, Мини-канал Metra — 40×40 — 2 метра — с крышкой — белый

638197, Legrand, Мини-канал Metra — 60×40 — 2 метра — с крышкой — белый



Кабельные короба ДКС

01107RL, ДКС, Короб перфорированный, серый RL6 40×60





















Другая продукция:

Другая продукция:

Размеры и разновидности кабель-каналов для электропроводки

Размеры и разновидности кабель-каналов для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

  • 10х7мм;
  • 10х10мм;
  • 10х12мм;
  • 12х12мм;
  • 12х16мм;
  • 16х16мм;
  • 16х20мм;
  • 20х20мм;
  • 20х25мм;
  • 25х25мм;
  • 25х40мм;
  • 40х40мм;
  • 40х60мм;
  • 60х80мм;
  • 60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

пластиковый, декоративный и какие его размеры

Под названием «короб» подразумевается не геометрическое изделие в форме куба, а кабельный канал для прокладки коммуникационной проводки. Это могут быть электропровода, телефонный и телевизионный кабель, Интернет, прочие коммуникации. Есть монтажные и электромонтажные короба. Монтажный короб для проводов используется для эстетичной прокладки водопровода, коммуникаций климатической системы. Электромонтажные применяются для декоративной укладки утолщенных кабелей. Короба бывают из металла, пластика и дерева, очень редко — из других материалов.

Что собой представляет короб для проводов

Кабельный канал (короб) выглядит как объемный профиль квадратного, прямоугольного, редко другого сечения и различного размера. Минимальный размер 10×10 мм, максимальный 100×60 мм. Монтаж его осуществляется на стену, иногда пол, при необходимости и на потолок. Применение канала позволяет:

  • экономить время при прокладке коммуникаций;
  • быстро проложить проводку, тем самым защитить ее от повреждений;
  • в нужном положении и количестве зафиксировать провода.

Как выглядит короб для проводов.

Короб пластиковый для электрических коммуникаций пользуется особой популярностью. Это надежное решение, чтобы спрятать пучок проводов с глаз, при этом направив их в нужное место. Плюс, несомненно, в возможности развести электрические провода в помещении, где уже закончены строительные работы и внесение изменений в помещение не планируется. Сегодня этот факт стал неоспоримым. Это красиво, практично, недорого.

Использование коробов в домашнем интерьере

Технические характеристики

Минимальная длина секции изделия 2 м. Из множества типоразмеров самые ходовые:

  • мини-каналы. Поставляются с минимальным размером от 10×10 мм до 60×80 мм. Предназначены для совсем тонких, сигнальных проводов;
  • продукция, которая укладываются на пол. Она имеет следующие размеры: 160×65 мм, 50×12 мм, 92×20 мм и 75×17 мм;
  • магистральные пластмассовые короба. Могут быть от 20×10 мм до 60×100 мм. Есть промежуточные размеры.

Обратите внимание! Плинтусные элементы имеют искривленную форму, поэтому с площадью необходимо быть внимательным. Ориентиром может служить крышка, а именно ее ширина, глубина внутреннего паза. Электропроводку можно прокладывать под коробом и над ним.

Системы треугольного углового типа имеют маленькую площадь по сравнению с прямоугольными с такими же стенками. Самыми ходовыми будут размеры 40×40 мм, туда войдут до трех кабелей.

Плинтусные короба

Размеры в сечении наиболее востребованных кабельных каналов:10×10мм; 10×12 мм; 12×12 мм; 12×16 мм; 16×16 мм; 16×20 мм; 20×20 мм; 20×25 мм; 25×25 мм; 25×40 мм; 40×40 мм; 40×60 мм; 60×80 мм.

Напольные размеры: 160×65 мм; 50×12 мм; 92×20 мм; 75×17 мм.

Магистральные из пластика для силовых проводов: 20×10 мм; 30×10 мм; 40×25 мм; 25×25 мм; 40×40 мм; 40×16 мм; 80×60 мм; 100×60 мм.

Разновидности коробов для проводов

Коробы для проводов существуют в разных вариациях. Каждый имеет свои особенности:

  • мини-каналы предназначены для прокладки электрических проводов к конечному потребителю, а это компьютер, телевизор и проч.;
  • напольные, имеющие овальную форму и не мешающие в помещении перемещению людей и мебели;
  • парапетные находят применение в жилых домах, офисах и прочих административных зданиях;
  • перфорированные. Вес каналов снижен за счет перфорации стенок;
  • плинтусные. Как и следует из названия, каналы этого типа монтируются под плинтусом, чтобы исключить эстетические нарушения внутри жилого помещения;
  • гибкие бывают резиновые, пластиковые. Перфорация помогает решить архитектурные и дизайнерские решения;
  • угловые устанавливаются в основном в потолке;
  • прозрачные позволяют разместить внутри себя светодиодную ленту. Эта разновидность кабель-канала является декоративной.

Таблица размеров коробов электрических пластиковых

В зависимости от материала

Как было уже упомянуто выше, кабельные каналы бывают из металла, пластика, дерева. Самые востребованные пластиковые, затем идут металлические, а на самом последнем месте деревянные. Последние из натурального дерева бывают редко, в основном это плинтусы с внутренними прорезанными каналами под прокладку проводов.

Обратите внимание! Если упоминается дерево, чаще всего имеется в виду пластик под цвет или фактуру дерева.

Металлические используются в местах, где нужна защита от атмосферных осадков, на производстве, в местах, где провода могут подвергаться механическому воздействию. Оцинкованная сталь применяется при монтаже коммуникаций для видеонаблюдения и оповещения, поскольку эти системы подвержены механическим, магнитным, прочим воздействиям с приставкой электро. Оцинкованная сталь хорошо защищает проводку от огня. То же самое можно сказать про анодированный алюминий.

Металлические каналы для кабелей

Продукция из пластика наиболее популярна. Есть даже из огнеупорного пластика. Сечение, назначение у них разнообразные. К преимуществу пластика относятся:

  • небольшой вес;
  • противокоррозийная стойкость;
  • простота крепления;
  • монтаж без использования каких-либо инструментов;
  • ПВХ кабельный канал имеет низкую стоимость;
  • выбор необходимой длины;
  • декоративные свойства;
  • простота ухода;
  • не происходят деформации при температурных колебаниях.

По месту расположения и назначению

Короб для коммуникаций можно располагать где угодно, главное, чтобы не мешал. Вариантов прокладки много:

  • напольные, как и следует из названия, монтируются в помещении на полу, обеспечивая защиту коммуникаций от механических повреждений. Профиль может быть круглым, а канал в виде гофрированного или перфорированного шланга. Если позволяет материал пола, то есть не будет нарушена эстетика, можно в полу вырезать углубление для канала, проложить его в нем, прикрыв кабель декором. Чаще всего напольные каналы делаются из металла, они позволяют легко обслуживать проводку, открыв крышку. Короба термостойкие, выдерживают температуру до 600 ⁰С. Сфера применения — офисные, лечебные, административные учреждения;
  • угловые изделия являются дополнением к плинтусным. Располагаются они по углам помещения. Имеют сечение треугольное или полукруглое. Короб удобен при монтаже. Цветовая палитра белая или белая с кремовым оттенком;
  • плинтусные каналы находят применение в офисах и жилых домах. Используются в местах схода потолка и стены, обеспечивая легкий монтаж. Короб включает в себя место для прокладки проводов. Часто он заменяет плинтус и при удачно выбранной палитре прекрасно вписываются в интерьер помещения;
  • настенные имеют сечение в форме прямоугольника со съемной крышкой. В некоторых конструкциях предусматриваются отдельные углубления для раздельной прокладки кабелей. Благодаря такой внутренней компоновке провода не провисают и прочно фиксируются. Короб для проводов настенный декоративный используется визуально дополняет интерьер;
  • потолочные — это, по сути, те же плинтусы. Прокладываются по стыку стены и потолка с отводкой из настенного канала к люстре или любому другому электроприбору на потолке. Они бывают реально деревянные в зависимости от интерьера;
  • гибкие короба, или перфорированные, имеют вид гофрошланга или такой же формы прямоугольник в сечении. Выпускаются отрезками по 20 м. Они легко монтируются и соединяются с помощью клея. Находят применение в промышленных зданиях и офисах.

Профиль со светодиодной лентой является декоративным элементом. Его применение возможно на производстве для подсветки рабочего места, но такое бывает редко.

Разновидности кабельных каналов

Обратите внимание! Это канал с открытой с наружной частью, в которую вставляется светодиодная лента, закрываемая прозрачной пластмассовой крышкой. Подвешивается по периметру помещения. Применяется для подсветки витрин и рекламных баннеров.

Алюминиевый порог-канал

Структура коробов для проводов

Структура у всех моделей схожа, это прямоугольная или квадратная коробка, закрываемая с одной стороны крышкой. Есть варианты профиля с раздельной укладкой провода, но такие встречаются редко.

Стандартные размеры пластиковых коробов для проводов

Как выбрать короб для проводов

При монтаже систем с участием кабельных каналов некоторые профессионалы рекомендуют действовать по принципу «главное, чтобы влезло». В этом совете имеется в виду, что внутреннее пространство должно быть заполнено полностью, чтобы закрылась крышка. Однако это утверждение ошибочно.

Подробная информация о параметрах кабельных каналов

Заблуждение здесь в следующем. Провода под воздействием электричества греются, а для их эффективной работы нужен отвод тепла. Функционирующий кабель греется всегда, независимо — под нагрузкой он или нет. Отсюда вывод: кабели должны размещаться внутри короба, имея достаточную защитную, воздушную прослойку между собой.

Как правильно его использовать

Перед прокладкой коммуникаций желательно составить план разводки будущей проводки. Взвесить нужно все варианты, чтобы впоследствии не жалеть зря потраченного времени и денег. Потом покупаются нужные кабельные каналы, а дальше рекомендуется действовать следующим образом:

  1. Распаковать кабели и короб.
  2. Нанести разметку на поверхность, задействованную в монтаже.
  3. Отрезать заготовки.
  4. Снять крышку с короба.
  5. Установить на место короб.
  6. Выровнять по уровню.
  7. Сделать отверстия для крепления.
  8. Закрепить короб.
  9. Заложить провода в канал.
  10. Закрыть крышку.

Обратите внимание! После завершения работы рекомендуется записать, где и куда проложен тот или иной кабель.

По действующим правилам все кабеля размещаются строго горизонтально или вертикально.

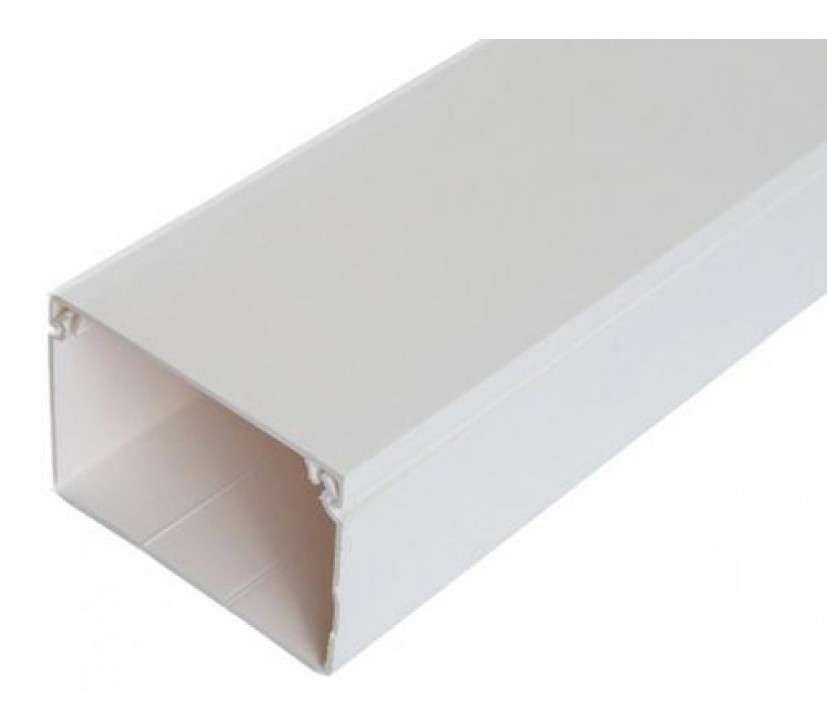

Элементы кабельных каналов

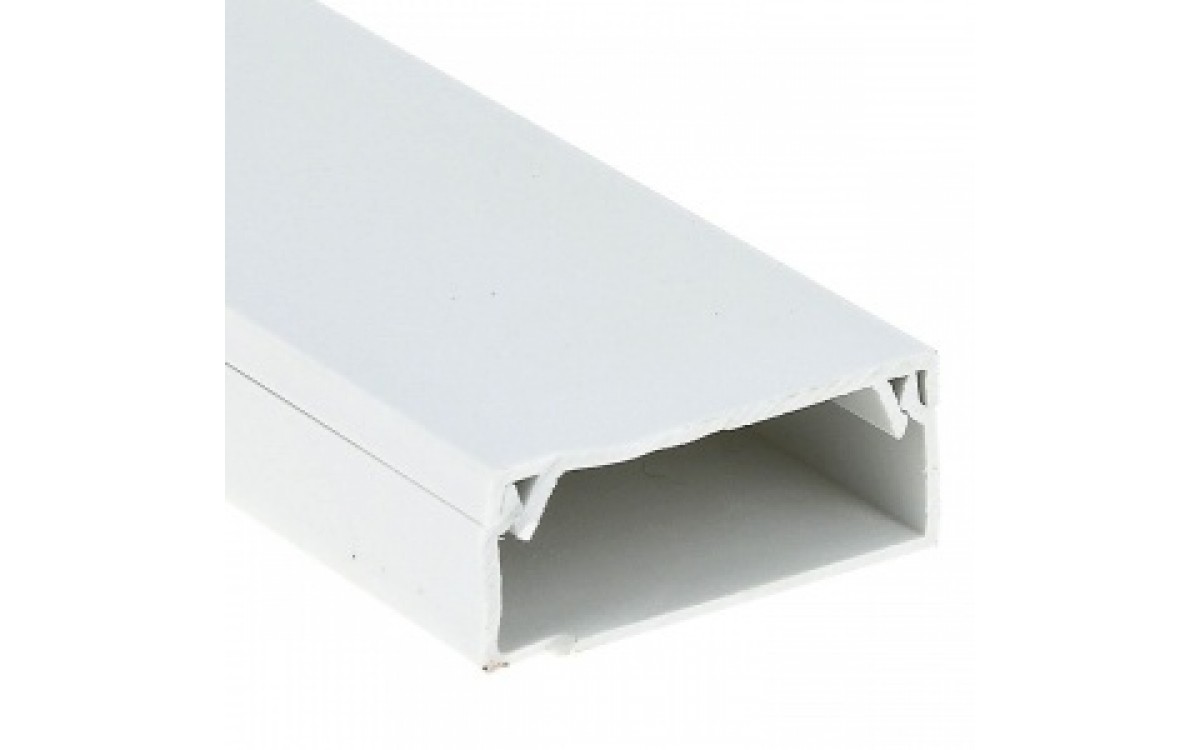

Появление кабельных каналов значительно упростило монтаж проводки. Отпала необходимость в создании в покрашенных и оштукатуренных стенах углублений для проводов с последующей заделкой. Каналы кабельные просты в установке и обслуживании, эстетичны и долговечны.

Электрический код для емкости для проводов и коробок

Резюме: Одна из часто совершаемых ошибок — перегрузка электрической коробки слишком большим количеством проводов. Это может привести к неправильной установке выключателей и розеток и даже к повреждению проводов. Эта информация поможет вам правильно спланировать размер электрической коробки.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Это ясно, кратко и легко для понимания.Джон из Уоррена, Огайо

Распределительная коробка минимального размера для электропроводки

Часть (1) Раздела 370-16 (а) подробно описывает метод подсчета проводов, а также зажимов, фитингов или устройств (т. е. выключателей, розеток, комбинированных устройств) — путем установления эквивалентного значения проводника для каждого .

Эти значения суммируются, чтобы получить общее количество проводников.

Коробка минимального размера — это наименьшая коробка в Таблице заполнения коробок (показана), которая может вместить такое количество проводников.

стиль = «очистить: слева»>

ВЫЧЕТЫ 6 7 8 9 10 11 12 13 14
Требуемый объем на размер проводника на вычеты #18
(1. 50)
9,00 10,50 12.00 13,50 15.00 16,50 18.00 19,50 21.00
#16
(1,75)
10,50 12. 25 14.00 15,75 17,50 19,25 21.00 22,75 24,50
#14
(2.00)
12.00 14.00 16.00 18. 00 20.00 22.00 24.00 26.00 28.00
#12
(2.25)
13,50 15,75 18.00 20,25 22,50 24. 75 27.00 29,25 31,50
#10
(2.50)
15.00 17,50 20.00 22,50 25.00 27,50 30.00 32. 50 35,00
#8
(3.00)
18.00 21.00 24.00 27.00 30.00 33,00 36,00 39,00 42,00
#6
(5. 00)
30.00 35,00 40,00 45,00 50,00 55,00 60,00 65,00 70,00

Информация о таблице заполнения электрической коробки

Инструкции по заполнению коробки:

  • Независимо от того, сколько проводов заземления, они считаются только одним проводником в коробке.
  • Провод, проходящий через коробку, считается одним проводом.
  • Каждый провод, входящий в соединительный соединитель, считается одним проводом.
  • Каждый провод, подключенный к устройству, считается одним проводом этого размера.
  • При установке устройств в коробку общее количество проводников необходимо увеличить на два для каждой монтажной скобы.

стиль=»очистить: слева»>

Таблица NEC 370-16 Заполнение электрической коробки

Таблица NEC 370-16(a) для металлических ящиков

Количество проводников на выходе, устройство,
и распределительные коробки

Размер коробки
в дюймах
Размер сделки
или Тип

Минимум
Вместимость
(в. 3)

Максимальное количество проводников

№ 18

№ 16

№ 14

№ 12

№ 10

№ 8

№6

4 X 1-1/4 круглых или восьмиугольных
4 X 1-1/2 круглые или восьмиугольные
4 X 2-1/8 круглые или восьмиугольные

12,5
15,5
21,5

8
10
14

7
8
12

6
7
10

5
6
9

5
6
8

4
5
7

2
3
4

4 квадрата 1-1/4
4 х 1-1/2 квадрата
4 квадрата 2-1/8

18. 0
21.0
30.3

12
14
20

10
12
17

9
10
15

8
9
13

7
8
12

6
7
10

3
4
6

4-11/16 X 1-1/4 квадратный
4-11/16 X 1-1/2 квадрат
4-11/16 X 2-1/8 квадратный

25.5
29,5
42. 0

17
19
28

14
16
24

12
14
21

11
13
18

10
11
16

8
9
14

5
5
8

Устройство 3 X 2 X 1-1/2
Устройство 3 X 2 X 2
Устройство 3 X 2 X 2-1/4
Устройство 3 X 2 X 2-1/2
Устройство 3 X 2 X 2-3/4
Устройство 3 X 2 X 3-1/2

7. 5
10,0
10,5
12,5
14,0
18.0

5
6
7
8
9
12

4
5
6
7
8
10

3
5
5
6
7
9

3
4
4
5
6
8

3
4
4
5
5
7

2
3
3
4
4
6

1
2
2
2
2
3

Устройство 4 X 2-1/8 X 1-1/2
Устройство 4 X 2-1/8 X 1-7/8
Устройство 4 X 2-1/8 X 2-1/8

10. 3
13.0
14,5

6
8
9

5
7
8

5
6
7

4
5
6

4
5
5

3
4
4

2
2
2

3-3/4 X 2 X 2-1/2 кирпичная кладка
коробка/банда
3-3/4 X 2 X 3-1/2 кирпичная кладка
коробка/банда

14.0

21,0

9

14

8

12

7

10

6

9

5

8

4

7

2

4

Видео по электромонтажу #2

Советы по электромонтажу для домашних электромонтажных работ

Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Смотрите больше видео о проводке дома от Ask The Electrician:

Узнайте больше из моего видеокурса по домашней электротехнике:

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, учеников,



включает в себя:
проводки GFCI розетки

проводки
проводки домой электрические схемы
120 вольт и 240 вольт выпускные цепи
проводки Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной кабель для сушилки и розетка для сушилки
Методы устранения неполадок и ремонта электропроводки для электропроводки
900 Электропроводка

Коды NEC для домашней электропроводки
. …и многое другое.

СВЯЗАННЫЕ

Подробнее о проводной электрической коробке

Почему мой светильник в ванной не работает?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Причины гудения или потрескивания в электрической цепи
Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Электропроводка электропечи на 220 В
Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

Проверка соединений проводки светильника
Я добавляю больше светильников, новые светильники не работают, но оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения.

Как подключить плиту для 3-х и 4-х проводных шнуров
Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

Проблема с потолочным вентилятором и мигающей лампой
Как устранить мигающие огни на потолочном вентиляторе: наиболее распространенные проблемы, из-за которых потолочные вентиляторы мигают и выключаются, и способы их устранения.

Подключение электрического водонагревателя и видео
Как подключаются провода к новому водонагревателю? Общие методы подключения электрического водонагревателя, основные требования к цепи водонагревателя, подключение проводки водонагревателя.

электрокоробка проводов — 1889

Что делают ящики телефонной компании в нашем районе?

Если в вашем районе есть подземная телефонная проводка, а не телефонная проводка, которая проходит по воздуху на столбах, то вы часто будете видеть эти маленькие коробки по всему району — по одной на каждые два-три дома или около того.Типичная коробка на юго-востоке США может выглядеть так:

Эта коробка имеет два или три фута (около метра) в высоту и, возможно, 8 дюймов (20 см) в квадрате.

Если вы читали статью HSW, озаглавленную «Как работают телефоны», то знаете, что к каждой телефонной линии в вашем доме ведет пара медных проводов. То, что проходит через ваш район, представляет собой толстый подземный кабель, содержащий, возможно, 25 или 50 пар медных проводов. Маленькая зеленая коробка — это место, где 50-парный кабель высовывается из земли, чтобы сотрудник телефонной компании мог срастить его.Рядом строят новое подразделение, и вот как выглядит одна из коробок во время строительства:

Как видите, это очень простая установка. Они взяли кабель, сняли его внешнюю защитную оболочку, чтобы открыть все провода, а затем соединили их в несколько пар для двух или трех домов, разделяющих коробку (маленькие прозрачные пластиковые блоки — это места сращивания). Небольшие двухпарные кабели проходят под землей от коробки к домам. Иногда соединения будут не такими простыми — внутри будет пластиковая или керамическая пластина с соединительным блоком вместо прямых соединений.

Так откуда берется 25-парный или 50-парный кабель? Если вы поищите в своем районе, вы найдете большую коробку, которая выглядит так:

Эта коробка, возможно, 4 фута или 5 футов в высоту (1,5 метра). Через эту точку проходит более крупный кабель с сотнями пар проводов, и здесь начинается один или несколько проводов из 25 или 50 пар. Внутри коробки находится большая перфорированная панель, на которой сотрудники телефонной компании прикрепляют каждую пару меньшего кабеля к нужным парам большего кабеля.

Кабель большего размера часто начинается в такой коробке:

Эта коробка имеет высоту около 6 футов (2 метра) и ширину 12 футов (4 метра). Вы можете видеть справа, что этот блок также имеет собственный измеритель мощности и, следовательно, имеет мощность (в отличие от предыдущих блоков, которые не содержали ничего, кроме пассивных соединений). Внутри этой большой коробки с питанием находятся дигитайзеры. Пары из каждого дома подключаются к дигитайзерам, так что все телефонные звонки в этом районе могут передаваться по гораздо меньшему набору проводов. Этот блок может принимать несколько более крупных линий (например, линий T1 или T3), несущих голосовые каналы, а дигитайзеры разбивают мультиплексированные линии на отдельные пары. Мультиплексированные линии могут проходить по дороге как медные, оптоволоконные или коаксиальные кабели.

В конце концов, мультиплексированные линии достигают коммутатора , который может выглядеть так:

В этом здании нет окон, и его площадь составляет примерно 50 футов (15 квадратных метров). Подробную информацию о том, что происходит на коммутаторе, см. в вопросе 354!





Как правильно выбрать электрическую коробку

При реконструкции кухни, чердака, подвала или другого помещения в вашем доме вам может понадобиться добавить электрические провода в электрическую коробку.Существует ограничение на количество проводов, которые вы можете безопасно поместить в электрическую коробку определенного размера. Кроме того, чем больше проводов вы поместите в электрическую коробку, тем выше вероятность ошибок при подключении.

Рис. 1. Стандартные устройства считаются за 1 ремешок.

К электрическим шкафам применяются следующие правила:

  • Для каждого сечения провода требуется определенное количество кубических дюймов доступного пространства в электрической коробке. В таблице 1 приведены кубические дюймы, необходимые для каждого стандартного сечения проводов в жилых домах.

Таблица 1

Калибр провода / кубические дюймы

Калибр проволоки
Кубические дюймы
18
1,50
16
1,75
14
2,00
12
2.25
10
2,5
8
3
6
5
Рисунок 2.

Розетка для электрической плиты будет считаться двумя ремнями.

  • Если в электрическом шкафу также будет размещен выключатель или розетка, необходимо предусмотреть место для используемого устройства.Свободное пространство для выключателя или розетки зависит от размера устройства. Используемый термин называется ремешок . Количество ремешков зависит от размера устройства — площади, которую оно покрывает.
  • С точки зрения непрофессионала, индивидуальный ремешок имеет размер стандартного выключателя или розетки, как показано на рис. 1. Таким образом, если устанавливаемое вами устройство занимает место двух стандартных выключателей и/или розеток, оно будет считаться две лямки, как показано на рисунке 2.

    Каждая перемычка , которая будет крепиться к электрической коробке, эквивалентна двум самым большим проводникам, входящим или выходящим из электрической коробки, даже если самые большие проводники не подключены к электрическому устройству, которое также установлено в этой электрической коробке.

Рисунок 3. Металлическая электрическая коробка с кабельными зажимами
  • Если электрическая коробка имеет внутренние зажимные механизмы, как показано на рис. 3, для удержания электрического провода в нужном положении, зажимные механизмы занимают место внутри электрической коробки и, следовательно, должны иметь припуск на место.Один или два внутренних зажима в электрической коробке эквивалентны одному из самых больших проводников, входящих или выходящих из электрической коробки.
  • Пигтейлы, которые начинаются внутри электрической коробки и не выходят из нее, как показано на рис. 4, не учитываются.
Рисунок 4. Проводники с косичками
  • Несколько заземляющих проводов считаются одним проводником. Его необходимо рассчитать как самый большой заземляющий провод, который входит в электрическую коробку.Например, у вас есть два провода заземления 14 калибра и один провод заземления 12 калибра в электрической коробке. При расчете доступного пространства вы должны учесть один провод 12 калибра для всех трех заземляющих проводов.
  • Учитывается каждый провод. Провод, который входит в электрическую коробку и соединяется с другим проводом внутри электрической коробки, который затем выходит из коробки, считается двумя проводами для расчета распределения пространства, как показано на рисунке 4. Гайки, используемые для соединения проводов, не учитываются. в расчете площади.

Таблица 2

Электрические коробки общего размера в кубических дюймах

Тип
Размер в дюймах
Кубические дюймы
Октагон
4 x 1 1/2
15,5
4 x 2 1/8
21,5
Квадрат
4 x 1 1/4
18
4 x 1 1/2
21
4 x 2 1/8
30.

3

4 11/16 x 1 1/2
29,5
4 11/16 x 2 1/8
42
Ручная коробка
4 х 2 1/8 х 1 1/2
10,3
4 х 2 1/8 х 2 1/8
14,5
Коробка для устройств
3 х 2 х 1 1/2
7.5
3 х 2 х 2
10
3 х 2 х 2 1/4
10,5
3 х 2 х 2 1/2
12,5
3 х 2 х 2 3/4
14
3 х 2 х 3 1/2
18



Электрические коробки заземления | JLC Онлайн

Q : Нужно ли использовать заземляющий винт при работе с металлическими электрическими коробками? А как быть с заземлением при использовании пластиковых ящиков?

A : Дэвид Херрес, лицензированный электрик из Кларксвилля, Северная Каролина. H., отвечает : Использование металлического заземляющего винта — это удобный и, возможно, самый надежный способ заземления металлической настенной коробки или корпуса светильника, но это не единственный метод. Некоторые металлические кабельные каналы, такие как известные электрические металлические трубки (EMT), которые крепятся к муфтам и фитингам с помощью установочных винтов (или компрессионных фитингов для наружных работ), также квалифицируются как проводники заземления оборудования.

Если используется металлическая коробка, лучше всего вставить зеленый винт заземления в резьбовое отверстие в задней части коробки или корпуса.Затем провода заземления оборудования подключаются к винту, что делает металлическую коробку частью системы заземления.

В качестве альтернативы можно использовать заземляющий зажим, который представляет собой утвержденный элемент оборудования, который надевается на край металлической коробки и плотно прикрепляет заземляющий проводник к металлу. И наоборот, старая уловка багажника, заключающаяся в отгибании оголенного заземляющего провода так, чтобы он касался внутренней части разъема Romex, когда кабель входит в коробку, не является надежным или приемлемым способом создания надежного заземляющего соединения с низким импедансом, и большинство инспекторов по электротехнике отметят это как нарушение.

Пластиковые коробки не могут быть заземлены таким же образом. Но по-прежнему необходимо провести заземляющий провод оборудования в корпусе, чтобы заземлить такие устройства, как выключатели и розетки. Подключите оголенный или зеленый провод непосредственно к зеленому винту на устройстве. Если другой кабель выходит из коробки для питания устройств, расположенных ниже по потоку, подсоедините косичку к проводникам заземления оборудования в обоих кабелях, чтобы прикрепить их к заземляющему винту. Пигтейл гарантирует, что непрерывность заземления сохранится, даже если устройство по какой-либо причине будет удалено.

Объяснение разноцветных электрических проводов

Прежде чем приступить к каким-либо работам с электричеством, отключите питание от электрического щитка дома до розетки, с которой вы будете работать. Наклейте ленту на выключатель в коробке выключателя, чтобы никто случайно не щелкнул выключателем. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот список электрических проводов:

Черный провод является «горячим» проводом, по нему проходит электричество от панели выключателя к выключателю или источнику света.

Белый провод является «нейтральным» проводом, он принимает все неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (иногда он может быть бесцветным) — это «заземляющий» провод, по которому электричество возвращается к панели выключателя, а затем снаружи к стержню, закопанному в землю. Это делается для того, чтобы электричество не проходило через вас!

Если в распределительную коробку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисного щитка по черному (горячему) проводу через другие розетки, выключатели и светильники на цепи и начинает свое возвращение к источнику по белому (нулевому) проводу. Черный провод присоединяется к латунной клемме; белый провод к серебряной клемме.

Два кабеля, входящие в распределительную коробку, указывают на то, что розетка не является последним приспособлением в цепи. На один из черных проводов поступает питание от сервисного щитка; другой отправляет его на другие нагрузки в цепи.Белые провода позволяют току, проходящему через розетку, и другим нагрузкам в цепи возвращаться на панель.

Если вы опасаетесь выполнять электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

Что делать, если в электрической коробке светильника отсутствует заземляющий провод

Марк Дж. Донован

Должен ли светильник быть заземлен?

Многие люди со старыми домами сталкиваются с ситуацией, когда не находят заземляющий провод в электрической коробке при установке нового светильника в старом доме.

Большинство новых осветительных приборов включают в себя три провода: горячий (черный) провод, нейтральный (белый) провод и провод заземления (оголенный медный или зеленый).

Горячий провод обеспечивает питание светильника.

Нейтральный провод обеспечивает обратный путь тока, протекающего от самого светильника обратно к щиту главной электрической цепи.

Обязательно прочитайте эту статью о том, как предотвратить поражение электрическим током при работе с электропроводкой в ​​вашем доме.

Провод заземления обеспечивает вторичный путь для протекания тока в случае короткого замыкания в осветительном приборе или даже в проводе электрического кабелепровода (кабель Romex со связанными в нем горячим, нейтральным и заземляющим проводами). Заземляющий провод крепится к металлическому каркасу светильника.

В старых домах электрические кабели обычно включали только горячий и нейтральный провод. Часто электрический провод проходил в металлическом кабелепроводе по всему дому и подключался к электрической розетке и распределительным коробкам.

Металлическая труба и электрические коробки служили заземлением для осветительных приборов и приборов.

Однако во многих случаях в жилищном строительстве металлические трубы и металлические электрокоробки не применялись.

Узнайте, как подключить два светильника, управляемых одним выключателем

В этом случае провод заземления фактически отсутствовал. Отсутствие заземляющего провода в электропроводке дома в настоящее время является незаконным при строительстве новых домов, и так было на протяжении десятилетий.

При нормальной работе светильника ток не должен протекать по проводу заземления. Вот почему заземляющий и нейтральный провода никогда не должны соединяться вместе, за исключением задней части шины на панели главной цепи. Посмотрите это видео, чтобы узнать , как подключить электрическую розетку .

В случае короткого замыкания, когда ток от горячего или нулевого провода начинает протекать по металлическому корпусу светильника, ток будет проходить по проводу заземления.Когда это произойдет, автоматический выключатель на главной электрической панели сработает, тем самым остановив ток в цепи и предотвратив потенциальное возгорание и/или поражение электрическим током со смертельным исходом. Узнайте , как автоматический выключатель спасает жизни .

Итак, что делать, если в электрической коробке нет провода заземления? Если коробка металлическая, то к ней можно присоединить заземляющий провод светильника, при условии, что металлическая коробка заземлена.

Получите эту электронную книгу, чтобы узнать , как заменить выключатель света .

Если электрическая коробка не металлическая, просто закрепите изолентой конец заземляющего провода осветительного прибора и оставьте его плавать в электрической коробке.

Единственная альтернатива — обновить проводку в доме, что обойдется во многие тысячи долларов.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома.Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Расчеты заполнения коробки

— журнал IAEI

По моему опыту, одно из наиболее частых нарушений Кодекса должно быть связано с требованиями к заполнению ящиков.В коробку часто устанавливается больше проводников, устройств, фитингов и т. д., чем то, для чего эта конкретная коробка была спроектирована и указана. К сожалению, эти переполненные коробки слишком распространены как в жилых, так и в коммерческих помещениях.

Кто-то может сказать: «Хорошо, в чем же дело; что плохого?» При работе с нагрузкой, которую они должны нести (например, осветительная нагрузка), закрытые проводники выделяют тепло за счет протекания тока, связанного с этими нагрузками. Эти проводники должны иметь достаточно свободного пространства для обеспечения надлежащего рассеивания тепла от проводника, чтобы не повредить окружающую изоляцию этих упомянутых проводников.Переполненный лифт нагревается довольно быстро, потому что у вас и других тепловых излучателей (тел) нет достаточно места для рассеивания производимого телом тепла. Тот же принцип применим к проводникам, помещенным в замкнутое пространство, например, в распределительную коробку.

Национальный электротехнический кодекс ( NEC ) содержит достаточные правила и требования, которые применяются к требованиям к расчету заполнения коробки. Большинство этих требований можно найти в статье 314 (розетки, устройства, тяги и распределительные коробки, корпуса кабелепроводов, фитинги и ограждения смотровых люков).Давайте подробнее рассмотрим эти требования к расчетам заполнения ящиков.

Общие правила для ящиков

Кодекс включает общие требования к коробкам, такие как размеры и поддержка. Все коробки (кожухи) должны быть достаточно большими, чтобы обеспечить достаточное свободное пространство для всех проводников и устройств, которые будут заключены в них, чтобы предотвратить их скученность и возможные физические повреждения при установке или завершении устройств или соединений. Коробки розеток, не содержащие устройств или утилизационного оборудования, допускается иметь внутренней глубиной менее 12 мм. 7 мм (½ дюйма). Коробки, в которых размещается крупногабаритное оборудование, должны иметь глубину не менее глубины оборудования плюс 6 мм (¼ дюйма). Крупное оборудование определяется как устройства или вспомогательное оборудование, которое выступает более чем на 48 мм (1 ⅞ дюйма) назад от монтажной плоскости коробки [см. NEC 314.24].

Размеры других коробок, в которых заключены устройства или утилизационное оборудование, должны соответствовать питающим проводам, питающим устройства или утилизационное оборудование (см. Таблицу 1).В готовых установках каждая коробка должна иметь крышку, лицевую панель или козырек светильника. Одна из причин, лежащих в основе этого правила, заключается в том, что если происходит сбой, он, скорее всего, произойдет в стыке, сращивании или концевом соединении. Этот тип отказа часто начинается с ненадежного соединения и может привести к сильному нагреву и сопровождаться искрением. Коробка или корпус кабелепровода снижает вероятность воспламенения соседних горючих материалов от тепла или дугового разряда (см. NEC 314.25 и 410.22).

Таблица 1.Требования к минимальной внутренней глубине для розеток и коробок устройств с закрытыми устройствами или оборудованием для утилизации

Винты, используемые для крепления крышек или другого оборудования к коробке, должны быть либо крепежными винтами, соответствующими калибру резьбы, либо размеру, который является неотъемлемой частью коробке или должно соответствовать инструкциям производителя. Это означает, что использование шурупов для гипсокартона или шурупов для листового металла для крепления крышек, светильников или другого оборудования к коробкам недопустимо.Эта грубая практика может привести к повреждению коробки и неадекватной поддержке прикрепленной крышки, светильника или самого оборудования [см. NEC 314.25, 404.10(B) или 406.5].

Металлические коробки, крышки или накладки должны быть заземлены. NEC 250.110 специально требует, чтобы открытые непроводящие ток металлические части стационарного оборудования были заземлены путем подключения к заземляющему проводнику оборудования. В частности, 250.110(5) требует, чтобы металлическая коробка или корпус были заземлены, если они подключены к металлической кабелепроводу, кабелю с металлической оболочкой или кабелю с металлической оболочкой или с помощью другого метода электропроводки, включающего заземляющий проводник оборудования.Крепление металлической крышки или пластины к эффективно заземленному корпусу или устройству обычно соответствует этому требованию [см. NEC 250.110(5), 314.4 или 314.28(C)].

Рисунок 1. Объем ящиков основан на общем объеме собранных секций, включая гипсовые кольца или крышки с отмеченными объемами.

Металлические коробки обычно имеют средства для подключения коробки к заземляющему проводнику оборудования. Как правило, это резьбовое отверстие 10-32. Некоторые неметаллические коробки содержат встроенные средства для соединения выключателей и металлических лицевых панелей с заземляющим проводником оборудования.Средства соединения могут представлять собой металлическую полосу или ленту, которая соединяет крепежный винт устройства с клеммой заземления оборудования [см. NEC 314.40(D)].

Расчет объема коробки

Объем коробки – это общий объем собранных секций в кубических миллиметрах или кубических дюймах. Там, где они используются, включается пространство, обеспечиваемое гипсовыми кольцами, куполообразными крышками и удлинительными кольцами, объем которых указан в кубических дюймах. Если удлинительное кольцо изготовлено из металла и соответствует размеру, указанному в таблице 314 стандарта NEC .16(А), соответствующий объем для коробки этого размера используется в качестве объема удлинительного кольца. Общий объем — это объем коробки плюс объем любых прикрепленных гипсовых колец, удлинительных колец или куполообразной крышки.

Этот общий объем (пространство) определяет количество и размеры проводников и электромонтажных устройств, разрешенных для размещения в коробке. Проводники, внутренние зажимы, опорная арматура, перегородки и такие устройства, как выключатели и розетки, занимают место внутри коробки. Кодекс присваивает каждому проводнику, зажиму, опорному фитингу, барьеру, заземляющему проводнику устройства и оборудования соответствующий допуск по объему.Этот допустимый объем указан в кубических дюймах или кубических сантиметрах. NEC Таблица 314.16(B) перечисляет допустимый объем в зависимости от размера проводника. Допустимый объем для каждого проводника, зажима, опорной арматуры, барьера, заземляющего проводника устройства и оборудования суммируется. Коробка должна иметь объем, равный или превышающий общий объем, необходимый для содержащихся в нем предметов.

Фото 1. Двойная металлическая коробка 4-Square с гипсовым удлинительным кольцом

Если коробка снабжена одним или несколькими надежно установленными перегородками, объем должен быть выделен для каждого из образовавшихся пространств.Каждый барьер, если не указан его объем, считается занимающим 8,2 см 3 (1/2 в 3 ), если он металлический, и 16,4 см 3 (1,0 в 3 ), если он неметаллический. Эти соображения по объему барьеров были добавлены в NEC 2017 г. [см. NEC 314.16(A)]. Каждое пространство внутри коробки, установленной с барьером, должно рассчитываться как отдельные коробки с каждой стороны барьера [см. NEC 314.16(B)].

Иногда в коробках оказывается больше проводников, чем предполагалось изначально.Например, канал может быть достаточного размера для новой цепи; однако вытяжная или выпускная коробка может не иметь достаточного объема. Там, где это возможно, можно установить удлинительное кольцо той же формы, что и коробка; это добавит необходимое дополнительное пространство, поэтому оригинальную коробку не нужно заменять. Иногда необходимо заменить оригинальную коробку более глубокой металлической или неметаллической коробкой, чтобы получить требуемый объем пространства [см. NEC 314.16(A)].

Фигура 2.Объем ящика для стандартных ящиков

Стандартные металлические ящики

Кодекс распространяется на максимально допустимое количество проводников в стандартной металлической коробке. Вместимость этих коробок в кубических миллиметрах (кубических дюймах) может быть указана на коробке, если емкость больше, чем указано в таблице допустимых объемов, но это не является требованием NEC .

В таблице 314.16(A) стандарта NEC указаны размеры коробки и товарный размер в дюймах для стандартных металлических коробок. Минимальная емкость в кубических миллиметрах (кубических дюймах) для каждой металлической коробки стандартного размера указана вместе с максимальным количеством проводников размером от 18 AWG до 6 AWG, разрешенным в коробке.Как показано в таблице, разрешенное количество проводников применяется только в том случае, если все проводники имеют одинаковый размер. Если коробка содержит проводники разных размеров, необходимо рассчитать требуемый объем коробки.

Расчет также требуется, если в коробке есть устройства, зажимы, барьеры или опорные фитинги. Для небольших фитингов, таких как контргайки и втулки, допуски по объему не требуются [см. NEC 314.16(B)].

Прочие коробки (неметаллические коробки)

Металлические ящики могут изготавливаться с размерами, отличными от указанных в NEC , таблица 314.16(А). Коробка такого типа называется нестандартной коробкой. Неметаллические ящики, изготовленные по индивидуальным размерам, также называются нестандартными, если их размеры отличаются от указанных в таблице 314.16(A) стандарта NEC . Все нестандартные коробки должны иметь прочную и разборчивую маркировку емкости в кубических миллиметрах (кубических дюймах) на внутренней стороне коробки. Дополнительная маркировка на неметаллических коробках может включать тип огнеупорной стены, пола или потолка, для которого подходит коробка. Коробка, предназначенная для крепления светильника или патрона к потолку, должна быть предназначена для этой цели и должна поддерживать светильник весом не менее 23 кг (50 фунтов).Коробки, используемые на выходах светильников или патронов на вертикальной поверхности или в стене, должны быть спроектированы для этой цели. Они также должны быть маркированы производителем на внутренней стороне самой коробки, чтобы указать максимальный вес светильника, который разрешено поддерживать этой коробкой на вертикальной поверхности [если не превышает 23 кг (50 фунтов)]. Вертикальные накладные или настенные коробки устройств могут поддерживать светильники весом не более 3 кг (6 фунтов). Эти коробки для устройств не могут быть помечены как подходящие для поддержки светильников, поскольку это не является их основным назначением.Светильник или его поддерживающая скоба должны быть прикреплены к коробке как минимум двумя винтами 6-32 [см. NEC 314.27(A)].

Рисунок 3. Заполнение проводников для других нестандартных коробок

Требования по определению максимального числа проводников, разрешенных в нестандартных или неметаллических коробках, приведены в NEC 314.16(B). Индивидуальный объем каждого проводника, зажима и фитинга указан в этой таблице допусков по объему. Минимальный объем коробки представляет собой сумму отдельных объемов, необходимых для каждого проводника, устройства, барьера или фитинга.

Типичная неметаллическая односекционная коробка для устройств, обычно используемая в новых конструкциях, не имеет внутренних зажимов. Отверстия в одноганговой неметаллической коробке считаются выбивными. В результате не требуется допуск по объему для зажимов на неметаллической коробке с одним блоком, если установка соответствует 314.17 (C), Исключение. Многоместные устройства неметаллических коробок и коробок круглой или восьмигранной формы имеют внутренние фиксаторы. Эти зажимы могут быть установлены производителем на месте или встроены в коробку.Для одного или нескольких внутренних зажимов, присутствующих в коробке, предусмотрен единый допуск по объему. Прибавка объема для хомутов, являющихся неотъемлемой частью конструкции коробки, включена в указанный объем коробки. Более подробно это требование будет рассмотрено далее в этой статье.

Рис. 4. Проводники светильника, входящие в потолочную коробку

Расчет заполнения коробки

Кодекс обеспечивает метод определения минимального объема в кубических миллиметрах (кубических дюймах), необходимого для нестандартных или неметаллических ящиков. Этот же метод используется и для определения минимального объема стандартных металлических коробок, имеющих более одного типоразмера проводников или каких-либо установленных в них устройств. Этот метод требует добавления всех припусков, необходимых для различных предметов, и эта сумма становится тогда минимальным объемом, необходимым для ящика. В этот момент можно определить размер стандартной (металлической) коробки или неметаллической коробки с объемом в кубических дюймах, равным или превышающим требуемый объем.

Таблица 2. Расчеты объема коробки, стандартные и нестандартные коробки

Как указывалось ранее, не требуется никаких допусков на мелкие фитинги в коробках, такие как контргайки, втулки и части кабельных соединителей, которые находятся внутри неметаллических коробок с одной посадкой.Объем в кубических миллиметрах (кубических дюймах) для каждого элемента, который необходимо учитывать, указан в таблице 314.16(B) стандарта NEC . В этой таблице указаны допустимые объемы в кубических миллиметрах (кубических дюймах), необходимые для проводников от 18 AWG до 6 AWG.

Заполнение проводника

Кодекс требует, чтобы каждый проводник, который выходит за пределы коробки и заканчивается или сращивается внутри коробки, учитывался один раз. Каждый проводник, проходящий через коробку без сращивания или концевой заделки, также необходимо учитывать один раз.Неразорванный витой провод длиной 300 мм (12 дюймов) или длиннее считается двумя проводниками. Проводник, который выходит из коробки и ни одна часть которого не выходит из коробки, не подлежит учету. Часто это перемычки или «косички» для проводки устройств.

Исключение из этого правила распространяется на проводники, входящие в состав проводки светильника. Он позволяет исключить провод(а) заземления оборудования или не более четырех проводов крепления менее 14 AWG или и то, и другое при расчетах заполнения. Проводники должны входить в коробку от куполообразного светильника или аналогичного навеса и заканчиваться внутри выходной коробки.

Фото 2. Одноместная неметаллическая коробка с кабелем типа NM с заполнением коробки, рассчитанным по объему, необходимому на проводник, устройство, зажимы и т. д.

Заполнение зажима

Код содержит информацию об объеме, необходимом для заполнения хомута. Если в коробке имеется один или несколько внутренних кабельных зажимов, как заводских, так и приобретенных на месте, в соответствии с таблицей 314.16(B) стандарта NEC необходимо предусмотреть единый объем на основе наибольшего проводника, присутствующего в коробке. . В этом разделе требуется единый допуск по объему для всех зажимов, находящихся внутри коробки, независимо от количества зажимов.Для неметаллических коробок (кроме одноместных неметаллических коробок) со встроенными кабельными зажимами требуется допуск по объему. Прежде чем можно будет определить общий объем коробки для неметаллических коробок (кроме коробок с одной поставкой), изготовитель должен снять внутренний зажимной механизм; затем общий объем коробки определяется признанной на национальном уровне испытательной лабораторией (NRTL). Одноганговые коробки имеют выбивные отверстия, а не кабельные зажимы, поэтому не требуется вычета стоимости кабельных зажимов для одноганговых неметаллических коробок при креплении кабеля с неметаллической оболочкой в ​​пределах 200 мм (8 дюймов. ) коробки, как разрешено NEC 314.17(C) Exception. Не требуется никаких допусков для кабельного соединителя с его зажимным механизмом, находящимся вне коробки. В последние годы в электротехнической промышленности был представлен узел зажима, указанный и маркированный для использования с определенными неметаллическими коробками, который включает кабельную муфту для проводников кабеля. Проводники, выходящие из узла зажима, должны быть включены в расчет заполнения проводников, как если бы они входили снаружи коробки.

Опорные фитинги Заполнение

Если в коробке имеется одна или несколько шпилек или зацепов для крепления, необходимо сделать единый допуск по объему для каждого типа фитинга в коробке.

Если в коробке присутствуют и шпилька крепления, и засос, необходимо сделать два припуска по объему. На шпильку крепления делается прибавка по одному объему; другой, для засоса. Каждый допустимый объем основан на наибольшем проводнике, присутствующем в коробке [см. NEC 314.16(B)(3)].

Фото 3. Та же одноганговая неметаллическая коробка с проводниками, вытащенными из коробки для удобства подсчета общего количества проводников.

Для нашего молодого поколения читателей шпилька крепления — это фитинг, который крепится к верхней части коробки, обычно вставляется через выбивное отверстие в металлической коробке и имеет резьбу для размещения стержня крепления. Засос — это фитинг, который можно описать как муфту с резьбой того же размера, что и шток приспособления, и с отверстием овальной формы на одной или нескольких сторонах для выхода проводов приспособления внутрь коробки.Засос обычно навинчивается на шпильку приспособления с ввинченным в него стержнем приспособления. Эти фитинги, хотя и использовались во многих старых существующих установках, вышли из употребления. В настоящее время лента светильника или подвесная лента крепится к коробке двумя винтами 8-32, а светильник крепится к ленте.

Заполнение устройства или оборудования

Минимальные требования к устройству или оборудованию также указаны в Кодексе. Для каждого хомута или ремня, содержащего одно или несколько устройств или оборудования, требуется двойная прибавка по объему.Таблица 314.16(B) дает допуск по объему. Этот допустимый объем основан на наибольшем проводнике, подключенном к устройству (устройствам) или оборудованию, поддерживаемому этим хомутом или хомутом. Это требование распространяется на такие устройства, как выключатели, таймеры, диммеры и розетки. Слово «оборудование» включает в себя такие элементы, как контрольные лампы.

Таблица 3. Допустимый объем, необходимый для каждого проводника Таблица 314.16(B)

Каждое устройство или оборудование рассматривается отдельно, если в коробке содержится более одного предмета.Например, если к коммутатору подключен провод 14 AWG, требуется допуск по объему 2 x 2,0 кубических дюйма или 4 кубических дюйма. Если к розетке подключен провод 12 AWG, для этого конкретного устройства необходимо предусмотреть допуск по объему 2 x 2,25 или 4,5 кубических дюйма.

Любое устройство или оборудование для использования, шире одной коробки устройств шириной 50 мм (2 дюйма), должны иметь двойной запас объема для каждой группы, необходимой для монтажа. Это применимо к такому устройству, как сушилка, для установки которой потребуются два хомута.Такое устройство должно считаться четырьмя проводниками на основе наибольшего проводника, подключенного к такому устройству.

Рис. 5. Требования к заполнению проводника для коробок с несколькими группами

Заполнение проводника заземления оборудования

Требования к проводнику заземления оборудования и проводнику заземления оборудования изложены в Кодексе. Единый припуск по объему делается независимо от количества установленных заземлителей оборудования. Допуск основывается на наибольшем проводнике заземления оборудования или проводнике заземления оборудования, присутствующем в коробке.Если в коробке присутствует дополнительный набор проводников заземления оборудования, например, изолированный проводник заземления оборудования для изолированной розетки, как это разрешено NEC 250.146(D), требуется дополнительный допуск по объему на основе наибольшего изолированного провод(а) заземления оборудования в дополнительном комплекте.

Заключение

Как показано в этой статье, при определении максимального количества проводников, которое может содержаться в коробке без нарушения Кодекса, необходимо учитывать несколько факторов.Используются ли кабельные зажимы? Сколько устройств будет установлено в коробке вместе с этими проводниками при окончательной установке? Это лишь некоторые из вопросов, на которые необходимо ответить, чтобы получить установку, совместимую с системой заполнения ящиков. Вычет на кабельные зажимы, устройства, барьеры и т. д. также является причиной того, что вы не можете использовать простую информацию, приведенную в Таблице 314.16 (A), для максимального количества проводников, которое может содержать коробка определенного размера. Как указывалось ранее, эти изолированные проводники должны иметь достаточно свободного воздуха вокруг проводника и его изоляции, чтобы обеспечить надлежащий отвод тепла, выделяемого самим проводником.

Правильный расчет заполнения коробки является жизненно важным фактором в безопасной установке электропроводки, установленной в коммерческих и жилых зданиях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
