Как вычислить сечение провода по диаметру: Сечение многожильного кабеля | Полезные статьи

Содержание

Как рассчитать сечение провода по диаметру | Кабель.Онлайн

Сечение кабельной продукции и проводов всегда соответствует маркировке производителя. На самом же деле это утверждение редко является правдой. Большинство изготовителей такой продукции существенно отступают от общепринятых стандартов. Тем самым вынуждая покупателей искать либо лучших дилеров, либо искать сечение провода по диаметру самостоятельно.

Сечение кабельной продукции и проводов всегда соответствует маркировке производителя. На самом же деле это утверждение редко является правдой. Большинство изготовителей такой продукции существенно отступают от общепринятых стандартов. Тем самым вынуждая покупателей искать либо лучших дилеров, либо искать сечение провода по диаметру самостоятельно.

Как и зачем проводить измерения

Диаметр поможет измерить специальный прибор. Практически у каждого мастера и практически у всех интересующихся техникой мужчин, есть в наличии штангенциркуль. Альтернативным измерительным прибором может стать и микрометр, который бывает механическим или электронным. Последний вариант намного эффективнее, ведь он не требует от человека специальных знаний. Электроника сама проводит измерения. Хотя такая модель будет стоить дороже и найдется в инвентаре не каждого домашнего мастера.

Измерению подвергается сама жила провода без изоляции. Поэтому перед выполнением замеров следует очистить небольшой кусок кабеля от обмотки и зачистить его до появления металла. В большинстве случаев такие манипуляции разрешают проводить даже торговцы. Альтернативным вариантом станет приобретение небольшого отрезка провода и проведение измерений на нем.

С помощью тех же измерительных приборов осуществляют замер диаметра. Подставив значение параметра в формулу или таблицу, получают настоящее значение сечения провода.

С точки зрения точности показаний, наиболее точным считается микрометр. Электронные модели обоих приборов дадут максимально точные результаты.

Альтернативным способом определения диаметра без измерительных приборов является использование стандартной линейки и отвертки. Этот вариант требует зачистки довольно обширного пространства, что не позволит сделать ни один продавец. Поэтому придется обязательно купить тестовый небольшой отрезок провода. Достаточно оголить жилу на 10 см. На цилиндрическую часть отвертки наматывают спиралью свободную от обмотки жилу. Каждый виток должен плотно прилегать к соседнему. Все они должны оказаться полными. Это значит, что обе стороны провода должны торчать в одном направлении.

Допускается создать около 10 витков. К началу первого прикладывают линейку в нулевой точке. Измеряется длина спирали, а затем это значение делят на количество витков. Результатом исчислений и становится диаметр провода.

Получение сечения по формуле

После того как диаметр провода будет найден, можно переходить непосредственно к проведению подсчетов сечения. Так как любой провод имеет круглое сечение, придется найти площадь круга. Для этого подходит формула S=πR2. Чтобы получить значение R или радиуса, необходимо имеющийся диаметр разделить на 2.

Таблица соответствия диаметров

Для определения сечения провода по диаметру, достаточно рассмотреть специальную таблицу. Она является официально признанным стандартом и включает в себя все значения. В ней представлены диаметры от 0,8 мм до 5,64 мм. Каждому из них соответствует определенное значение сечения. Оно колеблется в пределах от 0,5 мм2 до 25,0 мм2 соответственно.

Работать с таблицей гораздо проще, так не нужно использовать измерительные приборы. Каждый производитель кабельной продукции обязан указывать на проводах маркировку. Обязательной ее частью является указание диаметра. Хотя многие производители и искажают значение, в большинстве случае погрешность небольшая.

То же самое правило касается и измерительных приборов. Эталонных штангенциркулей очень мало, и купить их себе позволит лишь крупная компания или производство. Да и в быту от них нет видимой пользы. Соответственно, любой измерительный прибор имеет свою погрешность. Поэтому если результат вычислений примерно совпал с табличным значением, можно смело покупать провод.

Недобросовестные производители часто заявляют больший диаметр, чем фактический размер. Поэтому измерить его значение любым вышеописанным способом все же придется. Если же выявлена такая продукция, то стоит поискать другого производителя или же купить кабель с большим диаметром. В первом случае придется длительное время поискать честного производителя. Во втором – потратить большую сумму.

Как проверить сечение многожильного кабеля

Многожильный кабель или провод – это изделие, которое вместо одной цельной жилы состоит из множества проводков, переплетенных между собой. Для подсчета сечения придется изначально определить диаметр. Способ его получения абсолютно идентичен вышеописанным методам. Все дальнейшие расчеты проводят по аналогичной схеме.

При покупке провода нужно обратить внимание на его изоляцию. Она должна быть везде одинаковой, иметь единый параметр толщины по всей длине. Идеальным вариантом является поиск продукции, которую изготовили по ГОСТу, а не по ТУ.

Читайте также:

Как узнать сечение провода по мощности?

Курс рубля и его влияние на стоимость кабеля

Высоковольтный кабель: особенности конструкции и применения

Какой кабель лучше не покупать и почему?

АВВГ 4х240: технические характеристики кабеля

Таблица сечения проводов по диаметру, разные методы замеров

Качество кабеля при монтаже проводки — самая важная составляющая успеха. Качественные провода производят по ГОСТу, но есть также изделия, выпущенные по ТУ с менее строгим контролем. В любом случае, будет нелишним проверить параметры кабеля вручную. Ведь жалобы потребителей на занижение сечения медной жилы встречаются весьма часто. Важно проверить добросовестность выбранного производителя: соответствует ли заявленное сечение реальному? Если вам нужно сравнить сечение провода и диаметр, таблица поможет сделать это быстро и просто. Ищите табличку в конце статьи.

Специалисты говорят, что если покупать не ГОСТовский кабель, то экономия на медном проводнике может составить от 10% до 40% от заявленного номинала. Если поверить недобросовестному производителю на слово, это может стоит вам серьезного ущерба — от сокращения срока эксплуатации проводки до пожара и выхода из строя дорогой техники.

Обязательно просите у продавца сертификат на кабельную продукцию. Проверяйте маркировку на изоляции, а не только на бирке и коробке. На оболочке также следует искать название завода-изготовителя.

В соответствии с требованиями ГОСТ 31996-2012 пространство между изолированными жилами должно быть заполнено. Поэтому даже визуальный осмотр разреза кабеля даст вам понять, насколько производитель ответственно относится к стандартам.

Чтобы определить сечение провода по диаметру, нужно сначала измерить этот самый диаметр.

Как измерить диаметр жилы микрометром

Есть несколько методов измерения диаметра жилы провода или кабеля:

  1. Микрометром;
  2. Штангенциркулем;
  3. Линейкой.

Эти методы расписаны в порядке убивания точности. Микрометр позволяет определять линейные размеры с точностью от 0,2 мкм. Для работы с проводкой подойдут гладкие, проволочные, резьбомерные и цифровые микрометры. Ниже вы увидите фото и основные части микрометра для измерения жил кабеля.

1 — опорная стойка для фиксации проводника;

2 — винт;

3 — неподвижная гайка для замеров;

4 — неподвижный стебель со шкалой;

5 — измерительный барабан;

6 — трещотка.

Как определить сечение провода с помощью микрометра? Первым делом мы всегда измеряем диаметр жилы, а принцип измерения довольно прост. Сначала проверяется точность прибора путем закручивания винта и простого контроля: совпадает ли ноль барабанной шкалы с горизонтальной чертой на стебле. В тех случаях, когда метки не совпадают, измеритель регулирует стебель специальным ключом из комплекта микрометра. Далее приступаем к подготовительному этапу — выкручиваем винт до размера, превышающего диаметр провода. Помещаем очищенную от изоляции жилу в зазор между неподвижным упором и винтом. Зажимаем винт трещоткой, слушаем количество щелчков: закрутка микровинта должна остановиться после трех щелчков. Далее мы должны снять показания по трем шкалам: на стебле и барабане. Штрихи сверху шкалы показывают полное число миллиметров, половина второй шкалы — это еще полмиллиметра. В завершение добавляем к нашим записям показание с барабанной шкалы, внимательно учитываем цену деления шкалы (обычно 0,01 мм), а затем суммируем все три показателя для получения результата.

В идеале на микрометре нужно провести несколько замеров диаметра провода и вычислить среднее арифметическое.

Как определить диаметр провода штангенциркулем

Удобно определять сечение кабеля по диаметру с помощью штангенциркуля. Этот высокоточный инструмент с линейкой-штангой производит замеры с точностью до 0,05 мм. Как выглядит штангенциркуль, и как он устроен, смотрите ниже.

1 — штанга;

2 — рамка;

3 — губки для наружных замеров

4 — губки для внутренних замеров;

5 — глубиномер с линейкой;

6 — стопорный винт, чтобы зафиксировать рамку;

7 — шкала нониуса, чтобы подсчитать доли миллиметра;

8 — шкала штанги.

Этап перед измерениями очень важен, поскольку на нем замерщик проверяет техническое состояние прибора. Губки в совмещенном положении должны соответствовать совпадению штанговых торцов и линейки глубиномера, а все шкалы в норме чистые, и отметки на них хорошо просматриваются. Если на рабочих поверхностях обнаружены следы коррозии, царапин и забоин, если губки перекосились, то штангенциркуль не позволит определить точное сечение провода по диаметру.

Порядок замеров провода штангенциркулем выглядит так:

  1. Очищенную от изоляции жилу зажимают в губках — плотно, без перекосов и зазоров, с незначительным усилием.
  2. Плоскость рамки должна быть перпендикулярна оси измеряемой детали. Губки размещаются в диаметрально противоположных точках.
  3. С помощью стопорного винта фиксируется размер, затем снимают показания.
  4. Количество целых миллиметров смотрят на шкале штанги слева направо. Нулевой штрих нониуса показывает число миллиметров. Доли миллиметров смотрят по тому штриху нониуса, который точнее всех совпадает со штрихом основной шкалы. Потом умножают порядковый номер найденного штриха нониуса (без учета нулевого) на цену деления шкалы.
  5. Общий результат, то есть диаметр токоведущей жилы — это сумма двух величин, миллиметров и долей миллиметров.

Вот подробный алгоритм измерений на видео:

Как высчитать сечение провода по диаметру?

А как узнать сечение провода с полученным диаметром? Все очень просто: надо подставить значение диаметра в формулу.

Что делать без микрометра и штангенциркуля

Ради нескольких измерений вовсе необязательно покупать микрометр или штангенциркуль. Существует известный “дедовский” метод определения диаметра жилы с помощью линейки, а как узнать сечение провода по формуле, вы уже знаете.

Итак, вам нужно зачистить жилу от изоляции и плотно намотать ее на карандаш (см. картинку).

А дальше вы просто прикладываете линейку к намотке, замеряете общую длину намотанного проводника и делите ее на количество витков. Удобно подсчитывать количество витков в 1 или 2 см.

Чем больше количество витков, тем выше точность измерений. Намотайте как минимум 15 витков для нормального результата.

Формула диаметра провода этим способом выглядит так:

D = l/n,

в которой l — длина всех витков, а n — число накрученных витков.

Несколько полезных советов по этому способу:

  • минимизируйте зазоры, чтобы уменьшить погрешность, то есть наматывайте жилу вплотную.
  • получите как можно больше результатов и вычислите среднее арифметическое, это также снизит погрешность измерений.
  • проверьте гибкость провода перед намоткой — этот способ походит для относительно тонких проводников.

Смотрите, как узнать сечение кабеля по диаметру, измеренному линейкой.

Таблица сечения проводов по диаметру

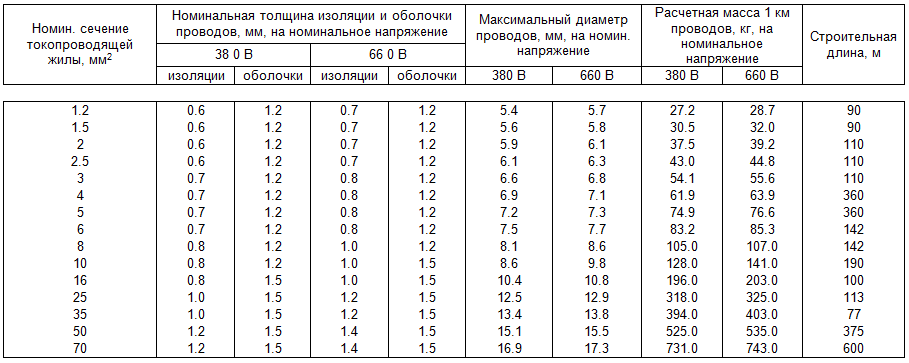

Теорию обязательно нужно знать и понимать, но все таки ля экономии времени целесообразно пользоваться готовой таблицей сечения проводов по диаметру. Ее также можно использоваться для нахождения диаметра проводки по сечению.

Как видите, сечение кабеля по диаметру в таблице соответствует аналогичным расчетам по формуле.

Видео о сечении кабеля по диаметру

И еще одна подробная видеоинструкция, как узнать сечение провода по измеренному диаметру, и почему это важно.

Как узнать сечение провода: по диаметру, формула измерения

Без проводки и кабелей не обходится ни один частный дом, квартира и производственное помещение. Они обеспечивают их электроэнергией и позволяют работать всем стационарным приборам. Электромонтажные работы по прокладке проводки невозможны без четкого плана и согласования типов используемых кабелей. Одной из основных их технических характеристик является сечение. Следует подробнее рассмотреть, что это такое, как узнать сечение провода и чем отличается сечение от диаметра.

Что такое сечение кабеля

Сечение кабеля — это площадь среза проводниковой жилы кабеля без учета обмотки и изоляционного слоя. Обычно все кабеля и провода имеют круглый срез и одну жилу. В этом случае площадь сечения можно узнать по формуле площади круга. Если же токоведущих жил несколько, то сечением будет сумма сечений всех проволок и жил.

Ровный разрез провода, который представляет собой сечение

К сведению! Величина площади сечения во всех странах подлежит стандартизации. Государства бывшего СССР и Европы обладают одними и теми же стандартами. В России в качестве регламентационного документа выступает ПУЭ (Правила устройства электроустановок).

Площадь круга — это и есть сечение

Сечение кабеля выбирают исходя из предполагаемой нагрузки сети. Делается это с помощью специальных таблиц — «Допустимые токовые нагрузки на кабель». Если нет ни малейшего желания разбираться с этими цифрами, то просто стоит уяснить, что для обычных домашних розеток подходят кабеля из меди с сечением 1,5-2,5 мм², а для осветительных приборов — 1,0-1,5 мм².

Таблица соотношения диаметра и сечения

Ввод однофазной сети для обычной квартиры на две или три комнаты осуществляется магистральным кабелем с сечением 6 мм².

Чем отличается сечение от диаметра

Поперечное сечение в форме круга обязательно должно иметь диаметр. Само по себе сечение — это разрез кабеля или любого другого предмета под прямым углом к продольной оси. Диаметр же представляет собой хорду, то есть отрезок, который соединяет две точки на окружности и проходит точно через ее центр. Диаметр есть не только у окружности или круга, но и у сферы, шара. Общего у этих величин мало, так как одна определяет расстояние, а другая — площадь.

Площадь такого кабеля рассчитать самостоятельно сложно

Обратите внимание! Сечение всегда используется на практике для объемных тел, а кабель или провод — объемные предметы, которые чаще всего изготавливают в виде длинного цилиндра (если разделить его на части), который обладает поперечным сечением. Диаметр его также можно определить, но сложилось так, что указывают именно площадь.

Варианты по определению

Способов определить сечение кабеля несколько. Необходимость в этом обычно возникает при проведении электромонтажных работ, когда требуется проверить имеющийся проводник на соответствие стандартам применения к конкретной сфере. Например, человек может делать проводку, для которой нужен кабель с сечением не менее 1,5 мм. Ему необходимо будет проверить свой провод на соответствие этим условиям, так как в противном случае возможны перегрев кабелей и соединений, выход из строя бытовых приборов и даже пожар.

Перед замером следует убрать изоляционный слой

Важно! Если проводник обладает одной жилой, то измерения производятся непосредственно на нем самом. Из бухты провода необходимо выпутать один проводок, очистить его от изоляции и только потом проводить измерения.

Формула площади круга

Для вычисления площади сечения круглого провода через радиус необходимо помножить его квадрат на число Пи. На практике гораздо проще определить диаметр и поделить его на 2. Исходя из способов выполнения замера, можно выделить следующие методы вычисления сечения.

По диаметру с помощью штангенциркуля или микрометра

Самый популярный способ измерения заключается в определении диаметра с помощью штангенциркуля или микрометра. Подобные приборы позволяют максимально точно осуществить замер диаметра, а затем умножить его половину на число Пи.

Для работы нужен только провод и сам прибор. Процесс выглядит следующим образом:

  1. Переводят фиксатор микрометра в положение «Открыто».
  2. Откручивают ручку устройства на расстояние, которое будет достаточным для вставки проводника между щупами.
  3. Вставляют провод в щупы и закручивают его специальной ручной до характерного для прибора треска.
  4. Фиксируют показания диаметра на соответствующей шкале.
  5. Раскручивают ручку и вынимают провод.

Существенное преимущество данного метода измерений заключается в том, что он позволяет определить диаметр и, как следствие, сечение любого круглого проводника. При этом он может быть подключен к сети и активно работать в том или ином электрическом приборе.

Использование штангенциркуля очень удобное

Обратите внимание! Минус способа в том, что приборы достаточно дорогие, и покупать их для одного-двух использований нет смысла.

По диаметру с помощью карандаша или ручки

Этот метод основан на использовании любого тонного предмета, на который можно намотать жилу провода. Обычно в качестве такого предмета используется ручка, карандаш или фломастер. Провод наматывается на него в виде спирали с максимально плотно сжатыми кольцами. Для исключения неточностей изоляцию снимают по всей длине исследуемого проводника.

Все обмотки обладают одной шириной и толщиной, поэтому необходимо сжать их как можно сильнее и определить общую длину с помощью линейки или сантиметра. Далее эта величина просто делится на количество колец обмотки. Чем больше будет витков, тем более точный результат получится в итоге.

Преимущество такого подхода в том, что для его применения не нужны вообще никакие специальные измерительные инструменты, кроме обычной линейки. Если говорить о недостатках, то они заключаются в низкой точности измерений и более долгом процессе подготовки к ним.

Обмотка вокруг карандаша

Важно! Если в предыдущем случае все можно было сделать за пару секунд, то тут придется обеспечить максимальное прилегание всех витков друг к другу. Также работает это только для тонких проводов из меди. Для алюминия это не подходит.

По диаметру с помощью линейки

Данный способ подходит для толстых проводов. Чем тоньше жила, тем меньшей точности результат в итоге получится. Диаметр может быть определен с помощью нити или бумаги. Второй метод более точный.

Пошаговый процесс замера:

  1. Оторвать небольшой кусок обычной бумаги и загнуть ее с одной стороны. Лучше всего брать тонкую.
  2. Взять бумажку и приложить ее к проводнику.
  3. Обернуть его листом по окружности до того, как два конца бумажки не коснутся друг друга.
  4. Загнуть второй конец в месте соединения.
  5. Приложить листик к линейке и измерить расстояние от одного загнутого края до другого.
  6. Высчитать диаметр через полученную длину окружности, разделенную на два числа Пи.
  7. Применить стандартную формулу.

Искать диаметр можно с помощью линейки

Метод подходит для алюминиевых жил достаточной толщины, которые проблематично сгибать. Недостаток заключается в очень низкой точности измерений.

По диаметру с помощью таблицы

Некоторые интересуются, как определить сечение кабеля по диаметру с помощью таблицы. Данный подход используется для кабелей и проводов стандартного сечения. Например, человек любым из вышеописанных способов узнал диаметр. Совсем не обязательно пользоваться формулами. Достаточно посмотреть в представленную таблицу и определить сечение без расчетов.

Отношение диаметра и сечений

По мощности или току

Если человек знает проводящие свойства провода, то с их помощью также можно определить сечение. Для этого необходимо узнать либо силу тока, либо мощность. Далее остается найти значение в таблице и сопоставить ему сечение.

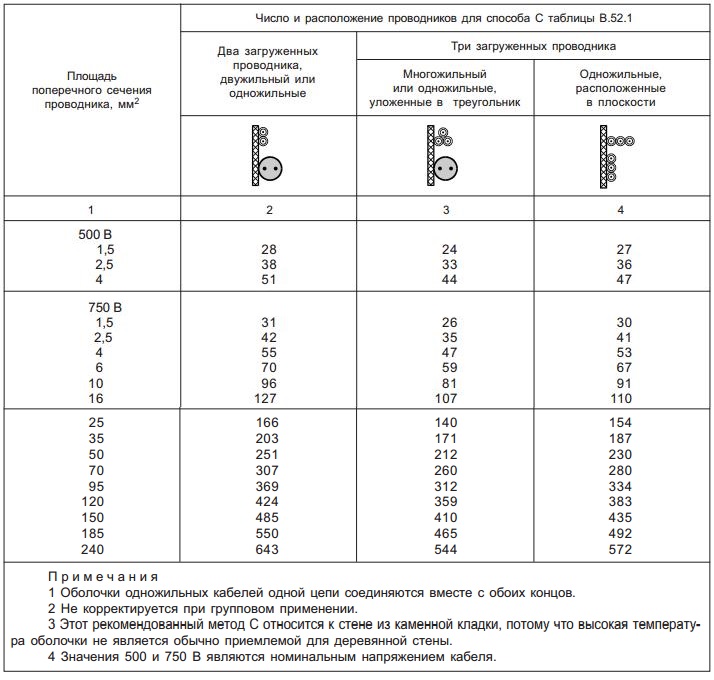

Таблица для определения сечения на основе тока и мощности

Важно! Стоит помнить, что для медных и алюминиевых жил результат будет разным.

По формулам

Как уже было сказано, есть ряд простых формул, позволяющих определить сечение проводника. Точнее это одна формула, но в одном случае используется радиус круглого провода, а во втором — диаметр. Для определения необходимо:

  1. Измерить диаметр провода (его толщину) любым из описанных выше способов. Рекомендуется использовать штангенциркуль.
  2. Записать полученное значение диаметра.
  3. Высчитать площадь сечения с помощью формулы: S = π × R², где R — это радиус (половина диаметра), π — это число Пи, которое приблизительно равно 3,1415.

Аналогичная таблица для медных проводников

Важно! Можно воспользоваться и другой формулой, где вместо радиуса фигурирует половина диаметра (D/2), которую возводят в квадрат. Результат будет аналогичен, поэтому лучше заранее разделить диаметр на 2.

Как определить на глаз

Опытные электрики могут определять сечение кабеля на глаз. Каждый проводник ими может быть легко идентифицирован по своему виду и соответствующим этому виду характеристикам. Понятно, что, например, ВВГ провода могут быть только определенных сечений, которые отличаются друг от друга с некоторым шагом. Это регламентируется техническими условиями изготовления или государственным стандартом.

Если же опыта и подобных знаний у человека нет, то определить сечение на глаз помогут точный и развитый глазомер и память. Если мастер хоть раз видел кабель с площадью сечения 1 мм², то, запомнив его размеры, он может мысленно или физически сравнивать другие проводники с ним и делать выводы о том, насколько сильно он отличается в большую или меньшую сторону. Помогает это тогда, когда провода приблизительно одинаковы.

Обратите внимание! Если имеется проводник с сечением 0,5 мм² и толстый кабель размерами площади 5 мм², то определить размеры будет тяжело. Кроме того, профессионалы так не работают. Это опасно и чревато негативными последствиями, связанными с неправильным выбором.

Измерять сечение на глаз — не самая лучшая затея

В материале было рассмотрено, как проверить сечение кабеля штангенциркулем и некоторыми другими способами. Мерить эту величину с помощью специальных приборов — одно из самых правильных решений, так как только они дают возможность определять показатель максимально точно.

Определяем площадь свечения


Зачем же все таки правильно определять сечение кабеля? Что случится, если произвести монтаж неподходящего кабеля? Предположим, вы рассчитали, что номинальная нагрузка данной линии 25 А, значит, для монтажа электропроводки вам нужен кабель диаметром 2,5 мм. кв. У вас имеется кабель без маркировки (маркировка могла стереться, смазаться) похожий на 2,5 мм кв., но на самом деле он меньше — 1,5 мм. кв. Кабель с сечением 1,5 мм не выдержит подобной нагрузки, так как он предназначен для линии с нагрузкой 10-12 А. В результате изоляция нагреется, оплавится, что грозит замыканием и как следствие — пожаром. Бывает, что приобретенный кабель на самом деле имеет сечение меньше указанного производителем.  Допустим, вы приобрели провод сечением 4 мм, хотя на самом деле сечение составляет 3,5 мм. В результате чего нагрузочная способность также уменьшается, что влечет за собой негативные последствия. Почему сечение кабеля может быть меньше указанного? Так некоторые компании хотят сэкономить круглую сумму денег, вот и понижают сечение провода.Так что знать действительное сечение провода необходимо для безопасной и продолжительной эксплуатации.



Расчет сечения кабеля подручными средствами


Чтобы рассчитать площадь сечения жилы, для начала нужно узнать ее диаметр. В этом поможет микрометр — особый прибор, измеряющий диаметр жилы провода с высокой точностью. Для этой же задачи подойдет штангенциркуль. Профессиональному электрику приобретение микрометра необходимо в силу специфики работы. Для простого человека, которому понадобилось произвести замер 1 раз, нет смысла покупать микрометр. Но что делать, если даже штангенциркуль дома не нашелся? Есть вполне достойный, альтернативный метод.  Вам понадобится линейка, простой карандаш или ручка. Только не пытайтесь измерить диаметр при помощи линейки! Такой метод даст большую погрешность. Линейка понадобится чуть позже. Берется кусок провода, предварительно зачищенный от изоляции примерно на 40 см, и наматывается на карандаш. Важно наматывать как можно плотнее! Если между витками останутся зазоры, измерения будут неверны. Считается, сколько витков вышло, а их длина измеряется линейкой. Например, на карандаше 21 виток, длина витков 37 мм. Длина витков делится на их количество и получается диаметр жилы (37/21=1,762).



Немного геометрии


Далее нужно вспомнить курс школьной геометрии и применить формулу вычисления площади круга: (S=ПИ*D2/4), для облегчения расчетов можно преобразовать формулу (S=0,785*D2), где D — диаметр, а 0,785 — число ПИ разделенное на 4. Подставляем наши значения, результат округляем до сотых:(1,762*1,762)*0,785=2,44 мм. Точность полученных данных зависит от плотности намотки, и количества витков — чем их больше, тем точнее будет результат. Вот таким простым методом можно вычислить сечение одножильного кабеля.


Определяем сечение многожильного провода

Но если кабель многожильный?  Потребуется значение сечения одной из жил, а высчитывается оно по вышеприведенной формуле. Далее умножается площадь одной жилы на их количество. Ну например: площадь жилы равна 0,2 мм, всего жил 15. Умножаем: 15*0,2=3мм. Но бывает, что жилы в кабеле не прилегают вплотную, и между ними образуется зазор, который нужно учесть. Если такой зазор имеется, результат умножается на 0,9. Возьмем наши значения: 3*0,9=2,7.

Заключение

Правда, у этого метода определения есть свои минусы — с его помощью можно узнать сечения только маленьких размеров. Разве реальным будет намотать на карандаш провод сечением 6 мм. кв.? Тут, конечно, без специального прибора никак не обойтись. Существуют специальные таблицы с номинальным значением сечения кабелей, как одножильных, так и многожильных, и соответствующие значения диаметров. Но для того, чтобы проложить проводку у себя в квартире, способа с карандашом будет вполне будет достаточно.


Торговая сеть «Планета Электрика» имеет большой ассортимент кабельно-проводниковой продукции, с которым можно ознакомиться в нашем каталоге.

Как рассчитать сечение провода по диаметру


Сечение кабельной продукции и проводов всегда соответствует маркировке производителя. На самом же деле это утверждение редко является правдой. Большинство изготовителей такой продукции существенно отступают от общепринятых стандартов. Тем самым вынуждая покупателей искать либо лучших дилеров, либо искать сечение провода по диаметру самостоятельно.


Как и зачем проводить измерения


Диаметр поможет измерить специальный прибор. Практически у каждого мастера и практически у всех интересующихся техникой мужчин, есть в наличии штангенциркуль. Альтернативным измерительным прибором может стать и микрометр, который бывает механическим или электронным. Последний вариант намного эффективнее, ведь он не требует от человека специальных знаний. Электроника сама проводит измерения. Хотя такая модель будет стоить дороже и найдется в инвентаре не каждого домашнего мастера.


Измерению подвергается сама жила провода без изоляции. Поэтому перед выполнением замеров следует очистить небольшой кусок кабеля от обмотки и зачистить его до появления металла. В большинстве случаев такие манипуляции разрешают проводить даже торговцы. Альтернативным вариантом станет приобретение небольшого отрезка провода и проведение измерений на нем.


С помощью тех же измерительных приборов осуществляют замер диаметра. Подставив значение параметра в формулу или таблицу, получают настоящее значение сечения провода.


С точки зрения точности показаний, наиболее точным считается микрометр. Электронные модели обоих приборов дадут максимально точные результаты.



Альтернативным способом определения диаметра без измерительных приборов является использование стандартной линейки и отвертки. Этот вариант требует зачистки довольно обширного пространства, что не позволит сделать ни один продавец. Поэтому придется обязательно купить тестовый небольшой отрезок провода. Достаточно оголить жилу на 10 см. На цилиндрическую часть отвертки наматывают спиралью свободную от обмотки жилу. Каждый виток должен плотно прилегать к соседнему. Все они должны оказаться полными. Это значит, что обе стороны провода должны торчать в одном направлении.


Допускается создать около 10 витков. К началу первого прикладывают линейку в нулевой точке. Измеряется длина спирали, а затем это значение делят на количество витков. Результатом исчислений и становится диаметр провода.


Получение сечения по формуле


После того как диаметр провода будет найден, можно переходить непосредственно к проведению подсчетов сечения. Так как любой провод имеет круглое сечение, придется найти площадь круга. Для этого подходит формула S=πR2. Чтобы получить значение R или радиуса, необходимо имеющийся диаметр разделить на 2.


Таблица соответствия диаметров


Для определения сечения провода по диаметру, достаточно рассмотреть специальную таблицу. Она является официально признанным стандартом и включает в себя все значения. В ней представлены диаметры от 0,8 мм до 5,64 мм. Каждому из них соответствует определенное значение сечения. Оно колеблется в пределах от 0,5 мм2 до 25,0 мм2
соответственно.



Работать с таблицей гораздо проще, так не нужно использовать измерительные приборы. Каждый производитель кабельной продукции обязан указывать на проводах маркировку. Обязательной ее частью является указание диаметра. Хотя многие производители и искажают значение, в большинстве случае погрешность небольшая.


То же самое правило касается и измерительных приборов. Эталонных штангенциркулей очень мало, и купить их себе позволит лишь крупная компания или производство. Да и в быту от них нет видимой пользы. Соответственно, любой измерительный прибор имеет свою погрешность. Поэтому если результат вычислений примерно совпал с табличным значением, можно смело покупать провод.


Недобросовестные производители часто заявляют больший диаметр, чем фактический размер. Поэтому измерить его значение любым вышеописанным способом все же придется. Если же выявлена такая продукция, то стоит поискать другого производителя или же купить кабель с большим диаметром. В первом случае придется длительное время поискать честного производителя. Во втором – потратить большую сумму.


Как проверить сечение многожильного кабеля


Многожильный кабель или провод – это изделие, которое вместо одной цельной жилы состоит из множества проводков, переплетенных между собой. Для подсчета сечения придется изначально определить диаметр. Способ его получения абсолютно идентичен вышеописанным методам. Все дальнейшие расчеты проводят по аналогичной схеме.


При покупке провода нужно обратить внимание на его изоляцию. Она должна быть везде одинаковой, иметь единый параметр толщины по всей длине. Идеальным вариантом является поиск продукции, которую изготовили по ГОСТу, а не по ТУ.

Как определить сечение провода по его диаметру? таблица!

Диаметр любого проводника должен совпадать с параметрами, указанными в документации, которая с ним идет. Но в наше время это, к сожалению, редкость. К примеру, если маркировка говорит, что кабель – 3 X 2,5, то сечение его должно быть не менее 2,5 мм2. Но не стоит удивляться, если после проверки окажется, что провод на 20-30% меньше заявленной цифры. Поэтому лучше не лениться и пред покупкой проверять размер проводника, иначе это может привести к плачевным последствиям.

Определение сечение провода по диаметру

Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль. Микрометры, не важно – механические или электронные, покажут наиболее точный результат, но и результаты, выданные штангенциркулем, тоже вполне сгодятся. Для замера следует очистить жилу от пластиковой изоляции, но не каждый продавец разрешит вытворять такое с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

Видео:

Можно измерить ширину проводника и не прибегая к помощи точных приборов. Зачастую, у человека их попросту нет, а покупать такой инструмент только лишь для того, чтобы единожды замерить диаметр провода – бесполезная трата денег. Поэтому, можно прибегнуть к другому способу.

В этом случае для измерения потребуется отвертка и обычная линейка. Провод для проведения подобной проверки придется зачистить основательно, на сантиметров 15 – 20. Затем очищенный конец жилы обматывается вокруг ровной округлой металлической части отвертки на манер пружины, причем каждый последующий виток должен быть полным и плотно прилегать к предыдущему. Количество витков не критично, но лучше будет довести их до 10. Так будет легче считать. Ширина плотных 10 витков измеряется линейкой, результат делится на 10 и, в итоге, получается диаметр одного витка. Пример вы можете увидит на фото ниже.

Верху предоставлено фото, на котором производится замер такой «пружины». Наглядно видно, что ширина 11 плотно уложенных витков равняется 7,5 мм. Берем калькулятор и делим 7,5 мм на 11. Выходит, что диаметр проверяемой жилы 0,68 мм. Зная его, можно рассчитать сечение провода.

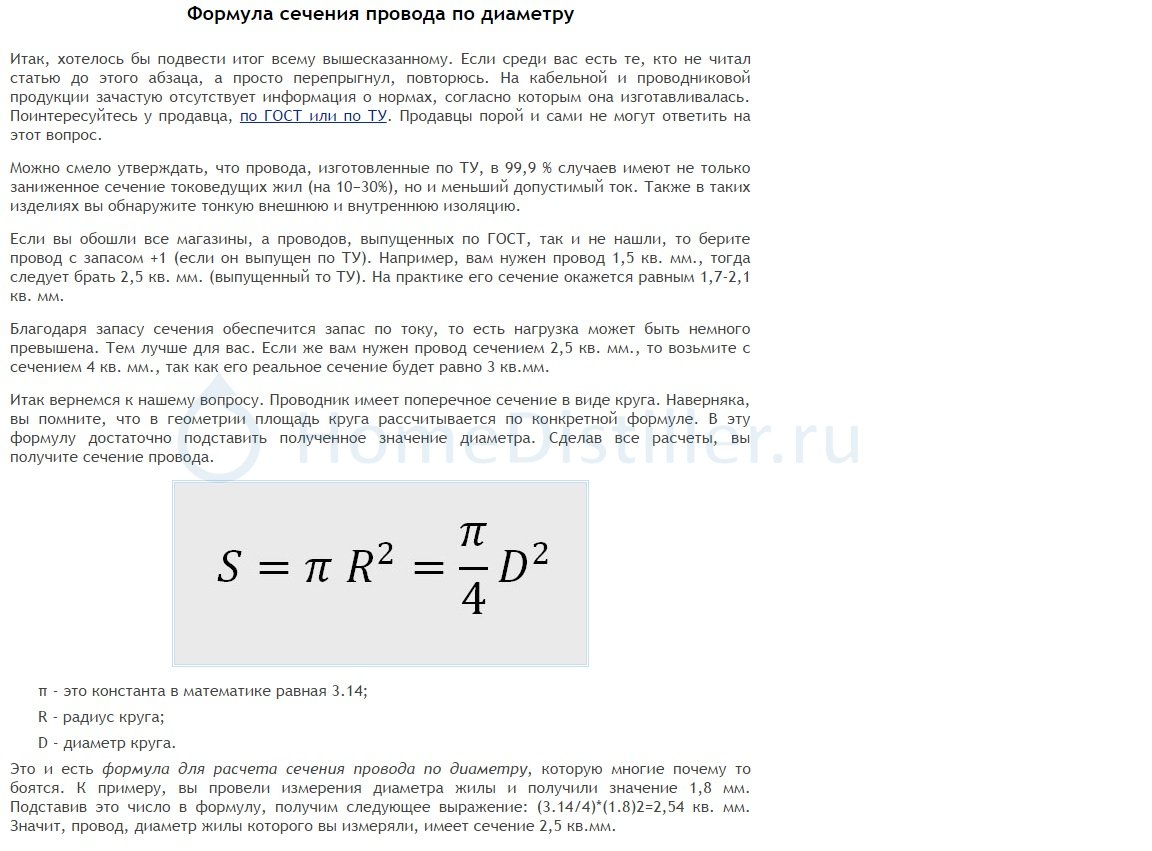

Определяем сечение провода по его диаметру с помощью формулы.

Неважно – провод это или проволока, форма у нее неизменно круглая, а значит в разрезе любая жила кабеля имеет форму окружности. Сечение – это ни что иное, как площадь окружности провода на срезе. А площадь любой окружности, зная ее диаметр (а значит – и радиус), можно легко найти при помощи простой, знакомой всем со школы, формулы: S = πR2. «π» – число неизменное и всегда равно 3,14, «R2» – радиус в квадрате. Подставляем значения в формулу предварительно разделив диаметр на два, чтобы узнать радиус, поскольку в данной формуле площадь узнается именно с его помощью. Получается: S = 3,14 X 0,342. Решив простой пример, получаем цифру 0,36. То есть, сечение проверяемого провода равно 0,36 мм2. Но в силовой сети такой «слабый» провод лучше не использовать.

Также для определения сечения подойдет и формула нахождения площади окружности по диаметру. Выглядит она иначе: S = π/4 X D2. Она более трудоемкая, но, так или иначе, подставив цифры и решив пример, получим тот же результат.

Определение сечение провода по таблице.

Идя в магазин, не лишним будет захватить с собой вот такую таблицу:

Диаметр проводникаСечение проводника
0,8 мм0,5 мм2
0,98 мм0,75 мм2
1,13 мм1 мм2
1,38 мм1,5 мм2
1,6 мм2,0 мм2
1,78 мм2,5 мм2
2,26 мм4,0 мм2
2,76 мм6,0 мм2
3,57 мм10,0 мм2
4,51 мм16,0 мм2
5,64 мм25,0 мм2

Это избавит от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Отсюда следует, что в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Маркировка проводников

Если сечение совпало с указанным на бирке – можно брать. Если получившийся результат значительно меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам, или поискать в других магазинах более качественный проводник, отвечающий ГОСТу, что в наше время является трудной задачей. Магазины предпочитают покупать что подешевле, чтобы потом продать подороже. А качественный кабель дешевым не будет никак. Отсюда и вывод.

Перед тем, как окончательно решиться на покупку нужно очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, одинаковую по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, лучше поискать не только другой кабель, но и другой магазин, поскольку, зачастую, все разновидности кабеля, продающиеся в одном месте, закупаются у одного и того же производителя. А потому, нет гарантий, что, даже если взять кабель на параметр мощнее, его изоляция будет лучше. С электричеством рисковать не стоит.

Все же, лучше переплатить, потратить больше времени на поиски, но купить качественный ГОСТовский проводник, чем произведенный по ТУ. Только в подобном случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки. Халатность при выборе кабеля может обойтись несоразмерно дороже.

Определение сечения многожильного провода.

Очень часто жилы состоят из множества тонких проводков. Как же быть в таком случае? Некоторые «умники» скручивают все проводки в одну тугую скрутку, замеряют ее штангенциркулем и по найденному диаметру высчитывают сечение.

Таблица определения сечения многожильного провода:

Это неправильный подход. Чтобы измерить сечение многожильного проводника необходимо замерить диаметр одного мелкого провода. Здесь уже подойдет только микрометр. Узнав сечение одного проводка, следует сосчитать количество остальных, и умножить сечение одного на общее число проводков. Только в этом случае сечение многожильного провода будет иметь верные параметры.

Сопротивление и его связь с размером провода

Круглые проводники (провода/кабели)

Поскольку известно, что сопротивление проводника прямо пропорционально его длине, и если нам дано сопротивление единицы длины провода, мы можем легко вычислить сопротивление любой длины провода из этого конкретного материала, имеющего тот же диаметр. Кроме того, поскольку известно, что сопротивление проводника обратно пропорционально площади его поперечного сечения, и если нам дано сопротивление отрезка провода с единицей площади поперечного сечения, мы можем рассчитать сопротивление аналогичной длины из проволоки того же материала любой площади поперечного сечения.Следовательно, зная сопротивление данного проводника, мы можем рассчитать сопротивление любого проводника из того же материала при той же температуре. Из соотношения:

Можно также записать:

Если у нас есть проводник длиной 1 метр с площадью поперечного сечения 1 мм 2 и сопротивлением 0,017 Ом, чему равно сопротивление 50м из проволоки из того же материала, но сечением 0,25 мм 2 ?

В то время как единицы System International (SI) обычно используются при анализе электрических цепей, электрические проводники в Северной Америке все еще производятся с использованием фута в качестве единицы длины и мил (одна тысячная дюйма) в качестве единицы длины. диаметр.Прежде чем использовать уравнение R = (ρ × l)/A для расчета сопротивления проводника данного размера AWG, необходимо определить площадь поперечного сечения в квадратных метрах с использованием коэффициента пересчета 1 мил = 0,0254 мм. Наиболее удобной единицей длины проволоки является фут. Используя эти стандарты, единицей размера является мил-фут. Таким образом, провод имеет единичный размер, если он имеет диаметр 1 мил и длину 1 фут.

Рисунок 42. Таблица преобразования при использовании медных проводников.

В случае использования медных проводников мы избавлены от утомительных вычислений, используя таблицу, как показано на рисунке 42.Обратите внимание, что размеры поперечного сечения, указанные в таблице, таковы, что каждое уменьшение на один номер калибра соответствует 25-процентному увеличению площади поперечного сечения. Из-за этого уменьшение на три калибровочных номера означает увеличение площади поперечного сечения примерно в соотношении 2:1. Точно так же изменение десяти номеров калибра провода представляет собой изменение площади поперечного сечения 10: 1, а при удвоении площади поперечного сечения проводника сопротивление уменьшается вдвое. Уменьшение на три номера сечения провода уменьшает сопротивление проводника данной длины вдвое.

Прямоугольные проводники (шины)

Чтобы вычислить площадь поперечного сечения проводника в квадратных милах, длину одной стороны в милах возводят в квадрат. В случае прямоугольного проводника длина одной стороны умножается на длину другой. Например, обычная прямоугольная шина (большой специальный проводник) имеет толщину 3/8 дюйма и ширину 4 дюйма. Толщина 3/8 дюйма может быть выражена как 0,375 дюйма. Поскольку 1000 милов равны 1 дюйму, ширину в дюймах можно преобразовать в 4000 милов.Площадь поперечного сечения прямоугольного проводника находится путем преобразования 0,375 в мил (375 мил × 4000 мил = 1 500 000 квадратных мил).

12.2: Размер проводника — Workforce LibreTexts

Два основных типа электрических проводов: одножильный и многожильный

Электрический провод обычно имеет круглое сечение (хотя из этого правила есть несколько уникальных исключений) и бывает двух основных видов: одножильный и многожильный. Сплошной медный провод так и звучит: одна сплошная медная жила по всей длине провода.Многожильный провод состоит из меньших жил сплошной медной проволоки, скрученных вместе, чтобы сформировать один проводник большего размера. Самым большим преимуществом многожильного провода является его механическая гибкость, способность выдерживать многократные изгибы и скручивания намного лучше, чем сплошная медь (которая со временем имеет тенденцию к усталости и поломке).

Размер проволоки можно измерить несколькими способами. Мы могли бы говорить о диаметре провода, но поскольку на самом деле его поперечное сечение площадь имеет наибольшее значение для потока электронов, нам лучше обозначать размер провода с точки зрения площади.

Изображение поперечного сечения провода, показанное выше, конечно же, выполнено не в масштабе. Диаметр показан равным 0,1019 дюйма. Вычисляя площадь поперечного сечения по формуле Площадь = πr 2 , получаем площадь 0,008155 квадратных дюймов:

Это довольно небольшие числа для работы, поэтому размеры проводов часто выражаются в тысячных долях дюйма или мил . Для проиллюстрированного примера мы бы сказали, что диаметр проволоки равен 101.9 мил (0,1019 дюйма умножить на 1000). Мы также могли бы, если бы захотели, выразить площадь провода в квадратных милах, рассчитав это значение по той же формуле площади круга: Площадь = πr 2 :

Вычисление площади проволоки в круговых милах

Тем не менее, электрики и другие лица, часто занимающиеся размерами проводов, используют другую единицу измерения площади, разработанную специально для круглого поперечного сечения провода. Эта специальная единица называется круговых мил (иногда сокращенно см ).Единственная цель использования этой специальной единицы измерения состоит в том, чтобы исключить необходимость использования коэффициента π (3,1415927…) в формуле для расчета площади, а также необходимости вычислять проволоку радиусом , когда вам дано диаметра. . Формула для расчета площади круглого провода в милах очень проста:

Поскольку это единица измерения площади , математическая степень числа 2 все еще действует (удвоение ширины круга всегда будет увеличивать его площадь в четыре раза, независимо от того, какие единицы измерения используются, или если ширина этого круга выражается в терминах радиуса или диаметра). Чтобы проиллюстрировать разницу между измерениями в квадратных милах и измерениями в круговых милах, я сравню круг с квадратом, показав площадь каждой формы в обеих единицах измерения:

И для другого размера провода:

Очевидно, что круг заданного диаметра имеет меньшую площадь поперечного сечения, чем квадрат, ширина и высота которого равны диаметру круга: это отражают обе единицы измерения площади. Однако следует понимать, что единица «квадратный мил» действительно приспособлена для удобного определения площади квадрата, а «круговой мил» — для удобного определения площади круга: соответствующая формула для каждого проще работать с.Следует понимать, что обе единицы действительны для измерения площади фигуры, какой бы формы она ни была. Преобразование между круговыми милами и квадратными милами представляет собой простое соотношение: на каждые 4 круговых мила приходится π (3,1415927 . . . ) квадратных милов.

Измерение площади поперечного сечения провода с помощью калибра

Другой мерой площади поперечного сечения провода является калибр . Шкала датчика основана на целых числах, а не на дробных или десятичных дюймах. Чем больше номер калибра, тем тоньше провод; чем меньше номер калибра, тем толще проволока.Для тех, кто знаком с дробовиками, эта обратно пропорциональная шкала измерений должна показаться знакомой.

Таблица в конце этого раздела приравнивает калибр к диаметру в дюймах, круговым милам и квадратным дюймам для сплошной проволоки. Проволока большего размера достигает конца обычной шкалы калибра (которая, естественно, достигает максимума при значении 1) и представлена ​​серией нулей. «3/0» — это еще один способ представить «000» и произносится как «triple-ought». Опять же, те, кто знаком с дробовиками, должны знать терминологию, как бы странно это ни звучало.Чтобы еще больше запутать ситуацию, в мире используется более одного «стандарта» манометра. Для определения размеров электрических проводников предпочтительнее использовать калибр American Wire Gauge (AWG), также известный как калибр Brown and Sharpe (B&S). В Канаде и Великобритании Британский стандартный калибр проводов (SWG) является законной системой измерения электрических проводников. В мире существуют другие системы измерения диаметра проволоки, такие как калибр стальной проволоки Stubs и калибр Steel Music Wire Gauge (MWG), но эти системы измерения применимы к неэлектрическому использованию провода.

Система измерения American Wire Gauge (AWG), несмотря на ее странности, была разработана с определенной целью: на каждые три деления шкалы сечения площадь провода (и вес на единицу длины) примерно удваивается. Это удобное правило, которое следует помнить при приблизительной оценке размера проволоки!

Для очень больших размеров проволоки (более толстой, чем 4/0) от системы калибра проволоки обычно отказываются для измерения площади поперечного сечения в тысячах круговых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратного «тысячи» перед «CM» для «круговых мил.В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным для работы с такими размерами. Вместо этого предпочтительна конструкция из многожильного провода.

Для некоторых сильноточных приложений требуются проводники, размеры которых превышают практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые стержни из твердого металла, называемые шинами . Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы.Они физически поддерживаются вдали от любого каркаса или конструкции, удерживающей их, с помощью опорных стоек изолятора. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шинопровода, также используются и другие формы. Площадь поперечного сечения шин обычно измеряется в милах круглой формы (даже для квадратных и прямоугольных шин!), скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

ОБЗОР:

  • Электроны проходят через провода большого диаметра легче, чем через провода малого диаметра, из-за большей площади поперечного сечения, в которой они могут двигаться.
  • Вместо того, чтобы измерять размеры небольших проводов в дюймах, часто используется единица измерения «миль» (1/1000 дюйма).
  • Площадь поперечного сечения провода может быть выражена в квадратных единицах (квадратных дюймах или квадратных милах), круговых милах или в «калибровочной» шкале.
  • Расчет квадратной площади провода для круглого провода включает формулу площади круга:
  • Вычисление площади в круговых милах для круглой проволоки намного проще из-за того, что единица «круговые милы» была рассчитана именно для этой цели: исключить коэффициенты «пи» и d/2 (радиус) в формула.
  • На каждые 4 круговых мила приходится π (3,1416) квадратных мил.
  • Система размеров проводов калибра и основана на целых числах, причем большие числа соответствуют проводам меньшей площади, и наоборот. Провода толщиной более 1 калибра обозначаются нулями: 0, 00, 000 и 0000 (произносится как «одиночное», «двойное», «тройное» и «четырехкратное»).
  • Провода очень больших размеров измеряются в тысячах круговых мил (MCM), что типично для сборных шин и проводов сечением более 4/0.
  • Сборные шины представляют собой сплошные стержни из меди или алюминия, используемые в конструкции сильноточных цепей. Соединения к шинам обычно сварные или болтовые, а шины часто неизолированные (неизолированные), поддерживаемые вдали от металлических каркасов с помощью изолирующих стоек.

Провода

A обеспечивает электрическую связь между . Обычно он имеет
стержень из волоченного или катаного металла, длина которого превышает его диаметр.

В свойствах провода можно определить характеристики провода. Доступны следующие свойства:

Недвижимость

Описание

Сечение (CSA / )

Обязательное свойство. «Металлическое» сечение провода, обычно в [мм²] или [AWG]. В AWG отображается одно значение, если значение метрики находится в диапазоне 5 % от преобразованного значения AWG. Если преобразованное значение AWG превышает 5 %, отображается диапазон значений.

АВГ

Спецификация диаметра проволоки («American Wire Gauge», первоначально
называется Brown & Sharpe Gauge).Система числовых размеров проводов, начиная
с наименьшими номерами самых больших размеров. Размер калибра составляет 20,6% каждый.
друг от друга в зависимости от площади поперечного сечения. Чем меньше номер AWG, тем
больше диаметр проволоки.

Примечание:

Если поперечное сечение определяется в какой-либо квадратной единице измерения,
AWG заполняется автоматически.

С изоляцией

Если активировано, для провода определяется изоляция, а внешний диаметр необходимо вводить вручную. Если флажок не установлен, внешний диаметр рассчитывается автоматически.

Наружный диаметр

Обязательное свойство.Внешний диаметр провода, включая изоляцию.

Мин.

Минимально допустимый радиус изгиба согласно техпаспорту
используемого провода.

Примечание:

Определяется кратно значению Наружный диаметр.

Макс. сопротивление

Максимально допустимое электрическое сопротивление провода.

Макс. напряжение

Максимально допустимое напряжение для безопасной работы.

Макс. текущий

Максимально допустимый ток для безопасной работы.

Электрический класс

Классификация проводов (любая пользовательская
классификация, такая как «высокое напряжение», «данные», «управление»,
и Т. Д.) можно ввести здесь. Это значение будет использоваться по умолчанию для проводника.
Поле возникновения в и может быть изменено позже. Это может предотвратить
например провода высокого и низкого напряжения не проложены в одном . Такой
конфликт можно легко распознать в списке задач рабочей области.

Код материала

Краткая форма для материала (напр.г. ПОЛИВИНИЛХЛОРИД = ПВХ).

Пряди

Многожильный провод, не
обеспечить электрическую связь. Он служит для повышения механической
сопротивление (особенно сила отрыва).

Цвет

Цвет провода при его размещении в рабочей области EPLAN Harness proD и .

Примечание:

Цвета некоторых проводов могут быть изменены в или, чтобы сделать их видимыми. Их изменяют, чтобы усилить контраст провода с фоном и предотвратить, например, появление белых проводов на белом фоне.

Цвет полос

Цвет полосы на проводе.

Выходные данные

Напечатанный номер или комбинация символов и цифр, которые напечатаны на
провод для опознания.

ФИЗИКА ПРОВОДНИКОВ И ИЗОЛЯТОРОВ

Том I — DC » ФИЗИКА ПРОВОДНИКОВ И ИЗОЛЯТОРОВ

Из здравого смысла следует знать, что жидкости текут по трубам большого диаметра легче, чем по трубам малого диаметра (если вам нужна практическая иллюстрация, попробуйте пить жидкость через соломинки разного диаметра).Тот же общий принцип справедлив для потока электронов через проводники: чем шире площадь поперечного сечения (толщина) проводника, тем больше места для протекания электронов и, следовательно, тем легче возникает поток (меньше сопротивление). .

Электрический провод обычно имеет круглое сечение (хотя есть несколько уникальных исключений из этого правила) и бывает двух основных разновидностей: одножильный и многожильный. Сплошной медный провод так и звучит: одна сплошная медная жила по всей длине провода.Многожильный провод состоит из меньших жил сплошной медной проволоки, скрученных вместе, чтобы сформировать один проводник большего размера. Самым большим преимуществом многожильного провода является его механическая гибкость, способность выдерживать многократные изгибы и скручивания намного лучше, чем сплошная медь (которая со временем имеет тенденцию к усталости и поломке).

Размер проволоки можно измерить несколькими способами. Мы могли бы говорить о диаметре провода, но поскольку на самом деле его поперечное сечение площадь имеет наибольшее значение для потока электронов, нам лучше обозначать размер провода с точки зрения площади.

Изображение поперечного сечения провода, показанное выше, конечно, нарисовано не в масштабе. Диаметр показан равным 0,1019 дюйма. Рассчитав площадь поперечного сечения по формуле Площадь = πr 2 , получим площадь 0,008155 квадратных дюймов:

Это довольно небольшие числа для работы, поэтому размеры проводов часто выражаются в тысячных долях дюйма или мил . Для проиллюстрированного примера мы бы сказали, что диаметр проволоки равен 101.9 мил (0,1019 дюйма умножить на 1000). Мы также могли бы, если бы захотели, выразить площадь провода в квадратных милах, рассчитав это значение по той же формуле площади круга: Площадь = πr 2 :

Однако электрики и другие лица, часто занимающиеся размером проводов, используют другую единицу измерения площади, специально предназначенную для круглого поперечного сечения провода. Эта специальная единица называется круговых мил (иногда сокращенно см ).Единственная цель использования этой специальной единицы измерения состоит в том, чтобы исключить необходимость использования коэффициента π (3,1415927…) в формуле для расчета площади, а также необходимости вычислять проволоку радиусом , когда вам дано диаметра. . Формула для расчета площади круглого провода в милах очень проста:

Поскольку это единица измерения площади , математическая степень числа 2 все еще действует (удвоение ширины круга всегда увеличивает его площадь в четыре раза, независимо от того, какие единицы измерения используются, или если ширина этого круга равна ). выражается через радиус или диаметр).Чтобы проиллюстрировать разницу между измерениями в квадратных милах и измерениями в круговых милах, я сравню круг с квадратом, показав площадь каждой формы в обеих единицах измерения:

И для другого размера провода:

Очевидно, что круг данного диаметра имеет меньшую площадь поперечного сечения, чем квадрат, ширина и высота которого равны диаметру круга: это отражают обе единицы измерения площади. Однако должно быть ясно, что единица «квадратный мил» действительно приспособлена для удобного определения площади квадрата, а «круговой мил» — для удобного определения площади круга: соответствующая формула для каждого проще работать с.Следует понимать, что обе единицы действительны для измерения площади фигуры, какой бы формы она ни была. Преобразование между круговыми милами и квадратными милами представляет собой простое соотношение: на каждые 4 круговых мила приходится π (3,1415927 . . . ) квадратных милов.

Другой мерой площади поперечного сечения провода является калибр . Шкала датчика основана на целых числах, а не на дробных или десятичных дюймах. Чем больше номер калибра, тем тоньше провод; чем меньше номер калибра, тем толще проволока.Для тех, кто знаком с дробовиками, эта обратно пропорциональная шкала измерений должна показаться знакомой.

Таблица в конце этого раздела приравнивает калибр к диаметру в дюймах, круговым милам и квадратным дюймам для сплошной проволоки. Проволока большего размера достигает конца обычной шкалы калибра (которая, естественно, достигает максимума при значении 1) и представлена ​​серией нулей. «3/0» — это еще один способ представления «000», и он произносится как «тройной долг». Опять же, те, кто знаком с дробовиками, должны знать терминологию, как бы странно это ни звучало.Чтобы еще больше запутать ситуацию, в мире используется более одного «стандарта» манометра. Для определения размеров электрических проводников предпочтительнее использовать калибр American Wire Gauge (AWG), также известный как калибр Brown and Sharpe (B&S). В Канаде и Великобритании Британский стандартный калибр проводов (SWG) является законной системой измерения электрических проводников. В мире существуют другие системы измерения диаметра проволоки, такие как калибр стальной проволоки Stubs и калибр Steel Music Wire Gauge (MWG), но эти системы измерения применимы к неэлектрическому использованию провода.

Система измерения American Wire Gauge (AWG), несмотря на ее странности, была разработана с определенной целью: на каждые три деления шкалы сечения площадь провода (и вес на единицу длины) примерно удваивается. Это удобное правило, которое следует помнить при приблизительной оценке размера проволоки!

Для очень проводов очень больших размеров (толще 4/0) от системы калибров проводов обычно отказываются для измерения площади поперечного сечения в тысячах круговых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратности «тысяча» перед «CM» для «круговых мил.В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что цельный медный провод становится непрактичным для работы с такими размерами. Вместо этого предпочтительнее использовать многожильные провода.

 ПРОВОДНОЙ СТОЛ ДЛЯ ЖЕЛТЫХ КРУГЛЫХ МЕДНЫХ ПРОВОДОВ

 Размер Диаметр Площадь поперечного сечения Вес
AWG дюймы окруж. мил кв. дюйм фунт/1000 футов
================================================== ==============
4/0 -------- 0.4600 ------- 211 600 ------ 0,1662 ------ 640,5
3/0 -------- 0,4096 ------- 167 800 ------ 0,1318 ------ 507,9
2/0 -------- 0,3648 ------- 133 100 ------ 0,1045 ------ 402,8
1/0 -------- 0,3249 ------- 105 500 ----- 0,08289 ------ 319,5
1 -------- 0,2893 ------- 83 690 ------ 0,06573 ------ 253,5
2 -------- 0,2576 ------- 66 370 ------ 0,05213 ------ 200,9
3 -------- 0,2294 ------- 52 630 ------ 0,04134 ------ 159,3
4 -------- 0,2043 ------- 41 740 ------ 0,03278 ------ 126.4
5 -------- 0,1819 ------- 33 100 ------ 0,02600 ------ 100,2
6 -------- 0,1620 ------- 26 250 ------ 0,02062 ------ 79,46
7 -------- 0,1443 ------- 20 820 ------ 0,01635 ------ 63,02
8 -------- 0,1285 ------- 16 510 ------ 0,01297 ------ 49,97
9 -------- 0,1144 ------- 13 090 ------ 0,01028 ------ 39,63
10 -------- 0,1019 ------- 10 380 ------ 0,008155 ----- 31,43
11 -------- 0,09074 ------- 8,234 ------ 0,006467 ----- 24,92
12 -------- 0,08081 ------- 6,530 ------ 0. 005129 ----- 19,77
13 -------- 0,07196 ------- 5,178 ------ 0,004067 ----- 15,68
14 -------- 0,06408 ------- 4,107 ------ 0,003225 ----- 12,43
15 -------- 0,05707 ------- 3,257 ------ 0,002558 ----- 9,858
16 -------- 0,05082 ------- 2,583 ------ 0,002028 ----- 7,818
17 -------- 0,04526 ------- 2,048 ------ 0,001609 ----- 6,200
18 -------- 0,04030 ------- 1,624 ------ 0,001276 ----- 4,917
19 -------- 0,03589 ------- 1 288 ------ 0,001012 ----- 3,899
20 -------- 0,03196 ------- 1,022 ----- 0.0008023 ----- 3,092
21 -------- 0,02846 ------- 810,1 ----- 0,0006363 ----- 2,452
22 -------- 0,02535 ------- 642,5 ----- 0,0005046 ----- 1,945
23 -------- 0,02257 ------- 509,5 ----- 0,0004001 ----- 1,542
24 -------- 0,02010 ------- 404,0 ----- 0,0003173 ----- 1,233
25 -------- 0,01790 ------- 320,4 ----- 0,0002517 ----- 0,9699
26 -------- 0,01594 ------- 254,1 ----- 0,0001996 ----- 0,7692
27 -------- 0,01420 ------- 201,5 ----- 0,0001583 ----- 0,6100
28 -------- 0,01264 ------- 159.8 ----- 0,0001255 ----- 0,4837
29 -------- 0,01126 ------- 126,7 ----- 0,00009954 ---- 0,3836
30 -------- 0,01003 ------- 100,5 ----- 0,00007894 ---- 0,3042
31 ------- 0,008928 ------- 79,70 ----- 0,00006260 ---- 0,2413
32 ------- 0,007950 ------- 63,21 ----- 0,00004964 ---- 0,1913
33 ------- 0,007080 ------- 50,13 ----- 0,00003937 ---- 0,1517
34 ------- 0,006305 ------- 39,75 ----- 0,00003122 ---- 0,1203
35 ------- 0,005615 ------- 31,52 ----- 0,00002476 — 0,09542
36 ------- 0. 005000 ------- 25,00 ----- 0,00001963 — 0,07567
37 ------- 0,004453 ------- 19,83 ----- 0,00001557 — 0,06001
38 ------- 0,003965 ------- 15,72 ----- 0,00001235 — 0,04759
39 ------- 0,003531 ------- 12,47 ---- 0,000009793 — 0,03774
40 ------- 0,003145 ------- 9,888 ---- 0,000007766 - 0,02993
41 ------- 0,002800 ------- 7,842 ---- 0,000006159 — 0,02374
42 ------- 0,002494 ------- 6,219 ---- 0,000004884 — 0,01882
43 ------- 0,002221 ------- 4,932 ---- 0,000003873 — 0,01493
44 ------- 0.001978 ------- 3,911 ---- 0,000003072 — 0,01184


Для некоторых сильноточных приложений требуются проводники с размерами, превышающими практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые стержни из твердого металла, называемые шинами . Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы. Они физически поддерживаются вдали от любого каркаса или конструкции, удерживающей их, с помощью опорных стоек изолятора. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шинопровода, также используются и другие формы.Площадь поперечного сечения шин обычно измеряется в милах круглой формы (даже для квадратных и прямоугольных шин!), скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

  • ОБЗОР:
  • Электроны проходят через провода большого диаметра легче, чем через провода малого диаметра, из-за большей площади поперечного сечения, в которой они могут двигаться.
  • Вместо того, чтобы измерять размеры небольших проводов в дюймах, часто используется единица измерения «мил» (1/1000 дюйма).
  • Площадь поперечного сечения провода может быть выражена в квадратных единицах (квадратных дюймах или квадратных милах), круговых милах или в «калибровочной» шкале.
  • Расчет квадратной площади провода для круглого провода включает формулу площади круга:
  • Вычисление площади в круговых милах для круглой проволоки намного проще благодаря тому, что единица измерения «круговых мил» была выбрана именно для этой цели: чтобы исключить коэффициенты «пи» и d/2 (радиус) в формула.
  • На каждые 4 круговых мила приходится π (3,1416) квадратных мил.
  • Система размеров проводов калибра и основана на целых числах, причем большие числа соответствуют проводам меньшей площади, и наоборот. Провода толще 1 калибра представлены нулями: 0, 00, 000 и 0000 (произносится как «одинарная», «двойная», «тройная» и «четырехкратная»).
  • Провода очень больших размеров измеряются в тысячах круговых мил (MCM), что типично для шин и размеров проводов свыше 4/0.
  • Сборные шины представляют собой сплошные стержни из меди или алюминия, используемые в конструкции сильноточных цепей. Соединения к шинам обычно сварные или болтовые, а шины часто неизолированные (неизолированные), поддерживаемые вдали от металлических каркасов с помощью изолирующих стоек.

круговой мил

круговой мил

Круговой мил — стандартная единица измерения поперечного сечения круглой проволоки.
области (вид С на рис. 1-1).

Эта единица измерения встречается в американских и английских таблицах проводов.Диаметр
круглый проводник (провод), используемый для проведения электричества, может иметь длину всего в доли дюйма.
Поэтому удобно выражать этот диаметр в милах, чтобы не использовать десятичные дроби. За
например, диаметр провода выражается как 25 мил вместо 0,025 дюйма. циркуляр
mil – это площадь круга диаметром 1 mil, как показано на виде B на рис. 1-2.

Площадь круглого проводника в милах окружности получается путем возведения в квадрат диаметра,
измеряется в милах.Таким образом, провод диаметром 25 милов имеет площадь 25 2 ,
или 625 круговых мил. Чтобы определить количество квадратных милов в одном и том же проводнике, примените
обычная формула для определения площади круга (A = πr 2 ).
В этой формуле A (площадь) является неизвестной и равна площади поперечного сечения в
квадратные милы, π — постоянная 3,14, r — радиус окружности, или половина
диаметр (D). Путем замены A = 3.14 и (12.5) 2 ; следовательно, 3,14 X
156,25 = 490,625 квадратных мил. Площадь поперечного сечения провода составляет 625 круговых мил.
но только 490,625 квадратных мил. Следовательно, круговой мил представляет собой меньшую единицу площади.
чем квадратный мил.

Рис. 1-2. — Сравнение круглых и квадратных мил.

Если провод имеет диаметр поперечного сечения 1 мил, по определению площадь кругового мил
(CMA) равно A = D 2 , или A = 1 2 , или A = 1 круговой мил.Чтобы определить
квадратных мил площади того же провода, применить формулу A = πr 2 ; следовательно,
A = 3,14 X (0,5) 2 (0,5 соответствует половине диаметра).

Когда A = 3,14 X 0,25, A = 0,7854 квадратных мила. Отсюда можно сделать вывод, что 1
круговой мил равен. 7854 квадратных миль. Это становится важным, когда квадрат (вид А на
рис. 1-2) и круглые (вид Б) проводники сравниваются с видом С рисунка 1-2.

Когда дана площадь в квадратных милах, разделите площадь на 0,7854, чтобы определить круговую
мил площади, или CMA. Когда дана CMA, умножьте площадь на 0,7854, чтобы определить
квадратных миль площади. Например,

Проблема: Провод 12 калибра имеет диаметр 80,81 мил. Какова (1) его площадь в
круговые милы и (2) его площадь в квадратных милах?

Проблема: прямоугольный проводник 1.Ширина 5 дюймов, толщина 0,25 дюйма. Что
(1) его площадь в квадратных милах и (2) в круговых милах? Какой размер круглого проводника
необходимо нести тот же ток, что и прямоугольный стержень?

Проволока в ее обычной форме представляет собой один тонкий стержень или нить из волоченного металла. В большом
размеры, с проволокой становится трудно обращаться. Для повышения гибкости он скрученный. Пряди
обычно одиночные провода скручены вместе в достаточном количестве, чтобы составить необходимое
площадь поперечного сечения кабеля.Общая площадь многожильного провода в круговых милах составляет
определяется путем умножения площади в круговых милах одной нити на количество нитей
в кабеле.

Q.5 Определение кругового мила.
Q.6 Какова площадь круглого мила 19-жильного проводника, если каждая жила 0,004 дюйма?

Эквивалент размера провода в метрических единицах/AWG

В этой таблице приведены перекрестные ссылки для ближайших эквивалентных размеров между метрическими и американскими размерами проводов.В Европе размеры проводов и кабелей выражаются в площади поперечного сечения в мм2, а также в виде числа жил провода диаметром, выраженным в мм. Например, 7/0,2 означает 7 нитей проволоки диаметром 0,2 мм каждая. Этот пример имеет площадь поперечного сечения 0,22 мм2. В Америке наиболее распространенной системой является схема нумерации AWG , в которой номера применяются не только к отдельным нитям, но и к пучкам меньших прядей эквивалентного размера. Например, 24 AWG может быть изготовлен из 1 жилы провода 24 AWG (1/24) или 7 жил провода 32 AWG (7/32).

Поскольку стандартные метрические размеры проволоки, обычно используемые в производстве, обычно не соответствуют точно американским размерам проволоки, некоторые конфигурации скрутки на практике не имеют эквивалентов. По той же причине необходимо принять некоторые приближения, чтобы таблица эквивалентов не стала слишком сложной. Следовательно, в приведенной ниже таблице приведены перекрестные ссылки на самые близкие эквиваленты проводов, наиболее часто встречающихся в аудиоиндустрии.

Скрутка

Площадь поперечного сечения мм 2 Площадь поперечного сечения, номер AWG Метрическая скрутка Скрутка AWG AWG, выраженная в дюймах Прибл.сопротивление проводника (Ом/км)
0,032 32 1/0,2, 7/0,08 1/32, 7/40, 19/44 1/0,008″, 7/0,003″ 578
0,051 30 1/0,25, 7/0,1 1/30, 7/38, 19/42 1/0,01″, 7/0,004″ 350
0,081 28 1/0. 315, 7/0,125 1/28, 7/36, 19/40 1/0,013″, 7/0,005″ 232
0,128 26 1/0,4, 7/0,15, 19/0,1 1/26, 7/34, 19/38 1/0,016″, 7/0,006″ 146
0,163 25 14/0,12 1/25 110
0.22 24 1/0,5, 7/0,2, 19/0,12, 30/0,1 1/24, 7/32, 19/36 1/0,02 дюйма, 7/0,008 дюйма, 19/0,005 дюйма 76,4
0,25 23 1/0,6, 14/0,15, 32/0,1 1/23 70,1
0,32 22 7/0,25, 19/0,15, 30/0,12 1/22, 7/30, 19/34 1/0.25″, 7/0,01″, 19/0,006″ 54,8
0,41 21 13/0,2, 55/0,1 14/36 14/0,008″ 44
0,52 20 16/0,2, 44/0,12 1/20, 7/28, 19/32 1/0,032 дюйма, 7/0,013 дюйма, 19/0,008 дюйма 34,5
0,75 18 19/0. 25, 24/0,2, 96/0,1 1/18, 19/30, 33/32 1/0,04″, 19/0,01″, 33/0,0008″ 23
1,32 16 19/0,3 24/7, 29/19 7/0,02″, 19/0,011″ 14,7
2,08 14 28/0,3 19/27, 73/32 19/0,014″, 70/0,008″ 8.8
2,5 13 50/0,25, 140/0,15 35/28 35/0,013 дюйма 6,8
4,0 11 56/0,3, 512/0,1 4,5

%PDF-1.4
%
71 0 объект
>
эндообъект

внешняя ссылка
71 77
0000000016 00000 н
0000002183 00000 н
0000002346 00000 н
0000002929 00000 н
0000003433 00000 н
0000003899 00000 н
0000004300 00000 н
0000004855 00000 н
0000005257 00000 н
0000005848 00000 н
0000006524 00000 н
0000007126 00000 н
0000007737 00000 н
0000007879 00000 н
0000008213 00000 н
0000008669 00000 н
0000009355 00000 н
0000009941 00000 н
0000010593 00000 н
0000011233 00000 н
0000326555 00000 н
0000326583 00000 н
0000326656 00000 н
0000326772 00000 н
0000327038 00000 н
0000327111 00000 н
0000327377 00000 н
0000327450 00000 н
0000327717 00000 н
0000328073 00000 н
0000328336 00000 н
0000328406 00000 н
0000328564 00000 н
0000328591 00000 н
0000328895 00000 н
0000331875 00000 н
0000332163 00000 н
0000332640 00000 н
0000334824 00000 н
0000335111 00000 н
0000335530 00000 н
0000337283 00000 н
0000337567 00000 н
0000337950 00000 н
0000339739 00000 н
0000340028 00000 н
0000340413 00000 н
0000345420 00000 н
0000345694 00000 н
0000346240 00000 н
0000346325 00000 н
0000347754 00000 н
0000348045 00000 н
0000348408 00000 н
0000352008 00000 н
0000352297 00000 н
0000352811 00000 н
0000352885 00000 н
0000366551 00000 н
0000366665 00000 н
0000366991 00000 н
0000367026 00000 н
0000367092 00000 н
0000367208 00000 н
0000367282 00000 н
0000367608 00000 н
0000367643 00000 н
0000367709 00000 н
0000367825 00000 н
0000367899 00000 н
0000368225 00000 н
0000368260 00000 н
0000368326 00000 н
0000368442 00000 н
0000368555 00000 н
0000368667 00000 н
0000001836 00000 н
трейлер
]>>
startxref
0
%%EOF

147 0 объект
>поток
xTKBQ z_g\RCPIa

ȿ-փ[
ID9A 𮗘,3Ʒp_R3^ln»%qf+#zi&{m:枒xzvV8 P9ՌLR,ِ*ܕU}=ùVJ*6Up%8ꔼ&=r.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
